Кровля эркера: Крыша с эркером: принципы конструкции и этапы возведения

Содержание

устройство стропильной системы, фото Как сделать крышу на доме с эркером

конструкция различных видов (с эркером, с окнами, с балконом, с кукушкой), фото

Ломаная крыша представляет собой практичную и эффектную конструкцию, которая придаёт зданию стильный вид. Существуют различные варианты ломаных кровель, каждый из которых обладает своими особенностями и типовыми способами возведения. Всё это обязательно надо учитывать при возведении ломаной крыши своими руками.

Особенности конструкции ломаных крыш

Ломаная крыша получила своё название благодаря конструкции, предполагающей необычную форму и большое количество ломаных линий. При этом в области чердака образуется довольно просторное помещение, идеальное для обустройства мансарды. Таким образом, ломаная крыша является оригинальным украшением, практичным элементом жилого здания и не требует особенно сложного ухода в процессе эксплуатации.

Четырёхскатный вариант ломаной крыши позволяет обустроить просторную мансарду на втором этаже дома

Конструкция ломаной крыши необычна внешне и имеет определённые внутренние особенности. Одно из главных правил обустройства такой кровли заключается в том, что ширина дома должна быть не менее 6 м. Это позволяет создать комфортное мансардное пространство и обеспечить надёжность крыши. Для этой цели наиболее востребованы четырехскатные варианты, имеющие одно верхнее и два боковых дополнительных ребра. В любом случае конструкция ломаного типа включает в себя следующие основные элементы:


Особенность ломаной крыши состоит в наличии перелома двух боковых скатов. Кровля этого типа может иметь и большее количество плоскостей, тогда стропильная система усложняется и образуются дополнительные рёбра в области пересечений соседних скатов. При ширине пролёта более 6 м балки усиления и подстропильные элементы опираются на внутреннюю несущую перегородку. В нижних скатах часто обустраивают оконные проёмы для помещения мансарды.


Окна мансарды обычно располагаются с торца кровли

Ломаная кровля позволяет оборудовать верхний жилой этаж без существенных затрат, необходимых при строительстве полноценного двухэтажного здания. Помимо четырехскатных вариантов существуют и более сложные виды, например, кровля шатровой формы. В любом случае чем больше количество рёбер в области переломов плоскостей, тем сложнее проектирование и расчёт параметров сооружения.

Виды ломаных крыш

Общая форма ломаных крыш предполагает наличие более двух скатов. При этом в конструкции могут присутствовать дополнительные элементы, которые заметно усложняют процесс её возведения. Одним из эффектных вариантов является ломаная крыша с эркером. Подобная конструкция часто имеет 4 ската, а на торцах присутствует выступ для окна.

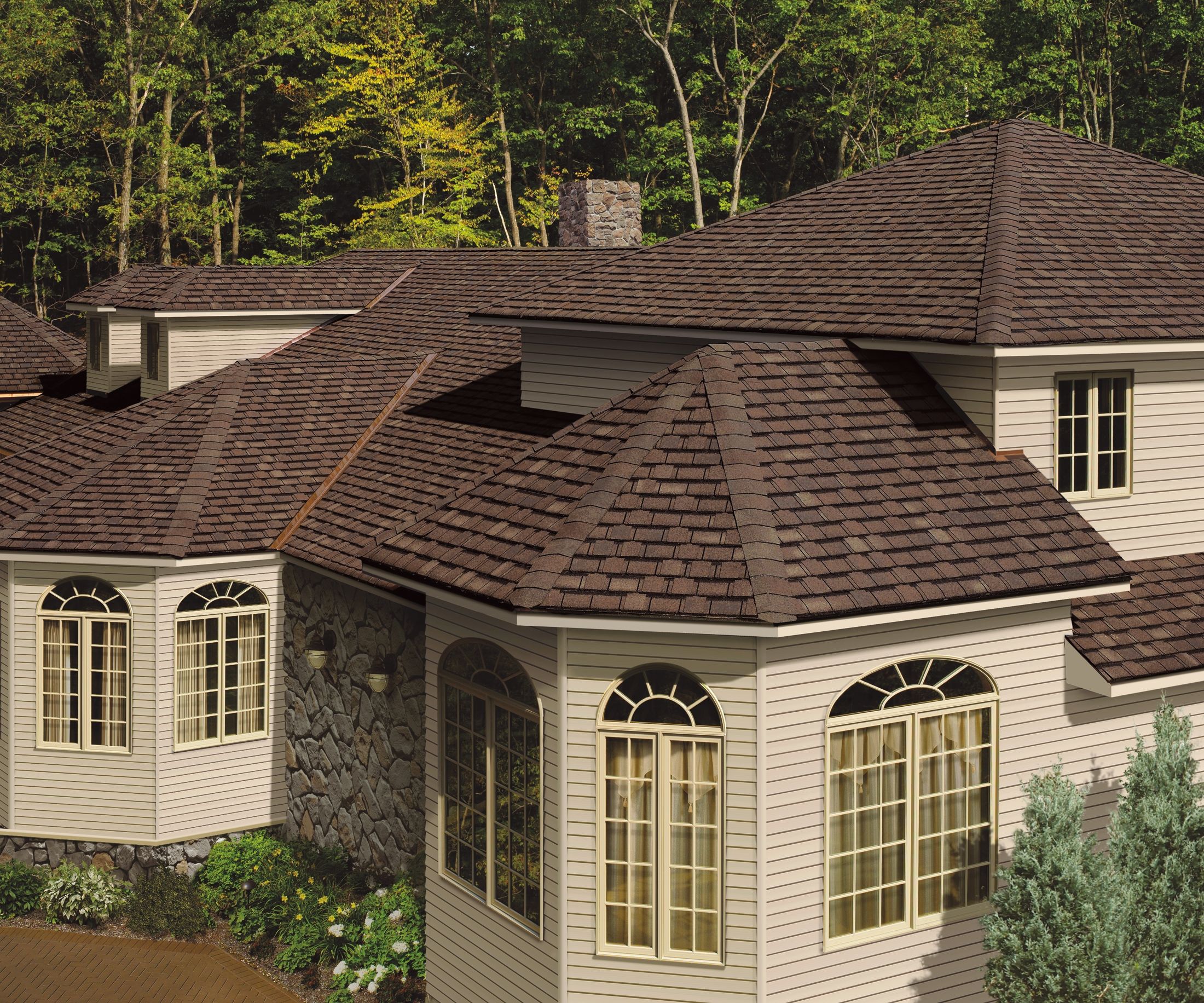

Эркер удачно вписывается в конструкцию ломаной крыши вальмового или двускатного типа

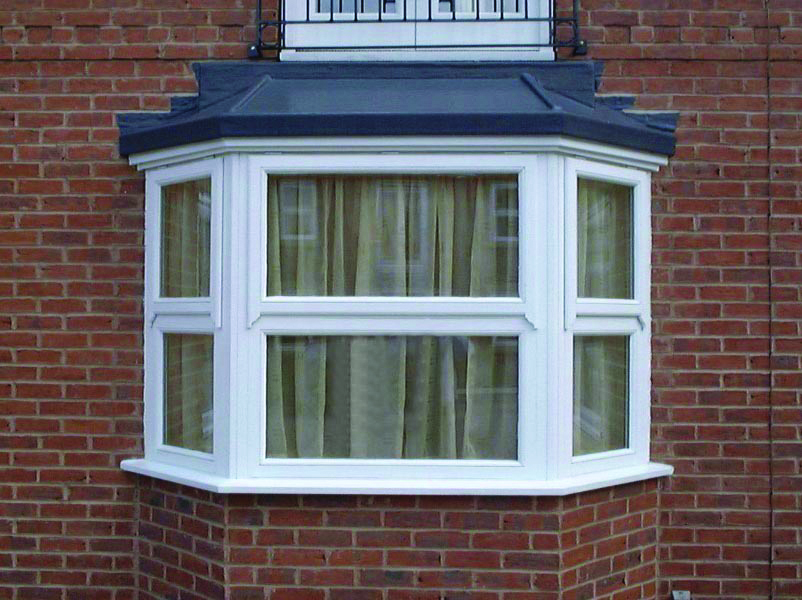

Эркер представляет собой небольшой выступ, обустраиваемый на кровле. В нём может быть установлено окно мансардного помещения. Стропильная система может предусматривать определённые особенности устройства этого элемента, например, усиленный каркас в зоне эркера. Иногда выступ обустраивается и как часть верха стены, а кровле эркерной части придаётся ломаная форма.

При этом каркас выступа можно изготовить из того же материала, что и стены основного строения.


В месте, где устраивается эркер, кровля имеет ломаную форму

Ломаная крыша для мансарды может иметь окна. Они обустраиваются с торца кровли или же на поверхности скатов. В первом случае сооружение предполагает подготовку обрешётки фронтонов с проёмами для окон. Во втором варианте в системе стропил подготавливают отверстия для окон, а обустройство кровли проводят с учётом этих областей. Размер окон определяется в зависимости от площади скатов.


Окна в мансарде под ломаной крышей могут находиться на фронтонах или на поверхностях скатов

Обустройство ломаной крыши с балконом является популярным вариантом, ведь такая конструкция практична и увеличивает функциональность и комфортабельность мансарды. Чаще всего балкон располагается с торца, потому что смонтировать его на прямой стене проще. При расположении небольшого балкона на скатной части крыши требуется точный расчёт и продуманная конструкция основания.

В любом случае нагрузка на стену, являющуюся основой для балкона, увеличивается и требуется применение облегчённых материалов.


Над балконом нужно возвести отдельную часть кровли, форма которой зависит от фантазии застройщика

На вальмовых или ломаных крышах различного типа можно создать кукушку. Эта деталь представляет собой небольшой выступ, в котором монтируется окно. Такой элемент позволяет не делать окна наклонными, а создать проёмы вертикально и защитить их сверху кровельным покрытием. Но возведение кукушки приводит к снижению несущей способности стропильной системы. При этом возрастает риск протечек в области примыкания крыши выступа к основной кровле. Поэтому перед возведением кукушки необходимо подобрать оптимальную форму кровли над выступом и способ её монтажа.


Перед строительством ломаной крыши с кукушкой обязательно разрабатывается проект несущей конструкции кровли

Фотогалерея: варианты ломаных крыш

Основные этапы монтажа

Перед началом строительства следует определить тип кровли с учётом габаритов здания и произвести расчёт нагрузки на стены. Все эти операции осуществляются в процессе проектирования. Затем составляется чертёж, на котором указываются особенности соединения стропильных элементов и их размеры.


Монтаж проводится по чертежу, на котором отражены размеры и особенности конструкции

Стропильная система возводится из деревянного бруса сечением 150х150 мм. Все деревянные детали предварительно обрабатывают специальной противопожарной пропиткой, которая делает конструкцию более безопасной. Основные этапы работ заключаются в следующем:


Видео: монтаж ломаной крыши

Крыша с изломами скатов позволяет легко сделать здание необычным, а мансарду функциональной. Для достижения этих целей стоит выбрать подходящий вариант ломаной кровли и осуществить монтаж, учитывая технологию и произведя расчёт всех параметров.

roofs.club

стропильная система и устройство стропил четыхерскатной крыши с эркером + фото чертежей и схем

Вальмовая (четырехскатная, шатровая) крыша – один из вариантов конструкции, когда на месте фронтонов сооружаются дополнительные скаты.

Тем не менее, вальмовые конструкции распространены широко, особенно в районах с частой сменой направления ветра.

Получается крыша, со всех сторон имеющая наклонные плоскости, что создает массу выгодных позиций:

  • Отсутствие фронтонов делает нагрузку на фундамент меньше, кроме того, она распределяется абсолютно равномерно.
  • Ветровая нагрузка на скат значительно ниже, чем на вертикальную плоскость.
  • Затраты на отделку фронтонов исключаются из общей ремонтной сметы.
  • В декоративном отношении вальмовая крыша выглядит более цельной, собранной.

Недостатком такой конструкции являются:

  • Повышенная сложность конструкции стропильной системы.
  • Больший расход кровельного материала, что создает дополнительные опасные участки возможных протечек.
  • Присутствие распирающих нагрузок на несущие стены, вызывающие необходимость связки нижних оснований скатов.

Вальмовая крыша: стропильная система

Основная особенность конструкции стропильной системы шатрового типа является наличие диагональных ребер, связывающих угловые точки кровли с коньковым брусом, который имеет меньшую длину, чем вся крыша (классическая шатровая крыша конька вовсе не имеет, ребра сходятся в одной точке).

В стропильной системе эти ребра называются угловыми, или диагональными. Их наличие требует установки как полноценных стропил, идущих от конька к основанию – мауэрлату, так и укороченных элементов – нарожников, соединяющих основание и диагональные стропила.

Схема шатровой крыши

Четырехскатная крыша: элементы стропильной системы

Элементы стропильной системы вальмового типа имеют более многочисленный состав, чем при двухскатной конструкции. Стропильная система четырехскатной крыши состоит из таких частей:

  • Мауэрлат. Брус, уложенный по периметру несущих стен и являющийся основанием для всей стропильной системы.
  • Лежень. Горизонтальный брус того же сечения, что и мауэрлат, расположенный по продольной оси крыши и служащий опорой для стоек прогона. Между перекрытием и лежнем обязателен слой гидроизоляции.
  • Шпренгель. Элемент, связывающий и усиливающий угловые соединения брусьев мауэрлата. Делается из того же бруса, что и мауэрлат и устанавливается диагонально к нему.
  • Затяжка. Связующие элементы, соединяющие параллельные брусья мауэрлата по длинной стороне. Снимают распирающую нагрузку с несущих стен.
  • Стойка. Вертикальный элемент, опирающийся на затяжку и поддерживающий коньковый брус.
  • Прогон. Коньковый брус.
  • Диагональное (угловое, накосное) стропило. Соединяет углы мауэрлата с концами прогона, образуя ребра – места соединения плоскостей кровли.
  • Стропила. Наклонные элементы, опирающиеся на мауэрлат снизу и на прогон сверху.
  • Нарожники. Это те элементы, которые опираются сверху на диагональные ребра. По сути, это стропила, обрезанные по длине, необходимой в данной точке.
  • Подкосы. Усиливающие элементы, распорки, расположенные перпендикулярно стропилам и опирающиеся под углом на затяжки.

Конструкции всех элементов могут иметь отклонения от общепринятой схемы из-за необходимости, вызываемой особенностями проекта данного строения, но схема в целом состоит практически всегда из названных деталей и каких-то радикальных изменений не имеет.

Стропильная система вальмовой крыши: схема и фото ниже.

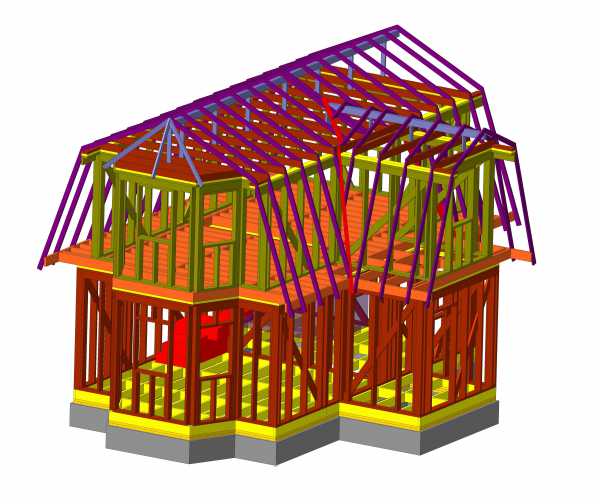

Схема стропильной системы

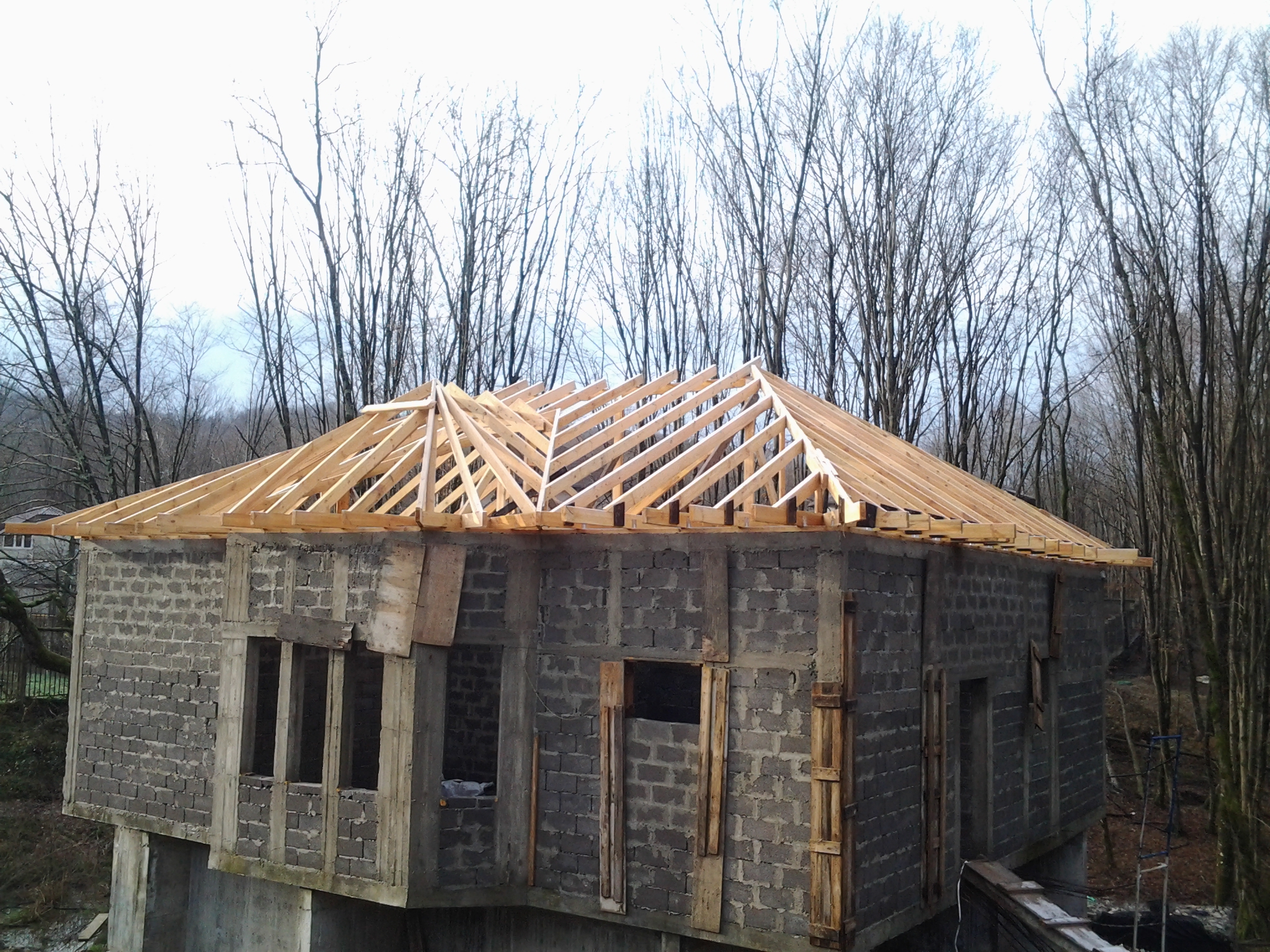

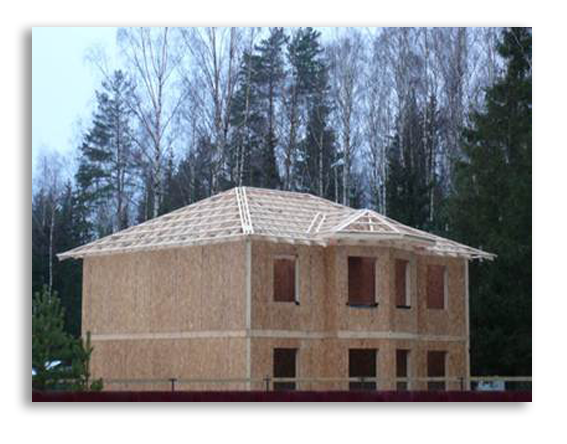

Фото стропильной системы

Диагональные стропильные ноги

Элементы стропильной системы, образующие ребра соединения плоскостей скатов, называются диагональными (накосными, угловыми) стропильными ногами.

Строго говоря, диагональные и накосные – не совсем идентичные элементы, поскольку первые крепятся снаружи углов мауэрлата, а вторые – изнутри.

В остальном все свойства одинаковы.

Угловые элементы имеют определенные особенности:

  • Длина диагональных стропильных ног значительно превышает длину прямых стропил.
  • Диагональные стропильные ноги служат опорой для нарожников по обе стороны соединяемых плоскостей.

Наличие таких особенностей создает повышенную – примерно в полтора раза – нагрузку на накосные стропила по сравнению с обычными. Длина их превышает обычную длину досок, из которых делаются стропила, поэтому для изготовления накосных доски сплачивают – соединяют по пласти в два слоя.

Таким образом решаются сразу несколько проблем:

  • Можно делать балки любой нужной длины.
  • Возможность использовать один модульный размер материала.

Под диагональное стропило необходимо установить одну или две опоры (в зависимости от длины), причем точка расположения опоры находится не посередине, как казалось бы на первый взгляд, а на расстоянии одной трети-четверти всей длины накосного стропила, считая от верхней точки, поскольку именно в этом участке находится место наибольших напряжений.

ОСТОРОЖНО!

Накосные стропила, расположенные в ендовах, имеют противоположное расположение точки максимальных усилий – примерно одна треть-четверть длины снизу.

Диагональные стропильные ноги

В качестве опоры для диагональных стропил могут применяться либо подкосы, либо вертикальные стойки из бруса или спаренных досок. Стойка может опираться прямо на перекрытие, через слой гидроизоляции и деревянную подкладку.

Для этого требуется достаточная жесткость и прочность перекрытия. Если таких условий не имеется, то используется подкос, опирающийся на лежень и поддерживающий накосное стропило в заданной точке.

Угол наклона подкоса в данном случае роли не играет, главное – точка соединения, т.е. место сосредоточение нагрузки. При длине накосного стропила до 7,5 м достаточно подкоса от верхней точки максимальной нагрузки, а при длине более 9 м требуется дополнительная стойка в нижней части.

Это может быть либо опора на перекрытие, если оно позволяет, либо опора на шпренгель – т.н. шпренгельная ферма – стойка, укрепленная распорками по бокам.


Опоры для диагональных стропил

Устройство нарожников

В нижней части нарожники – те же стропила, имеют полностью аналогичный способ крепления к мауэрлату, тот же шаг установки. Монтируются строго под прямым углом к основанию, верхняя часть – к угловой стропильной ноге.

Крепление производится минимум на два гвоздя или иных элемента. Верхняя часть нарожника отрезается под нужным углом к горизонту и к диагональному стропилу, для обеспечения более плотного примыкания и гарантии устойчивости к нагрузкам.


Устройство нарожников

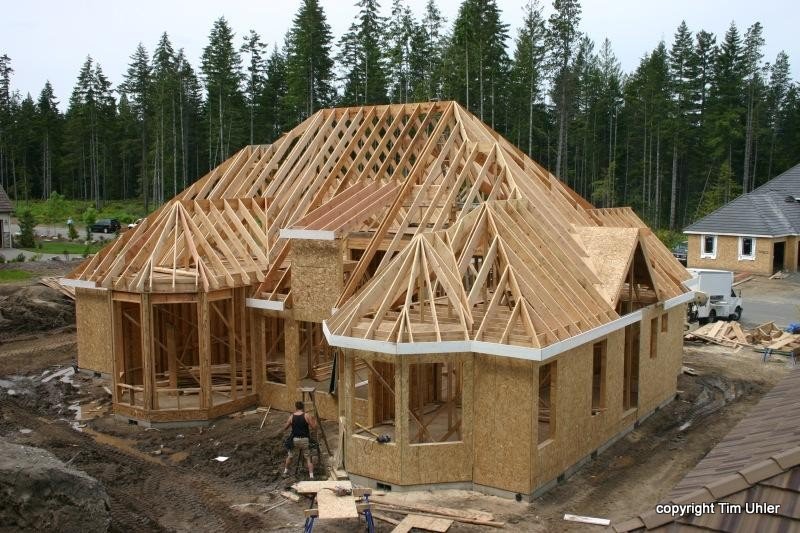

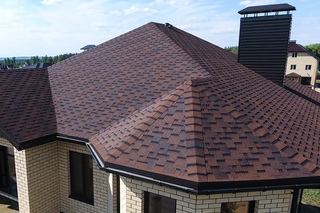

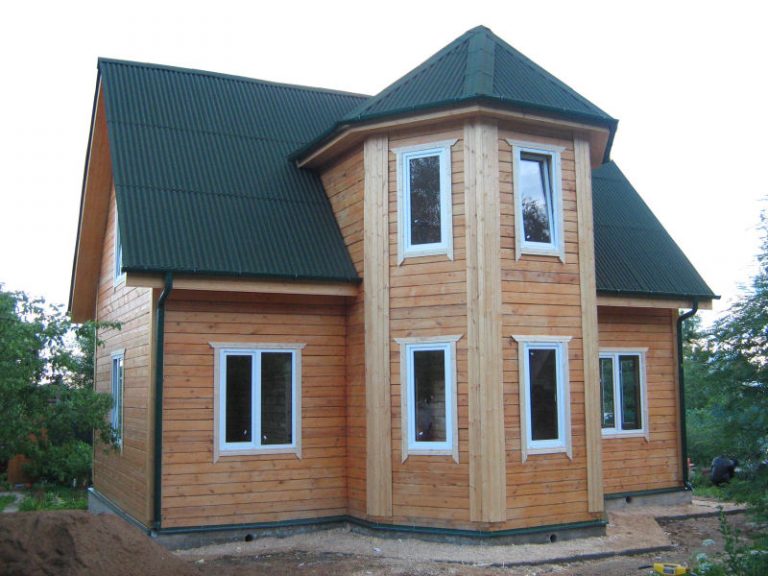

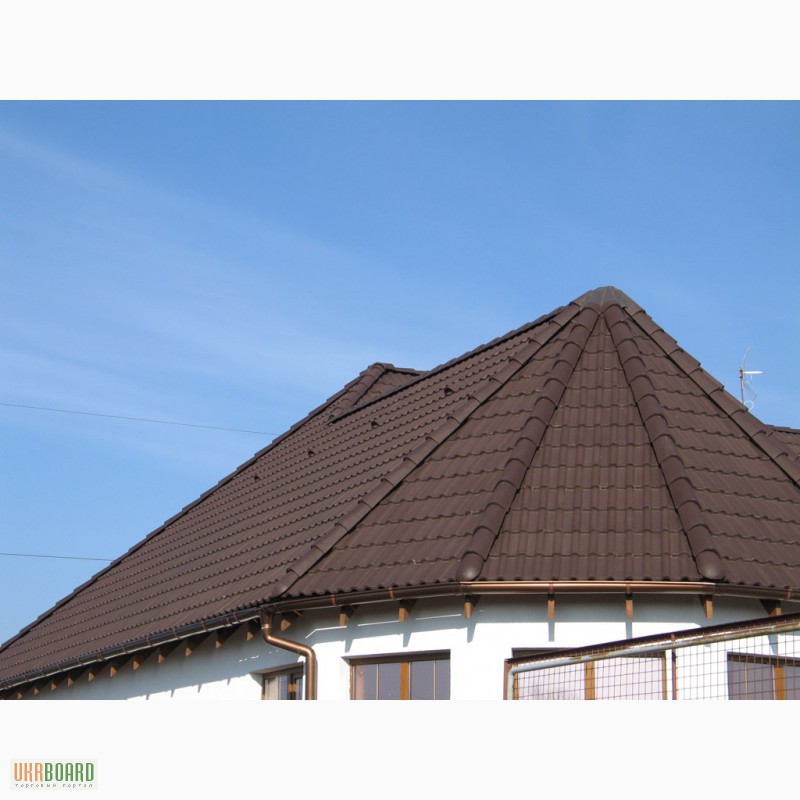

Вальмовая крыша над эркером

Эркер – солидно выглядящее и украшающее здание сооружение, представляющее собой небольшую пристройку, выступ в стене, выполняющее, в основном, декоративные функции. Участок крыши над эркером может представлять собой конструкцию любого типа, но чаще всего используется вариант, наиболее подходящий для формы и сечения эркера.

Вальмовая крыша над эркером может иметь примыкающую форму, т.е. являться половинкой вальмовой крыши, комплексом из трех плоскостей. Как вариант, может быть доминирующий купол над эркером, возвышающийся над основной кровлей.

В любом случае, возведение такой конструкции – сложная задача, причем сложность не в техническом смысле, а в проектно-расчетных работах. Сочетание нескольких плоскостей в один ансамбль – проблема комплексная, требующая точных расчетов и аккуратной вдумчивой работы.

ВНИМАНИЕ!

Отсутствие опыта в сочетании со спешкой может стать причиной возникновения нестыковок или просчетов, ведущих к нарушениям герметичности кровли и снижению прочности конструкции.

Имеются важные моменты, играющие существенную роль – например, угол наклона скатов эркера должен соответствовать углу наклона основной кровли, длина кобылок также должна гармонировать со всеми свесами крыши.

Основная особенность – сочетание вальмовых элементов с ендовными, поэтому возведение основной стропильной системы должно вестись параллельно или до эркерной, чтобы избежать нежелательных расхождений в геометрии системы.


Вальмовая крыша над эркером

Пошаговая инструкция по монтажу вальмовой стропильной системы

Описание начнется с момента укладки мауэрлата, все предыдущие операции считаются завершенными, перекрытие полностью готово.

Также завершены все расчетные и проектировочные работы.

Имеется подготовленный (высушенный) материал – брус и обрезная доска из хвойных пород, как наиболее подходящих для возведения стропильной системы по всем показателям.

Для правильного монтажа элементов стропильной системы необходимо запастись соединительными элементами, позволяющими некоторое перемещение деталей по отношению друг к другу.

Это необходимо для компенсации усадочных процессов стен, фундамента и самой системы. Особенно важно это для некоторых несущих элементов, опирающихся на мауэрлат.

Подвижки основания при неподвижных соединениях основных узлов могут привести к ослаблению соединений и образованию протечек.

Рассмотрим этапы сооружения вальмовой стропильной системы:

  1. Монтаж мауэрлата. Брус укладывается на гидроизолированное основание, закрепляется шпильками. При необходимости отрезки соединяются по длине «вполдерева», с усилением соединений гвоздями. Сразу же монтируются затяжки.
  2. Углы мауэрлата усиливаются шпренгелями.
  3. Монтаж лежня. Один или два (в зависимости от проекта) лежня укладываются на гидроизолированное основание.
  4. Устанавливаются стойки, на которые крепится прогон. Таким образом создается несущий скелет стропильной системы.
  5. Производится установка диагональных стропильных ног. Сразу же, в зависимости от длины, монтируются подкосы и (или) стойки.
  6. Монтируются стропила согласно проектных данных. Тут же подгоняются по длине/углу и устанавливаются нарожники. Все элементы по необходимости усиливаются подкосами.
  7. Стропила в местах крепления к основе и к прогону дополнительно усиливаются скобами, деревянными брусками и прочими крепежными элементами.

Собственно, монтаж стропильной системы на этом этапе завершается. Дальнейшие работы заключаются в создании кровельного пирога, сооружении обрешетки, настиле кровли и т.д.

Следует учесть невозможность полного и подробного освещения всех нюансов и мелочей, от которых зависит качественное и надежное сооружения стропильной системы, поскольку их много и все они достойны отдельного рассмотрения. Тем не менее, общая последовательность отражена достаточно подробно.

Создание вальмовой стропильной системы – процесс не столько сложный, сколько ответственный и опасный тем, что ошибки, допущенные на ранних стадиях, становятся заметны гораздо позже.

Поэтому очень важно перед началом работ составить подробный план работ, обеспечить полное соответствие проекту и все делать как можно более аккуратно. Вся конструкция держится на соединениях деревянных деталей, поэтому желательно обладать опытом и навыками работы с деревом.

Без обладания этими познаниями лучше обратиться за помощью к специалистам, так как ответственность стропильной системы за сохранность функциональных качеств всего здания слишком велика.

Вальмовая крыша: чертеж стропильной системы ниже.

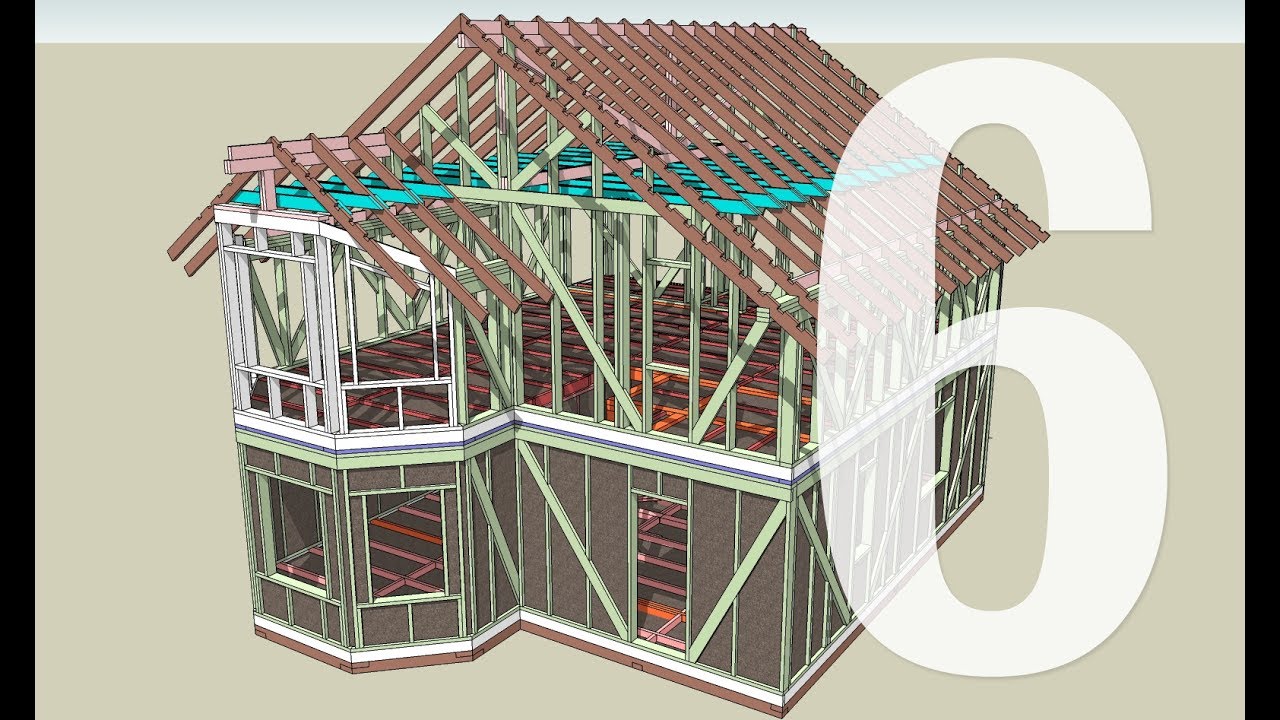

Чертеж стропильной системы

Полезное видео

В данном видео вы узнаете всё о стропильной системе вальмовой крыши:

Вконтакте

Одноклассники

2017-02-24

expert-dacha.pro

Варианты крыши балкона над эркером

Дома с эркером представляют собой аристократичные постройки, которые стали известны еще со времен строительства крепостей. Ранее данная деталь применялась чисто в практических целях – для удобства защищать крепость и лучшего обзора. Сейчас же эркеры выполняют в первую очередь декоративную функцию. Эти постройки отличаются сложной конструкцией не только самого здания, но и его кровли. Именно поэтому мы рассмотрим варианты крыши для балкона над эркером.

Характеристика эркера

Эркер является выступающей за пределы несущих стен конструкцией, которая схожа по внешнему виду с балконом, но имеет капитальные стены. Выполнить такое сооружение можно не только во время строительства здания, но и пристроить конструкцию эркера к уже готовому зданию.

Благодаря наличию эркера, фасад дома выглядит потрясающе, да и внутри обстановка меняется, благодаря уникальной конструкции стен. В такое помещение будет попадать максимум естественного света за счет наличия большого количества окон на эркере. Также часто встречаются проекты, где окна устраиваются от пола до потолка, что позволяет наблюдать за пейзажем без каких-либо ограничений. За счет выполнения эркера полезная площадь дома увеличивается, и ее можно использовать как кабинет, столовую, детскую комнату или же как-то иначе в зависимости от желания владельца.

Самое сложное в оформлении эркера – это проектирование и возведение крыши над ним, поэтому на данном вопросе стоит остановиться более подробно.

Варианты крыши эркера

Главным правилом при выполнении эркерной крыши является ее сочетание с основной кровлей строения. Возведение такой крыши является достаточно сложной задачей. Даже не все профессионалы берутся за такое дело, не говоря уже о новичках. Любая ошибка или недочет в конструкции кровли эркера может повлиять на нее не лучшим образом и привести к плачевным последствиям.

Эркер по своей форме может быть закругленным, прямоугольным или многогранным. Опираясь на форму его конструкции, и строится тот или иной вариант кровли. Конфигурации кровли над эркером могут быть такими:

Первые два варианта отличаются сложностью конструкции, поэтому для их строительства обязательно потребуется человек, который обладает достаточной квалификацией и опытом в подобных работах. Последняя может выполняться самостоятельно, но, опять же, теми, кто знает азы строительных работ по возведению кровли на эркерах. Но лучше в любом случае работу доверить профессионалу, чтобы не переживать о возможности неправильного монтажа и тех проблемах, которые могут возникнуть в процессе эксплуатации.

Устройство крыши

В первую очередь стоит отметить, что стропила для такой крыши выполняются из бруса с меньшим сечением, так как нагрузка на эркер будет значительно меньше, чем на основную кровлю. Как уже говорилось, конструкция кровли для эркера может быть разной, но представляет она либо отдельную, либо соединенную с основным строением. В любом случае крыша заранее проектируется и рассчитывается.

Итак, возведение кровли для эркера идет по следующему алгоритму с четким соблюдением технологии процесса:

Заключение

Созданная по технологии эркерная крыша будет радовать своих хозяев оригинальным внешним видом и надежной защитой от внешних воздействий. Если нет уверенности в собственных силах, то лучше пригласить профессиональных строителей, которые создадут прочную конструкцию, способную прослужить долгие годы.

Современные проекты коттеджей и загородных домов включают в себя большое количество самых разнообразных конструктивных элементов, необходимых для решения всевозможных функциональных задач. Зачастую строительными компаниями предлагаются для постройки варианты дома с эркером – небольшим пространством внутри здания, выходящим за пределы фасада сооружения. С точки зрения технологии устройство подобной конструкции не вызывает проблем, но тут особое внимание стоит уделить крыше.

Обычно эркер представляется в загородном домостроении в качестве крытого балкона. Вместе с этим его стены являются неотъемлемыми частями перекрытий дома. По форме эркерная конструкция зависит от проектного решения, однако в большинстве случаев она полукруглая, многогранная, трапециевидная. Помимо этого, можно выделить виды форм крыши, обычно устанавливающейся в частных домах над эркером:

  • Многощипцовая;
  • Вальмовая;
  • Декоративная;

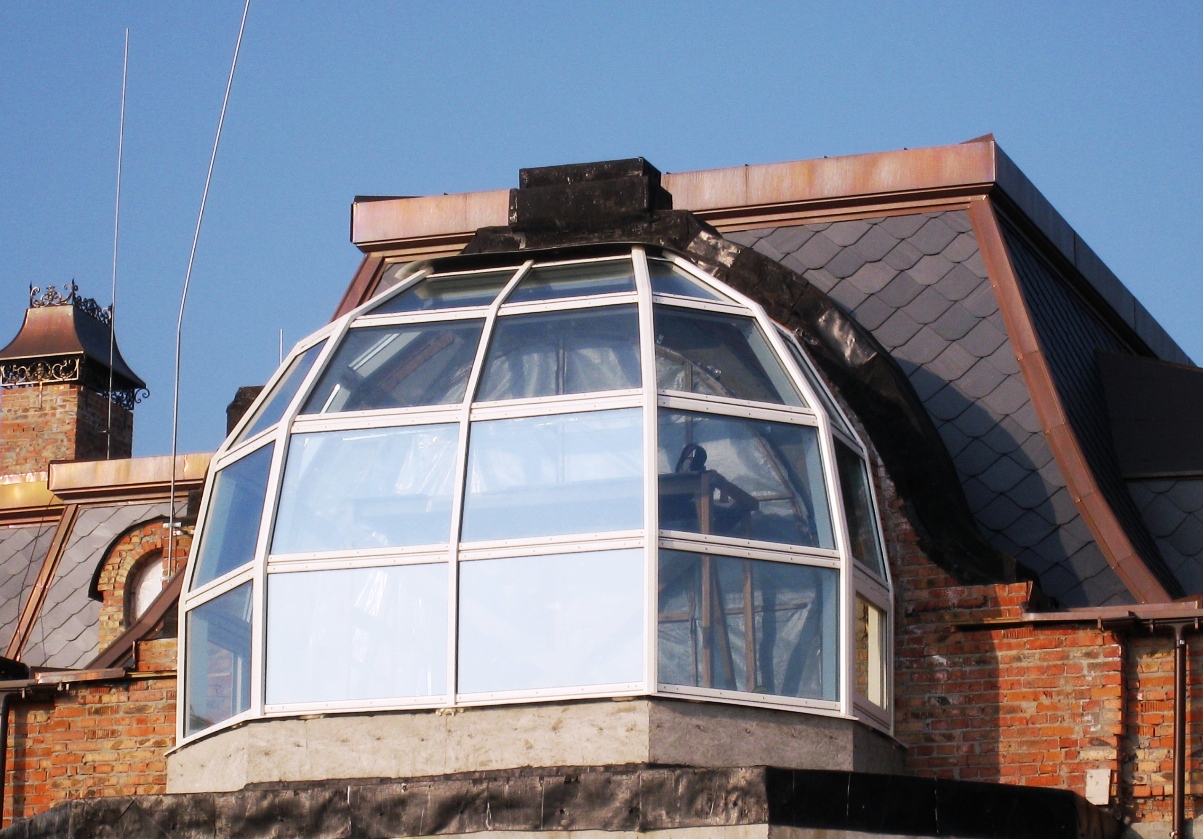

  • В виде полусферы.

Важно! Предпочтение чаще отдают вальмовой крыше с эркером, потому что она самая простая в исполнении по мнению профессионалов.

Такая конструкция не нуждается в серьезных финансовых и трудовых затратах, а также она достаточно технологична и надежно защищает помещение внутри от различных негативных воздействий.

Процесс подготовки

Определиться с выбором крыши над эркером нужно еще на проектном этапе планирования дома. Крыша в основном бывает многоскатной, так что обязательно придется делать различные коньки, разжелобки и прочие сопутствующие конструктивные элементы, предназначенные для отвода осадков и мусора.

Изначально стоит отметить, что возведение ендовой крыши – процесс достаточно сложный, он требует больших затрат труда, поэтому реализовывать данную задачу лучше всего доверить высококвалифицированным специалистам. Своими силами заниматься данными работами не рекомендуется. Как и с любой современной крышей, здесь обязательно потребуется надежная стропильная система, а ее своими руками выполнить без должного опыта и навыков достаточно трудно.

На начальном этапе подготовки устройства крыши над эркером нужно сделать армированный пояс. Он изготовляется из цементного раствора и прутьев арматуры либо металлической сетки. Данный пояс выполняет следующие функции:

  • Он выступает в роли опоры для балок, которые поддерживают стропильную систему. Без таких балок она попросту функционировать не может.
  • Еще он усиливает кирпичную кладку и разгружает перемычки конструкций окон.
  • Кроме этого, пояс требуется для усиления стен эркера, что достигается путем связывания их со стенами дома.

Важно! При выборе материала для кровли стоит отталкиваться от экономических возможностей и личных предпочтений, не забывая при этом об его функциональных качествах.

По словам специалистов, в роли кровельного покрытия для эркеров частных домов наиболее оптимальным решением будет выбор одного из видов современной черепицы (натуральная, битумная, металлочерепица и так далее). Данный вид кровли способен отлично гармонировать с конструкцией эркера.

Устройство стропильной системы

Стропильный каркас обязательно необходим для большинства видов крыш, и крыши с эркером не являются исключением. Построена стропильная система эркера может быть из деревянных досок и балок. Они соединяются друг с другом и со всеми остальными элементами конструкции посредством саморезов, шурупов и другого крепежа. Состоять стропильная система должна из балок нужных размеров, выбирать размеры стоит с запасом, чтобы обрезать лишнее непосредственно во время процесса монтажа. Принципы выполнения работ по созданию каркаса стропил в случае с эркером мало чем отличаются от обычных работ при устройстве стропильной системы вальмовой крыши. По армированному поясу укладывается мауэрлат, а к нему крепятся стропильные ноги.

Монтаж стропильных ног должен выполняться на начальном этапе. Их нужно вывести за плоскость стен. Так дальше можно будет легко сформировать карнизные свесы, что не даст стекающей по кровле влаге оказывать негативное влияние на материал стен. Для закрепления различных деревянных элементов крыши обычно применяют традиционные саморезы либо специальные крепежи, устойчивые к коррозии и покрытые слоем оцинкованной стали.

Важно! Стропильную систему можно собирать непосредственно на самой крыше вне зависимости от ее устройства.

Возможен вариант, при котором некоторые отдельные элементы стропильной системы будут собираться на земле. Это зависит от конструктивного решения и проекта – является ли крыша с эркером достаточно самостоятельной конструкцией, или же она выступает продолжением крыши дома. В тех ситуациях, когда стропильный каркас для ендовой крыши собирают отдельными фермами, то после их поднятия на крышу, крепить их нужно не только к мауэрлату, но и к коньку. К последнему они обычно крепятся при помощи стальных пластин.

Сейчас можно в интернете найти множество фото различных вальмовых крыш с эркером, получить подробную информацию об устройстве стропил для любой из них и прочитать большое количество советов по процессу их возведения. Но перед началом работ все же стоит посоветоваться со знающими людьми, чтобы избежать лишних трат средств, времени и нервов.

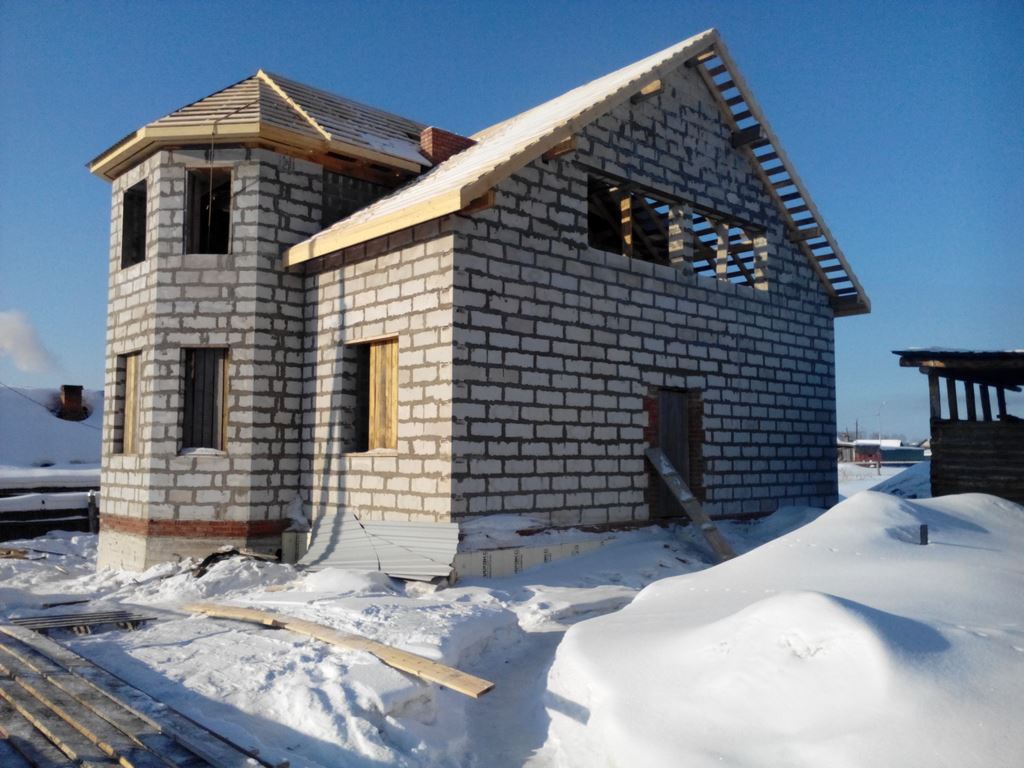

Данная коробка дома (11х13,5 м) должна быть перекрыта двухскатной вальмовой крышей и перекрытие эркера предусматривается шатровой крышей. Со стороны торцевой стены расположен эркер.

По верхнему уровню стены 2-го этажа устраивается армопояс, к которому будет крепиться мауэрлат.

Установка мауэрлата

Вначале необходимо установить мауэрлат и лежни. Это делается из бруса сечением 200х200 мм.

Установка мауэрлата и лежней

Мауэрлат устанавливается по периметру коробки, а лежни по внутренним стенам. Между армопоясом и мауэрлатом необходимо установить гидроизоляцию в виде двух слоев рубероида или иного гидроизолирующего материала.

После этого необходимо жестко закрепить мауэрлат и лежни к армопоясу.

Монтаж основных балок вальмовой крыши

Устанавливаются балки основной крыши сечением 100х200 мм. Со стороны эркера устанавливается балка из бруса 200х200 мм. Она необходима для опирания нарожников вальмы со стороны эркера.

Установка балок эркера

Устанавливаются балки эркера.

На этом этапе работ необходимо обеспечить одинаковый вылет карниза со стороны эркера и со стороны основного дома который должен быть равен 0,5 м.

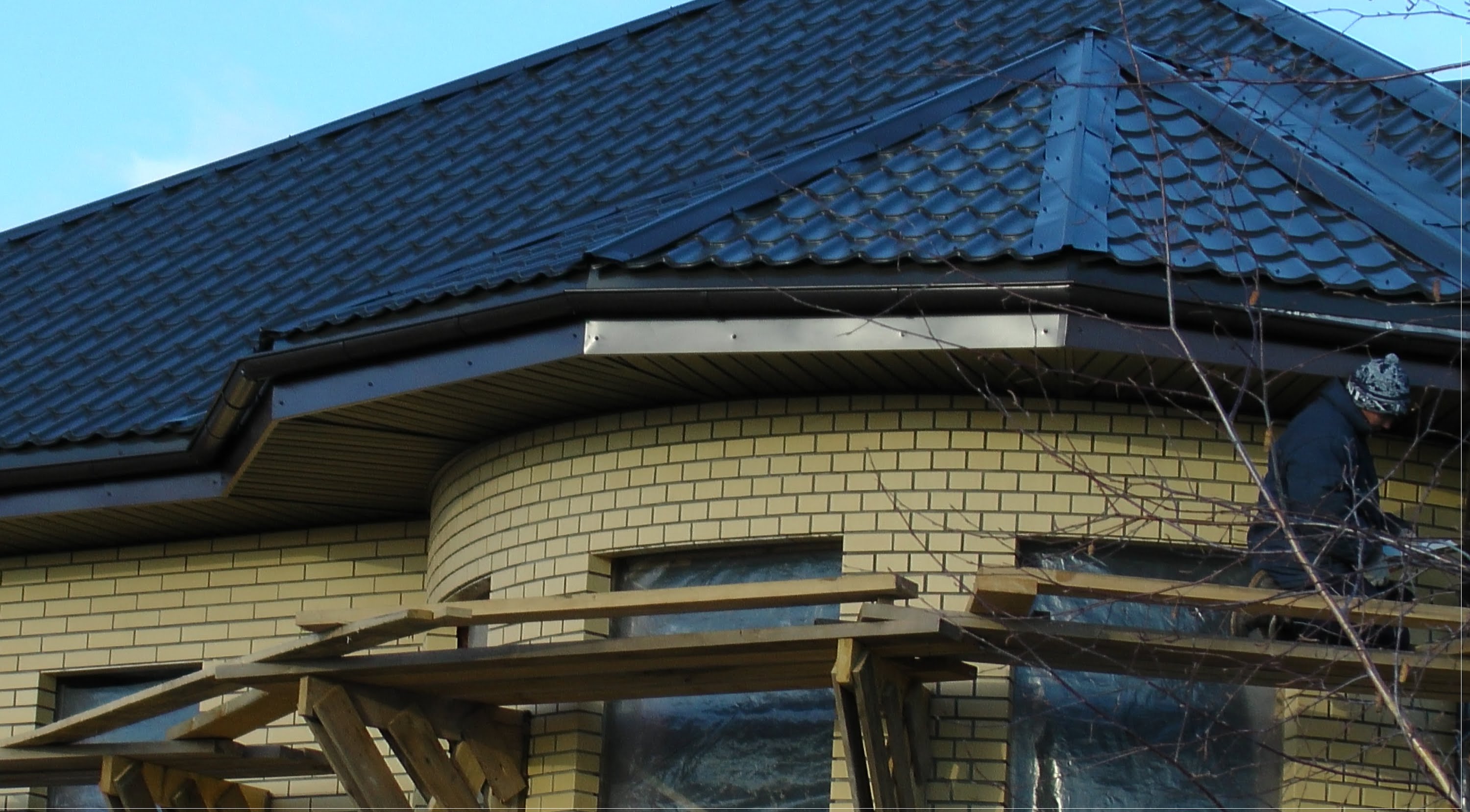

Подшивка карниза крыши

Подшивка карниза

Монтаж опорных рам и стропильной системы вальмовой крыши

Затем необходимо установить опорную раму. Высота опорной рамы соответствует высоте крыши.

Установка опорной рамы

Вверху идет коньковый прогон из доски сечением 50х200 мм. Необходимо сказать, что крышу можно монтировать как поэлементно, так и производить комплексный монтаж.

Стропильная ферма

Когда собирается стропильная ферма, которая затем устанавливается в проектное положение поворотным способом. Но для этого необходимо иметь достаточное количество рабочих (min – 4 человека), а при поэлементном монтаже достаточно 2-х человек.

Со стороны эркера имеется также коньковый прогон и распорка, и на центральной стойке эркера имеется центрирующее ядро, на котором будут сходиться все стропила эркера.

Коньковый прогон со стороны эркера

Данный центрирующий элемент имеет ширину 30 см и высоту примерно 50 см. Очень важно предусмотреть этот элемент в составе крыши так как он значительно облегчает монтаж.

На следующем этапе устанавливаются стропила основной крыши.

Если стропила больше 6 м (стандартный размер пиломатериалов) то их придется сращивать. Это делают в верхней части где будут наименьшие усилия.

Следующим этапом является установка угловых стропил – две с одно и две с другой стороны. Дальше устанавливаются нарожники. Стропила и нарожники на основных скатах имеют сечение 50х200 мм. Сечение нарожников вальмы 50х150 мм. Данные скаты круты снега здесь не будет поэтому нет нужду предусматривать особо массивные конструкции.

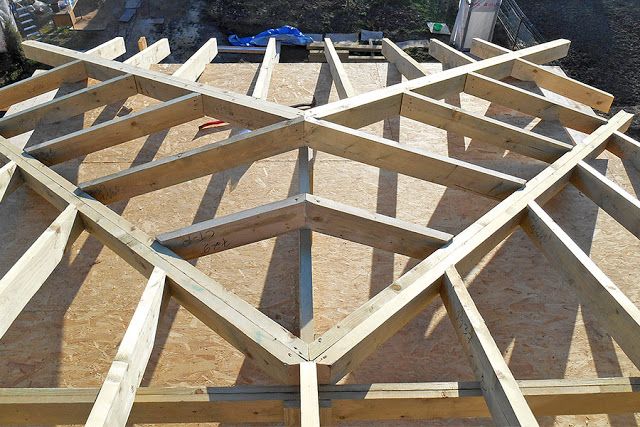

Затем устанавливаются стропила эркера. Их верхний край сходиться на центрирующем ядре.

Установка связей жесткости вальмовой крыши

На следующем этапе производится установка связей жесткости – распорок, подпорок, затяжек. Это всевозможные элементы крыши, которые обеспечивают жесткость и устойчивость крыши.

Установка связей жесткости крыши

Связи жесткости крыши

Внутри данной фермы имеется проем размером примерно 2,2х 5,5 м и этого вполне достаточно для комфортной мансарды. На этом этапе каркас крыши можно считать законченным.

Все элементы крыши должны быть жестко соединены друг с другом, а все деревянные конструкции обработаны антипиренами и антисептиками для повышения их огнестойкости и долговечности, т.е. устойчивости их к гниению.

Обрешетка крыши

Следующим шагом устанавливается обрешетка. Сначала обрешечивается основная крыша затем устанавливается ендовный брусок для сопряжения основной крыши и крыши эркера.

От домов с эркерами прямо-таки веет аристократичностью. История упоминает о подобных сооружениях, появившихся еще в древних крепостях – из них было удобнее противника обстреливать, да и угол обзора хороший.

Прошли столетия, и в мирное время бойницы видоизменились – стали окнами от пола до потолка, и играют теперь декоративную роль, а также позволяют впустить в дом больше солнечных лучей, что важно в нашем не слишком приветливом климате.

Мода на здания с выступами появилась еще в прошлом веке, и до сих пор такое интересное архитектурное решение очень популярно в частном строительстве.

Справедливости ради стоит отметить, что возведение такого строения – недешевое удовольствие. Все дело в сложности проектирования и строительства конструкции.

Это часть помещения, выступающая за пределы фасадной стены, по строению наиболее близкая к закрытому с капитальными стенами, как у основного здания.

Обзавестись таким украшением и дополнением для дома можно не только во время строительства, но и пристроить эркер к уже готовому зданию – причем он может быть как одноэтажный, так и многоэтажный.

Нижние части стропильных ног должны выступать за пределы стены для организации свеса. Для усиления используются вполне традиционные подстропильные балки, укосины, стойки и другие элементы.

Пропорции «скелета» крыши крайне важны для обеспечения привлекательности внешнего вида.

Современная технология трехмерного моделирования существенно облегчает задачу специалистов-проектировщиков, позволяя наглядно убедиться в том, что угол наклона ската выбран правильно.

Обрешетка

Она может быть сплошной и разреженной – в зависимости от типа кровельного покрытия: первый вариант подходит для мягких покрытий, второй – для или любого другого жесткого материала.

Пиломатериалы, из которых выполняется обрешетка, как и для стропильной системы, предпочтительнее хвойных пород.

Технология покрытия крыши эркера ничем не отличается от способа укладки кровельного материала на обычную верхнюю конструкцию дома.

Имеет значение лишь то, будет ли крыша эркера отдельным, самостоятельным элементом или составной частью, продолжением крыши основного здания.

Наиболее подходящим покрытием по внешнему виду считается черепица – как натуральная, так и мягкая .

К тому же, для небольшого участка с несколькими скатами и разжелобками нужно выбирать покрытие с малым количеством отходов, и черепица отвечает этим требованиям.

Крайне важно уделить особое внимание гидроизоляции ендов.

Ендовые планки используют двух видов:

  • верхняя, выполняющая декоративные функции – она закрывает неэстетичные срезы;
  • нижняя, которая все время будет подвергаться испытанию на прочность: в теплое время по ней будет стекать вода со скатов, в холодное – будет .

Дополнительное использование герметика или уплотнителя повысит надежность проблемных участков.

И монтируются в последнюю очередь – работы проводятся внутри помещения.

Крепления

Для устройства крыши сложной формы используется множество различных крепежных деталей – металлических пластин, шпилек, саморезов, гвоздей, шурупов.

Специалисты советуют не экономить на мелочах: выбрав перекаленные дешевые гвозди или саморезы, рискуем надежностью всей конструкции.

Построить эркерную крышу можно своими руками: нужно тщательно подготовить проект и продумать до мелочей мероприятия по возведению.

Возведенная самостоятельно или с привлечением профессиональных подрядчиков, в результате крыша над эркером долгие годы будет радовать оригинальным внешним видом и обеспечивать надежную защиту для внутреннего светлого и просторного помещения.

На сегодня считаются очень модными, но при возведении таковых, возникают трудности в процессе оформления над ними крыши. Устройство крыш должно гармонировать с дизайном общего строения и конструкцией основного крова, дополняя и совершенствуя стиль. В зависимости от формы используются разные виды крыш, но наиболее распространенной считается вальмовая.

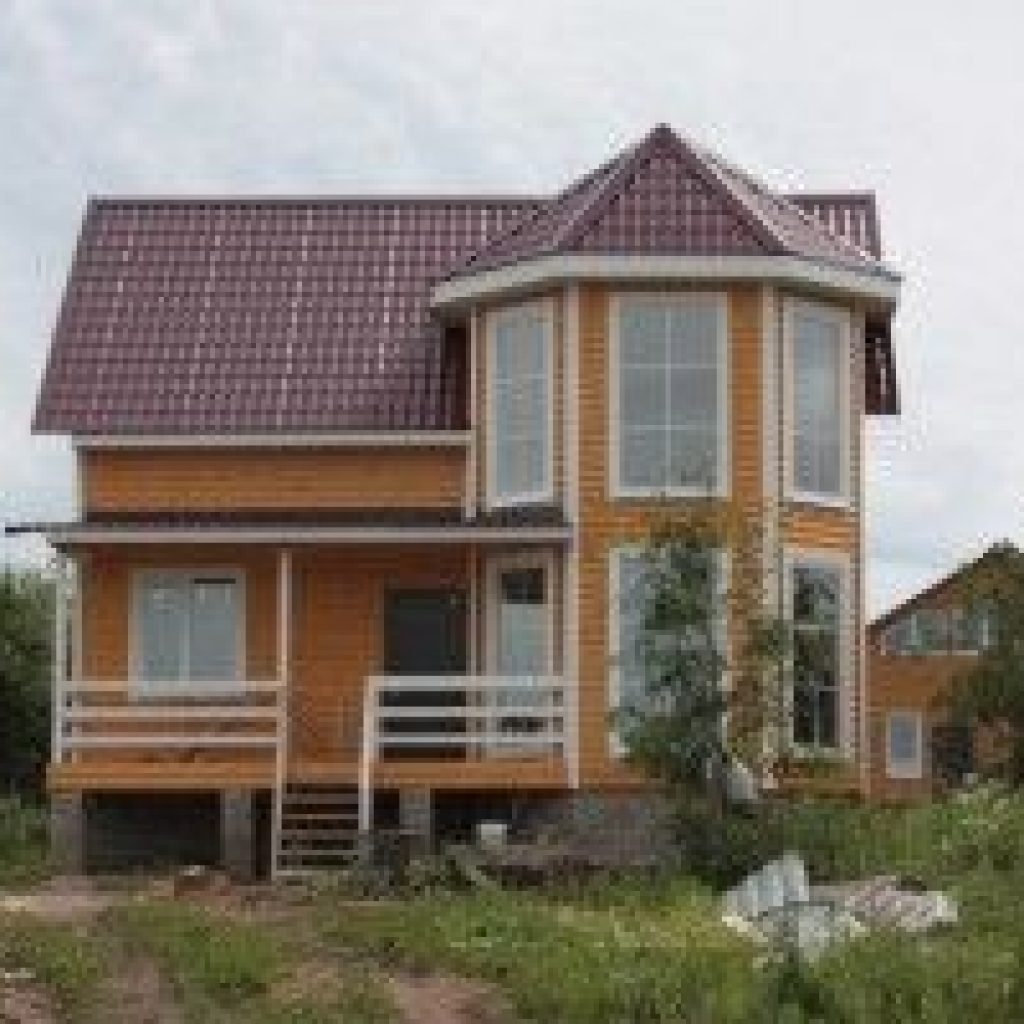

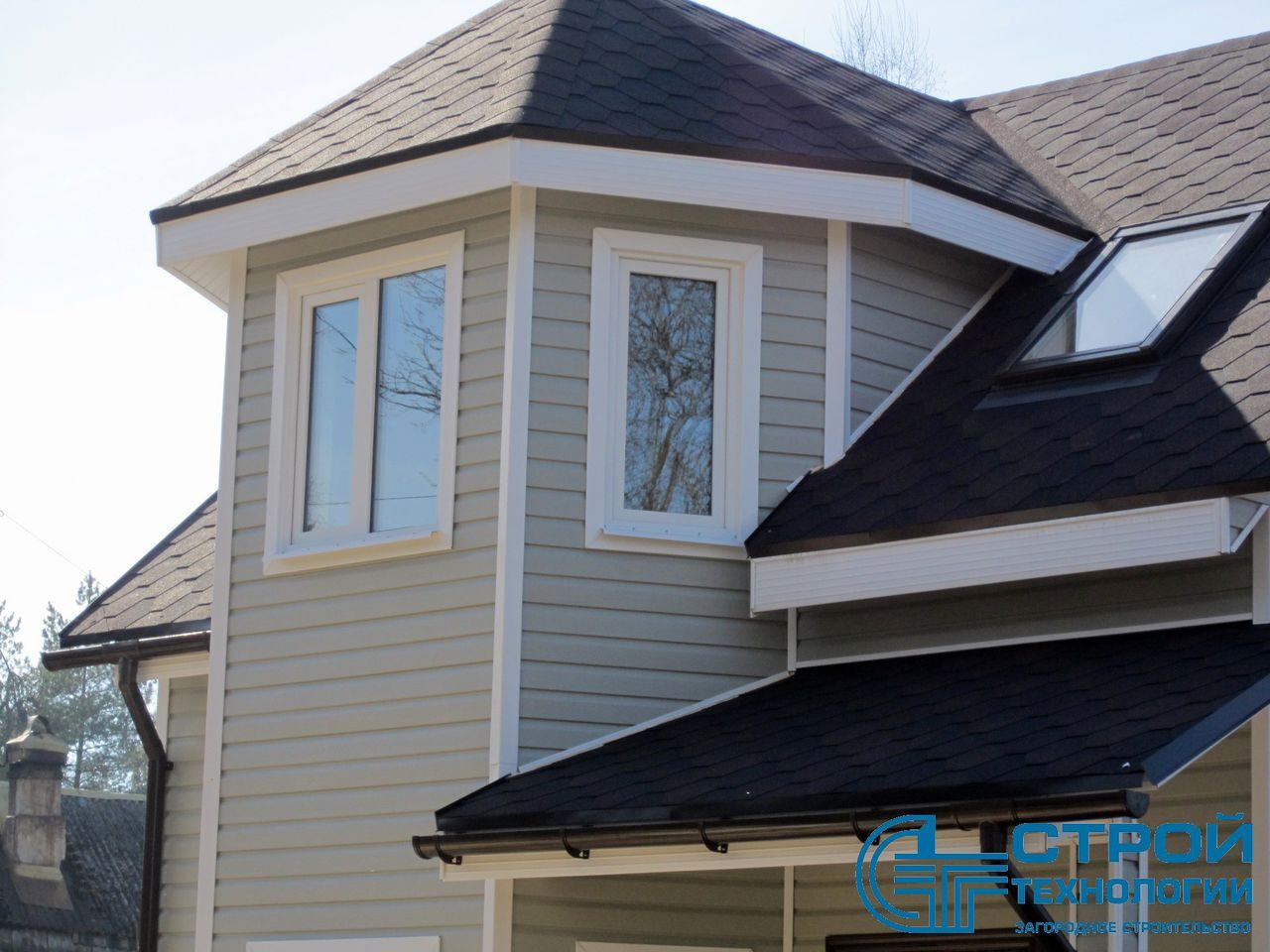

Вальмовая крыша с эркером имеет ряд особенностей, которые необходимо учитывать при ее возведении.

  • Конструкция обладает высокими прочностными характеристиками, долговечностью и необычным внешним видом.
  • При ее возведении возможно обустройство жилой чердачной комнаты, так как процесс создания мансардных окон очень прост.
  • Вальмовая крыша имеет четыре ската, находящиеся под наклоном со всех сторон. Два из них считаются основными, а два боковыми, находящиеся между первыми двумя. В зависимости от разновидностей конструкции, скатов может быть и больше.
  • Классическая модель вальмовой крыши имеет по две наклонных пары сторон, две из которых находятся в форме треугольника, а две в форме трапеции. А стропильная конструкция имеет две вершины, соединенные между собой коньком.
  • Самый трудоемким и ответственным процессом является возведение вальмовой крыши с эркером. Допущение малейших погрешностей в расчетах и составлении чертежа, приведет к возможной деформации кровельной конструкции.
  • Вальмовая кровля с эркером может быть самостоятельной, а может объединенная с каркасом крыши всего строения.

Важно! Стропильные брусья имеют меньшее сечение, чем у основных стропильных ног основного каркаса крыши, обусловливается это тем, что на эти элементы воздействует наименьшая нагрузка.

Достоинства и недостатки

Вальмовая кровля с эркером обладает такими преимуществами:

  • Кровельная конструкция имеет привлекательный и оригинальный дизайн, что делает строение необычным.
  • Вальмовая кровля устойчива к ветровым нагрузкам, из-за отсутствия фронтонов. Чем меньше угол скатов конструкции, тем меньше ветер воздействует на стропильный каркас.
  • Обтекаемая форма всех сторон обладает хорошей стойкостью к разнообразным осадкам.
  • Процесс утепления такой крыши упрощен тем, что пирог находится внутри конструкции.
  • В зависимости от высоты и наклона сторон кровли, возможно использование внутреннего помещения для оформления жилой комнаты.
  • Оформление крыши может быть с большим свесом, обеспечивая тем самым дополнительную защиту для стен дома.
  • Благодаря отсутствию фронтонов у вальмовой крыши, нагрузка на фундамент дома распределяется равномерно, а также она становится значительно меньше.

Недостатки:

  • Недостатком таких конструкций является сложность их возведения. При допущении хоть мало-мальских погрешностей, надежность конструкции будет под вопросом.
  • Строительство такой крыши требует больших затрат.

Разновидности

Вальмовая крыша подразделяется на несколько видов, в зависимости от формы ее конструкции.

Классический вид

Диагональные ребра конструкции опираются на коньковый пробег, а свесы находятся на одинаковой высоте.

Шатровая крыша

Не имеет прогона конька. Все ребра конструкции сводятся в одну точку. Для оформления строений с эркером такой вид крыши не подходит, так как форма коробки дома должна быть квадратной.

Полувальный вид

Отличает от классического вида наличием фронтонов, в которых устанавливаются окна для обустройства жилой чердачной комнаты. Такой вид подразделяется на подвиды, и некоторые из них можно использовать для обустройства строений с эркером.

Ломаная крыша

Данный вид состоит из сложной конструкции, так как все стороны имеют разнообразный размер, с расхождением под разными уклонами. Такой вид придает дому эффектный и оригинальный вид и отлично подходит для обустройства эркеров. Крыша с эркером, стропильная система которой имеет ломаный каркас, позволяет сохранить максимум свободного пространства, для оформления чердачного помещения.

Чертеж крыши и расчет ее площади

Перед тем как возводить крышу с эркером необходимо составить проект, который предусматривает подготовку схемы будущей конструкции, а также расчет необходимых стройматериалов. Расчет и составление схемы производится в такой последовательности:

Выбор угла наклона сторон

Выбор угла наклона кровельных скатов производится при учете таких критериев:

  • В каких климатических условиях расположено строение, а также ветровая нагрузка. При большой нагрузке скат крыши должен быть наиболее пологим. Чем ниже скат, тем прочнее конструкция.
  • При большом количестве осадков, скат крыши должен быть, наоборот, как можно выше, чтобы они своевременно скатывались, не воздействуя тем самым на поверхность крыши.
  • Разновидность кровельного материала, так как для каждого вида имеются свои требования к обрешётке, а также имеют разный вес. Для каждого вида имеются некоторые ограничения по уклону ската:
Разновидность кровельного покрытия Оптимальный уклон в градусах Нюансы при укладке материала
Шиферот 13 до 60При использовании уклона меньше 13 градусов, возможно просачивание влаги, или снега в зимний период, что уменьшит срок эксплуатации крова.
Черепица керамическаяОт 30 до 60При монтаже черепицы на кровле с уклоном меньше 25 градусов, необходимо принять меры по улучшению гидроизоляционного слоя.
МеталлочерепицаМинимальный уклон — 15, максимальное значение не определено
Битумный шиферМинимальный уклон — 5 градусов, максимальный – не определенОт наклона сторон зависит шаг обрешетки, для укладки битумного шифера. С углом уклона от 5 до 10 градусов рекомендуется делать сплошное покрытие.
Стальная фальцевая крышаМинимальное значение — 20 градусов. Максимального нет
Черепица битумнаяМинимальный уклон — 12 градусов, максимальный – не определенДанное покрытие повторяет форму любой кровельной поверхности, что удобно для строительства крыш с эркером.

Важно! Чем выше угол наклона, тем больше площадь крыши, что влечет за собой закупку дополнительных стройматериалов. Этот нюанс необходимо учитывать при составлении чертежа.

Составление проекта

Учтя все особенности можно переходить к проектированию кровельной конструкции с составлением чертежа и расчетом строительных материалов. Для этого необходимо:

  • Измерить параметры дома и выступа: высоту, ширину и длину.
  • Схематически отобразить фасад и торец строения на бумаге, используя определенный масштаб.
  • В зависимости от особенностей дома выбрать вид вальмовой кровли.
  • Определившись с высотой крыши, согласно вышеприведенным критериям, на одном из эскизов начертить несколько моделей кровельного каркаса. Выбрав наиболее подходящий вариант, необходимо обозначить угол наклона сторон конструкции. Для этого необходимо использовать транспортир.
  • Далее, наносится на чертеж расположение стропил, отмечая их точками. Для этого длина стены делится на равные отрезки, которые и будут шагом между стропами.
  • Шаг между стропами также зависит от сечения и характеристиками используемой древесины.
  • Необходимость теплоизоляции кровли. В этом случае расположение стропил должно соответствовать ширине утеплителя.
  • На чертеже также должна быть обозначена стропила эркера.
  • Если разновидность крыши предусматривает коньковый прогон, необходимо учесть, что он должен соединять парное число брусьев стропильной системы. На одном их чертежей нужно обозначить равные участки от каждого края стены.
  • Из полученных эскизов составляется один большой чертеж, который в дальнейшем пригодится также для расчета материалов.

Важно! Наличие проекта и схематическое отражение конструкции является хорошим подспорьем при закупке материалов, изготовлении заготовок и в процессе монтажных работ.

Как производится расчет площади?

Расчет строительных материалов производится по определенным формулам, с учетом уклона кровли и площади кровельной поверхности.

Для расчета потребуются также такие данные:

  • Наличие в кровле дымоходных труб и слуховых окон. Их присутствие увеличивает расход стройматериалов.
  • Длина ската, ее расчет производится от конька до края карниза.
  • Вычисляются параметры стен брандмауэра, свесов, парапетов, и других частей.

Для получения точных данных при расчете, рекомендуется обратиться за помощью к профессионалам или воспользоваться специальной программой в интернете. При решении выполнить расчет своими усилиями, рекомендуется разделить поверхность кровли на отдельные участки, что позволит с легкостью вычислить их площадь. После чего все значения суммируются.

Чем точнее будет рассчитана площадь кровельной поверхности, тем меньше будет расход на закупку лишних стройматериалов.

Совет! Для получения надежной и долговечной кровельной конструкции для ее возведения необходимо закупать хорошо просушенные брусья.

Инструменты для строительства

Для возведения вальмовой крыши с эркером потребуется такой инструмент:

  • уровень;
  • карандаш;
  • рулетка;
  • шнурок для разметки;
  • ножовка;
  • степлер;
  • молоток;
  • электродрель;
  • просечные ножницы;
  • клепальщик.

Подготовка материалов и инструментов производится до монтажного процесса, чтобы в процессе работы не отвлекаться на их поиск.

Для упрощения выполнения замеров и для их точности рулетку рекомендуется заменить замерной рейкой, которую можно сделать из фанеры, шириной 5 см, нанеся на нее основные мерки.

Особенности монтажного процесса

Любой строительный процесс имеет свои особенности, и сооружение вальмовой крыши с эркером не исключение.

  • Перед тем как начинать монтаж каркаса, все пиломатериалы рекомендуется обработать антисептическим средством.
  • Чтобы изготовить и закрепить стропильный каркас необходимо подготовить мауэрлат, который укладывается сверху на стены, по всему периметру строения. Он выполняет функцию привязки стропильной системы к стенам здания.
  • Так как промежуточные стропильные брусья имеют крутой уклон, в отличие от накосных стропил, для их изготовления используются доски, имеющие параметры не меньше 5*15 см.
  • При возведении стропильного каркаса, сначала устанавливаются вертикальные стойки, которые поддерживают коньковый прогон. Фиксация стоек производится к центральной балке при помощи системы укосов.
  • Крепление коротких стропил осуществляется не к коньковому бруску, а к накосным элементам каркаса. Углы уклона промежуточных и коротких стропил должны совпадать.
  • Стропильная система эркера, фото схем которых представлены выше, должны гармонировать с общей конструкцией, но при этом может иметь меньшее сечение брусьев, так как возлагаемая нагрузка от внешних климатических факторов значительно ниже.
  • Брусья, используемые для возведения стропильной системы и прогона конька, должны иметь одинаковое сечение. При выполнении этого требования конструкция будет прочной и не произойдет скорейшей его деформации.
  • Крепление промежуточных стропил выполняется к прогону конька и верхней части обвязки.
  • При возведении крыши небольшой высоты, необходим монтаж дополнительных стоек-опор.
  • Для получения прочной кровельной конструкции рекомендуется использовать пиломатериалы их хвойных пород древесины, без дефектов и сучков.
  • При больших ветровых нагрузках диагональные и центральные брусья должны быть толстыми.
  • После возведения каркаса производится ее гидро – и теплоизоляция, на предварительно изготовленную обрешетку.

Подводя итог, можно сказать, что для обустройства здания с эркером часто используется вальмовая крыша, которая имеет несколько разновидностей и в зависимости от формы выступа выбирается наиболее подходящий вид.

Перед сооружением стропильной системы необходимо составить проект, который предусматривает составление чертежа и выполнение расчета стройматериалов . Для получения прочной и долговечной конструкции создание проекта лучше доверить профессионалам.

Двухскатная кровля vs Кровля с Мезонином, Кукушкой, Эркером

Давненько мы не обновляли наш строительный блог. На сей раз опубликуем заметку на тему протечки в кровлях сложнее чем двухскатная . На днях мы получили вопрос от клиента:

Добрый день, Александр.

Можно ли услышать Ваше экспертное мнение про конструкцию крыши?
Наши знакомые говорят, что «сложные» крыши, имеющие двухэтажный эркер или кукушку, могут протекать, что лучше выбирать крыши попроще, например, просто двухскатную без «наворотов». Согласны ли Вы с данным мнением?

С уважением, Евгения Ефремова

Наш ответ, как всегда, был емок и не краток, возможно немного сумбурно но в точку:

Добрый день, Евгения, спасибо за интересный вопрос, приятно когда заказчики пишут значимые вопросы и углубляются в тему строительства! Отвечаю на Ваш вопрос:

Мнение Ваших знакомых конечно имеет место быть, но если плохо собрать двухскатную кровлю, то может протечь и она, конечно любые конструкции на кровле добавляют определенные риски. Посмотрел Вашу переписку с Евгением – вы обсуждаете проект Д18. 1 – все узлы в проекте продуманы от и до и протечки на 100% исключены, в ендовах устанавливаются все элементы согласно инструкциям производителя той или иной кровли, так же есть определенные хитрости согласно нашему опыту – вы можете быть спокойны, ваша крыша не потечет!, но если вы переживаете мы можем исключить кукушку из проекта, и вместо кукушки поднимем Вам боковые стены не на 1м, а  на 1,3м по кругу, что сделаем комнаты на мансарде «более объемными». Так же хочу заметить что в кукушках/эркерах слабым местом являются ендовы(место стыка кровли кукушки и основной кровли. По Вашему желанию мы можем применить на проекте конструкцию кукушки, исключающей боковые ендовы, как в проекте К15.1 – после заключения договора и за неделю/две до заезда мы покажем как внешне дом будет отличаться от проекта Д18.1, как выглядит кукушка вы можете посмотреть в одном из фотоотчетов https://domavn.ru/works/stroitelstvo-karkasnogo-doma-v-velikom-novgorode

Надеюсь я прислал не сильно сложный ответ, для полноценного понимания давайте подитожим:

1. Двухскатная кровля надежнее любой сложной кровли

2. Наша конструкция предусматривает исключение каких либо протечек

3. Мы можем исключить кукушку из проекта

4. Мы можем заменить конструкцию кукушки на более надежную

Так же мы можем выдать Вам дополнительную гарантию на кровлю! Если вы переживаете мы повысим гарантию до 5-15 лет – если слабый момент есть, он проявит себя в первый/ второй год, так что данную гарантию можно воспринять как бессрочную!

Если у вас остались вопросы – пишите мне либо Евгению, с Вашего позволения я передам свой ответ Евгению и попрошу связаться с Вами сразу после праздников, если вы хотите что бы Евгений набрал Вас раньше – напишите ему на почту [email protected] либо наберите его +7-960-200-76-76



С Первомаем Вас!



C Уважением, Лoгинoв Алeкcандp,

Руководитель отдела продаж и контроля качества

Не бойтесь строить, доверяйтесь проффесионалам! Вам так же могут быть полезные и другие наши заметки строительного блога:

Дачный продукт – статья на тему строительства плохих и хороших домов

Комплектация дома – основны основ, читаем перед начало строительства!

Всех с праздниками! Всегда Ваш ВМ!

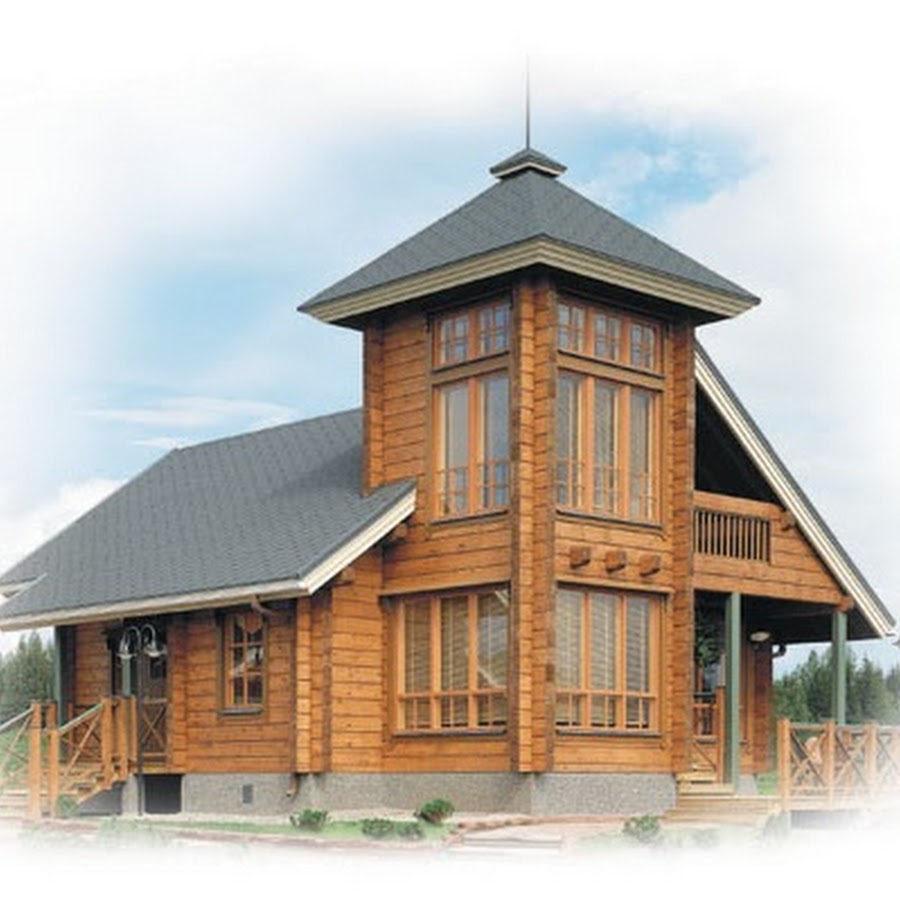

Эркер

  Что такое эркер

  Эркер — это архитектурный элемент строения, выступающий из плоскости фасадной стены. Эркер улучшает освещённость и инсоляцию помещения, а так же увеличивает его внутреннее пространство. Может быть частично или полностью остеклённым.

  Эркера могут быть многогранной, округлой или прямоугольной формы. Могут быть как одно-, так и многоэтажными. Несущими для эркеров являются консольные балки или камни. Выступающая часть фасада с несущими стенами (идущими от самого фундамента здания) носит уже другое название — ризалит. Верхняя часть эркера выполняется в виде ската, иногда даже нескольких. Встречаются также и эркерные «башенки», которые возвышаются над главным карнизом здания.

  Остеклённые выступающие части некоторых машин, предназначенные для увеличения обзорности, также называют эркерами. Например, эркеры установлены на специальных железнодорожных вагонах-путеизмерителях или динамометрических вагонах и дают полный боковой обзор рельс и полотна.

  Эркер как своеобразное архитектурное новшество удивляет видовым разнообразием, но чаще всего используют эркеры в виде прямоугольника, острого треугольника и даже полусферы. Конечно, никто не ограничивает фантазию дизайнера при выборе внешнего вида эркера, но ультрамодернистский облик может вызвать трудности в оформлении. Конструкция эркера весьма проста – это основание с ограждением и крышей, причём стены в ограждении могут и несущими, и ненесущими.

  Эркерная конструкция – это не просто «выступ из стены», а многофункциональный комплекс. Во-первых, неоспорима эстетическая функция эркера. Он облагораживает загородный коттедж, придавая особую форму и вид пространству и композиции фасада. Также эркер способен украсить внутренний облик дома, будучи необходимой деталью интерьера с размещённой винтовой лестницей или без неё.

  Во-вторых, эркер обладает очень выраженной пространственной функцией. Он расширяет, увеличивает площадь комнаты, добавляя ещё одну деятельную зону, например, обеденное место, кабинет, спальное место в детской или зимний сад. Ультрамодное окно гармонично объединяет содержание комнаты с природным простором. В итоге возникает единая пространственная область, способная переместить хозяев и их гостей на улицу, не выходя из дома.

  В-третьих, с помощью эркеров в полной мере выполняется функция освещения и инсоляции за счёт огромного количества оконных проёмов. Окна – мощные теплозащитники и светопроводники. Чем больше остеклённой поверхности – тем лучше.

  Все описанные преимущества позволяют использовать эркер в загородных коттеджах с максимальной пользой. Располагают его обычно на кухне, в гостиной и даже в детской комнате. В кухонном пространстве эркер незаменим, так как зачастую является столовой. Очень приятно завтракать и обедать в окружении солнечного света и тепла при великолепном виде из окна. В гостиной его можно подстроить под общую композицию комнаты или сделать центром всего пространства. Иногда владельцы загородных домов превращают эркер в отдельный кабинет или стандартное рабочее место.

  Чтобы усилить впечатление от внешнего вида эркера, необходимо повесить шторы по всей его длине. Для этого нужен металлический карниз, который обычно выполняется на заказ. Он должен повторять линии выступа.

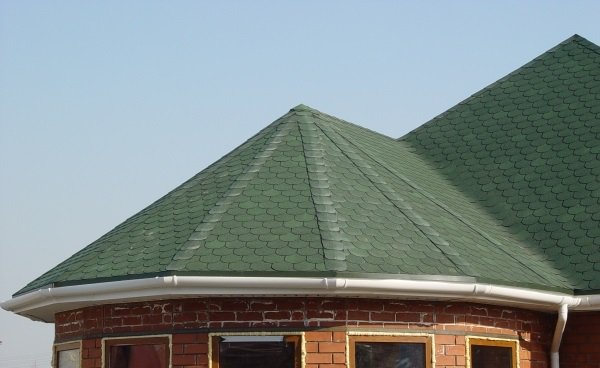

  Крыша эркера состоит из нескольких скатов (многогранна), сходящихся в верхней точке.

  Без всяких сомнений строительство и оформление эркера потребует затрат. Однако потери восполнятся приобретением красивой, оригинальной и полезной детали интерьера и экстерьера любого загородного дома.

Коническая крыша

Остроконечные крыши в виде конусов довольно характерны для строительства домов в готическом стиле, а пологие – часто встречающаяся форма кровли на территории Средиземноморья. Иногда конические кровли можно увидеть и над сохранившимися древними русскими постройками. Дело в том, что конусообразная крыша – самый удобный вариант для радиусных стен. Учитывая постоянно возвращающуюся моду на дома с круглыми башенками и закругленными эркерами, предлагаем ознакомиться с устройством конической крыши.

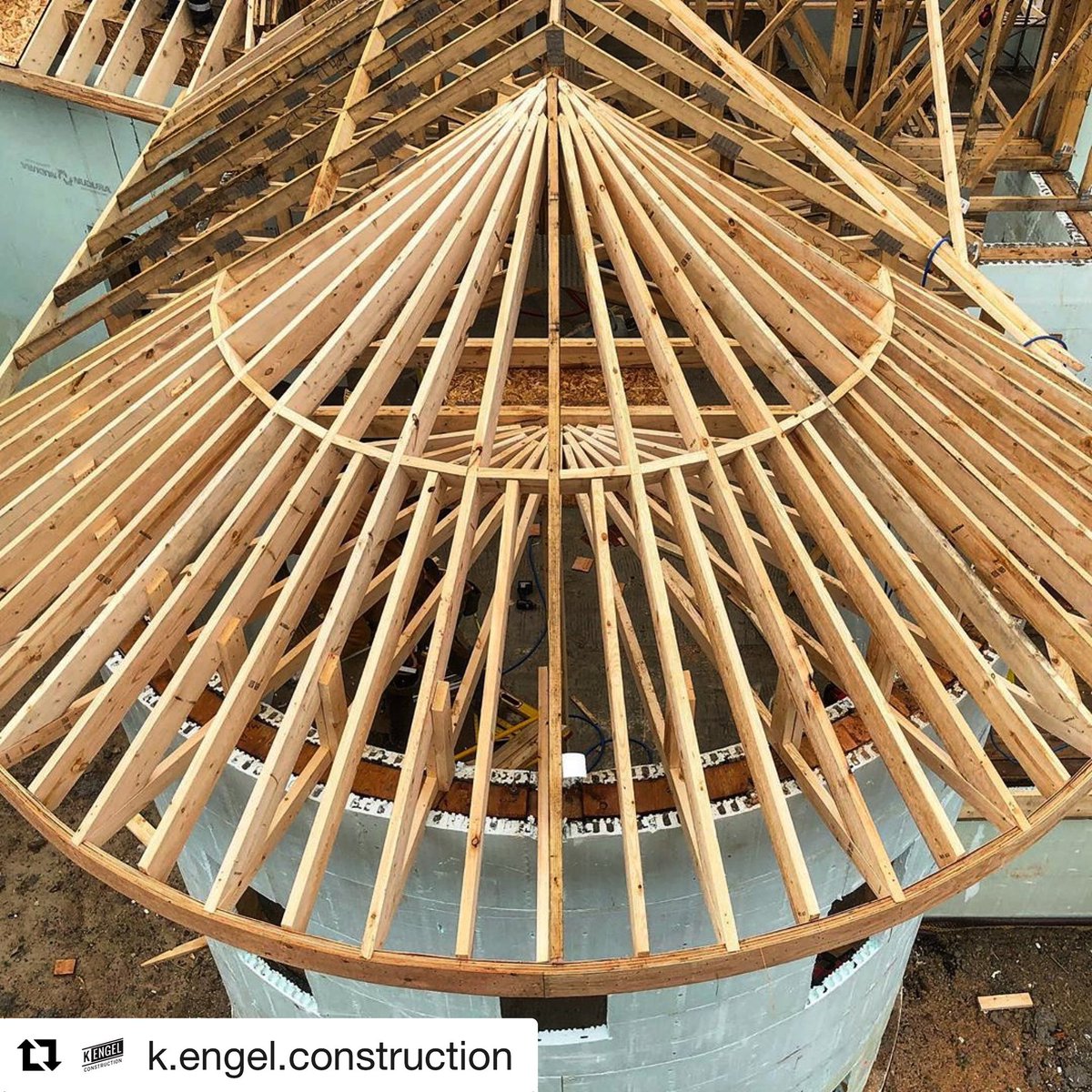

Как построить стропильную систему для крыши в виде конуса?



1. Конструкция такой кровли будет иметь центральную опору в виде столба, к верхней точке которого крепятся стропила и расходятся веером книзу. Чем выше столб, тем более остроконечной будет крыша, и наоборот;

2. По верхнему краю стен монтируют кольцевой мауэрлат. Он будет выполнять роль опоры для наклонных элементов – прогон;

3. Вторым прогоном станет коньковое кольцо: его крепят на центральном столбе чуть ниже края – чтобы самый кончик стропильной системы не был нагружен. В качестве креплений используют раскосы;

4. Система балок должна быть рассчитана на распределение нагрузки от опорного столба по всему перекрытию. Это особенно важно, если в качестве кровельного покрытия выбрана тяжелая натуральная черепица;

5. Чем больше стропильных ног устанавливается по окружности, тем более плавную округлую форму будет иметь крыша. Сокращение числа стропил, напротив, придает крыше форму многоугольной пирамиды;

6. Для большей прочности кровельной конструкции, используются запилы по верхнему краю стропильной доски, а деревянные элементы должны скреплять металлические уголки;

7. Нижний край стропильных ног закрепляют на изогнутом мауэрлате, образуя свесы будущей кровли около 300 мм;

8. Обрешетка изготавливается из гибких элементов, например, из пластиковых брусков или тонколистовой фанеры. Как вариант, круговые элементы обрешетки вырезают из доски или бруска;

9. Предварительно кровельную конструкцию нужно утеплить и защитить от влаги полотнами гидроизоляции, тщательно проклеив стыки;

10. Монтаж кровельного покрытия начинают с нижнего ряда, постепенно продвигаясь наверх;

11. Укладка кровельного покрытия производится обычным способом – посредством фиксации отдельных элементов на саморезы.

12. Удобнее всего применять битумные листы, битумную черепицу, натуральную черепицу, т.к. от них остается меньше отходов. Металлочерепицу и профнастил трудно раскроить экономично, к тому же потребуется много соединительных элементов. Также встречаются такие варианты кровельных покрытий на конических кровлях, как листовой металл, дранка, солома или камыш.



Выполнить кровельную коническую конструкцию можно, как из металла, так и из пиломатериалов. У древесины меньше показатель теплопередачи и стоимость, при соответствующей обработке, она меньше подвержена разрушительному воздействию влаги – наверно, именно поэтому большинство домостроителей предпочитают деревянную стропильную систему. В БлокСПб можно недорого приобрести необходимые пиломатериалы.

Узнайте прямо сейчас наши цены на доску >>

Яндовая крыша – устройство: как построить четырехскатную кровлю с эркером

В наше время широкую популярность при возведении частных домов приобрела такая архитектурная конструкция, как эркер. По своему внешнему виду эта форма представляет собой отдельное пространство, которое находится за пределом плоскости фасада. Зачастую свойства эркеров позволяют использовать их как лестничные клетки, иногда – своего рода оранжереи, а порой выполняют функции небольшого жилого помещения, оборудованного как пространство для отдыха.

Задумываясь над тем, как построить эркер, необходимо помнить, что его установка является довольно непростой, а еще большую сложность несет в себе устройство крыши эркера, которую принято называть яндовой. Обычно конструкция этих крыш является вальмовой, но при желании можно смонтировать и двускатную кровлю, особенно если это допускает эркерная форма.

Внешний вид эркера

По своему внешнему виду эркеры отчасти напоминают балконные крыши, оборудованные капитальными стенами. Форма таких эркеров может быть самой разной, как полукруглой, так и с множеством граней.

На форму крыши эркера обычно влияет уже имеющаяся конструкция.

Так, эркерные крыши бывают:

  • многощипцовыми;
  • полукруглыми;
  • вальмовыми, имеющими сложную систему;
  • декоративными, оснащенными различными элементами, например, башенками.

Обычно эркер принято застеклять по панорамному принципу, что сделать весьма непросто, но конечный результат работы будет гарантировать привлекательный внешний вид. Это существенным образом улучшит показатель освещенности внутри помещения, а также придаст всей конструкции легкость.

Как уже говорилось, решая, как построить эркер, важно тщательно продумать устройство крыши, поскольку сложность будет заключаться не только в ее форме, но и в установке дополнительных кровельных элементов – ендов и коньков. Крайне важно, чтобы проектированием яндовой крыши, а в особенности ее сложных вариантов, таких как четырехскатная крыша с эркером, занимался профессионал, поскольку этот этап является очень важным и ответственным, и от правильности его выполнения может зависеть дальнейшая эксплуатация всей системы.

Подготовительные работы по устройству яндовой крыши

Основная цель этого этапа работы – проектирование. Смонтировать эркер можно непосредственно во время строительства или пристроить его позднее, а затем нужно приступить к выбору категории крыши и материала для ее покрытия. Только после этого следует заниматься работами по изготовлению эркерного каркаса и возведению крыши.

Начальный этап монтажных работ заключается в установке особого армировочного пояса, в функции которого входит:

  • создание прочной опоры для всех до исключения балок, поддерживающих систему стропил;
  • осуществление разгрузки оконных перемычек, так как кирпичная кладка дополнительно усиливается армировочным поясом.

Основу такого армопояса составляет бетонный раствор, который усилен сеткой из металла. Подъем уровня эркерных стен над стенами дома при этом будет возмещаться меньшей толщиной балок под стропилами.

Материалы для устройства яндовой крыши

Обустраивая такой объект, как яндовая крыша, следует тщательным образом подготовить все материалы, необходимые в процессе строительства.

К ним относятся:

  • балки и доски из дерева, требуемые для изготовления системы стропил и подстропильной системы, а также обрешетки под покрытие кровли;
  • материала гидроизоляции, чаще всего представленный ПВХ мембранами или другими материалами;
  • крепежные элементы – саморезы, шурупы, гвозди и шпильки для кровли;
  • вязальная проволока;
  • особые пластины, выполненные из оцинкованного металла.

Кровельным покрытием может стать любой материал. Кровля может быть выполнена из металлопрофильных листов, но оптимальным вариантом станет применение керамической или мягкой битумной черепицы. Не стоит забывать и об элементах кровельного декора, в районе которых должен лежать такой материал, который будет соответствовать общему стилю сооружения.

Система стропил яндовой крыши

Дальнейшие работы по устройству яндовой крыши заключаются в изготовлении системы стропил и подстропильных балок. Материалом для этого служат обрезные доски и деревянные балки, скрепленные друг с другом при помощи саморезов и шурупов. Устраивать подстропильные балки нужно так, чтобы часть длины оставалась в запасе, а все лишние части можно обрезать уже после окончания установки.

Перед установкой крыши необходимо определиться с углом ее наклона, но при этом также крайне важно точно соблюсти все пропорции сооружения, иначе эркер будет выглядеть как минимум некрасиво.

Очень часто специалистами применяется технология трехмерного моделирования для того, чтобы наглядно представить будущий проект. При отсутствии опыта работы с такой программой можно просто выполнить на бумаге объемный чертеж. Во время работ рекомендуется придерживаться какого-то одного стиля, иначе помещение эркера будет неэстетично выделяться на фоне всего сооружения и потенциально может испортить всю его внешнюю красоту.

Изготовление кровельных стропил следует выполнять только на земле, а уже затем поднимать их на крышу и крепить к коньку саморезами и особыми пластинами на основе цинка, которые способны дополнительно укрепить стропильную систему. Фиксируются эти пластины особой прокатной машиной, но за неимением таковой можно воспользоваться и стандартным молотком, с помощью которого можно глубоко забить пластины в дерево.

Готовую систему стропил, образующую форму треугольника, следует прикрепить к балкам, расположенным под стропилами, что поможет придать всей конструкции большую надежность.

Монтаж обрешетки для яндовой крыши

Прежде чем начать устройство обрешетки, стропильную систему следует оснастить пленкой гидроизоляции. Ее ни в коем случае не нужно натягивать, поскольку от этого она может просто лопнуть, лишив всю систему гидроизоляции как таковой. Гораздо правильнее будет закрепить ее даже с некоторым провисом для того, чтобы при любых изменениях температур ее целостность и положительные свойства остались незатронутыми.

После этого следует приспать к монтажу обрешетку, которая выполняется из обработанной антисептиком обрезной доски. Более того, обработке должна подвергнуться и вся деревянная система стропил, что поможет защитить ее от вредного воздействия насекомых. Укладывать обрешетку нужно поперек стропильных ног, а шаг укладки должен соответствовать типу применяемого материала для кровли. Некоторые кровельные покрытия требуют устройства сплошной обрешетки, поэтому в данном случае сырьем будет выступать уже не обрезная доска, а ОСП плиты и устойчивую к влаге фанеру определенной толщины.

Безусловно, на устройство крыши во многом влияет используемый кровельный материал, поскольку для каждого покрытия характерна своя технология укладки, а также применение тех или иных материалов (паро-, термоизоляция и т.п.). Важно не забывать, что покрытие для кровли должно гармонично вписываться в общий стиль постройки и не должно каким-либо образом выделяться.

Так, можно сделать вывод, что яндовую крышу вполне можно смонтировать и самостоятельно, а при возникновении трудностей всегда можно обратиться за помощью к Интернету, где многочисленные строительные сайты предоставляют подробную информацию по установке такой кровли с детальными фото и видео всего процесса ее устройства.

Каркас крыши с эркером. Особенности строительства верхней конструкции над эркером. Шатровая вальмовая крыша

Прошли столетия, и в мирное время бойницы видоизменились – стали окнами от пола до потолка, и играют теперь декоративную роль, а также позволяют впустить в дом больше солнечных лучей, что важно в нашем не слишком приветливом климате. Мода на здания с выступами появилась еще в прошлом веке, и до сих пор такое интересное архитектурное решение очень популярно в частном строительстве.

Справедливости ради стоит отметить, что возведение такого строения – недешевое удовольствие. Все дело в сложности проектирования и строительства конструкции. Что же представляет собой эркер? Это часть помещения, выступающая за пределы фасадной стены, по строению наиболее близкая к закрытому балкону с капитальными стенами, как у основного здания. Обзавестись таким украшением и дополнением для дома можно не только во время строительства, но и пристроить эркер к уже готовому зданию – причем он может быть как одноэтажный, так и многоэтажный. Дополненный остекленным выступом дом снаружи выглядит оригинально. Внутреннее оформление также не разочаровывает: интересная планировка комнаты, к тому же помещение будет более светлым благодаря панорамным окнам. За счет эркера увеличивается полезная площадь, которую используют в качестве кабинета, зоны отдыха, оранжереи или столовой. Самым трудным в возведении такой архитектурной формы является проектирование и монтаж крыши, чаще всего имеющей сложную конфигурацию.

Устройство крыши Самое главное правило: крыша эркера должна гармонировать с крышей дома, дополняя общий стиль. Ее возведение – сложная задача, и порой застройщики с немалым опытом работы отказываются от строительства дома, имеющего в плане эркерную зону. Любая ошибка в расчетах может привести к тому, что вся конструкция станет ненадежной. Форма эркера может быть: закругленная; прямоугольная; многогранная. Крыша строится в соответствии с формой эркера. Она может быть многощипцовой, сложной вальмовой, иметь два или несколько скатов, также выполняют верхнюю конструкцию в виде полусферы. Часто можно встретить украшения в виде башенки, шпиля и других элементов. Возведение крыши Стропила выбираются с меньшим сечением, чем для основной крыши, так как будут принимать на себя меньшую нагрузку. Существует два конструктивных варианта: самостоятельная крыша эркера; объединенная с основной кровлей дома. Армированный пояс Первым этапом в строительстве крыши идет монтаж монолитной кольцевой конструкции из бетона с металлической сеткой-каркасом, которая должна опоясывать стены – повторять их контур. Армированный пояс служит основанием для стропильной системы – создает опору для балок, а также разгружает оконные перемычки, распределяет точечную нагрузку и усиливает всю конструкцию.

Стропильная система По периметру армопояса крепят мауэрлат. Стропильные фермы из бруса или доски, смонтированные на земле, поднимают наверх и фиксируют к коньку. Нижние части стропильных ног должны выступать за пределы стены для организации карнизного свеса. Для усиления используются вполне традиционные подстропильные балки, укосины, стойки и другие элементы.

Пропорции «скелета» крыши крайне важны для обеспечения привлекательности внешнего вида. Современная технология трехмерного моделирования существенно облегчает задачу специалистов-проектировщиков, позволяя наглядно убедиться в том, что угол наклона ската выбран правильно.

Обучающее видео по монтажу стропил эркера:

Обрешетка Стропила покрываются гидроизоляционной пленкой, которую крепят, не натягивая слишком сильно, после чего устраивают обрешетку.

Она может быть сплошной и разреженной – в зависимости от типа кровельного покрытия: первый вариант подходит для мягких покрытий, второй – для металлочерепицы или любого другого жесткого материала. Пиломатериалы, из которых выполняется обрешетка, как и для стропильной системы, предпочтительнее хвойных пород. Кровельное покрытие Технология покрытия крыши эркера ничем не отличается от способа укладки кровельного материала на обычную верхнюю конструкцию дома. Имеет значение лишь то, будет ли крыша эркера отдельным, самостоятельным элементом или составной частью, продолжением крыши основного здания. Наиболее подходящим покрытием по внешнему виду считается черепица – как натуральная, так и мягкая битумная. К тому же, для небольшого участка с несколькими скатами и разжелобками нужно выбирать покрытие с малым количеством отходов, и черепица отвечает этим требованиям.


Крайне важно уделить особое внимание гидроизоляции ендов. Ендовые планки используют двух видов: верхняя, выполняющая декоративные функции – она закрывает неэстетичные срезы; нижняя, которая все время будет подвергаться испытанию на прочность: в теплое время по ней будет стекать вода со скатов, в холодное – будет накапливаться снег. Дополнительное использование герметика или уплотнителя повысит надежность проблемных участков. Утеплитель и пароизоляция монтируются в последнюю очередь – работы проводятся внутри помещения.

Для устройства крыши сложной формы используется множество различных крепежных деталей – металлических пластин, шпилек, саморезов, гвоздей, шурупов. Специалисты советуют не экономить на мелочах: выбрав перекаленные дешевые гвозди или саморезы, рискуем надежностью всей конструкции. Построить эркерную крышу можно своими руками: нужно тщательно подготовить проект и продумать до мелочей мероприятия по возведению. Возведенная самостоятельно или с привлечением профессиональных подрядчиков, в результате крыша над эркером долгие годы будет радовать оригинальным внешним видом и обеспечивать надежную защиту для внутреннего светлого и просторного помещения.


Решив построить дом, первым делом будущий домовладелец выбирает стиль дома. От этого зависит очень много: количество и тип строительных материалов, сложность и стоимость проекта, наконец, внешний вид дома и общее ощущение уюта. Ведь в доме предстоит жить семье, принимать там гостей, засыпать и просыпаться… И если нет уюта, если не понравился общий стиль, то как может дом стать по-настоящему родным, любимым, семейным очагом и норкой, куда приходишь в самые сложные моменты жизни?

Допустим, вы уже определились и выбрали стиль, в котором будете строить ваш будущий дом. Будет ли это постоянное место жительства или просто место, куда ваша семья планирует приезжать на выходные – это не влияет на ответственное отношение к строительству.

В последние годы всё популярнее становятся проекты домов с эркером. Устав от тесных хрущёвок с крошечными окнами, горожане тянутся к солнцу и простору. А что может быть лучше для этого, чем проекты домов с эркером? Фото проектов, демонстрируемые фирмами-застройщиками, доказывают это в полной мере.


Огромные, во всю стену, полукруглые ниши эркеров делают дом по-старинному торжественным и правильным. Не менее популярен и проект дома циркульным эркером – когда ниша не выдаётся полукругом в стене, а оформлена похожей на пристроенную башню, часто с конусным шатром сверху. Циркульные эркеры вполне уместны в проектах домов в стиле рококо, замковом или средневековом. Хотя никто не мешает выстроить циркульный эркер и в деревянном доме – будет что-то вроде старинного теремка.

Итак, что же такое эркер? Это выступающая часть дома, как правило, полукругом или призмой. Редко – похожая на башню. Как правило, эркер выстраивается во всю высоту этажа. Он не только внешне, но и фактически увеличивает площадь дома.

Главная задача эркера – то, что он максимально много впускает свет в помещение. Но это не единственный плюс. В эркере можно устроить цветочный уголок или просто поставить стол и кресло, где по утрам комфортно пить чай, любуясь солнцем и видом из окна. Особенно в этом плане удобны дома с двумя эркерами, проекты которых также имеются в портфолио фирм-застройщиков. Тут разгуляться фантазии и вовсе есть где: в одном эркере – оранжерея, в другом – уголок релакса. Или оба эркера отдать под цветы – любителям садовых изысков идея понравится. Впрочем, проекты домов с 2 эркерами придутся по душе любому, кто предпочитает комфорт в сочетании с красотой.


Эркеры отлично смотрятся практически в любом проекте. И в одноэтажном доме уместен этот полукруглый выступ, и проекты двухэтажных домов с эркером при грамотном архитекторе будут вызывать гордость за собственное жилище. Особенно удачно можно воплотить проекты домов с мансардой и эркером. Второй этаж в таком проекте будет произведением искусства.

Можно сделать мансарду и эркер на одном уровне – второго этажа. Тогда чердак будет залит солнцем и станет самым уютным уголком в доме. А можно развести оба дополнения, и эркер устроить на первом этаже. Выбрать проекты двухэтажных домов с эркером или проект одноэтажного дома с эркером трудно, ведь достоинств и плюсов множество в каждом варианте. Но уж если решились на дачный дом с эркером, проект выбирать – одно удовольствие. Прикидывать так и этак, мысленно или на бумаге набрасывать варианты обстановки эркера и его формы, обдумывать цветовое решение и оформление ниши – разгул фантазии!


Готовые проекты домов с эркером обойдутся немногим дешевле авторских, ибо эркер – само по себе удовольствие недешёвое, поскольку повлечёт за собой дополнительные затраты и средств, и строительных материалов. Но расходы оправданы, потому что у вас получится уникальный дом, какого не будет ни у кого. Кроме того, дополнительную площадь позволит получит проект дома с эркером и балконом или проект дома с эркером и террасой. И в том, и в другом случае площадь дома выигрывает за счёт дополнительных помещений, а в самом здании добавляется гораздо больше света – ведь, как правило, эркеры застеклены от пола до потолка.

Если вы предпочитаете небольшие помещения и выбрали, к примеру, проект дома 9 на 9 с эркером, то это сооружение добавит квадратных метров и уюта к вашему жилищу. Впрочем, если в работе проект дома 10 на 10 с эркером, то лишние метры и ему не помешают. Особенно залитые солнцем и украшенные цветами.

Пожалуй, эта круглая или цилиндрическая пристройка – весьма полезное дополнение к дому. Именно это делает проекты коттеджей с эркером такими популярными. Идея дополнить дом эркером – не самая ординарная, так что чаще всего желающим пристроить эркер приходится заказывать авторский проект или разрабатывать его самостоятельно. Впрочем, вполне реально отыскать проекты домов с эркерами бесплатно – в интернете их весьма немало. Яркие, элегантные, неповторимые дома на фотографиях притягивают взгляд и вызывают желание устроить такое же чудо у себя. Комфортабельные и уютные, такие дома радуют не только живущих в них, но и гостей, которые потом, возможно, тоже выберут для себя проекты домов и коттеджей с эркером.

И ведь, само собой, это будут красивые дома с эркером, проекты которых с радостью возьмётся воплощать любой архитектор-дизайнер.

Нередко проекты загородных домов с эркером выбирают к рассмотрению те, кто в детстве мечтал о замке, но строить дом в замковом стиле не хочет. Эркер – прекрасная возможность частично воплотить мечту, не загромождая фасад и интерьер излишней средневековой мрачностью.

Как правильно выбрать проекты коттеджей с эркером? Фото, пожалуй, лучший вариант. Оно поможет оценить визуально и технически все плюсы и минусы выбранного варианта. Не самое легкое дело – выбирать проекты домов и коттеджей с эркером, особенно учитывая, что жить в нем будет вся семья, а значит, нравиться должно всем.


Если в целом возражений против эркера нет, то можно подумать о том, какой формы он будет – угловой, цилиндричный или круглый. А может, и вовсе в форме башенки? В угловом эркере можно обустроить зону отдыха, отгородив от комнаты иным покрытием пола, ширмой или легкой шторой. Проекты домов с круглым эркером больше подойдут тем, кто любит домашние оранжереи или изящные ниши для чаепития. А в башенке-эркере смогут устроить свое царство дети, особенно девочки – для них там будет что-то вроде сказочной башни принцессы.

Что касается остекления эркера, оно бывает разным. Если в вашем доме эркер является частью дома, то стеклить полностью неразумно – теряется тепло. А вот в летнем домике можно наоборот, не пожалеть стекла и солнца. Без остекления эркер в летнем доме смахивает скорее на веранду.

Кому-то идея стеклянной ниши может не понравиться – что ж, вкусы разные. Достаточно много людей даже близко не подумают о том, чтобы дополнить интерьер эркером и льющимся через него солнцем. А кто-то с радостью впустит в дом солнце, устроив окно во всю стену. Кстати, интересным решением будет устроить эркер в мансарде. Представьте себе проект дома с эркером и мансардой, фото, чертеж. Представили? Тогда вам легко будет понять, что находят в подобном стиле те, кому нравятся подобные проекты. Крыши домов с эркером и смотрятся восхитительно и эффектно, и пользу добавляют дому немалую. Можно, например, эркером заменить мансардное стекло – эффект тот же: комната залита солнцем. А затрат эркер требует куда меньше, нежели стеклопакет во всю стену или крышу.

Кроме солнца, которое щедро будет проникать в комнату через эркер, такое архитектурное решение имеет и массу других преимуществ. Как и мансарда, эркер увеличивает площадь дома; внешний вид здания с эркером гораздо

Эффектнее, изысканнее обычного. Оно будет красивее соседних домов и наверняка привлечет внимание прохожих и соседей. Наконец, это просто удобно: если остекление не во всю стену, то под подоконником можно устроить скрытые ниши хранить в них то, что не требуется в данный момент. Если вы выбрали проект дома с эркером и гаражом, то гараж логичнее устроить как раз под эркером. И тогда в нем самом отлично устроится оранжерея или зона отдыха: скажем, изготовленный по форме ниши диван, столик или домашний кинотеатр – отличный получится ансамбль для релакса.Расположив “лицом” к стеклу столик и кресла, вы сможете пить чай, любуясь окрестностями.


Если позволяет пространство, есть и второй вариант: проект 2-хэтажного дома с эркером или проекты двухэтажных домов с эркером и гаражом. В обо случаях использование дополнительного пространства весьма широкое: зону релакса можно устроить на первом этаже, отдав эркер под еще один диван или зимний сад. В двухэтажном доме гараж спокойно поместится внизу, не мешая устраивать в эркере абсолютно любые зоны, релакс это или уголок живой природы.

Немаловажный нюанс при строительстве дома – материал, из которого он будет возводиться. Эркером можно дополнить любой дом, из чего бы он ни был построен. Кто-то предпочтет проекты домов с эркерами из кирпича, отдавая должное качеству и традиционности материала. Проекты кирпичных домов с эркером весьма популярны именно в силу своей традиционности и отличного качества материала.

Но материалов много, и кто-то, не исключено, захочет выбрать проекты домов с эркером из газобетона, чтобы иметь возможность построить дом самостоятельно. А кому-то по душе придутся проекты домов из пеноблоков с эркером.

Решив строить дом с эркером, проект выбираете вы. Главное, чтоб жить в таком доме нравилось всей семье.

Практически каждый дом старинной постройки оформлен оригинальным выступом. Этот выступ носит название эркер. Его мы видим на фото. Главное преимущество эркеров – способность пропускать большое количество солнечного света. Кроме этого, в данном углублении можно расположить красивый зимний сад, создать рабочий кабинет или оформить зону отдыха. Сегодня проекты домов с эркером пользуются также большой популярностью. Как правило, эркерная конструкция располагается в гостиной или спальне, что позволяет расширить пространство комнат и использовать помещение более рационально.


Особенности использования

Невозможно сказать, что проект с эркером обладает только положительными или только отрицательными качествами. Эти конструкции имеют и те, и другие стороны.

Положительные свойства

· Расширение полезной площади в доме.

· Большое количество солнечного света, благодаря наличию нескольких окон.

· Возможность обозревать превосходный вид городских улиц.

· Уникальный дизайн, который подчеркивает красоту вашего дома.

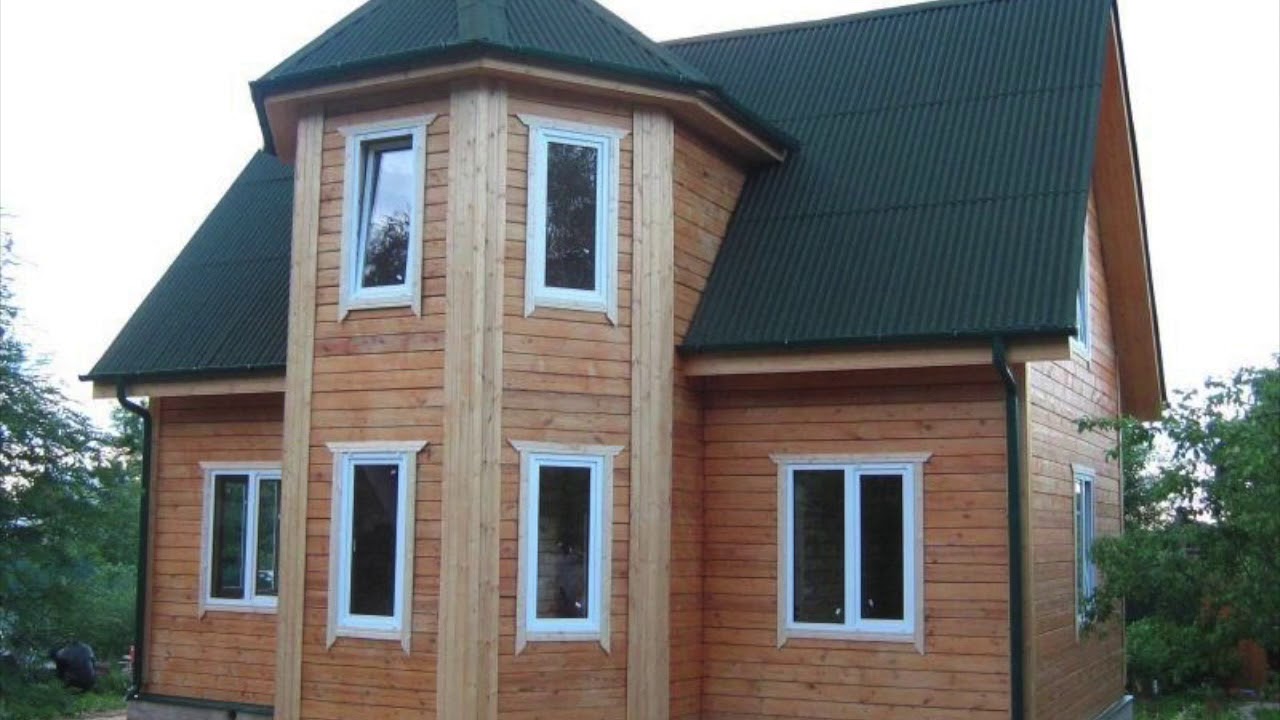

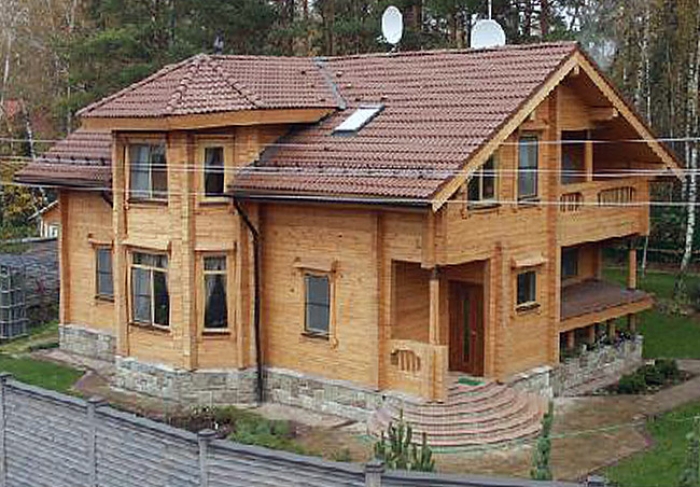

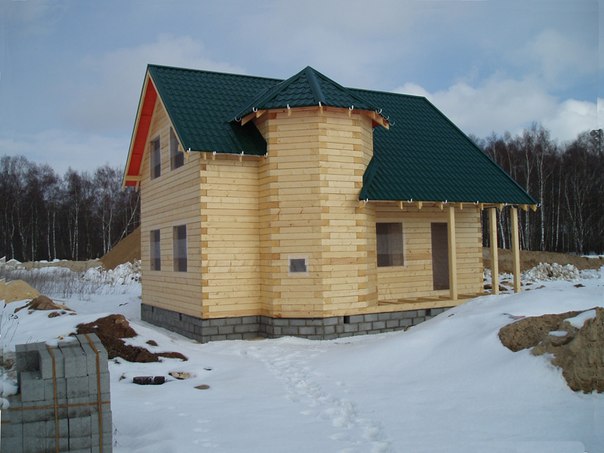

Необычно красиво выглядит дом из бруса с эркером. В такой постройке сохраняется особый климат, который создает домашнюю, уютную атмосферу.

Отрицательные качества

· Повышается сложность сооружения, по сравнению с более простым проектом.

· Увеличивается количество углов в доме, что ведет к ослаблению жесткости строения.

· Дом с эркером требует дополнительного утепления.

При желании обладать жильем с эркерной конструкцией, необходимо быть готовым к тому, что для достижения комфорта потребуется немного больше усилий, чем в типовом доме.

Необходимость

Пожалуй, на фоне всех плюсов и минусов такой постройки, самым основным положительным свойством одноэтажного дома с эркером, является то, что в холодных северных частях земного шара, данная конструкция позволяет пропустить максимальное количество солнечного света внутрь помещения, где можно расположить светлую и теплую зону для приема гостей. Данный вариант может служить заменой веранде. Это удобно, поскольку в особо холодных странах, сооружение дома с верандой является нежелательным решением.

Многообразие проектов

«Двойная конструкция»

Проект двухэтажного дома с эркером на фото, подходит для тех, кто не представляет своей жизни без комфортного отдыха. Дизайн строения предполагает наличие широкого балкона вдоль фасадной части на втором этаже. На балкон ведут два выхода из спален, одна из которых оснащена эркером. Причем выступающая конструкция не заканчивается на втором этаже, а плавно переходит на первый этаж. Благодаря наличию объемного дополнения, дом выглядит добротно и элегантно.


«6*6»

Дизайн данного сооружения выгодно выделяется на фоне остальных недорогих построек. Проект предполагает наличие прихожей, кухни, гостиной-студии с эркером и просторной спальни на втором этаже. В результате, двухэтажная постройка из бруса имеет общую площадь 36 кв.м, но благодаря объемной конструкции, дом выглядит оригинально и уютно.

Сооружение с эркером и мансардой

Небольшая и финансово выгодная конструкция – дизайн дома, который предполагает наличие мансардного помещения и эркера. И хотя сооружение такого здания требует определенных финансовых вложений, данное сочетание встречается очень часто.


Красиво и оригинально выглядят двухэтажные дома с эркером, которые на верхнем этаже имеют роскошную мансарду. Благодаря такому дизайну у владельцев дома имеется возможность создать в чердачном помещении просторный, светлый кабинет, а на первом этаже – оригинальный зимний сад.

Создавая дизайн домов с эркером, необходимо помнить, что данная конструкция должна быть спроектирована максимально точно. Малейшая ошибка может привести к перекосу стен и перекрытий, что повлечет за собой уменьшение прочности сооружения. Также нужно знать, что совершенно необязательно сооружать эркер одновременно с домом. Конструкция, представленная на фото, может быть пристроена к основному зданию в любой момент.

Виды эркерных конструкций

По своему внешнему виду эркеры могут быть:

· Угловые.

· Настенные.

· Вписанными в угол.

Большая часть эркерных конструкций имеет обычную геометрическую форму. Однако это не значит, что сооружение не может иметь произвольную форму. Разумеется, создание нетиповых проектов требует от владельцев дома весьма немалых финансовых затрат.


Если необходимо создать отдельное помещение, которое будет светлым и просторным, рекомендуется отдавать предпочтение угловым видам. Угловое эркерное помещение воспринимается как отдельная зона, не соединенное с остальной площадью жилья. Это превосходная комната для отдыха.


Все строения с эркером фото, которых мы видим ниже, имеют оригинальный внешний вид. Это удобная, красивая и элегантная пристройка, которая преображает любой одноэтажный или двухэтажный коттедж.

Подводя итоги, следует отметить, что эркерная конструкция буквально оживляет скучное сооружение, позволяет раскрыть красоту и неповторимость строения. В таких пристройках всегда создаются сказочные зимние сады, уютные зоны отдыха, в которых обустраиваются домашние кинотеатры, уютные гостиные и удобные детские уголки. Эркер – особая изюминка дома, позволяющая добавить аристократичности и изысканности любому сооружению.


Устройство армопояса над эркером

Если строится крыша над эркером, то первым этапом работы является установка армопояса.

Это сооружение выполняет одновременно две функции:

· Создает опору для балок, удерживающих стропила;

· Усиливает кирпичную кладку и разгружает перемычки окон.

Выполняется армопояс из бетона с армированием металлической сеткой. Если при этом уровень стен эркера окажется несколько выше, чем уровень стен дома, — ничего страшного. Дело в том, что в эркере можно использовать подстропильные балки меньшей толщины, чем для основной крыши, такой, как четырехскатная стандартная вальмовая крыша.

Подготовка материалов

Для того чтобы была построена крыша эркер, необходимо приобрести следующие материалы:

· Пиломатериал для стропил, подстропильных балок и обрешеток;

· Гидроизоляционный материал;

· Гвозди, саморезы, шпильки, шурупы;

· Проволока вязальная;

· Пластины из оцинковки.

Установка подстропильных балок

Следующим этапом работ, когда создается крыша эркера, является установка подстропильных балок. Для них можно использовать брус необходимой длины либо сращенные обрезные доски. Для соединения досок используются саморезы и шурупы.

Совет! Желательно делать подстропильные балки такой длины, чтобы оставался небольшой запас. Потом, после установки и закрепления, излишки можно будет обрезать по шнуру.

Строительство системы стропил

Чтобы подобрать длину стропил, необходимо точно представлять угол наклона создаваемой кровли. Тут важно сохранить пропорции крыши, чтобы дом не походил на скворечник.

Чтобы наглядно представить себе вид будущей крыши, такой, как вальмовая крыша, при проектировании применяют трехмерное моделирование.


Стропила следует подготавливать на земле, после чего их поднимают наверх и сшивают между собой в коньке крыши, используя саморезы и подкладные оцинкованные пластины. Далее две стороны будущего «треугольника» крыши крепятся к подстропильным балкам и укосинам.

Монтаж обрешетки

На готовую стропильную систему устанавливается гидроизоляция. Пленку нельзя устанавливать в натяг, чтобы при перепадах температуры она не могла лопнуть. Поэтому ее крепят с некоторым провисом.

Совет! При использовании современных гидроизоляционных мембран для крепления удобно применять строительный степлер.

Затем поперек стропил монтируется обрешетка. Шаг между отдельными элементами обрешетки зависит от типа выбранного кровельного материала. Например, при использовании металлочерепицы, расстояние между досок обрешетки должно соответствовать ширине элемента черепицы.

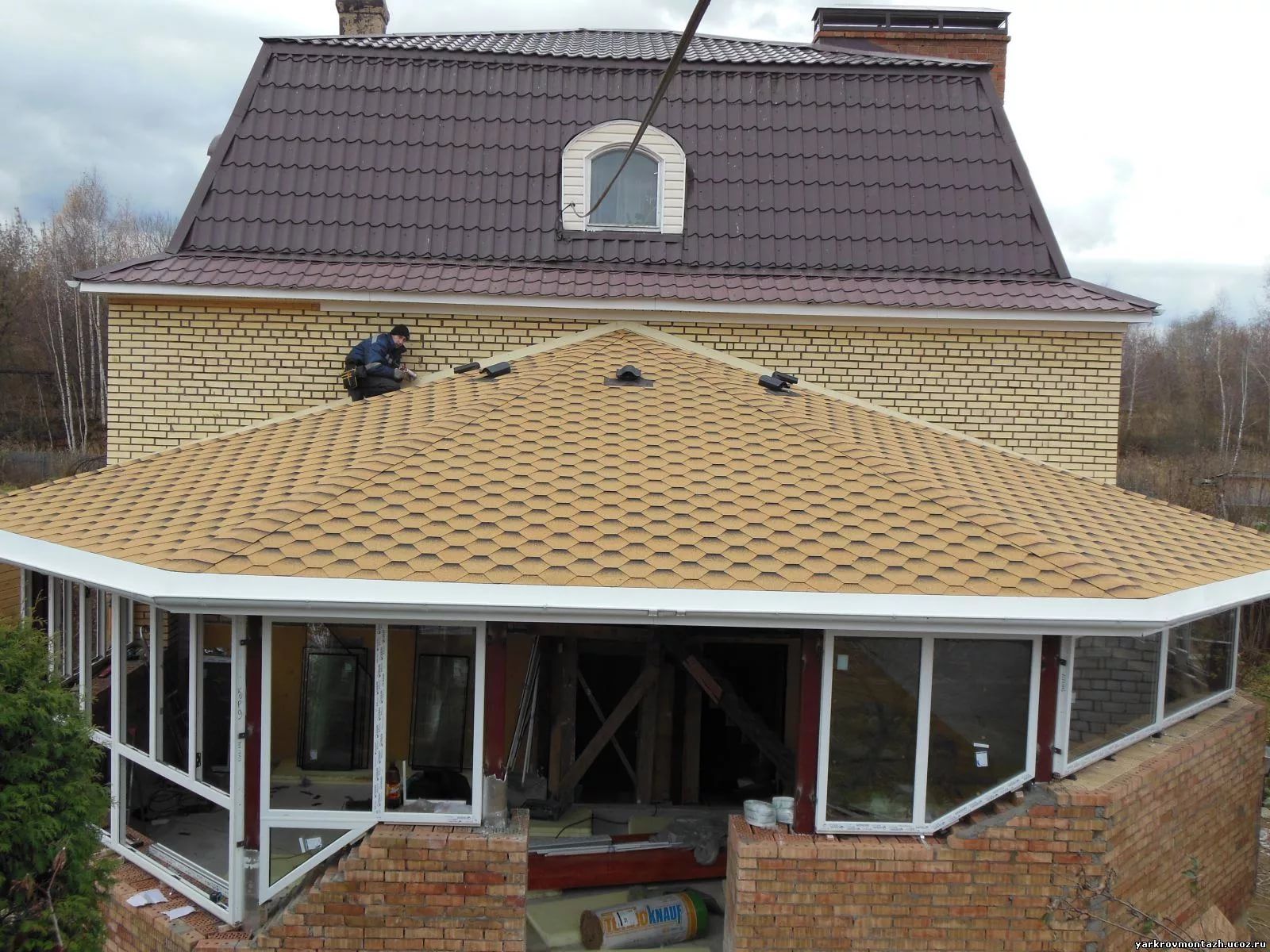

Укладка кровельного материала

Укладка кровельного материала при строительстве крыши эркера производится так же, как и при покрытии обычной кровли. Но в этой работе имеется сложность – установка ендов.

Как правило, требуется использование двух видов желобов:

· ПЕН (нижняя планка ендовы) – это приспособление, служащее для отвода дождевой воды, которая неизбежно будет скапливаться на стыке скатов

· ПЕВ (соответственно, верхняя планка ендовы) – декоративный элемент для маскировки срезов на кровельном покрытии.

Устанавливаются планки ендовы на специальную доску, которая носит название ендовой. Места стыков желобов и кровельного материала следует обработать герметиком. Можно использовать и универсальный уплотнитель.

Финишная часть работы

Укладкой кровельного материала и установкой ендовы решение вопроса, как правильно поставить крышу над эркером не заканчивается. Финишная часть работ осуществляется внутри помещения.

Необходимо проложить утеплитель и установить пароизоляцию. После чего можно переходить к внутренней отделке – подшиванию потолка.

Безусловно, такие архитектурные элементы, как эркеры, очень украшают внешний облик дома и позволяют планировать оригинальные интерьеры.

Кроме того, наличие в доме эркера, сделает помещения светлее и уютнее. Но, наличие этого декоративного элемента значительно усложняет монтаж кровли, так как она получается многоскатной.

Место пересечения скатов образуют внутренний угол, и это место на кровле является наиболее уязвимым, поскольку там скапливается дождевая вода.

Вот этот внутренний угол на месте стыка двух наклонных скатов в строительстве называется ендовой. Рассмотрим, как можно построить крышу с такими элементами.

Подготовка строительству

Первым делом в решении вопроса, как поставить крышу любой формы, является составление проекта и выбор бригады, которая будет проводить работы.

Нужно заметить, что устройство такой конструкции, как многощипцовая крыша – это работа, требующая высокого уровня профессионализма. Поэтому ее не стоит пытаться выполнить самостоятельно, да и к выбору бригады ремонтников следует отнестись с большим вниманием.

Устройство армопояса над эркером

Если строится крыша над эркером, то первым этапом работы является установка армопояса. Это сооружение выполняет одновременно две функции:

  • Создает опору для балок, удерживающих стропила;
  • Усиливает кирпичную кладку и разгружает перемычки окон.

Выполняется армопояс из бетона с армированием металлической сеткой. Если при этом уровень стен эркера окажется несколько выше, чем уровень стен дома, – ничего страшного. Дело в том, что в эркере можно использовать подстропильные балки меньшей толщины, чем для основной крыши, такой, как четырехскатная стандартная вальмовая крыша.

Подготовка материалов

Для того чтобы была построена крыша эркер, необходимо приобрести следующие материалы:

  • Пиломатериал для стропил, подстропильных балок и обрешеток;
  • Гидроизоляционный материал;
  • Гвозди, саморезы, шпильки, шурупы;
  • Проволока вязальная;
  • Пластины из оцинковки.

Установка подстропильных балок

Следующим этапом работ, когда создается крыша эркера, является установка подстропильных балок. Для них можно использовать брус необходимой длины либо сращенные обрезные доски. Для соединения досок используются саморезы и шурупы.

Совет! Желательно делать подстропильные балки такой длины, чтобы оставался небольшой запас. Потом, после установки и закрепления, излишки можно будет обрезать по шнуру.

Строительство системы стропил

Стропильная система кровли

Чтобы подобрать длину стропил, необходимо точно представлять угол наклона создаваемой кровли. Тут важно сохранить пропорции крыши, чтобы дом не походил на скворечник.

Чтобы наглядно представить себе вид будущей крыши, такой, как вальмовая при проектировании применяют трехмерное моделирование.

Стропила следует подготавливать на земле, после чего их поднимают наверх и сшивают между собой в коньке крыши, используя саморезы и подкладные оцинкованные пластины. Далее две стороны будущего «треугольника» крыши крепятся к подстропильным балкам и укосинам.

Монтаж обрешетки

Обрешетка кровли перед укладкой кровельного материала

На готовую стропильную систему устанавливается гидроизоляция. Пленку нельзя устанавливать в натяг, чтобы при перепадах температуры она не могла лопнуть. Поэтому ее крепят с некоторым провисом.

Совет! При использовании современных гидроизоляционных мембран для крепления удобно применять строительный степлер.

Затем поперек стропил монтируется обрешетка. Шаг между отдельными элементами обрешетки зависит от типа выбранного кровельного материала. Например, при использовании металлочерепицы, расстояние между досок обрешетки должно соответствовать ширине элемента черепицы.

Укладка кровельного материала

Укладка кровельного материала при строительстве крыши эркера производится так же, как и при покрытии обычной кровли. Но в этой работе имеется сложность – установка ендов.

Как правило, требуется использование двух видов желобов:

  • ПЕН (нижняя планка ендовы) – это приспособление, служащее для отвода дождевой воды, которая неизбежно будет скапливаться на стыке скатов
  • ПЕВ (соответственно, верхняя планка ендовы) – декоративный элемент для маскировки срезов на кровельном покрытии.

Устанавливаются планки ендовы на специальную доску, которая носит название ендовой. Места стыков желобов и кровельного материала следует обработать герметиком. Можно использовать и универсальный уплотнитель.

Финишная часть работы

Укладкой кровельного материала и установкой ендовы решение вопроса, как правильно поставить крышу над эркером не заканчивается. Финишная часть работ осуществляется внутри помещения.

Необходимо проложить утеплитель и установить пароизоляцию. После чего можно переходить к внутренней отделке – подшиванию потолка.

Яндовая крыша: как правильно поставить эркер, пропорции


190) Как делается яндовая крыша? И как правильно поставить эркер, какие лучше подобрать пропорции? Читайте об этом у нас!

Как сделать крышу с эркером: виды форм, подготовка, монтаж

Современные проекты загородных домов и коттеджей включают в себя множество самых разных конструктивных элементов, которые необходимы для решения тех или иных функциональных задач. Часто клиентам строительные компании предлагают вариант дома с эркером – это небольшое пространство внутри здания, которое выходит за пределы плоскости фасада сооружения. С технологической точки зрения устройство подобной конструкции проблем не вызывает, однако особое внимание всегда уделяется крыше. В большинстве случаев, устанавливается яндовая крыша над эркером.

Как правило, эркер представлен в загородном домостроении в виде крытого балкона. Одновременно с этим, его стены являются неотъемлемой частью перекрытий дома. Форма эркерной конструкции также зависит от проектного решения, но чаще всего она многогранная, полукруглая, трапециевидная. Кроме того, можно выделить следующие виды форм крыши, которые обычно устанавливаются в загородных домах над эркером:

Предпочтение обычно отдается вальмовому варианту, т. к. он наиболее прост в исполнении с точки зрения профессионалов.

Эта конструкция не требует серьезных финансовых затрат и трудозатрат, а также технологичен и надежно защищает внутренние помещения от различных негативных воздействий.

Подготовительный процесс

Определиться с тем, вальмовая крыша будет над эркером, либо какая-то другая, необходимо еще на этапе проектирования загородного дома. Это связано с тем, что крыша практически всегда является многоскатной, поэтому обязательно потребуется делать всевозможные коньки, разжелобки и другие необходимые конструктивные элементы для отвода осадков и мусора. При создании проекта рассматриваются все возможные виды крыши и выбирается наиболее оптимальный.

Сразу стоит отметить, что устройство яндовой крыши – достаточно сложный и трудоемкий процесс, поэтому реализация данной задачи должна быть полностью на плечах квалифицированных специалистов. Самостоятельно заниматься подобными работами не рекомендуется. Обязательно потребуется качественная стропильная система, которую своими руками сделать практически невозможно без должного опыта и навыков.

На начальном этапе подготовительных работ по устройству крыши над эркером, необходимо сделать армированный пояс. Его делают из цементного раствора и арматурных прутьев или металлической сетки. Он требуется для выполнения следующих функций:

  • Армопояс выступает в качестве опоры для балок, поддерживающих стропильную систему. Без этих балок стропильная система конструироваться не может;
  • Армированный пояс также требуется для усиления кирпичной кладки и разгрузки перемычек конструкций окон;
  • Помимо этого, он нужен для усиления стен эркера, что осуществляется за счет их связывания со стенами дома.

При выборе кровельного материала стоит отталкиваться от своих финансовых возможностей и личных предпочтений.

Специалисты отмечают, что для эркеров загородных домов оптимальным решением является выбор одного из современных видов черепицы (битумная, натуральная, металлочерепица и т. д.). Такой вид кровли будет хорошо гармонировать с эркерной конструкцией.

Устройство стропильной системы

Стропильную систему нужно обязательно делать для многих видов крыш. Конечно, крыша с эркером также должна ее иметь. Возведение стропильной системы для такого вида крыши может быть осуществлено из деревянных балок и досок. Их соединение друг с другом, а также с другими элементами конструкции, осуществляется посредством шурупов, саморезов и иных подходящих крепежных элементов. Стропильная система должна состоять из балок достаточных размеров, причем выбирать нужно с запасом, обрезая лишнюю длину или ширину непосредственно во время монтажа. По большому счету, принципы выполнения работ по возведению стропильной системы в этом случае мало чем отличаются от традиционных работ при устройстве разных видов крыш. Укладка мауэрлата выполняется по армированному поясу, в том время как крепление стропильных ног осуществляется к мауэрлату.

Установка стропильных ног выполняется на начальном этапе. Стропильные ноги необходимо вывести за плоскость стен. Это в дальнейшем можно было сформировать карнизные свесы. Это не позволит влаге, которая стекает по кровле, оказывать негативное воздействие на материал стен. Чтобы закрепить различные деревянные элементы крыши, обычно применяются традиционные саморезы или специальные крепежи, которые устойчивы к коррозии и покрыты слоем оцинкованной стали.

Стропильная система может быть установлена на самой крыше независимо от того, вальмовая она или нет.

Кроме того, возможен вариант, при котором отдельные элементы системы будут собираться на поверхности земли. Это будет зависеть от конструктивного решения и проекта – будет ли являться крыша с эркером самостоятельной конструкцией, либо станет продолжением крыши дома. В тех ситуациях, когда стропильная система для яндовой крыши собирается отдельными фермами, то после того, как они будут подняты на крышу, закрепить их необходимо не только мауэрлатом, но и к коньку. Крепление к коньку обычно выполняется при помощи стальных пластинок. Крепить металлические пластинки в этом случае рекомендуется с использованием специальной прокатной машины. Если нет возможности ее использовать, то можно применить обычный молоток.

Монтаж обрешетки

Перед тем как монтировать обрешетку обязательно нужно выполнить укладку гидроизоляционного материала, т. к. стропильная система должна быть качественно защищена от негативного воздействия со стороны влаги. Чтобы не допустить разрыва гидроизоляционной пленки, не стоит натягивать ее слишком сильно, а выполнять крепление лучше всего в ненатянутом состоянии.

Чтобы сделать обрешетку для крыши с эркером, обычно применяется традиционная обрезная доска, которая перед монтажом обязательно обрабатывается при помощи антисептического состава (он будет защищать древесину от воздействия насекомых). Монтаж обрешетки выполняется поперек стропильной системы. Но нужно учитывать, что использование определенных кровельных покрытий потребуют устройства сплошной обрешетки. В том случае, если такая необходимость возникнет, то рекомендуется использовать не обрезную доску, а ОСП-плиты или фанеру с повышенными влагостойкими характеристиками.

Основная особенность яндовой крыши – наличие ендов, в связи с чем необходимо использовать металлические фартуки.

После монтажа обрешетки на нее выполняется установка подготовленного кровельного материала.

Крыша с эркером – ее разновидности, особенности монтажа


Вы узнаете как сделать крышу над эркером, о их разновидностях и подготовительном процессе, устройстве стропильной системы и монтаже обрешетки. Фото и видео.

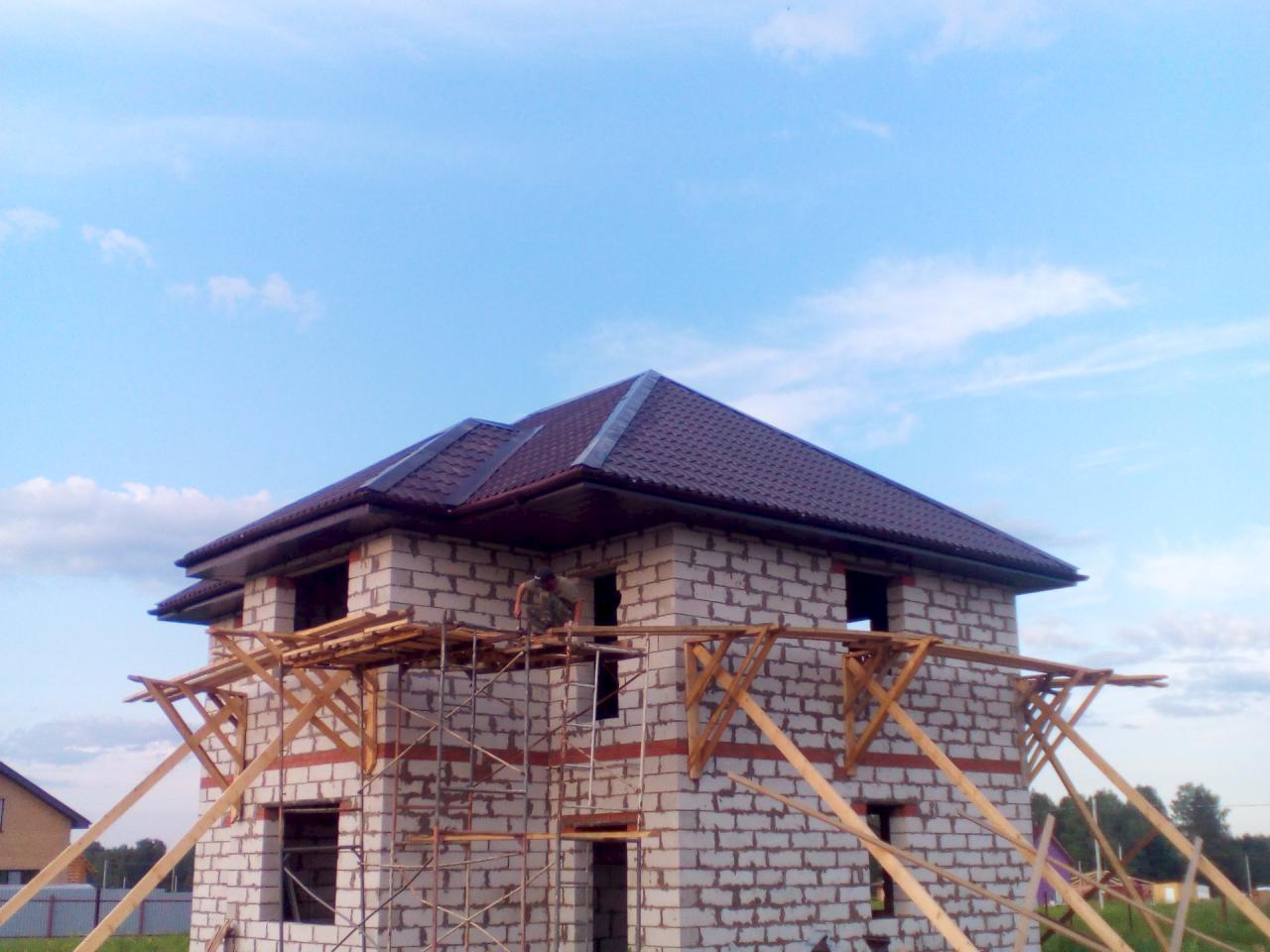

Крыша с эркером: стропильная система, фото схема

На сегодня дома с эркером считаются очень модными, но при возведении таковых, возникают трудности в процессе оформления над ними крыши. Устройство крыш должно гармонировать с дизайном общего строения и конструкцией основного крова, дополняя и совершенствуя стиль. В зависимости от формы эркера используются разные виды крыш, но наиболее распространенной считается вальмовая.

Особенности вальмовой крыши

Вальмовая крыша с эркером имеет ряд особенностей, которые необходимо учитывать при ее возведении.

  • Конструкция обладает высокими прочностными характеристиками, долговечностью и необычным внешним видом.
  • При ее возведении возможно обустройство жилой чердачной комнаты, так как процесс создания мансардных окон очень прост.
  • Вальмовая крыша имеет четыре ската, находящиеся под наклоном со всех сторон. Два из них считаются основными, а два боковыми, находящиеся между первыми двумя. В зависимости от разновидностей конструкции, скатов может быть и больше.
  • Классическая модель вальмовой крыши имеет по две наклонных пары сторон, две из которых находятся в форме треугольника, а две в форме трапеции. А стропильная конструкция имеет две вершины, соединенные между собой коньком.
  • Самый трудоемким и ответственным процессом является возведение вальмовой крыши с эркером. Допущение малейших погрешностей в расчетах и составлении чертежа, приведет к возможной деформации кровельной конструкции.
  • Вальмовая кровля с эркером может быть самостоятельной, а может объединенная с каркасом крыши всего строения.

Важно! Стропильные брусья эркера имеют меньшее сечение, чем у основных стропильных ног основного каркаса крыши, обусловливается это тем, что на эти элементы воздействует наименьшая нагрузка.


Достоинства и недостатки

Вальмовая кровля с эркером обладает такими преимуществами:

  • Кровельная конструкция имеет привлекательный и оригинальный дизайн, что делает строение необычным.
  • Вальмовая кровля устойчива к ветровым нагрузкам, из-за отсутствия фронтонов. Чем меньше угол скатов конструкции, тем меньше ветер воздействует на стропильный каркас.
  • Обтекаемая форма всех сторон обладает хорошей стойкостью к разнообразным осадкам.
  • Процесс утепления такой крыши упрощен тем, что пирог находится внутри конструкции.
  • В зависимости от высоты и наклона сторон кровли, возможно использование внутреннего помещения для оформления жилой комнаты.
  • Оформление крыши может быть с большим свесом, обеспечивая тем самым дополнительную защиту для стен дома.
  • Благодаря отсутствию фронтонов у вальмовой крыши, нагрузка на фундамент дома распределяется равномерно, а также она становится значительно меньше.

  • Недостатком таких конструкций является сложность их возведения. При допущении хоть мало-мальских погрешностей, надежность конструкции будет под вопросом.
  • Строительство такой крыши требует больших затрат.

Разновидности

Вальмовая крыша подразделяется на несколько видов, в зависимости от формы ее конструкции.

Диагональные ребра конструкции опираются на коньковый пробег, а свесы находятся на одинаковой высоте.

Не имеет прогона конька. Все ребра конструкции сводятся в одну точку. Для оформления строений с эркером такой вид крыши не подходит, так как форма коробки дома должна быть квадратной.

Отличает от классического вида наличием фронтонов, в которых устанавливаются окна для обустройства жилой чердачной комнаты. Такой вид подразделяется на подвиды, и некоторые из них можно использовать для обустройства строений с эркером.

Данный вид состоит из сложной конструкции, так как все стороны имеют разнообразный размер, с расхождением под разными уклонами. Такой вид придает дому эффектный и оригинальный вид и отлично подходит для обустройства эркеров. Крыша с эркером, стропильная система которой имеет ломаный каркас, позволяет сохранить максимум свободного пространства, для оформления чердачного помещения.

Чертеж крыши и расчет ее площади

Перед тем как возводить крышу с эркером необходимо составить проект, который предусматривает подготовку схемы будущей конструкции, а также расчет необходимых стройматериалов. Расчет и составление схемы производится в такой последовательности:

Выбор угла наклона сторон

Выбор угла наклона кровельных скатов производится при учете таких критериев:

  • В каких климатических условиях расположено строение, а также ветровая нагрузка. При большой нагрузке скат крыши должен быть наиболее пологим. Чем ниже скат, тем прочнее конструкция.
  • При большом количестве осадков, скат крыши должен быть, наоборот, как можно выше, чтобы они своевременно скатывались, не воздействуя тем самым на поверхность крыши.
  • Разновидность кровельного материала, так как для каждого вида имеются свои требования к обрешётке, а также имеют разный вес. Для каждого вида имеются некоторые ограничения по уклону ската:

Важно! Чем выше угол наклона, тем больше площадь крыши, что влечет за собой закупку дополнительных стройматериалов. Этот нюанс необходимо учитывать при составлении чертежа.

Составление проекта

Учтя все особенности можно переходить к проектированию кровельной конструкции с составлением чертежа и расчетом строительных материалов. Для этого необходимо:

  • Измерить параметры дома и выступа: высоту, ширину и длину.
  • Схематически отобразить фасад и торец строения на бумаге, используя определенный масштаб.
  • В зависимости от особенностей дома выбрать вид вальмовой кровли.
  • Определившись с высотой крыши, согласно вышеприведенным критериям, на одном из эскизов начертить несколько моделей кровельного каркаса. Выбрав наиболее подходящий вариант, необходимо обозначить угол наклона сторон конструкции. Для этого необходимо использовать транспортир.
  • Далее, наносится на чертеж расположение стропил, отмечая их точками. Для этого длина стены делится на равные отрезки, которые и будут шагом между стропами.
  • Шаг между стропами также зависит от сечения и характеристиками используемой древесины.
  • Необходимость теплоизоляции кровли. В этом случае расположение стропил должно соответствовать ширине утеплителя.
  • На чертеже также должна быть обозначена стропила эркера.
  • Если разновидность крыши предусматривает коньковый прогон, необходимо учесть, что он должен соединять парное число брусьев стропильной системы. На одном их чертежей нужно обозначить равные участки от каждого края стены.
  • Из полученных эскизов составляется один большой чертеж, который в дальнейшем пригодится также для расчета материалов.

Важно! Наличие проекта и схематическое отражение конструкции является хорошим подспорьем при закупке материалов, изготовлении заготовок и в процессе монтажных работ.

Как производится расчет площади?

Расчет строительных материалов производится по определенным формулам, с учетом уклона кровли и площади кровельной поверхности.

Для расчета потребуются также такие данные:

  • Наличие в кровле дымоходных труб и слуховых окон. Их присутствие увеличивает расход стройматериалов.
  • Длина ската, ее расчет производится от конька до края карниза.
  • Вычисляются параметры стен брандмауэра, свесов, парапетов, и других частей.

Для получения точных данных при расчете, рекомендуется обратиться за помощью к профессионалам или воспользоваться специальной программой в интернете. При решении выполнить расчет своими усилиями, рекомендуется разделить поверхность кровли на отдельные участки, что позволит с легкостью вычислить их площадь. После чего все значения суммируются.

Чем точнее будет рассчитана площадь кровельной поверхности, тем меньше будет расход на закупку лишних стройматериалов.

Совет! Для получения надежной и долговечной кровельной конструкции для ее возведения необходимо закупать хорошо просушенные брусья.

Инструменты для строительства

Подготовка материалов и инструментов производится до монтажного процесса, чтобы в процессе работы не отвлекаться на их поиск.

Для упрощения выполнения замеров и для их точности рулетку рекомендуется заменить замерной рейкой, которую можно сделать из фанеры, шириной 5 см, нанеся на нее основные мерки.

Особенности монтажного процесса

Любой строительный процесс имеет свои особенности, и сооружение вальмовой крыши с эркером не исключение.

  • Перед тем как начинать монтаж каркаса, все пиломатериалы рекомендуется обработать антисептическим средством.
  • Чтобы изготовить и закрепить стропильный каркас необходимо подготовить мауэрлат, который укладывается сверху на стены, по всему периметру строения. Он выполняет функцию привязки стропильной системы к стенам здания.
  • Так как промежуточные стропильные брусья имеют крутой уклон, в отличие от накосных стропил, для их изготовления используются доски, имеющие параметры не меньше 5*15 см.
  • При возведении стропильного каркаса, сначала устанавливаются вертикальные стойки, которые поддерживают коньковый прогон. Фиксация стоек производится к центральной балке при помощи системы укосов.
  • Крепление коротких стропил осуществляется не к коньковому бруску, а к накосным элементам каркаса. Углы уклона промежуточных и коротких стропил должны совпадать.
  • Стропильная система эркера, фото схем которых представлены выше, должны гармонировать с общей конструкцией, но при этом может иметь меньшее сечение брусьев, так как возлагаемая нагрузка от внешних климатических факторов значительно ниже.
  • Брусья, используемые для возведения стропильной системы и прогона конька, должны иметь одинаковое сечение. При выполнении этого требования конструкция будет прочной и не произойдет скорейшей его деформации.
  • Крепление промежуточных стропил выполняется к прогону конька и верхней части обвязки.
  • При возведении крыши небольшой высоты, необходим монтаж дополнительных стоек-опор.
  • Для получения прочной кровельной конструкции рекомендуется использовать пиломатериалы их хвойных пород древесины, без дефектов и сучков.
  • При больших ветровых нагрузках диагональные и центральные брусья должны быть толстыми.
  • После возведения каркаса производится ее гидро – и теплоизоляция, на предварительно изготовленную обрешетку.

Подводя итог, можно сказать, что для обустройства здания с эркером часто используется вальмовая крыша, которая имеет несколько разновидностей и в зависимости от формы выступа выбирается наиболее подходящий вид.

Перед сооружением стропильной системы необходимо составить проект, который предусматривает составление чертежа и выполнение расчета стройматериалов . Для получения прочной и долговечной конструкции создание проекта лучше доверить профессионалам.

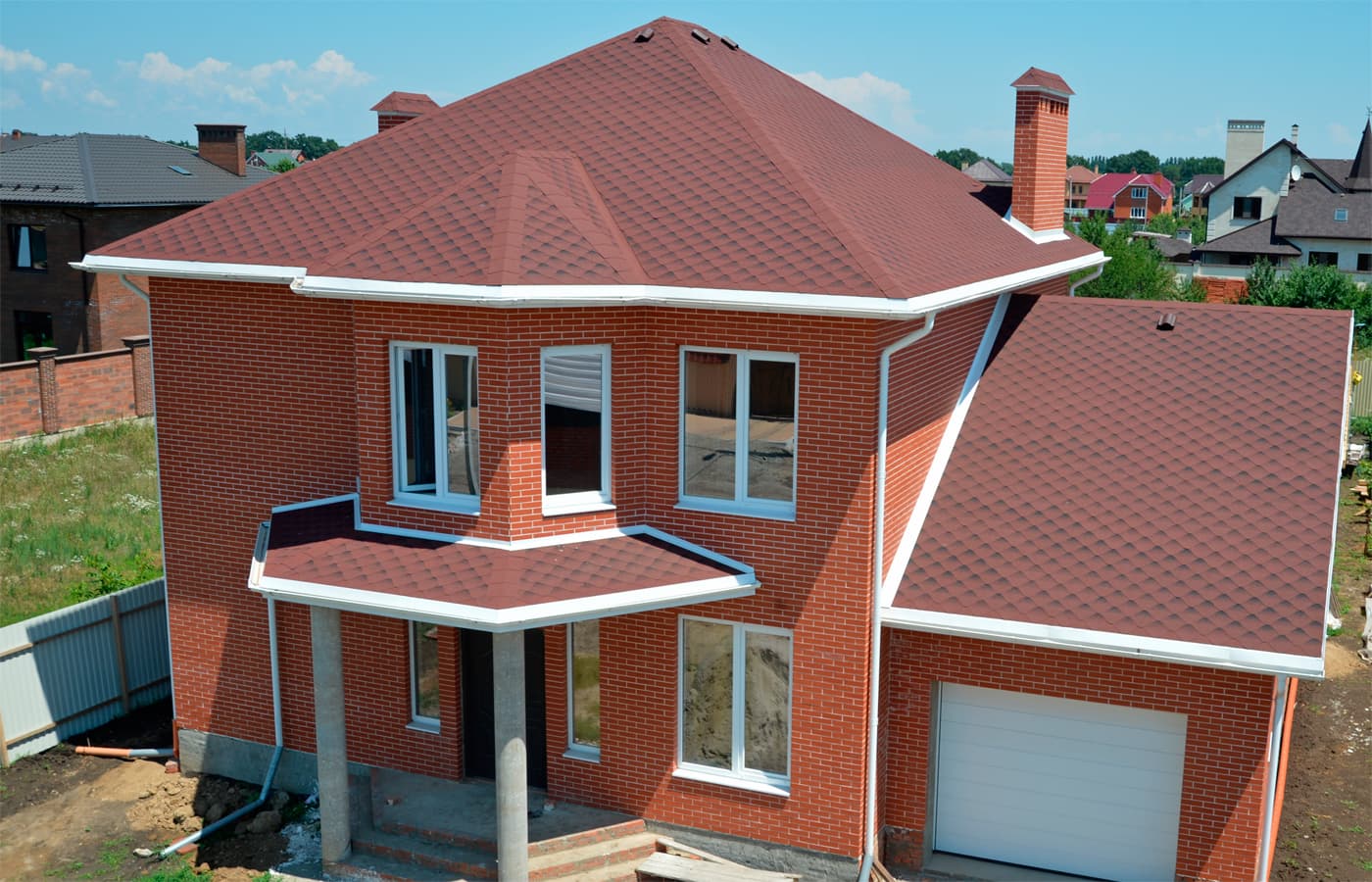

Вальмовая крыша с эркером: схема, фото


Узнайте об особенностях постройки вальмовой крыши с эркером. Схемы и фото, помощь в составлении проекта, расчета площади крыши и ее возведении.

Как устроена стропильная система вальмовой крыши + пошаговая инструкция по монтажу

Вальмовая (четырехскатная, шатровая) крыша – один из вариантов конструкции, когда на месте фронтонов сооружаются дополнительные скаты.

Тем не менее, вальмовые конструкции распространены широко , особенно в районах с частой сменой направления ветра.

Получается крыша, со всех сторон имеющая наклонные плоскости, что создает массу выгодных позиций :

  • Отсутствие фронтонов делает нагрузку на фундамент меньше, кроме того, она распределяется абсолютно равномерно.
  • Ветровая нагрузка на скат значительно ниже, чем на вертикальную плоскость.
  • Затраты на отделку фронтонов исключаются из общей ремонтной сметы.
  • В декоративном отношении вальмовая крыша выглядит более цельной, собранной.

Недостатком такой конструкции являются :

  • Повышенная сложность конструкции стропильной системы.
  • Больший расход кровельного материала, что создает дополнительные опасные участки возможных протечек.
  • Присутствие распирающих нагрузок на несущие стены, вызывающие необходимость связки нижних оснований скатов.

Вальмовая крыша: стропильная система

Основная особенность конструкции стропильной системы шатрового типа является наличие диагональных ребер , связывающих угловые точки кровли с коньковым брусом, который имеет меньшую длину, чем вся крыша (классическая шатровая крыша конька вовсе не имеет, ребра сходятся в одной точке).

В стропильной системе эти ребра называются угловыми, или диагональными. Их наличие требует установки как полноценных стропил , идущих от конька к основанию – мауэрлату, так и укороченных элементов – нарожников, соединяющих основание и диагональные стропила.

Схема шатровой крыши

Четырехскатная крыша: элементы стропильной системы

Элементы стропильной системы вальмового типа имеют более многочисленный состав, чем при двухскатной конструкции. Стропильная система четырехскатной крыши состоит из таких частей:

  • Мауэрлат . Брус, уложенный по периметру несущих стен и являющийся основанием для всей стропильной системы.
  • Лежень . Горизонтальный брус того же сечения, что и мауэрлат, расположенный по продольной оси крыши и служащий опорой для стоек прогона. Между перекрытием и лежнем обязателен слой гидроизоляции.
  • Шпренгель . Элемент, связывающий и усиливающий угловые соединения брусьев мауэрлата. Делается из того же бруса, что и мауэрлат и устанавливается диагонально к нему.
  • Затяжка . Связующие элементы, соединяющие параллельные брусья мауэрлата по длинной стороне. Снимают распирающую нагрузку с несущих стен.
  • Стойка . Вертикальный элемент, опирающийся на затяжку и поддерживающий коньковый брус.
  • Прогон . Коньковый брус.
  • Диагональное (угловое, накосное) стропило . Соединяет углы мауэрлата с концами прогона, образуя ребра – места соединения плоскостей кровли.
  • Стропила . Наклонные элементы, опирающиеся на мауэрлат снизу и на прогон сверху.
  • Нарожники . Это те элементы, которые опираются сверху на диагональные ребра. По сути, это стропила, обрезанные по длине, необходимой в данной точке.
  • Подкосы . Усиливающие элементы, распорки, расположенные перпендикулярно стропилам и опирающиеся под углом на затяжки.

Конструкции всех элементов могут иметь отклонения от общепринятой схемы из-за необходимости, вызываемой особенностями проекта данного строения, но схема в целом состоит практически всегда из названных деталей и каких-то радикальных изменений не имеет.

Стропильная система вальмовой крыши: схема и фото ниже.

Схема стропильной системы

Фото стропильной системы

Диагональные стропильные ноги

Элементы стропильной системы, образующие ребра соединения плоскостей скатов, называются диагональными (накосными, угловыми) стропильными ногами.

Строго говоря, диагональные и накосные – не совсем идентичные элементы , поскольку первые крепятся снаружи углов мауэрлата, а вторые – изнутри.

В остальном все свойства одинаковы.

Угловые элементы имеют определенные особенности :

  • Длина диагональных стропильных ног значительно превышает длину прямых стропил.
  • Диагональные стропильные ноги служат опорой для нарожников по обе стороны соединяемых плоскостей.

Наличие таких особенностей создает повышенную – примерно в полтора раза – нагрузку на накосные стропила по сравнению с обычными. Длина их превышает обычную длину досок , из которых делаются стропила, поэтому для изготовления накосных доски сплачивают – соединяют по пласти в два слоя.

Таким образом решаются сразу несколько проблем :

  • Можно делать балки любой нужной длины.
  • Возможность использовать один модульный размер материала.

Под диагональное стропило необходимо установить одну или две опоры (в зависимости от длины), причем точка расположения опоры находится не посередине, как казалось бы на первый взгляд, а на расстоянии одной трети-четверти всей длины накосного стропила, считая от верхней точки, поскольку именно в этом участке находится место наибольших напряжений .

Диагональные стропильные ноги

Опоры для диагональных стропил

В качестве опоры для диагональных стропил могут применяться либо подкосы, либо вертикальные стойки из бруса или спаренных досок. Стойка может опираться прямо на перекрытие , через слой гидроизоляции и деревянную подкладку.

Угол наклона подкоса в данном случае роли не играет , главное – точка соединения, т.е. место сосредоточение нагрузки. При длине накосного стропила до 7,5 м достаточно подкоса от верхней точки максимальной нагрузки, а при длине более 9 м требуется дополнительная стойка в нижней части.

Это может быть либо опора на перекрытие, если оно позволяет, либо опора на шпренгель – т.н. шпренгельная ферма – стойка, укрепленная распорками по бокам.

Опоры для диагональных стропил

Устройство нарожников

В нижней части нарожники – те же стропила, имеют полностью аналогичный способ крепления к мауэрлату , тот же шаг установки. Монтируются строго под прямым углом к основанию , верхняя часть – к угловой стропильной ноге.

Крепление производится минимум на два гвоздя или иных элемента . Верхняя часть нарожника отрезается под нужным углом к горизонту и к диагональному стропилу, для обеспечения более плотного примыкания и гарантии устойчивости к нагрузкам.

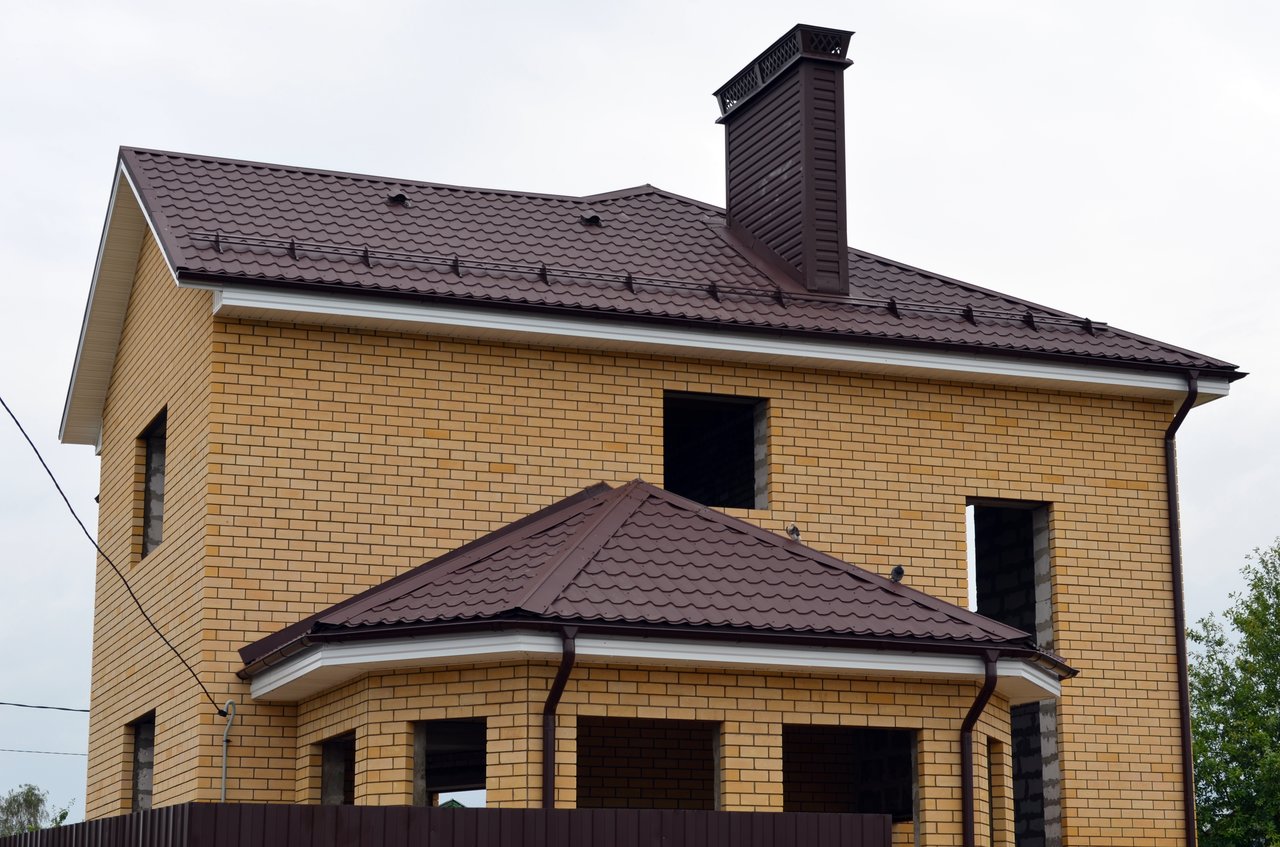

Вальмовая крыша над эркером

Эркер – солидно выглядящее и украшающее здание сооружение , представляющее собой небольшую пристройку, выступ в стене, выполняющее, в основном, декоративные функции. Участок крыши над эркером может представлять собой конструкцию любого типа, но чаще всего используется вариант, наиболее подходящий для формы и сечения эркера.

Вальмовая крыша над эркером может иметь примыкающую форму, т.е. являться половинкой вальмовой крыши, комплексом из трех плоскостей. Как вариант, может быть доминирующий купол над эркером, возвышающийся над основной кровлей.

В любом случае, возведение такой конструкции – сложная задача , причем сложность не в техническом смысле, а в проектно-расчетных работах. Сочетание нескольких плоскостей в один ансамбль – проблема комплексная, требующая точных расчетов и аккуратной вдумчивой работы.

Имеются важные моменты, играющие существенную роль – например, угол наклона скатов эркера должен соответствовать углу наклона основной кровли, длина кобылок также должна гармонировать со всеми свесами крыши .

Основная особенность – сочетание вальмовых элементов с ендовными, поэтому возведение основной стропильной системы должно вестись параллельно или до эркерной , чтобы избежать нежелательных расхождений в геометрии системы.

Вальмовая крыша над эркером

Пошаговая инструкция по монтажу вальмовой стропильной системы

Описание начнется с момента укладки мауэрлата, все предыдущие операции считаются завершенными, перекрытие полностью готово.

Также завершены все расчетные и проектировочные работы.

Имеется подготовленный (высушенный) материал – брус и обрезная доска из хвойных пород, как наиболее подходящих для возведения стропильной системы по всем показателям.

Для правильного монтажа элементов стропильной системы необходимо запастись соединительными элементами , позволяющими некоторое перемещение деталей по отношению друг к другу.

Это необходимо для компенсации усадочных процессов стен, фундамента и самой системы. Особенно важно это для некоторых несущих элементов, опирающихся на мауэрлат .

Подвижки основания при неподвижных соединениях основных узлов могут привести к ослаблению соединений и образованию протечек.

Рассмотрим этапы сооружения вальмовой стропильной системы:

  1. Монтаж мауэрлата . Брус укладывается на гидроизолированное основание, закрепляется шпильками. При необходимости отрезки соединяются по длине «вполдерева», с усилением соединений гвоздями. Сразу же монтируются затяжки.
  2. Углы мауэрлата усиливаются шпренгелям и.
  3. Монтаж лежня . Один или два (в зависимости от проекта) лежня укладываются на гидроизолированное основание.
  4. Устанавливаются стойки , на которые крепится прогон. Таким образом создается несущий скелет стропильной системы.
  5. Производится установка диагональных стропильных ног . Сразу же, в зависимости от длины, монтируются подкосы и (или) стойки.
  6. Монтируются стропила согласно проектных данных . Тут же подгоняются по длине/углу и устанавливаются нарожники. Все элементы по необходимости усиливаются подкосами.
  7. Стропила в местах крепления к основе и к прогону дополнительно усиливаются скобами , деревянными брусками и прочими крепежными элементами.

Собственно, монтаж стропильной системы на этом этапе завершается. Дальнейшие работы заключаются в создании кровельного пирога, сооружении обрешетки, настиле кровли и т.д.

Следует учесть невозможность полного и подробного освещения всех нюансов и мелочей , от которых зависит качественное и надежное сооружения стропильной системы, поскольку их много и все они достойны отдельного рассмотрения. Тем не менее, общая последовательность отражена достаточно подробно.

Создание вальмовой стропильной системы – процесс не столько сложный, сколько ответственный и опасный тем, что ошибки, допущенные на ранних стадиях, становятся заметны гораздо позже .

Поэтому очень важно перед началом работ составить подробный план работ , обеспечить полное соответствие проекту и все делать как можно более аккуратно. Вся конструкция держится на соединениях деревянных деталей, поэтому желательно обладать опытом и навыками работы с деревом.

Без обладания этими познаниями лучше обратиться за помощью к специалистам, так как ответственность стропильной системы за сохранность функциональных качеств всего здания слишком велика.

Вальмовая крыша: чертеж стропильной системы ниже.

Чертеж стропильной системы

Вальмовая крыша: стропильная система и устройство стропил четыхерскатной крыши с эркером фото чертежей и схем


В данной статье вы узнаете как устроена стропильная система вальмовой крыши, как происходит монтаж стропил и из каких элементов состоит четырехскатная крыша с эркером, а так же фото мауэрлата, планы, схемы и чертежи для таких конструкций.

Эркер – это часть помещения, которая выходит за плоскость фасада. Мода на подобные архитектурные решения не исчезает со времен Средневековья. Сделать эркер на крыше непросто даже для опытного строителя. Главный секрет возведения – опыт и знания об особенностях и разновидностях конструкции, способах ее сооружения.

Преимущества и недостатки крыши с эркером

Внешне эркер походит на террасу или балкон. Но конструктивно он является частью дома с капитальными стенами. В зависимости от проекта он может занимать несколько этажей, иметь в основании полукруг, трапецию, прямоугольник или другой многогранник.

У эркерных крыш множество достоинств:

  • эстетически привлекательный вид;
  • хорошая устойчивость к сильным порывам ветра – обеспечивается отсутствием кровельного фронтона;
  • обтекаемая форма, делающая конструкцию крыши над эркером надежно защищенной от различных видов осадков;
  • облегченный процесс утепления;
  • возможность эксплуатировать подкровельное пространство как помещение для проживания или для бытовых нужд;
  • возможность применить необычные дизайнерские решения при обустройстве подкровельного пространства;
  • большое количество естественного света в комнатах;
  • дополнительная защита несущих стен над эркером за счет большого свеса крыши;
  • снижение нагрузки на фундамент и более равномерное ее распределение благодаря отсутствию кровельного фронтона.

Плюсов у эркерной конструкции крыши множество, однако присутствует и ряд недостатков:

  • сложность монтажных работ – допущенные ошибки сложно исправить, а они существенно снижают надежность архитектурного элемента и нивелируют его достоинства;
  • возведение эркерной крыши требует больших финансовых вложений – работы по проектировке и строительству достаточно сложные и дорогостоящие;
  • увеличение теплопотери.

Разновидности и типы конструкций эркеров

Эркерные конструкции могут быть различными по размерам и форме. По площади они также могут варьироваться:


По высоте в виде эркера может быть оформлен:


Проектировщики и строители могут задать эркеру практически любую форму. К наиболее распространенным относятся:

  1. Трапеция. Боковые стороны примыкают к фасаду под различными углами, за исключением прямого. Центральное окно, как правило, имеет больший размер, чем располагающиеся по бокам.

  2. Полукруг, или венецианский тип эркера. Придает внешнему виду дома плавные линии. Хорошо смотрится и с улицы, и изнутри. К данному типу относятся располагаемые по углам строений башенки.

  3. Прямоугольник. Образуется при примыкании боковых сторон к фасаду под прямым углом. Внутреннее помещение имеет привычные параметры, но выглядит не столь интересно.

  4. Треугольник. Не так распространен, как предыдущие типы конструкции. Однако выглядит оригинально.

Существуют и более сложные геометрические формы. Именно они определяют не только внешний облик постройки, но и интерьер помещений.

Стропильная система крыши дома с эркером

Устройство стропильной системы эркера состоит из конькового бруса, а также стропил различного назначения. Поскольку у скатов крыши могут быть неодинаковые углы наклона, существует несколько разновидностей стропил, основными из которых являются:

  • центральные промежуточные – их крепят к каждому концу конькового бруса, по три штуки;
  • угловые, или накосные, стропила – служат главными несущими частями конструкции, находятся в углах каркаса, имеют наименьший уклон в сравнении с промежуточными стропилами;
  • промежуточные – расположены от обвязки к коньку, между центральными стропилами.

При монтаже стропильной системы крыши также устанавливают:

  • коньковые прогоны – ригели, направленные горизонтально и создающие опору для центральных и угловых стропил;
  • наружные, или короткие, стропил а – части конструкции, закрепляемые к угловым стропилам и обвязке и имеющие одинаковый наклон;
  • мауэрлат – брус, крепящийся по верху наружных стен и равномерно распределяющий нагрузку стропил, служащий основанием, связующим звеном каркаса крыши и стен;
  • подкос – подпорка для стропильных ног больших пролетов, позволяет перекрывать большие пролеты и экономить сечения основных балок.

Как посчитать площадь эркера

Для измерения площади эркера применяют следующие инструменты:

  • линейка – наименее точное измерительное приспособление, дающее большие погрешности;
  • рулетка – подходит для измерения небольших площадей;
  • лазерный дальномер – инструмент, показывающий наиболее точный результат измерений и дающий возможность проводить работы без помощи напарника.

Главная проблема при подсчете площади эркера – его сложная форма, скошенная или закругленная. Если она представляет собой не прямоугольник или треугольник, а более сложный многоугольник, его следует разделить на несколько простых фигур.

Дальнейшие действия таковы:

  1. Измерить все стороны.
  2. Выполнить чертеж, отметить на нем полученные данные.
  3. По формулам вычисления площадей произвести подсчеты для простых фигур.

Как сделать эркер своими руками

Начальный этап строительства эркера – составление проекта, планировка формы. В некоторых случаях дополнительно приходится оформлять документы. Если возведение конструкции идет параллельно с постройкой дома, то необходимости в них нет. Если же пристройку эркера выполняют к зданию, которое уже какое-то время эксплуатируется, требуется вносить поправки в проект и получать разрешение на пристройку.

Укладка фундамента

По структуре фундамент под эркерную конструкцию аналогичен фундаменту здания. Подходит монолитный ленточный. Этапы его возведения:

  • выкапывание траншеи;

  • создание опалубка;

  • утепление;

  • армирование;

  • заливка бетоном.

Фундамент нуждается в усадке, после которой выполняется обработка гидроизоляционными материалами.

Возведение эркера

Если эркер возводится своими руками, то без соответствующего опыта не рекомендуется возводить его выше одного этажа. Наиболее подходящие материалы – кирпич или газобетон. Кладка имеет ряд особенностей, который важно учитывать:

  1. Для внутренних стен можно применять газосиликатные блоки или газобетон.
  2. Для внешней кладки лучше брать качественный облицовочный кирпич.
  3. При использовании и кирпича, и газобетона необходимо правильно просчитать нагрузку на фундамент.
  4. Теплоизоляция должна находиться в среднем слое. Это может быть минеральная вата или более современные напыляемые материалы.
  5. Важно предусмотреть гидроизоляцию – мембранную пленку или аналогичные решения.
  6. Эркер и стены здания должны представлять собой монолитную конструкцию. Это позволяет избежать проблем в эксплуатации.

Крыша над эркером

Главное правило при ее возведении – крыша должна гармонично вписываться в общий стиль кровли.

На практике встречается несколько типов крыш над эркером:


Наиболее простой вариант крыши над эркером – продолжение крыши основной постройки. Ее форма зависит от формы эркера (полукруглой, трапециевидной, прямоугольной, треугольной).

Виды крыш над эркером

Различают следующие распространенные виды крыш над эркерами:

  1. Вальмовая – выполняется в постройках продолговатой формы, имеет конек и четыре ската, два из которых представляют собой треугольники по форме, два – трапеции.

  2. Шатровая – используется для эркеров малой площади, придает постройке схожесть с башней, имеет большое количество граней.

  3. Многощипцовая – сложнейшая конструкция крыши эркера с фронтонами и ендовами, разновидность скатной крыши с двумя и более щипцами, двухскатными элементами с коньками.

  4. Декоративная – оснащенная дополнительными конструкциями, например, башенками.

Главный критерий при выборе вида крыши над эркером – выполнение ей своих функций. Чаще всего встречается вальмовая крыша одноэтажного дома с эркером, наиболее простая в конструктивном плане. Она не требует значительных трудовых и материальных затрат.

Схема стропильной системы крыши над эркером

Схема стропильной системы предусматривает размеры, сечение и точное местонахождение каждого элемента каркаса. Кроме того, чертежи стропильных систем включают такие параметры:

  • высота крыши;
  • угол наклона каждого из скатов;
  • размер конькового прогона;
  • ширина пролетов;
  • способы усиления конструкции;
  • особенности крепления конструктивных элементов.

На фото схема стропильной системы на эркере вальмовой крыши

Как правильно сделать крышу на эркере своими руками

При монтаже стропильной системы эркера и кровли, как правило, используют те же материалы, что и для основной крыши:

  • мягкая кровля;

  • металлочерепица;

  • профнастил;

  • шифер.

Помимо этого, для строительства необходимы такие материалы:

  • шурупы, саморезы и гвозди;
  • стропильные балки;
  • оцинкованное железо:
  • балки для обрешетки.

Этапы работы:

  1. Начальный этап работы – подготовка армирующего пояса. Это опора для балок, которая к тому же делает кладку более прочной. Материал пояса – бетон и армированная сетка.

  2. Далее приступают к установке подстропильных балок. Используют доски и брус, соединяемые саморезами и шурупами. Их обрезают с небольшими зазорами, которые убирают после того, как балки будут закреплены.

  3. Прежде чем приступать к монтажу стропил, уточняют угол наклона кровли. Стропила подгоняют на земле, после подъема сшивают на коньке крыши с помощью металлических пластин и саморезов, присоединяют к подстропильным балкам.

  4. Затем стропильную систему укрывают гидроизоляционным материалом и сооружают обрешетку.

  5. Переходят к наиболее сложному этапу монтажа, устанавливают ендовы с применением различных желобов. Нижние планки необходимы для отвода воды, снега. Верхняя планка выполняет декоративную функцию, скрывает недостатки. Их крепят на ендовую доску, обрабатывают стыки герметиком.

  6. На завершающем этапе крышу над эркером утепляют, подшивают.

Опытные строители советуют обращать внимание на следующие моменты:

  1. Прежде чем окончательно выбрать размер и тип крыши над эркером, стоит сделать уменьшенную трехмерную модель.
  2. Любые пиломатериалы, которые применяются при строительстве крыши, необходимо обрабатывать антисептиками.
  3. Пенка для гидроизоляции должна иметь не менее двух слоев, чтобы можно было вплотную к ней размещать утеплитель.
  4. Гидроизоляционная пленка должна хорошо пропускать водяной пар.
  5. Ендовы должны быть оцинкованными, так как требования к их влагонепроницаемости и устойчивости к коррозии самые высокие.

Заключение

Возведение эркера и красивой, надежной крыши умелыми руками придает всей постройке респектабельный вид. Сделать эркер на крыше – значит, увеличить внутреннюю площадь, преобразить помещения в более светлые и просторные. В эркерных конструкциях создаются прекрасные зоны для отдыха и зимние сады, удобные детские комнаты.

Современные проекты загородных домов и коттеджей включают в себя множество самых разных конструктивных элементов, которые необходимы для решения тех или иных функциональных задач. Часто клиентам строительные компании предлагают вариант дома с эркером – это небольшое пространство внутри здания, которое выходит за пределы плоскости фасада сооружения. С технологической точки зрения устройство подобной конструкции проблем не вызывает, однако особое внимание всегда уделяется крыше. В большинстве случаев, устанавливается яндовая крыша над эркером.

Как правило, эркер представлен в загородном домостроении в виде крытого балкона. Одновременно с этим, его стены являются неотъемлемой частью перекрытий дома. Форма эркерной конструкции также зависит от проектного решения, но чаще всего она многогранная, полукруглая, трапециевидная. Кроме того, можно выделить следующие виды форм крыши, которые обычно устанавливаются в загородных домах над эркером:

  • вальмовая;
  • многощипцовая;
  • декоративная;
  • в виде полусферы.

Предпочтение обычно отдается вальмовому варианту, т. к. он наиболее прост в исполнении с точки зрения профессионалов.

Эта конструкция не требует серьезных финансовых затрат и трудозатрат, а также технологичен и надежно защищает внутренние помещения от различных негативных воздействий.

Подготовительный процесс

Определиться с тем, вальмовая крыша будет над эркером, либо какая-то другая, необходимо еще на этапе проектирования загородного дома. Это связано с тем, что крыша практически всегда является многоскатной, поэтому обязательно потребуется делать всевозможные коньки, разжелобки и другие необходимые конструктивные элементы для отвода осадков и мусора. При создании проекта рассматриваются все возможные виды крыши и выбирается наиболее оптимальный.

Сразу стоит отметить, что устройство яндовой крыши – достаточно сложный и трудоемкий процесс, поэтому реализация данной задачи должна быть полностью на плечах квалифицированных специалистов. Самостоятельно заниматься подобными работами не рекомендуется. Обязательно потребуется качественная стропильная система, которую своими руками сделать практически невозможно без должного опыта и навыков.

На начальном этапе подготовительных работ по устройству крыши над эркером, необходимо сделать армированный пояс. Его делают из цементного раствора и арматурных прутьев или металлической сетки. Он требуется для выполнения следующих функций:

  • Армопояс выступает в качестве опоры для балок, поддерживающих стропильную систему. Без этих балок стропильная система конструироваться не может;
  • Армированный пояс также требуется для усиления кирпичной кладки и разгрузки перемычек конструкций окон;
  • Помимо этого, он нужен для усиления стен эркера, что осуществляется за счет их связывания со стенами дома.

При выборе кровельного материала стоит отталкиваться от своих финансовых возможностей и личных предпочтений.

Специалисты отмечают, что для эркеров загородных домов оптимальным решением является выбор одного из современных видов черепицы (битумная, натуральная, металлочерепица и т. д.). Такой вид кровли будет хорошо гармонировать с эркерной конструкцией.

Устройство стропильной системы

Стропильную систему нужно обязательно делать для многих видов крыш. Конечно, крыша с эркером также должна ее иметь. Возведение стропильной системы для такого вида крыши может быть осуществлено из деревянных балок и досок. Их соединение друг с другом, а также с другими элементами конструкции, осуществляется посредством шурупов, саморезов и иных подходящих крепежных элементов. Стропильная система должна состоять из балок достаточных размеров, причем выбирать нужно с запасом, обрезая лишнюю длину или ширину непосредственно во время монтажа. По большому счету, принципы выполнения работ по возведению стропильной системы в этом случае мало чем отличаются от традиционных работ при устройстве разных видов крыш. Укладка мауэрлата выполняется по армированному поясу, в том время как крепление стропильных ног осуществляется к мауэрлату.

Установка стропильных ног выполняется на начальном этапе. Стропильные ноги необходимо вывести за плоскость стен. Это в дальнейшем можно было сформировать карнизные свесы. Это не позволит влаге, которая стекает по кровле, оказывать негативное воздействие на материал стен. Чтобы закрепить различные деревянные элементы крыши, обычно применяются традиционные саморезы или специальные крепежи, которые устойчивы к коррозии и покрыты слоем оцинкованной стали.

Стропильная система может быть установлена на самой крыше независимо от того, вальмовая она или нет.

Кроме того, возможен вариант, при котором отдельные элементы системы будут собираться на поверхности земли. Это будет зависеть от конструктивного решения и проекта – будет ли являться крыша с эркером самостоятельной конструкцией, либо станет продолжением крыши дома. В тех ситуациях, когда стропильная система для яндовой крыши собирается отдельными фермами, то после того, как они будут подняты на крышу, закрепить их необходимо не только мауэрлатом, но и к коньку. Крепление к коньку обычно выполняется при помощи стальных пластинок. Крепить металлические пластинки в этом случае рекомендуется с использованием специальной прокатной машины. Если нет возможности ее использовать, то можно применить обычный молоток.

Монтаж обрешетки

Перед тем как монтировать обрешетку обязательно нужно выполнить укладку гидроизоляционного материала, т. к. стропильная система должна быть качественно защищена от негативного воздействия со стороны влаги. Чтобы не допустить разрыва гидроизоляционной пленки, не стоит натягивать ее слишком сильно, а выполнять крепление лучше всего в ненатянутом состоянии.

Чтобы сделать обрешетку для крыши с эркером, обычно применяется традиционная обрезная доска, которая перед монтажом обязательно обрабатывается при помощи антисептического состава (он будет защищать древесину от воздействия насекомых). Монтаж обрешетки выполняется поперек стропильной системы. Учитываем, что использование определенных кровельных покрытий потребуют устройства сплошной обрешетки. В том случае, если такая необходимость возникнет, то рекомендуется использовать не обрезную доску, а ОСП-плиты или фанеру с повышенными влагостойкими характеристиками.

Основная особенность яндовой крыши – наличие ендов, в связи с чем необходимо использовать металлические фартуки.

После монтажа обрешетки на нее выполняется установка подготовленного кровельного материала.

При строительстве частного дома нужно особое внимание уделить разработке проекта, в частности крыше постройки. На данный момент загородные дома и коттеджи приветствуют наличие различных конструктивных элементов и деталей, способных сделать дом более привлекательным. Помимо этого, они предназначены для того, чтобы решать некоторые функциональные задачи.

Ведущие специалисты рекомендуют при постройке частного дома использовать такой элемент как эркер. Эркер – небольшое пространство в здании, выходящее за черты плоскости фасада здания. Если касаться технологической стороны вопроса, то здесь особых проблем не возникает, но необходимо уделить особое внимание крыше эркера. Зачастую над эркером устанавливают яндовую крышу.

В большинстве случаев эркер представляет собой в частном доме небольшой крытый балкон. В то же время стены эркера являются частью перекрытия постройки. Форма эркерного сооружения напрямую зависит от проекта, задумки дизайнера и пожеланий заказчика. Тем не менее в большинстве случаев эркер делают многогранным, полукруглым или трапециевидным, так как эти формы наиболее удачные и привлекательные внешне.

В большинстве случаев для эркера используются следующие типы крыш:

  • Многощипцовая.
  • Вальмовая. Данный вариант является самым удобным и практичным, так как он доступен по цене и один из самых простых в реализации.
  • В форме полусферы или декоративная крыша.

В целом эркер выступает оригинальной конструкцией здания, способной преобразить его и сделать внешний облик дома более привлекательным. Для реализации эркера не требуются капитальные трудовые или финансовые затраты. Помимо этого, данный элемент считается технологичным и надежным, так как способен защитить фасад здания и внутреннее помещение от негативных факторов и влияний окружающей среды.

Подготовительные работы

В первую очередь нужно определиться с типом крыши, что будет использоваться над эркером, сделать это заказчик должен еще во время проектирования постройки. Такая важность типа крыши определяется тем, что крыша эркера будет многоскатной, а значит, требуется сооружение коньков, разжелобков и прочих конструктивных элементов, помогающих талой воде, снежным массам и листьям не задерживаться на поверхности кровельного материала. Во время разработки проекта анализируются все варианты, после чего выбирают оптимальный в том или ином случае.
Создание яндовой крыши – трудный и энергозатратный процесс, поэтому его нужно доверить профессионалам, пытаться соорудить конструкцию самостоятельно не рекомендуется. Для создания качественной стропильной системы нужен большой опыт и специальные навыки, обычный человек ими не владеет. Самостоятельная разработка яндовой крыши может привести к провалу и стать фатальной, поэтому эксперименты здесь будут не уместны.

Во время подготовительных работ по созданию крыши над эркером нужно создать армированный пояс, для которого потребуется цементный раствор и армированные прутья или металлическая сетка.

Армированный пояс выполняет такие функции:

  • Служит опорой для балок, поддерживающих стропила. Создание стропильной системы без балок невозможно.
  • С его помощью усиливают кирпичную кладку, разгружают перемычки оконных конструкций.
  • Усиливает стены эркера, так как напрямую связывается с ними.

Выбирая кровельный материал, собственник жилья может ограничиваться лишь собственной фантазией и финансовыми ресурсами. В целом же архитекторы и дизайнеры советуют использовать для крыши эркера современную черепицу. Предполагается использование как мягкой или натуральной, так и металлической черепицы. Этот выбор объясняется очень просто, ведь крыша с таким покрытием всегда будет выглядеть привлекательно, сможет гармонировать с конструкцией эркера и окружающим ландшафтным дизайном.


Стропильная система

Стропильная система – неотъемлемая часть практически любой крыши, особенно в случае, если используется сложный вид крыши. Крыша над эркером не становится исключением. Для создания стропильной системы используют доски и деревянные балки, которые специальным образом соединяют друг с другом с помощью шурупов или саморезов. Для создания стропильной системы необходимо выбирать качественную древесину и балки нужного размера, делать это нужно таким образом, чтобы был небольшой запас, который можно будет обрезать уже во время конструирования крыши.

В целом создание стропильной системы стандартное и ничем не отличается от того, что проводится для обычных крыш. Мауэрлат необходимо укладывать по периметру армированного пояса, стропильные ноги нужно крепить к мауэрлату. Установки стропил производят на начальных этапах, сделать это нужно таким образом, чтобы края стропил выходили за плоскость стен. Такая процедура проводится для того, чтобы стропильные ноги немного свисали, благодаря чему потом формируются карнизные свесы. Они обустраиваются для того, чтобы вода не затекала под кровлю, защищают фасад дома от снега, дождя и грязи.
Для крепления деревянных элементов конструкции крыши используются саморезы или специальные крепежные системы, имеющие устойчивость к коррозии, за счет покрытия из оцинкованной стали. Стропильную систему можно устанавливать на поверхность крыши в независимости от того, какой тип она имеет.

Также не исключается вариант, что некоторые элементы стропильной системы будут собираться на земле, после чего подниматься на уровень крыши с помощью специальной техники. В этом случае все зависит от конструктивного решения и разработанного проекта – эркер с крышей может выступать в роли самостоятельной конструкции или же быть продолжением крыши дома.
В случае, когда стропильная система яндовой крыши разрабатывается с помощью отдельных ферм, ее нужно поднимать на крышу, после чего закреплять. Крепежные работы проводятся как мауэрлатом, так и коньком. Крепить крышу к коньку нужно с помощью небольших стальных пластин. Для крепежа пластин используется специальная прокатная машина, в случае ее отсутствия сойдет классический молоток.










































Кровля над эркером

Получите консультацию по возведению крыши в Минске и по всей РБ!


Закажите БЕСПЛАТНЫЙ обратный звонок специалиста!


Заказать консультацию

Более 10 летопыт работы

186 проектоввыполнено

5 летгарантия             

Дома с эркерами несут атмосферу аристократичности и ассоциируются с шиком. В прошлом эркеры использовались с целью обороны от противников. В настоящее же время, эркеры придают дому другой – необычный дизайн, уют, пускают больше света.

Что такое эркер

Вы же знаете, что такое терраса или балкон? Так вот, эркер – выступающая часть здания, которая имеет несущие стены частного дома. Эркер можно сделать во время строительства дома, либо к существующему зданию сделать пристройку, т.е. реконструкцию частного дома. Эркер может быть одноэтажным или на всю высоту дома. Эркер увеличивает полезную площадь дома и может выступать кабинетом, обеденной зоной, местом уютного отдыха. Сложность для обустройства – это монтаж и возведение кровли над эркером, имеющая сложную конструкцию. Часто, даже опытные строители не берутся выполнять работы с эркером из-за специфики строения.

Специалисты компании «Активзастройбел» не отказываются, а с удовольствием выполняют работы по строению эркера и возведению кровли, ведь мы любим работу и интересные проекты и неоднократно реализовывали такие заказы.

Какая бывает крыша над эркером

    Сам по себе эркер бывает закругленный, в виде прямоугольника или многогранника. Поэтому форма кровли над эркером бывает:
  • Многощиповой (шатровой) – самый сложный вариант, выглядящий как многогранная пирамида, применяется для эркеров, имеющих небольшие размеры.
  • Вальмовой – используется при эркере идущему в ширину.
  • Двухскатной или многоскатной (ендововой) – которая выходит будто из основной части крыши, т.е. объединенная.
Заказать консультацию

Монтаж эркерной крыши

Для эркерной кровли используются брусья с меньшим сечением, потому как нагрузка меньше чем на основную крышу дома. Кровля над эркером может быть, как отдельной, так и единой с основной крышей. Проектируется всегда заранее.

Последовательность действий возведения кровли над эркером

  • Начинаем с армированного пояса
  • Устанавливаем стропильную систему – применяя в работе оцинкованные крепежи, потому как они с защитой от коррозии. Укладываем гидроизоляционную пленку.
  • Монтаж обрешетки – сплошная или разреженная, зависит от выбранного материала кровельного покрытия. Сплошная – для гибкого покрытия, разреженная – для жесткой.
  • Укладка кровельного покрытия – чаще используется мягкая или натуральная черепица, это позволяет минимизировать отходы.

Наши преимущества

Что мы гарантируем

Какие у меня варианты кровли эркера?

Эркеры – один из самых привлекательных и функциональных способов улучшить внешний вид вашего дома, потому что он относительно недорог и дает вам много денег как внутри, так и снаружи дома.

Важность правильных кровельных материалов для эркеров

Поскольку эркеры выступают из внешних стен вашего дома, создавая более объемный эффект, они больше подвержены воздействию элементов.Они не защищены карнизами и не защищены главной крышей вашего дома. Верх должен быть покрыт водонепроницаемыми материалами, и Opal Enterprises предлагает домовладельцам несколько красивых вариантов на выбор. Обязательно обсудите материалы и стиль со своим подрядчиком, прежде чем устанавливать новую кровлю эркера, чтобы убедиться, что вы получите не только красивую, но и долговечную, и энергоэффективную.

Вопросы? Звоните по телефону 847-380-8868 в Дес-Плейнс и 630-355-6557 в Нейпервилле

Timberline предлагает три вида черепицы

Timberline предлагает множество прекрасных вариантов черепицы, которые защитят ваши окна и при этом будут выглядеть великолепно.Их дизайнерская серия придаст вам вид индивидуального, деревянного тряски без хлопот с натуральным деревом. Они служат годами и подкреплены подложкой премиум-класса, чтобы предотвратить повреждение интерьера вашего дома протечками или ледяными плотинами. Они также предлагают черепицу Cool Series , которая отражает свет, чтобы уменьшить накопление тепла и минимизировать расходы на отопление вашего дома. Устанавливаются на эркеры, предотвращают сквозняки и холода. Если вы живете в районе, где торнадо или другие стихийные бедствия могут нанести ущерб летящим обломкам, серия Armor Shield от Timberline обладает высокой ударопрочностью, что делает их идеальными для эркеров, подобных вашему.

Металлическая кровля, предназначенная для архитектурного использования

Архитектурные элементы, такие как эркеры, обычно имеют довольно большой уклон, требующий металлической кровли, способной проливать воду. То есть вода направляется от верхнего края вниз по краю, так что влага не может скапливаться или застаиваться, что приводит к проблемам с просачиванием или хронической сыростью. Они имеют перекрывающиеся швы, предотвращающие проникновение влаги на настил, и представлены в широком диапазоне стилей и цветов, имитирующих такие материалы, как черепица, тряпка, плитка и шифер.В некоторых случаях уклон кровли может быть более пологим, чем обычно, особенно если изгиб залива длинный и пологий.

Готовы ли вы преобразить свой дом? Запишитесь на бесплатную виртуальную консультацию

Как оформить эркер на крыше? [Пошаговое руководство]

Эркер – отличный элемент любого дома. К сожалению для мастериц, любой эркер должен иметь крышу с эркером. Если вы хотите, чтобы в вашем доме был эркер, вам лучше знать , как оформить крышу с эркером.

Крыша с эркером может быть чрезвычайно привлекательной особенностью фасада вашего дома, однако для ее постройки требуется немного больше усилий и технических знаний, особенно когда речь идет о планировании и строительстве конструкции крыши. Однако это все еще задача, которую можно выполнить полностью самостоятельно.

Тогда почему вы ждете? Загляните в эту статью и узнайте лучше об обрамлении крыши с эркером.

Как обрамить крышу эркера

Эркеры пропускают больше солнечного света и открывают захватывающий вид из окружающей среды.Однако при его строительстве, установке и обслуживании вы должны убедиться, что ничего не протекает, и вы получите от этого максимум.

И, чтобы получить лучшее, вам нужно следовать пошаговым инструкциям. И вы найдете все подробности ниже в этой статье.

Кровельные материалы для эркеров

Помните, что прежде чем вы начнете работать с эркером, вам нужно собрать все необходимые инструменты и оборудование. Наличие всех необходимых инструментов облегчает выполнение задачи.Вот все важные инструменты, которые вам понадобятся;

  • Фанера
  • Кровельные гвозди
  • Сверло
  • Циркулярная пила
  • Капельный колпачок
  • Внешний корпус
  • Гвозди для обсадных труб
  • Степлер
  • Скобы
  • Молоток
  • Отвертка
  • Измерительная лента
  • Плоская метка
  • Герметик
  • Пистолет для герметика
  • Перчатки, защитные очки и наушники для работы с дрелью, молотком и пилой.

Порядок обрамления эркера крыши

Обрамить крышу эркера очень просто. Вам нужно выполнить несколько шагов, и тогда у вас будет готовая крыша с эркером. Шаги здесь,

Устройство и установка эркера

Перед тем, как обрамлять крышу эркера, необходимо предварительно установить эркер. После этого тщательно спланируйте и сверьте с чертежами дизайна.

Убедитесь, что оконная рама, окно и оконная крышка находятся на своих местах и ​​находятся в безопасности.И они тоже утеплены. Убедившись, что все в порядке, можно приступать к строительству крыши.

Конструкция крыши

Эркер должен был быть включен в ваши первоначальные идеи для крыши с эркером. Крыша с эркером, как правило, представляет собой наклонную крышу, построенную с углами в 45 градусов, которые простираются с множеством граней. На этом этапе следует спроектировать надстройку крыши.

Строительство односкатной крыши может быть чрезвычайно трудным; даже опытный кровельщик часто прибегает к экспериментам с вырезом и подгонкой деталей, необходимых для односкатной крыши.Однако эту проблему можно решить с помощью онлайн-калькулятора.

Есть несколько рабочих калькуляторов рам, доступных в Интернете для составления чертежей. Вы можете получить автоматически сгенерированную диаграмму с длинами, а также углами. Вам нужно будет ввести размеры и размеры, которые вы используете в калькуляторе.

Конструкция рамы

Чтобы начать возведение конструкции крыши эркера, прикрепите фундаментную панель 2 на 6 к задней стене.Также можно использовать длинные гвозди для еще более прочного крепления панели.

Затем постройте край крыши, используя вспомогательные панели 2 на 6. Отрежьте фермы по размеру с помощью циркулярной пилы, используя таблицу из калькулятора конструкции крыши в качестве справочной информации. Затем плотно пригвоздите их к месту.

В качестве меры предосторожности при использовании пилы всегда используйте защитные перчатки и очки. И также желательно носить их, забивая гвозди.

Наконец, заполните конструкцию термоизоляцией из стекловолокна и накройте ее фанерой.

Finishing Touch

После того, как вы построили конструкцию крыши эркера, изолировали ее, герметизировали и покрыли фанерой, пора нанести последние штрихи.

Постройте капельницу и гидроизоляцию, чтобы дождь и снег могли надежно стекать с крыши, а не скользить по оконному стеклу.

Затем прикрепите кровельную черепицу по всей крыше отдельными листами внахлест.

Приговор

Итак, это все о том, чтобы обрамить крышу с эркером и надеяться, что вы поняли , как обрамить крышу с эркером. Больше не нужно ждать. Пришло время обрамить крышу с эркером.

Не забудьте надеть защитное снаряжение. Наслаждайтесь природой из своего эркера. Все лучшее для вас.

GRP Эркеры Навесы на крышу Изображения

Страна / регион – Пожалуйста, выберите -AfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua И BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBonaireBosnia HercegovinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBrunei DarussalamBulgariaBurkina FasoBurmaBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканских RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongoCook IslandsCosta RicaCote D’ivoireCroatiaCubaCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEast TimorEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland (Мальвинские) острова Фарерские IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Южный TerritoriesGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuernseyGuineaGuinea-BissauGuyanaHaitiHeard И Mc Donald IslandsHondurasHong КонгВенгрияИсландияИндияИндонезияИран (Исла микрофонный Республика) IraqIrelandIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKorea, Корейская Народно-Демократическая Республика OfKorea, Республика OfKosovoKuwaitKyrgyzstanLao Народная Демократическая RepublicLatviaLebanonLesothoLiberiaLibyan Арабская JamahiriyaLiechtensteinLithuaniaLuxembourgMacauMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMawiMexicoMicronesiaMoldova, Республика OfMonacoMongoliaMontenegroMontserratMoroccoMozambiqueNamibiaNauruNepalNetherlandsNetherlands AntillesNeutral ZoneNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorth MacedoniaNorthern Mariana IslandsNorwayOmanPakistanPalauPalestinaPanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairnPolandPortugalPuerto RicoQatarReunionRomaniaRussian FederationRwandaSaint Киттс И NevisSaint LuciaSaint Винсент и GrenadinesSamoaSan MarinoSao Фолиант И PrincipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSpainSri LankaSt.Елена Пьер и MiquelonSudanSurinameSvalbard и Ян Майен IslandsSwazilandSwedenSwitzerlandSyrian Arab RepublicTaiwanTajikistanTanzania, Объединенная Республика OfThailandTogoTokelauTongaTrinidad И TobagoTunisiaTurkeyTurkmenistanTurks И Кайкос IslandsTuvaluUgandaUkraineUnited Арабские EmiratesUnited KingdomUnited StatesUnited Штаты Экваторияльная IslandsUruguayUzbekistanVanuatuVatican City State (Святой Престол) VenezuelaViet NamVirgin острова (Британские) Виргинские острова (США) Уоллис и Футуна IslandsWestern SaharaYemen, Республика Из Заира Замбия Зимбабве

Какая у вас должность? – Пожалуйста, выберите -AdministrationArchitectural TechnologyArchitectureComputer Aided Редакционный (CAD) Строительство MgmtContracts MgmtEducation / TrainingEngineering, Строительство ServicesEngineering, гражданское и StructuralEstimatingFacilities MgmtHousing MgmtInterior DesignLandscape ArchitectOtherPlanning & DevelopmentProject MgmtProperty & Estates MgmtPurchasing / BuyingResearch / LibrarianshipSales / MarketingSecuritySurveying, BuildingSurveying, Количество

Окно крыши

Первая линия продаж производителей цельного термоформованного изделия эркерные и эркерные крыши из однотонные полимеры АБС, устойчивые к ультрафиолетовому излучению для сохранения цвета и долговечность.

Экономичная альтернатива крышам с медными окнами:

Крыши эркеров и эркеров медного тона из Сополимерные пластмассы АБС выглядят и функционируют как медно-металлические кровли. по гораздо более низкой цене. Крыша с окном цвета меди из АБС-пластика предлагает лучше сохраняет цвет, чем настоящая медная оконная крыша, и проста в установке и обслуживании.

Купить Он-лайн в нашем магазине Ebay

Эти крыши легкие, прочные, имеют место для изоляция, может использоваться с кабельной системой, со встроенным литым отливом кромка, фланец с гвоздями, герметичные соединения отсутствуют, поставляются с крепежными деталями и Доступен в двух цветах: белом и медном.

Сильный

Легкий

Не требует обслуживания

Цельная конструкция

А Примечание об АБС:

АБС – аморфный тройной сополимер, состоящий из акрилонитрил, бутадиен и стирол.Эти материалы экструдированы и термоформованный. Типичные области применения включают багаж, крышки грузовиков, спа, жилые дома и автомобильные внутренние и внешние панели и отделка, бытовая техника, подкладки для холодильников, столешницы, товары для отдыха и конечно наши крыши и восьмиугольник цельнокроеное покрытие.

Мы можем посоветовать вам, есть ли у нас подходящая крыша ваше окно. Заполните и отправьте одну из следующих форм:

Купить Он-лайн в нашем магазине Ebay

Эркеры Секции крыши »

Главная »Эркеры на крыше

Наши мастера имеют многолетний опыт создания красивых нестандартных изделий. крыши, крышки и капоты медных отсеков, носовых и оконных коробов, лучшие дома.За прошедшие годы мы изготовили много бухт, луков и коробок. оконные крыши и крышки. Наши крыши, носовые и оконные проемы подходят к вы в одном куске, построенном на их собственной фанерной основе 5/8 дюйма, и готовы к просто установить поверх и прикрепить к существующей конструкции эркера. В Кроме того, наши продукты безопасны для окружающей среды. Мы используем вторичные материалы на 50%.

1. Медная крыша эркера

Традиционная вогнутая криволинейная крыша

Медная крыша-эркер Cypress Sweep добавляет красоту, стиль и функциональность вашему эркеру.Особенности Cypress Sweep. . .

2. Грузинский тент

Медный навес в грузинском стиле ручной работы

Грузинский медный навес известен своим частым применением в колониальной и федеральной архитектуре. Он имеет расширение. . .

3. Классический водопад, секционная крыша с эркером

Медная крыша в стиле водопада для секционных эркерных окон

Добавьте элегантности своему дому с секционной крышей с эркером изогнутой формы, изготовленной вручную в соответствии с вашими требованиями.16 унций. медь. . .

4. Классическая круглая крыша с эркером

Купольная медная крыша для носовых окон

Мастерство старинных мастеров делает этот квартал одной из самых красивых крыш эркеров, которые вы можете найти где-либо. .

5. Возвращенная торцевая крыша эркера

Вогнутая крыша из медного эркера с закругленными концами

Крышка эркера с обратной стороны – одна из самых элегантных и трудоемких в изготовлении.Доступно ручной работы для вас. . .

6. Классическая крыша с эркером Bell

Крыша с эркером из медного колокола

Кровля с эркером из меди Classic Bell имеет возвышающиеся концы и красивую форму колокола. Это один из самых элегантных и. . .

7. Крыша с изогнутым окном «Колокол Свободы»

Медный отсек в форме колокола, носовая часть и крыша с носовым окном

Колокол Свободы – это наша знаменитая крыша с носовым окном в форме колокола. Доступен в виде колоколообразного овала или четверти сферы.. .

8. Крыша коробчатого типа “Манхэттен”

Гладкая крыша окна медного ящика в современном стиле

Мастерство старины сочетается с современным стилем, что делает эту поразительную крышу с окнами-коробками одной из самых красивых, которые вы найдете. . .

9. Индивидуальный дизайн

Ваш индивидуальный дизайн воплощен в жизнь

Этот продукт может быть именно тем, что вы ищете! Это потому, что мы берем ваш набросок, рисунок или фотографию на заказ.. .

10. Классическая овальная крыша с эркером

Медная дугообразная крыша с изогнутым стволом

Добавьте элегантности своему дому с классической овальной крышей с эркером, изготовленной вручную в соответствии с вашими требованиями. 16 унций. медь со свинцом. . .

11. Медная крыша окна уборочного ящика

Красивая Крыша Окна Коробки Подметания

Крышка окна коробки Copper Sweep добавляет красоту, стиль и функциональность вашему windowsr. Cypress Sweep имеет расширение.. .

12. Дачная крыша коробчатая

Крыша с окном и окном из меди в современном стиле

Крыша окна Suburban Bay и Box предлагает стильный топпер для вашего эркера или окна коробки. Окно «Пригородный залив и бокс». . .

13. Крыша с выпуклым окном Diamond Swirl

Замысловатая крышка окна с дугообразным куполом из меди

Алмазный вихрь – один из самых сложных дизайнов, с которыми может столкнуться кузнец по меди. Классический медный завод гордится этим.. .

14. Медная металлическая крыша. Секция

Секция металлической кровли из меди для существующих конструкций

Медная крыша с вогнутой кривой Copper Sweep добавляет красоту и стиль вашему портику или другому подобному. . .

15. Покрытие CCW медью и бронзой патиной

Цветная медная патина

Наши патинированные решения для меди доступны в различных цветах от зеленого верде до фламандского фиолетового и черного.Патина есть. . .

16. Seville Box Window Roof

Низкопрофильная медная развертка на крыше окна коробки со стоячим швом

Seville Box Window Roof – это наша низкопрофильная маркиза со стреловидным контуром, средиземноморским стилем и стильным стоячим швом. . .

17. JX Медь и бронза

Красивая медная отделка

С помощью этой красивой медной отделки вы можете добавить что-то особенное к готовым медным изделиям, в том числе: колпачки для дымоходов.. . Главная »Эркеры на крыше

Изучение 5 преимуществ и недостатков Bay Windows

Когда дело доходит до ремонта дома, многие люди предпочитают улучшать свои окна как из соображений стиля, так и из соображений энергоэффективности. И действительно, неудивительно, что инвестиции в новые окна могут снизить счета за электроэнергию. Фактически, в зависимости от того, где вы живете, Агентство по охране окружающей среды США оценивает, что вы можете сэкономить до 501 доллара в год, заменяя старые одинарные окна новыми моделями, одобренными Energy Star.Но прежде чем выбрать какой-либо тип окна, важно провести исследование. Вот лишь несколько преимуществ и недостатков эркеров, одного из самых популярных и стильных окон.

Преимущество: повышение стоимости вашего дома

Одна из наиболее частых причин, по которой люди вкладывают средства в эркеры и эркеры вместо двойных или одинарных окон, – это их внешняя привлекательность. Многим людям нравятся эстетические эркеры, которые дополняют интерьер и экстерьер дома, и одно только это вложение может значительно повысить ценность вашего дома в целом.

Недостаток: добавить оконную отделку может быть непросто

Одна трудность, с которой вы можете столкнуться с эркерами, проявляется при попытке добавить оконную обработку. В отличие от других работ по обработке окон, которые могут выполняться своими руками, для обработки эркеров требуется настоящий профессионал, чтобы сохранить стиль и целостность окон.

Преимущество: Освещение вашего дома

Эркеры

прекрасно дополнят практически любой дом, во многом благодаря их способности пропускать больше света, чем окна других типов.Они создают стену света, которая освещает всю комнату, в которой они находятся в дневное время, а естественный свет – это такая атмосфера, которая делает многих людей более продуктивными и улучшает их общее настроение.

Недостаток: ограниченные возможности для небольших бюджетов

Как мы уже говорили, эркеры, безусловно, являются инвестициями. Таким образом, те, кому придется растянуть свой бюджет и выбрать самый дешевый вариант, могут в конечном итоге пожалеть об этом, если материалы и работа по установке окон не на должном уровне.Дело в том, что фундамент вашего дома будет оседать в течение многих лет после его постройки, и окна могут легко провиснуть, если им не хватает поддержки. Это может привести к необходимости замены окна. Лучший способ избежать этого – выбрать компанию по установке качественных окон.

Преимущество: повышение универсальности

Эркеры

– одни из самых универсальных окон любого типа, и они станут отличным дополнением практически любого дома. Эркеры предлагают дополнительную внутреннюю зону отдыха с большим количеством атмосферы, а их современный стиль – это вневременной вид, который обязательно добавит что-то особенное в любую комнату в вашем доме.

В конечном счете, у эркеров действительно есть некоторые потенциальные недостатки, но при правильном исполнении их добавление в любой дом – это жизнеспособное и стоящее вложение. За дополнительной информацией об установке окон обращайтесь в Roofworks.

Установка эркеров

– 1-800-HANSONS Window Experts

Центр обучения ” Окна

Эркер отлично подходит для растений, для создания книжного уголка или просто для украшения пространства.Это придаст вашей комнате ощущение простора и обновит внешний вид всего дома.

Строительство крыши

Важно сначала построить крышу. Затем всю крышу кладут на окно. Порядок строительства крыши состоит из нескольких этапов:

  • Для начала нужно сделать шаблон для цоколя,
  • Затем по шаблону сделать гвоздодер
  • Затем выложите и скрепите общее стропило,
  • Затем проделайте то же самое с тазобедренными стропилами.
  • После того, как вы закрепили набедренные стропила, пора вводить домкратные стропила.
  • Последний этап процесса – раскрой и раскрой обшивки.

Теперь, когда вы закончили с вальмовой крышей, давайте посмотрим, как установить окно и интегрировать его в стену.

  • Сначала вы должны установить два уровня строительных лесов. Это упростит процесс установки. Во время работы вы должны стоять на первом уровне.Второй следует разместить над первым, но под нижней частью чернового проема, потому что он должен поддерживать окно во время его установки.

Следующие шаги

Подойдет практически любой тип строительных лесов, но вы можете использовать простые деревянные А-образные рамы, потому что они имеют несколько ступенек, что позволяет легко установить окно и платформу на нужной высоте.

  • Затем вы должны снять достаточно сайдинга, чтобы можно было осветить проем и поместить новое окно в атмосферостойкий барьер.Все это проще сделать до установки окна, потому что это ограничит доступ к сайдингу.
  • Заклейте недостающие и поврежденные куски фетровой бумаги домашней пленкой и закрепите стороны проема лентой. Это лучше закроет вертикальные швы. Накройте грубый подоконник гибким окладом, так как запуск снизу вверх гарантирует правильные нахлесты.
  • Имейте в виду, что эркеры тяжелые. Следовательно, вам понадобится второй плотник.Перед тем, как отнести окно к подиуму, обязательно снимите рабочие створки, чтобы окно было легче и проще в обращении.
  • Кроме того, держите под рукой прокладки и обрезки фанеры, чтобы вы могли использовать их, чтобы разместить окно на подмостке, как только вы разместите его перед проемом.
  • Сначала установите окно на нижний уровень подготовки, а затем поднимите его. Заберитесь за окно на верхний уровень постановки и переместите его в черновой проем. Выровняйте окно, используя обрезки фанеры на сцене.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
