Крыша эркерная – Крыша с эркером: принципы конструкции и этапы возведения

Содержание

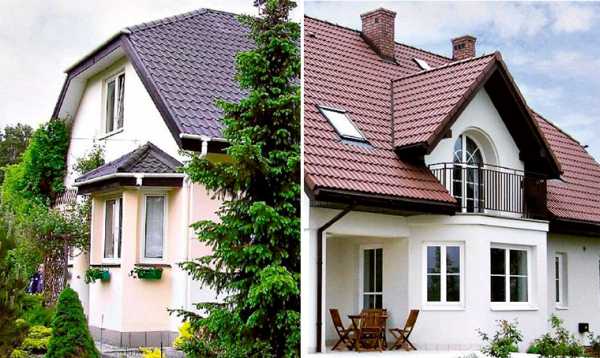

Как сделать крышу с эркером: виды форм, подготовка, монтаж. Дома с эркером крыша

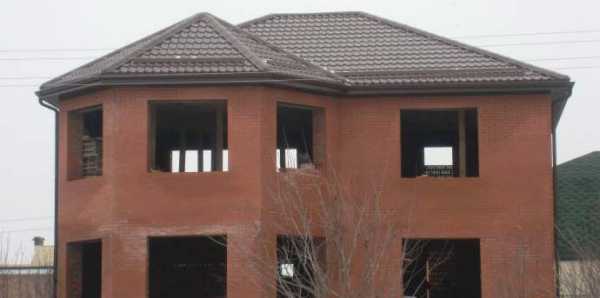

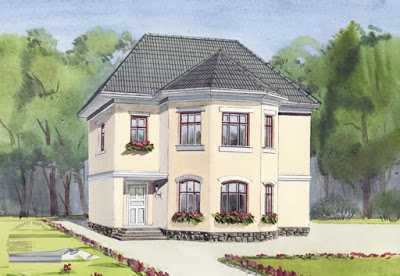

Вальмовая крыша с эркером: схема, фото

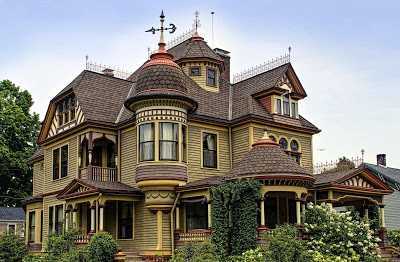

На сегодня дома с эркером считаются очень модными, но при возведении таковых, возникают трудности в процессе оформления над ними крыши. Устройство крыш должно гармонировать с дизайном общего строения и конструкцией основного крова, дополняя и совершенствуя стиль. В зависимости от формы эркера используются разные виды крыш, но наиболее распространенной считается вальмовая.

Особенности вальмовой крыши

Вальмовая крыша с эркером имеет ряд особенностей, которые необходимо учитывать при ее возведении.

  • Конструкция обладает высокими прочностными характеристиками, долговечностью и необычным внешним видом.
  • При ее возведении возможно обустройство жилой чердачной комнаты, так как процесс создания мансардных окон очень прост.
  • Вальмовая крыша имеет четыре ската, находящиеся под наклоном со всех сторон. Два из них считаются основными, а два боковыми, находящиеся между первыми двумя. В зависимости от разновидностей конструкции, скатов может быть и больше.
  • Классическая модель вальмовой крыши имеет по две наклонных пары сторон, две из которых находятся в форме треугольника, а две в форме трапеции. А стропильная конструкция имеет две вершины, соединенные между собой коньком.
  • Самый трудоемким и ответственным процессом является возведение вальмовой крыши с эркером. Допущение малейших погрешностей в расчетах и составлении чертежа, приведет к возможной деформации кровельной конструкции.
  • Вальмовая кровля с эркером может быть самостоятельной, а может объединенная с каркасом крыши всего строения.

Важно! Стропильные брусья эркера имеют меньшее сечение, чем у основных стропильных ног основного каркаса крыши, обусловливается это тем, что на эти элементы воздействует наименьшая нагрузка.

Достоинства и недостатки

Вальмовая кровля с эркером обладает такими преимуществами:

  • Кровельная конструкция имеет привлекательный и оригинальный дизайн, что делает строение необычным.
  • Вальмовая кровля устойчива к ветровым нагрузкам, из-за отсутствия фронтонов. Чем меньше угол скатов конструкции, тем меньше ветер воздействует на стропильный каркас.
  • Обтекаемая форма всех сторон обладает хорошей стойкостью к разнообразным осадкам.
  • Процесс утепления такой крыши упрощен тем, что пирог находится внутри конструкции.
  • В зависимости от высоты и наклона сторон кровли, возможно использование внутреннего помещения для оформления жилой комнаты.
  • Оформление крыши может быть с большим свесом, обеспечивая тем самым дополнительную защиту для стен дома.
  • Благодаря отсутствию фронтонов у вальмовой крыши, нагрузка на фундамент дома распределяется равномерно, а также она становится значительно меньше.

Недостатки:

  • Недостатком таких конструкций является сложность их возведения. При допущении хоть мало-мальских погрешностей, надежность конструкции будет под вопросом.
  • Строительство такой крыши требует больших затрат.

Разновидности

Вальмовая крыша подразделяется на несколько видов, в зависимости от формы ее конструкции.

Классический вид

Диагональные ребра конструкции опираются на коньковый пробег, а свесы находятся на одинаковой высоте.

Шатровая крыша

Не имеет прогона конька. Все ребра конструкции сводятся в одну точку. Для оформления строений с эркером такой вид крыши не подходит, так как форма коробки дома должна быть квадратн

skalice.ru

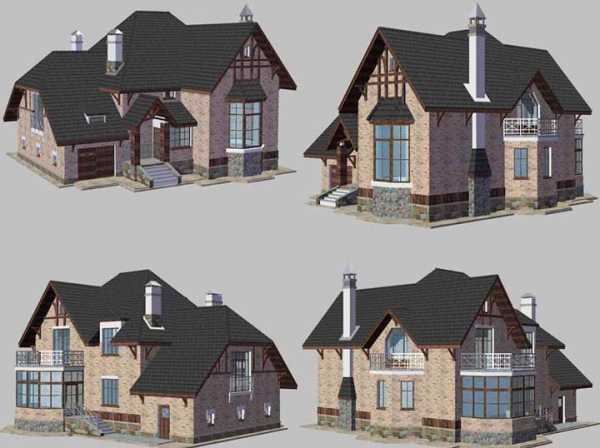

Как сделать оригинальную крышу над эркером. Проекты, эскизы, варианты стропильных систем, схемы и фото кровли домов и коттеджей с эркером. Дом с эркером, проекты домов с эркером, дизайн эркера

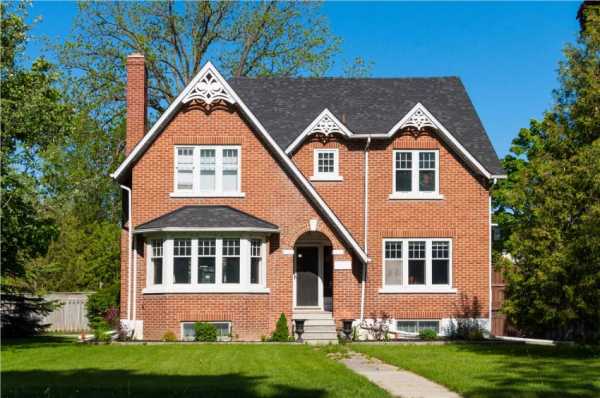

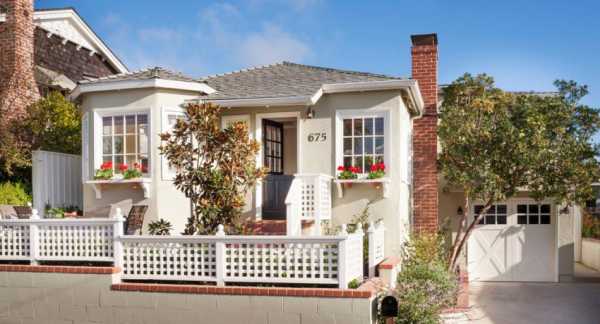

Эркеры – это выступающие за поверхность наружной стены элементы здания, которые не находится в контакте с землей. Эркером часто называют выступающие из стены элементы первого этажа, но это не согласуется с терминологией архитектуры. Что такое эркер? Он должен быть на этаже, устанавливают его в основном на железобетонной плите.

Эркеры – разновидности и типы, варианты использования

Изобретенный в целях расширения интерьера там, где это не может быть достигнуто другим путем, сегодня эркер выполняет эстетическую функцию и влияет на функциональность дома. Он модифицирует дом, визуально увеличивает и делает более светлым интерьер, может подчеркнуть и расширить привлекательный вид из окна, а также предоставит полезную площадь, чтобы наслаждаться пейзажем. Эркер имеет много разновидностей и типов.

По формам он различается на:

  • прямоугольный,
  • многоугольный,
  • круглый.

Он может иметь окно, частично или полностью остекленные стены. Эркерные окна являются способом ввести больше света в интерьер. Эркер с окнами по боками и сплошными стенами в центральной части является очень интересным вариантом, который позволяет отделить внутреннюю часть комнаты от любопытных взглядов – таким образом можно осветить комнату, и в то же время, любопытные взгляды соседей будут направлены не в помещение, а вскользь выступ.

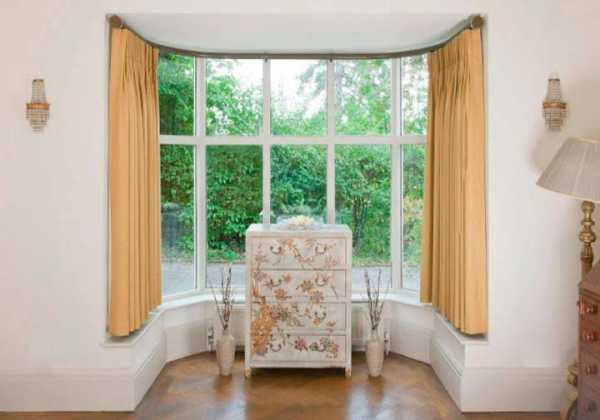

Как можно использовать эркер?

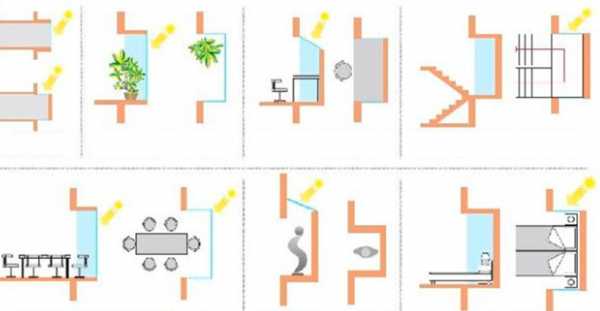

В зависимости от размера и наличия оконных проемов этот конструктивный элемент может играть различные роли. Как правило, он позволяет отделить и обособить пространства внутри помещения. Он может быть:

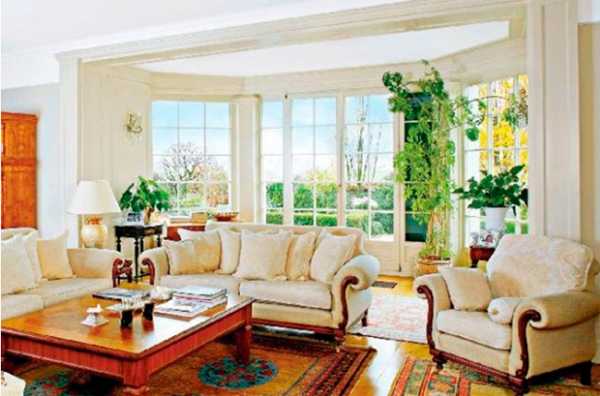

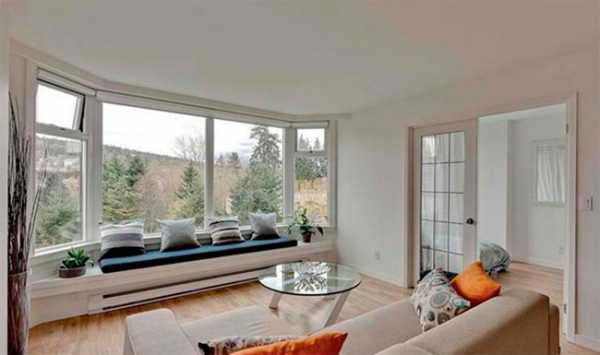

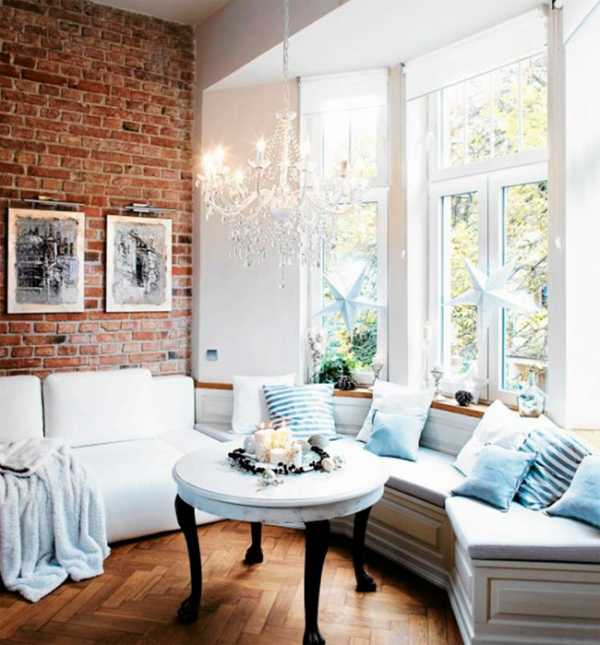

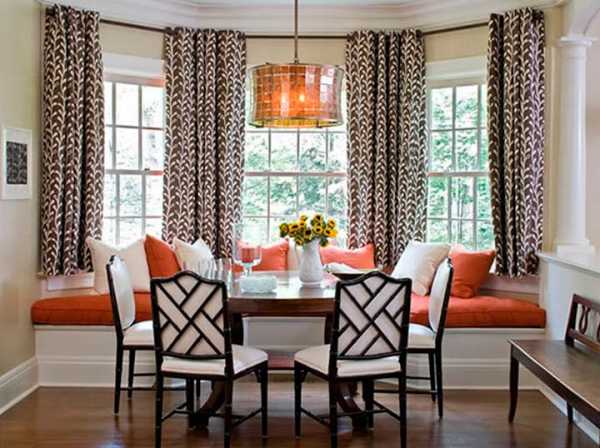

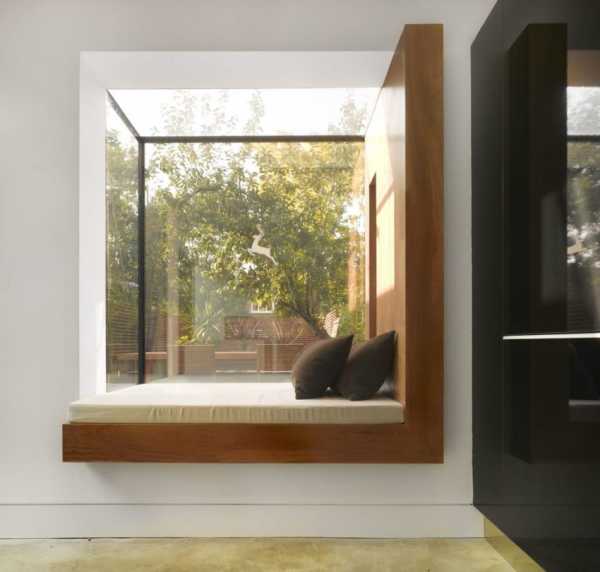

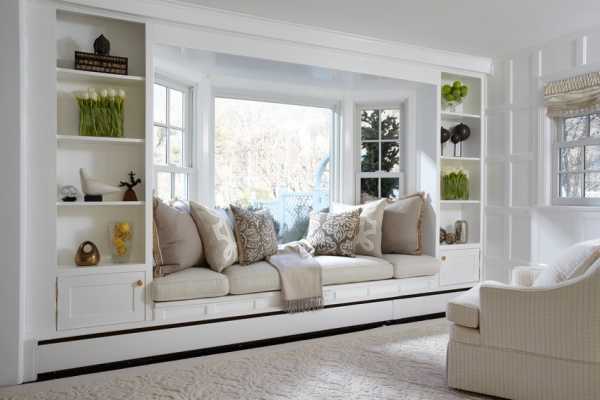

  • гостиная с эркером – он может использоваться в качестве небольшой зоны отдыха;

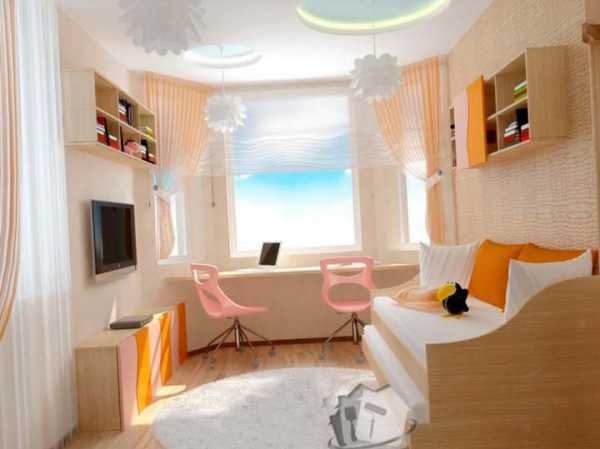

  • местом для письменного стола;
  • небольшой столовой со столом;

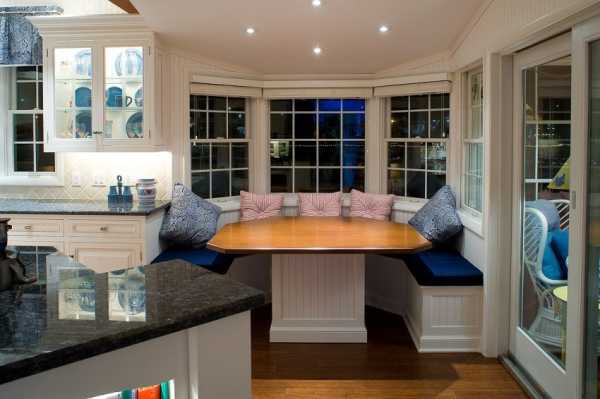

  • рабочей или обеденной зоной в дизайне кухни с эркером;
  • если же окон он не имеет, то может стать полезным для обустройства шкафа или гардероба, хранения различных предметов;
  • может стать местом для выставки, например, вашей коллекции;
  • оранжереей;
  • вы также можете установить в нем кровать.






Дизайн эркера и его эстетическая ценность

Эркер как эстетический элемент является очень полезным инструментом для архитектора.

  • Во-первых – он создает выпуклость на стене, диверсифицируя плоский и иногда скучный фасад.
  • Во-вторых – он создает интересные эффекты в доме, удивительные ступенчатые стены, игру света.

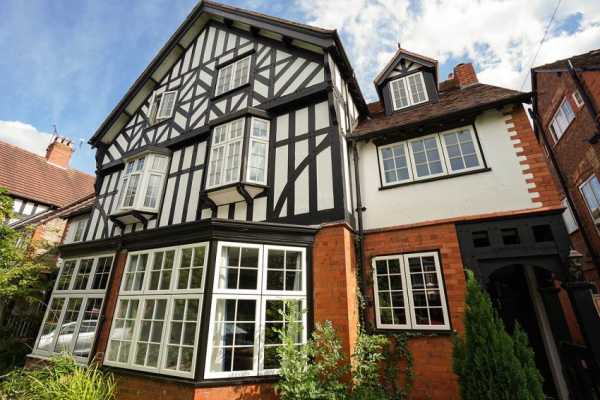

Эркер может иметь множество архитектурных форм и разновидностей.

Этот архитектурный элемент был создан много веков назад, когда необходимо было увеличить размер комнаты, выдвинув ее переднюю часть вперед при помощи поддерживающих колонн и опор. Он сохранился до сегодняшнего дня больше как декоративная деталь, чем функциональный элемент. Но это не значит, что он не может выполнять важные функции в архитектуре дома. Рассмотрим эти функции подробнее.

Увеличение поверхности комнаты. Эркер может успешно заменить недостающий метраж в интерьере. Чаще всего в нем могут быть расположены лестницы в небольших домах, где трудно их поместить другим способом. Такие лестницы занимают меньше места в коридоре. Кроме того, вы можете использовать эркер в комнате, создавая место для отдыха или работы.


Эркер позволяет создать оригинальное внутреннее освещение. Эффект очень отличается от традиционных решений с окном. Свет падает не только от направления, перпендикулярного стене, но и со стороны или сверху. В зависимости от расположения по отношению к сторонам света, его можно использовать в различное время светового дня. Например, свет в верхней части окна южной экспозиции будет двигаться на полу комнаты, с указанием времени суток, как истинные солнечные часы.

Конструкция и материалы

Эркер должен иметь прочную основу. В домах, построенных традиционным методом (с монолитной плитой) его ставят на железобетонной плите. Это просто выполнить, так как при этом обеспечиваются хорошие связи с остальной частью конструкции дома (потолок, стены). Иногда используются кронштейны, изготовленные из стали или деревянных балок. Это решение является проблематичным из-за необходимости глубокого закрепления балок на потолке или использования дополнительной защиты от провисания, а также в этом случае возможны тепловые мосты.

Отвод воды и водостоки

Эркер представляет собой миниатюрный элемент в масштабе стены здания, поэтому сконструированный с обычной дренажной системой – с желобами и водостоками, выглядит не очень хорошо. Большая система водостоков выглядит ужасно. Поэтому в этом случае используют нестандартные решения, более изящные, например, трубы меньшего сечения или скрытые трубы. Это означает, что придется понести несколько более высокие затраты, но эффект будет несравненно лучше.

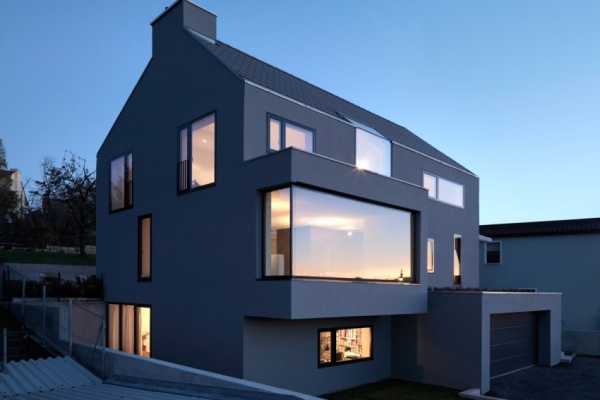

Ложные эркер в современных домах встречается часто и, как правило, выглядит в виде выступающих трех стен с основанием на земле: две диагональные и одна параллельная к фасаду.


Инструкция

В зависимости от проекта эркеры размещаются по всей высоте здания или на один, несколько этажей. В строительной практике встречаются три типа эркеров – настенные, угловые внутренние и наружные эркеры, имеющие форму треугольника, прямоугольника, полукруга, трапеции или многогранника. Эркер может возводиться одновременно с домом, либо пристраиваться к уже готовому дому. В последнем случае вам придется начинать с фундамента. Рекомендуется делать ленточный фундамент, как более прочный и надёжный, где в качестве арматуры можно использовать уголки, трубы и даже каркасы от кресел. Вполне естественно возводить эркер из того же материала, что и стены дома.

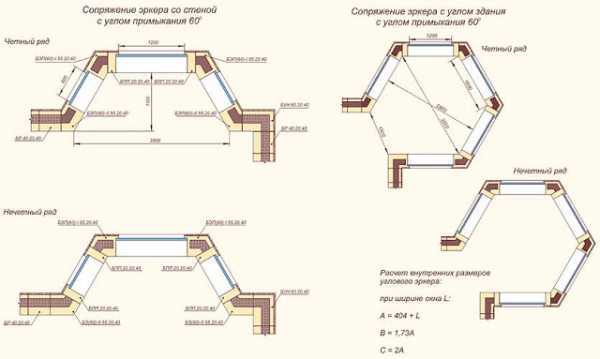

При кирпичном варианте эркера сложной конфигурации обязательно предусмотрите изготовление специального шаблона для придания кирпичу нужной формы. Чтобы ваша кладка была более прочной, можете использовать сварную сетку примерно через каждые пять рядов кирпича.

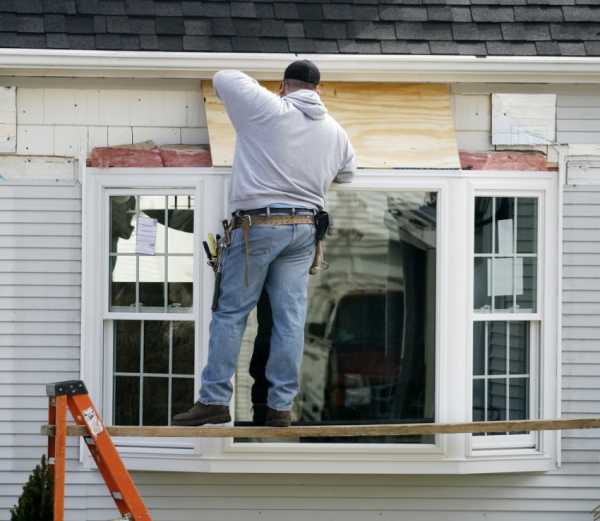

При установке надоконных перемычек обязательно пользуйтесь уровнем. Поскольку готовых перекрытий для эркера нужной формы вы можете не найти, сделайте их сами методом заливки. Для этого установите двутавровые балки, один край которых обоприте на свежую кладку, а другой – на стену дома.

После этого сделайте опалубку из старых досок с постеленной внутри полиэтиленовой плёнкой, а в качестве арматуры используйте кладочную 3-мм сетку с ячейками 50х50 мм. После заливки перекрытия нужно подождать примерно неделю, чтобы бетон «схватился» и затем можно продолжать кладку кирпича.

Если ваш дом двухэтажный, то второе перекрытие делать необязательно. Достаточно установить стропильную балку будущей крыши. Во избежание теплопотерь залитые полы лучше утеплить пенополистеролом.

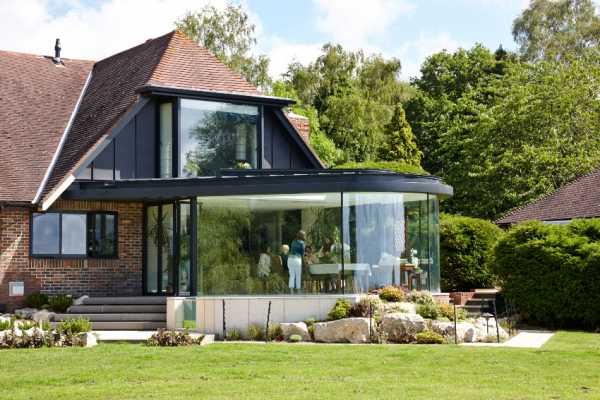

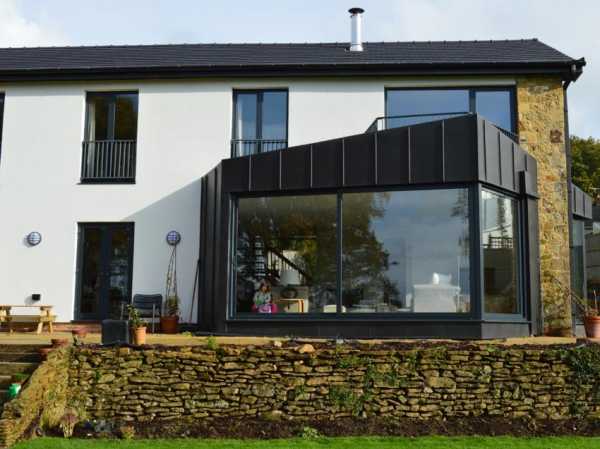

Остекление эркеров производится в соответствии с их предназначением. Жилые комнаты в эркерах остекляются до половины. Это связано с тем, чтобы не допустить лишних потерь тепла. Эркер ы, застеклённые по всей площади, создаются, как правило, в домах летнего типа, либо там, где эркер является шахтой для лифта.

Многие современные семьи просто мечтают о загородном доме или коттедже для жилья, где можно проводить л

meparhia.ru

как правильно поставить эркер, пропорции

Понравилась статья? Следите за новыми идеями из мира дизайна интерьеров, а так же полезных советов в нашем канале. Подписывайтесь на нас в Яндекс.Дзене. Подписаться.

При строительстве домов сложной формы, например, дополненных такими элементами, как эркеры, необходимо с особым вниманием отнестись к проектированию и монтажу крыши. Сложная конфигурация дома предполагает использование такой конструкции, как яндовая крыша.

Безусловно, такие архитектурные элементы, как эркеры, очень украшают внешний облик дома и позволяют планировать оригинальные интерьеры.

Кроме того, наличие в доме эркера, сделает помещения светлее и уютнее. Но, наличие этого декоративного элемента значительно усложняет монтаж кровли, так как она получается многоскатной.

Место пересечения скатов образуют внутренний угол, и это место на кровле является наиболее уязвимым, поскольку там скапливается дождевая вода.

Вот этот внутренний угол на месте стыка двух наклонных скатов в строительстве называется ендовой. Рассмотрим, как можно построить крышу с такими элементами.

Подготовка строительству

Первым делом в решении вопроса, как поставить крышу любой формы, является составление проекта и выбор бригады, которая будет проводить работы.

Нужно заметить, что устройство такой конструкции, как многощипцовая крыша – это работа, требующая высокого уровня профессионализма. Поэтому ее не стоит пытаться выполнить самостоятельно, да и к выбору бригады ремонтников следует отнестись с большим вниманием.

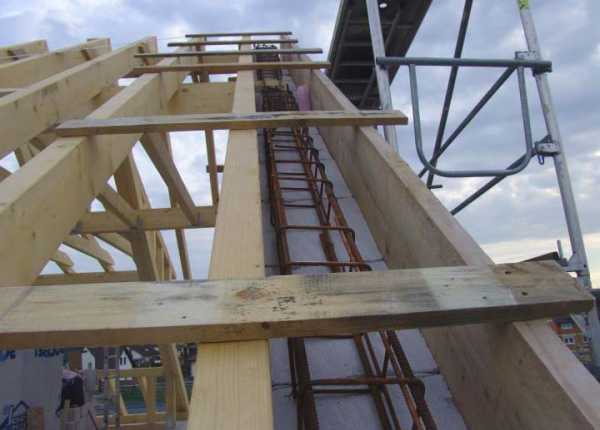

Устройство армопояса над эркером

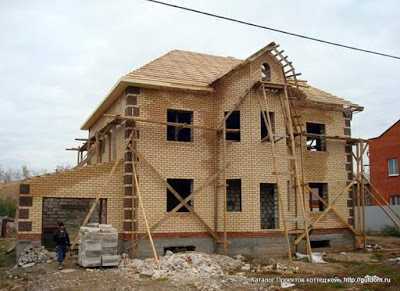

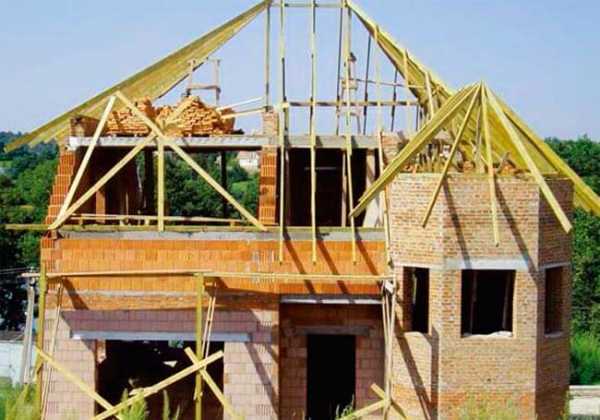

Если строится крыша над эркером, то первым этапом работы является установка армопояса. Это сооружение выполняет одновременно две функции:

  • Создает опору для балок, удерживающих стропила;
  • Усиливает кирпичную кладку и разгружает перемычки окон.

Выполняется армопояс из бетона с армированием металлической сеткой. Если при этом уровень стен эркера окажется несколько выше, чем уровень стен дома, — ничего страшного. Дело в том, что в эркере можно использовать подстропильные балки меньшей толщины, чем для основной крыши, такой, как четырехскатная стандартная вальмовая крыша.

Подготовка материалов

Для того чтобы была построена крыша эркер, необходимо приобрести следующие материалы:

  • Пиломатериал для стропил, подстропильных балок и обрешеток;
  • Гидроизоляционный материал;
  • Гвозди, саморезы, шпильки, шурупы;
  • Проволока вязальная;
  • Пластины из оцинковки.

Установка подстропильных балок

Следующим этапом работ, когда создается крыша эркера, является установка подстропильных балок. Для них можно использовать брус необходимой длины либо сращенные обрезные доски. Для соединения досок используются саморезы и шурупы.

Совет! Желательно делать подстропильные балки такой длины, чтобы оставался небольшой запас. Потом, после установки и закрепления, излишки можно будет обрезать по шнуру.

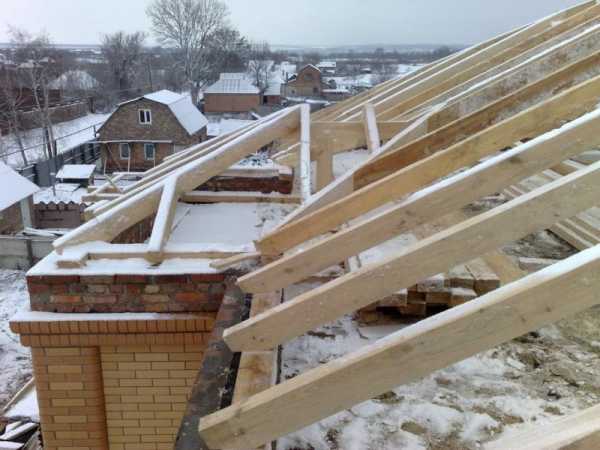

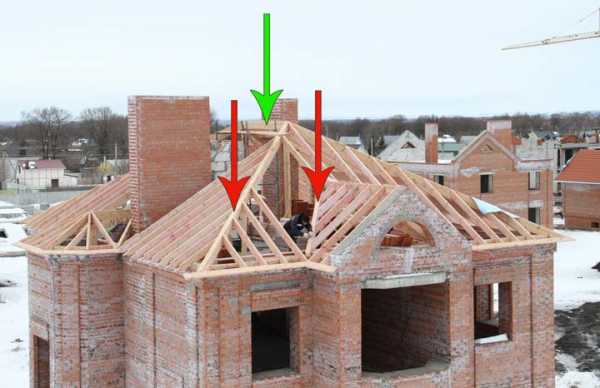

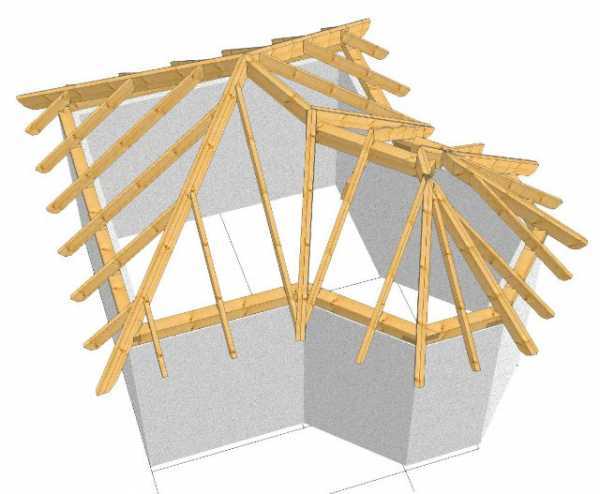

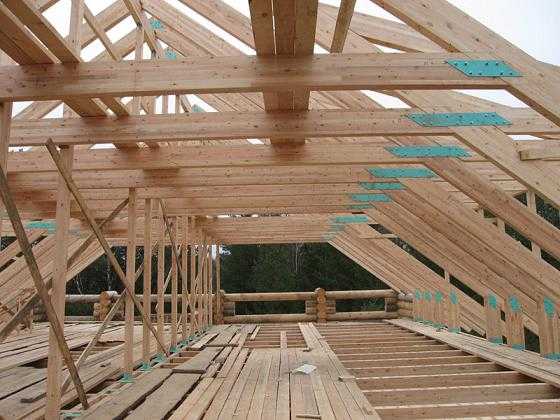

Строительство системы стропил

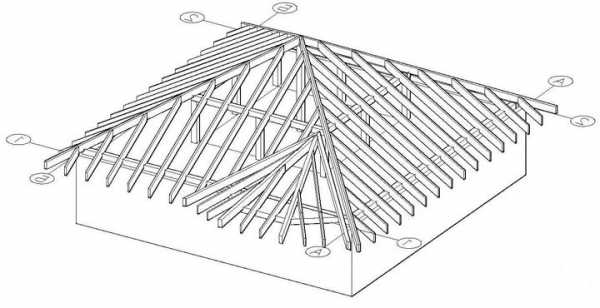

Стропильная система кровли

Чтобы подобрать длину стропил, необходимо точно представлять угол наклона создаваемой кровли. Тут важно сохранить пропорции крыши, чтобы дом не походил на скворечник.

Чтобы наглядно представить себе вид будущей крыши, такой, как вальмовая при проектировании применяют трехмерное моделирование.

Стропила следует подготавливать на земле, после чего их поднимают наверх и сшивают между собой в коньке крыши, используя саморезы и подкладные оцинкованные пластины. Далее две стороны будущего «треугольника» крыши крепятся к подстропильным балкам и укосинам.

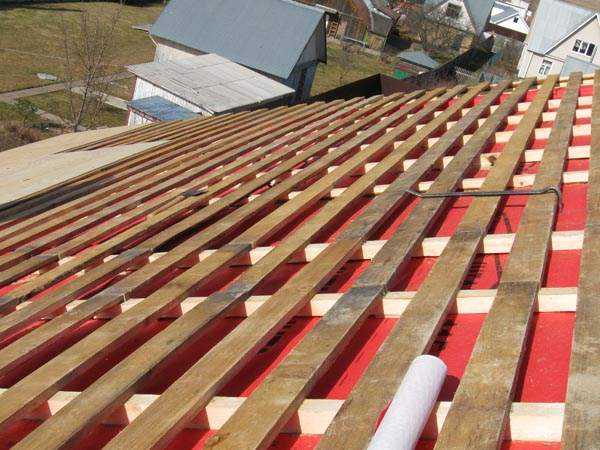

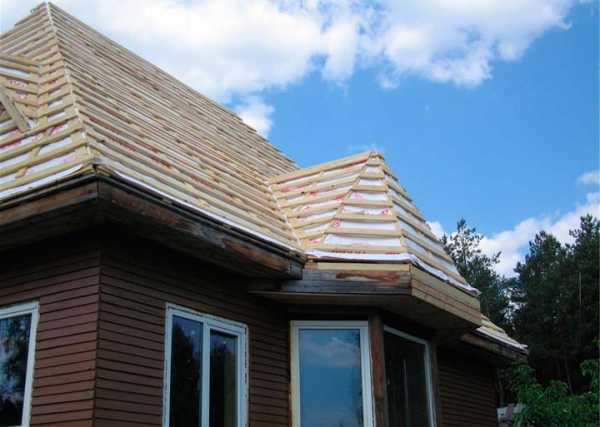

Монтаж обрешетки

Обрешетка кровли перед укладкой кровельного материала

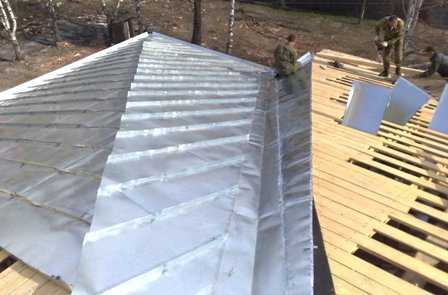

На готовую стропильную систему устанавливается гидроизоляция. Пленку нельзя устанавливать в натяг, чтобы при перепадах температуры она не могла лопнуть. Поэтому ее крепят с некоторым провисом.

Совет! При использовании современных гидроизоляционных мембран для крепления удобно применять строительный степлер.

Затем поперек стропил монтируется обрешетка. Шаг между отдельными элементами обрешетки зависит от типа выбранного кровельного материала. Например, при использовании металлочерепицы, расстояние между досок обрешетки должно соответствовать ширине элемента черепицы.

Укладка кровельного материала

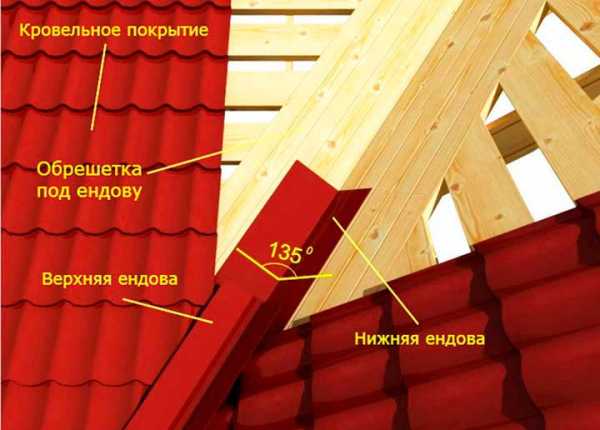

Укладка кровельного материала при строительстве крыши эркера производится так же, как и при покрытии обычной кровли. Но в этой работе имеется сложность – установка ендов.

Как правило, требуется использование двух видов желобов:

  • ПЕН (нижняя планка ендовы) – это приспособление, служащее для отвода дождевой воды, которая неизбежно будет скапливаться на стыке скатов
  • ПЕВ (соответственно, верхняя планка ендовы) – декоративный элемент для маскировки срезов на кровельном покрытии.

Устанавливаются планки ендовы на специальную доску, которая носит название ендовой. Места стыков желобов и кровельного материала следует обработать герметиком. Можно использовать и универсальный уплотнитель.

Финишная часть работы

Укладкой кровельного материала и установкой ендовы решение вопроса, как правильно поставить крышу над эркером не заканчивается. Финишная часть работ осуществляется внутри помещения.

Необходимо проложить утеплитель и установить пароизоляцию. После чего можно переходить к внутренней отделке – подшиванию потолка.

krovlyakryshi.ru

как сделать правильно- особенности, виды +Фото и Видео

Когда проектировщики разрабатывают, проект большого строения их основной задачей является оптимально распределить площади будущих помещений, при этом учесть все пожелания заказчика.

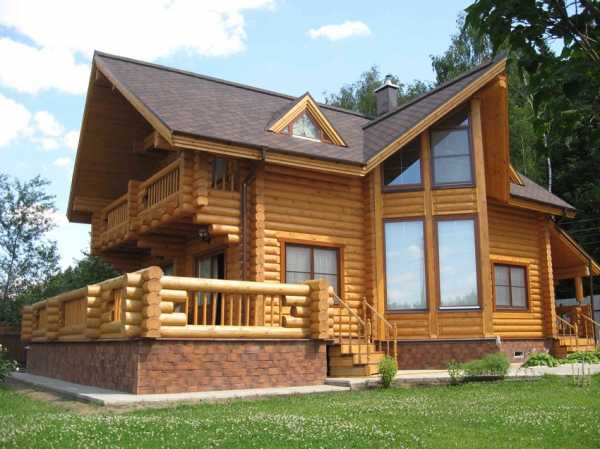

Эркер в деревянном доме или в доме из другого материала, будет хорошим решением для увеличения площадей комнат, при этом придавая им интересный дизайн и форму.

Что такое эркер

Эркер — это часть здания, которая выступает за пределы его площади. В переводе с немецкого языка означает как выступ в стене или фонарь.

Эркер, как и всё в мире имеет свою историю, здания с эркером были замечены во времена Римской Империи.

В те времена эркеры крепили к этажам, расположенным сверху, это нужно было для того чтобы не перекрывать проход, на узких улицах. Эркеры служили хорошим местом для обстрела недругов.

В наше время эркер выполняет такие функции как:

  1. способствует увеличению площади помещения;
  2. увеличивает пространство для обзора;
  3. улучшает качество естественного освещения.

Если правильно подобрать дизайн и стиль интерьера, то данный уголок будет уютным и особо любимым.

 Отделкой эркера служат окна больших размеров, за счёт этого увеличивается качество естественного освещения и экономия искусственного освещения.

Виды эркера

Эркер может отличаться формой, этажностью и способом крепления, это зависит от различных особенностей здания.

Крепления эркера бывают разные. Например:

  1. настенный;
  2. эркер, который вписан в угол;
  3. угловой.

Так же эркер по форме строения может быть:

  1. треугольный;
  2. квадратный;
  3. многогранный;
  4. треугольный;
  5. прямоугольный;
  6. круглый;
  7. трапециевидный.
  8. полукруглый.

Плюсы и минусы использования эркера

Использование эркера имеет несколько положительных качеств. Например:

  • особенность строения;
  • уменьшает затраты на внешнюю отделку здания, за счёт установки габаритных окон;
  • увеличение площади помещений;
  • появляется возможность применить интересный дизайн;
  • комнаты дольше могут быть освещены дневным светом;
  • при больших окнах эркера появляется хороший обзор окрестностей.

Но при сооружении эркера возникают и некоторые трудности. Например:

  • застеклённое помещение эркера требует дополнительного утепления, так как плохо удерживает тепло;
  • при строительстве эркера необходимо сразу утеплить его крышу, стены и пол;
  • остекление эркера обходиться не дёшево;
  • так же потребуется дополнительная покупка отопительных приборов.

 В регионах с холодным климатом не рекомендуют стеклить эркер полностью, чтобы исключить траты на его утепление и обогрев.


Планировка и особенности строительства

Только при чётком соблюдении всех этапов строительства эркера, постройка будет качественной.

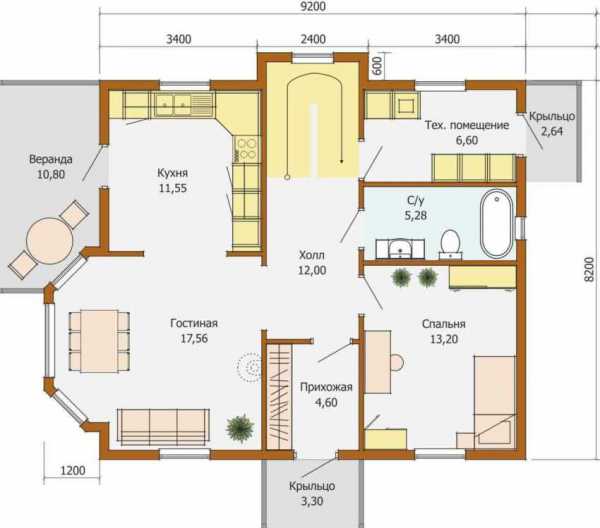

Для начала необходимо составить проект и оформить необходимые документы. В том случае, если эркер был задуман со строительством дома, то ни каких разрешений дополнительно брать не нужно.

В том случае, если владельцы дома по истечении какого то времени решили сделать пристройку эркера к дому, то тогда возникнет необходимость внесения поправок в проект дома и получение разрешения на пристройку. Эркер можно планировать по- разному, это будет зависеть от предпочтений хозяина дома. На этом этапе обычно планируют и форму конструкции.

 Если у строителя не большой опыт или нет вообще опыта в строительстве венецианского эркера, то лучше всего возвести эркер квадратной или прямоугольной формы.

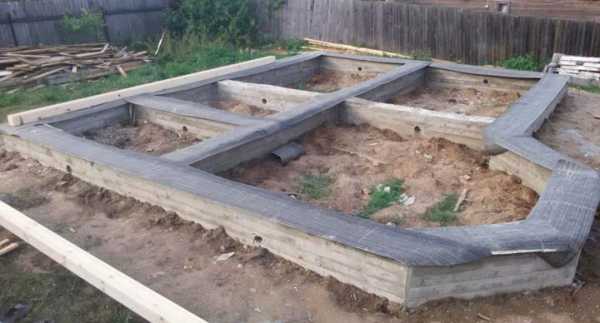

Укладка фундамента под эркер

Фундамент под эркер по структуре и составляющим не должен отличатся от фундамента дома. В этом случае подойдёт такой фундамент, как монолитный ленточный.

Порядок возведения фундамента остаётся прежним:

  1. Сначала выкапывают траншею;
  2. Затем делают опалубку;
  3. Утепляют;
  4. Армируют;
  5. Последним этапом идёт заливка бетона.

После того как фундамент залили, ему даётся время на усадку. Только после этого фундамент обрабатывают гидроизоляционным материалом.

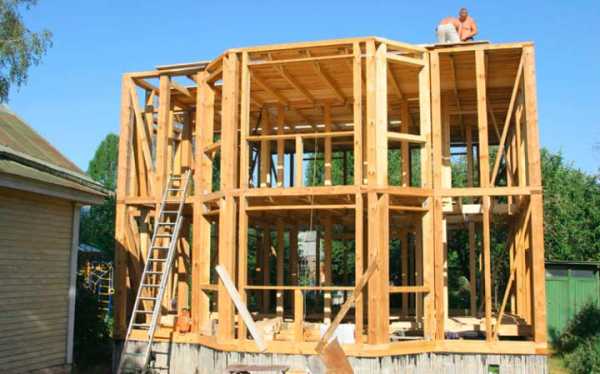

Возведение конструкции

Подложка постройки должна быть хорошо защищена от влаги. Хорошим решением для деревянного дома будут доски из лиственницы. За счёт этого дом получит дополнительную опору и за счёт этого строение будет более устойчивым.

На этом этапе главной работой является рубка углов. Вырубка углов для эркера полукруглой формы проводиться под углом 450. Конечно, из правильной геометрической фигуры проще получить результат.

Когда подгонка углов завершена, то далее приступают к крепежу остальных деталей. Венцы эркера накрывают уплотнителем, а уже готовое сооружение конопатят. Все проёмы и вход в эркере вырезают после того как произвели крепёж всех деталей.

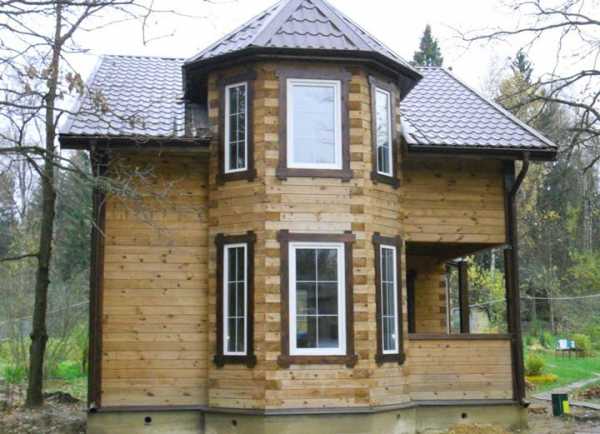

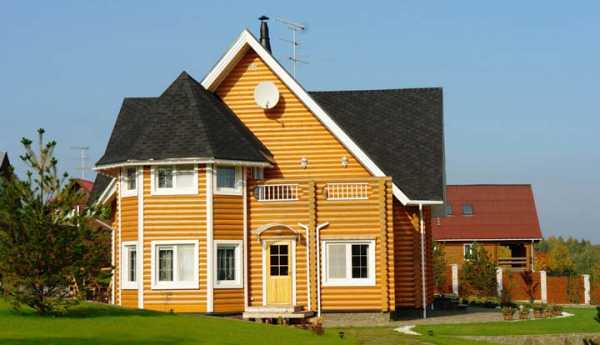

Крыша эркера

Самым простым вариантом крыши для эркера, будет продолжение крыши от основного строения.

В том случае, если заказчик хочет сделать крышу эркера отдельной, то лучше всего сделать её куполообразной.

Так как объём работ и материалов небольшой, обустроить крышу эркера не составит труда и сэкономит ваши средства. Когда крыша эркера готова, не нужно спешить с его остеклением. Необходимо выждать время для усадки строения, по истечении этого времени будут видны разные недочёты, которые могли допустить при строительстве и которые необходимо будет исправить.

Виды крыш эркера могут быть разными, это зависит от сложности конструкции самого эркера. К примеру:

  • Вальмовая крыша.

Применяют её для строений продолговатых конструкций. Такая крыша имеет конёк, а так же имеет четыре ската, различной формы. Два ската имеют треугольную форму, а два других имеют трапециевидную форму;



  • Шатровая крыша.

Такой крышей накрывают эркеры небольших размеров, так же такой вид крыши придаёт эркеру вид башни. Шатровая крыша имеет множество граней и внешне напоминает пирамиду;



  • Ендова крыша.

Такая крыша связывает крышу эркера с основной крышей дома или стеной здания.







 Какой вид крыши выбрать, решать заказчику. Но самым главным критерием при выборе крыши, является то, чтобы она справлялась со своими функциями.

Делаем крышу на эркере

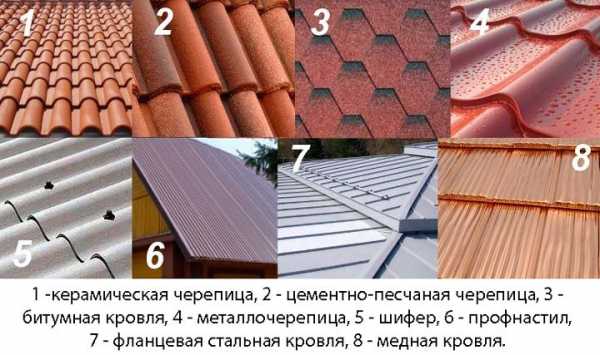

При построении кровли на эркере, чаще всего применяют те же материалы что и на основной кровле. Для покрытия крыши используют такие материалы как:

В том случае, если всё здание представляет собой сочетание сложных конструкций, то покрытие эркера лучше всего совершить ендовой крышей.  Потому что крыша такой постройки становиться с множеством скатов и поэтому будет уязвимой к воздействию окружающей среды.

Первым этапом работ будет обустройство армирующего пояса. Данный пояс является опорой для балок и при этом ещё увеличивает прочность кладки. Пояс выполняют из бетона и армированной сетки. Затем идет подготовка необходимых материалов для строительства.

Для строительства крыши необходимы следующие материалы:

  • оцинкованное железо;
  • саморезы, шурупы, гвозди;
  • вязальная проволока;
  • балки для обрешётки;
  • подстропильные и стропильные балки.

После того как все материалы подготовлены, можно приступать к монтажу и установке подстропильных балок. В этом случае подойдут брус или доски, которые соединяют при помощи саморезов и шурупов.

Пиломатериал отрезать необязательно чётко по размеру, лучше всего оставить небольшие зазоры. Их можно будет убрать после окончательного закрепления. Перед строительством стропил необходимо выяснить точный угол наклона будущей кровли.

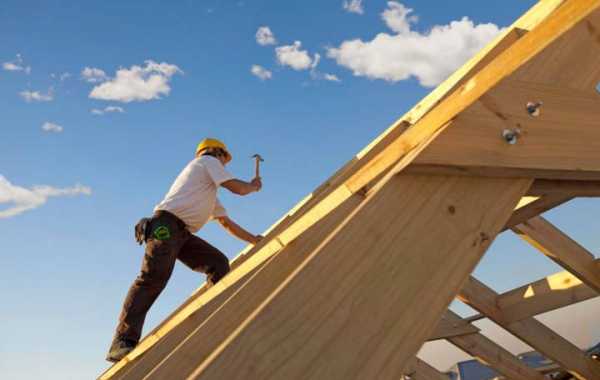

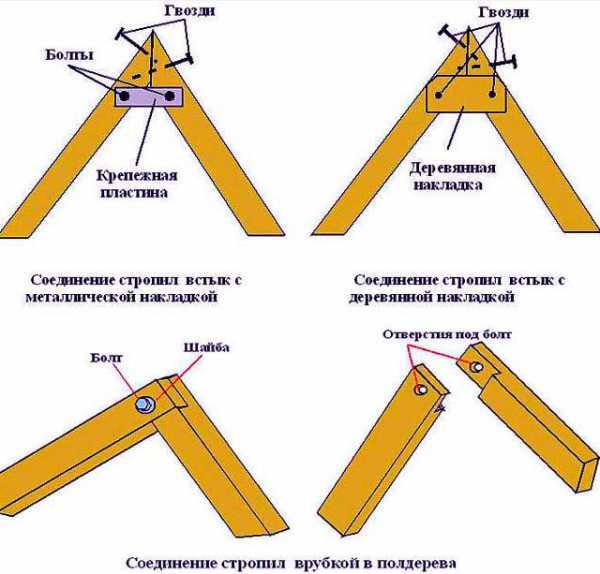

Подгон стропил происходит на земле, но затем их поднимают и сшивают на коньке крыши.

Прикрепляют стропила при помощи пластин из металла с саморезами.

Затем их устанавливают и крепят к подстропильным балкам.

Следующим шагом в строительстве крыши для эркера, является сооружение обрешётки, но до начала сооружения обрешетки необходимо стропильную систему, защитить гидроизоляционными материалами.

После завершения работ по гидроизоляции, сооружают обрешётку.  Самой сложной частью в укладке крыши эркера, считается установка ендов, данный процесс требует использования желобов разных видов:

  • Нижней планки (ПЕН). Планка служит для отвода скопившейся воды или снега;
  • Верхней планки (ПЕВ). Это декоративный элемент, который позволяет скрыть имеющиеся недостатки кровли.

Планки обычно крепят на ендову доску. Места стыков, на которые может быть оказано негативное влияние окружающей среды, обрабатывают герметиком или уплотнителем.  Этот этап является окончательным для наружных работ, но обустройство крыши продолжается изнутри дома.

Крышу далее утепляют, делают пароизоляцию и подшивают.

Очень важно знать, что все пиломатериалы, которые предназначены для строительства крыши, обрабатывают антисептиком.

Применение эркера

На этапе разработки проекта архитекторы не имеют понятия, какое применение эркеру найдут заказчики. Вариантов для использования эркеров масса, мы можем предложить несколько вариантов.

Например:

  • обустроить спальню;
  • обустроить в эркере кухню;
  • обустроить детскую комнату;
  • так же в эркере может быть обустроена гостиная комната.

Сооружение эркера умелыми руками, придаст дому респектабельный  вид, а так же увеличивает  площадь комнат и улучшает освещение в доме.

В данной статье мы рассказали, как пристроить эркер к деревянному дому самому. Надеемся, что эта информация была вам полезной. Желаем удачи!


ТОП 9 магазинов, где я выгодно закупаюсь
ТОП 7 по товарам и мебели для дома:
7 лучших строительных и мебельных магазинов!
  • Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
  • homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
  • Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
  • Qpstol.ru – “Купистол” стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
  • Lifemebel.ru- гипермаркет мебели с оборотом более 50 000 000 в месяц!
  • Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня.”
  • Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

domsdelat.ru

что это за архитектурный элемент и его роль в экстерьере

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

В современной архитектуре представлено большое количество оригинальных и необычных форм и декораций, которые не только помогают выделить здание среди других строений, но и сделать внутреннее помещение более функциональным. Одним из таких декоративных элементов является эркер: что это за объект, и какие его отличительные преимущества подробно изложено в данной статье.

Эркер — это выступающая остекленная объёмная часть здания, примыкающая к наружной стене и выходящая за ее плоскость

Эркер: что это такое

В описании жилых помещений часто можно встретить такой термин, как эркер. Что это такое, большому количеству людей неизвестно. Данный архитектурный элемент часто путают с балконом или лоджией. Поэтому, чтобы внести ясность, следует понимать, что такое эркер. Этот архитектурный элемент представляет собой выступающую остекленную объемную часть здания, примыкающую к наружной его стене, выходящей за ее плоскость. Одновременно эркер, являясь частью помещения, расширяет его внутренне пространство, добавляя комнате функциональность.

Общий стиль оформления крыш дома и эркера создают гармоничный архитектурный ансамбль

Эркер обладает рядом неоспоримых преимуществ:

  • благодаря оригинальному остекленному выступу, создается рельефный и необычный фасад здания;
  • своеобразная ниша позволяет увеличить свободное пространство внутри помещения;
  • обеспечивается хорошая инсоляция, благодаря которой комната кажется более просторной и светлой, при этом сокращаются затраты на искусственное освещение и отопление.

Несмотря на существенные достоинства, наличие эркера имеет свои недостатки. Обустройство такого сложного элемента потребует значительных финансовых вложений. К тому же эркер необходимо должным образом утеплить и изолировать, чтобы исключить вероятность значительных теплопотерь из помещения в темное время суток и холодный период года.

Большие окна в эркере дарят ощущение легкости и воздушности как интерьера, так и экстерьера

Полезный совет! Чтобы архитектурный элемент выгодно выделял здание на фоне других строений, крыша эркера должна быть выполнена в гармонии с крышей дома, формируя общий стиль.

Варианты эркера в доме: фото коттеджей

В зависимости от формы строения эркерные элементы могут быть представлены в виде:

  • треугольника;
  • квадрата;
  • полукруга;
  • прямоугольника;
  • трапеции;
  • многогранника.

В зависимости от высоты конструкции и расположения в пространстве экрерные сооружения могут быть:

  • одноэтажными наземными, примыкающими к одной из стен первого этажа, опираясь при этом на собственный фундамент;

Дом с элегантным стеклянным эркером

  • одноэтажными выносными, которые представлены небольшими навесными конструкциями, которые опираются на деревянные балки или консольные каменные плиты;
  • многоэтажными надземными, достигающими высоты дома и крепящимися к несущим стенам или опираясь на отдельный крепкий фундамент;
  • многоэтажными выносными, которые представлены навесными многоуровневыми конструкциями, которые выступают над главным карнизом здания, надежно закрепляясь с помощью камней или массивных консольных балок.

Типы эркерных выступов

По форме эркера архитектурный элемент можно отнести к одному из нескольких типов конструкции. В зависимости от этого эркерный выступ может быть классическим или полуэркером.

Дома с эркерными конструкциями всегда выглядят стильно и интересно

Наиболее часто в современной архитектуре можно встретить классический эркер, который может быть выполнен в форме полукруга или многоугольника. Главной особенностью таких строений является наличие в конструкции как минимум трех сторон, которые соединены между собой не под прямым углом, а меньше или больше 90 градусов.

Благодаря тому, что при возведении классического эркера существенно видоизменяется стандартная форма наружной стены, строительство архитектурного элемента обойдется дорого, что связано с использованием большого количества строительных материалов.

Прямоугольные, квадратные и треугольные конструкции относятся к категории полуэркеров. В зависимости от планировки помещения элементы могут быть угловыми, вписанными в угол или настенными. Фото вариантов проектов одноэтажных домов с эркером наглядно это подтверждают.

Монтаж эркерных окон возможен на любом этапе строительства дома

Сегодня часто в загородных домах можно встретить эркерное окно, которое не является полноценным эркером. Данная конструкция располагается не по всей высоте помещения, а представлена лишь небольшим остекленным выступом на плоскости стены. Это обычное окно, состоящее из нескольких рам, которые крепятся между собой под определенным углом. Главным достоинством эркерного окна является то, что его установить можно на любом этапе строительства дома.

Многие жители современных квартир, желая расширить полезную площадь помещений, переделывают классический балкон под эркер. Для этого необходимо убрать большую часть стены, которая отделяет балкон от внутреннего помещения, и балконную дверь. Вся наружная выступающая часть должна быть полностью остекленной. Балкон-эркер конструируется по принципу эркерного окна. Для этого используются специальные опорные трубы.

Деревянный дом с эркером

Чтобы придать деревянному дому более интересный и оригинальный вид, можно дополнить его эркерным элементом, конструкцию которого лучше продумать на этапе проектирования.

Эркерные конструкции могут сооружаться из самых разнообразных строительных материалов

Полезный совет! Для создания эркерного выступа рекомендуется воспользоваться услугами квалифицированного плотника, которой будет следовать правильной технологии формирования эркера в доме.

Если планируется строительство деревянного дома из бруса с эркером, необходимо заблаговременно спроектировать под него фундамент. Это должна быть прочная опора, как и под несущими элементами конструкции здания. В этом случае лучше отдать предпочтение бетонному ленточному основанию. Также можно использовать и свайный фундамент. Выбор будет зависеть от типа грунта местности и финансовой возможности застройщиков.

Основным моментом при строительстве эркерной конструкции в деревянном доме является соблюдение особой технологии соединения бруса. Бревна необходимо соединять без остатка, особым способом зарезая концы бруса. Изделия скрепляются друг с другом с помощью специального эркерного угла. Самым трудоемким этапом при строительстве эркера является процесс зарезания дерева под нужным углом, чтобы формировалась система шипов и пазов, благодаря которой собирается вся конструкция.

Для сооружения загородного дома с эркером можно использовать натуральный брус

Проекты домов с эркерами

Сегодня существует большое количество проектов домов с эркерами. Фото одноэтажных и двухэтажных построек демонстрируют различные варианты воплощения данного архитектурного элемента в фасаде здания. Такие строения выглядят не только стильно, торжественно и эффектно, но и позволяют сделать уникальным и необычным внутренний дизайн помещений. Благодаря такому архитектурного элементу удается получить подобие средневекового дворца, окутанного тайнами и загадками истории.

На специализированных сайтах в сети интернет представлено довольно большое количество проектов домов с эркером. Фото наглядно отображают, как он хорошо сочетается с другими архитектурными элементами фасада.

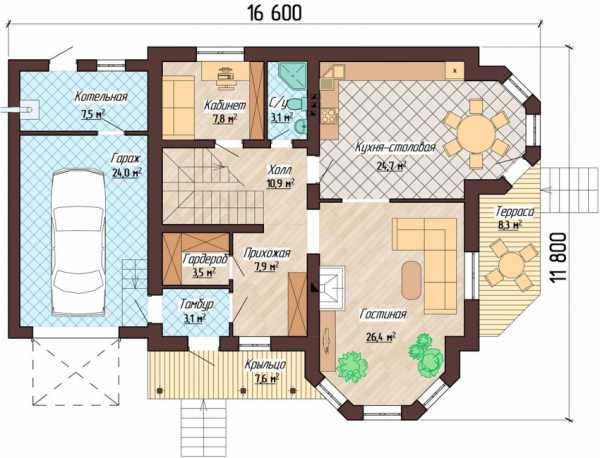

Проект первого этажа двухэтажного дома с эркерными помещениями и гаражом

Среди наиболее популярных можно выделить проект двухэтажного дома с эркером и балконом. Выступ начинается от самого фундамента снаружи на первом этаже и плавно переходит на балкон второго этажа, который повторяет контуры эркера. Балкон в этом случае может быть просто огражден, крыт или остеклен.

Если есть желание получить уникальное строение, тогда следует обратить внимание на проекты домов с двумя эркерами, которыми оснащаются преимущественно кухня и гостиная. Такое проектное решение будет уместным при строительстве больших массивных домов. Здесь следует уделить особое внимание расчетам и детально проработать все этапы строительства, потому как довольно сложно вписать в общую конструкцию здания такие элементы, чтобы дом в дальнейшем был безопасным в эксплуатации.

Типичный проект одноэтажного дома с эркером

Полезный совет! Чтобы дом не выглядел слишком загроможденным архитектурными элементами, эркеры следует располагать на разных высотах.

Для двухэтажного дома эркеры можно располагать на всю высоту здания, или один располагается на одном этаже, а второй по всей высоте дома.

Статья по теме:

В последние несколько десятилетий данный архитектурный элемент является не только визитной карточкой частного дома. Эркер можно встретить в современных многоэтажных новостройках П-44Т. Отличительной особенностью таких квартир является удобная планировка и расширенная кухонная зона, поскольку эркер создается именно на кухне. Здесь использована трапециевидная форма элемента. Фото различных вариантов дизайна кухни с эркером П-44Т наглядно отображают, как умело можно использовать дополнительное свободное пространство.

Прямоугольная форма эркера помогает подчеркнуть изысканность и архитектурный стиль дома

Среди новомодных тенденций можно выделить новостройки с эркером, в которых используется эксклюзивное проектное решение Лондри. В квартире это особое место может быть представлено в двух вариантах, как отдельное небольшое помещение, так и ниша, скрытая за раздвижными дверями. Такое помещение предназначается для установки стиральной, сушильной машины и инженерных коммуникаций, которые скрыты от посторонних глаз.

Дом с эркером и мансардой

Хорошим вариантом для небольшого участка считается реализация проекта дома с эркером и мансардой. В этом случае даже на небольшой компактной территории можно получить комфортный и функциональный дом. В таких проектах двухэтажных домов предусматривается расположения эркера традиционно на первом этаже или на мансарде, которую очень часто отводят под спальню.

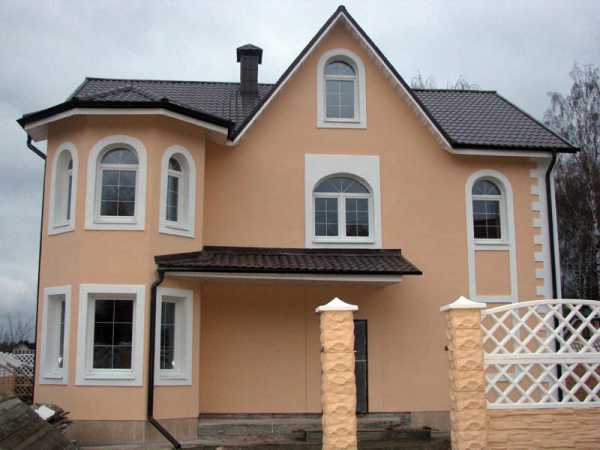

Современный двухэтажный дом с эркером и мансардой

Такое интересное сочетание архитектурных элементов позволяет увеличить полезную площадь и внутреннее пространство в доме. Однако для этого не потребуется увеличение площади основания здания. Обустройство мансарды предполагает возведение двухуровневой постройки, что позволяет сэкономить на строительстве, а наличие эркера расширяет общее пространство внутри помещения.

Кроме функциональной составляющей такая комбинация придает общей постройке респектабельность и уникальность. К тому же позволит в значительной степени компенсировать теплопотери, большая часть которых отведена на широкие обзорные окна.

Использование эркера на кухне позволяет увеличить полезную площадь помещения

Однако такой дуэт имеет свои недостатки. На первом месте стоит проблема очистки крыши от снега, который создает дополнительную нагрузку на несущие конструкции здания. Также на строительство по типовому проекту дома с мансардой и эркером потребуются значительные финансовые затраты. И для его выполнения потребуется привлечение высококвалифицированных специалистов.

Варианты дизайна комнат с эркером

Оформление свободного пространства в нише зависит от предназначения комнаты. При оформлении дизайна кухни с эркером в свободном уголке можно расположить рабочую зону или создать комфортное место для приема пищи, разместив здесь обеденный стол для традиционной семейной трапезы.

Круглая или многоугольная форма эркера предоставляет множество вариантов для создания уютного интерьера

Полезный совет! Для квадратного эркера гармонично будет выглядеть прямоугольный стол, для трапециевидного – овальный, для полукруглого – круглый.

Если эркер располагается в спальне или гостиной, тогда в данном месте можно оборудовать рабочую зону с небольшим столом под ноутбук, книги или для занятия хэнд-мейдом. Такая планировка удобна тем, что в дневное время рабочая зона будет достаточно освещена естественным светом, а для вечерней работы можно установить в мини-кабинете точечное освещение, изящный торшер или мощную настольную лампу.

Если эркерная ниша располагается в детской комнате, ее пространство можно использовать под игровую зону с полками и корзинами для игрушек. Можно создать имитацию кухонной зоны для девочек или мастерскую для мальчиков. Если в комнате живут школьники, тогда целесообразно будет оборудовать рабочее место, которое достаточно хорошо освещается в дневное время суток.

Эркерное помещение в детской комнате может нести не только декоративную, но и функциональную нагрузку

Если из окна открывается непривлекательная панорама, то можно развернуться к окну спиной, и организовать рабочую зону в виде круглой столешницы по диаметру эркера. Также здесь можно оборудовать зону отдыха, установив небольшой диван в эркер, который идеально подойдет для приема гостей.

Полезный совет! В качестве рабочей поверхности целесообразно использовать широкий подоконник, в нижней части которого можно расположить вместительные шкафчики для оргтехники или бумаг.

В спальне в эркерной нише можно расположить мини тренажерный зал, оборудовать зону отдыха, создать подобие зимнего сада или поставить вместительный комод с большим трюмо в деревянном обрамлении, создав при этом зону красоты.

Горизонтальные линии в оформлении эркерных окон позволяют визуально расширить пространство

Дизайн гостиной с эркером

При оформлении дизайна комнаты с эркером в нише можно устроить место для комфортного отдыха, приема гостей и чаепития. Здесь можно установить небольшой уютный диван или компактный журнальный столик с парой мягких удобных кресел. Это место станет удобным для вечерних посиделок или дружеских чаепитий. В эркерной нише можно оборудовать место под мини танцевальную площадку или поставить домашний кинотеатр. Воссоздать умиротворяющую теплую атмосферу в гостиной помогут вдохновляющие фото гостиных с эркером.

Эркерная ниша является самым светлым местом в комнате, поэтому здесь можно расположить небольшую домашнюю оранжерею. Среди растений можно поставить небольшие статуи и комнатный фонтан. Такое неординарное решение наполнит комнату безмятежностью и спокойствием. Фото дизайна гостиной с эркером наглядно демонстрируют различные варианты оформления помещения.

Эркерное окно легко становится самым любимым местом во всем доме

При помощи гипсокартонных конструкций свободное место превращается в комфортную лежанку с небольшой библиотекой под ней. Отделить пространство в нише от общей площади комнаты можно, повесив плотные шторы для эркера в гостиной, или создать дополнительную декоративную конструкцию в виде межкомнатной перегородки.

В нише можно организовать рабочее место, обустроив миникабинет. Там можно расположить широкий стол с компьютером или организовать рабочую поверхность для занятия рукоделием. Оформляя интерьер эркерной ниши важно использовать характерный текстильный декор.

Эркерная ниша — отличный вариант для организации рабочего места

Если из окон эркера открывается красивая панорама на природу, не следует драпировать их увесистыми темными шторами. Для эркера в гостиной, фото наглядно отображают варианты оформления помещения, лучше подобрать воздушный прозрачный тюль, который даст свободный доступ естественному свету. Для регулирования интенсивности проникновения солнечного света в помещение с эркером, хорошим вариантом является использование разных видов жалюзи. Сделать атмосферу уютной и комфортной, чтобы она располагала к умиротворению и отдыху, можно при помощи текстильного декора в виде мягких гардин, ламбрекенов и кистей.

Полезный совет! При выборе занавесок следует избегать изделий насыщенных тонов и с витиеватыми узорами, которые заметно будут утяжелять общий дизайн.

Максимально возможное отсутствие стен в эркере и большие окна дарят ощущение свободы

Эркер является необычным архитектурным элементом, который может быть представлен в самом неординарном исполнении. Он не только является украшением фасада здания, как доказывают фото одноэтажных домов с эркером, заметно выделяя его на фоне других строений, но и способствует расширению функциональных возможностей внутреннего помещения, где располагается ниша.

remoo.ru

Крыша эркера из металлочерепицы. Крыша с эркером: стропильная система, фото схема


Как сделать оригинальную крышу над эркером. Проекты, эскизы, варианты стропильных систем, схемы и фото кровли домов и коттеджей с эркером

Прошли столетия, и в мирное время бойницы видоизменились – стали окнами от пола до потолка, и играют теперь декоративную роль, а также позволяют впустить в дом больше солнечных лучей, что важно в нашем не слишком приветливом климате. Мода на здания с выступами появилась еще в прошлом веке, и до сих пор такое интересное архитектурное решение очень популярно в частном строительстве. Справедливости ради стоит отметить, что возведение такого строения – недешевое удовольствие. Все дело в сложности проектирования и строительства конструкции. Что же представляет собой эркер? Это часть помещения, выступающая за пределы фасадной стены, по строению наиболее близкая к закрытому балкону с капитальными стенами, как у основного здания. Обзавестись таким украшением и дополнением для дома можно не только во время строительства, но и пристроить эркер к уже готовому зданию – причем он может быть как одноэтажный, так и многоэтажный. Дополненный остекленным выступом дом снаружи выглядит оригинально. Внутреннее оформление также не разочаровывает: интересная планировка комнаты, к тому же помещение будет более светлым благодаря панорамным окнам. За счет эркера увеличивается полезная площадь, которую используют в качестве кабинета, зоны отдыха, оранжереи или столовой. Самым трудным в возведении такой архитектурной формы является проектирование и монтаж крыши, чаще всего имеющей сложную конфигурацию. Устройство крыши Самое главное правило: крыша эркера должна гармонировать с крышей дома, дополняя общий стиль. Ее возведение – сложная задача, и порой застройщики с немалым опытом работы отказываются от строительства дома, имеющего в плане эркерную зону. Любая ошибка в расчетах может привести к тому, что вся конструкция станет ненадежной. Форма эркера может быть: закругленная; прямоугольная; многогранная. Крыша строится в соответствии с формой эркера. Она может быть многощипцовой, сложной вальмовой, иметь два или несколько скатов, также выполняют верхнюю конструкцию в виде полусферы. Часто можно встретить украшения в виде башенки, шпиля и других элементов. Возведение крыши Стропила выбираются с меньшим сечением, чем для основной крыши, так как будут принимать на себя меньшую нагрузку. Существует два конструктивных варианта: самостоятельная крыша эркера; объединенная с основной кровлей дома. Армированный пояс Первым этапом в строительстве крыши идет монтаж монолитной кольцевой конструкции из бетона с металлической сеткой-каркасом, которая должна опоясывать стены – повторять их контур. Армированный пояс служит основанием для стропильной системы – создает опору для балок, а также разгружает оконные перемычки, распределяет точечную нагрузку и усиливает всю конструкцию. Стропильная система По периметру армопояса крепят мауэрлат. Стропильные фермы из бруса или доски, смонтированные на земле, поднимают наверх и фиксируют к коньку. Нижние части стропильных ног должны выступать за пределы стены для организации карнизного свеса. Для усиления используются вполне традиционные подстропильные балки, укосины, стойки и другие элементы. Пропорции «скелета» крыши крайне важны для обеспечения привлекательности внешнего вида. Современная технология трехмерного моделирования существенно облегчает задачу специалистов-проектировщиков, позволяя наглядно убедиться в том, что угол наклона ската выбран правильно.

 Обучающее видео по монтажу стропил эркера:

Обрешетка Стропила покрываются гидроизоляционной пленкой, которую крепят, не натягивая слишком сильно, после чего устраивают обрешетку.

Она может быть сплошной и разреженной – в зависимости от типа кровельного покрытия: первый вариант подходит для мягких покрытий, второй – для металлочерепицы или любого другого жесткого материала. Пиломатериалы, из которых выполняется обрешетка, как и для стропильной системы, предпочтительнее хвойных пород. Кровельное покрытие Технология покрытия крыши эркера ничем не отличается от способа укладки кровельного материала на обычную верхнюю

ep2nnov.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
