Монтажный шов окна ПВХ
Материалы для монтажа окон по технологии трехслойного монтажного шва.
Центр Оконной Комплектации “ПОЛИМЕРплюс” является официальным дилером ГК РОБИТЕКС, что гарантирует вам качественные материалы для монтажа окон по ГОСТ по ценам производителя!
ПРАЙС-ЛИСТ
Практически весь ассортимент необходимых материалов для монтажа в наличии!
Монтажный шов по ГОСТ 30971-2002.
1 – наружный водоизоляционный паропроницаемый слой;
2 – центральный теплоизоляционный слой;
3 – внутренний паронепроницаемый слой
Конструкции монтажных швов должны быть устойчивы к различным эксплуатационным воздействиям: атмосферным факторам, температурно-влажностным воздействиям со стороны помещения, силовым (температурным, усадочным и др.
Выбор материалов для устройства монтажных швов и определение размеров монтажных зазоров следует производить с учетом возможных эксплуатационных (температурных, осадочных) изменений линейных размеров оконных блоков и стеновых проемов по показателю деформационной устойчивости. При этом эластичные изоляционные материалы, предназначенные для эксплуатации в сжатом состоянии, должны быть подобраны с учетом их расчетной (рабочей) степени сжатия.
Величина сопротивления теплопередаче монтажного шва должна обеспечивать температуру внутренней поверхности оконного откоса и конструкции не ниже требуемой строительными нормами и правилами.
С наружной стороны монтажные швы могут быть защищены специальными профильными деталями: нащельниками, звукоизоляционными накладками и др. Наружный слой монтажного шва должен быть водонепроницаем при дождевом воздействии при заданном (расчетном) перепаде давления между наружной и внутренней поверхностями монтажного шва.
Для устройства наружного слоя рекомендуется применение материалов, обладающих адгезией к поверхности оконных проемов и коробок оконных блоков. Материалы наружного слоя не должны препятствовать удалению парообразной влаги из центрального слоя шва.
1. НАРУЖНЫЙ ПАРОПРОНИЦАЕМЫЙ СЛОЙ
Долговечность оконного изделия и надежность его эксплуатации на 70-80% зависит от конструкции монтажного шва и качества используемых изоляционных материалов. Материал наружного шва выполняет две основные функции: принимает на себя все внешние нагрузки- дождь, ветер, снег, жару и холод, механические нагрузки, возникающие от изменения линейных размеров от перепада температур. Одновременно этот материал должен быть паропроницаемым для естественного выведения наружу конденсата.
ПСУЛ-Предварительно сжатая саморасширяющаяся уплотнительная лента. Материал представляет собой самоклеющуюся пенополиуритановую ленту, пропитанную специальным составом. Лента поставляется в сжатом состоянии, скрученная в ролики. Наклеенная на оконную раму, лента самостоятельно расширяется, надежно изолируя стык между окном и стеновым проемом с полным заполнением всех неровностей и пустот. Лента является гидроизоляционной и паропроницаемой. Подробнее…
ЦЕНЫ НА ПСУЛ
РОБИБАНД НЛ (наружная лента)-гидроизоляционная паропроницаемая лента мембранного типа с клеящими слоями, расположенными с одной или двух сторон. Защищает стыки под оконными сливами. Подробнее…
ЦЕНЫ НА НАРУЖНЫЕ ЛЕНТЫ
2. ЦЕНТРАЛЬНЫЙ ТЕПЛОИЗОЛЯЦИОННЫЙ СЛОЙ
Центральный изоляционный слой выполняется пенным полиуретановым утеплителем (монтажной пеной). Монтажная пена является качественным утеплителем, но имеет пористость и весьма слабую прочность. При использовании в качестве изоляции наружного слоя разрушается за несколько лет, а в защищенном состоянии может десятилетиями надежно обеспечивать теплоизоляцию и звукоизоляцию монтажного стыка. Подробнее…
3. ВНУТРЕННИЙ ПАРОИЗОЛЯЦИОННЫЙ СЛОЙ
Третьим обязательным элементом монтажного шва является пароизоляционный слой, который выполняется пароизоляционной лентой или специальным пароизоляционным герметиком. Обеспечивает надежную защиту центрального слоя от воздействия водяных паров со стороны помещения, а также предотвращает выход влаги на внутренний откос из конденсатной плоскости стены.
ЦЕНЫ НА ВНУТРЕННИЕ ЛЕНТЫ
«СТИЗ-А»-специальный герметик для заделки наружного слоя: однокомпонентный паропроницаемый акриловый герметик. Используется для долговременной герметизации стыка при установке оконных блоков в качестве наружнего паропроницаемого слоя согласно требованиям ГОСТ 30971-2002. Обладает отличной адгезией к основным конструкционным материалам (ПВХ, бетону, полимербетону, пенобетону, дереву, штукатурке, кирпичу). Устойчив к УФ облучению, атмосферным осадкам, температурным деформациям.
Поверхность после полной вулканизации – матовая, можно окрашивать.
Подробнее…
Монтаж окна по ГОСТ в картинках
Ознакомиться с ценами
ЦЕНТР ОКОННОЙ КОМПЛЕКТАЦИИ “ПОЛИМЕР плюс” – ВСЁ ДЛЯ МОНТАЖА ОКОН ПО ГОСТ!
Использованы материалы с сайта ГК РОБИТЕКС
- ПСУЛ-паропроницаемая саморасширяющаяся уплотнительная лента
- Ленты гидроизоляционные внутреннего слоя
- Ленты для наружного слоя
- ПРАЙС на ПСУЛ
- ПРАЙС на ленты наружного слоя
- ПРАЙС на ленты внутреннего слоя
- ПРАЙС на прочие бутиловые ленты
Установка пластиковых окон по ГОСТ
Монтаж пластиковых окон
Установка пластиковых окон во многом схожа с установкой обычных деревянных. После необходимых замеров индивидуально подбирается подходящая именно вам оконная конструкция. В день установки проводится демонтаж старого окна и откосов, потом специалисты устанавливают окно, откосы и необходимую фурнитуру.
Компания «Ирбис» осуществляет монтаж пластиковых окон по ГОСТ регламентирующему прокладку швов монтажных узлов в оконных блоках.
Мы начали следовать этому стандарту для того, чтобы предоставить нашим клиентам услуги высшего класса. Требования потребителей к качеству монтажа пластиковых окон возрастают, появляются новые материалы и технологии.
Мы уверены, что современный производитель должен быть в курсе всех новинок и неукоснительно следовать требованиям стандарта.
Достоинства монтажа по ГОСТ
Современные оконные конструкции из ПВХ вытеснили деревянные окна за счёт долговечности, надёжности и универсальности, а также за счёт лёгкости в эксплуатации и уходе.
Установка пластиковых окон спасет вас от городского шума, пыли и смога, но и помогут сэкономить на отоплении. Исследования подтвердили, что до 35% тепла выходит именно через окна.
Такие окна сокращают потери тепла в несколько раз. Обязательными условиями для их эффективности являются надежные стеклопакеты и качественная фурнитура, а также точные замеры и грамотный, профессиональный монтаж.
Трехслойный монтажный шов
Водоизоляционный, паропроницаемый наружный слой. Для этого слоя используется предварительно сжатая саморасширяющаяся уплотнительная лента.
Этот слой всегда остается водонепроницаемым, при любых атмосферных осадках. Так как монтажная пена под воздействием ультрафиолета рассыпается, наружный слой должен быть устойчив к УФ-излучению. По ГОСТ он должен выдерживать эксплуатационные температуры, а также не должен препятствовать удалению пара и влаги из центрального слоя шва. Мы следим, чтобы всегда выполнялось правило «Внутри плотнее, чем снаружи», то есть вода в виде пара должна выходить наружу, а не проникать в помещение.Центральный слой – теплоизоляционный.
Используется монтажная пена.
Цель центрального слоя в том, чтобы обеспечить необходимое сопротивление теплопередаче, предотвратить проникновение пара в монтажный шов. А также заполнение монтажного шва должно быть сплошным, не допускаются пустоты, разрывы и щели.Внутренний слой пароизоляционный. Для лучшего эффекта мы используем для этого слоя пароизоляционную ленту «Робибант».
Этот слой должен обеспечивать полную изоляцию центрального слоя и не допускать воздействия пара из помещения.
Наименование основных показателей
Нормативный документ
СПО 4М1-16-К4
с заполнением воздухом
(фактическое значение)
СПО 4М1-10-4М1-10-4М1 с заполнением воздухом (фактическое значение)
СПД 4М1-10-4М1-10-4М1 с заполнением воздухом (фактическое значение)
СПД 4М1-12-4М1-12-К4
с заполнением воздухом
(фактическое значение)
Отклонение от геометрических размеров, мм:
– по высоте;
– по ширине;
– по толщине
ГОСТ 24866-99
-0,6 ÷ +0,3
-0,5 ÷ +0,4
+0,2 ÷ +0,5
-0,5 ÷ +1,2
-0,7 ÷ +1,3
-0,3 ÷ +0,5
-0,7 ÷ +1,0
-0,4 ÷ +1,2
+0,2 ÷ +0,6
-0,3 ÷ +1,1
-0,6 ÷ +1,4
-0,3 ÷ +0,3
Разность длин диагоналей, мм
ГОСТ 24866-99
1,2
1,8
1,6
1,4
Отклонение от формы, мм:
– от плоскочтей;
– от прямолинейности
ГОСТ 24866-99
0,25 ÷ 0,1
0,28
+0,3
0,30
+0,2
0,27
Показатели внешнего вида, пороков стекла, непрерывности герметизирующих слоев, чистота поверхности
ГОСТ 24866-99
Соответствует нормам
Соответствует нормам
Соответствует нормам
Соответствует нормам
Глубина герметизирующего слоя, мм:
– внутреннего;
– внешнего
ГОСТ 24866-99
4,6 ÷ 5,2
4,0 ÷ 5,6
4,8 ÷ 5,8
3,9 ÷ 5,0
4,6 ÷ 5,8
4,0 ÷ 5,0
4,4 ÷ 5,3
3,9 ÷ 5,2
Герметичность
ГОСТ 24866-99
Герметичны
Герметичны
Герметичны
Герметичны
Точка росы, 0 С
ГОСТ 24866-99
Минус 46
Минус 46
Минус 46
Минус 46
Долговечность, условных лет эксплуатации
ГОСТ 24866-99
20
20
20
20
Сопротивление теплопередаче, м2 0С/Вт
ГОСТ 24866-99
0,56
0,53
0,63
0,66
Звукоизоляция, дБ
ГОСТ 24866-99
30,1
30,1
30,1
30,1
Оптическое искажение
ГОСТ 24866-99Отсутствуют
Отсутствуют
Отсутствуют
Отсутствуют
Коэффициент направленного пропускания света
ГОСТ 26302-93
0,80
0,72
0,72
0,72
Псул как использовать.

ГлавнаяПолПсул как использовать
Что такое лента ПСУЛ? » Окна Лидер
Предварительно Сжатая Уплотнительная Лента (ПСУЛ) является паропрозрачной и служит для отвода влажности из монтажной пены и защиты её от ультрафиолета.
ГОСТ 30971-2002 говорит об обязательном использовании ленты ПСУЛ при монтаже оконных блоков.
Для чего нужна лента ПСУЛ
При отсутствии ПСУЛ, влага из помещения проникает внутрь монтажного шва и задерживается там, разрушая шов и значительно снижая его характеристики.
Увеличение влажности внутри монтажной пены на 5% снижает сопротивление теплопередачи монтажного шва на 50%! Для того чтобы влага из помещения не попадала внутрь монтажного шва, со стороны помещения монтажный шов защищается специальными паронепрозрачными гермолентами. А та влага которая всё таки попала в шов, выводится на улицу как раз через паропрозрачную ленту ПСУЛ, защищающую монтажный шов со стороны улицы.
Использование ленты ПСУЛ значительно увеличивает срок службы монтажного шва, а значит и окон в целом. ПСУЛ так же препятствует выходу монтажной пены на улицу, так что никакой пены со стороны улицы не будет, и такой монтаж выглядит гораздо эстэтичней.
Различие лент
Лента ПСУЛ может иметь разную длину, толщину и различную степень расширения. Конечно чем толще лента используется для монтажа, тем лучше (обычно это 40 мм). Необходимая степень расширения определяется специалистом в зависимости от проема. Требуемая длина ленты зависит от физических размеров устанавливаемой конструкции.
Качество ленты обусловлено пропиткой, которая была использована при изготовлении ленты. Выражается это в давлении (как правило в Паскалях) на которое рассчитана лента и чем эта цифра больше, тем лучше качество ленты. Хорошим значением является 600 Па.
Существует ещё степень паропроницаемости ленты, но тут значения у лент очень близки и этот момент можно не учитывать при выборе ленты.
Как используется лента ПСУЛ
При установке оконного блока, когда проем и оконный блок готовы к монтажу, по периметру блока наклеивается лента ПСУЛ. После того как лента полностью наклеена, с неё удаляется защитная лента и блок сразу же должен быть установлен в проем.
После удаления защитной ленты, ПСУЛ начинает медленно расширяться, заполняя пространство между оконным блоком и проемом.
Скорость расширения ленты зависит от ленты, от температуры и влажности среды. Если установка происходит зимой, то рекомендуем погреть ленту строительным феном для её расширения.
Недостатки ленты ПСУЛ
Лента ПСУЛ была изобретена в Германии и на нашем рынке в начале появилась лента ПСУЛ произведенная в Германии. Качество этой ленты можно считать эталонной и прослужить эта лента могла долгие годы.
Но постепенно на рынке начали появляться российские аналоги ПСУЛ. Жесткая конкуренция привела к тому, что качество ленты сильно упало, правда и цена снизилась также. Но существующая на нашем рынке ПСУЛ, в большинстве своем не может обеспечить надежную защиту монтажного шва в течении долгого периода и будучи установленной на солнечной стороне, может разрушиться уже через год.
Для защиты ленты мы рекомендуем использовать пластиковые самоклеющиеся нащельники, которые закроют монтажный шов со стороны улицы, защитив монтажный шов и ленту ПСУЛ в частности от ультрафиолета.
Использование ленты ПСУЛ нашей компанией
Хотя ГОСТ на монтаж оконных блоков и швов примыкания, и обязывает использовать ленту ПСУЛ, но к сожалению далеко не все компании используют ленту при выполнении монтажных работ.
Наша оконная компания использует ленту ПСУЛ при монтаже окон в обязательном порядке не оговаривая этого отдельно с заказчиком. Ленту ПСУЛ мы закрываем изобретенными нашей компанией нащельниками изготовленными из полиэстера (металла со специальным стойким полимерным покрытием), которые изготавливаются индивидуально.
Важно: Если Вы решили установить себе новые окна, убедитесь, что монтажная бригада, которая приехала на установку окон, использует ленту ПСУЛ.
Где купить
- Если Вы решили осуществить монтаж окна самостоятельно, то приобрести ленту ПСУЛ Вы можете в нашем специализированном магазине, который предлагает полный ассортимент материалов и инструментов для монтажа окон и дверей.
пластиковые окна в Подольске, Чехове, Серпухове, Протвино
okna-lider.com
Лента ПСУЛ: технические характиристики, размеры, цена
В процессе монтажа пластиковых окон имеется множество нюансов. При этом все работы необходимо проводить в соответствии с установленными стандартами и техническими регламентами. Таким образом утепляющая конструкция, частями которой являются рама, стеклопакеты, фурнитура, лента ПСУЛ и пр., прослужит длительное время, а также потребуется гораздо меньше времени и ресурсов на регулярное обслуживание.
Актуальные вопросы
Утверждение, согласно которому для окон необходимо правильно подобрать популярный бренд, а все остальное с ним приложится, является не до конца верным. Особое влияние на итоговый результат оказывают грамотно выполненные отделочные работы, в частности заделка монтажного шва, элементами которой являются:
- изоляция;
- конструкция;
- уплотнение;
- применяемый крепеж;
-
геометрические параметры и пр.
Специалистами разработан государственный стандарт ГОСТ 30971-2002, который определяет параметры вентилируемых швов, сочетающихся с оконными проемами. Использование одного из необходимых материалов либо частичный набор компонентов обеспечат неполноценную защиту конструкции от внешнего негативного воздействия. Важным компонентом в такой ситуации выступает саморасширяющаяся уплотнительная лента ПСУЛ.
Она обязана обладать высококачественными эксплуатационными характеристиками. За счет своих физико-химических параметров материал успешно вытесняет менее эффективную методику, во время которой проводится исключительно запенивание щелей.
ВИДЕО: Как «ведут» себя ПСУЛ и монтажная пена через 7 лет
Для чего используется лента ПСУЛ
Внедрение методики пришло к нам из Германии. Основоположниками там стала фирма Illbruck Bau-Technik. В образуемую щель между стеной и оконной рамой после фиксации каркаса окна заливали монтажную пену. С наружной стороны она обязана иметь защиту от разрушающего ее ультрафиолетового излучения и негативного влияния влаги. Такое воздействие приводит к быстрому понижению теплопроводности и уничтожению защитного слоя.
Одновременно с этим внешняя сторона обязана иметь достаточную степень паропроницаемости. Образующийся конденсат в ячейках застывшей пены необходимо удалять, зная, что это в противном случае разрушит материал.
На выручку приходит ПСУЛ лента. Она представляет собой пенополиуритановый материал, у которого одна из сторон обработана клейким веществом. Клеевая пропитка проходит вдоль продольной оси и предварительно скрыта бумажной полоской. В магазины поступает как предварительносжатая, свернутая в рулоны.
На фото показано, насколько сильно расширяется лента без ограничения и как плотно она закрывает все стыки
Надо заметить, что саморасширяющиеся ленты отличаются универсальностью, размер не влияет на сферу применения. А использовать, кроме установки, можно в следующих случаях:
- как межвенцовый утеплитель в домах из бруса;
- в вентиляционных швах и щелях;
- в промежутках кровельных систем;
- при укрытии швов в бетонных конструкциях;
- для сокрытия промежутков в конструкциях из дерева.
В двух сферах лента вытеснила все аналоги – установка ПВХ-окон и строительство домов из бруса
Стоит отметить, что она слегка удорожает смету, но это компенсируется полученными позитивными характеристиками и продленным эксплуатационным сроком для конструкции.
Разнообразие модельного ряда
На отечественном рынке представлено такое большое количество моделей, что потребители найдут наиболее приемлемые экземпляры, имеющие такие характеристики:
- длина;
- толщина;
- степень расширения;
- степень сжатия;
-
коэффициент паропроницаемости.
Предпочтительней выбирать более толстые ленты, способные уместиться в отведенном проеме. Обычно значение этого параметра должно быть не менее 40 мм. Степень расширения рекомендуем подбирать не по самостоятельным критериям, а после консультаций со специалистом. Длину определяют исходя из габаритов рамы.
Ширина изделия зависит от сферы применения – стандартная 4 см
Рекомендуем запасаться данным материалом с небольшим припуском в 10-15%, оставляя на натяг или возможные переделки.
Определяют качество готового продукта, исходя из используемой производителем пропитки. В цифровом отображении это определяется в единицах давления Паскалях. Чем больше указанное значение, тем более качественный материал. В большинстве случаев оптимальное значение сводится к 600 Па.
Компании-изготовители указывают значение паропроницаемости материала. У большинства из ведущих брендов значения сопоставимы с ближайшими конкурентами, поэтому можно такой вопрос при небольшом объеме работ проигнорировать.
Физико-технические свойства
Изделие имеет дополнительные плюсы:
- не является горючим материалом;
- длительный период в большом интервале температур остается эластичной;
- непроницаемая для влаги;
- внутри нее не появляются плесневые грибки и другие биологические объекты;
- рабочий температурный диапазон составляет в пределах -40°С …+75°С.

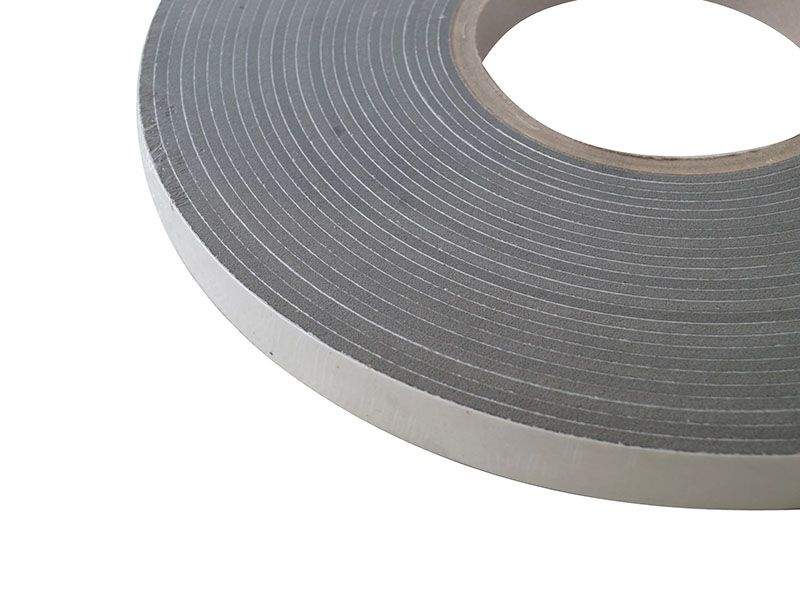

Качественная сертифицированная уплотнительная лента выпускается в Германии, а большинство отечественных аналогов не выполняет своих функций в полном объеме. Поэтому перед покупкой рекомендуем поинтересоваться производителями продукции, сопроводительными документами, сертификатами качества и пр.
Одной из лучших считается продукция компании Hanno (Германия)
Как правильно использовать ленту ПСУЛ
Неверный монтаж приводит к тому, что установленный материал не выполняет в полном объеме своих функций, поэтому все операции нужно выполнять в строгой последовательности, установленной производителями. Правильным решением будет пригласить специалистов для помощи в установке ленты.
Если надо делать работу самостоятельно, то нет необходимости в приобретении специальных инструментов. Алгоритм проводим в такой последовательности:
- Очищаем все монтажные стыки и швы от пыли и строительного мусора. Для этой операции можно задействовать обеспыливающие составы.
- На поверхность, использующуюся в целях абсорбции, наносим слой грунтовки. Используем валики или распылители.
- Со стороны начала рулона, там где есть защитная пленка, отрезаем примерно 1 см.
- Вымеряем необходимую длину для прямолинейного приклеивания. По ширине к полученным параметрам добавляем заранее полтора сантиметра, а к длине достаточно добавить 1 см.
- Защитный слой ленты рекомендуется снимать с небольшим опережением в 3-5 см.
Бумажную основу не снимают сразу все – по 5-7 см, постепенно приклеивая освободившийся край
-
Запрещено сгибать ленту ПСУЛ под углом в 900.
Необходимо использовать стыковые соединения.
- Крепеж осуществляют, как правило, на внутренней стороне рамы. Необходимо обеспечить сухую поверхность, в противном случае лета не станет фиксироваться на влажную сторону.
- В первую очередь обрабатывают вертикальные стойки, а затем горизонтальные поверхности. При этом необходимо от внешних краев отступать на пару миллиметров.
- Необходимо обеспечить паузу для расширения материала. В зимний период допускается ускорить процесс, применив строительный или обычный фен для подогрева слоев.
Скорость расширения зависит от таких параметров:
- качество материала;
- уровень влажности воздуха;
- температура воздуха.
Ориентировочное время для полного расширения ленты при 0°С составляет около 48 часов. Ждать так долго нет смысла, поэтому можно искусственно обогреть. При температуре около +28°С на процесс уходит примерно полчаса.
Не стоит использовать ленты с заведомо меньшим расширением, так как это приведет к отрицательным последствиям. В результате могут появиться протечки, нежелательное полное выдувание материала ураганными порывами ветра либо выдавливание изолятора монтажной пеной.
ВИДЕО: Как устанавливают окна с помощью уплотнителя
www.izolgid.ru
Рекомендации по применению ПСУЛ
Рекомендации по хранению, транспортировке и применению лент ПСУЛ.
Соблюдение данных рекомендаций позволит наиболее правильно установить ленту ПСУЛ и поможет защитить монтажный шов от вредных воздействий окружающей среды.Предварительно сжатая уплотнительная лента упакована в коробки и требует доставки до места монтажа с сохранением целостности упаковки. При нарушении целостности упаковки компания-производитель не несет ответственности за дальнейшее использование продукции. Хранение и транспортировку лент ПСУЛ нужно производить согласно рекомендациям, указанным на упаковке. Лента ПСУЛ должна храниться и транспортироваться при температуре от +5 до +30 С, в сухом, защищенном от воздействия прямых солнечных лучей месте.Для правильного выбора размеров ПСУЛа необходимо помнить, что лента выполняет свои функции только в сжатом состоянии. То есть на зазор размером 5 мм необходимо использовать ленту ПСУЛ, которая имеет максимальное расширение 20 мм, на зазор размером 5-10 мм необходимо использовать ленту ПСУЛ, которая имеет максимальное расширение 30 мм и так далее. При выборе ленты Вам необходимо проконсультироваться с нашим специалистом, который подберет Вам нужную продукцию. Применение лент с расширением заведомо меньше величины зазора приведет к невыполнению своих функций ПСУЛом, а также к быстрому разрушению монтажного шва. При неправильном выборе толщины ленты ПСУЛ производитель не несет ответственности за применение производимой продукции.Предварительно сжатая уплотнительная лента используется согласно ГОСТ 30971-2002 для обеспечения паропроницаемости монтажного шва.
Лента ПСУЛ применяется при температуре от +5 до +40 С. Применение лент ПСУЛ при отрицательных температурах приведет к увеличению времени разжатия ленты. Во избежание увеличения времени разжатия ленту необходимо выдержать при комнатной температуре в течении 24 часов. В процессе монтажа, для ускорения времени разжатия, необходимо обработать ленту с помощью термофена. В противном случае время разжатия многократно увеличится.Лента ПСУЛ крепиться к предварительно обработанной, очищенной от грязи и пыли, обезжиренной поверхности оконного или дверного блока (или любого другого монтируемого материала). Желательно обработать поверхность, на которую крепиться лента ПСУЛ, с помощью растворителя БР-1 или БР-2. При монтаже ленты необходимо обеспечить плотное прилегание к поверхности с помощью кратковременного (в течении 3-5 секунд) придавливания.
При несоблюдении вышеприведенных рекомендаций производитель не несет ответственности за использование ленты ПСУЛ, а также за последствия, связанные с неправильным применением лент ПСУЛ.
bossik.ru

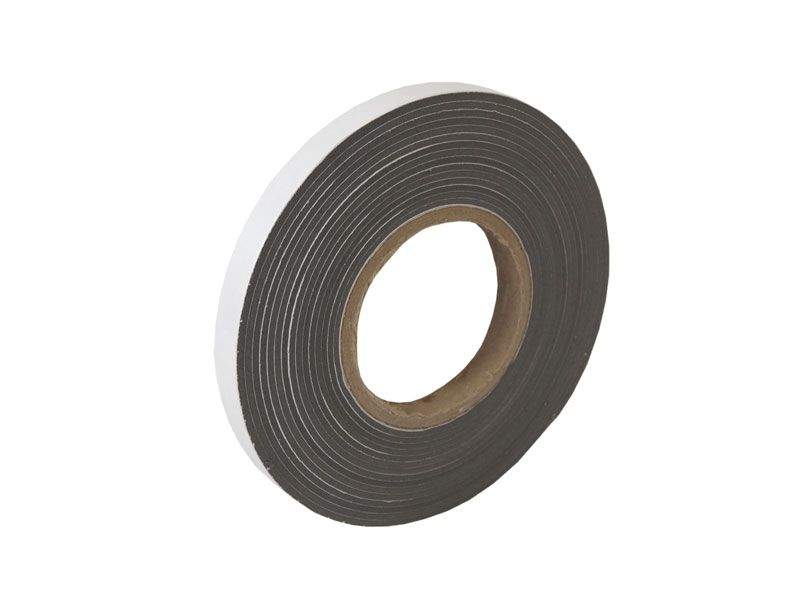

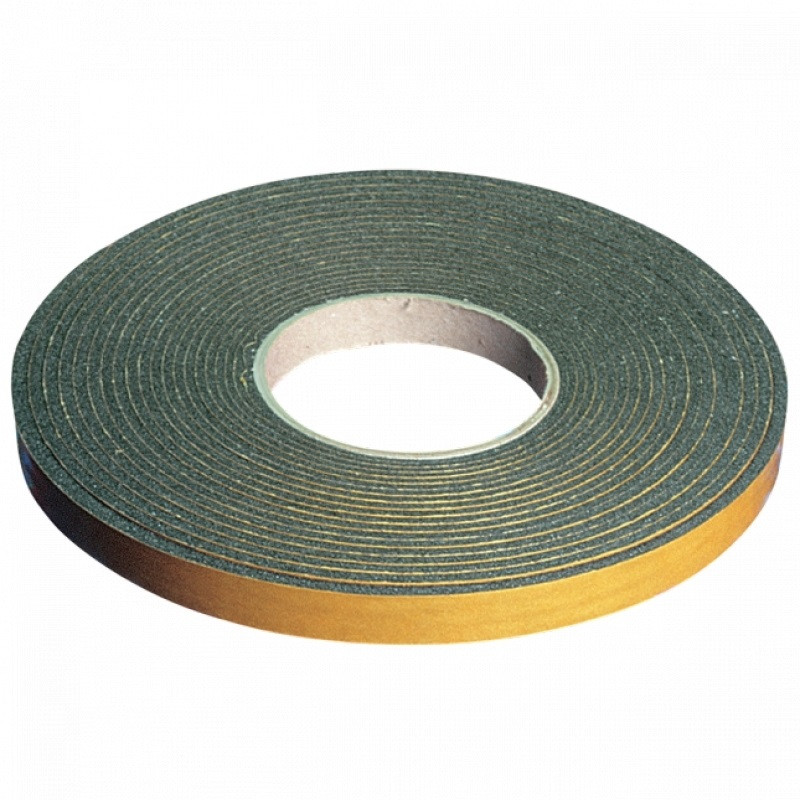

ПСУЛ
ПСУЛ – это предварительно сжатая уплотнительная лента, саморасширяющаяся, самоклеющаяся эластичная герметизирующая лента на основе вспененного полиуретана, пропитанная водоотталкивающей акриловой дисперсией.
НАЗНАЧЕНИЕ
Самоклеящаяся лента ПСУЛ защищает монтажный шов от атмосферных воздействий и одновременно обеспечивает испарение влаги наружу. Пароизоляция ПСУЛ пригодна для уплотнения стыков с неровными поверхностями, совместима со всеми материалами и профилями. Сохраняет эластичность в широком диапазоне температур. Устойчива к воздействию UV излучения. Пароизоляция ПСУЛ применяется для уплотнения стыков и мест примыканий при монтаже дверных и оконных конструкций, витрин, витражей, кровли, герметизации межпанельных швов.
Пароизоляция ПСУЛ защищает монтажный шов от UV-лучей, ветра и других атмосферных воздействий и одновременно обеспечивает испарение влаги наружу. Характеризуется высокой устойчивостью к воздействию внешних природных факторов, деформациям и старению. Пароизоляция ПСУЛ пригодна для уплотнения стыков с неровными поверхностями, совместима со всеми материалами и профилями. Сохраняет эластичность в широком диапазоне температур.
Лента предварительносжатая саморасширяющаяся ПСУЛ фасуется рулонами в сжатом состоянии. Полностью готовая к применению продукция и не требует дополнительных оснасток. Лента ПСУЛ достаточно легко монтируется, стыкуется стык встык. Ленту нельзя растягивать и сгибать.
На расширение ПСУЛ требуется время. Диапазон температур, при которых рекомендуется производить монтаж с помощью ленты ПСУЛ составляет +5°С …+25°С. Но при необходимости вести работы в более холодный период времени года ленту ПСУЛ требуется прогревать строительным феном до ее расширения. В теплое время расширение происходит достаточно быстро. Некоторые монтажники или организации считают, что быстро расширяющийся ПСУЛ при минусовой температуре без прогрева – это хорошо, монтажнику на руку точно. Они глубоко ошибаются, т.к. скорее всего ими будет монтироваться простой поролон с какой-то пропиткой.
Перед наклейкой поверхности нужно отчистить и обезжирить, для лучшей адгезии. Подбирая ленту по размеру нужно быть внимательным. Ведь все свойства ленты проявляются тогда, когда лента находится в сжатом состоянии и поэтому нужно немного посчитать. Если размер шва составляет примерно 4-5 мм, значит, ленту нужно взять с расширением 20 мм., если шов 6-9 мм, надо использовать ПСУЛ с расширением 30 мм.
Применение
- Уплотнение оконных/дверных рам при установке в проеме;
- Уплотнение швов бетонных деталей;
- Уплотнение подоконников и порогов;
- Уплотнение двойных распашных окон;
- Уплотнение слуховых окон и световых проемов крыш;
- Уплотнение кровельных конструкций;
- Изоляция от шума вибрации при установке вентиляционного оборудования и кондиционеров;
- Изоляция от шума вибрации для мобильного оборудования;
- Изоляция при установке окон.
Технические характеристики
Наименование показателей | ПСУЛ Эконом | ПСУЛ Премиум |
Плотность, кг./м3 | 50-60 | 70-80 |
Плотность при растяжении, кПА | не меньше 100 | не меньше 150 |
Удлинение на разрыв, % | не меньше 110 | не меньше 150 |
Сопротивление отслаиванию от бетона, дерева и ПВХ, кгс/см | не меньше 0.3 | не меньше 0.3 |
Паропроницаемость в рабочем сжатом состоянии | не меньше 0.14 | не меньше 0.14 |
Сопротивление паропроницанию | не больше 0.25 | не больше 0.25 |
Теплостойкость | не меньше 90 с | не меньше 90 с |
Водонепроницаемость | 200-399 Па | 400-600 Па |
Впитывание воды за 12 часов, % | не больше 4.0 | не больше 4.0 |
Коэффициент теплопроводности при +20°С | не больше 0.![]() | не больше 0.06 Вт/(м2*°С) |
Время расширения до рабочего состояния при +20°С | 15-30 мин | 15-30 мин |
Способ применения
Поверхности шва должны быть сухими. Перед наклейкой поверхности нужно отчистить и обезжирить, для лучшей адгезии. Подбирая ленту по размеру нужно быть внимательным. Ведь все свойства ленты проявляются тогда, когда лента находится в сжатом состоянии и поэтому нужно немного посчитать.
Если размер шва составляет примерно 4-5 мм, значит, ленту нужно взять с расширением 20 мм., если шов 6-9 мм, надо использовать ПСУЛ с расширением 30 мм.Швы должны быть прямоугольными. Используемый пароизоляционный ПСУЛ следует выбирать в соответствии с шириной шва. Вырежьте кусок уплотнителя нужной длины (примерно на 3% длиннее нужного). 3-5 см начала и конца рулона следует отрезать. Удалите бумагу и прижмите уплотнитель к поверхности с наилучшей сцепляемостью. Между пароизолляционным уплотнителем ПСУЛ и передним краем шва необходимо оставить 2-3 мм свободного пространства. Вертикальные швы следует заполнять не прерывая уплотнитель на перекрёстных швах. Уплотнитель следует приклеивать без нахлёста.
Условия и срок хранения
Хранить в заводской таре, в сухом и прохладном месте при температуре от + 5°С до + 25°С. Срок хранения – два года с момента изготовления.
Лента ПСУЛ для наружного водоизолляционного паропроницаемого слоя | |||||
Наименование | Ширина,мм | толщина сжатой ленты, мм | макс. расширение, мм | длина рулона, м/п | рулонов в коробке,шт. |
ПСУЛ Эконом/Премиум | 10 | 4 | 20 | 6 | 30 |
12 | 6 | 30 | 5 | 25 | |
15 | 6 | 30 | 5 | 20 | |
15 | 4 | 20 | 6 | 20 | |
15 | 8 | 40 | 5 | 20 | |
20 | 8 | 40 | 5 | 15 |
У нас вы всегда можете купить в Казани и Набережных Челнах качественный пароизоляционный шнур ПСУЛ по приемлемым ценам
aquamast-rt. ru
Что такое лента ПСУЛ для окон – Все о строительстве
Сегодня мы поговорим о том, что такое лента ПСУЛ и зачем она нужна при монтаже окон. Часто монтажники отказываются от её использования, но ведь у неё есть свои определённые задачи. Давайте по порядку разберёмся, насколько она важна, можно ли обойтись без неё, и ответим на вопросы выбора и правильного монтажа.
Незащищённые монтажные швы оконных и дверных блоков не только впитывают влагу, но и удерживают её. Со временем избыточное количество влаги приводит к разрушению материала швов. Кроме того, наращивание влажности всего лишь на пять процентов приводит к снижению сопротивления отдачи тепла в два раза.
Решение данной проблемы — это применение предварительно сжатых уплотнительных лент (ПСУЛ) при монтаже оконных и дверных конструкций. При помощи таких лент влага беспрепятственно выводится наружу и не задерживается в полости шва.
Из чего состоит и где применяется ПСУЛ
Ленты представляют собой сжатый и свёрнутый в узкие рулоны самоклеящийся пористый эластичный материал (пенополиуретан) серого или чёрного цвета, внешне похожий на поролон. Материал пропитан паропроницаемым неопреновым или акриловым составом. После установки ПСУЛ расширяется и занимает таким образом пространство шва между оконным или дверным блоком и проёмом путём заполнения неровностей, а также зазоров за счёт высокой эластичности.
Кроме защиты от задержки влаги лента создаёт препятствие для попадания на швы ультрафиолетовых лучей, шума, ветра, холода, пыли и обеспечивает надёжность закрепления рам в проёмах. Она облагораживает вид шва с улицы, предотвращая выход монтажной пены наружу.
Изделие применяется не только при установке дверей и окон — его используют в том числе для уплотнения швов кровли, конструкций из бетона, зазоров между различными компонентами деревянных зданий, сделанных из калиброванного бруса, сэндвич-панелей. По большому счёту такая лента пригодна для уплотнения стыков любых конструкций, для которых критичны вопросы герметизации, в том числе водостоков и вентиляционных коммуникаций.
Установка такой ленты, как правило, производится при установке окон и дверей специалистами в обязательном порядке, что нормативно регулируется, в том числе российскими ГОСТами, определяющими порядок обустройства монтажных швов — 30971–2002 и 52749–2007.
Высокая степень защиты шва от влаги и других неблагоприятных факторов обусловлена техническими качествами ленты, характеризующейся высокой степенью износоустойчивости. Итак, ПСУЛ:
- практически не воспламеняется;
- обладает водоотталкивающими свойствами;
- сохраняет хорошую эластичность, поскольку пропитка не затвердевает;
- противодействует деформации;
- нейтральна в химическом плане;
- устойчива к растворителям;
- не подвержена гниению;
- не разрушается вследствие воздействия ультрафиолета и грибков.
Такие параметры позволяют без проблем использовать ленту в диапазоне температур от -50 до +90 градусов по Цельсию. Срок службы, по заверениям производителей изделия, составляет от двадцати до пятидесяти лет.
Как правильно подобрать ленту
В зависимости от параметров конструкций, в которых устанавливается ПСУЛ, и конкретных задач при монтаже, лента выпускается разной длины, толщины, степени расширения, сжатия и водопроницаемости. Длина ленты — обычно в пределах от 4 до 13 метров — определяется габаритами оконных или дверных блоков.
С большей толщиной (в среднем данный параметр составляет 40 миллиметров) увеличивается надёжность ленты и её технические качества. Коэффициент расширения выбирается в зависимости от размеров проёмов, а сжатия — от необходимой степени гидроизоляции. В сжатом состоянии толщина ленты колеблется в пределах от 2 до 8 миллиметров.
Очевидно, что разнообразный ассортимент лент требует тщательного подхода к выбору изделия с конкретными характеристиками. К сожалению, низкое качество данного герметика встречается не так уж и редко в связи с тем, что выпуском таких лент в настоящее время занимается множество компаний, среди которых есть и недобросовестные производители.
Потому при покупке ленты следует обязательно потребовать у продавцов паспорт изделия или же сертификат соответствия. Если вы в первый раз сталкиваетесь с необходимостью установки ленты — нужно проконсультироваться со специалистами как по вопросу выбора, так и относительно особенностей её монтажа.
При выборе ПСУЛ в первую очередь нужно обратить внимание на такие моменты:
- От ширины клеевого слоя, которая выбирается соответственно габаритам конструкции, зависит надёжность приклеивания ленты.
- Степень расширения ПСУЛ, определяющая плотность заполнения шва, не должна быть избыточной — вполне достаточно увеличения толщины ленты на 30% от сжатого состояния, а ближе к 60% данная величина становится критической.
- Ширина ленты в случае её монтажа в оконный блок не должна быть менее 20 миллиметров. В случае использования герметика меньшего размера могут возникнуть такие неприятные последствия, как протечки, старение ленты, и даже её выдавливание монтажной пеной.
Порядок и особенности монтажа
Полноценное выполнение защитных функций лентой ПСУЛ возможно лишь в случае не только правильного подбора её параметров, но и корректного выполнения работ по монтажу изделия. Давайте рассмотрим порядок установки ленты в наиболее распространённом варианте её применения — на примере монтажа оконного блока.
Важно! Размеры устанавливаемых стеклоблоков и проёмов должны быть уточнены заблаговременно для того, чтобы определиться с необходимым количеством ленты.
Приступая к работе, в первую очередь следует очистить от загрязнений участки стыков, после чего протереть влажной тряпкой и обезжирить. Поверхность бетона или кирпича покрывается акриловой грунтовкой для предотвращения осыпания слоёв покрытия.
После проведения подготовительных работ можно приступить к замеру ленты. От точки начала рулона отрезается порядка сантиметра. Материал отмеривают, при этом по высоте прибавляется сантиметр запаса, а по ширине — ещё полтора сантиметра. Отрезанная лента наклеивается по периметру стеклоблока, отступая от внешнего края до 3 миллиметров. Наклейка ленты осуществляется вначале по вертикали. После этого (и не раньше) с неё удаляется защитная плёнка.
Поклейку ленты нужно проводить на участки монтажной пены, на которые не воздействуют погодные факторы, в том числе солнечные лучи, не попадают снег и дождь, сильный ветер. Как правило, эти участки обычно находятся во внутренней четверти проёма окна. Снаружи же придётся установить нащельник (пластиковый наличник).
Сразу после снятия защитной плёнки стеклоблок нужно как можно скорее установить в проём. Срочность данной операции связана с тем, что после снятия защиты лента начинает самопроизвольно расширяться. Как вариант — разматывайте ленту из рулона по мере монтажа постепенно, поскольку поклейка расширившейся ПСУЛ со снятой защитой достаточно проблематична. В зимнее время для скорейшего расширения ленты её можно нагреть строительным феном. При температуре воздуха ноль градусов герметик расширится за двое суток, а в тёплое время года — примерно за полчаса.
Помните — правильный подбор и установка ленты — залог долгой службы окон и дверей. Верно выбранная высококачественная лента ПСУЛ, установленная при соблюдении необходимых правил или же подготовленными специалистами, гарантированно прослужит десятки лет, защитит стеклоблоки и дверные конструкции от воздействия влаги и других разрушительных факторов. Срок эксплуатации окон и дверей без проведения ремонта при этом значительно вырастет.
рмнт.ру
RMNT.RU
www.press-stroy.ru
Инструкция по применению ленты ПСУЛ Profband
Соблюдение данных рекомендаций позволит наиболее правильно установить ленту ПСУЛ и поможет защитить монтажный шов от вредных воздействий окружающей среды. Предварительно сжатая уплотнительная лента упакована в коробки и требует доставки до места монтажа с сохранением целостности упаковки. При нарушении целостности упаковки компания-производитель не несет ответственности за дальнейшее использование продукции. Хранение и транспортировку лент ПСУЛ нужно производить согласно рекомендациям, указанным на упаковке. Лента ПСУЛ должна храниться и транспортироваться при температуре от +5 до +30 С, в сухом и защищенном от воздействия прямых солнечных лучей месте. Для правильного выбора размеров ленты ПСУЛ необходимо помнить, что лента выполняет свои функции только в сжатом состоянии. То есть на зазор размером 5 мм необходимо использовать ленту ПСУЛ, которая имеет максимальное расширение 20 мм, на зазор размером 6-10 мм необходимо использовать ленту ПСУЛ, которая имеет максимальное расширение 30 мм и так далее. При выборе ленты Вам необходимо проконсультироваться с нашим специалистом, который подберет Вам нужную продукцию. Применение лент с расширением заведомо меньшей величины зазора приведет к невыполнению своих функций данной ленты, а также к быстрому разрушению монтажного шва. При неправильном выборе толщины ленты ПСУЛ производитель не несет ответственности за применение производимой продукции. Предварительно сжатая уплотнительная лента используется согласно ГОСТ 30971-2002 для обеспечения паропроницаемости монтажного шва. Лента ПСУЛ применяется при температуре от +5 до +40 С. Применение ленты ПСУЛ при отрицательных температурах приведет к увеличению времени разжатия ленты. Во избежание увеличения времени разжатия, ленту необходимо выдержать при комнатной температуре в течении 24 часов.
В процессе монтажа, для ускорения времени разжатия, необходимо обработать ленту с помощью термофена. В противном случае время разжатия многократно увеличится. Лента ПСУЛ крепиться к предварительно обработанной, очищенной от грязи и пыли, обезжиренной поверхности оконного или дверного блока (или любого другого монтируемого материала). Желательно обработать поверхность, на которую крепиться лента ПСУЛ, с помощью растворителя БР-1 или БР-2. При монтаже ленты необходимо обеспечить плотное прилегание к поверхности с помощью кратковременного (в течении 3-5 секунд) придавливания.
gitus.ru
Что такое лента ПСУЛ для окон
При монтаже современных окон, серьезные компании обязательно используют, так наываемую, ленту ПСУЛ. Однако, часто монтажники отказываются от её использования, хотя у нее есть свои определённые функции. Для чего же она нужна, на самом деле?
Незащищённые монтажные швы оконных и дверных блоков не только впитывают влагу, но и удерживают её. Со временем избыточное количество влаги приводит к разрушению материала швов. Кроме того, наращивание влажности всего лишь на пять процентов приводит к снижению сопротивления отдачи тепла в два раза.
Решение данной проблемы — это применение предварительно сжатых уплотнительных лент (ПСУЛ) при монтаже оконных и дверных конструкций. При помощи таких лент влага беспрепятственно выводится наружу и не задерживается в полости шва.
Из чего состоит и где применяется ПСУЛ
Ленты представляют собой сжатый и свёрнутый в узкие рулоны самоклеящийся пористый эластичный материал (пенополиуретан) серого или чёрного цвета, внешне похожий на поролон. Материал пропитан паропроницаемым неопреновым или акриловым составом. После установки ПСУЛ расширяется и занимает таким образом пространство шва между оконным или дверным блоком и проёмом путём заполнения неровностей, а также зазоров за счёт высокой эластичности.
Кроме защиты от задержки влаги лента создаёт препятствие для попадания на швы ультрафиолетовых лучей, шума, ветра, холода, пыли и обеспечивает надёжность закрепления рам в проёмах. Она облагораживает вид шва с улицы, предотвращая выход монтажной пены наружу.
Изделие применяется не только при установке дверей и окон — его используют в том числе для уплотнения швов кровли, конструкций из бетона, зазоров между различными компонентами деревянных зданий, сделанных из калиброванного бруса, сэндвич-панелей. По большому счёту такая лента пригодна для уплотнения стыков любых конструкций, для которых критичны вопросы герметизации, в том числе водостоков и вентиляционных коммуникаций.
Установка такой ленты, как правило, производится при установке окон и дверей специалистами в обязательном порядке, что нормативно регулируется, в том числе российскими ГОСТами, определяющими порядок обустройства монтажных швов — 30971–2002 и 52749–2007.
Высокая степень защиты шва от влаги и других неблагоприятных факторов обусловлена техническими качествами ленты, характеризующейся высокой степенью износоустойчивости. Характеристики ленты ПСУЛ:
- практически не воспламеняется;
- обладает водоотталкивающими свойствами;
- сохраняет хорошую эластичность, поскольку пропитка не затвердевает;
- противодействует деформации;
- нейтральна в химическом плане;
- устойчива к растворителям;
- не подвержена гниению;
- не разрушается вследствие воздействия ультрафиолета и грибков.
Такие параметры позволяют без проблем использовать ленту в диапазоне температур от -50 до +90 градусов по Цельсию. Срок службы, по заверениям производителей изделия, составляет от двадцати до пятидесяти лет.
Как правильно подобрать ленту ПСУЛ
В зависимости от параметров конструкций, в которых устанавливается ПСУЛ, и конкретных задач при монтаже, лента выпускается разной длины, толщины, степени расширения, сжатия и водопроницаемости. Длина ленты — обычно в пределах от 4 до 13 метров — определяется габаритами оконных или дверных блоков.
С большей толщиной (в среднем данный параметр составляет 40 миллиметров) увеличивается надёжность ленты и её технические качества. Коэффициент расширения выбирается в зависимости от размеров проёмов, а сжатия — от необходимой степени гидроизоляции. В сжатом состоянии толщина ленты колеблется в пределах от 2 до 8 миллиметров.
Очевидно, что разнообразный ассортимент лент требует тщательного подхода к выбору изделия с конкретными характеристиками. К сожалению, низкое качество данного герметика встречается не так уж и редко в связи с тем, что выпуском таких лент в настоящее время занимается множество компаний, среди которых есть и недобросовестные производители.
Потому при покупке ленты следует обязательно потребовать у продавцов паспорт изделия или же сертификат соответствия. Если вы в первый раз сталкиваетесь с необходимостью установки ленты — нужно проконсультироваться со специалистами как по вопросу выбора, так и относительно особенностей её монтажа.
При выборе ПСУЛ в первую очередь нужно обратить внимание на такие моменты:
- От ширины клеевого слоя, которая выбирается соответственно габаритам конструкции, зависит надёжность приклеивания ленты.
- Степень расширения ПСУЛ, определяющая плотность заполнения шва, не должна быть избыточной — вполне достаточно увеличения толщины ленты на 30% от сжатого состояния, а ближе к 60% данная величина становится критической.
- Ширина ленты, в случае её монтажа в оконный блок, не должна быть менее 20 миллиметров.
В случае использования герметика меньшего размера, могут возникнуть такие неприятные последствия, как протечки, старение ленты, и даже её выдавливание монтажной пеной.
Порядок и особенности монтажа ленты ПСУЛ
Полноценное выполнение защитных функций лентой ПСУЛ возможно лишь в случае не только правильного подбора её параметров, но и корректного выполнения работ по монтажу изделия. Давайте рассмотрим порядок установки ленты в наиболее распространённом варианте её применения — на примере монтажа оконного блока.
Важно! Размеры устанавливаемых стеклоблоков и проёмов должны быть уточнены заблаговременно для того, чтобы определиться с необходимым количеством ленты.
Приступая к работе, в первую очередь, следует очистить от загрязнений участки стыков, после чего протереть влажной тряпкой и обезжирить. Поверхность бетона или кирпича покрывается акриловой грунтовкой для предотвращения осыпания слоёв покрытия.
После проведения подготовительных работ можно приступить к замеру ленты. От точки начала рулона отрезается порядка сантиметра. Материал отмеривают, при этом по высоте прибавляется сантиметр запаса, а по ширине — ещё полтора сантиметра. Отрезанная лента наклеивается по периметру стеклоблока, отступая от внешнего края до 3 миллиметров. Наклейка ленты осуществляется вначале по вертикали. После этого (и не раньше) с неё удаляется защитная плёнка.
Поклейку ленты нужно проводить на участки монтажной пены, на которые не воздействуют погодные факторы, в том числе солнечные лучи, не попадают снег и дождь, сильный ветер. Как правило, эти участки обычно находятся во внутренней четверти проёма окна. Снаружи придётся установить нащельник (пластиковый наличник).
Сразу после снятия защитной плёнки, стеклоблок нужно, как можно скорее, установить в проём. Срочность данной операции связана с тем, что после снятия защиты лента начинает самопроизвольно расширяться. Как вариант — разматывайте ленту из рулона по мере монтажа постепенно, поскольку поклейка расширившейся ПСУЛ со снятой защитой достаточно проблематична. В зимнее время для скорейшего расширения ленты её можно нагреть строительным феном. При температуре воздуха ноль градусов герметик расширится за двое суток, а в тёплое время года — примерно за полчаса.
Помните — правильный подбор и установка ленты — залог долгой службы окон и дверей. Верно выбранная высококачественная лента ПСУЛ, установленная при соблюдении необходимых правил или же подготовленными специалистами, гарантированно прослужит десятки лет, защитит стеклоблоки и дверные конструкции от воздействия влаги и других разрушительных факторов. Срок эксплуатации окон и дверей без проведения ремонта, при этом, значительно вырастет.
profidom.com.ua
описание, предварительно сжатый материал для окон из ПВХ, использование уплотнительного материала
В современном строительстве ПВХ конструкции пользуются огромным спросом. Качественная установка пластиковых окон не может обойтись без специальной ленты ПСУЛ. Опытные строители знают, что это изделие представлено в виде уплотнительного материала. Сегодня лента ПСУЛ является неотъемлемым элементом качественной установки деревянных и пластиковых окон. В продаже регулярно появляются усовершенствованные разновидности этого материала.
Краткое описание
Саморасширяющаяся уплотнительная лента с одной стороны покрыта специальным клеем, при помощи которого можно хорошо зафиксировать изделие, чтобы во время эксплуатации она не была смещена. Материал идеально заполняет все неровности между устанавливаемыми деталями. За счёт этого мастеру удаётся достичь полной защиты и герметичности.
Если использовать ПСУЛ в качестве уплотнителя, то можно добиться ряда преимуществ. Лента обладает высоким показателем паропроницаемости, а это значит, что горячий пар будет свободно выходить наружу, а сами стены дома будут дышать. Но вместе с тем изделие остаётся водонепроницаемым, даже проливной дождь не станет причиной появления протечек. Уплотнитель способен расширятся в несколько раз, а это очень важно при работе.
Негативные погодные условия практически не воздействуют на ПСУЛ, за счёт чего изделие обладает длительным эксплуатационным периодом. Кроме того, лента прекрасно взаимодействует с другими строительными материалами.
Основное предназначение
Предварительно сжатая саморасширяющаяся уплотнительная лента активно используется для защиты монтажных швов и ликвидации различных зазоров. С момента появления пластиковых окон такой материал стал просто незаменимым. Многочисленные исследования доказали, что лента не разрушается даже под воздействием ультрафиолета, влаги и резких перепадов температуры. Так как строительство невозможно без уплотнительного материала, специалистами была изобретена ПСУЛ. Итоговые характеристики этой ленты существенно превосходят возможности монтажной пены.
Современная лента ПСУЛ обладает следующими преимуществами:
- Отличная паропроницаемость.
- Наличие уникальной особенности к восстановлению прежней формы.
- Отличный барьер для развития плесени и грибка.
- Выведение лишней влаги за пределы монтажного шва.
- Сохранение высокой эластичности в течение всего эксплуатационного срока.
- Эффективная теплоизоляция.
Несмотря на то что такие ленты изготавливает довольно широкий круг производителей, итоговый материал отличается едиными свойствами и принципом производства. Небольшие изменения могут быть внесены только в базовый состав. В качестве основы представлен пенополиуретановый эластомер, который насыщен акриловыми смолами. Итоговая плотность изделия во многом зависит от способа использования. Сам производитель может придать своему товару любой цвет, что совершенно не влияет на качество.
Сферы применения
В строгом соответствии с установленными стандартами ГОСТ 30971 , многофункциональная уплотнительная лента ПСУЛ активно используется специалистами для обустройства вентилируемых монтажных швов во время установки оконных блоков. Производители отмечают, что при помощи такого изделия можно решить сразу несколько задач:
- Надёжная защита монтажной пены от негативного воздействия влаги и прямых солнечных лучей.
- Уплотнение проёмов, окон, кровельных конструкций.
- Качественная герметизация стыков частей сборных конструкций, безнапорных трубопроводов (ливневых стоков, канализации), а также отдельных элементов крыши.
- Защита от вибрации и шума, которые могут возникнуть во время установки вентиляторов и кондиционеров.
- Профессиональная изоляция стыков стеновых панелей.
- Заполнение зазоров и щелей на тех участках, где дымоход примыкает к стыкам вентиляционного канала, кровле.
- Качественное уплотнение стеновых брусьев, изготовленных из дерева и других материалов.
Так как саморасширяющая лента ПСУЛ обладает универсальными эксплуатационными свойствами, её можно использовать для уплотнения стыков с неровными поверхностями.
Базовые технические характеристики
Уплотнительная лента для окон из ПВХ представлена универсальной бутиловой или пенополиуретановой полосой, с одной стороны которой расположен клеящийся слой. Реализуется такой материал скрученным в небольшие ролики, чтобы пользователю было комфортнее использовать изделие. Клейкая полоса защищена специальной бумажной полосой.
Классической ленте ПСУЛ присущи следующие технические характеристики:
- Совместимость абсолютно со всеми строительными материалами.
- Устойчивость к негативному воздействию атмосферных осадков.
- Сохранение высокой эластичности на протяжении всего срока службы ПСУЛ.
- Химическая нейтральность.
- Изделие прекрасно противостоит любым деформациям.
- Лента может в течение нескольких часов выдерживать давление до 650 КПа.
- Отменные тепло и звукоизоляционные параметры.
- Термическая сопротивляемость до 900° C.
- Лента относится к трудновоспламеняемым строительным материалам (В1).
- Изделие может эксплуатироваться при температуре от -50 до 90° C.
- В сжатом состоянии ширина ленты не превышают 2 миллиметров, а в расширенном — 8 сантиметров.
Предварительно сжатая уплотнительная лента выпускается многими производителями из вспененного полиуретана.
Изделие используется в процессе установки дверных полотен и окон. В одном рулоне может находиться от 4 до 12 метров. Чтобы избежать перегиба ленты для вертикальных и горизонтальных проёмов необходимо оставить припуск.
Принцип монтажа окон из ПВХ
В установке пластиковой конструкции нет ничего сложного. Сам процесс монтажа состоит из нескольких основных этапов. Дабы не допустить самых распространённых ошибок липкую ленту изначально наклеивают на лицевую часть рамы окна, чтобы изделие легло максимально ровно. Когда мастер будет заполнять монтажной пеной швы, ПСУЛ обязательно должна быть раскрытой. Благодаря этому можно минимизировать вероятность того, что изолирующий материал проникнет под ленту, а это просто недопустимо.
Держать изделие просто приклеенным к раме окна запрещено, так как ПСУЛ утратит все свои свойства. Строительный материал обязательно должен быть установлен в сам проём. Мастеру нужно следить за тем, чтобы лента идеально подходила по размерам и степени расширения. Если изделие слишком тонкое или толстое, то уже через небольшой промежуток времени материал утратит половину своих ценных качеств.
Квалифицированные строители рекомендуют устанавливать многофункциональную паропроницаемую гидроизоляционную ленту в месте отлива. Этот подход позволит избежать негативного воздействия на этот проблемный участок стекающей дождевой воды. Конечно, можно дополнительно задействовать универсальные жидкие герметики, которые гарантированно предотвратят развитие негативных последствий.
Возведение деревянных домов
С момента появления ленты ПСУЛ в продаже её стали активно использовать при строительстве частной недвижимости из массива в качестве надёжного межвенцового уплотнителя. Материал особенно эффективен в том случае, если дом возводится из клеёного профилированного бруса. Такая технология пришла в Россию от зарубежных строителей, за короткий временной промежуток она завоевала доверие благодаря своей простоте и надёжности.
Сегодня популярность деревянных домов остаётся довольно высокой, за счёт чего уплотнитель продолжает пользоваться огромной востребованностью. Во время укладки бруса строители используют этот уплотнительный материал в два ряда. Строители приклеивают ПСУЛ и на те участки, где массив соединяется между собой. За счёт этого места стыков могут похвастаться высокой герметичностью.
В продаже представлено сразу несколько разновидностей ленты, каждая модель отличается своей толщиной, длиной, а также степенью расширения. Конечно, наивысшими показателями надёжности обладает более плотный материал, размер которого составляет 40 мм. А вот насчёт степени расширения лучше посоветоваться со специалистами, так как этот параметр подбирается всегда индивидуально (всё зависит от расстояния между деталями). Используемая на производстве пропитка влияет на итоговое качество ленты.
Рекомендации специалистов
При работе с ПСУЛ необходимо помнить о том, что итоговое расширение ленты зависит от температуры окружающей среды. Если работы проводятся в холодное время года, тогда можно воспользоваться обычным строительным феном, за счёт чего ускорится процесс расширения материала. Специалисты не рекомендуют приобретать ленту меньшего размера, чем нужно.
В противном случае можно столкнуться с весьма негативными моментами:
- Монтажная пена просто выдавит ленту.
- Образуются протечки.
- Монтажный шов может попросту разрушиться.
- Порывистый ветер выдует ПСУЛ.
Только правильный выбор материала сможет обеспечить качественную и долговечную герметизацию, чтобы шов был максимально защищён. Если же мастер решит использовать во время работы уже расширенные полосы, то это может серьёзно усложнить технологию, из-за чего строительные манипуляции будут отличаться низким качеством.
Для дополнительной защиты ленты можно использовать самоклеящийся нащельник из пластика. Изделие прекрасно закроет монтажный шов снаружи от негативного воздействия ультрафиолета, а также продлит итоговый эксплуатационный срок.
Стандартная технология эксплуатации
Когда лента помещена в шов, она начинает увеличиваться в объёме, заполняя все зазоры. Но для завершения этого процесса должно пройти определённое время. Итоговая скорость заполнения шва напрямую зависит от температурного режима окружающей среды. Чтобы добиться желаемого результата от произведённых строительных работ специалисты не рекомендуют использовать ПСУЛ при температуре ниже -5 °C.
Для качественной установки пластиковых окон лучше всего применять саморасширяющуюся ленту марки «Робибанд». Именно эти изделия зарекомендовали себя как самые надёжные и качественные. В соответствии с установленными нормами при монтаже окон необходимо защитить монтажный шов. Для реализации этой идеи специалисты используют универсальную ленту ПСУЛ.
Чтобы правильно произвести монтаж саморасширяющегося материала необходимо выполнить следующие действия:
- При помощи обычной линейки измерить ширину шва, сформированного между оконным блоком и проёмом.
- Обязательно устанавливается месторасположения уплотнителя на пластиковом изделии.
- Мастеру предстоит проверить отклонения стенок проёма по горизонтали и вертикали. Благодаря этому можно иметь чёткое представление об ожидаемой ширине зазоров.
- Расположение ленты на окне отмечают при помощи карандаша и линейки.
- Необходимо аккуратно снять защитную плёнку и отрезать по 6 сантиметров от конца материала.
- Изделие приклеивают по сделанной разметке на оконном полотне.
- В более широких местах необходимо использовать уплотнитель большего размера.
- На угловых соединениях каждая полоска должна свисать на 3 см.
- Все стыкуемые отрезки загибают и плотно прижимают друг к другу.
- Раму аккуратно устанавливают в подготовленный проём.
- Изделие фиксируют саморезами.
Качественный монтаж окон из ПВХ предусматривает наличие уплотнителя в местах крепления козырьков, а также под отливами. Без помощи ПСУЛ соблюсти это требование практически невозможно. Только комплексный подход к работе позволяет добиться желаемых результатов, продлив итоговый эксплуатационный срок монтируемого изделия.
Deceuning Catalog – флипбук страница 101-150
/ 8 \” 116
СИСТЕМНЫЙ КАТАЛОГ. ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ 4 117
СТАТИКА. СОЕДИНЕНИЕ ОКОННЫХ БЛОКОВ118
СИСТЕМНЫЙ КАТАЛОГ. ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯМОМЕНТЫ ИНЕРЦИИ, ИЗГИБНАЯ ЖЕСТКОСТЬ СТАЛЬНЫХАРМИРУЮЩИХ ПРОФИЛЕЙ Армирующий профиль Ix EuIx Iy EuIy Применяется (cm4) (Ncm2)106 (cm4) (Ncm2)106 в ПВХ профиле LR 740, LR 741, x ZR 710, LR 63, 25,5/33/25,5AR 1 s=1,5 2,18 45,78 0,9 18,9 ZR 60, LR 743, ZR 713, LR 760, x ZR 760AR 3 25/41,5/25 4,29 90,1 1,8 37,8 TR 720, TR 23, 4 s=1,5 TR 760AR 80 15/80 21,7 455,7 0,6 12,6 KP 701 s=2NA 4 40/40 7,3 153,3 7,3 153,3 NK 2, KP 715, s=2 EV 790NA 5 40/20 3,37 70,77 1,1 23,1 NK 4, KP 25 s=1,5NA 7 30/15 1,6 33,6 0,53 11,1 SZ 7100 s=2NA 10 80/50 55,1 1157,0 26,3 552,3 NK 1 s=2,540x50x2 50/40 8,52 178,9 12,05 253,1 HLR 60, HLR 76, NA 37 s=2,0 HTR 60, HTR 76, NA 13NA 32-71 30/30 2,22 46,6 2,25 KP 750, SZ 10, NA 44 s=1,5 47,3 HLR 60, HLR 76, NA 65 2,8 NA 105 30/30 2,8 58,8 1,27 SZ 76 s=2 1,70 1,07 KP 750, SZ 10, 58,8 HLR 60, HLR 76, SZ 76 21/102 29,22 613,62 26,67 KP 14, KP 13 s=2 4,22 88,62 35,7 T 720, TR 720 25/41,5/25 22,47 s=1,5 L 710, Z 710, ZAR 778, 28/35/28 2,72 57,12 TSA 710 s=1,5 50/35/50 4,7 98,7 6,13 128,73 H 740, H 731 s=1,5 119
СТАТИКА. СОЕДИНЕНИЕ ОКОННЫХ БЛОКОВ Армирующий профиль Ix EuIx Iy EuIy Применяется (cm4) (Ncm2)106 (cm4) (Ncm2)106 в ПВХ профиле NA 750 35/50/35 7,6 159,6 12,22 256,62 H 750 s=2 SA 2 10/30/10 1,22 25,62 0,19 3,99 KP 725, KP 12, s=2 161,91 7,71 161,91 KP 276 Труба Диаметр 42,4 мм 7,71 EV 702, EV 20, ARL 1 s=3,2 EV 720 ART 1 17/44.5/7.5 2.41 50.61 0.18 3.78 LL 60/D, TL 60/D NA 3 s=1.5 15160 NA 21 17/44.5 3.85 80.85 0.85 17.85 TL 60/D 14260 s=1.5 KP 100 NA 30 4.6 96.6 2.9 60,9 KP 40 14591 40/30 KP 1, KP 176 s=1.5 1.54 32.
34 1.54 32.34 25/25 8.6 180.6 0.39 8.19 s=2.0 60/10 s=2.0120
СИСТЕМНЫЙ КАТАЛОГ. ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯKP1/KP3 Соединение оконных блоковLR 63/D ПСУЛ – предварительно сжатая Силикон применять в случае, (паропроницаемая саморасширяющаяся) если подставочный профиль уплотнительная лента – см. ГОСТ снизу закрывает указанные зазоры 30971-2002 п.В.6.4. KP1 – 15117 LR 63/D – 14854 LR 63/D – 14854 4 AR 1 AR 1 15 AR 1 lx = 2,18 см4 NA30 lx = 8,6 см 4 LR 63/D – 14854 KP3 – 14420 LR 63/D – 14854 AR 1 AR 1От верхнего и нижнего KP3 – 14420 AR 1 lx = 2,18 см4углов блока срезать ножкисоединителя отрезками 2по 150 мм для созданиятермозазоров при ленточномостеклении 121
СТАТИКА.
СОЕДИНЕНИЕ ОКОННЫХ БЛОКОВ KP 14 Соединение оконных блоков LR 63/D ПСУЛ – предварительно сжатая Силикон применять в случае, если подставочный профиль (паропроницаемая саморасширяющаяся) снизу закрывает указанные зазоры уплотнительная лента – см. ГОСТ 30971-2002 п.В.6.4. KP 14 – 14636 LR 63/D – 14854 LR 63/D – 14854 AR 1 AR 1 От верхнего и нижнего NA 32-71 AR 1 lx = 2,18 см4 углов блока срезать ножки 15177 соединителя отрезками по 150 мм для создания NA 32-71 Ix = 29,22 см4 термозазоров при ленточном остеклении Ix соед. = 44, 95 см4 KP 14 – 14636122
СИСТЕМНЫЙ КАТАЛОГ.
ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯEV 10/EV 20 Эркерное соединение оконных блоков Вычитаемые размеры для EV 10/EV 20ПСУЛ – предварительно сжатая Силикон применять в случае, 4(паропроницаемая саморасширяющаяся) если подставочный профильуплотнительная лента – см. ГОСТ30971-2002 п.В.6.4. снизу закрывает указанные зазоры A2 Примыкание к подоконнику EV10 – 14423 EV20 – 14424 уплотнить DRF 5 Труба 42,4 мм 3,2 мм Ix = 7,71 см 4 AR 1 AR 1 A1 Угол «Х» AR 1 lx = 2,18 см4 Стальная труба lx = 7,71см 4Угол «Х» Вычитаемый А1 Вычитаемый А2 Угол «Х» Вычитаемый А1 Вычитаемый А2 90° 5,7 mm 65.
0 mm 140° 24,3 mm 45.9 mm 95° 8.2 mm 62.5 mm 145° 25.8 mm 44.5 mm 100° 10.4 mm 60.2 mm 150° 27.2 mm 43.0 mm 105° 12.5 mm 58.0 mm 155° 28.5 mm 41.7 mm 110° 14.5 mm 56.0 mm 160° 29.8 mm 40.3 mm 115° 16.3 mm 54.1 mm 165° 31.1 mm 39.0 mm 120° 18.1 mm 52.3 mm 170° 32.4 mm 37.6 mm 125° 19.8 mm 50.6 mm 175° 33.7 mm 36.3 mm 130° 21.3 mm 49.0 mm 180° 35.0 mm 35.0 mm 135° 22.9 mm 47.4 mm 123
СТАТИКА. СОЕДИНЕНИЕ ОКОННЫХ БЛОКОВKP 15 Соединение оконных блоковLR 63/D ПСУЛ – предварительно сжатая Силикон применять в случае, (паропроницаемая саморасширяющаяся) если подставочный профиль уплотнительная лента – см.
ГОСТ снизу закрывает указанные зазоры 30971-2002 п.В.6.4. 60 LR 63/D – 14854 63 AR 1 63 60 NA 4 KP 15 – 14632 AR 1 LR 63/D – 14854124
СИСТЕМНЫЙ КАТАЛОГ. ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯKP 18/KP 3 Cоединение оконных блоковLR 63/LR 740ПСУЛ – предварительно сжатая Силикон применять в случае, 4(паропроницаемая саморасширяющаяся) если подставочный профильуплотнительная лента – см. ГОСТ снизу закрывает указанные зазоры30971-2002 п.В.6.4.LR 63/D – 14854 KP 3 – 14420 LR 740/D – 14613 AR 1 AR 1KP 18 – 14637 125
СТАТИКА.
СОЕДИНЕНИЕ ОКОННЫХ БЛОКОВ KPR 11, UST 725 Комбинации профилей LR 63/D ПСУЛ – предварительно сжатая (паропроницаемая саморасширяющаяся) уплотнительная лента – см. ГОСТ 30971-2002 п.В.6.4. AR 1 LR 63/D – 14854 25 18 UST 725 – 14562 36 AR 1 10 LR 63/D-14854 KPR 11 – 15147126
СИСТЕМНЫЙ КАТАЛОГ. ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ Силикон применять в случае, если подставочный профильKP 40/KP 100 Комбинации профилей снизу закрывает указанные зазорыLR 63/D LR 63/D-14854 ПСУЛ – предварительно сжатая (паропроницаемая саморасширяющаяся) 4 уплотнительная лента – см.
ГОСТ 30971-2002 п.В.6.4. AR 1 LR 63/D-14854 AR 140 NA21 NA3 – 15131 10014260 NA3 – 15131KP40 – 15130 KP100 – 15131 127
СТАТИКА. СОЕДИНЕНИЕ ОКОННЫХ БЛОКОВKP 12 Комбинации профилейLR 63/DПСУЛ – предварительно сжатая Силикон применять в случае,(паропроницаемая саморасширяющаяся) если подставочный профильуплотнительная лента – см. ГОСТ снизу закрывает указанные зазоры30971-2002 п.
В.6.4. LR 63/D-14854 AR 1 50 25 SA2 – 14592 KP 12 – 15121 LR 63/D-14854 AR 1 SA2 – 14592 SA2 – 14592 KP 12 – 15121128
СИСТЕМНЫЙ КАТАЛОГ. ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯKP 3/KP 721 Соединение оконных блоковLR 740/DПСУЛ – предварительно сжатая KP 3 – 14420 Силикон применять в случае,(паропроницаемая саморасширяющаяся) если подставочный профильуплотнительная лента – см. ГОСТ снизу закрывает указанные зазоры30971-2002 п.В.6.4. LR 740/D – 14613 LR 740/D – 14613 4AR 1 AR 1 2 AR 1 lx = 2,18 см4LR 740/D – 14613 KP 721 – 15622 LR 740/D – 14613AR 1 AR 1 2 AR 1 lx = 2,18 см4 129
СТАТИКА.
СОЕДИНЕНИЕ ОКОННЫХ БЛОКОВ KP 5 Комбинации профилей LR 740/D ПСУЛ – предварительно сжатая Силикон применять в случае, (паропроницаемая саморасширяющаяся) если подставочный профиль уплотнительная лента – см. ГОСТ снизу закрывает указанные зазоры 30971-2002 п.В.6.4. LR 740/D – 14613 17 LR 740/D – 14613 KP 5 – 14633 AR 1 AR 1 Сталь полосовая 60 x 10 lx = 18 см4 AR 1 lx = 2,18 см4130
СИСТЕМНЫЙ КАТАЛОГ. ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ 4KPR 700/720 Соединение оконных блоков AR 1LR 741/D AR 1 ПСУЛ – предварительно сжатая (паропроницаемая саморасширяющаяся) уплотнительная лента – см. ГОСТ 30971-2002 п.
В.6.4. LR 741/D – 14614 KPR 700 – 14663 KPR 720 – 14665 LR 741/D – 14614 AR 1 lx = 2,18 см4 131
СТАТИКА. СОЕДИНЕНИЕ ОКОННЫХ БЛОКОВKP 701 Соединение оконных блоковLR 740/DПСУЛ – предварительно сжатая 20 Силикон применять в случае,(паропроницаемая саморасширяющаяся) если подставочный профильуплотнительная лента – см. ГОСТ снизу закрывает указанные зазоры30971-2002 п.В.6.4. KP 701 – 14664 LR 740/D – 14613 LR 740/D – 14613 AR 1 AR 1 AR 1 lx = 2,18 см4 AR 80 lx = 21,7 см4 Сталь полосовая 70х8 lx = 22,9 см4 HA 1 lx = 17,84 см4132
СИСТЕМНЫЙ КАТАЛОГ.
ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯKP 14 Соединение оконных блоковLR 740/DПСУЛ – предварительно сжатая Силикон применять в случае,(паропроницаемая саморасширяющаяся) если подставочный профильуплотнительная лента – см. ГОСТ снизу закрывает указанные зазоры30971-2002 п.В.6.4. 135 KP14 – 14636 4 LR 740/D – 14613 NA 32-71 15177 LR 740/D – 14613 AR 1 AR 1 15635 15635 KP14 – 14636 NA 32-71 2 х AR1 = 4.36 см4 15177 2 x NA32 – 71 = 140.99 см4 NA32 – 71 прикручены или 9 приварены друг к другу Iх соед.
= 145.35 см4 133
СТАТИКА. СОЕДИНЕНИЕ ОКОННЫХ БЛОКОВ KP 13/14 Соединение оконных блоков LR 740/D ПСУЛ – предварительно сжатая Силикон применять в случае, (паропроницаемая саморасширяющаяся) если подставочный профиль уплотнительная лента – см. ГОСТ снизу закрывает указанные зазоры 30971-2002 п.В.6.4. 133 LR 740/D – 14613 NA KP14 – 14636 32-71 LR 740/D – 14613 15177 AR 1 AR 1 15635 15635 KP13 7 2 х AR1 = 4,36 см4 15122 NA32 – 71 = 29,22 см4 Ix соед. = 52,9 см4134
СИСТЕМНЫЙ КАТАЛОГ.
ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ Комбинация профилей WK 50 – 14883 4 NA 50прикрепитьшурупом 5х50 NK 5 – 15116 TR 720/D – 14628 NA 44 NA 50 lx = 17,46 см4 NA 44 lx = 4,22 см4 Ix соед. = 103,84 см4 135
СТАТИКА. СОЕДИНЕНИЕ ОКОННЫХ БЛОКОВ KP 715 Соединение оконных блоков LR 740/D ПСУЛ – предварительно сжатая Силикон применять в случае, (паропроницаемая саморасширяющаяся) если подставочный профиль уплотнительная лента – см. ГОСТ снизу закрывает указанные зазоры 30971-2002 п.
В.6.4. LR 740/D – 14613 AR 1 NA 4 lx = 7,3 см4 AR 1 lx = 2,18 см4 lу = 0,9 см4 NA 4 KP 715 – 14660 LR 740/D – 14613136
СИСТЕМНЫЙ КАТАЛОГ. ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯEV 701/ Вычитаемые размеры для EV 701/EV 702EV 702ПСУЛ – предварительно сжатая Силикон применять в случае,(паропроницаемая саморасширяющаяся) если подставочный профильуплотнительная лента – см. ГОСТ снизу закрывает указанные зазоры30971-2002 п.В.6.4. ВАычитаемый DRF 5 4 EV 702 – 14662 2 EV 701 – 14661Уплотнить примыканиек подоканнику (отливу) Труба 11/4˝ (Ø42,4 x 3,2) AR 1 AR 1 ВыАч1итаемый Угол «Х» Стальная труба 1 1/4“ lx = 7,71 см4 AR 1 lx = 2,18 см4Угол «Х» Вычитаемый А1 Вычитаемый А2 Угол «Х» Вычитаемый А1 Вычитаемый А2 90° 7,5 мм 78,5 мм 140° 30,0 мм 56,0 мм 95° 10,5 мм 75,5 мм 145° 32,0 мм 54,0 мм 100° 13,5 мм 73,0 мм 150° 33,5 мм 52,5 мм 105° 16,0 мм 70,5 мм 155° 35,0 мм 51,0 мм 110° 18,0 мм 68,0 мм 160° 37,0 мм 49,5 мм 115° 20,5 мм 65,5 мм 165° 38,5 мм 47,5 мм 120° 22,5 мм 63,5 мм 170° 40,0 мм 46,0 мм 125° 24,5 мм 61,5 мм 175° 41,5 мм 44,5 мм 130° 26,5 мм 59,5 мм 180° 43,0 мм 43,0 мм 135° 28,5 мм 58,0 мм 137
СТАТИКА.
СОЕДИНЕНИЕ ОКОННЫХ БЛОКОВUST 710 Комбинации профилейL 710/D ПСУЛ – предварительно сжатая Силикон применять в случае, (паропроницаемая саморасширяющаяся) если подставочный профиль уплотнительная лента – см. ГОСТ снизу закрывает указанные зазоры 30971-2002 п.В.6.4. 100 73 NA 65 L 710/D – 14697 UST 710 – 14727138
СИСТЕМНЫЙ КАТАЛОГ. ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯKP 7110 Комбинации профилейLR 740/D ПСУЛ – предварительно сжатая Силикон применять в случае, (паропроницаемая саморасширяющаяся) если подставочный профиль уплотнительная лента – см. ГОСТ снизу закрывает указанные зазоры 30971-2002 п.В.6.4. 4 100 63 AR 1 L 710/D – 14697 NA 3 NA 3 KP 7110 – 14583 71 NA 3 lx = 4,6 см4 AR 1 lx = 2,18 см4 139
СТАТИКА.
СОЕДИНЕНИЕ ОКОННЫХ БЛОКОВ KP 725/750 Комбинации профилей LR 740/D ПСУЛ – предварительно сжатая (паропроницаемая саморасширяющаяся) уплотнительная лента – см. ГОСТ 30971-2002 п.В.6.4. 50 25 AR 1 SA2 lx = 1,7 см4 SA 2 AR 1 lx = 2,18 см4 LR 740/D – 14613 KP 725 – 14630 Силикон применять в случае, если подставочный профиль снизу закрывает указанные зазоры AR 1 NA 13 lx = 2,8 см4 NA 13 AR 1 lx = 2,18 см4 LR 740/D – 14613 KP 750 – 14631140
СИСТЕМНЫЙ КАТАЛОГ.
ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯKPR 11, UST 725 Комбинации профилейLR 740/D ПСУЛ – предварительно сжатая (паропроницаемая саморасширяющаяся) уплотнительная лента – см. ГОСТ 30971-2002 п.В.6.4. LR 740/D – 14613 4 AR 1 UST 725 14562 AR 1 lx = 2,18 см4 35,825 18LR 740/D – 14613 22,5 10 AR 1AR 1 lx = 2,18 см4 KPR 11 – 15147 141
СТАТИКА.
СОЕДИНЕНИЕ ОКОННЫХ БЛОКОВKPR 720, NK 5, Соединение оконных блоковWK 50, LR 741/DПСУЛ – предварительно сжатая KPR 720 – 14665(паропроницаемая саморасширяющаяся)уплотнительная лента – см. ГОСТ30971-2002 п.В.6.4. LR 741/D 14641 AR 1 NK 5 – 15116 WK 50 – 14883 NA 50 Момент инерции соединения Ix = 93,6 см4142
СИСТЕМНЫЙ КАТАЛОГ.
ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯKP 12/40 Комбинации профилейLR 741/D ПСУЛ – предварительно сжатая (паропроницаемая саморасширяющаяся) уплотнительная лента – см. ГОСТ 30971-2002 п.В.6.4. LR 741/D 14614 4 AR 1 NLR 700 KP 12 40 25 NLR 700 14657 15121 14657 LR 741/D lx = 2,18 см4 14614 AR 1 NLR 700 NLR 700 14657 14657 KP 40 143 15130
СТАТИКА. СОЕДИНЕНИЕ ОКОННЫХ БЛОКОВLR 740/D, Комбинации профилейBA 710, GK 7 BA 710 14073 LR 740/D – 14613 GK 7 – 14052 LR 740/D – 14613144
СИСТЕМНЫЙ КАТАЛОГ.
ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ 4 ПСУЛ – предварительно сжатая (паропрони- цаемая саморасширяющаяся) уплотнитель- ная лента – см. ГОСТ 30971-2002 п.В.6.4. Силикон применять в случае, если подставочный профиль снизу закрывает указанные зазоры 260 18 60 145
СТАТИКА. СОЕДИНЕНИЕ ОКОННЫХ БЛОКОВ 9ПСУЛ – предварительно сжатая (паропрони-цаемая саморасширяющаяся) уплотнитель-ная лента – см. ГОСТ 30971-2002 п.В.6.4.Силикон применять в случае,если подставочный профильснизу закрывает указанные зазоры 58 29 58146
СИСТЕМНЫЙ КАТАЛОГ. ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ 4 ПСУЛ – предварительно сжатая (паропрони- цаемая саморасширяющаяся) уплотнитель- ная лента – см.
ГОСТ 30971-2002 п.В.6.4. Силикон применять в случае, если подставочный профиль снизу закрывает указанные зазоры68 7 68 147
Сборные герметизирующие ленты и соединительные системы · EMSEAL
Герметизация телекоммуникационных укрытий
Телекоммуникационные укрытия должны быть водонепроницаемыми. Жидкий герметик (герметик) сам по себе не защищает от длительного проникновения воды. Закрепление герметика лентой с пропиткой UST обеспечит длительную защиту. Мало того, что телекоммуникационные убежища содержат критически важную электронику, телекоммуникационные убежища обычно находятся во власти погоды. Экстремальная жара, холод, а также удары от дождя, снега, мокрого снега и порывистого ветра оставляют эти важные структуры полностью незащищенными.
На высококонкурентном рынке производства телекоммуникационных укрытий водонепроницаемое, не требующее обслуживания уплотнение является важным предложением.
Описание продукта
UST представляет собой готовый герметик из пеноматериала. Он изготавливается путем пропитки эластичного пенополиуретана высокой плотности с открытыми порами стабилизированными акриловыми красками на водной основе. Он поставляется предварительно сжатым на заводе и упакованным в рулонах с самоклеящейся подложкой для использования в предварительно отформованных соединениях, подверженных растяжению и сжатию, а также в качестве прокладок в плотно сжатых, неподвижных соединениях.
После снятия упаковки материал начинает постепенно расширяться – медленно в холодную погоду, быстрее в жару.
Герметизирующая способность зависит от характеристик структуры пенопласта с открытыми порами, уровня пропитки и степени сжатия или плотности, которые можно варьировать в зависимости от конкретного применения. Например, более низкое сжатие используется для пыли, снега и т. д., в то время как постепенно большее сжатие требуется для вертикального стока воды и т. д.
UST поставляется предварительно сжатым до размера меньше номинального размера материала для легкой вставки в предварительно сформированный шов. одинаковой ширины проема.
Герметизация между пеной и основанием достигается за счет комбинации чувствительной к давлению клеевой пропитки и обратного давления расширяющейся пены.
Почему жидкие герметики сами по себе не являются водонепроницаемым решением
Хотя они обеспечивают эстетические преимущества, жидкие герметики (герметики) теряют эффективность по многим причинам:
- плохая начальная адгезия к открытому заполнителю
- плохая адгезия из-за пыли и частиц бетона
- неспособность создать «песочные часы», необходимые для надлежащей работы жидкого герметика
- неспособность герметика инструмента обеспечить надлежащую адгезию
- потеря основных физических свойств (стойкость к ультрафиолетовому излучению, модуль) с течением времени и температурой.
Кроме того, конструкции, герметизированные жидкими герметиками, должны быть повторно загерметизированы в рамках текущего технического обслуживания. Это сложно и чрезвычайно дорого, учитывая часто удаленное расположение этих подразделений.
По этим причинам использование вторичного уплотнения из пропитанного вспененного герметика гарантирует отсутствие утечек даже при выходе из строя герметика.
Жидкие герметики (герметики) широко используются не по назначению. Они не работают, чтобы заполнить пустоты, не могут работать, если используется слишком много, и обходятся производителям в целое состояние из-за потраченного впустую материала. UST заполняет пустоты и может использоваться для контроля глубины заполнения жидким герметиком, тем самым устраняя потери и обеспечивая геометрию, которая позволит жидкому герметику функционировать.
Литература по продуктам
1 из 4
Жидкий герметик работает с очень точным соотношением глубины и ширины. Если он не соответствует спецификации, он выйдет из строя на линии связи, как показано выше.
Выбор недорогого герметика может привести к дорогостоящему повреждению.
В отличие от жидких герметиков, которые выдавливаются, предварительно сжатые герметики EMSEAL сжимаются сами по себе. На открытых поверхностях сборных железобетонных изделий необходимо использовать герметик, соответствующий неровностям основания.
Характеристики
- Не высыхает, не становится твердым или ломким.
- Прочный, эластичный, поэтому подходит для подвижных соединений.
- Устойчив к неровностям поверхности стыка.
- Идеально подходит в качестве вторичного герметика для влажных герметиков (герметиков).
- Совместим с большинством влажных герметиков и прилипает к ним.
- Не кровоточит.
- Обратное давление пены обеспечивает герметичность, сводит к минимуму натяжение на основание и снижает вероятность выхода из строя из-за слабого или неправильно подготовленного основания.
- Открытое лицо остается практически плоским независимо от вариаций и изменений ширины шва и сжатия.
- Удобство использования — не требуется маскирование, смешивание, грунтование, обработка, отверждение или очистка.
- Хорошие тепло- и звукоизоляционные свойства.
- Трудно разрушить.
- Устойчив к УФ-излучению и обладает высокой устойчивостью к старению и вредителям (жукам, грызунам, птицам и т. д.)
- Не выдавливается из швов при сжатии, что возможно при использовании уплотняющих или бутиловых лент.
- Может использоваться в неподвижных прокладках, а также в подвижных компенсационных соединениях.
Размеры
Доступная толщина в сжатом состоянии:
3/32″ (10 мм) до 2″ (50 мм)
Эквивалентная толщина в расширенном состоянии:
3/8″ (10 мм) до 4″ 90 4″ (1000 мм) Доступная ширина:
3/8″ (10 мм) до 3″ (75 мм)
Загрузить таблицу размеров продукта (pdf)
Движение
Герметизирующие ленты Emseal имеют разные уровни уплотнения при разных уровнях сжатия. Для применений, где ожидается движение и требуется водонепроницаемость, герметизирующие ленты могут выдерживать +25% и -25% (всего 50%) смещения поставляемого сжатого размера при установке в зазоры, равные поставляемому размеру.
См. таблицу компрессии ниже для получения информации об уровнях уплотнения при соответствующих уровнях компрессии.
Цвет
AST Hi-Acrylic: черный
MST: серый
Применение
- В качестве гидро-, паро-, воздухо-, звуко- и пылезащитного слоя между металлическими поверхностями, а также между бетоном и другими основаниями.
- Для применений, требующих высокой температурной стабильности.
- Идеально подходит в качестве прокладки, плотно сжатой между поверхностями стыков, которые механически скреплены друг с другом, например, внахлестку.
- Его эластичность также делает его пригодным для использования в частично расширенном состоянии для заполнения предварительно сформированных отверстий между компонентами, а также там, где размер отверстия в стыке меняется из-за сезонных изменений температуры.
- В тех случаях, когда демпфирование вибрации и шума так же важно, как и защита от атмосферных воздействий.
- В качестве вторичного уплотнения после герметика.
- Уровни уплотнения и компрессия
- Выбор: АСТ или МСТ?
- Установка
- Наличие и цена
- Ограничения
- Гарантия
Уровни уплотнения и сжатия
Ниже указаны уровни уплотнения при соответствующих установленных уровнях сжатия:
Выбор: AST или MST?
AST Hi-Acrylic является наиболее широко используемым по объему. Черный цвет из-за усовершенствованной модифицированной акриловой битумной пропитки, AST обеспечивает экономичность без ущерба для производительности.
MST содержит последние достижения акриловой химии и имеет серый цвет. Выбор MST над AST на самом деле является предпочтением пользователя по цвету и химическому составу.
Установка
1. Хранение и подготовка поверхности Лента
должна храниться в сухом теплом помещении. Идеальная температура применения составляет ок. 75°F (24°C). Расширение будет быстрее при более высоких температурах и медленнее при более низких температурах.
Совет: для более быстрого расширения в холодных условиях держите материал в тепле перед использованием и, при желании, нагревайте уложенный материал феном для ускорения расширения. Соединяемые поверхности должны быть сухими и очищенными от грязи, масел, жира и т. д. Должна быть достаточная глубина для нанесения герметика на всю ширину.
ВАЖНАЯ ИНФОРМАЦИЯ: Катушки должны храниться ПЛОСКИМ и компактными. Если материал расширится в упаковке, его все равно можно будет использовать. Разверните материал, дайте ему расшириться, затем снова сожмите его между герметизируемыми поверхностями.
2. Катушки для открытия
Только открытые материалы, которые будут немедленно использованы. Снимите термоусадочную пленку.
Разрежьте перед цветной маркировочной лентой и оттяните защитную пленку, чтобы открыть монтажный клей.
3. Прямые концы
Начальный и конечный концы должны быть обрезаны под прямым углом. Для облегчения резки сбрызните нож или ножницы водяным туманом.
4. Снимите защитную пленку
Снимите защитную пленку, чтобы открыть клейкую поверхность ленты.
5. Приклеивание к поверхностям
Прижмите клейкую поверхность к одной поверхности. Выровняйте другую поверхность скотчем. Скрепите поверхности вместе. Совет: При необходимости отрежьте и прикрепите небольшие кусочки ленты-наполнителя, чтобы заполнить гофры панели или пустоты.
6. Соединение отрезков
Наложите один кусок ленты на другой. Разрежьте обе части под углом 45 градусов ножом с длинным лезвием. Переместите скошенные грани друг на друга и плотно прижмите их друг к другу, чтобы образовалось соединение.
Доступен во многих размерах.
Если этот размер ленты не дает желаемых результатов в вашем конкретном приложении, обратитесь к своему поставщику или в компанию Emseal за другими вариантами размера.
Наличие и цена
Доступен для международной доставки.
Цены доступны напрямую от производителя.
Ассортимент продукции постоянно обновляется, поэтому EMSEAL® оставляет за собой право изменять или отзывать любой продукт без предварительного уведомления.
Ограничения
- Не прилипает к грязным или покрытым пылью компонентам, а также к поверхностям, покрытым маслом или другими разделительными составами.
Будет расширяться, чтобы следовать и заполнять неровные основания в разумных пределах. Острые и острые углы, возможно, потребуется заполнить дополнительными наполнителями, чтобы обеспечить надлежащее уплотнение. - Подложка должна выдерживать, не изгибаясь и не прогибаясь, обратное давление ленты примерно от 1,5 до 2,5 фунтов/дюйм2 (от 10 до 17 кПа). Диапазон рабочих температур
- UST составляет от -40°F до 249°F (от -40°C до 120°C).
- Поверхности подложки должны быть параллельны и иметь достаточную глубину в свету, чтобы полностью поддерживать УЗТ.
Гарантия
По запросу компания EMSEAL может получить стандартную гарантию или гарантию на конкретный проект.
технические характеристики Лента для герметизации окон наименование
Стыки, швы любого строения – самые уязвимые места. То же самое можно сказать и об окнах, установленных в оконный проем. Именно монтажный шов будет самым слабым местом во всей конструкции. Через плохо уложенный шов может уходить тепло, проникать влага и посторонние звуки с улицы, наконец, конденсат, образующийся при перепаде температур, будет скапливаться внутри утеплителя и ухудшать его характеристики, приводя к разрушению. Описанию особенностей монтажного шва и технологии его монтажа в ГОСТ уделяется особое внимание. На данный момент ГОСТ 30971-2012 действует.
Особенности технологии. Зачем нужна пароизоляционная лента
По ГОСТ монтажный шов должен быть трехслойным. Каждый слой имеет свою функцию:
- Средний слой – основной – обеспечивает тепло- и звукоизоляцию за счет своей пористой структуры.
- Внешний слой защищает от влаги, поступающей с улицы (отводит ее) и УФ-лучей.
- Внутренний слой пароизоляционный. По сути, он задерживает тепло в доме и препятствует проникновению скапливающегося во внутреннем пространстве пара в слой утеплителя.
Таким образом, соблюдение технологии устройства шва необходимо для предотвращения проникновения влаги, образования конденсата, улучшения тепло- и звукоизоляционных свойств. Отказ от установки теплоизоляционных слоев удешевит монтаж и строительство в целом примерно на 15-20%, но ГОСТ такие случаи не допускает.
Классификация пароизоляции для окон
Для монтажа окна ПВХ применяют пароизоляционную ленту всех разновидностей и диффузионную паропроницаемую ленту.
Ленты могут иметь одну или две клейкие поверхности. Первые устанавливаются на саму раму, вторые можно установить в оконный проем, приклеив их к стене и к оконному профилю. Ассортимент делится на зимний и летний варианты. Летние предназначены для установки при температуре от +5 градусов до +35 градусов, зимние – для установки при температуре от +5 градусов и ниже. Более того, при установке зимой необходимо утеплить поверхность оконного проема.
Лента должна быть примерно на 5 см шире ширины сборочного шва.
По материалу изготовления различают ленты двух видов:
- Бутилкаучуковая лента с нетканым армированием для герметизации швов.
- Металлизированная лента предназначена для монтажа во влажных помещениях.
Типы лент
Функциональность лент разная, поэтому при установке окон используются разные разновидности, в зависимости от целей на каждом конкретном этапе. Ленты должны быть пересмотрены.
Материал изготовления | Где применяется | Свойства | Особенности | |
ПСУЛ | Полиуретан | Используется при организации вентилируемого монтажного шва снаружи. Позволяет правильно герметизировать стыки. Выступает в качестве звукоизоляции при наклеивании на нижнюю поверхность отлива. | Обеспечивает плотное прилегание каркаса к стене. | Ленту (поставляется свернутой в рулоны) необходимо размотать непосредственно перед установкой. Со временем он расширяется и теряет герметизирующие свойства. Ширина ленты ПСУЛ должна превышать ширину монтажного зазора. |
Нетканый материал. ВС+ – фольга. | Используется при устройстве внутренних откосов. Сочетается с пластиком, гипсокартоном, защищает от конденсата. | Предотвращает попадание влаги из утеплителя, используемого для утепления откосов, в частности из минеральной ваты. ВС+ имеет двухсторонний клейкий слой. Эффективная паро- и теплоизоляция | Клеевой слой по всей ширине. BC+ толще BC. | |
Нетканый материал. ВМ+ – фольга. | Используется для отделки внутренних откосов, а также для оштукатуривания. | Предотвращает проникновение конденсата в изоляцию из минеральной ваты. | Обеспечивает адгезию к гипсу. ВМ+ более устойчив к влаге. | |
Изготовлен из вспененного полиэтилена, ламинированного металлизированной пленкой с одной стороны. С другой стороны наносится клеевой слой. | Объединяет свойства нескольких лент. Обладает повышенной эластичностью, механической прочностью и устойчивостью к агрессивным химическим веществам. | Может плохо сцепляться с пенобетоном и пенобетоном. | ||
Используется более толстый слой вспененного полиэтилена, чем GPL. Металлизированный слой на основе полиуретановой пленки. | Лента универсальная. Используется для тепло-, гидро- и пароизоляции. | Отличие от ленты GPL в том, что со стороны металлизированной пленки размещена дополнительная клеевая полоса. Лента обладает лучшими теплоизоляционными характеристиками. | Достаточно объемный, что неудобно при отделке откосов. | |
Диффузионная лента | Ткань из полиэстера с самоклеящимися полосками на бутиловой основе. | Применяется для герметизации монтажного шва со стороны отлива. | Паропроницаема изнутри, обладает гидроизоляционными свойствами снаружи. | Устойчив к ультрафиолетовым лучам. |
Монтажная лента из бутилкаучука | Бутилкаучук | Устанавливается между подоконником и утеплителем. | Защищает от вздутия. | Есть самоклеящийся слой. |
Процедура установки пароизоляционной ленты
Пароизоляционная лента устанавливается после выполнения подготовительных процедур: демонтажа старого окна, очистки проема от мусора, пыли, заделки и выравнивания крупных неровностей.
- Оконный проем протирается сухой тряпкой и предварительно устанавливается оконная конструкция. В процессе размечается будущее расположение пароизоляционной ленты ПСУЛ.
- Окно вынимают из оконного проема и наклеивают на раму пароизоляционную ленту с отступом от разметки 5 мм. В углах лента наклеивается встык, для чего лента изначально отрезается с припуском, который пойдет на посадку. Поверхность должна быть очищена от жира и пыли.
- Лента для откосов приклеивается к боковым профилям и верхнему. оставить нахлест около 10 см.
- Установить окно. Запенить шов.
- Монтажный шов закрыт снаружи диффузионной лентой.
- Перед установкой отлива на его нижнюю поверхность по длине приклеивается ПСУЛ.
- На шов в нижней части окна с внутренней стороны крепится металлизированная пароизоляционная лента.
- Лента на подоконник клеится в последнюю очередь.
Способен улучшить качественные характеристики конструкции, что продлевает срок ее службы. На рынке можно найти ленты, имеющие клейкую полоску с одной или обеих сторон. Он предназначен для крепления ленты к окну и стене. Помимо прочего, такие материалы классифицируют по их температурным характеристикам при использовании.
Первый сорт подходит для летнего периода и может использоваться при температуре от +5 до +35°С, тогда как изделия, предназначенные для зимы, способны выдерживать минусовую температуру. Ширина такой полосы может варьироваться в зависимости от задач, что позволяет обеспечить пароизоляцию стыков разного размера. При выборе пароизоляционной ленты следует учитывать, что ее ширина должна быть больше монтажного шва на 45 мм.
общее описание
Описываемые ленты для монтажа снаружи могут состоять из вспененных материалов, они необходимы и могут применяться совместно со штукатурным раствором, повышающим пароизоляционные характеристики. В продаже имеется пароизоляционная лента для окон, характеристики, фото которой представлены в статье. Такой материал может быть на основе бутилкаучука, который предназначен для герметизации швов и установки на окно, а изделие состоит из нетканого полотна, в процессе монтажа грунтуется, на следующем этапе покрывается штукатуркой, а на завершающий этап — покраска. Этот тип имеет самоклеящийся слой. Если вам нужна пароизоляционная лента, которая будет использоваться при повышенной влажности, то устанавливать материал следует под сухую отделку откосов с использованием металлизированной разновидности.
Характеристика фольгированной пароизоляционной ленты
Фольгированная гидропаротеплоизоляционная лента наклеивается на очищенные, сухие, а также предварительно обезжиренные поверхности. Сам материал поставляется в коробках, размеры которых составляют 420х420х600 мм. Не следует эксплуатировать при температуре ниже +10°С. В основе ленты лежит вспененный полиэтилен, который с одной стороны ламинирован и металлизирован полипропиленовой пленкой, а с другой имеется водостойкий клеевой слой, надежно закрепляющий материал на бетоне. , кирпичные, металлические, пластиковые и деревянные конструкции.
В его основе материал, который состоит из закрытой ячеистой структуры, имеет низкую гигроскопичность и почти не впитывает влагу. Эластичность обеспечивается вспененным полиэтиленом, что гарантирует герметизацию швов с разной степенью неровности. Высокая механическая прочность достигается за счет наличия полипропиленовой пленки, устойчивой к щелочам, органическим растворителям и кислотам. Светоотражающий слой защищен от механических повреждений и окисления. Липкий слой состоит из водостойкого клея, созданного на основе синтетического каучука. Обладает улучшенными адгезионными свойствами с различными материалами, что позволяет использовать ленту без предварительной подготовки поверхности.
Для справки
Можно не опасаться, что пароизоляционная лента слипнется в рулон, так как на ее поверхности имеется защитный силиконизированный слой. Такая паро- и гидротеплоизоляция применяется для швов, узлов и стыков различных строительных конструкций, в том числе при монтаже оконных блоков, изделий из дерева, металла, пластика и бетона.
Размеры материалов
Толщина пленки 20 мкм, при этом длина 15 м, а ширина может варьироваться от 9от 0 до 200 мм. 120 и 150 мм являются промежуточными значениями.
Характеристики
Пароизоляционная лента для окон имеет высокий коэффициент теплового отражения, который достигает 95%. Коэффициент теплопроводности очень мал, и при 20°С он находится в пределах 0,038-0,051 Вт/м°С. Коэффициент теплоусвоения достигает отметки 0,48 Вт/(м 2°С) в течение суток. Термическое сопротивление составляет 0,031 °С/Вт, что справедливо для одного миллиметра толщины. Профессионалов иногда интересуют и такие характеристики, как удельная теплоемкость. В случае описываемого этот параметр равен 1,9.5 кДж/кг°С.
При нагрузке в диапазоне 2-5 кПа динамический модуль упругости может изменяться от 0,26 до 0,6 МПа. Пароизоляционная лента для окон имеет еще одно существенное преимущество, которое выражается в способности поглощать посторонние шумы. Таким образом, звукопоглощение составляет 32 дБ. Материал относится к группе горючести Г2, дымообразующей способности – Д3. Плотность материала может быть 50 и 80 кг/м 3 .
Особенности монтажа уплотнительной ленты
Пароизоляционная лента для окон, технические характеристики которой были представлены выше, должна быть установлена по алгоритму, разработанному для данного материала. Для внутренней герметизации шва используется дублированная пароизоляционная лента на основе алюминиевой фольги. Для надежной и легкой фиксации на нем есть клейкие полоски, которые расположены с двух сторон. Лента должна быть установлена по всему периметру окна, а затем прикрыта откосами, которые устанавливаются всухую.
Для монтажа внутренней пароизоляционной ленты на первом этапе ее следует разрезать на отдельные куски, длина которых будет равна ширине и длине окна. К этому значению прибавьте по 10 см, которые пойдут на угловые стыки. Внахлест накладывается длина ленты, ширина которой должна составлять примерно 1/2 ширины материала.
Методика работы
Лента пароизоляционная для окон ПВХ, применение которой подробно описано в статье, на следующем этапе освобождается от защитной бумаги со стороны дублированной полосы. Теперь материал можно приклеить к рамочному профилю. Делать это нужно в натянутом состоянии, а внутренний край клеевого слоя должен совпадать с внутренним краем рамы. Защитный слой, который находится на бутилкаучуковом покрытии, на этом этапе снимать не следует.
Чтобы адгезия клейких полос не уменьшилась, нужно выдержать конструкцию открытой меньшее количество времени, а перед приклеиванием поверхность окна необходимо протереть мягкой тканью или бумажным полотенцем.
Заключение
Пароизоляционная лента для окон, плотность которой была указана выше, должна быть установлена цельным куском, на плоских поверхностях не должно быть разрывов. На завершающем этапе нужно установить ленту на подоконник, а затем собрать окно со створками.
17.09.2016Специализация: профессионал в области строительства и ремонта (полный цикл отделочных работ, как внутренних, так и наружных, от канализации до электрики и отделочных работ), монтаж оконных конструкций. Хобби: см.

Лента гидроизоляционная для окон ПВХ, как и другие материалы для монтажа, используются относительно редко: их использование удорожает стоимость работ, так как набор качественных монтажных лент для монтажа одной стоимость конструкции составляет около 15 – 25% от стоимости всего окна.
И все же, если вы планируете остеклять дом «для себя», использовать современные материалы не только можно, но и нужно. Именно поэтому я решил написать небольшой обзор, посвященный монтажным лентам, их назначению и правильному использованию.
Назначение монтажных лент
С формальной точки зрения для монтажа конструкций из ПВХ необходимо использовать специальные паропроницаемые и пароизоляционные материалы, в первую очередь, согласно требованиям отраслевых стандартов. Применение лент регламентируется следующими документами:
- ГОСТ Р 53338-2009 «Ленты саморасширяющиеся паропроницаемые самоклеящиеся строительного назначения»;
- ГОСТ 30971-2012 «Швы сборочных единиц для присоединения оконных блоков к стеновым проемам.
Общие технические условия»
- ГОСТ Р 52749-2007 «Швы оконные монтажные с паропроницаемыми саморасширяющимися лентами».
То есть установка окон по ГОСТу без использования лент невозможна в принципе. Но есть и рациональные объяснения необходимости использования таких материалов. Часть из них изложена в уже упомянутых ГОСТах, а часть можно сформулировать исходя из многолетней мойки, монтажа, ремонта и эксплуатации светопрозрачных конструкций:
- Саморасширяющаяся пена на основе полиуретана используется для герметизации стыка между окном и оконным проемом. Несмотря на наличие ряда объективных достоинств, у пенопласта есть и недостатки – в первую очередь, это уязвимость к ультрафиолету.
- Для защиты пенопласта от УФ-излучения используется самоклеящаяся лента, закрывающая монтажный шов снаружи.
- Следующий аспект, обосновывающий необходимость использования специальных лент для монтажа, это вентиляция, а точнее отвод жидкости.
При эксплуатации окна без дополнительной защиты, образующейся в помещении, она частично собирается внутрь монтажного шва, снижая эффективность теплосбережения. Чтобы этого избежать, можно использовать пароизоляционный материал, оклеив его изнутри помещения.
- Однако важно не только предохранить пенопласт от проникновения влаги, но и обеспечить беспрепятственный выход водяного пара за пределы монтажного шва. Для этого используется только паропроницаемая лента для наружной отделки, гарантирующая нормальную диффузию влажного воздуха. .
Вопрос, нужно ли клеить пароизоляционную ленту или использовать паропроницаемый материал, во многом спорный. С одной стороны, эффективность этих материалов действительно достаточно высока, поэтому использование их в монтаже явно отразится на функциональности окна не лучшим образом.
С другой стороны, цена монтажных лент тоже немаленькая, поэтому для экономии можно выбрать и другие способы: изнутри, например, установить пластиковый откос (в принципе, обеспечивает хорошую гидро- и пароизоляция), а с внешней стороны – для отделки монтажного шва паропроницаемой штукатуркой с последующей покраской. ..
И все же повторюсь: использование специальных лент при установке оконной конструкции в проем вполне оправдано как с точки зрения нормативов, так и с точки зрения оптимизации микроклимата в помещении.
Разновидности материалов
Тип 1. Лента гидропароизоляционная
Для монтажа окон ПВХ используются различные ленты. Каждый вид такого материала имеет свои особенности и преимущества, поэтому для достижения максимального эффекта материалы следует комбинировать, наилучшим образом сочетая их функциональные преимущества.
Начну свой обзор материалов используемых при установке окон, с самых популярных – с гидропароизоляционной ленты:
- Самоклеящаяся гидроизоляционная монтажная лента (HPL) представляет собой ленточный материал, перекрывающий монтажный зазор со стороны помещения.
- Основой ленты является полиэтиленовая или пенополиэтиленовая пленка. С одной стороны полоса ламинируется тонким слоем алюминиевой фольги, а с другой для монтажа наносится одна или две полоски клея.
- Используемая для нанесения клеевая смесь обеспечивает хорошую адгезию к большинству материалов – дереву, бетону, кирпичу и т.д. Проблемы могут возникнуть при попытке оклеить проем из газо- или пенобетона, поэтому перед покупкой установочного материала рекомендую проконсультироваться с продавцом или внимательно изучить, что об этом говорится в инструкции производителя.
- Структура ленты обеспечивает практически полную герметичность готового монтажного шва: ни место склейки, ни сама полиэтиленовая полоса не пропускают воздух и пары воды.
- Полимерная структура обеспечивает изделию дополнительные преимущества: отделочный материал не боится не только влаги, но и воздействия кислот, щелочей и других химически активных веществ, а также не разрушается под воздействием ультрафиолета.
Тип 2. Изолированная гидроизоляционная лента
Изолента по сути является модификацией обычного гидропароизоляционного материала. Его ключевые особенности включают в себя:
- увеличенная толщина основы, которая изготовлена исключительно из вспененного полиэтилена;
- более плотный слой фольги на основе прочной полипропиленовой пленки.
Благодаря таким конструктивным особенностям:
- Изделие не хуже препятствует диффузии жидкости и паров воды и проникновению влаги в среднюю часть монтажного шва. Это обеспечивает максимально эффективную гидро- и пароизоляцию.
- Увеличенная толщина основания и его пористая структура способствуют снижению теплопотерь. Вспененный полиэтилен выступает в роли утеплителя окна.
- Наконец, фольгированное покрытие также играет важную роль. Тонкий слой металла на эластичной основе отражает инфракрасное излучение, выполняя роль «теплового зеркала». При этом большая часть тепла, вырабатываемого отопительными приборами, возвращается в помещение.
К недостаткам таких изделий я бы отнес их довольно большие габариты: отделка монтажного зазора изолентой требует последующей маскировки стыка с помощью откосов, что не всегда входит в наши планы.
Тип 3. Предварительно сжатая лента (ПСУЛ)
Другим универсальным материалом является ПСУЛ (предварительно сжатая уплотнительная лента). Этот материал используется для обеспечения самовентиляции монтажного шва:
- Лента представляет собой полоску пористого пенополиуретана, пропитанного специальным составом. С одной стороны полоса снабжена клеевым слоем, защищенным специальным защитным покрытием.
- Товар поставляется в рулонах (рулонах или бобинах). Разматывать материал необходимо непосредственно перед монтажом, так как со временем изделие теряет свои свойства.
- При монтаже защитное покрытие снимается и ПСУЛ приклеивается к оконной конструкции. После этого пропитка вступает в реакцию с воздухом, за счет чего увеличиваются линейные размеры изделия. Лента расширяется и полностью перекрывает монтажный зазор.
Полное и качественное перекрытие возможно только в том случае, если номинальный размер изделия, указанный изготовителем, соответствует размерам зазора.
Так, например, если мне нужно своими руками заделать щель в 35 мм, то для работы я беру ПСУЛ шириной около 40 мм.
- После расширения материал становится полностью паропроницаемым. Это обеспечивает беспрепятственный выход воды из монтажного шва.
Тип 4. Внутренние ленты
Кроме этих разновидностей, для внутренней отделки откосов используются и другие изделия. Анализировать их основные характеристики удобно по таблице, которую я приведу ниже:
Маркировка | Описание |
Вс | Изделие, которое вы используете для монтажа оконных конструкций, если планируете отделку откосов сухим методом (гипсокартон, пластик, вагонка и т.д.). Обеспечивает эффективную пароизоляцию, предотвращает попадание влаги в толщу монтажного шва. Лента монтируется с помощью самоклеящегося слоя с защитным покрытием. |
БК + | Используется для тех же целей, что и лента ВС, но при этом имеет большую толщину.![]() Дополнительным преимуществом является наличие фольгированного слоя, обеспечивающего более эффективную паро- и теплоизоляцию. |
ВМ | Гидро- и пароизоляционный материал, который используется, если планируется оштукатуривание откосов с внутренней стороны оконного проема. Защищаем пенополиуретан от проникновения влаги, обеспечивая при этом максимальную адгезию к штукатурной массе. |
ВМ + | Более эффективная версия предыдущего продукта, используется для тех же целей. Ключевой особенностью является повышенная влагостойкость. |
Другие типы монтажных лент
Кроме описанной выше продукции, для монтажа светопрозрачных конструкций используются ленты других видов:
- Диффузионная лента для наружной отделки. Используется в сочетании с ПСУЛ или пенополиуретаном. Обеспечивает защиту монтажного шва от влаги и ультрафиолетового излучения с сохранением паропроницаемости.
Отделка узла примыкания диффузным материалом позволяет сохранить естественный уровень вентиляции: воздух из середины монтажного зазора будет свободно выходить наружу.
- Бутилкаучуковая монтажная лента под подоконник. Как следует из названия, используется для герметизации стыка под подоконником и защиты утеплителя от продувания, влаги и теплопотерь. Как и другие материалы этой категории, монтаж осуществляется с помощью самоклеящегося слоя.
- Нетканый материал для укладки под отлив. Обладает высокой паропроницаемостью, приклеивается к основанию проема под сливную планку. Помимо обеспечения вентиляции, он значительно снижает шум отливов из оцинкованного металла, выполняя роль амортизатора и гася некоторые громкие звуки. Скотч
- — универсальный материал, используемый для монтажа легких конструкций. Например, популярна самоклеящаяся световозвращающая пленка, а также очень удобна в использовании москитная сетка с крепежной лентой.
Как им правильно пользоваться?
Технология использования монтажных лет при установке окон из ПВХ-профиля достаточно проста. Использую следующий алгоритм работы:
- Сначала подготавливаю проем: снимаю старую конструкцию, выравниваю стены, обеспыливаю и просушиваю все поверхности. Желательно, чтобы края проема были более-менее ровными, поэтому перед установкой окна может потребоваться их доработка с помощью быстротвердеющего раствора.
- Затем нарезаю гидроизоляционные ленты, ПСУЛ и рассеивающий материал. Режу изделия по длине каждой стороны окна с нахлестом не менее 10 см (эти срезы используются для формирования углового соединения).
- Наклеиваю ленты на оконную раму, сняв защитную пленку с одной из клейких полос. На лицевую поверхность конструкции наклеиваю ПСУЛ снаружи в сжатом состоянии.
Желательно, чтобы ПСУЛ полностью скрывался за перилами стены, поэтому перед оклейкой я обычно примеряю окно к проему, делая отметки в месте установки.
- Устанавливаю конструкцию в проем и фиксирую выбранным способом – либо с помощью анкеров, либо с помощью монтажных пластин.
- Заполняю все щели саморасширяющимся пенополиуретаном.
- С внутренней и внешней ленты снимаю защитные полоски и приклеиваю их края к отверстию, полностью перекрыв пенопласт.
- Если монтаж осуществляется зимой, использую специализированные материалы с клеем, сохраняющим адгезию при низких температурах.
- Перед установкой доборных элементов отдельно приклеиваю к опорному профилю или низу рамы материал, защищающий пространство под подоконником и под сливной планкой.
- Под сам отлив на горизонтальную поверхность наклеиваю полоску ПСУЛ: она выполняет роль амортизатора, а потому металлический козырек не будет дребезжать при порывах ветра и попадании на него капель дождя.
Стоимость материалов
Как я уже отмечал вначале, высокая цена монтажных лент отчасти ограничивает их распространение. Но в то же время, если вы точно знаете, что вам нужно, есть шанс уложиться в отведенный на остекление бюджет.
Заключение
И паропроницаемая, и пароизоляционная лента для пластиковых окон могут не входить в обязательный комплект деталей для успешного монтажа. Но их использование позволяет полностью соответствовать требованиям ГОСТ. А также обеспечить формирование благоприятного микроклимата в помещении – в первую очередь за счет нормализации монтажного шва.
Видео в этой статье поможет вам освоить технологию использования таких деталей, а при выборе товара вы сможете проконсультироваться со мной и другими специалистами, задавая вопросы в комментариях.
17 сентября 2016 г.Если вы хотите выразить благодарность, внести уточнение или возражение, спросить автора о чем-то – добавьте комментарий или скажите спасибо!
Замена окон в жилом или коммерческом помещении всегда сопровождается защитой самых слабых элементов конструкции: стыков между рамой и стеной. Осуществляется путем заполнения пространства между оконным проемом и рамой пенополиуретаном. Этот материал обладает отличными звуко- и теплоизоляционными качествами. Однако при недостаточной или неправильной защите под воздействием влаги и ультрафиолета пена начинает разрушаться и терять свои первоначальные свойства.
Чтобы этого избежать, нужно позаботиться о мерах по герметизации швов и защите наполнителя. Для этого снаружи используется гидроизоляция, препятствующая попаданию природных осадков на пористый утеплитель, а изнутри для окон ПВХ используется пароизоляция, защищающая пенопласт от воздействия паров воды.
Показана структура пароизоляции для пластикового окна
Какой должна быть пароизоляция?
Пароизоляция предотвращает проникновение влаги из воздуха в помещении в теплоизоляционный материал. Коэффициент паропроницаемости пароизоляции внутренних швов для окон ПВХ должен быть не более 0,01 мг/(м*ч*Па).
Для защиты суставов используйте:
- силикон;
- бэк-корды;
- Лена ПСУЛ; ленты из бутилкаучука
- ; Армированная фольга
- .
Ленты ПСУЛ предназначены для создания монтажного шва с естественной вентиляцией.
Выбор пароизоляции следует производить с учетом последующей отделки. Так есть материал для сухого строительства (гипсокартон, пластик), мокрая штукатурка, есть отдельно для защиты стыков деревянных окон в деревянных домах, для внутренних и наружных работ.
Лента может быть одно- или двуклейкой
Бутилкаучуковые ленты аналогичны самоклеящимся поролонам, но с защитной пропиткой. С их помощью качественно заделываются все швы между окном и стеной дома. Также пароизоляция для окон может иметь как одну клейкую сторону, так и две.
Различают пароизоляцию для окон ПВХ по сезонным периодам:
- теплый период года с температурой воздуха от 5 до 35 градусов выше нуля;
- зимний период с отрицательными температурами.
Подробнее: Чем вредны пластиковые окна?
Пароизоляция предотвращает разрушение пенопласта под воздействием влаги, предотвращает появление сырых углов в оконном проеме, появление грибка и сквозняков.
Если не делать пароизоляцию и откосы, может быть грибок
Стоит отметить, что цена на пароизоляцию для окон ПВХ абсолютно адекватна и доступна каждому. Очень низкие затраты на гидро- и пароизоляцию позволят увеличить срок службы окон, защитить дом от сквозняков и плесени в углах.
Монтаж пароизоляции на окна
Ниже приведены общие правила монтажа пароизоляции для окон ПВХ, так как каждый вид ленты может иметь свои особенности:
- Оконная рама и проем очищаются от грязи и пыли.
- Окно без фиксации вставляется в проем, места крепления пароизоляции отмечены на пластике.
- Окно снимается и на отмеченные места приклеивается пароизоляция.
Скрытый монтаж осуществляется до запенивания пустот. Наружные ленты приклеиваются только после полного высыхания пенополиуретана. В любом случае пароизоляционная лента наклеивается на окно сплошным слоем.
Не забывайте, что выбор ленты во многом зависит от вида последующей отделки. Очень важно использовать материалы с соблюдением всех влагопроницаемых характеристик.
Где купить? Цены
Купить пароизоляцию для окон ПВХ можно в любом строительном магазине. Если вам предстоит заняться заменой окон в своем доме, посоветуйтесь с ремонтниками по поводу оптимальной для вас пароизоляции с учетом окончательной отделки стен.
Настоящие профессионалы дадут вам дельный совет. Но, если вам попадаются «эксперты», уверяющие вас в бесполезности использования пароизоляции для окон, бейте их в шею. Чья-то некомпетентность может потом принести вам массу проблем с сыростью и сквозняками.
Установка пластиковых окон своими руками: установка по ГОСТу. Правильный монтаж пластиковых окон
Срок службы пластиковых окон составляет 40 и более лет, но только грамотный монтаж обеспечивает им высокие эксплуатационные свойства. Установка окон ПВХ по ГОСТу – одному из Стандартов окон Москвы.
Компания предлагает два варианта установки по уникальным технологиям: базовая SetEco™ и установка по ГОСТу SetFull™.
Установка окон по системе SetFull™
Установка пластиковых окон по технологии SetFull осуществляется в соответствии с ГОСТ, при этом учитываются особенности и недостатки зданий.
Специальный состав защищает монтажный стык как со стороны улицы, так и со стороны помещения.
Гарантия на установку SetFull™ составляет 5 лет.
Компоненты системы:
- Пенополиуретан.
- Предварительно сжатая уплотнительная лента.
- Гидроизоляционная лента (мембранного типа)
- Пароизоляционный слой.
- Материал шумопоглощающий и теплоизоляционный. *
Установка окон с помощью системы SetEco™
Это базовый тип установки. Используемые материалы просты в использовании, при этом обеспечивая базовое уплотнение монтажного шва. Для дополнительной защиты выполняется «Утепление наружного шва». Услуга предполагает установку двух специальных изоляционных лент. Рекомендован компанией «Московские окна» для заказов с пластиковыми откосами, обеспечивающими надежную пароизоляцию со стороны помещения.
Гарантия на установку SetEco™ 2 года.
Компоненты системы:
- Пенополиуретан.
- Предварительно сжатая уплотнительная лента.*
*Лента ПСУЛ устанавливается только при заказе услуги «Изоляция монтажного шва»
Установка по ГОСТ
Современные пластиковые окна требуют грамотного монтажа. При установке пластиковых окон следует учитывать все будущие нагрузки на окно: механические, термические и химические. От правильной установки окна в первую очередь зависит его функциональная долговечность.
Этап 1. Защита жилища от строительного мусора
Перед монтажом необходимо подготовить помещение. Накройте пол, мебель, дорогие вещи, посуду и т. д. полиэтиленовой пленкой для защиты от строительной пыли.
Этап 2.

Перед началом демонтажных работ обязательно проверяем размеры проемов и рам, доставляемых на объект, с учетом габаритов сборки шов. Проверяем комплектность заказа.
Этап 3. Подготовка новых окон к установке
Производим расшивку глухих частей окна и снятие створок. Подготавливаем отверстия для крепежа. Обязательно снимите защитную пленку с внешней стороны рамы…
Монтаж по стандарту
Монтаж пластиковых окон предполагает соблюдение норм по ГОСТу. Домовладельцы не всегда предпочитают устанавливать окна по всем необходимым правилам и нормам.
Схема установки пластикового окна.
Эксперты настоятельно рекомендуют придерживаться этих правил всем жителям, особенно тем, у кого есть офисные помещения, магазины, различные общественные учреждения. Большинство покупателей уверены, что от профиля зависит качество и надежность всей конструкции. Но помимо этого ключевую роль играет сборка и, соответственно, установка. Иногда хозяева, нанимающие специалистов, не задумываются о том, будет ли проведена установка по ГОСТу. Производитель профиля всегда указывает, что сборку нужно производить таким образом, но мастера-установщики могут не соблюдать эти правила.
Схема установки пластикового окна.
Установка по ГОСТ не обязательна. Это скорее рекомендация. Если владельцы дома решили установить окна согласно требованиям стандарта, необходимо пригласить квалифицированных сотрудников, желательно из крупной строительной компании. С этой компанией заключается договор, в котором есть определенный пункт, в котором указано, что установка будет производиться точно по ГОСТу.
При покупке продавец должен выбрать подходящий профиль, который будет соответствовать конкретным условиям. Конструкцию необходимо проверить на оптимальный воздухообмен и теплоотдачу, на уровень звукоизоляции, проникновения пыли и т. д. Как правило, известные компании-поставщики имеют сертификаты о том, что оконные конструкции прошли необходимые проверки. Соответственно, приобретать товар лучше у них.
Основные требования в процессе установки
Важно учитывать тот факт, что большинство проблем с пластиковыми окнами возникает при неправильном монтаже. Поэтому, если вы решили установить пластиковые окна, не стоит экономить на процессе монтажа. На сегодняшний день в России действует ГОСТ 30971-2002. Следующие правила предназначены для правильной установки. В первую очередь в ГОСТ указаны виды профилей, а также примеры и различные варианты крепления. В процессе монтажа важно соблюдать определенные правила: не должно быть щелей, отверстий. Это необходимо для изоляции от холода. В местах крепления окна по вертикали и горизонтали делаются три шва: внутренний, наружный и средний. Более того, чтобы правильно монтировать окно, нужно учитывать расширение пластика при нагреве.
Схема установки окна в проем.
Также необходимо помнить, что при выборе следует руководствоваться санитарными нормами и нормами герметичности. От этого напрямую будет зависеть оптимальная температура и уровень влажности. Для того чтобы узнать такие нормативы, необходимо рассмотреть требования СанПин 21.2.1002-00, в которых прописаны нормы вентиляции и отопления в жилом доме. При несоблюдении этих правил может возникнуть риск заражения грибком или плесенью, это может произойти из-за чрезмерного уровня влажности.
Стоит отметить, что установка по ГОСТу является гарантией вашей безопасности и благоприятного функционирования оконной конструкции. Кроме того, установка по требуемым нормам обеспечивает благоприятный микроклимат в доме.
При монтаже швы должны располагаться в 3-х уровнях. Первый способен защитить помещение от проникновения осадков, воды. Второй (внутренний) уровень должен защищать от проникновения паров. Третий уровень делается с помощью строительной пены. В стандартах также указаны типы стен, что тоже нужно учитывать. Все правила установки должны быть известны. На них удобно ориентироваться как при покупке, так и в процессе установки. Еще раз стоит повторить, что покупать следует только качественную, сертифицированную продукцию. Продавец должен предоставить вам документы, в которых указаны все технические особенности товара.
Требования к установке
Сертификат качества должен быть выдан не только компании, которая продает окна, но и тому, кто отвечает за установку. Важно, чтобы за монтаж конструкции взялись квалифицированные специалисты. Появление и внедрение системы сертификации выведет бизнес на высокий уровень. Сегодня покупатель предъявляет повышенные требования к качеству конструкций и сервиса в целом.
Перед установкой необходимо произвести все необходимые замеры, сравнив их. Важно знать, какие нагрузки выдерживает конструкция, определяется ветровая нагрузка. Из этого делается вывод, нужна ли дополнительная установка каркаса с металлическими пластинами. Некоторые окна могут пропускать воздух. В этом случае устанавливаются рамы для нормализации теплоизоляции.
Схема установки окна.
Перед установкой важно тщательно подготовить помещение. Необходимо заранее убрать все посторонние вещи. Мебель рекомендуется накрыть широкой тканью или пленкой. Бытовая техника в помещении должна быть изолирована от пыли. Сначала вытягиваются створки и аккуратно снимается рама. Проем должен быть свободен от лишних деталей, все откосы проверяются с помощью уровня.
После доставки конструкции необходимо разделить раму и стеклопакеты. Рамка вставляется в проем с помощью специальных клиньев. Затем следует разметить раму и определить, как она будет располагаться в проеме. После закрепления рамы. Для этого используют анкерные болты и шурупы. Стеклопакет фиксируется штапиками. Для того чтобы правильно произвести все замеры, вам понадобится лазерная линейка. Важно, чтобы вся конструкция была прочно закреплена. Для этого есть определенные правила, например, расстояние между точками крепления должно быть около 70 см. Расстояние до крепежа от внутреннего угла должно быть максимум 15 см.
Структура стен другая. Выбор крепежа зависит от особенностей стены. В основном крепления производятся с помощью анкерных болтов, анкерных пластин и саморезов. Наиболее практичным способом является использование анкерных пластин. Важно правильно установить откосы, закрывающие проем между профилем и стеной. Для установки удалите остатки штукатурки со старого окна, загладьте неровности шпаклевкой.
Инструменты
- молоток; перфоратор
- ;
- лом для вытаскивания старых гвоздей; строительный уровень
- ; Монтажная пена
- и строительный пистолет для работы с ней.
Установку пластиковых окон должны производить только опытные специалисты, установку желательно проводить, соблюдая все требования и правила ГОСТ. Компании, занимающиеся установкой пластиковых окон, имеют отделы контроля качества, в которые можно обратиться, если у вас возникнут проблемы с установкой.
Загрузить еще
На сегодняшний день пластиковые стеклопакеты можно назвать оптимальным решением для использования в любом здании. Если вы до сих пор пользуетесь деревянными окнами, то пора менять их на более современные и забыть о ежегодных проблемах зимой. Вам не придется их красить и заделывать щели, ведь пластиковые рамки идеально ровные и совсем не требовательны к уходу. Мы расскажем, как устанавливаются пластиковые окна, и покажем видео процесса установки для наглядности.
Если вас интересовали услуги компаний по установке пластиковых окон, то вы наверняка знаете, что у них обычный монтаж и монтаж по ГОСТу. стоит дороже, но при соблюдении всех допусков лучше обычного. Подробнее о требованиях к качеству продукции и монтажных работ можно узнать в нескольких нормативных документах.
- ГОСТ 23166-99 «Блоки оконные» – общие требования к освещению помещений, вентиляции, защите от атмосферных явлений и звукопропусканию.
- Более конкретные требования описаны в ГОСТ 30673-99 «Профили ПВХ» и ГОСТ 30674-99 «Блоки оконные из профилей ПВХ».
- Требования к монтажу указаны в ГОСТ 30971-02 «Крепление швов примыкания оконных блоков к стеновым проемам».
- Нормы тепло- и звукоизоляции, вентиляции, светопропускания описаны в ГОСТ 26602.1-99, ГОСТ 26602.2-99, ГОСТ 26602.3-99, ГОСТ 26602.4-99.
- Тех. условия для клееных стеклопакетов строительного назначения указаны в ГОСТ 24866-9.9.
Монтаж окон ПВХ своими руками включает в себя следующие этапы:
- замеры проема;
- демонтажные работы;
- подготовка отверстий для установки;
- установка пластикового окна.
Однако, если вы решите сделать все шаги самостоятельно, то может возникнуть проблема: производители не дают гарантии, если замеры и монтаж выполнялись не их мастерами. Если ошибиться на сантиметр, оконный блок может просто не войти, а если неправильно вставить пластиковые окна, то через пару лет они промерзнут, протекут и т. д.
С другой стороны, если подойти к работе ответственно, изучив перед работой все тонкости, можно сделать установку окон ПВХ даже лучше, чем мастера из компании, которые зачастую экономят время и деньги, не соблюдая технологический процесс .
Рассмотрим по порядку все этапы монтажных работ, и начнем с замеров оконного проема. Это самый сложный этап, потому что определить реальные размеры окна, когда оно уже установлено, сложно, особенно в старых домах. Слой штукатурки и утеплителя после демонтажа может отвалиться, а проем станет больше, чем вы ожидали, поэтому при замерах следует внимательно осматривать стены.
Сначала рассмотрим процесс измерения окна в проеме без четверти. Оконная четверть представляет собой внутреннюю раму из кирпича шириной около ¼ кирпича (5-6 см), которая предотвращает выпадение окон и позволяет более жестко их фиксировать. Кроме того, на четверть закрывает монтажная пена от солнечных лучей, что обязательно даже при ее отсутствии. При отсутствии четверти рама крепится к анкерным пластинам, а пенопласт прячется с помощью декоративного оклада. Узнать наличие четверти очень просто: нужно сравнить ширину рамы внутри и снаружи окна; если он сильно отличается, у вас есть четверти.
Замеры окон выполняются следующим образом:
Измеряется ширина оконного проема. Для этого нужно знать расстояние между внутренними скатами. При этом в старых домах стоит учитывать толщину штукатурки, ее желательно снять для более точных замеров.
Высота оконного проема измеряется от верхнего откоса до подоконника с учетом толщины последнего. Делаем минимум 3 замера, от края и посередине, для расчетов берется минимальный результат.
- Ширина = ширина оконного проема – 2 сантиметра на монтажный зазор.
- Высота = высота проема – 2 см на монтажный зазор – высота профиля стойки.
Также необходимо проверить прямолинейность оконного проема, чтобы его стороны не были перекошены по вертикали и горизонтали. Измерения можно производить с помощью стандартного спиртового уровня. Если вы любитель сверхточных измерений, то воспользуйтесь лазерным уровнем.
Если есть неровности, обязательно укажите их на чертеже, по которому будете заказывать окно. Необходимо рассчитать полезную площадь так, чтобы при установке углы рамы не упирались в стену из-за перекоса проема. Другими словами, необходимо выдержать равномерный монтажный зазор по периметру.
Что касается расположения оконного блока, то при виде сверху он должен быть установлен на 2/3 ширины изнутри. Если планируется внешняя облицовка фасада, можно сдвинуть окно ближе к улице.
Для измерения ширины слива обычно достаточно прибавить 5 см на отвод к ширине уже установленного отлива. Его общая ширина должна быть суммой ширины от монтажного шва до внешнего угла стены + 3-4 см на уступ и + запас на изгиб. Если планируется наружная отделка фасада, то учитывается толщина утеплителя и отделки, поэтому отлив рекомендуется устанавливать после отделки фасада, но прикрыть монтажную пену от солнца важно в любом случае.
Размеры подоконника должны быть равны ширине от внутреннего угла стены до монтажного шва + размер внутреннего выступа – ширина оконной рамы (60, 70, 86 мм). Выступ должен быть достаточно большим, чтобы покрывать верхнюю часть радиатора примерно на 1/3.
Откосы лучше замерять после установки окон, так как точную ширину определить сложно. Длина будет равна высоте оконного проема с запасом на подрезку.
Размеры четверти окна
Если есть четверть, нужно учитывать ее размеры и мерить по внешней части.
- Ширина = расстояние между четвертями + 2 сантиметра на нахлест четверти на раму (2,5-4 см).
- Высота = расстояние между отливом и верхней четвертью + нахлест на верхнюю четверть (2,5-4 см).
Плоскость установки выбирают по внутренней стороне четверти, и от нее рассчитывают размеры подоконника и отлива.
Многие компании по производству окон предоставляют замеры бесплатно. Поэтому подумайте, прежде чем браться за самостоятельные замеры, можно еще доверить эту работу профессионалам.
Окно порядка
После всех замеров можно связаться с производителем и определиться с комплектацией окна резервуара. Подбирается фурнитура, наличие глухих деталей и створок.
Также при выборе следует знать, что существует несколько систем крепления окон:
- крепление через раму в монтажной плоскости; крепление
- с опорной арматурой, которая устанавливается при производстве.
В первом случае при установке стеклопакеты вытягиваются из рамы и фиксируются, а затем вставляются обратно. Второй вариант означает, что окно фиксируется сразу стеклопакетом. Обе системы имеют свои недостатки: при вытаскивании и установке стеклопакетов можно повредить их герметичность, а если этого не сделать, то вес всей конструкции будет большим, что увеличивает риск повреждения при монтаже.
Подготовительные работы
Подготовку следует начинать только после установки окна. В первую очередь, конечно, нужно освободить рабочее пространство и накрыть мебель полиэтиленом, потому что пыли будет много.
При необходимости из окна выдвигается стеклопакет и снимаются створки с петель. Чтобы снять стеклопакет с рамы, нужно аккуратно стамеской поддеть штапик и вытащить его. Сначала снимите вертикальные штапики, затем горизонтальные. Обязательно пронумеруйте их, чтобы не перепутать, иначе потом могут появиться пропуски.
После того, как вы вытащите штапик, вы можете немного наклонить раму и вытащить стекло, отодвинув его в сторону.
Для снятия створки с рамы необходимо снять заглушки с навесов и открутить болты. После этого поверните ручку в центр, чтобы переключить окно в режим проветривания, приоткройте его и снимите с нижнего козырька.
В итоге останется только каркас с импостами (перемычками для разделения створок).
Делается разметка точек для анкеровки и сверлятся отверстия изнутри. Сделайте минимум 3 точки крепления по краям и 2 вверху/внизу. Для надежной фиксации подойдут анкеры 8-10 мм и соответствующее сверло по металлу.
Если стены имеют низкую плотность (например, ячеистый бетон), то крепление производить на анкерные подвесы. Они прикручиваются к каркасу и крепятся к стене закаленными саморезами (по 6-8 штук на каждый подвес к стене).
Совет! Чтобы исключить температурный мостик в месте опорного профиля, крайне желательно за день до монтажа заполнить его внутреннюю полость монтажной пеной. Так вы защитите себя от замерзания.
Снимать старое окно лучше всего в день установки нового. Некоторые домовладельцы предпочитают оставлять старые окна для повторного использования. Если вы хотите аккуратно разобрать окно, сделайте следующее:
- снимите оконные створки с петель;
- удалить старый раствор из пространства между рамой и проемом;
- имея доступ к оконным креплениям, демонтировать их или срезать «болгаркой»;
- выбить рамку из проема;
- удалить старое уплотнение и изоляцию;
- снять слой штукатурки с откосов перфоратором с насадкой-лопатой;
- демонтировать подоконник и с помощью перфоратора удалить излишки цемента под ним;
- выравнивание откосов и удаление излишков раствора;
- Обработайте все прилегающие поверхности грунтовкой.
Если проем деревянный, необходимо предусмотреть слой гидроизоляции по периметру.
Если работа происходит в холодное время года, то на улице должно быть теплее -15 градусов. При этом зимой необходимо использовать морозостойкую пену.
Крепление пластикового окна
Сначала нужно закрепить окно на деревянных клиньях по периметру, чтобы можно было его выровнять, а потом уже просто крепить к стене. Деревянные подложки не нужно снимать после фиксации, они будут дополнительно поддерживать конструкцию.
Разрез установленного пластикового окна
Еще одним грубым нарушением ГОСТ является отсутствие опорного профиля. Он обеспечивает не только стабильное крепление, но и позволяет закрепить к нему подоконник и отлив. При отсутствии профиля их обычно крепят непосредственно к каркасу, нарушая его герметичность. На схеме показано, как расположить подоконный профиль внизу рамы.
После этого нужно убедиться, что во всех трех плоскостях окно идеально ровное. Лучше всего это можно определить с помощью отвеса, водяного или лазерного уровня. Популярные пузырьковые уровни имеют низкую точность для таких измерений.
Как только вы установите оконный блок ровно без перекосов и уклонов, его можно крепить анкерами к стене.
Перфоратором осторожно, чтобы не повредить профиль, просверливаем стену на 60-120 мм через подготовленные заранее отверстия в окне. Сначала прикручиваем нижние анкеры, но не до конца, потом еще раз проверяем ровность и прикручиваем остальные точки. Анкеры могут быть окончательно затянуты только после окончательной проверки. В этом случае не нужно переусердствовать, иначе рама перекосится. Таким же образом происходит крепление к анкерным пластинам.
Дренажная установка
С внешней стороны окна отлив крепится к профилю стойки саморезом или в специальный паз по низу рамы. Все стыки необходимо заделать герметиком, чтобы внутрь не проникла влага. Дополнительно можно углубить концы отлива в стену на несколько сантиметров, сделав углубление перфоратором. Перед укладкой нижний зазор заделывают снаружи во избежание промерзания. Чтобы уменьшить шум от дождя, на нижнюю часть отлива приклеиваем полоску шумоизоляции Линотерм или делаем поролоновую подушку.
Сборка окон
Когда все анкеры закреплены, можно вставить стеклопакеты обратно и надеть створки. Вставляем стекло в раму и прикручиваем обратно штапики, они должны защелкнуться, для этого аккуратно постучите по ним резиновой киянкой.
Элементы пластиковых окон
Затем необходимо проверить, что створка открывается свободно и плотно прилегает в закрытом состоянии. Наконец проверяется уровень окна. Открытая створка не должна произвольно открываться или закрываться, если окно стоит ровно.
Убедившись в правильности установки, можно приступать к герметизации монтажного шва. Герметизируем его пенополиуретаном и делаем надежную гидроизоляцию с двух сторон, чтобы избежать примерзания и запотевания стекол.
Перед нанесением пены смочить трещины водой. При заполнении зазора важно еще раз распылить его, чтобы улучшить процесс полимеризации.
Совет! При заделке швов будьте особенно осторожны! Важно нанести правильное количество пены (70-95% площади стыка), если его слишком мало, возможно промерзание, а если слишком много, то окно может вести.
После высыхания поролон должен выступать из швов на несколько сантиметров. Также следите за тем, чтобы он не попал на лицевую часть пластиковых профилей. Широкие швы более 8 см заполняйте в несколько приемов.
Внутри приклеиваем гидропароизоляционную ленту для пластиковых окон по периметру, кроме дна. Внизу окна нужно приклеить гидроизоляцию фольгированной поверхностью, которая будет скрыта подоконником. Снаружи нужно наклеить паропроницаемую мембрану, чтобы влага выходила изнутри, но не проникала внутрь.
Подрезаем подоконник так, чтобы он упирался в профиль накладки и входил в проем. По краям он должен заходить на стены на 5-10 см. Не забудьте оставить температурный зазор в 0,5-1 см, который будет скрыт пластиковыми откосами.
Подоконник устанавливается на деревянные накладки, по уровню, с небольшим наклоном внутрь помещения. Пустое пространство под ним заполняется пеной и с торцов приклеиваются пластиковые заглушки. После этого на него нужно положить тяжелый предмет, пока пена не высохнет. Также можно закрепить подоконник на анкерных пластинах, прикрутив его к стене снизу.
Видео о том, как правильно замерить и установить пластиковые окна:
Теперь вы знаете, как правильно установить пластиковое окно, и наверняка сможете сделать это самостоятельно. Через сутки после установки рекомендуется окончательно проверить работу фурнитуры, чтобы пена успела схватиться. Необходимо отрегулировать фурнитуру для плотного прилегания окна со всех сторон.
Данная инструкция по установке окон ПВХ распространяется и на балконное остекление, но есть некоторые тонкости. В частности, обычно приходится армировать парапет, дополнительно создавая перегородку из пеноблоков.
Вкладывая большие деньги в установку пластиковых окон, люди рассчитывают серьезно повысить уровень комфорта своей квартиры. Они внимательно изучают модельный ряд, сравнивают преимущества профилей, используемых в различных конструкциях. Но все достоинства окон ПВХ могут быть перечеркнуты ошибками, допущенными при их установке. Большинство претензий к компаниям, устанавливающим окна ПВХ, предъявляются именно к качеству работы монтажников. Пластиковые окна прослужат долго и не потеряют своих качеств, если установщики ориентируются при установке на ГОСТ, а не на сугубо личные соображения.
Какой документ регламентирует процесс установки пластиковых окон?
В марте 2003 г. разработан и принят ГОСТ 30971–2002, обеспечивший формализацию монтажных работ. Принятию этого документа способствовала государственная программа повышения энергоэффективности и энергосбережения.
Но не все компании в своей работе руководствуются положениями этого документа. Высокие требования, предъявляемые ГОСТ 30971–2002, увеличивают издержки фирм, работающих на рынке окон ПВХ. Поэтому небольшие компании часто игнорируют его положения, экономя на качестве предоставляемых услуг. Этому способствует низкий профессиональный уровень работников таких предприятий.
Обычному обывателю знакомство с этим документом принесет ощутимую пользу. Зная правила установки окон ПВХ, он сможет контролировать весь процесс монтажа, а после его завершения получить подробную техническую документацию по выполненным работам и полное гарантийное обслуживание.
Какие документы выдаются при установке?
Владелец новых окон ПВХ должен иметь на руках два документа, один из них – до установки, другой – после завершения работ по замене оконных блоков.
- Заранее составляется договор, который должен содержать необходимые расчеты теплофизических свойств окна, устанавливаемого в конкретный стеновой проем. На их основе выбирается оптимальная схема установки, которая согласовывается с заказчиком.
- После завершения монтажа пластиковых окон заказчику передается технический паспорт установки со схемой установки. В нем также должны быть перечислены материалы, используемые для герметизации монтажных швов, и гарантийные обязательства подрядчика.
Подготовка помещения
Процесс замены оконных блоков сопровождается выделением большого количества пыли. Поэтому перед началом работы необходимо максимально освободить помещение от мебели и бытовой техники. То, что нельзя выносить, а также стены и пол, необходимо накрыть пленкой или газетами для предотвращения загрязнения.
Совет: можно использовать старое покрывало в качестве своеобразной ширмы, натянув его мокрым на расстоянии двух-трех метров от оконного проема. Он возьмет на себя значительную долю пыли, а позже его можно будет просто выбросить.
Подготовка оконных проемов
Перед установкой пластиковых окон необходимо снять старые рамы со стенного проема. Для этого монтажники используют перфоратор, электролобзик и лом. ГОСТ 30971–2002 требует от подрядчика предварительной подготовки проемов для оконных блоков: полной очистки поверхности и устранения имеющихся дефектов. Также ГОСТ требует наличия фальшчетвертей у проемов, в которые устанавливаются пластиковые окна. Они необходимы для формирования трехслойного монтажного шва.
Артикул: четвертинки – выступы, предназначенные для защиты швов от внешних неблагоприятных воздействий.
При их отсутствии создаются так называемые фальшчетверти, как правило, из металлических или пластиковых уголков.
Три слоя монтажного шва при установке окон ПВХ
Независимо от материалов, выбранных установщиками пластиковых оконных блоков, правилом является то, что любой монтажный шов должен содержать три слоя.
- Внешний слой должен защищать остальные материалы шва от влаги. В то же время он должен пропускать воздух для вентиляции утеплителя. В большинстве случаев для формирования этого слоя используются предварительно спрессованные уплотнительные ленты (ПСУЛ). Перед монтажом оконной рамы в проем ее обклеивают этими лентами. В дальнейшем их расширяют и закрывают все щели между коробкой и стеновым проемом. ПСУЛ идеально подходят для монтажных работ в новых домах, где геометрия стеновых проемов не нарушена. Но если откосы неровные или оштукатурены, то при использовании такого защитного материала могут возникнуть определенные проблемы. По ГОСТ 309№ 71-2002, при монтаже оконных блоков ПВХ допускается использовать различные виды герметиков, например, силиконовые.
Важно! Герметик нельзя наносить непосредственно на монтажную пену, он должен покрывать только две стороны шва.
- Средний слой обеспечивает теплоизоляцию. Для его заполнения используется пенополиуретан, который подбирается исходя из климата местности. Заполнять ею шов нужно таким образом, чтобы потом не пришлось отрезать лишнее со стороны улицы: такие манипуляции облегчают попадание влаги в этот слой. Если есть необходимость нанесения нескольких слоев пенопласта, то временной интервал между образованием каждого из них должен быть выдержан в соответствии с правилами, определенными ГОСТ.
- Внутренний слой защищает утеплитель от влаги из помещения. Он состоит из пароизоляционных лент. Необходимо следить за правильным расчетом нахлеста такой ленты, который должен составлять не менее половины ширины материала. Также следует избегать складок при укладке ленты. Чаще всего монтажники используют ленту с нанесенным изнутри защитным покрытием, но если оконные проемы оштукатурены, то лучше выбрать ленту с наружным покрытием.
Способ крепления оконного блока
При установке оконного блока необходимо обеспечить достаточный зазор между оконным профилем и стенным проемом. Зазор не только позволит качественно выполнить все работы по заполнению швов, но и компенсирует возможные изменения геометрии окна, вызванные температурными колебаниями.
Существуют правила расположения креплений:
- для оконных коробок ПВХ белого цвета, максимальное расстояние между ними не более 700 мм;
- если оконная коробка цветная, то это расстояние уменьшается до 600 мм; элементы крепления
- должны располагаться на расстоянии не менее 150 мм от углов и стыков; деревянные бруски
- , применяемые для предварительного крепления окна, должны быть предварительно обработаны антисептическими материалами, их высота должна быть не менее 20 мм;
- в большинстве случаев оконные рамы крепятся дюбелями и анкерами, которые вбиваются в стену на глубину 40 мм.
Важно! Все крепежные детали должны иметь антикоррозийное покрытие, как правило, из нержавеющей или хромированной стали.
Что еще делать подрядчику после установки окна
Не зная норм ГОСТ, многие заказчики считают, что обязанности подрядчика заканчиваются после завершения монтажа оконного блока. И компании, устанавливающие окна ПВХ, пользуются этим, облегчая себе работу. Фактически от исполнителя требуется дополнительно выполнить следующие действия:
- Проверить работу оконных створок, при необходимости отрегулировать их и устранить возможные перекосы.
- Проверить работу всей фурнитуры, установленной на окне.
- Снимите защитную пленку.
- Собрать и вывезти мусор, образовавшийся при демонтаже старых оконных рам и установке пластикового оконного блока.
Важность правильной установки окна
Правильная установка пластикового окна позволит избежать типичных проблем, возникающих при неправильной установке. К ним относятся:
- Недостаточная теплоизоляция конструкции, образование так называемых мостиков холода.
- Появление плесени и грибка из-за плохой гидроизоляции или недостаточной паропроницаемости монтажного шва.
- Появление перекосов створок или оконной коробки, вызванных недостаточным тепловым зазором или неправильным размещением креплений.
При соблюдении всех правил, прописанных в ГОСТ, пластиковое окно может прослужить до 20 лет и при этом не потерять своих характеристик.
Покупая окно, мы планируем, что оно сможет исправно служить многие десятилетия. Однако это возможно только в том случае, если окно правильно установлено. Практически у всех специалистов есть свои методики и секреты, но есть и особые закрепленные нормы – ГОСТ и СНиП. Именно установка окон ПВХ по ГОСТу может дать максимально качественный результат.
Правила
Установка окон ПВХ по ГОСТу гарантирует его долгую и безотказную службу. Сегодня все виды работ, относящиеся к этой сфере, регламентируются четырьмя основными стандартами:
- ГОСТ 30674-99 .
В нем содержится общая информация по вопросу и основные требования к окнам. Сам процесс установки в этом ГОСТе практически не упоминается.
- ГОСТ Р52749-2007 . Этот стандарт посвящен процессу установки окон с использованием паропроницаемой саморасширяющейся уплотнительной ленты.
- ГОСТ 30971-2012 . Этот документ содержит самую подробную информацию по этому вопросу. Также он содержит точные требования к размерам окон, параметры устройства и материалы для заполнения швов, способы крепления конструкций и подобную информацию. Также описаны требования к нормативной документации, некоторые гарантийные обязательства подрядчика и общие требования к выполнению работ. Этот стандарт был введен в начале 2014 года и заменил устаревший ГОСТ 309.71-2002 для установки окон.
- СНиП 23-02-2003 . Стандарт устанавливает параметры тепловой защиты помещений. Достаточно упомянуть, что он требует установки 3-камерного стеклопакета для большинства климатических зон России и 5-камерного для Сибири.
Нормы учитывают климатическую зону, в которой будет установлено пластиковое окно.
Все вышеуказанные правила действительны, но не обязательны. Единственным исключением стали различные требования, так или иначе связанные с безопасностью. . Только соблюдение ГОСТов помогает добиться максимально качественной установки окон.
Подготовка к установке
Установка пластиковых окон по ГОСТ мало чем отличается в общих чертах от обычной установки окна ПВХ. Основные отличия заключаются в нюансах и соблюдении ряда требований. Технология установки пластиковых окон следующая:
замеры
Перед началом работ следует снять ряд замеров. Размеры окна устанавливаются следующие: ширина окна – ширина оконного проема, из которой вычитается удвоенная ширина монтажного зазора (который будет с обеих сторон), высота аналогична. По ГОСТу минимальная ширина такого зазора составляет 2 см, а в расчетах чаще всего используется показатель 2,5-3 см.
При установке окна с четвертью замеры производятся снаружи
Если речь идет об установке окна в проем с наружной четвертью, то все замеры должны производиться снаружи. Шириной будет расстояние между четвертями, увеличенное на размер фабрики каркаса на четверть, что составляет от 2,5 до 4 см. Аналогично определяется высота.
Подготовительные работы
После того, как окна изготовлены и доставлены заказчику, не следует сразу приступать к работе. Рекомендуется предварительно подготовить помещение: расчистить пространство у окна для удобной работы, убрать лишние вещи и мебель, закрыть стены и оставшиеся предметы пленкой или плотной тканью. Створки демонтируются от рамы, полость несущего профиля заполняется теплоизоляционной пеной. Последнее рекомендуется делать за сутки до установки.
Особое внимание следует уделить самому проему – его необходимо предварительно очистить от грязи и пыли. Если есть заметные неровности, их выравнивают шпаклевкой. .
Крепление
ГОСТ предусматривает два основных вида крепления окон. Первый делается в монтажной плоскости – саморезы крепятся прямо через раму. Этот вариант используется чаще всего, но требует, чтобы дверные полотна и стеклопакеты были заранее сняты с рамы. Преимуществом этого способа является простота установки в проем.
Чаще всего для крепления используются саморезы
Второй вариант основан на использовании фурнитуры, встроенной в каркас при производстве. Можно монтировать всю конструкцию. Следует отметить, что его вес будет довольно большим, поэтому процесс потребует определенных усилий и навыков.
Монтажные работы
Монтаж пластиковых окон по ГОСТу предусматривает один важный момент: рама не устанавливается на голое кирпичное или подобное основание. Вместо них кладут небольшие деревянные брусочки, пропитанные раствором. Они помогут в выравнивании окна.
После этого на них ставится либо отдельный каркас, либо вся конструкция целиком, что зависит от предпочтительного типа крепления. Для большей устойчивости и надежности опоры оставляют в составе конструкции, а сверху выбивают клинья для фиксации между окном и стеной. После этого аналогичным образом крепится каркас с боков. Контролируя процесс уровнем, каркас выравнивают, корректировку проводят добавлением подложек.
Крепление рамы, согласно ГОСТ, может осуществляться через предварительно просверленные крепежные элементы. Начинать следует снизу, постепенно продвигаясь вверх . В довершение всего конструкция дополнительно проверяется на горизонтальность и затягиваются все саморезы и анкеры.
Установка водостока и монтаж окна
Чаще всего снаружи окна предусмотрен специальный паз, в который монтируется водосточная система. ГОСТ утверждает, что при монтаже его необходимо запенить. Если нужно создать более прочную конструкцию, дренаж дополнительно фиксируют саморезами.
Дренаж монтируется в специальный паз снаружи
По завершению требуется провести еще одну контрольную проверку всей конструкции: на прочность, вертикальность и горизонтальность. После этого остается собрать окно. Процесс сборки происходит в порядке, обратном разборке: в процессе ограничители, ручки и прочая фурнитура возвращаются на свои места.
Заполнение пропусков
Особое внимание в ГОСТах уделяется заполнению пропусков. Эту процедуру практически всегда выполняют монтажной пеной на основе пенополиуретана. Этот материал проверен годами, но все же имеет ряд недостатков. Прежде всего, оставляет желать лучшего его экологическая и ультрафиолетовая стойкость. Именно поэтому стандарты ГОСТ предписывают максимальное утепление всех швов со всех сторон – это позволит избежать разрушения утеплителя, результатом чего может стать потеря герметичности, запотевание окон и проникновение холода с улицы в дом.
Порядок утепления следующий: изнутри по всему периметру наклеивается гидроизоляционная лента для окон ПВХ. Лента также должна обладать пароизоляционным свойством. В нижней части приклеивается полоска фольги, которая впоследствии окажется под подоконной доской. Точно так же они проходят и снаружи. Лента клейкая ПСУЛ (влагостойкая и паронепроницаемая). Эта мембранная пленка способна пропускать пар.
Установка окон по ГОСТ предусматривает обязательную гидроизоляцию зазоров
Оба этих материала отличаются не только тем, что найти их на строительном рынке несложно. Отличаются они и доступностью, то есть конечная цена работы вырастет не так сильно, а вот качество вырастет в разы. Кроме того, смонтированная таким образом конструкция прослужит на несколько лет дольше.
Для заполнения зазора при установке окон ПВХ по ГОСТ полосы слегка подгибают, а поверхность смачивают изнутри. Нанесите состав с помощью пистолета. В качестве наполнителя используется поролон, предназначенный для круглогодичного использования. По ГОСТ можно использовать и обычный пенопласт, но только при температуре до 30 градусов мороза. Учитывая условия большинства регионов, такая изоляция швов в России малопригодна .
Установка подоконника
На последнем этапе работ устанавливается подоконник. Этот процесс считается довольно простым – нужно будет только подогнать и при необходимости подрезать готовый подоконник так, чтобы он идеально подходил под раму. По ГОСТ 30971 допускается заход подоконника в стены на расстояние от 5 до 10 см. Колышки используются для выравнивания, после чего полость под доской заделывается монтажной пеной или раствором. Специалисты рекомендуют при монтаже делать уклон в 1-2 градуса в сторону помещения.
При установке подоконника необходимо правильно подогнать его по размеру
Для отделки подоконника используются пластиковые панели, которые крепятся к исходному профилю с помощью зажима. Наличник, который заводится за угол, фиксируется саморезами, а сверху закрывается декоративной пленкой. Осталось только надеть торцевые заглушки и заделать швы герметиком.
Многие строительные компании интерпретируют нормы ГОСТ и СНиП как хотят и могут их просто игнорировать, и не нужно лишний раз говорить, чем чреват неправильный монтаж. Выхода два: либо внимательно следить за процессом установки и сразу замечать нарушения, либо устанавливать окна по ГОСТу самостоятельно.
CONTEGA FIDEN EXO – лента из расширяющейся пены для герметизации/гидроизоляции открытых окон
из $11,85
/выбор
9 / 16 ” | 1 / 8 “до 1 / 4 ” (3 мм – 6 мм) | 26 футов 3 дюйма | 11,85 $ | 10,67 $ |
9 / 16 ” | 3 / 16 “до 3 / 8 ” (5 мм – 10 мм) | 16 футов 5 дюймов | 10,25 $ | 9,23 $ |
9 / 16 ” | 1 / 4 “до 1 / 2 ” (7 мм – 12 мм) | 14 футов 1 дюйм | 11,25 $ | 10,13 $ |
13 / 16 ” | 3 / 8 “до 11 / 16 ” (10 мм – 18 мм) | 8 футов 6 дюймов | 12,70 $ | 11,43 $ |
2 1 / 2 ” | 3 / 8 “до 3 / 4 ” (10 мм – 20 мм) | 11 футов 6 дюймов | 40,00 $ | 37,20 $ |
>
- Описание
Спецификация продукции
Области применения
CONTEGA FIDEN EXO ® представляет собой сверхпрочную ленту из вспененного материала для окон. Предварительно сжатая лента для герметизации швов для наружного применения, паропроницаемая и устойчивая к дождю, переносимому ветром.
Размеры
9 / 16 “(15 мм) x 26 футов 3 дюйма (8 м), уплотнения 1 / 8 ” (3 мм) – 4 1 9143 (6 мм) соединения 9 / 16 “(15 мм) x 16’5” (5 м), уплотнения 3 / 16 “(5 мм) – 3 / 8 ” (10 мм) соединения 9 / 16 “(15 мм) x 14’1” (4,3 м), уплотнения 1 / 4 “(7 мм) – 1 / 2 “(12 мм) соединения 13 / 16 “(20 мм) x 8’6” (2,6 м), уплотнения 3 / 8 “(10 мм) – 11 / мм 16 ” (18441) соединения 2 1 / 2 “(64 мм) x 11 футов 6” (3,5 м), уплотнения 3 / 8 “(10 мм) – 3 / 4 ” (20 мм) швы
Преимущества
- Предварительно сжатая лента для заполнения швов различной ширины
- Водонепроницаемость и ветронепроницаемость в диапазоне характеристик
- Устойчивость к атмосферным воздействиям в течение длительного времени, даже если материалы расширяются/сжимаются (DIN 18542)
- Остается герметичным от дождя, вызванного ветром.
Испытано до 600 Па (EN 1027)
Подложки
- Клей с разделительной бумагой для нанесения на металлические, (окрашенные) деревянные или пластиковые рамы
Свойства
- Одностороннее соединение ленты для эффективного размещения
- Паропроницаемость при проницаемости более 6,5
- Качество BG1 для всех размеров, кроме 2,5″, что соответствует BG2
- Установка с проверкой качества RAL
- Долговременная термостойкость от -22 до 194 °F, от -30 до 90 °C
- Цвет – серый антрацит: можно штукатурить или красить.
- Ед. изм
- выбор
- Технические характеристики CONTEGA FIDEN EXO (PDF)
- https://foursevenfive.com/content/product/air_sealing_system/contega_fiden_exo/spec_sheet_contega_fiden_exo.pdf
- Инструкция по установке CONTEGA FIDEN EXO (PDF, английский)
- https://store-b79re8owlk.
