Лестница чердачная с люком своими руками – Лестница раскладная на чердак своими руками

Содержание

Чердачная лестница с люком: как сделать своими руками

Довольно трудоемким процессом при организации пространства на чердаке или мансарде в частном доме является разработка лестничного сегмента и определение его месторасположения. Перед созданием проекта выбранной лестницы необходимо предварительно ознакомиться с ее конструкционными разновидностями. Существуют следующие варианты: стационарная, раздвижная, раскладная, откидная, переносная стремянка.

Стационарная конструкция требует свободного места при ее сооружении. Если жилье маленькое либо вторым этажом редко пользуются, то ее изготовление становится проблематичным и нецелесообразным. Переносные и стремянки не имеют должных показателей безопасности при использовании. Выдвижные и откидные конструкции более приемлемый вариант, поскольку их можно не только приобрести в готовом виде, но и сделать своими руками.

1
Деревянная чердачная лестница с люком

Раскладная конструкция состоит из люка и 3 частей лестницы. Изготовление механизмов и креплений выделяются отдельным технологическим процессом. От их прочности соединения зависит безопасность конструкции и качество функционирования.

Наименование	Материалы
Короб. Его размеры больше на 7-8 мм, чем габариты крышки	Доски или бруски сечением от 30 мм на ширину, чтобы закрывалась толщина потолочного перекрытия, столярный клей
Крышка люка	Фанера толщиной 1 см и 4 мм (для временных треугольных фиксаторов), бруски – 50х50 мм
Лестница из дерева	Доски – 25х100 мм

1.1
Изготовление короба в потолочном проеме

Для начала работ делаются расчеты размеров короба в потолке. Минимальная ширина составляет 70 см, как дверной проем. Длина от 120 см при высоте потолка 280 см. Вырезается отверстие между потолочными лагами, не нарушая целостность последних. Дальнейшие действия выполняются по следующей пошаговой инструкции с фотографиями.

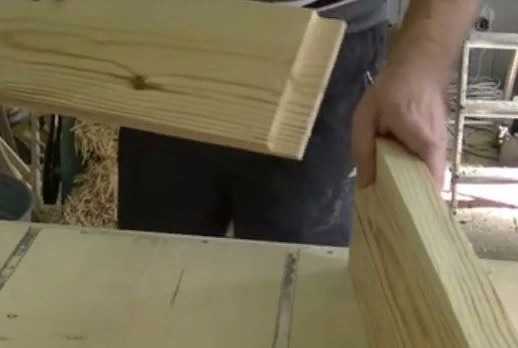

Соединение брусков прямым шип-паз при изготовлении короба

Конструкция короба должна выдерживать массу крышки, лестницы и человека. Для его сборки понадобятся по два бруска равных ширине и длине выбранных размеров проема. Соединение готовых деталей (сечение указано в таблице выше) выполняется в прямой шип-паз или «ласточкин хвост». Соединяющиеся части сначала обрабатываются столярным клеем, а затем скручиваются саморезами. Шляпки шурупов немного притапливаются в древесину

Установка распорок для временной фиксации короба чердачной лестницы с люком

Потолочный проем имеет немного большие размеры, чем короб, поэтому для временного удержания конструкции между ними вбиваются распорки. После этого измеряются диагонали короба, они должны совпадать. При наличии расхождений их необходимо подправить передвижением распорок в нужном направлении. Если этого не сделать, то крышка люка не станет на место

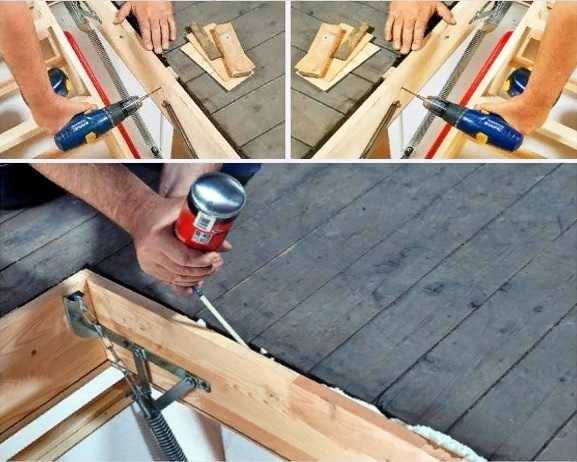

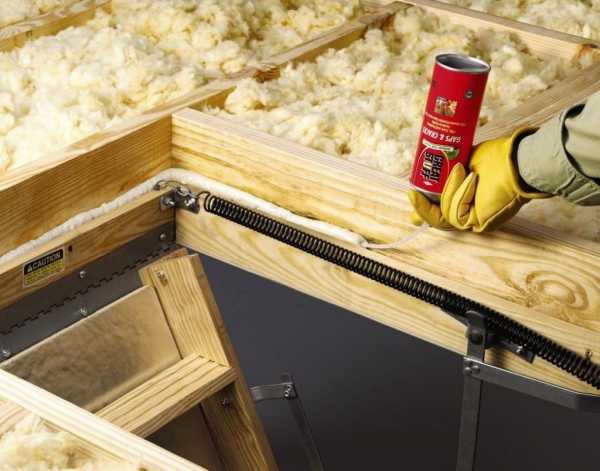

Крепление короба к проему и запенивание щелей монтажной пеной

В заранее укрепленный проем в перекрытии длинными шурупами или мощными гвоздями (150-200 мм) фиксируется короб. Получившиеся между ними зазоры заполняются монтажной пеной. Конструкцию не трогают до полного отвердевания пены (время указано на упаковке).

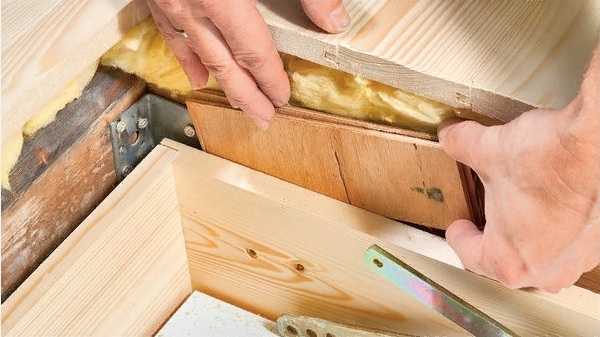

Излишки высохшей пены аккуратно срезаются канцелярским ножом, а образовавшийся шов декорируется планкой или плинтусом

1.2
Сборка крышки люка

Для того чтобы крышка без проблем становилась в короб, ее размеры должны быть меньше габаритов коробки. Порядок выполняемых работ представлен ниже.

Сборка на клей рамы крышки люка

Изготовление начинается со сборки рамы. Для этого берутся два бруска, длина которых равна ширине люка, и 2-3 штуки – длине. При больших габаритах проема следует использовать три отрезка для придания жесткости конструкции. На концах брусков выпиливаются соединительные замки, любой из удобных вариантов (ласточкин хвост, прямой шип-паз или в половину толщины). Заготовки промазываются клеем и соединяются.

В готовой раме измеряются диагонали, величины которых должны быть равными. Это достигается соблюдением перпендикулярности сторон. При несоответствии углы можно подкорректировать, пока не высох клей. Если все сходится, то конструкция фиксируется саморезами и временными треугольными косынками из 4-х мм фанеры.

Крепление фанерного листа на каркас крышки люка

С листа фанеры, толщиной в 1 см, вырезается кусок, размеры которого соответствуют внешнему контуру рамы. Допустимо использование двух кусков при отсутствии одного большого. Подготовленный лист укладывается поверх собранного короба и прикручивается 50-ти мм шурупами к брускам с шагом 180 мм. Затем крышка примеряется в установленный короб на чердачном перекрытии.

Врезанная усиленная защелка на крышке и коробе

На торце контура крышки врезается усиленная дверная защелка для того, чтобы на видимой части каркаса потолочного короба не устанавливать какие-либо задвижки. Для открытия используется любая ручка с подходящим стержнем.

1.3
Шарнирный механизм без пружин для крышки

От линейных размеров шарниров зависит угол открывания крышки. От качества закрепления их на деталях зависит удержание нагрузки создаваемые весом человека и крышки с лестницей. В таблице ниже представлены фото для наглядности и подробное описание изготовления шарнирных механизмов.

Подбор размеров деталей	Шарнирный механизм собирается в двух экземплярах, конструкция которых идентична, но в зеркальном отражении. На листе упаковочного картона рисуется лестница с желательным углом открытия люка. Путем подбора размечаются приблизительные размеры деталей шарнирного механизма. Затем вырезаются и подгоняются. Все подготовительные измерения и работоспособность механизма выполняются на картоне, а затем переносятся на металлические элементы.

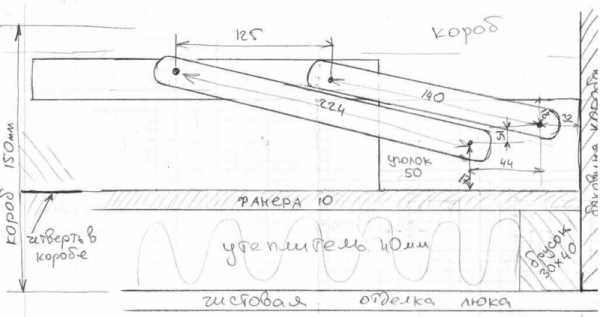

Эскиз подбора нужных параметров месторасположения механизма	Длина шарниров должна быть достаточной, чтобы не закусывалась финишная отделка крышки. На прямоугольнике и уголке отмечаются отверстия для шарниров. На планке, которая крепится к коробу, расстояние между центрами 125 мм, на одной линии. На бортике уголка, который фиксирует крышку – 44 мм, со смещением в высоту на 15 мм.
Макет из картона механизма с открытой крышкой.	При высоте короба 150 мм, длине шарниров 224 мм и 140 мм, крышка без отделки заходит в четверть конструкции. Полученное углубление используется для заполнения утеплителем и финишного слоя.

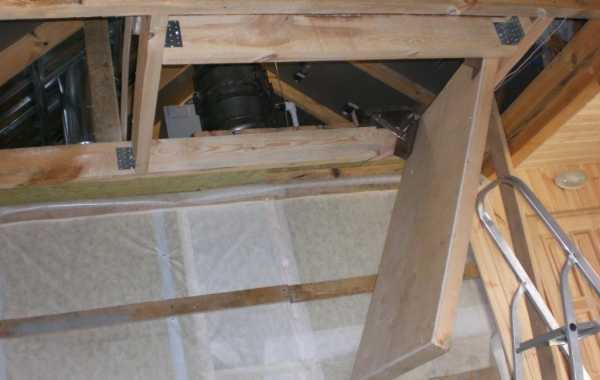

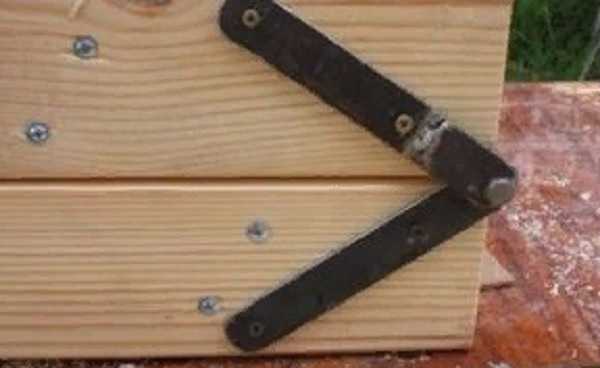

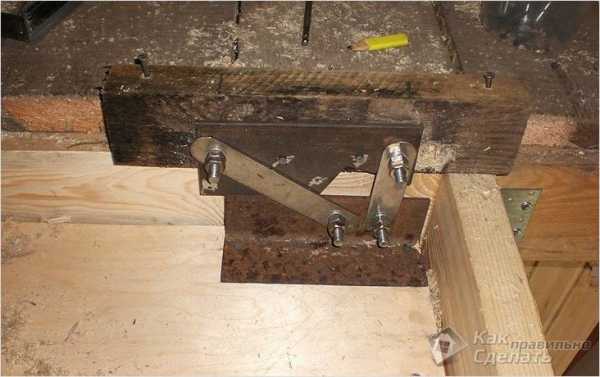

Крепление шарнирного механизма, вид сбоку.	Готовые детали петель шлифуются, обезжириваются, покрываются антикоррозийным составом. После высыхания их можно покрыть краской по металлу любого цвета. Собранные шарнирные механизмы крепятся к коробу и крышке люка.
Дополнительный шарнирный механизм в сложенном виде	Для надежности в конструкцию добавляется еще один вид шарнирного механизма. Для его изготовления понадобится две полоски металла и уголок. На конце одного шарнира наваривается кусок пластины такой же толщины – это будет ограничивающий упор для второй полоски при открывании люка. Уголок крепится к крышке и соединяется болтом с механизмом. Этот узел устанавливается так, чтобы при полном раскрытии люка он был разложен полностью. При соблюдении данного правила нагрузка равномерно распределяется между всеми шарнирными механизмами. Для плавного открытия добавляется пружина. Ее установка выполняется на шарнирный механизм в местах креплений к коробу и крышке

1.4
Сборка деревянной лестницы

Перед склеиванием и скручиванием деревянных заготовок необходимо выполнить обработку всех поверхностей и отверстий любыми антисептическими составами.

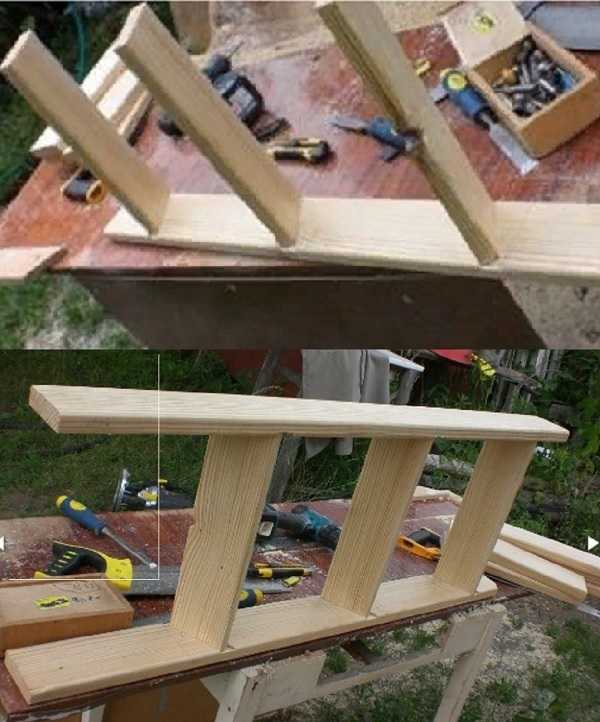

Стойки и ступеньки вырезаются из досок 25х100 мм. Длина первой и второй части складной лестницы, при высоте потолка до 280 см – это длина крышки минус 14 см. Третья – что останется.

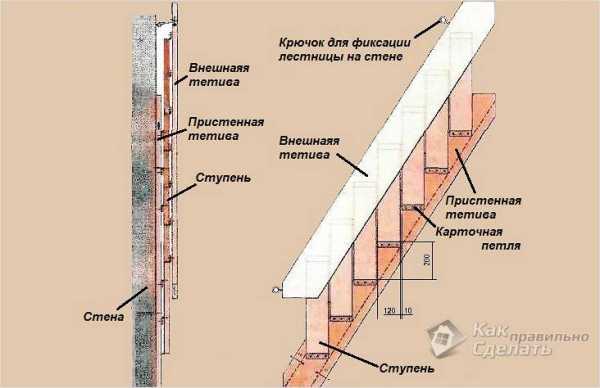

Чертежи раскладных чердачных лестниц с люком со схемами расчета габаритов составляющих элементов

Определение размера тетивы опытным путем:

1. Открывается крышка люка и малкой измеряется угол. При желании делается на картоне макет, он также пригодится при нанесении разметки ступенек.
2. Макет прикладывается к основанию тетивы, отмечается карандашом или маркером и ножовкой или лобзиком отпиливается угол.
3. Доска ставится на обрезанное основание, совмещаясь по длине вплотную с открытой крышкой (как если лестница уже готова и прикручена).
4. Отступается 3-5 см от верхнего края люка и делается отметка на тетиве.
5. К ней прикладывается шаблон угла, прочерчивается линия и отрезается – это и будет нужная длина.

Третья часть лестницы остается после отпиливания первых двух. Расстояние между ступенями порядка 23 см. На обе тетивы нужного размера, используя картонный шаблон угла, наносится разметка ступеней, а затем секций. На пошаговой инструкции ниже представлено описание изготовление лестничных пролетов с отверстиями под шарнирные петли.

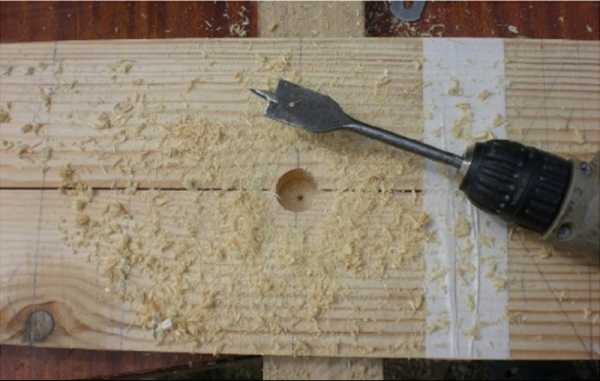

Высверливание круглого отверстия под шарнирную петлю	Доски укладываются так, чтобы разметка на них была в «зеркальном отражении». Затем плотно прижимаются друг к другу и скрепляются малярным скотчем. На пересечении первой линии распила и стыке досок сверлом «перо» на 25 просверливается сквозное отверстие под шарнирные петли. Еще одно отверстие выполняется на месте второго распила, но при этом доски переворачиваются на 180 градусов вокруг своей оси. Сделанные до этого выемки должны находиться снаружи.
Шлифование тетивы и распил на сегменты для чердачной лестницы с люком	Перекладины для ступенек нарезаются по выбранному размеру. На их рабочей поверхности (по которой будет выполняться передвижение) делаются канавки, чтобы улучшить качество сцепления с подошвой. Этот размер не должен превышать ширину люка в потолке. Углы и поверхность заготовок обрабатываются шлифовальной шкуркой (наждачной бумагой) или фрезером для придания эстетических и безопасных качеств. Тетивы по отмеченным линиям распиливаются на стойки для формирования лестничных сегментов.
Разметка расположения ступеней малкой и внешний вид пазов для их установки	Малкой или сделанным на предыдущих этапах шаблоном наносится разметка размещения ступеней, если не сделано это сразу. Для соблюдения симметрии тетивы сегментов скрепляются скотчем. Для каждой перекладины наносится две линии. Расстояние между ними равно толщине доски, т. е. 25 мм. В этих промежутках делаются пазы на 5 мм. Этой величины будет достаточно для удержания полотна ступеней. Углубления выполняются фрезером или ножовкой делаются пропилы, а древесина выбирается стамеской.

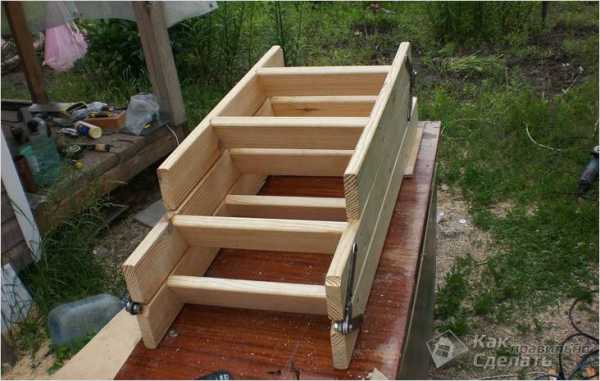

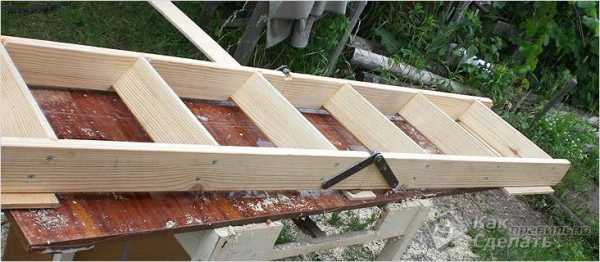

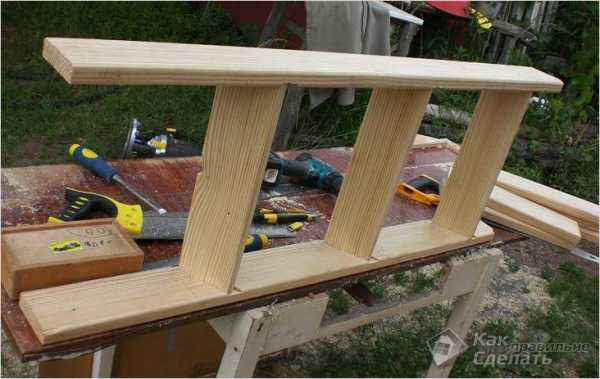

Сборка сегмента чердачной лестницы с люком	После полного высыхания антисептического средства, выполняется сборка лестничных пролетов на столярный клей. Когда все элементы выставлены под нужным углом, без перекосов, делается дополнительная фиксация шурупами – по 2 шт. с обеих сторон на каждую ступень.

1.5
Металлические петли для соединения лестничных секций

Для сборки пролетов изготавливаются специальные шарниры, которые отвечают за складывание и раскладывание лестницы. Подробное описание с фото представлены в таблице ниже.

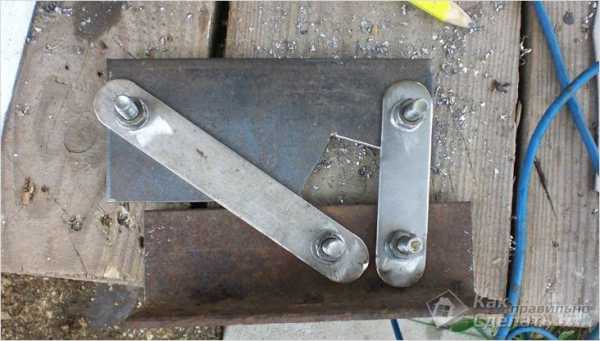

Полосы шарниров с напайками	У 8 стальных полосок сечением 25х150х4 мм скругляются края для исключения травматизма. Из них на 4 шт. с одного края привариваются накладки в 50 мм. Углы и сварочный шов также скругляются и шлифуются. Накладки необходимы для свободного перемещения шарниров вдоль тетивы.

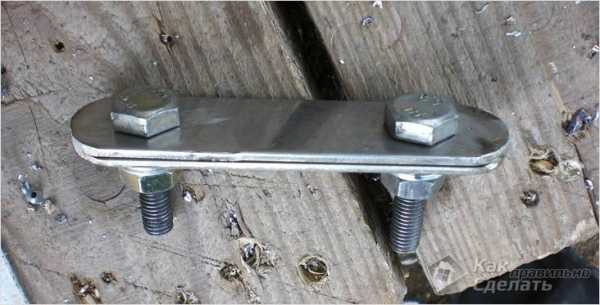

Шарнирные петли в сборке	С одного края просверливаются отверстия сверлом на 8 мм для соединения полос между собой болтом М8. Резьба в них должна быть только на конце. Гайки используются самозажимные по 2 шт. на петлю, крайняя прихватывается точечной сваркой. Два отверстия на 3-4 мм под шурупы для прикрепления к древесине секции.
	Пара лестничных сегментов укладывается на ровную поверхность с получением плотного стыка. К ним прикручиваются петли. После этого изделие проверяется на корректность сгибания-разгибания. Если механизм правильно установлен, то прикручивается третья секция.
Подвижное соединение лестничных сегментов	На каждое подвижное соединение лестничных секций требуется по две петли. Они прикручиваются к тетиве так, чтобы напайка на полоске была на внешней стороне. Соединительный болт, который играет роль оси шарнира, должен располагаться в высверленном отверстии.

1.6
Сборка конструкции

После изготовления и подготовки всех комплектующих производится их соединение. Для этого лестница прикручивается к установленной в проеме крышке люка. Крепление выполняется перфорированными уголками, по два с каждой стороны. Они могут располагаться как с внутренней, так и с наружной стороны лестничных стоек.

Крепление лестничной секции к крышке люка перфорированным уголком

Приподнятая лестница над плоскостью крышки обеспечивает комфортную постановку стопы на верхние ступени. По завершении проводятся испытательные открывания, закрывания дверки, раскладывания, складывания лестницы и подъема по ней.

На заключительном этапе люк декорируется в единую композицию потолка.

2
Откидная металлическая лестница на чердак для прихожей своими руками

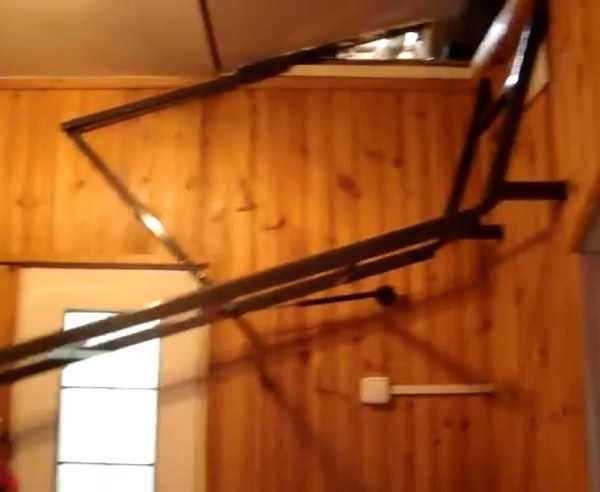

Откидная конструкция с удлиненным шарниром решает вопрос с открытием дверки люка на чердак за счет шарнирного механизма. Она не мешает при передвижении, сама не разложится и при этом имеется несложная доступность и легкость при откидывании. Пошаговая инструкция ее сборки представлена в таблице.

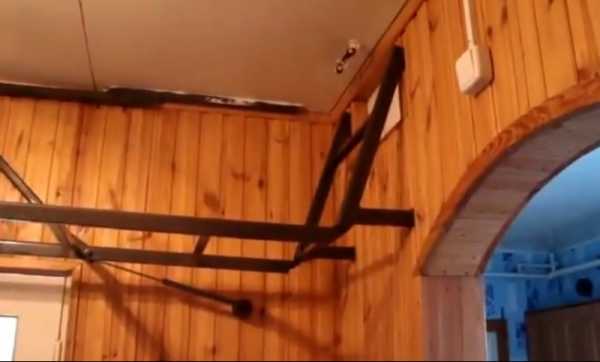

Металлическая лестница в сложенном состоянии	Для изготовления конструкции понадобится металлическая лестница. Можно воспользоваться готовым вариантом или сварить самостоятельно. Лестница делится на две секции. Первая равна расстоянию от потолка до отметки высоты, на которой она будет располагаться, так, чтобы не мешать передвижению. Эта величина находится на расстоянии вытянутой вверх руки. Вторая секция – что останется после отрезания. Первый пролет приваривается к стойкам, вмонтированным в стену. Второй крепится на шарнирные петли.

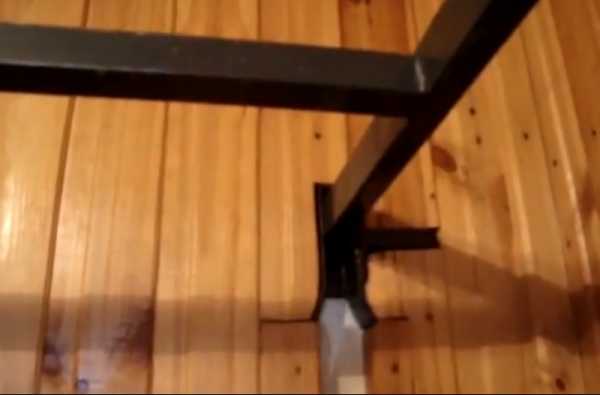

Фиксация ножки на стене при помощи дверной защелки	На противоположной стене по одну ножку устанавливается дверная защелка для фиксирования.

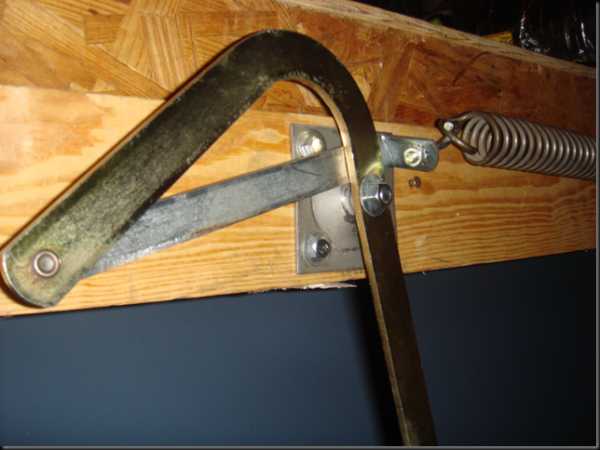

Шарнирный механизм, удлиненным плечом поднимает крышку люка	Для сборки шарнирного механизма понадобятся две металлические полосы, скрепленные между собой болтом с одной стороны. Длина первой будет равняться расстоянию от потолка до лестницы в сложенном состоянии. Вторая полоска имеет такой же размер с добавлением плеча, достаточного для открытия крышки люка не сломав ее.
Размещение доводчика	Устанавливается доводчик или амортизатор с автомобильной дверки для плавного опускания и поднимания лестницы. Стационарную часть закрепить к стене, а выдвижную к стойке.

Выполнить монтаж в помещении такой лестницы можно под готовый люк на чердак.

remontodelo.com

Как установить чердачную лестницу своими руками: пошаговая инструкция

Как установить чердачную лестницу своими руками

В каждом частном доме имеется помещение, расположенное под самой крышей. Это чердак или мансарда. Использовать его можно по-разному, все зависит от желаний и предпочтений хозяев дома. В любом случае для доступа к чердачному помещению нужна лестница.

Решая вопрос, какую лестничную конструкцию устанавливать, необходимо учесть ряд моментов. Во-первых, площадь и высота помещения под чердачным проемом может стать ограничением при выборе подходящей конструкции. Во-вторых, нужно определиться с назначением лестницы. Лестница должна быть прочной, а подъем и спуск по ней удобными.

Какие конструкции используются для чердака или мансарды

Самое простое решение – приставная лестница и люк без крышки. Но сегодня вряд ли кто-то выберет этот вариант. Другой «бюджетный» вариант – стационарная однопролетная лестница. Она может быть очень прочной и удобной, однако займет много места. Два пролета – более компактное решение, но строительство своими руками будет сложнее, да а жертвовать пространством, как правило, не хочется.

Интересный вариант – винтовая или спиральная конструкция. Места много не занимает и можно красиво оформить. Но такая констракция не везде подойдет – мебель или другие габаритные вещи по ней перемещать не получится. Да и ходить пожилым людям непросто. Обратимся к наиболее современным вариантам. Для тех, кто любит комфорт, ценит свое время и не хочет захламлять жилое пространство, доступны конструкции, не занимающие вообще никакого места в доме.

Это складные лестницы следующих разновидностей:

Ножничные. Раскладываются подобно гармошке, конструкция – металлическая.
Телескопические. Тоже из металла, секции задвигаются одна в другую.
Раскладные. Состоят из нескольких колен на шарнирах, материалом может быть и дерево, и металл.
Автоматические. Складываются и раскладываются с использованием электропривода, комплектуются дистанционным пультом, делаются из дерева и металла.

Такие конструкции поставляются, как правило, сразу с коробом и крышкой для люка. Их монтаж упрощен настолько, что его можно выполнить своими руками часа за 2–3. Нужно лишь немножко разбираться в строительстве и иметь все необходимые инструменты. Рассмотрим процесс монтажа компактной складной чердачной лестницы своими руками во всех деталях.

Начало монтажа – крепление короба

Лестница выбирается с учетом параметров проема. Короб должен быть меньше него на 1–3 см. Также нужно знать расстояние от пола до потолка в том месте, где планируется установка. Длину чердачной лестницы вычисляют исходя из угла ее наклона и высоты потолка.

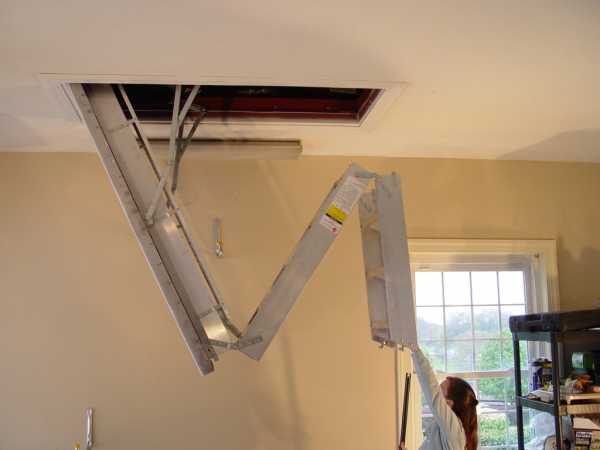

Чтобы произвести монтаж, нужно временно закрепить конструкцию в проеме. Для этого используются 2 вспомогательные доски. Их прибивают к потолку в месте проема так, чтобы на них можно было уложить короб, предварительно подняв его через проем.

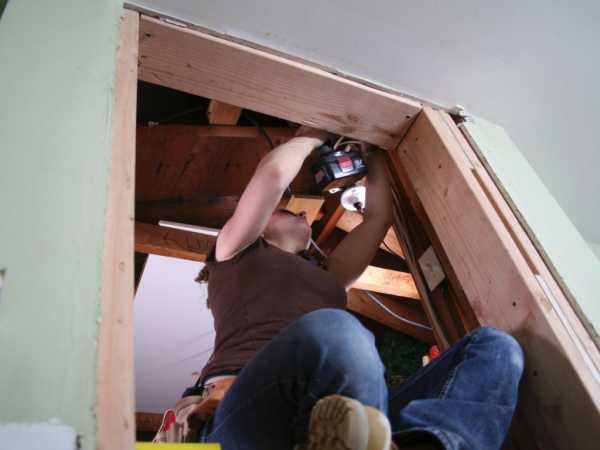

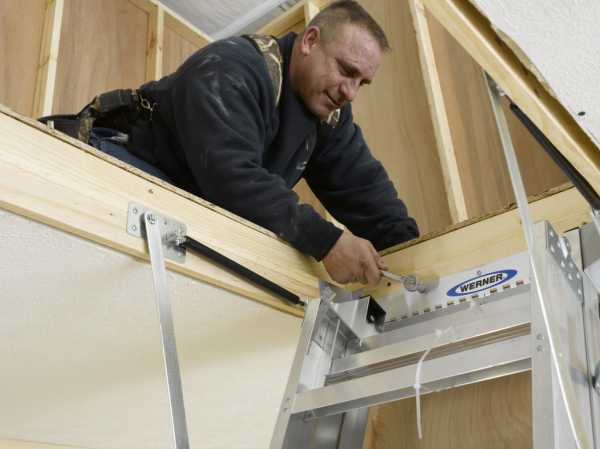

В монтаже должны участвовать двое. Первый находится на чердаке, имея при себе:

угломерный прибор;
отвертку или шуруповерт;
плоские ключи;
шурупы.

Второй, находясь внизу, подает сложенную конструкцию. Короб кладется на прибитые заранее доски. В зазоры между коробом и проемом нужно вставлять распорки, они позволят выдержать прямые углы при вкручивании шурупов. Кроме этого, используя монтажные клинья, нужно выровнять плоскость короба, ориентируясь на плоскость потолка.

Теперь лестница должна быть зафиксирована шурупами – двумя с передней стороны и двумя с задней. После этого работник снизу может убрать вспомогательные доски и разложить лестничную конструкцию. Но пользоваться ею еще нельзя.

Монтаж чердачной лестницы.

Крепление всей конструкции

Разложив чердачную конструкцию, следует закрепить шурупами боковые части короба. Делать это должен работник, находящийся наверху. Каждая боковина крепится не менее чем на 2 шурупа. Можно сразу заполнить щели монтажной пеной или другим подходящим для этого материалом.

Кроме того, в боковых элементах конструкции потребуется ослабление болтов. Это позволит до упора откинуть лестницу от крышки люка, после чего болты должны быть снова затянуты.

Теперь следует уделить внимание самой лестнице. Она должна быть прямой, когда разложена. Идеального попадания в размер практически не бывает, поэтому покупать необходимо с запасом по высоте. При установке, естественно, приходится отпиливать нижнюю часть. Для этого изготовителем прилагается шаблон с инструкцией, при помощи которого определяется линия отпила. Лишнюю часть отпиливают по этой линии.

Но в месте отпила может оказаться ступенька. Для решения проблемы пользуются регуляторами высоты, находящимися на боковых уголках. Сначала нужно ослабить шурупы, фиксирующие уголки, тогда становится доступным небольшое смещение конструкции вниз либо вверх. То же самое следует сделать, если отпил получился неточным.

Еще регулируется наклон. Это делается сменой положения отверстия, использующегося в креплении боковой опоры. Ограждения и поручни монтируются в последнюю очередь. Это завершающий этап монтажа чердачной лестницы своими руками.

Детальный обзор сборки и монтажа чердачной лестницы.

Дополнения и уточнения

В качестве вспомогательных досок могут выступать брусья, которые кладутся сверху на чердачный проем. Короб привязывается к ним веревками и повисает в проеме. Отвязывать его от брусьев должен тот, кто находится на чердаке. Бывают еще варианты от изготовителя – уголки со специальным крепежом.

Окончательное крепление короба в проеме должно быть очень надежным. Для тяжелых металлических конструкций изготовители предоставляют специальный крепеж. Если же он не предусмотрен, а лестница достаточно массивная, то, монтируя короб своими руками, нужно просто использовать большее количество шурупов. Если потолок отделан пластиковыми панелями, то короб все равно желательно размещать вровень с потолком (а не с поверхностью панелей). Оставив правильный зазор, можно сделать чердачный люк незаметным, отделав его такими же, как и у потолка, панелями.

При покупке чердачной лестницы стоит поинтересоваться у продавца, входят ли установочные работы в ее стоимость. Может ничего своими руками делать-то и не придется. Бывает, что производители в характеристиках продукции указывают размеры проема, а не короба. Во избежание недоразумений этот момент нужно уточнять.

lestnitsygid.ru

Чердачная лестница своими руками – лесница на чердак

В большинстве случаев чердак применяется для хранения неиспользуемых и старых вещей. В прошлые времена мало кто мог осмелиться использовать его для жилого пространства. Сегодня же в погоне за каждым квадратным метром многие переустраивают чердачное помещение, делая жилую комнату. Соответственно, чердачная лестница в этом случае играет ключевую роль. В этой статье мы с разных сторон рассмотрим с вами изготовление этого предмета интерьера, и узнаем, какие существуют виды лестниц на чердак.

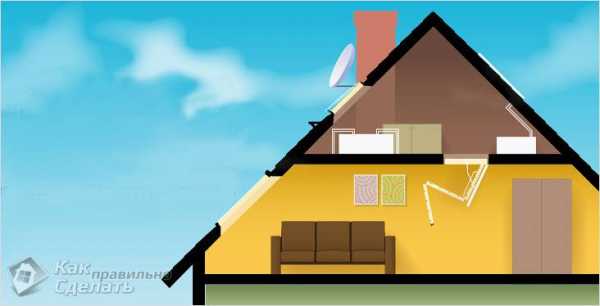

Устройства и типы конструкций

Виды лестниц

Лестницы устанавливаются как снаружи, так и внутри дома. Последний вариант обладает куда большими плюсами. Чтобы попасть в чердачное помещение, не нужно идти через двор. Следует выделить несколько видов конструкций лестниц:

Монолитные.

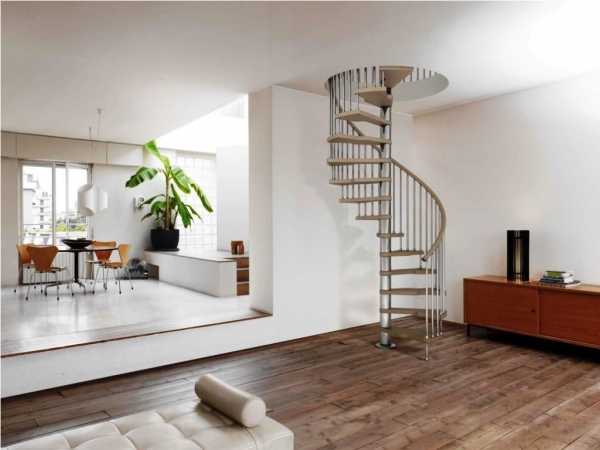

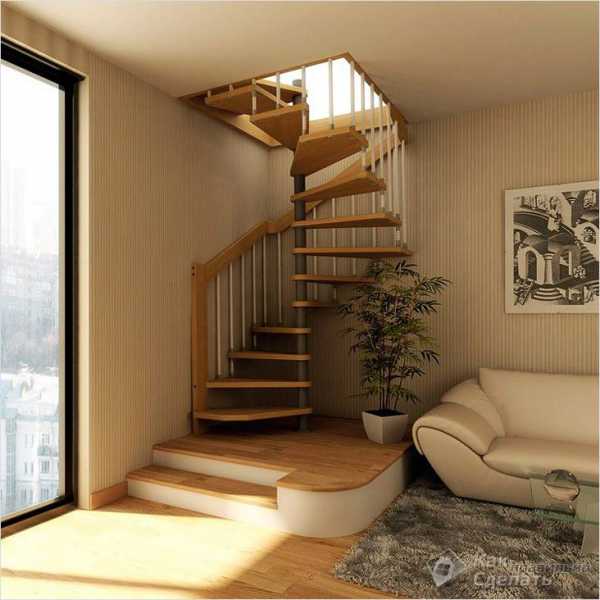

Винтовая лестница

Складные чердачные лестницы.

Откидные.
Ножничные.
Телескопические.
Раскладные или рычажные.

Ножничного типа

Переносные.

Приставные.
Стремянки.

Что касается последнего варианта, то такие лестницы зачастую используются, как временные сооружения. Например, они применимы в тех случаях, когда чердаком приходится пользоваться не так часто. Переносные лестницы не так надежны.

Если говорить о надежности, то здесь, безусловно, следует отметить монолитные лестницы, которые обладают широким маршем и надежными перилами. Но если у вас маленькое помещение, то вместить ее будет практически нереально. В подобных обстоятельствах идеальный вариант лестницы – выдвижная. Она отличается простотой эксплуатации, безопасностью и эргономичностью.

Лестница-трансформер складная

Преимущественно, лестница-трансформер производится из металла или дерева. Если эти два материала скомбинировать, то результат будет очень даже достойным. Например, марш лестницы делается из дерева, а важные узлы из металла: крепление, механизм и пружины. Дерево будет облегчать все сооружение, а металл добавлять прочность. Для изготовления деревянных элементов лучше применять твердые породы древесины.

В некоторых ситуациях можно применять пластиковую фурнитуру. В процессе трансформации пластмасса нивелирует трение. По методу открывания раскладные лестницы бывают ручные и автоматические. Для легкого ручного открывания к лестнице прикрепляется груз.

Главные требования, которые предъявляются для складных чердачных лестниц это компактные размеры и прочность. Не меньшую роль играет и эстетичный внешний вид сооружения.

Раздвижная лестница с выдвижными маршами

Большой популярностью пользуются ножничные лестницы. Ее производство выполняется только из металлических деталей. По-другому она называется «гармошка». Но они имеют ряд отрицательных качеств. Например, спустя время, лестничный марш будет издавать неприятный скрип, так как некоторые детали будут изнашиваться. Но это можно предотвратить, своевременно смазывая каждое рабочее соединение.

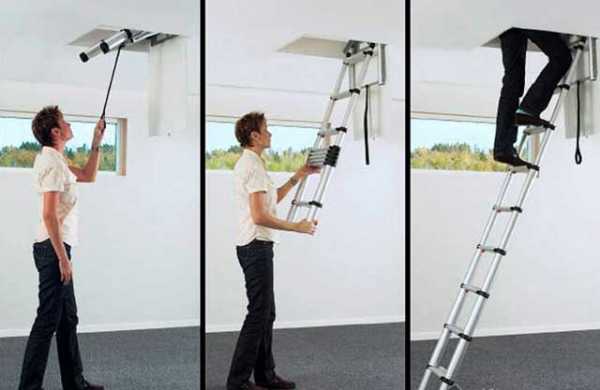

Телескопическая лестница

Телескопическая

Данный тип конструкции состоит из секций, которые выдвигаются. В сложенном виде она занимает мало места, так как детали собираются одна в другую. Делаются они преимущественно из алюминия. Телескопическая лестница имеет высокую прочность.

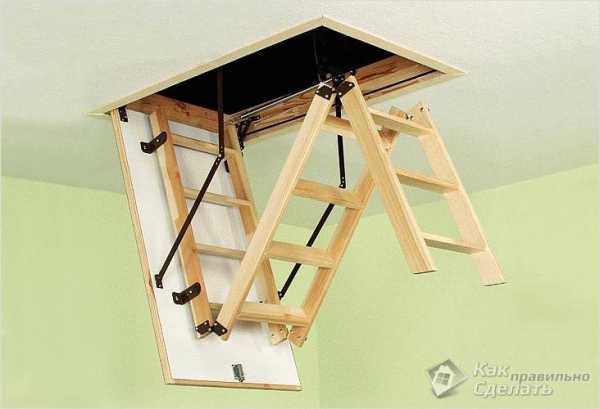

Секционная и шарнирная

Она может иметь 1–4 секции. Первая закрепляется на крышке. Последующие секции соединены между собой и образовывают равномерный лестничный марш. Они оборудованы шарнирами и специальными петлями.

Откидная

Если у вас нет свободного места, откидная лестница имеет явные преимущества. В большинстве случаев она сложена в стене. По необходимости ее можно выдвинуть. Используя карточные петли, ступеньки закрепляют на тетиве. Когда она сложена, она прячется в стену.

Лестница, которая прячется в стену

Общие требования к чердачным лестницам

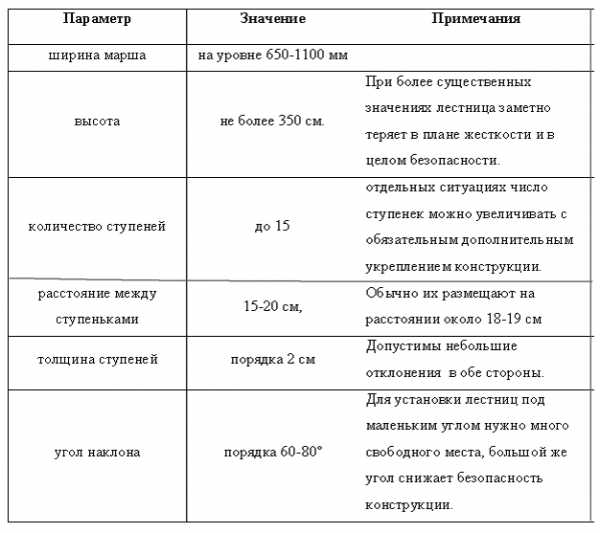

Следует упомянуть про стандартные размеры таких сооружений:

Допустимой шириной марша считается 650 мм.
Не рекомендуется изготавливать лестницу более 3000 мм в высоту. Это повлечет за собой меньшую жесткость конструкции, в результате чего может произойти несчастный случай. Кроме всего прочего, слишком высокую конструкцию будет проблематично складывать.
Ступеньки в количестве от 13 до 15 штук.
Между ступенями должен быть промежуток не более 19,3 см. В противном случае эксплуатация лестницы будет затруднена.
Ступенька должна иметь толщину от 1,8 до 2,2 см.
Стандартный угол наклона равняется 60–75°.
Вся конструкция должна выдерживать вес до ста пятидесяти килограммов.
Расположение ступенек только параллельно полу. Для полной безопасности на них можно наклеить противоскользящие накладки.

Размеры

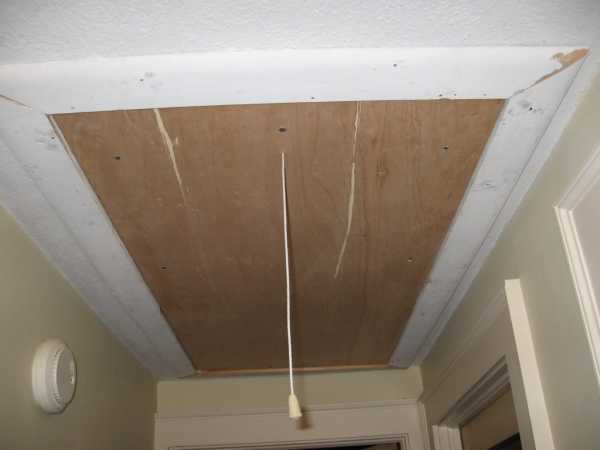

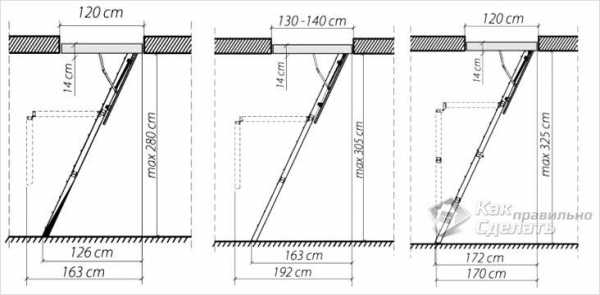

Отдельно следует отметить и размер люка. Стандартным размером считают 120×70 см. Если проем будет меньше, то подниматься будет неудобно. При больших размерах люка будут большие теплопотери. Если ваш чердак отапливаться не будет, тогда люк должен быть паро- и теплоизолирован.

Месторасположение чердачной лестницы

Месторасположение

Лестница не должна мешать проживанию в доме. По этой причине установка лестницы в кухне или в спальне будет нецелесообразной. Поэтому ее можно расположить, например, в коридоре, холле. Выбранное помещение должно быть соответствующего размера. В некоторых случаях такие лестницы используются в качестве детали интерьера, поэтому в некоторых случаях ее можно не прятать. Рекомендуется сделать предварительный чертеж, чтобы представить лестницу в вашем интерьере.

Изготовление лестницы из двух секций

Из двух секций

Если вы хотите изготовить простую лестницу без сложных механизмов, то лестница из двух секций это идеальный вариант. Для ее изготовления вам потребуются:

Ножовка по дереву.
Рулетка.
Стремянка.
Карточные петли по ширине косоура – 4 штуки.
Брус – 2 штуки толщиной 2–3 см. По длине должен равняться ширине люка.
Петли, саморезы, крючок и анкера.

При помощи петли короткий брус закрепляется на верхний конец лестницы. Второй, аналогичный отрезок бруска, на нижней части. Они должны закрепиться наискось, иначе будут мешать движению. Такая конструкция будет достаточно жесткой. После, отмеряете 2/3 лестницы и делаете аккуратный распил. При помощи металлических петель соединяете две части.

Петли необходимо правильно закрепить, иначе лестница будет открываться в неправильном направлении.

Теперь на стене под люком монтируйте верхний брусок. Чтобы в сложенном состоянии лестница не раскрывалась, можно использовать крючок. Для этого рядом с местом распила вкрутите петлю, а крючок на соответствующем расстоянии – в стену. Чердачная двухсекционная лестница готова!

Одним из недостатков такой конструкции является то, что она всегда на виду. Но если приложить немного больше усилий, то своими руками можно соорудить лестницу, которая будет спрятана в люке.

Прячем лестницу за люком

Конструкция, сложенная в люке

Данный вид лестницы имеет три секции, но в этом случае она удачно расположится в люке. Прежде всего, определитесь с ее месторасположением. Например, проем имеет размеры 120×65 см. Тогда для предотвращения потери тепла люк следует вырезать на 7–8 мм шире с каждой из сторон. Для работы потребуется следующий материал:

Брусок сечением 50×50 мм – 2 длинных и 2 коротких.
Фанера, толщиной 10 мм.
Фанера, толщиной 4 мм, для изготовления косынки.
Клей ПВА.
Саморезы.

На конце каждого бруска сделайте выпил на половину его толщины. После эти места промажьте клеем и соедините в паз все между собой в прямоугольник. Для прочности между собой можно дополнительно скрутить саморезами. Чтобы у вас вышла точная диагональ из фанеры 4 мм вырежьте косынку.

Когда клей высох, косынки демонтируете и прикрутите лист фанеры 10 мм саморезами. Теперь примерьте конструкцию в проеме. Если все подходит, то измерения были выполнены точно.

Для эстетичного вида в крышку врежьте дверную защелку. При помощи прикрученной ручки можно будет открывать люк на защелке.

Механизм для лестницы с люком – шарнирный без пружины

Один из важных узлов складной чердачной лестницы – механизм открывания. Самый простой метод заключается в его покупке. Но при желании сэкономить семейный бюджет его можно сделать своими руками.

Для этого вам потребуется:

Уголок – 1 штука.
Кусок металлического листа.
Две полоски разной длины.
Болты М10.
Дрель.
Сверла.
Малка.
Лобзик.
Тески.
Струбцины.

Технология изготовления:

Первым делом делается чертеж на картоне лестницы. При этом следует указать приблизительный угол ее наклона в открытом состоянии.
Теперь из картона вырезаете пример конструкции и отдельные детали. Это позволит подобрать правильную длину шарнира.
На металлических полосках отмеряете отверстия для шарнира. Расстояния отмеряете согласно предварительным измерениям. Отверстие делается для болта М10.
Эти детали собираете между собой и слегка стягиваете.
Теперь замеряете нужный угол, используя малку. После чего раздвигаете механизм на нужный угол.
На металле отмечаете область, которая при открывании будет перекрываться уголком. При помощи лобзика вырезаете ее.
На этом этапе полосам придаете товарный вид. Закругляете углы и обрезаете лишнюю длину. Это позволит им не цепляться между собой и, соответственно, не мешать друг другу.
После удаления лишнего металла уголок станет упираться в требуемом положении. Первый механизм готов!

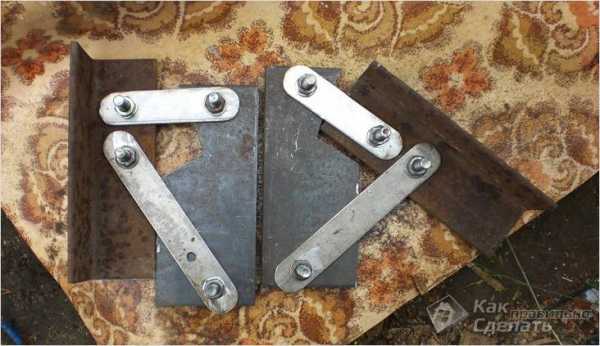

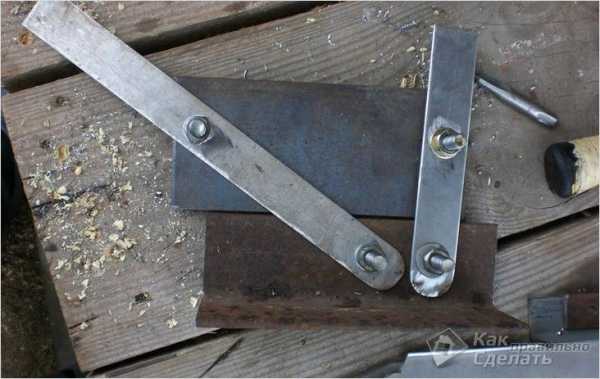

Для приготовления второго механизма скрепите между собой струбцинами каждую пару деталей. Это позволит сделать идентичную деталь. Просверлите отверстия.
В готовое отверстие вставляете болт и просверливаете второе.
Скрутив заготовки двумя болтами, ровняете их по длине и придаете одинаковую форму.

По такому принципу делаете все части механизма. В результате у вас получится сделать две одинаковые части механизма.

Когда механизмы готовы, их следует прикрепить к люку, который был сделан раньше. При этом следует примерить люк с механизмами к проему.

В открытом положении люк не должен касаться стенок проема. В случае необходимости его можно отрегулировать. Чтобы все сооружение хорошо удерживалось, следует изготовить еще одну важную деталь. Для этого возьмите две полосы, ширина которых 2 см, а также уголок. К концу одной из полос приварите небольшой кусок металла. В качестве опорной площадки будет выступать уголок.

Так, вы сделаете шарнир, который в открытом положении слегка будет сгибаться, но при этом выдерживать всю нагрузку. Кроме всего прочего, он должен полностью раскрываться. Это позволит равномерно распределить нагрузку, создаваемую шарнирной лестницей.

Лестница из дерева на тетивах

Раскладная секционная

Сделаем лестницу из дерева. Возьмите дюймовую доску, шириной в десять сантиметров. Она пригодится для изготовления тетивы и ступенек. Первая секция делается ровно по длине люка, вторая – аналогично, а третья немного меньше. Что касается последней секции, то ее длина должна равняться оставшемуся расстоянию между полом и двумя секциями в разложенном виде. Здесь также необходимо будет воспользоваться малкой. Вымеряете наклон угла лестницы в ее разложенном состоянии. Эти измерения перенесите на доску и отметьте ступени. Это делается на двух длинных секциях. Эти линии следует наносить равномерно на две доски. Для этого их можно скрепить скотчем. Наносимые линии должны быть зеркальными. В местах, где будут шарнирные петли, просверлите пером на 25 отверстия.

Отверстия должны быть с двух сторон досок, поэтому сначала делаете отверстия с внутренней стороны, а затем с внешней. Каждое отверстие отшлифуйте фрезером.

Это придаст заготовам эстетичный вид. В местах соединения сегментов распилите доски.

Нарежьте необходимое количество ступенек, отшлифуйте их. Для каждой ступени на тетиве сделайте небольшие отверстия в 5 мм. Всю же конструкцию собирайте при помощи клея ПВА и саморезов.

Делаем металлические петли

Чтобы соединить секции марша следует также изготовить петли. Благодаря их наличию лестница будет складываться и раскладываться, соответственно. Для этой цели необходимо будет взять металлическую полосу шириной в 2,5 см. Таких полосок нужно будет восемь штук. К четырем из них приварите небольшой кусочек аналогичной полоски. В каждой из них сделайте отверстия, которые будут использоваться для крепления лестницы.

Теперь первый и второй сегмент лестницы уложите на ровную поверхность. Стык между ними должен быть достаточно плотным. Прикручивайте петлю так, чтобы болт шарнира стал в выемку по центру соединенных секций. С другой стороны ориентиром будет край тетивы. После прикручивания двух петель проверьте лестницу на предмет ее сгибания. Если все работает исправно, по такому же примеру соедините третий сегмент.

Монтаж складной конструкции в проем

Теперь осталась самая малость. Когда все изготовленные вами детали закончены и соединены между собой, можно приступать к монтажу в проем.

Первым делом обработайте все металлические части грунтовкой для металла, краской из баллончика и нанесите два слоя лака на деревянные элементы.

Когда вся конструкция высохла, остается закрепить ее анкерами в проеме на чердак. После продолжительных работ складная лестница готова! Фотоинструкцию вы можете найти в конце статьи.

Как сделать откидную чердачную лестницу?

Схема откидной лестницы

На чердак или на изготовленную вами мансарду можно подняться, используя откидную лестницу. Для этого вам потребуется следующий строительный материал:

Для изготовления тетивы 2 доски. Толщина 30 мм, ширина 200 мм. Длина напрямую зависит от угла наклона лестницы и высоты перекрытия.
Доски для ступенек. Ширина 120 мм, толщина 30 мм, длина 500 мм.
На каждую ступеньку две карточные петли.
Саморезы.
Анкера.
Крючок для крепления конструкции на стене.

Для успешной сборки лестницы до потолка верхний край стационарной тетивы не должен доходить на 550 мм.

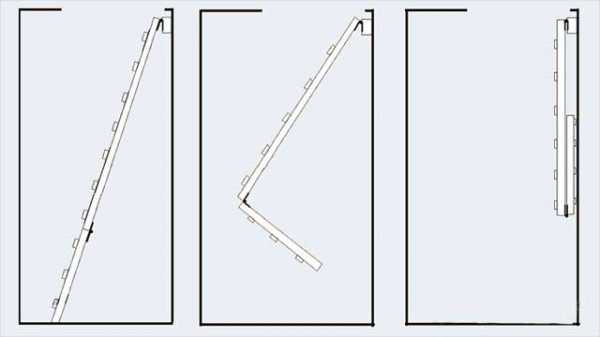

Схема в собранном виде

Итак, вся работа выполняется в такой последовательности:

Одну тетиву закрепляете анкером к стене. Само крепление должно быть жестким, так как на нем будет держаться вся конструкция.
Размечаете ступеньки. Положение первой отмечаете параллельно полу. Проводите отрезок, длина равна ширине ступеньки 120 мм.
Теперь проводите две параллельные прямые через концы отрезка параллельно краям тетивы.
Затем проводите перпендикуляр от конца первого отрезка.
От этой линии отступаете вправо на 10 мм и проводите линию параллельно перпендикуляру.
Точка пересечения этой линии с верхней, которая проводится параллельно к краю тетивы, определяет месторасположение следующей ступени. По такому принципу осуществляется разметка всех последующих ступеней.

Чтобы ступени при складывании не терлись друг о друга, между ними необходим отступ в один сантиметр. Всю эту разметку переносите на вторую тетиву и крепите ступени в отмеченных местах. Что касается петель, то они должны располагаться на стационарной тетиве так, чтобы они в конечном результате подняли ступени вверх, а подвижную тетиву опустили вниз. Соответственно, в подходящих местах на стене монтируется крючок. Это, пожалуй, самый простой и быстрый метод изготовления откидной чердачной лестницы.

Дело за малым

Итак, мы рассмотрели с вами несколько вариантов изготовления чердачной лестницы своими руками. Безусловно, сначала может показаться что это немыслимая задача, но, приложив усилия и старания, можно сделать все. Оставляйте свои комментарии к этой статье и делитесь своими впечатлениями!

Рекомендуем ознакомиться:

Фото

Косынки

Защелка

Механизм

Вырезаем область, перекрываемую уголком

Один механизм готов

Скрутите струбцинами заготовки

Просверлите отверстия

Сделайте все детали

Механизмы готовы

Уголок служит опорой

Таким будет шарнир

Здесь будут шарнирные петли

Отшлифуйте отверстия

Распилите доски

Сделайте на тетиве пазы

Металлические петли

Понадобятся петли

Соедините детали

Установка в проем

Окончательно закрепите лестницу анкерами

kakpravilnosdelat.ru

с люком, складные, телескопические, установка

Разнообразие конструкций

Размеры

Как установить

Коттеджи, загородные частные дома и дачи часто оборудуют чердаками. Его можно использовать под склад, мастерскую или жилую комнату. Что бы ни подсказала ваша фантазия, для входа в это помещение понадобится надежная и удобная лесенка.

Лестница на чердак может проходить не только снаружи дома, но и внутри. Последний вариант имеет массу преимуществ. Отметим хотя бы то, что попасть туда можно, не выходя во двор.

Листая журналы с фото чердачных лестниц, невольно задаешься вопросом, а насколько реальна чердачная лестница своими руками. Разберемся, как сделать чердачную лестницу своими руками. Сразу отметим, что совсем необязательно, чтобы она была стационарной, ее прекрасно может заменить аккуратная складная чердачная лестница.

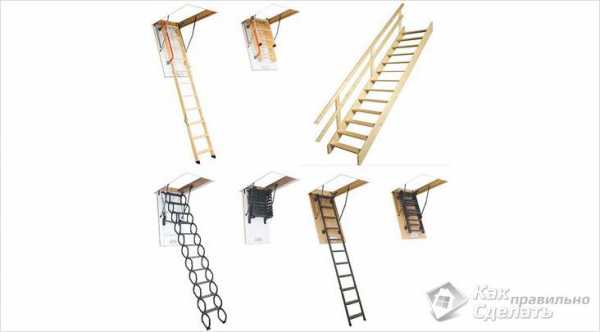

Разнообразие конструкций ↑

Отметим наиболее популярные конструкции лесенок на чердак:

Стационарные. Наиболее удобный в эксплуатации и надежным вариантом, несомненно, является маршевая конструкция с перилами. Однако в некоторых случаях устройство такой лесенки обременительно и даже невозможно, скажем, на малых площадях.

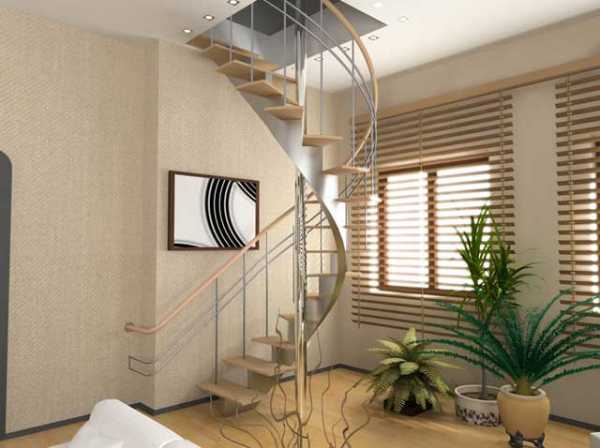

Намного меньше пространства в помещении отнимают чердачные винтовые лестницы. К тому же расход материалов на них гораздо меньше, чем на маршевые.

Переносные. Стремянки и приставные варианты используют преимущественно для мало эксплуатируемых чердаков, причем в основном в качестве временного решения. Переносные варианты не столь надежны.
Складные. Это оптимальный вариант установки чердачной лестницы своими руками. Сегодня можно купить готовые комплекты для изготовления чердачных лестниц, фурнитуру, механизм управления, крепежи и многое другое, что максимально упрощает их изготовление.

Поскольку чердачная лестница своими руками, металлическая (алюминиевая) или деревянная чаще всего бывает именно складывающиеся, стоит остановиться на них подробнее.

На заметку

Для чердака более популярны металлические модели, так как они менее подвержены износу.

Использование фурнитуры из пластика позволяет максимально уменьшить трение комплектующих при работе с чердачной лестницей, герметизирует проем, когда лесенка сложена. Утепленный люк для теплого чердака можно получить, заполнив его крышку пенополистеролом.

По способу управления различают ручные, а также автоматические чердачные лестницы с электроприводом.

Рекомендуем

В изделиях с ручным управлением к механизму рекомендуется присоединять груз. При этом процесс сборки лесенки заметно облегчается – во-первых, она как бы затягивается в нишу, а во-вторых, плавно опускается, поскольку вес конструкции компенсируется грузом.

Такая чердачная лестница компактная, прочная и скрытая – она полностью сливается с поверхностью потолка.

Чердачные лестницы раздвижные.

Ножничные. Среди популярных вариантов установки чердачной лестницы можно выделить также люки с выдвижным маршем. Их еще называют «гармошкой». Они, конечно, очень удобны, но со временем по мере износа некоторых деталей лестничный марш начинает неприятно скрипеть. Поэтому следует постоянно следить за состоянием рабочих соединений, своевременно всех их смазывать.
Телескопическая. Такая конструкция имеет множество секций. Они выдвигаются и складываются друг в друга, и сложенная, она почти не занимает места. Как правило, их изготавливают из алюминия, который облегчает конструкцию, обеспечивает изделию жесткость и высокую прочность.

Раскладная — секционная или шарнирная. Раскладные конструкции могут иметь две, три или четыре секции. Это зависит от их особенностей. Первый сегмент, который жестко закреплен на крышке люка чердака, должен соответствовать ее размерам. Другие секции раскрываются и образуют при этом прямой лестничный марш. Их подвижность обеспечивается за счет специальных петель и шарниров.
Откидывающаяся. В условиях, когда катастрофически не хватает места, лучшим решением станет откидная лесенка. В сложенном виде конструкция крепится к стене и выдвигается исключительно по мере необходимости.

Размеры ↑

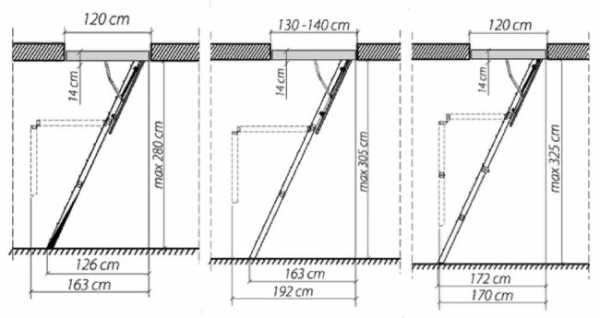

Собираясь купить чердачные складные лестницы, нужно обратить внимание на соответствие размеров: габариты изделия должны совпадать с размерами крышки люка. В противном случае раскладывающиеся элементы заденут люк. Оптимальными принято считать размеры проема, которые соответствуют раздвижной лесенке со следующими размерами: ширина – 0,7 м и длина – 1,2 м. Проем меньшего размера создаст определенные неудобства при подъеме на чердак, а больший размер приведет к росту теплопотерь.

Как установить ↑

Прежде всего для этого понадобятся чертежи и стандартный набор инструментов: ножовка, шуруповерт и другие.

Вариант №1

Как установить простейшую двухсекционную чердачную лестницу своими руками ↑

Конструкцию такого типа можно изготовить за два-три часа. Из материалов нужно запастись:

четырьмя карточными петлями;
двумя брусками толщиной в 20–30 мм, которые по длине совпадают с шириной люка;
саморезами, анкерами, крючками с петельками.

В процессе работы необходима также обычная лесенка, длина которой больше расстояния от пола до уровня люка на чердак примерно на 300 мм.

Рекомендуем

Можно собрать простую приставную конструкция самому: взять две длинные стойки и зафиксировать на них с определенным шагом поперечные ступеньки.

Монтаж начинают с установки брусков: один из них крепят по верхнему краю лесенки на петлю, другой — жестко крепят по нижней части.

Отмерив 2/3 от длины изделия, аккуратно делают распил. Полученные сегменты соединяют, используя металлические петли.

Важно

Важно выбрать правильную сторону при закреплении петли, иначе лесенка будет складываться в неправильном направлении.

По обратной стороне марша закрепляют длинные рейки. Их нужно расположить наискосок. В этом случае ничего не будет препятствовать движению конструкции и ей будет обеспечена достаточная жесткость.
Верхний брус крепят к стене на анкеры, расположив его непосредственно под проемом.
Чтобы не дать лесенке самопроизвольно раскрываться, ее нижний сегмент фиксируют на крючок, который закрепляют к стене на соответствующей петле расстоянию. Петлю при этом располагают на косоуре над чертой распила.

Самодельная чердачная лестница такой конструкции имеет большой минус – она со всеми брусьями и элементами крепежа практически на виду. А вот со своими прямыми задачами она справляется на отлично.

Вариант № 2

Как сделать чердачную лестницу с люком на тетивах ↑

Начнем с устройства люка

Прежде всего определяются с местом устройства люка и рассчитывают для него оптимальные размеры. Его крышка должна свободно и бесшумно закрываться, поэтому проем устраивают по размерам, которые превосходят размеры люка примерно на 0,7–0,9 см по его периметру.
Деревянный брус сечением 5 * 5 сантиметров делят на части соответственно известным размерам люка.
На их концах проделывают пазы. Смазав их клеем, имеющиеся куски бруса соединяют в единую конструкцию в форме прямоугольника (квадрата). Соединения необходимо дополнительно усилить саморезами. Для обеспечения жесткости прикручивают косынки.

К полученному прямоугольнику (квадрату) закрепляют крышку, вырезанную из листа фанеры. Затем проверяют ее соответствие проему.
Проем выравнивают и в него крепят на петли крышку чердачного люка, предварительно врезав туда обыкновенную защелку.

Переходим к монтажу.

Точно так же, как и в первом варианте работают с готовой приставной лесенкой. Ее делят на три части следующим образом: первый сегмент должен в точности соответствовать длине люка, следующий – немного меньше, а третий должен покрывать все оставшееся пространство от секций в разложенном виде вплоть до уровня пола.
Наклон люка чердака отмеряют при помощи малки. Затем полученный угол наносят на обе доски, размечая места расположения ступеней. Чтобы отметки нанеслись равномерно, доски можно скрепить между собой, к примеру, скотчем.
Отдельные секции собирают на шарниры, поэтому в местах их размещения предварительно просверливают отверстия. Они должны быть с обеих сторон.
Грани конструкций зашлифовывают.
В местах, где разместятся шарниры, доски распиливают.

Предлагаем посмотреть фото из слайдера (наведите мышкой на фото, и появится управление стрелками):

Нарезают и отшлифовывают ступеньки.

В тетивах под них подготавливают углубления.
Полученные выемки заполняют клеем и вставляют туда ступеньки. Соединения дополнительно усиливаются саморезами.
Секции укладывают на выровненную устойчивую поверхность и соединяют, используя специальные петли.
Выполнив проверку работы всех сегментов, деревянные поверхности отшлифовывают и наносят лак.
Когда он окончательно высохнет, конструкцию устанавливают в проеме чердака. В случае необходимости проводят окончательную подгонку конструктивных элементов.

stylekrov.ru
