Содержание

Сборно-листовая гидроизоляция

Сборно-листовую гидроизоляцию выполняют в виде сплошного по­крытия из стальных или пластмассовых листов.

Металлическую гидроизоляцию выполняют из стальных листов тол­щиной не менее 4 мм, которые соединяют между собой сваркой. Ее при­меняют лишь в помещениях I категории при очень больших напорах воды или при температурах изолируемых конструкций 80° С и более.

Металлическую изоляцию устраивают, как правило, на внутренних поверхностях конструкций и сооружений и крепят к конструкциям при помощи анкеров или сваркой. Между листами изоляции и изолируемой поверхностью оставляют зазор в 25—30 мм, который заполняют цемент­ным раствором. Раствор нагнетают под давлением не более 50 кПа или после заполнения уплотняют вибрированием. Открытую поверхность металлической гидроизоляции защищают от коррозии путем окраски ее противокоррозионными составами или цементной штукатуркой по ме­таллической сетке.

Если изолируемую конструкцию выполняют из монолитного бетона, металлическую гидроизоляцию используют в качестве опалубки.

Пластмассовые (винипластовые) покрытия применяют главным об­разом для защиты конструкций от агрессивных сред. Листы винипласта выкраивают по форме изолируемой поверхности и соединяют между собой сваркой стыковых или нахлесточных швов в струе горячего возду­ха при температуре 200—220° С.

Производство гидроизоляционных работ в зимних условиях

Гидроизоляционные работы на открытом воздухе при температуре ниже +5° С, как правило, выполняют в тепляках. Металлическую гид­роизоляцию можно устраивать на открытом воздухе при температуре не ниже —20° С.

Тепляки должны иметь простую и устойчивую сборно-разборную конструкцию (могут быть из полимерных пленок), позволяющую под­держивать в них положительную температуру (10—15°С).

Выполнение гидроизоляционных работ в тепляках, по существу, не вносит каких-либо изменений в технологию нанесения гидроизоляцион­ных покрытий. При устройстве окрасочной, штукатурной асфальтовой, литой асфальтовой изоляции из горячих мастик и растворов поверхно­сти под изоляцию до их огрунтовки высушивают и прогревают до тем­пературы от + 10 до +15° С терморадиационными электроустановками, инфракрасными лучами или другими нагревательными приборами. Би­тумы, горячие асфальтовые мастики и растворы должны иметь рабочую температуру 180—220° С.

Горячие мастики и растворы подают на рабочее место в утепленной таре, а рулонные материалы нагревают до температуры от +15 до +20° С.

Эмульсионные мастики при отрицательных температурах не приме­няют. Цементно-песчаную изоляцию выполняют только в тепляках. Гидроизоляцию из этинолевых красок можно выполнять при температу­ре до —25° С, а из перхлорвиниловых эмалей — при температуре до —20° С.

Устройство других видов изоляции из полимерных материалов в зим­них условиях выполняют в соответствии со специальными инструкция­ми. Защитные стяжки и стенки выполняют на цементном растворе с до­бавками антифриза и засыпают талым грунтом по мере их возведения.

Охрана труда при производстве гидроизоляционных работ

При устройстве гидроизоляции необходимо выполнять следующие требования. Котлы для варки и разогрева изоляционных мастик долж­ны быть в исправном состоянии и иметь плотно закрываемые не­сгораемые крышки. Наполнять котлы можно не более чем на 3Д их объема.

Для подогрева битумных составов внутри помещений запрещается применять открытый огонь. Доставку горячих битумных мастик к рабо­чим местам следует производить в конусных бочках с плотно закрываю­щимися крышками. Рабочие, занятые приготовлением и нанесением би­тумных мастик и лакокрасочных покрытий, должны работать в спец­одежде, защитных очках и респираторах.

При приготовлении холодных битумных красок разогретый битум вливают в бензин (а не наоборот) и во избежание искрообразования перемешивают только деревянными мешалками. Температура битума в этом случае не должна превышать 70° С. Не разрешается приготов­лять холодные мастики на этилированном бензине и бензоле.

При применении мастик из каменноугольных продуктов необходимо пользоваться очками закрытого типа и респираторами.

Работать с водостойким расширяющимся цементом и алюминатом натрия необходимо в резиновых перчатках и защитных очках.

К приготовлению лакокрасочных составов с вредными и огнеопасны­ми веществами допускают рабочих, прошедших специальное обучение. Рабочие должны быть обеспечены респираторами со специальными пат­ронами или фильтрами для улавливания паров и газов.

При устройстве гидроизоляции из перхлорвиниловых красок и ла­ков рабочие должны быть обеспечены противогазами с принудительной подачей воздуха. Хранить синтетические лаки и краски необходимо в специально предназначенных для этих целей огнестойких зданиях, расположенных на расстоянии не ближе 50 м от жилых и производ­ственных помещений.

В зоне применения синтетических красок запрещается курить, поль­зоваться открытым огнем, а также производить работы, вызывающие искрообразование.

Рабочие, работающие с изоляционными материалами, содержащими вредные или ядовитые вещества, должны проходить периодический ме­дицинский осмотр.

studfiles.net

Листовая гидроизоляция в Москве, особенности применения листовой гидроизоляции

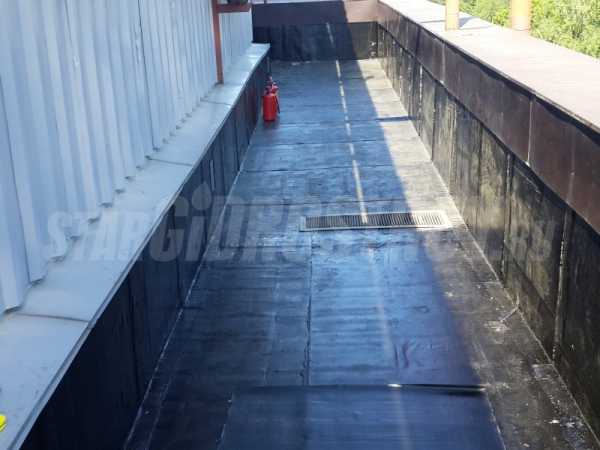

Листовая гидроизоляция в полной мере оправдывает своё название. Она представляет собой одну из разновидностей гидроизоляции, для обустройства которой применяются стальные или полимерные листы. Выбор материала зависит от того, в каких условиях будет осуществляться эксплуатация.

Особенности применения

Листы гидроизоляции, изготовленные из стали, целесообразно применять для обустройства гидроизоляции в том случае, если конструкция или строение подвергается воздействию мощного гидростатического напора. В этом случае применяется материал из «нержавейки», меди или латуни. Конечно же, ему необходимо обеспечить коррозионную защиту. Это достигается за счёт нанесения 2-х слоёв специальных составов. Применение листовой гидроизоляции из полимеров в полной мере оправдано тогда, когда требуется обустроить защиту в агрессивной среде. В данном случае используются такие материалы, как ПВХ и полиэтилен низкого и высокого давления. Установка листовой гидроизоляции из полимеров осуществляется со стороны контакта с водой.

Как осуществляется установка?

Способы установки листовой гидроизоляции из стали и полимеров различаются. Каждый из них имеет свои особенности и требует соблюдения определённых норм и технологий. В противном случае гидроизоляция не будет справляться с возложенными на неё функциями.

Монтаж листовой гидроизоляции из стали

Установка гидроизоляции из меди, латуни и нержавеющей стали осуществляется в несколько этапов. Прежде всего, листы подвергаются рихтовке и нанесению разметки. Их фиксация на поверхности конструкции осуществляется с применением анкеров. В процессе задействованы закладные элементы, а достижение требуемого уровня жёсткости осуществляется за счёт усиления листов. Сварка швов происходит в продольном направлении, а укладывание внахлёст в местах стыков — в поперечном. Перед запуском объекта его обязательно проверяют на герметичность. В процессе тестирования применяется давление, в полтора раза превышающее то, которое будет воздействовать на гидроизоляцию в процессе её эксплуатации.

Монтаж листовой гидроизоляции из полимеров

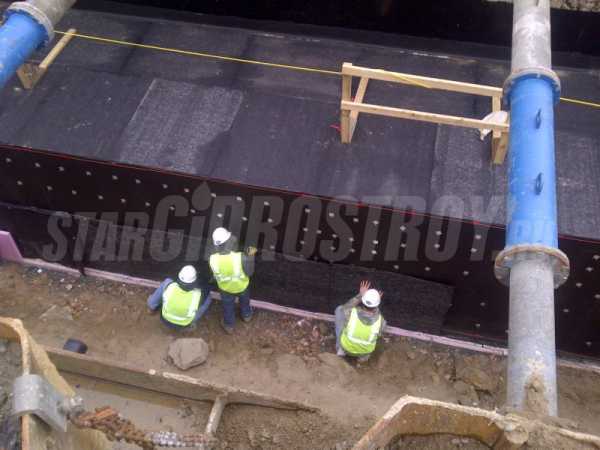

В подавляющем большинстве случаев полимерные листы применяются для гидроизоляции объектов, расположенных под землёй. Установка гидроизоляции предусматривает обустройство основания из песка, который насыпают слоем от пятидесяти милиметров толщиной. Сверху на него укладывают листы, швы между которыми сваривают. Верхним слоем осуществляют цементную стяжку, которая будет выполнять функцию защиты. В зависимости от условий эксплуатации её толщина может составлять от тридцати до пятидесяти миллиметров. На сборных объектах вместо цемента применяют бетон, а стыки для герметичности оснащают накладками из того материала, что сами листы. После этого проводят сварку.

Заказать листовую гидроизоляцию можно в компании «StarGidroStroy»! Звоните: +7 (495) 480-05-65, +7 (925) 224-85-90 — и заказывайте услуги профессионального уровня!

Для просмотра видео необходимо включить JavaScript.

Гидроизоляционные смолы

Для просмотра видео необходимо включить JavaScript.

Гидроизоляционные мероприятия

stargidrostroy.ru

Листовая гидроизоляция, профессиональный монтаж и прокладка гидроизоляционных листов

Для обустройства листовой гидроизоляции используются материалы, изготовленные из стали или полимеров. Листы гидроизоляции из стали применяются в тех случаях, когда объект подвергается сильному гидростатическому напору. Для их производства могут быть использованы такие материалы, как нержавеющая сталь, латунь или медь. Антикоррозионная защита обеспечивается за счёт двухслойного нанесения специальных защитных составов.

Что касается листовой гидроизоляции из полимеров, то она является оптимальным вариантом для применения в агрессивных средах. При её производстве могут применяться следующие материалы:

  • поливинилхлорид;
  • полиэтилен высокого и низкого давления.

Монтаж таких листов осуществляется с той стороны, где имеется воздействие водного потока.

Особенности монтажа листовой гидроизоляции

Технологии монтажа листовой гидроизоляции из металла и полимеров имеют свои особенности, которые обязательно нужно учитывать. Только так можно обеспечить желаемый эффект.

Установка гидроизоляции из металла
Технология устройства гидроизоляции из латуни, меди и нержавеющей стали предусматривает следующее:

  • рихтовку и нанесение разметки на листы;
  • фиксацию к поверхности гидроизолируемого объекта анкерами;
  • использование закладных элементов;
  • армирование листов для того, чтобы обеспечить желаемые показатели жёсткости;
  • устройство сварных швов в местах соединения листов в продольном направлении;
  • укладка внахлёст в местах соединения листов в поперечном направлении.

Помимо этого, обязательно проводится проверка герметичности. Для этого используют давление, которое в полтора раза превышает существующее на объекте.

Установка гидроизоляции из полимеров

Как правило, полимерные листы гидроизоляции используются в тех конструкциях и сооружениях, которые находятся ниже уровня грунта. В качестве основания под них может быть использована подсыпка из песка, толщина которой составляет не менее 50-ти мм. На неё укладывают листы и сваривают их между собой. После этого сверху обустраивают защитную стяжку из цемента, толщина которой может варьироваться в диапазоне от 30-ти до 50-ти мм. В случае, если речь идёт о сборном объекте, то цемент заменяют на бетон.

Для обеспечения максимальной герметичности, каждый из стыков оснащают накладкой из того же вида полимерных материалов, что и сами листы. Соединение осуществляется посредством сварки.

Где заказать?

Компания «ИМС-КОНСТРУКТ» предоставляет свои услуги по гидроизоляции объектов разного предназначения на строительном рынке столицы и области уже более 10-ти лет. Мы предоставляем услуги профессионального уровня с применением современных материалов и технологий, которые позволяют нам неизменно достигать отличных результатов. К Вашим услугам — 35 высококвалифицированных специалистов, которые проведут работы любой сложности. Вас заинтересовало наше предложение? Звоните: +7 (495) 646-68-86!

ims-konstrukt.ru

Основные виды гидроизоляции и критерии ее выбора

Общая часть

Данное практическое пособие содержит узлы металлической гидроизоляции и листовой гидроизоляции из полимерных материалов сборных, монолитных и сборно-монолитных подземных сооружений и предназначен для использования проектными и строительными организациями при проектировании и возведении подземных сооружений.

Металлическая гидроизоляция

Металлическую гидроизоляцию выполняют в виде сплошного ограждения из стальных листов толщиной не менее 4 мм, соединенных между собой при помощи сварки встык или внахлестку, а с изолируемой конструкции – анкерами, заделываемыми в бетон. Металлическая гидроизоляция обладает высокой прочностью, водонепроницаемостью при больших давлениях воды и долговечностью. Такие покрытия дороги и многодельны, поэтому применение металлоизоляции ограниченно. Она применяется в следующих случаях:

  • при большом гидростатическом напоре, когда другие виды гидроизоляции не эффективны, но требуется обеспечить постоянную сухость помещения;
  • для изоляции конструкций, подвергающихся воздействию повышенных температур (выше 80 ос)
  • при гидроизоляции отдельных приямков сложной формы.

Металлическую гидроизоляцию устраивают или с наружной или с внутренней стороны ограждающих конструкций. Внутренняя гидроизоляция наиболее предпочтительна по сравнению с наружней, т.к. допускает систематический контроль и возможность проведения ремонтных робот. Наружная поверхность металлической гидроизоляции должна быть защищена от коррозии согласно СНиП 2.03.11-85 и применяется очень редко.

Опоры, уголки, воспринимающие указанное давление, рассчитаны как неразрезанные балки с пролетом, равным расстоянию между анкерами.

При устройстве металлической гидроизоляции со стороны грунта наружную поверхность защищают от коррозии торкрет-бетоном по стальной сетке или железобетонной рубашкой, а в отдельных случаях – битумом или асфальтом.

В основании сооружений металлическую гидроизоляцию выполняют по асфальтовой подготовке.

При пропуске технологических трубопроводов через металлическую гидроизоляцию применяют только прижимные сальники.

Толщину железобетонных конструкций, защищаемых стальной гидроизоляцией, следует принимать не менее 300 мм.

Металлическую гидроизоляцию стен следует использовать в качестве опалубки при бетонировании.

Листовая гидроизоляция из полимерных материалов.

Листовая гидроизоляция из полимерных материалов представляет собой однослойный ковер из листов толщиной 1…2 мм, соединенных между собой в стыках сваркой или склеиванием. Крепление листов к изолируемой поверхности может осуществляться дюбелями, гвоздями, прижимными планками или наклеиваться на мастиках, клеях и т.д., а также для гидроизоляции применяется профилированный полиэтиленовый лист с анкерными ребрами, которые обеспечивают закрепление листов в бетоне при бетонировании.

Способ крепления изоляции дюбелями или гвоздями очень трудоемкий, т.к. необходимо защищать шляпки гвоздей или дюбелей пленкой, что приводит к увеличению сварных швов.

При наклейке листовые материалы необходимо прижимать к изолируемой поверхности, что ведет к необходимости устройства прижимных стенок.

Наиболее эффективным является полиэтиленовый лист с анкерными ребрами, которые анкерятся в бетоне при бетонировании.

Гидроизоляция из профилированного полиэтиленового листа наиболее эффективна для защиты сборных конструкций.

Гидроизоляция из полиэтиленового листа с анкерными ребрами может выполняться двумя способами:

А) установкой листов в опалубку до бетонирования конструкций;

Б) наклеиванием на конструкцию.

По первому способу полиэтиленовый лист устанавливают на опалубку, затем укладывают арматуру и бетонируют. По второму способу наклеивают лист на защищаемую поверхность, на которую предварительно наносят полимер-силикатный состав толщиной 10 мм. Обязательным условием второго способа является прижим полиэтиленового листа к защищаемой поверхности.

Между собой полиэтиленовые листы соединяются стыковыми, нахлесточными и угловыми соединениями.

Настоящий выпуск содержит узлы оклеечной гидроизоляции сборных, монолитных и сборно-монолитных подземных сооружений и предназначен для использования проектными и строительными организациями при проектировании и возведении подземных сооружений.

Оклеечная гидроизоляция представляет собой сплошной водонепроницаемый ковер рулонных, пленочных гидроизоляционных материалов, наклеиваемых послойно мастиками на огрунтованную поверхность изолируемой конструкции или защитного ограждения.

Оклеечную гидроизоляцию следует проектировать только из гнилостойких материалов.

Оклеечные покрытия по составу применяемых рулонных материалов подразделяются на две подгруппы:

1)​ покрытия из битумных рулонных материалов:

  • изол ГОСТ 10296-79*
  • гидроизол ГОСТ 7415-86
  • фольгоизол ГОСТ 20429-84*
  • армобитэп ТУ 21-27-50-76
  • экарбит ТУ 21-27-50-76 и другие.

2)​ покрытия из синтетических полимерных материалов:

  • полиэтиленовая пленка ГОСТ 10354-82*
  • поливинилхлоридная пленка ГОСТ 16272-79*
  • полипропиленовая пленка ТУ 38-10264-83.

Характеристики оклеечной гидроизоляции из рулонных материалов приведены в табл. 1; 2; 3.

Гидроизоляционный ковер из рулонных битумных материалов наклеивают послойно по наружным поверхностям конструкции со стороны воздействия воды.

Оклеечная гидроизоляция не должна подвергаться постоянно действующим сдвигающим и растягивающим нагрузкам.

Для предохранения от механических повреждений и оползней она должна быть защищена и зажата защитной конструкцией из бетона, железобетона, кирпича и т.д. При невозможности обеспечить прижим, оклеечную гидроизоляцию применять не рекомендуется.

Нанесение оклеечной гидроизоляции должно выполняться по СНиП 3.04.01-87 в следующей технологической последовательности:

  • нанесение и сушка грунтовок;
  • послойное наклеивание материалов;
  • обработка стыков (сварка или склейка)
  • сушка (выдержка) оклеечного покрытия.

Преимуществом полиэтиленовых пленок по сравнению с другими видами гидроизоляционных материалов является их гнилостойкость, высокая химическая стойкость в агрессивных сферах, хорошая свариваемость.

По сравнению с оклеечной гидроизоляцией из битумных материалов применение полиэтиленовой пленки сокращает трудоемкость работ.

Однако из-за невысокой механической прочности пленки, ее защищают теми же битумными рулонными материалами в 1 слой.

Сложностью при выполнении гидроизоляции из пленки является склеивание

Окрасочная гидроизоляция

Окрасочная гидроизоляция представляет собой сплошное многослойное (2-4 слоя) водонепроницаемое покрытие, выполненное окрасочным способом и имеющее общую толщину 3…6 мм. Окраска является наиболее распространенным, наиболее механизированным, дешевым способом гидроизоляции и антикоррозионной защиты поверхностей бетонных и железобетонных сооружений. Однако область применения ограничивается недостаточной долговечностью окрасочных покрытий.

Окрасочную гидроизоляцию следует применять в основном для защиты от капиллярной влаги в дренирующих грунтах (песчаных, галечных, скальных и т.д.). При гидростатическом напоре ее можно применять, если нет деформационных швов и если будет создана возможность периодического осмотра и ремонта гидроизоляции, а напор не будет превышать 2 м. При постоянном обводнении и при наличии агрессивных вод применяют композиции на основе эпоксидных смол.

Окрасочная гидроизоляция применяется как внутри помещения, так и под землей и только со стороны воздействия воды.

По составу исходных материалов различают следующие типы окрасочных покрытий:

1)​ битумные:

а) из растворенных и горячих битумов;

б) из битумных эмульсий и паст.

Битумные материалы изготавливают в виде растворов битума и песков, водобитумных и водопековых эмульсий, применяемых как с наполнителями и спецдобавками так и без них:

2)​ битумно-полимерные:

а) из битумно-латексных эмульсий;

б) из битумно-наиритовой мастики;

в) из битумно-резиновых составов.

Битумно-полимерные композиции применяются в виде расплавов, растворов или водоэмульсионные, обладают повышенной деформативной способностью и водостойкостью, однако гидрозащитные покрытия на их основе более многодельны по сравнению с покрытиями на основе битумных эмульсионных мастик.

3)​ полимерные:

а) из синтетических смол;

б) из лакокрасочных материалов.

Полимерные материалы изготавливают на основе синтетических каучуков и смол (хлоркаучуковые, бутилкаучуковые, алкидные, полиуретановые)

Литая гидроизоляция

Литая гидроизоляция представяет собой сплошной водонепроницаемый слой, образованный разливом, разравниванием поярусной заливкой растворов и мастик в щель между поверхностью сооружения и ограждения.

В зависимости от температуры материала различают горячую или холодную литую гидроизоляцию. Мастики и растворы при применении должны быть жидкотекучими, а затем затвердевать и создавать водонепроницаемый слой.

Литая гидроизоляция может быть армирована металлической сеткой или стеклотканью.

На горизонтальных поверхностях литая гидроизоляция устраивается только на жестком монолитном основании и состоит из одного-двух слоев. Толщина каждого слоя должна быть: для растворов – не менее 12 мм, для мастик – не менее 5 мм. Количество итолщину горизонтальных слоев следует назаначать по табл. 1.

Материалом для нее могут служить холодная и горячая асфальтовая мастики или литые асфальтовые растворы. Гидроизоляция на горизонтальной поверхности защищается стяжкой из цементно-песчаного раствора толщиной 30 мм.

На вертикальных и наклонных поверхностях литая гидроизоляция выполняется из горячей асфальтовой мастики и литого асфальтового раствора путем заливки и в щель между изолируемым сооружением и опалубкой, выполненной из кирпича, бетонных плит, блоков, дерева (см. табл. 3). Опалубку, как правило, следует оставлять в качестве защитного огораждения. Конструкция ограждения должна обеспечивать постепенное наращивание его ярусами по 20…60 см.

Литую гидроизоляцию рекомендуется применять на горизонтальных поверхностях, а на вертикальных поверхностях она очень трудоемка и сложна.

Состав асфальтовой гидроизоляции следует принимать по ГОСТ 9128-8

Назначение и классификация гидроизоляции

Гидроизоляция применяется в тех случаях, когда она по сравнению с другими мероприятиями (дренаж, битумизация, цементация, силикатизация и др.) имеет эксплуатационные и экономические преимущества.

Назначение гидроизоляции состоит в следующем:

А) защита внутреннего объема сооружения от проникновения капиллярной, грунтовой или поверхностной воды через ограждающие конструкции в сооружение;

Б) защита материала ограждающих конструкций сооружения от коррозии;

В) дополнительное средство герметизации внутреннего объема сооружения.

Гидроизоляцию, как правило, устанавливают со стороны действия гидростатического напора (работа на прижим).

При устройстве гидроизоляции со стороны противоположной напору (работа на отрыв) необходимо предусматривать прижимные противонапорные конструкции.

Выбор типа гидроизоляции

Выбор типа гидроизоляции зависит от следующих факторов:

1.​ Величины гидростатического напора – является решающим фактором при определении типа гидроизоляции.

Гидроизоляцию конструкций необходимо предусматривать выше максимального уровня грунтовых вод не менее чем на 0.5 м.

В таблице 1 приведены типы гидроизоляции в зависимости от гидростатического напора.

Таблица 1

Свойства

гидроизоляции

Типы гидроизоляции

окрасочная

штукатурная

литая асфальт.

океаническая

Листовая из полимерных материалов

металлическая

битумная

поли-мерная

цемент-ная

асфаль-товая

Гидростатический напор в м

2 *)

5

20

30

30

30

30

Не огранич.

*) при соответствующем обосновании и при обеспечении доступа для периодического ремонта

Выше максимального уровня грунтовых вод конструкции должны быть изолированы от капиллярной влаги.

В таблице 2 указаны средние значения максимального поднятия капиллярной воды в зависмиости от вида грунта.

Таблица 2

Вид грунта

Капиллярный подъем воды, м

Пески

крупнозернистые

0,03…0,15

среднезернистые

0,15…0,35

мелкозернистые

0,35…1,1

супеси

1,1…2

Суглинки

легкие

2…2,5

средние и тяжелые

3,5…6,5

лессовые и глинистые грунты

4 и более

глины

до 12

илы

до 25

2.​ Влажности внутреннего воздуха изолируемого помещения, которая определяется по СНиП II-3-79** и как правило, должна задаваться в технологической части проекта. Помещения имеют следующие режимы влажности:

сухой режим – до 60 %

нормальный режим – св. 60…75%

влажный режим – св. 75 %

3.​ Трещиностойкости изолируемой конструкции, которая определяется по СНиП 2.03.01-84*. По трещиностойкости конструкции делятся на три категории:

Iая категория – в конструкциях не допускается образование трещин;

IIая категория – в конструкция допусается раскрытие трещин 0,1…0,2 мм с последующим их закрытием;

IIIя категория – в конструкциях допускается непродолжительное раскрытие 0,2…0,4 мм и продолжительное 0,1…0,3 мм раскрытие трещин.

4.​ Агрессивности среды, которая определяется по СНиП 2.03.11-85 приложение 5. Предлагаемые СНиПом типы покрытий приведены в таблице 5.



www.hydroprotect.ru

Листовая гидроизоляция

Листовая гидроизоляция выполняется из стальных или пластмассовых листов толщиной 2–8 мм. Листы изготовляются из латуни, меди, алюминия и нержавеющей стали. Металлическая гидроизоляция применяется при больших гидростатических напорах. Выполняется как снаружи, так и изнутри помещения. К защищаемой поверхности листы крепят с помощью анкеров. Для предохранения от коррозии группируют и окрашивают в два слоя антикоррозийными составами.

Стальные листы очищают от ржавчины, рихтуют и размечают. Для их закрепления применяют закладные детали (анкеры с опорами из листовой стали или проката), устанавливаемые в изолируемой конструкции, или анкеры, привариваемые к стальному листу. В продольном направлении листы соединяются сварными швами на подкладках из уголков или внахлестку с перекрытием на 25+5 мм, а в поперечном направлении только внахлестку. Сварочные и монтажные работы следует выполнять по указаниям нормативных документов.

При использовании гидроизоляции из стальных листов в качестве опалубки железобетонных конструкций их необходимо усилить для обеспечения требуемой жесткости. Сварные оболочки из стальных листов, применяемые в качестве гидроизоляции бетонных приямков, должны устанавливаться на слой цементного раствора с одновременным вибрированием. Для бетонирования элементов сооружения и до заполнения раствором зазоров между изолируемой поверхностью и гидроизоляцией сварные швы необходимо проверить на плотность. Проверка герметичности сварных швов должна производиться при давлении, превышающем рабочее гидростатическое в 1,5 раза.

Зазор между изолируемой поверхностью и стальными листами гидроизоляции следует заполнять цементным раствором путем нагнетания его под давлением, указанным в проекте, но не более 0,5 атм. Нагнетание раствора производят через патрубки, вваренные в стальные листы гидроизоляции. После окончания рабочего и контрольного нагнетания патрубки завариваются. Гидроизоляция стыков в сборных обделках подземных сооружений должна производиться после контрольного нагнетания цементного раствора за обделку. Канавки стыков элементов обделки должны очищаться с помощью пескоструйного аппарата, продуваться сжатым воздухом, промываться водой и заполняться мастиками или начеканиваться пастами в соответствии с указаниями проекта. Гидроизоляцию болтовых соединений, отверстий и пробок в сборных обделках при отсутствии указаний в проекте следует выполнять с помощью асбестобитумных сферических шайб, устанавливаемых под головки болтов и гайки. Степень затяжки болтов должна обеспечивать водонепроницаемость болтовых отверстий. Болты и зенковки болтовых отверстий должны предварительно очищаться и окрашиваться битумным лаком.

Полимерная гидроизоляция применяется в агрессивных средах. В качестве изоляции используют поливинилхлоридные листы PVC, полиэтиленовые листы низкого и высокого давления фирм.

Листовые полимерные материалы из стабилизированного полиэтилена с анкерными ребрами применяют для изготовления сборных и сборно-монолитных конструкций подземных сооружений, при этом лучшее качество облицовки достигается при горизонтальном расположении листа (ребрами вверх) во время формования изделий. При возведении сооружений гидроизоляцию располагают со стороны гидростатического напора.

Основанием под горизонтальную гидроизоляцию из полиэтиленовых листов с анкерными ребрами, обращенными вверх, должна служить ровная песчаная подсыпка толщиной 50 мм. По этому основанию укладываются и свариваются между собой полиэтиленовые листы, по ним выполняется защитная стяжка из цементного раствора марки 100 толщиной 30–50 мм, по которой выполняется конструкция пола (днища). При сборном варианте днища защитная цементная стяжка может быть заменена бетонной подготовкой.

На гидроизолируемых участках небольшой ширины (до 2 м), не подвергающихся воздействию гидростатического напора, допускается втапливание анкерных ребер полиэтиленовых листов в свежеуложенный слой раствора. Для защиты от повреждения необходимо выполнять стяжку из цементного раствора марки 100 толщиной не менее 30 мм. Для обеспечения непрерывности гидроизоляции по всем стыкам между сборными и сборно-монолитными конструкциями осуществляется приварка накладок из полимерных материалов, идентичных применяемым на сборных изделиях. Их необходимо соединять путем сварки сопряжения смежных защищаемых поверхностей. Для сварки полимерных листов в качестве присадочного материала следует применять сварочный прут из материалов тех же марок, что и основные листы.

Технологические приемы укладки термопластичных материалов

Несколько рулонов мембраны раскатывают на предварительно подготовленное основание с нахлестом 60 мм и оставляют на 30 мин. Мембрану следует укладывать по твердому ровному основанию или по утеплителю из пенопласта или полиуретана. В случае неровной (грубой) поверхности, необходимо предварительно укладывать разделительный слой нетканого материала – геотекстиль. Используя рекомендуемое сварочное оборудование выполняют стык соединенных полотнищ с шириной сварного шва не менее 40 мм в зонах примыканий, на криволинейных участках, где невозможно или затруднительно использование автоматического сварного оборудования. Выполняют сварку с использованием ручного оборудования.

При сварке горячим воздухом чистые поверхности, предназначенные для сварки, доводят до пластичного состояния с помощью горячего воздуха и сваривают под давлением с помощью прикатного ролика. Соединение может переносить нагрузки сразу после остывания. Нахлест между мембранами должен составлять не менее 5 см, сварной шов – минимум 2 см в ширину.

Сварочные работы должны проводиться квалифицированным персоналом. При слишком высокой температуре горячего воздуха возникает опасность коксования, что ухудшает качество сварки. Коксование определяется легким изменением окраски края шва, которое указывает на слишком высокую температуру и низкую скорость сварки, или на то и другое. Поэтому для лучшего контроля и поддержания необходимой скорости сварки гидроизоляционные мембраны, где возможно, выпускают светлых цветов. Если температура сварки, напротив, чрезмерно низкая и/или скорость сварки слишком высокая, размягчение мембраны недостаточно. Соединение материала не происходит вообще или происходит в недостаточной степени.

Во избежание сморщивания материала рулон раскатывают по всей длине. Фиксатор и шайбу крепят на каждом углу с одной стороны мембраны. Материал натягивают к противоположной стороне и крепят оставшимися двумя фиксаторами. Это способствует плотному удержанию листа во время процесса плавки.

После механического крепления первого листа кладут второй по ширине нахлеста (130 мм для материала шириной 1 м, 140 мм для материала шириной 2 м). Затем поднимают и загибают край материала, который находится ближе всего к катающему колесу. После этого устанавливают 40‑миллиметровую насадку и включают электродвигатель.

Насадку снимают после того, как механизм достигнет края последнего рулона, и до того, как он встретит на своем пути какое-либо препятствие на участке шва.

Разогревают аппарат для сварки горячим воздухом (примерно 4–5 мин), круглым или плоским соплом проваривают мембраны с внутренней стороны точечным способом. Производят сварку переднего края, равномерно и непрерывно ведя аппарат. Сварной шов должен быть минимум 20 мм в ширину. Поверхности, доведенные до пластичного состояния, плотно прижимают друг к другу прикатным роликом. Температура сварки будет подобрана верно, если расплавленный материал под давлением прикатного ролика начинает проступать по краю шва и край мембраны не изменяет цвет.

Монтаж листовой гидроизоляции

Гидроизоляцию из полимерных пленок и листов монтируют с помощью дюбелей и прижимных планок. Листы гидроизоляции можно наклеивать на мастиках или клеях, а стыки соединяют сваркой токами высокой частоты, горячим воздухом или контактным теплом. Температура сварки для листов полистирола и полиэтилена 140–1600 C, поливинилхлорида 130–1500 C, полиамида 160–2200 C, полиметилметакрилата 200–2400 C, полипропилена 260–2800 C. Во избежание повреждения изоляции целесообразно размещать ее между слоями толя, рубероида, пергамина.

Полимерные термопластичные листы плохо соединяются с бетонной вертикальной поверхностью, поэтому их механически закрепляют (заанкеривают) в бетон. Методом экструзии изготавливают профильные облицовки из полиэтилена и полипропилена с ребрами, имеющими цилиндрическую головку.

Облицовка выпускается в виде рукавов, которые затем разрезают на листы. Используя свойство полиэтилена и полипропилена свариваться при повышенных температурах, швы между листами заваривают. Монтаж листов из нержавеющей стали осуществляется сваркой в среде аргона.

cnb.by

ЛИСТОВАЯ ГИДРОИЗОЛЯЦИЯ — Строительство и архитектура

Сборно-ластовую гидроизоляцию (рис. XII.9)   выполняют   из стальных (тодщиной не менее 4 мм) или   пластмассовых  листов, которые соединяют сваркой. Такой вид изоляции применяют  при больших напора воды. Листы металлической гидроизоляции кре­пят, соединяя их с анкерами, замоноличенными в тело   бетонной или кирпичной стены сооружения. Между листами и изолируемой поверхностью оставляют зазор 25…30 мм, который заполняют це-ментно-песчаным раствором под давлением или уплотняют вибри­рованием. Когда изолируемые конструкции выполняют из монолит­ного бетона, вертикальную металлическую изоляцию устанавлива­ют так, чтобы она одновременно служила опалубкой. Металличе­ские листы и анкеры покрывают двумя слоями противокоррозион­ной защиты.
Гидроизоляцией из пластмассовых листов защищают конструк­ции от агрессивных воздействий. Пластмассовые листы соединяют сваркой в среде горячего воздуха при 200…220°С.
Гидроизоляционные пластмассовые листы прикрепляют к изоли­руемым поверхностям путем наклейки их клеем ПХ с последую­щей сваркой стыков или анкеровкой нагелями через прижимные планки с помощью строительного пистолета.

Сборно-ластовую гидроизоляцию (рис. XII.9)   выполняют   из стальных (тодщиной не менее 4 мм) или   пластмассовых  листов, которые соединяют сваркой. Такой вид изоляции применяют  при больших напора воды. Листы металлической гидроизоляции кре­пят, соединяя их с анкерами, замоноличенными в тело   бетонной или кирпичной стены сооружения. Между листами и изолируемой поверхностью оставляют зазор 25…30 мм, который заполняют це-ментно-песчаным раствором под давлением или уплотняют вибри­рованием. Когда изолируемые конструкции выполняют из монолит­ного бетона, вертикальную металлическую изоляцию устанавлива­ют так, чтобы она одновременно служила опалубкой. Металличе­ские листы и анкеры покрывают двумя слоями противокоррозион­ной защиты.
Гидроизоляцией из пластмассовых листов защищают конструк­ции от агрессивных воздействий. Пластмассовые листы соединяют сваркой в среде горячего воздуха при 200…220°С.
Гидроизоляционные пластмассовые листы прикрепляют к изоли­руемым поверхностям путем наклейки их клеем ПХ с последую­щей сваркой стыков или анкеровкой нагелями через прижимные планки с помощью строительного пистолета.



XII.9. Схема устройства листовой изоляции

outbel.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
