Огнеупорные материалы для печей – защита стен бани и дома

Основной источник тепла, способ преобразования воды в горячий пар, нагрев теплоносителя, укрепление структуры материала — неполный перечень функций, которые выполняет печь. Бытовая печка — конструкция из стали, кирпича, глины и других материалов, которая способна нагреваться до температуры 400-500 С.

Нагрев незащищенной внутренней отделки стен из дерева, пластика, тканей приводит к закономерному результату — обугливанию, выделению токсичных продуктов горения, появлению открытого пламени и, в конце концов — пожару. Для максимального снижения риска неблагоприятных последствий предназначен огнеупорный материал для печей или другие средства защиты ограждающих конструкций.

Защита источника тепла

Кирпичная печь — классический способ обогрева одной или нескольких комнат в доме. Для ее изготовления используют печной кирпич, который сохраняет свои свойства при значительных перепадах температуры. В случае, если верхнюю часть печи используют для приготовления пищи, производители огнестойких материалов предлагают жаропрочные керамические панели.

Жаропрочная сталь либо чугун — еще один материал, который используют при конструировании печей для бани. Стенки металлических печей гораздо тоньше кирпичных, благодаря чему они получаются более компактными и не менее эффективными. Чугун дольше сохраняет тепло, выдерживает огромное количество циклов нагрев/остывание.

Такую разновидность источника тепла как камин, с давних времен выкладывали из натурального камня. Родиной каминов считают Англию с ее не совсем комфортным климатом. Камни скрепляли известью с добавлением различных компонентов, выдерживающих высокие температуры.

Способы снижения интенсивности нагрева воздуха около печи

Чем жарче огонь в печи — тем сильнее нагреваются ее стенки, отдавая тепло в окружающее пространство. Печки (и их аналоги) редко устанавливают на большом удалении от стен, для экономии пространства. Именно поэтому инженеры-конструкторы и теперь изобретают технические решения, способные уменьшить передачу тепла.

Тепловой экран — наружная оболочка из тонколистовой стали, которая окружает корпус металлической печи. Благодаря экрану, тепловое излучение на стены сокращается до значительных +100 С. Это означает, что внутренняя обшивка бани из вагонки, деревянного бруса не обуглится и не задымит.

Наружные стенки кирпичной печи часто обкладывают огнеупорными шамотными плитами, изготовленными из глинистого сырья. Шамотные изделия обжигают в печах с температурой до 1500 С. Специальная технология изготовления позволяет использовать шамотную плиту для формирования камеры сгорания топлива. Технология обработки внутренних и внешних печных, каминных стенок получила обозначение «футеровка».

Проблема, с которой сталкиваются мастера-печники — свойство металла увеличиваться в объеме при нагревании. Без принятия должных мер проемы для установки створок, задвижек могут быть повреждены чугунной фурнитурой.

Защита архитектурных элементов

Классический тип отделки русской бани — натуральное дерево. Согласно требованиям СНиП и предписаниям контролирующих органов, минимальное расстояние металлической печи до деревянной стенки должно составлять минимум 32 см, и это правило распространяется только на термоисточник из кирпича.

Для огнезащиты всех типов стен, пола и потолка используют листовые жаропрочные материалы. Они могут быть изготовлены из натурального либо искусственного сырья:

  • асбеста;
  • шлаков;
  • полимеров.

До недавнего времени был популярен асбест — силикат из тончайших волокон, способный выдерживать нагревание до полутора тысяч градусов (установленная температура плавления). Учеными доказано, что асбестовые материалы относятся к канцерогенам — веществам, вызывающим появление раковых опухолей.

Еще один способ огнезащиты бани, котельной или промышленного помещения и стен вокруг печи — отделка матами или листами каменной ваты. Каменная вата — спрессованная плита, полученная в результате плавления и выдувания волокон из базальта. Толщина листа колеблется от 5 до 200 мм, волокна соединяют в единое целое несколькими способами.

Огнеупорные материалы Basfiber — находка для строителя

Отличное решение для огнезащиты печи – базальтовые материалы Basfiber (прежде всего – маты и шнур).

Формирование мата Басфайбер происходит при помощи обработки тончайших базальтовых волокон иглопробивной машиной. Готовое изделие не содержит клея на основе формальдегидных смол, которые при нагревании выделяют опасные для здоровья вещества. Для работы с данной продукцией не нужна дополнительная защита в виде респиратора, резиновых перчаток (в отличие от стекловаты, базальтовая вата не распадается на частицы, проникающие в дыхательную систему человека).

Базальтовые иглопробивные маты при кажущейся тонкости (до 12 мм) способны эффективно защитить любые типы поверхностей от нагревания. Фольгированные маты Basfiber, используемые для облицовки стен, не только защищают от высоких температур, но и отражают тепло, делая нагрев бани более быстрым.

Базальтовый шнур Basfiber — помощник печника, благодаря которому все соединения кирпича и металлической фурнитуры будут гармонично взаимодействовать при нагревании. Шнур компенсирует зазор между печной дверцей и проемом, не давая дыму проникнуть за пределы камеры сгорания. Главные преимущества базальтового шнура Басфайбер:

  • долгий срок службы, в течение которого структура материала не разрушится со временем;
  • безопасное сырье, не выделяющее опасных веществ;
  • широкий выбор диаметров изделий.

Заказывайте базальтовые материалы Basfiber напрямую у производителя – в компании «Базкорд» — по низким ценам. Доставим продукцию в любой регион России!

Огнеупорный лист для печей

Листовая огнеупорная защита используется в тех случаях, когда невозможно достичь необходимого пожаробезопасного расстояния от источника возгорания до материалов, которые могут быстро воспламениться или начать тлеть. Чаще всего такую защиту используют в банях или возле домашних каминов, так как ограниченное пространство не всегда дает возможность соблюдать нормативные требования пожаробезопасности.

Зачем нужны огнеупорные листы

Нынешние нормативы пожаробезопасности для печек из кирпича – расположение в удаленности 0,32 м от стен, для стальных футерованных конструкций – 0,7 м и не футерованных – 1 м. При малых габаритах помещения соблюсти нормы пожаробезопасности просто невозможно, тогда и применяют листовой огнеупорный негорючий материал. Он защищает от тления или возгорания при попадании источников огня и высоких температур стены, полы и потолки.

Виды огнеупорной защиты

Асбестовые листы могут выдерживать температуру до +510 0 С, имеют высокую степень огнеупорности и низкую теплопроводность. Их выпускают в пластинах и других модификациях. Задействуются при необходимости предотвращения воспламенения возле печек, для каминов, в качестве термоизоляции отделки для стен и перекрытий, подверженных действию высоких температур.

Стальные листы – довольно часто используются в печном деле. Применяют стальные уголки, швеллеры, проволоки и цельные листы для изоляции стен и пола возле каминов и печек.

Защищающий термоэкран – служит термоизолятором для боковых стенок печки. Снижая тепловую нагрузку,экраны из металла или кирпича, защищают от излишнего выхода тепла от металлической печи. Для каминов и печей используют чугун или промышленную сталь, листы которой монтируют на расстоянии до 5 см от топки.

Использование защищающих экранов помогает понизить температуру внешней стороны отопительного элемента до +100 0 С. Минимальное расстояние от стены до экрана может составлять 0,55 м.

Есть также базальтовая вата, панели с вермикулитом (температурный режим до +1100 0 С), которые отличает еще и высокая прочность к механическим повреждениям. Вермикулитовые панели можно использовать в качестве отделки биокаминов с эффектом живого огня.

Где и как использовать листовую огнеупорную защиту

Листы материала, который способен защитить от возгорания применяют для пола, стен и потолков в доме, где есть источник, способствующий распространению пожара или в банных помещениях, возле печи (каменки).

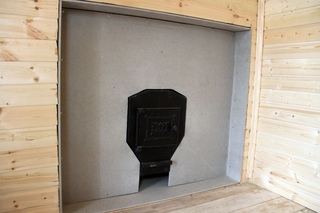

Для обшивки стен, примыкающих к печи, используют листовые негорючие материалы. Поверх, прикрепленной к стене теплоизоляции монтируется металлический лист. Желательно выбирать нержавейку, так как оцинковка при нагреве может выделять токсины. Для более высокого теплоотражающего коэффициента, лист должен быть в состоянии зеркального полотна. Тогда тепло будет лучше отражаться от поверхности и стены нагреваться меньше. Кроме того, если применять данную конструкцию в парилке, человек получит более мягкое и рассеянное тепло, что намного комфортнее, чем прямое излучение от печи.

Под обшивку огнестойкими материалами используются полотна из:

  • базальтового картона – листы тонкие, имеющие не только высокую термо-, но и шумоизоляцию;
  • картона асбестового – прочные, долговечные и жаростойкие листы;
  • вермикулитовые плиты – шумо-, термоизоляция, огнестойкость, экологичность и эффектные дизайнерские решения;
  • минеритовые листы – составляющая защитного экрана в печах и каминах, в том числе, установленных в банях.

Обшивку делают следующим образом: от стены – зазор 3 см, теплоизоляционный слой – 2 см (металлический лист).

Подобная конструкция может сократить расстояние между печкой и стеной до 0,38 м. Зазор обеспечивают керамические втулки.

Поскольку сам металлический лист выглядит не привлекательно, зачастую его покрывают плиткой. Как это выглядит на фото ниже: стена с зазором 3 см, огнеупорная прокладка, кафель.

К строительным огнеупорным материалам можно отнести гипсокартон огнеупорный, минеритовые плиты (хороши тем, что не подвержены воздействию влаги, в них не образуется плесень и процессы гниения), листы стекломагнита. Последние, обладают также повышенной шумоизоляцией, гидростойкостью, теплосберегающими функциями и не деформируются при резких перепадах температур.

Во время топки печи или розжига камина их корпус сильно нагревается, передавая эту температуру на окружающие поверхности. В соответствии с техникой пожарной безопасности, необходимо изолировать корпус печи от прилегающих к нему поверхностей с помощью огнеупорных материалов, если не соблюдается безопасное расстояние.

Таковым является расстояние, равное 30 см для кирпичной печки, более 1 метра для металлической и 70 см для металлической футерованной печи. При невозможности рассеивания тепла естественным путем в помещении (особенно маленькой площади), используются огнеупорные материалы для стен вокруг печей.

Жаростойкие материалы для отделки стен возле печи: виды

Огнеупорные материалы можно разделить на несколько видов в зависимости от типа сырья:

  • Материалы с органическими элементами, например, пенополистирольные плиты. Показатель огнестойкости не очень высокий, поэтому используются для защиты от небольшого нагрева.
  • Материалы с неорганическими компонентами применяются для изоляции как деревянных стен, так и кирпичных, бетонных. Это каменная вата, базальтовые плиты, стекловолокно, фиброцементные плиты, полипропилен, сотопласты, вермикулитовые панели, вспененный перлит.
  • Материалы смешанного типа: асбестовый картон, асбестоизвестковые и кремнеземные огнеупоры.

Защитные экраны

Помимо листовых материалов используются защитные огнеупорные экраны, изолирующие боковые стенки печи и устанавливаемые на расстоянии 1-5 см от ее корпуса. От листов их отличает многослойность структуры. Широко распространены экраны из чугуна , а также из нержавеющей стали, в том числе комбинированные с негорючими плитами во внешнем слое. Отшлифованная зеркальная поверхность стального экрана отражает тепло, обладающего более мягкими и щадящими потоками. Плиты внутри экрана скрепляются при помощи жаростойкой мастики, клея, раствора, герметика, обладающих высокими показателями термоустойчивости. Жаропрочная мастика имеет огнестойкий состав, выдерживающий свыше 1100 градусов, также он устойчив к влаге, обладает бактерицидными свойствами, может применяться как облицовочный раствор. Бывают не только боковые, но и фронтальные экраны. Установка такой огнезащиты производится с помощью крепления к полу около печки, сам экран оборудован специальными ножками. Помимо стальных огнеупорных экранов применяются кирпичные в виде стенки, разделяющей корпус печки от возгораемой поверхности.

Экран из кирпича устанавливается на расстоянии от 5 до 15 см от стенок печки, и на таком же расстоянии от возгораемой поверхности. Его высота может достигать потолка, а может быть равной высоте печки.

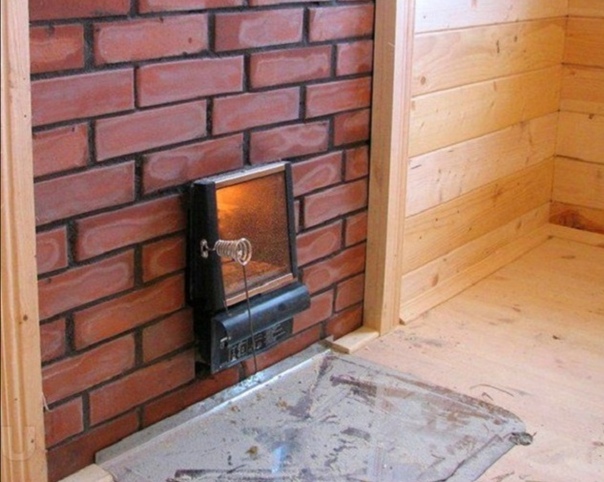

Обшивка стен

Огнеупорная обшивка стен вокруг печи делится на светоотражающую и с облицовкой. Первый вид обычно состоит из металлических листов с жаропрочными теплоизоляционными материалами. Теплоизоляция крепится к деревянной стене, затем покрывается снаружи листом из нержавеющей стали, отполированной до зеркального блеска. Между обшивкой и деревянной стеной необходимо предусмотреть наличие вентилируемых зазоров размером 2-3 см. При этом огнеупорные листы крепятся через керамические втулки. В качестве теплоизоляции используются:

  • Минерит
  • Базальтовый картон
  • Асбестокартон

Если печь стоит в небезопасном удалении от стены, можно использовать двойной слой теплоизоляции, которые закрепляются через втулки и покрываются листом.

Обшивка с облицовкой придает защищаемой поверхности эстетический вид. В качестве облицовочного материала часто используется керамическая, терракотовая, клинкерная плитка, керамогранит, который крепится к огнеупору. При этом плитка не служит термоизоляцией. Она крепится сверху жаростойкого листа. Для огнеупорного слоя используются:

  • Огнеупорный гипсокартон – это гипсокартон с добавлением стекловолокна. Устойчив к деформациям и сильному тепловому излучению.

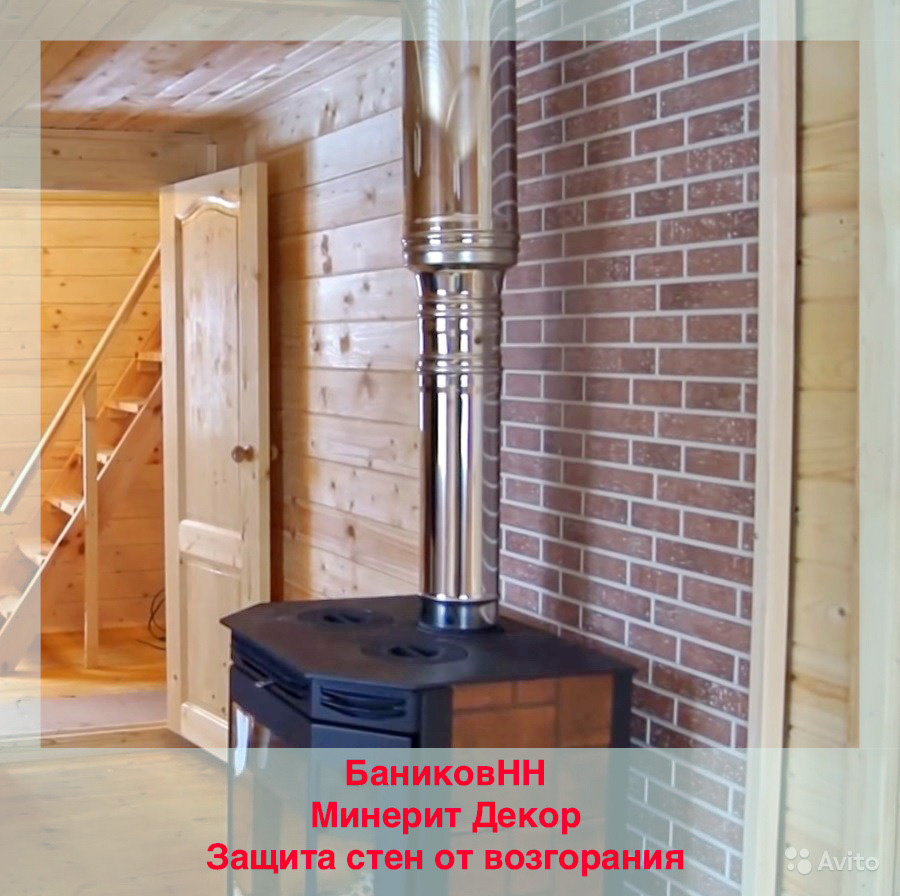

  • Минерит
  • Стекломагниевый лист, изготавливаемый из стеклоткани.

Огнеупорные материалы для футеровки печей

Шамотные материалы для футеровки печей, а именно, – кирпич и раствор, позволяют создать защитный огнеупорный экран как вокруг топки, так и вокруг корпуса металлической печи. Отличие, которое имеет печной кирпичный экран от футеровочного состоит в том, что футеровка представляет собой защитный кожух, расположенный вплотную к стенкам печи.

Шамот способен выдерживать температуру до 1300 градусов. На сегодняшний день, помимо кирпича и раствора имеется также шамотная обмазка, клей, мастика, которые можно наносить даже во время работы печки или камина. Их состав включает микроскопические шамотные волокна и связывающие вещества, ими футеруется как вся поверхность печи, так и заделываются отдельные трещины. Кроме этого, для футеровки выпускаются такие материалы, как каолиновая бумага, каолиновый картон, в виде рулонов а также каолиновая вата отдельными кусками.

Технология монтажа огнеупорного материалажаростойкие материалы для отделки стен возле печи

Многослойная защитная технология, на примере обшивки стены возле каменки в бане, состоит из последовательности действий:

  1. На стену из горючего материала крепится слой пароизоляции и гидроизоляции. В качестве пароизоляции можно использовать трехслойную пленку, состоящую из фольги, полиэтилена, а также крафт-бумаги для прочности. Она крепится с помощью металлического профиля (вместо металлопрофиля можно использовать деревянные бруски).
  2. Далее монтируется утеплитель, например, фольгированная минеральная вата. Она укладывается внутрь обрешетки таким образом, чтобы фольгированный слой был сверху. Стыки плит минеральной ваты нужно заклеить алюминиевым скотчем.
  3. С помощью саморезов к обрешетке крепятся огнеупорные плиты, например, из фиброцемента. Альтернативой крепления многослойной конструкции является монтаж плит на саморезы через втулку. При этом образуется пространство между плитой и стеной.
  4. После закрепления плит их можно облицевать керамической плиткой для эстетичности. Для этого на саморезы к плитам прикручивается металлическая сетка, на которую впоследствии наносится жаропрочный клей, приклеивается плитка.

Если монтаж выполнен с соблюдением технологии, вентиляционных зазоров, стена возле печки не будет нагреваться, и не будет создавать пожароопасную ситуацию.

Бюджетный способ защиты между печкой и деревянной стеной – с использование профильного металла, применяемого для крыши. Для этого понадобятся два листа такого металла и полые трубки. На стенку крепятся полые трубки из металла, к ним монтируется металлопрофиль. Расстояние до пола и потолка должно составлять не менее 10 см. На лист крепятся трубки в то же место, что первые, и снова закрываются листом. Горячий воздух перемещается в зазорах между стеной и полом, стена при этом остается не нагретой.

Листовые огнеупорные материалы используют для защиты всех предметов от источника пламени. Обычно такую обшивку применяют в саунах, банях или для каминов и печей. Огнеупорные материалы обеспечивают пожарную безопасность. Поверхность печи в бане способна нагреваться почти до 400 градусов, поэтому очень сильно разогреваются все ближайшие поверхности, изготовленные из деревянного материала. Постепенно все предметы из дерева начинают тлеть от высокой температуры, от этого возникает пожар. Чтобы предотвратить такие негативные последствия, выполняют защитную обшивку, и изготавливают специальные экраны из огнеупорных материалов.

Для чего используют огнеупорные листы и их виды?

Печки из кирпича должны быть удалены от стен на 0,32 метра, футерованные изделия из стали на 0,7 метров, не футерованные – на один метр. Если помещение имеет маленькие размеры, то соблюдать все правила не представляется возможным, в таких случаях применяют огнеупорные листы, они служат защитой от пожара, при накаливании печи до высокой температуры.

  1. Самым распространенным материалом являются асбестовые листы, они способны выдерживать температуру нагревания до 500 градусов. Этот материал очень слабо проводит тепло, и является достаточно устойчивым к высоким температурам, отличается высокой прочностью.
  2. Для изготовления и обшивки печей применяют листы из стали, изолируют участки пола, и стен возле печей или каминов, изготавливают защитный экран. При этом лишнее тепло не выходит из печи или камина, листы укладывают на 5 сантиметров от топки.

Экраны защитного вида помогают значительно снизить температуру внешней панели отопительного устройства. Расстояние от стен до экрана должно быть минимум 55 сантиметров. В некоторых случаях используют базальтовую вату или панели из вермикулита. Экраны могут быть выполнены из стали или кирпича, их обычно сооружают для печей из металла. Листы располагают до 5 сантиметров от стены печи.

Обшивка со светоотражающим эффектом

Отличным выбором являются экраны, в которых скомбинированы листы из металла, и огнеупорная теплоизоляция. Вначале к деревянной поверхности стены прикрепляют теплоизоляционный материал, а сверху фиксируют металлические листы. Для обшивки с внешней стороны используют нержавейку или оцинкованный материал.

Нержавеющая сталь считается экологически чистым материалом, а оцинковка, нагреваясь, способна выделять токсические элементы. Чтобы отделка имела высокую эффективность, поверхность листа должна быть гладкой, и блестящей, при этом лучи тепла будут отражаться от металла, это снизит нагревание стены. Также в парилке потоки тепла от стали будут более щадящими, и мягкими по сравнению с теми, которые исходят напрямую от печи.

Чтобы обшить поверхность, можно использовать листы из базальтового волокна, такой материал способствует высокой тепло-, и звукоизоляции. Также высокими свойствами теплоизоляции, прочностью, и долгим сроком службы отличается картон из асбеста. Для изготовления огнеупорных листов, которые используются в банях или парилках с высокими температурами, применяют минерит.

Зазор между стеной и теплоизоляцией должен составлять от 3 сантиметров, а между теплоизоляцией, и металлом от 1 до 2 сантиметров. Если помещение является малогабаритным, и нет возможности выполнить такие зазоры, то обшивку выполняют с двойной укладкой теплоизоляционного слоя. Сверху, на внешнюю сторону закрепляют лист нержавейки.

Как выполнить обшивку с облицовкой?

Обычно железный лист не придает красивый вид парилке, поэтому в качестве облицовки используют керамическую плитку. Но укладка её на деревянный материал приведет к отсутствию теплоизоляционных свойств. Поэтому для обшивки выполняют такие правила: после стены оставляют зазор до 3 сантиметров, затем укладывают огнеупорный материал, и сверху плитку. Между стеной печки. И стеной в комнате должно соблюдаться расстояние от 15 сантиметров.
Для обшивки стен в банном помещении можно использовать огнеупорный вид гипсокартона, этот материал содержит в составе стекловолокно, поэтому является устойчивым к тепловому излучению, и деформации от высокой температуры.

Также можно использовать плиты из минерита, этот материал имеет огнеупорные действия, и отличается высокой устойчивостью к влажности, и разрушению, не поддается гниению.
В качестве обшивки можно применять стекломагниевые листы, которые состоят из стекловолокна. В качестве связующего элемента применяются магнезиальные вещества. Такой материал отличается высокой устойчивостью к влаге, температурным изменениям, и служит отличной звуко-, и теплоизоляцией. При этом поверхность стен из дерева не слишком сильно нагревается.

При использовании облицовочных материалов, парилку и помещения бани можно сделать привлекательными, выдерживая задуманный интерьер. При правильно выбранном материале для обшивки, повышается пожарная безопасность помещения.

Вермикулитовые плиты

Самыми эффективными материалами являются панели из вермикулита. Такие материалы отличаются особой надежностью, их применяют даже на предприятия атомной промышленности, это говорит о высокой эффективности огнеупорных свойств.
Плиты из вермикулита являются экологически чистыми материалами, имеют высокие огнеупорные, теплоизоляционные, и звукоизоляционные свойства. При этом материал имеет эстетичность, что позволяет сделать облицовку красивого вида.
Огнеупорные плиты из вермикулита позволяют сделать помещение безопасным от пожара, и придать красивый внешний вид поверхности, поэтому его свободно можно применять на самых заметных участках.

Все положительные качества материала дают возможность применять огнеупорный материал для каминов, и печей в домашнем хозяйстве, защиты различных конструкций от огня, обеспечения пожарной безопасности различных объектов.

Где и каким образом применяются листовые огнеупорные материалы?

Огнеупорный материал способен обеспечить защиту различных поверхностей от возгорания, поэтому его применяют в помещении, где располагается источник огня. Таким материалом можно обшивать полы, стены, потолки, огнеупорные листы активно применяются в банных помещениях, и там, где высокий риск возгорания.
Вначале к стене прикрепляют выбранный теплоизоляционный материал, а затем к нему фиксируется огнеупорный лист из металла. Чтобы избежать выделения токсических веществ, лучше применять нержавеющую сталь, она является экологически чистым материалом. Чтобы повысить коэффициент теплового отражения, лист металла должен быть гладким до блеска. Особенно часто такой материал используется в парилках, при этом тепловое излучение становиться мягким для человека.
При правильно выбранном материале, можно получить не только высокую эффективную защиту от пожарной безопасности, но и придать помещению красивый вид, не нарушая правил интерьера. Если помещение слишком маленькое, и соблюдать расстояние от стен печи до поверхности стен в комнате нет возможности, то в обязательном порядке необходимо использовать огнеупорные листы для защиты от пожара. Использование таких материалов позволяет защитить деревянные, и другие виды поверхностей от возгорания. Наиболее эффективными считаются вермикулитовые плиты, они не только обеспечат высокую защиту, но и придадут комнате привлекательный вид.

Листовые огнеупорные материалы, как применяются

Листовые огнеупорные материалы используют для защиты всех предметов от источника пламени. Обычно такую обшивку применяют в саунах, банях или для каминов и печей. Огнеупорные материалы обеспечивают пожарную безопасность. Поверхность печи в бане способна нагреваться почти до 400 градусов, поэтому очень сильно разогреваются все ближайшие поверхности, изготовленные из деревянного материала. Постепенно все предметы из дерева начинают тлеть от высокой температуры, от этого возникает пожар. Чтобы предотвратить такие негативные последствия, выполняют защитную обшивку, и изготавливают специальные экраны из огнеупорных материалов.

Блок: 1/6 | Кол-во символов: 669
Источник: https://kaknadostroit.ru/stroimaterialy/ogneupornyie-materialyi/listovyie-ogneupornyie-materialyi

Декоративные стеновые панели FIREPROTEC HPL

Декоративные стеновые панели FIREPROTEC HPL, которые характеризуются огнестойкостью, производятся на основе высококачественной негорючей панели ФАЙЕРПРОТЕК СМЛ Премиум Эталон или ГСП (гипсостружечной плиты). Панели HPL для использования внутри помещений применяются в детских садах и школах, офисах и во многих других помещениях для создания комфортной и уютной атмосферы.

Блок: 2/12 | Кол-во символов: 421
Источник: https://superarch.ru/materialy/negoryuchie-listovyie-materialyi

Назначение

Горящее органическое топливо – дрова, торф, уголь – создают огромную температуру внутри и на наружных поверхностях печки. Пожарные нормы предусмотрели строгие требования:

  • печи из обычных кирпичей могут находиться на расстоянии от стен, превышающих одну треть метра.
  • если печь сделана из металла и не отделана специальными материалами (футеровками), то минимальное расстояние должно составлять 1 метр;
  • защищенные огнеупорной футеровкой наружные поверхности печки могут отстоять от стены на меньшее расстояние, чем обычные металлические. Минимум для них составляет 70 см.

Пожелания пожарников не всегда выполнимы при существующих размерах и формах жилища. Выход из положения позволяет найти отделка жаропрочными листовыми материалами. Оградив печь со всех трех сторон можно накапливать тепло в образовавшемся околопечном пространстве, не опасаясь воспламенения.

Блок: 2/4 | Кол-во символов: 871
Источник: https://ProtivPozhara.com/zaschita/stroitelstvo/ogneupornye-listovye-materialy

Виды огнестойких листов

Преобладающее большинство огнеупорных листовых материалов сделано из натуральных или преобразованных природных минералов. Это вполне понятно. Минимальная температура, которую должны выдерживать негорючие ограждения превышает 1500 ℃.

Трудно представить себе структуру полимера, способного сохраниться при такой нагрузке. Предел огнестойкости пластиков гораздо меньше.

Эффективную защиту обеспечит монтаж огнеупорного профлиста. Можно между ним и стенкой печи расположить дополнительную термоизоляцию. Во избежание выделения в комнату продуктов окисления металлов, следует остановить свой выбор на огнестойких изделиях из нержавейки.

Повысить теплозащиту стен можно полировкой металлической поверхности. Гладкий листовой металл сможет лучше отражать энергию тепловых лучей, обеспечивать защиту стен от перегрева.

Асбестовые

Все еще часто можно встретить рекомендации по использованию огнеупорных асбестовых плит, листов. Да, противопожарный эффект асбест гарантирует в большей степени, чем многие другие материалы. Не стоит, однако, забывать об опасности попадания микроскопических волокон асбеста в дыхательные пути.

Самое прочное прессование листовой продукции, полностью исключить этого не может. Производители информируют о том, что асбоцементная основа герметично закрыта с обеих сторон дополнительными слоями.

Однако при работе листовой материал нужно разрезать. В разрезах торцевые части оказываются оголенными. Целесообразно не рисковать, выбрать для жилых помещений другую огнеупорную продукцию, в которой нет недостатков.

Базальтовые

Хорошие термо- и звукоизолирующие свойства демонстрируют на практике базальтовые листовые материалы. Треск поленьев иногда создает романтическое настроение, но постоянные звуки из печи могут раздражать. Базальт поглощает как тепловые, так и звуковые волны. Отсутствие шума и риска возгорания жильцам обеспечено.

Вермикулит и минерит

В большой мере огнеупорные качества свойственны листовым материалам из вермикулита. Это сложная композиция магматического происхождения имеет эволюционно сложившуюся стойкость к высоким температурам.

Кстати, огнеупорные свойства присущи всем материалам вулканического происхождения по вполне понятным причинам. Помимо листового материала, популярностью пользуется вермикулитовая крошка.

Интересен относительно новый огнеупорный продукт минерит, который, по сути, является композитом из давно известного цемента, волокон целлюлозы и минеральных добавок. Минерит часто называют фиброцементом. Он абсолютно безвреден. Доказана надежность, долговечность листового материала из минерита.

Стеклянные волокна

Хорошо выдерживают высокие значения температуры листы из особых видов закаленного стекла. Волокнами стеклянной массы укрепляют гипсокартоны. Добавляя к волокнистым стекловидным компонентам оксиды магния, изготавливают огнеупорные плиты.

Стекловолоконные листовые материалы завоевали популярность среди потребителей за многолетний период эксплуатации.

Блок: 3/4 | Кол-во символов: 2952
Источник: https://ProtivPozhara.com/zaschita/stroitelstvo/ogneupornye-listovye-materialy

Производители и цены

Блок: 3/3 | Кол-во символов: 540
Источник: https://ResForBuild.ru/beton/plity/ogneupornye-materialy-dlya-sten-vokrug-pechej.html

Цементно-стружечные плиты

Цементно-стружечные плиты (ЦСП) считаются идеальным материалом для обшивания перегородок в огнеопасных помещениях, а также каркаса зданий снаружи. С этими плитами выравнивают основания напольных покрытий, поскольку они имеют твердую и гладкую поверхность. Плиты хорошо поддаются распиловке, огнеупорны, устойчивы к влаге и температурным колебаниям.

Блок: 3/12 | Кол-во символов: 379
Источник: https://superarch. ru/materialy/negoryuchie-listovyie-materialyi

Облицовка стен листовым огнеупорным материалом

Чтобы обеспечить пожаробезопасное состояние помещения, нужно грамотно подбирать материал для обшивки стен, возле которых располагается отопительная конструкция.

И вермикулитовые панели причислены к наиболее эффективным ОЛМ. При этом такие плиты применяются для обеспеченности пожаробезопасности в различных помещениях, включая  предприятия атомной и нефтеперерабатывающей промышленности.

Среди достоинств огнеупорных вермикулитовых плит отмечены их:

Вермикулитовые плиты

  • экологичность;
  • огнестойкость;
  • термоизоляция;
  • шумоизоляция;
  • эстетичный облик, что позволяет их использовать на видных местах.

Где применяются

Вермикулитовые панели, благодаря своим отличным эксплуатационным  качествам, могут использоваться на многих направлениях.

Схема термозащиты стены и облицовки камина вермикулитовой плитой

  • Для теплоизоляции каминов и печей.
  • Для защиты от действия огня конструкций из разных материалов.
  • Для обеспеченности противостояния пожароопасности многообразных объектов.
  • Для гарантированной огнеупорности различных предметов в  помещениях, включая печи и камины.

Вермикулитовые плиты, как представители ОЛМ, монтируются просто и быстро и не требуют для этого профессиональной подготовки. Обработка ими со всех сторон печи или камина обеспечивает защиту помещения от воздействия огня и высоких температур, и потому такие огнеупорные листовые материалы являются оптимальными в решении проблемы, связанной с пожаробезопасностью помещения.

Все образцы огнеупорных листовых материалов для печей и каминов – современная, высокосортная продукция. Кроме огнезащиты, они снабжают отопительные устройства стойкостью к различного рода повреждениям, в том числе механическим и химическим.

Блок: 7/8 | Кол-во символов: 1726
Источник: http://kaminyn.ru/pechi/vidy-listovyih-materialov-dlya-pechey-i-kaminov. html

Огнестойкая отбойная доска

Универсальным решением для защиты стен любых зданий можно считать использование огнестойкой отбойной доски, обладающей высокими эксплуатационными преимуществами. Она основана на негорючей панели, покрытой  HPL-пластиком, который трудно поддается горению. Края панели обработаны специальной кромкой. Кроме защитной функции, она характеризуется и отличными декоративными свойствами, поэтому могут стать украшением любых помещений. высоким эксплуатационным показателям, Отбойную доску используют в местах большой проходимости народа: в детских садах и школах, в больницах и поликлиниках, вокзалах и кинотеатрах, супермаркетах.
Данный материал отличается экологичностью и влагостойкостью, гигиеничностью и безопасностью, атакже эстетичностью.
Отбойная доска выпускается разных цветов и размеров.

Блок: 4/12 | Кол-во символов: 825
Источник: https://superarch.ru/materialy/negoryuchie-listovyie-materialyi

Применение

Огнестойкие плиты применяются по принципу многослойности. При необходимости выполнить обшивку между теплоизоляцией и стеной оставляют пространство в 2-3 см. Также склеивают материал в несколько слоев с помощью термостойкой мастики.

Для изоляции печей чаще всего используют экраны из листов нержавеющей стали. Особенно такой метод распространен, когда печка слишком близко расположена к примыкающим стенам. Часто листы из нержавеющей стали используют совместно с негорючими плитами. Их используют в качестве внешнего слоя поверхности. Когда металлические листы отшлифованы до блеска они имеют свойство отражать тепло. Такой поток тепла обладает более щадящими и мягкими потоками.

Защитный экран из стали считается уже готовой конструкцией. Он огибает всю поверхность металлической печи с трех сторон. Это очень эффективный способ удерживать тепло внутри нагревательного оборудования. Внешняя температура с таким экраном будет достигать примерно 100оС.

В качестве теплоизоляции под нержавеющую обшивку используют различные огнеупорные материалы, которые были упомянуты в статье. Для креплений используются керамические втулки. Такие детали позволяют сформировать вентиляционный зазор между стеной и теплоизоляцией, поскольку они не нагреваются.

Для деревянных поверхностей такая обшивка будет служить надежной защитой от возгорания и нагрева. В таком виде обшивка не будет иметь красивый вид. Чтобы она имела более декоративный вид, используется термостойкая плитка. Ее укладывают с помощью жаростойкого клея. К лучшим облицовочным материала следует отнести:

  • клинкерную плитку;
  • терракотовую плитку;
  • керамогранит;
  • изразцы;
  • талькохлорит.

Этот вид отделки используется только в качестве элемента многослойного «пирога» защиты. Расстояние между печкой и такой поверхностью должна быть не меньше 15-20 см. В защитном слое должен обязательно быть вентиляционный зазор и огнеупорный материал. Декор даст возможность замаскировать защитный слой и отделка бани будет выглядеть в едином стиле.

Блок: 4/4 | Кол-во символов: 2008
Источник: https://bane.guru/otdelka/negoryuchie-ogneupornye-listovye-materialy-ih-primenenie.html

Листовой материал «ПВТН»

  • Вермикулитовые плиты относятся к листовым негорючим материалам, создаваемым с использованием вспученного вермикулита. Они предназначены для защиты от возгорания в промышленных и гражданских объектах, их применяют в металлургии, нефтяной сфере. Вермикулитовые плиты обладают:
  • Экологичностью и огнестойкостью
  • Высокими звукопоглощающими и теплоизоляционными свойствами

Применяют для защиты:

  • от возгорания в перекрытиях между этажами, кабельных трассах, конструкций из древесины, железобетонных, стальных несущих элементов;
  • термозащиты каминов, дымоходов;
  • обшивки стен производственных, общественных объектов;
  • повышения защищенности от возгораний в офисах банков, в гостиницах, кинозалах, спортивных комплексах;
  • эвакуационных путей.

Блок: 5/12 | Кол-во символов: 766
Источник: https://superarch.ru/materialy/negoryuchie-listovyie-materialyi

Огнеупорные обшивки для стен

Если стена помещения непосредственно примыкает к поверхности печи, то это приводит к чрезмерному нагреву стены, что может стать причиной пожара. Во избежание воспламенения стены обшивают негорючими материалами.

Светоотражающая обшивка

Светоотражающий огнеупорный экран для печей

Хороший результат дают обшивки, в которых комбинируются негорючие теплоизоляционные материалы и металлические листы. Сначала к дереву стены крепится теплоизоляция, а поверх нее устанавливаются листы металла. Для наружного слоя используют либо нержавейку, либо оцинковку. Однако, с точки зрения экологичности, лучше брать нержавеющую сталь, поскольку есть данные, что при нагревании оцинкованная начинает выделять токсичные вещества.

Чтобы полученная обшивка была более эффективной, лист стали должен быть отполирован до зеркального блеска. В этом случае тепловые лучи отражаются от металла, и стена нагревается еще меньше. К тому же парилка получает отраженные тепловые потоки, которые являются более мягкими и приемлемыми для человека, чем те, которые исходят непосредственно от печки.

Для обшивки используют целый ряд теплоизоляционных материалов:

  • базальтовый картон — тонкие листы из базальтового волокна. Этот огнеупорный материал обеспечивает не только хорошую тепло-, но и звукоизоляцию;
  • асбестовый картон — материал, обладающий высокими теплоизоляционными свойствами. Он также отличается огнеупорностью, долговечностью и прочностью;
  • минерит — огнеупорный материал, из которого изготавливают листы, используемые для монтажа защитных экранов для печей и каминов, в том числе в парилках.

Общая схема использования обшивки выглядит так: стена — зазор (2-3 см) — теплоизоляция (1-2 см) — лист металла. Это позволяет уменьшить расстояние между стенкой печи и стеной помещения до 38 см.

Зазор в описанной схеме обеспечивается за счет керамических втулок, которые не нагреваются. Если же помещение не позволяет достичь даже указанного минимального расстояния между печью и стеной, обшивка делается с двумя слоями теплоизоляции. Между ними с помощью керамических втулок оставляется зазор 2-3 см. Поверх наружного листа крепится нержавейка.

Обшивка с облицовкой

Для придания парилке более эстетичного вида (голое железо на стене смотрится не слишком привлекательно) стены можно покрыть керамической плиткой. Однако если ее положить прямо на дерево, не будет никакой теплоизоляции. Потому используется такая схема обшивки: стена — зазор (2-3 см) — огнеупорный слой — плитка. В этом случае разрешается, чтобы между стенкой печи и стеной помещения было не меньше 15-20 см.

Обшивка стены с облицовкой в бане

Для огнеупорного слоя берут такие материалы:

  • огнеупорный гипсокартон — это гипсокартон, в котором есть добавление стекловолокна. Этот материал не боится теплового излучения и не деформируется под его действием;
  • минерит — эффективный огнеупорный материал. Минеритовые огнеупорные плиты характеризуются высокой влагостойкостью, не разрушаются и не гниют;
  • стекломагниевый лист — материал, изготавливаемый из стеклоткани. В качестве вяжущего используется магнезиальное вещество. Обладает хорошей звуко- и теплоизоляцией, стойкостью против влаги и температурных перепадов.

Нельзя пренебрегать зазором в описанной схеме, поскольку он играет важную роль. Его наличие позволяет свести нагревание деревянной стены до минимума. Использование же облицовки делает вид парилки более привлекательным и дает возможность выдержать дизайн в выбранном стиле.

Облицовка стен листовым огнеупорным материалом (ПВТН)

Вермикулитовая плита

Правильно подобранный материал для обшивки стен обеспечивает высокую пожаробезопасность помещения. Одними из наиболее эффективных для достижения поставленной задачи являются вермикулитовые панели.
Вермикулитовые огнеупорные плиты для стен находят широкое применение при обеспечении пожаробезопасности различного типа помещений. Их надежность настолько высока, что данный материал используют на предприятиях атомной и нефтеперерабатывающей промышленности.

Достоинства

Использование огнеупорных вермикулитовых плит позволяет достичь высоких показателей по:

  • экологичности;
  • огнестойкости;
  • теплоизоляции;
  • звукоизоляции;
  • эстетичности.

Особенно стоит отметить последний пункт. Специалисты знают, как сложно бывает найти материал, который бы одинаково удовлетворял требованиям пожаробезопасности и эстетичности. Огнеупорные вермикулитовые плиты — это как раз тот материал, который является защитным и одновременно имеет привлекательный внешний вид. Потому его смело можно использовать на видных местах.

Области применения

Вермикулитовая плита возле печи

Отличные эксплуатационные качества позволяют использовать данные огнеупорные плиты в таких направлениях:

  • теплоизоляция каминов и печей;
  • защита от воздействия огня конструкций из различных материалов;
  • обеспечение пожароопасности широкого спектра объектов;
  • обеспечение огнеупорности различных элементов помещений.

Все это достигается благодаря высокому качеству, надежности и эффективности вермикулитовых панелей, которые являются оптимальным решением для достижения пожаробезопасности помещения.

:

Блок: 5/5 | Кол-во символов: 5035
Источник: http://PechnoeDelo.com/materialy/ogneupornye-listovye-dlya-pechey.html

СКЛ панели

Прочные и легкие СКЛ панели производят с использованием силикатно-кальциевого наполнителя. Материал панели не имеет в своем составе асбеста,поэтому они не токсичны, экологически безопасны. Листы обладают влагостойкостью, так как в их составе нет гипса или гигроскопичных материалов.

СКЛ панели имеют широкую популярность. Эти листы используют для отделки стен, потолков и пола. Огнеупорные качества делают их незаменимыми в защите экранов в высокотемпературном производстве, а также для облицовки стен бань, отделки каминов и печей.

Несмотря на особую прочность, они и эластичны, на изгиб могут выдержать до 13,2 МРа. Благодаря отличным шумоизоляционным свойствам порядка до 44 Дб, панелями можно облицевать ночные клубы, бары, стены звукозаписывающих студий.

Панели СКЛ имеют в своем составе антибактериальные добавки, так что они не подвергаются действию грибковых заболеваний и плесени.

Блок: 6/12 | Кол-во символов: 909
Источник: https://superarch.ru/materialy/negoryuchie-listovyie-materialyi

Где и каким образом применяются листовые огнеупорные материалы?

Огнеупорный материал способен обеспечить защиту различных поверхностей от возгорания, поэтому его применяют в помещении, где располагается источник огня. Таким материалом можно обшивать полы, стены, потолки, огнеупорные листы активно применяются в банных помещениях, и там, где высокий риск возгорания.
Вначале к стене прикрепляют выбранный теплоизоляционный материал, а затем к нему фиксируется огнеупорный лист из металла. Чтобы избежать выделения токсических веществ, лучше применять нержавеющую сталь, она является экологически чистым материалом. Чтобы повысить коэффициент теплового отражения, лист металла должен быть гладким до блеска. Особенно часто такой материал используется в парилках, при этом тепловое излучение становиться мягким для человека.
При правильно выбранном материале, можно получить не только высокую эффективную защиту от пожарной безопасности, но и придать помещению красивый вид, не нарушая правил интерьера. Если помещение слишком маленькое, и соблюдать расстояние от стен печи до поверхности стен в комнате нет возможности, то в обязательном порядке необходимо использовать огнеупорные листы для защиты от пожара. Использование таких материалов позволяет защитить деревянные, и другие виды поверхностей от возгорания. Наиболее эффективными считаются вермикулитовые плиты, они не только обеспечат высокую защиту, но и придадут комнате привлекательный вид.

Блок: 6/6 | Кол-во символов: 1487
Источник: https://kaknadostroit.ru/stroimaterialy/ogneupornyie-materialyi/listovyie-ogneupornyie-materialyi

СМЛ панели

Эти стекло-магнезитовые листы изготавливаются из оксида магния со специальными добавками. Двойным армированием стекловолокном листам придается жесткость.

Эксплуатационные качества СМЛ схожи с СКЛ. Но СМЛ листы более жесткие и особо прочные. Этим материалом больше всего пользуются в таких местах, которые требуют повышенную прочность: востребованы для изготовления рекламных щитов, кровли и полов.

Как и листы СКЛ, они эстетичны и обладают антисептическими свойствами.

высокая прочность панелей позволяет использовать их для армирования и отделки пено – и газобетона, фасадов, а также сэндвич-панелей.

Блок: 7/12 | Кол-во символов: 623
Источник: https://superarch.ru/materialy/negoryuchie-listovyie-materialyi

Вермикулитовые плиты

Самыми эффективными материалами являются панели из вермикулита. Такие материалы отличаются особой надежностью, их применяют даже на предприятия атомной промышленности, это говорит о высокой эффективности огнеупорных свойств.
Плиты из вермикулита являются экологически чистыми материалами, имеют высокие огнеупорные, теплоизоляционные, и звукоизоляционные свойства. При этом материал имеет эстетичность, что позволяет сделать облицовку красивого вида.
Огнеупорные плиты из вермикулита позволяют сделать помещение безопасным от пожара, и придать красивый внешний вид поверхности, поэтому его свободно можно применять на самых заметных участках.

Все положительные качества материала дают возможность применять огнеупорный материал для каминов, и печей в домашнем хозяйстве, защиты различных конструкций от огня, обеспечения пожарной безопасности различных объектов.

Блок: 5/6 | Кол-во символов: 895
Источник: https://kaknadostroit.ru/stroimaterialy/ogneupornyie-materialyi/listovyie-ogneupornyie-materialyi

ГКЛ-листы

ГКЛ – это всем давно известный, популярный гипсокартон, речь идет о его огнеупорной модификации. Листы ГКЛ могут выдержать прямое воздействие открытого огня до 20 мин Листы бывают сероватого оттенка и требуют дополнительной отделки.

Блок: 8/12 | Кол-во символов: 245
Источник: https://superarch.ru/materialy/negoryuchie-listovyie-materialyi

Гипсоплита

Гипсоплиты изготавливают из природного натурального гипса без добавления токсических веществ. Этот практичный, экологичный, без запаха материал отвечает всем требованиям нормативов противопожарной безопасности. Плиты из гипса считаются отличным материалом для возведения перегородок в помещениях, подвесных многоуровневых потолков, декоративных ниш и выступов. С ними выравнивают стены, потолки, «зашивают» трубы коммуникаций.

Блок: 10/12 | Кол-во символов: 440
Источник: https://superarch.ru/materialy/negoryuchie-listovyie-materialyi

Гипсоволокнистый лист

Гипсоволокнистые листы (ГВЛ)  получают способом полусухого прессования смеси гипса с целлюлозной макулатурой, характеризуются они отличными техническими и эксплуатационными свойствами. Эти листы обладают прочностью, хорошей степенью огнеупорности.

Гипсоволокнистые листы универсальны в применении, пользуются популярностью и востребованностью в строительстве и отделочных работах. С их помощью возводят межкомнатные перегородки, делают стяжку полов, монтируют подвесные и уровневые потолки, облицовывают стены. Везде они незаменимы, как огнезащита любых конструкций. Пользователи ценят ГВЛ как облицовочный материал, с которым обшивают деревянные поверхности, за невысокую стоимость и огнестойкость.

Блок: 11/12 | Кол-во символов: 725
Источник: https://superarch.ru/materialy/negoryuchie-listovyie-materialyi

Ориентированно-стружечная плита

Ориентированно-стружечные плиты (ОСП — OSB) производятся прессованием стружек со склеивающей смолой под высоким давлением, которые изготавливаются различной толщины – от 6 до 30мм. ОСП-плиты в 3 раза прочнее, чем ДСП и МДФ-плит. Хотя плиты имеют такую высокую прочность, но они очень гибкие. Благодаря этим свойствам, они идеально подходят для отделочных и строительных работ, например, для обшивки потолков, стен, мансард и веранд, их применяют при обустройстве поверхности черновых полов, строят опалубки, используют при облицовке стеновых панелей. На полы под ламинат укладывают тонкие ОСП- плиты. В последние годы их стали использовать для малоэтажного строительства. Оригинальная текстура ОСП привлекает дизайнеров при оформлении интерьеров. Используя ОСП, можно получить красивое и оригинальное оформление потолка.

Огнестойкие плиты не ограничиваются вышесказанными видами, их очень много на рынке строительных материалов.

Блок: 12/12 | Кол-во символов: 975
Источник: https://superarch.ru/materialy/negoryuchie-listovyie-materialyi

Кол-во блоков: 25 | Общее кол-во символов: 25113
Количество использованных доноров: 7
Информация по каждому донору:
  1. https://ProtivPozhara.com/zaschita/stroitelstvo/ogneupornye-listovye-materialy: использовано 3 блоков из 4, кол-во символов 5213 (21%)
  2. https://ResForBuild.ru/beton/plity/ogneupornye-materialy-dlya-sten-vokrug-pechej.html: использовано 1 блоков из 3, кол-во символов 540 (2%)
  3. http://kaminyn.ru/pechi/vidy-listovyih-materialov-dlya-pechey-i-kaminov.html: использовано 2 блоков из 8, кол-во символов 2097 (8%)
  4. http://PechnoeDelo.com/materialy/ogneupornye-listovye-dlya-pechey.html: использовано 2 блоков из 5, кол-во символов 5896 (23%)
  5. https://superarch.ru/materialy/negoryuchie-listovyie-materialyi: использовано 10 блоков из 12, кол-во символов 6308 (25%)
  6. https://kaknadostroit.ru/stroimaterialy/ogneupornyie-materialyi/listovyie-ogneupornyie-materialyi: использовано 3 блоков из 6, кол-во символов 3051 (12%)
  7. https://bane.guru/otdelka/negoryuchie-ogneupornye-listovye-materialy-ih-primenenie.html: использовано 1 блоков из 4, кол-во символов 2008 (8%)

Источник: m-strana.ru

Жаростойкий экран для печи в деревянном доме

Печи-камины имеют стальной или чугунный корпус, который достаточно сильно нагревается. Если заглянуть в паспорт к печи, то мы увидим, что от задней стенки до деревянной стены должно быть расстояние от 30 до 50 см. Такое положение вещей мало кого устраивает, ведь печь сильно выдвигается в комнату и занимает много места. Чтобы сократить это расстояние нужно обеспечить защиту деревянной стены экраном из негорючих материалов.

В этой статье пойдет речь о том как выполнить защитный экран за печкой. Существует несколько конструкций экранов, применяемых для защиты деревянной стены, но мы рассмотрим наиболее распространенный вариант подробно и немного расскажем о других конструкциях.

Быстровозводимый экран из негорючих материалов с декоративной поверхностью.

Для монтажа этого экрана мы будем использовать безальтовый картон с фольгой, направляющие из оцинкованных профилей и фиброцементные плиты с декоративной поверхностью.

На стену крепим листы базальтового картона фольгой наружу.
Листы закрепляем строительным степлером.
Ширина листов зависит от ширины экрана, но делается на 10 см уже фиброцементной декоративной плиты.

Ширина экрана зависит от размеров печи. Экран должен выступать слева и справа на 20-30 см.

Это нужно помнить! В деревянном доме высота экрана всегда должна быть ниже потолка. Этот зазор оставляется на усадку стен и должен быть от 5 до 10 см.

Устанавливаем плавающие крепления для направляющих.
Нарезаем куски профиля 27х28 по 20-25 см и делаем в них вертикальные пропилы болгаркой.
Профили крепим саморезами с пресс шайбокй к стене через базальтовый картон. Такое крепление позволит избежать деформации каркаса при усадке деревянной стены.

Устанавливаем направляющие профили 27х28 “коробочкой” и крепим с боков саморезами.

Не забывайте проверять вертикальность профилей уровнем. Это еще одно достоинство конструкции, поскольку она позволяет выровнять защитный экран по вертикали.

К профилям крепим фиброцементные панели с декоративной поверхностью. У пола в панели следует сделать вырезы для поступления воздуха.

Закрываем отверстия металлическими решетками и укладываем на пол металлический защитный лист. Под лист также кладем листы базальтового картона и обрезаем ножом по контуру листа.

Устанавливаем на место печь и начинаем собирать дымоход. Обратите внимание на то, что первый элемент дымохода всегда без изоляции. Поэтому верхний край защитного экрана должен быть всегда выше на 50 см верхнего конца одноконтурного участка дымохода.

Принцип работы. Излучение от печи и от дымовой трубы, воспринимает на себя экран из негорючего материала, представляющего из себя фиброцементную плиту толщиной 16 мм с декоративной поверхностью. Плита частично отражает тепло, но какая то его часть все равно пройдет через нее.

За плитой мы сделали вентилируемый зазор, чтобы проникшая через плиту температура была снижена потоками воздуха. Если тепловое излучение проходит через воздушную прослойку, то в работу вступает фольга. Очень важно в этой конструкции оставить воздушный зазор между плитой и фольгой, иначе она потеряет отражающую способность и станет отличным проводником тепла. Остаточное тепло гасит базальтовый картон, обладающий низким коэффициентом теплопроводности.

В такой схеме очень важно обеспечить циркуляцию воздуха в пространстве между экраном и базальтовым картоном, закрепленным непосредственно к деревянной стене. Для этого у пола мы сделали отверстия и закрыли их металлическими решетками. Выходить теплый воздух будет у потолка через оставленные щели.

Второй вариант – это устройство защитного экрана без вентиляционного зазора. Эта конструкция работает по принципу термического сопротивления материалов. Параллельно стене устанавливается каркас из оцинкованных профилей. Между профилями устанавливается теплоизоляция — минеральная вата. Каркас обшивается гипсоволоконным листом (ГВЛ) на который приклеивается керамическая плитка или дикий камень.

В случае установки чугунных печей-каминов или других печей с высокой температурой на корпусе, рекомендуется выполнять изолированные экраны с воздушным зазором. Причем воздушный зазор в этом случае может быть вентилируемым или нет. Т.е. этот вариант является производным из первого и второго. Он более сложен в исполнении, но и имеет очень хорошие показатели.

Защита пола.
В зависимости от модели печи, а именно высоты нижней части до топливника, деревянный пол защищают несколькими способами. Металлическим листом, укладываемым под печь, если печь имеет высокое основание. Экраном из керамической плитки по основанию из ЦСП, если топливник печи расположен низко и есть вероятность сильного нагрева основания под печью. В обоих случаях защита пола должна выполняться не только под самой печкой, но и перед ней на расстояние 50 см.

На фотографиях установленных печей Вы можете видеть на потолке металлический лист вокруг дымохода. Это декоративная пластина, закрывающая пожарную разделку. Читайте о том как сделать пожарную разделку в стене или перекрытии с помощью негорючего материала Супер Изол.

Деревянные бани требуют особенно внимательного соблюдения правил противопожарной безопасности при их обустройстве. Источником пожара может быть что угодно, непогашенная сигарета, выпавшие из горнила топки угольки, не прочищенный дымоход, но главным источником угрозы остается сама печь.

Поверхность печки раскаляется до 300° — 400°, жар падает на деревянные стены, что приводит к их чрезмерному прогреву и обугливанию. Остановить процесс возгорания деревянных поверхностей крайне сложно, лучший способ избежать пожара – не допустить его. Существует два по-настоящему эффективных способа изоляции поверхности деревянных стен от жара банных печей – оборудование защиты в виде экрана или возведение специальной обшивки из негорючих материалов.

Когда это требуется?

Бывает, что защищать стены нет необходимости. Если печь расположена на безопасном расстоянии от стены с точки зрения противопожарной безопасности, обустройством защитных экранов и прочих мероприятий можно пренебречь. Расстояние от стен, которое требуется для ослабления жара от источника разное:

  • Выложенную в четверть кирпича печку следует располагать от стены не ближе чем на 35-40см;
  • Металлическую печь без футеровки следует ставить в метре и не ближе;
  • Металлическую с футтированным горнилом можно устанавливать за 70-75см до стены.

Однако не в каждой парилке есть возможность выполнить данные требования, ввиду малой площади. Планировка парных площадью 6-8м² с трудом вмещает в себя необходимый набор предметов для процедуры парения. Поэтому необходимость изоляции стен специальными обшивками актуальна.

Применение защитных экранов

Экраны представляют собой щиты из кирпича или металла, закрывающие стены от интенсивного теплового излучения. Подобная защита используется при установке печей из металла.

  1. Экраны из металла изготавливают из стальных или чугунных листов, этими

кожухами окружают источник тепла с расстоянием 3-5см.

Совет! Приобретая металлическую печь для бани, стоит отдать предпочтение модели оснащенной металлическим кожухом. Стоимость её не на много выше, зато снимаются вопросы изоляции стен.

Не помешает и дополнительное фронтальное или лицевое экранирование, которое располагается на стенах в зависимости от места расположения печи. Защита гарантирует древесину от перегрева, снижая t° на 100 и более градусов, и предоставляет возможность экономии пространства в парной. Печь защищенную кожухом можно устанавливать на расстоянии 50-55см от стены.

Монтаж экранов прост. Кожух, оснащенный ножками, крепят к полу боковые или лицевые экраны – оцинкованными гвоздями или саморезами.

  1. Кирпичные экраны представляют собой кладку, которой зашивают печь со

всех сторон, такой же кожух, только из кирпича. Другой способ – кладка в полкирпича между топливником и стеной из полнотелого шамотного кирпича положенного на раствор глины с цементом. Ширина стенки должна быть 120мм, правда есть мнение о том, что допустимо класть в четверть кирпича 60мм, однако следует помнить, что в этом случае показатель теплоизоляции снижается ровно наполовину. В высоту кладку рекомендуется поднимать на 20-30 см выше поверхности топливника, но если поднять её до потолка – хуже не будет.

Располагать экран следует на расстоянии 10-15см от стены, 5-15см от печи, то есть экономия пространства составляет 30-40см

Важно! В нижней части кладки следует делать функциональные отверстия для теплообмена.

Защитные экраны эффективны, они снижают температуру до уровня допустимого при использовании топливных высокотемпературных агрегатов. Ту же функцию выполняет обшивка стен из негорючих материалов.

Обшивка стен бани негорючими изолирующими материалами

Чтобы стены не перегревались можно использовать материалы обладающие свойствами повышенной теплоизоляции и инертностью к воздействию высоких температур. Используют два типа материалов:

  1. светоотражающие;
  2. огнеупорные с облицовкой.

К первому типу относятся материалы для обшивания стен, состоящие из теплоизоляции с огнеупорными свойствами и металлического покрытия в виде листа.

Изоляция стен светоотражающими обшивками

Защитный пирог со светоотражающими материалами делают так. Сначала крепят теплоизоляцию с помощью керамических втулок прямо на деревянные стены, затем зашивают её листом из нержавейки.

Совет! Оцинкованный металл лучше не использовать, так как при нагреве возможно выделение тяжелых металлов вредных для человеческого организма.

Нержавеющая сталь с отполированной поверхностью отражает тепловой поток внутрь парной, снижает теплопотери. При этом отраженное тепло полезнее, чем прямое. Для теплоизоляции используют:

  • базальтовый картон или вата, единственный материал, обладающий повышенной гигроскопичностью, не горючий, экологически безопасный;
  • асбестовый картон, надежно защищающий от возникновения пламени, отличающийся длительными сроками эксплуатации;
  • минерит, искусственный материал, изготавливаемый специально для этих целей.

Защитная обшивка предполагает наличие вентиляционных зазоров в 2см от стены до утеплителя, 2см от утеплителя до стального листа. Если необходимо установить печь как можно ближе к стене, делают двойную обшивку из негорючего утеплителя, с помощью керамических втулок выдерживают зазоры в 2-3см и зашивают стальным листом.

Изоляция облицовочными обшивками

Мероприятия по защите стен облицовочными обшивками необходимы для того, чтобы сохранить интерьерную отделку помещения. Они более затратные, но эстетические преимущества бани никто не отменял. В основе лежит облицовка плиткой, которую укладывают на огнеупорную обшивку из ГКЛО, не деформирующегося картона на гипсовой основе со стекловолокном, минерита, негорючего цементно-волокнистого материала, влагостойкого и устойчивого к биохимическому воздействию, СМЛ, материала из стеклоткани связанной магнезиальными добавками, стойкому к воздействию высоких температур, повышенной влажности. Для монтажа используют жаростойкий клей.

Совет! Используйте клей жаростойкий усиленный Терракот, изготовленный из шамотной пыли связанной каолиновыми присадками, предназначенный для облицовки плиткой печей, каминов, всех нагреваемых поверхностей.

Рекомендованные облицовочные материалы довольно разнообразны, лучшие из них:

  • терракотовая плитка, её изготавливают из глины специального обжига, придающего повышенную жаростойкость и долговечность;
  • клинкер, глиняная более плотная плитка с поверхностью разнообразных цветов, похожей на облицовочный кирпич;
  • изразцовая плитка, изготовленная так же из глины, имеющая оригинальную поверхность с тиснением;
  • керамогранит, изготовленный из смеси глин, каолинов, кварцевого песка, полевых шпатов путем высокотемпературного обжига под давлением 400-500 кг/см², с имитацией камня, дерева, прочного искусственного материала;
  • талькохлорид, минерала горных пород состоящего из талька, магнезита и хлорита, экологически безопасного природного материала, который абсолютно не впитывает влагу, имеет привлекательный внешний вид, не крошится, не боится высоких температур.

Совет! Используйте талькохлорид для отделки парной, этот минерал имеет целебное воздействие на организм человека, регулирует артериальное давление, стимулирует мозговое кровообращение, выгоняет вирусы и микробы, вследствие выделения при нагревании витамина «Д».

Все перечисленные плитки являются элементом защиты, переставляющей собой пирог, основой которого является огнеупорный материал. Так же как экран листовой материал устанавливается на керамические втулки с зазором в 2-3см от стены. Минимальное расстояние до источника тепла от плитки должно составлять 20см.

Защита с облицовкой украшает помещение, создает позитивный настрой, способствует повышению эффективности процедур. А главное, правильно установленная изоляция препятствует возникновению перегрева деревянных стен, их возгоранию. Легкого пара!

Защиты стен в доме от печи – одна из основных работ, на которую следует обратить внимание при отделке помещения. Поэтому важно ознакомиться с требования строительных нормативов по обеспечению необходимых зазоров от печи в здании и ответственно выполнить их.

Нормы СНиП по расположению печи от стен

Нормативы этих требований указываются в 2 основных документах:

  • СНиП III-Г.11-62;
  • СНиП 2.04.05-91.

На основании этих нормативных документов каждый владелец печи, работающей на твердом топливе, обязан выдержать минимальные зазоры от стены и потолка с учетом материала поверхностей:

Параметр Требование
Установка печи на пол из горючих материалов. Расстояние до дна печки должно быть минимум 140 мм.
Размер фундамента. При установке стальной печи на деревянный пол размер фундамента должен быть больше габаритов печи на 1000 мм.
Потолок защищен плитой из асбеста, штукатуркой и листовым металлом, толщиной до 1 см. В этом случае выложенную из кирпича печь делают в высоту так, чтобы зазор до потолка минимум 250 мм.
При установке стальной печи с выполненным защитным слоем теплоизоляции. Минимальное расстояние до плиты перекрытия 700 мм.
Установка стальной печи без слоя защиты. Этот размер увеличивается до 1000 мм.
Минимальные размеры до стен по СНИПу от 1962 г.
Расстояние от печи до деревянной печи с незащищенной поверхностью. От 1000 мм.
Стены обложены в кирпич и оштукатурены известковым раствором слоем в 25 мм. Или закреплен асбестовый теплоизолятор толщиной 4 см. 130 мм
Деревянные стенки обложены кирпичом, толщиной 120 мм и оштукатурена известью с асбестом. При установке на стены защиты в виде асбестовермукулитовой плиты 40 мм. 300 мм

Выдержав минимальные размеры, а лучше сделав зазоры с небольшим запасом, каждый собственник деревянного домика может быть уверенным, что его стены и потолок защищены от воздействия высокой температуры.

Один из основных способов защиты – изготовление устройств, устанавливаемых для защиты лицевых и боковых поверхностей возле самой печки.

Защитные экраны возле или вокруг печи

Такую систему потребуется выполнить при установке буржуйки в углу комнаты. Можно смонтировать или выложить из кирпича несколько экранов, устанавливаемых на небольшом расстоянии друг от друга. В этом случае:

  • первый экран защищает человека от касания железной печи и получения ожогов. Его принято выполнять из огнеупорного или шамотного кирпича;
  • для защиты стен из горючего материала предусмотрена установка второго слоя защиты. Его можно выложить из кирпича или закрыть барьером из листовой стали с зеркальной лицевой поверхностью. В этом случае волны тепла будут отражаться от зеркала и быстрее распространяться по комнате;
  • при недостаточном по размеру фундаменте или невозможности его изготовления потребуется уложить на пол из дерева защитный экран из прочного огнеупорного материала. Это может быть лист стали или декоративный слой жаростойкой клинкерной плитки или керамогранита. Поверхность предварительно придется укрыть слоем теплоизоляции.

к содержанию ↑

Установка металлических экранов

Это самый простой способ изготовления защиты поверхностей. Лучше использовать листы с полированной лицевой поверхностью. Перед креплением поверхность стены на нужном уровне по высоте экрана закрывается слоем теплоизоляции. Таким образом, мы защищаем поверхность стен от воздействия тепла.

Можно уложить слой теплоизоляции или закрепить металл на саморезы с вставленными керамическими прокладками. Но лучше закрепить экран на обработанные слоем защиты планки или металлический профиль. В этом варианте воздушная прослойка не позволит теплу свободно проходить к стенам, обеспечивается надежная изоляция печи от деревянной стены.

В нижней части стены делается специальный зазор для прохода холодного воздуха, вентиляции стены и экрана. При обустройстве стены слоем теплоизоляции, на поверхность устанавливается ряд продольных направляющих. Пространство между ними заполняется слоем минеральной ваты или другим материалом. Затем устанавливается листы металла, прикручиваются саморезами к обрешетке.

В такой конструкции зазор в нижней части можно не оставлять. Воздух не сможет спокойно пройти, но стена будет надежно защищена от воздействия высокой температуры. Для защиты пола дома может использоваться плита из негорючего прочного материала.

Кирпичные экраны

Этот вариант защиты принято устанавливать возле печи. Таким образом, можно защитить не только стену, но и человека от ожогов. Устанавливая кирпичную стену можно уменьшить расстояние от печи до стены. Для укладки лучше использовать кирпичи из керамики или огнеупорные.

Работы выполняются в несколько этапов:

  • потребуется сделать небольшой фундамент или снять доски с пола по линиям разметки для кладки экрана и, засверлив отверстия в бетоне основания здания вставить металлические стержни для скрепления низа стены и фундамента;
  • выровняв поверхность пола, выкладываем слой раствора и укладываем первый ряд кирпичей, требуется разместить кирпичи в одной плоскости без перекосов. От этого зависит, как ровно будет стоять вся ваша стена. Не забывайте сделать небольшие пазы для вентиляции, для этого можно сдвинуть несколько кирпичей нижнего ряда.
  • проверяя уровнем и натянув шпагат для укладки каждого последующего ряда, укладываются все кирпичи на раствор из глины и песка. Подняв стену до необходимой высоты, верх заделывается слоем раствора или закрывается доской. Так можно сделать полочку для декоративных украшений и всевозможных мелочей.

Кирпич выкладывается не выше верха печи на расстоянии от нее минимум 40-100 мм.

С помощью защитных экранов обоих видов можно уменьшить расстояние от печи до 500 мм.

Примеры установки защитных экранов из кирпича на фото:

Камин в деревянном доме

Вопросы, рассмотренные в материале:

  • Виды каминов для деревянного дома
  • Дизайн камина в деревянном доме
  • Рекомендации по выбору камина для деревянного дома
  • 5 этапов монтажа камина в деревянном доме
  • Безопасность установки камина в деревянном доме
  • 7 правил эксплуатации камина в деревянном доме

Камин в деревянном доме – это одновременно уют, комфорт и эстетика. Только вот далеко не все рискуют устанавливать в коттеджах или на дачах подобные конструкции, опасаясь случайного возгорания. С другой стороны, это вопрос, который вполне можно решить.

Во-первых, нужно грамотно выбрать тип будущего камина. Во-вторых, при его постройке следовать определенным правилам. В-третьих, во время эксплуатации не забывать о нормах противопожарной безопасности. То есть при грамотном подходе свою мечту о наличии камина в гостиной достаточно легко осуществить. Но давайте поговорим об этом более подробно.

Виды каминов для деревянного дома

Желание оборудовать камин в деревянном доме вполне осуществимо при соблюдении строгих условий монтажа. На современном рынке можно найти множество моделей на самый разный вкус. При этом сложность сборки зависит от конструкции сооружения, используемого при его возведении материала и вида применяемого топлива.

1. Классификация по типу конструкции

Камины по своей форме могут быть различными:

  • Изолированный (то есть стоящий отдельно). Они бывают круглые, квадратные или прямоугольные. Могут иметь закрытый или открытый очаг. Подобные модели часто устанавливают в центре гостиной, на расстоянии от мебели и стен.
  • Прямой стеновой. Эти изделия могут быть пристенными и встроенными. Первые ставят у стен, вторые помещают внутри них, чтобы обогревать смежные комнаты.
  • Угловой камин. В деревянном доме для такого очага отводят специальный угол.

2. Классификация по типу потребляемого топлива

Имея частный дом, построенный из дерева, необходимо щепетильно подходить к выбору камина. Ведь многие из них – с открытой топкой – и вовсе непригодны для деревянных зданий. Сейчас на рынке можно найти очаги, которые функционируют на альтернативном топливе. Они рассчитаны на любые помещения, даже без дымоходов.

По видам топлива каминные печи для деревянных домов группируют следующим образом:

  • Твердотопливные (традиционные)

Это стандартные модели с дымовой трубой и очагом, который адаптирован под уголь и дрова. Их устанавливают на отдельный фундамент и изолируют примыкающие поверхности, а также перекрытия.

Современные декоративные очаги, которые функционируют на этаноле. Внутри их установлен бак для топлива и горелка из керамики. Это идеальный вариант для отопления деревянных домов. Огромным преимуществом экологических каминов является отсутствие вредных продуктов сгорания, золы и сажи. Для отопления помещений они слабоваты, их основное назначение – украсить комнату. Есть несколько видов открытых биоочагов – напольные, настенные, настольные и подвесные. Их характерная черта – выделение пара, который увлажняет воздух при сгорании топлива. При этом дымоход не нужен.

  • Электрические

С позиции пожарной безопасности это самый надежный камин в деревянном доме. Он прогревает воздух в помещении, работая от электрической сети. Вместо открытого огня включается декоративная подсветка. Такие очаги несложны в установке, не требуют специального фундамента и дымоходной части. Это отличный вариант для обогрева верхних этажей и деревянных мансард. Важное требование к монтажу – добротная проводка с хорошей изоляцией, устойчивая к большим нагрузкам.

Конструкция с газовой горелкой внутри топки. Работает на сжиженном или природном газе, заменяющем дрова. Принцип установки аналогичен монтажу классических каминов с обязательной организацией дымовой трубы.

Те, кто предпочитает новинки рынка, согласятся, что печь-камин в деревянном доме – отличная идея. Это удачное сочетание стандартной печи и электрокамина в стальном или чугунном корпусе. Конструкция содержит термоустойчивое стекло, надежно прикрывающее пламя. Устройство функционирует на буром угле или газе. Из недостатков можно подчеркнуть неэффективность обогрева, поскольку максимальный КПД прибора всего 50 %. Зато хорошая система воздухообмена равномерно прогревает помещение.

3. Материалы для изготовления каминов

Привычные нам открытые очаги, которые топят дровами, обычно производятся из чугуна или металла. Их встраивают в живописные каминные основы из камня, кирпича или древесных материалов. Конструкцию оборудуют дымоходом, который обшивают гипсокартоном. Камин для деревянного дома на дровах непременно защищают специальными экранами, изготовленными из стекла (возможно, стали). Это позволяет избежать случайных возгораний и ожогов.

Кирпичный камин в деревянном доме представляет собой сборный модуль, помещенный на обособленный фундамент. Кладку делают из керамического красного кирпича. Саму камеру сооружают из огнеупорного кирпича. Дымоход оформляется в двух вариантах: в виде каменной кладки или металлической трубы.

Что касается цены камина в частном доме, ее определяют исходя из перечисленных факторов (вид конструкции, необходимые материалы и др.). Кроме этого, на стоимость влияет стиль устройства, который мы рассмотрим ниже.

Дизайн камина в деревянном доме

Из века в век камины совершенствуют и делают их все изысканней. Из примитивных топок они давно уж превратились в интерьерные конструкции и отражают не только склонности хозяев, но и историю эпох. Современная реальность вынуждает разработчиков использовать разные стили, возвращаясь даже в прошлые века.

Так, в архитектуре очагов довольно прочно укрепился сельский стиль рустик, что в переводе с итальянского означает «грубый, колотый». Он символизирует все натуральное. Подобный способ грубой обработки дерева и камня возник в эпоху архаического варварства. Сейчас материалы для каминов в этом стиле обтачивают по новейшим технологиям. Рустик довольно популярен у поклонников природных компонентов в конструкции жилого здания. Это могут быть грубые балки потолка, «старинный» камин в деревянном доме (фото ниже).

Дизайн домашних очагов в стиле барокко появился в XIV веке. Он сохраняет популярность и сейчас. Особенность этих изделий – плавные линии, витиеватость форм, излишняя помпезность. Например, каминная полка может быть украшена несколькими статуэтками

Тогда как предыдущий образ отличается массивностью, стиль рококо отлично подойдет для небольших домашних очагов. Как правило, их покрывают мрамором и прочими шикарными материалами. Здесь непременным атрибутом будут декорации. К примеру, над камином вешают красивое дизайнерское зеркало, витые канделябры и прочие изысканные вещи.

Простые, но изящные конструкции камина в деревянном доме представлены в стиле классицизм. Четкость и гармоничные размеры, прямые линии и сдержанный декор – такие характерные черты сейчас имеет дизайн английского происхождения.

Довольно часто для домашних очагов используется стиль ампир. Ему свойственны античные формы, перенятые из древнеримской архитектуры. Основные доминанты этого дизайна – лестницы, колонны, карнизы и пилястры. Вдобавок очень распространено применение античных образов, таких как сфинкс, грифон и др.

Не так давно в сооружении каминов стал расширять свои границы русский стиль. Такой дизайн экологичен, долговечен и не потребует больших вложений средств. Главный плюс этого декора –гармоничность. Он идеально подойдет для здания из натуральных стройматериалов, в том числе русской бани. И обязательный нюанс – отдельная дровница.

Благодаря новейшим технологиям получил широкое распространение металлический камин в деревянном доме. Их часто изготавливают в стиле авангард. Фронтальную часть облицовки (порталы) обычно декорируют орнаментом из сложной ковки. Довольно часто можно встретить и литье из чугуна.

Дизайнерские современные модели очагов выполняют в стиле хай-тек. Это обеспечивает максимальный функционал имеющегося пространства. Подобные конструкции довольно элегантны и отвечают всем критериям технической эстетики.

Но следует заметить, что два последних стиля (хай-тек и авангард) нечасто можно встретить в интерьере здания из древесины.

Рекомендации по выбору камина для деревянного дома

Модель камина нужно выбирать еще на стадии проектирования коттеджа. Вам предстоит определить место и функционал для будущей печи. Камин в деревянном доме может быть украшением гостиной, средством для приготовления еды, отвечать за отопление и освещение.

Чем нужно руководствоваться при выборе устройства:

  • Основное назначение будущего очага.
  • Стоимость его покупки и дальнейшей эксплуатации.
  • Правильное соотношение размера печи и квадратуры здания.
  • Наличие подходящих коммуникаций
  • Эффективность оборудования.
  • Безопасность в применении.
  • Экологичность.

Учитывая все эти нюансы, помните о собственных выгодах и вкусах. Но в данном случае ими можно пожертвовать, так как главные критерии при выборе печи – условия использования и безопасность эксплуатации.

5 этапов монтажа камина в деревянном доме

Если вы хотите правильно установить камин для обогрева в своем особняке, необходимо начинать с проекта. С учетом ваших пожеланий и проведенных измерений специалист определит параметры конструкции и важные особенности предстоящей кладки. Дальнейшая работа будет проводиться в пять этапов.

  1. Возведение фундамента

    Он должен быть залит одновременно с общим основанием дома, но изолированно от него. Чтобы установить камин в деревянном доме, который уже построен, нужно вскрывать покрытие пола и разбирать отдельные участки перекрытий. Вглубь котлован должен достигать границы замерзания грунта, где делают специальную прослойку из кирпичного боя или щебня. Высота опалубки в готовом виде должна на 0,1 м возвышаться над уровнем пола. При заливании раствора используют армировочную арматуру, равняют пол и после застывания стяжки выполняют гидроизоляцию.

  2. Обшивка стен

    Для этого используют несколько слоев листовых изоляционных материалов. Их закрепляют на специальных направляющих, а места соединений проклеивают фольгированной изоляционной лентой. Альтернативой стандартной изоляции может стать добавочная кирпичная кладка, выполненная вплотную к стене.

  3. Монтаж камина в деревянном доме

    Кирпич кладется на жаропрочный раствор, начиная от основания, и в соответствии с проектом. Внутреннюю поверхность топки облицовывают огнеупорным кирпичом, а остальную конструкцию – полнотелым. По ходу сборки добавляют дополнительные элементы топки и дверцы.

  4. Установка дымохода

    Эта инженерная система может быть устроена внутри здания (проходит через перекрытие на крышу) или снаружи (выводит продукты сгорания из печи). Первая состоит из двух соединенных труб, которые вставляются одна в другую. При этом важно соблюсти герметизацию.

  5. Облицовка пола

    Участок радиусом 1,5 метра, прилегающий к камину, покрывают огнестойкими материалами (гранит, мрамор, керамическая плитка). Самый дешевый вид отделки – листовой прокат. Однако он искривляется от времени, и помещение выглядит утилитарно.

Безопасность установки камина в деревянном доме

При монтаже домашних топок необходимо соблюдать простые правила. Нельзя располагать их против окон и дверей, так как сквозняк вызовет задымление помещений. Выбирая место для камина, не забывайте, что пол на прилегающем участке нужно защитить огнестойким покрытием от искр и выпадающих угольков. Обычно применяют лист металла, каменную плитку и керамогранит. Устанавливать печь в небольшую комнату бессмысленно, так как процесс горения требует больших запасов кислорода.

Если вы только начали строительство, не стоит заказывать камин в деревянном доме под ключ. Зданию нужно время на естественную усадку и обретение стабильности. Поэтому необходимо выждать минимум три года после завершения всех работ. При этом риск смещений и проблемы с выведением дыма сводятся к нулю. Вообще по правилам и нормам безопасности запрещено монтировать открытые камины на верхних этажах.

К тому же перекрытие из дерева не может стать фундаментом для очага. Такое основание нужно обособить. Печи запрещено размещать у окон, мягкой мебели, декоративных штор и занавесок. Имея чугунный камин в деревянном доме (или очаг другого типа), нужно выбрать место для огнетушителя. В принципе, одним из безопасных признан островной очаг.

Серьезное внимание нужно уделить защите деревянных конструкций от нагревания и искр. Для этого используется изоляция (минеральный утеплитель, базальтовая вата), которую дополняют отражающим экраном и огнестойкими синтетическими материалами в рулонах. Если ваш дымоход проходит в перекрытии, он должен быть обернут негорючей ватой с фольгированной пленкой.

7 правил эксплуатации камина в деревянном доме

Как и любая печь, камин заслуживает особого внимания и специального ухода. Чтобы избежать пожаров при эксплуатации, придерживайтесь следующих правил:

  1. Открытый огонь опасен, но при грамотном выборе топлива риск возгораний будет минимальным. К примеру, для сохранения тепла и удержания пламени можно перейти на новые виды горючих материалов.
  2. Не применяйте для разжигания жидкие быстровоспламеняющиеся средства.
  3. Ежегодно (хотя бы раз) очищайте дымоход. Наймите специалиста с опытом таких работ. Цена таких услуг вполне доступна.
  4. Имея камин в деревянном доме, не держите в этой зоне легковоспламеняющиеся предметы. К примеру, фото и картины, декоративные цветы, дизайнерские украшения. Они должны располагаться на безопасном расстоянии, особенно при разжигании огня.
  5. Используйте датчики задымления. Если появится легкий дымок, они предупредят хозяев звуковым сигналом об опасности. Периодически проверяйте их работоспособность.
  6. Поставьте каминный колпак на дымоход (они бывают очень необычной формы). Это защитит верхнюю часть трубы от попадания птиц и атмосферных осадков.

  7. Как вспомогательный барьер используют специальные вкладки, равные параметрам трубы. Это защитит ваше жилище от концентрации оксида углерода.

Еще один важный момент. Если вы поставили кирпичный камин в деревянном доме, а кладка стала постепенно разрушаться, срочно укрепляйте эти участки специальным цементом.

EVEREST

Как правильно установить дымоход в деревянном доме через крышу

Главная » Разное » Как правильно установить дымоход в деревянном доме через крышу

Монтаж дымохода в деревянном доме: тонкости процесса

Монтируем дымоход в деревянном доме. Кирпичные трубы. Проход через перекрытие и стену. Коаксиальный дымоход

Традиционным материалом изготовления дымоходов в деревянных домах является огнеупорный кирпич

При кладке дымоходов необходимо обращать особое внимание на перевязку кирпичей между собой. Для соединения элементов кирпичного дымохода во внутреннем пространстве дома можно использовать смесь из цемента и известняка, а вот при кладке кирпичей в дымоходе на открытом пространстве должен использоваться чистый цементный раствор

Толщина шва между кирпичами в такой кладке не должна превышать одного сантиметра. Кирпич при этом должен быть красным и не пустотелым.

Внутренняя поверхность кирпичной дымовой трубы подвергается агрессивным воздействиям продуктов сгорания, конденсата. Вследствие этого, на внутренних поверхностях могут происходить сколы и обрушения. Чтобы избежать таких негативных моментов внутрь дымохода из кирпича помещается труба из асбестоцемента, а пространство между кирпичом и трубой заливается бетонным раствором. Таким образом вы проведете так называемую «гильзовку» дымохода».

На приведенном в статье рисунке показано, как можно провести дымоход сквозь перекрытие из дерева.

Вы можете использовать при прохождении перекрытия асбестовые прослойки. В этом случае расстояние между трубой и деревом перекрытия будет составлять 25 сантиметров.

В том случае, если асбестовая прокладка не используется то расстояние между трубой и деревом придется увеличить до 38 сантиметров.

Также как и при прохождении сквозь перекрытие – при примыкании к деревянным стенам – трубы дымоходов должны быть надежно теплоизолированы.

примыкание дымохода к деревянной стене

Вся конструкция может быть с боковых сторон заложена кирпичной кладкой.

Если вы устанавливаете дымоход в новом, еще не осевшем срубе, то его лучше разместить на деревянном щите, который может двигаться относительно стены. В этом случае просадка сруба со временем не даст разрушения кирпичной кладки дымохода и трубы.

При выведении дымохода через кровлю расстояние между его нагревающимися элементами и стропилами не должно быть менее 13 сантиметров. В промежуток между трубой и деревом стропил необходимо уложить теплоизолятор. В его качестве может применяться базальтовая вата. При выборе ваты для теплоизоляции убедитесь, что в ней нет органических связующих веществ и что она устойчива к воздействию высоких температур.

проход дымохода через крышу

Если в качестве кровли на крыше используются материалы с низким порогом воспламенения, например, листовой рубероид, то расстояние до него не должно быть менее 25 сантиметров. Пространство между горючим материалом и трубой дымохода необходимо закрыть несгораемой кровлей. В качестве такого предохраняющего материала может послужить шифер. Он не будет передавать тепло от трубы на рубероид кровли. Также в качестве предохраняющего покрытия можно использовать кровельную сталь.

Оголовок дымовой трубы на кровле деревянного здания должен подниматься над ней на высоту не менее 20 сантиметров от верха конька в том случае, если труба расположена непосредственно возле конька или просто на плоской крыше.

Если труба дымохода отнесена от конька менее чем на полтора метра, то ее высота также не должна быть менее 50 сантиметров.

Если дымоходная труба размещена на расстоянии от полутора до трех метров от конка, то ее оголовок не должен находится ниже уровня конька.

высота трубы над кровлей

Защита потолка и стен в виде обшивки

Помимо обработки элементов деревянных конструкций антипиренами и мастиками, защитить их от раскаленных частей металлических печей можно посредством обивки огнеупорными материалами. При подготовке к этой процедуре следует учесть, что подшивка потолка в области вывода на крышу выполняется только негорючими материалами, не портящими интерьер помещения.

Оптимальный вариант обшивки – плиты волокнистые гипсовые, обработанные огнеупорной шпаклевкой. Для защиты стен может использоваться базальтовый картон, поверху обшитый стальными листами. Чаще всего применяются специальные декоративные экраны, изготовленные из нержавейки. Они не только хорошо защищают поверхности от горения, но и выглядят достаточно эстетично.

Еще один вариант предохранения стен от раскаленных печных частей предполагает обкладывание их кирпичом, поставленным на ребро.

Требования к дымоходу

Подбор элементов осуществляют с учетом требований технических характеристик отопительного прибора. Чтобы система работала бесперебойно, требуется соблюдать основные принципы проектирования дымоходов:

  1. Предпочтительна круглая форма, так как в углах трубы скапливаются продукты горения и пыль. Круглые дымоходы требуют чистки реже, чем прямоугольный и квадратные.
  2. Сечение трубы не должно быть меньше диаметра патрубка отопительного прибора. Рассчитано, что на каждый киловатт мощности для обеспечения надлежащего уровня тяги требуется 8 кв. см сечения. Обычно информация о необходимом размере дымохода содержится в инструкции к отопительному прибору.
  3. Для каждого отопительного прибора требуется установка собственного дымохода. В отдельных случаях можно отступить от этого правила, но тогда приборы должны располагаться раной высоте, расстояние между местами подключений — 1 м и более. А величина сечения трубы должна учитывать суммарную мощность теплогенераторов.
  4. Суммарная протяженность горизонтальных участков дымохода не может превышать 1 м, нарушение этого правила снижает силу тяги.
  5. Дымоход заканчивают на 0,5-1,5 м выше конька, на плоской кровле – на 0,5 м выше поверхности.

Схема внешнего и внутреннего дымохода

Достоинства и недостатки

Перед работой по установке твердотопливного котла в деревянном доме своими руками необходимо ознакомиться с сильными и слабыми сторонами агрегата.

К основным преимуществам рассматриваемого оборудования относятся:

  1. Работа отопления при отключённой электроэнергии – достаточно открыть специальный кран и пустить теплоноситель напрямую.
  2. Доступное, почти бесплатное топливо, особенно для людей, которые проживают вблизи лесных массивов.
  3. Простая установка настенного котла в деревянном доме.
  4. Невысокая цена оборудования.

Кроме преимуществ, у схемы с твердотопливным дровяным котлом есть несколько недостатков:

  • значительная масса агрегата, ведь для его изготовления применяется чугун;
  • человек должен постоянно присматривать за котлом, корректировать его работу по мере необходимости, например при выключении электроэнергии;
  • повышенный расход топлива, дерево мягких пород при сгорании выделяет мало тепла;
  • невысокий КПД, максимум 80%;
  • большие габариты агрегата.

Многие владельцы проводят монтаж настенного газового котла в деревянном доме, но это возможно только при непосредственной близости газовой магистрали. Большинство владельцев частных загородных домов используют для обогрева жилья твердотопливный дровяной котёл. Его установка имеет свои нюансы.

Особенности эксплуатации кирпичных дымоходов

После того как возведение дымохода завершено и труба успешно введена в эксплуатацию, желательно ознакомиться с особенностями пользования кирпичной печкой. Чтобы отопительный агрегат служил долго и без аварий, необходимо соблюдать простые, но важные правила.

  1. Главный враг кирпича — резкие перепады температуры. Топить лучше чаще, но непродолжительными периодами времени. За одну топку не рекомендуется делать более 2 закладок топлива. Особенно это касается угля, температура горения которого превышает 1000 градусов.
  2. Своевременная очистка трубы от сажи неограниченно продлевает срок службы дымоходного канала.
  3. При возникновении трещин на корпусе печи и дымохода в частности следует немедленно принять меры по их устранению. Запущенные трещины имеют тенденцию быстро прогрессировать и представляют угрозу не только для целостности кирпичной кладки, но и для здоровья людей. Сквозь небольшие щели в жилое помещение проникает угарный газ, который не имеет цвета и запаха, но является ядовитым для всего живого.
  4. Малейшие неполадки в дверцах топки или поддувала (зольной камеры) сначала существенно снижают теплоотдачу печи, а затем приводят к лавинообразному накоплению сажи на дымоходных каналах. Обнаружив неплотно закрывающуюся дверцу, вьюшку или задвижку, следует незамедлительно их отремонтировать или заменить.
  5. Минимум один раз в год необходимо проводить профилактику печи. Лучше всего это делать в конце лета, перед началом отопительного сезона. К ежедневной профилактической процедуре относится открывание дверцы поддувала на 15–20 мин. Это простое действие позволит кратковременно создать максимальную тягу, которая вытянет осевшую на стенках сажу во внешнюю среду.
  6. Использование сырых дров неблагоприятно сказывается на чистоте дымных каналов, особенно в зимнее время. Более рационально использовать топливные брикеты, влажность которых значительно ниже. Дрова следует заготавливать загодя — сушка древесины естественным способом — процесс длительный (от года до двух).

Последовательность монтажа

Установка внутреннего дымохода начинается с составления схемы и расчета необходимого количества сегментов трубы. Чтобы выполнить сборку правильно, устройство выполняют в следующем порядке:

Схема вывода дымохода через крышу из профнастила

  • Поверхность стен и пола за отопительным прибором и дымоходом защищают от жара огнестойким материалом, к примеру, асбестовыми листами.
  • Первый сегмент трубы соединяют с патрубком теплогенерирующего прибора или печи. Если в месте соединения имеются зазоры, используют переходник или уплотнитель. Чтобы герметизировать стык, применяют огнестойкий герметик и металлический хомут.
  • Каждый последующий сегмент одноконтурной трубы надевают на нижерасположенный, чтобы не затруднять прохождение дыма. Соединение сэндвич-труб выполняют иначе – элементы, внутреннего контура вставляют в нижележащий модуль, в внешнего наоборот.
  • Рекомендуют соблюдать нахлест между трубами, равный четверти радиуса. Чтобы удобнее было обрабатывать герметиком и стягивать хомутами стыки, не стоит размещать их в местах прохода межэтажных перекрытий и крыши.
  • Если требуется развернуть трубу, модули соединяют с помощью поворотного колена с углом 45 или 90 градусов.
  • Чтобы провести дымоход через перекрытие и крышу, нужно изготовить в них отверстие и вмонтировать проходной короб или патрубок, в который засыпают огнеупорный утеплитель.
  • После вывода трубы на крышу, ее защищают эластичным уплотнителем в виде воронки, который надежно защищает от проникновения воды.

  • Трубу достраивают до рассчитанной высоты и сверху надевают защитный зонтик, предотвращающий попадание в дымоход мусора, веток и птиц.
  • Место вывода трубы отделывают декоративным фартуком, подходящим по цвету к кровельному материалу.

После окончания монтажа необходимо запустить отопительную систем, проверить тягу и герметичность соединений – даже небольшая небольшое задымление свидетельствует о серьезных проблемах, решение которых откладывать небезопасно.

Установка дымохода в доме – ответственное мероприятие, от качества выполнения которого зависит комфорт и безопасность эксплуатации отопительной системы, поэтому соблюдайте рекомендации производителей, технологию монтажных работ.

Дымоходы из керамики для деревянных зданий

Современная промышленность выпускает высокопрочные и пожаробезопасные модульные дымоходы из качественных керамических материалов. Они представляют собой своеобразный конструктов, который собирается по месту из нескольких элементов.

дымоход из керамики

Такой дымоход может состоять из многослойного материала. Внутренняя поверхность его выполнена из керамического материала, который отличается особой устойчивостью к воздействию жара и кислот, образующихся при реакциях продуктов сгорания. Их внутренняя поверхность очень гладка, что предотвращает образование сажи и создает ровную и мощную тягу. Но такая система дымохода имеет немалый вес и требует особой сноровки при монтаже.

Помимо обычных металлических труб для дымоходов, изготовленных, как правило из нержавейки или чугуна – в последнее время популярностью пользуются и так называемые «сэндвич-трубы», представляющие собой многослойную композицию.

Внутренняя поверхность таких дымоходов делается из нержавейки, затем идет изоляционный материал – а затем оцинкованная труба. Вместе этот комплекс достаточно успешно выполняет свои функции и очень легко монтируется. Гладкая поверхность из нержавейки внутри дает ровную тягу, препятствуя образованию завихрений.

Однако, при выборе такой трубы очень важно помнить о том, что разные отопительные устройства имеют разную температуру сгорания и, исходя из этого и выбирать необходимую толщину внутренней стенки. При постройке дымохода для котла на газе, солярке или пеллетах она должна быть не менее полумиллиметра

Дымоходы для баней или каминов обычно комплектуются внутренней трубой 0,8-1,0 мм, в вот для печей, топящихся углем этот показатель должен составлять не менее миллиметра.

Также, как и керамические дымоходы – дымоходы из сэндвич труб имеют модульную конструкцию и легко соединяются друг с другом. Так, выпускаются специальные элементы для прохождения через межэтажные перекрытия. Но и в этом случае необходимо следить, чтобы сочленение трубы не находилось в толще перекрытия.

Утепление дымохода

Наружное утепление дымохода предназначено для устранения главного врага трубы — конденсата, который образуется в холодное время года как следствие конденсации водяных паров на внутренних стенках. Особенно большое количество влаги содержится в дровах — до 25% в сухих и до 60 в свежеспиленных. Уголь не содержит паров, но так как в процессе горения используется воздух из жилого помещения, то влажность его может достигать 8–10%. Проходя по холодной трубе с небольшой скоростью, пар осаждается в виде капель на внутренних стенках и, смешиваясь с сажей, превращается в химически активную кислоту.

Утепление трубы дымохода позволяет избежать образования конденсата на её внутренних стенках

Применяют три основных способа утепления:

  1. Оштукатуривание. Самый простой и доступный способ, не требующий специальных навыков. Заключается в том, что на дымоход наносится несколько слоёв шлаково-известкового раствора, который при застывании образует прочную защитную «шубу». Чтобы усилить сцепление штукатурки с кладкой, используют металлическую сетку, закрепляя её к трубе анкерными гвоздями. После нанесения 3–4 слоёв (с промежутками на высыхание) утеплённую поверхность покрывают белилами или известью. Как показала практика, такая защита способна уменьшить теплоотдачу трубы на 20–25%. Этот способ отличается быстротой и не требует больших финансовых затрат.

  2. Утепление с помощью деревянных досок. Потребуются доски толщиной 30–40 мм. Вокруг всего дымохода (начиная от выдры и до оголовка) монтируется деревянный каркас и полностью обшивается доской. Сверху древесину защищают шифером. Расстояние между кирпичной кладкой и досками (5–7 см) заполняется любым негорючим утеплителем — землёй, песком или минеральной ватой. Во избежание просыпания утеплителя, щели между досками закрываются полиэтиленовой плёнкой или зашпаклёвываются герметиком. Этот способ эффективен в регионах степной зоны, где часто дуют суховеи, а затяжные дожди бывают редко.

  3. Третий способ требует определённых расходов. Заключается он в том, что стенки трубы утепляются минеральной ватой, которая устойчива к воздействию солнечного излучения. Лучшим вариантом считается базальтовая вата, отличающаяся очень низкой теплопроводностью. На дымоход наносится слой клеящего состава, к которому крепятся базальтовые плиты. Для хорошего схватывания весь массив утеплителя фиксируют сантехническим скотчем, и накрывают полипропиленовой армированной плёнкой. После полного высыхания клея вату покрывают зернистой фасадной краской, используя малярную сетку. Другой вариант — сайдинг или облицовка профилированным металлическим листом. Такая изоляция трубы позволяет сохранить до 50% тепла внутри дымоходного канала. И, как следствие, обеспечить отсутствие конденсата на внутренних стенках.

Виды дымоходов и их особенности

Дымоходы в доме, особенном деревянном, или в бане должны быть выполнены из различных огнеупорных материалов. Кирпичные дымоходы обладают устойчивостью к высоким температурам, прочностью и эстетикой, но при этом пористая и неоднородная структура кирпича способствует накоплению влаги, осаждению продуктов горения — сажи и копоти. В результате просвет печной трубы зарастает, ухудшается тяга, и эксплуатация печи становится небезопасной. Особенно нежелательно использовать кирпичные дымоходы в системах отведения дыма от твердотопливных, в том числе пеллетных, котлов с закрытой камерой сгорания.

Трубы из черного металла не рекомендуется использовать в деревянных домах и банях, а также при установке газового или твердотопливного котла: они сильно нагреваются и быстро прогорают, что может привести к пожару. Иногда дымоходы из такой трубы монтируют в кирпичных гаражах и других подсобных помещениях, но и там они неэффективны, так как подвержены коррозии и образованию конденсата.

Наиболее удачное решение — утепленные сэндвич-дымоходы из нержавеющей стали и керамики. Круглое сечение труб способствует прохождению дыма и обеспечивает хорошую тягу. На гладкой внутренней поверхности меньше оседает сажа. За счет утепления исключается образование конденсата. Благодаря модульной системе их монтаж легко сделать своими руками. Конструктивно сэндвич-дымоходы из нержавейки и керамики несколько отличаются.

Керамический сэндвич-дымоход представляет собой систему из модулей, каждый из которых состоит из внутреннего керамического элемента трубы и полого пеноблока. Для теплоизоляции они разделены слоем базальтового утеплителя. Поставляются модули в разобранном виде, сборка производится на месте на специальный клей и герметик. Для установки керамического дымохода обязателен фундамент из-за их значительного веса.

Сэндвич-дымоходы из нержавеющей стали продаются в виде готовых модулей. Они представляют собой две трубы разного диаметра, вложенные одна в другую, и разделенные слоем утеплителя. Внутренняя труба — из нержавеющей стали, внешняя может быть как из нержавейки, так и из оцинкованной жести. Собираются они значительно быстрее керамических. Кроме того, благодаря небольшому весу, для дымохода из нержавейки не нужен фундамент.

По огнестойкости керамические дымоходы превосходят все остальные, они длительно выдерживают температуру до 1200 градусов Цельсия, некоторые модели снабжены системами вентиляции. Срок службы таких дымоходов не менее 50 лет. Но цена керамических дымоходов высока, поэтому их установка целесообразна только в жилых домах, коттеджах и других капитальных строениях.

Кирпичный дымоход

Несмотря на массу новых материалов для исполнения дымоходов, кирпич всё равно остаётся достаточно популярным и востребованным.

Напомним вам, что:

  1. Кладка трубы должна быть с перевязкой, внутри дома на известковом или цементно-известковом растворе, выше кровли применяется цементный раствор.
  2. Согласно «Правилам трубо-печных работ», дымоходы должны быть из полнотелого красного кирпича, шов не толще 10 мм. Запрещено штукатурить внутреннюю поверхность трубы.
  3. Серьёзный вес требует фундамента.
  4. Кирпичная кладка разрушается кислотным конденсатом, обломки кирпича могут обрушиться внутрь и сузят сечение канала.
  5. Из-за шероховатости кирпича, внутри трубы дымохода накапливается сажа.

Для уменьшения негативных моментов, устройство кирпичного дымохода проводят так: в дымовой канал вкладывают асбоцементную трубу и заливают бетоном пространство между ней и кирпичом. Это мероприятие называется гильзовка.

Междуэтажное перекрытие

На рисунке снизу показан проход дымохода через деревянное перекрытие. Слева представлено устройство прохода с использованием 2-х слоёв асбеста, тогда расстояние от трубы до деревянной балки перекрытия равно 1 кирпичу, то есть 250 мм. А справа показан вариант без асбеста, в том случае расстояние от дымохода до деревянной балки перекрытия должно быть не меньше чем 1,5 кирпича, то есть 380 мм.

Рис. 1. Разделка прохода дымохода в междуэтажном перекрытии: 1 дымоход; 2 деревянная балка; 3 разделка толщиной полтора кирпича; 4 двойной слой асбеста; 5 разделка шириной в кирпич с изоляцией асбестом.

Примыкание к деревянной стене.

Стена
  1. Деревянная стена должна быть изолирована от дымохода, расстояние от «дыма» до дерева должно быть не меньше 25 см. Если отсутствует асбестовая изоляция, то это расстояние должно быть уже не меньше 38 см. Эту отступку можно закрыть стенками в четверть кирпича с боков.
  2. В новых срубах принято устанавливать дощатый щит, прикрепленный на стену на скользящей посадке, чтобы компенсировать неизбежную осадку сруба. И к четверти в этом щите должны примыкать боковая закрывающая стенка
  3. В боковых стенках делают отверстия для циркуляции воздуха. Сверху и снизу.
  4. Деревянные полы в отступке накрывают одним рядом кирпича, плиткой или другими несгораемыми материалами.

Очень важный вопрос: как вывести дымоход через крышу? Правильно организованный проход дымохода через кровлю показан на рис. 2.

  1. Планируя вывести трубу через перекрытие, следует убедиться, что расстояние между наружной поверхностью кирпичной трубы и деревянными стропилами регламентировано не меньше 130 мм.
  2. Это пространство заполняется каменной (базальтовой) ватой, выполненной без органического связующего.
  3. Если монтаж кровли проводился из легковоспламеняющихся материалов, например рубероида, дистанция должна быть удвоена до  260 мм.
  4. В месте, где планируется вывести дымоход, крышу покрывают несгораемыми материалами, например шифером, а лучше кровельной сталью, на расстоянии не менее 500 мм от трубы и тщательно подгоняют под выдру трубы.

Рис. 2. проход через кровлю

Высота трубы над кровлей

На рисунке ниже показана общая схема высоты трубы над скатной кровлей.

Высоту дымовой трубы над кровлей принимают:

  • не менее 500 мм при расположении около конька скатной кровли или в случае плоской кровли;
  • не менее 500 мм над коньком кровли при расстоянии выхода оси трубы менее 1500 мм от парапета или конька;
  • не ниже конька кровли при выходе оси дымохода от 1500 до 3000 мм от конька;
  • не ниже воображаемой линии, проведённой вниз от конька под углом 10° к горизонту, при выходе оси дымохода более 3000 мм от конька.

В заключение – как повысить КПД печи

Дымоход, сделанный с умом, позволяет повысить эффективность любой буржуйки. Существует несколько способов отнять тепло раскаленных продуктов горения и уменьшить нагрев трубы:

  • самый простой – организовать обдув открытого участка одностенной трубы вентилятором;
  • превратить горизонтальный участок газохода в наклонный и проложить его вдоль всего помещения;
  • сварить воздушный теплообменник, подключить к нему турбину и установить на дымоход;
  • изготовить водонагреватель самоварного типа и смонтировать радиаторное отопление.

Последний способ позволяет решить основную проблему подобных печей – устроить обогрев соседнего помещения

Здесь важно обеспечить постоянное движение воды через теплообменник с помощью циркуляционного насоса, иначе теплоноситель может закипеть.

Как установить дымоход для дровяной печи на металлической крыше

Если вы устанавливаете в доме дровяную печь, одним из последних этапов является установка дымохода. Он должен будет безопасно выступать через чердак и крышу, чтобы проветривать ваш дом и обеспечивать правильную работу печи. Если у вас металлическая крыша, это может быть немного сложнее.

Как установить дымоход для дровяной печи на металлической крыше

Кредит изображения: tbradford / E + / GettyImages

Перед тем, как начать какой-либо проект по установке дымохода, важно проконсультироваться с местными властями.Для дымоходов может потребоваться специальный зазор по высоте, поэтому важно соблюдать осторожность.

Металлическая кровельная печь для труб

Облицовка – это метод защиты основания дымохода от атмосферных воздействий. Обычно он сделан из тонких кусочков непроницаемого материала, который препятствует протеканию воды вокруг дымохода, предохраняя здание от влаги и плесени. Облицовку часто делают из металла, что является нормой для металлической кровли.

Дымоход для металлической кровли

Другой тип оклада – кожух дымохода.Они лучше подходят для небольших круглых дымоходов и могут быть идеальными для дымохода в металлической крыше. Вместо того, чтобы самому резать материалы для гидроизоляции, вы можете купить фитинг для дымохода.

Советы по установке

При установке дымохода для дровяной печи на металлической крыше сначала необходимо оценить положение. Поместите дымоход там, где он должен быть связан с печью, и отметьте центр дымохода на потолке. Просверлите небольшое отверстие в этом месте, чтобы отметить центр дымохода.

С помощью циркуля определите диаметр дымохода. Обязательно оставьте зазор, который обычно составляет не менее 2 дюймов между дымоходом и любым потенциально горючим материалом. Когда вы полностью уверены в размере и положении, вы можете вырезать отверстие лобзиком с комбинированным лезвием.

Теперь вы можете установить дымоход через вырезанное отверстие. Затем вам нужно будет его прошить, используя либо липкую ленту, либо листовой металл, либо кожух дымохода. Существуют разные варианты обшивки трубы дровяной печи, поэтому выбирайте, руководствуясь советами производителя дымохода.

Вам нужно будет немного приподнять металлическую крышу, чтобы планка встала на место. Используя герметик, зафиксируйте планку на месте. Затирка особенно важна при работе на металлической крыше, так как она прилипнет, не повреждая, не вмятины и не ломая металл.

В соответствии с рекомендациями производителя дымохода установить дымоход в печь. Используя герметик, закройте все щели или промежутки и заделайте их, чтобы обеспечить полную гидроизоляцию.

.

Можно ли установить дровяную печь, если у вас нет дымохода? | Руководства по дому

Автор Сарабет Асафф Обновлено 14 декабря 2018 г.

При правильном использовании дровяная печь может стать основным источником тепла для дома. Он будет продолжать работать, даже если во время грозы отключится электричество. Поскольку печь требует отвода тепла, дыма и газа, которые накапливаются при сжигании дров, для любой установки дровяной печи требуется дымоход. Однако, если у вас нет дымохода, это не проблема; вы можете установить один с плитой.

Тип дымохода

Тип дымохода, который вы устанавливаете вместе с дровяной печью, зависит от типа вашей дровяной печи и типа дома. Размер дымохода или отверстия напрямую зависит от размера отверстия в задней части печи. По этой причине лучше установить новый дымоход вместе с новой печью, чем использовать существующий дымоход. Металлические дымоходы наиболее рекомендуются для дровяных печей, поскольку они изолированы и могут выдерживать высокие температуры.Однако если это не подходит к декору вашего дома, вы можете выбрать каменный дымоход с металлической облицовкой.

Размещение дымохода

Дымоход для дровяной печи в идеале должен выходить прямо вверх и выходить из дома, делая как можно меньше изгибов или поворотов. Избегайте изгибов системы под углом 90 градусов. Дымоход должен выходить прямо через дом на крышу. Для правильного функционирования он всегда должен подниматься по дому; теплый воздух в доме помогает создать необходимое давление воздуха для дымохода.

Центрировать дымоход

Если у вас есть возможность установить дровяную печь, постарайтесь разместить ее в центре дома. Если бы дымоход был расположен на внешней стене, он потерял бы часть теплого воздуха из дома. Этот теплый воздух имеет решающее значение для правильной вытяжки дыма через дымоход; если дымоход слишком холодный, дым может затянуться в ваш дом. Центрирование дымохода посередине дома также помогает удерживать дымоход выше самой высокой точки дома, где он будет тянуть лучше всего.

Disguise It

Если ваша дровяная печь размещается на первом этаже, а дымоход поднимается вверх через этажи над ней, у вас есть возможность скрыть или замаскировать трубу. При условии, что дымоход должным образом изолирован, вы можете провести его через чулан, заключить его в гипсокартон в качестве выступа у стены комнаты наверху или заключить в каменную кладку, такую ​​как кирпич или плитка, чтобы добавить декоративный элемент. к конструкции дымохода.

.

Некоммерческая услуга по обеспечению ответственного отопления дома дровами

Когда люди сообщают о проблемах с производительностью их систем сжигания древесины, причина часто связана с дымоходом. Выбор правильного дымохода и разработка компоновки установки имеют решающее значение для хорошей производительности. А знание того, как работают дымоходы, полезно в повседневной эксплуатации прибора.

Дымоходы работают по принципу подъема горячего воздуха, поскольку он менее плотный, чем холодный.Когда дымоход заполнен горячим газом, этот газ имеет тенденцию подниматься, потому что он менее плотный, чем воздух за пределами дома. Поднимающийся горячий газ создает разность давлений, называемую тягой, которая втягивает воздух для горения в устройство и выталкивает выхлопные газы наружу.

На величину тяги, создаваемой дымоходом, влияют два фактора.

1. Тепло: чем горячее газы в дымоходе по сравнению с воздухом снаружи, тем сильнее тяга.

2. Высота: чем выше дымоход, тем большую тягу он будет производить при заданной разнице температур.

В таблице ниже показано, как тепло в дымоходе и на высоте дымохода вместе создают тягу.

Перепады давления, возникающие из-за разницы температур и разной высоты дымовой трубы, в паскалях

Примечания:

  1. Красные цифры в основной части таблицы – это количество паскалей (Па) разницы давлений, возникающей в результате пересечения разницы температур и высоты штабеля. Один Па равен 0,004 дюйма водяного столба («водяного столба»).
  2. Две нижние строки тела таблицы можно использовать для приблизительной оценки суммарного эффекта суммирования (значения – и +) в домах в холодную погоду.
  3. Одноточечное измерение температуры дымовых газов, обычно на дымовой трубе, дает более высокую температуру, чем средняя для всей системы из-за потерь тепла через дымоход, и, следовательно, приведет к увеличению прогнозируемых уровней тяги, если не будет применена поправка.
  4. Измерения высоты системы сгорания и вентиляции следует производить от основания топки; я.е. откуда становится жарко.

Дымоход предназначен для создания тяги, которая втягивает воздух для горения в прибор и безопасно выводит дымовые газы наружу. Но хороший дымоход должен делать больше. Он должен:

  • защищает конструкцию дома от проходящих через нее горячих газов;
  • выдерживает высокие температуры газа, которые могут возникнуть в результате пожара в дымоходе;
  • сохраняет тепло дымовых газов для создания сильной тяги;
  • устойчивы к коррозии внутри и погодным условиям снаружи; и
  • должен быть опломбирован для предотвращения утечки.

Вот несколько основных рекомендаций по эффективной установке дымохода. Требования вашего местного кодекса могут отличаться от этих, поэтому лучше проверить.

Установить дымоходы внутри

Дымоход установлен правильно. Обратите внимание, что там, где он проходит через жилое пространство, дымоход должен быть огорожен легким каркасом и гипсокартоном. Дымоход должен быть установлен внутри дома, а не вверх по внешней стене. Когда дымоходы выходят за пределы стены, они подвергаются внешнему холоду, и этот эффект охлаждения может уменьшить доступную тягу в приборе.Дымоходы, проходящие через дом, выигрывают от того, что они находятся в теплом помещении, создают более сильную тягу и накапливают меньше отложений креозота. Дымоходы, установленные внутри здания, работают намного лучше, чем наружные. Даже когда нет огня, внутри дымохода будет сквозняк. Они не только охлаждают наружные дымоходы, что приводит к возникновению холодных обратных тяг, но и вносят как минимум два изменения направления потока на 90 градусов, что также снижает производительность.

Более высокие дымоходы создают более прочную тягу

Практическое правило для минимальной высоты гласит, что общая высота системы (от пола, на котором установлен прибор, до верха дымохода) никогда не должна быть меньше 4.6 м (15 футов). Большинство обычных установок превышает эту высоту, но установка в коттеджах с пологими крышами не может. Если при использовании коротких систем возникают проблемы с тягой, подумайте о том, чтобы увеличить высоту дымохода. Если возникают проблемы с тягой в системах, высота которых превышает рекомендованную минимальную высоту системы, добавление в дымоход может иметь незначительный эффект или не иметь никакого эффекта. Большинство проблем с тягой связано с недостаточной температурой газа в дымоходе.

Правила прохождения через крышу

Верх дымохода должен выходить не менее чем на 1 м (3 фута.) над точкой выхода из крыши и на 600 мм (2 фута) выше любой крыши, здания или другого препятствия на горизонтальном расстоянии 3 м (10 футов). Эти правила являются минимально необходимым. Часто бывает лучше сделать дымоход выше, чтобы избежать турбулентности ветра. Хорошая цель – расположить верх дымохода выше пика крыши, и это намного проще, если дымоход проходит через крышу рядом с пиком. Обратите внимание, что на приведенном ниже рисунке дымоход слева не будет функционировать должным образом, потому что он проникает в ограждающую конструкцию дома ниже своего наивысшего уровня, а также потому, что большую часть своей длины он охлаждается снаружи.

Размер дымохода должен соответствовать устройству

Дымоход должен быть такого же размера, как и воротник дымохода. Дымоходы, которые слишком велики для оборудования, которое они обслуживают, – обычное дело, отчасти потому, что люди привыкли думать, что чем больше, тем лучше. Теперь ясно, что больше не значит лучше, когда речь идет о размерах дымохода. Данный объем дымовых газов течет быстрее и имеет меньше времени для потери тепла в небольшом дымоходе, чем в большом. При проектировании систем отопления на дровах опытные установщики иногда выбирают дымоход, который имеет меньший внутренний диаметр, чем воротник дымохода.Обычно это делается, когда дымоход проходит внутри дома и очень высокий. Дымоходы, превышающие 8 м (около 25 футов) в высоту, иногда создают большую тягу, чем требуется прибору, поэтому можно использовать дымоход меньшего размера без какого-либо снижения производительности. Решение о том, можно ли уменьшить размер дымохода по сравнению с размером воротника дымохода, должно приниматься опытным специалистом.

Ваш дом лучше дымоход, чем дымоход?

Дымоход – это закрытый столб теплого воздуха или газов, окруженный более холодным наружным воздухом.Теплый воздух или газ в дымоходе более плавучие, чем плотный холодный наружный воздух, поэтому он поднимается вверх, создавая тягу в системе.

Этот наружный дымоход будет охлаждать обратную тягу, когда в печи не горит огонь. Зимой ваш дом также представляет собой закрытую колонну теплого, подвижного воздуха, создающего форму «сквозняков». Фактически, теплый воздух продвигается вверх к верху дома, создавая там более высокое давление воздуха. При этом давление в подвале ниже, чем давление снаружи. Поэтому в подвале дырявого дома чувствуется «сквозняк», так как холодный наружный воздух втягивается в зону пониженного давления, а помещения на втором этаже более комфортны.Между зоной высокого давления наверху в доме и зоной низкого давления в доме находится полоса давления, равная атмосферному давлению за пределами дома, которая называется плоскостью нейтрального давления (NPP). Разница в давлении на разных уровнях птичника называется эффектом стека.

В одних домах дымоходы лучше, чем в других. Двух- или трехэтажные дома производят больший эффект стека, чем бунгало, потому что столб теплого воздуха у них выше. Дом с большей частью утечек на верхних уровнях имеет тенденцию производить больший эффект стека, потому что утечки предлагают готовый путь для выхода теплого воздуха – как открытый верх дымохода.

Хорошие дымоходы – те, которые изолированы и проходят через дом – не подвержены эффекту трубы. Эффект трубы всегда присутствует в домах, но он практически не влияет на тягу, если дымоход проложен через теплую часть дома.

Наружные дымоходы могут двигаться в обратном направлении, если эффект дымовой трубы достаточно силен, позволяя дыму или холодному наружному воздуху проникать в дом через устройство.

Зимой холодная обратная тяга сильно затруднит разжигание огня в этой печи.Одна из ситуаций, в которой влияние стекового эффекта является наиболее неприятным, – это когда прибор, обслуживаемый дымоходом, устанавливается в подвале одноэтажной пристройки к двухэтажному дому, как показано на иллюстрации. По возможности следует избегать такой формы установки.

Дымоходы, которые проходят через оболочку здания ниже ее самого высокого уровня, как те, что показаны выше, не будут работать должным образом. В идеале систему сжигания дров слева следует переместить так, чтобы ее дымоход мог подниматься через двухэтажную часть дома.Точно так же систему справа следует переместить так, чтобы ее дымоход проникал в потолок собора ближе к самой высокой точке.

Подходящие варианты дымохода

Металлические дымоходы отдельных типов заводского изготовления могут использоваться с дровяными приборами. Дровяные печи, печи центрального отопления и некоторые фабричные камины должны использовать специализированный высокотемпературный металлический дымоход. Ваш продавец дровяного отопления может показать вам разницу между различными типами и тем, какой из них вам понадобится для вашей установки.На все дымоходы заводского изготовления должны быть установлены соответствующие заглушки для предотвращения попадания воды в изоляцию и обеспечения надежной тяги.

Кирпичные дымоходы, построенные в соответствии с правилами строительных норм, можно использовать с дровяными приборами. Эти дымоходы состоят из облицовки из глиняной плитки, окруженной кирпичом или камнем. Если вы планируете построить дымоход из каменной кладки, обязательно получите разрешение на строительство и дайте понять каменщику, кто будет выполнять работу, что вы хотите, чтобы она соответствовала правилам строительных норм.

Обычный дымоход для каменной кладки состоит из облицовки из глиняной плитки, окруженной кирпичной, блочной или каменной конструкцией. Вкладыши из нержавеющей стали могут быть установлены в дымоходах из каменной кладки, когда они построены, или для устранения внутренних повреждений существующего дымохода. Существующие дымоходы из каменной кладки должны быть проверены квалифицированным трубочистом перед подключением дровяного прибора. Поскольку обычный каменный дымоход не имеет изоляции и функционирует как радиатор, поглощающий тепло дымовых газов, рекомендуется установить облицовку дымохода из нержавеющей стали перед ее использованием для вентиляции дровяного отопительного прибора.

Если у вас есть каменный дымоход, который вы хотите проверить, наймите квалифицированного трубочиста для его проверки. Если вы видите какое-либо повреждение кирпича или швов раствора в верхней части дымохода, или если на кирпичной кладке есть темные пятна, вам следует немедленно осмотреть дымоход. Кладочные дымоходы, которые были повреждены старостью или пожаром в дымоходе, или слишком велики для устройства, которое вы хотите подключить, можно заменить сертифицированной облицовкой из нержавеющей стали. Эти вкладыши могут быть жесткими или гибкими.

Креозот и пожары в дымоходах

Когда дрова сжигаются медленно, чтобы развести дымный огонь, дым может конденсироваться на холодной внутренней поверхности дымохода, образуя отложения креозота. Креозот – легковоспламеняющийся материал. Если он воспламеняется у основания дымохода, это может вызвать бушующий огонь, который поднимается по дымоходу, вызывая чрезвычайно высокие температуры при его распространении. Высокая температура может повредить глиняную облицовку дымохода из каменной кладки или металлическую облицовку дымовой трубы заводского изготовления.Хотя дымоходы до 650 ° C могут выдерживать температуру огня в дымоходе, тепло по-прежнему вызывает сильную нагрузку на дымоход.

Пожары в дымоходе являются результатом неправильной техники розжига в сочетании с отсутствием надлежащего ухода за дымоходом. При правильной эксплуатации дровяных приборов с использованием методов, описанных далее в этом буклете, некоторое количество креозота все еще может откладываться, но он будет менее горючим. Вместо черного смолистого креозота, образующегося при тлеющем огне, креозот, получаемый при правильном обжиге, имеет мягкий, шелушащийся и темно-коричневый цвет.

Пожары в дымоходах можно предотвратить. Дымоходы следует регулярно проверять на наличие отложений креозота, пока вы не узнаете, как быстро он накапливается в дымоходе. Обычные дровяные печи могут производить креозот быстро, потому что они не могут сжигать древесину так же полно, как современные конструкции. В тяжелых случаях достаточно креозота, чтобы выдержать разрушительный пожар в дымоходе, можно отложить всего за несколько дней. Новые дровяные печи с низким уровнем выбросов сжигают дрова настолько полно, что при правильной эксплуатации их дымоходы обычно нуждаются в чистке только один раз в год.

Никогда не предполагайте, что дымоход чистый. Регулярно проверяйте его, особенно весной и осенью. Если у вас есть пожар в дымоходе, проверьте и при необходимости отремонтируйте дымоход перед использованием системы.

.

Как установить дровяную печь

Вы только что купили дровяную печь. Вас ждут уютные зимние ночи с потрескивающим огнем. Однако сначала вы должны правильно настроить дровяную печь. Одна из самых важных частей установки дровяной печи – это подсоединение ее к дымоходу. Дымоход может быть либо одностенным, либо закрытым, либо двухстенным. Затем дымоход соединит печь с металлическим или каменным дымоходом. Его нельзя использовать для прохода через стены, пол или потолок.

Как установить трубу для дровяной печи

Кредит изображения: tbradford / E + / GettyImages

Печь с одинарными или двойными стенками

Одностенные или двустенные дымоходы обычно окрашиваются в черный цвет, причем краска выдерживает высокие температуры. Некоторые производители предлагают дымоходы цвета фарфоровой эмали, подходящие к цветам печей. Они бывают двух толщин: 24 или 22. Одностенные дымоходы обычно должны находиться на расстоянии не менее 18 дюймов от любой горючей стены, потолка или мебели, если только горючая поверхность не защищена утвержденным методом или на дымовой трубе не установлен тепловой экран.Это может дать вам дополнительные 9 дюймов.

Двустенная дымовая труба – или дымовая труба с зазором – имеет внутреннюю стенку из нержавеющей стали и внешнюю стену, окрашенную в черный цвет. Пространство между ними служит изоляционным слоем. Эта дымовая труба может быть установлена ​​на расстоянии 6 дюймов от горючих материалов.

Установка водяной трубы

Вам нужно будет обрезать дымовую трубу до нужного размера с помощью жестяных ножниц или другого режущего или шлифовального инструмента. Труба более тяжелого калибра, вероятно, будет иметь регулируемые скользящие соединения, что устранит необходимость в обрезке.Обрезав трубу, используйте черный печной цемент для уплотнения между каждой частью и тремя винтами для листового металла на каждом стыке. Затем прикрепите трубу к печи и дымоходу, убедившись, что она жесткая и плотная.

Дымоход против дымохода

Не путайте дымоход с дымоходом. Дымоход – это соединительная труба, которая используется в интерьере дома. Никогда не используйте дымоход, диаметр которого меньше диаметра дымохода дровяной печи, к которой он подключен.

Установка дымоходной трубы

После того, как дымоход будет установлен, вам понадобится дымоход класса А для вашей дровяной печи. Прокладка этой трубы прямо вверх и сквозь потолок – лучший и наименее затратный вариант. Он также будет лучше тянуть. Выбрав марку, вы можете подключить к ней дополнительные трубопроводы той же марки. Не пытайтесь подобрать дымоход одной марки к другой. Это могло быть опасно.

Начните с дымоходной трубы класса A диаметром от 5 до 24 дюймов и длиной от 6 до 60 дюймов.Вам нужно будет определить, где дымоходная труба будет проходить в потолок. Лучше всего использовать изолированный дымоход или трубу с двойными стенками. Для одностенной трубы требуется 18-дюймовый зазор до потолка, а для двустенной трубы требуется 8-дюймовый зазор до потолка. Для двустенной трубы требуется 12-дюймовый зазор. Вам нужно будет вырезать отверстие в крыше, чтобы удлинить дымоходную трубу. При расчете размера трубы дымохода вычтите 1,5 дюйма для каждого перекрытия стыка.

дымоход соединяется с изолированной трубой на специальной подставке поле, расположенном чуть ниже уровня потолка.Изолированная труба дымохода укладывается до необходимой высоты. Все дымоходы должны выходить на 3 фута над поверхностью крыши и на 2 фута выше любой части здания в пределах 10 футов. Вы должны защитить проем в крыше от атмосферных воздействий с помощью изолированного штормового воротника и гидроизоляции. В противном случае тепло от дровяной печи будет выходить через неизолированное отверстие. Вы также можете вывести дымоход через стену, используя угловую коленчатую трубу, и продлить ее над крышей вдоль боковой стены дома.Вы можете закрыть воротник дымохода деревянным каркасом и добавить штукатурку или сайдинг, чтобы он соответствовал внешнему виду дома. Если в вашем доме есть дымоход из каменной кладки, вы можете использовать его, но, вероятно, потребуется заменить его трубой из нержавеющей стали. По этому поводу следует проконсультироваться со специалистом по дымоходам.

.

Камин – это особый сказочный элемент интерьера в Вашем доме! / Статьи / Стройсоюз

       Камин в деревянном доме – яркий и гармоничный акцент, центральный объект гостиной или спальни. Часто такое сооружение обогревает весь дом, создает уютную и теплую атмосферу. Камин можно сделать из природных материалов – дерева, камня, или же отдать предпочтение прочным и огнеупорным, таким как кирпич, металл или стекло. Добавит особый шарм помещению дровница. Ее обычно размещают возле камина.

Устройство

       Особенности конструкции деревянного дома влияют на процесс возведения настоящего камина. Например, дом из бревен может спустя время дать усадку, поэтому между камином и потолком должно быть пустое пространство, так называемый зазор на усадку.

       Постройка камина занимает время и требует тщательного подбора материалов. Дизайнерские проекты помогут реализовать интересную и необычную идею. В деревянном доме целесообразно использовать в качестве материала кирпич или камень. Например, из красного кирпича выстраивается основная часть, а топку делают из огнеупорного. Для того, чтобы обустроить дымоход, потребуются металлические листы. Первый шаг строительства камина начинается с фундамента, который рассчитывается исходя из конструкции камина. Фундамент под камин должен быть надежным и безопасным. Внутреннюю поверхность камина штукатурить нельзя, лишний раствор удаляется после кладки. Любой деревянный декор функционирующего устройства должен быть обработан специальным составом, который препятствует возгоранию.

      Еще одна важная составляющая камина – дымоход. Его строительство имеет свои особенности: в потолке и в кровле проделываются проходы для трубы, расстояние между дымоходом и перекрытием выкладывается огнеупорным материалом и металлическим листом. Если камин установлен в гостиной, конструкцию может поддержать имитация балок на потолке. Деревянная балка по индивидуальному размеру украсит интерьер и добавит изюминку помещению.

       Основание функционирующего устройства должно быть прочным и огнеупорным. От его качества зависит устойчивость и долговечность всей конструкции. Большое значение имеет обрамление камина. К материалам для декора предъявляются особые требования: они обязательно должны быть огнеустойчивые, не нагреваться и стойко переносить воздействие высоких температур. Если конструкция позволяет, вместо полки, дизайнеры рекомендуют установить широкую столешницу, а рядом поставить дровницы для камина. Балка также может играть декоративную роль в интерьере и разделять помещение на две зоны – отдыха возле камина и активного времяпрепровождения.

       Таким образом, функционирующий камин должен состоять из трех основных частей: дымохода, топки и портала. Закрывается портал огнеупорным стеклом или кованой решеткой для безопасности.

Разновидности

       Разновидностей каминных сооружений огромное множество. Большинство упрощенных конструкций легко сделать своими руками. Кроме того, продаются уже готовые камины (электрические, био), которые требуют простого монтажа без дополнительных усилий. Популярные электрокамины, камины печки, классические на дровах станут гармоничным дополнением интерьера деревянного дома.

 Металлический. Камин из металла – отличное решение для современного интерьера деревянного дома в стиле хай-тек. Он прекрасно будет смотреться посередине комнаты, а его необычный дизайн станет роскошным акцентом гостиной. Металлический камин и открытая топка создает уют и поддерживает стилистику современного интерьера. Открытые камины менее мощные, чем закрытые.

Вторые служат в качестве обогревательного прибора. Преимущества металлических конструкций в том, что они легкие и не создают большой нагрузки на основание и перекрытие, не требуют перепланировки. Кроме того, металл быстро нагревается и распространяет тепло.

Кирпичный. Отопительные приборы из кирпича – классический вариант камина в деревянном доме. Облицовка кирпичом требует мастерства. Некачественная конструкция будет нефункциональной и небезопасной.

 Кассетный. Современный камин для загородного дома, который пользуется большой популярностью. Конструкция представляет собой чугунную или стальную топку, закрытую стеклом. Она вставляется в печь или отделывается огнеупорными материалами (кирпич, камень). Закрытая кассетная топка подходит для размещения в комнатах, где редко бывают люди, так как она не требует постоянного контроля. Стекло в камине отлично пропускает тепло, поэтому комната хорошо прогревается.

Закрытый кассетный камин – энергосберегающий и функциональный. Главные преимущества такой конструкции – простота и безопасность. Однако при монтаже следует соблюдать требования пожарной безопасности. Кассетная конструкция – оптимальный вариант для деревянного дома. С помощью кассеты воздух нагревается максимально и поступает по воздуховодам.

Чугунный. Современные камины из чугуна – привлекательные конструкции для деревянного дома. Особенность в том, что они работают максимально безопасно, а их дизайн примечателен. Красиво оформленный портал, наряду с другими декоративными элементами в помещении позволит гармонично вписать конструкцию в любое пространство. Несмотря на стойкость материала, камин из чугуна получается легким и компактным.

 Каменный. Камины из камня смотрятся красиво, эстетично и надежно. Они долговечные и экологичные. Преимущество в том, что камин имеет респектабельный внешний вид, прекрасно гармонирует с обстановкой спальни или гостиной. Монтаж каменного камина легко проделать самостоятельно. Минус конструкции: она занимает много места. Перед установкой каменного камина укрепите основание. Деревянный пол вряд ли выдержит натуральный материал. Помните, что камень прекрасно гармонирует с плиткой, деревянными окнами, но трудно сочетается с интерьером в стиле хай-тек.

Печь-камин – уютный домашний очаг, который работает на дровах. Внешне конструкция напоминает гибрид камина и печи. Облегченный камин – специальный проект для деревянного дома. Он имеет открытую топку и малый вес. Кроме того, на нем можно готовить пищу.

 Декоративный камин гармонично вписывается в любой интерьер дома из дерева. Конструкция может быть с изразцами, иметь резные украшения, широкую полку. На даче уместно смотрятся как настоящие камины, так и декоративные из гипсокартона, если имеется центральное отопление.

Какой лучше выбрать

       Для деревянного дома существуют особые требования к конструкции камина. Перед созданием проекта, подумайте, нужен ли камин? Уместно ли он будет смотреться в доме? Классический камин из камня или кирпича – идеальное решение для деревянного дома.

       Настоящий очаг обогреет и создаст вокруг уют. Дровяные конструкции экологически чистые, они не влияют на качество воздуха, но требуют правильного и продуманного до мелочей монтажа.

       Газовый и электрический камины обладают множеством преимуществ. Газовый работает на природном топливе, но создает эффект настоящего очага. Если создавать такую конструкцию в доме, это будет стоить дешевле, по сравнению с классическим камином.

       Газовый камин прекрасно согревает, его не нужно чистить из-за отсутствия гари и сажи. Для того чтобы организовать такой камин, потребуется специальное разрешение от газовой службы.

      Электрический камин работает от электроэнергии, прост в установке и не создает проблем. Его можно вписать в любое помещение, в том числе, загородный дом.

      Красиво и уместно в деревянном доме смотрится печь-камин. Это комбинация из буржуйки и камина. Такие конструкции изготавливаются из металла или талькохлорида. К плюсам печи-камина можно отнести легкий монтаж, отсутствие фундамента, небольшой вес, невысокую цену, большой выбор дизайна и мощности.

Защита деревянной стены

       Изоляция камина от деревянной стены – необходимое условие монтажа и безопасности конструкции. Камин, как правило, устанавливается рядом со стеной.

       Независимо от того, из каких материалов сделана стена, даже если они негорючие, вплотную строить камин нельзя. По технике безопасности необходимо сделать теплоизоляцию. Рядом с деревянной стеной строится еще одна из кирпича или других огнеупорных материалов.

       Кирпичная стена должна быть отдалена от камина на семьдесят сантиметров. Стена не испортит внешний вид главной конструкции, если ее проект тщательно продуман. Пол возле камина нужно сделать противопожарным. Лучшие материалы для этого – мрамор, кафель и керамогранит. Керамикой можно покрыть только зону возле камина или полностью настил в помещении.

Как установить

       Как правильно построить камин? Вопрос, от которого зависит функциональность, долговечность и безопасность конструкции. При постройке камина в деревянном доме следует строго соблюдать технику безопасности.

       Последовательность установки камина следующая: фундамент, стена приложения, топка, дымоход. Камины классифицируются по месту монтажа.

– Фронтальный классический камин располагается рядом со стеной;

– Угловой камин треугольной формы. Располагается в углу и экономит пространство;

– Отдельный камин. Его устанавливают по центру комнаты, он не касается стен.

       Помните о том, что камин в деревянном доме – небезопасный обогреватель. При установке конструкции соблюдайте определенные правила:

– Устанавливается многослойный дымоход. Его поверхность не должна прогреваться более чем на 85 градусов. Между стеной и трубой проложите защитный асбестовый лист, он воспрепятствует возгоранию. Расстояние от камина до стены должно быть не менее 60 сантиметров.

– Любому камину в деревянном доме нужен защитный экран, который предотвращает вылетание искр из портала.

– Под порталом следует установить дровницу. Пространство, которое расположено под топочной камерой, защищает пол и нижнюю часть камина от перегревания.

– У любого камина должна быть негорючая, медленно прогревающаяся облицовка. Лучшее решение – изразцовая плитка.

       Камин с открытой топкой состоит из дымохода, зуба, портала и колосника.

       Если отопление в доме воздушное или водяное, конструкция состоит из канала-распределителя теплого воздуха, трубы дымохода, решеток для выхода нагретого воздуха, корпуса, водяного «плаща», закрытой топки.

       Монтаж камина начинается с фундамента и основания. Решать вопрос о его установке лучше во время планирования строительства. Причина в том, что камин обладает большим весом и необходимо специально отведенное место для его возведения. Если камин устанавливается в многоэтажном доме, имеет смысл сделать камины на каждом этаже. Помните, какого бы размера камин не был, он сможет обогреть только одну комнату.

       Кладка камина должна быть прочной, чтобы выдержать вес конструкции и не нагревать основание. Теплоизоляция камина осуществляется с помощью негорючих материалов. Для создания теплоизолированного короба используют листовые материалы для обшивки, металлические профили для создания каркаса, плиты из каменной ваты, которые имеют алюминиевое покрытие и жаростойкий минеральный клей на цементной основе. Расположение камина выбирается с учетом комфорта и безопасности.

Примеры стильных интерьеров

       Камин – это украшение любого дома. Добротно сделанная конструкция прослужит долгие годы и объединит вокруг себя семью.

       Сегодня камин легко вписать в любой современный интерьер, независимо от того, какой стиль предпочитают хозяева. Камин уютно и атмосферно смотрится в деревянных домах, поэтому не стоит пренебрегать этим элементом функционального декора.

       Большая гостиная комната с деревянными стенами и балочным потолком, окнами и стеклянными дверьми станет отличным местом для открытого и современного камина. Два больших дивана, расположенные напротив, длинный низкий деревянный стол. Минимализм отлично дополнят аксессуары в спокойной серо-бежевой гамме.



       Просторная светлая гостиная с высокими потолками, камином, отделанным красивой плиткой и камнем, два дивана, кресла, столики, пуфы с книгами, тяжелые занавески и много света привносят в помещение роскошь и уют.

       Гостиная в стиле хай-тек с металлическим камином, расположенном в центре комнаты, большой стеклянной дверью, длинным уютным диваном, кожаными стульями привнесет в загородный деревянный дом шарм и уют. В такой гостиной хорошо отдохнуть от городской суеты.



       Камин из огнеупорной плитки, украшенной рисунком, отлично впишется в просторную гостиную деревянного дома. Темно-коричневая мебель из натуральной кожи – диван и два кресла прекрасно соседствуют с креслами из ткани. Добавят гостиной классичности и уюта два больших пуфа, воздушные занавески на окнах, открытые стеллажи и большая люстра.





Продукты для футеровки печей | Продукция

Ключевое слово

Промышленность

ВсеДобавки и арматураАэрокосмическая промышленностьАлюминий Цветные металлыПриборыАвтомобилиАккумуляторы и накопители энергииКатализКерамика и стеклоФильтрация и сепарацияПожарозащита, Коммерческая противопожарная защита, Промышленное литейное производствоЗемля, HVAC Железо и сталь НефтехимияЭнергетика Транспорт

Приложение

Пожалуйста, выберите отрасль

Список приложений

Пожалуйста, выберите IndustryAllAdhesivesAdvanced compositesAerospace герметиков / coatingsCaulks / sealantsCement compositeCeramic арматуры / fillerConcrete coatingsConstruction / structuralFire замедлитель coatingsFurnace подкладки repairsIndustrial coatingsPaintsProtective coatingsRoof coatingsRubber elastomericThermoplastic reinforcementThermoset reinforcementAllAircraft Прибор insulationAircraft тепло shieldsCable wrapsCryogenic insulationElectronics пожарные protectionEngine bladesEngine gasketsFire protectionFire стена / doorsFuel tanksFuselageGasketsHydraulic / воздух linesPaints / герметики / покрытие / клей Монтажные маты для каталитического преобразователяДизель после обработкиИзоляция аккумуляторной батареи электромобиляИзоляция выхлопной системыФрикционные материалыТопливная фильтрацияПрокладкиТепловые экраныLiB аккумуляторная защита от пожараКаталитическая фильтрацияПусковые аккумуляторыAllAGM аккумуляторные сепараторыПожарная защита аккумуляторной батареиИзоляция аккумуляторной батареиТранспортная упаковка аккумуляторной батареиИзоляция аккумуляторной батареи электрического автомобиляLiЗащита аккумулятора АвтомобилиКаминыЗащита персонала / оборудованияУплотненияСепараторыСепараторы для снятия стрессаВенерыВсеСепараторы аккумуляторов AGMФильтрация воздухаХимическая фильтрацияЧистые комнатные фильтрыКоалесцирующие фильтрыКриогенная изоляцияДизельные сажевые фильтрыФильтрация выбросовТопливная фильтрацияФильтрация горячих газовБатарея и биотехнологии ФильтрацияЖидкостная фильтрацияФильтрация маслаАккумуляторыСпециальная бумага для защиты от пожара onBurn buildingsChimney linersClothes dryersConduit wrapConstruction jointsCurtain wallsDiffusersDuct insulationExpansion суставы – insulationFire света / сигнализация systemsFire рейтинг потолок / двери / окно / wallsFire замедлитель coatingsHeat shieldsJunction коробок insulationLab equipmentLight fixturesMarine и offshoreOxygen поколения equipmentSafingStorage танков / containersStructural steelTheater curtainsThrough penetrationsTransportationAllBoilersBulkheads / firewallsCable traysControl системыКанального insulationExpansion jointsFire blanketsFurnaces / incineratorsLab equipmentNuclear Электростанция FPЗащита персонала / оборудования Изоляция подвесов трубБаки / контейнеры для храненияКонструкционная стальПроходные проходкиЗащитный экран от брызг сварного шваВсе блоки горелкиКрышкиЗанавесыФильтрацияФутеровка печиПрокладкиТепловые экраныТепловые экраныРемонт горячих точекИндукционные плавильные тиглиИзоляция лопастейЗащита формовочной оберткиФильтраторы опалубкиПоверхность опалубки р из бревен камин conesAllBaffle boardsBurner topsChimney insulationCombustion chambersDecorative panelsFireplace liningsFlue linersGas и coalsHeating mantlePellet печи applicationsRadiant linersWood сжигания stovesAllAC insulationAir воздуховод insulationBoilersClean комнатной filtrationFiltration MediaFire protectionFurnacesGrease канал удерживания insulationHeatersInsulationSealsAllBurner blocksCoversCurtainsEmission controlExpansion jointsFurnace liningsGasketsHeat boxHeat shieldsHot газа filtrationHot пятна repairHot topsInsulationMold liningsNozzle shroudsPersonnel / Оборудование protectionPouring padsRefractory backupSealsSplash boardStress relievingTubesVeneersWeld защита от брызг fuelsBoilersCable traysDuct liningExpansion jointsFiltration mediaFuel cellsGasketsGeothermalHot пятно repairInsulationPersonnel / оборудование protectionPolysilicon reactorsRefractory обратно upSealsSolar powerThermal oxidizersWaste incinerationAllBattery огонь protectionBattery insulationBattery перевозки packagingBulk глава пожарной protectionCatalytic конвертер монтаж matsCryogenic insulationDeck пожара protectionElectric батареи автомобиля insulationExhaust система insulationExpansion jointsFiltration mediaFriction materialsFuel tanksGasketsHeat shieldsInsulationMarine и offshoreRailroad автоцистерна пожарной protectionStart-стоп Аккумуляторы Емкости / контейнеры для храненияТепловые батареиТепловой структурный барьерТранзитные вагоны

категории товаров

ВсеПокрытияДоскиКатализаторыПокрытия / СмесиМаты на заказ Производственные линии

AllCC-Max®Ecoflex®Excelfrax®Fiberfrax®Fibermax®FlexCat ™ Foamfrax®FyreWrap®Insulfrax®Isofrax®IsoMat®IsoMax®PC-Max®Purefrax®QSP®Saffil®SiFAB ™ Thermbrax® Max®Vherm® Атрибут: Температура.

Все 1400 ° F / 760 ° C 1800 ° F / 982 ° C2012 ° F / 1100 ° C 2192 ° F / 1200 ° C 2300 ° F / 1260 ° C 2372 ° F / 1300 ° C 2400 ° F / 1316 ° C 2600 ° F / 1430 ° C 2800 ° F / 1538 ° C / 3000 ° F / 1650 ° C

Атрибут: композиция.

Микроволокно AllGlass Гранулы стекла LBP (с низкой биостойкостью) Микропористый диоксид кремния PCW (поликристаллическая вата) RCF (тугоплавкое керамическое волокно) Текстильное стекловолокно

Атрибут: Химия

AllA-стекло (щелочной силикат с низким содержанием бора) оксид алюминия-диоксид кремния оксид алюминия-диоксид цирконияB-стекло (боросиликат) C-стекло (кислотоупорный боросиликат) силикат кальция и магнияE-стекло (алюмоборосиликат кальция)

Печь – Энциклопедия Нового Света

Иллюстрации китайских серебряных дел мастеров, плавящих серебряную руду и отделяющих от нее свинец.Взято из энциклопедии Tiangong Kaiwu (1637) Сун Инсина (1587-1666).

Печь (от латинского слова fornax , что означает «печь») – это прибор, вырабатывающий тепло. Тепло в печи обычно образуется при сжигании топлива, такого как масло, древесина или природный газ. Тепло также может вырабатываться за счет электричества, как в дуговой электропечи, или за счет индукционного нагрева в индукционной печи.

В американском английском термин печь обычно относится к центральному обогревателю в доме или офисе или обогревателю для промышленного процесса, а иногда это синоним печи, устройства, используемого в производстве керамики.В британском английском термин печь почти исключительно означает промышленную печь, тогда как бытовой нагреватель называется бойлером или нагревателем. Промышленные печи используются для многих применений, таких как извлечение металлов из руд (плавка), проведение химических реакций или очистка нефти путем фракционной перегонки.

Печи бытовые

Бытовая печь – это основное устройство, которое постоянно устанавливается для обеспечения теплом внутреннего пространства за счет промежуточного движения жидкости, которым может быть воздух, пар или горячая вода.Наиболее распространенным источником топлива для современных печей в США является природный газ; другие распространенные источники топлива включают СНГ (сжиженный нефтяной газ), мазут, уголь или древесину. В некоторых случаях в качестве источника тепла используется электрический резистивный нагрев, особенно там, где стоимость электроэнергии невысока.

Топки для сжигания всегда должны иметь выход наружу. Традиционно это происходило через дымоход, который вместе с выхлопом отводит тепло. Современные высокоэффективные печи могут иметь КПД 98% и работать без дымохода. [1] Небольшое количество отработанного газа и тепла механически вентилируется через небольшую трубку через боковую часть или крышу дома.

Современные бытовые печи классифицируются как с конденсацией, или без конденсации, , в зависимости от их эффективности отвода тепла из выхлопных газов. Печи с КПД выше примерно 89 процентов извлекают столько тепла из выхлопных газов, что водяной пар в выхлопных газах конденсируется; их называют конденсационными печами.Такие печи должны быть спроектированы так, чтобы избежать коррозии, которую может вызвать этот очень кислый конденсат, и, возможно, потребуется включить конденсатный насос для удаления скопившейся воды. Конденсационные печи обычно могут обеспечить экономию затрат на отопление в размере 20-35 процентов, если старая печь находилась в диапазоне 60-процентной годовой эффективности использования топлива (AFUE).

Распределение тепла

Печь передает тепло жилому помещению через промежуточную систему распределения.Если распределение происходит через горячую воду (или другую жидкость) или через пар, то печь чаще называют бойлером. Одним из преимуществ бойлера является то, что печь может обеспечивать горячую воду для купания и мытья посуды, а не требует отдельного водонагревателя. Однако недостатком является то, что поломка бойлера приводит к потере как тепла, так и горячей воды.

Системы отопления с воздушной конвекцией используются уже более века, но старые системы полагались на систему пассивной циркуляции воздуха, в которой более высокая плотность более холодного воздуха заставляла его опускаться в печь, а более низкая плотность более теплого воздуха вызывала он поднимается в воздуховоде.Эти две силы действовали вместе, чтобы управлять циркуляцией воздуха в системе, известной как «гравитационная подача». Расположение каналов и печи было оптимизировано для коротких и больших каналов, поэтому печь называли печью «осьминога».

Для сравнения, в большинстве современных печей с «теплым воздухом» обычно используется вентилятор для циркуляции воздуха в комнатах дома и втягивания более холодного воздуха обратно в печь для повторного нагрева. Это называется воздушным обогревом. Поскольку вентилятор легко преодолевает сопротивление воздуховодов, расположение воздуховодов может быть гораздо более гибким, чем у старых осьминогов.В американской практике отдельные воздуховоды собирают холодный воздух, который возвращается в печь. В печи холодный воздух проходит в печь, обычно через воздушный фильтр, через вентилятор, затем через теплообменник печи, откуда он обдувается по всему зданию. Одним из основных преимуществ этого типа системы является то, что она также позволяет легко установить центральное кондиционирование воздуха, просто добавив охлаждающий змеевик на выходе из печи.

Воздух циркулирует по воздуховодам, которые могут быть выполнены из листового металла или пластикового «гибкого» воздуховода с изолированными или неизолированными.Если воздуховоды и вентиляционные камеры не были герметизированы мастикой или пленкой изоленты, из воздуховодов, вероятно, будет иметь место большая утечка кондиционированного воздуха, возможно, в некондиционированные помещения. Еще одна причина потери энергии – установка воздуховодов в неотапливаемых помещениях, например на чердаках и в подвесных помещениях; или воздуховодов систем кондиционирования на чердаках в теплом климате.

Может произойти следующая редкая, но трудно диагностируемая неисправность. Если температура внутри печи превышает максимальный порог, предохранительный механизм с термостатом отключит печь.Симптомом этой неисправности является то, что печь неоднократно отключается до того, как в доме достигается желаемая температура; это обычно называют топкой, «едущей на верхнем концевом выключателе». Это состояние обычно возникает, если установка температуры термостата верхнего предела слишком близка к нормальной рабочей температуре печи. Другая ситуация может возникнуть, если увлажнитель неправильно установлен на печи и канал, который направляет часть увлажненного воздуха обратно в печь, слишком велик.Решение состоит в том, чтобы уменьшить диаметр трубы поперечной подачи или установить перегородку, которая уменьшает объем повторно подаваемого воздуха.

Промышленные печи

Промышленная печь или нагреватель прямого нагрева – это оборудование, которое обеспечивает теплом технологический процесс или химическую реакцию. Конструкции печей различаются по функциям, режиму нагрева, типу топлива и способу подачи воздуха для горения. Однако у большинства технологических печей есть некоторые общие черты.

Топливо поступает в горелку и сжигается воздухом, поступающим из воздуходувки.Данная печь может иметь более одной горелки, расположенных в ячейках, которые нагревают набор труб. Горелки могут быть напольными, настенными или потолочными, в зависимости от конструкции. Пламя нагревает трубы, которые, в свою очередь, нагревают жидкость внутри первой части печи, известной как лучистая секция или топка. В этой камере, где происходит горение, тепло передается в основном за счет излучения трубам вокруг огня в камере. Нагревательная жидкость проходит по трубкам и, таким образом, нагревается до желаемой температуры.

Газы, образующиеся при сгорании, называются дымовыми газами. После того, как дымовой газ покидает топку, в большинстве конструкций печей имеется конвекционная секция, в которой утилизируется больше тепла, прежде чем он будет выпущен в атмосферу через дымовую трубу.

В промышленных печах обычным подходом является нагрев вторичной жидкости, называемой жидким теплоносителем (HTF), которая имеет высокую эффективность теплопередачи и может содержать специальные добавки (например, антикоррозийный агент). Эта нагретая текучая среда затем циркулирует по всей установке к теплообменникам, которые будут использоваться везде, где требуется тепло, вместо прямого нагрева производственной линии, поскольку продукт или материал могут быть летучими или склонными к растрескиванию при температуре печи.

Радиант секции

Излучающая секция – это место, где трубы получают почти все тепло за счет излучения пламени. В вертикальной цилиндрической печи трубы расположены вертикально. Трубки могут быть вертикальными или горизонтальными, располагаться вдоль огнеупорной стены или вокруг середины, или располагаться в ячейках. Шпильки используются, чтобы удерживать изоляцию вместе и на стене печи. На следующем изображении внутренней части печи они расположены на расстоянии около 300 мм друг от друга.Трубы, которые приобрели красновато-коричневый цвет от коррозии, представляют собой трубы из углеродистой стали и проходят по высоте излучающей секции. Трубки находятся на некотором расстоянии от изоляции, так что излучение может отражаться в заднюю часть трубок для поддержания равномерной температуры стенок трубки. Направляющие для трубок вверху, посередине и внизу удерживают трубки на месте.

Конвекционная секция

Конвекционная секция расположена над излучающей секцией, где холоднее для рекуперации дополнительного тепла. В этом разделе передача тепла происходит за счет конвекции, а трубы имеют оребрение для увеличения теплопередачи.Первые два ряда труб в нижней части конвекционной секции и в верхней части излучающей секции образуют зону оголенных труб (без ребер) и известны как «экранирующая секция», поскольку подвергаются сильному воздействию излучения из топки. и они также защищают трубы конвекционной секции, которые обычно сделаны из менее устойчивого материала от высоких температур в топке.

Площадь излучающей секции непосредственно перед тем, как дымовой газ попадает в защитную секцию, а затем в конвекционную секцию, называется «зоной перемычки».Термин «переход» используется для описания трубы, которая соединяется от выхода конвекционной секции к входу излучающей секции. Переходная труба обычно располагается снаружи, так что можно контролировать температуру и рассчитывать эффективность конвекционной секции. • Смотровое окно наверху позволяет персоналу наблюдать форму и образец пламени сверху и проверять наличие «столкновения пламени», то есть, касается ли пламя трубок, вызывая небольшие изолированные точки с очень высокой температурой.

Горелка

Горелка в вертикальной цилиндрической печи обычно располагается в полу и горит вверх. Некоторые печи имеют боковые горелки, как в локомотивах поездов. Плитка горелки изготовлена ​​из жаропрочного огнеупорного материала, сдерживающего пламя. Воздушные заслонки, расположенные под горелкой и на выходе из воздуходувки, представляют собой устройства с подвижными заслонками или лопастями, которые контролируют форму и характер пламени, распространяется ли оно или закручивается. Пламя не должно распространяться слишком сильно, так как это вызовет распространение пламени.

Воздушные регистры можно разделить на первичные, вторичные и (если применимо) третичные, в зависимости от того, когда вводится воздух. Регистр первичного воздуха подает первичный воздух, который является первой партией воздуха, подаваемой в горелку. Вторичный воздух добавляется к первичному воздуху. Горелки могут включать в себя предварительный смеситель для смешивания воздуха и топлива для лучшего сгорания перед подачей его в горелку. Некоторые горелки даже используют пар в предварительной смеси, чтобы подогреть воздух и улучшить смешивание топлива и нагретого воздуха.Дно печи в основном сделано из материала, отличного от материала стен, обычно из твердого литого огнеупора, который позволяет техническим специалистам ходить по полу во время технического обслуживания.

Топку можно зажечь от небольшого запального пламени или (в некоторых старых моделях) спичек. В настоящее время большинство запальных устройств зажигается от трансформатора зажигания (во многом как свечи зажигания в автомобиле). Пилотное пламя, в свою очередь, зажигает основное пламя. В пилотном факеле используется природный газ, в то время как в основном пламени может использоваться как дизельное топливо, так и природный газ.В случае жидкого топлива топливо пропускается через распылитель, чтобы жидкое топливо не вылилось на дно печи и не стало опасным. Использование пилотного пламени для зажигания печи повышает безопасность и удобство (по сравнению с использованием спички).

Обдуватель

Обдуватели сажи находятся в конвекционной секции. Поскольку эта секция находится над секцией излучения и движение воздуха замедляется ребрами, сажа имеет тенденцию накапливаться здесь. Обдувка сажи обычно производится, когда эффективность конвекционной секции снижается.Это можно рассчитать, посмотрев на изменение температуры в переходном трубопроводе и на выходе из конвекционной секции.

Обдуватели сажи используют проточные среды, такие как вода, воздух или пар, для удаления отложений с труб. Обычно это делается во время технического обслуживания, когда нагнетатель воздуха включен. Доступны несколько различных типов сажеобдувок. Настенные нагнетатели роторного типа устанавливаются на стенках топки, выступающих между конвекционными трубами. Фурмы подсоединены к источнику пара с просверленными в нем отверстиями с интервалами по его длине.Когда он включен, он вращается и сдувает сажу с трубок и через штабель.

Стек

Дымовая труба представляет собой цилиндрическую конструкцию в верхней части камеры теплопередачи. Воздухозаборник непосредственно под ним собирает дымовой газ и выпускает его высоко в атмосферу, где он не представляет опасности для персонала.

В дымовой трубе находится заслонка, которая работает как дроссельная заслонка и регулирует тягу (разность давлений между воздухозаборником и выходом воздуха) в топке.Тяга вытягивает дымовой газ через конвекционную секцию. Демпфер дымовой трубы также регулирует потери тепла через дымовую трубу. Когда заслонка закрывается, количество тепла, выходящего из печи через дымовую трубу, уменьшается, но давление или тяга в печи увеличивается. Это повышение давления представляет опасность для тех, кто работает около печи, если в печи есть утечки воздуха, потому что пламя может вырваться из топки или даже взорваться, если давление будет слишком высоким.

Изоляция

Изоляция – важная часть печи, поскольку она предотвращает чрезмерные потери тепла.Для изоляции используются огнеупорные материалы, такие как огнеупорный кирпич, литейные огнеупоры и керамическое волокно. Полы печи обычно представляют собой огнеупоры литого типа, в то время как огнеупоры на стенах прибиваются или приклеиваются на место. Керамическое волокно обычно используется для свода и стены печи и сортируется по плотности, а затем и по максимальной температуре. Например, оценка «8 # 2300 ° F» означает, что материал имеет плотность восемь фунтов / фут 3 и максимальную температуру 2300 ° F.Примером материала литейного состава является кастолит.

Печи металлургические

В металлургии используется несколько специализированных печей, некоторые из которых перечислены ниже.

  • Печи плавильные:
    • Доменная печь, используемая для восстановления железной руды до чугуна
    • Печи сталеплавильные, в том числе:
      • Пудлинговая печь
      • Отражательная печь
      • Бессемеровский преобразователь
      • Мартеновская печь
      • кислородная печь
      • Электродуговая печь
      • Электроиндукционная печь
  • Печи, используемые для переплава металла в литейных цехах.
  • Печи, используемые для повторного нагрева и термообработки металла для использования в:
    • Прокатные станы, в том числе жестяные и продольные.
    • Кузницы.
  • Вакуумные печи для нагрева металлов и других материалов до очень высоких температур в присутствии вакуума, который снижает потенциальные источники загрязнения.

Уличные дровяные котлы

Описание

Открытый дровяной котел (OWB), также известный как водяная печь, дровяной котел или уличная дровяная печь, представляет собой отопительную технологию, которая стала популярной на севере Соединенных Штатов.В большинстве случаев OWB выглядит как небольшая лачуга с металлическим сайдингом. Он автономен, подключен к обогреваемому зданию через подземные изолированные водопроводные трубы. Он содержит металлическую камеру сгорания для дров, окруженную резервуаром для воды или водяной рубашкой. Огонь нагревает воду, которая затем циркулирует по изолированным водопроводным трубам в отапливаемое здание. Как только горячая вода из котла достигает здания, тепло может быть передано в большинство существующих систем отопления и горячее водоснабжение здания.

Заслонка и вентилятор на котле взаимодействуют с термостатом в здании. Если температура в здании падает, термостат вызывает открытие заслонки, позволяя большему количеству кислорода попасть в камеру сгорания. В результате огонь горит сильнее и поднимает температуру воды, тем самым увеличивая тепло, подаваемое в здание.

Преимущества

OWB предлагают несколько преимуществ, которые увеличили их популярность. Их большая камера сгорания вмещает больше топлива, чем многие другие виды древесного тепла, уменьшая количество раз, когда владелец должен подливать топливо в огонь.Страхование жилья может стоить дороже для людей, которые отапливают дровами внутри помещений, чем с OWB. [2] Более того, для людей с большим запасом бесплатной древесины и желающих потратить время на подготовку древесины и запасы OWB, OWB может быть дешевле, чем отопление с помощью газа, нефти или электричества.

Противоречие

OWB не лишены разногласий, поскольку их выбросы иногда беспокоят соседей. В некоторых штатах и ​​муниципалитетах эти устройства запрещены. [3] В настоящее время они не регулируются Агентством по охране окружающей среды США (EPA), в отличие от других видов древесного тепла. [4] Однако недавно EPA работало с производителями, чтобы разработать для них метод определения OWB, которые соответствуют добровольному стандарту выбросов. [5] Некоторые исследования, проведенные на OWB, показывают, что они могут производить больше выбросов, особенно твердых частиц размером менее 2,5 микрометров (PM 2,5), по сравнению с другими технологиями нагрева, но производители оспаривают эти оценки. [6] Воздействие повышенных уровней PM 2,5 было связано с сердечно-легочными последствиями для здоровья и преждевременной смертью. [7]

По состоянию на июль 2006 г., Ассоциация очагов, патио и барбекю (HPBA) и многие крупные производители OWB потребовали от пользователей своих продуктов следовать «Передовым методам сжигания древесных печей на открытом воздухе». [8] Эти рекомендации были составлены HPBA, чтобы помочь сократить проблемы, связанные с OWB.

В начале января 2007 года Агентство по охране окружающей среды США (EPA) инициировало добровольную программу для производителей уличных дровяных печей. [5] Основное намерение EPA состоит в том, чтобы побудить производителей производить более чистые модели, известные как наружные дровяные водяные нагреватели (OWHH). EPA также хочет, чтобы те, кто покупает OWHH / OWB, покупали самые чистые из доступных моделей, которые соответствуют уровням, проверенным EPA. Для участия в этой программе производители разрабатывают более чистые модели с целью распространения этих устройств, начиная с апреля 2007 года. [9]

EPA теперь публикует список всех устройств OWHH / OWB, которые проходят новую добровольную программу. [10] Эти печи поставляются с «оранжевой биркой EPA OWHH», чтобы уведомить заказчика о конкретном уровне выбросов агрегата.

См. Также

Банкноты

  1. ↑ Используемый здесь термин «высокий КПД» может вводить в заблуждение, потому что КПД печи обычно выражается как КПД «первого закона», тогда как КПД по эксергии (который учитывает второй закон термодинамики) типичной печи намного ниже теплового КПД первого закона.Для сравнения, когенерация имеет более высокий эксергетический КПД, чем достигается путем сжигания топлива для выработки тепла непосредственно при умеренной температуре. Поскольку большинство потребителей не знакомы с эксергетической эффективностью, эффективностью Карно и вторым законом термодинамики, использование первого закона эффективности для определения рейтинга печей широко распространено.
  2. ↑ Проект уличных дровяных котлов Ringolake.com. Проверено 3 июля 2008 года.
  3. ↑ Наружные дровяные котлы Департамент охраны окружающей среды штата Вермонт.Проверено 3 июля 2008 года.
  4. ↑ Уличные дровяные котлы Департамент экологии штата Вашингтон. Проверено 3 июля 2008 года.
  5. 5,0 5,1 Программа OWHH EPA EPA. Проверено 3 июля 2008 года.
  6. ↑ Оценка наружных дровяных котлов Северо-Востока для скоординированного управления использованием воздуха (NESCAUM). Проверено 3 июля 2008 года.
  7. ↑ Здоровье и окружающая среда EPA. Проверено 3 июля 2008 года.
  8. ↑ Публикации HPBA. Проверено 3 июля 2008 года.
  9. ↑ Партнеры программы EPA. Проверено 3 июля 2008 года.
  10. ↑ Список очистителей OWHH EPA. Проверено 3 июля 2008 года.

Список литературы

  • Дэвис, Клайв. 1970. Расчеты в печной технике , 1-е изд. Оксфорд, Великобритания: Pergamon Press. ISBN 0080133665
  • Dukelow, Samuel G. 1985. Повышение эффективности котла , 2-е изд. Парк Исследований Треугольника, Северная Каролина: Инструментальное общество Америки. ISBN 0876648529
  • Fiveland, W.A., А.Л. Кросби, А. Смит, Т.Ф. Смит (ред.). 1991. Основы радиационного теплообмена . Нью-Йорк: Американское общество инженеров-механиков. ISBN 0791807290
  • Goldstick, R., and A. Thumann. 1986. Принципы утилизации отходящего тепла . Атланта, Джорджия: Fairmont Press. ISBN 0881730157
  • Gray, W.A., and R. Muller. 1974. Инженерные расчеты в радиационной теплопередаче , 1-е изд. Оксфорд, Великобритания: Pergamon Press Ltd. ISBN 0080177875
  • Либерман, П., и Э. Либерман. 2003. Рабочее руководство по технологическому оборудованию , 2-е изд. Нью-Йорк: Макгроу-Хилл. ISBN 0071390871
  • Perry, R.H., and D.W. Грин (ред.). 1997. Perry’s Chemical Engineers ‘Handbook , 7-е изд. Нью-Йорк: Макгроу-Хилл. ISBN 0070498415
  • Warring, R.H.1982. Справочник по клапанам, трубопроводам и трубопроводам . Хьюстон, Техас: издательская компания «Галф». ISBN 0872018857
  • Whitehouse, R.C. (ред.). 1993. Руководство пользователя клапана и привода .Лондон, Великобритания: Публикации по машиностроению. ISBN 0852988052

Кредиты

Энциклопедия Нового Света Писатели и редакторы переписали и завершили статью Википедия в соответствии со стандартами New World Encyclopedia . Эта статья соответствует условиям лицензии Creative Commons CC-by-sa 3.0 (CC-by-sa), которая может использоваться и распространяться с указанием авторства. Кредит предоставляется в соответствии с условиями этой лицензии, которая может ссылаться как на участников Энциклопедии Нового Света, , так и на самоотверженных добровольцев Фонда Викимедиа.Чтобы процитировать эту статью, щелкните здесь, чтобы просмотреть список допустимых форматов цитирования. История более ранних публикаций википедистов доступна исследователям здесь:

История этой статьи с момента ее импорта в New World Encyclopedia :

Примечание. Некоторые ограничения могут применяться к использованию отдельных изображений, на которые распространяется отдельная лицензия.

Смит-Шарп – Распределение огнеупоров и заключение контрактов

Обновления Covid: в настоящее время мы открыты для работы с понедельника по пятницу с 8 до 15.Все заказы необходимо размещать заранее по телефону или электронной почте: 612-331-1345 или [email protected]

С 1924 года мы определяем и поставляем изоляционные и огнеупорные материалы самого высокого качества. Установка надежных продуктов от производителей, которым мы доверяем, с документально подтвержденной производительностью, согласованностью и технической поддержкой.Наша команда обладает знаниями и опытом, необходимыми для оказания помощи в вашем конкретном высокотемпературном применении. Мы стремимся превзойти ожидания благодаря своевременному выполнению и завершению проектов по конкурентоспособным ценам независимо от стоимости капитала.

У нас есть оборудование и опыт для выполнения больших и малых проектов в различных отраслях и сферах применения. Мы готовы выполнить все виды работ, от простого наложения до полного демонтажа и замены всего огнеупора, включая кирпич, монолитное литье, пластмассовый огнеупор, модуль из керамического волокна и работы с огнестрельным оружием.Мы поддерживаем комплексную программу обучения технике безопасности для всех сотрудников. Мы полностью застрахованы, соответствуем требованиям OSHA и MSHA и являемся членом Avetta.

% PDF-1.6 % 117 0 объект > эндобдж xref 117 172 0000000016 00000 н. 0000004395 00000 н. 0000004533 00000 н. 0000004707 00000 н. 0000004836 00000 н. 0000004869 00000 н. 0000005149 00000 п. 0000005184 00000 п. 0000006028 00000 н. 0000006375 00000 н. 0000006723 00000 н. 0000006839 00000 н. 0000007409 00000 н. 0000007879 00000 н. 0000008130 00000 н. 0000008375 00000 н. 0000008453 00000 п. 0000009201 00000 п. 0000009904 00000 н. 0000010547 00000 п. 0000011234 00000 п. 0000011857 ​​00000 п. 0000012440 00000 п. 0000013147 00000 п. 0000013823 00000 п. 0000013849 00000 п. 0000013921 00000 п. 0000014031 00000 п. 0000014123 00000 п. 0000014164 00000 п. 0000014267 00000 п. 0000014308 00000 п. 0000014434 00000 п. 0000014522 00000 п. 0000014658 00000 п. 0000014815 00000 п. 0000014924 00000 п. 0000014965 00000 п. 0000015105 00000 п. 0000015239 00000 п. 0000015342 00000 п. 0000015383 00000 п. 0000015488 00000 н. 0000015529 00000 п. 0000015648 00000 п. 0000015689 00000 п. 0000015794 00000 п. 0000015835 00000 п. 0000015885 00000 п. 0000015935 00000 п. 0000015985 00000 п. 0000016035 00000 п. 0000016076 00000 п. 0000016126 00000 п. 0000016167 00000 п. 0000016282 00000 п. 0000016323 00000 п. 0000016463 00000 п. 0000016504 00000 п. 0000016618 00000 п. 0000016659 00000 п. 0000016772 00000 п. 0000016813 00000 п. 0000016937 00000 п. 0000016978 00000 п. 0000017110 00000 п. 0000017151 00000 п. 0000017284 00000 п. 0000017325 00000 п. 0000017426 00000 п. 0000017467 00000 п. 0000017572 00000 п. 0000017613 00000 п. 0000017707 00000 п. 0000017748 00000 п. 0000017856 00000 п. 0000017897 00000 п. 0000018015 00000 п. 0000018056 00000 п. 0000018160 00000 п. 0000018201 00000 п. 0000018332 00000 п. 0000018373 00000 п. 0000018482 00000 п. 0000018523 00000 п. 0000018654 00000 п. 0000018695 00000 п. 0000018795 00000 п. 0000018836 00000 п. 0000018886 00000 п. 0000018936 00000 п. 0000018986 00000 п. 0000019036 00000 п. 0000019086 00000 п. 0000019136 00000 п. 0000019186 00000 п. 0000019236 00000 п. 0000019287 00000 п. 0000019339 00000 п. 0000019390 00000 п. 0000019441 00000 п. 0000019493 00000 п. 0000019544 00000 п. 0000019595 00000 п. 0000019646 00000 п. 0000019697 00000 п. 0000019750 00000 п. 0000019800 00000 п. 0000019841 00000 п. 0000019892 00000 п. 0000019933 00000 п. 0000020045 00000 п. 0000020086 00000 п. 0000020227 00000 п. 0000020268 00000 н. 0000020392 00000 п. 0000020433 00000 п. 0000020545 00000 п. 0000020586 00000 п. 0000020711 00000 п. 0000020752 00000 п. 0000020910 00000 п. 0000020951 00000 п. 0000021083 00000 п. 0000021124 00000 п. 0000021225 00000 п. 0000021266 00000 п. 0000021371 00000 п. 0000021412 00000 п. 0000021516 00000 п. 0000021557 00000 п. 0000021667 00000 п. 0000021708 00000 п. 0000021827 00000 п. 0000021868 00000 п. 0000022000 00000 н. 0000022041 00000 п. 0000022201 00000 п. 0000022242 00000 п. 0000022371 00000 п. 0000022412 00000 п. 0000022539 00000 п. 0000022580 00000 п. 0000022692 00000 п. 0000022733 00000 п. 0000022867 00000 п. 0000022908 00000 н. 0000022957 00000 п. 0000023008 00000 п. 0000023060 00000 п. 0000023111 00000 п. 0000023163 00000 п. 0000023212 00000 п. 0000023261 00000 п. 0000023310 00000 п. 0000023360 00000 п. 0000023411 00000 п. 0000023461 00000 п. 0000023511 00000 п. 0000023561 00000 п. 0000023612 00000 п. 0000023663 00000 п. 0000023713 00000 п. 0000023763 00000 п. 0000023814 00000 п. 0000023864 00000 п. 0000023905 00000 п. 0000023954 00000 п. 0000024007 00000 п. 0000024058 00000 п. 0000024099 00000 п. 0000003816 00000 н. трейлер ] >> startxref 0 %% EOF 288 0 объект > поток 8 䬽 u ~ 2xEI Y6bu% (u0 & z & | xW P &; zIѹO

Электропечь | Britannica

Электропечь , нагревательная камера с электричеством в качестве источника тепла для достижения очень высоких температур для плавления и легирования металлов и огнеупоров.Электричество не оказывает электрохимического воздействия на металл, а просто нагревает его.

Современные электропечи обычно представляют собой дуговые печи или индукционные печи. Третий тип, печь сопротивления, все еще используется в производстве карбида кремния и электролитического алюминия; в этом типе шихта (, т.е. – нагреваемый материал) служит элементом сопротивления. В одном из типов печи сопротивления ток, выделяющий тепло, вводится с помощью электродов, утопленных в металле.Тепло также может производиться элементами сопротивления, покрывающими внутреннюю часть печи.

Электропечи производят примерно две пятых стали, производимой в Соединенных Штатах. Они используются производителями стали для производства почти всех нержавеющих сталей, электротехнических сталей, инструментальных сталей и специальных сплавов, необходимых для химической, автомобильной, авиационной, станкостроительной, транспортной и пищевой промышленности. Электрические печи также используются исключительно на мини-заводах, небольших заводах, использующих загрузку лома для производства арматурных стержней, товарных стержней ( e.г., уголков и швеллеров), а также конструкционные сечения.

Британский изобретатель немецкого происхождения сэр Уильям Сименс впервые продемонстрировал дуговую печь в 1879 году на Парижской выставке, расплавляя железо в тиглях. В этой печи горизонтально расположенные угольные электроды создавали электрическую дугу над контейнером с металлом. Первая коммерческая дуговая печь в США была установлена ​​в 1906 году; он имел грузоподъемность четыре тонны и был снабжен двумя электродами. Размеры современных печей варьируются от нескольких тонн до 400 тонн, а дуги попадают прямо в металлическую ванну с вертикально расположенных графитовых электродов.Хотя трехэлектродная трехфазная печь переменного тока широко используется, одноэлектродные печи постоянного тока были установлены совсем недавно.

Получите подписку Britannica Premium и получите доступ к эксклюзивному контенту. Подпишитесь сейчас

В индукционной печи катушка, по которой проходит переменный электрический ток, окружает контейнер или камеру из металла. В металле (шихте) индуцируются вихревые токи, циркуляция которых создает чрезвычайно высокие температуры для плавления металлов и изготовления сплавов точного состава.

Печь | Инжиниринг | Fandom

Шаблон: цитаты отсутствуют

Файл: Tiangong Kaiwu Silver Smelting & Refining.jpg

Иллюстрации китайских серебряников, плавящих серебряную руду и отделяющих от нее свинец, Энциклопедия Tiangong Kaiwu (1637), автор Сун Инсин (1587–1666).

Печь – устройство для нагрева. Название происходит от латинского fornax , духовка.

В американском английском термин печь сам по себе обычно используется для описания бытовых систем отопления, основанных на центральной печи (известной как бойлер или нагреватель в британском английском языке), а иногда как синоним для печи, a устройство, используемое при производстве керамики.В британском английском термин печь используется исключительно для обозначения промышленных печей, которые используются для многих вещей, таких как извлечение металла из руды (плавка) или на нефтеперерабатывающих заводах и других химических предприятиях, например, в качестве источника тепла для колонны фракционной перегонки.

Термин печь может также относиться к нагревателю прямого нагрева, используемому в котельных в химической промышленности или для обеспечения теплом химических реакций для таких процессов, как крекинг, и является частью стандартных английских названий для многих металлургических печей по всему миру.

Тепловая энергия для топлива печи может подаваться непосредственно за счет сжигания топлива, электричества, такого как электродуговая печь, или посредством индукционного нагрева в индукционных печах.

Печи бытовые []

Бытовая печь – это основное устройство, которое постоянно устанавливается для обеспечения теплом внутреннего пространства за счет промежуточного движения жидкости, которым может быть воздух, пар или горячая вода. Наиболее распространенным источником топлива для современных печей в США является природный газ; другие распространенные источники топлива включают СНГ (сжиженный нефтяной газ), мазут, уголь или древесину.В некоторых случаях в качестве источника тепла используется электрический резистивный нагрев, особенно там, где стоимость электроэнергии невысока.

Топки для сжигания всегда должны иметь выход наружу. Традиционно это происходило через дымоход, который вместе с выхлопом отводит тепло. Современные высокоэффективные печи могут иметь КПД 98% и работать без дымохода. Небольшое количество отработанного газа и тепла механически отводится через небольшую трубку через боковую часть или крышу дома.

  • «Высокий КПД» в этом смысле может вводить в заблуждение, потому что КПД печи обычно выражается как КПД «по первому закону», тогда как эксергетический КПД типичной печи намного ниже, чем тепловой КПД по первому закону. Для сравнения, когенерация имеет более высокий эксергетический КПД, чем при сжигании топлива для непосредственного производства тепла при умеренной температуре. Однако, поскольку подавляющее большинство потребителей (а также многие государственные регулирующие органы) не знакомы с эксергетической эффективностью, эффективностью Карно и вторым законом термодинамики, использование первого закона эффективности для определения рейтинга печей широко укоренилось.

Современные бытовые печи классифицируются как с конденсацией, или без конденсации, в зависимости от их эффективности отвода тепла из выхлопных газов. Печи с КПД выше примерно 89% извлекают из выхлопных газов столько тепла, что водяной пар в выхлопных газах конденсируется; их называют конденсационными печами. Такие печи должны быть спроектированы так, чтобы избежать коррозии, которую может вызвать этот очень кислый конденсат, и, возможно, потребуется включить конденсатный насос для удаления скопившейся воды.Конденсационные печи обычно могут обеспечить экономию тепла в размере 20% -35%, если предположить, что старая печь находилась в диапазоне 60% годовой эффективности использования топлива (AFUE).

Распределение тепла []

Печь передает тепло жилому помещению через промежуточную систему распределения. Если распределение происходит через горячую воду (или другую жидкость) или через пар, то печь чаще называют бойлером. Одним из преимуществ бойлера является то, что печь может обеспечивать горячую воду для купания и мытья посуды, а не требует отдельного водонагревателя.Одним из недостатков этого типа применения является то, что когда котел выходит из строя, у вас нет не только тепла, но и горячей воды для бытового потребления.

Файл: Схема конденсационной печи.png

Конденсационная печь.

Системы воздушного конвекционного обогрева используются уже более века, но старые системы полагались на систему пассивной циркуляции воздуха, в которой большая плотность более холодного воздуха заставляла его опускаться в печь, а меньшая плотность нагретого воздуха вызывала она поднималась в воздуховоде, две силы, действующие вместе, чтобы управлять циркуляцией воздуха в системе, называемой «гравитационная подача; расположение воздуховодов и печи было оптимизировано для коротких, больших каналов и заставило печь называться« осьминог »печь.

Для сравнения, в большинстве современных печей с «теплым воздухом» обычно используется вентилятор для циркуляции воздуха в комнатах дома и втягивания более холодного воздуха обратно в печь для повторного нагрева; это называется воздушным нагревом. Поскольку вентилятор легко преодолевает сопротивление воздуховодов, расположение воздуховодов может быть гораздо более гибким, чем у старых осьминогов. В американской практике отдельные воздуховоды собирают холодный воздух, который возвращается в печь. В печи холодный воздух проходит в печь, обычно через воздушный фильтр, через вентилятор, затем через теплообменник печи, откуда он обдувается по всему зданию.Одним из основных преимуществ этого типа системы является то, что она также позволяет легко установить центральное кондиционирование воздуха, просто добавив охлаждающий змеевик на выходе из печи.

Воздух циркулирует по воздуховодам, которые могут быть выполнены из листового металла или пластикового «гибкого» воздуховода с изолированными или неизолированными. Если воздуховоды и вентиляционные камеры не были герметизированы мастикой или пленкой изоленты, из воздуховодов, вероятно, будет иметь место большая утечка кондиционированного воздуха, возможно, в некондиционированные помещения. Еще одна причина потери энергии – установка воздуховодов в неотапливаемых помещениях, например на чердаках и в подвесных помещениях; или воздуховодов систем кондиционирования на чердаках в теплом климате.

Может произойти следующая редкая, но трудно диагностируемая неисправность. Если температура внутри печи превышает максимальный порог, предохранительный механизм с термостатом отключит печь. Симптомом этой неисправности является то, что печь неоднократно отключается до того, как в доме достигается желаемая температура; это обычно называют топкой, «едущей на верхнем концевом выключателе». Это состояние обычно возникает, если установка температуры термостата верхнего предела слишком близка к нормальной рабочей температуре печи.Другая ситуация может возникнуть, если увлажнитель неправильно установлен на печи, а канал, по которому часть увлажненного воздуха направляется обратно в печь, слишком велик. Решение состоит в том, чтобы уменьшить диаметр трубы поперечной подачи или установить перегородку, которая уменьшает объем повторно подаваемого воздуха.

Металлургические печи []

В металлургии используется несколько специализированных печей. К ним относятся:

  • Печи плавильные, в том числе:
    • Доменная печь, используемая для восстановления железной руды до чугуна
    • Печи сталеплавильные, в том числе:
      • Пудлинговая печь
      • Отражательная печь
      • Бессемеровский преобразователь
      • Мартеновская печь
      • кислородная печь
      • Электродуговая печь
      • Электроиндукционная печь
  • Печи, используемые для переплава металла в литейных цехах.
  • Печи, используемые для повторного нагрева и термообработки металла для использования в:
    • Прокатные станы, в том числе жестяные и продольные.
    • Кузницы.

См. Также []

  • Добывающая металлургия
  • Дымовые трубы
  • Печи для испытаний на огнестойкость

Промышленные печи []

Промышленная печь или нагреватель с прямым нагревом – это оборудование, используемое для обеспечения теплом процесса или может служить в качестве реактора, обеспечивающего теплоту реакции.Конструкции печи различаются по функциям, режиму нагрева, типу топлива и способу подачи воздуха для горения. Однако у большинства технологических печей есть некоторые общие черты.

Топливо поступает в горелку и сжигается воздухом, поступающим из воздуходувки. В конкретной печи может быть несколько горелок, которые могут быть расположены в ячейках, которые нагревают конкретный набор труб. Горелки также могут быть установлены на полу, стене или крыше в зависимости от конструкции. Пламя нагревает трубы, которые, в свою очередь, нагревают жидкость внутри первой части печи, известной как лучистая секция или топка.В этой камере, где происходит горение, тепло передается в основном за счет излучения трубам вокруг огня в камере. Нагревательная жидкость проходит по трубкам и, таким образом, нагревается до желаемой температуры. Газы от сгорания известны как дымовые газы. После того, как дымовой газ покидает топку, в большинстве конструкций печей имеется конвекционная секция, в которой утилизируется больше тепла, прежде чем он будет выпущен в атмосферу через дымовую трубу. (HTF = жидкость для теплопередачи. В промышленности обычно используются печи для нагрева вторичной жидкости со специальными добавками, такими как антикоррозийные средства и высокая эффективность теплопередачи.Эта нагретая текучая среда затем циркулирует по всей установке к теплообменникам, которые будут использоваться везде, где требуется тепло, вместо прямого нагрева производственной линии, поскольку продукт или материал могут быть летучими или склонными к растрескиванию при температуре печи.)

Радиант секции []

Излучающая секция – это место, где трубы получают почти все тепло за счет излучения пламени. В вертикальной цилиндрической печи трубы расположены вертикально. Трубы могут быть вертикальными или горизонтальными, располагаться вдоль огнеупорной стены, посередине и т. Д., или расположенные в ячейках. Шпильки используются, чтобы удерживать изоляцию вместе и на стене печи. На этой фотографии внутренней части печи они расположены на расстоянии около 1 фута (300 мм) друг от друга. Показанные ниже трубы, которые стали красновато-коричневыми из-за коррозии, представляют собой трубы из углеродистой стали и проходят по высоте излучающей секции. Трубки находятся на некотором расстоянии от изоляции, поэтому излучение может отражаться в заднюю часть трубок для поддержания равномерной температуры стенок трубки. Направляющие для трубок вверху, в середине и внизу удерживают трубки на месте.

Конвекционная секция []

Конвекционная секция расположена над излучающей секцией, где холоднее для рекуперации дополнительного тепла. Теплообмен здесь происходит за счет конвекции, а трубы имеют ребристые ребра для увеличения теплопередачи. Первые два ряда труб в нижней части конвекционной секции и в верхней части излучающей секции представляют собой зону оголенных труб (без ребер) и известны как экранирующая секция, названная так потому, что они все еще подвергаются большому воздействию излучения от топки, и они также защищают трубы конвекционной секции, которые обычно сделаны из менее стойкого материала от высоких температур в топке.Область излучающей секции непосредственно перед тем, как дымовые газы входят в секцию экрана и в секцию конвекции, называемую мостовой зоной. Кроссовер – это термин, используемый для описания трубки, которая соединяется от выхода конвекционной секции к входу излучающей секции. Переходной трубопровод обычно располагается снаружи, чтобы можно было контролировать температуру и рассчитывать эффективность конвекционной секции. Смотровое окно наверху позволяет персоналу видеть форму и образец пламени сверху и визуально проверять, не возникает ли столкновение пламени.Попадание пламени происходит, когда пламя касается трубок и вызывает небольшие изолированные точки с очень высокой температурой.

Горелка []

Горелка в вертикальной цилиндрической печи, как указано выше, расположена в полу и горит вверх. Некоторые печи имеют боковые горелки, например, локомотив поезда. Плитка горелки сделана из жаропрочного огнеупора, и именно в ней удерживается пламя. Воздушные регистры, расположенные под горелкой и на выходе из воздуходувки, представляют собой устройства с подвижными заслонками или лопастями, которые контролируют форму и характер пламени, независимо от того, является ли он он распространяется или даже кружится.Пламя не должно распространяться слишком сильно, так как это вызовет распространение пламени. Воздушные регистры можно разделить на первичные, вторичные и, если применимо, третичные, в зависимости от того, когда в них вводится воздух. Регистр первичного воздуха подает первичный воздух, который первым попадает в горелку. Вторичный воздух добавляется к первичному воздуху. Горелки могут включать в себя предварительный смеситель для смешивания воздуха и топлива для лучшего сгорания перед подачей в горелку. Некоторые горелки даже используют пар в качестве предварительной смеси, чтобы подогреть воздух и улучшить смешивание топлива и нагретого воздуха.Пол печи в основном сделан из материала, отличного от материала стены, обычно из твердого литого огнеупора, чтобы технический персонал мог ходить по полу во время технического обслуживания.

Топку можно зажечь от небольшого запального пламени или, в некоторых старых моделях, от спичек. В настоящее время большинство запальных устройств зажигается от трансформатора зажигания (во многом как свечи зажигания в автомобиле). Пилотное пламя, в свою очередь, зажигает основное пламя. В пилотном факеле используется природный газ, в то время как в основном пламени может использоваться как дизельное топливо, так и природный газ.При использовании жидкого топлива используется распылитель, иначе жидкое топливо просто выльется на дно печи и станет опасным. Использование пилотного пламени для зажигания печи повышает безопасность и удобство (по сравнению с использованием спички).

Обдуватель сажи []

Обдуватели сажи находятся в конвекционной секции. Поскольку эта секция находится над секцией излучения и движение воздуха медленнее из-за ребер, здесь имеет тенденцию накапливаться сажа. Обдувка сажи обычно производится, когда эффективность конвекционной секции снижается.Это можно рассчитать, посмотрев на изменение температуры в переходном трубопроводе и на выходе из конвекционной секции.

Обдуватели сажи используют проточные среды, такие как вода, воздух или пар, для удаления отложений с труб. Обычно это делается во время технического обслуживания с включенным нагнетателем воздуха. Используется несколько различных типов сажеобдувок. Настенные воздуходувки роторного типа устанавливаются на стенках топки, выступающих между конвекционными трубами. Фурмы подсоединены к источнику пара с просверленными в нем отверстиями с интервалами по его длине.Когда он включен, он вращается и сдувает сажу с трубок и через штабель.

Стек []

Дымовая труба представляет собой цилиндрическую конструкцию в верхней части всех камер теплопередачи. Воздуховод непосредственно под ним собирает дымовой газ и поднимает его высоко в атмосферу, где он не представляет опасности для людей.

Заслонка дымовой трубы, находящаяся внутри, работает как дроссельная заслонка и регулирует тягу (разность давлений между воздухозаборником и выходом воздуха) в топке, которая вытягивает дымовой газ через конвекционную секцию.Демпфер дымовой трубы также регулирует потери тепла через дымовую трубу. Когда заслонка закрывается, количество тепла, выходящего из печи через дымовую трубу, уменьшается, но давление или тяга в печи возрастают, что создает риски для тех, кто работает вокруг нее, если в печи есть утечки воздуха, пламя может выйти из нее. топку или даже взорваться, если давление слишком велико.

Изоляция []

Изоляция – важная часть печи, поскольку она предотвращает чрезмерные потери тепла.Для изоляции используются огнеупорные материалы, такие как огнеупорный кирпич, литейные огнеупоры и керамическое волокно. Дно печи – это обычно огнеупоры литого типа, а стены на стенах прибиваются или приклеиваются. Керамическое волокно обычно используется для свода и стены печи и сортируется по плотности, а затем и по максимальной температуре. Например: 8 # 2300 ° F означает плотность 8 фунтов / фут 3 с максимальной температурой 2300 ° F. Примером литейного состава является кастолит.

Уличные котлы на древесном топливе []

Шаблон: Wikify Шаблон: Очистка

Описание []

Открытый дровяной котел (OWB), также известный как водяная печь, или уличная дровяная печь, или просто дровяной котел, представляет собой технологию отопления, которая стала популярной в северных Соединенных Штатах. OWB в большинстве случаев выглядят как небольшая лачуга с металлическим сайдингом. Они автономны и подключаются к отапливаемому зданию только через подземные изолированные водопроводные трубы.OWB содержат металлическую камеру сгорания для дров, которая окружена резервуаром для воды или водяной рубашкой. Огонь нагревает воду, которая затем циркулирует по изолированным водопроводным трубам в отапливаемое здание. Как только горячая вода из котла достигает здания, тепло от горячей воды может быть передано в большинство существующих систем отопления и горячего водоснабжения здания.

Заслонка и вентилятор на котле взаимодействуют с термостатом внутри здания. Если температура в здании падает, термостат активирует открытие заслонки, позволяя кислороду попасть в камеру сгорания, что приводит к более интенсивному горению огня.В результате огонь повысит температуру воды, что приведет к увеличению тепла, подаваемого в дом.

Преимущества []

У

OWB есть несколько преимуществ, которые увеличивают их популярность. Их большая камера сгорания вмещает больше топлива, чем многие другие виды древесного тепла, уменьшая количество раз, когда владелец должен подливать топливо в огонь. Страхование жилья может стоить дороже для людей, которые отапливают дровами внутри помещения, чем с OWB [1]. Наконец, для людей с большим запасом свободной древесины и желающих потратить время на подготовку древесины и хранение OWB, OWB может быть дешевле, чем отопление газом, маслом или электричеством.

Противоречие []

OWB не лишены разногласий, поскольку их выбросы иногда беспокоят соседей. В некоторых штатах и ​​муниципалитетах эти устройства запрещены [2]. В настоящее время они не регулируются Агентством по охране окружающей среды США (EPA), в отличие от других форм дровяного отопления [3]. (Однако недавно EPA работало с производителями над разработкой метода, позволяющего производителям определять OWB, которые соответствуют добровольному стандарту выбросов [4].) Исследования, проведенные на OWB, показывают, что эти устройства могут производить больше выбросов, в первую очередь твердых частиц менее 2.На 5 микрометров (PM2,5), чем в других технологиях нагрева, хотя производители оспаривают эти оценки [5]. Воздействие повышенных уровней PM2,5 было связано с сердечно-легочными последствиями для здоровья и преждевременной смертью [6]

По состоянию на июль 2006 года HPBA, наряду со многими крупными производителями OWB, просили пользователей их продуктов следовать «Наилучшим методам сжигания древесины в уличных печах» [7] Эти рекомендации были созданы HPBA, чтобы помочь сократить проблемы, связанные с OWB.

Список литературы []

  • Шаблон: цитировать книгу
  • Шаблон: цитировать книгу
  • Шаблон: цитировать книгу
  • Шаблон: цитировать книгу
  • Шаблон: цитировать книгу
  • Шаблон: цитировать книгу
  • Шаблон: цитировать книгу
  • Шаблон: цитировать книгу
  • Шаблон: цитировать книгу
  • Шаблон: цитировать книгу

Шаблон: Commons

См. Также []

Заметки []

Внешние ссылки []

Общие сведения об огнеупоре котла и его типах

Основная цель огнеупорного материала, который используется внутри судового котла, – сдерживать тепло, выделяемое при сжигании топлива в топке, и минимизировать тепловые потери из топки.Поэтому важно, чтобы эти материалы обладали изоляционными свойствами и могли выдерживать высокие температуры. Кроме того, огнеупор, который будет использоваться внутри топки котла, не должен загрязнять материал, с которым он контактирует.

Огнеупорный материал котла должен иметь достаточную механическую прочность и выдерживать различные нагрузки, например

.
  • Масса прилегающей кирпичной кладки.
  • Вибрация
  • Режущее и абразивное действие рамы
  • Дымовая пыль
  • Высокая температура
  • Резкие перепады температуры
  • Нагрузка в условиях эксплуатации
  • Химическое и абразивное действие рабочих фаз

Материал (чистые соединения), который используется для изготовления огнеупоров (например, MgO, SiC, шамот и т. Д.)) имеют высокую температуру плавления в диапазоне от 1800 ° до 2800 ° C.

Материал должен иметь возможность равномерно расширяться и сжиматься при изменении температуры без растрескивания. С экономической точки зрения невозможно использовать в котле один огнеупор, и поэтому различные типы используются вместе после того, как будет установлено, что они способны выдерживать температуры, которым они подвергаются.

Важные термины, определяющие огнеупорность котла:

Огнеупорность: Это свойство, при котором огнеупор будет деформироваться под собственной нагрузкой, и оно обычно определяется составом материала, используемого для изготовления огнеупора.

Пористость: Это свойство противостоять химическому воздействию (обычно топливом и водой). Низкое значение пористости означает высокую прочность и хорошую теплопроводность.

Прочность огнеупора: Это сопротивление огнеупора сжимающим нагрузкам, напряжениям растяжения и сдвига.

Удельный вес: В основном связан с огнеупорами кирпичного типа, удельный вес связан с весом кирпича. Края с более высоким удельным весом будут иметь большую прочность.

Отслаивание: Отслоение – это тип дефекта, также известный как разрушение огнеупора, который вызван чрезмерной термической и / или механической нагрузкой на огнеупор.

Постоянное линейное изменение (ПЛК) при повторном нагреве

Постоянное изменение свойств огнеупора, в основном вызванное высокими температурами.

Теплопроводность: Указывает общие характеристики теплового потока огнеупора

Термическое расширение: Важный фактор, определяющий способность огнеупорного продукта расширяться при высокой температуре и сжиматься при охлаждении

Насыпная плотность: Она измеряется как вес данного объема огнеупора и относится к кажущейся пористости используемого материала.Лучше по качеству огнеупор с более высокой насыпной плотностью.

Материалы, из которых изготовлены огнеупоры, подразделяются на три группы:

Кислотные материалы, состоящие из глины, кремнезема, кварца, песчаника, гамистера.

Нейтральный материал, состоящий из хромита, графита, свинца, глинозема.

Щелочной или основной материал, состоящий из извести, магнезии, диоксида циркония.

Следует проявлять особую осторожность при выборе огнеупорного материала, и необходимо обеспечить, чтобы кислотный и щелочной материалы были отделены друг от друга, поскольку при высоких температурах они реагируют друг с другом с образованием соли, что снижает эффективность огнеупора.

Огнеупорный материал для монтажа доступен в двух формах: –

1) Огненные кирпичи

Из материала формируются кирпичи, которые затем обжигаются при высокой температуре в специальных печах.

Преимущества:

  • Беспроблемная работа
  • Высокая прочность
  • Устойчивость к высоким температурам
  • Низкие затраты на техническое обслуживание

2) Монолитный огнеупор

Огнеупоры поставляются в необожженном состоянии и устанавливаются в котел.Затем их сжигают на месте или при вводе котла в эксплуатацию. Этот вид огнеупоров можно разделить на: –

a) Формованный огнеупор: Этот тип используется, когда имеет место прямое воздействие лучистого тепла. Во время установки его необходимо забить на место.

Преимущества:

  • Высококачественный состав
  • Высокая плотность
  • Низкие затраты на техническое обслуживание
  • Эффективная производительность

б) Литейный огнеупор: Этот тип огнеупора размещается там, где нет прямого воздействия лучистого тепла для e.г. за водными стенами. Устанавливается аналогично строительному бетону.

Преимущества:

  • Эффективная производительность
  • Длительный срок службы
  • Высокая прочность
  • Низкие затраты на техническое обслуживание
  • Точность размеров

c) Пластиковый хромированный сердечник: Этот тип связан с глиной и используется при строительстве деревянных стен с шипами. Они могут выдерживать очень высокие температуры, но имеют очень низкую механическую прочность.Их забивают на стальные шпильки и приваривают к трубе. Эти шпильки обеспечивают дополнительную прочность и способ крепления огнеупора.

Преимущества:

  • высокая устойчивость к коррозии
  • высокая огнеупорность
  • Высокая прочность
  • Устойчивость к высоким температурам

Меры предосторожности во время и после установки огнеупора котла:

1) Для предотвращения чрезмерных напряжений в огнеупорном материале необходимо предусмотреть достаточно места для расширения.Это сделано для того, чтобы эти пространства никоим образом не блокировались и не приводили к отрыву огнеупора от крепления и выпиранию с опасностью возможного обрушения.

2) Огнеупорный материал определяет время, необходимое для подъема пара. Таким образом, большее количество огнеупора замедляет процесс образования пара, чтобы предотвратить повреждение огнеупора.

3) Воздушные заслонки или задвижки должны быть закрыты сразу после остановки котла, чтобы не допустить попадания холодного воздуха на горячий огнеупор.Это столкновение вызывает отслаивание поверхности, известное как отслаивание. Выкрашивание вызывает уменьшение толщины стенок огнеупора.

4) Следует избегать попадания пламени на огнеупор, так как это вызывает накопление нагара на поверхности. Углерод проникает в огнеупор и повреждает его.

5) Примеси в топливе, такие как соли ванадия и натрия, реагируют с огнеупорным материалом с образованием расплавленного шлака, который стекает на дно печи. Это приводит к уменьшению толщины стенки, и накопление этого шлака нарушает форму пламени.Таким образом, загрязнения не должны попадать в котел.

Различные причины повреждения огнеупора котла
  1. Неправильная установка огнеупора
  2. Установка ферул неправильной формы
  3. Неправильная установка стойки для сушки огнеупора, приводящая к термическому удару
  4. Неправильная остановка, приводящая к быстрому охлаждению огнеупора
  5. Растрескивание керамики в результате термических, структурных или механических напряжений
  6. Высокие температуры внутри печи из-за неправильного использования более высокого уровня кислорода или потери системы контроля температуры
  7. Отказ из-за коррозии, приводящей к холодному пятну, образованию кислоты и нежелательным химическим реакциям
  8. Неправильная скорость пламени
  9. Эрозия из-за неправильной высокой нагрузки при растяжении
  10. Вибрация в результате неправильной конструкции
  11. Неправильный выбор огнеупора

Огнеупор внутри топки котла является важной конструкцией для защиты конструкции котла и повышения эффективности его работы.Судовой механик, ответственный за обслуживание котла, должен обеспечить регулярный визуальный осмотр огнеупора и правильность эксплуатации котла.

Заявление об ограничении ответственности: Мнения авторов, выраженные в этой статье, не обязательно отражают точку зрения Marine Insight. Данные и диаграммы, если они используются в статье, были получены из доступной информации и не были подтверждены каким-либо установленным законом органом. Автор и компания «Марин Инсайт» не утверждают, что они точны, и не принимают на себя никакой ответственности за них.Взгляды представляют собой только мнения и не представляют собой каких-либо руководящих принципов или рекомендаций относительно какого-либо курса действий, которым должен следовать читатель.

Данная статья или изображения не могут быть воспроизведены, скопированы, переданы или использованы в любой форме без разрешения автора и Marine Insight.

.

Добавить комментарий

Ваш адрес email не будет опубликован.
