Люк чердачный утепленный. Как сделать люк на чердак

На чтение 5 мин Просмотров 399 Опубликовано 02.06.2020

Предисловие. В статье мы расскажем о том, как делать люк в перекрытии на чердачное помещение, а так же о способах утепления чердачного люка. Несомненно, перед установкой люка своими руками и его утеплением, нужно определиться с расположением в доме выхода на чердак. Для этого надо учесть уклон крыши, расположение потолочных балок и интерьер помещения.

Разновидности люков в чердачном перекрытии

Каждый обладатель дома с холодным чердаком хочет использовать максимально все свободное пространство в нем. Это относится и к чердаку. Простой холодный чердак использовать можно, как склад под зимние вещи. Или сделать жилую комнату, изначально сделав утепление чердака дома и утепление пластиковых окон на зиму.

Лестница чердачная с утепленным люком

Место установки чердачного люка надо выбрать так, чтобы оно позволяло открывать крышку наверху свободно, а так же не попадало на балки перекрытия. Еще один важный момент – это, как чердачная лестница с люком будет расположена внизу. Если предполагается сделать ее стационарной, то она не должна нарушать интерьер помещения и мешать проходу жильцам около нее.

Чердачный люк можно сделать своими руками, так и купить готовый. Мы расскажем в статье про оба способа, а вы уже решите сами, какой вариант больше подойдет вам. Но для начала стоит заметить важный момент – любой люк на чердак должен соответствовать нескольким параметрам:

– прочность и функциональность конструкции;
– простой монтаж, который можно сделать самому;
– удобство при использовании чердачного люка;
– привлекательный и современный дизайн;
– а также хорошая теплоизоляция.

Установка чердачной лестницы с люком

Устанавливаем покупной люк с лестницей на чердак, купив его в магазине.

Цена люка чердачного зависит от материала, из которого он сделан. Сразу скажем, что люки железные дороже, чем деревянные. Также можно монтаж купленной конструкции доверить специалистам по установке или попробовать обойтись своими силами.

Перед тем как купить лестницу чердачную с утепленным люком нужно обязательно измерить: высоту потолка в доме, размер люка, площадь помещения и как будет ставиться в разобранном состоянии лестница. Покупные лестницы с люком обладают преимуществами, а именно: функциональность, компактность, они легко монтируются и имеют красивый современный дизайн.

Схема установки лестницы своими руками

Чердачная лестница раскладывается легко и без особого труда. Благодаря этим качествам конструкции пользуются большой популярностью. Инструкция производителя по сборке лестниц не представляет затруднений. Хотя работу лучше выполнять вдвоем, что облегчит вам процесс сборки и установки конструкции.

Приступаем к монтажу. Ваш помощник должен сначала забраться на чердак и поднять конструкцию наверх. Перед тем как крепить рамку снизу установите две доски, чтоб положить люк при монтаже на них. Далее кладем конструкцию на доски и выравниваем ее при помощи клиньев. Вставляя их между рамкой люка и перекрытием, контролируя углы уровнем.

Это необходимо, чтобы в процессе монтажа люк не деформировало. После фиксации лестницы производим крепеж передней и задней части рамки при помощи шурупов, зазор заполняем монтажной пеной. После снимаем страховочные доски. До полного завершения монтажных работ и затвердения пены лестницей пользоваться не стоит. В конце статьи мы покажем видео, как установить лестницу самостоятельно.

Теперь ослабляем болты сбоку и раскладываем лестницу до конца. Если есть перекос, то регулируем лестницу с помощью болтов и надежно их закручиваем. Как видите, больших затруднений монтаж лестницы не вызывает. В следующей главе мы рассмотрим вопрос самостоятельного изготовления утепленного люка на чердак – этот вариант более дешевый и подойдет для холодного чердака.

Как сделать чердачный люк своими руками

Если с местом определились установки, то приступаем к изготовлению рамки. Для этого берем доску толщиной 25-30 миллиметров и собираем прямоугольник, контролируя ровность углов. Размеры берут обычно стандартные 60×120 сантиметров, но они могут быть и свои, которые подходят для вашего дома. Такая конструкция больше подойдет тем, кто редко пользуется мансардным этажом.

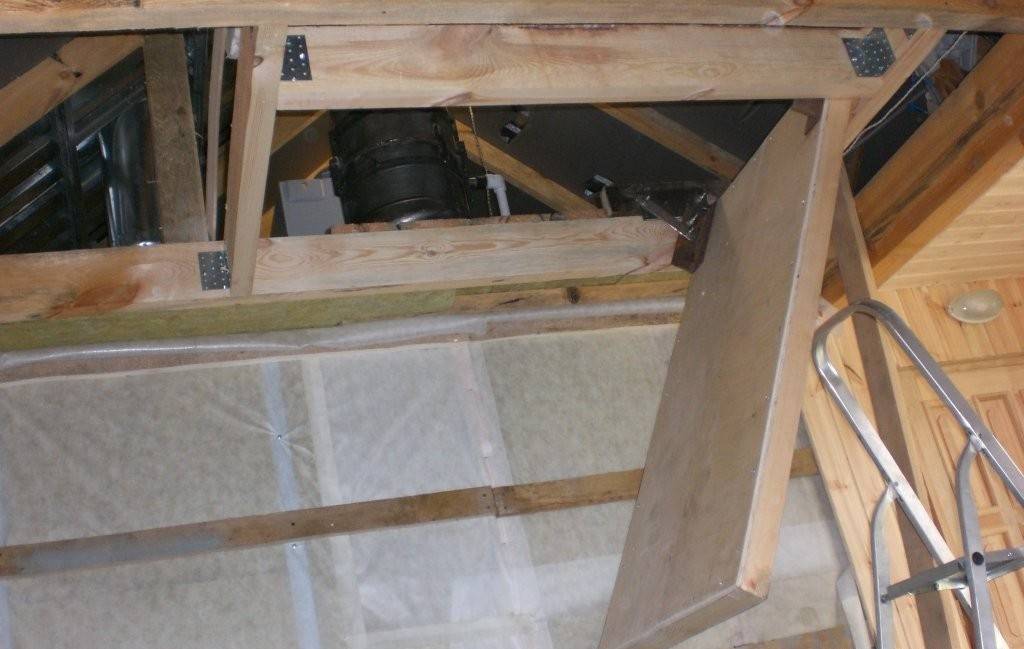

Чердачный утепленный люк своими руками

Далее приступаем к вырезанию проема в перекрытии под рамку с запасом на 3-4 см от размера люка, чтобы обшить проем в потолке рамкой в дальнейшем. Вовнутрь рамки можно будет прикрепить фанеру или ДВП, а затем покрасить конструкцию или обшить красивым фасадом для эстетичного вида.

Теперь выполним, утепление чердачного люка. Внутрь крышки снизу крепим пароизоляционную пленку, на которую кладем утеплитель пенопласт или минеральную вату с деревянных реек.

С верхней стороны люка также кладет пароизоляцию, и зашиваем его фанерой или досками. Для плотного прилегания люка по его периметру крепим уплотнительную резинку. Затем при помощи саморезов крепим петли на люк и производим его установку в подготовленный проем в перекрытии. Так же для плавного закрывания люка можно установить доводчики.

Видео. Монтаж лестницы с люком своими руками

Остается прикинуть какой вариант лестницы (отставная или стационарная) больше подойдет. Лестницу, как и простое оборудование чердака под комнату, также можно сделать своими руками или купить готовое изделие. Мы рассмотрим, как делается чердачная лестница своими руками и как ее установить.

Утепленный люк на чердак своими руками — Мансарды

Каждый человек, имея частный дом или дачу, хоть раз задумывался об использовании чердачного помещения под определенные нужды. Чердак удобен тем, что его пространство можно выгодно применить в качестве склада для хранения предметов различного назначения. Это могут быть предметы быта, не используемые в настоящее время, инструмент или другие вещи. Кроме того, чердак может служить дополнительной комнатой, если он утеплен.

Чтобы чердачное помещение могло выполнять свои функции, необходимо продумать простой в эксплуатации способ проникновения туда. Можно оборудовать вход непосредственно с улицы, соорудив капитальную лестницу. Но этот способ достаточно затратный и требует тщательного продумывания мер безопасности от вандализма или взлома. Гораздо экономичнее и практичнее является сооружение входа на чердак внутри дома. В этом случае речь идет о люке, который также может являться противопожарным люком.

Типичный люк на чердак

Это идеальный вариант для чердака, если он не используется слишком часто. А если в чердачном помещении отсутствует отопление, то стоит задуматься об утеплении люка.

Как изготовить и установить люк самостоятельно?

Перед установкой люка и его утеплением следует хорошо продумать все нюансы и сложности. В первую очередь определиться с местом его расположения. Для этого стоит учесть уклон крыши, расположение потолочных балок. Люк должен свободно функционировать, а лестница, спускающаяся от него, не загораживать пространство комнаты, мешая свободному передвижению.

Основные характеристики чердачного люка:

• простота в монтаже и эксплуатации,
• надежность,
• дизайн, соответствующий интерьеру помещения,
• теплоизоляция.

После того как место для люка выбрано, можно приступить к его изготовлению:

1. Первым делом следует собрать прямоугольную рамку с одинаковыми углами из досок толщиной 25-30 мм. Размеры можно подобрать удобные для себя или воспользоваться стандартными, обычно 600*1200 мм.
2. Дальше необходимо вырезать проем под рамку с припуском 40-50 мм от размеров люка. Это делается для того, чтобы потом можно было обшить проем в потолке рамкой, на которой будет держаться крышка.
3. Внутрь рамки можно закрепить фанеру или ДВП, предварительно покрасив ее в нужный цвет. Или использовать материал вырезанного люка, если потолок деревянный.
4. Для того чтобы утеплить чердачный люк, нужно внутрь крышки закрепить пароизоляционную пленку и проложить пенополистирол или минеральную вату. Следует закрепить материал клеем или деревянными планками.
5. Обратную сторону люка нужно изготовить по такому же принципу. После чего обшить фанерой или ДВП.
6. По всему периметру рамки необходимо прикрепить уплотнительную резинку.
7. С помощью саморезов закрепить петли на люк и установить его в вырезанный проем.
8. Для удобства открывания можно установить ручку. По желанию прикрепить защелку и доводчики.
9. Следующий этап – выбор лестницы. Она может быть алюминиевой, которая покупается отдельно, но для удобства лучше всего использовать складную или убирающуюся лестницу. Размер лестницы должен быть равен высоте потолка.

Простая схема построения утепленного люка на чердак

Самостоятельна установка готового люка

Чтобы сэкономить время на изготовлении люка можно купить уже готовое изделие в магазине. Выбор их разнообразен, а цены зависят от материалов, из которых они изготовлены. Причем

металлические противопожарные люки стоят дороже деревянных аналогов.

Прежде чем купить готовый люк, нужно произвести некоторые расчеты: измерить высоту потолка, площадь комнаты, куда будет ставиться лестница в разобранном виде, измерить проем под люк, если он уже готов.

Также следует позаботиться о второй паре рук – найти помощника, так как в одиночку выполнить подобную работу достаточно тяжело.

1. Первым делом нужно поднять всю конструкцию на чердак.
2. Прежде чем закрепить рамку следует установить снизу две монтажные доски, на которые при монтаже положить люк.
3. Разместить конструкцию на досках и выровнять ее с помощью распорок. Внимательно следить за тем, чтобы не деформировать рамку люка в процессе монтажа. Закрепить шурупами переднюю и заднюю части рамки, а зазоры заполнить изолирующим материалом.
4. Снять страховочные доски. Чтобы избежать случайных травм, не рекомендуется пользоваться лестницей до полной установки люка.
5. Далее, следует ослабить болты на боковых элементах и, разложив лестницу, тщательно проверить, нет ли перекосов. Если есть, то отрегулировать с помощью болтов и затянуть их обратно.

Готовые люки с лестницами надежны, функциональны, просты в монтаже и эксплуатации, обладают привлекательным дизайном. Благодаря этому они довольно популярны. А установить их не составит труда, если пользоваться подробной инструкцией.

Современный люк на чердак со складной лестницей

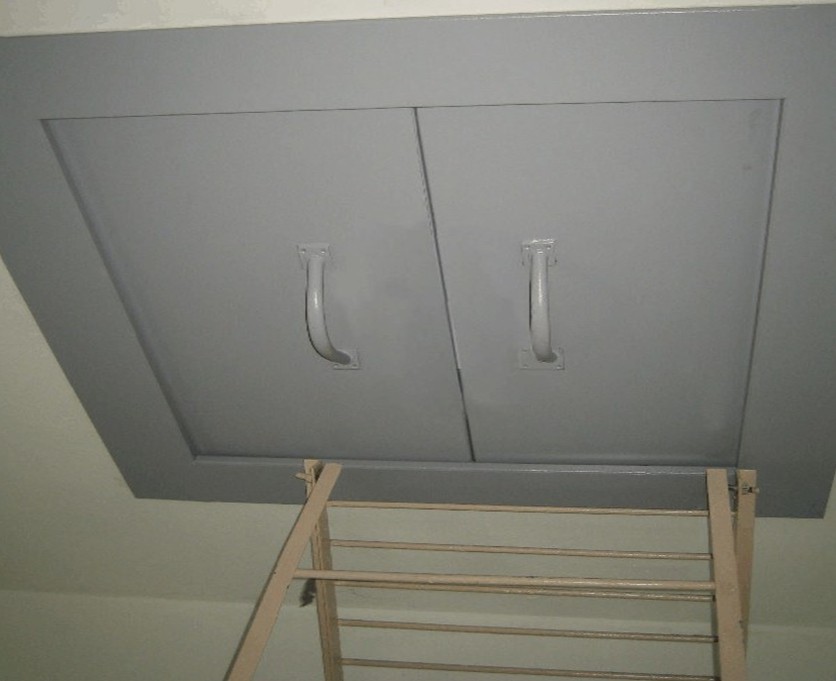

Противопожарные люки. Комплектация и монтаж

Основное назначение такого люка – препятствие распространению пожара. Он не позволяет огню перейти на крышу или с чердака внутрь дома некоторое время.

Противопожарный люк состоит из стального полотна и коробки с огнестойким материалом внутри. По периметру его устанавливается уплотнитель, препятствующий проникновению дыма и защищающий от высокой температуры.

В качестве материала для противопожарного люка можно применять и древесину, но она должна быть пропитана антипиренами или пройти другую огнезащитную обработку.

При установке такого люка следует учесть некоторые правила:

• Люк должен монтироваться петлями вверх, крышка открываться вверх.
• Коробка должна быть усиленная, углового типа и укомплектованная специальными петлями.
• Во время монтажа нужно следить, чтобы зазоров было минимальное количество.

Выбирая себе подходящий вариант люка для чердака, нужно придерживаться определенных правил. Необходимо сделать его удобным в эксплуатации, простым в монтаже, прочным и функциональным. Крышка люка – иметь хорошее уплотнение и изоляцию, чтобы избежать ненужной теплопотери. Кроме того, вся конструкция должна гармонично вписываться в интерьер.

Чердачная лестница Docke STANDARD 60х120х300 см

Характеристики

Торговый дом “ВИМОС” осуществляет доставку строительных, отделочных материалов и хозяйственных товаров. Наш автопарк — это более 100 единиц транспортных стредств. На каждой базе разработана грамотная система логистики, которая позволяет доставить Ваш товар в оговоренные сроки. Наши специалисты смогут быстро и точно рассчитать стоимость доставки с учетом веса и габаритов груза, а также километража до места доставки.

Заказ доставки осуществляется через наш колл-центр по телефону: +7 (812) 666-66-55 или при заказе товара с доставкой через интернет-магазин. Расчет стоимости доставки производится согласно тарифной сетке, представленной ниже. Точная стоимость доставки определяется после согласования заказа с вашим менеджером.

Уважаемые покупатели! Правила возврата и обмена товаров, купленных через наш интернет-магазин регулируются Пользовательским соглашением и законодательством РФ.

ВНИМАНИЕ! Обмен и возврат товара надлежащего качества возможен только в случае, если указанный товар не был в употреблении, сохранены его товарный вид, потребительские свойства, пломбы, фабричные ярлыки, упаковка.

Доп. информация

Цена, описание, изображение (включая цвет) и инструкции к товару Чердачная лестница Docke STANDARD 60х120х300 см на сайте носят информационный характер и не являются публичной офертой, определенной п. 2 ст. 437 Гражданского кодекса Российской федерации. Они могут быть изменены производителем без предварительного уведомления и могут отличаться от описаний на сайте производителя и реальных характеристик товара. Для получения подробной информации о характеристиках данного товара обращайтесь к сотрудникам нашего отдела продаж или в Российское представительство данного товара, а также, пожалуйста, внимательно проверяйте товар при покупке.

Купить Чердачная лестница Docke STANDARD 60х120х300 см в магазине Санкт-Петербург вы можете в интернет-магазине “ВИМОС”.

Чердачные лестницы с люком – утепление, размеры, монтаж

Чердачный люк с лестницей-невидимкой

Чердак под скатной кровлей обычно используется как хозяйственное помещение. Иногда по размерам он соизмерим с небольшой мансардой, но принципиальная разница состоит в том, что мансарда предназначена для сезонного или круглогодичного проживания, и,соответственно, лестницей, ведущей на нее, пользуются несколько раз в день. А необходимость подниматься на чердак возникает не чаще двух раз в неделю (например,за вениками в банный день), а обычно и того реже.

Как проникнуть в чердачное помещение? Если такая необходимость возникает один-два раза в год, то можно воспользоваться приставной лестницей с улицы, но это крайне неудобно, опасно и вообще подходит не всем.

Чердачный люк

Какое-то время, на этапе строительства и обустройства, приходится мириться с таким неудобством, но наступает момент, кода руки доходят до устройства нормальной чердачной лестницы и встают вопросы – как сделать подъем и спуск безопасными и как обеспечить теплоизоляцию люка, если чердачное помещение неотапливаемое?

Иногда просторный чердак утепляют и превращают в маленькую мансарду, обустраивая там детскую комнату, мастерскую или рабочий кабинет, но удобно ли в него забираться?

Рассмотрим, какие лестницы предлагает промышленность, и что можно сделать своими руками. В этой статье особое внимание уделим лестницам с люком – рассмотрим особенности их конструкции, недостатки и преимущества, насколько просто ими пользоваться и что необходимо знать о монтаже.

Типы лестниц

Стационарная чердачная лестницы

Обязательный элемент входа на чердак из основного помещение – люк, о его конструкции будет рассказано ниже и очень подробно. Лестницы, ведущие к люку, могут быть:

• Переносные.
• Стационарные.
• Складные промышленные.
• Складные упрощенные.

Каждый вариант заслуживает рассмотрения. Нельзя отвергать на старте бюджетные варианты или те, которые кажутся слишком сложными и дорогими: у всех есть определенные достоинства и ценовой люфт.

Переносные чердачные лестницы

Переносная чердачная лестница

Если хозяева проведывают чердак раз в год и ограничены в средствах, то выбор очевиден– достаточно устроить плотно закрывающийся люк и хранить неподалеку приставную лестницу или стремянку нужной длины. Безопасность немного повышается, если набить(наклеить) на ножки нескользящие накладки. Некоторые приставные лестницы и стремянки оборудованы поручнями. Если люк прорезан вплотную к стене, поручень можно прибить прямо на стену. Все, больше никаких «удобств» здесь не придумаешь.

В жилых домах приставные лестницы обычно не используют, это небезопасно, но они выручают на даче, сауне или в хозпостройках.

Стационарные лестницы на чердак

Стационарная внтовая лестница на чердак

Если размеры помещения позволяют разместить стационарную маршевую или винтовую чердачную лестницу с люком, то это – самый солидный и безопасный вариант. Не факт,что она окажется дороже складной: ее цена зависит от конструкции, материалов, отделкии декора, но все же обычно – да, получается дороже.

«Стационарная чердачная лестница самой простой конструкции, сделанная своимируками, обойдется дешевле складной, но она, к сожалению, уменьшает полезнуюплощадь, а площадь дома имеет свою цену. »

Чтобы не загромождать помещение, маршевую лестницу на чердак выполняют с крутым уклоном, так что иногда приходится использовать асимметричную конструкцию ступеней– так называемый «гусиный шаг».

Считается, что расстояние между ступенями не должно превышать 20 см, количество перекладин – не более 15, а уклон выбирают в диапазоне 40-60 градусов. Большой уклон диктуется и размером люка – при входе на чердак через люк длиной 70-120 см и уклоном20-35 градусов голова упрется в потолок – потребуется делать люк слишком большого размера.

Винтовая чердачная лестница, металлическая или деревянная, занимает большую площадь, чем маршевая, но она более компактная в том смысле, что не пересекает помещение.

Складные лестницы промышленного производства

Раздвижная деревянная или металлическая лестница составляет единое целое с люком. В сложенном состоянии она спрятана наверху, над крышкой люка, который имеет весьма эстетичный вид и не уродует потолок. При открытии люка появляется возможность выдвинуть ее и зафиксировать.

Материал, профиль, и система раскладывания пролетов варьируется:

• Деревянная или металлическая раздвижная лестница – две или три секции,которые выдвигаются параллельно друг другу, образовывая ровный трап.
• Деревянная или металлическая складная лестница – две или более секции складываются гармошкой.
• Металлическая складывающаяся ножничного типа (такой механизм еще называют параллелограммным).
• Металлическая ножничного типа с пружинным механизмом.
• Металлическая трубчатая выдвижная телескопическая.

Раздвижная конструкция уступает стационарной в комфорте, но общий дизайн помещения сильно выигрывает. Очень важно, что экономится площадь – в сложенном состоянии лестницы просто нет.

Безопасность промышленных образцов гарантируется производителями – они предусматривают поручни, добиваются необходимой жесткости и проектируют изделия под стандартный или повышенный вес пользователя.

Удобно, что изготовители поставляют чердачные лестницы с люком. Не надо думать о его устройстве, утеплении и системе запирания – утепленный чердачный люк с лестницей поставляется на условиях монтажа под ключ или в полной комплектации, с подробной инструкцией по сборке. Есть также модели для теплого чердака, не имеющие теплоизоляции на крышке люка.

Упрощенные складные лестницы «своими руками»

Чердачная лестница своими руками

Эти чердачные лестницы занимают промежуточное положение между промышленнымии переносными. Они крепятся не к люку, а к стене, и складываются обычно вдвое. В сложенном виде примыкают к стене.

Преимущество упрощенных складных лестниц перед переносными заключается в том, что за ними закреплено определенное место, их нельзя унести, они не теряются. Кроме того,они надежно зафиксированы в верхней части, что повышает безопасность.

Преимущество перед стационарными – не путаются под ногами. Недостаток упрощенных лестниц – нельзя сказать, что они украшают интерьер.

Выбор материалов: прочность, легкость, аутентичность

Деревянная лестница

В конструкции используется дерево, алюминий, сталь и пластик.

Выбор материалов складной чердачной лестницы с люком основан на соотношении прочности и легкости конструкции – все же поднимать-опускать ее приходится вручную,если не предусмотрен пружинный механизм или электропривод.

Самые прочные лестницы выполняются из стали или толстого алюминиевого профиля и рассчитаны на вес свыше 150 кг (вес крупного мужчины с грузом). Чтобы пользоваться ими было удобно всем членам семьи, желательно предусмотреть пружинный механизм подъема.

Самые легкие чердачные лестницы с люком – алюминиевые. Иногда они имеют пластмассовые детали: поручни или накладки на ступени. Вес деревянных зависит от используемой древесины, например, береза легче сосны.

К тяжелым относят лестницы с ножничным механизмом раздвижения и стальные телескопические. Алюминиевые телескопические считаются менее надежными, чем стальные – из-за увеличенного зазором между трубами чувствуется люфт, но они значительно легче и дешевле.

Второй критерий – стиль. Если интерьер дома выполнен в дизайне кантри или в этно-стиле, то алюминиевая лестница внесет в него диссонанс. Спрятанная за люком, она не будет бросаться в глаза, но при равных характеристиках имеет смысл рассмотреть деревянную конструкцию.

Соответственно, в стиле хай-тек странно будет смотреться упрощенная складная лестница из дерева, зато металлическая телескопическая полностью соответствует концепции дизайна.

«Любителям интерьера в стиле лофт надо обратить внимание на чердачные лестницы ножничного типа, которые изготавливаются из стали и иногда имеют выразительное чернение и раритетный изогнутый профиль. Такую лестницу даже жалко будет прятать– настолько живописно она дополняет антураж лофта.»

Сравнивая металл и дерево надо учесть, что деревянная конструкция при выдвижении искладывании не гремит, как металлическая – для некоторых покупателей это имеетзначение.

Цена зависит от множества факторов, в том числе от подъемного механизма.

Описание лестниц из разных материалов:

• Деревянные. Направляющие (тетива) и ступени из дерева, крепеж – из алюминияи стали.
• Алюминиевые. Тетива и ступени из дюралюминиевого профиля. Иногда используют более легкие сплавы (силумин) и пластмассовые элементы.
• Стальные ножничные. Ножничные складные секции не имеют тетивы в традиционном представлении, ее функции выполняет ножничный механизм, к которому крепятся ступени.
• Стальные или алюминиевые телескопические. В телескопических чердачных лестницах ступени крепятся к отрезкам труб, которые в разложенном состоянии образуют трубчатую тетиву, диаметр которой постепенно уменьшается снизу вверх.

Складные лестницы

Требования к конструкции люка

Люк может быть утепленным или не утепленным – это зависит от утепления чердака.Выход на теплый этаж утеплять не нужно, а люк, выходящий на холодный чердак, требует такого же утепления, как потолок. Готовые люки имеют слой пенополистирола и отмечены маркировкой «Термо».

Чердачные лестницы с люком – размеры

Размер люка выбирают исходя из потребностей. Чем круче угол наклона лестницы, тем короче можно делать люк. Ширина зависит от габаритов проживающих и отведенной под лестницу площади.

Промышленность предлагает узкие люки, размер в мм:

• 510х800;
• 600х600;
• 600х900;
• 600х1200

.Широкие люки, мм:

При выборе размера люка чердачной лестницы и определении места установки желательно учесть шаг балок перекрытия, чтобы не пришлось ослаблять несущую конструкцию из-за врезки слишком широкого или длинного чердачного люка.

Металлическая чердачная лестница

Место установки люка

Место врезки выбирают между балками перекрытия – так, чтобы оставить расстояние до балок 10 мм. Чердачная лестница в разложенном состоянии не должна полностью перегораживать проход, упираться в стену или выходить на стационарную лестницу.

Монтаж готовой чердачной лестницы с люком

Комплектация промышленной чердачной лестницы с люком включает в себя весь необходимый крепеж и инструкцию по монтажу.

Дольше всего придется монтировать конструкцию гармошкой или раздвижную, если она не поставляется в сборе. Проще выполняется установка ножничного или телескопического механизма – он всегда поставляется в сборе и монтаж сводится к креплению его на крышке люка и установке люка в проем.

Есть несколько моментов, с которыми придется столкнуться при монтаже – и хотя они тоже освещены в инструкциях, лучше быть готовым заранее.

Складная металлическая лестница

Подготовка перекрытия

В зависимости от того, какое в доме перекрытие – бетонное или деревянное – врезкалюка имеет свои особенности. Если люк является частью проекта, для него заранеепредусматривают отверстие в перекрытии, и в дальнейшем проблем не возникает. Еслиобустройство выхода на чердак происходит в рамках реконструкции, требуется провестиобследование перекрытия.

Деревянное перекрытие:

1. Определить, где проходят балки. Это проще выяснить со стороны чердака, покрепежу настила или простукиванием. В бревенчатом доме концы балок обычно видны снаружи.
2. Если балка мешает установить люк, на нужном участке ее вырезают, но раскрепляют поперечинами.
3. Место проема фиксируется досками на стальных уголках.
4. Готовят и закрепляют раму необходимых размеров и толщины – с учетом того, что люк, возможно, будет выступать над уровнем пола чердак.

Бетонное перекрытие:

• Отверстие вырезают по размеру рамы, используя болгарку.
• Крепят раму в вырезанном проеме.

Установка люка

Деревянная лестница

По инструкции размеры проема должны точно соответствовать внешним размерам люка.На практике, для улучшения внешнего вида потолка, допускается полотно декоративной обшивки потолка оставить выступающим внутрь на 3-5 см, до состояния «вплотную к крышке люка». Это бывает необходимо, чтобы сделать его максимально незаметным, не подчеркивать края отделочной обшивкой.

Стационарная лестница

Выравнивание люка и потолка в единой плоскости производится просто, если изготовитель укомплектовал набор регулируемыми установочными кронштейнами. В этом случае люк подвешивается со стороны чердака и на винтах опускается заподлицо с потолком.

Если винтовых кронштейнов в комплекте нет, тогда со стороны комнаты поперек проема к потолку крепятся две рейки, на которые укладывают блок и после этого фиксируют его в проеме перекрытия. После удаления реек отверстия затираются – но косметический ремонт после установки люка все равно практически неизбежен.

Дверь по периметру желательно укрепить отделочной рейкой – она не только закроет щели, но и защитит края люка от повреждения.

Сборка пролета

Если лестница поставляется в формате «собери сам», а это чаще происходит с деревянными чердачными лестницами, необходимо помнить о главном – не использовать каленые саморезы, а только прилагающиеся в комплекте шурупы из низкоуглеродистой стали и анодированные нагели.

Утепление

Пространство между блоком и проемом лучше всего заполнить монтажной пеной. Речь идет не только о холодном чердаке, для которого запенивание – обязательная операция,но и о теплом. Пена придаст конструкции дополнительную устойчивость.

Складная лестница

Подгонка длины лестницы

«Длина лестницы должна быть чуть больше нужной, чтобы точно подогнать ее по размеру. Она должна плотно опираться в пол и не прогибаться при этом. Еслина польное покрытие на этаже еще не готово, подгонку лестницы проводят после настила пола.»

Деревянную и алюминиевую тетиву подпиливают до нужной длины. В ножничной стальной конструкции удаляют один или несколько элементов. Для телескопических лестниц подгонка не обязательна – некоторая избыточность длины устраняется неполным раскрытием нижних ступеней, и это не влияет на жесткость конструкции. Однако нижняя ступень оказывается сдвоенной, утолщенной поэтому трубу либо подпиливают, либо удаляют один-два сегмента.

«Все сам!» Обращение к неугомонным и мастеровитым

Если читатель загорелся изготовить всю конструкцию самостоятельно, то это возможно.Но надо понимать, что подталкивает его к этому решению.

Лестница на чердак своими руками

Если встал вопрос цены, то неспециалисту сильно сэкономить не удастся. Конечно,материалы и крепеж будут стоить значительно дешевле, чем комплект в сборе, но если время потратить на основной заработок, то денег как раз хватит на готовый промышленный вариант. Или не хватит. Или времени свободного более, чем достаточно.Или просто хочется размяться и доказать. Тогда, конечно, нет ничего невозможного.

Такие мелочи (хотя благоустроенный вход на чердак – это, конечно, не мелочь!) – так вот,все, что сделано своими руками стоит дороже покупного. Вариантов – масса.

Можно сделать утепленный чердачный люк с лестницей стационарного типа. Да, необязательно прибегать к сложной складной конструкции, если площадь и планировка дома позволяют сделать полноценный лестничный пролет. Кстати, даже упрощенную складную или переносную лестницу можно превратить в артефакт, подчеркивающий индивидуальность жилища.

«Самодельная чердачная лестница с люком наверняка будет отличаться эксклюзивным исполнением и идеально соответствовать замыслу мастера, а это бесценно.»

Фотогалереея

---

Автор: Tanya Dobrila

---

Рейтинг:
Загрузка…

---

Понравился пост? Поделись с друзьями!

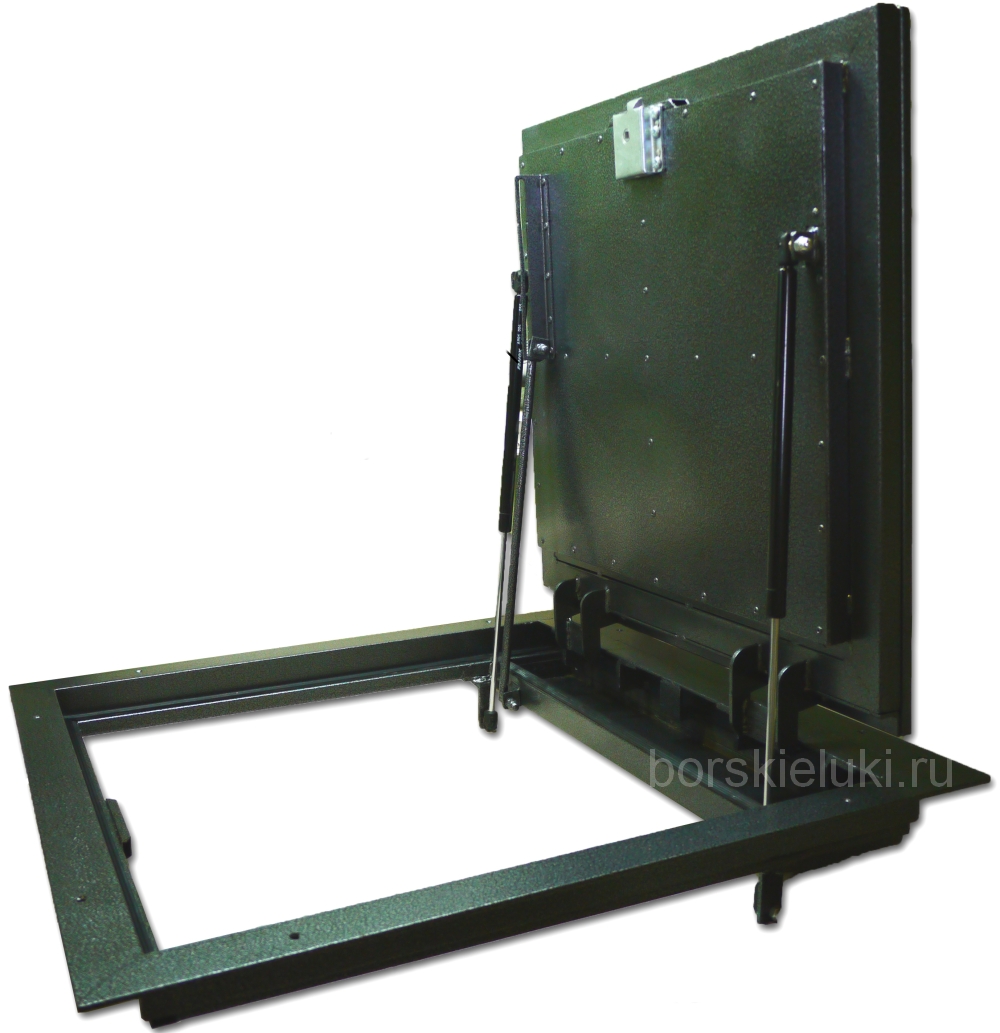

Люк потолочный на газовых амортизаторах

Преимущества люка чердачного на газовых амортизаторах :

• Наличие резинового уплотнителя крышки.
• Крышка люка утеплена минеральной ватой (Модель 1 -100мм минваты; модель 2 – 50мм минваты).
• Степень защиты от влаги и пыли IP55
• Надежная конструкция из металлического уголка и трубы профильной.
• Порошковая покраска.
• Изготовление нестандартных размеров в течении 8 дней.
• При заказе 3-х и более люков скидка 5% на сумму заказа.

Цены на люки чердачные.
Размеры, мм	600	700	800	900	1000	1200
600	3900	4200
700		4800	5300
800		4900	5500	6000
900			5800	6100
1000					6500
1200						7200
1400					8000
1600
2000					10500	1100
2500					12600	14500
3000

Люк чердачный устанавливается преимущественно в жилых домах в проемах выхода на чердак. Конструкция люка предусматривает наличие утепления из минваты толщиной 50-100мм, а также резинового уплотнителя по периметру крышки люка. Люк оснащен газовыми пружинами которые выталкивают люк вверх тем самым облегчая его открывание. Усилие пружины подбирается индивидуально под каждый люк в зависимости от веса крышки люка. Мы производим люки практически любых нестандартных размеров.  Закрывание и открывание люка осуществляется посредством ключа. Под заказ возможна установка нестандарных замков, шпингаленов.

Утепленная чердачная лестница с люком

Когда мансарда или чердак загородного используется для хранения разнообразных, в т.ч. «сезонных» вещей, возникает потребность удобного доступа в чердачное помещение в любое время года. А русские морозы зимнего времени года требуют задуматься не только об удобстве чердачного входа, но и о его утеплении.

Именно утепленные чердачные лестницы обеспечивают безопасный, комфортный вход на мансарду и предотвращают потери тепла жилого помещения.

Чердачная лестница с утепленным люком:

• Обеспечивает пароизоляцию между жилым и нежилым помещением, защищая кровлю от коррозии и влаги.
• При пожаре препятствует доступу огня и дыма, многослойный чердачный люк задерживает токсичные продукты горения, выполняя роль барьера. Существуют специальные люки с огнезащитными крышками, способные задержать распространение огня на целых 30 минут, сдерживая масштаб пожара.
• Сохраняет теплоизоляцию в условиях резкого перепада температур в холодное время года между отапливаемой жилой и неотапливаемой чердачной зоной.

Удачно спроектированная чердачная лестница способна вписаться практически в любой интерьер, ее люк в закрытом виде полностью сливается с потолочной отделкой, а открыть его достаточно легко, достаточно потянуть за петлю специальным стержнем с крючком.

Как утеплить чердачный люк своими руками

Утеплить готовый люк чердачной лестницы можно самостоятельно, придерживаясь несложного алгоритма действий:

• Выбрать разновидность утеплителя, как вариант — пенополистирол либо минеральная вата. Подойдет практически любой, предназначенный для утепления кровли.
• Сделать точные замеры проема и собрать каркас из реек толщиной 2,5 — 3 см. Крышка люка выполняется немного меньшей по размеру, чтобы предусмотреть место для утеплителя.
• По периметру люка закрепить уплотнитель, обеспечивая более плотное прилегание. Наложите пароизоляционную плёнку, закрепить все детали деревянными планками и зафиксировать клеем.
• Обшить люк фанерой и потолочной отделкой в стиле потолка. Для долговечности обработать антисептиком все деревянные элементы.
• Закрепить утепленный люк лестницы в чердачный проем.

На что обращать внимание, выбирая готовую чердачную лестницу с утепленным люком

Если вы только собираетесь заказать (или купить готовую) раскладную чердачную лестницу, уделите внимание нескольким важным моментам:

• Вес лестницы и самого люка. Чем тяжелее конструкция, тем сложнее будет процесс открывания.
• Простота и удобство монтажа, если установка планируется своими силами.
• Надежность материалов, узлов и всей конструкции в целом.
• Соответствие общему стилю интерьера.
• Направление открывание люка, возможность его удобного открывания.

Чтобы подстраховаться от просчетов и ошибок, хорошим вариантом будет доверить установку чердачной лестницы специалистам.

(Прочитано: 81 раз(-а), сегодня: 1)

Противопожарные люки на чердак | Чердачные люки

Зачем нужны противопожарные люки с выходом на чердак? При пожаре образуется большое количество горячего воздуха и дыма. Огонь может перекрыть путь эвакуации, и зачастую чердак – единственное место, где можно укрыться. В проем чердака монтируют огнеупорный люк. От огнестойкой двери противопожарный люк отличается лишь размерами. У люка размеры 0,6 на 0,8 м. Чаще всего люк имеет квадратную форму. Через отверстие на чердаке с помощью лестницы можно быстро выбраться на мансарду.

Закажите чердачные люки напрямую от производителя – предлагаем изготовление по индивидуальным размерам, профессиональный монтаж по нормам СНиП.

Модели противопожарных люков от «СТРОЙСТАЛЬИНВЕСТ»

Монтаж чердачного люка

Огнеупорные люки устанавливаются в зданиях с чердаками выше 9 м. В более низких зданиях их установка желательна для пожарной безопасности. Люки могут монтироваться в горизонтальных и вертикальных плоскостях либо для того, чтобы перекрыть доступ к вентиляции и лифтовым шахтам. Люки устанавливают петлями вверх, створка открывается тоже вверх. Установку выполняют с минимальными зазорами, заполняя щели монтажной пеной.

Основу изделия составляет рама, согнутая из листовой стали в профиль. Створка производится также из металлических листов. Во внутренней полости находится негорючий материал. При высоких температурах он не разрушается длительное время и не пропускает горячий воздух в соседнее помещение. В обычное время наполнитель служит в качестве теплоизоляции, не давая помещениям охладиться. По периметру люка прокладывается уплотнитель. Кроме того, люк оснащают термоактивной лентой. При нагревании она выделит пену, которая заполнит собой щели конструкции. Створка закрывается герметично. Люк будет служить преградой для дыма и огня. Предел его огнестойкости должен составлять не менее 30 минут.

В компании «СТРОЙСТАЛЬИНВЕСТ» можно купить противопожарные люки с огнестойкостью 60 минут.

Места установки люков:

• Здания с постоянным пребыванием людей: детские сады, дома для престарелых, дома-интернаты, больницы;
• Гостиницы, общежития, санатории, пансионаты;
• Многоквартирные дома;
• Учреждения культуры: театры, кинотеатры, музеи, выставки;
• Предприятия торговли: магазины, торговые комплексы;
• Спортивные учреждения;
• Учебные заведения;
• Пожарные депо;
• Помещения высотой от 4,5 до 5 м;
• Технические сооружения, предназначенные для коммуникаций.

Створка люка открывается вручную либо с применением электромеханических устройств. Люки можно использовать для проветривания помещения, а также вентиляции путей эвакуации и коридоров. Специальных требований к чердачным люкам нет. Их так же, как и противопожарные двери, проверяют на огнестойкость в соответствии с ГОСТом.

Чердачные люки от завода «СТРОЙСТАЛЬИНВЕСТ»

В компании «СТРОЙСТАЛЬИНВЕСТ» производят люки стандартного размера 0,7 на 0,7 м. Также возможно изготовление изделий по индивидуальным размерам. Используется холоднокатаная сталь толщиной 1,5 мм. Толщина коробки составляет 84 мм. Створка крепится к раме петлями с закрытыми подшипниками диаметром 20 мм. В полотно монтируется замок NEMEF. Люки отличаются прочным коробом, двойным полотном, пожарной безопасностью и современным внешним покрытием, которое защищает металл от коррозии. Люки легки в эксплуатации и имеют предел огнестойкости 60 минут, который подтвержден в ходе испытаний. Все люки оборудуются маркировочными табличками. К каждому изделию прилагается паспорт.

Как изолировать точку доступа на чердаке

• Строительная наука и чердак вашего дома

Изоляция, движение воздуха, строительная наука, бла-бла-бла. Я знаю, большинству людей это скучно. Но если вы любите копить деньги и жить в комфортабельном доме, оставайтесь со мной здесь.

Одна из самых распространенных вещей, которые я нахожу почти при каждой домашней инспекции в Луисвилле, – это плохо изолированный чердак на чердаке (это место, через которое вы пролезаете, чтобы попасть на чердак).

Обычно это отверстие размером 2 x 3 фута, но я видел их размером 4 x 4 фута.

Это большая площадь потолка, которая редко бывает должным образом изолирована или герметична. Я покажу вам, как правильно их заделать и изолировать эти панели.

Ниже приведена тепловая фотография дыры в водостоке, сделанная во время домашнего осмотра в Луисвилле. Вы можете видеть, как отсутствие теплоизоляции сильно влияет на уровень нагрева. Между крышкой люка и остальной частью гипсокартона потолка разница в 15 градусов. Это много.

Здесь хорошо видно, как выглядит плохая изоляция под тепловизором.

Строительная наука и чердак вашего дома

Большинство изоляционных материалов на чердаках домов воздухопроницаемы (воздух может проходить через них).

Это означает, что хотя ваша изоляция на чердаке может замедлять поток тепла за счет излучения, она не будет останавливать поток воздуха из жилого помещения, который переносит тепло посредством конвекции, если есть путь для движения воздуха.

Правило здесь простое: Для движения воздуха должен быть путь (дыра в потолке, трещина в гипсокартоне, плохо загерметизированный чердак и т. Д.) И перепад давления. Вот и все. Разница в давлении чаще всего возникает из-за разницы температур. Посетите это для получения дополнительной информации: Закон Гей-Люссака.

Помните физику в средней школе?

Тепло распространяется тремя способами.

Проводимость в твердых материалах.

C Конвекция в жидкостях (жидкостях или газах).

R Адаптация через все, что пропускает излучение.

Мне нравится думать об этом как о трех направлениях путешествия денег. В конце концов, каждая потеря тепла – это прикрепленная к нему долларовая банкнота. Когда вы отапливаете дом, ваша печь создает для этого много БТЕ (британская тепловая единица).

Самый дешевый BTU – это тот, который вам никогда не придется производить. Нагрейте область один раз и держите ее закрытой.

Наш чердак требует от нас сосредоточиться в первую очередь на конвективных тепловых потерях.Хотя проводимость и излучение тоже играют большую часть времени, давайте пока остановимся на конвекции.

Конвективная потеря тепла:

Когда мы отапливаем наш дом, из печи вырабатывается горячий воздух, который стремится подняться в верхнюю часть комнаты. Всегда помните, что теплый воздух поднимается вверх . Тепло не поднимается, а теплый воздух поднимается.

При повышении температуры в комнате этот горячий воздух будет выходить через любую трещину в оболочке здания вокруг потолка. Помните: воздуху для движения нужен только путь и разница в давлении.

Поскольку вы нагрели воздух своей печью, вы создали ту разницу температур, которая создала разницу в давлении. Воздух может просачиваться внутрь источников света (особенно встроенного освещения с множеством отверстий), потолочных вентиляторов, детекторов дыма и, конечно же, чердачных люков.

Мы знаем, что воздух выходит наружу, и если этот воздух не заменить, в вашем доме будет отрицательное давление. Мать-природа не любит перепадов давления .

На каждую частичку теплого воздуха, который вы теряете наверху, вы втягиваете прохладный воздух из нижней части птичника. Если мы закроем вещи так, чтобы теплый воздух из верхней части комнаты не выходил наружу, мы уже опередили кривую.

Ремонт ямы на чердаке

В большинстве домов есть панель, которая поднимается и сдвигается в сторону, чтобы попасть на чердак. Обычно по краю имеется скошенный кожух, который удерживает панель в воздухе.Первое, что вам нужно сделать, это приклеить эту накладку к потолку.

Используйте высококачественный малярный герметик, чтобы заполнить любые зазоры здесь. Обязательно обведите раму полностью. Это не только предотвратит попадание воздушного потока под деревянную отделку, но и поможет удерживать дерево на месте у потолка. Примечание. Это также время, когда вы должны убедиться, что рама скоса надежно прикреплена к потолку.

Я рекомендую пару декоративных шурупов в каркас (на чердаке) выше, чтобы вам не нужно было беспокоиться о том, что он ослабнет или вы не упадете в будущем.

Здесь вы можете увидеть, как горячий чердакский воздух просачивается вокруг обшивки на потолке. Призрачные полосы, которые вы видите, – это охлаждаемый воздух, входящий в комнату с чердака. После того, как вы заделаете этот стык, это больше не проблема.

Затем необходимо установить прокладку из пенопласта (или уплотнитель) вокруг кромки рамы.

Это то, на чем будет опираться ваша панель. Пена – это то, что герметизирует воздух вокруг съемной панели. Я видел, как некоторые люди конопатили это, но это плохая идея.Если вам нужно вернуться на чердак, вы должны вырезать все эти заборы, а это боль в заднице.

Прокладка работает нормально при правильной установке. При установке прокладки обязательно очистите кромку рамы. Если вы попытаетесь приклеить его к грязной обшивке, он не останется на месте. Кроме того, обязательно перекрывайте углы внахлест.

После установки вокруг рамы прокладка из пеноматериала будет обеспечивать герметичное уплотнение.

Сборка панелей на чердаке

Теперь, когда каркас потолка заделан герметиком, мы можем переключить наше внимание на саму панель.Здесь мы должны сделать несколько вещей. Один из них – убедиться, что панель остается плоской и имеет хороший слой изоляции на обратной стороне. Большинство люков, которые я вижу, либо вообще не имеют теплоизоляции, либо, возможно (если вам повезет), в отверстии в какой-то степени свисает кусок стекловолоконной изоляции. Ни один из них не годится. Мы можем лучше.

Я собираюсь предположить, что ваша панель – не что иное, как вырезанный кусок гипсокартона (я предполагаю это, потому что это то, что я вижу в 99% случаев во время домашних осмотров.)

Если это так, откажитесь от новой панели из МДФ 3/4. Вы можете получить МДФ в Lowe’s или Home Depot. Оба магазина продают даже небольшие «проектные панели», которые могут соответствовать всем требованиям (в зависимости от размера вашего отверстия). Ожидайте, что заплатите около 12 долларов за кусок 2 × 4.

МДФ – это в основном спрессованные опилки и клей. Он прочный, плоский, его легко резать и фрезеровать. Также хорошо переносит краску. Обрежьте панель примерно на 1/8 дюйма меньше, чем отверстие в потолке. Убедитесь, что вы оставили достаточно доски, чтобы она перекрывала уплотнитель из пенопласта, который вы установили на каркас потолка.

Теперь возьмите лист жесткой теплоизоляционной плиты толщиной 2 дюйма. Я называю это «Пена-спрей для бедняков». Поставляется в листах 4 × 8 и легко режется универсальным ножом.

Это также рок-звезда в области изоляции плоских панелей, таких как чердак или стены световых люков на чердаке. Куда бы ни отвалился кусок стекловолоконной изоляции, этот материал может приклеиться на своем месте, и он никуда не денется. Он также имеет R-Value около 5 на дюйм , что намного больше, чем у стекловолокна.

Отрежьте пенопласт до размера панели и приклейте его белым малярным герметиком, которым вы заклеили раму.

Pro Совет: не используйте строительный клей. Он растопит пену, и вещи не слипнутся. Нанесите как можно больше слоев пены. Сходи здесь с ума. Я стремлюсь набрать минимум 3, иногда 5 или 6, если у меня достаточно материала.

Мой район в Луисвилле, штат Кентукки, требует R-Value около 40 на чердаке. Когда все высохнет и пена перестанет скользить по МДФ, опустите панель на установленный уплотнитель.Вот и все. Вы сделали.

Перечень материалов для проекта чердака

• Убедитесь, что используете хороший материал, когда делаете герметик. DAP 50yr Caulk
• Закрепите раму винтами. В большинстве случаев они плохо прибиты гвоздями, и вес панели может привести к их ослаблению. Винты для накладки
• МДФ 3/4 – отличный материал для панелей. Большинство крупных коробочных магазинов продают меньшие панели Project Panels, поэтому вам не нужно покупать весь лист 4 × 8. Панель МДФ
• 2 ″ Жесткая изоляция из пенопласта идеально подходит для установки на съемную панель.Пеноизоляция

Сколько тепла действительно выходит из чердачного люка утепленного потолка?

Небольшие отверстия и элементы каркаса имеют значение при расчете теплового потока через строительные конструкции, такие как стены, полы и крыши.

Доктор Эллисон Бейлз, также известная как «Энергетический авангард», объясняет разницу между последовательным и параллельным тепловым потоком: теплом, протекающим через слои сборки, и теплом, протекающим через разные пути сборки.Действительно ли тепловые мосты увеличивают потерю тепла? Или важнее небольшой зазор в утеплителе?

Ответ на оба вопроса: Да.

ОФИЦИАЛЬНЫЙ ТРАНСКРИПТ:

Это видео номер 10 в модуле строительной науки, и я Эллисон Бейлс из Energy Vanguard, здесь, чтобы провести вас через этот урок о последовательном и параллельном тепловом потоке.

Начнем с простого случая последовательного теплового потока

Здесь у вас есть сборка, состоящая из разных слоев.Слои отделяют горячую сторону от холодной, поэтому тепло должно проходить через каждый слой от горячей стороны к холодной.

Это означает, что количество теплового потока будет одинаковым, независимо от того, какой путь он берет, и R-значения в этом случае будут складываться. Таким образом, общее значение R будет равняться R-значению слоя A плюс R-значению слоя B. Это наше общее R-значение. Неважно, сколько у нас слоев, у нас может быть сотня слоев, мы просто складываем все R-значения.

Давайте посмотрим на быстрый пример. Предположим, у нас есть пенопласт с коэффициентом сопротивления 10, и мы кладем его на бетонную фундаментную стену с коэффициентом сопротивления 1. Это очень просто, общее значение коэффициента сопротивления составляет десять плюс один или одиннадцать.

У нас есть фундаментная стена R-11, положив на нее пенопласт. Последовательный тепловой поток.

Параллельный тепловой поток: вместо слоев у нас есть пути

Пути – это варианты, которые есть у тепла: тепло может идти либо по одному пути, либо по другому.Количество тепла, которое проходит через сборку, зависит от того, по какому пути она проходит. Мы справляемся с этим путем усреднения U-значений, и мы делаем это с помощью этой формулы:

В этом случае у нас есть только два пути, поэтому мы собираемся умножить значение U на 1 и умножить его на его площадь, а затем прибавить его к умножению U ₂ и A _{2. мы делаем всю эту математику сверху, а затем разделите на общую площадь, и это даст нам среднее значение U.}

Это работает для любого количества проходов, я показал это здесь с двумя проходами (стойки и изоляция полости), но он будет работать для пятидесяти проходов.

Рассмотрим пример параллельного теплового потока.

У нас есть чердак общей площадью 1000 квадратных футов; Из них 990 квадратных футов имеют изоляцию R-38, и у нас есть 10 квадратных футов неизолированной чердачной лестницы, и мы будем называть это R-1.

Мы применяем формулу, помня, что здесь нам даны R-значения, но нам нужны U-значения, которые равны 1 / R.

Итак, посчитав, мы получаем R-значение 27,7.

Вывод заключается в том, что 1% неизолированной площади может иметь огромное влияние на ваш тепловой поток (потеря R-значения более 25%).

Теперь давайте посмотрим на последовательный и параллельный тепловой поток

Это более сложно и более реалистично, потому что большую часть времени у нас есть последовательный и параллельный тепловой поток.

Рассмотрим потолок в сборе:

• 1,000 Площадь SF
• 2×10 [адрес электронной почты защищен] в формате. o.c. (11,5 р.)
• Изоляция R-30 раздутая между балками
• Гипсокартон (Р-0,5)
• Относительные площади:
  • 9,4% площади перекрытия занимают балки
  • 90,6% площади занято изоляцией
• Площади: 9,4% от 1000 = 94 кв. Фута, 90,6% от 1000 = 906 кв. Футов

Первое, что мы делаем, это смотрим на пути и добавляем R-значения в каждый путь.

Если путь 1 проходит через балку потолка и гипсокартон, мы добавляем R-11.5 + R 0.5 = R-12, площадь 94

На пути 2 (изоляция и гипсокартон) мы также добавляем эти значения R (R-30,5), и площадь равна 906.

Затем мы конвертируем R-значения в U-значения.

[(94/12) + (906 / 30,5)] / 1000 = 0,038 U-значение, или R-26,6

Итак, вы можете видеть, что обрамление действительно имеет эффект, оно снижает значение R с 30 до 26,6 – чуть больше 10% штрафа, но в целом это не так плохо, как наличие 1% неизолированной площади, которая у нас была в предыдущей задаче.

Итак, это краткое введение в последовательный и параллельный тепловой поток. В моделировании энергии мы используем этот материал постоянно.

– Эллисон Бейлз – физик, эксперт по системам вентиляции и кондиционирования, блогер и владелец Energy Vanguard в Декейтере, Джорджия,

.

Постройте свой собственный герметичный люк на чердаке – Pheasant Hill Homes

Недавно мы закончили строительство индивидуального дома для клиента, который попросил сделать дом особенно герметичным для экономии энергии и обеспечения повышенного комфорта.В любом случае это типичная наша цель, но поскольку клиент сделал особый запрос, и поскольку дом был очень простой и эффективной формы, у нас была возможность работать с ним. Короче говоря, рейтинг воздухонепроницаемости дома составил 0,9 ACH50. Если вы плохо разбираетесь в занудном строительном жаргоне, то он примерно в 6 раз герметичнее, чем в среднем новых домов , и всего на 0,3 ACH ниже требований к воздухонепроницаемости, установленных самым энергоэффективным строительным стандартом в мире. Так что для нашего клиента результат вполне приличный.

Чтобы создать герметичный дом, нужно тщательно проработать сотни вещей, но одна из наиболее часто упускаемых из виду в типичном новом доме – это люк на чердаке. Обычно это отверстие размером 22 на 30 дюймов в потолке вашего дома в некондиционное пространство, поэтому оно, безусловно, заслуживает некоторого внимания. (* Особое примечание: не забудьте проверить местные строительные нормы и правила на предмет минимальных размеров доступа на чердак, чтобы гарантировать, что ваш готовый проем будет по-прежнему соответствовать этим требованиям).В прошлом я искал в Интернете простую конструкцию и знал, что буквально не было ни одной хорошей статьи или ресурса о создании действительно герметичного чердачного люка. Далее следует простое руководство из 10 шагов по созданию собственного герметичного люка для доступа на чердак за очень небольшую плату, несколько часов вашего времени, легкодоступные материалы и методы, доступные любому, кто знаком с электроинструментами. Соответствующие изображения будут предшествовать каждому шагу и сопровождающему его тексту.

Список покупок:

– Два куска внутренней дверной косяки длиной 7 футов

– Два куска уплотнителя для пропила длиной 7 футов

– Один кусок МДФ (Medite) или меламина, по крайней мере, такой же большой, как ваш чердак

– Четыре затвора

– Один лист размером 4 x 8 дюймов 2 ″ XPS (экструдированный жесткий пенополистирол)

– Один тюбик строительного клея, совместимого с пеной (напр.PL Premium или PL 300)

– Конопатка под покраску

– Винты с цилиндрической головкой 3 ″

– Шайбы

Необходимые инструменты:

– Пила столовая

– сверло

– Пистолет для уплотнения

– Универсальный нож

Шаг 1: Приобретите дверной косяк 2 × 4 для межкомнатных дверей в местном строительном центре (или в любом магазине, где продаются двери для домов). Обычно он имеет длину 7 футов, и вам понадобятся три его части для стандартного люка на чердаке.

Step 2: На фотографии ниже вы заметите, что внутренний дверной косяк не имеет каких-либо уплотнителей по очевидным причинам. Однако в вашем строительном магазине продаются уплотнители для прорези, которые они устанавливают в косяки наружных дверей, чтобы защитить их от дождя и ветра. Вам также понадобятся три 7-дюймовых куска уплотнителя для прорези. Вы будете использовать настольную пилу, чтобы прорезать прорезь в косяке косяка на дверном полотне, чтобы принять эту уплотнительную прокладку, как показано на фотографиях в шаге 3 ниже.Вы также можете просто купить накладку для дверного косяка с прорезью в ней, но здесь, в Британской Колумбии, эта заготовка теперь переходит на композитный продукт, чтобы лучше противостоять повреждению от влаги, поэтому он намного дороже и совершенно не нужен в этом приложении.

Шаг 3: На фотографиях ниже вы заметите, что теперь вы прорежете пропил в косяке, а на фотографии справа вы можете увидеть вставленную в него уплотнительную прокладку для пропила. Это гибкий пенопласт с виниловым покрытием, который хорошо сжимается, образуя достаточно воздухонепроницаемое уплотнение, но только когда на него оказывается давление.Подробнее об этом позже.

Шаг 4: На следующих трех фотографиях показано, как заготовка прорезана и собрана в форму нашего люка на чердаке (на этом этапе убедитесь, что рама квадратная!). Вместо того, чтобы разрезать его так, чтобы он плотно прилегал к обрамленному отверстию, оставьте немного места для прокладки даже по краям, чтобы он выглядел по центру вашего отверстия. На втором изображении выше крупным планом показано, как вам придется обрезать косяк на одной детали, чтобы сформировать своего рода удлиненный паз или нахлест, чтобы углы правильно соединились друг с другом.На третьем изображении показано, как он будет выглядеть после того, как уплотнитель будет вырезан и установлен по всей внутренней части люка. Обратите внимание, что мы видим «верхнюю» или чердачную сторону люка.

Шаг 5: Затем вам нужно будет вырезать кусок МДФ, меламина или другой гладкой панели, подходящей для вашего чердачного люка. Он будет сидеть прямо поверх вашей уплотнительной прокладки. Лучше всего что-нибудь под покраску, а что-нибудь тяжелее – лучше, так как это поможет сохранить давление на уплотнитель.Положите его в чердачный люк, слегка надавите, чтобы раздавить уплотнитель, поместив тяжелый груз в центр панели, затем обведите карандашом верхний край по всей внутренней части ложа косяка.

Шаг 6: Затем установите упор настольной пилы так, чтобы, когда верхний край люка доступа был размещен напротив ограждения, за пределами лезвия врезался точно в линию карандаша, представляющую, где верх вашей панели будет сидеть, как только она будет плотно прижата к уплотнителю.Возможно, вам захочется, чтобы кто-нибудь помог вам закрепить раму во время резки и не забывать о том, где находится лезвие, когда вы проталкиваете кусок. После завершения панель должна находиться в люке, прямо над вырезом, который вы сделали в раме, как показано на втором рисунке ниже.

Шаг 7: Это простое кулачковое оборудование, показанное на рисунках ниже, действительно делает все это эффективным. В наружных дверях защелка и защелка плотно прижимают дверь к уплотнительной прокладке, образуя герметичное уплотнение.В большинстве типичных чердачных люков на верхнем крае гипсокартона, выступающего в чердачный проем, есть только тонкий кусок наклеиваемой уплотнительной прокладки. Этот клейкий герметик не только плохо герметизирует воздух, он также известен тем, что он падает в пыльной среде (скажем, например, на чердаке, где есть кучки пушистой выдувной целлюлозной изоляции!). Но помимо этого, если к уплотнителю воздушного уплотнения не прилагается постоянное давление, он гораздо менее эффективен. Таким образом, указанное выше оборудование делает трюк, чтобы оттянуть крышку панели вниз, поддерживая постоянное давление между панелью и уплотнением.Перевернув чердачный люк в этот момент, вы теперь можете увидеть нижнюю часть крышки (которую вы увидите, когда посмотрите на нее после того, как она будет установлена), и будет легко найти оборудование, предварительно дрель и установите его. Будьте хорошим мастером и располагайте фурнитуру так, чтобы все они находились на одинаковом расстоянии от углов панели!

* Ничего не стоит, что не все кулачковые детали будут работать под углом 90 градусов, поэтому важно осмотреть детали перед их покупкой, чтобы убедиться, что крючок по-прежнему зацепляется за защелку под углом 90 градусов. .

Шаг 8: Перед установкой люка доступа на чердак необходимо изолировать его заднюю часть, прежде чем устанавливать все на место. Здесь, в Канаде, наше минимальное требование к изоляции чердака – R-40 (это метрическое значение U 0,142, если вы находитесь в Европе или фактически используете блоки, которые мы должны использовать в Канаде!). Таким образом, в нашем случае это означает около 8 дюймов жесткого пенопласта XPS (который имеет значение r примерно R-5 на дюйм). Этот пенопласт должен быть обрезан до внешнего размера вашего люка на чердаке, который вы предварительно собрали. Когда вы отрежете четыре части, склейте их вместе с помощью строительного клея, предназначенного для работы с пеной, а затем приклейте весь пеноблок к задней стороне панели люка по центру (как здесь). Когда крышка будет окончательно установлена, пена будет налегать на раму люка чердака, помогая уменьшить тепловые мостики приклада дверного косяка. Любая мелочь помогает! Вы можете предварительно покрасить и повторно установить оборудование на крышку панели, как я сделал здесь (то же самое с рамой люка), чтобы после установки всего было меньше работы над головой.(Обязательно закрасьте все шесть сторон панели, чтобы она не деформировалась со временем.)

Шаг 9: Ниже приведен снимок люка доступа рамы , установленного в проем чердака. Как видите, гипсокартоны сделали свое обычное дело: гипсокартон на потолке выступает в обрамленное отверстие чердака. Вы просто установите люк наверху этого гипсокартона, отцентрируете его в пространстве, установив прокладки между его задней стороной и рамой, где бы ни были ваши винты, а затем закрепите его на месте. Обратите внимание: Очень важно, чтобы вы правильно детализировали люк на чердаке с конопаткой. Как видно на рисунке, нижний край рамки люка заделан до края гипсокартона. Если этого не сделать старательно, то люк на чердаке может быть настолько плотно прижат к уплотнению, насколько захочет, без конечного результата; воздух будет просто просачиваться между гипсокартоном и рамой люка, полностью сводя на нет усилия, которые вы приложили. Я на самом деле нанесла каплю конопатки вдоль верхнего края гипсокартона, прежде чем установить люк на место, чтобы 2 уровня защиты для герметичности нашей сборки.Если вы действительно хотите пройти лишнюю милю, вам следует распылить пену на любой небольшой зазор между рамой и внешней стороной рамы люка доступа на чердак (но любой, кто идет на такую ​​длину, вероятно, должен иметь доступ на чердак сбоку от внешней стороны. двускатная стена и даже в потолке нет дырки от воздушного барьера!).

Шаг 10: Затем просто поместите панель с пенопластом, прикрепленным к ее задней стороне, на место и защелкните защелки. Они будут плотно прижимать панель к уплотнению и удерживать нагретый или охлажденный воздух там, где он нужен: в вашем доме, а не , а не на чердаке!

Надеюсь, вы нашли это руководство понятным и практичным.Это хороший пример того, что может сделать опытный строитель, чтобы сделать дома более энергоэффективными и комфортными, и это отличный проект для любого домовладельца, который может применить их в своем собственном существующем доме. Ознакомьтесь с другими статьями нашего блога и ознакомьтесь с другими примерами нашей работы, посетив нашу главную страницу здесь: www.buildbetterhomes.ca

Остановите утечку воздуха вокруг люка на чердак

Строители не всегда изолируют и герметизируют крышку на чердаке, будь то простая доска, которую вы отодвигаете, или часть целой лестницы.Чаще всего в проем кладут просто обрезанный кусок фанеры или гипсокартона подходящего размера, который опирается на периметр недорогого молдинга.

Этот тип покрытия, вероятно, пропускает значительное количество воздуха и, вероятно, имеет значение изоляции около R-1, что довольно плохо по сравнению с чердаком, который должным образом изолирован с помощью R-49 или R-60. В хорошо изолированном доме даже несколько квадратных футов неизолированного пола могут потерять значительное количество тепла. Однако, поскольку доступ на чердак часто находится в потолке шкафа спальни или коридора, утечка воздуха и приток (или потеря) тепла редко заметны – за исключением вашего счета за электроэнергию.

Летом температура на чердаке может быть очень высокой, а воздух влажным, поэтому вы не хотите, чтобы он попадал в ваше жилое пространство. Зимой нагретый воздух в доме, поскольку он менее плотный, имеет тенденцию просачиваться на чердак.

Самый простой способ устранить утечку воздуха – это заклеить уплотнением верхний край выступа, на котором находится люк. Перед тем, как добавить уплотнитель на кромку молдинга, накройте его крышкой и проверьте, ровно ли она по всей длине. Кромка иногда состоит из частей, прибитых к неровным сторонам отверстия, поэтому вам, возможно, придется поддеть одну из сторон и снова прикрепить ее.

Затем прикрепите изоляцию к верхней части крышки, которая должна иметь рекомендованное значение R потолка для вашего региона. Узнайте, что это, на сайте www.ornl.gov/~roofs/Zip/ZipHome.html.

Если вы планируете часто заходить на чердак и хотите установить откидную лестницу или лестницу – или на чердаке она есть сейчас – купите специально утепленную крышку для проема доступа на чердак. Вы можете попытаться сделать его самостоятельно, но его вес может быть опасным для открытия и управления, когда вы находитесь на лестнице.

Один из наименее дорогих вариантов – это, по сути, трехсторонняя прочная картонная коробка. Его легко открыть и собрать, а затем вы можете прикрепить свой собственный утеплитель к его верхней и боковым сторонам.
Этот тип устройства очень легкий, и его легко поднимать и перемещать, когда вы входите на чердак с лестницы.

Еще один легкий и эффективный вариант – большой купол из жесткого пенопласта, закрывающий сложенную лестницу или лестницу сверху. Он прочный, а пена обеспечивает адекватную изоляцию.Наконец, обратите внимание на конструкции, в которых используется гибкая изоляционная крышка на молнии, которая постоянно прикрепляется к чердачному полу для обеспечения хорошей герметичности. Застежка-молния обеспечивает большое отверстие для легкого доступа на чердак.

Для получения дополнительной информации посетите www. TogetherWeSave.com, у которого есть два видеоролика на эту тему в рамках серии Watch and Learn. Перейдите на сайт http: //
energysavings.to togetherwesave.com/ watch-and-learn и щелкните вкладку «Уплотнение и изоляция»; затем прокрутите вниз, чтобы найти видеоролики с практическими рекомендациями по изоляции чердачных люков и чердачных спускаемых лестниц.

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ

Эти компании предлагают продукты для входа на чердак.

Аттикап
ТЕЛЕФОН: 781-259-9099
ВЕБ-САЙТ: www.draftcap.com

Палатка на чердаке
ТЕЛЕФОН: 877-660-5640
ВЕБ-САЙТ: www.attictent.com

Battic Door
ТЕЛЕФОН: 508-320-9082
ВЕБ-САЙТ: www.batticdoor.com

Calvert Stairs
ТЕЛЕФОН: 866-477-8455
ВЕБ-САЙТ: www. calvertusa.com

Радужная лестница на чердак
ТЕЛЕФОН: 203-322-0009
ВЕБ-САЙТ: www.rainbowatticstairs.com

Вы везде утеплили? А как насчет чердачного люка?

Для большинства домовладельцев люк на чердаке в коридоре или потолке туалета обеспечивает доступ к редко посещаемой части дома. Что касается тепла, то это больше похоже на зияющую дыру в энергетической оболочке конструкции, которая работает круглосуточно и без выходных, которая пропускает наружное тепло в дом летом и теплый воздух зимой.

В районе Кливленда дом с изоляцией из стекловолокна менее 12 дюймов на чердаке считается недостаточно изолированным. Несмотря на принятые меры по замедлению передачи тепла между жилыми помещениями и чердаком путем добавления теплоизоляции, чердакный люк часто остается незамеченным. Тепловая энергия, передаваемая через негерметичный неизолированный люк, может в 38 раз превышать общий объем тепла, проходящего через всю остальную часть мансардного этажа. Это огромный удар по вашей стратегии энергосбережения, а также большая дыра в вашем бюджете на отопление и охлаждение.

Вот что нужно сделать, чтобы закрыть энергосберегающий люк на чердаке:

1. Осторожно подденьте обшивку, окружающую люк, чтобы обнажить стык между гипсокартоном потолка и деревянным каркасом, составляющим проем люка. Нанесите полоску силикона по периметру стыка, чтобы закрыть зазоры, которые позволяют воздуху проникать с чердака. Заменить обшивку.
2. Установить уплотнитель на деревянную кромку в месте крепления чердачного люка. В то время как герметизирующая прокладка из вспененного материала на клейкой основе прослужит несколько сезонов, для более надежной герметичной фиксации используйте виниловую или силиконовую герметизирующую прокладку, которая сжимается под весом люка и эффективно герметизирует.
3. Отрежьте два листа изоляционного пенопласта с фольгированной облицовкой толщиной 2 дюйма на 1/2 дюйма меньше ширины и длины люка. Склейте два листа друг на друга, затем приклейте готовую доску к чердачной стороне люка так, чтобы сторона из фольги была обращена к чердаку. Это замедляет теплопроводность через люк и создает лучистый барьер для отражения тепловой энергии.

На протяжении 77 лет компания Geisel Heating, Air Conditioning & Plumbing обслуживает домовладельцев Большого Кливленда.Позвоните нам, чтобы получить дополнительную информацию о предотвращении потерь энергии из-за дырявого люка на чердаке.

Наша цель – помочь обучить наших клиентов в Западном Кливленде, штат Огайо, вопросам энергоснабжения и домашнего комфорта (особенно для систем отопления, вентиляции и кондиционирования воздуха). Для получения дополнительной информации об изоляции чердака и других темах, связанных с HVAC, загрузите наше бесплатное руководство по домашнему комфорту.

Для тех, кто предпочитает заботиться о комфорте в помещении, вы можете купить запасные части, товары и аксессуары в нашем интернет-магазине!

Изображение предоставлено Shutterstock

Утепленные чердачные лестницы и люки

Наши изолированные герметичные чердачные лестницы обеспечивают удобный доступ на чердак без ущерба для тепловых характеристик здания. Уникальные конструктивные особенности также делают их более простыми в установке, более надежными и более привлекательными, чем традиционные чердачные лестницы. Мы также предлагаем изолированный герметичный люк для доступа с дверной панелью такого же размера для использования в перекрытиях, где не требуется стационарно установленная лестница, а также люк меньшего размера для доступа к коленной стене чердака.

ОСОБЕННОСТИ:

• Зажимы из пружинной стали удерживают раму на месте во время установки.

• Самообрезающийся фланец скрывает кромку гипсокартона и устраняет необходимость в формовании.

• Непрерывный уплотнитель обеспечивает идеальное уплотнение воздуха и легко заменяется в случае повреждения.

• Лестница изготовлена ​​из качественной сосны с шпонированными ступеньками и прочными петлями.

• Прочный и компактный корпус имеет размеры всего 22,5 x 44 дюйма.

• Готовая дверная панель исключает необходимость в покраске.

• Газопоршневой противовес устраняет необходимость в ненадежных и опасных пружинах.

• Литая дверная панель содержит 2 дюйма качественной изоляции из жесткого полистирола (примерно R10).

• Два конических стопорных штифта, управляемые длинным «ключом», фиксируют дверную панель.

ЭКСПЛУАТАЦИЯ: На следующих рисунках описана процедура эксплуатации потолков от 7’0 “до 8’8”, диапазон установки для нашей стандартной трехсекционной лестницы.

Разблокируйте дверную панель лестницы с помощью прилагаемого длинного ключа. Если дверца
не начинает опускаться, слегка поверните ключ, пока он не начнет падать.

Газовый поршень позволяет двери медленно опускаться. После того, как он остановится, нажмите
на дверную панель, пока она не зафиксируется в полностью открытом положении.

Возьмитесь за нижнюю часть и разверните лестницу.
Удерживать Это прочно, чтобы он не раскачивался слишком быстро!

Проверьте лестницу перед подъемом, чтобы убедиться, что она отдыхает. твердо
на полу. Лестница не должна двигаться под действием веса.

ВЫСОКИЕ ПОТОЛКИ: Потолки высотой более 8 футов 8 дюймов требуют установки дополнительной секции между средней и нижней секциями лестницы.Когда используется удлинитель, удлинитель и нижняя часть не могут складываться плоско, а создают форму заглавной буквы «А». На следующих рисунках показан порядок работы с лестницей с надставкой.

Разблокируйте дверную панель лестницы с помощью прилагаемого длинного ключа. Если дверца
не начинает опускаться, слегка поверните ключ, пока он не начнет падать.
После того, как он перестанет падать, встаньте на ступеньку и нажмите панель двери
, пока не фиксируется в полностью открытом положении.

Поднимите нижнюю часть из удерживающих зажимов
и начните раскладывать лестницу.

Продолжайте раскладывать лестницу, удерживая ее.
так, чтобы он не раскачивался слишком быстро!

Проверьте лестницу перед подъемом, чтобы убедиться, что она отдыхает. твердо
на полу.Лестница не должна двигаться под действием веса.

ЦЕНА:

Полная система для потолков до 104 дюймов (22,75 x 44,25 дюйма) – 464,00 $
Надстройка для потолков от 104 до 125,5 дюймов – 68,00 долларов
Потолочный люк (22,75 дюйма x 44,25 дюйма) – 236,00 долларов США
Настенный люк (22,75 дюйма) x 31,75 дюйма (приблизительное открытие) – 208,00 $

вернуться к началу страницы

Воздухонепроницаемые панели доступа на чердак / двери / лестницы

Вкладка «Соответствие» содержит информацию о программе и коде. Кодовый язык взят и кратко изложен ниже. Чтобы узнать точный язык кода, обратитесь к соответствующему коду, который может потребовать покупки у издателя. Хотя мы постоянно обновляем нашу базу данных, ссылки могли измениться с момента публикации. Если вы обнаружите неработающие ссылки, обратитесь к нашему веб-мастеру.

Дома, сертифицированные ENERGY STAR, версия 3 / 3.1 (Ред. 09)

Полевой контрольный список национального оценщика

Система теплового ограждения.
4. Воздушное уплотнение (Если ниже не указано иное, «герметичный» означает использование герметика, пены или аналогичного материала).
4.10 Панели доступа на чердак, ниспадающие лестницы и вентиляторы всего дома, оборудованные прочной крышкой ≥ R-10 с прокладками (т. Е. Без уплотнения). Крышки вентиляторов устанавливаются со стороны дома или с механическим управлением. ²⁹

Сноска 29) Примеры прочных покрытий включают, но не ограничиваются ими, предварительно изготовленные крышки со встроенной изоляцией, жесткую пену, приклеенную к покрытию с помощью клея, или изоляцию из войлока, механически прикрепленную к крышке (например, с помощью болтов, металлической проволоки или металлическая обвязка).

Пожалуйста, ознакомьтесь с графиком внедрения программы для домов, сертифицированных ENERGY STAR, для получения информации о версии программы, которая в настоящее время применима в вашем штате.

Дом с нулевым потреблением энергии DOE (Версия 07)

Приложение 1 Обязательные требования.
Приложение 1, пункт 1) Сертифицировано в рамках программы сертифицированных домов ENERGY STAR или программы строительства новых многоквартирных домов ENERGY STAR.

Международный кодекс энергосбережения (IECC), 2009 г.

Раздел 402.2.3 Люки доступа и двери. Дверцы доступа, отделяющие кондиционированное пространство от некондиционного пространства, защищены от атмосферных воздействий и изолированы (без сжатия или повреждения изоляции), по крайней мере, до уровня изоляции на окружающих поверхностях.

2012 , 2015 и 2018 IECC

Таблица R402.4.1.1 Установка воздушного барьера и изоляции, потолок / чердак: проемы для доступа, спускающиеся вниз лестницы или двери в коленчатых стенах в не кондиционированные чердачные пространства изолированы и герметизированы.

Модернизация:

2009 , 2012 , 2015 , 2018, и 2021 IECC

Раздел R101.4.3 (Раздел R501.1.1 в IECC 2015, 2018 и 2021 гг.). Дополнения, изменения, обновления или ремонтные работы должны соответствовать положениям этого кодекса, не требуя, чтобы неизменные части существующего здания соответствовали этому кодексу. (См. Код для дополнительных требований и исключений.)

Международный жилищный код, 2009 г. (IRC)

Раздел N1102.2.3 Люки доступа и двери. Дверцы доступа, отделяющие кондиционированное пространство от некондиционного пространства, защищены от атмосферных воздействий и изолированы (без сжатия или повреждения изоляции), по крайней мере, до уровня изоляции на окружающих поверхностях.

2012 , 2015 и 2018 IRC

Раздел N1102.2.4 Люки и двери доступа. Дверцы доступа, отделяющие кондиционированное пространство от некондиционного пространства, защищены от атмосферных воздействий и изолированы (без сжатия или повреждения изоляции), по крайней мере, до уровня изоляции на окружающих поверхностях. Таблица N1102.4.1.1 Установка воздушного барьера и изоляции, потолок / чердак: проемы для доступа, спускающиеся вниз лестницы или двери в коленях в не кондиционированные чердаки изолированы и герметизированы.

Модернизация:

2009 , 2012 , 2015 , 2018 и 2021 IRC

Раздел N1101.3 (Раздел N1107.1.1 в 2015 и 2018 годах, N1109.1 в 2021 году IRC). Дополнения, изменения, обновления или ремонтные работы должны соответствовать положениям этого кодекса, не требуя, чтобы неизменные части существующего здания соответствовали этому кодексу.(См. Код для дополнительных требований и исключений.)

Приложение J регулирует ремонт, реконструкцию, переделку и реконструкцию существующих зданий и предназначено для поощрения их дальнейшего безопасного использования.

.
