Мансардная крыша своими руками: устройство и технология возведения

Мансардной называют крышу, под которой обустроены жилые комнаты. По форме мансардная крыша может быть различной, но чаще всего мансарду обустраивают под двускатной крышей. Наиболее рациональным решением, позволяющим получить максимальную полезную площадь жилой мансарды, является мансардная крыша с ломаной линией ската.

Этапы строительства мансардной крыши своими руками во многом похожи на возведение обычной двускатной крыши, так же как и названия элементов, составляющих ее каркас. К ним относятся:

• Мауэрлат – опорный брус, передающий нагрузку от стропил стенам строения;
• Балки перекрытия – доски, образующие пол мансарды и потолок нижнего этажа;
• Стойки – вертикальные опоры, поддерживающие стропильную систему;
• Прогоны – горизонтальные опоры для стропил;
• Ригеля – поперечные горизонтальные элементы, стягивающие скаты крыши между собой, иначе их называют затяжки;
• Стропила – доски, образующие основной контур крыши;
• Подвеска – подвесная стойка, поддерживающая затяжки и перераспределяющая нагрузку между стропилами;
• Обрешетка – доски или листы фанеры, предназначенные для укладки поверх них кровельного покрытия и передающие нагрузку на стропильную систему;
• Кобылки – доски, закрепляемые вдоль оси в нижней части стропил и предназначенные для образования свеса крыши.

Сечение элементов кровли определяется с помощью расчета, в статье приведены наиболее часто используемые в частном строительстве материалы.

Устройство ломаной мансардной крыши и ее отличия

Как уже говорилось, крыша с ломаными скатами несколько отличается от простой двускатной крыши. Разница заключается в форме противоположных скатов: они представляют собой не прямую линию, а состоят из двух соединенных под тупым углом скатов. Крыша может быть как симметричной, так и иметь различную форму противоположных скатов – это зависит от проекта.

Благодаря ломаной форме ощутимо увеличивается полезный используемый объем мансардного помещения. Нижнюю часть стропил обычно устанавливают под углом около 60 градусов к горизонту, а опорные стойки, поддерживающие эти стропила, играют роль каркаса внутренних стен. Верхняя часть стропил чаще всего устанавливается под небольшим углом, от 15 до 45 градусов – это позволяет сэкономить материалы, но сохранить функциональность крыши и ее устойчивость к снеговым нагрузкам.

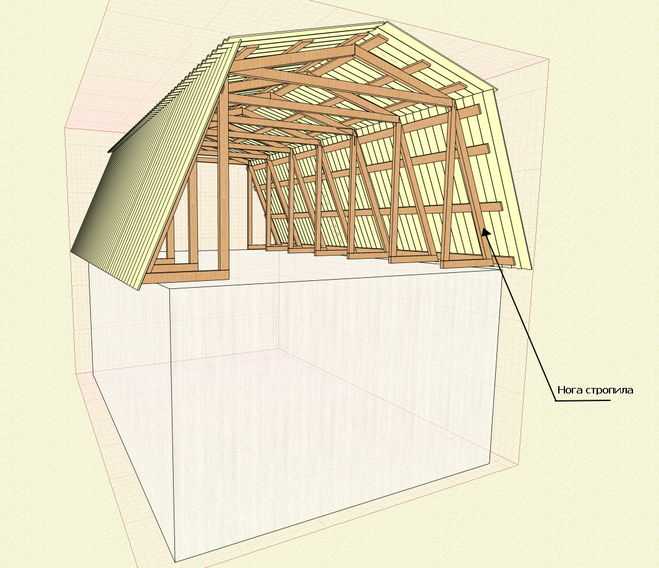

Вертикальные стойки, опирающиеся на балки перекрытий, прогоны и соединяющие их затяжки образуют параллелепипед, ограничивающий внутренние размеры мансарды. Для придания конструкции дополнительной жесткости устанавливают подкосы между балками перекрытий и нижними стропилами. После установки верхних стропил для укрепления фермы и устранения провисания ригелей устанавливают подвесные опоры – бабки. Для дополнительного укрепления нижних стропил их стягивают со стойками с помощью схваток. Крепление элементов производят с помощью гвоздей и болтов или шпилек.

Расчет размеров мансардной крыши

Главным условием комфортного устройства мансарды является высота потолков – она не должна быть ниже 2,5 метров. Для обеспечения такой высоты помещения линия излома мансардной крыши должно находиться на высоте не менее 2,8 метров с учетом толщины слоя утеплителя и внутренней обшивки мансарды, а также толщины чистовых полов.

Перед тем как приступить к покупке материалов и строительству крыши, необходимо начертить подробный чертеж, на котором будут указаны габаритные размеры дома, линия скатов и высота мансарды.

Технология возведения ломаной мансардной крыши

1. Устанавливают мауэрлат по периметру дома. В деревянных строениях мауэрлатом служит верхний брус или бревно. В каменных – кирпичных или блочных – строениях брус мауэрлата крепят на шпильки или анкера, закрепленные в стенах во время кладки на расстоянии не более 2 метров. Выравнивают мауэрлат по внутренней плоскости стены, оставшуюся снаружи стену позже закладывают декоративной кладкой. Брус мауэрлата из сухой древесины хвойных пород обычно имеет сечение 100 или 150 мм. Отпиливают брус нужной длины, выпрямляют при необходимости анкерные шпильки и кладут брус поверх них. Слегка простукивая молотком. На брусе остаются вмятины от шпилек, по ним высверливают отверстие необходимого диаметра. Размечать брус можно и с помощью рулетки, но вероятность ошибки в этом случае выше. На стену укладывают рулонную гидроизоляцию, можно использовать обычный рубероид в два слоя. Мауэрлат надевают на шпильки и затягивают гайки.

Ломаная мансардная крыша обычно не нуждается в утеплении – утепляют лишь стены и потолок мансарды. Воздушное пространство, образуемое под стропилами, обеспечивает хорошее проветривание чердака, уменьшает нагрев помещений мансарды летом и обеспечивает дополнительную теплоизоляцию зимой. Поэтому при зашивке фронтонов важно оставить вентиляционные окошки в верхней части крыши, над перекрытиями мансардного этажа.

Видео — инструкция по возведению мансардной крыши

Мансардная крыша своими руками пошагово + видео

Мансардная крыша представляет собой оптимальный метод увеличения полезной площади дома. При этом затраты будут минимальными. При устройстве такой конструкции можно оборудовать еще одну или несколько жилых комнат. Часто на мансарде устраивают детские комнаты или кабинет. Комфортабельное помещение на чердаке может выполнять функцию гостиной.

При обустройстве мансарды важно помнить несколько принципов, которые помогут создать комфортное и практичное помещение. Мансардная крыша представляет собой определенным образом обустроенный чердак. При создании такой конструкции важно внимательно подойти к этапам теплоизоляции, перепланировки и вентиляции помещения на крыше. Видео строительства мансардной крыши своими руками (пошагово) можно найти в конце статьи.

Преимущества и недостатки решения

Решая обустроить мансардное помещение, нужно знать особенности его постройки. К преимуществам мансардных комнат относятся:

• На чердаке появляется дополнительная комната. Ее можно оборудовать в зависимости от вкусовых предпочтений и назначения.
• Небольшие затраты. Постройка мансардного помещения не встанет в большую сумму. Такая работа будет равноценна возведению пристройки у дома. При этом полезная площадь дома расширяется.
• Отличный вид из окна. Привлекательные пейзажи за окном чердачного помещения никого не оставят равнодушным.

Если рассматривать минусы устройства мансарды, следует вспомнить о необходимости дополнительного обогрева комнаты.

Виды мансардных крыш

При проектировании мансардного этажа важно позаботиться о выборе типа крыши. Нужно разобраться не только в выборе внешнего вида конструкции, но и в способах ее обустройства.

Существует несколько вариантов, наиболее приемлемых при создании мансардной крыши. Их можно выбирать только при учете особенностей дома:

• Двускатная крыша. Такие конструкции являются простыми. Они имеют два ската. Под двускатными крышами довольно просто оборудовать мансардные помещения. поскольку такие конструкции являются довольно простыми, сложностей при их планировке не возникает. Основным минусом подобных крыш является небольшое пространство мансардных комнат. Это обусловлено расположением потолков под углом.
• Ломаная двускатная крыша. Главной отличительной чертой таких конструкций является наличие четырех скатов. Их размещают под разными углами. Такие крыши сложнее строить, чем обычные двускатные конструкции. Однако и пространства в мансарде будет намного больше.

• Одноуровневая мансардная крыша. Эти крыши устраивать еще сложнее. Однако при правильном подходе и следовании советам профессионалов можно возвести мансардную крышу, под которой будет просторное и комфортабельное помещение. Такая крыша смещена в одну из сторон чердачной комнаты.

• Двухуровневая крыша. Подобный тип крыш конструировать сложнее остальных. Проект конструкции составляется вместе с планом мансардных помещений. Это обусловлено расположением комнат на разных уровнях дома.

Важно разобраться с устройством мансардной крыши, которую решено сделать.

Устройство мансарды

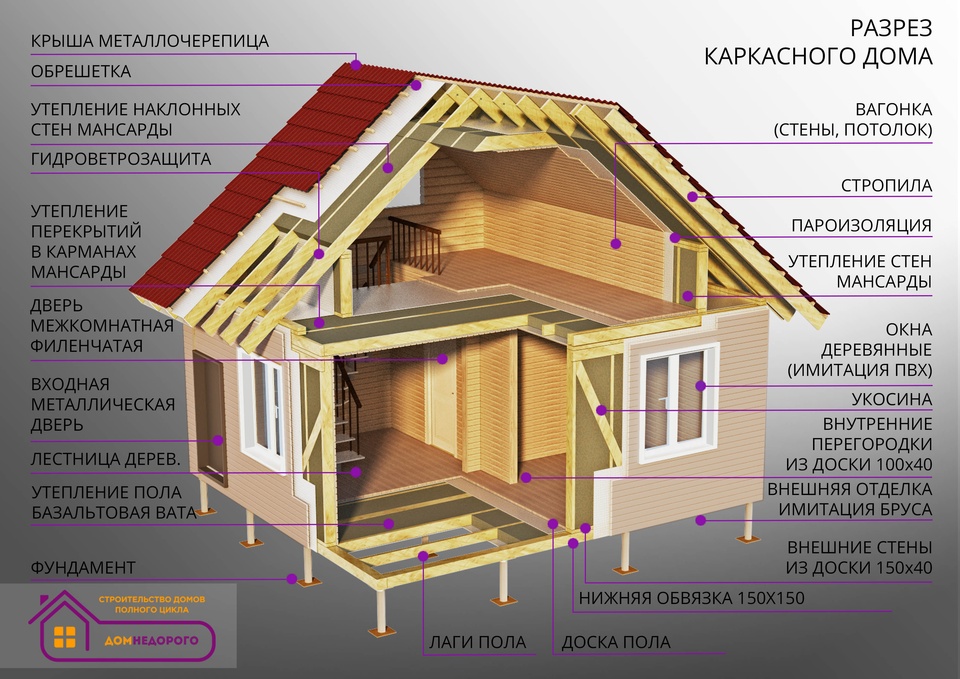

Каждая крыша имеет свои особенности конструкции. Однако мансардные конструкции обладают рядом общих черт и с простыми скатными сооружениями. Их важно знать, приступая к работе:

• Кровля. Этот элемент крыши является защитным барьером всей конструкции. Кровля исключает проникновение в чердак осадков и воздействие непогоды.
• Обрешетка. Она изготавливается из деревянных досок. Именно на обрешетку и укладывают кровельный материал.
• Коньковый прогон. Он представляет собой верхнюю часть крыши.
• Стропила. Они могут выполняться разных типов – наслонными и висячими. Каждое из таких стропил имеет свои особенности. Для мансардной крыши выбираются наслонные изделия.

• Внутренние опоры. Чтобы крыша была прочной и устойчивой, ее следует подпереть вертикальными балками.
• Слой изоляции. Между кровлей и стенами помещения укладывают пирог изоляции. Он включает несколько слоев. За счет этого соблюдается определенный температурный режим в мансардной комнате. В пирог заключают тепло-, гидро- и шумоизоляционные слои.

Зная устройство крыши, можно приступать основным работам. Фото возведения мансардной крыши своими руками (пошагово) помогут разобраться с этапами процесса.

Технология строительства мансарды

Нередко архитекторы при составлении проекта мансардной крыши, не принимают во внимание погрешности системы вентиляции и изоляционного слоя. Если имеются такие ошибки, результат может оказаться плачевным. Уже спустя несколько лет, крыша станет протекать. Поскольку мансарда довольно близко располагается к стене внутри помещения, довольно трудно обеспечить оптимальный уровень теплообмена. В конструкцию мансарды обязательно должны входить такие элементы, как теплоизоляция и вентиляция.

Теплоизоляционный слой выполняется толщиной 20 см. Это обусловлено холодным климатом в большинстве регионов России. Кроме того, при создании хорошей теплоизоляции летом под мансардной крышей будет прохладно. Преимущества такого решения говорят о необходимости выбора качественного защитного материала.

Кроме того, понадобится создать и систему вентиляции крыши. Летом, когда температура будет довольно высокой, кровля будет сильно прогреваться, это может сделать пребывание в мансарде довольно некомфортным. При правильно оборудованной системе притока и отвода воздуха находиться в помещении станет гораздо приятнее. Это же решение и позволит защитить крышу от разрушения. Слой шумоизоляции укладывается для создания тихой и комфортной обстановки внутри мансарды. При этом не будет сильно слышно дождя, града или сильного ветра.

Этапы строительства мансарды

Пошаговая инструкция по устройству мансардного этажа подразумевает выполнение ряда тонкостей технологии. Для сооружения мансарды необходимо иметь хотя бы минимальный опыт строительных работ. Постройка чердачного помещения окажется существенно сложнее, чем в случае с обычной крышей. Это обусловлено необходимостью соблюдения нужных углов скатов. Разобраться, как своими руками построить мансарду в частном доме, можно после изучения плана постройки.

Начинать нужно с составления проекта мансардного этажа. Для этой цели лучше пригласить специалиста, который сможет точно рассчитать нагрузки и установить необходимые размеры элементов. При наличии определенных знаний все расчеты можно выполнить в специальной программе. Понадобится также рассчитать уклоны крыши и предполагаемые нагрузки. Для безошибочного выполнения работы потребуется изучить книгу «нагрузки и воздействия на здания и сооружения».

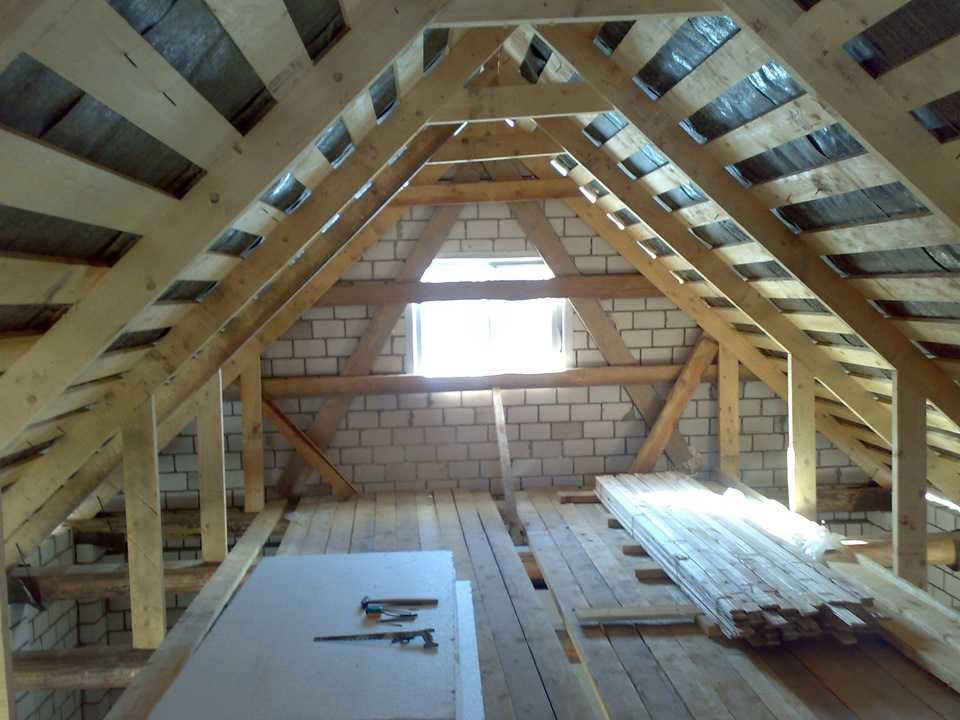

Возведение стропильного каркаса

При выполнении этого этапа работ понадобится пригласить 2-3 работников. Устройство кровли лучше начать с укладки мауэрлатных брусьев. Их фиксируют по всему периметру дома. Для мауэрлатов выбирают брусья 100х100 мм.

Затем монтируют каркас будущей мансардной комнаты. Его вертикальные элементы станут служить опорными стойками для стропильной системы. Сначала с двух сторон устанавливаются вертикальные опоры. Их фиксируют к продольным балкам. Для соединения нужно использовать металлические уголки и саморезы.

В результате таких действий получаются две арки. Их следует соединить при помощи бичевки. Она должна располагаться строго горизонтально. Даже при небольшом наклоне бичевки одну из арок придется укорачивать. Затем на определенном расстоянии друг от друга следует установить другие арки. Чтобы закреплять перемычки, используют штампованные уголки.

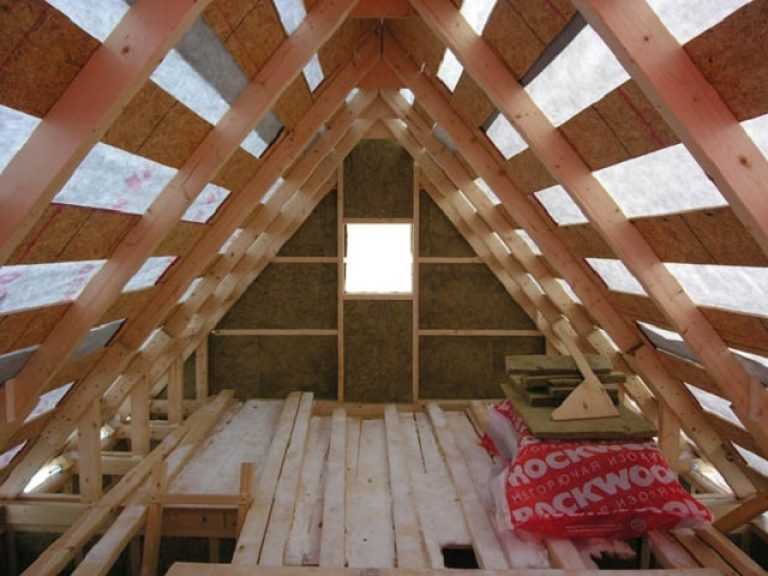

Затем устанавливаются верхние стропила. Такая работа является довольно сложной. Стропила следует монтировать таким образом, чтобы они были установлены под определенным уклоном. Сначала выполняется шаблон из досок. Нужно, чтобы они соответствовали соединенным стропилам. При использовании такого шаблона нужно подрезать стропила, находящиеся на земле. Затем они устанавливаются в нужное место. Установка стропил осуществляется с учетом постройки внутренней мансардной комнаты.

Оканчивается установка стропильной конструкции прибиванием обрешетки. Обычно ее выполняют из фанеры или ДСП.

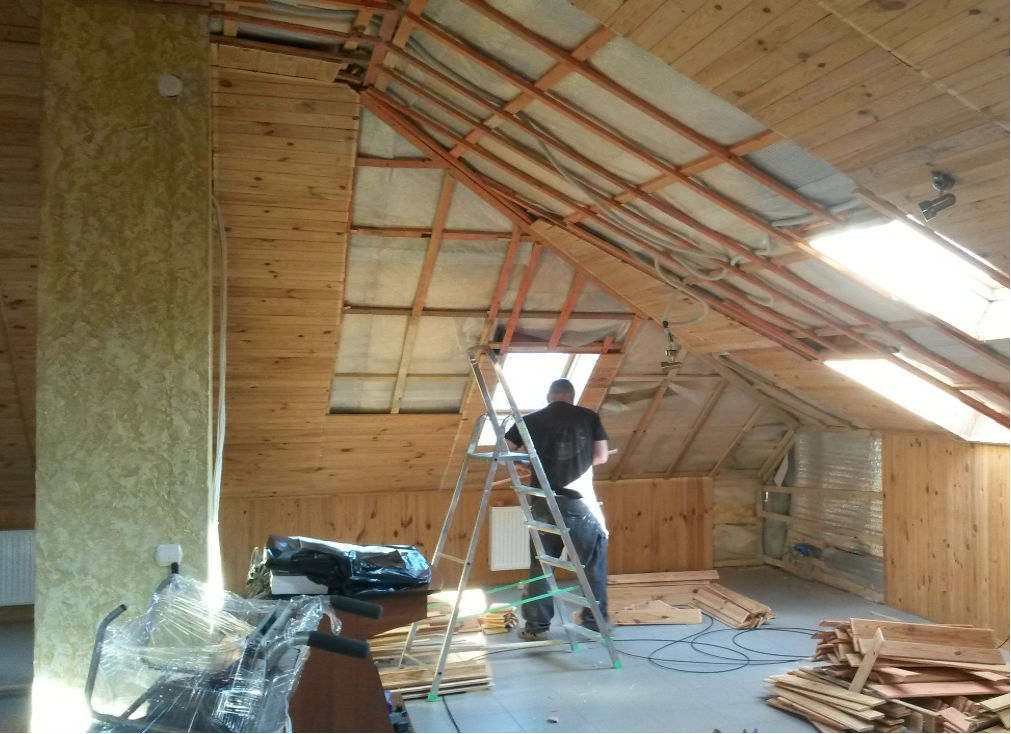

Утепление мансардной кровли

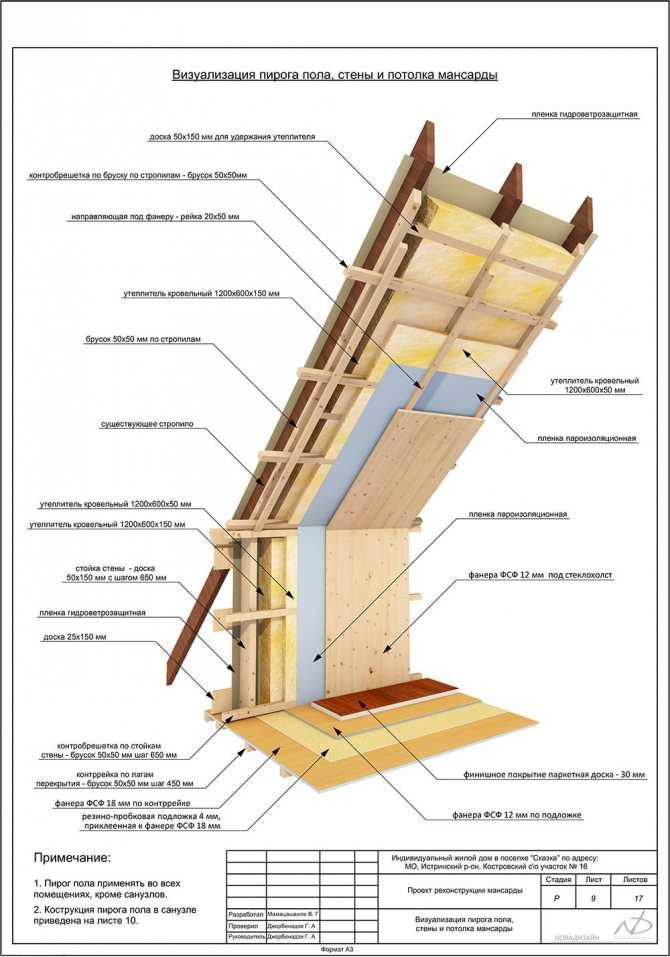

После завершения работ по установке стропильной системы и обрешетки можно создавать изоляционный слой. Пленку пароизоляции укладывают изнутри кровли. Ее фиксируют к стропилам на строительные скобы. После выполняется теплоизоляция. Необходимо следить за плотностью укладки утеплителя на поверхности стропил. Не должно быть щелей, из-за которых в будущем могут возникнуть проблемы с конденсатом и теплозащитой помещения. конструкцию обрешетки крепят на теплоизоляцию с промежутком между досками в полметра.

Сверху на стропила укладывают гидроизоляцию. Она будет защищать мансарду от попадания влаги. На слой гидроизоляции укладывается кровельное покрытие. Такая схема кровельного пирога служит оптимальной при устройстве мансарды.

Как видно, возведение мансардной крыши представляет собой серьезную работу. От степени серьезности, с которой подходить к работе, зависит долговечность сооружения. Можно найти массу примеров, какую конструкцию и внешний вид может иметь мансарда. Среди различных ее видов можно подобрать наиболее подходящий вариант. Если необходимо создать оптимальное дневное освещение, следует установить окно больших размеров. Часто его форма выбирается круглой или квадратной. В любом случае перед работой следует тщательно подготовиться и составить проект будущей постройки.

Выводы

При возведении мансардной крыши следует учитывать некоторые особенности работы. К примеру, важно создать правильное утепление и гидроизоляцию пирога. Кроме того, нужно позаботиться о выборе кровельного покрытия. Благодаря этому мансардная крыша будет надежно защищена от непогоды.

Перед работой составляется проект будущей постройки. Он создается с учетом расчетных нагрузок и используемых материалов. В плане постройки отражают все тонкости процесса. Важно следовать технологии сооружения мансардной крыши – это обеспечит ее надежность и долговечность.

Оценка статьи:

Загрузка…

Сохранить себе в:

Adblock
detector

виды, устройство и технология возведения

По правилам пожарной безопасности дом из СИП-панелей не должен быть выше двух этажей. Обычно недостающую площадь добирают тем, что делают дом шире по горизонтали, но это решение подходит не для всех. Многие из-за размера участка не могут расширить дом. И тогда лучшим вариантом будет сделать мансардную крышу. Для частных домов – это дело нескольких недель, а результатом станет дополнительное жилое пространство. В мансарде можно оборудовать спальню или кабинет, игровую для детей или для взрослых, вариантов, как использовать пространство, кроме как загромождать его вещами, – уйма.

Виды мансардных крыш частных домов

Прежде чем, начинать строительство мансардной крыши частного дома, стоит выбрать какой именно тип вы хотите или какой лучше всего подойдет под ваши цели.

Односкатная

Такой вариант используется реже всего, так как получается слишком маленькое пространство, которое сильно ограничивает варианты его использования. Хотя и их используют в загородных постройках. Там может размещаться спальня самого маленького члена семьи или игровая комната для него же. Хотя если выбирать из всех видов мансардных крыш для частного дома, то в сравнении с остальными такой вариант является самым нецелесообразным. В нем довольно сложно сделать функциональное пространство, которое будет удобно для всех.

Двухскатная

Более популярным вариантом является двухскатная крыша. Внутри, в независимости от высоты стен, можно легко сделать два и более полноценных окна, а если света все равно будет недостаточно, то всегда можно использовать вариант с мансардными окнами в крыше. Частные дома с подобной крышей можно довольно часто встретить как в жизни, так и в кино, и, конечно же, на детских рисунках.

При таком устройстве мансарды можно сделать большое пространство, в котором поместятся все необходимые вещи. Если не хочется оказываться от чердака-кладовки, то в таком варианте можно организовать и то, и то. И тогда получиться двойная выгода – и место, где можно хранить вещи, и дополнительная комната, в которой можно оборудовать спальню или, например, кабинет.

Ломаная мансардная крыша

Вторым по популярности вариантом является ломаная мансардная крыша. Она хорошо подходит для целей, которые преследуются при переделке чердака. Устройство ломаной мансардной крыши для частного дома представляет собой двухскатную крышу, в которой сделаны изломы скатов наружу. И из-за этого получается, что нет такого сильного сужения пространства по периферии комнаты, который присутствует в вариантах выше.

Главной особенностью такого типа является то, что высоту мансардных стен можно делать минимальной или не делать их вообще. Также ломаная крыша часто применяется в том случае, когда мансарду настраивают на уже построенный дом. Это связано с тем, что фундамент может не выдержать дополнительной нагрузки на себя, от которой просто никуда не деться, при переделке чердака. А ломаная крыша прекрасно справляется с организацией дополнительного жилого помещения без строительства новых стен.

Технология возведения

Технология возведения мансардной крыши частного дома зависит в первую очередь от того, какой тип вы выберете. Если вы только начинаете строительство дома из СИП-панелей, то в никаких проблем при выборе мансарды нет. Вы просто закладываете ее в проект постройки и без труда реализуете. Но в случае если у вас уже есть дом, то стоит выбирать тот вариант крыши, который будет минимально влиять на фундамент, то есть не превысит заложенную допустимую нагрузку. В первом случае, вес мансарды уже будет учтен при выборе фундамента.

Во втором варианте стоит учесть не только вес дополнительных балок и мебели, но и ветер, и снег, а также задуматься о том, чем вы будете утеплять дополнительное помещение.

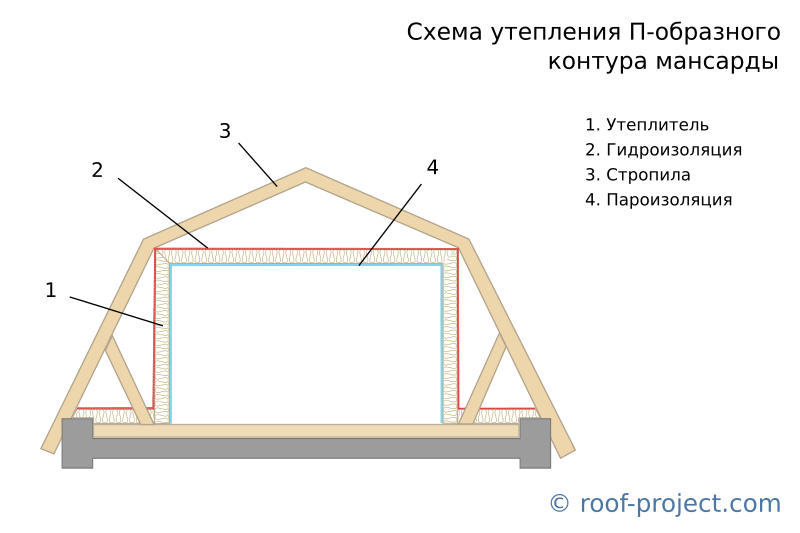

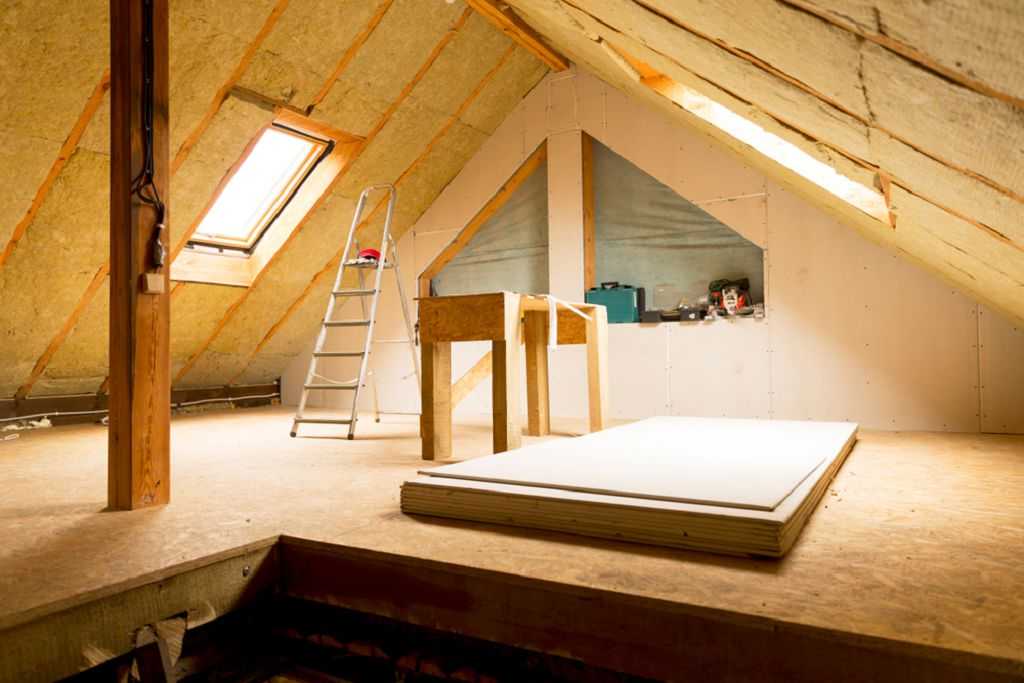

Утепление

Технология строительства мансардной крыши частного дома в обязательном порядке включает в себя утепление стен и полов. Так как формально переделывается чердак, который практически всегда холодный, то есть нет никакой защиты от температуры за бортом, что для жилой комнаты не допустимо. В этом есть преимущество и для нижних этажей – за счет утепленного пола возможно снижение затрат на отопление, так как тепло перестает уходить через потолок.

Но перед тем, как начать работы стоит выбрать, какой именно материал будет использоваться. Для этого необходимо знать, что выбранный утеплитель должен быть:

• не горюч,
• экологически безопасен,
• влагоустойчив.

Всем этим требованиям отвечают множество видов утеплительного материала. Это и пенополистирол, и пенополиуретан, которые оба отвечают заявленным условиям и к тому же, по сравнению с конкурентами, являются наиболее бюджетными способами утеплить помещение.

Также в роли утеплителя может применяться минеральная вата или стекловолокно.

Этот материал, как и первые, обладает всеми необходимыми характеристиками для утепления мансардной крыши частного дома.

Если вы позвоните нам, то мы с радостью расскажем вам, каким материалом лучше всего утеплить переделанный чердак и как переделать его правильно.

Мансардные крыши – технология строительства: конструкция стропил, пропорции

Как возводят или технология строительства

• Планирование
• Схема стропильной системы
• Обрешетка, паро- и гидроизоляция

Пример укладки рулонного утеплителя

• Установка проемов для мансардных окон

Крыша мансардного типа дает массу преимуществ: эффективно используется подкровельное пространство, тепло не уходит наружу, в доме поддерживается стабильная температура. И что важно, увеличения жилой пощади достигают без дополнительных финансовых вложений. Мансардную крышу, как правило, проектируют в процессе разработки проекта будущего дома, но даже если она не была своевременно заложена в проект, то можно будет сделать ее самому, переделав помещение чердака.

Сложность, которую имеют мансардные крыши, технология строительства подобных крыш лишь кажущаяся. На самом деле возвести мансардную крышу под силу любому, кто имеет хотя бы некоторые навыки строительных работ. Просто надо четко представлять, как построить крышу мансардного типа, какую подготовительную работу необходимо провести. Непосредственно к строительству крыши приступают, только имея на руках проект стропильной конструкции мансардной крыши с точными расчетами.

Как возводят или технология строительства ↑

Строительство мансардной крыши в зависимости от особенностей возводимого дома может отличаться в нюансах, но в целом основные этапы чаще всего одинаковы.

Планирование ↑

Чтобы жилое мансардное помещение получилось комфортным должны быть соблюдены пропорции мансардной крыши, скажем, в жилых помещениях высота потолка не должна быть меньше 2,5 м. Полезную площадь мансарды определяет уклон крыши. Нормирована также высота стен. Они должны быть выше 1,2 м при уклоне в 30° и равны 0,8 м – при 45-60°.

Таким образом, чем круче крыша, тем просторнее получается мансардный этаж.

Схема стропильной системы ↑

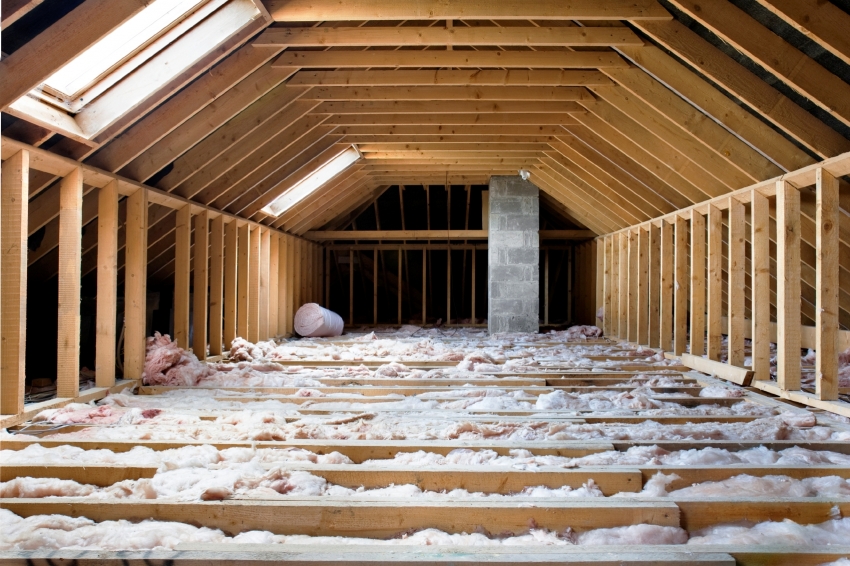

Основой мансардной крыши, ее скелетом является стропильная система. От нее же зависит форма верхней части дома. Конструкция стропильной системы мансардной крыши имеет свою специфику. Объема, который образуется, внутри этого деревянного каркаса, должно быть достаточно для обустройства в подкровельном пространстве жилых помещений. В случае ломаной крыши проблему можно решить относительно легко. Но ведь не каждому же дому может подойти подобный «головной убор».

Стропила являются для нее основными несущими элементами. Это наклонные балки (стропильные ноги), которые прикреплены снизу к мауэрлату (опорному брусу). Так вот, если у крыши небольшие размеры и простая конфигурация, то стропила в этом случае, как правило, опираются, с одной стороны, на наружные стены дома, а с другой – на коньковый прогон.

Получить из расположенных таким образом стропил просторную мансарду не получится. Приемлемая по площади мансарда возможна только при специальном устройстве стропильной системы, которое несколько отличается от традиционного.

Стропильная система мансардной крыши может быть выполнена в двух вариантах:

• все скаты образованы наслонными стропилами;
• нижние скаты образованы наслонными стропилами, а верхние – висячими.

Важно

Для устройства стропильной системы мансардной крыши используют высушенную и ошкуренную древесину, желательно, хвойных пород, с влажностью не превышающей 18%, которую предварительно обработали антисептиками и антипиренами



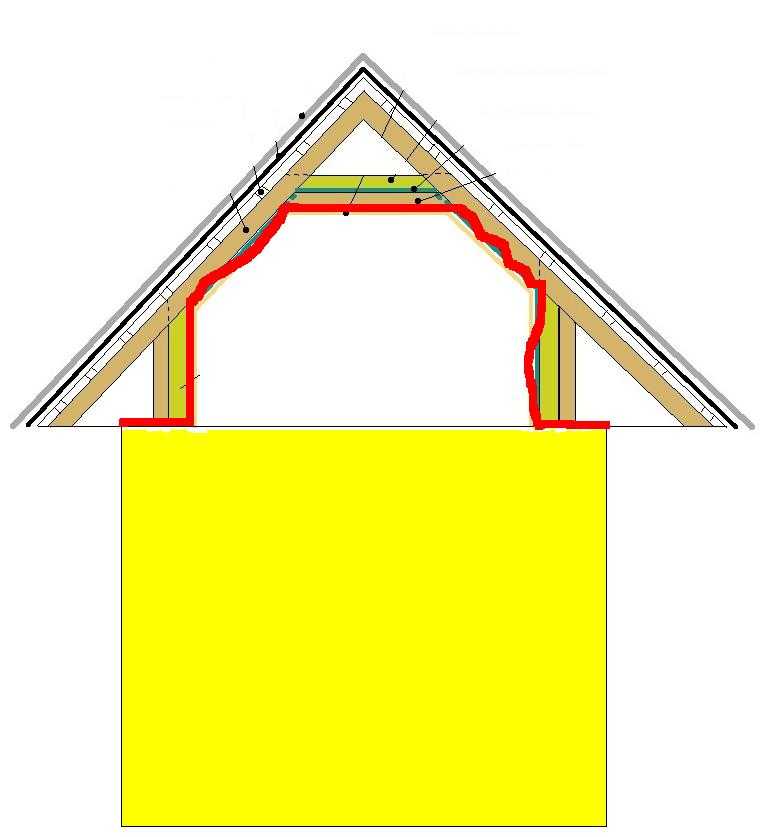

Строение мансардной крыши в разрезе – это совокупность небольших секторов в виде простых геометрических фигур. Чаще всего центральной фигурой является прямоугольник. По бокам расположены треугольники, которые образованы нижними скатами, то есть наслонными стропилами, а верхние треугольники – верхние скаты крыши, соответственно, наслонными или висячими.

На заметку

Если у мансарды углы обоих скатов, верхнего и нижнего, равны, то это – мансарда внутри обыкновенной двухскатной крыши.

В конструкции мансарды, построенной по такой схеме присутствует затяжка – балка перекрытия ее потолка. А каркасом стен будут выступать вертикальные стойки. Жесткость потолка увеличивают, подвесив затяжку на бабку.

В крупногабаритных крышах стропила становятся элементами деревянных ферм, сложных или простых по конструкции. Благодаря сооружению стропильных ферм можно существенно увеличить свободное пространство самой мансарды. Хотя наличие промежуточных опор может создать нежелательные препятствия при обустройстве мансардного помещения, создании дизайна.

Обрешетка, паро- и гидроизоляция ↑

Сама конструкция мансарды затрудняет вентиляцию жилого помещения, поэтому влага от поднимающегося теплого воздуха задерживается на утеплителе, нанося ему непоправимый вред. Для решения этой проблемы необходимо снабдить утеплитель хорошей пароизоляцией и предусмотреть наличие зазора в 5 см между плоскостью крыши и теплоизоляционным слоем.

Пример укладки рулонного утеплителя ↑

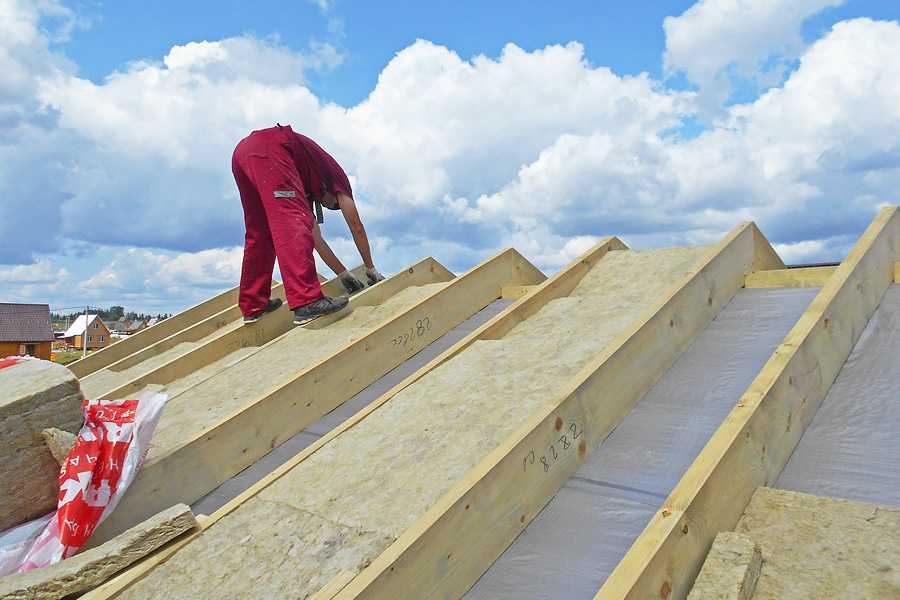

Теплоизоляционный слой укладывают следующим образом.

Устанавливают обрешетку с шагом 600 мм. Рулонный утеплитель разрезают на куски, каждый по 610 мм (при нестандартном шаге обрешетки плиты нарезают соответствующего размера с учетом припусков по краям в 5 мм).

Утеплитель укладывают враспор между брусками обрешетки. Укладывают внахлест пароизоляционную мембрану, закрепляя степлером и проклеивая стыки при помощи строительного скотча. Устанавливают проставочный брусок, к которому клеят гипсокартон или листы OSB.

Установка проемов для мансардных окон ↑

Выполняя монтаж мансардной крыши,  можно облегчить себе труд, если выбрать не наклонный, а вертикальный вариант установки проема для мансардных окон. Его намного проще выполнить, к тому же пропускная способность такого окна значительно выше. Считается, что можно получить оптимальный уровень освещенности, если площадь окон будет составлять порядка 20,5% площади всех стен.

Строительство мансардной крыши завершают укладкой и закреплением кровли.
