Мелкозаглубленный ленточный утепленный фундамент

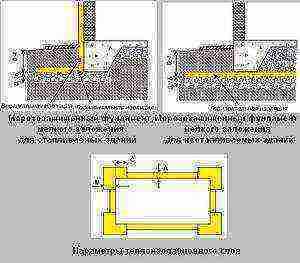

Схема утепления МЗЛФ.

Инженеры-строители настаивают на том, что утепление мелкозаглубленного ленточного фундамента необходимо осуществлять в момент его возведения. Качественно выполненное утепление является превосходной защитой подвального помещения и полов от сырости, а также залогом теплого воздуха и уюта в холодный период года.

Мелкозаглубленный фундамент ленточного типа считается самым подходящим техническим решением при строительстве малоэтажных зданий. Но, опять же, при этом обязательно следует выполнить утепление МЗЛФ, особенно если стройка осуществляется на грунте пучинистого типа, так как это оградит фундамент от возможного проседания и деформирования.

Когда необходимо утепление?

В каких случаях необходима отмостка, знает большинство из частных застройщиков, но не каждый из них сможет пояснить, почему и нужно ли вообще её необходимо утеплять. Необходимость в этом возникает:

• Если используется мелкозаглубленный фундамент.
• Если в доме имеется отопление на цокольном этаже.

Итак, уложенная вокруг здания отмостка является защитой малозаглубленного фундамента и цоколя от непосредственного контакта с водой в результате выпадения осадков, таяния снега или движения грунтовых вод.

Как уже было сказано, утеплять отмостку нужно в обязательном порядке, если строение построено с использованием мелкозаглубленного фундамента. Кроме этого, такие работы не дадут промерзнуть грунту вокруг сооружения, что может в дальнейшем сказаться на его прочности.

Также эти мероприятия обязательно нужно выполнять на территории, где имеются пучинистые грунты. Земля такого типа при промерзании расширяется в объеме, выталкивая фундамент наверх, а весной происходит ее неравномерное оттаивание. Это приводит к возникновению трещин и, как результат, к разрушению сооружения.

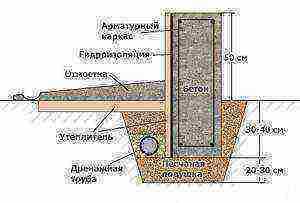

Схема с толщиной слоёв.

Утепление отмостки

Работы по утеплению отмостки предполагают использование следующих видов материалов: пенопласт, керамзит, минвата, пенополиуретан и т.д.

Глубина, на которую закладывают утеплительный материал, и его толщина зависят от технических показателей и климата региона строительства. Современные вспененные стройматериалы даже при небольшом размере «утеплительного» слоя гораздо лучше подходят для этих целей и считаются предпочтительней, чем минвата или керамзит.

Какой бы материал для теплоизоляции не был бы выбран владельцем дома, в любом случае должна быть выполнена гидроизоляция фундамента, так как без гидроизоляции утепление становится абсолютно бесполезным мероприятием.

Вспененные стройматериалы, фактически не имеющие отрицательных характеристик, имеют множество положительных сторон:

• Относительно малый вес.
• Небольшая тепловая проводимость.
• Повышенная морозостойкость.
• Водоотталкивающие свойства.
• Большой эксплуатационный срок.
• Экологическая чистота материала.

Нужно отметить, что пенопласт не имеет положительных характеристик, имеющихся у пеноплекса или, как его еще называют, пенополистирола. Пенопласт впитывает в себя влагу, теряя при этом свойства теплостойкости. Правда, этот изъян легко устраняется обустройством качественной гидроизоляции.

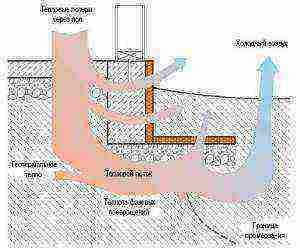

Схема тепловых потоков.

Кроме того, пенопласт имеет и другие недостатки. Недостаточная крепость может привести к его повреждению в результате грунтовых подвижек. Единственное положительное отличие пенопласта — это низкая цена, но в процессе борьбы с упомянутыми отрицательными качествами, владелец может понести куда большие затраты, чем при использовании качественного утеплителя.

Вот мы и подошли к ответу на вопрос, чем и как утеплить фундамент:

• Хорошим материалом, который используют для утеплительных работ, считается пенополистирол
  . Его использование возможно во всех частях нашей страны, включая и северные районы.
• Еще один вид утеплителя — это пенополиуретан. Он наносится равномерным слоем, который не деформируется в результате механических и иных воздействий. У покрытия не имеется швов и оно достаточно прочное. Но для его нанесения требуется специальное оборудование и навыки по обращению с ним. Поэтому использование этого вида утеплителя для малозаглубленного ленточного фундамента остается на ваше усмотрение.

Утепление при помощи пенополистирола

Все мероприятия, связанные с утеплением ленточного мелкозаглубленного фундамента, нужно выполнять в момент строительства здания. Однако порой проблемы могут возникнуть через какое-то время после завершения строительства, когда фундамент уже скрыт под слоем грунта. В этом случае первым делом необходимо вырыть траншею по периметру строения, произвести проверку целостности гидроизоляционных материалов и, при необходимости, заменить их.

Утепление самого фундамента на стадии возведения здания осуществляется за счет приклеивания к фундаментной коробке плиточного пенополистирола особой клеящей массой.

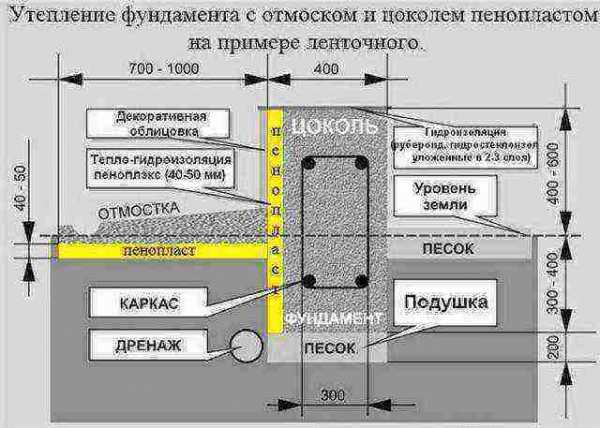

Схема морозостойкого фундамента.

Специалисты не рекомендуют применять для этих целей клеевые растворы с содержанием органических растворителей. Клеящую массу лучше всего намазывать равномерно на утеплитель, затем прижать плитку к фундаментной стене и зафиксировать на этом месте.

Начинать выполнять данные работы лучше всего с любого нижнего угла фундаментного каркаса. При этом, для лучшей стыковки плит, следует использовать при их укладке шахматный порядок

После завершения утепления фундамента при помощи пенополистирола, все швы и стыки полностью заделываются и герметизируются. Для этих целей чаще всего применяется монтажная пена. После этого можно приступить к равномерной траншеи с помощью песка и грунта, а затем начинать выкладывать отмостку по периметру.

Напоследок еще несколько советов, которыми не стоит пренебрегать:

• Если утепление осуществляется при помощи пенополистерола, то в этом случае слой теплоизоляции рекомендуется обрабатывать клеевым составом. Благодаря этому утеплитель куда дольше сохранит свои характеристики.
• Для повышения уровня защиты фундаментного каркаса строения, необходимо осуществить утепление отмостки по периметру всего дома.

О том, что перед закладкой любого фундамента необходимо произвести тщательный анализ грунта на участке, провести изыскания, а также выполнить все расчеты особо тщательно знают все. Любой владелец собственного дома, даже еще на стадии проектирования прекрасно понимает, что прочность и долговечность всей постройки зависит в первую очередь от основания. А вот о том, что необходимо выполнить и утепление мелкозаглубленного ленточного фундамента известно далеко не всем.

Зачем утеплять фундамент

Для того чтобы понять необходимость теплоизоляционных работ и выяснить для чего нужно утеплять ленточный фундамент, особенно неглубокого заложения, следует разобраться в свойствах применяемых материалов для основания дома.

Из чего состоит фундамент? Его основу составляют два материала: бетон и металлический скелет, повышающий его прочность. Так вот основные свойства данных материалов заключается именно в высокой несущей способности. А что касается удерживания тепла то можно сказать, что основание это просто «мост» для доступа холодного помещения внутрь. Фундамент наоборот способствует большой передаче холода от промерзающего грунта зимой внутрь. И это свойство выше как раз у оснований мелкого заложения.

Можно выделить два главных критерия, из-за которых утеплять основание дома нужно обязательно.

1. Если строительство ведется на участке, на котором преобладают пучинистые и суглинистые грунты, то первоначальной задачей для строительства становится снизить уровень промерзания почвы и отодвинуть как можно дальше данную границу непосредственно от основания. Необходимо также снизить опасность, которой подвержен слишком пучинистый грунт в морозы, из-за того, что он сильно расширяется и поднимается. Все эти факторы могут способствовать деформации всей конструкции в целом.
2. На пучинистых грунтах необходимо также свести и потери тепла из дома до возможного минимума в холодный период года.

В основном основание любого дома должно закладываться ниже возможного уровня промерзания почвы, но иногда допустимо устраивать фундамент, который располагается несколько выше данного значения. Правда такое возможно только при тщательных и точных расчетах. Но именно в такой ситуации необходимо минимизировать потери тепла из помещения. Поскольку такое основание будет полностью промерзать.

Следует отметить, что в строительных нормах сделана оговорка, которая строжайше запрещает возведение построек на фундаменте неглубокого заложения в условиях вечной мерзлоты, а также в тех зонах, где параметр среднегодовой температуры не поднимается выше отметки ноль.

Проблемные грунты

Следует выделить и те грунты, которые наиболее опасны при воздействии отрицательных температур на них.

• в почве близко к поверхности расположены грунтовые или родниковые воды. В связи с этим грунт постоянно подпитывается изнутри водой. В морозы столь влажный грунт начинается сильно увеличиваться в объеме и расширяться;
• из-за мелкозернистой структуры в почве уровень влажности постоянно повышен, поскольку грунты с таким строением могут долго удерживать попадающую в почву влагу. Поэтому в морозы он также подвержен значительному пучению;

Почва, которая постоянно обладает повышенным уровнем влажности, в морозы промерзает. Вода, как известно при замерзании превращается в лед, который расширяясь, увеличивается в объеме и поднимается. А теперь представьте что сила подъема самого грунта больше того веса от постройки, который давит на основание. В таком случае произойдет деформация фундамента, причем неравномерная. В результате поднявшееся местами основание вызовет повреждение стен самой постройки, появление трещин.

Для мелкозернистых по составу и илистых почв, характерна следующая картина. Учитывая, что они подвержены содержанию повышенной влажности, они склонны и к полному промерзанию. Малозаглубленный фундамент на таких грунтах зимой полностью промерзает. Бетон идеально проводит холод внутрь. И даже если подвал отапливаемый, то разность температур приводит к образованию на стенах помещения конденсата и постоянной сырости. Такая среда идеальна для роста разнообразных грибков и плесени.

Поэтому на участках с такими грунтами нужно максимально ответственно подходить к такой задаче, как утепление мелкозаглубленного фундамента и позаботиться об устройстве дренажа, чтобы максимально изолировать наружные стены от промерзающего насквозь грунта.

Технология утепления

Так как основание мелкого заглубления располагается выше чем уровень промерзания почвы, то и утеплять его необходимо во всех плоскостях: вертикальной и горизонтальной. Это позволит задержать отток тепла из помещения, а также избежать промерзания грунта непосредственно под самим основанием.

Основным материалом для утепления в настоящее время является пенополистирол. как показывает статистика даже тонкий слой этого материала, применяемый для вертикального утепления, способствует тому, что тепловые потери из дома сокращаются на 20% (при толщине пенополистирола всего лишь 5см). Соответственно и горизонтальное утепление будет способствовать тому, что сам фундамент промерзать не будет.

Утепление мелкозаглубленного фундамента пенополистиролом – универсальный способ. Материал обладает высокими показателями тепло сбережения, повышенной влагостойкостью. Кроме того, монтировать и крепить его легко, а также он огнебезопасен, обладает недорогой стоимостью и экологичен.

Стоит учесть и факт того, что самые большие потери тепла наблюдаются именно в углах здания. Поэтому слой теплоизоляции в тех местах должен быть шире и толще.

Этапы выполнения работ

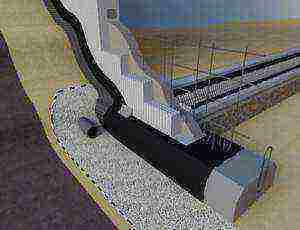

1. На первом этапе выполняют подготовительные работы. Они заключаются в выкапывании траншеи вокруг всего основания. Ее глубина равна глубине фундамента до подушки. Ширина траншеи должна соответствовать уровню промерзания грунта, к которому прибавляют 5 см.

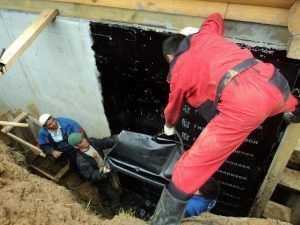

2. Снаружи фундамента наносят гидроизоляционный слой. Он может состоять из материалов на основе битума. Их наносят одним сплошным слоем на стену основания и цоколь. Или в качестве гидроизоляции может быть использован любой рулонный материал, также на основе битума. Его наклеивают на ту сторону, которую необходимо утеплить, используя битумную мастику.
3. Материал, который используется в качестве утеплителя, сверху покрывают либо плотной пленкой, либо геотекстилем. Это необходимо для того, чтобы поверхность утеплителя была ровной и скользкой, чтобы грунт при вспучивании не смог ее повредить.
4. На последнем этапе, если это необходимо, укладывают трубы для дренажа, а траншею для них засыпают смесью песка и гравия.

Крепить пенополистирольные плиты можно используя газовую горелку. Рулонный гидроизоляционный материал нагревается в нескольких точках плиты. Далее достаточно просто прижать плиту плотно к стене. Можно также приклеить ее на слой битумного покрытия, которое было использовано в качестве гидроизоляции, при помощи битумной мастики.

Как видно, утепление мелкозаглубленного ленточного фундамента осуществить легко и затраты при этом не так высоки. Самое главное это не оставлять никаких зазоров и пропусков в процессе утепления, так как это существенно снизит эффект от использования теплоизоляционных материалов.

Распространенные ошибки

Несмотря на несложность процесса, утепление ленточного фундамента пеноплексом порой приводит к весьма неприятным ошибкам, из-за которых вся польза от работ сводится к нулю,

1. Теплоизоляционный слой монтируется изнутри и снаружи. Но в последнем случае, он укладывается не полностью. Это приводит к промерзанию грунта под основанием.
2. Теплоизоляция укладывается только изнутри и под самим основанием. В результате получается, что тепло уходит из помещения наружу, а пол остается всегда холодным.
3. Плиты пенополистирола уложены так, что боковая поверхность закрыта не полностью. Результат такой теплоизоляции – промерзание основания дома и пола.
4. Плиты теплоизоляционного материала уложены только в горизонтальной плоскости. Результат – полное промерзание фундамента и пола.

Избежав самых распространенных ошибок и тщательно выполняя все этапы работ по утеплению, вы вполне сможете добиться того, что даже в самые лютые морозы в вашем доме будет тепло, вопреки распространенному мнению, что утеплить фундамент мелкого заложения качественно просто невозможно.

Специалисты рекомендуют проводить утепление ленточного фундамента на этапе его строительства. Качественная гидроизоляция надежно защищает полы дома и подвал от отсыревания. Надежно утепленный фундамент – это гарантия того, что в доме будет тепло и уютно, независимо от того, какая погода снаружи.


Особенности утепления мелкозаглубленного основания

Поскольку одной из особенностей мелкозаглубленного основания является тот факт, что его основание находится выше уровня промерзания почвы, его утеплению следует обратить особенно пристальное внимание. Прежде всего, следует понимать, что утеплять мелкозаглубленный фундамент необходимо во всех плоскостях: и в горизонтальной, и в вертикальной. Это даст возможность максимально эффективно воздействовать оттоку тепла из помещения и не допустить промерзания грунта под фундаментом.

Чаще всего в качестве материала для утепления мелкозаглубленного ленточного основания используется пенополистирол.

Многолетняя практика наглядно демонстрирует, что даже совсем небольшой слой данного материала, использующегося для вертикального утепления, снижает тепловые потери, как минимум, на 20%.

Утепление ленточного основания пенополистиролом представляет собой уникальный способ, а все потому, что материал отличается не только отличными показателями теплосбережения, но и высоким уровнем влагостойкости. Помимо этого, данная технология проста в исполнении.

Подготовка к утеплению фундамента

Прежде чем приступить к утеплению мелкозаглубленного фундамента пенополистиролом снаружи, следует произвести некоторые подготовительные работы. В первую очередь потребуется подготовить инструмент и материал, толщину которого следует выбирать с обязательным учетом внешних характеристик.

Специалисты рекомендуют использовать для проведения таких работ, как утепление ленточного типа фундамента, экструдированный пенополистирол.

Первым делом фундамент необходимо окопать по всему периметру и тщательным образом просушить поверхность основания с наружной стороны. Плиты для утепления лучше выбирать толщиной не меньше 10 см. Когда бетонное основание окончательно высохнет, следует произвести его гидроизоляцию. Этот момент особенно значим в том случае, если грунтовые воды проходят в непосредственной близости к фундаменту.

Материал для проведения гидроизоляционных работ может использоваться различный. Например, это могут быть мастики на водной или полимерной основе. Обязательно нужно позаботиться о выполнении дренажа всей территории в районе основания. В последствии его можно будет укрыть при помощи отмостки.

На дно траншеи потребуется засыпать небольшой слой гравия и песка, которые необходимо как можно более тщательно утрамбовать. Поверх получившейся подушки укладывают перфорированную трубу и засыпают смесью песка и щебенки.

Ни на секунду не следует забывать о том, что гидроизоляция основания представляет собой очень значимый этап работы, а потому к его выполнению следует подойти с максимальной степенью ответственности.

Особенности монтажа утеплителя

Технология утепления малозаглубленного основания пенополистиролом предполагает наклеивание плитного материала на стены фундамента с использованием специального клеящего состава. Настоятельно не рекомендуется использовать с этой целью смеси, содержащие органические растворители.

Наносить клей нужно точечно на утеплительный материал. После чего плиту нужно прочно прижать к основанию и на непродолжительный промежуток времени зафиксировать в определенном положении. Результат окажется лучше, если будет использоваться полосная технология утепления. Начинать работу при этом следует с любого из нижних углов фундамента. Верхний слой пенополистерола целесообразней укладывать в шахматном порядке. Это поможет обеспечить хорошую стыковку швов.

По окончании монтажа утеплителя всю поверхность тщательно герметизируют, чтобы между плитами не оставалось никаких зазоров. Для этого можно использовать клей или монтажную пену.

Когда утепление основания мелкозаглубленного типа пенополистиролом будет завершено, траншею можно начинать равномерно засыпать песком и грунтом. Последние следует хорошо утрамбовать, чтобы избежать оседания.

Не окажется утеплить и всю цокольную часть здания. Помимо обеспечения дома дополнительной теплоизоляцией, такой шаг позволит сделать фундамент еще более прочным, что в свою очередь увеличит показатель долговечности самого здания.

Полезные советы

1. Если используется технология утепления пенополистеролом, теплоизоляционный слой необходимо поверху обработать клеем для отделочных работ. Это позволит утеплителю сохранить свои эксплуатационные характеристики на более длительный промежуток времени.
2. Для повышения защитных функций основания дома рекомендуется дополнительно произвести утепление отмостики. При этом работу следует произвести по всему периметру здания. Материал может использоваться любой, включая пенополистирол.
3. Укладывать утеплитель следует только после обустройства подушки отмостки и дренажа, а также укладки гидроизоляционного материала.
4. Сверху утеплителя обязательно следует делать бетонную стяжку. В качестве альтернативы может применяться укладка тротуарной плитки.
5. Если строительство здание было произведено на грунте, характеризующемся большой глубиной промерзания, настоятельно рекомендуется позаботиться о дополнительной защиты теплоизоляционного слоя от разного рода повреждений механического характера. Наилучшим образом с этой целью подойдет кирпичная кладка поверх пенополистирольного утепления.
6. Утепление должно производиться для всех видов фундамента, независимо от типа грунта, на котором осуществлялось строительство дома.
7. Без наличия определенного строительного опыта настоятельно не рекомендуется заниматься утеплением фундамента собственными силами. В подобной ситуации лучшим решением окажется обращение к опытным профессионалам, отлично знающим свое дела и способным выполнить работу любой степени сложности в максимально короткие сроки.

При выборе компании для утепления основания следует обращать внимание не только на ее опыт работы в соответствующем секторе рынка, но и на отзывы со стороны уже состоявшихся клиентов.

Чаще всего утепление мелкозаглубленного ленточного фундамента проводится во время его возведения. Такой шаг способствует защите подвала и пола от сырости, спасает постройку от сквозняка и холода, а также не позволяет выходить нагретому воздуху из помещения.

Зачем утеплять основание

Ленточное основание почти всегда изготавливается из бетона и арматуры – материалов, хорошо проводящих холод. При отсутствии качественной теплоизоляции дом, построенный на таком базисе, в зимний период становится практически непригодным для жизни. Стоит помнить об этом при застройке.

Утепление основы имеет колоссальное значение по нескольким причинам:

• Изолированный базис минимизирует теплоотдачу;
• Изоляция помогает фундаменту противостоять пучению почвы;
• Тепловая защита способна уберечь подвальное помещение от появления конденсата.

Мелкозаглубленное основание закладывается выше уровня промерзания почвы, поэтому добросовестно выполненное утепление в данной ситуации просто необходимо.

Преимущества изоляции:

• сделав все правильно, можно избежать промерзания стенок и пола;
• в доме будет уютно и комфортно вне зависимости от погоды;
• финансовые затраты хозяев на обогрев помещения в холодное время года значительно уменьшатся;
• подвальное помещение можно переоборудовать в жилую зону.

Возводя ленточный фундамент, стоит помнить, что утепление не только борется с морозами, но и помогает сохранять основе прочность, защищая ее от трещин и эрозии.

Материалы, подходящие для утепления

Существует множество материалов, используемых для теплоизоляции основ. Профессиональные строители рекомендуют новичкам обратить внимание на самые распространенные утеплители:

• Насыпные смеси;
• Пенополистирол;
• ППУ;
• Пеноплекс.

Стоит внимательно рассмотреть каждый материал, его достоинства и недостатки, чтобы найти для себя самый практичный и выгодный вариант.

Насыпные смеси

Технология, которую многие признают стандартной – утепление ленточного фундамента с использованием сыпучих смесей. Важно знать, что она не будет действенной без базисной гидроизоляции. Отказавшись от гидроизоляции, удержать тепло в строении не получится.

Для изоляции конструкции смесями предпочтительно применять керамзит, но желающие сэкономить пренебрегают этим материалом и используют грунт. Это одна из самых распространенных ошибок, ведь земля не может обеспечить достаточную теплоизоляцию, так как она плохо переносит перепады температур. Еще один минус: придется отказаться от идеи переоборудования подвального помещения в жилое пространство.

Сам керамзит хорошо справляется со своей работой, ведь он представляет собой препятствующую скоплению воды пористую насыпку, которая задерживает холодный воздух.

Пенополистирол является достаточно устойчивым утеплителем, широко применяемым на просторах РФ. Он влагостойкий, не подвержен воздействию плесени и грибка, обладает отличными теплоудерживающими свойствами и доступен по цене. Единственным минусом пенополистирола считается то, что он понемногу портится под действием ультрафиолетового излучения. Монтаж его не занимает много времени, а справиться с ним может каждый:

• По периметру здания выкапывается котлован нужной глубины, ширина которого должна равняться 50 см. Поверхность основания очищается от почвы;
• Делается гидроизоляция с помощью обмазки (лучше всего использовать битумную мастику). Защиту наносят ровным слоем с помощью валика или кисти;
• После того, как гидроизоляция обсохнет, отсыпается песчаная подушка и пенополистироловые плитки прикрепляют к фундаменту, а также укладывают их на почву. Все щели старательно заливают пеной, чтобы избежать проникновения холодного воздуха;
• Еще раз производится гидроизоляция – утеплитель покрывают рубероидом, чтобы почва не нанесла ему вред. Иногда производят установку дренажа. Далее все засыпают песком и выравнивают отмостку.

ППУ

В современном мире большую популярность получил ППУ – пенополиуретан. Напыляемая теплоизоляция считается одной из лучших среди остальных материалов благодаря тому, что она образует влагонепроницаемое покрытие без швов с высоким уровнем утепления и стойкости. Но позволить себе пенополиуретановую изоляцию могут не все: она достаточно дорогостоящая и для ее выполнения нужно приобретать специальное оборудование.

Сам процесс утепления основы пенополиуританом прост. Сначала основание очищается от почвы, в нем заделываются все трещинки. На выравненную поверхность базиса наносится ППУ. После его высыхания равняется почва и под наклоном укладывается бетонная отмостка. Это делается для того, чтобы фундамент не подтапливался.

Пеноплекс

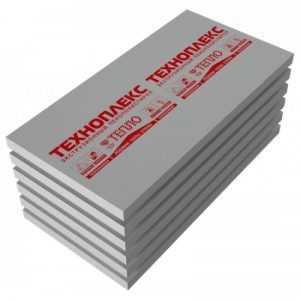

Пеноплекс – это защищающий основание от холода и влаги прочный материал, выпускаемый в форме плит. Его не пугают перепады температур, он легко выносит механическое и химическое воздействие, а это значит, что он сможет уберечь фундамент от эрозии.

Как и при теплоизоляции базисной конструкции керамзитом, во время установки утеплителя из пеноплекса обязательным условием является укладка слоя гидроизоляции.

Утепление ленточного фундамента, осуществляемое пеноплексом, выполняется достаточно просто. Чтобы определить идеальную толщину плит, подходящую для конкретной постройки, осуществляется расчет на специальном калькуляторе. Когда с подготовкой покончено, поверхность основания очищается и выравнивается. Плиты крепят на клей-пену для пенопласта. Далее теплоизоляцию заштукатуривают, чтобы защитить ее от разного рода повреждений.

Процесс утепления базиса достаточно прост, но и здесь есть «подводные камни». Поэтому, если мастер впервые собственноручно производит теплоизоляцию, ему стоит хорошо изучить технологию или обратиться за консультацией к специалисту. Разобравшись в методиках, подобрав качественные материалы, можно приступать к строительным работам. Если сделать все правильно, фундамент станет крепкой основой для дома и прослужит не один десяток лет.

Видео о том как правильно утеплить фундамент от профессионала:

beton-stroyka.ru

Надёжный мелкозаглубленный фундамент

При глубине залегания подошвы подземной несущей конструкции 0,2 – 0,7 м она называется мелкозаглубленный фундамент (МЗФ) и обладает минимальным бюджетом строительства. Существуют малозаглубленные плиты, столбы, ленты. Сваи всегда погружают ниже промерзания, поэтому они попадают в категорию заглубленных фундаментов по умолчанию.

Разновидности МЗФ

Основная проблема несущих конструкций зданий, эксплуатирующихся под землей, заключается в морозном вспучивании грунтов, возникают при наличии условий:

• высокий процент глины
• обилие влаги для насыщения этих крупиц
• промерзание грунта, приводящее в неравномерному увеличению объемов на разных участках

Для решения проблемы использовалось несколько решений:

• плавающая плита – обладает значительной опорной поверхностью, высокой горизонтальной жесткостью, уверенно противостоит силам пучения

• подошва ниже промерзания – позволяет исключить на 100% вспучивание
• обратная засыпка инертным материалом пазух – необходима для ликвидации касательных усилий при расширении грунтов, стремящихся выдернуть фундамент из земли

Для снижения трудоемкости, сроков сдачи объектов, бюджета строительства был создан комплекс мер по снижению либо полной ликвидации вспучивания в мороз:

• нерудные материалы – не содержат глины, используются в подстилающем слое + пазухах обратных засыпок
• дренаж – пристенный, пластовый либо кольцевой, не позволяет почвам насытиться влагой

• утепление – отмостки и различных элементов фундамента для сохранения геотермального тепла подо всеми несущими конструкциями и прилегающими к ним грунтами

Внимание: При соблюдении этих мер можно заложить в проект мелкозаглубленный фундамент плитного, ленточного либо столбчатого типа, что и указано в регламенте СП 22.13330 для оснований жилищ.

Малозаглубленными принято называть сборные и монолитные конструкции, подошва которых залегает на отметке 0,2 – 0,7 м. Поэтому на почвах с низким содержанием глины дренаж и утепление могут не потребоваться вовсе.

Лента МЗЛФ

Ленточный фундамент малого заглубления обоснован экономически для особо тяжелых стеновых материалов. Ограничениями для МЗЛФ являются:

• грунты с низким расчетным сопротивлением (ил, торф, песок пылеватый)
• высокий УГВ (меньше 1 м от подошвы ленты)
• перепад высот более 1,5 м (между противоположных стен здания)

Существуют сборные ленты из одного ряда блоков ФБС и армопоясом поверх них, монолитные конструкции, обладающие максимальными эксплуатационными характеристиками по умолчанию. Технология изготовления монолитного МЗЛФ следующая:

• с учетом «красных линий» поселка производится вынос осей, шнуры на обносках натягиваются по наружной/внутренней стороне ленты для установки опалубки
• под каждой несущей стеной отрывается траншея, ширина которой больше проектного значения на 0,8 м изнутри, 1,2 м снаружи для доступа рабочих к опалубочным работам, укладке пристенного дренажа
• при наличии пучинистых грунтов 40 – 60 см слой породы заменяется нерудным материалом (щебень либо песок), который уплотняется 10 – 15 см слоями виброплитой
• в подстилающий слой монтируются смотровые колодцы по углам здания, между ними укладываются дрены
• поверх фундаментной подушки заливается подбетонка толщиной 5 – 10 см для предотвращения впитывания цементного молочка, ширина стяжки так же вдвое больше размера ленты
• на подбетонку наплавляется рулонная гидроизоляция либо приклеивается полиэтилен

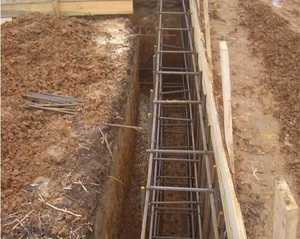

• монтируется щитовая опалубка, внутрь которой укладываются арматурные каркасы, обвязываемые в сопряжениях несущих стен анкерами (Г-образные или U-образные)
• укладывается слоями (40 см) бетон, производится уплотнение смеси насадкой глубинного вибратора

Внимание: На внутреннюю поверхность щитов следует закрепить полиэтилен, предупреждающий протечки цементного молочка, облегчающий распалубку. Утеплять МЗЛФ снаружи лучше после гидроизоляции, так как лишь в этом случае создается непрерывный пленочный слой.

Плита плавающая

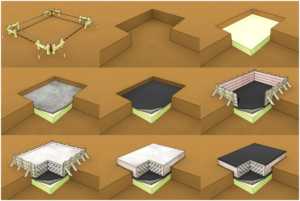

В 90% проектов коттеджей используется малозаглубленный плитный фундамент. Технология считается самой дорогостоящей, однако обеспечивает максимальную несущую способность подземной конструкции.

Несмотря на высокую прочность бетонной плиты с двумя слоями арматурных сеток, на пучинистых грунтах возникают серьезные нагрузки от морозного вспучивания. Поэтому у индивидуальных застройщиков популярны модернизированные варианты плавающей плиты:

• УШП – утепленная модификация
• ребристые плиты – ребра жесткости направлены вверх (позволяют получить полноценный цоколь) или вниз (снижение толщины в средней части конструкции для уменьшения бюджета строительства)

Внимание: Минимальная глубина заложения плитных фундаментов регламентирована 40 см. Этот верхний слой богат гумусом, поэтому на него запрещено опирать несущие конструкции. Органика перегнивает без доступа кислорода в течение 12 – 36 месяцев, после чего, неизбежна просадка грунта.

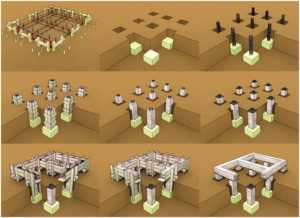

Столбчатый МЗФ

Малозаглубленный столбчатый фундамент допускается обустраивать исключительно на сухих грунтах с уровнем УГВ ниже 1,5 м от подошвы. Запрещено возведение на склонах, пучинистых почвах. Кроме того, столбы обладают низкой устойчивостью к опрокидыванию, поэтому их обязательно связывают ростверком:

• деревянные балки – брус обвязки «каркасников», фахверков, домов из панелей СИП либо нижние венцы сруба, крепятся анкерами к бетону
• стальной металлопрокат – швеллер или двутавр, привариваемый к оголовкам или фиксируемый анкерами в бетон
• монолитный ростверк – заливается поверх ж/б столбов, каркасы балок связываются с прутками арматуры, размещенных вертикально

Внимание: Для столбчатых фундаментов с заглублением выше отметки промерзания необходим комплекс мероприятий, исключающих вспучивание – дренаж кольцевой или пристенный, подстилающий слой + обратная засыпка щебнем/песком пазух шурфов.

Технология возведения

Мелкозаглубленный фундамент сооружается гораздо быстрее, нежели глубокого заложения. Сокращается бюджет строительства, однако не желательна консервация в зиму без нагрузки.

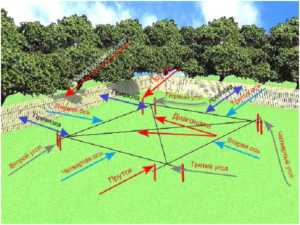

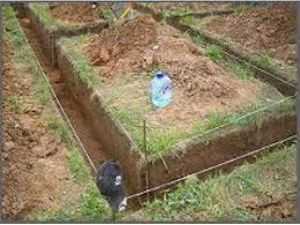

Разметка и выемка грунта

В зависимости от типа мелкозаглубленный фундамент размечается не одинаковыми способами:

• плавающая плита оконтуривается одним шнуром по наружному периметру опалубки
• для столбов и лент МЗЛФ на обносках натягивается две струны для внутреннего/наружного щита опалубки

Котлован отрывается только для плиты, траншеи рациональнее для ленты, столбов с редким шагом расположения. Если сборные нагрузки от веса здания невелики, для столбов отрываются отдельные шурфы.

Внимание: В любом случае необходим доступ к поверхностям бетонных конструкций для гидроизоляции. Поэтому технология земляной опалубки является неправильной

Дренаж и слой подстилающий

Фундаментная подушка из песка/щебня заменяет вынутый на предыдущем этапе слой плодородного грунта. Толщина подстилающего слоя составляет 40 – 80 см в зависимости от геологии участка, величины сборных нагрузок от жилища.

Дренаж встраивается в этот слой по наружному периметру отмостки на уровне подошвы фундамента. Для этого по углам коттеджа крепятся вертикальные колодцы, между ними укладываются перфорированные в верхней части трубы (180 – 270 градусов).

Внимание: Нерудный материал укладывается 10 – 15 см слоями, каждый из которых трамбуется виброплитой. Не рекомендуется проливать песок водой, так как это может привести к размытию нижних слоев почвы, образованию верховодки уже в процессе строительства.

Ширина фундаментной подушки из инертных материалов должна быть вдвое больше, чем размер ленты, столба. Под плавающими плитами подстилающий слой выпускают наружу на 40 – 60 см.

Подбетонка с гидроизоляцией

Стяжка из тощего бетона толщиной 5 – 10 см необходима лишь для монолитных конструкций. Если малозаглубленная лента, столбчатый фундамент сооружаются из сборных ж/б элементов, подбетонка не используется. Стяжка позволяет обеспечить герметичные стыки гидроизоляционного материала, исключить впитывание цементного молочка нерудным материалом подстилающего слоя.

Внимание: Ширина подбетонки равна размеру подстилающего слоя, то есть вдвое больше ленты, сечения столба.

В качестве гидроизоляции обычно применяется полиэтиленовая пленка (15 микрон минимум), приклеиваемая на подбетонку, либо рулонные материалы (Технониколь, гидростеклоизол), наплавляемые на бетонную поверхность. Края выпускаются, чтобы позже быть запущенными на вертикальные поверхности бетонных конструкций.

Опалубка и армирование

Ввиду многообразия конструкций малозаглубленных фундаментов используются нсколько модификаций опалубки:

• плита плавающая – щиты по наружному периметру или полистирольные L-образные блоки
• лента МЗЛФ – наружная + внутренняя палуба
• столбы – квадрат из щитов для плиты уширения и вертикальные щиты для столба

Для каждого указанного варианта применяются различные схемы армирования:

• столбы – сетка в плите уширения, вертикальные стержни внутри столба
• плита – две сетки из прутков 8 – 16 мм периодического профиля
• лента – каркас из горизонтальных прутков, связанных хомутами П-образного типа

Внимание: Арматура располагается внутри бетонных конструкций с соблюдением защитного слоя. Стержни утапливаются на 2 – 7 см, нижний ряд укладывается на подбетонку при помощи пластиковых прокладок.

Бетонирование и гидроизоляция

Укладка бетона должна осуществляться слоями 40 – 60 см с интервалом в пределах 2 часов. Поэтому желательно бетонировать любые типы малозаглубленных фундаментов за один прием. Гидроизоляция доступных бетонных поверхностей осуществляется пенетрирующими, обмазочными, оклеечными материалами после 70% набора прочности.

Внимание: отдельные элементы внутри одного фундамента (крыльцо, лента, на которую будет опираться веранда) отделяются технологическим швом. Разные эксплуатационные нагрузки не приведут к разрушению стен, оснований, если крыша пристройки будет независимой от кровли основного жилища.

Таким образом, малозаглубленные фундаменты не представляют сложностей для индивидуального застройщика. Однако необходимо учесть приведенные рекомендации для обеспечения максимально возможного ресурса здания при минимальном бюджете строительства.

fundamentdomov.ru

Гидроизоляция и утепление мелкозаглубленного ленточного фундамента

Для того, чтобы избежать появления сквозняков и холодного пола, необходимо еще на этапе проектирования заложить утепление бетонного основания. Утепление мелкозаглубленного ленточного фундамента препятствует быстрому набору влаги полом и подвалом, делает пол на первом этаже теплым и позволяет сохранить постоянную температуру в доме. Хорошо утеплённые бетонные основания оказывают стойкое противодействие любому типу промерзания почвы.

В каких случаях необходимо утепление

Сейчас утепление ленточного фундамента проводит только при появлении двух главных проблем:

• При условии строительства дома на пучинистом грунте.

В данном случае тепло- и гидроизоляция нужна для сдвига границы промерзания грунта дальше от подошвы бетонного основания. В итоге пенополистиролом или сыпучими смесями можно значительно сократить высоту промерзания почвы и снизить до минимума вероятность резкого подъема грунта при промерзании;

• При необходимости создать экономию энергии в доме.

При решении задач по максимальному снижению потери тепла закладывать утепление можно при любом типе грунта и конструкции дома. В этом случае утеплитель сэкономит электроэнергию в холодные месяцы отопительного периода.

Разновидности материалов для утепления ленты

Современные технологии строительства позволяют использовать для утепления ленточного фундамента большинство из представленных на рынке теплоизоляционных материалов.

Плиты из пенополистирола — один из самых популярных утеплителей

Однако многие из них не подходят либо по стоимости, либо исходя из практичности и долговечности материала. При выборе конкретного вида утеплителя рекомендуется учитывать следующие факторы:

• Назначение данного типа постройки;
• Необходимый уровень температуры и комфорта в помещениях дома;
• Условия климата в регионе и особенности несущего слоя грунта;
• Архитектурные изыски и особенности конструктива здания.

В итоге по соотношению цена-качество строители выбирают 3 ключевых наименования: сыпучие типы смесей, плиты из пенополистирола и маты из пенополиуретана.

Используйте только качественные утеплители, которые имеют сертификат качества и соответствующий ГОСТ.

Утепление ленты с помощью сыпучих смесей

Стандартные технологии по СНиП предусматривают утепление ленточного фундамента с помощью насыпей из керамзита или обычной земли, выкопанной и высушенной на строительной площадке. Однако утепление снаружи фундамента с помощью земли не гарантирует качественного утепления, так как почва постоянно меняет свою температуру в результаты перепадов климата.

Керамзит — насыпной утеплитель

Немаловажным фактором также является отсутствие возможности в дальнейшем обустроить небольшой подвал под домом в виде самостоятельного помещения (мастерской, студии и т. д.). Тепло- и гидроизоляция керамзитом предотвращает появление скоплений влаги благодаря своей пористой структуре фракции материала.

Кроме того, насыпь из керамзита задерживает в своей структуре воздух, в результате чего появляется воздушная подушка.

Утепление ленты с помощью плит пенополистирола

Данные тип теплоизоляционного материала выпускается в виде специальных плит, которые закрепляются к бетонному основанию с помощью клеящего раствора непосредственно на поверхность стены подошвы ленты. Пенополистирол обеспечивает надежную защиту дома:

1. от скоплений влаги,
2. от резкого перепада температур,
3. от воздействия химических растворов.

При работе с плитами из пенополистирола аккуратно прокладывайте гидроизоляцию. В случае попадания влаги на плиты может появиться плесень, которая значительно снизит характеристики материала.

Также есть возможность соединить утепление пенополистиролом и насыпью из керамзита. Единственно необходимо обязательно укладывать гидроизоляцию и пенополистирол накрывать пленкой. Основным преимуществом, которым характеризуются плиты из пенополистирола, является стойкость к любому механическому воздействию и высокие показатели теплоизоляции.

Утепление бетонного основания пенополиуретаном

Пенополиуретан имеет наилучшие теплоизоляционные показатели, однако дополнительная гидроизоляция и его укладка обходится очень дорого. При утеплении снаружи пенополиуретан также могут не только укладывать матами, а наносить дополнительно в виде напыления. Для этого дополнительно нужно покупать специальный напылитель в виде пистолета. Посмотрите видео, как производить напыление пенополиуретана.

Данная технология позволяет уменьшить ширину утепления и провести качественную гидроизоляцию фундамента. В итоге вы легко сможете предотвратить очаги парообразования и скопления влаги, а также значительно снизите затраты электроэнергии в отопительный период.

Основные этапы создания качественного утепления бетонного основания

Утепление ленточного фундамента

Перед тем, как утеплить ленточный фундамент, необходимо определиться не только с материалом, но и с технологией установки утеплителя. В независимости от технологии укладка утеплителя будет проходить следующие этапы:

1. На первом этапе необходимо рассчитать такую толщину и тип теплоизоляционной плиты, который выдержит допустимую нагрузку на сжатие.
2. Второй этап заключается в выравнивании и очистке поверхности подошвы фундамента, на которую и будет крепиться плиты утеплителя. Также на этом этапе проводятся операции по заделыванию стыков, пазов и щелей.
3. Далее обрабатываемая поверхности основания покрывается с помощью специального раствора или же расплавленной мастики. Благодаря мастике удается добиться качественного закрепления плит пенополистирола и восстановить гидроизоляцию подошвы дома.
4. Заключительный этап состоит в укладке пенополистирольных плит внахлест друг на друга до спроектированного уровня пола. Во многих случаях строители дополнительно оборудуют утепление непосредственно и подошвы, и фасада загородного дома.

Укладывать плиты для утепления фундамента нужно с угловой и нижней части. Если вы будете использовать специальный клеящий раствор, то обязательно наносите его только точечно, чтобы избежать перерасхода материала.

Главное при утеплении ленточного фундамента – выбрать технологию и материал для утепления, а также обеспечить качественное проведение работ специалистами. При укладке плит своими руками снаружи или внутри фундамента, вы рискуете допустить ошибки, которые проявятся только после 1-2 лет эксплуатации дома.

fundamentaya.ru

технология проведения работ, расчет ленточной конструкции

Важнейшая составляющая любого строения — это его фундамент. Именно с возведения основы и начинается строительство здания. Малейшие огрехи в его формировании сказываются на долговечности, прочности и красоте дома.

Будучи значимой частью сооружения, он обязательно делается с учетом уровня промерзания почвы, характеристик грунта, глубины залегания грунтовых вод, назначения будущего строения, его масштабов и используемых для строительства материалов. В фундаменте не должно быть никаких трещин и перекосов. Правильно возведенная основа прослужит многие десятилетия, не создавая никаких проблем в эксплуатации.

Виды фундаментов разнообразны. Они отличаются по технологии возведения и области их применения. В процессе строительства можно допустить экономию на чем угодно, кроме этой части. Особенно важно правильно определиться с типом. Так, например, на грунтах с хорошей несущей способностью под небольшие дома, целесообразнее всего заложить мелкозаглубленный ленточный фундамент.

Мелкозаглубленный ленточный фундамент

Популярность мелкозаглубленной ленточной конструкции в частном домостроении объясняется его сравнительной дешевизной и, вместе с тем, хорошей надежностью. Технология закладки такого основания аналогична принципам строительства ленточного фундамента, но не требует заглубления. Делается эта основа на небольшой глубине, намного выше, чем уровень промерзания грунта. Однако глубина все же имеется, и она вполне достаточна для устройства подвала или неглубокого погреба.

Такой фундамент строится на многих видах грунта, даже на пучинистых, во время промерзания которых он лишь слегка приподнимается. Единственное ограничение в выборе грунта — это чрезмерно-пучинистые почвы.

Чаще всего данный вид ленточной основы строится под деревянные дома: из круглого бревна, оцилиндрованного бруса, профилированного бруса; под каркасно-щитовые строения; постройки из пенобетона, газосиликатных блоков и т. д. Допускается возведение ленточного мелкозаглубленного фундамента и под дома из кирпичной кладки.

Недостаток такой конструкции — это ограничение возводимых на нем зданий по высоте, максимум 3 этажа.

Достоинства ленточного мелкозаглубленного фундамента — дешевизна данной основы, его удобство и быстрота его закладки в совокупности с гарантированной надежностью и прочностью.

Основные цели утепления ленточного мелкозаглубленного фундамента:

• на грунтах непучинистых: для уменьшения тепловых потерь через фундамент в период отопительного сезона;
• на грунтах пучинистых: для уменьшения глубины промерзания грунта и сокращения величины подъема уровня грунта в зимнее время, при утеплении такого основания уровень промерзания грунта как бы отодвигается подальше от основания дома, для того, чтобы обеспечить ему необходимое утепление, следует утеплить отмостку вокруг него.

Устройство мелкозаглубленного фундамента

Закладка такого основания требует строгого соблюдения технологий строительства. Даже самое незначительное уклонение от установленных норм и стандартов приводит к неприятным последствиям, таким, как растрескивание ленты по периметру, что плачевно сказывается на внешнем виде и функциональности всего дома. Так как ремонт фундамента всегда обходится намного дороже, чем его правильное устройство, соблюдение установленных стандартов в процессе строительства сэкономит застройщику деньги и нервы и обеспечит ему качественный и долговечный результат.

Устройство мелкозаглубленного ленточного фундамента сводится к следующим этапам:

1. Оценка и подготовка грунта.
2. Разметка территории под строительство.
3. Подготовка траншеи под основу.
4. Проведение подушки из щебня.
5. Возведение опалубки.
6. Армирование.
7. Заливка.
8. Гидроизоляция.
9. Утепление.

Подготовка грунта, разметки и траншеи под фундамент

Рассчитав приблизительный вес будущего дома вместе с основой, можно сделать выводы о том, какая нагрузка будет оказываться на грунт. Учитывая это давление, проводится оценка грунта. В некоторых случаях может понадобиться изменение размеров дома, а, следовательно, и фундамента.

Если грунт на участке илистый или торфяной, возникнет необходимость его замены, которая представляет собой подготовленный котлован по площади равный размерам фундамента, в который засыпается грунт качественный. После окончания работ по подготовке грунта, приступают к разметке.

Разметка требует от строителей предельной точности. Деревянными колышками отмечаются углы строения: следует обозначать как внутренние углы, так и внешние. Укрепленные колья соединяют строительным шнуром.

После подготовки разметки можно сразу же приступать к копанию траншеи. Для мелкозаглубленного ленточного фундамента такая траншея может составлять не больше 60−70 см в глубину. Этого вполне достаточно, чтобы обеспечить застройщику существенную финансовую экономию при сохранении хорошего качества конструкции. Вопрос ширины траншеи также вполне принципиален и не должен превышать заданную разметку более чем в 20 см в каждую сторону. Траншея должна быть исключительно ровной.

Щебневая подушка на дне готовой траншеи представляет собой слой крупнозернистого песка, равный 10 см, засыпанный и утрамбованный на дне траншеи, на который затем насыпается ровно столько же щебня.

Опалубка, армирование и заливка мелкозаглубленного ленточного фундамента

При строительстве такого фундамента можно купить или арендовать опалубку, изготовленную на заводе, но, также вполне допускается изготовление собственной опалубки. Самые популярные на сегодняшний день виды опалубки — это:

• стальные;
• пластиковые.

Что касается изделий, сделанных своими руками, то они, как правило, из дерева.

Очень важно следить за тем, чтобы в готовой к работе опалубке не было швов и трещин. Ее установка не требует особых усилий: достаточно опустить в траншею изделие и выровнять его относительно центра.

Армируется мелкозаглубленный ленточный фундамент для обеспечения строения хорошими показателями прочности. В этих целях используются специальные стальные арматурные пруты, имеющие диаметр около 1 см. Использование каркаса из арматуры является гарантией надежности здания.

После того как армирование будет окончено, можно приступать к заливке траншеи бетонно-цементным раствором. Перед началом работ деревянную опалубку обильно смачивают водой, иначе дерево впитает в себя влагу из бетонного раствора. Так как заливка проводится в армированную траншею применение гравия или щебня недопустимо.

Снимается опалубка только после того, как раствор полностью высохнет.

Гидроизоляция и утепление

Мелкозаглубленный ленточный фундамент обязательно нужно термоизолировать и обеспечить качественной гидроизоляцией. Самое дешевое средство для этих целей — смола, которой обрабатывают бока фундамента. На место убранной опалубки следует засыпать столько щебня, чтобы он был на уровне земли. Самый верх фундамента изолируется при помощи рубероида или другого похожего стройматериала. Затем проводится обратная засыпка, для которой берется грунт с хорошими характеристиками.

Утепляется такой фундамент, чаще всего экструдированным пенополистиролом. Достаточно использовать плиты, толщина которых составляет от 5 см. При этом следует помнить о том, что углы фундамента нуждаются в более интенсивном утеплении, поэтому плиты тоньше 8 см тут не применяются. Поверх теплоизоляции проводится гидроизоляция. Современный рынок строительных материалов настолько богат самыми разными образцами, что вместо этих обоих уровней защиты можно использовать комбинированный вариант, в котором идеально сочетаются эти две функции, например, жидкий пенопласт.

Утепляется ленточный фундамент, устроенный выше уровня промерзания грунта вертикально с наружной стороны. Так создается препятствие, которое не позволяет теплу из отапливаемого дома уходить наружу. Необходимо обеспечить дополнительную теплоизоляцию и у самого основания фундамента в горизонтальной плоскости. Это предупредит промерзание грунта под домом.

Технология устройства ленточных фундаментов мелкозаглубленного типа, в соответствии со строительными нормами, требует использовать теплоизоляционные материалы, соответствующие климатическим особенностям региона, в котором происходит строительство. Теплоизоляция укладываются под отмостку здания даже в теплых регионах, кроме этого обязательно следует использовать такие сопутствующие утеплителям материалы, как профилированная мембрана и геотекстиль.

plita.guru

Мелкозаглубленный фундамент — особенности заложения

Применение мелкозаглубленных фундаментов – новое решение в строительстве малоэтажных домов, получившее развитие совсем недавно. Толчком к созданию теории мелкозаглубленных фундаментов и применению ее на практике, явилось:

• появление новых легких строительных и утепляющих материалов;
• неудовлетворительный опыт эксплуатации обычных ленточных фундаментов с глубиной заложения ниже границы промерзания почвы с легкими домами.

Чем плох фундамент большого заглубления

Известно, что глубина промерзания на широте Москвы приближается к 1,5 метрам. Строительство заглубленного ленточного фундамента в таких условиях потребует очень серьезных затрат, как на рытье траншей, так и на армирование и бетонирование ленты фундамента.

Но по опыту эксплуатации оказалось, что такие фундаменты часто не надежны для легких зданий. Потому что на высокие боковые стенки действуют касательные силы морозного пучения грунтов.

Причем эти усилия при высоте стенки в 1,5 метра достигают очень внушительных значений – до 25 т на один метр длины фундамента. В тоже время нагрузка от веса дома на один метр ленточного фундамента редко когда превышает 15 тонн, а часто находится в пределах 2 – 10 т. В результате зимой высокие заглубленные фундаменты просто выпучивает из земли.

Также грунт на участках чаще не однородный, поэтому фундамент испытывает изгибающие усилия. Это постепенно приводит к его перекосу, и к разрушению несущих стен здания.

Что заставляет отказаться от глубокого фундамента

К отказу от примненения фундаментов глубокого заложения, в пользую коснтрукций с мелким способствовало следующее:

• отсутствует абсолютная надежность от применения заглубленных фундаментов в пучинистых грунтах.
• пучинистые грунты фактически находятся на 80 процентах площадей, которые могут быть застроены.
• экономия от применения мелкозаглубленных ленточных фундаментов внушительная.

Опыт строительства

Уже полученный опыт эксплуатации мелких фундаментов (речь идет о тысячах домов частной постройки) говорит о высокой надежности этого метода. Причем стены домов были выполнены как из кирпича или железобетона, так и из легких материалов – пенобетона, дерева, деревянных щитов.

При этом на строительстве фундамента, по сравнению с обычным методом, достигалась денежная экономия как минимум в 2 раза, а чаще в 3 раза, с уменьшением количества бетона на 50 – 70%, и трудозатрат на 50%.

Принципы строительства мелкозаглубленных фундаментов

Основные положения теории мелкого заглубления фундаментов заключаются в следующем.

1. Фундаменты закладываются на глубине 30 – 40 см от среднего уровня почвы. Но иногда делаются и без заглубления – непосредственно на грунте. Это лучше подходит для легких (деревянных) и не отапливаемых строений. При этом касательные силы морозного пучения равны нулю.
2. Для пучинистых грунтов фундамент создается как жесткая монолитная рама, способная перераспределять неравномерные просадки или пучения грунта. Возводится в виде монолитной железобетонной рамы, конструкция которой определяется расчетом.
3. Лента фундамента опирается на подушку, сделанную из фильтрующих воду грунтов. Обычно применяется чистый (без примесей глины) песок с высоким модулем крупности, возможно в смеси с мелким щебнем.
4. Для уменьшения воздействия морозного пучения применяется утепление грунта на прилегающей к фундаменту площади на ширину не менее 1 метра. Для этого грунт здесь накрывается теплоизолятором, при этом получает тепло от нижележащих слоев грунта и от фундамента отапливаемого дома (теплопотери дома уходящие через фундамент в грунт).
5. В случае высокого уровня стояния грунтовых вод выполняется их искусственный отвод. Также фундамент защищается от проникновения к нему воды с поверхности.

Зачем нужна подсыпка из песка и гравия

Подушка под подошвой фундамента из материалов, через которые вода быстро фильтруется, преследует несколько целей.

• уменьшить воздействие пучений грунта, в том числе и просадки в период оттаивания;
• равномерно передать нагрузки от фундамента на подстилающий грунт, и тем самым увеличить несущую способность фундамента;

Обратная засыпка песком также преследует цели:

• Оградить фундамент от непосредствненого контакта с пучинистыми грунтами, которые могут двигаться.
• Обеспечить совместно с вышележащей горизонтальной гидроизоляцией полосу сухого материала, прилегающего к фундаменту.
• Обезопасить утеплитель фундамента от контакта с крупными включениями.

Разработка конструкции

Конкретная конструкция мелкозаглубленного фундамента разрабатывается проектной организацией. При этом учитываются множество факторов. А в основе расчетов находятся характеристики грунтов, вычисленные в лаборатории на основании испытаний и исследований образцов, которые были взяты на строительном участке.

Расчетами определяются размер и схема армировки ленты. Кроме того, — глубина заложения, толщина песчаной подушки под фундаментом, ширина траншеи и вид обратной засыпки.

Если грунты на участке строительства пучинистые, то конструкция фундамента должна выдерживать воздействующие на нее нагрузки пучений весь период эксплуатации.

Типичные параметры мелкозаглубленного фундамента

Известны типичные результаты таких расчетов.
Чем меньше глубина заложения, тем шире должна быть подошва фундамента. Причем в зависимости от условий строительства (вид грунта, вес дома) это значение может находиться в широких пределах – от 0,4 до 1,2 метра.

Рекомендуемая толщина песчаной подушки, также в зависимости от условий, может сильно меняться – от 0,2 до 0,8 метра.

Если же грунт непучинистый или среднепучинистый, а грунтовые воды находятся ниже подошвы, то могут применяться и более дешевые виды ленточного фундаментов –из бутового камня или из кирпича с обязательным обустройством поясов армирования.

На весьма пучинистых грунтах такие сборные мелкозаглубленные ленты могут также использоваться, но с условием полной и надежной термоизоляции прилегающего грунта.

Песчаная подсыпка не всегда обязательна. А расчетная ширина подошвы, в зависимости от нагруженности фундамента и сопротивляемости грунта, может колебаться в пределах 0,2 – 0,6 метра.

Что важно

Даже с монолитным армированным фундаментом, возможно разрушение стен при первых же проявлениях пучения. Это результат неправильного выбора конструкции (размеров, армировки…), или нарушения условий утепления, подсыпки…

В тоже время более дешевый и проще создаваемый фундамент из штучных материалов (чаще природный бутокамень или среднеформатный бетонный блок) с бетонированным армированием, может быть отличной основой для дома.

Не столь важен сам материал фундамента, сколько его конструкция, а также утепление и отсыпка.

Конструктивная схема

Типичное решение для не глубоко располагаемых фундаментов – совмещение их с цокольной частью, в одной высоконесущей балке. Причем высота цокольной части (выше уровня земли) может быть разной, — от 0,3 до 0,8 метра.

Пример готового конструктивного решения по обустройству фундаментно-цольной части для дома из легких кладочных материалов.

Для легкого строения, деревянного дома, щитовых стен – подходит и фундамент без заглубления, -опираемый на подушку из песка, которая в свою очередь должна находится на грунте без плодородного слоя земли.

Фундамент, устроенный на небольшой глубине без расчетов и учета характеристик грунта, не может называться мелкозаглубленным, — это просто частная конструкция, созданная для…

stroy-block.com.ua

Мелкозаглубленный ленточный фундамент – устройство и технология строительства

Глядя на проект нового дома, владелец прикидывает, сколько кубов бетона и тонн арматуры придется уложить в фундамент. Без этого нет гарантии, что строение не треснет и не покосится под мощным давлением замерзшего грунта.

Принцип «копай глубже» вас не подведет. Он проверен веками. Однако, есть более экономный способ строительства. Он называется фундамент мелкого заложения и может применяться для возведения деревянных срубов и  одноэтажных зданий каркасного типа.

Очевидно то, что неглубокий фундамент экономит массу денежных средств и времени. К сожалению, он может применяться не везде и не всегда. Как мы уже сказали, это хороший вариант для малоэтажных строений.

Закладывать мелкое ленточное основание можно лишь при условии, что под ним нет пучинистого грунта. В противном случае неравномерный подъем замерзшей почвы или ее просадка в переувлажненном состоянии вызовут критические деформации бетонной основы дома.

По своей конструкции мелкозаглубленный ленточный фундамент ничем не отличается от традиционного. Основная разница – глубина заложения, которая в данном случае не превышает 50-60 см. В чем же состоит главная технологическая «изюминка» такой конструкции, позволяющая ей противостоять сезонным колебаниям грунта?

Ответ очень простой. Выполняя устройство мелкозаглубленного ленточного фундамента, под бетон укладывают толстый слой песка. Он служит своеобразным буфером между природным грунтом и железобетоном. Небольшие колебания почвы поглощаются песчаной подушкой.

Вода, попав в песок, быстро уходит в низлежащие слои. Даже если она замерзнет, то ничего страшного не произойдет. Песчаная подушка равномерно поднимется под фундаментом, а после таяния льда вновь опустится. Зданию никакого ущерба от таких подвижек не будет.

Как известно, обычный ленточный фундамент закладывают глубоко (1,7-2,5 метра) вовсе не по причине недостаточной прочности железобетона. Такая глубина нужна для того, чтобы подошва оказалась ниже отметки промерзания грунта. В этом случае силы морозного пучения не давят на подошву снизу и дом стоит надежно.

Помня об этом, мы никому не советуем шутить с пучинистыми грунтами. Стройте фундамент мелкого заложения только на тех участках, где грунтовые воды стоят низко, а почва не имеет в своей структуре большого количества глины, пылеватого песка, торфяника или лессовидных суглинков.

Выгода от такого решения очевидна, поскольку смета на строительство фундамента мелкого заложения в 2-3 раза меньше стандартного. Трудоемкость и сроки возведения соответственно уменьшатся.

Технология строительства

Строится мелкозаглубленный ленточный фундамент своими руками в несколько этапов. Рассмотрим подробно каждый из них.

1. Разметив на участке по шнуру контур фундамента, нужно выкопать траншею. Ее ширина должна быть на 20-30 см больше ширины фундамента. Это нужно для установки щитовой опалубки и укладки широкой песчаной подушки, компенсирующей сезонные колебания грунта.

2. Отсыпается песчаная подушка толщиной 30-40 см. Особое внимание уделите плотности песка. Для этого его нужно послойно смачивать водой и тщательно трамбовать.

3. Готовят щиты из плит OSB или обрезной доски, ставят их в траншею и укрепляют клиньями и распорками из деревянных брусков. Шаг клиньев и распорок должен быть не менее 60 см, чтобы сырой бетон не распирал опалубочный каркас.

Если вы будете делать щиты из доски, обязательно обшейте их изнутри пергамином, который не даст цементному молоку уйти из бетона в грунт. По мере установки опалубки, нужно проверять ее горизонтальность и вертикальность. Сбивая щиты гвоздями, обязательно загибайте выходящие концы. Это облегчит дальнейшую разборку опалубки.

4. Армирование фундамента выполняется арматурой диаметром от 12 до 18 мм. Ее укладывают вдоль «ленты» в два-четыре ряда. Ставят два арматурных пояса: нижний и верхний. В единую пространственную конструкцию их связывают толстой проволокой или сваркой.

Не забудьте оставить зазор между нижним поясом арматуры и подошвой фундамента. Он должен быть в пределах 40-50 мм. Для этого подложите под стержни обрезки пластиковой трубы. Верхний пояс также не должен доходить до уровня заливки бетона на 3-5 см, чтобы металл не подвергался коррозии.

До момента установки опалубки нужно решить, будет ли делаться утепление мелкозаглубленного фундамента. Если да, то используйте это с умом и вместо обшивки опалубки пергамином закрепите на ней листы пенопласта толщиной 4-5 см. Они утеплят конструкцию и отсекут раствору путь для «побега» из опалубки.

5. Бетонирование также имеет свои тонкости. Бетон нужно укладывать не как попало, а сплошным горизонтальным слоем. Если вы будете заливать его короткими и высокими участками, то образуются вертикальные швы, которые ослабят конструкцию. Тщательное уплотнение бетона вибрированием или штыкованием также никто не отменял (каждые 20 см слоя).

Не спешите снимать опалубку, даже если вам кажется, что бетон достаточно тверд. Должно пройти минимум 5-6 дней до момента ее разборки.

6. Сняв опалубку, обмажьте верхнюю и боковые части бетона битумной мастикой или оклейте их рубероидом. Пазухи в траншее нужно засыпать песком, утрамбовать его, затем проложить по верху слой рубероида и сделать по нему бетонную отмостку (ширина 80-100 см, толщина 10-12 см).

Если все этапы выполнены аккуратно и правильно, то вам останется только подсчитать сэкономленные деньги и спокойно приступить к возведению стен.

Видео по теме:

greensector.ru

Мелкозаглубленный ленточный фундамент своими руками

Фундамент – это главная часть любого сооружения он принимает всю нагрузку на себя. Практически ни одно возведение здания не обходится без закладки основы. Обычно, часть её заглублена под землёй, а на поверхности остаётся лишь часть, именуемая обрезом. Часть, заглублённая под землю, называется подошвой, она передаёт в почву нагрузку.

Основание под здание бывает различных видов. Для маленьких домов величиной до трёх этажей, а также дачных домиков и построек хозяйственного назначения обычно применяют монолитный мелкозаглубленный ленточный фундамент.

Плюсы мелкозаглубленного ленточного фундамента

К примеру:

• канава для ленточной основы такого вида глубокая не требуется, а, значит, времени на её выкапывание потребуется меньше;
• денежные расходы на мелкозаглубленный ленточный фундамент своими руками равны всего седьмой части от общей суммы, затраченной на возведение дома;
• небольшая площадь стен основания даёт возможность применять его там, где есть пучение почв;
• мелкозаглубленная ленточная опора для стен снижает вероятность размыва её грунтовыми водами, что повышает устойчивость здания.

Заливать основание такого типа своими руками нужно в один приём. Если же его заливать отдельными пластами, то могут возникнуть трещины. Они приведут к постепенному разрушению основания и стен дома. Это случается из-за неравномерности слоёв .

Для повышения службы основания для дома необходимо перед его заливкой выполнить подготовительные работы. Это осушение конструкции, изоляция от воды и утепление, собирание отмостки вокруг фундамента, поверхностный и глубинный дренаж всей площади строительства.

Почва, независимо от расположения, может изменяться и передвигаться. Случается это из-за увлажнения, изменения температуры или осушения грунта.

Чтобы не было серьёзных последствий (изменение и просадка стен дома) из-за сезонного пучения почв, нужно обязательно перед заливкой основания соорудить смягчающую подушку из щебня, песка или других аналогичных материалов. Она существенно снизит и ослабит нагрузку на нижнюю часть опоры для стен, что исключит появление трещин на конструкции и стенах сооружения.

Устройство ленточного фундамента

Устройство основания:

1. Фундаментная лента.
2. Арматура необходимой величины.
3. Подушка из песка.
4. Отмостка.
5. Изоляция от воды.
6. Гидроизоляция откоса.

Канава, в которой самостоятельно выполняется мелкозаглубленный ленточный фундамент, в глубину роется примерно на полметра. Выкопанная яма должна быть хорошо изолирована от воды. Для гидроизоляции можно использовать самые различные материалы.

К примеру: плёнка полиэтиленовая (выкладывают в 3–4 слоя), толь, пергамин, рубероид. На дно канавы обычно насыпают мелкий щебень или песок. Он играет роль смягчающей подушки, которая во время пучения почвы не даёт фундаменту трескаться. Предотвращает его окисление и разрушение. Высота такой подушки должна быть около двадцати пяти сантиметров.

В устройстве мелкозаглубленного ленточного фундамента нужно предусмотреть гидроизоляцию смягчающей подушки. Производят это для того, чтобы не произошло заиливание песка. Если это случится, то он станет обычным пучинистым грунтом. Он перестанет исполнять своё назначение, что приведёт в деформации основания и как результат — самого сооружения, на нём.

Основание для здания обязательно армируют. Делают это для укрепления, повышения сопротивления искажению. Величину прутов арматуры, как правило, выбирают в зависимости от особенностей устройства и почвы.

Утепление мелкозаглубленного монолитного фундамента

При закладывании основания его утепляют, преследуя две цели:

• отдалить от основы границу промерзания почвы. Это необходимо для того чтобы снизить подъём уровня почвы в морозный сезон;
• железобетон имеет высокую теплопроводность и в зимний период через него происходят существенные потери тепла.

Методы и схемы утепления опор для стен отличаются в зависимости от режимов использования (в зимний период отапливается или нет).

Если основание находится под отапливаемым помещением и зимой круглосуточная средняя температура внутри дома не опускается ниже восемнадцати градусов тепла, то утепление мелкозаглубленного ленточного фундамента нужно делать снаружи основания по вертикальной и горизонтальной поверхности. Кроме этого, нужно предотвратить по всему периметру формирование мостиков холода.

Также на основание позитивно влияет отсутствие утепления полов по земле. Так как, земля под зданием прогревается благодаря отоплению, что не даёт ей промёрзнуть. Из-за этого он не набухает и деформация не происходит.

Наилучшим материалом для утепления мелкозаглубленного фундамента своими руками является полистирол. Даже если его уложили по вертикали толщиной всего в семь сантиметров, потери тепла дома снизятся на двадцать пять процентов. Полистирол имеет высокую влагостойкость, он лёгкий, огнеупорен, экологичен, обладает отличными сберегающими тепло качествами. Горизонтальное укладывание полистирола для дренажа основания исключит промерзание почвы вокруг него.

Большие потери тепла несут углы. Необходимо об этом знать и прокладывать их утеплителем в несколько слоёв.

Глубина заложения монолитного мелкозаглубленного ленточного фундамента

Чтобы выбрать глубину заложения фундамента нужно учесть множество факторов:

1. Глубину промерзания почвы. Чем она больше, тем более глубоко нужно закладывать фундамент.
2. Глубина расположения почвенных вод. Чем выше залегание, тем больше влажность почвы. Сильно увлажнённая земля увеличивается в размерах в период холодов.

Отсюда следует, что чем выше эти параметры, тем сильнее сила искажения, которая выталкивает фундамент. Чтобы не было разрушений и деформации основания и стен дома, нужно утеплять и заглублять фундамент, частично заменить грунт.

Фундамент согласно СНиПу II —Б.1–62 закладывается на глубину:

• при промерзании почвы не более чем на два метра, глубина закладывания основания равна полметра;
• если почва промерзает на три метра, то глубина закладывания фундамента равна 0.75 метра;
• если же земля промерзает на глубину более трёх метров, то глубина заложения фундамента должна быть не меньше одного метра.

Но кроме шаблонных параметров расчёта конкретные свойства грунта могут вносить свои поправки. Если почвенные воды расположены близко к поверхности, то, скорее всего, мелкозаглубленный фундамент необходимо сделать сильно заглублённым. Для верности подсчётов необходимо ориентироваться на СНиП. Более того, нужно учесть конструктивные особенности дома — вес, этажность, наличие подвала и прочее.

Расчёт мелкозаглубленного ленточного фундамента

Расчёт мелкозаглубленного ленточного фундамента своими руками имеет некоторые особенности. Их обязательно нужно учитывать.

Ширина этого типа основания должна быть не меньше двадцати пяти сантиметров для лёгких дачных сооружений (сараи для дров, бани и прочие хозяйственные здания). Если же необходимо заложить фундамент для более тяжёлых строений, к примеру, для садового домика или чего-то более большого, то ширина мелкозаглубленного основания должна быть не менее тридцати пяти сантиметров.

Также ширина основания не может быть меньше стены, которая на неё опирается.

Существует общепринятый способ для расчёта наименьшей допустимой ширины мелкозаглубленного фундамента. Основывается он на том, что размер максимально возможной нагрузки на квадрат площади, который лежит под основанием фундамента, должна быть меньше расчётного сопротивления основы. Разница между размером сопротивления изменения почвы и нагрузкой здания, с которой он давит на фундамент, должна быть минимум на тридцать пять процентов выше в пользу сопротивляемости деформации грунта.

Для расчёта ширины и глубины заливки монолитного ленточного фундамента нужно обратиться к специальным строительным правилам и нормативам. Они регулируют эти параметры, а также толщину прутов для армирования, марку бетона и прочее.

bane.guru
