Мембрана гидроизоляционная для крыши: Что это и какие бывают, инструкция по монтажу

Содержание

Что это и какие бывают, инструкция по монтажу

Гидроизоляционная мембрана — это материал, который используется для защиты здания от влаги, конденсата и атмосферных осадков.

Гидроизоляционная мембрана защищает кровли крыши, пол, стены и другие части дома от негативного воздействия влаги. Без гидроизоляционной мембраны утеплитель быстро намокнет и потеряет свои теплоизолирующие свойства. Это напрямую отразится на температуре в доме и затратах на отопление.

В статье мы расскажем об особенностях гидроизоляционной мембраны, ее видах, основных правилах выбора и укладки.

Как работает гидроизоляционная мембрана

Часто люди путают гидроизоляционные мембраны и пароизоляционные пленки. Несмотря на их схожесть (материал производства, толщина, плотность), они обладают одним фундаментальным отличием. А именно — принципом действия.

Пароизоляционная пленка защищает утеплитель от внутренней влаги дома. Особенно это актуально в помещениях с повышенной влажностью. Например, в ванной.

Пароизоляционная пленка не пропускает пар и влагу. Совсем другое дело гидроизоляция. Кроме влаго- и ветрозащитных свойств, она обладает паропроницаемостью. Это необходимо для отвода влаги, которая все же просочилась в утеплитель. В мембране есть микроскопические поры, которые пропускают молекулы воды.

Читайте также: Что такое пароизоляционная пленка

Характеристики гидроизоляционных мембран

Гидроизоляционная мембрана относится к большой группе полимерных изоляционных материалов. Мембрана достаточно прочная, не боится перепада температур, эластична и проста в эксплуатации.

Основные свойства гидроизоляционных мембран:

  • эластичность;
  • прочность;
  • хорошая стойкость к атмосферным явлениям;
  • не боится перепадов температур;
  • долговечность.

Где применяются гидроизоляционные мембраны

Мембраны применяются в следующих сферах:

Гидроизоляция кровли — выполняет функцию ветро- и влагозащиты;
— отводит избыточную влагу от утеплителя и сохраняет его эксплуатационные свойства;
— можно использовать в роли временной крыши (не более 1. 5 месяца).
Гидроизоляция бассейна — высокая прочность обеспечивает надежность гидроизоляции;
— выполняет декоративную функцию — пленка бывает разных оттенков и приятная на ощупь.
Гидроизоляция подвалов, подземных туннелей и сооружений — работы можно выполнять в холодное время года;
— применяется в конструкциях, где ожидается их значительная осадка.

Виды гидроизоляционных мембран

Гидроизоляционные мембраны бывают следующих видов:

Диффузионная мембрана

Отличается более сложной структурой, чем обычная пленка. Поры мембраны напоминают микроскопические воронки. Благодаря этому свойству, она не пропускает пар с внешней стороны, но прекрасно отводит влагу с внутренней.

При монтаже такой пленки узкую часть пор выкладывают к кровле, а широкую — к утеплителю.

Требует вентиляционного зазора с обеих сторон от мембраны.

Подробнее

Супердиффузионная мембрана

По принципу действия похожа на диффузионную мембрану. Основное отличие заключается в скорости отвода влаги — супердиффузионная пленка делает это намного быстрее. Как результат, не нужны вентиляционные зазоры.

Подробнее

Антиконденсатная мембрана

Некоторые типы кровельных покрытий (к примеру, металлочерепица) очень чувствительны к выпадению конденсата на внутренней стороне. Для решения этой проблемы используют антиконденсатную мембрану. Она не выпускает наружу избыточную влагу. Вместо этого мембрана задерживает воду с тыльной стороны своими мельчайшими ворсинками. Таким образом, влага может уйти по воздушным потокам вентиляционного зазора.

Подробнее

По форме мембраны бывают следующих видов:

Плоские пленочные мембраны Производятся из ПЭВП (полиэтилен высокой плотности), ПЭНП (полиэтилен низкой плотности), полиолефина (ТПО), ПВХ. Имеют вид обычной плоской пленки. Ее стандартная толщина — 0,2-2 мм. Бывает трехслойной.
Профилированная пленка Производится только из ПЭВП. Внешне напоминает листы с круглыми или квадратными выступами. Пленки бывают однослойными и двухслойными. Стандартная толщина — 0,5-1 мм. Глубина выступов может быть до 8 мм.

Гидроизоляционная мембрана Ондутис D (RV)

Ондутис D (RV) — серая ткань с защитным слоем и добавкой UV-стабилизатора, который в течение 1,5 месяцев выдерживает прямое солнечное излучение. Может служить в качестве временной кровли.

На основание Смарт D (RV) нанесена самоклеющаяся лента. Это значительно упрощает процесс монтажа. Также ее можно использовать в роли гидробарьера в подвальных помещениях.

Как выбрать мембрану

Основная функция гидроизоляции — защита от воды. Поэтому наиболее важный параметр — водоупорность (измеряется в мм водяного столба — чем выше, тем эффективнее мембрана задерживает воду). Еще одна важная характеристика — разрывная нагрузка. Чем она выше, тем прочнее материал.

Также не стоит забывать и о цене. Сравнивая разные виды мембран, лучше всего ориентироваться на стоимость 1 кв. метра пленки. Более детально об особенностях выбора гидроизоляции читайте в статье: Как выбрать гидроизоляционную пленку.

Правильный монтаж гидроизоляционной мембраны

Способ монтажа гидроизоляционных мембран отличается в зависимости от того, куда она укладывается — на кровлю или на стены. Но общие этапы укладки гидроизоляционных мембран следующие:

  1. Гидроизоляционная мембрана всегда укладывается на утеплитель, который предварительно монтируется на кровле и стенах.
  2. Мембрана нарезается на куски необходимой длины и расстилается на поверхности.
  3. Монтаж мембраны осуществляется снизу-вверх горизонтальными полотнищами нужной длины.
  4. Для фиксации на деревянных элементах можно использовать строительный степлер.
  5. Последующие слои мембраны накладываются с обязательным нахлестом примерно в 10 см.
  6. Для надежной защиты стыков используется специальная монтажная лента.
  7. Следующий этап — закрепление мембраны деревянными брусками и монтаж наружной обшивки для стен или кровельных материалов для крыши.

Монтаж гидроизоляционной мембраны — это несложный процесс, который не требует особых навыков. Более подробно читайте в статье «монтаж гидроизоляционной плёнки» и смотрите видео ролики.

7 голосов , пожалуйста, оцените статью:

Гидроизоляционная мембрана для кровли: виды, монтаж

Отечественная строительная промышленность использует гидроизоляционные мембраны относительно недавно по вполне понятной причине. Только недавно начали сооружаться утепленные крыши, для обустройства которых требуются современные и очень качественные материалы.

Раньше таких типов крыш не существовало, а для плоских кровель применялся обыкновенный рубероид. Это покрытие по всем характеристикам значительно уступает современным и для применения на сложных кровельных конструкциях неприемлемо. Такое положение объясняет крайне низкое качество старых плоских кровель, постоянные протечки которых создавали много неудобств жителям последних верхних этажей.

Над созданием современных инновационных гидроизоляционных мембран работали передовые зарубежные научные лаборатории, в результате была внедрена в производство широкая линейка современных материалов. Они имеют не только различный внешний вид и стоимость, но и неодинаковые физические характеристики.

Гидроизоляционная мембрана для кровли

Содержание статьи

В чем разница между гидроизоляционными пленками и мембранами

Многие неопытные застройщики не понимают разницы между этими наиболее часто используемыми материалами. Путаница еще более усиливается из-за маркетинговых ходов производителей, которые стараются в названии своих товаров использовать привлекательные и малопонятные простым обывателям слова.

Для принятия правильного решения во время выбора конкретного материала надо знать отличия между различными материалами, они должны максимально учитывать задачи и условия эксплуатации.

Мембрана или пленка — что лучше?

Гидроизоляционные пленки

Однослойный материал, чаще всего изготавливается из полиэтилена. Имеет различную толщину, от которой зависят показатели прочности. Пленки полностью непроницаемые, как для пара, так и для воды. Их применение позволяет понизить сметную стоимость работ, но использование не всегда возможно.

Гидроизоляционные пленки отличаются между собой по цвету, плотности, толщине

В связи с тем, что гидроизоляционные пленки не пропускают пар, они не могут применяться во время строительства теплой крыши с теплоизоляцией из минеральной ваты. Дело в том, что минвата быстро впитывает влагу, после чего существенно ухудшаются ее параметры, а эффективность теплой кровли снижается. Кроме того, влажная вата крайне негативно воздействует на деревянные конструкции стропильной системы, они быстро гниют и теряют первоначальные значения физической прочности.

Единственный выход решить проблему – применять современные специальные мембраны.

При утеплении крыши минеральной ватой не рекомендуется использовать в качестве гидроизоляции пленку

Цены на плёнку для гидроизоляции

Плёнка для гидроизоляции

Гидрозащитные мембраны

Сложные материалы, имеющие несколько слоев со своими физическими характеристиками каждого из них. Прочность зависит от основания, оно может быть нетканым или из тканевых нитевых материалов. Чаще всего мембрана состоит из одного или двух слоев пропиленового текстиля и слоя полипропилена. Текстиль отвечает за показатели физической прочности, полипропилен пропускает пар, но герметичен для воды.

Структура гидрозащитной мембраны

Мембраны могут называться диффузионными и супердиффузионными. В чем между ними разница? Диффузия – возможность незначительно пропускать пар. Супердиффузия – способность пропускать большой объем молекул пара. Вот и все фактические отличия. К примеру, если обыкновенная диффузионная мембрана в сутки может удалять не более 1 кг/м2 пара, то супердиффузионная пропускает до 2 кг/м2.

Сравнительные свойства диффузионных мембран

Чисто техническое отличие материалов получило привлекательное и загадочное для одного из них название. За счет этого удается необоснованно увеличить стоимость продукции и рентабельность компании. Дело в том, что технологически изготавливать супердиффузионные мембраны намного легче, чем обыкновенные. Паропроницаемость зависит от размеров микроотверстий, чем они меньше – тем ниже паропроницаемость. Соответственно, изготавливать супердифузионную мембрану с относительно большими отверстиями технологически проще и дешевле, но отпускная цена у них выше.

Мембрана пропускает молекулы пара, но препятствует прохождению капель воды

Таблица. Популярные марки гидрозащитных мембран

Наименование гидроизоляционной мембраныОписание и краткие технические параметры

Folder Classic

Изготавливается на основе полипропилена, состоит из двух слоев, материал нетканый.
Имеет высокую паропроницаемость (2000г/
м2), универсального использования. Предохраняет внутренние конструкции стропильной системы и утеплители от насыщения паром, не пропускает конденсат.

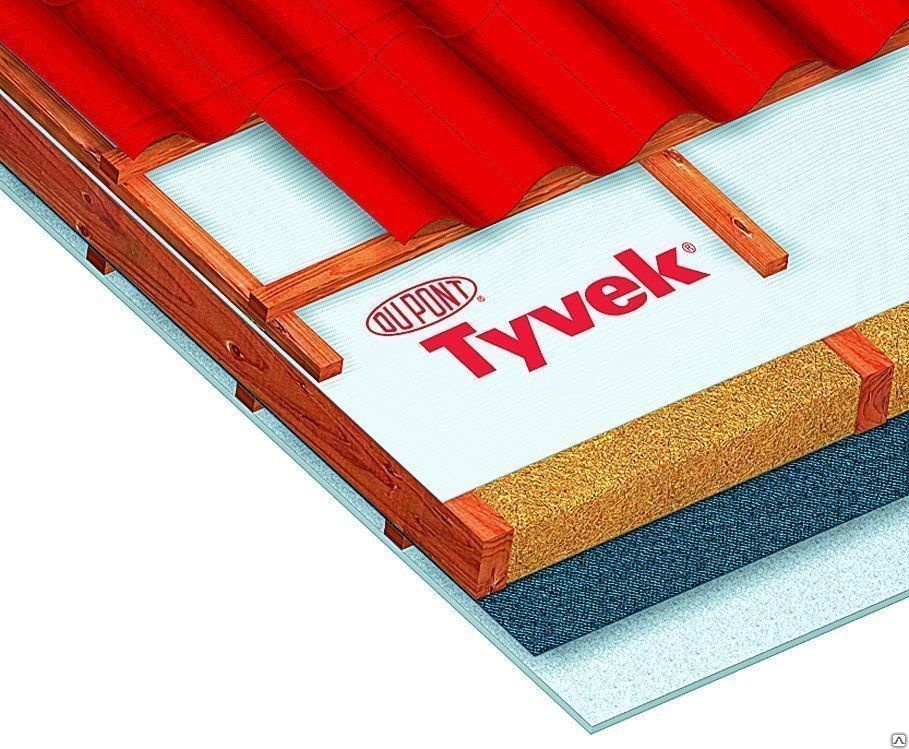

Tyvek Solid

Высокая плотность верхнего слоя не позволяет воздушным потокам удалять тепло из теплоизоляции, что оказывает положительное влияние на эффективность кровель. Имеет специальное покрытие, отражающее инфракрасное тепловое излучение, оно не покидает пространство кровель. Основание отличается высокими показателями физической прочности.

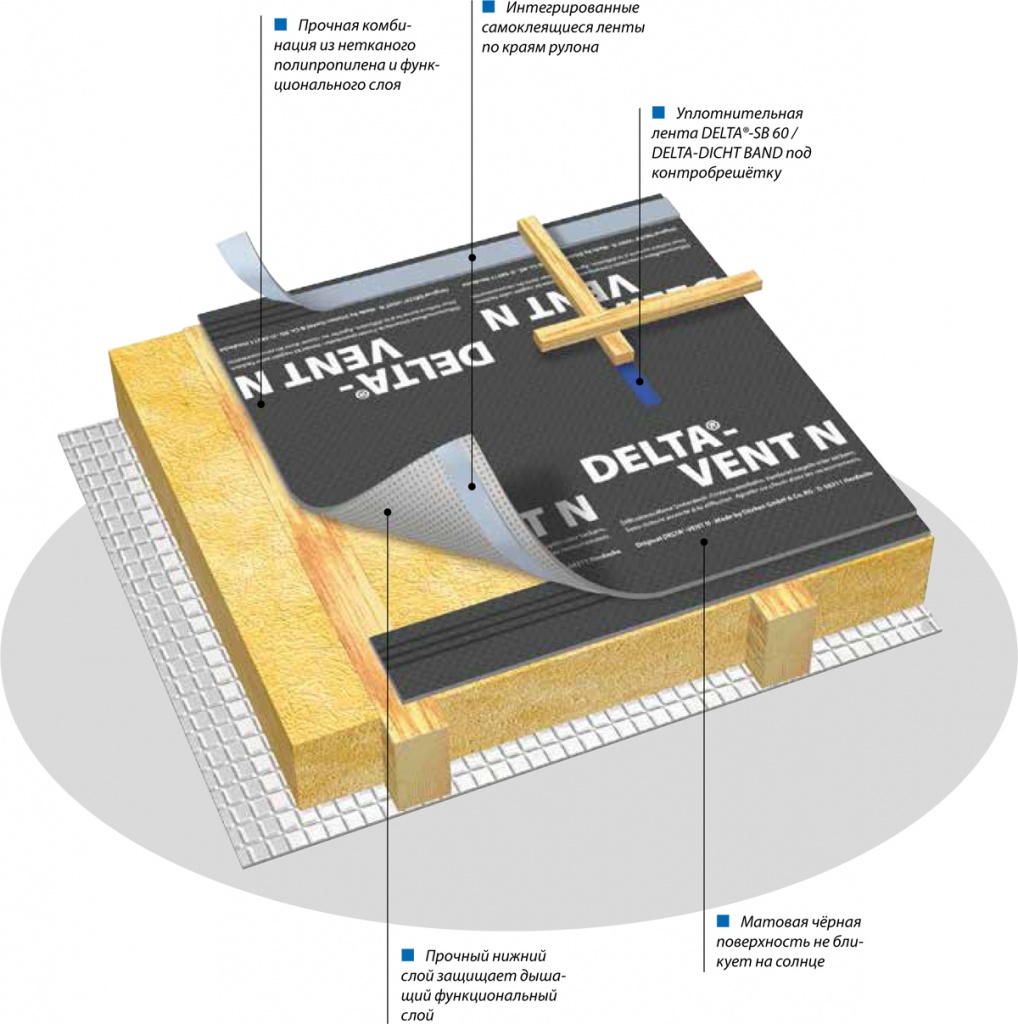

Delta Vent N

Товар отечественных производителей, традиционный гидроизоляционный материал. Высокая прочность дает возможность использовать на обрешетках с большим шагом реек. Мембрана применяется не только на кровлях, но и для защиты стен от намокания. Отлично пропускает пар, полностью герметична для воды.

Jutavek-115

Современный инновационный четырехслойный материал с улучшенными физическими и эксплуатационными характеристиками. Создает оптимальные условия для эксплуатации деревянных конструкций стропильной системы и утеплителей. Имеет дополнительный слой для повышения устойчивости к жестким ультрафиолетовым лучам.

Изоспан AM

Благодаря высокой паропроницаемости может укладываться непосредственно на утеплитель – облегчаются, ускоряются и удешевляются строительные работы. Имеет три слоя, характеризуется высокими значениями прочности на разрыв. Может использоваться на открытом воздухе.

Folder Light

Основание – нетканое полотно, имеет большую паропроницаемость. Состоит из трех слоев, два внешних надежно защищают нижележащие материалы и конструкции от воды. За счет использования инновационных технологий повышаются эксплуатационные показатели, уменьшается тепловодность сложных крыш.

Характеристики строительных мембран

Цены на ПВХ мембраны для кровли

ПВХ мембрана для кровли

Практические советы по укладке гидроизоляционных мембран для кровли

Качество и технические характеристики играют важную роль в надежности защиты конструкций от переувлажнения. Но не только эти факторы нужно принимать во внимание. Если грубо нарушена технология производства работ, то даже самые дорогие мембраны не в полной мере выполняют свои функции, эксплуатационные характеристики крыши не будут отвечать ожидаемым значениям, а в некоторых случаях вместо пользы будет существенный вред.

Ошибки при монтаже гидроизоляции кровли

Как правильно монтировать кровельную гидрозащитную мембрану?

Шаг 1. Подготовьте инструменты. Понадобится степлер, обыкновенные ножницы, молоток, гвоздики с большими шляпками и обыкновенные, монтажный нож, деревянные рейки для контробрешетки. Работать надо в удобной обуви и пользоваться страховкой. Для фиксации мембраны к металлическим поверхностям и приклеивания стыков пользуются специальными герметизирующими лентами, они продаются в комплекте с гидрозащитными материалами.

Сначала нужно приготовить все необходимое для работы

Шаг 2. Закрепите карнизную планку. Это металлический доборный элемент, направляет капли конденсата с гидроизоляционной пленки в желоб сливной системы. Планка прибивается гвоздиками в шахматном порядке на расстоянии примерно 30–40 см.

Крепят гвоздями карнизную планку к обрешетке

Шаг. 3. Приклейте на капельник специальную двустороннюю клеящую ленту, к ней будет фиксироваться нижняя кромка первого ряда гидроизоляции.

На капельник крепят клеящую ленту

Важно. Поверхность планки должна быть сухой и чистой, от этого во многом зависит прочность адгезии.

Шаг 4. Начинайте укладку материала. Мембрана должна быть строго параллельной к карнизной планке. На краю ската оставьте свес длиной примерно 20 см, положение рулона зафиксируйте степлером.

Полотно на торце ската фиксируют скобами степлера

Шаг 5. Продолжайте раскатывать рулон, крепите материал степлером к каждой стропильной ноге. Скобы надо вбивать только в те места, которые впоследствии будут накрываться следующим рядом. На материале в верхней части есть специально отмеченная полоса шириной 10 см. Постоянно контролируйте положение мембраны, не допускайте перекосов. Есть еще один вариант фиксации мембраны – раскатайте ее на всю длину ската, поправьте положение и только потом начинайте фиксацию. Какой выбрать способ надо решать самостоятельно с учетом существующих условий. Мембрану не надо сильно натягивать, во время колебания размеров стропильной системы она может порваться. Всегда оставляйте провес не более одного сантиметра в самой низкой точке.

Материал фиксируют по верхнему краю к каждой стропильной балке

Шаг 6. На противоположном торце ската отрежьте пленку, оставьте запас примерно 20–30 см. Закрепите материал скобами.

Закрепляют полотно с другой стороны и отрезают лишнее

Шаг 7. Оторвите с клеящей ленты защитную бумагу и приклейте мембрану. Сильно ее прижимайте, не оставляйте пропусков, при необходимости немного выравнивайте положение.

Приклеивают нижний край мембраны

Шаг 8. Приступайте к окончательной фиксации мембраны на стропильных ногах. В этих целях нужно применять деревянные рейки 20×40 мм. Во время крепления степлером в материале были пробиты дырки, для их герметизации надо использовать специальную ленту. Она имеет с двух сторон клеящий слой, толщина ленты примерно один миллиметр, материал пластичен и легко нивелирует различные небольшие неровности. Приклейте ее к рейкам, снимите с обратной стороны защитную пленку и прибейте и к стропильным ногам. Таким образом надежно закрываются все отверстия на мембране. Расстояние между гвоздиками 40–50 см.

Набивают сверху деревянные рейки

По такому же алгоритму продолжайте монтаж мембраны по всей высоте ската. На коньке сделайте перегиб и закрепите гидрозащитную мембрану на примыкающем скате крыши. Второй скат закрывается по такой же методике, на коньке опять делается перегиб, только уже на накрытый ранее скат.

На коньке мембрану укладывают с нахлестом на скат с противоположной стороны

Теперь надо правильно прибить контррейки. Их размеры и расстояние должны учитывать технические характеристики кровельных материалов. Для гибких покрытий нужно делать сплошное основание из ОСП, фанеры или обрезных досок. Под металлические и шиферные кровли делается обрешетка из реек.

Выбор пиломатериалов для обрешетки зависит от вида кровельного покрытия

Цены на доски строительные

Доски строительные

Калькулятор расчета пиломатериалов для обрешетки

Перейти к расчётам

Монтаж контробрешетки

Шаг 1. Определитесь, с каким шагом нужно прибывать рейки. Этот размер зависит от нескольких параметров:

  1. Угол наклона ската. Чем он меньше, тем больше нагрузка на покрытие, тем ближе надо располагать контробрешетку.
  2. Физических характеристик кровельных материалов. Каждый из них имеет индивидуальные возможности выдерживать нагрузки на изгиб, рекомендации даются в инструкции производителей.
  3. Особенностей кровельных материалов. Металлическая и штучная натуральная черепица фиксируется на строго определенном расстоянии. С таким же шагом следует прибивать контробрешетку.

    Шаг обрешетки под металлочерепицу

Шаг 2. Нанесите метки расположения реек. Для этого лучше сделать элементарный шаблон, с его помощью намного ускоряются работы. Кроме того, почти полностью исключается вероятность ошибки.

Размечают места крепления реек

Шаг 3. Приступайте к установке контробрешетки, прибивайте ее гвоздями. Важно знать, что толщина реек не может быть менее пяти сантиметров, в противном случае естественная вентиляция не будет эффективной. Для крепления обрешетки и контробрешетки можно применять обыкновенные гладкие гвозди, нет необходимости пользоваться дорогими оцинкованными метизами.

Набивают контробрешетку

Шаг 4. Настелите второй ряд гидроизоляционной мембраны, не забывайте о нахлесте. В дальнейшем он должен заклеиваться двусторонним скотчем. Закрепите ее вначале степлером, а потом вертикальными рейками.

Укладывают второй ряд мембраны

Продолжайте настил до конька ската. Во время выполнения работ надо соблюдать правила техники безопасности и пользоваться страховочными веревками. При этом перемещайтесь очень осторожно, не повредите уже прикрепленную мембрану.

Полотно перекидывают через конек и фиксируют степлером

Практический совет. При отрезании заготовок реек положите их стопкой и крепко стяните скотчем. Расположите его с двух сторон среза на расстоянии примерно 5 см. За счет этого намного упрощается процесс резания, материал не смешается, все рейки имеют одинаковую длину.

Перегиб мембраны на коньке должен быть более 20 см, фиксируется она степлером. Если на крыше имеются вентиляционные или дымоходные трубы, то их нужно очень тщательно герметизировать по периметру. Делается это в такой последовательности.

  1. Натяните мембрану впритык к трубе, согните ее пополам.
  2. Нарисуйте на обратной стороне полукруг с диаметром, идентичным размерам вентиляционной трубы.

    Намечают линию выреза под трубу

  3. Обыкновенными ножницами вырежьте отверстие, наденьте мембрану.
  4. Сделайте прорези в мембране сверху трубы, отогните сектор.

    Делают в мембране прорези

  5. Специальным материалом загерметизируйте нижнюю часть трубы. Этот материал сильно растягивается, что позволяет работать со сложными геометрическими поверхностями. Таким же способом отделайте верхнюю часть трубы.
  6. Установите на место отогнутую часть мембрану и заклейте все швы.

    Герметизируют линию примыкания трубы

Правильно установленная гидрозащитная мембрана будет поддерживать показатели влажности минеральной ваты в нужных пределах и одновременно не допускать выветривания тепла воздушными потоками.

Видео — Гидроизоляционная мембрана для кровли

Вы узнали о технических характеристиках и эксплуатационных параметрах различных видов гидроизоляционной мембраны для кровли. Этот материал обязателен к применению на некоторых типах крыш, только с его помощью можно увеличить безопасность и длительность их эксплуатации. Как конкретно применять гидроизоляционную мембрану для изоляции кровли из металлочерепицы можно прочитать на страницах нашего сайта.

Гидроизоляционная мембрана для кровли. Рейтинг кровельных мембран для гидроизоляции

Даже самое прочное покрытие крыши не может гарантировать абсолютную сухость внутренних слоев конструкции. Наиболее эффективный вид защиты от внешней влаги – это гидроизоляционная мембрана для кровли. Она не только защищает от проникновения влаги снаружи, но и способствует сохранению тепла в доме. Самый дешевый вариант, обеспечивающий надежный барьер для атмосферных осадков с улицы – специальная гидроизоляционная пленка. Это достаточно бюджетный вид гидрозащиты, но недостаточно эффективный для использования в обустройстве крыши.

Зачем нужна гидроизоляция кровли

При отсутствии минимальной вентиляции на металлических элементах быстро появляются следы коррозии, а деревянные конструкции со временем начинают гнить и разрушаться. Это происходит потому, что при достаточно герметичном покрытии, увлажнение внутренних конструкций также не исключено. Внешний кровельный материал в жаркое время года может накаляться, в отличие от подкровельного пространства, где нет прямых солнечных лучей. Такая разница температур вызывает появление конденсата на внутренней стороне покрытия.

В зависимости от климатической зоны разница температур может быть настолько критичной, что в чердачных помещениях наблюдают стекание воды по внутреннему покрытию кровли. Конденсат возможен и в том случае, если в чердачных помещениях проходит недостаточно изолированная труба дымохода или элементы отопительной системы. В зимний сезон теплый воздух внутри подкровельного пространства, сталкиваясь с прохладной внутренней поверхностью кровельного покрытия также образует обильный конденсат. Поэтому идеальный вариант, решающий одновременно проблему защиты от внешней влаги и отсутствие конденсата – это гидроизоляционная мембрана.

Что представляет собой гидроизоляционная мембрана для кровли

Основная конструктивная особенность кровельной мембраны для гидроизоляции от других рулонных материалов заключается в способности пропускать пар и воздух. Это особенно важно в случае устройства так называемой теплой крыши, когда помимо гидроизоляции в кровельном пироге предусмотрен слой утеплителя.

Сложная структура гидроизоляционных мембран для крыши позволяет использовать их для предохранения внутренней поверхности кровельного материала от коррозии и разрушения. По принципу действия и эффективности выделяют три вида мембран:

  • диффузионная. Важным достоинством таких материалов является то, что, оберегая утеплитель от намокания, они не препятствуют его вентиляции. Поэтому даже при увеличении влажности, через перфорированную поверхность влага вместе с воздухом постепенно испаряется. При этом размер сужающихся в наружном направлении отверстий не позволяет дождевой и талой воде просочиться внутрь.
  • супердиффузионная. Отличие от предыдущего вида пленки – в более сложной многослойной структуре. Благодаря этому она еще более эффективно и быстро способна пропускать влажный воздух при сохранении свойства водонепроницаемости с наружной стороны. Внешний слой мембранной пленки устойчив к воздействию ультрафиолетовых лучей, а внутренний – к разрушению во влажной среде. Важный момент в использовании такой мембранной защиты – отсутствие необходимости вентиляционного зазора. То есть при укладке на крышу допускается ее непосредственное размещение на утеплителе. Разница в качестве изоляции не может не повлиять на стоимость материала. Но в случае использования такого высокотехнологичного материала, затраты вполне оправдываются облегчением обрешетки в конструкции крыши и долговечностью всех деталей кровли.
  • антиконденсатная. Ее ключевая особенность – это не только гидро-, но и пароизоляция. Применяется этот вид в тех ситуациях, когда образование конденсата может быть слишком интенсивным. Ворсистое внутреннее покрытие пленки впитывает образующуюся влагу и отдает ее постепенно, предохраняя внутреннюю поверхность кровли от увлажнения. Применение таких пленок рекомендовано для кровли из еврошифера, металлических листов без акрилового слоя – всех тех материалов, которые способны сильно раскаляться от солнечного излучения.

Преимущества гидроизоляционных мембран

Несмотря на относительно высокую стоимость мембран для гидроизоляции крыши, они становятся все более популярными в строительстве самых различных объектов.

Они имеют массу достоинств:

  • высокая водостойкость;
  • эластичность и прочность;
  • устойчивость к механическим воздействиям;
  • сохранение эластичности и свойств водостойкости при нагревании и охлаждении;
  • устойчивость к гниению и разрушению во влажной среде;
  • легкость укладки.

Основные этапы монтажа гидроизоляционной мембраны для кровли

Правильная укладка гидроизоляционного материала осуществляется в горизонтальном направлении вдоль карниза крыши. Технологический процесс можно разбить на этапы:

  1. Делают точные замеры и отрезают полосу необходимой длины.
  2. Поверх утеплителя раскладывают гидроизоляционный материал и фиксируют его при помощи строительного степлера или саморезов с прокладками.
  3. Следующую полосу настилают с нахлестом не меньше 10 см (эта величина зависит от наклонности крыши). Двусторонней монтажной лентой тщательно проклеивают швы слоев пленки.
  4. Если на крыше есть выходы коммуникаций или дымоход, на этих участках делают разрезы, выводя трубы, и изолируют их также при помощи монтажного скотча. От герметичности соединений швов и мест ввода коммуникаций зависит эффективность мембранной изоляции кровли.
  5. Послойно укладывают мембранную защиту, обращая внимание на непрерывность покрытия. Основное условие долговечности кровельных гидроизоляционных мембран – это отсутствие натяжения. Более того, в местах между стропилами конструкции крыши пленка должна слегка провисать. При этом нельзя допускать, чтобы она касалась теплоизоляционного слоя.

На что обратить внимание при выборе гидроизоляционной мембраны?

Основные критерии, которые рекомендуют учитывать при покупке – это не стоимость, а способность максимально точно соответствовать своему назначению и выполнять свои функции наиболее эффективно. К таким функциям относятся:

  1. Водонепроницаемость. Несмотря на свойство пароизоляции мембранного материала, не стоит забывать о главном его назначении – функции создания препятствия для проникновения воды. Хорошая устойчивость пленки даже в условиях проливных дождей способствует задержке влаги и сохранению более глубоких слоев кровельной конструкции в сухом состоянии. Для определения этого качества материала применяется такой показатель как водоупорность, способность единицы площади материала выдерживать определенное количество воды в миллиметрах. Минимальный показатель для эффективной защиты должен составлять 250 мм. Но чем выше такая характеристика, тем надежнее будет защита.
  2. Долговечность. При обустройстве крыши нового дома целесообразно применить наиболее долговечный материал. Если для строительства используется дорогостоящее покрытие сроком годности свыше 50 лет, применение дешевых материалов гидрозащиты будет нерациональным. Износ недостаточно долговечных материалов будет проявляться в виде протечек в чердачном помещении. В какой-то момент потребуется капитальный ремонт защитного покрытия, что невозможно без проведения масштабных работ.
  3. Прочность. Важнейшая характеристика для защитной гидроизоляции – устойчивость к натяжению, разрывам и механическим воздействиям. На упаковке величина такого показателя говорит о прочности, долговечности и надежности защитной прослойки.
  4. Экологичность. В процессе эксплуатации элементы кровли подвергаются значительным климатическим нагрузкам: перегрев от активного солнечного излучения, разрушительное воздействие УФ-лучей, резкое охлаждение в зимний период. Для тех, кто проживает в доме, безопасность и экологичность всех элементов покрытия крыши не менее важны, чем надежность или долговечность. Поэтому при выборе мембранных пленок важно, чтобы при сложных климатических условиях они не выделяли токсических веществ.
  5. Удобство применения. Еще один немаловажный критерий выбора – это легкость укладки. Слишком тонкая диффузионная пленка прекрасно сохраняет водонепроницаемость, но в процессе укладке может разорваться. Сомнительная экономия от покупки более дешевой пленки может обернуться необходимостью замены испорченного в процессе укладки материала.

Если сравнивать отдельные марки гидроизоляционных мембран в ассортименте строительных магазинов, то наиболее точно соответствуют требованиям надежности и долговечности материалы европейских производителей Eurovent, Delta, Tyvek. Из российских марок в рейтинге гидроизоляционных мембран для кровли наиболее эффективными и долговечными считают продукцию производителей «Ондутис», «Технониколь», «Изоспан». Но практически для каждой марки характерен широкий диапазон цен и эксплуатационных характеристик. Остается лишь определить для себя бюджет и пожелания к качеству.

Какую выбрать гидроизоляционную пленку для кровли и крыши — фото и видео

Если сравнивать современный рынок покрытий для крыши дома с ассортиментом хотя бы пятидесятилетней давности, становится ясно, что строительные технологии не стоят на месте, а активно совершенствуются. Сейчас в магазинах продаются долговечные и практичные кровельные материалы на любой вкус и кошелек, однако, укладывать их необходимо, строго соблюдая технологию. Гидроизоляционная пленка для кровли – один из многих материалов, который теперь активно используется для монтажа крыши, а раньше прекрасно обходились без него. Поэтому неопытные мастера часто задаются вопросом, можно ли обойтись без подкладочной гидроизоляции, а если нет, то какое какую лучше выбрать. В этой статье мы расскажем о популярных гидроизоляционных материалах, используемых для возведения кровли частного дома, а также сравним их характеристики.

Содержание статьи

Что такое гидроизоляционная пленка?

Гидроизоляционная пленка – сопутствующий строительный материал, который используют для организации кровельного пирога практически под любое современное покрытие. Она представляет собой тонкое, но прочное полимерное полотно, которое не пропускает влагу. Оно укладывается поверх стропильных ног крыши с цель создания надежного гидробарьера. К этой категории материалов относят:

  1. Гидроизоляционные пленки. Они изготавливаются из полиэтилена, который обладает выраженными влагозащитными свойствами, благодаря чему защищает крышу дома от протечек и конденсата. Гидроизоляционные пленки характеризуются более низкой ценой, меньшей прочностью и устойчивостью ультрафиолетовым лучам.

    Гидроизоляционная пленка

  2. Кровельные мембраны. Мембранами называют усовершенствованные, многослойные гидроизоляционные пленки, изготавливаемые из более стойких полимерных соединений, которое обладает важным качеством для конструкции крыши – паропроницаемостью. Благодаря воронкообразным отверстиям маленького диаметра, мембрана прекрасно пропускает воздух в одну сторону, но не дает просачиваться каплям воды, молекулы которой больше молекулы кислорода.

    Диффузная мембрана

    Армированная мембрана

Важно! Продаются кровельные мембраны и гидроизоляционные пленки в виде рулонов, ширина материала в котором составляет 1,5 м, а длина до 50 метров. С полотном таких размеров удобно работать при любой площади и форме ската.

Отличия пленки от мембраны

Неопытным мастерам часто непонятно, чем отличается кровельная мембрана от гидроизоляционной пленки, и какую модель лучше выбрать для обустройства крыши частного дома. Кроме того, покупателей путают сложными для понимания категориями «диффузная» и «супердиффузная». Если разобраться в строительной терминологии и этимологии этих слов, то окажется, что пленка и мембрана – практически одно и то же. Однако, все-таки существует ряд отличий:

  • Состав. Обычно определение «пленка» относится к гидроизоляционным материалам именно из полиэтилена.
  • Плотность. Мембраны обладают большей плотностью и весом из-за многослойной структуры полотна или армирования.
  • Воздухопроницаемость. Обычные пленки из полиэтилена практически не пропускают воздух, поэтому они подходят не для каждого финишного покрытия для крыши.
  • Способ монтажа. Мембраны часто снабжаются самоклеящимися полосами по краям полотна, которые облегчают монтаж материала, предотвращают протечки в стыках между полосами.

Профессиональные мастера считают, что прежде всего мембрану от пенки отличает цена. Так как введение в обиход этого термина – грамотный маркетинговый ход, заставляющий покупателей думать, что более современные гидроизоляционные материалы для крыши эффективней или надежней, чем старые.

Назначение

Вопрос использовать гидроизоляционный материал для обустройства или нет волнует многих мастеров. В качестве аргумента противники применения мембран приводят то, что раньше без них прекрасно обходили. Однако, объяснить, почему подкладочная гидроизоляция появилась сравнительно недавно достаточно просто: во-первых, раньше не производились материалы, обладающими такими качествами, а во-вторых, кровельные покрытия с тех пор также качественно изменились. Теперь в составе кровельного пирога крыши гидроизоляция выполняет следующие функции:

  1. Защита от протечек. При утрате целостности покрытия крыши дома гидроизоляционная пленка какое-то время сдерживает протечку, предотвращая намокания отделку и меблировку подкровельного помещения.
  2. Предотвращение отсыревания утеплителя. Гидроизоляция ограждает от конденсата и протечек термоизоляционный материал, который становится неэффективным при намокании.
  3. Защита от намокания стропильного каркаса. Каркас кровли частного дома чаще всего изготавливают из дерева, которое при намокании может загнивать, поэтому кровельная мембрана необходима, для защиты его от влаги.

Обратите внимание! Если при оборудовании кровли холодного типа еще можно обойтись без подкладочной гидроизоляции, то теплая кровля, в состав кровельного пирога которой входит термоизоляция, обязательно нуждается в слое гидроизоляционной пленки или мембраны, защищающей утеплитель и каркас от контакта с водой или конденсатом.

Процесс конденсатообразования

Устройство кровельного пирога

Критерии выбора

Современные гидроизоляционные материалы отличаются огромным разнообразием, поэтому выбрать подходящий продукт бывает сложно. Профессиональные мастера считают, что нужно обращать внимание на сочетаемость пленки или мембраны с выбранным кровельным покрытием и на ее основные параметры. Плёнка для кровли должна соответствовать следующим критериям:

  • Выраженная водонепроницаемость. Нормальным считается показатель сдерживания воды давлением 10 мПа в течение 10 минут.
  • Прочность. Механическая прочность характеризуется двумя параметрами – плотностью и прочностью материла на разрыв.
  • Устойчивость к температурным изменениям. Пленка должна выдерживать температуры в диапазоне -40/+80 или больше.
  • Эластичность. Эластичные гидроизоляционные материалы не рвутся под воздействием воды во время протечек, потому служат дольше.
  • Толерантность к ультрафиолетовому излучению. Необходимо, чтобы материал не разрушался под воздействием ультрафиолета.

Учтите, что эксплуатационный срок подкладочной гидроизоляции должен соответствовать сроку службы финишного покрытия крыши дома. Если использовать в кровельном пироге низкокачественную пленку с минимальным сроком службы, то она через короткое время потребует замены, которую невозможно выполнить без снятия кровельного материала.

Проверка прочностных качеств гидроизоляции

Технология монтажа

В технологии монтажа подкладочной гидроизоляции нет ничего сложного, поэтому выполнить эту операцию без труда можно своими руками. Прикрепляют пленку к стропилам с помощью строительного степлера или с помощью специального клеящего состава. Крепление выполняется следующим образом:

  1. Сначала устанавливаются стропильные ноги каркаса крыши.
  2. Затем гидроизоляционный материал нарезается на полосы, длина которых соответствует протяженности крыши.
  3. Полосы нужно уложить с нахлестом 10-15 см перпендикулярно стропильным ногам, а затем закрепить с помощью строительного степлера или клея.
  4. Стыки можно проклеить с помощью строительного скотча.
  5. Поверх гидроизоляционной пленки вдоль стропильных ног закрепляют рейки контробрешетки, которые позволяют создать вентиляционный просвет между ней и финишным покрытием.
  6. На контробрешетку крепят обрешетку перпендикулярно стропилам, а затем настилают кровельное покрытие согласно технологии, рекомендованной производителем.

Считается, что, чем меньше уклон кровли, тем надежнее должна быть подкладочная гидроизоляция. Если угол наклона скатов меньше 15 градусов, то нахлест между полотнами увеличивают до 15-20 см, а ендовы, стыки с вертикальными поверхностями защищают от протекания вторым слоем пленки.

Устройство гидроизоляции

Гидроизоляция крыши из профнастила

Видео-инструкция

виды гидроизоляции и особенности ее монтажа

Основная задача гидроизоляции крыши — защитить пространство под материалом от проникновения влаги извне. Вода становится причиной распада деревянных элементов крыши и снижения функциональности изоляции. Гидроизоляционная мембрана — это современный материал, который применяется для защиты всего здания от влаги, конденсации и атмосферных осадков.

Особенности функциональности материала

Часто люди смешивают гидроизоляционные мембраны и разные пароизоляционные плёнки. Несмотря на их сходство (материал производства, толщина, плотность), они имеют одно фундаментальное отличие. А именно: принцип действия.

Пароизоляционная плёнка нормально защищает изоляцию от внутренней влаги дома. Это особенно, верно, в помещениях с высокой влажностью. Например, в ванной комнате. Пароизоляционная плёнка также не пропускает пар и влагу. Полностью другой вопрос гидроизоляции. В дополнение к свойствам влажности и ветрозащиты он обладает паропроницаемостью. Это необходимо для удаления влаги, которая все ещё просачивается в дом. В мембране имеются микроскопические поры, которые пропускают все молекулы воды.

Гидроизоляционный материал относится к группе полимерной изоляции. Мембрана довольно прочная, она не боится падения температуры, она эластична и простая в эксплуатации.

Основные качества гидроизоляционных мембран:

  • эластичность;
  • высокая прочность;
  • хорошая устойчивость к атмосферным явлениям;
  • не боится изменений температуры;
  • долговечность.

Разница между плёнкой и мембраной

Кровельная гидроизоляция пришла к нам из западных стран, там она была обнаружена гораздо раньше и уже успешно используется при строительстве новых строений. Материал настолько усовершенствован, что может полностью защитить крышу от малейших капель воды.

Фактически мембраны имеют одинаковые версии из полиэтилена, разница в том, что этот материал для гидроизоляции состоит из множества небольших отверстий, через которые происходит удаление пара. Мембраны могут выполнять функцию не только защиты от влаги, но также защищать крышу от порывов ветра, удалять избыток влаги из слоя теплоизоляции, предотвращая смачивание и гниение изоляции.

Материал можно даже использовать как временную крышу, мембрана защищает комнату от дождя и снега в течение двух месяцев. Среди положительных свойств мембран можно отметить их прочность, они могут выдерживать 10 кг на 5 см материала, хорошо растягиваться. Не рвутся при установке, а также обладают оптимальным уровнем огнестойкости, не подвержены воздействию солнечных лучей.

Отметим различия в двух материалах для крыши: гидроизоляционная мембрана и плёнка. Многие считают, что они отличаются такими параметрами, как паропроницаемость, многослойность и стоимость. И производители также пытаются убедить всех в маркетинговых целях, что плёнки — это прошлое, а мембраны — абсолютно новый материал, хотя они не имеют чётких отличий. Поэтому правильнее рассматривать мембрану как новый, более современный тип плёнки. И принцип действия плёнок и мембран практически одинаковый — защитить пространство под крышей от сырости и утечек.

Типы мембранной гидроизоляции

Согласно исследованиям, из-за удержания влаги конденсированное тепло может увеличить изоляцию дома на 40% и снизить затраты на его нагрев. Если вы хотите обеспечить свой дом надёжной гидроизоляцией, помните, что выбор мембранной плёнки — это всего лишь половина работы, гораздо больше внимания следует уделять ее установке.

Мембраны можно поделить на несколько типов:

  • диффузионные;
  • суппердиффузионные;
  • антиконденсатные.

Каждый из видов имеет свои технические характеристики. Например, диффузионный вид плёнки характеризуется наличием ряда отверстий, которые не позволяют воде проходить снаружи, чётко изолируя здание от жидкости, а также внутреннюю, отличную передачу пара. При установке плёнка должна быть очень плотно прижата к крыше, так как поры могут засоряться, а пары будут плохо работать снаружи. Диффузионный материал, является экологичным, не выделяет токсичные вещества при нагревании, устойчив к вредному воздействию бактерий и грибка.

Область использования мембран такого типа очень широка, материал используется для гидроизоляции:

  • полимерной черепицы;
  • шифера;
  • керамической черепицы;
  • ондулина;
  • металлочерепицы.

Диффузные мембраны также можно поделить на мембраны с малой диффузией, их проницаемость составляет менее 300 мг пара на м2 в день, средние диффузионные варианты проводят от 300 до 1000 мг / м2 в день, и материал сильно диффузионный, он имеет паропроницаемость более 1000 мг / м2 / сут.

Последний вариант обычно называют сверхдиффузионной мембраной. Это гидроизоляция совершенно нового поколения, она используется в районах с суровым климатом и высокой влажностью. Гидроизоляция крыши этого материала может длиться 100 лет. Основное отличие от диффузных мембран — это скорость удаления воды и влаги.

Разница также заключается в технике производства. Супердиффузионные материалы состоят из 4 слоёв полипропилена. Это многослойное покрытие обеспечивает прочность гидроизоляции, но в то же время гибкость и способность к растяжению полностью сохраняются. В отличие от большинства покрытий, варианты диффузии не требуют зазоров, которые оставляют для хорошей вентиляции. Они могут быть прикреплены непосредственно к утеплителю.

Важно отметить, что гидроизоляция сверхдиффузионного типа не может использоваться при покрытии крыши металлической шовной крышей, еврошифером, а также металлической плиткой без акрилового слоя. Эти типы кровельного материала очень нагреваются на солнце, а при понижении температурных условий образуется много конденсата. Преодоление этого количества влаги позволяет использовать только антиконденсатные плёнки.

Гидроизоляция крыши из металлической плитки имеет свои особенности, чтобы обеспечить надёжную защиту от влаги, нужно использовать антиконденсатные плёнки. Они не выпускают лишнюю влагу, но вместо этого они держат воду ворсинами. Это позволяет влаге выходить через воздушный поток вентиляционного зазора, монтаж которого является обязательной.

Антиконденсатная пленка, в отличие от кровельной и битумной гидроизоляции, имеет незначительный вес и не нагружает стропильную систему. Ее очень быстро установить, она работает хорошо, даже когда солнце сильное.

Возможность гидроизоляции крыши

Из-за разницы в температуре снаружи и внутри изолированной крыши на внутренней поверхности ряда кровельных материалов образуется конденсат. Гидроизоляция крыши обеспечивает защиту изоляции от конденсации.

«Точка росы» может быть сформирована непосредственно в самом изоляторе. Поэтому на крыше должна быть установлена система вентиляции, тип которой зависит от материала, используемого для гидрозащиты. Такие системы вентиляции могут быть двух видов:

  • между кровлей и гидроизоляцией;
  • между гидроизоляцией и изоляционным материалом.

При хорошей паропроницаемости гидроизоляционного материала нет необходимости в зазоре между ним и утеплителем.

Правильно подобранная гидроизоляция должна отвечать следующим требованиям:

  1. Гидрозащитный слой расположен по всей площади крыши вместе с карнизами и воротами фронтонов.
  2. Нижнее полотно гидроизоляции выбрасывается в слив.
  3. Гидроизоляционный материал крыши плотно прилегает к стенам и трубам, расположенным на крыше.

Перед началом работ по гидроизоляции необходимо выбрать материал, оптимальный для определённого типа кровли. Общие требования к гидроизоляции — водостойкость в сочетании с паропроницаемостью, стойкостью к механическим повреждениям и высоким температурам, эластичность.

Продолжительность жизни материала

Самый важный критерий при покупке строительных материалов. Никто не захочет регулярно касаться крыши, чтобы заложить новый слой гидроизоляции. Поэтому выгоднее приобретать подходящий и долговечный материал с самого начала.

Лучшие мембраны с точки зрения срока службы — это те, в которых производители добавили специальные компоненты, повышающие производительность и долговечность. Такие мембраны включают, например, современные армированные плёнки.

Мембрана на крыше должна выдерживать и ливни, а весеннее таяние снега, что накапливается на крыше. Поэтому материал должен выдерживать достаточное давление воды. Этот показатель становится особенно важным, когда мембрана приобретается для дождливых мест и для тех регионов нашей страны, где часто встречаются тяжёлые и длительные снегопады.

Лучше всего купить плёнку, которая смонтирована без частей — она минимизирует количество «уязвимых» мест, где вода может проникать. Мембраны в нескольких слоях — лучшее решение для высококачественной изоляции.

Критерии выбора мембраны

Основной функцией гидроизоляции является защита от воды. Поэтому наиболее важным параметром является водостойкость (измеренная в мм водяного столба — чем выше, тем эффективнее материал задерживает воду). Другой важной характеристикой является разрывная нагрузка. Чем выше она, тем крепче материал.

А также не забывайте о цене. Сравнивая различные типы мембран, лучше всего сосредоточиться на стоимости 1 кв. метра плёнки.

Основные правила укладки материала

Необходимо учитывать, что используемый изоляционный материал крыши не должен напрямую контактировать с водонепроницаемой плёнкой.

Плёнка устанавливается непосредственно на стропильную систему. К стропилам также плёнка прикрепляется. Между металлом и поверхностью плёнки оставляют зазор не менее 50 мм.

Разматывание рулона должно выполняться без натяжения. Между лагами установленная плёнка должна прогибаться не менее 20 мм. Это должно наблюдаться, как и в процессе работы в результате воздействия температурных изменений материал будет просачиваться. В случае если при установке гидроизоляции под металлическую плитку это требование не будет учтено, плёнка может разорваться из-за натяжения.

Пространство между краем крыши и поверхностью плёнки должно хорошо проветриваться. Именно для этой цели остался зазор 5 см, о котором говорилось выше. Особенно важно обеспечить вентиляцию в зоне хребта. Если все будет сделано правильно, приток воздуха и его вывод будут проводиться своевременно, что положительно повлияет на установленную гидроизоляцию и кровельное покрытие в целом. Плёнка начинает устанавливаться с уступа, постепенно переходя к хребту.

Способы монтажа

Способ установки гидроизоляционных мембран отличается в зависимости от того, где она укладывается — на крыше или на стенах. Но общие этапы монтажа гидроизоляционных мембран заключаются в следующем:

  1. Гидроизоляционная мембрана укладывается на специальный утеплитель, который предварительно установлен на крыше и стенах.
  2. Мембрана разрезается на куски необходимой длины и крепится на поверхность.
  3. Установка мембраны выполняется снизу вверх сверху горизонтальными панелями требуемой длины.
  4. Для крепления на деревянных элементах вы можете использовать степлер.
  5. Последующие слои мембраны накладывают с обязательным перекрытием приблизительно 10 см.
  6. Для закрепления стыков применяется специальная монтажная лента.
  7. Следующим этапом является крепление мембраны деревянными блоками и установка наружной оболочки для стен или для кровли.

Производители гидроизоляции

Подстилающие гидроизоляция кровли, мембрана производится широким кругом как отечественных, так и зарубежных производителей. На строительном рынке продукты торговых марок: Technonikol, Falder, Yutakon, Ondutis, Dorken Delta-Roof и т. д. зарекомендовали себя хорошо.

Мембрана для крыши: как выбрать правильно?

Гидроизоляция крыши — важный этап возведения дома.

Главная функция крыши — защитить дом от атмосферных осадков. А гидроизоляционный слой помогает в этом. Он предотвращает пагубное действие влаги на стройматериалы и крышу, в целом. Что такое гидроизоляция кровли? Какие бывают виды? И как выбрать качественный материал? Разберем в нашей статье!

Гидроизоляционная пленка и мембрана: в чем разница?

Сейчас часто встречаются оба названия: “гидроизоляционная пленка” и “гидроизоляционная мембрана”. Многие даже четко разделяют их.
На самом деле, мембрана — эта тоже пленка. Так в чем же разница? Мембрана — более современный, усовершенствованный материал или вид пленки. У обоих материалов одна цель: защитить кровлю от влаги, влажных паров и протечек. Даже их монтаж выполняется по схожей технологии.

Супердиффузионная мембрана и гидробарьер: что лучше?

Как мы упомянули выше, пленка — это “классический” вариант гидроизоляции. Она выполняет все необходимые функции, но имеет также ряд недостатков:

  • со временем портится — агрессивное воздействие перепадов температуры и жара иссушают пленку, затем она расползается
  • отсутствие дыхания — обычная пленка полностью закрывает пространство под кровлей. Все влажные пары попадают в нем, и там и остаются. Это приводит к порче стропильной системы, деревянных балок.

Как решить эти проблемы?

Что касается, перепадов или высоких температур — это явление неизбежное. Под жарким летним солнцем любая, особенно кровля из металлопрофиля или металлочерепицы, сильно нагревается. Жара ускоряет процессы рассыхания. В целом, срок службы такой пленки составляет от 5 до 10 лет. При малейшем механическом повреждении (что вполне вероятно в ходе укладке и эксплуатации) в пленке может появится дырка или отклейка. Через нее будет проходить все влага и задерживаться там. Это приведет к постепенной порче всей кровельной системы.

Главное правило

Теперь вы знаете, что неправильно подобранная гидроизоляция приводит к преждевременной порче крыши. Но как тогда выбрать правильную гидроизоляцию?

Главное правило, хоть и негласное, — выбирайте все кровельные материалы в одном ценовом диапазоне. Например, если купить металлочерепицу с гарантией 50 лет, утеплить ее минеральной ватой, нет смысла класть дешевую гидроизоляцию. Она испортится через 5-10 лет и придется переделывать всю кровлю.

Идеальное решение — супердиффузионная мембрана:

  • она имеет поры, что позволяет кровле дышать. Часто их сравнивают с человеческой кожей: они выпускают влагу и не позволят задержаться воде сверху. Эти поры широкие постепенно сужаются, поэтому очень важно произвести монтаж правильной стороной
  • за счет этого она служит намного дольше, не портит ни утеплитель, ни балки
  • она, в отличии от “классической” пленки, стойкая к высоким температурам и их перепадам.

Как выбрать мембрану для кровли?

Супердиффузионные мембраны бывают разные. Они отличаются своими эксплуатационными характеристиками, а также сферой применения.

Материал низкой плотности

Этот вид с плотностью  меньше 100 г/м2 . Мы советуем не применять их для кровли вообще.
Даже для битумной черепицы необходима мембрана с плотностью 110 г/м2. Все потому, что влага не попадает напрямую к битуму из-за того. что гидроизоляция стелется под лист из OSB. Действие ультрафиолетовых лучей и перегрев в таком случае исключены.

Супердиффузионная мембрана для крыши

Она отлично подходит для металлочерепицы. Плотность такой мембраны составляет 115-125 г/м2. Она укладывается непосредственно под листы металлочерепицы и защищает кровлю от перегрева и скопления влажных паров. Учитывайте также срок службы кровельного покрытия. Если вы выберете качественную кровлю из металлочерепицы от завода Гепард со сроком службы 50 лет, лучше возьмите более плотную мембрану — 125 г/м2.

Более плотные мембраны

Они необходимы, если вы используете композитную черепицу. У нее большой срок службы, а потому гидроизоляция должна быть надежной.  Не экономьте! Неплотная рассыпется уже спустя 30 лет и вы должны будете переделывать крышу по новой.  Для натуральной черепицы используются самые плотные мембраны. Вы можете купить керамическую черепицу и не переживать о ремонте до 100-150 лет.   Монтаж керамической черепицы отличается своей трудозатратностью, а в ходе укладки могут возникнуть минимальные зазоры. Это еще одна причину почему стоит обратить особое внимание на выбор качественной мембраны!

Хотите выбрать качественный продукт?

Завод Гепард Винница реализует различные варианты мембран с разной плотностью. У нас вы также сможете подобрать все виды кровельных материалов и комплектующие к ним. Более того, мы реализуем металлочерепицу и металлопрофиль от таких ведущих компаний, как Вин Скиф и Юг Профиль.

Для чего нужна гидроизоляционная пленка

Гидроизоляционная пленка для кровли защищает от влаги подкровельное пространство и основные составляющие крыши: деревянную стропильную систему, утеплитель, внутреннюю отделку чердака или мансарды. Из статьи вы подробнее узнаете о назначении материала, разновидностях для той или иной конструкции крыши, нюансах выбора и правильной технологии монтажа.

Для чего нужна гидроизоляционная пленка

Покрытие и каркас крыши постоянно испытывают негативное влияние климатических факторов: дождя и снега, повышенной влажности, ветра. Атмосферная вода и влага могут попадать в подкровельное пространство и толщу кровельного пирога через самые незначительные стыки в покрытии и крепежные отверстия. Это приводит к намоканию утеплителя, из-за чего снижается его теплоизоляционная способность и ухудшается теплосбережение здания. В результате увеличиваются затраты на отопление.

Влага негативно сказывается на стропильной системе. Деревянные конструкции намокают, начинают гнить и могут обрушиться. Проникая под обшивку потолка, влага вызывает появление сырости, грибка, плесени и неприятного запаха. Это сказывается на внутреннем микроклимате и здоровье людей, находящихся в здании. Чтобы избежать таких последствий, в кровельный пирог обязательно закладывают гидроизоляционную пленку, которая выполняет функцию барьера, не пускающего влагу под кровельное покрытие.

Виды гидроизоляционных пленок для кровли

На рынке строительных материалов представлено несколько видов гидроизоляционных пленок:

  • диффузионная мембрана;
  • супердиффузионная мембрана;
  • антиконденсатная мембрана;
  • пленка «Ондутис».

Диффузионная мембрана

Главный плюс мембраны заключается в том, что она «дышит». Материал не дает проникать влаге под кровлю, но не препятствует нормальному испарению водяных паров, выходящих изнутри, из слоев кровельного пирога. Высокую паропроницаемость обеспечивает перфорированность материала. За счет микропор пленка активно впитывает влагу, которую «уносят» с собой воздушные массы, циркулирующие в пространстве под кровлей.

Диффузионные мембраны бывают одно- и двусторонними. Это необходимо учитывать при укладке материала. Двустороннюю пленку можно класть на утеплитель любой стороной, а односторонний – только одной, которая для этого предназначена. Обычные диффузионные мембраны имеют среднюю паропроницаемость. Кроме них существуют супердиффузионные пленки, обладающие особыми свойствами.

Супердиффузионная мембрана

Главная характеристика супердиффузионной мембраны – максимальная степень паропроницаемости. Пленка состоит из 2-4 слоев полипропиленовых волокон, которые делают гидробарьер высокопрочным и эластичным. Наружный слой обеспечивает стойкость к влаге, а внутренний хорошо пропускает пар, давая кровле «дышать».

Ввиду высокой паропроницаемости с помощью супердиффузионной пленки можно полностью перекрывать конек, не делая разрыв 200 мм для вентиляции и испарения конденсата, и выполнять монтаж без контробрешетки. Это ускоряет и упрощает монтаж, дает ощутимую экономию при обустройстве кровли.

Антиконденсатная мембрана

Гидроизоляционная мембрана с эффектом «конденсат» – двухслойная пленка с водонепроницаемым слоем и ворсистым покрытием из нетканого волокна, поглощающего воду, скапливающуюся в пространстве под потолком. Материал отличается от других видов более высокой плотностью и шероховатой поверхностью.

Антиконденсатная гидроизоляция оптимальна для укладки под металлическую кровлю, поскольку металл способствует образованию конденсата. Чтобы обеспечить свободное испарение влаги, при монтаже между пленкой и кровельным покрытием, а также утеплителем необходимо оставлять вентзазоры. Их формируют за счет устройства контробрешетки, которая нивелирует низкую паропроницаемость пленки.

Пленка «Ондутис»

В сложных климатических условиях с большим разбросом температур (от -40 до +80 °C) используют гидроизоляционную пленку «Ондутис». Материал остается стабильным при сильных морозах, высокой ветровой нагрузке, повышенной влажности, влиянии ультрафиолета и обильных осадках. На практике используются разные виды пленки «Ондутис»:

  • Армированная RS или D (RV). Используется в скатных металлических кровлях, укладывается с двойным вентиляционным зазором. Материал хорошо защищает чердак от протечек кровли и конденсата.
  • Ветро- и влагозащитная A120 и A100. Для выполнения своей функции монтируется под кровельный настил поверх теплоизоляции.
  • Гидро- и ветроизоляционная супердиффузионная мембрана SA130 и SA115. Используется для монтажа под профилированный лист и металлочерепицу, укладывается вплотную к утеплителю, ввиду УФ-стабилизации могут быть временным кровельным покрытием. Материал уменьшает теплопотери, пропускает водяной пар и задерживает воду.

Как выбрать гидроизоляционную пленку для кровли

При выборе гидроизоляционной пленки учитывают тип кровельного покрытия. Если настил из ондулина, керамической или гибкой черепицы, которые характеризуются низкой теплопроводностью, к нему больше подходит диффузная мембрана. Антиконденсатная и супердиффузионная пленка подходит для теплых и холодных кровель под металлочерепицу и профнастил.

«Ондутис» подойдет, если предполагается, что кровля некоторое время будет эксплуатироваться без кровельного покрытия. Пленка обеспечит безаварийную эксплуатацию стропильной, термоизоляционной и кровельной систем.

Монтаж гидроизоляционной пленки

Для длительной и надежной эксплуатации кровли важно правильно смонтировать все составляющие: подшивка, пароизоляция, утеплитель, гидроизоляция, контробрешетка и поперечная обрешетка, отделочное покрытие. Монтаж гидроизоляционной пленки должен происходить в правильной последовательности:

  1. Полотнища пленки предварительно размечают и раскраивают.
  2. Выкроенные части укладывают с нахлестом поверх утеплителя перпендикулярно стропилам: гладкой (лицевой) стороной к кровельному покрытию, шероховатой (изнаночной) к утеплителю. Между ребрами должно быть обеспечено провисание мембраны на 2 см.
  3. Пленку фиксируют на каркасе кровли с помощью строительного степлера или гвоздей с плоскими шляпками. Стыки проклеиваются монтажной лентой и закрепляются контробрешеткой, обеспечивающей вентиляционные зазоры между пленкой и теплоизоляцией.

После укладки гидроизоляционной пленки монтируют поперечную обрешетку и укладывают кровельное покрытие, обязательно герметизируя стыки и крепежные отверстия. Это помогает добиться полной защиты кровельного пирога от воды и влаги.

Гидроизоляционные мембраны различных типов

Гидроизоляционная мембрана для кровли должна быть прочной, гибкой, устойчивой к разрыву и эластичностью, чтобы она могла растягиваться, закрывая трещины, а также перемещаться вместе со зданием. Если мембрана подвергается воздействию солнечных лучей, она должна быть устойчивой к ультрафиолетовому излучению. Мембрана должна быть достаточно гибкой, чтобы принимать любую форму, на которую она накладывается, и быть способной переворачиваться вверх и над стенами и другими конструктивными элементами. Поэтому выбор правильной гидроизоляционной мембраны становится решающим., Гидроизоляционная мембрана может быть уложена над структурной плитой и под отделочной плиткой. Это гарантирует, что вода не просочится в конструкционную плиту.

Свойства кровельной гидроизоляционной мембраны

Гидроизоляционная мембрана должна обладать определенными свойствами, чтобы противостоять внешним воздействиям. Некоторые из них;

  • Устойчив к ультрафиолетовому излучению
  • Высокое удлинение
  • Воздухопроницаемость
  • Устойчивость к истиранию
  • Химическая стабильность

Различные типы кровельных гидроизоляционных мембран

Полимерно-битумная мембрана для кровли

Модифицированная полимером битумная листовая мембрана обеспечивает дополнительное сопротивление потоку, что позволяет использовать материал в очень жарком климате.С нижней стороны материал покрыт полимерной пленкой со специальными графическими элементами, плавление которых свидетельствует о правильном нагреве материала. С верхней стороны материал покрыт полимерной пленкой. Современные изделия предназначены для установки в качестве нижнего слоя в двухслойной кровельной системе зданий и сооружений, для гидроизоляции фундаментов и инженерных сооружений. Может использоваться в качестве подложки под битумную черепицу на скатных крышах. Используется для нового строительства или ремонта.

Самоклеящаяся модифицированная битумная мембрана для кровли

Самоклеящиеся модифицированные битумные мембраны обычно упаковывают и хранят в картонных коробках или защищают непрозрачной упаковкой. Незащищенные самоклеящиеся продукты не следует хранить под прямыми солнечными лучами, так как воздействие ультрафиолетовых (УФ) лучей может повлиять на адгезионные свойства, особенно на внешних изгибах рулона, или вызвать «изгибание» рулона. Хранение в течение длительного времени или в экстремальных условиях может изменить адгезионные свойства самоклеящегося битума или повлиять на выравнивание валков.Самоклеящиеся модифицированные битумные мембраны состоят из асфальта, полимеров и веществ, повышающих клейкость, и могут содержать минеральные стабилизаторы .

Мембрана EPDM для крыши

Мембраны

EPDM укладываются с помощью клеящих составов. Установка выполняется быстро и, что более важно, безопасно. Современные продукты представляют собой однокомпонентный цементный, модифицированный полимером нереактивный ремонтный раствор, армированный волокнами, который обеспечивает превосходные свойства, а также устойчивость к коррозии, карбонизации и растрескиванию при усадке.Его можно наносить толщиной от 10 мм до 40 мм по вертикали и 25 мм в верхнем положении. Его можно наносить ручным шпателем или специальной машиной для распыления раствора.

Термопластические мембраны для кровли

Кровельные мембраны из термопласта выгодно отличаются от других коммерческих кровельных систем. Это смесь полипропилена, этилена и пропилена, часто армированная полиэфиром. Листы ТПО могут содержать поглотители УФ-излучения, красители, антипирены или другие добавки для достижения требуемых физических свойств.Часто белые листы ТПО могут иметь ширину от 6 до 12 футов и различную толщину, обычно от 40 до 100 мил. Термопластические мембраны могут быть дешевле, чем другие варианты кровли. TPO особенно рассматривается как более дешевое решение, когда пора ремонтировать коммерческую кровельную систему.

Жидкие мембраны для кровли

Жидкая мембрана - это монолитное, полностью связанное покрытие на жидкой основе, подходящее для многих видов гидроизоляции и кровли.Покрытие затвердевает с образованием резиноподобной эластомерной водонепроницаемой мембраны и может наноситься на многие основания, включая асфальт, битум и бетон. Нет необходимости снимать старые кровельные материалы, и укладка может продолжаться без нарушения нормальной работы в нижележащем здании. Эту жидкую систему покрытия можно наносить кистью, валиком или безвоздушным распылением непосредственно на существующую поврежденную основу, чтобы восстановить полную защиту от атмосферных воздействий.

Битумная мембрана для кровли

Конструкционная гидроизоляционная система из термоплавкой жидкой битумно-резиновой смеси с прослойкой армирования может использоваться на крышах и подиумах для создания бесшовной гидроизоляционной мембраны для высоких зеленых крыш и подиумов, а иногда рекомендуется для зимних применений, поскольку их можно укладывать на низких уровнях. температуры.

Жидкие полиуретановые мембраны для кровли

Современные продукты поставляются с усиленной волокном однокомпонентной полиуретановой мембраной на водной основе, которая была разработана для ряда гидроизоляционных применений, где мембрана должна быть покрыта плиткой, стяжками, бетонными слоями и т. Д. Они обладают отличными адгезионными свойствами над строительными поверхностями. включая бетон, кладку, штукатурку, цементное покрытие, листовые поверхности влажных помещений и поверхности из гипсокартона.

Нескользящая текстурированная мембрана для крыши

Высококачественная эластомерная мембрана теперь предназначена для обеспечения сопротивления скольжению деревянных и бетонных лестниц, пандусов, настилов, причалов, патио, тротуаров и т. Д. Современная уникальная формула обеспечивает длительную защиту от влаги и вредного воздействия солнца. Он разработан, чтобы расширяться и сжиматься вместе с основанием, обеспечивая при этом отличную устойчивость к истиранию.

Заключение

Современные мембранные системы - это надежные и долговечные решения для гидроизоляции из термопластов, которые могут удовлетворить требования даже самых сложных подземных конструкций, в том числе тех, которые подвергаются очень агрессивным грунтовым условиям и нагрузкам.Современные продукты предлагают высокую гибкость мембран, что позволяет легко устанавливать и дополнять детали, что приводит к более быстрой установке мембраны.

Источник изображения: bentonroofing.com, ikogroup.co.uk, polygomma.com, basf.com, sika.com, buildcarewaterproofing.in, cactusindustrial.com, plastexmatting.com

Liquid Rubber SealRoof - Гидроизоляция кровли, Мембраны для кровли, Гидроизоляция кровельных материалов.

Таблицы данных и паспорта безопасности

Продукты SealRoof состоят из модифицированного эластомером битума или акриловых эмульсий в сочетании с полимерами, сочетающими традиционные гидроизоляционные материалы с современной полимерной технологией для улучшения этих гидроизоляционных и защитных свойств.

Полученные в результате продукты SealRoof обладают следующими характеристиками:

  • Долговременная стойкость к ультрафиолетовому излучению
  • Бесшовная эластичная мембрана
  • Низкая проницаемость для воды и воздуха (исключительная гидроизоляция)
  • Устойчивость к соли, кислоте и химическому воздействию
  • Отличная адгезия
  • Превосходное удлинение и восстановление, гибкость и способность перекрывать трещины
  • Без летучих органических соединений, негорючий, со слабым запахом

После нанесения покрытия SealRoof образуют бесшовную мембрану с отличной адгезией, которая полностью герметизирует основание крыши, предотвращая проникновение воды.Как и большинство продуктов Liquid Rubber, они могут выдерживать циклы замораживания / оттаивания, которые обеспечивают эффективную и экономичную доставку в зимние месяцы, в то время как сезон можно продлить с помощью добавки Sub-Zero компании Liquid Rubber, которая позволяет наносить продукты SealRoof при -5C

Исключительные адгезионные и эластичные свойства продуктов на битумной основе SealRoof увеличивают водонепроницаемость и гибкость мембраны, обеспечивая идеальное решение для восстановления кровли. Эти продукты можно использовать практически на любом кровельном основании, как для плоских, так и для наклонных крыш.

Продукты Color SealRoof на акриловой основе обладают выдающимися свойствами отражения солнечного света для большей экономии энергии и желаемого внешнего вида. Эти продукты могут справляться с периодически возникающей лужей.

Решения

Liquid Rubber SealRoof обеспечивают безопасную, экономичную гидроизоляцию и защиту от коррозии для всех кровельных конструкций, включая:

  • Рулонные кровельные мембраны Mod-Bit
  • Стальные кровельные панели
  • Фанера
  • Асбестовые панели
  • Пенополиуретан
  • Изоляционная плита из полистирола
  • EPDM
Продукты

SealRoof наносятся холодным способом в виде жидкости при температуре окружающей среды от -5 ° C до + 35 ° C и отверждаются, образуя полностью приклеенную, бесшовную и гибкую мембрану.Все продукты SealRoof можно наносить на поверхность с помощью распылителя, кисти или валика, в результате чего получается высохшее покрытие от 40 до 120 мил, в зависимости от области применения. SealRoof B-200 может применяться для получения мембраны «мгновенного схватывания», которая идеально подходит для наращивания толщины за один раз на любой поверхности.

В отличие от других обычных гидроизоляционных или защитных покрытий, преимущества применения сокращают затраты на рабочую силу и повышают безопасность работников.

  • Не применять открытого пламени или горячей жидкости
  • Нетоксичные и легковоспламеняющиеся растворители
  • Нет швов для герметизации или нанесения клея

Liquid Rubber SealRoof Продукты для крыш обеспечивают долговременную гидроизоляцию при температурах от -40 ° C до 80 ° C.Помимо превосходной гидроизоляции и защиты от коррозии, продукты SealRoof обеспечивают подрядчикам гибкость в применении, включая мгновенное нанесение распылением, которое можно наносить при температурах ниже нуля.

Жидкая кровельная система | Жидкая кровельная гидроизоляционная мембрана KEMPEROL

KEMPEROL

® Ведущая в мире система для плоских кровель и гидроизоляции с применением холодных жидкостей

KEMPEROL ® - это полная жидкая гидроизоляционная система на основе смол.

Наносится «мокрым по мокрому», KEMPEROL ® склеивается практически с любой подложкой, образуя бесшовную, эластомерную, устойчивую к ультрафиолетовому излучению мембрану, которая не может расслаиваться.

Это дает явные преимущества перед частично связанными слоями жидкости, листовой мембраной или материалами горячего нанесения.

Ключом к исключительным характеристикам гидроизоляционных мембран KEMPEROL ® является технически превосходный состав смолы. Это результат десятилетий исследований, химической инженерии и разработок компании, ресурсы которой на 100% сосредоточены на предоставлении жидких гидроизоляционных материалов и решений для облицовки поверхностей.

Новое строительство, ремонт плоских крыш

Будь то новое строительство, полная реконструкция или ремонт плоской крыши, холодная, теплая или перевернутая крыша, мы можем предложить надежную долгосрочную защиту, которую вы можете указать с полной уверенностью - независимо от основания или области применения.

Гидроизоляционные компоненты - одно- или двухкомпонентные смолы - пропитывают армирующий флис из полиэстера, который является чрезвычайно прочным, но гибким, долговечным и устойчивым к разрыву.

Большинство систем жидкого нанесения предлагают только одну смолу - единый раствор для любого применения. В KEMPER SYSTEM у нас есть ряд специальных смол, каждая из которых разработана для оптимизации гидроизоляционных свойств в различных условиях и для конкретных областей применения. И, в отличие от систем многослойного покрытия, использование армирующего флиса обеспечивает четкое визуальное подтверждение качества, что была достигнута правильная толщина мембраны.

Основные области применения для жидкой гидроизоляции KEMPEROL

®
  • Идеально для всех проектов нового строительства, ремонта или реконструкции
  • Плоские крыши, балконы, террасы, переходы и подиумы
  • Сложная детализация, опоры, проходки и заделки
  • Фонтаны и водные объекты
  • Столбы ветряных турбин
  • Теплые кровли, холодные кровли и перевернутые теплые кровли
  • Зеленые крыши, коричневые крыши и жилые стены
  • Внутренние производственные помещения и влажные помещения
  • Исторические объекты и замена свинца
  • Гидроизоляция водосточных желобов, желобов и дренажных каналов
  • Гидроизоляция металлочерепицы профилированной кровли
  • Наложение практически любых вышедших из строя кровельных систем e.г. асфальт, минеральный войлок, однослойные, жидкие системы.

Какая жидкая кровельная система и гидроизоляция подходят для вашего проекта

KEMPEROL

® V210

Система на основе полиэстера, которая образует постоянно эластичную, бесшовную, но в то же время очень проницаемую мембрану. Чрезвычайно прочный и устойчивый к разрыву, он может обрабатывать детали конструкции и проникновения без необходимости дополнительных механических креплений.Идеально подходит для новостроек и проектов ремонта крыш.

Остерегайтесь подделок - KEMPEROL ® V210 была самой первой в Европе системой жидкой гидроизоляции, армированной флисом, и уже более 50 лет доказала свою эффективность во всем мире.



KEMPEROL ® 2K-PUR

KEMPER SYSTEM продолжает лидировать на рынке, предлагая новые инновационные продукты и разрабатывая комплексные не содержащие растворителей жидкие системы гидроизоляции и покрытия кровли.

KEMPEROL ® 2K-PUR - это первая жидкая гидроизоляционная система «мокрый по мокрому», не содержащая растворителей и не имеющая запаха, доступная в Великобритании. Он получен из экологически чистых источников и идеально подходит для строительных проектов, где важны экологические соображения или где здания заняты, и работа должна продолжаться без сбоев, вызванных испарениями продуктов на основе растворителей.


KEMPEROL

® СКОРОСТЬ ПЕРЕМЕННОГО ТОКА

Вам нужно полностью гидроизолировать балкон, дорожку или террасу всего за один день?

Быстрое нанесение и быстрое отверждение KEMPEROL ® AC Speed ​​ - это смола ПММА, которую можно использовать как для новых зданий, так и для проектов ремонта бетонных, стяжных и асфальтовых оснований.


KEMPEROL

® LF

Новая гидроизоляционная система: однокомпонентная, не содержащая растворителей, с очень слабым запахом: KEMPEROL ® LF идеально подходит для гидроизоляции сложных деталей, фонарей, водостоков и желобов, а также для ремонта небольших крыш и балконов.

Эта однокомпонентная система основана на полимере с концевыми силановыми группами, не содержит растворителей и практически не имеет запаха - может использоваться без разрушения в жилых зданиях.

Обладает высокой устойчивостью к влажности и может использоваться на слегка влажных основаниях. Это также экономически выгодно, поскольку его можно использовать на большинстве оснований без грунтовки.


KEMPEROL

® 1K-PUR

Готовая к использованию прямо из банки, эта полиуретановая смола в сочетании с нашим армирующим флисом образует постоянно эластичную бесшовную мембрану и идеально подходит для долговременной гидроизоляции неудобных деталей крыши, таких как проходки труб, бортики и желоба.Эти характеристики также делают систему идеальным выбором для долгосрочной защиты балконов, террас и патио.


KEMPEROL

® 022

Применяется под плиткой на стенах и полах влажных помещений с прямыми или косвенными нагрузками. Идеально подходит для ванных комнат, а также для сантехники в гостиницах, душевых, подсобных и умывальных. Жидкая гидроизоляция без растворителей KEMPEROL ® 022 была специально разработана для использования в соответствии с ETAG 022.


KEMPEROL

® Патч на крышу

Быстрое решение для устранения утечек. Готовый к использованию KEMPEROL ® Roofpatch можно наносить непосредственно на протекающие и поврежденные участки для обеспечения надежного ремонта. Быстрая герметизация проверенным качеством KEMPEROL ® для трещин в битумных листах, кровельных листах ПВХ, бетоне, дереве, стяжке и металле.


KEMPERDUR

® Отражение

Основная характеристика REFLECT , нового белого покрытия из KEMPER SYSTEM , заключается в том, что в нем используются жидкие синтетические материалы с особыми свойствами, позволяющими эффективно отражать УФ и инфракрасное излучение от крыши, обеспечивая тем самым температуру поверхности ниже, чем при использовании традиционных кровельных материалов.

KEMPERDUR ® REFLECT - это светоотражающее покрытие для крыш, не содержащее растворителей. Его можно быстро и легко установить на существующие крыши KEMPEROL ® , и он подходит для покрытия битумных крыш, где необходимо повысить коэффициент отражения солнечного излучения.


KEMPER SYSTEM - Гидроизоляционные мембраны для зеленой кровли и ландшафтных садовых крыш

Зеленые крыши считаются неотъемлемой частью стратегии устойчивого строительства.Kemper System предлагает единую гарантию на комплекты зеленой крыши, состоящие из гидроизоляционной мембраны, наносимой жидкостью, изоляции, дренажного коврика, удерживающего коврика, фильтрующего листа, питательной среды и, в некоторых случаях, также насаждений.

Монолитные, бесшовные, устойчивые к гниению и корням мембраны Kemper System подходят практически для любого проекта ландшафтного дизайна крыш, предлагая долгосрочные надежные решения для обширных озелененных покрывающих слоев зеленых крыш.

Льготы

Монтаж без запаха для чувствительных зон и жилых зданий
Монолитная бесшовная мембрана, полностью прилегающая к поверхности
Устойчивость к гниению и корнеобразованию, невосприимчивость к биологическому разложению
Переносит покрывающие породы, например питательные среды, брусчатку и т. Д.
Для оформления обширных зеленых крыш и садовых растений
До 80% содержания возобновляемых ресурсов
Единственная гарантия на полную сборку крыши


Задача
Удовлетворить потребность владельца в долгосрочном решении, обеспечивающем многолетнюю защиту современной сборки зеленой крыши.

Solution
Нанесение мембраны Kemperol от края до края на все участки плантатора и поля, включая способность покрытия поверхности мембраны, чтобы она соответствовала архитектурным бетонным элементам существующей конструкции. Система Kemper, считающаяся золотым стандартом для технологии зеленых кровель в США, была представлена ​​на симпозиуме Green Roof Symposium в Вашингтоне, округ Колумбия,

.

Challenge
Обеспечьте надежное долговременное решение по гидроизоляции для большого ландшафтного сада на крыше, расположенного непосредственно над учреждениями интенсивной терапии.Дизайн сада на крыше включал ямы для деревьев, грядки, траву и площадки для прогулок с твердым покрытием, с общей толщиной почвы до трех футов в глубину.

Solution
Полная герметизация стены парапета и конструкции палубы от края до края мембраной Kemperol с последующей установкой ландшафтной конструкции перекрывающего слоя. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! Пациенты больниц и их семьи могут наслаждаться спокойствием сада на крыше, в то время как помещения больницы ниже остаются герметичными и полностью производительными.

Прочтите профиль проекта больницы общего профиля Массачеттс (PDF)
Прочтите статью RCI о гидроизоляции площадей и зеленой кровле (PDF)


Challenge
Этот громкий проект предусматривал установку частной террасы, превратив ее из обычного сада на крыше в современное художественное пространство. Заказчик хотел создать зону для личного уединения, а также развлечь гостей для различных мероприятий.

Solution
Нанесла мембрану Kemperol на всю территорию проекта, чтобы обезопасить удобства клиента, потому что, в отличие от обычных садов на крыше, это открытое пространство не было спроектировано так, чтобы его было легко удалить для осмотра основной конструкции в случае утечки.


Challenge
Заказчик этого большого многоэтажного пентхауса с террасой запросил дизайн внешней среды, чтобы дополнить его многомиллионную квартиру на вершине горизонта Нью-Йорка. Многоуровневый дизайн требовал адаптируемого продукта для размещения сложных архитектурных элементов.

Раствор
Примененная бесшовная мембрана Kemperol, которая была обернута до уровня балюстрады и обеспечивала герметичное прилегание к окладам.


Challenge
Протечка зеленых крыш привела к серьезному повреждению дома и студии Dragon Rock дизайнера Рассела Райта, строительство которых было завершено в 1961 году.

Решение
Восстановление двух зеленых крыш Manitoga, сочетающее исторические соображения с проверенными технологиями и инновациями. Мембраны системы Kemper были выбраны потому, что они легко вплетаются в существующие исторические ткани, обеспечивая при этом максимальную защиту от проникновения воды.


Challenge
Обеспечить необслуживаемую гидроизоляционную мембрану для обширной ландшафтной садовой крыши над жилыми и торговыми помещениями в роскошном жилом комплексе.

Solution
Ухоженная садовая крыша площадью 150 000 кв. Футов с террасами и бассейном в рамках нового строительного проекта, расположенного в Верхнем Вест-Сайде Нью-Йорка. Роскошный жилой комплекс был завершен в 2010 году и соответствует самым современным критериям устойчивого дизайна. Поэтому, когда дело дошло до выбора гидроизоляционных материалов для защиты жилых и торговых помещений под большой зеленой крышей на втором этаже здания, была выбрана система Kemperol с нанесением холодной жидкости, обеспечивающая чистое решение.После завершения работ была выдана Гарантия 30 NDL.
> Подробнее (PDF)


Challenge
Парк Кили в центре города Тампа, штат Флорида, следует геометрической схеме воды, дорожек и лужаек и был завершен в 1988 году. Вскоре после этого вода начала просачиваться в подземный гараж под парком, что заставило владельцев Осушите фонтаны и посадите траву в большом отражающем бассейне. Дренаж был недостаточным, из-за чего солоноватая вода реки Хиллсборо попадала в сады, убивая креповые мирты.

Раствор
После расчистки деревьев весь налет должен был быть удален до бетонного настила перед установкой новой гидроизоляционной системы на очищенную и загрунтованную поверхность. Смола, наносимая жидкостью, прилипает к субстрату по всей поверхности и образует бесшовную мембрану. Благодаря армированию флисом мембрана способна перекрывать трещины и компенсировать структурные смещения. Тот факт, что мембрана устойчива к гниению и корням и протестирована на FLL, сделал Kemper System идеальным выбором для гидроизоляции всей площади и плантаций.Поверх гидроизоляционной мембраны почва была заменена более легкой смесью песка, камня и верхнего слоя почвы, что снизило весовую нагрузку на гараж внизу. Многие из оригинальных брусчаток Кили были восстановлены и переустановлены, а также несколько водных объектов, чтобы сохранить оригинальный дизайн Кили.
> Подробнее (PDF)

Гидроизоляция - Soprema

Обладая вековым опытом в производстве и разработке гидроизоляционных систем, SOPREMA предлагает эффективные решения из эластомерного / пластомерного битума, гидроизоляционных смол, синтетических мембран.Эти инновационные и надежные продукты отвечают быстро развивающимся потребностям строительной отрасли и помогут вам в самых сложных ситуациях.

БИТУМНАЯ ГИДРОИЗОЛЯЦИЯ

SOPREMA предлагает полную линейку превосходных гидроизоляционных материалов, специально разработанных для защиты от влаги. SOPREMA предлагает прорезиненный асфальт, модифицированный пластомер или битум из эластомера, самоклеящиеся и жидкие методы нанесения в различных областях, включая площадку / парковочную площадку, фундаментную стену под землей, изолированную бетонную форму, садовую крышу и воздух / пароизоляцию.Их исполнение идеально соответствует всем архитектурным вариантам.

Технология модифицированного битума SBS на сегодняшний день зарекомендовала себя как самая надежная технология в гидроизоляционной промышленности. Большинство кровельных гидроизоляционных мембран SOPREMA изготовлены из модифицированного битума SBS и армированы нетканым полиэстером или стекломатом. Их уникальная формула и превосходное качество, разработанные нашей командой исследователей и разработчиков, обеспечивают исключительную долговечность и устойчивость к суровым погодным условиям.

ЖИДКАЯ ГИДРОИЗОЛЯЦИЯ

SOPREMA предлагает полную линейку разнообразных жидких гидроизоляционных материалов для удовлетворения любых потребностей. От усовершенствованного ПММА третьего поколения (полиметилметакрилата) до технологии быстрого отверждения с 20-летней гарантией до экономичных и простых в использовании опций для оклейки и отделки.

Ассортимент Alsan® систем жидких смол холодного нанесения предлагает экономичную, несущую, высокоэффективную бесшовную, гидроизоляцию - идеально подходит для крыш, общей гидроизоляции, парковочных настилов, балконов, патио, террас, пешеходных зон, влажных помещений и ремонт существующих крыш. Жидкие гидроизоляционные системы Alsan® чрезвычайно гибкие и полностью прилегают к основанию, создавая однородный гидроизоляционный слой, идеально подходящий по контурам крыши. Это означает, что на приложения может предоставляться гарантия сроком до 20 лет (за подробностями обращайтесь в местную техническую службу SOPREMA).

СИНТЕТИЧЕСКАЯ ГИДРОИЗОЛЯЦИЯ

Торговая марка FLAG от SOPREMA предлагает широкий ассортимент однослойных мембран из ТПО и ПВХ для широкого спектра применений.Наш более чем 40-летний опыт работы в кровельном, гражданском и гидравлическом секторах дал нам опыт и знания в области разработки продукции, чтобы обеспечить лидирующие позиции на рынке.

Эти ТПО и ПВХ мембраны имеют длительный срок службы и подходят для: балластированных крыш (с пешеходным доступом и без него), перевернутых крыш, садов на крышах, механически закрепленных систем, полностью склеенных систем, открытых вертикальных поверхностей, сложных деталей ..

Какая гидроизоляция для кровли лучшая?

Крыши - это самые большие части зданий, которые подвергаются воздействию дождя и снега. Гидроизоляция кровли для зданий действует как барьер, защищающий здание от дождя. Следовательно, гидроизоляция крыши, выполненная с использованием подходящих изоляционных материалов, защитит здание от дождя и снега, сохраняя срок службы и работоспособность здания.

Гидроизоляция кровли - это защитный процесс, который применяется на крышах зданий с использованием водонепроницаемых материалов.

Кровельные гидроизоляционные материалы предотвращают возможные протечки, выступая в качестве барьера между зданием, дождем и снегом.Таким образом, здание защищено прочной системой, которая не протекает, не вызывает плесени и грибка и не теряет своих характеристик.

Как выполняется гидроизоляция кровли?

Это очень вероятный сценарий, когда в здании с недостаточной гидроизоляцией крыши происходит утечка воды во время дождя или снега. Вода просачивается в здание через отверстия и вмятины на крыше и повреждает здание.

Утепление кровли должно выполняться специалистами с использованием подходящих материалов. Бетон необходимо сделать водонепроницаемым с использованием водонепроницаемых материалов, подходящих для крыш, необходимо нанести покрытие, края покрытия должны быть скошены, должны быть установлены дренажные системы для предотвращения образования луж, и процесс должен быть завершен подходящая краска или лакокрасочный материал в качестве верхнего слоя.

Какие материалы используются для гидроизоляции кровли?

Важно использовать подходящие изоляционные материалы для защиты крыш от дождя и снега.Когда дело доходит до изоляции крыши, вопрос о том, какие гидроизоляционные мембраны следует использовать для крыши, является еще одним важным вопросом, который задают для определения правильной системы изоляции.

Когда упоминаются кровельные гидроизоляционные материалы , на ум приходят жидкие материалы на основе асфальта и битума, которые используются для гидроизоляции, мембраны, краски и дополнительные материалы, такие как ленты для снятия фаски, мастика. Кроме того, в качестве гидроизоляционных материалов для кровли используются такие материалы, как черепица и черепица.

Гидроизоляционные мембраны являются одними из наиболее предпочтительных материалов для покрытия кровли. Гидроизоляционные мембраны также представляют собой гидроизоляционные покрытия и жидкие мембраны на битумной основе.

Гидроизоляционные материалы на битумной основе являются одними из наиболее предпочтительных и широко используемых гидроизоляционных материалов в строительной отрасли. Этот материал очень предпочтителен для изоляции крыш из-за простоты использования и преимущества по соотношению цена / качество.

Гидроизоляционные мембраны на битумной основе, одни из самых известных материалов для гидроизоляции кровли , могут производиться в жидком и рулонном виде.Гидроизоляционные мембраны на битумной основе - это материалы, которые используются в рулонах, наносятся сварочной горелкой, очень хорошо прилегают к поверхности и защищают здание от воды. Он может быть разной толщины и разных моделей в зависимости от области применения. Верхние поверхности могут быть выполнены из минеральных камней для создания эстетичного вида.

Гидроизоляционные мембраны на основе жидкого битума - это материалы, которые обычно наносятся в качестве грунтовки, а также обеспечивают гидроизоляцию нанесенной поверхности.

Битум по своей природе является хорошим гидроизоляционным материалом. Легко наносится и экономично. Жидкие мембраны на битумной основе и рулонные мембранные материалы на битумной основе являются наиболее известными, наиболее экономичными и высокоэффективными материалами, используемыми для изоляции крыш.

Для идеального завершения гидроизоляции кровли необходимо использовать гидроизоляционные мембраны на битумной основе, а также ленты для снятия фаски от протечек в углах, дренажные системы для предотвращения скопления воды, материалы покрытия для защиты верхнего слоя и различные цементы. гидроизоляционные материалы для придания бетону водонепроницаемости.

BAUMERK, профессиональная техническая команда экспертов строительной химии, поможет вам выбрать подходящий материал для всей этой гидроизоляционной системы. Вы можете просмотреть товары на нашем сайте для гидроизоляции кровли.

Испытание на целостность кровельных и гидроизоляционных мембран | WBDG

Введение

Проверка целостности - это «святой Грааль» строительных работ. Обеспечить уверенность в том, что части здания, которые могут намокнуть из-за погодных условий, находятся в состоянии, предотвращающем проникновение воды внутрь, является целью каждого подрядчика, а также каждого владельца.В результате была создана целая индустрия испытательных лабораторий. Поиск методов тестирования, обеспечивающих эту уверенность, развивался на протяжении десятилетий, и каждое новое достижение в тестировании предоставляло либо более точные результаты, либо результаты за меньшее время, либо и то, и другое. Этот документ предоставит информацию как об исторических, так и о современных методах тестирования. В этой статье не обсуждаются полевые испытания оконных проемов, жалюзи или дверей.

Исторически существовало пять широко используемых методов тестирования горизонтальных мембран: испытание распылением, испытание затоплением, испытание емкости (импеданса), ядерные измерения и инфракрасное (ИК) тепловидение.За последние два десятилетия два новых метода тестирования произвели революцию в области обнаружения утечек и тестирования целостности. Эти методы используют электричество и простую электрическую схему для обнаружения и определения проблемных условий в кровельных и гидроизоляционных системах. Обычно они называются «Испытание электрической проводимости низкого напряжения» и «Испытание искровым разрядом высокого напряжения». Для объяснения или рассмотрения всех принципов и тонкостей того, как следует применять каждый метод тестирования для получения точных результатов, потребуется больше времени и места, чем разрешено.В этом документе основное внимание уделяется методологиям тестирования, научным принципам, а также их преимуществам и ограничениям. Особое внимание будет уделено ограничениям. Это в значительной степени связано с тем, что внимание автора привлекло внимание, что возможности методов высокого и низкого напряжения часто преувеличиваются, что приводит к не оправданным ожиданиям со стороны владельцев и подрядчиков, что вызывает скептицизм и возможно, плохая репутация новой технологии.

Как и в случае с большинством исследовательских инструментов, выбранный метод тестирования настолько хорош, насколько хорош опыт человека, использованного для проведения теста.Знание всех вариантов методов тестирования - это только первый шаг. Знание преимуществ и, что более важно, ограничений каждой системы поможет знающему человеку быстро и с минимальными затратами найти и устранить все нарушения в мембране.

Описание

На этой странице ресурсов обсуждаются следующие методы проверки целостности и обнаружения влаги:

Проверка целостности :

  1. Испытания низкого напряжения
  2. Испытания высокого напряжения
  3. Испытание на наводнение
  4. Испытания на распыление

Обнаружение влажности :

  1. Тестирование емкости
  2. Инфракрасная термография
  3. Ядерный счетчик

Испытания низкого напряжения

Испытание при низком напряжении является окончательным испытанием, так как после исключения ложных срабатываний испытание позволяет определить точные места пробоин в исследуемой мембране.Оборудование показывает, где ток следует за водой через мембрану к нижнему субстрату.

Низкое напряжение - это жизнеспособный вариант тестирования, когда непроводящая мембрана установлена ​​над сборкой токопроводящей палубы. Эта конфигурация дает простую электрическую цепь, в которой мембрана является электрическим изолятором, и любое нарушение в мембране закрывает путь цепи и позволяет току течь. (см. Диаграмму 1)

Схема 1. Электрическая цепь низкого напряжения

Электрическая цепь создается с помощью токопроводящего настила, такого как бетон или сталь, к которому присоединяется заземляющий провод от испытательного оборудования.Затем оголенный металлический провод помещается в круг / петлю на мембране и присоединяется к положительной стороне испытательного оборудования. Затем вся площадь крыши смачивается водой, что создает электрическую пластину на всей верхней стороне мембраны при зарядке испытательной установкой. В этой электрической цепи мембрана действует как изолятор между положительно заряженной электрической пластиной на поверхности мембраны и проводящей площадкой, которая считается землей. Если есть разрыв в мембране, цепь замыкается, и ток будет течь к разрыву и, в конечном итоге, к земле / палубе.Чувствительный измеритель, подключенный к двум зондам, может определять направление тока, направляя тестирующего оператора к точному месту нарушения. (См. Фото 1 и 2). Как только нарушение обнаружено, оно должно быть электрически изолировано от испытательной зоны, поместив вокруг него круговую петлю со скрученным проводом, подключенным к петле, которая эффективно удаляет эту область из области, которая проходит тестирование.

Фото 1 и 2. Низковольтное испытательное оборудование

Доступное более новое низковольтное испытательное оборудование не требует отдельного контура и испытательного щупа.Конфигурация тестирования, аналогичная описанной выше, только в миниатюре создается платформой сканирования размером приблизительно 18 x 24 дюйма. (см. Диаграмму 2 и фото 3) Эта платформа содержит петлю по периметру, сделанную из металлических цепей, свисающих с краев платформы сканирования, и дополнительную линию цепей в центре, которые оба подключены к источнику питания. Измерители прикреплены к двум цепям, и когда нарушение находится в пределах платформы, существует разность потенциалов между двумя цепями, которая создает ток, который активирует звуковой сигнал, чтобы предупредить специалиста по тестированию.

Диаграмма 2. Низковольтная испытательная платформа
Фотография любезно предоставлена ​​компанией Detec Systems, LLC

Фото 3. Низковольтная платформа в действии
Фотография любезно предоставлена ​​компанией Detec Systems, LLC

Как и у всех методов тестирования, есть ограничения. Самая важная часть этого и любого протокола тестирования - специалист по тестированию. Количество лет опыта не гарантирует наличия квалифицированного специалиста, и, к сожалению, для этого типа тестирования нет курсов или сертификатов.Испытательное оборудование «немое», предоставляя технику звуковые сигналы и числовые или измерительные показания. Задача техника - расшифровать эти показания и действовать соответствующим образом. Если технический специалист не понимает принципов процедуры испытания, он не сможет понять показания в случае уникальных полевых условий или в маловероятном случае неисправности оборудования.

Другие ограничения включают:

  • Электропроводящие мембраны, такие как черный EPDM и модифицированные битумные мембраны с фольгированным покрытием, не могут быть испытаны.

  • Если пролом находится ниже большого количества покрывающей породы / почвы, сигнал, считываемый измерителем, будет слабым, и его легко пропустить.

  • Если в случае мембраны, покрытой покрывающим слоем, между мембраной и покрывающей поверхностью находятся электроизоляционные материалы (например, пенопластовая изоляция, пластиковые дренажные маты, полимерные листы для физической защиты или корневые барьеры и т. Д.), Точность испытаний будет ограничиваться половиной наименьшего размера барьера, вокруг которого должен проходить ток.

  • Если вода не попала из бреши на палубу, например, если брешь новая и / или не подвергалась воздействию погодных условий, цепь не будет замкнута и брешь не будет идентифицирована.

  • Если под мембраной присутствует замедлитель парообразования, и через него не проникают механические крепления, настил электрически изолирован, и никаких разрывов в открытой кровельной мембране обнаружено не будет.

  • Если несколько проникновений существуют в непосредственной близости друг от друга, может стать физически невозможным изолировать известные нарушения и повторно протестировать области, непосредственно прилегающие к нарушениям.

  • Некоторый скопившийся мусор, особенно на крышах с гравийным покрытием, эффективно отталкивает воду и не создает непрерывную электрически заряженную пластину поверх мембраны. Любая не влажная поверхность не может проводить ток и поэтому не проверяется.

  • Вертикальные обшивки чрезвычайно трудно поддерживать во влажном состоянии, и поэтому их трудно проверять.

Испытания высокого напряжения

Концепция тестирования высокого напряжения аналогична концепции тестирования низкого напряжения и изображена на Диаграмме 3.При испытании высоким напряжением для создания разности электрических потенциалов используется заряженная металлическая метла над мембраной, а не электрическая пластина из воды. (См. Фото 4 и 5) Источник питания снова заземлен на токопроводящую платформу и создает высокую разность потенциалов с очень малым током. Когда металлическая головка метлы проходит через брешь на поверхности электроизолирующей мембраны, цепь замыкается, позволяя течь току. Этот поток тока обнаруживается испытательной установкой, которая отключает питание щетки и издает звуковой сигнал, предупреждающий оператора об испытании.Затем область, где находилась головка метлы, когда был слышен звуковой сигнал, затем снова осторожно перемещается под углом девяноста градусов к первоначальному направлению движения, чтобы определить точное место разрыва. Этот процесс продолжается до тех пор, пока не будут испытаны все участки мембраны, включая вертикальные отложения основания и отводы с проникновением.

Схема 3. Электрическая цепь высокого напряжения

Фото 4 и 5. Испытательное оборудование высокого напряжения

Отсутствие воды, а также относительная скорость и простота испытания высокого напряжения делают его предпочтительнее, чем низкое напряжение в большинстве условий.Когда температура очень высока, поддерживать мембрану во влажном состоянии для испытаний при низком напряжении часто невозможно. При очень низких температурах работа с водой может быть опасной, а иногда и невозможной. Испытания под высоким напряжением позволят определить точное местоположение разрывов в мембране и, поскольку вода не используется, позволяют немедленно устранить их и повторно проверить.

Уникальное преимущество этой процедуры испытания состоит в том, что для мембран, наносимых жидкостью, она может обнаруживать места, где толщина мембраны не соответствует минимальным требованиям.Если известны электрические изоляционные свойства мембраны (то есть диэлектрическая постоянная), оборудование может быть настроено на правильное напряжение, при котором ток будет проходить через мембрану и активировать звуковой сигнал, если не присутствует заданная минимальная толщина материала. Эта точность обычно не требуется для проектов ограждающих конструкций; однако это оборудование обычно используется на трубопроводах, где проверяются внутренние покрытия и их толщина.

Опять же, метод тестирования имеет ограничения.Поскольку это относительно новая технология, необходимо соблюдать те же меры предосторожности в отношении квалифицированных специалистов по тестированию. Другие ограничения включают:

  • Мембрана должна быть сухой, что может отложить тестирование на несколько часов, если накануне вечером выпала роса.
  • Мембрана должна быть открыта (нельзя проводить испытания через перекрывающую нагрузку).
  • Из-за более высокого напряжения больше? Ложных срабатываний? возможны, поэтому важны навыки тестировщиков.
  • Можно сжечь очень тонкую мембрану, нанесенную жидкостью, если испытательное напряжение установлено слишком высоким.
  • Электропроводящие мембраны, такие как черный EPDM и модифицированные битумные мембраны, покрытые фольгой, не могут быть испытаны.

Испытание на наводнение

Фото 6. Идет тестирование наводнения

Flood-тестирование - это самый простой и базовый из доступных методов тестирования. Он также может быть одним из самых эффективных. Глубокие знания и понимание структурных систем и их безопасной несущей способности являются обязательными перед рассмотрением или применением этого метода.Дренажная система временно закрыта или заблокирована, а рассматриваемая область покрыта водой, как правило, на период времени от 12 до 48 часов. Одновременно в этот период проверяется нижняя часть испытательной площадки на наличие каких-либо признаков проникновения воды. Глубина воды может варьироваться, однако обычно не менее 2 дюймов, чтобы обеспечить достаточный гидравлический напор, чтобы заставить воду проникать в любые небольшие бреши, которые могут произойти во время испытания. (См. Фото 6)

Трудности с тестированием наводнения - это время, необходимое для заполнения, тестирования и последующего слива иногда десятков тысяч галлонов воды, необходимых для правильного тестирования области.Когда тестируемая область имеет уклон более 1/4 дюйма на фут, глубина воды, необходимая для проверки этой области, резко увеличивается. Иногда требуемая глубина воды может превышать допустимую несущую способность конструкции. каркас или палуба и может потребовать, чтобы территория была разбита на несколько меньших секций путем строительства водоудерживающих дамб. После завершения испытания воду необходимо безопасно удалить из мембраны. Если глубина воды достаточна и стоки просто полностью открыть, чтобы осушить территорию, катастрофические результаты, такие как выдувание колен в дренажном трубопроводе, могут привести к тому, что вся тестовая вода попадет внутрь здания, что приведет к значительному ущербу.Еще одно серьезное ограничение этого типа тестирования заключается в том, что при возникновении утечки с помощью тестирования ее необходимо обнаружить в верхней части либо путем визуального осмотра, либо с помощью одного из других методов, описанных в этой статье.

Испытание распылением

Испытание на разбрызгивание - это использование контролируемого потока воды, осаждаемого на компоненты здания способом, имитирующим нормальные и суровые погодные условия. Методы испытаний ASTM E1105 и AAMA 501.2 являются хорошими общими методами, обычно используемыми для испытания наружных стен, наклонного остекления и неглубоких скатных крыш для выявления источников утечки.В этой процедуре тестирования ASTM используется откалиброванная распылительная стойка с определенным давлением воды, форсунками и расстояниями для смачивания стены водой из расчета пять галлонов на квадратный фут в час. Между внутренней и внешней частью здания создается перепад давления, имитирующий ветер, и внутренняя часть проверяется на наличие утечек. Тестирование AAMA включает калиброванное распылительное сопло, которое подает воду с известной скоростью и давлением в очень ограниченные и определенные области.

Менее формальные испытания шлангов могут проводиться на горизонтальных и вертикальных участках с аналогичными результатами при условии, что распыление воды контролируется таким образом, чтобы смачивать только участки, предназначенные для испытаний.Испытание на распыление начинается с самой низкой отметки ниже зоны предполагаемой утечки. Путь отвода тестовой воды на нижних участках крыши или стен необходимо проверить, чтобы убедиться, что они не содержат места утечки. Если проверяется более высокая возвышенность, а более низкие промывочные участки не проверяются, чтобы убедиться, что они водонепроницаемы, невозможно определить, куда поступала вода. После тестирования самых нижних частей, распылитель направляют на все более высокие компоненты здания, при этом промывочная вода течет по компонентам на более низкой высоте, которые уже были протестированы.С помощью этой методики можно точно определить место входа в воду. После обнаружения места утечки рекомендуется несколько раз начать и остановить утечку, изолировав и опрыскивая только предполагаемую трещину, при этом по стене или крыше мало или совсем не стекает промывочная вода. Это снижает вероятность того, что нижние компоненты здания содержат брешь, которая позволяет проникнуть воде, и если задержка в обнаружении утечки может ошибочно указывать на то, что компонент, находящийся выше на высоте, который проверяется несколькими минутами позже в процессе испытания, позволяет воде течь. войти.

Этот тип тестирования может быть особенно эффективным, когда тестирование любым из других методов затруднено из-за ограничений доступа или состава сборки. Это может быть, когда залив воды для испытания на наводнение нецелесообразен или наличие нескольких металлических проникновений затрудняет электрические испытания. (См. Фото 7 и 8) Кроме того, испытание распылением идеально подходит для получения быстрых и простых результатов, так как материалы и методы довольно просты и могут быть освоены довольно быстро.

Фото 7 и 8. Зоны, подходящие для испытаний на распыление

Наиболее важным ограничением испытаний на распыление является то, что утечка может за несколько часов смочить весь путь, прежде чем она будет обнаружена внутри. Кроме того, активация утечки может привести к большему повреждению внутренних компонентов / отделки, что может быть неприемлемо для владельца здания. Другие ограничения испытаний на опрыскивание заключаются в том, что в периоды холодной погоды использование воды может быть непрактичным, а испытания на опрыскивание могут не воспроизводить все условия, т.е.е. направление, перепад давления и т. д., необходимые для повторного создания утечки.

Тестирование емкости

При испытании емкости используется электрическое поле для определения относительной влажности мембранного узла. Создается электрическое поле, и датчик затем считывает напряженность электрического поля, когда измеритель помещается над мембраной. Сила поля и чувствительность датчика могут быть изменены в зависимости от тестируемой подложки, чтобы получить показания, обеспечивающие наибольшие отклонения, оставаясь в пределах аналогового считывания или цифрового дисплея.Этот тип калибровки расходомера на каждой строительной площадке обеспечивает наиболее точное обследование, которое может позволить оборудование.

Фото 9 и 10. Измерители емкости Tramex

Показания обычно снимаются в виде сетки с помощью портативного устройства и записываются, хотя можно снимать непрерывные показания с помощью некоторых измерителей, установленных на колесах. (см. Фото 9 и 10)

Этот метод тестирования является интерпретирующим, а не окончательным в том смысле, что он не определяет конкретно место повреждения мембраны, а скорее определяет области с повышенным содержанием влаги, что в большинстве случаев может указывать на наличие нарушения.Однако это нарушение уже могло быть исправлено или отремонтировано, или это могло быть попадание воды в систему во время строительства. Оборудование не указывает на наличие утечки и не определяет ее местонахождение. Это просто указывает на то, что вода находится под мембраной. После завершения измерения исследуемой зоны испытания образцы должны быть взяты в местах с высокими и низкими показаниями, а их влажность точно установлена ​​путем лабораторных измерений после контролируемой сушки. Этот метод обеспечит корреляцию между показаниями счетчика и абсолютным содержанием влаги в сборке.Удаление дополнительных образцов в местах промежуточных показаний счетчика обеспечит более точную корреляцию между показаниями счетчика и фактическим содержанием влаги.

Подготовка и калибровка, необходимые для описанного выше испытания, могут показаться длительными и обременительными, поскольку результаты обследования не доступны до тех пор, пока не будут предоставлены результаты лабораторного определения влажности. Однако квалифицированный техник может быстро откалибровать электрическое поле и датчик, чтобы получить относительные показания, которые предоставляют информацию, позволяющую нанести на карту области с повышенным содержанием влаги, прежде чем покинуть место проведения испытания.Знание участков с повышенным содержанием влаги позволяет определить участки, которые следует обследовать с целью обнаружения бреши в мембране.

Могут быть случаи, в которых испытание емкости даст завышенные показания, которые не связаны с утечкой. Конденсация в системе изоляции крыши является типичным примером, в котором показания измерителя емкости будут повышены без связанной утечки через крышу как причины завышенных показаний.

Этот метод испытаний требует, чтобы испытательная мембрана была сухой, сборка была однородной по материалам и толщине, а в системе присутствовала вода для обеспечения дифференциальных показаний в относительно сухих и влажных областях.

Инфракрасная термография (IR)

Инфракрасная термография - это метод интерпретирующего тестирования, основанный на том принципе, что влажные и сухие компоненты здания имеют разную степень теплоотдачи и удержания тепла. Влажные материалы имеют значительно большую массу и более низкую скорость теплопередачи, что означает, что они набирают и теряют тепло медленнее, чем сухой образец того же материала. Эта физическая характеристика используется таким же образом, как и при испытании емкости, описанном ранее, для количественной оценки местоположения влажных компонентов здания.Используемое испытательное оборудование, как правило, представляет собой переносную ИК-камеру с возможностью подключения записывающих устройств или содержащихся в устройстве, чтобы информация могла быть сохранена и представлена ​​в более позднее время в отчете. (см. Фото 11 и 12)

Фото 11 и 12. ИК-камера FLIR ThermaCAM ES и ИК-фото

Чаще всего инфракрасное изображение используется в вечерние часы после солнечного дня, когда внешняя часть здания, подвергающаяся воздействию солнца, становится теплее, чем температура окружающего воздуха из-за солнечного излучения.Величина этой разницы температур имеет прямое отношение к цвету и отражательной способности поверхности: чем темнее и меньше отражающая поверхность, тем больше разница температур; или чем светлее цвет и выше отражательная способность поверхности, тем меньше будет разница температур. Как описано выше, коэффициент теплового увеличения при первоначальном воздействии солнца и коэффициент тепловых потерь при заходе солнца будет варьироваться между двумя участками одного и того же материала, которые имеют разное содержание влаги.Если инфракрасное изображение делается после захода солнца, открытые участки крыши и стен с повышенным содержанием влаги сохранят значительно больше тепла, чем окружающие сухие участки. Эту разницу температур можно легко обнаружить при инфракрасном сканировании. Предполагается, что участки с повышенной температурой внутри однородной конструкции кровли и стен связаны с присутствием влаги. Лабораторная сушка пробных срезов, снятых с участков с низкой, средней и высокой температурой, позволит калибровать ИК-изображение по абсолютной влажности строительных материалов.

Как и в случае емкостного сканирования, опытный исследователь может использовать области повышенной температуры, обнаруженные инфракрасным оборудованием, предположить, что это связано с повышенным содержанием влаги, и, таким образом, сконцентрировать подробные визуальные осмотры в этих областях, чтобы изолировать источник утечки.

Как и в случае с измерителем емкости, ИК-сканирование выявит участки влажной изоляции, которые могут быть вызваны конденсацией или другими проблемами, кроме прорыва кровельной мембраны.

Препятствия к использованию ИК-излучения при обнаружении утечек заключаются в том, что сканирование обычно проводится в сумерках или ранним вечером и должно выполняться при благоприятных погодных условиях.После выявления участков с подозрением на повышенную влажность необходимо провести визуальный осмотр на предмет повреждения мембраны на следующий день в светлое время суток. Кроме того, должны быть сделаны допущения в отношении таких элементов, как однородность материалов, толщина и внутренняя температура здания в сканируемых областях. Как и при испытании емкости, ИК-оборудование не указывает на наличие утечки и не определяет ее местонахождение. Он просто предполагает, что разница температур вызвана наличием воды под мембраной.

Ядерный счетчик

Ядерный счетчик

- это также метод интерпретирующего тестирования, в котором используются относительные показания, которые интерпретируются для обнаружения участков идентичных материалов подложки с различным содержанием влаги.

Ядерный счетчик испускает поток высокоскоростных нейтронов, которые сталкиваются с атомами водорода и отдают некоторую энергию, а затем возвращаются к измерительному устройству с меньшей скоростью. Следует помнить, что каждая молекула воды состоит из двух атомов водорода и одного атома кислорода.Затем измеритель регистрирует эти более медленные нейтроны и выдает цифровые показания по предварительно установленной калиброванной шкале. Считывание обычно занимает от семи до шестидесяти секунд каждое и выполняется в виде сетки, которая варьируется от трех футов до десяти футов в центре. (см. Фото 13 и 14)

Фото 13 и 14. Ядерный счетчик (желтый) и сетка на крыше

Как и в случае с другими интерпретирующими методами испытаний, испытательное оборудование должно быть откалибровано на каждой отдельной рабочей площадке, а также для различных сборок крыши и толщины в пределах одного объекта для получения точных результатов.Относительные показания снова могут быть использованы квалифицированным исследователем для определения участков предполагаемых влажных материалов, чтобы ограничить границы подробного визуального осмотра для определения источника утечки.

В отличие от метода ИК-сканирования, ядерные испытания могут проводиться в дневное время, чтобы обеспечить немедленную проверку, идентификацию и ремонт предполагаемого источника (источников) утечки.

Трудности с этим методом испытаний заключаются в том, что транспортировка радиоактивных материалов, содержащихся в счетчике, стала намного более сложной и интенсивной с 11 сентября 2001 года, а использование измерительного устройства, содержащего радиоактивный материал, может быть проблематичным из-за предполагаемой опасности на часть населения и жителей здания.Как и в случае ИК и емкостных испытаний, источник или источники утечки должны быть визуально обнаружены в пределах области, в которой определены повышенные показания после завершения ядерных испытаний.

Опять же, оборудование не указывает на наличие утечки и не определяет ее местонахождение. Он просто выделяет места неоднородностей в количестве атомов водорода в определенных местах, которые предполагаются или интерпретируются как вода.

Приложение

Методы испытаний, описанные выше, лучше всего подходят для проверки целостности или испытаний, проводимых сразу после установки кровельных или гидроизоляционных мембран.Эти методы испытаний также можно использовать для поиска утечек. Однако в случае гидроизоляции, покрытой перекрывающим слоем, процесс становится менее точным и более сложным, а следовательно, более дорогостоящим.

, описанный выше. Они включают, но не ограничиваются:

Дополнительные ресурсы

WBDG

Руководства и спецификации

Руководство по проектированию ограждающих конструкций здания

Публикации

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
