Звукоизоляционные мембраны в каталоге tuttiho.ru

Сортировать:НазваниеЦенаХиты продаж ↓Хиты продаж ↑Оценка покупателейДата добавленияВ наличии

  • SoundGuard Membrane 3.9 S (2500x1200x3,9мм 3 кв.м) Звукоизоляционная мембрана

    Материал SoundGuard Membrane применяется во всех строительных, каркасных и бескаркасных конструкциях и звукоизоляционных системах (в качестве прослойки), где используется ГКЛ, ГВЛ, СМЛ, ОСБ, фанера и.т.д, для усиления звукоизоляционных характеристик.

  • org/Product”>

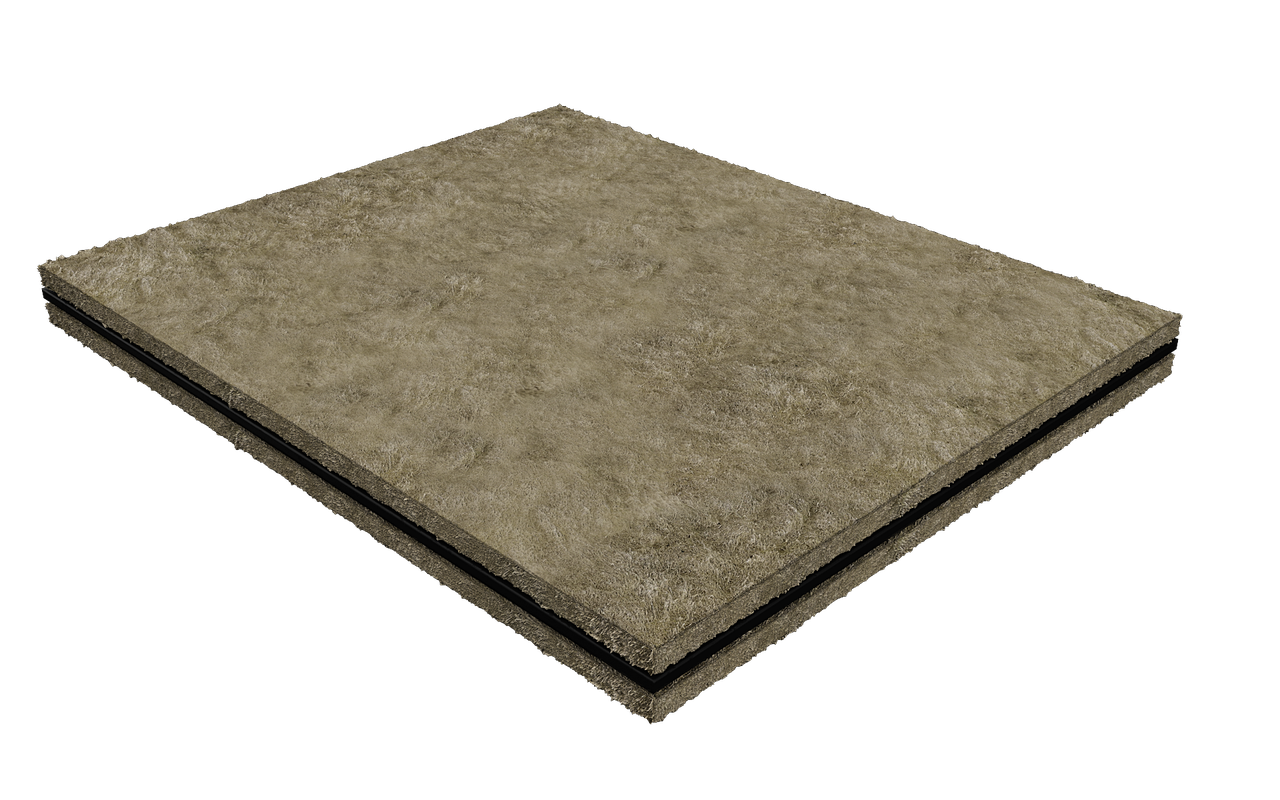

    Tecsound 2FT80 звукоизоляционная мембрана (рулон 1,22м х 5,5м х 24мм (6,6м2)

    рулон 1,22м х 5,5м х 24мм (6,6м2) TECSOUND 2FT80 —это акустический звукоизоляционный сэндвич из двух пористых слоев войлока, между которыми проложена вязкоэластичная мембрана Tecsound. Этот комплекс обеспечивает качественную звукоизоляцию в разнообразных конструкциях : стенах, потолках, крышах и д.р.

  • SoundGuard Membrane 2.0 (2500x1200x2мм 3 кв.м) Звукоизоляционная мембрана

    Материал SoundGuard Membrane применяется во всех строительных, каркасных и бескаркасных конструкциях и звукоизоляционных системах (в качестве прослойки), где используется ГКЛ, ГВЛ, СМЛ, ОСБ, фанера и. т.д, для усиления звукоизоляционных характеристик.

  • SILENTIUM мембрана (10.5 m2)

    Итальянская звукоизоляция квартиры или офиса SILENTIUM создана лучшими европейскими специалистами с одной целью – оградить Вас от лишнего шума. Просто и быстро сделать Ваш персональный тихий дом.

  • SoundGuard Membrane 3.8 (2500x1200x3,8мм 3 кв.м) Звукоизоляционная мембрана

    Материал SoundGuard Membrane применяется во всех строительных, каркасных и бескаркасных конструкциях и звукоизоляционных системах (в качестве прослойки), где используется ГКЛ, ГВЛ, СМЛ, ОСБ, фанера и.т.д, для усиления звукоизоляционных характеристик.

  • org/Product”>
  • K-FONIK GK (4кг/м2, 2мм, 2000×1000мм лист, цена за м2)

    K-FONIK GK является высокоэластичным звукоизолирующим изделием, сделанным из частично сетчатых полимеров и пожаростойких фильтров с минеральным адсорбентом. Продается кратно листам

  • Лента Тексаунд (Tecsound) (рулон 6000 х 50 х 2,6 мм)

    Самоклеящаяся лента Тексаунд (Tecsound Banda) предназначена для виброизоляции элементов конструкций: стойки профилей, легкая обрешетка, системы вибронезависимых подвесов, различные крепежные элементы.

  • SoundGuard Membrane 2.0 (2500x1200x2мм 3 кв.м) (УЦЕНКА)

    Материал SoundGuard Membrane применяется во всех строительных, каркасных и бескаркасных конструкциях и звукоизоляционных системах (в качестве прослойки), где используется ГКЛ, ГВЛ, СМЛ, ОСБ, фанера и. т.д, для усиления звукоизоляционных характеристик.

  • K-FONIK GK (8кг/м2, 2мм, 2000×1000мм лист, цена за м2)

    K-FONIK GK является высокоэластичным звукоизолирующим изделием, сделанным из частично сетчатых полимеров и пожаростойких фильтров с минеральным адсорбентом. Продается кратно листам

Тонкие звукоизоляционные мембраны позволяют сохранить рабочую площадь и объем жилища. Они приклеиваются к несущим конструкциям или прижимаются слоями плавающих стяжек. Мембраны обладают демпфирующими свойствами, попутно снижают вредные вибрации и структурный шум.

Технология изготовления

Создают звукоизоляционные мембраны из нескольких слоев материалов, обладающих разными характеристиками:

  • клейкое вещество, полимерная или битумная смола
  • войлок для поглощения волн
  • пластификаторы, придающие материалу эластичность
  • каменная вата или волокно, обеспечивающее износостойкость и высокую плотность мембраны

Несмотря на агрессивную рекламу производителей тонких изоляционных материалов, ими невозможно полностью решить проблему структурных и воздушных шумов. Применять мембраны следует внутри перегородок и фальш-панелей, стяжек разного типа.

Особенности использования

При проведении комплексной шумоизоляции легкового авто звукоизоляционные мембраны наносятся вторым укрывным слоем поверх заплаток из вибродемпфера. После чего, акустические характеристики кузова становятся практически идеальными, а поездки более комфортными.

В строительных конструкциях мембрана является частью звукопоглощающей или шумоизоляционной конструкции, комплексной акустики здания. В некоторых случаях характеристик (индекс изоляции воздушного шума) пленочного композитного материала достаточно для обеспечения требований нормативов СП в области звукоизоляции здания.

Например, звукоизоляционные мембраны помогут добрать пустотной плите перекрытия недостающие 5 – 7 дБа указанной характеристики для комфортного проживания. Основными нюансами мембран являются:

  • все они изготовлены из эластомеров и высокоплотных материалов, поэтому на них не держатся облицовки и выравнивающие слои на вертикальных поверхностях

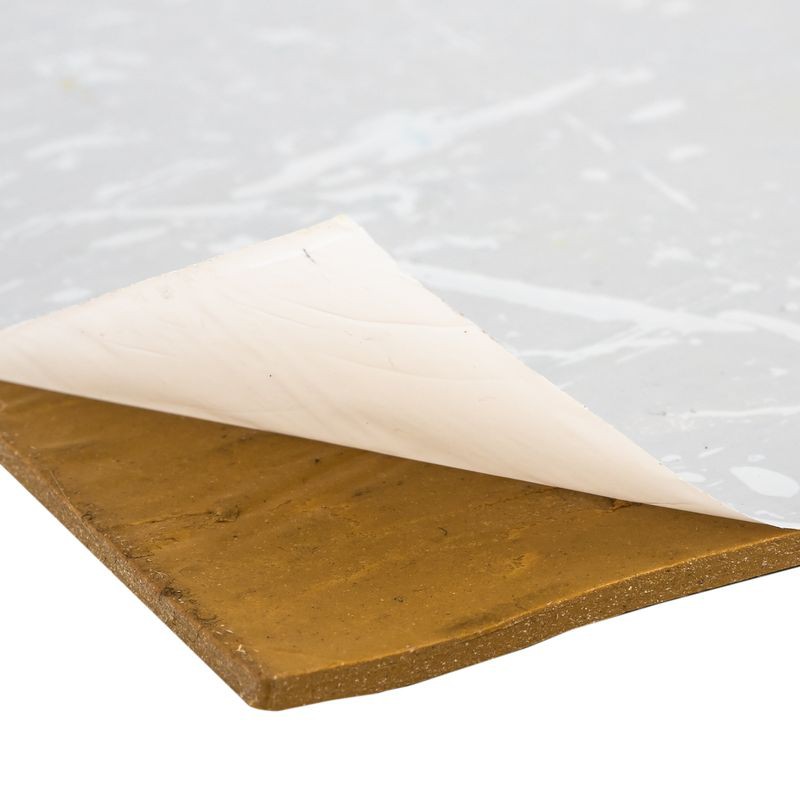

  • большинство мембран имеет самоклеящийся слой или предусматривает возможность нанесения клея при монтаже
  • мембраны не в состоянии исправить дефекты плоскостности, но обладают высокой адгезией на рельефной поверхности
  • материалы могут содержать, как и водонепроницаемый слоя, так и материал с высокими гидрофобными свойствами

При монтаже всегда следует придерживаться рекомендаций производителя, обладающего полной информацией по звукоизоляции. Заложите в браузере эту страницу, добавьте в контакты смартфона номер диспетчера и позвоните ему сегодня.

легкий способ устранить шум, не уменьшая размеров помещения.

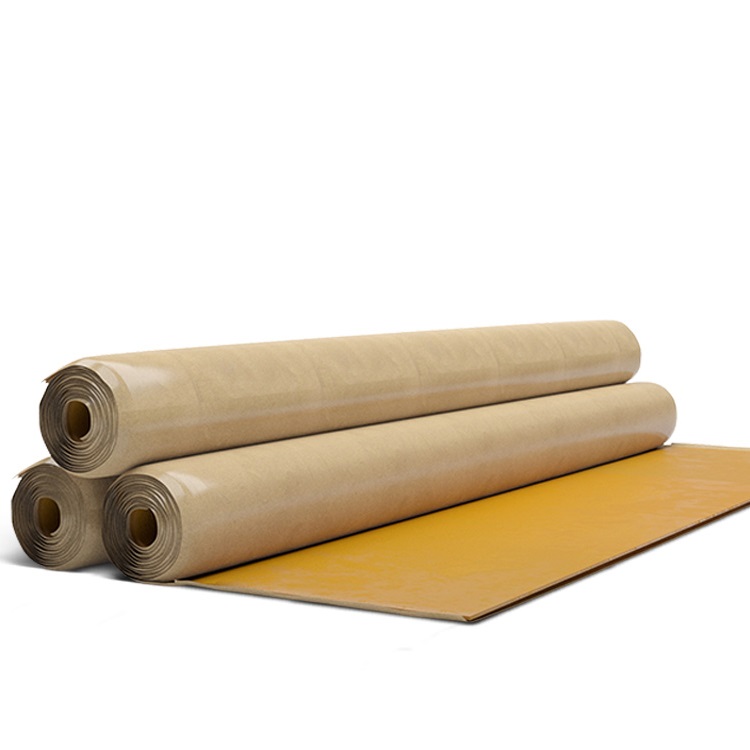

Звукоизоляционная мембрана – это сверхтонкий и тяжелый полимерный материал толщиной от 2 до 4 мм. Основное ее преимущество – сохраняет полезную площадь помещения. Она используется для шумоизоляции практически всех поверхностей – пола, потолка, стен, перегородок, дверей.

Содержание статьи:

Где применяется шумоизоляционная мембрана

  • Гипсокартонные межкомнатные перегородки
  • Возводимые каркасные и бескаркасные конструкции стен (фальшстены)
  • Звукоизоляция пола под стяжкой, звукоизоляция чистого пола
  • Металлические конструкции (профнастилы, кровля)
  • Демпфирование элементов металлических конструкций (направляющие профиля, швеллеры, прямые подвесы
  • Звукоизоляция промышленных и производственных помещений (кабин, цехов, металлических ангаров)
  • Звукоизоляция металлических дверей
  • Ниши и короба для профессионального акустического оборудования

Подходит для использования в жилых и нежилых помещениях. Применяется в звукоизоляционных конструкциях в сочетании с гипсокартоном (ГКЛ, ГВЛ, Фанера и пр).



15 преимуществ шумоизоляционной мембраны

  • Высокая эффективность (благодаря своим свойствам — высокой плотности, вязкоупругости и большой массе)
  • Сверхтонкий материал (толщина мембраны Тексаунд 70 = 3,7 мм)
  • Сохраняет полезную площадь помещения.
  • Безвреден для здоровья (отсутствие битумных или EPDM составляющих)
  • Удобство и простота монтажа на любых поверхностях
  • Сохранение эластичности до — 20 C°
  • Морозо- и износоустойчивость
  • Стойкость к гниению, образованию плесени и грибка
  • Не впитывает влагу
  • Высокий индекс изоляции воздушного шума (Rw = 28 дБ)
  • Эффективен  на всех диапазонах звуковых частот (включая низкие частоты)
  • Высокая плотность (превосходит битумные звукоизоляционные материалы)
  • Обладает самой высокой массой из всех аналогов (при толщине 3,7 мм: 7 кг/м²)
  • Имеет оптимальные размеры (соответствует ширине листов ГКЛ, ГВЛ и пр. , что помогает избегать дополнительной резки и излишней траты материала)
  • Огнестойкость (не распространяет огонь и не опадает, относятся к классу самозатухающих веществ.)

Из чего производится

Композит натуральных либо синтетических каучуков с минеральными наполнителями на самоклеющейся основе или без нее.  Производится в России, Испании на основе природного минерала, является экологически чистым материалом.

Применение звукоизоляционной мембраны для стен

Существует несколько способов монтажа мембраны на стену: если это несущая стена можно наклеить мембрану на основание стены, далее установить металлический каркас на виброподвесах, но максимальный эффект конструкции вы получите заполнив пространство между ГКЛ и мембраной шумопоглащающими материалами. В перегородке мембрану можно разместить между двух слоёв ГКЛ.

Применение звукоизоляционной мембраны для пола

 Различаем два основных размещения мембраны:

  • первое под чистовое покрытие с использованием виброподложки виброфлор;
  • второе под стяжку, в этом случае максимально эффективно будет использовать ТермоЗвукоИзол для создания эффекта плавающего пола.

Применение звукоизоляционной мембраны для потолка

Отмечаем два способа размещения мембраны на потолке. При установке натяжного потолка мембрану возможно наклеить на основание потолка, дополнительно заполнив пространство до плоскости подвесного материала ТермоЗвукоИзолом (иглопробивное полотно в оболочке спанбонд). Устанавливая много уровневые подвесные потолки из ГКЛ размещение мембраны возможно, как на основании перекрытия с заполнением пустот между основным и подвесным потолком, так и между двух слоёв ГКЛ.

Цена вопроса

Розничная стоимость звукоизоляционной мембраны в Томске от 750 руб/м2, цена изменяется в зависимости от производителя и толщены  материала. Из дополнительных материалов, для монтажа, в некотором случае Вам может понадобиться клей, уточняйте при оформлении заказа.

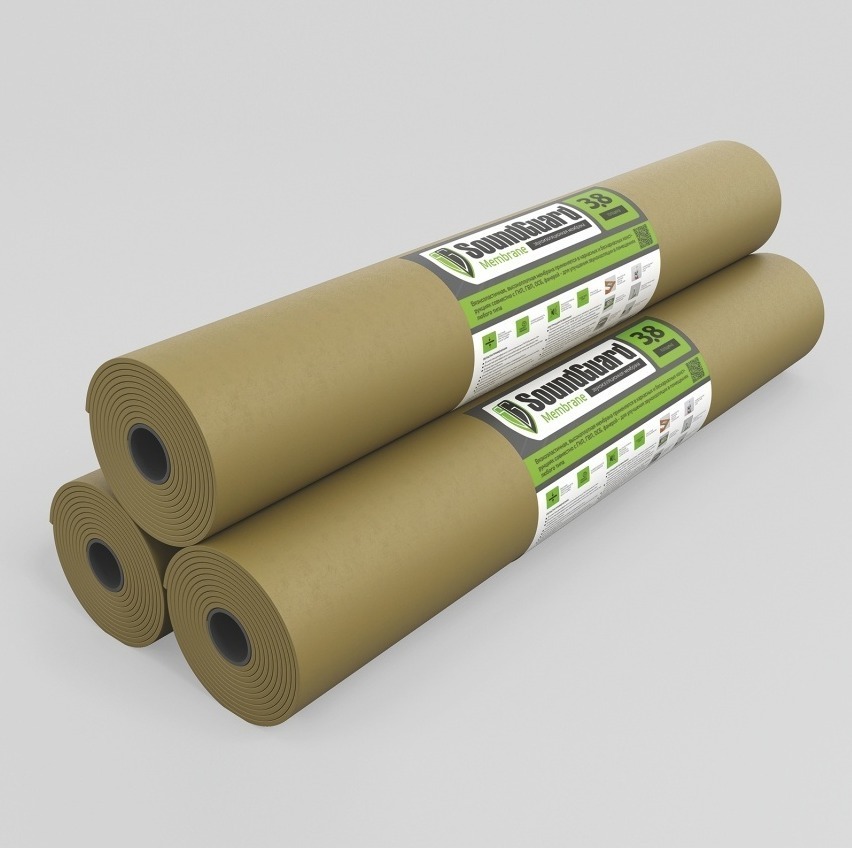

Мембрана SoundGuard Membrane 3.8 для Звукоизоляции Стен

Высокий уровень изоляции воздушного шума Rw 34 дБ

  • Гибкий, эластичный, морозо-теплостойкий состав
  • Характеристики самоклеющаяся звукоизоляционная мембрана
  • Собственный индекс изоляции воздушного шума (RW) 34 RW
  • Собственный индекс изоляции от ударного шума ΔLnw 24
  • Вес мембраны 22 кг/рул.

Применение мембраны для звукоизоляции:

  • Гипсокартонные межкомнатные перегородки
  • Возводимые каркасные и бескаркасные конструкции стен фальшстены
  • Звукоизоляция пола под стяжкой, звукоизоляция чистого пола
  • Металлические конструкции профнастил, кровля
  • Демпфирование элементов металлических конструкций (направляющие профиля, швеллеры, Вент каналы )
  • Звукоизоляция промышленных и производственных помещениях (кабин, цехов, металлических ангаров)
  • Звукоизоляция металлических дверей

Преимущества звукоизоляционной мембраны SoundGuard Membrane

  • Высокая эффективность благодаря своим свойствам — высокой плотности, вязкоупругости и большой массе
  • Сверхтонкий материал толщина мембраны SoundGuard Membrane = 3,8 мм
  • Сохраняет полезную площадь помещения.
  • Высокий индекс изоляции воздушного шума (Rw = 28 дБ)
  • Эффективен на всех диапазонах звуковых частот включая низкие частоты
  • Высокая плотность превосходит битумные звукоизоляционные материалы
  • Огнестойкость

Звукоизоляция под стяжку:

Монтаж под стяжку: мембрану раскатывают с нахлёстом в 5 см на стены, нахлёсты между продольных слоев, дополнительная фиксация не требуется.  Монтаж под сухую стяжку: мембрану раскатывают с нахлёстом в 5 см на стены, нахлёсты между продольных слоев, дополнительная фиксация не требуется.

Применение с листовыми материалами:

Мембрану приклеивают на листовой материал (ГКЛ, ГВЛ, ЦСП), затем получившийся комплект крепят к существующей конструкции стен, потолка, каркасные конструкции.

Звукоизоляция фановой трубы:

Обернуть фановую трубу мембраной, и зафиксировать с шагом 20 см пластиковыми хомутами

Звукоизоляция воздуховодов:

Обернуть воздуховод мембраной, и зафиксировать с шагом 20 см , крепеж подбирать согласно пожарным требованиям к помещению.

Звукоизоляция тех.оборудования:

Мембрану используют внутри металлических корпусов оборудования в случае отсутствия высоких температур, для снижения передачи звука изнутри корпуса. Мембрану наносят на предварительно очищенную и обезжиренную металлическую поверхность. После нанесения звукоизоляционную мембрану требуется прикатать резиновым валиком.

Прайс – Материалы для звукоизоляции

Общестроительные материалы
ГКЛЗ АкустикГипс (AcousticGyps) (2000х1200х12,5) 2,4 м2

Гипсокартонный лист с повышенной плотностью гипсового сердечника (880 кг/м3) и армированием стекловолокном. Создан специально для использования в звукоизоляционных конструкциях.

615
(руб/шт)
Профиль АкустикГипс (AcousticGyps) ППН Усиленный 27/28

Усиленный профиль для каркасно-обшивных конструкций потолка и стен, выполненный методом холодной прокатки стальной ленты. Служит направляющим элементом для профиля потолочного Акустик Гипс.

265
(руб/шт)
Профиль АкустикГипс (AcousticGyps) ПП Усиленный 60/27

Усиленный профиль для каркасно-обшивных конструкций потолка и стен, выполненный методом холодной прокатки стальной ленты.  Рекомендуется для применения в системах с ГКЛЗ АкустикГипс.

420
(руб/шт)
Соединитель АкустикГипс (AcousticGyps) Краб для ПП 60/27

Крестообразная пластина с фиксирующими элементами. Используется для скрепления деталей каркаса в пределах одного уровня, упрощает сборку и придаёт жёсткость конструкции.

37
(руб/шт)
Удлинитель АкустикГипс (AcousticGyps) для ПП 60/27

Специальная продольная планка для соединения (удлинения) профилей одного типа и размера. Подходит для использования в любых металлических каркасных конструкциях, облегчает монтаж.

15
(руб/шт)
Клей монтажный
Клей SoundGuard 1 л

Применяется для прочного склеивания плотных тяжелых, мягких пористых или волокнистых строительных материалов практически ко всем поверхностям.

599
(руб/шт)
Клей Баутгер (Bautger) 10 л

Для материалов со вспененной структурой, декоративных отделочных материалов и звукоизоляционных мембран. Обладает отличной адгезией, высокой прочностью и образует прочный клеевой шов.

4410
(руб/шт)
Клей Баутгер (Bautger) 1 л

Для материалов со вспененной структурой, декоративных отделочных материалов и звукоизоляционных мембран. Обладает отличной адгезией, высокой прочностью и образует прочный клеевой шов.

590
(руб/шт)
Герметик звукоизоляционный
Герметик Сонетик (Sonetic) Silicon силиконовый 310 мл

Сонетик применяется в системах звукоизоляции для заполнения и герметизации швов, щелей, трещин и стыков между соединениями плотных материалов в звукоизоляционных конструкциях.

455
(руб/шт)
Герметик Сонетик (Sonetic) Acrilic акриловый 310 мл

Сонетик применяется в системах звукоизоляции для заполнения и герметизации швов, щелей, трещин и стыков между соединениями плотных материалов в звукоизоляционных конструкциях.

300
(руб/шт)
Герметик SoundGuard Seal 310 мл

В основе состава — дисперсионной смесь акриловых и силиконовых полимеров, безопасен для здоровья, рекомендован для использования в жилых помещениях.

305
(руб/шт)
Герметик SoundGuard Seal 5 л

В основе состава — дисперсионной смесь акриловых и силиконовых полимеров, безопасен для здоровья, рекомендован для использования в жилых помещениях.

2835
(руб/шт)
Виброшайбы
Виброшайба Vibroline (20х10) М6

Эффективный виброизолирующий элемент. Используются для крепления направляющего профиля в каркасных конструкциях систем звукоизоляции стен, потолков и перегородок.

25
(руб/шт)
Виброшайба Vibroline 50 шт (20х10) М6

Эффективный виброизолирующий элемент. Используются для крепления направляющего профиля в каркасных конструкциях систем звукоизоляции стен, потолков и перегородок.

1250
(руб/уп)
Виброшайба Techno Sonus 50 шт (14х5) М6

Прослойка между металлическими элементами, предназначенная для изоляции каркасной системы от структурного шума. Применяется при устройстве конструкций на тонкой обрешетке, при монтаже деревянных реек.

395
(руб/уп)
Виброшайба SoundGuard (19×10)

Препятствует передаче структурного шума от основания на металлический каркас и инженерное оборудование. Изготовлена из синтетического каучукового эластомера с низким значением резонансной частоты.

27
(руб/шт)
Виброшайба SoundGuard 50 шт (19×10)

Препятствует передаче структурного шума от основания на металлический каркас и инженерное оборудование. Изготовлена из синтетического каучукового эластомера с низким значением резонансной частоты.

1313
(руб/уп)
Крепеж для звукоизоляции
Дюбель-гвоздь Techno Sonus 100 шт (70×6)

Cпециально разработанный для монтажа панелей в бескаркасных системах шумоизоляции. Полностью состоит из особо прочного пластика, который фиксирует панели на стене и не передает звук на конструкцию.

1595
(руб/уп)
Клейкие ленты
Лента Соноплат 40 м

Cамоклеящаяся лента на основе крепированной бумаги. Применяется в конструкциях с использованием звукоизоляционных панелей. Клеевой слой обладает отличными адгезионными свойствами.

405
(руб/шт)
Лента армированная 50 м

Эффективно применяется для проклейки стыков, при монтаже мягкого рулонного материала и панелей. 100% водонепроницаемость, устойчивостью к разрыву, максимальной клейкость.

340
(руб/шт)
Демпферные ленты
Лента Acoustic Tape 30 м (60×3)

Производится из вспененного полиэтилена, имеющего закрытые поры. Основная область применения изоляционной ленты – монтаж плавающих полов звукоизоляционных облицовок и каркасных перегородок.

750
(руб/шт)
Лента Тексаунд (Tecsound Band) 6 м (50х2,5)

Представляет собой тонкую эластичную самоклеящуюся ленту на основе минералов с высокой массой, которая позволяет обеспечивать эффективную звукоизоляцию различных элементов строительных конструкций.

840
(руб/шт)
Лента ТермоЗвукоИзол (ТЗИ) 5 м (180×14)

Изолирует коммуникации и их проходы через стены и перекрытия. Применяется в теплотрассах, системах водоснабжения, канализационных сливных трубах, системах вентиляции и кондиционирования.

560
(руб/шт)
Лента Звукоизол 15 м (35×1,3)

Представляет собой тонкую эластичную самоклеящуюся ленту на основе полимеров высокой плотности. Обеспечивает эффективную звукоизоляцию и вибродемпфирование различных элементов строительных конструкций.

450
(руб/шт)
Лента СтопЗвук V100 30 м (100×4)

Демпферная лента на основе стекловолокна. Обладает виброгасящими свойствами, идеально подходит для использования в виде упругой прокладки в местах жестких связей элементов конструкций.

1310
(руб/шт)
SoundGuard ВиброЛента 27 12 м (27×4)

Применяется для элементов конструкций облицовок и перегородок с несущими и возведенными конструкциями. Также применима в качестве кромочной ленты компенсирующей смещения «плавающих стяжек».

517
(руб/шт)
SoundGuard ВиброЛента 50 12 м (50×4)

Применяется для элементов конструкций облицовок и перегородок с несущими и возведенными конструкциями. Также применима в качестве кромочной ленты компенсирующей смещения «плавающих стяжек».

731
(руб/шт)
Готовые комплекты
Комплект для звукоизоляции стояков и труб

Готовый набор для звукоизоляции канализационных труб, стояков, вентиляции, коробов и других коммуникаций диаметром 110 мм. Основным элементом является комбинированная мембрана Тексаунд FT 55AL.

6930
(руб/уп)

Как применяется звукоизоляционная мембрана в системах.

Чтобы эффективно устранить шумы в помещении, нужно хорошо разбираться в новых материалах и технологиях, представленных на рынке. Поэтому мы посвятим эту статью свойствам и особенностям звукоизоляционной мембраны – постоянного компонента многих шумоизоляционных систем.

Что это такое?

Современная звукоизоляционная мембрана – это тонкий и тяжелый композитный материал, состоящий из полимерных связующих и минерального наполнителя. В зависимости от модификации может выпускаться с самоклеящимся слоем или без него. Обычно поставляется в рулонах.

Основными характеристиками мембраны являются толщина и плотность:

  • Толщина варьируется от 2 до 4 мм.
  • Высокая плотность служит залогом того, что, несмотря на небольшую толщину, тяжелый материал успешно гасит энергию звуковых колебаний.

В составе систем звукоизоляционная мембрана способствует снижению уровня шума на 25-35 дБ.

К ее полезным свойствам также относятся:

  • эластичность, что делает возможным ее использование на поверхностях разных форм, в том числе для оформления труб, вентиляционных коробов и т. д.;
  • экологичность – отсутствие вредных выделений, который наносят ущерб здоровью при дыхании;
  • универсальность, то есть возможность использования для отделки стен, потолков, коммуникаций и др.

Применение и эффективность

Все, кто знаком с принципами звукоизоляции, знают, что шум по своей природе делится на воздушный и структурный (в том числе ударный). Первый, как нетрудно догадаться, распространяется по воздуху, второй – например, стук молотка, звук шагов или упавшего стула — передается по стенам и перекрытиям, превращаясь в воздушный уже внутри помещения. Соответственно, эффективная шумоизоляция требует комплексного подхода, который блокирует все виды передачи вибраций.

Именно поэтому современные звукоизоляционные системы состоят из разных материалов, одни из которых препятствуют распространению энергии звуковых волн, другие выполняют функцию шумопоглощения.

И хотя мембрана сама по себе способствует снижению уровня шума, ее эффективность полностью раскрывается только в составе системы. Как уже говорилось выше, она обладает высокой плотностью и весом, а потому становится мощным барьером на пути звуковой волны. В то же время слой более легких волокнистых материалов (например, минвата, полиэфирное волокно) способствует снижению интенсивности шума, поглощая звук.

Правильный монтаж, перекрывающий все пути передачи звуковых волн, в соединении с современными материалами позволяет добиться почти абсолютной тишины в квартире, офисе, гостиничном номере или другом помещении.

Несмотря на важную роль звукоизоляционной мембраны в этой композиции, ее толщина (напомним, она составляет всего 2-4 мм) практически не влияет на толщину всей системы в целом. Общая эффективность звукоизоляции конструкции при этом может достигать 60-70 дБ.

Монтаж

Звукоизоляционная мембрана применяется при устройстве полов, перегородок, в каркасных и бескаркасных конструкциях для повышения уровня звукоизоляции стен и потолка. Она легко нарезается под размер и не требует специального инструмента.

В целом, монтаж не представляет особой сложности:

  • В случае звукоизоляции пола мембрана расстилается на его поверхности, при этом при монтаже под стяжку листы укладывают внахлест с заходом на стену, а под финишное покрытие – располагают стык в стык.
  • На потолок материал наклеивают прочным клеем, кроме того, рекомендуется дополнительно фиксировать его специальными дюбель-гвоздями.
  • При монтаже на стены также используется клей и механический крепеж к профильной конструкции.
  • Водопроводные трубы, воздуховоды оборачивают нарезанной кусками мембраной и фиксируют пластиковыми хомутами либо крепежом, соответствующим требованиям пожарной безопасности.

Совет специалиста:

«Современные звукоизоляционные материалы вполне способны обеспечить качественную защиту от внешних шумов, а заодно поднять уровень комфорта в жилом или общественном помещении. К тому же новые технологии позволили значительно уменьшить толщину звукоизоляционных конструкций, поэтому добиться требуемого эффекта сейчас можно с минимальными потерями полезного объема. А это означает, что обеспечить себе тишину и спокойных отдых могут даже владельцы малогабаритных городских квартир».

19.05.2019 г.

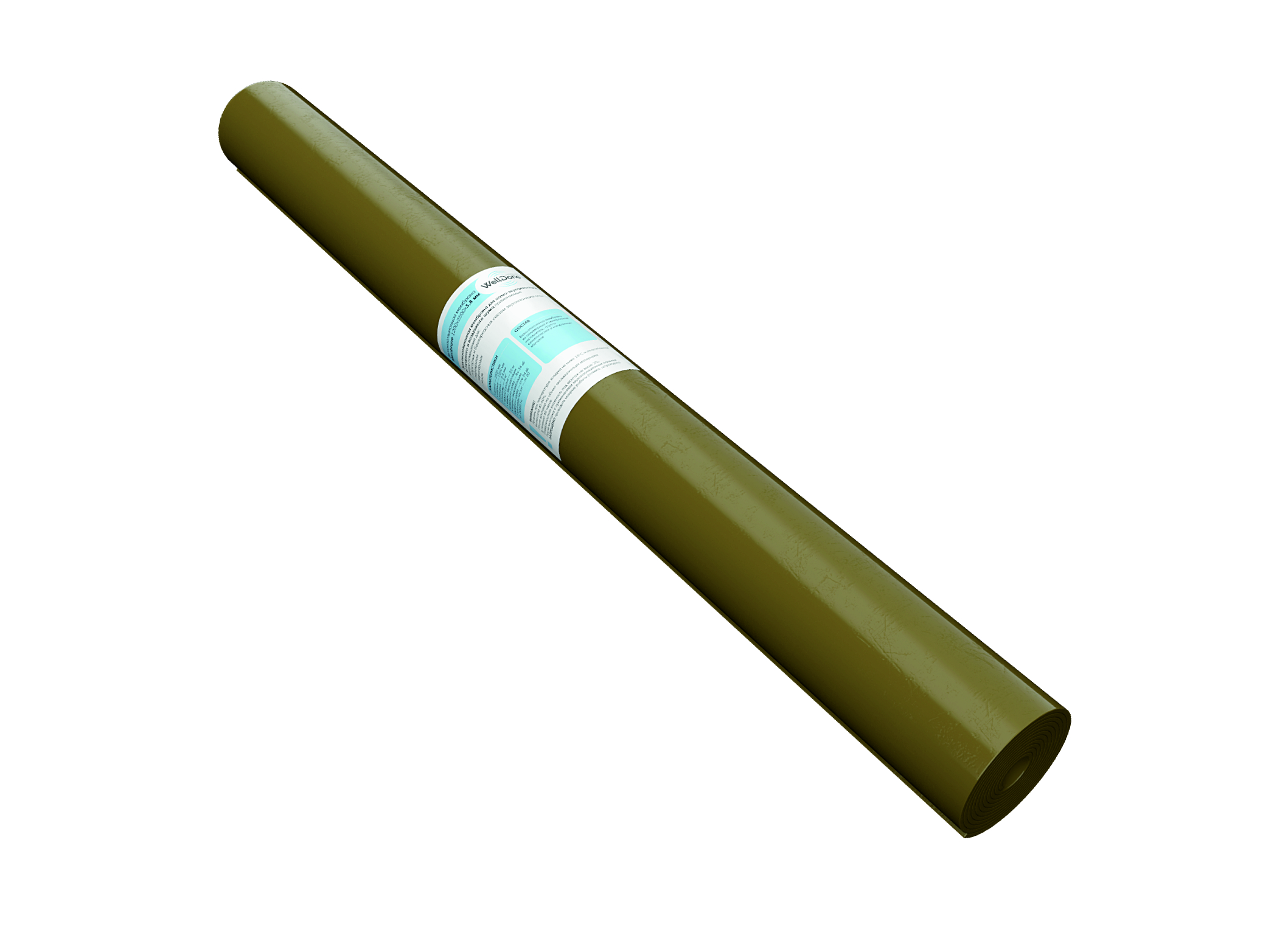

Звукоизоляционная мембрана SoundGuard Membrane 3.9 S (3.9 мм самоклеющеяся)

Профессиональная, эффективная синтетическая звукоизоляционная самоклеющаяся мембрана толщиной 3,9 мм. SoundGuard Membrane S (самоклеющаяся) – обеспечивает качественную звукоизоляцию в строительных конструкциях для помещений любого типа. Материал SoundGuard Membrane применяется во всех строительных, каркасных и бескаркасных конструкциях и звукоизоляционных системах (в качестве прослойки), где используется ГКЛ, ГВЛ, СМЛ, ОСБ, фанера и.т.д, для усиления звукоизоляционных характеристик. SoundGuard Membrane используется в качестве подложки при звукоизоляции пола как при устройстве «плавающей стяжки», так и в качестве подложки под финишное напольное покрытие.

Применение:

Для потолка, стен, пола и перегородок. Подходит для каркасных и бескаркасных конструкций.

Особенности и преимущества:

  • Высокий уровень изоляции воздушного шума Rw 28 дБ
  • Универсальность и простота использования
  • Гибкий, эластичный, морозо-теплостойкий
  • На клеевой основе Дополнительная отличительная особенность SoundGuard Membrane S
  • Не впитывает влагу и не выделяет запахов
  • Высокая эффективность при толщине 3,9 мм

Технические характеристики:

Размер:

2500x1200x3,9 мм 3 кв.м

Вес:

22 кг

Количество:

1 рулон

Поверхностная плотность:

7,6 кг/м2

Собственный индекс изоляции воздушного шума (RW):

34 RW

Собственный индекс изоляции от ударного шума:

ΔLnw 24

Показатель звукоизоляции перегородки толщиной 150 мм из смонтированных на металлическом каркасе по технологии SoundGuard(Rw):

52-54 дБ

Конструкция на относе с использованием мембраны и виброизоляционных креплений SoundGuard обеспечивает дополнительную звукоизоляцию (Rw):

19-21дБ

Температурный интервал эксплуатации:

от – 60 до +180

Растяжение на разрыв:

300%

Эластичность (не ломается при сгибании):

до t=-20°C



Как использовать мембраны для звукоизоляции?


Для борьбы с шумом дома и от соседей давно придумали различные системы и материалы для шумоизоляции. Самыми эффективными материалами являются обладающие повышенной плотностью и разнородной структурой, которая за счет чередования слоев повышает изоляционную эффективность конструкции. Также высокие акустические характеристики определяет грамотный монтаж материалов.

Сегодня рынок звукоизоляционных материалов в Ростове-на-Дону предлагает широкий ассортимент продуктов для борьбы с шумом. Среди особенно популярных находятся и тяжелые минеральные звукоизоляционные мембраны, купить которые можно и в нашем интернет-магазине.

Цена шумоизоляционных мембран в составе звукоизоляционной системы неоспорима. Они, помимо отличных звукоизоляционных свойств, обладают таким важным качеством как маленькая толщина. Толщина материала колеблется в зависимости от производителя и модели от 3 до 20 мм. Чаще всего встречаются мембраны толщиной 3-7 мм. За счет этой характеристики, звукоизоляционные мембраны для стен, пола и потолка позволяют сделать шумоизоляционную конструкцию тоньше и сэкономить полезное пространство.

Купить шумоизоляционную мембрану для стен, пола и потолка можно на полимерной или битумной основе. Битумно-полимерные мембраны в основном используются для звукоизоляции пола. Благодаря высокой плотности около 1800 – 2000 кг/м3 материал эффективно поглощает и рассеивает звуковые волны.

Монтируют звукоизоляционные мембраны в качестве срединного слоя в каркасных конструкциях, также есть возможность бескаркасной установки. Для удобства монтажа встречаются шумоизоляционные мембраны с клеевым слоем. Сверху мембрана и вся звукоизоляционная система обшиваются гипсокартонными листами или листами ГВЛ для окончательной декоративной отделки.

Первые цены на звукоизоляционные мембраны были недоступными любому потребителю, поскольку на рынке присутствовал один иностранный брэнд Тексаунд. Позже звукоизоляционные мембраны начали производить и в России, и их стоимость значительно снизилась, а качество ничуть не хуже. Сегодня купить гидроизоляционную мембрану для пола или шумоизоляционную мембрану отечественного производства может позволить каждый среднестатистический потребитель. К такому материалу можно отнести битумно-полимерную мембрану с ценой доступной российским покупателям SoundGuard Membrane. Применяют материал в качестве звуко- и виброизоляционной прокладки в каркасных конструкциях. Ее также используют в качестве битумной гидроизоляционной мембраны для звукоизоляции полов.

Форма обратной связи

Звуковой барьер Peacemaker – 3,2 мм

Звуковой барьер Peacemaker® – 3,2 мм

Звуковой барьер Audimute 3,2 мм Peacemaker – отличный выбор для звукоизоляции. Используйте между стенами, потолком и полом, чтобы эффективно уменьшить передачу звука и добиться желаемого качества звука. Идеально подходит для домов, офисов, студий, ресторанов и любого другого помещения, где вы хотите помочь заблокировать вход или выход звука.

Peacemaker предлагает отличный контроль звука.При рейтинге STC 19, использование Peacemaker в конструкции может улучшить рейтинг STC конструкции на 4-5 баллов (для получения дополнительной информации о рейтингах STC и звукоизоляции нажмите здесь).

Peacemaker также доступен в толщине 6,4 мм. Важно отметить, что толще не обязательно означает более эффективное при рассмотрении Миротворца. Наша толщина 6,4 мм Peacemaker предназначена для использования в качестве подложки в напольных покрытиях и не так хорошо блокирует воздушный звук, как наш 3.Толщина Peacemaker 2 мм. Если вы заинтересованы в блокировании звука в воздухе, наш 3,2-миллиметровый звуковой барьер Peacemaker будет наиболее эффективным выбором.

Peacemaker – это экологически безопасное решение для снижения шума, изготовленное из переработанного резинового материала для шин. Это долговечный и возобновляемый «зеленый» строительный материал, содержащий более 80% вторично переработанного материала. Большинство новых резиновых изделий выделяют различные органические соединения, которые имеют характерный запах, похожий на запах недавно окрашенной комнаты. При правильной установке на стене, полу или потолке эти запахи не будут обнаруживаться. Если оставить его открытым в помещении с плохой вентиляцией, Peacemaker будет издавать безвредный слабый запах, который со временем уменьшится и не представляет опасности для здоровья. Учтите, что людям с повышенной чувствительностью к запаху этот запах может показаться неприятным.

Peacemaker можно использовать на открытом воздухе. Применяются те же принципы звукоизоляции: увеличить массу и значительно уменьшить / исключить поток воздуха. В дополнение к потоку массы и воздуха, он идеально подходит для создания ограниченного слоя, в котором Audimute Peacemaker зажат между двумя слоями более твердых и более плотных материалов.Звуковая энергия рассеивается в среднем слое из-за его эластичности и изменения плотности.

Щелкните здесь, чтобы узнать больше о Peacemaker.

Вопросы? Мы рады помочь! Пожалуйста, позвоните нам по телефону 1.866.505.MUTE или заполните форму анализа помещения, чтобы получить индивидуальную консультацию от наших специалистов по акустике!


SoundBlocker акустическая мембрана звукоизоляционный мат




обзор

SoundBlocker Membrane – это эффективная легкая звукоизоляционная мембрана для звукоизоляции потолков и стен с карнизами, всего 1 шт. Толщина 2 мм и очень гибкий.

отзыв

«Очень эффективный продукт, легко наносится и стоит своих денег». Джеймс Кларк

описание.

В этом инновационном материале используются новейшие технологии, синтетический каучук и специальные наполнители, в результате чего получается революционная акустическая мембрана, предназначенная для размещения между двумя слоями акустического гипсокартона высокой плотности для достижения наилучших результатов.

Эта акустическая мембрана SoundBlocker имеет номинальную толщину всего 1,2 мм и обеспечивает минимальную потерю пространства для максимального снижения шума. Этот продукт весит всего 2 кг / м², его легко переносить и переносить.

Работы по звукоизоляции потолка теперь может выполнять один человек, так как с рулоном просто работать, чтобы быстро и легко получить продукт для улучшения дома.

Мембрана легко складывается и загибается по углам и краям для защиты от бокового звука и похожа на Sheetblok и Acoustiblok, но намного дешевле !!!

не только универсален, но и может похвастаться очень высокой производительностью шумоподавления до 22 дБ Rw для минимальной толщины при подвешивании в качестве занавеса и значительно превосходит часть E стандарта. Строительные нормы и правила по контролю шума при использовании вместе с другими звукоизолирующими материалами.Хотя этот продукт имеет высокие звукоизоляционные свойства, как и аналогичные звукоизоляционные маты, он не улучшит конструкцию на эту величину, но при правильной установке значительно улучшит звукоизоляцию любой легкой конструкции.

Щелкните ссылку нашего Руководства по установке в правой части страницы, чтобы получить дополнительную информацию о том, как установить этот инновационный продукт.

ОБРАТИТЕ ВНИМАНИЕ !! РУЛОН ЭТОГО ИЗДЕЛИЯ ОЧЕНЬ ТЯЖЕЛЫЙ, И ДЛЯ ПЕРЕВОЗКИ ТРЕБУЕТСЯ ДВУХ ЧЕЛОВЕК. КЛЕЙ, НЕОБХОДИМЫЙ ДЛЯ СВЯЗИ ДАННОГО ПРОДУКТА, ЯВЛЯЕТСЯ НАШ СПЕЦИАЛЬНЫЙ КЛЕЙ-СПРЕЙ ЭТО КОНТАКТНЫЙ КЛЕЙ. КОГДА ПРОДУКТ ПРЕДЛАГАЕТСЯ ДО ПОВЕРХНОСТИ И ПРИКЛЮЧАЕТСЯ, НЕВОЗМОЖНО БЫТЬ ЛЕГКО ПЕРЕМЕСТИТЬ.

Мембрана SoundBlocker соответствует стандарту BSEN ISO 140.

Мембрана SoundBlocker соответствует стандарту BSEN ISO 140.

As размещены на сайте www.buildingdesign.co.uk

Легкий низкочастотный звукоизоляционный акустический метаматериал мембранного типа: AIP Advances: Vol 6, No 2

A.Механизмы низкочастотной звукоизоляции

По результатам эксперимента и моделирования общая звукоизоляционная способность этого акустического метаматериала определяется звукоизоляционными свойствами элементарной ячейки, аналогичной локально резонансному фононному кристаллу. Таким образом, параллельно с исследованием локально-резонансного фононного кристалла в этом исследовании рассматривался только элемент ячейки (однослойная мембрана) акустического метаматериала. Результаты эксперимента и моделирования показали, что интервал низкочастотной звукоизоляции в основном сосредоточен под первой собственной частотой единичной одноклеточной мембраны, поэтому пленку можно упростить до системы вибрации масс-пружина с одной степенью свободы.Согласно соответствующей литературе, 19–22 19. С. Х. Ли, К. М. Парк, Ю. М. Сео, З. Г. Ван и К. К. Ким, Physics Letters A 373 , 4464 (2009). https://doi.org/10.1016/j.physleta.2009.10.01320. С. Яо, Х. Чжоу и Г. Ху, New Journal of Physics 12 , 103025 (2010). https://doi.org/10.1088/1367-2630/12/10/10302521. С. Варанаси, Дж. С. Болтон, Т. Х. Зигмунд и Р. Дж. Ципра, Applied Acoustics 74 , 485 (2013). https://doi.org/10.1016/j.apacoust.2012.09.00822. N. Sui, X. Yan, T.-Y. Хуанг, Дж. Сюй, Ф.-Г. Юань, Ю. Цзин, Письма по прикладной физике 106 , 171905 (2015). https://doi.org/10.1063/1.4919235 вибрационные характеристики системы колебаний массы и пружины с одной степенью свободы можно описать с помощью системы решетки массы и пружины с бесконечными одномерными периодическими циклами. модель одиночной мембраны и одномерная периодическая бесконечная пленочная система. Исходя из этих предположений, их можно упростить, как показано на рис.3 (a) и 3 (b) соответственно. Для бесконечной мембранной системы, как показано на рисунке 3 (b), дифференциальное уравнение движения для массы n , смещение которой обозначено как u n , is 20 20. С. Яо, Х. Чжоу и Г. Ху, New Journal of Physics 12 , 103025 (2010). https://doi.org/10.1088/1367-2630/12/10/103025
md2undt2 = Kun − 1 − un − Kun − un + 1−2Gun. (5)
Стационарное решение уравнения (5) при возбуждении угловой частотой ω и с использованием условия Блоха может быть записано как
un + 1 = uneiqaun − 1 = une −iqa, (6)
где q – волновой вектор Блоха.Дисперсионное соотношение системы, которое выводится из уравнений (5) и (6), может быть выражено как
м − 2Gω2ω2 = 4Ksin2qa2. (7)
Эффективная масса однослойной мембраны может быть определена как
meff = m1 − ω02ω2, ω0 = 2 Г / м. (8)
Из уравнения (8) видно, что эффективная масса предлагаемой конструкции отрицательна ниже частоты ω 0 . Эксперимент и теория 20 20.С. Яо, Х. Чжоу и Г. Ху, New Journal of Physics 12 , 103025 (2010). https://doi.org/10.1088/1367-2630/12/10/103025 доказал, что эффективная масса для модели мембраны одиночной элементарной ячейки, как показано на рисунке 3 (a), может быть записана как где ω c – первая собственная частота изгибной вибрации мембраны. Чтобы проверить эффективную массу, определяемую уравнением (9) для мембраны с зажатыми граничными условиями, эффективная массовая плотность пленки с фиксированными границами также была рассчитана с использованием МКЭ (COMSOL Multiphysics).Эффективная динамическая масса системы может быть определена как 12 12. З. Ян, Дж. Мей, М. Ян, Н. Х. Чан и П. Шенг, Physical Review Letters 101 (2008). где p – результирующая сила мембраны, āz обозначающая объемное интегрирование ускорений. На рисунке 4 (а) показаны результаты расчета эффективной динамической плотности массы (черная пунктирная линия) и среднего смещения вне плоскости (синяя пунктирная линия). линия) мембранной системы. Из кривой видно, что эффективная динамическая массовая плотность увеличивалась от чрезвычайно низкого значения до статической массовой плотности метаматериала с увеличением частоты, а ниже 1162 Гц открылась широкая запрещенная зона отрицательной эффективной массы.Согласно уравнению (5) частота отсечки ω, c , которая разделяет положительную и отрицательную эффективную массу, является первой собственной частотой изгибных колебаний мембраны. На резонансной частоте направление колебаний мембраны меняется на противоположное, что приводит к изменению фазы нормального смещения (синяя пунктирная линия) пленки, как показано на рис. 4.

В области полосы отрицательной массы распространение константа будет чисто мнимой, что приведет к затухающей волновой моде в направлении передачи.Величина отрицательной эффективной массы увеличивается по мере уменьшения частоты, и длина затухания волн в направлении передачи будет значительно сокращена, что приведет к возникновению высокого STL на низких частотах.

Средняя нормальная скорость (красная пунктирная линия) также была рассчитана, как показано на рисунке 4 (b). Был пик средней нормальной скорости на частоте 1162 Гц. Перед пиковой частотой средняя нормальная скорость увеличивалась с увеличением частоты как функция экспоненциальной формы, а затем уменьшалась после пика.На низких частотах (≤500 Гц) средняя нормальная скорость приближалась к нулю, что означало, что мембрана была «квазистационарной» в нормальном направлении, и звуковая волна проходила с трудом. На пиковой частоте эффективная массовая плотность была равна нулю, что означало «ничего» в направлении передачи акустической волны, и, таким образом, звук проходил легко, что приводило к провалу STL. Частоты пика средней нормальной скорости и нулевой плотности эффективной массы совпали.

B. Анализ структурных параметров низкочастотной звукоизоляции

Можно обнаружить, что частота среза, первая собственная частота мембраны напрямую влияет на полосу отрицательной массы, как показано на рис. 4. По порядку Для изучения влияния толщины, геометрической формы, постоянной решетки и натяжения мембраны на STL были рассчитаны несколько групп вычислительных моделей акустических метаматериалов с различной поверхностной плотностью пленки, формами мембран и натяжениями мембран.На рис. 5 представлены результаты расчета изменения частот при различной поверхностной плотности мембраны, нанесенной на акустические метаматериалы. Можно легко увидеть, что характеристики STL для всех выборок имеют общие черты, и прогнозируемый STL, начинающийся с высокого значения на 0 Гц, уменьшается по мере увеличения частот перед частотой провала STL в каждом случае. Связь между поверхностной плотностью пленки и шириной полосы отрицательной массы, STL на частоте 500 Гц, показана на рис. 5 (b).Для пленки ρ s = 1,01111 кг / м 2 полоса отрицательной плотности массы составляла всего 535 Гц; когда поверхностная плотность достигла 1,31111 кг / м 2 , ширина полосы увеличилась до 1795 Гц, а STL каждого на частоте 500 Гц составили 1,28 дБ и 11,68 дБ соответственно. уравнение колебаний тонкой пластины. Эту гексагональную «тонкую пластину» можно упростить до тонкой круглой пластины с фиксированными граничными условиями, резонансная частота которых пропорциональна поверхностной плотности пластины.Таким образом, частота провала STL увеличивается с увеличением поверхностной плотности, а полоса отрицательной массы расширяется, что подтверждается рис. 5 (b).

Для простоты, не теряя общности, было изучено только влияние различных граничных форм элементарной ячейки на STL. Итак, несколько общих форм были рассмотрены в этой статье без учета их глобальной структуры.

На рис. 6 показан профиль STL, изменяющийся в зависимости от геометрических форм. Для удобства все формы, использованные в этом исследовании, были нормальными многоугольниками без учета их общей структуры.В этом исследовании формы равностороннего треугольника, квадрата, пятиугольника, шестиугольника и круга мембраны рассматривались при условии равной площади. Легко видеть, что профиль STL для мембранной структуры равной площади имел только один провал STL, а STL треугольной пленки на низких частотах был выше, чем у круглой. Полоса отрицательной массы и STL на частоте 500 Гц уменьшались по мере увеличения количества ребер. Частотный диапазон низкочастотной STL, изучаемый в этой статье, в основном находится под первой собственной частотой, и мембранную систему можно упростить до массы. система пружинной вибрации.Первая собственная частота пленки – это где K e и M e эквивалентны по жесткости и массе соответственно. Для фиксированной площади модели изменение геометрической формы модели вызывало изменение периметра мембраны. Когда мембрана вибрирует, плотность упругой потенциальной энергии в основном сосредоточена в области периметра, 24 24. Дж. Мей, Г. Ма, М. Ян, З. Ян, В. Вэнь и П. Шенг, Nature Communications 3 , 756 (2012).https://doi.org/10.1038/ncomms1758 и чем длиннее периметр, тем больше плотность энергии. Увеличение плотности упругой потенциальной энергии означает более высокое значение из K e , и согласно уравнению (11) первая собственная частота и полоса отрицательной массы пленки увеличиваются до более высокого значения, таким образом, хороший STL на низких частотах мембраны может быть получен. Чтобы получить более высокую STL на низких частотах, можно выбрать относительно более длинную границу, чтобы получить большую плотность упругой потенциальной энергии в области периметра.Влияние натяжения мембраны на частотную характеристику STL показано на рис. 7. Можно видеть, что первая собственная частота мембраны элементарной клетки явно увеличивалась по мере увеличения натяжения мембраны, таким образом значительно расширяя полосу отрицательной массы. При увеличении натяжения мембраны с 0 МПа до 2 МПа ширина полосы отрицательной массы увеличивалась примерно в пять раз, а STL на частоте 500 Гц увеличивалась в 2,4 раза. Что еще более важно, увеличение натяжения мембраны не привело к увеличению поверхностной плотности пленки. Изменение натяжения мембраны сдвигает эквивалентную жесткость K e .Согласно уравнению (11), чем больше K e , тем больше будет первая собственная частота. Следовательно, чтобы улучшить низкочастотную STL тонкопленочных материалов, можно соответствующим образом увеличить натяжение мембраны.

SoundBlocker Membrane – SoundBlocker Membrane, более легкий звукоизоляционный мат

SoundBlocker Membrane – более легкий звукоизоляционный коврик для улучшения звукоизоляции потолков, расположенный между акустическим гипсокартоном в качестве развязки.

Размер: Поставляется в рулоне 12м x 1,25м

Ключевые преимущества

  • Толщина всего 1,2 мм
  • Легкий и прочный
  • Идеально подходит для потолков и стен
  • Подходит для новостроек и переоборудования домов
  • Лучше блокирует воздушный шум, чем свинец
  • Эффективная звукоизоляция протестирована согласно BSEN ISO 140.

Этот уникальный звукоизоляционный материал включает в себя новейшие технологии, синтетический каучук и плотные натуральные наполнители для создания революционной акустической мембраны, которая дает отличные результаты при размещении между двумя слоями акустического гипсокартона высокой плотности на легких конструкциях. Акустическая мембрана SoundBlocker номинальной толщиной 1,2 мм обеспечивает максимальное снижение шума при минимальной потере пространства. Поскольку его всего 2 кг / м², с ним легко работать, когда он отрезан от рулона.Звукоизоляция потолка теперь доступна одному специалисту или мастеру, занимающемуся домашним хозяйством, потому что с мембраной легко работать, что делает ее быстрым и легким продуктом для улучшения дома.

Мембрана проста в использовании и похожа на Sheetblok и Acoustiblok, но дешевле. Мало того, что это универсальный продукт, он может похвастаться очень высокими характеристиками шумоподавления до 22 дБ Rw в качестве завесы и значительно превосходит часть E Строительных норм по снижению шума при использовании вместе с другими звукоизолирующими материалами. Хотя этот продукт имеет высокий показатель звукоизоляции, типичный для других звукоизолирующих матов, он не улучшит конструкцию на эту величину, но при правильной установке значительно улучшит звукоизоляцию любой легкой конструкции, такой как стены с карнизами и потолки с деревянными балками. Для установки этого продукта мы предлагаем вам щелкнуть следующую ссылку в нашей Инструкции по установке http://www.soundservice.co.uk/installation_acoustic_membrane.html.

ПОЖАЛУЙСТА, ОБРАТИ ВНИМАНИЕ !! ДАННЫЙ ПРОДУКТ ОЧЕНЬ ТЯЖЕЛЫЙ, И ДЛЯ ОБРАБОТКИ ПОЛНОГО РУЛОНА ТРЕБУЕТСЯ ДВУХ ЧЕЛОВЕК.

КЛЕЙ, НЕОБХОДИМЫЙ ДЛЯ СВЯЗЫВАНИЯ ДАННОГО ПРОДУКТА, ЯВЛЯЕТСЯ СПЕЦИАЛЬНЫМ КОНТАКТНЫМ АЭРОЗОЛЬНЫМ КЛЕЕМ. ПОСЛЕ ПРИКЛЕЯНИЯ ПРОДУКТА НА ПОВЕРХНОСТЬ И ПРИКЛЕИВАНИЯ ЕГО НЕ МОЖЕТ БЫТЬ ЛЕГКО ПЕРЕМЕЩЕН ИЛИ УДАЛЕН.

Произошла ошибка при настройке пользовательского файла cookie

Этот сайт использует файлы cookie для повышения производительности. Если ваш браузер не принимает файлы cookie, вы не можете просматривать этот сайт.


Настройка вашего браузера для приема файлов cookie

Существует множество причин, по которым cookie не может быть установлен правильно.Ниже приведены наиболее частые причины:

  • В вашем браузере отключены файлы cookie. Вам необходимо сбросить настройки своего браузера, чтобы он принимал файлы cookie, или чтобы спросить вас, хотите ли вы принимать файлы cookie.
  • Ваш браузер спрашивает вас, хотите ли вы принимать файлы cookie, и вы отказались. Чтобы принять файлы cookie с этого сайта, нажмите кнопку «Назад» и примите файлы cookie.
  • Ваш браузер не поддерживает файлы cookie. Если вы подозреваете это, попробуйте другой браузер.
  • Дата на вашем компьютере в прошлом.Если часы вашего компьютера показывают дату до 1 января 1970 г., браузер автоматически забудет файл cookie. Чтобы исправить это, установите правильное время и дату на своем компьютере.
  • Вы установили приложение, которое отслеживает или блокирует установку файлов cookie. Вы должны отключить приложение при входе в систему или проконсультироваться с системным администратором.

Почему этому сайту требуются файлы cookie?

Этот сайт использует файлы cookie для повышения производительности, запоминая, что вы вошли в систему, когда переходите со страницы на страницу.Чтобы предоставить доступ без файлов cookie потребует, чтобы сайт создавал новый сеанс для каждой посещаемой страницы, что замедляет работу системы до неприемлемого уровня.


Что сохраняется в файле cookie?

Этот сайт не хранит ничего, кроме автоматически сгенерированного идентификатора сеанса в cookie; никакая другая информация не фиксируется.

Как правило, в файлах cookie может храниться только информация, которую вы предоставляете, или выбор, который вы делаете при посещении веб-сайта.Например, сайт не может определить ваше имя электронной почты, пока вы не введете его. Разрешение веб-сайту создавать файлы cookie не дает этому или любому другому сайту доступа к остальной части вашего компьютера, и только сайт, который создал файл cookie, может его прочитать.

Манипуляция волновым фронтом на основе пропускающей акустической метаповерхности с гибридной структурой мембранного типа

Аналитическая модель элемента акустической метаповерхности

Сначала мы продемонстрируем построение метаповерхности акустического градиента.Рисунок 1 (а) представляет собой схематическую диаграмму отдельного элемента акустической метаповерхности в плоскости xy . Элемент выполнен в виде гибридной конструкции мембранного типа, состоящей из четырех декорированных мембранных резонаторов, расположенных в направлении х с периодической постоянной ч 2 ( ч 2 = 2 ч 1 ) и прямая труба с регулируемой шириной w 2 . Декорированный мембранный резонатор состоит из жесткой задней полости, заполненной воздухом, и мембраны шириной l = 9 мм и толщиной d = 0. 1 мм. Края мембраны идеально закрепляются на концах боковых стенок для герметизации полости. Резонатор с фиксированной высотой h 3 = 10 мм и настраиваемой шириной w 1 , чтобы охватить фазу в диапазоне \ (2 \ pi \). Внешние размеры элемента: толщина h = 40 мм и ширина w = 10 мм. Массовая плотность (\ ({\ rho} _ {{\ rm {m}}} \)), модуль Юнга ( E ) и коэффициент Пуассона (\ (\ nu \)) мембраны составляют 1420 кг / м 3 , 1 ГПа, 0.34 соответственно. Фоновая среда – воздух, плотность которого \ ({\ rho} _ {0} \) составляет 1,21 кг / м 3 , а скорость звука \ ({c} _ {0} \) составляет 343 м / с.

Рис. 1

Схематическая диаграмма акустического элемента метаповерхности. ( а ) Схематическое изображение отдельного элемента метаповерхности, состоящего из четырех декорированных мембранных резонаторов и прямой трубы. Красные сплошные линии относятся к мембранам. ( b ) Поперечное сечение отдельной клетки.( c ) Эквивалентная акустическая цепь линии передачи ячейки.

Для упрощения анализа акустическая метаповерхность может быть описана с помощью эквивалентной индуктивности и емкостного резонанса 28,29,30 . Каждый элемент метаповерхности разделен на четыре идентичных ячейки. На рис. 1 (б) показано поперечное сечение одиночной ячейки, которая состоит из прямого участка трубы и декорированного мембранного резонатора. y указывает направление распространения звуковой волны.Во-первых, мы преобразуем ячейку в эквивалентную акустическую схему, и ячейка может быть разделена на две части, то есть трубу и круг L C , как показано на рис. 1 (c). Акустическая модель декорированного мембранного резонатора может быть описана акустическим импедансом Z a , который состоит из двух последовательных акустических импедансов мембраны Z am и жесткой задней полости Z ac в акустическая цепь, Z a = Z am + Z ac .{2}) \), где \ ({\ rm {\ Delta}} p \) – перепад давления на мембране, \ (\ bar {\ xi} \) – среднее поперечное смещение мембраны, а S – площадь поперечного сечения мембраны 28 . Следует отметить, что это выражение \ ({Z} _ {{\ rm {am}}} \) действительно только для двумерных круговых мембран 16,17,31 . В нашем одномерном (1-D) образце мембраны площадь поперечного сечения S мембраны равна ширине мембраны l .{2}) \), а аналитическое решение для \ ({Z} _ {{\ rm {am}}} \) представлено в дополнительной информации. Акустический импеданс мембраны можно описать резонансным контуром, состоящим из акустической массы \ ({m} _ {{\ rm {am}}} \) и акустической емкости \ ({c} _ {{\ rm { являюсь}}}\). Воздух в жесткой задней полости можно рассматривать как пружину, реагирующую на колебания мембраны. Таким образом, акустический импеданс задней полости действует как емкость с акустической емкостью \ ({c} _ {{\ rm {ac}}} = {w} _ {1} {h} _ {3} / {\ rho } _ {0} {{c} _ {0}} ^ {2} \).В этом круге L C мембрана вносит вклад в акустическую массовую часть общей акустической массы. Следовательно, параметры круга L C на рис. 1 (c) могут быть заданы эффективной акустической массой \ ({m} _ {{\ rm {a}}} = {m} _ { {\ rm {am}}} \) и акустической емкости \ ({c} _ {{\ rm {a}}} = {c} _ {{\ rm {am}}} {c} _ {{\ rm {ac}}} / ({c} _ {{\ rm {am}}} + {c} _ {{\ rm {ac}}}) \). Выражение для полного акустического импеданса декорированного мембранного резонатора: \ ({Z} _ {\ rm {a}}} = j (\ omega {m} _ {{\ rm {a}}} – 1 / ( \ omega {c} _ {{\ rm {a}}})) \).

Чтобы эффективно изменить диаграмму направленности прошедшей акустической волны, мы представляем, как фаза акустической волны может модулироваться с помощью элемента, состоящего из четырех декорированных мембранных резонаторов и прямой трубы. Вышеупомянутые обсуждения показали, что декорированный мембранный резонатор можно описать сосредоточенным элементом, который обеспечивает эффективное акустическое реактивное сопротивление для сдвига фазы падающей акустической волны. Однако фазовый сдвиг, обеспечиваемый одиночным декорированным мембранным резонатором, ограничен в небольшом диапазоне.Следовательно, следует использовать последовательное соединение четырех декорированных мембранных резонаторов для достижения широкого диапазона фазового сдвига 9,10 . Здесь мы используем восемь элементов с фиксированным поперечным размером w = 10 мм, и, настраивая ширину полости w 1 , ширина трубы w 2 также изменяется, так что эффективное акустическое реактивное сопротивление, обеспечиваемое элементом, изменится, и фазовый сдвиг может охватывать полный диапазон \ (2 \ pi \).На рисунке 2 (а) показана смоделированная фаза прошедшей волны в зависимости от отношения ширины настраиваемого резонатора w 1 / w (показано черной кривой) на конкретной выбранной частоте 1735 Гц, соответствующей акустической длина волны λ = 19,8 см. Для удобства дискретные фазовые сдвиги с шагом \ (\ pi / 4 \), обеспечиваемые восемью элементами (показаны красными точками), приняты для замены непрерывной фазы, а ширина полостей w 1 для восьми элементов оптимизированы до 7.77 мм, 7,63 мм, 7,43 мм, 7,16 мм, 6,80 мм, 6,30 мм, 5,45 мм и 3,88 мм соответственно. Для дальнейшей проверки дискретных фазовых сдвигов, охватывающих полный диапазон \ (2 \ pi \) с шагом \ (\ pi / 4 \), моделируемые картины поля проходящего давления для этих восьми элементов показаны на рис. 2 (b). Пик поля давления может смещаться до длины волны, что означает, что дискретные фазовые сдвиги охватывают весь диапазон \ (2 \ pi \). Из рисунка 1 (а) можно интуитивно сделать вывод, что акустический импеданс элемента не может соответствовать фоновой среде из-за наличия узкого входа и выхода в элементе.Однако согласование импеданса между фоновой средой и элементом может быть достигнуто для специальной полосы частот. На рис. 2 (c) показаны смоделированные коэффициенты передачи интенсивности звука в зависимости от частоты для восьми элементов. Замечено, что эти восемь элементов способны обеспечить высокую эффективность передачи акустической волны в диапазоне частот от 1400 Гц до 1750 Гц, поскольку все коэффициенты передачи больше 80% для восьми элементов. Следовательно, мы можем сделать вывод, что желаемый дискретный фазовый сдвиг и высокая эффективность передачи могут быть достигнуты с помощью этих восьми элементов.

Рисунок 2

Свойства передачи акустической волны восьми элементов акустической метаповерхности. ( a ) Фаза прошедшей волны как функция отношения ширины резонатора w 1 / w с длиной падающей волны λ = 19,8 см. ( b ) Картины поля давления прошедших волн для восьми элементов. ( c, d ) Численное моделирование и теоретический расчет коэффициентов передачи интенсивности звука как функции частоты для восьми элементов.

Чтобы проверить свойство элемента с высокой эффективностью передачи с помощью акустической теории, используется ATLM для изучения лежащего в основе физического механизма и описания распространения акустической волны в этих восьми элементах 9,32 . Рассмотрим, как плоская волна обычно падает на элемент (как показано на рис. {2} \).Здесь отметим, что ATLM не требует использования каких-либо сложных волновых уравнений. На рисунке 2 (d) показаны теоретические коэффициенты передачи интенсивности звука в зависимости от частоты для восьми элементов. Сравнивая его с результатами моделирования (как показано на рис. 2 (c)), было обнаружено, что общая тенденция коэффициентов передачи для этих восьми элементов почти одинакова. Таким образом, следующие численные модели могут быть изучены на основе теоретического анализа. Следовательно, разработанные элементы метаповерхности обладают способностью формировать фазу во всем диапазоне \ (2 \ pi \) и одновременно высокой эффективностью передачи.

Явно реализована акустическая метаповерхность с элементами гибридной структуры, состоящей из акустических ГР и прямой трубы длиной \ (\ lambda / 2 \). Эта структура получила одновременно высокую передачу и фазу сдвига с размахом \ (2 \ pi \) 6,9,10,20 . Однако из-за наличия короткой шейки HR, когда отношение ширины прямой трубы к полости HR невелико, неизбежно возникнет геометрическое несоответствие между элементом и фоновой средой и низкое пропускание.Здесь мы представляем акустическую метаповерхность, состоящую из четырех декорированных мембранных резонаторов и прямой трубы толщиной \ (\ lambda / 5 \). Он похож на HR, мембрана декорированного мембранного резонатора соответствует короткой шейке HR и действует как индуктор с акустической массой. Кроме того, эффект мембраны уменьшит геометрическое несоответствие, вызванное короткой шейкой, и позволит получить метаповерхность с небольшими внешними размерами.

Манипуляция пропускающим волновым фронтом на основе обобщенного закона Снеллиуса

Как показано выше, мы доказали, что восемь элементов поддерживают дискретный фазовый сдвиг в диапазоне \ (2 \ pi \) с шагом \ (\ pi / 4 \) и высоким эффективность передачи.Далее, руководствуясь обобщенным законом Снеллиуса, мы продемонстрируем, что акустическая метаповерхность обладает способностью гибко управлять пропускающим волновым фронтом. Обобщенный закон Снеллиуса вводит резкое изменение фазы для описания градиента фазы вдоль метаповерхности следующим образом:

$$ [\ sin \, {\ theta} _ {t} (x) – \, \ sin \, {\ theta } _ {i} (x)] {k} _ {0} = \ frac {d {\ rm {\ Phi}} (x)} {dx}, $$

(3)

где \ ({\ theta} _ {t} \) и \ ({\ theta} _ {i} \) – угол передачи и угол падения, соответственно.\ ({\ rm {\ Phi}} (x) \) – накопление фазы на метаповерхности, x – поперечная координата вдоль метаповерхности, а \ ({k} _ {0} \) – волновое число в воздухе. Угол передачи равен

$$ \ sin \, {\ theta} _ {t} (x) = \ frac {1} {{k} _ {0}} \ frac {d {\ rm {\ Phi }} (x)} {dx} + \, \ sin \, {\ theta} _ {i} (x). $$

(4)

Можно ожидать из уравнения. (4) угол передачи можно получить, управляя градиентом фазы \ (\ xi = d {\ rm {\ Phi}} (x) / dx \) или углом падения \ ({\ theta} _ {i} (x ) \) соответственно.В следующих параграфах мы продемонстрируем акустическую метаповерхность, способную генерировать пять различных модуляций волнового фронта: аномальное преломление, акустическая маскировка, основанная на плоской фокусировке, акустический самогибающийся луч, преобразование распространяющейся волны в поверхностную волну и отрицательное преломление.

Аномальное преломление

Сначала мы продемонстрируем возможность создания аномального преломления для спроектированных метаповерхностей. Уравнение (4) указывает, что угол передачи можно настроить путем правильного выбора градиента фазы вдоль метаповерхности.{-1}) \), и сравнивает их с теоретически рассчитанными результатами по обобщенному закону Снеллиуса. Обнаружено, что смоделированные углы пропускания (красные точки) согласуются с теоретическими значениями (черная кривая). Рисунок 3 (b – d) иллюстрирует результаты моделирования диаграмм поля давления для метаповерхностей с этими тремя различными профилями фазового градиента на рабочей частоте 1735 Гц. Теоретические углы передачи \ ({\ theta} _ {t} \) для этих случаев должны составлять 17,94 °, 29,53 ° и 38 °.05 °, соответственно (показаны белыми стрелками), которые выводятся из уравнения. (4). Как показано на рис. 3 (b – d), преломленные лучи отклоняются от падающих направлений, и явление аномальной рефракции можно четко наблюдать после наложения дискретного фазового профиля вдоль метаповерхности.

Рисунок 3

Акустическая метаповерхность аномальной рефракции. ( a ) Углы передачи как функция градиента фазы \ (\ xi \) при нормальном падении. ( b – d ) Моделируемые распределения поля давления градиентных метаповерхностей с фазовыми градиентами \ (\ xi = 9.{-1}) \) соответственно.

Акустическая маскировка на основе плоской фокусировки

Градиентные метаповерхности со свойством плоской фокусировки использовались для электромагнитных маскировщиков 33 . Такие плащи могут легко реализовать маскировку для электрически большого объекта небольшой толщины. Здесь, поскольку наша градиентная акустическая метаповерхность одновременно обладает свойствами субволновой толщины и высокой эффективности передачи. Акустическую маскировку можно также создать, комбинируя две одинаковые плоские фокусирующие линзы.{2}} – L) / \ lambda \). Когда плоская волна обычно падает на нижележащую метаповерхность в направлении + y , передаваемая акустическая волна фокусируется в центральном положении F , и после этого сфокусированная акустическая волна распространяется в форме цилиндрической волны. Согласно принципу взаимности, когда акустическая волна проходит через верхнюю фокусирующую линзу, цилиндрическая волна преобразуется в плоскую волну. Отметим, что есть две идентичные области треугольника (как показано на рис.4 (а)) между двумя метаповерхностями, куда не может проникнуть акустическая волна. Таким образом, объект скрыт для этих двух областей, и плащ может обеспечить невидимость для акустических объектов. На рис. 4 (b) мы представляем идеальный фазовый профиль для метаповерхности с фокусным расстоянием L = 59,3 см, как показано черной сплошной кривой. Используя нашу градиентную метаповерхность, идеальный фазовый профиль будет дискретизирован на восемь ступенчатых зон на рабочей частоте 1735 Гц, как показано красными сплошными линиями на рис.4 (б). Во-первых, мы измеряем практическое положение фокуса для метаповерхности с одним градиентом методом конечных элементов. Рисунок 4 (c) иллюстрирует смоделированную картину поля давления градиентной метаповерхности при нормальном падении с длиной волны \ (\ lambda = 19.8 \, {\ rm {cm}} \). Обнаружено, что падающая плоская волна эффективно передается, а прошедшая волна фокусируется в фокусном пятне с большой амплитудой. Для точного измерения фокусного расстояния L смоделированное нормированное распределение амплитуды давления вдоль оси y в фокальной точке с метаповерхностью представлено на рис.4 (г). Фокусное расстояние градиентной метаповерхности составляет y = 57 см (\ (\ приблизительно L \)), что аналогично теоретическому результату.

Рисунок 4

Акустическая метаповерхность для плоской фокусировки. ( a ) Концептуальная схема конструкции акустической маскировки на основе плоской фокусировки. ( b ) Фазовые распределения для идеальной метаповерхности (черная сплошная кривая) и градиентной метаповерхности (красные сплошные линии) в направлении x . ( c ) Модель поля давления градиентной метаповерхности при нормальном падении.( d ) Нормированное распределение амплитуды давления по оси y в фокальной точке.

Акустическая оболочка может быть создана с использованием двух одинаковых плоских фокусирующих линз, которые успешно скрывают объект в направлении y . Чтобы подтвердить маскирующий эффект этой акустической оболочки, мы численно демонстрируем распределение давления для разработанной акустической оболочки с треугольными металлическими блоками и без них, расстояние между двумя градиентными метаповерхностями составляет 115 см.Как показано на рис. 5 (а), смоделированная картина поля давления акустической оболочки без треугольных металлических блоков подтверждает принципиальную диаграмму на рис. 4 (а), на которой мы наблюдаем, что падающая плоская волна преобразуется в цилиндрическую волну и фокусируется на месте. Затем цилиндрическая волна излучается точечным источником и преобразуется в плоскую волну. На рис. 5 (b) представлена ​​смоделированная картина поля давления акустической оболочки с треугольными металлическими блоками. Высота двух треугольных металлических блоков H = 31 см.Обнаружено, что распределение поля давления с треугольными металлическими блоками хорошо согласуется с распределением поля без треугольных металлических блоков. Этот результат показывает, что треугольные металлические блоки почти не влияют на распространение акустической волны между двумя плоскими фокусирующими линзами, и объект, помещенный в треугольный металлический блок, становится невидимым для акустической волны. Чтобы проверить эффект маскировки на основе плоской фокусировки, мы удаляем метаповерхности и оставляем треугольные металлические блоки. Смоделированная картина поля давления конструкции при нормальном падении показана на рис.5 (в). Можно обнаружить, что падающая плоская волна преобразуется в цилиндрическую волну из-за геометрии треугольных металлических блоков. Следовательно, акустическая маскировка может быть спроектирована с помощью градиентной метаповерхности на основе плоской фокусировки.

Рис. 5

Акустическая маска, построенная из акустической метаповерхности на основе плоской фокусировки. ( a – c ) Моделируемые картины поля давления акустической оболочки без треугольных металлических блоков, с треугольными металлическими блоками и без градиентных метаповерхностей, соответственно.{\ prime} (y) \). Следовательно, фазовый профиль для идеальной метаповерхности может быть получен как \ ({\ rm {\ Phi}} (x) = – \, {k} _ {0} (| x | -2r \, \ arctan (| x | / г)) \). На рисунке 6 (а) показаны распределения фаз для идеальной метаповерхности (черная сплошная кривая) и градиентной метаповерхности (красные сплошные линии) с r = 60,6 см. Рисунок 6 (b) иллюстрирует моделируемую картину поля давления градиентной метаповерхности с длиной падающей волны \ (\ lambda = 19.8 \, {\ rm {cm}} \). Распределение элементов вдоль градиентной метаповерхности иллюстрируется дискретными фазовыми сдвигами, показанными красными сплошными линиями на рис.6 (а). Наблюдается, что прошедшая акустическая волна распространяется по дуговой траектории, которая подобна теоретической кривой дуги (нарисованной белой кривой). Благодаря периодическому распределению в направлении x на порядок меньше, чем длина падающей волны, достигается хорошее согласие между теоретическим предсказанием и результатами численного моделирования.

Рисунок 6

Акустическая метаповерхность для генерации акустического самогибающегося луча. ( a ) Фазовые распределения для идеальной метаповерхности (черная сплошная кривая) и градиентной метаповерхности (красные сплошные линии) в направлении x .( d ) Модель поля давления градиентной метаповерхности.

Преобразование распространяющейся волны в поверхностную и отрицательное преломление

До сих пор мы представили влияние градиента фазы на пропускающий волновой фронт, которое не исследует зависимость угла падения. Из уравнения. (4) обнаружено, что передаваемый угол \ ({\ theta} _ {t} \) может управляться градиентом фазы \ (\ xi \) или углом падения \ ({\ theta} _ {i} \). Далее мы представим влияние угла падения для спроектированной метаповерхности с фиксированным градиентом фазы \ (\ xi = 13.{{\ rm {o}}} \). Следует отметить, что уравнение. (4) обычно используется только в случае \ ({\ theta} _ {i} \ le {\ theta} _ {{\ rm {c1}}}} \). В области \ ({\ theta} _ {i}> {\ theta} _ {{\ rm {c1}}}} \) такая скалярная теория дифракции не может обеспечить описание дифракции более высокого порядка. При этом условии возможный поддерживаемый порядок можно просто найти, проверив угол падения с помощью уравнения \ (\ sin \, {\ theta} _ {i} (x) = \, \ sin \, {\ theta} _ { t} (x) -1 / {k} _ {0} (\ xi + {n} _ {G} G) \), где \ (G = 2 \ pi / W \) – амплитуда обратной решетки вектор, W, – периодичность метаповерхности, а \ ({n} _ {G} \) – порядок дифракции 21 .{{\ rm {o}}} \). Обычно, когда угол падения \ ({\ theta} _ {i} \) приближается к критическому углу падения, прошедшая волна будет распространяться к поверхности, а затем исчезнет на пропускающем волновом фронте. Следовательно, когда угол падения находится между первым и вторым критическими углами (\ ({\ theta} _ {{\ rm {c1}}} \) и \ ({\ theta} _ {{\ rm {c2}}) } \)) возникающая затухающая поверхностная мода является поверхностной волной. {{\ rm {o}}} \) до 90 °.{{\ rm {o}}} \) (положительное преломление (ПР)). Следовательно, спроектированная метаповерхность проходит через состояния положительной и отрицательной рефракции, изменяющиеся в зависимости от угла падения. На рис. 7 (b) представлена ​​смоделированная картина поля давления для угла падения \ ({\ theta} _ {{\ rm {c1}}} \), обнаружено, что поверхностная волна распространяется вблизи метаповерхности вдоль – x направление (показано белой стрелкой) после падающей волны, падающей на метаповерхность под углом \ ({\ theta} _ {{\ rm {c1}}}} \). На рис.{-1}) \). ( b – d ) Смоделированные картины поля давления для углов падения 36 °, −10 ° и 50 ° соответственно.

Tecsound 50 Акустическая мембрана | Soundstop.co.uk


Описание продукта

Tecsound 50 – акустическая мембрана с очень высокими характеристиками. Он гибкий и улучшает как удар, так и прохождение звука по воздуху. Это синтетическая звукоизоляционная мембрана на основе полимера высокой плотности, обеспечивающая отличную звукоизоляцию в различных элементах конструкции.Продукт огнестойкий и самозатухающий.

Технические характеристики

Применение продукта

Tecsound 50 можно наносить на стены, пол и даже потолок. Поставляется в самоклеящейся и неклейкой форме. Он может использоваться для изготовления стен с высокими эксплуатационными характеристиками и часто используется в сочетании с акустической минеральной ватой, акустическими гипсокартонами и может использоваться с упругими стержнями.

На полу его можно очень эффективно комбинировать с нашим ассортиментом плит SBx и минеральной ватой, чтобы обеспечить отличный воздушный и ударный звуковой барьер для защиты от шума снизу.Мы также рекомендуем удвоить Tecsound 50 на полах, чтобы создать плотность 10 кг / м2 для еще более надежных рабочих характеристик.

Для потолков мы рекомендуем использовать самоклеющуюся Tecsound 50, чтобы упростить нанесение.


Инструкция по эксплуатации

Некоторые из множества применений гибкой мембраны можно увидеть ниже. Его используют по-разному, от звукоизоляции автомобиля до улучшения характеристик динамиков. Он также используется в промышленной звукоизоляции.

Производительность

Производительность Tecsound 50 действительно впечатляет. Фактически, его характеристики эквивалентны свинцу с такой же поверхностной массой. Tecsound 50 в одном слое может похвастаться показателем Rw более 25 дБ.

Из-за своего химического состава. Tecsound обладает исключительными демпфирующими качествами. Именно эти качества обычно отсутствуют у жестких конструкций из гипсокартона. Эта эластичность означает, что он очень выгодно отличается от зеленого клея, поскольку он не только обеспечивает большую эластичность, но и большую массу.

Мембрана имеет армирующий холст с одной стороны; при нанесении на пол он должен быть обращен к вам. При нанесении на стену он также должен быть обращен к вам.

Tecsound Applications

А также для звукоизоляции стен и полов. У Tecsound 50 есть и другие приложения; К ним относятся:

При добавлении к легким вибрирующим и резонирующим поверхностям, таким как двери автомобилей, поддоны для пола и капоты, он значительно снижает вибрацию и прохождение звука через поверхности.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
