Мембранное покрытие – технология монтажа, пошаговая инструкция, советы

Содержание

ПВХ Мембранная кровля с описанием и характеристикой, в том числе особенности ее монтажа, а также эксплуатации и ремонта

В жилых и административно-хозяйственных постройках особая роль отводится качеству и составу защитных слоёв кровельного покрытия. Это обусловлено тем, что крыша принимает на себя основную часть выпадающих осадков, перепадов температур и ультрафиолетового излучения. Применение современных технологий способствовало изобретению качественных утеплителей, а также гидроизоляционных и пароизоляционных материалов. Такие покрытия имеют высокую степень эффективности, однако их стоимость и сложность монтажа заставляет производителей создавать более удобные варианты, отвечающие всем требованиям защитных слоёв для кровли. Ярким примером этому являются ПВХ-мембраны.

Кровельная мембрана ПВХ

Этот вид кровельного покрытия известен в строительной сфере с середины девяностых годов прошлого столетия. В настоящее время популярность ПВХ-кровель стремительно растёт. Это обусловлено тем, что материал обладает высокой устойчивостью к губительным воздействиям ультрафиолета и температурным перепадам на протяжении всего срока эксплуатации. Указанные особенности покрытия обусловливаются его химическим составом.

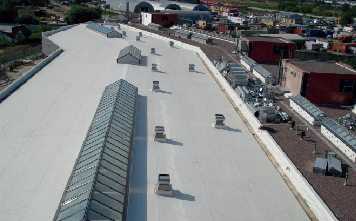

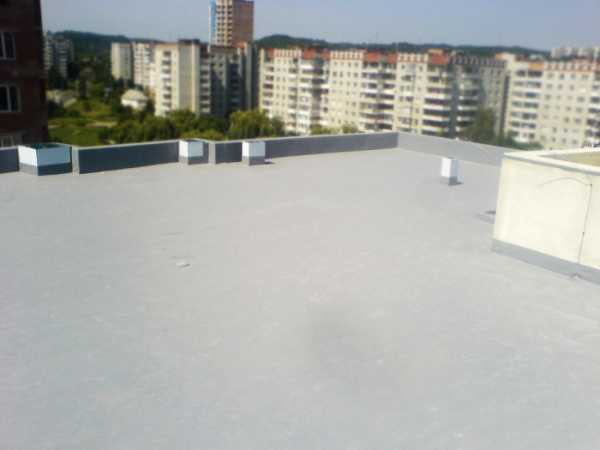

Кровельные ПВХ-мембраны хорошо зарекомендовали себя для крыш с большими площадями. В связи с этим их часто используют для покрытия крупных офисных и торговых центров, производственных строений и других построек с большой плоской крышей. Такие мембраны можно использовать для крыш с уклоном не более 15 градусов.

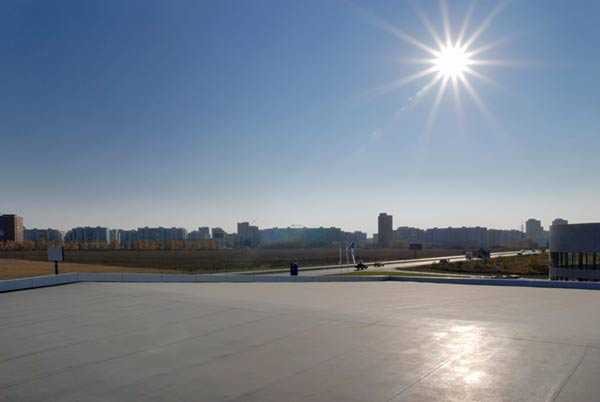

ПВХ-мембраны используются на крышах с большой площадью и углом наклона, не превышающим 15 градусов

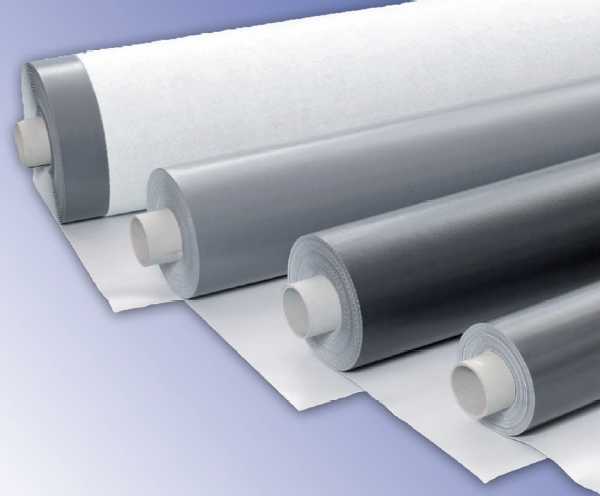

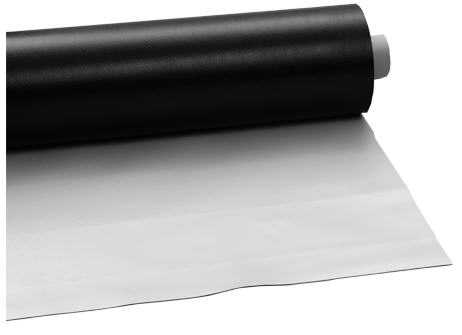

ПВХ-мембраны выпускаются в виде плёнки толщиной от 0,8 до 2,0 мм, свёрнутой в рулоны шириной от 90 до 200 см.

Характеристики ПВХ-мембраны

Совмещая в себе современные технологические разработки в области химии, ПВХ-мембрана для кровли зарекомендовала себя как наиболее выгодное и эффективное защитное покрытие. Многолетний опыт применения этого материала позволил выделить его наиболее яркие характерные особенности:

  1. Сварка швов материала осуществляется с применением современных технологий. Этот процесс происходит с использованием горячего воздуха, воздействие которого плавит только верхние слои материала, что обеспечивает однородное соединение поверхностей. Сваривание таким способом делает швы водонепроницаемыми.

    Только с помощью специального оборудования можно сделать качественный водонепроницаемый шов

  2. ПВХ-мембраны отличаются упругостью и устойчивостью к механическим повреждениям. Эти качества материал приобрёл благодаря эластообразующим элементам, входящим в его состав.
  3. Материал обладает повышенной химической устойчивостью к воздействию большого количества кислот, щелочей и солей, а также к ультрафиолетовому излучению.
  4. Однородная структура полимерных составляющих мембраны обеспечивает высокий уровень эластичности и герметичности. Благодаря этому ПВХ-мембраны создают гибкий гидроизолирующий слой.

    ПВХ-мембрана отличается гибкостью и эластичностью, поэтому её можно применять на кровлях сложной формы

  5. При воздействии открытого огня материал не воспламеняется. При плавлении ПВХ-мембраны не выделяют вредных веществ, что говорит об экологичности покрытия.
  6. Низкие и высокие температуры не изменяют эксплуатационных свойств материала.
  7. Имея отличные гидроизоляционные свойства, материал обладает хорошей паропроницаемостью. Эта особенность предотвращает скопление конденсата, который в холодные месяцы превращается в лёд.

    ПВХ-мембрана водонепроницаема, но свободно выводит пар из подкровельного пространства

  8. Монтаж и транспортировка ПВХ-мембраны не представляет сложности. Вес покрытия площадью 1м² не превысит 1,5 кг.
  9. Производители не ограничиваются в цветовой гамме ПВХ-мембран. Однако использование оттенков тёмных цветов будет притягивать больше солнечных лучей.

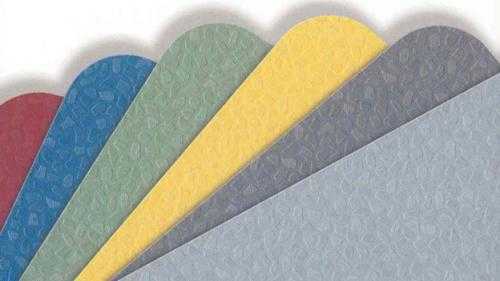

    ПВХ-мембраны производятся в широкой цветовой гамме

  10. Материал отличается большим сроком эксплуатации, который достигает 60 лет.

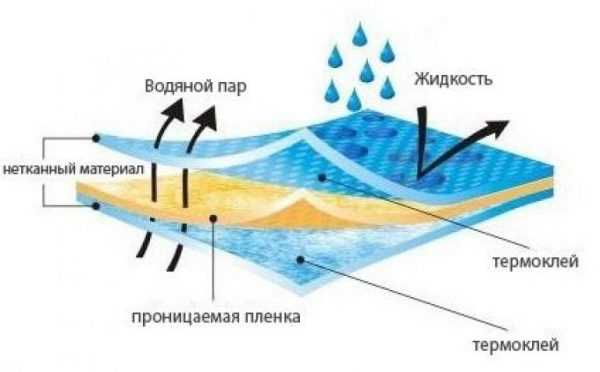

Устройство кровли из ПВХ-мембраны

ПВХ-мембраны для кровли изготавливаются из поливинилхлоридных соединений с добавлением полимерных пластификаторов. Такие добавки способствуют эластичности покрытия и устойчивости к различным температурным режимам. Чтобы придать материалу дополнительную прочность и устойчивость к механическим повреждениям, его армируют эфирным волокном.

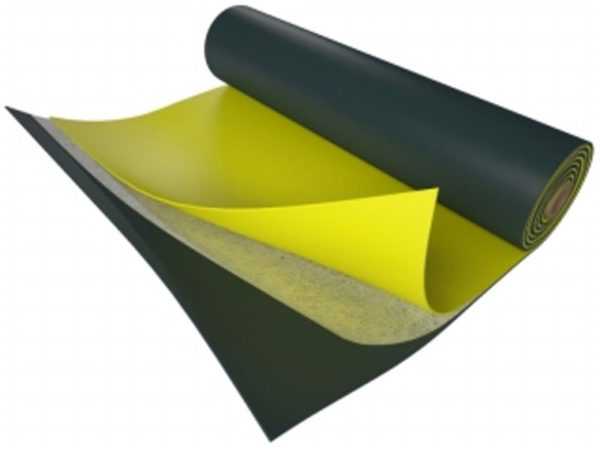

Кровельные ПВХ-мембраны состоят из трёх основных элементов:

  1. Эластичного слоя из поливинилхлорида с однородной структурой.
  2. Армирующего слоя из текстиля.
  3. Аналогичного слоя из ПВХ.

    Армирование укрепляет мембрану, а верхний слой обеспечивает её эластичность

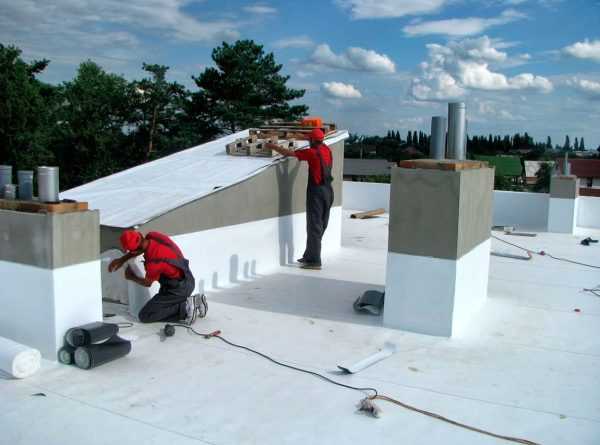

Монтаж кровли из ПВХ-мембраны

Строительные работы по укладке мембран из поливинилхлорида не представляют сложности, но несоблюдение технологий монтажа этого покрытия повлияет на целостность материала и сроки его эксплуатации. В связи с этим монтаж ПВХ-мембраны лучше доверить опытным специалистам.

Для монтажных работ по укладке ПВХ-мембран потребуется в два раза меньше времени, чем для таких же процессов с битумно-полимерными материалами. За одну рабочую смену опытные укладчики покроют этим материалом до 1000 м².

Монтажные работы лучше доверить квалифицированным строителям, которые покроют крышу гораздо быстрее и обеспечат максимально высокий срок службы мембраны

Монтаж ПВХ-мембраны осуществляется несколькими основными способами:

  • с помощью специального сварочного аппарата. Сварочное соединение ПВХ материала является лучшим среди перечисленных способов, так как плавление с использованием нагретого потока воздуха гарантирует прочность и водонепроницаемость соединения. Специальное оборудование для этого процесса — сварочный аппарат — подаёт струю горячего воздуха температурой от 400 до 600 °C. Ширина соединения может регулироваться в пределах от 20 до 100 мм. Сварочное оборудование для ПВХ-мембраны способно поддерживать стабильное давление и скорость подачи воздуха на протяжении всего процесса укладки;

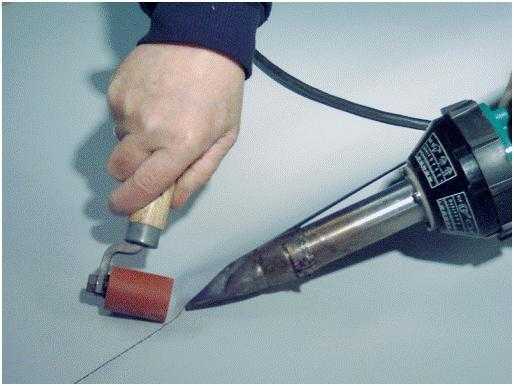

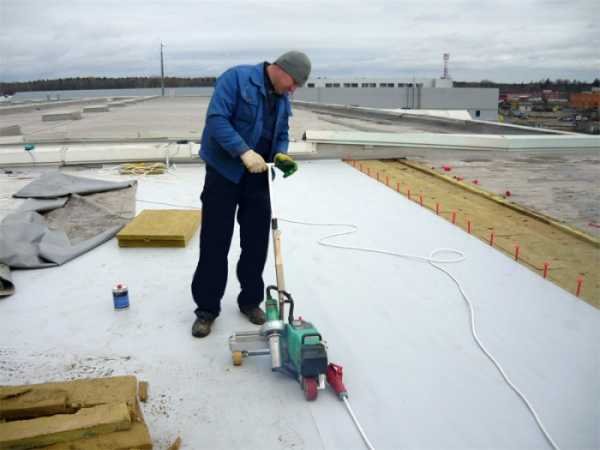

    Сварка мембраны из поливинилхлорида производится специальным аппаратом, который подаёт в место соединение струю воздуха с температурой от 400 до 600 градусов

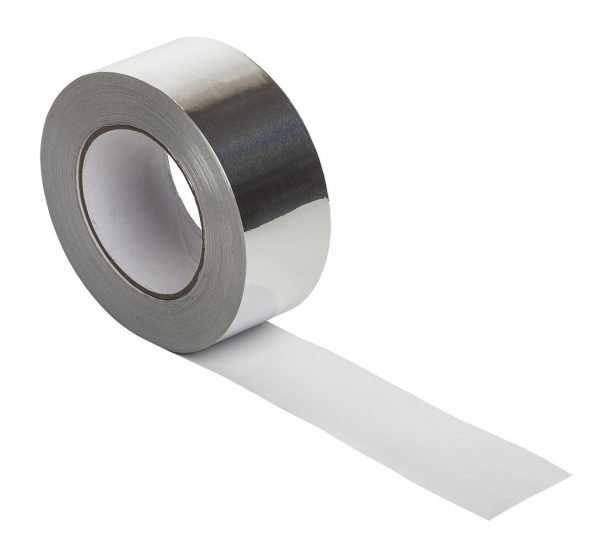

  • специальными лентами, с двух сторон покрытыми склеивающим веществом. Такой способ нельзя назвать надёжным, так как с небольшим усилием легко рассоединить материал. В связи с этим склеивание лентами можно рекомендовать лишь как временное соединение;

    Лента для склеивания мембраны не может обеспечить надёжность соединения полотен мембраны, поэтому она используется только для временного крепления

  • фиксацией полотна с помощью балласта. Полотно ПВХ выкладывают на поверхность крыши, закрепив только по периметру и в возвышающихся местах. Чтобы потоки ветра не сместили мембрану, её прижимают грузом, в качестве которого используют бетонные блоки, кирпичи, камни и другие тяжёлые предметы. Вес такого балласта должен составлять около 50 кг на 1 м² покрытия. При использовании этого способа монтажа ПВХ-мембраны необходимо убедиться в том, что несущие балки или плиты перекрытия выдержат давление балласта. Следует также учесть, что кирпичи, камни и бетонные блоки могут повредить мембрану. Поэтому сверху под балласт нужно проложить нетканое полотно;

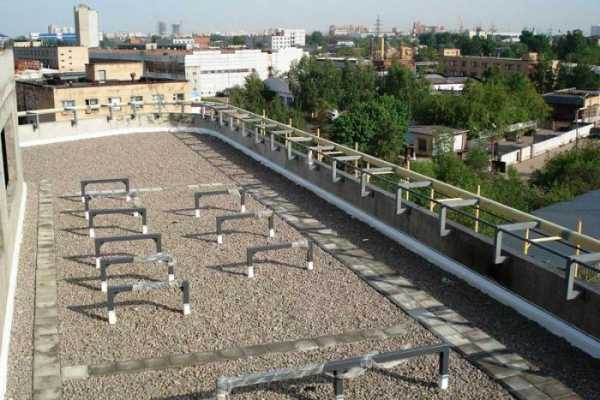

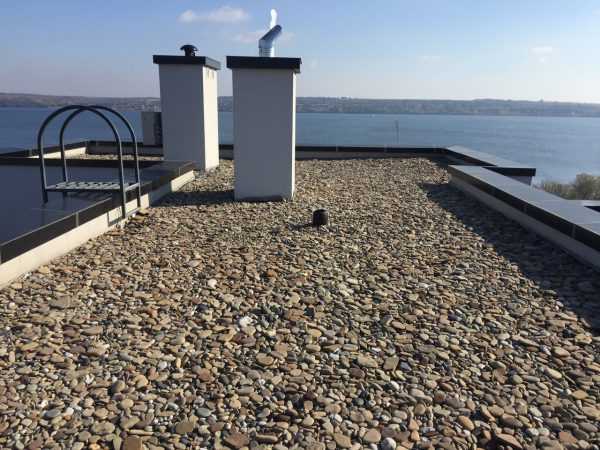

    В качестве балласта для кровли можно использовать гравий, крупную морскую гальку, камни и другие тяжёлые предметы, создающие нагрузку не менее 50 кг на один квадратный метр поверхности

  • с помощью анкеров (механический способ). Используются специальные анкеры с пластиковыми дюбелями в виде зонтов. Их вкручивают шуруповёртом в места наложения полотен друг на друга. Расстояние между анкерами должно быть не более 20 см.

    Пластиковые дюбели удобно забивать при помощи специального пневматического или газового инструмента

Видео: монтаж ПВХ-мембраны на плоской кровле

Особенности эксплуатации кровли из ПВХ-мембраны

Кровельные мембраны из поливинилхлорида являются крепким и износостойким материалом. Однако эксплуатация этого покрытия имеет ряд нюансов:

  1. Если потребуется чистка поверхности мембраны, то необходимо использовать инструменты с мягким ворсом. Всевозможные скребки и грабли могут повредить полотно мембраны.
  2. При очищении поверхности ПВХ-кровли от снега необходимо использовать инвентарь из древесины.
  3. Полностью очищать кровлю от снега не рекомендуется. Лучше оставить снежный слой толщиной около 10 см, он послужит в качестве дополнительной защиты ПВХ-мембраны.
  4. На крышу с таким покрытием нельзя допускать проникновения животных, а также попадания растительных масел, щелочных жидкостей, веществ с концентрацией более 10% и продуктов на основе нефтепереработки.
  5. Очистительные мероприятия, ремонт и другие строительные действия следует проводить только с привлечением квалифицированных работников.
  6. Воздействие температуры свыше 82°С приведёт к порче ПВХ-мембраны.

Ремонт кровли из ПВХ-мембраны

Ремонтные работы поливинилхлоридных поверхностей заключаются в аккуратном удалении повреждённых участков и качественном наложении нового покрытия. Эти действия должны проводиться квалифицированными сотрудниками с применением специального оборудования. Главная задача такого ремонта — добиться абсолютно водонепроницаемой поверхности. В случае замены части покрытия необходимо удалить всё вышедшее из строя полотно. В этом случае новое покрытие большей площади станет гарантией полной гидроизоляции поверхности.

Ремонт крыши с покрытием из ПВХ требует определённой квалификации и специального оборудования

Видео: сварка кровельной мембраны

При использовании кровельной ПВХ-мембраны залогом долговечности и водонепроницаемости станет её укладка квалифицированными монтажниками и применение специального оборудования.

legkovmeste.ru

технология монтажа, комплектация, оборудование, пирог кровли, видео

Мембрана – современное мягкокровельное покрытие, позволяющее создавать бесшовное соединение и качественную гидроизоляцию. Прижилось в России относительно недавно, тогда как в Америке и Европе 80 % всех построек оборудованы мембранной кровлей.

Основные виды мембранных покрытий

В технической классификации, как правило, обозначены три основных вида мембранных кровель.

ПВХ мембраны

Кровельный материал с великолепной структурой. Высокий процент пластификаторов (до 40%) обеспечивает особую эластичность и упругость этого материала.

Отличается:

  • устойчивостью к широкому температурному диапазону;
  • широким ассортиментом цветов;
  • простотой монтажа;
  • устойчивостью к ультрафиолету;
  • отличными гидроизоляционными свойствами;
  • хорошими огнеупорными качествами.

При сравнительной характеристике мембрана ПХВ отличается практичностью и более низкой ценой на фоне других видов мягких кровельных покрытий.

Минусами ПВХ мембраны остаются: не совместимость с растворителями, битумом и органическими маслами. Летучие фракции, входящие в состав, снижают экологическую ценность материала, потому как они имеют свойство улетучиваться. При этом происходит снижение механической прочности такой мембраны.

Мембраны ЭПДМ

Композитное покрытие, имеющее прекрасные сцепляющие свойства, а также ряд достоинств:

  • устойчивое к климатическим условиям;
  • эластичное и прочное;
  • долговечное – такая кровля пригодна к эксплуатации до 50 лет;
  • абсолютно экологичный материал, совместим с битумными покрытиями, и даже монтаж допускается проводить битумной мастикой.

Единственный недостаток – чаще всего такие мембраны закрепляют клеевым способом, что значительно снижает срок службы такого покрытия.

ТПО мембраны

Группа покрытий, изготавливаемых каждым производителем по индивидуальному составу.

  • Устойчивы даже к экстремально низким температурам.
  • Обладают высокой степенью огнестойкости.
  • Прочные и долговечные.
  • Полностью экологичны, не содержат в составе летучих соединений.

Однако, эластичность таких кровель уступает ПВХ и ЭПДМ мембранам.
При монтаже таких мембран пользуются теплосварным методом.

Достоинства мембранных кровель

Основополагающее качество полимерных мембран, как кровельных покрытий, вызвавшее огромную популярность этих материалов, вытекает из их названия. Это устройство кровли, способное пропускать наружу избыток жидкости в виде пара.

Особо актуально это качество для российских зданий, построенных в регионах с высокой влажностью. Избыточная влага, в виде водного конденсата не скапливается внутри сооружениятем самым, снижая износ конструктивных элементов кровли.

Для предупреждения образования луж на крыше, особенно на плоских крышах, устанавливаются специальные воронки – приемники воды, которые устанавливаются в самых низких местах кровли. При планировании работ по укладке мембранной кровле заранее необходимо подумать о молниезащите.

К плюсам мембранных кровель относятся:

  • Долговечность – в силу производства из инновационных материалов, такая кровля проживет до 50 лет без капитальных затрат на ремонт.
  • Относительно простая технология монтажа, что значительно позволит сэкономить на рабочей силе и сократит время проведения работ.
  • Доступная ценовая категория материала. Экономичный расход при монтаже в один слой, что обуславливает дополнительную экономическую выгоду.
  • Широкий простор для дизайнерской мысли благодаря огромному ассортименту фактур и цветовых решений.
  • Разнообразная ширина и длинна рулонов, что позволяет подобрать материал для любого вида работ.
  • Высокая химическая и биологическая устойчивость к воздействиям внешней среды – стойкость к ультрафиолету, пожаробезопасность, морозостойкость.
  • Гибкие и эластичные покрытия доступны к использованию на крышах с самой сложной конструкцией.
  • Легкий вес, что не окажет дополнительного давления на строительный каркас.
  • Также среди положительных отзывов отмечается быстрота монтажа.

Устройство мембранной кровли

Для того, чтобы оборудовать мембранное покрытие, используются следующие материалы:

  1. Пароизолирующий слой – закрепляется на основание крыши;
  2. Теплоизоляционные плиты в два слоя: нижний слой – минеральная вата, экструдированный пенополистирол или стекловата; верхний слой – пенополистирол, минвата либо пенопласт;
  3. Разделительный слой выполняют из геотекстиля или стеклохолста;
  4. Непосредственно кровельная мембрана.

Сфера применения мембранной кровли

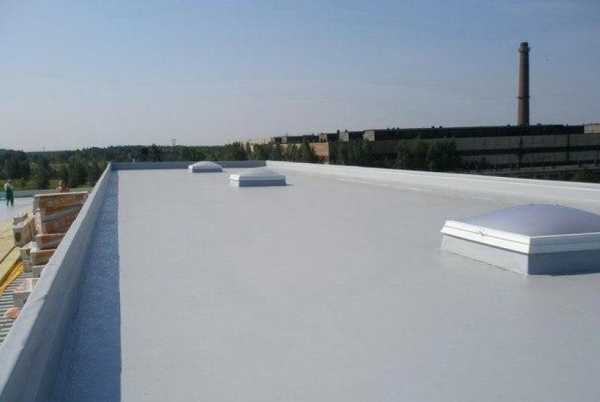

Крыши с мембранными покрытиями используются в основном для многоэтажных жилых или промышленных зданий, вследствие того, что для традиционного малоэтажного коттеджного строительства с двускатной крышей используют более подходящие листовые кровельные материалы.

Мембранная кровля одинаково хорошо подойдет как для эксплуатируемой, так и не эксплуатируемой крыши, тем самым, оставляя широкий простор для дизайнерских решений, коими могут стать озеленение растительностью или иная зона отдыха.

Еще одна оригинальная задумка, обусловлена разнообразной цветовой гаммой этих материалов, поэтому, допускается выполнить любой рисунок на крыше. Если покрытие изготавливается для производственного предприятия или склада, к примеру,можно поместить логотип компании или её слоган.

Материалы для мембранной кровли

Гидроизоляционная кровля производится из так называемых мембранных материалов, т. е. тех материалов, которые способны пропускать излишнюю влагу, тем самым предотвращая её скапливание внутри конструкции крыши.

До недавнего времени в строительстве использовалась только ПВХ-мембрана, но сегодня спектр материалов значительно расширился:

  • ПВХ-мембрана имеет в своем составе поливинилхлорид с добавлением летучих пластификаторов и армирующей полиэфирной сетки.
  • ЭПДМ-мембрана изготовлена на основе синтетического каучука – этилен-пропилен-диен-мономер, с добавлением модифицирующих и полиэфирных добавок. В своем составе включает также битумный материал и армирующую стеклоткань.
  • ТПО-мембрана производится из нескольких видов термопластичных олефинов. Для каждого покрытия такого рода характерно различное процентное соотношение полипропилена с этиленпропиленовыми каучуками. Не редко в состав добавляются антиоксиданты и различные стабилизирующие вещества. Может производиться с армирующим слоем (полиэстер) либо без него из стекловолокна.

Монтаж мембранного покрытия

Монтаж производится в следующей последовательности:

  1. Подготовительный этап: производится очистка крыши, удаление старого покрытия. Необходимо сделать временный демонтаж элементов, таких, как антенны, сливы, лестницы, громоотводы и прочие.
  2. Не редко возникает необходимость в дополнительных ремонтных работах кровли, заделке разрушенных частей и т.п. В таких случаях поверхность ремонтируется и выравнивается.
  3. Замер: производятся необходимые замеры конструкции и расчет количества материала.

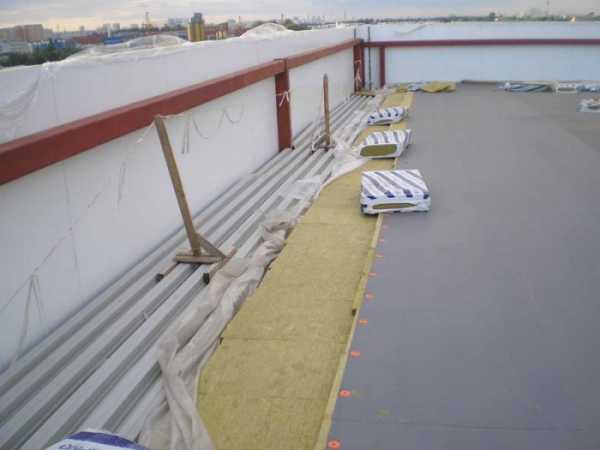

  4. Укладка кровельного пирога. Укладывается пароизоляционная пленка и теплоизоляционный материал. Оба слоя закрепляются к основанию крыши, тем самым мембрана предохраняется от воздействия материалов, из которых изготовлено старое кровельное покрытие. Пароизоляционный и теплоизоляционный материалы повышаютвыносливость крыши и способствуют продлению её срока службы.

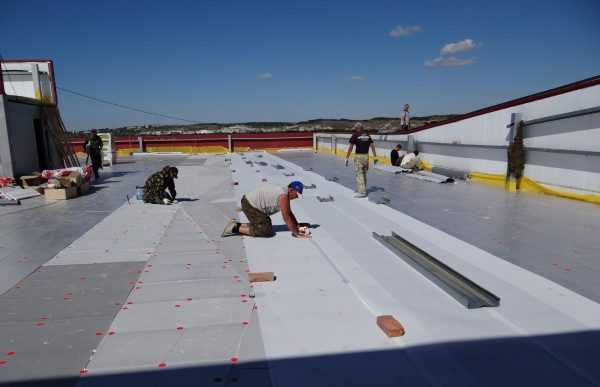

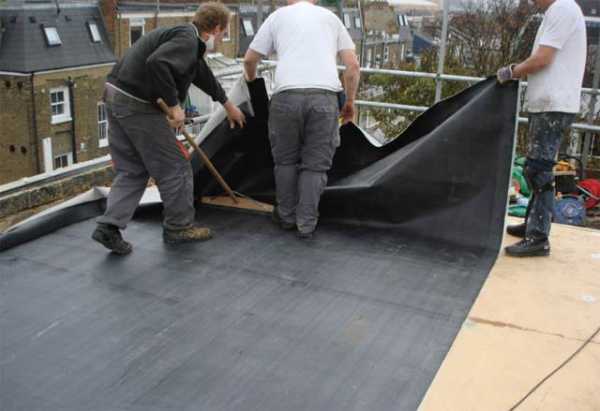

  5. Непосредственно монтаж мембраны. Материал расстилается по поверхности и закрепляется специальными крепежами. Раскатка рулонов производится от края крыши и далее согласно монтажному плану, составленному во время замеров.

Крепление может осуществляться различными способами исходя из вида выбранного полотна, например, для пайки мембраны, может понадобиться паяльник.

Клеевое соединение полотен

Клеевое крепление мембран – самый дорогой и ненадежный способ, при этом самый легкий, требующий минимального количества оборудования. Крепление полотен осуществляется внахлест с помощью специального состава или клеящей ленты.

Чаще всего клей наносят по периметру полотна и в стыковых зонах (ребра, узлы, края примыкания к дымоходам, каналам вентиляции и прочие элементы).

Клей имеет свойство разрушаться со временем, поэтому такая крыша может потребовать ремонта в скором времени в местах соединения стыков. Обычно этот метод используют при невозможности использования остальных.

Использование клеевого способа скрепления проводится при работе с мембранной кровлей ЭПДМ.

Теплосварное соединение полотен

Один из самых популярных способов монтажа мягких кровель – горячая сварка. Здесь используются специальные аппараты с постоянной подачей горячего воздуха, нагретого до температуры 400 – 600 оС.

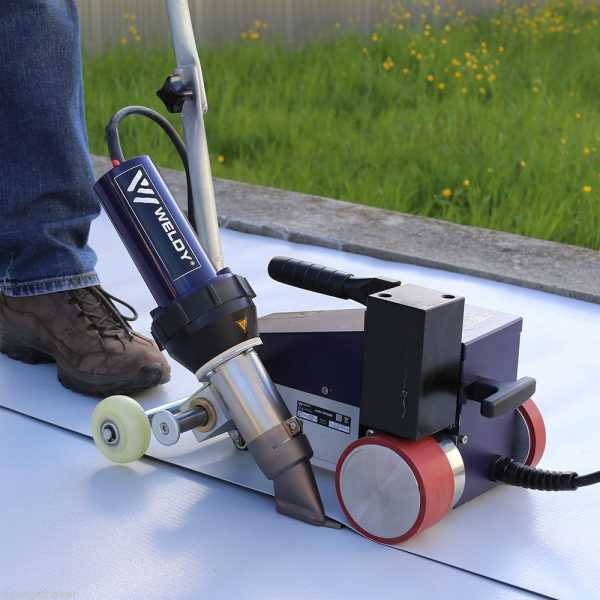

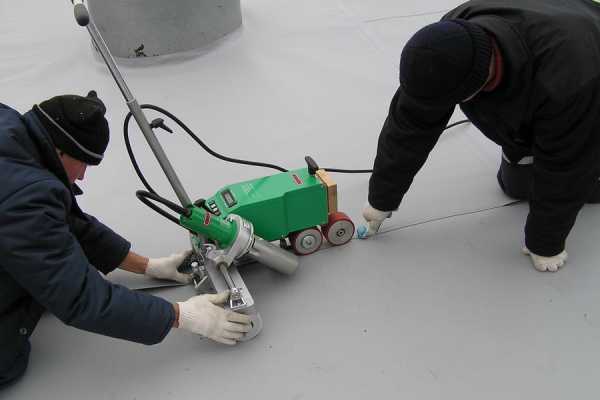

Если работа производится на больших площадях, целесообразнее использовать автоматы. Стыковка производится внахлест, при этом ширина шва может варьироваться от 2 до 10 см. Такой вид монтажа является намного более прочным и герметичным, в сравнении с остальными видами.

Для обеспечения высокого качества соединения необходимо:

  • предварительно провести очистку свариваемых поверхностей;
  • проводить укладку без излишнего натяжения;
  • создавать нахлёст от 5 см.

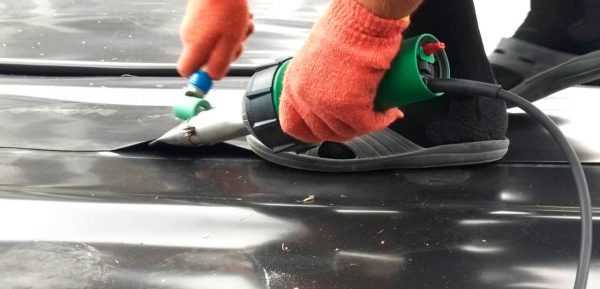

Для прочного выполнения примыканий, криволинейных участков в труднодоступных местах используются ручные сварочные аппараты и резиновый ролик для придавливания материала.

Одинаково хорошо подходят для такого способа укладки ПВХ и ТПО мембраны.

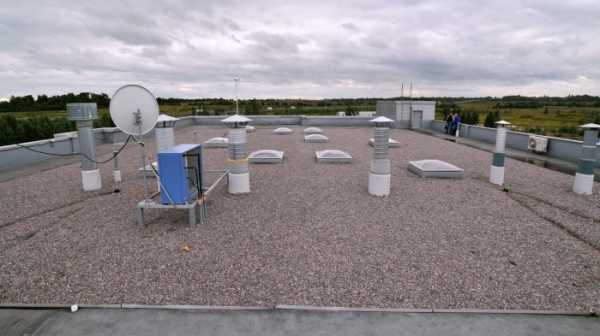

Балластное крепление мембран к основе

Балластное крепление считается самым простым. Используют его на ровных крышах, когда уклон поверхности составляет не более 15 градусов.

Монтаж выполняется так: полотно закрепляется (механически или сваркой) по периметру крыши или в местах стыка с вертикальными поверхностями. Остальное пространство прижимается к основанию балластом, т. е. тяжелыми сыпучими материалами, такими как гравий, щебень, тротуарная плитка, речная галька, бетонные блоки и другие. Для озеленения крыши, роль балласта выполнит дерн.

Для надежного прижатия нагрузка балласта на мембрану должна быть 50 кг на 1 кв. м. Отсюда, чтобы закрепить кровлю балластом, необходима достаточно прочная несущая конструкция.

В случае, когда насыпь может повредить целостность мембранного покрытия (битый камень, необработанный гравий), настилают нетканое полотно или специальные маты.

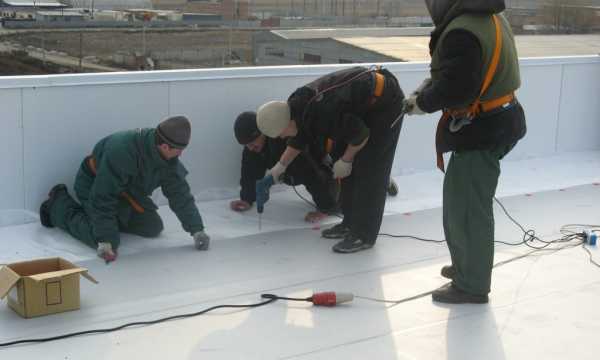

Механический способ крепления

Механически крепление гидроизолята производится, если недопустима чрезмерная нагрузка на конструктивные опоры крыши и при отсутствии сливов и парапетов.

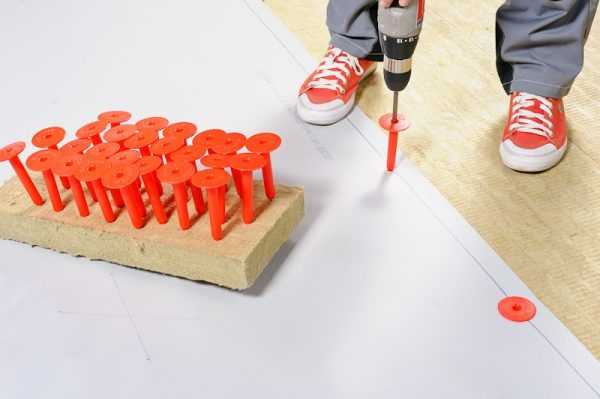

Закрепку проводят с помощью телескопических креплений с пластиковым зонтом, широкой шляпкой и металлическими анкерами. Если угол поката крыши превышает 10 градусов, анкера крепежа необходимо заменить на дисковые держатели.

Механические крепежи располагают на стыках соединений, выполненных внахлест – с шагом до 20 см. Для исключения механических повреждений самой мембраны, под нее настилают нетканый или геотекстильный материал.

Клеевое и механическое крепление мембран к основе

Мембранный материал с помощью клеящего состава и механических держателей присоединяется к крышам сложных конструкций. Особенно хорошо этот способ установки подходит для зданий с высокой ветровой нагрузкой.

Использование клея позволяет крепить мембранную кровлю даже на железобетонное, деревянное или основание из профилированного листа.

Чтобы укрепить покрытие на выступающих элементах и краях крыши, применяются особые краевые рейки, снабженные уплотняющим слоем. Для герметизации стыков, отгибов краевой рейки применяется специальный герметик.

Демонтаж мембранной кровли

Работы по демонтажу мембранного покрытия не должны вызывать никаких затруднений, т. к. пленочный материал легко удаляется строительными инструментами. Полная замена старой мембраны может потребоваться только в случае капитального изменения конструкции крыши либо, когда вышел срок службы материала.

В остальном, чаще всего нет необходимости в демонтаже, т.к. новое покрытие, как правило, настилается поверх старого. Для этого предварительно необходимо настелить слой геотекстиля.

В случае механических повреждений, ремонт такого покрытия осуществляется с помощью заплаток и специальной мастики.

Для продления эксплуатационных качеств материала рекомендуется периодичная уборка без использования металлических и острых инструментов, способных нарушить целостность покрытия.

В общей сложности работы по монтажу мембранной кровли не составляют гигантского труда. Но и здесь есть некоторые тонкие моменты по подбору материала и технологии укладки, которые по возможности стоит доверить профессионалам.

Если монтаж был произведен качественно с соблюдением всех норм и правил, такая крыша не потребует дополнительных затрат на ремонт и эксплуатацию, а срок службы превзойдет гарантируемый производителями период времени.

krovlya777.ru

Кровельная ПВХ мембрана: кровля из полимерного материала

Понравилась статья? Следите за новыми идеями из мира дизайна интерьеров, а так же полезных советов в нашем канале. Подписывайтесь на нас в Яндекс.Дзене. Подписаться.

Кровельная пвх мембрана на сегодняшний день является материалом, постепенно отвоевывающим свою долю рынка в у более традиционных кровельных материалов. Как показывают исследования, процент кровель, обустроенных по мембранной технологии неуклонно растет – а это значит, что и строители,  и клиенты строительных компаний по достоинству оценивают преимущества мембранной кровли.

Кровельные мембраны: свойства и преимущества

И все же – почему кровля из пвх мембраны и аналогичных материалов столь популярна? Объяснений этому несколько:

  • Во-первых, кровли, изготовленные по мембранной технологии отличаются высокой долговечностью. Расчетный срок эксплуатации, указываемый большинством производителей (до 60 лет при соблюдении технологии обустройства и отсутствии механических повреждений) можно считать даже несколько заниженным. Кровельные мембраны благодаря своему строению обеспечивают кровле отличную устойчивость, и тем самым – гарантируют долговечность.
  • Во-вторых, кровельная мембрана пвх (а также сходные с нею по свойствам мембраны ЭПДМ и ТПО) выпускаются многими производителями в широчайшем диапазоне типоразмеров. Длина полотна мембранного покрытия составляет до 60 метров, а ширина может быть в пределах от 0,9 до 15 м. Такой широкий выбор мембранных материалов существенно облегает подбор материала, из которого будет сделана кровля —  пвх мембрана, подобранная точно «в размер» не требует подрезки. Следовательно, на выходе мы получаем кровлю с практически монолитным покрытием с минимумом швов и отличными гидроизоляционными характеристиками.
  • В-третьих, полимерная кровельная мембрана обладает высокими эксплуатационными качествами. Мембраны для кровли практически негорючи (высокая огнестойкость), сохраняют свои свойства в широком диапазоне температур (морозостойкость), не разрушаются при воздействии ультрафиолета, что очень важно именно для кровельного материала. Существенным плюсом является также высокая стойкость на разрыв и на прокол, играющая важную роль в обеспечении гидроизоляционных характеристик мембран.

Кровля, обустроенная по мембранной технологии

Дополнительно можно выделить удобство работы с кровельными мембранами. Небольшая масса  (приблизительно 1,3 кг/м2 мембранного покрытия) при толщине мембраны от 0,8 до 2 мм существенно облегчает подъем материала на объект и манипуляции с ним.

Также бесспорным преимуществом является относительно несложная технология обустройства кровли из мембранных материалов.

Если в проекте здания заложена мембранная кровля — мембрана может быть использована самая разная.

Наряду с традиционными мембранами из ПВХ сегодня используются также ЭПДМ и ТПО-мембраны. Далее мы рассмотрим все три типа с их особенностями, преимуществами и недостатками.

ПВХ-мембраны

Пвх кровельная мембрана производится из пластифцированного полимера  -поливинилхлорида.

Для придания прочности кровельная поливинилхлоридная мембрана армируется сеткой из полиэфирного волокна, а чтобы мембрана была более эластичной – в состав ПВХ при изготовлении добавляют до 40% пластификаторов с высоким показателем летучести.

Мембрана ПВХ

Благодаря эластичности, которую за счет пластификаторов приобретает пвх мембрана кровля становится более прочной и устойчивой к температурным и другим деформациям.

Для соединения мембран ПВХ в одно кровельное полотно можно использовать специальное оборудование, которое сваривает полотна ПВХ струей горячего воздуха.

В чем же преимущества поливинилхлоридных мембран перед другими мембранными кровельными материалами? В первую очередь это высокие показатели эластичности, устойчивости к ультрафиолетовому излучению, а также – хорошая огнестойкость мембран.

Дополнительным преимуществом является достаточно широкая (естественно, для мембранных материалов!) цветовая гамма – ПВХ-мембраны для кровли изготавливают в 9 цветовых вариантах.

Главный недостаток таких мембран – низкая их устойчивость к растворителям, маслам, материалам на основе битума. Также следует обращать внимание на экологичность, с которой у ПВХ-мембран «не все гладко»: они содержат большой процент летучих веществ, которые постепенно выделяются во внешнюю среду.

Среди популярных на строительном рынке мембранных материалов из ПВХ можно выделить Кровлелон, Алькорплан, Сарнафил, Огнеизол и др.

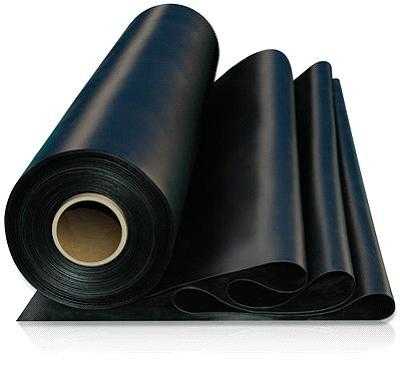

ЭПДМ-мембраны

Сварка стыков

ЭПДМ-мембраны представляют собой целую группу мембранных кровельных материалов, основой для которых является синтетическое каучуковое полотно. Армирование полотна полиэфирной сеткой существенно повышает механические характеристики мембраны, делая ее боле прочной на разрыв.

Преимущества мембран на основе ЭПДМ – низкая стоимость, высокая эластичность, большой срок эксплуатации. В отличие от ПВХ-мембран они абсолютно экологичны и нечувствительны к битумным материалам.

Главный недостаток таких мембран – необходимость клеевого соединения, и как следствие – снижение (в сравнении с сварным швом) прочности на стыке мембранных плотен.

Наиболее востребованы на отечественном рынке мембраны таких зарубежных производителей как Firestone,  GenFlex,  Trelleborg, а также отечественные бренды Эпикром, Элон и другие.

Отдельную группу составляют композитные мембраны на основе ЭПДМ, имеющие многослойную структуру.

Верхний слой таких композитных мембран производится из синтетического каучукового полотна, а нижний  — из полимерного материала на основе битума. Композитные ЭПДМ-мембраны армируются сеткой из стеклоткани.

Преимущества, которыми обладает композитная полимерная мембрана кровельная, очевидны – при наклеивании  ЭПДМ-мембраны в качестве клеевого слоя можно использовать расплавленный битум. Наиболее популярны ЭПДМ-мембраны, которые производятся компанией Foenix.

ТПО-мембраны

ТПО-мембрана

Основой ТПО-мембран для обустройства кровли являются термопластичные олефины. Значительная часть мембран на основе ТПО армируется сеткой из стеклоткани, полиэстера или стекловолокна, однако можно найти и неармированную мембрану.

Достоинства ТПО-мембран это в первую очередь экологичность (мембраны не содержат летучих компонентов), долговечность, сохранение эластичность при низких температурах. Соединяются ТПО-мембраны путем сварки горячим воздухом, что существенно повышает прочность стыковых швов.

Впрочем, по эластичности как таковой ТПО-мембраны уступают мембранам на основе ЭПДМ и поливинилхлорида.

Чаще всего в розничной сети можно встретить мембраны Genflex, Sarnafil и др.

Технология устройства кровли из мембранных материалов

Кровля, закрепленная балластным способом

Когда обустраивается кровля — мембрана пвх выступает в качестве гидроизоляционного материала, поэтому дополнительная гидроизоляция, как правило, не требуется.

Как правило, монтаж крыши своими руками  с использованием мембранных материалов производится достаточно быстро – и это еще один аргумент в пользу их применения.

Основание под мембранную кровлю не требует специальной подготовки за исключением просушки. Если для покрытия используется мембрана пвх  — кровля не нуждается даже в удалении слоя старой гидроизоляции.

Существует три основных способа монтажа кровельных материалов на мембранной основ:

  • Балластный способ применим для кровель с уклоном, не превышающим 100. При монтаже мембранного кровельного материала балластным способом мембрана укладывается свободно на всю поверхность кровли, и закрепляется только по периметру и в местах, где мембрана примыкает к вертикальным поверхностям (вентиляционные конструкции, дымоходы, парапеты и т.д.). Для удержания мембранного полотна на кровле оно прижимается балластом. Минимальная масса балласта составляет 50 кг/м2 кровли. В качестве балласта может быть использована галька, гравий, бетонные блоки, тротуарная плитка.

Обратите внимание! При обустройстве мембранной кровли балластным способом нужно принимать во внимание несущую способность кровли и ни в коем случае не допускать ее перегрузки.

  • Если кровля из мембраны пвх обустраивается на крыше с большим уклоном,  применяем механическое закрепление мембраны. Чаще всего используется сварка горячим воздухом – данный метод обеспечивает максимальную прочность швов. Продольные края полотен свариваем специальным сварочным аппаратом. Плавясь, материал мембранный для крыши надежно закрепляется и мы получаем фактически монолитное покрытие кровли – без точек напряжения, в которых возможны протечки.
  • Для крыш со сложной геометрией применяем клеевой способ. Крепление кровли из мембранного полотна на основании крыши производится с помощью специальных двухсторонних клеящих лент. Впрочем, не все мембранные материалы можно закрепить таким способом – а потому применение, к примеру, мембран на ПВХ-основе для обустройства кровли крыш сложной формы ограничено. Для покрытия таких крыш следует использовать ЭПДМ-мембраны или же другие кровельные материалы.

Обратите внимание! Наиболее качеств

krovlyakryshi.ru

Кровельная мембрана

Кровля является одним из наиболее важных элементов любого строения. От ее правильного монтажа зависит эксплуатация всего строения и комфорт нахождения в нем. На данный момент разработано множество кровельных материалов, которые удачно применяются для покрытия крыш. Кровельная ПВХ мембрана является современным средством для надежного оформления кровли. В данной статье будет рассказано все об этом кровельном материале.

Что из себя представляет ПВХ мембрана

Данный материал пришел к нам из Европы, где им успешно покрыто большая часть сооружений. Отличается она высокими качественными показателями и простотой монтажа, поэтому и наши соотечественники начинают выбирать именно этот материал.

Материал изготавливается из поливинилхлорида и представляет собой гидроизоляционную мембрану. Она состоит из нескольких слоев:

  1. Внутренний слой, имеющий более темную окраску, чем наружный нужен для ограничения воздействия на покрытие соприкасающихся элементов конструкции.

    Важно! Цвет его темнее для того, чтобы при разрывах видеть в каком именно месте следует произвести ремонт.

  2. Средний слой представляет собой армирующую сетку. Он представляет собой переплетение полимеров, которые крепки настолько, что могут выдержать длительную нагрузку.
  3. Наружный слой представляет собой гибкий поливинилхлоридный материал, который устойчив к различного рода воздействиям. Также в его составе присутствуют определенные химические элементы, которые устойчивы к перепадам температур и УФ излучению. Также этот противостоит огню и не дает ему распространяться на нижние слои кровли.

Мембранная кровля обладает высокими качественными характеристика за счет наличия в ее составе особых веществ, которые называются стабилизаторами. Так как мембрана очень восприимчива к УФ лучам, то выполнен на основе абсорберов, которые помогают противостоять их воздействию.

ПВХ мембрана выпускает в двух показателях толщины: 1,2 мм и 1,5 мм. Они отличаются только толщиной, а остальные характеристики одинаковы. Длина в рулоне равна 20 м в том и другом случае, ширина составляет 2,05 м, нагрузка на разрываемость равна 150. Такая мембрана не поглощает воду вообще, то есть ее водопоглощающая способность равна 0.

Мембранная кровля отличается длительным сроком службы, который в среднем равен 50 годам. Производители предоставляют гарантию на материал 10 лет.

При монтаже мембраны «Технониколь» соблюдается полная герметичность за счет того, что листы укладывают друг на друга с нахлестом и склеивают под воздействием высоких температур.

Преимущества и недостатки мембранной кровли

Мембраной покрывают плоские крыши эксплуатируемого и неэксплуатируемого типа. Часто ее можно встретить на многоэтажных жилых домах, промышленных зданиях и общественных сооружениях.

Почти не покрывают мембраной частные дома, так как стоит она достаточно дорого, а также из-за особенностей кровли, которая имеет уклон. Для таких крыш лучше всего использовать листовой материал.  Если крыша из мембраны спроектирована правильно и качественно выполнено покрытие, то ей не нужен будет уход и ремонт.

Итак, перейдем к преимуществам данного материала:

  • Не нужно дополнительно к мембранной кровле устанавливать гидроизоляционный слой и защищать опасные участки крыши.
  • Монтаж кровли не отличается сложной технологией, с ним справиться даже начинающий мастер после некоторой тренировки.
  • Так как гидроизоляция оформляется бесшовным способом, то получается полноценный гидроизоляционный слой.
  • На такой поверхности не образуются грибки, плесень и растительность.
  • Устойчивость к температурным перепадам различного характера.
  • Возможность производить монтаж на любой высоте дома.
  • Отсутствие разницы в местах с наклоном, прямых и там, где осуществлено соединение деталей.
  • Паропроницаемость материала. Даже при наличии утеплителя, влага не будет скапливаться, будет выходить наружу.

Единственный минус такой кровли – ее стоимость, которая в значительной мере превышает показатели цены других известных материалов. Однако длительный срок эксплуатации и отсутствие ремонтов полностью окупают цену. Например, покрытие битумом может потребовать реставрации уже через 3 года, тогда как мембрана будет служить целых 50 лет без намека на испорченность.

Разнообразие ПВХ мембран

Даже несмотря на то, что кровельная мембрана, казалось бы, не может делиться на разновидности, она имеет множество видов:

  • «Ecoplast V-RP». Такой материал применяется в роли гидроизоляции крыши. С ним можно работать при любой погоде, так как мембрана имеет шероховатое покрытие. Мембрана крепиться к основе механическим способом. Ее можно применять даже в случае, когда угол наклона кровли больше, чем 10 %.
  • «Ecoplast V-GR». Данный материал прекрасно подойдет для кровель балластного типа и эксплуатируемых крыш. Так как армирование материала произведено стеклохолстом, то он очень прочный и имеет устойчивость к различного рода механическим воздействиям. Эта ПВХ мембрана не теряет свою эластичность даже при отрицательной температуре и полностью защищена от образования на ее поверхности грибков и плесени, а также от УФ лучей.
  • «Logicroof V-SR» – представляет собой полотно без дополнительного армированного слоя. Нужно оно для обработки стыков между кровлей и ее составными элементами, такими как трубы, воронки и прочие составляющие. Эта неармированная мембрана поставляется вместе с основной.
  • «Logicroof Arctic» – идеальный вариант для оформления кровли в тех регионах, которые отличаются пониженными температурами на протяжении почти всего года. ПВХ мембрана состоит из трех слоев материала и имеет армирование полиэстеровой сеткой. Данный материал абсолютно биостоек.

Важно! Класс материала V-RP говорит о том, что на мембране снизу может иметься флисовый дополнительный слой. Используются они для восстановления старого покрытия.

Самостоятельный монтаж мембранной кровли

Монтаж кровельной мембраны может быть осуществлен несколькими способами. Все они будут рассмотрены далее.

Теплосварный монтаж

Покрытие кровли ПВХ мембраной можно осуществлять только в сухую погоду и при сухом основании. Технология монтажа этого покрытия такова:

  1. Крыша полностью очищается от мусора и всех элементов, которые могут помешать монтажу.
  2. Старое кровельное покрытие ремонтируется или полностью подвергается демонтажу.
  3. Производиться монтаж пароизоляционного материала с осуществлением проклейки всех швов при условии нахлестного наложения листов.
  4. Размещается утеплитель, в качестве которого может использоваться пенопласт или минеральная вата.
  5. На готовую основу накладываются листы ПВХ мембраны, которые укладывают с нахлестом в 15 см. Для крепления в деревянной обрешетке используется телескопический крепеж.

    Важно! Количество креплений зависит от вида кровли и температурного режима местности.

  6. После укладки материала по всей крыше, швы свариваются при помощи устройства, подающего горячий воздух. Оно должно находиться под углом в 45 градусов к кровле.

    Важно! Оборудование перед монтажом нагревается до 550 градусов. Обязательно нужно попрактиковаться в склейке на ненужных обрезках мембраны.

  7. После прихватывания мембраны горячим воздухом, место соединения прокатывается специальным роликом.

Первый сделанный шов нужно обязательно проверить. Делается это путем растягивания шва. Если материал рвется в месте соединения, то стоит снизить температуру прибора. Если шва и вовсе нет, то температура слишком низкая, поэтому он не может склеиться. При качественно выполненной работе мембрана разрывается рядом со швом.

Укладка ПВХ мембраны балластным методом

Использование этого метода укладки разрешено только на плоских крышах, которые имеют уклон менее 10%. В этом случае мембрана по бокам закрепляется, а сверху покрывается геотекстилем и засыпается каким-нибудь балластом. В качестве засыпки обычно используют гравий.

Также есть еще один способ, который представляет собой прикрепление ПВХ мембраны на клей. Он похож на тот, что был описан первым, но в качестве закупорки швов используется специальный клеевой состав, который за счет своей структуры очень экономно расходуется.

Заключение

ПВХ мембрана для кровли является инновационным материалом, который прекрасно защищает дом от протечек и прочих неприятностей, а также поддерживает привлекательный внешний вид строения на протяжении всего времени эксплуатации.

bouw.ru

Конструктивная характеристика мембранных покрытий

Мембранные системы покрытия большепролетных зданий представляют собой пространственную преднапряженную ортогонально растянутую конструкцию из тонкого металлического листа толщиной 5-6 мм, закрепленного на опорном контуре.

Мембрана как пролетная конструкция может быть подкреплена системой элементов, используемых для монтажа оболочки и ее стабилизации в период эксплуатации здания. Как несущая конструкция, мембрана работает в 2-х направлениях на растяжение без опасности потери устойчивости оболочки.

Цепные усилия в пролетной конструкции воспринимаются опорным контуром, работающим совместно с мембраной. Последний, как правило, предусматривается из железобетона в виде замкнутого монолитного или сборно-монолитного криволинейного кольца. Мембрана, таким образом, совмещает одновременно несущие и ограждающие функции в здании.

К числу проблем при проектировании мембранных покрытий следует отнести:

1. Правильный выбор формы поверхности мембраны с учетом очертания конструкции в плане, что определяет конфигурацию опорного контура;

2. Стабилизацию мембранного покрытия, характеризующегося повышенной деформативностью, связанной с возможным «выхлопом» оболочки при ветровом воздействии на здание;

3. Рациональное конструирование опорного контура, который проектируется либо в монолитном или сборно-монолитном вариантах;

4. Вопрос гидро-пароизоляции и водоотвода ливневых вод с покрытия здания, имеющего значительные площади;

5. Антикоррозийная защита металлического листа мембраны.

Мембранные покрытия чаще всего проектируют сплошными, из отдельных тонколистовых полотнищ, объединенных на монтаже в сплошную пространственную систему. Ими можно перекрывать здания со следующей конфигурацией в плане: треугольник, многоугольник, прямоугольник, круг, овал, эллипс.

Эти оболочки могут иметь «нулевую», положительную и отрицательную кривизну.

Кроме этого, мембранные системы могут проектироваться в виде ленточных покрытий (из переплетенных, не соединяемых между собой лент). По статической схеме они подобны вантовым системам с рабочими стабилизирующими вантами. Поверхность прижимных планок ленточных полос, соприкасающихся с алюминиевыми лентами, покрывается пленкой из эпоксидного клея толщиной около 1 мм. Для увеличения сил трения после нанесения клеющей пленки по её поверхности посыпается слой корундовой крошки или кварцевого песка 0,6-0,8 мм.

Предварительное напряжение мембраны осуществляется различными способами: «притягиванием» мембраны к контуру с помощью натяжных устройств; натяжением нижнего пояса элементов решетки или оттяжек вантовой системы.

В пролетной конструкции мембранных систем можно устраивать проемы для установки зенитных фонарей пропуска коммуникаций и т.п. Такие проемы в мембранном покрытии должны быть обрамлены листом, расположенным в плоскости мембраны и имеющим площадь поперечного сечения на менее 1/2 площади ослабления мембраны.

В качестве материала мембран используются стали низколегированные и углеродистые, а также сплавы из нержавеющей стали и алюминиевые.

Металлические листы поставляются в виде рулонов с хорошим антикоррозистным покрытием, которое наносится по его площади со стороны кровли. Длина заготовок полотнища предусматривается на пролет здания если оно (без промежуточной центральной опоры) и на 1/2 пролета при устройстве внутреннего опорного элемента покрытия.



Рисунок 8.1. Принципиальные конструктивные схемы мембранных покрытий: А-формирование оболочки покрытий за счет «прегруза» ; Б-мембрана с стабилизирующей фермой; В- мембраны формируемая вантовой системой с жесткими распорками; Г-мембрана со стабилизирующими нагрузками от технологического подвешенного транспорта; 1- колонны каркаса; 2-опорный контур; 3-Предпроектное положение оболочки; 4-мембранное покрытие; 5-прегруз оболочки; 6-ванты, стабилизирующие оболочку мембраны; 7-жесткие распорки между вантовой системой и оболочкой мембраны; 8-конструкция подвесного транспорта; 9-мостовой (подвесной) кран.



Полотнища изготавливаются из отдельных листов размером 1,5 х 6 м, которые свариваются «встык» на специальных механизированных установках (если толщина листа мембраны составляет- 3 мм). При толщине листа 3 мм, сварка листов может производиться традиционным способом – электросваркой «внахлест».

Опорный контур мембранных покрытий проектируется из сборного, сборно-монолитного или монолитного железобетона, в том числе в виде трубобетона. Сечение опорного контура следует развивать в горизонтальной плоскости. Это уменьшает расход стали и повышает жесткость всей системы.

В отдельных случаях опорный контур может быть запроектирован и в виде металлических колец. По способу формообразования мембранные оболочки подразделяются на покрытия с первоначально заданной стрелой провиса и первоначально плоские покрытия. Первоначально заданные со стрелой провиса монтируются навесным способом, т.е. укладкой на монтажные элементы («постель») отдельных полотнищ с последующим объединением (сварка, болтовые соединения) в пространственную конструкцию - мембрану.

Первоначально плоские мембраны, собираются на спланированной площадке или подмостах. После подъема или «раскружаливания» оболочки она провисает под действием собственного веса. Форма поверхности и стрела провиса покрытия зависит от избыточной площадки мембраны, т.е. упругих деформаций и податливости опорного контура. Начальная стрела «провиса» покрытия в этом случае не менее 1/60 меньшей стороны опорного контура.

Центральная опора может быть выполнена из бетона. Для покрытий диаметром больше 150 м центральную опору можно выполнить железобетонной в виде круговой рамы, со стойками расположенными по окружности (см. рис. 8.2).

Рисунок 8.2. Конструкция центральной опоры мембранного покрытия: 1-внутреннее стальное кольцо; 2-консоль оголовка центральной опоры; 3 - трубобетонная опора; 4-арматурные выпуски фундамента; 5-анкерные болты фундамента.



Опорный контур мембранных покрытий проектируется замкнутым, воспринимающим сжато-изогнутые напряжения в одной или двух плоскостях.

Наиболее рациональными являются железобетонные сборные и сборно-монолитные опорные контуры.

Конструктивные схемы опорных контуров и узлов примыкания мембранных покрытий приведены на рис. 8.3 и 8.4.

Плоскость опорного столика обычно выполняется с наклоном, равным наклону касательной к поверхности мембранной оболочки в месте примыкания к контуру под максимальной нагрузкой.

Рисунок 8.3. Конструктивные схемы узлов примыкания мембраны к опорному контуру: 1-мембрана; 2-опорный контур; 3-опорный столик; 4-подкладка; 5-ось установки болтовых соединений; 6-электросварка узлов примыканию.






infopedia.su

Отправить ответ

avatar
  Подписаться
Уведомление о
