Какие особенности установки счетчика электроэнергии и устройства автоматического отключения на вводе?
О компании » Вопросы и ответы » Какие особенности установки счетчика электроэнергии и устройства автоматического отключения на вводе?
Монтаж счетчиков и устройств автоматического отключения осуществляется согласно требованиям ПУЭ. Место их установки определяется исходя из типа объекта и его планировки и должно быть согласовано с энергосбытом. Обычно, перед счетчиком электроэнергии электромонтажниками ставится вводной автомат. Счетчик электроэнергии и вводной автомат устанавливаются в пластиковый короб, который пломбируется инспектором энергосбыта или другим уполномоченным лицом. Это делается для исключения незаконного подключения к электромагистрали в обход счетчика. Наша электролаборатория проверит правильность установки Вашего электросчётчика и выдаст технический отчёт.
Ссылка на нормативную базу:
ПУЭ п. 1.5.6. Счетчики для расчета электроснабжающей организации с потребителями электроэнергии рекомендуется устанавливать на границе раздела сети (по балансовой принадлежности) электроснабжающей организации и потребителя.
На вновь устанавливаемых трехфазных счетчиках должны быть пломбы государственной поверки с давностью не более 12 мес, а на однофазных счетчиках – с давностью не более 2 лет.
ПУЭ п. 1.5.27. Счетчики должны размещаться в легко доступных для обслуживания сухих помещениях, в достаточно свободном и не стесненном для работы месте с температурой в зимнее время не ниже 0 °С.
Счетчики общепромышленного исполнения не разрешается устанавливать в помещениях, где по производственным условиям температура может часто превышать +40 °С, а также в помещениях с агрессивными средами.
Допускается размещение счетчиков в неотапливаемых помещениях и коридорах распределительных устройств электростанций и подстанций, а также в шкафах наружной установки. При этом должно быть предусмотрено стационарное их утепление на зимнее время посредством утепляющих шкафов, колпаков с подогревом воздуха внутри них электрической лампой или нагревательным элементом для обеспечения внутри колпака положительной температуры, но не выше +20 °С.
ПУЭ п. 1.5.29. Счетчики должны устанавливаться в шкафах, камерах комплектных распределительных устройств (КРУ, КРУН), на панелях, щитах, в нишах, на стенах, имеющих жесткую конструкцию.
Допускается крепление счетчиков на деревянных, пластмассовых или металлических щитках.
Высота от пола до коробки зажимов счетчиков должна быть в пределах 0,8 – 1,7 м. Допускается высота менее 0,8 м, но не менее 0,4 м.
ПУЭ п. 1.5.30. В местах, где имеется опасность механических повреждений счетчиков или их загрязнения, или в местах, доступных для посторонних лиц (проходы, лестничные клетки и т.п.), для счетчиков должен предусматриваться запирающийся шкаф с окошком на уровне циферблата. Аналогичные шкафы должны устанавливаться также для совместного размещения счетчиков и трансформаторов тока при выполнении учета на стороне низшего напряжения (на вводе у потребителей).
ПУЭ п. 1.5.32. Электропроводки к счетчикам должны отвечать требованиям, приведенным в гл. 2.1 и 3.4.
ПУЭ п. 1.5.33. В электропроводке к расчетным счетчикам наличие паек не допускается.
ПУЭ п. 1.5.34. Сечения проводов и кабелей, присоединяемых к счетчикам, должны приниматься в соответствии с 3.4.4 (см. также 1.5.19).
ПУЭ п. 1.5.35. При монтаже электропроводки для присоединения счетчиков непосредственного включения около счетчиков необходимо оставлять концы проводов длиной не менее 120 мм. Изоляция или оболочка нулевого провода на длине 100 мм перед счетчиком должна иметь отличительную окраску.
ПУЭ п. 1.5.36. Для безопасной установки и замены счетчиков в сетях напряжением до 380 В должна предусматриваться возможность отключения счетчика установленными до него на расстоянии не более 10 м коммутационным аппаратом или предохранителями. Снятие напряжения должно предусматриваться со всех фаз, присоединяемых к счетчику.
Трансформаторы тока, используемые для присоединения счетчиков на напряжении до 380В, должны устанавливаться после коммутационных аппаратов по направлению потока мощности.
ПУЭ п. 1.5.37. Заземление (зануление) счетчиков и трансформаторов тока должно выполняться в соответствии с требованиями гл. 1.7. При этом заземляющие и нулевые защитные проводники от счетчиков и трансформаторов тока напряжением до 1 кВ до ближайшей сборки зажимов должны быть медными.
ПУЭ п. 7.1.24. ВУ, ВРУ, ГРЩ должны иметь аппараты защиты на всех вводах питающих линий и на всех отходящих линиях,
Автоматический выключатель следует рассматривать как аппарат защиты и управления.
ПУЭ п. 7.1.26. Аппараты управления, независимо от их наличия в начале питающей линии, должны быть установлены на вводах питающих линий в торговых помещениях, коммунальных предприятиях, административных помещениях и т.п., а также в помещениях потребителей, обособленных в административно-хозяйственном отношении.
ПУЭ п. 7.1.59. В жилых зданиях следует устанавливать один одно- или трехфазный расчетный счетчик (при трехфазном вводе) на каждую квартиру.
ПУЭ п. 7.1.61. В общественных зданиях расчетные счетчики электроэнергии должны устанавливаться на ВРУ (ГРЩ) в точках балансового разграничения с энергоснабжающей организацией. При наличии встроенных или пристроенных трансформаторных подстанций, мощность которых полностью используется потребителями данного здания, расчетные счетчики должны устанавливаться на выводах низшего напряжения силовых трансформаторов на совмещенных щитах низкого напряжения, являющихся одновременно ВРУ здания.
ВРУ и приборы учета разных абонентов, размещенных в одном здании, допускается устанавливать в одном общем помещении. По согласованию с энергоснабжающей организацией расчетные счетчики могут устанавливаться у одного из потребителей, от ВРУ которого питаются прочие потребители, размещенные в данном здании. При этом на вводах питающих линий в помещениях этих прочих потребителей следует устанавливать контрольные счетчики для расчета с основным абонентом.
ПУЭ п. 7.1.63. Расчетные квартирные счетчики рекомендуется размещать совместно с аппаратами защиты (автоматическими выключателями, предохранителями).
При установке квартирных щитков в прихожих квартир счетчики, как правило, должны устанавливаться на этих щитках, допускается установка счетчиков на этажных щитках.
Отключающие аппараты для снятия напряжения с расчетных счетчиков, расположенных в квартирах, должны размещаться за пределами квартиры.
ПУЭ п. 7.1.65. После счетчика, включенного непосредственно в сеть, должен быть установлен аппарат защиты. Если после счетчика отходит несколько линий, снабженных аппаратами защиты, установка общего аппарата защиты не требуется.
ПУЭ п. 7.1.66. Рекомендуется оснащение жилых зданий системами дистанционного съема показаний счетчиков.
www.megaomm.ru
Общие требования к местам установки приборов учета:
1. Приборы учета подлежат установке на границах балансовой принадлежности объектов электроэнергетики (энергопринимающих устройств) смежных субъектов розничного рынка:
– потребителей,
– производителей электрической энергии (мощности) на розничных рынках,
– сетевых организаций,
имеющих общую границу балансовой принадлежности.
При отсутствии технической возможности установки прибора учета на границе балансовой принадлежности объектов электроэнергетики (энергопринимающих устройств) смежных субъектов розничного рынка прибор учета подлежит установке в месте, максимально приближенном к границе балансовой принадлежности, в котором имеется техническая возможность его установки.
При этом по соглашению между смежными субъектами розничного рынка прибор учета, подлежащий использованию для определения объемов потребления (производства, передачи) электрической энергии одного субъекта, может быть установлен в границах объектов электроэнергетики (энергопринимающих устройств) другого смежного субъекта.
В случае если прибор учета, в том числе коллективный (общедомовой) прибор учета в многоквартирном доме, расположен не на границе балансовой принадлежности объектов электроэнергетики (энергопринимающих устройств) смежных субъектов розничного рынка, то объем потребления (производства, передачи) электрической энергии, определенный на основании показаний такого прибора учета, в целях осуществления расчетов по договору подлежит корректировке на величину потерь электрической энергии, возникающих на участке сети от границы балансовой принадлежности объектов электроэнергетики (энергопринимающих устройств) до места установки прибора учета. При этом расчет величины потерь осуществляется сетевой организацией в соответствии с актом уполномоченного федерального органа, регламентирующим расчет нормативов технологических потерь электрической энергии при ее передаче по электрическим сетям.
(Основание п. 144 ПП РФ №442 от 04.05.2012).
2. Места установки, схемы подключения и метрологические характеристики приборов учета должны соответствовать требованиям, установленным законодательством Российской Федерации об обеспечении единства измерений и о техническом регулировании.
(Основание п. 147 ПП РФ №442 от 04.05.2012).
3. Приборы учета должны устанавливаться в шкафах, камерах комплектных распределительных устройствах (КРУ, КРУН), на панелях, щитах, в нишах, на стенах, имеющих жесткую конструкцию.
Допускается крепление приборов учета на деревянных, пластмассовых или металлических щитках.
Высота от пола до коробки зажимов приборов учета должна быть в пределах 0,8-1,7 м. Допускается высота менее 0,8 м, но не менее 0,4 м.
(Основание ПУЭ п.1.5.29).
4. Для безопасной установки и замены приборов учета в сетях напряжением до 380 В должна предусматриваться возможность отключения прибора учета установленными до него на расстоянии не более 10 м коммутационным аппаратом или предохранителями. Снятие напряжения должно предусматриваться со всех фаз, присоединяемых к прибору учета. Трансформаторы тока, используемые для присоединения приборов учета на напряжении до 380 В, должны устанавливаться после коммутационных аппаратов по направлению потока мощности.
(Основание ПУЭ п.1.5.36).
5. Для безопасной замены прибора учета, непосредственно включаемого в сеть, перед каждым прибором учета должен предусматриваться коммутационный аппарат для снятия напряжения со всех фаз, присоединенных к нему.
Отключающие аппараты для снятия напряжения с расчетных приборов учета, расположенных в квартирах, должны размещаться за пределами квартиры
(Основание ПУЭ п.7.1.64).
6. После прибора учета, включенного непосредственно в сеть, должен быть установлен аппарат защиты. Если после прибора учета отходит несколько линий, снабженных аппаратами защиты, установка общего аппарата защиты не требуется.
(Основание ПУЭ п.7.1.65).
7. Рекомендуется оснащение жилых зданий системами дистанционного съема показаний приборов учета.
(Основание ПУЭ п.7.1.66).
8. Расчетные приборы учета в общественных зданиях, в которых размещено несколько потребителей электроэнергии, должны предусматриваться для каждого потребителя, обособленного в административно-хозяйственном отношении (ателье, магазины, мастерские, склады, жилищно-эксплуатационные конторы и т.п.). (Основание ПУЭ п.7.1.60).
9. В общественных зданиях расчетные приборы учета электроэнергии должны устанавливаться на ВРУ (ГРЩ) в точках балансового разграничения с энергоснабжающей организацией. При наличии встроенных или пристроенных трансформаторных подстанций, мощность которых полностью используется потребителями данного здания, расчетные приборы учета должны устанавливаться на выводах низшего напряжения силовых трансформаторов на совмещенных щитах низкого напряжения, являющихся одновременно ВРУ здания.
ВРУ и приборы учета разных абонентов, размещенных в одном здании, допускается устанавливать в одном общем помещении. По согласованию с энергоснабжающей организацией расчетные приборы учета могут устанавливаться у одного из потребителей, от ВРУ которого питаются прочие потребители, размещенные в данном здании. При этом на вводах питающих линий в помещениях этих прочих потребителей следует устанавливать контрольные приборы учета для расчета с основным абонентом.
(Основание ПУЭ п.7.1.61).
10. Расчетные приборы учета для общедомовой нагрузки жилых зданий (освещение лестничных клеток, контор домоуправлений, дворовое освещение и т.п.) рекомендуется устанавливать в шкафах ВРУ или на панелях ГРЩ.
(Основание ПУЭ п.7.1.62).
11. В жилых зданиях следует устанавливать один одно- или трехфазный расчетный прибор учета (при трехфазном вводе) на каждую квартиру
(Основание ПУЭ п.7.1.59).
12. Расчетные квартирные приборы учета рекомендуется размещать совместно с аппаратами защиты (автоматическими выключателями, предохранителями).
При установке квартирных щитков в прихожих квартир приборы учета, как правило, должны устанавливаться на этих щитках, допускается установка счетчиков на этажных щитках.
(Основание ПУЭ п.7.1.63).
Требования к местам установки приборов учёта производителей электрической энергии на розничном рынке:
1. Субъект розничных рынков, владеющий на праве собственности или на ином законном основании объектом по производству электрической энергии (мощности) и энергопринимающими устройствами, соединенными принадлежащими этому субъекту на праве собственности или на ином законном основании объектами электросетевого хозяйства, по которым осуществляется передача всего или части объема электрической энергии, потребляемой указанными энергопринимающими устройствами такого субъекта, в целях участия на розничных рынках в отношениях по продаже электрической энергии (мощности), произведенной на принадлежащих ему объектах по производству электрической энергии (мощности), обязан обеспечить раздельный почасовой учет производства и собственного потребления электрической энергии в соответствии с требованиями настоящего документа.
(Основание п. 63 ПП РФ №442).
2. Приборы учета объемов производства электрической энергии производителями электрической энергии (мощности) на розничных рынках должны устанавливаться в местах присоединения объектов по производству электрической энергии (мощности) к энергопринимающим устройствам и (или) иным объектам электроэнергетики производителя электрической энергии (мощности) на розничном рынке, а также на границе балансовой принадлежности производителя электрической энергии (мощности) на розничном рынке и смежных субъектов (потребителей, сетевых организаций).
(Основание п. 141 ПП РФ №442).
esbt74.ru
Высота установки электросчетчика согласно ПУЭ и ГОСТ
Антон спрашивает:
Добрый день! Живу в новостройке. Когда делал ремонт, друг перенёс мне счётчик учета электроэнергии и установил его над входной дверью. Пломба осталась на месте. Никакие службы не вызывали, все сделали сами. На днях должна быть первая проверка счетчиков УК. Могут ли быть проблемы с УК, или ещё с кем?И если да, то какие))) как исправить ситуацию? То что он висит точно выше, чем 1,7м от пола, это понятно. На это есть аргумент, что для физ.лиц это лишь рекомендация и т. д.
Если в нормативных документах написано «рекомендуется», то можно не соблюдать, здесь написано ДОЛЖНЫ.ГОСТ Р 51732-2001 Устройства вводно-распределительные для жилых и общественных зданий. Общие технические условия
«6.2.26 Органы управления аппаратов в одно- и многопанельных ВРУ должны располагаться на высоте от 600 до 1800 мм от нижнего основания; шкалы счетчиков — на высоте 1000-1800 мм.»
В его актуализированном варианте, который называется ГОСТ 32396-2013, раздел 6 «Общие требования», подраздел 6.2. «Конструкция», пункт 6.2.26 сказано:
«Органы управления аппаратов в одно- и многопанельных ВРУ должны располагаться на высоте от 600 до 1800 мм от нижнего основания; коробки зажимов счетчика на высоте 800-1700 мм»
При этом согласно ПУЭ пункту 1.5.29:
«Счетчики должны устанавливаться в шкафах, камерах комплектных распределительных устройствах (КРУ, КРУП), на панелях, щитах, в нишах, на стенах, имеющих жесткую конструкцию.
Допускается крепление счетчиков на деревянных, пластмассовых или металлических щитках.
Высота от пола до коробки зажимов счетчиков должна быть в пределах 0,8-1,7 м. Допускается высота менее 0,8 м, но не менее 0,4 м.»
Вы видите здесь пометку для физических или юридических лиц? Уточняйте этот вопрос в УК, поскольку судя по обсуждениям в интернете у людей висит и на 3-х метровой высоте…
samelectrik.ru
Требования к приборам учета и их установке
Требования к приборам учета и их установке
1. Требования к классу точности и функционалу электросчётчиков:
-Для учета электрической энергии, потребляемой гражданами, а также на границе раздела объектов электросетевого хозяйства и внутридомовых инженерных систем многоквартирного дома подлежат использованию приборы учета класса точности 2,0 и выше. (ОПФРРЭЭ п.138).
-В многоквартирных домах, присоединение которых к объектам электросетевого хозяйства осуществляется вновь, на границе раздела объектов электросетевого хозяйства и внутридомовых инженерных систем подлежат установке коллективные (общедомовые) приборы учета класса точности 1,0 и выше (ОПФРРЭЭ п.138).
-Для учета электрической энергии, потребляемой потребителями (кроме граждан-потребителей), а также в точках присоединения объектов электросетевого хозяйства одной сетевой организации к объектам электросетевого хозяйства другой сетевой организации с максимальной мощностью менее 670 кВт, подлежат использованию приборы учета класса точности (ОПФРРЭЭ п.139).:
-для точек присоединения к объектам электросетевого хозяйства напряжением от 0,4кВ до 35 кВ – 1,0 и выше;
-для точек присоединения к объектам электросетевого хозяйства напряжением от 110 кВ и выше – 0,5S и выше.
-Для учета электрической энергии, потребляемой потребителями, а так же в точках присоединения объектов электросетевого хозяйства одной сетевой организации к объектам электросетевого хозяйства другой сетевой организации с максимальной мощностью не менее 670 кВт, подлежат использованию приборы учета, позволяющие измерять почасовые объемы потребления электрической энергии, класса точности 0,5S и выше, обеспечивающие хранение данных о почасовых объемах потребления электрической энергии за последние 90 дней и более. (ОПФРРЭЭ п.139).
-Для учета объемов производства электрической энергии производителями электрической энергии (мощности) на розничных рынках подлежат использованию приборы учета, позволяющие измерять почасовые объемы производства электрической энергии, класса точности 0,5S и выше, обеспечивающие хранение данных о почасовых объемах производства электрической энергии (мощности) за последние 90 дней и более. (ОПФРРЭЭ п.141).
2. Требования к местам установки электросчётчиков
-Приборы учета подлежат установке на границах балансовой принадлежности объектов электроэнергетики (энергопринимающих устройств). При отсутствии технической возможности установки прибора учета на границе балансовой принадлежности объектов электроэнергетики (энергопринимающих устройств) смежных субъектов розничного рынка прибор учета подлежит установке в месте, максимально приближенном к границе балансовой принадлежности, в котором имеется техническая возможность его установки. (ОПФРРЭЭ п.144).
-Счётчики должны размещаться в легко доступных для обслуживания сухих помещениях, в достаточно свободном и не стесненном для работы месте. Счетчики общепромышленного исполнения не разрешается устанавливать в помещениях, где по производственным условиям температура может часто превышать +40°С, а также в помещениях с агрессивными средами. Допускается размещение счетчиков в не отапливаемых помещениях и коридорах распределительных устройств электростанций и подстанций, а также в шкафах наружной установки. В случае, если приборы не предназначены для использования в условиях отрицательных температур, должно быть предусмотрено стационарное их утепление на зимнее время посредством утепляющих шкафов, колпаков с подогревом воздуха внутри них электрической лампой или нагревательным элементом для обеспечения внутри колпака положительной температуры, но не выше +20°С (ПУЭ п.1.5.27).
-Счётчики должны устанавливаться в шкафах, камерах комплектных распределительных устройствах (КРУ, КРУП), на панелях, щитах, в нишах, на стенах, имеющих жесткую конструкцию. Высота от пола до коробки зажимов счетчиков должна быть в пределах 0,8-1,7 м. Допускается высота менее 0,8 м, но не менее 0,4 м (ПУЭ п.1.5.29) (за исключением вариантов технического решения установки ПУ в точке присоединения на опоре ВЛ-0,4 кВ).
-Конструкции и размеры шкафов, ниш, щитков и т. п. должны обеспечивать удобный доступ к зажимам счетчиков и трансформаторов тока. Кроме того, должна быть обеспечена возможность удобной замены счетчика. Конструкция его крепления должна обеспечивать возможность установки и съёма счетчика с лицевой стороны (ПУЭ п.1.5.31).
-При наличии на объекте нескольких присоединений с отдельным учетом электроэнергии на панелях счетчиков должны быть надписи наименований присоединений (ПУЭ п.1.5.38).
3 Способ и схема подключения электросчётчиков
-На присоединениях 0,4 кВ при нагрузке до 100А включительно применять ПУ прямого включения.
-При трёхфазном вводе использовать трёхэлементные ПУ (ПУЭ п. 1.5.13).
4. Требования к поверке электросчётчиков
-На вновь устанавливаемых трёхфазных счётчиках должны быть пломбы государственной поверки с давностью не более 12 мес., а на однофазных счётчиках – с давностью не более 2 лет (ПУЭ п.1.5.13). Наличие действующей поверки ПУ подтверждается предоставлением подтверждающего документа – паспорта-формуляра на ПУ или свидетельства о поверке. В документах на ПУ должны быть отметки о настройках тарифного расписания и местного времени.
5. Требования к измерительным трансформаторам тока
-Класс точности – не ниже 0,5 (ОПФРРЭЭ п.139).
-При полукосвенном подключении счётчика необходимо устанавливать трансформаторы тока во всех фазах.
-Значения номинального вторичного тока должны быть увязаны с номинальными токами приборов учёта. 25- 40 % загрузки.
-Трансформаторы тока, используемые для присоединения счётчиков на напряжении до 0,4 кВ, должны устанавливаться после коммутационных аппаратов по направлению потока мощности (ПУЭ п.1.5.36).
-Выводы вторичных измерительных обмоток трансформаторов тока должны быть изолированы от без контрольного закорачивания клемм или разрыва цепи, при помощи крышек и экранов под опломбировку (ПТЭЭП п.2.11.18).
-Для обеспечения безопасности работ, проводимых в цепях измерительных приборов, устройств релейной защиты и электроавтоматики, вторичные цепи (обмотки) измерительных трансформаторов тока должны иметь постоянные заземления. (ПОТ РМ п.8.1)
-Заземление во вторичных цепях трансформаторов тока следует предусматривать на зажимах трансформаторов тока (ПУЭ п.3.4.23).
-Выбор места и способа установки должен обеспечивать возможность визуального считывания с таблички (табличек) ТТ всех данных, указанных в соответствии с ГОСТ 7746–2001, без проведения работ по демонтажу или отключению оборудования (ГОСТ 18620-86 п.3.2).
-Трансформатор тока должен иметь действующую поверку первичную (заводскую) или периодическую (в соответствии с межповерочным интервалом, указанным в описании типа данного средства измерения). Наличие действующей поверки подтверждается предоставлением оригиналов паспортов или свидетельств о поверке ТТ с протоколами поверки (ПТЭЭП 2.11.11).
6. Требования к измерительным трансформаторам напряжения
-Класс точности – не ниже 0,5 (ОПФРРЭЭ п.139).
-При трёхфазном вводе применять трёхфазные ТН или группы из однофазных ТН.
-Для сохранности измерительных цепей должна быть предусмотрена возможность опломбировки решеток и дверец камер, где установлены предохранители (устанавливаются предохранители с сигнализацией их срабатывания (ПУЭ п. 3.4.28) на стороне высокого и низкого напряжения ТН, а также рукояток приводов разъединителей ТН). При невозможности опломбировки камер, пломбируются выводы ТН. (ПТЭЭП п.2.11.18).
-Для обеспечения безопасности работ, проводимых в цепях измерительных приборов, устройств релейной защиты и электроавтоматики, вторичные цепи (обмотки) измерительных трансформаторов напряжения должны иметь постоянные заземления (ПОТ РМ п.8.1).
-Вторичные обмотки трансформатора напряжения должны быть заземлены соединением нейтральной точки или одного из концов обмотки с заземляющим устройством. Заземление вторичных обмоток трансформатора напряжения должно быть выполнено, как правило, на ближайшей от трансформатора напряжения сборке зажимов или на зажимах трансформатора напряжения (ПУЭ п.3.4.24).
-Выбор места и способа установки должен обеспечивать возможность визуального считывания с таблички (табличек) ТН всех данных, указанных в соответствии с ГОСТ 1983–2001, без проведения работ по демонтажу или отключению оборудования.
-ТН должен иметь действующую поверку первичную (заводскую) или периодическую (в соответствии с межповерочным интервалом, указанным в описании типа данного средства измерения). Наличие действующей поверки подтверждается предоставлением оригиналов паспортов или свидетельств о поверке ТН с протоколами поверки (ПТЭЭП 2.11.11).
7. Требования к измерительным цепям
-В электропроводке к расчетным счетчикам наличие паек не допускается (ПУЭ п.1.5.33).
-Электропроводка должна соответствовать условиям окружающей среды, назначению и ценности сооружений, их конструкции и архитектурным особенностям. Электропроводка должна обеспечивать возможность легкого распознания по всей длине проводников по цветам:
голубого цвета – для обозначения нулевого рабочего или среднего проводника электрической сети;
двухцветной комбинации зелено-желтого цвета – для обозначения защитного или нулевого защитного проводника;
двухцветной комбинации зелено-желтого цвета по всей длине с голубыми метками на концах линии, которые наносятся при монтаже – для обозначения совмещенного нулевого рабочего и нулевого защитного проводника;
черного, коричневого, красного, фиолетового, серого, розового, белого, оранжевого, бирюзового цвета – для обозначения фазного проводника (ПУЭ п.2.1.31).
-Монтаж цепей постоянного и переменного тока в пределах щитовых устройств (панели, пульты, шкафы, ящики и т. п.), а также внутренние схемы соединений приводов выключателей, разъединителей и других устройств по условиям механической прочности должны быть выполнены проводами или кабелями с медными жилами. Применение проводов и кабелей с алюминиевыми жилами для внутреннего монтажа щитовых устройств не допускается (ПУЭ п.3.4.12).
-Для сохранности измерительных цепей должна быть предусмотрена возможность опломбировки промежуточных клеммников, испытательных блоков, коробок и других приборов, включаемых в измерительные цепи ПУ, при этом необходимо минимизировать применение таких устройств (ПТЭЭП п.2.11.18).
-При полукосвенном включении счётчика проводники цепей напряжения подсоединять к шинам посредством отдельного технологического болтового присоединения, в непосредственной близости от трансформатора тока данного измерительного комплекса. Места присоединения цепей напряжения счётчика к токоведущим частям сети должны быть изолированы от без контрольного отсоединения. (ПТЭЭП п.2.11.18).
-Нагрузка вторичных обмоток измерительных трансформаторов, к которым присоединяются счетчики, не должна превышать номинальных значений.
-Сечение и длина проводов и кабелей в цепях напряжения расчетных счетчиков должны выбираться такими, чтобы потери напряжения в этих цепях составляли не более 0,25% номинального напряжения. (ПУЭ п.1.5.19).
-Для косвенной схемы подключения прибора учета вторичные цепи следует выводить на самостоятельные сборки зажимов или секции в общем ряду зажимов. При отсутствии сборок с зажимами необходимо устанавливать испытательные блоки. Зажимы должны обеспечивать закорачивание вторичных цепей трансформаторов тока, отключение токовых цепей счетчика и цепей напряжения в каждой фазе счетчиков при их замене или проверке, а также включение образцового счетчика без отсоединения проводов и кабелей. Конструкция сборок и коробок зажимов расчетных счетчиков должна обеспечивать возможность их пломбирования. (ПУЭ п.1.5.23).
-При полукосвенном включении счетчика, в качестве проводника вторичных цепей к трансформаторам тока следует применять кабель ВВГ 3 * 2,5 мм 2 с изоляцией жил разного цвета.
8. Требования к вводным устройствам и к коммутационным аппаратам на вводе
-Должна обеспечиваться возможность полного визуального осмотра со стационарных площадок вводных устройств, ВЛ, КЛ, а также вводных до учётных электропроводок оборудования для выявления до учётного подключения электроприёмников. Конструкция вводных устройств согласовывается отделом оптимизации балансов АО «Горэлектросеть», отвечающей за организацию учёта, на проектной стадии работ по предоставленным потребителем проектным документам (с чертежами, планами расположения оборудования). Места возможного до учётного подключения должны быть изолированы путём пломбировки камер, ячеек, шкафов и др. (ПТЭЭП п.2.11.18).
-При нагрузке до 100А включительно, исключать установку рубильников до места установки узла учета (ПУЭ п.1.5.36).
-Для безопасной установки и замены счётчиков в сетях напряжением до 0,4 кВ, должна предусматриваться установка коммутационных аппаратов на расстоянии не более 10 м от ПУ (ПУЭ п.1.5.36), с возможностью опломбировки (ПТЭЭП п.2.11.18).
-Установку аппаратуры АВР, ОПС и другой автоматики предусматривать после места установки узла учета.
9. Допуск в эксплуатацию ПКУ. Ответственность за сохранность
Каждый измерительный комплекс для использования в расчётах за электроэнергию должен пройти процедуру допуска в эксплуатацию, согласно (ОПФРРЭЭ п.152-154). По результатам допуска в эксплуатацию ИК, персоналом АО «Горэлектросеть» оформляется соответствующий акт. При положительном решении о допуске ИК, персонал АО «Горэлектросеть» устанавливает знаки визуального контроля (пломбы, наклейки, и т. п.) на места указанные в выше перечисленных требованиях к ПУ, для исключения возможности искажения данных о прохождении фактических объёмов электроэнергии. Информация об установленных знаков визуального контроля заносится в акт допуска в эксплуатацию ПКУ.
Собственник ИК установленного в зоне своей балансовой принадлежности сети, несёт ответственность за сохранность приборов коммерческого учёта, пломб Госстандарта России и знаков визуального контроля АО «Горэлектросеть». В случае любых их повреждений, или утраты, ИК теряет статус коммерческого (расчётного), а в отношении данного собственника ИК производится перерасчёт за электроэнергию предусмотренный (ОПФРРЭЭ п.195).
Расшифровка аббревиатуры ссылок нормативных актов
ОПФРРЭЭ – Основные положения функционирования розничных рынков электрической энергии
ПУЭ – Правила устройства электроустановок
ПТЭЭП – Правила эксплуатации электроустановок потребителей
ПОТРМ – Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок
www.zao-ges.ru
Электросчетчик на улице – правомерно ли требование выноса счетчика на улицу?
Из представленного материала читатель узнает: вправе ли энергосбытовая компания требовать установки счетчика на улице; какой прибор выбрать, где и как его монтировать, какие правила необходимо соблюсти, можно ли отказаться от установки устройства вне дома.
Содержание статьи:
- Установка счетчика электроэнергии на улице: что нужно знать?
- Заставляют выносить счетчик на улицу: законно ли это?
- Где лучше установить электросчетчик на улице?
- Какой электросчетчик выбрать для установки на улице?
- Как правильно установить счетчик электроэнергии на улице?
- Можно ли отказаться от выноса счетчика на улицу?

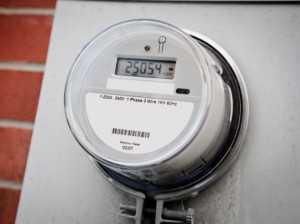

Установка счетчика электроэнергии на улице: что нужно знать?
Существуют определенные правила и тонкости, которые нужно знать перед монтажом электосчетчика.
Устройства бывают электронными и индукционными. Вторые — менее точные, поэтому их заменяют электронными.
Перед покупкой нужно проверить целостность пломбы и уточнить срок ее установки.
Если монтируется общедомовой прибор, следует согласовать действия с соседями.
Установить счетчик может электромонтажник.
Перед началом работ нужно запросить у энергосбытовой компании договор на оказание услуг. Он содержит требования по установке, комплекс действий, права и обязательства сторон.
Заставляют выносить счетчик электроэнергии на улицу: законно ли требование в России, и кому это выгодно?
Поставщики электроэнергии требуют монтировать счетчики на улице для удобства их осмотра и снятия показаний.
Кроме того, при температуре воздуха ниже нуля прибор часто работает не в пользу граждан. Погрешность достигает 10% и более. Это «на руку» сбытовой компании. Установленные таким образом счетчики быстрее выходят из строя, соответственно – возрастают расходы собственников на их замену, монтаж и опломбировку.
Потребители задаются вопросом: законна ли такая установка?
Условия энергетиков по монтированию устройств вне помещений незаконны!
Они идут вразрез со следующими нормативными актами:
1. П. 1.5.27 ПУЭ (правил устройства электроустановок)
В документе говорится, что счетчик следует устанавливать в легкодоступном для техобслуживания сухом помещении с температурой зимой не ниже нулевой отметки.
Вынос прибора на улицу подвергает его влиянию атмосферных осадков и низких температур.
2. П. 1.5.29 ПУЭ
Допустимая высота монтажа счетчика находится в интервале от 0,4 до 1,7 м от пола.
Рекомендации энергетиков установить счетчик повыше для его сохранности нарушают данную норму и создают значительные неудобства собственнику при ежемесячном снятии показаний расхода электроэнергии.
3. Ст. 210 ГК РФ
Собственник отвечает за сохранность своего имущества, если иное не предусмотрено договором.
Выдвигая требования установить прибор на улице, энергосбытовая компания лишает владельца возможности сохранить его. Доступ к уличному электросчетчику имеют все желающие, в т. ч. хулиганы и воры.
На основании вышеизложенного, собственник вправе отказаться от монтажа устройства вне помещения.
Где лучше установить электросчетчик на улице?
В коттедже или на даче устройство можно закрепить на столбе, опоре, фасаде здания.
Есть определенные нормы монтажа прибора вне помещения и параметры крепления подвесной линии:
- Дистанция от стойки крепления до вводного модуля должна составлять не более 25 м.
- В низшей точке высота ответвления должна быть более 6 м. в местах движения транспорта, а над дорожками для пешеходов — более 3,5 м.
- Наиболее низкое место крепления кабелей к строению должно составлять более 2,75 м.
Установка прибора на столб производится после поступления разрешения от поставщика электроэнергии. Все работы должен производить лицензированный специалист.
Здание подключается к опоре с помощью кабеля. Снаружи он обладает изоляцией и защищен от влияния неблагоприятных погодных явлений.
Электроустройства на столбах и опорах помещают в металлические, либо пластиковые, короба. Провода ввода в помещение прокладывают в трубе из металла. Для исключения поражения человека током все металлические конструкции соединяются с заземляющим контуром.
Столб, к которому крепится счетчик, должен быть надежно установлен.
При монтаже учетного устройства на фасад строения следует соблюдать те же нормы, что и при установке его на опору.
Обязательно наличие разрешения поставщика электроэнергии.
Какой электросчетчик выбрать для установки на улице?
Существуют бытовые счетчики электроэнергии, рассчитанные на установку вне дома. Они способны выдерживать колебания температуры воздуха, сохраняя при этом точность показаний.
Устройства бывают одно- и многотарифными, одно- или трехфазными.
Счетчики для улицы бывают разной мощности.
Для ее определения нужно рассчитать суммарную мощность всех электроприборов в помещении. Если она ниже 10 кВт, то подойдет счетчик на 60 А, если больше — на 100 А. Класс точности должен быть не ниже 2,0.
Сейчас выпускаются устройства, прекрасно работающие и при низких температурах.
При покупке установочного бокса нужно обратить особое внимание на его герметичность. Наличие подогрева необязательно.
Влагостойкий ящик должен иметь степень защиты не менее IР53-IР54.
Бокс следует выбирать с учетом конструкции счетчика.
Необходимо наличие окошка на дверце для снятия показаний.
В качестве уличного варианта больше всего подойдет однофазный электросчетчик — для небольшого дома и дачи, либо трехфазный — для многоэтажного коттеджа с бассейном, сауной и т. д.
В последнем случае главное грамотно подключить устройство и равномерно распределить нагрузку на контуры сети.
Электрические счетчики обладают более высоким классом точности, чем индукционные. Показания остаются стабильными при перепадах температур на протяжении всего срока эксплуатации.
При подборе типа крепления прибора лучше отдать предпочтение DIN-рейке. Она является универсальной.
Перед покупкой нужно обратить внимание на пломбу и дату последней поверки. Ее давность не должна превышать двух лет — для однофазных устройств и 1 года — для трехфазных.
Как правильно установить счетчик электроэнергии на улице: правила установки
Для монтажа электросчетчика можно вызвать специалиста.
Если же хозяин дома знает, как правильно произвести монтаж прибора, он может сделать это самостоятельно. Для этого необходимо соблюдать технику безопасности и действовать по нижеприведенной схеме.
Шаг 1. Заявка в энергосбытовую организацию
Поставщик готовит необходимые документы, соглашение, присваивает лицевой счет для расчетов за электроэнергию. Снабженец выдает потребителю технические бумаги.
В них указывают:
- Тип счетчика.
- Автомат защиты ввода.
- Сечение и метраж провода.
- Название установочной панели (бокса).
Шаг 2. Установка счетчика
Получив техдокументы, можно монтировать прибор. При самостоятельном монтаже следует подготовить необходимые материалы и элементы.
Снаружи дома или на столбе закрепляют ЯУР-НГ (наружный распределительный ящик). Он снабжен нужными для крепления эл. счетчика элементами.
При самостоятельном монтаже устройства нужно соблюдать определенные правила:
- Перед началом работ отключить сетевую линию.
- Высота установки должна составлять 0,8-1,7 м.
- При температуре ниже 5° показания прибора некорректны. Следует подумать о приобретении отапливаемого электрощитка.
- Входная электрическая цепь подключается к автомату защиты линии, а затем к счетчику.
- Необходимо защитное заземление. При дисбалансе фаз или коротком замыкании электроника в доме не пострадает.
- Выход счетчика подключается на вводный автомат.
- Счетчик должен располагаться на расстоянии не менее метра от газопровода и линии водоснабжения.
- Пробное включение.
Шаг 3. Заявление на допуск прибора к использованию
Документ составляет потребитель в офисе энергосбытовой компании. Его можно отправить заказным письмом с уведомлением.
В заявлении отражается следующая информация:
- ФИО заявителя.
- Номер договора (счета).
- Адрес и телефон физического лица.
- Дата и подпись.
Шаг 4. Составление акта результатов осмотра и пломбировка устройства
Документ оформляет представитель поставщика. В нем сообщается об оказании услуги по технологическому присоединению счетчика, ее стоимость, технические характеристики подсоединения, данные прибора и начальные показания.
Расчеты за электричество производятся с указанной в акте даты.
Важно! При первичном монтаже электросчетчика его опломбировка производится бесплатно.
Можно ли отказаться от выноса счетчика электроэнергии на улицу?
Если хозяева дома не препятствуют энергетикам проводить осмотр и снимать показания счетчика, то выносить его на улицу нет необходимости.
Если в соглашении со снабженцами в качестве места установки указана придомовая территория, то потребитель может потребовать изменить этот пункт.
При этом нелишним будет упомянуть о нарушении вышеперечисленных законов.
Установка счетчика вне помещения производится только с согласия потребителя. Если он подпишет соглашение и акт на определение точки установки, то монтаж прибора на улице приобретает законную силу (ст. 421 ГК РФ).
Совет. Для изучения документации энергетиков можно воспользоваться помощью независимого эксперта.
Энергоснабжающая компания — это коммерческая организация. Ее задача — продать электроэнергию. Она не вправе заставить граждан нарушать нормы действующего законодательства.
Основное оружие потребителя — знание правил и законов РФ. Отказ от выноса электросчетчика на улицу — законное право каждого потребителя.
Итак, энергосбытовая компания не вправе требовать от потребителя установки электросчетчика на улице. Сделать это гражданин может только по собственному желанию.
Для монтажа прибора учета с соблюдением установленных законодательством РФ норм следует прибегнуть к помощи специалиста.
Остались вопросы? Просто позвоните нам:Санкт-Петербург
8 (812) 627-14-02;
Москва
8 (499) 350-44-31
pravo812.ru
Установка счетчиков и электропроводка к ним правила устройства электроустановок- раздел 1- общие правила (издание 7) (утв- приказом минэнерго РФ от 08-07-2002 204) (2019). Актуально в 2019 году
размер шрифта
ПРАВИЛА УСТРОЙСТВА ЭЛЕКТРОУСТАНОВОК- РАЗДЕЛ 1- ОБЩИЕ ПРАВИЛА (Издание 7) (утв- Приказом Минэнерго РФ от 08-07-2002 204) (2019) Актуально в 2018 году
1.5.27. Счетчики должны размещаться в легко доступных для обслуживания сухих помещениях, в достаточно свободном и не стесненном для работы месте с температурой в зимнее время не ниже 0°С.
Счетчики общепромышленного исполнения не разрешается устанавливать в помещениях, где по производственным условиям температура может часто превышать +40°С, а также в помещениях с агрессивными средами.
Допускается размещение счетчиков в неотапливаемых помещениях и коридорах распределительных устройств электростанций и подстанций, а также в шкафах наружной установки. При этом должно быть предусмотрено стационарное их утепление на зимнее время посредством утепляющих шкафов, колпаков с подогревом воздуха внутри них электрической лампой или нагревательным элементом для обеспечения внутри колпака положительной температуры, но не выше +20°С.
1.5.28. Счетчики, предназначенные для учета электроэнергии, вырабатываемой генераторами электростанций, следует устанавливать в помещениях со средней температурой окружающего воздуха +15 – +25°С. При отсутствии таких помещений счетчики рекомендуется помещать в специальных шкафах, где должна поддерживаться указанная температура в течение всего года.
1.5.29. Счетчики должны устанавливаться в шкафах, камерах комплектных распределительных устройствах (КРУ, КРУП), на панелях, щитах, в нишах, на стенах, имеющих жесткую конструкцию.
Допускается крепление счетчиков на деревянных, пластмассовых или металлических щитках.
Высота от пола до коробки зажимов счетчиков должна быть в пределах 0,8-1,7 м. Допускается высота менее 0,8 м, но не менее 0,4 м.
1.5.30. В местах, где имеется опасность механических повреждений счетчиков или их загрязнения, или в местах, доступных для посторонних лиц (проходы, лестничные клетки и т. п.), для счетчиков должен предусматриваться запирающийся шкаф с окошком на уровне циферблата. Аналогичные шкафы должны устанавливаться также для совместного размещения счетчиков и трансформаторов тока при выполнении учета на стороне низшего напряжения (на вводе у потребителей).
1.5.31. Конструкции и размеры шкафов, ниш, щитков и т. п. должны обеспечивать удобный доступ к зажимам счетчиков и трансформаторов тока. Кроме того, должна быть обеспечена возможность удобной замены счетчика и установки его с уклоном не более 1°. Конструкция его крепления должна обеспечивать возможность установки и съема счетчика с лицевой стороны.
1.5.32. Электропроводки к счетчикам должны отвечать требованиям, приведенным в гл. 2.1 и 3.4.
1.5.33. В электропроводке к расчетным счетчикам наличие паек не допускается.
1.5.34. Сечения проводов и кабелей, присоединяемых к счетчикам, должны приниматься в соответствии с 3.4.4 (см. также 1.5.19).
1.5.35. При монтаже электропроводки для присоединения счетчиков непосредственного включения около счетчиков необходимо оставлять концы проводов длиной не менее 120 мм. Изоляция или оболочка нулевого провода на длине 100 мм перед счетчиком должна иметь отличительную окраску.
1.5.36. Для безопасной установки и замены счетчиков в сетях напряжением до 380 В должна предусматриваться возможность отключения счетчика установленными до него на расстоянии не более 10 м коммутационным аппаратом или предохранителями. Снятие напряжения должно предусматриваться со всех фаз, присоединяемых к счетчику.
Трансформаторы тока, используемые для присоединения счетчиков на напряжении до 380 В, должны устанавливаться после коммутационных аппаратов по направлению потока мощности.
1.5.37. Заземление (зануление) счетчиков и трансформаторов тока должно выполняться в соответствии с требованиями гл. 1.7. При этом заземляющие и нулевые защитные проводники от счетчиков и трансформаторов тока напряжением до 1 кВ до ближайшей сборки зажимов должны быть медными.
1.5.38. При наличии на объекте нескольких присоединений с отдельным учетом электроэнергии на панелях счетчиков должны быть надписи наименований присоединений.
—www.zakonprost.ru
Требования к установке электросчетчиков в частном доме. Пуэ высота установки электросчетчика
Установка счетчиков и электропроводка к ним / ПУЭ 7 / Библиотека / Элек.ру
1.5.27. Счетчики должны размещаться в легко доступных для обслуживания сухих помещениях, в достаточно свободном и не стесненном для работы месте с температурой в зимнее время не ниже 0 °С.
Счетчики общепромышленного исполнения не разрешается устанавливать в помещениях, где по производственным условиям температура может часто превышать +40 °С, а также в помещениях с агрессивными средами.
Допускается размещение счетчиков в неотапливаемых помещениях и коридорах распределительных устройств электростанций и подстанций, а также в шкафах наружной установки. При этом должно быть предусмотрено стационарное их утепление на зимнее время посредством утепляющих шкафов, колпаков с подогревом воздуха внутри них электрической лампой или нагревательным элементом для обеспечения внутри колпака положительной температуры, но не выше +20 °С.
1.5.28. Счетчики, предназначенные для учета электроэнергии, вырабатываемой генераторами электростанций, следует устанавливать в помещениях со средней температурой окружающего воздуха +15-+25 °С. При отсутствии таких помещений счетчики рекомендуется помещать в специальных шкафах, где должна поддерживаться указанная температура в течение всего года.
1.5.29. Счетчики должны устанавливаться в шкафах, камерах комплектных распределительных устройствах (КРУ, КРУП), на панелях, щитах, в нишах, на стенах, имеющих жесткую конструкцию.
Допускается крепление счетчиков на деревянных, пластмассовых или металлических щитках.
Высота от пола до коробки зажимов счетчиков должна быть в пределах 0,8-1,7 м. Допускается высота менее 0,8 м, но не менее 0,4 м.
1.5.30. В местах, где имеется опасность механических повреждений счетчиков или их загрязнения, или в местах, доступных для посторонних лиц (проходы, лестничные клетки и т. п.), для счетчиков должен предусматриваться запирающийся шкаф с окошком на уровне циферблата. Аналогичные шкафы должны устанавливаться также для совместного размещения счетчиков и трансформаторов тока при выполнении учета на стороне низшего напряжения (на вводе у потребителей).
1.5.31. Конструкции и размеры шкафов, ниш, щитков и т. п. должны обеспечивать удобный доступ к зажимам счетчиков и трансформаторов тока. Кроме того, должна быть обеспечена возможность удобной замены счетчика и установки его с уклоном не более 1°. Конструкция его крепления должна обеспечивать возможность установки и съема счетчика с лицевой стороны.
1.5.32. Электропроводки к счетчикам должны отвечать требованиям, приведенным в гл. 2.1 и 3.4.
1.5.33. В электропроводке к расчетным счетчикам наличие паек не допускается.
1.5.34. Сечения проводов и кабелей, присоединяемых к счетчикам, должны приниматься в соответствии с 3.4.4 (см. также 1.5.19).
1.5.35. При монтаже электропроводки для присоединения счетчиков непосредственного включения около счетчиков необходимо оставлять концы проводов длиной не менее 120 мм. Изоляция или оболочка нулевого провода на длине 100 мм перед счетчиком должна иметь отличительную окраску.
1.5.36. Для безопасной установки и замены счетчиков в сетях напряжением до 380 В должна предусматриваться возможность отключения счетчика установленными до него на расстоянии не более 10 м коммутационным аппаратом или предохранителями. Снятие напряжения должно предусматриваться со всех фаз, присоединяемых к счетчику.
Трансформаторы тока, используемые для присоединения счетчиков на напряжении до 380 В, должны устанавливаться после коммутационных аппаратов по направлению потока мощности.
1.5.37. Заземление (зануление) счетчиков и трансформаторов тока должно выполняться в соответствии с требованиями гл. 1.7. При этом заземляющие и нулевые защитные проводники от счетчиков и трансформаторов тока напряжением до 1 кВ до ближайшей сборки зажимов должны быть медными.
1.5.38. При наличии на объекте нескольких присоединений с отдельным учетом электроэнергии на панелях счетчиков должны быть надписи наименований присоединений.
www.elec.ru
Технические нормы и правила установки счетчиков электроэнергии
Именно по этому вопросу особенно много споров, когда речь заходит об индивидуальных строениях. Представители энергоснабжающей организации, как правило, требуют от владельцев размещать приборы на улице. И вот тут возникает недопонимание, так как собственник боится за сохранность счетчика, и это вполне естественно. Чем следует руководствоваться?
Место установки
ep2nnov.ru
