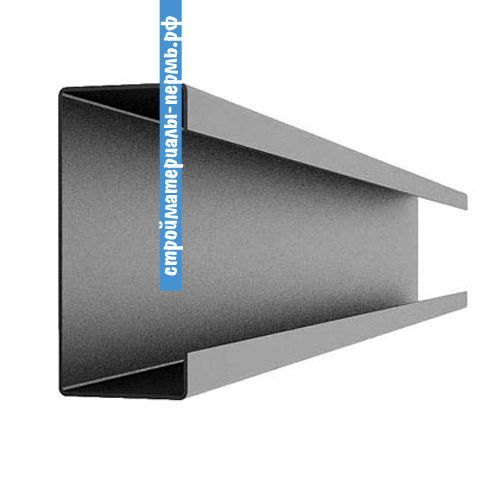

Металлический с образный профиль: Стальной С образный профиль

Профиль гнутый С-образный стальной в

ООО «Перфосталь» изготавливает С-образный профиль гнутый металлический равнополочный стандартный, а также неравнополочный по размерам и чертежам заказчика резкой листового металла и в дальнейшем — гибкой заготовки на специальном гибочном станке.

По определению ГОСТ, С-образный профиль гнутый состоит из трех стенок, две из которых — равнополочные, направленные в одну сторону, и каждая имеет две полки, которые направлены внутрь. Изделие применяют:

• в качестве элемента прогонов кровли, стен, колонн, стеновых стоек, балок перекрытий;
• для каркасов стен, перегородок внутренних, перекрытий, потолков подвесных;
• при строительстве быстровозводимых зданий в соответствии с технологией ЛСТК;
• при монтаже гипсокартонных и металлических конструкций: опорных стоек, стропил, коммуникаций, раскосов и т. п.

Металлические С-профили можно изготовить из стали Ст3, оцинкованной, нержавеющей стали или низколегированной 09Г2С.

При этом цена модели из низколегированной стали будет ниже, однако нержавеющий или оцинкованный элемент выдержит эксплуатацию в неблагоприятных погодных условиях и прослужит более длительное время.

ООО «Перфосталь» может производить по индивидуальным размерам С-образный профиль:

• из нержавейки;
• алюминиевый;
• оцинкованный;
• перфорированный;
• стальной;
• латунный.

Наличие производственных мощностей дает возможность производства различных металлических С-образных профилей при меньшей толщине стенок. Это влияет на уменьшение веса конструкций и удешевляет их. Расширенная настройка оборудования позволяет оперативно производить малые партии продукции на заказ по чертежам, в соответствии с размерами, указанными заказчиком.

Ограничения
По длине	От 200 мм до 3 000 мм
По толщине	От 0,5 мм до 5 мм

Можем выполнить изготовление элементов из материала, предоставленного заказчиком.

Стоимость производства С-образных металлических профилей рассчитывается индивидуально в зависимости от типа, размеров материала и необходимого тиража продукции.

Металлические С-образные профили ГОСТ PDF

С-образный профиль металлический



Для расчета стоимости заказа сообщите нам необходимые размеры и материал изделия. Расчет производится бесплатно за 15 минут.

[email protected]

+7 (495) 134-29-54

Возможная длина профиля – от 30 до 3000 мм.

Возможная толщина профиля – от 0,5 до 8 мм.

Возможные материалы для изготовления – сталь 3, холоднокатаная сталь, оцинкованная сталь, нержавеющая сталь, алюминий, медь, латунь. Сертифицированный металл от проверенных поставщиков!

Благодаря современным станкам с ЧПУ, точность изготовления +-1 мм.

Способы оплаты – безналичный расчет, наличный расчет, перевод на карту.  Возможность работы с НДС и без НДС. При больших объемах – скидки.

Запуск в производство по платежке. Возможно срочное изготовление.

Чертеж изделия на согласование – бесплатно.

При объеме от 1000 п.м. – пробный образец бесплатно

Мы закупим металл, привезем его на наше производство, изготовим изделия в кратчайшие сроки в соответствии с ГОСТ и чертежами и отгрузим Вам готовую продукцию.



Вы можете получить заказ самовывозом, либо мы организуем доставку по нужному адресу.

Для Вашего удобства – персональный менеджер, внимательный к Вашим пожеланиям, мы на связи с 8-00 до 22-00.

Ждем Вас в гости на нашем производстве! Чай, кофе и наглядная демонстрация процесса! Примеры работ

К нам возвращаются снова! Отзывы

Остались вопросы? Вы можете задать их, отправив заявку по электронной почте

[email protected] или позвонив по телефону +7 (495) 134-29-54.

Также Вы можете оставить контакты, и наши менеджеры свяжутся в Вами для обсуждения деталей заказа.

Согласно ГОСТ 14350-80 «Профили проката гнутые. Термины и определения» С-образный гнутый профиль – это сортовой гнутый профиль, образованный тремя стенками, две из которых одинакового размера направлены в одну сторону и двумя полками, направленными внутрь профиля.

Компания “Металло-Пласт” производит из листового металла профили стальные гнутые С-образные по ГОСТ 8282-83 «Профили стальные гнутые С-образные равнополочные. Сортамент» и неравнополочные по индивидуальным размерам Заказчика посредством рубки листового металла и последующей гибки заготовок на специальных гибочных станках.



С-профиль широко применяется в строительстве и в машиностроении. Сечение с-профиля является наиболее востребованным при монтажных работах, позволяет легко обшивать его листовым материалом со всех сторон. С-образный профиль может выдерживать большие нагрузки , при этом имеет сравнительно небольшой вес, что обеспечивает экономию металла до 20%.

С-профиль применяется как элемент прогонов кровли, стеновых прогонов, колон, балок перекрытий, стеновых стоек, а так же в каркасах стен, внутренних перегородок, подвесных потолков, перекрытий, гипсокартонных конструкциях, при монтаже коммуникаций, стропил, раскосов, опорных стоек и в других металлических конструкциях.

Так же профиль С-образный используется при строительстве быстровозводимых зданий по технологии ЛСТК.

Синонимы: С-образный профиль, профиль стоечный ПС, стоечный профиль ГПС, ППЖ (профиль повышенной жесткости), С-балка. На английском – roll-formed C-section, C-purlins, C-profile, на немецком – gebogenes C-profil, на французском – profile en C.

Мы можем изготовить широкий сортамент стальных гнутых профилей по индивидуальным размерам под каждый отдельный проект из стали марок ст3 и ст09Г2С, нержавеющей или оцинкованной стали.

Наличие собственных производственных мощностей дает нам возможность производства уголков и различных профилей с меньшей толщиной стенок, что уменьшает вес и удешевляет конструкцию, а также возможность гибкой настройки оборудования и оперативного производства малых партий по размерам заказчика.

Длина от 0,2 м – до 3 м, толщина металла – 0,5 до 8 мм.
Возможно изготовление из материала заказчика.
Стоимость изготовления рассчитывается индивидуально в зависимости от вида и толщины материала, размеров, необходимого тиража.

Купить С-образный профиль Вы можете, отправив заявку по электронной почте

[email protected] или позвонив по телефону +7 (495) 134-29-54.

Также Вы можете оставить контакты, и наши менеджеры свяжутся в Вами для обсуждения деталей заказа.

Преимущества работы с нами:

– конкурентоспособная цена на предоставляемые услуги

– соблюдение сроков поставки

– может использоваться как собственный материал, так и материал Заказчика

– организация доставки готовой продукции по Москве и Московской области, а так же в любой регион России.

– высокая квалификация персонала

– индивидуальный подход к каждому Заказчику

С образный профиль стальной тонкостенный. Производство С-образного профиля ЛСТК

Варианты исполнения С-балки и термобалки

• Длина, мм: от 100 до 12 000 по вашим размерам с допуском +/- 1мм
• Исполнение: С – стандартное, СТ – перфорированное (термопрофиль)
• Высота профиля (по наружному размеру) H, мм: 70, 100, 150, 200, 250
• Толщина стали S, мм: 0,8 1,0 1,2 1,5 2,0

С- профиль (прогон) – используется в качестве прогонов, кроме того вставляя профили один в другой можно получать усиленные балки коробчатого сечения.

СТ – термобалка – используется в качестве прогонов и стропильных балок при необходимости обеспечения теплозащиты.

Характеристики С-балки и термобалки

• Сталь: 08 ПС ХП, 1 класс покрытия цинком
• Толщина цинкового покрытия: не менее 18мкм
• Соответствует: ГОСТ 14918 и ГОСТ Р52246

Обозначение профиля	Обозначение профиля	Уд. вес, кг./м.п.
Н-70
	С-70-0,8	1,15
	С-70-1,0	1,44
	С-70-1,2	1,73
	С-70-1,5	2,16
	С-70-2,0	2,84
Н-100
СТ-100-0,8	С-100-0,8	1,34
СТ-100-1,0	С-100-1,0	1,68
СТ-100-1,2	С-100-1,2	2,01
СТ-100-1,5	С-100-1,5	2,52
СТ-100-2,0	С-100-2,0	3,3
Н-120
СТ-120-0,8	С-120-0,8	1,47
СТ-120-1,0	С-120-1,0	1,83
СТ-120-1,2	С-120-1,2	2,2
СТ-120-1,5	С-120-1,5	2,76
СТ-120-2,0	С-120-2,0	3,62
Н-150
СТ-150-0,8	С-150-0,8	1,66
СТ-150-1,0	С-150-1,0	2,07
СТ-150-1,2	С-150-1,2	2,49
СТ-150-1,5	С-150-1,5	3,11
СТ-150-2,0	С-150-2,0	4,09
Н-200
СТ-200-0,8	С-200-0,8	1,97
СТ-200-1,0	С-200-1,0	2,46
СТ-200-1,2	С-200-1,2	2,96
СТ-200-1,5	С-200-1,5	3,7
СТ-200-2,0	С-200-2,0	4,87
Н-250
СТ-250-1,5	С-250-1,5	4,29
СТ-250-2,0	С-250-2,0	5,66

Особенности производства «БалтПрофиль»

• Линия, длиной 21м, с 15-ти клетевым профилегибочным инструментом и перфорирующим устройством для термопрофилей, которая позволяет изготавливать профиль в полном соответствии с заданными геометрическими параметрами, и отклонением не более 1мм на 1м длины.
• Самая большая номенклатура типоразмеров в России.
• Возможность изготовления под заказ от 3 дней.
• Стандартные позиции всегда есть на складе, забрать можно в день заказа.
• Удобный подъезд радом с КАД.
• Соответствие ГОСТ и ISO.
• 3D моделирование сооружений.
• Помощь в монтаже, осуществление авторского надзора.
• Изготовление фасонных деталей размеров до 2,5 м.
• Маркировка всех элементов в соответствии с документацией.

Наши специалисты ответят на все возникающие вопросы по строительству домов по технологии ЛСТК по бесплатному телефону: 8 (800) 500-57-41

Вас может заинтересовать

П-образный металлический профиль

В современном строительстве, а также в отделочных работах наиболее распространенным является П-образный металлический профиль. Область его использования весьма широка – он может применяться для сборки самых разнообразных подсистем в вентилируемых фасадах, для строительства других конструкций из гипсокартона и прочих материалов. В нашей компании вы можете заказать это изделие в любом объеме, выполненное как из стали, так и из алюминия.

Особенности изготовления П-образного профиля

По способу производства сегодня различают четыре основных вида П-образного профиля:

• • сварной. Изготавливается посредством сварки металлических заготовок. Его преимуществами является небольшой вес, наличие максимального запаса прочности, возможность длительного использования;
• • гнутый профиль. Производится на специальных профилегибочных станках, отличается от других видов равномерным распределением материала по сечению и длине, что улучшает его технические характеристики;
• • горячекатанное изделие. Производство осуществляется посредством специальных прокатных станов после нагрева металлической заготовки до высокой температуры. Преимуществом продукции, выполненной таким образом, является высокая пластичность и устойчивость к большим нагрузкам;
• • штампованный профиль. Его эксплуатационные свойства зависят исключительно от качества применяемых материалов.

Как известно, любые марки стали, применяемые в изготовлении профильной продукции, подвержены коррозийным процессам. Чтобы избежать появления ржавчины, защитить металлический П-образный профиль от атмосферных воздействий и агрессивных сред, в условиях повышенной влажности, используется специальное антикоррозийное покрытие. Это может быть слой цинка, нанесенный горячим, термодиффузным или гальваническим способом, порошковая краска или современные полимерные материалы.

Эстетические свойства металлического П-образного профиля

Как мы уже упоминали выше, изделие часто используется для монтажа систем вентилируемых фасадов. Это накладывает на него весьма важные требования не только по прочности и долговечности, но и по внешнему виду. Добиться соответствия этим требованиям можно с помощью современных материалов. К примеру, порошковые красители, часто применяемые для таких целей, позволяют придать изделию любой необходимый вам цвет. Такими же возможностями обладают и разнообразные полимерные покрытия, такие, как полиэстер, пурал и прочие.

В нашей компании вы можете приобрести любую современную профильную продукцию. Мы предлагаем вам П-, и Т-образные металлические профили, используемые не только для отделки фасадов, но и для строительства самых разнообразных конструкций из гипсокартона, вагонки, стеновых панелей из пластика и прочих материалов. Применение нашего профиля позволит вам создавать качественные и надежные перегородки, подвесные потолки, прогоны для кровли, декоративные элементы интерьера и ландшафта.

Мы реализуем как стальной, так и алюминиевый профиль различного сечения и размеров, даем рекомендации по его выбору, осуществляем расчет количества продукции, требуемого для определенных целей. Стоимость продукции от нашей компании зависит от таких факторов, как материал, применяемый в производстве, способ изготовления изделия, а также наличие и разновидность защитного покрытия.

Профиль фасадный Г-образный 50*50, металлический уголок

Профиль фасадный Г-образный 50*50, металлический, оцинкованный уголок – купить


Горизонтальный профиль Г-образный используется для монтажа обрешетки вентилируемого фасада и служит основным элементом, которым ровняют геометрию фасада и делают горизонтальный каркас для последующего монтажа вертикальных основных направляющих.

Профиль выполнен из проката стального, тонколистового, холоднокатаного, горячеоцинкованного цинкового покрытия с дополнительным полиэфирным покрытием. Также может выполняться из коррозиестойкой стали.

Металлический (уголок) профиль устанавливается на верхнюю полку консоли кронштейна и фиксируется вытяжной заклёпкой или саморезом. Перемещая профиль по полке консоли кронштейна (к стене или от стены), можно компенсировать неровность основания и приспособить каркас для плит утеплителя различной толщины (от 50 до 250 мм).

Размеры Г-образного фасадного профиля
Стандартные размеры профиля:  40*40 мм, 40*50 мм., 50*50 мм., 44*60 мм.

Толщина металла – 1,2 мм

Стандартная длина профилей – 3 метра, также изготавливаем длину по размерам заказчиков – до 6 метров.



Комплектующие навесной фасадной системы, профили

Мы изготавливаем металлический профиль фасадный и все элементы для фасадных систем из оцинкованной и нержавеющей стали различных марок. Имея собственное производство мы можем предложить Вам профили и комплектующие для фасада стандартных и не стандартных размеров по низким ценам. Элементы  изготавливаются из высококачественной стали и соответствуют всем техническим нормам и стандартам, разрешены для использования в строительстве. Имеют все необходимые разрешительные документы и сертификаты.

Это экологически чистые материалы, которые при использовании и дальнейшей утилизации не образуют для людей, животных и растительного мира вредных компонентов.


Все профили для фасадных систем, металлические кронштейны, кляммеры, направляющие, планки, декоративные элементы из оцинкованной стали и огрунтованные (окрашенные) всегда в наличии на нашем складе в большом количестве.

У нас Вы всегда можете купить любое количество или заказать по специальной цене нужные фасадные элементы. Подробнее узнать информацию по наличию и срокам отгрузки, а также цены на отдельные позиции Вы можете у наших менеджеров по телефонам: +7(495)989-18-04-многоканальный, 8(800)775-03-60 – по России звонок бесплатный

Профиль фасадный Г-образный 50*50, металлический, уголок, в наличии, низкая цена, производство.

Наши материалы – фасадные профили и системы, а также фиброцементные фасадные панели смонтированы во многих городах по всей России: г. Москва, г. Можайск, г. Одинцово, г. Реутов, г. Мытищи, г. Химки, г. Красногорск, г. Балашиха, г. Руза, г. Зеленоград, г.Обнинск, г. Смоленск, г. Коломна, г. Павлово-Посад, г. Чехов, г. Железнодорожный, г. Люберцы, г. Серпухов, г.  г. Пенза, г. Подольск, г. Волоколамск, г. Долгопрудный, г. Махачкала, г. Грозный, г. Гусь-Хрустальный, г. Казань, г. Иваново, г. Ростов-на-Дону, г. Нижний Новгород, г. Норильск, г. Волгоград, г. Бийск, г. Ухта, г. Липецк, г. Санкт-Петербург, г. Норильск, г. Екатеринбург, г. Саранск, г. Северодвинск, г. Архангельск, г. Самара, г. Ставрополь, г. Мурманск, г. Екатеринбург, г. Первоуральск, г. Новосибирск, г. Ревда, г. Череповец, г. Брянск, г. Вологда, г. Саратов, г. Рязань, г. Якутск, г. Ярославль, г. Иркутск, г. Краснодар, г. Белгород, г. Астрахань, г. Владивосток, г. Ханты-Мансийск, г. Челябинск, г. Калуга, г. Казань , г. Саратов, г. Оренбург, г. Тула, г. Воронеж, г. Пермь, г. Петрозаводск, г. Киров, г. Великий Новгород, г. Волгоград, г. Омск, г. Барнаул, г. Чебоксары, г. Уфа, г. Красноярск, г. Ижевск, г. Ульяновск, г. Брянск, г. Майкоп, г. Кострома и многих других городах России. Мы осуществляем поставки по всей стране.

Г-профиль металлический | ГК Фасадные решения

Г-образный профиль металлический из оцинкованной стали для фасадных систем — это горизонтальная направляющая конструкции вентилируемого фасада.

Изготавливается Г-профиль из высококачественной стали оцинкованный и окрашивается полимерно-порошковым покрытием.

Профили стальные — это экологически чистые материалы, которые при использовании и дальнейшей утилизации не образуют для людей, животных и растительного мира вредных компонентов.

Мы изготавливаем профили и все элементы для фасадных систем из оцинкованной и нержавеющей стали различных марок.

Профили нашего производства соответствуют всем техническим нормам и стандартам, разрешены для использования в строительстве. Они имеют все необходимые разрешительные документы и сертификаты.

В конструкции навесного вентилируемого фасада Г-образный профиль является горизонтальной направляющей в обрешетке фасада при использовании горизонтально-вертикальной системы.

Используется такой профиль при облицовке фасада фиброцементными и хризотилцементными панелями, керамогранитом, металлокассетами, профлистом, сайдингом и многими другими материалами.

Узлы крепления и подробную технологию монтажа фасадного Г-профиля можно посмотреть в альбоме технических решений облицовки зданий.

Заказать Г-профиль у производителя — это экономичное и выгодное решение.

Вес Г-образного профиля некоторых размеров

Наименование	Вес, кг/погонный метр
Профиль «Г»-образный 1,2 40*40	0,65
Профиль «Г»-образный 1,2 50*50	0,81
Профиль «Г»-образный 1,2 50*40	0,78
Профиль «Г»-образный 1,5 40*40	0,83
Профиль «Г»-образный 1,5 50*50	1,1

Размеры Г-образного профиля

Стандартные размеры Г-профиля:

• 40х40 мм,
• 50х50 мм,
• 40х60 мм,
• 44х60 мм.

Толщина металла — 1,2 мм. — это допустимая толщина для облицовки фасадов. Для другого использования профиля возможно применение толщины металла от 0,9 мм. до 1,1 мм. и другие толщины.

Стандартная длина профилей — 3 метра, также изготавливаем длину по размерам заказчиков — до 6 метров, по индивидуальному заказу.

Применение металлического Г-профиля

Г-профиль применяется в фасадных системах для облицовки зданий керамогранитом, фиброцементными плитами, асбестоцементными (хризотилцементными) листами, кассетами из композитного алюминия, металлическими кассетами, профлистом и многими другими фасадными материалами.

Профиль Г-образный  выполнен из проката стального тонколистового холоднокатаного горячеоцинкованного цинкового покрытия с дополнительным полиэфирным покрытием. Также может выполняться из коррозионностойкой стали.

Монтаж Г-профиля

Г-профиль используется для горизонтальной обрешетки фасада, и последующего крепления к нему вертикальных направляющих каркаса в вертикально-горизонтальной схеме.

Металлический профиль устанавливается на верхнюю полку консоли кронштейна и фиксируется вытяжной заклёпкой или саморезом. Перемещая профиль по полке консоли кронштейна (к стене или от стены), можно компенсировать неровность основания и приспособить каркас для плит утеплителя различной толщины (от 50 до 250 мм).

Все профили для фасадных систем, металлические кронштейны, кляммеры, направляющие, планки, декоративные элементы из оцинкованной стали и огрунтованные (окрашенные) всегда в наличии на нашем складе в большом количестве.

Цена на П-образный металлический профиль

У нас Вы всегда можете купить любое количество Г-профиля или заказать по специальной цене нужные фасадные элементы. Подробнее узнать информацию по наличию и срокам отгрузки, а также цены на отдельные позиции или запросить полный прайс-лист Вы можете у наших менеджеров по телефонам: +7(495)989-18-04-многоканальный, 8(800)775-03-60.

Цены на фасадные элементы->>

Чертеж горизонтального профиля

Другие элементы фасадных систем

404 – Страница не найдена

Москва Санкт-Петербург Актау и Мангистау Актобе и область Алматы Архангельск Астрахань и область Атырау и область Баку Барнаул Белгород Брест и область Брянск и область Буйнакск Владивосток Владикавказ и область Владимир Волгоград Вологда Воронеж и область Горно Алтайск Грозный Гудермес

Екатеринбург Ереван Ессентуки Железнодорожный Иваново и область Ижевск Иркутск Казань Калининград и область Калуга Караганда и область Кемерово Киев и область Киров и область Китай Костанай и область Кострома и область Краснодар Красноярск Крым Курган и область Курск Липецк и область

Магадан и область Магнитогорск Махачкала Минск и область Мурманск Набережные Челны Назрань Нальчик Нефтекамск Нижневартовск Нижний Новгород Нижний Тагил Новокузнецк Новороссийск Новосибирск и область Новочеркасск Нур-Султан Омск и область Орел и область Оренбург Павлодар и область Пенза и область Пермь

Петропавл. Камчатский Петропавловск Псков Пятигорск Ростов на Дону Рязань и область Самара Саранск Саратов Севастополь Семей Сергиев Посад Смоленск и область Сочи Ставрополь Сургут Сызрань Сыктывкар Таганрог Тамбов и область Ташкент Тверь и область Тольятти

Томск Тула Тюмень Узбекистан Улан Удэ Ульяновск Уральск Уфа Ухта Хабаровск Ханты Мансийск Чебоксары Челябинск Череповец Чехов Шымкент Электроугли Элиста Южно Сахалинск Якутск Ярославль

C-образный металлический профиль для поддержки гипсокартона, изолированных на белом фоне Фотография, картинки, изображения и сток-фотография без роялти.

Изображение 94881803. C-образный металлический профиль для поддержки гипсокартона, изолированных на белом фоне Фотография, картинки, изображения и сток-фотография без роялти. Изображение 94881803.

C-образный металлический профиль для поддержки гипсокартона, изолированные на белом фоне.Крупный план большого металлического гипсокартона c-образной формы, изолированного на белом фоне. Тяжелая техника для поддержки и производства цемента. С-образный бетонный профиль. Строительно-строительная деятельность. С-образный профиль гофрированного железа алюминиевой формы для инструментов гипсокартона, изолированных на белом фоне. Оборудование и концепция строительства.

M L XL

Таблица размеров

Размер изображения	Идеально подходит для
Ю	Интернет и блоги, социальные сети и мобильные приложения.
м	Брошюры и каталоги, журналы и открытки.
л	Плакаты и баннеры для дома и улицы.
XL	Фоны, рекламные щиты и цифровые экраны.

Используете это изображение на предмете перепродажи или шаблоне?

Распечатать Электронный Всесторонний

3744 x 5616 пикселей | 31.7 см x 47,5 см | 300 точек на дюйм | JPG

Масштабирование до любого размера • EPS

3744 x 5616 пикселей | 31,7 см x 47,5 см | 300 точек на дюйм | JPG

Скачать

Купить одно изображение

6 кредитов

Самая низкая цена
с планом подписки

• Попробуйте 1 месяц на 2209 pyб
• Загрузите 10 фотографий или векторов.
• Нет дневного лимита загрузок, неиспользованные загрузки переносятся на следующий месяц

221 ру

за изображение любой размер

Цена денег

Ключевые слова

Похожие изображения

Нужна помощь? Свяжитесь с вашим персональным менеджером по работе с клиентами

@ +7 499 938-68-54

Мы используем файлы cookie, чтобы вам было удобнее работать. Используя наш веб-сайт, вы соглашаетесь на использование файлов cookie, как описано в нашей Политике использования файлов cookie

. Принимать

Горячекатаный углеродный профиль C-образный металлический строительная сталь C Channel_OKCHEM

* Страна ：

Выберите CountryAfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAscension IslandAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBolivarian Республика VenezuelaBonaire, Синт-Эстатиус и SabaBosnia и HerzegovinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBrunei DarussalamBulgariaBurkina FasoBurmaBurundiCambodiaCameroonCanadaCanary IslandsCape VerdeCayman IslandsCentral Африканский RepublicCeuta, MelillaChadChileChinaChristmas IslandClipperton IslandCocos (Килинг) IslandsColombiaComorosCongoCook IslandsCosta RicaCroatiaCubaCuraçaoCyprusCzech RepublicCôte d’IvoireDemocratic Народная Республика KoreaDenmarkDiego GarciaDjiboutiDominicaDominican RepublicEast TimorEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland Острова (Мальвинские острова) Фарерские островаФедеративные Штаты МикронезииФиджиФинляндияФранцияМетрополитен ФранцияФранцузская ГвианаФранцузская ПолинезияФранцузский Южный р-н TerritoriesGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuernseyGuineaGuinea-BissauGuyanaHaitiHeard остров и McDonald IslandsHoly Престол (Ватикан) HondurasHong Kong SAR (Китай) HungaryIcelandIndiaIndonesiaIraqIrelandIslamic Республика IranIsle из ManIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKuwaitKyrgyzstanLao Народной Демократической RepublicLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacao SAR (Китай) MadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNeutral ZoneNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorwayOmanPakistanPalauPanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairnPlurinational Состояние BoliviaPolandPortugalPuerto RicoQatarRepublic из KoreaRepublic Косово, Республика Молдова, Румыния, Российская Федерация. ationRwandaRéunionSaint BarthélemySaint Елены, Вознесения и Тристан-да CunhaSaint Киттс и NevisSaint LuciaSaint Мартин (французская часть) Сен-Пьер и MiquelonSaint Винсент и GrenadinesSamoaSan MarinoSao Томе и PrincipeSaudi ArabiaSenegalSerbiaSerbia и MontenegroSeychellesSierra LeoneSingaporeSint Маартен (Голландская часть) SlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Джорджия и Южные Сандвичевы IslandsSouth SudanSpainSri LankaState из PalestineSudanSurinameSvalbard и Ян MayenSwazilandSwedenSwitzerlandSyrian арабских RepublicTaiwan, провинция ChinaTajikistanThailandThe Демократической Республики CongoThe бывшей югославской Республики MacedoniaTimor-LesteTogoTokelauTongaTrinidad и TobagoTristan да CunhaTunisiaTurkeyTurkmenistanTurks и Кайкос IslandsTuvaluUgandaUkraineUnited арабских EmiratesUnited KingdomUnited Республики TanzaniaUnited StatesUnited Штаты Малые отдаленные острова IslandsUruguayUzbekistanVanuatuVietnamVirgin, BritishVirgin острова, U.С.Уоллис и Футуна, Западная Сахара, Йемен, Югославия, Заир, Замбия, Зимбабве,

.

Разница между популярными формами шеи C, V и U

Все формы шеи различны. Мы разбиваем его.

Термин «профиль грифа» относится к форме задней части грифа гитары в поперечном сечении, и он часто используется как синонимы с термином «форма спинки». Вы также можете называть это просто «формой шеи», хотя есть и другие важные размеры шеи, с которыми не следует путать «профиль шеи» (т.е., ширину грифа, глубину грифа и радиус грифа).

Итак, что все это значит для среднего гитариста, который рассматривает возможность покупки гитары Fender с описанием профиля грифа инструмента?

Прежде чем углубляться в детали, важно понять, что профиль грифа не влияет на звук самой гитары; скорее, это влияет на то, как вы, , играете.

Нет одной формы, которая объективно лучше другой, когда дело доходит до соло, аккорда, джазовых фраз, ножниц или любой другой техники, которая вам нравится.Это чисто вопрос личных предпочтений и удобства игры – изначально установленный по просьбе игроков, у которых просто были свои индивидуальные предпочтения.

Ищете гитару для начинающих? Наш интерактивный гид по снаряжению FindYour.Fender.com подберет для вас идеальную модель, узнав о вашем звуке и стиле. Вы будете на правильном пути к поиску гитары, которая вам подойдет.

Хорошо, теперь детали: Fender использует буквы C, U и V для обозначения профиля грифа, а также многочисленные варианты каждого из них.Фактическая форма этих букв примерно соответствует форме задней части шеи в поперечном сечении, и каждая может иметь разную глубину – разную толщину от передней части шеи до задней части, что приводит к таким терминам, как «толстая С-образная форма» и «Глубокая U-образная форма» и т. Д. Давайте посмотрим на три типа букв и на то, что каждый из них может вам предложить.

---

---

C-образный профиль шеи

Это самый распространенный современный профиль грифа: С-образные гривы имеют удобный овальный профиль, который подходит для большинства стилей игры.Обычно они не такие глубокие, как у большинства U- и V-образных профилей горловины. Многие гитары Fender, особенно Stratocasters, теперь имеют профиль грифа «современной С-образной формы» (или «плоский овал»), что представляет собой уплощенную вариацию традиционной С-образной формы.

V-образный профиль шеи

Две версии этого типа популярны – более округлый «мягкий» V и более заостренный «жесткий» V, который часто предпочитают игроки, которым удобнее держать большой палец над краем грифа. Грифы V-образной формы являются частью старой школы и используются на многих переизданных инструментах.

П-образный профиль шеи

Коренастый и округлый, с высокими плечами. Грифы с особенно глубокими U-образными формами, как у некоторых гитар Telecaster, иногда называют грифами «бейсбольной биты». Они подходят для игроков с большими руками и для игроков, которым удобнее держать большой палец на задней или боковой стороне шеи.

Существуют также дополнительные подразделения каждого типа, обычно обозначаемые годом или эпохой дизайна (например, V-образная форма 50-х годов, форма C 61-го года, форма C 70-х годов), в которых тонкие специфические для периода вариации в одном из основных грифов профили воссозданы точно.

Иногда возникает путаница в обозначениях профилей шейки C, U и V и обозначениях ширины шейки A, B, C и D. С начала 60-х до начала 70-х годов Fender конкретно ссылался на ширину гайки на грифах инструментов, используя буквы A (1 ½ дюйма), B (1 5/8 дюйма), C ​​(1 ¾ дюйма) и D ( 1 7/8 ″). Эти буквы были выбиты на торцах шеи и не имеют ничего общего с профилем шеи.

Купите все грифы Fender здесь.

---

Объяснение форм гитарного грифа: 8 наиболее распространенных типов

Вы покупаете гитару, и у вас в голове есть идея, что вы хотите купить.Вы думали о том, какие марки и модели вам нравятся, какие цвета ваши любимые, какие звукосниматели и оборудование вам подходят.

Вы, наверное, даже смотрели обзоры и демонстрации, чтобы услышать, как это звучит, но задумывались ли вы о форме грифа вашей гитары?

Гриф вашей гитары имеет большое значение, когда речь идет об общем удобстве игры и удобстве с вашим инструментом в долгосрочной перспективе. Хотя это может показаться сложным, это простая для понимания концепция.Существует четыре стандартных формы шеи: C-образная, U-образная, V-образная и более современная D-образная форма, и при этом все они выглядят и ощущаются по-разному.

Вы быстро заметите, что не всем будет неудобно лежать в руке. В свое время, играя на гитаре, вы узнаете, что не все гитары сделаны одинаковыми и что каждая гитара по-разному ощущается на шее, от грифа до задней части грифа.

Мы подробно обсудим каждую форму ниже, но вот хорошее видео из Fender Custom Shop:

Хотя вы могли слепо заказать гитару, не проводя исследований, вам может повезти, и она вам понравится; с другой стороны, вы можете возненавидеть его и посчитать его неиграбельным, и мы продолжим, чтобы у вас были инструменты, доступные вам, и вы могли найти правильный инструмент, чтобы учиться и расти.

Прежде чем вдаваться в подробности, нужно сказать, что форма грифа не повлияет на звук вашей гитары; однако измените способ игры. Не существует формы грифа, которая была бы лучше для соло, джазовых фраз или джемования под ваш любимый рок-рифф. Гриф, который вы решили выбрать, зависит от комфорта и удобства игры.

Теперь вы можете спросить себя: «Что вообще означают эти буквы и как они влияют на меня в общем плане вещей?».

Начнем с того, что сегодня все гитарные бренды используют стандартную форму C, U и V для обозначения профилей грифа.Некоторые компании используют менее распространенную D-образную форму, все они относятся к задней части шеи и секции, и каждая имеет разную глубину. Давайте углубимся в детали и посмотрим, что дает каждая из этих шейок.

Вот наиболее распространенные формы грифа гитары (с пояснениями)

1. С-образный вырез и С-образный массив

Самая распространенная форма грифа, которую вы увидите сегодня на рынке, – это стандартная форма грифа C-образной формы на большинстве, если не на всех моделях крыльев.С-образная форма закруглена в овальный профиль, что делает ее очень удобной для всех, кроме тех, у кого большие руки, и при этом не вырезана так глубоко, как U- или V-образная шея. Эта форма грифа достигла своего пика в 1980-х годах, когда Fender решили сделать эту форму своей шеи своей любимой и перенести ее в современную эпоху с современной грифом C, также известной как «плоский овальный» гриф C.

Большинство современных гитар используют эту форму грифа из-за всестороннего комфорта и удобства игры. Когда вы пробуете Fender, вы можете заметить, что они могут иметь более плоскую С-образную форму, чем другие, но основная форма все еще сохраняется;

Гриф C-образной формы предлагает игрокам множество различных опций, в том числе:

• Тонкий
• Экстра-тонкий
• жир
• Гайка-образная
• Огромный

Для контекста, огромный гриф c-образной формы практически не дает сужения от первого до 12-го (безумно, правда?).Из-за того, что гриф C-образной формы относительно тонок и закруглен, он отлично подходит для большинства игроков, особенно если вам нравится ощущение свободы большого пальца, вместо того, чтобы касаться самой шеи.

Известные гитары с грифом C-образной формы:

• Крыло, американская стандартная серия
• Fender American Special серии
• Ibanez JEM, JCM
• 59 ’Gibson SG

2. U-образная шейка и бита BB

Эта шея массивная, кореная и округлая, чем шея С-образной формы, и очень удобна для тех, у кого большие руки.Эту форму шеи любовно называют «бейсбольной битой» из-за ее почти прямоугольной формы. Это очень удобная конструкция для тех, у кого длинные пальцы, чтобы обеспечить более удобный захват грифа.

Многие старые модели Fender придерживались этой U-образной формы, например, Telecaster 1953 года, и большинство современных гитар Telecaster, переизданных, все еще используют эту форму грифа. В 50-х годах Gibson Les Paul были широко известны благодаря грифам в стиле «бейсбольной биты», и они даже использовали их на своих переизданных моделях, чтобы придать им классический вид и ощущения, максимально приближенные к оригиналу, а также Шли годы, Гибсон начал отказываться от своих толстых шеек.

Несмотря на то, что U-образная форма широкая, это не обязательно означает, что толстая Schecter образует красивую линию ультратонких шеек, поэтому она не кажется такой горсткой, как вы обычно видите в старых U-образных шеях.

Модели, использующие U-образную форму:

• Fender ‘70s Classic Stratocaster
• Американский ’52 Telecaster
• Гибсон ES-355
• Schecter Banshee GT
• Gibson Les Paul Standard 50-х годов

Популярные статьи по теме: Описание наиболее распространенных типов акустических гитар

3.V-образная (V-мягкая V-жесткая)

V-образная шейка – гораздо более старая конструкция и существует в двух разных вариантах: мягкая V-образная и жесткая V-образная. Хотя они оба похожи по форме, ощущения от них совершенно разные. Мягкая V-образная форма была создана в результате полной аварии на заводах Fender еще в 1950-х годах. Как следует из названия, V-образная форма действительно подошла к концу. Он имеет более округлую форму и на ощупь, они отлично подходят для игроков, которые чувствуют себя комфортно, когда во время игры большой палец висит над грифом.Это подводит нас к жесткой V-образной форме. Эта форма имеет жесткие изгибы, прямо переходящие в V-образную форму.

V-образная форма сегодня очень необычна и обычно встречается только в переизданных моделях, но считается более удобной V-образной формой из двух. Гриф этой формы до сих пор используется и любим Эриком Клэптоном, и Fender даже сделал копию модели на основе своего Stratocaster, в которой используется эта форма шеи.

Модели с V-образной шейкой:

• Классический Stratocaster 50-х годов
• Эрик Клэптон Реплика Stratocaster
• American Deluxe «V» Stratocaster

Популярная статья по теме: Лучшие гитары американского производства

4.D-образный вырез

D-образный гриф, также известный как современный плоский овал, представляет собой современный гриф для электрогитар. Эта форма грифа зародилась на классических струнных гитарах из-за почти плоского ощущения на задней части грифа, благодаря чему он чувствует себя очень комфортно в ваших руках, поскольку сам гриф более плоский, чем остальные формы грифа. Плечи этих гитар часто выступают вертикально, а затем переходят радиус шеи. Форму этой шеи часто принимают за С-образную форму.Как упоминалось ранее, у него более плоские края, чем у C.

.

Эта гриф отлично подходит, если вы любите играть быстро движущиеся пассажи и использовать техники, предполагающие быстрое перемещение между струнами. D-образный гриф – это новейший гриф, который используется гитарными компаниями по сей день, и он широко используется на более современных гитарах таких брендов, как Ibanez и Epiphone. D-образная форма – определенно одна из самых распространенных форм гитарных грифов.

Гитары с D-образным грифом включают:

• Ибанез JP20
• Ибанез ГБ10
• Epiphone Sheraton II
• Epiphone Les Paul Standard

5.

А-симметричный вырез

А-симметричная шея представляет собой шею странного стиля, которая становится более объемной на одном конце и тоньше к низу шеи. Представьте, если хотите, если вы начнете с нижней стороны E шеи, она станет тоньше по мере продвижения к верхней стороне шеи, расположив основную часть шеи в углублении вашей руки, уменьшая толщину под пальцами. Меньшее количество дерева под пальцами дает гриф более полной формы с легкостью игры; в некотором смысле, он дает вам лучшее из множества миров ранее упомянутых профилей шеи.

Этот стиль грифа используется в основном на фирменных моделях гитар, таких как фирменный Telecaster Брэда Пейсли. В моделях Eddie van Halen’s Brand EVH используется тонкий конический A-симметричный дизайн, а также в Gibson Paul Standard 2018 года с тонким коническим A-симметричным грифом. Ранние А-симметричные грифы обычно были результатом ошибки, когда мастера строили эти гитары; мало ли они знали, что эти ошибки сделают для очень удобной гитары.

Гитары с А-симметричным грифом:

• 2018 Gibson Les Paul HP
• EVH Стандарт Вольфганга
• Брэд Пейсли Подпись Telecaster

Популярные статьи по теме: 17 лучших акустических гитар для начинающих

Что такое радиус накладки грифа и как он влияет на игровые возможности?

При выборе формы грифа вы можете захотеть посмотреть на радиус грифа вашей гитары, и, как и форму грифа, есть несколько различных размеров, о которых вы должны знать при проведении исследования.Радиус грифа – это мера дуги его ширины. Если вы внимательно посмотрите на гриф гитары, вы заметите, что очень немногие из этих грифов когда-либо действительно плоские и слегка выпуклые по ширине. Это и есть радиус накладки грифа.

У других струнных инструментов, таких как классическая гитара, банджо и некоторые гитары со стальными струнами, грифы плоские, что означает, что вы не увидите такой же кривизны на их грифах. Хотя Fender изначально начинал с 7.Радиус 25 дюймов в первые годы, они в конечном итоге перешли на радиус 9,50 дюйма в 1980-х и сохранили его сегодня на своих современных Stratocasters и Telecasters. С другой стороны, в то время как Gibson немного различается, их акустическая модель J-45 имеет радиус грифа 16 дюймов, в то время как большинство, если не все их модели электрогитары имеют радиус от 10 до 12 дюймов.

Хотя я упомянул пару размеров радиуса, есть еще несколько, которые различаются в зависимости от модели, в том числе:

• 7,25 ”- типично для старинных моделей крыльев
• 9.50 ”Modern Fender
• 12 ”Gibson Les Paul
• 14 дюймов
• 15 дюймов
• 16 “, 17” и 20 “Ibanez и другие более новые модели

Общая идея заключается в том, что радиус грифа, как и форма грифа, соответствует естественному изгибу руки человека, что делает его удобным для игрока. Хорошее практическое правило, которому следует следовать, заключается в том, что более изогнутая шея имеет тенденцию быть лучше, когда дело доходит до аккорда, из-за естественного изгиба человеческой руки, упомянутого выше, но с плюсами, к сожалению, у этих изогнутых шеек есть некоторые минусы. сгибать струны становится намного труднее.Проблема исходит из самого изгиба; когда вы сгибаете веревку, она тянется к центру доски, который находится выше края, и может вызвать гудение на более изогнутой доске. Чтобы решить эту проблему, был введен более плоский гриф. Эти доски часто уменьшали проблему, которую имели округлые грифы, и привлекали больше игроков, которые были склонны больше сгибать свои ноты.

Хотя часто принято считать, что округлые гривы лучше подходят для аккордов, а более плоские – лучше для игры одной ноты, всегда лучше просто выйти и сыграть и выяснить, что для вас комфортно.

По прошествии многих лет производители гитар превратились в компании, которые мы знаем сегодня, и они начали устранять сильные и слабые стороны грифа разного радиуса, создавая составной радиус. Эта гениальная идея использует гриф и изменяет радиус по мере продвижения вверх и дает вам лучшее из обоих грифов.

Каковы плюсы и минусы тонкой формы шеи?

Когда вы смотрите на гитарные грифы различной формы, вы обнаружите некоторые компромиссы, и во многом это сводится к личным предпочтениям. Если вы выбрали более тонкую гриф, вы можете заметить, что играть намного легче, и ваш большой палец может даже не касаться шеи при ускорении быстрых проходов, и у вас будет гораздо меньше дерева, которое будет мешать между ними. ты и гриф. Однако у более тонкой шеи есть некоторые недостатки.

К сожалению, более тонкие грифы деформируются намного легче, чем их аналоги с толстыми грифами, что возлагает на вас гораздо больше ответственности – музыкант заботится о вашем инструменте, когда времена года меняются.Если ваша шея в конечном итоге деформируется, это может быть неприятным опытом, пытаясь восстановить. У Ibanez есть довольно много различных моделей более тонких шеек, включая JEM и Wizard super.

А как насчет толстых шейных форм?

Толстые шеи гораздо реже страдают от хаоса, описанного ранее, они гораздо более сложны и гораздо реже деформируются, но реальный недостаток заключается в огромном размере некоторых из этих шей. Если ваши руки меньше среднего, вы почувствуете значительный дискомфорт в руках, борясь с одним из них. Лучший совет – никогда не заходить слишком далеко за пределы вашего естественного диапазона движений; вы хотите, чтобы вы чувствовали себя комфортно со своим инструментом и продолжали играть без боли в последующие годы.

Существуют также более тонкие U- и V-образные шейки, такие как Heritage H-150, которые предлагают более современную интерпретацию этих классических шей без напряжения на сухожилиях большого пальца, так что это дает вам больше возможностей, если вам нравятся эти классические профили шеи, но ваши руки находятся на меньшей стороне, вы все равно можете оставить эту опцию открытой для вас.

Горловина с болтовым креплением

Наряду с формой шеи у вас есть выбор: гриф с креплением на болтах или гриф с фиксатором. Шейка с болтовым креплением, хотя и стоит дешевле, но по-прежнему является фантастической концепцией, эти шейки часто взаимозаменяемы, поэтому ремонт выполняется так же быстро, как вынимание нескольких болтов, надевание новой шейки и повторная затяжка, и все готово. . Большинство гитар Fender имеют гриф на болтах, как и большинство моделей T-типа и S-типа. Эти гривы часто дают более резкий и «резкий» тон, но иногда труднее дотянуться до верхних ладов этими шеями.

Гриф прикручен болтами: однако между грифом и корпусом есть небольшой зазор, который замедляет сустейн по сравнению с установленным грифом. Лучшая часть шеи с болтовым креплением – это то, что у вас всегда есть разные варианты. Fender продает грифы на вторичном рынке с различными профилями и радиусами накладки грифа, поэтому у вас всегда будет множество вариантов комфорта, когда дело касается грифа вашей гитары. Несколько отличных примеров грифов с болтовым креплением – это Fender Stratocaster и некоторые из более дешевых Epiphone Les Paul.

Комплект шеи

Горловина комплектная представляет собой двухконструкцию, в которой горловина приклеена к корпусу; эти гривы предлагают теплые тона и отличный сустейн. Недостаток грифов Set: у вас есть еще несколько проблем, когда дело доходит до ремонта и стоимости. Эти гитары часто стоят намного дороже, чем гитара с грифом на болтах, а повреждение грифа с грифом обычно обходится гораздо дороже. Обычно это связано с тем, что гитару отремонтируют профессионально, а в некоторых случаях – полностью заменить гитару.Вы также застряли в гитаре с формой грифа, опять же, почему выбор удобной гитары чрезвычайно важен.

Поскольку гриф соединен клеем, вышеупомянутой проблемы не существует, и вы можете добиться лучшего сустейна и резонанса. Вы также получите более теплый и полный тон с этим дизайном. Большинство компаний, таких как Gibson и PRS, используют этот метод. Отличными примерами этого грифа могут быть Gibson Les Paul или PRS custom 24.

Проходной

Сквозное или сквозное отверстие более распространено в гитарах высокого класса.Горловина не прикручена; шея – это тело. Древесина, из которой состоит гриф гитары, также составляет среднюю часть корпуса. Эта секция используется для установки бриджа, седла и звукоснимателей для достижения наилучшего сустейна и резонанса из трех. Остальная часть гитары сделана из отдельных кусков дерева, обычно называемых крыльями, а средний гриф, проходящий через гриф, дает строителю прекрасную возможность связать вместе разные породы дерева.

Schecter и Ibanez создали несколько красивых гитар, которые благодаря этому процессу обеспечивают отличную стабильность грифа.Они могут использовать три, пять или даже семь разных кусков дерева, чтобы придать этим моделям уникальный оттенок. Передача тона между грифом и корпусом лучше, чем у гитар с болтовым креплением и грифом с фиксатором, что дает этим гитарам гораздо более теплый и полный звук и обеспечивает наилучшее общее сустейн и резонанс. Хотя этот стиль шеи имеет несколько замечательных особенностей, у него есть несколько недостатков. В зависимости от того, сколько кусков дерева было использовано для изготовления корпуса гитары, вы столкнетесь с проблемой, которая возникает с грифом на болтах, в гораздо большем масштабе.Представьте сустейн и резонанс, которые вы теряете из зазора на грифе с болтовым креплением. Может показаться, что это не много, но представьте себе умножение на три, пять или даже семь.

К сожалению, теперь дело обстоит плотно, дерево склеено, все еще есть зазоры, где были склеены кусочки дерева, из-за чего вы довольно сильно теряете тон. Одна часть красного дерева или клена будет иметь постоянную плотность, а не семь разных частей. Проходная конструкция – это гораздо более прочная конструкция с минимальной потребностью в ремонте и известна своей прочностью в поддержании низкой активности без перемещения древесины.Эта конфигурация сложна в изготовлении и является самой дорогой из трех.

Итак, какая шея вам подходит?

Итак, теперь, когда я перегрузил ваш мозг, у вас может возникнуть вопрос: «Хорошо, я знаю, что это за формы, так какая гитара мне подходит?» и хотя мне жаль, что у меня не было этого ответа для вас, единственное реальное решение, которое я могу предложить, – это попробовать их. Сходите в местный музыкальный магазин, возьмите гитару и сыграйте, посмотрите, что удобно в ваших руках, потому что то, что удобно в ваших руках, может не ощущаться кем-то другим. Если вы не можете пойти в магазин и опробовать инструмент, позвоните в магазин и спросите их, и они будут рады вам помочь. Лучший совет, который я могу дать, – «попробуйте, прежде чем покупать». Выбор инструмента – важное решение. Проведите исследование и посмотрите, что вам доступно; поэтому вам будут представлены преимущества и недостатки, чтобы быстро выбрать лучший вариант для вас. Просто помните, комфорт жизненно важен.

Гриф вашей гитары – самое важное решение, когда вы планируете ее купить.Найдите время, чтобы изучить эти формы, то, что подходит вашей руке, что вам удобно, потому что, как я уже сказал, это может быть неприятно и даже болезненно, если вы выбираете гитару исключительно по внешнему виду. Найдите гитару, которая соответствует вашему стилю, музыкальному жанру, который вы хотите играть, планируете ли вы больше солировать и играть с одиночными нотами, или планируете использовать риффы и в основном играть аккорды. Все эти варианты имеют значение, какой инструмент вы должны купить, потратьте время на изучение своего стиля и какой звук вы хотите. Не торопитесь и попробуйте как можно больше гитар, чтобы принять осознанное решение. Время, которое вы потратите на изучение своей гитары, может сэкономить вам месяцы мучений, сэкономив ваше время, деньги и рассудок. Используйте эти знания, чтобы найти свою идеальную гитару, которая сделает вас лучше и счастливее на долгие годы!

Меня зовут Крис, и я страстно увлекался музыкой и гитарами столько, сколько себя помню. Я начал этот веб-сайт с некоторыми из моих друзей, которые являются музыкантами, учителями музыки, руководителями оборудования и любителями музыки, чтобы мы могли предоставить высококачественный музыкальный контент, а также некоторые из наиболее точных и подробных обзоров оборудования и демонстрационную информацию о Интернет.

Я играю на гитаре с 13 лет (уже более 15 лет) и страстно коллекционирую гитару. Усилители, педали, гитары, бас-гитара, барабаны, микрофоны, студия и записывающее оборудование – мне все это нравится.

Я родился и вырос в Западной Пенсильвании. Я работал в области электротехники и получил степень бакалавра в Государственном университете Янгстауна, а с моим инженерным опытом я разработал гитарные усилители и эффекты. Моя настоящая страсть, я спроектировал, построил и отремонтировал широкий спектр гитарных усилителей и электроники.Здесь, в Guitar Lobby, наша цель – поделиться нашей страстью к музыке и снаряжению с остальной частью музыкального сообщества.

Поставщики и дилеры декоративных профилей C из нержавеющей стали

Вышеупомянутые декоративные профили

из нержавеющей стали “C” изготавливаются с помощью гибки с ЧПУ. Перед гибкой эти листы разрезаются на требуемый размер станками для лазерной резки. В настоящее время наши машины усовершенствованы для гибки С-образных профилей длиной до 4 метров на одной длине.Таким образом мы получаем минимум стыков между двумя профилями.

Чтобы улучшить эстетику этих SS-образных профилей, на металлических листах выполняются канавки перед их гибкой. Следуя этому процессу, мы можем получить угол 90 ° в области изгиба.

Мы разработали несколько специальных инструментов для обработки канавок собственными силами. Используя такие инструменты, минимальная толщина, которую мы можем согнуть на 90 градусов. 0,8 мм, максимум 3 мм.

Мы надежно контролируем обширную дилерскую сеть и цепочку поставщиков, обеспечивая обеспечение качества и организованный доступ к ним.

Профиль “C” из нержавеющей стали

Позиция	Толщина	MOC	Чистота поверхности
С-образный профиль SS	0,3 мм, 0,4 мм, 0,5 мм, 0,6 мм, 0,8 мм, 1 мм, 1,2 мм, 1,5 мм , 1,8 мм, 2,0 мм, 2,5 мм и 3 мм	SS 304 / SS 304L SS 316 / SS 316L	Зеркало Матовая поверхность Обработка волос Обработка бисером Обработка вибрацией
Эти профили также доступны в различных цветах в соответствии с вашими требованиями

Декоративные С-образные профили из нержавеющей стали используются во многих декоративных приложениях, таких как плинтусы, защита краев стен, перегородки пола, стеновые перегородки и многое другое.

Услуги с добавленной стоимостью:

• Секции профиля SS «C» также доступны в различных цветах согласно вашему требованию.
• Для декоративных С-образных профилей из нержавеющей стали также доступна опция покрытия с защитой от отпечатков пальцев.
• Этим секциям можно помочь с канавками и без них.
• Войдите в нашу сеть, чтобы воспользоваться мгновенными предложениями для профилей SS “C”.

C-образный профиль – Richter System GmbH & Co.КГ

Настоящее изобретение относится к С-образному профилю из листового металла для перегородок, обшитых досками с обеих сторон, имеющему две секции ножек и одну нижнюю секцию, соединяющую две секции ножек, при этом секции ножек образуют боковые поверхности С-образного профиля и по меньшей мере, одна из ножек имеет выступающие наружу борта, образующие опорную поверхность для настила.

С-образный профиль этого типа, в котором секции ножек имеют множество параллельных бусинок, идущих в продольном направлении и выступающих наружу, известен из DE 100 13 991 C1.

Хотя теперь можно добиться эффективной звукоизоляции стен из сухих строительных конструкций, изготовленных с использованием таких ранее известных С-образных профилей, желательно еще больше улучшить звукоизоляционные свойства. Затраты на производство не должны увеличиваться или увеличиваться лишь минимально в этом процессе.

Целью настоящего изобретения является дальнейшее усовершенствование С-образного профиля типа, указанного вначале, с тем, чтобы улучшить звукоизолирующие свойства с минимальными дополнительными затратами.

Настоящее изобретение обеспечивает С-образный профиль, указанный в начале, в котором борта имеют конфигурацию, по крайней мере, в некоторых секциях таким образом, что опорная поверхность составляет более 5% и менее 25% боковой поверхности, когда глубина проникновения валика в обшивку – 0,3 мм.

Соответствующая конфигурация валиков с размером опорной поверхности согласно настоящему изобретению может позволить значительно улучшить звукоизолирующие свойства. Размер контактной поверхности указан для глубины проплавления 0,3 мм. Во время установки С-образного профиля настоящего изобретения подпорка к настилу может привести к некоторому проникновению бортов в настил. В случае гипсокартона валики могут слегка вдавливаться в поверхность плит. Однако указание глубины проникновения не означает, что С-образный профиль защищен только в установленном состоянии или всегда должен устанавливаться с одинаковой глубиной проникновения.Скорее, эта спецификация предназначена для четкого определения опорной поверхности для С-образного профиля независимо от сил, возникающих во время последующей установки, и результирующей глубины проникновения в установленном состоянии. Боковая поверхность является результатом произведения длины и ширины секций опор независимо от любых вырезов, отверстий и деформаций, существующих в секциях опор.

Дальнейшее улучшение может быть достигнуто за счет того, что валики имеют конфигурацию и размеры таким образом, чтобы опорная поверхность составляла более 10% боковой поверхности и менее 20% боковой поверхности, в частности более 12% боковая поверхность и менее 18% боковой поверхности, когда глубина проникновения валиков в обшивку равна 0. 3 мм.

Это может быть особенно выгодно, если бортики имеют такую ​​конфигурацию и размеры, что опорная поверхность составляет более 13% боковой поверхности и менее 16% боковой поверхности, когда глубина проникновения бортов в настил составляет 0,3 мм. .

Производство может быть облегчено за счет того, что секции ножек и нижняя часть изготовлены из одного куска листового металла.

Борта могут быть преимущественно продолговатыми и проходить в продольном направлении С-образного профиля, в частности, по всей его длине.

Эффективное распределение нагрузки получается, когда каждая секция ноги может иметь от трех до пяти параллельных валиков, в частности, четыре параллельных валика.

Высота валиков может быть преимущественно от 0,5 мм до 5 мм, в частности от 1 мм до 3 мм.

Согласно особенно выгодному варианту осуществления настоящего изобретения, по меньшей мере, один из буртиков может быть выпуклым в области опорной поверхности, а радиус наверху буртика составляет от 0,6 мм до 2,5 мм, в частности от 0 . 8 мм и 1,9 мм.

Дальнейшее улучшение может быть достигнуто за счет того, что валики имеют такую ​​конфигурацию, что ширина контактной поверхности в области одного из валиков составляет от 1 мм до 3 мм, в частности, от 1,3 мм до 2,2 мм, при глубине проникновения валика в опалубку 0,3 мм.

Жесткость, а также звукоизоляционные свойства С-образного профиля могут быть улучшены за счет того, что по крайней мере часть поверхности металлического листа С-образного профиля имеет накатку.Накатка приводит к локальным, в частности точечным, деформациям листового металла. В этом контексте большое количество деформаций может быть обеспечено на единицу площади, например, более 5 деформаций на см ² или более 10 деформаций на см ² .

В соответствии с настоящим изобретением может быть также предусмотрено, что буртики имеют выступ на своей верхней стороне и выемку на своей нижней стороне.

Использование C-образного профиля может быть расширено за счет того, что две секции ножек имеют разную длину, что позволяет соединить два идентичных C-образных профиля с образованием прямоугольного профиля, так что более короткая секция ножек C- фасонный профиль опирается на внутреннюю сторону более длинной ножки другого С-образного профиля.

В этом контексте может быть выгодным, когда буртики двух секций ножек расположены в шахматном порядке относительно друг друга, так что при соединении двух С-образных профилей с образованием прямоугольного профиля выступы буртиков более коротких участков ножек упираться в углубления бусинок более длинных ножек. Расстановка бусинок приводит к различному расстоянию между бусинами от нижней части. Однако расстояние между бортами обеих ножек может быть одинаковым.

Согласно настоящему изобретению может быть предпочтительным, чтобы толщина листового металла составляла от 0,3 мм до 3 мм, в частности от 0,4 мм до 0,6 мм.

Дополнительные цели, особенности, преимущества и возможные применения настоящего изобретения вытекают из следующего описания примерных вариантов осуществления на основе чертежей. Все описанные и / или изображенные признаки по отдельности или в любой комбинации составляют объект настоящего изобретения независимо от их комбинации в отдельных пунктах формулы изобретения или отсылки на них.

На рисунках показано:

РИС. 1 показывает пространственное представление С-образного профиля настоящего изобретения согласно первому конкретному варианту осуществления;

РИС. 2 показывает пространственное представление С-образного профиля настоящего изобретения согласно второму конкретному варианту осуществления;

РИС. 3 показано поперечное сечение перегородки, имеющей С-образный профиль согласно изобретению, показанной на фиг. 1;

РИС. 4 показывает в увеличенном масштабе деталь А с фиг.3;

РИС. 5 показывает поперечное сечение двух идентичных C-образных профилей с фиг. 1, соединенный в прямоугольный профиль; и

ФИГ. На фиг.6 показано поперечное сечение перегородки, имеющей С-образный профиль согласно настоящему изобретению, согласно другому конкретному варианту осуществления.

Как показано на фиг. 1 и 2, в частности, С-образный профиль 1 имеет нижнюю часть 3 и две ножки 2 , 2 ′ С-образный профиль 1 имеет продолговатую форму.Соответственно, нижняя часть 3 и ножки 2 , 2 ‘имеют по существу прямоугольную форму основания. Секции ног 2 , 2 ‘предусмотрены на каждой боковой стороне нижней секции 3 и проходят в том же направлении, по существу, перпендикулярно нижней секции. Каждый конец секций ног 2 , 2 ‘, обращенный в сторону от нижней секции 3 , имеет изгиб 13 , наклоненный внутрь под прямым углом.

В вариантах осуществления, показанных на фиг. 1-5, нижняя часть 3 по существу плоская. Однако он имеет две канавки 4 , идущие в продольном направлении С-образного профиля 1 .

Каждая секция ножки 2 , 2 ′ образует боковую поверхность 5 С-образного профиля 1 . Бусины 6 предусмотрены в секциях ног 2 , 2 ′. Четыре буртика 6 , идущие в продольном направлении С-образного профиля 1 по всей его длине, предусмотрены в вариантах осуществления, показанных на фигурах.В качестве разновидности борта 6 также могут быть сконфигурированы таким образом, что они проходят только по части длины ножки 2 , 2 ‘и / или в направлении, отличном от продольного направления.

С-образный профиль 1 , включая ножки 2 , 2 ′ и нижнюю часть 3 , изготавливается из цельного куска листового металла. Секции ног 2 , 2 ′ имеют форму, показанную на фигурах, путем холодной прокатки или гибки.Борта 6 и канавки 4 также изготавливаются путем холодной деформации стального листа. В случае варианта осуществления, показанного на фиг. 1, листовой металл практически гладкий, за исключением бортов 6 и канавок 4 . Однако в варианте осуществления, показанном на фиг. 2, предусмотрена накатка 7 . Соответственно, листовой металл имеет большое количество локальных, в частности точечных, деформаций, как ясно показано на фиг. 2. Может быть обеспечено более 5 деформаций на см ² и, в частности, более 10 деформаций на см ² .

РИС. 3 и 4 показано, как С-образный профиль 1 может быть использован для изготовления перегородки 8 (показана частично). При этом нижняя часть 3 С-образного профиля 1 перпендикулярна перегородке 8 , ножки 2 , 2 ‘примыкают к внутренней части обшивки. В частности, в качестве обшивки подходят показанные гипсокартонные плиты 9 , 9 ‘, 9 ″, соединенные посредством соединительных средств 10 , в основном выполненных в виде винтов, с секциями ног 2 , 2 ‘.Нижняя часть фиг. 3 видно, что две гипсокартонные плиты 9 ‘, 9 ″ примыкают друг к другу, стык заделан замазкой 15 . Внутри перегородки 8 предусмотрен изоляционный материал 11 для защиты от звука и / или тепла.

Поскольку только валики 6 секций ножек 2 , 2 ′ контактируют с гипсокартоном 9 , 9 ′, 9 ″, опорная поверхность образована областями выступающих буртиков 6 самый дальний.Продолговатая конфигурация буртиков 6 приводит к получению полосовых участков опорной поверхности , 12, в области каждого буртика 6 в показанном варианте осуществления. Площадь участка 12 опорной поверхности, таким образом, определяется шириной R участка 12 опорной поверхности и его длиной. Общая опорная поверхность является результатом добавления отдельных секций опорной поверхности 12 . В показанных конкретных вариантах осуществления имеется четыре участка 12 опорной поверхности для каждой боковой поверхности 5 , соответствующих четырем буртикам 6 .

Было определено, что эффективная звукоизоляция достигается, когда опорная поверхность составляет от 5% до 25%, в частности от 10% до 20% боковой поверхности 5 . Боковая поверхность 5 измеряется как произведение длины L и ширины B секций опор 2 и 2 ′ независимо от любых вырезов, отверстий и т. Д., Присутствующих в секциях опор 2 (см. Фиг. 1 ). Поскольку опорная поверхность может зависеть от глубины проникновения E, опорная поверхность определяется для предполагаемого 0.Глубина проникновения бортов E в настил 3 мм 6 . Особенно хорошие результаты достигаются, когда опорная поверхность составляет от 12% до 18%, предпочтительно от 13% до 16% боковой поверхности.

Высота борта 6 составляет от 0,5 мм до 5 мм, в частности от 1 мм до 3 мм. В показанных конкретных вариантах реализации высота выступов С-образного профиля идентична.

Борта 6 являются выпуклыми в области опорной поверхности, как ясно видно на фиг.4. Радиус наверху буртиков составляет от 0,6 м до 2,5 мм, предпочтительно от 0,8 мм до 1,9 мм. Кроме того, буртики 6 имеют такую ​​конфигурацию, что ширина R участков опорной поверхности 12 составляет от 1 мм до 3 мм, в частности, от 1,3 мм до 2,1 мм, когда глубина проникновения E буртика 6 в обшивка 0,3 мм.

С-образные профили 1 изготовлены из стального листа толщиной от 0,3 мм до 3 мм, в частности от 0.4 мм и 0,6 мм. Модуль упругости листового металла составляет от 196 кН / мм ² до 216 кН / мм ² . Предел прочности листового металла составляет от 270 до 500 МПа.

РИС. 5 показано, как два идентичных С-образных профиля 1 могут быть соединены в один прямоугольный профиль. Для облегчения этого обе секции ног 2 , 2 ‘С-образного профиля 1 имеют разную длину, что позволяет простым способом переплетать два С-образных профиля 1 друг с другом. .При этом более короткая из двух секций ног 2 одного С-образного профиля 1 расположена внутри более длинной из двух секций ног 2 ‘другого С-образного профиля 1 . Длина более короткой ножки 2 рассчитана таким образом, чтобы ее можно было разместить в пространстве между складкой 13 и внутренней частью 14 нижней части 3 . Внутри 14 нижней части 3 находится сторона нижней части 3 , обращенная к ножкам 2 , 2 ′.В частности, разница в длине между секциями ног 2 и 2 ‘вдвое превышает толщину листового металла или более. Разница в длине предпочтительно составляет от двух до четырех раз больше толщины листового металла.

Кроме того, буртики 6 обеих секций ног 2 , 2 ‘расположены в шахматном порядке относительно друг друга таким образом, что при соединении двух С-образных профилей 1 образуется показанный прямоугольный профиль. на фиг. 5 выступы бусинок 6 более короткой ножки 2 упираются в углубления буртиков 6 более длинной ножки 2 ‘.Расстояние между буртиками 6 более короткой части ноги 2 и расстояние между кромками 6 более длинной части стойки 2 ‘от нижней части 3 различаются.

РИС. 6 показан еще один конкретный вариант выполнения С-образного профиля 1 согласно изобретению, установленного в перегородке 8 . Структура С-образного профиля 1 и перегородки 8 по существу соответствует таковой в вариантах осуществления, показанных на фиг. 3 и 4.В этом отношении сделана ссылка на описание, которое также относится к фиг. 6. Детали, выполняющие одинаковые функции, имеют одинаковые номера позиций. Однако в случае конкретного варианта осуществления, показанного на фиг. 6 только одна канавка 4 , которая проходит вдоль С-образного профиля и шире канавок, показанных на фиг. 3 находится в нижней части 3 .

• 1 С-образный профиль
• 2 , 2 ′ Ножковая секция
• 3 Нижняя секция
• 4 Паз
• 5 Боковая поверхность
• 6 Борт
• 7 Накатка
• 8 Перегородка
• 9 , 9 ′, 9 ″ Гипсокартон
• 10 Соединительные средства
• 11 Изоляционный материал
• 12 Участок опорной поверхности
• 13 Фальц
• 14 Внутри
• 15 Шпатлевка
• L Длина боковой поверхности
• B Ширина боковой поверхности
• E Глубина проникновения
• R Ширина участков опорной поверхности

Электроды из чистого иридия, профиль C | Хирургические инструменты, инструменты для исследований, лабораторное оборудование

Использование металлических микроэлектродов с покрытием из парилена

FAQ

Общая длина любой электродной системы определяется, прежде всего, глубиной ткани, которую нужно записывать или стимулировать, и используемой системой микропривода.Вольфрамовые микрозонды имеют длину 76 мм или 125 мм (не см. 125 мкм на веб-сайте WPI) или могут быть заказаны на любую длину менее 5 дюймов. Платина / иридий обычно выпускается длиной два дюйма, а нержавеющая сталь – длиной 51 мм, но также могут быть указаны более короткие или более длинные длины с использованием трубок из нержавеющей стали и полиимида. Из-за высокой стоимости чистого иридия он всегда монтируется в трубку из нержавеющей стали и полиимида и обычно имеет длину 50 мм.

• Какая толщина изоляции?

Все электроды, кроме 3-дюймового вольфрамового микрозонда с профилем Extra Fine-F, которые имеют слой изоляции из парилена-C толщиной 1 микрон, имеют 3 микрона парилена-C.Доказано, что эта толщина лучше всего подходит для большинства предлагаемых нами профилей наконечников электродов. Мы выбрали 3 микрона, чтобы обеспечить достаточно маленький профиль наконечника для приближения к нейронным элементам, простоту введения электродов и минимизировать затухание для электродов с более высоким импедансом. Ослабление сигнала может происходить в результате емкостного шунтирования при записи с помощью микрозондов с более высоким импедансом в глубоких структурах, поэтому может потребоваться дополнительная изоляция в виде полиимидных микрозондов WPI KT.Профиль Extra Fine (например, TM31C10) для 3-дюймовых вольфрамовых электродов обеспечивает очень тонкий наконечник микрозонда, который отлично подходит для записи с небольших плотно упакованных ячеистых структур.

• Какой импеданс наконечника или экспозиция мне нужен?

Благодаря нашему уникальному процессу производства и особым свойствам Parylene-C мы можем экспонировать любой микрозонд с микроскопической точностью и воспроизводимостью. Каждый микрозонд индивидуально экспонируется под мощным микроскопом, исследуется и электрически определяется.Наши микрозонды имеют более низкое значение импеданса при таком же воздействии на наконечник, как и другие коммерчески доступные электроды. Поэтому рекомендуется, чтобы те, кто раньше не использовал наши электроды, указали диапазон импеданса, чтобы выбрать наилучшее значение импеданса для своего применения. Кроме того, поскольку мы предоставляем исследователям микрозонды более 30 лет, мы можем предоставить экспертные советы по выбору наилучшей конструкции электродов для вашей экспериментальной парадигмы. Свяжитесь с нами и предоставьте информацию о требованиях вашего исследователя.Дополнительная плата за указание диапазона значений импеданса для любой коробки микрозондов не взимается.

• Какой профиль наконечника лучше всего подходит для моей области применения?

Мы предлагаем множество различных вариантов наконечников для тех, кто предпочитает специализированный профиль электродов для своих исследований. Выбор наконечника может обеспечить незначительные, но важные изменения характеристик электрода, как описано ниже. Рекомендуется, чтобы впервые пользователи рассмотрели возможность экспериментов с различными профилями наконечников, чтобы определить, какой из них лучше всего подходит для их протоколов записи или стимуляции.A-Standard Наш стандартный профиль наконечника отличается острым, но прочным концом, который обеспечивает универсальную производительность и эффективный баланс между проникновением и долговечностью. Наиболее широко используемый профиль наконечника, мы рекомендуем наш стандартный наконечник для большинства приложений нейронной записи, хотя он также эффективен для большинства протоколов стимуляции. Мы используем метод воздействия дуги, который обеспечивает точные и стабильные характеристики, а также очень широкий диапазон доступных сопротивлений. Хотя этот метод приводит к небольшому изменению импеданса от электрода к электроду, большинство исследователей считают его очень приемлемым для своего применения.Тем, кому требуется более точное экспонирование наконечника, мы предлагаем услугу лазерного воздействия за небольшую надбавку. Свяжитесь с нами, если вы считаете, что эта услуга вам подходит. B-затупление Наши электроды с затупленным концом имеют более закругленный кончик в форме пули. Для многих применений затупленный наконечник может обеспечить превосходные характеристики стимуляции, поскольку его более короткий профиль может привести к тому, что электрод будет действовать в большей степени как точечный источник и обеспечить улучшенную изоляцию. Многие исследователи считают, что этот профиль обеспечивает большую избирательность, чем обычные профили с более острым наконечником, и более подходит для протоколов стимуляции с более высокой интенсивностью.Некоторые исследователи также сообщили о наблюдениях, согласно которым использование затупленных кончиков приводит к меньшему количеству проколотых клеток. F-Extra fine Наш сверхтонкий профиль наконечника отличается значительно более острым конусом, а также более тонким изоляционным слоем. Этот тип электродов обычно используется для неглубоких препаратов, где необходимо записывать данные с небольших плотно упакованных популяций клеток, таких как полосатые слои зрительной и слуховой коры. Из-за того, что эти наконечники очень тонкие, они доступны только с вольфрамовыми электродами, длиной 3 дюйма (76 мм) и обоими 0.Диаметр вала 003 дюйма и 0,005 дюйма (75 и 125 микрон). Для отверстий диаметром более 4 мм, в которых импеданс наконечника превышает 1,5 МОм, мы рекомендуем использовать дополнительный слой полиимидной трубки для уменьшения емкостного шунтирования и увеличения жесткости электрода. H-Heat Treated Наши термообработанные электроды предназначены для тех исследователей, которым необходимо проникнуть в свои зонды через прочные мембраны, такие как твердая мозговая оболочка крупных млекопитающих. Применяя источник тепла возле наконечника электрода под микроскопом, мы можем получить электрод с более плавным сужением наконечника, чем у нашего стандартного профиля, а также сделать полимерную изоляцию рядом с наконечником более жесткой.Эти модификации позволяют легче проталкивать электрод через прочную мембрану и с меньшим риском повреждения наконечника и изоляции.

• Проблемы со считыванием импеданса металлических микроэлектродов?

1. Проверьте свой тестер импеданса, возможно, вы проверяете значения импеданса на частоте, отличной от 1 килогерца.
2. Убедитесь, что в вашем тестере импеданса нет цепи выборки и удержания. В этом случае импеданс измеряется сразу после нажатия кнопки тестирования, и у импеданса нет возможности стабилизироваться.
3. Обычно сопротивление падает через несколько минут нахождения электрода в физиологическом растворе.
4. Иногда электроды могут окисляться, увеличивая импеданс, и в этом случае мы рекомендуем пропустить через электрод от 3 до 4,5 вольт в физиологическом растворе для очистки и деокисления электрода.

• Какая конфигурация электродов мне нужна?

В настоящее время мы предлагаем три различных конфигурации электродов, хотя в прошлом мы изготавливали множество нестандартных конструкций для клиентов.Наблюдая за тем, как выглядят наши номера деталей для наших датчиков, как показано в разделе «Продукция», вы заметите, что они имеют номер детали, например, WE30031.0A5. Часть 00 в номере детали указывает конфигурацию микрозонда. Монополярные электроды – 00 Подразумевает отсутствие специального монтажа с заостренным датчиком, изолированным с помощью Parylene-C, имеющего длину, ширину, профиль наконечника и импеданс, как указано в таблицах для заказа электродов. Полиимидные трубки – электроды PT, которые были установлены в полиимидные трубки для увеличения жесткости и обеспечения дополнительной толщины изоляции.Такой монтаж обычно рекомендуется, когда электроды с достаточно высоким импедансом должны проникать в более глубокие слои головного или спинного мозга. ST Задает наши биполярные или стереотроды. Эти электроды, заказанные с импедансом менее 0,5 мОм, отлично подходят для локализации полей стимулирующего тока. Стереотроды с более высоким импедансом отлично подходят для усиления изоляции отдельных нейронных элементов путем одновременной записи нескольких единиц на двух близко расположенных микроэлектродах. Расстояние между наконечниками обычно равно диаметру стержня одного из электродов, используемых при изготовлении стереотрода.Другой шаг наконечника доступен по запросу.

• Какие типы разъемов используются с нашими электродами?

Разъемы с 5482 и 5483 контактами прикреплены к дистальному концу наших электродов. Вы можете приобрести эти разъемы, а также ответный разъем M202, щелкнув здесь и перейдя на нашу страницу аксессуаров. Многие пользователи предпочитают использовать наши электроды без разъемов, и это нормально. Если потребуется, мы просто удалим соединители.На это не распространяется скидка, так как разъемы прикрепляются в начале нашего производственного процесса.

• Каковы значения экспозиции наконечника для различных значений импеданса электрода?

Воздействие наконечников для термоусадочных “H” профилей наконечников примерно на 15–20 процентов БОЛЬШЕ воздействия. Экспозиция наконечника для затупленных профилей наконечника «B» имеет примерно на 15-20% МЕНЬШЕ воздействия. Экспозиция наконечников для сверхтонких профилей «F» дает примерно на 10–15 процентов БОЛЬШЕ воздействия.

• Проблемы со считыванием импеданса металлических микроэлектродов?

1. Проверьте свой тестер импеданса, возможно, вы проверяете значения импеданса на частоте, отличной от 1 килогерца.
