Звукоизоляция пола в доме с деревянными перекрытиями: инструкция

Вы, наверное, сталкивались с ситуациями, когда в помещении от стен и потолка исходит такой резонанс, что слышны даже малейшие звуки, раздающиеся как извне, так и внутри строения. Чтобы устроить звукоизоляцию полов в домах с деревянным перекрытием, можно воспользоваться двумя технологиями. В первом случае необходимо монтировать конструкцию пола таким образом, чтобы в процессе функционирования создавалось как можно меньше шума, а это значит, что балкам и всему настилу нужно придать свойства погашение звуков. Второй метод основан на укладке в самой конструкции пола или потолка звукоизоляционных материалов.

Мы расскажем вам, как осуществить звукоизоляцию в деревянном или кирпичном частном жилище, хотя многие советы можно применить и при проведении соответствующих работ в многоквартирном доме, где обустроен пол из древесины на лагах.

Тихая конструкция

Сейчас речь пойдет о том, как своими руками сделать конструкцию пола тихой и не скрипучей. Лучше всего отличаются шумопоглощением полы из дерева на лагах, не касающихся стен дома. Для этого нужно укоротить лаги так, чтобы от них до каждой из стен оставался зазор около 10 мм, который также необходим при усадке постройки. Крайняя напольная доска прибивается на расстоянии до 15 мм от стен, а образовавшуюся щель запенивают и закрывают плинтусами.

Если доски крепить непосредственно к балкам, очень плохо поглощаются звуки из-за того, что в связке со стенами дома они создают жесткую конструкцию. Звук от шагов при ходьбе по такому покрытию передается к балкам и далее резонирует по поверхности стен и потолка.

Шумоизоляция здесь проводится при помощи специальной войлочной или резиновой прокладки, которую крепят к деревянным балкам. Перед укладкой прокладочный материал необходимо пропитать антисептиком, который предотвратит поражение деревянных элементов вредоносными насекомыми.

Если вы планируете своими руками строить перекрытия первого этажа, под которым будет оборудован подвал, или будете обустраивать перемычки между этажами или чердаком, которые одновременно послужат в качестве пола и потолка, то пол придется монтировать по балкам. Чтобы шумоизоляция была более эффективной, специалисты советуют поперек балок укладывать лаги таким образом, чтобы они не доставали до стен дома. В местах опор этих двух элементов помещают пропитанные антисептиком резиновые или войлочные прокладки для улучшения звукоизоляции. В качестве прокладок можно применять толь, уложенный в несколько слоев. Если настил из деревянных досок монтируют по балкам, то звукоизоляционный материал выстилают по всей их площади.

В доме, который не оборудован подвалом, пол на первом этаже можно сделать своими руками более тихим, если лаги не фиксировать к стенам, а также не укладывать на балки, а устанавливать их на опоры в виде столбиков, не касающиеся основы постройки. В таком случае шум шагов от пола не будет передаваться по поверхности стен и потолка.

Соединением досок служит шпунт или четверть. Именно при таких соединениях обеспечивается лучшая шумоизоляция за счет того, что здесь отсутствуют щели между элементами настила. Для укладки настила применяется хорошо высушенный материал. Сырая древесина после высыхания прогибается и образует щели, поэтому о качественной звукоизоляции здесь речь идти не может.

Что делать, если пол скрипит?

Чаще всего напольное покрытие из дерева скрипит из-за неровных досок и таких же кривых лаг и балок, а чтобы устранить такую проблему в доме, необходимо проделать следующие манипуляции:

строго выдержать горизонталь и уровень при укладке лаг и балок;
дощатый настил укладывать на одном уровне;
в работе использовать исключительно сухой материал, иначе доски от сырости могут выкручиваться и от этого издавать скрип.

Если вы своими руками укладываете ламинат или паркетную доску, контролируйте уровень настила из досок. Он должен быть уложен строго горизонтально, без малейших проседаний, также здесь не лишней будет пароизоляция.

Подробное руководство о том, как убрать скрип деревянного пола.

Прибегаем к помощи звукоизоляционных материалов

Чтобы усилить эффект шумоизоляции в доме, устраивают двойной пол или перекрытие с полым пространством, предназначенным для укладки изоляционного материала. Технология звукоизоляционного процесса двойного пола начинается с того, что на черновую основу укладывают раствор из глины или извести и дают ему высохнуть. Далее присыпают сухим песком или керамзитовым наполнителем до чистового настила. Сухую засыпку нужно залить раствором извести, а после его полного высыхания принимаются за чистовую отделку. В данном случае половину пространства между черновой основой и чистовым настилом занимают сухие компоненты, вторую половину заполняет воздух. Благодаря такому нехитрому способу шумоизоляция двойного пола и одновременно потолка на нижнем этаже существенно улучшится. Не забывайте перед монтажом паркета или ламината уложить пароизоляционный слой, что также положительно скажется на звукоизоляции перекрытий.

Звукоизоляция пола при помощи сыпучих материалов

Как говорилось ранее, в процессе строительства деревянного перекрытия, обычно в качестве звукоизоляции используют сухую засыпку, которую укладывают между черновым и чистовым полом. Обратите внимание, что накат необходимо сооружать прочным и ни в коем случае не тонким, чтобы он мог без проблем выдержать нагрузку от керамзита или песка. Доски настила закрепляют своими руками плотно друг к другу, но лучше использовать для этой цели щиты. Засыпка здесь может использоваться такая же, как и при укладке двойного пола. Если накат строили не из щитов, а из досок, необходимо его обрабатывать известковым раствором. Затем на высохшую поверхность или на щиты насыпают слой песка или керамзита. Как и в предыдущем случае, сухие компоненты пола должны наполовину заполнять пространство между накатом и настилом из досок. Засыпку также заливают разведенной известью. Чтобы одновременно шумоизоляция выполняла функцию утеплителя, то в качестве засыпки используют сыпучий утеплительный материал, который укладывается на рубероид.

Устройство «плавающего» пола

Это еще один эффективный вариант звукоизоляции в доме с деревянными перекрытиями, который осуществляется при помощи звукоизоляционных материалов и отлично справляется с поставленной задачей. К тому же перекрытие будет не таким тяжелым, как в случае с песчаной или керамзитовой засыпкой, и здесь дело не только в том, что сыпучие компоненты весят немало. Меньший вес будет обеспечен накатом меньшей толщины, ведь ему не нужно удерживать сухую засыпку.

Плавающей называют конструкцию пола потому, что точкой опоры для нее служит слой звукоизоляционного материала, а не жесткие элементы. В качестве изолятора можно использовать:

минеральную вату;
стекловату;
экструдированный пенополистирол и др.

Плавающий звукоизоляционный пол – простая схема

Рулонный мягкий материал выстилают сплошным укрытием на деревянные балки так, чтобы он слегка провисал между ними, и при этом не касался потолка нижнего уровня. Если один рулон изоляции не покрывает необходимое пространство, края смежных листов размещаются внахлест на 10 – 15 см, а ее края должны доставать до стен и немного выходить в пространство, образовавшееся между настилом из досок и стенами. Рассчитывая толщину звукоизоляции и зазор между крайней доской наката и стеной, следят за тем, чтобы крайний элемент настила плотно притиснул материал к стене, а закроется вата после монтажа плинтусов.

Плавающий звукоизоляционный пол – лучшая схема

Чтобы улучшить звукоизоляцию в доме, профессионалы советуют плинтус фиксировать к поверхности пола. Если у вас предусмотрена печь, то следите за тем, чтобы минеральная вата не касалась ее трубы. В этом районе шумоизоляция будет выполнена при помощи асбестового картона или войлока, обработанного глиняным раствором. Такой прием обеспечит защиту древесины от трубы, выдающей высокую температуру.

Этапы работ

На первом этапе нужно избавиться от щелей и зазоров, которые передают звук. Если «плавающая» конструкция будет монтироваться своими руками на плотное основание, швы промазывают герметиком. Если настил совсем ветхий, можно этот этап пропустить.
Все инженерные коммуникации, если они есть, обязательно оборачивают строительной пленкой и фиксируют скотчем.
Следующим слоем должна быть пароизоляция, которая воспрепятствует проникновению влаги в структуру звукоизоляционного материала. Исключением будет только пенопласт – он не нуждается в защите. Правда пенопласт – далеко не самый лучший звукоизолятор.
Рулонную изоляцию укладывают внахлест, чтобы она касалась стен. Если укладывается минвата или войлок, то на стенах предварительно закрепляют полосу звукоизоляции, которая по ширине будет не меньше, нежели толщина будущего пола. Таким образом мы получим своеобразную чашу, не позволяющую прикасаться жестким элементам к балкам и поверхности стен.
После укладки лаг должна образоваться сетчатая конструкция, благодаря которой достигается необходимая жесткость, и полы во время эксплуатации не будут прогибаться. Здесь без жесткости не обойтись, так как «плавающий» пол подразумевает свободное положение, когда лаги не фиксируются к поверхности балок, и благодаря этому нет мостика передачи шума.
На лаги укладывается слой звукоизоляционного материала.
На лаги крепятся доски или фанера. Чтобы улучшить черновое покрытие в доме, сверху можно постелить листы OSB. Следите за тем, чтобы звукоизоляция была плотно прижата к стене.
Монтируется финишное покрытие, под которое расстилается подложка.
Устанавливается плинтус, но перед этим срезается полоса звукоизоляции, которая торчит из зазора между стеной и полом. Ее остатки закроются плинтусом, фиксирующимся на выбор к полу или стене.

Правильно выполненный «плавающий» пол своими руками отличается легкостью, отлично справляется с поглощением шумов, а также удерживает тепло. Благодаря равномерно распределенной нагрузке, отсутствию жестких соединений, а также наличию качественных материалов, такая конструкция пола прослужит долго и создаст в доме отличную атмосферу.

domzastroika.ru

Звукоизоляция межэтажного перекрытия по деревянным балкам: виды и способы организации

Звукоизоляция межэтажного перекрытия по деревянным балкам необходима для поглощения волновых вибраций в виде шумов и звуков различной интенсивности. Звуки легко распространяются в доме, через его стены, оконные и дверные проемы, перекрытия. Посторонние шумы и звуки могут негативно влиять на психологическое состояние человека, отнимая сон и покой у жильцов частного дома или квартиры. Звукоизоляция деревянного перекрытия необходима для защиты внутреннего пространства дома от шума и звуков.

Материалы для звукоизоляции перекрытий

Деревянные конструкции легко проводят шум. Это обусловлено структурой и физическими особенностями древесины. Лучше всего звук распространяется вдоль волокон, медленнее в радиальном и особо медленно в тангенциальном направлениях. С помощью комплекса изоляционных мероприятий с применением строительных материалов обеспечивается звукоизоляция перекрытий.

Для этой цели используются следующие материалы:

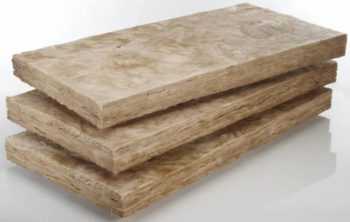

Волокнистые материалы: маты из минеральной ваты, базальтовые маты и плиты, эковата. Эти материалы имеют пористую структуру с многочисленными пустотами, которые не сообщаются между собой. Также эти материалы обладают высокими теплоизоляционными свойствами.

Панели в виде сэндвича. Этот вид звукоизоляции поставляется в виде готового изделия. Он состоит из 2 жестких листов OSB и звукоизоляционного материала, расположенного внутри сэндвича. Панели используются для звукоизоляции плит перекрытия. Сэндвич обладает увеличенной несущей способностью и жесткостью конструкции. Звукоизоляция в частном доме с деревянными перекрытиями не ограничивается потолком, так как изолировать необходимо и перегородки стен.
Полоски войлока, вспененной резины, полистирола и пробки снизят ударные шумы на балках перекрытия и стропильном каркасе дома.

Главное требование, которое предъявляется к звукоизоляционным материалам – высокий коэффициент звукопоглощения. Требования к перекрытиям регламентирует ГОСТ 8486-86.

Звукоизоляция потолка в доме

Звукоизоляция потолка деревянного перекрытия между этажами должна обеспечивать достаточный уровень комфорта жильцов дома.

При монтаже потолка часто используют каркас из металлического профиля. Для такого потолка воспользуйтесь следующими решениями:

вместо CD подвесов на потолок крепят специальные подвесы с вибрационными накладками;
профиль UD монтируют с использованием виброизолирующей ленты, которая предотвратит передачу вибрационных шумов на стены и потолок;
сведите к минимуму соприкосновение несущих деталей каркаса и звукоизоляционного материала;
обрешетку заполняем звукоизоляционным материалом с высоким коэффициентом звукопоглощения;
стыки потолочных панелей проклейте герметизирующим составом и тщательно изолируйте;
места прохождения дымохода сквозь перекрытие изолируются термостойким утеплителем.

При выборе деревянного каркаса используют аналогичные приемы звукоизоляции. Результат – герметичный, жесткий и многослойный потолок с толщиной 5-7 см. Для финишного покрытия лучше применить натяжной потолок. Гипсокартонные листы создают дополнительные мостики шума.

Звукоизоляция пола в доме

Звукоизоляция пола в доме с деревянными перекрытиями выполняется по методу плавающего пола. Принцип выполнения такого пола включает в себя ряд особенностей:

Покрытие чернового пола не должно быть тоньше 25 мм.
Края плит профилируют по типу шпунт-паз.
Для крепления плит используются саморезы с оцинкованным покрытием.
Соединения герметизируют.
Под плиты укладывают прокладки из пробки, листового войлока, резины или вспененного полистирола.
На черновой пол укладывают слой звукоизоляции в виде минеральных плит. Плотность звукоизоляции не менее 125 кг/м3.
На изоляционный материал укладывают плиты верхнего напольного покрытия, стыки проклеивают герметизирующим составом.

Для финишного покрытия используйте ламинат или линолеум, который укладывается на подложку из пробки вспененного полистирола или полиэтилена.
Плинтус прибивают только к стене, со стороны пола укладывают демпферную ленту. Приветствуется использование пластикового плинтуса с гибким краем.
В зазор между инженерными трубами и перекрытием укладывают звукоизолирующую прокладку из каучука.

Эти особенности помогут добиться шумовой и вибрационной изоляции пола.

Звукоизоляция в деревянном доме

Звук с легкостью распространяется как на открытом пространстве, так и внутри помещений. Шум проходит сквозь строительные материалы. Дерево – это проводник звука. Для построения грамотной звукоизоляции необходимо отсекать контакты с деревянными поверхностями стропил, ферм, балок перекрытия.

Часть звуков распространяется по стенам, поэтому минимизируйте контакт деревянных конструкций со стеной. Используйте комбинированную звукоизоляцию верхнего и нижнего помещения.

Звукоизоляцию стен расположите на стене так, чтобы верхний край изоляции ложился внахлест на потолок. Приветствуется комбинирование мембранного поглотителя и минеральной плиты. Это понизит силу высоких и низких частот звуковых волн. Не забывайте о заполнении пустот и щелей волокнистыми и ячеистыми уплотнителями. Использование базальтового волокна уменьшит тепловые потери и повысит пожаробезопасность дома.

Оптимальным способом изоляции является перекрытие с двойной системой балок. Часть балок будет выполнять несущую функцию потолка, а другая часть – принимать на себя статические и динамические нагрузки пола второго этажа.

Звукоизоляция перекрытий в деревянном доме

Звукоизоляция межэтажного перекрытия в деревянном доме должна осуществляться от звуков и шума. В зависимости от источника выделяют 3 группы звуков:

Акустические шумы. К ним относят звуки, которые исходят от телевизора, акустических систем, человека и домашних животных. Этот тип звуков распространяется по воздуху.

Ударные шумы. Этот тип возникает при ударном воздействии на перекрытие. К этой группе относят звуки передвижения людей, перемещения мебели, упавших предметов, звуки работы электрического и слесарного инструмента.
Шумы, возникающие от статических и динамических нагрузок на опорные конструкции и перекрытие по деревянным балкам. К ним относят скрип крепежных и опорных элементов, которые принимают и распределяют нагрузку по площади конструкции сооружения.

Звукоизоляция перекрытия между этажами в деревянном доме должна обеспечивать изоляцию от воздушного и ударного шума комнат, которые находятся под и над перекрытием. Нормы изоляции воздушного и ударного шума регламентирует СП 51.13330.2011 «Защита от шума». По норме индекс изоляции воздушного шума составляет 45 дБ., а индекс ударного шума – 65 дБ.

Обратите внимание, что все конструкции межэтажных перекрытий, используемые в частном домостроении, без звукоизоляционных работ не могут обеспечить соблюдение норм по защите конструкций. В деревянном доме между этажами необходимо заложить слой изоляции в стенах и деревянных перекрытиях.

Еще нужно обратить внимание на дверные коробки – они не должны соприкасаться с покрытием пола.

Изолируем деревянный пол

Деревянный пол по лагам является наименее защищенным местом в доме. Он пропускает как акустические, так и ударные шумы. Для изоляции деревянного пола предусмотрите устройство двойных полов. Технология устройства:

На черновой пол укладывают слой известкового или глиняного раствора. Толщина слоя должна составлять 2,5 см. Слой раствора просушивают. Потом наносится слой песка. Можно использовать керамзит – он обладает теплоизоляционными свойствами и в 2 раза легче песка. Толщина слоя не должна быть меньше 30 мм. Затем слой песка заливают известковым раствором и оставляют до полного высыхания.
После высыхания засыпки укладывают чистый пол. Между черным и чистым полом должно оставаться воздушное пространство не меньше 5 см. При укладке на чистый пол ламината уложите под плоскость чистового пола слой паровой изоляции.

Не стоит забывать, что квадратный метр песчаной засыпки толщиной 50 мм весит 80 кг, а квадратный метр керамзита толщиной 100 мм весит 35кг. Если деревянное перекрытие не рассчитано на такую массу, то воспользуйтесь легкими материалами (минеральная вата, эковата, базальтовая вата, вспененный полиэтилен или полистирол).

Шумоизолируем стен в деревянном доме

Шумовая изоляция стен в деревянном доме выполняется в 6 этапов. Из важных работ можно выделить:

Заделка щелей, трещин в перегородках стен.
Формирование каркаса и установка направляющих профилей с шагом 0,6м.

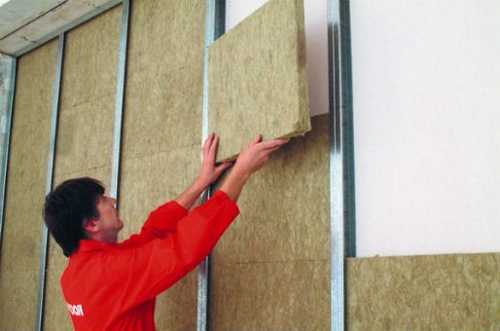

Свободное пространство между профилями заполняют изоляционным материалом в виде плит из минеральной или базальтовой ваты. Плиты укладывают плотно и без щелей. Можно воспользоваться готовыми звукоизоляционными панелями, которые не требуют дальнейшей отделки плитными материалами.

После укладки плитного материала на направляющие профиля укладывают и закрепляют саморезами листы гипсокартона, OSB, фанеры. Стыки обрабатывают герметизирующими замазками.
Швы между листами тщательно заделывают с последующим выравниванием шпатлевкой.
После шпатлевки листы красят водоэмульсионной краской или оклеивают обоями.

При монтаже розеток старые отверстия под коробки заполняют пеной, укладывается изоляционный материал, формируются места для коробок. Электрика монтируется с соблюдением действующих норм и правил пожарной безопасности. Если делать все правильно, то посторонний шум не проникнет в дом.

Понравилась статья? Поделитесь с друзьями:

Межэтажная звукоизоляция в деревянных перекрытиях — Вода в доме

Любые перекрытия — это потенциальный источник теплопотерь и
проникновения шума.

В случае с деревянными балками можно отметить, что
древесина отлично проводит звук. Плюс, балки из дерева, со временем начинают
издавать скрип.

Чтобы этого избежать, нужно своевременно позаботиться о
правильной звукоизоляции перекрытий (шумоизоляция).

Звукоизоляция деревянных перекрытий в доме

По своей природе звук делят на три вида:

ударный шум. Отражает звук шагов, падение предметов,
перемещение мебели. Характеризуется индексом приведенного уровня ударного шума
Lnw;

воздушный (акустический) шум. Звуковые волны, которые
передаются по воздуху. Источником может выступать голос проживающих, звук теле-
и видеоаппаратуры и т.п. Характеризуется индексом изоляции воздушного шума Rw.

структурный шум. По сути, это разновидность ударного шума, в
отличие от которого, проводниками шума являются места соединения строительных
конструкций.

Выбор звукоизоляционного материала для перекрытий

Чтобы обеспечить лучшую защиту от шума и вибрации,
звукоизоляция межэтажных деревянных перекрытий проводится с использованием
нескольких видов изоляторов. Главное требование – высокий коэффициент
звукопоглощения строительных материалов.

Звукоизоляция межэтажных деревянных перекрытий минватойВ качестве основного звукоизолятора лучше отдать
предпочтение волокнистым материалам, т.к. их структура способствует тому, что
большинство звуков гасится о нее (т.е. происходит максимальное
звукопоглощение).

Например, такими характеристиками обладает эковата, минеральная и базальтовая вата. К тому же, такой звукоизоляционный материал служит одновременно и утеплителем.

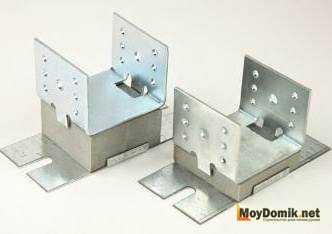

Звукоизоляция между стеной и перекрытиемЧтобы звук не проникал между перекрытием и несущей стеной, а также между перекрытием и дымоходом, рекомендуется поместить в шов рулонный утеплитель, например, войлок или по структуре ему подобный. А место соединения закрыть плинтусом. Причем, плинтус прибивается только к стене.

Звукоизоляция деревянных перекрытий — войлок на балкахЗакрепленный на балках войлок также снижает уровень шумов.

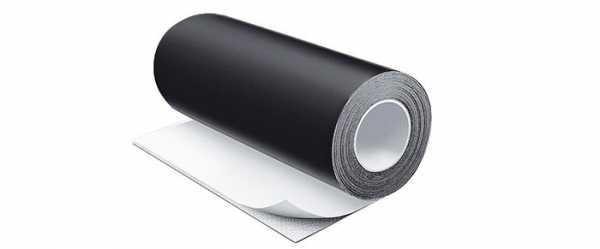

Звукоизоляция деревянных перекрытий — подложкаРазмещение полистирольной и/или фольгированной подложки, или же подложки из натуральной пробки под напольное покрытие также снизит уровень ударного шума и вибрации.

Стоит отметить, что все виды работ по звукоизоляции

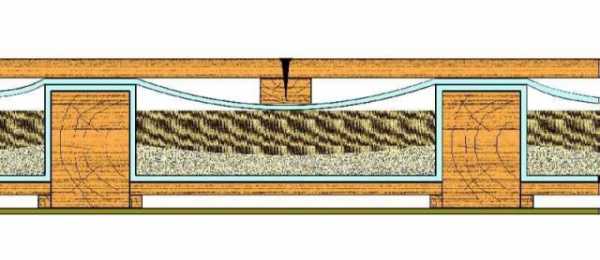

перекрытий должны выполняться на этапе строительства здания. Схема расположения
материалов представлена на рисунке.

Звукоизоляция деревянных перекрытий между этажами – нормы и требования

Несмотря на общий подход к выбору шумоизоляционного
материала, звукоизоляция деревянных перекрытий различного назначения проводится
с соблюдением разных требований.

Звукоизоляция перекрытия нежилого чердака по деревянным
балкам считается выполненной эффективно, если индекс изоляции воздушного шума
Rw составляет не меньше 45 дБ. Такую защиту способен обеспечить слой
минеральной ваты плотностью не менее 50 кг/м.куб уложенный слоем в 100 мм. Если
высота балок меньше этой величины, то на них можно набить лаги. И следующий
слой материала поместить между лагами. Для того чтобы не создавались мостики
холода, лаги нужно расположить перпендикулярно к балками. Тогда места стыков
будут закрыты следующим слоем ваты.

Звукоизоляция межэтажных перекрытий будет достаточной в
случае использования матов из минеральной или базальтовой ваты уложенных слоем
не менее 200 мм. При плотности 50 кг/м.куб. Если плотность материала выше, слой
уменьшается пропорционально.

Индекс изоляции воздушного и ударного шума

Нормативные показатели звукоизоляции перекрытий прописаны в
таких стандартах как СНиП 23-01-2003 «Защита от шума» и СНиП II-12-77 Защита от
шума».

Подробные данные, отображающие индекс приведенного уровня
ударного и воздушного шума Rw в зависимости от расположения перекрытия
представлены в таблице.

Индекс изоляции воздушного и ударного шума — таблица

При этом, звукоизоляция считается достаточной если:

Rw равен или превышает нормативное значение;
Lnw равен или ниже нормативного значения.

Следует знать, что использование звукоизоляционного
материала не защищает помещение от звуков, проникающих через стены. Поэтому
звукоизоляцию стен нужно сделать дополнительно.

Материал подготовлен для сайта www.moydomik.net

Мембранная звукоизоляция перекрытий в деревянном доме по
потолку

Методика была описана на одном строительном форуме,
грамотным человеком, судя по отзывам. Кто уже сделал, говорят, эффект
достойный.

Звукоизоляция деревянных балочных перекрытий между этажами
минеральной ватой или минеральными плитами (теплозвукоизоляционные плиты из
минеральной ваты, например, ТехноНиколь, Технофас, Роклайт, Изовер ISOVER и
тд).

Марка акустической изоляции выбирается на ваше усмотрение,
принцип у всех производителей один. Варьируется размер и плотность (толщина от
40 до 100 мм, плотность 30-140 кг/м3). Выпускается в виде рулонов или плит,
определенных габаритов.

Внимание!
Монтаж ваты выполняется строго в защитных очках и
респираторе.

Преимущество ваты – отличное звукопоглощение, в частности,
хорошо гасятся высокие и частично средние частоты. Тут действует правило – чем
толще слой, тем больше он способен поглотить (имеется ввиду спектр низких
частот). Следует понимать, что именно низкие частоты сильно передаются через
деревянные перекрытия и избавиться от их проникновения очень трудно. Почему
так? Всё просто – деревянные перекрытия имеют малый вес, а дерево выступает в
роли резонатора. В бетонных перекрытиях добиться звукоизоляции проще, в виду
конструктивной особенности бетонной плиты и её свойств.

Тем не менее, при желании можно значительно снизить передачу
шума через перекрытия из дерева. Для этого нужно сделать поглотитель звука,
представляющий собой пирог мембранного типа.

Устройство мембраны звукопоглотителя

Пирог изготавливается из листового материала, как вариант,
ОСБ или фанера (не тоньше 10 мм). Внутри (между листами) укладывается
звукоизолятор. В качестве звукопоглотителя может использоваться:

Минеральная вата (минвата)
Базальтовое волокно
Минплита
Строительный войлок (технический)

Если применять минераловатный материал, то с плотностью не
меньше 30 кгм3 (чем выше плотность и толще, тем лучше).

Войлок строительный характеризуется высокими параметрами
звукопоглощения, но склонен к водопоглощению и пожароопасен (хотя, качественная
антисептическая пропитка снижает вероятность возгорания, т.е. открыто не горит,
а тлеет).

Строительный (технический) войлок – плотный материал из
шерсти или синтетических волокон. Характеристики: плотность – 10-80 кг/м3,
толщина 5-40 мм, ширина разная, варьируется в пределах до 2-х метров,
теплопроводность от 0,03 до 0,07 Вт/(м•К). Выпускается в рулонах или в виде
полотнищ.

Поглотитель звука между перекрытием и мембраной делается не
только для звукоизоляции, а в большей мере для того, чтобы погасить резонанс,
возникающий между перекрытием и мембраной.

Звукоизоляция деревянных перекрытий — виброподвесДля достижения максимального эффекта звукоизоляции – мембрана (пирог) не должна соединяться с перекрытием, т.е. должна иметь независимое соединение (крепится на отдельный профиль на расстоянии 10 см от перекрытия, образуя воздушную подушку). Получается своего рода подвесной
потолок.

Самодельный виброподвесЗвукоизоляционный пирог крепится по периметру к стенам, а
посредине к балкам только посредством амортизирующих креплений (эластичный
потолочный подвес), причем редким шагом, не меньше метра. Виброподвесы можно
купить заводские или сделать самодельный виброгасящий подвес.

Если мембрану прикрутить напрямую к деревянным балкам перекрытия, весь эффект будет утрачен.

Принцип технологии – рассинхронизировать звуковые колебания, возникающие между
перекрытием и мембраной. Получается, так сказать, потолок с резонансным
поглотителем.

Звукоизоляция деревянных перекрытий между этажами — устройство звукопоглощающей мембраны

Ещё возможно устройство такой конструкции – минвата крепится
сеткой или рейками между балками перекрытия, а в качестве мембраны (т.е. вместо
неё) подшить потолок фанерой или гипсокартоном. Но, крепятся они не на балки, а
тоже независимо (т.е. за стены), на 3-5 см ниже перекрытия. При таком
устройстве роль поглотителя будет играть минвата, закрепленная на балках.

Звукоизоляция деревянных перекрытий песком

Метод спорный. Трудоемкий процесс, большой вес и самое
главное, звук гасится частично, т.к. основной резонанс передается по лагам.
Принцип устройства показан на фото.

Звукоизоляция деревянных перекрытий песком

Звукоизоляция перекрытий песком

Шумоизоляция перекрытий песком

Конечно, все зависит от способа устройства, как советуют мастера, нужно засыпать песок между лагами и черновым полом, а не только между балками перекрытия, а сверху монтировать систему плавающий пол.

Схема звукоизоляции перекрытий под гипсокартон

Схема устройства звукоизоляции перекрытий под гипсокартон

Технология устройства звукоизоляции перекрытий под гипсокартон

Итог

Технология звукоизоляции перекрытий для деревянного дома в
отличие от кирпичных и бетонных строений имеет ряд особенностей, которые
непосредственно связаны с конструкцией перекрытий их свойствами и звукопроводящими
характеристиками. Описанные выше способы помогут изолировать или значительно
снизить проникновение звуковых волн между этажами в каркасных коттеджах, а
также в домах из оцилиндрованного бревна или бруса.

dekormyhome.ru

Звукоизоляция в деревянном доме

В деревянном доме всем известно, что малейший шорох распространяется достаточно легко. Потому, что сухое дерево отлично отражает звук. Ка известно,что звукоизоляции в деревянном доме и послаблению шума внутри помещения деревянного дома, может помочь изобилие мягкой мебели и текстиля.Обратный эффект будет давать, наличие поверхностей облицованных:

Все эти материалы только усилят распространение и отражение звуков. Таким образом в ваше распоряжение оказывается большой арсенал элементов декора,которые одновременно будут смягчать шум,ну и украшать ваш интерьер. В такие предметы могут входить как портьеры, занавеси, ковры, покрывала, мягкие диваны и кресла и т.д.

Звукоизоляция перекрытий в деревянном доме.

В деревянном доме перекрытием служат деревянный пол и балки. Балки, которые располагаются между этажами, отлично проводят звуки, потому что соединяются между потолком первого этажа и полом второго. В основном, для соединения балок используются гвозди или саморезы, которые тоже являются хорошим проводником звука.

Так как же сделать звукоизоляцию перекрытий и снизить уровень шума между перекрытиями? Самое важное,не делать жесткие соединения между стыками.Еще не мало важно,чтобы балки перекрытий опирались на какой нибудь мягкий материал, который будет заглушать ударные звуки.

Важно! Защита от ударных звуков выполняется на этапе строительства и проектирования здания. Делать защиту при готовой конструкции достаточно сложно,да и накладно.

Для борьбы с аккустическим шумом между перекрытиями нужно заполнять все пространство между стыками балок звукоизолирующим материалом.Можно использовать волокнистые мягкие материалы, так как у них наибольший эффект поглощения шума. Можно использовать такие материалы как плиты из волокон хвойных деревьев или же минеральная вата.

Межэтажная звукоизоляция в деревянном доме.

Для оснащения отличной звукоизоляции междуэтажных перекрытий покрытие пола дома не должно прилегать вплотную к стене,то есть должен быть небольшой зазор,который надо заполнить звукоизоляционным материалом,таким как (пенополиэтилен,мягкая древесноволокнистая плита и т.д.).

Так же в деревянном межэтажном перекрытии звукоизоляция и соответственно гидроизоляционный слой над ней крайне необходим. Гидроизоляция из пленки будет служить как предохранительным слоем звукоизоляции от протечки воды сквозь данные перекрытия.

Обычно межэтажной звукоизоляцией служат плиты из минеральной ваты,которые укладываются между балками перекрытий и являются хорошей преградой для распространения шума между вторым и первым этажем.

От ударного шума, вызываемого как шагами людей,так и другими действиями на верхних этажах, она не будет предохранять, так как ударный шум распространяется через балки перекрытия и доски пола.

Чтобы устранить распространение звуков, в местах опоры балок и лаг пола ,под лаги подкладываются звукоизолирующие материалы,их можно сделать из любых кусков резины.

Наилучший же способ межэтажной изоляции — это сделать перекрытия с не касающимися друг друга двойную систему балок. Одни балки будут являться несущими потолка первого этажа,а вторые уже более мощные — это балки которые будут держать основную нагрузку от конструкции пола второго этажа.

Звукоизоляция стен в деревянном доме.

При звукоизоляции стен в деревянном доме применяют такие же материалы, что и для потолка. Звукоизолирующий материал надо крепить к стене так, чтобы материал выступал на несколько сантиметров, захватывая потолок.Делается это для того, чтобы убрать щели. Вдоль стен выстраивается каркас, к нему через упругие прокладки крепится звукоизолирующий материал. Также можно применять акустические панели для шумоизоляции стен. Такие панели можно облицевать МДФ или стеклотканью.

Другой не маловажный фактор, от которого зависит звукоизоляция в деревянном доме — это швы между стенами и потолком. Швы надо прогрунтовать акриловой массой на водной основе, которая хорошо заполнит все имеющиеся пустоты.

Для звукоизоляции стен в деревянном доме безупречным будет сочетание мембранного поглотителя и минеральной плиты, так как они будут компенсировать звук низких и высоких частот. В результате шумы различного происхождения будут надежно удерживаться в пределах одного помещения.

Звукоизоляция перегородок в деревянном доме.

Перегородки разделяют дом на помещения,такие как: спальни, гостиные, кухни, туалеты и т.д. К важным эксплуатационным характеристикам перегородок в деревянном доме относится обеспечение уровня звукоизоляции, препятствующего распространению воздушного шума из одного помещения в другое.

Перегородки в деревянном доме можно делать из самых разных материалов, но нужно понимать, что при использовании бетонных блоков, кирпича и других не легких материалов, нагрузка на балки перекрытия существенно возрастает, и их безусловно надо делать более мощными.

В сегодняшнее время распространение получили каркасные перегородки,которые отличаются незначительным весом, отличной звукоизоляцией, легкостью и быстротой монтажа.

Каркас перегородки делается из деревянных брусков или металлических профилей и снаружи обшивается гипсокартоном или другим листовым материалом(ДВП,ДСП )и т.д. Облицовка закрепляется саморезами или шурупами.

Рекомендуется использовать в качестве звукоизоляционных материалов плиты и маты, изготавливаемые из стекловолокна или базальтового,которые будут служить не только хорошей теплозащитой и звукопоглощающением, но и значительной пожаростойкостью.

Текст видео

Опубликовано: 22 янв. г.

Ура! Свершилось! Наконец-то я публикую топик который записал более 3-х месяцев назад. Вот даже не знаю почему, никак не мог его опубликовать. Тупо не было настроения. У Вас такое бывает? Вот вроде все готово. Осталось буквально нажать кнопку. а желания этого сделать — нет. Наверно это депрессия 🙂 Ну да Бог с ней! Мы движемся вперед!

Всем доброго дня! Моим Читателям и Зрителям! Сегодня разговор и Деревянных перекрытиях. Одна из старейших технологий. Доступной по деньгам и трудозатратам. Но. есть НО , о котором многие не задумываются до момента эксплуатации.

Принимая то или иное решение, всегда помните.

Строители — Строят. Жить — Вам

Да. Вам. Жить и эксплуатировать. И Акустический комфорт в доме, это залог Уюта. Тишины. А значит и Покоя. Ну разве не для улучшения своего комфорта мы строим Дом? А раз так. То и топик актуальный!

Видео специально подготовлено для Строительного Видео Блога Путь Домой

ЗЫ: Я не являюсь специалистом акустиком. И потому рекомендую обращаться к ним. Но название того или иного вида шума в соответствии с классификацией, никак не влияет на улучшение звукоизоляционных свойств перекрытия. Посему, ВСЕМ кто хочет по умничать на данную тему, должны помнить. ЦЕЛЬ ДАННОЙ СЕРИИ ВИДЕО — РАСЧЕТ СТОИМОСТИ ПЕРЕКРЫТИЯ, а не обучение основам звукоизоляции.

Обсудить классификацию шума и методик звукоизоляции и улучшения акустического комфорта, вы можете на соответствующих специализированных сайтах. Умников которые решат здесь попиариться (показывая виртуозность владения ГУГЛОМ), я с удовольствием отправлю в бан. У меня СТРОИТЕЛЬНЫЙ БЛОГ, а не Акустический, Грамматический, Орфографический и тд.

зри в корень. 🙂

Re: звукоизоляция деревянного межэтажного перекрытия

Здравствуйте, Семен

Во-первых, ЗИ деревянного перекрытия увеличиается:

1. с увеличением массы настила пола сверху и подвесного (подшивного) потолка снизу

2. с увеличением общей толщины конструкции перекрытия

3. при наличии утяжеляющей засыпки между балками перекрытия

4. при наличии звукопоглощающего материала между балками перекрытия

Самое эффективное решение это выполнение перекрытия на на двух независимых балочных системах. К одной балочной системе крепится настил пола, к другой закрепляется подвесной потолок.

Если это по какой-то причине невозможно, то можно реализовать четыре различных варианта:

1. выполнить массивный настил (ОСБ) пола сверху, а к балкам перекрытия снизу закрепить подвесной потолок ГКЛ (минимум 2 слоя) с помощью звукоизолирующих креплений Vibrofix PU.

2. выполнить конструкцию плавающего пола сверху с помощью креплений Vibrofix Floor и массивного настила ОСБ, а к балкам перекрытия снизу закрепить подшивной потолок ГКЛ (минимум 2 слоя).

3. выполнить конструкцию перекрытия с деревянным накатом и утяжеляющей засыпкой строительным мусором, песком, гравием и т.п. Затем смонтировать подвесной потолок ГКЛ (минимум 2 слоя) с помощью звукоизолирующих креплений Vibrofix PU и заполнением каркаса акустической минеральной ватой AcousticWool Concept .

4. выполнить конструкцию перекрытия с деревянным накатом и утяжеляющей засыпкой строительным мусором, песком, гравием и т.п. Затем выполнить конструкцию плавающего пола сверху с помощью креплений Vibrofix Floor и массивного настила ОСБ с заполнением каркаса пола акустической минеральной ватой AcousticWool Concept .

Внутреннее пространство перекрытия рекомендуется заполнить акустической минеральной ватой AcousticWool Concept или её аналогом.

ничто не слишком. (с) Кармадон, Альтист Данилов

www.akustik.ua — акустическое проектное бюро

www.acoustic.ua — поставка звукоизоляционных материалов

Источники: http://www.postroitdomdeshevo.ru/texnologiya-stroitelstva-doma/zvukoizolyaciya-v-derevyannom-dome.html, http://www.youtube.com/watch?v=yC20gDJfths, http://soundmoderator.org/viewtopic.php?p=6319

www.sferatd.ru

Особенности звукопроводимости деревянных построек

Пористость древесины стала главной причиной хорошего пропуска волн различной частоты. Жильцы деревянного дома, который не защитили при строительстве от шумовых воздействий, чувствуют себя как внутри музыкальной шкатулки, только вокруг раздается не музыка, а какие угодно звуки – стук шагов, разговор, работа водопроводного крана и т.д.

К тому же, со временем дерево усыхает. А это делает швы между материалом более уязвимыми, меняет структуру самого бруса. Изоляционные качества, которые изначально были не высокими, еще больше снижаются. Поэтому звукоизоляция деревянного дома особенно актуальна. Существует ряд способов, которые решают проблему шумоизоляции, но каждый из них следует рассматривать отдельно, исходя из особенностей строительства, планировки деревянного дома.

Любые шумоизоляционные работы необходимо делать непосредственно при строительстве дома.Такой подход существенно снизит расходы материала, финансов, улучшит качество операции.

Кроме использования специальных строительных поглотителей звука можно прибегнуть к некоторым уловкам, которые снизят проводимость шума в помещении. Это в первую очередь текстиль. Обилие занавесок, ковров, мягкой мебели, подушек погашает шум в помещении. Напротив – металлические предметы, керамика, камень усиливают звуковые колебания. Но все же, наибольший эффект дает использование звукоизоляционных материалов.

Какие бывают средства для шумоизоляции

Строительная индустрия предлагает большой арсенал материалов для борьбы с шумом. К ним относятся:

минеральная вата;
пенопласт;
песок;
гипсокартон;
стекловата;
пробка;
минеральная плита;
войлок.

Перечисленные средства выполняют не только функцию изоляции шума, но и являются хорошими теплоизоляторами. Все они, кроме песка, могут быть использованы для обшивки стен в каркасном доме, в здании из оцилиндрованного бруса.

Песок используется в качестве тепло- и звукоизолятора только для деревянного пола. К недостаткам этого материала относят большое количество, необходимое для достижения эффекта, а потому, укладывание песка делает пол более тяжелым. К тому же, он частично поглощает звук. Такой способ хорош для шумоизоляции первого этажа от подвального помещения.

Наиболее популярна у строителей минеральная и базальтовая вата, которая имеет пористую структуру. Эти средства позволяют качественно утеплять и защищать от акустических вмешательств деревянные помещения.

Для поглощения звуков между комнатами одного этажа звукопоглотитель помещают между брусами, прячут под отделкой стен.

Если необходимо провести работы по изоляции между различными этажами, то изолятор располагают в деревянном полу. Для этого используют конструкцию, которая называется «плавающий пол». Защиту от шума верхнего этажа проводят с учетом шумов, которые проходят и через потолок. Это позволит максимально сократить поступление посторонних звуков.

Работаем с деревянными перегородками

Для стен обычно выбирают гипсокартон. Этот строительный материал хорошо зарекомендовал себя как поглотитель шума. Обшивку деревянных стен только гипсокартоном можно провести и после завершения строительства. Стандартные листы крепятся к поверхности с помощью саморезов. Швы между полосами обрабатываются шпаклевкой и тщательно затираются. После этого проводится стандартная строительная процедура по шпаклевке и штукатурке поверхности.

Гипсокартон можно закреплять и на деревянном потолке. Это существенно увеличит качество изоляции от шума.

Но, все же для достижения максимального эффекта, строители укладывают на деревянные стены слой звукопоглотителя. Закрепления на поверхности производят с помощью реек.

Сверху на изолирующий материал крепится гипоскартон, фанера, другое покрытие. Некоторые мастера помещают погашающий звуки материал на защитную пленку. Это особенно актуально для волокнистых составов – ваты, особенно стекловаты. Сверху такой слой также закрывают пленкой.

В случае использования в качестве изоляционного материала стекловаты, необходимо тщательно заклеить все швы, чтобы не допустить попадания микрочастиц стекловолокна в помещение.

Для использования ваты необходимо понимать, что этот материал можно использовать при строительстве деревянного дома. При работе со стенами в уже готовом помещении, такой метод выглядит весьма проблематичным.

При укладке бруса закладывается звукоизоляционный материал, который выполняет дополнительную функцию – утеплительную. Наиболее востребованная вата – минеральная, базальтовая, эко вата. Благодаря волокнистости она хорошо защищает деревянные строения, имеет небольшой вес, с ней легко работать.

Еще одним материалом, который можно легко использовать на деревянных стенах является пробка. Пористая, легкая, она идеально подходит для звукоизоляции каркасного либо брусчатого дома. Для того, чтобы защитить деревянную стену, достаточно разместить на поверхности панно из пробки. Звукоизоляционные способности этого материала сработают безотказно. К тому же этот материал не горит, что особенно актуально для деревянных строений.

Для полной звукоизоляции здания не достаточно обработать только стены. Необходимо обеспечить и защиту каждого деревянного перекрытия.

Звукоизоляция деревянных перекрытий

Именно деревянные перекрытия идеально проводят звук. Роль резонатора выполняют балки, которые хорошо проводят колебания на низких частотах. Специалисты различают 2 вида перекрытий – чердачное и межэтажное.

У каждого варианта есть своя специфика. В первом случае укладывают слой минеральной ваты плотностью 50 кг/м³ и выше. Толщина материала составляет 100 мм. Такая защита позволяет обеспечить защиту шума по шкале изоляции равную 45 дБ.

Звукоизоляция межэтажных деревянных перекрытий проводится укладыванием слоя ваты в 200 мм, при плотности материала от 50 кг/м³. При установке ваты мастер обязательно должен работать в защитных очках и респираторе.

Техника установки поглотителя шума для обоих вариантов одинакова. Строители называют это «пирогом» или мембраной. Между 2 листами (фанеры, ОСБ) укладывается собственно изолятор. При этом учитывается правило – чем толще слой поглотителя, тем лучше он защищает от шума. Техника слоевой защиты используется для шумоизоляции перекрытий между этажами, а также для потолка деревянного дома.

Устанавливаем изолятор на потолок

Для достижения наилучшего эффекта на потолке, «пирог» или мембрана не должен соединяться с деревянным перекрытием.

В этом состоит принцип работы данного метода – сбить резонанс звуковых колебаний. Такой результат достигается созданием своего рода подвесного потолка. Закрепление изолирующего материала проводится только на автономный профиль, который располагается на расстоянии 10 см от деревянной балки. Таким образом, образуется воздушная подушка между деревянной поверхностью и поглощающим материалом.

Вся конструкция крепится к стенам по периметру, а в центре закрепляется эластичными потолочными подвесами. Шаг между креплениями при этом не менее 1 м.

Нельзя фиксировать мембрану непосредственно к балкам, так как при этом будут утрачены шумопоглотительные свойства конструкции.

Еще один вариант использования послойного изолятора. Между деревянными балками устанавливается вата с помощью сетки либо реек. Снизу набивается фанера или гипсокартон, которые будут служить мембраной для такого варианта. При этом крепление также проводится не на балки, а независимое. Для этого фанеру (гипсокартон) закрепляют на стене на 3-5 см ниже перекрытия. Принцип работы второго способа такой же, как и в первом. Погасить звуковые колебания, лишив конструкцию возможности резонировать.

Изолируем деревянный пол

Важным вопросом при строительстве деревянного дома является установка чернового пола. Такая мера не только является хорошим решением для утепления здания, но и помогает с проблемой шумоизоляции в доме. Для утепления и поглощения звука можно использовать песок. Его насыпают между лагами. К существенным минусам такого метода относят то, что такая конструкция делает здание тяжелым, к тому же происходит не полная защита от звуковых колебаний. К плюсам можно отнести относительную дешевизну данного материала и его доступность.

Лучше для шумоизоляции деревянного строения использовать различные виды ваты, минеральную плиту. Выбор зависит от предпочтений и финансовых возможностей. Строительная индустрия предлагает большой выбор специфического материала. Для укладки походят:

минеральная вата;
технический войлок;
базальтовое волокно;
минеральная плита.

Плотность материала выбирается по принципу – чем выше показатель, тем лучше поглощающая способность.

Как и при работе на стенах, при изоляции пола основной материал помещают между слоями пленки. Это необходимо для всех материалов – сыпучего песка, волокнистой ваты. Такая мера не только хорошо сохраняет изолирующий слой, но и защищает деревянное помещение от мелких частиц поглотителя звука.

Для того, чтобы обеспечить максимальную защиту от шума, в щели между стеной и полом, дымоходом и стеной помещают войлок либо другой поглотитель шума.

Сверху закрепляют плинтус, прибивая его только к стене.

Современная строительная индустрия выпускает специальный войлок, обработанный препаратами, которые не дают ему гореть, в случае воспламенения. Изоляционный войлок тлеет при попадании на него открытого огня.

Звукоизоляция каркасного дома либо строения из оцилиндрованного бревна дело важное, и ответственное. От того, какой выбор будет сделан в шумоизоляции деревянного дома, зависит не только комфорт, но и здоровье жильцов.

teplota.guru

Выбираем материал

Звукоизоляционные материалы делятся на основные и дополнительные. Первые — с волокнистой структурой, погашающей шум. Предпочтение можно отдать:

Базальтовой или минеральной вате, которая способна погасить звуки высокой частоты и частично со средней. Низкие гасяся при достаточной толщине шумоизолятора.
Эковате.
Войлоку и прочим шумоизоляторам с похожей структурой.

Внимание! Гася звуки, материалы с волокнистой структурой повышают уровень теплоизоляции перекрытия. Плотность — не меньше 50 кг/куб.см.

Как звукоизоляционный материал используют плиты ОСБ или ДСП при монтаже чернового пола на 2 этаже. Для достижения максимального эффекта плиты только соединяются между собой, а не прикручиваются к лагам. Плинтус стоит прикрутить только к стене. Отсутствие жесткого крепления позволит сократить вероятность проникновения шума, возникающего в результате ударов.

Материал с волокнистой структурой

Совет! Для исключения проникновения шума в месте прохода дымоотводящей трубы, в соответствующий стык закладывают некоторое количество войлока.

Кроме материалов с волокнистой структурой используют насыпные. Достаточное количество песка способно обеспечить необходимый уровень звукоизоляции. Однако в этом случае возрастает нагрузка на несущие конструкции, что следует обязательно учитывать при выборе подходящего материала.

Технологические особенности

Последовательность работ зависит от характеристики используемого звукоизоляционного материала. Отличие заключается в порядке укладки звукоизолятора.

Укладываем плиты

Чтобы в доме с деревянными перекрытиями было тихо, монтажные работы выполняют в следующей последовательности:

Демонтаж старого пола, если таковой уложен.
На доски, используемые при устройстве потолка нижнего этажа, укладывает паропроницаемый материал.
Между балками закладывается выбранный шумоизоляционный материал. Его толщина достаточна для обеспечения достаточного уровня звукоизоляции. Укладка — без зазора. При наличии щелей качество работ низкое.
Настилается слой гидроизоляционного материала.
Производится укладка резино-пробковой подложки, предназначенной для гашения ударов. Чтобы исключить смещение подложки в процессе эксплуатации, приклеивают к основанию
Настилают листы ДСП. Для достижения эффекта монтируется «плавающий» пол. Они используются как основание для декоративного покрытия.
Укладывается подложка. Ее характеристики зависят от вида и параметров напольного покрытия. Хорошо себя зарекомендовала подложка из натуральной пробки, позволяющая повысить качество изоляции.
Пространство между панелями и стенами заполняется войлоком либо другими материалом с похожими характеристиками.

Совет! Толщина минеральных матов — не меньше 10 см.

Заполняем пространство между лагами

Если толщина лагов не позволяет уложить шумоизолятор достаточной толщины, следует выбрать плиты подходящей. Затем к уже зафиксированным лагам прибить еще одни под углом 90 градусом. В образовавшееся пространство заложить недостающее количество звукоизоляционного материала.

Используем песок

До начала работ проверить прочностные характеристики перекрытий. Балки должны быть мощными и прочными. Для начала нашиваются рейки на потолке 1 этажа. Пространство заполняется доской или толстой фанерой, а затем обшивается пароизоляцией. После этого засыпается песок. Для проветривания между верхним слоем песка и черновым полом предусматривают зазор в 3 – 5 см. После этого набивают войлок на лаги и стелется толстая фанера. Ее затем можно использоваться как черновой пол для декоративного покрытия.

Совет! Желательно предусмотреть поперечные лаги с вырезами под балки. В такие короба намного проще засыпать песок.

Таким образом, если шумоизоляция пола и перекрытий в деревянном доме, находящихся между первым и вторым этажом выполнена правильно, при эксплуатации строение не будет возникать проблем. Грамотно подобранные материалы и соблюдение технологических требований позволит добиться высоких результатов.

laminatepol.ru

vodavdome.website

Как делается звукоизоляция потолка в доме с деревянными перекрытиями

Тишина в доме является одним из главных факторов комфортного проживания. В последнее время появилось много частных новостроек, воздвигнутых из древесных материалов (брёвна, брус и доски). Бывают такие ситуации, когда нужна звукоизоляция потолка в доме с деревянными перекрытиями, чтобы оградить свой покой от шумных соседей сверху.

Выбор звукоизоляционной системы для перекрытий в деревянном доме

По своей природе звуковые волны разделяют на три вида:

Ударный шум — звук шагов, падение различных предметов на пол, перемещение мебели и других тяжеловесных предметов, любые динамические воздействия на конструкции междуэтажных перекрытий.
Акустический (воздушный) шум — передаётся через воздушную среду.
Структурный шум — звуковые волны проникают в помещение через так называемые «мостики» примыкания различных строительных конструкций.

Выбор материала для звукоизоляции деревянного перекрытия определяют в соответствии с уровнем шумового фона в помещении, эффективностью шумоизоляционных покрытий и их экономической целесообразности. Часто используемые материалы для борьбы с шумом, проникающим через деревянные перекрытия, это:

маты из минеральной ваты;
пенополиуретановые панели;
плиты из пенопласта;
самоклеющийся каучук с фольгированным покрытием;
пробковое покрытие.

Маты из минеральной ваты

Шумоизоляцию из минеральной ваты устраивают на деревянном потолке бескаркасным способом или укладывают маты в проёмы обрешётки из бруса.

Проёмы потолочного каркаса делают уже матов на 30 мм по длине и ширине. Это делается для того, чтобы вата плотно входила в обрамление из бруса. Для дополнительного крепления можно использовать алюминиевый или пластиковый уголок, установив его по периметру проёма.

Бескаркасный способ заключается в том, что маты крепят шурупами с широкими пластиковыми шайбами. Для этого дюбели-грибки без полимерных деталей непосредственно вкручивают шуруповёртом в дерево перекрытий. Грибки располагают по углам и центру мата.

Минеральная вата гигроскопичный материал. Чтобы уберечь вату от проникновения влаги, маты оборачивают полимерной плёнкой. Швы проклеивают скотчем.

Пенополиуретановые панели

Пенополиуретановые панели зарекомендовали себя, как эффективный барьер на пути проникновения шумов ударного характера. Помимо этого, пенополиуретан является отличным теплоизолятором.

Крепят к деревянному потолку полимерные плиты грибками-шурупами. Стыки между плитами тщательно шпаклюют.

Плиты из пенопласта

Лёгкий пористый материал обладает высокими звукоизоляционными и влагостойкими качествами. Пенопластовые плиты легко режутся ножом, что значительно упрощает работу по формированию фрагментов покрытия нужных размеров.

Пенопласт лучше приклеивать к деревянному покрытию. Для этого нужно использовать специальный клей. Пористое покрытие можно крепить точно так же, как и пенополиуретановые панели.

Самоклеющийся каучук с фольгированным покрытием

Вспененный каучук с фольгированным покрытием поставляется в рулонах. Клейкая основа защищена плёнкой. Поверхность потолка обрабатывают специальной грунтовкой, чтобы повысить адгезию.

Перед началом монтажа рулоны рекомендуют прогреть. Материал кроят с помощью ножниц или строительного ножа. Защитную плёнку снимают с клейкой основы. Листы прижимают к потолку и проглаживают твёрдым валиком.

Благодаря гибкости каучука, им можно покрывать деревянные потолки любой сложной конфигурации. Эффективность каучукового покрытия заключается в том, что звуковые волны гасятся в вязкой структуре вспененной резины.

Пробковое покрытие

Пробковые листы помимо того, что обладают высокими звукоизоляционными качествами, играют роль эстетической финишной отделки потолка. Из всех шумоизоляционных покрытий пробка — единственный чистый экологический материал естественного происхождения. Звуковые волны вязнут и гасятся в структуре пробки.

Пробковые листы клеят на поверхность верхнего перекрытия. Для этого применяют специальные клеевые составы. Пробковое покрытие потолка не только значительно снижает шумовой фон в помещении, но и украшает интерьер комнаты.

Вышеперечисленные виды звукоизоляции потолка в деревянном доме, кроме пробкового покрытия, нуждаются в последующем устройстве подвесного или натяжного потолка.

Подвесной потолок

Монтаж подвесного потолка в доме с деревянными перекрытиями, покрытыми шумоизоляционными материалами, выполняют так же, как и в других зданиях. Следует учитывать, что металлические подвесы каркаса из металлопрофиля могут играть роль акустических мостиков.

Прежде чем приступать к устройству подвесного потолка, нужно продумать конструкцию подвесов. Подвесы в местах примыканий можно обернуть звукоизоляционной лентой или использовать тяжи из полимерных материалов.

В качестве звукоизоляционных панелей в подвесном потолке применяют перфорированные акустические плиты. Плиты Армстронг представляют собой сэндвич-панели с внутренним наполнителем из минеральной ваты.

Натяжной потолок

Монтаж натяжного потолка осуществляют традиционным способом. Можно совместить применение шумоизоляционного покрытия деревянного перекрытия с использованием акустического полотна натяжного потолка.

Акустическое полотно представляет собой перфорированный плёночный материал. Звуковые волны вязнут в отверстиях, заполненных воздухом. Потерявшие основную энергию, волны отражаются внутрь межпотолочного пространства, где окончательно гаснут.

Как сделать шумоизоляцию под натяжной потолок.

Шумоизоляция внутри деревянных перекрытий

Помимо внешней шумоизоляции потолков, существуют способы устройства звукоизоляции внутри самих деревянных перекрытий. Два самых распространённых способа звукоизоляции деревянных перекрытий: по балкам и по лагам.

Устройство звукоизоляции по балкам перекрытия

В деревянных домах вся конструкция перекрытия держится на балках. Дерево по своим физическим свойствам является проводником звуковых волн. Деревянные балки вполне могут передавать звук на стены, которые, в свою очередь, становятся генераторами шумового фона в помещениях дома.

Опорные части балок изолируют от прямого соприкосновения с вертикальными конструкциями здания. Делают это оборачиванием концов древесины двойным слоем рубероида. В проём стены укладывают прокладку из рубероида и отрезка тонкой доски. После этого устанавливают конец балки. Важно, чтобы вверху проёма оставался воздушный зазор между консолью и стеной.

Система звукоизоляции опорных частей несущих балок эффективно отсекает проникновение звуковых колебаний через балки в стены. В домах с деревянными стенами концы балок достаточно обернуть рубероидом.

Устройство звукоизоляции по лагам

Происходит это следующим образом:

Верхнюю поверхность балок покрывают прокладкой из войлока
После того, как подшит потолок к балкам перекрытия, устанавливают лаги.
Поперечное положение лаг по отношению к балкам перекрытия формирует проёмы прямоугольной формы. Создаётся пространство между потолком нижнего этажа и полом верхнего помещения. Его заполняют шумопоглощающими материалами, которые являются хорошими теплоизоляторами.
Лаги прибивают к балкам таким образом, чтобы они не доходили до стен на 15 — 20 мм. Зазор отсекает передачу звука от пола стенам. Его впоследствии заполняют звукоизоляционным материалом — ленточной полоской войлока, пропитанной антисептиком.
Между лагами укладывают слой пароизоляции.
Проёмы заполняют матами из минеральной ваты либо плитами из другого звукоизоляционного материала.
Доски пола прибивают к лагам так, чтобы они не доходили до стен на 5 — 7 мм. Щели закрывают плинтусом, причём его крепят к стене.

Песок, как звукоизоляционный материал

Песок — относительно дешёвый строительный материал. Зачастую строители с целью экономии, заполняют проёмы между лагами песком. Проникая в массу песка, звуковые волны встряхивают его частицы. Механическое движение песчинок поглощает энергию звука, тем самым создается эффективный барьер на пути проникновения шумов различного характера.

Важно знать, что удельный вес песка составляет 1500 кг/м³ , минеральной ваты — 50 кг/м³ , войлока — 32 кг/м³. Заполняя межэтажное пространство песком, хозяин стройки должен понимать, что нагрузка на перекрытия будет больше в десятки раз, чем при использовании других материалов.

Звукоизоляционные панели PhoneStar сделаны из целлюлозного волокна с минеральным наполнителем.

Звукоизоляция деревянных перекрытий между этажами — нормы и требования

Профессиональные строители, выполняя звукоизоляцию междуэтажных перекрытий, придерживаются ряда норм и требований.

Шумоизоляция чердачного перекрытия считается эффективной, если индекс воздушной изоляции Rw составляет не более 45 дБ/. Нормы и требования звукоизоляции перекрытий указаны в нормативной документации — СНиП 23-01-2003 «Защита от шума» и СНиП II — 12 — 77.

Начинают решать проблему высокого шумового фона в построенных домах с деревянными перекрытиями с того, что устанавливают уровень шума. Исходящие звуковые волны от деревянного потолка измеряют специальным прибором — шумомером. В соответствии с показаниями устройства, подбирают звукоизоляционный материал с нужным индексом звукоизоляции. Затем выбирают оптимальный вариант устройства звукоизоляции.

shumniy.ru

Звукоизоляция межэтажного перекрытия по деревянным балкам

Главная / Монтаж, ремонт, уход / Как выполняется звукоизоляция перекрытия по деревянным балкам между этажами?

Одной из наиболее важных задач при возведении своего дома является обустройство межэтажных пролетов. При этом, имеет значение не только прочность создаваемой конструкции, но и различные типы изоляции – от посторонних звуков, для тепла и прочие. В этой статье рассмотрим, как обустраивается звукоизоляция межэтажного перекрытия по деревянным балкам.

Особенности проникающих шумов

Все звуковые помехи, от которых необходимо изолировать каждый из этажей, можно разделить на две большие группы:

Ударные (включая структурные шумы и вибрацию)
Акустические (воздушные)

К первому виду относятся работающий перфоратор, стук детского мяча по полу, цоканье каблуков, просто тяжелые шаги. К акустическим волнам относятся звуки работающего телевизора или радиоприемника, голоса и музыка. Для каждого из них нужен свой вариант защиты и поэтому, изоляция должна быть выполнена комплексно, с учетом всех факторов.

Борьба с вибрациями

Устройство перекрытий в домах с деревянными балками в качестве силового элемента имеет свои особенности. В таких системах именно несущая балка становится прекрасным проводником всех колебаний, от которых требуется защита. Чем более сильно эта деталь связана с обшивкой потолка или пола, тем сильнее звукопроводимость всей системы.

Важно: колебания могут распространяться не только по плоскости перекрытия, но и по стеновым перегородкам. Подобные колебания называют «структурными». Поэтому, для создания эффективного барьера требуется обеспечить изоляцию стеновых конструкций, путем установки между стенами и покрытием пола или потолка специальных прокладок.

Для того, чтобы создать качественно выполняющий свою функцию барьер для волн ударного типа, необходимо отказаться от жесткой связки обшивки пола и потолка с несущими деталями. Вместо жестких соединений создаются специальные опорные элементы из мягких материалов, либо применяются демпфирующие прокладки. Для потолочных конструкций используются специальные подвесные элементы с демпфирующими вставками.

Естественно, что подобные работы необходимо выполнять еще на стадии монтажа межэтажной конструкции, в частности – обшивки потолка и укладки пола. Наиболее простым способом улучшить защиту помещений в этом случае, будет прокладка между покрытием пола или потолка и несущими деталями демпфирующих прокладок.

Борьба с «акустикой»

Чтобы радио или телевизор с нижнего, или верхнего этажа вам не мешали, защиты в виде демпфирующих колебания прокладок будет недостаточно. В этой ситуации необходима шумоизоляция межэтажного перекрытия, выполненного по деревянным балкам другими видами изоляционных материалов. Они должны заполнять внутреннее пространство между балками или лагами, предотвращая свободное распространение звуков.

Важно: для устранения помех данного типа, необходимо создать преграду из такого изолятора, который заставит звуковую волну «увязнуть» внутри себя, теряя амплитуду колебаний.

Как ни странно, но, подобная изоляция выполняется при помощи материала, служащего утеплителем в большинстве частных построек – минеральной или каменной ваты. Эти волокнистые утеплители являются отличной преградой для распространения шумов.

Дополнить эффект изоляции поможет укладка на пол менее «шумного» покрытия. Чем менее жестким оно будет, тем меньше посторонних звуков пропустит и наоборот, чем более жестким будет ваш пол, тем больше помех акустического плана его преодолеет. К «шумным» покрытиям можно отнести ламинат, паркет и другие подобные виды отделки – все они требуют укладки специальной подложки, предотвращающей распространение звука.

Варианты изоляторов

Чтобы создать качественную звукоизоляцию, необходимо подобрать оптимальный вариант материала, способного это сделать. В качестве изолятора от звуковых помех можно использовать:

Минеральную или каменную вату, закладываемую внутрь перекрытия и перекрывающую доступ шумам акустического плана.
Разнообразные полимерные мембраны, служащие изолятором от ударного шума.
Войлок, отлично блокирующий акустические волны.
Вспененные материалы из полиэтилена или пенополиуретана, служащие подложками под напольные покрытия и помогающие бороться с обоими видами помех.

Естественно, наилучший результат достигается при комбинации изоляторов обоих типов, создающих преграду для волн разного происхождения. Кроме того, можно улучшить ситуацию с посторонними звуками, если использовать различные конструкции «плавающего» типа, не имеющие жесткой связки с несущими элементами.

wikipotolok.com

Шумоизоляция пола в деревянном доме между первым и вторым этажом — этапы

О двухэтажном коттедже мечтают многие. Это возможность даже на сравнительно небольшом участке возвести вместительный дом. Чтобы в процессе эксплуатации не возникало трудностей, звукоизоляция пола на втором этаже должна быть выполнена правильно. В противном случае проживание в частном доме сложно назвать комфортным.

Шумоизоляция должна быть правильной

Выбираем материал

Звукоизоляционные материалы делятся на основные и дополнительные. Первые – с волокнистой структурой, погашающей шум. Предпочтение можно отдать:

Базальтовой или минеральной вате, которая способна погасить звуки высокой частоты и частично со средней. Низкие гасяся при достаточной толщине шумоизолятора.
Эковате.
Войлоку и прочим шумоизоляторам с похожей структурой.

Внимание! Гася звуки, материалы с волокнистой структурой повышают уровень теплоизоляции перекрытия. Плотность – не меньше 50 кг/куб.см.

Материал с волокнистой структурой

Совет! Для исключения проникновения шума в месте прохода дымоотводящей трубы, в соответствующий стык закладывают некоторое количество войлока.

Технологические особенности

Укладываем плиты

Демонтаж старого пола, если таковой уложен.
На доски, используемые при устройстве потолка нижнего этажа, укладывает паропроницаемый материал.
Между балками закладывается выбранный шумоизоляционный материал. Его толщина достаточна для обеспечения достаточного уровня звукоизоляции. Укладка – без зазора. При наличии щелей качество работ низкое.
Настилается слой гидроизоляционного материала.
Производится укладка резино-пробковой подложки, предназначенной для гашения ударов. Чтобы исключить смещение подложки в процессе эксплуатации, приклеивают к основанию
Настилают листы ДСП. Для достижения эффекта монтируется «плавающий» пол. Они используются как основание для декоративного покрытия.
Укладывается подложка. Ее характеристики зависят от вида и параметров напольного покрытия. Хорошо себя зарекомендовала подложка из натуральной пробки, позволяющая повысить качество изоляции.
Пространство между панелями и стенами заполняется войлоком либо другими материалом с похожими характеристиками.

Совет! Толщина минеральных матов – не меньше 10 см.

Заполняем пространство между лагами

Используем песок

Совет! Желательно предусмотреть поперечные лаги с вырезами под балки. В такие короба намного проще засыпать песок.

Вконтакте

Facebook

Twitter

Google+

laminatepol.ru

Звукоизоляция межэтажного перекрытия по деревянным балкам — Вода в доме

Шумоизоляция потолка в доме с деревянными перекрытиями является важным этапом в строительстве здания. Проблемы с изоляцией шума и звука актуальны всегда. Особенно если некоторые перекрытия ненадежные и тонкие. А это случается в домах, изготавливаемых из дерева, или где устанавливают деревянные перегородки и перекрытия.

Чтобы избежать ненужных осложнений и проблем, стоит сразу их устранить. Делая ремонт или занимаясь строительством дома, каждый задается вопросом об изоляции шума.

И это главный момент, ведь в доме с деревянными покрытиями такой элемент актуален. Для решения данной проблемы стоит сначала разобраться, что необходимо для монтажа шумоизоляции потолка в доме с деревянными покрытиями, межэтажных перекрытий и какие допускаются ошибки при установке.

А чтобы устранить подобные вопросы, следует знать некоторые факты.

Звукоизоляция пола, межэтажных перекрытий и потолка должна учитывать свойства покупаемых материалов. Это важно для соблюдения правил, предотвращающих пожары или другие несчастные случаи. Еще материалы, покупаемые в специализированных магазинах, должны иметь все необходимые сертификаты и документы, подтверждающие качество:

Чтобы приступить к установке шумоизоляции перекрытий в деревянном доме, стоит приобрести все необходимые для этого материалы и инструменты:

В работе по монтажу важно правильно подобрать строительные материалы и подойти к этой работе ответственно.

Звукоизоляция пола делается в два этапа. Сначала черновой вариант, состоящий из балок, специального материала, напоминающего фольгу, и досок. На балки, составляющие основу пола, кладется покрытие отражающей стороной в дом, а сверху крепятся при помощи мебельного степлера доски.

Чистовой пол выравнивают нетолстой фанерой, независимо от шероховатостей или их отсутствия. В углах фанерных плит нужно просверлить дыры для обеспечения прохождения воздуха. Это необходимо для того, чтобы не происходило застаивания и появления воды. А уже сверху покрывают линолеумом и напольными досками, затем наносят лак.

В качестве изоляционного материала можно применить базальтовую вату или ее аналоги. Они не проводят не только шум, но и вибрации.

Для стен же необходимо два слоя материалов. В первом использовать лучше стекловату или вату, состоящую из волокон. А во второй прослойке применяют гипсокартон или кирпич. Также стоит учитывать, что крепление должно быть надежным и следует применять специальные прокладки, которые изолируют звук. А крепится все к специальному каркасу, сделанному из направляющих.

Шумоизоляция потолка в деревянном доме играет важную роль, особенно если помещение в несколько этажей.

Конечно, для обеспечения шумоизоляции между этажами стоит с обеих сторон, а точнее потолок и пол, утеплить и сделать это одновременно, чтобы усилить непроходимость шума. В основную конструкцию межэтажных перекрытий нужно вставить звукоизоляционный материал.

Балки, несущие на себе стойкость здания, изолируют стекловатой, поролоном или другим отражающим звук материалом. Наверх настилают доски или фанеру, и они крепятся саморезами к балкам через изоляцию.

Данные конструкции прослужат дольше, если делать шумоизоляцию потолка, пола, стен и покрытий, находящихся между этажами, по всем правилам. Да и в деревянных домах малейший шорох или скрип будет слышать весь дом из-за того, что дерево имеет свойство отлично проводить звук. Еще подобной характеристикой обладает стекло и поверхность из лакированного дерева.

Подытожив все вышесказанное, можно сделать вывод, что такое мероприятие, как изоляция перекрытий от шума и посторонних звуков в деревянном доме, просто необходимо, чтобы обеспечить не только хороший сон, но и комфортность проживания в течение всего дня. Сложно жить там, где слышен каждый шорох.

А изолировав помещения от проникающих звуков, можно обеспечить полноценную работу и сон. Это важные элементы хорошего настроения и жизнедеятельности.

Как сделать черновой потолок по деревянным балкам и бетону

» />

Как производится утепление межэтажного перекрытия по деревянным балкам?

Любые перекрытия — это потенциальный источник теплопотерь и проникновения шума.

В случае с деревянными балками можно отметить, что древесина отлично проводит звук. Плюс, балки из дерева, со временем начинают издавать скрип.

Чтобы этого избежать, нужно своевременно позаботиться о правильной звукоизоляции перекрытий (шумоизоляция).

» /> Звукоизоляция деревянных перекрытий в доме

По своей природе звук делят на три вида:

ударный шум. Отражает звук шагов, падение предметов, перемещение мебели. Характеризуется индексом приведенного уровня ударного шума Lnw;

воздушный (акустический) шум. Звуковые волны, которые передаются по воздуху. Источником может выступать голос проживающих, звук теле- и видеоаппаратуры и т.п. Характеризуется индексом изоляции воздушного шума Rw.

структурный шум. По сути, это разновидность ударного шума, в отличие от которого, проводниками шума являются места соединения строительных конструкций.

Выбор звукоизоляционного материала для перекрытий

Чтобы обеспечить лучшую защиту от шума и вибрации, звукоизоляция межэтажных деревянных перекрытий проводится с использованием нескольких видов изоляторов. Главное требование – высокий коэффициент звукопоглощения строительных материалов.

» /> Звукоизоляция межэтажных деревянных перекрытий минватой В качестве основного звукоизолятора лучше отдать предпочтение волокнистым материалам, т.к. их структура способствует тому, что большинство звуков гасится о нее (т.е. происходит максимальное звукопоглощение).

» /> Звукоизоляция деревянных перекрытий — черновой пол ДСП — ОСБ Дополнительную изоляцию от звуков создаст обустройство чернового пола из ДСП или ОСБ. При этом, листы не крепятся к лагам, а фиксируются между собой саморезами или гвоздями. На балках такой пол держится под собственным весом (по принципу плавающего пола). И благодаря отсутствию жесткого соединения с перекрытием сокращается вероятность проникания шумов извне.

» /> Звукоизоляция между стеной и перекрытием Чтобы звук не проникал между перекрытием и несущей стеной, а также между перекрытием и дымоходом, рекомендуется поместить в шов рулонный утеплитель, например, войлок или по структуре ему подобный. А место соединения закрыть плинтусом. Причем, плинтус прибивается только к стене.

» /> Звукоизоляция деревянных перекрытий — войлок на балках Закрепленный на балках войлок также снижает уровень шумов.

» /> Звукоизоляция деревянных перекрытий — подложка Размещение полистирольной и/или фольгированной подложки, или же подложки из натуральной пробки под напольное покрытие также снизит уровень ударного шума и вибрации.

Стоит отметить, что все виды работ по звукоизоляции перекрытий должны выполняться на этапе строительства здания. Схема расположения материалов представлена на рисунке.

» />

Звукоизоляция деревянных перекрытий между этажами – нормы и требования

Несмотря на общий подход к выбору шумоизоляционного материала, звукоизоляция деревянных перекрытий различного назначения проводится с соблюдением разных требований.

Звукоизоляция перекрытия нежилого чердака по деревянным балкам считается выполненной эффективно, если индекс изоляции воздушного шума Rw составляет не меньше 45 дБ. Такую защиту способен обеспечить слой минеральной ваты плотностью не менее 50 кг/м.куб уложенный слоем в 100 мм. Если высота балок меньше этой величины, то на них можно набить лаги. И следующий слой материала поместить между лагами. Для того чтобы не создавались мостики холода, лаги нужно расположить перпендикулярно к балками. Тогда места стыков будут закрыты следующим слоем ваты.

Звукоизоляция межэтажных перекрытий будет достаточной в случае использования матов из минеральной или базальтовой ваты уложенных слоем не менее 200 мм. При плотности 50 кг/м.куб. Если плотность материала выше, слой уменьшается пропорционально.

Индекс изоляции воздушного и ударного шума

Нормативные показатели звукоизоляции перекрытий прописаны в таких стандартах как СНиП 23-01-2003 «Защита от шума» и СНиП II-12-77 Защита от шума».

Подробные данные, отображающие индекс приведенного уровня ударного и воздушного шума Rw в зависимости от расположения перекрытия представлены в таблице.

» /> Индекс изоляции воздушного и ударного шума — таблица

При этом, звукоизоляция считается достаточной если:

Rw равен или превышает нормативное значение;
Lnw равен или ниже нормативного значения.

Следует знать, что использование звукоизоляционного материала не защищает помещение от звуков, проникающих через стены. Поэтому звукоизоляцию стен нужно сделать дополнительно.

Материал подготовлен для сайта www.moydomik.net

Мембранная звукоизоляция перекрытий в деревянном доме по потолку

Методика была описана на одном строительном форуме, грамотным человеком, судя по отзывам. Кто уже сделал, говорят, эффект достойный.

Звукоизоляция деревянных балочных перекрытий между этажами минеральной ватой или минеральными плитами (теплозвукоизоляционные плиты из минеральной ваты, например, ТехноНиколь, Технофас, Роклайт, Изовер ISOVER и тд).

Марка акустической изоляции выбирается на ваше усмотрение, принцип у всех производителей один. Варьируется размер и плотность (толщина от 40 до 100 мм, плотность 30-140 кг/м3). Выпускается в виде рулонов или плит, определенных габаритов.

Внимание!
Монтаж ваты выполняется строго в защитных очках и респираторе.

Преимущество ваты – отличное звукопоглощение, в частности, хорошо гасятся высокие и частично средние частоты. Тут действует правило – чем толще слой, тем больше он способен поглотить (имеется ввиду спектр низких частот). Следует понимать, что именно низкие частоты сильно передаются через деревянные перекрытия и избавиться от их проникновения очень трудно. Почему так? Всё просто – деревянные перекрытия имеют малый вес, а дерево выступает в роли резонатора. В бетонных перекрытиях добиться звукоизоляции проще, в виду конструктивной особенности бетонной плиты и её свойств.

Тем не менее, при желании можно значительно снизить передачу шума через перекрытия из дерева. Для этого нужно сделать поглотитель звука, представляющий собой пирог мембранного типа.

Устройство мембраны звукопоглотителя

Пирог изготавливается из листового материала, как вариант, ОСБ или фанера (не тоньше 10 мм). Внутри (между листами) укладывается звукоизолятор. В качестве звукопоглотителя может использоваться:

Минеральная вата (минвата)
Базальтовое волокно
Минплита
Строительный войлок (технический)

Если применять минераловатный материал, то с плотностью не меньше 30 кгм3 (чем выше плотность и толще, тем лучше).

Войлок строительный характеризуется высокими параметрами звукопоглощения, но склонен к водопоглощению и пожароопасен (хотя, качественная антисептическая пропитка снижает вероятность возгорания, т.е. открыто не горит, а тлеет).

Строительный (технический) войлок – плотный материал из шерсти или синтетических волокон. Характеристики: плотность – 10-80 кг/м3, толщина 5-40 мм, ширина разная, варьируется в пределах до 2-х метров, теплопроводность от 0,03 до 0,07 Вт/(м•К). Выпускается в рулонах или в виде полотнищ.

Поглотитель звука между перекрытием и мембраной делается не только для звукоизоляции, а в большей мере для того, чтобы погасить резонанс, возникающий между перекрытием и мембраной.

» /> Звукоизоляция деревянных перекрытий — виброподвес Для достижения максимального эффекта звукоизоляции – мембрана (пирог) не должна соединяться с перекрытием, т.е. должна иметь независимое соединение (крепится на отдельный профиль на расстоянии 10 см от перекрытия, образуя воздушную подушку). Получается своего рода подвесной потолок.

» /> Самодельный виброподвес Звукоизоляционный пирог крепится по периметру к стенам, а посредине к балкам только посредством амортизирующих креплений (эластичный потолочный подвес), причем редким шагом, не меньше метра. Виброподвесы можно купить заводские или сделать самодельный виброгасящий подвес.

Если мембрану прикрутить напрямую к деревянным балкам перекрытия, весь эффект будет утрачен.

Принцип технологии – рассинхронизировать звуковые колебания, возникающие между перекрытием и мембраной. Получается, так сказать, потолок с резонансным поглотителем.

» /> Звукоизоляция деревянных перекрытий между этажами — устройство звукопоглощающей мембраны

Ещё возможно устройство такой конструкции – минвата крепится сеткой или рейками между балками перекрытия, а в качестве мембраны (т.е. вместо неё) подшить потолок фанерой или гипсокартоном. Но, крепятся они не на балки, а тоже независимо (т.е. за стены), на 3-5 см ниже перекрытия. При таком устройстве роль поглотителя будет играть минвата, закрепленная на балках.

Звукоизоляция деревянных перекрытий песком

Метод спорный. Трудоемкий процесс, большой вес и самое главное, звук гасится частично, т.к. основной резонанс передается по лагам. Принцип устройства показан на фото.

» /> Звукоизоляция деревянных перекрытий песком » /> Звукоизоляция перекрытий песком » /> Шумоизоляция перекрытий песком

Схема звукоизоляции перекрытий под гипсокартон

» /> Схема устройства звукоизоляции перекрытий под гипсокартон » /> Технология устройства звукоизоляции перекрытий под гипсокартон

Технология звукоизоляции перекрытий для деревянного дома в отличие от кирпичных и бетонных строений имеет ряд особенностей, которые непосредственно связаны с конструкцией перекрытий их свойствами и звукопроводящими характеристиками. Описанные выше способы помогут изолировать или значительно снизить проникновение звуковых волн между этажами в каркасных коттеджах, а также в домах из оцилиндрованного бревна или бруса.

Пол и шумоизоляция межэтажных перекрытий в деревянном доме

В данной статье мы постарались осветить такие моменты в строительстве деревянного дома, как теплоизоляция полов и шумоизоляция межэтажных перекрытий. Как произвести эти работы эффективно, но в тоже время с меньшими затратами? Такой вопрос встает практически перед каждым, кто решился на строительство собственного дома. Надеемся, наш опыт устройства пола и межэтажных перекрытий в деревянном доме описанный в данной статье будет Вам полезен, и Вы сумеете насладиться теплом и покоем Вашего дома, не опустошив при этом свой кошелек.

При строительстве собственного дома перед нами встали следующие вопросы:

Как нам за небольшие деньги получить теплый пол в зимнем доме?
Как нам добиться необходимой шумоизоляции, которая в достаточной мере смогла бы защитить нас от посторонних раздражающих звуков?

1. Теплый и не дорогостоящий пол

Проблема полов, которые не обжигали бы ноги зимой своим ледяным холодом, существует столько же, сколько существуют сами дома. Также давно и разнообразно существуют решения этой проблемы. И как правило, решение эти сколь технологичны, столь и дорогостоящи. Поэтому перед нами стоит вопрос: можно ли за небольшие деньги получить теплый, непромерзающий в зимние морозы, пол? Начав строительство собственного дома, мы решили эту проблему при помощи старых технологий и новых материалов.

Черновой пол

Основой пола в нашем доме, как и в любом другом, послужили балки перекрытия. У нас балки размером 150 на 50 мм, расстояние между балками 80 см.

На балки был уложен черновой пол из доски 150мм на 25мм с интервалом в 400 мм. Сверху между переводами на обрешетку выстлали фольгированный теплоизол толщиной 8 мм фольгированной стороной внутрь дома.

» />

Края теплоизола плотно пришили к балкам степлером. Теперь теплоизол лежит на обрешетке и подшит не монолитным ковром, а пришит к боковинам переводов, с целью проветривания балок со стороны подпола, что крайне важно для долговечности деревянных конструкций.

Чистовой пол

После этого мы принялись за настил чистового пола. Напольное покрытие предполагается делать из линолеума и половой ламинированной доски. Для этих работ обычно с целью выравнивания полов. какие бы они ни были, используют фанеру толщиной 10 – 12 мм.

Для обеспечения воздухотока и вентиляции в межполовом пространстве по углам всех помещений необходимо просверлить вентиляционные отверстия в чистовом полу.

Описанная нами, конструкция полов была неоднократно опробована и показала себя с очень хорошей стороны. И мы знаем, что утепленный линолеум или паркетная доска, выстланная на подножку, лишь добавит тепла под нашими ногами.

Многих может смутить, кажущаяся легкость, и малая несущая способность такого пола. Уверяю, это только, кажется. Поначалу слегка играющие полы, постепенно принимая на себя полную нагрузку, отстаиваются и ведут себя не хуже монолитного железобетона.

remontonly.ru

Выбор звукоизоляционного материала для перекрытий

Чтобы обеспечить лучшую защиту от шума и вибрации, звукоизоляция межэтажных деревянных перекрытий проводится с использованием нескольких видов изоляторов. Главное требование – высокий коэффициент звукопоглощения строительных материалов.

Звукоизоляция межэтажных деревянных перекрытий минватойВ качестве основного звукоизолятора лучше отдать предпочтение волокнистым материалам, т.к. их структура способствует тому, что большинство звуков гасится о нее (т.е. происходит максимальное звукопоглощение).

Звукоизоляция деревянных перекрытий — черновой пол ДСП — ОСБДополнительную изоляцию от звуков создаст обустройство чернового пола из ДСП или ОСБ. При этом, листы не крепятся к лагам, а фиксируются между собой саморезами или гвоздями. На балках такой пол держится под собственным весом (по принципу плавающего пола). И благодаря отсутствию жесткого соединения с перекрытием сокращается вероятность проникания шумов извне. Звукоизоляция между стеной и перекрытиемЧтобы звук не проникал между перекрытием и несущей стеной, а также между перекрытием и дымоходом, рекомендуется поместить в шов рулонный утеплитель, например, войлок или по структуре ему подобный. А место соединения закрыть плинтусом. Причем, плинтус прибивается только к стене. Звукоизоляция деревянных перекрытий — войлок на балкахЗакрепленный на балках войлок также снижает уровень шумов. Звукоизоляция деревянных перекрытий — подложкаРазмещение полистирольной и/или фольгированной подложки, или же подложки из натуральной пробки под напольное покрытие также снизит уровень ударного шума и вибрации.

Стоит отметить, что все виды работ по звукоизоляции перекрытий должны выполняться на этапе строительства здания. Схема расположения материалов представлена на рисунке.

Звукоизоляция деревянных перекрытий между этажами – нормы и требования

Несмотря на общий подход к выбору шумоизоляционного материала, звукоизоляция деревянных перекрытий различного назначения проводится с соблюдением разных требований.

Звукоизоляция перекрытия нежилого чердака по деревянным балкам считается выполненной эффективно, если индекс изоляции воздушного шума Rw составляет не меньше 45 дБ. Такую защиту способен обеспечить слой минеральной ваты плотностью не менее 50 кг/м.куб уложенный слоем в 100 мм. Если высота балок меньше этой величины, то на них можно набить лаги. И следующий слой материала поместить между лагами. Для того чтобы не создавались мостики холода, лаги нужно расположить перпендикулярно к балками. Тогда места стыков будут закрыты следующим слоем ваты.

Звукоизоляция межэтажных перекрытий будет достаточной в случае использования матов из минеральной или базальтовой ваты уложенных слоем не менее 200 мм. При плотности 50 кг/м.куб. Если плотность материала выше, слой уменьшается пропорционально.

Индекс изоляции воздушного и ударного шума

Нормативные показатели звукоизоляции перекрытий прописаны в таких стандартах как СНиП 23-01-2003 «Защита от шума» и СНиП II-12-77 Защита от шума».

Подробные данные, отображающие индекс приведенного уровня ударного и воздушного шума Rw в зависимости от расположения перекрытия представлены в таблице.

Индекс изоляции воздушного и ударного шума — таблица

При этом, звукоизоляция считается достаточной если:

Rw равен или превышает нормативное значение;
Lnw равен или ниже нормативного значения.

Следует знать, что использование звукоизоляционного материала не защищает помещение от звуков, проникающих через стены. Поэтому звукоизоляцию стен нужно сделать дополнительно.

Материал подготовлен для сайта www.moydomik.net

Мембранная звукоизоляция перекрытий в деревянном доме по потолку

Методика была описана на одном строительном форуме, грамотным человеком, судя по отзывам. Кто уже сделал, говорят, эффект достойный.

Звукоизоляция деревянных балочных перекрытий между этажами минеральной ватой или минеральными плитами (теплозвукоизоляционные плиты из минеральной ваты, например, ТехноНиколь, Технофас, Роклайт, Изовер ISOVER и тд).

Марка акустической изоляции выбирается на ваше усмотрение, принцип у всех производителей один. Варьируется размер и плотность (толщина от 40 до 100 мм, плотность 30-140 кг/м3). Выпускается в виде рулонов или плит, определенных габаритов.

Преимущество ваты – отличное звукопоглощение, в частности, хорошо гасятся высокие и частично средние частоты. Тут действует правило – чем толще слой, тем больше он способен поглотить (имеется ввиду спектр низких частот). Следует понимать, что именно низкие частоты сильно передаются через деревянные перекрытия и избавиться от их проникновения очень трудно. Почему так? Всё просто – деревянные перекрытия имеют малый вес, а дерево выступает в роли резонатора. В бетонных перекрытиях добиться звукоизоляции проще, в виду конструктивной особенности бетонной плиты и её свойств.

Тем не менее, при желании можно значительно снизить передачу шума через перекрытия из дерева. Для этого нужно сделать поглотитель звука, представляющий собой пирог мембранного типа.

Устройство мембраны звукопоглотителя

Пирог изготавливается из листового материала, как вариант, ОСБ или фанера (не тоньше 10 мм). Внутри (между листами) укладывается звукоизолятор. В качестве звукопоглотителя может использоваться:

Минеральная вата (минвата)
Базальтовое волокно
Минплита
Строительный войлок (технический)

Если применять минераловатный материал, то с плотностью не меньше 30 кгм3 (чем выше плотность и толще, тем лучше).

Войлок строительный характеризуется высокими параметрами звукопоглощения, но склонен к водопоглощению и пожароопасен (хотя, качественная антисептическая пропитка снижает вероятность возгорания, т.е. открыто не горит, а тлеет).

Поглотитель звука между перекрытием и мембраной делается не только для звукоизоляции, а в большей мере для того, чтобы погасить резонанс, возникающий между перекрытием и мембраной.

Самодельный виброподвесЗвукоизоляционный пирог крепится по периметру к стенам, а посредине к балкам только посредством амортизирующих креплений (эластичный потолочный подвес), причем редким шагом, не меньше метра. Виброподвесы можно купить заводские или сделать самодельный виброгасящий подвес.

Если мембрану прикрутить напрямую к деревянным балкам перекрытия, весь эффект будет утрачен.

Принцип технологии – рассинхронизировать звуковые колебания, возникающие между перекрытием и мембраной. Получается, так сказать, потолок с резонансным поглотителем.

Звукоизоляция деревянных перекрытий между этажами — устройство звукопоглощающей мембраны

Ещё возможно устройство такой конструкции – минвата крепится сеткой или рейками между балками перекрытия, а в качестве мембраны (т.е. вместо неё) подшить потолок фанерой или гипсокартоном. Но, крепятся они не на балки, а тоже независимо (т.е. за стены), на 3-5 см ниже перекрытия. При таком устройстве роль поглотителя будет играть минвата, закрепленная на балках.

Звукоизоляция деревянных перекрытий песком

Метод спорный. Трудоемкий процесс, большой вес и самое главное, звук гасится частично, т.к. основной резонанс передается по лагам. Принцип устройства показан на фото.

Звукоизоляция деревянных перекрытий пескомЗвукоизоляция перекрытий пескомШумоизоляция перекрытий песком

Схема звукоизоляции перекрытий под гипсокартон

Схема устройства звукоизоляции перекрытий под гипсокартонТехнология устройства звукоизоляции перекрытий под гипсокартон

moydomik.net

vodavdome.website

Межэтажная звукоизоляция в деревянных перекрытиях – звукоизоляция межэтажных перекрытий по деревянным балкам

Звукоизоляция пола в доме с деревянными перекрытиями: инструкция

Тихая конструкция

Что делать, если пол скрипит?

Прибегаем к помощи звукоизоляционных материалов

Устройство «плавающего» пола

Этапы работ

Звукоизоляция межэтажного перекрытия по деревянным балкам: виды и способы организации

Материалы для звукоизоляции перекрытий

Звукоизоляция потолка в доме

Звукоизоляция пола в доме

Звукоизоляция в деревянном доме

Звукоизоляция перекрытий в деревянном доме

Изолируем деревянный пол

Шумоизолируем стен в деревянном доме

Рекомендуем посмотреть наши проекты домов

Межэтажная звукоизоляция в деревянных перекрытиях — Вода в доме

Выбор звукоизоляционного материала для перекрытий

Звукоизоляция деревянных перекрытий между этажами – нормы и требования

Индекс изоляции воздушного и ударного шума

Мембранная звукоизоляция перекрытий в деревянном доме попотолку

Устройство мембраны звукопоглотителя

Звукоизоляция деревянных перекрытий песком

Схема звукоизоляции перекрытий под гипсокартон

Итог

Звукоизоляция в деревянном доме

Звукоизоляция перекрытий в деревянном доме.

Межэтажная звукоизоляция в деревянном доме.

Звукоизоляция стен в деревянном доме.

Звукоизоляция перегородок в деревянном доме.

Похожие записи по теме

Текст видео

Re: звукоизоляция деревянного межэтажного перекрытия

Особенности звукопроводимости деревянных построек

Какие бывают средства для шумоизоляции

Работаем с деревянными перегородками

Звукоизоляция деревянных перекрытий

Устанавливаем изолятор на потолок

Изолируем деревянный пол

Выбираем материал

Технологические особенности

Укладываем плиты

Используем песок

Как делается звукоизоляция потолка в доме с деревянными перекрытиями

Выбор звукоизоляционной системы для перекрытий в деревянном доме

Маты из минеральной ваты

Пенополиуретановые панели

Плиты из пенопласта

Самоклеющийся каучук с фольгированным покрытием

Пробковое покрытие

Подвесной потолок

Натяжной потолок

Шумоизоляция внутри деревянных перекрытий

Устройство звукоизоляции по балкам перекрытия

Устройство звукоизоляции по лагам

Песок, как звукоизоляционный материал

Звукоизоляция деревянных перекрытий между этажами — нормы и требования

Звукоизоляция межэтажного перекрытия по деревянным балкам

Особенности проникающих шумов

Борьба с вибрациями

Борьба с «акустикой»

Варианты изоляторов

Шумоизоляция пола в деревянном доме между первым и вторым этажом — этапы

Выбираем материал

Технологические особенности

Укладываем плиты

Используем песок

Звукоизоляция межэтажного перекрытия по деревянным балкам — Вода в доме

Выбор звукоизоляционного материала для перекрытий

Звукоизоляция деревянных перекрытий между этажами – нормы и требования

Индекс изоляции воздушного и ударного шума

Мембранная звукоизоляция перекрытий в деревянном доме по потолку

Устройство мембраны звукопоглотителя

Звукоизоляция деревянных перекрытий песком

Схема звукоизоляции перекрытий под гипсокартон

Похожие новости

Пол и шумоизоляция межэтажных перекрытий в деревянном доме

1. Теплый и не дорогостоящий пол

Черновой пол

Чистовой пол

Мембранная звукоизоляция перекрытий в деревянном доме по
потолку
