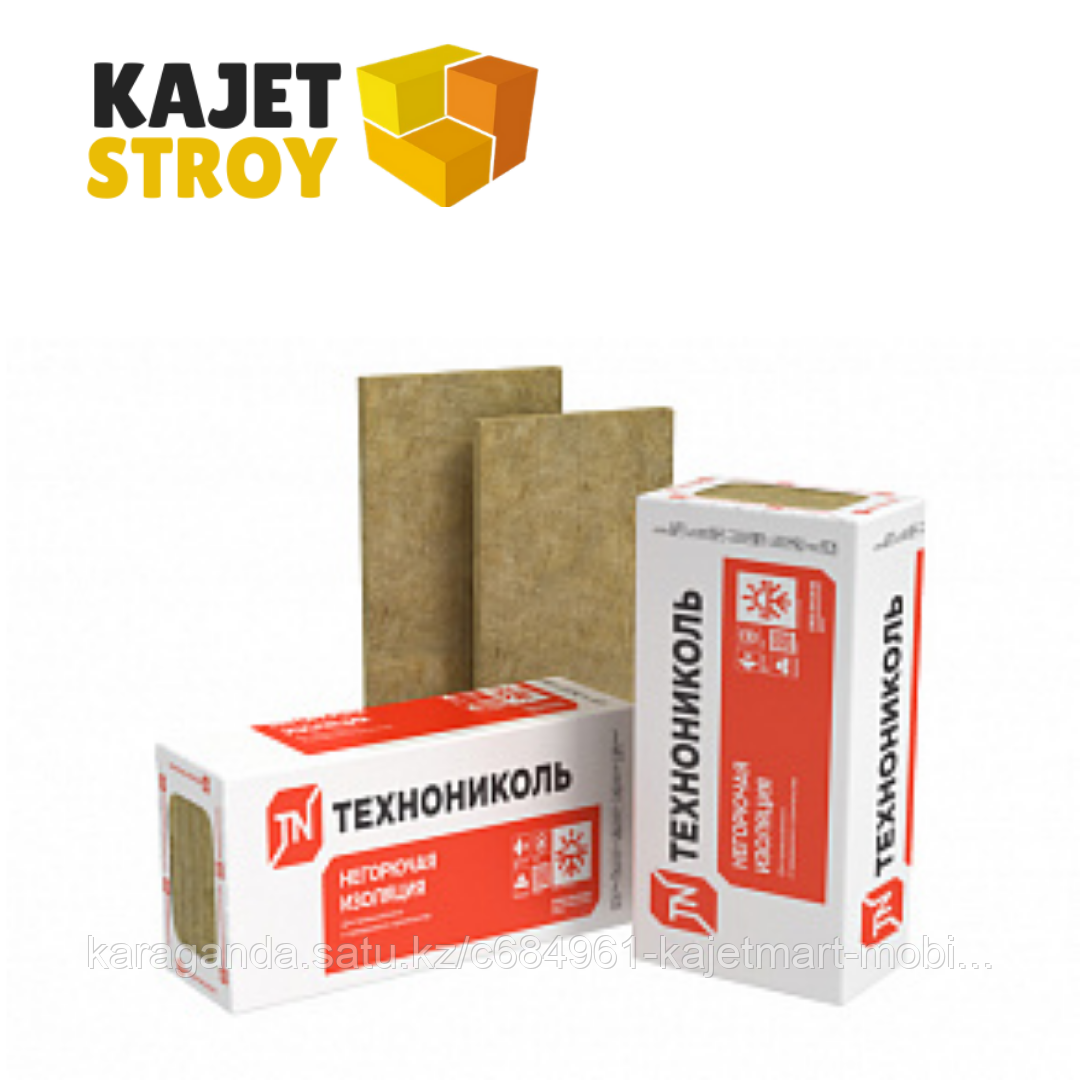

Минераловатные плиты техноруф: Плита минераловатная ТЕХНОНИКОЛЬ ТЕХНОРУФ В60 1200х600х50 мм

Содержание

Утеплитель Техноруф: минераловатные плиты, виды

Содержание

Утеплитель Техноруф с клеем для пеноплекса представлен в виде негорючей теплоизоляционной плиты, которая способна обеспечивать отличную звукоизоляцию.

Представленные минваты Техноруф в своем составе имеют элементы горных пород из группы базальтов.

Базальтовый утеплитель Техноруф Н30 1200×600х80

Коэффициент теплопроводности этого теплоизоляционного строительного материала достаточно низок. Ведущая характеристика всех минват Техноруф – это долговечность.

1 Особенности и характеристики материала

Минераловатные теплосберегающие плиты Техноруф марок в60 и н30 как и пеноплекс для пола, нашли себе широчайшее распространение в сооружениях и строениях всевозможных типов.

Эта минеральная вата с маркировкой в60 и н30 обладает отличными характеристиками теплопроводности.

Теплоизоляция с ее помощью приводит к тому, что толщина несущей стены или участка крыши увеличивается незначительно.

Минеральная вата имеет небольшой удельный вес, а потому ее укладка проводится достаточно быстро. Особенно это касается изделий с маркировкой в60 и н30.

Отличные эксплуатационные характеристики материала Техноруф позволяют с высокой степенью эффективности утеплить любую кровлю.

Кроме того, модификация марки в60 на утепление фундамента изнутри дома является практически самой последней в ряду всех изделий. Это напрямую свидетельствует о том, что показатели прочности и теплопроводности этого материала находятся на высоком уровне.

Монтаж утеплителя

Минеральная плита торговой марки Техноруф с обозначением в60 представленная в виде современного строительного кровельного материала, который отвечает строгим требованиям качества. Это изделие применяется в качестве верхнего утеплительного слоя для плоской кровли.

В том случае, когда производится укладка плиты с маркировкой В60, происходит формирование необходимой степени жесткости кровли.

Кроме того, представленный материал довольно часто применяется для обеспечения теплоизоляции тех видов покрытий, которые изготовлены из металлического листа или железобетона.

Характеристики Техноруфа как и утеплителя Технониколь позволяют использовать его в кровлях, которые не были предварительно оснащены защитной стяжкой.

При этом значительно увеличивается способность крыши к выдерживанию интенсивных весовых нагрузок. Все минеральные ваты Техноруф имеют:

  • Продолжительный эксплуатационный срок;
  • Устойчивость к вредоносному воздействию высоких температур;
  • Высокие показатели прочности на сжатие;
  • Экологические качества;
  • Заниженный уровень теплопроводности;
  • Высокий уровень способности к звукопоглощению;
  • Широчайший рекомендуемый температурный диапазон применения (от -60 до +400 °С) как у утеплителя Техноплекс.

Теплоизоляция (утеплитель) техноруф

к меню ↑

2 Назначение и область применения утеплителя Техноруф

Здания и сооружения как гражданского, так и промышленного назначения, в большинстве случаев нуждаются в дополнительном утеплении.

Плиты Техноруф берут на себя задачу по формированию основного теплоизоляционного слоя на покрытиях, которые выполнены с применением металла или железобетона.

Представленное изделие может быть использовано в качестве теплосберегающего элемента в тех видах кровель, которые обладают уклоном.

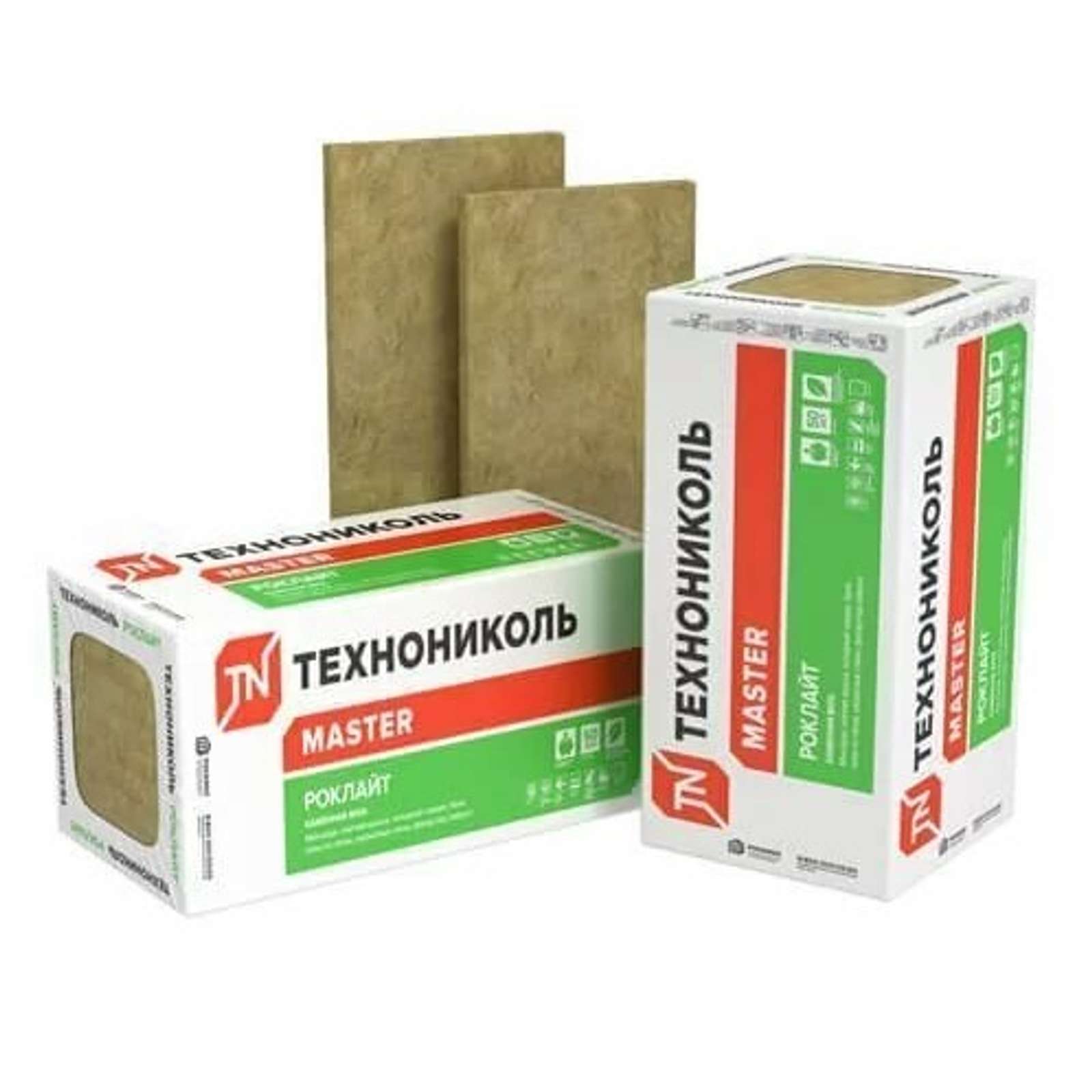

Универсальность такого материала как и утеплителя Роклайт позволяет с большой степенью эффективности применять его даже не неэксплуатируемых кровлях крупных промышленных объектов.

Кроме того материал может быть использован даже на тех крышах, которые не оснащены защитной стяжкой.

Благодаря высоким прочностным характеристикам плиты Техноруф могут активно использоваться для утепления тех крыш, которые часто эксплуатируются.

ТЕХНОРУФ Н Утеплитель

При желании Техноруфом (благодаря его универсальности) могут утепляться даже стены, потолки и фасады домов.

Отличные показатели прочности на сжатие позволяют применять изделие перед тем, как будет произведено устройство цементно-песчанной или армированной стяжки.

Все представленные плиты марки Техноруф как и утеплитель ТехноНиколь входят в класс высокопрочных теплоизоляционных строительных материалов.

Основное направление применения – это плоские кровли. Такая направленность обусловлена тем, что плиты могут выдерживать постоянно возникающие нагрузки точечного типа.

Эти минераловатные плиты повсеместно применяются при проведении как ремонтов так и во время реализации крупномасштабных строительных проектов.

Благодаря высоким теплоизоляционным свойствам, простоте монтажа и нейтральности к большинству химических воздействий, минераловатные плиты могут применяться для утепления кровли в частных загородных домах.

к меню ↑

2.1 Внутренний состав плит утеплителя

Представленные плиты Техноруф не подвержены процессу горения, они имеют вид легких гидрофобизированных звуко- и теплоизоляционных изделий, которые производятся с применением минеральной ваты.

Утеплитель ТехноРУФ 45 1200×600х50

Весь процесс производства материалов основан на применении новейших прогрессивных технологий.

Изделие практически полностью сформировано из мелких минеральных базальтовых волокон. Между собой они связываются посредством специального органического вещества.

Все плиты, на определенном этапе производства, подвергаются интенсивной обработке водоотталкивающей пропиткой, благодаря чему материал приобретает ярко выраженные гидрофобные качества.

Эта характеристика особенно важна, ведь при осуществлении монтажа не всегда удается полностью избежать попадания влаги на изделия.

Вертикальное и горизонтальное расположение волокон во внутренней структуре плит позволяет им не только выдерживать, но и эффективно перераспределять изрядное количество точечных нагрузок.

Такое размещение базальтовых волокон обеспечивается благодаря работе гофрировщика-подпрессовщика.

Утеплитель ТЕХНОРУФ В60 (1200×600х100)

На конечном этапе производства вся продукция упаковывается в отдельные пачки и согласно особенностям спецификации упаковывается в полиэтиленовую термоусадочную оболочку.

Стоит отметить, что при должном и неукоснительном соблюдении всех эксплуатационных рекомендаций, производителем гарантируется продолжительный срок использования.

Причем это не будет зависеть от атмосферных температурных перепадов и особенностей климатических условий.

к меню ↑

2.2 Монтаж утеплителя

В том случае, когда проводятся ремонтные или реставрационные работы с фасадом здания, то вся его поверхность предварительно подвергается очистке от штукатурного слоя.

После этого устраняются всевозможные дефекты текстур в виде трещин и прочих неровностей. Фасад подвергается обязательной очистке от грязи и пыли, которые в некотором количестве могут находиться на его поверхности.

После этого поверхность фасада аккуратно грунтуется. После того как грунтовка полностью высохнет, следует перейти к основным видам монтажных работ.

Утеплитель ТехноРуф В70 плотность 200

Высыхание может происходить в течение 24-х часов. По окончанию грунтования нужно приступить непосредственно к монтажу утеплителя Техноруф.

Для этого, на каждую отдельно взятую плиту наносится тонкий слой клеевого состава. Это необходимо для того, чтобы осуществить приклеивание минераловатной плиты к поверхности.

Поклейка изделий производится с ориентировкой на шахматный порядок. При этом элементы верхнего и нижнего рядов размещаются так, чтобы центр находился в месте непосредственной стыковки.

Нужно позаботиться о создании выпусков на внешних углах крыши дома. Они должны равняться значению толщины применяемых плит.

Это нужно для того, чтобы выполнить перевязку при соединении изделий «за углом». Далее нужно дождаться высыхания клеевого состава, как правило, это происходит в течение суток.

Впоследствии плиты должны быть закреплены с помощью фасадных дюбелей. Если монтаж производится на потолок, то закрепление с помощью дюбелей можно проводить и до того, как клеевой состав полностью засохнет.

Особое внимание следует обратить на вопрос выбора фасадных дюбелей. Учитывать при этом нужно то, из какого материала фасад был изготовлен.

Утеплитель техноруф в разрезе

Так, например, дюбеля, предназначенные для пустотелой кирпичной кладки, значительно отличаются от тех дюбелей, которые предназначены для бетона или кирпича обычного.

После того, как материал был надежно закреплен, производится нанесение специального армирующего слоя.

В большинстве случаев в его состав входит стеклосетка и клеевая субстанция. При нанесении армирующего слоя важно наносить его не спеша и аккуратно.

Это поспособствует тому, что поверхность будет надежно защищена от механических воздействий. Правильная последовательность нанесения армирующего слоя такова: на поверхность наносится клей, а сверху прикрепляется стеклосетка.

Нахлест каждого куска сетки со всех сторон не должен превышать 10 сантиметров. После завершения работы, армирующий слой должен некоторое время простоять в состоянии покоя.

Далее, по желанию может быть нанесен дополнительный слой штукатурки. Особенно это актуально в том случае, когда Техноруфом укрепляется внутренняя поверхность потолка или крыши.

Если отделка производится изнутри, то могут быть применены декоративные элементы. Наиболее долговечными и эффективными считаются те, которые способны самоочищаться под дождем.

Утеплитель ТЕХНОРУФ Н 30

При применении декоративной штукатурки важно учитывать, чтобы она и грунтовые элементы были изготовлены одним производителем. Это обеспечит максимальный уровень совместимости используемых материалов.

к меню ↑

2.3 Как монтировать плиты Техноруф? (видео)

Утеплитель ТЕХНОРУФ от ООО ГК «Веста»

Минплита ТЕХНОРУФ — эффективный изоляционный материал из каменной ваты для новостроек или реконструкций в гражданском и промышленном секторе. Он используется в качестве основного слоя утепления и шумоизоляции железобетонных конструкций, металлических кровельных настилов.

Особенности минераловатного утеплителя:

  • высокое теплосбережение и звукопоглощение;
  • огнестойкость;
  • стабильность формы и объема;
  • стойкость к деформации и механическим нагрузкам;
  • простота монтажа.

Продукцию получают расплавом горных пород, из которого вытягивают тонкие нити. Для улучшения влагостойкости и связывания волокон между собой в состав добавляется гидрофобизатор. Плитный материал формуется прессовщиком и нарезкой, а после термообработки затвердевает. При этом он легко режется ножом или пилкой.

Основные физико-механические характеристики:

Наименование показателя

Ед. изм.

Критерий

Значение

Метод испытаний

Предел прочности на сжатие при 10% деформации

кПа

не менее

30

ГОСТ EN 826-2011

Прочность при действии сосредоточенной нагрузки

Н

не менее

400

ГОСТ EN 12430-2011

Горючесть

степень

НГ

ГОСТ 30244-94

Теплопроводность λ10

Вт/м·С

0,037

ГОСТ 7076-99

Теплопроводность λА

Вт/м·С

0,041

ГОСТ 7076-99

СП 23-101-2004

Теплопроводность λБ

Вт/м·С

0,042

ГОСТ 7076-99

СП 23-101-2004

Паропроницаемость

Мг/(м·ч·Па)

не менее

0,3

ГОСТ 25898-2012

Влажность по массе

%

не более

0,5

ГОСТ 17177-94

Водопоглощение по объему

%

не более

1,5

ГОСТ EN 1609-2011

Содержание органических веществ

%

не более

4,5

ГОСТ 31430-2011

Плотность

кг/м3

115(±15)

ГОСТ EN 1602-2011

Геометрические параметры:

Наименование показателя

Ед. изм.

Значение

Длина

мм

1200

Ширина

мм

600

Толщина (с шагом 10 мм)

мм

50-180

Разновидности минплит ТЕХНОРУФ

Производитель предлагает продукцию разной толщины с шагом 10 мм, что позволяет точно регулировать толщину изоляционной прослойки и добиваться оптимальной теплопроводности конструкции. Основной материал выпускается толщиной 50-110 мм. Серия «В» используется как дополнительная прослойка в 30-50 мм.

Материал выпускается в трех видах плотности: малой, средней и повышенной. От этой характеристики зависят вес, прочность и теплопроводность утеплителя ТЕХНОРУФ. Двухслойная продукция сочетает материал двух видов плотности. Она используется для снижения нагрузки на строительную конструкцию.

ООО ГК «ВЕСТА» предоставляет дилерские цены на оптовую и розничную покупку теплоизоляции ТехноНИКОЛЬ. Стоимость материала зависит от его толщины и технических характеристик.

Утеплитель Технониколь Техноруф Н Экстра 600х1200х100 мм (2,16 кв. м)

Технониколь Техноруф Н Экстра 100 мм – теплоизоляционные плиты для утепления кровли. Применяются для создания кровельных систем с двухслойным утеплителем. Материал предназначен для использования в качестве нижнего слоя. Поверх него укладываются плиты Технониколь Техноруф В60.

Теплоизоляционные маты изготовлены из каменной ваты горных пород базальта и небольшого количества связующего наполнителя. Минераловатные плиты Техноруф Н Экстра 100 мм отличаются высокой плотностью (135 кг/м3), низким водопоглощением (1,5%), и паропроницаемостью 0,3 мг/(м·ч·Па). Благодаря таким характеристикам, утеплитель надежно защищает кровельную систему от скопления водяных паров, способствуя бесперебойной пароциркуляции и выведению продуктов распада наружу.

Материал устойчив к температурным перепадам, осадкам, ветровым и снеговым нагрузкам, вредному воздействию солнечных лучей, механическим повреждениям. Гидрофобизированная теплоизоляция Технониколь Техноруф Н Экстра 100 мм исключает проблему переувлажнения кровельного пирога. На поверхности плит не образуется плесень и прочие вредоносные бактерии и грибки. Плотные маты имеют четкую геометрию. Они не дают усадки, не крошатся, сохраняют четкую геометрию на протяжении всего периода эксплуатации.

Минеральная вата является негорючим материалом с температурой плавления 1000°С. Материал способен не только значительно сократить теплопотери, защитить от скопления конденсата, уменьшить энергозатраты, но еще и обеспечить отличную звукоизоляцию.

Правильный монтаж плит способствует самостоятельному удалению излишков влаги без применения дополнительных мер, исключает протечки в гидроизоляционном слое, порчу потолочных покрытий. Применяются плиты для отделки новостроек, а также реконструкции старых зданий любого типа. Утеплитель подходит для сооружений жилого и промышленного сектора. Материал рекомендован для использования на покрытиях из железобетона и металлического профнастила.

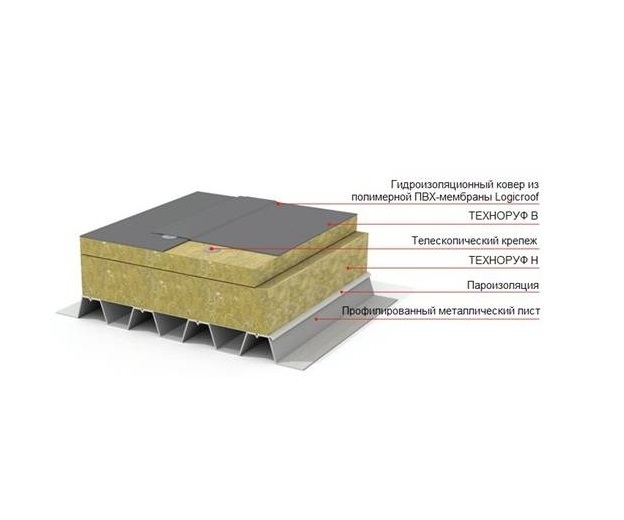

Установка кровельного пирога осуществляется в несколько этапов:

  1. На основание выстилается пароизоляционная пленка.
  2. Поверх пленки укладываются плиты Технониколь Техноруф Н Экстра.
  3. На утеплитель накладывается второй слой минеральной ваты Техноруф В60.
  4. Теплоизоляционные маты фиксируются специальными дюбелями.
  5. Выстилается финишный пароизоляционный ковер.

При четком соблюдении всех рекомендаций по монтажу теплоизоляционных систем срок службы кровельного пирога увеличивается в несколько раз, улучшается внутренний микроклимат в помещении, затраты на отопление и кондиционирование заметно снижаются.

В компании “ТДВ” можно приобрести утеплитель Технониколь Техноруф Н Экстра толщиной 100 мм по выгодной цене. Наш интернет-магазин также предлагает широкий ассортимент сопутствующих товаров для ремонта и отделки.

Плотность: 100 кг/м3
Объем упаковки: 0,216 м3.
В упаковке: 3 плиты.
Производитель: Рязань

Техноруф 45

Теплоизоляция плоской нагружаемой кровли

Утепление фасадов зданий и кровельных конструкций с каждым годом приобретает все большую популярность, и процесс этот необратим, ведь потратившись всего один раз на покупку и монтаж утеплителя, Вы затем сможете не один десяток лет экономить на обогреве здания.

Теплоизоляция плоской нагружаемой кровли может выполняться различными способами, в зависимости от выбранного Вами утеплителя. Так, если нагрузки на кровлю будут небольшими, то Вы можете сэкономить и выполнить двухслойное утепление. В качестве первого слоя идеально подойдет утеплитель Техноруф Н35, а в качестве второго – Техноруф В60. Таким образом, основная нагрузка будет приходиться на второй утеплитель, который характеризуется более высокой прочностью и способностью выдерживать сильные нагрузки. Плиты первого и второго слоев укладываются в шахматном порядке, таким образом, чтобы верхний слой полностью перекрывал стыки соединения между плитами нижнего слоя. Каждый из слоев требует фиксации телескопическими дюбелями.

В тех случаях, когда кровля должна быть наиболее прочной и должна будет переносить значительные нагрузки, рекомендуется использовать универсальный кровельный утеплитель Техноруф 45, а поверх него заливать защитную стяжку. Таким образом, кровельная конструкция будет и утепленной и максимально прочной, пригодной для постоянной эксплуатации.

Средненагружаемые кровельные конструкции допускают однослойное утепление при помощи таких материалов, как Техноруф 45 или Техноруф В60. В этих случаях, сразу поверх зафиксированного утеплителя, также механическим способом – при помощи тех же телескопических крепежей, крепят гидроизоляционный слой, а затем кровельный.

Отличительной особенностью материалов Техноруф цена которых действительно экономит денежные средства покупателей, является то, что их допускается укладывать сразу на основание – железобетонные перекрытия или перекрытия из профнастила. Материал не вступает в реакции с металлом и бетоном, поэтому это ему совершенно не повредит.

При утеплении кровли также всегда следует укладывать пароизоляционные материалы – под утеплитель. Это предотвратит выпадение конденсата и продлит срок эксплуатации минераловатных плит.

Минераловатные, утеплительные плиты Техноруф – идеальный вариант для плоских кровельных конструкций с кровельным ковром из битумных мастичных и рулонных материалов!

Техноруф Н30 1200х600х50 мм 6 плит –

Описание

Утеплитель Техноруф Н30: характеристики и свойства

Утеплитель ТехноНИКОЛЬ Техноруф Н30 — негорючий материал из тонких базальтовых волокон и связующего. Толщина одной плиты составляет 50 мм. Утеплитель Техноруф Н30 обработан водоотталкивающим составом и способен выдерживать кратковременное воздействие осадков без потери характеристик.

Минераловатный утеплитель Техноруф Н30 используется в качестве нижнего слоя при устройстве многослойной системы теплоизоляции плоских кровель с основанием из металлического профнастила или железобетонных конструкций. Высокая температура плавления минераловатного материала допускает эксплуатацию плит в температурном диапазоне от -60оС до +250оС.

Для создания верхнего слоя утеплителя следует использовать плиты с более высокой плотностью на сжатие, например, Техноруф В60 высотой 40 мм. Двуслойная система утепления выгодна с экономической и практической точки зрения.

Преимущества:

  • негорючая;
  • обладает звукоизоляционными свойствами;
  • гидрофобизированная;
  • длительный срок службы при соблюдении правил монтажа и обслуживания конструкций.

Упаковка и хранение

Минераловатные плиты Техноруф Н30 упакованы в термоусадочную пленку в количестве 6 штук размером 1200х600х50 мм. Хранить утеплитель следует в сухом помещении на поддонах или подкладках, не допуская попадания влаги на плиты. Возможно краткосрочное хранение на открытых строительных площадках под навесом/тентом на расстоянии от земли, оберегая от атмосферных осадков.

  • Основные характеристики
    • Серия:

      Техноруф

  • Материалы и дизайн
    • Материал:

      Базальтовое волокно

  • Назначение и применение
    • Назначение:

      Теплоизоляция
      Звукоизоляция

    • Объекты применения:

      Жилые здания
      Промышленные здания
      Общественные здания

    • Элементы зданий и сооружений:

      Кровля

  • Весогабаритные характеристики
  • Физические свойства
    • Плотность:

      от 100 до 130 кг/м³

    • Теплопроводность при 25°С:

      0. 038 Вт/м•°К (Вт/м•°С)

    • Теплопроводность при усл. А:

      0.041 Вт/м•°К (Вт/м•°С)

    • Теплопроводность при усл. Б:

      0.042 Вт/м•°К (Вт/м•°С)

    • Группа горючести:

      НГ

    • Влажность по массе, не более:

      0.5 %

    • Водопоглощение по объему, не более:

      1.5 %

    • Паропроницаемость не менее:

      0.3 мг/(м•ч•Па)

  • Механические свойства
    • Прочность на сжатие при 10% линейной деформации:

      0.03 МПа

  • Химические свойства
    • Содержание органических веществ, не более:

      4.5 %

  • Упаковка
    • Количество в упаковке:

      6 шт

Похожее

Минеральный утеплитель Техноруф Н ЭКСТРА

Минеральный утеплитель Техноруф Н ЭКСТРА

Толщина 150 мм

Плита: 1200 х 600 мм

 Количество плит в упаковке: 2 шт

Количество м. кв. в упаковке: 1,44 м.кв

Плотность 100 кг/м.куб

Размеры: Длина — 1200 мм Ширина — 600 мм Толщина — 50-200 мм, с шагом 10 мм.

Область применения: Плиты ТЕХНОРУФ Н ЭКСТРА предназначены для применения в качестве основного утепляющего нижнего слоя, в сочетании с верхним распределяющим нагрузку слоем жесткого утеплителя при многослойном утеплении или защитной стяжкой.

ТЕХНОРУФ Н ЭКСТРА – это негорючие, гидрофобизированные тепло-, звукоизоляционные плиты из минеральной ваты на основе горных пород базальтовой группы.

В гражданском и промышленном строительстве в качестве теплоизоляционного слоя при новом строительстве и реконструкции зданий и сооружений различного назначения.

Плиты ТЕХНОРУФ Н ЭКСТРА предназначены для применения в качестве нижнего слоя при двухслойной схеме теплоизоляции в покрытиях из железобетона или металлического профилированного настила. Плиты рекомендуется применять в комбинации с плитами ТЕХНОРУФ В.

Каменная вата ТЕХНОРУФ Н ЭКСТРА ТехноНИКОЛЬ — это гидрофобизированный, огнестойкий, звуко- и теплоизоляционный материал, в основе которого — горные породы базальтовой группы с низкофенольным связующим.

В линейке товаров данной категории представлены:

  • Техноруф Н ЭКСТРА (Плотность 100 кг/м.куб)
  • Техноруф Н Оптима (Плотность 115 кг/м.куб)
  • Техноруф 45 (Плотность 140 кг/м.куб)
  • Техноруф ПРОФ (Плотность 160 кг/м.куб)
  • Техноруф В ЭКСТРА (Плотность 175 кг/м.куб)
  • Техноруф В ОПТИМА (Плотность 185 кг/м.куб)
  • Техноруф В ПРОФ (Плотность 195 кг/м.куб)
  • Техноруф Галтель
  • Техноруф Н 30 Клин
Назначение

Предназначение минераловатных плит Техноруф ТехноНИКОЛЬ — гражданское и промышленное строительство. Материал используется для устройства теплоизоляционного слоя в покрытиях, выполненных из профнастила или железобетона.

Преимущества:
  • Долговечность
  • Низкая теплопроводность
  • Негорючесть
  • Высокая степень звукоизоляции
Основные физико-механические характеристики:

Наименование показателя

Минеральный утеплитель Техноруф Н ЭКСТРА т. 150 мм

Плотность, кг/м3  100
Сосредоточенная нагрузка, Н не менее 400
Прочность на сжатие при 10% деформации, кПа не менее  30
Паропроницаемость, мг/(м·ч·Па)  0,3
Группа горючести  НГ
Теплопроводность при 25 °С, Вт/(м. °C) не более  0,038
Теплопроводность при условиях эксплуатации А, Вт/(м.°C) не более  0,041
Теплопроводность при условиях эксплуатации Б, Вт/(м.°C) не более  0,042
Влажность по массе, % не более  0,5
Содержание органических веществ, % не более 4,5
Логистические параметры
Толщина, мм 150 мм
Форма Плита
Длина, мм 1200 мм
Ширина, мм 600 мм
Количество плит в упаковке, шт 2 шт
Площадь упаковки, м,кв 1,44 м.кв.
Объем упаковки, м.куб  0,216 м.куб
Количество упаковок в паллете, шт  32 шт
Количество в паллете, м.куб 6,912 м.куб
Норма загрузки в фуру, м.куб  76,032 м.куб

«ТЕХНОРУФ»: Утепление плоской кровли – Журнал Кровли

В целях уменьшения теплопотерь и сокращения расходов на электроэнергию необходимо утеплять всю ограждающую конструкцию здания, устраивая замкнутый тепловой контур. Вместе с тем благодаря конвекции нагретый воздух поднимается вверх, и теплопотери через кровлю ощутимее, так что утепление ее – задача первостепенной важности. Кроме того, если кровля не утеплена, то при контакте нагретого воздуха из помещения с холодной  поверхностью покрытия неизбежно выпадение конденсата. Вода будет постепенно разрушать конструкцию кровли, а при совмещенной кровле она будет течь обратно в жилое помещение.
Наконец, утепление играет особую роль в создании благоприятного микроклимата в комнатах, находящихся под совмещенным покрытием.

Теплоизоляция ТЕХНО в традиционной системе плоской кровли

«Пирог» утепленной плоской кровли состоит из следующих слоев: несущее основание, пароизоляция, утеплитель, гидроизоляция. Их последовательность зависит от системы плоской кровли – традиционной или инверсионной. В первой – утеплитель защищен гидроизоляционным ковром, во второй –гидроизоляционный ковер защищен утеплителем. У каждой системы свои преимущества и недостатки, однако традиционная более востребована.

Дело в том, что в инверсионных кровлях чаще всего используются экструдированный пенополистирол или пеностекло, они практически не впитывают влагу. Однако экструзия горюча и не стойка к ультрафиолету, пеностекло на порядок дороже остальных утеплителей. Кроме того, поверх утеплителя необходим пригруз около 50 кг на 1 кв. м (плитка, гравий и т.п.). В некоторых случаях такие кровли незаменимы: санация кровли (ремонт и дополнительное утепление), переустройство кровли в эксплуатируемую и т.п. При этом в жилых зданиях, торговых или промышленных комплексах, где чаще всего можно встретить плоскую кровлю, пожарная безопасность – одно из основных требований к строительной конструкции, а отвечают ему негорючие минераловатные плиты.
Несмотря на то, что гидроизоляционный ковер, как правило, выполнен из горючего материала, находящиеся под ним минераловатные плиты служат барьером для огня, и в целом конструкция крыши пожаробезопасна.

Основанием для утеплителя служат либо железобетонные конструкции (плиты перекрытия или монолит), либо металлические профилированные листы. На них укладывают пароизоляционный слой, чтобы «отсечь» от теплоизоляции водяной пар, поднимающийся к кровле, ведь чем меньше влаги в утеплителе, тем ниже его теплопроводность. К тому же скопление пара приводит к вздутиям на гидроизоляционном ковре. Пароизоляцию устраивают из пленочных (полиэтилен, полипропилен) или наплавляемых (битум, полимер-битум) материалов.
Специалисты компании «ТехноНИКОЛЬ» рекомендуют применять именно наплавляемые материалы, поскольку они создают более надежный барьер на пути пара: пароизоляционный слой толще, прочнее на разрыв, а главное – в нем нет швов (пар обладает высокой проникающей способностью). При монтаже пароизоляции к вертикальным поверхностям следует заводить ее выше утеплителя, чтобы полностью исключить попадание в него пара.
После пароизоляции укладывается теплоизоляция – в один или несколько слоев в зависимости от требуемой по теплотехническому расчету толщины утепления. В расчете учитываются, прежде всего, предназначение здания и климатическая зона, в которой он расположен.

Применение ТЕХНО в системе кровлиТЕХНОРУФ Н и ТЕХНОРУФ В в двух-
слойной системе утепления

Основные требования к теплоизоляции – пожаробезопасность, низкая теплопроводность, высокая плотность, малое водопоглощение, хорошая паропроницаемость, долговечность. Но самое важное – высокая прочность на сжатие, так как во время кровельных или эксплуатационных работ строители наступают на утеплитель. Когда человек массой около 80 кг, перемещаясь по утеплителю, переносит свой вес на одну ногу (а это площадь примерно 0,03 кв. м), распределенная нагрузка на материал в пересчете на 1 кв. м составляет около 25 кПа, т.е. 2,5 т. При этом недостаточно жесткая плита может деформироваться настолько, что монтаж кровельного ковра станет невозможен, а если и будет выполнен, в процессе эксплуатации на крыше появятся лужи, которые приведут к натяжению, а затем и разрыву покрытия. Кроме того, продавленная плита будет хуже утеплять. Исходя из этого международные нормы предусматривают прочность на сжатие (при 10 %-ной деформации) утеплителя – 60 кПа и более.

Не каждая минераловатная плита имеет такую прочность, а значит, чтобы она могла стать основанием для гидроизоляционного ковра, необходимы особые конструктивные решения. Одно из них – устройство по утеплителю стяжки, распределяющей нагрузку на него и создающей жесткое основание для гидроизоляции. При этом по СНиПу П-26-76 прочность утеплителя должна составлять не менее 20 кПа.
Стяжка бывает сборной и «мокрой». В первом случае это асбестовые или шиферные листы (плоский шифер), уложенные в два слоя, во втором – цементно-песчаный раствор. Стяжки существенно утяжеляют конструкцию кровли, увеличивают срок ее монтажа и повышают стоимость. Цементно-песчаные стяжки дешевле сборных, однако они могут увлажнить утеплитель, во избежание чего между стяжкой и утеплителем нужно предусматривать разделительный слой (например, крафтбумагу или пергамин). К тому же «мокрой» стяжке необходимо дополнительное время на высыхание и достижение прочности. Если гидроизоляцию наплавили на непросохшую стяжку, на кровле появятся пузыри.

Очевидно, что лучше отказаться от стяжки, выбрав высокопрочные теплоизоляционные плиты, такие как «ТЕХНОРУФ 45» и «ТЕХНОРУФ 60», производимые компанией «ТехноНИКОЛЬ» из минеральной ваты на основе горных пород базальтовой группы. Эти плиты имеют прочность на сжатие (при 10 %-ной деформации) 45 и 60 кПа соответственно. Высокую прочность обеспечивают высокая плотность (140 и 160 кг/куб. м) и специальная технология производства. Волокна в таких плитах ориентированы горизонтально и частично вертикально, что достигается при производстве с помощью гофрировщика-подпрессовщика. Кроме того, они не горючие (группа НГ, температура начала спекания волокон – 1000 °С), гидрофобизированные, обладают низкой теплопроводностью (0,037 Вт/кв. м К).
«ТЕХНОРУФ 45» применяется преимущественно в эксплуатируемых кровлях под армированную стяжку, «ТЕХНОРУФ 60» можно использовать без защитных стяжек. Когда требуется утепление толщиной более 100 мм, в целях экономии рационально устраивать двухслойную систему: нижний слой – из менее прочного, а верхний – из более прочного утеплителя. Верхние более прочные плиты будут воспринимать точечную нагрузку и распределять ее на нижний слой, что в целом обеспечит низкую деформацию основания под кровельный ковер и позволит существенно сэкономить на стоимости квадратного метра утепления.

Для создания такой системы можно использовать продукты «ТехноНИКОЛЬ»: плиты «ТЕХНОРУФ Н25», «ТЕХНОРУФ Н35» и «ТЕХНОРУФ В60». Цифры в названиях материалов указывают прочность на сжатие, буквы Н и В – в качестве какого слоя они применяются.

«ТЕХНОРУФ В 60» кроме высокой прочности выпускается небольшой толщины – 40 мм и эффективно распределяет нагрузку благодаря специальному строению материала.

«ТЕХНОРУФ Н25» можно применять в качестве нижнего слоя на основаниях из железобетона, «ТЕХНОРУФ Н35» – на основаниях из профнастила. Данные материалы можно использовать под стяжку. Материалы не горючие (группа НГ), гидрофобизированные, обладают низкой теплопроводностью («ТЕХНО-РУФ В» – 0,037, «ТЕХНОРУФ Н» – 0,036 Вт/кв. м К). Независимо от того, какой толщины должно быть утепление, верхний слой всегда одинаков, увеличивается толщина «ТЕХНОРУФ Н». Он является самым доступными в линейке теплоизоляционных плит для плоских кровель, далее идет «ТЕХНОРУФ» (примерно на 30 % дороже), затем – «ТЕХНОРУФ В» (еще на 30 % дороже).

Отсюда и выгода двухслойной системы: стоимость 1 кв. м верхнего слоя всегда одна и та же, а увеличение толщины нижнего слоя ощутимо дешевле, чем однослойного утеплителя. Экономия составляет примерно 20 %.
Утеплитель крепится к несущему основанию чаще всего методом приклеивания на битум или механическим способом с помощью телескопических дюбелей. Гидроизоляционный ковер крепится к утеплителю тем же образом.

Приклеивание – дорогой и трудоемкий процесс, оправдывающий себя лишь в случае бетонного основания. Когда основанием является профлист, механическое крепление технологичнее и дешевле: для бетона требуются более дорогие дюбели, и нужно просверливать отверстия под них. При механическом креплении желательно, чтобы пароизоляция была выполнена из полимербитумного наплавляемого материала: он эластичен, поэтому отверстие, которое делает саморез в пароизоляции, затягивается, не оставляя «лазеек» для пара.
В случае применения двухслойного утепления плиты укладываются в разбежку, т.е. плиты верхнего слоя перекрывают стыки плит нижнего слоя, что позволяет избежать мостиков холода.
На одну плиту утеплителя необходимо как минимум два дюбеля.

Телескопический дюбель за счет широкой шляпки не может проткнуть гидроизоляционный ковер, соответственно, не нарушает герметичность покрытия. Что касается второго слоя гидроизоляции – это дополнительная гарантия надежности кровли.
Если выбрана система механического крепления, кровельный ковер выполняется из полимерных или полимер-битумных мембран. Современный рулонный полимер-битумный материал для устройства нижнего слоя гидроизоляционного покрытия «ТЕХНО-ЭЛАСТ-ФИКС» специально разработан для механического крепления. Его основные достоинства – возможность использования на любых типах оснований, удобство и простота монтажа.
Благодаря технологии механического крепления кровельный ковер свободно лежит на основании, может «дышать» и без разрушения выдерживать большие деформации и циклические нагрузки.

Поверх мембраны «ТЕХНОЭЛАСТ ФИКС» наплавляется материал «ТЕХНОЭЛАСТ ЭКП».
В заключение хочется добавить, что многослойная структура плоской кровли будет надежна только в случае системного подхода к подбору используемых материалов. Важнейшую роль здесь играет правильный подбор утеплителя в применяемую систему.
Линейка кровельных материалов ТЕХНОРУФ позволяет выбрать утеплитель, который бы оптимально подходил по своим техническим характеристикам и цене.


Статья создана при участии руководителя Службы технической поддержки Направления Каменная Вата
Компании «ТехноНИКОЛЬ»
Дмитрия Дудерова,
www.teplo.tn.ru
e-mail: [email protected]

Изготовление перегородки из гипсокартона с дверным проемом. Перегородка из гипсокартона с дверцей: Установка

своими руками

Мягкая кровля не металлическая, она не проводит тепло. Но одного тонкого слоя битумного покрытия недостаточно, чтобы сохранить в доме тепло. Как утеплить мягкую кровлю?

Холодную крышу имеет смысл делать, если дом эксплуатируется исключительно в летний сезон. В остальных случаях выполняется установка мягкой кровли с утеплителем.

Как утеплить мягкую кровлю?

Независимо от типа кровли (плоская или скатная) мягкую кровлю предпочтительно утеплять базальтовой ватой. Его отличительное свойство – негорючесть.

Это важно, потому что:

  • В частном секторе преобладают деревянные постройки;
  • Стропильная система скатной кровли обычно деревянная;
  • Большинство рулонов плоской кровли либо сварены, либо уложены на горячий битум.

Пенополистирольный утеплитель для кровли – не лучший вариант: все виды ППС в той или иной степени горючие и при горении выделяют токсичные вещества.Также полная изоляция этим материалом невозможна!

Минус минеральной ваты – гигроскопичность. Но при использовании абсолютно герметичного битумного покрытия и полноценного вентиляционного устройства для отвода конденсата этот недостаток не проявится.

К преимуществам базальтового утеплителя для мягкой кровли можно отнести доступную цену и простоту монтажа.

Как утеплить мягкую черепицу

При устройстве крыш сложной формы (круглой, криволинейной, мансардной) наиболее подходящим материалом является гибкая черепица.Он гибкий и повторяет контур основания. При отделке надстроек мансарды монтаж получается с минимумом отходов. Но утепление мансарды с крышей из мягкой черепицы даже важнее, чем кровли любой другой конфигурации, потому что из-за мансардных окон возрастают потери тепла.

Рассмотрим на примере мансарды конструкцию кровельного пирога с утеплителем:

  • верхний слой – плитка;
  • ковролин подкладочный;
  • твердая основа под покрытие – листы влагостойкой фанеры;
  • обрешетка, доски 10 на 2.5 см или 7,5 на 2,5;
  • контрбрус 5 х 5 см. Необходим для полноценной вентиляции кровельного пространства, поскольку абсолютная герметичность битумной черепицы препятствует свободному оттоку конденсата из дома;
  • ветрозащитная (она же гидроизоляционная) мембрана;
  • стропил с установленным между ними утеплителем;
  • если укладывать дополнительную сою утеплителя, нужно набить на стропила изнутри еще одну балку 5 на 5;
  • Пароизоляционная пленка
  • ;
  • потолочные панели.

Последовательность установки:

1. Плиты устанавливаются между стропилами вплотную друг к другу.

2. Сверху уложить гидро / ветрозащитную пленку. Соседние планки укладываются внахлест, стыки проклеиваются монтажным скотчем. Крепление – степлером к стропилам.

3. Набить бруски контррешетки вдоль стропильных ног. При таком направлении установки воздух будет свободно перемещаться под крышей от свеса к коньку.

4. Доски обшивки набиваются параллельно коньку. Общая толщина доски с контрбрусом – 10 сантиметров.

5. Поверх плиты укладывается влагостойкая фанера или OSB с зазором в стыках. Крепление оцинкованными гвоздями или саморезами.

6. Поверх фанеры укладывают подкладку и покрытие согласно инструкции к модели.

7. На коньке установлен аэратор, сверху накрывается коньковой плиткой.

8. Со стороны мансарды к стропилам подшивается пароизоляционная пленка – внахлест стыки проклеиваются скотчем.

9. Потолок чердака зашиваем вагонкой, досками или другим материалом.

примечание

Для устройства скатных крыш рекомендуется выбирать базальтовый утеплитель толщиной 15 сантиметров, плотностью 30-40, чтобы слой не проседал со временем.

Наша работа

Технология мягкой кровли с утеплителем

Основание плоской кровли может быть выполнено из железобетонных плит, толстого профнастила с высоким рифлением, деревянных досок:

  • Профнастил следует выбирать оцинкованный, устойчивый к коррозии;
  • деревянный пол необходимо обработать антисептиками;
  • на железобетонной плите, во избежание ее дальнейшего разрушения необходимо заделать все трещины, полости, неровности.

Порядок сборки торта:

1. Установите пароизоляционную мембрану.

2. Уложите плиты из базальтовой ваты. Закрепите к основанию дюбелями или саморезами.

3. Если в основании железобетонной плиты, выдерживающей нагрузку цементно-песчаной стяжки, поверх утеплителя укладывается гидроизоляционная пленка и стяжка толщиной 2-10 см.

4. Битумную кровлю на стяжку наплавляют в 2-3 слоя.

Если пол деревянный, он не выдержит веса стяжки.В этом случае рекомендуется выбрать полимерную мембрану (ПВХ, EPDM, PVO) для финишного покрытия. Поверх утеплителя укладывается слой геотекстиля, на него – мембрана. Крепление осуществляется механическим способом.

  • Любая крыша здания – это ограждающая конструкция. Находясь в непосредственном контакте с внешней средой, ей регулярно приходится нести на себе последствия серьезных перепадов температур на несколько десятков градусов. Если учесть, что толщина перекрытия составляет порядка 40 см, становится понятно, каким высоким нагрузкам подвергается каждый из элементов кровельной системы.

    Чтобы нейтрализовать столь пагубное влияние подобных изменений, необходима изоляция плоской кровли … Данное мероприятие направлено на улучшение ее теплосберегающих, звуко- и водонепроницаемых характеристик.
    Плоской кровлей называют условно, так как любая из них имеет уклон для отвода осадков с ее поверхности. Создание откоса, пожалуй, можно считать первым этапом утепления пола. Вопрос откоса решается, например, заливкой керамзитом или применением железобетонных конструкций.

    Теплоизоляция плоской кровли: схемы устройства

    Плоская крыша может эксплуатироваться и не эксплуатироваться. В первом варианте это площадка на крыше здания, которая используется для различных нужд. При использовании пола здания в качестве дополнительной площади необходимо выполнить бетонную стяжку поверх теплоизоляционного слоя. В случае с неэксплуатируемой кровлей в такой стяжке нет необходимости.

    Сегодня для устройства утепления плоской кровли используют две основные типовые схемы устройства: однослойную и двухслойную.Схемы и технология монтажа различных оснований кровли (железобетон, профнастил и др.) В целом одинаковы.

    Устройство однослойной изоляции плоской кровли

    Данная схема особенно распространена для устройства теплоизоляции при ремонте или новом строительстве промышленных объектов, складов, гаражей. Слой используемого утеплителя полностью выполнен из теплоизоляционного материала такой же плотности. Если плоская кровля используется по прямому назначению и устройству, то теплоизоляционный слой покрывают бетонной стяжкой.

    Устройство двухслойной изоляции плоской кровли

    При установке системы утепления плоской кровли на новостройках в основном применяется двухслойная. Эта система имеет два слоя теплоизоляционного материала – нижний и верхний. Утеплитель, используемый для нижнего слоя, считается основным. Он должен иметь максимальное термическое сопротивление при низкой прочности теплоизоляции. Его толщина 70–170 мм. Благодаря верхнему слою механическая нагрузка полностью перераспределяется на плоскую систему.Материал верхнего слоя намного тоньше нижнего – его толщина всего 30-50 мм, однако он обладает большей прочностью на сжатие и прочностью. Такое функциональное перераспределение между слоями теплоизоляционного материала позволяет значительно снизить вес утеплителя и, соответственно, системы плоской кровли.

    Любой элемент кровельной конструкции находится под воздействием нескольких нагрузок, поэтому должен соответствовать достаточно жестким требованиям. В частности, изоляция плоской кровли находится непосредственно под следующими нагрузками:

    • снежный,
    • оперативный,
    • ветер,
    • сборка.

    Особого внимания требует масса снега в регионах, где зимой выпадают обильные осадки. Масса мокрого снега, скопившегося на крыше, может достигать нескольких десятков тонн. поэтому изоляция для плоской кровли должна быть надежной, с отличными физическими и химическими свойствами. Поскольку нельзя исключить попадание влаги внутрь потолка, теплоизоляция к тому же должна быть влагостойкой.

    Важной характеристикой кровельного утеплителя является его прочность на сжатие.Теплоизоляция кровли по технологии плоской кровли фактически выполняет функции подкровельного материала ее основания, поэтому ее прочность на сжатие и плотность должны быть достаточно высокими. Любая деформация при эксплуатации или установке может повредить гидроизоляционный слой.

    Теплоизоляционный материал в однослойной изоляционной конструкции или верхний слой в многослойной должен иметь высокую плотность, около 200 кг / м 3, что придает материалу особую прочность (по нему можно спокойно ходить).

    Технология утепления плоской кровли и основные материалы для теплоизоляции

    Утепление плоской кровли считается сложным технологическим процессом, одной из важных составляющих которого является использование качественных современных материалов.
    Примерный состав «пирога» теплоизоляции для плоской кровли выглядит так:

    • Плита перекрытия из профилированного листа или железобетона.
    • Пароизоляционное покрытие.
    • Слой теплоизоляционный. Как правило, используются плиты из минеральной ваты или пенополистирол, которые укладываются в один, возможно, несколько слоев.
    • В случае эксплуатируемой кровли делается бетонная стяжка.
    • Наклонная гидроизоляция.

    Материалы, применяемые для теплоизоляции плоской кровли, должны соответствовать требованиям высокой паропроницаемости, пониженной теплопроводности и водопоглощения, пожарной безопасности.

    Утепление плоской кровли минеральной ватой

    Изоляционные плиты крепятся к основанию с помощью специальных дюбелей или приклеиваются к железобетонной плите, но только в том случае, если прочность сцепления превышает прочность на разрыв слоев изоляции.Если ожидается защитный слой цементно-песчаной стяжки, вопрос с креплением естественным образом отпадает. В случае использования двухслойной системы для второго верхнего слоя, который также выполняет защитную функцию, используются специальные дисковые застежки. Их длины должно хватить, чтобы пройти через массив минеральной ваты и углубиться в основание более чем на 50 мм.

    Утепление плоской кровли пенополистиролом

    Еще один популярный. Можно сказать, что он полностью состоит из пузырьков воздуха, заключенных в закрытые ячейки из полистирола.В процессе изготовления в материал добавляется антипирен. Пенополистирол отличается прекрасными тепловыми характеристиками, характеристиками и высокой прочностью. Это изоляционный материал.

Теплоизоляция плоской кровли – важнейшая задача, с помощью которой можно значительно снизить теплопотери и, как следствие, затраты энергии. Кроме того, теплоизоляционный слой предотвращает появление конденсата, что позволяет значительно увеличить срок безремонтной эксплуатации кровли.Но это не все! Благодаря утепленной крыше в помещениях, расположенных непосредственно под ней, создается благоприятный микроклимат.

  • минеральная вата на базальтовой основе (например Техноруф 45 или Техноруф 60 от ТехноНиколь), которую можно использовать без защитной стяжки.
  • Экструдированный пенополистирол (пена) идеально подходит для ремонтных крыш. Он отлично поглощает звуки, но легко воспламеняется и не рекомендуется для утепления мягкой кровли. Пенополиуритан
  • – отличный вариант для утепления кровли.Идеально подходит для нанесения, негорючий, не образует швов и щелей.
  • эковата – утеплитель из целлюлозы, обработанный антипиренами, которые превращают легковоспламеняющийся материал в негорючий. Ищите бренды Ekovata, Ecowool и Unisol в магазинах и на строительных рынках. Пенобетон
  • – новый материал, напоминающий бетон по прочности и прочности, пенобетон по структуре и весу. Идеальный способ утеплить плоскую крышу, не создавая значительной нагрузки на несущие конструкции.

Устройство плоской кровли

Так называемый «пирог» плоской кровли состоит из следующих слоев:

  1. несущая основа (бетон, металлический профиль)
  2. пароизоляция
  3. теплоизоляционный слой
  4. гидроизоляция

Утепление традиционных крыш минеральной ватой – популярный метод. В этом случае утеплитель помещается под слой гидрозоляции.

Последовательность слоев может быть другой, если планируется инверсионная кровля.В этом случае «пирог» будет выглядеть так:

  1. опорная основа
  2. гидроизоляционная мембрана
  3. изоляция
  4. слой геотекстиля или другого материала с аналогичными характеристиками
  5. щебень слой
  6. финишное покрытие

Как видите, инверсионная кровля тяжелее традиционной и слой утеплителя в ней расположен выше слоя гидроизоляции. Этот вид кровли подходит для тех построек, к которым предъявляются повышенные требования пожарной безопасности.И даже несмотря на то, что гидроизоляционный слой на таких крышах, как правило, выполнен из горючих материалов, плиты из минеральной ваты, расположенные под ним, выступают своеобразной противопожарной преградой. Таким образом, конструкция крыши полностью пожаробезопасна.

Важно, чтобы устройство плоской кровли – имеется в виду утеплитель, проводилось с учетом нагрузок, которые могут возникнуть в процессе эксплуатации. Так, например, для эксплуатируемых крыш слой теплоизоляции должен быть как толще, так и прочнее.

Монтаж плит из минеральной ваты на плоскую крышу

Основой для монтажа плит из базальтовой минеральной ваты служат либо железобетонные конструкции, либо металлический профилированный лист. Вне зависимости от того, какое основание у здания, сначала укладывается пароизоляционный слой, не позволяющий водяным парам проникать под крышу. Если пропустить этот этап, то со временем минеральная вата накапливает в себе влагу и перестанет играть роль утеплителя, а уложенный поверх нее слой гидроизоляции «уйдет» с волдырями.

Для пароизоляции плоской кровли обычно используется классический полиэтилен или специальные плавленые материалы, такие как битум и полимерный битум. Второй вариант более безопасен и эффективен, так как в такой пароизоляции нет швов и он очень прочен на разрыв.

Важно: пароизоляционный слой следует укладывать не только на горизонтальные поверхности, но и на вертикальные. Начинать пленку или битум нужно чуть выше уровня, на котором будет располагаться утеплитель.

Укладка плит из минеральной ваты

Утеплитель для плоской кровли, в данном случае базальтовые плиты, укладывается в один слой, но иногда, если этого требует расчет заданной толщины, строители могут усилить теплоизоляцию дополнительным слоем более тонкие, но не менее прочные плиты из минеральной ваты. Такое решение принимается любым способом, но исходя из географического положения объекта, средних показателей температуры и влажности зимой, а также целевого назначения постройки.

Плиты из минеральной ваты очень легкие и простые в установке. Главное – надежно закрепить плиты

Для крепления плит к основанию используются либо телескопические дюбели, либо битум.

Первый вариант логичнее использовать, когда в качестве основы выступает профлист, так как пластины к утюгу лучше всего крепить механическим способом. К тому же крепление дюбелями обходится намного дешевле, даже если плиты монтируются на бетон. Правда, дюбеля из бетона немного дороже, и повозиться с ними нужно дольше.

При механическом способе крепления плит из минеральной ваты гидроизоляционный слой крепится аналогично, то есть на дюбели. В этом случае можно не беспокоиться о герметичности кровли, так как широкая головка дюбеля не может пробить гидроизоляцию.

Важно: если выбран механический способ крепления плит минеральной ваты, то пароизоляционный слой должен быть выполнен из свариваемых материалов, потому что только в этом случае отверстия, образовавшиеся при вбивании дюбелей в основание, можно затянуть. их.

Приклеивание к битуму – довольно трудоемкий и дорогостоящий процесс, рекомендуется при укладке минеральной ваты на бетонное основание. Технология в данном случае следующая: на основание наносится слой битума, поверх него укладывается плита. Процедура повторяется до конца кровли. Если есть необходимость укладывать второй слой утеплителя, то первый слой покрывают битумом, и плиты монтируют «на расстоянии», то есть так, чтобы плиты верхнего слоя перекрывали стыки плит. нижнего слоя.Поверх минеральной ваты на битум укладывается гидроизоляция.

Какие плиты из минеральной ваты лучше всего подходят для плоской кровли?

Не каждый тип минераловатной плиты подходит для плоской кровли. Важно, чтобы утеплитель имел такую ​​прочность, чтобы спокойно выдерживать как нагрузки при эксплуатации, так и нагрузки при монтаже, ведь по нему будут ходить строители. Поверх слоя утеплителя можно сделать стяжку, которая распределит нагрузку и создаст жесткую и прочную основу для гидроизоляционного покрытия пола.Но какая бы стяжка ни была – сухая из шифера или асбеста или влажная – в любом случае она значительно утяжеляет конструкцию крыши.

Выходом из сложившейся ситуации могут стать плиты из высокопрочной минеральной ваты от ТехноНиколь, которые изготавливаются с помощью гофроуплотнителя-прекомпактора, укладывающего волокна как по горизонтали, так и по вертикали.

Теплоизоляция плоской кровли экструдированным пенополистиролом

Рассмотрим еще один вариант утепления плоской кровли, который используется для теплоизоляции инвертированных крыш.

Утепление кровли инверсионного типа подразумевает укладку утеплителя поверх слоя гидроизоляции

Укладка гидроизоляционного слоя

Основание инверсионных крыш должно иметь небольшой уклон для дренажа и ровную поверхность. Устроить это можно с помощью бетонной стяжки. Именно на нее укладывается гидроизоляционная мембрана из наплавляемого материала. Устанавливается он так же, как и в случае с пароизоляцией для традиционной кровли, то есть с подходом к вертикальным стенкам кровли.

Монтаж плит из пенополистирола

Плиты из пенополистирола оснащены щелевыми замками, однако для максимальной защиты от проникновения влаги все стыки необходимо обработать строительной лентой. Процесс укладки пенополистирола очень простой, главное помнить, что второй слой (при необходимости) следует монтировать на расстоянии.

Пенополистирольные плиты достаточно большие и, чтобы они не повредились при установке, нужны надежные руки

Устройство разделительного слоя

Следующим слоем будет геотекстиль, который защитит нижние слои кровли от механические повреждения и загрязнения.Поверх геотекстиля выполняется заливка балласта из гравия или щебня толщиной не менее 5 см, а для дренажа можно использовать профилированную мембрану, помещаемую между геотекстилем и засыпкой.

Укладка финишного покрытия

Тротуарная плитка, асфальтобетон, пенобетон и даже газонная трава могут выступать в качестве финишного покрытия. В последнем случае на щебень необходимо уложить еще один слой геотекстиля, а поверх него засыпать грунт толщиной около 15-20 см. Можно сажать как многолетние травы, так и цветочные культуры.

Утеплить плоскую крышу – задача не из легких, но выполнив ее на твердую пятерку, можно быть уверенным, что в доме будет тепло и комфортно. Правда, для большей надежности стоит также утеплить стены.

Утепление любой кровли, в том числе плоской, считается эффективным методом, позволяющим значительно снизить теплопотери. Причем значительный эффект достигается при довольно скромных расходах на отопление. И это не единственное преимущество, которое дает теплоизоляция.Но как правильно выбрать утеплитель для плоской кровли и уложить его.

Нюансы утепления плоской кровли

Принципы теплоизоляции плоской кровли в корне отличаются от подхода к утеплению скатных вариантов. Плоская конструкция не имеет стропил, между которыми можно было бы разместить изоляционный слой. Набивать обрешетку нечем, поэтому образование вентиляционных зазоров компонентов кровельного пирога, как в скатных крышах, невозможно.Аналогия прослеживается, пожалуй, только в порядке расположения слоев. В его состав входят следующие компоненты:

  • Пароизоляция. Слой укладывается со стороны помещения и преграждает путь бытовым парам.
  • Теплоизоляция. Это барьер для прохождения тепла изнутри наружу и наоборот. Параллельно он играет роль звукоизоляции.
  • … Защищает внешний изоляционный слой от атмосферных осадков.
  • Финишное покрытие. Для балластных крыш слой гидроизоляции покрывают щебнем, либо поверх него укладывают тротуарную плитку или слой грунта под растительностью и т. Д.

При нарушении последовательности укладки слоев, а также правил устройства возникают плачевные осложнения, вынуждающие владельцев тратить внушительные суммы на ремонтные работы, а иногда и на капитальную реконструкцию кровли.

Однако следует отметить, что необходимость в такой конструкции возникает только в том случае, если необходимо обеспечить эффективность обогрева, то есть удерживать в них тепло.Итак, если речь идет о кровле летней кухни или хозпостройках, утеплять плоскую крышу нет смысла.

В таких случаях действуйте, например, следующим образом:

  • в бетонном кровельном пироге, присутствует только гидроизоляция:
  • по профнастилу – стяжка сборная и гидроизоляция,

Классификация теплоизоляции плоских кровель

  • Мансарда. Строения бывают двух типов: мансардный этаж с облегченной надстройкой или отдельные надстройки и перекрытия.Если в первом случае утепляется только пол, то во втором – пол или надстройка.

Чердачные конструкции можно легко осмотреть, чтобы своевременно выявить будущие утечки. Кровельный пирог можно просушить, просто проветрив чердак. Особо отметим, что утепление может выполняться на уже готовой кровле. Строительство мансардного сооружения обходится в внушительную сумму, но длительный эксплуатационный период и редкая необходимость полностью окупаются.

Утеплитель для плоской кровли: технические нюансы

Для утепления плоской кровли используется практически любой материал, подходящий для теплоизоляции полов и стен.Особенно востребованы:

На заметке

Утеплитель клиновидной формы не может считаться достойной заменой теплоизоляционного слоя. Плиты клиновидной формы решают исключительно вопросы водоотвода.

Выбор способа монтажа теплоизоляции

Способ утепления, а также характеристики необходимого материала зависят от типа основания:

  • Железобетон.Изоляционный материал, чаще всего минеральная вата, выбирают с прочностью на сжатие 40 кПа и более. При этом параметры деформации не должны превышать 10%. Поверх слоя теплоизоляции заливается цементно-песчаная армированная или сборная стяжка.
  • Профнастил. Система утепления имеет двухслойную структуру. Нижний ярус с показателями прочности 30 кПа и более укладывается на верхнюю часть профлиста. Для верхнего яруса этот параметр не должен быть меньше 60 кПа.Возможная деформация в пределах 10%. При установке кровли покрытие укладывается непосредственно на систему утепления.

Изоляция должна прилегать к плоской части гофрированного картона не менее чем на 30% своей площади. Поэтому, когда толщина теплоизоляционной плиты вдвое превышает расстояние между гофрами, теплоизоляцию можно укладывать непосредственно на оцинкованное основание. В противном случае потребуется подготовительный выравнивающий слой из ДСП или плоского шифера.

Способ укладки утеплителя

  • При установке жесткого утеплителя на плоскую крышу начинайте с пониженной части крыши, а точнее с ее угла.Если по каким-то причинам уклон конструкции при строительных работах не соблюдался, то начинать нужно и с мест, где установлен желоб.
  • Теплоизоляционные плиты укладываются на профилированные листы таким образом, чтобы гофры и их длинные стороны были взаимно перпендикулярны. В этом случае крепление может осуществляться через разные гребни.
  • Плиты в многослойной теплоизоляции укладываются по принципу кирпичной кладки, то есть стыки разнесены.Кроме того, линии стыков и перекрестий верхнего яруса не могут совпадать с линиями нижнего ряда.

Ниже представлен один из вариантов резки и укладки утеплителя.

Варианты монтажа

Для крепления слоя утеплителя на плоской крыше используются следующие методы:

  • Крепление осуществляется с помощью так называемых телескопических креплений. Они состоят из фланца с гладкой внешней поверхностью и трубчатого стержня.Имеющиеся в продаже тарельчатые дюбели разных размеров позволяют крепить кровельные корки разной толщины.
  • Анкеры забиваются в бетонные перекрытия и крепятся к стяжке шурупами с пластмассовыми втулками.
  • Для расчета необходимого количества креплений для утепленной плоской кровли за основу принимается условие по умолчанию: две единицы крепежа на каждую плиту.
  • Для бетонных крыш покрытие и изоляция крепятся одновременно.Если основание выполнено по профилированному листу, то отдельно.
  • На определенных участках (линии сопряжения с вертикальными плоскостями и т. Д.) Сокращается шаг установки крепежа.
  • Чаще всего на горячую мастику приклеиваются все слои кровельного пирога, включая теплоизоляцию. Утеплитель необходимо приклеить равномерно. При этом общая площадь участков контакта теплоизоляционного материала с основанием должна превышать его треть.
  • Если кровельный пирог укомплектован битумным или битумно-полимерным материалом, то монтаж кровельной системы нельзя проводить в дождливый период, так как в утеплителе будет скапливаться лишняя влага без возможности выхода на улицу. Но при использовании в качестве финишного покрытия ее можно клеить в течение всего года, так как мембрана выводит излишнюю влагу, скопившуюся в утеплителе.

Утеплитель укладывается на плоскую крышу и покрывается гидроизоляционным ковром.Поверх гидроизоляционного слоя насыпают смесь гравия и гальки, либо укладывают тротуарную плитку на пластиковые опоры. Составляющие кровельного пирога рыхлые. Крепят пирог исключительно по периметру, а также вокруг кровельных проемов.

Балластные крыши также включают зеленые крыши. Хотя стоит отметить, что кровля с зеленью инверсионная, поэтому порядок слоев кровельного пирога отличается от традиционного. Поверх гидроизоляции укладывается утеплитель, который одновременно выполняет функцию пароизоляции.Слой теплоизоляции покрыт геодренажной полимерной мембраной, на которой устроен почвенно-растительный слой.

Монтаж теплоизоляции изнутри

Монтаж теплоизоляционных плит изнутри здания с плоской крышей физически не очень удобен, но практичен. Ведь монтаж можно проводить практически в любую погоду. И не нужно спешить, чтобы завершить работу за день, ведь утеплитель не промокает.

Алгоритм устройства теплоизоляции следующий:

  • По линии примыкания потолка к стене прикручивают брус деревянного бруска, толщина которого с одной или двух сторон равна толщине утеплителя.
  • Такая же планка крепится с противоположной стороны.
  • Блок, обе или одна из сторон которого равны толщине изоляционной плиты, прикручивают по линии стыковки потолка и стены.
  • Устанавливаем аналогичный брус из бруса у противоположной стены.
  • Жесткие пенополистирольные плиты идеально подходят для внутренней изоляции.
  • Потолок условно делят на полосы.
  • Плиту пенополистирола приклеивают к потолку и планке битумной мастикой и плотно прижимают. Маркированная полоса полностью заполнена пенополистиролом. При необходимости подрезаются крайние пластины.
  • Со стороны готовой полосы из плит пенополистирола, плотно прижимая, прикрутить еще одну планку.
  • Далее формируется полоса утеплителя и снова приклеивается.
  • Чередуя эти две операции: прикручивание стержней и приклеивание теплоизоляции, они заполняют плоскость потолка.
  • На рейки крепится полиэтиленовая пленка, фиксируется степлером, а потолок обшивается каким-нибудь удобным облицовочным материалом, например, гипсокартоном.

Какой утеплитель для плоской кровли лучше выбрать

Пенополистирол марок URSA XPS … Отличное качество теплоизоляционного материала, производимого международным холдингом УРАЛИТА, привлекает многих разработчиков. Он содержит антипирены, повышающие огнестойкость изоляции. Этот материал отлично подходит для инверсионной теплоизоляции. Плиты имеют вырезы по бокам, что гарантирует их идеальное соединение без образования зазоров.

Экструдированный пенополистирол российского производства выпускается в виде пластин, с каждой стороны которых имеется Г-образный край. Обеспечивает идеально ровное соединение и непрерывность слоя теплоизоляции, предотвращая образование мостиков холода. Плиты пеноплекс не впитывают воду, то есть в этом случае можно обойтись без дополнительной защиты от атмосферных осадков.


ЭППС Технониколь … Несколько слов о продукции отечественной компании – Технониколь.Для утепления кровли подходят следующие виды материалов:

  • XPS CARBON ECO – утеплитель для крыш малоэтажных или загородных домов.
  • XPS CARBON ECO DRAIN – Дренажные канавки на плитах помогают вентилировать плоские крыши.
  • CARBON PROF – это особо жесткий и прочный пенополистирол, способный выдерживать огромные нагрузки. Используется в кровельных пирогах многоэтажек, магазинов или складов.
  • CARBON PROF SLOPE не менее прочен, чем CARBON PROF, но у этого материала есть особенность.Поставляется комплектом из пяти плит с разным углом наклона верхней плиты. Они формируются с их помощью.

ТЕХНОРУФ 45, 50, 60 и 70 предназначен для устройства однослойной теплоизоляции плоских кровель. Цифры в маркировке указывают на плотность плит при сжатии. Теплопроводность материала настолько низкая, что этими плитами можно утеплять крыши парковок.

Плиты ТЕХНОРУФ

также используются для двухслойной теплоизоляции: 50, 60, 70 для верхнего слоя и 25, 30, 35, 40 для нижнего.

( 10 голосов, средний: 0,00 из 5)

Характеристики

кэв, daim ntaub ntawv, thiab kev khiav hauj lwm nta

Tej loj niaj hnub tsev nyob rau hauv yuav tsum tau ntawm tech therm rwb thaiv tsev ntaub ntawv rau siab kawm. Lavxias teb sab lub tuam txhab “Технониколь” йог иб туг чау цим tshuaj paus ntawm универсальный минерал дайм хлау “ТЕХНОРУФ B60”. Lawv yog lug siv ob qho tib si nyob rau hauv kev tsim kho ntawm pej xeem thiab cov muaj tej yaam num ua tsaug rau nws cov high quality cim.

“TECHNOROOF B60”: технические характеристики kev thiab nta

Qhov no cov ntaub ntawv uas yog ib tug slab luaj li cas ntawm 1200×600 hli ib tug tuab 50 los yog 100 lub hli. Lub hauv paus изолятор – базальт (минерал pob zeb) los ntawm uas tsim fiber – nrees соединенных между собой нитей txoj kev hauv lub hauv paus ntawm “TECHNOROOF B60”. Kev yam ntxwv ntawm cov khoom ntawm теплопроводность: nyob 0,038 Вт / (м 0 C.) nyob rau hauv 25 0 C.

Базальтовые плавки ntawm ib tug kub ntawm 1000 0 C, thiab nyob rau hauv qhov siv thiab ua rwb thaiv tsev board nws yog rhuab zoo rau nws rau 1500 0 C.Йог ли нтавд “ТЕХНОРООФ В60” негорючий тиаб тей заум юав сив тау сыры ли хлуав тавс куб тив тайв. Txawm li cas los, органический початок – базальтовые волокна phau ntawv – ntawm ib tug kub ntawm 300 0 C qhuav, uas tsis zoo muaj feem xyuam rau cov индекс прочности.

Tag nrho cov минеральная вата kho nrog ib tug tshwj xeeb dej-repllent muaj pes tsawg leeg, uas cov Технические характеристики “TECHNOROOF B60” nyob rau hauv cov nqe lus ntawm cov dej haum lus ntawm cov dej haum thiab dej паропроницаемость 1sha tsis ntis.5% thiab tsis tsawg tshaj li 0,3 мг / (м.ч.Па) нциг txog. Ков качества йог tshwj xeeb yog ib qho tseem ceeb thaum lub sij hawm lub installation, vim hais tias nws tsis muab los nag, pos huab thiab lwm yam huab cua tej yam kev mob puas khoom thiab muaj feem xvyuam rau.

Qhov uas siv tau “ТЕХНОРУФ В60”?

Lub hom phiaj tseem ceeb ntawm cov khoom no – ib tug Thermal rwb thaiv tsev ntawm ru tsev, ob leeg ua (tiaj tus) thiab неэксплуатируемый (ua rau ib tug toj), raws li zoo liv lwm yam cov нюам яус, load-tau cov kabmob phab ntsa, plag tsev) ua los ntawm cov hlau thiab pob zeb ua.Qhov loj tshaj plaws daim ntawv thov tau использовал nyob rau hauv lub Location ntawm vov tsev (сырые ли хеев мас точечные нагрузки), qhov chaw uas lub sab sauv txheej yog rwb thaiv tsev.

Nyob rau hauv tas li ntawd, nws yuav siv tau rau ru tsev tsis muaj Связи. Технические характеристики Qhov no yog vim lub fact tias “TECHNOROOF B60 ‘nyob rau hauv cov nqe lus ntawm:

  • сжатие zog – yam tsawg kawg 60 кПа ntawm 10% деформация;
  • lub tev zog ntawm cov khaubncaws sab nraud povtseg – yam tsawg kawg 15 кПа.

практичность khoom

Nyob rau hauv tas li ntawd mus rau lub zoo heev therm rwb thaiv tsev thiab dej-proof kev kawm, rwb thaiv tsev “TECHNOROOF B60” kev технические характеристики rau suab nrov yuav txo txo raws li ib tug lub suab-изоляционные покрытия cov ntaub ntawv uas. Дайм Хлау йог безвредный thiab экологически фудж ywg: sib nruab nrab thaum взаимодействующий nrog tsev cov ntaub ntawv thiab tshuaj nyob rau hauv cov huab cua. Tag nrho cov quality tso cai rau cov kev siv ntawm cov khoom no nyob rau hauv lub многоэтажный гражданский вадж це, лвм ков вадж це (коттеджи, луб тэб чавс цев, луб тэб чавс цев), вадж це ком муив.

Nws yog tau ua nyob rau hauv kub ntawm -60 mus 400 0 C. Плиты из минеральной ваты ntawm “TECHNOROOF B60”, qhov twg cov kev ceev yog 180 кг / м 3, muaj ib tug uas tsis muaj tej ntiajteb txawj nqus, raws li zoo raws li ib qho yooj yim mus txiav thiab mount (tsis yuav tsum tau tshwj xeeb cov khoom) li ntawd, укладывая txheej txheem yuav siv sij hawm thwu lub.

Rocksilk Slab | Knauf Insulation

Rocksilk Slab – это высокопрочный, устойчивый к сжатию и водостойкий войлок из каменной минеральной ваты.

Огнестойкость устраняет необходимость в противопожарных преградах, обеспечивая простую, быструю и экономичную изоляцию для систем внешней изоляции стен.

Он предназначен для термической модернизации существующих зданий, некоторые из которых трудно поддаются лечению.

  • Предлагает надежную поддержку для рендеринга
  • Остановки огня не требуются
  • Отличные тепловые характеристики
  • Отличная звукоизоляция

Заявление

Изоляционные плиты для наружных стен Rocksilk специально предназначены для использования с системами наружной изоляции стен.Плиты могут быть либо приклеены и механически закреплены, либо просто механически прикреплены к субстрату, а затем наложены сеткой и системой визуализации в соответствии со спецификацией проектировщиков / поставщиков системы. Плиты представляют собой прочную и прочную опорную основу для штукатурки, и противопожарные барьеры не требуются.

ПРИМЕЧАНИЕ. Заказчик и конечный пользователь обязаны убедиться в том, что этот продукт подходит для использования и соответствует назначению с выбранной системой. Конечный пользователь полагается на свой собственный опыт и суждения о том, подходит ли изоляция для их нужд.

Стандарты

Изоляционные плиты для наружных стен Rocksilk производятся в соответствии с BS EN 13162: 2008, EN 16001: 2009 Системы энергетического менеджмента, OHSAS 18001: 2007 Системы менеджмента профессионального здоровья и безопасности, ISO 14001: 2004 Системы экологического менеджмента и ISO 9001: 2008 Качество. Системы управления, сертифицированные Bureau Veritas.

Пожарная безопасность

Изоляционная плита для наружных стен

Rocksilk классифицируется как еврокласс A1 BS EN ISO 13501-1.В случае пожара он будет выделять незначительное количество дыма и дыма, а тепловыделение от продукта незначительно.

Прочность

Изоляционная плита для наружных стен Rocksilk негигроскопична, не имеет запаха и гниения, не поддерживает вредителей и не способствует росту грибков, плесени или бактерий.

Паростойкость – удельное сопротивление

Изоляционные плиты для наружных стен

Rocksilk обладают незначительным сопротивлением прохождению водяного пара и имеют удельное сопротивление пара 7.00 мин.

Влагостойкость

Изоляционная плита для наружных стен Rocksilk содержит водоотталкивающую добавку, гарантирующую, что жидкая вода не сможет пройти через плиту и достичь конструкции.

Транспортировка и хранение

Изоляционные плиты для наружных стен

Rocksilk просты в обращении и установке, они легкие и легко разрезаются по размеру, где это необходимо. Изоляционные плиты для наружных стен Rocksilk поставляются на поддонах и покрыты термоусадочной полиэтиленовой пленкой для защиты во время транспортировки.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
