Монолитная фундаментная плита при строительстве дома

При выборе фундамента загородного дома одним из возможных вариантов является плитный вариант, или, как его часто называют, утепленная шведская плита (УШП). Шведской она называется потому, что основание такого типа популярно в скандинавских странах, где земля промерзает достаточно глубоко, а большинство зданий собирается из легких материалов.

Чаще всего монолитный фундамент используется на слабых и насыпных основаниях, а также при сложной внутренней планировке помещений. Его не следует считать универсальным. Как и у любого другого варианта, здесь есть свои плюсы и минусы.

Преимущества фундаментной плиты

Большой по площади и пространственно армированный плитный фундамент позволяет существенно снизить давление всей конструкции на грунт. Он находится под всей площадью здания, поэтому используется обычно для возведения зданий небольшого размера.





Изготавливается монолитная плита относительно просто и недорого. Бетон выгружается на подготовленное основание непосредственно из автобетоносмесителя. Использовать дорогостоящий бетононасос в данном случае не потребуется.

Несущая способность у УШП высока из-за ее большой площади. Из-за цельности конструкции фундамент не подвергается локальным деформациям, поэтому стенам дома гарантируется сохранение целостности. При замерзании грунта основание не будет проваливаться или выгибаться. Любые подвижки в данном случае происходят равномерно, так как плита обладает жесткостью и не гнется.

Если в доме предполагается обустройство цокольного этажа, то монолитный фундамент может использоваться в качестве чернового пола для него. В результате вы сэкономите средства на строительство, потому что на этом уровне не потребуются дополнительные плиты перекрытия.

Утепленная шведская плита подходит для разных типов сложных грунтов. При ее обустройстве объем земляных работ будет минимальным, что является существенным плюсом в условиях мерзлого грунта или высокого уровня грунтовых вод.

Плитный фундамент можно обустраивать выше глубины промерзания грунта. Отсутствие необходимости закладывать его слишком глубоко объясняется тем, что под основанием располагается серьезная песчано-гравийная подушка. Она предотвратит прямое воздействие на фундамент вспучивающегося при замерзании грунта.

Недостатки фундаментной плиты

Утепленная шведская плита подходит только для тех проектов, которые не предусматривают наличия подвала или высокого цокольного этажа. Если вы хотите получить в свое распоряжение помещения ниже нулевой отметки, то придется подбирать другой вариант фундамента. Конечно, можно выкопать глубокий котлован и под монолитную плиту, если стоит задача получить полноценный цокольный этаж. Однако в таком случае значительная часть преимуществ фундамента теряется, и в то же время существенно возрастают расходы.





Подготовительные работы к заливке плиты достаточно трудоемки и требуют соблюдения технологии. Под плитой помимо песчаной или щебневой подушки обустраивается тепло- и гидроизоляция. Заливка УШП требует идеальной ровности основания. Конфигурация ее должна стремиться к квадрату. Чем дальше она уходит от этой фигуры, тем выше риск появления трещин из-за неравномерной нагрузки. В сложных случаях для плиты предусматриваются дополнительные ребра жесткости.

Самым экономичным вариантом монолитный фундамент назвать нельзя из-за существенных расходов на приобретение бетонной смеси и арматуры.

По теме: инструмент для строительства фундамента

Получайте новые статьи на почту каждый день!

Мой мир

Facebook

Вконтакте

Twitter

Одноклассники

Фундамент монолитная плита: особенности и разновидности

Краткое содержание статьи:

Особенности плитных фундаментов

Для начала определим, на каком типе грунта и для каких сооружений целесообразно использовать плитный фундамент.

Иногда его еще называют плавающим, так как под действием сил пучения, основание постройки перемещается (плавает) вместе с замерзающими или оттаивающими грунтовыми массами. Поэтому плавающая плита отлично работает на грунтах склонных к пучению или сильной просадке:

  • мелкопесчаных, пылеватых, супесях;
  • глинистых, суглинках;
  • водонасыщенных;
  • насыпных;
  • слабо несущих, например торфяниках.

Важно! Не рекомендуется применять плитный фундамент на грунтах с толстым илистым или почвенно-растительный слоем, а также подверженных оползневым явлениям.

В зависимости от степени пучинистости грунта применяются различные типы опорных плит:

  1. Монолитные железобетонные плиты фундамента рекомендуется обустраивать на грунтах подверженных сильным вертикальным и умеренным горизонтальным передвижениям. Для верхних ребер жесткости допускается использование готовых железобетонных балок жестко скрепленных с основной плитой сварной арматурой и цементным раствором.
    Вся конструкция должна быть достаточно хорошо армированной, чтобы деформации породы не оказывали отрицательного воздействия на целостность здания.
  2. На грунтах средней силы пучения допускается устройство как монолитного фундамента, так и сборного с монтажом блоков на раствор.
  3. Для слабо пучинистых грунтов подойдут монолитные основания, где в качестве наполнителя используется керамзитобетон или бутовый камень. Их рёбра жёсткости могут быть направлены вверх или вниз. В обоих вариантах отсутствует необходимость в специальных креплениях к плите, так как ригеля остаются на месте под воздействием силы тяжести расположенных сверху конструкций.

Плитный фундамент подходит для сооружений с массивными несущими конструкциями из кирпича или бетона. При этом, чем больше вес и пространственная жесткость надземной части здания, тем надёжнее будет её сцепление с фундаментом и меньше горизонтальных деформаций опорного грунта. Наиболее целесообразно использовать такой тип основания в сочетании с утеплением, при условии, что он будет выполнять функцию пола для первого этажа, для возведения жилых сооружений в северных широтах.

Разновидности плитных фундаментов

На данный момент практикуется использование следующих типов плитных фундаментов:

Монолитный плоский – представляет собой монолитную железобетонную плиту одинаковой толщины по всей площади. Наиболее простая конструкция, но, при равных несущих характеристиках по сравнению с фундаментом с ребрами жесткости, на неё затрачивается избыточное количество бетона.

Утепленная шведская плита (УШП) – фундамент, состоящий из нескольких слоев, среди которых железобетонная заливка, экструдированный пенополистирол, песчано-гравийная или щебеночная засыпка. Получила наибольшее распространение в скандинавских странах, Канаде, на Аляске. На данный момент широко внедряется в частном жилищном строительстве в северных регионах России.

С ребрами жесткости:

  1. Рёбра жесткости направлены вниз – фундамент ЖБ монолитная плита размещается сверху на сплошной ленте (монолитной или сборной), выполняющей функцию элемента жесткости. Заливка выполняется поэтапно или непрерывно. Особое внимание уделяется несъёмной опалубке нижней части, так как на неё оказываться основное давление от всей конструкции.
  2. Рёбра направлены вверх – монолитная лента, повторяющая контуры несущих стен, располагается сверху на бетонной плите, составляя с ней одно целое. В случае возведения сооружений среднего и небольшого веса допускается использование в качестве ребер жесткости сборных железобетонных конструкций с их обязательным креплением на поверхности основания. Ребра жесткости могут формировать стенки цокольного этажа. Они подлежат обязательному утеплению. В слое теплоизоляции могут прокладываться коммуникации, что дает дополнительное преимущество, ведь для их ремонта не потребуется вскрывать бетонный материал.

Сборные основания – конструкция, независимо от направления рёбер жёсткости, состоит из отдельных железобетонных блоков и плит, скрепленных между собой цементом и закладными металлическими деталями. Имеет ограниченную область использования – подходит только для возведения малоэтажных зданий на пучинистых грунтах средней и слабой подвижности.

Читайте также: Все о фундаментах для дома

Плюсы и минусы фундамента монолитная плита

Преимущества:

  1. Допускается сооружение строений большого веса на грунтах со слабой несущей способностью.
  2. Небольшое количество усадочных деформаций минимизирует повреждения конструкционных элементов здания.
  3. Плитные основания не нуждаются в глубокой закладке. Их строительство ведется с применением всего сегмента соответствующей спецтехники – от средств мелкой механизации, до крупногабаритных машин (экскаваторов, бульдозеров, вибротрамбовок и т.д.). Это существенно ускоряет процесс выполнения работ по сравнению со строительством ленточных фундаментов глубокого заложения.
  4. Внешняя поверхность монолитной плиты может выполнять функцию пола первого этажа или подвала.

Кроме того, использование плитных основ с ребрами жесткости:

  • повышает устойчивость к изгибающим деформациям;
  • позволяет равномерно распределить вес от надземной части сооружения;
  • благодаря увеличению прочности всей конструкции основания, способствует уменьшению толщины её плоской части.

Недостатки фундаментов плитного типа:

  1. Большой расход материала.
  2. Значительные трудозатраты.
  3. Высокая стоимость конструкции.
  4. Для их устройства обязательно потребуется строительная техника.

Проектирование плитных оснований

Расчёт монолитной плиты фундамента строится на показателях несущей способности грунта и его водонасыщенности. Для этого на территории строительного участка выполняются геологические изыскания, используются рекомендации строительных нормативов.

Рассчитывается распределенная нагрузка на грунт от веса здания. Она не должна быть больше, чем несущая способность подстилающей породы. Для определения величины удельного давления на грунт необходимо вычислить вес всех материалов, используемых для возведения стен, перекрытий, кровли, а также снеговые, ветровые и полезные нагрузки. Суммировав полученные данных и разделив их на площадь опоры, находим показатель удельного давления.

Он не должен превышать рекомендуемых нормативов, приведенных в СП 22.13330.2016 «Основания зданий и сооружений» бывший СНиП 2.02.01-83. В противном случае придется рассмотреть возможности:

  • расширения площади опоры плиты. Например, её можно вынести во все стороны на 0,5-1 м за площадь пятна проекции постройки;
  • замены подстилающей породы на гравийно-щебеночные отсыпки;
  • снижения массы здания – уменьшения этажности, отказ от тяжелых стеновых материалов в пользу облегченных;
  • изменения плитного основания на соответствующее местным условиям, например, свайное.

Важно! Рекомендуемая толщина монолитной плиты фундамента обычно находится в пределах 15-35 см. Однако точный её подбор, а также прочие расчеты лучше доверить профессионалу, так как любительские ошибки могут привести впоследствии к проседанию и даже разрушению дома.

Технология строительства фундаментной плиты своими руками

Для обустройства утепленного плитного фундамента типа УШП понадобятся следующие материалы:

  1. Бетон. В зависимости от толщины плиты 0,20-0,25 м
    3
    на 1 м2.
  2. Гравий, щебень, песок. Для формирования подушки под плиту.
  3. Геотекстиль и армированная полиэтиленовая пленка (150-200 мкм). Рассчитываются по площади фундамента плюс 25% на перехлёсты.
  4. Стальная арматура. Если возводится плоский плитный фундамент, то понадобится арматура Ø 10 мм из расчёта 12-15 м на 1м2 фундамента. Если фундамент имеет рёбра жесткости, понадобится дополнительно арматура Ø 12 мм, из расчёта 4-5 м на каждый погонный метр ребра.
  5. Экструдированный пенопласт (пенополистирол). Около 0,3-0,5 м3 на 1 м2 плиты фундамента.
  6. Обрезная доска для опалубки.
  7. Вязальная проволока для вязки арматурного каркаса.

Утепленная фундаментная монолитная плита: технология поэтапного возведения

Подготовительные работы
  1. Строительная площадка очищается от растений и мусора.
  2. Выполняется привязка будущего сооружения к плану участка и разметка контура фундамента. Периметр отмечается колышками с натянутыми между ними шнурами.
  3. Внутри отмеченного периметра выполняется выемка грунта глубиной не более 0,4-0,5м. Рекомендуется использование экскаватора или бульдозера.
  4. Формируется подушка под основание. Последовательно засыпаются следующие слои:
    • песок – слой 15 см, тщательно трамбуется с проливкой водой. Для трамбовки рекомендуется применить виброплиту;
    • гравийно-щебеночная смесь – слой 15-20 см, фракция 20-40 мм, выравнивается и слегка укатывается ручным катком;
    • между песком и гравием устилают геотекстиль так, чтобы его края выступали за пределы песчаной подушки на 30-40 см. Затем, после засыпки и выравнивания гравия, края полотнищ геотекстиля заворачиваются внутрь.
  1. В толщине щебеночного слоя прокладываются инженерные коммуникации: водопровод, канализация, электрокабель в защитной гофре. Трубы и гофры выводятся вверх в местах подключения (согласно плану сооружения) на высоту 50-70 см. Они временно закрепляются при помощи хомутов к вбитой в подушку арматуре.
Тепло- и гидроизоляция
  1. По верху гравийной подушки укладывают гидроизоляцию с перехлестом между полотнами не менее 15 см. Края полотен должны выступать за периметр основание на толщину плиты, плюс 10-15 см запаса. Он нужен, чтобы впоследствии выполнить гидроизоляцию торцов. В качестве гидроизоляционного материала лучше использовать армированный полиэтилен. Места перехлеста герметизируются специальным строительным скотчем. При использовании обычного рубероида места соединения полотен приклеиваются битумом.
  2. По бокам отсыпки устанавливаются теплоизоляционные материалы. Лучше всего подойдут специальные элементы из экструдированного пенополистирола высокой плотности, имеющие L-образное сечение и предназначенные для формирования несъемной опалубки. Допускается применение фибролитовых плит, но они потребуют дополнительного крепления закладными элементами. Можно установить также плоские листы экструдированного пенополистирола специальных марок, предназначенных для бетонных оснований, типа Пеноборд или Пеноплекс фундамент. С внешней стороны утеплитель укрепляется ограждающей опалубкой из досок (50мм) и упорами из бруса (50х50мм).
  1. В местах размещения стен укладывается только один слой утеплителя. В два слоя – в местах эксплуатационной нагрузки, где впоследствии будет сформирован пол помещения. Рекомендуемая суммарная толщина теплоизоляции не менее 100 мм. Стыки между плитами второго слоя не должны совпадать со стыками первого. Слои скрепляются между собой либо при помощи специального полиуретанового клея, либо дюбелями бабочками.
  2. Для проходов коммуникаций в плитах утеплителя проделываются отверстия. Свободные зазоры запениваются.

Читайте также: Гидроизоляция фундамента - обзор современных материалов

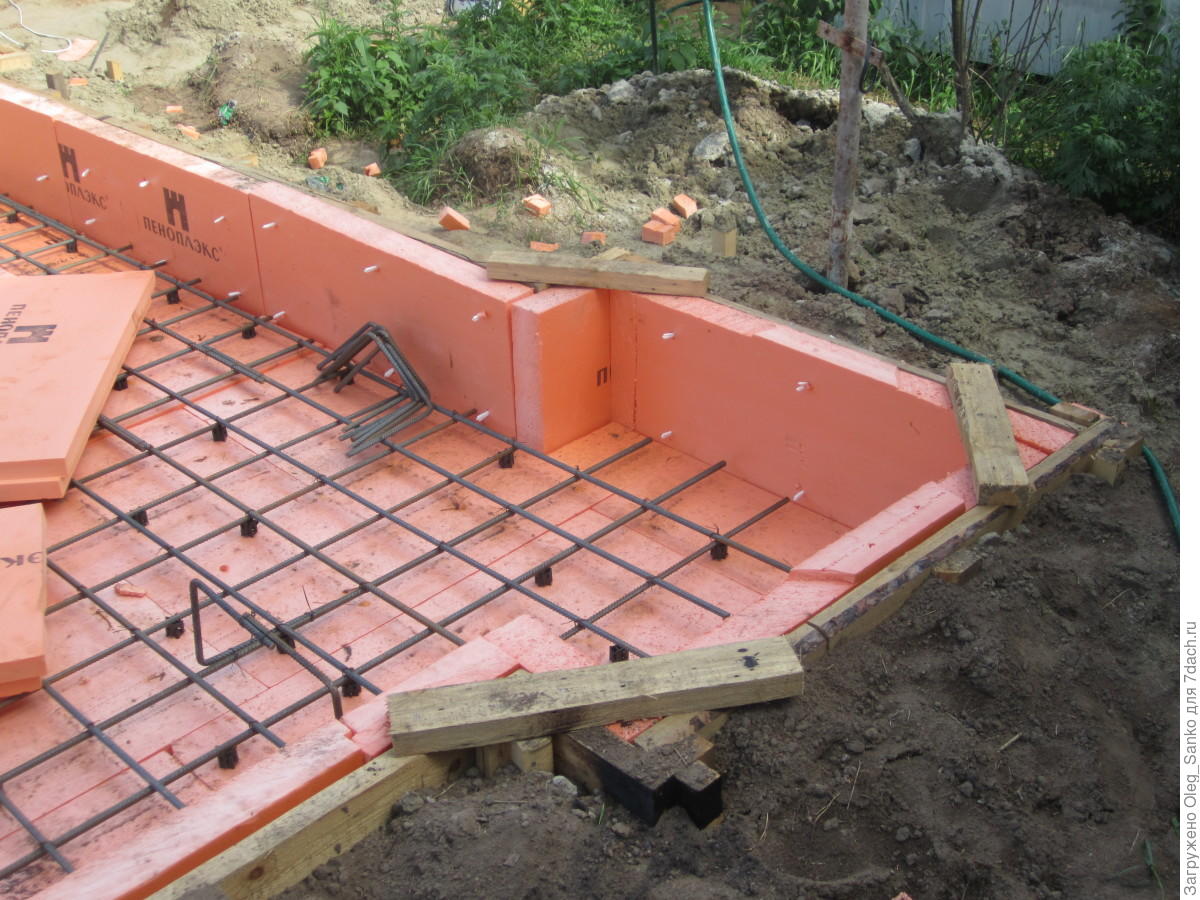

Армирование
  1. Связывается армирующий каркас для ребер жесткости (ригелей). Для продольных элементов используется арматура Ø 12 мм, для поперечных – достаточно Ø 10мм. После изготовления частей армирующего каркаса они устанавливаются на место, где увязываются между собой в единую структуру.
  2. Производится армирование монолитной плиты фундамента в зонах эксплуатационной нагрузки. Для этого используется арматура Ø 10 мм. Из неё формируется простая плоская сетка с ячейками не более 150х150мм. Если толщина плиты превышает 200-250 мм, то необходимо сформировать пространственный арматурный каркас из двух слоев арматурной сетки. Поперечные крепления выполняются из той же арматуры.
  3. Армирующие каркасы рёбер жёсткости и сетка плиты укладывается на подпорки высотой до 8 мм. Рекомендуется использование пластиковых фиксаторов заводского изготовления ФС-30.
Элементы отопления
  1. Если в полном соответствии с технологией обустройства УШП планируется отопление дома системой «теплый пол», то укладываются пластиковые трубы в соответствии с планом расположения помещений. Крепление к арматуре каркаса выполняется пластиковыми хомутами. Если контур теплого пола рассчитан на несколько помещений и труба проходит под каркасом, предназначенным для ростверка, ее защищают, помещая в гильзу. В качестве защитной гильзы используется труба ПНД соответствующего диаметра длиной не менее 50 мм.
  2. Трубы теплого пола подключаются к коллекторам (распределительным гребенкам), которые временно крепятся к вбитой вертикально арматуре. Трубы заполняются водой, опрессовываются и проверяются на герметичность.
Формовка плиты и уход за ней
  1. Каркас фундамента подготавливается к заполнению бетоном. Трубы коммуникаций закрываются заглушками, поверхности очищаются от грязи и мусора. Тщательно проверяется целостность опалубки.
  1. Осуществляется заливка монолитной плиты фундамента бетоном. Раствор распределяется от углов к центру с использованием совковых лопат. Рекомендуется задействовать глубинные (погружные) вибраторы для гарантированного заполнения труднодоступных мест внутреннего пространства опалубки.
  2. После выхода уровня бетона на планируемую отметку, его поверхность уплотняется и выравнивается виброрейкой. Затем она нивелируется при помощи гладилки и правил.
  3. Монолит закрывают пленкой, чтобы предотвратить пересыхание.
  4. Если в период гидратации цемента температура окружающей среды превышает 200С, то поверхность бетона необходимо увлажнять каждые 2-3 часа первые трое суток. При оптимальной температуре – каждые 10-12 часов. Наиболее обильное увлажнение в жаркую засушливую погоду осуществляется на ночь.
  5. Опалубку рекомендуется снимать после набора прочности фундаментом не менее 80%. Временной интервал этого процесса зависит от среднесуточной температуры и влажности окружающей среды:
    • 0°С...-3°С – не менее полутора месяцев;
    • +10°С – 3 недели – месяц;
    • +20°С – 15-20 дней;
    • +30°С – 8-10 дней.

Подводим итоги

Фундамент служит ответственным элементом основы здания, обеспечивающим его долговечность. Сложные плитные конструкции УШП или других типов с ребрами жесткости требует не только тщательного расчёта, но и строгого соблюдения технологии производства.

Монолитный плитный фундамент - Каркасный Эксперт

Плитный фундамент — это сплошная плита, углубленная в грунт, она создается из железобетона или бетона, иногда её называют сплошным фундаментом. Уровень нагрузки как внутренних, так и внешних стен на грунт, при использовании плитного фундамента, распределяется равномерно и является минимальным. Монолитный плитный фундамент отличается высокой стойкостью к неравномерному смещению почвы в результате осадки и термических процессов (замерзания и оттаивания). Строительство с этим типом фундамента допускается на всех видах грунта, в том числе и пучинистом либо песчаном, даже в тех случаях, когда уровень грунтовых вод достаточно высок. Сплошная плита — способна смещаться совместно с грунтом, что исключает конструктивные изменения постройки. Именно по этой причине она ещё называется плавающим фундаментом.

Монолитная плита отлично подходит при постройке на нестабильных типах грунта, таких как: слабые, болотистые, рыхлые, песчаные, водянистые и т. п. Плита также используется в тех регионах, где наблюдается глубокое замерзание почвы. Сплошной фундамент весьма популярен при строительстве частных домов. Его универсальность обусловлена высоким развитием европейских строительных технологий и разработкой новых тепло- и гидроизоляционных материалов.

Фундамент утеплённая шведская плита

УШП – это современная технология, которая отличается хорошим энергосбережением, краткими сроками постройки и малой толщиной. Благодаря новым технологиям и инновационным стройматериалам УШП позволяет интегрировать в себя коммуникационные и канализационные системы и «тёплый пол». В итоге все финансовые затраты окупаются уже через небольшой период дома на сплошной плите.

Впервые УШП возникла в такой европейской стране, как Швеция, это произошло в прошлом веке, а теперь она начинает завоевывать популярность и в России. Но далеко не все компании соблюдают необходимые стандарты при постройке фундамента плиты, потому к выбору застройщика стоит относиться очень внимательно.

Преимущества монолитного фундамента:
  • Полная защита от грунтовых вод;
  • Отличная гидроизоляция;
  • Высокий уровень надежности и долговечность;
  • Возможность постройки в зонах с проблемными видами грунта;
  • Стойкость к сильному давлению грунтов;
  • Плита подходит под строительство из любых материалов;
  • Относительная простота при монтаже.

Устройство сплошного фундамента

Плитный фундамент создается с использованием бетона или железобетона. Опалубка с фундаментом при этом будет единой конструкцией. В связи с тем, что плитный фундамент часто используется там, где существует проблемный грунт, к такому типу фундамента предъявляют достаточно высокие требования. При планировке и возведении дома необходимо чётко соблюдать технологию и использовать только качественные строительные материалы.

Устройство сплошного фундамента различается и зависит от проекта.

  • Монолитная плита бывает:
  • Решетчатая либо цельная;
  • Ребристая или гладкая;
  • Бетонная (простая) или железобетонная (армированная).

Фундамент утеплённая шведская плита при постройке обычно укрепляется арматурным каркасом, но каждый раз индивидуально выбирается тип бетона и арматуры. Кроме того, особенности проекта влияют на уровень углубления в грунт. При большем углублении возможно сооружение подвала.

Под плитный фундамент создаётся утрамбованная песчано-гравийная подушка, а под ней специальная дренажная система. При большом уровне заглубления плиты выкапывается котлован, иначе снимается только плодородный шар грунта. Перед тем как заливать бетон, обустраивается гидроизоляция и теплоизоляция, а также монтируется арматура. После чего устанавливается система теплого пола на специальной сетке. Важным преимуществом шведской плиты является то, что сразу после высыхания и затирания бетонная основа будет готова к отделке.

Оставить заявку/Задать вопрос

Утепленная шведская плита | | Skanska

Утепленная шведская плита | | Skanska

Строительство дома невозможно без качественного фундамента. Именно по этой причине, мы рекомендуем фундамент утепленная шведская плита. Что это за конструкция и почему мы предлагаем именно ее, давайте рассмотрим детально.



Строим все виды фундаментов, звоните!

  • Монолитная плита
  • Ленточный фундамент
  • Ростверковый
  • Свайный

Виды фундаментов

Фундаменты под ключ

Доставляем

ВЫГОДНЫЙ ЗАКАЗ ФУНДАМЕНТА

Пакетные предложения

Фундамент Престиж

  • Устройство котлована 300 - 400мм
  • Уплотненное песчаное основание 400мм
  • Уплотненное щебеночное основание 200 мм
  • Гидроизоляция профилированной мембраной Planter
  • Утепление Пеноплекс Фундамент + фольгированный отражающий утеплитель
  • Прифундаментный дренаж с установкой дренажного колодца
  • Разводка инженерных коммуникаций (водопровод, канализация) до мест установки конечных приборов
  • Армированная железобетонная плита
  • Гидроизоляция и утепление вертикальной части фундамента
  • Монтаж труб водяного отопления (система теплый пол)
от 5 000 ₽ / м2

Фундамент Комфорт

  • Устройство котлована 300 - 400мм
  • Уплотненное песчаное основание 400мм
  • Уплотненное щебеночное основание 200 мм
  • Гидроизоляция профилированной мембраной Planter
  • Утепление Пеноплекс Фундамент
  • Прифундаментный дренаж с установкой дренажного колодца
  • Разводка инженерных коммуникаций (водопровод, канализация) до мест установки конечных приборов
  • Армированная железобетонная плита
  • Гидроизоляция и утепление вертикальной части фундамента
  • Монтаж труб водяного отопления (система теплый пол)
от 4 000 ₽ / м2

Фундамент Стандарт

  • Устройство котлована 300 мм
  • Уплотненное песчаное основание 400мм
  • Уплотненное щебеночное основание 200 мм
  • Гидроизоляция армированной технической пленкой 400мК
  • Армированная железобетонная плита 300мм
  • Утепление Пеноплекс Фундамент + фольгированный отражающий утеплитель
  • Прифундаментный дренаж с установкой дренажного колодца
  • Разводка инженерных коммуникаций (водопровод, канализация) до мест установки конечных приборов
  • Монтаж труб водяного отопления (система теплый пол)
  • Гидроизоляция и утепление вертикальной части фундамента
от 3 000 ₽ / м2

Оставьте заявку

И получите бесплатный расчет стоимости фундамента

В чем преимущество

Применение утепленной шведской плиты (УШП) заключается в том, в его универсальности. Благодаря такому снованию есть возможность решить вопросы, связанные с прочностью и утеплением. А это особенно важно в нашем климате, где в холодное время года земля может промерзать от 1 метра, что сказывается на сохранении тепла в доме. Именно поэтому монтаж утепленной шведской плиты будет особенно актуален. К тому же УШП плита обладает следующими достоинствами:

  • представляет собой идеальную ровную поверхность, к тому же утепленную, что позволяет использовать его в качестве пола;
  • может быть изготовлен на грунте любого состава и водонасыщенности. Земля под таким фундаментом будет сохранять тепло и это позволит избежать эффекта пучения во время холодов;
  • есть возможность во время заливки прокладывать все необходимые инженерные коммуникации, которые будут защищены от промерзания особенностью плиты;
  • выбирая основание утепленная шведская плита цена на ее изготовление будет немного дороже, чем обычная монолитная, но во время эксплуатации, УШП быстро окупится.



Большой опыт работы позволяет нам монтировать фундамент утепленная шведская плита под ключ быстро и без нарушения технологий.

Почему стоит доверять нам

Наша компания работает в Санкт-Петербурге и в Ленинградской области, что позволяет гарантировать, что проектирование и строительство утепленной шведской плиты под ключ будет выполняться только профессионалами и только с использованием современных материалов и технологий.

Благодаря использованию собственной техники и материалов, стоимость всех работ будет значительно ниже, чем у конкурентов, а сроки предельно сжаты.

НАМИ ДОВОЛЬНЫ И РЕКОМЕНДУЮТ

Видео отзывы наших клиентов

наши проекты

Портфолио наших фундаментов

Заказать фундамент

Скидка 20% при заказе через сайт

Заказать похожий проект

Скидка 20% при заказе через сайт

Плитный фундамент

Сфера применения фундамента из монолитной плиты

Данный вид фундамента может возводиться практически на любых грунтах в нашей полосе, будь то глинистые, суглинистые, торфянистые и песчаные грунты. Еще одно преимущество фундамента в виде монолитной плиты, это возможность его монтажа в местах, где высокий уровень грунтовых вод.  При правильном проектирование и исполнении монолитной плиты для фундамента, она может быть использована практически для любых видов строений, для зданий с цокольным этажом и подвалом, и даже для многоэтажного строительства.

Виды монолитной плиты



Обычная монолитная плита.

Самый распространенный вариант исполнения фундамента в виде монолитной плиты для легких строений из газосиликатных блоков, а также строений из дерева. Важным моментом при выполнении данного вида фундамента, является планирование и монтаж всех коммуникаций перед началом работ по монтажу фундамента.

Утепленная шведская плита (УШП).

Данная разновидность монолитной плиты представляет собой фундамент в виде обыкновенной монолитной плиты, но с верхним ростверком. Ростверк в данном случае служит не только для более равномерного распределения нагрузки от несущих стен на основание фундаментной плиты, но и дополнительным мероприятием против выгибания основания фундаментной плиты. Пожалуй, данный вид монолитной плиты самый надежный, но в тоже время и самый затратный.

Монолитная плита с нижним ростверком.

Отличие данного вида фундаментной плиты от плиты с верхним ростверком, только в том, что в данном случае ростверк работает только на исключение вероятности прогибов плиты и не принимает участие в распределении нагрузок с несущих стен.

Этапы монтажа фундамента в виде монолитной плиты.

Первым этапом изготовления любого фундамента производится геодезическая разметка участка. Составляется мини карта высот, выбирается нулевая отметка. Далее следует разметить границы будущего строения. Продумать расположения всех коммуникаций, включая канализационные выводы, ввод электроэнергии и воды.

После того, как Вы все предусмотрели, можно приступить к выемке грунта для подготовки "подушки" фундамента. Обычно слой удаленного грунта колеблется от 300 до 700 мм, данное значение зависит от ряда факторов: состава грунтов, размеров и веса постройки, толщины монолитной плиты и др. Площадь «подушки» обычно увеличивают на 1 метр с каждой стороны фундамента, для последующего монтажа отмостки. Теперь можно приступить к засыпке песчано-гравийной подушки с послойным уплотнением при помощи виброплиты. Пирог такой "подушки" может отличаться в каждом отдельном случае, наиболее распространённый вариант вы можете увидеть на этой картинке.

Все коммуникации и закладные, а также монтаж треугольника заземления, производиться одновременно с монтажом "подушки".

Когда "подушка" готова можно приступать к сборке опалубки. При использовании для опалубки деревянной доски, рекомендуем использовать доску толщиной не менее 35 мм. Расстояние между распорками для крепления опалубки должно быть не более 1000 мм, это поможет избежать выгибание опалубки.

После монтажа опалубки следует армирование основания монолитной плиты. Армирование очень важная часть при строительстве фундамента. Чаще всего армирование монолитной плиты производиться в 2 слоя, арматурой А3 диаметром не менее 10 мм. Защитный слой бетона от 25 до 45 мм. При монтаже арматуры нельзя использовать сварку для соединения продольной арматуры с поперечной, для данных соединений используется только вязальная проволока.

После окончания процесса армирование, можно производить заливку фундамента бетоном. Для монолитных плит нужно использовать высокопрочные марки бетона, не менее М300, замешанного на твердых породах щебня. В зимнее время обязательным условием заливки фундаментной плиты, является добавление в бетон зимних присадок и пластификаторов.
Заливку бетона следует проводить с обязательным вибрированием, что позволит избежать в будущем, появления усадочных трещин на основании вашего фундамента. Заливку бетона можно производить как с миксера, так и при помощи бетононасоса.



При выполнении работ по строительству монолитного фундамента лучше обратиться с специалистам, не доверяйте столь ответственное дело дилетантам! Для получения бесплатной консультации, а также для расчета стоимости строительства фундамента, позвоните нам по телефонам: +7(495)502-36-35; +7(925)011-78-88

Утепленная шведская плита - цена под ключ от Азбуки Леса

Это надежный фундамент для сруба дома из бревна, который представляет собой монолитную плиту мелкого заложения. Бетонная конструкция полностью утеплена по периметру, внутри нее установлены инженерные коммуникации: входы/выходы под водопровод и канализацию, «Тёплый пол», электроснабжение. Верхняя часть УШП – это пол для первого этажа. Под плитой расположен утеплитель.

Шведская плита - это:
  • Монолитная железобетонная плита с рёбрами жесткости.
  • Пол по грунту.
  • Водяной контур под «Тёплый пол».
  • Комплексное утепление.
  • Инженерные системы.
Утепленный монолитный фундамент придумали в шведской компании «DOROCELL», базовая модель носит название «THERMOGRUND». В нашей стране применяется опыт строительства шведских коллег, которые просчитали разные варианты создания и утепления плиты при разных исходных условиях. В специальных таблицах расписаны параметры различных вариантов плит. По ним можно определить размеры и конструкцию фундамента, перечень всех необходимых материалов. Подборка номенклатуры используемых материалов для разных типов УШП разработана немецким производителем строительных материалов «KNAUF». Мы пользуемся в своей работе именно этими данными.

Особенности фундамента по шведской технологии (УШП)

Технология возведения УШП досконально апробирована на практике. В Европе на таких фундаментах стоят более 70% частных домов.
  • Стяжка под «Тёплый пол» не делается, поверхность фундамента получается ровной и может использоваться в качестве чернового пола.
  • На такое основание монтируют любые напольные покрытия. Чтобы уровень пола во всех комнатах был на одном уровне, все финишные покрытия выбираются примерно одной толщины.
  • УШП показывает высокие показатели теплосбережения, что увеличивает энергоэффективность деревянного дома в целом.
  • Монолитная плита и грунт под ней не промерзают, поэтому морозного пучения нет, что особенно актуально для водонасыщенных грунтов.
  • Время возведения деревянного дома под ключ уменьшается благодаря тому, что строительство фундамента, утепление пола, монтаж коммуникаций, создание чернового пола идут одновременно.
  • Нет «мостиков холода» за счет качественного утепления: нижние венцы и углы не промерзают.
  • Большие расходы на проектирование, материалы и работу. С другой стороны, суммарные затраты при строительстве любого фундамента и работ по обустройству и утеплению пола, монтажа отопления такого уровня обойдутся не намного меньше.
  • При ошибке в выборе параметров плиты существует риск деформации фундамента.
  • Отсутствует возможность ремонта коммуникационных труб, инсталлированных внутри бетонной конструкции.
  • Через 30-35 лет теплоизолятор может разрушится, заменить его будет практически невозможно (особенно тот, который расположен под плитой). Но на несущую способность это не повлияет, снизится только энергоэффективность конструкции.
  • Нельзя сделать подвал.

УШП рекомендована для всех типов грунтов, возможно строительство при высоком уровне грунтовых вод и при перепадах рельефа не превышающих 250 мм. Нельзя выбирать такой фундамент для илистых участков, покрытых почвенно-растительным слоем.


Этапы создания утепленной шведской плиты в компании ООО «Азбука Леса»

Подготовка

В первую очередь делаются геологические изыскания. Потом идет расчет конструкции плиты или выбор из каталога с учетом всех нагрузок и типа грунта. В конце мы проводим разметку на местности.

Выемка грунта и монтаж дренажных труб

Заглубление составляет 300-400 мм. Монтаж дренажных труб вокруг фундамента (при необходимости).

Песчано-гравийная «подушка»

  • Устройство песчаной насыпки с послойным уплотнение виброплитой. Высота - от 200 до 300 мм.
  • Укладка геотекстиля с нахлестом, фиксация полотен строительным скотчем.
  • Устройство гравийной насыпки с уплотнением. Толщина - от 200 до 300 мм.

Монтаж коммуникаций

Сюда относятся: подземная часть электропроводки, канализация, водопровод.

Создание несъемной опалубки

Опалубка монтируется из фибролитовых или экструдированных пенополистирольных плит по периметру фундамента. Плиты фиксируются досками. Мы применяем экструдированный полистирол с низким коэффициентом водопоглощения. Плиты должны иметь большую плотность и обладать влагостойкостью. Таким требованиям отвечают изделия марки «Пеноплекс».

Гидроизоляция и утепление

К этим работам относят монтаж гидроизоляционной пленки с нахлестом, полотна фиксируются строительным скотчем. Также делается укладка утеплителя под плиту. Мы используем пенополистирольные плиты (толщина общего слоя 200-300 мм) или экструдированный пенополистирол (100 мм). Боковые стороны утепляются тем же материалом, толщина - в два раза меньше.

Армирование

Для вязки арматурных каркасов мы применяем арматуру А I-III, диаметром 8-12 мм. Толщина рёбер жесткости - 200 мм.

Создание «Тёплого пола» на арматурной конструкции

Перед выбором параметров системы отопления рекомендовано сделать расчет теплопотерь сруба. В водяной контур закачивается воздух под большим давлением для исключения риска деформации элементов при заливке бетона.

Бетонирование плиты.

Мы применяем готовый бетон В25 с бетонного завода. Толщина плиты – от 100 до 200 мм. Мы заливаем весь объем цемента за один раз и используем глубинный вибратор с высокочастотными колебаниями. Вибрирование бетона позволяет удалить пузырьки воздуха и добиться равномерного распределения по форме.

Отмостка

Последний этап - это устройство утепленной отмостки по периметру фундамента.

В стоимость плитного фундамента входят такие работы:

  • Геодезические работы, вынос осей.
  • Разработка грунта экскаватором.
  • Укладка нетканого материала (геотекстиль).
  • Устройство песчаной подготовки с послойной трамбовкой виброплитой (толщина 200-300 мм).
  • Устройство гравийной подготовки с послойной трамбовкой виброплитой (толщина 200-300 мм).
  • Устройство монолитной ж/бетонной фундаментной плиты.
  • Вибрирование бетона глубинным вибратором.
  • Работа автомобильного бетонного насоса.
  • Монтаж несъемной опалубки.
  • Изготовление и монтаж арматурного каркаса.
  • Монтаж утеплителя под плиту и по бокам.

В стоимость плитного фундамента входят такие материалы:

  • Бетон В 25, F150, W8.
  • Крупнозернистый песок, фракция более 2,5 мм.
  • Гравий, фракция 20-40.
  • Арматура А-III диаметром 12 мм.
  • Арматура А-I диаметром 8 мм.
  • Вязальная проволока 1,2 мм.
  • Пенополистирольные плиты (толщиной 200-300 мм) или экструдированный пенополистирол (толщина 100 мм) «Пеноплекс Фундамент».
  • Пиломатериалы для фиксации опалубки.
  • Геотекстиль нетканый «Дорнит» 300 г/м2.
  • Пленка полиэтиленовая 200 мкм.
  • Трубы под коммуникации.
  • Фиксаторы-стульчики.
  • Гвозди, метизы.
  • Пена монтажная.
  • ГСМ.
  • Доставка материалов.

Плита фундамент утепленная. Личный опыт устройства утепленного плитного фундамента по шведской технологии


Утепление плиты фундамента, пенополистиролом пеноплексом

Утепление — важная часть любого строительства. Изолировать от потерь тепла необходимо все наружные части здания: стены, кровлю, подвал и фундамент. Утепление основания здание не только ограничивает теплопотери, но и предупреждает морозное пучение грунта. Как выполняют утепление монолитного фундамента? И какие особенности монтажа изоляции на стену и пол фундаментной плиты?

Утепление фундаментов

Утепление фундамента необходимо в тех частях, которые расположены в зоне промерзания грунта. Утеплителем закрывают цоколь и верх фундаментной стены. Кроме того, теплоизолирующие плиты укладывают под наружную отмостку вокруг зданий. Эти мероприятия помогают защитить грунт и стены от промерзания и, следовательно, избежать морозного пучения земли вокруг дома.

Различные конструкции фундаментов имеют разные способы утепления. Ленточный глубокий — утепляют только вертикальные стены рядом с поверхностью земли, ленточный мелкозаглубленный — стены и подошву. Свайный фундамент опирается на непромерзающий грунт, поэтому утепляют только боковые поверхности свай.

Утепление монолитной плиты фундаментного основания выполняют с боковых сторон и снизу. Это необходимо по причине расположения плиты в зоне промерзания грунта. Монолитный плитный фундамент является мелкозаглубленной конструкцией. Глубина его залегания редко превышает 50 см. Поэтому вся плита располагается в зоне промерзающей почвы и требует качественного изолирования. Какие материалы используют для утепления фундаментной плиты?

Утепление готового фундамента со стороны вертикальной стены



Материал фундаментного утеплителя: пеноплекс

К фундаментному утеплителю предъявляются повышенные требования влаго- и водостойкости. Он контактируется с влажным грунтом, поэтому кроме изоляции должен препятствовать проникновению влаги в стены дома. Кроме того, фундаментный утеплитель должен выдерживать сжимающие нагрузки.





Идеальный материал для фундаментного утепления — экструдированный пенополистирол. Торговое название материала — пеноплекс. Он имеет закрытую структуру ячеек, благодаря чему вода и влага не проникают внутрь материала и не формируют его разрушение. Колебания температуры около ноля создают переменное состояние «жидкость-лёд». При впитывании влаги утеплитель даёт трещины (в результате замерзания и расширения воды в порах материала). Поэтому обыкновенный пенополистирол (пенопласт) не используют в фундаментном утеплении. Можно применять только влагостойкие виды утеплителей: ППУ или пеноплекс.

Характеристики водопоглощения



Кроме стойкости к проникновению влаги и пара, утеплитель пенопекс выдерживает значительные сжимающие нагрузки. Его цена выше, чем обыкновенного полистирола. Но это окупается долговечностью.

Утепление цоколя и отмостки пенопелксом



Как утеплять: изнутри или снаружи?

Как правильно утеплять фундамент пеноплексом — снаружи или изнутри? Теоретические расчёты показывают, что расположение утеплителя с наружной стороны защищает стену и плиту от промерзания. Расположение утеплителя внутри стены стену и плиту не защищает, но позволяет улучшить микроклимат в помещении. Значит, наружное утепление — самый лучший вариант для любых строительных поверхностей.

Однако выполнить утепление снаружи не всегда возможно. Так для фундамента наружное утепление возможно только на этапе строительства. После изолировать основание от потерь тепла можно только изнутри.

Утепление плиты фундамента изнутри даёт заметный положительный результат: в доме становиться теплее и суше. При этом сама плита продолжает промерзать в зимнее время года, поэтому её долговечность остаётся небольшой.

Если утепление плиты было сделано во время строительства, то фундамент не промерзает и длительно несёт нагрузку построенного дома. Как выполнить утепление плитного фундамента снаружи?

Утепление снаружи и изнутри: мокрая стена при внутреннем утеплении и сухая при наружном



Утепление пеноплексом на этапе строительства

Утепление на этапе строительства предполагает укладывание утеплителя на грунт перед заливкой бетона. Перечислим последовательность действий при утеплении во время строительства:

  • Чтобы исключить неравномерное давление фундамента на грунт, часть грунта вынимают и делают гравийную и затем песчаную засыпку. Слой песка проливают водой и тщательно трамбуют.
  • После этого кладут слой гидроизолятора и плиты утеплителя.
  • Поверх утепляющего материала кладут армировочные пруты и льют бетон. При этом прутья армировки ставят в два ряда, нижний ряд опирают на пластиковые маячки (чтобы после заливки арматура оказалась внутри бетона).

Таким способом получают лёгкий прочный и тёплый фундамент, на котором уже через месяц можно возводить стены строения.

Плита фундамента и утеплитель на грунте



Шведский фундамент

Фундамент, утеплённый снизу полистирольными плитами и обустроенный тёплыми трубами, называют шведским. Сокращённая аббревиатура фундамента звучит как «УШП» или Утеплённая Шведская Плита.

Толщина плиты основания может варьироваться от 10 до 30 см (зависит от вида грунтов и тяжести строения). Глубина заложения такого основания выше линии промерзания почвы. При этом морозное пучение берут под контроль и компенсируют наружным утеплением плиты.

Дополнительное обустройство отопления позволяет получить фундамент и тёплый пол у дома одновременно. Такая конструкция экономит не только вес, но и деньги. Количество бетона для литья основания уменьшается на треть. Сокращаются денежные расходы на строительство.

УШП — Утеплённая Шведская Плита



Преимущества утеплённого фундамента

Перечислим те достоинства, которые делают утепление плиты фундамента необходимым элементом строительства:

  • Экономия бетона, сокращение денежных расходов на строительство.
  • Ускорение сроков строительства дома.
  • Сокращение теплопотерь и уменьшение коммунальных оплат.
  • Улучшение микроклимата внутри помещения.
  • Увеличение долговечности фундаментной плиты и всего строения.

Столь высокие достоинства говорят о том, что утеплённый плитный фундамент является одной из лучших конструкций основания дома.

rfund.ru

Утеплитель под фундаментную плиту: пошаговая инструкция

Монолитное плитное основание фундамента прекрасно зарекомендовало себя при эксплуатации в слабых и пучинистых грунтах. Ежегодное промерзание грунтов в зимний период приводит к неравномерному поднятию и осадке плитного основания, что способствует возникновению механических деформаций, способных вызвать разрушение самой плиты и построенного на ней здания.

Надёжно изолировать фундаментную плиту от зоны морозного пучения, контактов с почвенной влагой и предотвращения промерзания, способен слой горизонтального утепления.

Преимущества утепления плитного основания

Горизонтальное утепление плиты

Качественное утепление фундаментной монолитной плиты гарантирует долговечность постройки и долговременную эксплуатацию без потребности проведения незапланированных ремонтных работ. Особенно актуальным является утепление фундаментной плиты под жилыми зданиями, когда удается избежать значительных теплопотерь на первых этажах дома.

Утепление фундаментной плиты необходимо выполнить по следующим причинам:

  • Обеспечение повышенной гидроизоляции фундамента.
  • Значительное

fundamentaya.ru

Утепление фундаментной плиты: советы и рекомендации

Некоторые эффективные строительные технологии созданы недавно. Это объясняется появлением на рынке новых материалов, обладающих лучшими, или уникальными характеристиками. Некоторые из этих методик могут быть воспроизведены обычным человеком после сравнительно небольшого изучения соответствующих материалов. В данной статье рассмотрим процесс утепления собственными руками основания частного жилого дома, иного, сравнительно небольшого строения.

Для чего может понадобиться утепление плиты фундамента

Улучшение изоляционных параметров здания упростит и сделает более дешевой его эксплуатацию. Только этого факта вполне достаточно для того, чтобы задуматься о проведении соответствующих работ. Энергетические ресурсы, несмотря на временные колебания рынка, всегда будут обладать высокой ценностью. Снизив их потребление, можно будет рассчитывать на существенную экономию денежных средств.

Также следует отметить, что правильный инженерный расчет поможет вынести точку росы за контур основной части строения. Это значит, что влага не будет конденсироваться внутри конструкций. Таким образом, после модернизации ухудшатся условия для появления и развития плесени, прекратятся скрытые коррозийные процессы.

Отдельно необходимо рассмотреть пучение грунтов. Оно происходит в зимний период. Эти механические воздействия способны создавать большое давление на элементы конструкции здания. Качественное утепление плиты фундамента предотвратит такие и другие перечисленные выше вредные воздействия.

Любая технология становится понятнее на примерах, подтверждающих целесообразность ее применения. В данном случае следует обратить внимание на фундамент «утепленная шведская плита». Приведем основные параметры этой зарубежной методики, которая все чаще используется сегодня в отечественном частном домостроении:

  • Он представляет собой единую конструкцию из литого бетона с армированием, ребрами жесткости. Ее устанавливают на подушке и в окружении плит из пенополистирола.
  • Под главный утеплитель и по бокам от него изначально засыпается песок.
  • Предварительно устанавливается система сбора вод и их отведения в дренаж.
  • Отмостка по контуру снижает нагрузку на дренажный комплекс.
  • Обеспечение комфортных температурных условий производиться с помощью системы «теплый пол». Она встраивается в фундамент на этапе его создания.

Само это название определяет страну происхождения технологии. В Швеции ее с успехом  применяют боле полувека, а в России частные лица и строительные компании используют подобные методики около десяти лет. Такие сроки вполне достаточны для обоснованных выводов. Практические испытания подтвердили наличие следующих особенностей:

  • Эта технология возведения фундаментов хорошо подходит для строительства 1-2 этажных домов. Для более высоких зданий необходимо заказывать индивидуальный проект. Его далее придется согласовать во всех официальных инстанциях.
  • Чтобы полностью исключить возможность подтопления строения в период паводков следует устанавливать песчаную подсыпку необходимой высоты. Для ее определения можно использовать статистические данные по нужному региону с максимальными уровнями. При необходимости – применяются дополнительные меры по улучшению системы дренажа и гидроизоляции.
  • На песчаных грунтах можно сэкономить в процессе строительства. Здесь не понадобится производительная система отвода вод.
  • Работа с бетоном, как и во всех иных подобных случаях, рекомендована только в теплый период. Можно осуществить заливку фундамента зимой, но это будет сопровождаться повышенными затратами и увеличит риск возникновения брака.
  • Эта конструкция особенно хорошо себя проявляет именно в комбинации с «теплым полом». В частности, при отключении подогрева даже в холодную пору года тепло будет сохраняться в доме на протяжении  72 часов.
  • Полный цикл работ профессиональная компания способна произвести  за 3-4 недели.

Материал для создания качественного изоляционного слоя

Можно сделать выбор, основываясь на аналогах материалов, которые применяются в шведской технологии. Но вначале исключим неподходящие варианты:

  • Минеральные ваты разных типов не обладают необходимой жесткостью, прочностью и слишком хорошо впитывают воду.
  • Керамзит, иные материалы из гранул.  Они также не подойдут, так как не могут стать плотной, не пропускающей влагу основой для будущего фундамента.
  • Полимерные пенистые материалы, которые создаются непосредственно на рабочих площадках. Некоторые из них можно применять. Но реализация такого проекта потребует наличия определенных навыков. Также понадобится специальное оборудование.

Методом исключения мы нашли «победителя» этого заочного соревнования. Это – пенистый полистирол фабричного производства, пеноплекс. Перечислим далее те характеристики материала, которые пригодятся для решения поставленных задач:

  • Его способ производства подразумевает выпуск стандартизированной продукции. Таким образом, если приобрести пеноплекс известного бренда, то можно будет не сомневаться в том, что каждая плита будет обладать одинаковыми параметрами.
  • Точные размеры и небольшой вес облегчат перевозку, складирование, выполнение монтажных операций.
  • Равномерное распределение закрытых пузырьков в структуре пеноплекса обеспечивает отменные теплоизоляционные свойства. Чтобы произвести полноценное утепление монолитного фундамента не потребуется создавать слишком толстый слой.
  • Этот материал прочен, не пропускает влагу. Многие разновидности плит из него производят со специальными пазами по краям, что позволяет без дополнительных средств обеспечивать герметичность стыковых соединений.

Утепление плитного фундамента

Мы выяснили основные параметры данной методики, поэтому можно переходить к описанию рабочих операций.  Рассмотрим этапы, которые используются для утепления плиты фундамента:

  • Для этой группы работ вполне достаточно будет создать слой из качественного пеноплекса с толщиной не более 10 см. Его можно сформировать из двух рядов плит, которые укладываются в шахматном порядке с совместным перекрытием областей стыков.
  • Подготовка площадки должна производиться с учетом геологии участка, характеристик грунтов. При создании углубления дно надо делать ровным, поэтому на завершающих стадиях рекомендуется использовать ручной труд.
  • Производится засыпка и уплотнение песка, после чего устанавливается временная опалубка, производится заливка первого слоя бетона без армирующих элементов.
  • Когда основа застыла, на нее укладываются плиты пеноплекс в указанном выше порядке. Их закрывают сверху толстой полиэтиленовой пленкой. Швы между отдельными полосами аккуратно заклеивают широким скотчем.
  • Далее создается основной фундамент из армированного бетона.
  • После того, как он застынет, к торцевым частям присоединяют клеевым составом плиты пеноплекса.

mynovostroika.ru

Утепление плитного фундамента: экструдированный пенополистирол

Что представляет технология плитного фундамента?

Плитный тип фундамента имеет другое название — плавающий, так как плиту возможно возводить на насыпных, размытых, слабых грунтах и при высоком поднятии грунтовых вод. Плитный фундамент выступает как плот, на котором дом «плавает».

Схема теплоизоляции плитного фундамента.

Такой тип фундамента идеален для небольших построек. Его функции аналогичны функциям других видов оснований: благодаря плитам (их жесткости), расположенным под всей площадью возводимого здания, он является сдерживающим фактором для перемещения грунта и предохраняет дом от разрушения.

Плитный фундамент относится к одному из видов мелкозаглубленного ленточного фундамента. Его основное отличие — в нем используют цельную плиту, изготавливаемую из железобетона и жестко армированную по всей несущей поверхности плиты.

Незаглубленная фундаментная плита:

  • дает возможность сократить потребление бетона на 30%;
  • трудозатраты на монтаж до 40%;
  • стоимость фундамента в целом до 50%;
  • применима практически для всех видов грунта;
  • малые сроки возведения.

Вернуться к оглавлению

Технология возведения фундамента из плит

Строить плитный фундамент начинают с того, что на заранее подготовленном и размеченном участке снимают лишь плодородный слой грунта. На дно вырытого котлована укладывают песчаную подушку с добавлением песка, которую хорошо утрамбовывают. На подушку кладут слой гидроизоляционного материала, затем слой утеплителя. После чего фундамент из плит тщательно армируют. Для плит применима арматура d =12 мм. И последний этап — строительство опалубки и заливка в нее бетона.

Вернуться к оглавлению

Плита фундамента: утепление

Схемы устройства незаглубленных монолитных и сбороно-монолитных фундаментных плит.

Поможет снизить потерю тепла через плиту, а соответственно, исключит проседание почвы под плитой утепление плиты. Для этого укладывают 10- или 15-ти сантиметровый слой теплоизолирующего материала. От промерзания сберечь плитный фундамент поможет его утепление между плитой и грунтом.

Столь ли необходимо утепление фундамента?

Вопросу теплоизоляции фундамента следует уделить особое внимание жителям регионов с суровыми климатическими условиями и грунтом глубокого промерзания.

Зона пучинистых грунтов составляет около 80% всей территории России. Пучинистые грунты при промерзании увеличиваются в объеме и поднимаются, что вызывает разрушение конструкции фундамента.

Вернуться к оглавлению

Преимущества теплоизоляция плиты фундамента

  • избавляет (или существенно уменьшает) от влияния сил морозного пучения на фундамент;
  • сокращает потери тепла через фундамент и уменьшает расходы на отопление;
  • создает необходимые условия для установления внутри помещения постоянной требуемой температуры;
  • предохраняет от появления конденсата на поверхностях внутри здания;
  • служит защитой для гидроизоляции от механических повреждений;
  • продлевает срок службы гидроизоляционного материала.

Вернуться к оглавлению

Чем можно утеплить плитный фундамент?

Схема монтажа монолитного плитного фундамента.

Материалы теплоизоляции для наружного утепления фундамента впитывать влагу не должны, как и сжиматься под давлением грунта. Высокие показатели водопоглощения и сжимаемость при засыпке грунтом делают минеральную вату не совсем подходящим материалом в качестве утеплителя. Этим требованиям соответствуют лишь пеностекло и пенополистирол. Первый вариант обойдется в несколько раз дороже.

Можно ли использовать обычный пенопласт? Можно. Только располагать его нужно обязательно на водонепроницаемом слое (гидроизоляции), которая служит защитой для элементов конструкции от грунтовой влаги. В противном случае уже через несколько лет с момента установки от пенопласта можно ожидать превращения его в бесформенную груду шариков. Накопленная влага в утеплителе при замерзании будет увеличивать пенопласт в объеме, разрушая при этом его структуру.

Наиболее оптимальным теплоизоляционным материалом для условий повышенных нагрузок и влажности считается экструдированный пенополистирол.

Благодаря характеристикам исходного сырья и закрытой ячеистой структуре, препятствующей проникновению воды в него, плиты пенополистирола обладают отличными техническими характеристиками, большим сроком эксплуатации, что делает возможным его применение в утеплении фундаментных плит.

Схема утепления фундамента.

Экструдированный пенополистирол обладает водопоглощением, близким к нулю (не больше 0,5% по объему за 672 часа и за весь следующий период эксплуатации). Это не позволяет грунтовой влаге скапливаться в толще утеплителя, расширяться в объеме под действием перепадов температуры и разрушать структуру материала в течение всего периода службы.

Чтобы фундамент плитный утеплить в целях вертикальной теплоизоляции гражданских и промышленных объектов применяют полистирол с прочностью на сжатие не менее 250 кПа (линейная деформация — 10%). Для частного малоэтажного строительства могут использоваться плиты, имеющие прочность не менее 200 кПа, так как в этом случае глубина заложения фундамента будет меньше, и при этом давление подземных и грунтовых вод на утеплитель ниже. Для сооружений, в которых нужны повышенные показатели прочности (нагружаемые полы), нужно подбирать плиты с прочностью на сжатие 500 кПа.

Преимущества пенополистирола:

  • стабильность свойств теплоизоляции в течение всего срока эксплуатации;
  • срок действия — 40 лет;
  • показатель прочности на сжатие — 20-50 т/м²;
  • питательной средой для грызунов не является.

Вернуться к оглавлению

Как фундамент плитный утеплить пенополистиролом?

Схема плитного фундамента с ребрами жесткости.

Утепляя вертикальную часть фундамента, пенополистирол при этом устанавливают на глубину промерзания почв, которая для каждого региона определяется индивидуально. Если устанавливать утеплитель глубже, эффективность от этого резко снизится.

Толщина слоя теплоизоляции в углах должна быть увеличена в полтора раза с отступом в обе стороны не меньше 1,5 м.

Фундамент плитный утеплить снаружи — более рациональный путь, поскольку так уровень потерь тепла будет ниже.

Теплоизоляционные плиты укладывают на слой гидроизоляции. Если планируется применить вязаную арматуру для армирования монолитной железобетонной плиты фундамента или силового пола, то для плит пенополистирола необходимо устроить защиту от жидких компонентов бетона. Для этого используют полиэтиленовую пленку (150-200 мкм), которую укладывают в один слой. Если арматурные работы предполагают применение сварки, то поверх пленки нужно выполнить стяжку из низкомарочного бетона или раствора цемента для ее защиты. Полиэтилен укладывают внахлест 100-150 мм на двухсторонний скотч.

Вернуться к оглавлению

Наружное утепление фундамента

Схема свайного фундамента.

Уменьшить глубину промерзания стен и основу фундамента, удержать границу промерзания в толще непучинистого грунта — песчано-гравийной подушке и обратной засыпке поможет утепление грунта по всему периметру дома под конструкцией отмостки.

При укладке пенополистирола важно учитывать заданный уклон отмостки — примерно 2% от дома. Не меньше глубины сезонного промерзания почв должна быть ширина теплоизоляции из экструдированного пенополистирола по периметру.

Толщина теплоизоляции по горизонтали должна быть не менее толщины теплоизоляции фундамента по вертикали.

Вернуться к оглавлению

Внутреннее утепление фундамента

Если невозможно утеплить плитный фундамент снаружи, допускают устройство теплоизоляции изнутри стенок фундамента.

Укладка теплоизоляции со стороны стенок помещения выполняют либо приклеиванием экструдированного пенополистирола к поверхности стен составами без растворителей (можно на цементной основе), либо путем механического закрепления плит утеплителя с последующим устройством отделки.

Вернуться к оглавлению

Как крепить листы пенополистирола к фундаменту?

Схема армирования плитного фундамента.

Утеплитель размещают по выровненной поверхности стен снаружи изолируемой конструкции с уже выполненной по ней гидроизоляцией.

Механическим путем фиксировать плиты пенополистирола снаружи при утеплении фундаментных плит не допускается. Так как в таком случае можно нарушить целостность сплошного гидроизоляционного покрытия.

К поверхности, на которой уже имеется гидроизоляционный слой, плиты пенополистирола можно прикрепить двумя способами:

  • клеем;
  • способом подплавления битума на гидроизоляции.

Приклеивающее средство наносят в 5-6 точках, затем плотно прижимают плиты к поверхности.

Приклеивание плит необходимо вести снизу, производя укладку плит в горизонтальный ряд. Второй и следующие ряды плит крепят встык к предыдущему уже приклеенному ряду. Повторная установка приклеенных плит не допускается, как и изменение положения плит по истечении нескольких минут после приклейки.

Схема гидроизоляции ленточного фундамента.

Плиты теплоизоляции должны быть одинаковой толщины и прикасаться друг к другу и к основанию плотно. Располагать их при этом нужно, смещая стыки (в шахматном порядке). Если расстояние швов между плитами составляет более 5 мм, их нужно заполнить монтажной пеной. Плиту лучше использовать со ступенчатой кромкой. Плиту к соседней укладывают вплотную так, чтобы перекрывали друг друга их смежные части кромок. При таком монтаже не появляется мостиков холода. Устраивая двухслойную (или из большего количества слоев) теплоизоляцию, швы между плитами размещают в разбежку.

От применяемой гидроизоляции будет зависеть выбор клея. Если используют гидроизоляцию рулонную либо мастичного вида на битумной основе, применяют специальный клеевой состав с битумными мастиками. Выбирая клей, нужно проследить за тем, чтобы в его состав не входили растворители, которые при нанесении могут растворить плиту пенополистирола.

Клеевой слой наносят несколькими точками на листе по его периметру и в центре, если фундамент обклеивают тот, что расположен ниже поверхности земли. Этот прием нужен для того, чтобы дать возможность беспрепятственному стеканию влаги, собирающейся между строительным основанием и поверхностью плиты.

Нельзя устанавливать утеплитель на еще не просохшую битумную гидроизоляцию. Тому есть несколько причин:

— Элементы гидроизоляции в процессе установки могут попросту «разъехаться», и полной гарантии в герметичности гидроизоляции не будет.

— Частицы растворителя могут содержать средства гидроизоляции в составе с холодным битумом. Они могут повредить материал теплоизоляции. Поэтому, применяя гидроизоляцию из холодного битума, устанавливать плиту экструдированного пенополистирола рекомендуют после того, как поверхность высохнет. Для чего потребуется не менее 7 суток.

Водонепроницаемость и стойкость к повышенным нагрузкам делает экструдированный пенополистирол оптимальным утеплителем для фундаментной плиты.

moifundament.ru

Фундамент утепленная шведская плита


Площадка под фундамент утепленная шведская плита выравнивается и засыпается крупным песком. Можно использовать смесь песка и щебня (2 к 3) или щебень.   Песчаная подушка служит для выравнивания площадки, равномерного перераспределения нагрузки от здания на грунт, выполняет дренирующие функции и при необходимости пригружает сжимаемые грунты (торф).

Песчаная подушка под фундамент утрамбовывается послойно (по 20 см) виброплощадкой и выравнивается по нивилиру.   После выноса размеров фундамента в натуру, устанавливается опалубка, грунт укрывается ПВХ пленкой (в отличии от полиэтилена ПВХ пленка служит барьером для радиоактивного газа радона) и укладываются листы ЭППС для утепления грунта.

Для армирования фундамента плиты используется арматура А500С (свариваемый класс арматуры). Минимальный диаметр арматуры для фундамента плиты - 12 мм.   Приступаем к вязке нижнего уровня армирвания фундамента утепленной шведской плиты.

Вязка арматуры производится при помощи крючка и вязальной проволоки. Также для вязки арматуры можно использовать пластиковые хомуты, но этот вариант обойдется дороже.   Соединение продольных стержней арматуры фундамента производится с помощью нахлеста на величину не менее 50 диаметров арматуры.

Для вязки сетки используется шаблон "крест" 20 на 20 см.   Если фундамент плита будет изолирован от грунта при помощи листов ЭППС, то величина защитного слоя бетона может быть сокращена до 35 мм. Если под плитой не будет слоя утеплителя или бетонной подготовки, то защитный слой бетона должен составить не менее 70 мм.

Защитный слой бетона для арматуры монолитных железобетонных фундаментов составляет не менее 35 мм.   Меньший защитный слой бетона может привести к коррозии арматурного каркаса фундамента плиты.

Самая распростарненная ошибка при армировании фундамента плиты - отсутствие П-образных элементов по периметру, длина которых должна быть не менее 2-х толщин плиты. Пункт 10.4.9 СП 63.13330.2012: На концевых участках плоских плит следует устанавливать поперечную арматуру в виде П-образных хомутов, расположенных по краю плиты, обеспечивающих восприятие крутящих моментов у края плиты и необходимую анкеровку концевых участков продольной арматуры.   Для задания проектного положения верхнего слоя арматуры в толстых плитах обычно используются самодельные гнутые "лягушки" из арматуры диаметром 8 мм.

Верхний слой армирования фундамента привязывается к "лягушкам" и по периметру обявзывается П-образными элементами. Армирование проемов в железобетонных плитах и внутренних углов в плитах имеют свои особенности: необходима установка косвенной арматуры, сдерживающей поперечные деформации и препятствующей образованию в углах проемов и во внутренних углах трещин.   Под проекциями будущих стен, опор, мест сосредоточенной нагрузки (ванны, камины, печи, лифты, лестницы) в верхнем слое армирования фундамента плиты укладываются дополнительные арматурные стержни которые в сумме с основными должны воспринимать опорные усилия в плите (пункт 9.10 СП 52-103-2007 "Железобетонные монолитные конструкции зданий").

Фундамент монолитная железобетонная плита должен бетонироваться одномоментно. Разница во времени укладки бетона должна быть не более 1-2 часов (в зависимости от темрературы). Без доставки готового товарного бетона и бетонасоса чаще всего не обойтись.   Класс бетона по прочноcти на сжатие для плоских фундаментных плит должен быть не менее B20 (М250) с водостойкостью не ниже W6 [пункт 7.10 СП 52-103-2007 "Железобетонные монолитные конструкции зданий"]. Таким требованиям соотвествует марка товарного бетона БСГ В 22,5 П3 F150 W6 и марки выше.

Сразу просле укладки бетона поверхность бетонной плиты выравнивают вручную с помощью Т-образным правилом с длинной рукояткой или коротким ручным правилом. Читайте об уходе за бетоном во время набора прочности.   Работы на бетонной плите начинаются не ранее набора бетоном 50% марочной прочности. Срок безопасного начала работ - набор 70-80%% марочной прочности бетоном.

Проход коммуникаций через плиту осуществляется через гильзы, либо через проемы. Поскольку ремонтные работы под фундаментом плитой производить невозможно, целесообразно сразу заложить дублирующие трубы и кабели.   Для связи фундамента плиты с другими фундаментами (пристройки, крыльцо) необходимо предусмотреть выпуски стержневой арматуры. На фото предствлен дом из блоков Дюрисол.

Читайте про ленточные фундаменты   Закажите фундамент плиту в Санкт-Петербурге или Ленинградской области у Андрея Дачника.

dom.dacha-dom.ru

Утепление монолитной плиты фундамента пенополистиролом

На нестабильных грунтах трудно устроить прочный фундамент. В таких случаях применяется плитное основание. Оно выступает фундаментом малого заглубления, дрейфуя по участку, при перемещении грунтовых масс. Так как движется вся конструкция не возникает разрушающих напряжений.

Для правильной работы данного вида фундамента необходима его защита от промерзания. Утепление монолитной плиты фундамента:

  • предотвращает разрушение бетона от перепада температур;
  • способствует теплому полу первого этажа;
  • дает возможность сэкономить на обогреве здания;
  • уменьшает пучинистость грунта под зданием.

Содержание статьи:

Выбор утеплителя

Не каждый, даже самый эффективный материал, подойдет для работы в грунте или в близости его. Выбирая материал нужно руководствоваться:

  • влагонепроницаемостью. Напитываясь водой из грунта изделие теряет свои утепляющие свойства. Расширяясь при замерзании, влага нарушает целостность покрытия, сводя всю работу на нет;
  • прочность. Сезонные движения грунтовых масс создают на материал ощутимое давление. Особенно оно ощутимо при скальных грунтах. Острые края могут продавить изделия, оставляя в нем трещины или надломы;
  • устойчивость к агрессивным средам. Грунты нередко бывают химически и биологически активными. В грунтовых водах может содержаться повышенная концентрация солей. Все эти факторы приводят к преждевременному разрушению утеплителя.

При устройстве утепления внутри здания материал должен быть негорючим. При возможности возгорания не должно выделяться вредных веществ, которые могут послужить причиной удушья.

При всем этом срок службы утеплителя должен быть не меньше срока службы материала отделки. В таком случае не придется менять его раньше, чем устареет покрытие. В противном случае придется демонтировать еще соответствующее нормам отделочное полотно.

Зачастую для работ нулевого цикла применяется экструдированный пенополистирол. Утепление плиты фундамента пенополистиролом, сделанное по всем правилам, позволяет не беспокоиться о сохранности бетона и сбережении тепла.

Характеристики пенополистирола

  • Срок службы плит составляет 30 лет при правильном монтаже покрытия. Показатель уменьшается если:
    • поверхность перед приклеиванием не выровнена;
    • плиты не защищены от ультрафиолета;
    • перед монтажом изделия долгое время находились под воздействием атмосферных осадков.
  • Утеплители Экструдированный пенополистирол Пеноплекс Техноплекс Европлекс Стирекс Урса xps Примаплекс
  • Пожароопасность. По ГОСТ 30244-94 материал относится к Г3 и Г4 классам горючести. Это самые опасные материалы. В настоящее время в состав плит добавляют антипирины. Они позволяют изделию затухать при отсутствии открытого огня. В маркировку такого материала добавляется буква С;
  • Дымообразование при горении составляет для обычного пенополистирола 1048 м2/кг, для самозатухающего 1219 м2/кг. При этом выделяются циано- и бромоводород;
  • Влагопоглощение изоляции составляет всего 0,4 %;
  • Изгибная прочность материала находится в пределах от 0,4 до 1 кг/см2;
  • 6Коэффициент теплопроводности колеблется от 0,028 до 0,034 Вт/(м*К). Для плотности 45 он составляет 0,03 Вт/(м*К). Коэффициент верен при температуре от -50 до +70 С;
  • Химическая активность высока при взаимодействии с нефтепродуктами и некоторыми спиртами. Растворяют его скипидар, олифа, ацетон. Не страшны пенополистиролу:
    • битум;
    • цемент;
    • гипс;
    • известь;
    • асфальт.

Пенополистирол применяется для теплоизоляции плиты фундамента:

  • снаружи;
  • изнутри;
  • в теле бетона

Технология наружного утепления

Высота плиты может быть от полуметра. Промерзание по периметру самое опасное для фундамента. Потому, в основном, утепление крепится именно по боковым поверхностям.

Перед тем как покрыть фундамент слоем утепления его необходимо гидроизолировать. Несмотря на то что пенополистирол водонепроницаем покрытие им не бесшовно. В швы между плитами проникает влага, способная разрушить плиту.

Гидроизоляция происходит нанесением битумной мастики или расплавление по поверхности и краям плиты парафина. Второй способ более экономичен и надежен. При помощи газовой горелки куски парафина расплавляются. Материал равномерно распределяется по поверхности, впитываясь в нее.

Парафинизация закрывает поры бетона, создавая барьер на пути влаги. Полная адгезия способствует исключению отслаивания изоляции. А значит, на нее можно беспрепятственно крепить утеплитель.

Плиты пенополистирола монтируются на клею или на цементно-песчаном растворе. Первый вариант позволяет вести утепление при минусовых температурах. Подземная часть закрепляется только методом приклеивания. Это необходимо для избегания нарушения гидробарьера.

Цокольная часть утепления плитного фундамента пенополистиролом дополнительно фиксируется пластиковыми дюбелями. Для этого, через приклеенные плиты просверливаются отверстия. Они проходят через все утепление и часть фундамента.

Клей наносится по периметру плиты и несколькими полосами в центре. Выдерживается 1 минута и плита прижимается к поверхности на пару минут. После приклеивания нижние плиты присыпаются слоем песка. Это помогает зафиксировать их в монтажном положении.

Второй ряд утеплителя монтируется со смещением швов. Желательно сделать перевязку и горизонтальных стыков. Это помогает избежать возникновения мостиков холода.

Если толщины плит недостаточно, утепление ведется в два слоя. Берутся изделия с максимальными толщинами, чтоб избежать монтажа нескольких слоев. Плиты верхнего слоя, должны перекрывать швы нижних.

Фиксация зонтиками проводится в пяти точках плиты. Дюбеля монтируют после полного приклеивания плит, но и не позже чем через три дня.

После монтажа швы заделываются монтажной пеной. Излишки пены обрезаются, и поверхность штукатурится по сетке. Сетка необходима для лучшего сцепления пенополистирола и штукатурки.

Технология внутреннего утепления

При утеплении монолитной плиты фундамента изнутри укладка материала происходит двумя способами:

  • Поверх плиты;
  • В теле бетона.

При первом способе последовательность работ такая:

  • по плите фундамента устраивается гидроизоляция, с заходом на стену;
  • поверх гидроизоляционного слоя прикручиваются лаги;
  • между лаг устраивается слой утеплителя;
  • поверх утепления к лагам крепится гидроизоляционная пленка;
  • на пленку монтируется дощатое основание, фанера или плиты OSB;
  • поверх чернового пола настилается подложка из пробки, вспененного полиэтилена или хвои. На нее монтируется чистовой пол.

Можно обойтись без лаг. В таком случае происходит полное утепление плитного фундамента пенополистиролом. Материал укладывается сплошным слоем. Сразу поверх него настилается подложка и чистовое покрытие пола.

При монтаже в бетоне выполняются следующие работы:

  • плита основания гидроизолируется;
  • устраивается слой утепления толщиной не менее 100 мм. Лучше применять изделия с системой соединений-замков;
  • на утеплитель укладывается ПВХ пленка плотностью не ниже 1,42 г/см3;
  • укладывается арматурная сетка. В ее роли может выступать кладочная сетка с ячейкой 100*100 мм;
  • поверхность заливается стяжкой не тоньше 5 см;
  • по стяжке укладывается финишное покрытие.

При внутреннем утеплении стоит применять только самозатухающий пенополистирол. Для монтажа под стяжку можно применять изделия класса горючести Г4.

Утепление тела плиты фундамента

Теплый бетон применяется во многих сферах строительства. Он может закупаться в виде уже готовой смеси или изготовляться в условиях строительной площадки. Для приготовления в исходную смесь для формирования фундаментной плиты добавляется гранулированный пенополистирол.

Для устройства конструктивных элементов применяется полистиролбетон плотностью D1200. При приготовлении 1 куба в состав входят:

  • 300 кг цемента М400;
  • 1,1 м3 гранул пенополистирола. Лучше использовать гранулированный, а не дробленый материал. Он имеет форму шарика, что приводит к лучшему обволакиванию цементной смесью;
  • 800 кг песка;
  • ПАД. Зачастую, добавляется омыленная смола. Ее наличие в составе обеспечивает лучшую адгезию и повышает теплозащитные свойства.

Создавая подобный бетон нужно помнить об усадке. Она составляет 1мм на 1 м поверхности. Плите нужно выстояться некоторое время после набора прочности. По поверхности необходимо устроить выравнивающую стяжку.

Класс горючести такого изделия Г1. Сам бетон не горит, зато воздействию огня подвергаются гранулы утепления. В итоге в теле фундаментной плиты создаются поры. Они снижают плотность конструкции и повышают ее влагопоглащение.

Теплопроводность такой плиты будет составлять примерно 0,105 Вт/(м*С). Изделие требует дополнительного утепления плитного фундамента снизу. Толщина изоляционного материала будет меньше, в отличие от простого бетона.

Выбор вида и технологии утепления плиты фундамента зависит от конструктивных особенностей здания и площадки строительства. Выбирать оптимальное решение стоит на основании данных теплотехнического расчета и сравнения сметной стоимости.

tstinfo.ru

Как сделать утепленный плитный фундамент по шведской технологии

Никто не поспорит, что закладка фундамента – это один из наиболее ответственных этапов любого капитального строительства. Вот и я, решив приступить к постройке бани, сразу задумался о надежном основании. Сложность этого вопроса состояла в том, что мой дачный участок для предполагаемой застройки находится на слабом торфяном грунте. А это значит, что про ленточный и столбчатый фундаменты мне предстояло забыть. Перебрав другие возможные варианты, я остановился на так называемой шведской технологии устройства утепленного плитного фундамента. Делается эта конструкция просто, причем позволяет за один выстрел убить не одного, а нескольких зайцев. Итак, начну по порядку.

Утепленная шведская плита – небольшой ликбез

Для начала, расскажу, что это такое и зачем оно нужно. На самом деле, это никакая не инновация, как могут подумать некоторые. Утепленные фундаментные плиты, называемые «schwedenplatte», начали применяться в европейском строительстве еще лет 40-45 назад.

Данный фундамент бетонируется за один прием при использовании несъемной пенополистирольной опалубки, кроме того слой пенополистирола закладывается непосредственно и в саму плиту. Туда же интегрируется система напольного отопления (кабели «теплого пола»). То есть конструкция плита уже изначально предполагает защиту от морозного пучения грунта.

Оригинальная шведская утепленная плита выглядит так

Я в процессе устройства фундамента несколько отошел от оригинальной технологии, самое главное – не закладывал систему «теплого пола». Это показалось ненужным для моих реалий – баня строилась совсем небольшая 3х4 м, причем мойка и парилка совмещены. Во всем остальном технология практически соблюдена.

Производство плиты для фундамента мною было выполнено за несколько шагов:

Шаг 1. Копание котлована под фундамент

Хорошо, когда рытье котлована для фундамента можно поручить бульдозеру, но за неимением оного приходиться вооружаться лопатой и копать самостоятельно. Именно таким образом, собственными силами, мне удалось выкопать довольно ровную яму глубиной 40 см.

Шаг 2. Устройство щебнево-песчаной подушки

На дно котлована было засыпано 30 см щебня, а затем – 10 см песка. Каждый слой по отдельности я проливал водой, выравнивал под уровень, а затем тромбовал виброплитой. В конце концов получилось щебнево-песчаное основание на уровне с землей.

Шаг 3. Устройство опалубки

Опять же, на этом шаге была немного скорректирована шведская технология, в которой применяется неснимаемая опалубка в виде пенополистирольных L-блоков. В нашем городе мне такие блоки найти не удалось, поэтому я махнул на все это рукой и сколотил обычную деревянную опалубку из досок по периметру фундамента. Дополнительно было сделана небольшая опалубка для квадратного проема, через который в дальнейшем был проведен слив воды из бани. Тут главное выровнять все стороны, чтобы не получилось криво.

Обратите также внимание, что бетона будет заливаться много и давление на опалубку будет немаленькое. Поэтому нужно основательно распереть щиты от грунта брусками.

Для опалубки я брал доски, но тут кто на что горазд. Просто они показались удобнее

Шаг 4. Укладывание утеплителя – ЭППС или пенопласта

Далее, прямо внутрь опалубки я укладывал ЭППС 50 мм в два слоя. Вместо него можно применить и пенопласт, только он должен быть плотный, крепостью в 100 ед. (200 ед. – вообще идеально), его еще называют половым. Слой утеплителя внутри плиты позволит почти всему теплу, которое производится внутри бани при прогреве, оставаться внутри помещения, а не уходить в грунт.

Внутри опалубки аккуратно укладываются листы ЭППС

Шаг 5. Устройство арматурной сетки

Сетку с ячейками 15х15 см я вязал из арматуры 10 мм (хотя и 8 мм было бы достаточно). Нельзя, чтобы сетка просто лежала на утеплителе, нужно ее приподнять примерно на 3-4 см. Я использовал для этих целей кусочки плитки, но, если есть возможность, лучше приобрести готовые пластиковые «грибочки» — они продаются в строительных магазинах. На них в идеале и должна укладываеться арматура.

Арматурная сетка служит для усиления бетонной плиты

Шаг 6. Укладка бетона

На фундамент для моей небольшой баньки ушло 1,5 куба бетона марки М300 (ниже М300 для фундамента использовать не рекомендуется, выше – пожалуйста). Укладывать пришлось опять же самостоятельно при помощи лопаты и разравнивать металлическим правилом. Для шведской плиты достаточно 10 см бетона.

Далее примерно неделю бетонную плиту нужно увлажнять, поливая водой, чтобы она не потрескалась. Желательно также, особенно в жаркую погоду, бетон чем-нибудь накрыть (полиэтиленом, например), чтобы вода быстро не испарялась. Опалубку можно разбирать только после того, как бетон окончательно схватится.

Готовая утепленная плита. Недели через 2 можно строиться дальше!

Вот и все, у меня получился фундамент, возвышающийся над уровнем земли на 20 см (два слоя ЭППС по 5 см + слой бетона 10 см). Такой цоколь прекрасно защитит нижний венец деревянной бани от испарений земли и атмосферной влаги.

Плюсы утепленного фундамента-плиты

И в конце моего повествования хотелось бы еще раз остановиться на достоинствах выбора шведской технологии устройства фундамента. Они такие:

  • Утепленная фундаментная плита – это готовый черновой пол, на который можно настилать деревянные лаги.
  • Печь можно устанавливать в любом месте.
  • Теплопотери через пол минимальны.
  • Трудоемкость и время проведения работ также очень малы (на устройство моего фундамента, без учета времени на застывание бетона, было потрачено 2 дня. Работал я в одиночку).
  • Такой тип фундамента подходит для любого вида грунта, даже слабонесущего или с высоким уровнем грунтовых вод.

Если вам только предстоит решить, какой из видов фундаментов больше всего подойдет для вашей бани, я вам советую обратить внимание на утепленную плиту. В эксплуатации она показала себя замечательно: уже два года моя баня стоит на таком фундаменте, совершенно не проседая. Топится баня быстро, тепло сохраняет значительно дольше, чем аналогичные (но без утепленного фундамента) соседские бани.

Татаренко С.

Оцените статью: Поделитесь с друзьями!

stroy-banya.com

плит для более холодного климата, часть 1: как и почему защищенные от мороза мелкие фундаменты

Поскольку экономия энергии и сбережение ресурсов все больше и больше влияют на принятие решений строителями домов, неглубокие опоры с защитой от замерзания являются хорошим методом для строительства фундаментов из плит.

Как строитель, строящий таунхаусы, коммерческие здания и случайные дома из плит на уровне земли (SOG) в холодной Небраске, я всегда думал, что глупо копать опоры на половину глубины цокольного этажа, когда целью строительства SOG было потратить меньше на фундаменте.Подвал казался мне более выгодным, учитывая, что плита давала только символическую экономию ... до тех пор, пока через год, посетив Международную выставку строителей Национальной ассоциации домостроителей (NAHB), я услышал лекцию о новом (по крайней мере, для меня) подход к строительству плит в северном климате, который не требовал, чтобы опоры выходили ниже линии мороза. Я сразу оживился и внимательно прислушался; это звучало как хорошая мера экономии.

Я послушал, провел небольшое исследование и изучил метод.Затем (после нескольких раундов борьбы со строительным отделом) я попробовал. С тех пор я построил не менее 100 построек с использованием неглубоких фундаментов с защитой от мороза (FPSF) и сэкономил больше денег. Теперь, когда забота об окружающей среде и снижение энергопотребления стали наиболее важным направлением создания лучших зданий, FPSF стали нормой для подрядчиков, использующих ресурсосберегающие методы для строительства конструкций с высокой изоляцией.

Но начнем с экономии денег.Плита по-прежнему может быть самым доступным фундаментом, но если вы используете обычные методы, разница в стоимости между цельными фундаментами и плитами будет незначительной: вы копаете ниже линии промерзания на 36 дюймов или более, а затем заливаете фундамент перед формированием Многие строители, включая меня, полагали, что большую ценность для доллара можно получить, просто выкопав еще несколько футов и построив полноценный подвал. Так было до тех пор, пока в 2000 году кодексы не начали принимать FPSF. Этот метод использовался в в более холодных регионах Европы и Канады более 50 лет, а в некоторых частях Соединенных Штатов - более 25.Фактически, архитектор Фрэнк Ллойд Райт спроектировал и построил тип FPSF, предназначенный для обеспечения доступности в своих Усонианских домах.

Принцип прост, но мне потребовалось некоторое время, чтобы понять, как небольшой слой изоляции может увеличить глубину промерзания под зданием с 40 дюймов до 12 дюймов. Простая аналогия - пуховое одеяло. Без него холодной зимней ночью ваше тело теряет внутреннее тепло, и вы быстро простужаетесь. Плотно натяните чехол под подбородок, и стеганое одеяло сохранит тепло вашего тела, пока вы не почувствуете жаркое тепло.FPSF работает точно так же, как одеяло, за исключением того, что в нем используется изоляция из жесткого пенопласта в качестве «одеяла» и тепло, исходящее от земли, а также тепло, захваченное внутренней температурой отапливаемого здания, в качестве источников тепла.

Защищенные от обмерзания фундаменты мелкого заложения обычно устанавливаются на фундаменты из бетонных плит, но они также могут использоваться для других типов систем фундаментов, включая фундаменты для подвесных пространств (как показано) и системы деревянных фундаментов.

За счет добавления теплоизоляции по внешнему периметру фундаментной стены и в некоторых климатических условиях, выходящих за периметр горизонтально у основания фундаментной стены, технология FPSF улавливает геотермальное и кондиционированное тепло здания, чтобы эффективно уменьшить глубину, на которую мороз может проникнуть по периметру. конструкции. Даже в самом холодном климате типичный FPSF требует установки только от 1 до 2,5 дюймов экструдированного пенополистирола на лицевой стороне основания и фундаментной стены, а в самых холодных областях наружу от 12 до 36 дюймов по горизонтали на глубине основания.

Сотрудники Bill Eich Construction устанавливают ребристую пенопластовую изоляцию для перекрытия гаража. За последние 25 лет компания Eich установила сотни FPSF без единого сбоя или обратного вызова, связанного с фундаментом. Эйх говорит, что он экономит от 1500 до 4000 долларов на каждом доме, который он строит или реконструирует с помощью этой технологии.

Система также может использоваться для строительства неотапливаемых сооружений. Существуют методы проектирования, позволяющие улавливать и концентрировать температуру грунта в достаточной степени, чтобы использовать FPSF в хозяйственных постройках и, возможно, в наиболее практическом применении этой технологии, чтобы исключить необходимость в глубокой (незамерзающей) опоре вокруг пристроенного гаража.

Тонкости FPSF требуют внимательного изучения. Важно выбрать правильную изоляцию, потому что лишь некоторые продукты могут поддерживать эффективное значение R в течение ожидаемого срока службы здания, а конструкция FPSF определяется климатической зоной. Предварительные требования к проектированию изложены в Международном жилищном кодексе 403.03, а полезными ресурсами являются рекомендации исследовательского центра NAHB «Пересмотренное руководство строителя по защищенным от мороза мелким фундаментам».Как только вы изучите метод, подходящий для вашего региона, его будет так же легко, как и любой другой фундамент, развертывать снова и снова.

В дополнение к значительной экономии затрат на строительство и сокращению объема земляных работ и использования бетона, защищенные от замерзания фундаменты мелкого заложения также обеспечивают значительную экономию энергии, поскольку требуемая изоляция обычно превышает требования существующих норм.

В следующем посте «Плиты для более холодного климата, часть 2: Установка защищенных от замерзания неглубоких фундаментов» будут обсуждаться критерии проектирования и проблемы установки с FPSF.

Американское общество инженеров-строителей (ASCE) разработало Стандарт 32-01 на проектирование и строительство защищенных от замерзания фундаментов мелкого заложения. Закажите его, позвонив в Исследовательский центр NAHB по телефону 800-638-8556 или в ASCE по телефону 800-548-2723. Узнайте больше на ASCE 32-01. В марте 2000 года NAHB выпустил энергоэффективные ресурсоэффективные неглубокие фундаменты с защитой от замерзания (FPSF) для тех, кто хочет больше узнать о FPSF.

Регионов продаж Legalett, Полы ICF с водяным обогревом, Изолированные плиты и фундаменты LEED Passive ZNE

Неглубокие фундаменты с защитой от замерзания Legalett, инженерные конструкции полов ICF и системы теплых полов с воздушным обогревом доступны по всей Северной Америке.Идеально подходит для формирования утепленных монолитных бетонных плит и фундаментов для всех домов и коммерческих объектов. Исключительно для строительства на обширных почвах, заполнения и строительства пассивных домов, сертифицированных LEED и зданий с нулевым потреблением энергии.

Где купить продукцию Legalett в США и Канаде

Самый простой способ получить ценовое предложение на высокопроизводительные напольные плиты ICF, разработанные Legalett, или решения для полов с воздушным обогревом Radiant для вашего строительного проекта в Северной Америке, - это связаться с соответствующим региональным менеджером, указанным ниже, и рассказать им все об этом, а также обрисовать необходимую помощь .

Имея за плечами 30-летний опыт работы, команда Legalett может привлечь местных экспертов Legalett, чтобы убедиться, что вы получаете нужные продукты по правильной цене и помочь выполнить работу правильно с первого раза. Легалетт, начни свой проект на правильной основе сегодня

Торговые регионы Legalett являются приблизительными, для любых других областей, не указанных в списке, или если вы хотите стать выставочным залом или торговым агентом, пожалуйста, свяжитесь с головным офисом Legalett.

Восточный Онтарио, Восточный Онтарио, восточная часть 416, бесплатный звонок по Иеремии 1-866-299-7567 x313, Восточный Онтарио, западный район 416, Джон Тейшейра, бесплатный номер 1-866-299-7567 x301, регион Галибертон, Онтарио, бесплатный звонок Джима О'Коннора, 1-866-299-7567 x309, Верхняя Оттава, долина Майк Рейнольдс (бесплатный номер) 1-866-299-7567 x307 Большой Оттава / Гатино Майк Рейнольдс (бесплатный звонок) 866-299-7567 x302Ватерлоо Тайлер Симпсон (бесплатный номер) 1-866-299-7567 x320 (Большой Торонто), Дункан Паттерсон (бесплатный звонок) 1-866-299-7567 x304Миссиссауга, Берлингтон и Милтон Тайлер Симпсон (бесплатный звонок) Тайлер Симпсон, бесплатный номер 1-866-299-7567 x320, округа Халдиманд и Норфолк, ON Тайлер Симпсон, бесплатный номер 1-866-299-7567 x320, Монреаль, Лаврентийцы и восточные городки, QC Бен Рейх, бесплатный номер 1-866-299-7567 x321BC и Западная Альберта Дон Cowie Toll Free 1-866-299-7567 x303BC Нижний материк и Ванко Остров Увер, RJ, Пирсон, бесплатный звонок 1-866-299-7567 x324, Восточная Альберта, SK и Западная Манитоба, Легалет, бесплатный номер 1-866-299-7567 x101, Новая Шотландия, Кейп-Бретон и PEI, бесплатный звонок Марка ДеЛори: 1-866-299-7567 x315, Нью-Брансуик Бесплатный звонок Legalett 1-866-299-7567 x101 Ньюфаундленд Легалетт бесплатный номер 1-866-299-7567 x101 Лонг-Айленд, Нью-Йорк, США Бесплатный звонок Винса Капогны 1-866-299-7567 x308 -7567 x313 Штат Нью-Йорк, США Легалетт (бесплатно) 1-866-299-7567 x101 Нью-Джерси, США Легалетт (бесплатно) 1-866-299-7567 x101Мэн и Вермонт, США Легалетт, бесплатный номер 1-866-299-7567 x101Пенсильвания, США Woody Бесплатный номер Weissinger: 1-866-299-7567 x316, Мичиган, США, Элдон Хоу, 1-231-937-4825 или 1-231-349-0955, Миннесота, США, бесплатный звонок Legalett, 1-866-299-7567 x101, Висконсин и Иллинойс, США, Jodi Gingiss, бесплатный звонок 1-866-299-7567x323Северная и Южная Дакота, США Легалетт (бесплатно) 1-866-299-7567 x101Колорадо, США, Тим Фихан (бесплатно), 1-866-299-7567 x317, Rocky Mountain States, США Бесплатная линия Legalett 1-866-299-7567 x101 Вашингтон, США RJ Pierson Бесплатная линия 1-866-299-7567 x324

Получить расценку здесь

Бетонный фундамент - три типа бетонных оснований

Есть много разновидностей бетонных плит в зависимости от назначения плиты.Ниже приведены несколько полезных ссылок для понимания конкретных основ, а также трех типов бетонных оснований.

Найти подрядчиков по фундаменту рядом со мной

Процесс строительства фундамента

Бетонные опоры

Т-образный

Т-образный

Традиционный метод фундамента для поддержки конструкции в зоне промерзания грунта. Ниже линии промерзания кладут фундамент, а затем добавляют стены. Фундамент шире стены, что обеспечивает дополнительную поддержку у основания фундамента.Укладывают Т-образный фундамент и дают ему застыть; во-вторых, возводятся стены; и наконец, между стенами заливается плита.

Итого:

  • Т-образные фундаменты используются в местах промерзания грунта.
  • Сначала устанавливается опора.
  • Во-вторых, стены построены и залиты.
  • Наконец, кладется плита.

Монолитный фундамент

Монолитный фундамент

Как следует из названия, плита представляет собой один слой бетона толщиной в несколько дюймов.Плита заливается по краям толще, чтобы получилось цельное основание; арматурные стержни укрепляют утолщенный край. Плита обычно опирается на слой измельченного гравия для улучшения дренажа. Использование проволочной сетки в бетоне снижает вероятность появления трещин. Плита на уклоне подходит для участков, где земля не замерзает, но ее также можно дополнить изоляцией, чтобы предотвратить воздействие морозного пучка. (см. ниже)

Итого:

  • Плита на уклоне, используемая в местах, где земля не промерзает.
  • Кромки плиты перекрытия толще внутренней части плиты.
  • Монолитная плита монолитная (залита все за один раз).

Защита от мороза

Защита от мороза

Этот метод работает только с обогреваемой конструкцией. Он основан на использовании двух листов жесткой полистирольной изоляции - одного на внешней стороне фундаментной стены, а другого, уложенного плоско на гравийном слое у основания стены, - чтобы предотвратить замерзание, что является проблемой для плиты. на фундаментных основаниях в местах с морозами.Изоляция удерживает тепло от конструкции в земле под фундаментом и предотвращает потерю тепла с края плиты. Это тепло поддерживает температуру земли вокруг опор выше точки замерзания.

Итого:

  • Работает только с обогреваемой конструкцией.
  • Обладает преимуществами монолитного метода перекрытия (бетонная заливка) в зонах, подверженных морозам.
  • Бетон заливается за одну операцию, тогда как для Т-образного фундамента требуется 3 заливки.

Возврат к строительству высококачественных плит класса

Информация о ремонте фундамента

Вся информация о опорах взята из Sunset Books "Сараи и гаражи".

Плавающая плита

против монолитной плиты | Что такое монолитная плита | Что такое плавающая плита

Введение в монолитную плиту

Монолитные плиты фундаментов - самые простые, самые быстрые, и недорогие Типы фундаментов доступны.Правда, что они заливаются за один раз, говорит, что они эффективны для подготовки, и они также дают прочную основу.

Фундамент из монолитной плиты хорошо подходит для плоского грунта . Если почва неровная, то количество насыпной грязи используется до уровня от земли ; со временем это может привести к трудностям с растрескиванием , если грунт не утрамбован надлежащим образом.

Плавающие плиты - это бетонные плиты , которые устанавливаются над землей, без каких-либо креплений , как будто он просто сидит на нем, а плавает .Плавающая плита, как говорится в этом слове, напоминает плиту, которая просто уложена поверх воды, без какой-либо связи между ними.

Основное применение плавающих плит - это использование в качестве фундамента для навесов, производственных цехов , дополнительных помещений дома или гаражей.

Подробнее: Монолитное определение | Монолитная плита | Монолитная опора


Что такое монолитная плита?

Строительство монолитной плиты происходит намного быстрее, а затраты на рабочую силу с низки, так как в этой плите бетон заливается полностью заранее.

Монолитная плита

При использовании в благоприятных условиях монолитная плита может быть почти такой же прочной, как плиты «Ствол-стена». В большинстве застроек населенных пунктов , пол выровнен, а почва равномерно распределяется по всей земле, что создает плотно уплотненную территорию.

В этом конкретном случае монолитная плита может быть лучшим выбором , если все этажа одинаковы от партии к партии и имеется очень небольшой уклон . Несколько серьезных трудностей могут возникнуть, если различные условия не будут непрерывно с монолитной плитой.

Monolithic Slab нельзя использовать, когда требуется больше засыпки , потому что бетон дополнительно может дать трещину , если грунт не утрамбован должным образом. Это трудность для домов, которые должны быть построены таким образом, чтобы они превышали уровень наводнения , указанный инженерами-строителями .

В данном конкретном случае монолитная плита имеет тенденцию к растрескиванию вокруг периферийных стен и различных больших несущих поверхностей . Эти трещины могут привести к структурным проблемам, влияющим на различные аспекты дома во время процедуры строительства, например, сухие стены и полы , если каркасные стены нестабильны.


Что такое плавающая плита? Плавающая плита

В Floating Slab плита имеет кромку из усиленного утолщенного армированного основания, но не из морозостойкого основания .Плавающие плиты известны как «, плавающие », потому что они могут перемещаться по линии льда как монолитная единица . Аналогичным образом можно добавить изоляцию для уменьшения движения из-за мороза , в зависимости от потребностей проекта .

Строительство плавающей плиты - один из самых экономичных способов возведения фундамента. Обычные фундаменты содержат ленточный фундамент по периметру с морозной стеной наверху.Ленточный фундамент расположен ниже уровня наледи.

Стоимость плавающей плиты выше, потому что для строительства ленточного фундамента и морозной стены требуется земляных выработок , бетон и рабочая сила.

Floating Slab - лучший выбор для конструкции навесов , но при строительстве дома есть некоторые недостатки, о которых следует подумать. Когда плавающие плиты встроены в здание, они могут иметь обогрева с лучистым обогревом пола , который будет обеспечивать комфортное и одинаковое тепло.


Что такое монолитная плита или плавающая плита?

Плавающие плиты иногда называют монолитными плитами , потому что они не связаны с фундаментом . В некоторых конструкциях плавающая плита b используется в качестве опоры, и сразу после того, как фундамент построен, мы бросаем плавающую плиту.

Как правило, монолитная плита на дешевле по сравнению с плавающими плитами.Плавающие плиты аналогичным образом представляют собой монолитную плиту , имеющую форму , как перевернутую U-образную форму, , где бетон должен быть нанесен монолитно или 2/3 ступенями . Моно заливка указывает на способ его возведения и заливки, а не на вид фундамента здания.

Если есть большая конструкция или неустойчивый грунт , вам понадобится глубокий фундамент, но с базовым гаражом в приличной почве плавающая плита будет приличной и привлекательной. Если местный грунт имеет ограниченную устойчивость или имеет нормальную воду на подповерхностном слое, то плавающая плита очень плавучая и склонна к растрескиванию или наклону.

Плавающие плиты - это те парни, которые плавают по полу или морозным участкам. Плавающие плиты называются монолитными плитами в такой среде , потому что они не связаны с фундаментом .


Строительство плавающей плиты

Конструкция из плавающих плит нуждается в деталях для начала предлагаемого строительства требуется прочный фундамент , чтобы полностью выдержать весь вес надстройки.

Как уже упоминалось, они больше используются в гаражах , расширении дома или навесах , которые определенно не нуждаются в огромном фундаменте. Эти здания имеют легкую структуру. Таким образом, плавучие плиты считаются очень выгодными и экономичными по сравнению с традиционной конструкцией плит.

Строительство плавающей плиты включает следующие этапы:


1.

Выемка грунта для строительства плавающей плиты

Предварительная фаза строительства плавучей плиты предназначена для очистки земли и выемки участка в соответствии с планом.Это предварительная подготовка к строительству .

Этап аналогичным образом включает в себя дренаж по бокам, чтобы вода могла стекать через гравийное основание. Построенная траншея заделана геотекстилем и гравием , которые смывают воду с бетонной плиты фундамента .

Создание грунтового слоя гравия на участке для отвода нежелательной воды.


2.

Арматура для плит Армирование плавающего фундамента

Форма для слябов предназначена для процесса литья . Для усиления плиты предусмотрены арматурные стержни в соответствии с размерами и кодами.


3.

Литая плавающая плита

Бетон заливается в опалубку перекрытий .

Его уплотнение осуществляется либо рабочей , либо с помощью механического вибратора в зависимости от уплотняемой площади и мастерства .Чтобы плита была полностью продуктивной, необходимо произвести соответствующее уплотнение. Достаточное отверждение должно длиться всего 2-3 дня .


Следуя инструкциям по созданию плавающей плиты

Шаг 1: Определите площадь плавающей плиты и затем отметьте четыре угла металлическими кольями 3 фута .

Шаг 2 : Измерьте две опоры на периферии (сбоку) и отметьте эту область для дренажа.

Шаг 3: Измерьте вниз 2 фута и 11 дюймов в каймах. Вот начальная точка фундамента для плиты. Выкопайте всю внутреннюю часть фундамента на эту глубину. Аналогичным образом выкопайте дренажный участок 2 фута .

Шаг 4: Засыпьте выемку на глубину 3 дюйма щебнем, чтобы построить дренажную площадку до фундамента. Обложите 3 дюйма каменной наброски 2 футами песка.

Шаг 5: Уплотните песок, используя утрамбовку (уплотнитель для песка), пока он не окажется на 8 дюймов ниже границ. Осмотрите область в нескольких местах, чтобы убедиться, что вся область ровная.

Шаг 6: Поместите 2 дюйма на 10 дюймов пиломатериалов вокруг границы предлагаемого перекрытия, чтобы построить формы для перекрытий . Углы соединить стыками и защитить их гвоздями. Убедитесь, что формы выровнены.

Шаг 7: Вставьте опорные стойки [ 2 фута металлических столбов с отверстиями для гвоздей] на каждой ножке вместе с внешней стороной формы плиты.Также защитите их обрамляющими гвоздями.

Шаг 8: Удалите начальных направляющих столбов и пограничной строки. На этом этапе настало время установить любые дренажные линии или электрические кабелепроводы, которые должны проходить через фундамент .

Шаг 9: Выкопайте 16 дюймов на 18 дюймов траншею только в форме плиты, чтобы обеспечить дополнительную опору на внешней стороне плиты для поддержки стен.

Шаг 10: Установите 2 дюйма пенопласта поверх песка, а также отрежьте кусочки, чтобы заполнить стороны и основание этой траншеи.

Шаг 11: Установите пароизоляцию по всей пене. Соедините детали внахлест на 2 дюйма от до 4 дюйма и закрепите лентой.

Шаг 12: Поместите арматурный стержень толщиной три восьмых дюйма крест-накрест внутри пароизоляции. Обязательно используйте арматуру 2 дюйма , которая помогает поднять арматуру с земли, чтобы жидкий бетон мог течь вокруг нее.

Шаг 13: Добавление арматурного стержня пять восьмых дюйма в области траншеи и создание клетки со стержнями добавляет дополнительных опор .Перемешать и залить цемент. Если вы работаете со службой доставки цемента, они укажут количество бетона, необходимое для заливки.

Шаг 14: Напротив, вам нужно будет следовать вычислениям на вашем мешке для цемента , чтобы указать, сколько заливать.

Подробнее: Типы фундаментов | Что такое фонд | Типы опор


Преимущества плавающих плит

Floating Slab имеет следующие преимущества:

  • Плавающую конструкцию плиты можно использовать на площадках с меньшей несущей способностью и где вложение огромных денег в обработку почвы неэффективно.
  • Эта система позволяет использовать на рыхлых почвах или на почвах с различной сжимаемостью.
  • Плавающие плиты обладают свойством циркуляции вертикальных нагрузок или напряжений, приходящих на них, для распределения по большей площади.
  • Фундамент из плавающих плит - достойное решение , когда дело доходит до расширения домов на .
  • Возникает ситуация, когда необходимо расширение здания, не затрагивая уже имеющийся фундамент.Это не помешает уже построенным строительным конструкциям.
  • Плавучие плиты служат барьером для открытия воды , идущей от земли. Он действует как барьер между надстройкой и землей.
  • Этот предотвращает просачивание влаги и инея . Для этого плиту можно защитить от мороза или влаги. Это привело к их широкому использованию в строительстве холодных регионов.
  • Плавучие плиты не требуют использования траншей нижнего колонтитула. Их можно заливать при рытье траншей или рытье, что недорого.
  • Плавающая плита не оказывает никакого воздействия на лежащий под слоем земли и не влияет на качество.
  • В регионах, где есть вероятность сдвига земного слоя, в основном из-за высокого содержания влаги, плавающие плиты хорошо подходят.

Недостатки плавающих плит Плавающая плита

обладает следующими недостатками:

  • Плавающая плита не делает подземного грунта доступным для подземного доступа соединительных линий, выходящих на инженерные коммуникации.
  • Имеет примитивную технику .

Использование плавающей плиты Направляющая для плавающих перекрытий
  • Основное применение плавающих плит в качестве фундамента для промышленных цехов, навесов и гаражей.
  • Это относительно рентабельно в регионах, где не требуется наличие необходимого фундамента.

Монолитное строительство

Монолитная конструкция указывает на то, что вся конструкция вместе с плитой отлита по за раз.Для возведения монолитной конструкции нам потребовалась опалубка , для конструкции .

Армирование монолитной плиты

Монолитная конструкция для фундаментных плит - один из самых популярных вариантов ступенчатых фундаментов . Вместо того, чтобы разбивать фундамент на различные части, монолитные плиты объединяют бетонную плиту и фундаментные опоры в одно целое.

Вы будете заливать перекрытие и фундамент одновременно, что позволит вам быстро завершить проекты .По сравнению с более чем обычных фундаментов, монолитных фундаментов в конечном итоге на тоньше .

Как правило, опоры для этих фундаментов будут идти примерно 12 дюймов от основания до пола, а фундамент будет просто иметь толщину примерно четыре дюйма .

В то время как часть специализированного землеройного оборудования можно использовать, чтобы копать землю , чтобы создать его быстрее, аналогично вы обычно можете копать вручную , так как вам просто нужно копать землю на несколько дюймов.

С монолитными плитами вы также обнаружите, что они опираются на слой гравия , рассчитанный на адекватный дренаж . Плита аналогичным образом будет иметь проволочную сетку или арматуру для усиления плиты и снижения вероятности растрескивания .

Особенно в холодную погоду , вы можете добавить слой изоляции, который окружает фундамент и дает внутреннее отопление . Изоляционный слой отодвинет линию замерзания и защитит вашу конструкцию от замерзания и оттаивания .


Преимущества монолитного строительства

Ниже приведены его преимущества,

  • Используемые монолитные плиты позволяют быстро построить .
  • Это позволяет быстро заполнить разрыв между спросом и предложением жилья. Предоставить более быстрое решение проблемы нехватки жилья.
  • Данная технология дает возможность оптимизации стоимости и сроков реализации проекта.
  • Структура была создана оптимальным использованием времени, денег и строительных материалов.
  • Дает устойчивую к катастрофам структуру .
  • Монолитные здания на тяжелее противостоять горизонтальным силам на (землетрясения, циклоны и т. Д.) По сравнению с традиционными зданиями.
  • Это не требуется любое дорогое строительное оборудование в случае здания, построенного с использованием алюминиевой опалубки.
  • В данной технологии Нет требования для любого типа кирпича , блоков, и штукатурных работ .
  • Монолитные конструкции представляют собой коробчатую конструкцию, которая дополнительно подходит для точки землетрясения с обзором .
  • Мы получаем готовую конструкцию Outstanding , позволяющую избежать больших затрат на штукатурку.
  • У толщина стен меньше , за счет чего мы получаем большую площадь плинтуса и коврового покрытия.
  • Прочность и качества монолитной конструкции чрезвычайно высоки по сравнению с обычной конструкцией.
  • Монолитная конструкция быстрая и легкая.

Недостатки монолитного строительства

Монолитное строительство имеет следующие недостатки:

  • Главный недостаток монолитного строительства требует квалифицированных и полуквалифицированных рабочих .
  • Требовалось несколько дней обучения рабочих .
  • Ремонт и обслуживание монолитного строительства затруднены.
  • тепловое излучение больше.
  • Строительство такого типа требует больших начальных вложений .
  • Требуется особый тип опалубки , например, опалубка туннелей.

Подробнее: Что такое плавающий фундамент | Пригодность плавающего фундамента


Некоторые сложности с монолитным фундаментом

Несмотря на удобство и простоту создания монолитного фундамента, могут возникнуть проблемы , которые могут поставить под угрозу фундамент.Для фундамента может потребоваться дорогостоящих ремонтов , что указывает на то, что лучше было бы использовать обычный фундамент .

Типичные трудности, возникающие при монолитном фундаменте: трещин, различных участков дома, , поддерживаемых фундаментом. Трещины в фундаменте представляют собой огромную территорию, вызывающую озабоченность .

Когда в фундаменте появляются трещины , фундамент можно различить по холодным стыкам (стена встречается с плитой).Тонкие отверстия облегчают проникновение воды, влаги и насекомых в дом. Проблемы с подъемом влаги в почве или неправильная конструкция может повредить фундамент.

Это может привести к тому, что столешниц , этажей и стен в доме станут на уровне . Движение фундамента может привести к застреванию дверей и окон в стенах из гипсокартона.


Часто задаваемые вопросы

Плавающая плита против монолитной плиты

Разница между монолитной и плавающей плитой,
1.Фундаменты из монолитных плит хорошо подходят для ровной поверхности, однако плавающие плиты можно использовать в качестве фундамента для навесов, производственных цехов, дополнительных помещений для дома или гаражей.
2. Как правило, монолитная плита дешевле, чем плавающая плита.
3. Плавающие плиты иногда называют монолитными плитами, потому что они не связаны с фундаментом.
4. Плавающие плиты аналогичным образом представляют собой монолитную плиту в форме перевернутой буквы U, на которую бетон наносится монолитно или в 2/3 этапа.

Что такое монолитная плита?

Монолитные плиты определяются как фундаментные строительные конструкции, построенные с помощью одной бетонной заливки, обычно содержащие бетонную плиту толщиной 4 дюйма с утолщенными внутренними секциями под несущими стенами и всегда утолщенными по краям периметра.

Что такое плавающая плита?

Бетонные плиты, которые устанавливаются на земле без каких-либо анкеров, как если бы они просто лежали на нем или плавали, известны как Floating Slab .Плавающая плита, как следует из этого слова, напоминает плиту, которую просто кладут на воду, без какой-либо связи между ними.

В чем разница между монолитной плитой и плавающей плитой?

Монолитная плита против плавающей плиты
1. Фундамент из монолитных плит хорошо подходит для ровной поверхности, однако плавающую плиту следует использовать в качестве фундамента под навесы, производственные цеха, дополнительные помещения для дома или гаражи.
2. Как правило, монолитная плита дешевле, чем плавающая плита.
3. Плавающие плиты иногда называют монолитными плитами, потому что они не связаны с фундаментом.
4. Плавающие плиты аналогичным образом представляют собой монолитную плиту в форме перевернутой буквы U, на которую бетон наносится монолитно или в 2/3 этапа.

Монолитная плита

Монолитные плиты - это фундаментные конструкции, построенные с помощью единой бетонной заливки, обычно содержащие бетонную плиту толщиной 4 дюйма с утолщенными внутренними секциями под несущими стенами и всегда утолщенными по краям периметра

Преимущества и недостатки монолитной плиты

Преимущества
1.Используемые монолитные плиты позволяют ускорить строительство.
2. Позволяет быстро заполнить разрыв между спросом и предложением жилья.
3. Предоставить более быстрое решение проблемы нехватки жилья.
4. Обеспечивает стойкость к стихийным бедствиям.
Недостатки
1. Потребовалось несколько дней обучения рабочих.
2. Ремонт и обслуживание монолитной конструкции затруднены.
3. Тепловое излучение больше.
4. Строительство такого типа требует больших начальных вложений.


Вам также может понравиться


Изображение предоставлено: Изображение1 Изображение2 Изображение3 Изображение4 Изображение5

Изоляция

- монолитный морозостойкий неглубокий фундамент, рекомендации по мелким деталям?

Строю сарай / гараж 16х24. Я выполнил большую часть работы на сайте, и у меня есть конкретный парень, который завтра будет работать над формами для подготовки к заливке в пятницу. Он делал изолированные плиты, у него 30-летний опыт работы, я ему доверяю, но я не совсем знаю, в курсе ли он точных конструкций плит FPSF.Я только что прочитал PDF-файл, я не эксперт, поэтому мне тоже нужна помощь.

Ниже у меня есть вопросы по пароизоляции, арматуре, уплотнению, дополнительному «ребру» опоры или двум и трубам.

Мы делаем монолитный FPSF, потому что земля под ним весной влажная. Одна из моих проблем - проникновение влаги и появление ржавчины на всем, что находится внутри сарая. Придумалось расположение пароизоляции - предполагает под утеплителем. Меня беспокоит, что вода просачивается с боков, но он заверил меня, что все, что мне нужно, - это французская водосточная труба по периметру, и это будет лучший вариант для влажной земли.Я не согласен, просто хочу проверить. Меня беспокоит, что французский водосток отрицательно скажется на изоляционных качествах земли поверх изоляционного пенопласта. У меня есть место, чтобы добавить еще 2 дюйма верхнего слоя почвы по периметру, если этот слив означает меньшую изоляцию земли. Нужно ли мне вообще беспокоиться о просачивании влаги по бокам?

Моя следующая задача - арматура и сетка. Он говорит, что нужно использовать фибробетон, и мне не нужна сетка на такой тонкой плите. Однако он согласился на четыре арматурных стержня №4 по периметру.Я думаю, это будет стоить всего сто или три дополнительных, если я уменьшу заполнение, сделаю плиту толщиной 5 или 6 дюймов и использую сетку. Меня предупредили, что весь бетон в любом случае трескается, но я бы предпочел, чтобы моя плита не ломалась пополам и продолжала разделяться.

Потом подумал о опоре поверх утеплителя. Нужно ли уплотнять заливку поверх пенопласта, чтобы правильно выдержать вес плиты? Это не повредит пену? Стоит ли начинать с песка и камней поверх пены, поскольку она самоуплотняется?

Нам понадобится вход для электричества, выход для электричества, вход для линий передачи данных (вероятно, оптических), вход для воды из скважины для полива и один выход для воды из скважины.Что я должен знать о трубах через фонды FPSF? Я предполагаю, что мне нужны трубы под изоляцией, чтобы они оставались стабильными. Я не знаю, является ли труба, проходящая через изоляцию, «мостом холода», я подумал о том, чтобы сделать изоляционные рукава для труб со слоями изоляции с продольной распиловкой. Электрик говорит, что мне нужен фитинг между плитой и землей, чтобы обеспечить движение, но я не знаю, как это сработает.

Существует конструктивная необходимость в стойке рядом с лестницей, чтобы выдержать вес второго этажа.Я собираюсь создать что-то вроде чердака. Я предполагаю, что мне нужна небольшая «выемка», когда бетон под стойкой полностью опускается на ту же глубину, что и опоры, но как мне прикрепить столб? Может быть, просто поставить там болт, а потом какой-нибудь крепеж? Или столб может просто стоять на этом месте с некоторой опорой на сдвиг от прикрепления к лестнице?

Пока я думал об этом, я подумал о жесткости плиты. Я не знаю, как это называется, но на некоторых фотографиях, которые я видел, есть «ребра» под бетоном, что-то вроде нижнего колонтитула по всей плите.Вместо того, чтобы заливать бетонный пол на ровную поверхность, есть крупная сетка, чтобы он оставался жестким. Должен ли я здесь делать что-то подобное? Вместо того, чтобы делать просто периметр толщиной более фута, внутри сарая должен быть периметр и сетка из толстого бетона в форме знака плюс.

проблем с монолитным фундаментом | Блог Javic Homes

Некоторое время мы избегали этой темы.Посмотрим правде в глаза, фонды для дома так же увлекательны, как разговоры о шинах вашего автомобиля. Вы, возможно, помните старый рекламный слоган шин: «Шины некрасивые!» То же самое и с фундаментом дома. Как и на ваших шинах, на них обоих много езда.

Когда дело доходит до домов по индивидуальному заказу во Флориде, есть два типа фундаментов - монолитные и каркасные. Некоторые люди назовут монолитным плавающим фундаментом, а другие - стеной-стойкой - фундаментом нижнего колонтитула. В любом случае, вот краткое определение и того, и другого.

  • Монолитные плиты (фото ниже) - это фундаментные системы, построенные как одна бетонная заливка, состоящая из бетонной плиты с утолщенными частями плиты под несущими стенами и краями по всему периметру.
  • Стеновые плиты - это фундаментные системы, состоящие из трех компонентов; нижний колонтитул для передачи нагрузки на подстилающий грунт, кладочный фундамент и залитую плиту.

У монолитных плит есть свои преимущества.По сравнению с плитой «стебель-стена» ее построить быстрее и дешевле из-за меньших трудозатрат. Тем не менее, с монолитным фундаментом существуют серьезные проблемы.

  • Их нельзя использовать там, где под домом много засыпанной грязи (например, в жилых домах, где было залито много отверстий), потому что бетон будет иметь тенденцию к растрескиванию.
  • Их нельзя использовать на наклонных участках домов, потому что они потребуют много бетона и станут слишком дорогими.
  • Их нельзя использовать для домов, которые должны быть приподняты из-за внешнего вида или из-за требований кодекса, например, в зонах затопления.
  • Они имеют тенденцию к растрескиванию по утолщенному периметру при использовании значительных весовых нагрузок, как, например, блочные наружные стены.

Из всех этих проблем следует беспокоиться именно о взломе. Бетон с трещинами сам по себе не проблема. На самом деле это довольно распространенное явление. Обычно контрольные надрезы выполняются на плитах, чтобы избежать растрескивания. В случае монолитной плиты с трещинами трещины вдоль утолщенных краев могут стать структурными проблемами. Они часто отражаются на других участках, таких как гипсокартон и пол, из-за движения в каркасных стенах из-за растрескивания.В некоторых действительно плохих ситуациях это может повлиять на пол и стропильные системы.

Даже с меньшими сроками строительства и меньшими затратами на монолитный фундамент я все время рекомендую нашим заказчикам фундамент со стенкой из ствола. Как и ваши шины, прочный фундамент не стоит риска.

Джон Соломон

www.JAVICHOMES.com

Монолитная плита против плавающей плиты

Что такое монолитная плита?

Значение слова «монолитный» означает «сделанный из одной большой массы».

Фундамент, построенный путем заливки одного слоя бетона для сооружения плиты или фундамента, известен как фундамент Монолитная плита .

В монолитной конструкции плиты во время заливки бетона внешние стороны сохраняются толщиной примерно от 1 до 1,5 футов, чтобы действовать как опора для несущей стены и избегать нижнего колонтитула, в то время как остальная толщина плиты держится от 4 до 5 дюймов.

Поскольку процесс строительства этой плиты завершается за одну заливку бетона, она обеспечивает более быстрое строительство и снижает затраты на рабочую силу по сравнению с другими фундаментами .

Монолитный фундамент из плит может быть таким же устойчивым, как фундамент стеновой ствола, при использовании в правильном месте и в простоях.

Монолитный плиточный фундамент подходит, если земля ровная и хорошо уплотненная на всей территории участка с небольшим уклоном.

Серьезные проблемы могут возникнуть, если условия для этого фундамента неблагоприятны. Он не подходит, если грунт требует большого количества засыпки и грязи, так как бетон подвержен трещинам , если грунт недостаточно уплотнен.

Не рекомендуется, чтобы дома, требующие ремонта, возвышались над поймой. В таких условиях монолитная плита может треснуть вблизи стен по периметру и других важных несущих участках.

Эти трещины могут создавать структурные проблемы, которые влияют на другие аспекты дома.

  Также прочтите  -   Плоская плита - Типы, использование, структура, преимущества и недостатки

Что такое плавающая плита?

Бетонная плита, уложенная на землю без анкеровки, относится к плавающей плите.

Поскольку он просто сидит на земле и может перемещаться над линией промерзания как монолитный блок, поэтому его называют плавающей плитой.

Так как плавающие плиты не соединяются с фундаментом, ее также называют монолитной плитой.

Изоляция может помочь уменьшить движение из-за мороза в зависимости от потребностей проекта.

В основном используется как фундамент под гаражи, мастерские, навесы, дополнительное помещение для дома, дачи и т. Д., на грунтах с низкой несущей способностью.

Плавающая плита подходит и экономична для данной области, не требует стандартного фундамента.

Плавающая плита имеет утолщенный армированный периметр, но не имеет морозного основания. Подходит для пристройки дома и гаражей, не нуждающихся в огромном фундаменте.

Строительство традиционного фундамента требует ленточного фундамента с морозной стеной над ним. Ленточное основание должно быть ниже уровня мороза, обычно в 4 футах от уровня земли.

Стоимость ленточного фундамента с морозостойкой стеной выше, потому что требуется больше земляных работ, бетона и рабочей силы.

Так как эти здания имеют легкие конструкции, такой фундамент - простой и экономичный выбор.

Но плавающая плита не допускает доступа в подвал и под землю из-за потери места для хранения. Отсутствие подвала также может снизить стоимость дома при перепродаже.

  Также прочтите  -   Что такое балка перекрытия | Плоская балка | Скрытая балка | Скрытая балка?

Монолитная плита против плавающей плиты

Процесс строительства плавающей плиты требует двух этапов; Сначала отдельно заливают опоры, а затем после отверждения опор заливают плавающую плиту.Напротив, монолитная плита заливается за одну заливку бетона.

Плавающие плиты простаивают для пристройки домов и гаражей на грунтах с низкой несущей способностью. Для сравнения, монолитные плиты подходят для ровного и хорошо уплотненного грунта с небольшим уклоном.

Монолитные плиты более экономичны по сравнению с плавающими плитами, так как они обеспечивают более быстрое строительство и требуют меньших трудозатрат.

Надеюсь, теперь вы понимаете разницу между монолитными плитами и плавающими плитами.Если вам понравилась эта статья и вы считаете ее ценной, поделитесь ею.

Спасибо!

Также читайте -

Затонувшая плита - использование, преимущества и недостатки

Рацион бетонной смеси - типы, дозирование бетонной смеси и методы

Трещины в бетонной плите - почему они появляются после следующего дня заливки?

Как рассчитать количество стали в односторонней плите?

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
