Монтаж ппу скорлупы – Рекомендации по монтажу скорлуп ППУ

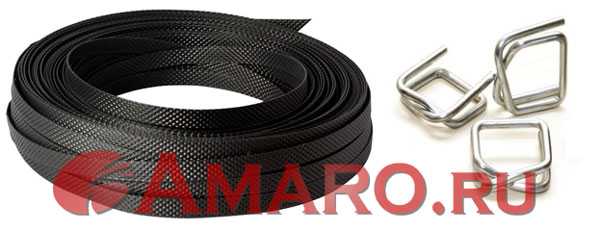

Монтаж скорлуп хомутами

Монтаж теплоизоляционных пенополиуретановых скорлуп может быть осуществлен с применением нашего клея "Спантан-1К" или с помощью хомутов. Хомуты состоят из полипропиленовой ленты и замка – проволочной стяжки. Хомуты надежно фиксируют ППУ скорлупу на трубопроводе.

Порядок монтажа

Порядок заправки ленты в проволочную пряжку показан на рисунке и на видео.


Расчет числа хомутов

Установленные на скорлупу хомуты препятствуют сползанию теплоизоляции с трубопровода и её провисанию под силой тяжести.

Обычно, для надежного крепления теплоизоляции, достаточно применить два хомута на один погонный метр скорлупы.

Расчет длины ленты хомута

В таблице даны соответствия скорлкуп и длин ленты хомута.

Компанией Амаро поставляются хомуты для теплоизоляции уже нужного вам размера. Цены на крепежные хомуты Амаро приведены в каталоге продукции "Хомуты крепежные для скорлупы ППУ".

Скорлупа

Длина ленты, см

Скорлупа

Длина ленты, см

32x40

67

273x40

143

45x40

71

273x50

149

57x40

75

325x40

159

57x60

88

325x50

165

76x40

81

426x40

191

89x40

85

426x50

197

89x60

98

530x40

224

108x40

91

530x50

230

114x40

93

530x60

236

133x40

99

650x50

268

159x40

107

650x60

274

219x40

126

720x50

289

219x50

132

720x60

296



Узнать о монтаже термопанелей при утеплении стен можно из материала "Утепление фасада дома пенополиуретаном".

Купить хомуты для монтажа скорлуп на трубу

Компания Амаро продает клей и хомуты для монтажа скорлуп по выгодным ценам производителя.

amaro.ru

СКОРЛУПА ППУ | Всё о ппу скорлупе

Скорлупа ППУ (пенополиуретановая) — это обычная пластмасса, имеющая сетчатую структуру. Она тверда, практически не плавится (под действием солнца медленно разрушается). Влагоустойчива, экологически чиста. Имеет нейтральный запах, обладает стойкостью к щелочам, кислоте, различным растворителям, грибкам и плесени. Соответственно, круг её применения необычайно широк: ппу трубу используют для теплоизоляции трубопроводов, систем водоснабжения, полов, стен, различных перекрытий и в холодильных установках. Пенополиуретановая скорлупа (правильно загерметизоированная и установленная) снизит тепловые потери в 2,5-3 раза!

Статистика о состоянии труб

В 2014 году была собрана статистика о состоянии российских трубопроводов. Итогом стала шокирующая информация, что 50% теплосетей имеют ветхое и близкое к аварийному состояние. Тепловые же потери составляют 65-70% (на проблемных участках). Что поможет снизить эти потери? Ответ: Скорлупа ППУ. В таблице ниже представлено сравнение пенополиуретановой скорлупы с другими видами теплоизоляционных материалов.

материалтеплопроводность (вт/мк)плотность (кг/м3)толщина в мм
Пенополиуретан0,02540-8040
Бетон2,10022001720
Газобетон0,220800400
Кирпич0,4501800760
Дерево0,130900274
Керамзит0,180700320
Минвата0,04830100
Пенополистирол0,03915-5080

Скорлупа ППУ: свойства и тех. характеристики

Обладает рядом преимуществ, делающими скорлупу незаменимой во множестве областей. Свойства перечислены ниже:

Она долговечна

Прослужит 35-40 лет. В процессе эксплуатации она не изменит свою форму или свойства, соответственно никаких усадок не произойдёт. Допускается многоразовое применение.

Обладает теплостойкостью и пожаробезопасна

До +130C — терпит легко. Загорается лишь при +415С (группа Б2, речь о скорлупе ИЗОПУР), самовоспломеняется же лишь при +750С

Экологически безопасна

Ничего не выделяет, никаких испарений, никаких токсичных веществ. ППУ изоляцию можно использовать в детских и мед. учреждениях, в столовых, везде — где предъявляются особые требования к чистоте воздуха.

Её удобно обслуживать

Скорлупа ППУ легка в обслуживании, монтаж — так же не вызовет сложностей. Ремонт поврежденного участка занимает мало времени.

Виды ППУ скорлупы. Нужно ли переплачивать?

1. Не имеющие покрытия

2. фольгированные

3. Покрытые стеклопластиком.

Изоляционный материал защищает пенополиуретан от ультрафиолета, что бы он не желтел и в последствии не разрушался. Однако следует признать, что это долгий процесс, он тянется десятилетиями. Поэтому целесообразность дополнительного покрытия остается под вопросом. Тем не менее, у фольги есть  дополнительная функция: ППУ скорлупа поделена на две части, обхватывающие трубу по диаметру, но в местах стыка из-за неплотного прилегания образуется небольшой зазор. Щель, размеры которой

могут не превышать 0,1-0,2 мм. Но этого достаточно для воды. Если же она попадет, то никуда не денется. А оставаясь между скорлупой и внешней стороной трубы она вызовет коррозию. Именно поэтому мы советуем покупать ППУ скорлупу только того же диаметра, что и труба: это исключит возникновение конденсата и т.п.

Монтаж ППУ скорлупы на трубу

Необходимо определиться с точным размером, учесть геометрические особенности трубы.

Первый сегмент устанавливают сверху, стыкуя его по поперечным тепловым замкам. Остальные сегменты располагают уже снизу, стыкуя их по продольным замкам между:

а) собой

б) относительно верхнего сегмента.

Прочность соединения увеличит особая установка скорлупы: она должна производиться с небольшим смещением поперечных швов (градусов 5-15). Делается это за счет нижних сегментов. По аналогии с кирпичной кладкой.

Обязательна стяжка бандажами, в кол-ве не менее 2-х на 1 погонный метр. Сами бандажи могут быть из оцинкованной стали или полимерными. Лучше всего будет, если они закроют каждый поперечный стык. Это, во-первых, исключит попадание влаги, во-вторых, это доп. защита от возможных прогибов.

Стыки так же рекомендуем обработать герметиком или вспененным полиэтиленом (типа Изолон ППЭ), важно что бы состав был клеевый. Перед нанесением очистите поверхность от грязи, инея и т.п.

Как производят ППУ скорлупу?

Методом напыления или заливкой в пресс-форму.  Из цеха они выпускаются в форме полу-цилиндров. Важный момент: нужный размер/форма у скорлупы достигается за счет“правильно подобранной формы. В конечном счете такой подход позволяет существенно снизить время на монтаж готового изделия. Для примера: два квалифицированных специалиста в состоянии за 8-и часовую смену, при наличии всего необходимого инструмента, обработать 300-350 пог. метра. Это раз в 6-7 выше по-сравнению с использованием традиционных материалов, а не ппу. А вот и видео:

Информация по теме:

the-pipe.ru

Оборудование для производства скорлупы ППУ. Преимущества его использования. Особенности монтажа :: BusinessMan.ru

Скорлупа ППУ имеет полуцилиндрическую форму, теплоизоляционное назначение и изготавливается из пенополиуретана. Используется она в качестве изоляции от потерь температуры.

Данный вид утеплителя довольно широко распространен в мире, так как обладает высокой долговечностью, уменьшает затраты на эксплуатацию и защиту от утечек тепла. Можно сказать, что трубы из пенополиуретана - это новый виток в развитии технологии установки отопительных систем.

ГОСТы изготовления. Области применения

Оборудование для производства скорлупы ППУ должно располагаться в заводских условиях. Трубы, защищенные данным способом, соответствуют ГОСТ 30732-2006 ТГИ (теплогидроизоляции) и транспортируются непосредственно на место монтажа. Также существует методика наполнения изоляцией из пенополиуретана уже работающие сети с помощью скорлуп ППУ.

Сфера применения данного вида изделий:

  • сети горячего и холодного водоснабжения;
  • теплотрассы с граничной температурой до 130-150 градусов по Цельсию;
  • в химической и нефтяной промышленности, например для транспортировки сжиженного газа.

Оборудование для изготовления скорлупы ППУ

Теплоизолятор изготавливают в процессе вспенивания многокомпонентной полимерной смеси. Оборудование для производства скорлупы ППУ представляет собой пресс-форму в виде двух полуцилиндров с одинаковой толщиной теплоизоляционного слоя.

ППУ скорлупа, производство которой подразумевает наличие целого набора инструментов, является экологически чистым изделием, не теряет со временем своих эксплуатационных характеристик и не стареет (гарантия на работы такого трубопровода - 30-35 лет).

Оборудование для производства скорлупы ППУ включает в себя также миксерную машину, осуществляющую перемешивание компонентов смеси, заливочные столы, имеющие разные размеры, конфигурацию и функции.

Применяются при выработке данного изделия и специальные инструменты. Включают они ножи для раскройки изоляционного материала, крафт-бумагу, фольгоизол, стекловолокно и другие приспособления для пореза утеплителя на отрезки.

Перед заливкой полиуретановой смеси в формы в них производится закладка требуемых по технологии материалов. После окончания процессов полимеризации, кристаллизации и остывания изоляции получаются полуцилиндры заданной толщины с вогнутостями и выпуклостями, которые при складывании вместе образуют утеплитель.

Размеры скорлупы ППУ

Размеры данное изделие, согласно стандартам, имеет следующие:

  • толщина изоляционной прослойки - в пределах 20-60 мм;
  • длина сегмента - 1000 мм;
  • внутренний диаметр полуцилиндров составляет 22-1220 мм.

На некоторых производствах выпускаются изделия других размеров. Так, например, встречаются значения диаметров труб 57-1020 мм, а толщина шара изоляции может варьироваться от 30 до 70 мм. Зависят данные изменения от применяемого оборудования для изготовления скорлупы ППУ.

Достоинства данного вида продукции

При сравнении скорлупы ППУ с минеральной ватой той же толщины получается, что пенополиуретан проводит в 2,5 раза меньше тепла, чем его аналог.

Данный утеплитель выдерживает рабочую температуру до 130 градусов Цельсия, кратковременную - до 150. Об этом свидетельствует отсутствие таяния снега зимой под теплотрассой, защищенной с помощью пенополиуретановой прослойки.

При правильной установке скорлупы ППУ обеспечивается надежная гидро- и пароизоляция труб без образования конденсата, что предотвращает появление коррозии и грибков.

Низкая гигроскопичность утеплителя при использовании его на трубах с отрицательной температурой позволяет избежать монтажа пароизоляционной прослойки, а это, в свою очередь, снижает стоимость и время, затраченное на установку скорлупы ППУ.

При появлении аварий на участках сети пенополиуретановое изделие легко вскрыть, а затем его можно применять многократно. Причем производить демонтаж и установку скорлупы ППУ разрешается при любой погоде и независимо от времени года.

Установка скорлупы пенополиуретановой

Монтаж скорлупы ППУ проводится с помощью двух способов: быстрого и стандартного. Быстрая установка подразумевает скрепление утеплителя специальными стяжками или проволокой.

В стандартном монтаже первично подготавливается труба, удаляется старая изоляция, обезжиривается поверхность. Для продления времени эксплуатации сетей необходимо покрыть трубу лакокрасочными веществами.

Далее с внутренней стороны изоляция пропитывается пенополиуретанлвым клеем. Чтобы достигнуть максимально лучшего эффекта соединения, та же поверхность обрабатывается водяными каплями мелкой дисперсии. Затем утеплитель надевается на трубу и хорошо стыкуется с помощью хомутов.

Защита скорлупы ППУ от ультрафиолета и повреждений механического характера производится специальными мастиками или эмалями. Дополнительно возможна установка кожуха из оцинкованной стали или полиэтилена с бесшовным соединением.

businessman.ru

Производство и монтаж ППУ скорлуп

Производство и монтаж ППУ скорлуп

25.09.2014

При прокладке любых трубопроводов отдельные части соединяются между собой сваркой. Применение современных труб ППУ позволяет значительно повысить теплоизоляцию. У них отсутствует покрытие по 20 см с каждого края, для удобства проведения сварочных работ. После их выполнения необходимо изолировать эти места. Весь процесс прокладки трубопровода с помощью таких изделий ведется довольно быстро, поэтому и изоляция сварных соединений может выполняться в кратчайшие сроки.

Современный способ термоизоляции сварных соединений трубопроводов

Простым и надежным материалом для этого служат скорлупы ППУ. Они представляют собой полуцилиндры длиной один метр. Такой размер выбран неслучайно. Если на каждой трубе ППУ суммарно отсутствует 40 — 50 см покрытия, то при соединении оголенным окажется участок чуть менее 1 метра. Все полуцилиндры скорлупы ППУ имеют замки, которые входят в парную часть. Это облегчает монтаж и сокращает теплопотери на местах стыков. Для труб разного диаметра выпускаются соответствующие скорлупы.

Производство скорлуп ППУ

Производство скорлупы ППУ осуществляется на специальном оборудовании. Компоненты пенополиуретановой массы дозируются специальным устройством, перемешиваются и подаются в форму. В ней смесь вспенивается и застывает. После этого скорлупа ППУ покрывается защитным слоем, например, алюминиевой фольгой. Этот процесс необходим для предотвращения быстрого разрушения ППУ под действием ультрафиолетовых лучей и способствует надежной защите. Вместо алюминиевой фольги покрытие может быть из стекловолокна. В особых условиях скорлупу достаточно покрасить краской.

Особенности монтажа изделий

Монтаж скорлупы ППУ очень простой, но для его эффективности необходимо учитывать некоторые факторы. Главная проблема при применении этого вида теплоизоляции — наличие швов. Через них внутрь может попадать влага, в результате чего возможен эффект паровой бани и разрушение металлической трубы. При этом, как показывает практика и простой расчет, расположение швов скорлуп в вертикальной плоскости предпочтительнее. В этом случае, даже если вода попала под изоляцию, она вытечет через нижнее соединение. При горизонтальном расположении швов влага будет постоянно оставаться внутри нижней скорлупы.

Виды проведения монтажных работ

Как правило, монтаж скорлуп ППУ не вызывает особых трудностей и происходит очень быстро. Соединенные между собой полуцилиндры стягиваются хомутами, обматываются лентой или просто скручиваются проволокой. Понятно, что если скорлупа применяется без поверхностной изоляции, то необходимо использовать специальную ленту для ее защиты от ультрафиолета. В этом и состоит основное отличие незащищенной скорлупы от труб ППУ, произведенных в заводских условиях.

Возможен монтаж и с помощью специального полиуретанового клея. Он наносится на трубы в местах, где проводится теплоизоляция, и после этого накладываются скорлупы ППУ. Этот способ может быть комбинированным, с использованием хомутов и клея. Последний, обладая хорошей адгезией, позволяет значительно поднять уровень гидроизоляции всей конструкции в целом.

Ремонт старой теплоизоляции с помощью скорлуп ППУ

Легкость монтажа и высокие характеристики привели к использованию скорлуп ППУ для восстановления поврежденной теплоизоляции старых трубопроводов. При этом можно вырезать участок старой изоляции, но возможно и накладывать новую изоляцию непосредственно на поврежденную, не очищая этого участка. Такое применение этого материала значительно сокращает время проведения ремонтных работ и повышает экономическую эффективность.

Криволинейные скорлупы

Часто большую трудность при теплоизоляции вызывают повороты под разными углами. Для работ на таких участках выпускаются специальные скорлупы ППУ, повторяющие изгибы магистрали. Наиболее распространены скорлупы с углом в 90 градусов, так называемые «Скорлупы отводы ППУ», но возможны и другие варианты.

Наша компания предлагает вам купить необходимые скорлупы ППУ. Большой выбор готовой продукции на складе позволит вам сразу получить ваш заказ. Если потребуются варианты, отличные от стандартных, то мы в кратчайшие сроки сможем их изготовить в необходимом количестве.


www.sktk-ppu.ru

Монтаж скорлуп теплоизоляционных из ППУ

Теплоизоляционные скорлупы из пенополиуретана (ППУ) производства компании Новатор-ТК удобны, долговечны, являются универсальным теплоизоляционным материалом для трубопроводов, преимущественно стальных (но могут использоваться и для теплоизоляции полимерных труб), в том числе для покрытия отводов и тройников с ответвлениями теплоизолируемой трубопроводной системы.
Скорлупы из ППУ поставляются на объект монтажа тепловой изоляции мерными участками в виде полуцилиндров длинной 1000 мм, каждый из которых имеет специальную замковую накладную форму, благодаря которой при состыковании с другими полуцилиндрами при обхвате трубы по окружности и соединении по длине трубы полуцилиндры полностью закрывают собой изолируемую поверхность трубопровода. Для изоляции поверхностей труб мелких диаметров поставляются скорлупы ППУ в виде цилидров такой же длины с поперечным разрезом дволь всего изделия и наличием фольгоскотча на кромках разреза для закрепления теплоизоляции на трубопроводе. При поставках скорлуп для работ на трубах больших диаметров, как правило, производители изготавливают трех сегментные метровые участки, которые после крепления на трубопроводе также перекрывают всю его поверхность.
Необходимо заметить, что в силу своей структуры, пенополиуретановые скорлупы, имеющие плотность от 45 до 60 кг/м3 легкие, монтаж данного полимера осуществляется в ручную без привлечения специальной техники и даже при этом производительность бригады из 3 человек позволяет качественно нанести тепловую изоляцию на примерно 200 – 500 погонных метров трубы за смену – в зависимости от диаметра монтируемой скорлупы ППУ. Чем больше диаметр – тем сложнее работа. С уменьшением диаметра монтируемой скорлупы – производительность, естественно, увеличивается.
Работы по монтажу скорлуп из ППУ делится на несколько этапов:
1.    Подготовка участка к работе – завоз теплоизолятора, подготовка вспомогательных материалов и освобождение зоны работы для проведения крепежа скорлуп.
2.    Подготовка поверхности трубы стального трубопровода к монтажным работам. Чаще всего это заключается в демонтаже старой теплоизоляции и зачистке стальной основы трубы.
3.    Непосредственно монтаж скорлупы ППУ.
Поверхность трубопровода, на которую крепятся теплоизоляционные материалы, в том числе скорлупы ППУ, должна быть подготовлена, а именно – очищена от масел, грязи, ржавчины, остатков старой теплоизоляции и других загрязнителей. Если проект предусматривает нанесение гидроизоляционного лакокрасочного покрытия на трубы (что является обязательным требованием для гарантии длительной эксплуатации данного трубопровода), то перед теплоизоляционными работами требуется нанести покрытие на трубы и дать ему просохнуть.
Крепление полуцилиндров-скорлуп ППУ на трубы осуществляется при помощи полиуретановой мастики, которой промазываются продольные швы между двумя полуцилиндрами и замковые зоны прилегания скорлуп по длине трубопровода. Применение данной мастики заметно повышает качество гидроизоляции нанесенной теплоизоляции, что также является условием длительной эксплуатации трубопроводной системы. Тело самой скорлупы в таких случаях защищено армафолом, фольгой, стеклотканью или плотной крафт бумагой, применение которой также допускается в случае прокладки трубопровода надземным способом в помещениях, обычно производственного назначения (цеха, бытовые помещения и др.). Крепление на трубе помимо замков в теле самой скорлупы дополнительно обеспечивается также хомутами – чаще всего из полимеров (полипропилена, например) или из стальной гибкой полосы, которая должна быть достаточно широкой, чтобы не «резать» кромки пенополиуретана при стягивании на трубе. Внутренний диаметр скорлупы рассчитан таким образом, что он плотно прилегает к наружной поверхности стальной трубы (совпадают стандартные внутренный и внешний диаметры).
Скорлупы ППУ могут быть демонтированы и установлены на другом трубопроводе, то есть возможно их многоразовое использование, что удобно при строительстве временных трубопроводов, тем не менее нуждающихся в надежной тепловой изоляции. Компания Новатор-ТК поставляет скорлупы в виде полуцилиндров диаметрами от 15 до 720 мм с различными толщинами пенополиуретанового полимера.
Изготовление теплоизоляционных пенополиуретановых скорлуп осуществляется в заводских условиях на специальном оборудовании для работы с пенополиуретановым полимерным материалом. Для различных условий эксплуатации труб поставляются скорлупы с разными типами гидроизоляционного покрытия или без покрытия – что тоже вызвано технологическими особенностями применения ППУ изолированных трубопроводов. Скорлупы ППУ без наружного гидроизоляционного покрытия применяются при изоляции стыков трубопроводов, коглда в качестве гидроизоляции применяется термоусаживаемая лента, усаживаемая на поверхность полимерного теплоизолятора. Без покрытия в таком случае будет обеспечена приемлемая адгезия ленты к ППУ, в случае же наличия фольгированного покрытия, например, адгезии материалов друг к другу добиться не удастся.
По вопросам поставки тепоизоляции скорлупами пенополиуретановыми (ППУ), по срокам поставки скорлупы ППУ, ценам и прайс-листу на продукцию, а также заказу услуг по их монтажу, необходимо обратиться в отдел продаж нашей компании. Звоните!

novator-tk.ru
