Установка сэндвич панелей – как крепить, чем резать, способы монтажа

Монтаж сэндвич-панелей – весьма важный этап в строительстве здания, и настолько же ответственный. Важные нюансы здесь заключаются не столько в том, как крепить сэндвич панели, сколько в соответствии выполнения их монтажа технологическому процессу. От этого зависит и их срок службы, и энергетическая эффективность здания в целом.

Избегаем ошибок и промахов

Большое число ошибок при монтаже сэндвич-панелей связано с невнимательным, беглым чтением сопровождающей их проектно-монтажной документации, а ведь она зачастую содержит исчерпывающую информацию о панелях и соединительных элементах.

Но даже точное следование инструкции не может застраховать от некоторых ошибок при монтаже, а именно:

Металлические сэндвич-панели должны быть без повреждений и следов коррозии. В таком же состоянии должен быть и металлокаркас, на который будет производится крепление;
Если панели крепятся к деревянному каркасу, он должен быть пропитан антисептиками и инсектицидами;

Загрязненные сэндвич-панели нельзя очищать моющими средствами, содержащими щелочи, кислоты и абразивы;
Защитная пленка не должна находиться под воздействием прямых солнечных лучей. Ее также следует оберегать от растворителей;
Защитную пленку нужно снять с сэндвич-панелей не позднее полутора недель после монтажа, но в очень жаркую и очень холодную погоду делать это нельзя;
Нельзя ходить по сэндвич-панелям, ложить на их поверхность различные предметы и крепить к ним что-либо.

Как правильно поднять и установить панели?

Транспортный пакет с сэндвич-панелями (о технических характеристиках этих изделий читайте в этой статье) поднимается на монтажную высоту специальным оборудованием – вакуумными подъемниками.

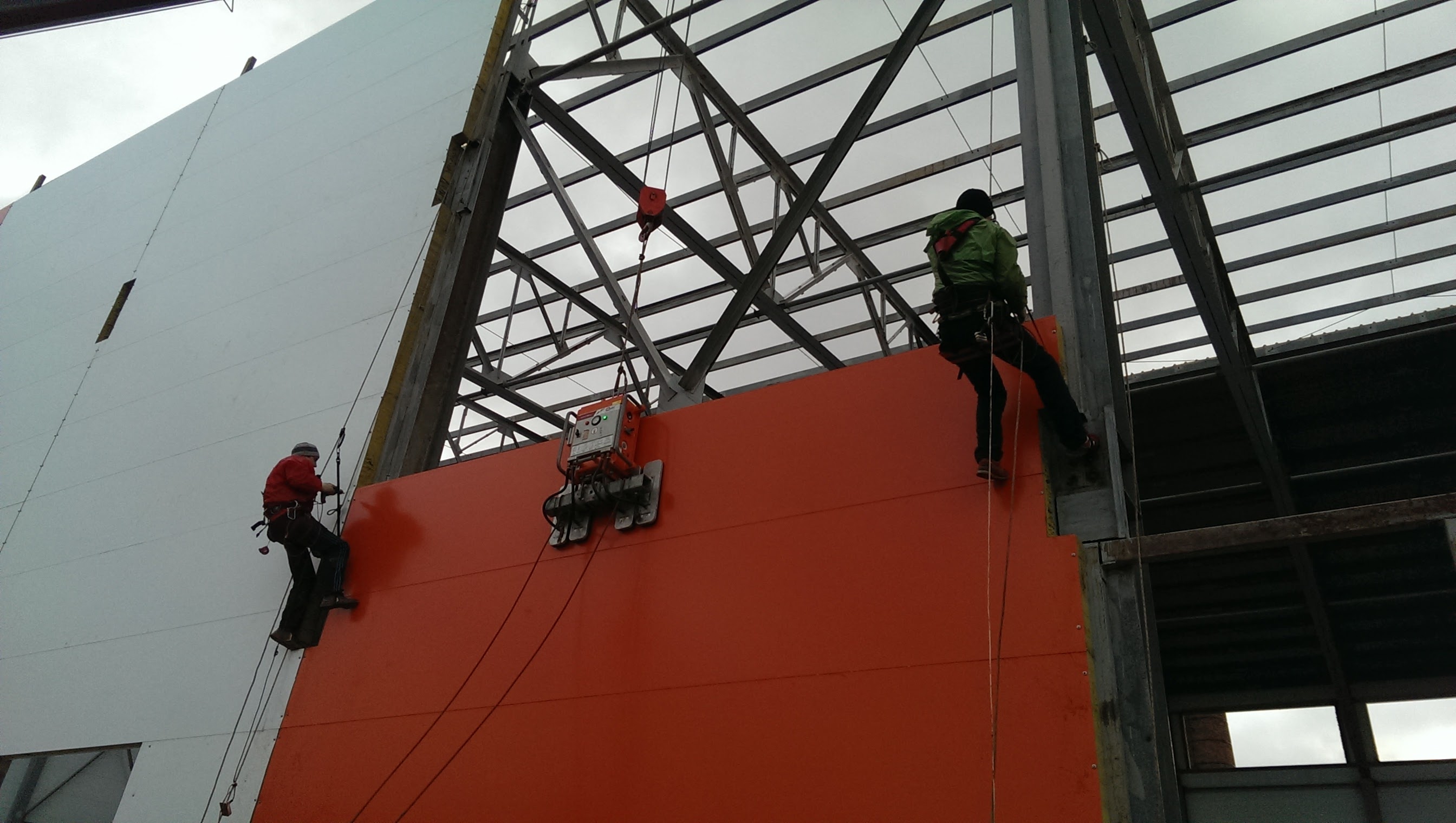

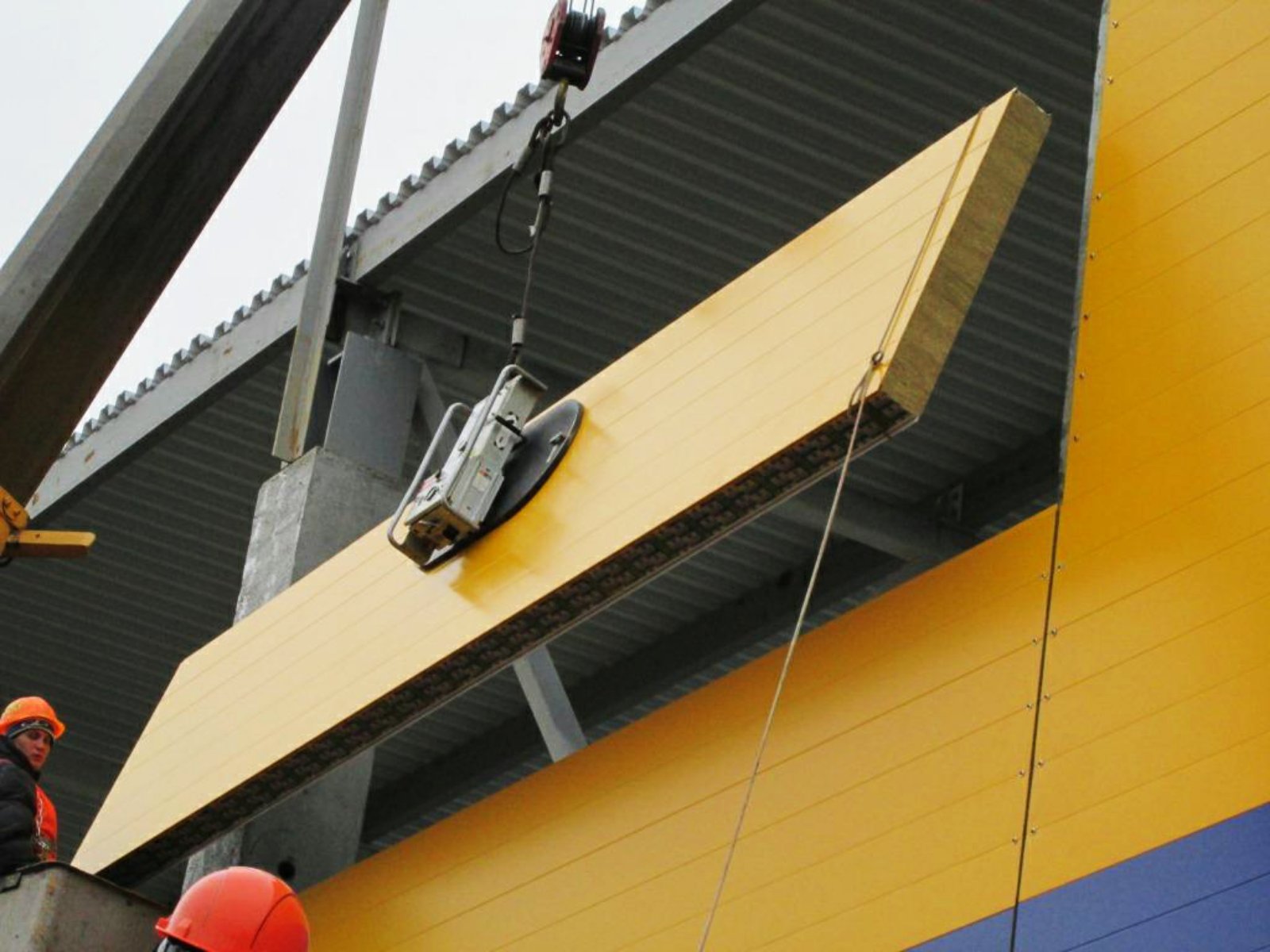

Одна из форм исполнения вакуумного подъемника

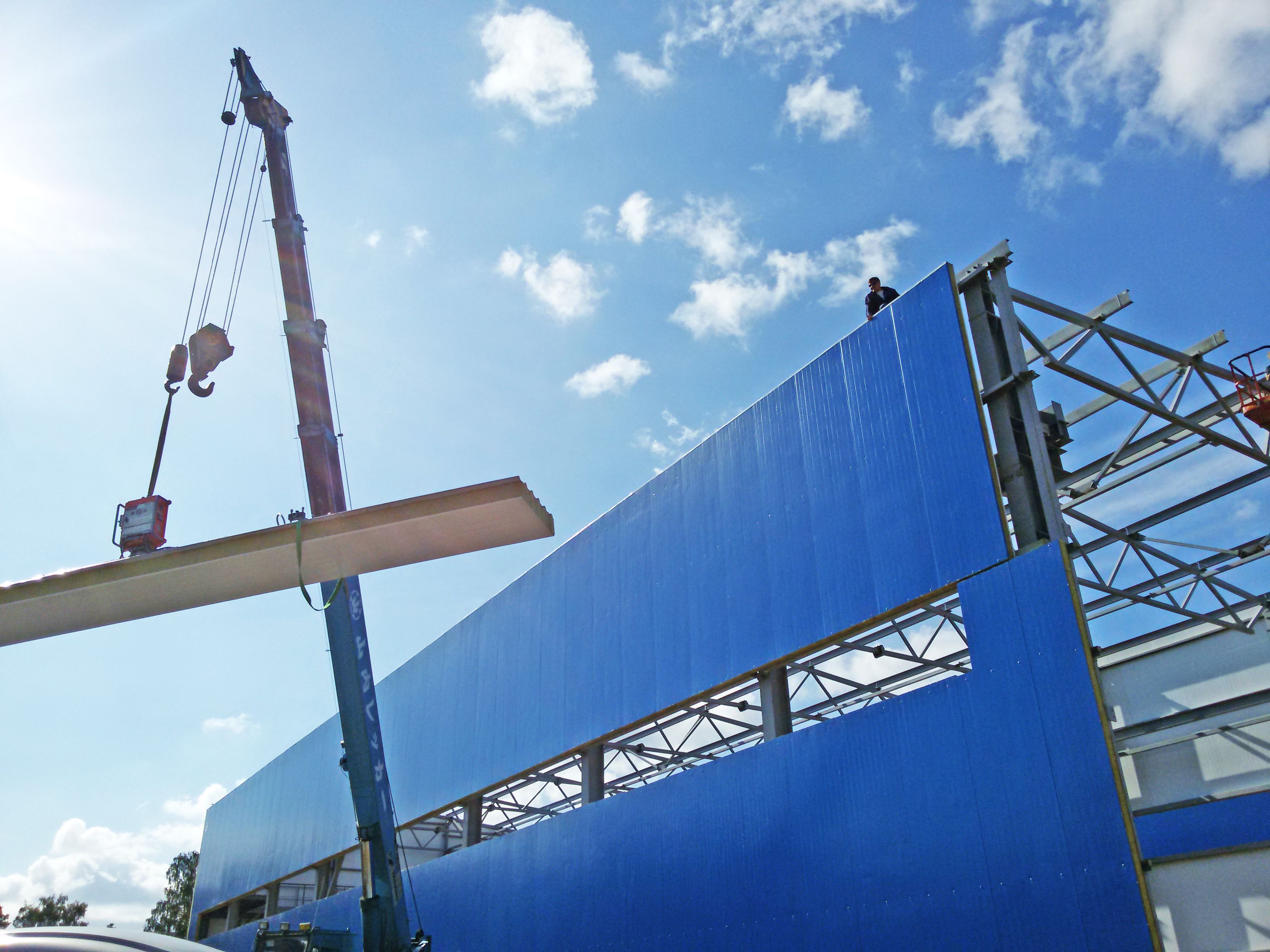

Если же для этих целей применяется обычный подъемный кран, необходимо принять ряд мер по предотвращению повреждения панелей:

Для подъема транспортного пакета применяются мягкие стропы. При этом захват стропами собственно пакета не допускается. Замковые части панелей защищаются от возможного повреждения стропами брусками-распорками, длиной не менее 122 см, равномерно расположенными над и под пакетом;
Непосредственно с паллеты сэндвич-панель поднимать нельзя.

Также в процессе работ следует придерживаться следующих правил:

Панели должны стыковаться строго под углом 180 градусов, т.е. по вертикали. Стыковка под другим углом может привести к деформации замков;
Монтаж следует вести крайне осторожно во избежание повреждения защитного покрытия. В противном случае, срок службы панелей значительно сократится.

Будем резать. Только чем?

Резку панелей необходимо производить строго по горизонтали. Контроль горизонтальности линий предстоящего разреза проводится с обеих сторон панели строительным уровнем. Вначале разрезается металл, затем – утеплительный слой.

При использовании болгарки в месте разреза возникает высокая температура, которая может привести к возгоранию утеплителя. Кроме того, перегретый металл теряет свою коррозионную устойчивость, поэтому для резки сэндвич-панелей используются только дисковая или ленточная пила по металлу либо электролобзик. В качестве исключения и только при незначительных объемах работ допускаются электроножницы по металлу.

С панелями, где в качестве оболочки применяется дерево или ПВХ все проще – они режутся электролобзиком или обычной ручной пилой.

Крепи, но в меру

Крепеж для сэндвич-панелей выбирается с учетом вида конструкции и ее толщины. Как правило, для этого используются самонарезающиеся шурупы (саморезы).

Их длина – это сумма толщины панели, каркаса и компенсации высоты резиновой шайбы (5 мм). Последняя обязательна для использования с саморезами – она не дает металлической головке повредить панель при вкручивании и герметизирует место крепления.

Правильное и неправильное крепление панелей

Панель длиной 6 м крепится шестью саморезами, длиной 4 м и меньше – четырьмя, длиной более 6 м – восемью. Саморезы крепятся шуруповертом с предварительно откорректированной силой затяжки.

При правильной затяжке шайба не деформируется и в то же время достаточно плотно прижата к металлу. Слишком тугая затяжка раздавливает шайбу, недостаточно сильная не обеспечивает герметичность крепления. Категорически недопустимой является косая посадка самореза.

Вертикальное и горизонтальное крепление

Крепление сэндвич панелей к металлоконструкциям может вестись в двух направлениях: вертикальном и горизонтальном. У обоих способов монтажа есть свои достоинства и недостатки.

Если этаж имеет небольшую высоту (от 3 до 6 м), применяется вертикальный монтаж. Панели при этом прикрепляются только к направляющим профилям пола и потолка, а между собой жестко соединяются. Создающаяся при этом целостная и крепкая конструкция избавлена от “мостиков холода” и не имеет тепловых потерь. При монтаже экономятся значительные средства, поскольку нет необходимости в подъемной спецтехнике и строительных лесах.

Правила вертикального монтажа сэндвич-панелей – закладка герметика ОБЯЗАТЕЛЬНА с обеих сторон

Однако без них не обойтись, если высота этажа больше 6 метров. Возможно, вместо лесов потребуется каретка для обеспечения на высоте фасадных работ. Все они, кроме того, немыслимы без применения автокрана. Дополнительных расходов требует и усиление металлокаркаса здания для предотвращения прогиба высоких панелей.

Уровень расходов при такой высоте стен можно уменьшить горизонтальным монтажом сэндвич-панелей. Они выкладываются одна на другую и прикрепляются краями к колоннам каркаса. При этом также образовывается сплошная обшивка. Однако для применения горизонтального монтажа необходимо, чтобы расстояние между колоннами каркаса здания было не более 6 метров.

Установка панелей горизонтально

При монтаже сэндвич-панелей должен применяться либо горизонтальный, либо вертикальный метод. Их сочетание недопустимо.

Посмотреть как правильно нужно монтировать панели можно на видео ниже:

Нюансы монтажа сэндвич-панелей

При вертикальном методе монтажа первой выкладывается от угла панель, упирающаяся в стык.

При горизонтальном – вначале выполняется первый от цоколя ряд, и только после него – следующий. Независимо от того, как монтировать сэндвич панели, работа заканчивается установкой доборной панели. Если это необходимо, ее размеры подгоняются на месте путем резки.

Сэндвич-панели не должны прямо контактировать с опорной конструкцией. Чтобы избежать этого, выполняют прокладку уплотнителя. Если панели имеют утеплитель из пенополиуретана, применяется монтажная пена; если из минеральной ваты – такой же материал. Используются также полимерная лента и силиконовый герметик.

При вертикальном монтаже необходимо добиться как можно более плотного соединения замковой части панелей. Однако прижимать панели следует крайне осторожно, чтобы не повредить их. При горизонтальном монтаже плотность стыковки замковых частей обеспечивается их весом.

Для герметизации соединения снаружи в замок нужно внести силиконовый герметик, но так, чтобы он не реагировал с покрытием панелей.

Примыкания от внешних воздействий предохраняются специальными доборными элементами – нащельниками.

Установка сэндвич-панелей: пошаговая инструкция

Сэндвич панели изобрели и начали использовать жилищном и промышленном строительстве еще в 30-х годах ХХ века, но они сохраняют свою популярность до сих пор. Этот практичный, долговечный и доступный по цене материал объединяет в себе качества звуко- и гидроизоляции, утеплителя и внешней отделки.

Данная статья посвящена разновидностям сэндвич панелей и способам монтажа.

Содержание

Особенности сэндвич панелей
- Плюсы и минусы
- Разновидности сэндвич панелей
- Советы по выбору
О правилах перевозки и разгрузки
Монтаж сэндвич панелей
- Предварительная подготовка сэндвич панелей
- Особенности монтажа сэндвич панелей
- Фасонные элементы
- Сэндвич панели и готовые объекты: фото

Особенности сэндвич панелей

Изготавливаются сэндвич панели только механизированным способом на заводах, оборудованных специально для этого. Подобные название данного стройматериала не случайно – он состоит из нескольких слоев и представляет собой некий «сэндвич». Сверху и снизу располагаются металлические листы, между которыми находится теплоизоляционный материал. В зависимости от толщины утеплителя варьируются толщина и стоимость сэндвич панелей.

На их цену также влияет толщина листов стали. Для строительства кровли чаще всего берут достаточно тонкие панели с листами толщиной 0,6 мм, в то время как для облицовки стен больше подходят панели с толщиной металлических листов до 1,2 мм.

На стоимость влияют также и размеры сэндвич панелей. Стандартная длина таких изделий – 12 м. Впрочем, при желании можно заказать панели нужных размеров. Их толщина может составлять от 40 до 250 мм. В зависимости от профиля ширина панелей может составлять от 50 до 120 см. Изделия с небольшой шириной чаще используются для строительства ворот гаражей, а более широкие покупают для возведения или отделки таких объектов как склады, дома, гаражи и проч.

Дороже всего стоят трехслойные сэндвич панели из-за их сложной структуры, повышенной прочности и отличных эксплуатационных характеристик.

Плюсы и минусы

Популярность и востребованность сэндвич панелей на протяжении многих лет объясняется большим количеством преимуществ перед прочими материалами.

Плюсы сэндвич панелей:

возможность быстрого монтажа – облицовка панелями и возведение стен занимают немного времени;
малый вес – конструкция из панелей намного легче, чем из кирпича или бетона, поэтому она не требует дополнительных затрат на сооружение прочного фундамента;
конструкции достаточно легко разбираются, их можно модернизировать или перевезти на новое место;
экономия – дом из сэндвич панелей обойдется в разы дешевле, чем кирпичный или блочный;
пожарная безопасность – благодаря металлическим листам теплоизоляционный слой защищен от прямого воздействия огня. Исключение составляют сэндвич панели с внутренним слоем из ПВХ, пенополиуретана или пенополистирола, поэтому важно внимательно изучать состав;
экологичность – для производства панелей используют исключительно материалы, которые безопасны для природы и здоровья человека;
прочность – сэндвич панели для стен изготавливают с использованием толстых металлических листов, которые маловосприимчивы к механическим повреждениям;
теплоизоляционные свойства – данный параметр меняется в зависимости от толщины утеплителя;
звукоизоляция – чем больше толщина панели, тем лучше ее шумоизоляционные свойства;
монтаж сэндвич панелей можно производить в любое время года, за исключением особо холодных зим с сильными морозами из-за риска появления обледенения на стыках.

Плюсы и минусы

Плюсы сэндвич панелей:

возможность быстрого монтажа – облицовка панелями и возведение стен занимают немного времени;
малый вес – конструкция из панелей намного легче, чем из кирпича или бетона, поэтому она не требует дополнительных затрат на сооружение прочного фундамента;
конструкции достаточно легко разбираются, их можно модернизировать или перевезти на новое место;
экономия – дом из сэндвич панелей обойдется в разы дешевле, чем кирпичный или блочный;
пожарная безопасность – благодаря металлическим листам теплоизоляционный слой защищен от прямого воздействия огня. Исключение составляют сэндвич панели с внутренним слоем из ПВХ, пенополиуретана или пенополистирола, поэтому важно внимательно изучать состав;
экологичность – для производства панелей используют исключительно материалы, которые безопасны для природы и здоровья человека;
прочность – сэндвич панели для стен изготавливают с использованием толстых металлических листов, которые маловосприимчивы к механическим повреждениям;
теплоизоляционные свойства – данный параметр меняется в зависимости от толщины утеплителя;
звукоизоляция – чем больше толщина панели, тем лучше ее шумоизоляционные свойства;
монтаж сэндвич панелей можно производить в любое время года, за исключением особо холодных зим с сильными морозами из-за риска появления обледенения на стыках.

Для строительства применяются такие виды сэндвич панелей:

Кровельные – для строительства и облицовки крыш. Как правило их производят из металлических листов толщиной 0,6 мм и утеплителя толщиной от 50 до 70 мм, они имеют гладкий плоский профиль, ширина панелей составляет 120 см. Их отличает небольшой вес и, соответственно, невысокая нагрузка на несущие стены. Стандартная кровля из подобных панелей длиной 12 метров весит всего 70 кг. Внутренним наполнителем кровельных сэндвич панелей является стекловолокно, которое имеет хорошие теплоизоляционные свойства.
Стеновые – отличаются большей толщиной и весом, т.к. в отличие от кровельных, они должны придавать зданию прочность и жесткость. Их оснащают особыми ребрами жесткости, что позволяет выдерживать даже ураганные порывы ветра до 190 км/ч. Наполнителем в таких панелях выступает пенополиуретан. При толщине утеплителя в 10 см стеновая сэндвич панель длиной 12 метров будет весить порядка 110 кг. Для таких изделий характерны хорошие несущие способности, их можно использовать в жилищном строительстве.
Специальные – используются для строительства необычных конструкций, таких как морозильные камеры или склады. Толщина теплоизоляционного слоя в них может составлять от 40 мм до 25 см. Специальные панели небольшой толщины применяют для строительства легких конструкций (складов или торговых точек), а самые толстые необходимы для возведения холодильных камер. У них могут быть разные размеры, фактура, системы крепления и т.д.

Советы по выбору

При выборе сэндвич панелей нужно учитывать не только специфику строительства будущего объекта и его предназначение.

Также следует обратить внимание на:

Вид утеплителя, который используется в панели. Так, пенополистирол имеет хорошие теплоизоляционные свойства, не пропускает влагу и вредит здоровью, однако он пожароопасен. Соответственно, подобные панели не подойдут для зданий, в которых используются мощные нагревательные приборы или открытый огонь. Низкая теплопроводность и прекрасная гидроизоляция отличают и пенополиуретан, но он также горит. Минеральная вата пожаробезопасна, она хорошо держит тепло, однако не подходит для использования в помещениях с повышенной влажностью.
Толщину изделия. Чем панель толще, тем выше ее устойчивость, прочность и теплоизоляционные свойства. Однако большая толщина также уменьшает размеры полезной площади, усложняет монтаж и является причиной более высокой стоимости панелей.
Геометрию. Перед покупкой сэндвич панелей следует произвести предварительный расчет, иначе они могут не соответствовать проекту здания.
Репутацию производителя. Стоит поинтересоваться производственной базой компании, качеством и современностью оборудования, опытом ее работы и длительностью присутствия на рынке. На территории России работает более 200 производителей сэндвич панелей, что способствует здоровой конкуренции, так что покупателям есть из чего выбрать. Самыми крупными производителями в стране являются: Ruukki-Вентал, КЗЛК, «Электрощит», «Тримо-ВСК», «Мосстрой-31» и другие.

О правилах перевозки и разгрузки

Специфику перевозки и погрузки сэндвич панелей иногда относят к недостаткам. На самом деле организовать правильную транспортировку материала не так уж и сложно. Перевозить его нужно исключительно в заводской упаковке, в грузовиках, имеющих открытый кузов и открывающийся верх. Кузов должен быть оснащен специальными проушинами для фиксаторов упаковок. Укладывать их можно максимум в два слоя.

Во время перемещения пакеты должны фиксироваться специальными лентами, которые прикрепляются через каждые 1,5 м. На протяжении поездки водитель должен регулярно проверять состояние груза (крепления, натяжение связок и т.д.). При перевозке морем или по железной дороге панели должны упаковываться в деревянные ящики соответствующих размеров.

Во время перемещения пакеты должны фиксироваться специальными лентами, которые прикрепляются через каждые 1,5 м. На протяжении поездки водитель должен регулярно проверять состояние груза (крепления, натяжение связок и т. д.). При перевозке морем или по железной дороге панели должны упаковываться в деревянные ящики соответствующих размеров.

Перед установкой сэндвич панели нужно подготовить: их очищают от пыли и грязи, с них снимают защитную пленку обшивки, разрезают в случае необходимости, используя электропилы или электролобзики с мелкими зубьями. Жестяные фасонные элементы разрезают ножницами по металлу.

Внимание! Запрещено резать панели, используя газопламенные резаки, т.к. утеплитель может загореться.

Порядок установки панелей зависит от проекта и архитектурных особенностей здания, но начинать всегда нужно с нижнего правого или левого угла. Нельзя допускать, чтобы элементы ударялись друг о друга, поэтому во время монтажа их нужно подгонять резиновой киянкой.

Для крепления к каркасу нужно использовать нержавеющие саморезы для сэндвич панелей, которые оснащаются прокладками-уплотнителями. Их длина зависит от толщины панелей. В случае крепления к деревянным прогонам необходимы саморезы по дереву. Ширина опор для панелей не должна быть меньше 6 см (если иные размеры не предусмотрены проектом).

Установка панелей выполняется с помощью струбцины, число захватов при этом зависит от размеров изделия. Если их устанавливают горизонтально, то они должны лежать так, чтобы всей массой прижимать изоляцию. В случае вертикальной установки их нужно дожимать для плотного схождения замков. После фиксации панели струбцинами ее можно крепить к каркасу, между ней и опорой нужно проложить уплотнительную ленту.

Совет: Для того чтобы в замках не было зазоров, стыки можно заполнить монтажной пеной или минеральной ватой.

Фасонные изделия крепятся через каждые 30-40 см с помощью саморезов и через каждые 30 см при помощи вытяжных заклепок.

Предварительная подготовка сэндвич панелей

После выгрузки и очистки панелей приступают к подготовительным работам, которые помогут облегчить и ускорить монтаж.

Этапы подготовки:

Нужно в деталях изучить схему расположения панелей для стен и кровли и определить последовательность, в которой они будут выкладываться.
Выполните установку вспомогательных лесов и прочего монтажного оборудования, прикрепите их к каркасу.
Проверьте, нет ли помех, которые могут помешать подъемному крану перемещаться по стройплощадке.
Проверьте наличие необходимых инструментов. Вам понадобятся: 2 стропы 10-метровой длины грузоподъемностью 5 т, 2 распорки для замков, монтажные инструменты, струбцина.

Особенности монтажа сэндвич панелей

Очевидно, что качественно смонтировать сэндвич панели под силу исключительно профессионалам, и не стоит даже пробовать делать это самостоятельно. Однако, ознакомившись с предоставленной ниже информацией, вы сможете проконтролировать процесс установки.

Нюансы установки панелей:

Нельзя брать панели за верхнюю обшивку.
Запрещено оставлять изделия незафиксированными или в струбцине, когда нужно на время прервать работу.
Закрепляя стеновые сэндвич панели, используют траверсу, которую фиксируют тросом для стабилизации положения материала во время подъема.

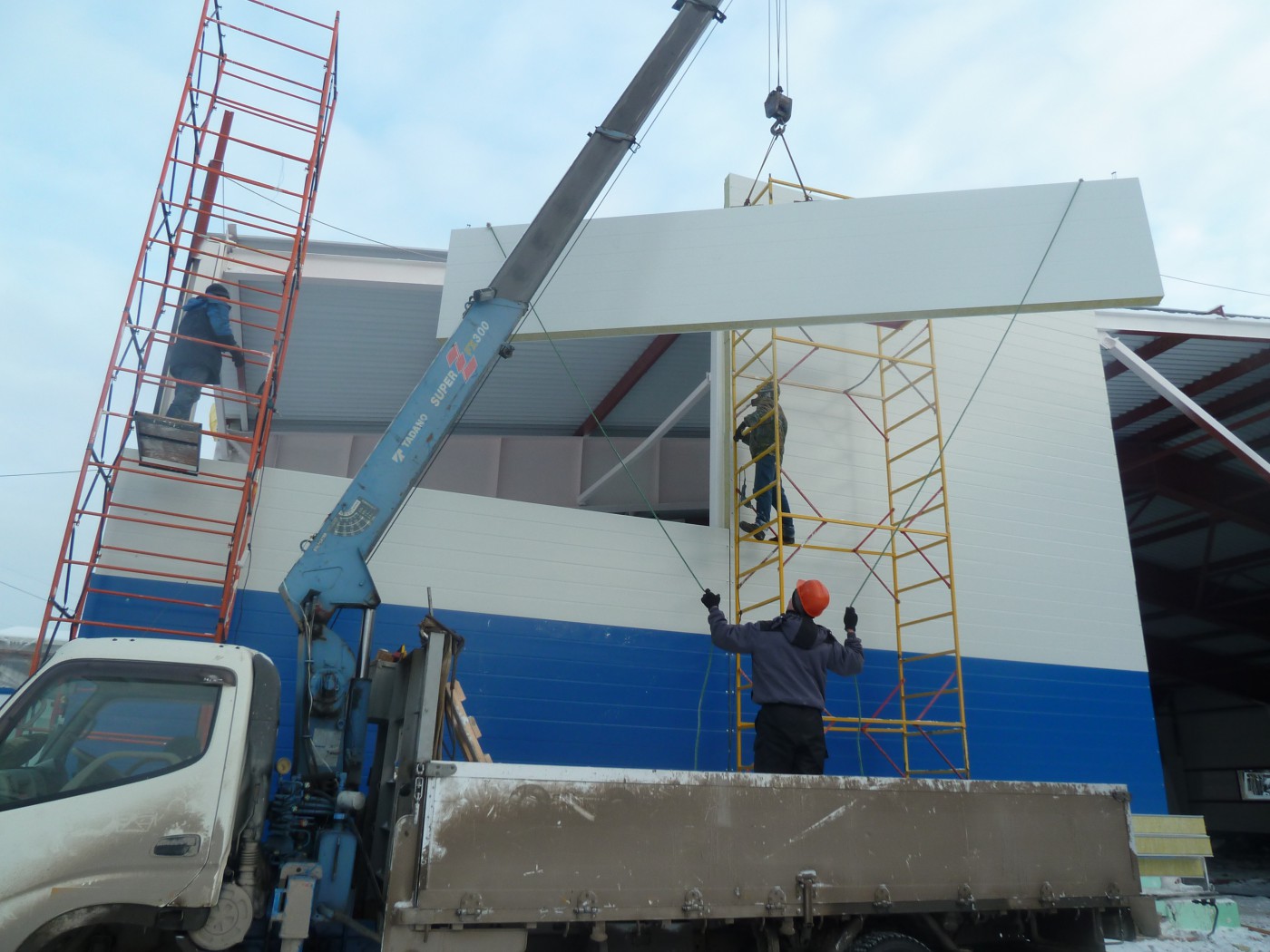

К точке монтажа панель доставляют краном, ее нужно выставить согласно предварительно сделанным отметкам.
Первая панель должна устанавливаться в 20-30 мм от цоколя. Обязательно нужно проверить ровность расположения, т.к. от этого зависит расположение всех последующих элементов.
При горизонтальной укладке вторая, третья и все последующие панели устанавливаются сверху. После каждой третьей панели необходимо проверять ровность всей конструкции.
Между кровельными и стеновыми элементами нужно сделать промежуток в 2-3 см.
Прежде чем использовать крепежи, необходимо отметить места крепления сэндвич панелей маркером.
Не снимайте струбцины до того, как вы убедились в надежности крепления элемента к каркасу.
Саморезы нужно затягивать до тех пор, пока выгиб металлической обшивки не будет устранен. При этом нужно следить, чтобы не было и чрезмерного продавливания панели.

Проемы для окон и дверей нужно делать непосредственно при установке панелей. Между самим материалом и блоками нежно оставлять свободное пространство около 2-3 см. Если вырезать проем на месте не представляется возможным, это нужно сделать на земле, положив панель на упругую подкладку. Поднимать элемент с отверстием нужно максимально осторожно.
Установку кровельных панелей следует начинать с размещения первого элемента открытой волной к краю крыши для получения надежного соединения.
Панели поднимают траверсой, подводят к точке монтажа и фиксируют, после этого крайний свес карниза панели нужно выставить на предусмотренное проектом расстояние.
Кровельные панели закрепляются в точках нижних прогибов волны, а перехлесты гофры в местах скрепления элементов фиксируются вытяжными заклепками через каждые 30 см.
В замках панелей нужно оставлять температурные зазоры (2-3 мм).

Внимание! Кровли из сэндвич панелей должны регулярно очищаться от листьев, снега и мусора, чтобы избежать коррозии.

Фасонные элементы

Для того чтобы здание из сэндвич панелей было действительно надежным и долговечным, требуется установка разнообразных фасонных элементов – их вид и размещение определяют на этапе проектирования.

Вертикальную установку элементов производят в направлении снизу-вверх с нахлестом в 10 см. Места стыков следует обязательно дополнительно герметизировать, т.к. через них может просачиваться вода.

В коньковых стыках кровельных панелей профессионалы рекомендуют устанавливать двойной коньковый элемент с внутренней планкой. Сама планка крепится до установки кровельных сэндвич панелей, чтобы она примыкала непосредственно к прогонам. Когда монтаж закончится, оставшийся зазор необходимо заполнить монтажной пеной, замазать мастикой или утрамбовать утеплителем.

Сэндвич панели и готовые объекты: фото

Фасадные сэндвич панели ярких цветов позволяют создать оригинальные экстерьеры:

Холодильная камера, построенная из толстых сэндвич панелей:

Сборка дома из особых сэндвич панелей с наружными стенками не из металла, а из дерева:

Теплый гараж для одной машины из панелей:

Технология монтажа сэндвич панелей своими руками: видео инструкция

В последнее время, такой строительный материал как сэндвич панели пользуется все большей популярностью. Прочность здания, которое возводится, будет во многом зависеть от того, насколько правильно будет произведен монтаж. Инструкция как делать монтаж сэндвич панелей поможет вам в этом, а также позволит избежать некоторых ошибок. Обращать внимание нужно не только на качество панелей, но также и на крепежные детали и инструменты, которые понадобятся для строительства.

Процесс монтажа

Инструменты и материалы

Установку панелей лучше всего доверить профессионалу, который имеет за плечами большой опыт работы в данной сфере. Технология монтажа сэндвич панелей включает множество важных нюансов.

Для устройства сэндвичей потребуются следующие инструменты:

Уровень;
Механизм подъемного типа;
Шуруповерт;
Прижимное устройство;
Дрель;
Отвес;
Захваты;
Пила с мелкими зубцами.

Схема соединения

Для монтажа также понадобятся следующие материалы:

Панели;
Саморезы;
Герметик на основе силикона;
Минеральная вата;
Лента для уплотнения самоклеющегося типа;
Металлический уголок и профиль U-образной формы;
-Анкеры со специальной прокладкой.

Крепление

Панели сэндвич можно использовать не только для обшивки стен, но и крыш. Монтаж стеновых панелей сэндвич может быть выполнен в двух вариантах: в горизонтальном, а также в вертикальном. Возможен вертикальный монтаж сэндвич панелей своими руками.

Горизонтальный

Схема монтажа сэндвич панелей выглядит следующим образов:

Вначале необходимо подготовить основание для панели снизу. К цоколю фиксируем металлический уголок либо можно закрепить профиль U-образной формы. Для бруса из древесины это выполняется посредством саморезов, чей шаг составляет 50см. Заранее осуществляем отверстие для соединения в направляющих. Несущие на фундамент устанавливаются строго по уровню. Посередине панели и фундамента необходимо подготовить изоляционную полосу. Подойдет и полоса из минеральной ваты. Изоляцию можно раскатать в фундамент или уложить в паз панели, как показано на видео;
Самоклеящаяся лента для уплотнения монтируется по высоте каркасных колонн;

Посредством подъемного механизма, а также захватов сэндвичи монтируются на несущие таким способом, чтобы панель придавила весом слой изоляции. Количество захватов учитывается исходя из размеров толщины, а также длины сэндвича;
Установленный сэндвич приживается своими руками к колоннам посредством такого инструмента как струбцины.

Крепеж

После крепления необходимо выполнить следующее:

Если каркас изготовлен из металла, то крепить изделия к колоннам необходимо посредством специальных саморезом, которые подходят для металла;
Для деревянного каркаса сэндвичи фиксируются посредством саморезов для дерева. Саморезы нужно заранее засверлить своими руками;

В случае если каркас изготовлен из бетона, сэндвичи необходимо крепить своими руками посредством саморезов для бетона или специальных дюбелей;
Крепеж должен быть осуществлен на расстоянии не менее чем в 3см от края сэндвича. Таким же способом выполняется установка первого и других ярусов.

Нужно помнить о том, что вначале необходимо осуществить крепление стыковых панелей, а только после этого браться за нахлестные. И только после обшивки стен можно производить монтаж откосов из сэндвич панелей.

Вертикальный

Инструкция вертикального монтажа, можно сказать, аналогична с вышеописанной инструкцией. На стыковом месте смежных панелей необходимо обеспечить как можно большее усилие. Это затруднительно даже в том случае, если используются боле тяжелые и длинные сэндвичи. Для этого и потребуются прижимные устройства. Благодаря таким устройствам можно создать прочный замковый узел, особенно если производится монтаж оконных сэндвич панелей. Изделия категорически нельзя стыковать посредством воздействия каким-либо из ударных способов. Поддерживающие компоненты монтируются на цоколь здания. Между цоколем и панелью, если необходимо можно проложить пласт из минеральной ваты. Посредством отвеса проверяем вертикальность сэндвича. Далее изделие ставится на цоколь, приживается к прогонам и фиксируется посредством саморезов. Если используются прогоны из металла, то потребуется такой материал как самоклеящаяся лента.

Кровля

Монтаж кровельных сэндвич панелей производится в 3 этапа:

Начальный этап заключается в фиксации первой панели. Если скат кровли имеет в длину больше 12 м, то кровельные элементы устанавливаются от свеса к коньку. Первая панель монтируется на прогоне по скату. Для установки потребуется грузовой подъемник, а для крепления используются саморезы. Выполняя все эти действия, необходимо следить за тем, чтобы не пострадало полимерное покрытие панелей. Также необходимо выполнить проверку положения сэндвичей. Первая панель должна быть монтирована под определенным уклоном и в верном направлении;
Второй этап состоит в поперечной стыковке сэндвичей. Следующий сэндвич необходимо подрезать в его передней части с нижней стороны. Также необходимо удалить ненужный утеплитель. После этого сэндвич фиксируется к прогону. После этого выполняется расстроповка. После этого панели могут быть соединены в стыке поперечного типа;
Третий этап заключается в соединении замкового продольного стыка. Нужно уделить внимание одному нюансу. Перед тем как произвести крепление, необходимо нанести герметик в замковый паз. Герметик должен быть на силиконовой основе. После этого можно соединить сэндвичи между собой.

Во время соединения сэндвичей нужно соблюдать следующие правила:

Между соединителем и кровлей должен быть угол в 5%. На кровле должна быть установлена специальная дополнительная площадка;
Панели подходят для крепления, независимо от того, в какой климатической или географической зоне он осуществляется. Однако есть один нюанс, на который важно обратить внимание – это темпера, которая обозначена на упаковке силиконового герметика. Если уплотнитель изготовлен из минваты, то лучше не осуществлять установку во время дождя;
Если панели монтируются с внешней стороны балок или ригелей, то ленту необходимо зафиксировать. Монтаж фасонных компонентов делается снизу-вверх. Для других компонентов можно выбрать любую последовательность.

Подведем итоги

Сэндвич панели это не только недорогой, но и качественный строительный материал. Однако если монтаж будет выполнен неправильно, то возводимое здание не будет обладать достаточно прочной и надежной конструкцией. Для качественного крепления нужно подобрать хороший материал, инструменты и детали для крепежа. Лучше всего доверить устройство панелей профессионалу в данной области.

Монтаж сэндвич панелей своими руками

Одним из достаточно популярных материалов для быстровозводимых строений являются стеновые сэндвич панели.

Применяют данный материал не только для облицовки, но и утепления. Так же можно использовать его не только для фасадных, но и для кровельных или внутренних работ, таких как изготовление перекрытий или перегородок.

В данной статье, мы рассмотрим монтаж сэндвич панелей своими руками от этапа подготовки до этапа постобработки поверхности.

Почему следует выбирать именно такую отделку? Как минимум потому, что монтаж может производиться без применения редких инструментов или недоступных приспособлений. Например, квалифицированные рабочие вполне способны обрабатывать панелями вплоть до 500 квадратных метров фасада в день.

С чего начать работы по монтажу

Крепление сэндвич панелей осуществляется непосредственно не на поверхность, а на специальную несущую конструкцию — каркас из определенного материала.

Основным моментом при постройке каркаса должен быть тот факт, что его вертикальные и горизонтальные шаги должны соответствовать размерам сэндвич панелей. Конечно же, все рейки должны быть сориентированы строго по уровню, иначе весь материал перекосится или начнёт сбориться.

Поскольку облицовка будет ставиться со стыками и отступами от краёв в 5 см, нужно предусмотреть эти особенности и при монтаже каркаса под сэндвич панели.

Каркас из металлических балок и профиля

Первым делом, нужно очистить поверхность от любых загрязнений, будь это грязь или пыль. Затем её обрабатывают антисептиками и слоем антикоррозийного состава. Для последующих работ необходимо выбрать, какой именно каркас будет возводиться.

Несущие конструкции бывают следующих видов:

Деревянный каркас – самый доступный, но при этом наиболее пожароопасный вариант. Для крепления в этом случае применяются обычные саморезы для сэндвич панелей по дереву.
Железобетонный каркас – прочный, но тяжёлый вариант, который подойдёт не для любого типа фундамента. Для крепления применяют дюбели и анкеры.
Металлический каркас – наиболее предпочтительный вариант, при котором монтаж стеновых сэндвич панелей пройдёт наилучшим способом. Для крепления в этом случае будут применяться самосверлящие винты. Перед их завинчиванием, опорные элементы подвергаются предварительному сверлению отверстий чуть меньшего диаметра, чем необходимо. В эти отверстия в дальнейшем закручиваются винты.

Основные нюансы при резке материала

В большинстве случаев, для полного завершения монтажа понадобиться резка панелей под удобный нам размер.

Резка пластиковых полотен при помощи электролобзика

Чем резать разнообразные сэндвич панели – метод обработки отличается в зависимости от того, какой материал применялся при изготовлении изделия:

изделия из пластика пилятся простой ножовкой или же электролобзиком. При помощи последнего приспособления процесс резки проходит значительно легче, к тому же, качество спила получается выше;
стальные полотна режутся ножницами по металлу. Можно использовать лобзик или циркулярную пилу, которые предназначены для холодной обработки. Поскольку сталь всегда покрывается защитным слоем, при резке нужно не допускать возможность его перегревания — это исключает использование болгарок, шлифовальных машинок и плазменной резки;
СИП-панели необходимо резать с учётом того, чтобы сохранить в целости кромку изделия и обеспечить возможность ровного присоединения. Не следует использовать электролобзик. Рекомендуются к применению циркулярные электропилы, либо ручные приспособления.

Возможные типы креплений

Технология монтажа сэндвич панелей предполагает либо горизонтально-ориентированный, либо вертикальный монтаж. Сочетать два этих метода в декоративных целях недопустимо — впрочем, этот недостаток полностью нивелируется разнообразием цветовых и фактурных решений.

Если этажный уровень обладает размером величиной от трёх до шести метров, нужно производить вертикально-ориентированную установку (в некоторых случаях горизонтальная ориентация тоже подойдёт).

Как крепить облицовку в этом случае – присоединение сэндвич панелей происходит к направляющему металлическому профилю и верхней поверхности (потолку), также надо соединять элементы между собой.

Узел крепления перегородки при вертикальном способе установки

Герметизирующий состав закладывается с двух сторон. Получившаяся при данных манипуляциях конструкция избавляет вас от щелей и прекрасно защищает дом от крепких морозов. Специальной техники и строительных лесов не требуется, что сокращает финансовые затраты на достаточно большую сумму.

Если размер этажа в высоту превышает шесть метров, то вертикальноориентированный монтаж осложняется тем, что работы невозможно проводить без использования крана и лесов. Помимо этого, верхние части вертикальных полотен будут наклоняться под собственным весом, что потребует их дополнительного укрепления. Всё это делает вертикальный монтаж в таком случае нецелесообразным.

Подъем стеновых полотен может осуществляться несколькими способами

Для предотвращения вышеописанных проблем, рекомендуется применять горизонтальную обшивку. Отдельные стеновые полотна при этом будут ложиться верхняя на нижнюю, а крепления осуществляться к колоннам каркаса.

На выходе получится прекрасная сплошная обшивка. Для горизонтальной установки имеется обязательное требование — горизонтальный шаг каркаса не должен быть длиннее 6 метров.

Подготовительные работы перед монтажом стеновых полотен

Подготовка материала начинается с того, что происходит удаление защитное пленки с поверхности полотна.
Чтобы сохранить антикоррозионное покрытие в целости и сохранности, рекомендуется класть материал только на деревянные или пенопластовые прокладки.
Следует осмотреть замковые части облицовки — утеплитель ни в коем случае не должен выступать. Если он всё-таки выступает, нужно устранить недостаток с помощью деревянного скребка.

Защитная пленка удаляется только перед установкой облицовки

Защитная плёнка на замковых поверхностях удаляется непосредственно перед началом работ — не нужно делать этого заранее. Защитную плёнку следует убрать и с таких мест, как поверхность прилегания к каркасу и крепежи.
Материал размещается на стройплощадке так, чтобы быстро и без проблем получить доступ к облицовке, сразу же по мере необходимости.
Возможно, некоторые сэндвич панели придётся резать — об этом моменте мы уже рассказывали выше.

Основные моменты по установке и креплению

После установки каркаса, для дальнейших работ используются саморезы для крепления панелей.

Крепежные элементы нужно закручивать так, чтобы они выступали из каркаса на 1-2 см. Следует упомянуть и то, что на колонны каркаса должна устанавливаться уплотнительная лента, которая протягивается по всей высоте.

При горизонтальном способе монтажа начинать нужно снизу вверх, при вертикальном — слева направо от угла здания. Данный подход исключает образование зазоров в местах стыков. Пазы при горизонтальной установки нужно располагать внизу — так воде будет проще стекать вниз. Крепеж для сэндвич панелей аналогичен при любом типе установки.

Если монтаж без специальной техники затруднителен из-за высоты здания, то обязательно используются цокольные подконструкции, подъёмники и захват.

Саморез применяемый для крепления полотен облицовки

С помощью подъемника можно поднимать материал, после чего укладывать их на те самые подконструкции. После этого, необходимо проверить обрабатываемую стену на отсутствие перепадов, а само полотно — на соответствие строительному уровню.

Первая панель должна быть тщательно выставлена по уровню, поскольку именно от неё зависит качество всех последующих работ.

Общая схема крепления монтажного приспособления для подъема материала

Даже малейшее отклонение стартовой панели приведёт к наращиванию погрешности с установкой каждого последующего элемента, в результате чего в верхней части стены примет как минимум неровный вид, а в худшем случае образуются зазоры в местах стыков, что нежелательно для теплоизоляции.

О необходимости крепления к каркасу мы уже не раз упомянули, теперь настало время сделать её расстроповку. Производя все эти манипуляции, важно тщательно следить за тем, чтобы сэндвич панель не была повреждена.

Каждая последующее полотно крепится аналогично первому, но даже несмотря на максимальную точность монтажа начальной планки, проверяйте всё по уровню после установки каждого третьего элемента.

Пример правильной и неправильной посадки шурупов для крепления

В плане соблюдения других нюансов, вопрос того, как монтировать сэндвич панели, сводится к организации надежных стыковочных швов. Панели плотно соединяются в замках — каждый выступ должен до конца входить в соответствующий паз, иначе конструкция рухнет сразу после ввода в эксплуатацию, а иногда и до неё.

В зависимости от суровости климата, силиконовый герметик нужно наносить или только с внутренней, или с внутренней и внешних сторон. Клей и герметик закладываются прямо перед установкой панели.

На герметике всегда указывается допустимый для него температурный режим. Обратите внимание на то, что герметик действительно подойдёт для ваших погодных условий.

Пример правильного стыка двух стеновых полотен

Поперечные швы уплотняются минеральной ватой. Допускается использование монтажной пены. Некоторые виды утепления теряют свои свойства из-за воздействия влаги. Для предотвращения этого нюанса, узлы крепления нужно обрабатывать гидроизоляторами.

Если длина материала не превышает 4 метра, то рекомендованная ширина шва должна быть больше 15 мм. Если длина больше 4 метров, шов должен составлять не менее 20 мм.

Окончив монтажные работы, нужно произвести маскировку швов. Для данной цели используются фасонные элементы, установку которых начинают от цокольного отлива. Крепление маскировки производится с использованием небольших винтов или заклёпок. Фасонные элемент обрабатываются герметиком с обратной стороны.

Советы по уходу и важные правила монтажа

По окончанию основных работ по монтажу, настало время поговорить об уходе за готовой облицовкой. Заметим, что некоторые проблемы проще предотвратить, чем позже устранять недоделки.

Для малоэтажных строений, установка может выполняться с участием минимального количества людей

Поэтому, упомянем о некоторых особенностях монтажа:

если в качестве утеплителя используется минеральная вата, работы по монтажу проводятся только в респираторе Данный материал очень нежелателен к попаданию в дыхательные пути. Аллергия и раздражение — это меньшее, что можно получить;
не устанавливайте конструкции с минватой при высокой влажности — утеплитель разбухнет и потеряет свои свойства. И мы уже упоминали, о необходимости использования гидроизолирующей уплотнительной ленты;
если защитный слоя облицовки при монтаже не был поврежден, то следует беречь фасад от воздействий и впоследствии — для этого, просто не следует прислонять к стенам элементы строительной техники, временные опоры, лестницы и т. д. К естественным атмосферным воздействиям и перепадам температур готовое покрытие устойчиво;
как минимум один раз в год следует проводить визуальный осмотр поверхности. Удаляйте загрязнения при помощи мягкой щетки и мыльного раствора. Разнообразные повреждения защитного слоя можно устранить с помощью ремонтных красителей.

Таким образом, соблюдение всех рекомендаций по установке и уходу приведёт к тому, что защиту и красоту дома на десятки лет обеспечит единожды произведенный монтаж сэндвич панелей.

Монтаж сэндвич панелей своими руками

Среди различных технологий строительства особое внимание заслуживает монтаж сэндвич панелей. Современный универсальный материал, предоставляющий возможность обустраивать быстровозводимые здания, состоит из двух жестких слоев и теплоизоляционной прослойки из минеральной ваты, пенополиуретана или пенополистирола. Установка сэндвич панелей своими руками, позволяющая сэкономить денежные средства на оплату строительным компаниям за предоставленные услуги монтажа, может осуществляться вертикальным и горизонтальным способом.

Применение теплоизоляционного материала позволяет относительно дешево и быстро возводить дома, хозяйственные постройки, ангарные сооружения, промышленные объекты, торговые комплексы, утеплять готовые коттеджи, выполнять перепланировку готовых помещений.

Основные виды несущих конструкций

Обшивка каркасов из разного материала сэндвич панелями возможна на любой местности, независимо от погодных условий и температуры окружающей среды. Она начинается после обустройства ленточного или столбчатого фундамента, каждый их которых относятся к недорогим и компактным основаниям и последующего возведения каркаса несущей конструкции. Среди основных его видов отмечают:

деревянную несущую конструкцию, к которой трехслойные панели крепятся при помощи обычных саморезов по дереву;
железобетонный каркас, при фиксации строительного материала к которому рекомендуется использовать анкера и дюбеля;
металлическая несущая конструкция, которая обуславливает приобретение самосверлящих винтов для качественного крепления обшивочных панелей своими руками.

Инструменты и материалы, необходимые для проведения монтажных работ

Подготовка необходимых инструментов и материалов позволяет выполнить монтаж сэндвич панелей своими руками быстро, качественно, а также в полном соответствии требованиям каркасного строительства. В их перечень внесены:

дрель и шуруповерт;
пила с полотном из мелких зубьев с коротким шагом, предназначенная для выполнения ровных срезов без разрывов и исключения риска повреждения защитного слоя и краски сэндвич панелей;
уровень и отвес;
минеральная вата;
специальные захваты – струбцины,
прижимной и подъемный механизм;
сплошные или профилированные уголки из металла;
крепежные элементы;
самоклеящаяся уплотнительная лента и герметик на основе силикона.

О достоинствах и недостатках строительных калькуляторов читайте здесь. Виды, размеры, производители и ценовая политика на рынке сэндвич-панелей описаны тут.

Этапы монтажа стеновых панелей горизонтальным способом

Инструкция по установке универсального строительного материала к несущей конструкции при использовании горизонтального метода монтажа предусматривает выполнение определенных видов работ. К ним относятся:

выполнение разметки расположения панелей на цоколе здания;
очистка соединительных замков и поверхности панелей от загрязнений при их наличии;
крепление к цоколю горизонтально направляющей из сплошного или профилированного металлического уголка при помощи уровня с предварительно выполненными отверстиями для крепежных элементов;
подготовка и укладка изоляционного слоя между фундаментом и сэндвич панелями;
выполнение разметки и предварительной засверловки панелей в местах крепления к несущей бетонной, металлической или деревянной конструкции;
установка уплотнительной самоклеящейся ленты по всей высоте вертикальных опор каркаса по одному слою на промежуточные колонны и по два слоя в местах крепления панелей;
монтаж универсального материала на направляющие металлические уголки в горизонтальной плоскости с использованием специальных захватов – струбцин и подъемного механизма при соблюдении качественного, плотного прижатия трехслойных панелей к каркасным колоннам;
проверка установки строительных элементов для обшивки стен несущей конструкции по горизонтали с использованием уровня и целостности полимерного покрытия;
крепление каждой сэндвич панели своими руками специальными саморезами по дереву, бетону или металлу, выбор которых определяется видом материала возведенного каркаса здания.

Аналогично выполняется установка стеновых секций последующих ярусов. Шаг установки крепежных элементов при горизонтальном способе их монтажа составляет 900 или 1200 мм по ширине изделия. При этом, расстояние от края панели должно быть не менее 30 мм. Крепление начинается с верхних торцов и осуществляется по направлению сверху вниз.

В местах соединений соседних в горизонтальной плоскости секций укладывается уплотнительная лента или минеральная вата. Ширина швов определяется длиной панелей. При использовании 4-метровых секций она составляет 15 мм. Укладка сэндвич панелей, длиной свыше 4 метров, предусматривает размер шва не менее 20 мм. Монтаж универсального материала для обшивки несущей конструкции начинается с углов крайней нижней панели. При этом вначале укладываются стыковые, а затем нахлестные сэндвичи.

Особенности монтажа стеновых панелей вертикальным способом

Установка теплоизоляционных секций на стены несущей конструкции вертикальным способом не имеет существенных отличий от их монтажа в горизонтальном направлении. Важным моментом считается обеспечение необходимого усилия при стыковке смежных сэндвич панелей. Выполнение такого условия вызывает определенные трудности при использовании облицовочных секций значительной массы и длины. Для таких целей рекомендовано применение специального прижимного устройства, способного обеспечить надежное, прочное замковое соединение. Ударные методы воздействия при стыковке панелей категорически запрещены.

После крепления поддерживающих гнутых элементов на цоколь строения осуществляется монтаж универсального строительного материала. Проверка вертикальности выполняется при помощи отвеса. После тщательного прижатия сэндвич панелей к ребрам жесткости несущей конструкции, приступают к их креплению специальными саморезами, предусмотренными строительными нормами для качественной фиксации с материалом каркаса.

Если правильно укладывать сэндвич панели своими руками видео в интернете всегда поможет избежать ошибок при выполнении монтажных работ, то на протяжении всего срока эксплуатации возведенного здания отпадет необходимость проведения капитального ремонта.

Этапы монтажа кровельных панелей

Установка сэндвич панелей на кровлю выполняется при ее уклоне не менее 7 градусов и предусматривает выполнение определенных этапов. К ним относятся:

установка первой секции в направлении от свеса к коньку;
крепление панели саморезами к несущей конструкции кровли;
проверка необходимого уклона и правильного положения первого сэндвича;
состыковка панелей в поперечном направлении после подрезания торца и удаления лишнего утеплителя;
выполнение продольного соединения после обязательного нанесения силиконового герметика в паз замка.

При монтаже кровельных сэндвич панелей рекомендуется крепить уплотнительную ленту на наружные поверхности балок, ригелей, прогонов, а установку фасонных элементов осуществлять в направлении снизу вверх после обустройства отлива.

Соблюдение правил монтажа стеновых и кровельных панелей гарантирует быстрое возведение здания и его эксплуатацию при любых погодных условиях в течение длительного периода времени без проведения ремонтных работ.

Прочтите также:

←Вернуться

Монтаж сэндвич панелей с Москве и регионах России

В компании «СП-Центр» действует услуга профессионального монтажа сэндвич панелей.

Монтаж стеновых сэндвич панелей

Монтаж кровельных сэндвич панелей

Наши специалисты выполняют всю работу быстро и профессионально в соответствии со всеми строительными нормами и требованиями. С примерами работ можно познакомиться в нашем «Портфолио готовых объектов». География охвата: Москва и МО, Воронеж, Ярославль и другие города РФ. Стоимость услуги оговаривается индивидуально, приблизительный порядок цен на проведение монтажных работ можно посмотреть в «Прайс-листе». Кроме того, по необходимости мы готовы предоставить подробные рекомендации по самостоятельному монтажу панелей.

Технология монтажа

По сравнению с традиционными видами монтажа монтаж сэндвич панелей имеет ряд особенностей. Несмотря на то, что с работами на достаточно крупном объекте может справиться небольшая бригада, необходимо строго соблюдать технологии, иметь инструмент для монтажа, учитывать погодные условия (нельзя монтировать при сильном ветре, дожде и т.д.), проводить ежедневную уборку территории от опилок и т.п.

Разновидности монтажа: горизонтальный и вертикальный.

Образец монтажной схемы: Узел соединения стеновой и кровельной панелей.

Более подробную информацию по монтажу стеновых и кровельных сэндвич панелей вы можете посмотреть в нашем «Техническом каталоге».

Видео монтажа сэндвич панелей

Материал снят на примере строительства недорогого жилья. Сюжет подготовил Первый национальный канал ОРТ.

Краткая видео инструкция по проведению монтажных работ.

Крепёж для монтажа сэндвич панелей

При необходимости мы комплектуем стеновые и кровельные сэндвич панели соответствующим крепежом для монтажа: саморезами для стеновых панелей, шурупами для листов до 3 мм, саморезами для кровли. Крепёж изготовлен из низкоуглеродистой стали в соответствии с техническими требованиями. Он полностью отвечает стандартам безопасности и обеспечивает длительную эксплуатацию панелей.

Рис.: Саморезы для монтажа сэндвич панелей

Качество выполненных работ по монтажу сэндвич панелей зависит от используемых материалов и соблюдения технологии. Грамотный подбор и закупка материалов, а также правильное выполнение монтажных работ — непростое и ответственное дело, которое вы можете доверить нам!

Как установить сэндвич-панели? – Инструкция по установке

Пошаговая инструкция по установке сэндвич-панелей.

Как установить сэндвич-панели? – Инструкция по установке

Первым этапом реализации инвестиционного проекта является покупка соответствующего материала.
Доверьтесь крупнейшим производителям с многолетним опытом работы – они способны гарантировать высокое качество материалов, короткие сроки поставки и полную поддержку процесса заказа.

Компания Balex Metal обеспечивает:

полную поддержку со стороны представителя на инвестиционной площадке
специализированное обслуживание Клиентов
технические консультации
поддержку специалистов из конструкторского бюро
транспортировку материалов на инвестиционную площадку

Для чего можно использовать сэндвич-панели?

Кровельные и стеновые сэндвич-панели представляют собой обшивочный материал, который выполняет функцию термоизолятора. Благодаря быстрому процессу установки, панели широко используются практически во всех отраслях промышленности.

Предполагается, что строительство объектов по каркасной технологии (сэндвич-панели) может быть завершено на 6 месяцев быстрее, чем в случае зданий, возводимых по традиционной технологии, т.е. кирпичных зданий.

Сэндвич-панели чаще всего используются для строительства

складских помещений
логистических центров
спортивных объектов
холодильных и морозильных камер
крупных магазинов
производственных цехов
офисных зданий

Сэндвич-панели также используются в жилищном строительстве. Большой популярностью пользуются проекты гаражей из сэндвич-панелей или современных домов.

Подробнее о сэндвич-панелях:

Сколько стоят сэндвич-панели?

Из-за множества составляющих строительной сметы и разных масштабов инвестиционных проектов очень сложно определить универсальную цену на установку сэндвич-панелей.

Ориентировочно можно принять следующие расходы на покупку материала:

цена сэндвич-панели с наполнителем из пенополистирола – от 50 злотых нетто за м2
цена сэндвич-панели с наполнителем минеральной ваты – от 79 злотых за м2
цена сэндвич-панели с полиуретановым наполнителем (PIR) – от 58 злотых нетто за м2

Вид сэндвич-панелей выбирается, исходя из требований, указанных в технических условиях относительно коэффициента теплопередачи.

Кроме цены покупки сэндвич-панелей в смете необходимо учитывать:

трудовые издержки
аренда автомобиля-вышки и вакуумного подъемника (рекомендованный компанией Balex Metal)
покупку аксессуаров (соединители, доборные элементы, прокладки) – они составляют примерно 10-15% от стоимости покупки всех материалов
транспортировку – по желанию Клиента Balex Metal обеспечивает транспортировку сэндвич-панелей

Пошаговая установка сэндвич-панелей

Установку сэндвич-панелей можно разделить на несколько этапов.

1. Транспортировка панелей на строительную площадку и разгрузка

Для пакетов длиной до 6 метров

Панели могут разгружаться вручную или с помощью вилочного погрузчика. Рекомендуется использовать вилочные погрузчики с регулируемой шириной вил – минимальное расстояние между вилами должно составлять 2 м, а их ширина – 150 мм.

Для пакетов длиной более 6 метров

Эти типы пакетов следует поднимать с использованием транспортных ремней для крепления грузов и с помощью траверсы. Указанное расстояние между ремнями для пакетов от 6 до 12 м составляет 2-4 м. Для пакетов длиной более 12 м расстояние между транспортными ремнями составляет 3,5-4,5 м.

При разгрузке панелей следует избегать точечных мест опоры. Существует риск повреждения облицовки нижележащей панели.

2. Контроль качества конструкции

Перед началом монтажа панелей необходимо убедиться, ровна ли конструкция, на которую будут устанавливаться сэндвич-панели. Даже небольшое отклонение в исполнении может привести к неплотностям в стыках панелей и возникновению так называемого «волнового эффекта» (панели не располагаются в одной плоскости).

3. Снятие защитной пленки

Пленку лучше всего снять непосредственно перед транспортировкой панели на место установки. Не рекомендуется снимать пленку после укладки панели.

4. Уплотнение

Перед укладкой панели необходимо приклеить уплотнительные ленты PES. Лента прикрепляется к конструкции в местах, в которых будет соприкасаться с внутренней облицовкой сэндвич-панелей.

Прокладки эффективно предотвращают механическое повреждение облицовки.

5. Установка сэндвич-панелей

Самым безопасным и рекомендуемым монтажным решением является использование вакуумных подъемников для транспортировки панелей.

Установка первой панели осуществляется с помощью соединителей, проходящих сквозь панели, то есть по всей ее толщине, вплоть до элемента конструкции.

6. Установка столярных изделий – дверей и окон, световых люков

Следует отдельно упомянуть об установке столярных изделий, т.е. окон, дверей, ворот, световых фонарей и т.д.

В случае кровельных панелей это также световые люки. Все световые фонари Balex Metal обладают замками, которые позволяют устанавливать их на сэндвич-панелях, без необходимости покупать и устанавливать дополнительные элементы для их монтажа.

Все сэндвич-панели Balex Metal можно легко разрезать на инвестиционной площадке с помощью стандартных инструментов для металлообработки, например,

лобзика
сабельной пилы
ножниц по металлу.

Запрещается использовать для резки инструменты, создающие высокую температуру в точке резки, например, угловой шлифовальной машины. Это может привести к повреждению антикоррозионного покрытия

7. Установка следующих панелей

При установке следующих панелей очень важным аспектом является правильное прижатие панелей для обеспечения максимальной плотности замков.

Правильно прижатые в замки панели Balex Metal полностью устраняют проблему так называемых «мостиков холода».

Места, в которых панели соединяются друг с другом без замков (например, соединение панели на опоре в горизонтальном расположении с другой панелью, соединение стеновой панели с кровельной), должны быть дополнительно уплотнены, например, полиуретановой пеной низкого давления или бутилом.

8. Маскировочные доборные элементы

Завершающим этапом является установка маскирующих доборных элементов, например, планок стыка, угловых, ветровых, конька, цокольных.

9. Как прикрепить небольшие элементы, например, логотип компании, элементы освещения, систему мониторинга?

Компания Balex Metal допускает установку небольших элементов без необходимости использовать дополнительной подконструкции, но в этом случае необходимо соблюдать следующие рекомендации:

Максимальная нагрузка от прикрепляемых элементов составляет 10 кг/м2.
Соединители проходят через всю панель (наполнитель и обе облицовки, абсолютно запрещается крепление только к одной облицовке).
На противоположной устанавливаемому элементу стороне следует использовать прокладку диаметром не менее 40 мм (необходимо распределить нагрузку по максимально возможной площади поверхности).

Смотрите также

Как монтировать сэндвич-панели? Инструкция по сборке

Пошаговая инструкция по монтажу сэндвич-панелей.

Как установить сэндвич-панели? Инструкция по сборке

Первым этапом инвестиционного процесса является закупка подходящего материала.
Стоит доверять крупнейшим производителям с многолетним опытом – они могут гарантировать надежность материалов, короткие сроки поставки и полную поддержку в процессе оформления заказа.

Balex Metal предоставляет

полное сопровождение своего представителя на инвестиционной площадке
индивидуальное обслуживание клиентов
техническая консультация
сопровождение специалистами конструкторского бюро
транспортировка материалов на инвестиционную площадку

Для чего предназначены сэндвич-панели?

Сэндвич-панели для крыш и стен представляют собой облицовочный материал, который действует как теплоизолятор.Благодаря быстрому процессу сборки такие панели широко используются практически во всех отраслях промышленности.

Подсчитано, что возведение зданий с использованием технологии деревянного каркаса (сэндвич-панелей) может быть завершено даже на 6 месяцев быстрее по сравнению со зданиями, построенными с использованием стандартных технологий, например каменная кладка.

Для возведения чаще всего используются сэндвич-панели:

Сэндвич-панели также используются в жилищной застройке. Например, очень популярны конструкции гаражей и современные дома на основе сэндвич-панелей.

Подробнее о сэндвич-панелях:

Сколько стоят сэндвич-панели?

Очень сложно определить универсальную цену на установку сэндвич-панелей, так как в смету затрат на строительство необходимо включить множество различных компонентов, а также разные масштабы инвестиций.

В качестве приблизительной оценки можно принять следующие затраты на закупку материалов:

Цена сэндвич-панели с пенополистирольным наполнителем – от 50 злотых за м2 нетто
Цена сэндвич-панели с минераловатной сердцевиной – от 79 злотых за м2 нетто
Цена сэндвич-панели с полиуретановым наполнителем (PIR) – от 58 злотых за м2 нетто

Помимо цены закупки сэндвич-панелей, в смете необходимо учесть:

Затраты на оплату труда
Аренда корзинных и вакуумных подъемников (рекомендовано Balex metal)
Покупка фурнитуры (крепеж, обшивка, пломбы) – их на счет ок.10-15% от закупочной стоимости всех материалов
Транспортировка – Balex metal обеспечивает транспортировку сэндвич-панелей по запросу клиента

Пошаговая инструкция по монтажу сэндвич-панелей

Монтаж сэндвич-панелей можно разделить на несколько этапов.

1. Транспортировка панелей на строительную площадку и разгрузка

Для пакетов длиной до 6 метров

Панели можно разгружать вручную или с помощью вилочного погрузчика.Рекомендуется использовать вилочные погрузчики с регулируемой шириной вил – минимальное расстояние между вилками должно составлять 2 м при ширине 150 мм.

Для упаковок длиной более 6 метров

Такие упаковки следует поднимать с помощью конвейерных лент и разбрасывающих стрел. Указанное расстояние между ремнями для пакетов от 6м до 12м составляет 2-4м. Для пакетов длиной более 12 м расстояние между транспортными ремнями составляет 3,5-4,5 м.

Избегайте точечных опор при разгрузке панелей. В противном случае есть риск повредить облицовку самой нижней панели.

2. Контроль качества готовой конструкции

Перед установкой панелей необходимо проверить прямолинейность конструкции, к которой будут крепиться сэндвич-панели. Даже малейшее отклонение в реализации может привести к появлению протечек в стыках между панелями, что создает так называемый «волновой эффект» (панели не находятся в одной плоскости).

3. Удаление защитной пленки

Лучше всего снимать пленку непосредственно перед транспортировкой панели к месту установки.Не рекомендуется снимать фольгу после установки панели.

4. Уплотнение

Перед установкой панели прикрепите полоски герметизирующей ленты PES. Крепится к конструкции в местах соприкосновения с внутренней облицовкой сэндвич-панелей.

Использование уплотнителей эффективно предотвращает механические повреждения футеровки.

5. Монтаж сэндвич-панелей

Самым безопасным и наиболее рекомендуемым монтажным решением является использование вакуумных подъемников для транспортировки панелей.

Установите первую панель, используя крепеж, пронизывающий всю толщину панели до элемента конструкции.

6. Монтаж дверных профилей, оконных профилей и мансардных окон

Монтаж дверных профилей и оконных профилей, то есть окон, дверей, ворот, небольших окон и т. Д., Требует отдельного описания.

В случае кровельных панелей это также относится к мансардным окнам. Весь ассортимент небольших окон, поставляемых Balex Metal, оснащен замками, которые облегчают их крепление к сэндвич-панелям без необходимости покупать и устанавливать дополнительные элементы для их крепления.

Все сэндвич-панели Balex Metal можно легко разрезать на месте с помощью стандартных инструментов для металлообработки, например:

Лобзики
Пилы сабельные
Высечные ножницы

Запрещается использовать высокотемпературные режущие инструменты, например, угловые шлифовальные машины. Это может повредить антикоррозионное покрытие.

7. Монтаж последующих панелей

При установке последующих панелей очень важно убедиться, что панели прижаты правильно, чтобы обеспечить максимальную герметичность креплений.

Панели Balex Metal полностью устраняют проблему так называемых «тепловых мостов», если они правильно вдавлены в крепежные детали.

Места, где панели соединяются без каких-либо креплений (например, горизонтальный стык между одной панелью и другой, на колонне или стык между стеновой панелью и панелью крыши), должны быть дополнительно заделаны, например, полиуретаном низкого давления. пена или бутил.

8. Маскирующие процедуры

Последний этап – установка маскирующих средств, например стыки, углы, ветровые распорки, выступы или цоколи.

9. Как прикрепить мелкие элементы, например логотип компании, элементы освещения или систему мониторинга.

Balex Metal позволяет устанавливать небольшие компоненты без необходимости в дополнительной опорной конструкции. Однако в этом случае следует соблюдать следующие рекомендации

Максимальная нагрузка на скрепляемые элементы составляет 10 кг / м2.
Крепеж должен проходить через всю панель (сердцевину и обе облицовки; категорически запрещается крепить их только к одной облицовке).
Установите шайбу диаметром не менее 40 мм на противоположную сторону закрепляемого элемента (необходимо распределить нагрузки по максимально возможной площади).

См. Также

Полезные материалы

Сэндвич-панели в горизонтальной полосе

Инструкция по установке горизонтальных планок сэндвич-панелей

Инструкция по укладке горизонтальных планок сэндвич-панелей

1. Разгрузка крупногабаритных сэндвич-панелей и листов коробчатого профиля требует использования вилочных погрузчиков с большой опорной площадью и большим пролетом вил.

2. Начните с установки сэндвич-панелей с начальным окладом из более толстой листовой стали. Проверьте правильность установки каждой детали с помощью спиртового уровня. Это поможет точно установить первую сэндвич-панель.

3. Закройте все стыки между сэндвич-панелью и каркасом водонепроницаемой самоклеящейся прокладкой.Нанесите гидроизоляционные самоклеящиеся прокладки на начальную планку, ленточный фундамент, колонны каркаса, каркасы зданий, балки и прогоны.

4. Перед установкой первого ряда сэндвич-панелей необходимо установить капельный колпачок с кромкой, достаточной для отвода дождевой воды с фасада стены и ленточного фундамента. При уже прикрепленных сэндвич-панелях установка подходящего капельного колпачка может оказаться невозможной.

5. Из-за большого веса сэндвич-панели должны перемещаться более чем одним человеком.Перед закреплением снимите защитную пленку с внутренней стороны каждой сэндвич-панели. Снимите внешнюю защитную пленку с сэндвич-панелей на завершающей стадии строительства, чтобы обеспечить максимальную защиту от грязи. Однако защитную пленку необходимо удалить в течение 3 недель с даты изготовления сэндвич-панели.

6. Сэндвич-панели можно аккуратно надеть на место с помощью молотка и деревянного бруска, если это необходимо. Избегайте повреждения стыков и замков.

7. Перед креплением сэндвич-панелей проверьте их выравнивание с помощью спиртового уровня.

8. Прикрепите сэндвич-панели к стальному каркасу винтами. Используйте только самосверлящие винты для стального листа с уплотнительными шайбами. Отрегулируйте крутящий момент сверла так, чтобы винты не затягивались слишком сильно, чтобы не повредить внешнюю облицовку сэндвич-панели. Установите винты на расстоянии 3,5 см от краев сэндвич-панели.

9. Заполните зазоры водонепроницаемой самоклеящейся прокладкой вдоль каждого завершенного участка работы.

10. Конструкция замков сэндвич-панелей Balex Metal обеспечивает максимальную газонепроницаемость и полное стыковку соседних сэндвич-панелей. Полиуретановая прокладка, используемая для замков, предотвращает термические разрывы между сэндвич-панелями.

11. Сэндвич-панели относительно легкие. Они могут выдержать только собственный вес. Сэндвич-панель толщиной 100 мм весит примерно 12,5 кг на квадратный метр. Для обработки длинных сэндвич-панелей используйте специальные приспособления.Balex Metal поставляет сэндвич-панели, обрезанные по длине с допуском до миллиметра. Однако иногда необходимо обрезать их по размеру на месте. Обрезать пилой или лобзиком, подходящим для резки листовой стали.

12. Оставляйте рабочие зазоры шириной от 10 до 20 мм между сэндвич-панелями на каждом этапе работы. Для обеспечения непрерывной теплоизоляции без разрывов зазоры полностью заделать пенополиуретаном низкого давления. Вертикальный гидроизоляционный слой, используемый для закрытия деформационных швов между сэндвич-панелями, является трехмерным, чтобы компенсировать любое тепловое расширение и сжатие облицовки сэндвич-панелей.Отрегулируйте вертикальное выравнивание оклада с помощью длинного спиртового уровня. Закрепите саморезами из листовой стали с прокладочными шайбами или заклепками на расстоянии примерно 30 см друг от друга.

монтаж кровельных и стеновых сэндвич-панелей

Проекты VIAVAC: монтаж кровельных и стеновых сэндвич-панелей

На этой странице собрано проектов с нашими вакуумными подъемниками.

Посмотрите другие проекты на нашей странице в Facebook.

В настоящее время строительство нового центра обработки данных Facebook ведется в Оденсе, Дания. Этот дата-центр станет одним из самых современных и энергоэффективных зданий в своем роде. Голландская строительная компания TSV участвует в этом проекте и использует вакуумные подъемники VIAVAC.

Подробнее о проекте

Для строительства огромной крыши центра обработки данных Facebook несколько сторон используют различные вакуумные подъемники VIAVAC.Специально для этого проекта TSV приобрела два новых CladBoy CB4, которые используются для установки стальных кровельных панелей в этом здании.

Решение Facebook о строительстве центра в Оденсе было принято из-за благоприятного климата. Компания сэкономит деньги на кондиционировании воздуха, которое в противном случае привело бы к потере энергии. Это третий центр обработки данных Facebook за пределами США, площадь которого составляет 56 000 квадратных метров. На серверах в центре обработки данных будут храниться изображения, видео и другая информация.

Меньше об этом проекте

В этом проекте используется CladBoy CB4.

Новый CladMaster был успешно использован на стадионе Geusselt в голландском городе Маастрихт. Компания Kempen Cladding арендовала этот вакуумный подъемник и установила сэндвич-панели с основным материалом из каменной ваты на нижней стороне трибуны.

Подробнее о проекте

Футбольный стадион MVV Maastricht был расширен спортивным залом, для которого была использована часть пространства под трибуной.Для изоляции этого пространства на нижней стороне трибуны было установлено около 300 изоляционных панелей весом 200 кг каждая под углом 36 ° на высоту до 14 метров.

CladMaster наиболее удобен для этого типа работ; Панели устанавливаются с помощью вилочного погрузчика, поэтому их можно транспортировать и устанавливать эффективным и безопасным способом.

Благодаря шести движениям с гидравлическим приводом панели можно размещать с точностью до миллиметра. Движениями можно пропорционально управлять на двух скоростях с помощью дистанционного радиографического контроля.

Благодаря VIAVAC CladMaster эта работа была завершена в срок и выполнена с соблюдением всех стандартов безопасности и гигиены труда.

Меньше об этом проекте

В этом проекте используется CladMaster.

Крыша существующего склада была заменена и расширена одновременно. Старое кровельное покрытие было заменено на кровельные сэндвич-панели, после чего увеличенная площадь была оборудована солнечными батареями. Все это было выполнено с помощью CladBoy CB5.

Подробнее о проекте

Используя панели длиной 21 метр, мы смогли перекрыть всю конструкцию крыши и не нуждались в корректировке существующей несущей конструкции. Поскольку вакуумный подъемник имеет присоски в нескольких местах, сэндвич-панели не будут изгибаться во время подъема. При использовании CladBoy CB5 с двойным вакуумом дополнительные ремни безопасности больше не требуются.

Монтаж кровельных панелей более 1200 м ² осуществила строительная компания Lont.Механики, использующие вакуумный подъемник VIAVAC, остались очень довольны его удобством и скоростью.

Посмотрите видео с инструкциями здесь:

Меньше об этом проекте

В этом проекте используется CladBoy CB5.

В 2016 году была проделана большая работа по строительству крупнейшего в Дании стадиона, Royal Arena, многофункционального крытого стадиона в городском районе Эрестад Южный в Копенгагене.VIAVAC поставил датской компании HS Hansen вакуумный подъемник CladBoy compact GB-750 для сборки сэндвич-панелей.

Подробнее о проекте

Вакуумный подъемник подходит для подъема панелей весом до 750 кг, он очень компактен и удобен в транспортировке, а также эффективно справляется с различными монтажными работами.

Арена соответствует самым высоким международным стандартам в отношении комфорта, акустики и функциональности. Арена открылась в начале 2017 года и вмещает 12500 зрителей для спортивных мероприятий и до 16000 зрителей для концертов.

Меньше об этом проекте

В этом проекте используется CladBoy compact GB-750.

Для монтажа многослойных кровельных и стеновых панелей здания холодильной камеры использовались различные вакуумные подъемники VIAVAC. CladBoy CB4 использовался для кровли, а CladBoy compact для стеновых панелей. Монтажные работы были выполнены KIM Nederland, ведущим специалистом в области модульных утепленных конструкций.

Холодильная камера состоит из стальной конструкции высотой 40 м с сэндвич-панелями для крыши.Фасад имеет толщину 20 см и панели длиной до 19 м.

Подробнее о проекте

Строгие требования безопасности на стройплощадке

Для этого проекта были установлены очень строгие требования в отношении безопасности на строительной площадке и условий труда сотрудников. Использование вакуумных подъемников VIAVAC, помимо прочего, позволило безопасно и эффективно установить очень длинные и тяжелые сэндвич-панели.

Холодильный склад имеет более 21 000 паллето-мест и полностью автоматизированную логистическую систему обработки при рабочей температуре -17 градусов.

Меньше об этом проекте

В этом проекте используется CladBoy CB4.

Вакуумный подъемник VIAVAC используется для монтажа кровельных сэндвич-панелей из минеральной ваты длиной 22 м. Панели (при полной толщине 150 мм) весят 450 кг. В этом проекте используется CladBoy CB5 с технологией двойного вакуума.

Подробнее о проекте

Безопасный и эффективный
Из-за значительного веса в сочетании с длиной панелей используются дополнительные промежуточные присоски для достижения хорошего распределения веса. Для монтажной бригады работа с вакуумным подъемником VIAVAC была безопасным и эффективным методом установки длинных панелей.

Меньше об этом проекте

В этом проекте используется CladBoy CB5.

Для монтажа фасада нового центрального склада Henkel успешно использовался компактный блок CladBoy GB2-375. Центральный склад – это крупнейший в мире полностью автоматизированный складской центр с общей площадью 16 000 м², 10 этажами и вместимостью 90 000 поддонов.

Подробнее о проекте

Требуются минимальные усилия
Фасады построены из сэндвич-панелей с сердцевиной из минеральной ваты, поставлены и установлены фирмой Brucha.Этот компактный вакуумный подъемник оснащен двойной вакуумной системой, поэтому нет необходимости в дополнительных устройствах безопасности. Благодаря этому тяжелые сэндвич-панели (около 300 кг и длиной около 12 м) можно было быстро и эффективно установить с минимальным использованием персонала.

Меньше об этом проекте

В этом проекте используется CladBoy compact GB2-375.

Для дальнейшего расширения производственного цеха в Германии компания Brüninghoff GmbH установила кровельные панели на основе сэндвич-минеральной ваты длиной 22 метра для компании Friedrich Hippe с использованием вакуумного подъемника CladBoy CB5.

Подробнее о проекте

Из-за длины панелей этот вакуумный подъемник оснащен двойной вакуумной системой, присосками между ними и цепной подвеской. Цепная подвеска гарантирует, что панель остается ровной и не сгибается, что предотвращает повреждение панелей.

С помощью вакуумного подъемника панели могут быть установлены сотрудниками с минимальными усилиями, быстро и безопасно. CladBoy CB5 позволяет устанавливать панели длиной до 25 метров.

Меньше об этом проекте

В этом проекте используется Cladboy CB5.

Компания VIAVAC разработала специальный вакуумный подъемник для компании Neptunus со штаб-квартирой в Кесселе. Neptunus специалист по проектированию, аренде и строительству палаток для мероприятий, а также разборных зданий. От 10 м² до 20 000 м² и более, от простого до роскошного. Для быстрого и безопасного монтажа изогнутых панелей Neptunus искал специальный вакуумный подъемник.

Подробнее о проекте

Им нужен был вакуумный подъемник, с помощью которого можно было монтировать длинные кровельные сэндвич-панели максимальной длиной до 24 метров за одну операцию. Вакуумный подъемник должен был быстро и легко регулироваться по длине сэндвич-панелей. Дополнительным требованием было то, что панели можно было устанавливать как прямые, так и изогнутые.

Что касается дизайна, VIAVAC – по согласованию с Хансом Эйлерсом, директором Neptunus – разработала вакуумный подъемник с телескопической траверсой для регулировки расстояния до присоски для различной длины панелей.

Для того, чтобы можно было установить панель на арке, была разработана регулируемая по высоте подвеска присосок, которая устанавливается на конце устройства. Это позволяет определять изгиб панели и настраивать ее по длине.

Для простоты эксплуатации устройство оснащено двойной вакуумной системой, при этом не требуется использование дополнительных ремней безопасности, а органы управления оснащены беспроводным пультом дистанционного управления.

Для транспортировки вакуумного подъемника предусмотрена специальная рама с дополнительной опорой для длинной траверсы, так что машину можно легко транспортировать с одного проекта на другой.

Меньше об этом проекте

В этом проекте используется CladBoy CB5.

Наш веб-сайт использует файлы cookie для улучшения функциональности, а также для повышения производительности и удобства пользователей, которые мы предоставляем, а также для повышения актуальности наших предложений. Если вы согласны с нашей политикой в отношении файлов cookie, нажмите «Я согласен».

Я согласен

Здесь вы можете ознакомиться с нашим заявлением о конфиденциальности и политикой использования файлов cookie.

Как строить из утепленных панелей: PH Insulation выпускает новый видеоурок

Компания PH Insulation выпускает новый видеоурок, в котором объясняется, как установить изолированные панели PIR Premier вертикально на стальной каркас для быстрого строительства.

Видео было снято в изоляционном помещении PH в 40 км от Москвы, Россия, и демонстрирует строительство нового производственного объекта. В производственном здании разместится вторая итальянская автоматическая линия PH Insulations по производству сэндвич-панелей PIR Premier и минеральной ваты.

Монтаж сэндвич-панелей должен производиться опытными мастерами в правильном порядке, чтобы избежать осложнений при строительстве и обеспечить максимальную энергоэффективность здания.В новом видеоуроке представлены пошаговые инструкции, начиная с распаковки панелей, снятия защитной пленки и заканчивая креплением панелей к стальному каркасу.

«Теплоизоляционные панели ПИР Премьер – это передовой строительный материал для современного строительства. От качества монтажных работ будет напрямую зависеть внешний вид нового здания и его теплоизоляционные свойства», – сказал Александр Бутаков, руководитель отдела промышленного строительства PH Insulation Commercial. Отделение.

«Если вы установите изолированные панели с защитной пленкой, вы столкнетесь с трудностями при снятии пленки со стен. А если вы пропустите нанесение герметизирующей пены, замок с пазом и язычком не будет удерживать тепло или холод так эффективно, как он предназначен для.

PH Insulation предлагает бесплатную техническую поддержку для всех наших партнеров, чтобы помочь в любых вопросах, касающихся обращения с изоляционными панелями и их установки: до, во время заказа и после того, как мы доставим панели на строительную площадку.Новый видеоурок поможет тем подрядчикам, которым необходимо своими глазами увидеть, как устанавливаются панели на реальной строительной площадке.

Чтобы узнать техническую информацию о продуктах PH Insulation, посетите https://profholod.com/docs/ или проконсультируйтесь с вашим персональный менеджер PH Insulation.

Установка

SIP | Ассоциация структурных изолированных панелей

Правильная установка оболочки SIP имеет важное значение для обеспечения таких преимуществ системы, как воздухонепроницаемость и энергоэффективность.Эти правила разработаны в индустрии SIP, чтобы обеспечить высокое качество установки.

Сведения о подключении SIP

Щелкните здесь, чтобы загрузить полный набор 21 Сведения о подключении SIP . Эти чертежи предоставлены SIPA только для информационных целей. Следуйте техническим чертежам, спецификациям и инструкциям по установке вашего SIP-производителя, чтобы обеспечить качество и избежать аннулирования каких-либо гарантий или гарантий производителя.

Среди схем включены:

Соединения фундамента
Соединения панелей от стены до стены
Соединения панелей от крыши до стены
Соединения панелей крыши и крыши
Детали соединения 2-го этажа
Детализация карнизов
Дверная и оконная рама

Основные советы для строительных систем SIP

HVAC : Не увеличивайте размер.Герметичная оболочка здания из SIP означает меньшее оборудование HVAC. Щелкните здесь для объяснения , почему SIP-конструкции нуждаются в механической вентиляции .
Сантехника : Проектирование и установка сантехники во внутренних стенах.
Электрический : Упростите электромонтажные работы с электрическими загонами внутри панелей, как это предусмотрено производителем SIP.

Модернизированные изолированные панели (гвоздь)

Модернизированные изолированные панели, также называемые панелями для гвоздей или гвоздями, представляют собой особый тип панелей, предлагаемых большинством производителей SIP.Панели для модернизации похожи на SIP, но только с одной стороны панели облицована OSB. Панели крепятся снаружи, чтобы сделать старые конструкции более энергоэффективными. Щелкните ниже, чтобы просмотреть инструкции по установке гвоздей и примеры из практики.

Дополнительные сведения о модернизации изолированных панелей

Дополнительные ресурсы по установке

Обучение . Ознакомьтесь с вариантами на нашей странице Builder Education .
Журнал Артикул . На ленту или не на ленту
Видео по установке. Страница Builder Education содержит ссылки на обучающие видеоролики по определенным темам, таким как «Интеграция механических систем» и «Планирование SIP-сайта». Кроме того, на веб-сайтах производителей-членов SIPA представлены видеоролики по конкретным техническим аспектам строительства SIP.

Линия по производству сэндвич-панелей – Линия непрерывного производства сэндвич-панелей из полиуретана и PIR

Главная> Линия по производству сэндвич-панелей из полиуретана> Линия по производству сэндвич-панелей непрерывного действия из полиуретана, полиуретана

Линия по производству сэндвич-панелей непрерывного действия из полиуретана и полиуретана

Линия по производству сэндвич-панелей непрерывного действия из полиуретана и полиуретана линия панелей, которую изготовила компания KINDUS, первая в S.Корея для успешной локализации всего оборудования, производится на более высоком техническом уровне на протяжении всего процесса проектирования, производства, монтажа и ввода в эксплуатацию.

Наша линия по производству сэндвич-панелей представляет собой полностью автоматизированную систему оборудования для производства сэндвич-панелей различной формы с использованием жесткого пенополиуретана или полиизоцианурата в качестве основного материала, который в настоящее время известен как верхняя изоляция с низкой теплопроводностью, сохранением тепла анти-потоотделение, высокая прочность, долговечность и доступность на стройплощадке.

Линия полиуретановых и полиизоциануратных сэндвич-панелей KINDUS состоит из следующих частей:

Линия по производству сэндвич-панелей состав
Кроме того, KINDUS, мы можем изготовить полный комплект непрерывного полиуретана, линия сэндвич-панелей с PIR по нашей собственной технологии, включая систему вспенивания PU / PIR, а также пентановый рынок для использования в качестве выдувного материала агент. В связи с этим мы можем предоставить нашим клиентам 100% безупречную поддержку / услуги от А до Я.

Наша непрерывная линия по производству сэндвич-панелей PU, PIR уже признана своей ценностью благодаря экспорту в европейские страны с CE и другим крупным компаниям по производству сэндвич-панелей в стране и за рубежом, KINDUS, мы будем продолжать попытки развития в соответствии с потребностями клиентов для высококачественных сэндвич-панелей.

Общие характеристики линии сэндвич-панелей

электрическая мощность

Вид продукции	Внутренняя стена, Наружная стена, Гофрированная крыша, Сайдинг, Металл, Черепичная крыша и др.
Плотность материала сердцевины	Стандарт 35K ± 5 · 40K ± 5
Производственная скорость	Средняя 4 ~ 12 м / мин
Годовая производительность	Около 1000000 ㎡
Необходимые размеры	Приблизительно W20m x L120m x55 H7m
Около 400 кВт
Требуемое давление воздуха	Минимум 6 ~ 7 бар

В настоящее время, KINDUS, мы стали не только крупнейшим корейским производителем оборудования для сэндвич-панелей, но и одним из основных производителей сэндвич-панелей (EPS , MW, PU / PIR) с 4 линиями непрерывного производства сэндвич-панелей.

В связи с этим, KINDUS, мы можем предоставить специальные и дифференцированные услуги для всех наших клиентов, которые поставляют производственную линию вместе с различными технологиями и ноу-хау, которые очень полезны для обслуживания и эксплуатации оборудования на реальном рабочем месте.

Видеоролик

Линия непрерывного производства сэндвич-панелей из полиуретана, полиуретана

Справочные фотографии линии сэндвич-панелей

Инструкции по обращению с изоляционными металлическими панелями

ИНФОРМАЦИЯ ПО ТРАНСПОРТИРОВКЕ, ХРАНЕНИЮ И СБОРКЕ МЕТАЛЛИЧЕСКОЙ УСТАНОВКИ

Композитные панели или изолированные металлические панели являются одними из самых технологически продвинутых сборных элементов для кровли и стен. Композитные панели защищают от атмосферных воздействий и служат теплоизоляцией и пароизоляцией.

После того, как панели размещены и прикреплены, а кромка завершена (конек, кромка, карниз, цоколь, оконные и дверные косяки), завершается кровля и облицовка стен.

УПАКОВКА И ТРАНСПОРТИРОВКА

Производители укладывают изолированные металлические панели на полистирольные блоки для доставки. Они усилены сверху и снизу с защитой краев для защиты панелей во время погрузки, транспортировки и разгрузки с помощью подъемных ремней. Обвязку необходимо всегда тщательно проверять и повторно натягивать во время транспортировки, чтобы избежать следов обвязки. Не превышайте упакованный вес макс. 1500 кг. Упаковочные единицы большего размера доступны только по запросу.

ДОСТАВКА

Водитель несет большую совместную ответственность за загрузку грузовика и надлежащую транспортировку. Немедленно проверьте, прибыли ли панели неповрежденными. Проверьте комплектность и отсутствие повреждений.

Сразу после получения запишите все претензии в транспортной документации, включая номерной знак и имя водителя, а также фотографию соответствующих товаров.К сожалению, мы не можем распознать жалобы, поданные позже.

РАЗГРУЗКА

Используйте только стропы для разгрузки. Используйте стропы только с защитой кромок. Для панелей длиной более 8 м используйте стрелу крана или расширитель. Никогда не выгружайте двухпанельные стопки одновременно! Будьте осторожны при использовании вилочного погрузчика для разгрузки. Водитель должен внимательно следить за процедурой разгрузки. Он отвечает за надлежащую передачу.

ХРАНЕНИЕ

Панели не должны штабелироваться более чем на два блока. Накройте стопки брезентом, чтобы защитить изолированные металлические панели от солнечного света и дождя. Закройте открытые стопки панелей. Расположите штабели панелей под небольшим наклоном, чтобы вода могла стекать.

ЗАЩИТНАЯ ПЛЕНКА

Защитная пленка не устойчива к ультрафиолету; , поэтому удалите пленку сразу после установки или не позднее, чем через десять недель после даты изготовления (видно на продольном стыке панели).

ОБРЕЗКА ПО РАЗМЕРУ

Пожалуйста, не используйте угловые шлифовальные машины для резки панелей по размеру.Они испускают горячие искры, которые прожигают покрытие поверхности листа и в большинстве случаев являются постоянными. В результате вы покроете поверхность панели пятнами ржавчины. Угловые шлифовальные машины благодаря своей высокой скорости резания распределяют измельченный материал на большой площади.

Используйте ручные циркулярные пилы с полотнами из карбида вольфрама или специальные цепные пилы. Этот метод холодной резки обеспечивает катодную защиту режущих кромок. Немедленно удалите стружку с поверхностей; он ржавеет при малейшей влажности и вызывает те же повреждения, что и описанные выше.

ОПОРА, ОСНОВАНИЕ И ПРИНАДЛЕЖНОСТИ

Изолированные металлические панели можно установить или прикрутить непосредственно к стальным или деревянным каркасам без дополнительной подготовки. Используйте нашу таблицу пролетов, чтобы выбрать правильное расстояние между опорами.

ШАГ КРЫШИ

Соблюдайте минимальный уклон кровли:

• кровли без стыковых соединений и проходов не менее 3 ° (5,2%)

• кровли с стыковыми соединениями и проходами кровли не менее 5 ° (8 .6%)

На практике уклон кровли часто называют процентами, конвертируемыми в угловые градусы. Но будьте осторожны – это не одно и то же. Коэффициент преобразования: 1 ° = 1,73%

ПОДЪЕМ ПАНЕЛЕЙ

Если изолированные металлические панели невозможно установить вручную, используйте подходящие стропы, соответствующие необходимым мерам безопасности. Убедитесь, что поверхности из листовой стали защищены. Ущерб возместить сложно. С экономической точки зрения монтажный инструмент можно использовать для крепления кровельных панелей.(Рисунок 2). Установщики используют имеющихся в продаже осьминогов (рис. 1) для монтажа панелей большой площади (крыши, стены и фасада).

ВЫРАВНИВАНИЕ И НАПРАВЛЕНИЕ ГЛАВНОГО ВЕТРА

Перед тем, как приступить к установке панелей, выровняйте площадь крыши и нанесите мелом линии на контрольные точки на требуемых расстояниях. Убедитесь, что основание, построенное предыдущим подрядчиком, является квадратным и перпендикулярным; в противном случае во время установки могут возникнуть серьезные проблемы из-за смещения панелей. Всегда кладите панели против направления основного ветра. Перекрытие по продольным швам защищает от проникновения сильного проливного дождя. Это правило является частью правил для больших площадей и материалов перекрытия кровли.

МОНТАЖ

Соблюдайте национальные предписания по крепежным изделиям. Обычно мы рекомендуем использовать винты из нержавеющей стали.

ПАНЕЛИ КРЫШИ

Крепите панели только через корону, но не на уровне воды.Всегда используйте оригинальные крепежные шайбы, поставляемые производителем панели или доступные у специализированных дилеров, поскольку они распределяют усилие натяжения винта по большей площади, например уплотнительной шайбе.

СТЕНОВЫЕ И ФАСАДНЫЕ ПАНЕЛИ

Видимый монтаж – поддерживающие винты с резьбой. Обычно мы рекомендуем использовать винты с поддерживающей резьбой для стен и фасадных панелей. Кроме того, для модели используйте винтовые машины с ограничителем глубины, чтобы избежать вмятин при заворачивании винтов. Убедитесь, что уплотнительные шайбы плотно прилегают, чтобы избежать проникновения воды.

УСТАНОВКА СТЕНОВЫХ И ФАСАДНЫХ ПАНЕЛЕЙ

При горизонтальном монтаже укладывать снизу вверх. Убедитесь, что стыки панелей расположены таким образом, что панели образуют водоотталкивающий, направленный вниз капельный носик. Для герметизации изоляции стыков опоры герметизируются дополнительными пилястрами или фасонными деталями на вертикальных стыках. Это также защищает и закрывает обрезанные края. Не забудьте герметизирующую ленту, необходимую на внешних краях между панелью и основанием.Это касается всех краевых зон и дополнительной герметизации стыковых стыков панелей на опорах. Как и кровельные панели, стеновые и фасадные панели укладываются вручную или с помощью крана. Чтобы не повредить покрытие, аккуратно снимайте панели со штабеля. Держите панели вертикально, чтобы не согнуть их.

УПЛОТНЕНИЕ СТЫКОВ ПАНЕЛИ

Герметизация отдельных стыковых стыков клемм на концах, т. Е. На кромках соединения со стеной, фасадом и крышей, требует особого внимания, поскольку все они требуют особого уплотнения.Поскольку поверхностная герметизирующая лента между панелью и опорой закрывает только поверхность между ними, требуется дополнительная герметизация снаружи на концах длинных боковых стыков панелей.

Рассмотрите возможность использования уплотнительных материалов в зависимости от области применения и ситуации, например. грамм. Пена PIR или уплотнительные ленты. Кроме того, герметизация цельнокомпозитных конструкций требует использования герметизирующих лент, которые можно легко приобрести у специализированных дилеров.

КОНСТРУКЦИЯ СОЕДИНЕНИЙ

Очистите верх панели до длины не менее 200 мм и полностью удалите пену.Прикрепите подходящую герметизирующую ленту шириной с сердечник панели к поверхности стыкового соединения. Поместите дистанционную планку (резиновую) шириной не менее 4 мм под панель со стороны конька. Это создает зазор для предотвращения проникновения капиллярной воды. Приклейте подходящую герметизирующую ленту к внутренней стороне нахлеста в два ряда шириной не менее 15 мм каждый.

Из-за противодействия тепловому расширению крышки верхней и нижней панели крыши ни в коем случае нельзя скреплять винтами. Разница в длине уже в первый год приведет к появлению дырявых слотов.Низкие профили также нельзя скреплять винтами. Следите за тем, чтобы листы не касались наложенных герметизирующих лент. Капиллярный эффект будет втягивать воду в зазор, где она не будет быстро высыхать, вызывая коррозию.

Во избежание проблем с установкой соблюдайте последовательность укладки снизу вверх. Ни в коем случае не завершайте нижний ряд параллельно карнизу. В случае стыкового соединения внахлест неизбежно возникнут проблемы.
Для обеспечения герметичности этой области важно правильное выполнение стыкового соединения.

СТЫК МОЖЕТ БЫТЬ ИЗГОТОВЛЕН ТОЛЬКО НА PURLIN!

КОНЬКУРА

Всегда поднимайте (опрокидывайте) низкие профили внешнего покрытия панели по краю; использовать заполнители профиля и зубчатые пластины. Без зубчатых пластин снять заполнитель профиля смогут птицы или гроза. Кроме того, пластина защищает заполнитель профиля от УФ-излучения.

Стыки коньковых листов выполнены в виде реечного шва (см. Методы обработки листового металла).Если требуется герметизация с помощью эластичных герметизирующих составов, герметизирующий материал следует наносить так, чтобы он был защищен от прямого УФ-излучения.

КОНСТРУКЦИЯ КАНАЛА

Как и в зоне конька, эти панели также должны быть герметизированы по направлению к внутренней части. Это относится к крыше и фасадной панели, особенно к зазорам стыков элементов, карнизу, кронштейнам водостока или дренажным кронштейнам, а также основанию. Следовательно, чтобы гарантировать, что вода должным образом отводится даже при сильном ветре и что срезанные поверхности панелей покрыты пенопластом, установите гидроизоляцию по краю карниза.Возможен выбор различных вариантов желоба, но всегда необходимо обеспечивать правильную установку (см. Подробный чертеж ниже).

При необходимости сделайте термический разделительный разрез и убедитесь, что несущая способность выступающей секции панели остается адекватной.

VERGE CONSTRUCTION

Как для коньков, так и для карнизов, внутренняя пленка также должна использоваться на краю для обеспечения надлежащего уплотнения. После монтажа и прикручивания внутренней обшивки зазоры между панелями необходимо заполнить минеральной ватой или монтажной пеной PU / PIR.Обычно крайняя кромка листа кладется на последнее ребро кровельной панели и прикрепляется непосредственно к фасаду с обеих сторон.

В зависимости от стандарта конструкции продольные нахлесты фасонных деталей герметизируются и снабжены стыковочными пластинами. Также необходимо учитывать расширение материала в зависимости от типа и длины материала. При необходимости сделайте и здесь термический разделительный разрез; но учтите, что несущая способность выступающей части панели снижается. См. Соответствующие инструкции OIB [Австрийского института строительных технологий].

КОНСТРУКЦИЯ ЦВЕТА

Между цоколем и композитными панелями доступно множество различных типов соединения (см. Подробные чертежи ниже). Конечно, они зависят от типа установки (горизонтальный или вертикальный) и типа конструкции.

При проектировании детали убедитесь, что проникающая дождевая вода может стекать свободно. Особенно в случае панелей с изоляцией из минеральной ваты изоляция не должна контактировать с водой!

СВЕТИЛЬНИК НА КРЫШЕ Во избежание дополнительных работ по установке в дальнейшем тщательно спланируйте отверстия для вентиляции, освещения и вытяжки.Самый простой – использовать имеющиеся в продаже коньковые фонари для крыш и расположить их на коньке непрерывно или под прямым углом (от конька до карниза).

Поскольку эти потолочные светильники зарекомендовали себя в коммерческом строительстве на протяжении многих лет, установка очень проста.

УСТАНОВКА КУПОЛЬНЫХ ФОНАРОВ И ЗАМЕНА КУПОЛЬНЫХ ФОНАРОВ:

Возможна замена на проходные. Проследите за тем, чтобы теплоизоляция была восстановлена в исходное состояние и не образовывались мосты холода.Рамы должны быть тщательно изготовлены вручную. Должен быть поднят как минимум на 150 мм (минимум на 300 мм в районах с сильным снегопадом) над уровнем воды.

Пожалуйста, проверьте, используются ли деревянные или стальные сменные рамы для панелей крыши. В обычных коронках планка со стороны конька вставляется под полотно конька. Обеспечьте правильную высоту короны.

МОНТАЖ НАКОНЕЧНИКОВ

Открытые зазоры в области конька панели Globe Roof FM и вентилируемые окантовки могут вызвать конденсацию.Пожалуйста, подумайте о применении подходящих мер, таких как закрытие зазоров, заполнение пустот под окладом теплоизоляционным материалом, вставка профильного наполнителя для предотвращения конденсации или стекания конденсата под окладом. Перед установкой планок нанесите подходящую герметизирующую ленту (на заводную головку) и прикрутите планку к каждой заводной головке с помощью самозакручивающихся винтов.

ПРОХОДНАЯ ТРУБКА

Лучше всего использовать сборные манжеты. Обратите внимание, что в таких случаях непрерывные металлические трубы являются мостами холода, и вам может потребоваться дополнительная изоляция проникающей трубы.Пожалуйста, соблюдайте это, особенно с панелями из минеральной ваты, чтобы предотвратить образование конденсата с самого начала. Если необходимо, воспользуйтесь своим долгом предупредить и уведомить!

ПРОХОДЫ В КРЫШЕ

Для обеспечения герметичности проходы в кровле следует располагать близко к коньку. Кроме того, не забудьте правильно установить и заделать проходы в крыше с помощью самых современных методов обработки листового металла.

Более крупные проемы в кровле должны заменяться индивидуально с использованием приспособлений для больших размеров и, в зависимости от требований, требуются их внутренняя и внешняя КОРОНА, состоящая из двух частей, с соответствующей изоляцией и покрытием.

Монтаж сэндвич панелей видео: Технология, Виды и правильная установка +Видео

Установка сэндвич панелей – как крепить, чем резать, способы монтажа

Избегаем ошибок и промахов

Как правильно поднять и установить панели?

Будем резать. Только чем?

Крепи, но в меру

Вертикальное и горизонтальное крепление

Нюансы монтажа сэндвич-панелей

Установка сэндвич-панелей: пошаговая инструкция

Особенности сэндвич панелей

Плюсы и минусы

Плюсы и минусы

Советы по выбору

О правилах перевозки и разгрузки

Предварительная подготовка сэндвич панелей

Особенности монтажа сэндвич панелей

Фасонные элементы

Сэндвич панели и готовые объекты: фото

Технология монтажа сэндвич панелей своими руками: видео инструкция

Инструменты и материалы

Крепление

Горизонтальный

Крепеж

Вертикальный

Кровля

Подведем итоги

Монтаж сэндвич панелей своими руками

С чего начать работы по монтажу

Основные нюансы при резке материала

Возможные типы креплений

Подготовительные работы перед монтажом стеновых полотен

Основные моменты по установке и креплению

Советы по уходу и важные правила монтажа

Читайте также:

Монтаж сэндвич панелей своими руками

Основные виды несущих конструкций

Инструменты и материалы, необходимые для проведения монтажных работ

Этапы монтажа стеновых панелей горизонтальным способом

Особенности монтажа стеновых панелей вертикальным способом

Этапы монтажа кровельных панелей

Монтаж сэндвич панелей с Москве и регионах России

Технология монтажа

Видео монтажа сэндвич панелей

Крепёж для монтажа сэндвич панелей

Как установить сэндвич-панели? – Инструкция по установке

Для чего можно использовать сэндвич-панели?

Сколько стоят сэндвич-панели?

Пошаговая установка сэндвич-панелей

1. Транспортировка панелей на строительную площадку и разгрузка

2. Контроль качества конструкции

3. Снятие защитной пленки

4. Уплотнение

5. Установка сэндвич-панелей

6. Установка столярных изделий – дверей и окон, световых люков

7. Установка следующих панелей

8. Маскировочные доборные элементы

9. Как прикрепить небольшие элементы, например, логотип компании, элементы освещения, систему мониторинга?

Смотрите также

Как монтировать сэндвич-панели? Инструкция по сборке

Для чего предназначены сэндвич-панели?

Сколько стоят сэндвич-панели?

Пошаговая инструкция по монтажу сэндвич-панелей

2. Контроль качества готовой конструкции

3. Удаление защитной пленки

4. Уплотнение

5. Монтаж сэндвич-панелей

6. Монтаж дверных профилей, оконных профилей и мансардных окон

9. Как прикрепить мелкие элементы, например логотип компании, элементы освещения или систему мониторинга.

См. Также

Полезные материалы

Сэндвич-панели в горизонтальной полосе

монтаж кровельных и стеновых сэндвич-панелей

Как строить из утепленных панелей: PH Insulation выпускает новый видеоурок

SIP | Ассоциация структурных изолированных панелей

Сведения о подключении SIP

Основные советы для строительных систем SIP

Модернизированные изолированные панели (гвоздь)

Дополнительные ресурсы по установке

Линия по производству сэндвич-панелей – Линия непрерывного производства сэндвич-панелей из полиуретана и PIR

Общие характеристики линии сэндвич-панелей
