Пирог кровли: устройство, виды, состав

Структура кровли кроме основного материала, состоит из множества вспомогательных элементов, наличие которых необходимо для улучшения свойств крыши, а именно:

Гидро и пароизоляции
Вентиляции
Утепления

Крыша напоминает слоеный пирог — собственно, именно эта схожесть стала причиной столь необычного названия.

Разновидности кровельного пирога

Выделяют два основных вида кровельного пирога:

Для неутепленной крыши
Для утепленной крыши

Принципиальные отличия между ними рассмотрены ниже.

Вариант для неутепленной кровли

Если рассматривать устройство холодной крыши, то здесь основной задачей становится гидроизоляция от формирующегося конденсата, который зачастую возникает под кровлей.

Пирог кровли формируется в определенной последовательности:

Стропильная система,
Гидроизоляция,
Вентиляционный зазор,
Обрешетка,
Кровля.

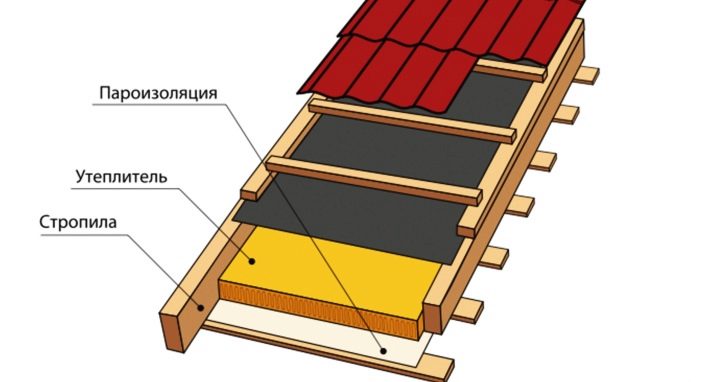

Вариант для утепленной кровли

Приоритетом кровельного пирога для утепленной кровли является обеспечение надежной теплоизоляции.

Очередность укладки составляющих в данном случае следующая:

Стропильная доска,
Супердиффузионная мембрана
Вентзазор
Обрешетка,
Кровля,
Утеплитель (укладывается изнутри),
Пароизоляция,
Черновая подшивка кровли,
Чистовая подшивка кровли.

Устройство кровли – кровельный пирог холодного чердака и утепленной крыши

Устройство кровли делится на две основных категории – утепленная крыша и холодная. Есть еще комбинированные кровли, это так называемые полумансардные этажи, у которых часть кровли является ограждающей конструкцией жилого помещения и поэтому утеплена, а часть находится в холодной зоне и создает неотапливаемое чердачное пространство.

Устройство холодной крыши (чердак)

Холодная кровля – это неутепленная кровля, которая является ограждающей конструкцией, не являющейся защитой от изменений температуры окружающей среды. Как правило, под кровлей находится чердачное помещение. Здесь главный нюанс – это не сделать такую кровлю «частично подогретой». Если это холодная кровля – значит, она должна быть холодной.

Необходимо обеспечить в чердачном помещении достаточный воздухообмен обеспечивающий разность температур на улице и чердаке не более 5 градусов по Цельсию. Другими словами – на холодном чердаке должно быть также холодно, как и на улице.

Но это не значит, что утеплитель в доме с холодным чердаком не используется. Просто в этом случае теплоизоляция проходит по перекрытию, замыкая тепловой контур дома, оставляя крышу холодной.

Кровельной пирог для устройства утепленной кровли

Утепленная кровля – это, как правило, кровля, которая выполняет сразу несколько функций. Она является наклонной стеной помещения и в то же время ограждающей конструкцией с наружи здания. По сути, утепленная кровля – это наклонная теплая стена, которая имеет повышенные гидроизоляционные и теплозащитные свойства в сравнении с несущими стенами, и в то же время она легче, чем стены дома.

Качество исполнения устройства утепленной кровли под ключ должно находится под контролем специалиста инженера, так как это многослойная сложная конструкция. Достаточно незначительной ошибки при монтаже одного слоя (пароизоляции, гидроизоляции, утеплителя, вентзазора), и утепленная крыша превратится в источник вечных проблем со сквозняками и конденсатом. Одним из вариантом утепленной кровли является жилая мансарда (мансардный этаж). Более подробная информация о строительстве мансарды и мансардного этажа представлена на другой странице нашего сайта «Строительство мансарды» .

Комбинированная кровля утепляется по контуру жилого помещения. Оставшаяся неутепленная часть должна проветриваться по правилам холодного чердака. Частая ошибка в устройстве подобного типа крыши – это недостаточная вентиляция чердачного пространства. Это приводит к чрезмерному увлажнению стропильной конструкции с последующим ее гниением.

Поэтому при устройстве кровли с комбинированным утеплением необходимо предусмотреть установку вентиляционных окон или вентпроходок. Для сохранения тепла в горизонтальной части утепления рекомендуется использовать ветрозащитную пленку с высокой паропроницаемостью. Как правило, такое устройство кровли применяется при строительстве мансарды с высокими несущими стенами от 1.5 м и выше. Преимущества такого устройства крыши – горизонтальный потолок, оформленный в привычном для нас виде.

Что такое пирог кровли и как правильно его сделать

Я Михаил, директор компании, работаю исключительно с кровлями более 15 лет. Ниже расскажу вам о тонкостях и секретах материалов для крыши. Возникнут вопросы с радостью отвечу и помогу .
Михаил, ООО “СТМ-Строй”

Наверняка каждый из нас хотя бы раз в жизни сталкивался с вопросами по устройству кровли. Я постараюсь дать в этой статье на самом деле стоящие советы по вопросам устройства крыши. Сегодня речь пойдет о таком понятии, как пирог кровли.

Что представляет собой пирог кровли

Обратите внимание

К таким неблагоприятным фактором можно отнести:

Появление конденсата,
Теплопотерю,
Проникновение влаги.

Каждый слой кровельного пирога имеет свое определенное предназначение и тесно связан с каждым последующим слоем.

Типы кровельного пирога

Следует различать два вида кровельного пирога: для неутепленной и утепленной кровли. В чем же собственно отличие? Давайте разберемся.

Кровельный пирог неутепленной кровли

Основной задачей кровельного пирога при устройстве холодного чердака, является гидроизоляция от конденсата, который может появиться на обратной стороне черепицы.

Такой тип кровельного пирога должен быть устроен в следующей последовательности:

стропила,
гидроизоляционная пленка,
контробрешетка,
обрешетка,
кровельное покрытие.

Статьи по теме

Кровельный пирог утепленной кровли

Если говорить о кровельном пироге для утепленной кровли, то в этом случае главной целью является надежная теплоизоляция.

Разрез кровли такого типа покажет наличие следующих составляющих:

Наши работы

Советы по устройству пирога кровли

Теперь обсудим кратко те слои пирога кровли, на которые стоит обратить особое внимание::

1. Паробарьерная изоляция

Пароизоляционный слой исключает попадание водяных паров в толщу теплоизоляции из помещения.

Монтируют пароизоляционную пленку внахлест, скрепляют соединительной лентой для герметичности. Между пленкой и слоем утеплителя должен быть воздушный зазор толщиной около 2 см.

2. Теплоизоляция

Имейте в виду, что утеплитель не греет, а попросту задерживает воздух в своих волокнах, т.е. исполняет роль теплоизолятора.

Главное, что надо учесть при устройстве теплоизолирующего слоя – это недопустить “намокания” утеплителя, потому что его свойства теплоизоляции сразу ухудшаются. С этим же связано и то, что необходимо монтировать теплоизоляцию, когда показатель влажности деревянных элементов конструкции кровли снизится до 18%.

По поводу того, как правильно укладывать теплоизоляцию и какую лучше использовать вы можете прочитать в этой статье.

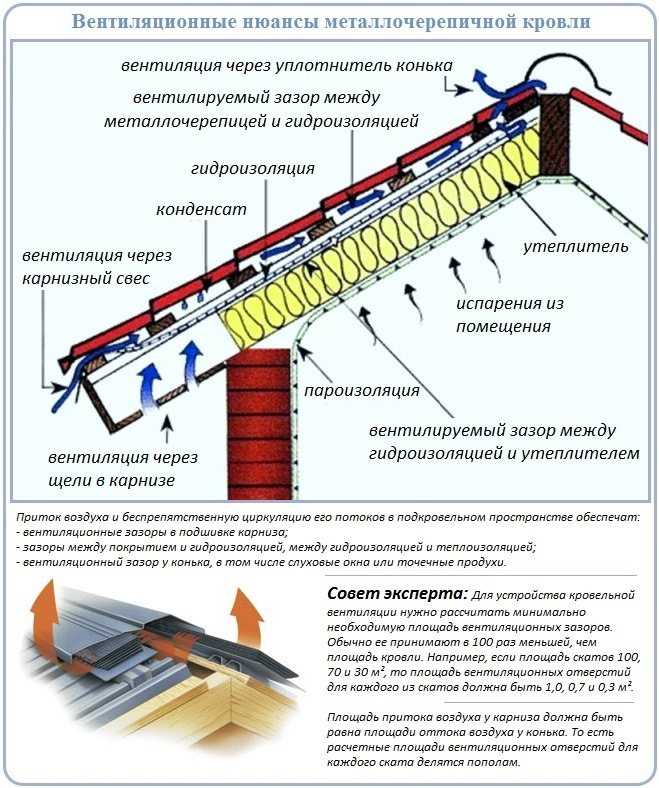

3. Вентиляция

При устройстве вентиляции нужно знать несколько хитростей:

При кровле волнистым материалом (шифер, профлист) за вентиляционные отверстия и коньковый вентилятор вы можете не бояться.
Если вы кроете более пологим материалом, то стоит предусмотреть вблизи конька карнизные короба и выходы вентиляции (специальный вентилируемый конек, к примеру).

С целью вентиляции желательно в нижней части карниза сделать специальные отверстия.

4. Гидроизоляционный слой

Судествуют несколько видов гидроизоляционных пленок:

1. Супердиффузионные мембраны. Их нельзя использовать при еврошифере и металлочерепице. Данные мембраны имеют высокую степень паропроницаемости, поэтому их можно монтировать без зазора.

2. Гидроизолирующие диффузионные мембраны. Для этих пленок необходимо два зазора, так как они очень боятся контакта с водой. Применимо для кровельных покрытий на битумной основе, а также на черепичных кровлях.

3. Гидроизоляционные конденсатные пленки. В отличии от диффузной, влагу удаляет через нижний воздушный зазор вентиляции. Так же боится воды и подразумевает два зазора.

Обратите внимание

Исходя из вышеперечисленных характеристик, я всегда рекомендую вам использовать именно такую последовательность при устройстве кровли.

Вот кратко и всё, что следует знать о устройстве пирога кровли. Настоятельно рекомендую соблюдать установленные нормы и правила устройства того или иного типа кровельного пирога.

В своей профессиональной деятельности я не раз сталкивался с различного типа проблемами и по этой причине сегодня я имею достаточный опыт, чтобы давать рекомендации.

Наша бригада уже десятки лет занимается устройством крыш. Мы знаем все до мелочей и готовы сделать Вам качественную кровлю. Звоните:+7 (916) 072-17-82 ответим на все вопросы.

Перед началом кровельных работ мы всегда составляем подробный план – схему кровельного пирога, расчитываем смету и придерживаемся ее на протяжении всего строительства.

Кровельные Решения

Конструкция кровли помимо самого кровельного материала состоит из целого комплекса сопутствующих материалов и элементов: гидроизоляция, пароизоляция, элементы вентиляции, утеплитель и многие другие. Такая многослойная конструкция напоминает слоеный пирог, за что и получила свое название –

кровельный пирог.

Кровля – это один из элементов крыши, верхнее покрытие, которое предохраняет дом от всех природных воздействий. Каждый из элементов выполняет определенную функцию, и тем самым обеспечивает правильное функционирование всей кровельной системы. Исключение из конструкции хотя бы одного из элементов или его неправильное применение может оказаться губительным для всей крыши, которая защищает весь дом. Крыша является верхней ограждающей конструкцией строения и выполняет несущие, теплоизолирующие и гидроизолирующие функции. И чтобы она долго служила и выполняла свои защитные функции, в морозы сохраняла в доме тепло, а в жару – прохладу, необходимо правильное расположение слоев такого пирога.

Элементы кровельной системы

Стропильная часть,
Пароизоляция (с проклейкой стыков соединительной лентой),
Теплоизоляция (минераловатный утеплитель),
Гидроизоляция (армированная пленка или диффузионная мембрана),
Обрешетка (для битумной гибкой черепицы – это сплошная обрешетка: фанера повышенной влагостойкости или плиты OSB-3),
Контробрешетка (для создания вентзазора),
Кровельное покрытие (металлочерепица, мягкая черепица, натуральная черепица, композитная черепица и другие),
Комплектующие (коньковые элементы, карнизные и торцевые планки, крепеж, примыкания),
Система подкровельной вентиляции,
Снегозадержание,
Система перемещения по кровле,
Подшив карнизного свеса,
Водосточная система.

Устройство неутепленной кровли из различных кровельных материалов

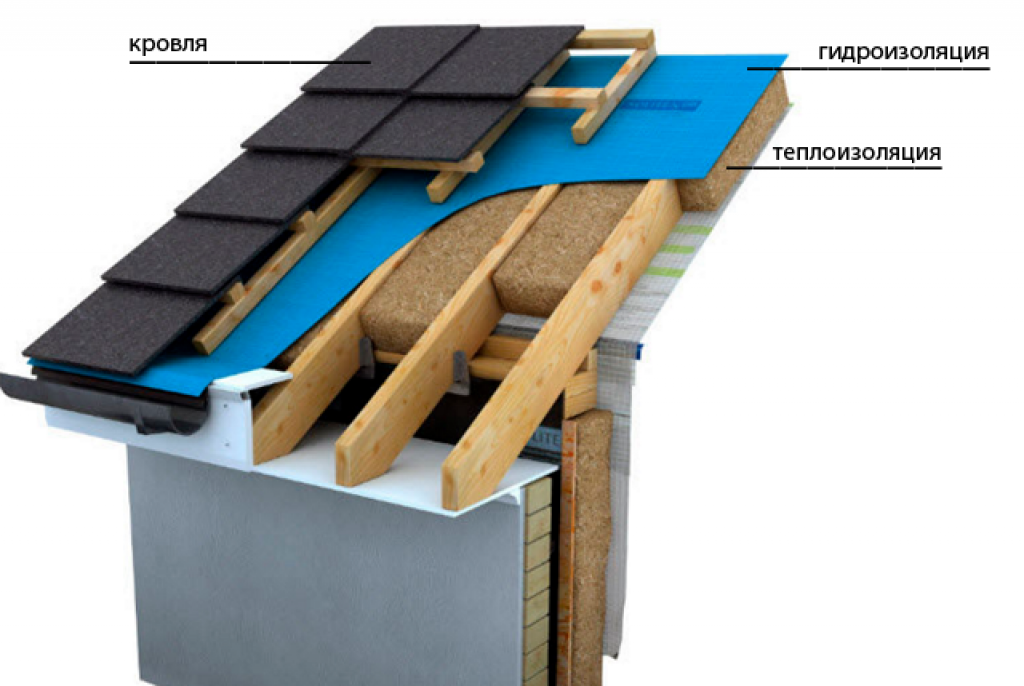

Основные элементы утепленной кровельной конструкции мансарды

Если вместо холодного чердака планируется сделать жилую мансарду, то кровлю необходимо утеплить. При этом сам утеплитель так же должен быть защищен от воздействия влаги. Гидроизоляция будет защищать утеплитель от воздействия влаги снаружи. Пароизоляция предотвращает попадание в утеплитель паров влаги с внутренней стороны, от помещений. А система подкровельной вентиляции своевременно выведет пары влаги наружу, предотвратив образование конденсата. Таким образом, от намокания будет защищен не только утеплитель, но и деревянные части стропильной системы, что предотвратит их гниение и преждевременное разрушение.

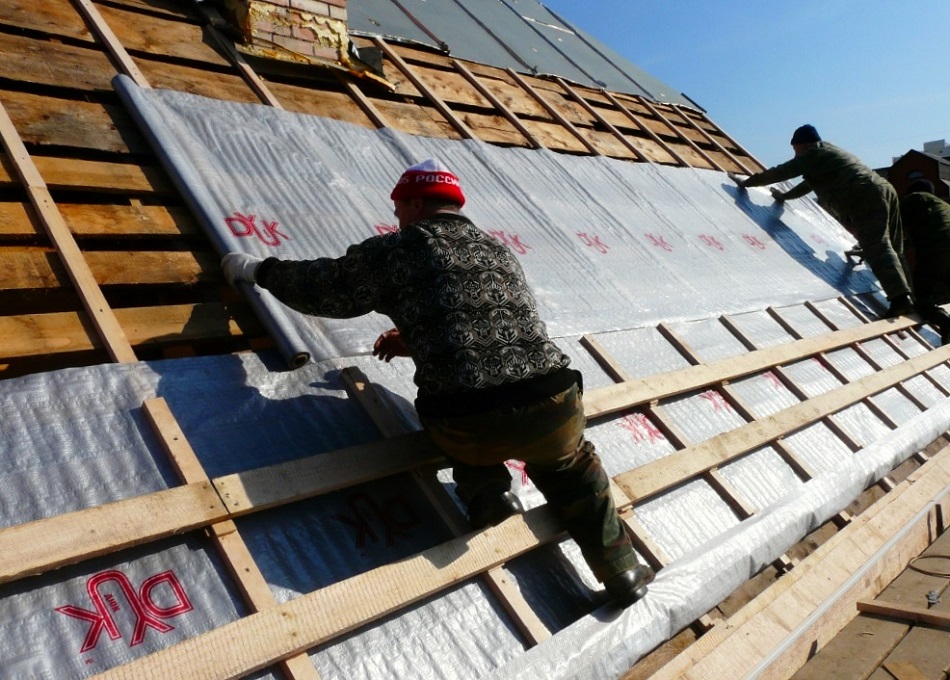

Гидроизоляция – фактически является вторым слоем защиты утеплителя (после кровельного покрытия) от осадков и от конденсата на внутренней поверхности кровельного материала.

В зависимости от того, какой тип гидроизоляционной плёнки используется, возможны два варианта устройства кровли:

Преимущества диффузионных ветрозащитных мембран:

Мембрана монтируется на утеплитель без вентзазора, это уменьшает толщину “кровельного пирога”, соответственно возможно уложить максимум утеплителя,
Мембрана ветронепроницаема, что уменьшает дополнительные теплопотери с поверхности утеплителя,
Мембрана обладает уникальными свойствами: она паропроницаема с внутренней стороны и водонепроницаема с внешней стороны, это позволяет кровле «дышать».

Теплоизоляция необходима в кровельной конструкции для сохранения прохлады в жаркое время года и для уменьшения теплопотерь в холода. Другая немаловажная функция утеплителя – это звукоизоляция. Теплоизоляцию на скатной кровле устанавливают между стропилами. Рекомендуем укладывать утеплитель слоем минимум 150 мм.

Для утепления скатной кровли могут использоваться следующие виды теплоизоляции:

Утеплитель на базальтовой основе (минвата),
Утеплитель на основе стекловолокна.

Пароизоляция. Защищает утеплитель от попадания водяных паров из помещений дома. Пароизоляционная пленка устанавливается внахлест с внутренней стороны утеплителя и крепится к стропилам. Нахлест должен составлять не меньше 10 см по вертикали и по горизонтали. Места нахлеста и примыкания пароизоляционной пленки к стенам необходимо обязательно герметично соединить посредством соединительной ленты. Между паробарьером и внутренней обшивкой помещения необходим небольшой зазор, который обеспечивается рейками.

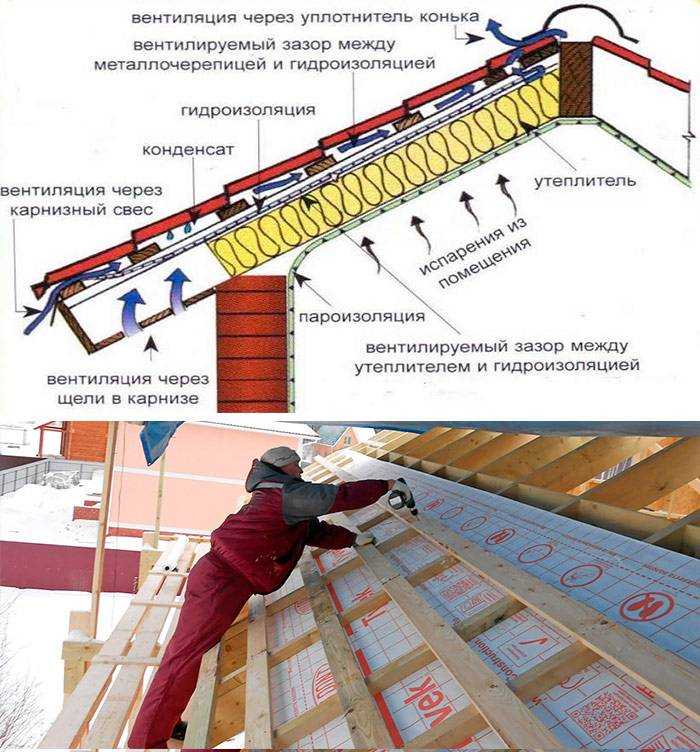

Система вентиляции кровли необходима для удаления влаги из кровельной конструкции и подкровельного пространства. Контробрешетка образует вентиляционный зазор, по которому циркулирует воздух. При правильном устройстве кровли воздух, насыщенный влагой, по венканалам легко выходит из-под крыши через аэраторы или вентконек. Приток воздуха обеспечивается в районе карнизного свеса или под водосточным желобом, а его выход необходимо обеспечить в самой верхней точки крыши. Выход воздуха может быть организован через “вентиляционный конек” или через точечные вентэлементы – аэраторы.

Устройство вентиляции кровли потребует дополнительных расходов, но она необходима для обеспечения долговечности всей крыши. Стоимость вентиляционных элементов вместе с монтажом составляет небольшую часть от стоимости всего кровельного пирога. Но это во много раз дешевле ремонта кровли, который может потребоваться, если их не использовать.

Наш совет: не нужно экономить на кровле и элементах кровельного пирога! Правильное устройство кровли и установка всех необходимых для этого элементов и материалов позволит прослужить крыше долгое время без дополнительных затрат на обслуживание и ремонт.

Устройство утепленной кровли

Ветрозащитная паропроницаемая мембрана:

Служит для защиты утеплителя и несущих элементов от подкровельного конденсата и как дополнительная защита от ветра. Устанавливается над утеплителем поверх стропил под обрешеткой.

«Изоспан А» применяется как подкровельная ветровлагозащитная мембрана в утепленных кровлях с углом наклона свыше 35° с различными покрытиями: металлочерепица, натуральная черепица, мягкие битумные плитки, профилированные листы и др.
«Изоспан AМ» или «Изоспан AS» применяется как подкровельная гидро-ветрозащитная мембрана для любых типов покрытия в утепленных кровлях с любым углом наклона. Устанавливается над утеплителем без зазора поверх стропил под обрешеткой белой стороной материала к кровельному покрытию. Дополнительно служит для защиты утеплителя и несущих элементов как защита от снега и атмосферной влаги при косом дожде в местах неплотной укладки и дефектов кровли. Способствует выведению влаги из утеплителя.

«Изоспан В» применяется в качестве пароизоляции, для защиты утеплителя и внутренних элементов конструкции кровли от проникновения влаги изнутри помещения, а само помещение от проникновения частиц волокнистого утеплителя.
«Изоспан FD» или «Изоспан FS» применяется как подкровельная пароизоляция в утеплённых кровлях с любым углом наклона, совместим с любым типом утеплителей. Устанавливается с внутренней стороны утеплителя, металлизированной поверхностью внутрь здания, с целью отражения теплового потока и экономии затрат на отопление помещения. Для улучшения эффекта отражения тепла (инфракрасного отражения), при монтаже необходимо устроить воздушный зазор 2,5- 4 см. между отражающей поверхностью материала и материалом внутренней отделки. К деревянному каркасу материал крепится при помощи строительного степлера или контрреек. К бетонным, кирпичным и металлическим конструкциям материал крепится при помощи клея, после предварительной очистки поверхностей от пыли и влаги. Полотна укладываются внахлёст 10-15 см и герметизируются при помощи соединительной ленты «Изоспан SL» или «Изоспан FL».
«Изоспан FX» при монтаже кровли позволяет существенно повысить сопротивление теплопередачи кровельной конструкции, без увеличения её толщины. Кроме этого, материал выполняет функции пароизоляции и шумоизоляции, что особенно ценно в кровлях с покрытиями из металлочерепицы, профлиста, оцинкованного железа и кровельной меди. Устанавливается так же как и материал «Изоспан FD», за исключением следующего. Полотна материала монтируются в стык. Стыки герметизируются при помощи соединительной ленты «Изоспан FL». Это необходимо, так как материал помимо функции энергосбережения выполняет функцию паробарьера.
