Монтаж вентиляционных коробов: способы установки

Вентиляционные воздуховоды относятся к основным конструктивным элементам, обеспечивающим принудительное или естественное движение воздушного потока в необходимом направлении. Правильный монтаж вентиляционных коробов гарантирует удаление отработанного воздуха из помещения и подачу свежего.

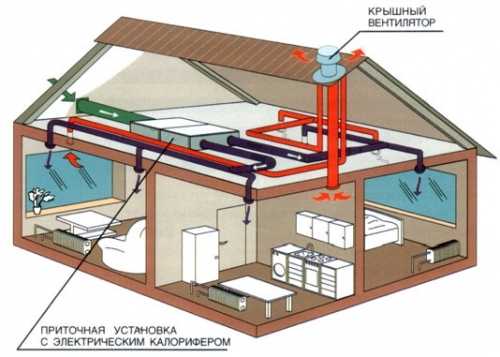

Устройство принудительно-вытяжной вентиляции.

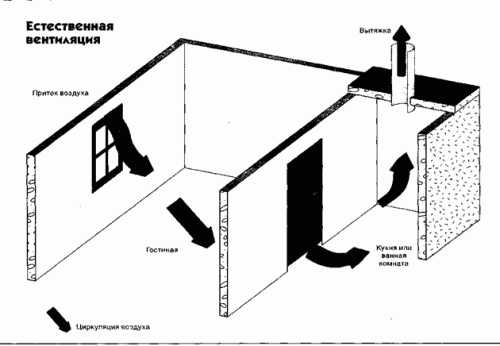

В ряде случаев устанавливается только вытяжная вентиляционная система, т.к. приток свежего воздуха происходит через форточки, окна, различные неплотности, технологические отверстия. Монтаж вентиляционных коробов, являющихся элементами вентиляции с прямоугольным сечением, осуществляется с соблюдением расчетов, правил. При этом для верного вычисления сечения воздуховодов нужны определенные знания, поэтому монтаж вентиляционной системы, имеющей большой объем, целесообразнее поручить специалистам.

Параметры воздуховодов: правильный расчет

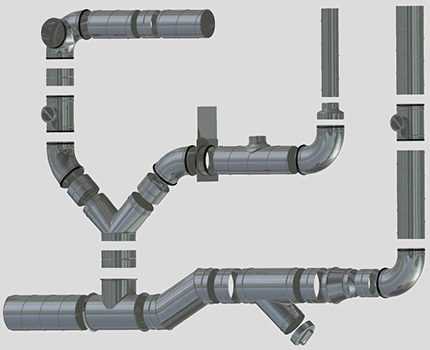

Система воздуховодов: 1 — прямой участок; 2 — отвод 90°; 3 — переход; 4 — тройник; 5 — «утка»; 6 — заглушка; 7 — врезка прямая; 8 — врезка круглая; 9 — ниппель.

До начала монтажа необходимо составить общую схему вентиляции, на которой будет расписана площадь, предназначение каждого помещения и определен нужный объем воздухообмена, выражаемый в кубометрах за час. Затем рассчитывается скорость воздушного потока, которая может достигать 1 м/сек. в воздуховодах с естественным движением воздуха и 3-5 м/сек. при использовании принудительной вентиляции. Полученные результаты позволят рассчитать сечение вентиляционных труб или вентиляционных коробов по специально разработанным диаграммами.

К примеру, если требуется вентиляция помещения с воздухообменом в 300 куб/час, то при использовании принудительного метода вентиляции потребуются вентиляционные короба сечением 10х20 см. При использовании вентиляционных труб понадобятся изделия диаметром в 15 см (скорость потока — 3 м/сек.).

При подборе воздуховодов следует иметь в виду, что производители предлагают унифицированные размеры элементов вентсистемы; при этом наиболее часто используемыми являются диаметры труб от 100 до 355 мм с шагом в 25 и 50 мм.

Вернуться к оглавлению

Технология монтажа воздуховодных коробов

Элементы пластикового вентиляционного короба.

Вне зависимости от того, где будут устанавливаться воздуховоды, снаружи или внутри здания, общая технология монтажа остается одинаковой. Это относится и к форме, которая может быть в виде труб или коробов. После подготовки проекта, разметки и проведения необходимых работ по проделыванию отверстий монтаж коробов начинается внизу: необходимо собрать конструкцию в виде нескольких блоков, которые можно поднять на высоту. Сборка блоков производится одним из двух способов: бесфланцевым или фланцевым. В первом случае применяется герметизирующая лента, которая должна плотно прилегать к поверхности, при этом растяжение или смятие не допускаются. Фланцевое соединение подразумевает применение прокладки, которая не должна торчать наружу или перекрывать внутреннее сечение; болты, гайки затягивать следует до упора.

Когда монтаж отдельных блоков закончен, их необходимо поднять посредством тросов, лебедок, иных приспособлений на расчетную высоту.

Новый воздуховод должен быть установлен таким образом, чтобы его элементы не касались других конструктивных строительных элементов (например, других частей вентиляционной системы).

Вернуться к оглавлению

Особенности установки вентиляционных воздуховодов

Способы крепления воздуховодов.

Жесткие вентиляционные короба (и трубы) изготавливают из черных, нержавеющих марок стали, из «нержавейки» или алюминия и его сплавов. В ходе монтажа воздуховоды жестко прикрепляются к поверхности стен или подвешиваются к потолку. В первом случае используются специальные поддерживающие шпильки, изготовленные из стали, либо L-образные профили, которые жестко прикрепляются к стенам и воздуховодам. Количество, толщина профилей определяются исходя из массы коробов. В ряде случаев для того, чтобы вибрация проходящего воздушного потока не передавалась на стены, потолок, устанавливают резиновые прокладки: их монтируют между поддерживающими профилями, шпильками и самим коробом. Воздуховод может крепиться в вертикальном или горизонтальном положении. Каждый метод имеет свои характерные особенности. При этом способы фиксации больших (более 1 м сечением) и малых коробов также различаются.

Вернуться к оглавлению

Вертикальное и горизонтальное крепление

При вертикальном креплении необходимо обеспечить плотное прилегание хомута к корпусу. Если применяются короба с сечением более 1 метра, то фиксация к стенам должна производиться на расстоянии 4 метра. При прохождении вентиляционных коробов через несколько этажей крепления устанавливаются в межэтажных перекрытиях. Одно из основных правил, которое необходимо соблюдать при фиксации воздуховодов, крепление не к фланцам, а к корпусу короба (в обхват) или трубы.

Если вентиляционный короб имеет сечение 1 метр и более, то при горизонтальном креплении (подвешивании) применяются металлические траверсы. При свободном подвешивании через пару одинарных подвесок необходимо устанавливать одну двойную. Длина каждой подвески составляет 0,5- 1,5 метра. Крепятся они посредством кронштейнов при помощи дюбелей и строительных пистолетов либо на заранее заложенные при строительстве элементы. При этом должно учитываться минимально допустимое расстояние от поверхности короба до стены и потолка.

При монтаже прямоугольных коробов-воздуховодов, труб, имеющих малый диаметр или сечение (до 1 метра), для подвешивания используются хомуты, изготовленные из полоски металла толщиной 2 мм и шириной 20 мм. Места фиксации следует разметить заранее. Если предполагается устанавливать воздуховоды, предназначенные для вывода воздуха с большой влажностью, то короба или трубы монтируются с расчетным уклоном в сторону дренажных устройств.

1poclimaty.ru

Монтаж воздуховодов

Монтаж воздуховодов реализует по России компания «ИНТЕХ» (Москва). Чтобы получить КП на монтаж воздуховодов, позвоните по телефону: +7(495) 118-27-34. Отправить заявку

Монтаж воздуховодов – это одна из наиболее сложных операций при установке системы вентиляции и кондиционирования. Зачастую вентиляция решает широкий спектр задач: помимо классических функций воздухообмена и контроля температуры, в помещении можно дополнительно поддерживать необходимый уровень влажности, контролировать чистоту приточного воздуха или очищать от посторонних примесей вытяжной воздух.]

Наши преимущества:

10

10 лет стабильной и успешной работы

500

Выполнено более 500 000 м²

₽

Почему у нас лучшая цена?

24

Минимальные сроки

100

100% контроль качества

5

5 лет гарантии на выполненные работы

1500

1500 м2 площадь собственных складских помещений

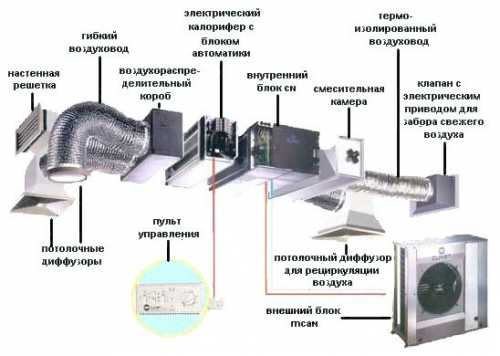

В зависимости от типа и назначения схема вентиляционной системы может существенно различаться. Однако основную функцию транспортировки воздуха на расстояние выполняют воздуховоды. С целью максимальной эффективности системы вентиляции и кондиционирования важно правильно подобрать тип воздушных каналов, корректно рассчитать их сечение и без ошибок установить. Даже в том случае, когда проект рассчитан верно, нарушение технологии монтажа может привести к нарушениям в работе системы.

Важно: в вытяжной системе вентиляции используется только один воздуховод, а для реализации приточно-вытяжной системы необходимо проложить два отдельных канала – по одному подается чистый воздух, по второму выводится загрязненный.

Общие правила по монтажу воздуховода

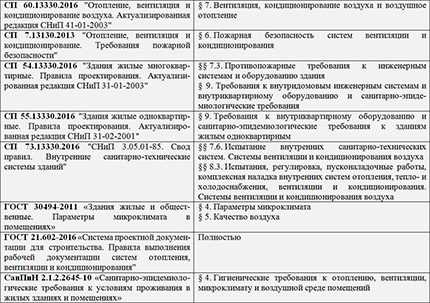

Общие требования к установке и эксплуатации воздуховодов прописаны в нормативной базе:

• СП 60.13330 «Отопление вентиляция и кондиционирование»,
• СП 73.13330.2012 «Внутренние санитарно-технические системы зданий»),

а также в инструкциях от производителей воздуховодов.

Правила, обязательные к исполнению

1. Монтаж гибких и полугибких воздуховодов осуществляется при полном растяжении.
2. Воздушный рукав не должен провисать ни на одном участке – на каждом прогибе теряется давление.
3. Заземление воздуховода – в обязательном порядке: в процессе эксплуатации в линии накапливается статическое электричество.
4. При работе вентиляционной системы воздух в каналах движется по спирали (аэродинамика), это нужно учесть при проектировании и монтаже.
5. На вертикальных участках магистрали длиной более 2 этажей нельзя использовать гибкие воздуховоды.
6. В помещениях ниже уровня земли (подвальные, цокольные этажи), при контакте с землей, в бетонных конструкциях, проходящих через напольные/потолочные перекрытия – только жесткие воздуховоды.
7. Если воздуховод получил повреждения при монтаже – его следует заменить. Это же касается наружного теплоизоляционного покрытия.
8. При прохождении сквозь стены необходимо использовать переходники и металлические гильзы.
9. При резком повороте аэродинамические свойства трубы снижаются, радиус поворота должен быть не меньше, чем два диаметра воздуховода.

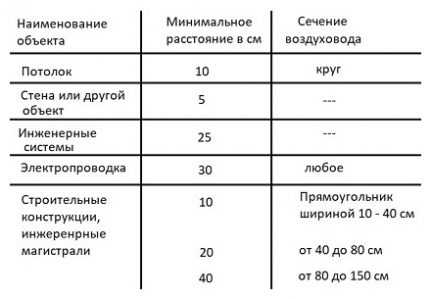

Нормативные расстояния по отношению к строительным конструкциям и инженерным коммуникациям

Воздуховоды можно фиксировать к потолку, стенам и потолочным фермам (наиболее распространенные варианты). Оси воздуховодов прокладываются параллельно плоскостям строительных конструкций, при этом минимальные расстояния между объектами должны составлять:

1. Расстояние от поверхности воздуховода с круглым сечением до потолка должно составлять не менее 100 мм, до стен и иных строительных конструкций – не менее 50 мм.
2. Минимальное расстояние между круглым воздушным каналом и магистралями инженерных систем (ХВС, ГВС, газовые трубы, водоотведение) должно составлять не менее 250 мм.
3. Минимальное расстояние между двумя воздуховодами круглого сечения – не менее 250 мм.
4. Минимальное расстояние от поверхности воздуховода любого типа до электропроводки – 300 мм.
5. Расстояние между прямоугольным каналом и строительными конструкциями, другими каналами, а также трубопроводами должно составлять: не менее 100 мм для каналов шириной 100-400 мм, от 200 мм для каналов шириной 400-800 мм и от 400 мм для коробов шириной 800-1500 мм.
6. Любые соединения воздуховодов должны располагаться на расстоянии не менее метра от плоскости прохождения сквозь строительные конструкции.

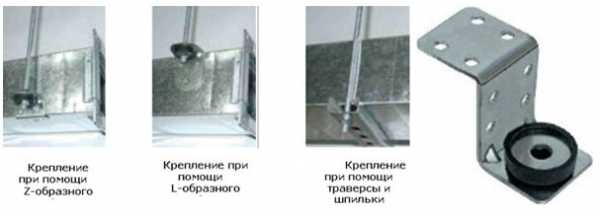

Способы крепления воздуховодов

Крепление шпилькой и профилем. Один из наиболее популярных в профессиональной среде способов крепления, осуществляется посредством Z и L-образного профиля. Принципиальных различий нет – в обоих случаях профиль крепится к коробу с помощью саморезов. Z-образный профиль чаще используется для фиксации тяжелых массивных воздуховодов – в этом случае уголок дополнительно поддерживает короб под нижний угол и придает конструкции дополнительную жесткость, снижая при этом нагрузку на саморезы.

В месте фиксации профиля к шпильке устанавливаются резиновые уплотнители – они гасят вибрацию воздуховода и снижают уровень шума.

Крепление шпильками и траверсой обычно используется при монтаже больших магистральных воздуховодов шириной свыше 600 мм. В этом случае тело воздуховода опирается на траверсу, а возможные боковые перемещения ограничены шпильками. Для более плотной фиксации и повышения звукоизоляции между стенкой воздуховода и траверсой прокладывается дополнительный резиновый профиль. Данный метод предпочтителен при монтаже звуко- и теплоизолированных воздушных каналов, так как сам воздуховод остается полностью герметичным в связи с отказом от саморезов.

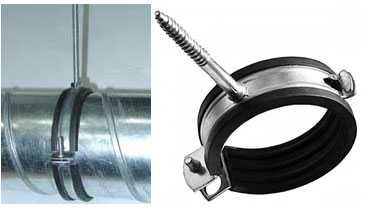

Крепление шпильками и хомутом считается оптимальным для монтажа воздуховодов круглого сечения – как простых, так и изолированных.

При монтаже небольших отрезков гибкого воздуховода можно использовать хомуты без шпилек.

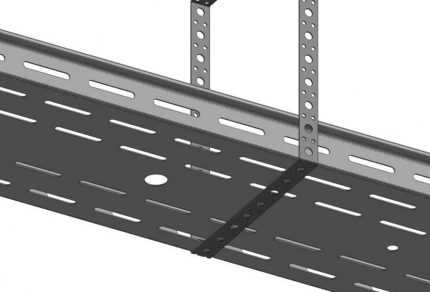

Крепление перфолентой можно использовать при монтаже круглых и прямоугольных воздуховодов. В первом случае лента сворачивается в петлю, во втором – крепится к болтовому соединению воздуховода. Несмотря на относительную дешевизну метода, конструкция не получает необходимой жесткости и может заметно вибрировать. Такой метод фиксации уместно использовать лишь для небольших воздуховодов диаметром до 200 мм.

С противоположной стороны воздуховод крепится непосредственно к потолку анкерным соединением либо к металлической балке с помощью струбцины.

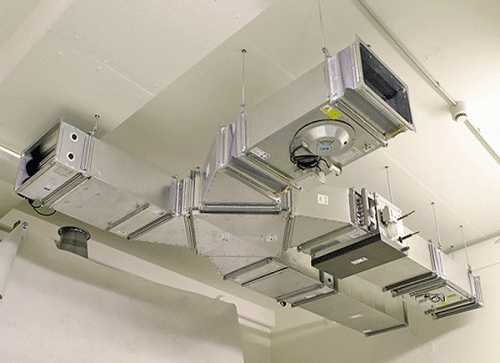

Монтаж жесткого прямоугольного воздуховода

Горизонтальные металлические воздуховоды имеют большое сечение и чаще всего используются на крупных промышленных объектах. В целях безопасности основная часть сборки воздуховодов в крупные узлы до 25-30 метров в длину осуществляется на земле, затем поднимают на заданную высоту с помощью специального оборудования.

Монтаж горизонтальных металлических воздуховодов осуществляется следующим образом:

1. Фиксация крепежей в проектных точках: анкерное соединение с потолком либо прокладка системы балок (уголок, тавр или двутавр)
2. Расстановка подъемного оборудования, подготовка строительных лесов и вышек
3. Соединение укрупненных узлов из прямых отрезков и фасонных частей
4. Установка хомутов и иных средств крепления в заданных точках собранного отрезка воздуховода
5. Подъем собранного узла на проектную высоту и фиксация на подготовленные ранее крепежи
6. Соединение последнего отрезка с ранее смонтированным участком воздуховода.

Нередко металлические воздуховоды прокладывают в межферменном пространстве или под перекрытиями зданий. Эти методы более сложны в исполнении, но позволяют сэкономить пространство и улучшить интерьер.

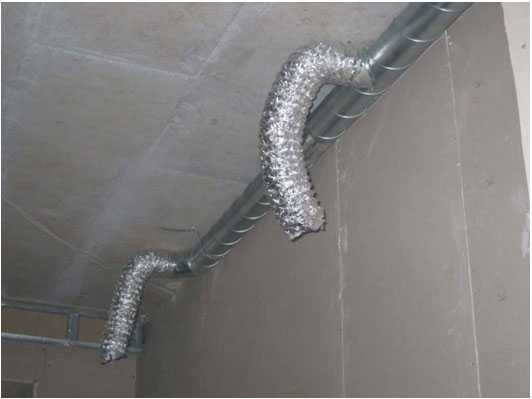

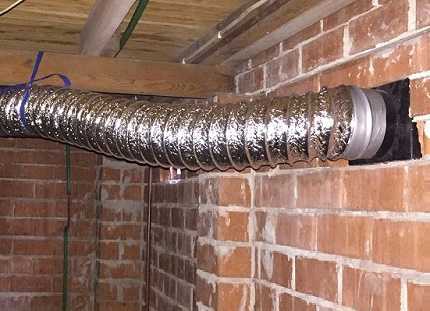

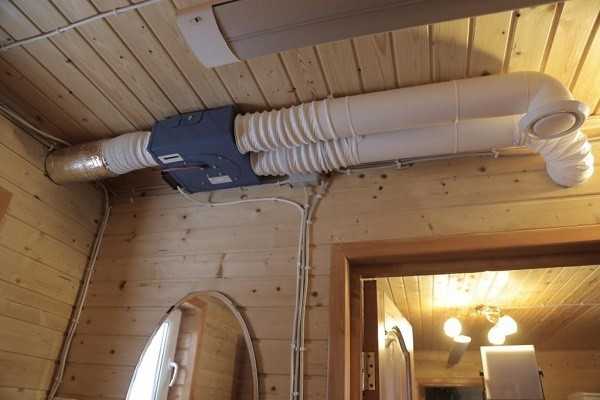

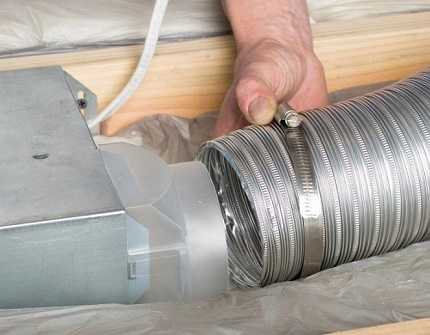

Монтаж гибкого воздуховода

Гибкий и полужесткий воздуховод с небольшим сечением обычно устанавливается в квартирах и небольших коттеджах. Монтаж гибкого воздуховода осуществляется в несколько этапов.

1. Разметка магистрали. Система вентиляции и кондиционирования воздуха обычно устанавливается согласно проектным чертежам, где указаны траектории прокладки воздуховодов. Проводим на потолке линию (карандашом или маркером), вдоль которой пройдет канал.
2. Монтаж креплений. Чтобы предотвратить возможные провисания, крепим дюбеля через каждые 40 см нашей линии и фиксируем на них хомуты.
3. Определяем необходимую длину воздуховода и отмеряем рукав воздуховода. Замерять «трубу» необходимо при ее максимальном натяжении.
4. Если необходимо отрезать лишнюю часть воздуховода – можно воспользоваться острым ножом либо ножницами и перекусить проволоку (каркас) кусачками. Резать изоляцию можно только в перчатках.
5. Если необходимо нарастить длину воздуховода – противоположные части рукава надеваются на соединительный фланец и крепятся хомутами.
6. Конец рукава соединяется с патрубком или фланцем вентиляционной решетки (или фиксируется в месте ее будущей установки).
7. Остальная часть рукава под натяжением протягивается через подготовленные хомуты до точки соединения с центральной вентиляционной магистралью.
8. Если в проекте предусмотрено несколько вентиляционных отверстий, то к каждому из них создается отдельный отвод.

Монтаж изолированного воздуховода

Монтаж теплоизолированного воздуховода выполняется аналогичным способом, но есть и особенности: при нарезке или соединении рукава необходимо сначала отвернуть изоляционный слой, затем отрезать/соединить с фланцем внутренний каркас, герметизировать соединение, затем вернуть на место теплоизоляцию, повторно ее закрепить и заизолировать.

Для изоляции внешнего слоя применяется алюминиевая лента и хомуты, которые призваны соединить теплоизоляционную оболочку с телом воздуховода.

При монтаже звукоизолированного воздуховода необходимо учитывать, что «слабым» местом может быть фланцевое соединение. Для более высокого шумопоглощения воздуховод полностью надевается на патрубок (без зазоров). Герметизация соединений также выполняется с помощью алюминиевой ленты и хомутов.

Техника безопасности при монтаже воздуховода

Существует колоссальная разница между монтажом пластиковой домашней вентиляции и установкой массивного промышленного воздуховода – высотные работы всегда отличались высокой степенью риска. Однако учитывая, что на производственных объектах вентиляцию устанавливают профессиональные альпинисты, мы предупреждаем вас о тех недоразумениях, которые могут произойти дома.

• Небольшая высота остается травмоопасной – выбирайте для работы надежные леса и подмости. Крайне не рекомендуется работать с лестницы или стремянки без страховки.
• Работа с теплоизоляцией – исключительно в перчатках, желательно – в очках. Для резки используем самый острый нож или ножницы из тех, что есть в наличии – чтобы волокно не мочалилось и не разлеталось по помещению.
• Если минеральная вата все же попала в глаза, их следует тщательно промыть большим количеством воды и обратиться к офтальмологу. Первый симптом – зуд.

Если соблюдать эти несложные правила, вы быстро и легко установите дома систему воздуховодов любого уровня сложности.

Типы и виды воздуховодов

Воздуховоды – это разводка труб, по которым в системе вентиляции движется воздух. По этим каналам приточная вентиляция нагнетает в помещения, находящиеся на расстоянии от воздухозаборника, свежий воздух, а вытяжная вентиляция выводит на улицу воздух отработанный. Воздуховоды можно классифицировать по нескольким признакам:

• Жесткость (гибкие, полужесткие, жесткие)
• Форма (круглые, прямоугольные)
• Материал (пластик, алюминий, сталь и пр.)
• Изоляция (неизолированные либо с изоляцией)

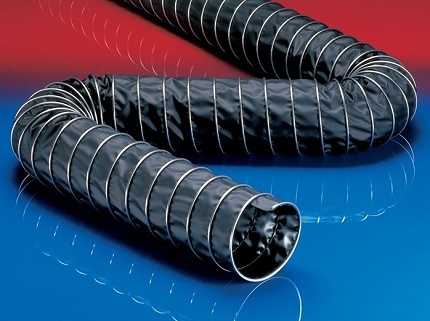

Гибкие воздуховоды (гладкие и гофрированные) отличаются высокими аэродинамическими свойствами, за счет чего снижается уровень шума и вибрации. Такие каналы рационально использовать для монтажа непротяженных вентиляционных магистралей, а также вместо гибких вставок или угловых отводов.

Гибкие воздушные рукава делят на каркасные и бескаркасные. В роли каркаса обычно выступает стальная или полимерная проволока, придающая воздуховоду жесткость на излом и сохраняющая гибкость для прокладки поворотных воздушных трасс. Сверху стальная пружина обшивается материалами из синтетики, полимеров или алюминиевой лентой. Гибкие воздуховоды всегда имеют круглое сечение и могут иметь дополнительное шумопоглощающее либо теплоизоляционное покрытие.

Полужесткие воздуховоды имеют схожее устройство – в качестве армирования используется стальная спираль, которая обшивается минеральным волокном и вскрывается с двух сторон алюминием.

Жесткие воздуховоды изготавливаются преимущественно из тонколистового металла – черной/оцинкованной/нержавеющей стали, алюминия. Они бывают:

• Прямошовные. Бывают круглого, овального и прямоугольного сечения. Представляют собой раскатанный и развальцованный лист металла, замкнутый по контуру посредством сварки либо на фальцевый замок.
• Спирально-навивные. Исключительно круглого сечения. Труба представляет собой скатанную из длинного узкого металлического листа спираль.

Выбор воздуховода

Выбор воздуховода стоит доверить специалистам, которые проектируют вашу систему вентиляции и кондиционирования. Инженеры учтут все факторы (аэродинамика каналов, мощность оборудования, объем выводимого либо замещаемого воздуха и т.п.) и найдут оптимальное решение, в частности – определят необходимое сечение и материал воздуховода.

Жесткость каналов.

В квартире или частном доме обычно бывает достаточно гибкого рукава – благодаря низкому уровню шума вентиляция не доставит владельцу хлопот. Однако гибкие и полугибкие воздуховоды занимают много места, поэтому в качестве основных магистралей чаще используются прямоугольные короба, а гибкие рукава подводятся непосредственно к вентиляционным решеткам.

При реализации более масштабной – общедомовой либо производственной системы вентиляции используются преимущественно жесткие воздуховоды согласно:

• ВСН 353-86 «Проектирование и применение воздуховодов из унифицированных деталей»;
• ТУ-36-736-93 «Воздуховоды металлические»;

Материал воздуховода.

Для перемещения воздушных масс температурой до 80 °С и относительной влажностью до 60 % используются воздуховоды:

• Из тонколистовой холоднокатаной оцинкованной стали толщиной 0,5–1,0 мм
• Из тонколистовой горячекатаной стали толщиной 0,5–1,0 мм

Если температурные показатели либо влажность в помещении превышает указанные параметры, используются воздуховоды из нержавеющей стали или из углеродистой стали толщиной 1,5 – 2,0 мм.

При наличии в воздушной смеси химически активных газов, паров, пыли воздуховоды изготавливают из металлопласта, алюминия и его сплавов, углеродистой стали толщиной 1,5–2,0 мм с соответствующим защитным покрытием. Герметичность воздуховодов обеспечивается по классу «Н» ТУ 36-736-93 и «В» по EVROVENT 2/2 с пределом давления и разряжения 750 Па.

Изоляция воздуховода.

Теплоизоляционная обмотка защищает воздуховод от образования конденсата, что продлевает срок службы системы. Однако в квартирных или офисных вентиляционных каналах теплоизоляцией можно пренебречь – она требуется преимущественно для магистралей, расположенных на улице либо в неотапливаемых помещениях.

Звукоизоляция воздуховодов требуется преимущественно в жилых помещениях – спальнях, детских комнатах. Однако проблему шума можно решить конструктивным путем – с помощью труб большого сечения с толстыми стенками или путем установки виброизоляции.

Расчет воздуховода

Для расчета сечения воздуховодов специалисты предварительно составляют общую схему воздухопроводной сети и вычисляют необходимый объем воздухообмена (м³/ч).

Формула расчета сечения воздуховода выглядит следующим образом:

S = L / 3600 V

где S – площадь сечения воздуховода (круглого либо прямоугольного), м²

L – необходимый объем воздухообмена, м³/ч

V – скорость воздуха в канале, м/с

3600 – коэффициент для согласования единиц (часы и секунды)

Диаметр круглого воздуховода высчитывается по формуле:

Размеры прямоугольного воздуховода высчитываются по формуле:

S = A x B

где А и В – это ширина стен воздуховода, м

Среди имеющихся в ассортименте труб и коробов необходимо выбрать те каналы, которые соответствуют либо незначительно превышают расчетное значение.

В жилых и офисных помещениях скорость воздуха в каналах ограничивают на уровне 3 – 4 м/с, поскольку при более высокой скорости шум от вентиляции будет весьма ощутимым. В магистральных каналах, к которым подсоединяется вентустановка, скорость потока может достигать 6 – 8 м/с, так как сечение присоединительного фланца ограничено размерами вентиляционного оборудования. В случае, когда скорость потока превышает 8 м/с или шум от магистрального воздуховода попадает в жилые помещения, скорость можно уменьшить, установив более широкий канал – в этом случае он соединяется с фланцем вентиляционной установки через переходник.

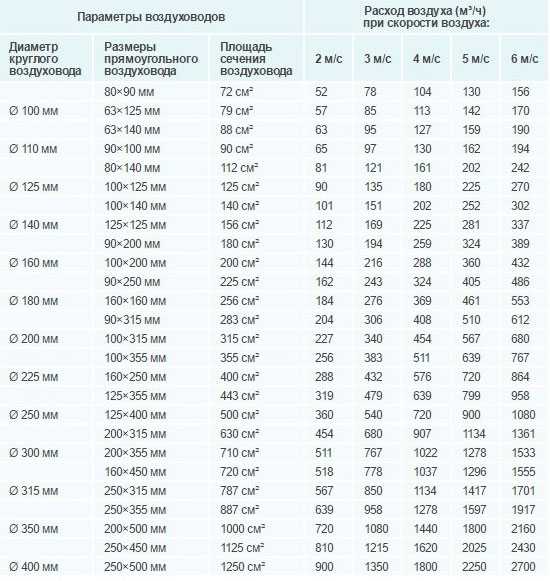

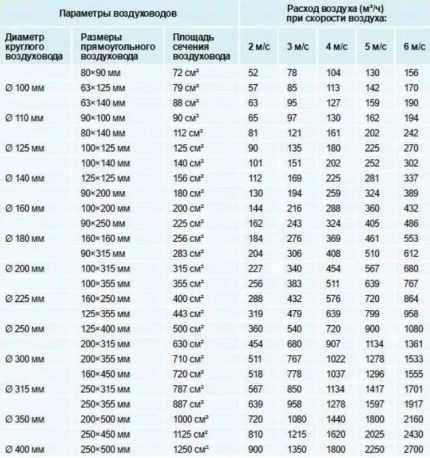

В таблице ниже приведены данные по расходу воздуха в круглых и прямоугольных воздуховодах при разных скоростях движения воздуха.

Чтобы максимально снизить уровень шума от системы вентиляции, можно использовать низкоскоростные воздуховоды с сечением больше, чем необходимо из расчетов. Однако такие каналы занимают слишком много пространства и экономически нецелесообразны.

Получите коммерческое предложение на email:

Нужна консультация? Звоните:

8(495) 118-27-34

Отзывы о компании ООО “ИНТЕХ”:

Информация, размещенная на сайте, носит ознакомительный характер и ни при каких условиях не является публичной офертой.

www.air-ventilation.ru

как сделать своими руками правильно, пошаговая инструкция

Вытяжка уже давно считается обязательной составляющей кухонного помещения. Это механизм, призванный принудительно выводить из рабочей зоны пищеприготовления запахи и пары.

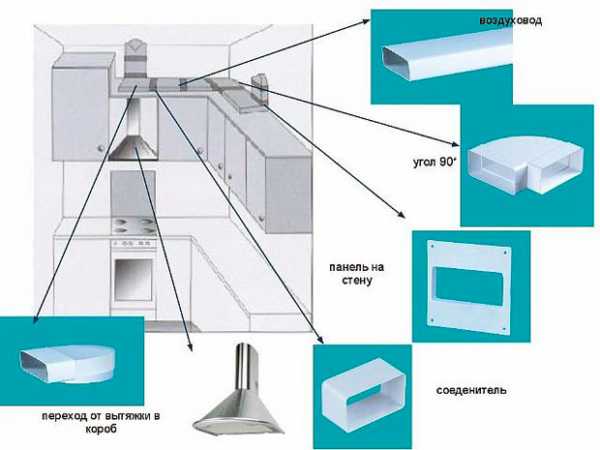

Комплектующие для подключения пластикового воздуховода.

Имея такое устройство, можно существенно снизить запотевание стекол на окне со стороны кухонного помещения, а также избавиться от распространения «ароматов» (в особенности неприятных) от готовящихся и пригоревших блюд по всему жилищу. Вытяжки обладают и еще одной функциональностью, не менее важной, которая по достоинству оценена многими домохозяйками, подсвечивание варочной поверхности плиты.

Установка кухонной вытяжки.

Самостоятельный монтаж воздуховода с вытяжкой очень даже осуществим в рамках затеянного ремонта на кухне. Работа хоть и кажется несколько кропотливой, но она проста. Нужно рассмотреть, как все обстоит на деле.

Когда монтаж вытяжки на кухне производят качественно и по всем правилам, то предусматривают установку вентиляционного короба, который будет пролегать от вытяжки до вывода вентиляции из кухни.

Монтаж вытяжного кухонного устройства без воздуховода

Не все вытяжки нуждаются в подводе воздуховода. Плоские приборы, имеющие отличительный козырек, очищают запахи на кухне через особые внутренние фильтры.

Все другие устройства нуждаются в подводе воздуховода.

Монтаж плоской вытяжки состоит в прикреплении подвеса под вытяжное устройство на поверхности стены и в навешивании самого прибора.

Вернуться к оглавлению

Монтаж кухонной вытяжки и воздуховода для вытяжки

Для собственноручного проведения всех работ потребуются:

Схема воздуховода для вытяжки.

• дрель;
• электролобзик;
• карандаш с рулеткой;
• шуруповерт.

Присоединение вытяжного устройства внутри домовой электросети подразумевает подготовку инструментов либо обращение за квалифицированной помощью к профессионалу-электрику.

Монтаж вытяжной конструкции производится либо на поверхность стены, либо на нижний край кухонного шкафа. В обеих ситуациях требуется обеспечение прокладывания воздуховода от корпуса вытяжного устройства до входа в общедомовую систему вентиляции. На кухне многоквартирных домов такая обязательно имеется. При обустройстве вытяжного устройства в индивидуальном секторе потребуется заблаговременно провести на улицу воздуховод. Сделать это возможно как сквозь внешнюю стенку, так и по межэтажным перекрытиям на чердак и кровлю.

Вернуться к оглавлению

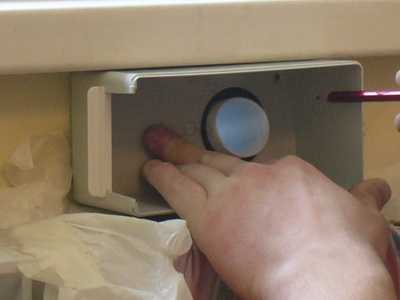

Подготовка короба под воздуховод

Схема короба под воздуховод.

Можно приобрести короб мягкий (наподобие алюминиевой гофры) или жесткий (из пластика). Монтаж пластиковых коробов при помощи соединительных элементов, позволяющих изменять направление воздуховода и удлинять его, считается более надежным вариантом.

Установка пластиковых воздуховодов не представляет особых сложностей. Их можно пилить, как любой предмет из пластика, соединять посредством крепежных компонентов, которые приобретают накануне. Чтобы избежать ошибок, на бумаге заранее обозначают схему маршрута воздуховода, указав точную размерность колен. Коленом называется часть воздуховода от поворота до поворота. Стоит сразу обратить внимание на то, какие размеры и форму имеет вентиляционное отверстие в кухонном помещении. Чтобы обследовать его, убирают решетку защиты перед просмотром. Изучить отверстие вывода нужно, потому как нередко решетка бывает прямоугольной формы, а само отверстие — круглое. Тогда придется позаботиться о приобретении переходника с короба прямоугольника на круглое отверстие вентиляции.

Схема расположения розеток для встроенной вытяжки.

Совет: при наличии единственного вывода вентиляции на кухне следует предусмотреть неполное закрытие отверстия коробом. Оставшийся промежуток понадобится для снабжения кухонного пространства естественной вентиляцией. Его прикрывают добавочной решеткой. Если естественную вентиляцию удастся решить иначе, то размерность короба, по сравнению с каналом вентиляции, не будет иметь никакого значения.

Соединения между коленами воздуховода должны быть абсолютно герметичными. Для герметизации воздуховодных отверстий используют акриловый либо силиконовый состав. Этот герметик наносят на края короба, перед тем как вставить отрезок короба в конструкцию.

Совет: перед тем как крепить воздуховод окончательно, нужно попробовать собрать всю конструкцию целиком так, чтобы каждый элемент встал на свой «маршрут». После чего систему необходимо разобрать и сконструировать уже при участии герметика.

Вернуться к оглавлению

Пошаговая инструкция: самостоятельный монтаж воздуховода

Монтаж воздуховода включает в себя следующие этапы:

Примеры установки с вертикальным расположением воздуходов.

1. Первым делом определяются с местом установки и подготавливают его. Вытяжку монтируют по месту в зависимости от выбранной модели. Для этого производят измерения при помощи рулетки необходимого уровня установки. Наносят разметку. В той ситуации, когда поверхности шкафа, размещенные над варочной панелью, не дают выполнить требуемый уровень отметки, их немного подпиливают. В основном необходимая высота нижней части вытяжного устройства над плитой целиком определяется мощностью установленного двигателя. В среднем эта величина достигает 50-70 сантиметров.
2. После того как контроль уровня размещения устройства выполнен и проставлены необходимые разметки, отпиливают боковины шкафа на желаемую длину. Для этого сгодится электролобзик, имеющий пилку для дерева «чистый рез». Используя такой электроинструмент, можно получить достаточно высокое качество отпила. Если такой инструмент не удается найти, то его вполне может заменить столярная ножовка.
3. Все работы ведут после демонтажа шкафа с поверхности стены и придания предмету кухонной мебели максимальной устойчивости. Чтобы получить наиболее качественную поверхность, при работе ручным инструментом стараются предусмотреть угол между рабочим полотном инструмента и поверхностью шкафа в диапазоне 20-30°. Иначе на противоположной стороне возникнут сколы, которые не преминут испортить внешний облик предмета меблировки.

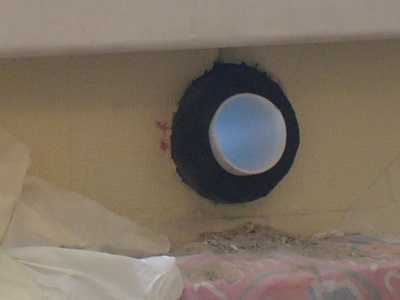

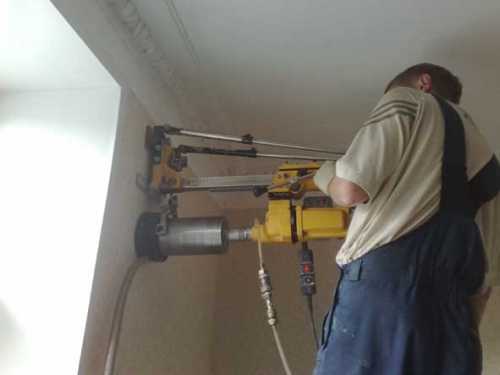

4. Следующий шаг — формирование отверстия с большим d для монтажа сквозного воздуховода из металла. Последний представляет собой гофрированную трубу либо трубу с гладкими стенками. Для этого прикладывают в месте планируемого размещения отверстий фланец. Он служит шаблоном, по которому размечают отверстия.
5. Затем при помощи дрели с соответствующим сверлом (d — не менее 8 мм) по дереву высверливают насквозь отверстие внутри обозначенной разметки.
6. В образовавшееся отверстие вставляют пилку от электролобзика и осторожно выпиливают требуемый элемент в соответствии с разметкой.
7. Если пилка была подобрана подходящая, то она обеспечивает высокую степень качества реза. Если пилки таковой не было, то края вдобавок обрабатывают наждачной бумагой. Затем подготовленный шкаф с отверстиями устанавливают на прежнее место.
8. Для того чтобы обеспечить электропитание двигателя устройства и осветительной системы, провода вытяжки подсоединяют к электропитанию.
9. Предпоследний шаг — прикрепление системы вентиляции к месту расположения. Устанавливают корпус устройства и выполняют разметку под крепежные детали. Далее высверливают в отмеченных точках отверстия, d которых соответствует 2/3 d шурупов. Затем навешивают корпус.
10. По завершении монтажа вытяжного устройства к нему подсоединяют воздуховод, используя стальные хомуты.
11. В заключение проверяют систему на работоспособность.

Если замечания отсутствуют, то приспособление вполне готово к процессу эксплуатации в соответствии с прилагающейся инструкцией.

Как видите, собрать воздуховод и подсоединить его совершенно несложно. Главное, правильно выполнить все замеры и не ошибиться в расчетах.

1poclimaty.ru

схемы установки гибких и жестких видов

Современные офисы‚ жилые дома‚ промышленные здания нуждаются в обеспечении нормального воздухообмена и в устройстве полноценной вентиляции. Для сооружения организованной системы производится монтаж воздуховодов. Устанавливают их и внутри строений‚ и снаружи. Но полноценная система вентиляции нужна и дома, вы с этим согласны?

Зная принципы обустройства системы и нюансы соединения воздуховодов в определенной последовательности‚ удастся создать функциональную вентиляционную сеть. Но как правильно это сделать? Давайте разбираться вместе – в этом материале рассмотрены разновидности воздуховодов, использующиеся при создании вентсистем.

А также подробно разобраны особенности монтажа гибких и жестких каналов. Статья для наглядности дополнена тематическими фото, схемами, подробными видеоинструкциями по установке и креплению воздуховодов.

Содержание статьи:

Принцип классификации воздуховодов

Воздуховодами называют систему труб, приспособленную для движения по ней воздушного потока и устроенную определенным образом.

Их применяют при в домах‚ сети воздуховодов образуют и кондиционирования‚ с их помощью подключают промышленные и ‚ используют в .

Исходя из конструктивного исполнения‚ их делят на круглые и прямоугольные. Круглые воздуховоды эргономичны‚ воздух движется по ним почти бесшумно‚ вибрация при работе незначительная.

Соединяют элементы воздуховода с круглым сечением без использования дополнительных элементов.

Галерея изображений

Фото из

Воздуховоды используются для формирования направленного потока воздуха, перемещаемого для подачи или отвода из помещения по каналам

Устройство систем вентилирования с воздуховодами производится преимущественно в промышленных цехах пищевой и химической промышленности, в автосервисах и мастерских, работающих с горючими и токсичными веществами

С помощью воздуховода вытяжка подключается к вентиляционной системе для отвода отработанного воздуха за пределы помещения

Воздуховодные каналы приточных систем вентилирования оснащаются решетками, через которые свежий воздух поставляется в помещение

В бытовых условиях воздуховоды чаще всего используются на кухнях при устройстве принудительной системы с вытяжкой

В частных домах воздуховоды используют в системах вентилирования наземных и подземных конструкций. В основном их ставят там, где требуется искусственно стимулируемая система вентиляции

Если дверные и оконные проемы бань, квартир, загородных домов выполнены с использованием герметичных пластиковых конструкций, устройство вентиляции с воздуховодами просто необходимо

Воздуховоды прокладывают как открытым способом, так и скрытым, т.е. с размещением их в коробах, в строительных конструкциях, за фальш-потолками или в перегородках из гипсокартона

Канальная система вентилирования

Вентиляция предприятия пищевой промышленности

Подключение воздуховода к вытяжке

Решетки на воздуховодах приточной системы

Пластиковый воздуховод на кухне

Воздуховод в подвале частного дома

Воздуховоды с вытяжкой в предбаннике

Прокладка воздуховодов за фальш-потолком

Прямоугольное сечение воздуховода предпочтительнее тогда, когда систему нужно сделать незаметной, спрятав ее под отделкой.

Этим и удовлетворительным уровнем пропускной способности обусловлен их выбор при устройстве системы вентиляции в жилых домах. Кроме того, воздуховоды бывают жесткими и гибкими.

Металлические воздуховоды с прямоугольной формой сечения в разрезе имеют типовые размеры‚ колеблющиеся в пределах от 10 х 10 до 400 х 320 см. Прямые звенья имеют длину от 1 до 2.5 м

У первых сечение может быть как круглым‚ так и прямоугольным‚ а вторые в разрезе имеют только круг. Их использование уместно в точках разветвления. Производят в основном из алюминиевой фольги‚ полиэфира‚ хотя есть и изделия из силикона‚ текстиля‚ резины, устойчивой к агрессивной химии.

К вентиляторам‚ приточным и вытяжным анемостатам‚ решеткам их подсоединяют напрямую, но иногда, чтобы связать такой воздуховод с основной системой‚ дополнительно нужны соединительно-монтажные детали.

Внутри поверхность гибких воздуховодов не отличается особой гладкостью, поэтому повышенное аэродинамическое сопротивление создает дополнительные шумы.

Гибкие воздуховоды могут быть как каркасными‚ так и бескаркасными. Каркас образует проволока — полимерная либо стальная. Свитую в пружину проволоку‚ покрывают синтетическим материалом‚ фольгированной лентой или полимером. Этот вид труб иногда оснащают покрытием — теплоизоляционным или шумопоглощающим

Структура у гибких воздуховодов многослойная. Для большей жесткости между слоями размещают стальную проволоку. Наиболее часто вентканалы в жилых домах прокладывают из труб ПВХ‚ обладающих высокими звукопоглощающими и теплоизоляционными характеристиками.

Применяют гофру в тем местах, где скорость движения воздушной массы не превышает 30 м/с‚ а давление не выше 5 т. Па.

Воздуховодные каналы по своей конструкции могут быть встроенными‚ в виде вентиляционных шахт‚ и внешними‚ проложенными по стенам и потолкам. Первые располагают внутри стен.

Чтобы они работали эффективно их поверхность внутри должна быть максимально гладкой‚ тогда воздух будет циркулировать свободно‚ не натыкаясь ни на какие помехи. Внизу шахта имеет отверстие‚ позволяющее очищать воздуховод.

Подвешенные и приставные короба используют для устройства внешних воздуховодов. Они представляют собой сборку, состоящую из труб и соединителей, различных по размеру и форме. Исходя из такого признака‚ как наличие изоляции‚ воздуховоды бывают изолированными и без изоляции.

Основываясь на дизайне помещений и конструктивных особенностях строения‚ останавливают выбор на каком-то конкретном .

а-з – установка горизонтальных воздуховодных каналов; и-к – вертикальных каналов; а, и – крепление к стенам; б, в, г, к – фиксация к колоннам; д, в – к перекрытиям; е, з – к формам и прогонам. Конструктивные элементы: 1 – консоль; 2 – тяга; 3 – хомут; 4 – воздуховод; 5 – траверса; 6 – стяжной болт; 7 – накладка

Установке системы должен предшествовать качественный аэродинамический расчет. Потребуется определить давление в системе‚ объем воздушных масс‚ проходящих по воздуховоду‚ его сечение‚ тип воздухообмена.

Аэродинамический расчет воздуховода

Чтобы определить размер воздуховода в разрезе, нужен эскизный вариант воздушной сети. Сначала вычисляют площадь сечения.

Для круглой трубы диаметр находят из формулы:

D = √4S/π

Если сечение прямоугольное его площадь находят, умножив длину стороны на ширину: S = A x B.

Вычислив сечение и применив формулу S = L/3600V, находят объем воздухозамещения L в мᶾ/ч.

Скорость движения воздуха в воздуховоде в районе приточной решетки рекомендуют брать в пределах от 2 до 2.5 м/с для офисов и жилья и от 2.5 до 6 м/с на производстве.

В магистральных воздуховодах — от 3.5 до 6 в первом случае, от 3.5 до 5 — во втором и от 6 до 11 м/с — в третьем. Если скорость будет превышать эти показатели, возрастет уровень шума сверх нормативного значения. Коэффициент 3600 согласовывает между собой секунды и часы.

Использование табличных значений упростит процесс расчета. Иногда чтобы уменьшить шум в системе, применяют трубы с сечением, превышающим по размерам расчетную величину. С экономической точки зрения такое решение нерационально. Объемные каналы стоят дороже и крадут пространство

Из таблицы, ориентируясь на скорость воздушного потока, можно взять и ориентировочный расход воздушной массы.

Вам также может быть полезна подробная информация о расчете площади воздуховодов с примерами вычислений, рассмотренная в .

Особенности монтажа воздуховодов

Независимо от вида и возлагаемых на вентиляционную систему функций основную задачу, заключающуюся в транспортировке воздуха‚ выполняют в ней каналы для транспортировки воздушного потока. Изо всех работ по монтажу системы самым сложным моментом является установка воздуховодов.

Даже при грамотно выполненном расчете‚ нарушив технологию‚ никогда не выйдет создать систему‚ работающую без сбоев.

Кроме основных задач‚ вентиляция может выполнять и ряд дополнительных функций:

• осуществлять контроль чистоты поставляемого в помещение воздуха;
• поддерживать заданный процент влажности;
• освобождать от всяких примесей воздух‚ удаляемый из здания.

При устройстве нужен всего один воздуховод. В потребуется прокладка двух независимых воздуховодов для того‚ чтобы по одному из них поступал в помещение чистый воздух‚ а по другому уходил использованный.

Прокладка каналов для приточной, вытяжной и комбинированной вентиляции производится в соответствии с общими правилами. Устройства, побуждающие движение воздуха устанавливаются либо на входе в систему, либо на выходе из помещения

Общие правила монтажа

Существуют документы, в которых прописаны требования к монтажу и работе воздуховодов. К ним относятся СП 60.13330 и СП 73.13330.2012. Первый называется «Отопление‚ вентиляция и кондиционирование» а второй — «Внутренние санитарно-технические системы зданий».

Кроме того‚ производители‚ выпускающие воздуховоды‚ прилагают к ним свои инструкции.

К требованиям, подлежащим неукоснительному исполнению‚ относятся:

1. Полное растяжение гибких воздуховодов при их установке.
2. Отсутствие провисаний во избежание потерь давления.
3. Обязательное заземление т.к. магистраль имеет свойство копить статическое электричество.
4. Не планировать монтаж гибких и полужестких воздуховодов, если вертикальный отрезок системы представляет собой трассу, охватывающую больше чем 2 этажа.
5. Устанавливать исключительно жесткие трубы в цокольных этажах‚ подвалах‚ в конструкциях из бетона‚ в местах контакта с грунтом.
6. На этапе проектирования и при монтаже гибких и прочих воздуховодов следует учитывать тот момент, что в работающей системе вентиляции траектория воздуха представляет из себя спираль.
7. На поворотах закладывать радиус‚ равняющийся минимум двум диаметрам трубы.
8. Через стены воздуховод проводить, используя специальные гильзы из металла и переходники.
9. Поврежденный при установке воздуховод‚ подлежит обязательной замене.

Наиболее часто воздуховоды крепят к стенам‚ потолку‚ в пространстве между потолочными фермами. Неизменным остается то, что центра воздуховодов и плоскости конструкций должны оставаться параллельными по отношению друг к другу.

Нормативами регламентируется и минимальная дистанция от воздухопровода до других конструкций.

Минимальные расстояния можно взять из таблицы. Необходимо учесть, что при пересечении воздуховодами строительных конструкций все соединения должны быть удалены от точек прохождения не меньше чем на метр

При прокладке воздуховодов возможны 2 варианта. Первый — объединенные трубы составляют систему с общей отводящей трубой. Второй — каждое помещение имеет индивидуальный воздуховод.

Виды соединений жестких воздуховодов

При монтаже системы вентиляции рекомендуется делать как можно меньше соединений. Объединяют воздуховоды при помощи фланцевого и бандажного крепления.

В первом случае фасонные элементы и концы труб дополняют фланцами, затем соединяют с использованием саморезов‚ при помощи клепок, располагая их через каждые 200 мм‚ или применив сварку. В качестве уплотнения для фланцев практикуют использование резиновых прокладок.

Изготовление фланцев — процесс сложный и не очень выгодный для производителя.

За формирование фланцевых соединений не стоит браться, не имея опыта в выполнении подобных работ. Если взялись, делать их лучше на земле, а затем подвешивать уже готовую конструкцию

Бандажное или бесфланцевое соединение более выгодно как в финансовом плане‚ так и по затратам времени. Оно предусматривает наложение на стык бандажа‚ представляющего собой тонкие металлические полосы или рейки. Этот тип соединения также нельзя назвать совершенным.

Главное — герметичность невысокая‚ из-за чего стыки становятся местами утечки воздуха, а при минусовой температуре здесь накапливается конденсат.

При формировании узлов соединения как жестких, так и гибких воздуховодов важно обеспечить герметичность и исключить утечку в точках подключения к оборудованию

Существует и третий способ соединения при монтаже жестких воздуховодов — шина и уголок. Это изобретение инженеров фирмы Metz из Германии. Сейчас оно успешно отвоевывает позиции у первых двух методов. Для нарезки шин не нужно дорогостоящего оборудования, а уголок изготавливают путем штамповки.

Методы крепления воздуховодов

Существует 4 способа крепления воздуховодов:

• шпилька плюс профиль;
• шпилька и траверса;
• шпилька плюс хомут;
• перфолента.

Первый из этих методов любят использовать профессионалы. Используемый профиль имеет L или Z-образную форму. Вторым в основном крепят тяжелые воздуховоды. Снижает нагрузку на крепеж и обеспечивает дополнительную жесткую поддержку короба уголок‚ устанавливаемый под нижний угол.

В месте крепления профиля подкладывают уплотнители из резины. Они нужны для снижения шума и гашения вибрации.

На фото изображены способы крепления воздуховодов с использованием шпильки и разной формы профиля. Этот способ предпочитают всем остальным специалисты

Когда выполняют монтаж тепло- и звукоизолированных воздуховодов‚ где ширина магистрали составляет больше 60 см‚ применяют второй способ крепления. Нагрузка от самого воздуховода приходится на траверсу, а от горизонтальных перемещений страхуют шпильки.

Для лучшей изоляции от шумов необходима и прокладка резинового профиля. Размещают его между телом воздуховода и траверсой.

Для установки круглых воздуховодов — простых либо изолированных используют третий способ — шпилька и хомут. На небольших участках воздуховода‚ выполненного из гибких труб‚ можно обойтись одними хомутами. Простой и дешевый способ — фиксация с помощью перфоленты.

Перфолента упрощает работу и позволяет выполнить монтаж воздуховодов за более короткое время. В ней предусмотрены отверстия для болтов и заклепок

Для круглого воздуховода из перфолент делают петлю, а для прямоугольного — подсоединяют ее к болтам. Применяют этот метод для систем с диаметром не более 20 см‚ т.к. конструкция не обладает достаточной жесткостью.

С тыльной стороны осуществляют фиксацию воздуховода прямо к потолочным конструкциям посредством анкерного соединения или с использованием струбцины.

Монтаж гибких труб

Гибкие воздуховоды монтировать проще, чем жесткие.

Технология состоит из следующих операций:

1. Резки. Воздуховод‚ для улучшения аэродинамических характеристик‚ растягивают‚ отмеряют и намечают длину. Далее‚ делают разрез по витку.
2. Соединения. Воздуховод одевают на патрубок с заходом минимум 5 см. При этом обязательно учитывают на направление продвижения воздуха‚ отмеченное цветной меткой на гибкой трубе. Правильная установка снижает уровень шума в системе.
3. Герметизации. Герметизируют стык с применением герметика или специальной алюминиевой ленты. Фиксируют воздуховод при помощи шлангового хомута.

В случае выполнения монтажа теплоизолированных рукавов применяют такую же технологию, но когда воздуховод отрезают или соединяют его участки‚ предварительно заворачивают слой изоляции.

Голый каркас стыкуют или отрезают‚ герметизируют соединение и только тогда возвращают изоляцию на место. После этого ее нужно зафиксировать повторно и заизолировать.

Гибкий теплоизолированный рукав применяют и в системах вытяжной вентиляции‚ кондиционирования‚ и для подачи воздуха. Слой утепления предотвращает тепловые потери и появление конденсата

Точки крепления должны находиться на расстоянии 1.5 – 3 м друг от друга. Допускается провисание между ними не более 5 см на 1 м. Если воздуховод располагают параллельно и выше потолочных конструкций‚ расстояние между осями хомутов равняется 100 см.

Когда воздуховод занимает вертикальное положение‚ расстояние между крепежом увеличивают максимум до 180 см. Охват воздуховода хомутом не может быть меньше‚ чем ½ диаметра первого.

При необходимости выполнения поворотов нужен максимально большой радиус. С уменьшением этого параметра падает давление. Оптимально, когда радиус на изгибе равняется 2 диаметрам трубы.

Часто изгибы гибких воздуховодов выполняют непосредственно за соединением трубы с каналом. Если сделать этот переход под небольшим углом‚ воздуховоды из металла могут покрыться трещинами. Большое число таких соединений повлечет за собой значительные потери давления

Незащищенный от атмосферных воздействий и ультрафиолета гибкий воздуховод недолго прослужит, если его установить на открытом воздухе.

Гибкий воздуховод‚ выполненный из металлической полиэфирной ленты‚ контактируя с трубой системы отопления, обязательно провиснет и быстро состарится. Нельзя допускать и соприкосновений воздуховодов изготовленных из разных металлов — это также негативно отражается на их сроке эксплуатации.

Немалый урон наносит синтетическим воздуховодам статическое электричество. При большом его скоплении и возникновении разряда может даже произойти взрыв. Такая ситуация возможна‚ когда в воздухе‚ движущемуся с ‚ присутствуют пары природных растворителей.

Поможет в этом случае заземление. Для этого заземляющий провод подсоединяют к проволоке‚ образующей каркас воздуховода. Если это вытяжная установка‚ расположенная над оборудованием‚ спиральную проволоку подводят к его корпусу.

Выводы и полезное видео по теме

Здесь вы увидите‚ как специалисты выполняют монтаж воздуховодов:

Воздуховоды из пластика и их монтаж:

Важно изначально иметь грамотный проект прокладки воздуховодов. Ознакомившись с видами и особенностями монтажа воздуховодов разных типов‚ можно заняться устройством несложной системы самостоятельно.

Громоздкие и сложные в исполнении конструкции лучше поручить профессионалам.

Вы обладаете не только теоретическими знаниями, но и практическим опытом монтажа вентканалов? Возможно вы заметили несоответствие информации или технические ошибки в рассмотренном материале? Напишите нам, пожалуйста, об этом в комментариях под статьей.

Если же у вас возникли вопросы или вы хотите уточнить какой-то момент по установке воздуховодов, спрашивайте совет – постараемся помочь вам.

sovet-ingenera.com

Монтаж систем вентиляции: правила организации и проектирования

Качественный воздухообмен необходим для любого жилого или хозяйственного объекта. Для этого нужно выполнить расчет его параметров и составить схему прохождения потоков воздуха по помещению. В зависимости от сложности работ, монтаж систем вентиляции можно сделать самостоятельно или заказать их выполнение.

Мы расскажем, как проектируют системы вентилирования, перечислим, на какие нормативные документы следует опираться. Из предложенной нами статьи вы узнаете, как выбрать наиболее подходящую схему. Наши рекомендации помогут и тем, кто решил всю работу сделать собственными руками, и тем, кто будет контролировать строителей.

Содержание статьи:

Нормы для определения параметров воздухообмена

Так как система вентиляции влияет на качество жизни человека, то ее допустимые параметры прописаны в нормативных документах. Исполнение этих требований обязательно в случае коммерческого использования помещений, а также при приемке многоквартирных зданий.

При проектировании собственником вентиляции внутри квартиры или для частного дома их можно принять на уровне рекомендаций.

Документы и акты Российской Федерации

Российским законодательством установлены различные нормы к вентиляции и кондиционированию в зависимости от типа и предназначения помещений. Они включены в своды правил (СП), государственные стандарты (ГОСТ) и санитарные правила и нормы (СанПиН).

Согласно правилам, помещения жилого и бытового назначения вентилируют для достижения следующих целей:

• Поддержание кислородного режима. Снижение его концентрации ухудшает самочувствие человека. Эту проблему проще всего решить при помощи притока уличного воздуха.
• Удаление нежелательных газов и аэрозолей. Скопление углекислого газа, продуктов горения или пыли опасны для здоровья.
• Регулирование параметров микроклимата. Поддержание влажности в заданном диапазоне при помощи вентиляции – распространенный и эффективный метод, который часто используют не только в жилых, но и в складских и подвальных помещениях различного назначения.

В российских стандартах расчет расхода приточного воздуха определяется по многим параметрам, после чего берут максимально высокий показатель. На практике часто используют не все из них, поэтому этот подход вызывает много вопросов у специалистов.

Существует 8 документов, регламентирующих нормы воздухообмена, допустимые параметры микроклимата, а также правила установки и функционирования систем вентиляции

Зарубежные стандарты качества вентиляции

При установке или собственной квартиры не обязательно использовать действующие российские нормативные документы. В качестве альтернативы можно применить в расчетах положения зарубежных стандартов, которые регулируют качество воздуха в помещении.

Основанное в 1894 году сообщество инженеров ASHRAE имеет большой научно-практический опыт и множество наработок в области вентиляции и кондиционирования

Организацией ASHRAE разработаны следующие документы:

• ASHRAE 62.1 – требования к системам вентиляции и кондиционирования воздуха;
• ASHRAE 55 – требования к микроклимату и тепловому комфорту помещения.

Исследования этого американского общества инженеров часто используют для расчетов стандартов качества международного и национального уровней.

Для определения минимальных показателей вентиляции стандарт 62.1 использует методики, основанные на следующих показателях:

• кратность воздухообмена (VRP), где регламентируют положения приточных и вытяжных устройств и варьируют мощность потоков в зависимости от показателей микроклимата;
• качество внутреннего воздуха (IAQP), где предлагают способы сокращения концентрации нежелательных аэрозолей путем их фильтрации;
• размеры и положение отверстий для естественной вентиляции (NVP).

Комплексное использование всех трех подходов позволяет значительно уменьшить эксплуатационные расходы.

Также есть работы Европейского комитета по стандартизации (CEN), посвященные вентиляции зданий:

• стандарт EN 13779 – требования к системам вентиляции и кондиционирования воздуха;
• стандарт EN 15251 – требования к параметрам микроклимата;
• акт CR 1752 – критерии расчета вентиляции зданий.

Оба набора стандартов касаются непосредственно здоровья и комфорта пользователей. Необходимый объем приточного воздуха определяют по эмиссии углекислого газа, так как другие значительные источники загрязнения отсутствуют.

Для технических помещений, таких как газовая котельная, расчет объема воздухообмена производят с позиции обеспечения безопасности, а не качества жизни

Можно заказать расчет параметров вентиляции квартиры или дома по американским или европейским нормам. Это будет резонно, учитывая длительный зарубежный опыт и более строгие требования к качеству жизни.

Основные этапы проектирования

Типовые схемы для жилых и бытовых помещений отсутствуют ввиду архитектурного и функционального многообразия зданий.

Для принятия решения по созданию оптимальной системы воздухообмена необходимо придерживаться общих принципов организации вентиляции, соблюдение воздушного баланса, правил разработки технического задания и рекомендаций по его практической реализации (+)

Разработка технического задания

Составление технического задания – первый этап проектирования вентиляции. Здесь необходимо прописать требования к объему и типу воздухообмена для всех помещений дома.

Пример технического задания (в части воздухообмена) на разработку системы вентиляции дома. Такой документ можно составить самостоятельно

Для каждого отдельного помещения в зависимости от его предназначения определяют .

Так, для квартир и частных домов использовать вентиляцию необходимо следующим образом:

• Жилые комнаты, гостиные, спортивные залы. Постоянный приток. Объем зависит от среднесуточного количества находящихся в помещении людей. Возможны требования по температуре и влажности входящего потока.
• Ванная, уборная, прачечная. Постоянная естественная вытяжка. Работа механических устройств во время использования помещений.
• Кухня. Постоянная естественная вытяжка. Включение принудительной тяги во время интенсивного использования газа, либо в случае значительных выбросов в воздух пара при открытых способах приготовления пищи.
• Коридор и прихожая. Свободное перемещение воздуха.
• Кладовка. Естественная вытяжная вентиляция.
• Бойлерная или топочная. Необходимо при расчете воздушного баланса учитывать факт наличия вытяжной вентиляции за счет удаления продуктов горения через дымовую трубу.
• Рабочие помещения (мастерская, гараж). Автономная вентиляция в зависимости от предназначения комнат.

Техническое задание может быть разработано самостоятельно или сторонними специалистами. В последнем случае при заключении договора проектировщики вынуждены будут придерживаться российских нормативных документов регламентирующих и кратность воздухообмена.

Выбор наилучшей схемы вентиляции

На основании технического задания создают схему вентиляционной системы. План расположения ее элементов необходимо согласовать до внутренней отделки помещений. Иначе, в случае монтажа после ремонта, возникнет дополнительная задача по их вписыванию в интерфейс дома.

Оборот воздуха в доме. Отдельная вытяжка из бассейна необходима, чтобы уменьшить объем конденсата в рекуператоре. Отдельный цикл в бойлерной – требования противопожарной безопасности. Отдельный цикл в гараже – техническая простота решения

Как правило, любой план вентиляции можно воплотить несколькими способами.

Наилучшее решение должно полностью удовлетворять требованиям технического задания и учитывать следующие пожелания:

• содержать минимальное количество узлов и элементов, которые подвержены поломкам;
• регулярное обслуживание должно быть простым и, по возможности, проводиться силами жильцов;
• использование вентиляции при регулировании микроклимата должно быть понятное для людей, которые не обладают специальными знаниями о технических нюансах системы;
• наличие резервных решений в случае выхода из строя одного из узлов;
• система должна быть незаметно вписана в интерьер квартиры или дома.

При финансовых расчетах необходимо учитывать как разовое вложение средств на покупку элементов системы и их монтаж, так и регулярные затраты на периодическое обслуживание и электроэнергию, затрачиваемую на обогрев и увлажнение воздуха.

Современные решения для бытовых вентиляционных систем содержат компактный электронный блок управления, с помощью которого легко можно отрегулировать микроклимат любого помещения в доме

Монтаж компонентов системы

Как и проектирование, монтаж систем вентиляции можно выполнить самостоятельно или доверить это специалистам. Чтобы принять решение по этому вопросу надо определить перечень работ и оценить возможность их выполнения собственными силами.

Установка вентиляционного оборудования

При любых схемах вентиляции последовательность ее монтажа включает следующие этапы:

1. установка оборудования внутри помещения;
2. обустройство приточных и вытяжных отверстий;
3. прокладка воздуховодов;
4. испытание системы на работоспособность.

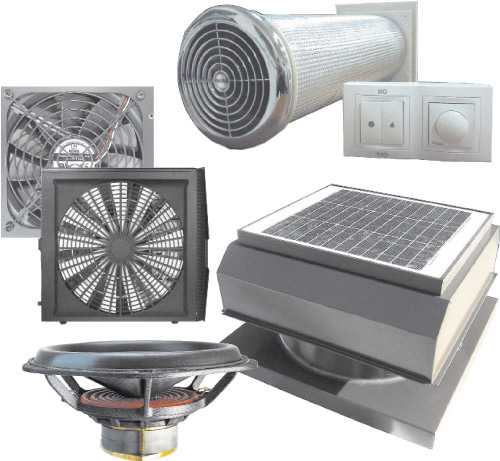

Существует множество типов оборудования, которое применяют в системах вентиляции. При использовании моноблочных установок, а также в случае возможности сгруппировать большинство устройств в одном месте, их размещают в вентиляционной камере – специально выделенном помещении.

Под вентиляционную камеру обычно отводят подвальные или теплые чердачные помещения. Тогда можно обойтись без установки шумопоглощающей оболочки

Основные нюансы установки внутреннего оборудования следующие:

• Моноблочные устройства, а также отдельные рекуператоры тепла имеют большой вес. Необходима их установка и надежное крепление для предотвращения вибраций. Кроме того, нужно обеспечить к ним доступ для проведения обслуживающих работ.
• Электропроводка. Калориферы и вентиляторы лучше выделить в отдельную группу от внутреннего электрощита. Для частного дома актуально предусмотреть возможность подключения автономного генератора.
• Электронные блоки управления нужно подключать с использованием стабилизатора напряжения.

Таким образом, для самостоятельной установки вентиляционного оборудования необходимо общестроительные навыки и практический опыт в электрике.

Организация притока воздуха

Забор уличного воздуха может происходить или в одном месте с последующим распределением его по системе воздуховодов или для каждого помещения отдельно. При первом варианте основные ветви приточного и вытяжного воздуховодов обычно расположены вплотную друг к другу, разделяясь только на улице.

Покомнатную автономную реализуют двумя способами:

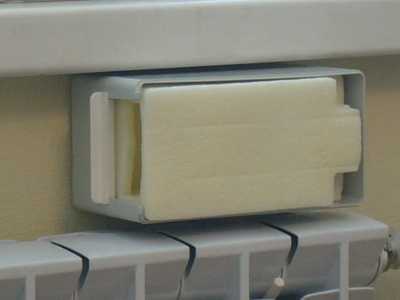

• установка перепускного клапана оконного типа;
• монтаж стенового клапана.

Готовые решения, которые связаны с пропуском воздуха через окна, имеют определенную специфику. При сильных похолоданиях в местах забора воздуха образуется наледь, что быстро выводит такие клапаны из строя.

В воздуховод приточной вентиляции легко внедрить фильтры механической очистки. Это значительно улучшает чистоту помещений и уменьшает концентрацию пыли

Кроме того, холодный воздух без подогрева и рассеивания опускается к полу, создавая вертикальный температурный градиент. Это снижает уровень теплового комфорта и увеличивает риск получения простудных заболеваний.

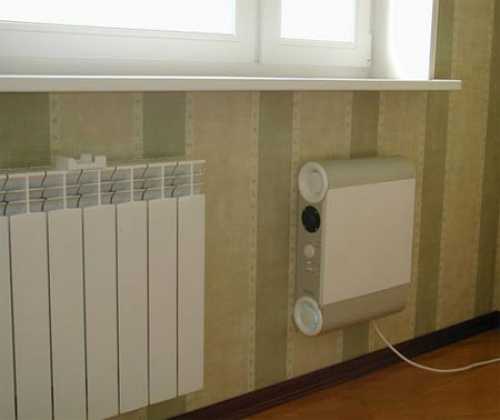

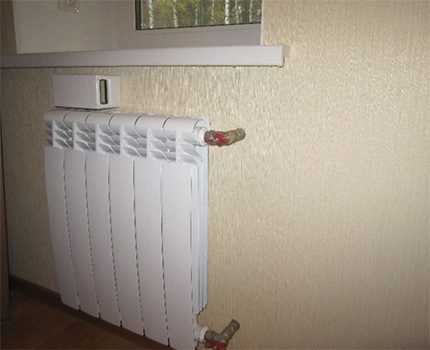

Стеновой клапан менее подвержен обмерзанию и может быть снабжен калорифером для подогрева воздуха и дефлектором для его рассеивания.

При установке такого устройства необходимо решить следующие вопросы:

• Пробурить отверстие с некоторым уклоном наружу. В панельных домах это сделать можно только применив технологию алмазного бурения. В результате работ будет произведено большое количество пыли, которую необходимо собрать, используя пылесос.
• Решить вопрос с теплоизоляцией клапана. Проверка ее качества пройдет при первых сильных морозах, когда переделать что-либо будет очень сложно.

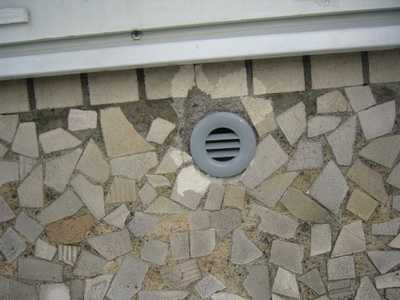

• Установить наружную решетку. Это вызывает проблемы при расположении квартиры не на первом этаже. Здесь необходимо соблюдать технику безопасности.
• При необходимости интеграции в клапан вентилятора, калорифера или увлажнителя воздуха придется обеспечить подключение приборов к электричеству.

Оголовок стенового клапана нужно выбирать с учетом интерьера. При необходимости его легко можно покрасить.

Стеновой приточный клапан гораздо компактнее, чем система распределенных воздуховодов. Если в квартире уже проведен ремонт, то его установка обойдется гораздо дешевле

Нюансы устройства вытяжной вентиляции

Основные работы по в квартире заключаются в следующем:

• подведение воздуховода (как правило, только на кухне) к вентиляционной шахте;
• монтаж вытяжки на кухне и вентиляторов в ванной комнате и уборной.

При установке вытяжной вентиляции в частном доме помимо этих работ необходимо выполнить и более сложные:

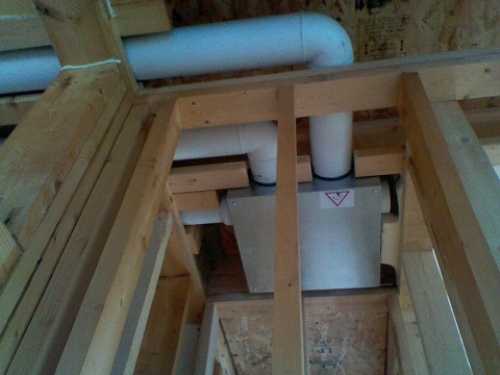

• прокладка воздуховодов через чердак с их утеплением;
• вывод вентиляции на крышу с установкой трубы.

Утепление каналов, которые предназначены для удаления воздуха, необходимо для предотвращения выпадения конденсата и возврата его через вентиляцию обратно в помещение. При этом желательно устанавливать сечение шахты из расчета средней скорости потока не менее 1 м/с. Это также способствует удалению лишней влаги.

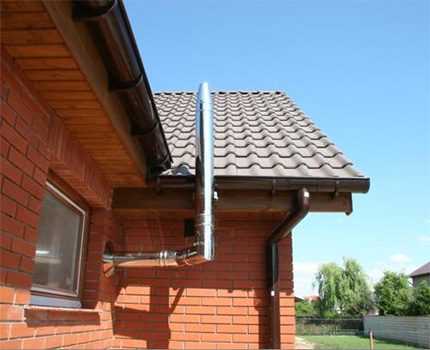

При выводе вентиляции на крышу необходимо выполнить следующие условия:

• выявить допустимые места вывода вентиляции и рассчитать длину трубы;
• проделать проход трубы через крышу с восстановлением гидро- и теплоизоляции;
• хорошо закрепить трубу на крыше во избежание ее перекоса или опрокидывания при сильных ветрах;
• установить дефлектор для защиты вентиляции от осадков и увеличения тяги.

Все работы, выполняемые на скатных крышах, необходимо проводить с соблюдением мер безопасности. Также нужно не допустить повреждения кровли.

Если с выводом вентиляционной трубы через крышу возникают проблемы, то можно выполнить стеновой вариант со стороны дворового фасада

Сооружение воздуховодов и предпусковые испытания

Между помещениями трансфер воздуха может происходить обыкновенным образом, либо по , монтаж которых является простой задачей. Он может быть выполнен самостоятельно при наличии минимальных строительных и ремонтных навыков.

Для бытовых целей используют пластиковые, тонкостенные металлические или гибкие гофрированные воздуховоды. Соединение фасонных элементов между собой не вызывает затруднений, однако не будет лишним дополнительное уплотнение мест стыковки с применением самоклеющейся ленты или силиконового герметика.

Большое разнообразие фасонных элементов позволяет выполнить воздуховод любой топологии, а также осуществлять переход между сечениями стандартных размеров

Части , в зависимости от места расположения, крепят следующим образом:

• При креплении к стене и потолку используют специальные хомуты, которые продают в комплекте с воздуховодом или отдельно. Они стоят дешево, поэтому нет необходимости придумывать иные способы.
• Если воздуховод лежит на шкафах или кухонных полках, то его крепят при помощи любых держателей. Под детали подкладывают поролон во избежание дребезжания при работе вентиляции.
• Внутри шкафов детали воздуховода фиксируют при помощи хомутов. В местах прохождения через перегородки и стены их обкладывают поролоновыми или пенопластовыми вставками для ликвидации шума.

После подключения воздуховодов к вытяжкам, приточным клапанам и вентиляционному оборудованию необходимо провести проверку работоспособности всей системы.

Это нужно сделать в следующих режимах:

• максимальной мощности работы всех устройств;
• максимальной мощности работы приточной вентиляции при неработающих приборах вытяжной;
• максимальной мощности работы вытяжной вентиляции при неработающих приборах приточной.

Первый режим используют для проверки достаточности электропитания и целостности системы воздуховодов. Последние два режима необходимы для проверки возможности возникновения обратной тяги и интенсивной фильтрации воздуха через стены.

Несмотря на все расчеты, некоторые приточные и вытяжные вентиляторы могут не соответствовать заявленным характеристикам, что сложно выявить в процессе их работы.

Выводы и полезное видео по теме

Схема вентиляции для типовых помещений. Правила устройства приточной и вытяжной вентиляции:

Монтаж канальных систем воздуховодов и выбор их сечения. Применение рекуператоров тепла:

Расчет необходимого объема оборота воздуха, составление плана вентиляции и ее монтаж можно полностью или частично выполнить самостоятельно. При заказе таких услуг у специалистов, понимание нюансов этих процедур позволит проконтролировать качество выполняемых работ.

Хотите поделиться собственным опытом в проектировании и устройстве вентиляции в загородном доме или на даче? Располагаете информацией, которая будет полезна заинтересованным посетителям сайта? Пишите, пожалуйста, комментарии в расположенном ниже блоке, публикуйте фото и задавайте вопросы по теме статьи.

sovet-ingenera.com

Монтаж вентиляции и воздуховодов

Вентиляционная система – система, обеспечивающая циркуляцию воздуха в помещении. Одним из важных этапов в процессе проектирования и установки вентиляции в помещении является ее монтаж, который подразумевает под собой установку воздуховодов и соответствующего вентиляционного оборудования, балансировку по воздуху, пробивание отверстий.

Если нужен монтаж вентиляции, то лучше всего обратиться к специалистам. На современном рынке услуг есть множество компаний, готовых осуществить монтаж вентиляции в помещении. Расценки на монтаж вентиляции  определяются типом вентиляционной системы, ее мощностью и комплектацией. При этом учитывается количество решеток, фильтров, вентиляторов, нагревателей, глушителей шума, различных клапанов, а также протяженность системы воздуховодов. Зачастую монтаж полного комплекта вентиляционной системы стоит дешевле, чем монтаж каждого ее элемента в отдельности.

Помимо основных элементов вентиляционной системы для проведения монтажа вентиляции требуется целый набор комплектующих для монтажа. Такими элементами монтажа вентиляции являются фланцы, переходники, патрубки, скобы, уплотнительные ленты, монтажные шины, хомуты, гайки, шайбы, саморезы и многие другие элементы.

Для обеспечения оптимального воздухообмена в помещении необходимо следовать правилам монтажа вентиляции. Монтаж систем вентиляции можно осуществлять только по завершению составления исполнительной документации, которая позволяет разобраться во всех нюансах и особенностях процесса, избежать ошибок и недоработок еще на этапе проектирования. Необходимый перечень документов включает в себя схему монтажа вентиляции, на которой специальными символами обозначено то или иное оборудование, а также присущие ему технические характеристики и особенности.

Нормативные документы

К монтажу вентиляции предъявляется целый ряд санитарно-гигиенических и технических требований. Все правила монтажа вентиляции прописаны в нормативных документах.

• СНиП 3.05.01-85 «Внутренние санитарно-технические системы»
• ППР по вентиляции
• ВСН 237-80 «Инструкция по разработке проектов производства работ на монтаж внутренних санитарно-технических устройств»

Этапы монтажа вентиляционной системы

Монтаж вентиляционной системы включает в себя следующую последовательность действий:

1. Устройство отверстий в стенах
2. Подготовка комплектующих и сборка частей воздуховодов на полу
3. Устройство тепло-шумоизоляции, огнезащиты где необходимо по проекту
4. Монтаж вентиляционных воздуховодов к потолку
5. Монтирование и подключение оборудования
6. Установка вентиляционных решеток
7. Пусконаладочные работы

Все работы по проведению монтажа вентиляционной системы, а также контроль качества монтажа вентиляции должны проводиться строительными службами или службами, имеющими необходимое техническое оборудование, способными обеспечить полный и надежный контроль.

Монтаж вентиляционных воздуховодов

Монтаж вентиляционных воздуховодов состоит из нескольких последовательных этапов.

Этапы монтажа:

1. На первом шаге, независимо от типа воздуховода, места (снаружи или внутри здания) и метода (горизонтально, вертикально, под углом) его расположения осуществляется сборка частей вентиляционных коробов в небольшие цельные узлы.
2. Затем проводится изоляция труб (теплоизоляция, шумоизоляция, огнезащита и тд). Разметка и установка подвесов, крепежей в местах, где должны быть размещены воздуховоды по заранее подготовленному вентиляционному проекту,
3. Завершающим этапом является монтаж вентиляционной решетки.

.

Первым этапом монтажа короба вентиляции является сборка блоков из вентиляционных воздуховодов. Осуществить данное соединение можно двумя методами:

• фланцевый
• бандажный (бесфланцевый)

Фото. Соединение короба.

Фланцевое соединение

Фланец – деталь, служащая для соединения отдельных частей трубопровода, а также для присоединения к трубопроводу какого-либо оборудования.

Фланцевое соединение включает в себя:

• фланец
• крепежные детали: болт, шпилька, гайка, шайба
• прокладки

При фланцевом соединении на двух соединяемых концах воздуховодов устанавливаются фланцы, которые скрепляются между собой. Герметичность соединения обеспечивается использованием прокладок.

Преимущества фланцевого соединения:

• надежность
• прочность
• долговечность
• возможность неоднократной сборки\разборки соединения
• широкий диапазон температурного использования

Бандажное соединение

Бандаж представляет собой кольцо (обычно из тонколистовой оцинкованной стали). Бесфланцевое соединение чаще используется для воздуховодов круглого поперечного сечения малого или среднего диаметра.

Происходит стыковка воздуховодов, поверх места их соединения одевается бандаж. Конца бандажа стягиваются с помощью ключа или других фиксирующих устройств. С помощью гаечно-болтового соединения бандаж затягивают. Затем фиксирующее устройство снимается.

Достоинства бандажного соединения:

• простота
• экономичность

Расположение воздуховодов

Воздуховод может быть прикреплен к стене или потолку. При этом он может быть ориентирован:

• горизонтально

Фото. Воздуховод горизонтальный.

Фото. Вертикальные воздуховоды.

• под наклоном (используется редко)

Виды креплений

В зависимости от типа воздуховода, его пространственной ориентации могут быть использованы различные методы их монтажа. Способы крепления воздуховодов:

• с помощью L-образного профиля и шпильки
• с помощью Z- образного профиля и шпильки
• с помощью хомута и шпильки
• с помощью траверсы и шпильки
• с помощью струбцины
• с помощью перфоленты (с хомутом и без хомута)

Фото. Виды креплений.

Тип крепления и количество крепежных элементов определяется массой, габаритами и видом вентиляционного короба. Во избежание вибраций и дребезжание конструкции обычно используются резиновые прокладки.

Если нужно направить воздуховод под определенным углом, соединить два воздухопровода разного диаметра либо осуществить из воздуховода сложную изогнутую конструкцию, то необходимо провести монтаж отводов вентиляции.

Фото. Отводы вентиляции.

Цена монтажа вентиляции воздуховодов зависит от длины воздухопроводной системы, способа крепления, материала и количества крепежных элементов.

Теплоизоляция вентиляционных каналов

Когда завершена установка вентиляционных магистралей, необходимо осуществить их теплоизоляцию. Основное назначение тепловой изоляции – это предотвращение образования конденсата на наружней поверхности вентиляционных труб за счет их утепления снаружи. Утеплять трубу нужно там, где имеется перепад температур между внутренней и наружной стенкой вентиляционного канала. То есть на приточных трубах, по которым идет уличный холодный воздух.

Утепление можно произвести с помощью следующих материалов:

• Минеральная вата
• Пенофол
• Магнофлекс

Монтаж решетки вентиляции

Является заключительным этапом монтажа элементов вентиляционной системы. Монтирование вентиляционной решетки является относительно простым процессом. Монтаж решетки вентиляции можно осуществить следующими методами:

Самый надежный и простой способ – крепление шурупами (дюбелями) к стене. При этом вентиляционная рама устанавливается в воздуховод. Во избежание дребезжания используют прокладки из прорезиненных материалов.

Второй способ крепления – крепление на монтажный клей, жидкие гвозди, силикон. Для надежности контакта необходимо предварительно обезжирить поверхность решетки. Важным моментом клеевого соединения также является обеспечение плотного контакта материалов в начальным промежуток времени.

Установить решетку также можно с помощью пружинных распорных деталей. Иногда данные соединительные элементы идут в комплекте с решеткой при ее покупке. Преимуществом данного соединения является возможность неоднократного снятия решетки.

При любом из перечисленных методов важно обеспечить плотное прилегание решетки к стене. При необходимости для изолирования канала нужно использовать силиконовый герметик.

Монтаж вентиляционной системы – ответственный и сложный процесс. Если в каком-либо помещении или здании требуется осуществить монтаж вентиляции, то лучше обратиться к опытным квалифицированным специалистам, которые с легкостью могут решить все поставленные перед ними задачи.

Получить бесплатную консультацию инженера по монтажу вентиляции

Получить!

www.ads-vent.ru

Монтаж вентиляции своими руками | Строительный портал

Вентиляция – одна из самых главных систем жизнеобеспечения дома. Ни о каком комфорте не может быть и речи, если ваше жилище напоминает термос по своей герметичности. Помните, в помещениях обязательно должен происходить воздухообмен: старый воздух, насыщенный углекислым газом, должен уходить, а свежий приходить. Нарушение воздухообмена приводит к тому, что в комнате душно, а кухонный чад не выветривается и распространяется по всему дому,  в ванной может быть такая сильная влажность, как в парной бани. Первым признаком отсутствия нормальной вентиляции являются запотевшие окна. С этим нельзя мириться, иначе можно получить букет серьезных заболеваний, а о том, что будут страдать предметы интерьера и отделка не стоит и говорить: обои будут отслаиваться, книги и деревянные детали плесневеть, а закончится все черной плесенью на стенах. Чтобы всего этого кошмара не произошло, необходимо грамотно продумать и осуществить монтаж систем вентиляции. В данной статье мы поговорим о видах вентиляции и некоторых нюансах монтажа в квартире многоэтажного дома и в частном загородном коттедже.

1. Естественная вентиляция
2. Принудительная вентиляция



Существует 3 вида вентиляционных систем:

• Естественная вентиляция.
• Принудительная вентиляция.
• Смешанный тип вентиляции, при котором часть элементов работает по принципу естественной вентиляции, а часть принудительно.

Давайте разберем более подробно, что собой представляют естественная и принудительная вентиляция, где они применяются и как монтируются.



Естественная вентиляция

Основное отличие естественной вентиляции заключается в том, что она работает без электричества, т.е. полностью автономна. В помещениях оборудуются система продухов и вентиляционных каналов. Благодаря разности температур и давления в начале системы, т.е. возле продухов, и в конце системы – возле вентиляционных каналов, возникает естественное движение воздушных масс, которое иногда еще называют «сквозняк».

Преимуществами естественной вентиляции можно назвать:

• Автономность;
• Создание естественных условий, наиболее пригодных для жизни человека.
• Низкая стоимость обустройства и обслуживания.
• Отсутствие элементов, на которых могут развиваться и размножаться бактерии и грибки.
• Естественное движение воздушных масс, которое зависит от погодных условий.

Среди недостатков естественной вентиляции можно выделить зависимость от природных погодных условий:

• Например, при сильном ветре может возникать обратная тяга, которая будет выносить различный мусор из вентиляционного канала.
• В жаркую погоду движение воздуха практически останавливается, так как для нормального функционирования естественной вентиляции необходимо, чтобы температура на улице была ниже, чем в доме.

Тем не менее, именно естественная вентиляция без дополнительных фильтров, осушителей, увлажнителей и другого оборудования наиболее благоприятна для жизни человека. Практически отсутствует риск появления аллергии, частых простуд и насморков, нестабильности артериального давления.



Где применяется естественная вентиляция



Естественная вентиляция используется практически во всех старых жилых постройках и во многих современных. Во всех многоэтажках обустроен вентиляционный канал, который проходит преимущественно посередине квартиры или стояка. Вертикальный вентиляционный канал выводит отработанный воздух вверх – на крышу. А вот приточные отверстия и клапаны в советских постройках предусмотрены не были. Предполагалось, что свежий воздух будет заходить в помещение через форточку проветривания, которой были оснащены окна, или при условии, что окна закрыты, через мелкие щели в окнах и рамах.

На самом деле движение воздуха через деревянные окна имеет неоспоримые преимущества. Благодаря естественной рекуперации даже в холодное зимнее время воздух нагревается, пока проходит через окна.

Важно! Многие совершают ошибку, заклеивая на зиму окна скотчем, чтобы не было сквозняков. Таким образом, естественное движение воздуха прекращается, а проветривать, открывая форточку, не всегда представляется возможным, особенно если за бортом -30 °С. Значительно лучше утеплять окна с помощью поролона, закрепляя его полоски между рамами окна. Проходя сквозь поролон, даже ледяной воздух нагревается. В итоге и вентиляция есть, и воздух теплый.

Но прогресс не стоит на месте и сейчас все массово меняют старые деревянные окна на новые металлопластиковые, которые представляют собой абсолютно герметичный профиль и стеклопакет. Учитывая, что в квартирах старого образца продухи не предусмотрены, хозяева сами полностью лишают свои жилища вентиляции воздуха, так как сквозь металлопластиковые окна он не проникает. Как результат, запотевшие окна, повышенная влажность и другие неприятности. Как с этим бороться, мы расскажем ниже.

В частных домах также используется естественная вентиляция. Можем порекомендовать обустраивать вентиляцию данного типа в строениях из «дышащих» материалов. Например, в таких домах:

• Деревянные дома.
• Соломенные дома.
• Саманные дома.
• Газоблочные или газобетонные монолитные дома.
• Кирпичные дома.
• Пенобетонные дома.
• Из керамзитовых блоков.
• Из шлакоблоков.
• Монолитные керамзитобетонные дома.
• Из керамических энергоэффективных блоков.

Все эти материалы обладают достаточной паропроницаемостью, чтобы стены могли «дышать», отдавая излишнюю влагу от жизнедеятельности человека в атмосферу.



Как проверить работоспособность естественной вентиляции

Если вы заметили первые признаки того, что вентиляция перестала работать, необходимо проверить и определить, где именно проблема. Также не помешает хотя бы раз в три месяца проверять работоспособность системы просто так.

• Берем лист бумаги (не слишком плотной) А4 или лучше отрезать полоску 20 – 25 см длиной и 2 – 3 см шириной.
• Подносим бумагу к вытяжному отверстию в помещении. При этом все двери и окна должны быть закрыты.
• Если бумажка отклонилась в сторону вентиляционного отверстия или даже слегка прилипла к нему, значит, вентиляция работает даже при закрытых дверях и окнах. Приток воздуха осуществляется через щели под дверьми и в окнах или под окнами.
• Если бумажка не отклонилась совсем, открываем двери и форточки.
• Если с открытыми дверьми и форточкой бумажка все равно не отклоняется в сторону вентиляции и не прилипает, значит, забит вентиляционный канал и его необходимо прочистить.
• Если же с закрытыми окнами бумажка не отклоняется к вентиляции, а с открытыми отклоняется, значит, просто не хватает притока воздуха. Когда окна закрыты, помещение становится герметичным, вентиляция прекращается. Если вы не можете позволить себе проветривать помещение, открывая окна, необходимо сделать приточный клапан или продух.

Важно! Обратите внимание, не стоит проверять работоспособность вентиляции в многоэтажном доме с помощью зажженной спички. В общем вентиляционном канале может быть скопление горючего газа, а ваша беспечность приведет к взрыву и у кого-то вывалится стена.

Прочистку общего вентиляционного канала нельзя производить самостоятельно, необходимо обращаться в ЖЭК или управляющую компанию. Максимум, что вы можете сделать самостоятельно, это с помощью пылесоса прочистить канал на ту высоту, на которую сможете.



Монтаж приточной вентиляции



Для нормальной работы естественной вентиляции необходимо, чтобы приточные отверстия и продухи находились на наружной стене, а вытяжной вентиляционный канал на противоположной стене или даже в другом помещении.

Приточные клапаны можно располагать в нескольких местах:

• Под подоконником, над радиатором отопления или за радиатором отопления.
• В нижней раме окна.
• В верхней раме окна.
• В стене рядом с окном на высоте примерно 1,7 – 1, 9 м.

Во многих современных моделях металлопластиковых окон уже предусмотрен приточный клапан в верхней или нижней части окна. Как правило, он оснащен фильтром и заслонкой, так что его работу можно контролировать.

Отверстие в стене также является неплохим вариантом обустройства приточной вентиляции. Но если в регионе бывают суровые зимы, то отверстие станет источником ледяного воздуха, от чего на стене может появляться конденсат или даже изморозь.

А вот приточный клапан под подоконником рядом с радиатором отопления является самым оптимальным вариантом. Воздух, проходящий через клапан, будет нагреваться от радиатора отопления достаточно, чтобы не быть слишком холодным.

Подобные клапаны могут иметь различную форму: круглую или прямоугольную, вытянутую в линейку. Какой из них выбрать, зависит от условий монтажа, какой удобнее, тот и выбирайте.

Работа по монтажу вентиляции под окном:

• Прикладываем к стене корпус вентиляционного клапана. Намечаем карандашом, где будет находиться отверстие для забора воздуха.

• Сверлим сквозное отверстие диаметром 60 мм. Можно использовать перфоратор с коронкой соответствующего диаметра. Отверстие должно располагаться с небольшим уклоном в сторону улицы, градусов 5 – 7.

• Вставляем в отверстие заборную трубу-воздуховод, утеплитель. Если вокруг трубы все еще остаются щели, старательно заделываем их теплоизоляционным материалом. В исключительных случаях можно задуть монтажной пеной.
• Надеваем корпус клапана так, чтобы он не касался трубы-воздуховода. Намечаем отверстия для крепления к стене.

• Сверлим отверстия, вставляем в них дюбеля, прикладываем корпус и прикручиваем его к стене.

• Сверху вставляем в корпус шумопоглотитель. Он идет в комплекте с клапаном.

• Надеваем лицевую крышку на клапан.

• Снаружи стены надеваем на трубу наружную решетку.

Приточный клапан вентиляции готов. В зависимости от требуемого объема свежего воздуха таких клапанов может быть несколько в одном помещении. Также можно использовать модели клапанов, которые закрываются по необходимости. Они оснащены специальной заглушкой.



Вытяжные каналы естественной вентиляции

Вытяжные каналы оборудуются в капитальных стенах толщиной не менее 380 мм. На один загородный дом или коттедж таких каналов может быть от 1 до 3 штук в зависимости от архитектуры строения.

• Размеры вентиляционного канала 130х130 мм. Обустраивать его необходимо на стадии кладки стены.
• Входное отверстие, ведущее из помещения в вентиляционный канал, необходимо располагать под потолком.
• Вытяжной канал выводится на крышу дома в виде трубы. Высота трубы минимум 50 см над уровнем конька крыши, иначе нарушится тяга вследствие завихрений на поверхности крыши.
• Толщина стенок вентиляционного канала должна быть 2,5 кирпича. Если она будет меньше, канал будет быстро охлаждаться в холодное время года. Это приведет к тому, что канал перестанет выводить отработанный воздух наружу, а будет затягивать холодный уличный воздух.

Желательно располагать вентиляционный канал в середине дома. Чтобы воздух из помещений беспрепятственно двигался по направлению к вытяжке, в дверях необходимо выполнять специальные переточные отверстия или просто оставлять щель между полом и дверью примерно 2 см.



Принудительная вентиляция

Отличительная черта принудительной вентиляции – использование электричества, которым приводятся в действие вентиляторы. Принудительной вентиляцией можно назвать даже вентилятор в ванной, который запитан от лампочки.

Принудительная вентиляция может быть реализована по-разному:

• Моноблочная установка вентиляции для одного помещения.
• Моноблочная установка для вентиляции целого коттеджа.
• Наборные системы принудительной вентиляции, состоящие из воздуховодов во всех помещениях, фильтров, вентиляторов, рекуператоров, шумопоглотителей и других элементов.

Такая система не зависит от погодных условий, так как разница давлений образуется искусственно, с помощью вентиляторов. В ней не бывает обратной тяги. Воздух очищается от вредных примесей с помощью фильтров, а также может нагреваться или охлаждаться в зависимости от времени года и погодных условий.

Недостатком принудительной вентиляции является не только высокая стоимость разработки, оборудования, монтажа и эксплуатации, но и то, что многие элементы системы являются рассадниками бактерий и грибков. Чистить их каждый день не представляется возможным, а воздух проходит через них каждый день, собирая на себя всякую гадость. Бороться с этим недостатком невозможно, хоть и есть специальные системы ультрафиолетового обеззараживания, все равно в домах с принудительной вентиляцией значительно чаще болеют  астмой, аллергией и частыми ОРВИ.



Где используется принудительная вентиляция



Тем не менее, бывают ситуации, когда без принудительной вентиляции  не обойтись. Например, в больших помещениях с большим потоком людей, где требуется много свежего воздуха. В производственных цехах, учебных аудиториях, в спортзалах, на вокзалах и в других местах приходится обустраивать мощную вентиляционную систему, чтобы обеспечить людей требуемым объемом воздуха.

В больших загородных домах в последнее время также стало популярным использование центральной вентиляции с воздуховодами, вентиляторами и рекуператорами. Например, в большом помещении, отверстие для притока или забора воздуха может находиться непосредственно над тем местом, где скапливается много людей. Например, над диваном в гостиной или в курительной комнате или возле чайного столика.

В домах попроще обычно хватает естественной вентиляции, кроме тех случаев, когда строение излишне герметично. Например, в домах из таких материалов обязательно необходимо делать принудительную вентиляцию:

• SIP-панели.
• Сэндвич-панели.
• 3D панели.
• Пенополистиролбетон.
• МДМ панели.
• СОТА панели.

• Каркасные дома по канадской технологии.
• Вакуумные панели.

Для обустройства вентиляции в так называемых энергоэффективных домах необходимо произвести расчеты, создать проект вентиляции и оборудовать вентканалы во всех помещениях. Мы не будем останавливаться на расчетах и проекте, так как вентиляция настолько серьезная сеть коммуникаций, что лучше ее доверить профессионалам. Самостоятельно мы лишь можем выполнить монтаж вентиляции по уже готовому плану и чертежу с указанием размеров, мест установки приборов и воздуховодов.



Монтаж приточной принудительной вентиляции

Самый простой способ обеспечить приток свежего воздуха – это оборудовать приточные клапаны с вентилятором в стенах. Система приточной принудительной вентиляции монтируется так:

• В наружной стене выполняется отверстие, как было описано в случае монтажа приточного клапана естественной вентиляции. Разница лишь в том, что отверстие может находиться в любом удобном месте. Например, рядом с окном на высоте 1,7 – 1,9 м.

• Внутрь отверстия вставляется труба-воздуховод.
• Внутрь трубы вставляется вентилятор.
• Снаружи труба с вентилятором закрывается решеткой.
• На внутренней стороне стены монтируется агрегат, в котором находится фильтр, через который проходит приточный воздух, очищаясь от вредных примесей, шумопоглотитель, а также электрический нагреватель.
• В зимнее время воздух подогревается с помощью электронагревателя, а летом просто проходит сквозь фильтр и поступает дальше.

• Далее есть два варианта поступления воздуха: он может выходить сразу из агрегата в помещение, а может быть распределен по помещениям с помощью воздуховодов. В последнем случае к агрегату монтируются пластиковые или нержавеющие воздуховоды, а на конце устанавливается решетка.

Управление системой может осуществляться с помощью автоматики, которая настраивается по таймеру или контролируется датчиком температуры.



Монтаж воздуховодов вентиляции

Наборные системы принудительной вентиляции отличаются тем, что устанавливается одна приточная установка, которая располагается в чердачном помещении или в любом другом, которое готов выделить хозяин, так как вентиляторы будут изрядно шуметь, несмотря на «бесшумные» технологии. От приточной установки расходятся вентиляционные каналы – воздуховоды в разные помещения.

По одним воздуховодам чистый воздух поступает в помещения. По другим воздуховодам осуществляется забор отработанного воздуха, который направляется в систему приточной установки, где используется для нагрева холодного воздуха, поступающего с улицы. Данное устройство называется «рекуператор», в нем теплый воздух из помещений отдает свое тепло холодному воздуху с улицы, и, наоборот, в жаркое время прохладный воздух из дома охлаждает горячий воздух с улицы. При этом чистый и отработанный воздух не смешиваются.

Помимо фильтров установка может быть оснащена различными осушителями, увлажнителями, обеззараживателями и другими устройствами.

Размеры воздуховодов должен подбирать специалист, они указываются в проекте. Самые распространенные размеры: 100, 125, 160, 200, 250, 315, 355, 400, 450 и 500 мм.

Воздуховоды изготавливаются из таких материалов:

• Пластик.
• Алюминий.
• Сталь.

Профиль может быть прямоугольным и круглым. Круглые воздуховоды предпочтительней, так как в них меньше аэродинамические потери. Также лучше использовать воздуховоды из алюминия или нержавейки, они более долговечны и устойчивы к механическим повреждениям. Для герметичного монтажа системы вентиляции используются специальные фланцы и уплотнители. Устанавливаются воздуховоды либо под потолком, либо на чердаке, если это возможно.

Крепление воздуховодов под потолком:

• Для закрепления воздуховодов используют специальные хомуты. Сначала выбирается высота, на которой будут фиксироваться воздуховоды.
• Затем первый воздуховод вставляется в отверстие в стене, предусмотренное для этого. Обычно под потолком.
• Рядом со стеной необходимо сделать первый крепеж воздуховода. Для этого хомутом опутываем воздуховод, который мы только что установили. Проверяем его ровное расположение.
• Затем в потолке сверлим отверстие, закрепляем один край хомута.
• Оборачиваем воздуховод, чтобы он располагался горизонтально. Сверлим второе отверстие в потолке, закрепляем второй край хомута.
• Следующее крепление должно располагаться на расстоянии 1,5 – 2 м. Если воздуховод представляет собой готовые секции, то крепления располагаем рядом с началом и концом секции. Секции соединяем между собой винтами. Уплотнение стыков должно быть предусмотрено заранее.

Важно! В ванной, санузле и на кухне необходимо располагать воздуховоды, которые сразу ведут к главному вентканалу, не соединяясь между собой.

Горизонтальные воздуховоды в помещениях оснащаются вентиляторами. Очевидно, что сам воздух двигаться по ним не будет. Расчет вентиляторов и определение места их расположения следует доверить профессионалам.

На устройстве выхлопа воздуха монтируются обратные клапаны.

В заключение хотелось бы отметить, что рынок предлагает специальные вентиляционные установки принудительного типа, которые работают только в одном помещении. Установка монтируется на наружной стене. Отверстия забора воздуха и выхлопа находятся рядом. Вентиляторы приводятся в действие электричеством. На самом деле такая установка не сможет обеспечить нормальную циркуляцию воздуха в помещении. Так как по правилам между приточным и вытяжным отверстием должно быть расстояние не менее 5 м, если они находятся на разных стенах, и не менее 8 м, если на одной стене. Это снижает вероятность появления мертвых зон.

strport.ru
