Мостики холода в строительстве – что это такое и их устранение | Своими руками
МНОГИЕ СЛЫШАЛИ ТЕРМИН «МОСТИКИ ХОЛОДА», НО ПРИ ЭТОМ НЕДОСТАТОЧНО ЯСНО ПРЕДСТАВЛЯЮТ, О ЧЁМ ИДЁТ РЕЧЬ. А ВОТ БУДУЩЕМУ ЗАСТРОЙЩИКУ СТОИТ ЗАРАНЕЕ РАЗОБРАТЬСЯ С ЭТИМ ЯВЛЕНИЕМ.
Терминами «температурный мост», «мостик холода», «тепловой мост» обозначают участок ограждающей конструкции дома, имеющий пониженное термическое сопротивление. Это может быть участок стены, перекрытия, крыши, периметр проёма и т. д. Через такие участки из дома может уходить довольно
много тепла, а эти потери из-за мостиков холода ведут к снижению комфорта жилья и заметному уменьшению срока эксплуатации дома.
Рассмотрим основные типичные случаи температурных мостов для разных типов домов, причины их появления и способы предотвращения появления мостиков холода при строительстве.
Разделим типичные мостики холода на несколько групп:
- мостики холода в оконных блоках и кровле;
- в бетонных, кирпичных и каменных домах;
- в деревянных рубленых домах;
- в каркасных домах.
ОКНА

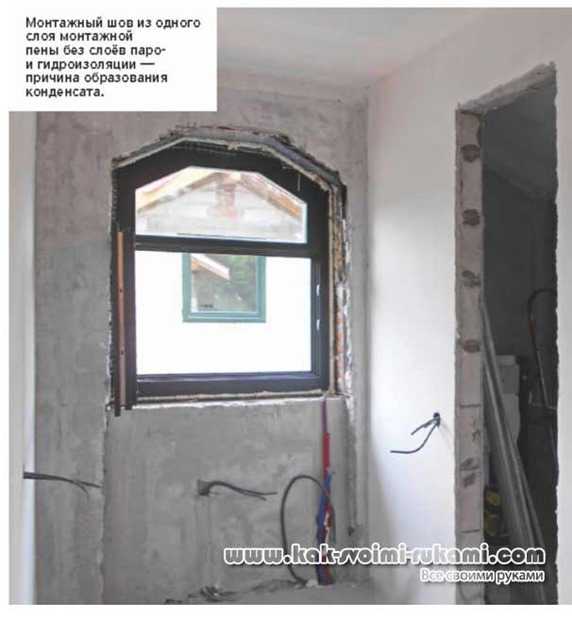

Часто в домах можно наблюдать сырость, из морозь и даже плесень на оконных откосах и оконных рамах в холодное время года. Главная причина указанных явлений – либо недостаточная, либо неграмотно выполненная теплоизоляция монтажных швов. Речь идёт о заполнении зазоров между оконными блоками и ограждающими конструкциями.
О ТЕХНОЛОГИИ МОНТАЖА ОКОН ДЕТАЛЬНО И ПОНЯТНО СКАЗАНО В ГОСТЗО971-2012 -ШВЫ МОНТАЖНЫЕ УЗЛОВ ПРИМЫКАНИЯ ОКОННЫХ БЛОКОВ К СТЕНОВЫМ ПРОЕМАМ ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ.

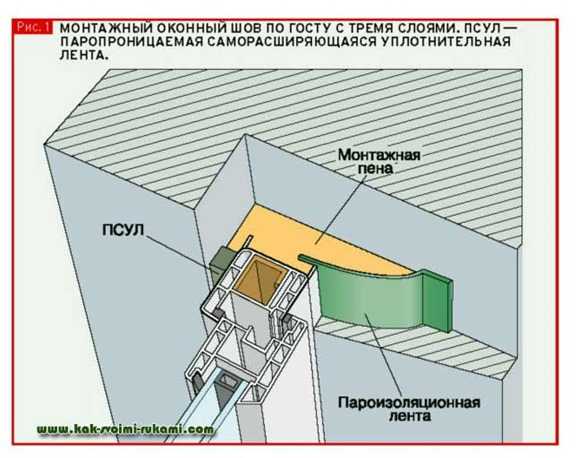

Согласно ГОСТ монтажный шов в бетонных, кирпичных и каменных домах состоит из трех-четырех слоев:
I — наружный водоизоляционный паропроницаемый слой;
II — центральный тепло- и звукоизоляционный слой;
III — внутренний пароизоляционный слой;
IV — дополнительный водопароизоляционный слой.
Мостики холода могут образоваться из-за недостаточной толщиной утеплителя (в основном монтажной пены) или отсутствия его непрерывности. Принципиально важно наличие пароизоляции внутри и наружной гидроизоляции. Слой пароизоляции защищает утеплитель от намокания и потери им теплоизоляционных свойств.
При обнаружении мокрых пятен и конденсата на оконных откосах в помещении и потёков под окнами на фасадах в первую очередь надо проверить монтажные швы оконных блоков и привести их в соответствие с ГОСТ.
МАНСАРДА
Знакомый архитектор проектировал много домов с мансардами. И ему часто приходилось при проведении авторского надзора заставлять строителей – бракоделов переделывать крыши из-за мостиков холода. В результате он отказался проектировать дома с мансардами и установил твёрдый принцип: только скатные кровли с холодным чердаком!

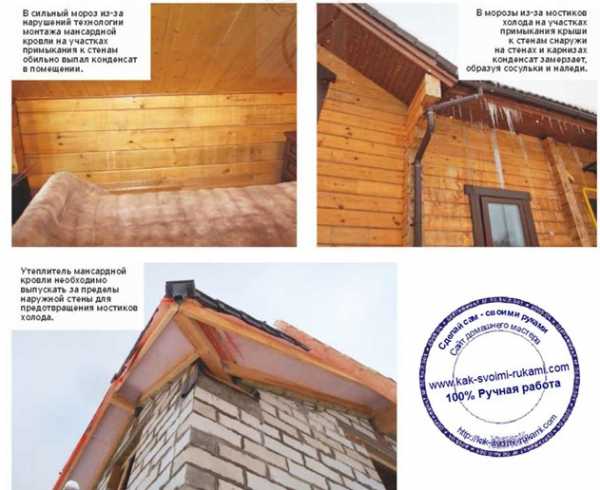

Мостики холода в мансардных крышах чаще всего появляются в примыканиях кровли к стенам. Строители часто забывают уложить утеплитель менаду крайними стропилами и стенами; не приклеивают пароизоляцию кровли к стенам либо не доводят ее до стен; не делают выпуски утеплителя в карнизы, оставляя холодное пространство над стеной.
Нередко они забывают установить торцевую доску менаду стропилами, удерживающую утеплитель, и тот в процессе эксплуатации сползает вниз, образуя пустоты и мостики холода. В примыканиях кровли к вентшахтам допускают пропуски утеплителя и пароизоляции.
Ссылка по теме: Как и чем утеплить плоскую (эксплуатируемую) крышу – обзор
МАУЭРЛАТЫ
Особо хочу отметить небольшие, но очень неприятные мостики холода, образующиеся при монтаже мауэрлатов из брусьев в бетонных и кирпичных домах. Строители поголовно пренебрегают устройством сплошной теплоизоляции между брусьями мауэрлата и стеной, на которую укладываются брусья. Через небольшой зазор между брусьями и стеной в дом проникает холодный воздух и стык кровли и стены начинает намокать и даже промерзать. Поэтому при строительстве зазор между брусьями мауэрлата и стеной надо тщательно теплоизолировать с обеих сторон, используя монтажную пену, вспененный полиэтилен или промасленную паклю.
Мансардные кровли с указанными дефектами при эксплуатации зимой начинают промерзать в примыканиях к стенам, образуется конденсат, разрушаются отделка и сами конструкции.
Переделки мансарды с мостиками холода связаны со значительными затратами. Поэтому за теплоизоляцией мансардной кровли нужен тщательный контроль, и нанимать на монтаж мансарды необходимо опытных строителей. Иногда для устранения мостиков холода в мауэрлатах приходится проводить их сплошную обработку монтажной пеной по всему периметру с заходом на перекрытие.
СТАЛЬНЫЕ БАЛКИ
Мансарды с металлическими балками – самый опасный вид крыши в плане мостиков холода. Иногда строители оставляют всю балку или часть её в «пироге» кровли. И тогда вся балка становится большим мостом холода. Металлические балки должны быть в тёплом контуре здания. Если торец металлической балки выходит на фасад без утепления, то будет обеспечено промерзание и переохлаждение балки внутри помещения до 2 м от наружной стены.
ЖЕЛЕЗОБЕТОННЫЕ ПЕРЕКРЫТИЯ

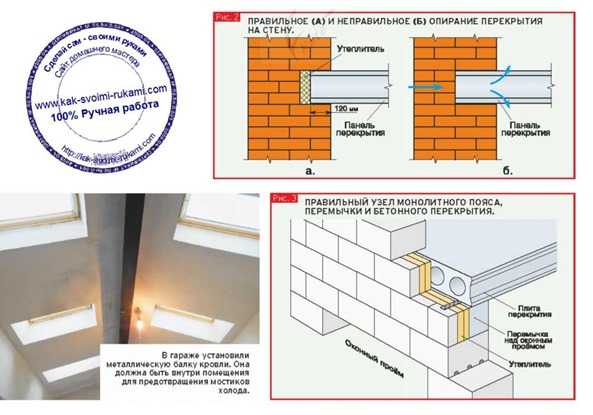

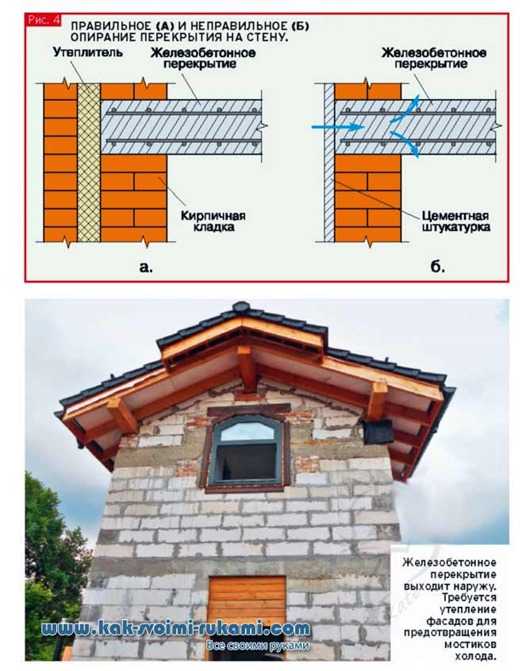

В бетонных и кирпичных домах в основном монтируют ж/б монолитные перекрытия, которые опираются на наружные стены. Очень часто плиты перекрытий опирают на всё сечение стен. Коэффициент теплопроводности бетона составляет 1,28-1,51 Вт/(м К), а пустотелого кирпича – 0,35-045 Вт/(м К). Если не утеплить снаружи торцы выступающих на фасад плит перекрытий, получатся мостики холода в углах комнат на потолках и полах. Выходов из данной ситуации несколько:
– торцы плит не выводить на наружные поверхности стен, то есть опирать плиты на часть стены. При толщине стены в 520 мм перекрытие опереть на 260 мм, а далее выложить кирпичную кладку;
– устроить перфорацию из пенополистирола (ППС) в бетонной плите на участке опирания на стену. При таком устройстве мостик холода через плиту значительно уменьшится, и есть возможность избежать промерзания перекрытия. Но при устройстве перфорации очень желательно устроить дополнительную теплоизоляцию по торцам в виде карниза из ППС;
– провести наружную теплоизоляцию фасадов с выступающими плитами и далее финишную отделку.
При устройстве монолитных ж/б плит перекрытий, особенно с выпусками под балконы, следует тщательно проработать вопрос теплоизоляции. Делают перфорацию на участке выхода плиты за пределы тёплого контура дома либо устраивают её теплоизоляцию в помещении на участке выхода на балкон (со стороны пола – плитами ППС перед стяжкой, со стороны потолка – тёплой штукатуркой).
Аналогична ситуация с оконными и дверными бетонными перемычками. Необходимо делать вставки из ППС по всей длине перемычек на участке установки дверей и окон, чтобы монтажный шов приходился как раз на теплоизоляционную вставку перемычки.
РУБЛЕНЫЙ ДОМ
У некачественно построенных домов с рублеными стенами тоже есть набор мостиков холода. Основные дефекты теплоизоляции – это непроконопаченные межвенцовые пазы и угловые соединения брёвен. В домах из клеёного бруса с утеплителем в межвенцовых пазах часто присутствует неустранимая проблема при устройстве углов. Многие делают угловые соединения без шипов и пазов, надеясь на вставки из льноволокна, которые рвутся при монтаже, не обеспечивают сплошную теплоизоляцию и легко продуваются. При этом проблему можно решить лишь сплошным утеплением угловых соединений снаружи или изнутри, что приводит к порче внешнего вида и большим затратам.

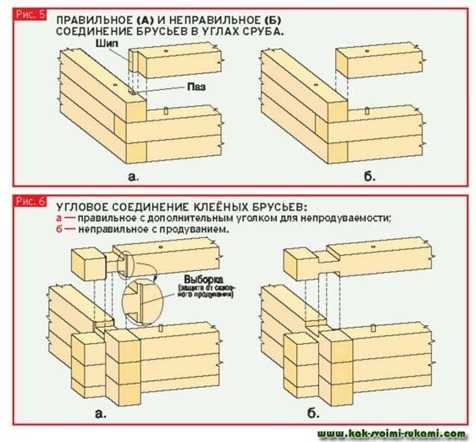

Второй тип мостиков холода в рубленых домах связан с неправильной установкой оконных блоков, точнее, обсад. При установке их в сыром срубе строители часто оставляют недостаточный зазор между верхней обсадой и венцом сруба. После высыхания сруба верхнее бревно садится на обсаду и вывешивается с образованием зазора между верхним бревном проёма и нижележащим бревном. Это типичный мостик холода. Чтобы устранить дефект, приходится подпиливать нижнюю часть бревна вверху оконного или дверного проёма для устройства зазора с последующим утеплением.
КУРЬЁЗНЫЕ, НО НЕРЕДКИЕ МОСТИКИ ХОЛОДА
Иногда на поверхности бетонных монолитных стен (точнее, в несущих пилонах-просгенках) появляются небольшие мокрые пятна, которые со временем становятся ржавого коричневого цвета. Типичный подарок нерадивых строителей – выход на поверхность стены не демонтированной шпильки крепления опалубки. Металл промерзает в сильные морозы и пропускает холод в дом. Придётся выбивать шпильки и заново отделывать дом снаружи и внутри.
В кирпичных домах и домах из пенобетонных блоков встречаются мостики холода в виде горизонтальных линий из множества точечных пятен – это рабочие уложили широкую металлическую кладочную сетку на всю толщину стены, которая и промёрзла насквозь. Выход один – утеплять фасады дома.
Частый случай множественных мостиков холода – металлические связевые элементы крепления лицевой кладки к несущей стене. Чтобы связи не промерзали, надо использовать пластиковые инвентарные крепёжные элементы.
Был случай, когда для эстетики заглубили радиаторы в ниши, вырубив изнутри наружную стену из керамических блоков на глубину 250 мм – фактически наполовину. Зимой фасад за радиатором грелся, намокал и покрывался наледью. Потери теплоизоляции при устройстве ниш надо обязательно компенсировать дополнительно установкой плит ППС и тонких блоков из газобетона.
ХОЛОДНАЯ РОЗЕТКА
В сильные морозы иногда в доме намокали розетки на стене. От них явно тянуло холодом. «Экономные» строители одним шлейфом вывели от внутренней розетки в гофрированной трубе еще и розетку на балкон. Через трубу холодный воздух с улицы пошёл в дом через розетку. Так и до короткого замыкания недалеко. Пришлось снимать обе розетки и герметизировать трубу с кабелем.
СНАРУЖИ ТОЖЕ ВИДНО

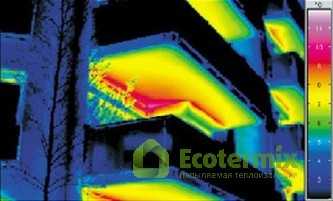

Мостики холода проявляются не только внутри дома, но и снаружи – в виде локальной наледи и сосулек. Вновь построенный дом в первый зимний период надо тщательно осматривать со стороны фасадов и кровли. Если вдруг в морозный день увидите потёки и сосульки на отдельных участках стен или карниза крыши – это значит, что есть мостики холода.
ЧТО ДЕЛАТЬ
Как распознать мостики холода и устранить их заранее, не дожидаясь капремонта? Во-первых, надо соблюдать строительные технологии. Во-вторых, есть два хороших прибора для контроля температуры поверхности стен – пирометр и тепловизор. Пирометром можно промерить локально температуру поверхности подозрительных участков стен, оконных откосов и т. д., а тепловизором провести общую съёмку стен снаружи и внутри. Она покажет холодные участки ограждающих конструкций. Тепловизорную съёмку лучше провести до окончательной отделки дома. Но эти приборы выявляют к мостики холода только зимой. Поэтому при возникновении подозрений на мостики холода не стоит спешить с отделкой и дождаться зимы.
Читайте также: Утепление дачного дома своими руками – фото и мастер класс
КАК УСТРАНИТЬ МОСТИКИ ХОЛОДА – ВИДЕО
© Автор: А Исаковский, строительный эксперт фото автора
ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. РЕКОМЕНДУЕМ – ПРОВЕРЕНО 100% ЕСТЬ ОТЗЫВЫ.
Реклама
Ниже другие записи по теме “Как сделать своими руками – домохозяину!”
Подпишитесь на обновления в наших группах.
Будем друзьями!
kak-svoimi-rukami.com
Что такое мостик холода | Dvamolotka.ru
Многие встречали понятие мостика холода в литературе и статьях, относящихся к строительству, но суть сего явления часто остается непонятной. Сегодня мы подробнее рассмотрим эту тему и объясним, чем чревато возникновение мостов холода, а также приведём наиболее типичные примеры.
Основные понятия теплотехники
Температура всех предметов в окружающем нас мире характеризуется интенсивностью колебания атомов: чем сильнее они возбуждены, тем горячее рассматриваемое тело. Однако элементарные частицы не могут сохранять свою энергию вечно, они рассеивают её, сталкиваясь с соседними атомами и молекулами. Из-за этого два тела с одинаковой температурой, помещённые в изолированную среду, постепенно приобретут одинаковую степень нагрева, точно так же и нагретый дом зимой со временем полностью остынет.
Чтобы замедлить остывание дома, строительными технологиями предусмотрен ряд мероприятий по улучшению теплозащиты. Прежде всего, используется устройство наружной оболочки из материалов, плохо передающих тепло: минеральной ваты, ячеистого бетона, вспененных полимеров и подобных им. Суть действия теплозащиты заключена в том, что все используемые материалы обладают пористостью, за счёт чего существенно увеличивается длина маршрута, который тепловая энергия вынуждена пройти по пути во внешнюю среду. Эффективность, с которой различные материалы сдерживают распространение тепла, называется сопротивлением теплопередаче.
Сам принцип теплоизоляции известен с давних пор, ранее для этих целей применяли природные материалы: мох, опилки, солому, измельчённый торф. Нынешние материалы более эффективны, однако специфика их применения такова, что в большинстве случаев приходится применять механический крепеж, выполненный из плотных и потому хорошо проводящих тепло материалов. Кроме того, конструкция многих зданий обязывает использовать усиливающие элементы, такие как перемычки над проёмами или стойки каркасных стен. Сопротивление теплопередаче у них ниже, из-за чего снижается общая эффективность теплозащиты.
Последствия возникновения температурного моста
Не смотря на то, что доля температурных мостов в общем сечении ограждающих конструкций невелика, они крайне негативно влияют на энергоэффективность здания и провоцируют ряд сопутствующих проблем. Прежде всего, нужно понимать, что мостик холода никогда не способствует усиленному оттоку тепла точечно, он также охлаждает прилегающую область, зачастую достаточно сильно. Из-за этого интенсивность теплового потока заметно возрастает.
Другой негативный эффект от появления брешей в теплозащите — охлаждение участков внутренних стен или скрытых элементов до той температуры, при которой на них выпадает конденсат. Это крайне плохо сказывается на долговечности строительных конструкций и, кроме прочего, может быть причиной образования грибка и плесени, опасных для здоровья.
Примеры и методы устранения

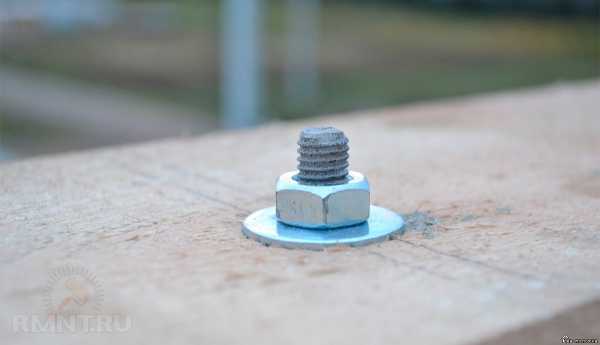

Наиболее распространённый пример мостика холода это гвоздь, вбитый в дерево. В каркасном доме, где металлический крепёж используется повсеместно, такие точечные утечки тепла снижают и без того невысокое сопротивление теплопередаче, из-за чего стойки каркаса сильно переохлаждаются, что хорошо видно при тепловизионном обследовании. Решений у такой проблемы несколько: использовать саморезы, обеспечивающие достаточную надёжность крепления при меньшей глубине вкручивания, либо делать каркас двухрядным и смещать стойки.
dvamolotka.ru
Мостик холода что это и как это избежать или устранить
Мостик холода – это термин часто используемый в строительстве и технике.
При строительстве теплоизолированных зданий необходимо по максимуму сократить возможные утечки тепла, через так называемый “мостик холода”.
Мостик холода это та часть отапливаемого здания или сооружения, через которую из-за большого коэффициента теплопередачи строительного материала (плохо теплоизолированные или не теплоизолированные участки здания) происходят потери тепловой энергии.
Мостики холода – это, по сути, участки стены дома с более высоким коэффициентом теплопроводности строительного материала по сравнению с основной структурой здания. Внутри здания температура стен в этих местах обычно ниже, чем на других поверхностях и, как правило, здесь конденсируется водяной пар.
В зависимости от причин повышенных утечек тепла, существуют два типа тепловых мостиков холода:
— конструктивный мостик холода — возникают из-за сочетания различных строительных материалов, имеющих разные коэффициенты теплопроводности;
— геометрический мостик холода — результат геометрических переходов формы здания, например внешние углы.
На практике часто наблюдается сочетание обоих факторов.
Узкое место в теплоизоляционном контуре домов — опорная зона плит перекрытий на наружные стены. В проектах эти зоны дополнительно утепляются. Стандартная ситуация при выявлении мостик холода — строители нарушили технологию именно в этой зоне. Либо плиты оказались другого типоразмера (например, длиннее) и строители насквозь прорезали стену, либо при укладке плит сместили их за проектную опорную зону, и под теплоизолятор не осталось места.
Оконные (дверные) перемычки со слоем утеплителя, проекты предусматривают и такое. Но не часто встретишь, чтобы строители парились с такой мелочью! Задача решается проще — железобетонная перемычка и всё.
На рисунке показано(Рис-1), как железобетонные конструкции стены, имеющие теплопроводность больше чем кирпич, несмотря на слой теплоизолятора, создают каналы теплопотерь (мостик холода).
Верхний элемент, плита перекрытия,
с внешней стороны на 100% защищена утеплителем. Но она своей высокой теплопроводностью создаёт повышенный градиент температур у смежного слоя кирпичной кладки, никак не утеплённого, что создаёт канал теплопотерь.
На рисунке нижний элемент, ж/б перемычка над окном (дверью), сверху происходят теплофизические процессы, аналогичные описанным в предыдущем абзаце. А снизу ж/б перемычку защищает только слой штукатурки.

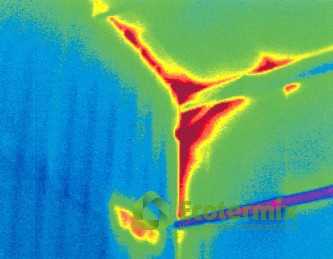

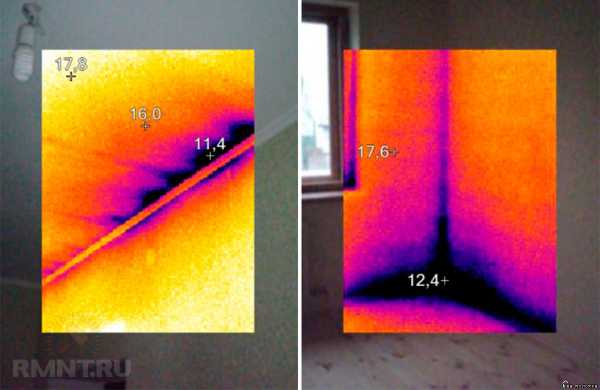

Конденсат в углах дома — красноречивый показатель общей недостаточности слоя утеплителя. Т. е. дом утеплён по минимуму.
И если внешние углы холодные по всей длине, то в период низких температур наружного воздуха в углах появится конденсат. Для того, чтобы понять, почему это происходит, сделаем чисто геометрические построения. При толщине стены в 50 см, отложите от внутреннего угла ещё 50 см по внутренней стороне. Противолежащая точка на внешней стороне будет в 100 см от внешнего угла.
Ну а дальше простейшая арифметика – площадь теплоотвода внешней стены в районе угла дома в два раза больше. При одинаковых внешних теплопотерях, на всём протяжении внешней стены угол будет холодным из-за вдвое меньшей площади поглощаемого тепла из дома. Ситуация ещё хуже в местах схождения трёх плоскостей: двух внешних стен и перекрытий (пола, потолка).
Расположение оконного блока в проеме стены
так же играет немаловажную роль в предотвращении тепловых потерь через мостик холода. Если дом утепляется по технологии навесной фасад, то лучше раму частично вынести за стену во внешний слой утеплителя, удалив тем самым угол несущей стены от воздействия холодного воздуха и укрыв его большим слоем теплоизолятора. Необходимо хорошо продумать и тщательно выполнить утепление внешних откосов и рамы оконного блока. Это позволит избежать больших теплопотерь по периметру оконного блока и гарантирует от появления конденсата зимой.
Технологические отверстия под коммуникации, проходящие сквозь наружную стену лучше делать из плохо проводящих тепло материалов. Допустим из пластиковых труб, хорошо запенив место посадки в стене, а проложив (протянув) коммуникации в трубе, запенить и внутренний объём.
Эффективная и продуманная внешняя теплоизоляция здания позволит свести к минимуму количество сильно выраженных мостиков холода, как конструктивных, так и геометрических, что очень важно при строительстве энергоэффективного дома.
В технике очень часто применяют термин «теплового моста», сталкиваются с этим явлением все, кто имеет кондиционер.
Если теплоизоляция трубок с хладагентом произведена не должным образом, то происходит конденсация водяных паров на трубках и, как следствие, протечки. Так же, кроме изоляции трубопроводов с хладагентом, необходимо тщательно теплоизолировать клапана, вентили и другую арматуру, это позволит предотвратить возникновение тепловых мостов, и проникновение теплого воздуха к локальным частям трубопроводов.
Утепление пола и подвала.
Потери тепла через пол составляют 10% от общих тепловых потерь дома, эффективная теплоизоляция позволит снизить эти теплопотери на 60%. Под «эффективной» теплоизоляцией подразумевается слой утеплителя не менее 10 см
Если разница температур между отапливаемым и мало отапливаемым помещением небольшая, и составляет примерно 4-5 ° C, то особой необходимости теплоизолировать помещения между собой нет, т.к. материал и работы по теплоизоляции в этом случае будут окупаться очень долго, если вообще окупятся.
При большем перепаде температур, целесообразно теплоизолировать помещение. Для системы «тёплый пол» теплоизоляция со стороны холодного помещения (подвала) обязательна, иначе не избежать больших теплопотерь.
При термоизоляции подвальных помещений предпочтительна внешняя теплоизоляция фундамента, отмостки и тепло-гидроизоляция пола от грунта.
Толщина утеплителя зависит от температуры в неотапливаемом помещении, и должна быть от 8 см между смежными помещениями и не менее 10 см для стен, контактирующих с уличным воздухом. Если на каком-то перекрытии установлена система «тёплый пол», то толщина слоя утеплителя для него увеличивается на 30 – 50%.
Для теплоизоляции полов по грунту
и теплоизоляции плит перекрытий под стяжку, на тонкий слой песка, укладываются теплоизоляционные панели экструдированного пенополистирола теплопроводностью λ = 0,036 Вт /мК (плотность 30-50 кг/м 3, в зависимости от расчетных нагрузок на пол). Толщина утеплителя в каждом случае должна рассчитываться индивидуально, но не менее 5 см.
Экструдированный пенополистирол практически единственный доступный утеплитель, не боящийся контакта с влагой, а находясь под слоем стяжки, он никак не меняет свои свойства со временем. Экструдированные пенополистирол, несмотря на свою пожароопасность, нашёл широкое применение в строительстве при утеплении цокольных и подвальных этажей зданий, утепления полов по грунту, бетонных перекрытий под стяжкой и различных придомовых территорий, где невозможно даже теоретическое воспламенение материала. Рис-2
Утепление мансарды или чердачного перекрытия.
Теплопотери через крышу могут составлять до 30% от общих теплопотерь по дому. В зависимости от того, как вы планируете использовать мансардный этаж или чердак, теплоизоляционные работы необходимо проводить либо непосредственно на крыше, либо на перекрытии не отапливаемого чердака. Толщина слоя утеплителя на крыше или перекрытии чердака должна составлять не менее 20 см. В зависимости от конфигурации кровли дома и ее состояния, срок окупаемости работ по утеплению составит 2-4 года.
Кровля и крыша
Площадь непосредственно под крышей часто используется для жилья, хотя редко имеет адекватную теплоизоляцию, что даёт не только зимние теплопотери, но и гораздо большие проблемой перегрева подкровельного пространства летом. Через плохо утепленную крышу можно потерять до 30% тепла, поэтому рекомендуемая толщина утеплителя не менее 20-25 см.
Увеличение толщины теплоизолятора свыше 25см непропорционально увеличивает затраты связанные не столько с большим количеством утеплителя, сколько с необходимостью постройки дополнительных силовых конструкций, что является экономически не эффективным и увеличивает срок окупаемости.
При термоизоляции крыши утеплитель размещают как между стропилами, так и под ними. Для того чтобы исключить мостики холода, рекомендуется при помощи контр обрешеток выполнить утепление пространства под стропилами дополнительным слоем теплоизоляции. В целях безопасности, лучше применять негорючие, паропрозрачные утеплители: минеральная вата, пеноизол, эковата.
Для защиты от влаги и предупреждения её накопления
и конденсации в слое утеплителя, с внутренней стороны помещения теплоизолятор покрывают слоем пароизоляционной мембраны. Внешний слой теплоизолятора должен быть обязательно защищен от продувания ветром паропрозрачной мембраной. Между финишным кровельным покрытием и паропрозрачной мембраной обязательно монтируется вентилируемый зазор шириной неменее 5см.
Вентиляционный зазор — важный технологический элемент, удаляющий водяные пары из слоя утеплителя, и небрежное отношение к нему приведёт к намоканию утеплителя и потере его теплоизоляционных свойств, протеканию скопившейся воды в помещение.Рис-3
Теплоизоляцию чердачных не отапливаемых помещений рекомендуется проводить сверху. Под теплоизоляцию так же, как и в случае утепления мансардных этажей, необходимо проложить пароизоляционную мембрану, слой утеплителя при утеплении чердака, в связи с относительной простотой монтажа, рекомендуется делать не менее 30см.
В зависимости от типа теплоизоляционного материала, возможно, понадобится установка паропрозрачной ветрозащитной мембраны над слоем утеплителя. Из утеплителей лучше использовать негорючие паропрозрачные материалы, такие как различные виды минваты, стекловаты, эковаты или пеноизол.
И в заключение хотелось бы подчеркнуть, что любой утеплитель должен быть хорошо защищен от осадков и воздействия сильных ветровых нагрузок.
Утеплённая крыша или чердак,
обеспечат комфортные условия и правильный микроклимат в помещении, значительно снизятся потребление энергии для отопления и охлаждения.
Качественная теплоизоляция холодных этажей позволит снизить тепловые потери жилых помещений и повысит комфорт жилья. В период строительства дома не стоит экономить на утеплителе, ни время, ни силы, ни деньги. Относительно небольшие дополнительные финансовые затраты на этом этапе, немного больше внимания к сомнительным местам.
Качественные долговечные материалы, грамотное исполнение, избавят вас от многих проблем в будущем, гарантируют теплый, комфортный дом. Дом, который и через двадцать лет всё так же будет свеж и нов. Дом без гниющих балок и мокрых стен, тёплый и уютный.
acmesolutions.ru
Мостики холода. Что это такое?. Статьи компании «Теплый Дом»
Мостики холода
Тепловой мост – это термин, часто используемый в строительстве и технике.
При строительстве теплоизолированных зданий необходимо по максимуму сократить возможные утечки тепла, через так называемые “мостики холода”. Мостик холода это та часть отапливаемого здания или сооружения, через которую из-за большого коэффициента теплопередачи строительного материала (плохо теплоизолированные или не теплоизолированные участки здания) происходят потери тепловой энергии.
Мостики холода – это, по сути, участки стены дома с более высоким коэффициентом теплопроводности строительного материала по сравнению с основной структурой здания. Внутри здания температура стен в этих местах обычно ниже, чем на других поверхностях и, как правило, здесь конденсируется водяной пар.
В зависимости от причин повышенных утечек тепла, существуют два типа тепловых мостиков холода:
– конструктивные мостики холода – возникают из-за сочетания различных строительных материалов, имеющих разные коэффициенты теплопроводности;
– геометрические мостики холода – результат геометрических переходов формы здания, например внешние углы.
На практике часто наблюдается сочетание обоих факторов.
Узкое место в теплоизоляционном контуре домов – опорная зона плит перекрытий на наружные стены. В проектах эти зоны дополнительно утепляются. Стандартная ситуация при выявление мостиков холода – строители нарушили технологию именно в этой зоне. Либо плиты оказались другого типоразмера (например, длиннее) и строители насквозь прорезали стену, либо при укладке плит сместили их за проектную опорную зону, и под теплоизолятор не осталось места.
Оконные (дверные) перемычки со слоем утеплителя, проекты предусматривают и такое. Но не часто встретишь, чтобы строители парились с такой мелочью! Задача решается проще железобетонная перемычка и всё.
На рисунке показано(Рис-1), как железобетонные конструкции стены, имеющие теплопроводность больше чем кирпич, несмотря на слой теплоизолятора, создают каналы теплопотерь (мостики холода).
Верхний элемент, плита перекрытия, с внешней стороны на 100% защищена утеплителем. Но она своей высокой теплопроводностью создаёт повышенный градиент температур у смежного слоя кирпичной кладки, никак не утеплённого, что создаёт канал теплопотерь.
На рисунке нижний элемент, ж/б перемычка над окном (дверью), сверху происходят теплофизические процессы, аналогичные описанным в предыдущем абзаце. А снизу ж/б перемычку защищает только слой штукатурки.
Конденсат в углах дома – красноречивый показатель общей недостаточности слоя утеплителя. Т. е. дом утеплён по минимуму. И если внешние углы холодные по всей длине, то в период низких температур наружного воздуха в углах появится конденсат. Для того, чтобы понять, почему это происходит, сделаем чисто геометрические построения. При толщине стены в 50 см, отложите от внутреннего угла ещё 50 см по внутренней стороне. Противолежащая точка на внешней стороне будет в 100 см от внешнего угла. Ну а дальше простейшая арифметика – площадь теплоотвода внешней стены в районе угла дома в два раза больше. При одинаковых внешних теплопотерях, на всём протяжении внешней стены угол будет холодным из-за вдвое меньшей площади поглощаемого тепла из дома. Ситуация ещё хуже в местах схождения трёх плоскостей: двух внешних стен и перекрытий (пола, потолка).
Расположение оконного блока в проеме стены так же играет немаловажную роль в предотвращении тепловых мостиков холода. Если дом утепляется по технологии навесной фасад, то лучше раму частично вынести за стену во внешний слой утеплителя, удалив тем самым угол несущей стены от воздействия холодного воздуха и укрыв его большим слоем теплоизолятора. Необходимо хорошо продумать и тщательно выполнить утепление внешних откосов и рамы оконного блока. Это позволит избежать больших теплопотерь по периметру оконного блока и гарантирует от появления конденсата зимой.
Технологические отверстия под коммуникации, проходящие сквозь наружную стену лучше делать из плохо проводящих тепло материалов. Допустим из пластиковых труб, хорошо запенив место посадки в стене, а проложив (протянув) коммуникации в трубе, запенить и внутренний объём.
Эффективная и продуманная внешняя теплоизоляция здания позволит свести к минимуму количество сильно выраженных мостиков холода, как конструктивных, так и геометрических, что очень важно при строительстве энергоэффективного дома.
В технике очень часто применяют термин «теплового моста», сталкиваются с этим явлением все, кто имеет кондиционер. Если теплоизоляция трубок с хладагентом произведена не должным образом, то происходит конденсация водяных паров на трубках и, как следствие, протечки. Так же, кроме изоляции трубопроводов с хладагентом, необходимо тщательно теплоизолировать клапана, вентили и другую арматуру, это позволит предотвратить возникновение тепловых мостов, и проникновение теплого воздуха к локальным частям трубопроводов.
Утепление пола и подвала.
Потери тепла через пол составляют 10% от общих тепловых потерь дома, эффективная теплоизоляция позволит снизить эти теплопотери на 60%. Под «эффективной» теплоизоляцией подразумевается слой утеплителя не менее 10 см.
Если разница температур между отапливаемым и мало отапливаемым помещением небольшая, и составляет примерно 4-5 ° C, то особой необходимости теплоизолировать помещения между собой нет, т.к. материал и работы по теплоизоляции в этом случае будут окупаться очень долго, если вообще окупятся. При большем перепаде температур, целесообразно теплоизолировать помещение. Для системы «тёплый пол» теплоизоляция со стороны холодного помещения (подвала) обязательна, иначе не избежать больших теплопотерь.
При термоизоляции подвальных помещений предпочтительна внешняя теплоизоляция фундамента, отмостки и тепло-гидроизоляция пола от грунта. Толщина утеплителя зависит от температуры в неотапливаемом помещении, и должна быть от 8 см между смежными помещениями и не менее 10 см для стен, контактирующих с уличным воздухом. Если на каком-то перекрытии установлена система «тёплый пол», то толщина слоя утеплителя для него увеличивается на 30 – 50%.
Для теплоизоляции полов по грунту и теплоизоляции плит перекрытий под стяжку, на тонкий слой песка, укладываются теплоизоляционные панели экструдированного пенополистирола теплопроводностью λ = 0,036 Вт /мК (плотность 30-50 кг/м 3, в зависимости от расчетных нагрузок на пол). Толщина утеплителя в каждом случае должна рассчитываться индивидуально, но не менее 5 см.
Экструдированный пенополистирол практически единственный доступный утеплитель, не боящийся контакта с влагой, а находясь под слоем стяжки, он никак не меняет свои свойства со временем. Экструдированные пенополистирол, несмотря на свою пожароопасность, нашёл широкое применение в строительстве при утеплении цокольных и подвальных этажей зданий, утепления полов по грунту, бетонных перекрытий под стяжкой и различных придомовых территорий, где невозможно даже теоретическое воспламенение материала. Рис-2
Утепление мансарды или чердачного перекрытия.
Теплопотери через крышу могут составлять до 30% от общих теплопотерь по дому. В зависимости от того, как вы планируете использовать мансардный этаж или чердак, теплоизоляционные работы необходимо проводить либо непосредственно на крыше, либо на перекрытии не отапливаемого чердака. Толщина слоя утеплителя на крыше или перекрытии чердака должна составлять не менее 20 см. В зависимости от конфигурации кровли дома и ее состояния, срок окупаемости работ по утеплению составит 2-4 года.
Кровля и крыша
Площадь непосредственно под крышей часто используется для жилья, хотя редко имеет адекватную теплоизоляцию, что даёт не только зимние теплопотери, но и гораздо большие проблемой перегрева подкровельного пространства летом. Через плохо утепленную крышу можно потерять до 30% тепла, поэтому рекомендуемая толщина утеплителя не менее 20-25 см. Увеличение толщины теплоизолятора свыше 25см непропорционально увеличивает затраты связанные не столько с большим количеством утеплителя, сколько с необходимостью постройки дополнительных силовых конструкций, что является экономически не эффективным и увеличивает срок окупаемости.
При термоизоляции крыши утеплитель размещают как между стропилами, так и под ними. Для того чтобы исключить мостики холода, рекомендуется при помощи контр обрешеток выполнить утепление пространства под стропилами дополнительным слоем теплоизоляции. В целях безопасности, лучше применять негорючие, паропрозрачные утеплители: минеральная вата, пеноизол, эковата. Для защиты от влаги и предупреждения её накопления и конденсации в слое утеплителя, с внутренней стороны помещения теплоизолятор покрывают слоем пароизоляционной мембраны. Внешний слой теплоизолятора должен быть обязательно защищен от продувания ветром паропрозрачной мембраной. Между финишным кровельным покрытием и паропрозрачной мембраной обязательно монтируется вентилируемый зазор шириной неменее 5см. Вентиляционный зазор – важный технологический элемент, удаляющий водяные пары из слоя утеплителя, и небрежное отношение к нему приведёт к намоканию утеплителя и потере его теплоизоляционных свойств, протеканию скопившейся воды в помещение.
Рис-3
Теплоизоляцию чердачных не отапливаемых помещений рекомендуется проводить сверху. Под теплоизоляцию так же, как и в случае утепления мансардных этажей, необходимо проложить пароизоляционную мембрану, слой утеплителя при утеплении чердака, в связи с относительной простотой монтажа, рекомендуется делать не менее 30см. В зависимости от типа теплоизоляционного материала, возможно, понадобится установка паропрозрачной ветрозащитной мембраны над слоем утеплителя. Из утеплителей лучше использовать негорючие паропрозрачные материалы, такие как различные виды минваты, стекловаты, эковаты или пеноизол.
И в заключение хотелось бы подчеркнуть, что любой утеплитель должен быть хорошо защищен от осадков и воздействия сильных ветровых нагрузок.
Утеплённая крыша или чердак, обеспечат комфортные условия и правильный микроклимат в помещении, значительно снизятся потребление энергии для отопления и охлаждения.
Качественная теплоизоляция холодных этажей позволит снизить тепловые потери жилых помещений и повысит комфорт жилья. В период строительства дома не стоит экономить на утеплителе, ни время, ни силы, ни деньги. Относительно небольшие дополнительные финансовые затраты на этом этапе, немного больше внимания к сомнительным местам, качественные долговечные материалы, грамотное исполнение, избавят вас от многих проблем в будущем, гарантируют теплый, комфортный дом. Дом, который и через двадцать лет всё так же будет свеж и нов. Дом без гниющих балок и мокрых стен, тёплый и уютный.
tepllodom.ru
решение проблемы с помощью композитных материалов
Мостики холода – это такие места в зданиях и сооружениях, через которые интенсивно уходит тепло в атмосферу, что приводит к снижению их энергоэффективности.
Специалисты классифицируют мостики холода, исходя из причины их образования, на материальные и геометрические.
- Геометрические мостики холода, как правило, появляются в местах соединения внутренних и внешних стен, на стыках элементов строений, таких как стены, полы, оконные проемы, дверные соединения.
- Материальные мостики холода возникают в результате соединения в отдельных элементах сооружений материалов с различной теплопроводностью.
Обычно материальные и геометрические источники теплопотерь зданий формируются в одном и том же месте.
Какой вред причиняют мостики холода
В зданиях, где присутствуют мостики холода, неизменно большие теплопотери, приводящие к перерасходу газа и электроэнергии – тех энергоносителей, которые обычно используют для обогрева внутренних помещений. Кроме того, в местах присутствия мостиков холода при перепадах внутренней и наружной температур около 9 градусов возникает эффект “точки росы”.

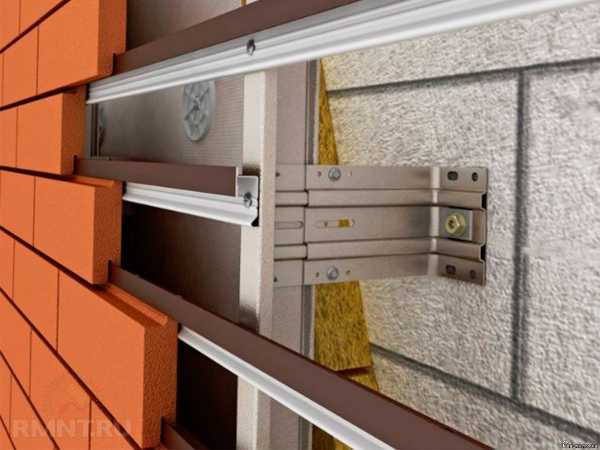

В зонах, где есть металлические гибкие связки, образуется конденсат. В помещения появляется сырость, развивается грибок и плесень, металлический крепеж корродирует, и на стенах проступают ржавые потеки. Впоследствии не исключена опасность разрушения гибких связей, обсыпания облицовки.
Традиционные способы решения проблемы мостиков холода
Решать проблему, связанную с мостиками холода, при строительстве зданий призваны все: от разработчиков проектной и технической документации до строителей, кто непосредственно занят их возведением. Суть решений состоит в том, чтобы уменьшить общее количество мостиков холода и таким образом уровень теплопотерь свести к минимуму.
Кроме того, сохранить тепло в помещениях помогает утепление стен различными материалами. Однако традиционные способы повышения энергоэффективности зданий и сооружений имеют существенный недостаток. Они не учитывают то обстоятельство, что по-прежнему при их возведении используются металлические гибкие связи. Металл отлично отводит тепло от внутренней стены и передает его улице.
Проблема решается не полностью и оставляет последствия неэффективного использования теплоносителей и недостаточного комфорта. Приборы тепловизоры четко синим цветом показывают те места в здании, откуда уходит тепло, и эти места, как правило, находятся там, где применяются гибкие металлические связи.
Современные способы предотвращения образования мостиков холода
Строительная индустрия предлагает новые и достаточно эффективные способы предотвращения появления мостиков холода при возведении сооружений. Одним из современных способов решения проблемы является применение композитных материалов при изготовлении крепежных элементов конструкций вместо металла.
В качестве материалов, которые способны заменить металл, сегодня выступает стеклопластик и базальтопластик. По своим характеристикам, они превосходят сталь во много раз и имеют неоспоримые преимущества.
Изготовленные из композитных материалов арматура, крепеж, гибкие связи имеют высокую прочность, гораздо легче стали. Самое главное достоинство композитов состоит в крайне низкой теплопроводности – примерно в 400 раз ниже, чем эти показатели у стали, что позволяет создавать современные высокоэффективные теплоизоляционные системы.
izh-reduktor.ru
Теплоизоляция мостиков холода
Согласно определениям строительных словарей «мостиками холода» являются элементы строительной конструкции или монтажного шва, который имеет высокую теплопроводность. В зимнее время года «мостик холода» усугубляет возможность образования конденсата и сырости на внутренней поверхности монтажного шва или откоса, и в качестве последствия появляется плесневый грибок.
В месте образования мостика холода температура поверхности стен понижается и в холодное время года становится ниже температуры точки росы, равной 9° C (в случае комнатной температуры около 20 °C и влажности воздуха около 50%). Точка росы — это температура, при которой воздух, имеющий определенную исходную температуру и относительную влажность, больше не в состоянии поглощать влагу и конденсирует ее на поверхности с минимальной температурой. Устранение «мостиков холода» обязательно по энергетическим и санитарно-гигиеническим нормам.
Содержание статьи
Виды мостиков холода

Мостики холода, обнаруженные с помощью тепловизора
Специалисты выделяют два вида мостиков — материальные и геометрические.
Материально обусловленные мостики холода появляются там, где не оборудована теплотехническая однородность конструкции. Такая неравномерность может быть вызвана использованием в узле материалов с разными прочностными и, как следствие, с различными теплопроводными характеристиками.
Примером тому могут стать строительные элементы сопряжения конструкций из бетона с кирпичной или блочной кладкой. В другом случае теплотехническая неоднородность может быть спровоцирована дефектами, возникшими в процессе эксплуатации. Например, разрушенные в процессе эксплуатации межпанельные швы. Выполненные из различных по теплопроводности материалов соединения, которые работают при разнящихся температурах, создают конструктивно обусловленные мостики холода.
К материально обусловленным мостикам холода можно отнести:
- оконные и дверные примыкания и перемычки;
- бетонные колоны и перекрытия, выходящие на фасад здания;
- межпанельные швы;
- ограждающие конструкции цокольных и подвальных этажей выше планировочной отметки;
Геометрически обусловленный мостик холода – это конструктивный элемент здания, который имеет различные по площади внешние и внутренние поверхности. Теплопередача в таких конструкциях характеризуются двух- или трехмерным тепловым потоком, в связи с чем через такой строительный элемент на единицу площади поверхности проходит больше теплоты, чем через другие ограждающие конструкции здания
К геометрически обусловленным мостикам холода можно отнести:
- выступающие конструкции и опоры;
- оконные и дверные примыкания;
- внешние и внутренние угловые соединения ограждающих конструкций и стен.
Температурный профиль выступающих конструктивных элементов, определяется пониженной температурой на внешней поверхности и ярко выраженным перепадом значений температуры на внутренней поверхности ограждающих конструкций.
Предпосылки возникновения

Мостики холода на балконе
Как было уже сказано выше, профессиональными строителями выделяются две разновидности мостиков холода – материальные и геометрические. Причиной возникновения геометрических мостиков холода является конструктивные и архитектурные особенности строений.
Как правило, такими мостиками являются швы зданий, места, где соединяются внутренние и внешние стены, стыки элементов – стен, полов, потолков, оконные и дверные проемы и множество других «опасных» мест. Материальные мостики холода возникают из-за сочетания в одном элементе здания материалов, имеющих различный показатель теплопроводности. Чаще всего геометрические и материальные мостики холода появляются в одних и тех же местах.
Именно поэтому на всех этапах возведения здания, начиная с разработки технической и проектной документации и заканчивая выполнением непосредственно строительных работ, важно учитывать возможность возникновения мостиков холода в тех или иных зонах для того, чтобы и уменьшить их общее число и минимизировать уровень теплопотерь.
Последствия мостиков холода
- Повышенный расход энергии;
- Повышенная вероятность образования плесени;
- Трещины вследствие напряжения.
Как предотвратить появление «мостиков холода»?

Мостики холода
В основном проблема мостиков холода – это проблема однослойных конструкций стен, которые применялись в домах прошлых лет (сплошной кирпич, керамзитобетон и т.д.). В таком случае слабой зоной является сама стена вокруг оконной коробки в силу ее низкого сопротивления теплопередаче. На откосе появляется участок с температурой поверхности ниже точки росы. На этом участке, во-первых, происходят высокие теплопотери, во-вторых, на нем выпадает конденсат. Если конденсация влаги на откосе происходит часто, то впоследствии на этих местах может образоваться грибок (плесень).
В экстремальных случаях (низкокачественный силикатный кирпич, некоторые серии панельных домов) возле оконной коробки со стороны помещения на стене могут быть отрицательные температуры. При такой ситуации окно обречено на то, чтобы по нему низвергался «Ниагарский водопад» конденсата, также возможно образование льда на особо холодных участка.
Для того, чтобы избежать подобных неприятных ситуаций — необходимо заранее подумать о профилактике поверхностей от мостиков холода. Однако даже если вы не успели позаботиться об этом – есть возможность избавиться от такой проблемы. В таком случае на помощь приходит напыляемая теплоизоляция ППУ Экотермикс, которая за счет своей технологии позволяет заполнить любые зазоры и щели. Особенно это важно при сложных конструкциях, там где минераловатные утеплители не справляются с такими ситуациями, образуя стыки, за счет которых появляются большие потери тепла.
Если вы хотите узнать более подробную информацию о Экотермикс и о его борьбе с мостиками холода — звоните по телефонам в контактах! Будем ждать ваших звонков!
Присоединяйтесь к нам в соц. сетях:
ecotermix.ru
