Оптимальное утепление стоек каркаса | К-ДОМ

Хотя теплоизоляции дома всегда уделяется повышенное внимание, добиться идеальной эффективности ее по всей конструкции практически невозможно. Это происходит из-за того, что различные элементы сооружения имеют разную теплопроводность, и в каких-то местах сооружения неизбежно будут происходить потери тепла. Строители должны учитывать это, прибегая к дополнительному утеплению таких проблемных участков.

1. Мостики холода

Представим себе конструкцию дома. Он состоит из фундамента, стен, кровли, а в стенах обязательно имеются окна и двери. Каждый из элементов здания имеет свою теплопроводность. Понятно, что добиться одинакового утепления каждой части дома невозможно.

Неравномерное теплоотведение различных элементов дома

Неизбежно в каких-то элементах дома теплопроводность ниже, чем в среднем по строению. Тепло отводится из таких участков с большей интенсивностью – вследствие различной теплопроводности материалов, из которых они сделаны.

Элементы, где происходит чрезмерное отведения тепла

  • стеклянные окна
  • железобетонный фундамент
  • кровля из тонколистового материала

Кроме того, даже в каркасной стене, утепленной по всей плоскости, различные участки тоже могут по-разному отводить тепло. Ведь стена каркаса состоит из стоек и теплоизолятора, а теплопроводность у них разная.  Такие  участки, глее происходит чрезмерное теплоотведение, строители называют «мостиками холода».

Мостки холода, отображенные тепловизором

2. Пагубное воздействие мостиков холода

Что же происходит при неравномерном отводе тепла из сооружения? Некоторые участки в зимний период промерзают. Вследствие отвода паров из дома, на них образуются обледенелые зоны. Когда лед растает, здесь образуются зоны повышенной влажности.

Такие зоны – лучшая питательная среда для плесени и грибка.

Со временем места, где сосредоточены «мостики холода», темнеют, приобретают непрезентабельный вид и являются источниками неприятного запаха, а то и постепенного разрушения дома.

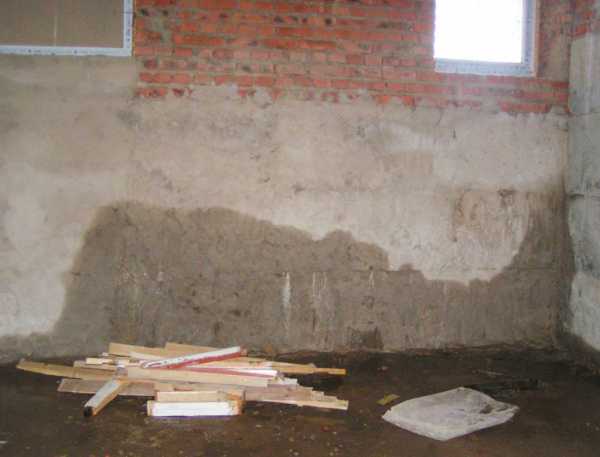

Отсыревший участок дома

3. Мостики холода в каркасных стенах

Каркасный дом, составленный по типу термоса, считается наиболее эффективным и равномерно теплоизолированным сооружением. Это неудивительно, так как в целом каркасные стены и кровля могут на 70-75 процентов состоять из утеплителя, распределенного более-менее равномерно по всей поверхности здания – от пола до кровли.

Мы не будем касаться естественных «мостиков холода», в виде окон и дверей, действие которых такое же, как в домах из кирпичей или бруса, сосредоточившись на неравномерности теплоотведения каркасных стен.

Казалось бы, конструкция их максимально противодействует теплопотерям. Однако, в строении стены тоже есть свои «мостики холода».

Рамы каркасных стен состоят из стоек, образующих полости, куда закладывается утеплитель. Понятно, что теплопроводность этих двух основных элементов каркаса разная.

Устройство каркасной стены

Мостиками холода в каркасе выступают именно стойки.

Теплопроводность деревянных и металлических стоек сильно различается и понятно, что «мостики холода» в металлических каркасах более выражены.

В любом случае, нужно ликвидировать их, дополнительно утепляя.

4. Способы дополнительного утепления каркаса

В общем, есть два основных способа дополнительного утепления каркаса.

  1. Сооружение дополнительного каркаса, куда закладывается утеплитель
  2. Поперечное утепление каркаса слоями минваты снаружи

При двойном утеплении собирается дополнительная обвязка каркаса досками, куда закладывается утеплитель. Понятно, что расход материала в этом случае  существенно повышается. Рама каркаса в данном случае фактически увеличивается в ширину, поэтому в целом общая теплопроводность стоек уменьшается.

Второй способ, дополнительное поперечное утепление каркаса снаружи,  не требует расходования дополнительных брусьев. Утеплитель закладывается не только между стоек, но и поверх них – поперечными слоями теплоизоляционного материала. Снаружи утеплитель закрывается дополнительной внешней обшивкой или отделочными материалами.

Эффективность поперечного дополнительного утепления существенно выше, чем при сооружении дополнительного каркаса. Даже увеличение вдвое ширины каркасной рамы дает меньший эффект, чем поперечное утепление исходных стоек.

Дополнительное утепление стоек, конечно, влечет за собой дополнительный расход средств, но окупается уже в первый же зимний сезон.







Дополнительное внешнее утепление стены

5. Выводы

Таким образом, каркасные дома, построенные в областях с суровыми климатическими условиями, требуют дополнительного утепления. Это исключит промерзание отдельных участков строения, уменьшит пагубное воздействие «мостиков» холода на конструкцию дома и увеличит общий срок его эксплуатации.



k-dom74.ru

Утепление стоек каркаса - защита от мостиков холода / каркасный дом своими руками

Публикация.: 24 ноября 2013 года.

Каркасная технология очень эффективная, экономная и инновационная благодаря применению современных утеплителей, но к сожалению сам каркас дома выполненный из любого материала (бетон, метал, дерево) является мостиком холода так как его теплопроводность в разы выше утеплителя. Постараюсь объяснить это на примере, первая картинка каркасный дом с пирогом стены, ГКЛ - вертикальный вент. зазор 22мм - пароизоляция - стойки 100х50мм с утеплением 100мм мин. ваты. Температура в доме +22 С, улица -3 С на окрашенном ОСП отчётливо видно что, где вата там ОСП имеет отрицательную температуру и покрыто инеем, а там где стойки ОСП нагрелось от стойки до плюсовой температуры, инея нет, а влага испарилась так как стойка в данном случаи явилась с одной стороны мостиком холода, а с другой мостиком тепла.

Вторая картинка каркасный дом с пирогом стены, ГКЛ - горизонтальный вент. зазор 50мм заполненный мин. ватой поперёк стоек - пароизоляция - стойки 150х50мм с утеплением 150мм мин. ваты. Температура в доме +22 С, улица +3 С на ОСП менее отчётливо видно что, ночной иней из-за потепления на улице растаял, там где стойка влага испарилась быстрее, но так как стойка изолирована из дома трафарет стойки более широкий, расплывчатый и то, только в том месте где за стеной установлена отопительная батарея.


1. Утепление каркасного между стоек.

2. Утепление каркасного дома внутри дома, поперёк стоек, + утепление ППС.

Для противодействия этому, применяют разные методы, но большинство из них трудоемкие и дорогие. К примеру, технология ДОК - двойной объемный каркас это когда стойки 100х50мм ставятся на обвязку 200мм в шахматном порядке или собираются две стены из стоек 100х50мм на обвязке 100мм с половинным смещением друг к другу, минус технологии двойная работа, увеличенный расход материала, средняя эффективность. Есть так называемая технология, Балка Ларсена. Две доски 100х50мм закреплённые на расстоянии друг от друга с помощью обрезков листовых материалов (фанера, ОСП и т.д.). Получается довольно хорошая конструкция для применения в каркасных домах, где используются засыпные и "задувные" утеплители (эковата, опилки, стекловата и т.д.), это позволяет добиться хороших результатов утепления, минус технологии что, очень проблематично утеплить материалом в плитах так как по толщине стены материал должен быть разного, не стандартного размера, повышенный расход материала, трудоёмкость, собирать такие стойки надо на кондукторах. Есть ещё и другие более экзотические способы, но они совсем сложные и дорогие.

Мы для своих проектов выбрали технологию поперечного утепления поверх вертикального каркаса. Чтобы уменьшить и исключить мостик холода, необходимо поперечное утепление мин. ватой или ППС , не только внутри дома, но и с наружной стороны дома, что и делается сейчас по технологии, которую предлагает Кнауф и др., картинка номер 2 выше.

Диаграмма промерзания стоек каркаса

На диаграмме сделанной при помощи тепловизора и тепло расчёта, отчётливо видно, что, небольшое, правильное, дополнительное утепление дома, поперёк существующего каркаса, значительно эффективнее, чем просто увеличения ширины стойки. Так как даже стойка каркаса шириной 300мм не даст такой эффективности, как стойка 150мм утепленная с двух сторон, но поперёк. Дополнительное поперечное утепление под обшивку для дома до 150м2 обойдется не дороже 15тр, что при постоянном проживании в доме окупится за первую же зиму и добавит радости и комфорта пребывания в таком энергоэффективном доме. На диаграмме видно, что, правильное увеличение толщины утеплителя всего на 60%, даёт уменьшение теплопотерь почти в два! раза.


рис. 3

Утепление стоек и стропил каркасного дома

рис. 4
  1. ЦСП/OSB-плиты и т.п.
  2. Утеплитель мин. вата между стоек каркаса, толщина равна толщине стоек.
  3. Пароизоляционная пленка для защиты древесины.
  4. Доп утеплитель мин. вата поперёк стоек каркаса, толщина и кол-во слоёв по расчету.
  5. Стойки каркаса.
  6. Брусок 45х50 на ребро, обрешётка для мин. ваты и крепления ГКЛ.
  7. Внутренняя обшивка ГКЛ
  8. Данная технология очень хорошо подходит для теплоизоляции стен и крыши. Это самый простой, не дорогой и удобный способ утеплить дом на этапе строительства или отделки, при небольших затратах эффективнее стандартного утепление между стоек процентов на 25-30.

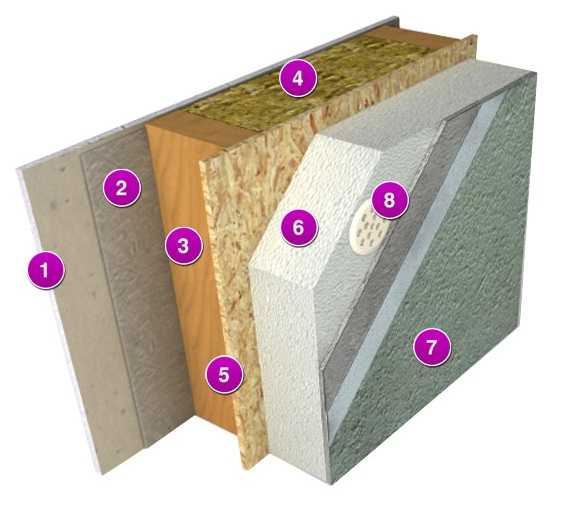

    Наружное утепление дома и стоек каркасного дома

    рис. 5
    1. Внутренняя обшивка (гипсокартон, вагонка и т.п.)
    2. Пароизоляционная пленка для защиты древесины
    3. Стойка каркаса
    4. Утеплитель (KNAUF Therm ® / минеральная вата/ воздушная прослойка)
    5. ЦСП/OSB-плиты и т.п.
    6. KNAUF Therm ® Fasade / KNAUF Therm 5 ;в 1 F, толщина по расчету. Крепление с помощью клея и дюбелей в случае необходимости.
    7. Штукатурная система
    8. Дюбель

    KNAUF Therm®Façade специально разработан для теплоизоляции стен данного вида. Это первый появившийся в России фасадный пенополистирол, производимый по немецким технологиям KNAUF. Он протестирован на прочность на отрыв слоев, успешно прошел пожарные испытания и признан более чем 30 производителями фасадных материалов в России и мире.

    Наружное утепление дома и стоек каркасного дома с навесным фасадом и воздушным зазором

    рис. 6
    1. Внутренняя обшивка (гипсокартон и т.п.)
    2. Пароизоляционная пленка для защиты древесины
    3. Стойка каркаса
    4. Утеплитель для стен (KNAUF Therm ® , минеральная вата, воздушная прослойка)
    5. ЦСП/OSB-плиты и т.п.
    6. KNAUF Therm ® Compack (50 мм), KNAUF Therm ® Wall1-2 слоя
    7. Обрешетка, крепление сквозь утеплитель
    8. Вагонка (сайдинг )/Наружные стеновые панели

    Подобная конструкция является типичной для европейской строительной практики. Утеплители из пенополистирола обеспечивают прекрасную звукоизоляцию, а также защиту от влаги и тепло.

    Сайт производителя пенопласта.: http://www.knauftherm.ru/application/thermal_insulation/wall/outer_insulation

Kd.i: Доп. утепление и правильные мембраны в каркасном доме.

karkasdom.info

Что такое мостик холода в стене, кладке + видео, фото

Мостики холода в строительстве – это элементы строительных конструкций с повышенной проводимостью. Мостики холода вызывают появление точки росы и выпадение конденсата на стенах, приводят к увеличению теплопотерь жилого дома и становятся одной из причин увеличения затрат на отопление. Представим в статье несколько проверенных способов, как при строительстве каркасного и кирпичного дома отсекать мостики холода в стенах, перекрытиях и окнах.

Что такое мостик холода в строительстве

Полностью избавиться от мостиков холода в стене или в перекрытиях дома невозможно, но следует постараться свести их к минимуму еще на стадии проектирования дома. Для этого избегайте лишних металлических элементов в конструкциях стен и тонкого слоя утеплителя. Проявляются мостики холода в виде мокрой стены и появления плесени, но первым признаком уменьшения теплового сопротивления стен здания, может стать запах прелости.

Мостик холода в строительстве, что это такое

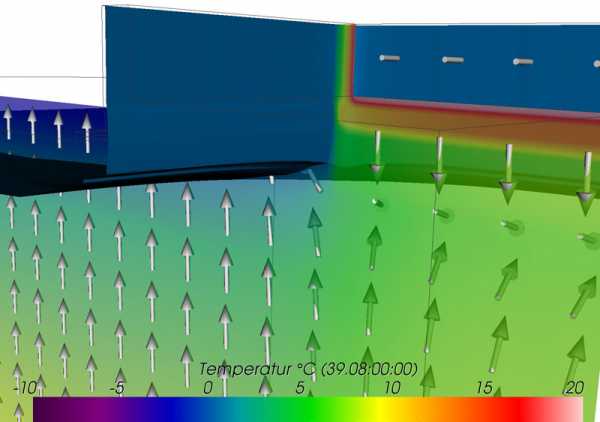

Термическое моделирование ограждающих конструкций

Считается, что более правильными понятием является «тепловой мост» или «мостик тепла», так как речь идет о потере тепла из жилого помещения. Но в строительстве чаще встречается выражение «мостик холода», поэтому использовать в статье будем это понятие. Мостик холода появляется в конструкции с высокой тепловой проводимостью и при недостаточном слое теплоизоляции, что приводит к увеличению потерь тепла в этом месте.

Самый распространенный мостик холода в строительстве – бетонная перемычка над окном, проводником холода может являться также фундамент дома. Так как тепло устремляется наружу по пути меньшего сопротивления. При отсутствии достаточного слоя теплоизоляции на данных элементах, возникает соприкосновение тепла и холода с выпадением конденсата на поверхности. Рассмотрим, как избавиться от «тепловых мостиков» в доме.

Мостики холода в стенах, окнах, перекрытиях

Как избежать мостиков холода в стене

Фото. Потери тепла через кирпичную кладку

Главный мостик холода в кладке из блоков или кирпича – это швы раствора. Опытный каменщик знает, что стены из пеноблока или керамзитобетона с толщиной в 400-500 мм достаточны для сохранения тепла. Но в кладке имеются мостики холода в виде швов раствора между блоками – особенно это хорошо видно зимой при оттепели – тогда на швах появляется конденсат или иней. Рассмотрим, как избавиться от точки росы и мостиков холода в кирпичной кладке.

Стены из кирпича или блоков следует в обязательном порядке утеплить при их недостаточной толщине. Рассчитать толщину стен поможет калькулятор теплопроводности. Также следует использовать утеплитель внутри стен – для этого между блоками и облицовочным кирпичом укладывается плитный утеплитель – пенополистирол. Утеплять стены изнутри помещения не рекомендуется, так как в этом случае стены дома будут промерзать.

Как избежать мостиков холода в перекрытии

Появление мостиков холода в перекрытиях частного дома

Теплый воздух всегда устремляется вверх, поэтому перекрытия чердака необходимо качественно утеплить. Данная конструкция может пропускать до 40 % тепла, поэтому слой теплоизоляции на чердаке должен быть не менее 200 мм. Лучше всего использовать насыпные материалы (опил вперемешку с землей), в этом случае не будет образовываться швов. Также подойдет рулонная изоляция с перекрытием швов первого ряда вторым слоем.

Еще одной проблемной зоной является стык чердачных перекрытий со стеной, в виду объективной сложности данного соединения. В этом месте часто пересекаются разные строительные материалы – деревянные перекрытия и кирпичная стена. Здесь следует тщательно утеплить стык экструдированным пенополистиролом и отсыпать чердак достаточным слоем утеплителя. Все работы по теплоизоляции следует проводить также со стороны улицы.

Как избежать мостиков холода в окнах

Фото. Мостик холода в пластиковых окнах

Дверные и оконные проемы остаются самым незащищенным местом в доме, несмотря на появление новых многокамерных профилей, увеличения толщины стеклопакета и т.д. В идеале размещать окна следует только с более теплой – южной и восточной стороны. С северной стороны лучше размещать котельные и подсобные помещения. Окна с южной стороны частного дома будут меньше пропускать тепло и будут играть роль источника тепла в солнечную погоду.

Но даже окна с южной стороны следует защитить от мостиков холода, иначе на стыках оконных рам и стены может появиться конденсат, что приведет к возникновению плесени. Для защиты пластиковых окон следует самостоятельно утеплить бетонные перемычки над окнами и подоконник, отделать откосы окон ПВХ панелями или оштукатурить откосы с улицы. Используйте термопленку, чтобы снизить теплопотери зимой через стеклопакеты окон.

Как избежать мостиков холода в каркасном доме

Что такое мостик холода в строительстве

При возведении каркасных стен, основными строительными материалами являются брус и минеральный (пенополистирольный) утеплитель. Сравнив данные материалы по теплопроводности, вы обнаружите, что дерево лучше пропускает тепло, соответственно деревянные стойки каркасного дома и являются мостиками холода. Это же правило касается и деревянных брусков при устройстве каркаса для утеплителя на фасаде частного дома.

Дома из сруба или бруса также имеют мостики холода – трещины в дереве, углы, плохая конопатка и т.д. Стены из дерева необходимо дополнительно утеплять. А при устройстве каркасных стен или при утеплении веранды дома следует делать двухслойное утепление – это когда направляющие (стойки) первого ряда перекрываются слоем теплоизоляции второго ряда. Подробнее вы можете узнать из видео инструкции, размещенной далее в этой статье.

Видео. Что такое мостик холода и точка росы

makeheat.ru

причины, как устранить и обнаружить

Даже опытные кровельщики не всегда могут правильно определить риски, связанные с возникновением мостиков холода. Виной этому может быть не отсутствие опыта, а, к примеру, некачественный утеплитель, который даёт большую усадку. А что говорить о тех, кто будет проводить кровельные работы без соответствующих знаний и опыта. Особенности и нюансы проведения монтажных работ при укладке кровли, порядок их выполнения, а также условия, при которых мостики холода в мансардной крыше появляться не должны (обещаем, что не появятся!), тема этого обзора редакции Homius.ru.

Одно из решений – дополнительная теплоизоляция. Можно использовать фольгированный вспененный полиэтилен, закреплённый к стропильным ногам

Содержание статьи

Мостик холода в строительстве – что это такое

Мостик холода – это небольшой участок строительной конструкции, который становится проводником холода, контактируя одновременно с холодными, наружными элементами, и внутренними. Самый простой пример явного мостика холода, — вынесенный во внешнюю зону конёк кровли.

Такие ошибки в строительстве наверняка добавят забот хозяевам дома

Естественно, подобные огрехи ведут к возникновению ряда проблем. Перечислим самые явные их них:

  • теряется тепло, что ведёт к увеличению затрат на отопление и перерасходу теплорусурсов;
  • возникает конденсат, со временем разрушаются элементы кровли;
  • зимой промокшие места промерзают и деформируются;
  • мостики холода приводят к загниванию элементов конструкции, возникновению грибка и плесени

Как проводится анализ и расчёт мостиков холода

Расчет мостиков холода проводился с помощью специального программного обеспечения. Эта компьютерная программа (вариаций их не мало), которая проводит комплексный анализ термодинамического поведения строительных конструкций, поврежденных мостиками холода. В расчет берутся данные о составе несущих конструкций, а именно материал, его толщина, параметры теплопроводности. Одна из таких программ AnTherm, которая покажет распределение тепловых потоков в строительных конструкциях любой конфигурации и материала.

На основе данных вы можете заранее понять, какие существуют пробелы в вашем проекте и как избежать появления мостиков холода

Важно провести этот анализ ещё на этапе разработки проектной документации. Для анализа теплопотерь уже возведенного здания необходимо использовать тепловизоры. В любой мало-мальски зарекомендовавшей себя строительной конторе вам смогут провести подобный замер. Однако, в этом случае необходимость изменения конфигурации строительных конструкции может привести к некоторым финансовым издержкам.

Причины образования мостиков холода

Как мы уже замечали ранее, при работе с кровлей к возникновению мостиков холода могут привести две главные причины: незнание и некачественный материал.

Совет! Если вы не уверены в качестве утеплителя, используйте дополнительные гидроизоляционные материалы. Это могут быть специальные пароизолирующие плёнки или мембраны.

Перечислим наиболее часто встречающиеся ошибки при установке кровельных конструкций, благодаря которым могут возникать мостики холода:

  • Ошибка №1. Неправильное утепление кровли в зоне сопряжения опорного бруса для стропил или зоне так называемого мауэрлата.
Описание термина и особенности конструкции

В этой зоне важно ещё до монтажа гидроветрозащиты и кровельного материала провести работы по утеплению этого участка.

Правильное утепление зоны мауэрлата. Описание элементов: 1. Стропильная нога. 2. Облицовка. 3. Контур утепления стены. 4. Несущая стена. 5. Мауэрлат. 6. Контур утепления крыши. 7. Дополнительный контур утепления крыши.

С одной стороны, важно обеспечить теплоизоляцию, с другой – сохранить подкровельный вентзазор необходимый для проветривания конструкции. Важно теплоизолировать пространство за мауэрлатом со стороны улицы.

Совет! Гидроизоляционная плёнка и не заблокированный вентзазор — самые главные действенные меры для профилактики возникновения мостиков холода в мансардной крыше. Проводить все работы следует в сухую, теплую погоду, чтобы избежать намокание конструкций.

  • Ошибка №2. Кроме того, мостики холода возникают из-за неплотного прилегания плит утеплителя друг к другу и к строительным конструкциям. Именно поэтому важно, чтобы ширина утеплителя была немного больше расстояния между балками, чтобы обеспечить более плотное прилегание друг к другу. В местах, где необходима подрезка, оставляйте небольшой запас на усадку.

Совет! Сначала необходимо провести работы по теплоизоляции в труднодоступных местах: фронтоне, мауэрлате, и только потом настилать гидрозащитную плёнку.

  • Ошибка №3. Элементы конструкции стропильной системы, соединенные с помощью элементов крепления не утеплены синтепоном или вспененным полиуретаном.

Важно утеплить места стыков во всей стропильной системе. Для этих работ существуют десятки разных материалов, в том числе герметики, выдерживающие осадки и перепады температур, предназначенные, в том числе и для работы по металлу.

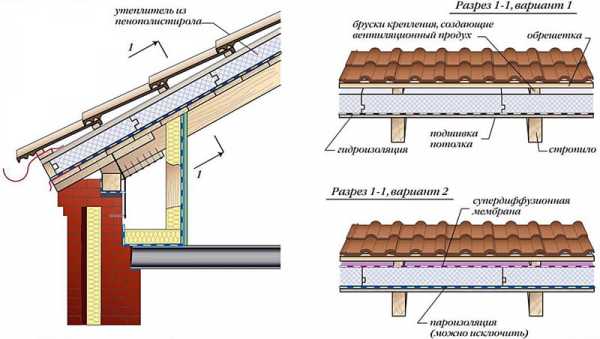

Вариант «слоистой» укладки утеплителя стропильной системы
  • Ошибка №4. Неизолированная обрешетка. Важно изолировать пространство между обрешеткой и кровельным покрытием. Обрешетка настилается по поверхности стропил и обеспечивает крепление кровельного покрытия к стропильной системе (шифер, ондулин, черепица и т.д.).
Монтаж обрешетки под ондулин
  • Ошибка №5. Отсутствие утеплителей в зонах сопряжения труб вентиляции и отопления, дымоходов.

Любая, даже самая обычная кровля предполагает системы вентиляции, дымоходов, креплений сложных элементов. Посмотрите, насколько сложна может быть конструкция крыши и её элементов.

Сопряжение сложных участков крыши и её элементов

Окна, дымовые трубы, места изгибов и стыков, коньковые конструкции, все эти элементы нуждаются в утеплении в местах стыков и соединений. Здесь важно обеспечить плотное прилегание утеплителя, иногда даже с большим сжиманием стекловолокна. Щели обязательно заполняются теплоизоляционными материалами.

Контур утепления кровли должен иметь многослойную структуру

Иногда требуется создать дополнительный слой теплоизоляции в местах возможного промерзания. В этом случае как раз важно ориентироваться на данные, предложенные вам специальной программой для расчетов, о которой мы говорили выше.

Как обнаружить и устранить мостики холода в каркасной крыше

Существует два основных способа обнаружения утечек тепла.

  1. Использовать тепловизор. Для качественного анализа и дальнейшей работы необходимо опираться на качественный анализ. Специалист даст вам необходимое заключение с точным указанием проблемных мест. Помните, проводить обследование лучше всего в холодную погоду, чтобы определить даже незаметные утечки тепла.
  2. Можно провести самостоятельный визуальный осмотр конструкций. Вас должно насторожить: намокание и появление конденсата, появление плесени и грибка, а также увеличение расходов на обогрев помещений.

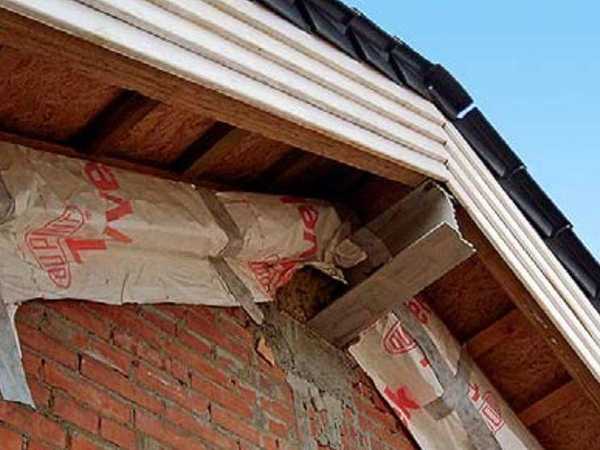

Влага на чердаке

Устранение утечек тепла в зоне мауэрлата

Как уже говорилось выше, мауэрлат – один из самых сложных участков кровельной конструкции. Важно не допустить его промерзания и открытого контакта с улицей.

Для этого необходимо провести следующие работы:

  • теплоизолировать данный узел со стороны улицы;
  • последовательность укладки «слоёв» должна быть следующей: стропила –облицовка здания – утеплитель наружной стены – стена – мауэрлат – утеплитель крыши – утеплитель мансарды.

Статья по теме:

Утепление мансарды изнутри, если крыша уже покрыта. В данном материале мы рассмотрим утепление мансарды минеральной ватой, пенополистирольными плитами, пенополиуретаном, стекловатой, эковатой, пенофолом. А также какие ошибки могут возникнуть при утеплении.

Устранение мостиков холода на стропилах

Как уже говорилось выше, самое главное провести качественное утепление и гидроизоляцию. Не забывать о стыках и герметичности конструкции. В помощь — утеплители, имеющие мягкую структуру (минеральная или стекловата), а также герметики и монтажная пена.

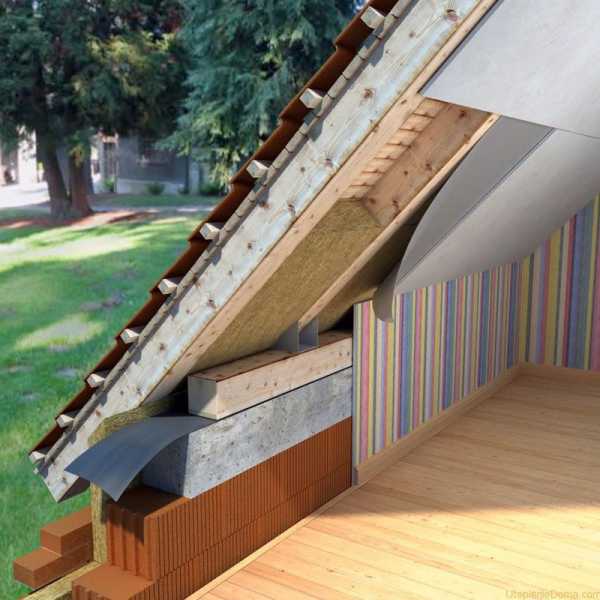

Варианты утепления кровли

Устранение потерь тепла в зонах со сложной геометрией кровельного покрытия

Дополнительные системы утеплителей должны использоваться на сложных участках, таких как фронтоны, мансардные окна, дымовые или вентиляционные трубы. Существуют современные материалы, которые помогут справиться с этой задачей: нетканые мембраны, а также мембраны с утеплителем.

К сведению! Теплопотери через кровельные конструкции могут достигать 30% от всех теплопотерь.

При установке мансардных окон  необходимо обеспечивать требуемый зазор между окном и конструкциями кровли, в который закладывать утеплитель в достаточном объеме, для обеспечения промерзания в местах их спряжения.

Как правильно утеплить мансарду своими руками

Начинать нужно с обследования здания не предмет теплопотерь. Изучить не только кровлю, но и герметичность оконных конструкций и так далее. Затем определиться с выбором утеплителя и вариантом утепления – оно может быть выполнено лишь снаружи здания или же только изнутри. Далее необходимо произвести расчет расхода материалов а также, учитывая погодные условия планировать работы.

Если вы не сможете выполнить работы самостоятельно, пригласите специалистов.

Видео: как правильно утеплить мансарду своими руками

Для закрепления сказанного предлагаем посмотреть небольшой видео о том, как правильно утеплить мансарду своими руками:



Понравилась статья? Сохраните, чтобы не потерять!

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

homius.ru

Как «развести» мостики холода :: Все для стройки

Утепление домов по стандартам прошлого века — обычное дело для российских строителей. При таком проектировании здание утепляют изнутри, а не снаружи, что негативно влияет на теплоизоляцию и микроклимат помещений и способствует образованию так называемых мостиков холода — проводников холодного воздуха, влажности и сырости. Благодаря этим незначительным недоработкам дом может потерять до 30 % тепла. Как избавиться от мостиков холода и сохранить полезную энергию, читайте в нашем материале.

Где живет холод

Мостиками холода называют как собственно строительные элементы с высокой теплоотдачей (например, балконные плиты, бетонные колонны, кирпич), так и места стыков одного элемента с другим, например, фундаментной плиты и пола, стеклопакета и стенового проема, крыши и стен, лоджии и балкона в связке со стеной перекрытия.

Отличный пример мостика холода — железный козырек над входной группой. В холодное время года металлическая конструкция приводит к промерзанию стены дома в местах примыкания консольных опор. Для предотвращения теплопотерь нужно всего лишь «одеть» козырек в теплоизоляционную «шубу». На практике же вопрос решается с помощью радиаторов, хотя лучший способ справиться с мостиком холода — это утеплить его.

Не только к растрачиванию тепловой энергии приводят мостики холода. Благодаря им в глубине стены и, что самое неприятное, нередко и внутри утеплителя образуется влага. Это происходит от того, что температура материала падает ниже точки росы. Если своевременно не решить проблему, влага спровоцирует образование плесени и в дальнейшем приведет к разрушению дома.

Превосходным проводником холода является металл, присутствующий в арматуре и крепежных элементах. Скажем больше, даже безобидный гвоздь, вбитый в стену с наружной стороны, может испортить погоду в доме. В отверстии со временем соберется влага, которая при первых заморозках даст трещину зданию. Избавиться от плесени чрезвычайно сложно, так как даже после косметического ремонта на свежих обоях быстро проступает плесень, что ухудшает микроклимат дома. Предотвратить ее появление поможет лишь полное устранение мостика холода.

Что делать

Наиболее оптимальное решение — утеплить дом снаружи еще на стадии строительства, для этого необходимо продумать, в каких местах могут образоваться проводники холода. Традиционно наибольшие теплопотери отводятся лоджиями и балконам. Согласно классической схеме, балконная плита держится методом защемления или на консольной плите, а эти методы являются хорошими проводниками холода, приводят к промерзанию стены, образованию конденсата и, как следствие, к разрушению здания. К сожалению, в последнее время мы все чаще слышим новости о падении балконных плит в различных регионах нашей страны.

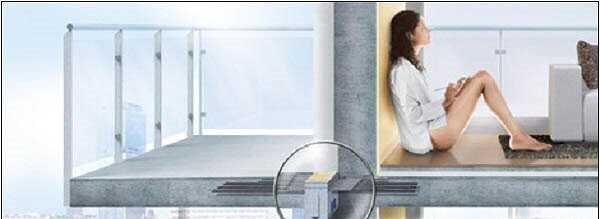

Современное средство, обеспечивающее изоляцию соединений балконных плит и консолей, представляет собой специальный терморазъем, который встраивается между полом и балконом внутри помещения еще на стадии возведения здания. Термически защищенный шов обеспечивает целостность конструктива и обладает высокой несущей способностью, исключает образование конденсата и плесени, тем самым способствует поддержанию здорового микроклимата внутри помещения. Корпус термовкладыша изготавливается из высокоэффективного материала — экструдированного пенополистирола марки ПЕНОПЛЭКС®. Сокращение теплоотдачи в месте стыка происходит за счет минимизации поперечного сечения консоли и применения материалов с низкой теплопроводностью.

Термовкладыши из плит ПЕНОПЛЭКС® активно применяются и в монолитном домостроении, обеспечивая высокие теплотехнические показатели здания. Высокая прочность на сжатие позволяет использовать материал в зонах сопряжения плиты перекрытия со стеной, а также в местах расположения балконных вылетов.

Если проблема возникла уже в готовом доме, то помочь может только наружное утепление, которое повлияет на точку росы и снизит теплопотери. При расчетах материала важно учитывать, насколько сильно выступает металлический каркас: металл может образовывать новые мостики, которые могут вызвать новые проблемы. Для более точного выявления опасных участков заказывается телевизионная съемка.

Фундаментная плита без теплоизоляции нивелирует все усилия по утеплению стен, так как через железобетонный конструктив теряется огромное количество тепла. Для достижения идеального результата изоляцию рекомендуют укладывать и на стены, и на плиту таким образом, чтоб покрытие было непрерывным. Применение несъемной опалубки, а также утепление цокольного этажа и отмостки также напрямую связано с показателями энергоэффективности дома.

Очень много тепла уходит через балкон. Охлаждающим элементом здесь выступает железобетонная плита, для которой, чтобы добиться удовлетворительных показателей, необходимо создать непрерывное утепление. Рекомендуется накладывать теплоизоляцию не только на стены, но и под балконной плитой и с торцов.

Независимо от технологии строительства и используемых материалов, мостики холода возникают в местах стыка угловых элементов и в области перехода от одной конструкции к другой: от фундамента к стенам, от стены к кровле, а так же в местах разрыва глади фасада: окна, двери, балконы, эркеры. В частном домостроении, при строительстве каркасного дома проблемными зонами являются стойки и стропила. Для решения проблемы мостиков холода во всех вышеперечисленных случаях используется эффективная теплоизоляция «Пеноплэкс».

Интерактивное агентство "Кельник"

vsedlyastroiki.ru

МОСТИК ХОЛОДА В ПОМЕЩЕНИЯХ | Архитектурный журнал ADCity & Бюро М-4

Мостик холода – это элемент или часть основной конструкции, который пропускает через себя холод. Таким образом, все стремятся избавиться от устройства таких мостиков, ведь необходима максимально герметичная конструкция, которая будет хорошо сдерживать тепло внутри помещения.
Итак, многие стремятся построить дом, который, в идеале, не будет выпускать из помещений тепло и пропускать холод внутрь. Идеальной конструкцией была бы такая, конструкция, которая абсолютно герметична, пориста (низкая теплопроводность). Но всем нам нужен солнечный свет и тепло, передаваемое солнцем, а без устройства окон солнечный свет в помещение не попадет. Таким образом, окно является очень хорошим мостиком холода в стене. Так что же делать с этими мостиками холода?
Многие наблюдали такое явление, как «плачущие» окна – это одно из проявлений мостика холода. Окно гораздо тоньше стены дома, поэтому теплопроводность у него лучше, т. е. холоду пройти через стекло проще, чем через стену. Конденсат на окнах – это результат смещения точки росы конструкции, поэтому под каждым окном устанавливаются радиаторы или конвектора (при использовании витражных окон, т. е. окно имеет высосу от пола до потолка).
При плохом утеплении откосов окон (мостиков холода) увеличиваются затраты на обогрев помещения, так как возможны потери до 1/3 от общего объема. Откосы окон и дверей – это только один из возможных вариантов образования мостиков холода, но также хорошими проводниками могут являться колонны, стойки и ригеля при каркасном строительстве.
Если при устройстве стены используется каркас, тогда стойки, кроме несущей функции, могут выполнять функцию мостика холода. Чтобы этого не происходило, нужно позаботиться о выполнении правильного монтажа утеплителя стен. Также, чтобы уменьшить вероятность образования мостиков холода, в качестве материала для стоек используется дерево (теплопроводность дерева гораздо меньше теплопроводности металла или бетона).

Плита перекрытия — мостик холода
Существуют мостики холода, которые можно устранить, но бывают и такие, с которыми приходится только смириться. Ярким примером служит железобетонная плита перекрытия, которая опирается на несущие стены. Так как край плиты выходит на край плоскости наружной стены и граничит с наружной средой, поэтому является хорошим проводником холода вовнутрь дома.
Чтобы уменьшить теплопроводность плиты, ее утепляют дополнительно. Но все же этого недостаточно. Самым эффективным способом будет устройство разрыва в слое бетона и утепление арматурного каркаса теплоизоляционным материалом. Как правило, этот способ не используется в строительстве из-за экономических факторов.

Окна и двери – мостики холода
Как мы уже говорили, любое окно или дверь имеют меньшее сопротивление теплопередачи, чем целая стена, поэтому при устройстве и монтаже этих конструкций следует использовать теплоизоляционные материалы, в частности, утепление откосов. Так же нужно позаботиться о качестве выполнения стыков примыканий оконных и дверных рам к стенам.
Не стоит забывать о теплопроводности окон и при проектировании дома. Так устройство окна в помещении с северной стороны дома приведет к значительным потерям тепла в зимний период, а устройство большого окна с южной стороны дома позволит впустить в помещение больше солнечного света и тепла, соответственно.

Балкон – мостик холода
Не многие задают себе вопрос о том, как балкон может выполнять функцию мостика холода? На самом деле все очень просто – несущей конструкцией балкона является железобетонная плита, которая соединяется с плитой перекрытия. Это необходимое условие при устройстве выносного балкона, чтобы он смог выдержать эксплуатационную нагрузку. Так как балконная плита редко утеплена снаружи, поэтому и является мостиком холода.
Чтобы предотвратить попадание холода в помещение через балконную плиту используются полиуретановые вкладыши по периметру балкона. Еще один способ – это использование в металлическом каркасе плиты нержавеющей арматуры. Теплопроводность нержавеющей стали в 3 раза меньше обычной арматуры. Также можно использовать стеклопластиковую арматуру.

Крепежный анкер – мостик холода
Очень часто возникает такая ситуация, когда необходимо что-то прикрепить к наружной стене и для этого нужно использовать металлический анкер, который будет, впоследствии, хорошо проводить холод в помещение. Современные технологии позволяют избежать устройства этого вида мостика холода. Для этого используются специальные химические анкера. Они бывают двух видов: инъекционные и ампульные.
Как первый, так и второй виды химических анкеров предотвращают контакт металла несущего анкера с наружной стеной. Отличие лишь в способе монтажа. Так при использовании ампульного химического анкера, в просверленное отверстие вставляется ампула со специальным составом, которая разбивается при монтаже металлического анкера, после застывания состава анкер можно нагружать. При использовании инъекционного химического анкера, применяют специальный пистолет, благодаря которому состав вводится в отверстие с металлическим анкером.
Таким образом, при строительстве дома нужно обращать внимание на многие конструктивные стыки, которые могут впоследствии является мостиками холода. Так при утеплении фасада стыки между плитами утеплителя должны быть минимальными и загерметизированны. Часто допускают ошибку, используя для заполнения стыков клей, на который монтируется утеплитель. Утеплитель должен монтироваться плотно друг к другу.
Также может выполнять функцию мостика холода кладочный шов, поэтому, чем шов тоньше, тем меньше теплопотери в помещении. В качестве наполнителя кладочного раствора можно использовать перлитовый песок. Это позволит уменьшить теплопроводность кладочного шва.

adcitymag.ru

Как «развести» мостики холода. Малоэтажное и загородное строительство

Утепление домов по стандартам прошлого века — обычное дело для российских строителей. При таком проектировании здание утепляют изнутри, а не снаружи, что негативно влияет на теплоизоляцию и микроклимат помещений и способствует образованию так называемых мостиков холода — проводников холодного воздуха, влажности и сырости. Благодаря этим незначительным недоработкам дом может потерять до 30 % тепла. Как избавиться от мостиков холода и сохранить полезную энергию, читайте в нашем материале.

Где живет холод

Мостиками холода называют как собственно строительные элементы с высокой теплоотдачей (например, балконные плиты, бетонные колонны, кирпич), так и места стыков одного элемента с другим, например, фундаментной плиты и пола, стеклопакета и стенового проема, крыши и стен, лоджии и балкона в связке со стеной перекрытия.

Отличный пример мостика холода — железный козырек над входной группой. В холодное время года металлическая конструкция приводит к промерзанию стены дома в местах примыкания консольных опор. Для предотвращения теплопотерь нужно всего лишь «одеть» козырек в теплоизоляционную «шубу». На практике же вопрос решается с помощью радиаторов, хотя лучший способ справиться с мостиком холода — это утеплить его.

Не только к растрачиванию тепловой энергии приводят мостики холода. Благодаря им в глубине стены и, что самое неприятное, нередко и внутри утеплителя образуется влага. Это происходит от того, что температура материала падает ниже точки росы. Если своевременно не решить проблему, влага спровоцирует образование плесени и в дальнейшем приведет к разрушению дома.

Превосходным проводником холода является металл, присутствующий в арматуре и крепежных элементах. Скажем больше, даже безобидный гвоздь, вбитый в стену с наружной стороны, может испортить погоду в доме. В отверстии со временем соберется влага, которая при первых заморозках даст трещину зданию. Избавиться от плесени чрезвычайно сложно, так как даже после косметического ремонта на свежих обоях быстро проступает плесень, что ухудшает микроклимат дома. Предотвратить ее появление поможет лишь полное устранение мостика холода.

Что делать

Наиболее оптимальное решение — утеплить дом снаружи еще на стадии строительства, для этого необходимо продумать, в каких местах могут образоваться проводники холода. Традиционно наибольшиетеплопотери отводятся лоджиями и балконам.  Согласно классической схеме, балконная плита держится методом защемления или на консольной плите, а эти методы являются хорошими проводниками холода, приводят к промерзанию стены, образованию конденсата и, как следствие, к разрушению здания. К сожалению, в последнее время мы все чаще слышим новости о падении балконных плит в различных регионах нашей страны.

Современное средство, обеспечивающее изоляцию соединений балконных плит и консолей, представляет собой специальный терморазъем, который встраивается между полом и балконом внутри помещения еще на стадии возведения здания. Термически защищенный шов обеспечивает целостность конструктива и обладает высокой несущей способностью, исключает образование конденсата и плесени, тем самым способствует поддержанию здорового микроклимата внутри помещения. Корпус термовкладыша изготавливается из высокоэффективного материала — экструдированногопенополистирола марки ПЕНОПЛЭКС®. Сокращение теплоотдачи в месте стыка происходит за счет минимизации поперечного сечения консоли и применения материалов с низкой теплопроводностью.

Термовкладыши из плит ПЕНОПЛЭКС® активно применяются и в монолитном домостроении, обеспечивая высокие теплотехнические показатели здания. Высокая прочность на сжатие позволяет использовать материал  в зонах сопряжения плиты перекрытия со стеной, а также в местах расположения балконных вылетов.

Если проблема возникла уже в готовом доме, то помочь может только наружное утепление, которое повлияет на точку росы и снизит теплопотери. При расчетах материала важно учитывать, насколько сильно выступает металлический каркас: металл может образовывать новые мостики, которые могут вызвать новые проблемы. Для более точного выявления опасных участков заказывается телевизионная съемка.

Фундаментная плита без теплоизоляции нивелирует все усилия по утеплению стен, так как через железобетонный конструктив теряется огромное количество тепла. Для достижения идеального результата  изоляцию рекомендуют укладывать и на стены, и на плиту таким образом, чтоб покрытие было непрерывным. Применение несъемной опалубки, а также утепление цокольного этажа и отмостки также напрямую связано с показателями энергоэффективности дома.

Очень много тепла уходит через балкон. Охлаждающим элементом здесь выступает железобетонная плита, для которой, чтобы добиться удовлетворительных показателей,  необходимо создать непрерывное утепление. Рекомендуется накладывать теплоизоляцию не только на стены, но и под балконной плитой и с торцов.

Независимо от технологии строительства и используемых материалов, мостики холода возникают в местах стыка угловых элементов и в области перехода от одной конструкции к другой: от фундамента к стенам, от стены к кровле, а так же в местах разрыва глади фасада: окна, двери, балконы, эркеры. В частном домостроении, при строительстве каркасного дома проблемными зонами являются стойки и стропила. Для решения проблемы мостиков холода во всех вышеперечисленных случаях используется эффективная теплоизоляция«Пеноплэкс».

maistro.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
