Нагревательная лента – устройство, виды, характеристики и область применения

Содержание

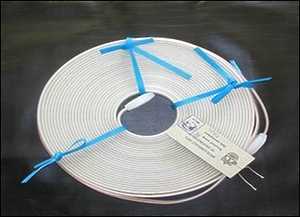

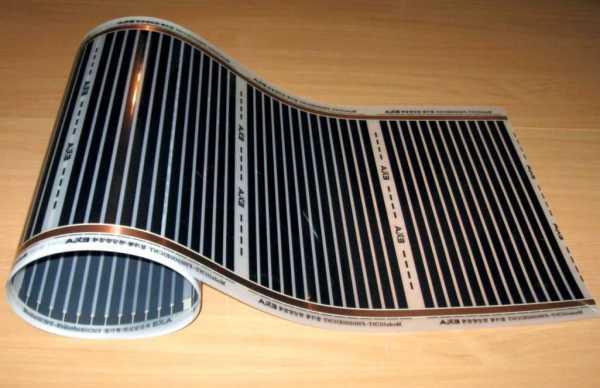

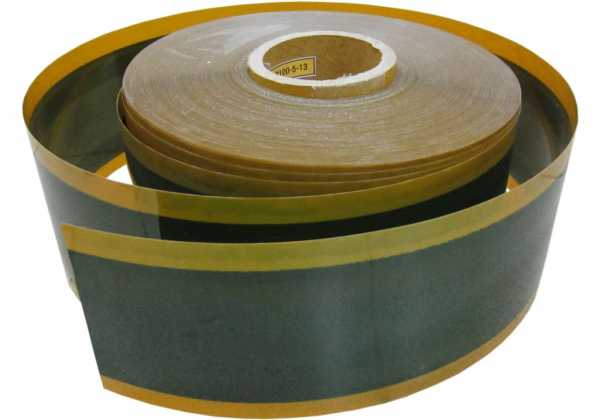

Греющая лента, лента нагревательная, ленточный нагреватель

Ленточный нагреватель, выпускаемый в разнообразных модификациях, и другая кабельно-проводниковая продукция, которую разрабатывает и производит наша компания «Сокол-Электро», способна решить широкий ряд производственных и бытовых задач по обеспечению обогрева трубопроводов и других объектов. Компания «Сокол-Электро» является лидером на рынке современного нагревательного оборудования и элементов для систем активного обогрева.

Нагревательные ленты от производителя

В каталоге компании представлена лента нагревательная следующих модификаций:

Для производства используются только высококачественные материалы: нихромные жилы, кремнийорганическая резина, медная оплетка, полиэтилен, стекловолоконные нити. Каждая греющая лента изготовлена в соответствии с требованиями ГОСТов и ТУ, продукция прошла все необходимые лабораторные исследования и технические испытания.

Назначение нагревательных лент

Использование ленточных нагревателей позволит создавать эффективные системы активного нагрева, защиту от замерзания и обледенения, позволит снизить и/или компенсировать тепловые потери, оптимизировать расход электроресурсов, создавать системы поддержания заданных температурных режимов и решить другие производственные задачи.

Отдельно следует отметить, что все нагревательные ленты выпускаются в строго установленных параметрах длин и мощности, которые не подлежат самостоятельному изменению. Но так как компания «Сокол-Электро» является разработчиком и производителем греющих лент и другой кабельной продукции, то возможно исполнение индивидуальных заказов.

Где купить ленточный нагреватель в СПб?

Заказывая ленточные нагреватели и другую кабельно-проводниковую продукцию от производителя «Сокол-Электро», вы получите не только сертифицированные изделия, соответствующие стандартам качества и безопасности, но и самые доступные и выгодные цены. Компания готова оперативно выполнить заказ любого объема, а также организовать доставку по городу Санкт-Петербург, Ленинградской области и в регионы РФ.

Менеджеры отдела продаж предоставят дополнительную информацию по условиям сотрудничества и ответят на все интересующие вопросы.

www.sokol-electro.ru

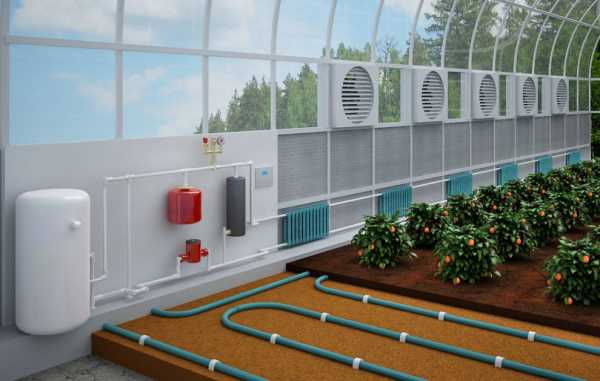

Качественная нагревательная лента для теплицы: гарантия отличного урожая

Многие садоводы используют нагревательную ленту, поскольку она характеризуется хорошими эксплуатационными качествами Огородники, занимающиеся выращиванием зелени и овощей в теплицах, заботятся о том, чтобы получить ранний урожай, а еще лучше – успешно выращивать его круглогодично. В своей практике они применяют разные способы обогрева теплиц, которых великое множество. Самый простой и наименее затратный из них – биологический, при котором используются различные органические вещества: навоз, подсолнечная шелуха, солома, компост. При разложении это биологическое топливо, выделяя тепло, прогревает почву. Чаще всего этот способ применяют в парниках.

Преимущества нагревательной ленты для обогрева теплиц

В теплицах биологический обогрев применяется в сочетании с обогревом других видов. Естественный обогрев теплиц лучами солнца дает возможность их использования лишь с середины апреля. Значит, надо искать другие пути. Для успешного создания микроклимата многие огородники укрывают теплицы не одним, а двумя слоями пленки, оставляя между ними пространство для воздуха.

Существуют и другие варианты:

  • Печной обогрев;
  • Электро-обогрев;
  • Обогрев тепло-генераторами.

Но в последние годы огородники стали использовать в своем тепличном хозяйстве удобный в эксплуатации, надежный и недорогой греющий кабель, или нагревательную ленту. Такой электрообогреватель, герметично закрытый водонепроницаемой оболочкой, не раз защитит растения от гибели при заморозках, позволит выращивать в теплицах и парниках самые разные, даже экзотические, теплолюбивые культуры.

Еще одно достоинство электрического кабеля состоит в том, что при его использовании не происходит пересыхание почвы.

Нагревательная лента является достаточно популярной и востребованной для обогрева теплицы, потому что она практически не сушит почву

Схема работы нагревательной ленты такая же, как у «теплого» пола. Правильно уложенная в грунт, высокопрочная, она используется как греющий элемент, способный выдержать довольно высокие нагрузки. С ее помощью в теплице поддерживается температура, пригодная для посадки и выращивания овощей круглый год.

И для теплиц, и для зимних садов нагревательная лента является не только удобным, но уже и незаменимым прибором. Она изготавливается из стеклонити, в которую встроен терморегулятор. Восемь жил проволоки – нихрома, покрытых оболочкой, не пропускающей воды, имеют низкотемпературные выводы, заканчивающиеся герметичными наконечниками.

Лента имеет определенные размеры. Встроенный в нее терморегулятор дает возможность экономить электрическую энергию: он включается автоматически при заданных настройках температуры. Температурный режим огородники задают сами.

Также рекомендуем прочитать:

Цели использования ленты:

  • Обогрев грунта в парниках;
  • Ускорение прорастания семян и создание микроклимата для овощей;
  • Увеличение срока сбора урожая.

Получая нужное количество тепла в равномерно прогреваемом по всей площади грунте, корни растений защищены от опасности грибковых инфекций и промерзания. Нагревательные ленты становятся все популярнее у любителей выращивания растений тепличным способом.

Причин здесь несколько:

  • Безопасность кабеля;
  • Высокий КПД;
  • Доступная цена; надежность;
  • Экономность;
  • Возможность постоянного равномерного обогрева грунта;
  • Само-регуляция;
  • Простота монтажа.

Кроме того, кабель укладывают грунт, он не создает помех в работе огородника.

Монтаж греющего кабеля для теплиц и его эксплуатация

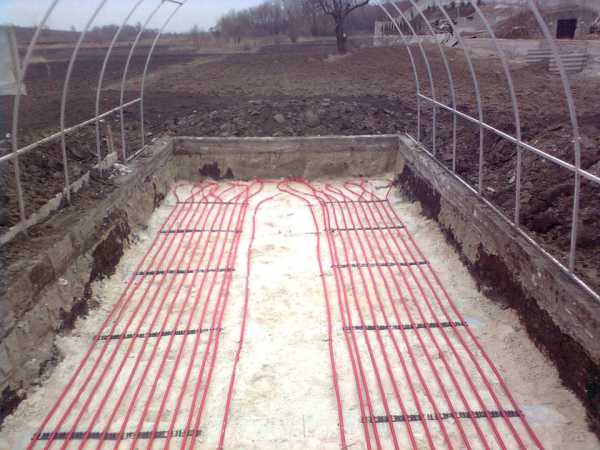

Самый простой способ монтажа греющего кабеля – это его укладка в траншею глубиной 35-40 см в два ряда. Ширина между лентами – 50 см. На дно траншеи перед укладкой ленты необходимо насыпать слой песка, сверху она также засыпается песком, поверх которого накладывают сварную сетку или рабицу, защищающие кабель от случайного повреждения лопатой при вскапывании грунта.

Обустроить подогрев теплицы можно своими руками, если правильно смонтировать греющий кабель в грунт

Сложнее, но надежнее второй способ укладки. Разметив в теплице зоны расположения грядок, устанавливают короба, в которые будет уложен кабель. Короб из дерева изготовить несложно, но он недолговечен. Лучше, если есть возможность соорудить его из оцинкованного железа.

Выкопав траншею, закладывают в нее слой компоста, который надо тщательно утрамбовать, потом засыпать грунтом.

По дну короба, установленного в траншею, стелют рубероид или полистирол, чтобы не дать теплу уходить в почву.

Затем засыпают песок, поливают его и трамбуют. Электрокабель, уложенный в короб, закрепляют с помощью монтажной ленты и засыпают слоем песка толщиной в 5-6 см. Пузырьки воздуха удаляют, заливая песок водой. Сверху на конструкцию кладут сетку-рабицу или лист азбо-цемента, жести, металлической сетки с мелкими ячейками, защищающих кабель от внешнего воздействия. Сверху насыпают удобренную почву. Ее высота должна быть примерно 40-45 см. На этом укладка ленты завершена. Кабель очень прочен, ему не страшна любая нагрузка!

Нюансы подогрева теплицы электро-кабелем

Для защиты кабеля от перегрева используется вмонтированный в гофрированную трубку терморегулятор отопления, снабженный датчиком температуры грунта. С его помощью устанавливается температура нагрева. Самый благоприятный режим колеблется в пределах 15-25◦ С.

Система автоматически то включается, то понижается по мере понижения или повышения температуры грунта.

Подогрев теплицы является востребованным, поскольку он позволяет создать комфортный микроклимат в помещении

Это экономит около 30% электрической энергии. В теплые дни систему отключают с помощью кнопки на термодатчике. Если же нагревательная лента приобретена без встроенного терморегулятора, то есть, более дешевая, можно пользоваться внешним регулятором, что тоже позволяет экономить электрическую энергию и предотвращает перегрев почвы и корневой системы растений.

Применение ленточного обогревателя в теплицах и парниках имеет много плюсов. Его можно установить и в уже построенной, и в строящейся теплице. Кроме того, система обогрева не зависит от условий погоды. Теплый грунт по всей грядке, благодаря обогревающим лентам, не промерзает даже при заморозках. Кабельный обогрев экономически выгоден. При его использовании обслуживание теплиц становится не таким трудоемким.

Отзывы об использовании обогревающего кабеля

Но надо помнить, что изначально устанавливать ленточный обогреватель своими руками надо в хорошо утепленной теплице, тщательно его изолировать, исключить возможность его повреждения.

Отзывы пользователей нагревательных лент положительны. Они все шире применяют в своем тепличном хозяйстве ленточные обогреватели, так как использование последних дает возможность успешно вести тепличный бизнес.

Ознакомиться с вариантами нагревательных лент можно на просторах интернета или же в специализированных магазинах

Типы нагревательных систем для обогревания теплиц и зимних садов:

  • Обогревающий, саморегулирующийся кабель СН-15 и СН-18;
  • Нагревательная лента STOPMOROZ;
  • Электронагреватели гибкие ленточные ЭНТЛ-2 с терморегулятором TL-2;
  • Электронагреватели гибкие ленточные ЭНТЛ-1.

Последние можно применять без терморегулятора, пользуясь обычным выключателем. Их укладывают на деревянные лаги или забетонированный пол, предварительно покрытый прослойкой песка. Сверху электрообогреватель тоже засыпается песком, на который накладывается металлическая сетка, защищающая ленту при сельскохозяйственных работах.

Нагревательная лента для теплицы (видео)

Электрический подогрев грунта сегодня считается самым эффективным методом обогрева теплиц, парников, зимних садов. Его использование гарантирует высокий урожай, который доступно получать круглый год.

oteplicah.ru

Нагревательная резистивная лента ЭНГЛ-2-0,16/220-4,12

  • Максимальная температура 60С.
  • Минимальная температура монтажа -50С.
  • Минимальный радиус изгиба 20мм.
  • Длина низкотемпературных выводов 1000мм
  • Электропитание 220-240В

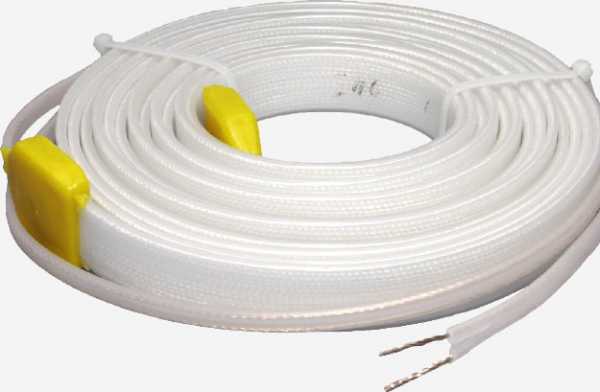

Нагревательная резистивная лента ЭНГЛ-2-0,16/220-4,12 - это плетеная лента из стеклонити , разработка которой относится к категории высоко технологичных . В основе ЭНГЛ-2 проходят восемь нагревательных жил из проволоки высокого сопротивления . Снаружи нагреватели покрыты водонепроницаемой оболочкой из композиции полиэтилена . Концевые опрессовки нагревательной резистивной ленты ЭНГЛ-2 выполнены из такой же композиции полиэтелена . Нагревательная резистивная лента ЭНГЛ-2-0,16/220-4,12 представляет собой законченное изделие с герметичными наконечниками и низкотемпературными выводами . Выпускаются фиксированных размеров и мощностей и не подлежат резке . По согласованию с потребителем предприятие может изготовить нагреватели ЭНГЛ-2 с другими параметрами и длинами , но с удельной мощность , не превышающей 40 Вт/м .

Нагревательная резистивная лента ЭНГЛ-2 - это промышленного качества гибкая нагревательная лента , которая может использоваться для защиты от замораживания или поддержания необходимых температур в трубопроводах и резервуарах . Резистивная лента ЭНГЛ-2 не снабжена возможностью саморегуляции температуры нагрева , но достаточно проста в монтаже и использовании . ЭНГЛ-2-0,16/220-4,12 купить достаточно просто . Свяжитесь с нашими менеджерами и уточните цену на резистивную ленту ЭНГЛ-2 . Мы работаем от производителя , и готовы рассмотреть любые взаимовыгодные предложения . На нашем сайте Вы можете купить нагревательную ленту по указанной цене воспользовавшись корзиной интеренет магазина .

Устанавливается нагревательная резистивная лента ЭНГЛ-2 быстро и просто , не требует никаких специальных навыков или инструментов . Температура поверхности элемента нагревательного гибкого ленточного ЭНГЛ-2 не должна превышать максимальной температуры , которую выдерживают его конструкционные материалы . Это обеспечивается путем ограничения температуры трубы или обогреваемого изделия до безопасного уровня , расчетом конструкции или посредством температурного контроля .

Условное обозначение

нагревателя

Удельная

мощность, Вт/м

Номинальная

мощность, Вт

ЭНГЛ-2 - 0,16/220-4,12

40

160

4,12

0,50

ЭНГЛ-2 - 0,14/220-4,80

30

140

4,80

0,60

ЭНГЛ-2 - 0,12/220-5,90

20

120

5,90

0,80

ЭНГЛ-2 - 0,10/220-6,80

15

100

6,80

1,00

ЭНГЛ-2 - 0,33/220-8,24

40

330

8,24

0,90

ЭНГЛ-2 - 0,29/220-9,61

30

290

9,61

1,00

ЭНГЛ-2 - 0,24/220-11,80

20

240

11,80

1,20

ЭНГЛ-2 - 0,20/220-13,57

15

200

13,57

1,40

ЭНГЛ-2 - 0,66/220-16,48

40

660

16,48

1,70

ЭНГЛ-2 - 0,58/220-19,21

30

580

19,21

2,00

ЭНГЛ-2 - 0,47/220-23,60

20

470

23,60

2,40

ЭНГЛ-2 - 0,4/220-27,14

15

400

27,14

2,70

ЭНГЛ-2 - 1,31/220-32,96*

1310

32,96

3,30

ЭНГЛ-2 - 1,15/220-38,41*

30

1150

38,41

3,80

ЭНГЛ-2 - 0,94/220-47,2*

20

940

4,70

ЭНГЛ-2 - 0,82/220-54,32*

15

820

54,32

5,40

otoplenie-c.ru

Саморегулирующаяся нагревательная лента 31VX2-F

Саморегулирующаяся электрическая нагревательная лента для защиты от замерзания или поддержания заданной температуры промышленных трубопроводов и резервуаров, в том числе во взрывоопасных зонах.

  • Автоматически регулирует тепловыделение в ответ на повышение или понижение температуры трубы
  • Может быть отрезан нужной длины без ущерба для характеристик
  • Не перегреется и не перегорит даже при самопересечении
  • Полный набор средств управления и вспомогательных принадлежностей
  • Рабочее напряжение ~220–240 В (по заказу ~110–120 В)

31VX2-F — это саморегулирующаяся нагревательная лента промышленного качества, которая используется для защиты от замерзания или поддержания заданной технологической температуры промышленных трубопроводов и резервуаров (и другого технологического оборудования), а также в системах с высокой температурой воздействия на нагревательную ленту.

Она может быть отрезана до нужной длины по месту, точно в соответствии с длиной трубопровода, без каких-либо конструктивных сложностей.

31VX2-F одобрена для использования в безопасных и взрывоопасных зонах согласно мировым стандартам, а также стандартам ГОСТ Р 51330 и ГОСТ Р МЭК 62086.

Характеристики саморегулирования повышают безопасность и надежность ленты. 31VX2-F не будет перегреваться или перегорать, даже когда ее отдельные участки накладываются друг на друга. Ее тепловыделение саморегулируется в ответ на изменение температуры.

Установка нагревательной ленты 31VX2-F проста, занимает мало времени и не требует никаких специальных навыков или инструментов. Все компоненты для заделки концов, соединения и подключения питания имеются в удобных наборах.

Принцип действия

Основой саморегулирующегося греющего кабеля служит полупроводящая матрица, внутри которой расположены две токопроводящие медные жилы.

Выделение тепла происходит в полупроводящей матрице, сопротивление которой зависит от температуры поверхности, что обеспечивает эффект саморегулирования (при повышении температуры сопротивление матрицы возрастает, тепловыделение падает и наоборот).

Благодаря этому свойству, саморегулирующийся греющий кабель не будет перегреваться и перегорать даже когда его отдельные участки накладываются друг на друга.

Защиту от влаги и механических повреждений обеспечивает наружная оболочка, изготовленная из материала, стойкого к атмосферным осадкам, перепадам температур, что увеличивает долговечность и надежность саморегулирующегося греющего кабеля .

Параллельная схема подключения тока позволяет отрезать кабель любой длины. Это упрощает проектирование и монтаж. Саморегулирующийся греющий кабель в зависимости от местных требований можно отрезать на строительной площадке непосредственно от катушки.

Максимальная длина (м) в зависимости от типа автоматического выключателя питания

Тип

Температура включения, °C

230 В

15 А

20 А

30 А

17VX2-F

10
-20
-40

100
90
80

133
119
106

150
150
150

31VХ2-F

10
-20
-40

66
64
63

89
85
83

100
100
100

40VХ2-F

10
-20
-40

45
39
34

58
51
45

75
75
66

60VХ2-F

10
-20
-40

32
31
29

42
40
39

64
61
58

80VХ2-F

10
-20
-40

25
22
22

34
27
27

47
45
45

samoreg.com

Сравнительная таблица - саморегулирующаяся нагревательная лента

Сравнительная таблица

саморегулирующаяся нагревательная лента

www.samoreg.com

Обозначение оболочки



Lavita

Fine

Heatline

ССТ ССТ

ССТ

PROFI

ССТ

RETAIL

ССТ

LOW

HeatTrace

Nelson

EASYHEAT

Thermon

Пром.

Thermon

Комм.

Raychem

Пром.

Raychem

Комм.

Линейная мощность Вт/м Вт/мВт/мВт/м Вт/м Вт/м Вт/м Вт/мВт/футВт/футВт/футВт/футВт/м
пластикат (полиофелин) CR СТCTВТ T   T СТJTOJOJ CR



фторполимер (тефлон)   CFСФВР F S   CFJOJ, FOJOJ, FOJ CT
полиуретан   СРнетнет       нет PUPUнетнет

Низкотемпературная саморегулирующаяся нагревательная лента

6565   --12НТВ24       12FLV
8585   --17НТВ24       17FLV
6585   11HLM10ФСМ10НТМ 11VM     11FSM        ETL-10
6585 GWS16 17HLM15ФСМ15НТМ 17VM

FS-15

17КСТМ 17FSM
65 85 GWS24 23HLM
65 85 GWS30 31HLM

6585   12HLLe 10ФСЛе10НТА       12FSLe CLT-23      F-GREEN
6585   17HLLe15ФСЛе15НТА       17FSLeCLT-25      F-BLACK
6585   23HLLe20ФСЛе20НТА 23VL     23FSLeCLT-28
6585   31HLLe25ФСЛе25НТА 27VL FS-25 30КСТМ 31FSLe

6585   10HLR10ФСР10НТР 11VR     10FSRLT-23BSX-3-23-FLX3BTVFS-A-2X
6585

SRF16
SRL16

17HLR15ФСР15НТР 17VR     17FSR

LT-25

SLT-2

BSX-3-55-FLX5BTV

FS-B-2X

GM-2X

6585 SRF24
SRL24
25HLR25ФСР25НТР 27VR FS-25K   25FSR

LT-28

LLT-2

BSX-3-8

8-FLX

RGS-2-37

8BTV

FS-C-2X

GM-2X

6585 SRF30
SRL30
31HLRЗЗФСРЗЗНТР 31VR FS-30   33FSRLT-210BSX-10-2

10-FLX

RGS-2-60

10BTV
6585   40HLR--       40FSR  RSX-15-2

80100   17HLE--       17FSE  -    HWAT
80100   31HLE- -       31FSE  -    HWAT
80100   45HLE--       45FSEw  -    HWAT
80100   60HLE--       60FSEw  -    HWAT

Среднетемпературная саморегулирующаяся нагревательная лента

110130   17HLP-17СТЕ       17FSP  -
110130   31HLP-31СТЕ       31FSP  -
110130   45HLP-45СТЕ       45FSPw  KSX 15-2  10QTVR
110130   60HLP-60СТЕ       60FSPw  KSX 20-2  15QTVR
                     HTSX 3-2TSX 3-220QTVRHLT23
120200   15HLS15ФСС15ВТС 17VC     15FSS  HTSX 6-2TSX 6-24XTVHLT25
120200   30HLS 30ФСС 30ВТС 31VC     30FSS  HTSX 9-2TSX 9-28XTVHLT28
120200   45HLS45ФСС45ВТС 40VC     45FSS  HTSX 12-2TSX 12-212XTVHLT210
120200   55HLS60ФСС60ВТС 60VC     55FSS  HTSX 15-2  15XTVHLT212
                     HTSX 20-2  20XTVHLT215
200250   15HLU15ФСУ15ВТХ       15FSU  VSX 5-2  5KTVHLT2I8
200250   30HLU30ФСУ30ВТХ       30FSU  VSX 10-2  8KTVHLT220
200250   45HLU45ФСУ45ВТХ       45FSU  VSX 15-2  15KTV
200250   65HLU60ФСУ60ВТХ       60FSU  VSX 20-2  20KTV
200250   75HLU75ФСУ75ВТХ       75FSU  -
200250   90HLU90ФСУ90ВТХ       90FSU  -

Высокотемпературная саморегулирующаяся нагревательная лента

250300   ---       30AFS  -
250300   ---       60AFS  -
250300   ---       90AFS  -
250300   ---       120AFS  -

samoreg.com

Нагревательная лента - Большая Энциклопедия Нефти и Газа, статья, страница 1

Нагревательная лента

Cтраница 1

Нагревательная лента может быть изготовлена из рулонной или листовой нержавеющей стали, стали, меди, различных медных сплавов и железа толщиной 0 1 - 0 3 мм и как исключение 0 5 мм. Лучшим материалом является нержавеющая сталь. Медь и медные сплавы имеют небольшую механическую прочность и малое сопротивление, а железо и сталь быстро разрушаются от коррозии.  [1]

Нагревательные ленты изготавливают различных типов. К каждому участку трубопровода, предназначенному для обогрева, подведены электрические провода, к которым подключают ленточные нагреватели.  [2]

Нагревательная лента изготовляется из стекловолокна в виде узкой гибкой полосы. Часть нитей основы ее заменяется нагревательными и токонесущими проводами.  [4]

Ширина нагревательной ленты, вычисленная по формуле ( 1), должна быть ие меньше 5 мм. При изготовлении нагревателей с поверхностью двоякой кривизны лента, укладываемая на нагреватель, должна плотно прилегать к поверхности, без образования карманов. В контурных нагревателях общая ширина леиты, составленная нз нескольких полосок с промежутками между ними по 5 мм, не должна превышать ширины наибольшего количества склеиваемых полос больше, чем в два раза. В том случае, когда ширина нагревательной ленты выходит за установленные пределы, подбирают ленту требуемой ширины, изменяя способ подключения нагревателя, напряжение подключения нлн материал ленты.  [5]

К преимуществу нагревательных лент относится возможность плотного их прилегания к обогреваемому объекту, что обеспечивает хорошую теплопередачу. Одной из основных конструкций ленточных нагревателей являются многопроводные ленты, образуемые из нескольких нагревательных жил, собранных в полосы. Преимуществом такой сборки является возможность параллельной или последовательно-параллельной коммутации отдельных проводов и тем самым возможность создания лент с различной мощностью на единицу длины. Нагревательные элементы выполнены в виде гофрированной фольги и помещены между двумя слоями полотна из сплетенного стекловолокна. Полотна из стекловолокна сшиты по наружной кромке и прошиты между каждым нагревательным элементом. Таким образом, каждый элемент размещается в изолированном канале ленты из стекловолокна. Снаружи эта лента покрыта герметичной оболочкой, что обеспечивает ей дополнительную механическую прочность и хорошую электрическую изоляцию.  [6]

При повреждении нагревательной ленты поврежденный отрезок вырезают и напаивают новый из такого же материала и сечения. У закрытых нагревателей в местах повреждения снимают предохранительный слой, устраняют повреждение и наклеивают из фанеры или шпона заплату, которую после затвердевания клея зачищают заподлицо с поверхностью, шпаклюют и покрывают нитроклеем.  [7]

Система обогрева нагревательными лентами оснащена устройством позиционного регулирования температуры нагрева трубопровода. Датчики контроля температуры стенки трубопровода закладывают под ленту. Изменяя шаг намотки лент, можно регулировать передачу тепла трубопроводу.  [8]

По конструктивному исполнению гибкие нагревательные ленты можно разделить на пленочные и проволочные. Пленочные гибкие нагревательные ленты применяются при высоких тепловых перегрузках и высоких температурах. Греющий ток течет поперек ленты, а не вдоль. Поэтому мощность на единицу длины ее остается постоянной. Такую ленту сматывают с рулона и нарезают на куски требуемой длины.  [9]

Соединительную трубку обматывают нагревательной лентой и ее температуру, а также температуру детектора устанавливают на максимальном уровне, используемом в опыте. Трансформатор с переменным коэффициентом трансформации, регулирующий температуру термостата ( Aerograph, модель А-100), включают на полную мощность с помощью выключателя источника питания. Устанавливают желаемую начальную температуру колонки и вводят пробу, после чего включают нагревание термостата. В течение первых 10 мин температура повышается медленно, а затем более быстро. Для достижения 150 на данном приборе требовалось около 30 мин. Несомненно, различные хроматографы могут обеспечить разные скорости нагревания. Скорость потока газа-носителя, первоначально равная 100 мл / мин, во время опыта не регулируется. Общее уменьшение ее за время нагревания до 150 составляет 10 мл / мин, но это не влияет на степень разделения.  [10]

Являясь нагревателем поверхностного типа, нагревательная лента наматывается на обогреваемый объект и, благодаря своей эластичности, обеспечивает плотное прилегание к нагреваемой поверхности, а следовательно, я хорошую теплопередачу. Изменяя шаг намотки нагревательной ленты, можно менять интенсивность нагрева. Возможность использования терморегуляторов позволяет с высокой степенью точности автоматически поддерживать температуру различных процессов в заданных пределах.  [12]

Нижняя трубка К, обмотанная нагревательной лентой, способствует удалению большей части избыточного хлористого тнонпла; это приспособление особенно выгодно при работе с такими хлорангидридами ( как.  [13]

Для электрообогрева нефтепроводов малой протяженности применяются нагревательные ленты, наматываемые на внешнюю поверхность трубы. Большим достоинством электронагревателей является их компактность и удобство в эксплуатации.  [14]

Страницы:      1    2    3    4

www.ngpedia.ru

Саморегулирующаяся нагревательная лента 60VX2-F

Саморегулирующаяся электрическая нагревательная лента для защиты от замерзания или поддержания заданной температуры промышленных трубопроводов и резервуаров, в том числе во взрывоопасных зонах.

  • Автоматически регулирует тепловыделение в ответ на повышение или понижение температуры трубы
  • Может быть отрезан нужной длины без ущерба для характеристик
  • Не перегреется и не перегорит даже при самопересечении
  • Полный набор средств управления и вспомогательных принадлежностей
  • Рабочее напряжение ~220–240 В (по заказу ~110–120 В)

60VX2-F — это саморегулирующаяся нагревательная лента промышленного качества, которая используется для защиты от замерзания или поддержания заданной технологической температуры промышленных трубопроводов и резервуаров (и другого технологического оборудования), а также в системах с высокой температурой воздействия на нагревательную ленту.

Она может быть отрезана до нужной длины по месту, точно в соответствии с длиной трубопровода, без каких-либо конструктивных сложностей.

60VX2-F одобрена для использования в безопасных и взрывоопасных зонах согласно мировым стандартам, а также стандартам ГОСТ Р 51330 и ГОСТ Р МЭК 62086.

Характеристики саморегулирования повышают безопасность и надежность ленты. 60VX2-F не будет перегреваться или перегорать, даже когда ее отдельные участки накладываются друг на друга. Ее тепловыделение саморегулируется в ответ на изменение температуры.

Установка нагревательной ленты 60VX2-F проста, занимает мало времени и не требует никаких специальных навыков или инструментов. Все компоненты для заделки концов, соединения и подключения питания имеются в удобных наборах.

Принцип действия

Основой саморегулирующегося греющего кабеля служит полупроводящая матрица, внутри которой расположены две токопроводящие медные жилы.

Выделение тепла происходит в полупроводящей матрице, сопротивление которой зависит от температуры поверхности, что обеспечивает эффект саморегулирования (при повышении температуры сопротивление матрицы возрастает, тепловыделение падает и наоборот).

Благодаря этому свойству, саморегулирующийся греющий кабель не будет перегреваться и перегорать даже когда его отдельные участки накладываются друг на друга.

Защиту от влаги и механических повреждений обеспечивает наружная оболочка, изготовленная из материала, стойкого к атмосферным осадкам, перепадам температур, что увеличивает долговечность и надежность саморегулирующегося греющего кабеля .

Параллельная схема подключения тока позволяет отрезать кабель любой длины. Это упрощает проектирование и монтаж. Саморегулирующийся греющий кабель в зависимости от местных требований можно отрезать на строительной площадке непосредственно от катушки.

Максимальная длина (м) в зависимости от типа автоматического выключателя питания

Тип

Температура включения, °C

230 В

15 А

20 А

30 А

17VX2-F

10
-20
-40

100
90
80

133
119
106

150
150
150

31VХ2-F

10
-20
-40

66
64
63

89
85
83

100
100
100

40VХ2-F

10
-20
-40

45
39
34

58
51
45

75
75
66

60VХ2-F

10
-20
-40

32
31
29

42
40
39

64
61
58

80VХ2-F

10
-20
-40

25
22
22

34
27
27

47
45
45

samoreg.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
