Что такое сгон и зачем он нужен?
Сгон нужен для того, чтобы соединить два участка трубы, которые нельзя стянуть и крутить.
В современной сантехнике есть разъёмное соединение типа амеркианка. Это соединение более компактное и удобное в работе.
Но сгоны встречаются и по сей день, мало того, на больших объектах именно сгоны вам и предложат ибо они стоят в разы дешевле.
Как использовать:

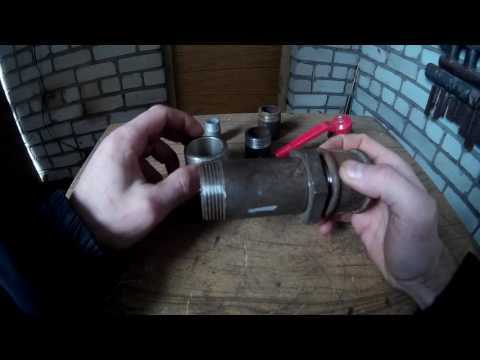

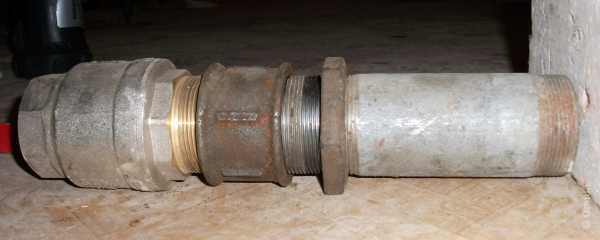

Представим себе что кирпич на картинке (правая часть сгона, резьбой касается этого кирпича на снимке), это труба куда неподвижно надо закрутить сгон — шаровый кран так же неподвижен.
1. Нам надо намотать лён на короткую резьбу сгона (та часть что касается кирпича) и закрутить на трубу, кран или батарею.
2. На сгоне должны быть накручены без льна уже гайка и муфта. Муфта должна быть закручена вплотную к гайке, так чтобы окончание сгона сровнялось
с муфтой
3. Намотать лён на резьбу второго элемента который надо соединить. В нашем случае это шаровый кран.
4. Закрутить муфту на наш краник
5. Намотать лён на длинную резьбу между гайкой и муфтой, и затянуть гайку.
Лён между гайкой и муфтой не нужно мотать полностью на всю резьбу. Начинать надо вплотную от муфты. Намотать столько, чтобы лён поравнялся с краем муфты. Ширина льна до 4-х витков резьбы. После этого мажем Уплотнительной пастой и затягиваем гайку.
Вот пример намотки льна на сгон на примере радиатора отопления:
dretun.ru
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
funer.ru

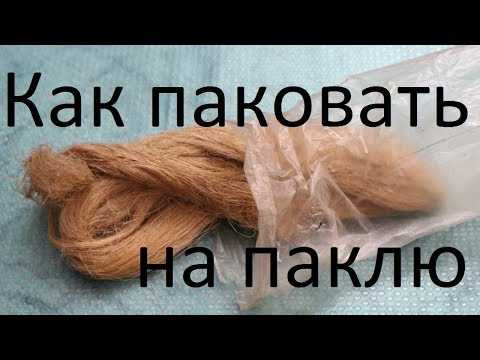

Как правильно соединять трубы сгоном, и паковать патлей с торца или с конца труб?
1. наворачиваем контр-гайку (2) и муфту (3)(причем канавка на к\гайке должна глядеть в сторону муфты) . 2. наматываем лен на короткую резьбу (правая труба на рисунках) 3. стыкуем трубы, наворачиваем муфту на короткую резьбу. 4. делаем из льна шнурок и наматываем его на сгон (длинная резьба) вплотную к муфте. 5. заворачиваем и затягиваем к\гайку.
что непонятного-прикрутил да и всеНа резьбу 2 наматываете лён, нагоняете муфту до упора. Затем между муфтой и контргайкой подматываете лён в виде жгутика (“шнурка”, как его здесь назвали) , иногда немножко (на 1/4 оборота, не более) откручивают муфту назад (чтобы лён немного зашел под нее) и затягиваете контргайку. Самое сложное – добиться точной соосности двух труб, а то муфта на резьбу 2 не накрутится. В наше время существуют разнообразные альтернативы сгонному соединению, например быстроразъёмное соединение “американка”. Их монтировать легче.
лучше не пробуй. С первого раза не получится а тренироваться дело хлопотное.
На сгоне длина резьбы (1) должна быть такой, чтобы после закрученных влево контргайки (4) и муфты (3) оставалось еще резьба равная половине муфты. Лен мотают сразу от конца муфты до конца резьбы (1) и продолжают на резьбе (2). В этом случае лен и паста будут находиться под всей муфтой, а не только под правой ее половиной. Такое соединение будет гораздо надежнее, чем только лен между контргайкой и муфтой.
touch.otvet.mail.ru
намотать лён на сгон – Видео
Опубликовано: 50 лет назад
628 395 просмотров
Опубликовано: 4 часа назад
208 264 просмотра
Опубликовано: 8 часов назад
100 897 просмотров
Опубликовано: 2 часа назад
8 321 просмотр
Опубликовано: 8 минут назад
827 914 просмотров
Опубликовано: 10 часов назад
93 716 просмотров
Опубликовано: 3 часа назад
2 672 просмотра
Опубликовано: 10 часов назад
386 329 просмотров
Опубликовано: 10 часов назад
3 966 просмотров
Опубликовано: 5 часов назад
31 823 просмотра
Опубликовано: 2 часа назад
3 334 просмотра
Опубликовано: 8 часов назад
125 740 просмотров
Опубликовано: 10 часов назад
23 685 просмотров
Опубликовано: 10 часов назад
800 просмотров
Опубликовано: 10 часов назад
180 599 просмотров
Опубликовано: 8 часов назад
129 826 просмотров
Опубликовано: 11 часов назад
23 136 просмотров
Опубликовано: 9 часов назад
176 387 просмотров
Опубликовано: меньше минуты назад
358 611 просмотров
Опубликовано: 9 часов назад
15 081 просмотр
videohot.ru
Как правильно наматывать лен на резьбу | Как
» Как
Как правильно подмотать резьбу?
Как правильно подмотать резьбу?
Для того, чтобы соединить между собой две сантехнические детали и получить хорошее герметичное соединение, которое не даст протечки, можно воспользоваться различными лентами или обмотать места соединений при помощи традиционного льна. В основном соединения уплотняю льном, потому что он намного дешевле, и соединение получается более надежным.

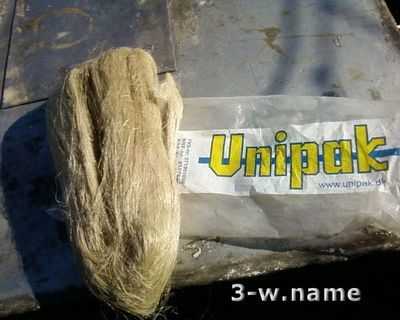

В тех случаях, когда уплотнить льном не получится, использую сантехническую ленту, также в процессе работы пользуюсь уплотнительными пастами унипак и мультипак.
Уплотнительная паста необходима для того, чтобы в трубах систем горячего водоснабжения и отопления лен не прогорал и не портился от воздействия высоких температур, иначе соединение может потерять герметичность.
Раньше для этих целей лен обмазывали краской, теперь на замену ей пришла более удобная уплотнительная паста. В случае необходимости разобрать соединение, обработанное краской, через год становится невозможно, если лен не обработать, соединение быстро даст протечку.
При использовании уплотнительной пасты можно отрегулировать соединение.
Лен продается в разной фасовке и упаковке, его можно приобрести как мотками, так и отдельными нитями, поэтому в случае необходимости можно воспользоваться готовой пядью и ничего не выдумывать. Опять же, это не самый дешевый вариант, к тому же качество при таком варианте оставляет желать лучшего.
Некачественный лен отличается тем, что он грубый, имеет довольно неприятный запах, и из него не получится сделать прядь нужной толщины.
Как правильно подматывать резьбу льном?
В этом деле самое главное – не переусердствовать – если намотать слишком много льна, полученное соединение может лопнуть, если намотать слишком мало льна, то оно может протечь. Необходимо соблюдать золотую середину, все это приходит вместе с практическим опытом.

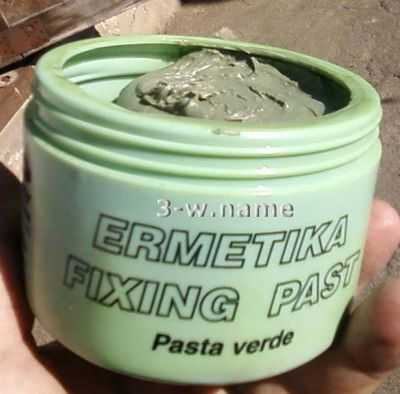

Как правильно использовать уплотнительную пасту – как пользоваться унипаком (Unipak)?

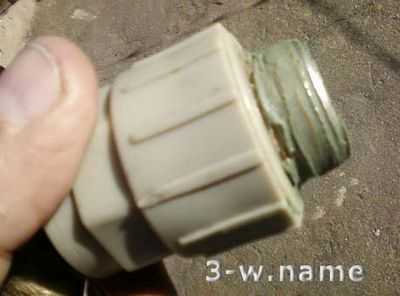

Производители рекомендуют намазывать пасту на предварительно очищенную резьбу, затем сверху наматывать лен, промазывая поверху еще одним слоем унипака. Можно сделать и проще без ущерба качеству соединения. Например, либо намазать лен только сверху, либо окунуть всю прядь в уплотнительную пасту – эффект будет таким же.
Накручивать лен на резьбовое соединение нужно по направлению движения часовой стрелки таким образом, чтобы при закручивании деталей он не разматывался. После того, как лен был намотан, и на него была намазана уплотнительная паста, соединение необходимо добросовестно стянуть между собой двумя ключами и переходить к следующему этапу работ.
Чем подмотать резьбу?
Для герметизации соединений можно использовать на выбор лен и сантехническую пасту. В этом случае необходимо иметь в виду, что лен не подходит для трубопроводов, рассчитанных на эксплуатацию при температуре больше 90 градусов, потому что он со временем выгорает, теряя свои свойства. Можно использовать нить TANGIT Uni-Lock или ее аналог. Упаковка на блистере уверенно заявляет, что 20-ти метров хватит на герметизацию 50 соединений для резьбы 1/2 дюйма. Аналог – «Сантехнить» при одинаковой стоимости имеет 50 метров и продается практически в любом магазине типа Леруа-Мерлен.
Можно использовать полиамидную нить в комбинации с силиконовой смазкой. Фирменный TANGIT Uni-Lock состоит из полиамидной нити и силикона. поэтому можно запросто сэкономить, взяв в любом строительном магазине обычную толстую полиамидную нить и силиконовую или сантехническую смазку. Льняную, джутовую веревку или подобный аналог, изготовленный из растительного сырья, можно по случаю приобрести в хозяйственном магазине, потратив за те же 50 метров примерно такую же сумму.
При использовании силиконового герметика необходимо иметь в виду, что он довольно быстро затвердевает, поэтому через небольшой промежуток времени отрегулировать соединение уже не получится, такой герметик просто порвется внутри резьбы. По этим причинам герметизирующий наполнитель не должен ни затвердевать, ни вымываться.
Еще один интересный момент – силиконовые герметики на уксусной основе вызывают коррозию металла, это обязательно необходимо учесть при выборе материалов.
Самый простой способ для того, чтобы определиться, что подходит для герметизации, а что – нет, необходимо предварительно поэкспериментировать.
Как наматывать ?
Для профессионалов это дело привычки – кто наматывает крест-накрест, кто точно следует указаниям, подробно расписанным в инструкции, при этом самое главное – нужно наматывать плотно, таким образом, чтобы резьба была полностью закрыта используемым материалом, в этом случае ничего не протечет. Однако намотанная против резьбы нить может быть повреждена при закручивании гайки.
Для наматывания льна нужно отделить небольшую прядь толщиной в одну или две спички, разгладить ее, выбрать и выбросить мелкие ворсинки. Можно скрутить прядь в шнурок. Затем очень плотно наматывать ее по резьбе, начиная от края резьбы, таким образом, чтобы была полностью закрыта канавка резьбы. После этого потребуется взять сантехническую пасту и вращательными движениями намазать ее на лен. Если в процессе работы все было сделано аккуратно, то все обязательно получится. Останется только закрутить соединение, приложив небольшое усилие. Если гайка при этом будет закручиваться легко, значит, либо было намотано небольшое количество льна, либо получился слишком большой зазор между внутренней и внешней резьбой. Необходимо будет все разобрать и заново переделать. Если работа была выполнена правильно, то лен не будет торчать наружу, и получится надежное и герметичное соединение.
Нить TANGIT Uni-Lock достаточно просто намотать крест-накрест либо намотать по резьбе на 6-8 оборотов и соединить между собой детали – на этом работа будет закончена.
При самопальном варианте полиамидную нить нужно намотать и обмазать сантехнической пастой либо силиконовой смазкой. Можно предварительно пропитать силиконовой смазкой весь моток полиамидной нити, после этого намотать ее на соединение и соединить детали. Пропитанный моток можно затем положить в пластиковую упаковку, чтобы она ничего не запачкала, не высохла, и к ней не прилипло ничего лишнего.
Льняную веревку для работы нужно разъединить на два шнурка, отрезать от нее 40-50 см, намотать на резьбу, смазать сантехнической пастой и закрутить полученное соединение. Понять, что лучше использовать в процессе работы – синтетическую нить – TANGIT Uni-Lock или другой аналог – можно только при наличии соответствующего опыта.
Как наматывать лен на резьбу?
При ремонте трубопровода главным требованием является герметичность соединений. От них зависит функциональность и безаварийность работы водопроводных, отопительных, газовых и иных систем. Чем же достигается герметичность?
Чаще всего при установке и ремонте водопровода используется резьбовое соединение – это недорого, быстро и практично. Имея под рукой всего лишь гаечный ключ, сантехнику удается легко разобрать и собрать систему, заменить вышедший из строя узел. Но резьба не дает гарантии, что соединение будет идеальным, необходим еще какой-то уплотняющий компонент.

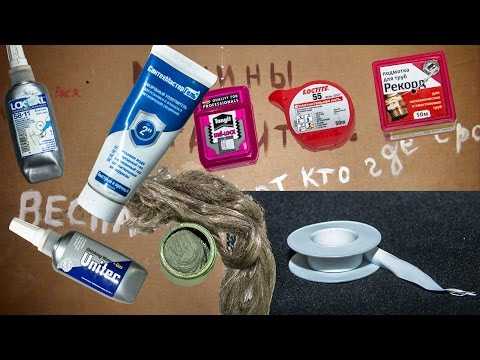

Какие уплотнители предлагает рынок стройматериалов
Существует несколько видов уплотняющих материалов, отличающихся между собой стоимостью, удобством и надежностью использования:

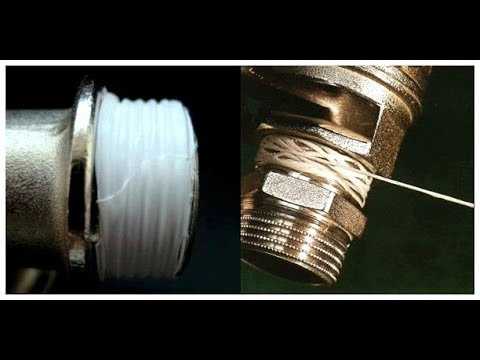

- Лента ФУМ (фторопластовый уплотнительный материал)
- Уплотнительная нить
- Льняная нить
Среди всех предложений ФУМ лента достаточно капризна в применении, уплотнительная нить имеет хорошие качества, но слишком дорога, и лишь лен является безупречным средством, зарекомендовавшим себя на протяжении многих десятилетий.
Как правильно намотать лен на резьбу?
Чтобы соединение было прочным и герметичным, резьбовые участки необходимо зачистить от ржавчины с помощью мелкозернистой наждачной бумаги. На этом этапе важно не повредить резьбу. Затем следует проверить, есть ли на резьбе насечки – с ними уложенные нитки льна фиксируются и при соединении деталей не сдвигаются. Если насечек нет, их можно нанести напильником или сантехническим ключом.
Правильная намотка льна состоит из нескольких шагов:
- Проверить плотность соединения с чистой, безо льна резьбой, чтобы понять, какой толщины намотку следует выполнить.
- Взять пучок льна и отделить от него прядь достаточной толщины для получения плотного соединения. Волоски льна должны быть одной длины, без комочков, соломы и мусора.
- Свить из пряди неплотный жгут такой толщины, чтобы он мог заполнить один желобок резьбы.
- Придерживая конец льняного жгута у края резьбы, намотать его по направлению, противоположному закручиванию гайки. Каждый последующий виток должен плотно ложиться к предыдущему. Здесь важно не переусердствовать с количеством слоев, их должно быть не более двух, иначе соединение может лопнуть при закручивании или от горячей воды при эксплуатации. Если жгут оказался коротким, намотку следует продолжить следующим пучком.
- Осмотреть обратную сторону намотки и убедиться в отсутствии лысин.
- Поверх льна нанести слой специальной пасты или силикона и закрутить соединение, пока паста не затвердела. Применение уплотняющего состава способствует долговечности соединения, предотвращает гниение льна, помогает легко разобрать конструкцию в будущем. Не следует использовать в качестве уплотнителя герметик, такое соединение трудно поддается разборке.
Использование уплотнителя при резьбовом соединении трубопроводных систем – это просто. Подобный подход не требует применения дорогостоящего оборудования, и легко выполним как профессионалом, так и домашним сантехником .
Курс обучения слесаря сантехника.
Здравствуйте. Сегодня вы узнаете, как правильно наматывать подмотку на резьбы, где сантехники используют силикон и герметик. Затем рассмотрим какие бывают фитинги трубопроводов и канализационные соединения ( фасонные части ).
Любому сантехнику приходится очень часто использовать подмотку. Где применяется подмотка? Подмотка используется для гермитизации резьбовых соединений фитингов и других деталей.
Для подмотки, в основном используются два материала: это лента-фум и лён ( льняные нити ).
Фум лента для подмотки.
В подавляющем большинстве случаев, я использую именно льняную подмотку. Льняная подмотка очень надёжна, и протечки, при её использовании, случаются очень редко. Фум удобно использовать для герметизации пластиковых резьбовых соединений, временных соединений на холодной воде, соединениях, где нет никаких механических нагрузок. Если резьбовое соединение, с использоанием фум ленты, после монтажа прокрутить, то большая вероятность того, что оно потечёт.
Льняная подмотка
При использовании льняной подмотки, резьбовое соединение можно прокручивать, даже через большой промежуток времени.Если, конечно, для герметизации вместе со льном, использовался герметик. Я рекомендую использовать такой, как показан на рисунке 11. Проверен в работе уже более 5 лет. Хотя, если вы привыкли пользоваться другим, и у вас всё прекрасно держит, то пожалуйста, можете пользоваться своим. В качестве герметика некоторые используют силикон, смазочные материалы ( не рекомендую, так как нельзя использовать для питьевой воды ), или маслянные краски ( тоже не рекомендую по той же причине, плюс после засыхания, очень трудно заменить старую арматуру, краска становится как клей, и тот, кто будет демонтировать арматуру, не вспомнит вас хорошим словом! ).
Как правильно наматывать подмотку?
Это очень просто, и в тоже время, нужно учитывать определённые нюансы. Итак, нужно отделить немного льна, как показано на рисунке 12. Далее, держа лён в одной руке, двумя пальцами другой руки провести по льну и отделить все комки и узелки, чтобы лён был чистый. Вообще, при покупке льна, обращайте внимание на его качество, вам меньше будет возится с его очисткой, и меньше будет отхода!
Теперь накладываем лён на фитиг ( рисунок 14 ), учитывая направление резьбы. Если резьба правая, то лён наматываем по часовой стрелке, если резьба левая – против часовой стелки. Почему именно так? На рисунке 13, стрелкой показано на зазубрены на резьбе. Это не брак и не случайно нанесеные засечки. Они препятствуют прокручиванию подмотки, при вкручивании резьбы в другой фитинг.
Накручивая лён, начинайте с конца резьбы, к началу, и затем обратно к концу резьбы. Таким образом, чем больше витков резьбы мы будем вкручивать, тем плотнее будет слой подмотки.
Далее, наносим герметик на намотанную подмотку, равномерно по всей поверхности, как показано на рисунке 15.
Должно получится, как на рисунке 16.
Учитывая эти нюансы, и немного попрактикававшись, вы быстро научитесь качественно наматывать подмотку!
Фитинги и фасонные части. Основные типы.
Я не буду много их описывать, это ни к чему. Просто упомяну то, что есть стандартные ( например углы 90 и 45 градусов), и не стандартные ( например углы 37 градусов ).
Начнём с водороводных фитингов:
Угол 90 градусов.
Угол 45 градусов
Разборное соединение с ВР
