Как утеплить насосную станцию на зиму – видео, инструкция

На чтение 4 мин Просмотров 964 Опубликовано 03.05.2020

Предисловие. Чтобы не столкнуться с проблемой отсутствия воды зимой из-за промерзания водопроводной системы на каком-то участке, следует утеплить не только водопроводные трубы в подвале и в земле, но и насосную станцию на загородном участке. Рассмотрим, как произвести утепление насоса и оборудования, отвечающее за приток воды, что является актуальным вопросом для суровых российских зим.



Утепление труб от скважины до дома в земле и насосных станций – актуальный вопрос для жителей частных домов или тех, кто любит приезжать на дачу зимой. Замерзшая вода в наносном оборудовании или в трубах – серьезная проблема, чем может показаться на первый взгляд. Чем опасна замерзшая вода в водопроводе?

Нужно ли утеплять насосную станцию?

Последствия замерзания заставят каждого владельца серьезно задуматься об утеплении водопроводной системы и колодца на зиму своими руками.

Вода при замерзании расширяется, и силы воздействия будет вполне достаточно, чтобы повредить трубу, эта же опасность подстерегает и насосное оборудование в зимний период.

Если не утеплить правильно насосную станцию на зиму на даче, то придется проводить более затратный ремонт по выявлению утечки и замене поврежденных участков. По этой причине утепление труб в подвале и насосных станций в загородном доме – актуально для людей, живущих в частных домах или на дачах круглогодично.

Чем утеплить насосную станцию на зиму?

Обычно насос располагается в яме на улице в нескольких метрах от дома. Часто стены и пол ямы у насосной станции оставляют без отделки, применяя различные материалы (доски, кирпичи или бетон), предотвращающие осыпание грунта. Сверху яма прикрывается крышкой, чтобы внутрь не попадал дождь и снег.

Первый способ

Устройство насоса ниже глубины промерзания

Материалы для насосной станции на зиму будут различны, в зависимости от схемы устройства станции. Первый способ – это устройство ямы ниже глубины промерзания грунта. Этот способ является менее затратным, но подходит для теплых регионов, где почва промерзает не более 1 метра, а уровень грунтовых вод на участке низкий.

Однако для большинства северных регионов данный способ не подходит – глубина промерзания часто доходит до двух метров.

В таких условиях даже глубокая, но не утепленная яма не обеспечит должным образом теплозащиты, и шанс что вода в оборудовании и трубах замерзнет в сильные морозы достаточно высокий.

Второй способ

Оборудованная насосная станция на участке

Второй вариант качественного утепления – это использование влагостойких теплоизоляционных материалов.

Рассмотрим такие утеплители для насосной станции, как экструдированный пенополистирол (пеноплекс) и пенополиуретан (ППУ). По характеристикам минеральная вата и пенопласт для этих целей не рекомендуются.

Использование теплоизоляции, стойкой к механическим воздействиям и влаге на данный момент является более разумным решением. Размещенный на полу, стенах и «крышке» утеплитель (пенополистирол или ППУ), создаст необходимые условия, которые гарантируют даже в самые сильные морозы стабильную работу вашей насосной станции.

Утепление насосной станции своими руками

Требования к утеплителям здесь высокие – это не теплое и сухое жилое помещение. Следует назвать основные свойства, которые должен иметь утеплитель для насосной станции: высокий уровень влагонепроницаемости, низкая теплопроводность, долговечность, стойкость к бактериям и насекомым, устойчивость к гниению и плесени.

Утепление пенополиуретаном

Утепление пенополиуретаном своими руками

Пенополиуретан широко распространен при утеплении любых поверхностей – от жилых домов до гаражей, подвалов и утепления полов в бане. Благодаря соответствию всем требуемым запросам ППУ идеально подходит для утепления насосных станций. В этом случае процесс самостоятельного утепления станции будет выглядеть следующим образом:

Стены и пол выравниваются, монтируется деревянный каркас, обшитый фанерой на который будет производиться нанесение теплоизоляции.

На данную конструкцию производится напыление пенополиуретана под давлением. Материал наносится тонким слоем и в течение нескольких секунд застывает, образуя сплошную водонепроницаемую преграду.

Утепление пенополистиролом

Утепление пенополистиролом своими руками

При применении данного утеплителя стены и пол также выравниваются. Если у вас уже имеются в яме стены и пол, то на них укладывается экструдированный пенополистирол. Если стены из кирпича и бетона, то плиты можно крепить своими руками на клей или дюбель-грибки. Все швы между плитами пеноплекса тщательно пропениваются.

Дополнительной влагоизоляции не требуется, поскольку по характеристикам пеноплекс является влаго непроницаемым. Результат проделанной работы практически идеален: за стабильное обеспечение водой вашего дома в любой мороз вы можете быть спокойны. Смотрите видео урок по данной теме: как самостоятельно утеплить насосную станцию на зиму.



Видео. Как утеплить насосную станцию самостоятельно

Где поставить насосную станцию. | САН САМЫЧ

Идеальное место для насосной станции.

Вопрос только на первый взгляд кажется простым.  Для того чтобы найти место для насосной станции, я имею в виду насосную станцию в сборе, нужно учитывать несколько трудно совместимых условий, а именно:

1. Место должно быть теплым круглый год и, желательно, без дополнительных источников энергии.
2. Место должно быть легко доступным для профилактических осмотров и ремонта станции, в случае необходимости.
3. Желательно размещать насосную станцию поближе к источнику водоснабжения (колодцу или скважине) для устойчивого и надежного всасывания воды.
4. Желательно размещать насосную станцию поближе к раздаточному коллектору водоснабжения для уменьшения потерь давления на сопротивление трубопроводов.
5. Хотелось бы не слышать звука работающего насоса при пользовании водой на кухне или в ванной. (Не знаю как других, меня это очень раздражает, особенно ночью.)

Сразу оговорюсь, что техническую сторону вопроса: расчет глубины всасывания и потери давления, мероприятия для предотвращения замерзания воды в насосной станции и трубопроводах, способы решения возникающих при этом проблем, я в этой статье рассматривать не буду. Это тема для отдельного разговора. Мне бы хотелось рассказать о возможных местах расположения насосной станции, их достоинствах и недостатках с точки зрения удобства её обслуживания и эксплуатации.

       Отдельное помещение в доме.

Идеальным местом расположения насосной станции, учитывающим все приведенные выше условия, является котельная, расположенная в центре дома, с хорошей звуко- и теплоизоляцией. Правда, тогда источник воды (скважина) должен располагаться прямо под котельной, и покидать дом в сильные морозы или отключать отопление в доме больше чем на трое суток не рекомендуется, иначе все замерзнет.

Собственно, отдельное техническое помещение в доме – котельная, где бы оно ни располагалось, в любом случае будет неплохим местом для размещения насосной станции, вне зависимости от расположения других элементов системы, если вы постоянно проживаете в своем доме.

Проблемы звукоизоляции помещения (если для вас это важно) и теплоизоляции трубопроводов легко решаются, только не забудьте об этом.

     Использование общих помещений в доме.

Если же отдельного технического помещения нет, можно поставить насосную станцию на кухне, в ванной, в туалете, в коридоре – в любом отапливаемом помещении дома, только придется мириться с жужжанием насоса при любых манипуляциях с водой. Источник же водоснабжения в этом случае должен располагаться не слишком далеко от дома, ну, или решать проблему подачи воды на всас насоса придется каким-либо другим способом.

Безусловным плюсом в этом случае будет то, что напорный трубопровод и вся разводка по дому всегда будет находиться в тепле. Недостаток же также всегда будет слышен в доброй половине, если не во всем доме.

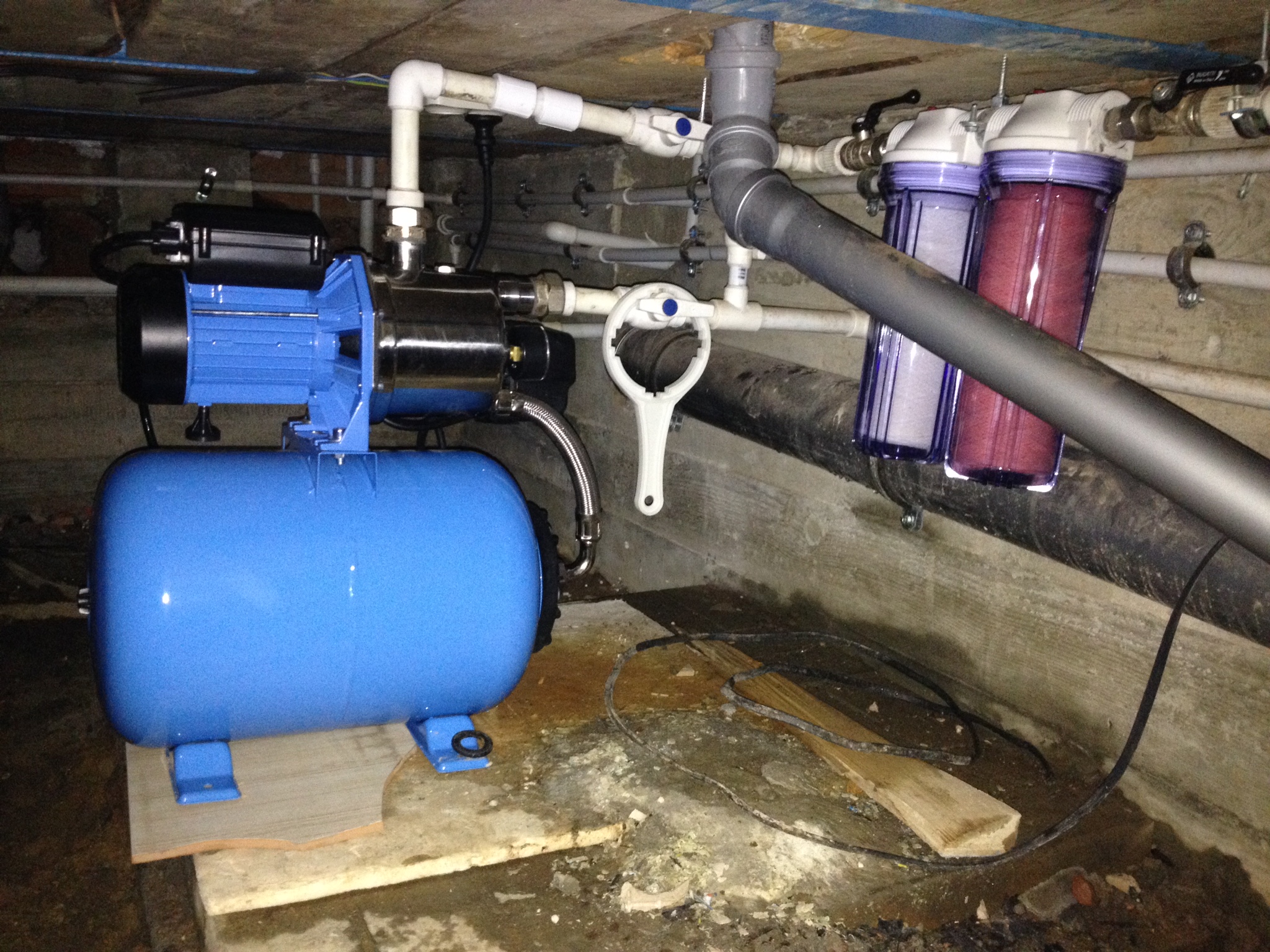

Установка насосной станции в подполе (подвале).

 Неплохой вариант поставить насосную станцию в подполе или подвале. При выполнении всех необходимых профилактических мероприятий против замерзания воды в насосе и трубопроводах, утеплении подвала и устранения всех возможных сквозняков хотя бы на зиму, а также при условии, что у вас настелены полы, хорошо изолирующие звук работающего насоса, вы получите почти идеальное расположение насосной станции.

Но, как и в случае расположения станции в котельной, о помещении, в котором она будет стоять, нужно позаботиться заранее. И лучше об этом подумать еще на стадии проекта дома, потому что приспосабливать готовое подвальное помещение и затратно, и трудоемко.

Использование тепла земли.

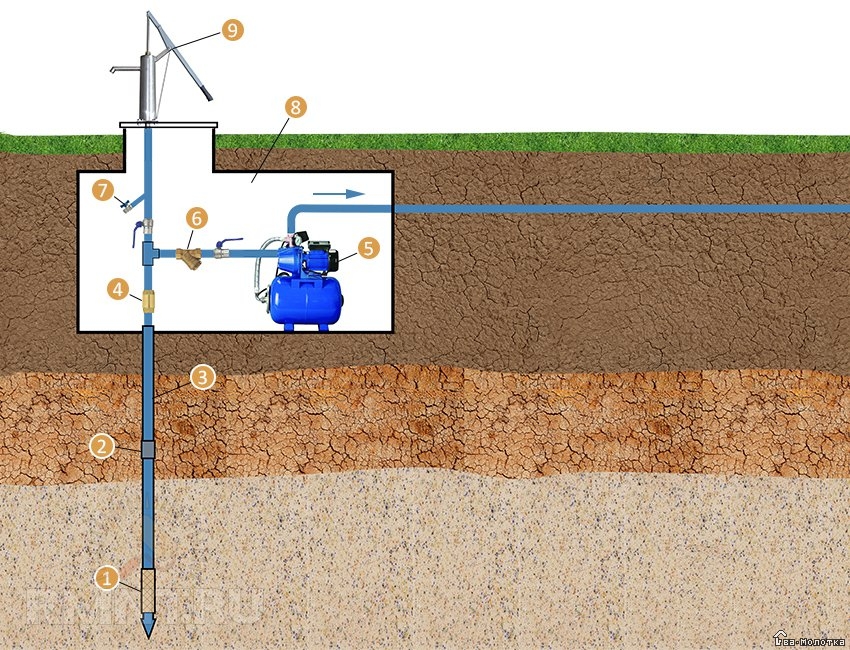

 Еще один неплохой вариант размещения насосной станции – поставить её на специальной площадке внутри колодца или в специально сделанном для этого кессоне у выхода скважины. Если глубину расположения площадки или кессона правильно рассчитать, то и станция, и трубы не замерзнут в самые лютые морозы. Звук работающего насоса при этом почти не доходит до поверхности, и уж тем более не слышен в доме.

Крышка кессона и навершие колодца должны быть утеплены, чтобы избежать проникновения холодного воздуха. А тепла земли на глубине ниже уровня промерзания вполне хватит для комфортной работы насосной станции.

 Единственной проблемой в этом случае остается давление воды в доме, которое зависит от длины, диаметра напорного трубопровода и мощности насоса. Но я бы отнес это к чисто технической стороне вопроса.

А вот обслуживание насосной станции при таком расположении будет затруднительным. Придется придумывать какую-нибудь переносную или стационарную лестницу, по которой можно было бы спуститься к насосу для его осмотра или ремонта.

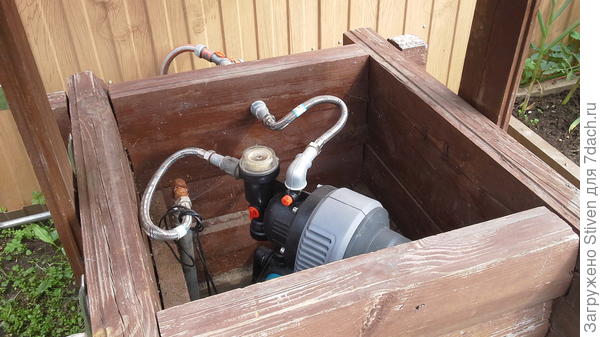

   Расположение насосной станции на поверхности.

Конечно, можно поставить насосную станцию в навершие колодца или в ящике (будке, домике) у выхода скважины на поверхность земли, но мне кажется, что это чисто летний, дачный вариант. Единственный плюс этого расположения – доступность насосной станции, причем не только хозяевам. Эксплуатировать насос, находящийся на поверхности, круглый год, мягко говоря, затруднительно. Хотя я знаю экстрималов, которые зимой грели будку с насосной станцией масляным обогревателем, чтобы она не замерзла. Но к чему вам лишняя головная боль. Уж лучше поставить тогда насосную станцию в доме и мириться с её жужжанием, чем отогревать не только насос, но и трубы, выходящие на поверхность земли.

Подводя итог этой статьи, скажу, что, скорее всего ни для кого я «Америки не открою»: чем раньше вы задумаетесь о схеме водоснабжения дома вообще, и размещении насосной станции в этой схеме, тем качественней будет результат и тем меньше головных болей будет потом, в процессе эксплуатации и обслуживания вашего оборудования. В идеале, работает станция и работает. Раз в год проверили по манометру создаваемое ею давление, проверили давление воздуха в гидроаккумуляторе – вот и все обслуживание. Мне бы очень хотелось, чтобы именно так было и у вас.

Насосная станция для колодца: выбор, установка и подключение

Использование насосной станции в заборе воды из шахтного колодца существенно повышает уровень комфорта загородной жизни. Сам процесс наполнения емкостей для приготовления пищи и гигиенических процедур занимает несколько минут и не требует от владельцев малейших усилий. Вам не кажется, что экономить и силы, и время крайне полезно?

Всем, кто стремиться к эффективному обустройству участка, мы предлагаем обстоятельно подобранную информацию. У нас вы найдете сведения о том, какая насосная станция для колодца станет идеальным решением. Мы расскажем, как выполнить установку оборудования и провести подключение.

В статье детально описан монтаж водопроводной системы, выполненной на базе насосной станции. Досконально разобраны нюансы подключения водоподающей и электрической части. Предложенную к рассмотрению информацию отлично дополняют фото-подборки, схемы и видео.

Содержание статьи:

Плюсы и минусы насосной станции

У насосной станции есть свои недостатки и достоинства. Прежде всего, это очень удобно — все основные механизмы скомпонованы в единый блок, а потому просто при приобретении, регулировке, монтаже, в обслуживании.

Требует минимум дополнительных трат. Система обладает врожденным иммунитетом к гидроудару — скачкам давления при открытии и закрытии расходных кранов.

Минусов всего два, и оба незначительные. Установка получается шумной. Второй относительный минус — невозможность без дополнительных механизмов подъема воды с глубин выше 8-10 метров.

Использование насосной станции для забора воды из колодца целесообразно, если глубина зеркала воды в нем не более 7 – 8 м. Оборудование можно расположить в устроенном рядом боксе или в шахте колодца

Шумность нейтрализуется условиями установки и размещения. Глубину подъема можно увеличить введением дополнительного устройства — эжектора.

Они бывают двух типов. Встроенные и внешние, выносные. Встроенный отличается большей производительностью, но увеличивает шумность всей конструкции. Как уже говорилось, этот недостаток лечится вниманием к монтажу и размещению.

Насосная станция не требует множества дополнительных деталей и механизмов – вот только фильтр очистки лучше ставить после станции, а не до

Выбор мощности и модели

Даже небольшая и маломощная установка способна обеспечить солидную производительность, достаточную для снабжения водой нескольких потребителей. Спорить же о достоинствах той или иной марки и вовсе бесполезно — это как обсуждать автомобили. У каждого есть свои поклонники.

Главным фактором, влияющим на производительность, является объем накопителя — насос работает с перерывами. Его задача закачивать воду в гидроаккумулятор, как только давление упадет ниже заданного уровня.

А вот расход воды и давление в сети поддерживает уже гидроаккумулятор. Следовательно, чем он больше по объему, тем реже срабатывает автоматика, тем меньше пусковая нагрузка на двигатель.

Галерея изображений

Фото из

Насосная станция КАЛИБР СВД-310/2

Насосная станция ВИХРЬ АСВ- 800/19

Насосная станция Marina APM 100/25

Насосная станция Metabo HWW 9000/100 G

Тут еще следует учитывать, что половину объема накопительного бака занимает сжатый воздух, обеспечивающий давление в системе и вытеснение воды. Следовательно, водой заполнена только часть объема бака. И, при выключенном насосе, потребитель может рассчитывать только на нее.

Требуемый объем зависит от многих факторов: количества проживающих, установленного оборудования и так далее.

Но схематично это выглядит так:

• один или два человека или дача, где только один умывальник или примитивный душ — объем гидроаккумулятора 24 литра;
• три-четыре человека уже должны присматриваться к размерам 50 литров или больше;
• свыше 5 человек — минимальный объем бака 100 литров.

Кроме характеристик производительности, которые обязательно следует брать во внимание, есть факультативные опции. Например, наличие реле сухого пуска. Оно не обязательно в конструкции, но вполне способно при определенных условиях продлить жизнь станции или предотвратить ее поломку. К сожалению, оно несколько увеличивает стоимость и сложность системы.

При подборе модели стоит учитывать дальность транспортировки воды по горизонту и высоту подъема

Определение места установки

Лучше всего располагать напорную станцию максимально близко к точке забора. В этом случае снижается инерционность системы. Она быстрее реагирует на расход воды и оперативно восполняет его.

То есть вся система работает более ровно, без скачков давления, более стабильно. Так что в идеальном мире лучшим решением будет установка насосной станции в колодец. Что не всегда возможно.

При компактном монтаже насосная станция занимает совсем мало места и найти для нее точку установки довольно просто

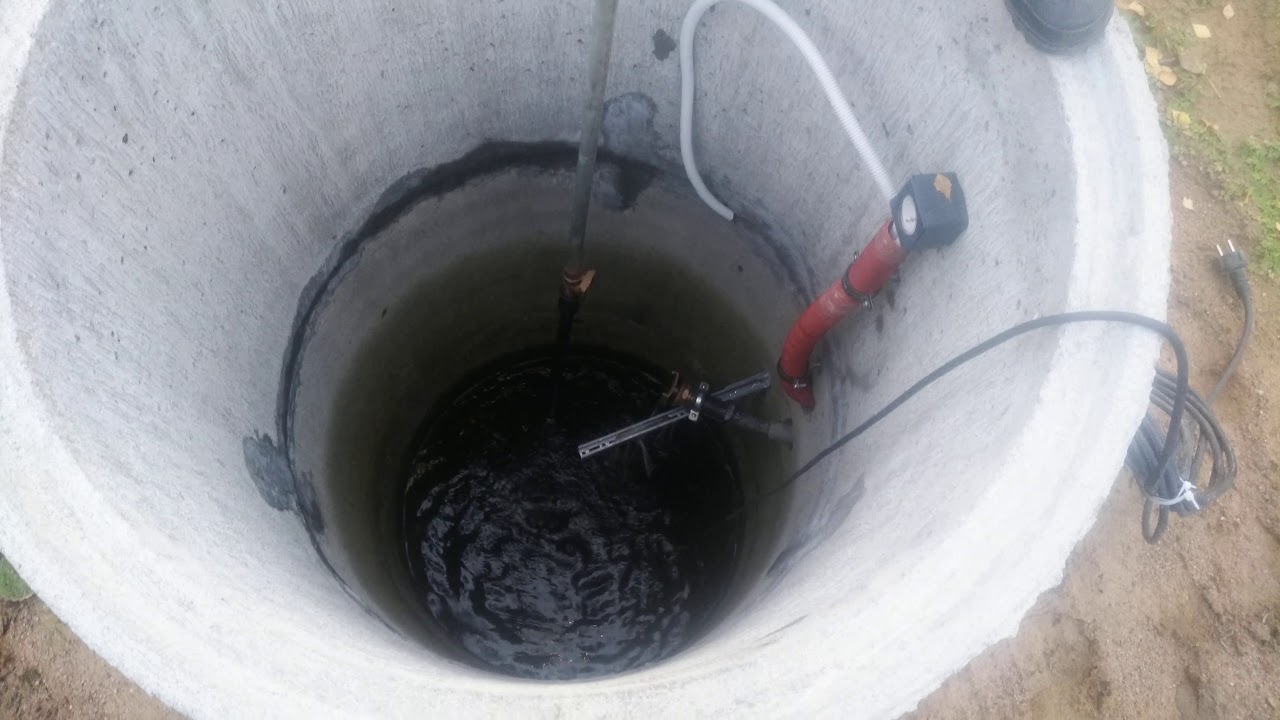

Вариант #1 – монтаж непосредственно в колодце

При решается проблема удаления станции от источника. Шумность механизмов тоже никак не отражается на комфортной эксплуатации — двигатель работает вне жилой зоны.

Есть и недостатки. В первую очередь улучшаются условия работы механизмов — главным образом повышенная влажность. Мероприятия по гидроизоляции и герметизации узлов не дают ожидаемого эффекта — по причине конденсата.

Монтаж станции внутри колодезной шахты могут выполняться двумя способами:

• съемное крепление с креплением за верхнюю поверхность шахты колодца;
• стеновой кронштейн в колодезном стволе.

Оба способа примерно равнозначны. Первый чуть проще, второй компактнее. Оба они мешают другим способам подъема воды — ведром, например, уже манипулировать неудобно, а неизбежно при этом капающая вода не прибавляет станции срока службы.

Дополнительно колодец потребует утепления наземной части. Конечно, температура воды и грунта на такой глубине неизменно плюсовая, но возможно поверхностное, локальное замерзание воды и образование льда — даже это для насосной установки совершенно противопоказано.

При такой установке возможна только летняя эксплуатация – зимой без утепления оборудования могут возникнуть проблемы

Вариант #2 – кессон или отдельное помещение

Еще существует вариант установки насосной станции в специальном служебном колодце, выкопанном у основного, служащего для водоснабжения — это называют установкой в кессоне. Альтернативой ему будет монтаж оборудования в наземном служебном помещении.

Кессонный способ монтажа имеет такие же плюсы, что и установка непосредственно в колодце. Тихо, близко к точке забора, удобно. Чаще всего кессон монтируется максимально вплотную к кольцам колодца — при много меньшей глубине залегания, естественно.

Из отрицательных моментов стоит отметить возможность образования конденсата. И необходимость серьезного утепления, причем самого тщательного. И, если возможно, борьба с конденсатом. Это все при самой качественной гидроизоляции — грунтовая влага в кессоне совершенно не нужна.

Тут же обязательные мероприятия по предотвращению попадания внутрь кессона талой или дождевой воды – в большинстве случаев они решается конструкцией люка. С остальным придется повозиться.

Постройка наземной подсобки специально для насосной станции совсем простая с позиции технологии. Но и тут требуется утепление. А, поскольку расположение наземное, то к необходимости утеплителя добавляются заботы об отоплении. Минусовые температуры недопустимы в помещении, где смонтирована насосная станция.

Если насосная станция монтируется в отдельном подсобном помещении, оно обязательно должно быть утеплено

Вариант #3 – внутри дома

Третий вариант размещения — внутри дома, в котором организовывается водоснабжение. Из-за шумности оборудования лучше всего его ставить обособленно — обычно для этих целей используют котельную или подвал. Но, в условиях дефицита места, монтаж может быть произведен в ванной комнате или прачечной, подвале или под лестницей.

В любом случае следует озаботиться шумоизоляцией. Иначе проживать в таком доме будет, мягко говоря, не очень комфортно. А если выбран вариант установки станции в подвале, то следует проконтролировать необходимость дополнительной гидроизоляции. Если в подвале влажно.

Когда насосная станция смонтирована в доме, всегда помним про удаление от питающего колодца. Этот фактор тоже может скорректировать точку монтажа уже относительно внутренней географии дома.

Если нельзя найти для станции тихое место, можно пойти иным путем и подобрать модель с большим гидроаккумулятором – насос станет реже включаться

Требования к монтажу главного блока

Непосредственно саму станцию тоже следует устанавливать по определенным правилам. Ее крепят болтами к основанию. Основание желательно бетонное. Допускается жесткая стальная рама из профильного проката. Ее конструкция сварная или на болтовых сочленениях.

Очень полезно установить на прокладку из толстого листа жесткой резины — этот амортизатор снизит ударные нагрузки при включении и снизит шумность работы.

Значительно реже в этих целях применяют пружинные стальные амортизаторы, подкладываемые под основание, по типу крепления эксцентрика-возбудителя вибростола.

Но такое крепление, при малейшем ослаблении или нарушении регулировки, способно разбивать крепежные гнезда на основании станции и создавать ненужные нагрузки на – слишком большая амплитуду колебаний. Так что лучшим вариантом будет жесткий резиновый лист толщиной до 3 сантиметров. Жесткость примерно такая же, как у протектора летней автомобильной шины.

Важно уделить должное внимание электрической части. Обязательно подключение корпуса станции к контуру заземления — вне зависимости от выбора места установки. Очень полезно применение УЗО (устройство защитного отключения — второе название этого механизма “устройство дифференциального тока”) — особенно, если выбран вариант с кессоном или установку произвели непосредственно в колодце.

Нет смысла излишне усложнять схему подключения. Делаем только то, что необходимо

В любом случае, станция должна иметь индивидуальный защитный электрический контур — как минимум автомат-выключатель с током срабатывания чуть выше номинального пускового тока установки.

Кроме того, на срок службы электрической части станции положительно сказывается наличие стабилизаторов, сетевых фильтров и источников бесперебойного питания. Может, на сам двигатель они и не смогут оказать существенного влияния, но для электроники в составе узла автоматики станции такое дополнение будет весьма полезно.

Обустройство водопроводной сети

Технически, подключение насосной станции к колодцу можно разделить на два участка. До и после станции. Есть между ними важное различие. Образно говоря: до станции — сфера влияния непосредственно насоса.

После станции — уже область заботы бака гидроаккумулятора, поскольку именно он отвечает за расход воды и создание давления в системе водоснабжения. Поэтому рассматривать их проще по отдельности. Тем более, что в них могут использоваться самые различные трубы.

Насосная станция очень просто устроена – для успешной работы нужно просто грамотно ее подключить

Заборная часть системы водоснабжения

Эта часть общей схемы находится между насосной станцией и колодцем. Именно по ней происходит забор воды и питание системы. Устройство ее простое, но есть несколько важных моментов.

Чаще всего на забор идет труба ПНД диаметром 32 мм. Труба подачи такого сечения не будет создавать лишних нагрузок на насос. Пластиковая труба легче переносит замерзание, гидроудары. Не боится коррозии. Потому и предпочтительна в такой роли. Один ее конец опущен в воду, второй подключен к станции.

Со стороны воды на трубе крепится обсадная муфта. На нее накручивается обратный клапан, не дающей потоку воды двигаться обратно в колодец. Таким образом, клапан препятствует опустошению системы — она остается всегда заполненной.

На клапан следует накрутить специальный наконечник-сетку. Сетка играет роль грубого фильтра, задерживающего песчаную взвесь и крупные фракции, которые могут встречаться в воде.

Чаще всего обратный фильтр имеет посадочную резьбу на дюйм. Так что в этом узле потребуются муфты с переходом 32 — 1РН.

Трубу выводить из колодца лучше на уровне ниже глубины промерзания грунта. Можно утеплить трубу и пропустить через верх, но все же лучше пустить ее к дому на глубине. Если такой возможности нет, то теплоизоляционную скорлупу хорошо дополнить специальным электрическим обогревателем для труб — он предотвратит замерзание воды.

Лучшим материалом для заборной магистрали можно считать трубу ПНД – благодаря удобным фитингам сборка цепи будет похожа на простой конструктор

Трубу ведут под землей, на глубине ниже расчетного промерзания. Чаще всего это величина 1,4 — 1,8 метра. Зависит от региона. Ввод в дом лучше произвести на этой же глубине. Если не получается, то ввод обязательно утепляют, причем очень и очень тщательно. Утеплитель должен начинаться ниже опять же глубины промерзания.

Когда ведут трубу по траншее, то перед тем, как засыпать ее грунтом, неплохо бы засыпать ее песком. Песчаная прослойка не даст каких-то серьезных преимуществ по дренажу или подобным вещам, но позднее может служить хорошим индикатором — песок при рытье послужит сигналом близости трубы.

Труба подачи заканчивается обжимной муфтой с переходом на дюймовую резьбу для подключения к станции. На этом участке неплохо бы поставить еще один дополнительный сеточный фильтр (необязательно) и разборный фитинг «американку». Уже обязательно — она нужна на случай профилактики или ремонта станции. Запорной арматуры и дополнительных систем очистки воды на этом участке не нужно.

В организации водопровода из колодца на даче необходимо предусмотреть возможность консервации системы. Перед входом в насосную станцию нужен кран для слива или американка для разбора трубопровода

Водопровод после насосной станции

Выход насосной станции обычно имеет резьбу 1 дюйм. Но этот диаметр уже не так важен при монтаже системы — его можно легко сократить до половины дюйма. На расходной магистрали работает уже не насос, а гидроаккумулятор. Поэтому возможное повышение нагрузки по причине меньшего сечения трубопровода роли не играет.

Так что многие при монтаже ставят переходную футорку с дюйма на половину — таким образом экономят средства на дальнейшую сборку системы, поскольку трубы и фитинги меньшего диаметра стоят дешевле.

В футорку ввинчивают запорный шаровый кран на случай проведения профилактических и ремонтных работ с системой. От шарового крана через разборную «американку» уже делают выход в систему водоснабжения дома. Ее особенности уже зависят от того, какие трубы используются в доме — полипропилен, металлопласт или традиционные металлические трубы.

Обратный клапан обязательно комплектуют сеточным фильтром – без него клапан быстро выйдет из строя

Сразу за запорным шаровым краном врезают и колбу с фильтром очистки воды. До станции ставить его нецелесообразно. Он лучше работает при равномерном токе воды, что возможно только после — на питающей магистрали до станции вода движется слишком импульсивно, с большей пиковой мощностью. После гидроаккумулятора ее движение более предсказуемо и стабильно.

Фильтр тоже должен отсекаться от системы кранами — на случай его замены. И тут же неплохо предусмотреть обводную магистраль — на случай, если эта замена по той или иной причине затянется. Естественно, что этот байпас тоже должен перекрываться. Иначе ток воды будет всегда идти через него – по правилу наименьшего сопротивления.

После фильтра уже можно разветвлять магистраль — на холодное и горячее водоснабжение, на питающую ветку для системы отопления и так далее. До фильтра можно сделать отвод на нужды полива участка — растения не так требовательны к качеству воды, как человек. Для остальных целей лучше пускать подготовленную воду.

Характеристики фильтра зависят от особенностей воды в колодце. Их можно определить после заключения о составе воды. Иногда могут потребоваться даже несколько фильтров — например, против известковых включений и железистых соединений. Универсальных типов не существует в природе.

Если планируется только сезонная эксплуатация системы водоснабжения (например, в дачном домике), то следует поставить арматуру для спуска системы. Обычно это простой кран в самой низкой ее точке.

Обратный клапан – один из самых важных элементов всей системы и пренебрегать им нельзя

Пуск станции в эксплуатацию и тестирование

Первый пуск после монтажа или восстановление работоспособности системы после длительного «сухого» прост, хотя и требует определенных манипуляций. Цель ее — заполнить систему водой до первого включения в сеть.

Это несложная процедура, не требующая особенных навыков. На насосе есть пробка, которую следует отвернуть. В отверстие вставляют простую воронку, через которую и заполняют систему — важно залить питающую трубу и насос с гидроаккумулятором. На этом этапе требуется немного терпения — важно не оставить пузырьков воздуха.

Заливают воду до горловины пробки, которую потом снова закручивают. Потом простым автомобильным манометром проверяют давление воздуха в гидроаккумуляторе. Система к пуску готова.

Чтобы было понятнее как проводить тестирование насосной станции, мы подготовили для вас 2 галереи.

Часть 1:

Галерея изображений

Фото из

Шаг 1 – установка насосной станции на выбранное место

Шаг 2 – монтаж фитинга системы подачи воды

Шаг 3 – подключение системы, обеспечивающей дом водой

Шаг 4 – подключение трубы, ведущей в колодец

Шаг 5 – установка обратного клапана на конце трубы (шланга)

Шаг 6 – проверка герметичности системы в сборе

Шаг 7 – заполнение емкости водой (или проверка уровня воды в колодце)

Шаг 8 – набор воды для создания нужного давления

Часть 2:

Галерея изображений

Фото из

Конец трубы (шланга) с обратным клапаном опускаем в резервуар с водой (или колодец)

Чтобы станция заработала, осталось подключить электропитание. Находим шнур питания, разматываем его и вставляем в розетку 220 В

Не забываем нажать на клавишу «Пуск», которая обычно находится на боковой части корпуса

Включаем реле давления, чтобы заработал насос, и ждем, когда стрелка манометра достигнет нужной отметки

Когда давление в гидроакумуляторе достигает нужной отметки, он автоматически отключится

Для проверки правильного функционирования насосной станции включаем один из кранов, например, в ванной или на кухне

Следим за работой насосной станции, обращаем внимание на скорость подачи воды, силу напора, производительность

Когда вода в резервуаре (или в колодце) заканчивается, автоматически включается защита от «сухого хода» и насос прекращает работать

Шаг 9 – опускание конца шланга в воду

Шаг 10 – подключение станции к системе электропитания

Шаг 11 – введение в рабочее состояние посредством нажатия на кнопку

Шаг 12 – пуск реле давления

Шаг 13 – гидроаккумулятор набирает заданное давления

Шаг 14 – открывание крана в точке подачи воды

Шаг 15 – проверка функциональности станции

Шаг 16 – автоматическое отключение при «сухом ходе»

Выводы и полезное видео по теме

Небольшая видео-памятка по установке насосной станции:

В дальнейшем насосная станция не требует особых забот или повышенного внимания. И, при условии соблюдения правил монтажа и эксплуатации, служит долго и надежно.

Вы уже сталкивались с выбором и установкой насосной станции для колодца и можете дополнить наш материал дельными советами? Пожалуйста, поделитесь своим опытом и знаниями с посетителями сайта в расположенном ниже блоке.

Насосная Станция Замерзла: Что Делать, Профилактика

Насосная станция замерзла

Что делать, если замерзла насосная станция? Это вопрос волнует многих жителей России.
Даже при расположении скважины в подвале дома или подполе, не лишними будут меры, принятые против замерзания насосной станции и трубопроводов. Как правильно своими руками организовать устройство оборудования для водоснабжения водой частного дома, предохранить его замерзание в зимний период предлагается узнать из этой статьи.

Что делать, если зимой не стало воды в кране

Одним из самых эффективных считается автономное водоснабжение в котором используется в качестве источника влаги водозаборная скважина. Но в холодное время владельцы участков часто сталкиваются с проблемам прекращения поступления воды в дом.
Что в этом случае нужно сделать? Есть несколько вероятных причин и способов их устранения.
Инструкция предлагает:

Совет: Перед тем, как сделать вывод, где замерзла жидкость, необходимо проверить идет ли на насос или станцию, питающее напряжение, нет ли неисправностей в каком-либо элементе автоматики.

• Если после проверки выяснилось, что все механизмы работают исправно, значит вода замерзла в скважине. Однако, длина ствола в любом источнике не менее 7 метров, что не позволяет замерзать воде именно в скважине.
• Основная причина, вызывающая в определенной части водопроводной системы образование ледяной пробки, является монтаж оборудования с нарушением технологии, у которой главное – утеплить все элементы схемы.
• Вода может замерзнуть при прокладке труб на глубине промерзания почвы. Это происходит при неправильном определении этой величины, когда работа выполняется владельцем самостоятельно.

Где замерзает вода

Основными участками, где наблюдается замерзание воды в магистрали трубопровода, являются:

Устройство насосной станции в кессоне

• В магистрали трубопроводов.

Такие явления случаются достаточно часто, особенно, если водопроводом пользоваться от случая к случаю, только если в доме зимой никто не проживает постоянно. Считается, что это создает аварийную ситуацию, когда необходимо менять часть трассы.
Но, если принять некоторые меры, то такую ситуацию можно исправить. При замерзании жидкости в трубе она материал «рвет» не сразу.
Причин в этом случае много:

• Влияние погодных факторов.
• Температура самой воды, которая поступает из скважины, всегда со знаком плюс, что не позволяет быстро превратиться жидкости в лед, да еще и на не малом участке трассы.

Как устранить ледяную пробку

В зависимости от места, где образовалось промерзание в сети водопровода, существует несколько способов устранения ледяной пробки:

• Использование для отогревания горячей воды.

Это самый простой, и одновременно довольно проблематичный метод. Сама «поливка» перемерзшего участка трассы или кессона не сложная.
Таким образом можно поступить, при наличии в доме необходимого запаса жидкости, например, стоит вместительный бойлер, и известно точно место, сравнительно небольшое, где замерзла вода.

Отогревание трубы горячей водой

Если это произошло на участке трубопровода, который находится в холодном подвальном помещении, тогда лучше поступить так:

1. труба обматывается тканью;
2. открываются все водоразборные элементы или краны;
3. сначала на нее выливается прохладная вода, для предотвращения образования в магистрали трещин, из-за резкого перепада температуры;
4. через время необходимо трубы поливать водой с достаточно высокой температурой.

Совет: При возникновении пробки в кессоне, его нужно полностью залить водой, но перед этим отключить все электропитание, а коробку насосной станции, где размещаются клеммы, по возможности максимально изолировать, а еще лучше аппарат на это время демонтировать.

На фото стрелки указывают, в каких местах чаще всего замерзает вода в насосной станции.

Места, где чаще всего замерзает вода в насосной станции

• Разведение костра.

Такой способ можно применять, если участок, где произошло замерзание воды, находится в земле, и есть возможность развести открытый огонь. Использовать его можно только на территории участка.
Температура воды здесь начнет повышаться при прогревании почвы, и скорее всего, пробка рассосется. Огонь необходимо поддерживать час и даже больше, что зависит от температуры на улице.
По окончании прогрева желательно, чтобы сохранить тепло, накрыть пепелище асбестом или куском шифера.

• С помощью горелки или паяльной лампы.

Такой метод лучше использовать в случаях, если жидкость замерзла в стальных трубах. Греть их можно «напрямую». С пластиковыми трубами следует соблюдать осторожность, необходимо выдерживать определенное расстояние.

При наличии такой возможности, в магистраль пар подается под некоторым давлением. Преимуществом этого метода является то, что пар убирает в трубе пробку замерзшей воды независимо от места, где она образовалась.

• Электрическим током.

Как таким методом отогреть замершую воду можно увидеть на видео в этой статье.

Какие принять меры, чтобы труба зимой не замерзла

В трубе вода, чаще всего, замерзает на границе «земля-воздух», затем кристаллизация происходит по воздушному участку трубопровода. «Слабым» участком является и граница «подпол-дом», что вызывает наличие в этом месте по контуру трубы сквозняка, от которого избавиться довольно сложно.
Условно, меры по борьбе с замерзшими трубами можно разделить на пассивные и активные, которые необходимо предусмотреть заранее, на стадии проектирования.
К пассивным мерам относятся:

• Теплоизолирующим должен быть материал подводящей трубы. Это можно сделать: полиэтиленом или полипропиленом, металлопластиком. Металлические трубы лучше не использовать.
• Желательно диаметр подводящей трубы брать большим. С увеличением размера трубы в сечении, увеличивается объем воды, которая находится в ней.
• Увеличение толщины стенки трубы создает дополнительную теплоизоляцию, а значит дольше будет жидкость остывать до температуры, при которой она замерзает. Оптимальным диаметром считается труба от 3/4 дюйма, для полипропилена и металлопластика, до 1½ дюйма для полиэтилена. При увеличении диаметра увеличивается и цена трубопровода.
• Траншею для прокладки трубопровода нужно брать глубиной сравнимой со средней глубиной промерзания земли в этой местности, расположения элементов должно быть от 0.7м до 1.5м.
• Укладка трубы должна быть под уклоном к источнику воды.
• Труба должна быть обязательно утеплена.

Активными мерами являются:

• Наличие быстроразъемных соединений трубы на выходе из источника и на входе в подвал или дом, что даст возможность осмотреть устье подземного участка трубопровода и удалить ледяные пробки.
• При прокладке греющего кабеля по трубе подающей воду, образуется лучшая активная защита. В этом случае вполне достаточно одножильного кабеля отечественного производства для теплых полов.
  Ограничением в его использовании, является время его включения, которое не должно быть больше 15 минут. При недостатке этого, процедура повторяется через 10-15 минут, чтобы кабель смог немного остыть.
  Кабель фиксируется к трубе пластиковыми хомутами или скотчем.
• При применении погружных насосов в трубе можно просверлить небольшое отверстие до трех миллиметров, на расстоянии от 3 до 5 сантиметров от насоса для постоянного тока жидкости. Текущая вода не замерзнет никогда. Это сделать невозможно при применении насосных станций.
• В сильные морозы необходимо включать воду, хотя бы через два часа.

Соблюдение лишь пассивных мер, для предотвращения замерзания трубопроводов, дает возможность безотказной их работы до 25 градусов ниже нуля.
В статье предложены лишь некоторые способы отогревания системы. Метод решения проблем зависит от конкретных условий. Очень часто устранять замерзание воды приходится комплексно, с сочетанием разных методов.

Зимний водопровод на даче из колодца

Когда требуется сделать зимний водопровод на даче из колодца, схема помогает быстро понять, какое оборудование понадобится и где расположить основные узлы системы. Самый простой зимний водопровод на даче из колодца, схема которого представлена на этой странице, можно собрать быстро и минимальными затратами.

Подбираем оборудование

Посмотрите, какие части зимнего водопровода на даче потребуются, чтобы обеспечить водой дачный дом в круглогодичном варианте:

1. Насосная станция или погружной насос.
2. Трубопровод от колодца в дом.
3. Управляющая автоматика.
4. Запорная арматура и фитинги.
5. Кабель для питания насоса или насосной станции.

Когда вы живете в дачном доме, то лучше использовать погружной насос  или насосную станцию в самом колодце, когда оборудование находится ниже уровня промерзания грунта.

Если насосная станция будет находиться у вас в неотапливаемом дачном доме, то остатки воды в ее механизмах быстро приведут станцию в негодность.

Земляные работы

Чтобы завести водопровод из колодца в дом, вам потребуется траншея, глубина которой будет больше, чем глубина промерзания грунта в вашем регионе. В таком варианте вам не потребуется дополнительно утеплять водопровод от колодца в дом.

Выход трубопровода из земли, который будет у вас в цоколе дома, утеплить нужно будет в любом случае. Лучше всего использовать для этих целей пеноплекс – материал с минимальным поглощением воды, который не боится гниения.

Если у вас трубопровод будет приходить в дачный подвал, то на всем участке в подвале его также лучше утеплить.

Монтаж водопровода

После того, как траншея готова, можно начинать монтаж дачного водопровода. Сначала устанавливается насосное оборудование в колодце. От него подающий трубопровод тянется в дом. В доме устанавливается приемный узел, который обеспечивает работу реле и управляющих систем.

В обязательном порядке оборудуется сливной узел, если у вас водопровод будет обустроен в неотапливаемом дачном доме. Зимой потребуется сливать воду из системы каждый раз, когда вы покидаете надолго свою дачу.

Запуск и проверка

После того, как закончен монтаж, можно делать пробный запуск и контролировать систему на наличие протечек.

Если все в порядке, можно делать обратную засыпку траншеи грунтом. Ни в коем случае нельзя делать обратную засыпку до начала проверки. В этом случае вы не будете иметь возможность быстро исправить ошибки монтажа – вам придется раскапывать траншею обратно.

Подключение насосной станции к колодцу

Далеко не всегда загородные и дачные участки расположены поблизости от централизованного водопровода. Если нет возможности подключиться к трубопроводу, единственным выходом становится обустройство системы автономного водоснабжения. Одним из основных ее элементов является насосная станция для колодца, провести монтаж и подключение которой можно своими руками.

Правильно выбираем место для установки

Вариантов установки может быть два: в подсобном помещении в доме или в специально оборудованном кессоне. Первый считается более удобным в плане обслуживания, поскольку оборудование легко доступно. Для монтажа установки в здании подойдет отапливаемое сухое подвальное или подсобное помещение.

Станция должна быть установлена на небольшом возвышении над полом, чтобы в случае появления грунтовых вод оборудование не вышло из строя. Так же не следует прислонять ее к стене, иначе вибрация от работающего устройства будет передаваться в расположенные выше помещения.

Для установки насосной станции выбирают отапливаемое сухое помещение. Лучше всего обустроить небольшой подиум, на котором будет монтироваться оборудование

Стоит учитывать, что здание, в котором будет устанавливаться оборудование, должно находиться достаточно близко от колодца, от которого прокладывается трубопровод к насосной станции. Водопровод должен быть уложен в грунт ниже уровня его промерзания, иначе зимой вода может замерзнуть и разорвать трубы. Как вариант можно рассмотреть утепление трубопровода при помощи теплоизолирующих материалов или нагревательного кабеля.

Монтаж устройства в кессоне – менее распространенное решение. Герметичная емкость, в которой устанавливается конструкция, заглубляется в почву ниже уровня промерзания. Именно на такой глубине должна быть расположена насосная станция. Кессон максимально утепляется, чтобы в самые сильные морозы вода не замерзла и не разрушила оборудование.

Еще один вариант установки насосной станции. Оборудование может быть смонтировано в специально подготовленном утепленном боксе, расположенном около колодца

Кроме установки насосной станции, нужно провести монтаж водопровода. Как это сделать, читайте в нашем следующем материале: https://aqua-rmnt.com/santehnika/snaruzhj/vodoprovod-v-chastnom-dome-svoimi-rukami.html.

Конструктивные особенности устройства

Прежде, чем проводить подключение насосной станции к колодцу, стоит хотя бы в общих чертах познакомиться с ее устройством. В число конструктивных элементов установки обязательно входят гидроаккумулятор, самовсасывающий насос, манометр, реле давления и соединительная арматура. Устройство насоса так же несложно, его составляют три основных детали: насосная часть, электродвигатель и эжектор, создающий дополнительное разрежение в трубопроводе, что позволяет увеличить напор воды.

Гидроаккумулятор, представляющий собой емкость с пластичной мембраной, снабженную пневмоклапаном для закачки воздуха. Оборудование необходимо для создания и поддержания давления в трубопроводе, что обеспечивает нормальный ток жидкости во всех точках водоразбора. Запас жидкости в баке дает возможность некоторое время пользоваться водой даже в случае отключения электроэнергии. Устройство оснащено манометром, позволяющим следить за уровнем давления в системе.

Каждая насосная станция оснащается обратным клапаном, что существенно повышает эксплуатационные характеристики и безопасность насоса. Кроме того оборудование имеет входной фильтр, предотвращающий загрязнение системы. Безусловным «плюсом» конструкции можно считать возможность самостоятельного демонтажа и очистки фильтра, что существенно экономит время и денежные средства владельца станции.

Схема устройства насосной станции. В число конструктивных элементов самой станции входят: 1 — гидроаккумулятор, 2 — самовсасывающий насос, 3 — реле давления, 4 — соединяющий штуцер и 5 — манометр

Функционирует система следующим образом. Насос закачивает воду в бак, как только он наполняется, реле отключает станцию, которая переходит в режим ожидания. В это время в точках водоразбора открываются краны, и вода поступает к потребителям. Как только давление опускается до минимального, реле включает насос и цикл повторяется. За охлаждение электродвигателя отвечает циркулирующая жидкость. Если он все же перегрелся, автоматика отключит его и вновь  включит только после того, как он достаточно остынет.

При выборе насосной станции необходимо знать не только её конструкцию, но и несколько важных параметров, о которых вы узнаете подробнее в нашей статье: https://aqua-rmnt.com/vodosnab/nasos/nasos-stancii/kak-vybrat-nasosnuyu-stanciyu-dlya-doma-i-dachi-poleznye-sovety.html.

Монтаж и подключение системы

На корпусе насосной станции расположено два выхода. Один из них предназначен для подключения к колодцу, а второй – к водопроводной системе здания. Начинаем с первого. Нам потребуется полиэтиленовая труба подходящего диаметра. Ее длина должна быть достаточной для того, чтобы проложить ее до колодца и опустить вниз. На один конец трубы крепится фильтр грубой очистки, обычная металлическая сеточка, и обратный клапан. Он необходим для того, чтобы устройство было всегда заполнено водой, что позволяет поддерживать работоспособность насоса. После чего деталь погружается в колодец.

Свободный конец трубы нужно подключить к насосу. Делать это рекомендуется через обратный клапан, не позволяющий воде выливаться из системы. Таким образом одно устройство будет размещено на одном конце трубы, другое – на втором. Впрочем, как показывает практика, можно обойтись только одним клапаном, находящимся в колодце. Закрепляем на выходе насосной станции кран, который даст возможность в случае необходимости перекрыть воду, и к нему крепим трубу.

Схема подключения насосной станции для колодца. Один выход оборудования подключен к утепленному трубопроводу, ведущему к колодцу, второй — к водопроводу внутри помещения

Второй выход насосной станции, обычно расположенный сверху корпуса, подключаем к системе водоснабжения. Для этого на резьбу устройства крепим кран, закручиваем на него полипропиленовую муфту. К ней припаиваем водопроводную трубу. Еще раз проверяем все соединения. Резьбовые не только уплотняем, но и сильно затягиваем. Заливаем в оборудование воду через специальное отверстие. Система готова к работе.

Как показывает опыт, установка насосной станции в колодец вполне может быть проведена самостоятельно. Для этого потребуется внимательно ознакомиться с рекомендациями производителя оборудования и проводить монтаж, тщательно соблюдая все инструкции. Грамотно установленная система будет безотказно обеспечивать дом чистой водой.

Оцените статью: Поделитесь с друзьями!

Слив воды на зиму – важный аспект системы автономного водоснабжения

Случаев, когда после зимы люди приезжали на дачу и обнаруживали, что система вышла из строя и надо штробить стены, дабы менять трубы, демонтировать и отдавать в ремонт насос, – немало. Причиной всему элементарная забывчивость или непродуманные решения при проектировке дома и приусадебного участка.

Как и в отношении других инженерных систем, о водоснабжении следует заботиться на стадии проектирования. Именно тогда нужно принять принципиальное решение: будет ли эксплуатироваться загородный дом зимой или перед наступлением холодов его ждет консервация. От этого зависит устройство системы водоснабжения и ее сезонное обслуживание.

Если хозяева планируют жить в загородном доме только в теплое время года, проблем с установкой системы возникнуть не должно. Насос подключается к электрической сети, шланг опускается в колодец, а напорный патрубок присоединяется к водопроводной сети. Перед наступлением холодов насос снимают (его лучше увезти в город), вода из всех резервуаров – баков, водопроводных труб, батарей – сливается, спускные краны и пробки при этом следует оставить открытыми. Питьевой колодец необходимо очистить и обработать. Это можно сделать с помощью специальных составов, например хлоринола, который продается в аптеках. После обработки вода из колодца полностью откачивается, колодец закрывается на зиму крышкой. А к весне он наполнится свежей питьевой водой, и останется лишь воспользоваться насосом, чтобы брать из него живительную влагу. Скважина, не эксплуатирующаяся зимой, не утепляется.

Если дом предназначен для круглогодичного проживания, потребуются достаточно серьезные и затратные подготовительные работы. Насосную станцию надо устанавливать в утепленном помещении, так как она может работать при температуре не ниже плюс пяти градусов.

Примечание

Стоимость системы автономного водоснабжения дома, включая скважину, разводку, погружной насос или насосную станцию и фильтры, составляет до 15% стоимости всего дома. Затраты на ее восстановление в случае разморозки могут оказаться весьма велики: только демонтаж и повторный монтаж насоса (без учета ремонта) обойдется от 500 до 800 долларов, а смена разорванных труб, спрятанных в стенах, неизбежно повлечет за собой капитальный ремонт помещений.

Трубу от колодца или скважины до дома прокладывают ниже уровня промерзания грунта и для подстраховки утепляют – для этой цели обычно используют электрический саморегулирующийся двухжильный кабель, который нагревается до 65 градусов. Тем, у кого скважина под домом, будет проще, так как насосная станция при этом находится в подвале, а не на открытом воздухе.

Чтобы избежать образования наледи на стенках колодца и льда на поверхности воды, оголовок и крышку колодца утепляют любым экологически чистым материалом. Тогда в колодце будет постоянная температура – от плюс пяти до плюс десяти градусов. Что касается скважины, предназначенной для зимней эксплуатации, она обустраивается в кессоне, из которого ниже уровня промерзания грунта выходит трубопровод. Кессон представляет собой металлический бункер с люком, который с внешней стороны гидроизолирован, а изнутри покрыт грунтовкой и утеплен пенопластом.

Примечание

Если используется погружной насос, закачивающий воду в накопительный бак, его на зиму оставляют в воде, которая в скважине или в колодце не замерзает, так как находится ниже уровня промерзания грунта. Трубопровод, равно как и накопительный бак на чердаке, утепляются.

Как упростить процедуру подготовки системы водоснабжения к зимнему сезону? Заключить договор на ее обслуживание со специализированной компанией, сотрудники которой проведут необходимые профилактические мероприятия и будут нести ответственность за работоспособность всех составных звеньев сложной цепочки по снабжению загородного дома водой.

Слово экспертам

Мнение специалиста

Процесс подготовки любой системы к сезону эксплуатации или консервации очень важен. И особенно это касается систем водоснабжения, которые необходимо законсервировать на зимний период. Хотелось бы обратить внимание читателей на самый важный момент в этом не очень простом деле – выбор организации, которая может точно и правильно спроектировать и смонтировать систему, опираясь на опыт своих сотрудников и особенно – специалистов из сервисного отдела. Мне хотелось бы поделиться некоторыми знаниями, которые могут вам пригодиться:

1. Трубопроводы, прокладываемые за гипроком в наружных стенах, могут замерзнуть даже при незначительных морозах. Чтобы избежать этого, необходимо защищать стеновые конструкции дома от ветра. При сильном ветре создается давление воздуха перед стеной, и холодный воздух, естественно, проникает за гипрок. Необходимо также дополнительно утеплять такие участки влагостойкими материалами. По возможности трубы лучше прокладывать снаружи или делать дополнительные вентиляционные окна в гипроке для удаления холодного воздуха.

2. Современная запорная арматура на 90 процентов состоит из кранов шарового типа. Причем такой кран можно разморозить даже при полностью слитой системе. Так вот, в этих конструкциях есть маленький секрет: в конструкции крана предусмотрена дополнительная пазуха, которая полностью перекрыта при открытом кране и, естественно, с водой. Поэтому после слива воды кран необходимо повернуть в положение 45 градусов.

3. При устройстве или проектировании систем водоснабжения необходимо знать, что не все системы можно слить простым способом. Например – открыванием специальных кранов. Некоторые системы необходимо продувать сжатым воздухом для полного удаления воды. Из унитазов и сифонов раковин воду придется удалять до капли. Большие проблемы при сливе возникают с бойлерами. Некоторые из них совсем не предусматривают подобную операцию, поэтому для каждого бойлера необходимо индивидуальное решение по опорожнению.

4. Есть такой вид водопровода, как уличный. Например, для автоматического полива газонов. Его необходимо консервировать тщательным образом: выдувать воду из труб и форсунок по каждому сектору, демонтировать насосные станции и системы фильтров. Эта работа кропотлива, и на ее выполнение лучше заключить договор со специализированной организацией.

5. Устройство современной скважины предусматривает очень простой и надежный вывод трубы от насоса. Этот элемент состоит из двух частей, одна из которых крепится непосредственно на трубу скважины ниже глубины промерзания. Ко второй части крепятся труба и насос и специальным ключом опускаются в скважину и защелкиваются в первый элемент. Вода выходит из скважины ниже уровня промерзания, тем самым защищая водопровод от холода. Кстати, располагать скважину в каком-либо здании нельзя. При выборе места под скважину необходимо учесть, что ее, возможно, придется ремонтировать. А для этого на скважину должна быть установлена буровая установка.

6. При монтаже трубы от источника до здания утеплять ее дополнительно не нужно, если она проходит в грунте ниже промерзания. Вот только при входе в дом, если у вас продуваемое подполье, необходимо продумать тип утепления. Это может быть просто минвата или пеноплекс. Но в любом случае необходимо проложить греющий кабель. Либо купить уже готовую трубу в утеплителе, с защитной оболочкой и греющим кабелем. Это самый правильный и надежный выбор.

Александр Иванов, ген. директор компании «Эй-Си»

Унция профилактики – Индустрия полей для гольфа

Если у вас сломалась ирригационная насосная станция, то вы знаете, как быстро складываются счета за дорогостоящий ремонт. Избегайте этих нежелательных расходов, ограничивающих бюджет, за счет более эффективного использования времени простоя – особенно в более медленные межсезонье – чтобы убедиться, что сердце вашей ирригационной системы находится в отличном рабочем состоянии.

Начните с упреждающего подхода. Посетите свою насосную станцию, придите время «зеленых» и используйте часы, доступные вам в более медленные зимние месяцы, чтобы убедиться, что главный двигатель вашей системы орошения готов к работе в наступающем сезоне.

«Важно провести надлежащую и тщательную проверку вашей насосной станции, чтобы предотвратить непредвиденные отказы», ​​- говорит Вилли Слингерленд, региональный менеджер по продажам Watertronics. «Определите возможные проблемы до того, как насосная станция понадобится в этом сезоне».

После зимней или межсезонной спячки Билл Стинсон, менеджер по продажам насосов для гольфа Rain Bird в восточной части США, рекомендует привлечь опытную сервисную компанию / техника по обслуживанию насосов для гольфа для выполнения профилактических работ по обслуживанию в месяцы без полива.По возможности, используйте того же техника, который подготовил систему к зиме предыдущей осенью, – говорит он.

Это не такая сложная задача, как может показаться, на ее выполнение уходит от трех до пяти часов. «Это не так много времени, но, возможно, это не удастся сделать собственными силами, – говорит Брайан Винчеси, инженер-конструктор Irrigation Consulting Inc.». «Но это стоит сделать, поскольку это позволит лучше управлять насосной системой и предотвратить катастрофу. отказ, и насосная система прослужит дольше ».

Профилактическое обслуживание имеет большое значение.«Я большой поклонник чистки насосных станций и насосных систем», – говорит Винчеси. «Некоторые насосные станции грязные и загроможденные, и в них нельзя передвигаться, в то время как другие безупречно чисты», – говорит он. «Чем чище, тем лучше для оборудования».

Рекомендуется предсезонный осмотр полей для гольфа, чтобы убедиться, что насосная станция работает с максимальной эффективностью, когда требуется регулярное орошение.

© gicon pump

Подкрашивать трубопроводы и здание краской. Отверстия следует закрыть.Краска для полировки отталкивает скопление грязи, а окраска стен и полов удерживает пыль. «Убедитесь, что вентиляторы и вентиляционные отверстия, а также двери находятся в рабочем состоянии, и при необходимости отремонтируйте», – говорит Винчеси.

По словам Слингерланда, это также помогает нанять квалифицированного специалиста по обслуживанию, который изучит каждую часть операционной системы насосной станции. «Есть проблемы с безопасностью в отношении входа в панель, которая, скорее всего, имеет трехфазное питание, и ее обслуживания», – добавляет он.

Еще одна важная область насосной станции, которую необходимо проверить, – это панель управления, – говорит Брайан Кейгин, руководитель Irrigation Technologies.Он рекомендует содержать внутреннюю часть панели в чистоте, убедиться, что дверные прокладки не повреждены, податливы и обеспечивают хорошее уплотнение, а также проверить, как работает система охлаждения шкафа. По его словам, это поддерживает правильную рабочую температуру всех электронных компонентов и предотвращает перегрев и преждевременный выход из строя.

«Проверьте электрические соединения, чтобы убедиться, что они затянуты», – добавляет Кейгин. «Перед выполнением этого шага проверьте и дважды убедитесь, что питание отключено и нет переходного заряда.Также убедитесь, что все механические крепления по-прежнему затянуты на заводе. Очистите фильтрующие элементы, замените поврежденные / изношенные элементы и проверьте работу фильтрующей системы после очистки ».

Суперинтенданты должны проверить калибровку датчика потока станции, чтобы определить, соответствует ли она спецификациям производителя, говорит Кейгин.

© gicon pump

Кроме того, следует отрегулировать или заменить сальники насоса, если из вала насоса выходит слишком много воды.Для каждого насоса необходимо провести динамическое испытание потока. Они должны соответствовать проектным требованиям по объему и напору.

«Низкая производительность насоса – индикатор потенциальной неисправности», – говорит Кейгин.

Также необходимо проверить потребляемую мощность каждого двигателя. Слишком высокая тяга может определить двигатель, который начинает выходить из строя. «Убедитесь, что системы фертигации подключены правильно и не протекают / не протекают, а манометры работают и показывают правильные значения», – говорит Кейгин. «И обогреватель станции или система отопления здания должны работать должным образом, чтобы предотвратить возможное повреждение от замерзания.”

Эксперты согласны с тем, что для суперинтендантов разумным решением будет поручить авторизованному заводом специалисту по обслуживанию насосов выполнить ежегодное обслуживание станции.

«Кто знает насосную станцию ​​лучше, чем обученный на заводе профессионал, имеющий доступ к сервисным бюллетеням и технической информации по насосной станции», – говорит Кейгин.

Техническое обслуживание насосной станции – непростой вопрос. По словам Эшли Уилкинсона, профессора гольфа и спортивных площадок в Техническом колледже Хорри-Джорджтаун, поскольку большинство людей не разбираются в внутренней работе насосной станции, техническое обслуживание часто упускается из виду или неправильно управляется.

Обращение в сервисный центр с обученным специалистом может помочь менеджерам на земле избежать опасностей, связанных с проверкой электрических компонентов насосной станции.

© gicon pump

Проверки мокрого колодца и водозаборного трубопровода следует проводить два раза в год. «Я видел множество проблем, связанных с этой основной задачей, – говорит Уилкинсон. «В зависимости от местоположения могут возникнуть ракушки, водоросли, раковины и другие биотические проблемы, которые засорят приемный экран. Я видел, как водозаборные линии буквально складывались пополам, поскольку они не могли забирать воду.«Часто дайвер сообщит, что воздухозаборный экран больше не присутствует из-за смещения мусора или разрушения металла. Этот осмотр может указывать на то, что требуется воздухозаборный экран со струйным фильтром. Приточный воздухозаборный экран будет использовать воду под высоким давлением для удаления мусора с экрана во избежание засорения.

Дайвер должен проверить, находится ли водозаборный трубопровод на расстоянии двух-трех футов от дна озера, чтобы уменьшить втягивание отложений в водозаборное отверстие, говорит Уилкинсон. «Дайвер должен проверить, нет ли трещин в водозаборном трубопроводе, через который осадок, рыба и даже черепахи могут попасть в колодец», – добавляет он.«Если это произойдет, мокрый колодец может заполниться илом / грязью и создать проблемы с низким давлением, поскольку вертикальные турбины не смогут протягивать воду через тяжелый ил».

Осмотрите мокрый колодец на предмет зазоров и трещин, – говорит Уилкинсон. Гофрированный мокрый колодец со временем склонен к разложению, позволяя металлическим частицам собираться и, в конечном итоге, всасываться в пропеллеры вертикальной турбины, разрушая их. Если предпочтительный мокрый колодец из бетонного свода осел, прокладка, обеспечивающая водонепроницаемость, может быть нарушена, что приведет к просачиванию грунта или, что еще хуже, воде может вытечь и поставить под угрозу стабильность подушки насосной станции.Наконец, дайвер должен проверить, нет ли ржавчины под салазками, проверить состояние турбинных корзин и увидеть, не заполнил ли излишек ил дно мокрого колодца.

Проверку или замену турбинного масла следует производить ежегодно. При этом смазку подшипников следует производить, если это негерметичный узел. Некоторые производители или сервисные партнеры рекомендуют менять масло каждые 1000 часов. Также следует проверить упаковку. Необходимо отрегулировать уплотнение, чтобы убедиться, что набивка плотно прилегает к агрегату, чтобы обеспечить надлежащее охлаждение.Если из-за теплой упаковки создается чрезмерное тепло, насос в конечном итоге потребует серьезного ремонта.

© gicon pump

«Я бы порекомендовал выполнять всю эту работу через сервисный звонок», – говорит Уилкинсон. «Однако при надлежащем обучении во время этого звонка нет причин, по которым это ежегодное обслуживание не может быть выполнено на месте в будущем».

Проверка всех электрических соединений на предмет отсоединения проводов должна выполняться ежегодно. Небольшие вибрации в устройстве и чрезмерное нагревание во время работы или использования летом могут ослабить соединения, что может вызвать короткое замыкание.«Я бы никогда не посоветовал ни одному управляющему открыть шкаф», – говорит Уилкинсон. «Это слишком опасно. Но протянуть внешние провода, чтобы убедиться, что они затянуты, – разумная задача технического обслуживания ».

При перезапуске в новом сезоне «наиболее важными» будут те места, которые подвержены воздействию внешних факторов. «Это означает, что трубы и трубки подвергались воздействию высоких и низких температур», – говорит Кэри Харрис, директор по маркетингу компании Gicon Pump. «Убедитесь, что нет повреждений от других источников, таких как грузовики, тракторы и т. Д.Места, которые легко не заметить, – это те, которые нелегко увидеть. Внутри электрической панели существа строят гнезда и повреждают провода и компоненты. Погруженные в воду трубы также могут быть повреждены или заржаветь ».

Стинсон говорит, что тестирование производительности повлечет за собой запуск станции на полную мощность, чтобы убедиться, что она соответствует заданному давлению и расходу, а также для подтверждения того, что входящая электросеть может удовлетворить полную потребность. Если система не проходит тест, запустите каждый насос индивидуально с расчетными расходом и давлением, чтобы выявить проблемы с производительностью.

«Не экономьте на обслуживании и ремонте насосной станции, так как это жизненно важно и, следовательно, критически важно», – говорит он. «После завершения проверки все детали должны быть тщательно задокументированы. Это важно с точки зрения анализа тенденций и профилактического обслуживания ». Игнорирование известных проблем и признаков потенциальных проблем, скорее всего, приведет к большим расходам, разочарованию и часто «затруднению». Немедленно реагируйте на признаки / симптомы, обнаруженные при осмотре.

Джон Торсиелло из Торрингтона, Коннектикут.писатель и постоянный участник GCI.

Adobe Stock

Главный вопрос: насосы | WaterWorld

В следующем выпуске технологической серии WWi мы рассмотрим ключевой отраслевой продукт – насосы. Зима в Европе в самом разгаре и заголовки об угрозах наводнений циркулируют, и мы задаемся вопросом: как насосы могут помочь решить растущую экологическую озабоченность смягчением последствий наводнений?

Меры после наводнения

Кент Хвид Нильсен, вице-президент группы по водоснабжению – Grundfos.

Наводнение – это не только самая частая причина бедствий в мире; он также является самым быстрорастущим. В то же время не все наводнения одинаковы. Некоторые наводнения развиваются медленно, а другие могут развиться всего за несколько минут даже без видимых признаков дождя. Некоторые наводнения носят локальный характер и затрагивают район или общину; другие очень большие, затрагивая целые бассейны рек и несколько стран.

Это означает, что для надежной борьбы с наводнениями многое поставлено на карту.Первоначально защита людей, их домов, производственных объектов, сельскохозяйственных культур и скота является приоритетом. А в более долгосрочной перспективе необходимы надлежащие решения по борьбе с наводнениями, которые могут предотвратить загрязнение систем питьевого водоснабжения, повреждение инфраструктуры и потенциальный риск голода.

Для ограничения потенциального ущерба от наводнения прибрежных и внутренних водоемов, помимо других необходимых аспектов, требуется надежное насосное решение. И это так же верно как для превентивного управления рисками наводнений, так и для управления событиями наводнения (во время наводнения), а также для мер после наводнения.

Превентивное управление рисками наводнений требует надежных насосных решений. Они варьируются от насосных станций бытовой канализации и решений для ливневой канализации до сетевых насосных станций, перекачивающих дождевую воду в разбросанных населенных пунктах и ​​городских районах. Также требуются решения, начиная от основных насосных станций в дождевых системах и заканчивая соответствующими бассейнами ливневых вод. Это также мега-станции для обработки водных потоков в притоках крупных рек и выхода в водоприемники или море.

Управление событиями наводнения требует надежных насосных решений, в которых эффективный контроль и мониторинг играют важную роль в обеспечении эффективных операций во время наводнения. При этом центральное место занимают концепции обслуживания, профилактического обслуживания и готовности существующих установок.

Необходимы меры после наводнения. Сразу после наводнения сообщество сталкивается с серьезными проблемами. Население подвергается риску, так как источники питьевой воды могут быть заражены. Чтобы вернуть инфраструктуру в нормальное русло, необходимо удалить сточные воды и очистить целые территории.Для перекачивания избыточной воды требуются подходящие портативные насосные решения, а также мобильные дезинфекционные растворы для обеспечения питьевого водоснабжения.

Количество сценариев наводнений увеличилось за последние десятилетия, и в то же время население также стало более уязвимым из-за увеличения заселения в низменных районах и вблизи дельт рек. Отчасти это связано с изменением климата, ростом населения и урбанизацией. Мы не можем заставить исчезнуть наводнение, но мы можем подготовиться к действию наилучшим образом.Надежные насосные решения, безусловно, являются одним из ключевых аспектов при этом.

Приложения для смартфонов

Колин Сабол, старший вице-президент и президент подразделения водоотведения Xylem

Наводнение – одна из наиболее универсальных и разрушительных проблем, с которыми сталкиваются сообщества. Исследования Всемирного банка показывают, что наводнения являются наиболее частым из всех стихийных бедствий и что количество наводнений быстро растет. В 2010 году 178 миллионов человек пострадали от наводнений, потери которых превысили 40 миллиардов долларов.

В настоящее время широко признано, в том числе в рамках Хиогской рамочной программы действий Организации Объединенных Наций, что частный сектор играет важную роль в снижении риска бедствий. Компании работают над тем, чтобы помочь сообществам предвидеть стихийные бедствия, подготовиться к ним, реагировать на них и восстанавливаться после них, а также обеспечивать непрерывность предоставления основных услуг.

Мы считаем, что повышение устойчивости городских территорий – одна из самых сложных задач, стоящих перед общественными лидерами во всем мире. Инновационные насосные технологии, работающие в тандеме с системами раннего предупреждения, могут помочь городам подготовиться к минимуму ущерба и восстановиться после убытков от наводнений.

Ситуационная осведомленность и контроль сетей сточных вод в режиме реального времени позволяют городским менеджерам управлять пропускной способностью через сети подъемных станций и снижать вероятность опасных переполнений канализационных сетей.

Насосы для обезвоживания играют важную роль в круглосуточном реагировании на стихийные бедствия и планировании устойчивости. Наши насосы Godwin сыграли ключевую роль в ликвидации последствий урагана «Сэнди» после сильного шторма, обрушившегося на Нью-Йорк в 2012 году.

Чтобы противодействовать пресловутой проблеме внезапных наводнений в Куала-Лумпуре, правительство Малайзии представило проект SMART (Управление ливневыми водами и дорожный туннель).Эта оригинальная мера по борьбе с наводнениями использует отводной туннель для ливневой воды, который в более засушливые периоды служит транспортной магистралью. В этом амбициозном проекте было использовано 76 насосов Flygt.

Бизнес-модели аренды позволяют городам заключать контракты на предоставление услуг насосов для осушения в круглосуточном режиме без выходных, что позволяет им избежать капитальных затрат на оборудование для обезвоживания и обеспечить доступ к жизненно важным услугам по борьбе с наводнениями во время кризиса.

Насосы для обезвоживания, предназначенные для работы в любой среде с различными источниками энергии, включая газовые, дизельные и даже автомобильные аккумуляторы, помогают обеспечить отказоустойчивость даже в случае отключения электроэнергии.Приложения для обезвоживания смартфонов теперь позволяют городам находить ближайшего поставщика услуг и рассчитывать требования на основе потерь на трение, давления, мощности и расхода.

Лучшее время для повышения устойчивости к стихийным бедствиям – до их разрушения. По мере того как города извлекают уроки из прошлых бедствий, специалисты по водным технологиям должны работать с городскими планировщиками и лидерами сообществ для создания как физической, так и социальной инфраструктуры, необходимой для снижения подверженности рискам и создания более устойчивых городов.

Увеличение мощности насосной станции

Люси Огден, менеджер по маркетингу, Bedford Pumps

По мере того, как мы погружаемся в самый разгар зимы, борьба с наводнениями снова становится для нас первостепенной задачей. Долгие жаркие летние дни становятся далеким воспоминанием, и мы ясно вспоминаем разрушительные наводнения, которые слишком часто случаются в нашей стране.

Наводнение может иметь разрушительные последствия. Это влияет на наши запасы пищи и, к сожалению, слишком часто на наше жилище. В прошлом у нас была роскошь оставлять участки земли необитаемыми, чтобы специально отвести воду от наших жилищ, однако с постоянно растущим населением и спросом на новое жилье теряются многие из наших традиционных пойм.

Цель борьбы с наводнениями – как можно быстрее удалить большие объемы воды, прежде чем она нанесет какой-либо ущерб. Когда уровень воды повышается, критически важно, чтобы мы могли использовать наши водные пути и реки в качестве каналов, чтобы направить воду в определенные поймы и / или в море. Вот где перекачка имеет решающее значение. Стратегически расположенные насосные станции в пределах инфраструктуры служат для повышения уровня воды в низинных сточных канавах и канавах, ведущих в основные реки, которые затем выступают в качестве носителей высокого уровня, сбрасываемых в море.

Насосные станции, установленные на наших реках, обеспечивают защиту больших и малых городов от риска наводнений, а также сельскохозяйственных земель класса А. Однако, к сожалению, многим насосным станциям по всей Великобритании, на которые мы полагаемся в своей защите, от 40 до 80 лет. Эти станции преимущественно работают на дизельном топливе, поэтому имеют высокий уровень выбросов и технического обслуживания и низкий КПД.

При вызове к действию слишком часто насосная мощность на станции недостаточна для доставки потоков, необходимых для остановки наводнения.Это приводит к тому типу ситуации, которая, к сожалению, поразила Западную страну в прошлом году в Великобритании и которая попала в заголовки газет во всем мире.

Эти насосные станции обязательно должны быть обновлены. Замена насосов с дизельным приводом на электронасосы повысит устойчивость станции. Удаление дизельных приводов уменьшит углеродный след, а добавление насоса конструкции Fish Friendly гарантирует, что насосная станция больше не будет препятствием для миграции угрей, тем самым обеспечивая полное соответствие станции Правилам об угрях 2007 года.

Задавая правильные вопросы

Дункан Джексон, коммерческий директор Autoprime, SPP Pumps

Как показали недавние события, насосы играют важную роль в нашей защите от наводнений. В прошлом инвестиции в насосное оборудование были относительно низким приоритетом для местных властей и других землеустроителей, но сегодня мы знаем, что насосы должны составлять неотъемлемую часть региональных планов.

Чтобы оборудование соответствовало условиям эксплуатации и имело максимальный эффект там, где оно действительно важно, перед покупкой или наймом необходимо задать правильные вопросы.Консультации с проверенными поставщиками и производителями насосов помогут решить важные ключевые вопросы.

Насосы должны быть передвижными или стационарными? Где они больше всего нужны? Куда они будут качать? Важные и уязвимые элементы стратегической инфраструктуры района, такие как больницы, пожарные депо и силовые трансформаторы, потребуют высокой защиты. Следует учитывать доступ и развертывание. Кто будет эксплуатировать насосы, как они будут обучаться и кто будет обслуживать оборудование? Участвуют ли рамочные соглашения и партнерства?

Необходимо учесть многое, и уровни инвестиций со стороны центрального и местного правительства могут иметь большое значение для имеющихся вариантов.Вопросы по спецификации включают в себя использование дизельного топлива или электроэнергии, больших или малых насосов, а также компактных и маневренных насосов по сравнению с большим объемом. Другими важными вопросами являются уровни шума, расход топлива и устойчивость.

В некоторых случаях может потребоваться удаленный мониторинг. Все необходимые вспомогательные устройства, такие как шланги, должны быть указаны и сохранены вместе с насосами.

Некоторые насосы предназначены для общего использования, а другие специально разработаны для борьбы с наводнениями. Их преимущества могут включать встроенную надежную автоматическую систему заливки, хорошие характеристики высоты всасывания и способность работать с твердыми частицами.Выбор двигателя в таких машинах зависит от гидравлических характеристик насосов. Также необходимы качественные материалы и легкий доступ для быстрого ремонта на месте.

Планируя покупку, следует учитывать сроки выполнения заказа производителями. Лучше избегать смешивания насосных агрегатов от нескольких производителей, так как это может создать проблемы с материально-технической поддержкой, обслуживанием и поставкой запчастей. Также разумно выбирать проверенное оборудование, а не менее известные продукты.

Больше статей в текущем выпуске Water & WasteWater International
Больше статей из архива Water & WasteWater International

Проект рождественской горной скважины – Pumpstation Professionals Inc.

Характеристики проекта:

Название проекта: Рождественский горный колодец
Руководитель проекта: Тони Матвег
Тип обслуживания: Обеспечение и установка новой оросительной скважины и насосной станции
Где: Wisconsin Dells, WI
Дата завершения: 11 -2019

В чем была проблема?

Christmas Mountain Village Resort, лыжный холм с 16 склонами и гольф-курорт с 27 лунками, расположенный к западу от Висконсин-Деллс, использует два колодца для заполнения ирригационного пруда, подключенного к насосной станции.Эта вода используется для производства снега в зимние месяцы и для орошения поля для гольфа в остальное время года.

Их нынешняя скважина не давала достаточно воды, поэтому потребовалась вторая (более крупная) скважина, чтобы дополнить существующую. Этой новой скважине требовалась производительность 1000 галлонов в минуту, что сделало бы ее самой большой скважиной в округе. Никакие другие скважины в этом районе не производили даже со скоростью 500 галлонов в минуту.

Профессиональные насосные станции, коммунальные скважины и насос

Специалисты по насосным станциям, уже завершившие работы над Рождественской горой, знали, что они также могут помочь спроектировать и построить этот новый колодец.Известные тем, что занимаются проектированием и установкой насосных станций, некоторые люди не знают, что Pumpstation Professionals является подразделением компании Municipal Well & Pump, что дает им возможность выполнять бурение и восстановление скважин на всей территории Висконсина, Иллинойса и Айовы.

Компания Municipal Well & Pump, уже спроектировавшая скважины с производительностью более 1000 галлонов в минуту, была уверена, что сможет выполнить свою работу и здесь. Было составлено и отправлено в Рождественскую гору предложение, которое включало материалы, испытательное оборудование и насосное оборудование.

Приступаем к работе

Christmas Mountain согласилась с предложением, и специалисты по насосным станциям и Municipal Well & Pump приступили к работе. Первым шагом было определение лучшего места для скважины и получение необходимых разрешений на строительство.

После получения разрешения была выбрана дата запуска скважины. Вот шаги, которые были предприняты.

• Подготовлен к работе и уведомлен DNR до начала строительства
• Начато бурение скважины и установлена ​​обсадная колонна
• Отобраны образцы осадочных пород каждые пять футов.Конечная глубина скважины 495 ’
• Установлен испытательный насос 1000 галлонов в минуту и ​​начаты испытания для определения гидравлики скважины
• Удален испытательный насос и установлен погружной электродвигатель на 100 л.с. и насос Франклина
• Проведено одночасовое испытание скважины для проверки производительности насоса и скважины

Результат

Специалисты по насосным станциям с помощью компании Municipal Well & Pump смогли достичь целей Christmas Mountain, предоставив скважину диаметром 495 и 14 дюймов с погружным насосом мощностью 100 л.с., способным производить более 1000 галлонов в минуту.В сочетании с существующей скважиной их потребности в мощности теперь удовлетворяются.

% PDF-1.3 % 396 0 объект > эндобдж xref 396 99 0000000016 00000 н. 0000002331 00000 п. 0000003385 00000 н. 0000003559 00000 н. 0000003626 00000 н. 0000003715 00000 н. 0000003861 00000 н. 0000004044 00000 н. 0000004172 00000 п. 0000004280 00000 н. 0000004329 00000 н. 0000004396 00000 н. 0000004445 00000 н. 0000004512 00000 н. 0000004680 00000 н. 0000004783 00000 н. 0000004934 00000 п. 0000005064 00000 н. 0000005183 00000 п. 0000005298 00000 н. 0000005420 00000 н. 0000005572 00000 н. 0000005716 00000 н. 0000005859 00000 н. 0000005977 00000 н. 0000006136 00000 н. 0000006276 00000 н. 0000006379 00000 н. 0000006488 00000 н. 0000006623 00000 н. 0000006749 00000 н. 0000006869 00000 н. 0000006993 00000 н. 0000007176 00000 н. 0000007337 00000 н. 0000007562 00000 н. 0000007877 00000 н. 0000008004 00000 н. 0000008146 00000 п. 0000008274 00000 н. 0000008410 00000 н. 0000008540 00000 н. 0000008671 00000 н. 0000008815 00000 н. 0000008966 00000 н. 0000009150 00000 н. 0000009320 00000 п. 0000009424 00000 н. 0000009533 00000 н. 0000009671 00000 п. 0000009807 00000 н. 0000009927 00000 н. 0000010089 00000 п. 0000010196 00000 п. 0000010302 00000 п. 0000010436 00000 п. 0000010595 00000 п. 0000010732 00000 п. 0000010848 00000 п. 0000011006 00000 п. 0000011132 00000 п. 0000011301 00000 п. 0000011438 00000 п. 0000011543 00000 п. 0000011662 00000 п. 0000011783 00000 п. 0000011902 00000 п. 0000012021 00000 н. 0000012142 00000 п. 0000012259 00000 п. 0000012350 00000 п. 0000012507 00000 п. 0000012644 00000 п. 0000012772 00000 п. 0000012895 00000 п. 0000012993 00000 п. 0000013169 00000 п. 0000013280 00000 п. 0000013387 00000 п. 0000013530 00000 п. 0000013659 00000 п. 0000013762 00000 п. 0000013823 00000 п. 0000013931 00000 п. 0000014040 00000 п. 0000014150 00000 п. 0000014209 00000 п. 0000014344 00000 п. 0000014405 00000 п. 0000014525 00000 п. 0000014740 00000 п. 0000015416 00000 п. 0000015682 00000 п. 0000015904 00000 п. 0000016452 00000 п. 0000052229 00000 п. 0000077761 00000 п. 0000002500 00000 н. 0000003363 00000 н. трейлер ] >> startxref 0 %% EOF 397 0 объект > эндобдж 493 0 объект > поток HSkHa ~] Ftrfvm9 \ f: # A% Et ~! JL.? 2 – + # 2! 3т \ `_ /}

Ультразвуковой контроль на канализационных станциях

Рис. 1. Ультразвуковые системы должны иметь возможность измерения между головками насосов для контроля уровня жидкости вплоть до дна влажного колодца. Рис. 2. Большие насосы, показанные на входе в очистные сооружения – они управляются одним ультразвуковым устройством (датчик выделен). Рис. 3. Современное ультразвуковое оборудование, такое как контроллер Pulsar Quantum, показанный выше, намного сложнее, чем предыдущие простые устройства измерения уровня.

Чтобы попасть на любые очистные сооружения, сточные воды проходят через разветвленную сеть пунктов сбора. Это большие ямы в земле, где бытовые сточные воды объединяются со стоком дождевой воды и допустимыми стоками перед их перекачкой на следующую станцию ​​или на завод. Существуют тысячи таких насосных станций («мокрых колодцев»), разбросанных по всей земле, во всех типах мест, от сельской местности до приморских прогулок, но наиболее плотно они расположены в густонаселенных районах.Каждый мокрый колодец обычно содержит два погружных насоса, работа которых регулируется в зависимости от уровня сточных вод в нем.

В свое время система управления просто включала поплавковый выключатель для каждого насоса, обычно устанавливаемый на разную глубину, так что использовались элементарный насос и вспомогательная система. Как и следовало ожидать, это требовал больших затрат на обслуживание, потому что инженерам регулярно приходилось удалять с оборудования то, что эвфемистически называется «тряпкой». Одной из наиболее дорогостоящих проблем, с которыми сталкиваются предприятия водоснабжения, является проблема тряпки, которая представляет собой засорение рабочих колес насосов, давнее неудобство, отнимающее тысячи часов технического обслуживания насосных станций для сточных вод.

Требовался бесконтактный метод измерения и контроля, и с конца 1980-х годов предпочтительным методом измерения уровня был бесконтактный ультразвуковой метод.

Ультразвуковые измерения

Типичная ультразвуковая измерительная система состоит из «головки» преобразователя, расположенной непосредственно над открытым верхом скважины, а также отдельного блока управления, который обрабатывает сигналы, обеспечивает связь и управление.Ультразвуковой импульс (около 50 кГц) направляется на поверхность жидкости, и время, необходимое для возврата эхо-сигнала к головке преобразователя, измеряется и преобразуется в расстояние. Технология получила огромный импульс в принятии благодаря развитию методов цифровой обработки сигналов. Это сделало такие измерения надежными и не подверженными влиянию других эхо-сигналов, которые часто возникали из-за близости ступенек лестницы, цепей, головок насосов и т. Д. Такие эхо-сигналы конкурируют с истинным эхом, требуемым от поверхности сточных вод.

Ранние устройства лишь измеряли уровень, а управление насосом осуществлялось с помощью ПЛК, индивидуально запрограммированных для конкретных приложений. По мере развития технологии расширялся и набор функций, которые может выполнять ультразвуковой контроллер. Акцент управления сместился с ПЛК на автономное устройство. Это имеет смысл, так как контроллер уровня в любом случае должен быть там, и, поскольку это специальный стандартный блок, он может содержать все необходимые функции управления и настраиваться либо на месте, либо перед установкой.

Пользователи стимулировали разработку функций управления в современном ультразвуковом устройстве. Производители отреагировали на запросы пользователей, создав устройства, отвечающие их меняющимся потребностям. В стандартную ультразвуковую систему встроен широкий диапазон различных вариантов управления насосом – рабочий / вспомогательный, рабочий / резервный, насос с переменным режимом работы, первое включение / выключение, измерение времени работы насоса и т. Д. Однако с учетом всех возможных конфигураций В двух- или трех-насосном агрегате система управления должна работать с любым устройством, которое требуется инженеру.Большинство ультразвуковых контроллеров имеют выходной сигнал не менее 4-20 мА, пропорциональный уровню (жидкости), а также несколько управляющих реле для включения и выключения насосов. Могут быть предусмотрены аварийные сигналы, чтобы предупредить о выходе уровня за допустимый диапазон или о том, что скорость изменения уровня превышает определенное значение, что может указывать на неисправный насос, требующий обслуживания. Связь RS485, такая как Profibus, все чаще рассматривается как важный инструмент для настройки устройства и мониторинга.

Новые параметры

В последние годы были разработаны определенные специализированные приложения, и ведется мониторинг новых параметров.Одним из примеров является возрастающая потребность в измерении объема жидкости, перекачиваемой с каждой станции. Каждое очистное сооружение находится в центре сети, с дренажной площадью водосбора земли. Если известен объем, перекачиваемый с каждой станции, то контроль и управление становится проще. Конечно, можно установить расходомер, но зачем это делать, если у вас уже есть измерительное устройство? Ультразвуковой контроллер измеряет уровень и определяет откачиваемый объем на основе измерения площади поперечного сечения скважины.Таким же образом можно регистрировать и контролировать эффективность насоса; некоторые системы будут сравнивать перекачиваемый объем с теоретической эффективностью насоса и сообщать (через Profibus или другой протокол цифровой связи), как работают насосы, что упрощает определение графика технического обслуживания.

Итак, мы увидели, как современный ультразвуковой блок управления обеспечивает сложность измерений. Давайте теперь посмотрим на другие способы, которыми инженеры по водоснабжению все чаще используют эту технологию, чтобы сэкономить время и деньги и одновременно уменьшить углеродный след.

Контроллеры последнего поколения, такие как устройства Pulsar Zenith и Quantum, открывают дополнительные возможности, поскольку добавление цифровых входов и выходов позволяет устройству предупреждать об отказе насоса. Контроллеры также могут принимать сигналы от вспомогательного оборудования, такого как дождемеры.

Экономия энергии

Стоимость энергии является ключевым вопросом. Цены меняются в течение дня, с дополнительными сложностями зимой из-за введения периодов TRIAD.По сути, это штрафы, налагаемые поставщиками электроэнергии, чтобы побудить промышленных потребителей энергии стараться максимально избегать использования электроэнергии в периоды высоких тарифов. Чтобы дать представление о том, как работают эти периоды, TRIAD будет проводиться обычно три раза в течение зимы примерно по часу каждый раз, в течение которого цена на электроэнергию повышается с ноябрьского пика около 6 пенсов за кВт-ч до удивительных фунтов стерлингов. 10 / кВтч. Если будет предоставлено достаточное количество уведомлений, тогда оборудование с высокими требованиями может быть отключено на время TRIAD, но очень большое количество насосных станций означает, что это нецелесообразно.

Блоки управления с более высокими техническими характеристиками включают сложные программные процедуры. Примером может служить программа Pulsar по предотвращению пиковых тарифов (PTA), которая имеет дело с периодами высоких затрат на электроэнергию. Последовательность действий следующая:

Мокрый колодец должен быть как можно более пустым до начала периода высоких тарифов (ПВТ) и как можно более полным по его окончании. Таким образом, блок управления произведет откачку в максимально возможной степени (безопасный предел ниже нормального низкого уровня станции) до начала ПВТ.Затем он будет отслеживать скорость заполнения влажного колодца, рассчитывая время, необходимое для заполнения до максимального безопасного уровня, который может быть значительно выше, чем нормальный высокий уровень колодца. Насосы будут использоваться только тогда, когда они должны опустить уровень ниже условия перелива. В условиях более низкого тарифа насосы будут работать до тех пор, пока не будет достигнут низкий уровень, но процедура PTA позволит насосам работать только до тех пор, пока не будет достигнут уровень, при котором они могут быть отключены. Это позволит скважине вернуться к своему максимальному безопасному уровню в конце ПВТ, так что откачка будет сведена к абсолютному минимуму на протяжении всей скважины.

Необычные события

В некоторых ситуациях может потребоваться принять во внимание чрезвычайные факторы, такие как внезапные штормовые нагоны. Здесь может быть введен сигнал датчика дождя, позволяющий контроллеру учитывать вероятность увеличения скорости входящего потока и соответственно понижать уровень, защищая станцию ​​от заболачивания.

Quantum также можно запрограммировать на подачу сигнала тревоги в зависимости от времени, оставшегося до выхода станции из строя.Это жизненно важно для компаний водоснабжения, которым грозит судебное преследование, если станция загрязняет местную окружающую среду. Вероятность «разлива» зависит как от скорости изменения уровня, так и от эффективности работы насосов, на которую может повлиять отказ, блокировка или недостаточная производительность. Если насос вышел из строя, скорость изменения может не иметь значения; переполнение тем более, потому что уровень вполне может медленно подниматься, чтобы достичь опасной точки. Более важно знать, сколько времени осталось до достижения критически высокого уровня (точки перелива).Quantum объединяет все скорости притока и оттока станции и вычисляет время, оставшееся до разлива, своевременно предупреждая операторов площадки о необходимости принятия корректирующих мер.

Возможно, одна из ключевых проблем, с которыми сталкиваются инженеры-водники, – это эффективное использование рабочей силы. Если насос выходит из строя, технический специалист должен посетить место, часто просто чтобы нажать кнопку и перезапустить насос. Это может привести к напрасной трате времени и усилий, не говоря уже о последствиях таких поездок для выбросов углекислого газа.Quantum – это пример контроллера насосной станции последнего поколения, он включает десять реле (цифровых выходов) и семь цифровых входов. Цифровые входы используются для определения состояния насосов, а некоторые цифровые выходы предназначены для цепи отключения насосов. Цифровые выходы автоматически перезапускают отключенные насосы – значительная экономия времени для обслуживающего персонала. Если насос не может быть перезапущен через полчаса, или если насос отключается шесть раз в течение 24 часов, то сигнал тревоги предупредит руководство объекта о возможной проблеме.

Любой, кто не видел, что может предложить последнее поколение ультразвуковых контроллеров, я уверен, будет удивлен тем, насколько сложной стала эта технология. Вероятно, стоит также упомянуть, что все эти возможности доступны по цене менее 1000 фунтов стерлингов за систему управления, что очень выгодно отличается от заказной программируемой системы ПЛК.

Связаться с Кит Флинт Директор по продажам и маркетингу Pulsar Process Measurement Sandy’s Road Malvern Worcestershire WR14 1JJ UK Тел: +44 (0) 1684 891371 Факс: +44 (0) 1684 575985, Интернет: www.pulsar-pm.com

Насосы, подъемники и транспортировка

Система управления решает проблемы, связанные с работой насоса

Заинтересованы в инфраструктуре?

Получайте статьи, новости и видео об инфраструктуре прямо в свой почтовый ящик! Зарегистрироваться сейчас.

Инфраструктура + Получать оповещения

Система управления решает проблемы, связанные с работой насоса

Задача :
Город Винтер-Парк, Флорида., испытывала чрезмерное время работы насоса и недопустимое давление из-за того, что несколько подъемных станций работали в одной силовой магистрали.

Решение :
Город внедрил Symphony – Harmonious Pump and Flow Management из систем потоков данных. Он координирует работу подъемных станций в масштабе всей системы для снижения давления в главных силовых линиях и выравнивания потока. Он исправляет случайную работу станций и поминутно синхронизирует откачку.

Результат :
В городе сократилось время работы насосов, снизились затраты на техническое обслуживание и электроэнергию, уменьшилось количество обращений в службу поддержки и увеличился срок службы насосов.Система также устраняет суточные пики расхода и скачки давления. Продолжаются исследования по улучшению алгоритма перекачки. Первоначально система сократила среднее время работы на 24 процента, а затраты на электроэнергию – на 39 процентов. В последнее время время работы сокращается на 34 процента, а затраты на энергию – на 42 процента. 321 / 259-5009; www.dataflowsys.com.

Варочные котлы удаляют жир и тряпки на насосных станциях

Задача :
Насосные станции диаметром от 3 до 12 футов вдоль силовой магистрали протяженностью 14 миль в Меридиане, штат Миссисипи., часто имел толстый слой жира и тряпки толщиной от 2 до 3 футов, с показаниями сероводорода более 900 ppm. Район канализации Меридиан искал решение.

Решение :
По совету консультанта Джима Уайта Хью Смит, директор канализационного округа Меридиан, установил на каждой насосной станции автоклавы Little John Digesters от DO2E мощностью от 2 до 4 л.с.

Результат :
Жирные и тряпичные коврики были полностью удалены в течение 24 часов, а показания по сероводороду снизились до менее 5 частей на миллион через четыре недели.За 11 месяцев с момента начала проекта не было ремонта смазки, ветоши или сероводорода. 251 / 626-6550; www.do2e.com.

Контроллер уровня обеспечивает решение для вызова насосной станции

Проблема :
Вскоре после запуска двух новых подъемников Рик Маккиннон, руководитель общественных работ в городе Эквилл, Альберта, быстро осознал проблемы, когда начал получать вызовы из аварийных сигналов высокого уровня. Они исследовали и экспериментировали с перегородками и успокаивающими колодцами, пытаясь уменьшить периодическое накопление пены и жира, которое, вероятно, приводило к потере эхосигнала ультразвуковым датчиком в насосных станциях.

Solution :
Carbon Controls рекомендовала контроллер уровня насосной станции Greyline Instruments PSL 5.0. Он был разработан для работы как с бесконтактным ультразвуковым датчиком, так и с общим сигналом уровня 4-20 мА от альтернативного датчика. Переход от первичного сигнала к вторичному уровню является плавным, и переход на вторичный сигнал отображается оператору с записью часов использования для устранения неисправностей. Используя функцию отчетов во время работы, McKinnon может планировать обслуживание насоса и устранять проблемы с насосом до того, как произойдет сбой.

Результат :
Муниципалитет исключил вызовы. Наличие альтернативного метода мониторинга, который не подавляется пеной или жиром, позволяет высказать свое мнение в случае временной потери сигнала сонара без срабатывания аварийных сигналов высокого уровня. 888 / 473-9546; www.greyline.com.

Новая система SCADA решает проблемы устаревшего программного обеспечения

Проблема :
Город Вулфорт, штат Техас, нуждался в модернизации существующей системы SCADA для своей системы водоснабжения, поскольку исходная система перестала быть стабильной или надежной в результате роста муниципалитета.Городу часто приходилось оплачивать сверхурочные часы операторам, которые вручную управляли оборудованием, когда система автоматизации требовала изменений или обслуживания.

Решение :
Компания Lubbock Electric была выбрана для установки новой системы SCADA, и компания выбрала InduSoft Web Studio, потому что она была доступной и очень гибкой, с более чем 240 встроенными драйверами. Новое программное обеспечение SCADA на базе ПК было настроено для обеспечения доступа к данным в реальном времени с удобными передовыми графическими дисплеями для городской системы водоснабжения / канализации.Операторы могут настроить свои скважины на запуск / остановку на различных уровнях. Система SCADA также предоставляет обширные функции сигнализации с условиями сигнализации, которые включают открытие двери, несанкционированное вторжение, сбой запуска / остановки насоса, неправильное положение клапана, сбой питания, сбой ПЛК и ошибку связи.

Результат :
После модернизации город остался доволен результатами, поскольку новая система автоматизации оказалась надежной. Система улучшила время безотказной работы, а также общую производительность системы и обеспечила превосходную окупаемость инвестиций.877 / 463-8763; www.indusoft.com.

Химические блоки для очистки тумана от подъемных станций

Проблема :
Район водоснабжения и канализации в Южной Каролине потерял популярность на одной из своих основных подъемных станций из-за чрезмерного накопления жиров, масел и смазки. Каждое утро ведущий оператор спускался к подъемной станции, продувал насос обратным потоком, чтобы промыть его, и повторно заполнить, чтобы насос снова заработал. Оказалось, что большую часть проблемы вызвал соседний жилой район.Соседние сточные воды стекали в меньшую станцию ​​подъемника, которая перекачивалась в большую, где насос терял заливку.

Solution :
Martech Research рекомендовала обрабатывать меньшую лифтовую станцию ​​двумя средними блоками FOG в неделю, в то время как один большой блок добавлялся один раз в неделю к более крупной главной лифтовой станции.

Результат :
В течение нескольких дней большая подъемная станция работала свободно, без посторонней помощи. Крышка для смазки сломалась, и перекачивать ее больше не было проблем.Через две недели оператор смог перекачать станцию ​​подъемника на самый нижний уровень, чтобы удалить ил, песок и другие осевшие материалы из системы. В округе до сих пор используются блоки FOG, чтобы дела шли гладко. 803 / 428-2000; www.martechresearch.com.

Насосная станция с эстетической и биологической пользой

Проблема :
В связи с требованием регулирующего органа о постоянной перекачке речной воды, возвращаемой в источник, в режиме 24/7, надежность работы насоса стала основным фактором при выборе оборудования в частном ландшафтном проекте недалеко от Де Пере, штат Висконсин.Вода, взятая из реки Фокс, проходит через декоративный фонтан, а затем возвращается в реку, где она считается притоком. Аэрация воды, вызванная каскадным дизайном, заинтриговала агентство и позволила проекту продолжиться.

Решение :
Чтобы соответствовать этим критериям, компания «Август Уинтер и сыновья» и руководитель проекта Apple Valley Landscaping выбрали 4-дюймовые самовсасывающие агрегаты Pioneer Pump. Дуплексная насосная станция на основании обеспечивала финансовый контроль работы и гарантированную перекачку.Использование одного насоса позволило получить эффект водопада, а с добавлением второго – грандиозный водопад.

Результат :
Эти условия оправдали ожидания всех участников, и обратный поток в реку может побудить форель и лосось вернуться на промысел. Течение играет важную роль в привлечении этих водных видов к нерестилищам, поэтому недопустимо отсутствие потока. При наличии станции в любое время доступен один насос для обеспечения непрерывного потока.503 / 266-4115; www.pioneerpump.com.

Портативный расходомер позволяет городам отслеживать несколько клапанов

Задача :
Городу в Колорадо нужно было определить поток через каждую из трех отдельных клапанных камер, чтобы определить, равномерно ли распределялась водная нагрузка между клапанами. Измеряя скорость потока, оператор может использовать данные, чтобы определить, нужно ли регулировать уставки давления на любом из редукционных клапанов в каждом хранилище.Поскольку на станции не было источника энергии и пространство было ограничено, городские власти специально хотели портативный расходомер, который можно было бы использовать совместно с тремя клапанами в трех отдельных камерах.

Solution :
Дэйв Бухвальд из Pipestone Equipment предложил SPI-MV компании Singer Valve, поскольку одноточечный вводимый зонд можно вставить в клапан для измерения расхода, а затем переместить на другой клапан. Вставной зонд входит в поток в одном из впускных патрубков клапана и выступает в клапан, что эквивалентно 1/8 диаметра клапана.В виде цельной конструкции профиль носовой части пули не имеет движущихся частей, которые могут забиться, и не содержит ничего, что могло бы износиться или сломаться.

Результат :
Поскольку точность SPI-MV составляет 2 процента от показаний во всем указанном диапазоне скоростей, городские власти теперь могут контролировать расход своих клапанов и сравнивать нагрузки, чтобы гарантировать равный поток. 888 / 764-7858; www.singervalve.com.

Курортный город устраняет проблемы с засорением насоса

Проблема :
Потребительские промывочные воды регулярно вызывали засорение насосов в круглогодичном курортном поселке Биг-Беар-Сити, Калифорния.«В девяти случаях из 10, когда мы тянули насос, он забивался тряпками, просто забивался ими», – говорит Энди Келлер, бригадир канализационного отдела, который оценил, что наиболее проблемной из семи подземных насосных станций, которыми он управляет, было засорение, поскольку от трех до четырех раз в неделю. Также усугубляла проблему колеблющаяся численность населения, которая, как известно, увеличивалась в четыре раза за многие выходные. Засорение насосов часто происходило одно за другим, и поскольку многие из них приходились на выходные, обслуживающим работникам выплачивались сверхурочные часы.

Решение :
После консультации с представителем производителя Smith & Loveless городские власти приобрели рабочие колеса X-PELLER для трех проблемных станций. Конструкция с одним отверстием помогает уравновесить гидравлические силы и создать сбалансированный единый путь потока, через который проходят 3-дюймовые твердые частицы и проблемные смываемые вещества.

Результат :
По словам Келлера, засорения насоса практически устранены. В целом эксплуатационные расходы снижаются. Рабочие по техническому обслуживанию могут работать с другим оборудованием, и они в большей безопасности изо дня в день, поскольку им больше не нужно выезжать в ограниченное пространство подземной станции.800 / 898-9122; www.smithandloveless.com.

Постоянные резервные насосы подъемной станции обеспечивают экономию средств, предотвращают наводнение

Задача :
Насосная станция Милл-Крик – недавняя попытка города Маунт. Вернон, штат Индиана, чтобы ограничить комбинированные перетоки сточных вод в реку Огайо. Расчетные условия составляли 7000 галлонов в минуту на высоте 78 футов TDH, как указано Департаментом управления окружающей средой штата Индиана в рамках программы реализации долгосрочного плана контроля. Для работы требуются насосы, которые будут работать в диапазоне температур от -40 до 125 градусов по Фаренгейту.Связь между насосной станцией и водохранилищем имеет решающее значение для предотвращения затопления водохранилища.

Solution :
Thompson Pump & Manufacturing установила четыре 18-дюймовых насоса с шумоподавлением, оснащенных системой заливки безмасляной вакуумной технологии для сокращения времени заливки и предназначенных для работы синхронно друг с другом для координации эффекта опережения и запаздывания, обеспечивая что ни один насос не работает чаще других. Каждый из них имеет звукопоглощение, чтобы снизить уровень рабочего шума ниже стандарта EPA, равного 76 дБА на расстоянии 7 метров, и оснащен пакетом Arctic Knight для холодной погоды, позволяющим продолжать работу при экстремальных температурах.Датчики на месте разгрузки обеспечивают связь между насосами и резервуаром для хранения, чтобы предотвратить переполнение.

Результат :
Производительность насоса превзошла ожидания. Значительная экономия средств была получена в результате использования насосов с дизельным приводом. 386 / 767-7310; www.thompsonpump.com.

Насосная система предварительного вращения атакует засорение лифтовой станции

Проблема :
Подъемная станция Аллен Роуд в Бейкерсфилде, Калифорния, столкнулась с двумя проблемами: насосы, которые забивают, и грязные влажные колодцы, наполненные плавающими и осевшими твердыми частицами, которые вызывают неприятный запах.Временное решение проблемы засорения насосов потребовало от обслуживающего персонала выезда на подъемную станцию ​​для очистки насосов вручную. Аренда вакуумного грузовика на регулярной основе была единственным решением для удаления проблемных плавающих и осевших твердых частиц.
Решение :
Городские власти выбрали насосную систему предварительного ротации WEMCO-Hidrostal, производимую Weir Specialty Pumps. Он включает в себя резервуар предварительного вращения, предназначенный для сбора плавучих веществ с верхней части мокрого колодца и смывания осевших твердых частиц каждый раз, когда насос работает в цикле откачки.Одновременно с этим уменьшается проблема засорения насосов за счет использования одностворчатого рабочего колеса. Система предназначена для очистки городских сточных вод без засорения.

Результат :
Системы были установлены в 2007 году, и до настоящего времени не было ни одного забитого насоса. Кроме того, были исключены плавающие и осевшие твердые частицы, а количество регулярных посещений вакуумных грузовиков сократилось более чем на 75 процентов. 801 / 359-8731; www.weirsp.com.

ПРОБЛЕМЫ FRAZIL ICE НА НАСОСНЫХ СТАНЦИЯХ на JSTOR

Информация о журнале

Журнал AWWA публикует статьи о проблемах водного хозяйства, которые охватывают все виды деятельности и интересы AWWA.Он сообщает об инновациях, тенденциях, противоречиях и проблемах. Журнал AWWA также фокусируется на смежных темах, таких как планирование общественных работ, управление инфраструктурой, здоровье человека, защита окружающей среды, финансы и право. Журнал продолжает свою долгую историю публикации подробных и новаторских статей о защите надежности и отказоустойчивости наших водных систем, здоровья нашей окружающей среды и безопасности нашей воды.

Информация для издателя

Wiley – глобальный поставщик решений для рабочих процессов с поддержкой контента в областях научных, технических, медицинских и научных исследований; профессиональное развитие; и образование.Наши основные направления деятельности производят научные, технические, медицинские и научные журналы, справочники, книги, услуги баз данных и рекламу; профессиональные книги, продукты по подписке, услуги по сертификации и обучению и онлайн-приложения; образовательный контент и услуги, включая интегрированные онлайн-ресурсы для преподавания и обучения для студентов и аспирантов, а также для учащихся на протяжении всей жизни. Основанная в 1807 году компания John Wiley & Sons, Inc. уже более 200 лет является ценным источником информации и понимания, помогая людям во всем мире удовлетворять свои потребности и реализовывать их чаяния.Wiley опубликовал работы более 450 лауреатов Нобелевской премии во всех категориях: литература, экономика, физиология и медицина, физика, химия и мир. Wiley поддерживает партнерские отношения со многими ведущими мировыми обществами и ежегодно издает более 1500 рецензируемых журналов и более 1500 новых книг в печати и в Интернете, а также базы данных, основные справочные материалы и лабораторные протоколы по предметам STMS. Благодаря растущему предложению открытого доступа, Wiley стремится к максимально широкому распространению и доступу к публикуемому контенту, а также поддерживает все устойчивые модели доступа.Наша онлайн-платформа, Wiley Online Library (wileyonlinelibrary.com), является одной из самых обширных в мире междисциплинарных коллекций онлайн-ресурсов, охватывающих жизнь, здоровье, социальные и физические науки и гуманитарные науки.
