Нож для резки пенопласта своими руками: как сделать нож для резки пенопласта

как сделать нож для резки пенопласта

Пенопласт — универсальный и распространенный материал, который обладает большим количеством полезных свойств. Например, его прекрасные теплоизоляционные свойства известны многим (особенно это касается работников строительных специальностей), что вкупе с доступностью и экологичностью, делает этот материал фактически безальтернативным и незаменимым.

Изделия из пенопласта

Пенопласт поставляется в виде стандартных заготовок — крупногабаритных плит. По этой причине термонож для пенопласта является необходимым инструментом, поскольку ручная обработка пенопласта — в подавляющем большинстве случаев грозит нарушением структуры материала, что в корне нежелательно.

Что такое резак для пенопласта?

Резак для пенопласта — специальное приспособление, которое позволяет придавать определенную форму и габариты будущим изделиям из данного материала. Инструмент полезен тем, что резка пенопласта осуществляется без лишних усилий со стороны человека, что исключает какие-либо неровности и шероховатости на его поверхности. При этом не потребуется поиск и приобретение специального пенопласта, поскольку подойдет пенопласт от любой бытовой техники (холодильник, телевизор, стиральная машинка), с которой поставляется в подавляющем большинстве случаев.

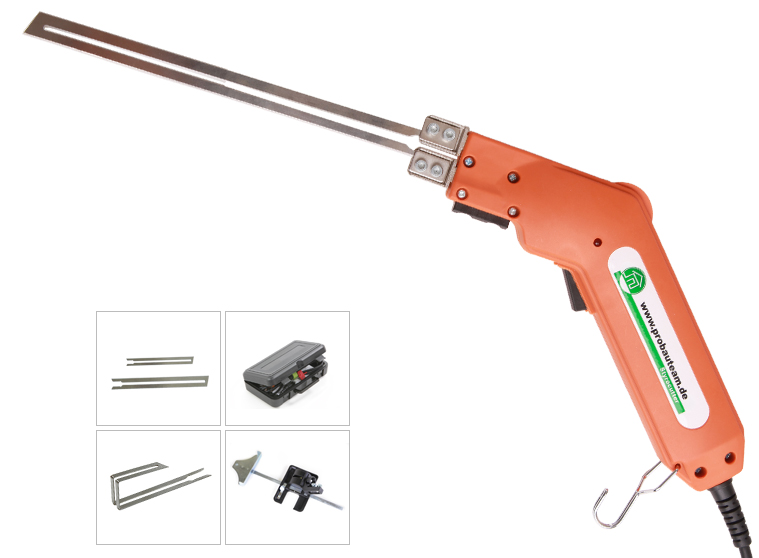

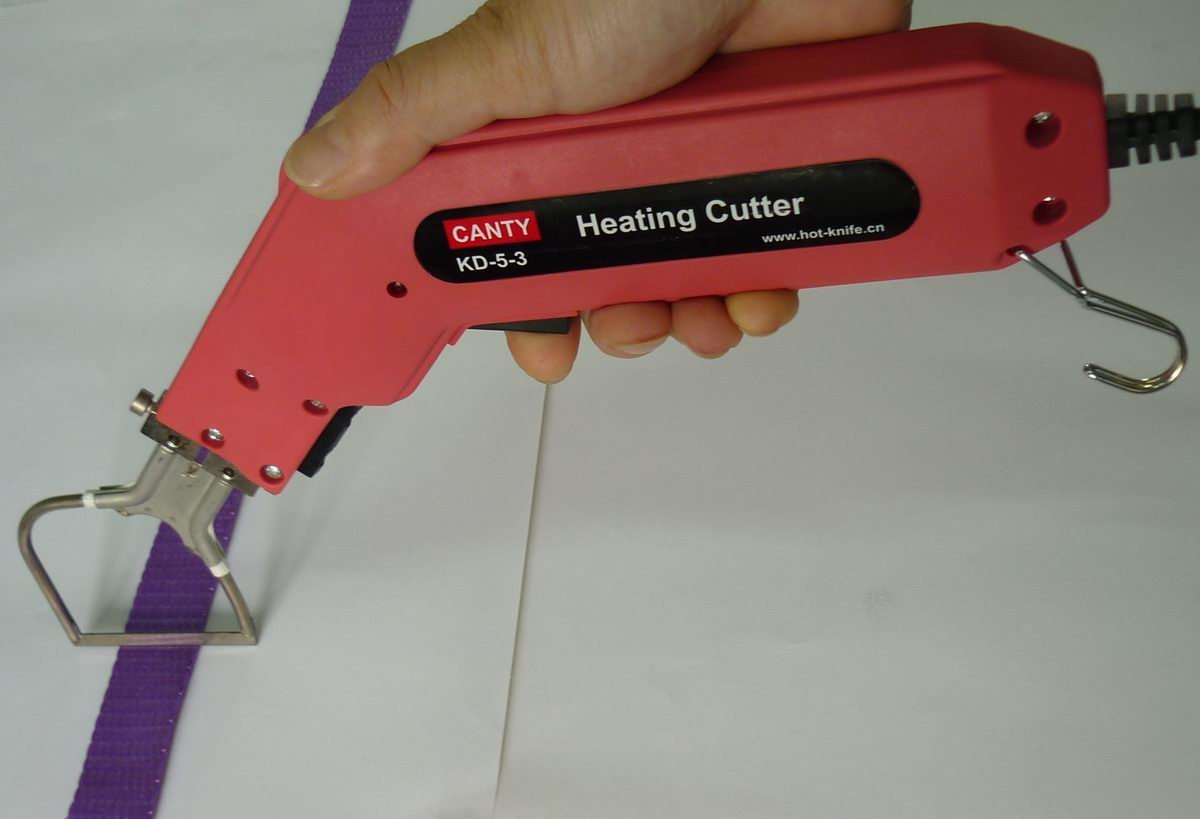

Профессиональное оборудование

*

Чтобы вырезать деталь нужной формы и размера будет достаточно расчертить на его поверхности, используя стандартные канцелярские принадлежности, места для выреза и отверстий. При этом стоит понять одну простую истину: если работа с пенопластом осуществляется в регулярно, то в таком случае будет желательно приобрести промышленное оборудование для резки. Во всех остальных случаях — подойдет самодельное приспособление.

Самодельный резак для пенопласта: виды

Перед тем, как приступить к самостоятельному изготовлению резака для резки пенопласта, необходимо предварительно определиться с его видом. В настоящее время выделяют три основных виды:

• предназначенные для фигурной резки;
• оснащенные металлической рабочей пластиной;
• предназначенные для линейной резки.

Каждый из этих видов заточен под конкретные способы разрезания листов. Тем не менее, линейная резка — наиболее популярный метод, поскольку он универсальный и довольно практичный.

Этапы конструирования

Если рассматривать вариант резака для линейной резки, то всего основных этапов создания — три:

Изготовленный своими руками резак необходимо подключить к электросети. После этого спираль прибора будет постепенно нагреваться, о чем будет свидетельствовать её красный цвет. Именно в этот момент следует производить процесс обработки пенопласта, поскольку нагретый резак позволит исключит деформацию пенопласта и не позволит ему шелушиться.

Самодельный резак для линейной резки

Важно! Чтобы свести к минимуму и полностью исключить риск травматизма, при работе с данным оборудованием необходимо придерживаться техники безопасности, поскольку мощности данного инструмента вполне достаточно для повреждения любой части тела.

*

Поэтапное изготовление терморезака из подручных средств

Обработка пенопласта

При изготовлении электрических инструментов для резки пенопласта можно использовать самые разные элементы и приспособления. Например, термонож можно сделать из паяльника, выжигателя и/или старого (ненужного) лобзика. Рассмотрим пять основных шагов, необходимых для этого:

1. Сперва нужно сделать втулку — основной и сложный, по своему строению, элемент. Взятую пластину нужно согнуть и выточить, после чего аккуратно просверлить отверстие, в которое будет вставлена нить.
2. После этого нужно удалить провод, ведущий к отверстию, а после — найти подходящие разъемы и аккуратно припаять их в область разрыва. Важно, чтобы все дальнейшие работы с помощью готового резака проводились с изолированными проводами.
3. После — подключаем терморезак. Старый лобзик необходимо распилить на две части. В верхнюю его часть устанавливаем на винты пластину-лапку, которую нужно было подготовить заранее. А с помощью саморезов нижнюю часть соединяем с основанием.
4. Вставляем втулку в лапку. Отмечаем точку под отверстием втулки из отверстия по угольнику (либо по отвесу). Делаем отверстие в основании диаметром 5 мм.
5. Расправляем нихромовый провод. Сперва включаем на всю мощность выжигатель и его проводами касаемся нихромового провода. При этом важно, чтобы расстояние между проводами равнялось высоте прибора. При этом, если прибор гудит или издает странные звуки, а нить не нагревается (это является следствием недостаточного сопротивления), то следует найти проволоку меньшей толщины.

Как сделать резак для пенопласта своими руками?

Оглавление:

• Простейший самодельный резак для пенопласта
• Варианты самодельных электрорезаков для пенопласта
• Резак для линейной резки пенопласта
• Резак для фигурной резки пенопласта
• Резак из металлической пластины

Пенопласт легкий, долговечный, хороший теплоизоляционный материал, с которым очень просто работать. Но у него есть одна неприятная особенность: обычно он изготавливается в виде плит достаточно больших размеров, которые в процессе работы приходится разрезать на куски меньших размеров. Как бы остро ни были наточены нож и пила, аккуратно разрезать ими плиту не получится, поскольку при механическом воздействии разрушается структура пенопласта, отчего он не режется, а крошится. Поэтому для резки нужно использовать специальный резак для пенопласта.

Пенопласт как и любой материал требует раскроя, именно для этого нужен резак.

Простейший самодельный резак для пенопласта

Такой резак не сложно сделать своими руками. Для этого достаточно взять самую тонкую гитарную струну и 4-5 больших батареек для электрического фонарика. Соединив последовательно все батарейки в единый элемент, к его концам нужно подсоединить и закрепить изолентой гитарную струну, замкнув электрическую дугу. Благодаря проходящему по струне электрическому току струна будет нагреваться.

Изображение 1. Схема резака, позволяющего нарезать плоские листы из блока пенопласта.

В месте соприкосновения с нагретой до нужной температуры струной лист пенопласта будет мгновенно плавиться, разделяясь на две половинки, срез у которых получится сплавленный и ровный. Но для нормальной резки струна должна быть разогрета до температуры не меньше 120-150º. При работе определить, достаточно ли разогрелась струна, никакого труда не составит, так как при резке пенопласта на струне будут оставаться небольшие прикипевшие кусочки. Чем длиннее остаются такие кусочки, тем ниже температура струны. Но если их на струне совсем не остается, то это значит, что данный своеобразный термонож нагрет больше, чем необходимо.

Такой примитивный резак для пенопласта способен легко разрезать 2-3 больших пласта материала. Но при больших объемах работы батарейки быстро садятся, поэтому в таких случаях для резки пенопласта своими руками применяют резак, работающий от электросети.

Вернуться к оглавлению

Варианты самодельных электрорезаков для пенопласта

Условно подобные приспособления можно разделить на группы:

• резак для линейной резки пенопласта,
• резак для фигурной резки пенопласта,
• резак с рабочей металлической пластиной.

Но, несмотря на такое разделение, у всех резаков есть одна общая деталь.

Для их изготовления не обойтись без понижающего трансформатора.

Такой трансформатор должен быть рассчитан на мощность минимум 100 Вт. Вторичная обмотка у него должна быть рассчитана на напряжение в 15 В и иметь сечения провода обмотки не ниже 1,5 мм.

Вернуться к оглавлению

Резак для линейной резки пенопласта

Изображение 2. Схема вертикального резака: 1 – режущая нихромовая проволока, 2 – груз, 3 – рама, 4 – рабочая поверхность.

Подобные приспособления монтируются из рабочей поверхности (можно использовать поверхность стола) с закрепленными на ней двумя вертикальными стояками, прикрепленными к стоякам двумя изоляторами, подсоединенной к двум подключенным к понижающему трансформатору контактам и натянутой между изоляторами нихромовой нити, а также пропущенного через один из стояков свободно свисающего груза (изображение 1).

Работает такой резак для пенопласта очень просто. Проходя через нихромовую нить, электрический ток нагревает ее, а подвешенный груз поддерживает нить в натянутом состоянии, не давая провиснуть, поскольку при нагревании она довольно сильно растягивается. Иногда вместо подвешенного груза для натягивания нити используют прикрепленную к одному из стояков пружину.

Нагретая нить легко разрезает тело двигающегося пенопласта, превращая его в плоские листы, толщина которых зависит только от расстояния от поверхности стола до натянутой проволоки. Все, что вам нужно делать, выдерживать равномерную скорость подачи пенопласта по поверхности стола.

Для вертикальной резки пластов используют другую конструкцию резака, в которой режущая проволока натянута вертикально (изображение 2). К рабочей поверхности из толстой фанеры или ДСП (на схеме обозначена цифрой 4) крепится рама, предпочтительнее сваренная из металлического профиля, но вполне подойдет и сделанная из деревянных брусков (3).

Конструкция рамы предусматривает наличие лапы-держателя, к которой с помощью изолятора подвешена нихромовая проволока (1) с подвешенным грузом на другом конце (2), пропущенная через просверленное в рабочей поверхности отверстие. Поскольку нихромовая нить будет нагреваться, отверстие лучше сделать побольше и изолировать деревянные части, вставив в него металлическую полую трубку полого диаметра, через полость которой и вывести конец проволоки с грузом.

Такой резак для пенопласта не только легко порежет большие куски пенопласта на блоки нужных размеров, но и позволит при необходимости вырезать в материале квадраты, треугольники, полукруги и другие фигурные отверстие. Для этого достаточно предварительно провести маркером по поверхности пенопласта линию разрезки.

Вернуться к оглавлению

Резак для фигурной резки пенопласта

Если нужно разрезать листы большого размера или толщины, которые из-за размеров невозможно поместить на рабочий стол, то в таких случаях применяют ручной электрический резак, переделанный из ручного лобзика или слесарной ножовки, в которых режущее полотно заменено нихромовой проволокой.

Изображение 3. Схема ручного терморезака: 1 – режущая нихромовая проволока, 2 – винт с гайкой и шайбой, 3 – текстолитовая ручка толщиной 4-5 мм, 4 – электрошнур.

Такой электрический резак не сложно сделать своими руками. При этом для удобства фигурной резки можно изготовить несколько рабочих инструментов разной формы (изображение 3). У лобзика или слесарной ножовки снимается режущее полотно, а к ручке (3) подводится электрический провод (4). Несмотря на то что напряжение будет не слишком высоким, все же ручку, как и другие металлические элементы, лучше заизолировать хотя бы с помощью обыкновенной изоленты. Вместо режущего полотна к подведенному электрическому кабелю при помощи винтов и гаек с шайбами крепится нихромовая проволока, изогнутая нужным образом (4).

Как вариант для устройства такого резака можно также использовать прибор для выжигания по дереву или импульсный паяльник. Такой резак будет даже более удобным, поскольку электрический провод изначально предусмотрен в конструкции этих приборов. Чтобы превратить эти приборы в электрорезак для пенопласта, достаточно заменить в них нагревательные рабочие инструменты куском толстой нихромовой проволоки, придав ему нужную форму.

Такие ручные резаки удобны тем, что с их помощью можно не только разрезать листы пенопласта, но и вырезать в них всевозможные углубления, полости, убирать фаски, словом, не просто резать пенопласт на куски, а ваять из него настоящие произведения искусства.

Вернуться к оглавлению

Резак из металлической пластины

Схема ручного резака: 1 – режущая проволока, 2 – деревянный брусок, 3 – пружина, 4 – ручка.

Паяльник можно переделать под резак для пенопласта и другим способом. Для такой переделки нужен обычный 60 Вт паяльник, которую можно включать в электрическую сеть 220 В. Из него вынимается нагревающееся жало, а на его место вставляется медная пластина.

Можно вставить и стальную, но она и греться будет дольше, и заточить ее сложнее. Хотя правильно заточенной стальной пластиной без проблем можно резать не только пенопласт, а практически любой поддающийся термообработке синтетик.

Одна сторона пластины затачивается. Заточка может быть как односторонней, так и двусторонней. Угол заточки не стоит делать слишком большим, ведь резать такой нож будет не столько острой кромкой, сколько нагретым до нужной температуры полотном. Единственное неудобство такого резака нужную степень нагрева ножа придется выбирать экспериментальным путем.

Изготовить своими руками резак для пенопласта не станет большой проблемой. Из перечисленных способов всегда можно выбрать тот, который легче всего сделать из подручных инструментов и материалов.

Но, переделывая электроинструменты и в дальнейшем работая с ним, нужно соблюдать предельную осторожность, всегда помня, что электричество было, есть и будет источником повышенной опасности для жизни.

Удачи!

Электрический резак для пенопласта своими руками чертежи.

Как осуществляется резка пенопласта? Как подобрать режущую проволоку

Пробовали резать пенопласт обычным ножом? Не получается, так как материал крошится. Я расскажу, как сделать резак для пенопласта своими руками, а также предложу три простые инструкции пошаговой сборки резаков для пенопласта и пластика.

Что надо знать о резке пенопласта

Пенополистирол – это ячеистый материал, структура которого состоит из множества плотных спрессованных пузырьков. Пузырьки плохо подаются механической деформации, так как продавливаются даже острым ножом.

Единственная возможность аккуратно резать такой материал – применение режущего инструмента, разогретого до температуры свыше +100 °С. Меньшая температура нагрева приведет к тому, что материал под резаком будет проминаться и рваться.

Температура нагрева режущего инструмента свыше +200 °С приведёт к тому, что края реза будут загораться и обгорать.

Кстати, правильно собранный термонож может резать не только пенопласт, но и экструдированный пенополистирол, полиэтилен и прочие полимерные материалы.

Сборка простого резака из обычного паяльника

Бывают ситуации, когда пенопласт нужно резать прямо сейчас и времени на изготовление сложного станка нет. Вот именно для таких случаев предлагаю простой способ переделки обычного паяльника в резак для пенополистирола.

Инструкция очень простая, а потому инструмент будет готов за 10 минут, а может и раньше.

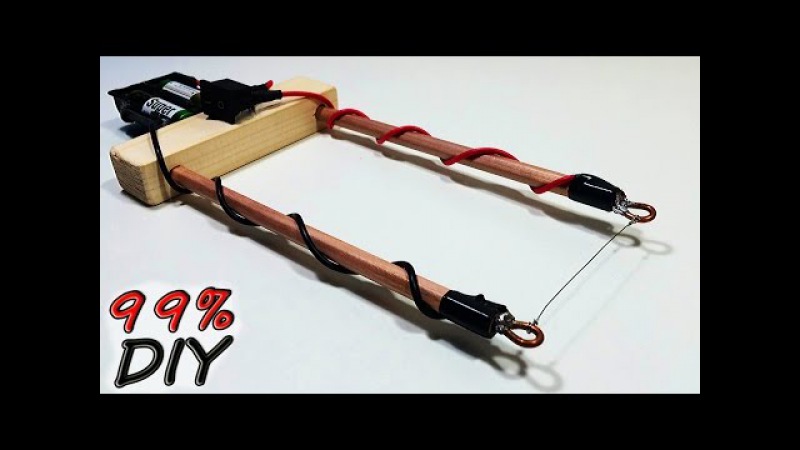

Сборка ручного резака на нихромовой нити

Теперь, когда вы знаете, как своими руками сделать простой термонож из обычного паяльника, предлагаю инструкцию сборки ручного резака с режущей частью из нихромовой проволоки.

Этот резак такой же несложный, как и термонож, но его можно использовать для аккуратной, фигурной резки пенопласта.

Иллюстрация	Описание действий
	Подготавливаем все необходимое . Нам потребуется: Нихромовая проволока толщина 0,8-1 мм; Две палочки от мороженого или аналогичные деревянные планки; Две металлические планки от детского конструктора; Крепежные болтики и гайки с размером под отверстия в металлических планках; Блок для двух пластиковых батарей формата АА; Две пальчиковые батарейки формата АА; Кнопка малого размера; Паяльник, пистолет с термоклеем, плоскогубцы, дрель, отвертка.
	Крепим к блоку батареек деревянные палочки . На край палочек наносим термоклей. Прикладываем палочки к блоку батареек, к тем стенкам, где располагаются металлические клеммы.
	Сверлим в планках отверстия под кабель . С отступом в 5 мм от блока батареек, в деревянных палочках сверлим отверстие. Учитывая небольшой размер палочек, отверстия должны быть не более 2 мм.
	Выводим провод . Один из двух проводов от блока батареек проводим через первое и второе отверстие на противоположную деревянную планку.
	Крепим кнопку . Обрезаем свободный кусок провода с отступом 1 см от блока батареек. Припаиваем кнопку к обрезку провода, а с другой стороны припаиваем отрезанный кусок провода. Кнопку крепим к планке термоклеем и тем же термоклеем изолируем участки пайки.
	Сверлим отверстия для крепления металлических планок . В верхнем крае деревянных палочек сверлим, на одинаковом расстоянии от края, по одному отверстию с диаметром 3 мм.
	Крепим металлические планки и провода . В отверстия в деревянных палочках просовываем болтики, которыми крепим металлические планки. На болтики накручиваем оголённые концы проводов от блока батареек и затягиваем соединение.
	Крепим нить накаливания . В отверстия по краю металлических планок протягиваем нихромовую проволоку. Нить накаливания между металлическими планками фиксируем, используя винт с гайкой и шайбой. Излишки нихрома по краю срезаем кусачками.
	Устройство для резки пенопласта в работе . Устанавливаем две пальчиковые батарейки, нажимаем кнопку и режем пенопласт. Помним о технике безопасности, так как рабочая поверхность резака нагревается свыше ста градусов, поэтому об неё можно обжечься

Сборка стационарного станка вертикальной резки

Предыдущий нихромовый резак при работе удерживается в руке. Модель, о которой вы узнаете сейчас, стационарная. То есть, приспособление неподвижное, а пенопласт будет подаваться вручную к нити накаливания.

Иллюстрация	Описание действий
	Подготавливаем материалы . Нам потребуется: Фанера толщина от 10 мм и больше или плоские листы ДСП; Брусок 50×50 мм; Небольшой талреп; Металлическая пластина толщина не менее 1 мм; Нихромовая проволока диаметр 0,8 мм; Блок питания.
	Собираем станину . Из многослойной фанеры вырезаем квадрат с размерами 70×70 см. Посредине края фанерного листа прикручиваем треугольный обрезок доски. По двум противоположным краям фанерного листа крепим по куску деревянных брусков. Куски бруса крепим с отступом от края по 10 см.
	Делаем крепление под талреп . С нижней стороны станины, между брусьями с отступом 5-7 см от края, на 2/3 длины вкручиваем саморез. За головку самореза можно будет зацепить талреп.
	Собираем стойку мачты . К заранее закреплённому на станине уголку, двумя саморезами крепим брусок 50×50 мм длиной 60 см.
	Устанавливаем на мачту перекладину . В верхней части установленной стойки, из бруска 50×50 мм крепим горизонтальную перекладину длиной 50 см. Установленную перекладину, как показано на фото, укрепляем диагональной распоркой по внутреннему углу.
	Определяем точку прохождения проволоки на станине . От верхней перекладины к станине будет проходить нихромовая нить накаливания. Чтобы определить точку ее прохождения через станину, прикладываем угольник углом к станине и противоположной частью к перекладине.
	Сверлим станину . Отмечаем соответствующую точку на станине. По сделанной отметке сверлим сквозное отверстие сверлом на 6 мм.
	Подготавливаем металлическую накладку на отверстие . Режем из миллиметровой стали прямоугольную пластинку со стороной 50 мм. Размечаем центр пластины и сверлим по центру сквозное отверстие с диаметром 2 мм.
	Устанавливаем металлическую пластинку . Прикладываем пластинку к станине, так, чтобы отверстия совпали. Обводим пластинку карандашом по контуру. Стамеской выбиваем древесину на толщину пластинки. В сделанную выемку вкладываем пластинку и вбиваем ее до тех пор, пока она не встанет заподлицо с поверхностью фанеры.
	Делаем перекладину под нихромовую проволоку . Гвоздь длиной 100 мм в тисках сгибаем буквой «П». Головку и острие обрезаем болторезом.
	Устанавливаем перекладину . С нижней стороны станины над отверстием, в которое будет проходить проволока, прикладываем согнутый гвоздь и делаем разметку ножек. По разметке сверлим отверстия подходящего диаметра глубиной 5 мм. В отверстия заливаем немного термоклея и вставляем гнутый гвоздь.
	Крепим конец нихромовой проволоки к перекладине на мачте . Для этого, с края перекладины, в той точке, которая располагается над отверстием в станине, вкручиваем шуруп. На шуруп наматываем нихромовую проволоку. Шуруп затягиваем так, чтобы прижать проволоку.
	Соединяем нихромовой проволокой верхнюю перекладину и талреп . Свободный конец проволоки проводим через отверстие в металлической пластине в станине. Проволоку накладываем на перекладину из гвоздя и привязываем к распущенному талрепу. Талреп прокручиваем до тех пор, пока режущая нихромовая проволока не натянется.
	Подключаем питание . В нашем случае используется зарядник для аккумулятора с параметрами 12 В и 4 А. можно применить более мощный понижающий трансформатор и задействовать в нем вторичную обмотку. Один кабель через клеммы подключаем к болту на перекладине, а второй кабель – к талрепу снизу станины.

!
В этой статье Даня Крастер, автор канала SuperCrastan покажет, как изготовить станок для резки пенопласта.

Перед тем как перейти к теме литья, Даня хочет показать Вам устройство, которое поможет решить некоторые задачи по изготовлению литьевых форм. В этот раз речь пойдет о станке для резки пенопласта.

Материалы и инструменты.
Кантал 0,6мм 50см
Несколько досочек или кусок ДСП, фанеры, для изготовления столика
Брус – достаточно жесткий для штанги, около метра – полутора
Стальная пластина 50*50*1мм
Тарлеп
Саморезы
Шуруповерт, сверла
Стамеска.

Сложно, на самом деле, назвать этот девайс станком. Даня бы сказал что это приспособление , хотя в целом, это полноценный инструмент.

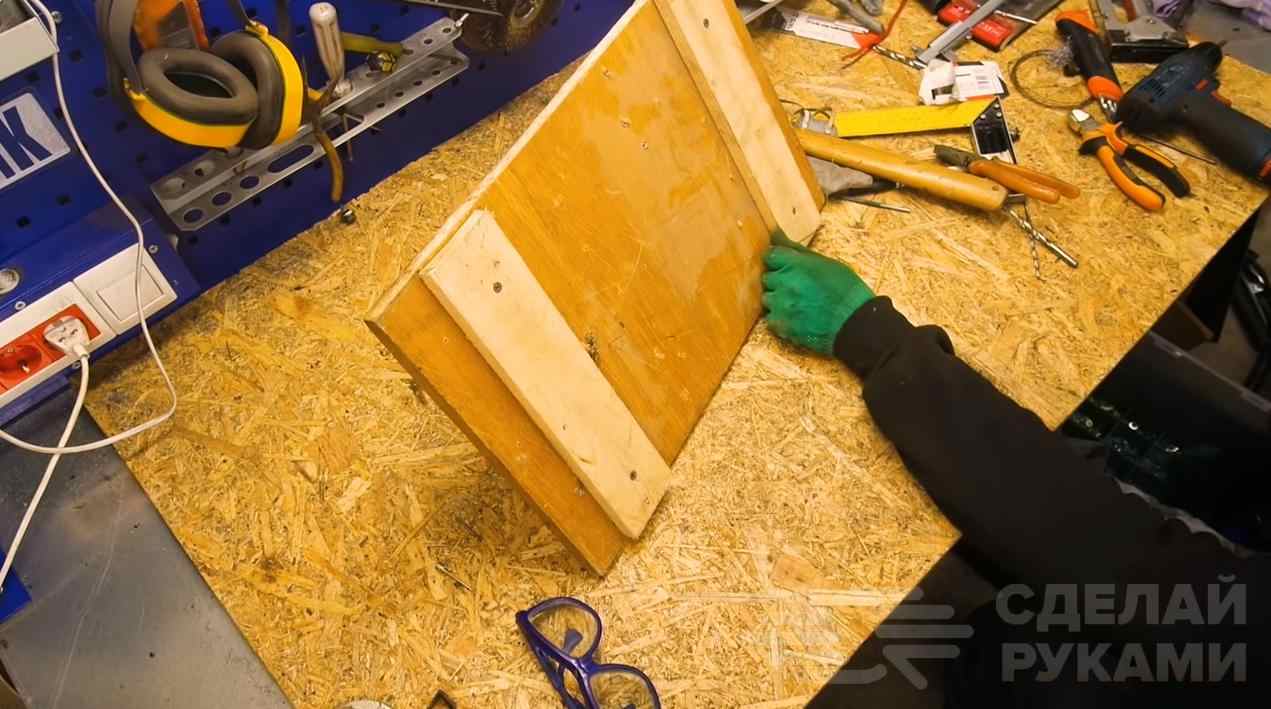

Итак, для начала потребуется сделать вот такой вот столик.
4 деревяшки, 5 саморезов.

Показывать процесс изготовления оного Даня не будет по причине унылости, он покажет сборку собственно станочка. Под столиком у него будет минимум заморочек.
Вкручивает саморез, на который будет крепиться талреп. Талреп – это приспособление, которым натягивают трос.

Далее прикручивает к уголку брусок, назовет его мачтой.

К мачте на саморез сажает перекладину.

И усиливает это дело еще одним уголком из бруска.

В итоге должна получиться вот такая вот “виселица”.

Угловой линейкой с упором отмечает место, куда должна уходить нить накаливания.

В принципе, если стол ровный, можно это сделать отвесом.
Помечает место Х, которое затем рассверливает сверлом на 6 миллиметров.

Далее, на заранее подготовленной металлической пластинке, толщиной 1 миллиметр, отмечает центр.

И сверлит миллиметровым сверлом.

Пластина нужна для того, чтобы нагретая нить в процессе резки не прожигала дерево и не расшатывалась во все стороны. Отмечает место установки пластины в столик.

Вставлять будет заподлицо, а для этого необходимо выбрать слой фанеры.
Делать это Даня будет с помощью обычной стамески и небольшого молотка.
Прорезав края, начинает выбирать верхний слой.

После того, как пластина уверенно заняла свое положение, и ничего не цепляет, автор будет гвозди гнуть.

А для чего – сейчас поймете. Сгибает гвоздь в тисках, в форме буквы П.

Обрезает лишние куски болторезом.

Далее отмечает получившиеся расстояние между “ножками” с нижней стороны столика.

Эта деталь нужна для того, чтобы опять же нить не жгла дерево, и чтобы талреп мог спокойно крутится.
Высверливает отверстия для скобы с помощью шуруповерта.

Вклеивает гвоздь – скобу на термоклей.

И приклеивает пластину.

Для пущего качества, усаживает ее молотком.

Далее, особо не парясь над креплением нити, наполовину вкручивает саморез с широкой шляпкой. В простонародье клоп.

И наматывает на него кантал 0,6 миллиметров, он же фехраль.

Благо, с распространением вейп-шопов, этот материал теперь супер доступен. Клопа можно поджать немного.

Протягивает нить накаливания через отверстие.

Наматывает кантал на талреп, а другую сторону тарлепа крепит к саморезу.

Талреп крутит в ту сторону, в которую он затягивается.

Отлично натянулось, прямо как струна.

Включает питание. У Дани под рукой завалялся зарядник для авто аккумуляторов, поэтому его и будет пользовать.

12 Вольт, 4 Ампера, 40 сантиметров 0,6 кантала. Как то так получилось.

Пенопласт (экструдированный пенополистирол) используют в качестве теплоизоляции при внешней и внутренней отделке, применяют для упаковки товаров или изготовления сборных конструкций. Материал выпускается в виде листов, которые на месте обрезают и подгоняют под размеры поверхностей. Для быстрой резки пенопласта понадобится специальное приспособление, позволяющее делать прямой или фигурный срез.

Ручная обработка пенопласта возможна в домашних условиях и небольших мастерских с помощью простого прибора, собранного из подручных материалов. Экструдированный пенополистирол отличается достаточно плотной структурой, поэтому резать плиты можно металлическим инструментом , нагретым до определенной температуры. В качестве режущей поверхности подойдет проволока, подающая электрический ток, с подводом которого и связана основная трудность сборки.

Самостоятельно изготовленный станок позволяет из обычного пенопласта для упаковки получить плитки или бруски подходящей толщины с дальнейшим их применением в тех или иных конструкциях. Таким устройством можно раскраивать еще и поролон или аналогичные материалы, которые нужны для изготовления или ремонта мягкой мебели. Компактные размеры приспособления для резки пенопласта своими руками с помощью нихрома позволяют установить станок в маленькой мастерской или даже на балконе.

Для резки пенопласта в домашних условиях понадобится конструкция, которую можно собрать из простых материалов, доступных в любом строительном магазине. Предварительно нужно определить параметры каждого элемента с учетом размеров плит пенопласта, которые придется обрабатывать. В большинстве случаев достаточно следующих деталей:

1. Основание из плотной фанеры, ДСП или массива. Можно заказать новые детали или использовать элементы старой мебели (двери, стенки, полки). Для работы с пенопластом достаточно основания 400 x 600 мм.
2. Струна или проволока в виде термоножа для пенопласта.
3. Металлические стойки, винты, пружины или обычные гвозди для фиксации проволоки. Высота установки резака зависит от предполагаемой толщины готовых плит.
4. Крепления для деталей на основании. Достаточно нескольких саморезов, которыми фиксируют элементы конструкции.

Чтобы собрать терморезак, понадобится до одного часа рабочего времени. Каждый из элементов конструкции можно быстро заменить в процессе ремонта или расширения возможностей приспособления.

Алгоритм действий

Для изготовления приспособления под порезку пенопласта или аналогичных материалов нужны самые обычные инструменты (молоток, отвертка, плоскогубцы). Работать можно в любом месте с достаточным пространством (балкон, комната, прихожая, гараж и т. д.). Никакого участия помощников или сторонних специалистов не потребуется.

Сборка осуществляется в следующем порядке:

К основе можно прикрепить ножки, что повысит устойчивость при резке пенопласта струной.

Как подобрать режущую проволоку

Подходящий резак можно сделать из нихромовой проволоки (Х20Н80), которая применяется в конструкции большинства бытовых приборов в качестве нагревательного элемента. По механическим характеристикам нихром сравним с обычной сталью, при этом отличается большим удельным сопротивлением и пределом нагрева до температур +1200 ºC. Для изготовления приспособлений под порезку доступна проволока диаметром до 10 мм.

Точная и плавная резьба пенопласта возможна при нагреве линии реза до температуры, которая в два-три раза превышает порог плавления (+270 ºC). Следует учитывать, что такой процесс предполагает расход энергии и на поглощение тепла самим материалом пропорционально его плотности. Поэтому для эффективной и безопасной резки нужно подобрать проволоку подходящей толщины, чтобы исключить расплавление металла при максимальном нагреве.

Расчет и подготовка электрической части

Для безопасной работы аппарата нужно правильно смонтировать токопроводящие элементы, которые соединяют с источником электроэнергии через накидные клеммы. Чтобы порезать материал, можно использовать переменный или постоянный ток. Мощность источника рассчитывают исходя из того, что для эффективной порезки на 10 мм проволоки понадобится до 2,5 Вт (для 500 мм – 125 В).

Напряжение тока пропорционально сопротивлению и рассчитывается по формулам или таблицам. Но в среднем при диаметре проволоки 0,8 мм, длине 500 мм и сопротивлении 2,2 Ом понадобится источник тока напряжением 12 В с током нагрузки 12 А. Изменение длины в большую или меньшую сторону потребует и аналогичного повышения или снижения напряжения при той же силе тока.

Источники электроэнергии и схема подключения

Безопасную порезку обеспечивает подключение к обычной бытовой сети 220 В через автомобильный трансформатор. Для регулировки напряжения в единственной первичной обмотке предусмотрена ручка, с помощью которой перемещают графитовое колесо и снимают напряжение с соответствующего участка. Изменять этот параметр можно в пределах от 0 до 240 В. Подключение к источнику тока осуществляется через клеммную коробку.

При подключении самодельного станка для разрезания пенопласта к электросети нужно убедиться, что фаза не приходится на общий провод. Все необходимые параметры и схему подключения можно найти на корпусе трансформатора. До подключения к сети нужно проверить работоспособность устройства с помощью мультиметра.

Более простой вариант подачи тока на проволоку заключается в использовании обычных понижающих трансформаторов с отводами от вторичных обмоток. В таком случае не придется подбирать величину напряжения , поскольку это значение всегда постоянно и достаточно для нагрева проволоки до нужной температуры. Подобрать нужное значение можно при первоначальной настройке трансформатора, предусмотрев в цепи определенное количество витков обмоток.

Нагреть проволоку для порезки пенопласта можно и с помощью бытовых приборов. При этом учитывают следующие нюансы:

Нужно учитывать, что режущий инструмент под напряжением сразу будет горячий, поэтому к нему нельзя прикасаться для проверки температуры.

Чтобы изготовить термонож для пенопласта или поролона, не потребуется значительных затрат сил и времени. Для этого подойдет проволока практически любого диаметра, но при неизвестных параметрах (диаметр, сопротивление) наращивать мощность нужно постепенно, подключая сначала маломощные источники тока. Большое значение имеет надежная изоляция контактов и контроль положения фазы, которую нельзя подключать к проволоке.

Тем, кто задумал утеплить квартиру или новопостроенный дом своими руками, обязательно следует ознакомиться со способами, которыми осуществляется резка пенопласта в домашних условиях, ведь это один из самых популярных и доступных способов изоляции.

Пенопласт – это вспененный материал и по большей части состоит из воздуха, поэтому он очень легкий и с ним просто работать. Однако не стоит думать, что никаких проблем не возникает, ведь кроме всего пенопласт и довольно хрупкий материл. Поэтому если воспользоваться электрической болгаркой, то на ровные края надеяться не стоит, к тому же все помещение и площадка будет усыпана раскрошенным пенопластом.

Каким бы острым ни был нож, материал все равно будет крошиться. Безусловно, это незначительный дефект и листы будут пригодны к использованию, а вот уборка превратится в хлопотное мероприятие . Из такого положения есть выход, вы можете воспользоваться термоножом. При этом края материала оплавляются и он не крошится. Но вот незадача, стоит такое приспособление очень много, но в принципе можно нагреть и обыкновенный нож. Однако в этом случае надо быть весьма аккуратным, чтобы не получить ожога, да и работа существенно затянется.

Для этой цели можно воспользоваться различным режущим инструментом, например, болгаркой, только тогда следует использовать самый тонкий диск. Очень часто строители пользуются и простым острым ножом. Иногда советуют брать и ножовку с очень мелкими зубьями, но последний метод весьма сомнительный. Кроме того, в магазинах продают специальные термоножи, предназначенные для работ с пенопластом.

Термонож нагревается до 600 °С всего за 10 секунд. Однако этот инструмент довольно дорогостоящий, поэтому далеко не всегда есть смысл покупать его.

Выходом же из положения во многих случаях станет приспособление для резки листов пенопласта, сделанное самостоятельно. Вероятно, оно несколько громоздкое, зато при наличии необходимых компонентов абсолютно бесплатное и всегда доступное. А если вам придется заниматься масштабной работой, например, у вас впереди , который вы возвели для своей большой семьи, то вопрос, как удобно разрезать пенопласт, да еще много и быстро, не всплывет на протяжении всего мероприятия, насколько бы оно ни затянулось.

Для того чтобы собрать резак для пенопласта, понадобится столешница, по паре пружин, винтов М4 и стоек длиной в 28 мм, а также нихромовая нить, которая и будет выступать в качестве режущего инструмента. Сначала делаем в основании два отверстия, запрессовываем в них стойки, а у основания шляпки винта пропиливаем небольшую канавку, благодаря которой нить будет надежно фиксироваться в заданном положении.

Когда все собрано, крепим к винтам струну, но так как она может провисать во время нагревания, следует соединять ее через пружины, тогда нить будет всегда находиться в натянутом положении. Источник же питания подсоединяется к такому приспособлению посредством обыкновенных скруток. Так можно сделать самодельный и очень эффективный резак для пенопласта, при этом затратив минимум сил, времени и денег.

Пробуем разрезать пенопласт самостоятельно

Теперь немного поговорим о различных технологиях, методах и, конечно же, приведем подробную инструкцию, что и как делать.

Как самостоятельно разрезать пенопласт – пошаговая схема

Шаг 1: Подготовительные работы

Неважно, каким именно инструментом вы собираетесь пользоваться – ножом, нихромовой нитью либо же иными режущими приспособлениями, все равно начинать необходимо с разметки. Так что берем линейку, угольник, рулетку, карандаш и наносим на поверхности листа отметки, затем соединяем их в линии. В общем, рисуем контуры будущего разреза.

Есть и еще способы, как можно . Например, с использованием нихромовой нити. В этом случае на нее подается небольшой ток, который способен раскалить струну до нужной температуры, и резка аккуратно производится по заданному контуру. Безусловно, качество реза в этом случае получится значительно лучше, однако немного придется потрудиться, чтобы сделать станок. Поэтому данный метод не всегда оправдывается, если вам необходимо обработать всего несколько листов, просто нет смысла тратить время на конструирование приспособления. Как видим, нельзя дать однозначного ответа, чем же лучше резать пенопласт, все зависит от объемов и навыков.

Пенопласт – это недорогой материал, из которого умельцы делают самые разные изделия. Он очень популярен не только из-за дешевизны, но и из-за простоты обработки. Не все знают, что пенопласт совсем не обязательно резать обычным ножом. В таком случае он будет очень сильно крошиться и сделать ровный срез будет просто невозможно.

Но этот материал очень хорошо плавится, причем от относительно невысокой температуры. Именно поэтому наиболее удобным способом работы с пенопластом является его резка с помощью специальных резаков, которые основываются на высокой температуре. Но резка пенопласта своими руками возможна и другими способами, которые мы обязательно рассмотрим.

Листы пенопласта

Пенопласт белый материал, который почти полностью состоит из воздуха. Его используют для упаковки техники, продуктов питания, как теплоизоляционный и звукоизоляционный материал, как основу для изготовления предметов быта, логотипов и многих других вещей. Один из главных плюсов пенопласта – его дешевизна . Многие покупают его для того, чтобы сделать какое-то изделие из данного материала и выгодно продать его. Но даже простому человеку пенопласт будет очень полезен, ведь из него можно сделать очень много вещей для дома. Главное – уметь правильно работать с материалом, а также выбрать его для конкретных целей.

Какой материал выбрать для резки

Прежде, чем начать работать с материалом, нам нужно узнать, какой бывает пенопласт, какой его вид лучше всего использовать для резки в домашних условиях.

Полистирольный беспрессованный

Это самый обычный и привычный каждому пенопласт, который знаком нам по упаковкам от техники. Материал представляет собой множество небольших белых шариков, которые плотно скреплены между собой, но могут рассоединиться от механического воздействия. Именно он очень широко распространён и чаще всего используется при изготовлении изделий в домашних условиях.

Полистирольный прессованный

Это подобный вид пенопласта, который просто дополнительно прессуется. Из-за этого он имеет гораздо более плотную структуру, его сложнее раскрошить, но и стоит такой материал гораздо дороже, чем его не прессованный аналог. Из-за высокой цены полистирольный прессованный пенопласт не получил большого распространения, но для некоторых изделий его однозначно можно использовать, так как его структура достаточно гладкая.

Полистирольный прессованный пенопласт

Поливинилхлоридный пенопласт

Самый редкий и неиспользуемый вид этого материала, который обладает одним интересным свойством – способность самостоятельно затухать при возгорании. Он не выделяет опасных веществ, но если все-таки загорается, то дым от него очень опасен и может угрожать здоровью.

Цены на пенопласт

Пенопласт

Как резать пенопласт без специального оборудования

Первый распространенный вопрос – что делать, если нужно отрезать пенопласт, но сооружать специальный резак слишком сложно, дорого и бесполезно. Выход есть, даже несколько.

Способы резки пенопласта

Ножовка по дереву

Большие зубья ножовки позволяют цепляться за гранулы пенопласта и довольно эффективно его резать. Для реализации такого способа не нужно самостоятельно ничего дорабатывать, достаточно лишь приобрести или взять уже готовую ножовку по дереву. Точно также резку можно осуществлять и с помощью лобзика, в этом случае важно будет подобрать нужную пилку для него.

Пила по дереву

Но этот способ не получил большого распространения, так как при его использовании пенопласт в любом случае будет крошиться, а идеально ровного среза добиться не удастся. Также при неаккуратном использовании инструмента, плита может треснуть и вся работа пойдёт насмарку. Поэтому практически всегда для резки такого капризного материала используют следующие способы.

Резка материала с помощью горячего инструмента

Для раскроя листа пенопласта можно использовать самый обычный нож, если предварительно его подготовить к этой процедуре:

1. Нужно удостовериться, что длина ножа с запасом больше толщины листа, который должен будет резаться.
2. Далее нужно разметить линии на листе, по которым он должен будет отрезаться.
3. Следующим шагом будет нагревание ножа с помощью газовой плиты или специальной газовой горелки. Раскалённым ножом нужно осторожно провести по намеченной линии, пенопласт начнет плавиться и резаться четко по линии.

Важно учитывать, что добиться идеально ровного среза таким методом не получится, а также он подходит только для резки небольших кусков материала. Дело в том, что ровной линии не дадут добиться даже немного трясущиеся руки, а постоянно остывающий нож не даст сделать аккуратный и длинный разрез.

Но если ваша цель – отрезать небольшой кусок, то раскаленный нож позволит сделать это очень быстро и без лишних затрат средств и времени. Обратите внимание, что нож после резки ни в коем случае нельзя использовать на кухне или в быту, так как в пенопласт содержаться токсичные вещества.

Нож

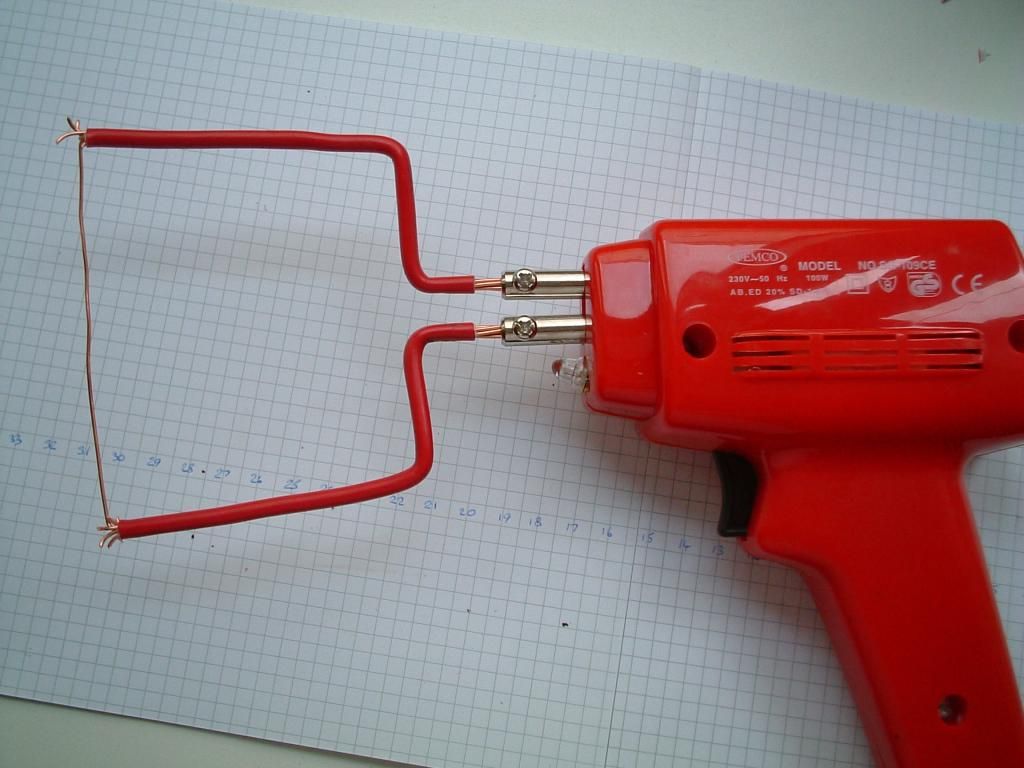

Простой резак из паяльника

Если вам нужно сделать достаточно много заготовок из пенопласта, а делать слишком сложный резак не хочется, то можно воспользоваться его простым аналогом, который работает на базе обычного паяльника.

Важно выбрать не слишком мощный паяльник, так как его температура избыточна для обычной резки листа. Если мощность будет слишком большая, то пенопласт будет сильно дымить, коптить, плохо резаться.

Следующим этапом будет подбор и установка насадки на кончик паяльника, так как стандартный наконечник никак не предназначен для этих целей. Нам нужно найти или самостоятельно изготовить длинный и плоский наконечник, который будет похож на небольшое лезвие ножа, но менее острое. Хорошо для изготовления такого предмета подойдет медная проволока, сложенная в несколько раз. Другой вариант – просто достать наконечник паяльника и придать ему нужный вид.

Паяльник вставляется в розетку, нагревается и режет пенопласт по похожему принципу с раскалённым ножом. Основной плюс такого способа – нет необходимости постоянно подогревать нож, резка может идти непрерывно.

Резак из паяльника

Специальный резак для резки пенопласта

Если вы хотите на регулярной основе делать изделия из пенопласта, причем так, чтобы они получались действительно ровно и хорошо, то придется сделать специальный станок для резки, который позволит вам делать все это.

Цены на специальный резак для пенопласта

Резак для пенопласта

В интернете можно найти множество вариантов этой конструкции, которые отличаются размером, внешним видом, но суть у них одна. Мы разберем одну из самых популярных и простых конструкций, которая хорошо зарекомендовала себя.

Таблица 1. Основные способы резки пенопласта:

Пошаговая инструкция по изготовлению резака

Для начала нужно определиться с инструментами и материалами, которые понадобятся нам для создания резака. Список обязательных материалов включает в себя:

1. Лист ДСП или другое плотное основание, размером приблизительно 600 на 400 миллиметров . Размер можно менять, он будет зависеть от размера листов, с которыми вы собираетесь работать.
2. Ровная деревянная рейка, длиной около метра.
3. Материал для ножек: 4 пробки от пластиковых бутылок, кусок рейки или другого материала.
4. Нихромовая проволока, диаметром приблизительно 0.4 миллиметра . Нужно около половины метра, но лучше купить с запасом.
5. Пружина на растяжение. Именно на растяжение, а не на сжатие. Такую пружину можно найти далеко не везде.
6. 10-15 шурупов .
7. Провода, крокодилы для их крепления.
8. Блоки питания от компьютера и кабель для него.

Теперь перейдем к инструментам, которые понадобятся нам для изготовления и сборки конструкции. К ним относятся:

1. Дрель или шуруповерт;
2. Лобзик или ножовка по дереву;
3. Отвертка;
4. Плоскогубцы;
5. Сверло под диаметр шурупа.

Цены на популярные модели дрелей

Видео- Как сделать станок для резки пенопласта своими руками

Где взять нихромовую проволоку

Мотки нихромовой проволоки

Нихромовая проволока – неотъемлемая часть резака, но не все знают что это, а главное – где ее взять. Нихромовая проволока отличается от обычной своей прочностью и очень высокой температурой плавления. Именно поэтому ее удобнее всего использовать для создания резака для пенопласта.

Такую проволоку используют в утюгах, кипятильниках и некоторых других нагревательных приборах. Кроме того, ее можно купить в магазинах электроники, на рынках.

Цены на нихромовую проволоку

Нихромовая проволока

Блок питания, его подключение и настройка

Наш резак будет работать от обычного компьютерного блока питания, который есть практически у каждого, но если его не нашлось, то его можно купить в любом компьютерном магазине, стоит он недорого.

Шнур питания нужно вставить в розетку и включить устройство. Но блок питания не включится из-за особенностей его работы. Для того чтобы он включился нужно:

1. Найти самый большой разъем, который предназначен для материнской платы.
2. Приготовить небольшой кусочек обычной проволоки или найти шпильку.
3. Найти там зеленый провод, он будет один.
4. Теперь с помощью шпильки нужно замкнуть зеленый провод с одним из черных проводов, причем неважно каким.

После этих нехитрых манипуляций блок питания заработает.

Компьютерный блок питания

Осталось только получить каким-то образом нужное нам напряжение, используя блок питания. Для этого нужно найти разъём Molex, который представляет собой разъём с четырьмя отверстиями, к которым идут провода разных цветов.

В отверстия с желтым и черным проводом необходимо подключить провода проводка, которые и будут питать весь резак. На этом все манипуляции с блоком питания окончены, можно переходить к построению самого резака.

Выбор длины проволоки

Прежде чем начать изготовление самого станка для резки пенопласта, нужно рассчитать длину нихромовой проволоки, которой будет достаточно для нормальной резки материала. Для этого нужно:

1. Взять длинную рейку, прикрутить к ней с двух сторон по шурупу.
2. На один из шурупов необходимо прикрепить пружину на растяжение, которая также будет использоваться нами в дальнейшем.
3. Натянуть нихромовую проволоку на максимально возможную длину. Один ее конец будет присоединен через пружину.
4. Теперь нужно подсоединить один провод от блока питания на самый конец проволоки, который не имеет пружины.
5. Второй провод закреплять плотно не нужно, его мы будем перемещать. В зависимости от положения провода будет увеличиваться температура проволоки. Чем два конца ближе – тем она горячее. Таким образом, нужно найти положение, при котором температура проволоки будет достаточной для резки пенопласта. Обратите внимание, что если расположить провода слишком близко, то пенопласт будет подгорать, что негативно скажется на конечном качестве изделия.

Теперь всю конструкцию нужно разобрать и приступить к изготовлению основной части резака.

Подбор длины проволоки

Основание

Первым делом нужно взять доску для основания и прикрутить к ней 4 ножки, подготовленные заранее. Проще всего для этого взять 4 пробки от пластиковых бутылок и закрепить их на обратной стороне доски с помощью обычных шурупов. Важно, чтобы шурупы не вышли с обратной стороны доски. Это может случиться, если подобрать слишком длинный крепеж.

ДСП для основания резака

Крепление для проволоки

Крепление для проволоки в нашей конструкции представляет собой два скрученных куска рейки, которые плотно прикреплены к основанию. Важно собрать все так, чтобы образовался угол в 90 градусов и ничего не шаталось.

Первым делом нужно скрепить две рейки между собой. Длина первой должна равняться длине проволоки, которая подходит для резки. Длина второй рейки будет выражать расстояние от края резака до проволоки. Его необходимо подбирать исходя из размера заготовки, которую вы собираетесь обрабатывать.

Теперь получившийся угол из реек нужно прикрутить к основанию, используя уголки. Важно сделать это так, что конструкция не шаталась.

Теперь в основании нужно просверлить сквозное отверстие там, куда будет уходить леска. Для этого к центру рейки нужно прикрутить шуруп, а на него привязать нитку. Когда нитка опустится, нужно поставить точку в месте, с которым она соприкасается. Здесь и нужно сверлить.

С обратной стороны основания, рядом с отверстием, нужно прикрутить небольшой шуруп. Он должен находиться как можно ближе к отверстию.

Установка проволоки

Крепление проволоки

Теперь нужно приступить к креплению проволоки. Первым делом нужно закрепить пружину на шуруп, который находится на рейке. К концу пружины приматывается нихромовая проволока, причем пружину нужно растянуть примерно наполовину.

Другой конец проволоки нужно плотно намотать на шуруп, который был прикручен с обратной стороны основания. Проволока должна быть хорошо натянута, а пружина не должна находиться в исходном положении. Нихромовая проволока может быть довольно неровной из-за того, что очень охотно принимает форму, которую ей придали. Чтобы сделать ее максимально ровной, ее нужно натянуть и поводить по ней кусочком дерева до тех пор, пока визуально она не станет гладкой. Вряд ли получится сделать проволоку идеальной, но незначительные неровности не будут сильно мешать резке.

Последним этапом будет настройка резака. Дело в том, что прикрученная рейка не создает прямой угол с основанием резака. Чтобы исправить это, нужно взять угольник и приложить его к рейке. Теперь с помощью шуруповерта или отвёртки нужно немного прокрутить шуруп до того момента, пока не образуется ровный угол.

На этом процесс создания самодельного резака для пенопласта закончен. Остается только подключить питание.

Натяжение проволоки через пружину

Подключение питания

Чтобы резак начал работать, к нему необходимо подключить питание от блока, который мы делали в предыдущих шагах. Для удобства крепления можно купить специальные крокодильчики, которые помогут закрепить провод за пару движений. Если крокодильчиков нет, то провод можно просто примотать в нужных местах.

Видео- Станок для резки пенопласта своими руками

Первый конец провода нужно подключить с обратной стороны основания, к шурупу, который мы туда прикрутили. Второй конец нужно разместить на самой нихромовой проволоки, под пружиной. Если немного опустить провод, то температура увеличиться и резак будет мощнее.

Если нужен полноценный регулятор мощности, то вот краткая инструкция, как его сделать:

1. Нужно взять кусок нихромовой проволоки, который остался и намотать его на обычную шариковую ручку так, чтобы получилось что-то похожее на пружину.
2. На концах пружины нужно выгнуть крючки.
3. Теперь в произвольном месте на раме резака нужно вкрутить два шурупа на расстоянии примерно равном длине получившейся пружины. Проволоку необходимо закрепить на этих шурупах.
4. Далее нужно соединить конец пружины с началом нихромовой проволоки самого резака.
5. Первый провод от блока питания нужно подключить к тому же шурупу, который находится под основанием, а второй провод нужно закрепить на одном из витков проволоки. В зависимости от выбранного витка будет меняться сопротивление в цепи, а значит и мощность нашего прибора.

Регулятор мощности

Процесс резки пенопласта

Для того чтобы резать пенопласт, нужно:

1. Включить блок питания.
2. Сделать качественную разметку на листе пенопласта, чтобы было видно, где должна быть линия среза.
3. Взять металлическую линейку и приложить ее к линии среза. Без линейки будет очень тяжело производить резку.
4. Вырезание сложных геометрических фигур на таком станке тоже возможно, но для этого обязательно нужно потренироваться на простых изделиях.

Направляющая доска

Для того чтобы простые изделия и фигуры резать было проще, можно прикрутить к основанию резака любую ровную доску и использовать ее как направляющую. Для этого нужно:

1. Найти ровную доску и положить ее на основание пенопластового резака.
2. В одном конце доски просверлить сквозное отверстие. На другом конце нужно сделать прорезь, в которой должен свободно ходить шуруп.
3. Теперь остается только выставить нужный размер и прикрутить оба шурупа к самому резаку. Таким образом, доска будет служить направляющей, к которой нужно прижимать заготовку. С ее помощью можно вырезать изделия с идеально ровным краем.

Процесс резки материала

Опасность резки в домашних условиях

Помните, что при горении, а значит и при резке с помощью нашего станка, может выделять высокотоксичные вещества. Эти вещества могут навредить человеку, поэтому обязательно нужно соблюдать технику безопасности, чтобы не навредить себе.

Техника безопасности при самостоятельной резке

1. Работать обязательно в хорошо проветриваемом помещении, желательно большом.
2. Нельзя дышать парами или дымом, которые исходят от пенопласта, желательно работать в маске или респираторе.
3. Нельзя ставить руки близко к раскаленной проволоке.

Резак для пенопласта – это очень полезное в быту приспособление, которое не трудно изготовить своими руками. С ним вы сможете сделать много интересных вещей, которые обязательно пригодятся вам и вашим близким.

Трансформатор для резки пенопласта

Пенопласт является универсальным материалом. Применяется в строительстве (утеплитель), в производстве (ремонте) бытовых электроприборов, дизайне помещений, рекламе. Одна из основных характеристик материала – плотность. Чем выше этот показатель, тем прочнее материал. Однако это здорово влияет на цену.

При использовании материала в качестве наполнителя для утепления стен, обычно выбирается самая неплотная структура (по причине низкой стоимости). Однако рыхлый пенопласт сложно обрабатывать – при раскрое он сильно крошится, создавая сложности при уборке мусора.

Нож для резки пенопласта должен быть тонким и острым, но это не спасает от разрушения кромки. Даже если вы работаете на улице, разлетающиеся мелкие шарики засоряют окружающую среду.

Поэтому профессиональные строители производят резку пенопласта нихромовой проволокой или горячей пластиной. Материал легкоплавкий, несмотря на пожарную безопасность.

Промышленный аппарат для резки пенопласта может обрабатывать листы любого размера, кроить материал как поперек, так и вдоль массива.

Однако резка пенопласта в домашних условиях не предполагает подобных объемов и размеров. При ремонтных работах в своем жилище (или гараже) вполне достаточно компактного термического ножа. Он легко справится как с линейным раскроем, так и с фигурной подгонкой плит, при укладке на участках со сложной формой.

Любой инструмент имеет стоимость, и всегда есть возможность сэкономить на покупке.

Приспособления для резки пенопласта своими руками

Для линейного раскроя отлично подходит гильотина. Только воздействие будет не механическим, иначе образуется много мусора. Используем проверенную технологию – резка пенопласта натяжной разогретой струной.

Требуемые материалы

• Нихромовая (вольфрамовая) нить
• Источник питания, желательно регулируемый
• Любые конструкционные материалы: брус, металлический профиль, труба, для изготовления натяжной рамки
• Мебельные направляющие для ящиков.

На столе, верстаке, или иной ровной поверхности, устанавливаем вертикальные стойки для крепления гильотины. С помощью мебельных направляющих, закрепляем рамку резака таким образом, чтобы она двигалась без перекосов. Обе стороны должны перемещаться синхронно.

Самая ответственная часть резака – проволочный механизм. Первый вопрос: где взять материал. Нихром можно приобрести в магазинах, торгующих радиодеталями. Но поскольку мы стремимся к условно бесплатной конструкции – поищем альтернативу.

1. Старый паяльник. Модели производства СССР, рассчитанные на 36-40 вольт, можно найти в любой домашней мастерской. Обмотка нагревателя – отличный донор для нихромовой гильотины. Правда, длина проволоки не более метра.
2. Утюг с классическим спиральным нагревателем. Проволока более толстая, подойдет для линейного раскроя. Фигурная резка допустима, при невысоких требованиях к точности.
3. Спиральные нагреватели от фена, или тепловентилятора. Принцип тот же, для точного раскроя не подходят.

Принцип работы рамки изображен на схеме

Проволочный резак должен быть электрически изолирован от рамки. Поэтому она может быть сделана из металла. Важно обеспечить постоянное натяжение проволоки. При нагреве нихром расширяется, прибавляя в длине до 3%. Это приводит к провисанию струны.

Поэтому натяжение обеспечивается грузом или пружиной. Ее необходимо подобрать тщательно. Излишнее усилие может порвать проволоку при сильном нагреве.

Температура обеспечивается силой протекающего тока. Напряжение не имеет значения, поэтому оно должно быть по возможности низким, для безопасности оператора. Оптимальная величина: 12-36 вольт. Слишком малое значение приведет к увеличению силы тока для достижения той же мощности, поскольку у нихрома высокое сопротивление. Произойдет падение напряжения.

Схему питания надо сделать регулируемой. Оптимальный вариант – ЛАТР. Регулировка выходного напряжения плавная, трансформатор выдерживает большую нагрузку.

Перед чистовой работой следует потренироваться на ненужных кусках материала. Резка пенопласта своими руками с помощью нихрома, сродни игре на музыкальных инструментах. Требуется настройка характеристик питания, и надо прочувствовать оптимальную скорость. Полезно выполнить разметку на регуляторе напряжения.

Еще один способ питания – автомобильный аккумулятор. Потребуется переменный резистор высокой мощности, для настройки температуры. Преимущества очевидны – можно работать в условиях отсутствия энергоснабжения.

Такой станок для резки пенопласта позволяет выполнять поперечный раскрой, или снимать слой любой толщины вдоль листа. Плотность материала не имеет значения, все регулируется температурой нити и скоростью движения.

Однако для получения более сложных форм, потребуется устройство для резки пенопласта с вертикально расположенной струной. Его также можно изготовить своими руками.

Станок для фигурной резки пенопласта

Изобретать конструкцию не нужно, есть готовые промышленные образцы.

По аналогии изготавливаем самодельный станок. Технология изготовления такая же, как в предыдущей модели. Из диэлектрика вырезается натяжная рама, которая крепится на ровную столешницу.

Нихромовая проволока одним концом продевается в отверстие (на рабочем столе), а вторым – подвешивается к рамке. Для поддержания натяжения используется пружина. Блок питания и струна подбираются исходя из такого же принципа, как и на гильотине: напряжение 12-36 вольт, с возможностью регулировки.

Возможности у такого аппарата очень широкие. Можно даже изготавливать сложные геометрические фигуры по заготовленным шаблонам.

Если предусмотреть наклон стола относительно вертикали струны, вы сможете делать косые срезы с высокой точностью.

Любой станок для резки пенопласта, даже сделанный своими руками, занимает много места. Для строительных работ (утепление) можно обойтись ручными резаками. Фигурная резка пенопласта вообще может производиться с помощью компактных приспособлений.

Это аналог лобзика, только не механического, а термического действия. Для натяжного контура лучше использовать толстую медную проволоку. Она обладает малым сопротивлением, что снизит потери электрического тока. Жесткости хватит для поддержания проволоки в натяжении. Источник питания, как и раньше, либо автомобильный аккумулятор, либо регулируемый трансформатор.

Если фигурная резка пенопласта своими руками не требует особой точности (например, вы просто вырезаете технологические отверстия в утеплителе), можно воспользоваться самодельной насадкой для обычного паяльника мощностью 40-60 Вт. Нож-насадка вырезается из оцинкованной жести, и плотно надевается на жало паяльника.

Самодельный термический нож для резки

Таким термическим ножом вы сможете оперативно корректировать форму утеплителя, вырезать отверстия, подгонять куски пенопласта при монтаже.
Для линейной подгонки, снятия фасок с углов, и нарезки брусков, можно буквально «на коленке» собрать простейший переносной резак.

Достаточно взять батарейку типа «крона», или несколько пальчиковых батарей. Главное, чтобы напряжение было не меньше 6 вольт. Растянуть между упругими пластинами (или просто деревянными рейками) нихромовую проволоку длиной до 10 см, подключить к питанию, и карманный резак готов.

Все заводские станки и ручные приспособления для обработки пенопласта, работают по одному принципу – натянутая проволока и блок питания. Как видно из статьи, создание подобного инструмента под силу любому домашнему мастеру.

Пенопласт – хороший теплоизолятор, отличающийся долговечностью и небольшим весом. Он используется для создания разнообразных форм, заготовок и моделей, в качестве превосходного утеплителя. Работать с ним достаточно просто. Но нередко такой материал выпускается в виде блоков с большими геометрическими параметрами. Разрезать их пилой либо ножом очень неудобно. Изделия крошатся, что нарушает их структуру.

Проблему с раскроем теплоизоляционного материала решает резак для пенопласта, нередко называемый резчиком. Его можно приобрести в строительном магазине либо сделать самостоятельно. Во втором случае домашний мастер получает в свое распоряжение инструмент, который подходит ему по всем параметрам.

Самый простой инструмент для раскроя листов пенопласта (вспененного полистирола) изготавливается без малейших затруднений при помощи 4–5 батареек для электрофонарика и обычной гитарной струны. Процесс создания резчика будет следующим:

• элементы питания последовательно соединяются между собой в один блок;
• к торцам получившегося модуля фиксируется струна для гитары.

В результате этих действий получается инструмент с электрической замкнутой дугой. Ток, проходя по ней, станет разогревать струну. На участке ее соприкосновения с раскраиваемым материалом будет наблюдаться процесс плавления и разрезания листа пенополистирола на две части.

Для работы описанного самодельного термоножа необходим нагрев струны до 130–150 °С. С помощью такого простейшего инструмента можно раскроить 1–3 блока пенопласта. Применять его для резки большого количества листов нецелесообразно из-за того, что элементы питания будут очень быстро садиться.

Если мастер использует пенопласт регулярно и выполняет большие объемы работ, ему желательно сделать своими руками инструмент, который функционирует от бытовой электрической сети. Такие самодельные термические ножи, не требующие отдельных зарядных устройств, используются для:

• линейной резки;
• фигурного раскроя.

В качестве рабочего термоэлемента в них применяется нихромовая нить либо пластина из металла. Обязательным блоком подобных приборов является трансформатор, понижающий напряжение (рисунок 1). Его обмотки должны соответствовать далее приведенным требованиям:

• сечение кабелей – от 1,5 мм;
• напряжение – от 100 В (первичная обмотка), 15 В (вторичная).

Специалисты рекомендуют подключать понижающий аппарат к автотрансформатору (ЛАТР), который позволяет плавно настраивать выходное напряжение. Если приобретать такой дорогостоящий прибор нет желания, можно поступить иначе:

• поставить переключатель на отводы вторичной обмотки;
• оснастить понижающий трансформатор реостатом.

Самодельный термонож для раскроя плоских листов вспененного пенополистирола представляет собой простую конструкцию. Принцип ее создания поймет любой народный умелец.

Основа сооружения – рама, сделанная из стального профиля либо деревянных брусков. В нижней ее части монтируется рабочая поверхность из древесностружечных плит, фанеры большой толщины. Некоторые мастера используют листы текстолита для ее сооружения.

Функцию рабочей поверхности может выполнять и обычный стол либо верстак. Тогда необходимость в раме отпадает. А сам процесс сооружения конструкции выглядит следующим образом:

• На столе (иной ровной поверхности) монтируются две вертикальные опоры, которые закрепляются изоляторами.
• К последним через электроконтакты подключают трансформатор для понижения напряжения.
• Между изоляторами протягивается нихромовая проволока. К ней подвешивается специальный груз. Он нужен для натяжения нити.

Функционирует такой резак для пенопласта просто. Электроток проходит по нити, разогревает ее, что приводит к растяжению проволоки. Груз не позволяет последней провисать.

Нагретая нихромовая нитка легко разрезает по горизонтали блок пенопласта, который перемещается руками. В результате этого получаются плоские листы утепляющего материала. Их толщина определяется дистанцией, отделяющей натянутую проволоку от рабочей поверхности стола.

При выполнении описанной операции важно обеспечить подачу пенополистирола с максимально равномерной скоростью.

В случаях, когда материал необходимо кроить вертикально, конструкция резчика немного видоизменяется. Раму требуется дополнительно оснастить лапой-держателем. Подвесить к нему нихромовую нить и грузик, пропустив последний через предварительно просверленное в столе отверстие. В него желательно установить полую трубу из металла, которая защитит мастера от ожогов при нагревании проволоки.

Если резке в домашних условиях будут подвергаться большие по толщине либо геометрическим размерам листы пенопласта, не помещающиеся на рабочую поверхность из-за своих параметров, рекомендуется сделать термонож из слесарной ножовки или ручного лобзика. Работы выполняются так:

• Режущее полотно лобзика (ножовки) снимается.
• К ручке инструмента подсоединяется электрокабель.
• Нихромовая проволока изгибается под заданным углом.
• Фигурно согнутая нить устанавливается на место, где раньше размещалось полотно, и фиксируется гайками и винтами.

Все металлические элементы на самостоятельно сделанной конструкции изолируются. При желании можно сразу изогнуть под разными углами несколько нихромовых полотен. Тогда фигурная резка будет проходить более комфортно.

Описанный инструмент подходит не только для раскроя пенопластовых листов. С его помощью разрешается удалять фаски, вырезать разнообразные полости и углубления, создавая тем самым целые произведения искусства из обычного вспененного полистирола.

Прибор для резки пенопласта можно сделать и без нихромовой нити. Для реализации этой идеи понадобится обычный 60-ваттный электрический паяльник, подключаемый к бытовой электросети. Порядок проведения работ представлен ниже:

• Из паяльника убирается нагревательное жало.
• Вместо него устанавливается и запрессовывается пластина из меди.
• Одна сторона смонтированного металлического полотна затачивается. Терморезак готов к работе!

Вместо медной пластины допускается ставить стальную. Она позволит раскраивать не только пенополистирол, но и практически любой другой синтетический термоплавкий материал. Минус лишь в том, что нагреваться такое рабочее полотно будет ощутимо дольше.

Сделать своими руками инструмент для резки пенопласта из подручных приспособлений несложно по любой из приведенных схем. Каждый домашний умелец имеет возможность выбрать ту методику, которая максимально ему подходит.

При строительных и отделочных работах возникает вопрос, чем осуществить резку пенопласта так, чтобы он не крошился. Для этого используют специальные инструменты и приемы, которые выбираются на основании размеров пенопластовой плиты. Такие резаки можно приобрести в магазине или изготовить самостоятельно. Чтобы сделать инструмент своими руками, не потребуются специальные знания или навыки.

Нихромовый резак своими руками

Осуществляется резка пенопласта струной, раскаленной до +120…+150°С и плавящей материал. Благодаря этому срез ровный, а пенопласт не крошится. На таких приспособлениях устанавливается нихромовая нить, через которую пропускается электричество. Сделать простой резак можно своими руками. Он отличается от станка портативностью и компактностью, поэтому температуру нагрева нихромовой проволоки на нем регулировать нельзя.

Необходимые инструменты и материалы

Чтобы сделать резак с нихромовой проволокой для резки пенопласта, понадобятся такие инструменты и материалы:

• небольшой деревянный брусок;
• шуруповерт и сверло;
• 2 карандаша;
• 2 отрезка медной проволоки;
• круглогубцы;
• термоклей или ПВА;
• изолента;
• коннектор для батареек;
• выключатель;
• 1 м проводов;
• паяльник;
• нихромовая нить.

Последняя продается в магазине радиодеталей. Также ее можно взять со старых нагревательных элементов от фена, кипятильника, бойлера и пр.

Самодельный резак для пенопласта

Самодельный резак предназначен для незначительных работ. Раскроить им весь лист пенополистирола не представляется возможным. Чтобы осуществить резку пенопласта в домашних условиях, необходимо:

1. В деревянном бруске длиной 10-11 см сделать 2 отверстия. Они должны совпадать с диаметром карандашей. От края нужно отступить на 1-1,5 см. Углубление должно быть немного глубже половины бруска, чтобы зафиксировать карандаши. Благодаря такому расстоянию можно порезать лист пенопласта практически любой толщины.
2. Оба карандаша вклеить в отверстия с помощью термоклея или ПВА.
3. В каждом из карандашей сверху сделать небольшое отверстие для медной проволоки.
4. Медную проволоку согнуть круглогубцами таким образом, чтобы на ее концах получились маленькие кольца. После этого установить в отверстия в карандашах.
5. Коннектор для батареек приклеить перпендикулярно к деревянному бруску. Дополнительно он будет исполнять роль ручки.
6. На брусок наклеить выключатель, чтобы можно было обесточивать струну.
7. Затем подключить к коннектору 2 провода. После этого соединить с выключателем, а потом каждый вывести на отдельный карандаш. Чтобы провод не провисал и не мешал работе, его фиксируют изолентой. Чтобы обеспечить надежное качество подключения, нужно припаять провода к коннектору. Места соединений нужно изолировать с помощью термоусадочной трубки или изоленты.
8. Второй конец каждого провода очистить от оплетки и прикрутить к медной проволоке. Соединение припаять.
9. Нихромовую нить продеть в кольца из медной проволоки и закрепить на них. Струна должна быть туго натянута между карандашами. При нагревании она растягивается и немного провисает. Чем сильнее натяжение, тем меньше провисание.
10. В коннектор вставить батарейки и приступить к резке пенопластовых листов.

Таким образом можно сделать простой прибор для резки пенопласта своими руками. И еще один вариант изготовления станка смотрите на видео:

Станок для резки пенопласта своими рукам

Станки для резки удобнее тем, что в них режущая нить зафиксирована и нужно двигать только пенопласт. Это позволяет повысить точность движений. При изготовлении понадобятся такие же инструменты и техника, как и в предыдущем случае.

Для начала нужно сделать столик, который представляет собой деревянное основание с небольшими ножками. Стол должен быть ровным и гладким, чтобы не допустить деформации пенопласта. Размеры основания выбираются произвольно. Перпендикулярно к столешнице прикручивается брусок, а к нему под углом 90° крепится деревянная перекладина. Затем необходимо усилить конструкцию перемычкой.

Угловой линейкой отмечается место, в которое будет уходить нить накаливания. Если поверхность достаточно ровная, это можно сделать с помощью отвеса. Для этого в торец вкручивается саморез с широкой шляпкой, а на него накручивается нить с грузом. В выбранном месте сверлится отверстие диаметром 6 мм. Чтобы струна не обжигала дерево, устанавливается пластина из текстолита или металла. Следует поставить материал заподлицо с поверхностью.

В отверстие продевается проволока, нижний конец которой надевается на саморез. Шуруп вкручивается рядом с отверстием. Длина спирали должна быть такой, чтобы при нагревании последняя становилась красной. Поскольку при высоких температурах проволока удлиняется, необходимо использовать компенсирующую пружину, чтобы избежать провисания. На верхний саморез насаживается пружина, а к ней крепится нихромовая нить.

К концам нити подсоединяется источник энергии, которым может служить аккумулятор с напряжением 11,7-12,4 В. Чтобы регулировать этот показатель, используют схему тиристорного регулятора. Регулятор можно взять от электрической болгарки. Также контролировать напряжение можно с помощью спирали на станке для резки пенополистирола.

Эта спираль устанавливается на деревянном бруске, к которому крепится верхний край нити накаливания. Соединяется с проволокой последовательно. Ее функция заключается в удлинении нихромовой нити и, соответственно, уменьшении напряжения. Достичь этого можно, меняя место подключения к нихромовой спирали. Чем меньше расстояние, тем сильнее греется нить и больше плавится пенопласт.

Если к станку подключается трансформатор, он должен иметь гальваническую развязку. При этом должен использоваться трансформатор с отводами.

Для плавных и ровных срезов нужно сделать направляющую рейку. Ее изготавливают из бруска или любого другого ровного материала.

С помощью такого несложного станка осуществляется резка пенопласта своими руками. Дополнительно можно сделать разные приспособления. Можно изготовить во время ремонта стусло своими руками или лоток, которые помогут ровно порезать материал под нужными углами.

Технология 3D-резки пенопласта

Пенополистирольную продукцию стали широко использовать в маркетинговых и декоративных целях. Из пенополистирола делают логотипы компаний, вырезают названия, различные фигурки, элементы декора и пр. Поэтому 3D-резка приобрела широкую популярность. Использование пенопласта позволяет сэкономить средства и в то же время получить качественный и долговечный продукт.

Объемная резка осуществляется на специальных станках. Они раскраивают материал с помощью длинных струн или лазера и позволяют придать пенопласту любую форму.

Фигурная резка пенопласта

Фигурная резка пенополистирола осуществляется на специальных станках. Некоторые из них оборудованы ЧПУ. При работе на станке толщина листов пенопласта не имеет значения. Однако для несложной резки можно использовать простой резак, сделанный своими руками.

Домашнее приспособление для резки пенопласта – покупать или сделать своими руками? Резка пенопласта в домашних условиях – нож или самодельный станок? Резак для пенопласта своими руками из зарядного.

Пенопласт применяется во многих строительных работах. Он обладает хорошей термоизоляцией. Однако это достаточно хрупкий и крошащийся материал. Поэтому при его резке применяется специальное оборудование. В противном случае края будут неровными, а сам материал потеряет свои теплоизоляционные качества на стыках.

В продаже представлено специальное оборудование. Однако резак для пенопласта можно сделать и самостоятельно. Это значительно сэкономит средства семейного бюджета. Как создать разные варианты инструмента для резки пенопласта, будет интересно узнать каждому мастеру.

Тип инструмента

Создавая ручной резак для пенопласта , следует изучить существующие разновидности этого инструмента. Существуют механические и электрические разновидности. Если изделие из пенопласта имеет малые габариты, а точность обрезки не так важна, можно отдать предпочтение первому варианту инструмента.

Однако для того, чтобы обеспечить плотное прилегание плит пенопласта друг к другу, необходимо обеспечить высокую точность резки. Края должны быть гладкими. В этом случае удается создать утеплительный слой высокого качества. Его теплопотери будут минимальными. При неровной резке между стыками образуются большие щели. Через них тепло из помещения будет уходить наружу.

Профессиональные дизайнеры и строители применяют исключительно электрооборудование для резки пенопласта. В домашних условиях вполне можно создать подобный инструмент.

Простой электрический резак

Рассматривая, как сделать резак для пенопласта , следует изучить конструкцию простейшего оборудования этого класса, которое работает от электричества. При этом потребуется подготовить тонкую гитарную струну и несколько батареек (например, от фонарика).

Принцип работы этого оборудования прост. Конструкция из батареек образует единый блок. К нему подсоединяют гитарную струну. При прохождении электрического тока по цепи, она будет нагреваться. Именно в таком состоянии струна сможет легко разрезать лист пенопласта.

При работе такого инструмента материал будет плавиться. Струна нагревается до 120 ºС и даже больше. При этом вполне можно разрезать несколько больших плит из пенопласта. Если же требуется выполнить большой объем работы этот вариант не подойдет. Быстро сядут батарейки. Придется предусмотреть вариант подключения системы в бытовую сеть.

Разновидности электрических резаков

Электрический резак для резки пенопласта может применяться в разных целях. От этого будет зависеть тип конструкции и общие рабочие характеристики оборудования. Существует три основных разновидности самодельных резаков.

Первая категория используется для линейного раскроя. Ко второй группе относятся резаки, которыми выполняют фигурную резку материала. Их применяют дизайнеры. Для выполнения ремонта дома эту разновидность применяют реже. Также существует инструмент с рабочей пластиной из металла.

Подобное оборудование обязательно имеет в своей схеме понижающий трансформатор. Он должен быть рассчитан на минимальную мощность 100 Вт. Вторичная обмотка трансформатора должна иметь сечение не менее 1,5 мм. Она должна выдерживать напряжение 15 В. В этом случае можно добиться высокого результата работы.

Особенности работы

Изучая, как самому сделать ручной резак по пенопласту , необходимо также рассмотреть особенности функционирования подобного оборудования. Как уже было сказано выше, такой инструмент имеет струну. Она нагревается и расплавляет поверхность пенопласта.

Подобный материал достаточно плохо реагирует на нагрев. Поэтому важно выдерживать технологию проведения всего процесса. Раскрой при помощи раскаленной нити выполняется быстро. Это позволяет добиться высокого качества разреза.

Проверить уровень нагрева струны просто. Для этого на пробном куске пенопласта проводят тест. Если при погружении нити, на ней остаются длинные куски материала, она еще недостаточно разогрелась. Если же на струне вообще нет пенопласта, значит, температура слишком высока. В этом случае придется немного остудить инструмент. При правильном нагреве получается выполнять быстрый, точный раскрой.

Резак для линейного раскроя

Линейный резак для пенопласта своими руками позволит создавать блоки из материала требуемых габаритов. Это значительно ускоряет работу мастера. При необходимости этим инструментом можно вырезать в пенопласте круги, треугольники или квадраты.

На поверхности стола вертикально устанавливаются две стойки. К ним крепят два изолятора. Между ними натягивается нихромовая нить. Этот сплав быстро нагревается, обеспечивая достаточную температуру для резки. Через одну из стоек пропускают свободно свисающий груз. К нити подсоединяют контакты от трансформатора.

Проходя по ток станет ее нагревать. Она будет натянутой все время благодаря свисающему с одной стороны грузу. Это необходимо, так как струна при нагреве может провисать. При желании конструкцию можно доработать, добавив в нее вместо груза пружину. Однако первоначальный вариант проще в исполнении.

Процесс линейной резки

Рассматривая, как сделать резак для пенопласта своими руками , необходимо также понять, как правильно им работать. Раскрой может выполняться вертикально или горизонтально. Для этого нить натягивают в соответствующем положении.

Если струна натянута горизонтально, можно при помощи ее делать такие же разрезы. Пенопласт равномерно тянут по столу. Нить будет равномерно разрезать его на требуемые куски.

При вертикальной резке конструкции добавляется рама из металла или фанеры. На ней устанавливается держатель. К нему подводится изолятор и нихромовая струна. С другой ее стороны подвешивается груз. Он будет проходить через отверстие, просверленное в столе. Оно должно быть достаточно большим и покрытым специальным изоляционным материалом. Далее можно выполнять вертикальную резку.

Фигурная резка

Если нужно раскроить достаточно большие листы пенопласта или создать декоративные элементы, скульптуры из этого материала, применяется особый тип оборудования. Его также можно сделать самостоятельно. Это ручной резак для пенопласта. Его изготавливают на базе ручного лобзика или ножовки. В них режущий элемент меняют на нихромовую струну.

Если требуется создавать фигурные элементы, можно сделать несколько инструментов различной формы. К ручке лобзика подводится провод. Ее необходимо тщательно изолировать. Иначе работать при помощи этого оборудования будет небезопасно. К контактам провода крепится нихромовая струна. Это можно сделать при помощи гаек и винтов с шайбами.

Также для создания подобного оборудования может подойти импульсный паяльник или выжигатель по дереву. Этот инструмент считается удобным. Из такого оборудования извлекают их рабочий элемент и заменяют его куском При этом нити можно придать разную форму.

Резак с металлической пластиной

Существует резак для пенопласта, в конструкции которого применяется Для создания этого оборудования можно переделать паяльник. Подойдет оборудование мощностью 60 Вт. Из прибора вынимают нагревательный элемент. Вместо него сюда устанавливают пластину.

Одну сторону медной заготовки нужно подточить. Это позволит создавать разрез большей точности. Угол заточки не стоит делать слишком большим. Раскрой будет выполняться при помощи нагрева. Чтобы подобрать его требуемый уровень, придется поэкспериментировать на пробном куске пенопласта.

Этот способ также применяется мастерами различного уровня квалификации и профиля. При необходимости медную пластину можно заменить стальной заготовкой. Этот вариант потребует больше усилий при выполнении заточки. Зато при помощи такого инструмента можно резать и более плотные полимерные материалы.

Выбирая, какой резак для пенопласта больше подойдет для работы мастера, следует учесть рекомендации профессиональных строителей. Чем больше объем выполняемых работ, тем сложнее будет конструкция. Простой резак на батарейках вполне подойдет для раскроя нескольких блоков. Однако для выполнения большого объема работ, следует отдать предпочтение сетевым разновидностям оборудования.

При раскрое пенопласт нагревается. В этот момент из него выделяются в окружающую среду небезопасные для здоровья человека вещества. Поэтому работу выполняют в хорошо проветриваемой комнате или на улице.

Чтобы не ошибиться с конфигурацией раскроя, следует перед началом действия наметить все линии карандашом. Это позволит избежать ошибок при резке. Эти несложные рекомендации позволят выполнять работу быстро, правильно и безопасно.

Рассмотрев, какие варианты резаков для пенопласта можно сделать своими руками, каждый мастер сможет подобрать лучший вариант для себя.

Пробовали резать пенопласт обычным ножом? Не получается, так как материал крошится. Я расскажу, как сделать резак для пенопласта своими руками, а также предложу три простые инструкции пошаговой сборки резаков для пенопласта и пластика.

Что надо знать о резке пенопласта

Пенополистирол – это ячеистый материал, структура которого состоит из множества плотных спрессованных пузырьков. Пузырьки плохо подаются механической деформации, так как продавливаются даже острым ножом.

Единственная возможность аккуратно резать такой материал – применение режущего инструмента, разогретого до температуры свыше +100 °С. Меньшая температура нагрева приведет к тому, что материал под резаком будет проминаться и рваться.

Температура нагрева режущего инструмента свыше +200 °С приведёт к тому, что края реза будут загораться и обгорать.

Кстати, правильно собранный термонож может резать не только пенопласт, но и экструдированный пенополистирол, полиэтилен и прочие полимерные материалы.

Сборка простого резака из обычного паяльника

Бывают ситуации, когда пенопласт нужно резать прямо сейчас и времени на изготовление сложного станка нет. Вот именно для таких случаев предлагаю простой способ переделки обычного паяльника в резак для пенополистирола.

Инструкция очень простая, а потому инструмент будет готов за 10 минут, а может и раньше.

Сборка ручного резака на нихромовой нити

Теперь, когда вы знаете, как своими руками сделать простой термонож из обычного паяльника, предлагаю инструкцию сборки ручного резака с режущей частью из нихромовой проволоки.

Этот резак такой же несложный, как и термонож, но его можно использовать для аккуратной, фигурной резки пенопласта.

Иллюстрация	Описание действий
	Подготавливаем все необходимое . Нам потребуется: Нихромовая проволока толщина 0,8-1 мм; Две палочки от мороженого или аналогичные деревянные планки; Две металлические планки от детского конструктора; Крепежные болтики и гайки с размером под отверстия в металлических планках; Блок для двух пластиковых батарей формата АА; Две пальчиковые батарейки формата АА; Кнопка малого размера; Паяльник, пистолет с термоклеем, плоскогубцы, дрель, отвертка.
	Крепим к блоку батареек деревянные палочки . На край палочек наносим термоклей. Прикладываем палочки к блоку батареек, к тем стенкам, где располагаются металлические клеммы.
	Сверлим в планках отверстия под кабель . С отступом в 5 мм от блока батареек, в деревянных палочках сверлим отверстие. Учитывая небольшой размер палочек, отверстия должны быть не более 2 мм.
	Выводим провод . Один из двух проводов от блока батареек проводим через первое и второе отверстие на противоположную деревянную планку.
	Крепим кнопку . Обрезаем свободный кусок провода с отступом 1 см от блока батареек. Припаиваем кнопку к обрезку провода, а с другой стороны припаиваем отрезанный кусок провода. Кнопку крепим к планке термоклеем и тем же термоклеем изолируем участки пайки.
	Сверлим отверстия для крепления металлических планок . В верхнем крае деревянных палочек сверлим, на одинаковом расстоянии от края, по одному отверстию с диаметром 3 мм.
	Крепим металлические планки и провода . В отверстия в деревянных палочках просовываем болтики, которыми крепим металлические планки. На болтики накручиваем оголённые концы проводов от блока батареек и затягиваем соединение.
	Крепим нить накаливания . В отверстия по краю металлических планок протягиваем нихромовую проволоку. Нить накаливания между металлическими планками фиксируем, используя винт с гайкой и шайбой. Излишки нихрома по краю срезаем кусачками.
	Устройство для резки пенопласта в работе . Устанавливаем две пальчиковые батарейки, нажимаем кнопку и режем пенопласт. Помним о технике безопасности, так как рабочая поверхность резака нагревается свыше ста градусов, поэтому об неё можно обжечься

Сборка стационарного станка вертикальной резки

Предыдущий нихромовый резак при работе удерживается в руке. Модель, о которой вы узнаете сейчас, стационарная. То есть, приспособление неподвижное, а пенопласт будет подаваться вручную к нити накаливания.

Иллюстрация	Описание действий
	Подготавливаем материалы . Нам потребуется: Фанера толщина от 10 мм и больше или плоские листы ДСП; Брусок 50×50 мм; Небольшой талреп; Металлическая пластина толщина не менее 1 мм; Нихромовая проволока диаметр 0,8 мм; Блок питания.
	Собираем станину . Из многослойной фанеры вырезаем квадрат с размерами 70×70 см. Посредине края фанерного листа прикручиваем треугольный обрезок доски. По двум противоположным краям фанерного листа крепим по куску деревянных брусков. Куски бруса крепим с отступом от края по 10 см.
	Делаем крепление под талреп . С нижней стороны станины, между брусьями с отступом 5-7 см от края, на 2/3 длины вкручиваем саморез. За головку самореза можно будет зацепить талреп.
	Собираем стойку мачты . К заранее закреплённому на станине уголку, двумя саморезами крепим брусок 50×50 мм длиной 60 см.
	Устанавливаем на мачту перекладину . В верхней части установленной стойки, из бруска 50×50 мм крепим горизонтальную перекладину длиной 50 см. Установленную перекладину, как показано на фото, укрепляем диагональной распоркой по внутреннему углу.
	Определяем точку прохождения проволоки на станине . От верхней перекладины к станине будет проходить нихромовая нить накаливания. Чтобы определить точку ее прохождения через станину, прикладываем угольник углом к станине и противоположной частью к перекладине.
	Сверлим станину . Отмечаем соответствующую точку на станине. По сделанной отметке сверлим сквозное отверстие сверлом на 6 мм.
	Подготавливаем металлическую накладку на отверстие . Режем из миллиметровой стали прямоугольную пластинку со стороной 50 мм. Размечаем центр пластины и сверлим по центру сквозное отверстие с диаметром 2 мм.
	Устанавливаем металлическую пластинку . Прикладываем пластинку к станине, так, чтобы отверстия совпали. Обводим пластинку карандашом по контуру. Стамеской выбиваем древесину на толщину пластинки. В сделанную выемку вкладываем пластинку и вбиваем ее до тех пор, пока она не встанет заподлицо с поверхностью фанеры.
	Делаем перекладину под нихромовую проволоку . Гвоздь длиной 100 мм в тисках сгибаем буквой «П». Головку и острие обрезаем болторезом.
	Устанавливаем перекладину . С нижней стороны станины над отверстием, в которое будет проходить проволока, прикладываем согнутый гвоздь и делаем разметку ножек. По разметке сверлим отверстия подходящего диаметра глубиной 5 мм. В отверстия заливаем немного термоклея и вставляем гнутый гвоздь.
	Крепим конец нихромовой проволоки к перекладине на мачте . Для этого, с края перекладины, в той точке, которая располагается над отверстием в станине, вкручиваем шуруп. На шуруп наматываем нихромовую проволоку. Шуруп затягиваем так, чтобы прижать проволоку.
	Соединяем нихромовой проволокой верхнюю перекладину и талреп . Свободный конец проволоки проводим через отверстие в металлической пластине в станине. Проволоку накладываем на перекладину из гвоздя и привязываем к распущенному талрепу. Талреп прокручиваем до тех пор, пока режущая нихромовая проволока не натянется.
	Подключаем питание . В нашем случае используется зарядник для аккумулятора с параметрами 12 В и 4 А. можно применить более мощный понижающий трансформатор и задействовать в нем вторичную обмотку. Один кабель через клеммы подключаем к болту на перекладине, а второй кабель – к талрепу снизу станины.

Пенопласт представляет собой довольно практичный и легкий теплоизоляционный материал. Его часто используют и для создания различных поделок. Однако в процессе работы с ним приходится сталкиваться с одной неприятностью – материал трудно разрезать. Выпускается пенопласт в виде больших плит, и чтобы поделить панель на фрагменты, понадобится разрезать ее.

Использовать пилу или нож для такой цели не получится. Это обусловлено тем, что при любом механическом воздействии структура материала разрушается. Чтобы этого избежать, понадобится сконструировать резак для пенопласта своими руками.

Простейшее устройство для резки пенопласта

Самый простой резак для пенопласта легко выполнить своими руками. Для этой цели потребуется использовать самую тонкую гитарную струну. Кроме того, следует подготовить 5 больших батареек для обычного электрического фонарика. Их необходимо соединить последовательно. К концам устройства подключают струну, тем самым замыкая электрическую дугу. Ток будет проходить по струне, нагревая ее.

При использовании такого прибора лист пенопласта будет разделяться на две части сразу после прикосновения к струне. При этом по обрезанным краям материал будет плавиться. Рез при такой обработке получается максимально ровным. Струну для резки пенопласта необходимо разогревать до температуры минимум 120 градусов. Однако она не должна превышать показатель 150 градусов.

Проверить, насколько нагрета струна, довольно просто. Во время резки на краях материала остаются прикипевшие кусочки. Если они слишком длинные, струна нагрета недостаточно. При отсутствии таких кусочков можно судить, что струна перегрета.

При использовании такого элементарного устройства можно обработать около 3 пенопластовых панелей. Однако для больших объемов работ оно не годится. Батарейки садятся довольно быстро. Чтобы продлить время действия резака, понадобится соорудить прибор, работающий от сети. Понять, как сделать резак для пенопласта, помогут несколько простых советов.

Самодельные электрорезаки для пенопласта

Если делить такие приспособления по группам, их следует классифицировать следующим образом:

• устройство для линейной резки;
• терморезак, при помощи которого выполняется фигурная резка;
• прибор с пластиной из металла.

Однако, несмотря на такую классификацию, каждый прибор имеет в своей конструкции один общий элемент. Для создания резаков для пенопласта понадобится найти понижающий трансформатор. Необходимо, чтобы этот элемент выдерживал 100 Вт.

Резак для линейной резки

Для создания таких приспособлений следует подготовить рабочее пространство. Обычно для таких целей выбирают стол. На нем крепят два вертикальных стояка. На каждом из них должен быть изолятор. Между изоляторами необходимо натянуть нихромовую нить. На ней подвешивается свободно свисающий груз. Нихромовую нить подключают к контактам, соединенным с понижающим трансформатором.

Принцип работы довольно простой. Нихромовая нить при подключении нагревается, что позволяет без труда нарезать пенопласт. Благодаря подвешенному грузу нить остается в натянутом положении. Груз необходим, потому что при нагревании нить начинает провисать.

Движущийся пенопласт режется нихромовой нитью быстро и ровно. Какой толщины будут обработанные листы, зависит от высоты нити над рабочей поверхностью стола. Главное – чтобы пенопласт подавался с одной скоростью на протяжении всего периода резки.

Чтобы разрезать листы вертикально, понадобится использовать резак другой конструкции. В нем режущая проволока натягивается в вертикальном положении. В этом случае рабочая поверхность выполняется из ДСП. К ней необходимо прикрепить раму. Лучше, если этот элемент будет сделан из металлического профиля. Однако и деревянные бруски хорошо подойдут.

Рама оборудуется лапой-держателем, на котором и подвешивается нихромовая проволока. На ее конце крепят груз. Проволоку пропускают через отверстие, выполненное в рабочей поверхности. Чтобы она не касалась дерева, отверстие изнутри защищают металлической полой трубкой.

При использовании терморезаков пенопласт не только легко режется на определенные блоки. Из больших плит можно вырезать различные геометрические фигуры, такие как квадрат, полукруг, треугольник. Перед работой достаточно провести по поверхности плиты маркером, обозначив линию разреза.

Резак для фигурной резки

При работе с пенопластовыми листами большого размера использовать стационарный резак будет затруднительно. Такие панели с трудом помещаются на рабочий стол. В этих случаях используется ручной резак для пенопласта. Такой инструмент часто выполняют из лобзика. Режущее полотно в этих инструментах следует заменить на нихромовую проволоку.

Такой электрорезак довольно просто соорудить своими руками. Чтобы выполнять резку фигурных элементов было удобнее, можно сделать несколько приборов, имеющих различные формы. Сначала у лобзика следует убрать режущее полотно, а к ручке подвести провод. Напряжение будет невысоким, однако ручку и другие металлические части следует заизолировать. К кабелю подсоединяют нихромовую проволоку. Для этого используются гайки. Проволоку изгибают определенным образом.

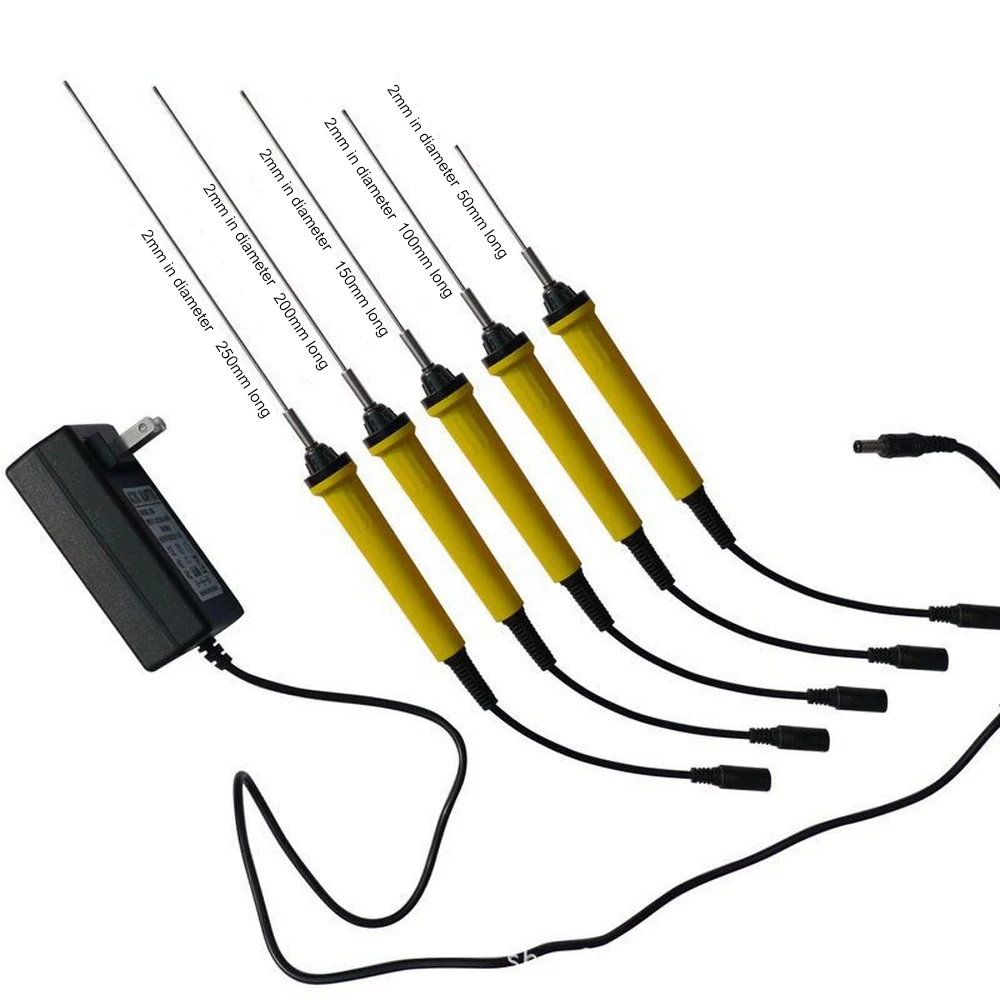

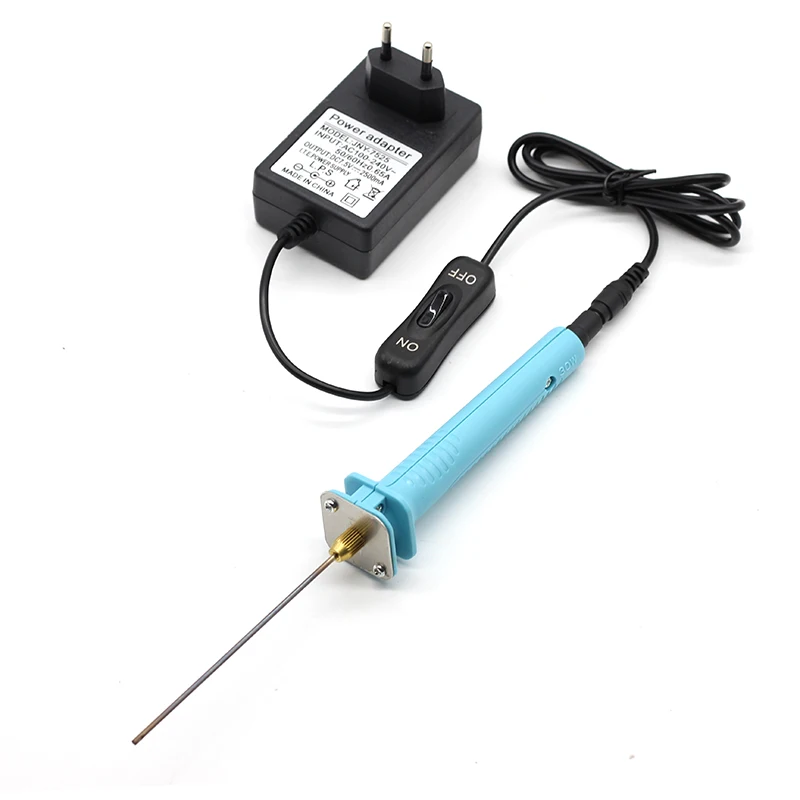

В качестве резака для фигурной резки пенопласта можно использовать паяльник. Его нужно немного модифицировать. Устройство уже имеет в своей конструкции электрический провод. Чтобы создать резак для пенопласта из паяльника, понадобится заменить элемент, который нагревается, на нихромовую проволоку.

Такой прибор отличается высоким удобством эксплуатации. Благодаря такому изделия получается не только резать плиты материала на листы меньшего размера, но и выполнять в них углубления.

Резак из металлической пластины

Существует и другой способ переделать паяльник в резак для пенопласта. Чтобы модифицировать инструмент, понадобится просто заменить жало на пластину из меди. Подойдет и стальная, однако она дольше греется и сложнее затачивается. Однако при правильной заточке стальной пластиной можно будет резать любой синтетик, включая пенопласт.

Одну сторону пластины необходимо аккуратно заточить. Заточку можно выполнить двухсторонней. Необходимо, чтобы угол заточки был выполнен не слишком большим. Нарезание материала осуществляется не только лезвием, но и полотном пластины. Такой резак обладает одним недостатком – придется опытным путем искать оптимальную температуру нагрева ножа.

Выводы

Соорудить резак для пенопласта своими руками довольно просто. Способы, перечисленные выше, помогут разобраться с устройством и принципом работы резака для пенопласта. Такие устройства отличаются практичностью и простотой сборки. Каждый способ отличается своими преимуществами, поэтому домашние мастера могут выбрать для себя более подходящий, в зависимости от доступных материалов.

Пенопласт является универсальным материалом. Применяется в строительстве (утеплитель), в производстве (ремонте) бытовых электроприборов, дизайне помещений, рекламе. Одна из основных характеристик материала – плотность. Чем выше этот показатель, тем прочнее материал. Однако это здорово влияет на цену.

При использовании материала в качестве наполнителя для утепления стен, обычно выбирается самая неплотная структура (по причине низкой стоимости). Однако рыхлый пенопласт сложно обрабатывать – при раскрое он сильно крошится, создавая сложности при уборке мусора.

Нож для резки пенопласта должен быть тонким и острым, но это не спасает от разрушения кромки. Даже если вы работаете на улице, разлетающиеся мелкие шарики засоряют окружающую среду.

Поэтому профессиональные строители производят резку пенопласта нихромовой проволокой или горячей пластиной. Материал легкоплавкий, несмотря на пожарную безопасность.

Важно! При выборе утеплителя, обратите внимание на характеристики. Там должно быть указано: «самозатухающий». Такой пенопласт отлично режется с помощью температуры, но при пожаре он не станет источником горения .

Промышленный аппарат для резки пенопласта может обрабатывать листы любого размера, кроить материал как поперек, так и вдоль массива.

Однако резка пенопласта в домашних условиях не предполагает подобных объемов и размеров. При ремонтных работах в своем жилище (или гараже) вполне достаточно компактного термического ножа. Он легко справится как с линейным раскроем, так и с фигурной подгонкой плит, при укладке на участках со сложной формой.

Любой инструмент имеет стоимость, и всегда есть возможность сэкономить на покупке.

Приспособления для резки пенопласта своими руками

Для линейного раскроя отлично подходит гильотина. Только воздействие будет не механическим, иначе образуется много мусора. Используем проверенную технологию – резка пенопласта натяжной разогретой струной.

Требуемые материалы

• Нихромовая (вольфрамовая) нить
• Источник питания, желательно регулируемый
• Любые конструкционные материалы: брус, металлический профиль, труба, для изготовления натяжной рамки
• Мебельные направляющие для ящиков.

На столе, верстаке, или иной ровной поверхности, устанавливаем вертикальные стойки для крепления гильотины. С помощью мебельных направляющих, закрепляем рамку резака таким образом, чтобы она двигалась без перекосов. Обе стороны должны перемещаться синхронно.

Самая ответственная часть резака – проволочный механизм. Первый вопрос: где взять материал. Нихром можно приобрести в магазинах, торгующих радиодеталями. Но поскольку мы стремимся к условно бесплатной конструкции – поищем альтернативу.

1. Старый паяльник. Модели производства СССР, рассчитанные на 36-40 вольт, можно найти в любой домашней мастерской. Обмотка нагревателя – отличный донор для нихромовой гильотины. Правда, длина проволоки не более метра.
2. Утюг с классическим спиральным нагревателем. Проволока более толстая, подойдет для линейного раскроя. Фигурная резка допустима, при невысоких требованиях к точности.
3. Спиральные нагреватели от фена, или тепловентилятора. Принцип тот же, для точного раскроя не подходят.

Обратите внимание

Совет: При распрямлении спирали, не следует тянуть проволоку вдоль пружины. Могут появиться петли, и нить лопнет. Лучше разматывать витки как с катушки ниток. Можно надеть спираль на гвоздь или карандаш, и тянуть проволоку поперек витков.

Принцип работы рамки изображен на схеме

Проволочный резак должен быть электрически изолирован от рамки. Поэтому она может быть сделана из металла. Важно обеспечить постоянное натяжение проволоки. При нагреве нихром расширяется, прибавляя в длине до 3%. Это приводит к провисанию струны.

Фигурная резка пенопласта своими руками. Резак для пенопласта

Но работу на сложных инструментах, если нет навыков, лучше доверить профессионалам. Самый обыкновенный малярный нож. Профессиональный инновационный термический нож. Струна для раскроя ПСБ. Можно использовать ножовку по металлу. Станок с ЧПУ для лазерной разделки. Такой автомобиль практически невозможно сделать вручную. Гильзы для утепления наружных и подземных трубопроводов. Инструменты для работы.

Подготовка полипропиленовой трубки и проволоки. Сборка устройства. Пайка шнура к USB. Тестирование резака для пенопласта. Элементы для основной части.

Собранный каркас резака. Припайка USB-шнура. Рекомендуем похожие статьи.

Инструменты для резки

Щелкните чтобы отменить ответ. Ваше имя. Контактный e-mail. В процессе обработки не нужно производить движения инструментом, а просто перемещать сам материал. Сделать станок можно своими руками. В качестве основы используется стол. Опорную часть можно сделать самостоятельно. Основным условием ее изготовления является наличие ровной гладкой поверхности. Размеры стола подбираются произвольно. Чтобы раскроить пенопласт следует протянуть через раскаленную нить. Ячеистая структура материала позволяет быстро и точно произвести термическую резку.

Края изделия от высокой температуры запаиваются, обеспечивая ровность раскроя. Такая резка требует осторожности и применения мер безопасности. В качестве индивидуальной защиты используются перчатки, а также маска, защищающая от паров исходящих в процессе термической обработки материал. Резку пенопласта в домашних условиях можно осуществлять любым удобным способом. Главное чтобы подобранный инструмент имел способность обеспечить ровные края и точность раскроя.

Содержание 1 Устройства и способы резки пенопласта 2 Фигурная резка пенопласта 3 Способы резки пенопласта в домашних условиях 4 Технология самостоятельного изготовления резака 4. В действие устройство приводится при подаче питания к трансформатору. Процесс резки происходит за счет нагревания струны. При этом она должна слишком сильно накаляться иначе получится широкий разрез.

Как за лето утеплить дачный дом? Угловая квартира: первый вопрос как утеплить стены? Какой пеной утепляют крышу?

Простейшее устройство для резки пенопласта

Поскольку нихромовая нить будет нагреваться, отверстие лучше сделать побольше и изолировать деревянные части, вставив в него металлическую полую трубку полого диаметра, через полость которой и вывести конец проволоки с грузом. Такой резак для пенопласта не только легко порежет большие куски пенопласта на блоки нужных размеров, но и позволит при необходимости вырезать в материале квадраты, треугольники, полукруги и другие фигурные отверстие.

Для этого достаточно предварительно провести маркером по поверхности пенопласта линию разрезки. Когда в процессе утепления стен, перекрытий, кровли своими руками используются плиты полимерного материала, термические резаки не всегда оправданы. Конструкции, как правило, имеют строго геометрические формы, и разрезать материал вполне можно простым ножом, главное чтобы лезвие было тонким, а его длина превышала толщину листа утеплителя.

Хороший инструмент для такой работы — канцелярский нож, если предстоит резать пенополистирол небольшой толщины. Для резки пенопласта ножом нужно выбирать длинное лезвие.

А это приведет к образованию мостиков холода. На поверхности полистирольной плиты делают отметки нужного размера, после чего укладывают жесткую линейку или рейку, и делают острым ножом разрез.

Если длины лезвия ножа недостаточно, можно сделать разрезы с двух противоположных сторон листа, главное не сбиться с размера. Затем по разрезу лист просто разламывают. При должной сноровке работа будет проходить быстро, без лишнего шума и затрат электричества.

Мусор, конечно, будет, но не так уж много, как от ножовки. Главное чтобы инструмент был очень острым и нужной длины. Прежде чем отрезать материал, инструмент нужно нагреть, а также периодически подтачивать лезвие. Пенопласт разрезан канцелярским ножом и термическим — сравнении лини среза. Принцип резки листов пенопласта при помощи ножовки, независимо, будет это полотно по металлу или по дереву, ничем не отличается от резки ножом, главное, чтобы зубцы были мелкими, а полотно достаточной длины.

В этом случае рез будет более ровным и не образуется много мелкого мусора.

Чем проще всего выполнить резку пенопласта: способы разрезания и советы по выполнению работ

Движения пилой нужно совершать плавно, без рывков. Порезать пенопластовые листы можно с использованием электрического лобзика или угловой шлифовальной машинки болгарки. Однако при таком методе огромное количество мусора гарантировано. Болгарка для резки пенопласта.

Высокая скорость вращения диска болгарки и достаточно крупные зубья спровоцирует сильное разрушение структуры материала в месте реза. При использовании электролобзика также невозможно получить на срезе идеально ровную поверхность, за счет вибрирования пилки, которое к тому же приводит к образованию мелкого полимерного мусора. Меньше всего образуется крошек пенопласта при его раскрое, если используется самодельный прибор для резки пенопласта.

Диаметр проволоки нужно выбирать самый меньший, не более 0,5 мм. Здесь одному человеку не справиться, нужен будет помощник. Проволоку устанавливают по намеченной отметке на пенопласте и делают равномерные движения с двух сторон. В результате трения металлической проволоки о пенополистирол происходит ее нагревание и материал начинает плавиться в месте реза.

Материалы домашнего утеплителя всегда доступны в продаже.

Изображение 2. Схема вертикального резака: 1 — режущая нихромовая проволока, 2 — груз, 3 — рама, 4 — рабочая поверхность. Подобные приспособления монтируются из рабочей поверхности можно использовать поверхность стола с закрепленными на ней двумя вертикальными стояками, прикрепленными к стоякам двумя изоляторами, подсоединенной к двум подключенным к понижающему трансформатору контактам и натянутой между изоляторами нихромовой нити, а также пропущенного через один из стояков свободно свисающего груза изображение 1. Работает такой резак для пенопласта очень просто. Проходя через нихромовую нить, электрический ток нагревает ее, а подвешенный груз поддерживает нить в натянутом состоянии, не давая провиснуть, поскольку при нагревании она довольно сильно растягивается.

Клеить пенопласт лучше всего на ровную стену, но при обнаружении выступов придется корректировать форму пенопласта. Резка пенопласта выполняется как покупным оборудованием, так и изготовленным самостоятельно.

Для построения конструкции важно подобрать параметры и чертежи. Тип работ также зависит на конструкцию и ее размеры. Резка пенопласта в домашних условиях осуществляется из подручных средств, главное грамотно подобрать материалы. Важно соблюдать требования техники безопасности, при резке возможно проскальзывание изделия, повреждение конечностей.

В процессе нагрева пенопласта происходит выброс испарений, при вдыхании они могут повредить слизистую систему работника. Корректировать форму изделий утеплителя, вырезать небольшие изделия и заготовки возможно термическим ножом. Для резки пенопласта понадобятся:. Простейший резак возможно собрать из подручных средств, он поможет снимать фаски углов, выполнять необходимую подгонку деталей из полипропилена.

Необходимо установить кнопку питания, которая будет активировать устройство, это делается для удобной, безопасной работы. Изготовление своими руками подразумевает наличие определенных средств. Для того, чтобы качественно собрать инструмент для резки пенопласта, понадобятся:.

Пенопласт является универсальным материалом. Применяется в строительстве утеплитель , в производстве ремонте бытовых электроприборов, дизайне помещений, рекламе.

Устройство может быть мобильным или закреплено на столе. Каркас изготавливается из дерева, проволока устанавливается на высоту см, на регулировочные винты. Винты, которые осуществляют крепление нихромовой проволоки должны иметь подходящую длину, чтобы регулировать высоту на необходимый уровень.

С одной стороны винта подвешивается груз, чтобы натянуть проволоку для прямого уровня отреза. Воздействие тока приводит к раскалыванию проволоки, пенопласт легко подвергается температурным воздействиям.

Края запаиваются, это препятствует распаду структуры материала. Резка пенопласта начинается после появления красного оттенка на проволоке, нет необходимости доводить накаливание до высокого уровня, в этих случаях ширина разреза будет слишком велика.

При выполнении процедуры следует использовать средства индивидуальной защиты, маску, перчатки. В процессе обработки плавлением происходит выделение токсичных паров. При действиях с малой частотой возможно применить пружину, она постепенно будет натягивать проволоку до нужного состояния.

Устройство станков для фигурной резки пенопласта

Массовое использование подразумевает быстрое растягивания, поэтому лучше использовать подвешенный грузик к одной стороне струны. Устройство для резки пенопласта питается от источников энергии с выходным напряжением от 12 до 36 вольт.

Наиболее удачным вариантом можно выделить лабораторный трансформатор. Устройство способно выдерживать высокие нагрузки, производить плавную регулировку выходного напряжения. Нихромовая проволока позволяет довольно просто резать пенопласт. В качестве основания конструкции станка может выступить лист ДСП. Размер плит должен быть выбран с учетом ширины пластин пенопласта, который вы планируете раскраивать. Такой размер основания позволит разрезать пластины, ширина которых составит 50 см.

Основание может быть выполнено из фанеры, а также широкой доски. Струна фиксируется на рабочем столе или верстаке. Между двумя гвоздями струну можно натянуть, если вы не хотите возиться со станком. Нихромовая проволока закрепляется с помощью пружин, которые надеваются на винты. Последние закручиваются в металлические стойки, которые прессуются в основание станка.

Если толщина основания составит 18 мм, то металлическая стойка должна иметь длину, равную 28 мм. При полном вкручивании винт не будет выходить за пределы нижней стороны основания. Если вы планируете использовать листы поролона или пенопласта более внушительной толщины, то винты нужно будет заменить на более длинные. Для прессования стойки в основании необходимо просверлить отверстия на 0,5 мм меньше по сравнению с внешним диаметром стойки.

Для того чтобы стойки можно было забить молотком, острые кромки следует снять на наждачной колонке. Перед тем как закрутить винт в стойку, у его головки необходимо проточить канавки, чтобы проволока при регулировке не перемещалась произвольно, а заняла требуемое положение. Для того чтобы в винте проточить канавку, его резьбу необходимо защитить от деформации с помощью пластиковой трубки или плотной бумаги.

РЕЗКА ПЕНОПЛАСТА

Нихромовая проволока не должна провиснуть — она закрепляется через пружины. Последние можно позаимствовать у компьютерного монитора. Можно взять обычный канцелярский инструмент. И выполнить рез. При этом процесс будет сопровождаться скрипом, большим количеством мусора, края могут выкрашиваться. Такой вариант подойдет для небольшого объема подрезки и тонких листов. При этом нужно будет часто производить замену лезвия.

Обрабатывать полотна стоит на ровной твердой поверхности. Чтобы сделать максимально возможные ровные края, следует разметить материал и приложить к линии ровную планку, прижав ее рукой. Нож необходимо вести ровно, направляющая будет служить упором для инструмента. Плюс нажатием на нее можно предотвратить сильное образование мусора. Это один из самых распространенных ответов на вопрос о том, чем режут пенопласт. Даже несмотря на то, что станки существуют в самых различных модификациях, принцип действия у всех них в общих чертах один и тот же.

Накаленная до высокой температуры кромка проходит через слой пенопласта в требуемом направлении наподобие горячего ножа через масло.

Необходимые инструменты и материалы

В качестве такой кромки в большинстве случаев используется леска. В самых простых моделях имеется всего одна такая нагревающаяся нить, в то время как в более продвинутых приборов их может быть сразу несколько до шести струн.

Обратите внимание! Если планируется нарезка погонажных элементов, то особое внимание следует уделить тому, изделия какой длины могут обрабатываться. В качестве примера: станок СРП, который также используется для резки описываемого материала, оснащается струнами длиной свыше 2-х метров, а за один заход сможет разрезать порядка 12 пог. Технологии резки пенопласта сильно отличаются в зависимости от целей и задач, поставленных перед мастером.

Иные изделия хорошо вырезаются обычным острым ножом или станком ножовочного типа, другие — лишь с помощью лобзиков, как ручного, так и механического. Нередко специалисты по вырезанию букв из пенопластового листа используют разогретую до высокой температуры проволоку. Новым шагом в технологии резки пенопласта является использование различного станочного оборудования низкой и высокой стоимости.

В этих станках применяются совершенно разные способы резки. В более простых — термический метод с помощью разогретого режущего элемента. В других — резка механического типа с помощью фрез различной конфигурации. Более сложные и дорогие виды оборудования для обработки пенопласта — это лазерные станки, позволяющие изготавливать из пенопластового сырья изделия высоких геометрических требований.

Как правило, станки для фигурной и лазерной резки оборудованы блоками ЧПУ, позволяющими оператору в короткое время формировать программный алгоритм действия станка, и дальнейшая работа оборудования уже происходят без участия человека.

Каждый вид оборудования для деления пенопласта на части находится в своём ценовом сегменте, и чем выше качество получаемых изделий и чем проще процесс формирования задания, тем цена на оборудование выше. Изделия из пенопласта приобрели свою популярность благодаря своей универсальности. Применить пенопласт можно практически в любой сфере жизнедеятельности.

Среди существующих способов обработки пенопласта наиболее точными и актуальными для использования в промышленных масштабах являются только два.

Это лазерная 3d резка пенопласта и фигурная, а также контурная резка пенополистирола горячей струной. Они позволяют достаточно быстро и точно воспроизводить разработанные дизайнерами трехмерные модели будущего пенопластового изделия. Обработка пенопласта с помощью лазерного луча делает возможным изготовление двумерных и трехмерных изделий из пенопласта любой сложности при минимальном термическом воздействии на этот материал.

К тому же, художественная фигурная и контурная лазерная резка пенополистирола пенопласта обеспечивает минимальную толщину реза, что позволяет повысить детализацию продукта. Процедура вырезания фигур на современных станках автоматизирована, поэтому человеческие ошибки при резке пенопласта полностью исключены.

Цена фигурной и контурной ЧПУ резки пенопласта струной значительно меньше, чем лазером. При этом качество детализации сложных изделий из пенопласта не снижается. Связавшись с представителем нашей компании, можно заказать изготовление любого изделия из нашего ассортимента.

В том числе:Фигуры и фигурки различных людей, животных и фантастичных существ;Муляжи существующих и придуманных объектов всех размеров;Объемные буквы для рекламных вывесок, витрин, торжеств и фотосессий;Слова и надписи всеми существующими шрифтами;Буквы и знаки с контурной и фасадной подсветкой;Вывески и таблички; Оригинальные стенды для выставок и промо-акций;Садово-парковые скульптуры; Различные декоративные элементы для оформления фасадов зданий;Колонны и полуколонны разнообразного вида;Праздничные тематические украшения;Шары, конусы и другие геометрические фигуры различного предназначения;Театральные декорации любого размера и сложности.

Кроме того, возможна фигурная 2d и 3d резка индивидуальных конструкций из пенопласта. Если у Вас нет модели будущего изделия, наш дизайнер разработает ее отдельно. Если у Вас остались вопросы — звоните по нашему телефону или закажите обратный звонок ниже. Также можете в форме обратного звонка прикрепить файлы для более точной информации.

Наш специалист перезвонит в любое удобное для Вас время. При работе с пенопластовыми листами большого размера использовать стационарный резак будет затруднительно. Такие панели с трудом помещаются на рабочий стол. В этих случаях используется ручной резак для пенопласта. Такой инструмент часто выполняют из лобзика. Режущее полотно в этих инструментах следует заменить на нихромовую проволоку.

Такой электрорезак довольно просто соорудить своими руками. Чтобы выполнять резку фигурных элементов было удобнее, можно сделать несколько приборов, имеющих различные формы.

Сначала у лобзика следует убрать режущее полотно, а к ручке подвести провод. Напряжение будет невысоким, однако ручку и другие металлические части следует заизолировать. К кабелю подсоединяют нихромовую проволоку.

Для этого используются гайки. Проволоку изгибают определенным образом. В качестве резака для фигурной резки пенопласта можно использовать паяльник. Его нужно немного модифицировать. Устройство уже имеет в своей конструкции электрический провод. Чтобы создать резак для пенопласта из паяльника, понадобится заменить элемент, который нагревается, на нихромовую проволоку.

Такой прибор отличается высоким удобством эксплуатации. Благодаря такому изделия получается не только резать плиты материала на листы меньшего размера, но и выполнять в них углубления.

Наши специалисты выполнят для Вас художественную 3Д резку пенопласта по низким ценам и в короткие сроки.

Инструмент для резки пенопласта » Самоделки Своими Руками – Сделай Сам (чертежи, руководства)

Полезные приспособления /02-авг,2016,13;12 / 13318
Привычный нам пенопласт — не только утеплитель, но и очень интересный материал для творчества: его легко резать, склеивать, окрашивать.

Как из подручных средств сделать простой и удобный инструмент для резки пенопласта — в материале нашего автора.

Часто в домашних условиях требуется нарезать пенопласт. Как это сделать, чтобы подогнать лист к листу, например в процессе утепления жилища, известно всем. В домашних условиях резать листы пенопласта можно с помощью канцелярского ножа или терморезака. Однако резку пенопласта иногда используют не только в технических, но и в декоративных целях.

При декоративной резке пенопласта ножом возникают различные неудобства, часто пенопласт крошится, со временем нож притупляется — и ломает, рвет, а не режет. Выход есть: портативный терморезак — он, действительно, режет пенопласт, как горячий нож масло. Сделать его самому не составит большого труда. Например, из лобзика.

Для изготовления понадобится жесткая конструкция, обеспечивающая удобство использования (в моем примере — лобзик), или согнутая в дугу прочная проволока:
— 1 метр двужильного провода;
— нихромовая нить;
— источник питания, на выходе которого мы имеем постоянное напряжение 12 вольт.

СОВЕТ
В качестве нити для резки пенопласта подойдет пружина обогревателя или гитарная струна. В приведенном примере в качестве режущей нити используется пружина для обогревателя, которую можно приобрести на рынке.

СОВЕТ
В качестве источника питания я использовал зарядное устройство для мобильного телефона, так как не собирался использовать его в дальнейшем.

Параметры блока питания подбирают в зависимости от сопротивления проводника по следующей формуле:

I = U/R, где:

U — напряжение источника питания в вольтах;

R — сопротивление цепи в омах.

Если есть тестер, то, измерив сопротивление, можно посчитать требуемый ток. Если его нет, то, двигая бегунок самодельного реостата, можно определить оптимальную величину сопротивления.

Основная особенность инструмента — самодельный реостат, благодаря которому можно изменять напряжение на нити накаливания. Это позволяет комфортно работать с листами разной толщины. С помощью такого резака можно как обрезать листы утеплителя из пенопласта практически любой толщины, так и вырезать сложные элементы декора.

ВАЖНО
В процессе эксплуатации не забывайте о правилах техники безопасности — работайте в перчатках и старайтесь не касаться нити накаливания.

Создайте резак для пены прямо сейчас

Резать пену традиционными методами сложно. Лучше всего с помощью горячей проволоки. Если вы читаете Hackaday, то наверняка сможете понять, как с помощью электричества нагреть провод без посторонней помощи. Однако в минимальной сборке [MrGear] есть что-то умное.

Как вы можете видеть на видео ниже, он использует батарею на 9 В, зажим, палочки для мороженого и провод от шариковой ручки. Он также использовал выключатель, но мы не могли не подумать, что в этом нет необходимости, поскольку вы могли просто отсоединить аккумулятор, чтобы включать и выключать устройство.Поскольку он использовал горячий клей, чтобы прикрепить переключатель к батарее, замена батареи была бы проблемой.

Это быстрый инструмент для краткосрочного использования: мы предполагаем, что для короткого замыкания батареи 9 В потребуется довольно часто менять батарею. Конечно, вы могли бы использовать батарею для фонаря, если хотите что-то, что прослужит дольше. Только не используйте ионно-литиевые батареи, так как их короткое замыкание очень опасно.

Если вы хотите чего-то более сложного, взгляните на сборку [Grant Thompson] (см. Второе видео ниже), которая намного более существенна.Он использует стальную проволоку для подвешивания в качестве режущего элемента и пружину, чтобы держать его в напряжении. У него также есть хороший трюк для вывода волн из проволоки, который может пригодиться, даже если вы соберете версию [MrGear]. Ищете что-то среднее между этими двумя крайностями? В прошлом мы уже использовали несколько резаков для пенопласта.

Электрический резак для пенопласта Ручка для ножа с горячей проволокой для изготовления моделей DIY Handicraft – купить по низким ценам в интернет-магазине Joom

Электрический резак для пенопласта Резак для пенополистирола Ручка для ножа с горячей проволокой для изготовления моделей DIY Handicraft 10CM

Материал лезвия : Нержавеющая сталь Материал ручки: пластик Бренд: WLXY Настроено: Да Расходные материалы для самостоятельного ремонта: Электрооборудование Номер модели: Электрический резак для пенополистирола Тип: Нож для горячей проволоки

Этот нож для горячей пены разработан для легкой резки таких материалов, как пенополистирол.Для изготовления художественных моделей, практики ручной работы студентов, создания рекламных слов Резак для пенопласта своими руками поможет вам резать пенополистирол и аналогичные материалы намного проще. Он подходит для разработки коммерческих произведений искусства, разработки сложных и мелких шрифтов в рекламе (например, букв), создания произведений искусства любителями и даже уроков по изготовлению моделей детьми в школе. Вы можете разрезать опалубку или пеноблок под любым углом и придать им желаемую форму. DIY Foam Cutter – отличный режущий инструмент для воплощения вашего дизайна и радости вашей жизни Он может быстро нагреваться, трубка нагревается до 80 ℃ в течение 10 секунд.достигал 150 ℃, когда он работал. Характеристики: Материал: нержавеющая сталь. Диаметр трубки нагревателя: 2 мм Рабочая мощность: 18 Вт Электронный адаптер: Вход: 100-240 В Выход: DC 7V 2.5A

Характеристики: 1. Этот резак для горячей пены разработан для легкой резки таких материалов, как пенополистирол. 2. Для изготовления художественных моделей, практики ручной работы студентов, создания рекламных слов. 3. Резак для пены своими руками поможет вам резать пенополистирол и аналогичные материалы намного проще! 4. Он подходит для разработки коммерческих произведений искусства, разработки сложных и мелких шрифтов в рекламе (например, букв), создания произведений искусства любителями и даже уроков по изготовлению моделей для детей в школе.5. Вы можете разрезать опалубку или пеноблок под любым углом и придать им желаемую форму. 6. Резак для пены DIY – отличный режущий инструмент для воплощения вашего дизайна и радости вашей жизни! 7. Он может быстро нагреваться, температура трубки нагревается до 80 ℃ в течение 10 секунд. достигал 150 ℃, когда он работал.

Уведомление: Пожалуйста, дайте ему отдохнуть, когда этот резак проработает около 45 минут.

В пакет включено: 1 х ручка для резки пены 1 х адаптер электронного трансформатора Примечание: это не работает с материалом высокой плотности

Тип продукта: Резаки для горячей проволоки

Сделайте резак для горячей проволоки Самостоятельный резак для горячей проволоки

ВВЕДЕНИЕ:

Сделайте резак для горячей проволоки: –

Резак для пенополистирола с горячей проволокой – это инструмент, используемый для резки пенополистирола и подобных материалов.Устройство состоит из тонкой металлической проволоки, часто из нержавеющей стали или нихрома, или из более толстой проволоки, предварительно приданной желаемой формы, которая нагревается за счет электрического сопротивления. Когда проволока проходит через разрезаемый материал (заготовку), тепло от проволоки испаряет материал непосредственно перед контактом. Глубина пропила терморезом для пенопласта ограничена только длиной проволоки.

Машины для резки вспененного материала Hotwire могут использовать для резки вертикальную или горизонтальную проволоку, обычно с горизонтальным столом, используемым в качестве направляющей или для закрепления вспененного материала.Резак для пенопласта с вертикальной проволокой в ​​основном используется любителями для резки небольших и сложных форм, таких как буквы и другие. На этом типе устройства для резки пенопласта можно резать только призматические элементы.

Станок для резки пенопласта Hotwire с горизонтальной проволокой широко используется в строительстве и производстве упаковочных материалов. Режущая горячая проволока прикреплена к направляющим по обе стороны стола, что позволяет перемещать ее вверх и вниз, обеспечивая очень точные разрезы. Этот тип станка также может выполнять резку под углом.

Вертикальная или горизонтальная рама содержит набор равномерно расположенных параллельно натянутых проволок для горячей резки.Массивные блоки пенопласта проталкиваются через раму на роликах, нарезая их на листы, которые продаются как «бортовые доски» для общего использования в строительстве, упаковке и т. Д. Блоки управляются, поэтому от рабочего не требуется особых навыков. Рама, удерживающая режущие проволоки, часто является сменным или регулируемым блоком, поэтому расстояние можно изменить в соответствии с нашими требованиями.

Скорость резания и температура горячей проволоки вместе определяют толщину и плотность пропила. При заданной температуре горячей проволоки попытка движения по ее способности плавить вспененный материал может привести к волочению проволоки и плохой отделке поверхности разрезанной пены.Неравномерная скорость подачи материала может привести к пропилу различной толщины.

Используемые детали:

Кусок фанеры 20,5 дюймов * 15 дюймов (толщина 10 мм) для нижней части

Кусок фанеры 20 дюймов * 15 дюймов (толщина 10 мм) для верхней части

2 куска фанеры 20,5 дюймов * 2,25 дюйма ( Толщиной 10 мм) для боковых стенок

Кусок фанеры 15 дюймов * (3 дюйма +1 дюйм) 1 дюйм (толщина 10 мм) для задней стороны

Кусок фанеры 6 дюймов * 5 дюймов (толщина 19 мм), используемый для круглой резки

Лист ламината

Металлический лист 15 ”* 3.5 ”

L-образный алюминиевый канал длиной 16 дюймов с небольшими металлическими деталями на обоих концах (используется как ограждение)

2 шт. ¼ Болты с шестигранной головкой (длина 12 мм), используемые для ограждения

Металлический элемент 23 дюйма * 0,75 дюйма (толщина 5 мм)

Нихромовый провод 32 калибра (длина по вашему требованию)

ШИМ-контроллер со светодиодным дисплеем

Питание 12 В переменного / постоянного тока адаптер

Гнездовой разъем постоянного тока

Металлическая ручка с шестигранным болтом 5/16

Другие болты, гвозди, винты и шайбы

Электрический провод

4 шт.Ручка из ПВХ для основания

Как сделать:

Первый шаг – отрезать все куски фанеры до нужного размера. Отрежьте внутреннюю сторону куска фанеры 20,5 дюймов * 15 дюймов (толщиной 10 мм) для основы в форме, показанной на изображении. Я вырезал эту фанеру лобзиком. Также вырежьте боковину и другие детали из фанеры.

Затем разрежьте торцы обеих боковин в форме конуса с помощью поперечной циркулярной пилы.

Прикрепите все части фанеры, как показано на рисунке, с помощью клея и гвоздей.

После этого ламинируйте этот стол, используя лист ламината.

Сделайте прорезь в основании стола, а также на задней стороне стола, как показано на рисунке. Я использовал приспособление для триммера , чтобы вырезать этот паз на куске фанеры задней стенки полукруглой формы.

Следующий шаг – согнуть металлическую деталь 23 дюйма * 0,75 дюйма (толщиной 5 мм) от центра с помощью металлического гибочного станка и прикрепить ее к столу с помощью шестигранного болта с потайной головкой 6 мм.

Также прикрепите металлическую ручку с помощью шестигранного болта 5/16, как показано на рисунке.

Просверлите отверстие диаметром 6 мм в центре стола и прикрепите к нему шайбу диаметром 20 мм.

Я использовал металлический лист размером 15 дюймов * 3,5 дюйма для передней стороны стола. Вырежьте прорезь на этом металлическом листе для светодиодного дисплея и прикрепите его к столу на передней стороне с помощью винтов.

Прикрепите ШИМ-контроллер со светодиодным дисплеем к металлическому листу.Также прикрепите гнездовой разъем постоянного тока к боковой стенке стола.

Присоедините к ним нихромовую проволоку и все необходимые электрические провода. Также прикрепите 4 номера. Ручка из ПВХ для основания.

Я использовал адаптер питания переменного / постоянного тока на 12 В для подачи электрического тока на этот резак для пенопласта. Подсоедините адаптер питания 12 В переменного / постоянного тока с помощью гнездового разъема постоянного тока. После вилки через нее пропускают электрический ток, и нихромовая проволока нагревается. Я могу контролировать электрический ток с помощью ШИМ-контроллера.

Следующий шаг – сделать забор. Я использовал алюминиевый канал L-образного сечения длиной 16 дюймов с небольшими металлическими частями на обоих концах, чтобы сделать забор.

И, наконец, прикрепите кусок фанеры 6 дюймов * 5 дюймов (толщиной 19 мм) к рабочей силе стола. Я делаю прорезь на этом листе фанеры, и с помощью этого прорези и ограждения этот кусок фанеры перемещается параллельно подвижному ограждению. Из этой фанеры я могу вырезать круглую форму.

Теперь машина для резки вспененного материала горячей проволокой готова к работе.

Для лучшего понимания просмотрите видео, представленное ниже.

Легко режьте пену с помощью этих самодельных насадок для резки пенопласта с закрытыми порами

На Foam Factory мы предоставляем широкий спектр услуг по резке пенопласта: от разрезов с компьютерным управлением, выполненных мощным потоком воды, до разрезов ручной работы, выполненных нашей командой с многолетним опытом. Однако не для каждого проекта требуется точность оборудования или годы отточенного мастерства.Для более простых работ резка своими руками – это не только экономичный вариант, но и быстрее и проще. В этом посте мы расскажем, как резать пену с закрытыми порами в домашних условиях и получить результаты заводского качества.

Пенопласт с закрытыми порами уникален с ячеистой структурой, которая заставляет многие материалы вести себя как ткань в тонких листах или как резина в более толстых частях. По этим причинам существуют разные методы резки в зависимости от типа пены и толщины материала.

Начало работы

Прежде чем приступить к рассмотрению различных методов резки пенопласта, мы хотим обратиться к материалам, которые вам понадобятся.В отличие от пенопласта с открытыми порами, материалы с закрытыми порами следует резать прямым лезвием без зазубрин, например, канцелярским или ремесленным ножом. Эти ножи работают особенно хорошо, потому что их лезвия одноразовые и их легко заменить, если они затупились. Ножницы также можно использовать для неформальных проектов, но их следует использовать только для определенных типов и толщин пенопласта. Также разумно иметь направляющую линейку. Наконец, всегда работайте на поверхности, которая не будет повреждена в результате резки.

Неопрен, сшитый полиэтилен, спортивная резина и полиэтиленовый рулон

Неопрен – это вспененный каучук, сшитый полиэтилен (XLPE) немного более «пластичен», полиэтиленовый рулон – тонкий, гибкий материал, похожий на XLPE, а спортивная резина – губчатая, но может быть самым мягким или прочным материалом среди этих четырех материалов. виды в зависимости от рецептуры.Несмотря на эти различия, физические структуры этих материалов остаются достаточно похожими, чтобы подходить к ним одинаково, когда дело доходит до резки в домашних условиях.

Ножницами

Тонкие листы пенопласта, подобные этому рулону полиэтилена, можно разрезать острыми ножницами

При работе с неопреном, спортивной резиной, сшитым полиэтиленом или полиэтиленовым рулоном первое, что вам нужно учитывать, – это толщина материала. Если вы работаете с листами материала толщиной 1/8 дюйма или меньше, вы можете обрезать их острыми ножницами.Ножницы рекомендуются только для небольших развлекательных проектов, таких как поделки, потому что они могут оставлять неровные края на порезах, где вам нужно открывать и закрывать лезвия более одного раза. Если вы делаете фигурки для игрушек для ванны или отрезаете крошечные кусочки листа для изготовления открыток, ножницы – быстрый и эффективный метод. Полиэтиленовый рулон – самый легкий материал из этих четырех для резки ножницами из-за его гибкости.

Метод однопроходной резки

Для проектов, которые связаны с материалами толщиной более 1/8 дюйма и требуют точности, вам может потребоваться прямое лезвие.Вам нужно будет снова рассмотреть толщину, на этот раз с учетом , как вы должны резать.

Если вы режете пенопласт одного из этих типов на лист размером 1/2 дюйма или меньше, вам следует использовать метод одинарного прохода, при котором вы делаете один постоянный ход ножа, который полностью проходит через материал, который вы режете. Использование однопроходного метода обеспечивает самые чистые края, поскольку лезвие проходит только один раз. Однако на пенопласте толщиной более 1/2 дюйма трудно обеспечить плавное перемещение лезвия через материал, что приведет к неровному резу.Если вы используете однопроходный метод на тонком листе пенопласта, убедитесь, что ваше лезвие острое, так как тупые ножи могут зацепиться, когда вы попадете в самое сердце материала.

Чтобы сделать резку за один проход, убедитесь, что пена закреплена в том месте, где вы начнете резку, чтобы материал не сморщился под давлением. Лучший способ избежать этого – расположить линейку вдоль линии реза и оказывать давление во время реза. Вводите пену с внешнего края и не прекращайте резку, как только вы начнете делать самые гладкие внешние края.

Метод многопроходной резки

Более толстые материалы, такие как этот полиэтилен, следует резать несколькими движениями ножа

Для пенопласта с закрытыми ячейками толщиной более 1/2 дюйма становится трудно провести лезвие через материал за один проход. Это может привести к заеданию или необходимости заставлять лезвие усиливать лезвие вместо того, чтобы позволить его остроте прорезать материал.

Чтобы отрезать более толстый кусок пенопласта, хорошо справится метод многопроходной резки.Наличие плоской прямой кромки, которая проходит по всей длине разреза, является наиболее важным аспектом этой стратегии резки, так как вам нужно будет следовать линии, когда вы делаете несколько разрезов через пену, и не хотите, чтобы материал смещался.

После того, как линия реза определена и линейка на месте, начните рез так же, как вы делали это при однопроходном методе. Однако вместо того, чтобы протыкать лезвие насквозь пену, прорежьте пену только на 1/8 – 1/4 дюйма; ровно достаточной глубины, чтобы лезвие двигалось без усилия.Также очень важно, чтобы вы делали каждый неглубокий надрез по всей длине пенопласта. Делайте полные проходы через лист вдоль линейки, с каждым проходом прорезая все глубже. Продолжайте эти неглубокие надрезы вдоль прямого края, пока не пройдете сквозь лист.

Полиэтилен:

Один из наиболее часто используемых пенопластов с закрытыми порами, полиэтилен, имеет широкий диапазон плотностей, который влияет на размер ячеек, твердость и гибкость материала.При самой низкой плотности он имеет непостоянную пузырьковую ячеистую структуру, что может повлиять на чистоту режущей кромки. По этой причине мы не рекомендуем использовать ножницы при резке полиэтилена. Следуйте инструкциям для однопроходной резки листов толщиной более 1/2 дюйма, а для более толстых кусков пенополиэтилена используйте метод многократной резки.

ПРИМЕЧАНИЕ. Эти инструкции по резке не включают пенополистирол (EPS), который наиболее эффективно режется специальными кусачками для горячей проволоки.

Теги: Пена с закрытыми порами, Пена для резки, Пена для рукоделия, Спортивная резина, Полиэтилен

Опубликовано в сообщении блога

Да, из пенопласта можно сделать нож

Если ваша цель – сделать что-то достаточно острое, чтобы можно было резать, вы можете сделать нож из множества вещей.Начнем с практически любого металла, если у вас есть тепло, чтобы сделать его пластичным, инструменты, чтобы придать ему форму, и камень, чтобы заострить лезвие. Если вы хотите пойти дальше, вы можете попробовать пиво с беконом или старые батарейки.

Но, как демонстрирует Youtuber kiwami japan, вы можете получить гораздо, гораздо более экстремальные занятия, имея немного базовых знаний в области химии. Скажем, например, вам нужен нож, который может плавать. Почему бы просто не поехать в город на пенопласте?

Этот контент импортирован с YouTube.Вы можете найти тот же контент в другом формате или найти дополнительную информацию на их веб-сайте.

Конечно, пенополистирол в натуральном виде не подходит для изготовления полезных столовых приборов. Вместо этого в японском кивами используются несколько хитроумных методов, позволяющих сконденсировать наполненный воздухом пенополистирол, из которого сделан пенополистирол, в более плотный, похожий на камень материал, который может взять на себя острие. Дистиллировав пюре из апельсиновой корки и используя полученное апельсиновое масло для плавления пены, а затем обработав ее зерновым спиртом, наш мастер по ножам смог удалить пузырьки воздуха, которые образуют пенополистирол, и превратить полистирол в твердую шайбу.Оттуда нужно просто вырезать лезвие по форме и заточить его.

Полученный нож наверняка может хорошо резать, но материалы, которые мы используем для ножей, выбираются на основе гораздо большего, чем их способность брать лезвие. Главный из них – способность сохранять преимущество . Несмотря на то, что полистирол тверже пенополистирола, он не сможет сравниться с твердостью даже ваших более мягких сталей, и, как таковой, потребует абсурдного ухода, чтобы поддерживать форму резки.Это, плюс вся суматоха, необходимая для его создания, вот почему это не более чем трюк. Что касается трюков, то он хороший. Заставляет задуматься, есть ли что-нибудь, что из нельзя превратить из в нож.

Источник: kiwami japan через The Awesomer

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на пианино.io

Сделайте резак для горячей проволоки для пены

Не могли бы вы пожертвовать 1 доллар в поддержку моей работы? Paypal делает это очень просто и безопасно. Щелкните здесь, чтобы пожертвовать 1 доллар – Каждый кусочек помогает Уиллу продолжать создавать отличные учебные пособия и проекты. Спасибо!

На следующих двух фотографиях показаны уникальные особенности этого устройства для резки горячей проволоки. На первом рисунке показана ручка, установленная в агрегате.Вы можете использовать его как настольный резак.

На следующем рисунке ручка удалена, и вы можете использовать ее как ручной резак.

В этом уроке я дам вам полные планы создания всех деревянных частей этого проекта. И я покажу вам, как это подключить. Я также даю вам список запчастей.

Есть несколько различных способов включения горячего провода, поэтому я покажу вам, как я это сделал, и дам вам несколько альтернатив.

Мы также рассмотрим, как работает горячая проволока, и как можно сымпровизировать любой инструмент для резки горячей проволоки, какой захотите. У вас будет представление о проводе и о том, как он работает, чтобы вы могли настраивать вещи по своему усмотрению.

Список деталей

• Никель-хромовая проволока 26 калибра, не менее шести дюймов Сменный провод горячей проволоки Woodland Scenics 4
• Куски фанеры 1/4 дюйма
• клей для дерева
• 1 кнопочный переключатель, нормально разомкнутый.Вы должны нажать и удерживать, чтобы он был на
• Проволока: несколько футов провода калибра 18 или более
• 2 болта: 6-32 x 3/4 дюйма длиной
• 4 гайки: 6-32
• 8 шайб: # 8
• Какой-то блок питания, до 2 ампер (для этого кусачки и проволоки мы увеличиваем ток только до 1 А.
• Шаблон

Шаблон со всеми планами и размерами здесь.

Как работает резак для пенопласта с горячей проволокой

Концепция очень проста. Когда вы пропускаете электричество через провод, он нагревается. И некоторые типы металлов очень хороши в этом и очень предсказуемы. Для этого идеально подходит проволока под названием NiChrome. На первом фото мы видим нихромовый провод, подключенный к источнику питания. На втором рисунке мы подали на него ток. Выглядит отлично. Он очень горячий и очень легко прорезает пену.

А нихромовая проволока очень надежна и очень предсказуема. И у него довольно неплохая сила. Так что он прослужит долго, и он очень полезен для резки пенопласта с горячей проволокой.

Итак, мы можем натянуть этот провод на щель и пропустить через него электричество, и у нас есть хороший резак для вспененной проволоки.

Какое напряжение и ток использовать?

Важным моментом является сила тока, протекающего по проводу.Вот что его нагревает. А для нашего резака для вспененной горячей проволоки с проводом длиной четыре дюйма хорошая сила тока составляет 0,90 ампер. С помощью этого тока проволока нагревается до температуры, подходящей для резки всех видов пены. Чтобы добиться этого тока, мы прикладываем к проводу 4,4 В.

С помощью этого тока проволока нагревается до температуры, подходящей для резки всех типов пенопласта.

На картинке выше вы видите различные типы пены, которые я вырезал. Белая пена – это пенополистирол, и ее очень легко разрезать. Следовательно, мы можем снизить для него напряжение и ток. Мы хотим использовать минимум тока, но при этом резать очень гладко и чисто. Это продлит срок службы горячей проволоки.

Для резки белого пенополистирола я уменьшил ток до 0,80 ампер. Для этого требуется 3,9 вольт.

Хорошо! Построим (продолжение)

Видеоурок:

---

---

---

ИНСТРУМЕНТЫ И МАТЕРИАЛЫ

Это нихромовая проволока, которую я использую в этом проекте.Провод калибра 26 (26 AWG)

Запасной провод для горячей проволоки Woodland Scenics 4 ‘

Это блок питания, который я купил и использую для этого проекта:

Источник переменного тока Tekpower, 0-18 В, @ 0-3 А

Продается новый профессиональный источник питания постоянного тока от Mastech, номер модели HY1803D. Это очень стабильный высококачественный линейный источник питания с плавно регулируемым выходом 0–18 В постоянного тока и 0–3 А.Устройство оснащено 2 ЖК-дисплеями, обеспечивающими точное считывание значений напряжения и тока.

Устройство для резки пены с горячей проволокой

(Это как раз тот, который использует Уилл) Резак для пены с подогревом имеет регулируемые воротники, позволяющие делать чистые и точные разрезы пены. Woodland Scenics рекомендует использовать только белую пену SubTerrain, не выделяющую токсичных паров. Используйте только специальную сменную нихромовую проволоку.Горловина ножа для резки пеноматериала с подогревом имеет ширину 4,5 дюйма и глубину 5,5 дюйма. Вход: 120 В переменного тока и выход: 9 В переменного тока, 1300 мА.

Proxxon 37080 Устройство для резки горячей проволоки THERMOCUT

Устройство для резки горячей проволоки Proxxon THERMOCUT. Большой стол с размером 15 11/32 “x 11” (390 x 280 мм) и рабочей поверхностью из смеси Alu Cobond обеспечивает плавное и легкое перемещение обрабатываемой детали. Распечатанная сетка и транспортир помогают при разделении и обрезке.Прочный алюминиевый рычаг с горловиной 13 3/4 дюйма (350 мм) и высотой 5 дюймов (140 мм). Держатель 5 1/2 дюйма и катушка с проволокой (включая диаметр 98 футов, 0,008 дюйма) можно смещать и регулировать вдоль верхней руки, чтобы можно было резать под углом. Светодиодный индикатор указывает на работу и помогает предотвратить ожоги пальцев (режущая проволока нагревается до максимальной температуры менее чем за 1 секунду). Примечание. Правильная температура зависит от материала и толщины и определяется на собственном опыте. Оптимальные профили режутся при более низких температурах и меньшем усилии резания.

3 лучших инструмента для резки пенопласта

1. RoMech Foam Cutter – Pro электрический горячий нож для резки пенопласта

Использует
Этот резак для пенопласта является одним из лучших резаков для пенопласта с точки зрения дизайна и функциональности.

Технические характеристики
Поставляется с набором режущего инструмента с различными типами лезвий и аксессуаров.

Размеры продукта 13,1 x 11 x 4 дюйма; 3 фунта.

Характеристики
Имеет электрический горячий нож мощностью до 200 Вт.

Он имеет регулируемую мощность с помощью шкалы контроля температуры.

Плюсы
• Регулируемая мощность.
• Удобный комплект.
• Промышленный сорт, поэтому работает со всеми типами пен.
• Сменные лезвия.

Минусы
• Замена лезвий может занять время, если у вас есть проекты, требующие разных типов режущих лезвий.

Почему включена
Эта плита из вспененного материала для резки предлагает различные функциональные возможности и удобство при резке пенопласта в соответствии с любым желаемым размером и формой.

2. GOCHANGE 3 IN 1 Электрический резак для пенопласта

Использует
Электрический резак для пенопласта GOCHANGE 3 IN 1 в основном используется для резки пеноматериалов любой формы.

Технические характеристики
Это машина с питанием от 100 до 200 В.

Размеры продукта: 0,39 x 0,39 x 0,39 дюйма; 12,63 унции при весе всего 12,6 унции.

Характеристики
Ручка или рычаг заменяются нажимной кнопкой.

Кнопка включения и выключения позволяет включать или выключать его, а не отключать его от основной розетки.

Плюсы
• Не требует батареи.
• Имеет три инструмента в 1.
• Чистое и плавное резание.
• Можно использовать для резки других материалов, таких как жемчужный хлопок и пеностекло.
• Высокопроизводительный резак для пенополистирола с низкой плотностью и других материалов.

Минусы
• После 30 минут непрерывного использования требуется отдых.
• Требуется время, чтобы нагреться, чтобы быть готовым к использованию.

Почему включено
Эту разделочную доску можно использовать не только для пенопласта, но и для других материалов. Универсальность делает его выгодным для покупки, а также его особенности.

3. Резак для пенопласта WINONA

Использует
Эта пена для резки идеальна для гравировки и резки различных типов пенопласта.

Технические характеристики
Он имеет натяжитель 6,6 дюйма и палочку 4,2 дюйма, 1.Наконечник для гравировки 3 дюйма. Он весит 9,9 унции.

Характеристики
Этот резак для пенопласта имеет набор электрических ножей для разделки, включающий до 3 инструментов. Также есть сменные форсунки с защитой от перегрева.

Плюсы
• Режет и гравирует несколько пеноматериалов.
• Безопасен в использовании.
• Конструкция включает усовершенствования для улучшения работы.
• Быстрый нагрев.

Минусы
• Для остывания требуется время.

Зачем нужен
Легко справиться с большим количеством инструментов для создания различных типов разрезов.

Бестселлер № 1Logan Foam Werks Инструмент для резки пенопласта, прямой / наклонный

• Экономия и универсальность сочетаются в Foam Werks Foam board Straight / Bevel Cutter
• Просто поверните угловой базовый блок, и он превратится из прямого резака в наклонный нож
• Характеристики включают регулируемую глубину лезвия, эргономичную ручку и встроенное отделение для лезвий.
• Нож для резки прямой / наклонной кромки включает в себя два лезвия и может использоваться с любой подходящей прямой кромкой.
• Изготовлен из синего пластика

Бестселлер No.Резак для пенопласта 3RoMech – Электрический горячий нож (200 Вт) – Набор инструментов для резки пенополистирола – с лезвиями и принадлежностями (RM-005)

• ✅ 【ЧИСТАЯ И ГЛАДКАЯ РЕЗКА, БЕЗ МЕСЯЦА】 Горячие ножи RoMech режут пенополистирол гладко и быстро, как масло, заклейте края чистыми и не оставляйте мусора! Вы можете разрезать пенопласт или пеноблок под любым углом и придать ему желаемую форму.
• ✅ 【РЕГУЛИРУЕМАЯ МОЩНОСТЬ】 Тепловую мощность можно приблизительно контролировать с помощью регулятора температуры на ручке. Пятнадцать градаций теплоемкости обеспечивают необходимую температуру для любой работы.
• ✅ ПРОМЫШЛЕННЫЙ СОРТ】 Подходит для коммерческого и промышленного использования, он может резать легкую пену, пенопласт KT розового цвета, полиуретан, полиэтилен, пенополистирол (EPS) и экструдированный полистирол ( XPS), пенополистирол, полиэфирная пена, губка, резина и т. Д.
• ✅ 【УДОБНЫЙ НАБОР】 Включает терморезчик RoMech, одно лезвие размером 6 дюймов и одно лезвие 8 дюймов, жесткий пластиковый футляр, шестигранный ключ и щетку для очистки.Идеально подходит для архитектурного моделирования, дизайна и проектов «сделай сам».
• ✅ 【RoMech ОБЯЗАТЕЛЬСТВО БРЕНДА КАЧЕСТВА】 Мы гарантируем качество нашей продукции. Если по какой-либо причине вы не удовлетворены своей покупкой, свяжитесь с нами. Мы предоставляем 45-дневный возврат денег и 12-месячную гарантию. 100% гарантия удовлетворения покупок без риска!

Бестселлер № 4110V Электрический резак для горячего пенопласта Нож для нарезания канавок Набор инструментов для гравировки из пенопласта Доска для резки лезвий DIY Скульптура (Полный набор)

• [ОСНОВНАЯ ИНФОРМАЦИЯ]: Источник питания: 110 В / 50 Гц, 150 Вт, Интервал работы: 1/4 мин, корпус вес: 0.4 кг, длина провода: 3,0 м, ручка регулировки: 16 контактов / 6 шагов.
• [В КОМПЛЕКТЕ]: Электрический резак для пенопласта * 1, маленькая / большая доска для прорезания, гибкие 300 мм лезвия * 2, прямые лезвия 150 мм / 200 мм. Гаечный ключ * 1. Стальная щетка * 1.
• [ПРЕИМУЩЕСТВА]: Седло резца из чистой меди, более быстрый предварительный нагрев и лезвие можно нагреть до 500 градусов за несколько секунд. Металлический крючок безопаснее и удобнее, его можно повесить, чтобы сэкономить место, когда он не используется.
• [ПРИМЕНЕНИЕ]: Подходит для коммерческого и промышленного использования, он может резать легкую пену, пенопласт KT розового цвета, полиуретан, полиэтилен, пенополистирол (EPS) и экструдированный полистирол (XPS), пенополистирол, пенополистирол, губку, резину и т.
