Полиэтиленовые оболочки для труб ППУ
Полиэтиленовая оболочка – это разновидность полиэтиленовых труб, которую используют для наружной гидроизоляции предварительно изолированных пенополиуританом трубопроводов. Производство соответствует ГОСТ 1295-2001. Размеры оболочек : 90 мм, 110 мм, 125 мм, 140 мм, 160 мм, 200 мм, 225 мм, 250 мм, 315 мм, 400 мм, 450 мм. Минимальная длительная прочность (MRS) – 10МП. Удлинение при разрыве (относительное) 500%.
Полиэтиленовая оболочка защищает предизолированные трубы ппу от воздействия окружающей среды в грунте и предохраняет стальные трубы от коррозии с внешней стороны.Такие оболочки используют в жилищно-коммунальных хозяйствах на трубопроводах сетей теплоснабжения, центрального отопления и горячего водоснабжения. Они существенно уменьшают аварийность трубопроводов и опасность загрязнения водопроводной воды.
Преимущества
- Долговечность – срок службы по гарантии составляет целых 50 лет
- Не требуется катодная защита, поэтому такие трубы почти не нуждаются в обслуживании
- Высокая стойкость к химически агрессивным средам
- Очень высокая стойкость к коррозии
- Низкая теплопроводность, что значительно снижает тепловые потери и уменьшает образование на наружной поверхности труб конденсата
- Малый вес, что значительно облегчает монтажные работы, особенно в условиях с ограничением пространства
Размеры полиэтиленовых оболочек
| Наружный диаметр | Толщина стенки | Вес 1 м.п. |
|---|---|---|
| 90 мм | 2,2 мм | 0,67 кг |
| 110 мм | 2,5 мм | 0,94 кг |
| 125 мм | 2,5 мм | 1,03 кг |
| 140 мм | 3,0 мм | 1,38 кг |
| 160 мм | 3,0 мм | 1,60 кг |
| 200 мм | 3,2 мм | 2,13 кг |
| 225 мм | 3,5 мм | 2,56 кг |
| 250 мм | 3,9 мм | 3,11 кг |
| 315 мм | 4,9 мм | 4,90 кг |
| 400 мм | 6,3 мм | 8,16 кг |
| 450 мм | 7,0 мм | 10,15 кг |
truby-ppu.ru
Труба оболочка 110×2,5Добавить еще | 110 | 2,5 | 0,88 | 119,00 | 119 | ||||
Труба оболочка 125×2,5Добавить еще | 125 | 2,5 | 1,01 | 136,00 | 1 | 136 | |||
Труба оболочка 140×3,0Добавить еще | 140 | 3,0 | 1,33 | 180,00 | 1 | 180 | |||
Труба оболочка 160×3,0Добавить еще | 160 | 3,0 | 1,53 | 207,00 | 1 | 207 | |||
Труба оболочка 180×3,0Добавить еще | 180 | 3,0 | 1,72 | 232,00 | 1 | 232 | |||
Труба оболочка 200×3,2Добавить еще | 200 | 3,2 | 2,03 | 274,00 | 1 | 274 | |||
Труба оболочка 225×3,5Добавить еще | 225 | 3,5 | 2,52 | 340,00 | 1 | 340 | |||
Труба оболочка 250×3,9Добавить еще | 250 | 3,9 | 3,13 | 423,00 | 1 | 423 | |||
Труба оболочка 280×4,4Добавить еще | 280 | 4,4 | 3,92 | 529,00 | 1 | 529 | |||
Труба оболочка 315×4,9Добавить еще | 315 | 4,9 | 659,00 | 1 | 659 | ||||
Труба оболочка 355×5,6Добавить еще | 355 | 5,6 | 6,28 | 848,00 | 1 | 848 | |||
Труба оболочка 400×5,6Добавить еще | 400 | 5,6 | 7,15 | 965,00 | 1 | 965 | |||
Труба оболочка 450×5,6Добавить еще | 450 | 5,6 | 8,19 | 1106,00 | 1 | 1106 | |||
Труба оболочка 500×6,2Добавить еще | 500 | 6,2 | 10,06 | 1358,00 | 1 | 1358 | |||
Труба оболочка 560×7,0Добавить еще | 560 | 7,0 | 12,67 | 1711,00 | 1 | 1711 | |||
Труба оболочка 630×7,9Добавить еще | 630 | 7,9 | 16,11 | 2175,00 | 1 | 2175 | |||
Труба оболочка 710×8,9Добавить еще | 710 | 8,9 | 20,50 | 2768,00 | 1 | 2768 | |||
Труба оболочка 800×10,0Добавить еще | 800 | 10,0 | 25,90 | 3497,00 | 1 | 3497 | |||
Труба оболочка 900×11,2Добавить еще | 900 | 11,2 | 32,70 | 4415,00 | 1 | 4415 | |||
Труба оболочка 1000×12,4Добавить еще | 1000 | 12,4 | 40,20 | 5427,00 | 1 | 5427 | |||
Труба оболочка 1100×13,8Добавить еще | 1100 | 13,8 | 49,25 | 6649,00 | 1 | 6649 | |||
Труба оболочка 1200×14,9Добавить еще | 1200 | 14,9 | 58,00 | 7830,00 | 1 | 7830 | |||
| ИТОГО | 0.00 | 0.00 | |||||||
hasko.ru
Теплоизоляция ППУ — КОМТЭК
Производственное предприятие «КОМТЭК» выполняет работы по нанесению заводской теплогидроизоляции на основе жесткого пенополиуретана (ППУ ТГИ) на стальные трубы и фасонные детали диаметром от 32 до 530 мм. (Распространено обозначение «Труба в ППУ изоляции»)
Цены
Цены на работы по нанесению покрытий, а так же стоимость стальной трубы в изоляции вы можете уточнить у наших специалистов, связавшись с нами:
Электронная почта: [email protected]
Телефон в Екатеринбурге: 8-343-226-06-32

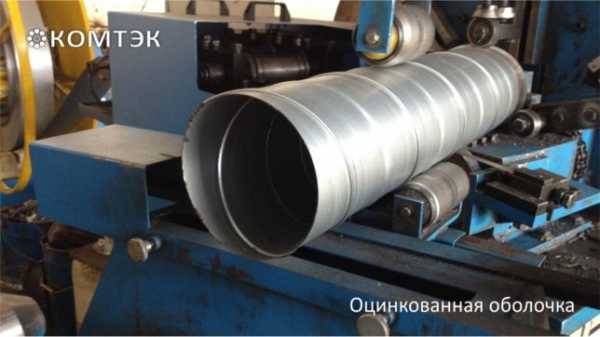

Теплогидроизоляция в оцинкованной оболочке (ППУ ОЦ)

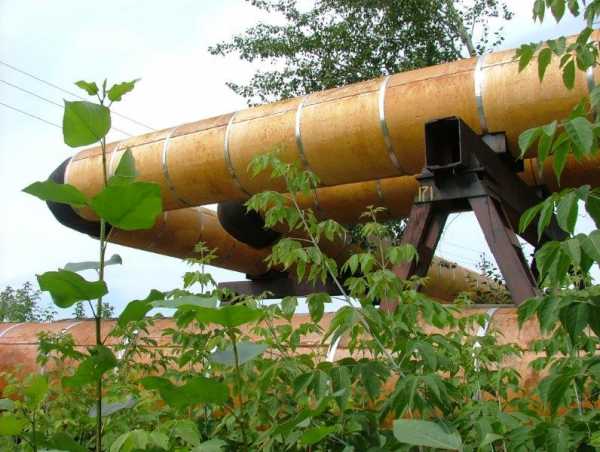

В строительстве объектов нефтегазовой отрасли при надземной прокладке газо- и нефтепроводов применяют трубы с ППУ изоляцией в оцинкованной оболочке.
ОЦ-оболочка предназначена для защиты слоя ППУ изоляции теплоизолированных труб от воздействия влаги, механических повреждений, предотвращает диффузию полиуретана и обеспечивает высокую степень защиты от коррозии.

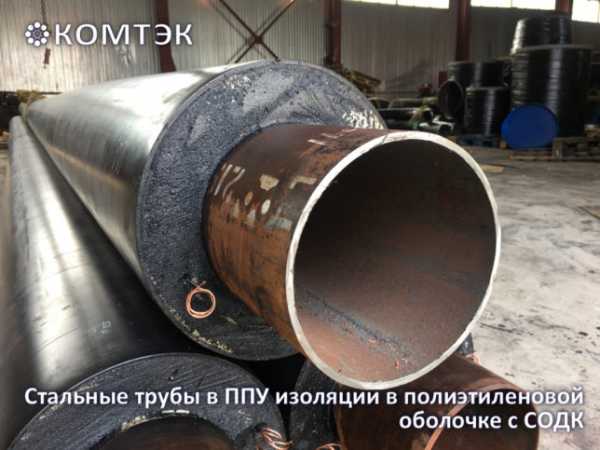

Теплогидроизоляция в полиэтиленовой оболочке (ППУ ПЭ)
При подземной прокладке трубопроводов применяют теплоизолированные трубы и соединительные детали трубопроводов в полиэтиленовой оболочке.
Теплогидроизоляция в металлополимерной оболочке (ППУ МП)

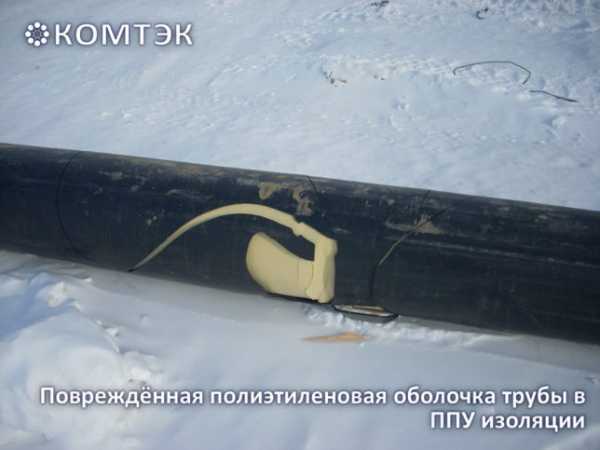

Полиэтиленовая оболочка труб в ППУ изоляции при отрицательных температурах становится восприимчива к механическим воздействием и согласно п. 10.2 ГОСТ 30732-2006 погрузку и разгрузку труб можно производить при температуре не ниже минус 18°C, что затрудняет проведение монтажных работ в зимний период.

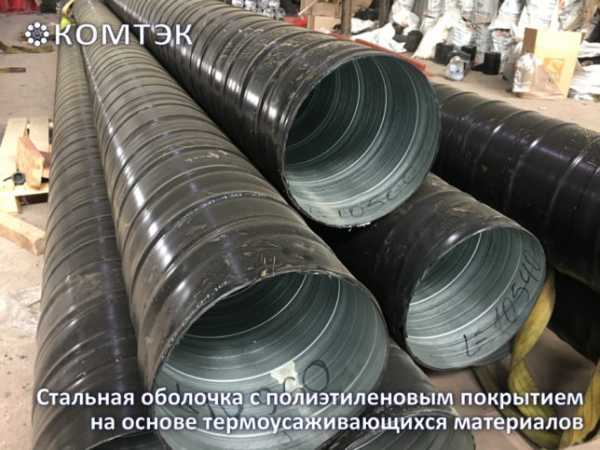

Оптимальным решением проблемы стало применение ППУ изоляции в металлополимерной оболочке: стальная оболочка с дополнительным наружным полиэтиленовым покрытием – ППУ-МП (так же обозначают как ППУ-СтАП).
Антикоррозионное покрытие обеспечивает защиту трубопровода при подземной прокладке на весь период эксплуатации, а стальная оболочка сохраняет устойчивость изоляции к внешним воздействиям при температурах до минус 50°C.

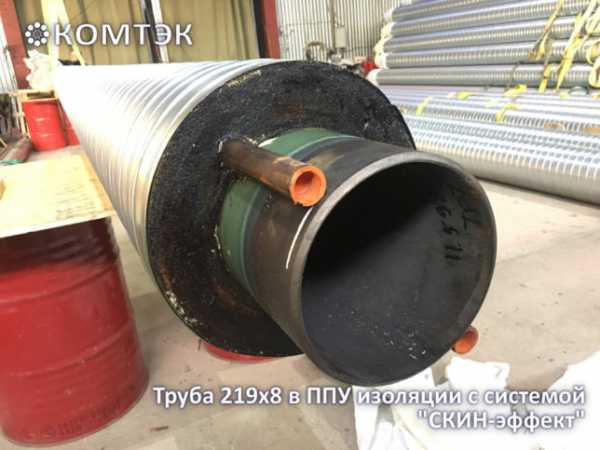

Скин-эффект
Для дополнительной защиты от низких температур применяют систему skin-эффект: перед нанесением теплоизоляционного покрытия к стальной трубе крепится одна или несколько трубок-спутников малого диаметра. В дальнейшем при монтаже теплотрассы по трубкам-спутникам будет проложен греющий кабель, который будет регулировать температуру внутри покрытия.
Чаще всего по требованию заказчика используется стальная бесшовная труба d.32х3,0 (менее затратный вариант с использованием водогазопроводной трубы Ду25х2,8 ГОСТ 3262 применяют реже из-за опасения того, что внутренний шов от электросварки может повредить при монтаже греющий кабель).

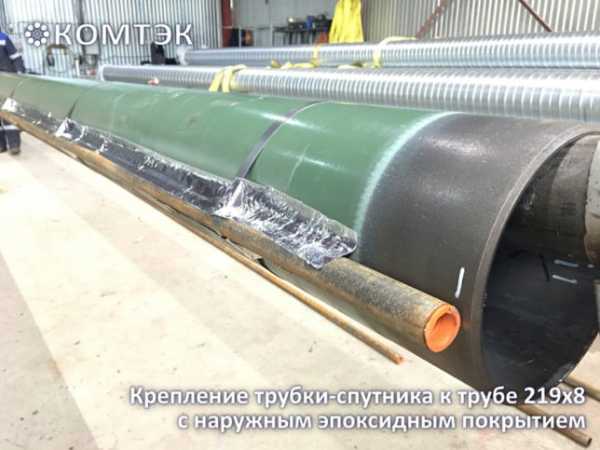

Для увеличения теплоотдачи место стыка основной трубы и трубки-спутника вдоль всей длины заполняется теплопроводной пастой Silarm-3 или THERMON (невулканизуемая однокомпонентная кремнийорганическая паста белого цвета).
Затем место стыка проклеивается металлизированным скотчем — он предотвращает вытеснение незастывшей теплопроводной пасты пенополиуретаном в момент вспенивания, а так же экранирует тепло к нагревательным поверхностям.
Противопожарные вставки
Технологией прокладки трубопроводов предусмотрено использование противопожарных вставок с определённой периодичностью. Под оболочкой покрытия в середине трубы вместо пенополиуретанового слоя находится участок длиной 3 метра, состоящий из негорючего теплоизоляционного материала.
Внешне трубы с противопожарными вставками не отличаются от стандартных, поэтому граница вставок отмечена красными полосами на наружной поверхности оцинкованной оболочки во избежание установки данных участков на скользящие опоры.
Антикоррозионное покрытие стальных труб
По требованию заказчика перед нанесением ППУ теплоизоляции на стальную трубу может быть нанесено наружное антикоррозионное покрытие (эпоксидное покрытие, полиэтиленовое покрытие)
Все эти покрытие в комплексе вы можете нанести на нашем предприятии на давальческую трубу или приобрести готовую продукцию с доставкой до объекта.
Производятся все виды предизолированных конструкций: гнутые вставки с различными радиусами углов, отводы, тройники, переходы, неподвижные и скользящие опоры.

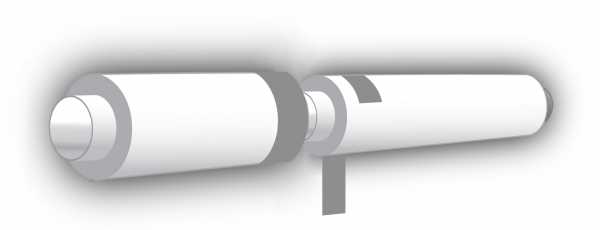

Защита сварных стыков
Полимерные изоляционные материалы выгорают при высокой температуре, поэтому на концах изолируемых труб и соединительных деталей трубопроводов оставляют участки свободные от покрытия для выполнения сварки:
для наружного полиэтиленового покрытия: 30-70 мм
для пенополиуретанового (ППУ) покрытия:
150 мм — для труб и фасонных изделий c диаметром оболочки до 315 мм включительно
210 мм — для труб и фасонных изделий с диаметром оболочки более 315 мм.
Для изоляции сварных стыков труб и элементов трубопроводов с наружным теплогидроизоляционным покрытием применяют
Регламент на производство работ:
ТУ 1390-020-39929189-2017 — Трубы стальные и фасонные изделия диаметром 32 — 530 мм с тепловой изоляцией из пенополиуретана с защитной оболочкой.
komtek.su
|

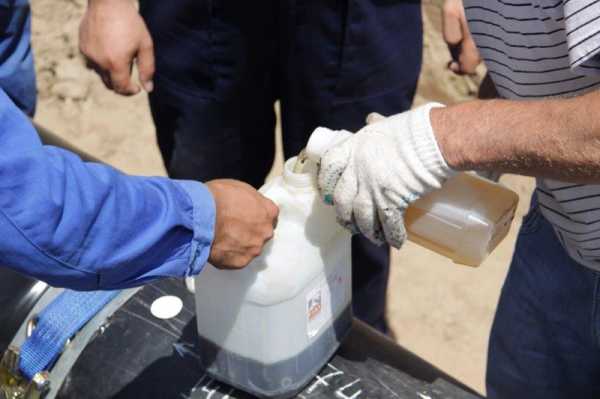

Наша компания предлагает к поставке жидкие компоненты ППУ для заливки в стыки ППУ-трубопроводов в полиэтиленовой или оцинкованной оболочке. Комплект компонентов пенополиуретана расфасован в две полиэтиленовые канистры (компонент “А” – Изолан А-352 и компонент “Б” – импортный полиизоционат), смешивание которых происходит непосредственно на объекте строительства, путём переливания меньшей канистры в большую. Фасовка в полиэтиленовые канистры более надёжна, чем в пенопакеты ППУ, во время транспортировки, хранения и перемешивания компонентов.
Фасовка комплектов компонентов ППУ производится на каждый конкретный стык ППУ-трубопровода в полиэтиленовой или оцинкованной оболочке, произведенных согласно ГОСТ 30732-2006.
Нормы расхода компонентов ППУ и типы канистр на все стыки ППУ-трубопроводов:
Качественные компоненты ППУ производства Дау Изолан с удлинённым временем старта, позволяющие произвести качественное перемешивание в канистре, и оптимальные нормы фасовки компонентов обеспечивают качественное и равномерное заполнение вспененным пенополиуретаном муфты или оцинкованного кожуха.
Подробнее о пенополиуретане
Пенополиуретан – ППУ является неплавкой термореактивной пластмассой, имеющей ярко выраженную ячеистую структуру и уникальные физико-химическими свойства, благодаря чему он обладает высочайшими эксплуатационными характеристиками. Проще говоря, это, по сути, вспененный пластик, который не подвергается гниению и разложению и отлично подходит в качестве утеплителя. Структура его такова, что всего лишь 3% объёма составляет твёрдый материал, который образует каркас. Всё остальное – это поры, которые заполнены фторхлорметаном, представляющим собой газ с низким коэффициентом теплопроводности.
Система ППУ является двухкомпонентной, и собственно сам вспененный пенополиуретан образуется в процессе реакции поликонденсации изоционатов с полиолами – после смешивания двух жидких частей: компонента “А” – “полиол”, который успешно изготавливается многими отечественными предприятиями, и компонента “Б” – “полиизоцианат”, который к большому сожалению в России не производится (из-за законодательных запретов), и завозится к нам исключительно из-за границы (преимущественно из Европы, Японии, Китая и Южной Кореи), что делает его цену нестабильной из-за большой волатильности курса рубля.

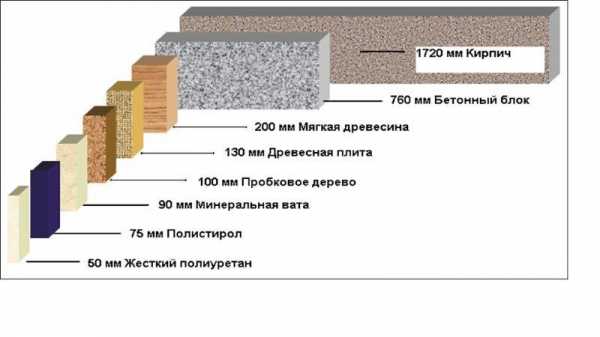

Сравнительная теплоизоляционная характеристика строительных материалов:
Свойства ППУ впечатляют. Коэффициент теплопроводности этого материала составляет от 0.019 до 0.03 Вт/мК, что значительно ниже, чем у других термоизоляционных материалов, таких как минеральная вата, пенополистирол, керамзит. К примеру, для обеспечения определённого уровня теплоизоляции слой ППУ толщиной 50 мм эквивалентен слою минеральной ваты толщиной 90.

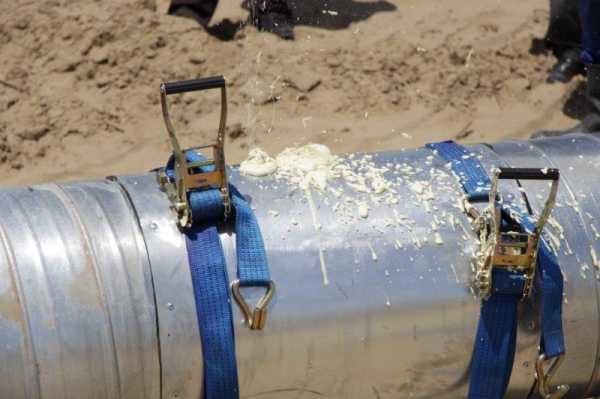

– изоляции стыков ППУ-трубопроводов при помощи смешивания двух компонентов непосредственно на объекте строительства и заполнения термоусаживающейся муфты на ППУ трубопроводе или оцинкованного кожуха:
– для изготовления формованных ППУ-скорлуп – полностью готовых теплоизоляционных изделий для труб:
Следует отметить, что при простоте монтажных работ с использованием труб с ППУ, их доступной ценой, надёжностью и долговечностью и, как следствие, невысокой стоимостью эксплуатации получаемых теплотрасс, необходима надежная гидроизоляционная защита пенополиуретана.

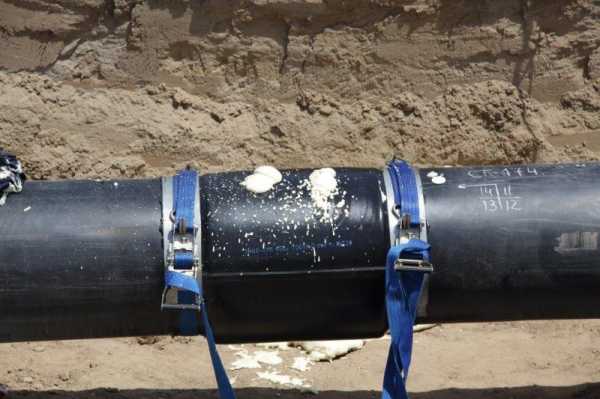

Для предварительно изолированных ППУ-труб в заводской полиэтиленовой оболочке требуется качественная изоляция стыков с использованием термоусаживающихся муфт или лент. Если этим пренебречь, то ППУ-изоляция будет набирать влагу, и все теплозащитные свойства будут резко снижаться, а также начнутся коррозийные процессы на теле трубы, которые протекают очень стремительно при высоких температурах теплоносителя. Для теплотрасс наружного пролегания применение ППУ-скорлуп с последующей гидроизоляцией термоусаживающимися изоляционными материалами позволяют с одной стороны предоставлять коммунальные услуги стабильно высокого качества, избегая лишних теплопотерь и ремонтов, а с другой – существенно экономить средства.
|
Новости 07.12.2018
ТИАЛ принял участие в XVIII международной конференции “ТЕПЛО РОССИИ” в г. Москва 13.12.2016 ТИАЛ принял участие в XVI международной конференции “ТЕПЛО РОССИИ” в г. Санкт-Петербург 20.07.2016 Материалы ТИАЛ включены в Российский морской регистр судоходства Все новости |
www.tial.ru
Теплоизоляция труб ППУ, теплоизоляция для труб ППУ
Теплоизоляция труб пенополиуретаном – технология 21 века!
Уже много столетий во всем мире не прекращается процесс модернизации, усовершенствования специальных теплоизоляционных материалов, для того, чтобы горячая вода, которая течет в наших кранах, не охлаждалась в процессе движения по теплотрассам.
С этой целью, долгое время использовалась минеральная и стекловата, обшитая кожухом из металлической сетки, но, к концу 50-х годов 20 века впервые начали использовать стальные трубы с теплоизоляцией из особого вещества – так называемого пенополиуретана.
Сегодня, теплоизоляция труб ППУ (пенополиуретаном) является одним из современных методов борьбы с потерей тепла при доставке горячей воды потребителям.
Что же представляет собой пенополиуретан, и почему он является одним из самых прогрессивных материалов для теплоизоляции труб? Что такое трубы с теплоизоляцией ППУ, и каким образом они производятся? Чем отличается теплоизоляция труб ППУ от теплоизоляции стекловатой, эковатой, пенополистеролом? На все данные вопросы вы найдете ответы в данной статье.

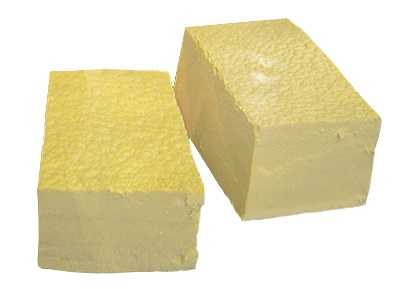

ППУ (пенополиуретан) – прогрессивный теплоизоляционный материал
В 1937 году ученый О. Байер (Германия) получил первый жесткий полиуретановый пенопласт. Уже в 1944 году организовано промышленное производство ППУ в этой стране. В дальнейшем, пенополиуретан начал постепенно внедряться на территории бывшего СССР.
На сегодняшний день пенополиуретан (ППУ) является одним из самых эффективных теплоизоляционных и экологически чистых материалов. Что же представляет собой данный материал? Пенополиуретан (ППУ) – изолятор с низким коэффициентом теплопроводности. В нем 2% от объема – твердый материал, представляющий каркас, а остальные 98% составляют особые закрытые поры, заполненные изоляционными газами и воздухом.
Пенополиуретан, из которого изготавливается теплоизоляция труб ППУ не разрушается, имеет нейтральный запах, не поражается грибком и гнилью, а также он отличается повышенной стойкостью к растворителям, кислотам и щелоча, являясь полностью экологически безопасным материалом.
Жесткий ППУ для теплоизоляции труб имеет мелкоячеистую закрытопористую структуру, что обеспечивает низкие показатели водопоглащения.
Благодаря низкому значению влагопоглощения, теплоизоляция труб ППУ на основе фреоносодержащих полиольных систем обеспечивает сверхнормативное снижение потерь в 1,5 раза, а по сравнению с увлажненной минераловатной изоляцией – в 11 раз.
Пенополиуретан для теплоизоляции труб (ППУ) — материал, абсолютно не воздействующий на здоровье человека, что подтверждено рядом сертификатов соответствующих организаций. Пенополиуретан для теплоизоляции труб обладает самым малым коэффициентом теплопроводности.
Теплоизоляция для труб ППУ (пенополиуретаном) в несколько раз превосходит традиционные материалы для изоляции труб (минеральную вату, пенопласт, и др.).
Срок эксплуатации теплоизоляции для труб ППУ составляет в среднем 16 лет. Такими показателями не обладает ни один материал, применяемый при утеплении трубопроводов.
Мы рассмотрели поистине уникальные особенности современного высококачественно материала для теплоизоляции труб – пенополиуретана. Теперь более подробно обсудим вопрос производства стальных труб с теплоизоляцией из ППУ.
Прокладка специальных особых труб с теплоизоляцией ППУ приводит к сокращению тепловых потерь в наружных сетях трубопроводов в несколько раз, к удлинению срока их эксплуатации. Что же представляет собой процесс теплоизоляции труб ППУ?
Итак, сама по себе труба ППУ – это «труба в трубе». Смысл технологии состоит в следующем: на обычную стальную трубу наносят специальный теплоизолирующий слой пенополиуретана (ППУ), а затем это изделие помещают в оболочку (полиэтилен, либо оцинкованная сталь). Отличным дополнением ко всему этому служит особый кабель системы ОДК (оперативно-дистанционного контроля), который позволяет обнаруживать проблемные участки до наступления аварии с помощью приборов.
Теперь рассмотрим данные процессы изготовления теплоизоляции труб ППУ более подробно. Трубы ППУ состоят из стальной трубы, полиэтиленовой оболочки или оцинкованной оболочки, теплоизоляционного слоя из пенополиуретана, медного сигнального провода (ОДК) и центрирующих опор (центраторов).
Центраторы идеально подходят как для соединения и/или исправления труб маленького диаметра, так и для работы с большими трубами. В процессе изготовления трубы, теплоизолированной кольцевое пространство между стальной трубой и защитной оболочкой заполняется пенополиуретановой композицией. Пенополиуретан впрыскивается в межтрубное пространство с помощью специального оборудования в виде жидкой эмульсии. Через несколько секунд компоненты пенополиуретана вспениваются, увеличиваясь в объеме, и заполняют все пространство между стальной трубой и внешней оболочкой. Далее пенополиуретан отвердевает и образует монолитную структуру в виде двух труб, соединенных теплоизоляцией их пенополиуретана.
Потери тепла в трубах новой конструкции минимальны, трубы в ППУ-изоляции практически не подвержены действию блуждающих токов, значит, и внешней коррозии. А конструкция теплоизоляции труб ППУ позволяет полностью исключить наружную коррозию трубопровода.
Оболочка для труб ППУ
Как мы уже и говорили, одним из важнейших составляющих конструкции труб ППУ является особая оболочка. Она предназначена для гидроизоляции слоя пенополиуретана, для того, чтобы максимально сохранить его теплоизолирующие свойства.
Оболочка теплоизоляции трубы ППУ бывает двух видов: состоящая из оцинкованной стали и полиэтиленовая. Первая, используется для производства теплоизоляционных труб ППУ, предназначенных для надземной прокладки. Для увеличения долговечности такой оболочки допускается нанесение на ее наружную поверхность дополнительного защитного покрытия.
Второй вид оболочки труб ППУ – полиэтиленовая. Она применяется для производства труб ППУ, предназначенных для прокладки под землей.
ОДК: постоянный контроль теплоизоляции труб ППУ
Система дистанционного контроля (ОДК) предназначена для проведения непрерывного контроля состояния теплоизоляционного слоя из пенополиуретана (ППУ) стальных труб в течение всего срока их службы.
ОДК является одним из основных инструментов технического обслуживания трубопроводов, построенных по технологии «труба в трубе» с использованием сигнальных медных проводников. ОДК позволяет своевременно и с большой точностью находить места повреждений того или иного участка теплоизоляции труб ППУ. Система контроля основана на применении датчика увлажнения изоляции, распределенного по всей длине трубопровода.

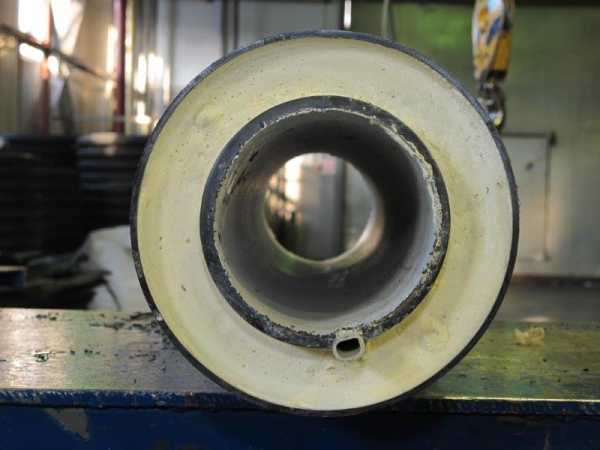

Сигнальные медные проводники (не менее двух), находящиеся в теплоизоляционном слое каждого элемента трубопровода, соединяются по всей длине разветвленной сети трубопровода в двухпроводную линию, объединенную на концевых элементах в единую петлю. Проводники любых ответвлений включаются в разрыв сигнального проводника основного трубопровода.
Сигнальные проводники, установленные внутри ППУ изоляции каждого элемента, располагаются параллельно стальной трубе на расстоянии в несколько миллиметров от нее.
При производстве теплоизоляции труб ППУ, проводники фиксируются в центраторах (центрирующих опорах) полиэтиленовой оболочки. Контроль состояния ОДК происходит с помощью специального прибора – детектора. В случае повреждения стальной трубы, намокает теплоизоляционный слой, вследствие чего, детектор посылает сигнал на соответствующий контрольный пункт.
Теперь вы знаете о теплоизоляции труб ППУ (пенополиуретаном) все! Если, прочитав данную статью, у вас все еще остались какие-то вопросы, связанные с современной теплоизоляцией труб ППУ, то звоните нам по телефонам, указанным на сайте!
www.vazaplast.ru
Оболочки для ППУ труб делятся на два вида:
| ||||
