Коэффициенты звукопоглощения: Какие материалы эффективнее?

Содержание

  • 1 Звукоизоляция
  • 2 Звукопоглощение
  • 3 Пористые звукопоглотители
  • 4 Звукоотражение материалов
  • 5 Волокнистые звукопоглотители
  • 6 Коэффициент звукопоглощения
  • 7 Индекс звукоизоляции
  • 8 Природа звукопоглощения
  • 9 Звукопоглощающие конструкции
  • 10 Лучшие шумопоглощающие материалы
  • 11 Шумоизоляция воздушных шумов
    • 11.1 Минеральная вата
    • 11.2 Многослойная панель
    • 11.3 Стекловата
  • 12 Шумоизоляция ударных шумов
    • 12.1 Пробкорезиновая подложка
    • 12.2 Пенополиэтилен
    • 12.3 Битумно-пробковая подложка
    • 12.4 Экструдированный пенополистирол
    • 12.5 Композиционный материал
    • 12.6 Прессованный из натуральной пробковой крошки лист
  • 13 Шумоизоляция структурных шумов
    • 13.1 Эластомерные материалы
    • 13.2 Прокладочный материал из кремнеземного волокна
    • 13. 3 Виброакустический герметик
    • 13.4 Стеклохолст
  • 14 Поэтапная шумоизоляция

Мало кто задумывался, однако шум имеет негативное воздействие на организм человека. Когда мы идем по улице, то наложение различных звуков смешиваются, и порой сложно даже разобрать, что именно говорится или звучит. Постоянное воздействие шума может привести к различному роду заболеваний нервной системы. Та же самая ситуация происходит и в закрытом помещении.

Если, к примеру: поверхность стен в здании имеют голую штукатурку или же присутствует обычная кирпичная кладка, то звуки здесь будут отражаться от стен, и смешиваться между собой образуя эхо. Исправить такую проблему можно только единственным способом установить шумоизоляцию и шумопоглощающие материалы.

Сегодня рынок предлагает огромный выбор материалов, которые соответствуют требованиям и стандартам. Шумоизоляционные изделия способны защитить помещение от смешивания звуков и образование эха. Кроме того благодаря такой изоляции можно эффективно защитить свое жилище от проникновения в него посторонних шумов.

Как правило, шумы в квартире разделяют на два основных типа: воздушный, который передается воздухом и структурный или ударный, он может передаваться по твердым поверхностям. Стоит отметить, что для изоляции воздушного шума понадобится материал пористой структуры, который сможет поглощать звуки, не пропуская их отражаться от твердых поверхностей.

@ProAntiShum

Что касается структурного шума, то он происходит в результате вибраций. В основном вибрационные или структурные шумы возникают в результате работы электроинструмента, ударов по твердым поверхностям, а также при громкой работе музыки на низких частотах. Изолировать такие шумы можно с использованием вибрационных шумоизоляционных материалов.

Чтобы лучше разобраться какие стройматериалы, для каких целей должны применяться, необходимо более детально рассмотреть понятия звукоизоляции и звукопоглощения.

Звукоизоляция

Материалы, которые имеют отталкивающие свойства для звуковых волн, называют звукоизоляцией. Основная задача звукоизоляционного стройматериала не дать возможность звуковым волнам проникать через стену в середину помещения. Основной показатель звукоизащиты заключается в массе поверхности, которая изолируется. Если, к примеру: взять бетонную стену и конструкцию из двойного слоя кирпича, то масса второй будет несколько выше, а значит сама конструкция будет эффективней удерживать звуковые волны. Характеристикой звукоизоляции является эффективность.


@ProAntiShum

С применением звукоизоляционных плит, рулоном или полотен можно добиться оптимального результата даже для конструкций с тонкими стенами. Оценка отражения конструкции к шумоизоляционному материалу называют индексом звукоизоляции. Такая величина измеряется в децибелах, и она варьирует в среднем от 52 до 60 дБ. Звукоизолирующими стройматериалами можно считать кирпичную кладку, бетонные конструкции и изделия из гипсокартона.

Звукопоглощение

Основная задача шумопоглощения заключается в том, что она не должна позволить звуку отразиться от поверхности стены. Материал поглощает шумы не пропуская его к поверхностям. Измеряется величина коэффициентом шумопоглощения, который может варьировать от 0 до 1.0. когда коэффициент шумопоглощения приравнивается нулю, то идет полноценное звукоотражение от поверхности. При полном поглощении звука коэффициент будет равен единице.


@ProAntiShum

Различные стройматериалы имеют свои определенные коэффициенты поглощения и при выборе шумоизоляции важно учитывать эти параметры. Шумопоглощающими материалами можно считать те, у которых коэффициент поглощения выше, нежели 0.4.

Шумопоглошающие стройматериалы можно разделить на группы:

  • Слоистая конструкция;
  • Объемная;
  • Пористая;
  • Резонансная.

Если коэффициент звукопоглощения высокий, то и шумопоглощающие качества изделия хорошие.

Пористые звукопоглотители

Пористые звукопоглощающие изделия изготавливают в виде плит на основе легких пористых основ. Устанавливаются панели или непосредственно к стене, но также они могут находиться на некотором отдалении от поверхности.


@ProAntiShum

Производят шумоизоляционные плиты с применением пемзы, шлака, а связующим компонентом выступает цементный раствор, известь или гипс. Такие конструкции имеют твердую и прочную структуру, что позволяет использовать изделия в вестибюлях, коридоре или при отделке производственного помещения.

Звукоотражение материалов

Звукоотражением называют способность материала отражать звуковые волны. Как правило, звукоотражающим эффектом обладают гладкие поверхности. Прекрасными звукоотражающими свойствами обладают листы металла, текстолитовые плиты, стекло и прочие гладкие поверхности. Одним из наиболее эффективных стройматериалов, для звукоотражения считается мраморная стена. Гладкая поверхность отражает звук, не пропуская его внутрь. Такие конструкции называют мраморными акустическими зеркалами.


@ProAntiShum

Волокнистые звукопоглотители

В настоящее время волокнистые звукопоглощающие стройматериалы являются основой на строительстве. Такие конструкции дают максимальный эффект при акустических шумах, при этом характеристики изделий способствуют применению материала для различных вариантов изоляции внутри помещения.


@ProAntiShum

Использовать волокнистые стройматериалы можно для различных видов поверхностей и применять разные методы монтажа. Если говорить о наиболее выгодном варианте шумоизоляции, то волокнистая структура оптимальное решение для жилого дома или квартиры. Показатели звукопоглощения у волокнистых стройматериалов могут варьировать от 0.4 до 1.0. также не стоит забывать о выгоде волокнистой звукоизоляции, она на порядок дешевле, нежели другие варианты изделий.

Коэффициент звукопоглощения

Когда звуковая волна проходит через материал, то значение отражения является его коэффициент звукоизоляции. Максимальным уровнем поглощения считается показатель единица. В этом случае звук полностью поглощается и не отражается от поверхности. Как правило, такие показатели может показывать комплексный состав слоев изоляции. Если показатель равен нулю, то изоляция не поглощает звуковые волны, а, следовательно, не гарантирует защиты. Звукопоглощающими стройматериалами можно считать изделия с коэффициентом от 0.

4. При выборе изоляционных материалов этому параметру нужно отдавать основное значение, так как от этого зависит комфорт внутри строения.

Индекс звукоизоляции

Выбирая строительную конструкцию, и ее акустические параметры, применяется индекс звукоизоляции. Этот параметр измеряется в дБ и дает характеристики для конструкции на уровень звукоизоляции. В зависимости от использования определенных строительных материалов можно рассчитать уровень шума, который будет в соседнем помещении. Нормы шумоизоляции в многоквартирном доме описаны в соответствующем документе.


@ProAntiShum

На сегодняшний день изобилие шумоизоляционных изделий настолько велико, что можно подобрать соответствующую звукоизоляцию. Индексы материалов указаны в стандартах СНиП, что позволяет максимально точно подобрать идеальный стройматериал, не тратя больше, чем нужно. Как известно для комфортного состояния человека уровень шума не должен превышать 30 дБ. Если взять за основу двухуровневую квартиру, то уровень звукоизоляции перекрытия составит порядка 45 дБ.

Если подобрать шумоизоляцию, которая поглощает 15 децибел, то можно оптимизировать условия комфорта с минимальными затратами.

Природа звукопоглощения

Волокнистая структура звукоизоляции достаточно широко применяется в современном строительстве. Такие плиты прекрасно защищают от воздушного шума, обеспечивая комфортные условия. Мало кто задумывается о том, как происходит шумопоглощение звуков, при этом все достаточно просто и легко объяснимо.


@ProAntiShum

Стоит понимать, что когда воздух со звуком заходит в изоляционную конструкцию, средний коэффициент звукопоглощения, то он трется о волокна изделия. Каждая ворсинка за счет трения и вибрации распределяет звук, поглощая его. В зависимости от уровня шума подбирается и коэффициент, а также индекс конструкции плиты. При правильном расчете и монтаже можно обеспечит необходимый уровень защиты с минимальными материальными потерями.

Звукопоглощающие конструкции

Плиты для шумоизоляции могут иметь волокнистую или пористую основу выбор зависит от области применения и характеристик самого полотна. Стоит отметить, что такие изделия применяют при обустройстве кинотеатров, студий звукозаписи или концертных залов. Кроме того из-за экологической чистоты изделий можно производить шумоизоляцию жилых помещений, школ и детских садов. Коэффициент шумоизоляции материалов на стене обеспечит необходимый уровень защиты.

Если нужно увеличить степень шумопоглощения, то можно увеличить количество используемых плит, что в свою очередь сделает материал еще толще. Правильный подход к решению вопроса гарантированно сделает дом или помещение комфортным и уютным. Выбирая подходящий материал, важно смотреть на такие показатели как толщина плиты и ее звукоизоляционные свойства. Чтобы выставит оптимальные параметры комнаты необходимо правильно подобрать звукоизоляцию.


@ProAntiShum

Конструкции шумопоглощения имеют перфорированный экран из металлического крашеного листа, который хорошо отталкивает звуки, не проникая в середину помещения. Если рассматривать конструкцию в целом, то между экранным листом и волокном должна устанавливаться воздухопроницаемая прослойка из холста, который будет удерживать мелкие частицы.

Такие конструкции можно использовать при любых видах звука на различной частоте. Шумоизоляция с применением звукопоглощающих конструкций будет максимальной. Достаточно часто такие экраны используются в отделке как антивандальные.

Лучшие шумопоглощающие материалы

На сегодняшний день изобилие звукоизоляционных материалов настолько велик, что можно выбрать изделие по различным критериям и параметрам. Индекс звукоизоляции воздушного шума влияет и на эффективность устройства. В зависимости от характера звука можно подобрать оптимальную звукоизоляцию. Наиболее эффективными шумоизоляционными материалами считаются волокнистые плиты или пористые изделия.

Благодаря мягкой структуре стройматериала достигается максимальный эффект. Единственное от чего не защищают такие плиты – это инфразвук, а во всех остальных случаях оптимальное соотношение качества и стоимости. Что касается вибрационных или ударных шумов, то оптимальным вариантом становится пенополиэтиленовая основа.


@ProAntiShum

Благодаря пористой основе можно обеспечить эффективную защиту от вибрации. Также для вибрационных шумов подойдут резиновые изоляционные изделия в виде тонкой мембраны. В зависимости от характера шума подбирается оптимальная звукоизоляция. Индекс звукопоглощения зависит от используемых материалов.

Шумоизоляция воздушных шумов

Если говорить о воздушной шумоизоляции в квартире, то достигнуть необходимого эффекта можно двумя способами: с использованием каркасной основы и без нее. Если квартира имеет небольшие параметры, то в качестве варианта лучше использовать бескаркасный вариант, таким образом можно не только защитить дом от шума, но при этом сберечь квадратные метры. Когда площадь помещения позволяет, то шумоизоляцию необходимо устанавливать в каркас. Изготавливается каркасная основа из деревянного бруса или алюминиевого профиля.

Немаловажным, при шумоизоляции воздушного шума использовать правильный стройматериал. Оптимальным решением для такого монтажа будет использование волокнистых или пористых плит. Мягкая структура конструкции позволить с максимальной эффективностью защититься от воздушных шумов.

Воздушным шумом называют звуковые волны, которые передаются по воздуху. Такой шумовой эффект может появиться в результате громкого разговора, играющей музыки или включенного телевизора.

В конструкцию из профиля укладываются шумоизоляционные плиты и зашиваются листами гипсокартона. Этот вариант звукоизоляции считается оптимальным, но необходимо понимать, что для эффективной защиты дома следует обработать все поверхности в квартире делая так называемую комплексную шумоизоляцию.

Минеральная вата

Изготавливается минеральная вата как понятно из названия из силикатных расплавов горной породы, металлургических шлаковых отходов и их примесей. В процессе изготовления под термической обработкой расплавляется сырье и через турбину превращает сплав в волокна. С дополнением связывающего компонента получается минеральная вата.


@ProAntiShum

Этого шумоизоляционный стройматериал отличается высокой эффективностью и экологичностью изделия. В составе минеральной ваты отсутствуют вредные компоненты, влияющие на здоровье человека. К преимуществам плит можно отнести:

  • Негорючесть;
  • Простота в монтаже;
  • Длительный срок эксплуатации;
  • Противостояние образованию грибка и плесени;
  • Можно использовать при любых температурах с максимальной эффективностью.

Если говорить о коэффициенте звукопоглощения, то у минеральной ваты он составляет от 0.7 до 0.9.если в комплексе с минеральной ватой применить виброизоляционный и наружную отделку, то лучшей защиты от шума не найти.

Многослойная панель

Как правило, многослойные панели используют для бескаркасного способа монтажа. Состоит такая плита из нескольких слоев звукоизоляционных материалов. Главным достоинством таких плит является их небольшая толщина. С применением панелей можно максимально сэкономить пространство в малогабаритной квартире. Толщина плиты не превышает 10 сантиметров, поэтому даже в общей сумме выходит сравнительно немного.


@ProAntiShum

Если говорить о достоинствах плит, то стоит отметить, что данная шумоизоляция устанавливается намного быстрее, при этом не нужно много знаний и умений. Достаточно иметь некоторые понятия о работе с инструментами и соответствовать рекомендациям указанным на упаковке звукоизоляционных плит. Монтаж многослойных панелей производится методом паз в шип. Полученная поверхность идеально защищает от проникновения любых видов шума, при этом наружная часть панели подходит для финишной отделки.

Стекловата

Звукоизоляционные плиты из стекловаты прекрасно подходят в качестве защиты от любых видов шума. Изготавливается изделие на основе стекловолокна. Данный изолятор прекрасно подходит для теплоизоляции. Благодаря волокнистой структуре внутри собирается большое количество воздуха, что и делает материал тепло и звукоизоляционным. Технология производства использует сырье из отхода, а также природных ресурсов.


@ProAntiShum

Стоит отметить, что по технике производства стекловата схожа с минеральной ватой, единственное различие заключается в используемом сырье. Продукт поступает к потребителю в виде рулонов или плит. В зависимости от параметров можно подобрать оптимальное решение. Благодаря экологичности изделия, его можно использовать не только для промышленных помещений, но также для жилого дома и общественных мест. Изделие имеет упругую основу, что позволяет с легкостью укладывать плиты в каркас. Одним из достоинств изделия является его доступная стоимость.

Шумоизоляция ударных шумов

Для того чтобы защитить свой дом от ударных шумов необходимо подготовить напольную поверхность. Стоит понимать, что такая работа поможет не только вам, но и соседям с нижнего этажа. Основным требованием при изоляции ударного шума использовать подкладочный материал, который поможет поглотить вибрацию, не передав ее внутрь помещения. Виброизоляционными стройматериалами можно считать пенопропилен, вспененный полиэтилен и т.д.

Особенностью монтажа такой изоляции заключается в том, что все элементы конструкции каркаса должны иметь подложку из представленных материалов. Вибрация проходит в середину, но при этом не проходят дальше. Устранив проблемы с вибрацией, можно будет переходить к следующему этапу шумоизоляции.

Пробкорезиновая подложка

Этот вариант подложки является оптимальным для использования при укладке пола ламинатом. Есть несколько вариантов подстилки, которые различаются по области применения и можно подобрать наиболее соответствующий состав. Изготавливается полотно исключительно из натурального сырья, поэтому оно может использоваться в жилом помещении.


@ProAntiShum

Что касается пробкорезиновой подкладки, то она изготавливается с добавлением каучука. Благодаря добавлению резины подложка не боится влаги и может использоваться в помещениях с повышенной влажностью. Плюс ко всему резиновая основа дает возможность использовать изделие как виброизоляционный слой при монтаже напольного покрытия. Единственный недостаток подкладки в том, что имеет высокую стоимость, и не каждый захочет устанавливать ее при ремонте.

Пенополиэтилен

Этот вид изоляции считается одним из самых выгодных, так как стоимость невысокая. Вспененная основа эффективно поглощает звуковые волны. Этот стройматериал необходимо использовать в качестве подложки или же шумоизоляционного слоя. Толщина такого изделия невысокая за счет чего он используется в виде подложки для линолеума, ламината и прочих материалов. Помимо звукоизоляции материал обеспечивает виброзащиту.


@ProAntiShum

Битумно-пробковая подложка

Данный изоляционный вариант подложки используется в условиях повышенной влажности. Благодаря своему качеству материал обеспечивает также гидроизоляцию. Покрытие способно выравнивать поверхности, обеспечивая надежную защиту от шумов и вибраций на полу.


@ProAntiShum

Экструдированный пенополистирол

Этот вид строительного материала отличается своими звуко и теплоизоляционными качествами. При изготовлении плит гранулы насыщенные воздухом связываются между собой, образуя слой сплошных пузырьков. Такая изоляция одна из наиболее эффективных, так как на девяносто восемь процентов состоит из воздуха, а остальные два являются связующим компонентом.


@ProAntiShum

Такая плита может с легкостью превзойти по характеристикам тепло и звукоизоляции другие материалы. Легкие плиты можно устанавливать самостоятельно без привлечения специалистов или мастеров. На сегодняшний день этот материал особенно популярен, так как за невысокую стоимость покупатель берет все самое лучшее.

Композиционный материал

Особенностью данного изделия является его прочность. Достигнута прочность за счет многослойной основы. С использованием различных компонентов можно изготовить многослойную конструкцию, которая будет отвечать всем требованиям и характеристикам. Сегодня в строительстве этот материал мало применяется из-за сложности работы с ним. В настоящее время производители разрабатывают упрощенную технологию изготовления композитного материала.


@ProAntiShum

Прессованный из натуральной пробковой крошки лист

Пробковые листы – это отличная изоляция для различных видов шума. Изготавливается полотно из пробковой крошки, что делает его стойким к механическим воздействиям. Такие изделия часто используют в виде звукоизоляции, так как они обладают великолепными характеристиками. Говоря о достоинствах, стоит отметить, что изделия применимы для жилых помещений. Плохая теплопроводимость позволяет использовать подкладку в виде теплоизоляции для дома.


@ProAntiShum

Шумоизоляция структурных шумов

Избавить помещение от структурного шума через перекрытия можно с применением комплексной звукоизоляции. Важно знать, что только комплексный подход приведет к оптимальной звукоизоляции жилого помещения, офиса и прочих сооружений. Такая шумоизоляция поможет защитить дом от всех возможных вариантов шума. Для шумоизоляции от структурного шума необходимо использовать не только традиционные звукоизолирующие, но и шумопоглощающие стройматериалы. При комплексном подходе устранить структурный шум вполне реально.

Эластомерные материалы

Обладают высокой степенью эластичности, которую обеспечивает синтетическая резиновая основа. Под механическим воздействием материал прогинается в соответствии с формой давящего предмета. После того как тяжелое изделие убирается форма материала обретает свой первоначальный вид. Основное различие между эластомаром и другим синтетическим изделием заключается в том, что от температуры зависит и степень эластичности.


@ProAntiShum

Прокладочный материал из кремнеземного волокна

Используется этот вид изделия для тех мест, где есть высокий уровень пожароопасности. Данное изделие не подвергается горению, а также не выделяет вредный газ, который негативно отразится на здоровье человека. Полотно не подвергается истиранию и имеет достаточно большой эксплуатационный период. В составе материала используется асбестовое и керамическое волокно, обеспечивающее эффективную защиту.


@ProAntiShum

Виброакустический герметик

Вибросил – это универсальный материал, который можно использовать для различных целей. Стоит заметить, что изделие способно прикрепить как керамическую плитку, так и любые детали конструкции. Также его можно применить для звукоизоляции швов в настенном и напольном покрытии. С использованием герметика можно обеспечить эффективную защиту от воздушного шума.


@ProAntiShum

Стеклохолст

Состоит малярный стеклохолст из нетканого полотна прессованных нитей стекловолокна. Изделие является экологически чистым, так как состоит из натурального материала. Реализуется полотно в виде рулона, с шириной один метр, а длиной 20 и 50 метров. Применяется данное изделие для ликвидации в поверхности стены трещин и щелей. Стоит отметить, что при наличии в стене трещины уровень шума будет намного выше, нежели в целой конструкции. При комплексной шумоизоляции, помещения стеклохолст может стать незаменимым помощником.


@ProAntiShum

Поэтапная шумоизоляция

Когда в доме планируется ремонт, то о шумоизоляции необходимо позаботиться в первую очередь. Конечно, намного лучше изолировать только строящееся здание, однако даже если строение уже есть, то в нем можно сделать эффективную звукоизоляцию.

Прежде чем приступитьт к самому монтажу шумоизоляции важно определиться с выбором подходящего материала. На сегодняшний день ассортимент продукции позволяет подобрать именно то, что нужно в соответствии с требованиями и предпочтениями. Важно понимать, что только комплексный подход способен сделать максимальную звукоизоляцию.

Одним из важных моментов звукоизоляции квартиры определится с выбором метода звукоизоляции. Есть два варианта работ по укладке звукоизоляции: каркасный и бескаркасный. Если параметры квартиры позволяют, то для максимальной эффективности можно использовать каркасный вариант. Во-первых, благодаря такой конструкции можно не только удобно, но и достаточно быстро зашить помещение.

Если квартира не обладает большими размерами, то лучшим вариантом станет бескаркасная конструкция. Если выбирать материалы по эффективности, то оптимальным решением станет минеральная, базальтовая или стекловата. По свойствам и характеристикам изделия имеют аналогичную структуру, как и другие волокнистые изделия. Высокая степень защиты помещения от воздушных, ударных и структурных шумов следует использовать наиболее подходящий вариант.

При звукоизоляции каркасным методом, важно чтобы все плиты были уложены правильно и аккуратно в каркасную основу. Поверхность звукоизоляционного слоя нужно зашить пароизоляцией, так как, несмотря на сухое помещение нужна дополнительная защита. С применением шумоизоляции можно добиться ожидаемого результата и идеальной тишины.

Процесс звукоизоляции квартиры несложный и его можно выполнить самостоятельно своими руками, главное знать, что и за чем делать. Если у вас имеются необходимые знания и умение, то все можно сделать самостоятельно, не прибегая к помощи специалистов. Есть определенный перечень этапов, благодаря которым можно достичь максимального эффекта.

  1. Подготовка поверхности;
  2. Выбор шумоизолирующих материалов;
  3. Изготовление каркасной основы;
  4. Установка плит в ячейке каркаса;
  5. Финишная обшивка.

Если все выполнить по этапу, то можно не только сделать все быстро, но и качественно.

Как с применением шумоизоляции окон создать максимальный комфорт?

Шумоизоляция пола под линолеум

Что такое рейтинг коэффициента снижения шума (NRC)?

Что такое рейтинг коэффициента снижения шума (NRC)?

Звукопоглощение — это процесс, при котором происходит ослабление силы звука за счет поглощения энергии колебания звуковой волны или перехода ее в тепловую в результате столкновения с поверхностью звукопоглощающего материала.

Показатель снижения шума в помещении будет тем выше, чем меньше шума отразится от поверхности шумоголощающего материала, который поглотит большую часть звуковых волн.

Шумоподавлящие материалы обычно используются в университетах, спортивных центрах, студиях звукозаписи, кинотеатрах, домашних кинотеатрах и концертных залах. Они очень эффективны в местах, где есть большие комнаты с твердым полом, поскольку они создают много эха. Шум отскакивает от твердых поверхностей и возвращается в ваши уши, делая звук в комнате еще громче, чем он есть.

Чтобы оценить способность материалов к звукопоглощению, используют коэффициент шумоподавления.

Коэффициент шумоподавления, также известный как NRC (Noise Reduction Coefficient) — это система оценок, которая варьируется от 0 до 1,0. Она показывает, насколько эффективно акустический элемент поглощает звук в диапазоне частот от 125 до 3000 Герц.

Рейтинговая шкала NRC

Оценка 0 означает, что предмет не поглощает звук (полное отражение).

Оценка 0,5 означает, что предмет поглощает 50% звука и отражает остальные 50%.

Оценка 1 означает, что предмет поглощает 100% звука, и звук не отражается обратно(абсолютное поглощение звука).

Классы звукопоглощения

В соответствии с международными стандартами материалы подразделяются на классы звукопоглощения.

NRCКласс звукопоглощенияНормирование
0,00; 0,05; 0,10Не классифицируетсяОтражение
0,15; 0,20; 0,25EНезначительное звукопоглощение
0,30; 0,35; 0,40; 0,45; 0,50; 0,55DОбычное звукопоглощение
0,60; 0,65; 0,70; 0,75CВысокое звукопоглощение
0,80; 0,85BМаксимальное звукопоглощение
0,90; 0,95; 1,00AМаксимальное звукопоглощение



Эффективность материала или звукоизоляционной системы — это целый набор показателей, ее нельзя представить одним коэффициентом. Это связано со способностью материала снижать уровень шума только от звуков определенной частоты. Например, эффективные в подавлении воздушного шума (музыка, разговорная речь, шум улицы) материалы могут иметь низкую способность поглощения шумов на низких частотах (промышленное оборудование, сабвуфер, самолет). Поэтому очень важно комплексно подойти к вопросу звукоизоляции и подобрать комбинацию материалов, которые справятся со всеми проблемами шума в вашем помещении. Специалисты нашей компании помогут вам выбрать Готовую систему звукоизоляции, которая включает в себя необходимый набор шумоподавляющих материалов.

Для чего нужны продукты с высоким NRC?

Продукты с высоким рейтингом NRC отлично подходят для глушения звука и уменьшения эха. Высокий балл 0,9 и выше идеально подходит для использования в помещениях, таких как студии звукозаписи или домашний кинотеатр, где необходимо минимизировать эхо. Использование шумопоглощающих продуктов с высоким рейтингом NRC для уменьшения эха может сделать шумную комнату значительно тише.

Мы надеемся, что эта статья помогла вам понять немного больше о рейтингах NRC, о том, что они из себя представляют, и как вы можете использовать их, чтобы выбрать наиболее подходящие для вас звукопоглощающие продукты. Если у вас остались вопросы, обязательно обращайте к нашим консультантам.


Проверка эффективности звукопоглощающих материалов своими руками

Toggle Nav

Поиск

  • сравнить продукты

Меню

Счет

  • По Ли Лехнер
  • 22 февраля 2021 г.

Что произойдет, если вы разработаете идею, но слишком долго будете ее воплощать? Скорее всего, ваша концепция либо умрет, либо кто-то другой первым выведет ее на рынок. Мы все ненавидим ждать внешней проверки идей, которые, как мы искренне верим, сработают.

В этом посте мы попробуем кое-что другое. Вместо того, чтобы рассылать различные материалы для проверки их влияния на звукопоглощение, мы собираемся разработать собственный тест на децибелметр, который может сделать каждый. Мы собираемся провести вас через это шаг за шагом. Это может быть грубый тест, но если вы начнете замечать очевидную разницу в шумоподавлении между двумя материалами, скорее всего, вы что-то поняли.

Цель этого теста

Этот тест стоил нам примерно 25 долларов , и мы можем использовать его, когда захотим. Могу вам сказать, что тестирование в США для официального сравнения материалов по звуку будет стоить примерно 1000$ – 2000$ . Этот самодельный тест — гораздо более дешевая альтернатива простому бенчмаркингу.

Еще одна причина для этого теста заключается в том, что в современном мире скорость решает все. Мы хотели объединить этот метод тестирования, так как это быстрый и простой способ проверить, какое влияние может оказать простое изменение материала или конструкции продукта на снижение шума.

Идеален ли этот тест? Нет, но это даст общее представление о том, что работает лучше, и это то, что мы можем использовать, чтобы перейти от идеи к этапам обоснования и утверждения.

Итак, приступим!

Расходные материалы, использованные во время этого испытания

Строительные материалы

4-дюймовая труба из ПВХ (длиной 2 фута)
Фланцевые пластины (x2)
Уплотнение (дополнительно)
Металлическая пластина (дополнительно)

9000

  • Гайки/болты или хомуты
  • Пенопласт
  • Горячий клей или лента
  • Аэрозольная краска для придания более официального вида

Измерение звука

Мы предлагаем вам два варианта. Вы можете либо приобрести измеритель децибел, подобный показанному здесь, многие из которых на самом деле относительно дешевы, либо вы также можете использовать приложения для измерения децибел.

Несколько приложений, которые мы обнаружили:

  • Децибел X : 3-дневная бесплатная пробная версия, затем 4,99 долл. США в месяц или 29,99 долл. США в год
  • dB Meter : 3-дневная бесплатная пробная версия, затем либо 7,99 долл. США в месяц, либо 29,99 долл. США в год

Источник звука/устройство

Для проведения теста нам понадобится способ создания звука, который будет проходить через трубку через материал, который вы тестируете, к децибеллометру.

Этого можно добиться несколькими способами. Мы предлагаем либо использовать маленький динамик или, по крайней мере, с помощью мобильного телефона . Мы рекомендуем избегать использования динамиков большего размера, когда звуковые волны будут распространяться по трубке, что повлияет на эффективность теста.



Инструкции по сборке:

Шаг 1: Добавьте уплотнение к обеим фланцевым пластинам

Хотя это может быть не обязательно на 100 %, это хороший способ удерживать диск на месте и обеспечивать лучший герметизирующий барьер для достижения лучших результатов.

Мы использовали экструдированную прокладку с клеем на обратной стороне, оставшимся от прошлого проекта, но вы можете либо вырезать резиновый лист по размеру, либо найти что-то вроде полоски клейкой пены.

Шаг 2: Добавьте пластину

Мы использовали металлическую пластину 4,75 дюйма (внешний диаметр) с отверстием посередине, которое мы вырезали гидроабразивной струей, чтобы соответствовать размеру заглушек, которые мы хотели проверить.

Пластина необязательно в зависимости от того, что вы тестируете. Итак, если вы тестируете 2 разных пенопластовых коврика, вам, скорее всего, нужно просто обрезать коврики по размеру, а не беспокоиться об использовании пластины. Мы специально использовали металлическую пластину здесь из-за приложение, в котором использовались заглушки (например, автомобильные заглушки, используемые на металлических панелях)

Шаг 3: Скрепление фланцевых пластин вместе

Далее вам необходимо скрепить фланцевые пластины вместе. Мы использовали гайки и болты (размер основан на размерах отверстий на фланцевых пластинах ), но есть несколько других способов обеспечить их скрепление вместе, например, хомуты или лента

. Шаг 4: Добавьте трубу из ПВХ

Это шаг понятен. Вам просто нужно установить трубу из ПВХ на одну из фланцевых пластин. Используемая нами 4-дюймовая труба имела длину 2 фута.

Труба используется для направления звука на материал и децибеллметр.

Шаг 5: Размещение динамика и микрофона

Расположение динамика и телефона или измерителя уровня децибел является ВАЖНЫМ для правильной работы этого теста. Чтобы размещать их каждый раз в одном и том же месте, мы использовали пенопласт и вырезали детали на обоих концах, включая отверстие для динамика и отверстие для микрофона/сотового телефона.

Чтобы зафиксировать оба элемента на испытательном стенде, мы использовали горячий клей и ленту. Эта инструкция полностью зависит от используемых вами динамика и микрофона.

После сборки ваша сборка готова к работе!

Как проводить тест

Шаг 1: Источник звука и его размещение

Для этого теста мы просто подключили динамик к нашему ноутбуку (или телефону) и поместили динамик в то место, где он постоянно будет находиться для каждого теста .

Для звука мы использовали белый шум, так как он создается путем одновременного объединения всех различных частот звука, что дает нам большую согласованность.

Ссылка на белый шум, который мы использовали (Spotify)

Шаг 2. Размещение устройства для чтения децибел Вам нужно будет размещать децибеллометр в одной и той же точке при каждом тесте, включая высоту, на которой он находится.

В ходе нашего теста, чтобы максимально упростить его, мы поместили телефон непосредственно в трубу из ПВХ и использовали ленту для установочных меток.

Шаг 3. Выполните тест без какого-либо материала

Сначала нам нужно получить показания децибелметра без каких-либо материалов, блокирующих/поглощающих звук. Если вы выбираете белый шум, который мы выбрали, мы рекомендуем начинать чтение с самого начала и останавливать тест примерно через 10-15 секунд, чтобы вы могли усреднить результаты

Шаг 4.

Добавьте материал и повторите тест

Наконец-то пришло время собрать некоторые данные! Теперь вы хотите установить материал, который хотите протестировать. Если вы тестируете стандартный материал, вам нужно просто вырезать круглый образец диаметром примерно 4,75 дюйма и установить его между фланцевыми пластинами.

Или, если вы проводите тест, подобный тому, который мы провели с панельными заглушками (показаны на изображении), вам просто нужно их установить. После этого повторите точно такой же тест, следуя предыдущим инструкциям выше.

Вот и все! Ниже показаны скриншоты того, как могут выглядеть результаты (в зависимости от того, какой метод измерения децибел вы выбрали). Это был отличный способ показать, какое влияние материал оказывает на звукопоглощение. При этом имейте в виду, что это простой и дешевый способ проведения теста. Результаты могут быть не очень точными, поэтому мы рекомендуем использовать профессиональное стороннее тестирование 9.0003

Ключевые элементы, которые следует помнить для последовательного тестирования

Мы собираемся сделать это простым, но мы не можем не подчеркнуть, насколько важен этот раздел для точного тестирования наиболее важные области, на которые следует обратить внимание, как мы узнали на собственном горьком опыте. Вы должны найти способ разместить микрофон в одном и том же месте каждый раз. И не пытайтесь удерживать его руками. То, что микрофон находится всего в 1 см внутри трубки, а не в 1 сантиметре снаружи, имеет огромное значение

  • Источник шума : Помимо того, что размещение так же важно, как и расположение децибеллометра, вам также необходимо найти способ воспроизведения точно такого же звука на точно таком же уровне звука.
  • Место тестирования: Найдите место в вашем учреждении или дома, где вы можете проводить эти тесты с минимальными или отсутствующими внешними звуками, которые могут помешать результатам теста.
  • Дизайн продукта : Если вы тестируете разные продукты, имейте в виду, что дизайн и толщина будут влиять на результаты. Итак, если вы пытаетесь увидеть разницу между материалами, вам нужно использовать один и тот же дизайн 9.0010

    Заключение

    Будет ли этот тест решающим методом принятия вашего окончательного решения? Возможно нет. Но можете ли вы использовать его на лету, чтобы обосновать свою новую идею? Абсолютно.

    Ключ здесь, честно говоря, заключается в том, чтобы рассказать о ваших методах тестирования и использовании лучших практик. Если вы измеряете один и тот же звук, но ваш микрофон находится в другом месте, вы, очевидно, увидите разницу в данных.

    Вам также может понравиться…

    Поделиться:

    Опубликовано в NVH, Электромобили и уплотнения

    Категории

    Последние сообщения

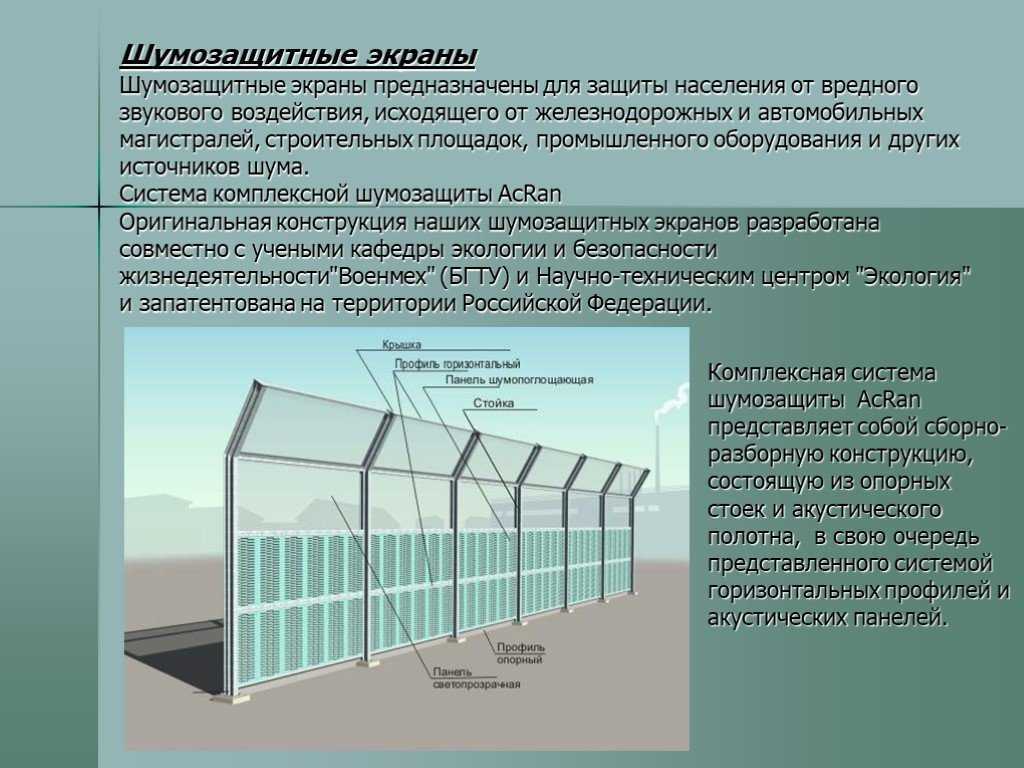

    Оценка шумозащитных экранов на основе геометрии и материалов: обзор

    Обзор

    . 2022 Январь; 29 (2): 1729-1745.

    doi: 10. 1007/s11356-021-16944-2. Epub 2021 27 октября.

    Виджая Лакшми 1 2 , Чайтанья Тхакре 1 2 , Ритеш Виджай 3

    Принадлежности

    • 1 Подразделение WWT, CSIR-Национальный научно-исследовательский институт экологической инженерии, Неру Марг, Нагпур, 440020, Махараштра, Индия.
    • 2 Академия научных и инновационных исследований (AcSIR), Газиабад, 201002, Индия.
    • 3 Подразделение WWT, CSIR-Национальный научно-исследовательский институт экологической инженерии, Неру Марг, Нагпур, 440020, Махараштра, Индия. [email protected].
    • PMID: 34705203
    • DOI: 10.1007/s11356-021-16944-2

    Обзор

    Виджая Лакшми и др. Environ Sci Pollut Res Int. 2022 янв.

    . 2022 Январь; 29 (2): 1729-1745.

    doi: 10.1007/s11356-021-16944-2. Epub 2021 27 октября.

    Авторы

    Виджая Лакшми 1 2 , Чайтанья Тхакре 1 2 , Ритеш Виджай 3

    Принадлежности

    • 1 Подразделение WWT, CSIR-Национальный научно-исследовательский институт экологической инженерии, Неру Марг, Нагпур, 440020, Махараштра, Индия.
    • 2 Академия научных и инновационных исследований (AcSIR), Газиабад, 201002, Индия.
    • 3 Подразделение WWT, CSIR-Национальный научно-исследовательский институт экологической инженерии, Неру Марг, Нагпур, 440020, Махараштра, Индия. [email protected].
    • PMID: 34705203
    • DOI: 10.1007/s11356-021-16944-2

    Абстрактный

    Акустические свойства барьера сильно зависят от физических свойств материала и внутренней структуры материала. Акустический материал может снижать качество звука или улучшать рассеивание, в зависимости от рассматриваемого применения. Эффективные акустические характеристики шумозащитных экранов, имеющих различные формы и материалы, включая отходы, анализируются для реализации в полевых условиях, чтобы обеспечить недорогое устойчивое применение шумозащитного барьера в индийском контексте. Обзорный анализ исследовательских работ показывает, что акустические характеристики барьеров зависят от различных форм, материалов и текстур, а также от геометрии на месте. На основании обзорного исследования было установлено, что Т-образные барьеры с мягкой верхней поверхностью эффективно снижают уровень шума. Для прозрачных барьеров воспринимаемая громкость и шумовое раздражение оцениваются ниже, чем для непрозрачных барьеров и использования отходов, а именно. пластик, резина, зольный остаток и т. д. обеспечивают высокое шумоподавление при малой стоимости. Уровни шумового загрязнения превышают установленные пределы шума в большинстве мегаполисов Индии. Правительство Индии работает над стратегиями смягчения шумового загрязнения, а также над соблюдением законов, касающихся стандартов шума для зоны (жилой, промышленной, коммерческой и тишины). Напротив, некоторые сообщества, примыкающие к дорогам, страдают от высокого уровня шума в окружающей среде. Следовательно, требуется последовательная стратегия для долгосрочных мер, направленных на минимизацию воздействия шума, что обеспечивает гораздо больший комфорт для жизни, работы и покупок вблизи дорог с интенсивным движением. Шумозащитные экраны очень полезны для снижения шума, излучаемого дорожным движением.

    Ключевые слова: Вносимая потеря; Шумоподавление; Шумовой барьер; Шумовое загрязнение; Звукопоглощающие материалы; Шум транспорта.

    © 2021. Автор(ы), по эксклюзивной лицензии Springer-Verlag GmbH Germany, часть Springer Nature.

    Похожие статьи

    • Комбинированные акустические и визуальные характеристики шумозащитных экранов для смягчения воздействия автомагистралей на окружающую среду.

      Цзян Л., Кан Дж. Цзян Л. и др. Научная общая среда. 2016 1 февраля; 543 (часть A): 52–60. doi: 10.1016/j.scitotenv.2015.11.010. Epub 2015 13 ноября. Научная общая среда. 2016. PMID: 26584069

    • Проектирование, конструирование и испытание звуковых барьеров нового поколения.

      Негадари Х., Джавадпур С., Моаттар Ф. Негадари Х. и др. J Environment Health Sci Eng. 2019 23 июля; 17 (2): 507-527. дои: 10.1007/s40201-019-00357-у. Электронная коллекция 2019 декабрь. J Environment Health Sci Eng. 2019. PMID: 32030130 Бесплатная статья ЧВК.

    • Влияние акустических и неакустических факторов на кратковременное раздражение из-за авиационного шума в полевых условиях – исследование COSMA.

      Бартельс С. , Марки Ф., Мюллер У. Бартельс С. и соавт. Научная общая среда. 2015 15 декабря; 538: 834-43. doi: 10.1016/j.scitotenv.2015.08.064. Epub 2015 28 сентября. Научная общая среда. 2015. PMID: 26342903

    • Использование зольного остатка при совместном сжигании для разработки звукопоглощающего материала для шумозащитных экранов на автомагистралях.

      Аренас К., Лейва К., Вилчес Л.Ф., Сифуэнтес Х. Аренас С и др. Управление отходами. 2013 ноябрь;33(11):2316-21. doi: 10.1016/j.wasman.2013.07.008. Epub 2013 2 августа. Управление отходами. 2013. PMID: 23916843

    • Исследование дорожного шума и здоровья человека в Индии: обзор литературы за 1991 по настоящее время.

      Банерджи Д. Банерджи Д. Шумовое здоровье. 2012 май-июнь;14(58):113-8. дои: 10.4103/1463-1741.97255. Шумовое здоровье. 2012. PMID: 22718109 Обзор.

    Посмотреть все похожие статьи

    использованная литература

      1. Альберола Дж., Флинделл И.Х., Буллмор А.Дж. (2005) Изменчивость уровней дорожного шума. Appl Acoust 66 (10): 1180–1195
      1. Апарисио-Рамон Д.В., Моралес М.С.В., Руано Л., Санчес А.М. (1993) Субъективное раздражение, вызванное шумом окружающей среды. J Environ Pathol Toxicol Oncol 12(4):237–243
      1. Arenas C, Leiva C, Vilches LF, Cifuentes H (2013)Использование золы при совместном сжигании для разработки звукопоглощающего материала для шумозащитных экранов на шоссе.

    • Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    ➤
