Огнезащита железобетонных конструкций, противопожарные краски и составы по бетону

    Содержимое:
  1. Технология огнезащиты бетона
  2. Противопожарные краски по бетону
  3. Огнезащитная штукатурка для бетона
  4. Огнезащитные составы по бетону

Во время пожара на все несущие конструкции и опоры оказывается усиленное воздействие. При достижении определенной температуры происходит деформация и потеря прочности. Под понятием «огнезащита железобетонных конструкций» подразумевается комплекс мер направленных на увеличение огнестойкости: конструкторские решения, использование различных материалов и экранов, соблюдение правил изложенных в СНиП, ГОСТ и НПБ.

Технология огнезащиты бетона


вспененный защитный состав Какой будет огнезащита бетонных конструкций, продумывается еще на ранних этапах проектирования строящегося здания. Основная цель комплексных мер по защите узлов - это увеличение времени, в течение которого будут достигнуты признаки предельных нагрузок. А именно:
  • Снижение несущей способности (R)
  • Потеря теплоизоляционных свойств (I)
  • Разрушение и деформация (E)

Огнезащитная обработка бетона в первую очередь направлена на предотвращение быстрого снижения несущей способности, разрушения и деформации наиболее важных узлов. Трансформации начинают происходить при нагревании поверхности до 350° градусов.

Определяя огнестойкость во внимание принимают:

  • Тип бетона и степень его влажности.
  • Класс и толщина арматуры.
  • Толщина огнезащитной обработки бетонных поверхностей.
  • Геометрия и конструкция опор.
  • Уровень предельной нагрузки.

По результатам аудита высчитывается степень огнестойкости. Продумываются дополнительные меры для увеличения сопротивления, решения сверяются по ГОСТ на огнезащиту железобетонных конструкций.

В зависимости от ситуации в качестве дополнительной меры могут быть использованы следующие виды огнезащиты бетона:

  • Огнезащитные краски и составы по железобетону.
  • Штукатурный состав для повышения огнестойкости бетона на основе вермикулита и других базальтовых наполнителей.
  • Плиты для создания защитного экрана.
  • Рулонные материалы.

Помимо этого для железобетонных полов и перекрытий разрабатывают специальные конструкторские решения, позволяющие снизить тепловую и пожарную нагрузку и предотвратить быстрое возникновение пожара.

Эффективность защитного слоя проверяется с помощью лабораторных испытаний бетона, покрытого огнезащитными составами. В лаборатории образец помещают в печь и нагревают до предельной температуры.

Противопожарные краски по бетону


огнестойкое окрашивание Огнезащитная краска для бетона предназначена для увеличения огнестойкости до 150 минут. Применение ограничивается типом и основным предназначением ЛКМ. Противопожарная краска по бетону может быть следующих видов:
  1. Вспучивающийся огнезащитный состав для обработки железобетонных конструкций. Принцип работы ЛКМ основан на свойстве защитного покрытия увеличиваться в объеме при нагревании. По сравнению с первоначальным слоем толщина может стать больше в 10-40 раз. Также, в момент расширения, огнезащитная краска по бетону выделяет определенное количество инертного газа и воды. Таким образом, огнестойкость увеличивается благодаря воздействию сразу трех факторов. К вспучивающимся ЛКМ относится огнезащитная акриловая краска.
  2. Невспучивающийся состав - после нанесения образует твердый слой, не увеличивающийся в объеме при нагревании. Компоненты ЛКМ могут отличаться в зависимости от производителя и цели предназначения. Полимерные краски на основе вермикулита являются одними из самых надежных в категории красок, не вспенивающихся при нагреве. Их применяют для окрашивания полов, стен, обработки бетонных балок, колонн и других конструкций в кинотеатрах, торговых центрах.

Помимо этих двух основных категорий принято разделять следующие виды огнезащитных красок по бетону:
  • пропитка бетона Для наружных и внутренних работ. Первые более устойчивые и способны выдерживать атмосферные осадки без потери свои свойств. Влагоустойчивые огнезащитные краски для наружных работ по бетону могут применяться и внутри здания в случаях неотапливаемых помещений с высокой влажностью.
  • Бесцветные лаки по бетону и краски с колером. Тонкослойная огнезащита бетонных конструкций может быть выполнена с помощью прозрачных составов.
    Бесцветные составы используются в интерьерах, в которых большое значение придается сохранению текстуры материала. К категории бесцветных составов можно отнести огнезащитные пропитки для бетона. Некоторые из пропиток после высыхания теряют цвет. Краски на масляной основе всегда имеют цвет. Они окрашивают поверхность и устраняют небольшие дефекты бетонных стен.
  • ЛКМ для полов и стен и несущих конструкций. Огнеупорная краска по бетону для потолков и перекрытий соответствует необходимым требованиям относительно огнезащиты, но не может обеспечить износоустойчивое окрашивание полов. Для полов используют специальные, обычно двухкомпонентные составы.
    Эпоксидная краска, огнезащитный лак по бетонным поверхностям - с той или иной мерой эффективности может использоваться для нанесения на полы.

Методика нанесения огнезащитного состава на железобетонную конструкцию практически ничем не отличается от обычных лакокрасочных работ. Масляные составы наносят кистью или валиком, для больших объемов используют пулевизатор.



Огнезащитная штукатурка для бетона


защитная штукатурка Современные средства позволяют сделать огнезащиту без ЛКМ. Максимальный коэффициент окрасочной огнезащиты 180 мин. Специальные штукатурные смеси могут увеличить огнестойкость бетонных пустотных плит и несущих конструкций до 4 часов.

Какие виды штукатурных растворов существуют?

  • Цементный раствор, в состав которого, входят вяжущие элементы и присадки с добавлением мелких фракций вермикулита. Способ нанесения на поверхность такой же, как и для обычных цементно-песчаных штукатурных составов.
    Расчет толщины осуществляется в зависимости от необходимого коэффициента огнестойкости. Вермикулит обладает теплоизолирующими свойствами, поэтому от этого показателя зависит интенсивность нагревания металлической арматуры внутри конструкции.
  • Тонкослойные штукатурные составы. В процессе производства используют портландцемент в качестве вяжущего элемента, а также присадки и добавки. Используется технология нанесения по типу напыления слоя. Специальным пулевизатором, штукатурный состав набрасывается на стену. Преимуществ у такого решения множество.
    Смесь может наноситься на пористый бетон, в результате получается слой устойчивый к механическим повреждениям и динамическим нагрузкам. Штукатурка атмосфероустойчивая, поэтому может наноситься на опоры и конструкции снаружи здания.

Все виды огнезащиты: краски для повышения огнестойкости бетона, лаки и штукатурки, относятся к пассивным противопожарным методам. Они препятствуют быстрому распространению огня и предотвращают разрушение здания.

Огнезащитные составы по бетону


Виды огнезащиты бетона не ограничиваются исключительно красками и штукатурками. Чтобы увеличить предел огнестойкости железобетонных конструкций могут применяться каркасные конструкции и использоваться специальные составы.

К способам решения этого вопроса относится:

  • Использование каркасов и экранов. Плиты перекрытия защищают вермикулитовыми листами. Крепление огнезащиты к бетонным поверхностям осуществляется тремя способами. Анкерным - листы прикручиваются непосредственно к плите. Профильным - вермикулит крепится на готовый каркас.
    С помощью подвесного потолка – плита крепится непосредственно к несущему профилю. Преимущество такой активной комплексной конструктивной огнезащиты железобетонных конструкций, то, что она позволяет увеличить огнестойкость с одновременным проведением отделочных работ.
  • Рулонные материалы - в первую очередь к ним относятся сертифицированные системы огнезащиты бетона на основе минваты. Рекомендуется использование фольгированных материалов, их устойчивость увеличивается за счет способности экранировать тепло, отражая его.
    Методика огнезащиты по ГОСТ подразумевает изготовление специальных противопожарных поясов. Для отсечек могут быть использованы минеральные утеплители.
  • нанесение обмазки Мягкие составы по огнезащите бетона. Пасты, мастики – могут быть эффективными на поверхностях, не подвергающихся механическому воздействию. Предел огнестойкости аналогичен тому, что имеет водостойкая органическая краска. Нанесение мягких составов осуществляется с помощью шпателя.
  • Компаунды. Результаты испытаний контрольных образцов бетона показали, что двухкомпонентные компаунды ничем не уступают по степени устойчивости вспучивающимся краскам (иногда их путают с последними).
    В отличие от ЛКМ, компаунд высыхает не потому, что испаряется вещество служащее ему растворителем, а по причине самостоятельного загустевания. Следовательно, двухкомпонентный состав после высыхания не теряет объема, что влияет на прочность. Покрытие бетонного пола можно выполнить компаундами.

После проведения работ обязательно назначается проверка качества. Если соблюдены все рекомендации по огнезащите несущих железобетонных конструкций согласно ГОСТ и ППБ, здание вводят в эксплуатацию.

Огнезащита железобетонных конструкций требуется, когда толщина защитного слоя бетона не может обеспечить необходимый предел прочности, выражающийся в коэффициенте огнестойкости.

Расчеты проводятся в зависимости от того к какой группе по пожаробезопасности относится здание. Для определения необходимых мер огнезащиты, производства работ и обеспечения постоянного контроля над качеством следует обратиться за профессиональной помощью.

proffidom.ru

Огнестойкие перекрытия, покрытия, подвесные потолки

Если вы хотите применить наши материалы, но ваша конструкция и/или приложенные к ней нагрузки отличаются от тех, которые были испытаны нами, то на основании ФЗ-123 ст.87 п.10 вы обязаны на основании: 1.нашего протокола испытаний, 2. рабочих чертежей  разработанной аналогичной конструкции с учетом прилагаемых к ней нагрузок-  получить заключение об огнестойкости новой (аналогичной испытанной нами) конструкции. Наша компания готова оказать помощь в разработке проектной документации и получении таких заключений .

Мы предлагаем следующие конструкции:

А)   Легковозводимые перекрытия/ограждающие конструкции REI / EI и подвесные потолки RE из огнезащитных плит на стальном каркасе. Элементы перекрытий могут использоваться как противопожарные отсечки в зданиях с навесными фасадными системами.

Наименование огнезащитного материала Доказанные пределы огнестойкости Примечания
"Прозаск Файерпанель"  REI 150

 Перекрытие из ЛСТК-конструкций с двусторонней обшивкой огнезащитными плитами, с минеральной плитой внутри, по результатам огневых испытаний под нагрузкой во ВНИИПО МЧС России. Толщина конструкции 110 мм. Сертификат на конструкцию

"КНАУФ- Файерборд" плиты  RE 150  Огнезащитный подвесной потолок П 232. При однослойной облицовке плитами  12.5 мм и воздействии пожара по стандартной кривой.
КНАУФ "Аквапанель цементная плита внутренняя"   EI 120  Перекрытие на металлическом каркасе. 2х12,5 мм плиты вверху и 3х12,5 мм внизу конструкции, на металлическом каркасе, общая толщина 162,5 мм. Заполнение из минплиты.
"КНАУФ ГВЛ + КНАУФ ГВЛ  REI 90  Перекрытие на комбинации 3-х стальных направляющих ЛСТК (по СТО 86770581-1.04-2010) с минеральными плитами между обшивающими листами КНАУФ ГКЛ/ГВЛ, под нагрузкой. Общая толщина конструкции= 378,5 мм
"КНАУФ-Файерборд"+ "ПРОЗАСК Файерпанель"  REI 90  Покрытие с параметрами огнестойкости, как у перекрытия (стропильная система), с дополнительной подшивкой снизу 25 мм огнезащитных плит. Заключение ВНИИПО.
Кнауф Аквапанель цементная плита  внутренняя"  EI 45, испытания прекращены до момента наступления критических параметров  Прекрытие на металлическом каркасе общей толщиной 137,5 мм при использовании с одной стороны 1-слойной плиты 12,5 мм и 2х12,5 мм с другой стороны. Заполнение- из минплиты.
КНАУФ "Аквапанель цементная плита внутрення"  I 30  Перекрытие на металлическом каркасе общей толщиной 112,5 мм при использовании 1-слойной плиты 12,5 мм. Заполнение из минплиты.
"Аквапанель РУФ Топ"  RE 15  Покрытия. Система из "Аквапанель Руфтоп" и  "КНАУФ Терм"











































Б) типовые железобетонные плиты перекрытия и повышение их огнестойкости

Наименование огнезащитного материала Доказанные пределы огнестойкости Примечания
 Фибра "PROZASK IGS"  R 180  Для плит перекрытия, настилов, прогонов, лестничных маршей и т.д. Фибра добавляется в бетонную матрицу в процессе его производства и во время пожара препятствует взрывообразному разрушению бетона. Таким образом бетон выполняет несущие функции в течение всего запроектированного времени. Испытания во ВНИИПО МЧС России
 "ПРОЗАСК Файерпанель" REI 180 Повышение огнестойкости железобетонных плит перекрытия и блоков тоннельной обделки. Испытания во ВНИИПО МЧС России
"PYRO-SAFE AESTUVER T" плиты  REI 120  Огнезащита железобетонной плиты перекрытия. При воздействии пожара, развивающегося по стандартной кривой. Испытания для несущих конструкций, ОГЗ плита толщиной 15 мм. Испытания во ВНИИПО МЧС России
"PYRO-SAFE AESTUVER T" плиты  огнезащитная эффективность 180 минут Эти данные совместно с данными испытаний под нагрузкой могут быть использованы для проведения расчетов. Толщина плиты 20 мм.
:"Proplate HP" REI 180 Огнезащита железобетонной плиты перекрытия- плитой толщиной 15 мм (силикатно-кальциевая, производство КНР). Испытания во ВНИИПО МЧС России
"PYRO-SAFE Flammoplat SP A2" огнезащитное лакокрасочное покрытие  RE 90 Огнезащита  железобетонной плиты перекрытия. Испытывалось в системе с грунтовочным слоем по бетону  с финишным покрывным лаком, толщина огнезащитного покрытия 1,0 мм



































 В) Ранее полученные заключения ВНИИПО об огнестойкости некоторых объектов

Наименование обьекта Примененные ОГЗ материалы Огнестойкость
Крымский мост (г.Москва), левый и правый берег, подмостовое пространство "Прозаск Файерпанель",  пеностекло

REI 120-настилы и балки покрытия,

R180- балки и ребра балочного покрытия

Тоннель в г. Подольск при реконструкции Варшавского шоссе "Прозаск Файерпанель" R150 -стены тоннеля
Конструкции московского метрополитена "Прозаск Файерпанель", "ПРОМИЗОЛ-ДШ Проплейт" R 90,  EI 90
Внеуличный пешеходный переход МЦК (Подбельского) "Прозаск Файерпанель" REI 150-нижняя часть пролетного строения, стены
Внеуличный пешеходный переход МЦК (Старокоптевский) "Прозаск Файерпанель", пеностекло REI 150- нижняя часть пролетного строения, противопожарная преграда
Перекрытие  (стропильная система) Концертного зала Мариинского театра "Прозаск Файерпанель" +"КНАУФ Файерборд" REI 90



Типовая конструкция подвесного огнестойкого потолка RE:

 1- огнезащитная плита (элемент потолка)

 2,6 -несущий металлический каркас ОГЗ потолка

 3- минеральная плита (при необходимости, если входит в состав конструкции)

 4,5- металлические подвесы для крепления ОГЗ потолка к несущему перекрытию



 Типовой вариант выполнения "легкого" быстровозводимого перекрытия REI







prozask.ru

Огнезащита деревянных конструкций, перекрытий

Что такое огнезащита? Какие средства огнезащиты древесины и огнезащиты дерева Вы можете предложить? Что применить для огнезащиты деревянных конструкций сруба деревянного дома и бани из бруса и бревна? Какой огнезащитный состав для древесины действует эффективнее? И где его можно купить в Москве?

На этой странице мы изложим свою позицию по огнезащите деревянных конструкций – стропил, потолков и перекрытий срубов деревянных домов и бань.

Правила защиты деревянных конструкций от огня

Первое правило. Выполнять огнезащиту деревянных конструкций дома, сруба или бани лучше на начальном этапе – сборке венцов бревенчатого дома или бани из бруса. Для огнезащиты конструкций можно использовать огнезащитные составы первой и второй группы огнезащиты. К составам первой группы для защиты дерева относятся огнезащитная пропитка Олимп и Фенилакс. Эти пропитки делают древесину деревянных конструкций трудногорючей и довольно эффективно защищают древесину от открытого пламени.

Огнезащитные пропитки предназначены для защиты деревянных конструкций от возгорания и распространения пламени. Применяются для обработки деревянных стен домов из дерева, срубов, балок, несущих брусьев, перекрытий, лаг, оконных и дверных блоков, а также других элементов конструкций из древесины, различного назначения.

Огнезащитные составы Неомид, Олимп — представители нового поколения антипиренов, они обладают низкой токсичностью. Эти средства огнезащиты не оказывают негативного воздействия на свойства древесины, не препятствует дальнейшей обработке, склеиванию и окраске деревянных конструкций.

Механизм действия огнезащиты

Фото: качественная и недорогая по цене огнезащитная краска марки Неомид.

Принцип действия огнезащиты деревянных конструкций – пропиток следующий: при контакте с огнем поверхность огнезащитного состава вспучивается, образуя огнестойкий теплоизоляционный слой, который не дает возможность древесине достигнуть температуры воспламенения и перекрывает доступ кислорода к поверхности.

Обработка всех деревянных конструкций обычно осуществляется методом нанесения на поверхность с помощью кисти или валика.

Общий суммарный расход готового раствора огнезащитного средства должен составлять 400-600 г. на 1 квадратный метр обрабатываемой поверхности деревянной конструкции.

Огнезащитные составы образующие на защищаемой поверхности деревянных конструкций тонкий непрозрачный слой различных цветов и оттенков, придающих декоративный вид древесине и препятствующие возгоранию и распространению пламени по поверхности довольно редкие. Один из таких составов Текстурол кваттро.

Пасты и огнезащитные обмазки наносимые на защищаемую поверхность древесины пастообразной консистенции, защищающие от возгорания отличаются от огнезащитных красок большей толщиной покрытия, более грубой дисперсностью наполнителей и не обладают достаточными декоративными свойствами.

Требования к деревянным конструкциям

В условиях пожара незащищенные деревянные конструкции дома, сруба, бани способствуют распространению огня. Поэтому и к деревянным конструкциям предъявляются требования не только по пределам огнестойкости, но и по пределам распространения огня. В связи с этим огнезащита деревянных конструкций особенно важна при строительстве стен и стропильной конструкции деревянных домов и бань.

Причиной обрушения несущих конструкций из древесины является обугливание значительной части сечения. Вся действующая нагрузка приходится на не обугленную часть сечения деревянных конструкций, а несущая способность конструкций во времени уменьшается в результате сокращения площади сечения из за горения и обугливания древесины. Поэтому огнезащита деревянных конструкций особенно важный процесс при строительстве срубов деревянных домов и бань.

Мы производим и продаем защиту древесины, в том числе весь перечень препаратов Неомид, Белинка,

winterhouse.ru

1, 2, 3, 4 типа

Федеральный закон РФ № 123-ФЗ дает следующее определение противопожарному перекрытию – это строительная конструкция, с нормативно установленным пределом стойкости к огню; классом конструктивной опасности пожара, предназначенная для недопущения развития процесса горения из пожарного отсека, части здания в другие помещения.

Противопожарное перекрытие

1 – железобетон, 2 – огнезащита, 3 – крепление, 4 – штукатурка

Противопожарные перекрытия предназначены для ограничения возможного распространения открытого пламени, высокотемпературных дымовых потоков по вертикали – по этажам зданий, отметкам общественных, промышленных сооружений.

Использование противопожарных перекрытий позволяет проектировать современные строения различных архитектурно-планировочных, объемных форм, деля их на пожарные отсеки, секции, чтобы минимизировать последствия возникновения очага возгорания в любом из них. Сколько существует типов противопожарных перекрытий, чем они отличаются, и где применяются – стоит рассмотреть подробнее.

Всего, согласно классификации статьи 37 Федерального закона РФ 123-ФЗ, существует 4 типа противопожарных покрытий, отличающиеся пределом стойкости к огню:

  • 1 – REI 150;
  • 2 – REI 60;
  • 3 – REI 45;
  • 4 – REI.

Показатель R определяет потерю несущей способности конструкции при интенсивном огневом, тепловом воздействии на нее в ходе развития пожара;

I – утерю целостности, появление трещин, через которые в смежные помещения станут проникать пламя, дымовые токсичные продукты горения;

E – потерю теплоизоляционных свойств, приводящих к сильному нагреву воздушной среды, а также пожарной нагрузки в смежных помещениях, что может привести к появлению вторичных очагов возгорания.

1 типа

Противопожарные перекрытия 1 типа, имеющие максимальный предел стойкости к воздействию факторов пожара, аналогичный этому показателю у противопожарных стен 1 типа, используют вместе с ними для проектирования, при возведении пожарных отсеков зданий в ходе строительства объектов.

Это необходимо, когда площади этажей зданий превышают нормативно допустимые значения для данного функционального вида зданий, сооружений, в зависимости от их стойкости к огню, категорий по взрывопожарной опасности; а также для разделения отсеков объектов, различающихся по технологическим процессам, назначению.

Примыкание противопожарных перекрытий к огнеупорным стенам должно выполняться без зазоров, способных пропустить огонь, летучие продукты процесса горения. Если в стенах имеется ленточное остекление, витражи, тогда необходима противопожарная отсечка витражей на уровне перекрытия, при этом допустимо, чтобы они не выступали за наружную стеновую поверхность. В остальных случаях противопожарные конструкции перекрытий 1 типа должны, разделяя поверхности наружных стен строительных объектов, выступать за их плоскость не меньше, чем на 0,3 м.

Перекрытия 1 типа – это сборные или монолитные железобетонные плиты, по периметру опирающиеся на противопожарные, наружные несущие стены зданий, обладающие высокими характеристиками прочности, огнестойкости, герметичности, способностью выдерживать весовые нагрузки.

При проектировании, строительстве зданий их используют в следующих случаях:

  1. Для отделения подземных, наземных встроенных автостоянок от административно-офисных, жилых частей зданий.
  2. Для выделения специализированных торговых предприятий, реализующих горючие жидкости, аэрозоли, другую опасную продукцию, относящуюся к бытовой химии; пожароопасные строительные, отделочные материалы при размещении их во встроенных, пристроенных надземных отсеках к зданиям торговых объектов.
  3. Для выгораживания помещений для хранения архивов рентгеновских снимков в зданиях поликлиник, амбулаторий.
  4. Чтобы отделять вставки, встройки блоков административных, бытовых помещений от производственных участков, цехов промышленных предприятий.

При необходимости пересечения перекрытий 1 типа каналами, трубопроводами, шахтами, за исключением инженерных систем водоснабжения/отведения, отопления, необходимо проектировать, устанавливать автоматические устройства для предотвращения распространения факторов пожара – противопожарные вентиляционные решетки, огнезадерживающие клапаны, огнепреградители.

2 типа

Противопожарные перекрытия 2 типа широко применяются для отделения цокольных, подвальных, технических этажей, чердачных помещений в жилых, общественных зданиях I–III степеней стойкости к огню.

Противопожарным перекрытием не ниже 2 типа выделяют:

  1. Помещения со спальными местами в зданиях I степени огнестойкости.
  2. Пищеблоки столовых в образовательных, административных учреждениях.
  3. Камеры для приема, сбора мусора в многоквартирных жилых домах.
  4. Помещения под трибунами в спортивных сооружениях.
  5. Участки покрытий зданий, используемых в качестве пожарного проезда, площадок посадки пожарных вертолетов.

3 типа

Противопожарное перекрытие 3 типа используют в следующих случаях для выделения, отделения:

  1. Этажей, отсеков зданий на пожарные секции, зоны.
  2. Оркестровых ям в театральных учреждениях.
  3. Подвалов с производственными, складскими помещениями категорий пожарной опасности В1–В3.
  4. Кухонь, пекарни, кладовых товаров в сгораемой упаковке в зданиях предприятий общественного питания, вокзалах.
  5. Перекрытия лифтовых шахт.
  6. Складов оружия, боеприпасов, помещений мастерских в тирах для пулевой стрельбы.
  7. Комплексов встроенных саун/бань в зданиях I–III степеней стойкости к огню.
  8. Мастерских, учебных лабораторий, библиотечных книгохранилищ, серверных, электрощитовых, классов трудового обучения в средних, высших образовательных учреждениях.

4 типа

Противопожарное перекрытие 4 типа может использоваться для выделения тамбур-шлюзов, а в целом из-за низкого предела огнестойкости оно не получило распространения при проектировании и строительстве объектов.

Огнестойкость

Это способность сохранять целостность, несущую/ограждающую способность, теплоизоляционные свой свойства при пожаре.

Предел огнестойкости противопожарного перекрытия варьируется от 2,5 часов, равно стойкости стены 1 типа, позволяет за это время ликвидировать очаг возгорания, даже если развивается по всей площади пожарного отсека под перекрытиями, до 15 мин, что соответствует стойкости к огню стальных элементов объекта, не прошедших обработку, облицовку методами огнезащиты металлических конструкций.

Узлы крепления, примыкания противопожарных перекрытий к стенам, балкам, фермам должны иметь предел стойкости к огню не меньше, чем у самих соединяемых элементов конструктива строительного объекта, что в целом обеспечивает его устойчивость при пожаре.

Для защиты узлов крепления перекрытий, чаще всего сварных, для заполнения неизбежных в ходе проведения строительно-монтажных работ зазоров, неплотностей используют раствор бетона, огнезащитные штукатурки.

Толщина противопожарных перекрытий является важной характеристикой, во многом определяющей огнестойкость этой строительной конструкции, без которой невозможно представить создание большинства архитектурных объектов:

  • У железобетонных плит 1 типа она не меньше 200 мм.
  • 2 типа – 100 мм.

У деревянных перекрытий 3 типа, защита от огневого воздействия осуществляется слоем штукатурки, гипса толщиной не меньше 20 мм по металлической сетке или огнестойким гипсокартоном, который используют для повышения предела стойкости конструкций перекрытий в других случаях; а также в составе противопожарных перегородок, заполняя пустоты в них минеральными шумо-, теплоизоляционными плитами, рулонами, например, базальтовым огнезащитным материалом.

Устройство

Схема устройства противопожарных перекрытий

Чаще всего в качестве противопожарных перекрытий используются плоские или ребристые плиты из тяжелого или облегченного бетона, армированного стальной арматурной сеткой; реже из деревянных конструкций, обработанных составами огнезащитной пропитки, а со стороны ниже расположенных помещений на этаже здания – мокрой штукатуркой, слоем гипса или огнестойкими сортами гипсокартона.

Для увеличения предела стойкости к огню проектируются, монтируются на строящихся, реконструируемых строительных объектах подшивные, подвесные потолки из негорючих плитных, листовых материалов.

Для связи с этажами, отметками строений довольно часто в поверхности противопожарных перекрытий необходимы проемы для прохода людей, транспортировки грузов; отверстия, шахты для прохождения инженерных сетей, коммуникаций жизнеобеспечения.

Как и для всех остальных видов противопожарных преград, общая площадь таких проемов, шахт, отверстий не должна превышать 25%, при этом все они должны быть заполнены огнестойкими заполнениями или негорючими материалами на всю толщину конструкции.

Это может быть противопожарный проход через перекрытие, выполненный как противопожарные люки в перекрытии, или кабельные проходки; коммуникационные шахты, монтажные установочные проемы, отверстия, заделанные, уплотненные противопожарными подушками, огнезащитной штукатуркой, минеральными материалами, огнестойкой пеной на всю толщину перекрытия.

В местах прохождения вентиляционных коробов монтируются огнезадерживающие клапаны, а на пластиковых трубах водоснабжения, канализации – противопожарные муфты.

В современных строительных объектах в противопожарных перекрытиях проектируют также глухие противопожарные окна, значительные по площади заполнения из огнестойкого стекла, предназначенные для освещения, и как часть дизайна интерьера зданий, общественных сооружений.

Кроме того, в устройстве противопожарных перекрытий верхних этажей зданий, покрытий сооружений могут применяться люки, зенитные фонари дымоудаления, оборудованные устройствами, исполнительными механизмами автоматического открывания после командного сигнала, пришедшего от централизованных приемно-контрольных приборов сигнализации о пожаре, или приборов управления систем противодымной защиты объекта.

Требования и нормы

Все основные требования к противопожарным перекрытиям указаны в следующей нормативной документации:

  • СП 112.13330.2011,
  • СП 2.13130.2012,
  • СП 4.13130.2013 – об обеспечении стойкости к огню строительных конструкций, объектов в целом; а также о мероприятиях, направленных на ограничение распространения возможных пожаров в них.

Главные требования этих нормативных документов сводятся к правильному проектному сочетанию типов противопожарных перекрытий с другими видами противопожарных преград – стен, перегородок при делении строительных объектов на пожарные отсеки, секции, в том числе из-за различного функционального назначения разных частей зданий, сооружений; а также грамотному монтажу узлов крепления, установки огнестойких заполнений в них.

fireman.club

Огнезащита колонн, балок, ферм и других металлоконструкций

Согласно требованиям нормативной пожарной документации обязательной огнезащитной обработке подлежат все без исключения несущие конструкции сооружений и зданий. Огнезащитной обработке подлежат горизонтальные (балки, связи и фермы) и вертикальные (колонны, стойки) конструктивные элементы.

В качестве средств огнезащиты конструкций применяют различные материалы: вспучивающиеся краски, штукатурки, обмазки, базальтовую или рулонную изоляцию, твердые силикат-кальциевые плиты. Вспучивающиеся или терморасширяющиеся составы различаются на одно-компонентные составы на водной основе или основе органических растворителей, двухкомпонентные эпоксидные составы, составы с графитовым наполнителем, составы на силиконовой базе. В зависимости от условий эксплуатации конструкций, противопожарная система, равно как и метод огнезащиты конструкций, должны подбираться особо тщательно, так как это залог безремонтной эксплуатации сооружения на долгие годы.

Огнезащита стальных и железобетонных конструкций — важная часть обеспечения безопасности людей и оборудования, материальных ценностей.

Огнезащита колонн

Колонны здания, как правило, являются несущими конструкциями, т.е. обеспечивающими общую устойчивость здания и его геометрическую неизменяемость. Данным конструкциям необходима полноценная огнезащита. Способы огнезащиты колонн зависят от материала из которого они изготовлены (железобетон, металл, дерево). Как правило, для огнезащиты колонн применяют теплоизолирующие покрытия на основе каменной ваты (плиты и маты), огнезащитные штукатурки на основе лёгкого бетона и вермикулита, огнезащитную облицовку плитными материалами на основе цемента, гипса, а также тонкослойные напыляемые покрытия вспучивающегося типа.

Огнезащита балок перекрытия

Балкам перекрытия огнезащита требуется в первую очередь. Прежде всего, эти несущие элементы выступают в качестве диафрагмы жёсткости в горизонтальном несущем остове, тем самым обеспечивая его прочность и устойчивость всего здания. Огнезащита балок перекрытия проводится в комплексе огнезащитной обработки конструкций всего сооружения.

Огнезащита ферм

Ферма является системой стержней, соединённых в узел, геометрически устойчивой к нагрузкам. Проводить огнезащиту ферм строго обязательно сразу после строительства, так как они являются несущей основой перекрытия больших пролётов в различных конструкциях. Нанесение огнезащиты на металлоконструкции происходит в соответствии с нормами противопожарной обработки.

Выбор огнезащиты для балок перекрытия, колонн и ферм

При выборе системы огнезащиты конструкций необходимо обращать внимание и на архитектурные параметры, если к внешнему виду огнезащищаемых конструкций (балок перекрытий, элементов покрытия, ферм, связей, колонн) предъявляются определённые требования.

Удобство большинства вспучивающихся красок — в скорости и простоте нанесения. Благодаря современным технологиям, грамотному подбору материалов и при соблюдении определенных условий возможна организация круглогодичного покрасочного процесса, в том числе при минусовых температурах или же в домонтажном положении в условиях цехового нанесения. Огнезащитная обработка металлоконструкций возможна в течение всего года и в любых климатических условиях, но только при соблюдении всей технологии нанесения.

Не стоит забывать, что более высокие пределы огнестойкости требуют конструктивной огнезащиты с меньшей выработкой, а это сказывается на продолжительности работ и, соответственно, ценообразовании.

Материалы для огнезащиты конструкций от углеводородного пожара — это особый вид работ, где без определенного навыка и владения технологией нанесения результат может быть плачевным. К таким материалам относятся двухкомпонентные эпоксидные материалы, технология нанесения которых подразумевает установку армирующей сетки и использование специальных агрегатов с раздельной подачей компонентов. Не менее сложным является нанесение специальных штукатурок с дополнительным армированием. Это толстослойные материалы, требующие особых условий по организации процесса нанесения, специально обученного персонала, специфического оборудования и аккредитации от завода-изготовителя огнезащитного состава.

Огнезащитная обработка конструкций требует большого опыта и профессионализма от специалиста, занимающегося нанесением материалов на защищаемые поверхности. Огнезащита зданий и сооружений зависит от нескольких факторов:

  • Назначение помещения
  • Общая площадь обрабатываемых поверхностей
  • Способ и срочность работ

Цена огнезащиты конструкций за м2 может варьироваться в зависимости от вышеозначенных факторов и определяется индивидуально.

Примеры произведенных работ по конструктивной огнезащите металлоконструкций

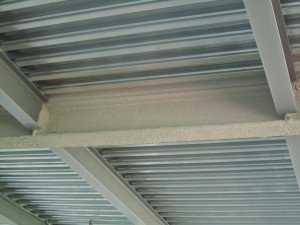

Балки перекрытия с материалом Огнемат

Балки перекрытия с материалом Огнемат

Вертикальные связи с материалом Огнемат

Балки перекрытия с материалом Сотерм-1 М

Колонны и балки перекрытия с материалом Сотерм-1М

Штукатурка Сотерм-1М



xn--80a0abake.xn--p1ai

Огнезащита железобетонных конструкций и железобетона | Противопожарные краски по бетону, составы, штукатурки

Во время пожара железобетонные конструкции подвергаются экстремальной тепловой нагрузке, что может привести к деформации опорных узлов и вызвать разрушение здания. Чтобы минимизировать риски, выполняется дополнительная огнезащита железобетона — комплекс мероприятий, призванных довести предел огнестойкости стен, перекрытий, колонн и других элементов до нормативных значений ГОСТ, СНиП, НПБ.

Бетон и металл — негорючие строительные материалы, но под воздействием открытого пламени и высокой температуры их несущая способность значительно снижается:

  • неравномерный нагрев приводит к асимметричному изменению физико-механических свойств и создает условия для деформации железобетонной конструкции;

  • критически высокая температура провоцирует расслоения в местах контакта бетонного слоя и металлической арматуры;

  • переход влаги в парообразное состояние создает давление в порах бетона, что приводит к значительным напряжениям в теле конструкции.

Опасные трансформации возникают при нагреве поверхности до 350 °C, а при 550 °C бетонный камень (гидроксид кальция) начинает распадаться на составляющие — воду и негашеную известь. При водяном пожаротушении объем извести увеличивается до 2-х раз и на поверхности образуются глубокие трещины. А кварцевый песок, присутствующий в составе бетона, расширяется при нагреве и усиливает деформационные процессы.

Огнезащита бетонных конструкций повышает предел огнестойкости несущих элементов здания до 150–240 минут. Расчетный период должен соответствовать типу объекта, обеспечивать достаточно времени для безопасной эвакуации людей и тушения пожара без риска обрушения стен и перекрытий.

Какой будет огнезащита железобетонных конструкций, определяется при проектировании сооружения — в расчетах учитывается тип, марка и влажность бетона, класс и толщина арматуры, геометрия опор, допустимый уровень предельной нагрузки и другие параметры. Результаты расчетов дают представление о естественной огнестойкости конструкций, позволяют подобрать оптимальный вид и толщину дополнительных средств защиты. Перед реализацией проекта огнезащита бетона и железобетонных конструкций проходит обязательную проверку в лабораторных условиях.

Методы огнезащиты бетона

Без специальных защит предел огнестойкости ж/б конструкций не превышает 2,5 ч (150 минут). Для многих объектов, например высотных зданий или дорожных тоннелей, этого недостаточно. В подобных случаях только дополнительная огнезащита железобетонных колонн и других элементов позволяет выполнить регламентные требования.

Огнезащита железобетонных перекрытий, стен, опор выполняется различными способами — от сооружения защитных экранов до нанесения специальных составов. При этом выбор основывается как на свойствах материалов, так и на экономической целесообразности метода. К примеру, экран из термостойких панелей обеспечивает хорошую огнезащиту, но требует существенных затрат на приобретение и монтаж материалов. В связи с этим застройщики отдают предпочтение лакокрасочным и штукатурным составам — они более выгодны в плане цены, легко и быстро наносятся на поверхность бетона.

Противопожарные краски по бетону

Вспучивающиеся составы — востребованный вариант огнезащиты, повышающий предел огнестойкости железобетона до 150 минут. Подобные краски выполнены на водной основе с добавлением газо- и пенообразующих термостойких наполнителей. После нанесения на поверхность и высыхания краска создает декоративный эффект, но при нагреве увеличивается в 10–40 раз от первоначальной толщины. Помимо толстого физического барьера, огнезащитный состав для бетона выделяет инертный газ и воду, то есть сразу три фактора снижают негативное воздействие открытого пламени и экстремально высоких температур.

В зависимости от состава противопожарные краски по бетону могут применяться для внутренних и наружных работ. Уличные атмосферостойкие материалы не разрушаются под воздействием осадков, подходят для внутренней обработки неотапливаемых влажных помещений.

Огнезащитная штукатурка для бетона

Специализированные штукатурные смеси на основе портландцемента, вспученного вермикулита и целевых добавок повышают предел огнестойкости железобетона до 240 минут. Подобные материалы устойчивы к вибрациям и механическим воздействиям, имеют низкую плотность и практически не утяжеляют конструкцию, а под воздействием огня не воспламеняются и не выделяют опасных химических веществ. Профессионалы в области огнезащиты рекомендуют штукатурки от надежных производителей — такие составы сохраняют защитные и декоративные свойства более 50 лет.

Противопожарные краски и штукатурки от российского производителя ООО «ФайерГард» — сертифицированные материалы с гарантией качества и долговечности. Компания выпускает собственную линейку огнезащитных составов под брендом FireGuard, в которую входит продукция для решения любых огнезащитных задач. Также компания выполняет полный комплекс услуг по противопожарной обработке зданий.

Купить огнеупорные составы и заказать услуги можно прямо на сайте. Чтобы получить консультацию, позвоните по телефону +7 (495) 641-84-44 или закажите обратный звонок.

www.fireguard-mos.ru

Рекомендуем! Огнезащита перекрытий деревянных, металлических и бетонных



Цена  огнезащиты перекрытий
от 40  руб за 1 м2
Звоните: +7 (495) 973-85-85
+7 (901) 553-85-85

Воспользуйтесь услугами МА «Системсервис», если вас интерес Используйте возможности МА «Системсервис» решить вопрос с организацией и проведением работ по огнезащите. Наша компания предлагает свои услуги и предоставляет для вас максимально выгодные условия. Если вас интересует огнезащита перекрытий, воспользуйтесь следующими преимуществами:

  • очень доступными ценами на выполнение данных работ;
  • гарантией качества;
  • быстрыми и точными сроками начала и окончания выполнения работ;
  • предоставлением согласований и всех необходимых документов.

Обратитесь к нам, если перед вами встал вопрос выполнения работы данного типа. Мы готовы полнить как проектирование огнезащиты, так и обеспечить выполнение работ на вашем объекте.

Позвоните нам по телефонам:
+ 7 (495) 973 85 85
+ 7 (901) 553-85-85

или отправьте запрос на наш электронный ящик:
Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра.


Если есть возможность, сразу приложите к письму следующие данные: план объекта, тип материалов, размеры и т.д. Это ускорит подготовку предложения и позволит нам быстрее выполнить все необходимые работы. Огнезащита перекрытий важное направление работы, поэтому здесь важно сделать все качественно, надежно и в полном соответствии с требованиями законодательства. шлите характеристики помещения, площадь, этажность и т.д.

Стоимость огнезащиты перекрытий

Материал: дерево

Тип огнезащитного состава (ОС) Цена руб/м2
Пропитки огнезащитные от 40 до 120
Краски огнезащитные по древесине 120
Лаки огнезащитные 120

Материал: металл

Предел огнестойкости Группа пожарной опасности Вид защиты от огня
Толщина металла
Цена руб/м2
15 7 краска огнезащитная 2,46 140
30 6 -"- 2,46 280
45 5 -"- 3,4 420
60 4 -"- 3,4 780
90 3 -"- 4,1 1050
90 2 -"- 3,4 550
120 2 -"- 7,2 1120
120 2 -"- 3,4 590
150 1 -"- 5,94 740
180 СТУ -"- 2,7 890
240 СТУ -"- 5,2 1350

Мы рекомендуем сразу вызвать нашего специалиста на объект, чтобы он мог оценить особенности и объем работы.
Сделать это можно прямо сейчас! Наши специалисты готовы приступить к работе и сделать все качественно, быстро и с приемлемым для вас бюджетом. Звоните!

Вы получите все согласования и подтверждающие документы

МА «Системсервис» выполнила очень большое количество успешных проектов по огнезащитной обработки самых разнообразных объектов в Москве и области. Также мы активно работаем и в других регионах страны. Для вас будет важно узнать то, что после выполнения всех работ, мы предоставим заключение ФГБУ ФПС ИПЛ по г.Москве и Московской области, а также все документы, согласно требований законодательства. Это позволит вам юридически обеспечить подтверждение выполнения данного типа работ и защитить свой объект от притязаний со стороны контролирующих органов. Огнезащита перекрытий будет выполнена качества с наличием всей документации. Это важно для данного типа работ.
Также обратите внимание, что наша компания имеет ЭПЦ и зарегистрирована на «Портале поставщиков». Мы обеспечим для вас комфортные условия сотрудничества и оформим работы строго в соответствии с вашими условиями. Используйте данную возможность, если хотите быстро решить вопросы с проведением и оформлением работ по огнезащитной обработке.
Также хотим обратить ваше внимание на то, что у нас есть все необходимое для выполнения работы:

  • качественные огнезащитные составы;
  • оборудование для проведения работ;
  • подготовленный персонал плюс опытная бригада промышленного альпинизма.

Выполним все качественно, быстро и дадим большой срок гарантии на свою работу! И, наконец, обратите внимание, что у нас вы можете заказать обработку перекрытий любого типа. Нами будет выполнена:

  • огнезащита деревянных перекрытий;
  • огнезащита металлических перекрытий;
  • огнезащита бетонных перекрытий

и т.д.

Мы работаем со всеми типами конструкций и материалов и готовы выполнить работу на самом высоком профессиональном уровне. Используйте все преимущества сотрудничества с нами.

Звоните!


Справочная информация.
Пример того, как выполняется обработка огнезащитными составами деревянных и металлических балок перекрытий.

www.help-01.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
