Содержание

Огнестойкие перекрытия, покрытия, подвесные потолки

Если вы хотите применить наши материалы, но ваша конструкция и/или приложенные к ней нагрузки отличаются от тех, которые были испытаны нами, то на основании ФЗ-123 ст.87 п.10 вы обязаны на основании: 1.нашего протокола испытаний, 2. рабочих чертежей  разработанной аналогичной конструкции с учетом прилагаемых к ней нагрузок-  получить заключение об огнестойкости новой (аналогичной испытанной нами) конструкции. Наша компания готова оказать помощь в разработке проектной документации и получении таких заключений .

Мы предлагаем следующие конструкции:

А)   Легковозводимые перекрытия/ограждающие конструкции REI / EI и подвесные потолки и покрытия RE из огнезащитных плит на  стальном каркасе ЛСТК (в основном, по ТУ 24.33.11-002-05074049-2020 или силовые профвили "FISHER" или "HILTI") . Элементы перекрытий могут использоваться как противопожарные отсечки в зданиях с навесными фасадными системами.

Наименование огнезащитного материала Доказанные пределы огнестойкости Примечания
"Прозаск Файерпанель"  REI 150

 Перекрытие из ЛСТК-конструкций с двусторонней обшивкой огнезащитными плитами, с минеральной плитой внутри, по результатам огневых испытаний под нагрузкой во ВНИИПО МЧС России. Толщина конструкции 110 мм. Сертификат на конструкцию

 "Прозаск Файерпанель"  REI 150

Перекрытие из ЛСТК-конструкций HILTI с 2-сторонней обшивкой огнезащитными плитами, с минеральной плитой внутри, по результатам огневых испытаний под нагрузкой во ВНИИПО МЧС России. Толщина конструкции 91 мм.

"КНАУФ- Файерборд" плиты  RE 150  Огнезащитный подвесной потолок П 232. При однослойной облицовке плитами  12.5 мм и воздействии пожара по стандартной кривой.
КНАУФ "Аквапанель цементная плита внутренняя"   EI 120  Перекрытие на металлическом каркасе. 2х12,5 мм плиты вверху и 3х12,5 мм внизу конструкции, на металлическом каркасе, общая толщина 162,5 мм. Заполнение из минплиты.
"КНАУФ ГВЛ + КНАУФ ГВЛ  REI 90  Перекрытие на комбинации 3-х стальных направляющих ЛСТК (по СТО 86770581-1.04-2010) с минеральными плитами между обшивающими листами КНАУФ ГКЛ/ГВЛ, под нагрузкой. Общая толщина конструкции= 378,5 мм
"Прозаск Файерпанель"
 REI 90 Перекрытие из ЛСТК-конструкций с двусторонней обшивкой огнезащитными плитами, с минеральной плитой внутри, по результатам огневых испытаний под нагрузкой во ВНИИПО МЧС России. Толщина конструкции 86 мм. Сертификат
"КНАУФ-Файерборд"+ "ПРОЗАСК Файерпанель"  RE 90/ REI 90  Покрытие с параметрами огнестойкости, как у перекрытия (стропильная система), с дополнительной подшивкой снизу 25 мм огнезащитных плит. Заключение ВНИИПО.
"Прозаск Файерпанель"  REI 60 Перекрытие из ЛСТК-конструкций FISHER с 2-сторонней обшивкой огнезащитными плитами, с минеральной плитой внутри, по результатам огневых испытаний под нагрузкой 700 кгc/1 м. пог. силового профиля  во ВНИИПО МЧС России. Толщина конструкции 213 мм. Сертификат
"Прозаск Файерпанель"  REI 60 Перекрытие из ЛСТК-конструкций ПЗК-ПСГ с 2-сторонней обшивкой огнезащитными плитами, с минеральной плитой внутри, на основании огневых испытаний во ВНИИПО МЧС России. Толщина конструкции 85 мм. Сертификат
"Прозаск Файерпанель"  REI 45 "Прозаск Файерпанель", покрытая оцинкованным стальным листом, смонтированная на профлист НС по металлической балке, заполненной минплитой и  подшитой плитами Аквапанель". Вопросы по системе просим задавать по тлф: +7 916 4448558
"Аквапанель цементная плита  внутренняя"  EI 45  при одностороннем огневом воздействии  Прекрытие на металлическом каркасе общей толщиной 137,5 мм при использовании с одной стороны 1-слойной плиты 12,5 мм и 2х12,5 мм с другой стороны. Заполнение- из минплиты. Испытания прекращены до момента наступления критических параметров
КНАУФ "Аквапанель цементная плита внутрення"  I 30  Перекрытие на металлическом каркасе общей толщиной 112,5 мм при использовании 1-слойной плиты 12,5 мм.
Заполнение из минплиты.
"Аквапанель РУФ Топ"  RE 15  Покрытия. Система из "Аквапанель Руфтоп" и  "КНАУФ Терм"













































 Б) типовые железобетонные плиты перекрытия и повышение их огнестойкости

Наименование огнезащитного материала Доказанные пределы огнестойкости Примечания
 Фибра "PROZASK IGS"  R 180  Для плит перекрытия, настилов, прогонов, лестничных маршей и т.д. Фибра добавляется в бетонную матрицу в процессе его производства и во время пожара препятствует взрывообразному разрушению бетона. Таким образом бетон выполняет несущие функции в течение всего запроектированного времени.
Испытания во ВНИИПО МЧС России
 "ПРОЗАСК Файерпанель" REI 180 Повышение огнестойкости железобетонных плит перекрытия и блоков тоннельной обделки. Испытания во ВНИИПО МЧС России
"PYRO-SAFE AESTUVER T" плиты  REI 120  Огнезащита железобетонной плиты перекрытия. При воздействии пожара, развивающегося по стандартной кривой. Испытания для несущих конструкций, ОГЗ плита толщиной 15 мм. Испытания во ВНИИПО МЧС России
"PYRO-SAFE AESTUVER T" плиты  огнезащитная эффективность 180 минут Эти данные совместно с данными испытаний под нагрузкой могут быть использованы для проведения расчетов. Толщина плиты 20 мм.
:"Proplate HP" REI 180 Огнезащита железобетонной плиты перекрытия- плитой толщиной 15 мм (силикатно-кальциевая, производство КНР). Испытания во ВНИИПО МЧС России
"PYRO-SAFE Flammoplat SP A2" огнезащитное лакокрасочное покрытие  RE 90 Огнезащита  железобетонной плиты перекрытия.
Испытывалось в системе с грунтовочным слоем по бетону  с финишным покрывным лаком, толщина огнезащитного покрытия 1,0 мм



































 В) Некоторые ранее полученные заключения ВНИИПО об огнестойкости некоторых объектов

Наименование обьекта Примененные ОГЗ материалы Огнестойкость
Крымский мост (г.Москва), левый и правый берег, подмостовое пространство "Прозаск Файерпанель",  пеностекло

REI 120-настилы и балки покрытия,

R180- балки и ребра балочного покрытия

Тоннель в г. Подольск при реконструкции Варшавского шоссе "Прозаск Файерпанель" R150 -стены тоннеля
Конструкции московского метрополитена "Прозаск Файерпанель", "ПРОМИЗОЛ-ДШ Проплейт" R 90,  EI 90
Внеуличный пешеходный переход МЦК (Подбельского) "Прозаск Файерпанель" REI 150-нижняя часть пролетного строения, стены
Внеуличный пешеходный переход МЦК (Старокоптевский) "Прозаск Файерпанель", пеностекло REI 150- нижняя часть пролетного строения, противопожарная преграда
Перекрытие  (стропильная система) Концертного зала Мариинского театра "Прозаск Файерпанель" +"КНАУФ Файерборд" REI 90

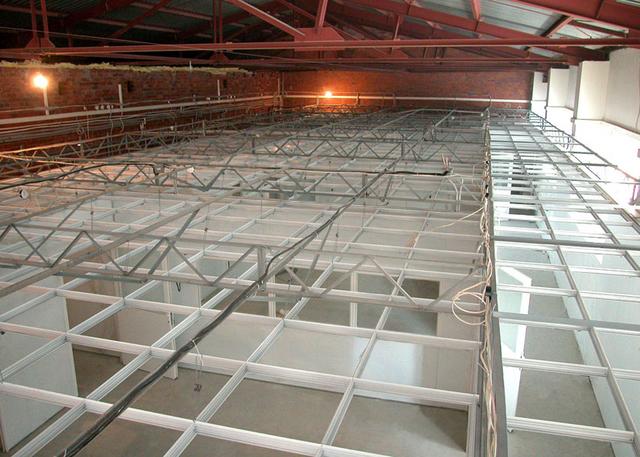

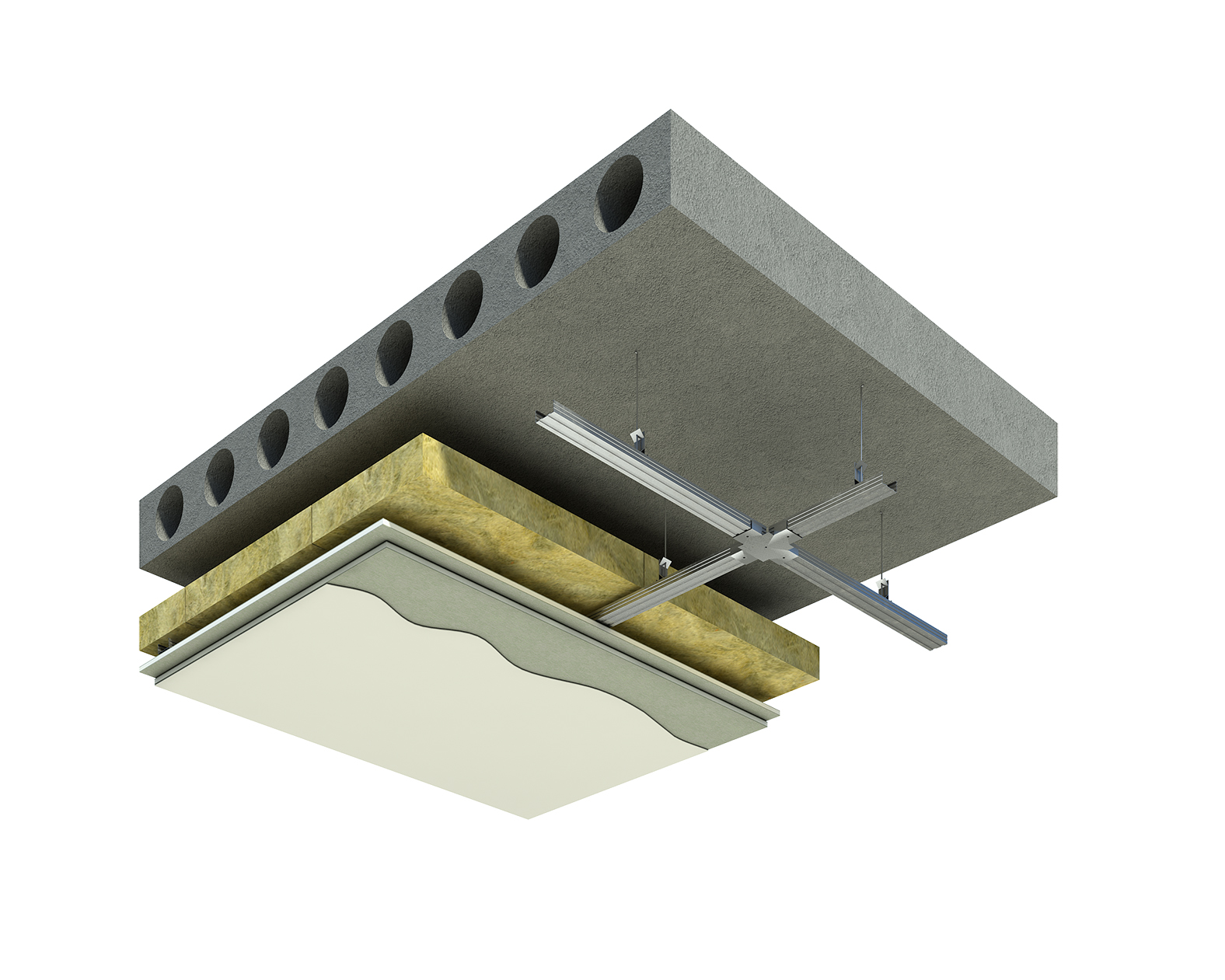

Типовая конструкция подвесного огнестойкого потолка RE:

 1- огнезащитная плита (элемент потолка)

 2,6 -несущий металлический каркас ОГЗ потолка

 3- минеральная плита (при необходимости, если входит в состав конструкции)

 4,5- металлические подвесы для крепления ОГЗ потолка к несущему перекрытию

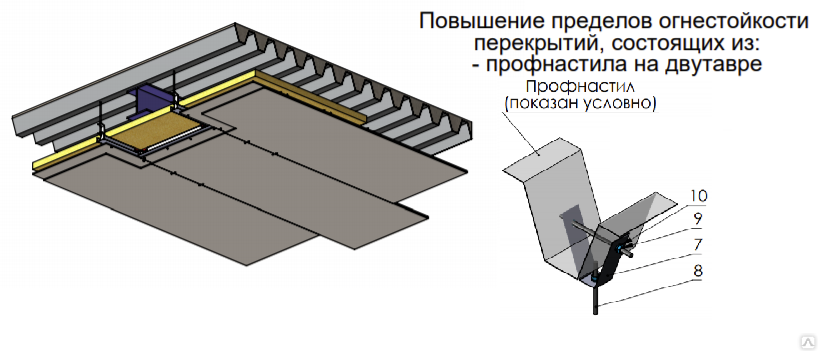

 Типовой вариант выполнения "легкого" быстровозводимого перекрытия REI.

Размеры профиля и применяемые огнезащитные плиты могут меняться в зависимости от требуемых пределов огнестойкости конструкций перекрытия и условий эксплуатации.







Огнезащита железобетонных конструкций и железобетона | Противопожарные краски по бетону, составы, штукатурки

Во время пожара железобетонные конструкции подвергаются экстремальной тепловой нагрузке, что может привести к деформации опорных узлов и вызвать разрушение здания. Чтобы минимизировать риски, выполняется дополнительная огнезащита железобетона — комплекс мероприятий, призванных довести предел огнестойкости стен, перекрытий, колонн и других элементов до нормативных значений ГОСТ, СНиП, НПБ.

Бетон и металл — негорючие строительные материалы, но под воздействием открытого пламени и высокой температуры их несущая способность значительно снижается:

  • неравномерный нагрев приводит к асимметричному изменению физико-механических свойств и создает условия для деформации железобетонной конструкции;

  • критически высокая температура провоцирует расслоения в местах контакта бетонного слоя и металлической арматуры;

  • переход влаги в парообразное состояние создает давление в порах бетона, что приводит к значительным напряжениям в теле конструкции.

Опасные трансформации возникают при нагреве поверхности до 350 °C, а при 550 °C бетонный камень (гидроксид кальция) начинает распадаться на составляющие — воду и негашеную известь. При водяном пожаротушении объем извести увеличивается до 2-х раз и на поверхности образуются глубокие трещины. А кварцевый песок, присутствующий в составе бетона, расширяется при нагреве и усиливает деформационные процессы.

Огнезащита бетонных конструкций повышает предел огнестойкости несущих элементов здания до 150–240 минут. Расчетный период должен соответствовать типу объекта, обеспечивать достаточно времени для безопасной эвакуации людей и тушения пожара без риска обрушения стен и перекрытий.

Какой будет огнезащита железобетонных конструкций, определяется при проектировании сооружения — в расчетах учитывается тип, марка и влажность бетона, класс и толщина арматуры, геометрия опор, допустимый уровень предельной нагрузки и другие параметры.

Результаты расчетов дают представление о естественной огнестойкости конструкций, позволяют подобрать оптимальный вид и толщину дополнительных средств защиты. Перед реализацией проекта огнезащита бетона и железобетонных конструкций проходит обязательную проверку в лабораторных условиях.

Методы огнезащиты бетона

Без специальных защит предел огнестойкости ж/б конструкций не превышает 2,5 ч (150 минут). Для многих объектов, например высотных зданий или дорожных тоннелей, этого недостаточно. В подобных случаях только дополнительная огнезащита железобетонных колонн и других элементов позволяет выполнить регламентные требования.

Огнезащита железобетонных перекрытий, стен, опор выполняется различными способами — от сооружения защитных экранов до нанесения специальных составов. При этом выбор основывается как на свойствах материалов, так и на экономической целесообразности метода. К примеру, экран из термостойких панелей обеспечивает хорошую огнезащиту, но требует существенных затрат на приобретение и монтаж материалов. В связи с этим застройщики отдают предпочтение лакокрасочным и штукатурным составам — они более выгодны в плане цены, легко и быстро наносятся на поверхность бетона.

Противопожарные краски по бетону

Вспучивающиеся составы — востребованный вариант огнезащиты, повышающий предел огнестойкости железобетона до 150 минут. Подобные краски выполнены на водной основе с добавлением газо- и пенообразующих термостойких наполнителей. После нанесения на поверхность и высыхания краска создает декоративный эффект, но при нагреве увеличивается в 10–40 раз от первоначальной толщины. Помимо толстого физического барьера, огнезащитный состав для бетона выделяет инертный газ и воду, то есть сразу три фактора снижают негативное воздействие открытого пламени и экстремально высоких температур.

В зависимости от состава противопожарные краски по бетону могут применяться для внутренних и наружных работ. Уличные атмосферостойкие материалы не разрушаются под воздействием осадков, подходят для внутренней обработки неотапливаемых влажных помещений.

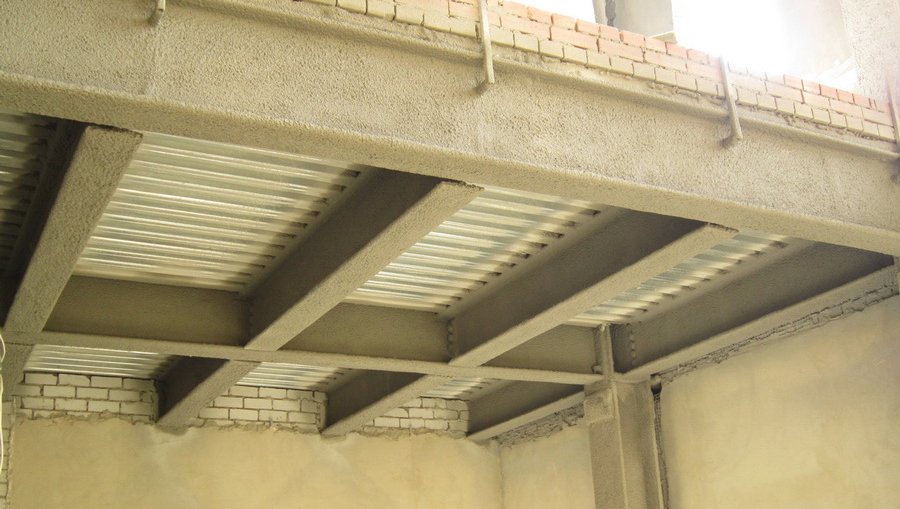

Огнезащитная штукатурка для бетона

Специализированные штукатурные смеси на основе портландцемента, вспученного вермикулита и целевых добавок повышают предел огнестойкости железобетона до 240 минут. Подобные материалы устойчивы к вибрациям и механическим воздействиям, имеют низкую плотность и практически не утяжеляют конструкцию, а под воздействием огня не воспламеняются и не выделяют опасных химических веществ. Профессионалы в области огнезащиты рекомендуют штукатурки от надежных производителей — такие составы сохраняют защитные и декоративные свойства более 50 лет.

Противопожарные краски и штукатурки от российского производителя ООО «ФайерГард» — сертифицированные материалы с гарантией качества и долговечности. Компания выпускает собственную линейку огнезащитных составов под брендом FireGuard, в которую входит продукция для решения любых огнезащитных задач. Также компания выполняет полный комплекс услуг по противопожарной обработке зданий.

Купить огнеупорные составы и заказать услуги можно прямо на сайте. Чтобы получить консультацию, позвоните по телефону +7 (495) 641-84-44 или закажите обратный звонок.

Огнезащита бетона, бетонных конструкций | ГК Урал-Нова

Наименование состава
Назначение огнезащиты бетона
Кедр-Мет-С01 Огнезащитный штукатурный состав для повышения предела огнестойкости железобетонных конструкций до 180 минут
Тексотерм Краска для повышения огнестойкости металлоконструкций (металла) до 120 минут. На органическом растворителе (сольвент)
Тексотерм ОК Обмазка огнезащитная на водной и органической основах с высоким сухим остатком. Обеспечивает огнестойкость до 90 минут
FERTEK-300 Огнезащитная штукатурка Fertek-300 для конструктивной огнезащиты стальных и бетонных конструкций. Огнестойкость до R240.
NFP-S
Огнезащитная эмаль, предел огнестойкости до 150 минут
Proffitex Состав предназначен для покрытия несущих и ограждающих строительных конструкций
Proffitex 201 Огнезащитная краска для увеличения предела огнестойкости строительных конструкций до 90 минут
Proffitex 203 Огнезащитная краска для увеличения предела огнестойкости строительных конструкций до 90
Tehstrong Contact Клеевая шпатлевка для заделки стыков между огнезащитными плитами и Tehstrong Firestop I
Tehstrong Firestop I Огнезащитная плита с пределом огнестойкости от 45 до 240 минут
Айсберг ОСМ Краска повышает огнестойкость железобетонных конструкций. Это огнезащитная обмазкана основе органических растворителей
Вермит ОЗП Огнезащитное покрытие на основе вспученного вермикулита для металлических и железобетонных конструкций
Вермивол Применяется для повышения огнезащитной эффективности железобетонных перекрытий до 180 минут
ВД-АК-449 Акриловая краска для пола
ВД-АК-502 ОВ Б NEO
Краска огнезащитная представляет собой однокомпонентную систему обеспечивает предел огнестойкости до 120 минут (R120)
ВДМ Огнезащитный состав обеспечивает огнестойкость конструкций из железобетона до 180 минут
Вуп-2Б
Огнезащитная краска, предел огнестойкости бетонных конструкций до 150 минут
ВЦС-350 Вермикулитовая смесь для конструктивной огнезащиты конструкций до 180 минут
Изовент-ПЖ
Обеспечивает огнестойкость защищаемым конструкциям до R180
Джокер-522 Огнезащитная краска для обработки бетонных и железобетонных поверхностей от воздействия огня
КОС-МТ
Огнезащитный состав для металлоконструкций (металла) до 150 минут
Краска для путей эвакуации
Негорючие материалы с повышенной огнестойкостью для обработки фойе, холлов, коридоров всех типов зданий, стен и потолков, лифтовых холлов, лестничных клеток в зданиях до 17 этажей
Монолит
Огнезащитное теплоизоляционное покрытие, предел огнестойкости бетонных конструкций до 4 часов
Негорючие плиты
Защита стальных конструкций, балок, стоек, потолков, стен, электропроводов, воздуховодов и трубопроводов
ОВПФ-1М
Огнезащитный материал для огнезащитной обработки металлических конструкций и бетонных поверхностей
ОРИОН-В
Огнезащитная краска на водной основе
ОРИОН-Р
Огнезащитная краска на органической основе
Пирокрит 241
Огнезащитный штукатурный состав, предел огнестойкости до 240 минут. Защита от углеводородного пожара
Плита вермикулитовая
Плиты для огнезащиты до 240 минут
СОШ-1
Огнезащитный состав для ЖБК до 180 минут
Эковер огнезащита бетон Огнезащитные и теплоизоляционные плиты применяются для теплоизоляции и огнезащиты конструкций

Огнезащита деревянных конструкций, перекрытий

Что такое огнезащита? Какие средства огнезащиты древесины и огнезащиты дерева Вы можете предложить? Что применить для огнезащиты деревянных конструкций сруба деревянного дома и бани из бруса и бревна? Какой огнезащитный состав для древесины действует эффективнее? И где его можно купить в Москве?

На этой странице мы изложим свою позицию по огнезащите деревянных конструкций – стропил, потолков и перекрытий срубов деревянных домов и бань.

Правила защиты деревянных конструкций от огня

Первое правило. Выполнять огнезащиту деревянных конструкций дома, сруба или бани лучше на начальном этапе – сборке венцов бревенчатого дома или бани из бруса. Для огнезащиты конструкций можно использовать огнезащитные составы первой и второй группы огнезащиты. К составам первой группы для защиты дерева относятся огнезащитная пропитка Олимп и Фенилакс. Эти пропитки делают древесину деревянных конструкций трудногорючей и довольно эффективно защищают древесину от открытого пламени.

Огнезащитные пропитки предназначены для защиты деревянных конструкций от возгорания и распространения пламени. Применяются для обработки деревянных стен домов из дерева, срубов, балок, несущих брусьев, перекрытий, лаг, оконных и дверных блоков, а также других элементов конструкций из древесины, различного назначения.

Огнезащитные составы Неомид, Олимп — представители нового поколения антипиренов, они обладают низкой токсичностю. Эти средства огнезащиты не оказывают негативного воздействия на свойства древесины, не препятствует дальнейшей обработке, склеиванию и окраске деревянных конструкций.

Механизм действия огнезащиты

Фото: качественная и недорогая по цене огнезащитная краска марки Неомид.

Принцип действия огнезащиты деревянных конструкций – пропиток следующий: при контакте с огнем поверхность огнезащитного состава вспучивается, образуя огнестойкий теплоизоляционный слой, который не дает возможность древесине достигнуть температуры воспламенения и перекрывает доступ кислорода к поверхности.

Обработка всех деревянных конструкций обычно осуществляется методом нанесения на поверхность с помощью кисти или валика.

Общий суммарный расход готового раствора огнезащитного средства должен составлять 400-600 г. на 1 квадратный метр обрабатываемой поверхности деревянной конструкции.

Огнезащитные составы образующие на защищаемой поверхности деревянных конструкций тонкий непрозрачный слой различных цветов и оттенков, придающих декоративный вид древесине и препятствующие возгоранию и распространению пламени по поверхности довольно редкие. Один из таких составов Текстурол кваттро.

Пасты и огнезащитные обмазки наносимые на защищаемую поверхность древесины пастообразной консистенции, защищающие от возгорания отличаются от огнезащитных красок большей толщиной покрытия, более грубой дисперсностью наполнителей и не обладают достаточными декоративными свойствами.

Требования к деревянным конструкциям

В условиях пожара незащищенные деревянные конструкции дома, сруба, бани способствуют распространению огня. Поэтому и к деревянным конструкциям предъявляются требования не только по пределам огнестойкости, но и по пределам распространения огня. В связи с этим огнезащита деревянных конструкций особенно важна при строительстве стен и стропильной конструкции деревянных домов и бань.

Причиной обрушения несущих конструкций из древесины является обугливание значительной части сечения. Вся действующая нагрузка приходится на не обугленную часть сечения деревянных конструкций, а несущая способность конструкций во времени уменьшается в результате сокращения площади сечения из за горения и обугливания древесины. Поэтому огнезащита деревянных конструкций особенно важный процесс при строительстве срубов деревянных домов и бань.

Мы производим и продаем защиту древесины, в том числе весь перечень препаратов Неомид, Белинка, Пинотекс, Сагус, Текстурол (тиксо, лазурь, классик, кваттро), средств огнезащиты и огнебиозащиты древесины и производим поставку практически полного перечня комплектующих строительных материалов для сборки домов из бруса и оцилиндрованного бревна. При оптовой закупке строительных и отделочных материалов осуществляется льготная доставка стройматериалов на место строительства.

Помните: правильно выполненная огнезащита деревянных конструкций деревянного дома – особенно огнезащита конструкций стропил, потолков, перекрытий домов и срубов

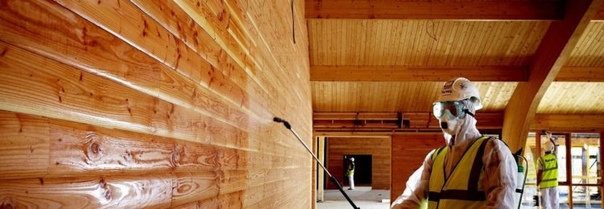

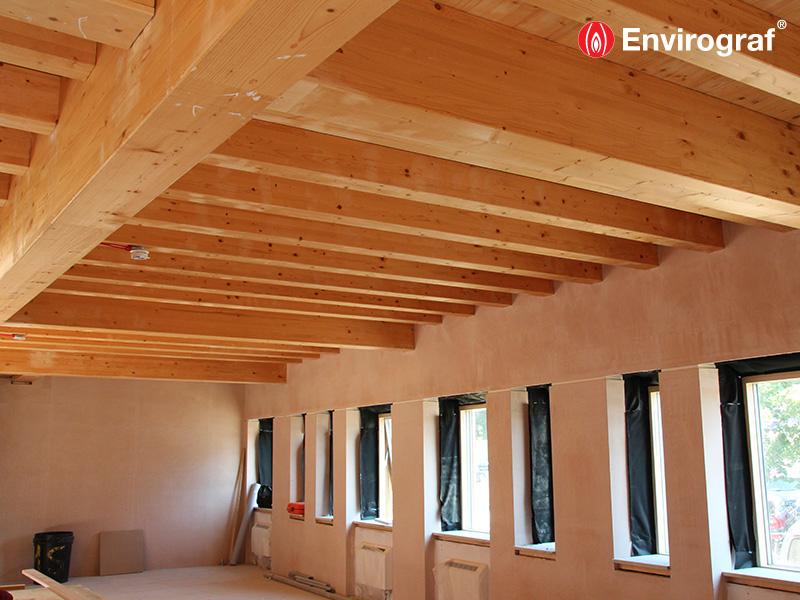

На фото огнезащита стропил и перекрытий деревянного дома (сруба) из оцилиндрованного бревна

Полезные советы по огнезащите деревянных конструкций от огня и пожара:

  1. Качественная и недорогая по цене огнезащита конструкций из дерева это пропитка Неомид 450-1. По отзывам строителей деревянных домов, срубов и бань данная огнезащита очень эффективна именно в защите деревянных домов (стен, перекрытий, потолков, междуэтажных перекрытий, стропил — стропильных конструкций) от возгорания, огня и пожара. Огнезащита деревянных конструкций от огня и пожара средством пропитки древесины Неомид 450-1 по многочисленным отзывам строителей срубов деревянных бревенчатых домов и домов из бруса не раз показывала свои уникальные огнезащитные качества. С помощью данной огнезащитной пропитки деревянных конструкций неоднократно были предотвращены возгорания деревянного дома при неосторожном обращении с огнем и электрическими приборами.
  2. Правильным и эффективным средством огнезащиты деревянных конструкций при строительстве деревянного дома — сруба (перекрытий, потолков, стен, стропил) будет трех (3-х) кратная обработка всей деревянных конструкций дома огнебиозащитной пропиткой Неомид 450-1. Именно трехкратная обработка деревянных конструкций может по многочисленным отзывам бывалых строителей деревянных срубов обеспечить огнезащиту конструкций из древесины деревянного дома из бруса и оцилиндрованного бревна. Двух, и тем более однократная огнезащита деревянных конструкций не обеспечивает должной защиты дерева от огня по причине малой концентрации огнезащитных веществ в поверхности деревянных конструкций.
  3. Чтобы провести глубокую огнезащиту деревянных конструкций от огня и пожара, как правило, требуется огнезащита конструкций методом пропитки погружением в автоклав или специальную емкость, наполненную огнезащитным средством (составом). Но, огнезащита конструкций деревянного дома, особенно стен, потолков и перекрытий построенного дома невозможна. Что же делать? Выход из этого положения достигается методом повторного двух — трехкратного повторного втирания жесткой кистью средства огнезащиты деревянной конструкции. Повторное, это имеется ввиду дополнительная обработка деревянных конструкций дома (стропил, стен, потолков, перекрытий сруба) осуществляемая по прошествии трех-четырех дней после первой — первичной огнезащиты деревянного дома от пожара.

Фото качественного средства огнезащиты деревянных конструкций — пропитки Неомид 450-1 и Неомид 450.

Для огнезащиты деревянных конструкций применяют разнообразные материалы и решения: огнезащитные краски, пропитки, специальные штукатурки а также конструктивную огнезащиту.

Компания «Интегра» для решения подобных задач предлагает разработки завода «Техстронг» г. Волгоград  для конструктивной защиты огнезащитными  плитами «Техстронг» на магнезиальном вяжущем.  Плиты Tehstrong FireStop обладают высокой прочностью, влагостойкие, легко обрабатываются любым деревообрабатывающим инструментом. Возможно оштукатуривание и окрашивание готовой конструкции различными составами.

Плиты Tehstrong Firestop L надежное решение для защиты от пожара деревянных перекрытий.

В качестве основных несущих конструкций для деревянных перекрытий используют балки. Балки чаще всего представляют собой деревянные брусья прямоугольного сечения толщиной от 50х150 и 140х240 по высоте. Сечение  перекрытий зависит от нагрузки, подшивки (наката) с межбалочным утеплителем (например, базальтовой ваты),  пола, настеленного по   лагам, а также отделочного слоя потолка.

Для конструктивной огнезащиты применяются плиты техстронг толщиной 10мм закрепленных к брусу через полосы из плит той же марки и толщины.

Применение плит Техстронг при мансардном строительстве.

-деревянных конструкций кровли

-каркасных стен, фахверковых конструкций из деревянного бруса

Несущий каркас мансард основываются, в большинстве случаев, на применении деревянных стропильных систем, деревянных ферм, которые должны соответствовать требованиям противопожарной безопасности.

В зданиях I, II и III степеней огнестойкости допускается надстраивать один мансардный этаж с несущими элементами, которые имеют предел огнестойкости не менее R45 и класс пожарной опасности КО, независимо от высоты зданий. Согласно СП 2.13130 при применении деревянных конструкций следует подвергать обработке либо предусматривать конструктивную огнезащиту, не способствующую скрытому распространению горения.

Наиболее часто, задача повышения пределов огнестойкости конструкции здания, возникает при ремонте или восстановлении зданий относящиеся к категории "старый фонд".

Магнезиальные листы TEHSTRONG FIRESTOP специально разработаны для подобных случаев, а также сертифицированы системы конструктивной огнезащиты на основе плит FIRESTOP L. Основные характеристика материала: незначительная толщина и высокий предел огнестойкости REI 90 (К0 45), при равномерно распределенной нагрузке 270 кг на м2. Для монтажа огнезащиты перекрытий из дерева в системе "Tehstrong" нет необходимости удалять остатки старой краски или штукатурки, не требуется сложная подконструкция.

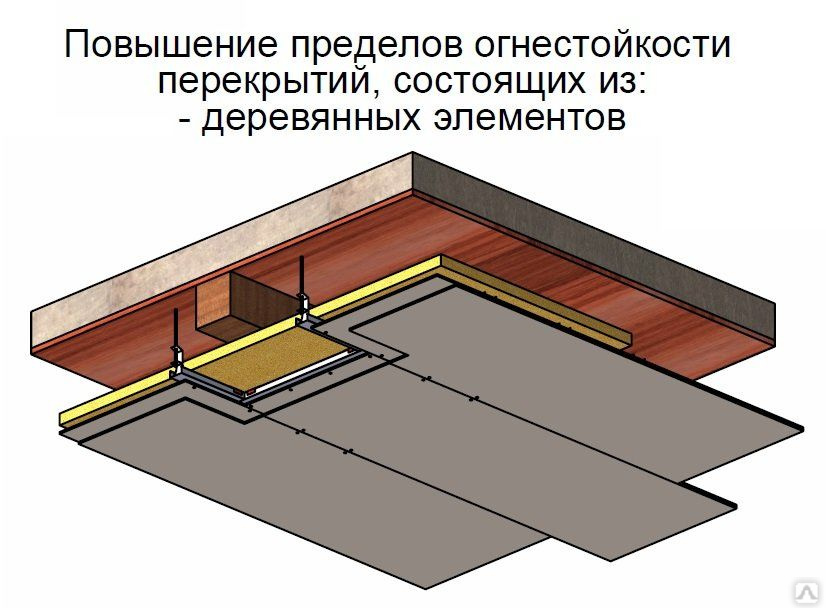

Для огнезащиты конструкции несущих перекрытий из деревянного бруса применяют плиту TEHSTRONG FIRESTOP L.

Материал Техстронг устанавливают на нижнюю поверхность покрытия. Облицовки могут применяться в независимости от того какое покрытие имеет конструкция кровли здания, а также тип плоская или  скатная, во всех указанных способах - огнезащитные плиты TEHSTRONG FIRESTOP надежно защитят строения от огня.

 Сертификаты на продукцию, инструкцию по монтажу  вы можете посмотреть здесь.

Если у Вас остались вопросы, необходимо рассчитать стоимость или количество материала. Вы всегда можете обратиться в наш справочный центр по  телефону +7 (812) 424 49 13 или оставить "запрос"  на сайте.



КНАУФ - Огнезащитные потолки из гипсокартона

Weiter

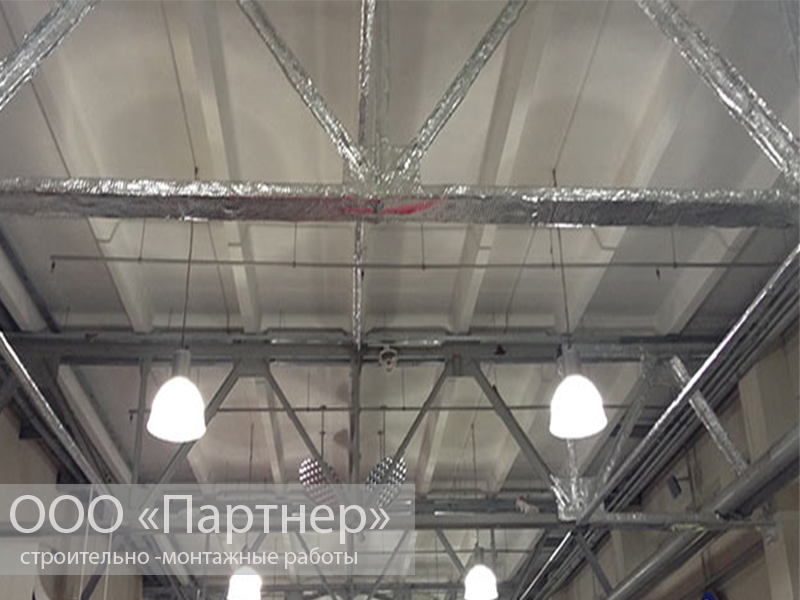

ОГНЕЗАЩИТА МЕТАЛЛИЧЕСКИХ КОНСТРУКЦИЙ ПЕРЕКРЫТИЯ

В случае пожара в помещении подвесной потолок ограждает металлические несущие конструкции перекрытия от открытого пламени. В зависимости от предела огнестойкости подвесного потолка (RE), металлические конструкции перекрытия могут дольше сохранять несущую способность в условиях пожара.

Подбор огнезащитных подвесных потолков по пределу огнестойкости и классу пожарной опасн.

Класс пожарной опасности материала

редел огнестойкости конструкции
КМ1 КМ0 (НГ)
Система Материал Система Материал
RE 45 П 112. 2 ГСП-DFh4IR (КНАУФ-лист Сапфир) (2х12,5мм)
RE 150 П 232 КНАУФ-Файерборд (12,5мм)
1. Таблица не учитывает все варианты исполнения конструкции и служит для первоначального выбора системы. Точная информация о конкретной системе представлена в протоколах огневых испытаний.

Продукты

  • КНАУФ‑лист Сапфир
    Высококачественные гипсовые строительные плиты, обладающие повышенной прочностью, ударостойкостью, звукоизоляцией и влагоогнестойкостью. Подробнее
  • КНАУФ-Файерборд
    Строительно-отделочный материал для отделки помещений, к которым предъявляются повышенные требования пожарной безопасности. Подробнее
  • КНАУФ-Унифлот
    Сухая шпаклевочная смесь на основе высокопрочного гипса с полимерными добавками. Подробнее

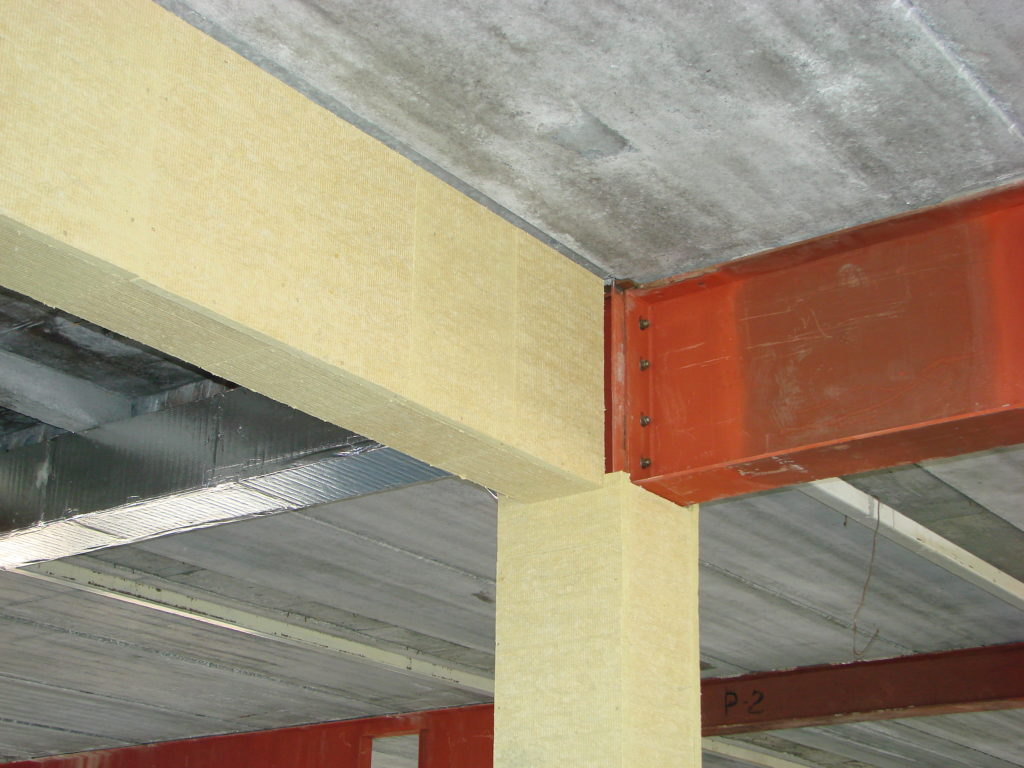

Конструктивная огнезащита

Покрытие «Бизон-Металл» это конструктивная огнезащиты, предназначенное для повышения предела огнестойкости стальных строительных конструкций и обеспечивает предел огнестойкости от 15 до 240 минут. Согласно сертификационных испытаний огнезащитная эффективность покрытия «БИЗОН-Метал. .

КОМБИНИРОВАННОЕ ТЕПЛООГНЕЗАЩИТНОЕ ПОКРЫТИЕ БИЗОН-К ТУ 5769-004-86033760-2009 / Технологический регламент № 86033760/4 Представляет собой комбинированное покрытие на основе базальтового рулонного материала БИЗОН, кашированного алюминиевой фольгой, и клеевого состава FSA. Тоесть комплект пост..

Комплексная система огнезащиты воздуховодов «МБФ» В составе: материал огнезащитный базальтовый рулонный фольгированный МБФ по ТУ 5769-001-70983814-2006 в сочетании с мастикой жаростойкой по ТУ 5775-001-62388670-2010 Примеры наших поставок: Партия огнезащиты МБФ-45 пост..

Мат прошивной ТЕХНО 80– это негорючий тепло-, звукоизоляционный прошивной мат  из минеральной ваты на основе горных пород базальтовой группы. С одной стороны мат покрывается сеткой (стальной, гальванизированной или оцинкованной) и прошивается металлической проволокой. Может так же выпуска..

Огнезащита металла ОГРАКС-КСК Производится по ТУ 5728-001-75250588-14 и ТУ 5728-061-13267785-09 Область применения Применяется для создания конструктивного огнезащитного покрытия стальных конструкций с целью повышения их огнестойкости в условиях ограниченных атмосферных воздействий (под нав..

ОГРАКС-КСК-А Состоит из двух компонентов ОГРАКС-Т и ОГРАКС-МСК производящихся по ТУ 5728-001-75250588-14 и ТУ 5728-068-13267785-10 Область применения ОГРАКС-КСК-А Применяется для создания конструктивного огнезащитного покрытия стальных конструкций с целью повышения их огнестойкости в услови. .

ОГРАКС-НШ ТУ 5728-056-13267785-07 с изм.1 Область применения Применяется в качестве конструктивной огнезащиты металлических конструкций на всех видах объектов гражданского и промышленного строительства для повышения предела огнестойкости до 240 минут. Эксплуатируется в закрытых помещениях с..

Назначение материала Плиты ТЕХНО ОЗБ предназначены для применения в гражданском и промышленном строительстве при новом строительстве и реконструкции зданий и сооружений различного назначения. Основная задача материала – повышение предела огнестойкости железобетонных конструкций. Помимо этог..

Назначение материала Плиты ТЕХНО ОЗМ применяются гражданском и промышленном строительстве при новом строительстве и реконструкции зданий и сооружений различного назначения. Огнезащита стальных конструкций и профилированного стального покрытия – основная функция материала. Помимо неё материа..

ROCKWOOL WIRED MAT 105 производится из каменной ваты на основе базальтовых пород. Одна сторона мата покрыта сеткой с ячейками 25 мм из гальванизированной или нержавеющей проволоки. Кроме того, мат прошивается гальванизированной или нержавеющей проволокой (SST). Изделие также может выпускаться с одно..

ROCKWOOL  FT BARRIER – жёсткие гидрофобизированные теплоизоляционные плиты, изготовленные из каменной ваты на основе базальтовых горных пород. Применение Плиты из каменной ваты  ROCKWOOL FT BARRIER используются для огнезащиты и теплоизоляции железобетонных плит перекрытия. У..

Огнезащита бетона ROCKWOOL FT BARRIER D – базальтовые двухплотностные плиты с гидрофобизирующей пропиткой на синтетическом связующем. Материал предназначен для тепло-звукоизоляционных работ и огнезащиты железобетонных плит перекрытий всех типов зданий, используется в системе ROCKFIRE. Плиты им..

Мат XOTPIPE WM-TR (XOTPIPE Wired mat) изготавливается из каменной ваты плотностью 80 кг/ м³. С одной стороны мат покрывается алюминиевой фольгой толщиной 40-50 мкм и сеткой из гальванизированной стальной проволоки диаметром 0,5мм (возможна облицовка нержавеюще..

ROCKWOOL CONLIT - плиты из каменной ваты. Плиты CONLIT могут выпускаться с покрытием стеклосеткой с одной стороны для удобства последующей декоративной отделки. Применение Плиты из каменной ваты ROCKWOOL CONLIT используются для обеспечения требуемого предела огнестойкости стальных констр..

Применение конструктивных систем огнезащиты отвечает повышенным требованиям к пожарной безопасности зданий и сооружений и имеет ряд бонусов по сравнению с тонкослойными огнезашитными покрытиями (красками).

Конструктивные системы огнезащиты способны обеспечить высокий предел огнестойкости строительных конструкций. В своде правил «Системы противопожарной защиты. Обеспечение огнестойкости объектов защиты», разработанных в соответствии с требованиями Федерального закона №123-ФЗ (от 22.06.2008) «Технический регламент о требованиях пожарной безопасности» указано существенное ограничение которое не позволяет применять краски на отвественных обьектах, звучит оно так «В зданиях I и II степеней огнестойкости для обеспечения требуемого предела огнестойкости более R60 несущих элементов здания допускается применять только конструктивную огнезащиту».

Узнайте предложение для Вас по телефону 8-900-966-0-777 или пришлите заявку на почту : [email protected]

Противопожарные сборки с двутавровой балкой - APA - The Engineered Wood Association

Преимущества строительства с двутавровыми балками
  • Лучшая производительность пола означает меньше обратных вызовов : Полы, построенные с двутавровыми балками, помогают уменьшить количество обратных вызовов, устраняя скрипы и вибрацию.
  • Легко получить, легко работать с : двутавровые балки легко доступны и просты в установке, особенно для длинных пролетов, включая непрерывные пролеты над промежуточными опорами.
  • Универсальность : Есть много вариантов, когда дело доходит до создания сборок перекрытий с двутавровыми балками в соответствии с нормативными требованиями.

Противопожарная защита жилых полов

Международный жилищный кодекс (IRC) требует использования некоторых средств противопожарной защиты для защиты нижней стороны сборок жилых этажей. Есть несколько простых и экономичных способов выполнить эти требования IRC при строительстве перекрытий с двутавровыми балками.

Системный отчет APA

SR-405 описывает восемь различных сборок, которые могут использоваться в юрисдикциях, где действует раздел R501 IRC 2012 года.3 или 2015 IRC Раздел R302.13 были приняты. Системный отчет был разработан на основе результатов испытаний на огнестойкость, соответствующих строгим критериям, установленным Службой оценки Международного совета кодексов (ICC-ES) по критериям приемлемости сборных деревянных двутавровых балок, AC14.

В то время как все восемь узлов в системном отчете APA SR-405 соответствуют требованиям норм, варианты 6 и 7 сочетают эффективную противопожарную защиту с быстрой и простой установкой:

  • SR-405 Вариант 6: гипсокартон 1/2 дюйма, установленный поверх нижнего фланца (используется с максимальным расстоянием между балками 19.2 дюйма или меньше по центру)
  • SR-405 Вариант 7: 5/8-дюймовая гипсовая плита, установленная поверх нижнего фланца (это та же конфигурация, что и Вариант 6, с немного более толстым гипсом, когда расстояние между двутавровыми балками составляет до 24 дюймов)

Обе сборки позволяют строителям воспользоваться всеми преимуществами производительности сборок перекрытий с двутавровыми балками, включая улучшенную противопожарную защиту. Гипсовые панели просты в установке и легко снимаются, когда это необходимо для доступа к проводке, сантехнике и механическим системам.Никаких крепежных элементов или клея не требуется, что позволяет быстро установить и получить доступ к пространству над панелями. Системы также скрывают сантехнику, проводку и воздуховоды в полости пола, создавая законченный вид потолка.

Загрузить>


Варианты конструкции, соответствующие требованиям IRC для противопожарных мембран

Вебинар: Противопожарные мембраны для легких полов

В версии Международного жилищного кодекса (IRC) 2012 и 2015 годов содержатся требования к огнезащитным мембранам для повышения огнестойкости легких напольных систем.IRC включает несколько альтернатив спринклерам, когда деревянные двутавровые балки используются в системах полов в жилых домах. Этот веб-семинар посвящен недавно разработанным конструкциям, отвечающим требованиям Кодекса к противопожарным мембранам, особенно в том, что касается напольных систем с двутавровыми балками.

На веб-семинаре рассматриваются варианты в IRC, в том числе:

  • Гипсокартон закладной
  • Частичные спринклерные системы
  • Огнезащитные покрытия

Также включен список ресурсов и справочная информация от APA и других по этой важной теме.

Первоначально представлена ​​10 июня 2016 г. Продолжительность около 28 минут. Обратите внимание, что в настоящее время кредиты на дополнительное образование для просмотра этого вебинара недоступны.


Вопросы и ответы участников вебинара

Можно ли использовать огнезащитную краску?

В случае огнезащитных красок, наносимых в полевых условиях, применяются те же требования к наносимым в полевых условиях огнезащитным покрытиям, включая испытание на огнестойкость ASTM E119, демонстрирующее их эквивалентность пиломатериалам размера 2х10 или конструкционным композитным пиломатериалам.

Является ли изоляция из минерального волокна общедоступной и сколько она стоит?

Изоляция из минеральной ваты обычно доступна в большинстве мегаполисов. Свяжитесь с поставщиками материалов или дистрибьюторами, которые занимаются этим продуктом, чтобы узнать о расходах.

При использовании одеяла из керамического волокна нужно ли вырезать отверстия перед окончательной установкой одеяла?

Отверстия в стенке двутавровой балки должны быть вырезаны перед установкой керамического покрытия. Затем одеяло можно разрезать канцелярским ножом в месте отверстия в полотне.Любой из этих шагов может быть выполнен до или после установки двутавровых балок.

Если вы накладываете гипсокартон толщиной 1/2 дюйма на полотно или на фланцы балки, нужно ли накладывать гипсокартон на обе стороны балки?

Да, потому что огонь вряд ли достигнет балки только с одной стороны.

Нужно ли оклеивать или отделывать потолок из гипсокартона?

Нет, гипсовая мембрана, покрывающая двутавровые балки, не требуется отделывать лентой и герметиком для обеспечения эквивалентных характеристик для стандартных деревянных перекрытий 2 x 10.Таким же образом не требуется заклеивать и отделывать стыки между 5/8-дюймовыми мембранами из деревянных конструкционных панелей.

Является ли система подвесного потолка огнестойкой и использующей огнестойкую минеральную плитку класса А или гипсовую плитку толщиной 1/2 дюйма приемлемой альтернативой?

Если система подвесного потолка имеет огнестойкость, эквивалентную огнестойкости 1/2-дюймового гипса на нижней стороне двутаврового каркаса, она считается альтернативой требованиям противопожарной защиты в соответствии с первым абзацем в Раздел IRC 2015 г. R302.13 и 2012 IRC Раздел R501.3.

Вы работаете с любыми производителями огнезащитных покрытий для полевых работ?

Нет, APA не сотрудничает с производителями покрытий, наносимых в полевых условиях. Однако отдельные производители двутавровых балок могут иметь такие отношения. Двутавровые балки, покрытые утвержденным покрытием, наносимым в полевых условиях, должны демонстрировать такую ​​же эквивалентность пиломатериалам размера 2 x 10 или конструкционным композитным материалам, что и методы противопожарной защиты, опубликованные в системном отчете APA SR-405, в дополнение к ряду других требований. например, влияние покрытия на структурные свойства двутавровых балок, если таковое имеется.APA предлагает обращаться как к производителю покрытий, так и к производителям двутавровых балок, которые рекомендуют такие приложения для утверждения продукта.

Распространяется ли исключение на пиломатериалы 2x10 на фермы деревянного перекрытия с открытыми перепонками, номинальные размеры которых составляют 2 на 10 дюймов или больше?

Этот вопрос был рассмотрен Советом Международного кодекса (ICC) и некоторыми государствами. МУС издал письменное толкование, в котором указано, что:

Исключение 4 допускает освобождение каркаса пола из пиломатериалов или конструкционных композитных пиломатериалов равным или большим номинальным размером 2 x 10 от применения защитной мембраны на нижней стороне элементов каркаса пола.Основанием для этого исключения является то, что испытания, проведенные на каркасах перекрытий, построенных из бруса 2 x 10 и загруженных до 50 процентов от полной расчетной нагрузки, показали, что сборка обеспечивала достаточное время для самоэвакуации людей и безопасность пожарных, выполняющих поисково-спасательные операции. Сборки перекрытий с использованием деревянных ферм могут быть одобрены для исключения, если сборка перекрытий демонстрирует эквивалентные огнестойкие характеристики.

Следовательно, чтобы применить это исключение к фермам перекрытий, ферм необходимо испытать и оценить на эквивалентность огнестойкости пиломатериалов номинального размера 2 x 10. Эта интерпретация согласуется с постановлением нескольких штатов, таких как Совет по строительным нормам Огайо (BBS) и Совет по строительным нормам и стандартам Массачусетса (BBRS). Эти постановления доступны на соответствующих веб-сайтах штатов.

Какова причина исключения 80 квадратных футов?

По сообщению Американского совета по древесине (AWC), пожарные испытания на незащищенной площади площадью 80 квадратных футов показали, что в случае пожара, происходящего под защищенной зоной, противопожарная блокировка обеспечивает минимальный уровень производительности мембранной системы.Допуск в 80 квадратных футов в Разделе R302.13 IRC 2015 и Разделе R501.3 IRC 2012 года предназначен для прохождения нескольких систем отопления, вентиляции и кондиционирования воздуха или водопровода через проходы в полу, при условии, что общая площадь проходов не превышает 80 квадратных футов на этаж. и противопожарная защита устанавливается в соответствии с Разделом R302.11.1 по периметру незащищенной части, отделяя незащищенную часть от остальной части конструкции пола.

Какое расстояние между крепежными элементами требуется для горизонтально уложенного гипсокартона, указанного в коде?

См. Таблицу R702.3.5 IRC за 2015 или 2012 гг.

Когда 1х плиты используются в качестве обвязки между нижней частью балки и гипсокартоном, соответствует ли это требованиям или гипс должен быть установлен плотно к балкам?

На основании инженерного анализа в соответствии с разделом 702.3.5 IRC 2015 года, планки деревянной обрешетки 1 x 4 (номинальные) могут быть установлены перпендикулярно нижнему фланцу двутавровых балок на расстоянии 16 дюймов по центру, при условии, что гипсовые панели непосредственно прикрепляется к планкам обрешетки с помощью шурупов для гипсокартона 1-1 / 4 дюйма (32 мм) типа W с шагом 12 дюймов (305 мм) по центру.Это обеспечивает такое же количество крепежных элементов с той же глубиной проникновения крепежа в каркас, что и гипс, непосредственно прикрепленный к фланцу двутавровой балки, и соответствует таблице IRC 2015 R702. 3.5.

В системном отчете APA SR-405, сборка FP-02 (гипс на перемычках), должен ли гипс доходить до опорной балки (т. Е. Должен ли он идти за сторону подвесов балки)?

Да, но FP-02 требует защиты только полотна двутавровой балки.

Применяются ли рекомендованные меры защиты в системном отчете IRC и APA SR-405 к двутавровым балкам, расположенным на расстоянии 16 дюймов, 19?2-дюймовые и 24-дюймовые центры?

См. Системный отчет APA SR-405 для получения информации о конкретных требованиях и исключениях.

Департамент общественной безопасности Массачусетса недавно опубликовал руководство по этому вопросу. Признает ли Массачусетс руководящие принципы APA?

Да. В март 2015 г. E-Memo, выпущенном Департаментом общественной безопасности Массачусетса, методы противопожарной мембраны с двутавровой балкой, опубликованные в системном отчете APA SR-405, признаны соответствующими Официальной интерпретации BBRS (No.2014_03) при использовании вместе с отчетом о продукте APA или отчетом об оценке ICC-ES для обозначения соответствия кодексу штата Массачусетс.

Все эти решения увеличивают стоимость. Я сомневаюсь, что строители будут их включать.

Этот комментарий отражает суть требования кода IRC. Эти требования направлены на повышение пожарной безопасности для пассажиров и пожарных в легких жилых этажах. Да, эти решения в разной степени увеличивают затраты, но они также добавляют выгоды, основным преимуществом которых является повышение огнестойкости конструкции пола.

Как поступать в местах, где канавки HVAC препятствуют укладке гипса непосредственно на нижние полки двутавровой балки?

Если воздуховоды подвала мешают укладке гипса на нижнюю сторону двутавровых балок, воздуховоды можно вставить в каркас, чтобы обеспечить гипсовую защиту вокруг желоба системы отопления, вентиляции и кондиционирования воздуха, аналогично тому, что обычно делается, когда подвалы закончены.

Как вспучивающиеся покрытия вписываются в дискуссию?

Нанесенное на заводе вспучивающееся покрытие само по себе не квалифицирует двутавровую балку или гальваническую ферму для соответствия требованиям защиты мембраны для Исключения №4 в разделе R302. 13 IRC. Двутавровая балка по-прежнему должна соответствовать критериям приемки ICC 14 (AC14). Эти критерии приемки определяют испытания в соответствии с температурной кривой ASTM E119, нагрузку на балки, рассмотрение отверстий и требования к долговечности вспучивающегося покрытия. Вспучивающиеся покрытия, наносимые в полевых условиях, не входят в сферу действия AC14.

Будет ли ферма перекрытия, построенная из огнестойкой древесины, соответствовать требованиям норм без дополнительной защиты?

Если бы древесина, обработанная антипиреном (FRTW), использовалась для изготовления металлической фермы пола, система фермы пола все равно должна была бы пройти аттестацию, чтобы продемонстрировать эквивалентность IRC Section R302.13, исключение 4. ICC-ES AC14 предназначен только для деревянных двутавровых балок. APA не известно о каких-либо аналогичных критериях приемки ICC-ES для металлических ферм перекрытий. Обратитесь к производителю металлической фермы для получения информации об использовании элементов FRT в фермах.

Что означает «периметр незащищенной части» исключение 3 ссылки IRC Раздела R302.13?

«Допускается быть незащищенными части конструкций пола, если они соответствуют нижеследующим, 3.1 и 3.2».

Исключение 3.2 требует установки блокировок по периметру незащищенного пространства, чтобы отделить незащищенную часть от остальной части пола. Такая блокировка должна быть установлена ​​в соответствии с Разделом R302.11.1, в котором перечислены несколько вариантов противопожарной защиты, например:

  1. Пиломатериал номинального диаметра два дюйма (51 мм)
  2. Две толщины пиломатериалов номинальной толщиной 1 дюйм (25,4 мм) с нарушенными соединениями внахлестку.
  3. Деревянные структурные панели одной толщины 23/32 дюйма (18,3 мм) с стыками, поддерживаемыми 23/32 дюйма (18,3 мм).3 мм) деревянные конструкционные панели.
  4. ДСП одной толщины 3/4 дюйма (19,1 мм) со стыками, подкрепленными ДСП 3/4 дюйма (19,1 мм).
  5. Гипсокартон толщиной 12,7 мм.
  6. Фрезерный картон на цементной основе толщиной 6,4 мм.
  7. Бататы или одеяла из минеральной ваты, стекловолокна или других одобренных материалов, установленные таким образом, чтобы они надежно удерживались на месте.
  8. Целлюлозная изоляция установлена ​​в соответствии с испытаниями в соответствии с ASTM E 119 или UL 263 для конкретного применения.

Разъяснение противопожарной защиты между этажами

В случае пожара необходимо как можно быстрее остановить распространение пламени и дыма. Этого можно добиться за счет разделения на отсеки - нанесения огнезащитных материалов на стены, пол и заграждения в полостях. Разделение здания на несколько отсеков снижает риск того, что давление воздуха будет выталкивать огонь и дым через здание (известный как «эффект дымохода»), что позволяет быстро и эффективно управлять рисками.

В то время как общая цель разделения на отсеки остается той же для стен, полов и барьеров для полостей, каждый элемент имеет разные требования для эффективного пожаротушения. В этой статье будут описаны конкретные методы, системы и продукты для противопожарной защиты между этажами.

Каковы требования к противопожарной защите между этажами?

Противопожарная защита полов от стен и заграждений для полостей отличает необходимость в достаточной несущей способности.Это не единственное требование, но жизненно важно, чтобы пол был не только защищен от огня, но и мог вместить людей, стоящих, идущих и работающих.

Руководство ASFP «Обеспечение передовой практики противопожарной защиты в зданиях» определяет функцию полов с помощью их «несущей способности конструкции», а также «усиления общей конструкции здания». Стратегия противопожарной защиты должна включать потребность в несущих способностях, поскольку это исключает некоторые продукты пассивной противопожарной защиты (например,грамм. противопожарные плиты с покрытием), применяемые на полах.

Материал пола также является важным фактором при выборе подходящего решения для пожаротушения. Бетон, например, предлагает превосходный уровень огнестойкости и часто не требует дополнительной защиты, тогда как для некоторых типов композитных и стальных полов потребуется вспучивающееся покрытие, которое подлежит специальной проверке, проведенной дизайнером.

Правила техники безопасности при противопожарной защите между этажами

Безопасность превыше всего при использовании систем пожаротушения.Подрядчик часто работает над достижением определенного несущего давления. Обычно это измеряется в килоньютонах на квадратный метр (Kn / m2).

Системы пожаротушения, наносимые влажным способом, требуют времени для отверждения и затвердевания, прежде чем они смогут выдержать какой-либо вес. Во время этого процесса полы должны быть огорожены и обозначены соответствующими предупреждающими знаками. Любой дополнительный вес на полу создает риск травмы, а также может поставить под угрозу противопожарные свойства пола. Если установленное противопожарное уплотнение не может выдержать допустимую нагрузку, доступ должен быть заблокирован постоянным ограждением, пока это не будет устранено.

Какие продукты используются для противопожарной защиты между этажами?

Для полов можно использовать различные огнестойкие составы и растворы. Материалы, традиционно используемые для отделки стен (например, вспучивающиеся герметики, хомуты для труб и обертки), часто можно использовать для полов при условии, что они прошли испытания на износ.

Эти соединения подвергаются экзотермическому процессу - при воздействии высоких температур они образуют углеродистый слой, обеспечивающий дополнительную поддержку. Хотя это главное преимущество этих составов, они также могут быть установлены на разной глубине.Это означает, что их можно применять на нескольких этажах высокого здания. Кроме того, они улучшают гидроизоляционные и звукоизоляционные свойства полов. Вот несколько примеров продуктов, обычно используемых для противопожарной защиты между этажами:

FSi Silverseal® HS Компаунд

FSi Silverseal®HS (High Strength) Compound - это строительный раствор на основе гипса, который используется как для стен, так и для полов. Его рабочее время составляет около 90 минут (время схватывания - около 45 минут), и его легко как смешать на месте, так и вылить.

FSi Silverseal®HS может использоваться для усиления проемов большого пролета, обеспечивая превосходную прочность, несущую способность и способность к дымонепроницаемости. Это делает состав подходящим для стояков и мест пешеходного движения. Кроме того, его легко наносить на подходящие участки благодаря его универсальной обрабатываемости. FSi Silverseal®HS также обладает множеством дополнительных преимуществ за счет тепловой и звукоизоляции.

Строительный раствор Polyseam / Protector® EX

Protecta® EX Mortar - это сухой белый порошок, изготовленный с использованием перлита и ряда неорганических соединений.При смешивании с водой порошок расширяется, образуя плотное уплотнение, защищающее пол от тепла и дыма. Кроме того, он очень быстро схватывается, и после отверждения его можно легко шлифовать или просверливать.

За последние 30 лет компания CLM Fireproofing зарекомендовала себя как ведущий эксперт в области пассивной противопожарной защиты. У нас работает команда сертифицированных FIRAS специалистов по установке, которые работают над тем, чтобы строительные проекты полностью соответствовали последним отраслевым нормам.Чтобы узнать больше о наших услугах по разделению и противопожарной защите, свяжитесь с командой CLM Fireproofing сегодня.

% PDF-1.4 % 130 0 объект > эндобдж xref 130 73 0000000016 00000 н. 0000002269 00000 н. 0000002425 00000 н. 0000003122 00000 п. 0000003172 00000 н. 0000006431 00000 н. 0000006609 00000 н. 0000009529 00000 н. 0000010069 00000 п. 0000010650 00000 п. 0000011123 00000 п. 0000011652 00000 п. 0000011828 00000 п. 0000012005 00000 п. 0000012182 00000 п. 0000015447 00000 п. 0000015625 00000 п. 0000018607 00000 п. 0000021510 00000 п. 0000024542 00000 п. 0000024972 00000 п. 0000027965 00000 н. 0000031158 00000 п. 0000031277 00000 п. 0000031696 00000 п. 0000031810 00000 п. 0000031888 00000 п. 0000031967 00000 п. 0000032064 00000 п. 0000032213 00000 п. 0000032526 00000 п. 0000032581 00000 п. 0000032697 00000 п. 0000032809 00000 п. 0000032894 00000 п. 0000035945 00000 п. 0000036318 00000 п. 0000036779 00000 п. 0000041407 00000 п. 0000041897 00000 п. 0000042461 00000 п. 0000046287 00000 п. 0000046693 00000 п. 0000047199 00000 п. 0000047292 00000 п. 0000052214 00000 п. 0000052725 00000 п. 0000053299 00000 п. 0000056473 00000 п. 0000056843 00000 п. 0000057310 00000 п. 0000096313 00000 п. 0000096352 00000 п. 0000135355 00000 н. 0000135394 00000 н. 0000146850 00000 н. 0000146889 00000 н. 0000183098 00000 н. 0000183137 00000 н. 0000184711 00000 н. 0000184750 00000 н. 0000184828 00000 н. 0000185005 00000 н. 0000185118 00000 н. 0000185417 00000 н. 0000187161 00000 н. 0000693332 00000 н. 0000696759 00000 н. 0002805294 00000 п. 0002805892 00000 п. 0002806513 00000 п. 0000002093 00000 н. 0000001756 00000 н. трейлер ] / Назад 2811756 / XRefStm 2093 >> startxref 0 %% EOF 202 0 объект > поток hT1KPI 5 [p% `, YC @ 'MşQġd (= IEp" ^ 89ù @: {L; ߕ0 k> tUbe- 5 Qf ~ Fʹz ׅ) c3tX @ 4, RzT / ~ Nf

Изменение кода промышленных перекрытий перекрытий для противопожарной защиты- Стройте, ремонтируйте и ремонтируйте свой собственный дом.

Экономьте деньги как застройщик.

Изготовленные перекрытия перекрытия

Если вы думаете о строительстве нового дома или пристройки, вы, вероятно, обратите внимание на изготовленные перекрытия как на альтернативу структурной опоре. Изготовленные перекрытия перекрытия могут заменить традиционные балки 2 × 10 и 2 × 12 в новом строительстве. У них есть некоторые преимущества перед традиционными габаритными балками, но есть недавнее изменение кода, о котором вам следует знать. Здесь мы обсудим преимущества их использования и поговорим о том, как недавнее изменение кода может повлиять на ваш бюджет.

.

Преимущества использования промышленных балок перекрытий

Промышленные балки перекрытия, иногда называемые двутавровыми балками, используют верхний и нижний полки, разделенные стенкой из ориентированной стружечной плиты (также известной как OSB). Использование двутавровых балок для напольных систем дает ряд реальных преимуществ. Вот основные преимущества…

  • Большие пролеты - проектировщик создает систему перекрытий, используя двутавровые балки, чтобы соответствовать каждому конкретному плану. Балки перекрывают большие расстояния, если использовать более высокую ткань, более толстые верхний и нижний шнур и расположить их ближе друг к другу.Традиционные размерные пиломатериалы имеют довольно ограниченный пролет по сравнению с промышленными балками перекрытий. Этот больший потенциал пролета помогает создавать больше открытых площадей в новых домах.
  • Стабильное ценообразование - Размерные пиломатериалы обычно имеют более высокую волатильность цен, чем двутавровые балки. Поскольку габаритные пиломатериалы являются скорее товаром, цена колеблется в зависимости от объемов производства и спроса.
  • Легче - Одно из преимуществ для рабочих, использующих двутавровые балки, заключается в том, что они довольно легкие по сравнению с традиционными габаритными пиломатериалами.Двутавровая балка может быть подобрана и легко перемещена одним плотником.
  • Заглушки - Многие из представленных на рынке двутавровых балок имеют выбивные отверстия, позволяющие механическим торговцам легко прокладывать через них проводку и трубопроводы. Это поможет сэкономить время и деньги.
  • Скрипы полов - Вы получаете меньше скрипов, потому что у изготовленных балок перекрытия более широкий фланец, чтобы в них можно было прибить, а материал более прямой и меньше двигается по мере оседания дома.

Традиционные габаритные балки 2x10

Изменение кода для противопожарной защиты

Новое изменение кодов требует противопожарной защиты на нижней стороне изготовленных перекрытий пола.Очевидно, пожарные пострадали при пожаре в доме, потому что скорость ожога двутавровых балок выше, чем у традиционных балок. Эти пожарные провалились сквозь перекрытия, потому что конструкция ослабла быстрее, чем при традиционном напольном каркасе. Таким образом, требуя установки противопожарной защиты под двутавровыми балками, разработчики кода надеются снизить скорость возгорания. Это изменение было добавлено в Международный жилищный кодекс 2012 г. и повлияет на любые новые строительные проекты, подпадающие под действие этого кодекса.Обратитесь в местный строительный отдел, чтобы узнать, повлияет ли это изменение на вас. Вот подробности изменения кода…

  • Раздел Р501.3 Противопожарная защита полов
  • Требуется гипсовая стеновая плита 1/2 дюйма или структурная деревянная панель 5/8 дюйма для нанесения на нижнюю сторону изготовленных перекрытий перекрытия

Исключения, когда защита не требуется:

  • Если территория внизу защищена автоматическими пожарными оросителями
  • Если изготовленные балки расположены непосредственно над подвесным пространством, не предназначенным для хранения или сжигания топлива

Вы захотите просмотреть новый код, чтобы увидеть все подробности и исключения.Если вы все же решите использовать изготовленные балки перекрытия, вы захотите добавить в свой бюджет дополнительные затраты на рабочую силу и материалы, чтобы соответствовать новому изменению кодов. Если вы завершаете подвал своего нового дома потолком из гипсокартона, это изменение не повлечет за собой дополнительных затрат на ваш проект. Для получения дополнительной информации, которая поможет выбрать между традиционными балками перекрытия 2 × 10 и изготовленными перекрытиями, ознакомьтесь с этой статьей «Балки перекрытия: использовать изготовленные или 2 шт.?». Если вы думаете о строительстве нового дома и хотите узнать, какие у вас есть варианты, посмотрите это видео «Строительство нового дома».

Нет тегов

Часто задаваемые вопросы, касающиеся IRC12 R501.3 и IRC15 R302.13

Ниже приведены ответы на часто задаваемые вопросы, касающиеся IRC-12 R501.3 и IRC-15 R302.13. Нажмите на вопрос ниже, чтобы перейти к ответу:

  1. Почему это не было исправлено с помощью обычного процесса Международного жилого кодекса ICC?
  2. Представило ли SBCA предложения по изменению кода ICC, чтобы исправить это?
  3. Это положение кода допускает эквивалентность, но что это означает?
  4. Каковы ожидаемые характеристики пола в случае пожара согласно IRC-12 R501.3 и IRC-15 R302.13?
  5. Что кодекс определяет безопасные характеристики пола в случае пожара?
  6. На рынке было предложено, что испытания огневых сборок при 50% расчетной нагрузке приемлемы?
  7. На рынке было предложено, чтобы IRC-12 R501.3 и IRC-15 R302.13 основывались на комфорте пожарной службы по сравнению с известными противопожарными характеристиками традиционных продуктов. Это правда?
  8. На рынке было предложено, чтобы критерии приемлемости, используемые в отчетах об оценке, выпущенных Международным советом по оценке (ICC-ES), признавались кодексом как подход к установлению эквивалентности.Это правда?
  9. На рынке было предложено, чтобы ASCE 7 Minimum Design Loads for Buildings and Other Structures (ASCE / SEI 7-10) содержал признанный кодексом подход для установления эквивалентности. Это правда?
  10. На рынке было предложено, чтобы независимые эксперты по пожарной безопасности, такие как Фрэнк Бранниган, и другие профессиональные организации, такие как Национальная ассоциация государственных пожарных начальников, Международная ассоциация начальников пожарных, Международная ассоциация пожарных, NAHB и ICC-ES, поддержали наука и широкое признание незащищенных массивных пиломатериалов размером более или равных 2 x 10 дюймов в жилищном строительстве.Это правда?
  11. С учетом всех научных данных, имеющихся на рынке, почему до сих пор ведутся споры по этому вопросу?

1 кв. Почему это не было исправлено с помощью обычного процесса Международного жилого кодекса ICC?

A1. Процесс разработки кода - это политический, а не научный процесс. В случае IRC-12 R501.3 и IRC-15 R302.13, Американский совет по древесине (AWC) и Национальная ассоциация жилищных строителей (NAHB) выступили авторами и защитили эти предложения кодекса, игнорируя вред, который они причинили промышленности фермы. подвергая опасности рынок стропильных перекрытий.

Помимо политических отношений, которые AWC и NAHB поддерживают в процессе разработки модельного кода ICC, невозможно адекватно представить логические и научные аргументы по сложной теме, такой как огнестойкость различных сборок пола, за две минуты, отведенные для комментариев и одна минута отводилась на опровержение во время слушаний по кодексу.

Также неразумно ожидать, что должностные лица, принимающие участие в этих слушаниях, будут обладать глубокими знаниями, необходимыми для обработки очень подробной информации.Учитывая, что чиновники, ответственные за строительство, должны полагаться на двухминутные пропагандистские заявления и одноминутные опровержения, нетрудно понять, как репутация и стиль изложения могут преобладать над реальным содержанием и научными фактами.

Эта проблема слишком серьезна, чтобы ждать, пока процесс разработки кода в конечном итоге исправит ее. Учитывая, что изменения кода пересматриваются и утверждаются только каждые три года, существуют серьезные препятствия для решения этой проблемы до того, как будет нанесен ущерб и рынок будет искусственно изменен навсегда.Кроме того, заинтересованные круги, которым в первую очередь удалось добиться принятия этого предложения об изменении кодекса, продолжали упорно бороться за его защиту.

2 кв. Представило ли SBCA предложения по изменению кода ICC, чтобы исправить это?

A2. Исправление IRC-12 R501.3 и IRC-15 R302.13 - постоянная работа для SBCA и других затронутых отраслей. Предложения SBCA по изменению кода для удаления исключения 4 в прошлом были отклонены.

Хотя APA-The Engineered Wood Association поддерживает текущий язык кода и конкурентное преимущество, которое оно создает для 2x10 по сравнению с двутавровыми балками, все другие затронутые отрасли в тот или иной момент представили предложения по изменению кода IRC по этой теме.

Могут быть пробелы в представлении из-за недопонимания среди затронутых отраслей, но не потому, что IRC-12 R501.3 и IRC-15 R302.13 рассматривается как требование кода, которое является правильным на основе научных данных, доступных с 1992 года по настоящее время.

3 кв. Это положение кода допускает эквивалентность, но что это означает?

A3. В стандартах IRC-12 R501.3 и IRC-15 R302.13 указано: Полы, не требующиеся в других положениях настоящего Кодекса для определения огнестойкости, должны быть снабжены 1/2-дюймовой гипсокартонной мембраной и 5/8-дюймовым деревом. мембрана конструкционной панели, или эквивалент на нижней стороне элемента каркаса пола.

Раздел 722.6.2 IBC

, который дает рекомендации относительно эквивалентности стеновых панелей мембран, определяет «время, отведенное для стеновых панелей мембран». В этом разделе гипсокартонной мембране толщиной 1/2 дюйма назначается 15-минутный рейтинг мембраны.

Фактические характеристики напольной системы - это 15-минутный рейтинг мембраны плюс время выносливости прикрепленного к ней элемента конструкции.

Похоже, это сделано для того, чтобы вписаться в традиционное правило пожарной службы «20 минут.”

Эквивалент

огнестойкости определяется посредством стандартизированных испытаний ASTM E119. Например, этот тест используется для определения требований к сборке, рассчитанной на 1 час, и может использоваться для проверки альтернативных сборок, которые работают эквивалентно. Страница 24 отчета об испытаниях UL, обобщающая недавние испытания ASTM E119, показывает, что производительность сборки незащищенного пола 2x10 составила 7:04 минуты. Важно отметить, что этот стандартный протокол испытаний ASTM требует 100% расчетной нагрузки для целей сравнительного сравнения.UL четко указывает на это в таблице на странице 24.

4 кв. Каковы ожидаемые характеристики пола в случае пожара согласно IRC-12 R501.3 и IRC-15 R302.13?

A4. И снова, IRC-12 R501.3 и IRC-15 R302.13 заявляют: Полы, не требующиеся в других положениях настоящего Кодекса для определения огнестойкости, должны быть снабжены 1/2-дюймовой гипсокартонной мембраной (GWP) 5. / 8-дюймовая мембрана из деревянных структурных панелей (WSB), или эквивалент на нижней стороне элемента каркаса пола.

Закон, определенный в IRC-12, Раздел 722.6.2 и IBC-15, Глава 7, указывает, что GWB и WSP имеют рейтинг пожарной безопасности 15 минут.

Закон, как определено в исключении 4 IRC-12 R501.3 и IRC-15 R302.13, подразумевает, что 2x10s обеспечивают огнестойкость более 15 минут, в то время как фермы и двутавровые балки должны работать с огнестойкостью менее 15 минут. Это связано с тем, что 2x10s не требуется для применения GWB или WSP, в отличие от ферм и двутавровых балок.

Q5.Что в кодексе определяется как безопасное поведение пола в случае пожара?

А5. Общественные и пожарные службы ожидают, что минимальный уровень огнестойкости составит 15 минут. Фактическое ожидаемое время должно быть больше 15 минут, исходя из теории защищенных членов Хармати. Следовательно, полы с защитой от GWB толщиной 1/2 дюйма должны обеспечивать срок службы более 15 минут.

Q6. На рынке было предложено, что испытания огневых сборок при 50% расчетной нагрузке приемлемы?

А6.100% расчетная нагрузка на балку 2x10 - это максимальная нагрузка, которую она может выдержать благодаря свойствам сопротивления балки 2x10 с использованием расчетных значений национальных проектных спецификаций.

ASTM E119 прямо заявляет следующее: 29. Нагрузка 29.1 На протяжении всего испытания на огнестойкость прилагайте наложенную нагрузку на образец для имитации условий максимальной нагрузки . Эта нагрузка должна быть максимальной нагрузкой, разрешенной в соответствии с признанными на национальном уровне критериями проектирования конструкций, если не указаны ограниченные критерии проектирования и не применяется соответствующая уменьшенная нагрузка.

Ясно, что ASTM E119 утверждает, что любой другой тип тестирования E119 должен рассматриваться как тесты с ограниченными критериями проектирования. Вот почему UL использовала 100% расчетную нагрузку в качестве эталона при проведении огнестойких испытаний напольных покрытий.

Q7. На рынке было высказано предположение, что IRC-12 R501.3 и IRC-15 R302.13 основаны на комфорте пожарной службы по сравнению с известными противопожарными характеристиками традиционных продуктов. Это правда?

А7. UL предполагает, что этот воспринимаемый комфорт, если на самом деле это правда, неуместен.

Стр. 24 отчета об испытаниях UL показывает, что тестирование ASTM E119 показало, что производительность сборки незащищенного пола 2x10 составила 7:04 минуты. Важно отметить, что этот стандартный протокол испытаний ASTM требует 100% расчетной нагрузки для целей сравнительного сравнения. UL четко указывает на это в таблице на странице 24.

Ассоциация компонентов строительных конструкций (SBCA) недавно провела испытания в испытательном центре NGC Testing Services (NGC), международной службе аккредитации (ICC-IAS), аккредитованном ISO / IEC 17025 ASTM E119.SBCA решила провести испытания в NGC, а не в UL, чтобы процедура испытаний SBCA ASTM E119 и полученные в результате данные испытаний были независимой проверкой характеристик сборки пола. Тестирование SBCA показывает, что сборка пола 2x10 составила 10:35 минут. Этот результат подтверждает результаты тестирования UL.

UL

заявляет на странице 67 своего отчета об испытаниях: «Предупреждающих признаков обрушения практически нет, поэтому очень важно понимать опасности, связанные с пожаром в подвале, потому что последствия падения через пол в пожар в подвале очень велики.”

UL заключает на странице 66 своего отчета об испытаниях, что возгорание на цокольном этаже представляет собой проблему для пожарной службы, где: «Этот [сценарий пожарной службы] предполагает, что пожар был засвидетельствован, вызван в пожарную часть, пожарная часть была отправлена. , прибыла пожарная часть, и через 8 минут пожарная часть приступила к тушению пожара. Хотя это возможно, это не относится к большинству пожаров, которые происходят в Соединенных Штатах. Это подчеркивает важность защиты всех типов систем полов, , в том числе размерной древесины .”

Q8. На рынке было высказано предположение, что критерии приемлемости, используемые в оценочных отчетах, выпущенных Службой оценки Международного совета по кодексу (ICC-ES), признаются кодексом как подход к установлению эквивалентности. Это правда?

А8. Критерии приемлемости ICC-ES не упоминаются в строительных нормах и правилах и поэтому не являются признанным подходом к установлению эквивалентности.

Критерии приемки определены ICC-ES следующим образом: 5.1. Критерии приемки установлены комитетом для обеспечения основы для выпуска отчетов ICC-ES об оценке продуктов и систем под кодами, указанными в Разделе 2.0 Правил процедуры для отчетов об оценке.

Что касается IRC-12 R501.3 и IRC-15 R302.13, эквивалентность определяется с помощью стандартизированного теста ASTM E119, который требует 100% -ного испытания под нагрузкой для установления сопоставимости огнестойкости «яблоки к яблокам».

Ассоциация компонентов строительных конструкций (SBCA) недавно провела испытания в испытательном центре NGC Testing Services (NGC), международной службе аккредитации (ICC-IAS), аккредитованном ISO / IEC 17025 ASTM E119.SBCA решила провести испытания в NGC, а не в UL, чтобы процедура испытаний SBCA ASTM E119 и полученные в результате данные испытаний были независимой проверкой характеристик сборки пола. Тестирование SBCA показывает, что сборка пола 2x10 составила 10:35 минут. Этот результат подтверждает результаты тестирования UL, которые показали, что производительность 2x10 составляет 7:04 (см. Таблицу ниже).

SBCA Испытания ASTM E119 показывают, что продукт, признанный ICC-ES эквивалентным, Flak Jacket, имеет 100% расчетную нагрузочную способность ASTM E119 6:37 минут, что составляет менее 2x10 производительности и менее половины 15-минутного времени. производительность мембраны, ожидаемая от IRC-12 R501.3 и IRC-15 R302.13.

Q9. На рынке было предложено, чтобы ASCE 7 Minimum Design Loads for Buildings and Other Structures (ASCE / SEI 7-10) содержал признанный кодексом подход к установлению эквивалентности. Это правда?

А9. В настоящее время документация относительно того, как ASCE 7 применяется к разделу 722.6.2 IBC-12 или IRC-12 R501.3 и IRC-15 R302.13, не опубликована.

Эквивалент

огнестойкости определяется посредством стандартизированных испытаний ASTM E119.Например, этот тест используется для определения требований к сборке, рассчитанной на 1 час, и может использоваться для проверки альтернативных сборок, которые работают эквивалентно. Важно отметить, что стандартный протокол испытаний ASTM E119 требует 100% расчетной нагрузки для целей сравнительного сравнения.

Q10. На рынке было высказано предположение, что независимые пожарные эксперты, такие как Фрэнк Бранниган, и другие профессиональные организации, такие как Национальная ассоциация государственных пожарных начальников, Международная ассоциация начальников пожарных, Международная ассоциация пожарных, NAHB и ICC-ES, поддержали наука и широкое признание незащищенных массивных пиломатериалов размером более или равных 2 x 10 дюймов в жилищном строительстве.Это правда?

А10. В настоящее время документация любой из этих групп включает обзор отчета об испытаниях UL за 2012 год, Повышение пожарной безопасности путем понимания пожарных характеристик инженерных систем полов и предоставления пожарной службе информации для принятия тактических решений (который включает важные независимые выводы по этот выпуск), или недавнее стандартизованное тестирование ASTM E119, проведенное SBCA в NGC Testing Services (NGC), недоступно.

Характеристики сборки

, полученные в результате испытаний ASTM E119 с использованием 100% расчетной нагрузки для целей сравнения, должны быть включены в любой анализ этого вопроса.

Q11. Учитывая всю науку, доступную на рынке, почему до сих пор ведутся споры по этому вопросу?

A11. Опять же, процесс разработки кода - это политический, а не научно обоснованный процесс. В случае IRC-12 R501.3 и IRC-15 R302.13, Американский совет по древесине (AWC) и Национальная ассоциация жилищных строителей (NAHB) выступили авторами и защитили эти предложения кодекса, игнорируя вред, который они причинили промышленности фермы. подвергая опасности рынок стропильных перекрытий.

Подход NAHB к этому вопросу и их документация, связанная с их точкой зрения, дает хорошее представление о процессе разработки кода и о том, как особые интересы, подобные их, действуют в процессе разработки кода ICC.

В случае IRC-12 R501.3 и IRC-15 R302.13 искусственное конкурентное преимущество, созданное исключением 4 в рамках этих положений кодекса, создает значительные экономические выгоды для особых интересов, которые продолжают упорно бороться за его защиту.

3 способа выполнить требования IRC по противопожарной мембране

Niece Lumber идет впереди всех и пытается получить в ваши руки очень важную информацию, касающуюся некоторых значительных изменений кода на 2016 год и последующие годы.

Начиная с IBC и IRC 2009, в домах для одной и двух семей требуется установка автоматической системы пожаротушения (Раздел 903.2.8 IBC и Раздел R313.2 IRC). Однако не все местные юрисдикции в США приняли эти положения для использования спринклерных систем в качестве активной системы домашней противопожарной защиты.В мае 2010 года Международный совет кодов (ICC) утвердил следующие новые положения о противопожарных мембранах для IRC 2012 года (та же формулировка применяется к разделу R302.13 IRC 2015 года)

Положения 2012 года использовались умеренно, но особенно в Пенсильвании. Положения 2015 года подобрал Нью-Джерси. Так что теперь это касается многих наших клиентов. Сейчас у нас льготный период, но начиная с 21 марта 2016 года в новостройках необходимо будет строить перекрытия одним из описанных ниже методов.Это ни в коем случае не пугающая тактика, противопожарная защита для жителей зданий и наших пожарных должна быть приоритетом для всех строителей и их клиентов.

Niece Lumber является поставщиком Weyerhaeuser Trus Joist, и мы объясним вам два варианта использования продукции Weyerhaeuser Trus Joist и один вариант использования обычного каркаса.

  1. Балка Weyerhaeuser Trus с защитой FLAK JACKET

Вы любите двутавровые балки, но хотите, чтобы ваш подвал пока не достроили? Trus Joist TJI с защитой Flak Jacket обеспечивает эквивалентную противопожарную защиту в соответствии с требованиями IRC.Получите желаемые характеристики пола от TJI I-Joists без лишних хлопот, связанных с дополнительными требованиями к противопожарной защите на объекте или с необходимостью планирования дополнительных сделок. Flak Jacket является предпочтительным строительным решением с 2012 года. Подробнее о том, как Flak Jacket предлагает вам противопожарную защиту, читайте здесь http://www.woodbywy.com/trus-joist/flak-jacket/

2. Балки TJI с гипсом

Если планируется закончить подвал, используйте стандартные изделия TJI I Joist и добавьте слой гипсокартона ½ дюйма на нижнюю часть фланца TJI.Этот слой гипсокартона не требуется заклеивать, шпаклевать и шлифовать.

3. Обычные пиломатериалы для ограждения, поставляемые компанией Niece Lumber

Обычный каркасный брус 2 × 10, используемый в качестве балок для системы каркаса перекрытий 1 st , будет отвечать требованиям пожарной безопасности IRC. Хотя многие из наших клиентов в последние годы уклонялись от 2 × 10 и 2 × 12, мы действительно ожидаем, что этот метод обрамления пола немного вернется. Компания Niece Lumber предлагает линейку пиломатериалов для каркасов премиум-класса, все они №1 Select Structural White Fir, высушенные в печи.

(PDF) Огнестойкость деревянных перекрытий перекрытий

20

ССЫЛКИ

1. Национальный строительный кодекс Канады (часть 9), Национальный исследовательский совет Канады, Оттава,

ON, 1995.

2. Sultan , Массачусетс, Сегин, Ю.П., Леру, Результаты испытаний на огнестойкость полноразмерных сборок перекрытия

, Внутренний отчет № 764, Институт исследований в строительстве, Национальный исследовательский совет Канады

, Оттава, Онтарио, 1998.

3. Султан, М.А., Латур, Дж. К., Леру, П., Монет, Р. К., Сеген, Ю. П. и Хенри Дж. «Результаты испытаний на огнестойкость

натурных сборок перекрытий - фаза II», Отчет об исследованиях 184,

Институт исследований в строительстве, Национальный исследовательский совет Канады, Оттава, Онтарио,

2005.

4. CAN / ULC-S101-M89, Стандартные методы испытаний на огнестойкость строительных конструкций

и материалов. Лаборатории андеррайтеров Канады, Скарборо, Онтарио, 1989.

5. ASTM E119-88, Стандартный метод испытаний для огнестойких испытаний строительных конструкций и материалов,

ASTM, West Conshohocken, PA, 1988.

6. Национальный строительный кодекс Канады (часть 9), Национальный исследовательский совет Канада, Оттава,

ON, 2005.

7. Бенишу, Нуреддин, Структурное моделирование конструкций перекрытий из деревянных балок

, подверженных возгоранию, Труды 10

th

International Fire Science & Engineering

Conference ( Interflam2004), Эдинбург, Шотландия, Interscience Communications Ltd, West

Yard House, Guildford Grove, Greenwich, London SE10 8JT, England, 2004.

8. Ричардсон, Л., Отказ перекрытий, построенных с использованием таймерных балок, деревянных ферм или двутавровых балок

во время испытаний на огнестойкость, Труды 10

th

International Fire Science &

Engineering Conference (Interflam2004) , Эдинбург, Шотландия, Interscience

Communications Ltd, West Yard House, Guildford Grove, Greenwich, London SE10 8JT,

England, 2004.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
