Теплотехнический расчет стеновой сэндвич – панели (определение толщины утеплителя и выполнения санитарно-гигиенических требований тепловой защиты здания)
А. Исходные данные
Место строительства – г. Березники.
Зона влажности – нормальная [3].
Продолжительность отопительного периода zht= 245 суток .
Средняя расчетная температура отопительного периода tht= –6,7 ºС .
Температура холодной пятидневки text= –37 ºС .
Расчет произведен для производственного здания:
Температура внутреннего воздуха tint= + 18ºС ;
Влажность воздуха: = 50 %;
Влажностный режим помещения – нормальный.
Условия эксплуатации ограждающих конструкций – Б
Коэффициент тепловосприятия внутренней поверхности ограждения аint
Коэффициент теплоотдачи наружной поверхности ограждения aext = 23 Вт/м2·°С [2].
Расчетная схема стенового ограждения приведена на рис..
Рис1. Расчётная схема стенового ограждения
Необходимые данные о конструктивных слоях стены для теплотехнического расчёта сведены в таблицу.
№ п/п | Наименование материала | , кг/м3 | δ, мм | ,Вт/(м·°С) | R, м2·°С/Вт |
1 | Профлист оцинкованый | 7820 | 0,5 | 58 | 0,009 |
2 | Базальтовый утеплитель Isovol CC | 120 | Х | 0,036 | Х |
3 | Профлист оцинкованый | 7820 | 0,5 | 58 | 0,009 |
Б. Порядок расчета
Определяем величину градусо-суток отопительного периода по формуле (2) СНиП 23-02–2003 :
Dd= (tint– tht)·zht= (18–(–6,7))·245 = 6051,5.
Нормируемое значение сопротивления теплопередаче наружных стен вычисляем по формуле (1) СНиП 23-02–2003 :
Rreq = aDd + b =0,0002·6051,5 + 1,0 =2,21 м2·°С/Вт.
Приведенное сопротивление теплопередаче R0r стеновой панели с эффективным утеплителем жилых зданий рассчитывается по формуле
R0r = R0усл r,
где R0усл – сопротивление теплопередаче стеновой панели, условно определяемое по формулам (9) или (11) без учета теплопроводных включений, м 2·°С/Вт;
R0r – приведенное сопротивление теплопередаче с учетом коэффициента теплотехнической однородности r, равен 0,75.
Расчёт ведётся из условия равенства
R0r = Rreq
следовательно,
R0усл= 2,210/0,75 = 2,947 м2·°С /Вт
R0усл = Rsi+ Rk+ Rse ,
отсюда
= 2,947- (1/8,7 + 1/23) = 2,789 м2·°С /Вт
Термическое сопротивление стеновой сэндвич-панели может быть представлено как сумма термических сопротивлений отдельных слоев, т.е.
,
Определяем термическое сопротивление утеплителя:
= 2,789 – ( 0,009 + 0,009 ) = 2,771 м2·С/Вт.
Находим толщину утеплителя:
= ·Rут = 0,036*2,771 = 0,100 м.
Ри
Принимаем толщину утеплителя 100 мм.
Окончательная толщина стены будет равна (0,5+100+0,5) = 101 мм.
Производим проверку с учетом принятой толщины утеплителя:
R0r = 0,009+0,009+(100/0,036+1/8,7+1/23) = 2,95м2·°С/Вт.
Условие R0r = 2,954= = 2,947 м2·°С/Вт выполняется.
В. Проверка выполнения санитарно-гигиенических требований
тепловой защиты здания
Проверяем выполнение условия :
∆t = (tint – text) R0r / aint) = (18+37)/2,954·8,7 = 2,14 ºС.
Согласно табл. 5 СНиП 23-02–2003 ∆tn = 4 °С, следовательно, условие ∆t = 2,14 < ∆tn = 7 ºС выполняется.
Проверяем выполнение условия :
] = 18 – [1(18+37) / (2,954·8,7)] =
= 15,94ºС.
Согласно приложению (Р) Сп 23-101–2004 для температуры внутреннего воздуха tint = 18 ºС и относительной влажности = 50 % температура точки росыtd = 7,44 ºС, следовательно, условие=выполняется.
Вывод. Ограждающая конструкция удовлетворяет нормативным требованиям тепловой защиты здания.
Теплотехнический расчет кровельной сэндвич – панели(определение толщины утеплителя и выполнения санитарно-гигиенических требований тепловой защиты здания)
А. Исходные данные
Место строительства – г. Березники.
Зона влажности – нормальная [3].
Продолжительность отопительного периода zht= 245 суток .
Средняя расчетная температура отопительного периода tht= –6,7 ºС .
Температура холодной пятидневки text= –37 ºС .
Расчет произведен для производственного здания:
температура внутреннего воздуха tint= + 18ºС ;
влажность воздуха: = 50 %;
влажностный режим помещения – нормальный.
Условия эксплуатации ограждающих конструкций – Б
Коэффициент тепловосприятия внутренней поверхности ограждения аint = 8,7 Вт/м2 С [2].
Коэффициент теплоотдачи наружной поверхности ограждения aext = 23 Вт/м2·°С [2].
Расчетная схема стенового ограждения приведена на рис..
Рис. Расчётная схема чердачного перекрытия
Чердачное перекрытие состоит из конструктивных слоев, приведенных в таблице.
№ п/п | Наименование материала | ,
кг/м | δ, мм | ,Вт/(м·°С) | R, м2·°С/Вт |
1 | Профлист оцинкованый | 7820 | 0,5 | 58 | 0,009 |
2 | Базальтовый утеплитель Isovol CC | 120 | Х | 0,036 | Х |
3 | Профлист оцинкованый | 7820 | 0,5 | 58 | 0,009 |
Б. Порядок расчета
Определяем величину градусо-суток отопительного периода по формуле (2) СНиП 23-02–2003 [2]:
Dd = (tint – tht)·zht = (18–(–6,7))·245 = 6051,5. ºС·сут.
Нормируемое значение сопротивления теплопередаче чердачного перекрытия вычисляем по формуле (1) СНиП 23-02–2003 [2]:
Rreq = aDd + b = 0,00025·6051,5 + 1,5 = 3,013 м2·С/Вт.
Теплотехнический расчет ведется из условия равенства общего термического сопротивления R0 нормируемому Rreq, т.е.
R0 = Rreq.
По формуле (7) СП 23-100–2004 определяем термическое сопротивление ограждающей конструкции Rк
= 3,013 – (1/8,7 + 1/23) = 2,855 м2
Термическое сопротивление ограждающей конструкции может быть представлено как сумма термических сопротивлений отдельных слоев, т.е.
,
Определяем численное значение термического сопротивления утепляющего слоя Rут:
= = 2,855 – (0,009 + 0,009) = 2,837 м2·°С/Вт.
Используя формулу (6) СП 23-101–2004, устанавливаем толщину утепляющего слоя
= 2,837-0,037 = 0,11 м.
Принимаем толщину утепляющего слоя равной 120 мм, тогда фактическое сопротивление теплопередаче составит
= 0,009+0,009+2,837+(1/8,7)+(1/23) = 3,42 м2·°С/Вт.
Условие = 3,42 м2·°С/Вт > Rreq = 2,837 м2·°С/Вт выполняется.
В. Проверка выполнения санитарно-гигиенических требований
тепловой защиты здания
Проверяем выполнение условия :
∆t = (tint – text)/ aint) = (18+37)/3,42·8,7 = 1,849 °С.
Согласно табл. 5 СНиП 23-02–2003 ∆tn <6 °С, следовательно, условие ∆t =1,849 °С < ∆tn= 6 °С выполняется.
Проверяем выполнение условия :
= 18 – [1(18+37)] / (3,42·8,7) = 16,15 °С.
Согласно приложению (Р) СП 23-101–2004 для температуры внутреннего воздуха tint = 18 °С и относительной влажности = 50 % температура точки росыtd = 7,44 °С, следовательно, условие выполняется.
Вывод. Кровельная сэндвич – панель удовлетворяет нормативным требованиям тепловой защиты здания.
studfiles.net
elima.ru › Скрипты › Теплотехнические расчёты › Теплотехнический расчёт по приведённому сопротивлению теплопередаче ограждающих конструкций
Скрипты › Теплотехника › Теплотехнический расчёт по приведённому сопротивлению теплопередаче ограждающих конструкций Название объектаЗаголовок расчёта
Расчётная средняя температура внутреннего воздуха (по ГОСТ 12.1.005-88 и нормам проектирования соответствующих зданий и сооружений) – tint [°C]
Средняя температура наружного воздуха за отопительный период – tht [°C]
Продолжительность отопительного периода – zht [сут]
Тип здания или помещения
Жилые, лечебно-профилактические и детские учреждения, школы, интернаты, гостиницы и общежитияОбщественные, кроме указаных выше, административные и бытовые, производственные и другие здания и помещения с влажным или мокрым режимом
Производственные с сухим и нормальным режимами
Вид ограждающей конструкции
СтенаПокрытие или перекрытие над проездом
Перекрытие чердачное, над неотапливаемым подпольем и подвалом
Окно и балконная дверь, витрина или витраж
Фонарь с вертикальным остеклением
Характеристики слоёв ограждающей конструкции (таблица характеристик материалов)
Характеристика внутренней поверхности ограждающей конструкции
Стены, полы, гладкие потолки, потолки с выступающими ребрами при отношении высоты h ребер к расстоянию а между гранями соседних ребер h/a < 0,3Потолки с выступающими ребрами при отношении h/a > 0,3
Окна
Зенитныe фонари
Характеристика наружной поверхности ограждающей конструкции
Наружные стены, покрытия, перекрытия над проездами и над холодными (без ограждающих стенок) подпольями в Северной строительно-климатической зонеПерекрытия над холодными подвалами, сообщающимися с наружным воздухом, перекрытия над холодными (с ограждающими стенками) подпольями и холодными этажами в Северной строительно-климатической зоне
Перекрытия чердачные и над неотапливаемыми подвалами со световыми проемами в стенах, а также наружные стены с воздушной прослойкой, вентилируемой наружным воздухом
Перекрытия над неотапливаемыми подвалами без световых проемов в стенах, расположенные выше уровня земли, и над неотапливаемыми техническими, подпольями, расположенными ниже уровня земли
elima.ru
Теплотехнический расчет ограждающих конструкций — Строительные СНИПы, ГОСТы, сметы, ЕНиР,
Теплотехнический расчет ограждающих конструкций выполняется в соответствии с требованиями СНиП II-3-79* “Строительная теплотехника”.Влажностный режим помещений — нормальный .
Зона влажности для (Например г.Набережные Челны) — сухой.
Условия эксплуатации ограждающих конструкций — А.
Относительная влажность внутреннего воздуха φ = 50-60% .
Требуемое сопротивление теплопередачи R0TP, м² ºС/Вт определяется по формуле,
tв =20 ºС, — расчетная температура внутреннего воздуха, ºС.
tот.пер.= — 6,2 ºС.
Zот.пер.=217 сут, — средняя температура,ºС, и продолжительность, сут, периода со средней суточной температурой воздуха ниже или равной 8 ºС по СНиП 2.01.01-82.
n= 1 – коэффициент, принимаемый в зависимости от положения наружной поверхности ограждающих конструкций по отношению к наружному воздуху.
tн= 33ºС – расчетная зимняя температура наружного воздуха, ºС.
∆tн=7 – нормативный температурный перепад между температурой внутреннего воздуха и температурой внутренней поверхности ограждающей конструкции.
α в=8.7 Вт/м² ºС – коэффициент теплоотдачи внутренней поверхности ограждающих конструкций.
αн=23 Вт/м² ºС – коэффициент теплоотдачи наружной поверхности ограждающей конструкции.
Требуемое сопротивление теплопередаче ограждающей конструкции
Rтр=2,07 м² ºС/Вт – принимаемый по табл. 1б*,
Стеновая панель — трехслойная типа “сэндвич”.
1- профилированные листы
2- пенополиуретан
Рис. Фрагмент стеновой панели
Градус-сутки отопительного периода (ГСОП) определяем по формуле:
ГСОП = (tв — tот.пер)Zот.пер
где tв = 18ºС
tот.пер.- средняя температура, z от.пер.- продолжительность отопительного периода.
ГСОП = (18 — (-6,2))•217 = 5251,4
Сопротивление теплопередаче находим по формуле:
где δi — толщина ограждения.
λi — коэффициент теплопроводности
δi =δ3=0,001 м δ2 = x
λi=λ3= 58 Вт/м² ºС — профилированные листы
λ2=0,05 Вт/м² ºС — утеплитель пенополиуретан
Находим толщину утеплителя:
х = 0,097 м
Принимает толщину утеплителя = 0,1 м
Вывод: Расчетное сопротивление ограждающих конструкций больше требуемого сопротивления теплопередаче, что удовлетворяет требованиям.

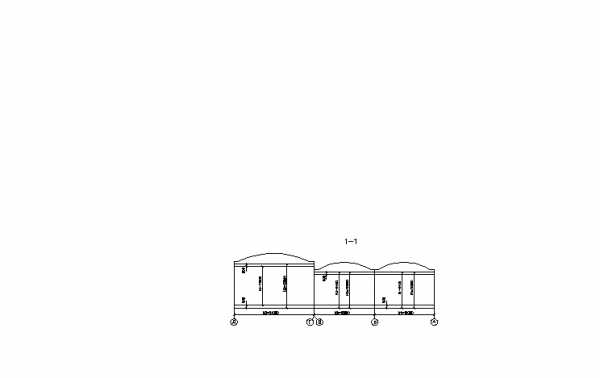

1. АРХИТЕКТУРНО-ПЛАНИРОВОЧНАЯ ЧАСТЬ
1.1. Исходные данные для проектирования
(Пример: Согласно заданию, выданному кафедрой ТСП, требуется запроектировать промышленное здание . Проектируемый производственный корпус мукомольного завода будет строиться в г.Набережные Челны. Здание состоит из следующих основных блоков :
1. Зерноочистительный цех .
2. Размольный цех .
3. Отделение готовой продукции со складом бестарного хранения муки).
1.2. Генеральный план
Решение генерального плана комбината хлебопродуктов во многом зависит от расположения конкретной площадки строительства, примыкания железнодорожных путей и автодороги, подключение внешних инженерных сетей , рельефа местности , окружающей застройки и т.д. В любом случае здания зерноперерабатывающего предприятия должны быть расположены таким образом, чтобы производственные связи между ними были кратчайшими, транспортные потоки к каждому сооружению не создавали препятствий для прохода людей. Важно также , чтобы протяженность инженерных коммуникаций от общих для всех потребителей источников энерго-, тепло- и водоснабжения была минимальной.
1.6. Технико-экономические показатели.
1.Площадь застройки: Пзп = 1625,4 м2
2.Полезная плошадь: Ппп = 11035,5 м2
3.Рабочая площадь: Прп = 9580,5 м2
4.Объем здания: Пп = 58514,4 м2
5.Конструктивная площадь: Пкп = 1323,27 м2
6.Площадь наружных стен и вертикальных ограждений
Псп = 7797,6 м2
7.Экономичность объемно-планировочного решения:
5,30
8.Целесообразность планировки производственного здания:
9. Насыщение плана здания конструкциями:
10. Экономичность формы здания:
2. САНИТАРНО — ТЕХНИЧЕСКАЯ ЧАСТЬ.
2.1. Водоснабжение.
Согласно техническим условиям, водоснабжение проектируемого мукомольного завода предусматривается от городской сети водопровода.
Расчетные расходы воды складываются из следующих расходов:
хозяйственно-питьевые нужды, принятые согласно СНиП 2.04.01-85;
расходы на пожаротушение, принятые согласно СНиП 2.04.01-85.
Расход воды на наружное пожаротушение составляет 10 л/с, на внутренне пожаротушение 5 л/с. Суммарный расчетный расход воды на нужды пожаротушения составляет 15 л/с.
На площадке предприятия и внутри здания проектируются системы водоснабжения:
система хозяйственно-питьевого, производственно-противопожарного водоснабжения;
система горячего водоснабжения.
В целях экономии свежей воды на производственные нужды, внутри производственного корпуса проектируется система оборотного водоснабжения. Для компенсации воды, теряемой при испарении, разбрызгивании и других безвозвратных потерях, предусмотрена подпитка оборотной системы от прямоточной. Количество воды, требуемой для подпитки принимается в размере 5% от циркулярного расхода в оборотной системе.
Приготовление горячей воды предусматривается в котельной.
На площадке цеха проектируется кольцевая водопроводная сеть с установкой пожарных гидрантов для наружного пожаротушения.
2.2. Канализация.
В соответствии с техническими условиями сброс загрязненных производственных сточных вод после локальной очистки на очистных сооружениях совместно с хозяйственно-бытовыми сточными водами предусматривается на городские очистные сооружения.
На территории мукомольного завода приняты следующие системы канализации
система загрязненных производственных сточных вод;
объединенная система производственно-бытовых сточных вод;
система дождевых вод.
Система загрязненных производственных сточных вод запроектирована по следующей схеме: производственные сточные воды поступают в усреднитель, откуда самотеком подаются в блок очистных сооружений. После очистки сточные воды сбрасываются в объединенную производственно-бытовую канализацию.
Система дождевых вод запроектирована по следующей схеме: дождевые воды поступают в очистные сооружения дождевых вод, в последующем сток направляется минуя очистные сооружения в канализационную насосную станцию площадки цеха для подачи на городские очистные сооружения.
2.3. Отопление и вентиляция.
В производственных помещениях с технологическими процессами принимается водяное отопление с местными нагревательными приборами. В качестве нагревательных приборов принятые стальные радиаторы типа РСГ-2. Теплоноситель — горячая вода с параметрами 70-90ºС.
Вентиляция и конденсирование воздуха должны обеспечивать должную чистоту воздуха в помещениях в соответствии с требованиями санитарных норм. В помещениях применяется местная вентиляция, которая способствует удалению загрязненного воздуха непосредственно от источников выделений (оборудования и т.д.) или сосредоточенную подачу воздуха к определенному рабочему месту.
Местная вентиляция является более эффективной, так как обеспечивает удаление пылевых выделений непосредственно от мест их оборудования. Вентиляционное оборудование систем приточной вентиляции необходимо размещать в изолированных помещениях, в венткамерах.
snip1.ru
5.2. Теплотехнический расчёт:
5.2.1. Исходные данные:
Место строительства – г. Брянск;
Климатический район – 2В;
Зона влажности – нормальная;
Продолжительность отопительного периода zht= 205 суток;
Средняя расчетная температура отопительного периода tht= – 2,3 ºС;
Температура холодной пятидневки text= – 26 ºС;
Температура внутреннего воздуха tint= + 18ºС;
Влажность воздуха: = 55 %;
Влажностный режим помещения – нормальный;
Условия эксплуатации ограждающих конструкций – Б;
Коэффициент теплоотдачи внутренней поверхности ограждения аint = 8,7 Вт/м2 С;
Коэффициент теплоотдачи наружной поверхности огражденияaext = 23 Вт/м2·°С.
5.2.2. Расчет стеновой панели:
Рис.5.1 Расчётная схема
№ п/п | Наименование материала | , кг/м3 | δ, м | ,Вт/(м·°С) | R, м2·°С/Вт |
1 | Железобетон | 2500 | 0,1 | 2,04 | 0,049 |
2 | Rockwool Кавити Баттс | 45 | Х | 0,044 | Х |
3 | Железобетон | 2500 | 0,05 | 2,04 | 0,025 |
Табл. 5.5 Необходимые данные о конструктивных слоях стены для теплотехнического расчёта
Градусо-сутки отопительного периода:
Dd= (tint– tht)·zht= (18–(–2,3))·205 = 4161,5
Нормируемое значение сопротивления теплопередаче стеновой панели:
Rreq = aDd + b =0,0002·4161,5 + 1 =1,8323 м2·°С/Вт
R0r = Rreq=1,8323 м2·°С/Вт
Расчёт ведётся из условия равенства:
R0r = R0
Следовательно:
= 1,832 – (1/8,7 + 1/23) = 1,674 м2·°С /Вт
,
Определяем термическое сопротивление утеплителя:
= 1,674 – ( 0,049 + 0,025 ) = 1,6 м2·С/Вт.
Находим толщину утеплителя:
Ри
= · Rут= 0,044·1,6 = 0,0704 м.Принимаем толщину утеплителя 80 мм.
Окончательная толщина панели будет равна (100+80+50) = 230 мм.
5.2.2.1. Проверка выполнения санитарно-гигиенических требований тепловой защиты здания:
Проверяем выполнение условия :
∆t = (tint – text)/ R0r aint = (18+26)/1,832·8,7 = 2,76 ºС.
Согласно табл. 5 СНиП 23-02–2003 ∆tn = 7 °С, следовательно, условие ∆t = 2,76 < ∆tn = 7 ºС выполняется.
Проверяем выполнение условия :
] = 18 – [1(18+26) / 1,832·8,7] =
= 18 – 2,76 = 15,24 ºС.
Согласно приложению (Р) Сп 23-101–2004 для температуры внутреннего воздуха tint = 18 ºС и относительной влажности = 55 % температура точки росы td = 8,83 ºС, следовательно, условие выполняется.
Вывод. Ограждающая конструкция удовлетворяет нормативным требованиям тепловой защиты здания.
5.2.3. Выбор остекления:
Dd= (tint– tht)·zht= (18–(–2,3))·205 = 4161,5;
Rreq = aDd + b =0,000025·4161,5 + 0,2 =0,304 м2·°С/Вт;
Принимаем двойное остекление и обычного стекла в деревянных спаренных переплетах ().
5.2.4. Расчёт покрытия:
Состав покрытия:

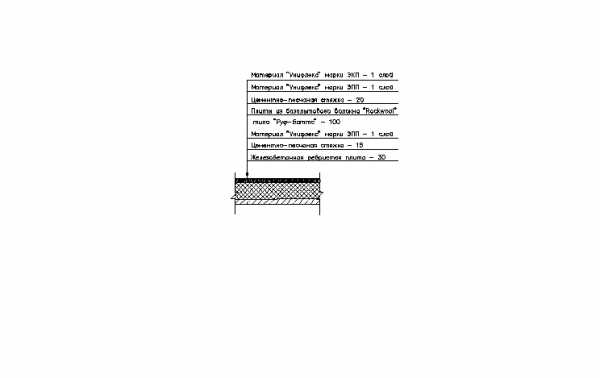

Рис. 5.2 Состав покрытия
№, п/п | Наименование | Плотность , | Теплопроводность , | Толщина, | Расчётное сопротивление, |
1. | Ж/Б ребристая плита | 2500 | 1,92 | 0,03 | 0,0156 |
2. | Цементно-песчаная стяжка | 1800 | 0,76 | 0,015 | 0,0263 |
3. | Пароизоляция – «Унифлекс» марки ЭПП | 1200 | 0,22 | 0,005 | 0,023 |
4. | Утеплитель – плиты из базальтового волокна «Rockwool» типа «Руфф-баттс» | 135 | 0,045 | ||
5. | Цементно-песчаная стяжка | 1800 | 0,76 | 0,02 | 0,0263 |
6. | «Унифлекс» марки ЭПП | 1200 | 0,22 | 0,005 | 0,023 |
7. | «Унифлекс» марки ЭКП | 1200 | 0,22 | 0,005 | 0,023 |
Табл. 5.6 Состав покрытия
Градусо-сутки отопительного периода:
Dd= (tint– tht)·zht= (18–(–2,3))·205 = 4161,5
Нормируемое значение сопротивления теплопередаче покрытия:
Rreq = aDd + b =0,00025·4161,5 + 1,5 =2,54 м2·°С/Вт
R0r = Rreq=2,54 м2·°С/Вт
Расчёт ведётся из условия равенства:
R0r = R0
Следовательно:
= 2,54 – (1/8,7 + 1/23) = 2,38 м2·°С /Вт
,
Определяем термическое сопротивление утеплителя:
= 2,38 – (0,0156 + 2*0,0263 + 3*0,023 ) = =2,22 м2·С/Вт.
Находим толщину утеплителя:
Ри
= · Rут= 0,045·2,22 = 0,099 м.Принимаем толщину утеплителя 100 мм.
Окончательная толщина покрытия будет равна 150 мм.
5.2.2.1. Проверка выполнения санитарно-гигиенических требований тепловой защиты здания:
Проверяем выполнение условия :
∆t = (tint – text)/ R0r aint = (18+26)/2,54·8,7 = 1,99 ºС.
Согласно табл. 5 СНиП 23-02–2003 ∆tn = 6 °С, следовательно, условие ∆t = 2,76 < ∆tn = 6 ºС выполняется.
Проверяем выполнение условия :
] = 18 – [1(18+26) / 2,54·8,7] =
= 18 – 1,99 = 16,01 ºС.
Согласно приложению (Р) Сп 23-101–2004 для температуры внутреннего воздуха tint = 18 ºС и относительной влажности = 55 % температура точки росы td = 8,83 ºС, следовательно, условие выполняется.
Вывод. Ограждающая конструкция удовлетворяет нормативным требованиям тепловой защиты здания.
studfiles.net
