Точка росы: калькулятор для расчета утепления

Одно из важнейших понятий в строительстве – точка росы. На этапе утепления стен это позволяет правильно подобрать вид и толщину теплоизоляционного материала, сформировать оптимальный микроклимат внутри строения. Определить точку росы можно несколькими способами. Однако нужно также знать, что делать с полученным результатом.

Небольшой экскурс в физику явления

Точка росы – это температура воздуха, при которой излишки содержащейся в нем влаги выпадают в виде конденсата. Почему ее становится слишком много? Дело в том, что теплый воздух удерживает большое количество водяных паров, холодный – гораздо меньше. Именно эта разница при перепаде температур образует конденсат. Примером явления служат капли воды на холодных водопроводных трубах или окнах, туман.

Что еще нужно знать про точку росы:

  • Чем выше влажность, тем она ближе к температуре воздуха, и наоборот.
  • Ее значение не может быть выше температуры воздуха.
  • Конденсат всегда появляется
    на холодных поверхностях
    . Это объясняется тем, что теплый воздух рядом с ними охлаждается, и его влажность снижается.

Единица измерения точки выпадения конденсата – градусы Цельсия.

Точка росы в стене дома – почему ее важно знать

Большую часть года между температурно-влажностным режимом улицы и помещения есть существенная разница. Именно поэтому в толще стен с утеплителем нередко появляются участки конденсатообразования. При изменении погодных условий они сдвигаются ближе к наружной или внутренней поверхности стены. То есть, к более холодному или теплому участку.

Пример: температура воздуха стабильно равна 25°C, а влажность – 45%. В этом случае конденсат образуется на участке с температурой 12,2°C. При повышении влажности до 65% точка росы сдвигается на более теплый участок, где 18°C.

Почему так важно знать местонахождение точки выпадения конденсата? Потому что она определяет, какой именно слой стенового «пирога» подвергается разрушающему воздействию влаги. Самый плохой вариант – когда намокает утеплитель. При таких условиях большинство теплоизоляционных материалов теряет свои свойства. Они

деформируются, пропускают холодный воздух, гниют, теряют упругость. Особенно подвержена этим процессам минеральная вата.

Варианты расположения проблемных зон

Точка росы имеет свойство смещаться, однако чаще всего выделяют три зоны ее расположения:

  • Ближе к наружной поверхности стены. Такой вариант имеет место, если стена не утеплена. Появление проблемной зоны возможно также при наружном утеплении недостаточной толщины.
  • Ближе к внутренней поверхности стены. При отсутствии утепления конденсат в этом месте легко образуется в период похолодания. Внутреннее утепление смещает участок конденсатообразования в область между поверхностью стены и утеплителем. При наружном утеплении это явление встречается редко, если все расчеты были выполнены правильно.
  • В толще утеплителя. Для наружной теплоизоляции это оптимальный вариант. При внутреннем утеплении велик риск появления со стороны комнаты плесени и, как следствие,
    нарушения микроклимата
    .

Обратите внимание! На образование конденсата в стене влияет не только температурно-влажностный режим со стороны улицы и помещения. Определяющими факторами являются также толщина конструкции, коэффициент теплопроводности применяемых материалов.

Расчет точки росы

Рассчитывают значение параметра несколькими способами. Это может быть онлайн-калькулятор, сводная таблица, специальный прибор, математическая формула.

Использование данных таблицы

Специальная таблица для расчета точки росы содержит приблизительные ее значения. Это обусловлено тем, что при их выведении учитывалась только температура воздуха и его относительная влажность. В левом столбце таблицы указана температура воздуха, в верхней строке – относительная влажность воздуха в процентах. На пересечении столбцов и строк как раз и получается нужное значение.

Существует несколько вариантов таблиц. Однако чаще всего диапазон температур составляет -5°C..+30°C, а влажности – 30-95%. Применение таблицы удобно, если нужно произвести расчеты быстро. При возможности

результат лучше перепроверить другим способом, например, с помощью специального калькулятора в режиме онлайн.

Расчет по математической формуле

Математическая формула для вычисления температуры конденсатообразования – сложная и громоздкая. Для выполнения расчетов используют две константные величины, фактическое значение температуры воздуха и относительной влажности. Последнюю нужно брать в объемных долях.

В отличие от работы с таблицей, диапазон последних двух параметров больше. Формула позволяет учитывать температуру от 0 до +60°C, влажность – от 1 до 100%. Погрешность результата не превышает половины градуса Цельсия. Однако пользоваться формулой удобно лишь тогда, когда на это есть свободное время.

Расчет в программе-калькуляторе

Специальные калькуляторы позволяют в онлайн-режиме рассчитать точку росы в стене дома. Найти их можно на специализированных сайтах. Для расчета понадобится ввести ряд исходных данных. От ресурса к ресурсу они разнятся, но стандартный набор включает в себя информацию о следующих параметрах:

  • материал стены;
  • количество ее слоев и их толщина;
  • температура снаружи и внутри дома;
  • влажность в помещении и на улице.

Большинство калькуляторов не просто рассчитывают нужное значение. Они также выдают графики ее возможного перемещения и зоны конденсации влаги.

Применение приборов для выполнения расчетов

Вне зависимости от способа, которым будут выполняться расчеты, понадобятся исходные данные. Для их получения нужно запастись некоторыми приборами. Так, для определения температуры подойдет обычный термометр, а для определения влажности – гигрометр. Для удобства они объединены в таком устройстве, как цифровой термогигрометр. Все полученные значения выводятся на небольшой экран. Некоторые модели приборов определяют и температуру выпадения конденсата. Определить проблемную зону могут и некоторые модели строительных тепловизоров.

Как сдвинуть точку росы в стене

Если после проведения всех расчетов вас не устраивает расположение точки росы, стоит задуматься над ее смещением. Для этого можно:

  • увеличить слой утеплителя снаружи;
  • использовать материал с высокой паропроницаемостью;
  • демонтировать слой внутреннего утепления, перенеся его наружу;
  • корректировать микроклимат в помещении – установить принудительную вентиляцию, дополнительно нагревать воздух.

Подходящий вариант выбирают, исходя из климатических условий региона проживания, конструктивных особенностей дома, финансовых возможностей и используемых строительных материалов.

Игнорирование такого явления, как конденсация влаги в стеновом «пироге», может слишком дорого обойтись. Как минимум, это неприятный запах в помещении, постоянная сырость. Как максимум – большие колонии плесневых грибов, портящих внутреннюю отделку стен, разрушающих утеплитель и вредящих здоровью домочадцев. Таким образом, расчет точки росы имеет важное значение, если вы хотите возвести надежные и сухие стены для вашего дома.

Закладка Постоянная ссылка.

Точка росы в строительстве. Расчет точки росы и ее вред для стены дома.

При строительстве и проектировании любого дома, очень важным является правильный расчёт точки росы и ее соблюдение, при возведении стен. Неправильный расчет точки росы и или полное игнорирование этого показателя, будет разрушать Ваш дом изнутри. Учет точки росы в строительстве обезопасит Ваш проект от разрушительно воздействия внешней среды.

Что такое точка росы

      Точка росы — это определенный предел температуры воздуха, ниже которой пар содержащаяся в воздухе, становится насыщенным и преобразуется в жидкость.

      Точка росы – это то место, где холодный воздух встречается с теплым, и то место где при их взаимодействии образуется жидкость в виде конденсата. На примере строительных сооружений, точка росы проявляется в виде конденсата на окнах. Всегда, при резком похолодании на улице, мы наблюдаем, как на ранее сухих оконных стеклах образуются запотевание и капли воды. Это самое ближайшее и безвредное проявление точки росы.

конденсат на окне

В природе точка росы проявляется в виде капель утренней росы на листьях растений и иных объектах. Образуется в результате взаимодействия холодного ночного воздуха и прогреваемого солнечными лучами теплого утреннего воздуха.

проявление конденсата точки росы в природе

В случае с отапливаемыми помещениями точка росы создается искусственно в любое время суток, при условиях температуры ниже нуля на улице.

Совсем другое дело, если образование такого конденсата точки росы будет обнаружено на внутренней части стены дома. Даже не очень опытный строитель обеспокоится образованием лишней жидкости, в ранее сухом помещении. Так как последствия таких скоплений влажности могут быть самыми неблагоприятными.  Но внутренняя стена дома не единственное разрушительное место, где может себя проявить не правильный расчет точки росы или его отсутствие.

Неправильный расчет и расположение точки росы для дома – это разрушительный враг номер один в строительстве. Который, изнутри, медленно, но уверенно разрушает любое крепкое строение.

Где должна находится точка росы

   Идеальным местом возникновения точки росы в стене является утеплитель, расположенный со внешней стороны стены. Толщина утеплителя на стене должна быть такая, что бы в самое холодное время конденсат не смещался в саму стену или если смещался, то не на длительное время.

точка росы в утеплителе

О разрушительных последствиях нахождения точки росы в теле несущей стены, смотрите ниже в статье.

    Стены, основой которых является пористые материалы, такие как пено и газоблоки, ракушечник и подобного рода материалы, требуют большего слоя утеплителя, поскольку они хорошо впитывают и сохраняют влагу. То есть, даже недлительное ( несколько дней), пребывание в пористой стене точки росы может разрушительным образом сказаться на внутренней целостности.  Потому, так называемые теплые материалы для кладки стен, могут быть эффективны только в определенных регионах, с не самой морозной зимой.

Если же, согласно расчетам, точка росы будет периодически перемещаться в саму стену дома или велика вероятность такого сдвига, то этот факт следует учесть при выборе материала для кладки стен. Для таких случаев хорошо подходят стеновые материалы с высокой плотностью и которые, выдерживают большое количество циклов заморозки и оттаивания, без повреждения. С большим коэффициентом морозостойкости.   К таким морозостойким материалам относятся кирпич, керамзитобетон.

показатели морозостойкости самых распространенных стеновых материалов

Как рассчитать точку росы в стене с утеплителем

Рассчитать одно, четко определенное место в стене, где будет проявлять себя конденсат не возможно. Поскольку нахождение точки росы зависит от нескольких параметров и это показатель переменчивый. Рассчитать возможно только определенное расстояние в толщине стены, где будет образовываться жидкость при разном изменении температуры снаружи дома.

Например, если внутри помещения стабильная температура, а на улице похолодало, то точка росы передвинется по толщине стены ближе к помещению.

      С помощью формулы можно получить максимально точные расчеты точки росы как однородной так и многослойной стены.

    Вычислить место возникновения точки росы в любой многослойной стене, достаточно просто, для этого нужны следующие показатели:

  • температура воздуха на улице
  • температура воздуха внутри помещения
  • отдельно толщина каждого слоя стены
  • коэффициент теплового сопротивления материалов, из которых возведены стены дома
  • точка росы при относительной влажности воздуха в вашем региона ( таблица ниже)

Для того что бы определить в какой части планируемой стены будет находится точка росы и выделение конденсата, необходимо знать два показателя.

  1. Температура точки росы в нашем регионе, с интересующими нас показателями влажности и температуры воздуха внутри помещения. Данный показатель мы можем посмотреть в таблице выше. Назовем этот показатель – Тр ( точка росы)
  1. Температура воздуха, которая возникнет на границе двух слоев стены, при интересующих нас показателях. Назовем этот показатель – Тс ( точка между слоями)

    Если разница отмеченных выше показателей будет положительной, то точка росы находится в утеплителе, если показатель будет отрицательный то точка росы будет скапливать жидкость внутри стены или дома.

Другим словами, если температура на стыке утеплителя и стены будет выше со знаком плюс, чем температура точки росы из таблицы, то конденсат будет образовываться в утеплителе.

 Для примера возьмем следующие условия:

Температура точки росы в регионе с влажностью 60% и комнатной температурой 21ᵒС согласно таблицы будет составлять 12,9 ᵒС. Температура воздуха на границе утеплителя и стены равна 15 ᵒС.

Разница между этими показателями 15 ᵒС – 12,9 ᵒС = +2,1

Если разница отмеченных выше показателей будет положительной, как в нашем случае, то точка росы находится в утеплителе, если показатель будет отрицательный то точка росы будет скапливать жидкость внутри стены или дома.

В нашем случае, температура выделения жидкости из пара наступает раньше, чем насыщенный влагой воздух дойдет до основной стены. И конденсат выпадает в утеплителе, а не в несущей стене дома или внутри него.

Возникает вопрос, если температуру точки росы при заданной влажности мы берем из имеющейся таблицы, то каким образом вычислить температуру между слоями стены.

Рассчитать температуру воздуха на границе двух слоев стены достаточно просто, используя следующую формулу:

Тс ( температура между слоями стены) = (t2 – t1)x (S1х0,01/k) / (S1х0,01/k), где :

t2 – температура воздуха внутри помещения

t1 – температура воздуха на улице

S1 – толщина материала стены

k – тепловой коэффициент материала стены

 Простой пример:

    Возьмем пример региона, где точка росы 12,9 ᵒС в регионе с влажностью 60%,  комнатная температура 21ᵒС и температура на улице – 12 ᵒС ниже нуля.

Теперь нам нужно, вычислить для этих условий, какая будет температура между стандартной стеной в полтора кирпича толщиной 38 см и наружным утеплителем из пенопласта толщиной 10 см. Что бы отнять из нее температуру  точки росы из таблицы.

Для этого воспользуемся выше приведенной формулой.

Тс ( температура между слоями стены) = (t2 – t1)x (S1х0,01/k1) / (S2х0,01/k2)

По условию у нас:

 t2 = +21ᵒС ( температура воздуха внутри помещения)

t1 = – 13 ᵒС температура воздуха на улице)

S1 = 38 см (толщина материала стены)

K1 = 0,6 (коэффициент тепловой сопротивляемости кирпича)

S2 =10 см ( толщина утеплителя из пенопласта)

К2 = 0,04 (коэффициент тепловой сопротивляемости пенопласта)

Расчет температуры между кирпичной стеной утеплителем из пенопласта, в выбранных нами климатических условиях будет следующий:

( +21 – (-13ᵒС))х(38х0,01/0,6) / (10х0,01/0,04) = 9,52

Согласно нашим вычислениям, температура воздуха между утеплителем из пенопласта 10 см и кирпичной стеной в 38 см, при температуре воздуха на улице -13 градусов Цельсия и температуре внутри дома +21 градус Цельсия, равна 9,52 Градусов Цельсия.

Таким образом, если вычесть из температуры между утеплителем и стеной равной 9,52 Градусов Цельсия температуру точки росы равную 12,9 Градусов Цельсия, получится 9,52-12,9 = -3,38.

точка росы согласно расчетам находится в стене

Как мы видим, выходит отрицательный показатель, то есть состояния конденсата влажный воздух достигнет в стене кирпича  и будет в нем накапливается влажность.

Приведенный выше расчет точки росы является более точным, с погрешностью до 0,5 градуса Цельсия, в отличие от некоторых онлайн калькуляторов и прочих приборов, которые не учитывают разную структуру материала.

Расчет точки росы онлайн калькулятор

    В интернете существует много онлайн программ – калькуляторов, с помощью которых можно рассчитать примерное расположение точки росы в стене.   Программа высчитывает точку росы, основываясь на ряде показателей, которые необходимо ввести вручную. Это сведения о материале, из которых планируется возвести стену, количество слоев стены и их толщина, температура воздуха внутри и температура воздуха снаружи здания, влажность воздуха. Онлайн калькулятор удобен в расчетах. Вместе с цифровыми расчетами можно увидеть диаграммы и графики перемещения точки росы в зависимости от изменения температуры воздуха. Однако результаты подсчета у многих  калькуляторов отличаются и насколько точны расчеты неизвестно.

онлайн калькулятор для определения точки росы

Расчет точки росы с помощью прибора

Точку росы можно определить также в реальном времени, с помощью специального телевизора. Это электронный прибор с монитором, на котором отобразятся сведения о влажности внутри помещения, отобразится температура воздуха и точка росы. Такие приборы актуальны для измерения точки росы для уже возведенной и законченной строительной конструкции. В проектировании толщины стены и здания это прибор не поможет.

тепловизор для точки росы

Вред точки росы для стен дома

   Мы разобрались, что точка росы может располагаться в трех разных участках стены:

  1. в наружном утеплителе стены
  2. в стене, ближе к наружной части
  3. в стене, ближе внутренней части

     В каждом из перечисленных мест, точка росы будет проявлять себя по-разному. Если в одном месте она будет безвредна, то внутри дома или в стене будет оказывать определенные разрушительные последствия на целостность стены.  Ниже, разберем поведение точки росы в каждом из перечисленных мест.

Точка росы в наружном утеплителе

Это самое безвредное для дома нахождение точки росы. В этом случае:

  • Конденсат при возникновении точки росы образуется, непосредственно, в самом утеплителе.
  • Утеплитель не гигроскопичен, потому влага не задерживается в конструктиве стены и испаряется при изменении температуры воздуха.
  • За счет пароизоляционных свойств утеплителя, влажность, которая образуется при испарении конденсата, выходит на улицу и не взаимодействует со стеной дома.
  • Стены дома сухие в течении всего года, как с наружной так и со внутренней стороны
  • Стены сохраняют свою прочность и целостность многие десятилетия
утеплитель снаружи

Точка росы в стене дома, ближе к наружной стороне
  • Поведение стены во многом зависит от материала, из которого она выложена. Лучше переносят точку росы, стены из плотных и тяжелых строительных материалов, таких как кирпич, керамзитобетон, камень, дерево. Поскольку они менее подвержены разрушению и имеют больший коэффициент морозостойкости.
  • Стены домов возведенных из пористых материалов, хорошо впитывающих влагу и пропускающих пар. Таких как, пеноблоки, газоблоки и подобного рода материалы, действие точки росы должно быть минимально коротким.
разрушение стены под воздействием влажности
  • При возникновении конденсата внутри стены, материал стены насыщается жидкостью. При последующем понижении температуры воздуха ниже нуля, накопленная жидкость замерзает и увеличивается в объемах. Увеличения объема жидкости разрушает любой стеновой материал изнутри. Это приводит к образованию как мелких, так и крупных трещин в структуре стены. Стены крошатся и окончательно теряют свою прочность.
  • В случае если стена, в которой точка росы внутри и утеплена снаружи, то утеплитель не будет препятствовать выходу накопившей влаги наружу. Поэтому, вся жидкость будет скапливаться на поверхности, между утеплителем и стеной. Это влечет образование плесени и грибка, со всеми вытекающим последствиями, вредными как для здания, так и для здоровья человека.
  • Если стена дома не утеплена снаружи, то жидкость будет выходить с повышением температуры воздуха, но это не убережет стену от внутреннего разрушения после замерзания воды. Подобные испарения жидкости, из влажной стены, мы можем наблюдать в виде налета белого цвета на кирпичных стенах.
выделение влажности из кирпичной стены в виде налета белого цвета

Точка росы в стене дома, ближе к внутренней поверхности

    Возникает, когда пар проходит середину толщины стены и конденсат начинает образовываться уже ближе к поверхности стены, которая находится внутри дома.

Последствия точки росы для внутренней отделки дома:

  • Насыщенная влажностью кладка начинает выделять на внутренней  стене, в доме  жидкость в виде капель воды.
  • Мокрая поверхность стены разрушает внутреннюю отделку помещения: шпаклевку, обои другие отделочные материалы.
  • На стенах и в углах образуется плесень и грибок, от которых уже будет очень трудно избавиться
  •  В доме появляется неприятный ветхий запах разложения, который вреден для здоровья.
  • Понижается общая температура тепла в доме.
плесень на стене внутри дома

   Самые разрушительные и вредные последствия для дома это когда точка росы находится ближе к внутренней поверхности стены.

    Точка росы – важный параметр, который следует учитывать при проектировании и возведении стен, крыш и строительства всего дома. Ее не соблюдение может привести к необратимым и критическим последствиям для всего здания.

основные методы и нормативные документы

При проектировании строительства любого объекта ведется расчет точки росы. Это определение значения температуры, при которой образуется конденсат.

Данное значение позволяет определить локализацию образования конденсата, которая располагается на поверхности стены или внутри нее. Целесообразность ее расчета связана с определением толщины стены для сохранения тепла.

Важность определения точки росы определяется тем, что этот процесс влияет, влажной будет стена снаружи или внутри. Температура образования конденсата зависит от следующих факторов внутри помещения:

  • уровня влажности;
  • температуры воздуха.

Например, при температуре воздуха +20 oC и влажности 60% в помещении температурное значение выпадения конденсата на любой поверхности ниже +12 oC. Если на улице снизилась температура, а внутри она стабильно постоянна, то точка росы сдвинется в толще стены ближе к помещению.

Чем точнее определено значение показателя, тем выше вероятность создания комфортного микроклимата в зданиях и сооружениях. Расчет точки росы позволяет вычислить сегменты наиболее высокой влажности.

Целесообразно предотвратить данные процессы во избежание развития процессов гниения и появления грибка и плесени.

Достигается это смещением точки росы ближе к внешней поверхности, то есть мероприятиями по утеплению снаружи.

Грамотный расчет толщины утеплителя предотвратит промерзание стен в результате замерзания и оттаивания конденсата. Оптимально, если конденсат будет выпадать внутри утепляющего слоя.

Определение точки росы в стене

Основные показатели, необходимые для расчета, это влажность и температура внутри помещения. Для их определения используется бытовой психрометр.

Данный аппарат определяет оба показателя. Его работа основана на сочетании термометра, охлаждаемого увлажняющим устройством. Чем выше процент влажности, тем выше показатели термометра.

Для строительных нужд разработаны электронные устройства, мгновенно рассчитывающие величины температуры и влажности и выводящие показатели на дисплей. Также функцию расчета точки росы имеют некоторые модели тепловизоров.

Существует несколько способов расчета точки росы:

  • по формуле;
  • по таблице;
  • с помощью онлайн-калькулятора.

Расчет по формуле

Расчет точки росы T с помощью формулы проводится при известных показателях влажности и температуры. Итоговое значение будет считаться приблизительным ввиду пренебрежения некоторыми факторами.

Где нужно предварительно рассчитать f:

t - комнатная температура oC, φ - влажность %, а 17,27 и 237,7 - постоянные величины.

Например, для помещения нормальными показателями является влажность 60% и комнатная температура 21 oC, расчет будет выглядеть следующим образом:

Таким образом, расчет точки росы выглядит так:

Температура выпадения конденсата равняется 12.92 oC. Таким образом, утепление стен снаружи предотвратит потери тепла из помещения и промерзание стены.

Расчет по таблице

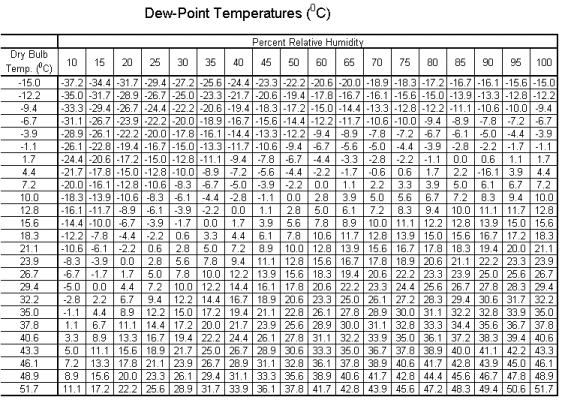

Точку росы можно определить с помощью созданной специалистами таблицы. Для того, чтобы определить точку росы, например для 21oC при 60% влажности, ищем пересечение строки температуры со столбиком влажности и получаем значение 12.9 oC.
Таблица 1. Определения точки росы.

Расчет с помощью онлайн-калькулятора

Также вы можете рассчитать значение точки росы, воспользовавшись онлайн-калькулятором на сайтах и форумах строительной тематики. Внеся значения температуры и влажности, снова получаем значение 12,92 oC.

Как работать с онлайн-калькулятором для расчета точки росы в стене посмотрите на видео:

Нормативные документы

Необходимость расчета точки росы регламентируется строительными нормами и правилами. СП 23-101-2004 «Проектирование тепловой защиты зданий», а также СНиП 23-02 «Тепловая защита зданий». Недостаточное утепление смещает точку росы ближе к помещению.

Так как температура в районе оконных блоков или дверей ниже, чем общая рассчитанная точка росы, то выпадение конденсата в этих сегментах неизбежно в холодное время года. Определение точки росы важно для осуществления решения, с какой стороны проводить утеплительные работы и какой толщины целесообразнее приобрести утеплитель.

Важно! Чем ниже коэффициент теплопроводности утеплителя, тем меньшей толщины потребуется утепляющий слой. Например, толщины утеплителя из минеральной ваты будет достаточно 0,12 м, когда для сохранения тепла в помещении вам понадобится более 5 метров железобетона.

Таблица 2. Зависимость толщины материала стены от теплопроводности

Материал стены Коэфф. теплопроводн. I, Вт/(м* oC) Требуемая толщина в метрах
Пенополистирол 0,039 0,12
Минеральная вата 0,041 0,13
Железобетон 1,7 5,33
Кладка из силикатного полнотелого кирпича 0,76 2,38
Кладка из дырчатого кирпича 0,5 1,57
Клееный деревянный брус 0,16 0,5
Керамзитобетон 0,47 1,48
Газосиликат 0,15 0,47
Пенобетон 0,3 0,94
Шлакобетон 0,6 1,88

Сведение к минимуму потерь тепла и поддержание комфортного микроклимата являются первоочередными задачами при проектировании и утеплении зданий. Соблюдение строительных правил и норм, а также санитарно-гигиенических нормативов позволит грамотно изготовить инженерную документацию и рассчитать объемы требуемых стройматериалов.

Как определить точку росы? Только проверенные способы!

Влажная трава под ногами, запотевшие окна, капельки на стенах сырого подвала – все это результат конденсации паров воды из атмосферного воздуха. Каждый с этим сталкивался, но не каждый интересовался, как определить точку росы. Чаще всего эту задачу приходится решать архитекторам, строителям и проектировщикам, а люди, далёкие от этой сферы, едва ли знакомы с таким понятием.

Как определить точку росы

Природа появления росы

Конденсация воды на различных поверхностях происходит следующим образом. Атмосферный воздух всегда в той или иной степени насыщен парами воды. Вода из газообразного состояния в жидкое переходит в случае понижения её температуры. Это происходит при соприкосновении атмосферного воздуха с более холодными поверхностями и последующей потере тепла. Как результат – появление капелек воды.

Утренняя роса легко объясняется законами физики

Температура, по достижению которой пары воды из воздуха переходят в жидкое агрегатное состояние, называется точкой росы.

Чем выше содержание паров воды в воздухе (или другой смеси газов), тем выше температура конденсации воды, или точка росы. Так, при относительной влажности воздуха 100% точка росы точно совпадает с его температурой. И наоборот: чем меньше показатель относительной влажности воздуха, тем ниже и точка росы. Значит, для выпадения конденсата придётся охладить воздух сильнее.

Изучаем точку росы в строительстве

Область применения понятия

Широко применяется этот термин в промышленном и гражданском строительстве. Необходимость определять эту величину возникает при утеплении стен помещения. Если пренебречь расчетом этого показателя, после работ по утеплению появятся проблемы. Один из вариантов – порча отделки стен за счёт оседающей влаги. Если же отделка терпима к воздействию воды, но капли конденсата будут выпадать на стенах, тоже ничего хорошего в этом нет. Влажная среда способствует развитию патогенных микроорганизмов, плесени.

В авиации также рассчитывается точка росы. Во время полёта на некоторых частях самолета выпадает конденсат. В таком случае конденсат замораживается и части самолета обледеневают.

Игнорирование точки росы может привести к крушению самолета

Используют эту величину и в лесном хозяйстве. Специалисты по охране леса от пожаров используют точку росы для вычисления класса пожарной опасности, который характеризует возможность возгорания лесных массивов. На основании этого проектируются защитные мероприятия.

Точка росы применяется в расчетах для планирования противопожарных мероприятий

В сельском хозяйстве, зная точку росы, определяют вероятность повреждения посевов неинфекционными болезнями (повреждениями, вызванными погодными условиями). При этом одна из задач селекции – вывести сорта культурных растений, способных конденсировать влагу из воздуха на своих вегетативных органах. Это позволит успешно заниматься сельским хозяйством в условиях малого выпадения осадков.

Размещение точки росы

Как рассчитать точку росы

По математической формуле

Проведение расчётов вручную по формуле – довольно точный способ. Однако для использования формулы предварительно надо определить несколько других показателей. Выглядит формула следующим образом.

Формула для расчёта точки росы

Как видно из рисунка, a и b – постоянные величины. Т – температура воздуха. Rh – относительная влажность воздуха. Такой метод подсчёта даст результат с погрешностью в 0,5ºС.

С помощью онлайн-калькулятора

Поскольку расчёт с помощью формулы вручную подходит не всем (из-за недостаточных знаний в математике либо отсутствия времени), в сети Интернет в открытом доступе размещены онлайн-калькуляторы, которые рассчитывают точку росы на основании введённой информации. Пользоваться ими совершенно несложно: надо только ввести исходные данные (температура атмосферного воздуха и относительная влажность). Результат расчётов появится на экране.

Программы-калькуляторы

Увязать показатель точки росы и предполагаемые последствия неправильного утепления под силу не каждому. Для этого нужны специфические знания в физике и строительстве. Поэтому помимо обычных калькуляторов, рассчитывающих эту величину, созданы программы с расширенными возможностями. Они также находятся в свободном доступе и ими можно воспользоваться в режиме онлайн.

Такие программы при расчёте учитывают множество параметров:

  1. Населённый пункт, в котором построено (строится) здание. Тут же появляется статистика среднемесячных температур, относительной влажности, давления в этом регионе.
  2. Вид помещения. Очевидно, что влажность воздуха в ванной будет выше, чем в комнате, а это в свою очередь влияет на вид допустимого утеплителя.
  3. Тип конструкции. Здесь на выбор предлагается стена, перекрытие, чердачное перекрытие и другие позиции.
  4. Слои конструкции. Здесь принимается во внимание, что находится за утепляемой стеной – другое помещение либо улица.
  5. Материал перекрытия или стены.
  6. Температура и относительная влажность внутреннего и наружного воздуха.

После заполнения всех необходимых полей программа составит график точки росы.

Таблица определения точки росы

При необходимости быстро получить значение точки росы применяются таблицы. Данные таблиц весьма неточные и дают приблизительный результат. Зато пользоваться ими легко и быстро: достаточно только найти нужную ячейку на пересечении столбца и строки с нужной температурой и относительной влажностью воздуха.

Таблица 1. Определение точки росы по двум показателям.

Определение точки росы по двум показателям

Специальные инструменты

В метеорологии придуманы специальные инструменты, позволяющие определить точку росы. Однако даже для расчёта по математической формуле или любым другим методом, описанным выше, нужны свои инструменты.

Температура измеряется термометром, влажность – гигрометром. Для удобства в данном случае подойдёт инструмент, способный замерять и температуру, и влажность воздуха – цифровой термогигрометр.

Этот инструмент сочетает в себе функции градусника и гигрометра

Кроме того, существуют приборы, сочетающие в себе несколько функций: измерение температуры, влажности, расчёт точки росы и запоминание информации.

В большинстве случаев работа с таким прибором выглядит следующим образом.

  1. Включите прибор. Обратите внимание на заряд батареи.

    Так выглядит один из популярных приборов

  2. Поднесите наконечник сенсора к исследуемой поверхности под прямым углом.

    Правильное положение прибора обеспечит точность замеров

  3. Чтобы зафиксировать данные замера, нажмите кнопку Hold в меню. Так Вы сможете ознакомиться с результатом в комфортном положении прибора.

    Зафиксировать – еще не значит сохранить

  4. Для сохранения данных нажмите кнопку Save.

    Возможность сохранения избавляет от необходимости записывать данные в блокнот

  5. При необходимости перенести информацию на компьютер подключите прибор к сети через USB.

    Подключить измеритель точки росы к компьютеру не сложнее, чем мобильный телефон

  6. Скопируйте данные на компьютер.

    Компьютер – надежное хранилище данных

Работа с приборами для измерения точки росы проста даже для человека без специальной подготовки. Интерфейс интуитивно понятен, а при возникновении вопросов следует обратиться к инструкции.

Важность определения точки росы

Если не учитывать положение точки росы в стене, за этим последует ряд негативных событий.

Утеплительный материал быстро приходит в негодность, срок службы материала самой стены сокращается. Отделка из-за регулярного намокания держаться не будет: обои постепенно отклеиваются, штукатурка сыплется, краска шелушится. Из-за избыточной влажности в помещении за короткий срок на стенах, вентиляционных системах, потолке и других поверхностях развивается плесневый слой, грибок и другие патогенные микроорганизмы.

Игнорирование физической природы конденсации чревато антисанитарией в помещении

Как ведёт себя роса при неутеплённых стенах

При неутеплённых стенах есть несколько вариаций поведения точки росы. В некоторых ситуациях она располагается во внутреннем пространстве стены – ближе к улице либо ближе к комнате. Во втором случае при сильном понижении температуры место конденсации пара будет смещаться на внутреннюю поверхность стены. Тогда на её поверхности непременно образуются капли конденсата.

Неутеплённые стены часто намокают

В некоторых случаях (холодный материал каркаса здания) точка росы может круглый год располагаться внутри помещения, то есть на внутренней поверхности стены. Тогда необходимо произвести прикладные расчеты и озаботиться утеплением стены с учетом климатических особенностей населенного пункта, в котором расположено здание.

В целом место нахождения точки росы в перекрытии или стене взаимосвязано с рядом физических факторов:

  • влажности наружного воздуха и воздуха внутри помещения;
  • температуры наружного воздуха и воздуха внутри помещения;
  • толщины перекрытия или стены.

Точка росы в утеплённых снаружи стенах

При корректном подборе материала и грамотно просчитанной толщине утеплительного слоя точка росы всегда будет находиться в утеплителе и никогда не будет сдвигаться в сторону внутренней поверхности. Стены сухие круглый год. Повреждается погодными условиями только утеплитель, износ стен замедляется.

Наружное утепление – верная защита от выпадения конденсата в квартире

В случае если толщина утеплителя меньше необходимой, либо не была учтена теплопроводность материала, точка росы будет вести себя так же, как и в неутеплённой стене, то есть влага будет продолжать скапливаться в помещении, если она скапливалась до утепления. Если это происходит, выход один – увеличить толщину утеплительного материала. Это можно сделать, добавив еще один слой термоизоляции либо заменив старый материал на новый, подходящий по толщине.

При избыточной толщине утеплительного слоя точка росы не будет выходить за его пределы на протяжении всего года. Никаких негативных последствий это за собой не повлечет: стена будет сухая круглый год. Однако расчеты для того и производятся, чтобы избежать необоснованных финансовых трат. Ведь если можно спастись от влаги и сохранить тепло меньшим количеством утеплителя, то зачем тратить больше?

Внутри или снаружи утеплять стены?

Точка росы в утеплённых изнутри стенах

Утепление стен только лишь с внутренней стороны неизбежно приводит к сдвигу точки росы в сторону помещения. Происходит это по причине того, что термоизоляционный материал удерживает тепло в комнате, тем самым делая стену более холодной. А, как известно, чем холоднее поверхность, тем вероятнее факт конденсации воздушной влаги на ней.

Если при нормальных для данного региона температурах точка росы располагается близко к внутренней поверхности стены и не доставляет неудобств, то в особо холодные дни она может смещаться в комнату, то есть на внутреннюю поверхность стены. Тогда стена будет намокать под утеплителем.

Если на неутеплённой стене влага скапливалась постоянно, то после проведения работ по внутреннему утеплению помещения весь холодный сезон стена будет продолжать намокать под утеплителем. Это приведёт к постепенной порче всех слоёв строительных материалов, расположенных на внутренней стороне стены, включая отделку.

Внутреннее утепление не спасает от намокания

В некоторых случаях после внутреннего утепления нормальной стены точка росы изменяет местоположение на утеплитель. Тогда в течение всей зимы будет мокрой не только стена, но и сам термоизоляционный материал.

Так или иначе, чтобы избежать порчи отделки и внутренних утеплительных слоёв, надо запомнить одно простое правило: утепление внутренней поверхности стены проводится только после наружного её утепления.

О точке росы в пластиковых окнах

Если речь заходит о точке росы в стеклопакетах, то многие представляют себе какое-то конкретное загадочное место. В действительности же точку росы увидеть нельзя, что мы с вами уже успели выяснить. Повторимся: под точкой росы подразумевается температура, при охлаждении до которой пар в воздухе насыщается и конденсируется. Существуют специальные таблицы, позволяющие рассчитать точку росы при относительной влажности и конкретной температуре. Одна из таких таблиц приведена ниже.

Точка росы при относительной влажности воздуха

На заметку! Допустим, влажность воздуха составляет 50%, а температура — +21 градус. При таких обстоятельствах точка росы составит +10,2. Что это значит? Если температура какой-то поверхности в квартире опустится до +10,2 градусов, то на ней (поверхности) начнет появляться конденсат. Как правило, самые холодные поверхности в квартире – это пластиковые окна, а потому именно на них в большинстве случаев выпадают излишки влаги.

Люди часто сталкиваются с выпадением конденсата на стеклопакетах. Если исходить из всего, сказанного выше, то можно сделать вывод, что с конденсатом можно бороться двумя способами – повышением температуры стекол и снижением влажности в квартире. Так, комфортной влажности можно добиться посредством обеспечения нормального воздухообмена. Вся лишняя влага – от стирки, кипящих кастрюль и проч. – должна покидать помещение, а не накапливаться в нем. В первую очередь, квартиру следует регулярно проветривать. Частота проветривания определяется в индивидуальном порядке, однако мы советуем делать это минимум по 10 минут дважды в день. Не стоит забывать и о специальных клапанах приточной вентиляции.

Видео — Что такое точка росы?

Определение точки росы в газопроводе

Определение точки росы в газопроводе

ООО «БИНГ» предлагает услуги по измерению точки росы газа. Данный параметр характеризует начальную температуру образования жидкой фазы (воды или углеводородов) в газопроводе. Выполняемые работы имеют большое практическое значение, поскольку этот параметр является одним из основных показателей качества промысловой подготовки попутного нефтяного газа (ПНГ) для его дальнейшей транспортировки по магистральным газопроводам.

Значимость измерения температуры точки росы (ТТР)

Среди примесей, входящих в состав добываемого попутного газа, вода является наиболее важным компонентом, оказывающим влияние на потребительские качества товарного газа, процессы подготовки и стоимость переработки ПНГ, а также затрат на его перекачку. Наличие водяного пара в газовой среде приводит к образованию гидратов и коррозии трубопроводов, что уменьшает их пропускную способность и вызывает аварийные ситуации на газовых магистралях.

Чтобы избежать повреждения газоперекачивающего оборудования, требуется определить температуру, при которой в газопроводе водяной пар начинает конденсироваться. Это состояние характеризует точка росы газа, измеренная с помощью специальных приборов – гигрометров. Отдельно определяется точка росы по воде и точка росы по углеводородам, характеризующая температуру начала конденсации воды и углеводородов соответственно.

Измерение точки росы: приборы и методики

Для обеспечения оптимальных условий транспортировки нефтяной газ проходит осушку непосредственно на месторождениях, вследствие чего снижается уровень ТТР по влаге. В зависимости от сезона нормой считаются показатели от – 10˚С до – 20˚С для холодных районов и от – 3˚С до – 5˚С – для районов с умеренным микроклиматом. Контроль этих параметров производится разными методами, мы используем наиболее эффективный и надежный –конденсационный.Для замеров применяется анализатор точки росы Hydrovision-BL-Mini, работающий в ручном режиме и определяющий ТТР прямым методом с визуальной регистрацией. Компактный переносной гигрометр обладает высокой функциональностью, обеспечивающей наилучший результат в следующих промысловых условиях:

  1. при контроле технологического процесса осушки попутного нефтяного газа;
  2. при периодическом контроле и тестировании рабочих режимов по точке росы вновь введенных в эксплуатацию станций осушки газа, а также других объектов после проведения регламентных работ;
  3. при подтверждении полученных данных измерения ТТР автоматическими поточными устройствами.

Прибор Hydrovision-BL-Mini внесен в Госреестр СИ, имеет широкий диапазон измерений от – 30˚С до температуры окружающей среды, запатентованная оптическая система визуального наблюдения с 40-кратным увеличением повышает точность замеров.

Почему стоит заказать определение точки росы в компании «БИНГ»:

  • Используем самое современное оборудование и методики для оперативного получения максимально достоверных результатов;
  • Все работы выполняются опытными и грамотными специалистами с точным соблюдением рекомендаций и требований стандартов, что исключает вероятность ошибок;
  • Результаты замеров и исследований оформляются документально и могут использоваться для удостоверения качества поставляемого газа конечному потребителю.

Получить консультацию компетентных специалистов вы можете по телефону: +7 (3452) 39-32-62

Как найти точку росы - opechkah.ru

При строительстве и проектировании любого дома, очень важным является правильный расчёт точки росы и ее соблюдение, при возведении стен. Неправильный расчет точки росы и или полное игнорирование этого показателя, будет разрушать Ваш дом изнутри. Учет точки росы в строительстве обезопасит Ваш проект от разрушительно воздействия внешней среды.

Что такое точка росы

      Точка росы — это определенный предел температуры воздуха, ниже которой пар содержащаяся в воздухе, становится насыщенным и преобразуется в жидкость.

      Точка росы – это то место, где холодный воздух встречается с теплым, и то место где при их взаимодействии образуется жидкость в виде конденсата. На примере строительных сооружений, точка росы проявляется в виде конденсата на окнах. Всегда, при резком похолодании на улице, мы наблюдаем, как на ранее сухих оконных стеклах образуются запотевание и капли воды. Это самое ближайшее и безвредное проявление точки росы.

конденсат на окне

В природе точка росы проявляется в виде капель утренней росы на листьях растений и иных объектах. Образуется в результате взаимодействия холодного ночного воздуха и прогреваемого солнечными лучами теплого утреннего воздуха.

проявление конденсата точки росы в природе

В случае с отапливаемыми помещениями точка росы создается искусственно в любое время суток, при условиях температуры ниже нуля на улице.

Совсем другое дело, если образование такого конденсата точки росы будет обнаружено на внутренней части стены дома. Даже не очень опытный строитель обеспокоится образованием лишней жидкости, в ранее сухом помещении. Так как последствия таких скоплений влажности могут быть самыми неблагоприятными.  Но внутренняя стена дома не единственное разрушительное место, где может себя проявить не правильный расчет точки росы или его отсутствие.

Неправильный расчет и расположение точки росы для дома – это разрушительный враг номер один в строительстве. Который, изнутри, медленно, но уверенно разрушает любое крепкое строение.

Где должна находится точка росы

   Идеальным местом возникновения точки росы в стене является утеплитель, расположенный со внешней стороны стены. Толщина утеплителя на стене должна быть такая, что бы в самое холодное время конденсат не смещался в саму стену или если смещался, то не на длительное время.

точка росы в утеплителе

О разрушительных последствиях нахождения точки росы в теле несущей стены, смотрите ниже в статье.

    Стены, основой которых является пористые материалы, такие как пено и газоблоки, ракушечник и подобного рода материалы, требуют большего слоя утеплителя, поскольку они хорошо впитывают и сохраняют влагу. То есть, даже недлительное ( несколько дней), пребывание в пористой стене точки росы может разрушительным образом сказаться на внутренней целостности.  Потому, так называемые теплые материалы для кладки стен, могут быть эффективны только в определенных регионах, с не самой морозной зимой.

Если же, согласно расчетам, точка росы будет периодически перемещаться в саму стену дома или велика вероятность такого сдвига, то этот факт следует учесть при выборе материала для кладки стен. Для таких случаев хорошо подходят стеновые материалы с высокой плотностью и которые, выдерживают большое количество циклов заморозки и оттаивания, без повреждения. С большим коэффициентом морозостойкости.   К таким морозостойким материалам относятся кирпич, керамзитобетон.

показатели морозостойкости самых распространенных стеновых материалов

Как рассчитать точку росы в стене с утеплителем

Рассчитать одно, четко определенное место в стене, где будет проявлять себя конденсат не возможно. Поскольку нахождение точки росы зависит от нескольких параметров и это показатель переменчивый. Рассчитать возможно только определенное расстояние в толщине стены, где будет образовываться жидкость при разном изменении температуры снаружи дома.

Например, если внутри помещения стабильная температура, а на улице похолодало, то точка росы передвинется по толщине стены ближе к помещению.

      С помощью формулы можно получить максимально точные расчеты точки росы как однородной так и многослойной стены.

    Вычислить место возникновения точки росы в любой многослойной стене, достаточно просто, для этого нужны следующие показатели:

  • температура воздуха на улице
  • температура воздуха внутри помещения
  • отдельно толщина каждого слоя стены
  • коэффициент теплового сопротивления материалов, из которых возведены стены дома
  • точка росы при относительной влажности воздуха в вашем региона ( таблица ниже)

Для того что бы определить в какой части планируемой стены будет находится точка росы и выделение конденсата, необходимо знать два показателя.

  1. Температура точки росы в нашем регионе, с интересующими нас показателями влажности и температуры воздуха внутри помещения. Данный показатель мы можем посмотреть в таблице выше. Назовем этот показатель – Тр ( точка росы)
  1. Температура воздуха, которая возникнет на границе двух слоев стены, при интересующих нас показателях. Назовем этот показатель – Тс ( точка между слоями)

    Если разница отмеченных выше показателей будет положительной, то точка росы находится в утеплителе, если показатель будет отрицательный то точка росы будет скапливать жидкость внутри стены или дома.

Другим словами, если температура на стыке утеплителя и стены будет выше со знаком плюс, чем температура точки росы из таблицы, то конденсат будет образовываться в утеплителе.

 Для примера возьмем следующие условия:

Температура точки росы в регионе с влажностью 60% и комнатной температурой 21ᵒС согласно таблицы будет составлять 12,9 ᵒС. Температура воздуха на границе утеплителя и стены равна 15 ᵒС.

Разница между этими показателями 15 ᵒС – 12,9 ᵒС = +2,1

Если разница отмеченных выше показателей будет положительной, как в нашем случае, то точка росы находится в утеплителе, если показатель будет отрицательный то точка росы будет скапливать жидкость внутри стены или дома.

В нашем случае, температура выделения жидкости из пара наступает раньше, чем насыщенный влагой воздух дойдет до основной стены. И конденсат выпадает в утеплителе, а не в несущей стене дома или внутри него.

Возникает вопрос, если температуру точки росы при заданной влажности мы берем из имеющейся таблицы, то каким образом вычислить температуру между слоями стены.

Рассчитать температуру воздуха на границе двух слоев стены достаточно просто, используя следующую формулу:

Тс ( температура между слоями стены) = (t2 – t1)x (S1х0,01/k) / (S1х0,01/k), где :

t2 – температура воздуха внутри помещения

t1 – температура воздуха на улице

S1 – толщина материала стены

k – тепловой коэффициент материала стены

 Простой пример:

    Возьмем пример региона, где точка росы 12,9 ᵒС в регионе с влажностью 60%,  комнатная температура 21ᵒС и температура на улице – 12 ᵒС ниже нуля.

Теперь нам нужно, вычислить для этих условий, какая будет температура между стандартной стеной в полтора кирпича толщиной 38 см и наружным утеплителем из пенопласта толщиной 10 см. Что бы отнять из нее температуру  точки росы из таблицы.

Для этого воспользуемся выше приведенной формулой.

Тс ( температура между слоями стены) = (t2 – t1)x (S1х0,01/k1) / (S2х0,01/k2)

По условию у нас:

 t2 = +21ᵒС ( температура воздуха внутри помещения)

t1 = – 13 ᵒС температура воздуха на улице)

S1 = 38 см (толщина материала стены)

K1 = 0,6 (коэффициент тепловой сопротивляемости кирпича)

S2 =10 см ( толщина утеплителя из пенопласта)

К2 = 0,04 (коэффициент тепловой сопротивляемости пенопласта)

Расчет температуры между кирпичной стеной утеплителем из пенопласта, в выбранных нами климатических условиях будет следующий:

( +21 – (-13ᵒС))х(38х0,01/0,6) / (10х0,01/0,04) = 9,52

Согласно нашим вычислениям, температура воздуха между утеплителем из пенопласта 10 см и кирпичной стеной в 38 см, при температуре воздуха на улице -13 градусов Цельсия и температуре внутри дома +21 градус Цельсия, равна 9,52 Градусов Цельсия.

Таким образом, если вычесть из температуры между утеплителем и стеной равной 9,52 Градусов Цельсия температуру точки росы равную 12,9 Градусов Цельсия, получится 9,52-12,9 = -3,38.

точка росы согласно расчетам находится в стене

Как мы видим, выходит отрицательный показатель, то есть состояния конденсата влажный воздух достигнет в стене кирпича  и будет в нем накапливается влажность.

Приведенный выше расчет точки росы является более точным, с погрешностью до 0,5 градуса Цельсия, в отличие от некоторых онлайн калькуляторов и прочих приборов, которые не учитывают разную структуру материала.

Расчет точки росы онлайн калькулятор

    В интернете существует много онлайн программ – калькуляторов, с помощью которых можно рассчитать примерное расположение точки росы в стене.   Программа высчитывает точку росы, основываясь на ряде показателей, которые необходимо ввести вручную. Это сведения о материале, из которых планируется возвести стену, количество слоев стены и их толщина, температура воздуха внутри и температура воздуха снаружи здания, влажность воздуха. Онлайн калькулятор удобен в расчетах. Вместе с цифровыми расчетами можно увидеть диаграммы и графики перемещения точки росы в зависимости от изменения температуры воздуха. Однако результаты подсчета у многих  калькуляторов отличаются и насколько точны расчеты неизвестно.

Расчет точки росы с помощью прибора

Точку росы можно определить также в реальном времени, с помощью специального телевизора. Это электронный прибор с монитором, на котором отобразятся сведения о влажности внутри помещения, отобразится температура воздуха и точка росы. Такие приборы актуальны для измерения точки росы для уже возведенной и законченной строительной конструкции. В проектировании толщины стены и здания это прибор не поможет.

Вред точки росы для стен дома

   Мы разобрались, что точка росы может располагаться в трех разных участках стены:

  1. в наружном утеплителе стены
  2. в стене, ближе к наружной части
  3. в стене, ближе внутренней части

     В каждом из перечисленных мест, точка росы будет проявлять себя по-разному. Если в одном месте она будет безвредна, то внутри дома или в стене будет оказывать определенные разрушительные последствия на целостность стены.  Ниже, разберем поведение точки росы в каждом из перечисленных мест.

Точка росы в наружном утеплителе

Это самое безвредное для дома нахождение точки росы. В этом случае:

  • Конденсат при возникновении точки росы образуется, непосредственно, в самом утеплителе.
  • Утеплитель не гигроскопичен, потому влага не задерживается в конструктиве стены и испаряется при изменении температуры воздуха.
  • За счет пароизоляционных свойств утеплителя, влажность, которая образуется при испарении конденсата, выходит на улицу и не взаимодействует со стеной дома.
  • Стены дома сухие в течении всего года, как с наружной так и со внутренней стороны
  • Стены сохраняют свою прочность и целостность многие десятилетия

Точка росы в стене дома, ближе к наружной стороне
  • Поведение стены во многом зависит от материала, из которого она выложена. Лучше переносят точку росы, стены из плотных и тяжелых строительных материалов, таких как кирпич, керамзитобетон, камень, дерево. Поскольку они менее подвержены разрушению и имеют больший коэффициент морозостойкости.
  • Стены домов возведенных из пористых материалов, хорошо впитывающих влагу и пропускающих пар. Таких как, пеноблоки, газоблоки и подобного рода материалы, действие точки росы должно быть минимально коротким.
  • При возникновении конденсата внутри стены, материал стены насыщается жидкостью. При последующем понижении температуры воздуха ниже нуля, накопленная жидкость замерзает и увеличивается в объемах. Увеличения объема жидкости разрушает любой стеновой материал изнутри. Это приводит к образованию как мелких, так и крупных трещин в структуре стены. Стены крошатся и окончательно теряют свою прочность.
  • В случае если стена, в которой точка росы внутри и утеплена снаружи, то утеплитель не будет препятствовать выходу накопившей влаги наружу. Поэтому, вся жидкость будет скапливаться на поверхности, между утеплителем и стеной. Это влечет образование плесени и грибка, со всеми вытекающим последствиями, вредными как для здания, так и для здоровья человека.
  • Если стена дома не утеплена снаружи, то жидкость будет выходить с повышением температуры воздуха, но это не убережет стену от внутреннего разрушения после замерзания воды. Подобные испарения жидкости, из влажной стены, мы можем наблюдать в виде налета белого цвета на кирпичных стенах.

Точка росы в стене дома, ближе к внутренней поверхности

    Возникает, когда пар проходит середину толщины стены и конденсат начинает образовываться уже ближе к поверхности стены, которая находится внутри дома.

Последствия точки росы для внутренней отделки дома:

  • Насыщенная влажностью кладка начинает выделять на внутренней  стене, в доме  жидкость в виде капель воды.
  • Мокрая поверхность стены разрушает внутреннюю отделку помещения: шпаклевку, обои другие отделочные материалы.
  • На стенах и в углах образуется плесень и грибок, от которых уже будет очень трудно избавиться
  •  В доме появляется неприятный ветхий запах разложения, который вреден для здоровья.
  • Понижается общая температура тепла в доме.

   Самые разрушительные и вредные последствия для дома это когда точка росы находится ближе к внутренней поверхности стены.

    Точка росы – важный параметр, который следует учитывать при проектировании и возведении стен, крыш и строительства всего дома. Ее не соблюдение может привести к необратимым и критическим последствиям для всего здания.

Точка росы: калькулятор для расчета утепления

Одно из важнейших понятий в строительстве – точка росы. На этапе утепления стен это позволяет правильно подобрать вид и толщину теплоизоляционного материала, сформировать оптимальный микроклимат внутри строения. Определить точку росы можно несколькими способами. Однако нужно также знать, что делать с полученным результатом.

Небольшой экскурс в физику явления

Точка росы – это температура воздуха, при которой излишки содержащейся в нем влаги выпадают в виде конденсата. Почему ее становится слишком много? Дело в том, что теплый воздух удерживает большое количество водяных паров, холодный – гораздо меньше. Именно эта разница при перепаде температур образует конденсат. Примером явления служат капли воды на холодных водопроводных трубах или окнах, туман.

Что еще нужно знать про точку росы:

  • Чем выше влажность, тем она ближе к температуре воздуха, и наоборот.
  • Ее значение не может быть выше температуры воздуха.
  • Конденсат всегда появляется на холодных поверхностях. Это объясняется тем, что теплый воздух рядом с ними охлаждается, и его влажность снижается.

Единица измерения точки выпадения конденсата – градусы Цельсия.

Основные теплопотери

Для начала совет: утепляя дом не стоит строго придерживаться норм, прописанных в СНиП 23–02–2003 «Тепловая защита зданий»! Они намного мягче европейских стандартов утепления и рассчитаны на дешёвые энергоносители. Ужесточайте российский норматив, утепляйте дом качественно, современными материалами.

Но даже в этом случае теплопотери возможны. Чтобы убедиться в этом достаточно взять напрокат тепловизор и провести обследование.

Теперь давайте разбираться с возможными причинами потери тепла:

Металлическая дверь. Обширный мостик, целый мост холода, который не позволит эффективно обогревать не только прихожую, но и весь дом. Слишком тонкая и неутеплённая входная дверь из металла может стать проблемой. Что делать в таком случае мы уже рассказывали. Эффективнее всего с потерями тепла через входную дверь помогут справиться тамбур или установка второй двери;

Второй причиной потерь тепла становятся окна. У двухкамерного современного стеклопакета сопротивление передаче тепла всего 0,57 (м²×°C)/Вт. Это в два раза меньше, чем у качественно утеплённой пенополистиролом стены. Бороться с этим можно путём установки стёкол с подогревом, использования термоплёнки, монтажа скандинавского окна, где стеклопакет дополняет одинарное остекление в отдельной раме. Даже тёплые, плотные шторы помогут сократить теплопотери через окна;

Также причиной того, что тепло покидает дом, могут стать дефекты, допущенные во время монтажа окон и дверей. Например, монтажная пена, которой были задуты стыки двери или окна со стеной, долгое время оставалась ничем не прикрытой. Она начинает буквально рассыпаться под солнечными лучами, появляются щели. Или изначально пену залили некачественно, остались пропуски. Если такие теплопотери были выявлены, придётся заниматься решением проблем, переделывать работу. Сразу заказывайте тёплый монтаж окон и двери с использованием трёхслойного монтажного шва;

Четвёртой причиной теплопотерь могут стать мостики холода, которые возникают на нижних венцах сруба и обвязке, на стыке цоколя, наружных стен и перекрытий первого этажа

Это проблемные места, утеплению которых нужно уделять особое внимание. Справиться с потерями тепла помогут герметизация щелей, утепление цоколя пенополистиролом, конопатка брёвен сруба;

Пятая причина касается каркасных домов

У них теплопотери могут возникнуть в результате того, что утеплитель под сайдингом просто сполз, так как был неправильно, ненадёжно закреплён. Кроме того, между стенами могли появиться грызуны, которые свили гнездо в минеральной вате или прогрызли пенополистирол. Выход один — перебирать обшивку и менять утеплитель. Чтобы не разбирать всю стену, вновь советуем воспользоваться тепловизором для определения проблемного места;

Шестой причиной теплопотерь часто становятся проблемы с утеплением кровли. Именно здесь сложнее всего не пропустить ни одного участка, много труднодоступных уголков. Нужно поработать под коньком, везде, чтобы утеплитель был уложен тщательно, без пропусков. Как вы помните, тёплый воздух поднимается вверх, поэтому через подкровельное пространство вы можете потерять больше всего тепла. Что делать? Искать проблемные места, при необходимости менять утеплитель, который подмок, задувать и заделывать щели, избавляясь от мостиков холода.

Это основные причины, по которым ваш дом может терять тепло. Бороться с ними можно и нужно, чтобы не греть улицу, а обеспечивать комфорт всем домочадцам с минимальными затратами на отопление.опубликовано econet.ru

Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.

Точка росы в стене дома – почему ее важно знать

Большую часть года между температурно-влажностным режимом улицы и помещения есть существенная разница. Именно поэтому в толще стен с утеплителем нередко появляются участки конденсатообразования. При изменении погодных условий они сдвигаются ближе к наружной или внутренней поверхности стены. То есть, к более холодному или теплому участку.

Пример: температура воздуха стабильно равна 25°C, а влажность – 45%. В этом случае конденсат образуется на участке с температурой 12,2°C. При повышении влажности до 65% точка росы сдвигается на более теплый участок, где 18°C.

Почему так важно знать местонахождение точки выпадения конденсата? Потому что она определяет, какой именно слой стенового «пирога» подвергается разрушающему воздействию влаги. Самый плохой вариант – когда намокает утеплитель. При таких условиях большинство теплоизоляционных материалов теряет свои свойства. Они деформируются, пропускают холодный воздух, гниют, теряют упругость. Особенно подвержена этим процессам минеральная вата.

Полезное: Мини дома — рациональный и экологичный выбор

Последствия неправильной теплоизоляции

Случаи неправильного утепления дома бывают редко. Чаще всего это происходит, когда укладывать теплоизоляцию изнутри нельзя, но вы это сделали. В таком случае даже при самом лучшем утеплителе быстро начнут возникать различные проблемы, но вначале это мокрые стенки. Как следствие, декоративная отделка теряет свой привлекательный внешний вид. После этого постепенно намокает утеплитель.

Тут все зависит от того, каким именно материалом пользовались при работах: пенопласт не намокает, тогда как многие другие материалы просто не будут успевать высохнуть, после чего на поверхности начинают появляться следы плесени, грибка, от которых избавиться уже невозможно. Поэтому намного проще сразу предусмотреть, как и при каких условиях можно производить работы по утеплению дома пенопластом или другим материалом, чем тратить средства и время на устранение последствий неправильного выполнения работ.

Точка росы – это уровень температуры, при которой появляется конденсат. Появление влаги при утеплении пенопластом зависит от многих факторов, в том числе от внутренней температуры в помещении, от значений уровня влажности. Довольно часто постоянная высокая влажность, а значит, и следы плесени на поверхности, возникает из-за неправильно проведенных работ по утеплению дома, поэтому следует не только понять, что такое точка росы, но и при каких обстоятельствах она возникает, как избежать этого негативного явления.

Варианты расположения проблемных зон

Точка росы имеет свойство смещаться, однако чаще всего выделяют три зоны ее расположения:

  • Ближе к наружной поверхности стены. Такой вариант имеет место, если стена не утеплена. Появление проблемной зоны возможно также при наружном утеплении недостаточной толщины.
  • Ближе к внутренней поверхности стены. При отсутствии утепления конденсат в этом месте легко образуется в период похолодания. Внутреннее утепление смещает участок конденсатообразования в область между поверхностью стены и утеплителем. При наружном утеплении это явление встречается редко, если все расчеты были выполнены правильно.
  • В толще утеплителя. Для наружной теплоизоляции это оптимальный вариант. При внутреннем утеплении велик риск появления со стороны комнаты плесени и, как следствие, нарушения микроклимата.

Обратите внимание! На образование конденсата в стене влияет не только температурно-влажностный режим со стороны улицы и помещения. Определяющими факторами являются также толщина конструкции, коэффициент теплопроводности применяемых материалов.

Расчет точки росы

Рассчитывают значение параметра несколькими способами. Это может быть онлайн-калькулятор, сводная таблица, специальный прибор, математическая формула.

Использование данных таблицы

Специальная таблица для расчета точки росы содержит приблизительные ее значения. Это обусловлено тем, что при их выведении учитывалась только температура воздуха и его относительная влажность. В левом столбце таблицы указана температура воздуха, в верхней строке – относительная влажность воздуха в процентах. На пересечении столбцов и строк как раз и получается нужное значение.

Существует несколько вариантов таблиц. Однако чаще всего диапазон температур составляет -5°C..+30°C, а влажности – 30-95%. Применение таблицы удобно, если нужно произвести расчеты быстро. При возможности результат лучше перепроверить другим способом, например, с помощью специального калькулятора в режиме онлайн.

Расчет по математической формуле

Математическая формула для вычисления температуры конденсатообразования – сложная и громоздкая. Для выполнения расчетов используют две константные величины, фактическое значение температуры воздуха и относительной влажности. Последнюю нужно брать в объемных долях.

В отличие от работы с таблицей, диапазон последних двух параметров больше. Формула позволяет учитывать температуру от 0 до +60°C, влажность – от 1 до 100%. Погрешность результата не превышает половины градуса Цельсия. Однако пользоваться формулой удобно лишь тогда, когда на это есть свободное время.

Полезное: Теплый пол своими руками: водяной и электрический

Расчет в программе-калькуляторе

Специальные калькуляторы позволяют в онлайн-режиме рассчитать точку росы в стене дома. Найти их можно на специализированных сайтах. Для расчета понадобится ввести ряд исходных данных. От ресурса к ресурсу они разнятся, но стандартный набор включает в себя информацию о следующих параметрах:

  • материал стены;
  • количество ее слоев и их толщина;
  • температура снаружи и внутри дома;
  • влажность в помещении и на улице.

Большинство калькуляторов не просто рассчитывают нужное значение. Они также выдают графики ее возможного перемещения и зоны конденсации влаги.

Применение приборов для выполнения расчетов

Вне зависимости от способа, которым будут выполняться расчеты, понадобятся исходные данные. Для их получения нужно запастись некоторыми приборами. Так, для определения температуры подойдет обычный термометр, а для определения влажности – гигрометр. Для удобства они объединены в таком устройстве, как цифровой термогигрометр. Все полученные значения выводятся на небольшой экран. Некоторые модели приборов определяют и температуру выпадения конденсата. Определить проблемную зону могут и некоторые модели строительных тепловизоров.

Причины запотевания окон и как их устранить

Первая причина образования конденсата на входной двери основывается на повышенной влажности воздуха, когда показатель превышает 55%. Тогда сбор конденсата происходит на поверхности, где температура несколько ниже «точки росы». В зимний период такой поверхностью является именно входная дверь.
Важно придерживаться в помещении для здоровья жильцов влажности воздуха около 45%. На влажность внутреннего климата влияет как вентиляционные приспособления, так и температура прогретого воздуха в помещении.Вторая причина конденсата скрывается в низкой теплоизоляции – к большому количеству конденсата больше склонна металлическая дверь по причине плохого уплотнения между полотном металла и рамой. В типичном варианте бывает недостаточно оттока воздуха для тех целей, дабы выходили пары, но вполне хватает для осаждения их на поверхности

В типичном варианте бывает недостаточно оттока воздуха для тех целей, дабы выходили пары, но вполне хватает для осаждения их на поверхности.

Пример двери с терморазрывом

Своеобразные «мостики холода» с повышенным показателем теплопроводности на входной двери сосредоточены в основном на дверной ручке, глазке, притворной части. Уязвимые точки промерзания особо касаются дверей из металла, у которых теплоотдача повышена.

Конденсирующая влага оседает по причине большой температурной разницы извне и в помещении. Рекомендовано в таком варианте обустраивать на входе не отапливаемый тамбур.Не лишним над входом станет оборудование козырька, защищающего дверь от прямых воздействий лучей солнца и атмосферных осадков. Полотно металла входной двери рекомендовано вскрывать специальными порошковыми полимерами. Все полые элементы в металлической двери лучше заполнить пеной, дабы исключить проявления мостиков холода.

Очень часто производителям современных окон приходится принимать претензии, что у их клиентов запотевают окна. Образование конденсата на окнах, это не только эстетически не красиво, но и грозит переувлажнением деревянных конструкций и как следствие образование плесневелого грибка. Давайте разберемся в возможных причинах появления конденсата на окнах.

Ну а если это случилось на окнах значит виноваты в этом только окна и их производители. Логически это правильно, но если в самом окне нет воды и выделять ее оно не может, откуда берется конденсат?

Однокамерный стеклопакет — не стоит экономить на стеклопакетах, как говорится скупой платит дважды. Обычный стеклопакет с одной камерой (не энергосберегающий) наверняка позволит познакомится с конденсатом на окнах. Что бы устранить причину запотевания надо заменить стеклопакет, не все окно, а только стеклопакет.

Неправильно

Правильно

Радиаторы отопления обдувают окно теплым воздухом и если они перекрываются подоконником, то циркуляции теплого воздуха не будет — окно всегда будет холодным, в результате на нем появится конденсат.

Избавиться от появления конденсата можно уменьшив размер подоконника или вынеся батарею за пределы подоконной доски. Если нет возможности для таких вариантов придется искать дополнительный источник для обогрева стекол.

Плохая вентиляция

Вентиляционные решетки имеют свойство часто забиваться всякой дрянью — пылью, паутиной, после чего перестают втягивать влажный воздух, влага оседает на стекле и окна начинают плакать. А в домах старой постройки вентиляционные каналы почти всегда забиты и ни когда не чистились.

Пример организации притока воздуха: вентиляция и ионизация воздуха

Как сдвинуть точку росы в стене

Если после проведения всех расчетов вас не устраивает расположение точки росы, стоит задуматься над ее смещением. Для этого можно:

  • увеличить слой утеплителя снаружи;
  • использовать материал с высокой паропроницаемостью;
  • демонтировать слой внутреннего утепления, перенеся его наружу;
  • корректировать микроклимат в помещении – установить принудительную вентиляцию, дополнительно нагревать воздух.

Подходящий вариант выбирают, исходя из климатических условий региона проживания, конструктивных особенностей дома, финансовых возможностей и используемых строительных материалов.

Игнорирование такого явления, как конденсация влаги в стеновом «пироге», может слишком дорого обойтись. Как минимум, это неприятный запах в помещении, постоянная сырость. Как максимум – большие колонии плесневых грибов, портящих внутреннюю отделку стен, разрушающих утеплитель и вредящих здоровью домочадцев. Таким образом, расчет точки росы имеет важное значение, если вы хотите возвести надежные и сухие стены для вашего дома.

Бытовое значение

Многие жильцы частных и многоквартирных домов никогда не задумывались о точке росы. Это вполне объяснимо: внутренние стены помещений всегда тёплые, здесь никогда не выступает конденсат. Капельки влаги могут появиться на окнах, когда за окном стоят лютые морозы.

Такой баланс будет сохраняться до тех пор, пока жильцы не решатся на дополнительное утепление дома или квартиры изнутри. В этом случае, разность температур изменится, под слоем утеплителя начнёт скапливаться влага. При этом вид и стоимость утеплителя не будут играть значения.

Если речь идёт о природных материалах, появятся такие проблемы:

  • вздутие;
  • плесень;
  • расслоение.

Бетонные и кирпичные конструкции начнут постепенно разрушаться.

Чтобы избежать этих проблем, точка росы должна приходиться на слой утеплителя, который расположен с внешней стороны стены. Возникает логичный вопрос: «Как найти искомую точку?».

Узнайте почему потеют окна в доме >>>

Калькулятор точки росы

- Преобразование относительной влажности в температуру точки росы - IOThrifty

Относительная влажность и температура точки росы являются мерой влажности воздуха или других газов. В некоторых случаях требуется, чтобы содержание влаги выражалось как относительная влажность, а в других - как температура точки росы. Часто эти приложения зависят от отрасли. Например, рынок сжатого воздуха обычно предпочитает содержание влаги в терминах температуры точки росы, в то время как промышленность HVAC чаще определяет влажность в терминах относительной влажности.Хотя IOThrifty, а также другие производители легко могут приобрести инструменты для измерения как относительной влажности, так и температуры точки росы, инструменты, которые измеряют только относительную влажность, как правило, менее дороги и более общедоступны. Преобразование относительной влажности в температуру точки росы можно выполнить с помощью математических расчетов, но формулы могут быть довольно сложными. Чтобы упростить процесс расчета, мы создали калькулятор точки росы / влажности Excel.Существуют и другие онлайн-калькуляторы, но мы выпустили наш в виде электронной таблицы, которая, как мы полагаем, обеспечивает гибкость, которая позволяет вам изменять его для расчета, отличного от расчета одной точки. Таблицу можно даже адаптировать к приложениям, в которых производятся непрерывные измерения посредством сбора данных в реальном времени.

В литературе существует несколько версий уравнений точки росы. Одни проще, другие сложнее. Я выбрал этот, так как результаты согласуются с несколькими коммерческими продуктами.Просто обратите внимание, что он не учитывает атмосферное давление, поэтому на большой высоте оно может быть на несколько градусов ниже.

Tdp = (243,04 × [ln (RH / 100) + ((17,625 × T) / (243,04 + T))]) / (17,625 - [ln (RH / 100) +
((17,625 × T) / ( 243.04 + Т))])

Где Tdp - температура точки росы (° C)

RH - относительная влажность (%)

T - температура (° C)

Два калькулятора в электронной таблице, сопровождающей этот блог, будут либо рассчитывать точку росы, вводя температуру сухого термометра и относительную влажность, либо вычисляя относительную влажность, вводя температуру сухого термометра и точку росы.

Скачать таблицу

DJ

Калькулятор относительной влажности

Калькулятор относительной влажности

Этот калькулятор показывает взаимосвязь температуры и влажности воздуха с точкой росы и температурой по влажному термометру, измеренной психрометрическим термометром. Относительная влажность и соотношение смешивания рассчитываются на основе введенных значений.

Используемые термины

Количество влаги, которую может удерживать воздух, зависит от его температуры и давления.Чем теплее воздух, тем большее количество водяного пара он может содержать. Температура воздуха измеряется обычным термометром, это показание Dry-Bulb . Фактическое количество влаги, известное как соотношение смешивания , измеряется в граммах воды на килограмм сухого воздуха. Когда воздух определенной температуры насыщен, он больше не может удерживать влагу. Относительная влажность воздуха - это отношение фактического количества влаги в воздухе к количеству полностью насыщенного.

Мы можем использовать испарение для измерения количества влаги в воздухе. Влажную ткань кладут на колбу термометра, а затем обдувают ткань воздухом, вызывая испарение воды. Поскольку при испарении выделяется тепло, термометр остынет до более низкой температуры, чем термометр с сухой лампочкой в ​​то же время и в том же месте. Понижение температуры Wet-Bulb позволяет рассчитать влажность. Если воздух полностью насыщен (относительная влажность 100%), вода не может испаряться, поэтому температуры по влажному и сухому термометрам одинаковы.Если для температуры по сухому и влажному термометрам установлено одинаковое значение, калькулятор покажет коэффициент смешивания при насыщении количество воды в насыщенном воздухе при этой температуре.

Если частично насыщенный воздух охлаждается без изменения его давления или количества водяного пара, достигается точка, когда он становится насыщенным. Влага будет выделяться в виде кристаллов росы или льда. Это температура Точка росы . Вот почему на бутылке холодного пива образуется конденсат, так как воздух в непосредственной близости от бутылки охлаждается ниже точки росы.В метеорологических отчетах обычно указываются температура и точка росы, а также давление на станции. По этим цифрам можно рассчитать содержание влаги и относительную влажность.

Психрометр - это название устройства, содержащего как влажный, так и сухой термометр. Это может быть стационарное устройство для метеорологии или переносной психрометр, который часто используется в системах кондиционирования воздуха.

Измерители точки росы и измерительные устройства

Выбор правильного измерительного устройства имеет решающее значение для правильного измерения точки росы и влажности сжатого воздуха и газа.Эксперты по всему миру доверяют надежным приборам для измерения точки росы от CS Instruments. Наши специалисты по измерительным технологиям также будут рады помочь вам найти подходящее измерительное устройство для измерения и отслеживания точки вашей мечты. Просто свяжитесь с нами, используя нашу контактную форму, или позвоните нам напрямую, мы будем рады проконсультировать вас!

Почему выбирают измерители точки росы от CS Instruments?

Измерение и мониторинг точки росы в системах сжатого воздуха очень важны.Сушка гранулята в технологии производства пластмасс, производство и использование различных технических газов (N2, O2, Ar, h3) и многие другие области применения требуют профессионального оборудования для измерения точки росы для безупречной работы. Проверенные и надежные измерители точки росы от CS Instruments помогают клиентам во всем мире обеспечивать необходимое качество продукции в системах сжатого воздуха и газа.

Как опытный производитель датчиков точки росы CS Instruments предлагает широкий и проверенный на практике ассортимент датчиков точки росы.Наша программа поставок включает специально разработанные стационарные и мобильные решения для мониторинга точки росы холодильных, адсорбционных или мембранных осушителей . Идеальные аксессуары, такие как измерительные камеры , сухие контейнеры или диффузионно-непроницаемый шланг , гарантируют, что системы точки росы CS являются идеальным решением для беспроблемного измерения точки росы.

Стандартные интерфейсы: 4… 20 мА, Modbus RTU или M-Bus. Кроме того, все датчики точки росы можно легко комбинировать с нашими регистраторами данных .Датчики точки росы от CS Instruments обеспечивают надежный и долгосрочный стабильный мониторинг точки росы под давлением в промышленных приложениях от -80 до +20 ° C. Мы рекомендуем непрямую установку с измерительной камерой. Это обеспечивает легкий монтаж и демонтаж датчика без прерывания линии, быстрое время отклика и оптимальную защиту датчика.

Измерители точки росы от CS Instruments подходят для следующих типов газов:

✓ воздух / сжатый воздух ✓ диоксид углерода (CO2) ✓ метан (Ch5)
✓ азот (N2) ✓ кислород (O2) ✓ природный газ
✓ аргон (Ar) ✓ водород (h3) ✓ другие газы на спрос

Измерители точки росы от CS Instruments предлагают:

  • Измерение очень низких точек росы до -80 ° Ctd
  • Исключительная долговременная стабильность благодаря внутренней автоматической калибровке
  • Корпус со степенью защиты IP 65, обеспечивающий надежная защита в экстремальных промышленных условиях
  • Очень быстрое время отклика
  • Установка в осушитель с помощью резьбового соединения G 1/2 " ad, опционально UNF 5/8 ”или NPT ½”
  • Высокая точность ± 2 ° Ctd.
  • Калибровка и тестирование на месте с помощью набора для контроля и калибровки CS

Почему важно измерение точки росы?

Воздух всегда содержит воду в виде пара.Поскольку воздух, в отличие от воды, может сжиматься, вода выпадает во время процедуры сжатия в виде конденсата. Максимальная влажность воздуха зависит от температуры и объема. Не зависит от количества. Окружающий воздух можно представить как влажную губку. В расслабленном состоянии он способен поглощать определенное количество воды. При выдавливании губки вода выпадает. В губке останется немного воды даже при сильном сжатии. Этот процесс аналогичен применению сжатого воздуха.

Что именно означает точка росы?

При каждой температуре воздух или другие газы могут содержать максимальное количество воды. Чем теплее воздух, тем больше воды может впитаться. Точка росы - это температура, до которой необходимо охладить воздух или газ, чтобы водяной пар в нем конденсировался в росу или иней.

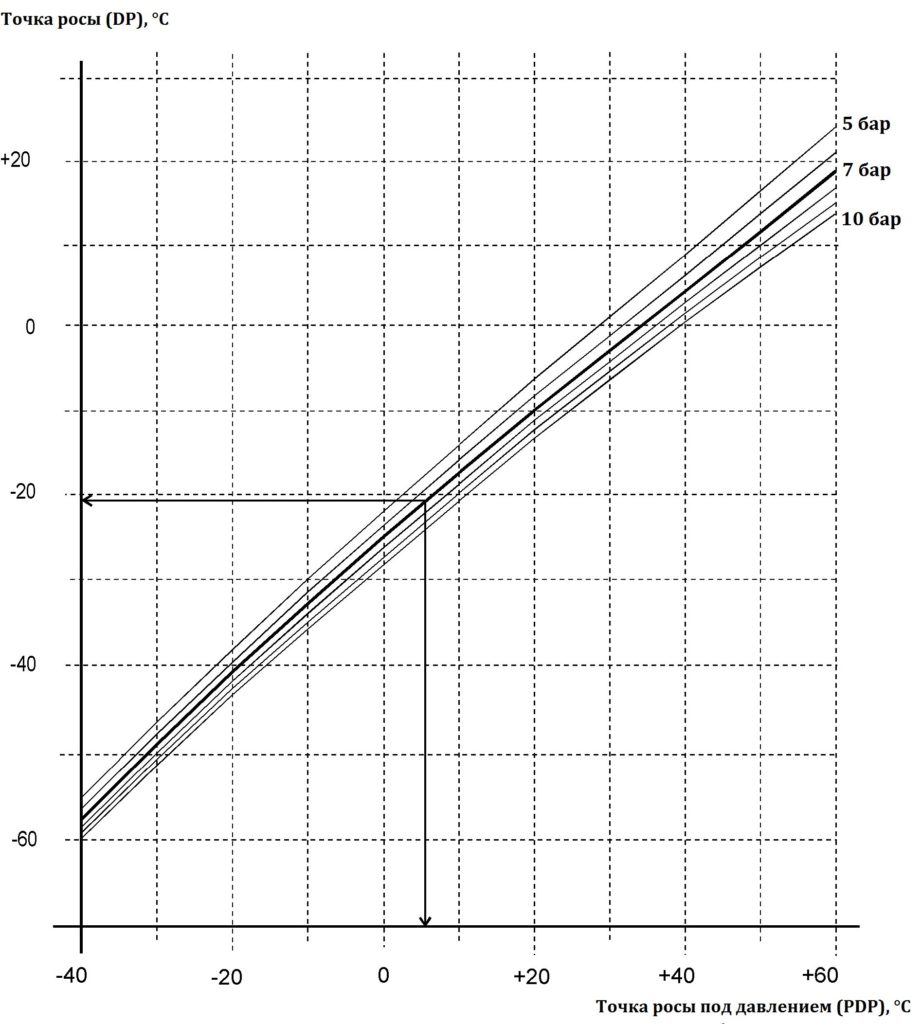

Что означает точка росы под давлением?

Точка росы под давлением - это температура, до которой сжатый воздух может быть охлажден без конденсации. Точка росы под давлением зависит от конечного давления сжатия.В случае падения давления точка росы также падает. Для сжатого воздуха важна только точка росы под давлением. Точка росы при атмосферном давлении вводит в заблуждение и не должна использоваться.

Произошла ошибка при настройке пользовательского файла cookie

Этот сайт использует файлы cookie для повышения производительности. Если ваш браузер не принимает файлы cookie, вы не можете просматривать этот сайт.


Настройка вашего браузера для приема файлов cookie

Существует множество причин, по которым cookie не может быть установлен правильно.Ниже приведены наиболее частые причины:

  • В вашем браузере отключены файлы cookie. Вам необходимо сбросить настройки своего браузера, чтобы он принимал файлы cookie, или чтобы спросить вас, хотите ли вы принимать файлы cookie.
  • Ваш браузер спрашивает вас, хотите ли вы принимать файлы cookie, и вы отказались. Чтобы принять файлы cookie с этого сайта, нажмите кнопку «Назад» и примите файлы cookie.
  • Ваш браузер не поддерживает файлы cookie. Если вы подозреваете это, попробуйте другой браузер.
  • Дата на вашем компьютере в прошлом.Если часы вашего компьютера показывают дату до 1 января 1970 г., браузер автоматически забудет файл cookie. Чтобы исправить это, установите правильное время и дату на своем компьютере.
  • Вы установили приложение, которое отслеживает или блокирует установку файлов cookie. Вы должны отключить приложение при входе в систему или проконсультироваться с системным администратором.

Почему этому сайту требуются файлы cookie?

Этот сайт использует файлы cookie для повышения производительности, запоминая, что вы вошли в систему, когда переходите со страницы на страницу.Чтобы предоставить доступ без файлов cookie потребует, чтобы сайт создавал новый сеанс для каждой посещаемой страницы, что замедляет работу системы до неприемлемого уровня.


Что сохраняется в файле cookie?

Этот сайт не хранит ничего, кроме автоматически сгенерированного идентификатора сеанса в cookie; никакая другая информация не фиксируется.

Как правило, в файлах cookie может храниться только информация, которую вы предоставляете, или выбор, который вы делаете при посещении веб-сайта.Например, сайт не может определить ваше имя электронной почты, пока вы не введете его. Разрешение веб-сайту создавать файлы cookie не дает этому или любому другому сайту доступа к остальной части вашего компьютера, и только сайт, который создал файл cookie, может его прочитать.

Измерение температуры, относительной влажности и точки росы

Измерение температуры, относительной влажности и точки росы

Помимо температуры поверхности (Ts) и температуры воздуха (Ta), также важно измерить температуру жидкости, чтобы установить, хранилось ли покрытие при соответствующей температуре или имеет соответствующую вязкость для нанесения.Существует много типов термометров для измерения температуры жидкости, и некоторые из них были модифицированы для конкретных измерительных приложений.

Измерение температуры жидкости

Рис. 1. Термометр для краски Elcometer 210

Для обеспечения правильной температуры покрытия доступны жидкостные термометры, такие как Elcometer 210 Paint Thermometer .В отличие от традиционных стеклянных термометров, заполненных жидкостью, термометр Elcometer 210 Paint Thermometer изготовлен из металла, что делает его идеальным для измерений на месте.

Другие доступные термометры варьируются от простого карманного жидкостного термометра, такого как Elcometer 212 , который имеет встроенный игольчатый зонд, который складывается в корпус термометра; к датчикам, которые имеют соединение термопары k-типа, например, Elcometer 213 , что позволяет присоединять любой зонд термопары k-типа.

Измерение температуры поверхности (Ts)

Рис. 2. Измеритель точки росы Elcometer 319

При измерении температуры поверхности стали магнитные термометры, такие как Elcometer 113 Magnetic Thermometer , могут обеспечивать непрерывную индикацию температуры поверхности. Эти термометры содержат биметаллическую полоску, поэтому требуется время, чтобы приспособиться к температуре.

Более совершенные датчики, такие как измеритель точки росы Elcometer 319 , не только измеряют полный диапазон ключевых климатических параметров, но также имеют соединение типа k, позволяющее использовать внешние датчики (Te), такие как датчики температуры жидкости или поверхности, для быть подключенным.

Манометры

, использующие термометры на основе термопар типа k для измерения температуры жидкости, также могут использоваться для измерения температуры поверхности - если установлен датчик температуры поверхности. Важно отметить, что для всех термометров на основе термопар требуется короткий период времени, чтобы температура стабилизировалась. Перед снятием датчика температуры необходимо убедиться, что показания манометра стабилизировались. Некоторые датчики имеют цифровой индикатор, помогающий определить, когда показания температуры стабилизировались.

Также доступны бесконтактные термометры, такие как инфракрасный цифровой лазерный термометр Elcometer 214L . Эти инфракрасные лазерные термометры позволяют очень быстро измерять температуру поверхности без необходимости контакта.

Цифровой лазерный термометр Elcometer 214L оснащен лазерной указкой, которая показывает центр точки измерения. Очень важно отметить, что инфракрасные термометры показывают среднюю температуру на измеряемой площади - это не точечный прибор для измерения.Измеряемая площадь определяется расстоянием между датчиком и измеряемой поверхностью и отношением расстояния к цели самого датчика.

Рис. 3. Как расстояние влияет на площадь образца

Цифровой лазерный термометр Elcometer 214L IR имеет отношение D / T (расстояние до цели) 8: 1. Это означает, что он измеряет излучаемую энергию (температуру поверхности) из целевой точки, составляющую одну восьмую рабочего расстояния. Как видно на диаграмме, если расстояние от оптики датчика до цели составляет 200 мм (8 дюймов), диаметр измеряемой области составляет 25 мм (1 дюйм).Однако, если ИК-термометр находится на расстоянии 2,4 м (96 дюймов), размер «пятна» (площадь, на которой датчик показывает среднюю температуру) значительно увеличивается до 300 мм (12 дюймов).

Инфракрасные термометры

идеально подходят для быстрого и приблизительного ответа в ситуациях, когда измеряемый объект движется и контактное измерение невозможно. Когда требуется установить температуру поверхности определенной области, следует использовать либо контактный термометр, либо ИК-термометр следует переместить ближе к поверхности оценки.

Измерение температуры воздуха (Ta)

Рис. 4. Датчики на измерителе точки росы Elcometer 319

Установить температуру воздуха очень просто - просто возьмите термометр и измерьте температуру. Хотя это звучит просто, могут возникнуть неточности, поскольку ваше тело (или рука) может выделять тепло, а солнечный свет может привести к тому, что датчик покажет температуру, отличную от фактической температуры воздуха. Чтобы точно измерить температуру воздуха, следует учитывать эти факторы.

Температуру воздуха можно измерить либо с помощью специального датчика температуры воздуха, подключенного к цифровому манометру, либо с помощью вихревого гигрометра (часто называемого психрометром для строп). Специальные датчики температуры воздуха, такие как измеритель точки росы Elcometer 319 , оснащены цифровыми датчиками, которые предназначены для минимизации воздействия внешнего тепла за счет размещения вдали от руки или на отдельном датчике. Датчики также обычно защищены перфорированной белой крышкой для отражения солнечного тепла.

Вихревой гигрометр состоит из двух заполненных жидкостью термометров, расположенных бок о бок во вращающейся раме. Один покрыт тканевым «носком», другой - непокрытым. Оператор вращает вихревой гигрометр с определенной постоянной скоростью. Показание непокрытого термометра - это температура воздуха (Ta).

При использовании этого метода следует проявлять осторожность при определении Ta, поскольку могут быть различия (особенно в условиях высокой влажности) между статической температурой воздуха и показанием термометра без крышки вихревого гигрометра.

Измерение влажной лампы (Twb), сухой лампы (Tdb) и относительной влажности (RH)

Рис. 5. Вихревой гигрометр Elcometer 116

Вихревые гигрометры чаще используются для измерения Twb и Tdb. Затем эти две температуры можно использовать для определения относительной влажности (RH). Эти датчики состоят из двух термометров, заполненных жидкостью, один с тканевым «носком» или «фитилем», а другой без него.

Тканевый носок пропитывается дистиллированной водой, и манометр вращается (вращается) в течение 20-40 секунд.Термометр быстро считывается, и манометр снова вращается. Снова выполняется считывание показаний термометра - это повторяется до тех пор, пока два последовательных показания не будут одинаковыми.

Если две последовательные температуры по влажному термометру записываются как одна и та же, тогда эта температура является температурой по влажному термометру (Twb). Температура по сухому термометру (Tdb) регистрируется таким же образом с открытым термометром. Затем можно рассчитать депрессию по влажному термометру. В этом разница между Tdb и Twb.

Измерение относительной влажности (RH) и температуры точки росы (Td)

Относительная влажность и точка росы рассчитываются на основе других подключенных параметров. Когда гигрометр вращается в воздухе, вода на ткани испаряется, охлаждая грушу термометра. Это работает так же, как пот охлаждает кожу при испарении. Скорость испарения воды и степень охлаждения определяются уровнем влажности воздуха.

Чем ниже влажность, тем выше скорость испарения и тем сильнее остывает колба. Чем выше влажность, тем медленнее скорость испарения, следовательно, колба охлаждается в меньшей степени. По влажному термометру будет регистрироваться более низкая температура, чем по сухому термометру в воздухе с относительной влажностью (RH) от 0% до 100%.

В то время как таблицы могут использоваться для определения% RH (относительной влажности), преобразовательные диски, такие как Elcometer 114 Калькулятор точки росы , не только предоставляют% RH, но также могут определять температуру точки росы (Td).

Определение% относительной влажности с помощью калькулятора точки росы Elcometer 114:

1: Совместите температуру по влажному термометру (Twb) с температурой по сухому термометру (Tdb)

2: Считайте результат измерения по «температуре точки росы» (Td) в точке, обозначенной температурой по влажному термометру

Рис. 6. Калькулятор точки росы Elcometer 114

Определив температуру точки росы (Td) с помощью нижней части калькулятора:

3: Совместите температуру точки росы (Td), определенную на шаге 2, с температурой по сухому термометру (Tdb)

4: Считайте относительную влажность (% RH)

Примечание. Обычно калькуляторы точки росы рассчитаны на использование температур в градусах Цельсия (° C).Чтобы помочь рассчитать точку росы и относительную влажность в градусах Фаренгейта (° F), в центре калькулятора есть преобразователь температуры.

Определение% относительной влажности с помощью ElcoCalc:

Для экономии времени приложение ElcoCalc можно установить на смартфон. ElcoCalc позволяет вводить измерения сухого термометра и влажного термометра, и мгновенно отображаются результаты относительной влажности и точки росы.Температуру можно вводить либо в градусах Цельсия (° C), либо в градусах Фаренгейта (° F). Приложение можно бесплатно загрузить на устройства Anroid и Apple, и его можно найти в Play Store и App Store .

В то время как вихревые гигрометры обеспечивают хорошую индикацию атмосферных условий, из-за своей конструкции они не предоставляют инспектору покрытия локализованные данные об условиях на поверхности основы, на которую необходимо нанести покрытие.

Delta T (TΔ) - это основной параметр климата в лакокрасочной промышленности.

Это означает, что температуру точки росы следует определять как можно ближе к измеренной температуре поверхности (измеренной на покрываемой основе). Вращение гигрометра в общей зоне может быть «достаточно хорошим», но может дать инспектору ложное срабатывание, позволяя нанести покрытие, когда этого не должно быть.

Исторически в вихревых гигрометрах использовались наполненные ртутью термометры для определения Twb и Tdb. Из-за международного законодательства, запрещающего использование ртути в термометрах, сейчас используются спиртовые термометры. В отличие от ртутных термометров, спиртовые термометры более чувствительны к давлению и другим атмосферным условиям. Это означает, что современные вихревые гигрометры не так точны, как раньше.

Вместо использования дисков для преобразования гигрометров и диаграмм на рынке есть датчики, которые будут снимать все измерения и выполнять все расчеты за нас.Например, измеритель точки росы Elcometer 319 . Эти простые в использовании цифровые датчики будут измерять и часто записывать климатические параметры, такие как:

  • RH - относительная влажность,%
  • Ts - температура поверхности
  • Ta - Температура окружающего воздуха
  • Td - Температура точки росы
  • TΔ - Delta T (разница между Td и Ts)
  • Tdb - Температура сухого термометра
  • Twb - Температура влажного термометра

Elcometer 319 оснащен датчиком температуры и влажности воздуха, датчиком температуры поверхности и внешним разъемом k-типа.Гнездо позволяет подключать аксессуары k-типа, например, магнитный датчик температуры поверхности, что позволяет пользователю непрерывно контролировать и записывать ключевые климатические параметры, требуемые инспектором по покрытию.

Типичная спецификация нанесения покрытия может предусматривать, что температура покрываемой поверхности должна быть как минимум на 3 ° C (5 ° F) выше температуры точки росы, а относительная влажность не должна превышать 85%. Кроме того, температура поверхности и воздуха должна быть от -5 ° C (23 ° F) до + 40 ° C (104 ° F).

Все эти значения отображаются на дисплее Elcometer 319, и для данного примера покрытие может быть нанесено в соответствии с рекомендациями производителя.

Удаленный мониторинг климата

Рис. 7. Elcometer 319
с магнитным креплением

Измеритель точки росы Elcometer 319 также можно использовать в качестве удаленного устройства, магнитно закрепленного на подложке, для регистрации данных через заранее запрограммированные интервалы.

Эти данные можно загрузить на ПК или мобильное устройство через USB или Bluetooth для дальнейшего анализа. Его также можно использовать для обеспечения удаленного мониторинга в реальном времени с помощью универсального программного обеспечения ElcoMaster , который будет обсуждаться далее в отдельном модуле.

На индикаторе шкалы тренд значений параметров отображается с помощью стрелок вверх и вниз. Для каждого параметра, который измеряет или рассчитывает датчик, можно установить верхний и нижний пределы срабатывания сигнализации.Если измеренное или рассчитанное значение превышает установленный предел, раздается звуковой сигнал, а на приборе мигает видимый сигнал тревоги - красный свет. На дисплее мигает значок параметра, который превысил предел.

Специализированные манометры для определенных регионов

Хотя параметры, описанные выше, всегда будут иметь отношение к нанесению покрытия, некоторых пользователей может интересовать только значение одного или двух из этих параметров.

Как обсуждалось ранее в руководстве, два ключевых климатических параметра для большинства инспекторов покрытий - это дельта T (TΔ) и относительная влажность (RH), поскольку это два значения, которые обычно указываются в технических характеристиках покрытия. Для этих пользователей был разработан гигрометр Elcometer 309 Delta T .

Рис. 8. Гигрометр Elcometer 308

Если пользователь находится в особенно жарком климате, то, помимо относительной влажности, температура поверхности (Ts) часто имеет большее значение, чем температура точки росы, поскольку покрытие не следует наносить на поверхность, которая очень жарко, слишком жарко.Гигрометр Elcometer 308 обеспечивает эти два ключевых параметра измерения.

Быстродействующий гигрометр точки росы - Michell SF82 Online

Технические характеристики
Диапазон измерения точка росы от -60 до + 60 ° C; Точка росы от -50 до + 50 ° C; Точка росы от -50 до + 30 ° C;
нестандартные диапазоны dp и ppm V диапазоны доступны по запросу
Точность ± 2 ° C точка росы *
Время отклика T95 до -60 ° C точка росы менее 3 минут
Повторяемость 0.Точка росы 5 ° C
Калибровка датчика Свидетельство о калибровке по 9 точкам
Электрические характеристики
Выходные сигналы онлайн
4-20 или 0-20 мА, Modbus RTU через RS485; двойное программируемое реле сигнализации
Онлайн-вывод Точка росы
Максимальный масштабированный диапазон аналогового выхода Точка росы: от -80 до + 20 ° C
Напряжение онлайн-питания переменного тока: от 85 до 264 В переменного тока
Потребление тока в сети 60 мА максимум
Электробезопасность EN61010-1
Рабочие характеристики
Рабочая температура Датчик: от -20 до + 60 ° C; Монитор: от 0 до 50 ° C
Диапазон температур с компенсацией Датчик: от -20 до + 50 ° C; Монитор: не применимо
Температура хранения Датчик: от -40 до + 60 ° C; Монитор: от -10 до 60 ° C
Рабочее давление 10 МПа (100 бар изб.) Максимум
Датчик расхода 1–5 Нл / мин, установленный в стандартный блок отбора проб; 0-10 м / сек прямое введение
Механические характеристики
Пылевлагозащита Датчик MiniDIN: IP66 в соответствии со стандартом BS EN 60529: 1992 + A2: 2013;
Защита NEMA 4 в соответствии с со стандартом NEMA 250–2014
Датчик M12: IP65
Монитор: IP65 (NEMA 4X) только передняя панель
Материал корпуса датчика Нержавеющая сталь 316
Размеры Датчик: L = 132 мм x ø45 мм (с соединительным кабелем)
Датчик M12: L = 156 мм x ø45 мм (с соединительным кабелем)
Монитор: Корпус 1/8 DIN, 96 x 48 x 85 мм (Ш x В x Г)
Фильтр (защита датчика) Стандарт: HDPE <10 мкм
Датчик технологического соединения 5/8 ”- 18 UNF, 3/4” - 16 UNF, G1 / 2 ”BSP
KF40 Принадлежности для фланца Фланец для технологических соединений 5/8 ”18 UNF и 3/4” 16 UNF
Вес сенсора 150 г
Электрические соединения датчика MiniDIN 43650, форма C, M12, 5 контактов (кодировка A)
Кабель датчика онлайн 0.Доступны 8, 2, 5, 10 метровый разъем / кабель
Условия диагностики датчика (заводская программа) Неисправность датчика: 23 мА
Точка росы ниже диапазона: 4 мА
Точка росы выше диапазона: 20 мА
ПРИМЕЧАНИЯ * Превышение допустимого диапазона температур

Калькулятор температуры точки росы по углеводородам

Программное обеспечение для определения температуры точки росы по углеводородам / Калькулятор температуры точки росы по углеводородам от EQ-COMP рассчитывает

Температура точки росы по углеводородам, составы, значения K, значения коэффициента сжимаемости жидкости и пара, плотности жидкости и пара, а также молекулярная масса жидкости и пара при желаемом давлении.

Равновесная температура, состав, значения K и значения коэффициента сжимаемости при значениях давления по всей кривой точки росы по углеводородам с шагом 0,4 бара.

Температура фазовой огибающей с шагом 0,4 бара по фазовой огибающей и кривой фазовой огибающей.

Температура точки росы по углеводородам - ​​это температура, при которой первая капля жидкости образуется из углеводородной смеси, первоначально находящейся в форме пара при заданном давлении. При заданном давлении чистый углеводород превращается из жидкости в пар при заданной температуре.Однако углеводородная смесь превращается из жидкости в пар в диапазоне температур при заданном давлении. Углеводородная смесь начинает переход из парового в жидкое состояние при температуре точки росы по углеводородам при постоянном давлении. Температура точки росы по углеводородам также известна как конечная точка кипения или конечная температура кипения. При низких давлениях для углеводородной смеси существует только одна температура точки росы по углеводородам. Однако при высоких давлениях могут существовать два значения температуры точки росы по углеводородам.Для углеводородных смесей с компонентами с большой разницей в летучести три значения температуры точки росы по углеводородам также могут существовать для некоторых значений давления ниже криконденбарного давления.

Значения температуры точки росы по углеводородам используются в качестве проектных параметров для ректификационных колонн. Значения температуры точки росы по углеводородам также используются при проектировании компрессоров и газопроводов. Значения температуры точки росы по углеводородам используются для расчета значений температуры перегрева, которые указаны в контрактах на природный газ.Температура перегрева - это минимальная температура, при которой природный газ должен подаваться в газовые турбины, чтобы избежать конденсации природного газа на лопатках турбины и избежать любого повреждения турбин, работающих на природном газе. Помимо этого, значения температуры точки росы по углеводородам широко используются во всех видах инженерных расчетов, связанных с углеводородами.

Пример результата - Скачать

Стоимость расчета (без параметров двоичного взаимодействия): 75 долларов США
Стоимость расчета (с постоянными или определяемыми пользователем BIP): 100 долларов США

Для запроса результатов программного обеспечения температуры точки росы по углеводородам / калькулятора температуры точки росы по углеводородам и других модулей посетите страницу VLE CALCULATOR.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
