Основной вертикальный профиль – Профиль основной вертикальный для фасадных систем

Профиль основной вертикальный для фасадных систем

Вентилируемые фасады являются одним из самых распространенных вариантов декоративной отделки и утепления зданий. Конструктивно такой фасад состоит из металлической каркасной несущей системы (обрешетки) и закрепляемого на ней наружного декоративного отделочного материала.

Для монтажа каркаса вентилируемого фасада используются горизонтальные и вертикальные металлические оцинкованные профили. Вашему вниманию представлен профиль вертикальный основной П-образный, преимущества нашего предложения:

• наша компания является производителем;
• предлагаем широкий ассортимент профиля;
• у нас самое современное оборудование;
• используем качественную оцинкованную сталь ведущих производителей;
• вся продукция отличается высокой точностью геометрии;
• качественная упаковка профиля;
• низкие заводские цены.

Характеристики вертикального основного профиля

У нас Вы можете приобрести высококачественный основной вертикальный профиль

, он же шляпный и омега профиль, его применяют при монтаже подсистемы для вентилируемых фасадов в качестве основных несущих вертикальных элементов. В каталоге представлен профиль следующих размеров:

• Профиль вертикальный (основной) 40*21,5*20;
• Профиль вертикальный (основной) 50*21,5*20;
• Профиль вертикальный (основной) 60*21,5*20;
• Профиль вертикальный (основной) 65*21,5*20;
• Профиль вертикальный (основной) 80*21,5*20;
• Профиль вертикальный (основной) 100*21,5*20.

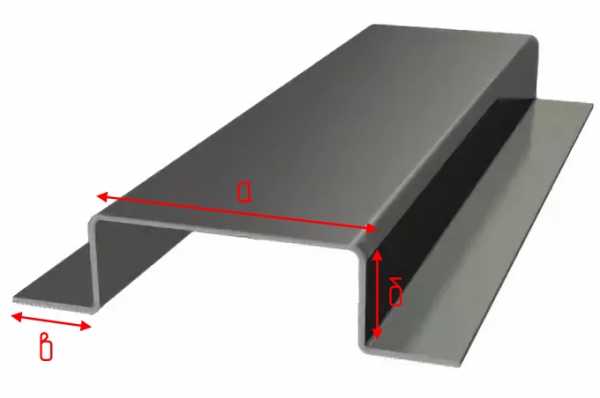

Профиль выполнен из оцинкованной стали толщиной 1,0; 1,2 или 1,5 мм. Стандартная длина профиля – 3 метра, возможно произвести другие длины по размерам заказчика. Пример расшифровки названия профиля: 65*21,5*20:

• а – 65 мм;
• б – 21,5 мм;
• в – 20 мм;

Мы специализируемся на производстве холодногнутых профилей, наш завод располагает современным автоматизированным оборудованием, что гарантирует самое высокое качество предлагаемой продукции, точность ее геометрии. Вы можете прямо сейчас приобрести представленный профиль в любых интересующих Вас объемах, наши телефоны в Екатеринбурге:

• +7 (343) 217-24-82
• +7 (343) 217-24-87

www.steelprofiles.ru

шляпный или омега профиль 65х21,5х20мм

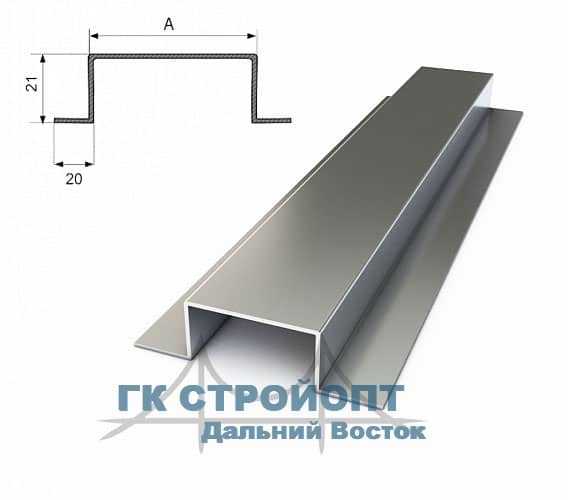

П-профиль или вертикальный основной – это Профиль для вентилируемого фасада расположенный вертикально. Получил среди строителей название: П-профиль или шляпный профиль из-за того что в разрезе похож на букву П или шляпу. Также данный вид профиля еще называют Омега профиль. Вертикальный профиль применяется при возведении каркаса вентилируемого фасада. Это основной профиль. На П-профиль прикрепляют специальные кляймеры. Для монтажа кляемеров обычно используют саморезы со сверлом 4,2х16 или специальные заклепки из нержавеющей стали. На кляймеры прикрепляют фасадный экран: это может быть керамогранит, панели Ханьи или Нитиха, тяжелые фиброцементные панели или их аналоги.

Характеристика:

Имеет стандарную длину 3000мм, размер 65мм на 20мм на 21,5мм. Ширина 65мм достаточна для крепления большенства кляймеров.

Профиль вертикальный основной

Установка:

Вертикальный профиль – крепится к горизонтальному профилю с помощью саморезов 4,8х19мм или 5,5х19мм. Также иногда используются заклепки. Профиль крепится вертикально под углом 90 градусов к горизонтальному профилю. Обычно используют 2 или 4 самореза для крепления профилей между собой. Шаг крепления выбирают исходя из типа фасадных панелей.

Материал:

Шляпный профиль изготавливают из оцинкованной стали. Мы используем только российскую сталь. Профиль имеет толщину 1мм или 1,2мм в зависимости от нагрузок на конструкцию вентилируемого фасада.  Оцинкованная сталь соответствует ГОСТу 14918. Толщина оцинкованного покрытия 08пс предел текучести от 230МПА.

Расчет количества:

Для расчета необходимого количества П-профиля наши инженеры используют многолетний опыт нашей компании. Обратившись в нашу компанию Вы получите детальный расчет необходимого количества фасадных материалов под Ваш проект. Вы можете быть уверены в точности расчетов. В ситуации когда у Вас останутся излишки материала, Вы без трудностей сможет вернуть П-профиль и любые фасадные материалы к нам на склад. Мы предлагаем своим клиентам самую лучшую цену на продукцию для вентилируемых фасадов, даже если Вам предложили цену на Шляпный профиль ниже нашей цены, мы сделаем Вам персональное предложение.

Если Вы ищете поставщика фасадного профиля для Вашего объекта или дома, то обратившись к нам Вы узнаете о всех выгодах и удобствах работы с нами. Мы работаем по всему Дальнему Востоку, доставляем на Камчатку, Сахалин, Магаданский край и т.д. У нас прозрачная система ценообразования и самые дешевые доставки своего товара. Среди наших клиентов как частные застройщики, так и крупные строительные холдинги. Мы построили десятки тысяч квадратных метров фасадов.

Цена:

П-профиль вертикальный основной,  длина 3 метра	65*21,5*20 сталь 1,2мм	261 руб/шт
П-профиль вертикальный основной,  длина 3 метра	65*21,5*20 сталь 1мм	240 руб/шт
П-профиль вертикальный основной,  длина 3 метра – окрашенный	65*21,5*20 сталь 1,2мм	332 руб/шт

25pro.ru

Профиль вертикальный промежуточный – ООО «Металл Сервис»

Профиль вертикальный промежуточный Z-образный используется в двух вариантах: как промежуточный фасадный профиль между основным вертикальным профилем и в качестве угловых профилей для оформления углов фасада. Иногда, для экономии на фасадной подсистеме Z-образный профиль используют вместо вертикального основного профиля. Промежуточный профиль или Z-образный профиль получил свое название за схожесть с буквой Z в продольном разрезе.

Является частью каркаса для создания обрешетки фасадной подсистемы для монтажа фасадных панелей, керамогранита, сайдинга, алюкобонда и других экранов. Крепится на горизонтальный профиль с помощью саморезов или заклепок.

Профиль для вентилируемого фасада – это основной элемент системы, наряду с кронштейнами, который имеет функцию несущего каркаса, способного выдерживать ветровые нагрузки и вес тяжёлой облицовки.

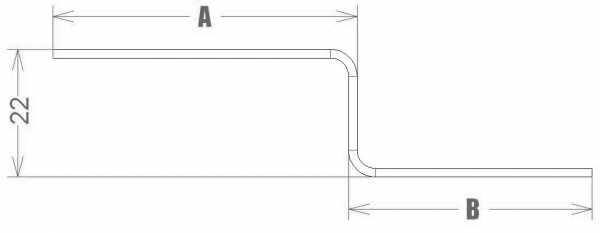

Таблица размеров

наименование	высота общая h(mm)	ширина нижней полки В (mm)	ширина верхней полки А (mm)	длина профиля L(mm)
Профиль вертикальный промежуточный	22	20	20	3000-6000
	22	20	40	3000-6000
	22	40	40	3000-6000
	22	40	55	3000-6000

Главной задачей навесной системы – надежно удерживать различные элементы облицовки многие десятилетия. С данной задачей может справиться только система, выполненная из качественного сырья и имеющая надежные конструктивные решения по применению на вашем фасаде. Сделав свой выбор в пользу наших несущих систем, для вентилируемого фасада вы гарантированно увеличиваете срок эксплуатации вашего здания и получаете все необходимые фасадные материалы от производителя.

mc24.ru

Г- образный направляющие для каркаса

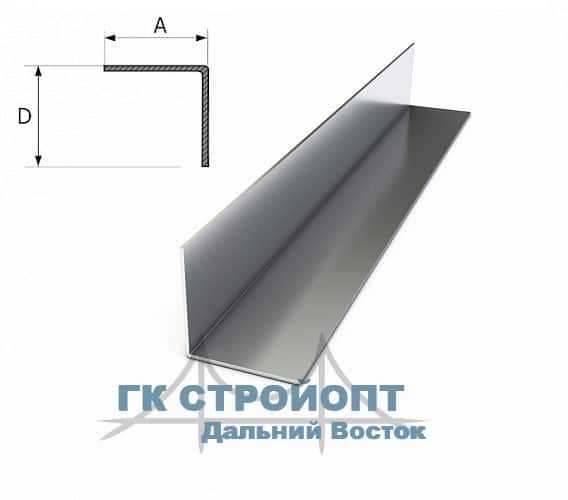

Профиль горизонтальный – это направляющие для создания каркаса вентилируемого фасада. Г-профиль может быть использован самостоятельно в конструкции вентилируемого фасада, например при монтаже легкого сайдинга. Основное же применение горизонтального профиля – крепление вертикального основного(омега) профиля при вертикально-горизонтальной системе вентилируемого фасада. Горизонтальный профиль крепится непосредственно к фасадному кронштейну. Профиль крепят либо саморезами со сверлом, размер которых обычно 4,8х19 и толще, либо специальными заклепками. Типовой размер: профиль горизонтальный 40х40х1.2

Характеристика

Таблица изготавливаемых размеров:

Размер полок, мм	Толщина, мм	Длина, мм
40х40	1,2	3000
40х40	1	3000
40х30	1,2	3000
40х30	1	3000
50х40	1,2	3000
50х40	1	3000

При выборе замеров и толщин направляющих нужно учитывать вес облицовочного материала, чем тяжелее фасадные экраны, тем толще и шире необходим профиль.

Монтаж

Различают два варианта монтажа горизонтального профиля. Из своего названия “профиль горизонтальный” следует, что направляющие крепятся горизонтально. Действительно при вертикально-горизонтальной системе вентилируемых фасадов направляющие крепят горизонтально на специальные фасадные кронштейны. При монтаже используются саморезы 5,5х19 либо 4,8х19 или заклепки. Следует отметить, что с саморезами работать проще, для использования заклепок необходим специальный инструмент. При горизонтальной установке профиля используют от 3 до 5 кронштейнов к которым крепятся направляющие. После установки горизонтального профиля для создания каркаса для монтажа фасадных панелей на него горизонтально устанавливается вертикальной основной профиль(П-профиль) и вертикальный промежуточный(Z-профиль).

Второй вариант установки горизонтального профиля – вертикальный. Профиль устанавливается не горизонтально, а вертикально на фасадные кронштейны. Такой вариант используется для монтажа легких фасадных экранов, например металлосайдинга. На такую вертикальную систему часто устанавливают профлист или профнастил в качестве облицовочного материала.

Материал

Для изготовления фасадных профилей используется тонколистная оцинкованная сталь. Наши фасадные профили изготовлены исключительно из Российской стали. Рулонная сталь разрезается на штрипс нужного размера и с помощью специальных гибочных станков приобретает нужную форму. Толщина стали для изготовления направляющих составляет 1 мм или 1,2мм.

Расчет количества

Для расчета необходимого количества фасадных профилей можно использовать пример из таблицы

Тяжелые панели типа Нитиха	170 м.п.	100 м²
Легкие панели Ханьи	170 м.п.	100 м²
Керамогранит	180 м.п.	100 м²
Алюкобонд	200 м.п.	100 м²
Сайдинг	178 м.п.	100 м²

Наши инженеры рассчитают необходимое количество материала именно под Ваш проект. В нашем расчете Вы найдете подробную смету на материалы для фасадных работ. Наш опыт гарантирует точность расчетов. Кроме того остатки материалов после возведения вентилируемого фасада можно вернуть на склад компании. В подавляющем большинстве случаев мы предлагаем своим клиентам самые лучшие цены на материалы для вентилируемого фасада. У нас большие объемы поставок материалов для вентилируемого фасада по всему Дальнему Востоку, собственные склады поэтому мы сможем предложить Вам самую лучшую цену!

Профиль горизонтальный основной

Обращайтесь к нам если Вы ищите себе поставщика горизонтального профиля и направляющих или материалов для вентилируемого фасада. Мы уверены, что сможем Вам помочь!

ГК СтройОПТ надежный поставщик строительных материалов для всего Дальнего Востока: среди наших клиентов как частные застройщики, так и промышленные компании. Мы регулярно отправляем материалы для фасада по всему Дальневосточному  региону, среди наших постоянных клиентов строительные компании с Камчатки и Сахалина, Магадана и Курильских островов. Доставка нашей продукции по цене от 4 руб/кг.

Цена

Горизонтальный профиль, длина 3 метра	40*40 сталь 1,2мм	170 руб/шт
Горизонтальный профиль, длина 3 метра	40*40 сталь 1мм	150руб/шт
Горизонтальный профиль, длина 3 метра	40*30 сталь 1мм	130 руб/шт
Горизонтальный профиль, длина 3 метра – окрашенный	40*40 сталь 1,2мм	210 руб/шт

25pro.ru

СТЦ / Профили для вентилируемых фасадов

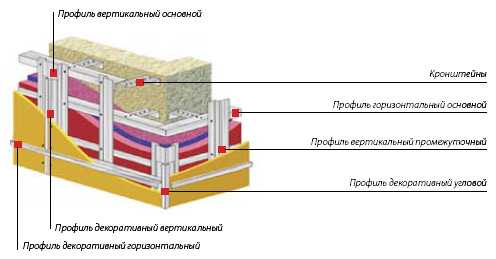

Навесные вентилируемые фасады являются удобной и качественной системой наружной отделки зданий. Вентилируемый фасад представляет собой конструкцию, в состав которой входят: современные отделочные материалы фасадные профили – металлическая обрешетка (профили вертикальные, горизонтальные, кронштейн) Оцинкованная металлическая обрешетка служит для надежного закрепления теплоизоляционных и отделочных материала к несущей стене фасада здания. Предприятие Стройтехцентр производит профили для вентилируемых фасадов по ТУ 1120-001-77148144-2005 из оцинкованной стали толщиной 1,2 или 1,5мм. Схема монтажа вентилируемого фасада при помощи кронштейнов Характеристики и упаковка профилей для фасадов № пп Наименование Размер Эскиз Толщина металла, мм Вес 1 кв.м. Кол-во штук в пачке 1 Профиль вертикальный основной 65х21.5х20 1.2 (1.5) 1,31 (1,45) 300 2 80х21.5х20 1.2 (1.5) 1,46 (1,62) 260 3 100х21.5х20 1.2 (1.5) 1,65 (1,83) 200 4 Профиль вертикальный промежуточный 21.5х55х26.5 1.2 (1.5) 0,93 (1,04) 300 5 25х21.5х40 1.2 (1.5) 0,76 (0,84) 300 6 25х21.5х30 1.2 (1.5) 0,68 (0,75) 300 7 20х21.5х40 1.2 (1.5) 0,73 (0,84) 300 8 Профиль фасадный Т-образный 65х30 1,2 1,2 300 9 80х30 1,2 1,33 300 10 Профиль фасадный швеллер 50х60х20 1,2 (1,5) 1,22 (1,35) 208 11 85х60х20 1,2 (1,5) 1,56 (1,74) 128 12 Профиль фасадный С-образный 80х32х8 1,2 (1,5) 1,46 (1,62) 240 13 Профиль горизонтальный основной 30х30 1.2 (1.5) 0,57 (0,63) 300 14 40х40 1.2 (1.5) 0,74 (0,82) 300 15 50х40 1.2 (1.5) 0,84 (0,93) 300 16 50х50 1.2 (1.5) 0,91 (1,02) 300 17 Профиль декоративный вертикальный АР-6 12х12х20 0.5 0,18 350 18 Профиль декоративный горизонтальный АР-7 6х20х19х20 0.5 0,25 400 19 Профиль декоративный угловой АР-8 13.8х12х18 0.5 0,33 360 Крепежные элементы обрешетки вентилируемого фасада № пп Наименование Размер Эскиз Толщина металла, мм 1 Крепление стеновое 50х50х50 2 2 Крепление стеновое 100х50х50 2 3 Крепление стеновое 150х50х50 2 4 Крепление стеновое 200х50х50 2 5 Кляммер стартовый оцинкованный 8;10мм 1 6 Кляммер стартовый нержавеющий 8;10мм 1 7 Кляммер рядовой оцинкованный 8;10мм 1 8 Кляммер рядовой нержавеющий 8;10мм 1 Преимущества металлической обрешетки вентилируемого фасада Универсальность. Конструкция металлической обрешетки может использоваться для отделки фасада здания сайдингом, профлистом, минераловолокнистой плитой, керамогранитом и др. Выравнивание фасада. За счет применения различных по толщине кронштейнов и горизонтальных профилей скрываются неровности и дефекты поверхности фасада Профили могут крепиться к несущей стене любого типа (бетон, кирпич). Круглогодичный монтаж По всем интересующим вопросам обращайтесь к специалисту по кровельным материалам Поляковой Анастасии Аркадьевны, [email protected], телефон 8-982-62-78-099 или в офис компании по телефону (343) 251-49-49 внут. 48-32
