Откос оконный утепленный сэндвич 2200х300х8мм

Описание

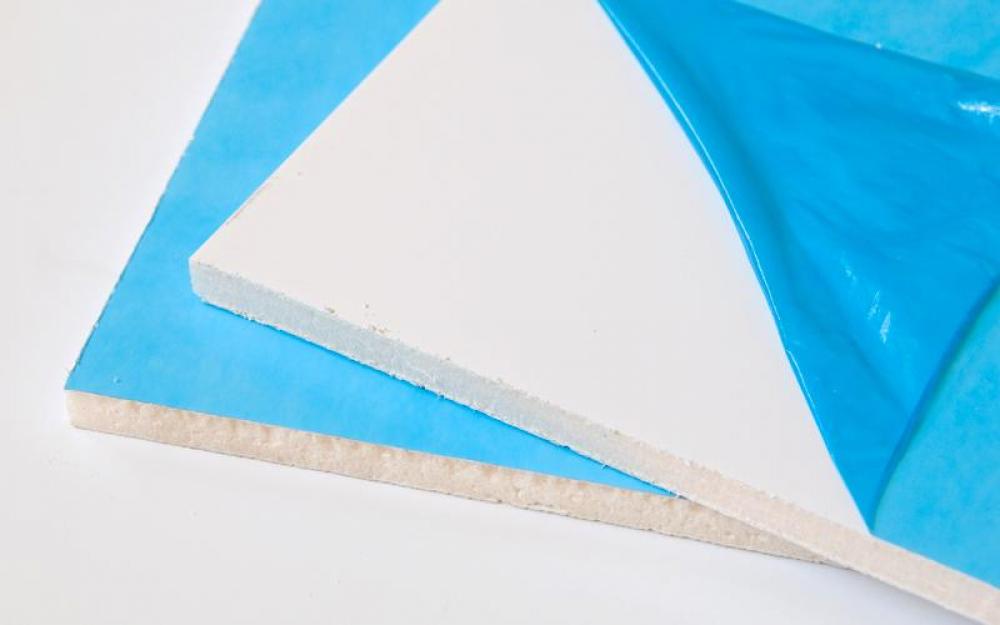

Сэндвич панели – это универсальный материал для отделки окон. Это такой тип стройматериалов, который по структуре напоминает бутерброд. С двух сторон расположен облицовочный материал, внутри – утеплитель. Такие панели имеют точную геометрическую форму и крупные размеры, что сокращает сроки строительства. Их применяют для монтажа кровель, несущих или внутренних стен, утепления либо реставрации зданий. Размеры 8х300х2200 мм.

Характеристики

Размеры
Длина:
2200 мм
Толщина:
10 мм
Высота:
8 мм
Ширина:
300 мм
Вес, Объем
Вес:
0.49 кг
Другие параметры
Материал:
ПВХ
Назначение:
Сэндвич 10*300*2200 белый
Производитель:
Страна происхож. :
Россия
Торговая марка:

Характеристики

Торговый дом “ВИМОС” осуществляет доставку строительных, отделочных материалов и хозяйственных товаров. Наш автопарк — это более 100 единиц транспортных стредств. На каждой базе разработана грамотная система логистики, которая позволяет доставить Ваш товар в оговоренные сроки. Наши специалисты смогут быстро и точно рассчитать стоимость доставки с учетом веса и габаритов груза, а также километража до места доставки.

Заказ доставки осуществляется через наш колл-центр по телефону: +7 (812) 666-66-55 или при заказе товара с доставкой через интернет-магазин. Расчет стоимости доставки производится согласно тарифной сетке, представленной ниже. Точная стоимость доставки определяется после согласования заказа с вашим менеджером.

Уважаемые покупатели! Правила возврата и обмена товаров, купленных через наш интернет-магазин регулируются Пользовательским соглашением и законодательством РФ.

ВНИМАНИЕ! Обмен и возврат товара надлежащего качества возможен только в случае, если указанный товар не был в употреблении, сохранены его товарный вид, потребительские свойства, пломбы, фабричные ярлыки, упаковка.

Доп. информация

Цена, описание, изображение (включая цвет) и инструкции к товару Откос оконный утепленный сэндвич 2200х300х8мм на сайте носят информационный характер и не являются публичной офертой, определенной п. 2 ст. 437 Гражданского кодекса Российской федерации. Они могут быть изменены производителем без предварительного уведомления и могут отличаться от описаний на сайте производителя и реальных характеристик товара. Для получения подробной информации о характеристиках данного товара обращайтесь к сотрудникам нашего отдела продаж или в Российское представительство данного товара, а также, пожалуйста, внимательно проверяйте товар при покупке.

Купить Откос оконный утепленный сэндвич 2200х300х8мм в магазине Санкт-Петербург вы можете в интернет-магазине “ВИМОС”.

Статьи по теме

Откос оконный утепленный ПВХ – Клуб Мастеров

Утепление откосов пластиковых окон своими руками

Установка современного окна, это целый комплекс работ по демонтажу старых, установке новых, а также и обязательной отделке откосов. Но, чтобы улучшить теплоизоляцию их нужно дополнительно утеплить с использованием изоляционных материалов. Это обязательный технологический процесс, которым завершают установку оконных систем.

Как утеплить откосы пластиковых окон, с использованием каких материалов и технологий? И насколько отличается технология работ внутри и снаружи помещения?

Зачем утеплять откосы

Зачем вообще проводить отделку откосов, особенно если монтаж окна прошел аккуратно и поверхность проема не повреждена?

Можно выделить несколько причин, почему так важно дополнительно утеплить оконные проемы.

При установке между рамой и проемом оставляют зазор, который потом заполняют пеной. Так достигается максимальная герметизация системы. Но, пена очень быстро разрушается и теряет свойства под действием внешних факторов.
Окно не будет полноценно защищено от попадания влаги и температурных перепадов без надежной защиты и утепления.
При возможных усадках строения могут образовываться небольшие зазоры между окнами и проемами.
Утепление выравнивает температурный баланс, что предотвращает образование конденсата.

Все эти неблагоприятные факторы будут устранены после отделки. К тому же утепление оконных откосов увеличивает теплоизоляционные качества оконной системы.

Виды утеплителя

Утепление откосов пластиковых окон предусматривает использование предназначенных для этого материалов. Из чего можно обустроить качественную теплоизоляцию проемов снаружи и внутри помещения?

Наиболее популярны такие виды изоляторов пенопласт, минеральная вата, и пеноплекс. А внутри жилья утеплить оконные проемы можно использовав и специальные сэндвич панели.

Пенопласт с его доступностью и невысокой ценой, стал сегодня наиболее распространенным утеплителем. Он практически не горит, и с него можно изготовить заготовки любой формы. Для утепления откосов пенопласт должен быть толщиной не менее 20 миллиметров и плотностью 30-35.

Плюсы: низкая цена, малый вес, долговечность и главное прекрасная теплоизоляция.

Минеральная вата, это более дорогой вариант утеплителя, но также доступен многим. Положительные свойства такого материала сделали его единственным, который разрешается строительными нормами при утеплении детских учреждений.

Плюсы: доступная цена, долговечность, негорючесть, высокие теплоизоляционные качества.

Пеноплекс, или экструдированный пенополистирол. Как и пенопласт имеет высокие показатели по изоляции. Но, он намного прочнее и плотнее в отличие от последнего.

Плюсы: доступность, прочность, небольшой вес, высокая степень изоляции.

Эти материалы можно использовать для обустройства теплых откосов как внутри, так и снаружи помещения. Внутри неплохим вариантом станет отделка с использованием сэндвич панелей.

Утепление проемов снаружи

Все отделочные и утеплительные работы нужно начинать, выдержав паузу в 24 часа после монтажа оконных систем. Это нужно что бы пена заполнила все полости и достаточно затвердела.

Процесс утепления начинается с подготовки поверхностей оконных откосов снаружи. Изначально нужно осмотреть стены, и удалить все непрочные участки, восстановив их до нормального состояния. При этом срезают и лишнюю пену с окон.

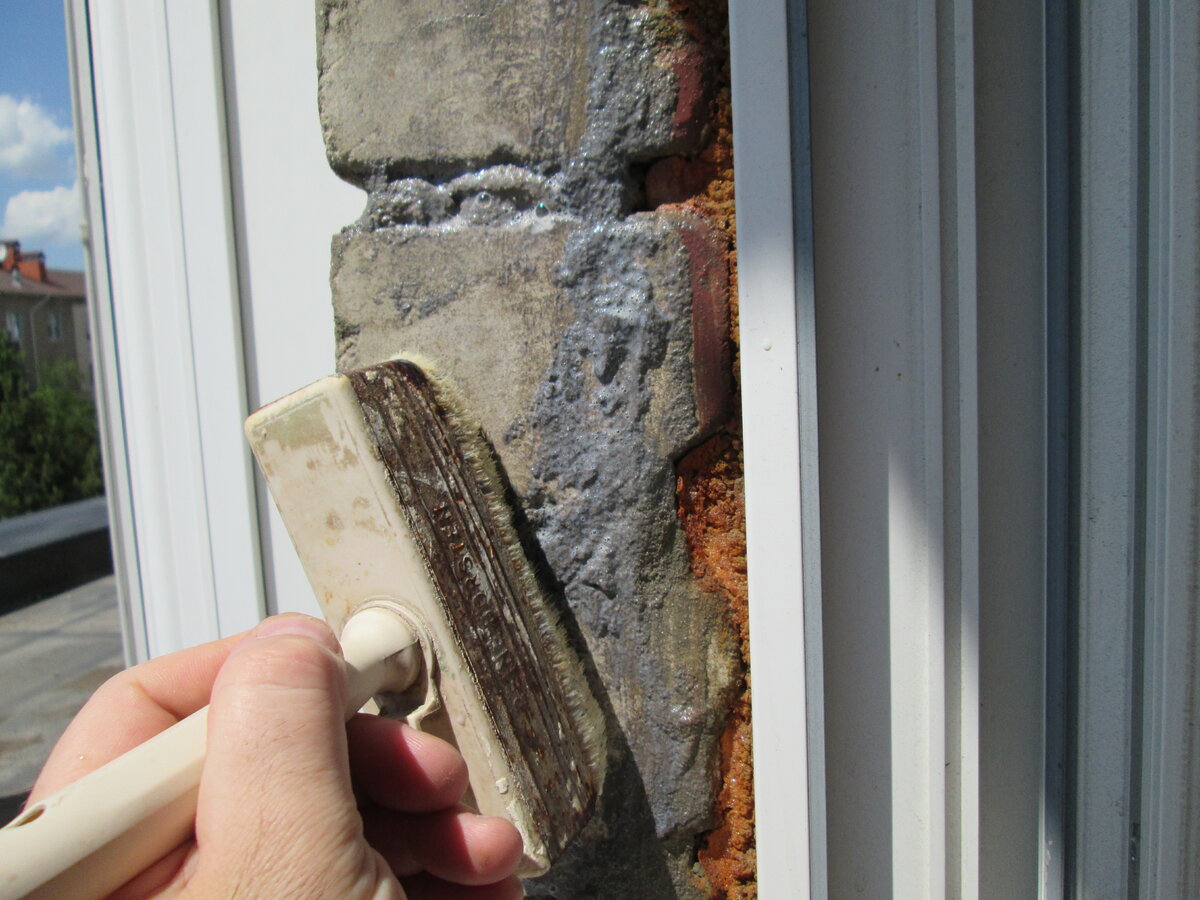

Перед монтажом утеплителя откосы грунтуют, пользуясь грунтовкой глубокого проникновения с антигрибковыми свойствами.

Выбранный утеплитель нарезают на заготовки в соответствии размерам оконного проема. При использовании пенопласта или пеноплекса клеящуюся поверхность можно слегка оцарапать для лучшего сцепления.

Приведенные примеры утеплителя монтируют на специальный клеящий состав. Его заливают водой и перемешивают строительным миксером, отстоявшись 5 минут, он готов к использованию. Смесь наносят в виде пятен по всей поверхности утеплителя.

Смазанные клеевым составом заготовки прижимают к поверхности наружных откосов и приклеивают. После высыхания, материал можно дополнительно зафиксировать пластиковыми дюбель-зонтами.

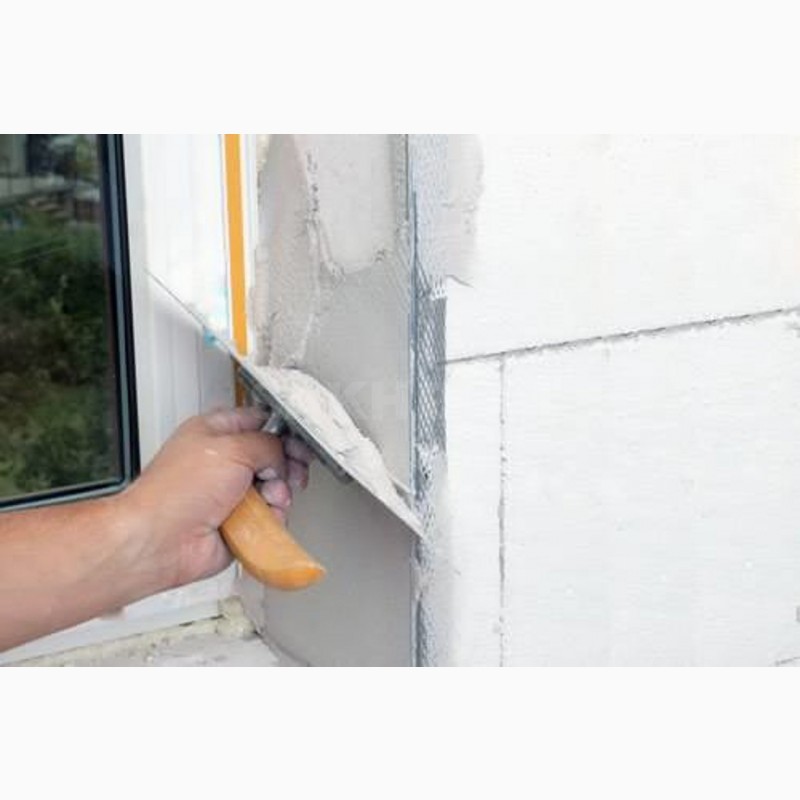

Когда утеплитель приклеен, откосы армируют сеткой на тот же клеевой состав. Углы укрепляют уголками. Когда поверхность высохнет, ее штукатурят, или проводят отделку по выбранному варианту.

Утеплить откосы пенопластом со всех представленных видов материала наиболее простой и дешевый способ. Все работы можно сделать самостоятельно, в квартире или доме, без привлечения специалистов.

Утепление откосов внутри

Сделать тёплые оконные откосы внутри жилого помещения можно с использованием тех же материалов что и снаружи. Единственное отличие будет в отделке. Здесь утеплитель можно прикрыть листами из гипсокартона, пластиком, или сэндвич панелями.

Технология соблюдается такая же. Поверхности проемов очищают от мусора и восстанавливают ветхие участки. Потом наносят грунтовку.

На клеевую смесь крепят утеплитель и выдерживают паузу необходимую для высыхания.

Дальше можно просто оштукатурить поверхности, применив сетку в качестве армирования.

Можно сделать отделку с использованием гипсокартона. Но тогда предварительно нужен небольшой каркас, в который закладывают утеплитель. При этом обязательно используют листы влагостойкого гипсокартона. После, поверхности шпаклюют пользуясь гипсовыми смесями. В дальнейшем можно декорировать под общее оформление стен.

Каркас под гипсокартон собирают, используя предназначенные для этого металлические профили. Их скрепляют между собой пресс шайбами. Утеплитель монтируют под каркас. Листы материала крепят на саморезы слегка притапливая шляпки, чтобы они не мешали дальнейшей отделке.

Так же в качестве материала для каркаса можно использовать деревянные рейки. Но, они должны быть хорошо просушенными и обязательно обработанными защитными покрытиями от грибка.

Штукатурят откосы, пользуясь гипсовыми смесями (шпаклевками). Нанося сначала стартовый слой, а потом финишный. Когда шпатлевка высохнет (она становиться белоснежно-белой), ее затирают, удаляя неровности. После этого поверхность грунтуют и окрашивают водоэмульсионной краской на акриловой основе.

Если утеплитель закрывают пластиковыми панелями, то также потребуется каркасное основание, на которое набивают стартовую полосу и собирают всю конструкцию. Пластиковая отделка это самый простой и дешевый способ декора.

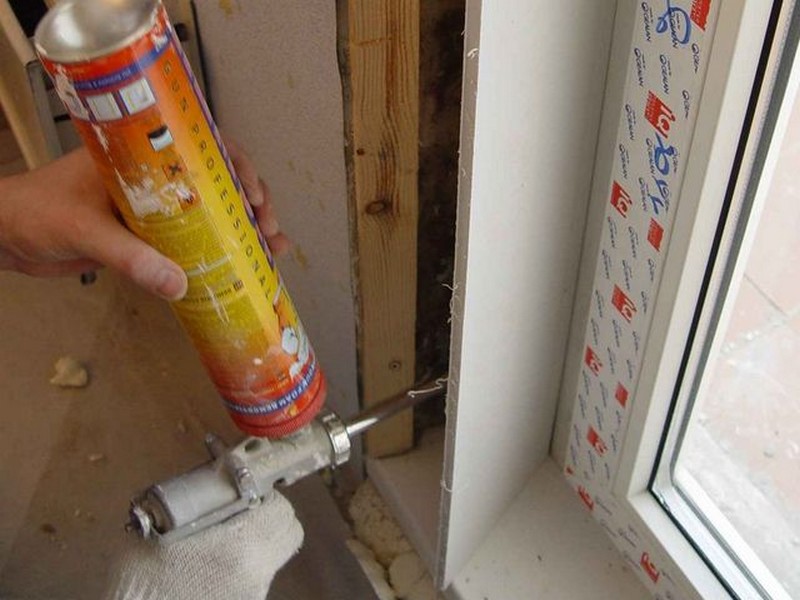

Сэндвич панели еще один из способов утеплить откосы окна. Этот материал уже имеет слой утеплителя расположенный под защитной оболочкой. Но чаще всего такие панели используют, предварительно утеплив поверхность проема теплоизолятором.

Для монтажа сэндвич панелей нужно приобрести профили стартовый и F-профиль. Сборка конструкции происходит следующим образом.

На поверхность откосов крепят слой утеплителя на соответствующий клеевой состав.
В угол возле окна закрепляется стартовый профиль, и такие же отрезки крепят внизу и вверху проема.
В паз вставляют отрезанную заготовку сэндвич панели.
Монтаж завершают установкой F-профиля.

Преимущество такого утепления в хорошей теплоизоляции откосов. А также в том что не требуется больших затрат для дальнейшей отделки.

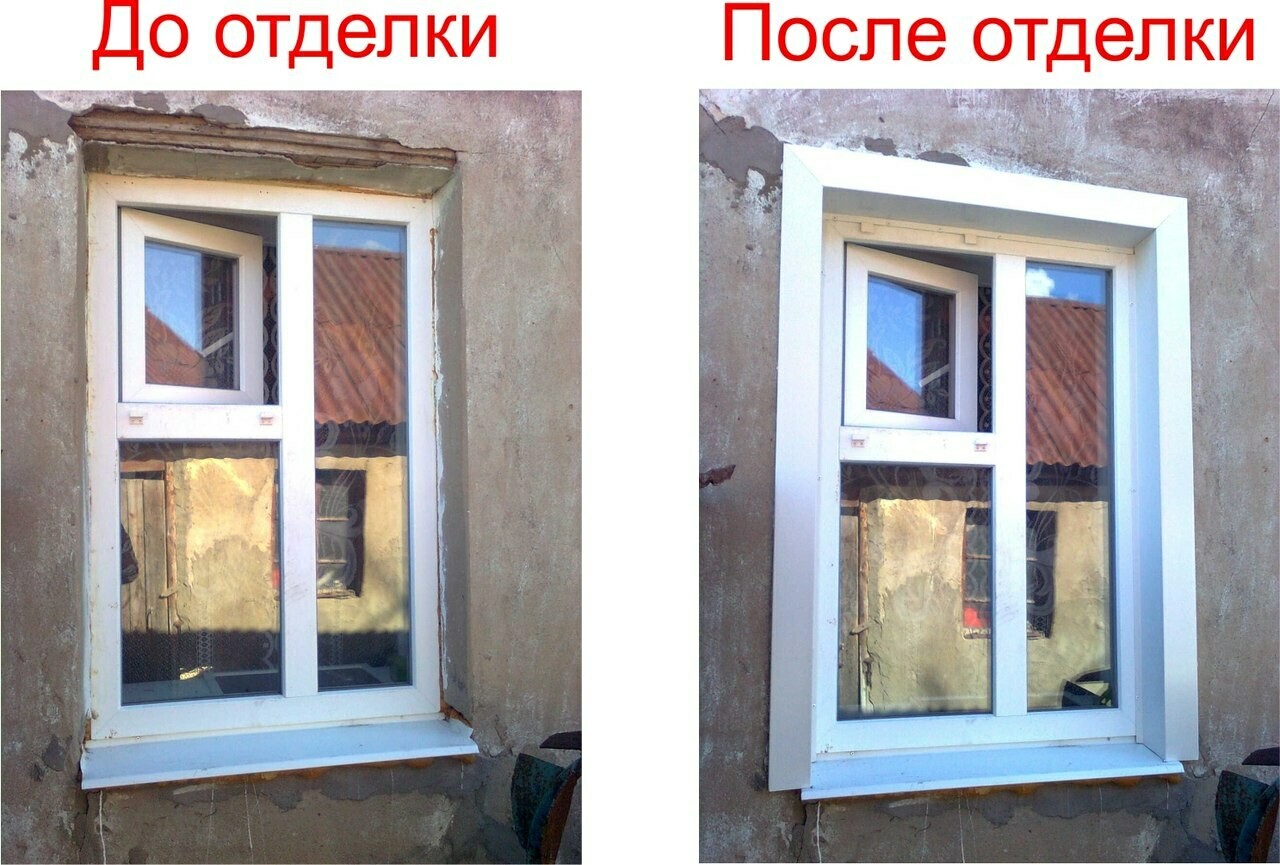

Утеплённые оконные проемы дают массу преимуществ.

Во-первых, наличие теплых откосов для пластиковых окон, устраняет многие негативные последствия: конденсат, промерзание, и даже запотевание стеклопакетов.

Во-вторых, намного сокращаются потери тепла (30% тепла теряется при плохом качестве окон и изоляции). Выравнивается температура в помещении. А в комплексе с общим утеплением жилья это теплые откосы дают значительную экономию на отоплении.

Тёплые откосы на пластиковые окна своими руками

Современное пластиковое окно представляет собой конструкцию, которая сводит потери тепла через оконный проём практически к нулю. Однако, для надёжной защиты помещения от поступления холодного воздуха необходимо позаботиться ещё и об утеплении откосов. Без этих дополнительных работ даже новейший стеклопакет не обеспечит комфортный микроклимат в комнате в зимнее время.

Содержание:

Почему необходимо утеплять откосы

Часто после замены окон ограничиваются лишь декоративной отделкой откосов, что неправильно и может привести к появлению проблем в ближайшем будущем, потому что:

Швы между стеной и стеклопакетом заполняются монтажной пеной. Но этот материал не обладает достаточной устойчивостью к повышенной влажности, ультрафиолетовому излучению и низким температурам. Очень быстро незащищённая монтажная пена начнёт разрушаться под воздействием погодных условий, что приведёт к потерям тепла через пустоты в швах.
Многочисленные трещины на необработанных поверхностях откосов – распространенная причина утечки тепла из помещения.
В пустотах между стеной и декоративными панелями может скапливаться влага, а значит, возможно образование конденсата.

Штукатурные откосы зимой сыреют

Штукатурка откосов без дополнительного утепления – своеобразная «скорая помощь». Этот способ отделки выручит вас на некоторое время, если сразу после установки стеклопакетов вы не располагаете возможностями и временем для качественной работы. Но в долгосрочной перспективе это не самый удачный выход из положения. На такой поверхности будут образовываться мелкие трещины, что потребует проведение постоянных мелких корректировок. К тому же такие откосы не отличаются хорошей теплоизоляцией. К вопросу серьёзного утепления вскоре придётся вернуться.

Работы желательно проводить сразу после монтажа окон в тёплый сезон. В холодное время года это будет более проблематичным, так как со многими клеями и герметиками можно работать только при определенной температуре.

Применяемые материалы

Ассортимент материалов, применяемые для утепления откосов своими силами, достаточно разнообразен. Каждый из них обладает своими достоинствами и отличается особенностями монтажа и эксплуатации:

Минеральная вата

Самый простой способ утеплить с помощью минваты

Пенопласт. Недорогой и простой в работе материал, что и обусловило его популярность в различных видах работ.

Пеноплекс. Обладает улучшенными эксплуатационными характеристиками в сравнении с пенопластом, но он и более дорогостоящий.

Сэндвич-панели. Современный и самый удобный вид материала. Уже включает в себя теплоизоляционный и защитные слои. Гармонично дополняет пластиковые окна, обычно вписывается в любой дизайн помещения. Минусы – относительная дороговизна.

Выбор предпочтительного материал осуществляется исходя из климатических условий, общего состояния стен дома, материальных возможностей владельца, уровня квалификации работников.

Подберите необходимую толщину утеплителя.

Подготовительные работы

Независимо от того, какой способ утепления и вид материала выбраны, в первую очередь необходимо провести визуальный осмотр оконной конструкции и тщательно проверить состояние монтажных швов. Если стеклопакет был смонтирован давно, и монтажный шов не был защищён, то скорее всего пена уже начала разрушаться и выкрашиваться. Определить проблемные участки можно с помощью зажигалки. Проведите ею вдоль всего периметра окна. Там, где пламя отклоняется, и происходит утечка. Необходимо очистить и повторно запенить такие зоны. После застывания срезать излишки монтажной пены.

Утепление откосов внутри пенопластом или пеноплексом

Листы пенопласта или пеноплекса – самые распространённые виды материалов для утепления откосов. Работы с их использованием проводятся после монтажа стеклопакета в следующей последовательности:

Откосы и участки между рамой и стеной, заполненные монтажной пеной, необходимо оштукатурить цементным раствором.
После высыхания обработать поверхность антибактериальным составом.
Нарезать утеплитель необходимого размера. Лучше отрезать кусок большего размера – излишки можно легко подрезать после монтажа.
Зашкурить поверхность наждачной бумагой. Промазать спец клеем для пенопласта. Если вы используете пенопласт, не наносите много клеевого покрытия. Этот вид утеплителя расширяется при нагревании – в летнее жаркое время обильный слой клея может потрескаться, и покрытие потеряет свои теплоизоляционные свойства. Приложите подготовленный утеплитель к откосу, частично перекрывая раму окна.
После того как приклеили утеплитель, фиксируем его пластиковыми зонтиками.
Следующим этапом будет армирование сеткой.
Затем, сажаем перфоуголок на шпаклевку, выставляем его прямо по уровню.
На лицевую часть утеплителя нанести декоративное покрытие в соответствии с концепцией ремонта. Это может быть гипсокартон с последующей покраской, пластиковые панели, цветная штукатурка.

Также в помощь, небольшая видеоинструкция:

Утепление внутри комбинированное

Применение двух или более различных видов утеплителей дают наилучший результат. Например, можно использовать минвату в комбинации с сэндвич-панелями. Дополнительно можно использовать фольгированную теплоизоляцию. Техпроцесс выглядит так:

Как обычно, провести все необходимые подготовительные работы: очистить поверхности, нивелировать выбоины и трещины с помощью герметика.
Монтажные швы покрыть фольгированной изоляцией, материал должен заходить на соседние стены.
Закрепить П-образный профиль для последующего монтажа откосов.
Вырезать из листов сэндвич-панелей куски необходимых размеров и закрепить в профиле.

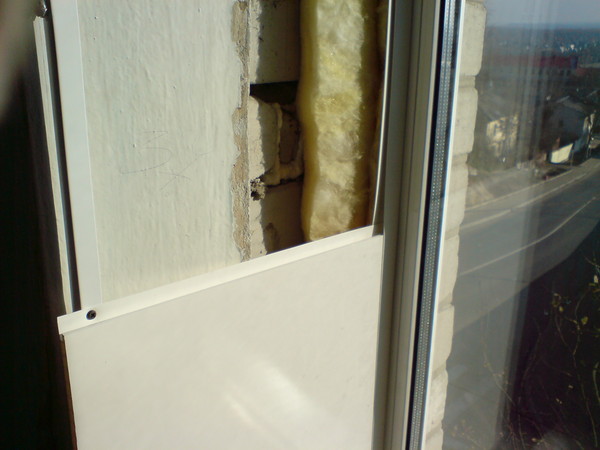

Пустоты между панелями и стеной заполняются минеральной ватой.
Смонтировать отделочный профиль.

Вместо дорогостоящих сэндвич-панелей с успехом можно применять уже описанные выше листовой пенопласт. Но он потребует финишной декоративной отделки.

Наружные работы

Для более надёжной защиты помещения от теплопотерь, необходимо провести утепление оконных откосов и с наружной стороны. Лучший материал для этих целей – пеноплекс. Ещё вам понадобится специальный герметик для наружных работ. В частном доме работы можно выполнить своими руками, а в многоэтажном лучше воспользоваться услугами профессионалов.

Технологическая последовательность операций следующая:

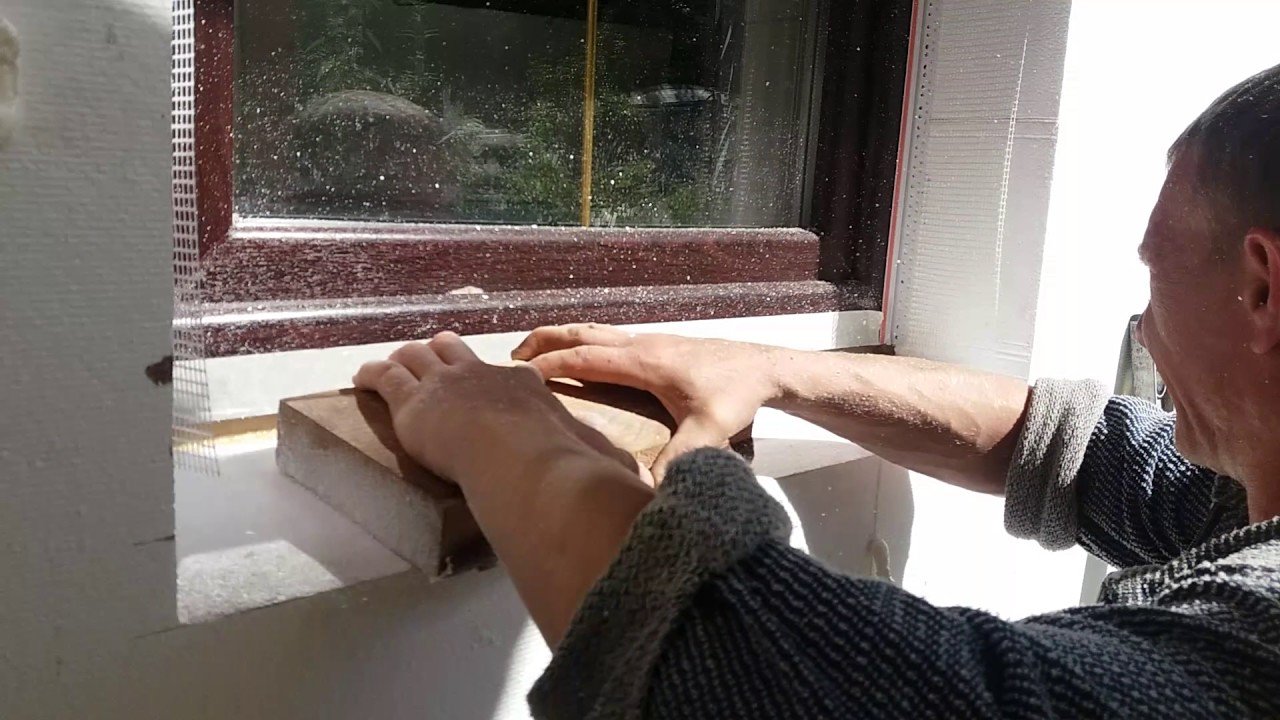

Очистить поверхности наружных откосов от пыли, грязи, остатков краски, отделочных и строительных материалов.
Выровнять цементным раствором, дать слою просохнуть.
Утеплитель разрезать на куски нужных размеров.
Листы промазать клеем и установить на откосы. Дополнительно закрепить в нескольких местах дюбелями.
Смонтировать уголки. Не стоит пренебрегать этим этапом. В результате вы получите не только утёплённые, но и ровные откосы.
Обработать лицевую поверхность пеноплекса спецклеем и закрепить армирующую сетку.
Выровнять шпаклёвкой.
После высыхания нанести водоэмульсионную краску или другие отделочные материалы.

Не стоит игнорировать вопрос утепления откосов. От того, насколько качественно и своевременно это будет сделано, зависит микроклимат в доме и размеры счётов за электроэнергию. Тем более, что весь процесс можно осуществить самостоятельно.

Видео по теме:

Сэндвич панели и откосы

Стартовый профиль Qunell KNL St-25 мм, золотой дуб (Renolit 2178-001), 6,0 м

Норма отпуска: 1 м

Стоимость за 6 м : 778 .62

Панель откоса Qunell KNL 200мм, темный дуб (Renolit 2052-089), 6,0 м

Норма отпуска: 1 м

Стоимость за 6 м : 4 393 .32

Наличник Qunell KNL N-75 мм 6,0 м R 3118 076 натуральный дуб

Норма отпуска: 1 м

Стоимость за 6 м : 2 181 .36

Панель откоса Qunell KNL 600мм, натуральный дуб (Renolit 3118-076), 6,0 м

Норма отпуска: 1 м

Стоимость за 6 м : 16 000 . 56

Наличник Qunell KNL N-75 мм 6,0 м R 2052 089 темный дуб

Норма отпуска: 1 м

Стоимость за 6 м : 2 181 .36

Наружный откос угловой Exter 90х180х9 мм белый 6,0 м

Норма отпуска: 6 м

Стоимость за 6 м : 1 178 .58

Комплект № 6 сэндвич-откосов Bauset 250мм

Норма отпуска: 1 ком.

Стоимость за 1 ком. : 511 .02

Крышка угловая Qunell KNL U-81 R 2178 001 зол дуб

Норма отпуска: 1 шт.

Стоимость за 1 шт. : 300 .82

Панель откоса Qunell KNL 600мм, белая, 6,0 м

Норма отпуска: 1 м

Стоимость за 6 м : 4 845 .48

Крышка угловая Qunell KNL U-81 белый

Норма отпуска: 1 шт.

Стоимость за 1 шт. : 17 .44

Наличник Exter 78х10 мм белый 6,0 м

Норма отпуска: 6 м

Стоимость за 6 м : 611 .70

Панель откоса Qunell KNL 300мм, белая, 6,0 м

Норма отпуска: 1 м

Стоимость за 6 м : 2 422 .80

Сэндвич-панель (утепленный откос) Bauset TPL 9х600х2000 мм, белый матовый (нарезка)

Норма отпуска: 1 шт.

Стоимость за 1 шт. : 438 .56

Стартовый профиль Qunell KNL St-25 мм, белый, 6,0 м

Норма отпуска: 1 м

Стоимость за 6 м : 427 .08

Наличник Qunell KNL N-75 мм 6,0 м белый

Норма отпуска: 1 м

Стоимость за 6 м : 854 .52

Клик-профиль «С» угловой 25х25мм бел 3,0 м

Норма отпуска: 3 м

Стоимость за 3 м : 77 . 07

Защелка Qunell KNL Z-60

Норма отпуска: 1 шт.

Стоимость за 1 шт. : 8 .66

Профиль (L) начальный Exter 35х25 мм R 2065 021 махагон 6,0 м

Норма отпуска: 6 м

Стоимость за 6 м : 699 .42

Комплект № 4 сэндвич-откосов Bauset 250мм

Норма отпуска: 1 ком.

Стоимость за 1 ком. : 495 .16

Стартовый профиль Qunell KNL St-25 мм, темный дуб (Renolit 2052-089), 6,0 м

Норма отпуска: 1 м

Стоимость за 6 м : 778 .62

Комплект № 2 сэндвич-откосов Bauset 250мм

Норма отпуска: 1 ком.

Стоимость за 1 ком. : 658 .66

Комплект № 3 сэндвич-откосов Bauset 250мм

Норма отпуска: 1 ком.

Стоимость за 1 ком. : 421 .66

Сэндвич-панель (утепленный откос) Bauset TPL 9х400х2000 мм, белый матовый (нарезка)

Норма отпуска: 1 шт.

Стоимость за 1 шт. : 300 .26

Панель откоса Qunell KNL 600мм, золотой дуб (Renolit 2178-001), 6,0 м

Норма отпуска: 1 м

Стоимость за 6 м : 16 000 .56

Если у вас пластиковые окна и двери, значит, проблему с отделкой откосов нужно будет решать. На сегодняшний день откосы из сэндвич панелей – это единственный вид откосов, не требующий дополнительного утепления. Структура сэндвич панелей ПВХ состоит из трех слоев: два слоя – это пластиковые листы, а третий – утеплитель между ними. В роли утеплителя может использоваться пенополиуретан или минеральная вата. Между собой все слои соединяются при помощи полиуретанового клея. Профиль, имеющий П- образную форму является стартовым. С него начинается вся установка. Профиль F – образной формы, по сути, является наличником. Сэндвич панели могут иметь разную толщину, но самыми используемыми являются панели с толщиной 24 мм.

Преимущества и недостатки

1. Большим преимуществом пвх сэндвич панели является то, что они полностью схожи с установленными окнами или дверями и не требуют дополнительного декорирования. 2. Не промокают под воздействием влаги и конденсата. 3. Данные оконные откосы способны обеспечить достаточно качественное утепление. 4. Неприхотливы в уходе и прекрасно моются с помощью специальных моющих средств. 5. Способ установки достаточно простой. Данные откосы можно устанавливать самостоятельно. 6. Долговечны. Срок эксплуатации до 20 лет. К недостаткам можно отнести только качество самих панелей, если покупать у недобросовестного изготовителя. Такие панели могут быстро желтеть и деформироваться. Сендвич панели фирмы Bausetобладают высокими технологическими качествами, поэтому срок службы данных панелей будут значительно выше, чем у панелей других компаний.

Откосы на окна своими руками

Поскольку установка откосов из ПВХ не вызывает определенных сложностей, можно установить откосы на окна своими руками. При работе в качестве ориентира может служить сама оконная рама.

Отделка оконных откосов внутри очень необходима потому, как незакрытая монтажная пена при контакте с внешней средой имеет свойство разрушаться. Чтобы правильно произвести установку сэндвич панелей необходимо четко соблюдать углы 90 градусов. Это поможет избежать зазоров и щелей. Перед установкой панели необходимо нарезать на полосы нужного размера. Изначально монтируется стартовый профиль, а сами сэндвич панели устанавливаются во внутрь данного профиля. Первоначально монтируются боковые панели, а затем на них сверху ложиться верхняя панель. Следующим этапом установки будет качественная герметизации, после чего можно переходить к установке наличников. Монтаж откосов из ПВХ предполагает обязательно использовать уголок пластиковый для откосов. Он помогает закрыть монтажную пену в швах от солнечных лучей и влажности.
Сэндвич панели купить можно в стационарных точках продажи, а также в сети интернет. Если вы не можете определиться с размером и качеством необходимых вам сэндвич панелей, профессиональные консультанты интернет магазина «ТБМ маркет» предоставят вам самую обширную информацию по товару. В нашем интернет – магазине предоставлен самый широкий выбор панелей для окон и дверей, а дружная команда профессиональных консультантов сделает все, чтобы вы остались довольны покупкой.

Как правильно утеплить откосы пластиковых окон

Как утеплить откосы пластиковых окон? Такой вопрос волнует многих обладателей современных оконных конструкций. Однако не все хозяева заботятся об утеплении, а занимаются лишь декоративной и защитной отделкой откосов, что является существенной ошибкой. Ведь эта процедура выступает одной из самых главных, которой необходимо уделить пристальное внимание еще на этапе установки окон.

Зачем утеплять?

Существует множество причин, которые доказывают необходимость качественного утепления откосов, а именно:

Установка оконной системы происходит посредством создания монтажного шва. Он заполняется строительной пеной. Но данный материал имеет весьма неустойчивые свойства, когда дело касается температур и повышенной влаги. Поэтому он начинает разрушаться, что приводит к большим потерям тепла.
Если не выполнить правильное утепление и герметизацию, то через многочисленные стыки начнет поступать влага, которая будет постепенно накапливаться. Перепады температур приведут к тому, что стены покроются трещинами, а окно перекосится.
Пустоты – это верный признак того, что начнет образовываться плесень и грибок. Естественно, можно защитить поверхности с помощью антисептиков, но это не убережет от появления конденсата.
Если установить откосы на окна без утеплителя, то может наблюдаться «игра» материала. То есть пустые участки будут прогибаться при любом воздействии.

Монтажная пена обрезает так, чтобы исключить ее выступание. Ее срез герметизируют.
На раму закрепляется направляющий профиль. Он служит для фиксации устанавливаемых панелей. Его крепят практически по краю рамы.
По внешнему краю оконного проема устанавливается деревянная рейка. Она послужит для крепления панели, но ее наличие не является обязательным.
Поверхности замазывают шпаклевкой и обрабатывают грунтовкой.
Пока участки сохнут – подготавливают минеральную вату. Ее можно резать или отрывать. Но лучше позаботиться о защите рук.
Нарезаются панели. Их устанавливают в стартовый профиль. Между элементом и основой появляется промежуток. Именно сюда забивают утеплитель. Он должен занять все пространство, но не мешать установке панелей.

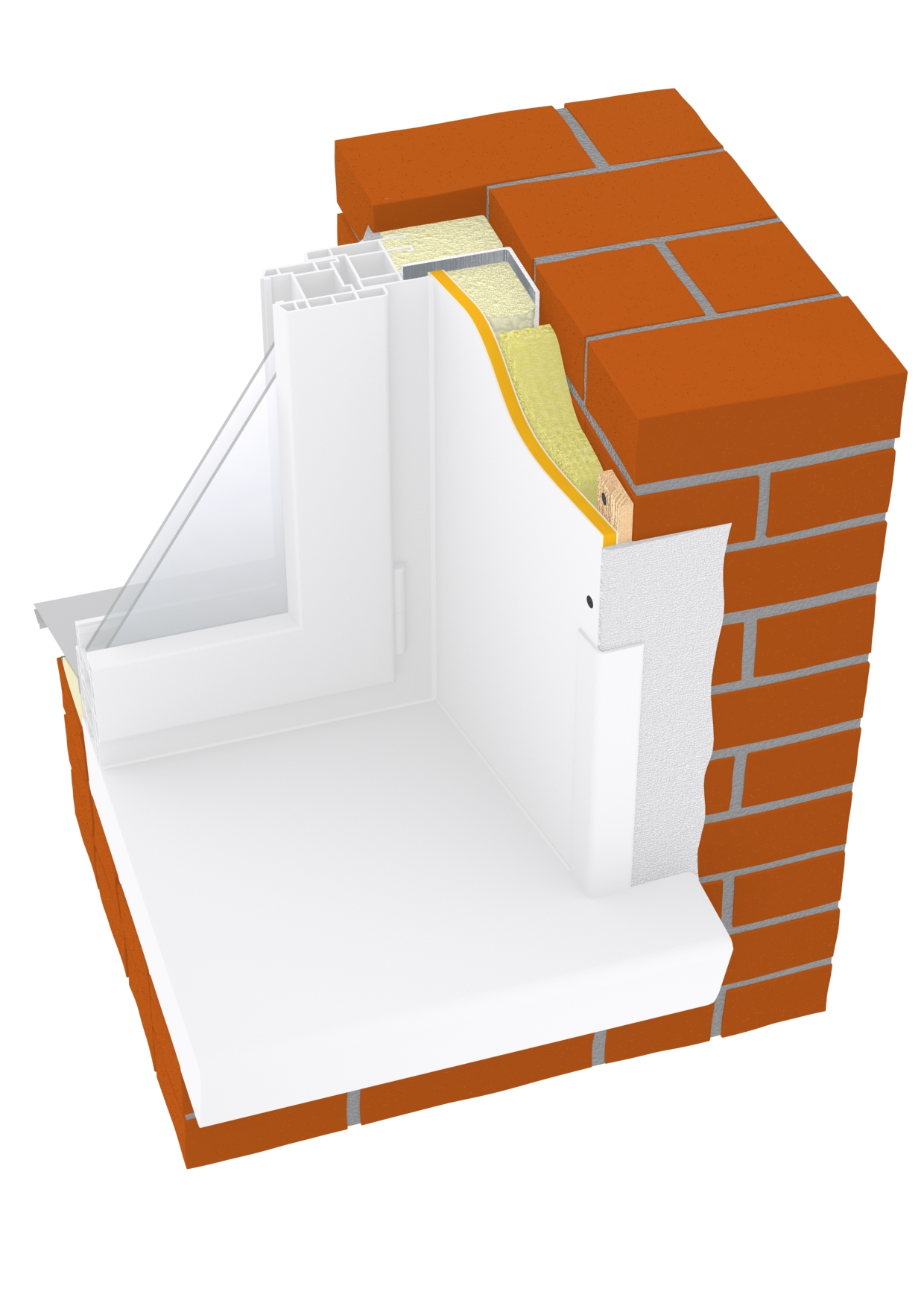

Утепление откосов с помощью минеральной ваты и сэдвич панелей (показано в разрезе)

Для пластиковых окон существуют различные способы, которые дают возможность провести качественное утепление. Естественно, что все работы должны выполняться изначально правильно, чтобы не возникало потребности их переделывать.

Откос оконный утепленный ПВХ – OknaForLife.ru

Тёплые откосы на пластиковые окна своими руками

Почему необходимо утеплять откосы

Швы между стеной и стеклопакетом заполняются монтажной пеной. Но этот материал не обладает достаточной устойчивостью к повышенной влажности, ультрафиолетовому излучению и низким температурам. Очень быстро незащищённая монтажная пена начнёт разрушаться под воздействием погодных условий, что приведёт к потерям тепла через пустоты в швах.
Многочисленные трещины на необработанных поверхностях откосов – распространенная причина утечки тепла из помещения.
В пустотах между стеной и декоративными панелями может скапливаться влага, а значит, возможно образование конденсата.

Штукатурные откосы зимой сыреют

Применяемые материалы

Минеральная вата

Самый простой способ утеплить с помощью минваты

Подберите необходимую толщину утеплителя.

Подготовительные работы

Утепление откосов внутри пенопластом или пеноплексом

Откосы и участки между рамой и стеной, заполненные монтажной пеной, необходимо оштукатурить цементным раствором.
После высыхания обработать поверхность антибактериальным составом.
Нарезать утеплитель необходимого размера. Лучше отрезать кусок большего размера – излишки можно легко подрезать после монтажа.
Зашкурить поверхность наждачной бумагой. Промазать спец клеем для пенопласта. Если вы используете пенопласт, не наносите много клеевого покрытия. Этот вид утеплителя расширяется при нагревании – в летнее жаркое время обильный слой клея может потрескаться, и покрытие потеряет свои теплоизоляционные свойства. Приложите подготовленный утеплитель к откосу, частично перекрывая раму окна.
После того как приклеили утеплитель, фиксируем его пластиковыми зонтиками.
Следующим этапом будет армирование сеткой.
Затем, сажаем перфоуголок на шпаклевку, выставляем его прямо по уровню.
На лицевую часть утеплителя нанести декоративное покрытие в соответствии с концепцией ремонта. Это может быть гипсокартон с последующей покраской, пластиковые панели, цветная штукатурка.

Также в помощь — небольшая видеоинструкция:

Утепление внутри комбинированное

Как обычно, провести все необходимые подготовительные работы: очистить поверхности, нивелировать выбоины и трещины с помощью герметика.
Монтажные швы покрыть фольгированной изоляцией, материал должен заходить на соседние стены.
Закрепить П-образный профиль для последующего монтажа откосов.
Вырезать из листов сэндвич-панелей куски необходимых размеров и закрепить в профиле.
Пустоты между панелями и стеной заполняются минеральной ватой.
Смонтировать отделочный профиль.

Наружные работы

Технологическая последовательность операций следующая:

Очистить поверхности наружных откосов от пыли, грязи, остатков краски, отделочных и строительных материалов.
Выровнять цементным раствором, дать слою просохнуть.
Утеплитель разрезать на куски нужных размеров.
Листы промазать клеем и установить на откосы. Дополнительно закрепить в нескольких местах дюбелями.
Смонтировать уголки. Не стоит пренебрегать этим этапом. В результате вы получите не только утёплённые, но и ровные откосы.
Обработать лицевую поверхность пеноплекса спецклеем и закрепить армирующую сетку.
Выровнять шпаклёвкой.
После высыхания нанести водоэмульсионную краску или другие отделочные материалы.

Видео по теме:

Зачем утеплять откосы окон внутри дома и как это правильно делать?

Раньше считалось, что при установке окон достаточно заделать пространство между рамой и откосом монтажной пеной и штукатуркой, и этого будет вполне достаточно для утепления.

Но теперь при установке новых окон обязательно делают дополнительное утепление.

Зачем это нужно, и что будет, если не позаботиться о том, как утеплить внутри дома оконные откосы, вы узнаете дальше.

Почему стоит утеплять?

Если при установке окон, мастер не использовал ничего, кроме штукатурки и монтажной пены, уже в первую зиму можно почувствовать холод, который тянет от окна. Кроме этого, со временем в углу откоса начнёт появляться конденсат на окне и подоконнике, стена по периметру рамы пропитается влагой, и в дальнейшем это приведёт к появлению плесени. Чтобы избежать этих неприятностей, нужно сделать своими руками утепление и отделку оконных откосов.

Утеплитель

В качестве утеплителя можно использовать четыре разных материала:

Пенопласт.
Вспененный полиэтилен.
Минеральная вата.
Сэндвич-панели.

Пенопласт

Довольно дешёвый и доступный материал, поэтому и самый популярный из всех возможных. Пенопласт мало весит, не горит и хорошо обладает высокими звуко- и теплоизоляционными свойствами. К тому же, из него можно без проблем вырезать куски любой нужной формы и отделать откос окна.

Обратите внимание, что для утепления откосов нужно выбирать материал толщиной не менее 20 мм., и плотностью 30-35 кг. на кубический метр.

Вспененный полиэтилен

Если вы можете потратить больше денег, выбирайте вспененный полиэтилен. Этот материал обладает не только теплоизоляционными свойствами, но и устойчив к влаге. Можно использовать полиэтилен с дополнительным слоем фольги, который будет выполнять функцию теплоотражающего щита. Вспененный полиэтилен стоит дороже, чем пенопласт.

Минеральная вата

Довольно проста в использовании, и также обладает хорошими теплоизоляционными свойствами. Минвата различают по плотности и делят на несколько подвидов. Для утепления откосов больше подходит П-125, обладающий плотностью 125 килограммов на кубический метр.

Сэндвич-панели

Этот материал имеет небольшой вес, устойчивость к нагрузкам. Сэндвич-панели бывают двух видов: двух и трехслойные. Первый вариант — сделать отделку оконных пластин своими руками из пластика снаружи, и вспененного полистирола, с другой стороны. Трёхслойный материал имеет пластиковый слой с обеих сторон, что делает такие панели особенно прочными. Но и цена у таких панелей довольно высокая. Как сделать оконные откосы из сэндвич-панелей читайте тут, а в этой статье мы рассказали об особенностях и порядке процедуры установки откосов из пластика.

Какому материалу отдать предпочтение?

Пенопласт стоит выбирать тем, кто не хочет тратить много денег на утепление, и хочет сделать всё самостоятельно, так как именно с этим материалом проще всего справиться, не имея при это особенных навыков.

Если вы можете выделить больше средств на утепление откосов, выбирайте вспененный полиэстер. Помимо теплоизоляции вы получите ещё и устойчивый к влаге материал, с хорошей звукоизоляцией. Правда у этого материала есть один минус. Используя его, вам придётся позаботиться о герметизации стыков в откосах, что немного усложнит процесс.

Минеральная вата не уступает в качестве предыдущему материалу, но у неё есть существенный минус. Крошечные кусочки ваты могут попадать в воздух при её использовании, подобно пыли. Это может навредить тому, кто работает с материалом. Поэтому вам следует приобретать минеральную вату только высокого качества. И не забудьте соблюдать технику безопасности и использовать респиратор во время работы.

Эффективность сэндвич-панелей можно сравнить с двумя предыдущими вариантами, а простота его установки подобна пенопласту. Главный минус таких панелей – высокая цена, по сравнению со всеми остальными материала для утепления.

Подготовка

Определение критических мест

Сделать проверку довольно просто:

Проведите влажным ребром ладони вдоль периметра всех створок окна. Там, где почувствуется резкий перепад температуры, окно не герметично.
Постарайтесь определить, откуда идёт холодный воздух: из-под створки или из пространства между рамой и откосом.
Если сквозит от рамы, поместите в открытую створку лист бумаги, и постарайтесь его вытащить после закрытия.

Если у вас получилось вытащить лист при закрытых створках, значит в этом месте окно закрывается неплотно, и нуждается в регулировке или замене износившегося уплотнителя. Если холод идёт от пространства между рамой и откосом, необходимо дополнительное утепление.

Инструменты

Наждачная бумага.
Канцелярский нож.
Строительный миксер.
Кисть.
Лопатка для нанесения штукатурки.
Полутерок.
Пару сухих ёмкостей.

Каким образом проводят работу своими руками?

Подготовьте все необходимые инструменты, а также монтажный клей, грунтовку и штукатурку. В этом примере, в качестве материала для утепления мы выбрали самый простой вариант – пенопласт.

Следуйте этой инструкции:

Обрежьте торчащие лохмотья монтажной пены.
Тщательно обработайте все поверхности откоса грунтовкой. Используйте состав со специальными антисептическими добавками чтобы избежать появления грибка в дельнейшем.
Замешайте штукатурный раствор в чистом ведре с помощью строительного миксера. Пропорции воды и штукатурной смеси должны быть указаны на упаковке. В готовом составе не должно остаться комочков.
Начинайте штукатурить нанесением раствора на откос специальной лопаткой, а затем разровняйте полутерком (о том, как заделать швы и трещины при установке откосов штукатуркой и другими способами, подробно рассказано тут).

На этом процесс утепления можно считать законченным. Теперь вам остаётся выбрать краску, и облагородить вид окна.

Больше нюансов о том, как сделать и установить теплые оконные откосы, читайте в отдельной публикации.

Возможные ошибки

Не вырезайте детали точно по сделанным меркам, если вы используете для утепления пенопласт. Если они окажутся не совсем подходящей формы, у вас не останется запаса, их придётся выкинуть. Это не слишком экономично.
Нельзя использовать для утепления откосов минеральную вату, плотность которой меньше 75 килограммов на кубический метр. У такого материала слишком маленькая способность выдерживать нагрузки, и для утепления окон она не подходит.
При выборе вспененного полиэтилена ошибкой будет игнорировать совет о герметизации стыков в откосах.
Нельзя использовать пенопласт, плотность которого меньше 30-35 кг. на кубический метр.

Это все нюансы, которые нужно иметь ввиду при утеплении откосов окна.

Почему лучше заделать и снаружи?

Утепление оконных откосов, находящихся на улице, не менее важно.

Это поможет добиться следующих результатов:

повышение теплоизоляции;
повышение звукоизоляции;
защита монтажной пены от разрушения;
защита оконного проёма от появления грибка.

Теперь вы знаете, зачем нужно дополнительно утеплять оконные откосы, и какие материалы для этого можно использовать. Вы можете воспользоваться услугами мастера, или заняться утеплением самостоятельно, особенно если выбрали пенопласт в качестве теплоизоляционного материала.

Полезное видео

Предлагаем посмотреть наглядное видео про утепление откосов, на примере утепления пенопластом:

Инструкция по утеплению внутренних и наружных оконных откосов

Коровин Сергей Дмитриевич

Магистр архитектуры, закончил Самарский Государственный Архитектурно-Строительный Университет. 11 лет опыта в сфере проектирования и строительства.

Владельцы старых оконных конструкций стремятся заменить их новыми пластиковыми окнами, желая обеспечить хорошую теплоизоляцию помещения. На практике замена окна – это лишь первый шаг, за которым обязательно должен последовать второй – в виде отделки и утепления откосов. Положительные результаты напрямую зависят от того, как утеплить откосы пластиковых окон внутри и снаружи таким образом, чтобы эксплуатация новых рам приносила владельцам исключительную пользу.

Почему стоит заняться утеплением

Прежде стоит отметить, что утепление – это обязательная часть качественной установки оконной системы, которая впоследствии не только прослужит дольше, но отличится высокой функциональностью. Главные причины, требующие утепления:

Каркас окна неплотно прилегает к поверхности откосов, оставляя соответствующие швы, которые часто заполняются монтажной пеной для герметизации. Этот материал показывает отличные теплоизоляционные свойства, но часто реагирует на влагу и температурные перепады, подвергаясь разрушению и потере основных функций.
Оконные коробки, лишенные дополнительной отделки, плохо защищены от влияния внешних факторов. Если не провести утепление, места стыков будут подвержены попаданию воды, что под воздействием низкой температуры приводит к разрушению креплений и просадке окна.
После усадки конструкции образуются свободные места между оконным коробом и проемам, которые приводят к промерзанию и холодному воздуху внутри помещения.
Для утепленных окон не характерно скапливание изнутри конденсата, приводящего к образованию грибка или плесени.

Утепление откосов защищает оконный проем от промерзания и образования конденсата

Помимо функциональности, утепление откосов окон придаст конструкции стильный внешний вид, который гармонично сольется с интерьером помещения.

Чем утеплять откосы

Рассмотрим несколько вариантов, благодаря которым, можно сделать теплые откосы своими руками. Итак:

Пенопласт. Материал показывает хорошие качества утеплителя и относится к одним из недорогих в сегменте теплоизоляции

Пенопласт обладает хорошими теплоизоляционными свойствами
Пеноплекс можно использовать в качестве аналога пенопласту, который не уступает ему по свойствам качественного утеплителя для внутренних откосов и наружных, но отличается устойчивостью к влаге.

Пеноплекс более устойчив к влаге, чем пенопласт

Штукатурка с последующей покраской. Проверенный способ утеплить откосы на окна из пластика или дерева, предполагающий отличную гидро- и теплоизоляцию при правильной технологии работ.

Оштукатуривание с последующей отделкой декоративной штукатуркой. Хороший функционал, который по завершении можно удачно сочетать с интерьером помещения.

Также в качестве утеплителя можно применить стеклоткань. Большое преимущество материала заключается в отличной изоляции: он не допускает влажности и не пропускает воздух с улицы. Но следует учитывать, что утепление откосов пластиковых окон своими руками при помощи стеклоткани сделать будет очень трудоемко.

Пространство под подоконником можно запенить

Утеплить откосы на окна можно любым из предложенных материалов, но важно помнить, что работа должна быть проведена в отношении и внутренних, и наружных откосов. В случае если из окон будет дуть, снаружи необходимо тщательно заделать все пустые места окон, через которые проникают сквозняки в помещение. Качественно проведенная работа не позволит при низких температурах промерзать окнам изнутри, образуя иней или лед на площади рамы. Утепляя откосы окон, не забудьте то же самое проделать и с подоконником. Его можно запенить или тщательно заложить пенопластом все пустоты.

Утепляем внутреннюю сторону

Определившись, чем утеплить откосы, переходим к практике. Иногда случается, что при установленном пластиковом окне, невзирая на хорошую обработку пеной, мокнут стекла и сильно дует из откосов. Такое часто выступает следствием халатной установки, в результате которой, конструкцию придется самостоятельно приводить в порядок.

Удалить остатки монтажной пены.
Обработать поверхность грунтовкой с антибактериальным эффектом, чтобы исключить в будущем появление плесени.
Штукатурим площадь окна, добиваясь ровной поверхности, на которую впоследствии можно беспроблемно наклеить пенопласт.
Хорошо зачищаем оштукатуренные места, проходим грунтовкой и начинаем укладывать утеплитель.
В случае с пенопластом его поверхность нужно поцарапать наждачным листом, чтобы уменьшить гладкость. После чего материал можно смело наклеивать к откосам. Вырезая нужные куски пенопласта, отмеряйте чуть большие размеры, которые всегда можно обрезать вместо того, чтобы приклеивать недостающие кусочки.

Перед приклеиванием пенопласта рекомендуется поцарапать его поверхность

Позволяем конструкции просохнуть и шпаклюем уголок.

После укладки пенопласта приступаем к финишному покрытию, выбранному на собственный вкус. Это может быть обшивка гипсокартоном или декоративное оштукатуривание.

Разобравшись на практике, как утеплить откосы пластиковых окон внутри, переходим к внешним работам.

Утепляем внешнюю сторону

Для владельцев квартир в высотных домах утепление откосов пластиковых окон снаружи при отсутствии балкона всегда лучше доверить профессиональным установщиками, чтобы избежать возможных рисков падения с высоты.При наличии балкона не забывайте о страховке и осторожности.

Схема утепления откоса с наружной стороны минплитой

Итак, как правильно утеплить откосы с внешней стороны:

В случае новой установки для начала удаляем излишки монтажной пены и обрабатываем поверхность грунтовкой с защитой от грибка и плесени.
Штукатурка потребуется, если откосы на окна выполнены с неровностями.
Чтобы улучшить теплоизоляцию, выбираем утеплитель Пеноплекс. Нарезаем материал на куски нужных размеров, проходим специальным клеем и приклеиваем к поверхности. Для прочности Пеноплекс можно закрепить дюбелями с саморезами по форме гриба. Такие детали не ломают структуру материала и хорошо держат его на вертикальной поверхности пластикового окна.
Далее идет монтаж специального уголка.
На утепленные наружные откосы накладываем клей и помещаем в него сетку из стекловолокна, тщательно выравниваем поверхность. Позволяем немного подсохнуть и наносим еще один слой клея, после чего равняем шпателем.
После полного просыхания поверхности наносим водоэмульсионную краску.

Внешняя сторона из пенопласта, слоя штукатурки и краски не позволит проникать в помещение холодному воздуху, а теплые откосы изнутри сдвинут точку росы в сторону наружных стен. После завершения уличных и внутренних работ установка теплых откосов на окна может считаться завершенной. Не забывайте: от того, как утеплить откосы пластиковых окон с улицы во многом будет зависеть количество тепла в помещении зимой, поэтому не пожалейте времени, чтобы выполнить технологию по всем правилам и избежать переделок в дальнейшем.

Утепление откосов на дверях

В дополнение к окнам не лишним станет утепление деревянных или металлических входных дверей, которые в одинаковой степени отвечают за комфортную температуру в помещении.

Дверные откосы также рекомендуется утеплять для сохранения тепла в помещении

В качестве дверного утеплителя можно выбрать плиты из полистирола с плотностью в 35%. Начинаем утепление дверных откосов:

Полностью очищаем поверхность от следов краски, штукатурки или плитки.
Покрываем рабочую площадку грунтовкой и оставляем высыхать на 2,5 часа.
Приступаем к приклеиванию полистирола, нанося шпателем на каждую из плит порцию клея. Позволяем материалу хорошо просохнуть.
Крепим утеплитель дополнительно на пластиковые дюбеля при помощи перфоратора.
Проклеиваем готовые участки пластиковой сеткой, которая защитит поверхность от появления мелких трещин. Для полного высыхания клея потребуется от 5 до 12 часов в зависимости от температуры воздуха в помещении.
После полного высыхания поверх пластиковой сетки наносим слой шпаклевки. Если с первым слоем выровнять поверхность не удалось, смело наносите последующий с учетом просыхания всех участков.
Подсохшую шпаклевку обрабатываем крупнозернистыми наждачными листами и наносим слой грунтовки.
Покрываем участки краской.

На этом утепление откосов входной двери можно считать полностью оконченным. Тщательное утепление всех оконных и дверных проемов поспособствует отличной теплоизоляции помещения. Не забывайте технологию, рассказывающую о том, как сделать процесс правильным, тогда работа принесет отличные результаты.

Утепление откосов пластиковых окон своими руками

Зачем утеплять откосы

Можно выделить несколько причин, почему так важно дополнительно утеплить оконные проемы.

При установке между рамой и проемом оставляют зазор, который потом заполняют пеной. Так достигается максимальная герметизация системы. Но, пена очень быстро разрушается и теряет свойства под действием внешних факторов.
Окно не будет полноценно защищено от попадания влаги и температурных перепадов без надежной защиты и утепления.
При возможных усадках строения могут образовываться небольшие зазоры между окнами и проемами.
Утепление выравнивает температурный баланс, что предотвращает образование конденсата.

Виды утеплителя

Плюсы: низкая цена, малый вес, долговечность и главное прекрасная теплоизоляция.

Плюсы: доступная цена, долговечность, негорючесть, высокие теплоизоляционные качества.

Плюсы: доступность, прочность, небольшой вес, высокая степень изоляции.

Утепление проемов снаружи

Утепление откосов внутри

На клеевую смесь крепят утеплитель и выдерживают паузу необходимую для высыхания.

Дальше можно просто оштукатурить поверхности, применив сетку в качестве армирования.

Каркас под гипсокартон собирают, используя предназначенные для этого металлические профили. Их скрепляют между собой пресс шайбами. Утеплитель монтируют под каркас. Листы материала крепят на саморезы слегка притапливая шляпки, чтобы они не мешали дальнейшей отделке.

На поверхность откосов крепят слой утеплителя на соответствующий клеевой состав.
В угол возле окна закрепляется стартовый профиль, и такие же отрезки крепят внизу и вверху проема.
В паз вставляют отрезанную заготовку сэндвич панели.
Монтаж завершают установкой F-профиля.

Утеплённые оконные проемы дают массу преимуществ.

Откосы оконные утепленные ПВХ в Москве

Сэндвич-панель ПВХ белая для откосов 1500x740x10 мм

Откосы для деревянных мансардных окон XLW-F (Размер: 66.

Ткань ПВХ оконная 0,7 mm

Сэндвич-панель (утепленный откос) Bauset TPL 9х400х3000.

Сэндвич-панель (утепленный откос) Bauset TPL 9х1500х300.

Откосы для деревянных мансардных окон XLW-F (Размер: 78.

Оконный откос универсальный Альта профиль Песчанный

Сэндвич-панель (утепленный откос) Bauset TPL 9х600х2000.

Сэндвич-панель ПВХ RSFoam 5х2030х3050, белая матовая, в.

Идеал У20 ЧЕР Угол отделочный ПВХ 20х20 мм (черный, 2.7.

Сэндвич-панель ПВХ белая для откосов 1500x740x10 мм

Панель откоса Qunel (Кюнель) золотой дуб (ширина 200мм).

Откосы для пластиковых мансардных окон XLW-P (Размер: 1.

откос оконный утепленный 2200х500х8 мм пвх сэндвич

Откосы для деревянных мансардных окон XLW-F (Размер: 94.

Панель откоса Qunel (Кюнель) махагон (ширина 200мм) ком.

Сэндвич-панель ПВХ белая для откосов 3000x600x10 мм

Откосы для деревянных мансардных окон XLW-F (Размер: 78.

Угол отделочный из ПВХ 30×30 мм белый (2,7 м)

откос оконный утепленный 2200х300х8 мм пвх сэндвич

Панель ПВХ – Белая матовая 2700х250 FineLine

Откосы для пластиковых мансардных окон XLW-P (Размер: 7.

Сэндвич-панель (утепленный откос) Bauset TPL 10х2000х30.

Оконный короб XLW-F для деревянных мансардных окон FAKR.

Сэндвич-панель ПВХ белая для откосов 2000x600x10 мм

Сэндвич-панель (утепленный откос) Bauset RS 10х1500х300.

Откос утепленный Galichi 400х1500 мм белый

Сэндвич-панель ПВХ белая для откосов 2200x500x10 мм

Откосы XLW-F для деревянных мансардных окон FAKRO (Разм.

Сэндвич-панель (утепленный откос) Bauset TPL 10х1300х30.

Сэндвич-панель (утепленный откос) Bauset RS 10х1500х300.

Откосы для деревянных мансардных окон XLW-F (Размер: 94.

Сэндвич-панель (утепленный откос) Bauset TPL Object 9х1.

Сэндвич-панель ПВХ белая для откосов 2000x400x10 мм

Сэндвич-панель ПВХ белая для откосов 2000x250x10 мм

Сэндвич-панель ПВХ белая для откосов 1500x600x10 мм

Угол ПВХ 35х35мм Белый (3м)

Ткань ПВХ оконная 0,4 mm

Угол отделочный из ПВХ 15×15 мм белый (2,7 м)

Откос утепленный Galichi 400х2000 мм белый

откос оконный утепленный 1500х740х8 мм пвх сэндвич

Угол отделочный из ПВХ 20×20 мм белый (2,7 м)

Профиль ПВХ примыкающий оконный с сеткой 9 мм (2,4 м)

Сэндвич-панель ПВХ белая для откосов 3000x400x10 мм

Сэндвич-панель (утепленный откос) Bauset TPL 9х400х2000.

Откос оконный 10 400*1500 Галичи

Откосы для деревянных мансардных окон XLW-F (Размер: 11.

Откосы для окон утеплённые

Сэндвич-панель ПВХ белая для откосов 2200x300x10 мм

Сэндвич-панель ПВХ белая для откосов 2000x600x10 мм

Профиль ПВХ примыкающий оконный с сеткой 6 мм (2,4 м)

Откосы для пластиковых мансардных окон XLW-P (Размер: 9.

Идеал У30 ОЛХ Угол отделочный ПВХ 30х30 мм (ольха, 2.7.

Сэндвич-панель ПВХ белая для откосов 3000x600x10 мм

Сэндвич-панель (утепленный откос) Bauset TPL 10х1300х30.

Сэндвич-панель ПВХ белая для откосов 3000x250x10 мм

Сэндвич-панель ПВХ белая для откосов 1500x600x10 мм

ПВХ откосы для окон Кюнель – Натуральный дуб Qunell Kuh.

Угол отделочный из ПВХ 40×40 мм белый (2,7 м)

Сэндвич-панель (утепленный откос) Bauset RS 10х1500х300.

Откосы XLW-P для пластиковых мансардных окон FAKRO (Раз.

Панель откоса Qunel (Кюнель) темный дуб (ширина 200мм).

Угол ПВХ 60х60мм Белый (3м)

Сэндвич-панель ПВХ белая для откосов 2200x500x10 мм

Сэндвич-панель ПВХ белая для откосов 2000x400x10 мм

Сэндвич-панель ПВХ белая для откосов 2000x250x10 мм

Оконные откосы из полиуретана: оформление и утепление окон

Откосы из полиуретана – это панели для одновременной отделки и утепления оконных откосов.ы

Оформление окон полиуретановыми откосами позволит удачно вписать оконные группы в общий украшенный лепниной фасад здания, также целесообразно оформить откосы и внутри дома. Визуально белые откосы увеличивают окна, а также улучшают освещенность внутри здания.

Также откосы из полиуретана решают часто встречающуюся проблему, связанную с окнами – проблему теплоизоляции.

Строя новый дом или делая ремонт в старом, вставляя новые окна, мы ожидаем, что в доме будет тепло и уютно. Но не всегда результат радует. Бывает, что от новых окон всё так же веет холодом, а ещё может выпадать конденсат на оконных проёмах, из-за влажности распространяется плесень. Почему это происходит? Проблема не в плохом утеплении стен (такое встречается и в домах с вентилируемыми и утеплёнными фасадами) и не в конструкции самого окна (замена старых окон стеклопакетами уменьшает теплопотери, но проблема конденсата остается). Всё дело в устройстве оконных откосов.

Сравним два оконных откоса: со старым окном с двойным остеклением и с новым тонким стеклопакетом. Толщина старого блока в 3 – 3,5 раза больше, чем толщина стеклопакета. «Буферная зона» между улицей и помещением шире. С установкой тонкого и энергоэффективного стеклопакета теплопотери начинают происходить через стыки оконного блока с материалом ограждающей конструкции (стены), потому что вокруг оконного блока возникают мостики холода – ведь линейное расстояние между помещением и улицей меньше.

Рисунок 1. Влияние ширины оконного блока на теплопотери через откосы.

Проблема с холодными откосами в зданиях с утеплённым фасадом также имеет своё объяснение. При внешнем утеплении стен вся несущая стена здания (собственно ограждающая конструкция) в течение всего отопительного периода оказывается в зоне положительной температуры. При этом, если имеются хоть какие-то части ограждающей конструкции, выступающие из утепления (или недоутеплённые по сравнению с остальной стеной),то теплопотери через них будут значительно больше, чем до утепления. И именно откосы чаще всего оказываются этим «слабым звеном». Ведь фасадными системами утепляется только наружная плоскость стены, откос остаётся неутеплённым, не позволяя достичь даже минимальных требуемых значений приведённого сопротивления теплопередачи по СНиП «Тепловая защита зданий» по Московской области.

Рисунок 2. Схема теплопотерь через откосы при утеплённом фасаде.

1 – утепляемая стена
2 – утеплитель наружной фасадной системы
3 – оконная коробка
4 – стеклопакет
5 – тепловой поток по мостику холода
6 – неутеплённый оконный откос
7 – оконная рама из профилей ПВХ

Полиуретановый откос позволяет решить проблему утепления оконной зоны. Пенополиуретан – лучший массивный изолятор на сегодняшний день, это двухкомпонентный пластик, который при плотности около 30-40 кг/м3 характеризуется самым низким коэффициентом теплопроводности среди современных утеплителей: λ=0,025 Вт/м*К.

Толщина панели – 10 миллиметров. Способ монтажа – приклеивание на поверхность откоса ограждающей конструкции с помощью полиуретанового клея. Никаких специальных навыков для работы с полиуретаном не требуется.

Были рассчитаны схемы утепления с определением точки росы для двух видов откосов (без внешнего утепления фасада и с внешним утеплением фасада). Как видно на рисунках и видео, применение пенополиуретана в откосах сокращает теплопотери и переносит точку росы.

Ниже приводятся схемы для наиболее распостранённого варианта оконного проёма – т.н. установки “в четверть“.

Рисунок 3. Неутеплённый оконный откос: точка росы смещена внутрь помещения, выпадает конденсат.	Рисунок 4. Откос утеплён “Оконным откосом Регент”. Точка росы уводится из помещения, конденсата нет, теплопотери резко сокращаются, повышается комфортность проживания.

В видеоролике приведены варианты откосов с расчётами теплопотерь и точки росы.

Применение тёплых откосов в новых домах позволит пересмотреть общую схему утепления зданий и снизить затраты на общее утепление при гарантии уровня комфортности проживания и соответствия новым стандартам энергосбережения.

Дата публикации: 02.04.2014

Теплые откосы своими руками – быстрый способ утеплить дом + Видео

Многие люди рассчитывают на то, что сам факт установки современного окна избавит их от сквозняков и потери тепла, и невнимательно относятся к обустройству откосов. Банальное заблуждение! Теплые откосы – важнейшее препятствие на пути холода в наше уютное домашнее пространство. Разберемся, как их правильно обустроить.

Выбираем материал для утепления – экономно и эффективно

Вы установили металлопластиковые окна и в холодный период времени стали замечать, что ваши окна, а рядом с ними и откосы стали «течь»? Это первый и самый главный призыв к тому, чтобы утеплить откосы. Промедление с этим процессом может повлечь куда более масштабный ремонт.

Пенопласт либо полистирол – это самые экономически выгодные материалы. По сути, они состоят из одного и того же вещества, однако производятся по разным технологиям. Чтобы получить пенопласт, производителю достаточно поместить специальные гранулы в газовую установку, где им придают объем, а затем спрессовывают при высокой температуре. И все же материал получается достаточно хрупким.

Чего не скажешь о полистироле. Те же гранулы в процессе производства проходят не только через газовую установку, но и через плавильню. Расплавленная масса образует монолитный материал, которому свойственны все достоинства пенопласта. Но недостатков у материала куда меньше – он легко гнется в разных направлениях и не ломается, меньше подвержен пагубному воздействию атмосферных явлений, более долговечный.

Если не брать во внимание небольшую разницу в стоимости материалов то, безусловно, отдавать предпочтение следует полистиролу. Кроме того, работать с ним одно удовольствие. Если вы проживаете в относительно теплом регионе, для утепления может быть достаточно и одного материала, уложенного в два слоя. Однако для регионов с суровыми зимами рекомендуется комбинировать несколько утеплителей. Например, полистирол с минеральной ватой.

Минеральная вата – один из наиболее распространенных утеплителей. Не стоит путать его со стекловатой, которая крайне не рекомендуется для использования в жилых помещениях. Минвата абсолютно безопасна для здоровья, тогда как стекловатные материалы часто становятся причиной заболеваний дыхательных путей.

Утеплители на основе минваты разделяют на три группы:

Мягкие – обладают самым высоким коэффициентом теплоизоляции, но при этом занимают большой объем в изоляционной конструкции. Выпускаются, как правило, в рулонах или матах.
Полужесткие – спрессованные ватные материалы имеют меньший объем, но при этом теряют часть изоляционных качеств.
Жесткие – самые тонкие и самые «холодные» изоляционные материалы. Рекомендуется использовать только в комбинации с другими материалами.

Утепляем снаружи и изнутри – что лучше?

Существует 2 вида утепления откосов – утепление оконных откосов снаружи и изнутри. В идеале лучше всего выполнить оба процесса. Но начать следует именно с утепления снаружи, поскольку наибольший эффект вы получите именно от выполнения этих работ.

Осуществляют теплоизоляцию оконных откосов снаружи в несколько этапов. Первым делом необходимо выполнить подготовительные работы по очищению поверхности, которая будет утепляться. Ее нужно очистить от пыли, грязи, краски, всевозможных выступов и т.д. Поверхность обязательно следует прогрунтовать составами с укрепляющими свойствами. Затем необходимо измерить ширину откосов и нарезать необходимые куски пенопласта или полистирола. Для приклеивания используйте жидкие гвозди.

Если же поверхность неровная, откосы заштукатуриваем. Этот процесс подробно описан в отдельной статье на нашем сайте. Использование перфорированного уголка для откосов необходимо, хотя многие данный аспект упускают. В силу того, что он устанавливается исключительно по уровню, ваши утепленные откосы будут не только теплыми, но и идеально ровными. А это, согласитесь, радует глаз.

Поверх утеплителя приклеивается специальная армирующая сетка. Теперь можно смело проводить финишную отделку шпаклевкой. Шпаклевку, после того как она высохнет, также рекомендуется покрасить стойкой к атмосферным воздействиям краской. Крайне рекомендуется не затягивать с утеплением. Лучше всего выполнять этот процесс на следующий же день после установки окон.

Утепление откосов окон – проводим работы изнутри

Теперь рассмотрим, как производится утепление оконных откосов изнутри. Принцип его заключается в комбинации утеплителя и гипсокартона. Инструменты и материалы, которые необходимы для утепления откосов

монтажная пена;
силиконовый герметик;
пластиковые профили;
влагостойкий гипсокартон;
пенопласт или полистирол;
минеральная вата;
рулетка;
строительный нож.

Если вы производите теплоизоляцию откосов окон сразу после установки, то вам нужно сначала заделать монтажной пеной все щели, которые остались после монтажа окна. После застывания излишки пены необходимо срезать.

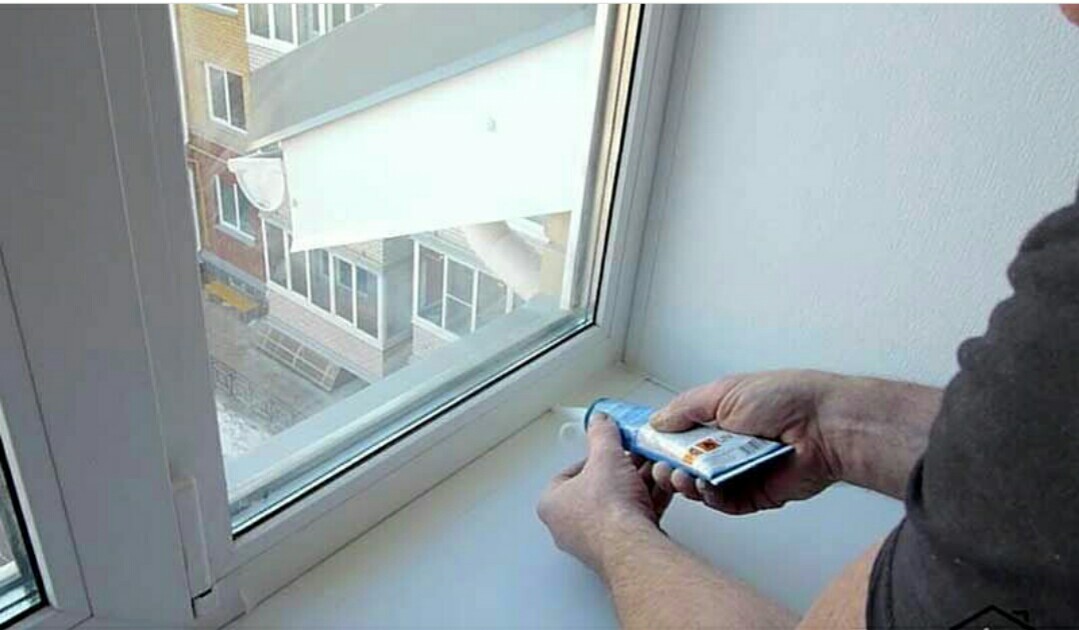

Затем, с помощью герметика, в старых откосах тщательно заделать все щели и неровности, чтобы избежать различных мелких неприятностей. С помощью любого клеевого состава к подготовленному откосу приклеить пенопласт или любой другой утеплитель. Затем на поверхность откосов крепим профиль под гипсокартон. В пространство между профилями укладываем минеральную вату.

Важно создать дополнительные ребра жесткости, чтобы со временем ватный утеплитель не сполз вниз. Для этого между профилями перпендикулярно к ним достаточно закрепить деревянные планки, которые будут удерживать вату от сползания.

А вот финальное утепление осуществляется гипсокартоном. Монтируется он дюбелями или саморезами. Желательно, чтобы между утеплителем и гипсокартоном не было воздушной прослойки.

Финишная отделка откосов – разнообразие идей

Если откосы снаружи привлекают не много внимания, то изнутри вам, наверняка, захочется, чтобы они вписались в общий интерьер. Существует множество способов украсить оконное пространство.

Покраска – самый популярный способ приукрасить утепленный оконный откос. Чтобы пространство вокруг окон выглядело оригинальным, возьмите на вооружение несколько цветов, трафареты с интересными рисунками, или попрактикуйтесь в разных технологиях покраски. Самая простая – обмакивание губкой. Берем чистую губку, смачиваем краской, и аккуратными движениями делаем отпечатки на окрашиваемой поверхности. Если скомбинировать два цвета или оттенка, получится воздушная, ненавязчивая текстура.
Поклейка обоев – что мешает на откосы поклеить обои? Если вы правильно выполнили все этапы утепления, то откосы будут всегда сухими, а значит, обоям ничего не грозит. Комбинируйте разные цвета и узоры, чтобы выделить оконное пространство.
Отделка пробковым деревом – очень оригинальное и интересное решение. Для этих целей лучше выбрать нетолстые, легкие панели, чтобы не создавать лишней нагрузки на гипсокартон. Пробка обладает отличными теплоизоляционными качествами, так что, помимо декоративного эффекта, вы сделаете оконные проемы еще теплее. Пробковые панели можно покрыть лаком, однако для этих целей выбирайте специальный состав, который после высыхания образует эластичную мембрану.

Как вы видите, теплые откосы своими руками – это не самый трудоемкий этап в процессе замены окон, а при правильном подходе и вполне приемлемый для семейного бюджета. Отсутствие проникновения холодного воздуха в комнаты вы почувствуете сразу же после завершения всех работ.

Оцените статью: Поделитесь с друзьями!

пластиковые, пвх, оконные. Цены. Монтаж. Отделка в Москве

Пластиковые откосы Кюнель представляют собой комплекс элементов для финишной отделки оконных и дверных проёмов.

При установке пластиковых окон или дверей всегда возникают вопросы с выбором откосов. Благодаря наличию новейшей системы пластиковых откосов премиум-класса, эта проблема решена.

Мы предлагаем широкий выбор откосов, с размерным рядом от 150 мм до 600 мм, и длиной до 6 метров.

Бесплатная резка всех элементов по размерам заказчика.

Наличие на складе всей продукции. Это и белые откосы, и цветные, ламинированные под дерево.

Осуществляем доставку по Москве и Московской области своим транспортом. Также работаем с транспортными компаниями и отправляем откосы по всей России.

При необходимости оказываем услуги по профессиональному монтажу пластиковых откосов.

Все цены актуальны. Вы самостоятельно можете расчитать необходимые Вам откосы в корзине товаров.

Сегодня при отделке оконных или дверных откосов уже не модно использовать штукатурку, гипсокартон или сэндвич-панели.

Есть более современные и качественные материалы. Достаточно купить готовые откосы из первичного пластика, которые кардинально меняют представление об отделке окон.

ПВХ откосы отличаются превосходным дизайном, простотой монтажа и отличными эксплуатационными свойствами.

Однородность материала, из которого сделаны пластиковые окна и откосы, позволяет создать единый, завершенный образ.
Применение откосов из пластика увеличивает освещенность комнаты за счет хорошей отражательной способности панелей.

Добавление в пластик специального компонента делает его устойчивым к воздействию прямых солнечных лучей.

Пластиковые откосы для окон более 30 лет сохраняют первоначальный внешний вид. Не выцветают на солнце и не теряют своих механических свойств.

ПВХ панели обладают хорошими теплоизоляционными качествами и служат дополнительным утеплителем, защищая помещение от проникновения холода с улицы.

Шумопоглощающие возможности снижают уровень проникновения уличных шумов в квартиру.

Откосы из пластика влагонепроницаемы, невосприимчивы к механическим и химическим воздействиям.

Они просты в установке и изготовлены из экологически чистых материалов.
Купите пластиковые откосы в Москве на нашем сайте, и мы сделаем все быстро и качественно!

Как сделать теплые оконные откосы внутри помещения

С целью дополнительного утепления внутри помещений часто делают теплые оконные откосы. Утеплителем в данном случае выступает экструдированный пенополистирол толщиной 30 мм.

Мастер рассказывает, как правильно сделать теплые оконные откосы внутри помещения, чтобы они были идеально ровными.

Первым делом отрезаем куски пенополистирола нужного размера (по размеру откосов). Приклеиваем их к поверхности при помощи клей-пены.

Читайте также: Как сделать кирпичную кладку из плиточного клея

Сторона, которая прилегает к оконной раме, дополнительно фиксируется при помощи дюбелей и саморезов.

Рекомендуем также прочитать статью-обзор: как без проблем установить ПВХ откосы на окна. С этой задачей справится даже новичок.

Обратите внимание, что прежде чем клеить пенополистирол на откос, необходимо установить фасадный профиль, который будет выступать еще и в качестве направляющего маяка для штукатурки.

Особенности монтажа теплых откосов

На следующем этапе приступаем к нанесению первого слоя штукатурки. Армируем его с помощью штукатурной сетки.

Читайте также: Технология нанесения декоративной штукатурки «короед»

После высыхания первого с наружной стороны откоса крепим пластиковые уголки, которые будут выступать в качестве второй направляющей для нанесения второго слоя штукатурки.

Ну и после этого останется это все дело зашпаклевать. Откосы получатся не только теплыми, но и ровными.

Подробнее о том, как сделать теплые оконные откосы внутри помещения, можете посмотреть на видео ниже. Обзор создан на основе видеоролика с YouTube канала «ДИРЕКТОР КЛАДКИ».

Мне нравитсяНе нравится

Андрей Васильев

Задать вопрос

Наклонно-сдвижное окно

– Наклон

Раздвижные окна

Sky-Frame Slope можно устанавливать с наклоном внутрь или наружу в зависимости от требований. Система соответствует всем стандартам Sky-Frame при создании отличительной пространственной геометрии. Подшипниковый узел способен воспринимать все вертикальные и горизонтальные силы, обеспечивая тем самым превосходные рабочие характеристики. Независимо от наклона дренажная система соответствует всем требованиям к устойчивости к проливному дождю.

Откройте для себя мир возможностей с Sky-Frame Slope
Узнайте обо всех опциях и функциях.

Оригинал Видимый переход

Sky-Frame 1 Одинарное остекление
Sky-Frame 2 Стеклопакет
Sky-Frame 3 Стеклопакет с тройным остеклением

Guard Повышенная противовзломная защита
Карман Скрытая раздвижная дверь
Inline Стеклянные панели, устанавливаемые заподлицо
Новинка

Обзор продуктового портфеля

Сложные пространственные концепции и индивидуальные устремления требуют индивидуальных решений.Продукция Sky-Frame не ограничивает архитектурные мечты.

Обзор

Узнайте больше о системах Sky-Frame

Windows | WBDG – Руководство по проектированию всего здания

Введение

До 1900 года окна в США были преимущественно деревянными, с некоторыми индивидуальными металлическими окнами (железными, бронзовыми, стальными) в институциональном строительстве. Примерно в 1900 году некоторые британские производители металлических окон по индивидуальному заказу применили технологию проката стальных профилей для производства специальных профилей для оконных направляющих.Две наиболее известные британские компании по производству стальных окон открыли в США компании по производству металлопроката. Огнестойкость стальных окон с проволочным стеклом помогла популяризировать использование стальных окон в США в начале 1900-х годов. Катастрофические пожары в Балтиморе, Бостоне, Чикаго и Сан-Франциско привели к разработке строительных норм, ограничивающих использование горючих материалов во многих типах строительства.

После Второй мировой войны технология экструдирования алюминиевых рам была разработана, и алюминиевые окна стали набирать популярность.К 1990-м годам окна с алюминиевыми рамами составляли примерно 65% рынка коммерческих окон. Деревянные, виниловые, стеклопластиковые и окна со стальными рамами составляют большую часть оставшихся 35% рынка.

Обычно используемые материалы оконных рам включают алюминий , винил, стекловолокно, стальную древесину и ПВХ (пултрузии из эпоксидной смолы, армированные стекловолокном). Алюминиевые рамы являются наиболее широко используемым материалом для оконных рам и обеспечивают гибкость дизайна благодаря широкому диапазону доступных складских систем и относительной экономичности создания нестандартных профилей.Дерево, винил и стекловолокно – наиболее широко используемые оконные рамы на рынке жилых помещений. Они обеспечивают лучшие энергетические характеристики, чем алюминий, и предлагают сварные компоненты, которые герметизируют столярные изделия. Стальные рамы встречаются реже, чем алюминиевые; производителей, которые производят высококачественные стальные окна, относительно немного. Гибкость конструкции обычно ограничивается доступными прокатными профилями. Надбавка к стоимости нестандартных форм больше для стальных рам, чем для алюминиевых. В этом разделе не рассматриваются жилые окна.

Важнейшим элементом успешного оконного дизайна является интеграция со смежными стеновыми компонентами для создания функционирующей стеновой системы. Надежная конструкция стеновой системы (см. Страницу «Руководства по проектированию ограждающих конструкций здания» на странице «Наружные стены») обычно включает водостойкий барьер за облицовкой стены, воздушный барьер, теплоизоляцию и иногда пароизоляцию. “Пробитые” оконные проемы в стеновой системе угрожают образовывать дыры в водо-воздушном / тепловом / пароизоляционном барьере (ах). Требуется тщательная проработка деталей, чтобы объединить водно-воздушные / паровые барьеры с оконными рамами и сохранить их непрерывность по периметру окна.

Описание

Ниже описаны наиболее часто используемые параметры окон и фреймов:

Возможно, наиболее важным моментом является понимание того, является ли оконная система экраном от дождя или системой барьеров. Система защиты от дождя обеспечивает внутренний отвод воды, которая проникает в карман остекления. Барьерная система предполагает, что вода никогда не проникнет через уплотнения по периметру, и, следовательно, не обеспечивает внутреннего дренажа.

Оконные блоки могут быть фиксированными, управляемыми или их комбинацией.Фиксированные окна обычно обеспечивают лучшее проникновение воздуха и сопротивление проникновению воды и требуют меньшего ухода, чем действующие окна. С другой стороны, открывающиеся окна обеспечивают естественную вентиляцию. Фиксированные окна обычно состоят из рамы с заполнением, соединенных между собой. Действующие окна состоят из рамы и створки, которые герметизированы уплотнителями в дополнение к заполнению, прилегающему к створке.

Существует множество конфигураций рабочего окна, которые в целом классифицируются как окна скользящего уплотнения или окна компрессионного уплотнения .Окна с компрессионным уплотнением обычно обеспечивают лучшее долговременное сопротивление проникновению воздуха и воды, чем окна с скользящим уплотнением, поскольку они уменьшают трение и износ уплотнителя. Поскольку окна с компрессионным уплотнением можно полностью открывать, они также обеспечивают лучший потенциал вентиляции.

Окна компрессионного уплотнения включают следующее:

Маркиза (на петлях сверху, снизу выступает наружу)
Бункер (нижний на петлях, выступ вверху)
Створка (с боковыми петлями, выдвигается или выдвигается)
Вертикально или горизонтально открывающиеся окна

Типы окон с скользящим уплотнением включают следующие:

Подвешенные окна
Горизонтально раздвижные окна

Распашные окна, жалюзийные навесы и жалюзи, как правило, обладают наименьшим сопротивлением.

Основные типы окон, рейтинг производительности и глоссарий терминов, связанных с окнами, содержатся в Стандартных спецификациях AAMA / NWWDA / CSA 101 / I.S.2 для окон, дверей и световых люков.

Основы

Тепловые характеристики (проводимость, солнечное излучение, тепловой разрыв, комфорт)

Общие тепловые характеристики окна зависят от остекления (см. Остекление), рамы и деталей по периметру. Как правило, общей целью является достижение наилучшего возможного пропускания дневного света при минимальной теплопередаче.

Тепловые характеристики остекления в основном зависят от того, насколько хорошо оно может контролировать лучистую теплопередачу. Лучистое тепло может передаваться посредством длинноволнового инфракрасного излучения и солнечного излучения. Любой вид излучения можно минимизировать с помощью низкоэмиссионных покрытий на стекле, которые являются одним из наиболее эффективных средств улучшения тепловых характеристик окна. См. Подробнее в разделе «Остекление».

Электропроводность оконной рамы зависит от материала, геометрии и конструкции рамы (например, термические разрывы в металлических рамах). Дерево имеет низкую (лучшую) теплопроводность и по своей сути обеспечивает хорошие тепловые характеристики. Сталь имеет более высокую (худшую) теплопроводность, чем древесина.

ПВХ и стекловолокно имеют более низкую (лучшую) проводимость, чем другие материалы.

Стальные окна с термическим разбиванием обычно недоступны в США. Более узкие стальные линии обзора приводят к более высокому проценту площади остекления, чем деревянные или алюминиевые рамы, и этот фактор в сочетании с более низкой теплопроводностью стали, чем алюминий, может компенсировать отсутствие теплового разрыва.Общий коэффициент теплопередачи стальных рам выгодно отличается от термически неразрушенных алюминиевых рам, но менее выгоден для деревянных рам.

Обычной практикой является включение термического разрыва материалов с низкой теплопроводностью, традиционно полиуретановых, полиамидных или нейлоновых двутавровых разделителей, для улучшения тепловых характеристик. К недостаткам термического разрыва можно отнести снижение прочности и жесткости рамы. Полиуретан в «залитых и удаленных» термических разделениях может дать усадку, если не будет механически закреплен на раме, и в некоторых случаях станет хрупким.Рекомендуется механическое крепление двух половин рамы (пропустить очистку или «t-in-a box»).

Правильное размещение изоляции в пустотах по периметру окна и поддержание непрерывности функциональных слоев фасада улучшает эксплуатационные характеристики, включая уменьшение сквозняков и потерь энергии вокруг окон.

Здания в холодном климате на протяжении веков боролись с ледяными и снежными образованиями, которые скользили, падали или уносились ветром с их крыш, выступов и подоконников, причиняя вред людям и материальный ущерб.Обратитесь к странице ресурсов по вопросам проектирования зданий в холодном климате.

Защита от влаги (проникновение воды, сопротивление конденсации)

Водонепроницаемость зависит от деталей остекления (см. Остекление), дренажных деталей рамы, уплотнителя (для открытых окон) и деталей периметра.

Ключевые особенности дренажа рамы включают уклон наружу на поверхностях, которые собирают воду (наклонный порог кармана остекления), большие (3/8 на 1 дюйм) щелевые отверстия, минимум два на порог, и дренаж на каждой горизонтальной раме (т.е. не используйте вертикальные рамы для слива за горизонтальные рамы). Спроектируйте дренажную систему для обработки конденсата, а также дождя, где возможна конденсация. Перед тем, как начинать возиться с дренажными отверстиями, установите водонепроницаемые перегородки, защиту от насекомых и проверьте показатели воздухо- и водонепроницаемости. Эти предметы влияют друг на друга.

Окна с высокими эксплуатационными характеристиками, как правило, включают двойные уплотнители для улучшения проникновения воздуха / воды.

Окна по периметру должны иметь оклады (подоконник, косяк и оголовок), которые объединены с гидроизоляцией на соседних стенах (см. Наружная стена).Наклон головы и окантовки порога наружу для быстрого дренажа. Многие окна протекают в углах рамы подоконника и косяка и в углах створки; эти углы должны быть скошены и усилены шлицевыми вставками, которые делают соединения жесткими и предотвращают выход из строя уплотнений. Следует использовать сплошные вулканизированные прокладки и уплотнители, но они редко доступны с экономической точки зрения. Чтобы компенсировать низкое качество окон, доступных на рынке, требуются облицовки подоконников с раздвинутой внутренней опорой и концевые перемычки, чтобы собрать эту утечку и отвести ее наружу.Не допускайте попадания оконных застежек в горизонтальную часть оклада подоконника. Вместо этого там, где требуется крепление рамы подоконника, предусмотрите угол крепления внутри подоконника и закрепите его через перевернутую ножку подоконника, заходящую в заднюю часть рамы подоконника.

Хорошей практикой является проведение оценки риска конденсации в чувствительных объектах (музеи, бассейны и т. Д.), Особенно в зонах, подозреваемых в возникновении тепловых мостиков (смещение окна от изоляции стены, металлические стойки в сочетании с металлическими накладками и т.) Программное обеспечение THERM обычно является достаточным инструментом для такой оценки.

Герметики по периметру полезны для ограничения проникновения воздуха и воды через крайнюю плоскость стены, но не должны использоваться в качестве единственного барьера для проникновения воздуха / воды.

Визуальное (дневное освещение, эстетика)

Ключевые визуальные особенности окон включают внешний вид остекления (см. Остекление) и обзор оконных рам. Линия обзора зависит как от ширины, так и от глубины оконной рамы.Там, где требуется узкий обзор, прочность и жесткость стальных рам позволяет использовать относительно тонкие рамки по сравнению с алюминиевыми или деревянными.

Звук (акустика)

Акустические характеристики окон зависят от обрамления, остекления и столярных изделий (см. Обсуждение в разделе «Остекление»). Звукоизоляцию окон можно улучшить за счет увеличения массы рам и заполнения по периметру (хотя, как правило, с отрицательным влиянием на тепловые характеристики), повышения воздухонепроницаемости конструкции по периметру, размещения звукопоглощающих материалов или материалов большой массы по периметру окна. окна, увеличивающие стеклопакет (И.G.) единичное воздушное пространство с использованием тяжелого газового наполнения, многослойного стекла, акустических ламинатов и I.G. агрегаты с разной толщиной стекла. Установка звукоизоляторов (например, резиновых прокладок) на оконных приставках – это мера, обычно предназначенная для таких приложений, как звуковые студии.

Безопасность

Основным фактором при выборе окна является расчетное давление ветра, специфичное для каждого расположения окна.

Ознакомьтесь с местными строительными нормами и правилами техники безопасности. Перечислите требования в спецификациях для сопоставимых заявок.

Всегда консультируйтесь с инженером-строителем для получения информации о ветровом давлении, опоре окна, возможности безопасной установки и отделении опорной функции от других функций фасада (защита от атмосферных воздействий, звукоизоляция и т. Д.).

Всякий раз, когда окно косвенно поддерживается другими системами облицовки, проконсультируйтесь с инженером-строителем и определите реакции и крепления для обеих профессий.

Важным аспектом конструкции открываемых окон является устойчивость к ветровым нагрузкам в открытом положении.К сожалению, отрасль дает мало рекомендаций по этому вопросу. Окна с раздвижными уплотнениями всегда поддерживаются с двух сторон, независимо от того, открыты они или закрыты. Для защиты от ветровых нагрузок проектирование окон полагается на действующее оборудование. Операционное оборудование для проецирования окон может не подходить для тяжелых условий эксплуатации.

Продукты с рейтингом ударопрочности считаются необходимыми некоторыми органами власти, имеющими юрисдикцию в зонах, подверженных переносу мусора с ветром; Эти продукты сертифицированы как испытанные в соответствии с процедурами, установленными юрисдикцией, они должны быть четко обозначены вместе с расчетными давлениями на строительных чертежах.

Fenestration часто представляет собой продукт «дизайн-сборка» (DB), разработанный производителем. В таких случаях проектные данные, данные о производительности и чертежи интерфейсов должны быть предоставлены группе инженеров БД как минимум для обеспечения надлежащего проектирования продукта. Перед проектированием проверьте, как в вашем проекте предусмотрены оконные проемы. Держите свой дизайн в пределах своей ответственности (например, детализируйте интерфейсы между смежными системами, не изменяйте детали производителя уже спроектированной системы, если вы не берете на себя ответственность за проектирование системы).

Пожарная безопасность

Для оконных проемов в огнестойких стенах предусмотреть огнестойкие стальные рамы с подходящим остеклением (армированное стекло или огнестойкое керамическое «стекло»).
Обеспечьте выбивные панели остекления (обычно полностью закаленные для уменьшения осколков) для вентиляции и аварийного доступа снаружи.
Требования к аварийному выходу часто диктуются геометрией и размером действующей створки.

Защита от падения

Ограничители на работающей створке или одобренные оконные решетки над оконными проемами используются для предотвращения выпадения детей из окон.Сетки от насекомых не обеспечивают защиты от выпадения. В опасных зонах используйте многослойное стекло вместо полностью закаленного стекла.

Доступ для обслуживания

Привязки для мытья окон, если они требуются, обычно не включаются в оконные системы.

Здоровье и качество воздуха в помещении

Утечка воды через окна или вокруг них часто способствует ухудшению качества воздуха в помещении (IAQ), поставляя влагу для роста микробов. Эта утечка часто может оставаться скрытой внутри стеновой системы и не проявляться до тех пор, пока скрытые компоненты стены не испытают значительного износа и роста микробов, требующих дорогостоящего ремонта.См. Раздел о защите от влаги выше, чтобы узнать, как интегрировать водные барьеры с оконными рамами и поддерживать непрерывность по периметру окон. С другой стороны, чрезмерная воздухонепроницаемость (например, обеспечиваемая современными створчатыми окнами) может потребовать дополнительной вентиляции из-за чрезмерной относительной влажности внутри.

Прочность и ожидаемый срок службы

Проблемы с долговечностью окон во многом зависят от материала оконной рамы и деталей ее сборки.

Алюминиевые рамы по своей природе устойчивы к коррозии в большинстве сред, если они анодированы и должным образом герметизированы или окрашены фторполимерной краской (другие краски обычно обладают меньшей стойкостью). Алюминиевые рамы подвержены износу покрытия и коррозии алюминия в тяжелых (промышленных, прибрежных) средах и гальванической коррозии от контакта с разнородными металлами. Угловые уплотнения рамы, изготовленные с использованием герметика, склонны к отслаиванию из-за длительного контакта с влагой, а также из-за тепловых, структурных и транспортных движений.

Стальные окна зависят от нанесенного покрытия на коррозионную стойкость. Системы покрытий, которые включают грунтовку для гальванической защиты (богатая цинком краска, горячее цинкование) в сочетании с барьерным слоем краски, обеспечивают значительно лучшую коррозионную стойкость, чем системы покрытий, которые полагаются только на барьерный слой краски. Типичные высокоэффективные покрытия включают эпоксидную грунтовку с алифатическим уретановым покрытием. Углы стальной рамы можно сваривать водонепроницаемо, что обеспечивает превосходную защиту от протечек в углах рамы по сравнению с алюминиевыми и деревянными окнами.

Деревянные рамы склонны к отслаиванию стыков рамы от влаги, тепловых, структурных и транспортных движений. Древесина, не прошедшая обработку давлением или не обладающая естественной устойчивостью к гниению, склонна к гниению от продолжительного контакта с влагой. Покрытия древесины быстро портятся. Открытая древесина подвержена разрушению под воздействием ультрафиолета. Дерево, облицованное алюминием или винилом, часто портится быстрее, чем окрашенное. Это в первую очередь связано с склонностью алюминиевых и виниловых покрытий к протечкам в стыках, что приводит к проникновению воды в деревянную раму и ухудшению качества из-за ограниченного потенциала высыхания древесины, когда она заключена в алюминий и винил.

Ремонтопригодность и ремонтопригодность

Герметики для окон и периметра требуют надлежащей подготовки основания и ухода, чтобы продлить срок их службы. Герметики по периметру, правильно спроектированные и установленные с использованием высококачественного материала, обычно имеют срок службы от 10 до 15 лет, хотя некоторые нарушения возможны с первого дня. Герметики по периметру требуют тщательной подготовки поверхности, чтобы минимизировать нарушения и улучшить сцепление с поверхностью. Все указанные основания должны быть проверены на совместимость с указанными герметиками и клеями.

Деревянные рамы и рамы из черного железа требуют частого осмотра и ухода за покрытиями. Стальные рамы, имеющие гальваническую защиту под краской, обычно могут выдерживать более длительные интервалы между уходом за краской, чем рамы без гальванической защиты.

Алюминиевые рамы окрашены или анодированы. Фторполимерные термореактивные покрытия, наносимые на заводе, обладают хорошей устойчивостью к разрушению окружающей среды и требуют лишь периодической очистки. Повторное покрытие воздушно-сухим фторполимерным покрытием возможно, но требует специальной подготовки поверхности и не так прочно, как нанесенное на поверхность оригинальное покрытие.

Анодированные алюминиевые рамы не могут быть повторно анодированы на месте, но могут быть очищены и защищены специальными прозрачными покрытиями.

Прокладки следует заменять по мере их износа, что в нормальных условиях происходит примерно через 5–10 лет.

Оборудование должно быть проверено и отрегулировано, чтобы обеспечить правильное положение створки, низкое рабочее усилие и предотвратить повреждение пользователем, которое может быть вызвано неправильной регулировкой. Работающие окна могут потребовать замены оборудования после многих рабочих циклов.

Стекло необходимо регулярно мыть в соответствии с требованиями производителя.

Устойчивость

Энергоэффективные оконные технологии и дизайн для максимального срока службы установки играют важную роль в обеспечении устойчивости окон.

Лучшая стратегия обеспечения долговечности окон – это использование передовых методов проектирования, обеспечивающих максимальный срок службы установки.

Энергоэффективность может быть увеличена до максимума за счет использования низкоэмиссионных покрытий, рам с низкой проводимостью и других технологий, улучшающих термический КПД оконной системы.Окна, изготовленные производителями окон (в отличие от окон, устанавливаемых на месте), могут быть определены как отвечающие требованиям ENERGY STAR ^®, поддерживаемой правительством программы, направленной на защиту окружающей среды за счет повышения энергоэффективности.

Использование прочных тропических лиственных пород (тик, кипарис, красное дерево) вызывает споры из-за сокращения популяций местной древесины и неустойчивых методов лесозаготовок, а некоторые государственные агентства запрещают использование тропических лиственных пород в своих проектах. Лесной попечительский совет (независимая организация, основанная на членстве, которая способствует ответственному управлению мировыми лесами посредством разработки стандартов, системы сертификации и признания товарных знаков) сертифицирует источники для устойчивой лесозаготовки, но может включать в себя некоторые сомнительные древесные плантации.Внутренние лиственные породы дерева, такие как белый дуб, являются приемлемым, но менее прочным вариантом, но существует ограниченное число производителей, которые используют эти лиственные породы.

Стальные рамы, если они не были существенно ослаблены коррозией, могут быть сняты, отполированы и повторно установлены.

Алюминиевые и стальные рамы обычно перерабатываются по окончании срока службы. Подрядчикам по сносу и утилизации, как правило, требуется не менее 1000 кв. Футов окон / навесных стен, чтобы сделать переработку материалов экономичной (меньшие количества обычно выбрасываются как обычный мусор).Переработка менее экономична, если алюминий загрязнен герметиками, сломано остекление и т. Д., Поскольку компании по утилизации платят за материал значительно меньше. Рынок использованных стальных и деревянных каркасов ограничен.

Приложения

Установление рекорда системы

Выберите окно с продемонстрированным послужным списком в аналогичных приложениях и экспозициях. Проверка послужных списков может потребовать от дизайнера значительных исследований. ASTM E1825 предоставляет руководство.

Изучить результаты лабораторных испытаний оконных систем или аналогичных заказных систем на устойчивость к воздуху, воде и конструкции, теплопередачу, сопротивление конденсации, передачу звука и работоспособность. Убедитесь, что тесты относятся к рассматриваемому окну, а не к версии окна с тем же названием продукта, но другой конструкции.

Для получения подтвержденной третьей стороной информации о тепловых характеристиках укажите окна с энергетическими рейтингами, сертифицированными Национальным советом по рейтингам окон (NFRC).Американская ассоциация архитектурных производителей (AAMA) устанавливает стандарты сертификации окон, проверенных на соответствие критериям проникновения воздуха и воды, структурной целостности и сопротивления принудительному проникновению. Сертификация долговечности системы герметизации кромок стеклопакетов контролируется такими организациями, как Ассоциация производителей стеклопакетов (IGMA).

Конструктивные особенности

Самым основным критерием является скорость ветра и результирующая нагрузка на конструкцию.После определения расчетного давления ветра следующим шагом является определение испытательного давления для проникновения воздуха и воды. AAMA рекомендует 20 процентов ветровой нагрузки для «большей части страны при обычно преобладающих погодных условиях». Тем не менее, AAMA предупреждает, что более высокие нагрузки могут потребоваться в районах с устойчивыми сильными ветрами и дождем. Критерии эффективности должны быть скорректированы в соответствии с конкретной ситуацией проекта.

Конструкция для обеспечения гидроизоляции

Конструкция окон должна предотвращать утечки за счет использования надежных, проверенных технологий (скошенные углы, усиленные шлицевыми вставками, формованные угловые прокладки, вулканизированные прокладки по периметру и применяемые в магазине хомуты по периметру, в отличие от герметиков).В противном случае при проектировании интерфейсов для готового окна следует исходить из предположения, что углы оконной рамы, уплотнения остекления и стыки герметика по периметру в какой-то момент в течение нормального срока службы будут протекать. Обеспечьте подоконники рамы с пропитанными карманами для остекления, наклоненными наружу, для сбора воды, которая проникает через остекление, и слива ее наружу. Не используйте вертикальные стойки в качестве направляющих для слива. Для окон, установленных в плоскости каркасной стены, предусмотреть подоконник с перевернутой задней стойкой и концевыми заглушками для сбора и слива утечек в углах рамы; предусмотреть косяки для прямой утечки по периметру вплоть до оклада подоконника.Детали, представленные в конце этого раздела WBDG, показывают окна в плоскости изоляции в полости за кирпичом.

Эффективная стратегия уменьшения воздействия погодных условий на окна – это выступать окнами с внешней стороны стены. Проецирование горизонтальных элементов (например, свесов крыши) также помогает защитить окна от непогоды.

Критические детали периметра окна обсуждаются ниже; также см. ссылку “Подробности” в конце этого раздела WBDG.

Облицовка порога : Используйте прочную металлическую окантовку (например, медь с цинково-оловянным покрытием или нержавеющую сталь) там, где будут открыты окладки подоконника. Наклонные накладки на пороги наружу; Обеспечьте загнутую наружу кромку водослива поверх облицовки стен. Обеспечьте перевернутую ногу (минимум на 1 дюйм, больше для воздействия сильного ветра) внутри, а концевые перегородки припаяны водонепроницаемо. Не проникайте крепежом в горизонтальную часть гидроизоляции. Для крепления рамы подоконника предусмотрите угол крепления внутрь подоконника и закрепите через перевернутую ножку планки подоконника во внутреннюю стойку рамы подоконника.Мембранные гидроизоляционные элементы могут быть уместны там, где выступы подоконника скрыты и стекают в полость стены за облицовкой или на наклонные сборные железобетонные или каменные подоконники, но они менее долговечны, чем металл.

Накладки на косяк: Накладки на косяк могут быть металлическими, но чаще это гибкая мембрана. В тех случаях, когда откосы являются частью системы воздушного барьера, они должны быть металлическими или мембранными, постоянно поддерживаемыми подложкой, способной выдерживать расчетное давление воздуха.Мембранные оклады, перекрывающие зазоры, должны быть непрерывными по всей высоте окна, то есть без швов внахлестку, поскольку в зазоре нет опоры, против которой можно было бы герметично закатать шов внахлест. Отступы косяка и гидроизоляцию стен необходимо притереть и полностью приклеить в местах их пересечения. Отливы косяка должны быть полностью прилегают к оконной раме. Механическое крепление косяка к окну обычно требуется из-за недостаточной площади поверхности, на которую можно было бы приклеить окошко, и полагаться только на склеивание.Отливы косяка должны быть покрыты черепицей над концевыми перемычками подоконника и задней стойкой, чтобы вода, стекающая по косякам, направлялась в поддон подоконника.

Накладка на головку: Используйте прочную металлическую накладку (медь с цинково-оловянным покрытием или нержавеющая сталь). Наклонные окантовки оконных проемов наружу; Обеспечьте загнутую наружу кромку для капель поверх оконной рамы. Выдвиньте оголовье на несколько дюймов за оконную раму. Концевые перемычки должны быть запаяны водонепроницаемо. Заглушить заглушки на внутренней стороне окон и на косяках.Обеспечьте перевернутую вверх ногу минимум на 4 дюйма и встречный огонь с стеновой гидроизоляционной мембраной, приклеенной к вертикальной ножке металлической планки. Для перфорированных окон в проемах, которые не позволяют выходить оголовьем за пределы проема (например, бетонные проемы), используйте двойные герметизирующие стыки вместо окладов, чтобы улавливать воду и направлять ее к окладам.

Критические детали кармана остекления, характерные для материалов рамы, обсуждаются ниже.

Алюминиевые рамы: Наклоните карман для остекления для обеспечения дренажа (снижает воздействие воды на уплотнения стеклопакетов и угловые уплотнения рамы).Рецепторные системы не рекомендуются, так как сложно обеспечить надежное воздушное уплотнение на стыке рецептор / упор.

Стальные рамы: Полностью приварите все углы рамы для обеспечения водонепроницаемости. Поскольку стальные рамы обычно имеют узкий профиль и, следовательно, неглубокий карман для остекления, гидроизоляционные крышки и перегородки из пенопласта имеют решающее значение для проникновения воздуха и воды.

Деревянные рамы: Многие производители не предусматривают дренажные отверстия в своих типичных окнах, но для получения гарантий на остекление стеклопакетов (I.G.) производители окон, за исключением случаев, когда производитель стекла делает особые условия для производителя окон. Отдельный утопленный дренажный канал в кармане остекления обеспечивает дренаж в дренажные отверстия. Muntins (например, настоящие разделенные литники) редко плачут и полагаются на уплотнения для остекления, чтобы предотвратить проникновение воды в карман для остекления. Все I.G. единицы в истинно разделенных литах должны быть установлены в установочных блоках. По возможности используйте фиксированные внутренние упоры для остекления, чтобы со временем обеспечить максимальное сопротивление проникновению воды.

Все: Координировать размещение установочных блоков с дренажными отверстиями во избежание блокировки дренажных путей.

Совместите детали крепления с деталями гидроизоляции, чтобы избежать проникновения в них.

Расчет на сопротивление конденсации

Руководство по выбору окна

AAMA содержит рекомендации по выбору окна для защиты от конденсации. Установите требуемый коэффициент сопротивления конденсации (CRF) на основе ожидаемой внутренней влажности и местных климатических данных и выберите окно с соответствующим CRF.Дизайнеры должны знать, что CRF – это средневзвешенное значение для оконной сборки. CRF не дает информации о холодных точках окна, которые могут привести к локальной конденсации. Проекты, для которых контроль конденсации является критически важной задачей, например, здания с высокой внутренней влажностью, требуют теплового моделирования для конкретного проекта. Для точного прогнозирования образования конденсата на стекле и раме требуется тщательный анализ и моделирование внутренних условий. Окна, расположенные далеко за пределами нагревательных элементов по периметру, будут иметь температуру воздуха по внутренней поверхности, которая значительно ниже, чем расчетная внутренняя температура зимой.Тепловое моделирование интерьера здания с использованием программного обеспечения вычислительной гидродинамики (CFD) может помочь установить разумную оценку температуры воздуха на внутренних поверхностях стекла и рамы. Эти значения внутренней температуры воздуха являются входными данными для программного обеспечения теплового моделирования окон, такого как THERM.

Используйте термически разбитые алюминиевые, деревянные или пластиковые рамы для наилучшего сопротивления конденсации. Тепловой разделитель должен быть правильно расположен по отношению к системе стены, чтобы избежать воздействия холодного воздуха на алюминиевую раму внутри теплового разъема, «закорачивающую» тепловой разрыв; см. подробности в конце этого раздела WBDG.

Учитывать геометрию рамы во влажных условиях для теплопроводящих материалов рамы (алюминий, сталь). В проектах с риском конденсации металлические рамы должны быть ориентированы так, чтобы как можно больше их тепловой массы приходилось на теплую (и влажную) сторону стены.

Обратитесь к AAMA 1503 за описанием метода испытаний, параметров и оборудования для определения значений U и значений сопротивления конденсации для оконных изделий.

Обеспечение долговечности отделки

Алюминий: Анодные покрытия класса I (AAMA 611) и высокоэффективные фторполимерные термореактивные покрытия, наносимые на заводе-изготовителе (AAMA 2604), обладают хорошей устойчивостью к разрушению окружающей среды.

Дерево: Поскольку древесина легко впитывает влагу, деревянные отделочные покрытия будут иметь ограниченный срок службы, если за внешними защитными покрытиями не ухаживать должным образом. Наклоните все открытые деревянные поверхности для обеспечения дренажа. Перед остеклением заклейте и покрасьте все поверхности оконных рам из красного дерева, поскольку вытекание танинов будет мешать адгезии герметика.

Сталь: Стальные рамы, имеющие гальваническую защиту под краской, обычно могут выдерживать более длительные интервалы между уходами за краской.

Все материалы рамы: Защита окон от атмосферных воздействий путем их заглубления с внешней стороны стены и / или создания свесов крыши или выступающих оконных планок – эффективная стратегия для максимального увеличения срока службы оконной отделки.

Оборудование

Руководство по выбору окон

AAMA включает полезный обзор опций рабочего оборудования для различных типов операционных окон. Важные конструктивные соображения для оконной фурнитуры включают эксплуатационную надежность в течение жизненного цикла, способность работающего оборудования противостоять ветровым нагрузкам, когда окно находится в открытом положении, и сопротивление принудительному входу для окон, которые легко доступны снаружи.

AAMA 910, Добровольные спецификации «жизненного цикла» и методы испытаний для окон и раздвижных стеклянных дверей архитектурного класса, устанавливает средства для испытаний, которые имитируют нормальный износ, который можно ожидать в течение срока службы типичного продукта архитектурного уровня. Тестирование требуется для всех окон, которым требуется обозначение архитектурного класса.

Важным аспектом конструкции открываемых окон является устойчивость к ветровым нагрузкам в открытом положении. К сожалению, отрасль дает мало рекомендаций по этому вопросу.Окна с раздвижными уплотнениями всегда поддерживаются с двух сторон, независимо от того, открыты они или закрыты. Выдвижные и открывающиеся сбоку окна полагаются на операционное оборудование для защиты от ветровых нагрузок. Операционное оборудование для выступающих или боковых окон может не подходить для сильного воздействия.

AAMA 1302.5, «Добровольные спецификации для алюминиевых окон Prime, устойчивых к принудительному входу», устанавливает рекомендации по конструкции и испытаниям алюминиевых окон для снижения уязвимости к принудительному входу.

Другие стандарты оборудования AAMA перечислены в конце этого раздела WBDG.

Вопросы управления материально-технического обеспечения и строительства

Срок службы даже самого прочного окна, вероятно, будет короче, чем у окружающей конструкции наружной стены. Следовательно, конструкция окна и конструкции периметра должна позволять удаление и замену окна без удаления соседних стеновых компонентов, которые останутся.

Ожидаемый срок службы компонентов, которые соединяются с окном в сборку, должен соответствовать ожидаемому сроку службы самого окна.Требуются прочные гидроизоляционные материалы, не подверженные коррозии крепежные детали и крепеж, а также влагостойкие материалы в регионах, подверженных воздействию влаги.

Лабораторные испытания: для проектов с нестандартными окнами требуется лабораторное тестирование конструкции, проникновения воздуха и утечки воды в макет окна до производства окон для проекта. Попросите специалиста по окнам документировать конструкцию оконного макета.

Полевой макет: для всех окон, стандартных или нестандартных, требуется создание и тестирование полевого макета стены / окна на предмет проникновения воздуха и утечки воды.Не допускайте снижения давления в результате лабораторных испытаний.

Тестирование производственных окон: Требовать полевых испытаний производственных окон для обеспечения качества изготовления и установки окон. Требуйте проведения нескольких тестов на раннем этапе строительства, чтобы выявить проблемы на раннем этапе. Требовать дополнительного тестирования, если первоначальные тесты не дали результата Не допускайте снижения давления в результате лабораторных испытаний.

Согласование производственных чертежей: Требуются производственные чертежи установки окон, показывающие все смежные строительные и сопутствующие работы, включая оклады, оконные приставки, внутреннюю отделку и указывающие последовательность работ.Рабочие чертежи должны показывать изометрические или аксонометрические детали угловых узлов.

Детали

Обратите внимание, что детали, представленные производителем, обычно соответствуют только самому низкому уровню производительности. Для повышения производительности архитектор может использовать концепции, описанные в этом разделе.

Из-за сложности и проблем, связанных с обеспечением работы рецепторных систем, детали рецепторных систем не были включены в этот раздел. Рекомендуется привлечь консультанта, который посоветует, следует ли использовать рецепторные системы.

Следующие подробности можно загрузить или просмотреть в Интернете в формате Adobe Acrobat PDF.

Детали, связанные с этим разделом BEDG по WBDG, были разработаны комитетом и предназначены исключительно для иллюстрации общих концепций проектирования и строительства. Надлежащее использование и применение концепций, проиллюстрированных в этих деталях, будет варьироваться в зависимости от соображений производительности и условий окружающей среды, уникальных для каждого проекта, и, следовательно, не представляют окончательное мнение или рекомендацию автора каждого раздела или членов комитета, ответственных за разработку. ВБДГ.

Примечание: все детали предоставлены The Facade Group

Деталь оконной головки в стене полости (без фланца с гвоздями) (Деталь 1 / A) |

В верхней части, на косяках и подоконнике периметр оконной рамы включает в себя существенные возвратные ножки, которые обеспечивают адекватные склеивающие поверхности для правильно сконфигурированного герметичного соединения между кирпичом и периметром окна.

Как голова и подоконник, стеновая мембрана оборачивается в грубый проем, а затем эластомерная гидроизоляция накладывается на мембрану в грубом проеме, а затем соединяется с внутренней стороной окна, где она удерживается на месте с помощью сплошной опорный стержень.
Как и верхняя часть и подоконник, первые несколько дюймов полости стены заполняются аэрозольной полиуретановой пеной, чтобы помочь соединить окно с изоляцией стены и (в изголовье и косяк), чтобы помочь сохранить влагу в полости стены от попасть в окно.

Как и верхняя часть и подоконник, первые несколько дюймов полости стены заполняются аэрозольной полиуретановой пеной, чтобы помочь соединить окно с изоляцией стены и (в верхней части и косяке), чтобы помочь сохранить влагу в полости стены от попадания в окно.

Окна с тремя стеклянными панелями или подвешенные низкоэмиссионные пленки между стеклянными панелями обеспечивают превосходную изоляцию. В настоящее время ведутся исследования по разработке вакуумных стеклопакетов , которые улучшат изоляционные свойства за счет ограничения теплопроводных и конвективных потерь тепла по сравнению с обычными изоляционными стеклопакетами.

Обратите внимание, что это стандартизированные процедуры тестирования и спецификации, но они не устанавливают значения производительности, необходимые для проекта.Архитектор должен определить значения производительности, подходящие для проекта. Особое беспокойство вызывает то, что заявленная производителем производительность может быть основана на окне, намного меньшем, чем требуется для проекта, и, следовательно, может не отражать фактическую производительность проекта. Другие переменные, такие как тип стекла, крепление и жесткость стены, в которой установлено окно, также могут привести к разнице в производительности между испытанными образцами по сравнению с фактически установленным окном.

Руководство по проектированию ограждающих конструкций здания
, см. Соответствующие разделы в соответствующих спецификациях руководства: Unified Facility Guide Specifications (UFGS), VA Guide Specifications, MasterSpec®
Оконные системы для высокопроизводительных коммерческих зданий
Полезный глоссарий для любого проекта по замене окон или дверей в вашем доме.
Фартук Кусок оконной рамы, прикрепленный к стене под внутренним табуретом (внутренний подоконник).
Аргон Инертный нетоксичный газ (более плотный, чем воздух), используемый между оконными стеклами для изоляции за счет снижения теплопередачи.
Astragal Элемент, прикрепленный к одной створке / панели скользящего окна или двери патио, который становится закрывающим плечом рабочей створки / панели.Его функция аналогична столбу для столов.
Окно навеса Навешивается вверху, открывается наружу снизу с помощью рукоятки, толкателя или вручную с помощью нажимных петель.
Остаток Также называется балансиром. Механическое устройство, используемое на двойных окнах для уравновешивания веса каждой створки во время открывания и закрывания. В двойном окошке четыре противовеса.
Эркер Три или более оконных элемента, соединенных вместе, чтобы выступать наружу из стены здания.Углы заливов меняются; наиболее распространены 30 °, 45 ° и 90 °. Агрегаты могут быть как такими же, так и комбинацией стационарных и рабочих окон.
Нижняя направляющая Нижний горизонтальный компонент оконной створки, который выдерживает вес стекла.
Носовое окно Составное из четырех или более оконных блоков в радиальном или изогнутом строении.
Кирпичная форма Отделка из фрезерованного дерева, закрывающая зазор между оконной рамой и внешней стороной здания.В традиционных деревянных окнах кирпичную форму прибивают, чтобы прикрепить окно к стене.
Capstock Различные материалы, используемые для покрытия дерева, винила, металла, композитных или других строительных материалов. Обеспечивает прочный слой, защищающий от воздействия окружающей среды, например, от ультрафиолета.
Створочное окно Откидное верхнее и / или нижнее, может поворачиваться внутрь или наружу и открывается с помощью стержня или ручного кривошипа.
Обшивка Кирпичная форма Отделка, обычно фрезерованная древесина, прикрепляется к внутренней стене вокруг окна, чтобы закрыть пространство между оконной рамой и стеной.

Контрольная рейка Горизонтальные средние рейки, которые соединяются в месте стыка створки и фиксируются на двойном окне. Верхняя контрольная рейка относится к нижней направляющей верхней створки, а нижняя контрольная рейка относится к верхней направляющей нижней створки. Также называется рельсом для встреч.
Рулон Лист (обычно предварительно обработанный алюминий), обычно упакованный шириной от 12 до 30 дюймов на 50-футовом рулоне. Используется для наружной обшивки и обрезки, формовки и резки с использованием тормоза.

Композит Твердый материал, состоящий из двух или более веществ.

Конденсация Водяной пар из воздуха, оседающий на любой поверхности, имеющей температуру ниже точки росы, например влажный воздух в помещении на холодном оконном стекле.
Проводимость Передача тепла через твердый материал, где тепло течет в область с более низкой температурой из области с более высокой температурой.
Конвекция Передача тепла через жидкий материал, такой как воздух, из-за разницы в плотности жидкости и эффектов силы тяжести.
Разделенный свет Окно, имеющее несколько небольших стеклянных панелей, удерживаемых на месте с помощью мунтин в оконной створке.
Двойное остекление Два стекла (или стекла), разделенные изоляционным пространством в окне или двери патио. Это могут быть отдельные панели или герметичный блок. Сухое, воздухонепроницаемое пространство между стеклами сводит к минимуму конденсацию и обеспечивает отличные изоляционные свойства.
Double-Hung Две подвижные створки, которые перемещаются вверх и вниз независимо.
Каплеуловитель A Тип гидроизоляции, часто из листового металла, устанавливаемый в верхней части окна или двери и доходящий до внешней облицовки.Используется для отвода воды наружу или блокировки потока воды в щель между косяком окна или двери и стеной. (См. Мигание.)
Egress Оконный проем, обеспечивающий дополнительное средство эвакуации или спасения в чрезвычайной ситуации. Различные государственные или местные коды имеют ограничения, влияющие на высоту и ширину проема в свету, которыми должно обладать окно, если оно является назначенным выходным окном.
Класс энергопотребления Энергетические характеристики, зависящие от энергоэффективности обрамления, уплотнителя и оконного остекления.Устанавливается Национальным советом по рейтингам окон.

Программа сертификации ENERGY STAR® Программа сертификации Агентства по охране окружающей среды (EPA) и Министерства энергетики (DOE) для окон NFRC, энергоэффективность которых на 30% или более превышает стандарты Типового энергетического кодекса. Обновленные окна Andersen® соответствуют требованиям ENERGY STAR.

Удлинитель Деревянная отделка, заполняющая пространство между внутренним краем окна и внутренней стороной стены.
Экструзия Процесс продавливания нагретых материалов, таких как алюминий или винил, через матрицу для получения заданной формы.

Fenestration Термин, используемый для обозначения оконных и дверных изделий и аксессуаров.
Материал Fibrex® Запатентованный компанией Andersen конструкционный композит из древесного волокна и термопластичного полимера специального состава. Полимер окружает и покрывает каждое волокно, обеспечивая влагостойкость, превосходную прочность и жесткость.
Фиксированный свет Стеклянное стекло, установленное в нерабочую раму.
Фиксированная панель Нерабочая панель в скользящем окне или href = “http: // www.Renewalbyandersen.com/windows-doors/patio-doors/con Contemporary-sliding-doors.aspx”> раздвижная стеклянная дверь.
Фиксированное окно Окно без рабочей створки (например, иллюминатор)

Flanker A окно устанавливается с одной или обеих сторон центрального блока (обычно фотоаппарата).
Мигает Материал, такой как листовой металл, установлен для отвода воды от стыков.
Замена полнокадровой Метод замены, при котором все старые окно будет удалено и заменено окном «Продление андерсена».
Сварка плавлением Производственный процесс для сплавления компонентов створки или рамы. Прямые концы термически размягчаются с помощью горячей пластины, а затем свариваются для образования структурной связи. Используется при производстве виниловых окон и продукции Renewal by Andersen.

Заполнение газом Газ, обычно аргон или криптон, помещается между панелями остекления для подавления теплопроводности и конвекции (снижения коэффициента U).
Стекло Неорганический материал, состоящий из песка (кремнезема), соды (бикарбонат натрия) и извести (карбонат кальция).Также включает небольшое количество оксидов алюминия, бора или магния.

Glass Stop Съемный декоративный элемент, удерживающий стекло на традиционных окнах. Также называется штапиком. (При обновлении Andersen это используется только для окон с картинами.)
Остекление Обычно относится к системе стекла, используемой в окне, включая стекло, стеклянное покрытие, изоляционную прокладку и герметики для стекол.
Остекление Молдинг или упор вокруг стоек и направляющих створки, удерживающий стекло на месте.

Раздвижное окно Окно Стиль с двумя или более независимыми створками. Одна или несколько створок перемещаются горизонтально для вентиляции. Также называется планером.
Решетки Декоративный элемент, который визуально разделяет стекло на желаемый узор. Также их называют мунтинами. (Обновленная компания Andersen предлагает алюминиевые решетки между стеклами (GBG) или деревянные решетки с защелками (съемные) для внутренней стеклянной поверхности.)
Заглушка Самый верхний компонент оконной или дверной рамы.К нему прилегает оконная створка.
Направляющая Направляющая и направляющая вдоль верхней части раздвижной стеклянной двери или скользящего окна.
Заголовок Горизонтальный структурный элемент каркаса, образующий верх чернового проема в стене или двери.
Heat Gain Передача тепла снаружи внутрь конструкции за счет теплопроводности, конвекции и излучения через все поверхности.
Heat Loss Теплопередача изнутри дома наружу за счет теплопроводности, конвекции и излучения через все поверхности.

Стекло High-Performance ™ Low-E4® Торговая марка Andersen Corporation за их систему стеклопакетов с низким E (низким коэффициентом излучения).
Солнцезащитное стекло High-Performance ™ Low-E4® Фирменное наименование Andersen Corporation для системы остекления с низким коэффициентом излучения слегка серого оттенка, предназначенной для южного климата или окон в комнатах, где тепловыделение (увеличение солнечного тепла) является фактором.
Проникновение Термин, используемый для описания способности окна пропускать воздух или воду в здание или из него через уплотнительную прокладку или стыки продукта или вокруг них.Такие организации, как WDMA, AAMA и NFRC, приняли стандарты испытаний для измерения допустимых уровней проникновения воздуха и воды для определенных классов характеристик продукта.
Сетка от насекомых Тканая металлическая или пластиковая сетка, натянутая на рамку сита. Обеспечивает вентиляцию окна, не допуская попадания насекомых.
Замена вставки Метод замены окна, при котором вся рама / створка вставляется в область косяка (кармана) исходной оконной рамы.
Внутренний упор На старых деревянных окнах кусок деревянной отделки прикреплен к каждому боковому косяку, который определяет внутренний край нижнего канала створки.
Монтажный фланец Ребро из винила или металла, выступающее наружу перпендикулярно раме окна, что позволяет подвешивать окно в грубом проеме.
Изоляционное стекло Два или более куска стекла с промежутком между ними, которые герметично закрыты для обеспечения изоляционных свойств.
Изоляция Материал любого типа, используемый для предотвращения прохождения тепла, холода, огня или шума.
Блокировка Место, где механизм одной панели / створки плотно соединяется с соответствующим механизмом соседней панели / створки, как в дверях патио, раздвижных и двойных окнах.
Косяк Элементы, составляющие боковые стороны и головку оконной рамы.
Накладка для косяка (лайнер) Материал, используемый для обрезки видимых поверхностей на окнах и дверях.Часто используется для создания проездных каналов и обтекателей; может скрывать и защищать функциональное оборудование, такое как балансиры с двойной подвеской.
Keeper Фурнитура, в которой замок фиксируется на створке. Jamb Cover
Многослойное стекло Тип безопасного стекла; два или более листов стекла с внутренним слоем пластика, который удерживает кусочки стекла, если стекло разбито.
Подъемник Ручка, прикрепленная к поручню на двойном или скользящем окне.
Light (Lite) Окно; индивидуальное оконное стекло, устанавливаемое в окно. Также одна часть стеклянной панели, если визуально разделена решетками.
Lineal Экструдированный оконный материал большой длины; включает профили из дерева, алюминия, винила или композитных материалов Fibrex.
Low-E Сокращенное обозначение низкой излучательной способности, процесса покрытия стекла, который позволяет большей части видимого спектра солнца проходить внутрь и отражает большую часть тепловой энергии обратно к своему источнику (в холодную погоду покрытие с низким E отражает лучистая энергия обратно в дом; в жаркую погоду она отражает тепловую энергию солнца обратно наружу).Производители стекла предлагают множество низкоэмиссионных покрытий с разной степенью эффективности.
Направляющие для собраний Два горизонтальных элемента двояковыпуклой створки, которые встречаются и фиксируются вместе, когда окно закрыто. Также называется контрольной рейкой.
Стойка для встреч Либо элемент с вертикальным краем в паре скользящей оконной створки, либо дверная панель, которые встречаются и блокируются при закрытии створки / панели. Сравним с поручнем на двойном окне.
Угол Метод резки и соединения двух частей обрезки.Край материала скошен, чтобы получился косой стык; обычно под углом 45 °.

Врезка и шип Прорезь (врезка), сделанная в куске дерева, для установки удлинителя (шипа) из другого куска дерева. Обновленные Andersen® раздвижные и двойные окна придают интерьеру вид традиционного ручной работы врезного и шипованного соединения с помощью запатентованного метода сварки створок.
Mullion / Mull Элемент между двумя отдельными окнами, соединяемый вместе. Может быть вертикальным или горизонтальным, конструктивным или цельным.
Mull Post / Muntin Деревянная или металлическая полоса, разделяющая и удерживающая стекла в окне.
NFRC Национальный совет по рейтингу окон. Независимое агентство, созданное в 1992 году для тестирования и оценки оконных и дверных изделий. См. Также рейтинг энергопотребления.
WDMA Организация, созданная производителями окон и дверей для разработки отраслевых стандартов и пропаганды самомониторинга.
Obscure Glass Один из нескольких типов специального остекления с текстурой для уединения, рассеивания света или украшения (матовое, травленое и т. Д.)).

Рабочее окно Окно, которое можно открывать и закрывать.
Оператор Устройство для открытия и закрытия окон. Обычно относится к кривошипно-шатунному механизму, который можно найти на оконных створках и навесах.
Внешний упор На старых деревянных окнах кусок внешней деревянной отделки, прикрепленный к каждому боковому косяку, определяет внешний край верхнего канала створки. Также называется слепой остановкой.
Стекло Лист стекла; отделение в двери или окне, содержащее лист стекла.

Панель Раздвижной или неподвижный блок, состоящий из рамы, содержащей светильник из стекла.

Панорама Тип металлической гидроизоляционной системы, используемой под дверью или подоконником для отвода воды от каркаса и сайдинга.

Упор для разделения Узкая полоса, разделяющая и фиксирующая две створки в оконной раме. Он обеспечивает канал, по которому створка может двигаться.
Пассивный Створка, которую можно использовать при необходимости, но обычно это не так, например.г., левая створка скользящего окна.
Perma-Shield® Andersen Corporation – торговая марка системы продуктов, которая практически не требует обслуживания за счет виниловой обертывания древесины, высокопрочных лакокрасочных покрытий и других технологий. Первоначально он относился к использованию Андерсеном процесса экструдирования виниловой оболочки полностью вокруг деревянной детали.
Окно изображения Фиксированное окно без открывающейся створки.
Отвес Вертикально вверх / вниз.В качестве термина установки он указывает на важность обеспечения того, чтобы стороны окна были идеально перпендикулярны земле.
Профиль Форма на виде с торца линейной части экструдированного или фрезерованного материала.
R-Value Мера сопротивления тепловому потоку; более высокое значение указывает на лучшие теплоизоляционные свойства.
Рельс Горизонтальный элемент оконной створки или дверной панели. На двойном окне есть четыре направляющих: нижняя направляющая, две направляющие или контрольные направляющие и верхняя направляющая.
Черновой проем Проем в стене, где будет установлено окно или дверь.
Безопасное стекло Также называемое закаленным стеклом или стеклом с проволочной сеткой, оно соответствует целому ряду промышленных и государственных стандартов безопасности. См. Многослойное стекло.
Замок створки Замок, который соединяется с хранителем. Используется на двойных, створчатых, навесных и скользящих окнах.
Sash Pack Система замены окон, в которой используются компоненты подкладки створки и косяка, применяемые к существующей оконной раме.

Герметик Различные материалы, используемые для герметизации отверстий или стыков между деталями. Может быть жидким или твердым, в зависимости от области применения.
Shim Тонкая полоса материала для выравнивания косяков и выравнивания оконных и дверных рам. Прокладки также используются для регулировки положения оборудования. Термин также используется для описания действия по доведению до уровня путем вставки прокладки.
Боковой косяк Левая и правая стороны оконной рамы. См. Косяк.
Угол порога Наклон наружного подоконника.

Имитация разделенного света Отдельный элемент из изоляционного стекла с имитацией решетки, установленной на стеклянной поверхности или между стеклянными панелями, которая создает впечатление небольших панелей, разделенных перегородками.

Simulated True Divided Light Единый стеклопакет с тремя наборами решеток: на внешней и внутренней поверхностях, а также между стеклами.
Single-Hung Вариант двухстворчатого окна, в котором верхняя створка не работает.Обычно дешевле, чем настоящее окно с двойным навесом.
Раздвижная стеклянная дверь Дверь, оснащенная двумя или более панелями, которые перемещаются горизонтально по направляющей или в пазах.
Коэффициент усиления солнечного тепла (SHGC) Доля солнечной радиации, проходящей через окно (непосредственно проходящей и поглощаемой), а затем выпускаемой внутрь. Чем ниже SHGC, тем меньше солнечного тепла он передает и тем больше затеняющая способность.
Стационарный Застекленная створка или панель, управление которыми невозможно.
Стойка Вертикальные кромочные элементы обрамления оконной створки.
Табурет Внутренняя отделка окна, накладываемая горизонтально под углом 90 градусов к стене у основания окна (обычно двойного навешивания), обычно называемого подоконником.
Стоп См. Внутренний упор, Внешний упор, Упор разделения.
Штормовая дверь Сезонная вторая дверь, устанавливаемая перед внешней дверью доступа, чтобы обеспечить дополнительную изоляцию или защиту от непогоды и обеспечить вентиляцию.
Storm Window Сезонное второе окно, устанавливаемое снаружи или внутри окна, чтобы обеспечить дополнительную изоляцию или защиту от непогоды и обеспечить вентиляцию.
Закаленное стекло Обработанное стекло, усиленное повторным нагревом и затем внезапным охлаждением; до 4 раз прочнее обычного стекла. (См. Безопасное стекло.)
Thermal Break Элемент (пространство или другой материал), помещенный между другими элементами для уменьшения проводимости. (Андерсен использует виниловый терморазрыв на дверных порогах патио.)
Теплопроводность Относится к физическому свойству, которое влияет на степень передачи тепла или холода материалом. Например: алюминий имеет в 1000 раз большую теплопроводность, чем материал Fibrex ™, что делает его гораздо более эффективным изоляционным материалом для окон.
Термическое расширение Термин, который описывает расширение, которое материал проявляет при воздействии высокой температуры, или усадку (сжатие), возникающую при воздействии низких температур.
Порог Элемент (дерево, камень или другой материал), помещаемый под дверью для обрезки внутренней части дверного порога.

Tilt-Wash Конструкция окна с двойным подвесом, которая поворачивается или наклоняется для облегчения очистки.

Тонированное стекло Стекло, окрашенное с использованием минеральных добавок; иногда на стеклянную поверхность наносят серебряное покрытие. Используется для уменьшения передачи излучения.
фрамуга Крестовина, отделяющая дверь от окна над ней.
Окно фрамуги Также называется фрамугой, окно, расположенное над дверью или другим окном.
Тройное остекление Три стекла с двумя воздушными промежутками между ними.
TruScene® Insect Screen Почти невидимая сетка от насекомых из мелкозернистой нержавеющей стали, диаметр которой составляет одну треть диаметра стандартной проволочной сетки, и обеспечивает более чем на 50% большую прозрачность, чем обычная сетка от насекомых Андерсена.
Коэффициент U Иногда называют U-значением.Мера тепловой эффективности окна или оконного компонента. Измеряет количество тепла, передаваемого через окна. Математическая величина, обратная R-значению того же компонента или окна.
Ультрафиолетовый свет (УФ) Невидимые лучи спектра на его коротковолновом фиолетовом конце; невидимое солнечное излучение, которое может вызвать нагревание и выцветание дерева, тканей и других поверхностей. (Покрытия Low-E добавляются в оконное остекление для уменьшения или устранения вредных нежелательных длин волн ультрафиолетового излучения.)
United Inch Термин, используемый для описания метода вычисления размера окна путем добавления высоты к ширине и выражения суммы в дюймах. Используется для оценки цен.

Размер блока (UD) UD – это точный размер окна (блока), измеренный по ширине и высоте от внешнего края оконной рамы, не включая монтажный фланец или кирпичную опалубку.

Окно с виниловой оболочкой Окно с внешними деревянными частями, покрытыми экструдированным винилом.

уплотнитель Узкая полоса материала, помещенная между оконной створкой или дверными панелями и рамой для защиты от дождя, воздуха и т. Д. Может принимать различные формы в зависимости от конструкции и использования продукта.
Сварка Сплавление или плавление двух или более отдельных компонентов с образованием прочной связи. Например, рама и перила створки окна Renewal by Andersen и многие компоненты рамы свариваются вместе.

Оконная фурнитура Механические устройства и крепежная фурнитура, такая как замки, петли, шарниры, защелки, подъемники, тяги и упоры.
BSI-085: Окна могут быть проблемой * – сплошная изоляция и перфорированные отверстия
Иногда мы усложняем простые вещи. А иногда мы упрощаем сложные вещи. С непрерывной изоляцией и перфорированными отверстиями все верно.
Физика проста. Стена должна контролировать воду, воздух, пар и тепло. Окно должно контролировать воду, воздух, пар и тепло. Оба имеют слой контроля воды, слой контроля воздуха, слой контроля пара и слой контроля температуры. Все, что вам нужно сделать, это соединить слои контроля воды друг с другом, слои контроля воздуха друг с другом, слои контроля пара друг с другом и слои контроля температуры друг с другом.Ах да, еще один момент, вы же не хотите, чтобы окна высасывались из стены, когда действительно дует.
Теперь становится интересно. Где находится слой контроля воды в стене? При сплошной изоляции это может быть сам сплошной изоляционный слой или он может находиться за ним. Довольно глупо накладывать отдельный водоотталкивающий слой, в частности пленку или тонкую мембрану, поверх сплошного изоляционного слоя, потому что невозможно установить дополнительный слой на практике – такой, который предотвращает его всасывание и тот, у которого есть конструктивные детали.¹
Теперь у меня нет проблем с пленками для водоотталкивающих слоев, если они используются правильно. Исторически у них отличный послужной список. Дегтярная бумага, пропитанный войлок, мелованная бумага и полиолефиновые пленки имеют давнюю историю. Наилучшие характеристики с точки зрения ветровой нагрузки и долговечности достигаются при установке таких пленок за сплошным изоляционным слоем поверх структурной оболочки. Таким образом, пленка поддерживается с обеих сторон – обычно она зажата между структурной оболочкой OSB / фанеры / гипса с одной стороны и сплошным изоляционным слоем с другой.Ни сосание, ни дуть не заставляют его сгибаться. Конечно, вы можете превратить саму структурную обшивку в слой, контролирующий воду и воздух, и вообще не нуждаетесь в слое пленки. ²
Я думаю, что выигрышные технологии заключаются в том, чтобы сделать саму конструктивную оболочку водо- и воздушно-регулирующим слоем и установить непрерывную изоляцию поверх структурной оболочки (, рис. 1, ). Когда-то мы называли это «идеальной стеной» (см. BSI-001: Идеальная стена). Или сделайте саму непрерывную изоляцию слоем, регулирующим воду и воздух, и включите или исключите структурную обшивку на основе – подождите – структурных соображений (, рис. 2 ).Обратите внимание, что это «мнение», поэтому все расслабьтесь. Вы тоже должны иметь собственное мнение.

Рис. 1: Структурная оболочка как слой контроля воды и воздуха – Сплошная изоляция устанавливается поверх структурной оболочки.

Рисунок 2: Непрерывная изоляция как слой контроля воды и воздуха – Включите или исключите структурную обшивку, исходя из конструктивных соображений.
Итак, по моему мнению, есть два места для слоя контроля воды и воздуха – за сплошной изоляцией или за внешней поверхностью сплошной изоляции.Теперь о «болевой» части – окнах. Они будут «гостиничными» или «простыми»? Кто так говорит? Добро пожаловать в мой мир.
Будут ли окна «вставными» или они будут выходить за пределы конструкции на внешней стороне сплошной изоляции? Если окна «вставки», а слой контроля воды и воздуха находится за сплошной изоляцией, все очень просто – вещи «выстраиваются в линию». Если окна расположены «на внешней стороне» ³, а слой воды и контроля является лицевой стороной сплошной изоляции, то все также очень просто – вещи также «выстраиваются в линию».«Но если окна расположены на фасаде, а слой воды и контроля находится за сплошной изоляцией, все усложняется.
Давайте сначала займемся легким делом. «Innies» с водо- и воздушным слоем, являющимся оболочкой за сплошной изоляцией. Ознакомьтесь с последовательностью установки ( Рисунок 3 ). Обратите внимание, что контроль воды на фланцевом окне совпадает с контролем воды в обшивке. Обратите внимание на покатый порог. Обратите внимание, что фартук может быть нанесен жидкостью или формуемой мембраной.Учтите, что герметик за фланцами окна не нужен (и не желателен). Для объяснения см. «BSI-067: Застрял на тебе». Учтите, что швы в сплошной изоляции не нужно заделывать или заклеивать лентой.
Рисунок 3: Последовательность установки окна для «Innies» – Слой контроля воды и воздуха – это оболочка за сплошной изоляцией. Обратите внимание, что контроль воды на фланцевом окне совпадает с контролем воды в обшивке. Обратите внимание на покатый порог. Обратите внимание, что гидроизоляция поддона может быть жидкой или формуемой мембраной.Учтите, что герметик за фланцами окна не нужен (и не желателен). Учтите, что швы в сплошной изоляции не нужно заделывать или заклеивать лентой.
A. Конструктивная обшивка, установленная на каркасной стене
B. Установить скошенный деревянный сайдинг в проем рамы на подоконнике для создания наклона
C. I n Установить формуемый профилированный оклад на подоконнике
D. Установить оконный отвес , ровный и квадратный
E. Установить на косяках прокладочную ленту
F. Установить гидроизоляционную ленту на головку
G. Установить сплошную изоляцию
H. Внутренний вид до установки окна
I. Внутренний вид после установки окна
J. Окно с воздушным уплотнением по всему периметру с герметиком и герметиком задний стержень
И вот настоящий интересный момент – при таком подходе непрерывная изоляция не обязательно должна быть жесткой – окна являются «миниатюрными», а водоотталкивающий слой и воздухоизоляционный слой являются структурной обшивкой.Непрерывная изоляция не обязательно должна быть из экструдированного полистирола (XPS), вспененного полистирола (EPS) или изоцианурата с фольгированным покрытием. Это могут быть изоляционные плиты из минерального волокна (также известные как «каменная вата»). См. Рисунок 4 . Это может быть сплошная изоляция любого типа: жесткая или минеральная.

Рисунок 4: Изоляция из минерального волокна («каменная вата») – В случае изоляции из минерального волокна поверхность изоляции из минерального волокна не может быть водо- и воздушным слоем. Также нам необходима структурная обшивка с утеплителем из минерального волокна.Обычно структурная оболочка превращается в слой, регулирующий воду и воздух.
А сплошную изоляцию можно сделать практически любой толщины. Проверьте Фото 1 . Обрезка возвращается на фланец или грань вставного окна. Гидроизоляция в верхней части оконного проема на горизонтальной полосе обшивки головы закрывает только верх самой обивки – она защищает только верх обшивки – она не должна доходить до задней части сплошной изоляции и соединяться лицевая сторона структурной обшивки / водоотталкивающего и воздушного слоя.Верхняя часть окна – фланец в верхней части окна – уже прикреплена к поверхности структурной обшивки / слоя контроля воды и контроля воздуха за сплошной изоляцией. На внутренней стороне планки горизонтального возврата в верхней части оконного проема остается зазор, позволяющий стекать любой проникающей дождевой воде между фланцем окна и горизонтальной облицовкой (, рис. 5, ).

Фотография 1: Красивые «Innies» – Обрезка возвращается на фланец или лицевую сторону вставного окна.Накладка в верхней части оконного проема на горизонтальной полосе верхней обшивки закрывает только верх самой обивки – она защищает только верх обивки – она не должна доходить до задней части сплошной изоляции и соединяться лицевая сторона структурной обшивки / водоотталкивающего и воздушного слоя.

Рисунок 5: Оконная головка – Оконная головка – фланец в верхней части окна – прикреплена к поверхности структурной обшивки / слоя контроля воды и контроля воздуха за сплошной изоляцией.На внутренней стороне облицовки горизонтального возврата в верхней части оконного проема остается зазор, чтобы дождевая вода могла стекать между фланцем окна и горизонтальной облицовкой.
Теперь давайте перейдем к «минусам», когда слой контроля воды и воздуха является лицевой стороной сплошной изоляции. Ознакомьтесь с последовательностью установки ( Рисунок 6 ). Мы видели это раньше. Мы занимаемся этим более 50 лет. Обратите внимание, что контроль воды на фланцевом окне совпадает с контролем воды на лицевой стороне сплошной изоляции.Опять же, обратите внимание на наклонный порог и на то, что гидроизоляция поддона может быть нанесена жидкостью или формуемой мембраной. Опять же, учтите, что герметик за фланцами окна не нужен. И, наконец, обратите внимание, что за фланцем окна нет дерева – он вам не нужен – фланец устанавливается прямо над сплошной изоляцией – вы прикрепляете окно через фланец и непрерывную изоляцию к обрамлению длинными винтами.
Рисунок 6: Последовательность установки окна для «Outies» – Слой контроля воды и воздуха является лицевой стороной сплошной изоляции.Обратите внимание, что контроль воды на фланцевом окне совпадает с контролем воды на лицевой стороне сплошной изоляции. Еще раз обратите внимание на наклонный порог и то, что гидроизоляция поддона может быть нанесена жидкостью или формуемой мембраной. Еще раз отметим, что герметик за фланцами окна не нужен. И, наконец, обратите внимание, что за фланцем окна нет дерева – он вам не нужен – фланец устанавливается прямо над сплошной изоляцией – вы прикрепляете окно через фланец и непрерывную изоляцию к обрамлению длинными винтами.
A. Изоляционная оболочка, установленная на каркасной стене
B. Установить скошенный деревянный сайдинг в проем каркасной стены на подоконнике для создания наклона
C. Установить формуемый оклад на подоконнике
D. Установить оконный отвес , уровень и квадрат
E. Установить мигающую ленту на косяки
F. Установить гидроизоляционную ленту на головку
G. Установить защитную ленту поверх гидроизоляционной ленты на головке, чтобы завершить мигающую ленту
H. Внутренний вид до установки окна
I. Внутренний вид после установки окна
J. Окно с воздушным уплотнением по всему периметру внутри с герметиком и стержнем-прокладкой из герметика
Но у нас есть некоторые важные изменения по сравнению с «мини-гостиницами» »Подход, описанный ранее. При таком подходе непрерывная изоляция должна быть жесткой. Это не могут быть теплоизоляционные плиты из минерального волокна (каменная вата). С изоляционными плитами из минерального волокна (каменной ватой) мы займемся позже.Непрерывная изоляция в этом подходе ограничивается экструдированным полистиролом (XPS) или пенополистиролом (EPS) или изоциануратным покрытием с фольгой. Кроме того, швы в непрерывной изоляции необходимо заделать или заклеить лентой. И обратите внимание, что толщина сплошной изоляции ограничена 1 ¹/₂ дюймами. Если вы хотите сделать толще, проем необходимо закрыть структурной коробкой (, фото 2 ), а окна прикрепить ремнями (, фото 3, и , рисунок 7, ).Структурная коробка, как правило, представляет собой фанеру или OSB, и она выступает за внешнюю поверхность каркаса на толщину сплошной изоляции. Какой толщины вы можете использовать сплошную изоляцию со структурной коробкой? Обычно от 4 до 6 дюймов. Обратите внимание, что в конструкционной коробке водоотталкивающий слой оборачивается в проем коробки, и материал обычно представляет собой гидроизоляционную ленту.

Фотография 2: Структурная коробка – Обычно фанера или OSB выступают за внешнюю поверхность каркаса, увеличивая толщину сплошной изоляции.Какой толщины вы можете использовать сплошную изоляцию со структурной коробкой? Обычно от 4 до 6 дюймов.

Фотография 3: Приставка для оконного ремня – Подобно установке окна в кирпичной кладке, проемы облицованы оконными баками. В отличие от проемов в кирпичной кладке, оконные фланцы сохраняются для защиты от воды.

Рис. 7: Структурная коробка – Обратите внимание, что в структурной коробке водоотталкивающий слой обернут в проем коробки, а материал обычно представляет собой гидроизоляционную ленту.
Так что, если я хочу использовать изоляцию из минерального волокна (каменную вату) в качестве сплошной изоляции, и я хочу, чтобы мои окна были «чужими»? Обратите внимание, что с изоляцией из минерального волокна лицевая сторона изоляции из минерального волокна не может быть слоем, регулирующим воду и воздух. Нам нужно, чтобы этот слой располагался за изоляцией из минерального волокна – вспомните наше предыдущее обсуждение. Нам также нужна структурная оболочка с изоляцией из минерального волокна – здесь тоже нет выбора. Поэтому мы обычно превращаем структурную оболочку в слой контроля воды и воздуха (вернитесь и снова посмотрите , рис. 4, ).
Для того, чтобы окна с утеплителем из минерального волокна (каменная вата) выглядели «навороченными», нужно сделать несколько вещей. Нам нужно выровнять оконный проем деревянной рамой, толщиной с изоляцию из минерального волокна (каменная вата), и это «структурное расширение» должно быть достаточно широким с лицевой стороны, чтобы иметь возможность интегрировать оконный фланец со слоем контроля воды. на лицевой стороне структурной обшивки. Обычно это 2X материал. С изоляцией из минерального волокна (каменная вата) толщиной 1 ¹/₂ дюймов грубый проем обрамлен 2 × 2.Если вы хотите получить более толстую изоляцию из непрерывного минерального волокна (каменная вата), используйте 2 × 4 или 2 × 6 – обрезанные до нужной толщины – для «обрамления картины». Ознакомьтесь с последовательностью установки ( Рисунок 8 ). Обратите внимание, что жидкий гидроизоляционный слой используется для обеспечения непрерывности водоотталкивающего слоя на лицевой стороне структурной обшивки и «обрамления изображения» «структурного расширения». Нанесенный жидкостью гидроизоляционный слой оборачивается в проем рамы и создает для проема «поддон».Теперь установка окна выполняется так же, как и при «инни-подходе».
Рисунок 8: Последовательность установки окна для установки из минерального волокна (каменная вата) – Обратите внимание, что жидкий гидроизоляционный слой используется для обеспечения непрерывности с водоотталкивающим слоем на лицевой стороне структурной обшивки и «обрамлением изображения». структурное расширение ». Жидкость, наносимая окладом, оборачивается в проем рамы и создает для проема «поддон». Теперь установка окна выполняется так же, как и при «инни-подходе».
A. Структурная обшивка, установленная на каркасной стене с проемом «картина в рамке» с 2-кратным выходом материала за поверхность обшивки
B. Установите скошенный деревянный сайдинг в проем рамы на подоконнике для создания наклона
C. Установить жидкую гидроизоляционную ленту в проем рамы
D. Установить оконный отвес, уровень и квадрат
E. Установить гидроизоляционную ленту на косяки
F. Установить гидроизоляционную ленту на головку
G. Установите сплошную изоляцию
H. Внутренний вид до установки окна
I. Внутренний вид после установки окна
J. Окно с воздушным уплотнением по всему периметру с герметиком и стержнем-прокладкой из герметика
Итак, что лучше ? «Innies» или «outies»? И каково правильное расположение слоя контроля воды? Зависит от того, кого вы спросите. И когда вы их спросите. Это становится вопросом Джинджер или Мэри Энн. Обычно нет неправильного ответа.Но независимо от того, где вы закончите, слой контроля воды в стене должен соединиться со слоем контроля воды в окне.
Сноски
* «Штраубизм». . . после профессора Джона Штраубе. Он мастер-игрок. Я украл у него эту строчку, чтобы колонка заработала.
Единственные люди, которые рекомендуют эту практику, – это люди, которые продают пленки с водоотталкивающим слоем (также известные как домашняя обертка, водостойкие барьерные пленки и мелованная бумага). Единственная причина, по которой я могу придумать, почему, состоит в том, что они не хотят, чтобы остальные из нас поняли, что вам не нужны их продукты, если вы превратите непрерывный слой изоляции в слой контроля воды.
Неплохо, если вы занимаетесь производством пленки для защиты от воды, но очень хорошо, если вы занимаетесь жидким нанесением поверх структурной обшивки, регулирующей водный слой и воздушным слоем, или если вы делаете структурную оболочку, которая сама по себе является защитой от воды и воздуха слой управления. Конечно, обе эти группы ненавидят людей, использующих непрерывную изоляцию, которые утверждают, что непрерывная изоляция способна сделать и то и другое самостоятельно. Ах, рынок становится интереснее, а ссоры становятся ужасными. Каждая группа пытается обмануть другие группы, чтобы либо удержать долю рынка, либо захватить долю рынка.
Совершенно уверен, что Вебстер имел в виду не это, говоря о значении слова «начало». Но, черт возьми, я придумываю уже много лет. Я придумал фразу «дренажный самолет», потому что мне нужны были рифмы, которые помогли бы архитекторам и консультантам понять контроль воды: «вам нужно слить дождь в самолет» и «не будь крутым, склон.
Коническая изоляция предотвращает образование отложений на крышах с низким уклоном
Основная и самая важная функция кровельной мембраны в системе крыши с низким уклоном – обеспечение защиты от атмосферных воздействий за счет сохранения попадание дождевой воды на кровельный узел.Пруд с водой представляет собой величайшее риск для кровельной мембраны, так как она не только сокращает срок ее службы, но и может привести к более серьезным проблемам безопасности жизни, когда нагрузки и прогибы превышают проектные условия. Это могло привести к обрушению крыши. Из эстетики точки на крышах с преобладанием затопления подвержены неприглядный рост бактерий и водорослей, а также скопление грязи. Учитывая большая площадь плоских крыш типичных коммерческих зданий, управление своевременная и эффективная дождевая вода является важным аспектом дизайна в новых проектирование крыши, а также замена крыш существующих зданий.Кроме того, строительные нормы и правила модели включают требования к минимальному уклону дренажа и определить нестабильность пруда как фактор, учитываемый при проектировании дождевых нагрузок.
Конические системы утепления являются неотъемлемой частью кровли. конструкция системы и может помочь уменьшить или устранить количество скопившейся воды на крыша, когда настил крыши не обеспечивает достаточный уклон для водостока. В популярность конического утеплителя росла по мере того, как все больше дизайнеров и кровельных профессионалы понимают важность положительного дренажа для хорошей кровли упражняться.Благодаря широкому применению в кровлях с малым уклоном, коническая системы изоляции полиизо предлагают ряд преимуществ помимо обеспечения положительный дренаж: высокое значение R, универсальность и индивидуальная адаптация к Сложность проекта за проектом, а также простота установки. Эта статья подчеркивает ключевые моменты для систем конической изоляции.
Уклон и дренаж Требования строительных норм
Типовые строительные нормы и правила требуют, чтобы коммерческие крыши были наклонный для обеспечения положительного отвода дождевой воды в канализацию, водостоки и водостоки.Термин «положительный водоотвод с крыши» определен в Международном отчете 2018 г. Строительный кодекс (IBC) как «состояние дренажа, при котором учитывались сделан для всех прогибов под нагрузкой на настил крыши, и дополнительный уклон был обеспечен дренаж кровли в течение 48 часов после выпадения осадков ». В IBC 2018 указывает минимальные требования к конструкции с уклоном 1/4: 12 единиц для мембраны. кровельные системы и минимальный уклон 1/8 дюйма на фут для крыш из каменноугольной смолы. Новое строительство должно соответствовать минимальным требованиям к уклону в разделе IBC. 1507.Замена крыши или повторное покрытие существующей крыши с низким уклоном покрытия, обеспечивающие положительный водоотвод с крыши, освобождаются от минимальной prescriptive1 / 4: требование уклона 12 единиц.
Кровельные желоба являются частью утвержденной системы ливневой канализации. и функция отвода воды из здания. Кровельный дренаж системы в новом строительстве должны соответствовать положениям Раздела 1502 IBC 2018 и Разделы 1106 и 1108 Международного Кодекса Сантехники (IPC) для первичные и вторичные (аварийные перелива) водостоки или шпигаты.Замена крыши и повторно покрывают приложения на существующих крышах с низким уклоном, которые обеспечивают положительный кровельные водостоки освобождены от требований для вторичных водостоков или шпигатов. Это Важно отметить, что вторичные дренажные системы или шпигаты установлены на существующие здания нельзя удалить, если они не заменены второстепенными водостоки или шпигаты, спроектированные и установленные в соответствии с IBC.
При рассмотрении вариантов, доступных для достижения требуемый уклон кровельной системы, проектировщики есть несколько вариантов.По данным национальных кровельных подрядчиков Ассоциация (NRCA) (см. « NRCA Roofing Manual: Membrane Roof Systems: 2019 ») наклон может быть достигнут по: наклону несущего каркаса или настила; проектирование конической системы изоляции; использование изолирующего наполнителя, который может быть наклонен для дренажа; правильное проектирование расположение водостоков, желобов и желобов; или комбинация вышеперечисленного.
Рекомендации по проектированию Для систем конической изоляции
Правильный дизайн и установка имеют решающее значение для эффективного производительность конических полиизоизоляционных систем, и это актуально для любых продукт или система.Конический полиизо изготавливается размером 4 на 4 фута или Панели размером 4 на 8 футов, толщина которых меняется на расстоянии 4 футов от нижний край к высокому краю на противоположных сторонах панели. Стандарт уклоны для конической изоляции составляют 1/8 дюйма, 1/4 дюйма и 1/2 дюйма на фут до приспособиться к конкретным требованиям проекта. Однако конические изоляционные панели с уклонами от 1/16 дюйма и другими альтернативными уклонами (3/16 дюйма и 3/8 дюйма) дюйм на фут) могут быть специально заказаны для работы в уникальных полевых условиях.Минимальная производимая толщина конической изоляционной плиты из полиизо на ее нижний край составляет 1/2 дюйма, а максимальная толщина верхнего края составляет 4-1 / 2. дюймы.
Конструкция конической системы изоляции будет регулироваться. по площади основания и сложности рассматриваемой кровли, уклону настил крыши, наличие и конфигурация водостоков (первичных и вторичных), шпаги, желоба или края водостока. Кроме того, конструкции крыши, высота парапета стены, деформационные швы, бордюры и межстенные перекрытия и любые другие элементы которые могут препятствовать управлению водными ресурсами, также необходимо учитывать при проектировании. фаза.Коническая изоляционная система будет самой низкой на внутренних водостоках, шпатели, желоба и края капель и будут наклоняться вверх от них Особенности.
Имея в виду, что основная цель конусообразной система утепления предназначена для наиболее эффективного отвода воды в указанный водосток точки. Двусторонний (двухсторонний уклон) или четырехсторонний (четырехсторонний уклон) системы являются наиболее распространенными конструкциями. Двухсторонняя коническая изоляционная система обычно используется на крышах, где несколько желобов расположены по прямым линиям.В этом В сценарии между сточными трубами существует непрерывная низкая точка, и часто простирается до стен парапета. Сверчки устанавливаются между стоками и между стенами здания или парапета и водостоком. (См. Рисунок 1a.)
Четырехсторонняя коническая изоляционная система является наиболее эффективной способ отвести воду с крыши, и этот подход настоятельно рекомендуется профессионалы отрасли. В этом сценарии со сливом, расположенным в центре, вода сливается с краев верхнего периметра со всех четырех сторон.(См. Рисунок 1b.) Варианты двустороннего и существуют четырехходовые системы для решения сложных задач в полевых условиях. В помимо двухсторонней и четырехходовой систем, один наклонный и три наклонные системы с коническим уклоном могут использоваться для эффективного перемещения воды в желоба, отливы и шпигаты.
Имея в виду, что коническая система дороже, чем кровельная система, построенная только со стандартной плоской изоляцией, коническая дизайн часто является целью «стоимостной инженерии». Ценностная инженерия может поставить под угрозу дренажные замыслы дизайнера, архитектора или кровли консультант с целью снижения стоимости установки кровельной системы.Оптимизация стоимости может изменить указанный уклон или изменить конфигурацию. конических панелей. В конце концов, владелец здания может заплатить за конусообразную система изоляции, которая не эффективно отводит воду с крыши, так как задумано оригинальным дизайном. Это, вероятно, приведет к более высокому долгосрочному затраты на содержание кровли и преждевременный выход из строя кровельной системы.
Типичная коническая изоляционная система включает плоские картон из полиизо (именуемый «заполняющими панелями» или «конусными заполнителями») под продолжающимися повторяющимися клиновидными панелями.Конические панели могут быть однопанельная (или «одна панель повторения») система, что означает наличие конуса одной повторяющейся панелью в сочетании с панелями заливки. (См. Рисунок 2a.) Нетипичные конструкции может включать до восьми панелей (или «восьми панелей») с восемью конические панели, составляющие наклонную секцию до установки первой панели заливки. Пример системы «повторения четырех панелей» с 1-дюймовым и 2-дюймовым панели заполнения и уклон 1/16 дюйма на фут представлены на Рисунке 2b.
Наконец, сверчки являются неотъемлемой частью конической системы изоляции и обычно используются в двухсторонних системах. Сверчки могут отвлечь воду по направлению к водостоку и вдали от бордюров, стен по периметру и впадин кровли. В два фактора, которые необходимо учитывать при проектировании и установке сверчков бывают наклонные и конфигурационные. Общее «практическое правило» состоит в том, что для полного алмазный сверчок, общая ширина должна составлять от 1/3 до 1/2 общей ширина. Чем шире конструкция крикета, тем больше вы используете уклон в поле кровли, повышающее эффективность водоотвода.
Сверчки обычно имеют ромбовидную или полуалмазную форму. (Видеть Рисунки 3a и 3b.) Однако сверчки в форме воздушного змея и сверчки с курносым носом также могут быть сконфигурированы для размещения специфические конструкции кровли. Чтобы вода не оставалась на поверхности сверчка, конструкция должна иметь достаточный уклон (как правило, в два раза больше уклона в прилегающее поле кровли). NRCA предоставляет рекомендации относительно геометрии крикета (см. «Руководство NRCA по кровле: Мембранные кровельные системы: 2019 »).
Конические системы изоляции предлагают экономичное решение для достижения положительного уклона и улучшения дренажа в новых кровельных системах и при замене кровли.Адекватная стратегия управления дождевой водой, которая включает как надлежащий дренаж, так и устранение скоплений воды, имеет решающее значение для долгосрочной работы и долговечности кровельной системы. Кроме того, надлежащий дизайн, детализация и установка продуктов должны быть неотъемлемой частью конструкции системы конической крыши. Для получения дополнительной информации проконсультируйтесь с производителем полиизоизоляции, который предоставит рекомендации, помощь при проектировании и техническую информацию относительно систем конической изоляции. Кроме того, Ассоциация производителей полиизоциануратной изоляции (PIMA) издает технические бюллетени, помогающие ориентироваться в процессе проектирования конической системы.Технический бюллетень PIMA № 108 по коническим изоляционным системам можно найти на сайте www.polyiso.org/resource/resmgr/Tech_Bulletins/tb108_Mar2017.pdf.
Информация об авторе: Марчин Пазера, доктор философии, является техническим директором Ассоциации производителей полиизоциануратной изоляции (PIMA). Он координирует всю техническую деятельность в PIMA и служит основным техническим посредником для организаций, участвующих в разработке строительных стандартов. Для получения более подробной информации, посетите WWW.polyiso.org.
Как это:
Нравится Загрузка …
Все они одинаковы?
Более 50 процентов окон, приобретаемых сегодня, – это виниловые окна. Выбор превосходного винилового окна может быть затруднительным, если вы не знаете, что искать. Это может оказаться еще более разочаровывающим, если вы купите виниловые окна и установите их только для того, чтобы обнаружить, что они плохого качества, неровные и уже выцветают. внешний вид.
Выбор и установка виниловых окон – это больше, чем кажется на первый взгляд.То, что находится внутри окна, более важно, чем то, что снаружи, поскольку внутренняя структура определяет долговечность окна.
Как домовладелец, покупающий лучшее виниловое окно, при покупке и дополнительном обновлении учитывайте следующие факторы:
Винил: посмотрите в разрезе окна, чтобы определить качество винила и толщину компонентов окна. Более толстый винил обеспечивает жесткость и большую устойчивость к погодным воздействиям.
Накладки: Вертикальные элементы оконной рамы и более толстые косяки обеспечивают лучшую общую производительность рабочих частей окна, называемых «створкой».Окна строительного класса имеют косяки толщиной от 2-7 / 16 до 3 дюймов, в то время как окна премиум-класса имеют косяки толщиной 3–1 / 4 дюйма.
Рамы и створки, сваренные сваркой плавлением. Сохранение квадратной формы окна помогает обеспечить правильную установку, а также создает резкий вид. Каркасы и створки, сваренные сваркой плавлением, могут иметь здесь большое значение; окна, в которых используется четырехточечная сварочная система для головы, подоконника и двух боковых косяков, а также для створки, более прочные и менее подвержены трещинам или поломкам.
Камеры: Эти внутренние полости внутри рамы и створки задерживают воздух, который изолирует от передачи тепла и холода через окно.Толстые, многокамерные рамы и створки значительно улучшают характеристики конструкции за счет уменьшения сезонного расширения и сжатия. Виниловые окна строительного класса обычно имеют от двух до трех внутренних камер, тогда как окна премиум-класса имеют пять, шесть или семь камер, что обеспечивает превосходную энергоэффективность. Эти окна более высокого класса также будут иметь полиуретановую изоляцию в рамах.
Наклонный порог: здесь не имеет значения толщина; вместо этого учитывайте угол наклона подоконника.Карманы, которые можно увидеть на некоторых виниловых марках, не будут препятствовать скоплению воды внутри и снаружи окна. Более высокий уклон позволит дождевой воде попадать на створку и стекать вниз, подальше от окна. Это предотвращает появление водяных пятен на стекле и износ винила.
Прокладки: Материал, используемый для соединения двух частей стекла вместе для образования окна с двойным остеклением (или изолированного) – состав материала прокладки влияет на перенос воздуха. Алюминиевые прокладки обеспечивают либо душную, либо прохладную атмосферу в зависимости от сезона.Прокладки из нержавеющей стали и сплавов минимизируют передачу тепла или холода через окно и сводят к минимуму конденсацию на окнах, которая часто возникает из-за более высокого уровня влажности в доме.
Стекло с высокими эксплуатационными характеристиками: Виниловые окна, как правило, более энергоэффективны, чем деревянные окна. Стекло с высокими эксплуатационными характеристиками дает домовладельцам еще большую свободу действий для снижения затрат на электроэнергию. Он также обеспечивает лучшую защиту от выцветания домашнего интерьера под солнечными лучами.
Другие варианты доступны на рынке виниловых окон. Окно, состоящее из более толстых косяков, большего количества внутренних камер и сваренных плавлением рам и створок, обеспечивает долговечность и эффективность в любое время года. Стекло с высокими эксплуатационными характеристиками, разделители с теплыми краями и наклонные подоконники будут способствовать повышению комфорта и удобства в доме. Если вы не можете вспомнить все это, просто запомните: вы не можете судить об окне по его крышке.
Изолированные
стеклянных панелей, изготовленная на заказ замена
оконного стекла двойного окна Магазин не будет работать корректно, если куки отключены.
Дом
Изолированные стеклянные панели
Заказать Изолированное стекло нестандартной резки
Изолированное стекло – это комбинация двух или более оконных стекол.Там оба слоя разделены распорная планка с первичным и вторичным герметиком с одним или несколькими воздушными пространствами между ними. Эти воздушные пространства наполнены воздухом и газом, которые помогают улучшить тепловые характеристики в помещении, поэтому значительно снижение затрат на отопление и кондиционирование. Изолированное стекло – просто эффективный способ совокупный комфорт в окружающей среде.
Технические характеристики изолированного стекла
Типы Clear / Clear, Tint / Clear, Low-E / Clear, Матовый / прозрачный
Формы Квадрат, Круг, Треугольник, Арка, Восьмиугольник, Пользовательский
Толщина 1/2 дюйма, 3/4 дюйма, 5/8 дюйма, 1 дюйм, 1 1/2 дюйма
Прочность Отожженный (стандартный), закаленный
Цвета Прозрачный, бронзовый, серый, зеленый, супер серый, синий
Прокладка Алюминий, бронза, черный
Запасные изолированные стеклянные оконные панели
Ваши окна БЕЗОПАСНЫ в наших руках !! Fab Glass and Mirror могут заменить ваши изолированные стеклянные панели.Вы получите отличный сервис и продукты, которые превзойдут ваши ожидания. Изолированный стеклопакеты помогают сохранять тепло зимой и отапливать летом – экономя ваши деньги на счета за электроэнергию.
Мне нужно заменить все окно?
Нет! Если ваше окно разбито или «запотело», мы в Fab Glass and Mirror можем заменить стекло в раме.Вы можете сэкономить на замене всего каркаса! Хотя стеклопакеты остаются верными у вас долгое время иногда выходит из строя уплотнение между 2-мя стеклами. В результате внутренняя сторона между двумя стеклами запотевает, что, в свою очередь, требует замены. Также в случае аварии там, где разбивается только одно стекло, мы можем помочь вам заменить весь стеклопакет.
Изолированные стеклянные панели для коммерческого здания
Изолированные стеклянные панели – это энергоэффективная и продуманная альтернатива дизайна, включающая двойное остекление. стекло с промежуточным остеклением.Стеклопакеты идеально подходят для многоэтажной рекламы. здание, в котором энергосбережение имеет огромное значение. Изолированное стекло регулирует температура внутри и является отличным звуковым барьером, идеально подходящим для изоляции внутри от нежелательные посторонние шумы. В коммерческих условиях изолированные стеклянные панели – идеальное стекло. для окон, так как способствует улучшению общих тепловых характеристик.Увеличение теплового производительность значительно снижается при использовании оконного стекла с двойным остеклением, с точки зрения затрат на отопление и кондиционирование воздуха. Включение этих простых стеклянных панелей – это экологически чистый подход к более здоровая окружающая среда.
Купить Замена стеклопакета с двойным остеклением
Обычное стекло склонно к повреждению и разбиению, и в таком случае лучше всего купить замена стеклопакета.Сменное двойное остекление придает окну большую устойчивость к повреждениям из-за многослойного стекла. Сменное двойное стекло значительно снижает ежегодные затраты на техническое обслуживание, так как это обеспечивает лучшую долговечность и меньшую частоту поломок. Тот же старый & устаревшую оконную раму теперь можно модернизировать, установив заменяющее двойное остекление. В Замена стеклопакетов с двойным остеклением – эффективный способ снизить счета за электричество благодаря разумному и эффективному энергосбережению.Удивительные современные идеи замены стеклянной панели сделал замену оконных стекол на удивление простой и беспроблемной. А также легкость утеплителя двойным остеклением замена стекол – гораздо более дешевый вариант.
Сменное оконное стекло для ремонта
Современные тенденции в мире дизайна способствуют замене стеклопакетов в как в коммерческих, так и в жилых помещениях.В этих заменителях стеклянных окон обычно используется двойное остекление. оконное стекло, так как оно является термоэффективным стеклом. Для энтузиастов дизайна, которые хотят купить замену двойное остекление, есть множество современных стеклянных двойных оконных стекол для продажи в Интернете. Fab Glass & Зеркала гордятся тем, что обеспечивают замену двойного стекла высочайшего качества и замена стеклопакетов онлайн. Включение окон с двойным остеклением может полностью революционизируют коммерческие здания, обеспечивая лучшую звуко- и теплоизоляцию.Есть в Fab Glass & Mirrors доступны многочисленные высококачественные и прочные индивидуальные и стеклянные изделия.
Стеклянные окна с двойным стеклом на заказ для домашних проектов
В жилых помещениях, безусловно, выиграют от включения индивидуальных окон с двойным остеклением, поскольку они помогает сделать домашнюю обстановку более спокойной и безмятежной.Обладая повышенной прочностью и устойчивостью к повреждениям, Модернизированное оконное стекло, изготовленное по индивидуальному заказу, является эстетически превосходным и более продуманным вариантом дизайна. Домовладельцев наслаждайтесь роскошью настройки оконного стекла и теперь можете выбрать один из нескольких удивительных дизайнов варианты, такие как стекло с двойным остеклением или стекло с термопластом. Повышенная устойчивость кастомного двойного оконные стеклопакеты усиливают возможность использования стеклопакетов в домашних проектах. Окно с двойным остеклением Высококачественные возможности настройки стеклянных или двойных стеклянных панелей делают их идеальными для использования в различных жилые помещения.
Наиболее рекомендуемый тип стекла для окон
Лучшая замена оконного стекла – это то, которое обеспечивает лучшую стойкость к повреждениям и высокое качество. долговечность. Изготовленное на заказ двойное остекление или термопанельное стекло считается одним из лучших стеклянных окон. замены. Замена двойного остекления – это долгосрочное решение для коммерческих и жилых помещений. стекло .Использование модернизированных стеклянных панелей обеспечивает лучшие тепловые характеристики и двойную оконные стекла – намного лучшая альтернатива старому и устаревшему обычному стеклу. Улучшенная тепловая эффективность, долговечность и повышенная звукоизоляция делают стеклопакет идеальным замена оконного стекла. Fab Glass & Mirror включает в себя множество вариантов индивидуального дизайна для домовладельцы, которые хотят купить лучшую замену стеклопакетов и двойное остекление .Здесь вы найдете стеклянные панели отличительного качества, которые будут доставлены к вашему порогу без любые расходы на пересылку, и это подходящее место, если вы ищете какое-либо изоляционное стекло на замену единиц онлайн.
Использование стеклопакетов
Коммерческое стеклянное окно
Жилое стеклянное окно
Фасад магазина стекла
Стеклопакеты
используются в широком диапазоне Приложения, включая
Стационарные и действующие окна коммерческих / жилых помещений
Навесные стены
Витрины
Наклонное / потолочное остекление
Невидящие (Spandrel) локации
Самый безопасный премиум SSL
Принимать все основные кредитные карты
Принимаем PayPal и Amazon Pay
Высокое качество
Лучшая служба поддержки клиентов
Доступная цена
Легкая цена – 10%
×
</div></div><aside class="meta"></aside><div class="markup"><meta itemscope itemprop="mainEntityOfPage" content="https://ecoteploiso.ru/raznoe-2/otkos-okonnyj-uteplennyj-otkos-okonnyj-uteplyonnyj-1500x250x10-mm.html" /><div itemprop="image" itemscope itemtype="https://schema.org/ImageObject"><link itemprop="url" href="https://ecoteploiso.ru/wp-content/themes/basic/img/default.jpg"><link itemprop="contentUrl" href="https://ecoteploiso.ru/wp-content/themes/basic/img/default.jpg"><meta itemprop="width" content="80"><meta itemprop="height" content="80"></div><meta itemprop="datePublished" content="1971-03-21T01:00:00+03:00"><meta itemprop="dateModified" content="2021-07-28T04:39:50+03:00" /><meta itemprop="author" content="alexxlab"><div itemprop="publisher" itemscope itemtype="https://schema.org/Organization"><meta itemprop="name" content="Теплоизоляция сооружений"><meta itemprop="address" content="Russia"><meta itemprop="telephone" content="+7 (000) 000-000-00"><div itemprop="logo" itemscope itemtype="https://schema.org/ImageObject"><link itemprop="url" href="https://ecoteploiso.ru/wp-content/themes/basic/img/logo.jpg"><link itemprop="contentUrl" href="https://ecoteploiso.ru/wp-content/themes/basic/img/logo.jpg"></div></div></div></article><div id="comments" class="comments-area"><div id="respond" class="comment-respond"><h3 id="reply-title" class="comment-reply-title">Добавить комментарий <small><a rel="nofollow" id="cancel-comment-reply-link" href="/raznoe-2/otkos-okonnyj-uteplennyj-otkos-okonnyj-uteplyonnyj-1500x250x10-mm.html#respond" style="display:none;">Отменить ответ</a></small></h3><form action="https://ecoteploiso.ru/wp-comments-post.php" method="post" id="commentform" class="comment-form" novalidate><p class="comment-notes"><span id="email-notes">Ваш адрес email не будет опубликован.</span> <span class="required-field-message">Обязательные поля помечены <span class="required">*</span></span></p><div class="rcomment"><textarea id="comment" name="comment" cols="45" rows="8" placeholder="Сообщение" aria-required="true"></textarea></div><div class="rinput rauthor"><input type="text" placeholder="Ваше имя" name="author" id="author" class="required" value="" /></div><div class="rinput remail"><input type="text" placeholder="Ваш E-mail" name="email" id="email" class="required" value="" /></div><div class="rinput rurl"><input type="text" placeholder="Ваш Вебсайт" name="url" id="url" class="last-child" value="" /></div><p class="comment-form-cookies-consent"><input id="wp-comment-cookies-consent" name="wp-comment-cookies-consent" type="checkbox" value="yes" /><label for="wp-comment-cookies-consent">Сохранить моё имя, email и адрес сайта в этом браузере для последующих моих комментариев.</label></p><p class="form-submit"><input name="submit" type="submit" id="submit" class="submit" value="Отправить комментарий" /> <input type='hidden' name='comment_post_ID' value='33561' id='comment_post_ID' /> <input type='hidden' name='comment_parent' id='comment_parent' value='0' /></p></form></div></div></main><aside id="sidebar" class=""><ul id="widgetlist"><li id="categories-3" class="widget widget_categories"><p class="wtitle">Рубрики</p><ul><li class="cat-item cat-item-17"><a href="https://ecoteploiso.ru/category/dveri-2">Двери</a></li><li class="cat-item cat-item-19"><a href="https://ecoteploiso.ru/category/dymoxod-2">Дымоход</a></li><li class="cat-item cat-item-18"><a href="https://ecoteploiso.ru/category/okna-2">Окна</a></li><li class="cat-item cat-item-20"><a href="https://ecoteploiso.ru/category/podokonnik-2">Подоконник</a></li><li class="cat-item cat-item-14"><a href="https://ecoteploiso.ru/category/pol-2">Пол</a></li><li class="cat-item cat-item-12"><a href="https://ecoteploiso.ru/category/raznoe-2">Разное</a></li><li class="cat-item cat-item-2"><a href="https://ecoteploiso.ru/category/raznoe">Советы мастера</a></li><li class="cat-item cat-item-15"><a href="https://ecoteploiso.ru/category/steny-2">Стены</a></li><li class="cat-item cat-item-8"><a href="https://ecoteploiso.ru/category/cherdak">Теплоизоляция чердаков</a></li><li class="cat-item cat-item-9"><a href="https://ecoteploiso.ru/category/dymoxod">Тёплые дымоходы</a></li><li class="cat-item cat-item-4"><a href="https://ecoteploiso.ru/category/pol">Тёплые полы</a></li><li class="cat-item cat-item-3"><a href="https://ecoteploiso.ru/category/dveri">Утепление дверей</a></li><li class="cat-item cat-item-6"><a href="https://ecoteploiso.ru/category/okna">Утепление окон</a></li><li class="cat-item cat-item-10"><a href="https://ecoteploiso.ru/category/podokonnik">Утепление подоконников</a></li><li class="cat-item cat-item-5"><a href="https://ecoteploiso.ru/category/steny">Утепление стен</a></li><li class="cat-item cat-item-7"><a href="https://ecoteploiso.ru/category/fasad">Утепление фасадов</a></li><li class="cat-item cat-item-13"><a href="https://ecoteploiso.ru/category/fasad-2">Фасад</a></li><li class="cat-item cat-item-16"><a href="https://ecoteploiso.ru/category/cherdak-2">Чердак</a></li></ul></li><li id="search-2" class="widget widget_search"><form method="get" class="searchform" action="https://ecoteploiso.ru//"> <input type="text" value="" placeholder="Поиск" name="s" class="s" /> <input type="submit" class="submit search_submit" value="»" /></form></li><li id="categories-2" class="widget widget_categories"><p class="wtitle">Рубрики</p><ul><li class="cat-item cat-item-17"><a href="https://ecoteploiso.ru/category/dveri-2">Двери</a></li><li class="cat-item cat-item-19"><a href="https://ecoteploiso.ru/category/dymoxod-2">Дымоход</a></li><li class="cat-item cat-item-18"><a href="https://ecoteploiso.ru/category/okna-2">Окна</a></li><li class="cat-item cat-item-20"><a href="https://ecoteploiso.ru/category/podokonnik-2">Подоконник</a></li><li class="cat-item cat-item-14"><a href="https://ecoteploiso.ru/category/pol-2">Пол</a></li><li class="cat-item cat-item-12"><a href="https://ecoteploiso.ru/category/raznoe-2">Разное</a></li><li class="cat-item cat-item-2"><a href="https://ecoteploiso.ru/category/raznoe">Советы мастера</a></li><li class="cat-item cat-item-15"><a href="https://ecoteploiso.ru/category/steny-2">Стены</a></li><li class="cat-item cat-item-8"><a href="https://ecoteploiso.ru/category/cherdak">Теплоизоляция чердаков</a></li><li class="cat-item cat-item-9"><a href="https://ecoteploiso.ru/category/dymoxod">Тёплые дымоходы</a></li><li class="cat-item cat-item-4"><a href="https://ecoteploiso.ru/category/pol">Тёплые полы</a></li><li class="cat-item cat-item-3"><a href="https://ecoteploiso.ru/category/dveri">Утепление дверей</a></li><li class="cat-item cat-item-6"><a href="https://ecoteploiso.ru/category/okna">Утепление окон</a></li><li class="cat-item cat-item-10"><a href="https://ecoteploiso.ru/category/podokonnik">Утепление подоконников</a></li><li class="cat-item cat-item-5"><a href="https://ecoteploiso.ru/category/steny">Утепление стен</a></li><li class="cat-item cat-item-7"><a href="https://ecoteploiso.ru/category/fasad">Утепление фасадов</a></li><li class="cat-item cat-item-13"><a href="https://ecoteploiso.ru/category/fasad-2">Фасад</a></li><li class="cat-item cat-item-16"><a href="https://ecoteploiso.ru/category/cherdak-2">Чердак</a></li></ul></li></ul></aside></div><footer id="footer" class=""><div class="copyrights maxwidth grid"><div class="copytext col6"><p id="copy">2019 © Все права защищены. <a href="/sitemap.xml">Карта сайта</a></p></div></div></footer></div> <a id="toTop">➤</a> <noscript><style>.lazyload{display:none}</style></noscript><script data-noptimize="1">window.lazySizesConfig=window.lazySizesConfig||{};window.lazySizesConfig.loadMode=1;</script><script async data-noptimize="1" src='https://ecoteploiso.ru/wp-content/plugins/autoptimize/classes/external/js/lazysizes.min.js'></script>   <style>iframe,object{width:100%;height:480px}img{max-width:100%}</style><script>new Image().src="//counter.yadro.ru/hit?r"+escape(document.referrer)+((typeof(screen)=="undefined")?"":";s"+screen.width+"*"+screen.height+"*"+(screen.colorDepth?screen.colorDepth:screen.pixelDepth))+";u"+escape(document.URL)+";h"+escape(document.title.substring(0,150))+";"+Math.random();</script>  <script defer src="https://ecoteploiso.ru/wp-content/cache/autoptimize/js/autoptimize_8f6a29b2d3c1cf261ce51886e0071a11.js"></script></body></html>

Типы	Clear / Clear, Tint / Clear, Low-E / Clear, Матовый / прозрачный
Формы	Квадрат, Круг, Треугольник, Арка, Восьмиугольник, Пользовательский
Толщина	1/2 дюйма, 3/4 дюйма, 5/8 дюйма, 1 дюйм, 1 1/2 дюйма
Прочность	Отожженный (стандартный), закаленный
Цвета	Прозрачный, бронзовый, серый, зеленый, супер серый, синий
Прокладка	Алюминий, бронза, черный

Откос оконный утепленный: Откос оконный утеплённый 1500x250x10 мм

Откос оконный утепленный сэндвич 2200х300х8мм

Откос оконный утепленный ПВХ – Клуб Мастеров

Утепление откосов пластиковых окон своими руками

Зачем утеплять откосы

Виды утеплителя

Утепление проемов снаружи

Утепление откосов внутри

Тёплые откосы на пластиковые окна своими руками

Почему необходимо утеплять откосы

Применяемые материалы

Подготовительные работы

Утепление откосов внутри пенопластом или пеноплексом

Также в помощь, небольшая видеоинструкция:

Утепление внутри комбинированное

Наружные работы

Видео по теме:

Сэндвич панели и откосы

Преимущества и недостатки

Откосы на окна своими руками

Как правильно утеплить откосы пластиковых окон

Зачем утеплять?

Откос оконный утепленный ПВХ – OknaForLife.ru

Тёплые откосы на пластиковые окна своими руками

Почему необходимо утеплять откосы

Применяемые материалы

Подготовительные работы

Утепление откосов внутри пенопластом или пеноплексом

Также в помощь — небольшая видеоинструкция:

Утепление внутри комбинированное

Наружные работы

Видео по теме:

Зачем утеплять откосы окон внутри дома и как это правильно делать?

Почему стоит утеплять?

Утеплитель

Пенопласт

Вспененный полиэтилен

Минеральная вата

Сэндвич-панели

Какому материалу отдать предпочтение?

Подготовка

Определение критических мест

Инструменты

Каким образом проводят работу своими руками?

Возможные ошибки

Почему лучше заделать и снаружи?

Полезное видео

Инструкция по утеплению внутренних и наружных оконных откосов

Почему стоит заняться утеплением

Чем утеплять откосы

Утепляем внутреннюю сторону

Утепляем внешнюю сторону

Утепление откосов на дверях

Утепление откосов пластиковых окон своими руками

Зачем утеплять откосы

Виды утеплителя

Утепление проемов снаружи

Утепление откосов внутри

Откосы оконные утепленные ПВХ в Москве

Оконные откосы из полиуретана: оформление и утепление окон

Теплые откосы своими руками – быстрый способ утеплить дом + Видео

Выбираем материал для утепления – экономно и эффективно

Утепляем снаружи и изнутри – что лучше?

Утепление откосов окон – проводим работы изнутри

Финишная отделка откосов – разнообразие идей

пластиковые, пвх, оконные. Цены. Монтаж. Отделка в Москве

Как сделать теплые оконные откосы внутри помещения

Особенности монтажа теплых откосов

– Наклон

Обзор продуктового портфеля

Узнайте больше о системах Sky-Frame

Windows | WBDG – Руководство по проектированию всего здания

Введение

Описание

Основы

Тепловые характеристики (проводимость, солнечное излучение, тепловой разрыв, комфорт)

Защита от влаги (проникновение воды, сопротивление конденсации)

Визуальное (дневное освещение, эстетика)

Звук (акустика)

Безопасность
