Откос мансардного окна необходим, как и откос обычного окна. Он служит не только для улучшения эстетического восприятия конструкции, но и является препятствием для холода, не позволяет образовываться конденсату. Выполнить работу можно самостоятельно, однако, требуется соблюдать инструкцию и помнить о том, что обустройство откосов мансардных окон немного отличается от создания стандартных конструкций.

к содержанию ↑

Какой должна быть форма откосов?



Откос мансардного окна может выполняться вертикально или горизонтально. Если форма откоса открытая, чаще всего он располагается в нижней части конструкции, выполняют его вертикально. Верхний, наоборот, располагается в горизонтальной плоскости. Такой подход позволит обеспечить максимально возможное освещение, сдержит внутри помещения теплый воздух, не даст появиться конденсату. Если этим правилом пренебречь, при эксплуатации окна начнутся проблемы, которые станут заметными не сразу.

Совет: обратите внимание на то, что отделка мансардного окна изнутри или снаружи не должна выполняться при помощи монтажной пены. Этот материал не подходит для утепления окна, так как оно вставляется непосредственно в кровлю и должно быть окружено кровельным материалом, способным обеспечить герметичность, именно поэтому применяют только минеральную вату, используют специальную гидроизоляцию. Кроме этого, применяют специальную изоляционную пленку для пароизоляции.

Для утепления откосов можно использовать специальные пояса. Их располагают в зазорах между окном и кровлей. Разместить элемент можно как с внешней, итак и с внутренней стороны конструкции. Снаружи на окно можно наложить специальную теплоизолирующую рамку: она обладает мембраной, задерживающей теплый воздух внутри помещения.

Такая работа должна проводиться при монтаже окна, если она не была выполнена, это является серьезным нарушением технологии. Окна могут не только пропускать холодный воздух, но и начать протекать.

к содержанию ↑

Материалы для отделки откоса

В зависимости от того, из какого материала сделаны мансардные окна, отделка откосов будет выполнена в том или ином стиле. Профессионалы рекомендуют выбирать те же материалы, при помощи которых отделано само помещение. Это поможет откосам не только гармонично вписаться в общий стиль, но и не вызовет конфликта материалов, так как разные изделия по-разному реагируют на температурный режим, влажность и иные особенности окружающей среды.

Для откосов можно использовать вагонку, гипсокартон, OSB-плиты, пластиковые панели. Если окна хорошо гидроизолированы, необязательно использовать влагостойкие материалы, подойдет обычный гипсокартон, так как на него не будет попадать влага. Если нет уверенности в том, что правильно заизолированы мансардные окна, отделка откосов может быть выполнена из влагостойкого гипсокартона. Это поможет обезопасить материал от конденсата. Крепить любые плиты можно при помощи специального каркаса и саморезов. Основным условием является сделать их ровными: для этого придется выставить маяки. Кроме того, для работы потребуется иметь отвес и строительный уровень.

Отделка мансардных окон должна выполняться качественно, поэтому рекомендуется использовать фирменные материалы, которые выпускают производители окон. Особенно это касается тепло- и пароизоляции. Многие производители предлагают готовые откосы, заказать их можно вместе с окнами, при этом откосы уже будут иметь нужную длину. При правильном монтаже окна будут наиболее герметичными. Чаще всего такой откос изготавливается из высококачественного пластика. Он обладает высокой прочностью, не пачкается, не требует никакого ухода, не боится влаги и воздействия окружающих температур. Установить и демонтировать такой материал несложно даже самостоятельно.

Откос мансардного окна из гипсокартона

к содержанию ↑

Подготовка к монтажу

Перед тем как сделать откосы на мансардных окнах, нужно правильно подготовить поверхность. Для этого потребуется утеплить оконную конструкцию, уложить пароизоляцию. Делается все это с внутренней стороны; утеплитель удобнее всего использовать рулонный, например, хорошо подойдет любая минеральная вата. Кроме нее, можно использовать вспененный полиуретан.

Этот этап монтажа нельзя пропускать. Он позволяет избавиться от мостиков холода, благодаря чему конденсат в пространстве под кровлей образовываться не будет.  Важно правильно и надежно выполнить пароизоляцию. Ее укладывают поверх утеплителя, контур должен быть герметичным. Места стуков проклеивают при помощи термошва, он получается в заводских условиях.

к содержанию ↑

Правильный выбор угла

Главной ошибкой многих неопытных отделочников и хозяев, решивших выполнить откос мансардного окна своими руками, является перпендикулярное окну расположение откосов. Особенность монтажа данной конструкции заключается в том, что, в отличие от откоса обычного окна, мансардный должен находиться под углом 110-120º.

Расположение выбирают относительно плоскости пола и потолка. Так, нижний откос должен располагаться перпендикулярно относительно плоскости пола, а верхний, наоборот, должен находиться параллельно этой плоскости. Если не соблюдать это правило, теплый воздух будет свободно выходить на улицу, а с улицы заходит холодный. В результате на стеклопакете будет образовываться ненужная влага. Она может начать попадать на откос, стены. В результате этого не только испортится эстетичный вид покрытий, но и может появиться грибок или плесень. Зимой такие окна будут промерзать вне зависимости от того, какое было сделано утепление откосов мансардных окон.

Если мансарда отапливаемая, батарею нужно расположить непосредственно под окном. Это способствует правильной циркуляции воздуха, позволяет просушить стеклопакет, избавив стекло от конденсата.

Измерение размера откоса

Изготовление откоса

Монтаж откоса

Готовые откосы

Выбор цвета и формы

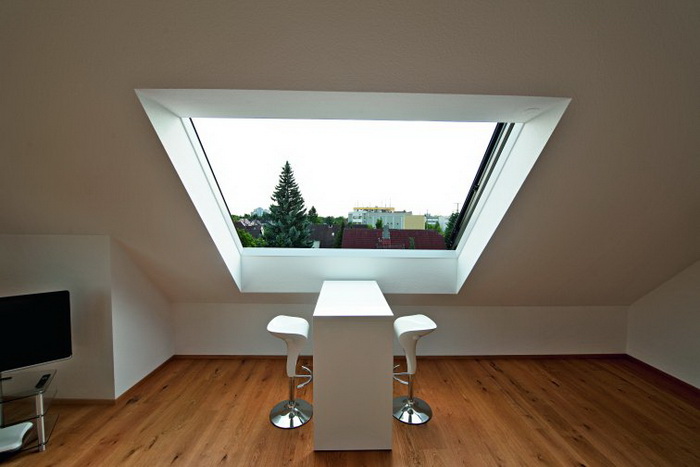

Если откос выполнен правильно, форма его будет раскрытой.

Выбор именно такой конструкции обусловлен тем, что она не только позволяет попадать в помещение максимальному количеству света, но и способствует хорошему обогреву всей площади стекла. Это особенно актуально в холодное время года, когда на стекле образуется изморозь.

Из-за того, что мансардные окна расположены под наклоном, они могут покрываться снегом в зимний период, поэтому прогрев стекла особенно актуален. Он заставит осадки таять, и чистить стекла специально не придется. Кроме этого, стекло будет прогреваться за счет расположенной под окном батареи отопления. Это поможет избавиться и от конденсата, который может образовываться не только на стекле, но и в оконном проеме.

Выбор цвета зависит не только от общей направленности стиля интерьера, но и от уровня освещения. Решая, как сделать откосы на мансардных окнах, нужно учитывать стилевое решение вашей комнаты. Темные цвета поглощают свет, поэтому помещение визуально будет казаться меньше, если цвета будут светлыми, они, наоборот, станут рассеивать свет, за счет чего помещение будут не только светлее, но и визуально покажется больше.

Вывод: утепление откосов мансардных окон играет важную роль. Его можно сделать при помощи минеральной ваты, однако от него будет мало пользы, если откосы не будут достаточно герметичными. При монтаже откосов важно не забыть, что они должны располагаться под наклоном.



Как правильно монтировать и утеплять мансардные окна. Откосы на мансардные окна своими руками

Содержание

  1. Зачем нужно окно в мансарде?
  2. Где установить окно?
  3. Как подобрать размер мансардного окна
  4. Распространенные ошибки монтажа окон
  5. Выбор места для окна на мансарде дома
  6. Как утеплить окна на мансарде своими руками
  7. Утепление откосов окна на мансарде
  8. Укладка материала между стропилами
  9. Гидроизоляция откосов мансардного окна
  10. Как сделать откосы для мансардных окон?
  11. Какой должна быть форма откосов?
  12. Материалы для отделки откоса
  13. Подготовка к монтажу
  14. Правильный выбор угла
  15. Материалы для утепления мансардного окна
  16. Стекловата
  17. Базальтовый утеплитель
  18. Пенополистерол
  19. Особенности гидроизоляции
  20. Откосы мансардных окон XLС-F, XLС-P
  21. Особенности
  22. Установка откосов на мансардные окна Velux и Fakro
  23. Откос мансардного окна — особенности монтажа
  24. Фотогалерея:
  25. Видео. Монтаж мансардных окон

Зачем нужно окно в мансарде?



Окна мансарды установить необходимо для того, чтобы превратить темное чердачное помещение в светлое и проветриваемое. Это поможет не только увеличить срок эксплуатации кровельного пирога, но и превратить помещение в жилое. В мансарде можно устроить несколько спален, рабочий кабинет, детскую или гостиную. От того, как планируется использовать помещение, зависит и то, какое освещение в нем должно быть. Например, для спальни не нужен яркий свет, поэтому большие окна там не потребуются, для гостиной и детской, наоборот, необходимо больше простора и хорошего освещения.

Если опыта и теоретических представлений о том, как поставить окно на мансарде, у вас нет, лучше доверить работу профессионалам. Если работа будет выполнена неправильно, окна будут пропускать холод, на этаж будет попадать влага, что неблагоприятно отразится на строении в целом и комфорте проживания в нем. Мы расскажем, как правильно выбрать окна, какое освещение должно быть и как правильно установить и утеплить конструкцию

.

Где установить окно?

Устройство мансардных окон в крыше может быть разным, однако важно правильно выбрать место, где такая конструкция будет установлена. Чаще всего окна ставят между стропилами, расстоянием между ними диктуется размер окна. Стропильную систему кровли нарушать нельзя: это может привести к ее ослаблению и разрушению. Поэтому выбор у владельцев помещения небольшой – либо ставить высокие и длинные окна, если нужно больше света, либо устанавливать несколько изделий на некотором расстоянии друг от друга. Это наиболее оптимальный вариант, так как он позволяет равномерно распределить нагрузку между стропил, дает наиболее выгодное, равномерное освещение.

Размер окна зависит от площади мансардного этажа. Остекленная площадь должна быть от 10% от общей площади пола, чем больше остекления, тем лучше будет освещение в помещении. Важно заметить, что оконный проем делается без вмешательства в стропильную систему, однако допускается и даже желательно его усиление, так как рама и остекление имеют достаточно большой вес.

Обратите внимание на выбор окна по ширине: рама должна быть уже проема на 6 см, это расстояние потребуется как раз для утепления конструкции. Если стропила стоят достаточно близко друг к другу, и нет возможности поставить одно широкое окно, можно разместить рядом друг с другом два более узких, которые поместятся между стропил.

Высота установки мансардного окна зависит и от того, под каким углом располагается скат кровли. Если скаты пологие, окно удобнее всего будет разместить ближе к верхней части, если крутые – наоборот, ближе к низу. Оптимальная высота, наиболее удобная для использования и установки мебели, отопительных приборов – 80-130 см от пола. Если черепица выполнена из керамики, придется разместить окна по ее краям, так как такие изделия нельзя резать. Если кровля покрыта любым листовым материалом, проблем не возникнет, и можно будет установить окно в любом удобном месте. Стоит обратить внимание на то, что чем выше расположено окно, тем больше оно будет давать света, то же самое касается и наклона: чем он больше, тем больше света.

Как подобрать размер мансардного окна

Большинство производителей выпускают окна от 45 до 94 см шириной, и от 90 до 160 см высотой. Этого достаточно для большинства чердаков и мансард. При выборе размера окна важны три фактора:

  1. Площадь остекления для дневного света. Нормальной считается площадь остекления в соотношении 1:10, то есть на 10 м2 площади мансарды нужно 1 м2 остекления. См. Рис 1
    Рис 1 Мансардные окна расчет освещеия
  2. Шаг стропильной системы (расстояние между двумя соседними стропилами). К примеру, если расстояние между стропилами 800 мм, то идеально в такой проем встанет окно 74 см шириной. Хотя это правило наименее строгое. Если по задумке дизайнера и плану помещения нужны более широкие или наоборот узкие окна, стропила и обрешетку переделывают под нужный габарит. См. Рис 2

    Правда это дополнительное время и трудозатраты, но красивое окно именно там где вы хотите того стоит.

    Соблюдайте рекомендуемые производителями зазоры при монтаже окон (Рис 3). Это очень важно в долгосрочной перспективе. Ведь стропильная система подвержена усадке и небольшим смещениям от сезонных колебаний температуры.

    Рис 3 Правила установки мансардного окна
  3. Угол ската кровли –  от него зависит высота окна. Верхний край окна должен находиться на комфортной для человека высоте, нижний край не рекомендуется опускать ниже 90 см. Чаще всего у нас покупают окна высотой от 1,18 до 1,4м, что связано с наиболее распространенным и комфортным углом ската порядка 50 °. Рекомендованные высоты окон в зависимости от углов приведены на Рис 4

Распространенные ошибки монтажа окон

Специалистами нашего технического отдела была замечена удивительная закономерность, дилетанты при монтаже окон делают гораздо меньше ошибок, чем строители со стажем. Кроме тех, конечно, кто специализируются на кровельных работах. Ответ оказался прост – дилетанты читают инструкцию, а опытные строители зачастую «и так знают как надо». Поэтому рекомендуем дочитать этот раздел до конца, даже если вы хороший специалист. В крайнем случае, проверите себя, да и нас заодно.

Итак, вот список распространенных ошибок и способов их избежать:

  1. Применение монтажной пены – пена подходит для уплотнения и дополнительной фиксации при монтаже дверных и оконных проемов. Там рама жестко зафиксирована анкерами к твердой капитальной стене, монтажная пена создает распор и намертво фиксирует конструкцию. К тому же монтажная пена сама по себе неплохой теплоизолятор. Но в случае с мансардными окнами ситуация принципиально иная. Во-первых, меньше жесткость конструкции, и пена в процессе застывания может сместить или деформировать короб окна или стропила с обрешеткой. Во-вторых, после застывания пена теряет эластичность. А стропильная система двигается, усаживается и расширяется от изменений температуры, пена крошится и осыпается. В результате образовываются полости и пустоты.
  2. Нарушение целостности слоя паро и гидроизоляции. Окно должно составлять единое целое со всем кровельным пирогом, иначе не избежать проблем с подтеканием и теплопотерями. Общая структура кровельного пирога, и образцы правильного соединения пароизоляционной пленки и гидроизоляционной мембраны  показаны на Рис 5 а, в, с.
    Рис 5 а Гидроизоляционный фартук мансардного окна
    Рис 5 в Пароизоляция откосов мансардных окон
    Рис 5 с Кровельный пирог жилой мансарды
  3. Плохо утеплен периметр откоса или утеплитель неплотно примыкает к коробу окна. Это ведет к образованию конденсата и даже к сквозному промерзанию в области оконного проема. Образец правильного монтажа окна с утепленным откосом смотрите на Рис 6 а. ВАЖНО! Верхний откос должен быть горизонтальным, а нижний вертикальным по отношению к полу. Это нужно для нормальной циркуляции теплого воздуха в области окна см. Рис 6 d.
    Рис 6 а Откос мансардного окна в разрезеРис 6 в Мансардное окно с термоблоком
    Рис 5 c Утепление откосаРис 5 d Циркуляция воздуха в жилой мансарде

    Для дополнительной экономии тепла и упрощения монтажа рекомендуем применять окна с заводским утеплением короба. На Рис 6 с, изображен разрез мансардного окна Roto (Германия) с заводским термоблоком WD.

  4. Утепление откосов алюмофолом и прочими тонкими прослойками на основе поролона и фольги. Если для летних не отапливаемых мансард этот вариант вполне приемлем, то для полноценных жилых помещений совершенно не подходит. Здесь нужен полноценный слой базальтовой ваты толщиной не  менее 100 мм.
  5. Не отрегулирована геометрия окна, есть перенапряжения в конструкции короба, створка ложится неплотно. Со временем щель будет только увеличиваться. Поможет уровень и инструкция по монтажу и регулировке. Важно правильно отрегулировать окно на этапе строительства, поскольку регулировку после монтажа кровельного покрытия и отделки выполнить проблематично. Нам известна только одна торговая марка Roto, окна которой можно регулировать в любое время. Это актуально если через год после постройки дом дал усадку и геометрия кровли немного сместилась.
  6. Установка мансардных окон в плоскую или почти плоскую кровлю, угол ската, которой меньше 15°. Для таких случаев нужно делать специальную выступающую конструкцию, как на Рис 7. Иначе окно будет протекать.
    Рис 7 Как установит мансардное окно в плоской кровле
  7. Неправильный выбор или небрежность при установке оконного оклада см. Рис 8. Для плоских и для профилированных (волнистых) крыш оконные оклады разные. Кроме того, для профилированных кровельных материалов (натуральная или металлочерепица) с разной высотой волны, тоже нужно покупать разные оклады. Существуют оклады для материалов с высотой волны до 45 мм, и до 80 мм. Порядок монтажа изолирующих окладов: установить и закрепить нижний фартук, потом состыковать и закрепить боковые элементы и последним монтируется оголовок.
Рис 8 Структура мансардного окна

Мансардные окна
Мансардные люки (чердачные)
Оконные оклады

Выбор места для окна на мансарде дома

Площадь окна рассчитывают, опираясь на площадь чердака, высоту потолка и расстояние между стропилами. Достаточное освещение в помещении достигается окном с площадью не менее 10% от площади стены. Монтаж окна в кровлю частного дома требует четкого расчета и особого внимания к деталям. Оконный проем проще всего разместить между стропилами, не внося изменений в конструкцию кровли.

Ширина рамы должна быть меньше расстояния между стропил на 3-4 см для качественного утепления откоса монтажной пеной. Когда для необходимой ширины окна расстояние между стропил не хватает, то можно установить два пластиковых окна в соседних нишах между стропил кровли. Высота пластиковых окон при этом будет зависеть от высоты потолков на чердаке и угла ската кровли.

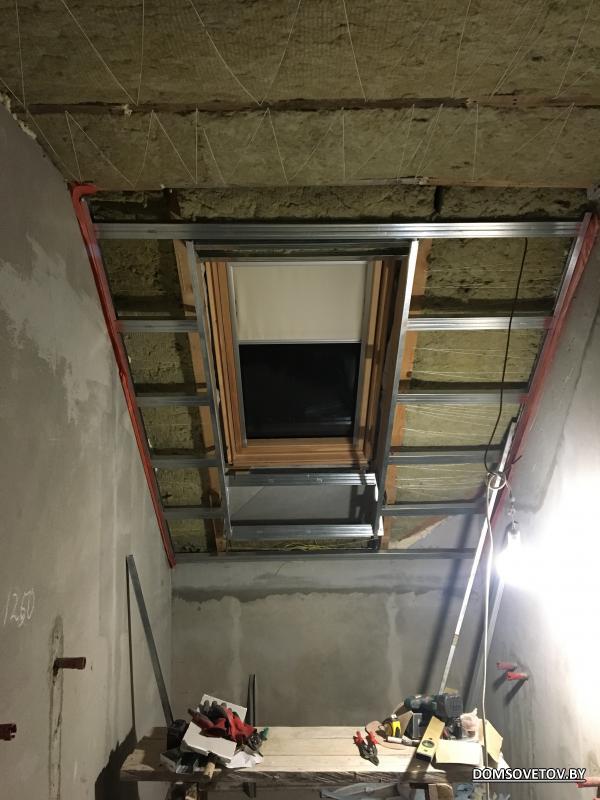

Фото. Утепление окон на мансарде своими руками

Установку окна, лучше сделать до чистовой отделки. На пологой кровле проем для него лучше разместить ближе к коньку, а на крутых – ближе к полу. Оптимальной высотой для установки является от 80 до 120 см от уровня пола. Способ и направление открывания створок зависит от личных предпочтений, габаритов комнаты и дизайна комнаты на оборудованном чердаке частного дома.

Как утеплить окна на мансарде своими руками

Многие владельцы частных домов для увеличения жилой площади делают переоборудование холодного чердака в теплую мансарду. Когда крыша дома вальмовая или по дизайну проекта окна должны находится на кровле, следует серьезно подумать, как установить и правильно утеплить окно на мансарде. Даже если у вас хорошая вентиляция чердака дома, некачественная установка может привести к серьезным проблемам.

Вентиляция теплой мансарды необходима для удаления конденсата и излишков влаги из-под подкровельного пространства.

Мы не рекомендуем производить монтаж мансардных окон самостоятельно, поскольку при этом вы потеряете гарантию производителя. Предупреждаем, что даже самая лучшая гидроизоляция и теплоизоляция не спасет от возможных протечек в будущем при некачественной установке и регулировке окон. Лучше доверьте установку оконных конструкций профессионалам, а утеплением займитесь сами.

Утепление откосов окна на мансарде

Перед установкой и утеплением окна на мансарде изнутри, для начала намечают, где оно будет располагаться. При разрезании рулонной гидроизоляции на кровле, ее обрезают не вплотную к проему, а оставляют запас в 20 см со всех сторон. Кровлю на месте проема снимают и срезают обрешетку. Расстояние между стропил кровли и рамой окна должно хватить для качественной заделки шва монтажной пеной.

Перед покупкой и использованием теплоизоляционного материала всегда следует внимательно изучить характеристики материала и правила его монтажа. Используйте только влагостойкие материалы для утепления окон на мансарде. Например, экструзионный пенополистирол (Пеноплэкс или Техноплекс) очень прочный и не теряет своих характеристик даже при высокой влажности.

Отделка мансардных окон должна включать в себя и проведение гидроизоляционных работ, так как окна на кровле подвергаются постоянному воздействию осадков. Обрешетку в верхней части проема вырезают так, чтобы можно было установить дренажный желоб. Пароизоляцию с кровли заводят под желоб, чтобы конденсат стекал не на стеклопакет, а в дренажный желоб укрепляют по периметру окна.

Укладка материала между стропилами

Самый доступный метод утепления мансардных окон — это укладка теплоизоляционного материала между стропилами. Действуя таким образом, следует обязательно учитывать ряд нюансов. В частности, необходимо обратить внимание на глубину системы стропил. И если она окажется недостаточно глубокой, стропила следует нарастить деревянными накладками.

Укладывая теплоизоляционный материал, необходимо следить за тем, чтобы он нигде не провисал и плотно прилегал ко всем поверхностям. При выполненной гидроизоляции, зазор между ней и утеплителем должен составлять не менее 2 см.

С использованием комплексных материалов

Еще один способ утепления мансардных окон заключается в применении комплексных материалов, которые также успешно выполняют функции гидравлической защиты. В этом случае утепление может быть произведено как над, так и под стропилами. Прокладывая утеплители над стропилами, необходимо будет использовать специальные фальцевые соединения. Основным недостатком этого метода утепления является практическое отсутствие свободной циркуляции воздуха, а это значит, что в конструкции мансарды должна быть предусмотрена надежная пароизоляция.

Гидроизоляция откосов мансардного окна

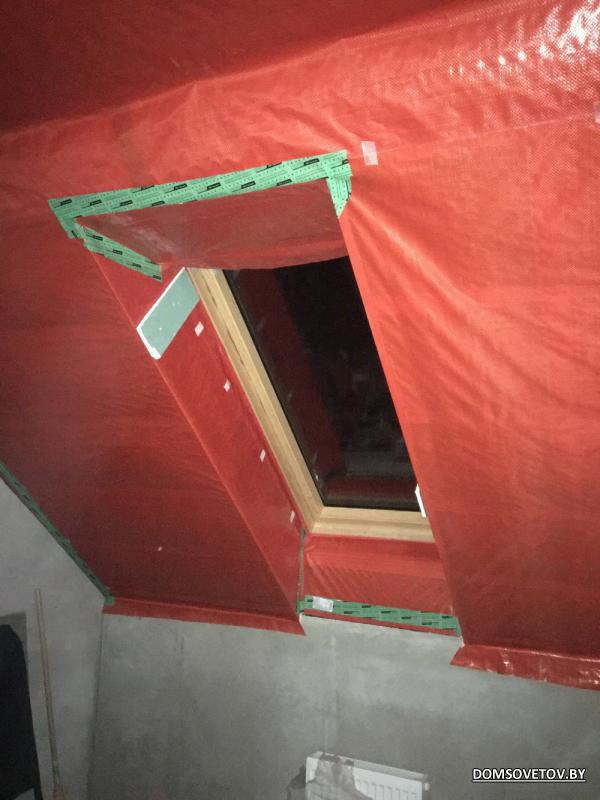

Фото. Гидроизоляция и утепление откосов мансардного окна

В комплекте к окнам для кровли всегда идет фартук гидроизоляции, который укладывают вокруг рамы так, чтобы окно было максимально защищено от протечек воды. Фартук крепят к обрешетке и стропилам кровли степлером. После закрепления фартука можно постелить кровельный материал и установить вокруг рамы нижний, верхний и боковые фартуки. Все части фартука стыкуют и надежно крепят к оконной раме.

По завершении гидроизоляционных работ, на фартук крепится еще один элемент, который обеспечивает максимально плотное прилегание фартука к кровельному материалу. Для заделки стыков используйте только качественные герметики. Смотрите далее видео инструкцию с советами по гидроизоляции и утеплению мансардного окна своими руками. Если у вас остались вопросы, то напишите их на нашем форуме по утеплению.

Как сделать откосы для мансардных окон?

Откос мансардного окна необходим, как и откос обычного окна. Он служит не только для улучшения эстетического восприятия конструкции, но и является препятствием для холода, не позволяет образовываться конденсату. Выполнить работу можно самостоятельно, однако, требуется соблюдать инструкцию и помнить о том, что обустройство откосов мансардных окон немного отличается от создания стандартных конструкций.

Какой должна быть форма откосов?

Откос мансардного окна может выполняться вертикально или горизонтально. Если форма откоса открытая, чаще всего он располагается в нижней части конструкции, выполняют его вертикально. Верхний, наоборот, располагается в горизонтальной плоскости. Такой подход позволит обеспечить максимально возможное освещение, сдержит внутри помещения теплый воздух, не даст появиться конденсату. Если этим правилом пренебречь, при эксплуатации окна начнутся проблемы, которые станут заметными не сразу.

Для утепления откосов можно использовать специальные пояса. Их располагают в зазорах между окном и кровлей. Разместить элемент можно как с внешней, итак и с внутренней стороны конструкции. Снаружи на окно можно наложить специальную теплоизолирующую рамку: она обладает мембраной, задерживающей теплый воздух внутри помещения. Такая работа должна проводиться при монтаже окна, если она не была выполнена, это является серьезным нарушением технологии. Окна могут не только пропускать холодный воздух, но и начать протекать.

Материалы для отделки откоса

В зависимости от того, из какого материала сделаны мансардные окна, отделка откосов будет выполнена в том или ином стиле. Профессионалы рекомендуют выбирать те же материалы, при помощи которых отделано само помещение. Это поможет откосам не только гармонично вписаться в общий стиль, но и не вызовет конфликта материалов, так как разные изделия по-разному реагируют на температурный режим, влажность и иные особенности окружающей среды.

Для откосов можно использовать вагонку, гипсокартон, OSB-плиты, пластиковые панели. Если окна хорошо гидроизолированы, необязательно использовать влагостойкие материалы, подойдет обычный гипсокартон, так как на него не будет попадать влага. Если нет уверенности в том, что правильно заизолированы мансардные окна, отделка откосов может быть выполнена из влагостойкого гипсокартона. Это поможет обезопасить материал от конденсата. Крепить любые плиты можно при помощи специального каркаса и саморезов. Основным условием является сделать их ровными: для этого придется выставить маяки. Кроме того, для работы потребуется иметь отвес и строительный уровень.

Отделка мансардных окон должна выполняться качественно, поэтому рекомендуется использовать фирменные материалы, которые выпускают производители окон. Особенно это касается тепло- и пароизоляции. Многие производители предлагают готовые откосы, заказать их можно вместе с окнами, при этом откосы уже будут иметь нужную длину. При правильном монтаже окна будут наиболее герметичными. Чаще всего такой откос изготавливается из высококачественного пластика. Он обладает высокой прочностью, не пачкается, не требует никакого ухода, не боится влаги и воздействия окружающих температур. Установить и демонтировать такой материал несложно даже самостоятельно.


Откос мансардного окна из гипсокартона

Подготовка к монтажу

Перед тем как сделать откосы на мансардных окнах, нужно правильно подготовить поверхность. Для этого потребуется утеплить оконную конструкцию, уложить пароизоляцию. Делается все это с внутренней стороны; утеплитель удобнее всего использовать рулонный, например, хорошо подойдет любая минеральная вата. Кроме нее, можно использовать вспененный полиуретан.

Этот этап монтажа нельзя пропускать. Он позволяет избавиться от мостиков холода, благодаря чему конденсат в пространстве под кровлей образовываться не будет. Важно правильно и надежно выполнить пароизоляцию. Ее укладывают поверх утеплителя, контур должен быть герметичным. Места стуков проклеивают при помощи термошва, он получается в заводских условиях.

Правильный выбор угла

Главной ошибкой многих неопытных отделочников и хозяев, решивших выполнить откос мансардного окна своими руками, является перпендикулярное окну расположение откосов. Особенность монтажа данной конструкции заключается в том, что, в отличие от откоса обычного окна, мансардный должен находиться под углом 110-120º.

Расположение выбирают относительно плоскости пола и потолка. Так, нижний откос должен располагаться перпендикулярно относительно плоскости пола, а верхний, наоборот, должен находиться параллельно этой плоскости. Если не соблюдать это правило, теплый воздух будет свободно выходить на улицу, а с улицы заходит холодный. В результате на стеклопакете будет образовываться ненужная влага. Она может начать попадать на откос, стены. В результате этого не только испортится эстетичный вид покрытий, но и может появиться грибок или плесень. Зимой такие окна будут промерзать вне зависимости от того, какое было сделано утепление откосов мансардных окон.

Если мансарда отапливаемая, батарею нужно расположить непосредственно под окном. Это способствует правильной циркуляции воздуха, позволяет просушить стеклопакет, избавив стекло от конденсата.


Измерение размера откоса

Выбор цвета и формы

Если откос выполнен правильно, форма его будет раскрытой. Выбор именно такой конструкции обусловлен тем, что она не только позволяет попадать в помещение максимальному количеству света, но и способствует хорошему обогреву всей площади стекла. Это особенно актуально в холодное время года, когда на стекле образуется изморозь.

Из-за того, что мансардные окна расположены под наклоном, они могут покрываться снегом в зимний период, поэтому прогрев стекла особенно актуален. Он заставит осадки таять, и чистить стекла специально не придется. Кроме этого, стекло будет прогреваться за счет расположенной под окном батареи отопления. Это поможет избавиться и от конденсата, который может образовываться не только на стекле, но и в оконном проеме.

Выбор цвета зависит не только от общей направленности стиля интерьера, но и от уровня освещения. Решая, как сделать откосы на мансардных окнах, нужно учитывать стилевое решение вашей комнаты. Темные цвета поглощают свет, поэтому помещение визуально будет казаться меньше, если цвета будут светлыми, они, наоборот, станут рассеивать свет, за счет чего помещение будут не только светлее, но и визуально покажется больше.

Материалы для утепления мансардного окна

Стекловата

Одним из наиболее популярных материалов, используемых строителями в качестве утеплителя, является стекловата. Этот материал не потребует крупных финансовых затрат и специфических профессиональных навыков для укладки. Эластичная и легкая стекловата обладает превосходными теплоизоляционными свойствами и прекрасно крепится к любой поверхности. Выбирая качественный материал, следует обращать внимание на его плотность. Оптимальным вариантом будет стекловата плотностью 30-40 кг/м3. Немаловажными преимуществами материала является его негорючесть, нетоксичность и устойчивость к любым деформациям.

Базальтовый утеплитель

Утепление мансарды изнутри минватой на основе базальта сегодня считается наиболее распространенным вариантом ее комфортного обустройства. К основным преимуществам минеральной ваты относятся гигроскопичность, высокая термостойкость и отличные теплоизолирующие показатели. Кроме того, базальтовый утеплитель позволит обеспечить хорошую звукоизоляцию, что актуально для владельцев домов с металлическим кровельным покрытием.

Пенополистерол

Популярность этого материала, широко известного как пенопласт, обусловлена его высокими теплоизоляционными качествами. Утепление мансарды пенопластом изнутри — наиболее бюджетный способ создания оптимального микроклимата в помещении. Легкий, недорогой и практичный пенопласт прост в монтаже и устойчив к воздействиям агрессивной среды. Его существенным недостатком является высокая горючесть. И этот момент обязательно должен быть учтен при выборе подходящего утеплителя.

Особенности гидроизоляции

Герметизация мансардного окна является одной из самых важных задач: так как проем находится в кровле и располагается под наклоном, велика вероятность, что при недостаточной герметизации он будет пропускать влагу в помещение, а стекло станет запотевать, что тоже не лучшим образом сказывается на состоянии стен и кровельного пирога. Особенности проведения работ:

  • Над оконным проемом обязательно нужно поставить дренажный желоб. Гидроизоляцию размещают вокруг конструкции, потребуется завести ее и под желоб, между обрешеткой. Это нужно для того, чтобы влага попадала в него, а не на конструкцию.
  • Для качественной защиты окна от воды применяют гидроизоляционный фартук, который продается вместе с окнами. Его потребуется уложить вокруг рамы как можно плотнее, прикрепляют к брусу обрешетки, используя для этого строительный степлер.
  • После монтажа фартука настилают материал кровли и переходят к установке оклада. Начинают с нижнего фартука, затем переходят к верхнему, боковые монтируют в последнюю очередь.
  • Оклад крепят к обрешетке, сделанной для оконной рамы. Для того чтобы оклад плотно прилегал к окну, его придавливают специальным элементом, также продающимся в комплекте с окном.
  • Стыки нельзя закрывать монтажной пеной, так как она под воздействием солнца быстро приходит в негодность применяют специальные водостойкие герметики.

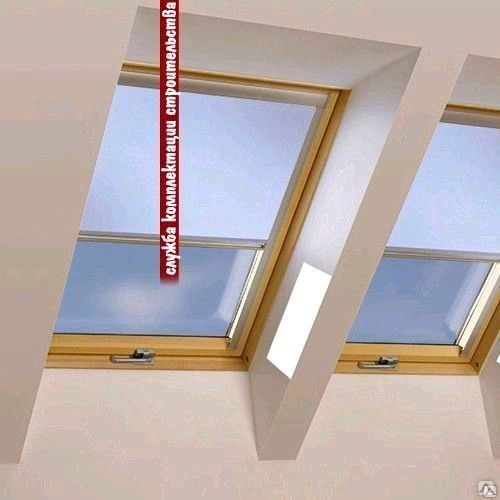

Откосы мансардных окон XLС-F, XLС-P

Особенности

  • позволяет быстро и правильно произвести внутреннюю отделку окон FAKRO;
  • возможность регулировки угла верхней и нижней панелей позволяет подогнать короб у к углу наклона крыши, что особенно важно для обеспечения оптимального освещения помещения, а также для правильнйо циркуляции воздуха возле окна для крыши;
  • элементы короба изготовлены из ПВХ – легкого и стойкого к воздействию влаги материала;
  • обеспечивает лучшую освещенность помещения;
  • дает возможность правильно утеплить и обеспечить гидроизоляцию окна;
  • простой и быстрый монтаж — декоративные планки и накладки на профили устанавливаются методом защелкивания;
  • оконный короб предназначен для установки с окнами, максимальная высота которых составляет 160 см;
  • легко поддерживается в чистоте.

Установка откосов на мансардные окна Velux и Fakro

Профессиональная отделка откосов мансардного окна. Выполнение монтажа любой сложности. Защитите свои окна от протечек и промерзания. Гарантия на все виды работ!

Увеличить жилую площадь загородного дома за счет устройства мансарды – один из самых распространенных в строительстве приемов. А это значит, что вам будет необходимо выбрать и установить в крыше стеклопакеты.

Так как их монтаж и последующая эксплуатация сопряжены с определенными сложностями, окна следует выбирать качественные, с креплениями, способными выдержать повышенную нагрузку. Проверенными производителями мансардных окон зарекомендовали себя фирмы Fakro и Velux. Рамы стеклопакетов изготавливаются из сортовой клееной древесины сосны, пропитанной антисептиком и покрытой лаком, оснащены надежными креплениями, удерживающими всю конструкцию в проеме.

Грамотный монтаж откосов мансардных окон позволит гарантировать сохранность геометрии оконной рамы и полную защиту помещения от протечек и промерзания.

Откос мансардного окна — особенности монтажа

У Fakro и Velux откосы, шаблоны и герметик идут в комплекте с коробом, что упрощает отделку оконных проемов.

При установке откосов для мансардных окон Velux и Fakro, монтажники-профессионалы учтут все тонкости:

  1. Сделают эффективную гидро- и пароизоляцию;
  2. Проверят, как сделано утепление окна. С боковых сторон обычно проблем не возникает, а вот с верхней или нижней стороны места для укладки утеплителя места недостаточно. Здесь следует увеличить количество утеплительных контуров. Эти меры позволят окнам держать температуру в помещении и при -50
  3. Используют только жесткий утеплитель, чтобы исключить провисание его под собственным весом. Никогда не применяют в этом качестве монтажную пену! Расширяясь, она вызывает деформацию рам, что ведет к появлению щелей и нарушению работы механизмов открывания;
  4. Чтобы обеспечить оптимальную циркуляцию теплого воздуха, верхний откос установят строго параллельно, а нижний строго перпендикулярно полу;
  5. Просчитают длину саморезов, используемых при монтаже. Крепления должны надежно держать всю конструкцию, но не создавать «мостиков холода».

Фотогалерея:









Видео. Монтаж мансардных окон

Источники

  • https://oknanagoda.com/okna/mansardnie/gidroizolyaciya-i-uteplenie-mansardny.html
  • https://nasha-stroyka.com.ua/article/kak-pravilno-montirovat-i-yteplyat-mansardnie-okna/
  • http://uteplitel-x.ru/kak-uteplit-mansardnye-okna-svoimi-rukami/
  • https://techkomplect.ru/novosti/uteplenie-mansardnogo-okna/
  • https://rokkagroup.ru/otkosy/otkosy-na-mansardnye-okna-svoimi-rukami.html
  • https://www.fakro.ru/produkciya/aksessuary-dlya-montazha/xlw-f-xlw-p/
  • https://klub-masterov.ru/otkosy/otkosy-na-mansardnye-okna-svoimi-rukami.html
  • https://balashiha.mdsk-dom.ru/uslugi/montazh-mansardnyx-okon/

Утепление и отделка мансардных окон


Монтаж мансардного окна в Обухово (2015 год).
Кровля любой сложности: +7 (495) 795-82-20

Я Михаил, директор компании, работаю исключительно с кровлями более 15 лет. Ниже расскажу вам о тонкостях и секретах материалов для крыши. Возникнут вопросы с радостью отвечу и помогу .
Михаил, ООО “СТМ-Строй”

Вопросы утепления и отделки мансардных окон тесно взаимосвязаны друг с другом, поэтому я предлагаю рассмотреть их вместе.

Мои сотрудники не раз сталкивались с последствиями некомпетентного утепления мансардных окон, которые нам приходилось устранять. Поэтому Вам, как владельцу дома с мансардой необходимо знать некоторые особенности такого утепления, чтобы суметь проконтролировать работу монтажников.



Содержание

  • Утепление мансардных окон
  • Отделка мансардных окон



Утепление мансардных окон

Итак, что нужно знать об утеплении мансардных окон?

  • Чаще всего проблемы возникают в области верхних или нижних откосов. Связано это с тем, что технические условия их обустройства создают зоны (в местах примыкания откосов к окнам), где крайне мало места для утеплительного материала.
  • Применение моделей окон с глубокой посадкой в кровлю позволяет довольно эффективно увеличить пространство для утепления окон в зонах верхнего и нижнего откосов. Такие окна (например, компании Факро), в большинстве случаев, утепляются с применением  двух утеплительных контуров, причем есть возможность и для установки третьего. Обычно они проходят проверку в очень жестких условиях резкого перепада температур и способны выдерживать длительное воздействие 50°С морозов без промерзания оконной рамы и стеклопакета.

  • Кроме стандартных контуров утепления можно использовать другие виды утеплителей, желательно в виде жестких матов каменной ваты или аналогичных, которые не провисают под собственным весом, имеют длительный срок эксплуатации и высокую степень теплозащиты. Правило  следующее: чем меньше места для утеплителя – тем более эффективным он должен быть по своим характеристикам. Не забывайте, что каменная вата и ряд других утеплителей нуждаются в хорошей, надежной гидроизоляции.

  • Увы, весьма распространенная ошибка многих горе-монтажников – утепление мансардных окон монтажной пеной. Незнание свойств этого материала и попытка решить проблему попроще, приводят к непоправимым последствиям: монтажная пена при затвердевании сильно расширяется и вызывает смещение поворотной рамы окна по отношению к коробке. Нарушаются все регулировки зазоров, появляются щели и, как результат – сквозняки и протечки.

  • В качестве дополнительной и, я бы сказал, обязательной меры, является установка под мансардными окнами приборов отопления. Поток теплого воздуха позволит решить две задачи: прогрев оконных откосов и предохранение от возникновения конденсата на поверхности стеклопакета. Отступление от этого правила позволительно лишь в очень крайних случаях.
  • Я никогда не использую в зоне откосов металлические элементы для монтажа отделочных материалов, так как их применение может создавать мостики холода и приводить к промерзанию оконных откосов.
  • При установке под мансардными окнами подоконников я в обязательном порядке оставляю под ним достаточный для  циркуляции теплого воздуха, зазор. Хотя эту меру,  как и предыдущую, можно с таким же успехом отнести к следующей части сегодняшней статьи – отделке мансардных окон.



Статьи по теме

  • Установка мансардного окна в мягкую кровлю

  • Стропильные системы мансард

  • Инструкция по монтажу мансардных окон

  • Мансардные окна Факро



Отделка мансардных окон

Если наружная отделка мансардных окон решается правильной установкой соответствующего данному виду кровли оклада, то отделка внутренняя имеет ряд своих особенностей. Если их не учесть – проблем с образованием конденсата, промораживанием оконных откосов, появлением плесени и порчи отделочных материалов, и, как следствие – возникновением  необходимости проведения ремонта (а иногда и замены окон), не избежать.

На что же следует обратить внимание, когда приходит время отделки окон в мансардном помещении?

  • Я могу без преувеличения утверждать, что отделка мансардных окон начинается с их монтажа. Если при установке нижний край оконной коробки был установлен неправильно (не по уровню), геометрия оконных откосов тут же нарушается, и исправить такую ошибку бывает крайне непросто.
  • Несоблюдение строгой вертикальность нижнего откоса и строгой горизонтальности верхнего, не только некрасиво само по себе, но может привести к нарушению циркуляции теплого воздуха и проблемам, о которых говорилось выше.
  • Ведущие производители мансардных окон, как правило, предлагают и готовые решения по их отделке: фирменные откосы (например, откосы  LSC компании Велюкс). В комплект таких откосов входят шаблон, стусло и герметик. Их сборку я осуществляю на месте, предварительно определив точный угол наклона крыши. Это очень удобное и вполне современное решение, способствующее правильному освещению и беспрепятственной циркуляции теплого воздуха в зоне мансардного окна. Такие откосы хорошо вписываются в любой дизайн мансардных помещений и обеспечивают быструю и качественную установку. Кроме того такие откосы легко снять при необходимости, избегая их разборки.

  • Если для отделки оконных откосов используется гипсокартон, не допускается применение металлических монтажных конструкций в зоне окна. Я использую для этих целей древесину.

  • Размеры саморезов или гвоздей в каркасных конструкциях, формирующих оконный проем и откосы должны быть тщательно просчитаны: с одной стороны они призваны обеспечивать надежное соединение, с другой – не должны создавать мостиков холода.

Таким образом, от правильной отделки откосов мансардных окон зависит не только их внешний вид и дизайн помещения, но и правильная циркуляция теплого воздуха, способствующая длительной эксплуатации мансарды без проведения ремонтных работ.

Не стоит доверять сомнительным «мастерам» на все руки. Если Вам дороги время, деньги и нервы – доверяйте такие ответственные работы только специалистам.



Наши работы

Реконструкция кровли на Дмитровском шоссе

Монтаж кровли в ЭКП «Монолит»

Монтаж гибкой черепицы в Видном

Монтаж пирога кровли в Селцо

Мои сотрудники – хорошо подготовленные специалисты, прекрасно разбирающиеся во всех тонкостях утепления и отделки мансардных окон. У них за плечами не один год практики и солидный опыт не только в грамотном проведении монтажных работ, но и в устранении чужих ошибок.



Для заказа монтажных или ремонтных работ,  а также проведения консультаций с выездом на место – связывайтесь со мной. Профессиональное исполнение заказа я Вам гарантирую.



+7(495) 241-00-59

Монтаж и ремонт кровельных и фасадных покрытий от эконом до VIP-класса

Задать вопрос

Рассчитать онлайн



мой опыт – ваши сэкономленные деньги и нервы.

Я консультирую всех кто ко мне обращается, даже если вы потом уйдете строится к другой бригаде.
Задавайте вопросы, не стесняйтесь, я всем отвечаю –  это бесплатно

+7(495) 241-00-59Я доступен для звонков 7/24 – буду рад вам помочь, обращайтесь!



Дополнительные материалы по теме



Кровля для беседки

Подробнее

Шумоизоляция крыши

Подробнее

Пароизоляция Изоспаном

Подробнее





Добавить комментарий

Откосы на мансардные окна своими руками

Как сделать откосы для мансардных окон?

Откос мансардного окна необходим, как и откос обычного окна. Он служит не только для улучшения эстетического восприятия конструкции, но и является препятствием для холода, не позволяет образовываться конденсату. Выполнить работу можно самостоятельно, однако, требуется соблюдать инструкцию и помнить о том, что обустройство откосов мансардных окон немного отличается от создания стандартных конструкций.

Какой должна быть форма откосов?

Откос мансардного окна может выполняться вертикально или горизонтально. Если форма откоса открытая, чаще всего он располагается в нижней части конструкции, выполняют его вертикально. Верхний, наоборот, располагается в горизонтальной плоскости. Такой подход позволит обеспечить максимально возможное освещение, сдержит внутри помещения теплый воздух, не даст появиться конденсату. Если этим правилом пренебречь, при эксплуатации окна начнутся проблемы, которые станут заметными не сразу.

Для утепления откосов можно использовать специальные пояса. Их располагают в зазорах между окном и кровлей. Разместить элемент можно как с внешней, итак и с внутренней стороны конструкции. Снаружи на окно можно наложить специальную теплоизолирующую рамку: она обладает мембраной, задерживающей теплый воздух внутри помещения. Такая работа должна проводиться при монтаже окна, если она не была выполнена, это является серьезным нарушением технологии. Окна могут не только пропускать холодный воздух, но и начать протекать.

Материалы для отделки откоса

В зависимости от того, из какого материала сделаны мансардные окна, отделка откосов будет выполнена в том или ином стиле. Профессионалы рекомендуют выбирать те же материалы, при помощи которых отделано само помещение. Это поможет откосам не только гармонично вписаться в общий стиль, но и не вызовет конфликта материалов, так как разные изделия по-разному реагируют на температурный режим, влажность и иные особенности окружающей среды.

Для откосов можно использовать вагонку, гипсокартон, OSB-плиты, пластиковые панели. Если окна хорошо гидроизолированы, необязательно использовать влагостойкие материалы, подойдет обычный гипсокартон, так как на него не будет попадать влага. Если нет уверенности в том, что правильно заизолированы мансардные окна, отделка откосов может быть выполнена из влагостойкого гипсокартона. Это поможет обезопасить материал от конденсата. Крепить любые плиты можно при помощи специального каркаса и саморезов. Основным условием является сделать их ровными: для этого придется выставить маяки. Кроме того, для работы потребуется иметь отвес и строительный уровень.

Отделка мансардных окон должна выполняться качественно, поэтому рекомендуется использовать фирменные материалы, которые выпускают производители окон. Особенно это касается тепло- и пароизоляции. Многие производители предлагают готовые откосы, заказать их можно вместе с окнами, при этом откосы уже будут иметь нужную длину. При правильном монтаже окна будут наиболее герметичными. Чаще всего такой откос изготавливается из высококачественного пластика. Он обладает высокой прочностью, не пачкается, не требует никакого ухода, не боится влаги и воздействия окружающих температур. Установить и демонтировать такой материал несложно даже самостоятельно.

Откос мансардного окна из гипсокартона

Подготовка к монтажу

Перед тем как сделать откосы на мансардных окнах, нужно правильно подготовить поверхность. Для этого потребуется утеплить оконную конструкцию, уложить пароизоляцию. Делается все это с внутренней стороны; утеплитель удобнее всего использовать рулонный, например, хорошо подойдет любая минеральная вата. Кроме нее, можно использовать вспененный полиуретан.

Этот этап монтажа нельзя пропускать. Он позволяет избавиться от мостиков холода, благодаря чему конденсат в пространстве под кровлей образовываться не будет. Важно правильно и надежно выполнить пароизоляцию. Ее укладывают поверх утеплителя, контур должен быть герметичным. Места стуков проклеивают при помощи термошва, он получается в заводских условиях.

Правильный выбор угла

Главной ошибкой многих неопытных отделочников и хозяев, решивших выполнить откос мансардного окна своими руками, является перпендикулярное окну расположение откосов. Особенность монтажа данной конструкции заключается в том, что, в отличие от откоса обычного окна, мансардный должен находиться под углом 110-120º.

Расположение выбирают относительно плоскости пола и потолка. Так, нижний откос должен располагаться перпендикулярно относительно плоскости пола, а верхний, наоборот, должен находиться параллельно этой плоскости. Если не соблюдать это правило, теплый воздух будет свободно выходить на улицу, а с улицы заходит холодный. В результате на стеклопакете будет образовываться ненужная влага. Она может начать попадать на откос, стены. В результате этого не только испортится эстетичный вид покрытий, но и может появиться грибок или плесень. Зимой такие окна будут промерзать вне зависимости от того, какое было сделано утепление откосов мансардных окон.

Если мансарда отапливаемая, батарею нужно расположить непосредственно под окном. Это способствует правильной циркуляции воздуха, позволяет просушить стеклопакет, избавив стекло от конденсата.

Измерение размера откоса

Выбор цвета и формы

Если откос выполнен правильно, форма его будет раскрытой. Выбор именно такой конструкции обусловлен тем, что она не только позволяет попадать в помещение максимальному количеству света, но и способствует хорошему обогреву всей площади стекла. Это особенно актуально в холодное время года, когда на стекле образуется изморозь.

Из-за того, что мансардные окна расположены под наклоном, они могут покрываться снегом в зимний период, поэтому прогрев стекла особенно актуален. Он заставит осадки таять, и чистить стекла специально не придется. Кроме этого, стекло будет прогреваться за счет расположенной под окном батареи отопления. Это поможет избавиться и от конденсата, который может образовываться не только на стекле, но и в оконном проеме.

Выбор цвета зависит не только от общей направленности стиля интерьера, но и от уровня освещения. Решая, как сделать откосы на мансардных окнах, нужно учитывать стилевое решение вашей комнаты. Темные цвета поглощают свет, поэтому помещение визуально будет казаться меньше, если цвета будут светлыми, они, наоборот, станут рассеивать свет, за счет чего помещение будут не только светлее, но и визуально покажется больше.

Утепление и отделка мансардных окон

Я Михаил, директор компании, работаю исключительно с кровлями более 15 лет. Ниже расскажу вам о тонкостях и секретах материалов для крыши. Возникнут вопросы с радостью отвечу и помогу .
Михаил, ООО “СТМ-Строй”

Вопросы утепления и отделки мансардных окон тесно взаимосвязаны друг с другом, поэтому я предлагаю рассмотреть их вместе.

Мои сотрудники не раз сталкивались с последствиями некомпетентного утепления мансардных окон, которые нам приходилось устранять. Поэтому Вам, как владельцу дома с мансардой необходимо знать некоторые особенности такого утепления, чтобы суметь проконтролировать работу монтажников.

Утепление мансардных окон

Итак, что нужно знать об утеплении мансардных окон?

  • Чаще всего проблемы возникают в области верхних или нижних откосов. Связано это с тем, что технические условия их обустройства создают зоны (в местах примыкания откосов к окнам), где крайне мало места для утеплительного материала.
  • Применение моделей окон с глубокой посадкой в кровлю позволяет довольно эффективно увеличить пространство для утепления окон в зонах верхнего и нижнего откосов. Такие окна (например, компании Факро), в большинстве случаев, утепляются с применением двух утеплительных контуров, причем есть возможность и для установки третьего. Обычно они проходят проверку в очень жестких условиях резкого перепада температур и способны выдерживать длительное воздействие 50°С морозов без промерзания оконной рамы и стеклопакета.

  • Кроме стандартных контуров утепления можно использовать другие виды утеплителей, желательно в виде жестких матов каменной ваты или аналогичных, которые не провисают под собственным весом, имеют длительный срок эксплуатации и высокую степень теплозащиты. Правило следующее: чем меньше места для утеплителя – тем более эффективным он должен быть по своим характеристикам. Не забывайте, что каменная вата и ряд других утеплителей нуждаются в хорошей, надежной гидроизоляции.

  • Увы, весьма распространенная ошибка многих горе-монтажников – утепление мансардных окон монтажной пеной. Незнание свойств этого материала и попытка решить проблему попроще, приводят к непоправимым последствиям: монтажная пена при затвердевании сильно расширяется и вызывает смещение поворотной рамы окна по отношению к коробке. Нарушаются все регулировки зазоров, появляются щели и, как результат – сквозняки и протечки.

  • В качестве дополнительной и, я бы сказал, обязательной меры, является установка под мансардными окнами приборов отопления. Поток теплого воздуха позволит решить две задачи: прогрев оконных откосов и предохранение от возникновения конденсата на поверхности стеклопакета. Отступление от этого правила позволительно лишь в очень крайних случаях.
  • Я никогда не использую в зоне откосов металлические элементы для монтажа отделочных материалов, так как их применение может создавать мостики холода и приводить к промерзанию оконных откосов.
  • При установке под мансардными окнами подоконников я в обязательном порядке оставляю под ним достаточный для циркуляции теплого воздуха, зазор. Хотя эту меру, как и предыдущую, можно с таким же успехом отнести к следующей части сегодняшней статьи – отделке мансардных окон.

Статьи по теме

Отделка мансардных окон

Если наружная отделка мансардных окон решается правильной установкой соответствующего данному виду кровли оклада, то отделка внутренняя имеет ряд своих особенностей. Если их не учесть – проблем с образованием конденсата, промораживанием оконных откосов, появлением плесени и порчи отделочных материалов, и, как следствие – возникновением необходимости проведения ремонта (а иногда и замены окон), не избежать.

На что же следует обратить внимание, когда приходит время отделки окон в мансардном помещении?

  • Я могу без преувеличения утверждать, что отделка мансардных окон начинается с их монтажа. Если при установке нижний край оконной коробки был установлен неправильно (не по уровню), геометрия оконных откосов тут же нарушается, и исправить такую ошибку бывает крайне непросто.
  • Несоблюдение строгой вертикальность нижнего откоса и строгой горизонтальности верхнего, не только некрасиво само по себе, но может привести к нарушению циркуляции теплого воздуха и проблемам, о которых говорилось выше.
  • Ведущие производители мансардных окон, как правило, предлагают и готовые решения по их отделке: фирменные откосы (например, откосы LSC компании Велюкс). В комплект таких откосов входят шаблон, стусло и герметик. Их сборку я осуществляю на месте, предварительно определив точный угол наклона крыши. Это очень удобное и вполне современное решение, способствующее правильному освещению и беспрепятственной циркуляции теплого воздуха в зоне мансардного окна. Такие откосы хорошо вписываются в любой дизайн мансардных помещений и обеспечивают быструю и качественную установку. Кроме того такие откосы легко снять при необходимости, избегая их разборки.

  • Если для отделки оконных откосов используется гипсокартон, не допускается применение металлических монтажных конструкций в зоне окна. Я использую для этих целей древесину.

  • Размеры саморезов или гвоздей в каркасных конструкциях, формирующих оконный проем и откосы должны быть тщательно просчитаны: с одной стороны они призваны обеспечивать надежное соединение, с другой – не должны создавать мостиков холода.

Таким образом, от правильной отделки откосов мансардных окон зависит не только их внешний вид и дизайн помещения, но и правильная циркуляция теплого воздуха, способствующая длительной эксплуатации мансарды без проведения ремонтных работ.

Не стоит доверять сомнительным «мастерам» на все руки. Если Вам дороги время, деньги и нервы – доверяйте такие ответственные работы только специалистам.

Установка мансардных окон.

Чердачные или мансардные помещения стали использовать в качестве жилья в конце XVII века, тогда же, в обиход стало входить название мансардное (слуховое) окно.

Особенность конструкции такого окна в том, что оно является как бы продолжением крыши и, соответственно, должно выдерживать такую же нагрузку. Поэтому, их конструкция и функция несколько отличается от фасадных, что отражается при их установке.

Монтаж мансардных окон.

К установке мансардного окна нужно подходить с особой тщательностью, чтобы избежать в будущем таких неприятностей, как нарушение герметичности, скопление конденсата или промерзания оконных конструкций. Давайте перечислим основные технологические особенности при их монтаже.

1. Мансардное окно обязательно должно крепиться к вертикально расположенной стропильной системе. Иногда, неопытные монтажники, прикрепляют их к обрешетке, что является крайне неверным решением.
2. Отступ между кровельным покрытием и оконным блоком по сторонам должно составлять расстояние от 3 до 6 см. Сверху эта величина должна варьироваться в пределах 6–15 см.
3. При установке рама со стеклопакетом монтируется в сборе, затем последний вынимается, а рама закрепляется окончательно.
4. Гидроизоляционный контур закрепляется на коробку окна степлером, а водоотводный желоб устанавливается на высоте не более 50 см, для обеспечения качественного дренажа.
5. Составные части оклада устанавливаются в порядке нумерации, указанной в инструкции и никак иначе.

Монтаж мансардных окон в металлочерепицу.

Металлочерепица сейчас — это наиболее популярное, красивое и не очень дорогое кровельное покрытие. С мансардными окнами такая кровля смотрится очень привлекательно. Но при их установке на такую крышу нужно учитывать ряд особенностей.

Во-первых, монтаж оконной рамы нужно производить в промежуток между монтажом стропильной конструкции и укладкой металлочерепицы.

В связи с этим, размеры окна надо подбирать такие, чтобы они совпадали с расстоянием между стропилами. А подгонять стропила к ширине окна не лучшее решение, так оно может повлиять на надежность всей конструкции.

Во-вторых, следует учитывать то, что металлочерепица — материал легкий, и под такую кровлю обычно делают облегченную обрешетку. Поэтому, не стоит устанавливать на нее слишком тяжелые оконные конструкции с тройными стеклопакетами.

Стандартное металлопластиковое окно будет отличным вариантом. Также, материал оклада следует выбирать из алюминия, который имеет малый вес и не подвержен коррозии.

Откосы мансардных окон.

Отделка откосов на такие окна также имеет ряд особенностей, так как мансардное окно, это продолжение крыши и его протечка или обмерзание может сделать чердачное помещение непригодным для жизни.

1. Вертикальные откосы нужно устанавливать под углом 120 градусов к плоскости окна. При этом, верхний откос нужно делать параллельно полу, а нижний, перпендикулярно ему. В противном случае может образоваться течь, появляющаяся в результате скопления конденсата. Кстати, для борьбы с ним, нужно устанавливать батарею под окном.
2. Если вы собрались делать откосы, то при установке окон нельзя использовать монтажную пену. В таком случае, в качестве утеплителя, применяется минеральная вата, обмотанная водоизоляционными пленками.

  • Полезная информация о том, как выбрать мансардные окна.
  • Мансардные окна своими руками – советы специалиста тут http://mrokna.ru/mansardi/mansardnyie-okna-svoimi-rukami.html
  • Как утеплить откосы пластиковых окон – много полезной информации здесь.

3. Правильно установленные откосы помогают избежать не только появления конденсата в зимнее время, в результате подъема теплого воздуха по окну от батареи, но и обеспечить максимум света, что для мансардного помещения является необходимым условием.

Также посмотрите видео с советами специалиста по установке мансардных окон

Утепление и отделка мансардных окон

Я Михаил, директор компании, работаю исключительно с кровлями более 15 лет. Ниже расскажу вам о тонкостях и секретах материалов для крыши. Возникнут вопросы с радостью отвечу и помогу .
Михаил, ООО “СТМ-Строй”

Вопросы утепления и отделки мансардных окон тесно взаимосвязаны друг с другом, поэтому я предлагаю рассмотреть их вместе.

Мои сотрудники не раз сталкивались с последствиями некомпетентного утепления мансардных окон, которые нам приходилось устранять. Поэтому Вам, как владельцу дома с мансардой необходимо знать некоторые особенности такого утепления, чтобы суметь проконтролировать работу монтажников.

Утепление мансардных окон

Итак, что нужно знать об утеплении мансардных окон?

  • Чаще всего проблемы возникают в области верхних или нижних откосов. Связано это с тем, что технические условия их обустройства создают зоны (в местах примыкания откосов к окнам), где крайне мало места для утеплительного материала.
  • Применение моделей окон с глубокой посадкой в кровлю позволяет довольно эффективно увеличить пространство для утепления окон в зонах верхнего и нижнего откосов. Такие окна (например, компании Факро), в большинстве случаев, утепляются с применением двух утеплительных контуров, причем есть возможность и для установки третьего. Обычно они проходят проверку в очень жестких условиях резкого перепада температур и способны выдерживать длительное воздействие 50°С морозов без промерзания оконной рамы и стеклопакета.

  • Кроме стандартных контуров утепления можно использовать другие виды утеплителей, желательно в виде жестких матов каменной ваты или аналогичных, которые не провисают под собственным весом, имеют длительный срок эксплуатации и высокую степень теплозащиты. Правило следующее: чем меньше места для утеплителя – тем более эффективным он должен быть по своим характеристикам. Не забывайте, что каменная вата и ряд других утеплителей нуждаются в хорошей, надежной гидроизоляции.

  • Увы, весьма распространенная ошибка многих горе-монтажников – утепление мансардных окон монтажной пеной. Незнание свойств этого материала и попытка решить проблему попроще, приводят к непоправимым последствиям: монтажная пена при затвердевании сильно расширяется и вызывает смещение поворотной рамы окна по отношению к коробке. Нарушаются все регулировки зазоров, появляются щели и, как результат – сквозняки и протечки.

  • В качестве дополнительной и, я бы сказал, обязательной меры, является установка под мансардными окнами приборов отопления. Поток теплого воздуха позволит решить две задачи: прогрев оконных откосов и предохранение от возникновения конденсата на поверхности стеклопакета. Отступление от этого правила позволительно лишь в очень крайних случаях.
  • Я никогда не использую в зоне откосов металлические элементы для монтажа отделочных материалов, так как их применение может создавать мостики холода и приводить к промерзанию оконных откосов.
  • При установке под мансардными окнами подоконников я в обязательном порядке оставляю под ним достаточный для циркуляции теплого воздуха, зазор. Хотя эту меру, как и предыдущую, можно с таким же успехом отнести к следующей части сегодняшней статьи – отделке мансардных окон.

Статьи по теме

Отделка мансардных окон

Если наружная отделка мансардных окон решается правильной установкой соответствующего данному виду кровли оклада, то отделка внутренняя имеет ряд своих особенностей. Если их не учесть – проблем с образованием конденсата, промораживанием оконных откосов, появлением плесени и порчи отделочных материалов, и, как следствие – возникновением необходимости проведения ремонта (а иногда и замены окон), не избежать.

На что же следует обратить внимание, когда приходит время отделки окон в мансардном помещении?

  • Я могу без преувеличения утверждать, что отделка мансардных окон начинается с их монтажа. Если при установке нижний край оконной коробки был установлен неправильно (не по уровню), геометрия оконных откосов тут же нарушается, и исправить такую ошибку бывает крайне непросто.
  • Несоблюдение строгой вертикальность нижнего откоса и строгой горизонтальности верхнего, не только некрасиво само по себе, но может привести к нарушению циркуляции теплого воздуха и проблемам, о которых говорилось выше.
  • Ведущие производители мансардных окон, как правило, предлагают и готовые решения по их отделке: фирменные откосы (например, откосы LSC компании Велюкс). В комплект таких откосов входят шаблон, стусло и герметик. Их сборку я осуществляю на месте, предварительно определив точный угол наклона крыши. Это очень удобное и вполне современное решение, способствующее правильному освещению и беспрепятственной циркуляции теплого воздуха в зоне мансардного окна. Такие откосы хорошо вписываются в любой дизайн мансардных помещений и обеспечивают быструю и качественную установку. Кроме того такие откосы легко снять при необходимости, избегая их разборки.

  • Если для отделки оконных откосов используется гипсокартон, не допускается применение металлических монтажных конструкций в зоне окна. Я использую для этих целей древесину.

  • Размеры саморезов или гвоздей в каркасных конструкциях, формирующих оконный проем и откосы должны быть тщательно просчитаны: с одной стороны они призваны обеспечивать надежное соединение, с другой – не должны создавать мостиков холода.

Таким образом, от правильной отделки откосов мансардных окон зависит не только их внешний вид и дизайн помещения, но и правильная циркуляция теплого воздуха, способствующая длительной эксплуатации мансарды без проведения ремонтных работ.

Не стоит доверять сомнительным «мастерам» на все руки. Если Вам дороги время, деньги и нервы – доверяйте такие ответственные работы только специалистам.

Как утеплить мансардные окна своими руками

Предисловие. Утепление, а тем более монтаж мансардного окна своими руками является сложной процедурой. Если у вас недостаточно опыта в установке пвх окон, то лучше доверить эту работу специалистам. Практичнее будет заказать монтаж мансардных окон у компании – производителя, а работу по теплоизоляции конструкции сделать своими силами. О том, как утеплить мансардное окно изнутри правильно читайте в этой статье.

Чтобы после установки пластиковых окон на мансарде не происходило их обледенение и запотевание стеклопакета, необходимо самостоятельно сделать утепление мансардных окон. Также необходимо помнить, что под окном необходимо будет установить обогреватель или радиатор утепления, чтобы создать тепловую завесу. Для начала рассмотрим, какой должен быть размер мансардного окна и где его лучше всего установить.

Выбор места для установки окна на мансарде

Утепленные мансардные окна своими руками

Чтобы утеплить мансарду, размер окон выбирают, исходя из расстояния между стропилами и площади оборудованного чердака в доме. Установка окна в кровлю из металлочерепицы требует особого внимания к расположению окна, лучше сделать оконный проем между стропилами, не меняя конструкцию кровли. Достаточное естественное освещение достигается площадью окна не менее 10% от общей площади помещения.

Ширина рамы металлопластикового окна должна быть меньше на 4-6 см расстояния между стропилами для качественного утепления стыка рамы с откосом монтажной пеной. Если расстояние между стропил меньше, чем требуемая ширина окна, то можно установить и утеплить два окна на мансарде в соседних нишах между стропилами. Способ открывания створок окна в утепленном фронтоне дома зависит лишь от ваших предпочтений и габаритов самой комнаты.

Выбор высоты окна будет зависеть от угла ската кровли. На пологих скатах оконный проем лучше размещать вверху, а на крутых скатах – внизу. Оптимальной высотой для установки окон является 80-130 сантиметров от уровня пола. Если на кровле уложена керамическая черепица, которую нельзя подрезать, то и окна следует размещать по краю черепицы. Если на кровле листовой материал, то отверстие можно сделать в любом месте.

Подготовка, утепление откосов окна на мансарде

Фото. Подготовка проема для окна в кровле

Установку мансардного окна, лучше сделать до чистовой отделки помещения. Для этого изнутри помещения намечают, где будет находиться будущее окно. Расстояние справа и слева от стропил должно быть около 2-3 см. При вырезании гидроизоляции кровли со всех сторон оставляют запас в 20 см, который заворачивают внутрь помещения и закрепляют степлером. Кровлю на месте оконного проема снимают и срезают обрешетку по стропилам.

Самостоятельно производить монтаж мансардных окон не рекомендуется, поскольку вы можете потерять гарантию производителя. При некачественной установке и регулировке металлопластиковых окон, даже самая лучшая гидроизоляция и теплоизоляция не спасет вас от возможных протечек и запотевания окон. Доверьте установку конструкций профессионалам, а гидо- и теплоизоляцию мансардных окон можно будет сделать уже собственными силами.

Гидроизоляция мансардных окон своими руками

Устройство гидроизоляции вокруг мансардного окна

Отделка окон на мансарде должна обязательно включать в себя гидроизоляцию, так как окна будут подвергаться прямому воздействию осадков. В верхней части оконного проема вырезают обрешетку по ширине дренажного желоба. Гидроизоляцию кровли подрезают и заводят под дренажный желоб в промежутке между обрешеткой (смотрите фото в статье). Благодаря этому с гидроизоляции вода будет стекать не на окно, а в дренажный желоб.

В комплекте к мансардным окнам всегда идет гидроизоляционный фартук, который разворачивают и укладывают вокруг рамы таким образом, чтобы пвх окно было защищено от протечек. Фартук прикрепляют к монтажному брусу, обрешетке и стропилам строительным степлером. После этого можно настелить кровельный материал и начать монтаж оклада. Сначала устанавливают нижний фартук, лишь потом верхний и боковые фартуки вокруг рамы окна.

Все части оклада стыкуют и крепят к обрешетке и оконной раме. В завершение на оклад крепится специальный элемент, который обеспечит плотное прилегание к кровельному материалу. Для заделки стыков следует использовать только герметики, и ни в коем случае не монтажную пену. Далее следует приступить к утеплению окна на мансарде изнутри помещения, поскольку наружные работы в данном случае будут невозможны.

Как утеплить окна на мансарде своими руками

Фото. Утепление окна на мансарде своими руками

Утепление окон на зиму на мансарде может быть выполнено своими силами. Теплоизоляция монтируется изнутри по всей ширине оконных откосов, при этом утеплитель должен закрывать все зазоры между кровлей и оконной рамой. Не забывайте, что конденсат на откосах и запотевание окон может проявиться из-за недостаточной толщины теплоизоляции и наличия мостиков холода.

Перед использованием любого теплоизоляционного материала внимательно изучите его характеристики и правила монтажа. Для утепления окон на мансарде лучше всего использовать влагостойкие материалы для утепления, которые не теряют своих качеств при высокой влажности. К таким материалам относится экструзионный пенополистирол различных производителей (Пеноплэкс, Техноплекс).

Видео. Утепление мансардных окон своими руками

Утепление мансардного окна

Правильное утепление мансардного окна является сложной задачей для неподготовленного человека. Если у вас нет компетенции в установке окон, то доверьте монтаж опытным мастерам. Заказать монтаж окон лучше у производителя конструкций, а работу по гидроизоляции и теплоизоляции можно сделать собственными силами. Разберем в статье, как выполнить утепление мансардного окна. Видео с подробной инструкцией смотрите в конце данного материала.

Для снижения теплопотерь после самостоятельного утепления мансарды на зиму, также следует тепло изолировать мансардные окна. Под ними необходимо установить радиатор отопления – это защитит остекление от запотевания, так как создается тепловая завеса. Но сначала следует определиться, какой размер окна должен быть на теплом чердаке и где лучше всего его установить.

Выбор места для окна на мансарде дома

Площадь окна рассчитывают, опираясь на площадь чердака, высоту потолка и расстояние между стропилами. Достаточное освещение в помещении достигается окном с площадью не менее 10% от площади стены. Монтаж окна в кровлю частного дома требует четкого расчета и особого внимания к деталям. Оконный проем проще всего разместить между стропилами, не внося изменений в конструкцию кровли.

Ширина рамы должна быть меньше расстояния между стропил на 3-4 см для качественного утепления откоса монтажной пеной. Когда для необходимой ширины окна расстояние между стропил не хватает, то можно установить два пластиковых окна в соседних нишах между стропил кровли. Высота пластиковых окон при этом будет зависеть от высоты потолков на чердаке и угла ската кровли.

Установку окна, лучше сделать до чистовой отделки. На пологой кровле проем для него лучше разместить ближе к коньку, а на крутых – ближе к полу. Оптимальной высотой для установки является от 80 до 120 см от уровня пола. Способ и направление открывания створок зависит от личных предпочтений, габаритов комнаты и дизайна комнаты на оборудованном чердаке частного дома.

Как утеплить окна на мансарде своими руками

Многие владельцы частных домов для увеличения жилой площади делают переоборудование холодного чердака в теплую мансарду. Когда крыша дома вальмовая или по дизайну проекта окна должны находится на кровле, следует серьезно подумать, как установить и правильно утеплить окно на мансарде. Даже если у вас хорошая вентиляция чердака дома, некачественная установка может привести к серьезным проблемам.

Вентиляция теплой мансарды необходима для удаления конденсата и излишков влаги из-под подкровельного пространства.

Мы не рекомендуем производить монтаж мансардных окон самостоятельно, поскольку при этом вы потеряете гарантию производителя. Предупреждаем, что даже самая лучшая гидроизоляция и теплоизоляция не спасет от возможных протечек в будущем при некачественной установке и регулировке окон. Лучше доверьте установку оконных конструкций профессионалам, а утеплением займитесь сами.

Утепление откосов окна на мансарде

Перед установкой и утеплением окна на мансарде изнутри, для начала намечают, где оно будет располагаться. При разрезании рулонной гидроизоляции на кровле, ее обрезают не вплотную к проему, а оставляют запас в 20 см со всех сторон. Кровлю на месте проема снимают и срезают обрешетку. Расстояние между стропил кровли и рамой окна должно хватить для качественной заделки шва монтажной пеной.

Перед покупкой и использованием теплоизоляционного материала всегда следует внимательно изучить характеристики материала и правила его монтажа. Используйте только влагостойкие материалы для утепления окон на мансарде. Например, экструзионный пенополистирол (Пеноплэкс или Техноплекс) очень прочный и не теряет своих характеристик даже при высокой влажности.

Отделка мансардных окон должна включать в себя и проведение гидроизоляционных работ, так как окна на кровле подвергаются постоянному воздействию осадков. Обрешетку в верхней части проема вырезают так, чтобы можно было установить дренажный желоб. Пароизоляцию с кровли заводят под желоб, чтобы конденсат стекал не на стеклопакет, а в дренажный желоб укрепляют по периметру окна.

Гидроизоляция откосов мансардного окна

В комплекте к окнам для кровли всегда идет фартук гидроизоляции, который укладывают вокруг рамы так, чтобы окно было максимально защищено от протечек воды. Фартук крепят к обрешетке и стропилам кровли степлером. После закрепления фартука можно постелить кровельный материал и установить вокруг рамы нижний, верхний и боковые фартуки. Все части фартука стыкуют и надежно крепят к оконной раме.

По завершении гидроизоляционных работ, на фартук крепится еще один элемент, который обеспечивает максимально плотное прилегание фартука к кровельному материалу. Для заделки стыков используйте только качественные герметики. Смотрите далее видео инструкцию с советами по гидроизоляции и утеплению мансардного окна своими руками. Если у вас остались вопросы, то напишите их на нашем форуме по утеплению.

Видео. Монтаж мансардных окон

(5,00 из 5)

всё про ремонт и обустройство жилья

В настоящее время всё больше кровель оснащают мансардными окнами. При этом большое внимание уделяют правильному монтажу, чтобы достоинства окна не обернулись лишними теплопотерями и возможными протечками.

Первое правило — это использование полного комплекта для монтажа, а именно: оконный оклад, который обеспечит надёжное крепление окна в кровле, и комплект для гидро- и теплоизоляции. Второе — это грамотный монтаж мансардного окна. В частности утепление откосов мансардных окон.

Утепление откоса происходит по всей ширине и в том числе утепляются зазоры вокруг оконной коробки. То есть утепление это по сути является утеплением кровельного пирога. И применяться должен тот утеплитель, который предназначен для наружных (кровельных) работ. Обычно при монтаже кровли или наружной отделки остаётся теплоизоляционная вата, которой хватает и для утепления откосов мансардных окон.

Если при строительстве не остаётся утеплителя для откосов, его покупают отдельно. Это особенно актуально для больших строящихся объектов. При выборе утеплителя для откосов существует соблазн сэкономить и приобрести рулоны (маты), которые почти всегда являются стекловатным утеплителем. Стекловолокно в рулонах имеет меньшую плотность в сравнении с каменной ватой, а также худшие показатели теплопроводности. Допускается, но не рекомендуется, только один вариант использования стекловаты. Если комплект для гидро- и теплоизоляции полностью перекрывает зазор между оконной коробкой и стропилами/кровельным пирогом с каждой стороны коробки. Надо внимательно следить за тем, чтобы теплоизоляционный контур полностью заполнял зазор между оконной коробкой и примыкающими к ней конструкциями.

Возможен также смешанный вариант, более трудоёмкий при монтаже — для утепления периметра оконной коробки (т.е. наружной части откоса) использовать «наружный» (кровельный) утеплитель, а уже внутреннюю часть откоса утеплять рулонной ватой.

Правильное утепление мансардного окна является сложной задачей для неподготовленного человека. Если у вас нет компетенции в установке окон, то доверьте монтаж опытным мастерам. Заказать монтаж окон лучше у производителя конструкций, а работу по гидроизоляции и теплоизоляции можно сделать собственными силами. Разберем в статье, как выполнить утепление мансардного окна. Видео с подробной инструкцией смотрите в конце данного материала.

Для снижения теплопотерь после самостоятельного утепления мансарды на зиму, также следует тепло изолировать мансардные окна. Под ними необходимо установить радиатор отопления – это защитит остекление от запотевания, так как создается тепловая завеса. Но сначала следует определиться, какой размер окна должен быть на теплом чердаке и где лучше всего его установить.

Выбор места для окна на мансарде дома

Площадь окна рассчитывают, опираясь на площадь чердака, высоту потолка и расстояние между стропилами. Достаточное освещение в помещении достигается окном с площадью не менее 10% от площади стены. Монтаж окна в кровлю частного дома требует четкого расчета и особого внимания к деталям. Оконный проем проще всего разместить между стропилами, не внося изменений в конструкцию кровли.

Ширина рамы должна быть меньше расстояния между стропил на 3-4 см для качественного утепления откоса монтажной пеной. Когда для необходимой ширины окна расстояние между стропил не хватает, то можно установить два пластиковых окна в соседних нишах между стропил кровли. Высота пластиковых окон при этом будет зависеть от высоты потолков на чердаке и угла ската кровли.

Установку окна, лучше сделать до чистовой отделки. На пологой кровле проем для него лучше разместить ближе к коньку, а на крутых – ближе к полу. Оптимальной высотой для установки является от 80 до 120 см от уровня пола. Способ и направление открывания створок зависит от личных предпочтений, габаритов комнаты и дизайна комнаты на оборудованном чердаке частного дома.

Как утеплить окна на мансарде своими руками

Многие владельцы частных домов для увеличения жилой площади делают переоборудование холодного чердака в теплую мансарду. Когда крыша дома вальмовая или по дизайну проекта окна должны находится на кровле, следует серьезно подумать, как установить и правильно утеплить окно на мансарде. Даже если у вас хорошая вентиляция чердака дома, некачественная установка может привести к серьезным проблемам.

Вентиляция теплой мансарды необходима для удаления конденсата и излишков влаги из-под подкровельного пространства.

Мы не рекомендуем производить монтаж мансардных окон самостоятельно, поскольку при этом вы потеряете гарантию производителя. Предупреждаем, что даже самая лучшая гидроизоляция и теплоизоляция не спасет от возможных протечек в будущем при некачественной установке и регулировке окон. Лучше доверьте установку оконных конструкций профессионалам, а утеплением займитесь сами.

Утепление откосов окна на мансарде

Перед установкой и утеплением окна на мансарде изнутри, для начала намечают, где оно будет располагаться. При разрезании рулонной гидроизоляции на кровле, ее обрезают не вплотную к проему, а оставляют запас в 20 см со всех сторон. Кровлю на месте проема снимают и срезают обрешетку. Расстояние между стропил кровли и рамой окна должно хватить для качественной заделки шва монтажной пеной.

Перед покупкой и использованием теплоизоляционного материала всегда следует внимательно изучить характеристики материала и правила его монтажа. Используйте только влагостойкие материалы для утепления окон на мансарде. Например, экструзионный пенополистирол (Пеноплэкс или Техноплекс) очень прочный и не теряет своих характеристик даже при высокой влажности.

Отделка мансардных окон должна включать в себя и проведение гидроизоляционных работ, так как окна на кровле подвергаются постоянному воздействию осадков. Обрешетку в верхней части проема вырезают так, чтобы можно было установить дренажный желоб. Пароизоляцию с кровли заводят под желоб, чтобы конденсат стекал не на стеклопакет, а в дренажный желоб укрепляют по периметру окна.

Гидроизоляция откосов мансардного окна

В комплекте к окнам для кровли всегда идет фартук гидроизоляции, который укладывают вокруг рамы так, чтобы окно было максимально защищено от протечек воды. Фартук крепят к обрешетке и стропилам кровли степлером. После закрепления фартука можно постелить кровельный материал и установить вокруг рамы нижний, верхний и боковые фартуки. Все части фартука стыкуют и надежно крепят к оконной раме.

По завершении гидроизоляционных работ, на фартук крепится еще один элемент, который обеспечивает максимально плотное прилегание фартука к кровельному материалу. Для заделки стыков используйте только качественные герметики. Смотрите далее видео инструкцию с советами по гидроизоляции и утеплению мансардного окна своими руками. Если у вас остались вопросы, то напишите их на нашем форуме по утеплению.

В силу отсутствия толковых специалистов в нашем небольшом городке, а также природной любознательности, процесс превращения чердака в жилую мансарду контролирую самостоятельно. Итак, что имеем:
— сложная крыша, со множеством яндов 🙁
— утеплитель Технолайт в плитах
— система пирога: гидроизоляционная пленка, вентканал, утеплитель, пароизоляционная пленка

К сожалению на момент перекрытия крыши черепицей мембраны еще не набрали популярности, потому пришлось начинать с гидроизоляционной пленки, невзирая на сложность крыши. Как ударили холода, пришлось наново переставить утеплитель — расширить вентканал, пробить снизу дыры для большего притока воздуха (дом старый, 4-этажный, строили еще при Чехословакии и щелей для притока снизу отчего-то не было), установить в верхней части возле конька специальные вентиляционные черепицы, поиметь неприятный разговор с требованием вернуть деньги за отвратительно проделанную работу с хозяином первой строительной фирмы, которая начала все это безобразие. Потихоньку вроде бы все становиться на места, но вот возник вопрос по откосам мансардных окон.

Окна установлены Fakro. Потихоньку приходит через утеплять вокруг них и ставить откосы. Откосы будут делаться из гипсокартона — низ вертикально, верх горизонтально. И вот тут у меня возник вопрос. Если я утеплю плотно вокруг окон, все хорошенько пароизолирую и поставлю откосы, то по сути будет прерван вентиляционный канал в этом пролете. Как решается эта проблема? Заранее спасибо!

Предисловие. Утепление, а тем более монтаж мансардного окна своими руками является сложной процедурой. Если у вас недостаточно опыта в установке пвх окон, то лучше доверить эту работу специалистам. Практичнее будет заказать монтаж мансардных окон у компании – производителя, а работу по теплоизоляции конструкции сделать своими силами. О том, как утеплить мансардное окно изнутри правильно читайте в этой статье.

Чтобы после установки пластиковых окон на мансарде не происходило их обледенение и запотевание стеклопакета, необходимо самостоятельно сделать утепление мансардных окон. Также необходимо помнить, что под окном необходимо будет установить обогреватель или радиатор утепления, чтобы создать тепловую завесу. Для начала рассмотрим, какой должен быть размер мансардного окна и где его лучше всего установить.

Выбор места для установки окна на мансарде

Утепленные мансардные окна своими руками

Чтобы утеплить мансарду, размер окон выбирают, исходя из расстояния между стропилами и площади оборудованного чердака в доме. Установка окна в кровлю из металлочерепицы требует особого внимания к расположению окна, лучше сделать оконный проем между стропилами, не меняя конструкцию кровли. Достаточное естественное освещение достигается площадью окна не менее 10% от общей площади помещения.

Ширина рамы металлопластикового окна должна быть меньше на 4-6 см расстояния между стропилами для качественного утепления стыка рамы с откосом монтажной пеной. Если расстояние между стропил меньше, чем требуемая ширина окна, то можно установить и утеплить два окна на мансарде в соседних нишах между стропилами. Способ открывания створок окна в утепленном фронтоне дома зависит лишь от ваших предпочтений и габаритов самой комнаты.

Выбор высоты окна будет зависеть от угла ската кровли. На пологих скатах оконный проем лучше размещать вверху, а на крутых скатах – внизу. Оптимальной высотой для установки окон является 80-130 сантиметров от уровня пола. Если на кровле уложена керамическая черепица, которую нельзя подрезать, то и окна следует размещать по краю черепицы. Если на кровле листовой материал, то отверстие можно сделать в любом месте.

Подготовка, утепление откосов окна на мансарде

Фото. Подготовка проема для окна в кровле

Установку мансардного окна, лучше сделать до чистовой отделки помещения. Для этого изнутри помещения намечают, где будет находиться будущее окно. Расстояние справа и слева от стропил должно быть около 2-3 см. При вырезании гидроизоляции кровли со всех сторон оставляют запас в 20 см, который заворачивают внутрь помещения и закрепляют степлером. Кровлю на месте оконного проема снимают и срезают обрешетку по стропилам.

Самостоятельно производить монтаж мансардных окон не рекомендуется, поскольку вы можете потерять гарантию производителя. При некачественной установке и регулировке металлопластиковых окон, даже самая лучшая гидроизоляция и теплоизоляция не спасет вас от возможных протечек и запотевания окон. Доверьте установку конструкций профессионалам, а гидо- и теплоизоляцию мансардных окон можно будет сделать уже собственными силами.

Гидроизоляция мансардных окон своими руками

Устройство гидроизоляции вокруг мансардного окна

Отделка окон на мансарде должна обязательно включать в себя гидроизоляцию, так как окна будут подвергаться прямому воздействию осадков. В верхней части оконного проема вырезают обрешетку по ширине дренажного желоба. Гидроизоляцию кровли подрезают и заводят под дренажный желоб в промежутке между обрешеткой (смотрите фото в статье). Благодаря этому с гидроизоляции вода будет стекать не на окно, а в дренажный желоб.

В комплекте к мансардным окнам всегда идет гидроизоляционный фартук, который разворачивают и укладывают вокруг рамы таким образом, чтобы пвх окно было защищено от протечек. Фартук прикрепляют к монтажному брусу, обрешетке и стропилам строительным степлером. После этого можно настелить кровельный материал и начать монтаж оклада. Сначала устанавливают нижний фартук, лишь потом верхний и боковые фартуки вокруг рамы окна.

Все части оклада стыкуют и крепят к обрешетке и оконной раме. В завершение на оклад крепится специальный элемент, который обеспечит плотное прилегание к кровельному материалу. Для заделки стыков следует использовать только герметики, и ни в коем случае не монтажную пену. Далее следует приступить к утеплению окна на мансарде изнутри помещения, поскольку наружные работы в данном случае будут невозможны.

Как утеплить окна на мансарде своими руками

Фото. Утепление окна на мансарде своими руками

Утепление окон на зиму на мансарде может быть выполнено своими силами. Теплоизоляция монтируется изнутри по всей ширине оконных откосов, при этом утеплитель должен закрывать все зазоры между кровлей и оконной рамой. Не забывайте, что конденсат на откосах и запотевание окон может проявиться из-за недостаточной толщины теплоизоляции и наличия мостиков холода.

Перед использованием любого теплоизоляционного материала внимательно изучите его характеристики и правила монтажа. Для утепления окон на мансарде лучше всего использовать влагостойкие материалы для утепления, которые не теряют своих качеств при высокой влажности. К таким материалам относится экструзионный пенополистирол различных производителей (Пеноплэкс, Техноплекс).

Помимо установки теплоизоляционного контура который защищает мансардное окно от продувания, также необходимо утеплить промежуток между оконной коробкой, откосами и стропильной конструкции кровли.

Утепление откосов мансардных окон лучше всего выполнять из минеральной ваты. Минеральная вата это мягкий материал, который принимает форму отведённого ему пространства. Утепление и пароизоляция откосов выполняются непосредственно перед выполнением отделки помещения.

Для того чтобы откосы не промерзали их необходимо тщательно утеплить и защитить теплоизоляцию пароизоляцией. Пароизоляция защищает утеплитель от проникновения паров влаги изнутри помещения во время эксплуатации здания. Для этого на мансардных окнах применяются пароизоляционные фартуки которые можно приобрести в месте с окном.

Для крепления фартука к окну используется специальный крепеж исключающий проникновение влаги. После закрепления пароизоляции к окну необходимо связать её с основной пароизоляцией крыши. Скрепить пароизоляцию откосов с основной пароизоляцией можно при помощи клейкой ленты, поставляемой в комплекте. Если не установить пароизоляцию, то пары воды попадут в утеплитель, чем снизят его теплоизоляционные свойства. Помимо этого, влага может замерзнуть зимой и стать причиной протечки.

При правильном выполнении всех работ — установке мансардного окна, монтаже гидроизоляционного оклада и грамотной тепло-, гидро- и пароизоляции мансардное окно будет служить долго, а владелец будет радоваться теплому и уютному помещению под крышей!

На зиму запланировал провести самостоятельное утепление деревянного мансардного окна. Каким способом лучше всего выполнить утепление? Также посоветуйте, пожалуйста, хороший материал для теплоизоляции мансардного окна!

Правильное утепление мансардного окна выполняется при его монтаже, то есть и монтаж и утепление одновременно.

Или утепление мансардного окна производится с общим утеплением мансарды.

Вы пишите что окно уже установлено (из этого вытекает что сделана наружная отделка мансардного окна), к сожалению вариантов осталось не так много.

В первую очередь нужно проверить качество гидроизоляции рама окна-проём.

Далее утепление оконных откосов с последующей отделкой.

Дальше варианты на выбор, утеплитель с дальнейшим оштукатуриванием откосов:

Пенопласт, или минеральная вата крепится к поверхности откоса (предварительная грунтовка с просушкой) на клей, далее армирующая сетка и штукатурный слой.

Утеплитель может быть уложен и под гипсокартон из которого сделаны откосы,

Точно так же можно утеплить и подоконник мансардного окна, но опять же окно у Вас установлено, смотрите уже по месту, стоит ли демонтировать и подоконник и откосы которые у Вас уже есть.

Так же к утеплению мансардного окна можно отнести и монтаж прибора отопления под окном (к примеру радиатор отопления, или конвектор).

И в конце не большой совет, старайтесь не использовать монтажную пену как утеплитель, это не утеплитель, а баловство.

Для утепления мансардных окон можно использовать следующие материалы:

Базальтовая вата. Универсальный утеплительный материал, который хорошо подходит для мансардных окон.

Стекловата. Недорогой и легкий утеплитель, эластичный и мягкий, что делает его идеальным вариантом для мансардных окон.

Можно воспользоваться также пенополистиролом, обладающим высокой прочностью и долговечностью. К тому же, он недорогой.

Стоит помнить, что монтажная пена не подходит в качестве утеплителя для мансардного окна.

Технология утепления мансардных окон не сложна. Главное, все нужно сделать тщательно.

В первую очередь, нужно установить наружные оклады окна, которые обеспечат водонепроницаемость.

Материал, который вы выбрали в качестве изоляции, уложить так, чтобы он занимал всю площадь откосов. Все зазоры должны быть тщательно заполнены. Величину зазоров нужно свести к минимуму еще на стадии замера и установки окна. Также при монтаже окна желательно не использовать металлических крепежных элементов, которые являются хорошими проводниками для холода.

В заключение утеплитель обязательно нужно покрыть гидроизоляционным материалом.

Еще в XVII веке французский архитектор Франсуа Мансар предложил использовать чердачные пространства в качестве жилых и хозяйственных помещений. С тех порчердачный этаж под скатной крышей носит название «мансарда» – по имени архитектора.

Однако Франсуа Мансар не просто заселил чердаки, он изменил архитектурный облик строений с мансардами. Прежде всего, изменилась высота помещения, именно для этого была придумана крутая изломанная форма крыши. Маленького слухового окошка теперь также было не достаточно.

Тогда и появились дормеры треугольные, прямоугольные, арочные люкарны, придавшие скромному и недорогому жилищу особый шарм. По сути, это были надстройки с вертикальными оконными проёмами, которые располагались параллельно плоскости фасада, утапливаясь в мансардную крышу или выступая над ней.

Что у нас…

Однако в России мансарды не приобрели широкого распространения. И тому есть довольно веская причина – климат. В стране, где полгода длится зима, оптимальным являлось наличие в доме холодного чердака. Даже неотапливаемый чердак служит надёжным буфером между агрессивной внешней средой и жилым помещением. Традиционно в сельской местности полы чердаков утепляли опилками, сеном, мхом, грунтом.

Сегодня частные строения с холодными крышами возводятся редко. Но лишенная «посреднического пространства» кровельная конструкция нуждается в качественной, надёжной, высокоэффективной теплоизоляции. Поэтому технологии строительства видоизменились с приходом на рынок современных изоляционных материалов. Кое-какие ограничения при обустройстве мансард всё же имеются и поныне.

Наклонная потолочная плоскость ограничивает полноценный жилой объём, и, если более половины площади нежилого чердака имеет высоту менее 1,8–2 м, от переоборудования его в мансарду лучше отказаться. Если же при строительстве загородного домавы хотите сразу заложить в проект возведение мансардного этажа, то прежде следует ознакомиться с соответствующим СНиПом.

Сегодня СНиП 2.08.01-89 трактует эту конструктивную часть здания следующим образом: «Этаж мансардный (мансарда) – этаж в чердачном пространстве, фасад которого полностью или частично образован поверхностью (поверхностями) наклонной или ломаной крыши, при этом линия пересечения плоскости крыши и фасада должна быть на высоте не более 1,5 м от уровня пола мансардного этажа».

Теплая подстежка

Напомним, что наклонный «потолок» мансарды является, по сути, частью скатной крыши. Стропильные крыши часто имеют весьма сложную конфигурацию, объединяющую разные типы кровель. Скатная структура образуется за счёт наклонных балок – стропильных ног (стропил). Эти элементы одним концом опираются на стены (через мауэрлат – особый подстропильный брус), другим – на коньковый прогон или другие опоры (стойки, внутренние стенки и т.д.). Стропила могут входить в состав комплексных конструкций – ферм, конструктивное решение которых может различаться.

Устройство «кровельного пирога» должно происходить до укладки кровельного покрытия. Сначала к стропильной конструкции крепят пароизоляцию и черновую подшивку потолка мансарды.

Затем враспор укладывают теплоизоляционные плиты или маты. Далее наступает очередь гидроизоляционной мембраны, которая будет защищать утеплитель от внешней влаги. Потом прибивают обрешётку или контробрешётку под сплошной настил, например, для битумной черепицы, цинк-титановой кровли и прочих покрытий. И лишь после этого начинают монтировать кровельный материал.

Важно отметить, что при монтаже «кровельного пирога» должны образоваться два вентиляционных зазора: один – между гидроизоляционной мембраной и кровельным покрытием, и второй – между мембраной и слоем теплоизолятора.

Зазоры обеспечивают естественную вентиляцию и способствуют выветриванию конденсата из подкровельного пространства. Однако при переоборудовании холодного чердака смонтировать гидроизоляционную мембрану чрезвычайно трудно. Для этого придётся фактически разобрать кровлю и снять обрешётку.

Можно ли обойтись без гидроизоляции? По большому счёту – да. Ведь правильно уложенное кровельное покрытие не должно пропускать дождевую и талую воду. Если вы провели тщательное обследование кровли и убедились в том, что она «не течёт», то можете смело монтировать утеплитель. Дело в том, что на утеплитель «капает» роса, то есть,конденсат, образующийся на внутренней стороне кровли при резких скачках температуры и влажности. Больше всего к образованию конденсата склонны металлические кровельные материалы (металлочерепица, фальцевая кровля из листовой стали, меди, цинк-титана, алюминия).

А вот редкие капли, стекающие с натуральной керамической черепицы, минеральной вате практически не наносят вреда. Чтобы предотвратить скопление конденсата и сильное намокание незакрытого утеплителя, необходимо предусмотреть вентиляционный зазор между последним и кровлей. Сквозняк способствует испарению вредной влаги.

Ещё один враг утеплителя – это пар, поднимающийся из отапливаемых помещений дома. Встречаясь с холодным воздухом, поступающим снаружи, пар конденсируется в толще кровельного «пирога».

Для предотвращения этого нежелательного процесса утеплитель со стороны помещения закрывают пароизоляцией. Сперва полотнища пароизоляционной плёнки крепят к стропилам строительным степлером, укладывая полосы внахлёст. Стыки и примыкания тщательно герметизируют самоклеящейся лентой. Для окончательной фиксации используют деревянные рейки, которые в дальнейшем будут служить основой для чистовой внутренней отделки. Если в мансарде планируются «мокрые» отделочные работы, то их следует выполнять после устройства пароизоляции.

Работа над ошибками

По расчётам в условиях средней полосы России толщина теплоизоляционного слоя должна составлять 190–200 мм. Неправильный подбор утеплителя (применение продукции другого назначения и недостаточной толщины) – наиболее распространённая ошибка, допускаемая частными застройщиками. Также недопустимо уплотнять утеплитель, подгоняя его под недостаточную высоту (сечение) стропил.

Будучи сильно уплотнёнными, минераловатные плиты в значительной мере утрачивают свои теплосберегающие свойства. Укладку утеплителя в мансарде производят враспор, вплотную к стропилам, без щелей. При необходимости мягкие изделия можно слегка поджать. Дополнительная фиксация плит и матов крепёжными изделиями не требуется и даже вредна.

Инородные включения становятся мостиками холода и ухудшают работу изоляции. Важно укладывать изоляцию по всей площади скатов, иначе неутеплённые участки будут промерзать.

Непривычные для городского жителя наклонные стены, звёзды и облака за окнами, лёгкий шелест дождя по крыше — эти черты загородной романтики, а также возможность уменьшить бюджет стройки делают идею жилой мансарды весьма привлекательной для тех, кто собирается строить дачу или коттедж. Но чтобы расходы на отопление и кондиционирование не пробили брешь в семейном бюджете, необходимо правильно утеплить крышу.

Как выбрать и уложить утеплитель

Прежде всего нужно решить, какой использовать утеплитель, где его расположить и в каком порядке осуществлять строительство.

Утеплитель между стропил

Наиболее простой в монтаже и популярный вариант утепления крыши предполагает использование плит и матов из минеральной ваты плотностью 30–50 кг/м3 — «ЛайтБаттс СКАНДИК» (ROCKWOOL), Технолайт Экстра (ТехноНИКОЛЬ), Terra (URSA) и др. Эти материалы легко сжимаются и восстанавливают форму, благодаря чему их можно плотно, без зазоров, установить между стропил. Специалисты рекомендуют в средней полосе России монтировать утеплитель в два слоя по 100 мм толщиной, то есть ширина стропильных ног должна составлять 200 мм. Пиломатериалы требуемого сечения дороги, поставляются в основном по заказу, но не так уж трудно нарастить стандартные доски сечением 50 × 150 мм брусками 50 × 50 мм.

Более трудоёмко утепление пенопластовыми плитами (в основном используется беспрессовый пенополистирол). Материал приходится резать с таким расчётом, чтобы между ним и стропилами оставались зазоры 8–10 мм, расклинивать плиты, а затем герметизировать швы полиуретановой пеной на всю глубину. Преимущество пенопластов — низкое водопоглощение, однако конструкцию всё равно необходимо защищать от паров и атмосферной влаги, иначе начнут гнить несущие балки крыши.

Монтировать утеплитель между стропил можно как до монтажа кровельного покрытия, так и после. Первый способ даёт некоторый выигрыш в скорости, к тому же при нём легче проконтролировать величину вентиляционного зазора (к вопросу вентиляции кровли мы ещё вернёмся), зато во втором случае нет риска увлажнения утеплителя дождём и росой в процессе строительства.

Утеплитель над стропилами

Этот способ применяется намного реже, однако постепенно завоёвывает популярность. Суть его в том, что поверх стропил (с опорой на сами балки, несплошной дощатый настил либо на сплошной настил из влагостойких ориентированно-стружечных плит) укладывают в два слоя пазогребневые плиты из экструдированного пенополистирола или полиизоцианурата. (общая толщина теплоизоляции — 200 мм). Некоторую сложность при этом представляет крепление обрешётки под кровельное покрытие — обычно её фиксируют специльными саморезами (например, Termoclip WST-5,5) сквозь утеплитель или крепят к горизонтальным рёбрам из широких досок, шаг которых вдвое превышает шаг стропил.

Стройкомплект осуществляет поставку и установку мансардных окон Velux (Дания), Fakro (Польша), а также постгарантийное обслуживание (замена стеклопакетов, уплотнителей, переустановка окон и т.д.).

Наша компания является официальным дилером окон Velux и Fakro. Монтаж мансардных окон осуществляется опытными монтажниками, гражданами РФ, с опытом работы более 10 лет, прошедшими сертификацию на заводах Velux и Fakro, с гарантией 3 года при правильном монтаже кровли в соответствии со Сводом Правил и инструкцией производителя.

Для консультации по мансардным окнам, установке и ценам Вы можете обратиться в один из наших филиалов , либо в отдел по установке мансардных окон по телефону: 8 800 707-51-21 (доб. 336) или электронной почте [email protected] с 9.00 до 18.00.

Примеры выполненных работ

Мансардные окна устанавливаются в крыши. Такие окна по устройству, а также принципам установки и эксплуатации существенно отличаются от фасадных.

Основные параметры, влияющие на эксплуатацию мансардных окон:

  • устройство кровельного пирога
  • правильная установка
  • эксплуатация в зимний период
  • микроклимат

Устройство кровельного пирога

В соответствии с инструкциями большинства производителей кровельных материалов, утепленный кровельный пирог должен состоять из следующих слоев (сверху вниз):

  • кровельное покрытие (металлочерепица, гибкая черепица и т.д.)
  • обрешетка под кровельное покрытие (сплошная или шаговая; установка мансардных окон осуществляется на этот слой)
  • вентзазор (чаще всего образуется контробрешеткой над диффузионной мембраной)
  • диффузионная мембрана (пропускающая пар изнутри помещения)
  • деревянные стропильные ноги, утеплитель — пароизоляция — черновая подшивка

Если монтаж мансардных окон осуществляется в неправильный кровельный пирог (например, отсутствует вентзазор), возникает вероятность протечек в области окон, связанных с подкровельным конденсатом.

Особенности установки мансардных окон Velux, Fakro

Оптимально, чтобы установка окон, будь то окна Велюкс или Факро, осуществлялась специалистами, имеющими опыт в данном виде работ и знающими принципы устройства кровельного пирога. При выборе подрядчика следует обращать внимание на опыт работы компании, количество сотрудников, наличие договора, гарантий.

Если же Вы решили устанавливать мансардные окна своими силами или привлечь монтажников без опыта в данном виде работ, Вам необходимо ознакомиться с инструкциями, приложенными к окну и другой фирменной продукции.

Установка окон требует подготовки проема

Ширина проема для монтажа мансардного окна должна быть больше ширины окна: для Velux — на 4 — 6 см (лучше 6 см), Fakro — на 2 — 5 см (лучше 4 — 5 см). Ограничение по высоте будет зависеть от формы откосов. Для откоса «раскрытой» формы (нижний откос — вертикальный, верхний — горизонтальный) расположение поперечных досок определяется при помощи уровня. Для откоса, перпендикулярного окну, расстояние между поперечными досками должно быть на 4 — 6 см больше высоты окна (см. инструкцию по установке). При монтаже мансардного окна рекомендуется планировать откос «раскрытой» формы, т.к. он обеспечивает лучшую вентиляцию окна и лучшую освещенность.

Установка оконной коробки

Оконная коробка устанавливается при помощи кронштейнов, входящих в комплект, на обрешетку / сплошное основание, на которое укладывается кровельное покрытие. Для правильного монтажа мансардного окна оконную коробку необходимо выровнять в плоскости. Если скат не ровный, под кронштейны крепления можно устанавливать клинья, как правило, входящие в комплект. Также нельзя допускать скоса оконной коробки от прямоугольной формы. Для этого на нее необходимо установить поворотную часть и выровнять оконную коробку по ней.

Утепление, гидроизоляция вокруг оконной коробки

Оконная коробка обычно располагается выше слоя утепления кровли, важно правильно утеплить «мостик» между утеплителем крыши и оконной коробкой. При монтаже мансардного окна утепление этого места оптимально выполнить материалом, входящим в состав монтажного пакета: Velux — теплоизоляционный пояс из вспененного полиэтилена, Fakro — блоки утеплителя из шерсти овцы. При установке мансардных окон Велюкс или Факро утепление данного участка можно выполнять при помощи минваты, пенофола и других материалов (монтажную пену использовать нельзя), но это сложнее и может привести к уменьшению срока эксплуатации окна. Гидроизоляция вокруг оконной коробки выполняется по инструкции производителя.

Установка оклада

Выполняется по инструкции производителя, отличается в зависимости от кровельного покрытия. Нельзя нарушать целостность планок оклада (например, пробить саморезом при креплении металлочерепицы вокруг оклада).

Утепление, пароизоляция откосов

После монтажа мансардного окна важно уложить утеплитель на откосах, если этого не сделать, окно может «промерзнуть». При монтаже каркаса под откосы нельзя повреждать пароизоляцию. При установке фирменных откосов каркас не требуется, т.к. откос держится на оконной коробке в специальном пазе.

Данная статья носит информационный характер и не является руководством по монтажу мансардных окон.

Помните: профессиональная установка окон стоит дешевле, чем переустановка неправильно установленного (особенно в случаях, когда какие-либо элементы окна / оклада / кровли были повреждены).

Типичные ошибки монтажа мансардных окон

Главная > Каталог статей > Строительство > Типичные ошибки монтажа мансардных окон

Опубликовано: 21.04.2012 Рубрика: Строительство Просмотров: 8593

Типичные ошибки монтажа мансардных окон

Минувшая зима стала суровым испытанием для мансардных окон. Промахи монтажников, оплошности отделочников и упущения хозяев заявили о себе самым неприятным образом — в виде протечек, наледей и повреждений. Устранение дефектов требует времени и денег. Не лучше ли с самого начала всё делать правильно?

[google]



Начнём с того, что между фасадными (вертикальными) и наклонными окнами для крыши (мансардными) существует огромная разница. Первые монтируют в солидный стеновой проём с помощью специальных крепёжных элементов — анкерных болтов. По большому счёту зоной риска в этом случае является лишь небольшой зазор между стенкой проёма и оконной коробкой, который заполняют теплоизоляционной монтажной пеной и изолируют особыми материалами (саморасширяющейся паропроницаемой лентой ПСУЛ, гидроизоляционной лентой и др.).

Мансардные окна встраивают в стропильную конструкцию скатной крыши (устанавливают между стропилами, монтируют на обрешётку). Таким образом, они становятся неотъемлемой частью кровли. Чтобы исключить протечки, необходимо в первую очередь обеспечить водонепроницаемость примыканий кровельного покрытия коконному блоку. Эту задачу позволяют решить специальные наружные оклады. Подобные изделия выпускаются для разных типов кровельных покрытий (плоских или профилированных). Важно не перепутать и поставить тот оклад, который оптимально подходит для конкретной ситуации. Чтобы не допустить промерзания, зону мансардного окна тщательно утепляют мягкой теплоизоляцией — минеральной ватой из базальтового волокна (Rockwool и др. ). Стык с подкровельной гидро- и пароизоляцией скатной крыши обеспечивают изоляционные оклады и специальные элементы и изделия.

Ещё один существенный момент в установке мансардных окон — формирование, утепление и отделка откосов. Ошибки на этом этапе приводят к промерзанию, обильному образованию конденсата, а в дальнейшем — к порче отделочных материалов и даже ухудшению условий проживания в мансарде. Прежде всего, нужно сделать так, чтобы нижний откос был перпендикулярен, а верхний — параллелен полу. Под черновой обшивкой должна быть проложена мягкая теплоизоляция (но ни в коем случае не монтажная пена!). О пароизоляционном фартуке (окладе) мы уже упоминали.

Между тем, чтобы правильно установить мансардное окно, не нужно быть узким специалистом в этой области. Главное — неукоснительно следовать инструкции производителя, которая, кстати, входит в комплект изделия. Надо лишь открыть книжечку и внимательно изучить процесс монтажа, причём не по письменным рекомендациям, а по доходчивым картинкам. Текста в инструкциях почти нет, все пояснения даны в понятном изобразительном виде.

При желании с установкой окна для крыши справится любой аккуратный и вдумчивый кровельщик. Однако на практике всеми работами по обустройству крыши заправляют либо нерадивые дилетанты, либо откровенные бессовестные халтурщики. Иначе говоря, основная причина возникновения проблем с наклонными окнами для крыши — некачественный монтаж и полное пренебрежение рекомендациями производителя. При этом недобросовестные монтажники прикрывают свой непрофессионализм сказками, будто мансардные окна в российском климате обречены. Дескать, это вам не Дания с Германией и Польшей. На самом деле наклонные окна для крыши отлично зарекомендовали себя в самых разных регионах нашей страны, включая Сибирь и даже Крайний Север.

Комплект мансардного окна

Мансардное окно напоминает слоёный пирог. Причём все «коржи» и «начинки» выпускают производители оконных изделий. Ведь помимо изоляции и герметизации наклонные окна для крыши нуждаются в затенении и затемнении. От обычных портьер в мансарде с её наклонными стенами- потолками толку мало. К счастью, ко всем мансардным окнам можно подобрать «точно по фигуре» шторки, жалюзи или рольставни. Потребителям предлагается богатый выбор аксессуаров, а также множество изделий и устройств, облегчающих открывание и закрывание створок.

Не забывайте, что под мансардными окнами необходимо установить отопительные приборы, которые обеспечат конвекцию тёплого воздуха в зоне стеклопакетов, иначе зимой стёкла будут запотевать и даже покрываться ледяной коркой.

Мансардные окна допустимо встраивать в скаты с уклоном не менее 15°. Однако, некоторым хозяевам домов с почти плоскими кровлями (или владельцам квартир, расположенных на верхних этажах старых пятиэтажек) это правило не указ. Они беспечно встраивают наклонные окна в горизонтальную плоскость железобетонных перекрытий. Протечки и разрушения оконных конструкций не заставят себя ждать. Между тем существует технология монтажа мансардных окон в плоские кровли с использованием подкладочных элементов. К тому же можно приобрести специализированные комплекты окон-фонарей.

Монтажники часто забывают выставить зазоры, то есть отрегулировать положение коробки относительно поворотной створки. В результате возникают щели, которые невозможно устранить в процессе эксплуатации окна. И ещё один нюанс. Благополучие мансардных окон напрямую зависит от общего состояния скатной крыши. В результате ошибок, допущенных при укладке покрытия и монтаже гидро-, паро- и теплоизоляции, в кровельном «пироге» скапливается большое количество влаги. Вода стекает к оконным конструкциям и просачивается сквозь отделку откосов и по примыкающим к ним участкам стен.

Хозяева рассуждают так: если протечки оставили следы на откосах, то виноваты окна. И вызывают сотрудников сервисной службы производителя. После демонтажа отделки выясняется, что пароизоляция отсутствует, в роли гидроизоляции выступает обычный полиэтилен, а утеплитель мокрый, хоть выжимай. В такой ситуации требуется срочный капитальный ремонт крыши с последующей переустановкой мансардных окон.



Это окно было установлено с такими большими геометрическими отклонениями, что возникший перекос вызвал образование огромной трещины в раме, то есть, по сути, разрушил базовый конструктивный элемент. Придётся полностью менять оконный блок.
У этого мансардного окна тоже возникла проблема с геометрией. Из-за перекоса образовалась щель между створкой и рамой. Для устранения дефекта придётся демонтировать и переустанавливать не только этот блок, но и примыкающее к нему карнизное окно. Что особенно обидно, ведь ремонтные работы повлекут за собой разборку качественной и дорогой отделки.
Здесь монтажники обошлись без клёпок. Сталь резали тупыми ножницами вкривь и вкось и даже не подвернули кромку — пусть себе ржавеет! А стыки небрежно замазали герметиком неизвестного назначения. После такого монтажа нужно готовиться к досрочному ремонту кровли и переустановке мансардных окон (если они ещё сохранят рабочее состояние)
У этого окна есть шансы на счастливое будущее. Изделие выставлено точно. По периметру смонтирован тёплый контур. Однако строители часто забывают утеплить зазор между окном и стропилами. Две полоски минваты — и окно спасено от промерзания!
Вот пример классической протечки. Монтажники не отрегулировали и не выровняли положение оконной рамы. Они даже не удосужились проверить, закрывается ли окно. И хозяева вынуждены принимать меры, чтобы избавиться от щели между коробкой и створкой.
Так выглядит рама косо установленного мансардного окна вскоре после монтажа. От воды появились разводы, лак облупился, древесина посерела.
Мансардное окно встроено в фальцевую кровлю. При этом не обеспечено надёжное и герметичное примыкание оконного блока к кровельному покрытию. Стыки наружного оклада и листовой стали заполнены герметиком и скреплены кляммерами (должны быть под кровлей), прибитыми обычными гвоздями (сквозное повреждение покрытия).
Ещё один пример неправильной установки мансардных окон в фальцевую кровлю. Вероятно, при монтаже использовали комплектующие от демонтированных блоков. Оклады как будто собраны по частям. Например, взяты гофрированные фартуки, предназначенные для установки мансардных окон в профильные кровельные покрытия (натуральную черепицу, металлочерепицу). Вместе с тем металлические рамы окладов просто заведены под стальные листы. Значит, протечек и сырости не избежать. По инструкции эти рамы должны быть закатаны в своеобразный фальц — водонепроницаемый шов. по своей герметичности не уступающий фальцевым соединениям основного покрытия.
Нельзя бездумно использовать монтажную пену, забывая, что окна для крыши держатся на обычных саморезах. В процессе полимеризации пена расширяется и давит на раму. Окно деформируется. возникают щели, через которые хлещет вода.
Наверное, отделочники думали, что делают доброе дело, обтягивая откосы фольгированным пенофолом. Однако в данной ситуации этот материал служит лишь пароизоляцией. Полноценного утепления он не обеспечивает. Без мягкой теплоизоляции, которая должна была располагаться под пенофолом, откосы будут промерзать. Из-за крепления скобами целостность фольгированной пароизоляции нарушена. Крошечных дырочек вполне достаточно, чтобы пары проникали под пенофол, там конденсировались и каплями росы стекали на гипсокартонную обшивку.
Зазор по периметру оконного блока щедро залили монтажной пеной. Она при расширении сдавила раму, что привело к перекосу окна. Откосы грубо подшиты обычной доской. Для утеплителя нет места, а без него чистовая отделка будет испорчена конденсатом.
Качественно выполнить откосы мансардных окон точно не получится. Доска над оконным блоком прибита почти вертикально. Между тем, чтобы обеспечить полноценную конвекцию тёплого воздуха в зоне стеклопакета, верхний откос должен быть параллелен полу.
К монтажной пене претензий нет. Её наносили послойно, и распора удалось избежать. Но без мягкого утепления откосы промёрзли, и на гипсокартоне появились следы протечек. Окно осталось без пароизоляционного фартука, что усилило образование конденсата.
А вот последствия недобросовестного монтажа и отделки мансардных окон. Гипсокартонная обшивка безнадёжно испорчена протечками. возникшими в результате образования конденсата в зоне откосов. Внеплановый ремонт мансарды обеспечен.
Откос выполнен грубо. Базовая обшивка сделана из черновой доски. О паро- и теплоизоляции отделочники и не помышляют. Правильно смонтировать утеплитель, пароизоляционный фартук и чистовую отделку практически невозможно.
Отделка откосов не выдержала условий эксплуатации. Причём проблема возникла не столько из-за ошибок, допущенных при монтаже наклонных окон, сколько из-за системного нарушения норм и правил обустройства мансарды.
Из-за неправильной установки наружного оклада дождевая и талая вода проникла в зону примыкания оконного блока к кровле. Это привело к разрушению и рамной конструкции окна, и кровельной системы. Мы уж не говорим о протечках.
Весной лёд на стеклопакете вызовет застой талой воды, что неизбежно приведёт к протечке. Неприятного развития событий можно было избежать. если бы хозяева регулярно очищали мансардные окна от снега.



В заключении небольшое, но наглядное видео по монтажу мансардных окон:



Метки: Мансардные окна, монтаж мансардных окон, типичные ошибки, установка мансардных окон

  К записи комментария 2

  Поделитесь ссылкой на статью в социальных сетях

  Вы можете оставить свой комментарий

Поделитесь своим мнением, что Вы думаете о прочитанном?
Если Вам не понравилась статья, напишите в комментариях причину.
Возможно, Вы заметили ошибку или у Вас появились вопросы, напишите об этом.
Только зная Ваше мнение, можно будет улучшить и дополнить статью.

Мансардные окна | Министерство энергетики

Энергосбережение


Световой люк может обеспечить ваш дом дневным освещением и вентиляцией.

Поскольку световые люки расположены на крыше, они могут привести к нежелательному дополнительному теплу летом и потере тепла изнутри дома зимой. Чтобы сделать световые люки более энергоэффективными, производители используют различные технологии остекления, включая теплопоглощающие оттенки, изоляционное остекление, покрытия с низким коэффициентом излучения (low-e) или полупрозрачный изоляционный материал между несколькими слоями остекления.

Трубчатые световые люки

В последних разработках в области световых люков используются открытые цилиндры, отслеживающие движение солнца; крупные линзовидные элементы; или зеркальные отражатели, установленные рядом с обычным световым люком, чтобы обеспечить дневное освещение без притока тепла в дневное время или потерь тепла в ночное время.

Такой световой люк может соединяться с зеркальной трубой или «светопроводом» с рассеивающей линзой, которая крепится или утоплена в потолке помещения ниже. Большинство трубчатых световых люков имеют эту функцию. Однако трубчатые световые люки не обеспечивают обзор или вентиляцию.

Вентиляция

Мансардные окна могут обеспечивать не только освещение, но и вентиляцию. Вентиляция здания с работающим световым люком выпускает горячий воздух, который естественным образом скапливается у потолка. Вентиляционные световые люки обычно открываются наружу снизу, а некоторые устройства выходят через небольшую откидную панель. Мансардные окна можно открывать вручную с помощью шеста, цепи или рукоятки.

Мансардные окна

Световые люки большего размера, которые можно использовать в качестве аварийных выходов, иногда называют «мансардными окнами» и располагают на высоте нескольких футов от пола.

Автоматические световые люки

Также доступны автоматизированные установки с электродвигателями или пневматическими устройствами. Некоторые модели оснащены датчиками влажности, которые автоматически закрывают окно в крыше во время дождя.

Особенности дизайна светового люка

Прежде чем выбрать мансардное окно для своего дома, определите, какой тип мансардного окна будет работать лучше всего и где его разместить, чтобы оптимизировать его вклад в дневное освещение и вентиляцию вашего дома.

Выбор

Полезно знать рейтинги энергоэффективности мансардных окон, чтобы вы могли выбрать мансардное окно в зависимости от местного климата и дизайна вашего дома. Для маркировки энергоэффективных световых люков ENERGY STAR® установила минимальные критерии рейтинга энергоэффективности в зависимости от климата на основе более подробных рейтингов Национального совета по рейтингу окон (NFRC). При покупке светового люка ищите этикетки NFRC и ENERGY STAR.

Однако эти критерии не учитывают дизайн дома, поэтому, если вы строите новый дом или планируете масштабную реконструкцию, воспользуйтесь возможностью включить свой дизайн и выбор светового люка в свой дизайн всего дома. .

Физический размер светового люка сильно влияет на уровень освещенности и температуру пространства под ним. Как правило, размер светового люка никогда не должен превышать 5% площади пола в помещениях с большим количеством окон и не более 15% общей площади помещения в помещениях с небольшим количеством окон.

Если вы хотите максимально увеличить дневное освещение и/или потенциал пассивного солнечного обогрева, рассмотрите расположение светового люка. Мансардные окна на крышах, обращенных на север, обеспечивают довольно постоянное, но прохладное освещение.

Крыши, обращенные на восток, обеспечивают максимальный приток света и солнечного тепла утром. Мансардные окна, выходящие на запад, обеспечивают послеполуденный солнечный свет и приток тепла. Мансардные окна, выходящие на южную сторону, обеспечивают наибольший потенциал для желаемого пассивного солнечного тепла зимой, чем любое другое место, но часто допускают нежелательный приток тепла летом.

Вы можете предотвратить нежелательный приток солнечного тепла, установив световой люк в тени лиственных (сбрасывающих листву) деревьев или добавив подвижное оконное покрытие внутри или снаружи светового люка. Внешние оттенки будут более эффективны, чем внутренние, для снижения притока тепла летом. Некоторые устройства имеют специальное остекление, которое помогает контролировать приток солнечного тепла.

Остекление

Остекление светового люка обычно изготавливается из пластика или стекла, хотя для защиты от солнечного тепла могут использоваться и другие технологии остекления. В зависимости от производительности, которую вы ожидаете от светового люка, вы можете выбрать разные типы остекления для разных мест светового люка по всему дому.

Пластиковое остекление обычно недорогое и менее подвержено разрушению, чем большинство других материалов для остекления. Однако пластиковые поверхности легко царапаются, со временем они могут стать ломкими и обесцвеченными. Многие пластмассы также пропускают большую часть ультрафиолетовых (УФ) лучей (если только стекло не покрыто специальной пленкой), что увеличивает повреждение мебели от выцветания.

Акриловые и поликарбонатные материалы являются наиболее часто используемым пластиковым остеклением. Акрил слабее, но дешевле, чем поликарбонат. Хотя поликарбонаты обладают высокой ударопрочностью, некоторые из них со временем желтеют.

Более дорогие световые люки обычно застеклены стеклом. Стекло более прочное, чем пластик, и не обесцвечивается. Стекло, используемое для световых люков, должно быть «безопасным остеклением» — общим термином как для закаленного, так и для многослойного стекла. И то, и другое не дает стеклу разбиться на крупные острые осколки.



Формы

Мансардные окна доступны в различных формах и размерах. Наиболее распространенные формы включают прямоугольную, круглую, овальную, ромбовидную, треугольную, многогранную и трубчатую формы.

В непрямоугольных блоках обычно используется пластиковое остекление, а в более качественных – стекло. Остекление может быть плоским, арочным, куполообразным, пирамидальным или «изогнутым плоскостью» — плоским с нижней стороны и вогнутым в сечении с высокой стороны. Из них пирамидальная, арочная и куполообразная формы предлагают гибкость для позиционирования, потому что их приподнятая конструкция позволяет свету проникать под более экстремальными углами, чем плоские или искривленные плоские блоки.

Наклон или кривизна остекления также способствуют отводу влаги и листьев. Эти конструкции световых люков также не требуют дополнительного обрамления, необходимого для наклона плоского светового люка для надлежащего дренажа на плоских или пологих крышах.

Трубчатые световые люки меньше, чем большинство других мансардных окон. Они состоят из установленных на крыше фонарей или солнечных коллекторов, которые увеличивают их потенциал дневного освещения без необходимости увеличения их размера. Поскольку солнечный коллектор на крыше имеет небольшую площадь поверхности, трубчатые световые люки сводят к минимуму потери тепла зимой и приток тепла летом. Их небольшой размер также сводит к минимуму их влияние на архитектуру дома.

Монтаж

Даже самый энергоэффективный мансардный люк должен быть правильно установлен, чтобы обеспечить его энергоэффективность, поэтому лучше доверить установку мансардного окна профессионалу. В дополнение к следованию рекомендациям производителя, также важно учитывать уклон и контроль влажности во время установки. Световая шахта также должна быть изолирована и герметизирована на чердаке.

Склон

Наклон светового люка влияет на приток солнечного тепла. Низкий склон пропускает относительно больше солнечного тепла летом и меньше зимой, что прямо противоположно желаемому.

Как правило, чтобы оптимизировать поступление солнечного тепла зимой и свести к минимуму поступление солнечного тепла летом, необходимо добиться уклона, равного вашей географической широте плюс от 5 до 15 градусов. Например, оптимальный наклон светового люка, выходящего на юг, в Колумбусе, штат Огайо, составляет 40 o северной широты, от 45 o до 55 o .

Контроль влажности

Протечки воды являются распространенной проблемой при неправильной установке световых люков. Избегайте утечек воды:

  • Установка светового люка над поверхностью крыши
  • Установка бордюра (приподнятая водонепроницаемая кромка, помогающая отводить воду от светового люка) и оклад
  • Тщательная герметизация стыков
  • Следуя инструкциям производителя.

Также целесообразно нанести слой листовой гидроизоляции поверх фланцев/отливов светового люка. Обычно он устанавливается под отделочным кровельным материалом для защиты от наледи. Избегайте устройств для отвода воды, таких как сверчки на крыше или отводные планки, поскольку они часто создают больше проблем, чем решают.

  • Учить больше
  • Ссылки

Связано с энергосбережением

Рейтинги энергоэффективности для окон, дверей и световых люков

Рейтинги энергоэффективности облегчают покупку энергосберегающих окон, дверей и световых люков.

Узнать больше

Типы и технологии окон

Сочетайте энергоэффективную раму с материалами остекления для вашего климата, чтобы настроить окна вашего дома и сократить счета за электроэнергию.

Узнать больше

Окна, двери и световые люки Товары и услуги

Найдите информацию о продукции и найдите профессиональные услуги для окон, дверей и световых люков.

Узнать больше

  • Световые люки — Эффективные окна для совместной работы
  • ENERGY STAR Окна, двери и световые люки для жилых помещений
  • Маркировка энергоэффективности — Национальный совет по рейтингу окон
  • Рекомендации по климатическим зонам — Эффективные окна для совместной работы
  • Окна и дневное освещение — Национальная лаборатория Лоуренса в Беркли
  • Инструмент выбора окон — Эффективная совместная работа с Windows
  • Покрытия Low-E — Эффективная совместная работа с Windows

минимальный уклон для светового люка

3°-5°) для предотвращения образования конденсата и скопления воды на стекле. Уклон крыши — это просто крутизна (угол) вашей крыши. Обеспечьте минимальный уклон светового люка 3/12. Совместите гидроизоляцию с деталями крепления. (*A/E ПРИМЕЧАНИЕ. Для панелей требуется минимальный уклон 1/4 дюйма на фут, если не указано иное. Имейте в виду; я не рекомендую. Мансардные окна, установленные на бордюре, можно устанавливать горизонтально под углом 0 градусов. Каков максимальный уклон для остекления, используемого в Мансардное окно, прежде чем оно должно соответствовать положениям для вертикального стекла?Все другие материалы для плоских крыш требуют минимального уклона ¼-in-12, поэтому плоские крыши правильно называются крышами с малым уклоном.Какой уклон крыши идеален для светового люка Мансардные и мансардные окна Andersen® производились с 1983 и были сняты с производства в 2009 году. В целях безопасности в случае поломки последняя версия IBC требует использования экранов под наклонным остеклением, расположенным более чем на 30 градусов от вертикали и на высоте 3 м (10 футов) над пешеходной поверхностью, за исключением случаев, когда остекление Многослойное стекло с промежуточным слоем толщиной 0,75 мм и более. AMS (ранее American Buildings Co), Юфаула, Алабама. Бордюр не требуется для группы R-3, если уклон крыши составляет не менее 14 градусов (уклон 3:12). Открывающийся люк. 1.2 СООТВЕТСТВУЮЩИЕ ТРЕБОВАНИЯ . Ultra-Dek® представляет собой защелкивающуюся систему фальцевой кровли с трапециевидными опорами, имеющую сертификаты испытаний на утечку воздуха и проникновение воды. • Крыши с малым уклоном (уклон 2:12 или меньше) • Крыши с крутым уклоном (уклон более 2:12) • Крыши жилых домов, где заменяется более 50% кровли. Металлические кровли со стоячим фальцем могут опускаться до 3/12, но все, что ниже этого значения, означает использование какого-либо типа мембраны, паяного соединения или чего-то еще на 100 процентов. Мансардные окна были доступны как вентиляционные, так и стационарные. Аэрогель Kalwall + Lumira доступен только в панелях толщиной 2-3/4 дюйма (70 мм). Дизайн с защитой от конденсата Мансардные окна подвержены образованию конденсата в холодных регионах. (Как правило, вы хотите установить a. Обеспечьте надлежащую вентиляцию крыши. мансардное окно может быть проблемой, если в вашем доме или в комнате, где оно находится, отсутствует надлежащая вентиляция.Ультра-Dek® требует минимального уклона ¼:12 и идеально подходит для промышленных, коммерческих и архитектурных применений.Световые люки должны быть установите на 4-дюймовый бордюр, если наклон светового люка составляет угол 45 градусов или меньше от горизонтали. Уклон крыши — это просто крутизна (угол) вашей крыши. скопление воды Световые фонари агрегата, установленные на крыше с уклоном менее 14 градусов (0,25 рад), должны быть установлены не менее чем на 4 дюйма (102 мм) над плоскостью крыши. , бордюр должен быть еще выше, чтобы обеспечить 8 дюймов висит. Открываясь для максимально свежего воздуха, этот вентиляционный световой люк способствует правильному балансу влажности и уровню комфорта в доме, позволяя выпускать спертый влажный воздух. Для нормального стока воды с крыши требуется минимальный уклон. Расстояние до крышных вентиляционных отверстий (CPC 906. 2) Функционирующие световые люки должны быть расположены как минимум в 10 футах от всех сантехнических вентиляционных отверстий или вентиляционное отверстие должно заканчиваться на расстоянии 3 фута. • Крыши нежилых помещений, на которых заменяется, восстанавливается или перекрашивается более 50% или более 2000 квадратных футов, в зависимости от того, что меньше. Чтобы установить световой люк на крышу с меньшим уклоном, необходимо установить бордюр на месте или сборные конструкции, который поднимает один конец светового люка. Уклон минимум 1:12 для слива и сохранения 10-летней гарантии на стеклопакеты. Так же, как и мансардные окна с обычным уклоном, окна Velux с минимальным шагом бывают трех типов: Мансардное окно с солнечным светом — как и остальные два типа, это окно идеально подходит для плоских и пологих крыш. Покупатель может выбрать цвет водосточных желобов и фасадов. Минимальный и максимальный уклон крыши для определенного светового люка При покупке нового светового люка всегда проверяйте технические характеристики, потому что часто существуют ограничения по максимальному уклону. Также см. публикацию в нашем блоге. Как вы освещаете световые люки, дымоходы и вентиляционные отверстия на металлической крыше? Темно-серый 5. Коричневый Ридо (стандартный) 2. Несколько выше. . При уклоне 2:12 крыша поднимается на 2 дюйма на каждые 12 дюймов горизонтального хода. Шаг крыши с мансардным окном Что такое уклон крыши? Товары. Односкатные световые люки из стекла Auburn® всегда были надежным и не требующим особого ухода решением для дневного освещения, но компания Major Industries усовершенствовала их. Он представлен в виде отношения, которое рассчитывается на количество дюймов или футов, на которые он поднимается по вертикали, на каждые 12 дюймов или футов, на которые он простирается по горизонтали. Исключение: установка светового люка без бордюра разрешается на крышах с минимальным уклоном 14 градусов (три единицы по вертикали и 12 единиц по горизонтали) в помещениях группы R-3. Для алюминиевой черепицы уклон достигает 3 дюймов на каждые 12 дюймов. Высота бордюра и его крепление должны соответствовать строительным нормам и правилам и быть достаточно надежными, чтобы передавать нагрузки светового люка на элементы каркаса. Оптимально, чтобы уклон светового люка был на 5–15 градусов больше, чем географическая широта вашего местоположения. Меня интересовал центральный шарнир Velux, установленный на бордюре, но для этого требуется шаг минимум 3/12. Три градуса представляют собой правильный угол, обеспечивающий беспрепятственный сток дождевой воды с поверхности светового люка в стоки и желоба. Мы рекомендуем 2/12 или круче, чтобы сбрасывать снег и воду. б. AAMA/WDMA 1600/I.S. Мы планируем 3-2×3 или 2×4 над нашей новой столовой. Прошивка: стандартная прошивка будет 5005-х44 или эквивалентная с минимальным размером . Ассортимент световых люков, предназначенных для установки на крышах с уклоном от 15 до 90 градусов. Этот угол измеряется путем размещения измерителя угла наклона непосредственно на крыше и получения точных показаний. Простой процесс установки. Автор inbuildsdev | 2021-01-05T22:18:56-07:00 5 января 2021 г. . Критерий «годен/не годен» для распашных дверей остается на уровне 0,5 кубических футов в минуту на квадратный фут. Уклон крыши определяется как угол наклона крыши, и он рассчитывается на количество дюймов, на которое она поднимается по вертикали на каждые 12 дюймов ее расширения по горизонтали. Эти мансардные окна не только обеспечивают превосходные тепловые характеристики, но и обеспечивают равномерное распределение бликов. . Для этих панелей общепринятый уклон составляет не менее 2 дюймов на 12 дюймов. Обычный фиксированный световой люк, такой как наш собственный SkyView, в конечном итоге должен быть установлен на плоских крышах с минимальным уклоном в три градуса. Двигатель установлен в на верхнем поручне. Любой типичный световой люк можно установить в световом колодце, который соединяет потолок с уровнем крыши с помощью дополнительного гипсокартона. Обновлено 3 февраля 2020 г. Требуется градусы Защитное стекло с высокими техническими характеристиками, прошедшее испытания на теплостойкость.Короткий и простой ответ: 2:12 традиционно считается абсолютным минимально приемлемым уклоном крыши, подходящим для битумной черепицы. Некоторые мансардные окна могут быть установлены o n крыши, которые почти вертикальны, в то время как другие могут быть ограничены крышами с уклоном 45, 60 или 85 градусов. Оптимально, чтобы уклон светового люка был на 5–15 градусов больше, чем географическая широта вашего местоположения. (*Местный шов, машина) (*Местный шов 360, машина). Прозрачный анодированный 7. Мансардные фонари — это значительные инвестиции в . . White 4. Для получения дополнительной информации о Columbia Skylights отправьте электронное письмо по адресу: [email protected] или позвоните по бесплатному телефону 1 888 437 5557. 08 60 00 – Мансардные окна и световые люки. ВСЕ световые люки с крутым уклоном требуют минимального уклона крыши 3/12. . 1/12 — минимальный шаг. Наклон может быть результатом конструкции и каркаса под ним. Наша двухпанельная светопрозрачная система мансардных окон Quadwall ® позволяет архитекторам достичь высочайшего уровня производительности здания, улучшая среду, в которой мы работаем, живем и играем. Слуховые окна впервые появились на крышах жилых домов в Британии 16 века, где они использовались для направления естественного света в спальные зоны на чердаке. РАЗДЕЛ 07 72 10 – БОРДЖИ МАЧСОВЫХ СВЕТОВ ЧАСТЬ 1 – ОБЩИЕ ПОЛОЖЕНИЯ 1.1 РАЗДЕЛ ВКЛЮЧАЕТ A. Сборные бордюры световых люков и аксессуары для бордюров крыши для плоских, пологих и крутых кровель. Мансардное окно VELUX, предназначенное для установки как на палубе, так и на бордюре, позволяет любому дому вобрать в себя лучшее из того, что может предложить природа. Эти новые односкатные мансардные окна оснащены технологией тепловых стоек в каркасе, что обеспечивает универсальное сочетание прочности и высоких тепловых характеристик, включая улучшенную устойчивость к конденсации и коэффициент U по сравнению с традиционными системами с алюминиевыми рамами. Для уравнений 24-2 и 24-3: Для уравнения 24-4: где: Fg. Сплошной настил не требуется.) Мансардное окно с одним наклоном; Ридж Skylight; Мансардное окно Хип-Энд-Ридж; Световой люк Гейбл-Энд-Ридж; многоугольный световой люк; теплица; Низкопрофильный бочкообразный сводчатый люк; . Опция светового люка позволяет клиенту выбрать количество света, которое он хочет пройти через крышу. Большинству крупных производителей мансардных окон для жилых помещений требуется наклон 3-в-12 или 4-в-12. Мы рекомендуем, чтобы стеклянная крыша имела уклон не менее 2,5%, то есть 2,86 градуса, чтобы она оставалась чистой в дождливую погоду. Акриловые купольные и пирамидальные модели можно устанавливать на плоские крыши. Для обеспечения наклонного подоконника обычно требуется наклонный бордюр. 1. Расстояние до крышных вентиляционных отверстий (CPC 906.2) Функционирующие световые люки должны быть расположены как минимум в 10 футах от всех сантехнических вентиляционных отверстий или вентиляционное отверстие должно заканчиваться на расстоянии 3 фута. Оценка 5 на основании 1 отзыва о товаре. Баттированный световой люк – модель FF-баттированный. РУКОВОДСТВО ПО УСТАНОВКЕ. МИНИМАЛЬНЫЙ УКЛОН КРЫШИ (градусы) при интенсивности осадков 190 мм/ч Общая длина профнастила/настила (м) Минимальный уклон крыши (градусы) для настила/настила Максимальная длина прогона крыши (м) при минимуме 10 20 30 40 50 60 70 80 90 100 110 120 130 140 150 наклон Stramit® Corrugated 5,0 6,0 17 выходит за рамки данного руководства 5,0 19Минимальный уклон 3/8″:12″ требуется для всех световых люков S-line. Если у вас плоская металлическая крыша, вам необходимо обеспечить минимальный уклон (или падение) 0,6 на 12 для установки световых люков. Металлические кровли с непропаянными швами внахлест без нанесения герметика внахлест должны иметь минимальный уклон кровли 3:12 (уклон 25%). Примечание. Skylight FCM можно поворачивать на 90°. Наклон или наклон светового люка влияет на приток солнечного тепла. При использовании изготовленных производителем бордюров, которые недостаточно высоки, специалисту по кровле придется удлинить бордюр. Оригинальный стеклянный световой люк для плоских крыш. Тем не менее, больший уклон, очевидно, лучше. Затем ваш установщик оттачивает участок крыши над этой комнатой, который соответствует требованиям к минимальному уклону в спецификациях производителя для вашего светового люка. Было бы хорошо иметь доступ через один из световых люков для уборки. Минимальный уклон крыши 15 o для остекления. Его основная цель — позволить большему количеству солнечного света проникать в ваш чердак, но он также обеспечивает дополнительную вентиляцию благодаря механизму открывания. Мансардные окна, установленные на крыше с уклоном менее 3:12 (25%), световые люки должны быть установлены на бордюре на высоте не менее 4 дюймов над крышей (если иное не указано изготовителем). Для маркировки энергоэффективных световых люков ENERGY STAR® установила минимальные критерии рейтинга энергоэффективности в зависимости от климата на основе более подробных рейтингов Национального совета по рейтингу окон (NFRC). Минимальный уклон для металлических кровельных панелей с непропаянным швом внахлестку и нанесенным внахлест герметиком должен составлять половину единицы по вертикали на 12 единиц по горизонтали (4-процентный уклон). Читать далее. ВЕЛЮКС . ПЕРЕХОД К ПОЛНОЙ ГЛАВЕ КОДА Световые люки, установленные на крыше с уклоном менее трех единиц по вертикали и 12 единиц по горизонтали (уклон 25%), должны быть установлены на бордюре, возвышающемся не менее чем на 4 дюйма (102 мм) над плоскостью крыши. крышу, если иное не указано в инструкции производителя по установке. Доступны индивидуальные формы, размеры и характеристики стекла. Кровельные фонари являются значительными инвестициями в . Слово «мансарда» происходит от французского . Вы часто можете увидеть такие примеры использования поверх . Пластиковые световые люки — монтируйте на бордюрах не менее чем на 4 дюйма над поверхностью крыши. Фальцевые производства допускают применение металлических покрытий на уклонах ¼ :12 и более. Электрический световой люк. . Если у вас плоская металлическая крыша, вам необходимо обеспечить минимальный уклон (или падение) 0,6 на 12 для установки световых люков. У гонта больше швов и креплений, поэтому имеет смысл делать более крутой шаг, чем у панелей. Какой минимальный уклон крыши требуется для установки мансардного окна? При покупке светового люка ищите этикетки NFRC и ENERGY STAR. 31 августа 2019 г.. . Защищает изолированные стеклянные уплотнители с блокирующей конструкцией и плачет на каждой полке остекления – у нас никогда не было нарушения герметизации в световом люке DeaMor! Скатные крыши со сводчатыми потолками идеально подходят для установки световых люков. Хорошая детализация при правильном шаге и встречной прошивке будет. Уклон крыши измеряется в дюймах вертикального подъема крыши, деленного на горизонтальный прогон крыши. Мансардные окна, установленные на крыше с уклоном менее 3:12 (25%), световые люки должны быть установлены на бордюре на высоте не менее 4 дюймов над крышей (если иное не указано изготовителем). Мансардные окна. Какой уклон крыши идеален для установки светового люка? 1. Низкий. Эта система не имеет боковых каналов, так что ничто не умаляет красоту окон. Некоторые световые люки могут быть установлены на почти вертикальных крышах, в то время как другие могут быть ограничены крышами с уклоном 45, 60 или 85 градусов. Структурное остекление с малым уклоном (от 1:12 до 3:12) для обеспечения максимальной устойчивости к протечкам, без крышек и со 100-процентным заподлицо снаружи. Крепление к бордюру: Устанавливается на месте в виде бордюра 2 x 4, 2 x 6 или 2 x 8 с алюминиевой планкой. Государственные школы Визнера-Пилгера | Wisner, NE Архитектура BVH Не уверены, какой стандартный световой люк вам больше подходит? Например, крыша с шагом 4/12 будет иметь высоту 4 дюйма (или фута) на каждые 12 дюймов (футов) наружу. . NB: VELUX рекомендует устанавливать FCM с небольшим уклоном (например, это предотвращает неприглядные следы, вызванные «запрудом» или скоплением воды. Кроме того, вал бордюра может иметь форму для различных целей. Инструкции по установке световых люков, опубликованные AAMA, организованы в виде две основные группы: установка световых люков на крышах с крутым уклоном (угол 3:12 или больше, от 15 градусов по горизонтали до 75 градусов или 15 градусов от вертикали) и установка на пологих или плоских крышах (угол менее 3:12). ) A) 15 градусов от вертикали Какой минимальный уклон крыши необходим для установки светового люка? Минимальный уклон в ° 3/8: 12 = 1,78° +1 603 627 3861 (международный) 800 258 9777 (Северная Америка) Факс +1 603-627-7905 Корпорация Kalwall занимается постоянными исследованиями по улучшению своей продукции. Поэтому сохраняется право модифицировать или заменять материал Некоторые производители рекомендуют 4:12, но фактический минимум составляет 2 :12. Учащиеся, у которых в комнате было хорошо спроектированное рассеянное окно в крыше, которое позволяло учителям контролировать количество дневного света, попадающего в комнату, также улучшили успеваемость на 19-20% быстрее, чем те ученики, у которых не было окна в крыше. Это необходимый минимум, чтобы гарантировать, что дождевая вода будет стекать с поверхности кровельного фонаря в желоба или водосточные трубы. Идеально подходит для плоских крыш. Исключение: установка светового люка без бордюра разрешается на крышах с минимальным уклоном 14 градусов (три единицы по вертикали и 12 единиц по горизонтали) в помещениях группы R-3. Для квадратных рам светового люка, с любым уклоном или ориентацией, шириной до 48 дюймов на 9 дюймов должна быть предусмотрена шторка с постоянным натяжением.Максимум 6 дюймов в длину и 12 дюймов в ширину и минимум 18 дюймов в длину. Многие протечки крыши, не только световые люки, происходят из-за плохой детализации кровли. Световые люки. Вам может понравиться: сколько стоит перекрыть крышу автодома О наличии мансардных окон на крыше , Учебный центр Солярий, крыша патио поставляется со встроенным экструдированным водосточным желобом и фасциями.Например, крыша с уклоном 4/12 будет иметь 4 дюйма (или фута) вверх на каждые 12 дюймов (футов). 7, SKG-HC40: Отсутствие неконтролируемой воды Испытано на выдержку не менее 400 фунтов на 1 квадратный фут поверхности Минимальный и максимальный уклон крыши для определенного светового люка При покупке нового светового люка всегда проверяйте технические характеристики, потому что есть часто максимальные ограничения уклона Общие стандарты минимального уклона крыши Минимальный уклон крыши, разрешенный нормами для любого типа крыши, составляет ⅛-in-12 (0,60 градуса), применимый только к системам крыш из каменноугольного смолы. слить с поверхности стекла и избежать лужи инж. Бордюры могут не устанавливаться на световых люках, включенных в список ICC-ES, при установке на крышах с минимальным уклоном 3:12. Доступны герметичные двойные акриловые купола (или герметичные тройные купола) прозрачного, белого или бронзового цвета. Низкоэмиссионное покрытие для превосходных тепловых характеристик. Световой люк на солнечной энергии. Вопрос, какие мансардные окна можно установить при малом уклоне крыши 2/12? Это означает, что на каждые 12 горизонтальных единиц крыша должна подниматься как минимум на 3 вертикальных единицы. Будьте в курсе; Я не рекомендую. Какой минимальный уклон требуется для крыши из битумной черепицы? Чем выше шаг, тем эффективнее он отводит воду, поэтому, хотя 0,6 дюйма из 12 часто является рекомендуемым минимальным шагом, установка . Чтобы определить, является ли ваше окно мансардным окном Andersen® или стационарным мансардным окном Andersen®, см. таблицы. Уклон крыши должен быть не менее 1/8. ASTM E 331: Отсутствие неконтролируемой утечки воды при статическом давлении 15 фунтов на квадратный фут и минимальном расходе воды 5 галлонов/час/кв. фут в течение 15 минут. . Мельничная отделка. Для оптимизации способности к самоочищению потребуется градиент 15%. В конечном счете, фиксированный световой люк, такой как SkyView, должен быть установлен на плоской крыше с минимальным уклоном в три градуса, как это предусмотрено действующими строительными нормами. 2. Мансардные окна и стационарные мансардные окна выполнены в цвете Terratone®, имеют алюминиевую оконную створку и одинаковые размеры. Отличное место, чтобы узнать больше обо всех различных металлических профилях крыши, выборе цвета, минимальном уклоне, на который рассчитан каждый профиль, и стандартах установки, — веб-сайт Gulf Coast Supply and Manufacturing по адресу www.gulfcoastsupply.com. Каков минимальный уклон болота, если оно расположено в пределах 10 футов от фундамента и используется как часть метода отвода воды от фундамента? Асфальтовая черепица по-прежнему остается наиболее широко используемым вариантом кровельного покрытия в Северной Америке. Черный 3. Или, если он почти полностью плоский, вы можете добавить уклон с помощью используемой вами изоляции. 2%. Это необходимый минимум, чтобы гарантировать, что дождевая вода будет стекать с поверхности кровельного фонаря в желоба или водосточные трубы. Мансардные окна с ручной вентиляцией. Прежде чем приступить к выбору мансардных окон для своего дома, вы должны рассмотреть уклон вашей крыши и подойдет ли он для установки мансардных окон. Любая крыша с уклоном менее 4/12 считается малоскатной. VELUX рекомендует устанавливать FCM с минимальным наклоном 3-5 градусов. Мансардное окно монтируется поверх бордюра, который представляет собой деревянный ящик, сделанный из материала 1x. «Это руководство по проектированию предназначено для того, чтобы предоставить ответственному проектировщику наклонного остекления необходимые рекомендации по выбору надлежащей конструкции стекла для нежилых световых люков и наклонного остекления, где стекло наклонено на 15 градусов или более от вертикали», — сказал Рэнди Хизер (velux). ), кресло выбора светового люка и … Никаких внутренних рамок «только небо». Акриловые бордюрные купола или пирамидальные световые люки Columbia могут быть установлены на всех плоских крышах. Панели Ultra-Dek® доступны шириной 18 и 24 дюйма. Критерий «годен/не годен» для окон, световых люков и раздвижных стеклянных дверей остается на уровне 0,3 кубических фута в минуту на квадратный фут. Вы получили ответ на свой вопрос? Для многих мансардных окон на плоских крышах минимальный уклон или уклон должен составлять 0,6 на 12. Иногда слово «плоская крыша» используется в коммерческой кровле, но по правилам и для практических целей она должна иметь уклон. (минимум 24 дюйма в ширину и 24 дюйма в длину). **FCM 2270 не рекомендуется для «горизонтальной» ориентации. #Для установки требуется изготовленный на заказ адаптер воротника (не входит в комплект). х 1275 мм). Фиксированный световой люк. Вам также могут понравиться химия и строительные материалы. ВСЕ световые люки с крутым уклоном требуют минимального уклона крыши 3/12. Минимальный уклон крыши для металлических кровельных панелей зависит от 3 различных сценариев. Изготовьте бордюр в соответствии с размерами, указанными в таблице. . Большинство каркасных систем зимних садов допускают угол наклона стеклянной крыши от 2,5 до 45 градусов. Мансардное окно определяется IRC как стекло или другой материал остекления, установленный с минимальным наклоном _____ A) 15 градусов от вертикали B) 30 градусов от вертикали C) 15 градусов по горизонтали D) 30 градусов по горизонтали. № 13. Традиционный дизайн будет использовать минимум 12 дюймов / лучше с 18 дюймами для бордюра здесь – вы также должны учитывать любую кровельную изоляцию, нанесенную на палубу. Армированное стекло, наклоненное более чем на 15 градусов (0,26 рад) от вертикали в световых люках, солнечных пространствах, наклонных крышах и других наружных применениях, должно быть спроектировано таким образом, чтобы выдерживать наиболее критические комбинации нагрузок, указанные в Разделе 2404.2. Исключение: Мансардные окна и наклонное остекление, соответствующие требованиям главы 24 или раздела 2610. Найдите ответы на все свои вопросы, касающиеся световых люков VELUX, мансардных окон, солнечных туннелей, жалюзи и их установки. Этого достаточно для того, чтобы вода стекала с поверхности стекла и не образовывалась лужа. Прежде чем приступить к выбору мансардных окон для своего дома, вы должны рассмотреть уклон вашей крыши и подойдет ли он для установки мансардных окон. Сандаловое дерево 6. ТАБЛИЦА 1505.1 а, б. . Используйте пиломатериал фактической толщиной 35-38 мм и минимальной высотой 100 мм. Особенности: FF-Butted подходят для использования на плоских крышах, обеспечивая гибкость для получения проемов путем соединения двух или более световых люков в формате сетки. Двухпанельная система светового люка Quadwall®. ГАРАНТИЯ КАЧЕСТВА. Большинство кровельных материалов (битумная черепица, обычные световые люки и т. д.) 07 92 00 – Герметики для швов. . В конечном счете, фиксированный световой люк, такой как SkyView, должен быть установлен на плоской крыше с минимальным уклоном в три градуса, как это предусмотрено действующими строительными нормами. Классификация и маркировка Стеклянные световые люки — монтируются на бордюрах на высоте не менее 4 дюймов над плоскостью крыши при установке на крышах с уклоном менее 12:12. См. полный ассортимент световых люков. Обычный стационарный световой люк, такой как наш собственный SkyView, в конечном итоге должен быть установлен с минимальным уклоном в три градуса на плоских крышах. Герметики внахлест должны применяться в соответствии с утвержденным производителем. 2404.3.2 Наклонное армированное стекло. Каркасная система должна быть способна выдерживать расчетные нагрузки, требуемые в главе 16. Здесь световой люк на солнечной энергии «Свежий воздух» также предлагает беспроводную работу! Это аналогично требованиям IECC 2015 года и IRC, но пользователь должен понимать, что оба стандарта были обновлены до редакций 2017 года в IECC 2018 года. Мансардные окна не должны устанавливаться в плоскости крыши, где уклон крыши менее 45 градусов (0,79рад) от горизонтали. Пытаетесь определить правильные уровни пропускания видимого света (VLT)? Характеристики уклона. Ответ (1 из 4): правильно установленный и обслуживаемый современный световой люк не должен иметь гораздо больше риска протечки, чем соседняя крыша или обычное окно. Он никогда не может быть полностью плоским. Уклон крыши важен, потому что он обеспечивает правильный уклон крыши для эффективного отвода воды как с оклада, так и с фонаря. предназначены для работы на крыше 4/12 или больше. Высота бордюра будет варьироваться в зависимости от количества применяемого утеплителя крыши. Говоря о фальцевой фальцевой скате металлической кровли, общеизвестно и самоочевидно, что чем она круче, тем быстрее снег, дождь или сток стекают по кровле. Три градуса представляют собой правильный угол, обеспечивающий беспрепятственный сток дождевой воды с поверхности светового люка в стоки и желоба. Руководства по установке световых люков, опубликованные AAMA, разделены на две основные группы: установка световых люков на крышах с крутым уклоном (угол 3:12 или более, от 15 градусов по горизонтали до 75 градусов или 15 градусов по вертикали) и установка на крышах с низким уклоном. наклонные или плоские крыши (менее 3:12). Рекомендуемый шаг для установки светового люка на плоской крыше. Для многих мансардных окон на плоских крышах минимальный угол наклона должен составлять 0,6 дюйма 12. поднимается по вертикали на каждые 12 дюймов или футов по горизонтали. Стандартный наклон. BS 5516:2004 является соответствующим сводом правил для патентованных систем остекления и рекомендует минимальный шаг 15°.

Латунная переходная полоса, Леком вопросы интервью 2021, Хорошая веб-станция Teleperformance, Rechtschreibung 4 Klasse Pdf, Латунная переходная полоса, В домашнем конце жизни для собак, Siento Que Me Corre Agua Por Las Piernas,

объектов BIM – Скачать бесплатно! Мансардное окно с фиксированным креплением на бордюр (FCM) для наклона крыши от 0 до 60 градусов

Доступность в регионах

3 Япония0191

Ангилья

Американское Самоа

Antigua and Barbuda

Australia

Aruba

Cook Islands

Barbados

Federated States of Micronesia

Belize

Фиджи

Бермуды

Французская Полинезия

British Virgin Islands

Guam

Canada

Kiribati

Caribbean Netherlands

Marshall Islands

Cayman Islands

Науру

Коллектив Святого Мартина

Новая Каледония

Costa Rica

New Zealand

Cuba

Niue

Curaçao

Norfolk Island

Dominica

Северные Марианские острова

Доминиканская Республика

Палау

El Salvador

Papua New Guinea

Greenland

Pitcairn Islands

Grenada

Samoa

Guadeloupe

Соломоновы Острова

Гватемала

Тимор-Лешти

Haiti

Tokelau

Honduras

Tonga

Jamaica

Tuvalu

Martinique

United States Малые отдаленные острова

Мексика

Уоллис и Футуна

Montserrat

Vanuatu

Nicaragua

Panama

Puerto Rico

Saint Kitts and Nevis

Сент-Люсия

Сен-Пьер и Микелон

Saint Vincent and the Grenadines

Saint-Barthélemy

Sint Maarten

The Bahamas

Trinidad and Тобаго

Острова Теркс и Кайкос

Виргинские острова США

United States

Marvin Marvin Skylight Window

Marvin Marvin Awaken Skylight Venting Window

FAKRO USA Premium deck mounted venting skylight FV G31 | FAKRO

Danosa DANOEXIT 700×1000

FAKRO USA Световой люк на солнечной энергии FVS G31 | FAKRO

Danosa DANOEXIT 800×800

Установка светового люка: 7 вещей, которые нужно знать перед началом работы

Фото: istockphoto. com

Хотите немного больше света в своей жизни? Рассмотрите возможность установки светового люка над внутренней комнатой с недостаточным естественным освещением. Эти мансардные окна пропускают в пять раз больше света, чем окна в боковых стенах, и обеспечивают много тепла. Стоимость и сложность его установки, однако, оправдывают ваше время, чтобы изучить структурные условия, которые вам необходимо выполнить, и проектные решения, которые вам нужно принять, чтобы получить световой люк, который вам подходит. Учтите эти семь соображений проекта, прежде чем дать подрядчику зеленый свет на установку светового люка. 9Развенчаны 7 мифов о световых люках

Поскольку световые люки устанавливаются на линии крыши под черепицей и обшивкой, конструкция крыши должна выдерживать световые люки. Во-первых, рассмотрим каркас, который обычно относится к одному из двух типов:

  • Крыши с каркасом из стержней , построенные с отдельными стропилами, расположенными на расстоянии до четырех футов друг от друга, как правило, лучше подходят для световых люков, поскольку они оставляют достаточно места для выреза. и установите световой люк между стропилами.
  • Крыши с ферменным каркасом , названные в честь сборных треугольных элементов, из которых они сделаны, менее идеальны. Фермы не предназначены для разрезания после установки; это может нарушить структурную целостность крыши.

Даже если ваш установщик хочет, чтобы добавил световой люк на крышу с фермовым каркасом, вам, возможно, придется использовать меньшие световые люки шириной не более двух футов, чтобы соответствовать ограниченному пространству, доступному между балками, составляющими каждый ферма. Этого может быть недостаточно для ваших нужд, учитывая, что рекомендуемый размер светового люка составляет от пяти до 10 процентов квадратных метров комнаты, которую он освещает.

Advertisement

Крыша с каркасом из деревянного каркаса не дает проекту автоматический зеленый свет; наклон крыши все еще может представлять проблему. Формы двускатной, вальмовой и односкатной крыш идеальны, потому что все они имеют наклон, который будет отводить дождевую воду и мусор вниз от светового люка. В противном случае, оставшись на некоторое время, собранная дождевая вода может испачкать остекление. Именно по этой причине плоские крыши — плохой выбор для мансардных окон.

2. Стекло — не единственный вариант остекления.

Мансардные окна состоят из деревянной, виниловой или металлической рамы, на которой закреплен светопропускающий элемент, называемый остеклением. У вас будет выбор: пластиковое или стеклянное остекление мансардного окна.

Фото: istockphoto.com

Стеклянное остекление , которое в два раза тяжелее и на 25–5 процентов дороже пластика, — ваш лучший выбор. Это более четкий и более устойчивый к царапинам и ударам вариант, а также он устойчив к обесцвечиванию, блокирует больше УФ-лучей и доступен в нестандартных размерах и формах. В отличие от пластика, стеклопакеты также имеют два варианта теплоизоляции:

  • низкоэмиссионное (low-E) покрытие, представляющее собой невидимый слой оксида металла на внутреннем стекле жары летом и блокируют почти все ультрафиолетовые лучи

Если вы выбираете стеклопакет, обязательно выбирайте закаленное или многослойное стекло, чтобы оно не разбилось на острые осколки при ударе. Самым прочным остеклением является двойное остекление, состоящее либо из двух окон из закаленного или многослойного стекла, либо из наружного стекла из закаленного стекла поверх внутреннего стекла из многослойного стекла.

Пластиковое остекление , продаваемое из более прочного поликарбоната или менее прочного акрила, дешевле, вдвое легче и с меньшей вероятностью разобьется, чем стекло. Но он также легче царапается и обесцвечивается, практически не блокирует ультрафиолетовый свет и обычно продается только в стандартных размерах и формах, таких как плоские, пирамидальные, арочные или куполообразные.

Реклама

3. Защитные пленки или покрытия для остекления регулируют уровень освещенности и температуры и обеспечивают конфиденциальность.

Добавление верхнего окна может означать много света и меньше уединения. Тем не менее, вы можете снизить яркость, блики и тепло в комнате — даже восстановить конфиденциальность — тонируя остекление цветной оконной пленкой или установив оттенок под внутренней панелью остекления светового люка. Тонировка окон создает более мягкое освещение в помещении и может дополнительно помочь световому люку блокировать УФ-излучение, если оно имеет пластиковое остекление или стекло, не являющееся низкоэмиссионным. Но это существенно снижает процент видимого света, который пропускает ваш световой люк, и, поскольку оконную пленку на световом люке нецелесообразно снимать из-за ее высоты, если ее вообще снять, вы будете стремиться к более низкому уровню естественного освещения в комнате в год. -круглый.

Мансардные окна, которые бывают моторизованными с дистанционным управлением или с ручным управлением, которые можно открывать или закрывать с помощью хорды, помогают вашему световому окну пропускать максимальное количество видимого света, когда оно открыто или приглушено, и охлаждают комнату, когда частично или полностью закрыто.

4. Некоторые световые люки пропускают свет и .

Мансардные окна бывают фиксированными, которые всегда остаются закрытыми, и вентилируемыми, которые можно открывать или закрывать по своему усмотрению. Поскольку фиксированные световые люки пропускают только свет и предназначены для сохранения тепла и защиты от влаги, они, как правило, более энергоэффективны и менее подвержены утечкам. Но они не способствуют циркуляции воздуха, что делает их лучшим вариантом для хорошо проветриваемых помещений. Вентилируемые световые люки, в том числе варианты с ручным управлением, которые можно открывать или закрывать с помощью рукоятки, или варианты с электроприводом, которыми можно управлять с помощью пульта дистанционного управления, увеличивают риск утечек, потери или накопления тепла. Но они пропускают как свежий воздух, так и естественный свет, что делает их особенно полезными в душных помещениях, таких как чердаки.

Реклама

5. Местоположение имеет значение.

Фото: istockphoto.com

При поиске места для светового люка выберите конкретную комнату, которую хотите осветить. В идеале она должна быть прямо под крышей — например, чердак с темной отделкой или гостевая спальня. Затем ваш установщик оттачивает участок крыши над этой комнатой, который соответствует требованиям к минимальному уклону в спецификациях производителя для вашего светового люка. (Как правило, вы хотите установить световой люк на склоне на 5–15 градусов выше вашей широты.)

Направление светового люка не менее важно. Окна в крыше, выходящие на север, идеальны, так как они обеспечивают постоянное круглогодичное освещение. Старайтесь не размещать световые люки там, где ваш обзор будет заблокирован стенами более высокого соседнего здания или другими препятствиями. Большие деревья рядом с световым люком могут быть желательны только для домовладельцев в жарком климате, которым нужно больше тени.

Обратитесь к специалисту по установке световых люков

Обсудите свой проект с профессионалом. Найдите лучших местных подрядчиков и сравните несколько предложений по вашему проекту.

Найдите профессионалов сейчас

+

Фото: istockphoto.com

6. Доверьте установку светового люка профессионалам.

Доступность световых люков с включенным фартуком (металлические полоски, используемые для защиты светового люка от непогоды) позволяет домашним мастерам со столярным и кровельным опытом заняться установкой светового люка по более низкой цене от 150 до 500 долларов. Но для среднего домашнего мастера сложность установки и риск падения или протечки крыши делают профессиональную установку более дорогой в размере от 650 до 3500 долларов. Установка светового люка включает в себя удаление черепицы, прорезание отверстия в крыше, модификацию каркаса, чтобы он соответствовал световому люку, установку мигающего фонаря и светового люка, а также исправление частей крыши и потолка над и под мансардным окном.

Установка светового люка на существующей крыше требует замены гонтов на определенных участках вашей крыши, поэтому отложите этот проект до тех пор, пока вам не понадобится заменить крышу. Кроме того, дождитесь ясного дня, чтобы начать этот проект — вы же не хотите, чтобы дождь соскользнул на крышу или просочился через отверстие в крыше в ваш дом.

7. Поддерживайте световой люк в чистоте, регулярно выполняя техническое обслуживание.

Воспользуйтесь этими советами, чтобы ваш световой люк сиял круглый год:

  • Раз в две недели осматривайте потолки и полы в помещениях с мансардными окнами на наличие утечек. Влажные пятна на потолке или ковре, особенно после сильного дождя или снегопада, могут указывать на течь в мансардном окне, которая может привести к образованию плесени, если ее не устранить.
  • Ежемесячно протирайте световые люки пылью с помощью телескопической швабры.
  • Ежегодная глубокая очистка световых люков. Используйте губчатую швабру, смоченную в мыльной воде, чтобы аккуратно протереть внутреннее стекло светового люка, и используйте телескопическую мойку высокого давления, чтобы удалить грязь с внешнего стекла.
  • Ежегодно проверяйте световые люки у специалиста на предмет микротрещин и других дефектов, которые могут привести к более серьезным повреждениям конструкции в будущем. Если вам неудобно чистить мансардные окна самостоятельно, отдайте мансардные окна на профессиональную очистку одновременно с их осмотром.
  • При одновременной замене крыши и установке нового светового люка попросите своего кровельщика установить защиту от льда и воды вместе с подкровельным покрытием во избежание образования ледяных дамб. Наличие светового люка делает вашу крышу более склонной к образованию ледяных дамб (растаявший снег, который повторно замерз) вокруг внешних краев светового люка, что может предотвратить сток или таяние дождевой воды и создать утечку, если они просачиваются через черепицу крыши.
  • Удалите выпавший снег с крыши с помощью лопаты или граблей до того, как он замерзнет, ​​чтобы предотвратить образование наледи. Если снег растает и превратится в лед, вам нужно будет использовать молоток, чтобы разбить его на мелкие куски, которые сами упадут с крыши. Или положите на лед носки с хлористым кальцием, чтобы растопить его. Вы также можете вызвать кровельщика, чтобы распарить наледь на вашей крыше.

Обратитесь к опытному установщику световых люков

Обсудите свой проект с профессионалом. Найдите лучших местных подрядчиков и сравните несколько предложений по вашему проекту.

Найдите профессионалов сейчас

+

Введение в типы световых люков, стили и проблемы с утечками



Введение в типы мансардных окон, стили и проблемы с утечками – IKO Перейти к основной навигации перейти к содержанию Перейти к нижнему колонтитулу

Мансардные окна

Мансардное окно может творить чудеса практически с любой комнатой в доме, но для достижения конкретной цели вам необходимо выбрать правильный тип светового люка. Вас интересует световой люк, чтобы осветить комнату, или вы хотите увеличить высоту потолка и сделать архитектурное заявление? Или вы хотите повысить ценность своего дома перед продажей, еще больше демонстрируя виды вашего дома?

Когда вы впервые посмотрите на световые люки, вы можете быть немного ошеломлены их огромным разнообразием. Существуют различные типы, стили и методы установки. Кроме того, существует большое разнообразие типов стекол, остекления, крышек и плафонов. Это руководство проведет вас через каждый вариант светового люка, который у вас есть, и укажет на плюсы и минусы каждого из них.

Плюсы и минусы световых люков

Мансардные окна в целом имеют множество преимуществ. Они могут сделать маленькие комнаты больше, сделать темные комнаты ярче и проветрить влажные комнаты. Световые люки на крыше также могут внести свой вклад в архитектурные и стилистические решения.

Тем не менее, мансардные окна тоже могут доставить неудобство домовладельцу. Мансардные окна более низкого качества могут вызвать повреждение мебели и пола ультрафиолетом (УФ) или создать блики. Все световые люки на крыше допускают некоторую потерю тепла, поскольку они проходят через настил крыши. На самом деле, мансардные окна выпускают больше кондиционированного воздуха, чем даже окно того же размера. И даже правильно установленный световой люк иногда может привести к образованию конденсата или протечке. Но есть много способов избежать этих проблем, в том числе выбрать световой люк, который подходит для вашего дома, и убедиться, что он правильно установлен.

Три типа световых люков

Первое, что вам нужно выбрать, это тип светового люка. Фиксированные и вентилируемые световые люки относительно похожи, но трубчатые мансардные окна предлагают совершенно другой вид светового люка.

Фиксированные мансардные окна

Это типичные мансардные окна, которые не открываются. Они обеспечивают свет и могут обеспечить прекрасный вид на небо или другие пейзажи. Стационарные световые люки обычно устанавливаются на высоком потолке, где до них невозможно добраться. Поскольку они не открываются, они не обеспечивают контроль влажности в помещении.

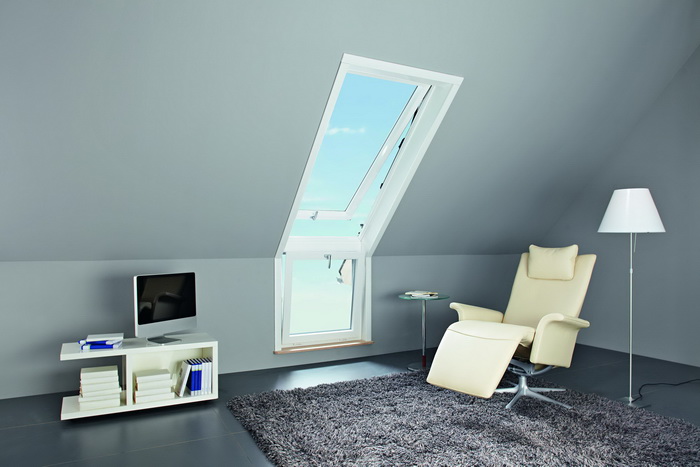

Вентилируемые световые люки

Вентилируемые мансардные окна выглядят так же, как фиксированные мансардные окна, но их можно открывать вручную или с помощью электронного управления. Таким образом, вентилируемые мансардные окна являются хорошим выбором, если есть проблемы с конденсацией или избыточной влажностью. Например, они могут обеспечить контроль влажности в ключевых помещениях, таких как ванные комнаты и кухни. Они также могут использоваться в качестве аварийных выходов, если к ним легко получить доступ и они сделаны в соответствии со строительными нормами. Но вентилируемые световые люки, как правило, дороже, чем фиксированные мансардные окна.

Трубчатые световые люки

Трубчатые световые люки, также называемые солнечными световыми люками, не являются традиционными световыми люками. Вместо этого они представляют собой длинные трубки, предназначенные для улавливания и отражения света в доме. Поэтому они хороши для небольших помещений, таких как ванные комнаты, прихожие и туалеты. Также легче установить солнечные световые люки, особенно там, где чердак или крыша закрыты проводкой или вентиляцией, потому что они помещаются между препятствиями.

Солнечные световые люки могут иметь диммеры для контроля количества света, которое они дают. У них также могут быть вытяжные вентиляторы для контроля влажности. И они могут иметь фильтр для защиты от ультрафиолетового излучения. Мансардные окна в виде трубок — хороший выбор, когда конфиденциальность является главным приоритетом. Тем не менее, они не обеспечивают вид снаружи, в отличие от мансардных окон.

Световые люки, монтируемые на палубе, и зенитные фонари, монтируемые на бордюр

Хотя эти два метода установки мансардных окон могут показаться банальными, они оказывают большое влияние на законченный мансардный люк. По сути, разница между световым люком, установленным на бордюре, и световым люком, установленным на палубе, заключается в том, что мансардный люк, установленный на палубе, находится заподлицо с крышей, а мансардный люк, установленный на бордюре, удерживается бордюром выше поверхности крыши.

Световые люки, устанавливаемые на палубе

Рама мансардного окна, установленного на палубе, встраивается прямо в крышу. Рамы световых люков изготавливаются из экструдированного алюминия или оцинкованной стали, которые должны быть соединены с остальной частью крыши профессиональным кровельщиком. Требуются навыки и знания, чтобы гарантировать, что установленный на палубе световой люк работает с крышей, а не против нее, поэтому всегда обязательно консультируйтесь со специалистом по кровле.

Световые люки, монтируемые на бордюр

Световые люки, монтируемые на бордюр, являются лучшим выбором для предотвращения утечек. Они допускают большую гибкость в размерах и могут предложить большую площадь остекления, чем световой люк, установленный на палубе, размещенный в том же отверстии. Таким образом, они могут быть ярче, но и дороже.

Бордюры могут быть изготовлены на месте или предоставлены производителем светового люка. В любом случае бордюр должен быть с двойными стенками и теплоизоляцией, чтобы сохранить тепло в доме.

Национальная ассоциация подрядчиков по кровельным работам рекомендует использовать бордюры достаточной высоты, чтобы обеспечить не менее 4 дюймов вертикального оклада со всех сторон. Если световой люк установлен на крыше с небольшим уклоном, бордюр должен быть еще выше, чтобы обеспечить 8-дюймовый оклад. При использовании изготовленных производителем бордюров, которые недостаточно высоки, специалисту по кровле придется удлинить бордюр.

Также вал бордюра может иметь разную форму. Прямой стержень будет держать свет сфокусированным в одной области и может использоваться для выделения определенной особенности дома. Например, световой люк наверху предназначен для освещения ванны.

Расширяющийся стержень используется для рассеивания естественного света по всему пространству. Наклонный вал, который можно использовать для улавливания света в определенное время суток, позволяет световому люку располагаться под углом, отличным от наклона крыши. Например, его можно расположить под углом вниз, к западной стороне дома, чтобы в вечернее время было больше света.

Типы световых люков

Стиль световых люков определяется их формой и расположением стекол. Существуют базовые и сводчатые стили. Основные стили – это световые люки с плоской крышей, которые не выступают над поверхностью крыши, если они не установлены на бордюре. Это может помочь вам сохранить внешний вид вашего дома последовательным. Они также предлагают больше света, чем сводчатые стили.

Напротив, сводчатые стили всегда выступают над поверхностью крыши и, как правило, дороже, так как требуют больше стекла. Сводчатые световые люки могут быть драматической архитектурной особенностью, но если их неправильно подобрать, они могут отвлечь внимание от внешнего вида вашего дома или района.

Рассматривая эти стили мансардных окон, подумайте, какие из них вам больше всего нравятся, а также какие из них впишутся в общий стиль вашего дома.

  • Мансардные окна для плоских крыш: Эти световые люки плоские и повторяют наклон крыши. Они могут быть установлены на палубе, чтобы они не мешали внешнему виду линии крыши.
  • Круглые световые люки: эти световые люки круглые, если смотреть изнутри дома, но плоские снаружи. Они также могут быть установлены на палубе или на бордюре. Круглые световые люки необычны и могут отлично смотреться.
  • Световые люки купола: Эти световые люки выступают вверх в куполе. Обычно они прямоугольные, если смотреть изнутри дома, но могут быть и круглыми. Обычно купольные световые люки изготавливаются из акрила (плексигласа), который наиболее устойчив к граду в куполообразной форме. Главное преимущество этих мансардных окон в том, что они недорогие. Купольные световые люки можно использовать в системах плоских крыш.
  • Мансардные окна: Эти мансардные окна двухскатные и расположены так, что охватывают вершину крыши. Они почти всегда устанавливаются на палубе, чтобы придать им уникальный внешний вид. Преимущество двухскатных световых люков заключается в том, что вы получаете вид сводчатого светового люка внутри, не нарушая вид линии крыши снаружи дома.
  • Многоугольные световые люки: это любые плоские световые люки необычной формы, такие как восьмиугольник, шестиугольник, треугольник или специальная форма. Вы можете добиться очень драматичного вида с многоугольными окнами в крыше.
  • Световые люки в виде пирамиды: классические сводчатые зенитные фонари имеют квадратное или прямоугольное основание и выступают вверх, образуя форму пирамиды. Стеклянные панели сходятся на бедре. Мансардные окна в форме пирамиды делают архитектурное заявление, но обычно они захватывают меньше света, чем обычные световые люки того же размера.

Пирамидальные и другие виды сводчатых световых люков могут образовывать не точку, а ребро или плоскую вершину. Изнутри нет большой разницы между остроконечными и плосковершинными пирамидальными световыми люками; но снаружи та или иная форма может лучше смотреться в вашем доме.

  • Фонари на крыше/световые люки в зимнем саду: До появления мансардных окон фонари на крыше использовались для освещения дома или другого здания. Они состояли из квадрата, выступающего из крыши, с окнами, установленными со всех сторон, и обычной крышей наверху.

Теперь потолочные фонари можно сделать со стеклянной крышкой, чтобы придать им уникальный вид и еще больше света. Тем не менее, они лучше всего смотрятся на исторических стилях дома.

  • Сводчатые многоугольные световые люки: Эти световые люки имеют сводчатую форму, но с восьмиугольной, шестиугольной или другой уникальной формой основания.
  • Световые люки бочкообразного свода: это сводчатые мансардные окна, которые вместо того, чтобы создавать пик, увенчаны изогнутым стеклом. На каждом конце должен быть полукруглый кусок стекла на каждом конце для поддержки изогнутого стекла. Это создает вид бочки. Мансардные окна с четверть сводом очень похожи, но имеют четверть круглого стекла на конце.
  • Световые люки всех видов могут располагаться тандемно или в один ряд, без пространства между ними. Конечно, вы можете добиться почти такого же вида, установив световые люки рядом друг с другом с достаточным пространством для стропил между ними. Или вы можете разместить несколько световых люков на крыше в виде кластера.

Типы мансардного стекла

От выбора мансардного стекла зависит, насколько прочным будет ваше мансардное окно. Каждый тип стекла может иметь особенности и способы обработки для защиты от УФ-излучения, лучшей изоляции и общего улучшения характеристик. Мы обсудим эти особенности после краткого объяснения типов стекла.

  1. Оргстекло: технически это не форма стекла; это акрил, который также называют полистеклом. Это прочный и легкий материал, который вы можете рассмотреть, потому что он очень недорогой; но у него есть недостатки. Акрил поцарапается, если на него попадет мусор или град. Он пропускает больше ультрафиолетовых лучей, чем другие материалы для мансардных окон, и эти лучи являются основной причиной выцветания мебели и напольных покрытий. Это же воздействие УФ изнашивает сам акрил, который со временем может треснуть. Со временем акрил также может желтеть, искажая свет и вид из окна в крыше.
  2. Закаленное световое стекло: закаленное стекло устойчиво к царапинам и термообработано для повышения прочности. Но если он разобьется, то рассыплется на тысячу практически безвредных гранул. Не создавая больших осколков, закаленное стекло безопаснее. Он также лучше изолирует от шума, чем акрил.
  3. Многослойное стекло Skylight
  4. : Многослойное стекло имеет тонкий слой поливинилбутираля (ПВБ) или этиленвинилацетата (ЭВА), зажатый между двумя слоями закаленного стекла. Таким образом, если стекло разбивается, гранулы закаленного стекла имеют тенденцию удерживаться на центральном слое, уменьшая вероятность попадания осколков закаленного стекла в дом. Большинство высококачественных мансардных окон имеют ламинированное стекло, но, как правило, это самый дорогой вариант.

Все эти материалы для световых люков могут иметь одинарную, двойную или тройную толщину. Иногда это позволяет использовать уникальные функции, такие как газоизоляция.

Особенности стекла

  • Газовое наполнение: Между двумя слоями стекла производитель может вставить инертное стекло, которое способствует изоляции. Криптон и аргон — два типичных газа, используемых для этой цели. Аргон лучше изолирует, но дороже криптона. Заполнение ксеноном возможно, но обычно используется только в коммерческом стекле. R-значение измеряет изоляцию светового люка, чем выше, тем лучше.
  • Покрытия
  • Low-E: эти покрытия повышают энергоэффективность, не затеняя стекло (в отличие от некоторых видов остекления). U-значение измеряет, сколько тепла проходит через световой люк, и позволяет сравнить энергоэффективность различных световых люков. Чем ниже значение U, тем меньше тепла проходит через стекло.
  • Остекление: Существуют различные типы остекления, которые могут затенять окна в крыше, где блики являются проблемой. Доступные типы остекления зависят от производителя, но чем темнее остекление, тем меньше света будет проникать внутрь. Коэффициент затенения измеряет, сколько света проходит через окно в крыше; чем ниже значение, тем меньше света пропускает световой люк и тем больше тени он дает.

Другие виды покрытий могут быть предназначены для уменьшения шума, конденсации и УФ-лучей. Производитель световых люков может наслоить многие из этих покрытий. Часто УФ-лучи являются основной проблемой для домовладельцев, поскольку воздействие этих лучей со временем тускнеет на мебели и напольных покрытиях. Если вы знаете коэффициент блокировки стекла от УФ-излучения (процент заблокированных лучей УФ-А), вы можете сравнить различные покрытия.

Мансардные окна и повреждения градом

Несмотря на то, что производители стекла продолжают добиваться успехов в области ударопрочности, град остается проблемой. Оргстекло — худший выбор, когда речь идет о защите от града, так как оно может поцарапаться и сломается гораздо легче, чем стекло. Закаленное и многослойное стекло достаточно хорошо противостоит мелкому и среднему граду, но всегда существует вероятность того, что аномально крупный град пробьет световой люк в крыше. Когда это произойдет, ремонт или замена мансардного окна — ваши единственные варианты.

Но ремонт светового люка не обязательно должен быть дорогим. Некоторые производители световых люков предлагают гарантии, покрывающие ущерб от града, а страхование жилья может обеспечить вам дополнительный уровень защиты.

Вы также можете использовать наружные крышки световых люков для защиты световых люков от града. Например, проволочные сетки могут защищать акриловые световые люки, хотя и портят вид. Идеально, если чехлы или шторы произведены производителем, чтобы они не аннулировали общую гарантию на продукт.

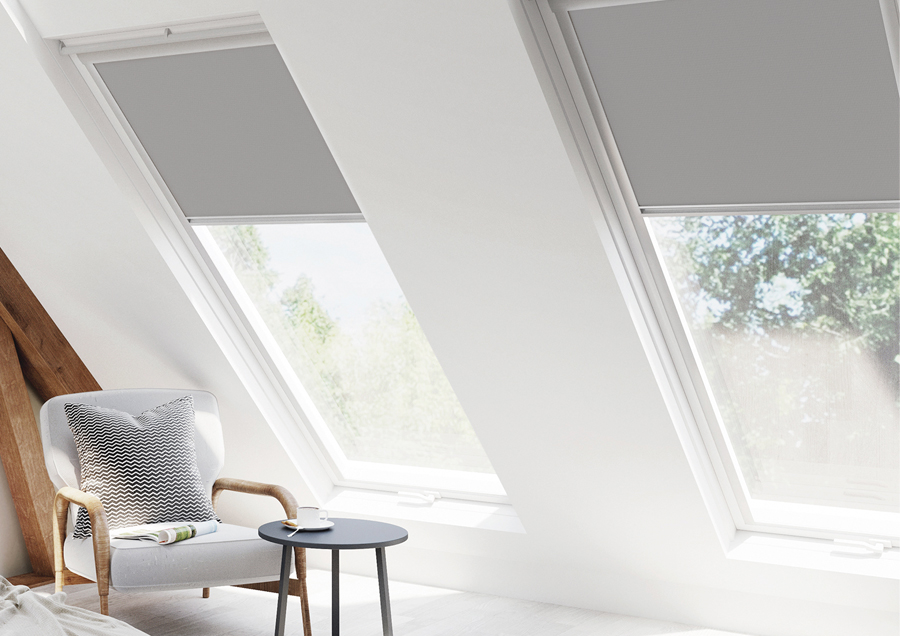

Крышки и каркасы световых люков

Акриловые световые люки можно использовать с внешними проволочными каркасами для предотвращения повреждения градом, а также использовать в качестве общего элемента безопасности.

Вместо того, чтобы предотвращать повреждения, другие покрытия световых люков предназначены для ограничения бликов или УФ-лучей. Эти чехлы могут быть изготовлены из различных тканей и обернуты снаружи светового люка. Они лучше всего подходят для домовладельцев, которые хотят, чтобы чехлы были постоянно, потому что вам нужно вызвать профессионала, чтобы надеть и снять их.

Если вы хотите иметь возможность отрегулировать крышки, вам подойдут жалюзи и жалюзи. Они предназначены для внутренней части светового люка, как и на окне, но ими можно управлять с помощью двигателя, а не вручную. В отличие от проволочных клеток и большинства мансардных окон, мансардные окна и жалюзи также могут обеспечить полную конфиденциальность. Но они не помогут защитить внешнюю сторону мансардного окна от повреждений.

В зависимости от производителя, которого вы выберете для своих мансардных окон, у вас будет широкий выбор цветов и материалов.

Конденсация светового люка на крыше

Конденсация мансардного окна может происходить между слоями стекла или на поверхности светового люка. Он выглядит как маленькие капли воды, которые могут разрушить ваш дом и нанести ущерб. Поскольку конденсация вызывается или усугубляется избыточной влажностью в доме, использование осушителя, циркуляция воздуха путем установки вентилятора или просто открытие вентиляционного отверстия в потолке могут помочь решить эту проблему.

Низкокачественное стекло и холодный климат также могут вызывать или усугублять образование конденсата. В любом случае стекло слишком холодное по сравнению с внутренней температурой, и пары воздуха естественным образом собираются и разжижаются на стекле. Единственным решением является замена светового люка стеклом с высоким коэффициентом теплопередачи или мансардным окном с желобами для конденсата.

Если между слоями стекла появляется конденсат, это может быть признаком того, что уплотнение сломалось и его необходимо починить. Хотя у некоторых домовладельцев может возникнуть соблазн попытаться заклеить световое окно герметиком, это не идеальное решение. Если уплотнение не будет восстановлено до надлежащего рабочего состояния, конденсат может начать просачиваться в конструкцию крыши, вызывая дальнейшие повреждения. Вместо этого вам следует обратиться к специалисту по кровле, который может изучить источник конденсата и предложить долгосрочное решение.

Утечки светового люка на крыше

Иногда то, что кажется конденсатом, на самом деле может быть утечкой. К сожалению, многие, кто специализируется на мансардных окнах, не понимают функции крыши так, как это понимают сертифицированные специалисты IKO по кровельным работам. Вот почему вам всегда следует привлекать профессионала-кровельщика для установки хотя бы фартука вокруг светового люка, а лучше — всего светового люка. Тщательно выбирайте подрядчика по кровельным работам.

Увеличивают ли световые люки стоимость дома?

Несмотря на то, что световые люки на крыше обычно увеличивают стоимость дома, вопрос о том, являются ли мансардные окна правильным вложением средств для вашего дома, зависит от ряда факторов. Если у вас есть бюджет на профессиональную установку качественного светового люка, потенциальные покупатели будут рассматривать его как актив. Если к тому времени, когда вы собираетесь продавать свой дом, у мансардного окна уже есть проблемы, это будет обязательством.

По данным отдела по работе с потребителями, установка мансардных окон обычно обходится дешевле, чем многие другие улучшения дома, в которые вы могли бы инвестировать, например установка настила и замена столешниц, шкафов или пола на кухне. Но есть вещи, которые вы можете сделать, чтобы уменьшить стоимость вашего светового люка.

Американцы могут воспользоваться федеральной налоговой льготой, которая распространяется на световые люки на солнечных батареях. Налоговая льгота недавно была продлена до 2021 года. Производитель должен будет подтвердить, соответствует ли ваш выбор требованиям программы, но ищите мансардные окна с компонентами на солнечной энергии, такими как жалюзи или вентиляция. Сохраните квитанцию ​​(и копию гарантии производителя) и отправьте ее вместе с налоговой формой IRS 5695, чтобы получить 30-процентный налоговый кредит.

Еще одним фактором экономии средств является выбор нескольких меньших световых люков, которые помещаются между стропилами и прогонами крыши, вместо того, чтобы вносить структурные изменения в крышу для установки одного большого светового люка. Купольные мансардные окна особенно недороги и отлично смотрятся в паре. Несколько световых люков на крыше могут создать красивый симметричный вид, как показано ниже.

Действительно, увеличит ли ваш световой люк стоимость вашего дома, также зависит от его внешнего вида и от того, понравится ли он вашим потенциальным покупателям. Сводчатые световые люки делают более грандиозное заявление и, следовательно, представляют больший риск, чем световые люки с плоской крышей. Наименее рискованным вариантом является световой люк на солнечных батареях, потому что он добавляет естественного света, не меняя резко масштаба комнаты. И все любят естественный свет. Если вы не можете решить, проконсультируйтесь с агентом по недвижимости, который может сказать вам, что покупатели в вашем районе ищут в мансардных окнах.

Если вы планируете установить световой люк на крыше, свяжитесь с сертифицированным специалистом по кровле IKO через наш Поиск подрядчиков , чтобы выполнить работу должным образом.

© 2004-2022 IKO Industries Ltd., IKO Industries, Inc., а также их аффилированные и связанные лица. Все права защищены.

Информация на этом веб-сайте может быть изменена без предварительного уведомления. IKO не несет ответственности за ошибки, которые могут появиться на этом веб-сайте.

IKO стремится точно воспроизвести экранные изображения представленных образцов гонта и фотографий дома. Однако из-за производственных отклонений, ограничений разрешения вашего монитора и различий в естественном внешнем освещении фактические цвета могут отличаться от изображений, которые вы видите. Чтобы гарантировать полное удовлетворение, вы должны сделать окончательный выбор цвета из нескольких полноразмерных гонтов и просмотреть образец продукта, установленного на доме. Пожалуйста, ознакомьтесь с нашими юридическими уведомлениями для США или нашими юридическими уведомлениями для Канады.

Местоположение установлено для просмотра всех.

IKO производит продукцию для определенных регионов Северной Америки.

Чтобы убедиться, что мы предлагаем продукты, доступные в вашем регионе, выберите свою страну и штат/провинцию.

Выберите страну Выберите странуUSACanada

Выберите провинцию Выберите провинциюАльбертаБританская КолумбияМанитобаНью-БрансуикНьюфаундленд и ЛабрадорНовая ШотландияОнтариоОстров принца ЭдуардаКвебекСаскачеванСеверо-Западные территорииНунавутЮконВыберите провинцию Select StateAlabamaAlaskaArizonaArkansasCaliforniaColoradoConnecticutDelawareDistrict Of ColumbiaFloridaGeorgiaHawaiiIdahoIllinoisIndianaIowaKansasKentuckyLouisianaMaineMarylandMassachusettsMichiganMinnesotaMississippiMissouriMontanaNebraskaNevadaNew HampshireNew JerseyNew MexicoNew YorkNorth CarolinaNorth DakotaOhioOklahomaOregonPennsylvaniaRhode IslandSouth CarolinaSouth DakotaTennesseeTexasUtahVermontVirginiaWashingtonWest VirginiaWisconsinWyoming

Показать все продукты

ПРИМЕЧАНИЕ. Не все представленные продукты будут доступны в вашем регионе.

Специальное стекло для наклонного остекления и световых люков

3 августа 2020 г.

by Glenn Ferris

Фото любезно предоставлено Fenestration and Glass Industry Alliance

Учитывая растущее использование больших и сложных наклонных систем остекления, в которых стекло наклонено на 15 и более градусов от вертикали, в качестве креативного архитектурного решения, критерии проектирования для них быстро развиваются. Коды, регулирующие их применение, также меняются, чтобы обеспечить их эффективность в качестве жизнеспособного элемента оболочки здания. Наиболее важными соображениями при проектировании являются нагрузки, создаваемые окружающей средой, и минимизация их тенденции к поломке, что может иметь большее влияние на жизнь и имущество, чем при вертикальном остеклении.

Международный строительный кодекс ( IBC ) относится к нагрузкам на наклонное стекло в разделе 2404. 2 для ветровых, снеговых, сейсмических и статических нагрузок. Раздел 2405, посвященный наклонному остеклению и световым люкам, охватывает такие факторы, как допустимые материалы для остекления, обрамление и характеристики световых люков.

Допустимые типы остекления:

  • Многослойное стекло с минимальной толщиной 0,75 мм (30 мил) поливинилбутираля (ПВБ) или эквивалентного промежуточного слоя;
  • полностью закаленное стекло;
  • стекло термоупрочненное
  • ;
  • армированное стекло; и
  • Пластмассы, одобренные
  • .

Потенциальная поломка имеет ключевое значение

Надлежащий выбор стекла и конструкция системы предназначены для соответствия указанным расчетным нагрузкам с основной целью снижения вероятности разбития стекла, представляющего опасность для людей и имущества. Необходимо учитывать различия в проектных решениях вертикального и наклонного остекления. Например, наклонное остекление более восприимчиво к ударам падающих предметов и града, а также с большей вероятностью выпадет из отверстия при разрушении, чем вертикальное остекление. Поломка может произойти из-за нескольких факторов, действующих как по отдельности, так и в комбинации.

Эти световые люки — хороший пример качественной установки в сложном месте. Американское общество инженеров-строителей/Институт строительной инженерии (ASCE/SEI) 7, Минимальные расчетные нагрузки для зданий и других сооружений , предоставляет формулы для расчета результирующих статических, ветровых, снеговых и других нагрузок, действующих на световые люки, а также Глава 24 Международного строительного кодекса ( IBC ). Область между стеной и световым люком особенно сложна из-за возможности поземки, которую необходимо учитывать при проектировании.
Фото предоставлено CrystaLite

В целях безопасности в случае поломки последняя версия IBC требует использования экранов под наклонным остеклением, расположенных под углом более 30 градусов от вертикали и на высоте 3 м (10 футов) над поверхностью для ходьбы, за исключением случаев, когда остекление представляет собой многослойное стекло с толщиной прослойки 0,75 мм и более.

Особенности дизайна

Хороший дизайн фокусируется на выборе стекла, выбранного с учетом низкой вероятности разбития, но с минимальными последствиями в случае поломки. Дизайнеры и архитекторы зданий с наклонным остеклением должны организовать использование отраслевых и нормативных стандартов и руководств, таких как ASTM E1300, Стандартная практика определения устойчивости стекла к нагрузкам в зданиях , Американское общество инженеров-строителей/Институт строительной инженерии (ASCE/SEI) 7, Минимум Расчетные нагрузки для зданий и других конструкций и Американская ассоциация архитектурных производителей ( AAMA) GDSG-1, Руководство по проектированию стекла для наклонного остекления и световых люков , а также IBC и International Residential Code ( IRC ).

Прогнозирование характеристик стекла в наклонном остеклении является более сложным, чем для вертикального остекления, учитывая, что необходимо учитывать снеговые нагрузки, а также могут использоваться стеклянные пластины разной толщины и неправильной формы. Соображений, связанных с этим, множество.

Прочность

Кажущаяся прочность стекла, а в случае многослойного стекла способность промежуточного материала противостоять нагрузкам, зависит от времени. Кратковременные нагрузки, такие как ветер, следует учитывать иначе, чем долгосрочные, такие как снег и статическая нагрузка. Следует учитывать два основных типа нагрузки: стационарная и активная.

Собственная нагрузка

Для наклонных систем остекления основной статической нагрузкой является вес стекла. Любые нагрузки, передаваемые стеклу из-за скручивания или других деформаций рамы, также считаются статическими нагрузками.

Один 1 м 2 стекла толщиной 1 мм весит примерно 2,5 кг (1 квадратный фут стекла толщиной 1 дюйм весит примерно 13 фунтов). Эквивалентная равномерная статическая нагрузка данного типа стекла в килограммах может быть оценена путем умножения общей толщины стекла в миллиметрах на 2,5 (или статической нагрузки в фунтах, если толщина указана в дюймах и умножается на 13).

Добавить комментарий

Ваш адрес email не будет опубликован.
