Отмостка для свайного фундамента: как сделать

Отмостка для свайного фундамента

Вопросом, нужна ли отмостка для свайного фундамента, задаются многие владельцы загородных домов. В последнее время использование винтовых свай в качестве фундамента при строительстве небольшого загородного коттеджа, дачи или иной недвижимости находит все более широкое применение, и на это есть ряд объективных причин. Отмостка необходима для защиты от пагубного воздействия грунтовых вод и различных осадков.

Содержание

• Преимущества использования свай
• Обустройство цоколя
• Назначение и требования к отмостке
• Изготовление отмостки
• Декоративная отделка
  • Применение брусчатки
  • Облицовка из тротуарной плитки

Преимущества использования свай

Использование свай в дачном строительстве имеет ряд положительных сторон.

1. Значительное сокращение расходов на возведение фундамента (в разы).
2. Если грунты несложные, то работы по данному типу фундамента можно провести самостоятельно, своими руками.
3. Винтовые сваи просто незаменимы при сильной зыбучести грунта или его заводненности.
4. Идеальный вариант решения вопроса при строительстве дома на косогоре или участке со значительными уклонами.
5. Малые сроки обустройства фундамента, всего несколько дней.

Все эти факторы способствуют тому, что все большее количество наших граждан делает свой выбор в пользу свайно-винтового фундамента, и после принятия решения в пользу такого выбора встает вопрос о необходимости наличия цоколя и отмостки.

Ответ на вопрос относительно необходимости строительства отмостки – однозначно «да», отмостка свайного фундамента нужна.

Обустройство цоколя

Цоколь нужен, прежде всего, для утепления дома, и материалы для его обустройства должны обладать следующими непременными качествами – они должны быть влагостойкими, иметь низкую теплопроводность, отпугивать мелких грызунов. Пространство цоколя зашивают, придают ему соответствующий эстетичный вид, применяя различные виды декоративной отделки.

В качестве последней можно использовать различные типы вагонки, керамической плитки, природного камня и др.

Использование керамической плитки для облицовки пространства цоколя

Таким образом, свайно-винтовой фундамент и сделанная декоративная нижняя часть дома надежно защищены от воздействия влаги и возникновения коррозии металлических частей.

Основание первого этажа утеплено, имеет красивую наружную отделку, выбор которой обусловлен вкусом и финансовыми возможностями владельца. В случае наличия определенной высоты цоколя, подпольное пространство дома можно использовать для различных хозяйственных нужд.

Обустройство цоколя – важнейший этап строительства дома. Он защищает сооружение от нежелательного проникновения грунтовых вод и их намокания.

Назначение и требования к отмостке

Что касается отмостки для винтового фундамента, то изготавливать ее уже необходимо на этапе обустройства цоколя, причин для этого несколько, а именно:

1. Исключение проникновения дождевой влаги, других атмосферных осадков в подполье, включая сорняковые растения.
2. Необходимость надежной теплоизоляции фундамента всей нижней части дома.
3. Придание эстетичного вида при использовании декоративной отделки.
4. Наличие тротуара по периметру здания.

Конструкция отмостки для свайного фундамента несложна, проста в изготовлении и ее легко можно обустроить своими руками. Только нужно помнить ее характеристики, которым она должна отвечать – это:

1. Обязательный уклон порядка 5°С, т.е. та часть отмостки, которая примыкает к дому, должна быть на 3-5 см выше ее внешней части.
2. Ширина отмостки должна быть шире на 20-30 см нависающего над ней карниза, чтобы дождевая вода с кровли падала именно на защитную часть.
3. Толщина гравийной, песчаной или глиняной подушки – порядка 30 см.
4. Высота декоративного верхнего слоя зависит от выбранного материала, если это бетон, то 13-15 см, в случае плитки или природного камня – 4-5 см, если кладется асфальт, то достаточно 3 см.

Изоляция отмостки от цокольной части

Отмостка вокруг дома в случае свайно-винтового фундамента исключает жесткую связку с последним. В противном случае даже при незначительных подвижках грунта (а данный вид фундаментов довольно распространен именно на таких участках) неизбежно произойдет разрушение декора цокольной части дома и защитной полосы по периметру здания.

Избежать этого позволит только очень качественная изоляция отмостки от цокольной части, так называемый компенсационный шов. Последний вид исполняют при помощи ЦСП, пеноплекса, рубероида или пропитанными битумным составом досками. Толщина такого шва составляет порядка 3 см. Изготовив отмостку вокруг дома, можно защитить фундамент на долгие годы.

Нужно помнить еще о том, что цокольное пространство должно быть вентилируемым, для чего по периметру цоколя на уровне 50 см от отмостки необходимо сделать ряд отверстий порядка 100 мм в диаметре и закрыть их декоративными вентиляционными решетками, чтобы исключить проникновение грызунов в подпольное пространство.

Правильная отмостка должна соответствовать ряду предъявляемых к ней требований, иначе она не будет выполнять своей основной функции (защита от грунтовых и дождевых вод). Правильную отмостку надо выбирать в зависимости от типа фундамента в коттедже.

Изготовление отмостки

Как сделать отмостку своими руками? Для этого вокруг здания выкапывают небольшое углубление в виде траншеи глубиной 30-40 см и шириной на 20-30 см шире будущего карниза, чтобы дождевая вода с кровли падала на отмостку и затем уже стекала с нее далее в грунт, то есть ширина ее будет порядка 70 см.

Схема обустройства подушки основания

В правильно вырытой траншее надо обустроить подушку основания, для чего ее нижнюю часть уплотнить с помощью пластичного слоя глины, тщательно утрамбовывая и разбивая комки, затем сверху этого так называемого глиняного замка надо уложить слой гидроизоляции и засыпать смесью из песка и гравия, которую следует тщательно утрамбовать.

Есть еще один момент, который нужно обязательно учесть при строительстве отмостки для дома, стоящего на винтовых сваях – это уровень грунтовых вод. Если он довольно высок, то в процессе изготовления подушки нужно заложить дренажную систему, которая исключит скопление дождевых, талых и почвенных вод у стен нашего дома.

С этой целью вдоль наружного края нашего защитного слоя необходимо вырыть отдельный ров, наполнить на 10 см речным песком, слегка его уплотнить и положить сверху перфорированную (с множеством отверстий) трубу. Сверху надо засыпать мелким речным гравием и накрыть геотекстилем. Трубы направляются к коллектору для сбора воды в виде колодца.

Строительство отмостки для дома

На следующем этапе необходимо создать деформационные швы, для чего, примерно, через каждые 2 м поперек отмостки надо поставить вертикально на ребро деревянные доски толщиной 3 см и один шов надо сделать в месте соединения отмостки и цоколя.

Данный шов рекомендуется изготовить из влагостойкого материала типа ЦСП или пеноплекса, приставив изделие вертикально вплотную к цоколю.

После этого необходимо обустроить наружную часть опалубки будущей отмостки вокруг дома на винтовых сваях и, после того как построили, залить ее бетонным раствором. Заливка производится в один раз. Как только залитый раствор окончательно застынет, надо удалить из него доски, которые использовали для создания компенсационных швов, и засыпать образовавшиеся пустоты мелкозернистым песком или мелким гравием.

Отмостка – важнейшая составляющая фундамента дома, изготовление которой под силу каждому строителю. Следуя инструкциям, стены дома не будут мокнуть от воды, останутся чистыми и сухими.

Декоративная отделка

Вторая часть нашего защитного тротуара имеет декоративное назначение, и ее вид определяется только эстетическими вкусами владельца строения. В качестве такого вида отделки чаще всего применяется асфальт, булыжник, брусчатка и тротуарная плитка. При этом нужно помнить о необходимости создания уклона примерно 5-7 градусов для организации стока влаги в сторону грунта.

Применение брусчатки

Наиболее часто отмостка дома включает в себя брусчатку либо природный камень. Технология их применения заключается в следующем – на дно траншеи засыпается слой песка, плотно утрамбовывается и заливается 5 см слоем бетона. Затем, на данный слой укладывают армирующую сетку и производят еще одну заливку бетоном.

После того как раствор застынет, его засыпают сухой смесью песка и цемента и укладывают на нее брусчатку. Внешний край выложенной брусчатки оформляется бордюром. Такая отмостка является весьма надежной.

Облицовка из тротуарной плитки

В случае применения в качестве облицовки тротуарной плитки технология ее укладки аналогична брусчатке.

Использование тротуарной плитки для облицовки

Таким образом, ответ на вопрос, нужна ли отмостка для свайно-винтовых фундаментов, при внимательном изучении может быть только один – «да», но при этом нужно учесть ряд отличий в ее обустройстве в случае применения, к примеру, ленточного фундамента.

как правильно сделать своими руками, пошаговая инструкция

Для фундамента основную опасность представляет вода. Она проникает через мелкие трещины и щели внутрь основания дома и разрушает его. Это происходит вследствие замерзания влаги, от чего она расширяется, и выдавливает слабые места в фундаменте. Сохранность основания обеспечит правильно устроенная отмостка свайного фундамента вокруг дома своими руками. Проведение этих работ защитит дом от воздействия влаги, которая поступает в виде осадков и как грунтовые воды, проступающих из почвы.

Что собой представляет отмостка?

Выбор свайно-винтового фундамента не означает, что в сооружении отмостки вокруг дома нет необходимости. Её устройство важно для любого типа основания. Тем более что пространство между землей и первой линией перекрытия закрывается кирпичом, газоблоками или бетоном.

Устройство отмостки предполагает сооружение широкой полосы вокруг здания с небольшим уклоном от стен. В ходе эксплуатации она должна выдерживать средние механические нагрузки.

Для чего нужна отмостка? Вот основные функции, которые она выполняет:

• Украшение участка и самого здания. Для этих целей отмостку выполняют в том же стиле, что и все другие постройки на участке.
• Защита основания дома от влаги. Служит надежной гидроизоляцией при сильных атмосферных осадках. Фундамент способен прослужить более длительное время и способствует повышению прочности здания.
• Теплоизоляция подвальных помещений дома. Использование специальных материалов удерживает тепло в подвале, что позволяет более эффективно использовать его полезную площадь.
• Служит для снижения разрушительных процессов пучения почвы на свайный фундамент и препятствует размытию земли вокруг свай.

Грамотная отделка свайно-ростверкового фундамента подразумевает заливку отмостки в виде дорожки вокруг дома под небольшим уклоном от здания. Правильно сделать защитный пояс вокруг дома для отвода воды от свай совсем несложно, если придерживаться пошаговой инструкции его возведения.

Основные требования к устройству отмостки

Конструкция защитного слоя вокруг свай включает в себя две части: подземную и надземную.

Поземная часть является защитной подушкой для свай. Для этого чаще всего применяют смесь из щебня и песка, иногда с добавлением глины. Можно сделать отмостку по такой схеме: сначала под сваи насыпается глина, утрамбовывается и сверху насыпают и разравнивают гравий.

Такая подушка без дополнительной защиты будет размываться под воздействием атмосферных осадков. Поэтому верхний слой следует пролить редким цементным раствором и устроить надземную часть дорожки. Это декоративное покрытие не пропускающее воду. В его качестве используют бетон, специальную керамическую плитку из камня, натуральный бут или булыжник, тротуарная плитка.

Отмостка вокруг дома должна соответствовать определенным требованиям:

• соблюдение уклона от 3° до 5°. Это добиться легко. Следует внешнюю границу отмостки делать на 3-5 см ниже, чем примыкающую к зданию.
• ширина дорожки вокруг дома должна быть на 20-25 см больше карниза крыши, чтобы дождевая вода попадала на неё, а не рядом на землю.
• толщина гравийно-песчаной или глиняной подушки должна быть не меньше 20 см. Этой глубины вполне достаточно для обеспечения гидро- и теплоизоляции дома.
• декоративный слой должен быть от 3 до 15 см. Размер зависит от его типа. Например, толщина камня или тротуарной плитки – 5-6 см, а толщина бетонной стяжки делают до 15 см.   Мягкий асфальт ложится слоем 3-4 см.

При свайно-винтовом фундаменте важно изолировать цоколь здания от отмостки. Слой изоляции не больше 3 см. Его делают из цементно-стружечных плиток, досок или пеноплекса.

Если связать отмостку с цоколем дома на свайно-винтовом основании, то со временем разрушится декоративное покрытие цоколя и сам его защитный пояс.

Обязательно ли делать отмостку для здания на сваях?

Некоторые застройщики не уверены в том, нужно ли делать защитную дорожку  вокруг дома при его возведении на винтовых сваях. И в дальнейшем эксплуатируют дом без устройства отмостки, полагая, что она не нужна. Но это ошибочное мнение.

Свайные основания используют при наличии слабых водонаполненных грунтах на участке. В результате сильных атмосферных осадков дождевая вода может легко размыть почву вокруг сваи. При использовании винтовых свай из металла в мокром грунте быстрее развиваются коррозийные процессы.

При длительном использовании металлические опоры станут непригодны, и потребуется их замена. А частичный демонтаж винтовых свай фундамента дома достаточно дорогостоящий и трудоемкий процесс.

Устройство отмостки вокруг дома своими руками

Выполнить отмостку самостоятельно вполне посильное задание. Для этого следует четко придерживаться руководства выполнения строительных работ. Для надежности возводимой конструкции её делают из двух слоев.

• верхний слой это надежное декоративное покрытие, выбранное хозяином дома и не пропускающее воду;
• нижний слой – это так называемая подстилающая подушка. Она состоит с глины, щебня или крупного песка, которые обязательно уплотняют в процессе устройства защитной дорожки.

Сооружается защитный пояс вокруг винтового фундамента по следующей схеме:

• вдоль основания жилого дома роют канаву необходимых размеров. Её глубина составляет 25-30 см;
• в выкопанную траншею засыпают слой глины (10-15 см) и тщательно её утрамбовывают;
• одним из вариантов является укладка на глиняный пласт листов рубероида для большей гидроизоляции;
• оставшееся в траншее пространство засыпают смесью гравия и песка.

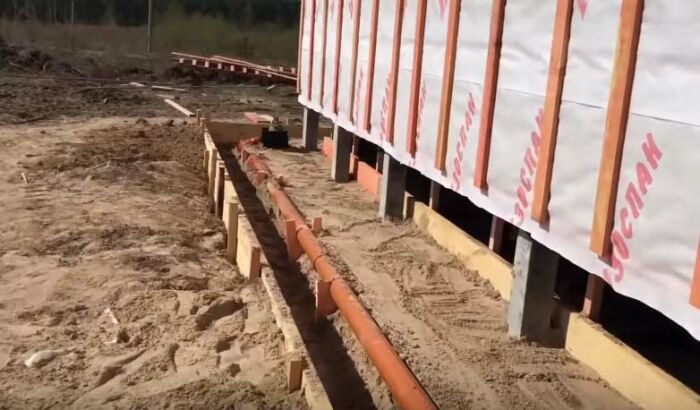

Если участок с высоким уровнем грунтовых вод обязательно делают дренажную систему для отвода воды от винтового фундамента. Для этого у кромки отмостки роют небольшую канаву и устанавливают туда дренажную трубу. В ней проделывают специальные отверстия и помещают немного ниже края отмостки. На дне траншеи устраивают песчано-гравийную подушку. В дальнейшем вода из трубы будет стекать в специально подготовленный на участке колодец-коллектор.

После дренажа приступают к следующему этапу работ: устройство деформационных швов. Через каждые 2 метра поперек отмостки ставят на ребро тонкие доски. Еще один шов делают вдоль стены, в месте соединения цоколя и дорожки вокруг дома. Его делают из влагостойкого материала и плотно крепят к цоколю. Наличие второго деформационного шва защити цоколь от повреждений при сезонной подвижке почвы.

Затем сооружают опалубку из досок для заливки дорожки бетоном или выставляют по уровню бордюры и приступают к непосредственным работам по устройству отмостки.

Видео: Отмостка вокруг дома своими руками

Спиральные сваи – PowerLift

Одной из самых важных вещей, которая отличает Power Lift от других, является неограниченный ассортимент винтовых свай и анкерных систем, которые мы производим сами!

Исходя из нашего опыта, мы узнали, что есть один способ получить желаемые результаты — изготовление винтовой конструкции по индивидуальному заказу, основанное на конкретных потребностях конструкции.

Винтовые сваи — История

Самое раннее использование

Слепой ирландский инженер по имени Александр Митчелл считается первым, кто начал использовать винтовые сваи из-за их превосходных характеристик. Винтовые сваи (иногда называемые «винтовыми») начали появляться в 19 в.века в качестве свайных фундаментов маяков. Митчелл обнаружил, что спиральная конструкция очень эффективна для строительства маяков и других сооружений на поверхности грязи или зыбучих песков. Он описал их использование в статье, опубликованной в журнале Civil Engineers and Architects Journal в 1848 году. И хотя они изготавливались из литого или кованого железа, возможности у них были ограниченными. Современные винтовые сваи изготавливаются из различных материалов и могут обеспечить впечатляющую несущую способность и способность на растяжение для любого типа конструкции. В течение последних 20 лет компания Power Lift Foundation Systems использовала винтовые сваи индивидуальной конструкции для поддержки фундаментов проектов по всей территории Соединенных Штатов. Наша специальность и то, что отличает нас от остальных, – это индивидуальный подход к дизайну. Когда речь идет о винтовых сваях большой грузоподъемности в центральной части Соединенных Штатов, Power lift не имеет себе равных.

---

Винтовые сваи — расчетная мощность

Винтовые сваи компании Power Lift изготавливаются по индивидуальному заказу, чтобы обеспечить требуемую мощность, и их можно удлинять на любую требуемую глубину — эффективно и экономично. Большинство компаний покупают промышленные сваи малой емкости у дистрибьюторов и применяют один и тот же шаблонный подход ко всем проектам. Например, если сваи используются для поддержки новых оголовков с эксплуатационной нагрузкой 400 тысяч фунтов, они могут установить восемь свай по 50 тысяч фунтов или четыре сваи по 100 тысяч фунтов. В Power Lift мы, скорее всего, выберем одну сваю на 400 кипов. Мы производим собственные стволы свай (как круглые, так и квадратные), а также спиральные пластины. Каждая грань винтовой сваи изготавливается по индивидуальному заказу с учетом уникальных потребностей каждого проекта

Тестирование

Несмотря на то, что имеется огромное количество данных о прогнозировании производительности спирали, мы считаем, что нестандартные конструкции должны быть протестированы в полевых условиях для проверки производительности. Вот почему мы регулярно проводим полномасштабные испытания под нагрузкой в ​​соответствии с ASTMD-1143 и часто обнаруживаем, что наши сваи способны превзойти наши расчетные прогнозы и выдерживать большие нагрузки, чем ожидалось.

Особое примечание: Все наши испытания контролируются независимыми лабораториями, а результаты подтверждаются нашими инженерами.

Процесс установки винтовых свай

---

Винтовые сваи — применение

Винтовые сваи и анкеры чаще всего используются для нового строительства и ремонта фундамента.
В дополнение к вышеперечисленному, существует множество областей применения наших лучших продуктов:

---

Винтовые сваи — преимущества

В некоторых случаях мы можем установить до 100 свай за один рабочий день одной бригадой. Несмотря на множество применений винтовых свай и анкеров, их использование имеет множество преимуществ:

• Без трофеев
• Нет вибрации
• Съемный и многоразовый
• Скорость
• Стабильность
• Неограниченная глубина
• Проверяемая мощность

И, возможно, самое главное, винтовые сваи Power Lift специально разработаны для решения конкретных задач проекта.

Универсального решения не существует. Наша команда анализирует требования к нагрузке, почву и состояние площадки и разрабатывает наиболее эффективную и экономичную конфигурацию сваи для ваших нужд.

---

Техническое руководство по винтовым сваям

Руководство по винтовым сваям и анкерам PL



Посмотреть PDF-файл

Винтовые сваи. Убедитесь, что ваш проект соответствует Строительным нормам.

Возможно, вы знаете или не знаете, что более 30 лет я управляю компанией Your Deck, кроме того, я являюсь обученным и сертифицированным установщиком винтовых свай GoliathTech. Кроме того, я также прошел обучение и получил сертификат у одного из крупнейших мировых производителей винтовых свай. Когда дело доходит до фундамента вашего проекта, необязательно соблюдать строительные нормы и правила. Поэтому вы должны знать, что требуется для фундамента, соответствующего нормам, при использовании винтовых свай.

Компоненты винтовой сваи GoliathTech

Все мы знаем о больших преимуществах использования винтовых свай, таких как:

• Непромерзающее пучение
• Минимальное воздействие на грунт
• Быстрая установка
• Можно установить сразу после установки
• Удаление грязного бетона
• Без раскопок
• Нет почвы для уборки
• Минимальное повреждение корневой системы…. и этот список можно продолжить…

СООТВЕТСТВУЮТ ЛИ ВАШИ ВИНТОВЫЕ СВАИ СТРОИТЕЛЬНЫМ НОРМАМ ДЛЯ ВАШЕГО ПРОЕКТА?

Однако давайте не будем забывать о более важном вопросе. Знаете ли вы, на что обращать внимание, чтобы винтовые сваи соответствовали требованиям Строительного кодекса Онтарио? Вот краткий список вопросов, которые следует задать подрядчику.

1. Надлежащим ли образом закреплены монтажные кронштейны на верхушках свай к самой свае?
2. Если они подключены, то как осуществляется это подключение? Сварка на месте ИЛИ болтовое крепление?
3. Имеет ли производитель свай CCMC для своих свай?
4. Есть ли у них надлежащее постановление министров, сопровождающее CCMC?
5. Могут ли они предоставить печать сертифицированного инженера Онтарио о расположении свай и нагрузках перед установкой?
6. Предоставят ли они печать сертифицированного инженера Онтарио для Отчета о соответствии установки сваи, включая сваи, конструкцию монтажной головки И крепления?
7. Полностью ли они соответствуют стандарту цинкования G185 (ACQ и CA одобрены для использования с пиломатериалами, обработанными под давлением)

МОИ ЗАБОТЫ.

Винтовые свайные фундаменты существуют с начала 1800-х годов. У меня проблемы не со спиральными сваями. Меня беспокоит то, что с ростом использования винтовых свай на жилом рынке в результате возникает несколько чрезмерных участков. Похоже, что большинство людей сосредоточены на положительных факторах и упускают из виду обязательные требования строительных норм и правил. Я сталкивался с многочисленными установщиками винтовых свай, подрядчиками и строительными инспекторами, которые просто не устанавливают, не используют и не проверяют спиральные сваи должным образом для жилищного рынка. Следовательно, снова и снова я вижу проекты, которые по разным причинам не соответствуют строительным нормам.

Недавно я был на выставке. У меня была возможность пообщаться с джентльменом из другого производителя винтовых свай. Я расспросил его о нескольких пунктах, которые меня беспокоили. Однако на протяжении всего моего допроса его ответы были одинаковыми… «Мне все равно». Он знал , что я представляю винтовые сваи GoliathTech и являюсь обученным и сертифицированным установщиком винтовых свай. Чего он не понимал, так это того, что я не только забочусь о своих проектах. Я посвятил бессчетное количество часов обучению и исследованиям. В результате он был зол, конфликтно, и ему не нравилось, что его упрекают в явном пренебрежении строительными нормами.

Я хочу сказать, что не все винтовые сваи одинаковы, и не все винтовые сваи соответствуют строительным нормам. В результате вам необходимо убедиться, что вы получаете надлежащую основу, совместимую с кодом, для вашего проекта, а не просто более дешевый вариант.

Правильно ли прикреплены кронштейны на верхушках свай к самой свае?

Три различных типа винтовых свай. Только один из них соответствует строительным нормам Онтарио для поддерживаемых ими настилов.

Все 3 изображения выше поддерживают палубы второго этажа, находящиеся на высоте не менее 8 футов от земли. При условии, что все 3 винтовые сваи могут выдерживать требуемую сжимающую нагрузку для соответствующих настилов. Однако вопрос в том, соответствуют ли они действующим строительным нормам Онтарио для поддерживаемых ими колод?

Рисунок 1 . Полностью соответствует строительным нормам Онтарио. (построена компанией Your Deck Company) Винтовые сваи GoliathTech

1. Надлежащее болтовое соединение монтажной головки с фактической сваей (самый нижний болт на изображении)
2. Оцинковано в соответствии со стандартом G185 (одобрено ACQ и CA для использования с пиломатериалами, обработанными под давлением)
3. Болты подходящего размера для деревянной стойки 6×6, также одобренные ACQ и CA (верхние 2 больших болта с шайбами)
4. Конструкционные винты Simpson Strong Tie в качестве дополнительной опоры (2 меньших винта ниже двух верхних болтов)
5. ПОЛНЫЙ U-образный кронштейн для полной поддержки стойки 6×6. (дерево не нависает над краем)
6. Сталь толщиной 1/4″ 90 KSI для U-образного кронштейна

Рисунок 2. Не соответствует Строительным нормам и правилам Онтарио.

1. ОТСУТСТВУЕТ болтовое соединение монтажной головки со сваей (не соответствует требуемым строительным нормам по сопротивлению подъему)
2. Отсутствие сварного соединения монтажной головки со сваей (неприемлемо для использования с обработанными под давлением пиломатериалами, так как цинкование будет разрушено, поэтому не одобрено ACQ или CA)
3. Отсутствие подходящих болтов для крепления U-образного кронштейна к стойке 6×6
4. Универсальные винты для настила, не предназначенные для несущих конструкций, для крепления U-образного кронштейна к стойке (не предназначены для этого применения)
5. Уменьшенный U-образный кронштейн, не обеспечивающий полной поддержки 6×6 (по сути, превращая его в 4×6)
6. Сталь неизвестной прочности толщиной 3/16 для U-образного кронштейна (минимальное требование по коду) (не имеет отверстий большего размера для использования с надлежащими схемами крепления болтами)

Рисунок 3. Не соответствует строительным нормам Онтарио.

1. НЕТ болтового соединения монтажной головки со сваей (не соответствует требуемым строительным нормам по сопротивлению подъему)
2. Резьбовой стержень просто лежит внутри сваи без какой-либо поддержки или надлежащего цинкования.
3. По сути, опирается на несоединенную тонкую универсальную шайбу (шайба начинает соскальзывать с ворса, и какой вес эта шайба действительно может выдержать?)
4. Стойка 6×6 не полностью опирается на плоскую пластину (плоская пластина должна быть U-образным кронштейном)
5. Стандартные винты для настила, НЕ несущие конструкцию, для крепления плоской пластины к стойке (должен быть правильный U-образный кронштейн для бокового крепления болтами)
6. Не соответствует стандарту G185 для использования с пиломатериалами, обработанными под давлением (резьбовой стержень оцинкован, а не оцинкован горячим погружением до нужной толщины). Невозможно проверить толщину оставшейся оцинковки.

Следовательно, эти проблемы со спиральными винтовыми сваями встречаются чаще, чем вы можете себе представить. По крайней мере, в моем районе Онтарио подрядчики, похоже, полностью игнорируют требования строительных норм или не имеют обучения и образования. На мой взгляд, одним из самых важных аспектов любого проекта является фундамент. Насколько винтовые сваи лучше бетонных? Да. Однако при их использовании не сосредотачивайтесь только на том, кто может начать завтра… или у кого самая низкая цена. В связи с приведенной выше информацией вы должны убедиться, что ваш фундамент соответствует требованиям строительных норм и правил.

Но у меня есть разрешение? Будут ли мои винтовые сваи установлены в соответствии со строительными нормами?

Вам может быть интересно: «А как насчет строительных инспекторов? У меня есть разрешение? Разве они не должны поймать это?». Простой ответ на это — да, они должны поймать это. Однако, как показано выше на рисунках 2 и 3, оба проекта были разрешены, и инспекторы по строительству должны были заметить эти проблемы. Кажется, что проблема в этой области заключается в откровенной нехватке подготовки для рынка жилья. Поэтому, когда проект предполагает установку винтовых свай, строительные чиновники полагаются на производителя винтовых свай. Должностные лица здания запрашивают то, что называется «Отчетом о соответствии или Письмом о соответствии». Получив этот документ, инспектор удовлетворен установкой сваи и, похоже, больше не обращает внимания на сваи или монтажные головки.

Таким образом, это необязательный пункт, у вас должна быть положительная связь в соответствии со Строительным кодексом Онтарио. В следующей таблице приведены примеры случаев, когда требуется подключение.

Обзор строительных норм и правил Онтарио, касающихся соединения винтовой сваи с проектом.

Строительные нормы и правила Онтарио и соединение, необходимое для бетонного фундамента.

Требования к креплению к бетону. Винтовые сваи требуют такого же надежного крепления.

Заделка U-образного или седлового кронштейна в бетон обязательна в соответствии со строительными нормами. Как правило, седло должно быть заглублено в бетон минимум на 4 дюйма, а в некоторых местах — на 6 дюймов. Таким образом, при таком положительном соединении требования Строительного кодекса Онтарио для повышения уровня удовлетворены. Мне кажется, что любой подрядчик, который работал с бетонными фундаментами в прошлом, должен знать о необходимости этого соединения. Поэтому мне интересно, как может быть нормально, что это соединение не всегда выполняется, когда речь идет о винтовых сваях? О, это правильно…. Это не хорошо.

Письма инженерам или отчеты о соответствии после установки……Что они на самом деле говорят?

Я расскажу об этом более подробно в другом посте в блоге. Однако пока скажу просто, эти письма традиционно и от всех, кого я видел, касались ТОЛЬКО фактической установки винтовых свай на растяжение и сжатие. Поэтому я не видел, чтобы они закрывали место соединения сваи с монтажным кронштейном. Кроме того, я не видел, чтобы они покрывали прочность монтажных головок или шайб. В результате кажется, что строительные чиновники, подрядчики и домовладельцы слепо верят в эти неполные письма, которые, кажется, только удостоверяют фактическую винтовую сваю и ничего больше.

В заключение, я считаю, что необходимо провести дополнительное обучение и обучение по этой теме, чтобы обеспечить правильную полную установку винтовых свай, включая то, как они крепятся к вашему проекту.

ONTARIO_Code requirement_rev1

• Author
• Recent Posts

Todd Mounsey

Owner, Designer, Technical Advisor, Helical Pile Specialist at Your Deck Company and GoliathTech Screw Piles

Todd Mounsey is the founder of Your Deck Company with over 30 лет в качестве ведущего специалиста по колодам, телеведущего, отмеченного наградами дизайнера и опубликованного автора. Тодду нравится учиться у прошлого и использовать свой опыт и знания для создания лучших, долговечных и экологически чистых проектов на открытом воздухе.
