Отмостка для ушп – Check list застройщика: Основные этапы обустройства УШП

Check list застройщика: Основные этапы обустройства УШП



Разновидность фундамента «утепленная шведская плита» выступает в качестве одного из наиболее распространенных вариантов в частном домостроительстве. Подобный вариант обустройства фундамента отличается технологичностью, невосприимчивостью к вспучиванию грунта, отличается высокой скоростью возведения, а также оказывается дешевле на 20-30% дешевле, чем другие варианты фундаментов.



Использование подобного фундамента позволяет не только обзавестись надежным фундаментом, но и теплым полом, обладающим готовой стяжкой под укладку чистовых покрытий. Остается только приобрести необходимые стройматериалы, нанять специалистов, а также ознакомится с нашим Check list, чтобы иметь возможность полноценно контролировать процесс строительства.



Геологические изыскания

Укладке любого фундамента предшествует изучение геологии участка. В случае, если строительство осуществляется на скальном грунте, потребности в УШП нет, и можно использовать куда более легкие конструкции, можно не сомневаться, что неустойчивость вашему дому не грозит. Если же строительство осуществляется на сложных грунтах, а ленточные фундаменты соседей дали трещины через пару лет эксплуатации, универсальная шведская плита является оптимальным решением.



Рассчитывая сроки строительства необходимо исходить из того, что для четверых квалифицированных работников на обустройство подобного фундамента уйдет около двух недель.



Подготовка на местности

Весь слой растительно-почвенного или илистого грунта полностью убирается, после чего формируется песчаная подушка из песка средних фракций. Использование для этих целей щебня не способно дать никаких практических преимуществ, за исключением увеличения стоимости работ.



В процессе формирования подушки требуется выдержать толщину не меньше 400мм, а также обеспечить наличие выровненной по горизонту готовой поверхности. В результате на склонах толщина подушки в различных частях может быть не одинаковой.



По периметру будущей фундаментной плиты создается дренажная система, а само основание перед засыпкой песка покрывается геотекстилем. Для обеспечения необходимой надежности требуется обеспечить на стыках рулонного материала покрытие внахлест на 150мм. Сама засыпка ведется послойно с утрамбовкой через каждые 150мм (проливка, виброплиты).



Прокладка коммуникаций

В песчаной подушке в соответствии с разработанной схемой укладываются коммуникационные трубы  выводом закладных на поверхность. В процессе выполнения работ необходимо посредством арматуры и хомутов обеспечить надежность фиксации труб в пространстве, чтобы исключить возможность их смещения в процессе заливки бетона и другие операций по укладке УШП.



Под будущим фундаментом формируется щебневая отсыпка высотой слоя в 100мм. Щебень целесообразно использовать средней фракции, с размером элементом в пределах 20-40мм.



Обустройство фундаментной плиты

Создание фундаментной плиты выступает наиболее важным и ответственным этапом, от качества проведения которого зависит успешность дальнейшей эксплуатации всего дома. Именно здесь закладывается прочность фундамента, и его способность противостоять естественным силам.



В процессе выполнения работ требуется не только создать бетонную плиту, но и провести ее утепление посредством экструзионного пенополистирола XPS. Вариантов провести утепление несколько. Во-первых, можно сформировать деревянную опалубки, и заранее провести утепление плитами толщиной 100мм. Во-вторых, можно воспользоваться специальным угловым крепежом, позволяющим не использовать деревянную опалубку. В-третьих, специальные блоки для УШП, обладающие L-образной формой.



Стоит отметить, что внешняя поверхность L-блоков выполняется из цементно-стружечных плит, обеспечивающих защиту XPS от негативного воздействия ультрафиолетового излучения. При этом сама поверхность полностью готова для дальнейшей отделки, например, при помощи кирпича или камня. Недостатком подобных L-блоков выступают неудобства транспортировки.



В случае, если сборка данных элементов проводится непосредственно на строительной площадке, понадобится специальный угловой крепеж производства Технониколь и клей-пена для работы с пенополистиролом. Подобная технология удобна тем, что позволяет отказаться от подпорок из дерева, существенно экономя время на обустройство фундамента и расходы на материалы.



Плиты XPS при обустройстве теплоизоляции должны иметь толщину не меньше 100мм. При этом вслед за первым слоем, покрывающем всю поверхность фундаментной плиты, укладывается второй слой изоляции XPS, но на этот раз исключительно в местах, над которыми в будущем будут находиться жилые помещения.



Заметим, что максимальная скорость выполнения работ обеспечивается в случае, если применяются изоляционные плиты XPS, обладающие L-образной кромкой. Надежность соединения обеспечивает формирование цельного защитного покрытия, не имеющего мостков холода, выступающих в качестве слабых мест в любой теплоизоляционной защите. С учетом двухслойной укладки XPS суммарная толщина защиты достигает 200мм, что является более чем достаточным вариантом для аккумуляции тепла даже в холодную зиму.



Армирование основания

Для ребер жесткости при армировании необходимо использовать готовые конструкции квадратного сечения, собранные из арматуры толщиной 12мм. Располагаются подобные конструкции продольно, с креплением тонкой арматурой (6-8мм) на удалении 300мм.



Стоит напомнить, что связку арматуры необходимо проводить отдельно, укладывая на месте будущей плиты уже готовые элементы. За счет этого исключается возможность повреждения плит XPS в процессе выполнения строительных работ.



Остальная часть УШП армируется при помощи арматуры толщиной 10мм с укладкой в один ряд. Шаг укладки 150мм, при этом между собой арматура связывается с формированием общей сетки. Продольная стыковка требует перехлеста элементов не менее, чем на 240мм.



Отметить, что для придания нижнему слою дополнительной степени защищенности установка осуществляется на ПВХ-фиксаторы, обеспечивающие подъем конструкции на 30мм, предотвращая возможность их непосредственного контакта с основанием.



Теплые полы

Диаметр труб, используемых для обустройства теплого пола, составляет 16-20мм. При этом меньший диаметр применяется в случаях, когда общая протяженность создаваемой петли не превышает 70 метров. Если ее длина больше, то требуется переход на более широкие трубы.



В местах, где в будущем будут располагаться несущие конструкции стен, трубы помещаются в специальные гильзы, обладающие длиной около 400-500мм.



Одновременно проводится подготовка под установку коллекторов согласно существующему плану домостроения. Для этого в нужном месте проводится забивка арматуры диаметром 12мм (2-4 стержня), выпущенной на поверхности на 1,5 метра. К арматуре для выполнения последующих монтажных работ прикрепляется доска. Места стыка с подводящими трубопроводами требуют дополнительной установки защитной гофры.



После формирование контура теплого пола необходимо заполнить его водой и провести полноценное тестирование. В случае, если дефектов не обнаружено, и теплый пол работает в штатном режиме, проводится его опрессовка.



Заливка плиты

Заказ бетона для заливки осуществляется после завершения всех подготовительных работ, в том числе по созданию подъездных путей, позволяющих доставлять бетон непосредственно к месту укладки.



В процессе заливки распределение бетонной смеси производится лопатами, уделяя особое внимание труднодоступным местам, например, под армирующими конструкциями и в углах. Для обеспечения необходимой плотности проводится глубинное вибрирование, выгоняющее из бетона остатки воздуха.



Отметим, что для обеспечения необходимого качества создаваемой бетонной поверхности вся процедура укладки бетона должна укладываться в один час.



В случаях, когда бетонирование осуществляется в несколько приемов со значительными перерывами, возобновление работ допускается до момента, пока залитая часть не набрала прочность в 1,5МПа, причем основание обязательно смачивается водой и цементным молочком.



Утепление отмостки

Для УШП рекомендуется дополнительно делать небольшую отмостку, выполняя ее в утепленном варианте. Для этого требуется:



Убрать грунт по периметру плиты (плодородный слой), после чего создать песчаную подушку с обязательной трамбовкой. Толщина слоя около 100мм или больше. После этого на подушку укладываются плиты XPS, укладывается дренажная мембрана, после чего засыпается слой щебня. Дальнейшая работа ограничивается выбором владельца. Это может быть бетонирование или укладка тротуарной плитки.



Стоит помнить, что главная задача отмостки отведение воды от фундамента, поэтому она должна иметь угол склона не меньше 1,5 градусов в сторону от фундамента.



После того, как все работы завершены, в вашем распоряжении окажется надежный фундамент, способный сделать дом теплым и комфортабельным.

www.mastergrad.com

Check list застройщика: 8 этапов устройства УШП

Фундамент «утепленная шведская плита» – главный фаворит частных застройщиков. Технологичный, современный, избавленный от рисков морозного пучения, он монтируется быстрее, чем любой другой фундамент, и обходится на 20-30% дешевле, если учитывать встроенные коммуникации и теплый пол. На выходе вы получаете долговечное и надежное основание для дома вашей мечты, плюс готовую к чистовой отделке стяжку и аккумулятор тепла. Наймите квалифицированную бригаду, закупите рекомендованные материалы и вооружитесь нашим чек-листом, который поможет вам проконтролировать все этапы процесса – и вперед!

1. Геологическая проверка
Если вы решили ставить дом на скальном грунте, дальше можете не читать: вам не нужен ни УШП, ни любой другой фундамент. Стройте прямо на скале и будет вам счастье. Если же скалы нет, но вокруг полно соседей, у которых лопнули ленточные фундаменты, потрескались стены домов или через несколько сезонов перекосились сваи – добро пожаловать в клуб УШП. Утепленная шведская плита – оптимальный выбор для строительства дома на сложных почвах, и впоследствии вы неоднократно поймаете завистливые взгляды соседей, которые построились без применения проверенной скандинавской технологии.
Обратите внимание: полный цикл работ по устройству УШП занимает ориентировочно 2 недели, если на объекте работает бригада из четверых квалифицированных строителей.

2. Подготовка основания
Если в пятне застройки находится почвенно-растительный, заторфованный или илистый грунт, его полностью снимают.

Обратите внимание: непосредственным основанием для УШП служит подушка из песка средней крупности (размер фракции – от 0,25 до 0,5 мм). Использование для этой цели щебня не рационально: этот материал существенно дороже, но он не добавит никаких плюсов к эксплуатационным характеристикам вашего фундамента.

Основание котлована должно быть строго горизонтальным, в случае перепада высот на участке стандартную толщину песчаной подушки (400 мм) можно увеличивать.

По периметру будущего фундамента производится монтаж дренажной системы.
По дну основания укладывают геотекстиль с перехлестом в местах стыка не менее 15 см.
Затем производится поэтапная засыпка песком с уплотнением по заданной проектной отметке. Толщина каждого слоя песка должна быть не более 15 см – каждый такой слой проливают водой и уплотняют виброплитами.

3. Коммуникации
В глубину песчаного основания в соответствии с проектной документацией укладывают инженерные коммуникации и закладные пластиковых труб канализации.
Обратите внимание: трубы и закладные временно крепятся в вертикальном положении при помощи арматурных стержней и хомутов, чтобы не допустить их смещения во время дальнейших работ.

Под всей поверхностью будущего фундамента проводится отсыпка щебнем средней фракции (20-40 мм) слоем 100 мм в отметке, заданной проектной документацией.

4. Устройство фундаментной плиты
Создание формы плиты и ее утепление – наиболее ответственная часть работы по устройству УШП. Качество этих работ непосредственно влияет на прочность фундамента, его способность противостоять капризам погоды и на энергоэффективность дома.
Задача этого этапа – создать форму плиты и утеплить ее XPS. Это можно делать несколькими способами: либо установить деревянную опалубку и утеплить ее на месте, устанавливая по периметру боковые элементы из XPS толщиной не менее 100 мм и склеивая их; либо воспользоваться специальными L-блоками для УШП; или собрать на месте при помощи специального углового крепежа. Готовые конструктивные элементы для торцевых и угловых участков УШП избавляют от необходимости устанавливать деревянную опалубку и склеивать отдельные элементы утеплителя. Внешняя поверхность L-блоков отделана цементно-стружечной плитой, которая не только повышает жесткость блока, но и защищает XPS от солнечных лучей и является готовой поверхностью для финишной отделки камнем, кирпичом или плиткой, но такой вариант менее удобен для транспортировки. В случае сборки L-блока непосредственно на месте используют угловой крепеж ТЕХНОНИКОЛЬ и клей-пену для пенополистирола. Использование углового крепежа позволяет частично или даже полностью исключить устройство дополнительных деревянных конструкций (подпорок), что сокращает время работы и затраты на материалы для возведения опалубки.

По всей поверхности будущего фундамента укладывают плиты XPS толщиной не менее 100 мм.
Торцевые элементы укрепляют торцевой доской и упорами (подготовка к бетонированию).
Затем укладывают второй слой XPS – на этот раз только под жилыми помещениями, за вычетом тех участков, на которые будут опираться несущие конструкции вашего дома.

Обратите внимание: под ребра плиты следует сделать уширение, в которое будет уложен арматурный каркас.

На этом этапе вы оцените скорость монтажа, которая возможна только при использовании XPS плит c L-образной кромкой. Они соединяются между собой так, что исключается возникновение мостиков холода. После завершения этого этапа общая толщина утепления под помещениями составляет не менее 200 мм. Этого достаточно для того, чтобы УШП стала настоящим аккумулятором тепла для вашего дома.

5. Армирование основания

Армирование будущих ребер жесткости производится объемными конструкциями, собранными из четырех стержней арматуры сечением 12 мм, которые располагают в продольном направлении и через каждые 300 мм скрепляют распределительными хомутами из арматуры 6-го или 8-го сечения.
Обратите внимание: чтобы не повредить уложенный XPS, рабочую арматуру следует связывать в пространственные каркасы на земле, в стороне от формы, а затем устанавливать готовые каркасы на фиксаторы и связывать их.

Армирование остальной части фундамента производится одним рядом стержней арматуры сечением 10 мм, расположенных с шагом и связанных в сетку 150х150 мм.

Продольную стыковку стержней и привязки осуществляют с перехлестом не менее 24 см.
Обратите внимание: для обеспечения нижнего защитного слоя не менее 30 мм каркасы и стержни следует устанавливать на специальные ПВХ-фиксаторы.

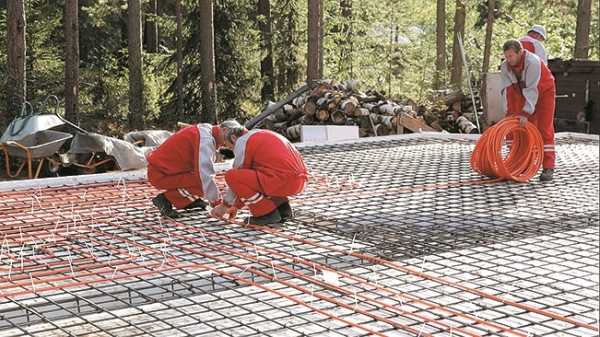

6. Устройство теплого пола
Раскладка труб теплого пола. Как правило, при длине петли менее 70 м рекомендуют использовать трубы теплого пола сечением 16 мм. Если длина петли превышает 70 м, выбирайте трубы сечением 20 мм.

Обратите внимание: в местах, где будут располагаться несущие перегородки или дверные проемы, трубы теплого пола необходимо защитить специальными гильзами из специальной гофрозащиты или ПНД-трубы длиной 400-500 мм.

Для монтажа коллекторов на местах, определенных проектом, вбивают 2 или 4 стержня арматуры сечением 12 мм и длиной около 1,5 м, к которым крепят доску под монтаж. Места подъема труб к коллекторам также необходимо защитить специальной гофрозащитой.

Предпоследним этапом является заполнение труб теплого пола теплоносителем, испытание под давлением и последующая опрессовка.

7. Заливка УШП
Заказывать бетон нужно, когда завершены все предыдущие этапы и обеспечены подъездные пути для бетоносмесителей.
Выгружаемый бетон распределяется по форме опалубки совковыми лопатами-гладилками, обеспечивая затекание бетона под арматуру и в труднодоступные места с применением глубинного вибратора.

Обратите внимание: время на выгрузку и укладку смеси в нормальных условиях не должно превышать одного часа.

В случае перерыва выгрузки бетона в одну форму СНиПом допускается возобновление бетонирования с организацией рабочих швов до момента набора бетоном прочности 1,5Мпа. Перед продолжением укладки смеси поверхность необходимо смочить водой и прогрунтовать цементным молочком.

8. Утепление отмостки

В большинстве случаев для УШП нужно провести несложную процедуру устройства утепленной отмостки – она создаст дополнительную защиту вашего дома от морозного пучения.
По периметру фундамента снимается плодородный слой и производится отсыпка песка не менее 10 см с последующей трамбовкой.
Обратите внимание: при устройстве песчаной подушки под отмостку необходимо задать уклон от фундамента не менее 1,5%.
На утрамбованную подушку свободно, без механической фиксации укладываются плиты из экструзионного пенополистирола. Затем раскладывается дренажная мембрана PLANTER geo, которая пригружается сверху балластом – отсыпка щебнем, укладка тротуарной плиткой и так далее.

Результат
По окончании монтажа УШП вы получаете прочный и долговечный фундамент для вашего дома, а также теплый пол, поверхность которого полностью готова к чистовой финишной отделке.


xps.tn.ru

Отмостка и Цоколь фундамента УШП


При обустройстве УШП особое внимание уделяется отмостке, так как этот тип фундамента является малозаглубленным. Что это означает? Для обустройства плиты снимается лишь верхний растительный слой толщиной от 15 до 60 см – глубокий котлован не требуется. Однако глубина промерзания грунта в Московской области может превышать 700-800 мм, а в некоторых случаях – более одного метра. Это способствует так называемому пучению грунта, которое представляет собой серьезную проблему для любого фундамента. Защититься от этого явления помогает утепленная отмостка.

Технология обустройства отмостки УШП


Отмостка УШП строится следующим образом:

  • На дно траншеи по периметру фундаментной плиты устилают геотекстиль, на который насыпают гравий. В него укладывают дренажные трубы;
  • Сверху через разделительные слои геотекстиля насыпают песок и утрамбовывают его. Фактически это часть общей подушки под всей плитой, выступающая от периметра на 60-100 мм;
  • На подготовленную подушку укладывают L-блоки из экструдированного пенополистирола с небольшим уклоном от цоколя наружу. Блоки скрепляются специальными уголками и стяжками, а сверху укладывается геомембрана;
  • Заключительный этап – засыпка гравия и финишная отделка: заливка бетонной подушки, укладка тротуарной плитки и т.п.

Отмостка решает одновременно три проблемы. Во-первых, она защищает основание от подмывания, не дает влаге попадать непосредственно под цоколь и фундамент УШП, защищая его от разрушений. Во-вторых, она обеспечивает термоизоляционную защиту, что исключает вероятность промерзания грунта под фундаментом по периметру. В-третьих, она является частью ландшафтного оформления и делает комфортным передвижение вокруг здания.

Также в перечень наших услуг входит черновая отделка цоколя. Для этого мы применяем армирующую полимерную сетку и специальные штукатурные смеси для фасадного использования. В итоге вы получаете цоколь, подготовленный под финишную отделку – покраску или облицовку.

Обращаясь к нам, вы получаете гарантии качества результата, проведение работ по уникальным шведским и финским технологиям с соблюдением всех тонкостей процесса. Чтобы получить дополнительную информацию и заказать обустройство УШП, свяжитесь с нами любым из предложенных на сайте способов.
