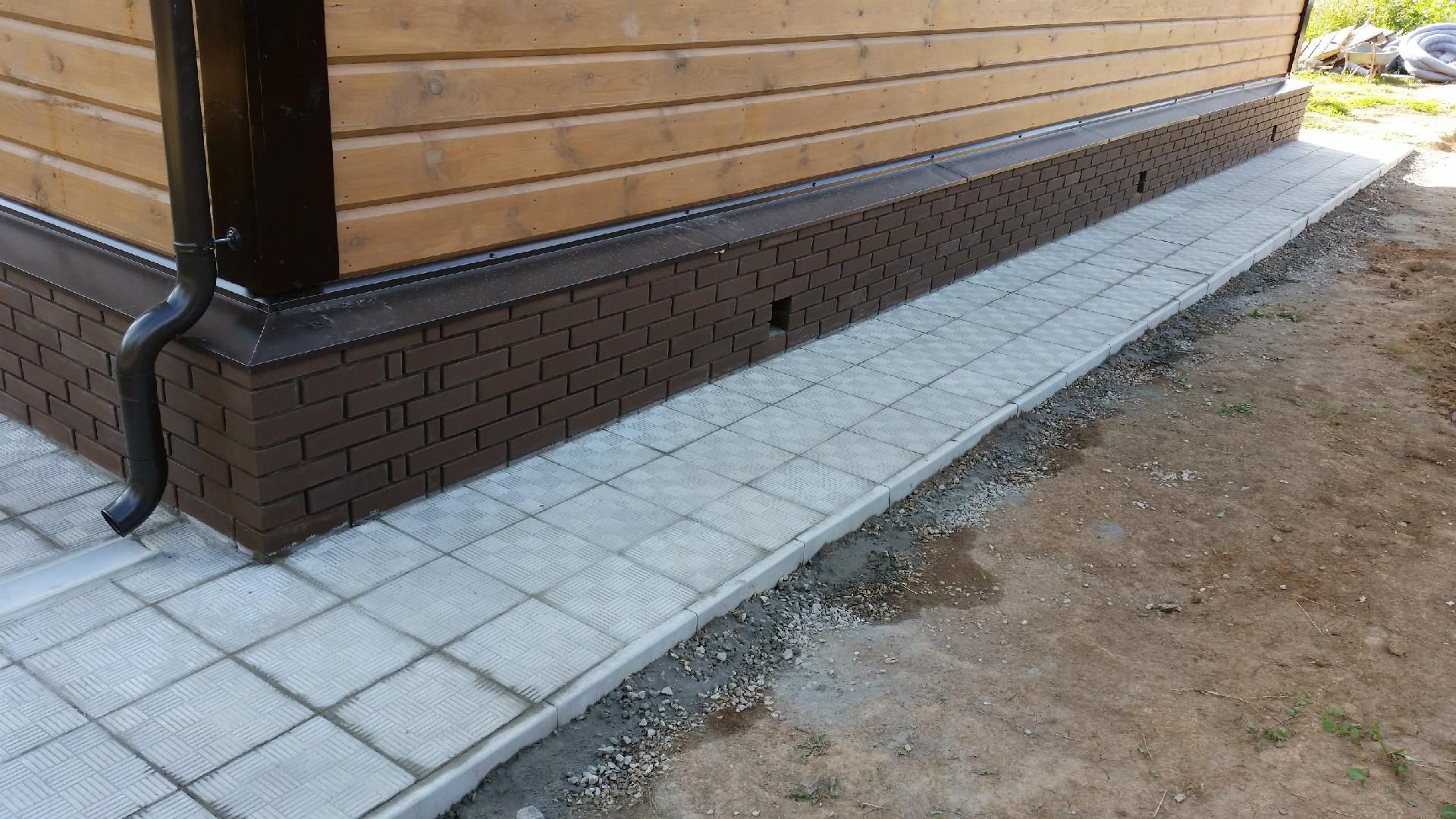

Отмостка из тротуарной плитки вокруг дома своими руками

Отмостка – это водонепроницаемая каменная полоса вокруг здания, одним краем примыкающая к цоколю и имеющая уклон в направлении от дома, обеспечивающий отвод ливневых и паводковых вод от фундамента.


Устройство отмостки из тротуарной плитки пользуется огромной популярностью

Таким образом, отмостка является важным элементом конструкции дома, пренебрегать сооружением которого нельзя. Существует несколько видов отмостки, отличающихся друг от друга конструкцией и материалами исполнения, но выполняющих одну задачу — защиту фундамента дома от вод. Однако если поверхность сооружения правильно отделать тротуарной плиткой, отмостка может выполнять также функцию пешеходной дорожки и декоративного элемента интерьера дома. Зная технологию устройства этой конструкции, несложно сделать и обустроить её своими руками.

Разобьём полный объём работ по устройству отмостки на этапы и рассмотрим технологии, позволяющие выполнить её отделку тротуарной плиткой:

  1. Разметка.
  2. Подготовка грунтового основания.
  3. Гидроизоляция.
  4. Монтаж бордюров.
  5. Песчаная подушка.
  6. Щебневая подготовка.
  7. Армирование.
  8. Бетонное основание.
  9. Укладка плитки.
  10. Заполнение швов брусчатки.

Разметка

Ширина отмостки дома должна быть больше величины свеса кровли на 20-30 см, но не менее 60 см. К этой величине следует прибавить ещё 30 см для установки бордюров или бетонных водоотводных лотков.

Чтобы своими руками правильно спроецировать на землю контур крыши, с приставленной к стене дома лестницы опускают к земле строительный отвес и в месте касания вбивают колышек. С каждого прямого участка крыши проецируют по 2 точки. Эти точки переносят от стен дома ещё на 30 см, вбивают колышки и натягивают на них контрольный шнур.

Для начала нужно определиться с шириной отмостки и сделать соответствующую разметку

На цоколь здания снаружи по периметру наносится проектная горизонтальная линия верхней чистовой отметки тротуарной плитки. Затем параллельно ей ниже наносится ещё одна черта – уровень заливки бетонного основания. Расстояние между этими линиями должно равняться толщине плитки плюс 2-3 см.

Подготовка грунтового основания

Штыковой лопатой нужно сделать надрез дёрна по контрольному шнуру и вынуть грунт на глубину 25-30 см вокруг здания от стен до линии надреза.

По наружному периметру полученного нового основания роют траншею шириной 25 и глубиной 15 см для установки бордюров, после чего поверхность основания и дно траншеи в ней выравнивают и трамбуют.

Этапы подготовки поверхности под отмостку

Сооружение гидроизоляции

Поперёк вырытой траншеи с напуском друг на друга в 10 см стелют полосы рубероида с таким расчётом, чтобы рубероид повторил профиль основания – с грунта спустился в траншею, вышел из неё и, пройдя поперёк основания будущей отмостки, образовал на цоколе напуск высотой 30 см. Контактирующие поверхности напусков полос рубероида покрывают битумной мастикой и склеивают между собой.

Устройство деформационного шва на цоколе

К цоколю по периметру поверх напусков рубероида с помощью дюбелей-грибков своими руками крепят встык полосы экструдированного пенополистирола (пенопласта сплошной структуры, без шариков) толщиной 2-3 см.

Ширина полос должна быть 30 см, верхняя кромка полосы должна проходить по нанесённой на цоколе линии верхнего уровня плитки. Пенополистирол не только равномерно прижмёт рубероид к поверхности цоколя, но и примет на себя напряжения, которые будут возникать в бетоне из-за температурных колебаний.

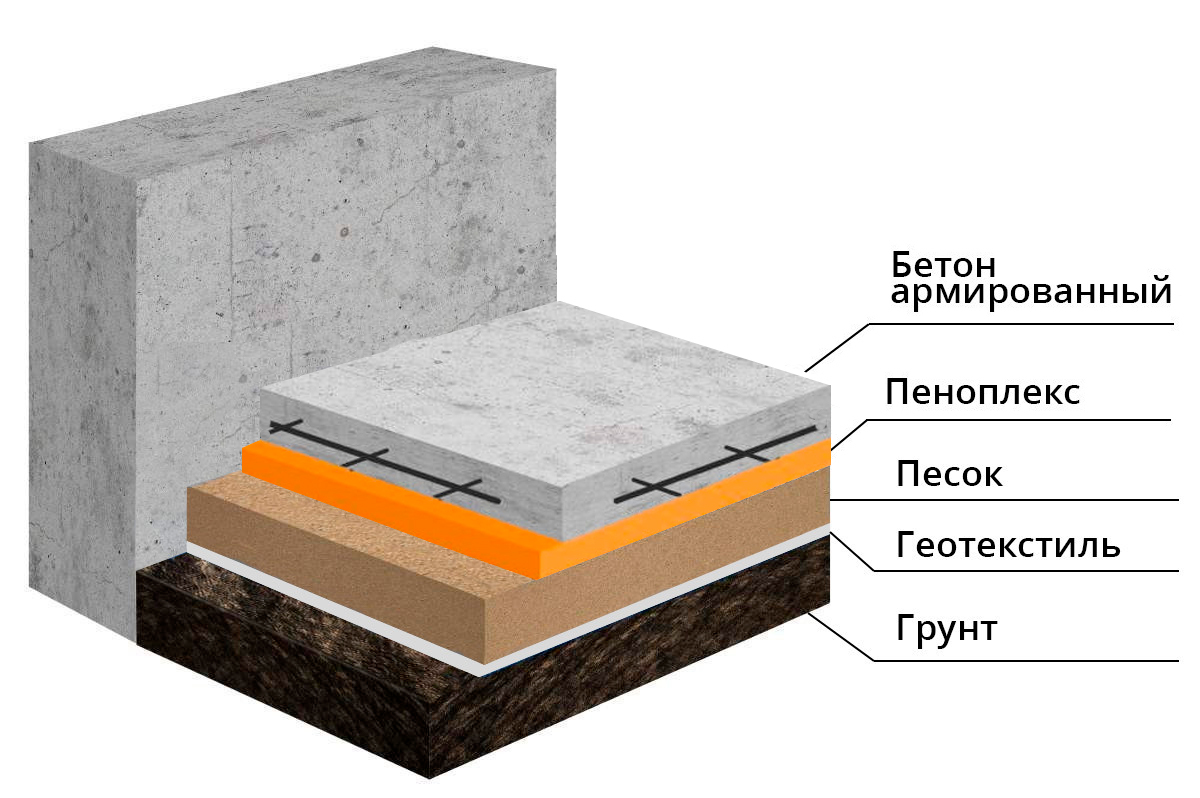

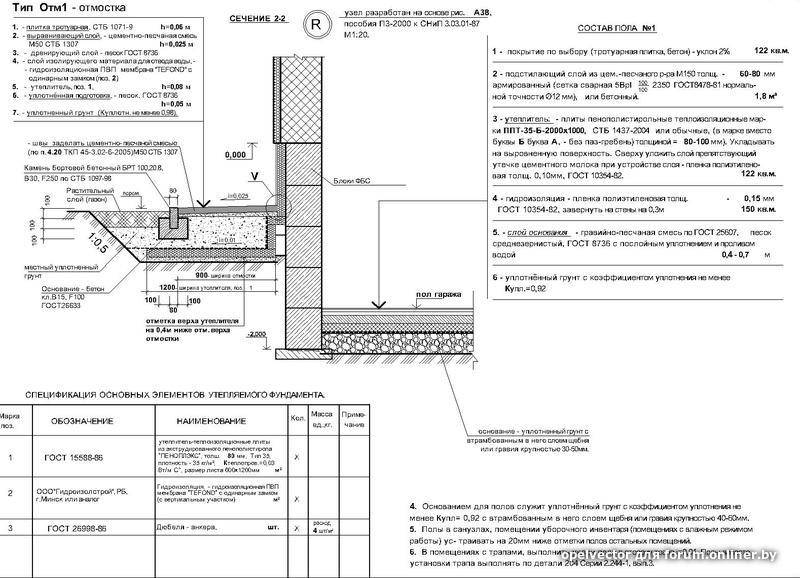

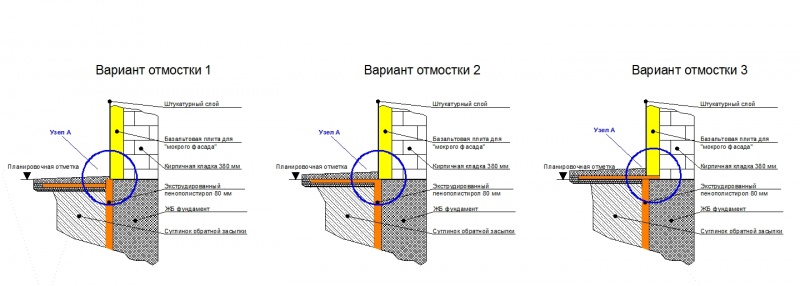

Утеплённая отмостка

Монтаж пенополистирола на цоколе, кроме способа демпфирования деформаций, является частью технологии сооружения утеплённой отмостки, которая выполняется в районах с высоким уровнем промерзания грунта. Технология сооружения утеплённой отмостки включает в себя также ряд других работ, например, производство утепления цоколя на большую глубину и конусная подсыпка под него керамзита.

Утеплённая отмостка дома предотвращает образование конденсата на внутренней поверхности цоколя, что важно при использовании помещения технического подполья.

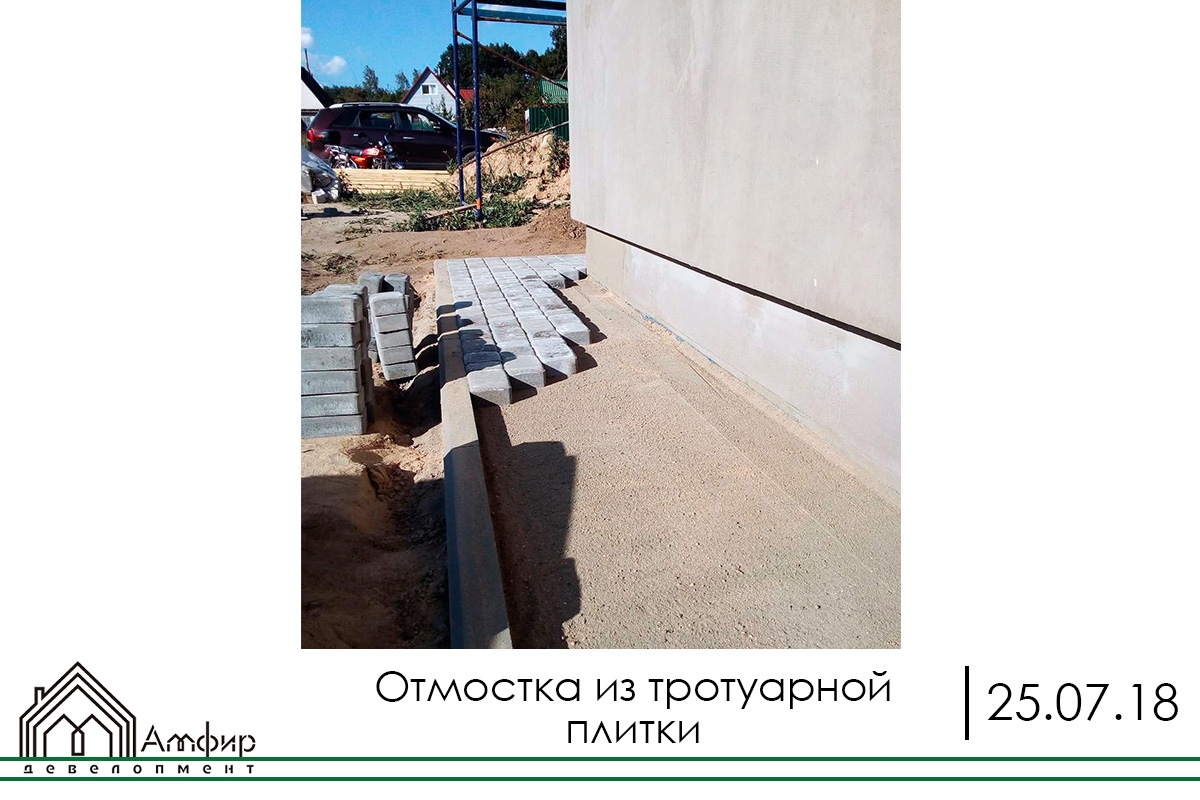

Установка бордюров

Устройство отмостки из тротуарной плитки производится с использованием бордюров, предотвращающих сползание брусчатки по наклонной поверхности и придающих законченность отделке сооружения. Бордюрный камень производится разных размеров. Для обустройства отмостки удобны камни формата 1000х150х300 и 850х150х300 мм (длина х ширина х высота), требующие при монтаже усилий двух человек, но обеспечивающие высокую прочность конструкции. При обустройстве отмостки с фигурной конфигурацией наружного края производят резку бордюров на 2 или 4 части болгаркой с сухорезом.

Обычно рекомендуют изначально выполнить монтаж бордюров

На дно траншеи поверх рубероида засыпают щебень фракции 20-40 мм слоем 5-7 см, выравнивают его и утрамбовывают изготовленной своими руками из куска бревна или бруса трамбовки. Бордюр укладывается на слой цементно-песчаного раствора толщиной 5 см, нанесённый на утрамбованную щебневую подушку в траншее, и выравнивается по контрольному шнуру и пузырьковому уровню.

Необходимо сделать «замок бордюра» — раствор заподлицо с грунтовым основанием отмостки укладывается в траншею с двух сторон от бордюра между камнем и рубероидом.

Уровень верхней кромки бордюров

Проектное положение верхней плоскости камня может быть двух видов:

  • заподлицо с тротуарной плиткой;
  • выше уровня брусчатки на 5-7 см (отмостка-тротуар).

В первом случае бордюры монтируются без зазора, с предварительным нанесением сплошного слоя раствора на торец камня и установкой его вплотную к соседнему изделию. Верхняя отметка бордюра должна быть ниже линии отметки плитки, нанесённой на цоколе, на 5-7 см. Это соответствует уклону отмостки в 5-7%. Выступившие излишки раствора удаляются мастерком, а стыки затираются.

При установке бордюров выше плитки каждый второй стык выполняется с зазором в 5 см для стока воды. Уровень верхней кромки бордюра в этом случае должен приблизительно совпадать с уровнем кромки плитки, примыкающей к цоколю дома.

Устройство песчаной подушки

Поверх гидроизоляции насыпается и выравнивается слоем 10 см песок. Лучше, если песок будет влажным – это повысит качество его последующего уплотнения своими руками. Песок равномерно и без повреждений прижмёт рубероид к утрамбованному грунтованному основанию, а также предварительно обозначит профиль подушки из щебня.

Для этого понадобится насыпать шар песка и плотно утрамбовать

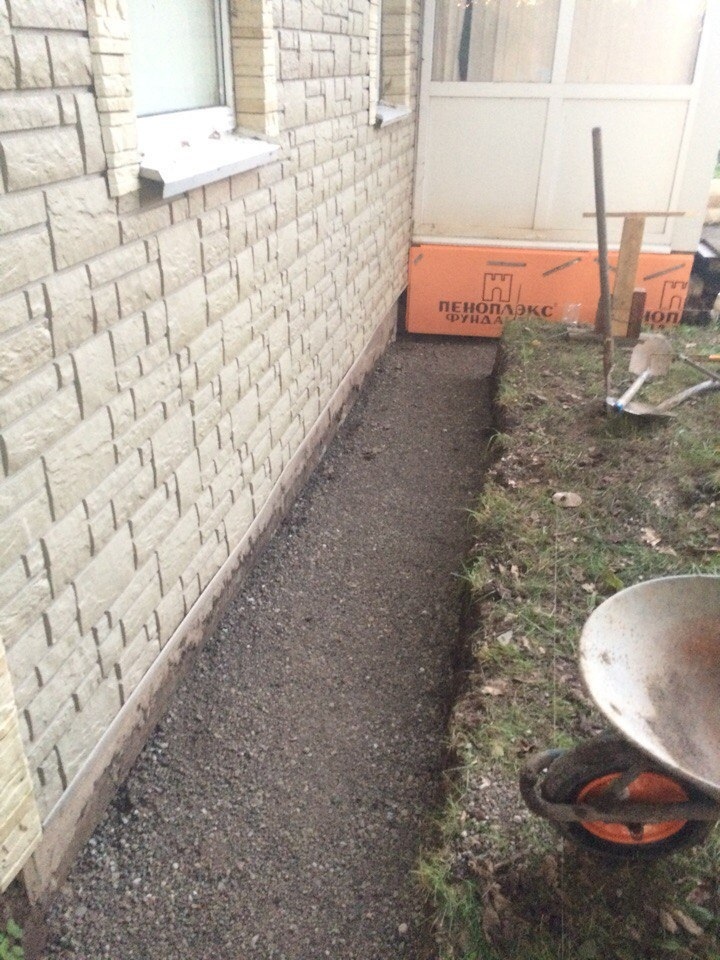

Сооружение щебневой подушки

Поверх слоя песка укладывается щебень фракции 20-40 мм, выравнивается слоем 8-10 см и утрамбовывается. Уплотнение производится для того, чтобы проседание щебня в скрытую полость не повлекло за собой просадку бетона.

Профиль слоя щебня должен повторить профиль песчаной подушки, то есть должен иметь уклон в 5-7% в сторону от здания.

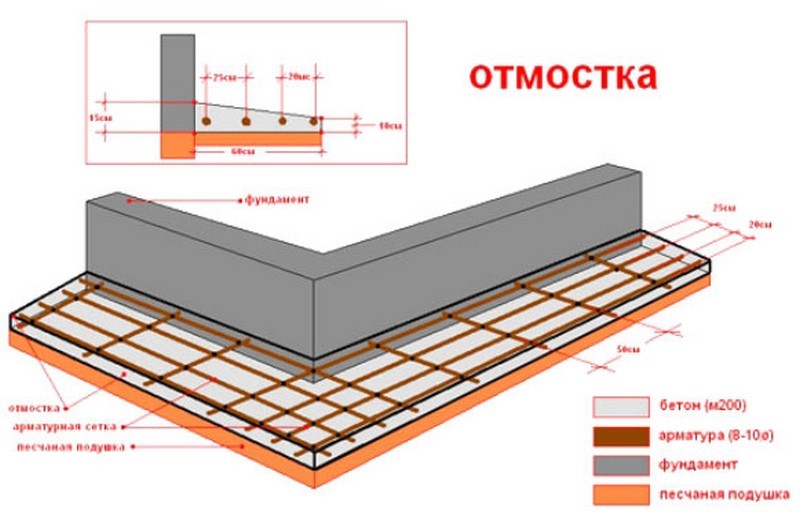

Армирование бетонной подушки

Бетонное основание вокруг здания армируют плоской стальной сеткой с размером ячейки 15х15 или 20х20 см из арматуры диаметром 6-8 мм. Куски сетки последовательно укладывают в ряд с напуском друг на друга в 2 ячейки, своими руками скрепляя напуски вязальной проволокой. Плоскость установленной арматурной сетки должна располагаться так, чтобы после укладки бетона она находилась под слоем раствора не менее 3-4 сантиметров. Сетка также не должна иметь напряжённых участков, которые после заливки бетона выгнутся из него наружу.

Особенно на пучнистых грунтах: требуется специальная подушка и армирование

Устройство поперечных деформационных швов

Из-за перепадов температур отмостка дома подвержена значительным линейным изменениям размеров, что чревато вспучиванием. Поэтому технология включает в себя не только обустройство продольного деформационного шва между цоколем и отмосткой вокруг дома, но и устройство дополнительных поперечных демпфирующих швов в сооружении.

Для этого поверх арматуры перпендикулярно цоколю с шагом 1,5-2,0 м вокруг здания устанавливают демпфирующие перегородки-распорки между бордюрным камнем и зданием. Такие же перегородки устанавливают диагонально по углам цоколя. Распорки можно сделать своими руками из полос экструдированного пенополистирола или пропитанных отработанным моторным маслом досок. Толщина полосы или доски должна равняться 3 см, ширина — толщине бетонной подушки, а длина — ширине отмостки в устанавливаемом месте.

Выполнение бетонной подготовки

В отсеки между демпфирующими перегородками заподлицо с их верхней кромкой укладывается бетон слоем 5-7 см, изготовленный своими руками в объёмных пропорциях 2:4:8:1 (цемент М500, песок, щебень, вода).

Только после выполнения предыдущих пунктов можно приступать к подготовке бетонной смеси

Проектный уклон поверхности раствора при уплотнении и выравнивании нужно сделать величиной в 5%.

Через несколько часов схватившийся бетон вокруг дома укрывают полиэтиленовой плёнкой во избежание преждевременного испарения воды и потери прочности основания. К укладке тротуарной плитки правильно приступать через неделю, когда бетон наберёт приблизительно 70% прочности.

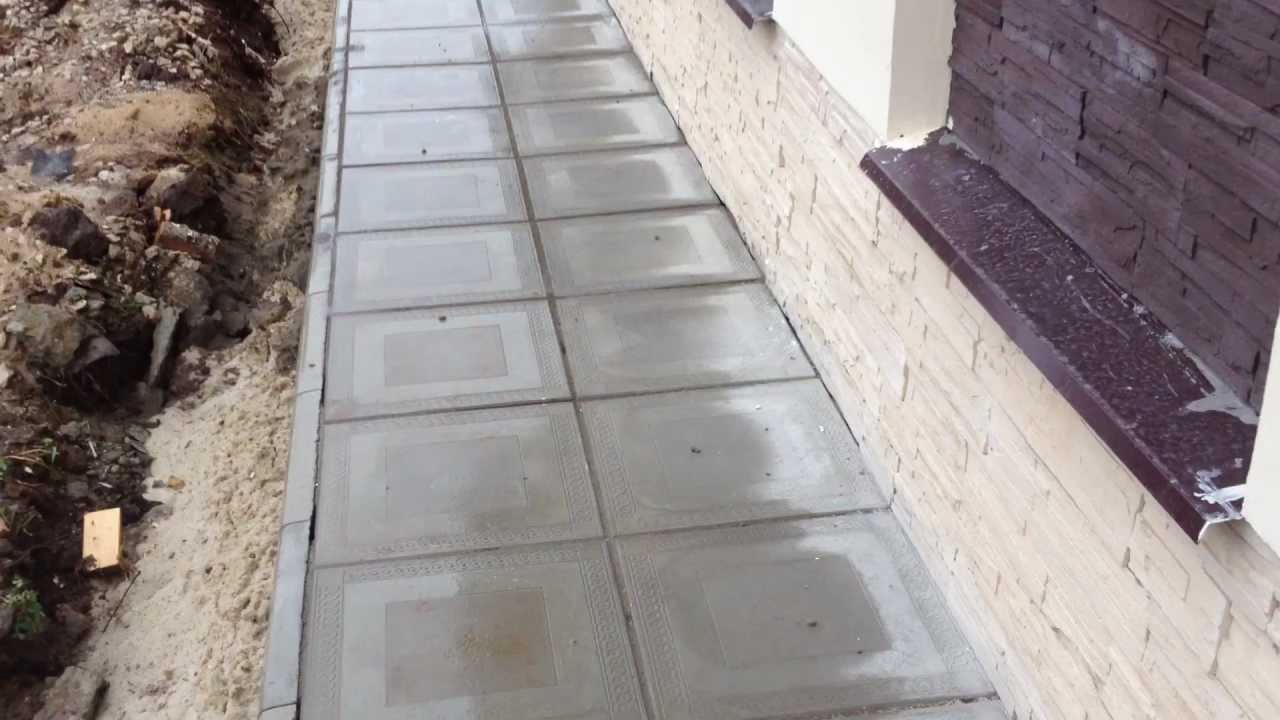

Укладка тротуарной плитки

Брусчатку отмостки укладывают на цементно-песчаный раствор, изготовленный в объёмных пропорциях 1:3. На участок основания площадью приблизительно 0,25 м кв. наносят слой раствора толщиной 1-2 см. Плитку вокруг строения кладут от бордюра к цоколю, то есть снизу вверх, чтобы она не сползала по наклонной. Уложив плитку на раствор, её чуть прижимают к основанию и постукиванием резиновой киянкой устанавливают по месту. Между плитками оставляют зазор фиксированной величины в 2-3 мм. Резку и подгонку брусчатки производят своими руками болгаркой с сухорезом.

Традиционная технология укладки тротуарной плитки на песчаное основание обеспечит подвижность поверхности

Заполнение швов тротуарной плитки

Через трое суток после окончания укладки брусчатки производят своими руками заполнение швов покрытия. Для этого нужно сделать сухую цементно-песчаную смесь в пропорции 1:3, которая порциями по полведра высыпается на плитку отмостки.

Жесткой метлой смесь метут вдоль цоколя вокруг дома, заполняя стыки плитки. После заполнения всех швов производят щадящий полив поверхности водой из садовой лейки, чтобы только смочить сухую смесь в стыках.

Через сутки процедуру повторяют, но без смачивания водой. Смесь не должна заполнить швы заподлицо с поверхностью, стыки должны быть чётко обозначены. Сухая смесь в силу своей гигроскопичности через неделю отвердеет, набрав влагу из воздуха и свежего бетонного основания.

Чтобы удалить излишки напуска рубероида, нужно вокруг здания сделать надрез на гидроизоляции вдоль кромки примыкания брусчатки к пенополистиролу цоколя. Таким же способом удаляются излишки рубероида с внешней стороны бордюров.

-->

Утепленная отмостка из тротуарной плитки вокруг дома своими руками

Каждый хозяин во время строительства заинтересован в том, чтобы сооружение могло простоять достаточно долгий срок без применения последующего капитального ремонта. Именно в таких целях и используется специальная отмостка из тротуарной плитки. Главенствующей задачей рассматриваемого вида устройства является качественная защита дома от различного рода выпадающих осадков. В случае пренебрежения данным утеплением грунтовые воды могут беспрепятственно подняться и достичь фундамента.

Отмостка вокруг дома своими руками устанавливается в минимальные сроки. Она выкладывается в два слоя. Это подстилающий и перекрывающий слои. Если говорить о подстилающем варианте, то он позволяет ровно уплотнить основание для дальнейшей укладки. Здесь в основном применяется щебень, гарцовка, песок или же глина. Наиболее популярным является глина.

В качестве материала подстилающей частицы используется тот предмет, который корректно подходит к непосредственному покрытию. Толщина может варьироваться от двадцати и до тридцати сантиметров. По своей структуре, покрытие обязано быть водонепроницаемым. Оно изготавливается из бетона, тротуарной плитки, мелкого булыжника, глины или же асфальта.

Нередко применяется соединение нескольких видов материалов. Например, песок и глина. Толщина в данном случае варьируется от пяти и до пятнадцати сантиметров.

Виды отмостка

Отмостка вокруг дома своими руками может быть выполнена из разнообразных типов материалов:

  1. Булыжная;
  2. Бетонная;
  3. Асфальтовая;
  4. Кирпичная;
  5. Грунтовая;
  6. Отмостка из тротуарной плитки.

Технологический процесс

«Как правильно сделать отмостку дома?» — это волнующий каждого непрофессионального строителя вопрос. Первым делом производится выемка, то есть выкапывается траншея по всему периметру сооружения. Приблизительная глубина должна приравниваться к тридцати сантиметрам. Важно указать, что целостность отмосток могут нарушить растительные корни.

Именно поэтому заблаговременно необходимо обработать грунт специальными гербицидами. После всего вышеописанного, по всей ширине устанавливается бордюрный камень. Также можно использовать и съемную опалубку. Далее, под уклоном в вырытую траншею укладывают подстилающий слой.

Бетонная отмостка

Наиболее распространенным видом отмосток является бетонная конструкция. Важно указать, что при достаточно сильных заморозках любая отмостка может с легкостью выйти из нормального состояния. Для того чтобы избежать неприятных ситуаций, необходимо на поперечной стороне отмостки вмонтировать рейки. Они должны чередоваться через каждые три метра.

Не стоит забывать о том, что перед непосредственной установкой их необходимо тщательно обработать битумом. После вставок в оснащение заливается раствор. Выравнивание происходит при помощи бетона.



Процесс армирования позволяет значительно увеличить срок эксплуатации. Металлы работают на растяжение, а бетон на сжатие. Обязательно необходимо установить металлические обрешетки с шагами сто на сто миллиметров. После этого по уровню можно заливать раствор цемента.

Предпоследним этапом является засыпка траншеи сухими видами бетона и выравнивание. Важно помнить, что сооружение должно на протяжении недели оставаться под темной пленкой. Конечно, нужно и периодически поливать установку водой.

Правильная отмостка вокруг дома может иметь невысокую стоимостную расценку. Армированная плитка для отмостки – это как раз бюджетный вариант. Форму нужно подобрать исходя из конструкционных индивидуальных особенностей участка и, конечно же, крыши. Наиболее оптимальным вариантом является размер плиты равный 60 на 60 сантиметров.

Отмостка изготавливается очень быстро, так как материал уже готов. Уложив имеющиеся элементы, швы, располагаемые на поверхности, заполняются растворами. Вполне возможно добавить дополнительное утепление тепловыми изоляционными материалами. Такое утепление отмостки позволяет конструкции сохранять долгое время тепло.

Ширина и уклон

Отмостка из брусчатки предполагает в себе соблюдение необходимого уровня ширины и уклона. Если говорить о грунте просадочного вида, то в данном случае ширина вполне может быть более одного метра. Важно указать, что она обязана превышать на двадцать сантиметров свесы карниза.

Отмостка вокруг дома своими руками должна также иметь правильный уклон от настенной поверхности. Показатель приблизительно равняется пяти градусам от ливневого отвода.

Функциональные особенности отмостки

Утепление отмостки имеет свои индивидуальные особенности и функциональные преимущества:

  1. Практичность;
  2. Защищенность;
  3. Декоративность;
  4. Утепление.

Отмостка из тротуарной плитки – это эстетичное устройство, позволяющее соединить интерьер в одно целое.



Отмостка из тротуарной плитки вокруг дома (устройство, укладка)

Отмостка – это своего рода бетонная лента, которая укладывается по периметру дома, для защиты фундамента от талых вод и осадков. Помимо этого она утепляет основание здания и позволяет организовать удобную пешеходную зону вокруг загородного коттеджа. Сегодня большой популярностью пользуется отмостка из тротуарной плитки, так как помимо своих основных функций и хороших эксплуатационных характеристик (высокой прочности, морозоустойчивости и износостойкости), она также придает завершенный и красивый вид зданию.

Выполняется такое бетонное покрытие на заключительном этапе строительства, когда отделка цокольной части уже завершена. При этом необходимо учитывать требования, предъявляемые к отмостке.

Какой должна быть отмостка из плитки

Прежде чем подготовить отмостку дома из тротуарной плитки, необходимо учесть основные требования:

  • Ширина «ленты» рассчитывается с учетом карнизных свесов, таким образом, чтобы она была на 200 мм шире их.
  • Отмостка укладывается по всему периметру дома, образуя замкнутый квадрат.
  • Толщина основания должна составлять минимум 70-100 мм (верхний слой), если речь идет об обычной «ленте» и до 150 мм, для основы под парковку.
  • Уклон плиты должен составлять 2-3 градуса.
  • Между «лентой» и цоколем обязательно нужно оставлять зазор, так как отмостка будет находиться выше уровня промерзания почвы, из-за чего могут возникнуть перемещения фундамента и придомового основания.

Монтировать для отмостки вокруг дома бордюры не обязательно. Тем не менее, многие устанавливают их, чтобы создать своего рода преграду от растений с активной корневой системой.

Некоторые используют гербицид, чтобы предупредить рост травы и распространения особо агрессивных корневищ, однако согласно СанПиН делать этого не стоит. Попавшая в почву «отрава», в конечном счете, распространится на весь участок. Поэтому если вы выращиваете овощи или другие плодовые растения, то в них окажутся опасные для здоровья вещества.

Также стоит обратить внимание на то, что отмостку рекомендуется делать не ранее чем через 1 год, после возведения фундамента, так как за это время почва уплотняется и, соответственно, дорожка вокруг дома не просядет. Тем не менее, ждать слишком долго тоже нельзя, иначе поверхностные и грунтовые воды повредят основанию здания.

Определившись с габаритами будущего покрытия, стоит подготовить необходимые материалы и инструменты.

Что потребуется для отмостки из тротуарной плитки

Чтобы отмостка из тротуарной плитки своими руками получилась прочной и долговечной необходимо подготовить:

  • Гидроизоляционную пленку или рубероид.
  • Глину для «гидрозамка». Рекомендуется выбирать жирный материал с минимальными включениями песка и прочих примесей. Такая глина ляжет более плотным слоем и будет хорошо отталкивать воду.
  • Песок (желательно просеянный или речной).
  • Щебень с фракцией 2-3 см. Этот материал потребуется для создания под плитой подушки. Стоит учитывать, что если вы возьмете более крупный гравий, то объем песка придется значительно увеличить.
  • Цемент М 200 (В 15) или выше, с показателем морозостойкости не ниже F
  • Коммуникационные и коллекторные трубы, если вы планируете монтировать водосток.

Узор и форма брусчатки может быть самой разнообразной, поэтому тут все зависит от вашего проекта. Однако если вы выполняете подобные работы впервые, то для тротуарной плитки вокруг дома лучше приобрести камни типа «кирпичик».

Считается, что крупную плитку намного проще укладывать, однако практика показывает, что это далеко не так. Камни больших габаритов сложнее выравнивать. Поэтому оптимальный размер брусчатки, которая укладывается на бетонную отмостку составляет 60-120 мм (ширина) и 100-280 мм (длина). Толщина плит зависит от типа основания. Если это будет пешеходная дорожка, то будет достаточно и 40 мм, а для подъездных путей лучше выбрать плитку толщиной 60 мм.

Если говорить о конструктивных особенностях отмостки, то стоит учитывать, что она обязательно состоит из подстилающего слоя и покрытия.

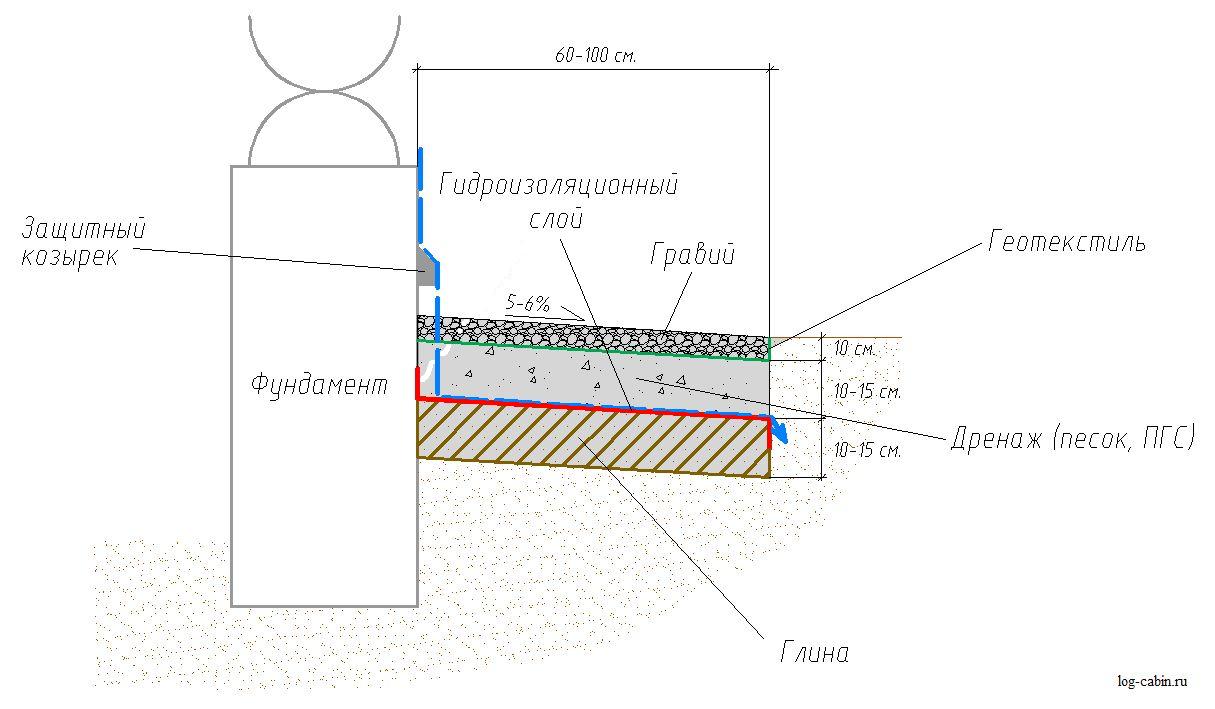

Готовим подстилающий слой

Некоторые изготавливают основание для верхнего слоя из бетона, однако это не практично, так как такая «подстилка» нуждается в периодическом ремонте, что не очень удобно, если сверху уложена плитка. Поэтому лучше использовать глину, песок и щебень.

Чтобы подготовить траншею для отмостки, необходимо разметить зоны будущего основания. Для этого достаточно отмерить от стен дома ширину «ленты» и отступ от цоколя. На этой дистанции устанавливаются столбики, которые соединяются прочной нитью, образуя разметку. Шаг между столбцами составляет 150 мм.

Далее по периметру дома нужно прокопать выемку. Если грунт нормальный, то глубина этой канавы будет небольшой (на штык лопаты), а при работе с пучинистой землей, снять придется не меньше 300 мм.

Полезно! Снимайте грунт сразу с уклоном в противоположную от фундамента сторону. И обязательно удалите все корни растений.

На следующем этапе необходимо выложить глину слоем в 10 см и тщательно ее утрамбовать. Для простоты работы лучше установить опалубку, которая укрепит стены траншеи и не позволит цементу растекаться. Зазор между цоколем и отмосткой засыпается при этом песком или рубероидом.

Полезно! Если глины нет, то ее можно заменить слоем из песка или гравия (толщиной порядка 8 см) или гидроизоляционной пленкой (укладывается внахлест на фундамент).

После этого необходимо:

  1. Засыпать песок высотой примерно 50 мм, пролить его водой и утрамбовать (чтобы не образовалось излишка влаги, используйте распылитель).
  2. Уложить коллекторные трубы.
  3. Накрыть песчаный слой геотекстилем.
  4. Засыпать слой щебня высотой 5-10 см.
  5. Чтобы щебень образовал ровную поверхность, на него укладывается текстиль, который сверху присыпается тонким слоем песка.
  6. Если в здании есть подвал, то рекомендуется утеплить отмостку. Для этого на щебенку укладывается более толстый слой песка (порядка 5 см), а затем листы пенопласта или пенополистирола.

Полезно! Утеплительный слой нельзя класть сразу на щебень, так как мягкий материал не выдержит точечной нагрузки.

На всех этапах подготовки подстилающего слоя выдерживается требуемый наклон поверхности. После этого можно переходить к укладке тротуарной плитки.

Укладываем тротуарную плитку

Чтобы начать работать непосредственно с плиткой, потребуется приготовить замес из цемента и песка (1:4). Воды в раствор нужно добавить такое количество, чтобы смесь получилась сметанообразной. Этот состав будет клеем для плитки.

После этого:

  • Выберите один угол дома и установите 4 плитки. Чтобы их зафиксировать используйте молоток с резиновой насадкой. Если такого не оказалось под рукой, то подойдет и обычный инструмент, просто кладите на каждую плитку толстую доску и аккуратно придавливайте ее.
  • Залейте раствор снова, для следующих 4 плиток (с запасом сразу на все плиты лить не стоит) и установите их.
  • Проделайте то же самое по периметру всего дома.

Полезно! Чтобы плитки укладывались на определенном расстоянии друг от друга, используйте деревянные щепки.

На этом укладка тротуарной плитки завершается, остается только подождать 2 недели, пока бетон не «схватиться» и выполнить затирку. На протяжении этого времени не ходите по засыхающей смеси.

Затирка швов отмостки

После полного затвердевания бетонного клея, можно перейти к обработке швов. Для этого часто используется песок, из соображений, что вода будет легко через него просачиваться, и на отмостке не будет образовываться луж. С одной стороны этот метод отличается дешевизной и простотой, к тому же вода будет доходить только до слоя гидроизоляции и скатываться за счет уклона. Однако стоит учитывать, что песок вымывается, из-за чего такую затирку придется выполнять каждые 5-6 лет.

Более надежная и долговечная затирка – это смесь из песка с цементом в соотношении 1:3. Раствор должен получиться достаточно жидким, чтобы его можно было укладывать при помощи кисти или валика. После заполнения щелей бетоном, поверхность отмостки достаточно смочить холодной водой из шланга, чтобы очистить плитку. После этого швы сохнут порядка 2 дней, по истечении которых, можно смело начинать эксплуатировать готовую придомовую дорожку.

В заключении

Такое устройство отмостки из тротуарной плитки отвечает всем требованиям СНиП и прослужит вам долгие годы. В случае повреждения одной или нескольких плиток, их достаточно удалить и заменить, на новые, подготовив немного песчано-цементного раствора.

Отмостка из тротуарной плитки своими руками: пошаговая инструкция

После окончания строительства дома необходимо приступать к его благоустройству. Сюда включается отделка фасада, ландшафтный дизайн, прокладка ливневой канализации и прочее.

Важным этапом является изготовление отмостки. В этой статье будет рассматриваться ее главное предназначенье и как ее сделать. В частности, как изготавливается отмостка из тротуарной плитки своими руками.

Зачем она нужна

Отмостка вокруг дома выполняет несколько функций:

  • Защищает основание строения от проникновения влаги. Со стороны улицы оно сталкивается с дождевой водой, талым снегом и другими атмосферными явлениями. Отмостка отводит влагу в сторону.
  • Утепление основания. При соблюдении технологии по изготовлению отмостки, она будет предотвращать промерзание фундамента. За счет этого исключается вспучивание почвы, а фундамент будет испытывать значительно меньшие нагрузки.
  • Для передвижения. Можно легко добраться к любому участку фасада дома по всему его периметру.
  • Эстетичный вид. Внешне дом будет иметь законченный вид. Хотя декоративное назначение не главное, ему необходимо уделить особое внимание. Отмостка из тротуарной плитки вокруг дома придаст экстерьеру зданию некой изюминки.

Тротуарная плитка – почему она?

В большинстве случаев отмостку изготавливают из бетона – это дешевле, проще и быстрее.

Но отмостка вокруг дома из тротуарной плитки имеет свои положительные стороны:

  • Красивый вид на протяжении всего эксплуатационного срока.
  • Нет необходимости привлекать спецтехнику при ее сооружении.
  • Отсутствует потребность в изготовлении армирующего каркаса.
    В случае необходимости можно легко произвести ремонтные работы. Достаточно заменить несколько отдельных участков и отмостка снова будет иметь красивый вид.
  • Возможность подобрать желаемый цвет под фасад строения.
  • Сделать отмостку вокруг дома можно своими руками, что экономит семейный бюджет.
  • Исключается грязная работа по бетонированию.

Какой она должна быть

Прежде чем мы рассмотрим пошаговую инструкцию, узнаем требования, предъявляемые к отмостке:

  1. По периметру дома она должна быть беспрерывной.
  2. От стены должна быть не меньше 600 мм. Отталкиваясь от карнизных свесов, она должна быть шире на 200 мм. При необходимости можно и увеличить.
  3. Обязательно наличье уклона от дома. Для тротуарной плитки достаточно уклона 3 градуса.

Технологический процесс и необходимый материал

Процесс всех работ имеет такую последовательность:

  1. Удаление плодородного слоя почвы.
  2. Изготовление подстилки.
  3. Укладка теплоизоляции и гидроизоляции.
  4. Установка бордюров.

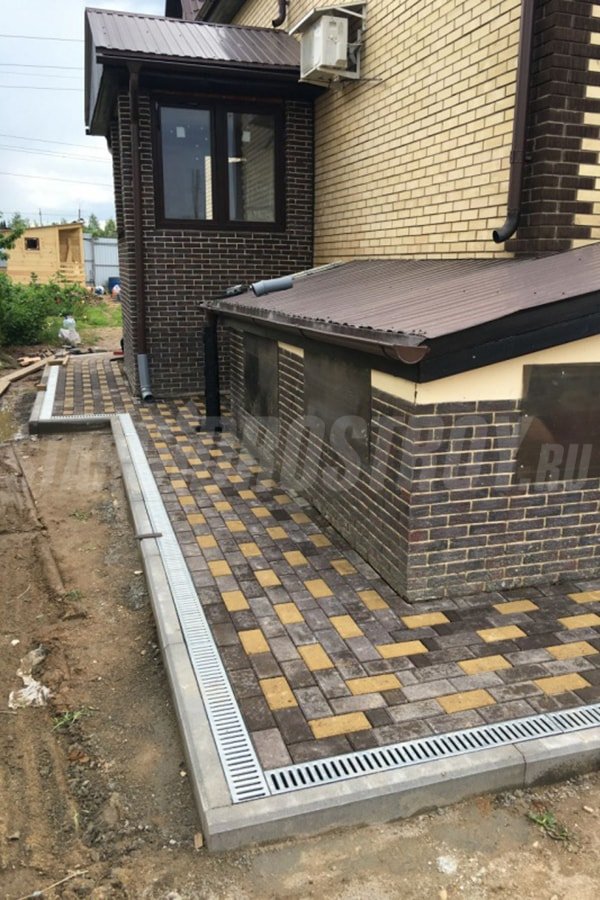

  5. Монтаж ливневых лотков.
  6. Мощение тротуарной плитки.
  7. Засыпка стыков.

Для выполнения этих этапов работы потребуется набор следующего материала:

  • Брусчатка.
  • Рулонная гидроизоляция.
  • Геотекстиль.
  • Бордюр.
  • Цемент М300.
  • Щебенка.
  • Глина.
  • Комплект ливневой канализации.

Еще необходим следующий инструментарий:

  • Рулетка.
  • Бечевка и колышки для разметки.
  • Уровень.
  • Лопата.
  • Резиновый молоток.
  • Бадья для перемешивания бетона.
  • Мастерок.

Исходя из индивидуальных условий, комплектация инструмента может незначительно отличаться. В списке приводится то, без чего не обойтись.

Пошаговая инструкция

Теперь предлагаем вашему вниманию пошаговую инструкцию с подробным описанием каждого этапа работ.

Подготовка

Перед тем как сделать отмостку необходимо выполнить ряд работ по подготовке рабочей зоны. В первую очередь осуществляется демонтаж старой отмостки. Необходимо зачистить от любых загрязнений часть фундамента, который спрячется.

Далее снимается плодородный слой почвы. Если будет производиться монтаж ливневой канализации, то прокапываются углубления для укладки труб и лотков.

Обратите внимание

Если заливка фундамента дома была выполнена сравнительно недавно, то не стоит спешить изготавливать отмостку. На протяжении года грунт возле фундамента уплотнится.

При необходимости его можно будет подсыпать. Если поспешить, то отмостка попросту осядет и нарушит свою целостность. На этом этапе необходимо рассчитать ширину отмостки.

Хорошо, если она будет соответствовать размеру тротуарной плитки. Это позволит выполнить ее кладку без подрезки. Согласно СНиПу 2.02.01-83 глубина ложа должна быть не меньше 15 см.

Специалисты рекомендуют глубину в 40 см. Если грунт глинистый, то исключается потребность в создании глиняного замка. Глубина может быть сокращена до 30 см.

Обратите внимание

Перед началом копки грунта заранее определите место для вывоза почвы. Это позволит одновременно формировать ландшафт прилегающей территории.

Выкопав углубление по периметру фундамента, дно необходимо утрамбовать и выровнять. Чтобы исключить рост сорняков, ложе рекомендуется обработать гербицидами, например, Агрокиллер, Торнадо и прочее.

Разметка

От стены и угла фундамента отмеряете заданное расстояние и забиваете в грунт колышки. Также натягиваете бечевку. Рекомендуется веревку выставить по уровню.

Эту задачу упростит лазерный уровень. Максимальное отклонения допускается до 10 мм по длине.

Изготовление пирога отмостки

Отмостка вокруг дома напоминает «слоеный пирог». Для достижения хорошего результата последовательность слоев необходимо строго соблюдать. 1 этап — гидрозамок. Этот слой необходим если почва не глинистая.

На утрамбованное дно насыпается слой глины до 100 мм. Сразу формируется уклон в сторону от дома. Далее все слоя уже будут иметь необходимый уклон.

Обратите внимание

Совет! Для снижения нагрузки на фундамент, рекомендуется закрепить к его поверхности рубероид.

Вместо глины, также используется пленка ПВХ, геотекстиль и подобный материал. Укладывается этот гидроизоляционный материал внахлест друг с другом и с заходом на фундамент. Исключается натяжение.

Допускаются частичные складки, чтобы на случай движения почвы гидроизоляционный материал не прорвался. На противоположный конец пленки от стены подсыпается слой щебенки, на которую монтируется ливневая труба и ливнеприемник.
Видео инструкция — правильная подготовка основания для тротуарной плитки

2-й этап – песок

Выполняется песчаный слой толщиной до 50 мм. Песок необходимо равномерно разровнять, слегка смочить водой и утрамбовать. Песок необходим для защиты гидробарьера от следующего слоя из щебня. На этом этапе необходимо проложить все необходимые коммуникации и установить ливнеприемники.

3-й этап – установка бордюров

Установка бордюра осуществляется по натянутой бечевке. С внешней стороны бордюр бетонируется. Со стороны от фундамента он удерживается временно колышками. Установку бордюра необходимо выполнять строго по уровню. Также необходимо четко соблюдать расстояние от стены.
Видео рекомендации по установке бордюра при изготовлении отмостки

4-й этап – щебень

На этом этапе выполняется засыпка ложа щебенкой. Толщина может колебаться от 50 до 100 мм. Щебенка должна удерживать бордюр, благодаря чему колышки можно удалить. Слой из щебенки равномерно разглаживается и трамбуется. После засыпается небольшим слоем песка.

Если предусматривается цокольный этаж, то отмостку можно утеплить. Так, укладывается слой песка до 50 мм, пенопласт или другой теплоизоляционный материал и только сверху щебенка. После будет происходить укладка заключительного слоя. В обратном порядке не допускается так как эта «слоенка» не справиться с точечной нагрузкой.

5-й этап – цементно-песчаный

На 4 части цемента приходится одна часть песка. Если уклон от стены не выдержан, то на этом финишном слое он формируется. Для этого прикладываете уровень одной стороной на установленный бордюр, а вторую сторону направляете к стене. Уклон по периметру дома должен быть одинаковый. Также на этом этапе происходит окончательная установка ливневого сборника. Он должен быть на одном уровне с бордюром. С внешней стороны бордюр подсыпается грунтом для его большей устойчивости.

6-й этап – мощение отмостки из тротуарной плитки

Теперь выкладывается плитка для отмостки. Начинать необходимо от стены. Установленную плитку следует утрамбовать резиновым молотком. При этом контролируется уровень и уклон в сторону от дома.
Как правильно уложить тротуарную плитку — видео инструкция

Удары молотка рекомендуется направлять через дощечку, чтобы не расколоть плитку. Если плитка опустилась ниже уровня, поднимите ее и подсыпьте под нее цементно-песчаной смеси. Между плитками должен быть зазор в 2 мм. Если вы вымеряли ширину отмостки по размеру плитки, то подрезки у вас не будет. Если нет, тогда последний ряд подрезается при помощи болгарки.

7-й этап – засыпка стыков

На заключительном этапе остается засыпать все зазоры между плитками. Для засыпки используется цементно-песчаная смесь. Смесь тонким слоем высыпаете по всей плитке и разравниваете ее веником.

Важно следить за тем, чтобы все зазоры заполнялись равномерно, поэтому спешить не нужно. После этого отмостка из плитки поливается водой чтобы цемент схватился.

Советы и рекомендации

Чтобы сделанная отмостка вокруг дома прослужила продолжительное время, необходимо придерживаться вышеописанной технологии.

Также обратите внимание на следующие советы и рекомендации:

  • Можно услышать мнение что такое сооружение необходимо армировать. Но это лишнее, так как по отмостке не будут ездить машины. Изготовленная конструкция вполне выдержит вес человека.
  • Ширину отмостки определяйте по размеру плитки. Это исключит потребность в ее подрезки.
  • Тщательно трамбуйте каждый слой, чтобы исключить осадку.

Заключение
Как мы увидели, изготовление тротуарной плитки вокруг дома своими руками вполне реально. В этой статье вы могли узнать, как правильно и лучше ее сделать, чтобы сделанная отмостка прослужила продолжительное время, и она выполняла свое главное предназначение. Мы надеемся, что этот материал помог вам разобраться с технологическим процессом и пробудил в вас желание к работе.

Устройство отмостки из тротуарной плитки около дома


Водонепроницаемое покрытие из бетона по периметру здания давно доказало свою эффективность при защите фундамента. Вариант с брусчаткой получил распространение недавно, и за короткий срок у него появились как поклонники, так и противники. Поэтому стоит подробнее рассмотреть особенности использования этой конструкции, целесообразность и способы ее обустройства.

Оправдано ли устройство мощеной отмостки вокруг дома из тротуарной плитки




При поверхностном рассмотрении разницы между покрытием из бетона и брусчаткой практически нет. Грамотно уложенные плиты с правильным уклоном отводят более 95% атмосферных осадков, но такое положение касается только дождевой воды. Несколько иначе складывается ситуация при нестабильной погоде в зимний сезон, когда в силу вступают следующие процессы:
  • Подтаивание снега вблизи цоколя в дневное время способствует проникновению влаги не только в грунт, но и в слой подсыпки. Поэтому устройство отмостки из тротуарной плитки должны быть досконально продуманы.
  • Насыщенная влагой почва после заморозков резко увеличивает свои пучинистые свойства, что может негативно сказаться на целостности мощеной поверхности.
  • Если даже вода замерзнет только на поверхности, то это, как минимум, приведет к порче брусчатки.

Чтобы водонепроницательная конструкция эффективно работала, она должна быть выполнена в виде цельного гидробарьера. При этом важно не только гидроизолировать фундамент, но и защитить от влаги верхний слой подсыпки. Реализовать это можно при помощи гидрофобного слоя непосредственно под плитами или обеспечить хорошую гигроскопичность самой подсыпки. Оба способа достойны внимания и потому будут рассмотрены ниже.

Типы водонепроницаемого покрытия по периметру здания

На практике устройство отмостки вокруг дома из тротуарной плитки делается либо способом обычной кладки с устройством гидробарьерного слоя, либо на основание из бетона. Соответственно и методы называются соответственно – мягкий и жесткий.

Мягкий способ

Основная особенность этой конструкции заключается в том, что в проведении бетонных работ нет необходимости. Единственное требование: послойная подсыпка должна выполняться строго по технологии с трамбовкой каждого слоя в отдельности. Обычно «пирог» выглядит следующим образом:

  • Уплотненный грунт.
  • Гравий.
  • Песок.
  • Гидробарьер.
  • Геомембрана.
  • Гравий.
  • Геотекстиль.
  • Песок.
  • Брусчатка.

Упрощенная схема мягкой отмостки представлена на рисунке. Главная задача – обеспечение максимальной гигроскопичности материала.

Жесткий способ

Метод укладки брусчатки на основание из бетона также с успехом используется в строительстве. Традиционно выполнение работ осуществляется в два этапа:

  1. Заливка бетона с армированием.
  2. Укладка плит.

Сложность метода состоит в том, что каждый цикл нужно выполнять за один заход по всему периметру постройки.

Технология устройства отмостки из тротуарной плитки

Важно определиться, на каком этапе осуществить водонепроницательную конструкцию по периметру здания. Здесь все зависит от типа подложки. После обустройства фундамента около здания скапливается глинистый грунт, который затрудняет отделку стен и доставку материалов.

С другой стороны, устройство отмостки из тротуарной плитки целиком вокруг дома чревато ее повреждением от падающих стройматериалов или смесей. Если обработать прилегающую ленту до уровня подсыпки, то проведение работ существенно облегчается.

При выборе жесткого метода единственной проблемой будет точное определение нулевой отметки. Обычно отмосточное покрытие сразу стараются вывести на один уровень с плоскостью двора, который остается неопределенным вплоть до завершения строительства. Рациональным решением будет организация бетонной подготовки сразу после удаления опалубки с фундамента, после чего необходимый уровень выводится слоем бетона.



С мягкой отмосткой все обстоит проще. Насыпать гравий можно в любой момент и любым слоем, не переживая о точности выхода в уровень. Однако потребуется сделать сплошную гидроизоляцию, уложив под гравий простую полиэтиленовую пленку с предварительной подсыпкой снизу и сверху песком слоем 30 мм.

Земляные работы

Глубина снятия грунта около цоколя здания определяется по желаемому уровню итогового покрытия. Обычно это 150-200 мм. Отдельно стоит поговорить о ширине полосы, она должна быть больше ширины отмосточного покрытия на 200 мм. Сама ширина зависит от глубины залегания опоры:

  • Минимальная ширина отмостки должна быть не менее 800 мм, потому что перемещаться по ней будет некомфортно. Это соответствует глубине залегания цоколя 1000 мм.
  • На каждые 200 мм увеличения глубины залегания основания отмосточную поверхность следует расширять на 50 мм.



Выемка грунта начинается с самой нижней точки. Работа делается так, чтобы дно рва находилось на 200-250 мм ниже планируемого уровня финишного покрытия при устройстве отмостки из тротуарной плитки по мягкой технологии, а по жесткой – на 150-200 мм.

Важно! Если предполагается утепление, то нужно снять дополнительно 70 мм грунта. При выполнении работ по мягкому методу по внешнему контуру котлована выкапывают канаву для дренажа глубиной 150-200 мм.

Подсыпка

Под оба типа отмосточной поверхности применяют крупный песок фракции 0,6-1,5 мм и гравий 20-25 мм. В первую очередь засыпают гравий. Им выравнивают ров до линии, которая ниже финишного уровня на 150 мм. Дальнейшие действия по организации насыпи для каждого способа укладки различны:

  • Для жесткой отмостки из бетона устанавливают опалубку на 100-120 мм уже фактической ширины котлована. Широкую часть рва засыпают смесью из песка и гравия до такого уровня, чтобы итоговая толщина бетона была не менее 70 мм.
  • Для мягкой отмосточной плоскости слой гравия планируют в сторону цоколя, обеспечивая тем самым уклон в соотношении 15:1. Последующие слои материала засыпают и трамбуют с соблюдением этой пропорции. Далее насыпают песок 20 мм и м его. На этот слой укладывается гидробарьер шириной до середины дренажной канавы, другой край фиксируют к цоколю.

После организации гидробарьера следует сформировать подсыпку под саму брусчатку. Для предотвращения ее заиливания на границе слоев укладывают геотекстиль, на гидробарьер – геомембрана. В дальнейшем выполняется послойная засыпка – гравий 100 мм, затем песок до достижения линии, чуть ниже уровня толщины плиты.

Бетонирование и укладка своими руками тротуарной плитки на бетонную отмостку



Для того, чтобы внешняя плоскость торца была ровной, стенки рва укрепляют доской. Также важно отделить слой бетона от основания при помощи вспененной ленты из полиэтилена.

Как уже упоминалось, процесс может быть разбит на один или два этапа. Качественная укладка тротуарной плитки на бетонную отмостку подразумевает вначале заливку без армирования слоем 400 мм. Проходная нагрузка возможна после недельной выдержки бетона. Опалубку не стоит снимать до окончания второго этапа.

Для завершающего цикла используют бетон классом не ниже В25. Переед заливкой на подбетонку укладывают армирующую сетку 100х100 из проволоки сечением более 3,5 мм. Заливается бетон до уровня финишного покрытия минус толщина плит. Рекомендуется оставить еще 25 мм для корректирующей стяжки из цементно-песчаной смеси.

Укладка брусчатки

После организации корректирующей стяжки поверхность должна быть выведена чуть ниже чистового уровня – около 6-7 мм. После ее высыхания на поверхность наносится гидрофобный раствор при помощи гребенки. После этого камни укладывают и выравнивают правилом.

Для облегчения работы мастера советуют уложить стартовый ряд. Его аккуратно выравнивают и придавливают на половину гребенки, после чего укладывают остальные блоки. Если сразу установить бордюрные камни с внешней стороны, то делать это будет проще.

При выполнении работ по мягкой отмосточной поверхности камни можно укладывать сразу же на верхний слой подсыпки. К кладке на основу из бетона лучше приступать после определения уровня дворового покрытия.






Отмостка из тротуарной плитки своими руками (фото и видео)

По завершении строительства любого здания необходимо выполнить защиту фундамента с помощью отмостки. Отмостка из тротуарной плитки в последнее время стала пользоваться особой популярностью вместо привычных бетонных конструкций. К тому же ее монтаж можно выполнить своими руками. Прежде чем рассмотреть технику монтажа, следует разобраться, для чего она нужна.

О чем эта статья

Предназначение отмостки

Отмостка представляет собой широкую полосу в 1-1,5 м по периметру строения. Для ее изготовления должны использоваться прочные материалы, которые не будут подвержены разрушению под воздействием влаги и способны выдерживать человеческий вес. На отмостку вокруг здания возлагается несколько функций:

  1. Отвод воды от фундамента здания — основная задача. Отсюда вытекает, что конструкция должна препятствовать проникновению влаги и быть выполнена под уклоном от строения.
  2. Декоративная функция. Отмостка является декоративной составляющей, которая дополняет общий дизайн дома и участка в целом.
  3. Конструкция защищает не только стены и фундамент дома, но и играет роль дорожки, которая обустраивается по периметру здания. Поэтому часто используется при монтаже тротуарная плитка или брусчатка.
  4. Теплоизоляция фундамента. В зависимости от конструкции фундамента может потребоваться организация утепления, чтобы исключить воздействие сил морозного пучения.

Почему так важно защитить фундамент от влаги? Бетон, являющийся основанием здания, имеет множество микротрещин, которые образуются еще на стадии его застывания. В первое время трещинки настолько малы, что незаметны для человеческого глаза. Однако вода в них проникает с легкостью. Постепенно жидкость размывает трещины, что приводит к их увеличению. Ситуация усугубляется при понижении температуры и замерзании в них воды. В результате ее расширения основание дома постепенно разрушается. Вот почему нужно защитить свой фундамент от проникновения влаги.

Что потребуется для устройства отмостки?

Для монтажа конструкции из плитки или брусчатки потребуются следующие материалы:

  • плитка или брусчатка, бордюр;
  • материал для гидроизоляции, можно использовать рубероид, гидроизол, пленку;
  • глина, используется для гидрозамка;
  • песок для выравнивания основания, подойдет средняя или крупная фракция;
  • щебень, совместно с песком обеспечивает дренаж конструкции;
  • геотекстиль, предотвращает попадание в дренаж мусора;
  • цемент и песок, для финишного слоя и заполнения швов между плиткой.

Из инструментов понадобятся:

  • лопата;
  • мастерок;
  • резиновая киянка;
  • уровень;
  • корыто или любая другая подходящая емкость;
  • углошлифовальная машина (болгарка) с алмазным кругом для разрезания плитки по заданному размеру.

Все перечисленное для отмостки подготавливается заранее. Таким образом в процессе монтажа не нужно будет отвлекаться на покупку материалов. Надежность готовой конструкции напрямую зависит от качества материалов. Поэтому при покупке качеством пренебрегать не стоит. Например, плитка может изготавливаться разными способами: вибролитьем и вибропрессованием. На первый взгляд, они не отличаются, но материал, изготовленный вибролитьем, прочнее. Также в такой плитке минимальное количество пор. Поэтому для организации отмостки вокруг дома рекомендуется использовать именно ее. В структуре данного материала исключено скопление воды, что предотвращает разрушение под воздействием морозов.

Подготовка места и разметка отмостки

Устройство отмостки из тротуарной плитки начинают с подготовки поверхности. Если вокруг дома имеется старая отмостка, ее демонтируют. Потребуется также зачистка части фундамента, к которой будет примыкать будущая конструкция. Специалисты рекомендуют выполнять отмостку спустя год после заливки фундамента. За это время произойдет уплотнение почвы, и образование пустот и проседание конструкции будут исключены. Дольше выжидать не следует, поскольку воздействие воды может нанести вред фундаменту. Ширина полосы под отмостку из плитки определяется с учетом размеров бордюра. Удобнее, если ширина конструкции будет кратна размерам плитки. Это исключит ее подрезание в процессе монтажа.

Глубина траншеи зависит от планируемых слоев основания. В соответствии со СНиП 2.02.01-83, она не должна быть менее 150 мм. Но в большинстве случаев она составляет 400 мм. Если на участке почва глинистая, устраивать глиняный замок нет необходимости. Достаточно снять почвенно-растительный слой на 300 мм. Стоит учесть, что в ходе работ по выемке грунта образуется большой объем земли. Нужно предусмотреть, куда его расположить. После выемки грунта дно траншеи хорошо трамбуют. Для этого используют специальный или самодельный инструмент. Процедуру продолжают до тех пор, пока грунт не прекратит усадку под действием инструмента.

Когда траншея готова, по углам устанавливают колышки, между ними натягивают веревку. Она позволит ориентироваться в ходе работы. Правильность натяжения проверяют при помощи уровня. Искривление внешней кромки прямолинейных участков отмостки не должно быть более 10 мм в соответствии со СНиП III-10-75. Далее рассмотрим подробное описание монтажа рассматриваемой конструкции.

Поэтапный монтаж отмостки

Особых трудностей при монтаже отмостки из тротуарной плитки своими руками возникнуть не должно. Главное — придерживаться последовательности действий. Рассматриваемая конструкция является отмосткой мягкого типа. Для ее обустройства важно качественное основание, которое состоит из нескольких слоев. Каждый из слоев должен быть определенной толщины, которую можно изменять, но исключать какой-либо слой не стоит.

Пошаговая инструкция по монтажу начинается с засыпки глины на дно подготовленной траншеи слоем в 50-100 мм. Конструкция отмостки должна иметь наклон от строения. Для нормального стока воды уклон должен составлять 8 мм на 50 см длины поверхности. Его можно сделать еще при укладке первого слоя. Последующие слои уже будут засыпаться под определенным углом. Но уклон можно сделать и при укладке последнего слоя перед плиткой. Кстати, глина может быть заменена на бетон слоем 100-150 мм. Он также отлично справляется с отводом воды. Для уменьшения боковой нагрузки на фундамент между отмосткой и основанием дома делают зазор в 2 см, который заполняют песком. Можно для этих целей использовать и пенопласт, который будет служить еще и утеплителем.

Поверх глины укладывают слой гидроизоляции из таких материалов, как рубероид, геотекстиль или пленка ПВХ. При устройстве материал сильно натягивать не стоит. Около фундамента нужно вовсе сделать складку. Такая технология позволит избежать повреждения материала при воздействии температурных колебаний. Если используется пленка, ее укладывают с запуском на фундамент и верхний край закрепляют при помощи деревянной рейки. Для монтажа ливневой системы на противоположную сторону пленки укладывают трубу, которую засыпают щебнем. Это защитит ее от засорения. Далее монтируют ливнеприемник и трубы для ливневой канализации.

Следующий слой состоит из песка толщиной 50 мм. После засыпки песок выравнивают, поливают водой и трамбуют. При поливе используют распылитель. Увлажняют песок до появления лужиц. После высыхания слой трамбуется. Его предназначение — защитить глину и гидроизоляционный слой от повреждения щебнем, который будет засыпаться сверху. Если предусмотрены трубы коммуникаций, то их укладывают на данном этапе. Кроме этого устанавливают бордюр. Его монтаж происходит четко по натянутой веревке. Выравнивание производят по уровню. Крепят бордюр временно деревянными колышками. Чтобы избежать расползания плитки, вокруг дома с внешней стороны бордюра заливается цементный раствор.

Укладка дренажного и финишного слоя

После песка укладывают слой щебня толщиной 50-100 мм. Более точные цифры зависят от осадков для конкретного региона. Когда третий слой будет засыпан, колышки, удерживающие бордюр, убирают. Щебень выравнивают, трамбуют и засыпают песком. В случае строительства цокольного этажа либо подвала отмостка утепляется. Это делать не обязательно, но желательно. Чтобы утеплить фундамент, после слоя щебня насыпают песок толщиной 50 мм, трамбуют его, а сверху укладывают листы пенополистирола либо пенопласта. После укладки этих материалов переходят к финишному этапу.

Финишный слой состоит из песка и цемента в соотношении 1:4, если на отмостку будет приходиться интенсивная нагрузка. Толщина слоя должна составлять 3-4 см. После засыпки поверхность тщательно разравнивают. При минимальной нагрузке достаточно песка, на который и будет укладываться плитка. Если используется цемент с песком, то следует учитывать один нюанс: проходимость воды к слою гидроизоляции будет хуже. Зимой на поверхности отмостки будет образовываться наледь. Если уклон не был сделан ранее, то на этом этапе его следует создать обязательно. Далее выполняют монтаж элементов ливневой канализации и укладывают плитку.

Укладка плитки своими руками

Монтаж плитки выполняют на слой песка. Поскольку отмостка вокруг дома из тротуарной плитки не имеет жестких составляющих, появление трещин и различного рода дефектов исключено. Укладку производят в направлении от себя. Такая технология позволит сохранить ровную поверхность финишного слоя. Процесс напоминает кирпичную кладку. При монтаже плитка должна располагаться как можно плотнее, чтобы шов был минимальным. Нормальным считается зазор в 1-2 мм. Такая ширина обеспечит надежность поверхности независимо от внешних воздействий.

Плитку на поверхности фиксируют при помощи резиновой киянки. Специалисты рекомендуют наносить удары через деревянную дощечку. Таким образом усадка плитки будет равномерной. При помощи уровня контролируют положение плиток относительно друг друга. Если одна из плиток оказалась ниже, мастерком досыпают песчаную смесь. Если плитка, наоборот, выступает, то при помощи молотка ее можно осадить.

После того как будет выполнен монтаж плитки на отмостку, приступают к заделке швов. Материалом служит песок или песчано-цементная смесь в зависимости от используемого материала под плитку. Для равномерного заполнения швов сверху плитки насыпают ту или иную смесь, после чего сметают ее. В завершение монтажа поверхность поливается водой из шланга. Все зазоры должны заполниться плотно утрамбованным песком. Несколько дней на плитку не должны оказываться никакие нагрузки. Песок в течение этого времени осядет и высохнет.

Отмостка из брусчатки по технологии укладки практически не имеет отличий от монтажа тротуарной плитки. Разница возможна в самом материале. Брусчатка может быть различной формы, но толщина обычно составляет 10 см. Тротуарная плитка тоньше и имеет толщину 25-80 мм. Отмостка, выполненная из плитки, недешевое удовольствие, но брусчатка стоит еще дороже. Выше была приведена пошаговая инструкция по монтажу отмостки из тротуарной плитки. Если работа выполнена качественно, то конструкция будет отлично справляться с отводом атмосферных осадков от основания дома, продлевая срок его службы.

Отмостка из тротуарной плитки: как сделать своими руками

Оглавление:
Отмостка из тротуарной плитки: чем она лучше стандартной цементной
Устройство отмостки из тротуарной плитки: что понадобится
Отмостка тротуарной плиткой своими руками: последовательность и тонкости работ

Основной задачей, которая возлагается на отмостку дома, является защита фундамента от влаги. Отсюда и основное требование к ее устройству – это герметичность и неспособность данного элемента пропускать воду в грунт вокруг строения. Мало того, еще одним немаловажным для современного человека требованием к этому элементу строения является его привлекательный внешний вид – стандартный серый бетон нас уже не устраивает. Сочетание этих двух требований привело к появлению такой технологии изготовления отмостки, как ее устройство из тротуарной плитки. Об этом и пойдет разговор в статье, в которой вместе с сайтом stroisovety. org мы разберемся с вопросом, как делается отмостка из тротуарной плитки своими руками?

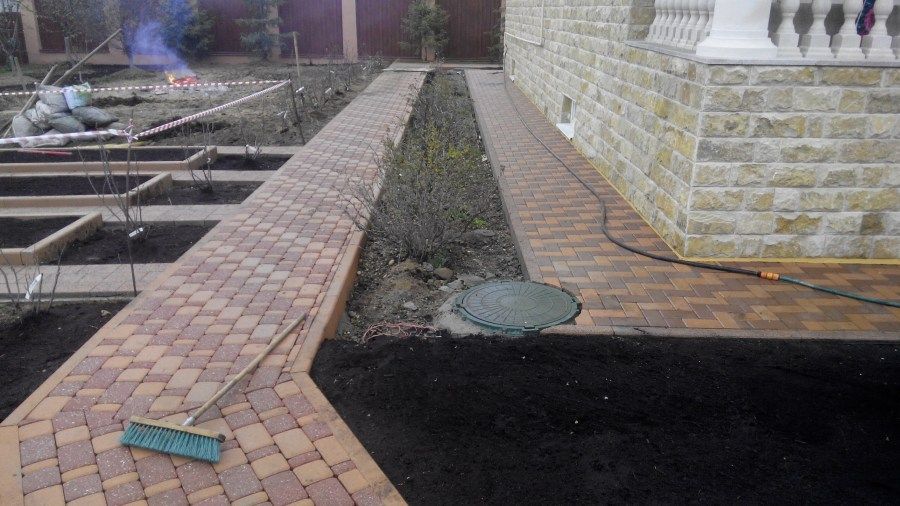

Отмостка из тротуарной плитки фото

Отмостка из тротуарной плитки: чем она лучше стандартной цементной

Начнем с того, что сразу определимся с одним единственным существенным недостатком отмостки данного вида, который, в общем-то, и недостатком назвать довольно сложно – такая отмостка обойдется в несколько раз дороже стандартной, изготовленной из смеси песка и цемента. Но, выбирая такой подход к изготовлению данного элемента защиты строения, вы сразу приобретаете массу преимуществ, среди которых явно выделяются и надежность, и долговечность, и высокий эстетический вид. В общем, если перечислять по пунктам все преимущества, которыми обладает отмостка дома тротуарной плиткой, то можно составить из них внушительный список.

  1. Качественная гидроизоляция фундамента вместе с его теплоизоляцией. Обеспечиваются они слоеной конструкцией отмостки – череда слоев из глины, песка и щебня способствуют этому как нельзя лучше.
  2. Длительный срок службы, который в значительной мере превосходит время эксплуатации цементно-песчаной отмостки. В отличие от нее, данный вид защиты фундамента не трескается со временем и на протяжении всего срока службы не изменяет свой первоначальный внешний вид.
  3. Раз уж затронули вопрос внешнего вида такой отмостки, то следует отметить тот факт, что выбирая тротуарную плитку на свой вкус и цвет, этому элементу дома можно придать любой, даже самый экзотический внешний вид.
  4. Опять же, в отличие от цементно-песчаной отмостки, для изготовления подобной защиты строения из тротуарной плитки не понадобится никакой специальной техники – все достаточно просто и вполне доступно для самостоятельного изготовления.
  5. При наличии под отмосткой водоотводящих ливневых коммуникаций, ее достаточно просто будет разобрать в случае необходимости ремонта и собрать назад, не оставив при этом и следа былого ремонта.

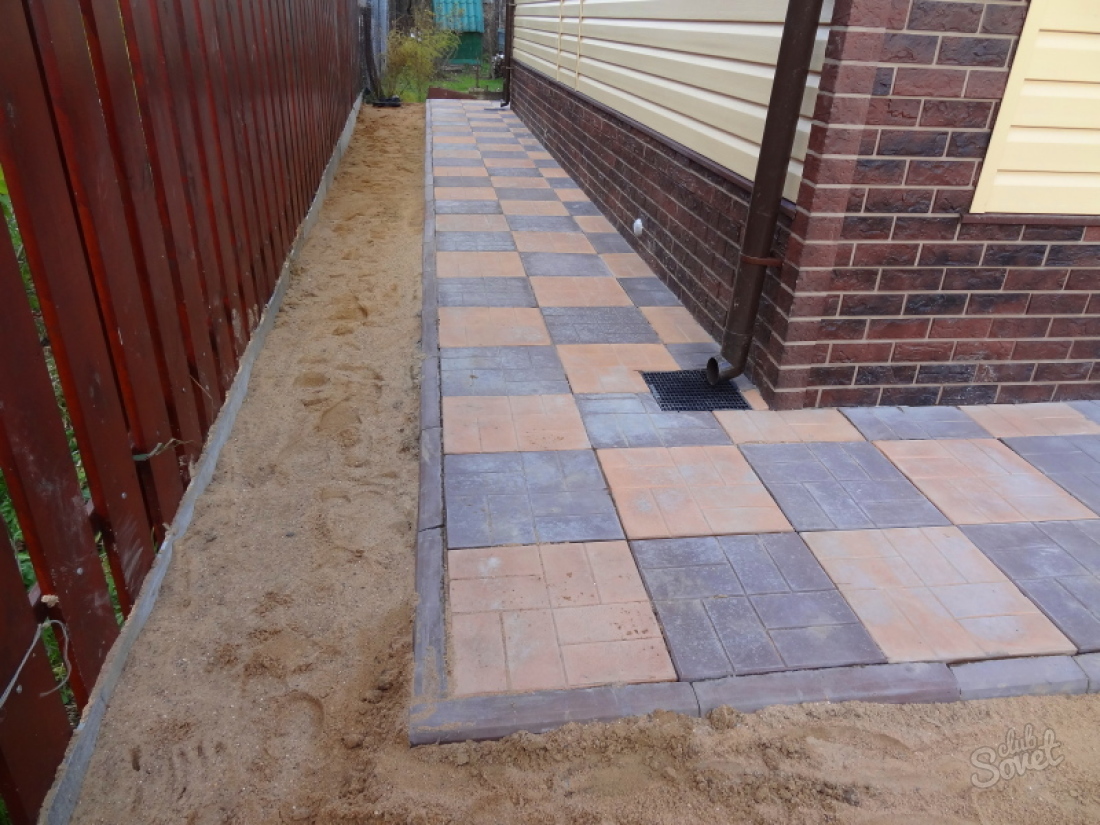

    Отмостка дома тротуарной плиткой фото

В принципе, этот список можно продолжить и дальше, но необходимости в этом нет, так как и этих преимуществ вполне достаточно для того, чтобы избрать именно такой подход к изготовлению отмостки для дома.

Устройство отмостки из тротуарной плитки: что понадобится

Заведомо высокая стоимость отмостки из тротуарной плитки обусловлена не только технологией укладки, за осуществление которой мастера берут немало денег, но и обилием необходимых строительных материалов, которые и составляют основную стоимость этой отмостки. Для ее изготовления понадобится следующее.

  1. Бордюры и тротуарная плитка.
  2. Рулонная гидроизоляционная – это либо готовый гидробарьер, либо плотная целлофановая пленка. Именно на нее возлагается основная роль защитника фундамента от воды.
  3. Глина, с помощью которой создается так называемый гидрозамок. А он, вместе с гидробарьером, обеспечивает стопроцентную защиту фундамента от дождевых и талых вод.
  4. Песок – с его помощью выравнивают плоскость для непосредственной укладки тротуарной плитки и создают дренаж для отвода воды, проникшей между отдельными плитками в грунт.
  5. Щебень. У него назначение одно – дренаж, отводящий талую и дождевую воду из-под плитки. Таким образом он обеспечивает постоянно сухое основание под плиткой.
  6. Геотекстиль – это защита дренажа от быстрого заиливания мелким мусором.
  7. Небольшое количество цемента для скрепления песчаного основания и закрепления стыков между тротуарной плиткой.

    Правильная отмостка из тротуарной плитки фото

Если будет делаться полноценная система водоотведения или дренаж фундамента, то понадобятся все элементы этих систем. Мало того, для наружного отвода воды с крыши нужно будет установить желоба – водостоки, изготовленные из того же материала, что и тротуарная плитка.

Отмостка тротуарной плиткой своими руками: последовательность и тонкости работ

Как правило, укладка тротуарной плитки на отмостку своими руками не занимает много времени – если говорить о частном доме примерно стандартной площади, то на все понадобится не более недели. Причем самое интересное, что большая часть этого времени уйдет на трамбовку и проливку грунта водой. В целом же, если рассматривать изготовление отмостки из тротуарной плитки от начала и до конца, то этот процесс можно представить в виде следующей последовательности работ.

  1. Для начала определяемся с шириной отмостки и делаем соответствующую разметку с помощью колышков и нитей. Стандартно ширина отмостки имеет размер 400-600мм, но если этот элемент защиты будет использоваться еще и в качестве тротуара, то его размер лучше увеличить до 800-1000мм.
  2. Дальше согласно разметке снимаем грунт на глубину 300мм – если на дне полученного углубления наблюдается глина, то на этом можно остановиться. Если там земля или какой-либо другой материал, то копаем глубже и доводим углубление до 500мм.
  3. Теперь создаем уклон глиняного гидрозамка. В случае если глина отсутствует в приямке, то она насыпается туда слоем 200мм и тщательно утрамбовывается с помощью трамбовки и воды. Здесь важен небольшой уклон от фундамента – сформировав его в процессе трамбовки глины, вы обеспечите отвод дождевой и талой воды от строения.
  4. Сверху глины укладывается гидроизоляция из плотной полиэтиленовой пленки – на сегодняшний день это наиболее дешевый материал такого типа. Пленка укладывается внахлест на фундамент выше верхнего края будущей отмостки – второй конец загибать вверх не нужно. Вода должна свободно уходить по пленке в грунт. По-хорошему, пленку нужно приклеить к фундаменту с помощью специального герметика. Таким способом вы избавитесь от единственного элемента ненадежности отмостки – это стык между ней и фундаментом.

    Отмостка тротуарной плиткой своими руками фото

  5. Дальше правильная отмостка из тротуарной плитки предусматривает изготовление слоеного пирога из песка и щебня. Прямиком на гидроизолирующую пленку насыпается сначала слой песка толщиной 50-100мм (для уплотнения его проливают водой и хорошенько трамбуют), потом поверх песка наносят слой щебня толщиной 100мм. Как и песок, его утрамбовывают, но делают это без воды. Также на этом этапе работ устанавливаются бордюры – в принципе, с них можно даже начать. Они устанавливаются и выравниваются с помощью стандартного цементно-песчаного раствора – после их установки, возможно, придется подождать пару-тройку часов, пока раствор немного затвердеет, и только тогда можно будет приступать к отсыпке слоеного пирога.
  6. Сверху щебня укладывается геотекстильный материал. Как и говорилось выше, он необходим только для того, чтобы дренаж из песка и щебня не заиливался на протяжении длительного времени. Полотно укладывается в виде корыта с нахлестом на фундамент и бордюр – здесь все достаточно просто.
  7. Теперь снова песок, но на этот раз это уже финишный слой, непосредственно на который будет производиться укладка тротуарной плитки. Именно поэтому данный слой песка должен быть не только качественно утрамбован, но и выровнен с учетом небольшого наклона от фундамента. Слой песка в этом случае может варьироваться от 70 до 100мм, а уклон должен находиться в пределах 3-6°. Чтобы все было четко в заданной плоскости, можно даже установить маяки, которые впоследствии уберутся, а на их место засыплется песок.

    Как уложить тротуарную плитку на отмостку фото

На завершающем этапе работ производится укладка плитки. Как уложить тротуарную плитку на отмостку? По большому счету, это не очень сложно – отдельные плитки укладываются на песок и выравниваются с помощью резиновой киянки. Это технический вопрос, с которым должен разобраться каждый лично – дело в том, что здесь все зависит от опыта проведения подобных работ, но в целом все очень просто.

А вообще последним, заключительным этапом работ, без которого отмостка из тротуарной плитки не может считаться завершенной, является заделка швов – она может выполняться двумя способами. Они либо просыпаются сухим цементом, либо песком с семенами газонной травы – в последнем случае вы получаете, так называемый «зеленый шов» из естественного природного материала. За подобной отмосткой придется тщательно ухаживать, поэтому от такого подхода к делу лучше отказаться.

Автор статьи Александр Куликов

Отмостка вокруг дома из тротуарной плитки своими руками фото

Отмосткой называется покрытие определенной ширины, которое окружает дом по периметру. Делаем это покрытие на завершающем этапе строительства, после отделки цокольной части. В качестве материала использован бетон, асфальт, тротуарная плитка. Один из самых популярных материалов - тротуарная плитка. Тротуарная плитка отличается высокой прочностью, морозостойкостью и износостойкостью, огромным выбором поверхностей рисунка, цветов, различной фактуры, привлекательным внешним видом и доступной ценой.

Отмостка вокруг дома используется для следующих задач:

  • Защищайте фундамент от дождя и талой воды. Атмосферные осадки и талая вода из-за конструкции покрытия не будут иметь длительного контакта с фундаментом и не смогут оказать негативного воздействия. Вода стекает с тротуара в сторону фундамента.

  • Дополнительное утепление фундамента. Правильно устроенная отмостка снижает промерзание почвы и фундамента.Кроме того, за счет уменьшения промерзания почвы вокруг дома снижается риск набухания почвы, и фундамент будет подвергаться меньшим нагрузкам из-за изменений почвы.

  • Удобный выход в любую точку по периметру дома. Это утилитарная (практическая) функция, которая важна в эксплуатации дома. Уход за отмосткой не требует много времени, но решение различных экономических проблем в будущем будет намного проще.

  • Придайте завершенный вид вашему дому. Декоративная функция важна, но не основная функция, которую выполняет отмостка. Однако люди придают самое большое значение.

При нанесении покрытия необходимо соблюдать некоторые требования:

  • Настил должен быть непрерывным по всему дому.

  • Его ширина должна быть не менее 60 см, но в любом случае она должна быть шире карниза минимум на 20 см. Для лучшей защиты фундамента от атмосферных осадков и талой воды толщину покрытия желательно увеличить.

  • Тротуар строить с уклоном от дома 3-5%. Угол уклона зависит от типа материала покрытия. Для мощения будет достаточно уклона 3%. Это правильный уклон - защитить фундамент вашего дома и слить воду подальше от него.

Важно! Конструктивно настил должен состоять из нижележащего слоя и покрытия.

Задача нижележащего слоя создать прочный фундамент под верхним слоем.Нижележащий слой можно укладывать из щебня, гравия и песка. Использование глины в нижележащем слое обеспечит дополнительную гидроизоляцию. На практике часто встречается нижележащий слой бетона (аналогичное основание при фундаменте дома или при строительстве дороги). Сам по себе бетон в наших условиях не очень практичен для устройства верхнего слоя дорожной одежды. Покрытия из бетона быстро потеряют внешний вид и всегда потребуют ремонта. Для устройства верхний слой должен быть водонепроницаемым, используется асфальт, брусчатка, тротуарная плитка (красивая, надежная, но дорогая) и тротуарная плитка.

Начинаются работы по устройству подвала с выемкой грунта по периметру дома. Для обычных грунтов достаточно удалить грунт штыковой лопатой, но для пучения потребуется удалить грунт до 30 см. Почва удаляется с образованием уже откоса в сторону от фундамента. Достаточно будет сделать уклон 3%. Тщательно очистите корни деревьев и растений.

Ширина траншеи должна быть равна ширине отмостки. Следует помнить, что эта ширина должна быть не менее 60 см, при этом как минимум на 20 см шире карниза.

На дно траншеи укладывается и тщательно утрамбовывается глина. Во избежание проблем со стенками траншеи возможно усиление их простейшими формами или бордюрами. Глину можно заменить прочной водонепроницаемой лентой. В этом случае пленка должна быть оборудована так, чтобы выходить на фундамент дома выше уровня покрытия.

Затем засыпают песком, закрывают геотекстилем, затем щебнем. Геотекстиль не допускает разрушения слоя песка под воздействием погодных явлений.Кроме того, щебень с геотекстилем будет выполнять дренажную функцию и забирать воду из «пирожковой» отмостки.

Рекомендуется использовать гербициды для борьбы с растением. Так трава и корни растений не разрушат покрытие. Об эффективности такого метода говорить не приходится, но вреда гербициды вашему участку могут принести немало. Вода попала в землю, они начинают свое «путешествие», и никто не знает, чем они окажутся. Не исключено, что морковь или яблоки на вашем участке будут содержать гербициды, вы своими руками залейте землю.На дно траншеи уложите геотекстиль и траву с сорняками, тротуар не пострадает. Надежно и без каких-либо химикатов.

Для мощения на слой щебня следует укладывать тонкий слой песка, снова предварительно замазывая геотекстилем. Геотекстиль предотвращает забивание гравия песком и позволяет ему эффективно выполнять дренажную функцию. Все слои выполняются с сохранением заданного наклона до 3%.

Укладка дренажного канала выполняется из щебня, уложенного в дренажную трубу.Труба в этом случае размещается далеко от края дома нижележащего слоя. Трубу можно укладывать рядом со слоем «пирогового» покрытия в нижней части гравийного слоя. Преддренажная труба покрыта геотекстилем. Это позволит избежать попадания в трубку частичек почвы и песка, которые вызовут засорение.

Тротуарная плитка для укрытия на смеси песка и цемента. Эта композиция называется гарцовкой. Под воздействием воды смесь песка и цемента схватится и в дальнейшем не выщелочится.Этой смесью заливаются швы между тротуарной плиткой. На смесь укладывают плитку, утрамбовывают резиновым молотком и выравнивают в одной плоскости. Не забывайте о необходимости выдерживать желаемый уклон от дома. После завершения укладки плитки остатки гартовки выметают, а плитки поливают водой. По периметру чехла подходит бордюр. Высота бордюра не должна выступать над уровнем тротуара и, таким образом, препятствовать протеканию воды.

Это очень важно! Выбирайте мощение из плитки такого размера, чтобы не приходилось резать.

Тротуарная плитка укладывается рядами. Покрытие не должно плотно прилегать к фундаменту дома. Вам нужно оставить компенсационный шов. Под воздействием грунта фундамент и отмостка из-за разного веса конструкции будет разной и плотно прилегающая к основанию плитка может повредить материал, которым облицован цоколь.

Еще одно преимущество тротуарной плитки как материала для покрытия - возможность замены поврежденных участков без ущерба для всей отмостки.

Утепление отмостки делать не во всех случаях. Обязательным утеплителем является небольшое заглубление фундамента и пучинистые грунты. В остальных случаях желательно. В качестве утеплителя рекомендуется использовать керамзит или пенополистирол. Самая популярная форма полистирола - ПЕНОПЛЭКС.

На слой глины («глиняный замок») или мягкую гидроизоляцию засыпается тонкий выравнивающий слой песка, поверх которого укладываются плиты ПЕНОПЛЕКС. Далее слои «пирога» отмостки можно выполнить, как было сказано выше, однако пенополистирол необходим для защиты отмороженного покрытия.

Изоляция из керамзита, чтобы сделать это еще проще. Он заполнен слоями гравия и благодаря своим качествам изолирует дорожное покрытие.

Бетонную отмостку можно сделать лепешкой из «глиняного замка» или мягкой гидроизоляции, песка, который действует как амортизатор, и гравия. Для утепления щебеночное покрытие необходимо заменить керамзитом. Толщина слоя щебня составляет 5 см. Бетонное покрытие, армированное сеткой с ячейками Деформационные швы 10 × 10 см, защищающие бетонный пол от растрескивания, изготавливаются из тонких деревянных досок, уложенных краем поперек тротуара.Установите пластины с шагом 2,5 м. Желательно промазать их битумом. Брус устанавливают на высоту бетонного покрытия с уклоном от дома.

Будет заливка бетона. При выравнивании поверхности плиты будут служить маяками. Толщина слоя бетона при арматурной сетке 10 см.

Специалисты рекомендуют бетон с наполнителем из торговой сети, имеющий цементную футеровку с мокрой поверхностью и металлический шпатель. Этот метод увеличит поверхностную влажность бетона.Бетонное покрытие закрывают и периодически проливают воду. Делать это до полного затвердевания покрытия.

Для устройства отмостки из бетона достаточно использовать цемент М100, М200 макс. Более широкое использование бренда не имеет смысла, в том числе из-за более высоких цен.

Тротуарная плитка уложена на фундамент из бетона на специальный клей (довольно дорогое), гарцовку (этот метод требует определенных навыков и опыта. Посмотрите на «плоды» работы многих бригад рабочих, пытающихся положить плитку в гарцовку. а то спустя год покрытие требует ремонта) и обычный мокрый раствор из песка и цемента.

Тротуарная плитка сначала раскладывается и проверяется по шаблону. В местах, требующих обрезки, плитка отмечается значком.

Затем плитка снимается и основание с помощью шпателя наносится слоем раствора толщиной 2-3 см. Укладывается плитка и укладывается резиновым молотком.

Для точного соблюдения размеров стежков используются специальные пластиковые крестики. Важно внимательно следить за наклоном плоскости плитки.Дать раствору схватиться и через 2-3 дня приступить к затирке швов. Швы заделаны гарцовкой и пролита холодная вода.

Рассмотрены основные особенности устройства сложного «пирога» дорожной одежды с покрытием из тротуарной плитки. Кто-то решает, что можно и проще, но про гидроизоляцию, дренаж, деформационные швы в бетонном покрытии забывать нельзя. До года не переделывать. Красиво и прочно все дорожные покрытия!

Связанные с контентом

Как сделать мощение из щебня вокруг дома

Основное назначение отмостки вокруг любого здания или сооружения - защита элементов конструкции, а именно фундамента.Это защита от дождя и талой воды, а также от замерзания, обеспечивающая эстетичный вид. От прочности фундамента зависит весь дизайн дома, ведь необязательно приступать к возведению отмостки. Дополнительно купить щебень Вы можете на сайте ebselen.of Российской Федерации. Как сделать отмостку из завалов своими руками?

Что такое отмостка

Тротуар представляет собой многослойное покрытие, которое составляют по периметру дома.Нижний слой - кушон, верхний слой - покрытие. В качестве основных материалов, из которых делают нижний слой, используются песок, щебень, цемент, гидроизоляция.

Верхний слой часто представляет собой бетон или тротуарную плитку, асфальт, брусчатку, булыжник. Тротуар бывает мягким и жестким, но в обоих случаях обязательно используйте гравий.

Нюансы

Палуба должна проходить под уклоном от здания, чтобы вода не капала в обратном направлении. Водосток с крыши нужно делать так, чтобы вода отводилась в грязную часть, а не на тротуар, разрушая его.Между фундаментом здания и брусчаткой нужно сделать небольшую щель, которую засыпают песком или битумом. Это нужно для того, чтобы в случае просадки дорожного покрытия она натянула фундамент.

Подготовка

Сначала сделайте выемку, удалив верхний слой почвы. Тротуар над выходным выступом здания должен быть шире 25 сантиметров. Сначала установите изоляцию (битум или битумную бумагу) и закрепите на прижимной планке стен фундамента. Затем засыпали гравий песком, все утрамбовали.Уплотнение гравия, песка и почвы при укладке мощения можно производить с помощью плиты.

Цементно-заливная отмостка

Жидкая отмостка подразумевает заливку щебня с раствором из цемента и песка, потому что нужно сделать опалубку, чтобы она не растекалась. Если вы планируете сделать бетонную поверхность твердой, то сверху кладется металлическая армирующая сетка. Также нужны компенсаторы, предотвращающие промерзание и разрушение бетона.

Изготовлены из дерева, покрытого битумными лентами.Поверх заливки укладывается еще один тонкий слой цемента - это сухая посыпка (присыпание сухим цементом). Сухая заливка бетона сухим цементом укрепляет поверхность. Бетонную отмостку важно периодически смачивать 25-30 дней, чтобы она не пересыхала, и следует покрыть ее фольгой.

Тротуарная плитка

Тротуарная плитка из тротуарной плитки поступает так же. Укладывается утеплитель, песок, цемент, затем все уплотняется и заливается цементным раствором. Просто сверху нужно залить цементно-песчаным раствором, а затем положить его на тротуарную плитку.Важно предусмотреть ливневую канализацию по краю тротуарной плитки из тротуарной плитки. Он изготавливается из специальной брусчатки в виде желоба или может быть металлической. Нормы устройства дорожной одежды вокруг зданий и сооружений регламентируются СНиП 2.02.01-83

* перевод с русского, услуга «translate.yandex.ru»

Фундаментные стены | WBDG - Руководство по проектированию всего здания

Введение

Фундаментная стена здания может быть монолитной бетонной подпорной стеной или стеной подвала или несущей стеной в комплекте с несущими пилястрами.Используемые материалы могут быть бетонными или армированными. Система фундаментных стен может включать в себя систему удержания грунта из солдатских свай и деревянной футеровки или торкретированной породы, требующей рассмотрения гидроизоляции, применяемой к системе удержания грунта. Для большинства участков фундаментной стены отвод воды и контроль над ней имеют первостепенное значение. Однако меры по удалению воды вокруг фундаментных стен ниже уровня грунтовых вод могут быть непрактичными и дорогостоящими в долгосрочной перспективе, и стратегия гидроизоляции становится критически важной.Необходимо учитывать тепловую нагрузку в верхних частях фундаментной стены.

Читателям рекомендуется получить консультацию специалиста при проектировании систем, которые находятся ниже уровня грунтовых вод или закрывают особо уязвимые помещения. При работе с полевыми условиями также может потребоваться совет специалиста.

Описание

В этом разделе дается конкретное описание материалов и систем, общих для фундаментных стен и систем ограждающих конструкций зданий ниже уровня земли в целом.Описания и рекомендации представлены по следующим темам:

  • Дренажные материалы
  • Ткани для фильтров
  • Гидроизоляция
  • Гидроизоляционные мембраны
  • Доска защиты
  • Изоляционные материалы
  • Гидрошпонки
  • Дренажная труба

Дренажные материалы

Дренажные материалы для нижних ограждений включают:

  • Слои дренажного агрегата
  • Сборные синтетические дренажные слои

Слои агрегатного дренажа. Слои агрегатного дренажа включают гранулированный щебень или крупнозернистый песок.Гранулированный мелкий гравий относится к камню естественной округлости диаметром от 3/16 до 3/8 дюйма. Подходит крупный песок размером от № 30 до № 8. Сортировка песка по зазорам обеспечивает однородный размер зерен, что увеличивает скорость дренажного потока.

Сборные синтетические дренажные слои - эти изделия состоят из комбинации пластиковых композитных дренажных стержней с приклеенными геотекстильными тканями. Пластиковые композитные дренажные стержни с «углублениями» доступны в различных конфигурациях и обычно изготавливаются из полипропилена, полистирола и полиэтилена.Геотекстильные ткани удерживают песок, почву, бетон или раствор, позволяя воде мигрировать в свободную дренажную сердцевину. Ткани доступны в различных формах, в том числе нетканые для почв глинистого типа и тканые или небольшие геотекстильные материалы для песчаных или сильно илистых почв. Многие дренажные маты также включают основу из полиэтиленового листа для равномерного распределения нагрузок, действующих на мембрану, и снижения вероятности повреждения, вызванного неоднородными профилями (впадинами) в композитном сердечнике.

Конструктивные соображения включают выбор соответствующей конструкции для достижения требуемого расхода.В целом, дренажная сердцевина шириной от 1/4 до 1/2 дюйма обеспечивает скорость дренажного потока в 3-5 раз большую, чем у обычно используемых природных материалов обратной засыпки. Эти системы выгодны своей легкой конструкцией и рентабельностью. Несмотря на то, что они предназначены для использования с выкопанными грунтами во время засыпки вместо гранулированного дренажного слоя, рекомендуется использовать полностью системный подход в приложениях, где утечка воды недопустима; Полный системный подход должен включать как синтетический дренажный слой, так и гранулированный дренажный слой.

Ткани для фильтров

Геотекстильные фильтрующие ткани также используются для разделения различных типов грунта в помещениях, находящихся ниже уровня земли. Такое разделение различных типов почвы поддерживает скорость потока почвы, используемой в качестве дренажных слоев, и сводит к минимуму оседание от более мелких материалов, заполняющих более крупные материалы. Геотекстильные ткани обычно изготавливаются из полипропилена, полиэстера или нейлона и доступны в тканых или нетканых вариантах. Тканые изделия изготавливаются из отдельных нитей или нитей и обладают хорошей прочностью и жесткостью; однако материал может быть пронизан угловатым заполнителем, что снижает способность должным образом фильтровать или отделять мелкие элементы.Нетканые изделия обычно непрерывно экструдируют и прядут, а затем прошивают иглами для создания однородных отверстий, которые можно выбирать в зависимости от дизайна. Как правило, при правильной конструкции нетканые изделия обладают хорошими фильтрующими и разделяющими свойствами.

Гидроизоляция

Гидроизоляционные материалы обычно наносятся распылителем, валиком, кистью или шпателем и часто представляют собой покрытия на битумной основе; обычно наносится толщиной до 10 мил (0,25 мм). Эти материалы могут быть на основе растворителей или водными эмульсиями.Гидроизоляция всегда применяется с положительной или влажной стороны конструктивного элемента.

Гидроизоляция предназначена для контроля диффузии пара через фундамент, что может способствовать созданию влажных условий внутри. Гидроизоляция не предназначена для предотвращения утечки жидкой воды через фундаментную стену; гидроизоляция необходима для контроля протечек воды. Поскольку гидроизоляция не может выдерживать гидростатическое давление, ее не следует использовать на конструктивных элементах ниже уровня грунтовых вод, где целью является предотвращение внутренней утечки воды.Гидроизоляция более эффективна в устранении риска утечки и может быть не дороже, чем гидроизоляция, в зависимости от используемого материала. Большинство гидроизоляционных материалов также контролируют диффузию пара.

Другие доступные технологии гидроизоляции включают как цементные, так и химически активные продукты. Вяжущие продукты обычно основаны на портландцементе и обычно наносятся шпателем или кистью. Реактивные / кристаллические продукты, как правило, представляют собой запатентованные смеси, изготовленные из цемента, силикатов, оксидов металлов и химикатов, вводимых через добавки к бетону или наносимые на поверхность.Эти материалы требуют наличия влаги, чтобы вызвать реакцию с бетоном. Понимание конкретной химической добавки важно для определения ее потенциальной эффективности в приложениях для гидроизоляции или гидроизоляции грунтовых вод.

Гидроизоляционные мембраны

Гидроизоляционные мембранные системы доступны в виде продуктов после или перед нанесением для использования на положительной, отрицательной или слепой стороне. Системы гидроизоляции с положительной стороны наносятся после этого на поверхность элемента, которая подвергается прямому воздействию влаги, обычно на внешнюю сторону фундаментной стены.Системы гидроизоляции с отрицательной стороны наносятся после этого на поверхность элемента, противоположную поверхности, подверженной воздействию влаги, обычно на внутреннюю часть фундаментной стены. Системы глухой гидроизоляции предварительно наносятся на участок, где будет размещаться бетонный элемент, который подвергается прямому воздействию влаги. Системы положительной стороны доступны в различных материалах и формах. Отрицательные системы обычно ограничиваются цементными системами. Системы глухой стороны обычно представляют собой гидроизоляционный лист или непроницаемый материал на основе глины.

Гидроизоляционные мембраны можно разделить на четыре (4) типа:

  1. Жидкостные системы - эти системы включают уретаны, каучуки, пластмассы и модифицированные асфальты. Мембраны, наносимые жидкостью, применяются в жидкой форме и отверждаются, образуя одну монолитную бесшовную мембрану. Для стенового фундамента типичные холодные системы с нанесением жидкости имеют толщину примерно 60 мил. Некоторые системы включают армирующую сетку, встроенную в жидкость. Прорезиненные асфальтовые системы горячего нанесения могут иметь толщину от 125 мил до 180 мил плюс заделанные листы неопрена толщиной 60 мил.

  2. Листовые мембранные системы. Листовые мембраны, используемые в строительстве фундаментных стен, включают термопласты, вулканизированные каучуки и прорезиненные асфальты. Толщина этих систем варьируется от 20 до 120 мил. Если используется сварка термосваркой, а незакрепленные мембраны являются прочными и защищены от повреждений защитной панелью, они могут быть эффективными гидроизоляционными материалами, но если произойдет утечка, ее будет трудно обнаружить и исправить из-за неплотного нанесения материала. гидроизоляционный слой в тех случаях.Всегда лучше иметь непрерывно приклеенный и приклеенный гидроизоляционный слой, чтобы снизить вероятность боковой миграции влаги под мембраной.

  3. Бентонитовые глины. Эти системы включают композитные натриевые бентонитовые системы с вкладышами из полиэтилена высокой плотности и геотекстильными тканями, которые более распространены и более эффективны, чем традиционные системы. Бентонитовые глины действуют как гидроизоляция, набухая под воздействием влаги, таким образом, становясь водонепроницаемыми. Это набухание может составлять от 10 до 15 процентов толщины основного материала.Следовательно, бентонит наиболее эффективен при правильном ограничении, так что продукт может набухать, заполняя пустоты, и поэтому его нельзя вымыть. Если бентонитовая глина не закреплена, она может дать усадку при высыхании, создавая промежутки, которые ухудшают гидроизоляционные характеристики. Глиняные панели и геотекстильные листы популярны для использования в гидроизоляции с глухих сторон, например, в системах заземления, а также в лифтах и ​​отстойниках.

  4. Цементные системы - эти системы содержат портландцемент и песок в сочетании с активным гидроизоляционным агентом.Эти системы включают в себя металлические (оксид металла), кристаллические системы, системы с химическими добавками и модифицированные акрилом. Последние два не следует использовать в качестве гидроизоляции, за исключением самых некритических условий. Первые две системы могут применяться как гидроизоляция с отрицательной или положительной стороны. Даже эти системы следует рассматривать только для использования в качестве вторичной (резервной) гидроизоляции по отношению к системе гидроизоляции с положительной стороны, если они не используются со специальными деталями, предоставленными экспертом по гидроизоляции, которые выходят за рамки того, что обычно предоставляется системой. производители.

Гидроизоляцию следует наносить как минимум на 12 дюймов выше готовой поверхности, а затем наносить на точку на 12 дюймов ниже верхней поверхности внутренней плиты на уклоне. Как правило, гидроизоляция оборачивается поверх полки из кирпичной кладки или за отделочными материалами снаружи на определенном уровне, так что она может быть завершена и покрыта черепицей, перекрываемой погодным барьером. Когда он наматывается на выступы из каменной кладки, необходимо соблюдать осторожность, чтобы согласовать его с кладочными стяжками и окантовками между стенами. Там, где уклон идет вниз вдоль внешней стены, гидроизоляция будет постепенно понижаться, чтобы продолжать защищать занимаемое пространство ниже уровня.

Если материалы наружных стен не защищают гидроизоляцию на уровне грунта, следует использовать гидроизоляцию основания для защиты гидроизоляции от воздействия ультрафиолетового (УФ) излучения. Эти оклады обычно изготавливаются из нержавеющей стали, чтобы противостоять коррозии при контакте с грунтом и влагой.

В некоторых ситуациях может оказаться невозможным нанести гидроизоляцию непосредственно и полностью на фундаментные стены, и может потребоваться прикрепить «линзовую» мембрану к стене фундамента, чтобы улавливать сток и перенаправлять его от фундамента.Рекомендуется использовать ПВХ-мембрану или полиолефиновую мембрану толщиной 60 мил, установить на вогнутую песчаную подушку и прикрепить к фундаментной стене с помощью соединительной планки из нержавеющей стали со стандартной гидроизоляцией, нанесенной на стену выше этой точки. Линзовая мембрана должна наклоняться в сторону от здания, собирать и перенаправлять сток в сливную плиту или отстойник подальше от фундамента.

Защитная доска

Защитные плиты

используются для защиты гидроизоляционных мембран от повреждений конструкции, повреждений от засыпных материалов при эксплуатации и ультрафиолетового излучения.Наиболее часто используемая защитная плита представляет собой полугибкий лист, содержащий асфальтовую сердцевину, помещенную между пропитанными асфальтом матами из стекловолокна. Материал может иметь полиэтиленовую пленку с одной стороны и поверхность из стекломата с другой стороны. Для некоторых мембранных применений, таких как системы горячего нанесения битума, защитная плита встраивается во влажную мембрану, составляя неотъемлемую часть гидроизоляционной мембраны. Доступны плиты защиты асфальта толщиной 1/16, 1/8 и 1/4 дюйма.Другими материалами, которые иногда используются в качестве защитных слоев, являются изоляция из жестких панелей из экструдированного полистирола или сборные синтетические дренажные слои.

В общем, использование сборных композитных дренажных панелей непосредственно против определенных гидроизоляционных мембран в качестве защитного слоя не рекомендуется. Хотя композитная плита может иметь полиэтиленовый лист со стороны мембраны, этот лист часто разрезается, повреждается или отсутствует. В случае установки давление грунта может привести к смещению «ямок» в дренажной сердцевине или повреждению гидроизоляционной мембраны.Кроме того, композитные сердечники имеют острые углы, которые могут разрезать гидроизоляционную мембрану во время монтажа или засыпки. Поэтому рекомендуется между гидроизоляционной мембраной и дренажным слоем установить защитный слой.

Изоляционные материалы

Изоляционные материалы, используемые в корпусах ниже класса, в основном ограничиваются жесткими экструдированными полистирольными плитами из-за необходимости обеспечения высокой прочности на сжатие и устойчивости к влагопоглощению. Для оптимального дренажа и тепловых характеристик установите композитную дренажную панель со встроенной фильтровальной тканью снаружи изоляции.

Гидрошпонки

Гидрошпонки следует использовать на строительных швах в нижних стенах, фундаментах, плитах и ​​других элементах, где требуется водонепроницаемая система. Эти системы обеспечивают вторичный барьер для прохождения воды через эти строительные швы. Гидрошпонки - это производимые продукты, доступные в широком диапазоне конфигураций и размеров. Обычные материалы включают поливинилхлорид (ПВХ), неопрен, вспенивающийся бентонит натрия и термопластичный каучук.

Хотя это не так часто, можно также рассмотреть предварительно установленную гидроизоляцию для впрыска проницаемого раствора.Как правило, в конструкционных швах устанавливаются проницаемые трубки для впрыскивания раствора, которые обычно изготавливаются из гибкого ПВХ, и заливка раствора производится только в том случае, если наблюдается утечка. В некоторых случаях трубки могут быть повторно закачаны, если утечка не исчезнет. Доступ к портам / участкам нагнетания обычно осуществляется изнутри здания.

Наиболее опасные участки гидроизоляции - углы и перегибы материалов. Эти детали должны быть правильно детализированы и установлены, чтобы быть эффективными. В общем, следует придерживаться стандартных деталей производителя.Если используется ПВХ, углы и перехлесты должны быть сварены и тщательно проверены.

Дренажная труба

Дренажные трубы, обычно диаметром 4 или 6 дюймов, используемые в системах ниже уровня земли, в основном изготавливаются из гофрированного ПВХ или полиэтилена, а в некоторых случаях из пористого бетона. Трубы из ПВХ и полиэтилена доступны в гладкой или гофрированной конфигурации и имеют прорези в нижней половине их поперечного сечения для проникновения воды. На основании обширного опыта земляных работ и гидроизоляции было обнаружено, что гофрированные дренажные трубы из ПВХ могут разрушиться под весом засыпки, поэтому предпочтительнее использовать более жесткие трубы из ПВХ, если это возможно.

Все трубопроводы дренажной плитки следует укладывать на большие, вымытые рекой камни из заполнителя, которые кладут на фильтровальную ткань, которую следует обернуть вокруг и поверх дренажной плитки, чтобы попытаться предотвратить попадание мелкой грязи в дренажную плитку. Что касается уклона к сливу, дренажная плитка предназначена для установки с некоторым уклоном, чтобы вода стекала к коллектору поддона. Розетка должна быть самой низкой точкой в ​​системе на каждом стыке.

Основы

На рисунке 2 представлена ​​общая схема, характеризующая четыре функции i.е. Структурная поддержка, экологический контроль, отделка и распределение, поскольку они относятся к элементам ограждения нижнего уровня фундаментных стен.

Рис. 2. Схема фундаментной стены

Четыре функциональные категории, то есть структурная поддержка, экологический контроль, отделка и распределение, раскрываются ниже в общих чертах для фундаментных стен.

Функции несущей конструкции —Система фундаментных стен ограждения нижнего этажа должна быть спроектирована и изготовлена ​​таким образом, чтобы выдерживать как вертикальные, так и боковые нагрузки.

Вертикальные нагрузки возникают от статических, динамических и боковых нагрузок от конструкции и самой стены. Фундаментная стена может быть составной частью несущей конструкции здания, несущей нагрузки на колонну и перекрытие сверху, либо в виде распределенных нагрузок на стену, либо в виде точечных нагрузок на пилястры, являющиеся неотъемлемой частью стеновой системы. Эти стены также могут использоваться в системе бокового сопротивления здания.

Боковые нагрузки на фундаментные стены возникают из-за грунта, дополнительных нагрузок и нагрузок гидростатического давления.Нагрузки на почву зависят от типа почвы и от того, считается ли почва активной или пассивной. Нагрузки гидростатического давления могут существовать в случае высокого уровня грунтовых вод или паводков. Типичное гидростатическое давление и давление почвы обычно колеблются от 30 до 62,4 фунтов на квадратный фут на фут глубины. Дополнительные нагрузки могут включать временные нагрузки от пешеходных дорожек или проезжих частей для транспортных средств. Зоны, спроектированные как пешеходные, должны также учитывать нагрузку на аварийные транспортные средства.

Во многих случаях требуется, чтобы фундаментная стена выдерживала все эти нагрузки непосредственно со стеной, спроектированной как консольная подпорная стена с большим фундаментным основанием, или как стена подвала, проходящая по вертикали между элементом фундамента и поддерживаемыми перекрытиями.Другие случаи могут включать в себя систему удержания грунта, такую ​​как сваи и деревянные утеплители, облегчающие строительство и предназначенные для противодействия боковым нагрузкам, оставляющим фундаментную стену для сопротивления в основном вертикальным нагрузкам.

Особые нагрузки, такие как взрывные нагрузки, учитываются при проектировании парковок под зданиями и рядом с ними. Хотя первый контроль этих аномальных нагрузок осуществляется с помощью систем контроля доступа и ограниченного доступа, при проектировании системы фундаментных стен также могут потребоваться конструктивные соображения.

Функции контроля окружающей среды - Внешняя среда, которой подвергается фундаментная стена, включает в себя нагрузки контроля окружающей среды, такие как температура, влажность, корни деревьев, насекомые и почвенный газ. Внутренняя среда, которой подвергается фундаментная стена, включает в себя нагрузки по контролю за окружающей средой, такие как температура и влажность. Производительность системы фундаментной стены зависит от ее способности контролировать, регулировать и / или смягчать эти экологические нагрузки на каждой стороне фундаментной стены до желаемых уровней.

Вероятно, наиболее преобладающей нагрузкой на окружающую среду для систем фундаментных стен является влажность. Контроль влажности решается с помощью подхода с использованием нескольких экранов / барьеров. Для нагрузок поверхностной влажности, таких как дождь и снег, первая линия контроля - это верхний экран на внешней поверхности. Этот верхний экран может состоять из относительно проницаемых участков ландшафта, от непроницаемых брусчатки, бетонных или асфальтовых поверхностей, которые будут сбрасывать большую часть поверхностной влаги.Эффективность этого начального экрана в отводе влаги может повлиять на конструкцию других компонентов системы.

Влага, которая проникает через верхний экран, должна быть направлена ​​в сливной дренаж, расположенный у основания фундаментной стены. Это достигается с помощью дренажной системы на внешней стороне стены, которая обычно представляет собой свободно дренируемый гранулированный материал. Засыпка естественным грунтом с плохим дренированием не рекомендуется, так как это будет поддерживать активную водную нагрузку на фундаментную стену и ограничивать ее способность контролировать проникновение влаги внутрь.По мере того, как влага перемещается от верхнего экрана через дренажную систему снаружи к выходному дренажу, влага неизбежно продвигается к поверхности самой фундаментной стены. В зависимости от количества воды, которая проходит через верхний экран, обычно требуется дренажная система на поверхности фундаментной стены, чтобы быстро направлять эту воду к основанию фундаментной стены и выходному дренажу.

Во многих ситуациях со стеной фундамента с низкой отметкой уровня грунтовых вод комбинация верхнего экрана, внешней дренажной системы, приповерхностной дренажной системы и выходного дренажа будет контролировать большую часть воды.Ключевой вопрос, который остается, заключается в том, следует ли обеспечить гидроизоляцию или гидроизоляцию поверхности фундаментной стены или не делать ее вовсе. Гидроизоляция препятствует миграции пара в отсутствие гидростатического давления. Гидроизоляция противостоит миграции пара и гидростатическому давлению.

Как правило, гидроизоляцию можно устранить только на участках с очень сухой почвой. Большинство строительных норм и правил требуют гидроизоляции в качестве минимальной защиты от влаги. В этих случаях оставшаяся часть системы представляет собой гидроизоляцию, нанесенную непосредственно на внешнюю поверхность фундаментной стены.Строительные нормы и правила также обычно требуют гидроизоляции, если уровень грунтовых вод не может поддерживаться по крайней мере на 6 дюймов ниже дна плиты на земле. Этого можно добиться с помощью насосных систем. В областях с повышенной влажностью из-за гидростатического давления из-за высоких уровней грунтовых вод или чувствительных внутренних сред, на внешнюю поверхность фундаментной стены следует наносить гидроизоляционную мембрану вместо гидроизоляции. Гидроизоляционные мембраны преимущественно наносятся на положительную (внешнюю) поверхность фундаментной стены, однако существуют системы гидроизоляции с отрицательной стороны, которые могут быть применены к внутренней части фундаментной стены, и системы гидроизоляции с глухой стороны, которые можно наносить заранее. к опорной стене котлована, что приводит к установке системы гидроизоляции с положительной стороны.В этих случаях бетонная фундаментная стена кладется напротив гидроизоляционной мембраны с глухой стороны.

Даже когда необходимо нанести гидроизоляционную мембрану, рекомендуется также использовать системный подход, включающий компоненты внешней дренажной системы, поверхностной дренажной системы и выходного дренажа. Удаление влаги наиболее полным и быстрым способом снизит вероятность проникновения воды. Однако, поскольку некоторые муниципалитеты взимают плату за перекачку воды в системы ливневой канализации, при проектировании систем гидроизоляции эти затраты необходимо взвесить с учетом срока службы конструкции.Части здания, постоянно находящиеся ниже уровня грунтовых вод, могут потребовать дополнительных систем с резервированием. Например, кристаллическая гидроизоляция часто используется для дублирования одной из других систем гидроизоляции. Некоторые муниципалитеты также ограничивают откачку грунтовых вод, поскольку это может снизить уровень грунтовых вод и повлиять на опору соседних сооружений. Когда насосы должны сбрасывать влагу, следует предусмотреть резервную систему питания на случай отключения электроэнергии.

Температурные соображения вызывают ограниченное беспокойство, так как глубже погружается в фундаментную стену, так как снаружи существует постоянное расчетное тепловое состояние.Поскольку большинство систем фундаментных стен имеют значительную массу, например Для бетона изоляция может иметь значение только для умеренных внутренних температур в верхних частях фундаментной стены, где температурные условия будут колебаться. Однако использование и расположение изоляции более важны для контроля влажности с точки зрения предотвращения конденсации на внутренних поверхностях стены по всей высоте фундаментной стены. Конденсация возможна в условиях ниже уровня земли в более теплых и влажных летних условиях, поскольку в помещениях ниже уровня земли летом обычно бывает прохладнее из-за изолирующего эффекта грунта обратной засыпки.Этот охлаждающий эффект в сочетании с общей плохой циркуляцией воздуха в подземных помещениях может привести к конденсации влаги на внутренних поверхностях стен.

Более высокие температуры почвы на внешней стороне также создают необходимость обеспечить, по крайней мере, гидроизоляцию снаружи фундаментной стены, чтобы противостоять сильному внутреннему паровозу. Фактически, в некоторых ситуациях кондиционированные помещения ниже уровня земли подвергаются постоянному притоку внутрь пара летом, поскольку внутреннее пространство кондиционируется, а зимой внутреннее пространство нагревается, что приводит к более низкому давлению пара, чем внешнее состояние, поскольку почва остается относительно постоянной с точки зрения давления пара.

Функции отделки —Два участка отделки важны по отношению к фундаментным стенам. Первая область - это отделка внутреннего пространства. Эта отделка зависит от внутреннего использования, будь то контролируемая офисная среда или неконтролируемая парковка. Типичные системы отделки могут включать краски, штукатурку или стены с каркасом из гипсокартона. Во многих случаях внутренняя отделка - это просто внутренняя поверхность материала, используемого для фундаментной стены, т.е.е. бетонные или бетонные кладки.

Вторая область - это отделка экстерьера около уровня класса. Правильная обработка этой области имеет решающее значение не только с точки зрения эстетики, но и с точки зрения долговечности.

Гидроизоляция / гидроизоляция во всех ситуациях должна быть поднята над верхним экраном и интегрирована в гидроизоляцию и гидроизоляцию фасада здания. Многие гидроизоляционные мембраны должны быть защищены от ультрафиолетового излучения, чтобы предотвратить ухудшение, и поэтому требуется какой-то тип внешней отделки.Во многих случаях элемент внешнего фасада, будь то кирпич, камень и т. Д., Опускается до уровня чуть ниже уровня, чтобы должным образом перейти и защитить эту чувствительную область.

Функции распределения —Фундаментальные стены могут содержать распределительные системы, такие как электрические и электронные участки. Иногда эти системы работают внутри системы отделки внутренней поверхности или в потолочном пространстве. К распределительным системам внутри самих фундаментных стен необходимо относиться с особой тщательностью, поскольку они также могут быть каналами, по которым воздух и влага проходят внутри конструкции.

Приложения

Рекомендации по проектированию верхнего экрана для поверхностного стока

Многие участки по периметру здания на горизонтальном уровне подвергаются большому количеству поверхностного стока из-за широкого использования оконных проемов и непроницаемых материалов для фасадов стен, таких как тонкий камень и EIFS. Первой и наиболее эффективной защитой от этой воды является уклон верхней поверхности экрана от здания минимум на 5% рядом с краем здания. Правильная конструкция для подключения водосточных водостоков к системам водостока по периметру напрямую, вместо того, чтобы попадать в зону, непосредственно примыкающую к стене фундамента, является разумной конструкцией.

Важные конструктивные соображения включают наклон поверхности в сторону от конструкции, обеспечение подходящей дренажной системы от верхнего экрана через гранулированную засыпку и синтетический дренажный слой, который простирается до дренажа по периметру.

Рекомендации по проектированию выпускного дренажа

Дренажная труба по периметру фундаментной стены должна быть окружена гранулированным материалом со свободным дренажем, который обернут фильтровальной тканью для предотвращения попадания мелких частиц в пористые пространства гранулированного материала.Дренажная труба должна иметь уклон не менее 0,5%, а лучше 1,0%.

Выбор гидроизоляционной / гидроизоляционной мембраны

Проектировщик должен учитывать общую систему управления водными ресурсами относительно условий и нагрузок на площадке, чтобы определить, требуется ли гидроизоляция или гидроизоляция. В случае сомнений, очевидно, будет благоразумным принять консервативную сторону и создать водонепроницаемую систему.

Для водонепроницаемых систем в первую очередь необходимо решить, использовать ли гидроизоляцию с положительной или отрицательной стороны.Хотя отрицательная гидроизоляция выгодна с точки зрения ремонтных возможностей, в большинстве конструкций фундаментных стен используется положительная гидроизоляция, потому что сила природы на вашей стороне, прижимая гидроизоляцию к подпорке.

В зависимости от условий площадки и глубины стены фундамента, гидроизоляция с положительной стороны может быть установлена ​​снаружи или непосредственно на утеплитель при установке с глухой стороны перед укладкой бетона. Для нанесения снаружи следующее дизайнерское решение - использовать жидкие или листовые материалы.Листовые изделия выгодны с точки зрения постоянства свойств материала продукта и толщины, но основным недостатком является необходимость в многочисленных нахлестах. Перехлесты должны быть установлены так, чтобы верхний лист перекрывал нижний, чтобы вода естественным образом проливалась по перехлесту. Если используются листовые материалы, предпочтительно, чтобы мембрана полностью и непрерывно прилегала к подложке, чтобы предотвратить боковую миграцию утечек, а также для термической сварки или прочного соединения швов внахлест.

Для жидкостных мембранных систем правильное нанесение с точки зрения покрытия и толщины имеет решающее значение для производительности, и это следует контролировать на протяжении всей установки.Ключевым преимуществом жидкостных систем является их монолитность и способность к самовоспламенению, поскольку материал применяется в жидкой форме. Одним из потенциальных недостатков является неспособность некоторых жидких продуктов перекрывать трещины или раскрытие строительных швов, что может произойти в новых зданиях вскоре после нанесения.

В гидроизоляционных узлах с глухой стороны (положительная сторона, без доступа из-за тесных линий участка, под плитами на уровне уклона или по другой причине) изделия могут включать листовые материалы из термоплавкого полиэтилена высокой плотности или ПВХ, бентонита или других аналогичных запатентованных листовых материалов.Во всех случаях защита мембраны, а также надлежащая притирка и герметизация стыков имеют решающее значение. Способы укладки бетона включают заливку на месте между облицовочной и внутренней формами или торкретирование, нанесенное распылением. В бентонитовых системах притирка бентонитовых листов обычно производится внахлест с внешней стороны, если бетонирование включает заливку сверху стены. Бентонитовые листы также обычно покрывают черепицей с поперечным направлением укладки бетона. При использовании монолитного бетона решающее значение имеет детализация связей опалубки, а использование односторонних опалубок, прикрепленных к плите, может минимизировать эту детализацию.Детализация вокруг опорных свай и анкеров для анкеровки грунта может быть сложной задачей, и уменьшение количества или частоты таких типов проникновений увеличит потенциал для хорошей работы гидроизоляционной системы. Тщательный осмотр и ремонт гидроизоляции после укладки арматуры является критическим шагом, поскольку укладка стали часто приводит к повреждению гидроизоляции, которое невозможно отремонтировать после укладки бетона. Торкретирование может привести к возникновению нежелательных условий, таких как пустоты за арматурной сталью, и в результате некоторые производители гидроизоляции не рекомендуют свою продукцию для этого применения.В сочетании с гидроизоляцией из бентонитовых листов эти пустоты могут быть вредными, поскольку бентонит может набухать в пустоты и терять свою гидроизоляционную целостность. Тщательное внимание к установке имеет решающее значение при применении как монолитного, так и торкрет-бетона в гидроизоляционных сооружениях с глухой стороны.

Защита мембраны

Лучшие дизайнерские замыслы при выборе и детализации гидроизоляционных систем могут быть подорваны повреждениями от строительства. Для положительных сторон установка защитных панелей или изоляционных слоев как можно быстрее после установки мембраны имеет решающее значение для предотвращения механического повреждения последующих слоев и засыпки и образования ультрафиолетового излучения.Готовые синтетические дренажные слои иногда используются вместо защитной плиты для защиты гидроизоляционных мембран. С осторожностью рекомендуется использовать более мягкие жидкие материалы, так как дренажный слой может врезаться в мембрану и повредить ее. С этими более мягкими гидроизоляционными мембранами рекомендуется использовать защитную плиту под синтетическим дренажным слоем или дренажные слои со встроенной полиэтиленовой подложкой.

При проектировании теплоизоляционных, защитных и дренажных элементов снаружи стен нижнего фундамента необходимо вертикально ввести плоскость скольжения внутри сборки.Расположение плоскости скольжения может отличаться в зависимости от конструкции; однако он должен быть включен во все сборки. Плоскость скольжения может снизить напряжения, возникающие на мембране во время операций контролируемой засыпки; эти напряжения могут вызвать повреждение мембраны, образование складок, потерю адгезии или расслоение. Изоляционные плиты из экструдированного полистирола должны быть надлежащим образом поддержаны на основании, чтобы предотвратить вертикальное перемещение. Кроме того, следует избегать механического крепления изоляции или других материалов, которые могут проникнуть в мембрану или оказать на нее напряжение.Если для прикрепления элемента к мембране используются клеи, рисунок клея следует наносить небольшими мазками, чтобы обеспечить вертикальный отвод воды и снизить вероятность гидростатического давления, воздействующего на гидроизоляционную мембрану.

Плоскость скольжения находится между XPS и дренажной доской. Дренажная плита должна иметь защитный лист на обратной стороне сердечника, чтобы способствовать лучшему перемещению по изоляции.

Окончание фасада здания

Решающее значение для любого здания имеет правильная детализация и интеграция вертикальной фасадной системы здания и строительной системы нижнего этажа.Интеграция двух систем требует тщательного рассмотрения, чтобы гарантировать, что все критерии влажности, воздуха и температуры для каждой системы удовлетворяются на переходной границе. На этом интерфейсе существует комбинация проектных нагрузок окружающей среды, таких как поверхностные воды, сток и дренаж стен полости.

Концевая заделка фасада часто приводит к накоплению влаги на уровне или около горизонтальной линии здания с окружающей территорией. Требуется специальная гидроизоляция за облицовочными камнями зданий или специальная гидроизоляция и обработка внешней кромки плиты там, где она примыкает к грунтовым элементам.

Также требуется особая обработка всех входных дверей. Обычной практикой для оконцевания стен или дверных проемов является обеспечение уклона от здания, как указано ранее. Ограничение прямого контакта влаги с изоляцией или мигающей деталью на уплотнении конверта - очень эффективная практика.

Проникновения

Оценка состояния и устранение неисправностей подземных сооружений выявляет общие источники утечек, которые возникают при проникновении. Проникновения - это любые отверстия в стене или конструкционной системе, которые, если они не имеют должной гидроизоляции, обеспечивают проход для проникновения влаги в здание.Проходы канализационных труб, входы в водопровод, дренажные бассейны в плите перекрытия или рукава для электричества, газа или связи - все это обычные проходы, как правило, со своей собственной конструкцией или детализированными характеристиками. Однако эти характеристики оставляют желать лучшего в отношении герметизации и гидроизоляции. Проникновение также может стать довольно экзотическим, например проникновение пара или другие особенности, требующие особого обращения. Из-за уникального характера проникновений и особых свойств ни одно правило или критерий не могут регулировать или применяться к их эффективному лечению.Однако классификация общих типов и характеристик проникновения помогает обеспечить эффективное лечение и правильное функционирование.

Изоляция, изоляция и гидроизоляция определенных трубопроводов, которые претерпевают большие перепады температуры, часто недооцениваются из-за их движения. В случае расширения и сжатия трубопроводов или трубопроводов, входящих в здание, требуется втулка через стену, которая не является продолжением проходящего трубопровода. Для их герметизации обычно требуется применение эластомерных башмаков, которые плотно прилегают к корпусу и внешней трубе.Другие поверхности, такие как газовые трубы, сигнальные или электрические, обычно должны выполняться с должным учетом характера рукава через внешнюю стену и глубины ниже уровня проникновения.

Общеизвестно, что уплотнения служат резервной функцией и что предотвращение накопления влаги является основной целью создания герметичного здания при проникновении. Обратите внимание на то, что утечка может произойти при проникновении и течь за гидроизоляцией, если существует боковой путь.

Стеновые компенсаторы

Стеновые компенсаторы должны быть спроектированы с учетом предполагаемого смещения конструкции. Проконсультируйтесь с инженером-строителем относительно возможного движения. Для устранения утечек очень эффективным является усиленный внешний дренаж, аналогичный тому, который требуется на внешней стене. Особое внимание уделяется отводу воды у основания стены, чтобы избежать скопления воды в системе обратного заполнения или дренажа.

Соединения для строительства стен и пола

Строительные швы в большинстве случаев эффективно обрабатываются с помощью рекомендованных производителем гидрошпонок деталей.Для многих типов мембран многослойная детализация мембраны, надлежащая изоляция и допуск на детализацию стыков обычно эффективны для строительных швов. Брус с жидкой мембраной, покрытый эластомерным гидроизоляционным слоем, доходящим до края нижнего колонтитула и на несколько дюймов выше бруса, оказался исторически эффективным. Там, где требуется гидроизоляция фундаментной стены, рекомендуется добавить гидроизоляцию в строительный шов. Существуют и другие резервные системы, которые можно использовать в строительных швах стены / пола, включая инжекционные трубки, которые можно установить в швах до укладки бетона, а затем залить химическим раствором после строительства, если гидроизоляционные и гидроизоляционные линии защиты не повреждены. полностью эффективен.

Детали

Следующие данные можно загрузить в формате DWG или просмотреть в Интернете в DWF ™ (Design Web Format ™) или Adobe Acrobat PDF, щелкнув соответствующий формат справа от заголовка чертежа.

Детали, связанные с этим разделом BEDG по WBDG, были разработаны комитетом и предназначены исключительно для иллюстрации общих концепций проектирования и строительства. Надлежащее использование и применение концепций, проиллюстрированных в этих деталях, будет варьироваться в зависимости от соображений производительности и условий окружающей среды, уникальных для каждого проекта, и, следовательно, не представляют окончательное мнение или рекомендацию автора каждого раздела или членов комитета, ответственных за разработку. ВБДГ.

Детали, графики и связанная информация, показанные в деталях, предназначены только для иллюстрации основных концепций и принципов проектирования и должны рассматриваться вместе с соответствующими описательными разделами Руководства по проектированию всего здания (WBDG). Информация, содержащаяся в нем, не предназначена для фактического строительства и может быть пересмотрена на основе изменений и / или уточнений в местных, государственных и национальных строительных нормах, новых технологиях ограждающих конструкций зданий и достижениях в исследованиях и понимании механизмов разрушения ограждающих конструкций здания.Фактический дизайн и конфигурация будут варьироваться в зависимости от применимых местных, государственных и национальных требований строительных норм, климатических условий и экономических ограничений, уникальных для каждого проекта. Рекомендуется полное соблюдение рекомендаций производителей и признанных отраслевых стандартов, что должно быть отражено в соответствующих разделах спецификаций проекта.

Фундаментная стена - типовая система (деталь 1.2.1) DWG | DWF | PDF
