Отсечная гидроизоляция – основные виды и особенности выполнения монтажных работ

homius.ru

надежно, просто, универсально — ТЕХНОНИКОЛЬ

Продукт, созданный для частного домостроения

Лучшие в мире вещи, как правило, бесценны. Например, уют родного дома. Описать его наглядными понятиями сложно. Но каждый строитель знает – для создания такой комфортной обстановки на этапе возведения коттеджа необходимо предусмотреть множество нюансов. Один из важнейших – наличие отсечной гидроизоляции. При ее отсутствии в доме со временем может стать сыро, появится плесень и атмосфера станет нездоровой.

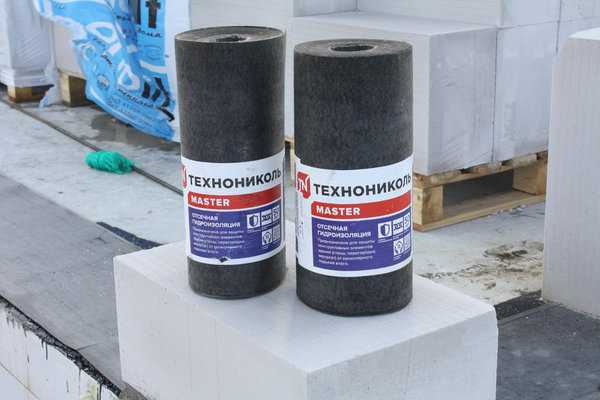

Просто и эффективно решить эту строительную задачу позволяет «Отсечная гидроизоляция ТЕХНОНИКОЛЬ». Материал линейки MASTER от ведущего международного производителя надежных и эффективных, строительных материалов и систем долговечен, прост в применении и универсален. Он подходит для защиты конструктивных элементов любых коттеджей: каркасных, кирпичных, из пенобетона, клееного или обычного бруса.

«Продукт разработан специально для частного домостроения, поэтому большое внимание уделено простоте его применения, – рассказывает Федеральный технический специалист Корпорации ТЕХНОНИКОЛЬ Алексей Воробьев. – Для монтажа не потребуются профессиональные навыки и специальное дорогостоящее оборудование. Предлагаемые рулоны разной ширины (20, 40 и 60 см) позволяют подобрать оптимальный вариант для конкретного проекта».

Когда отсечная гидроизоляция необходима

Отсечная гидроизоляция защищает здание от капиллярного подъема воды. Тем, что под землей текут настоящие ручьи и реки, есть озера и даже моря, мало кого удивишь. А вот о том, что эти скрытые от глаз водоемы могут стать причиной отсыревающих и промерзающих стен, задумываются немногие.

Капиллярная сила позволяет воде, вопреки земному притяжению, подниматься вверх. Поры в грунте и стенах легко проводят жидкость, подобно кровеносным капиллярам. Чем они тоньше, тем выше может подняться вода. Но правильно подобранная и смонтированная отсечная гидроизоляция не даст ей проникнуть в конструкции стен и перегородок.

«Чем ближе к поверхности на участке расположены грунтовые воды, тем больше вероятность столкнуться с проблемой капиллярного подъема воды в условиях часто отсутствующей гидроизоляции фундамента, – комментирует Алексей Воробьев. – Также степень влияния капиллярной силы зависит от типа почвы. Тем не менее, отсечная гидроизоляция необходима в любом доме. Ведь в случае проливного дождя почва насыщается влагой и, по законам физики при взаимодействии с пористыми конструкциями, капиллярный подъем неизбежен».

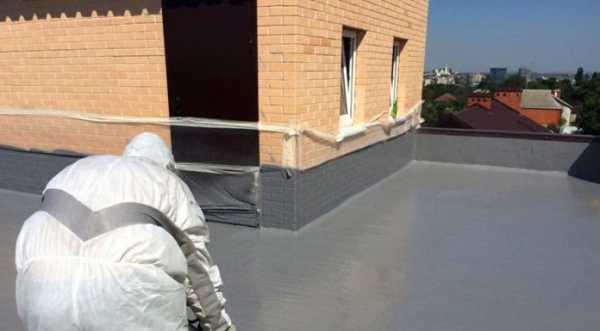

Отсечную гидроизоляцию широко применяют также при устройстве крыш. В данном случае она не дает влаге из стены (кирпичной, бетонной, блочной) попасть в мауэрлат. Ведь у древесины с водой отношения особые, увлажненная конструкция почти наверняка начнет гнить и разрушаться. Отсечная гидроизоляция как раз исключает этот риск.

Какой должна быть отсечная гидроизоляция

Во многом к отсечной гидроизоляции предъявляются такие же требования, как и к любой другой. Ее главное предназначение – выступать надежным барьером на пути воды. Материал не должен впитывать или пропускать через себя жидкость. В строительной практике не редкость, когда в качестве отсечной гидроизоляции применяют тот же материал, что и для гидроизоляции фундамента.

Учитывая специфику эксплуатации – в том числе тот факт, что при укладке края отсечной гидроизоляции должны заметно выступать от стены – материал должен быть очень прочным. Дешевые битумные мембраны эконом сегмента для этого не лучший вариант. Они могут быстро «состариться, потрескаться, а починить пришедший в негодность кусок смонтированной отсечной гидроизоляции практически нереально. Применение специально предназначенной для этой цели «Отсечной гидроизоляции ТЕХНОНИКОЛЬ» позволяет получить необходимый результат без лишних трудозатрат и, что немаловажно, переплат.

«Специализированный продукт разработан с учетом специфики эксплуатации и способен обеспечить гарантированно надежную защиту, – комментирует Алексей Воробьев. – Основа из стеклохолста придает ему чрезвычайную прочность, битумно-полимерное вяжущее со специальными добавками – абсолютную водонепроницаемость и эластичность, а двустороннее покрытие нетканым полипропиленом (Spunbond) – защиту от механических повреждений и прочих негативных воздействий.

Монтаж материала

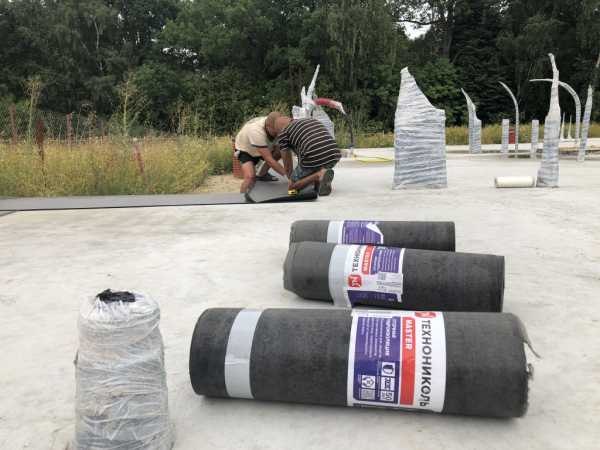

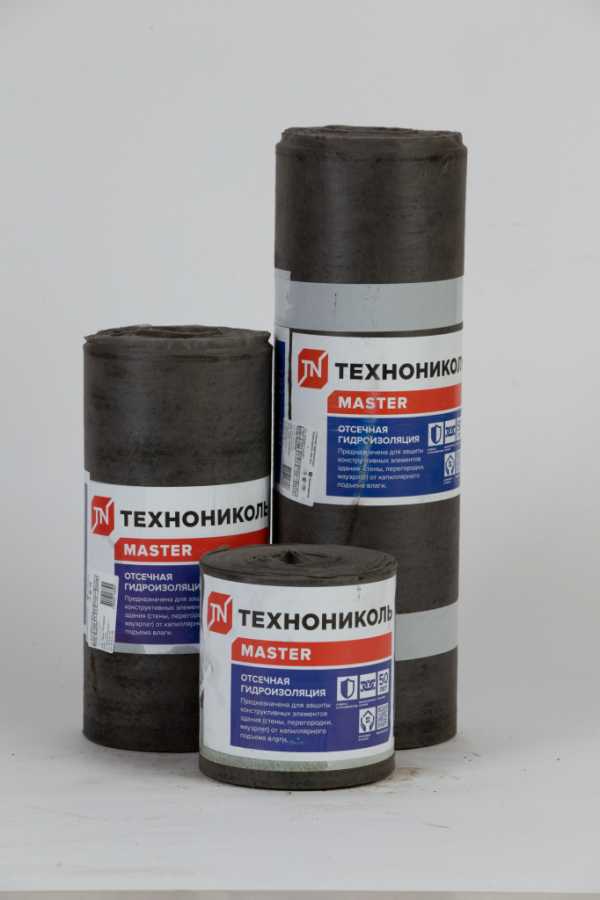

С монтажом Отсечной гидроизоляции ТЕХНОНИКОЛЬ может справиться даже начинающий строитель. Укладка материала очень проста: достаточно лишь в зоне возведения конструкций раскатать материал и все готово.

«Если между укладкой материала и последующим возведением конструкций возникает временной перерыв, Отсечную гидроизоляцию лучше приклеить на основание при помощи битумной мастики. Благодаря этому, она останется на месте и не изменит своего проектного положения. Кроме того, при возникновении перехлестов в процессе укладки материала рекомендуется их также обработать битумной мастикой. Перехлест составляет минимум 200 мм», – рекомендует Алексей Воробьев.

Отсечная гидроизоляция

Качественное строительство немыслимо без хорошей изоляции конструктивных элементов здания или сооружения. Элементы конструкции постоянно подвергаются воздействию таких неблагоприятных факторов, как атмосферные осадки и агрессивное воздействие грунтовых и сточных вод.

Один из важнейших этапов защиты конструкции – устройство отсечной гидроизоляции. Она призвана оградить фундамент и стены от контакта с растворенными в воде химическими элементами, вступающими в реакцию со строительными материалами и нарушающих их целостность.

Давно исследована способность жидкостей, в том числе воды и минеральных водных растворов, проникать за счет капиллярных сил глубоко внутрь стен и подниматься по существующим в стенах капиллярам на несколько метров. Если капиллярный эффект не нейтрализовать с помощью гидроизоляции, в том числе отсечной, влага мгновенно пропитывает материал фундамента и стен. В результате не только изменится микроклимат внутри помещений.

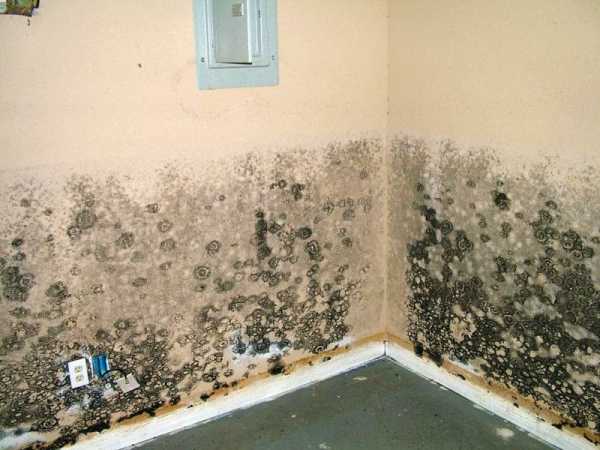

За счет сырости стремительно размножаются бактерии, плесень, грибки, которые быстро разрушат строительные конструкции, и они потребуют капитального ремонта.

Решить проблему можно, организовав в качестве одного из этапов строительных работ выполнение отсечной гидроизоляции фундамента. Иначе сульфаты, гидрокарбонаты, хлориды, содержащиеся в грунтовых водах, будут кристаллизоваться в порах внутри строительных материалов, разрушая их изнутри.

Многолетние наблюдения доказали, что срок службы зданий, в устройстве которых такая отсечная гидроизоляция не предусмотрена или выполнена недостаточно хорошо, сокращается, и они приходят в аварийное состояние значительно быстрее.

Разновидности отсечной гидроизоляции

В настоящее время существуют две разновидности гидроизоляции:

• горизонтальная – гидрофобный водонепроницаемый отсечный слой, отделяющий фундамент от стен. Такой слой можно создать только в процессе строительства, сразу после создания фундамента и перед возведением стен;
• пропитывающая – насыщение порового пространства строительных материалов гидрофобными составами. Такой вид гидроизоляции доступен на всех этапах строительства и в процессе эксплуатации и ремонта готового здания.

Отсечная гидроизоляция сооружений выполняется с помощью инъектирования гидрофобного состава, который при твердении превращается в непроницаемый для влаги отсечный защитный слой.

Для создания гидрофобного отсечного слоя используют составы, обладающие высокой проникающей способностью. К тому же, они обладают свойством реагировать с компонентами кирпича или бетона с образованием кристаллов. Кристаллические образования заполняют поровое пространство, трещины, каверны небольших размеров. Таким образом, запечатываются пути проникновения влаги внутрь строительных конструкций.

Пропитывающие составы для отсечной гидроизоляции

Для пропитки используются смеси на базе:

• полиуретана;
• эпоксидных смол;
• акрила;
• микроцементов.

Полиуретановые составы и акриловые гели обладают высокой проникающей способностью. Они заполняют все капилляры и каверны внутри материала, где во влажной среде протекает реакция полимеризации. В результате материал для отсечной гидроизоляции становится пароводонепроницаемым.

Помимо придания материалу водонепроницаемости микроцементный раствор повышает его прочность, положительно влияя на несущую способность и долговечность конструкции.

Чтобы получить максимальный эффект от состава для гидроизоляции, необходимо подбирать его в соответствии с материалом фундамента и стен.

Если речь идет о бетоне или железобетоне, а также о кирпиче и каменной кладке, оптимальной будет отсечная гидроизоляция с применением силоксановых смесей на базе оксида кремния. Ими будут заполнены микродефекты и создана непроницаемая мембрана на поверхности.

Для известняков и известковых растворов необходимо выбирать силикаты с щелочной реакцией. Когда состав полностью прореагирует, материал станет нерастворимым в воде и гидрофобизируется.

Технология выполнения работ

В самом начале необходимо очистить поверхность от штукатурки, краски, разрушенных элементов кирпича или бетона. Зачистка выполняется металлическими щетками, скребками. Возможно использование специальных механизмов. Если штукатурка повреждена влагой, ее следует удалить на 1 м от основной зоны намокания. Швы, в которых находится разрушенный раствор, также тщательно зачищаются на всю глубину деструкции.

Очищенную поверхность необходимо тщательно увлажнить, пока не произойдет полное насыщение влагой. Лишнюю воду удаляют, чтобы поверхность была не мокрой, а влажной.

Для инъектирования состава с целью выполнения отсечной гидроизоляции под стенами бурятся отверстия-шпуры – на расстоянии 15-25 см и под углом 75-60 градусов к вертикали. Их диаметр составляет от 1,8 до 3,2 см, глубина должна достигать 2/3 стены. При толщине стены более 60 см шпуры пробуривают с обеих сторон стены. Буровой инструмент (электрический либо пневматический) не должен создавать вибрационной нагрузки. Пробуренные шпуры необходимо промыть под напорной струей воды и закрыть пакерами.

Инъектирование гидрофобизирующей смеси может выполняться напорным и безнапорным методом. Если отсечная гидроизоляция делается безнапорным методом, пробуренные заранее шпуры заливаются составом через воронку или лейкой. Объем состава следует предварительно рассчитать в соответствии с объемом заполняемых полостей шпуров.

Большое значение имеет температурный режим при выполнении работ. Температура не должна опускаться ниже 5°С, иначе гидроизоляция окажется некачественной.

При наличии специального насоса возможно заполнение шпуров под давлением. Это актуально, если конструкция в значительной степени напиталась влагой, которая будет мешать проникновению гидрофобизирующего состава.

Использование метода гидроизоляции при реконструкции зданий

При необходимости реставрации, реконструкции или усилении старых сооружений и зданий также применяется отсечная гидроизоляция. В основании здания пробуриваются шпуры, причем, чем шаг между ними короче, тем лучше будет качество работ. Отверстия заполняются гидроизоляционной смесью на базе специальных микроцементов. Марка микроцемента подбирается в соответствии с видом кладки – каменная, кирпичная. Для полной отсечной гидроизоляции после твердения раствора шпуры частично разбуриваются, очищаются от бурового шлама и герметизируются специальными пакерами.

До начала процесса область вокруг места инъектирования покрывается двумя слоями гибкого упругого материала, чтобы смесь не выходила сквозь дефекты на поверхность.

Начиная с первого пакера, под напором до 10 атм в отверстия впрыскивается состав на силикатной основе. Он прекрасно гидрофобизирует кладку, создавая в ней водоупор, в конце работ пакеры следует убрать. Шпуры нивелируются с поверхностью любым ремонтным составом после твердения гидрофобизирующей отсечной смеси.

Преимущества отсечной гидроизоляции

Помимо отсечной, существуют еще проникающая и обмазочная разновидности гидроизоляции. Но их эффективность значительно ниже. Преимуществом отсечной гидроизоляции является ее способность повышать прочность конструктивных элементов. Это особенно актуально при реставрационных и ремонтных работах в старых зданиях.

Оптимально выполнять комплексную изоляцию от влаги, применяя также специальные виды бетона, рулонные материалы.

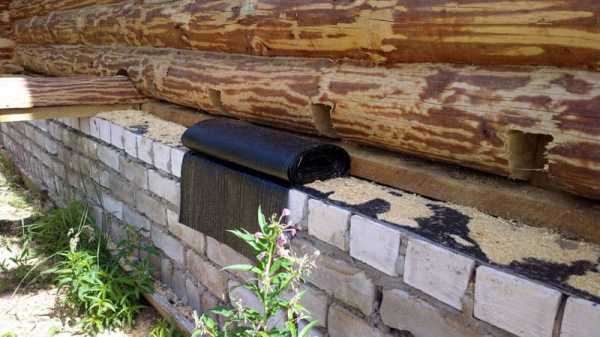

Отсечная гидроизоляция рулонными материалами

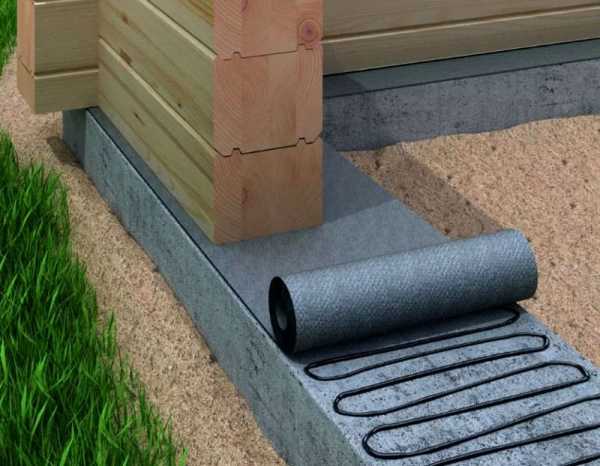

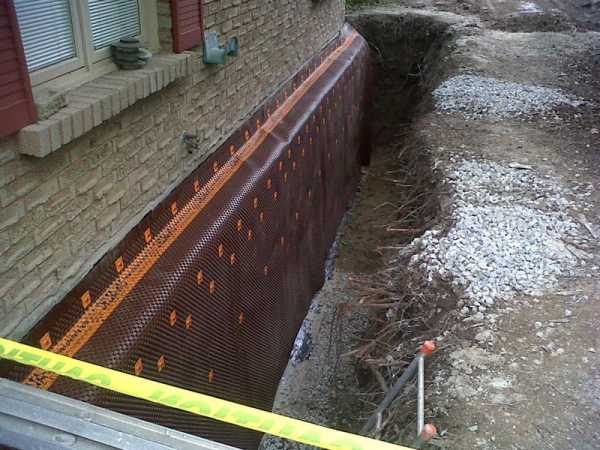

Чтобы предохранить фундамент от разрушительного воздействия грунтовых вод, можно применять отсечную гидроизоляцию рулонными материалами. Они не позволят влаге подняться по вертикальным элементам конструкций (стенам, колоннам) и изменить свойства материалов, а также их внешний вид.

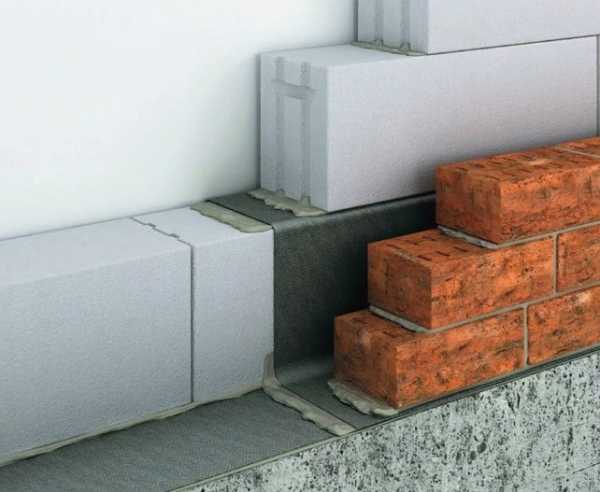

Для этого выполняется горизонтальная отсечка влаги с помощью водонепроницаемого слоя между фундаментом и стенами. Для отсечной гидроизоляции цоколя необходимо выбирать только качественные стройматериалы, поскольку именно они будут обеспечивать достаточный безремонтный срок службы здания. Популярными для таких работ являются рулонные материалы, например, отсечная гидроизоляция Технониколь. Она изготавливается на базе битума и полимеров и имеет толщину 0,1 см.

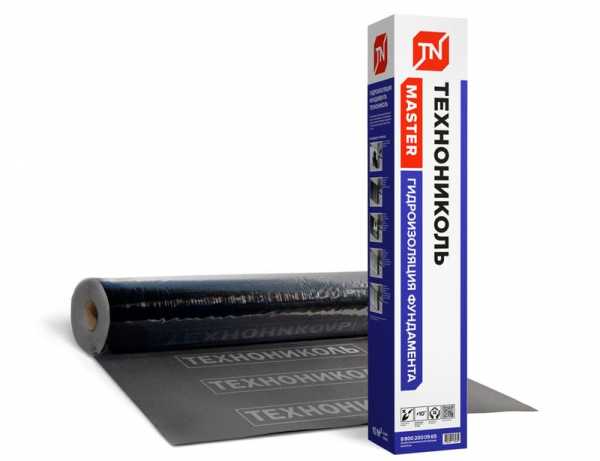

Технониколь можно использовать для отсечной гидроизоляции, если температура окружающей среды не будет понижаться ниже -15°С. Иначе она приобретает чрезмерную ломкость. Гидроизоляция применяется в комплексе с другими видами защиты от влаги. Полосы рулонного материала для отсечной гидроизоляции необходимо брать шириной на 15-20 см больше, чем толщина стены, чтобы края полосы свисали с обеих сторон фундамента. Края полосы должны иметь возможность соединиться с горизонтальной изоляцией пола, и вертикальной – фундамента.

Рулоны гидроизоляции могут выпускаться с разной шириной полос, от которой зависит маркировка материала, например, отсечная гидроизоляция Технониколь 400 имеет ширину рулона 4 м.

Если температуры в области расположения защитного слоя будет опускаться ниже -15°С, лучше применять отсечную гидроизоляцию, где в качестве основы выступает поливинилхлорид, полиолефин, синтетический каучук. Битумные или полимерно-битумные составы здесь не подойдут.

Следует иметь в виду, что горизонтальная отсечная гидроизоляция из рулонного материала на базе ПВХ сочетается только с таким же материалом для отсечной изоляции фундамента, контакт с битумом разрушает поливинилхлоридную пленку.

Оптимально выбирать рулонный материал для отсечной гидроизоляции на основе полиолефинов и синтетического каучука. Они превосходят другие материалы для отсечной гидроизоляции в сроке службы, устойчивости к воздействию температур. Кроме того, данные составы способны сохранять прочность и эластичность в большом температурном диапазоне.

Лучше выбирать рулонный материал для отсечной гидроизоляции с негладкой поверхностью для обеспечения хорошей адгезии с цементным раствором. Раствор слоем толщиной порядка 10 мм укладывается на горизонтальную поверхность фундамента, а на него выполняется укладка рулонного материала отсечной гидроизоляции.

Где заказать отсечную гидроизоляцию

Специалисты смогут произвести отсечную гидроизоляцию в качестве одного из этапов гидроизоляционных работ по защите от влаги:

• подвалов;
• фундаментов;
• террас;
• паркингов;
• балконов;
• полов;
• гаражей;
• колодцев;
• бомбоубежищ;
• бассейны;
• пруды.

hydromoskva.ru

применение и использование в кирпичной кладки

Как бы тщательно ни была выполнена гидроизоляция фундамента, невозможно полностью защитить его от грунтовых вод. Влага поднимается из основания здания и проникает в стены. В результате внутри помещения появляются сырость и плесень, портится отделка, постепенно разрушаются бетонные конструкции. Защитить стены дома от просачивания влаги из фундамента призвана отсечная гидроизоляция.

Для чего нужна отсечная гидроизоляция и как ее правильно выполнить?

В почве всегда содержится то или иное количество влаги. В определенные периоды (во время сильных дождей, в сезон таяния снега) уровень грунтовых вод повышается, и это грозит подтоплением фундамента. Чтобы влага из основания не просочилась в стены, выполняют горизонтальную отсечную гидроизоляцию. Это делают на стадии строительства дома.

Сущность отсечной гидроизоляции заключается в создании водонепроницаемого слоя между фундаментом и стеной по всему периметру здания. Эта цель достигается с помощью разных методов и материалов.

Материалы для устройства отсечной гидроизоляции

Отсечная гидроизоляция осуществляется с применением трех основных видов материалов. Каждый из них имеет свои характеристики и принцип действия.

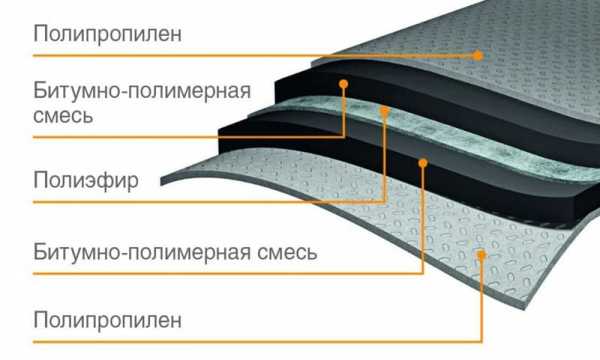

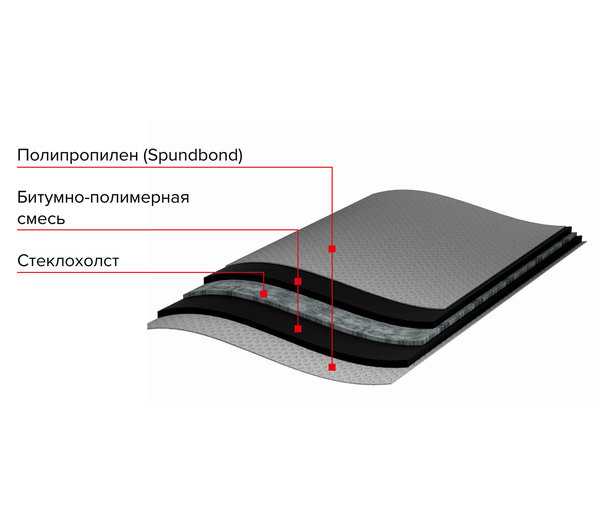

Рулонные покрытия на основе стеклохолста или стеклоткани с битумно-полимерным слоем. Такая влагозащита работает просто: водонепроницаемое полотно, уложенное между фундаментом и стеновой конструкцией, задерживает капиллярную влагу. К этому недорогому решению чаще всего прибегают в тех случаях, когда с помощью аналогичных материалов выполнена основная гидроизоляция фундамента и пола в помещении. Но у битумных покрытий есть минусы: они недостаточно эластичны и плохо выдерживают низкую температуру.

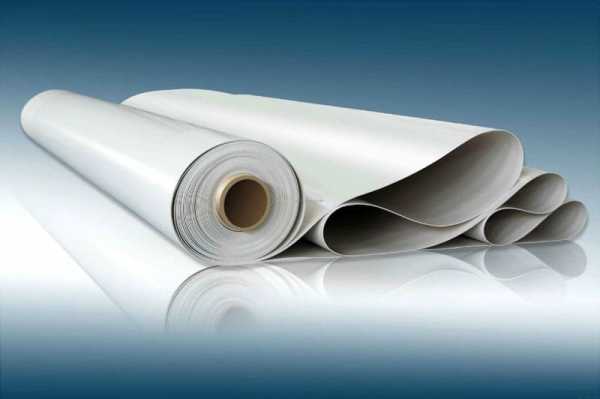

ПВХ-мембрана в этом отношении имеет преимущество. Она прочна, эластична, долговечна, устойчива к агрессивным химическим средам, сохраняет свои качества при любой температуре. Но такой вариант отсечной гидроизоляции недопустим, если для защиты фундамента применялись битумные покрытия. Эти материалы несовместимы между собой: при контакте с битумом поливинилхлоридная пленка растрескивается.

Мембрана из EPDM (синтетического этилен-пропиленового каучука) — еще один вид рулонного покрытия для отсечной гидроизоляции. Она лишена всех вышеперечисленных недостатков. Пленка обладает исключительной эластичностью, не рвется при растяжении, морозостойка, долговечна. EPDM-мембрана устойчива к действию солей, содержащихся в почве, и совместима с любыми другими гидроизоляционными материалами.

Составы проникающего действия также находят применение при горизонтальной отсечной гидроизоляции. Это современный способ защиты бетона и кирпичной кладки, отличающийся высокой эффективностью. Жидкая смесь глубоко проникает в основание и придает ему водонепроницаемость. При этом поверхность сохраняет способность «дышать». В зависимости от материала конструкции отсечная гидроизоляция проводится с применением различных составов — силикатных, силоксановых и др.

Инъекционные материалы — полиуретановые и эпоксидные смолы, акрилатные гели, микроцементы. Их применение возможно не только в процессе возведения, но и при ремонте. Если после строительства здания обнаружилась проблема капиллярного подсоса из-за невыполненной вовремя горизонтальной отсечной гидроизоляции, инъектирование становится единственным способом защитить стены от воды, поднимающейся от основания.

Монтаж отсечной гидроизоляции

Технология устройства отсечной гидроизоляции кирпичной кладки и бетона определятся типом используемого материала. Рассмотрим кратко два наиболее популярных способа.

Отсечная горизонтальная рулонная гидроизоляция. Полотно крепят к поверхности с помощью цементного раствора, который наносят на фундамент. Его ширину подбирают таким образом, чтобы примерно 50 мм находилось за пределами стены. Свободные края соединяют с гидроизоляционным материалом основания и пола. Для этого, а также для скрепления листов между собой используют клей на базе каучука, эпоксидных смол, битумно-полимерную мастику и другие составы. При их выборе учитывают вид отсечной гидроизоляции. На рулонное полотно снова наносят цемент, а затем строят стену из бетонного раствора или кирпичной кладки.

Отсечная гидроизоляция с применением материалов пенетрирующего действия. Технология монтажа определяется типом изолируемой поверхности. Бетон очищают, в области швов выполняют штрабы, трещины расширяют до 2 см (эти меры улучшат проникновение материала). Отсечная гидроизоляция кирпичной кладки требует другой подготовки. По всей площади основания на расстоянии примерно 5 см друг от друга высверливают выемки глубиной 2–3 см. Их промывают и заполняют штукатурным раствором. Затем бетонное или кирпичное основание смачивают водой и наносят свежеприготовленный раствор гидроизоляционной смеси. Следующий слой укладывают через 1,5 часа.

Капиллярный подъем влаги: как с ним бороться?

Горизонтальная отсечная гидроизоляция выполняется на этапе возведении здания. Если все мероприятия проведены правильно, проблем с повышенной влажностью стен быть не должно. На практике с эффектом капиллярного поднятия влаги нередко сталкиваются даже владельцы новых домов. Причин может быть несколько:

• некачественный монтаж гидроизоляционного слоя, отделяющего стену от фундамента, использование неподходящих материалов;
• повреждение горизонтальной изоляции в процессе засыпки фундамента грунтом, в котором могут содержаться крупные острые камни, арматура и другие посторонние включения;
• подвижки почвы вследствие морозного пучения, что тоже приводит к деформации фундамента и появлению дефектов в изолирующем слое.

Влага может просачиваться даже через водонепроницаемый бетон. Причина — в свойствах почвы. Вода поднимается тем сильнее, чем плотнее грунт и чем меньше диаметр пор в нем. В глинистых почвах подъем достигает 8 м и более.

С этим явлением необходимо бороться. Первичные меры включают качественный дренаж фундамента, засыпку чистым песком, защиту горизонтального гидроизоляционного покрытия прочным материалом, устойчивым к механическим повреждениям (часто для этого используют профилированную мембрану). Если проблема обнаружилась на этапе эксплуатации здания или сооружения, ее можно решить с помощью современных технологий. Одной из них является отсечная гидроизоляция инъектированием.

Преимущество данного метода в том, что он применим при ремонте конструкций и не требует проведения демонтажа. Инъекционная технология позволяет восстановить нарушенный гидробарьер и полностью защитить стены от поднимающейся от грунта и основания капиллярной влаги. Она одинаково подходит для отсечной гидроизоляции кирпичной кладки и бетонных конструкций.

Для инъектирования используют составы с различными свойствами и принципом действия. Широкое распространение получили материалы, которые, проникая в тело конструкции, вступают в реакцию с ее компонентами. В результате в капиллярах образуются прочные нитевидные кристаллы. Они вытесняют содержащуюся в бетоне влагу и препятствуют дальнейшему ее проникновению. Инъекционные составы выдерживают любые нагрузки, перепады температур, и со временем их свойства не меняются.

Производители выпускают материалы для инъектирования с различными добавками. Одни из них увеличивают текучесть смеси (за счет чего она легко проникает в самые мелкие поры), другие придают способность к расширению, третьи обеспечивают возможность работы при отрицательной температуре и т.д.

Методика инъектирования имеет нюансы в зависимости от типа состава и изолируемого основания, но в общих чертах она сводится к следующему. В конструкции в шахматном порядке пробуривают скважины (шпуры) диаметром 1,5–3 см. Их располагают обычно под небольшим углом к поверхности. Глубина различна, в среднем она на 5–8 см меньше толщины основания. Углубления промывают водой под давлением, чтобы удалить пыль. В шпуры устанавливают пакеры — специальные приспособления, к которым подключают шланги насоса. Через них закачивают инъекционный материал. Дальнейшее зависит от свойств состава. Одни начинают работать сразу после введения, другим требуется 1–2 месяца для завершения химической реакции.

Производители отсечной гидроизоляции

Промышленность предлагает большой выбор материалов для отсечной гидроизоляции кирпичной кладки, бетона и других поверхностей. Ниже — небольшой обзор самых известных производителей.

ТехноНИКОЛЬ — ведущий российский поставщик рулонных битумно-полимерных материалов. Они изготавливаются на прочной полиэфирной основе и с двух сторон защищены полипропиленовым покрытием, которое также обеспечивает хорошую адгезию с цементным раствором. Материалы отличаются низким водопоглощением, долговечностью (служат до 50 лет) и простотой монтажа.

Dorken — немецкая компания, выпускающая рулонные материалы под маркой DELTA. Это высокопрочные мембраны из синтетического каучука и полиолефина. Они эластичны, морозостойки, долговечны и совместимы с другими материалами для изоляции фундаментов.

Пенетрон — производитель широкой линейки материалов проникающего действия. Сухие смеси подходят для горизонтальной и вертикальной гидроизоляции.

stroyizolyaziya.ru

Отсечная гидроизоляция: особенности проведения работ

При сильном подсосе грунтовых вод конструкцией фундамента, расположении помещений здания ниже уровня грунта и его повышенной сырости, а также в ряде других случаев должна выполняться отсечная гидроизоляция, которая направлена на обеспечение защиты конструктивных элементов и внутренних помещений от воздействия влаги.

Выбор материалов для выполнения отсечной гидроизоляции

Инъекционный состав для устройства изоляции выбирают исходя из особенностей и свойств защищаемых материалов.

Проводим гидроизоляцию правильно

К примеру, для кирпичных и каменных кладок другого типа, а также бетонных блоков предусматривается применение кремнийорганических силоксановых композитных материалов, способных гидрофобизовать поры и капилляры посредством образования на их стенках водоотталкивающих микропленок.

Что касается гидроизоляционных материалов на основе извести, то в данном случае целесообразной будет обработка силикатными щелочными растворами. С известью вступает в реакцию жидкое калиевое стекло, при этом образуются закупоривающие поры практически не растворимые продукты.

Совет!

Благодаря технологии отсечной гидроизоляции может производиться осушение различного рода кладок, как современных, так и старинных при выполнении ремонта и реставрации зданий, обладающих культурной и исторической ценностью.

Изолирующий материал для отсечной гидроизоляции

Правила устройства отсечной гидроизоляции

Выполнение отсечной гидроизоляции производится в соответствии со следующими правилами:

• Обработку внутристенных объемов конструкций производят методом инъекций гидроизолирующего вещества в шпуры.
  Осуществление инъекций может производиться под давлением или без него. При верно подобранном веществе для отсечной гидроизоляции, в обработанных стенах гидрофобный эффект должен сохраняться даже в случаях дальнейшего образования трещин и появления вторичной капиллярной системы.
• Гидроизоляция отсечная может наноситься как на сухие, так и на влажные стены.
  Внутристенную отсечную гидроизоляцию производят только при условии отсутствия в процессе ее эксплуатации прямого воздействия водяной нагрузки на обработанную поверхность. Допускается только воздействие капиллярной влаги.

Совет!

Использование качественных материалов при устройстве отсечной гидроизоляции фундаментов, стен подвалов и прочих конструкций может продлить срок эксплуатации всего сооружения в целом до 20 лет.

Подготовка к отсечной гидроизоляции

Подготовка поверхностей гидроизолируемых элементов сводится к их очистке от краски, старой штукатурки, цементной пленки, разрушенного кирпича или бетона посредством скребков, металлических щеток, механизированного инструмента и т.д.

Поврежденная штукатурка должна быть удалена в радиусе не меньше 80 см от зоны увлажнения либо образования высолов. Потребуется выскоблить поврежденные швы в глубину как минимум на 20 см.

При наличии на поверхности штукатурки с содержанием гипса, ее следует полностью удалить.

Далее очищенную поверхность необходимо увлажнить водой до ее насыщения, после чего избавиться от излишков воды.

Технология выполнения отсечной гидроизоляции

Правильное расположение шпур

Работы проводят по следующей схеме:

1. Прежде чем производить инъекции, в шахматном порядке безударным методом пробуривают шпуры под углом в 30-45 градусов относительно горизонтали и диаметром 25-32 мм.
   Шаг по горизонтали между шпурами должен составлять 20-30 см, по вертикали – 15-20 см. В глубину величина бурения должна быть примерно в 2/3 от общей толщины стены.
2. Выполненные отверстия промывают водой.
3. Глубину отверстий рассчитывают таким образом, чтобы до внутренней поверхности стены оставалось не менее 10 см.
4. Шпуры устраивают так, чтобы каждая из них пересекала как минимум один шов кладки по горизонтали, а если стена толстая – не меньше двух.

Совет!

Чем меньше шаг между шпурами, тем качественнее будет итоговая отсечная горизонтальная гидроизоляция по ее завершению.

5. Обрабатывая стены свыше 60 см в толщину, а также углы зданий, шпуры располагают по обе стороны стены.
6. В качестве инструмента для бурения шпур, как правило, используют пневматические и электрические буровые станки, работающие без вибрации, с установленными на них сверлами или коронками необходимого диаметра.
7. При обработке плотных, слабо впитывающих материалов конструкций, а также с целью повышения надежности устраиваемой инъекционной гидроизоляции, бурят обычно два ряда шпуров со сдвигом вверх одного относительно другого на 8 см, смещая также центры шпур, другими словами – в шахматном порядке.
8. При наличии в стенах больших отверстий, пустотного кирпича, стыков или трещин, открытий до 5 мм, перед инъекциями шпуры заполняют специальным раствором, например, ГС Пенетрат Шов.
   Приготовление данного раствора заключается в смешивании сухой смеси с водой до получения высоко текучей консистенции (примерно 7 л воды на 25 кг смеси).
   Изготовленный раствор заливают в отверстия либо запрессовывают под давлением. После схватывания раствора, спустя 5-8 часов отверстия повторно бурят и удаляют буровой шлам продувкой сжатым воздухом.

Выполнение инъекций без давления и под давлением

Заполнение шпур

Такие инъекции рекомендуется применять при обработке слегка влажных или сухих кладок. Шпуры при этом заполняют с помощью воронки или лейки отмеренным количеством гидроизолирующего материала.

Период пропитки гидроизоляцией обычно составляет не меньше 24 часов, причем продолжаться процесс должен, пока стена не впитает раствор полностью.

На следующий после выполнения проникающей гидроизоляции день, шпуры следует заполнить раствором, упомянутым в п.8 прошлого раздела, при помощи инъектора с наконечником. Давление при этом должно составлять примерно 10 бар.

Под давлением инъецирование проводят, когда кладка полностью или более чем на 50% пропитана водой. При этом шпуры могут быть организованы с меньшим уклоном и даже горизонтально. Диаметр отверстий может составлять 14-18 мм.

В завершение выше сказанному следует добавить, что горизонтальная отсечная гидроизоляция должна выполняться при температуре воздуха от +5 до +30 градусов. В таком случае изолированные конструкции сумеют прослужить еще минимум несколько десятков лет.

gidroinfo.ru

Шпуры и отсечная гидроизоляция: технология устранения капиллярного подсоса

Если в процессе строительства здания не предусмотреть горизонтальную гидроизоляцию фундамента, тогда во время его эксплуатации будет происходить постоянный подсос влаги из грунта. В результате все стеновые конструкции окажутся в условиях повышенной влажности, что приведет к их постепенному разрушению. Чтобы этого не допустить, используется отсечной тип влагозащиты объекта, при котором в фундаменте или нижней части стены бурятся шпуры – это цилиндрические отверстия для инъекции изоляционного материала. Давайте более детально рассмотрим данную технологию.

Вода оказывает негативное воздействие на объект не только вследствие непосредственного контакта, но и в результате подъема жидкости по структуре пор, существующих в стройматериалах. Иногда грунтовые воды могут подниматься по капиллярам на высоту нескольких метров.

К сведению. В грунтовой воде содержится большое количество сульфатов, хлоридов и гидрокарбонатов, которые после кристаллизации увеличиваются в объеме, что приводит к разрушению конструкции.

Капиллярный подсос существенно сокращает период эксплуатации строительного объекта

Гидроизоляция отсечного типа – это высокотехнологичный инженерный способ устранения капиллярного подъема жидкости по фундаменту и стенам здания. В его основе лежит бурение специальных отверстий (шпур) по всему периметру и их заполнение гидрофобным составом.

Данный метод относится к дорогостоящим, но очень эффективным мероприятиям. К его достоинствам можно отнести:

• возможность реализации на любой стадии строительства и эксплуатации здания;
• широкий выбор гидрофобных материалов;
• повышение механической прочности конструктивных элементов;
• увеличение срока эксплуатации объекта на более чем 20 лет;
• не требуется предварительная осушка поверхности перед инъекцией.

Схема инъекционной гидроизоляции для защиты кирпичной кладки

Материалы для отсечной гидроизоляции представляют собой проникающие составы, которые в результате реакции с бетоном, кирпичом или камнем образуют кристаллические соединения, закрывающие все поры, трещины и другие пустоты. Выбор конкретного состава зависит от специфики защищаемых конструкций.

Для бетонных, каменных фундаментов и кирпичной кладки применяются жидкие или гелеобразные кремнийсодержащие составы на основе силоксана. При взаимодействии данных смесей с обрабатываемым материалом на поверхности трещин и капилляров образуется водонепроницаемая пленка, создавая надежный изоляционный барьер.

Если здание возведено с применением известковых материалов, тогда для гидроизоляции используются растворы на основе силикатно-щелочных компонентов. В этом случае водоупорный барьер получается в результате химической реакции и образования вещества, абсолютно нерастворимого в воде.

От качества изоляционной смеси зависит надежность водоупорного барьера

Данный метод влагозащиты здания основывается на инъекции гидрофобного вещества в предварительно пробуренные шпуры. При соблюдении правильной технологии гидроизоляционный эффект сохраняется на протяжении всего периода эксплуатации объекта.

Подготовка поверхности ↑

Процесс подготовки к отсечной гидроизоляции сводится к очистке основания от посторонних включений: краски, штукатурки, цемента, разрушенного бетона или кирпича. Удаляются ненужные элементы с помощью металлических щеток, скребков или механизированного инструмента.

Совет. Поврежденная влагой штукатурка должна удаляться с радиусом 800 мм от зоны увлажнения. Если на стене имеется гипсовая штукатурка, тогда она удаляется полностью. Разрушенные швы зачищаются на глубину как минимум 200 мм.

На этапе подготовки с поверхности должны быть удалены все лишние включения

После очищения поверхности от лишних включений, она увлажняется до полного насыщения. При этом основание должно быть не мокрым, а именно влажным, поэтому излишки воды удаляются.

Бурение шпур и установка пакеров ↑

Для осуществления инъекции под всеми стенами пробуриваются шпуры – это отверстия диаметром 18-32 мм (в зависимости от метода инъекции и применяемых пакеров) и глубиной на 2/3 стены. Шпуры сверлятся под углом 15-30° к горизонтальной плоскости и располагаются с шагом 150-250 мм (чем меньше шаг, тем лучше пропитка). Если толщина стен превышает 600 мм, отверстия делаются с двух сторон.

Обратите внимание. Для бурения отверстий используется пневматический или электрический инструмент, который не создает вибрацию.

Для повышения эффективности влагозащиты пакеры устанавливаются в шахматном порядке

После завершения буровых работ все шпуры промываются водой под напором, после чего в отверстия вставляются пакеры.

Методы инъекции ↑

Инъекция гидрофобного состава для гидроизоляции отсечного типа может проводиться двумя способами: безнапорным и напорным.

В первом случае заполнение отверстий выполняется посредством воронки или лейки. При этом количество необходимого материала рассчитывается заранее. Пропитка обрабатываемой конструкции производится на протяжении суток до полного впитывания раствора стеной.

Важно. Для обеспечения долговечности изолированных объектов во время проведения инъектирования температура воздуха должна быть выше 5°C.

Инъектирование напорным методом

Введение изоляционного состава под давлением осуществляется при помощи специального насоса. Такой способ применяется в том случае, если стена пропитана водой более чем на половину, что затрудняет естественное впитывание раствора.

Для восстановления старых зданий методом отсечной гидроизоляции выполняются следующие работы.

1. В нижней части стены бурятся шпуры согласно технологии, описанной выше.
2. Производится заполнение отверстий специальным гидроизоляционным составом на основе цемента и активных компонентов, который предназначен для укрепления каменной и кирпичной кладки.
3. По прошествии нескольких часов (после схватывания раствора) шпуры повторно рассверливаются, из них удаляется буровой шлам и вставляются пакеры.
4. Перед осуществлением инъекции наносится 2 слоя эластичного материала – один на 20 см выше, а другой на 20 см ниже зоны впрыскивания. Это делается для того, чтобы предостеречь выход инъекционного материала наружу через трещины и другие отверстия.
5. Инъектирование начинается с крайнего пакера и производится под давлением от 3 до 10 атмосфер. В качестве гидрофобного раствора используется жидкий материал на основе силоксанов, создающий эффективный водоупорный барьер в кирпичной или каменной кладке. После инъекции пакеры удаляются.
6. В зависимости от температуры окружающей среды процесс застывания раствора может занять 1-2 дня.
7. После высыхания гидроизоляционного состава шпуры заделываются ремонтной смесью.

Благодаря инъекционному методу можно сохранить даже старые исторические здания

По сравнению с обмазочной и проникающей гидроизоляцией, отсечная имеет куда большую эффективность. Она не только создает надежный влагозащитный барьер, заполняя даже мельчайшие пустоты в материале, но и дополнительно укрепляет конструкцию, что имеет особое значение для старых зданий. К ее недостаткам можно отнести сложность технологии, которая заключается в необходимости бурения шпур в правильном месте и под оптимальным углом. Без необходимого опыта данные работы не принесут желаемого результата, поэтому их лучше доверить профессионалам.

gidroguide.ru
