Как правильно сделать вентиляцию в гараже своими руками » Аква-Ремонт

Собственники транспортных средств заинтересованы в обеспечении товарного внешнего вида личного автомобиля на протяжении длительного времени. Большинство владельцев автомобилей уверены, что хранение в гараже продлевает срок эксплуатации и надёжно защищает кузов от коррозионных процессов. При отсутствии эффективной вентиляционной системы повышенная концентрация влаги, затхлый воздух и токсичные компоненты отрицательно влияют не только на транспортное средство, запасные части, автомобильную резину, инструменты, но и на продукты питания и заготовки, находящиеся в погребе. Предотвратить воздействие негативных факторов позволяет гаражная вентиляция, которую несложно сделать своими руками.

Зачем в гараже необходима вентиляция?

Любое помещение требует организации эффективной циркуляции воздуха. Не является исключением и гараж, оборудованный подвальным помещением или смотровой ямой.

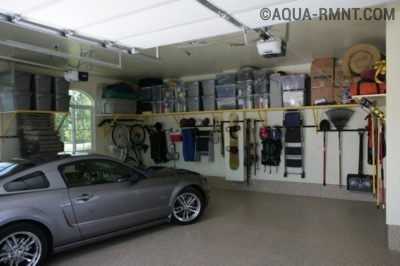

Правильно организованная вентиляция — залог долгой службы автомобиля

Обеспечение эффективного воздухообмена позволяет удалить из помещения образующийся конденсат, вывести наружу вредные для здоровья выхлопные газы, а также токсичные испарения от хранящихся в гараже средств ухода за автомобилем.

Вентиляция гаражного помещения выполняет комплекс серьёзных задач:

Снижение концентрации влаги, связанной с хранением мокрого после поездки транспортного средства, а также погодными факторами.
Удаление конденсата, образующегося на потолке и стенах помещения, а также в подвальном помещении и смотровой яме в результате резких перепадов температуры.

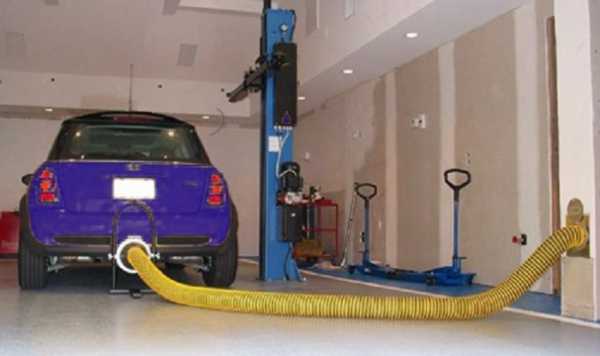

Вывод за пределы гаражного помещения токсичных веществ (выхлопных газов, испарений бензина, масла и автомобильной химии), представляющих опасность для здоровья человека.
Обеспечение надёжного просушивания транспортного средства, что позволяет защитить кузов, элементы подвески и электронные компоненты автомобиля от губительного воздействия коррозионных процессов.

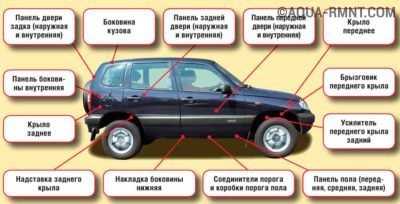

Участки, наиболее подверженные коррозии
Защита металлической поверхности рабочих инструментов, находящихся в помещении, от появления ржавчины.
Продление срока службы автомобильной резины, чувствительной к воздействию агрессивных факторов, связанных с испарением бензина и химических веществ.

Независимо от того, из какого материала изготовлен гараж, кирпича, блоков или металла, любое помещение нуждается в обеспечении эффективной циркуляции воздуха, способствующей уменьшению влажности.

Следует отметить, что гараж, изготовленный из металлических листов, более подвержен образованию конденсата на внутренней поверхности потолка и стен. Это связано с быстрым нагревом и охлаждением листового металла в результате естественных колебаний температуры.

Нужна ли вентиляция погребу под гаражом?

Погреб, расположенный ниже нулевой отметки, важно надёжно защитить от сырости.

Пространство, расположенное ниже нулевой отметки, нуждается в вентиляции

Повышенная влажность способствует порче запасов овощей и фруктов, вызывает развитие плесени и грибка на поверхности стен, деревянных полках, а также вызывает коррозию металлических крышек, закрывающих банки с консервацией.

Обеспечение циркуляции воздуха в погребе, расположенным под гаражом, способствует благоприятному микроклимату помещения, позволяющему повысить продолжительности хранения сельскохозяйственных продуктов и заготовок.

Кроме того, воздействие токсичной среды отрицательно влияет на состояние здоровья владельца помещения. Отсутствие воздухообмена вызывает тяжёлые головные боли, ухудшает общее состояние и может являться причиной отравления накапливающимися в помещении выхлопными газами, особенно при неполном сгорании топлива.

Расчёт, устройство и монтаж приточно-вытяжной вентиляции для гаража своими руками

Правильно спроектированная вентиляция позволяет обеспечить сохранность транспортного средства.

Вентилирование помещения продлевает срок эксплуатации автомобиля

С целью обеспечения циркуляция воздуха в гаражных помещениях применяют следующие системы воздухообмена:

Естественную вентиляцию помещения, принцип действия которой базируется на свойствах потоков тёплого воздуха естественным образом подниматься по магистралям.
Комбинированный вариант, объединяющий естественный воздухообмен с применением механических устройств.
Механическую циркуляцию воздушных масс, осуществляемую с помощью специальных устройств, обеспечивающих принудительное поступление и отвод воздуха.

До начала работ по организации системы вентилирования воздуха следует определиться с оптимальным вариантом устройства воздухообмена.

Остановимся детально на специфике расчёта, особенностях монтажа и устройстве этих приточно-вытяжных систем.

Организация естественной вентиляции

Вентиляция помещения естественным образом, основанная на свойствах воздушных масс и известных законах аэродинамики — правильный выбор для владельцев гаражей, оборудованных подвальным хранилищем.

Через расположенные в нижней части ворот каналы воздух поступает в гараж

Организация воздухообмена, осуществляемого естественным путём, не требует значительных финансовых затрат.

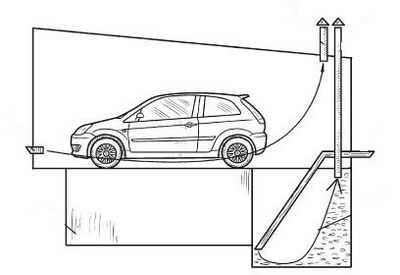

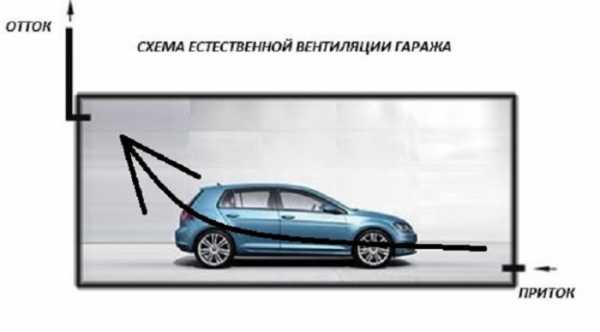

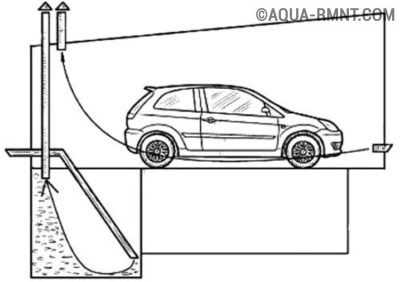

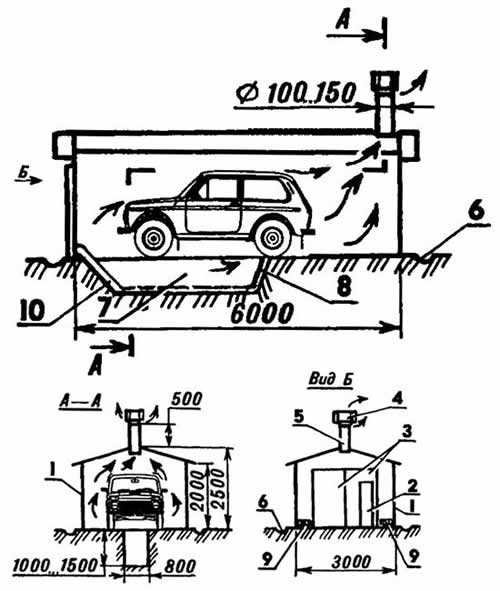

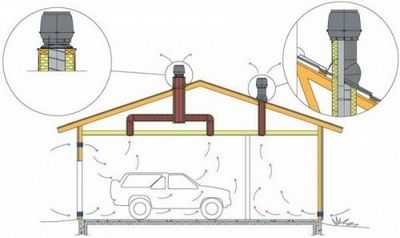

Схема естественной вентиляции

Именно поэтому собственники гаражей отдают предпочтение естественному вентилированию.

Тщательный подход к выполнению расчётов естественной циркуляции воздуха позволяет предотвратить застой воздушных масс в помещении.

Поступление воздуха в гаражное помещение происходит через приточные отверстия в нижней части ворот гаража, на которых установлены жалюзи или решётка.

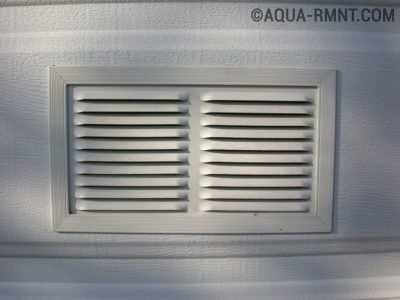

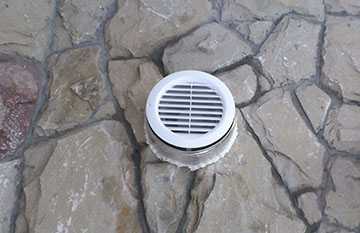

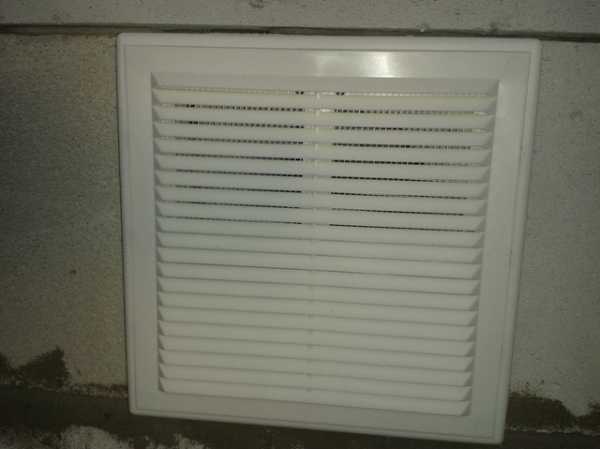

Решетка предотвратит доступ животных в помещение

Поступающий поток воздуха проходит вдоль транспортного средства, в том числе и под днищем, объединяется с находящимся в помещении воздухом и естественным образом поступает в вытяжную магистраль, оборудованную дефлектором.

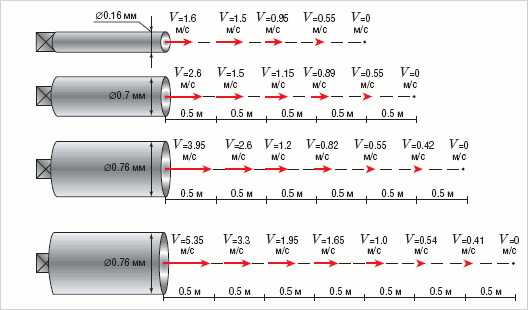

Направление потока воздуха

Установка дефлектора осуществляется с внешней стороны помещение на вытяжной трубе, находящиеся с противоположной от ворот стороне. Надёжное функционирование данной конструкции обеспечивается при возвышении воздуховода над уровнем кровли более, чем на 0,5 метра. Теплоизоляция выходной магистрали позволяет предотвратить образование конденсата.
Принцип естественной циркуляции основан на различной плотности внешних и внутренних воздушных масс.

Расчёт сечения вентиляционной трубы зависит от площади гаража. Диаметр магистрали увеличивается на 1,5 см на каждый метр квадратный площади помещения. Это обеспечивает оптимальную циркуляцию воздушных масс.

Для выполнения работ по установке вентиляции подготовьте:

Электрическую дрель или перфоратор, необходимые для выполнения отверстий в металлических и каменных стенах постройки.
Болгарку, используемую для резки воздушных магистралей.
Трубы, изготовленные из пластика или металла.
Дефлектор, устанавливаемый на отводной трубе.
Защитные сетки или решётки, необходимые для защиты входных каналов.

Мероприятия по расчёту и установке коммуникаций выполняйте по следующему алгоритму:

Рассчитайте площадь сечения вентиляционных магистралей. Учитывая, что на каждый квадратный метр площади, сечение отверстия возрастает на 1,5 см, определяем размер отводящего канала. Например, для гаража, габаритом 2,8х5,5 м диаметр отверстия составит 23 см. Если запланировано выполнение двух отверстий, то, соответственно, расчётный диаметр уменьшите в 2 раза.
Выполните в створках ворот или на фронтальной плоскости гаража входные вентиляционные каналы, расположенные на расстоянии 10–15 см от нулевой отметки.
Просверлите с противоположной от входа стороны отверстие, находящиеся от потолка на расстоянии порядка 10 см.
Зафиксируйте в полученном отверстии выходную трубу, обеспечив возвышение над верхней точкой здания более 0,5 м. Установите вверху выводной магистрали дефлектор, ускоряющий отвод воздуха из гаража.
Герметизируйте зазоры между стенами и магистралями, используя герметик.
Установите на наружных отверстиях металлические решётки, не позволяющие грызунам проникнуть в гараж.

Однако система, несмотря на дешевизну и простоту установки, обладает рядом отрицательных моментов, вызванных особенностями климата и погодными факторами:

в летнее время года функционирование естественной вентиляции затруднена, что обусловлено повышенной температурой вне гаражного помещения;
сквозняки внутри помещения создают неблагоприятные условия для автомобилистов, проводящих длительное время в гараже;
небольшие габариты помещения и малая температурная разница затрудняют интенсивный воздухообмен;
различные направления воздушных масс не всегда позволяют воздушному потоку поступать в приёмное отверстие;
входные и отводящие магистрали нуждаются в очистке от грязи, наледи и пыли, затрудняющих нормальный воздухообмен.

Помните, что эффективность естественной вентиляции обеспечивается при температуре окружающего воздуха не более 15 градусов Цельсия. В жаркий период года воздухообмен ухудшается.

Руководствуясь приведёнными рекомендациями, несложно самостоятельно оборудовать гараж естественной системой вентиляции.

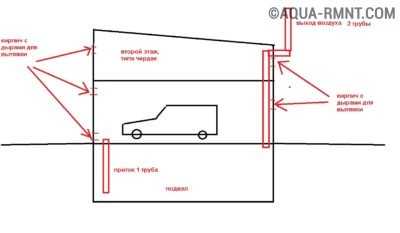

Правильное расположение вентиляционных отверстий

Обеспечение естественного обмена воздуха положительно зарекомендовало себя в неотапливаемых гаражных помещениях.

Устройство системы комбинированного воздухообмена

Устройство комбинированного воздухообмена позволяет принудительным путём обеспечивать циркуляцию воздуха при затруднённой естественной циркуляции.

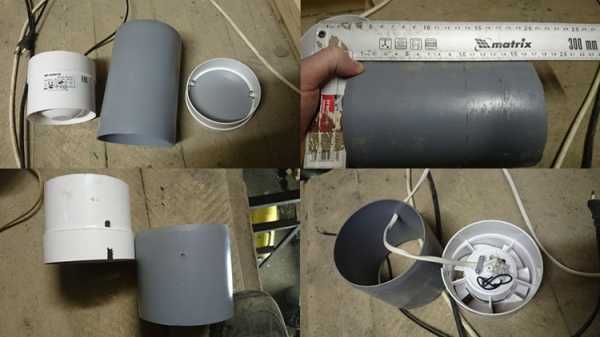

Установка вентилятора в систему вытяжки

Общие принципы действия вентиляционного устройства полностью аналогичны системы естественной циркуляцией и отличаются только наличием электрического вентилятора, который монтируется дополнительно.

При значительных перепадах температуры и в ветреное время вентилятор в выключенном состоянии будет дополнительно стимулировать движение воздушных масс за счёт свободного вращения крыльчатки.

Приобретая вентилятор для комбинированной системы воздухообмена, обращайте внимание на возможность непрерывного функционирования и установленную мощность, которая не должна превышать 100–150 Вт.

Установить вытяжной вентилятор можно в зоне пересечения крыши с вытяжной шахтой или вмонтировать в стену.

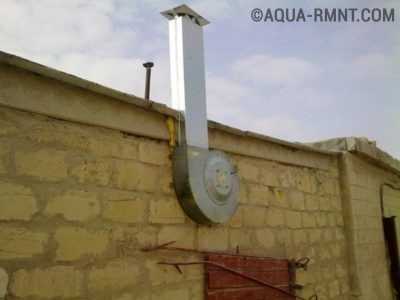

Вариант установки вентилятора с внешней стороны помещения

Наличие электрического вентилятора активизирует механизм циркуляция воздуха и обеспечивает работу вентиляционной системы независимо от природных факторов. Если возникнет необходимость, можно обеспечить автоматическое включение комбинированной системы вентиляции с помощью электрического таймера.

Небольшие затраты, связанные с приобретением вентилятора, а также малое потребление электрической энергии обеспечивают популярность комбинированной системы циркуляции воздуха у многих любителей транспортных средств.

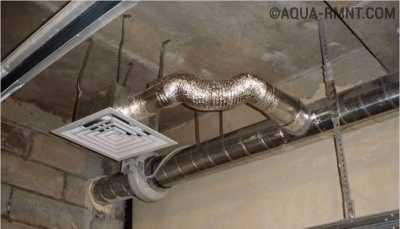

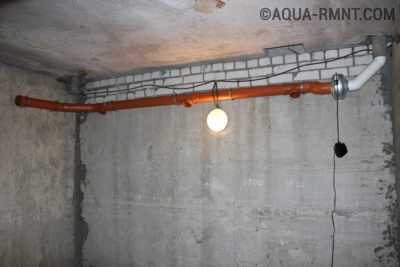

Установка оборудования принудительной циркуляции воздуха

Максимальной степенью эффективности обладает устройство механического вентилирования гаражного помещения, в котором используется электровытяжка.

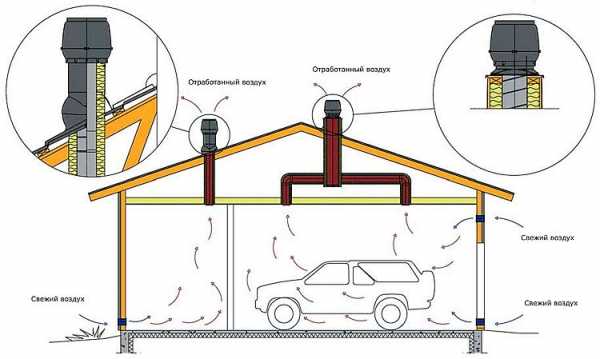

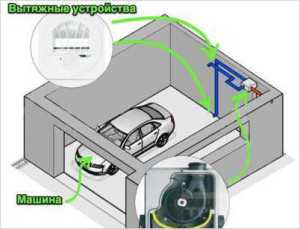

Принцип работы принудительной вентиляции

Принудительная вентиляция обеспечивает активную циркуляцию воздушных масс осуществляется независимо от погодных факторов.

Конструкция принудительной системы воздухообмена предусматривает установку приточной и вытяжной вентиляции, включающей фильтровальные элементы, электрические вентиляторы, обеспечивающие активное замещение воздушных масс. Выход загрязнённого воздуха производится через выходную магистраль с помощью вентилятора электровытяжки.

Электровытяжка увеличивает интенсивность циркуляции воздуха

Конструктивная особенность принудительной системы вентиляции — возможность регулирования интенсивности циркуляции за счёт изменения скорости движения масс воздуха. Оснащение системы принудительной вентиляции фильтрами, позволяет удалить частицы пыли, а использование калориферов обеспечивает оптимальный температурный режим помещения.

Механическая система воздухообмена изготавливается в следующих конструктивных решениях:

В виде независимых модулей, осуществляющих индивидуальный приток воздуха и вытяжку воздушных масс из помещения. Использование электрических коммуникаций и специальных датчиков объединяет самостоятельные модули в общую конструкцию;

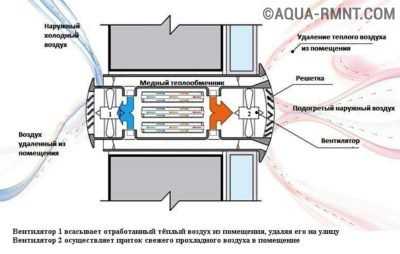

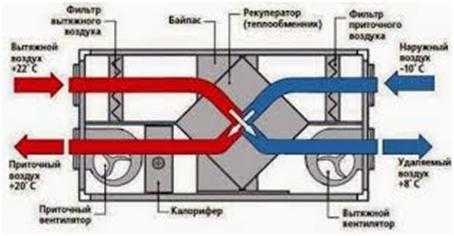

В моноблочном виде, обеспечивающим вытяжку отработанного воздуха и приток свежего. Оснащение моноблока рекуператором пластинчатой конструкции уменьшает потребление электрической энергии, необходимой для подогрева воздуха, поступающего в помещение.

Установка принудительного устройство воздухообмена не нуждается в выполнении предварительных расчётов площади помещения и размеров магистрали. Следует ориентироваться на установленную мощность вентиляционного оборудования и уровень затрат, связанных с приобретением и монтажом устройства вентиляции.

Помните, в зимнее время установка механического воздухообмена обеспечит надёжную вентиляцию и создаст благоприятный микроклимат в гараже.

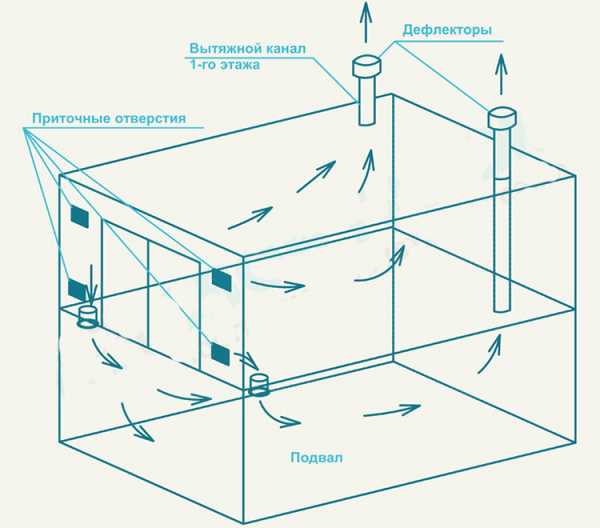

Один из вариантов устройства вентиляции

Для гаража, расположенного ниже нулевой отметки, этот метод вентилирования — оптимальное решение.

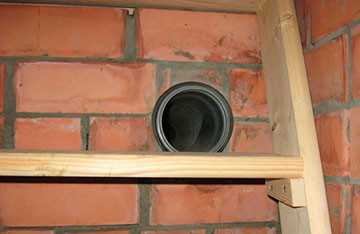

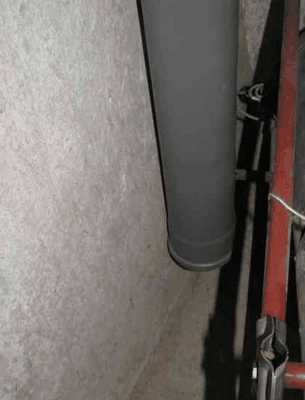

Обеспечение воздухообмена в смотровой яме

Использование смотровой ямы позволяет владельцам транспортных средств поддерживать рабочее техническое состояние автомобиля.

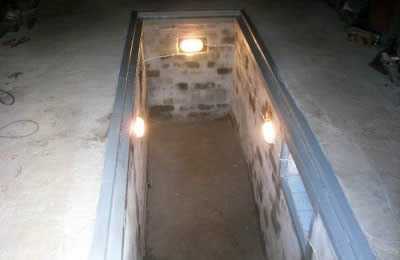

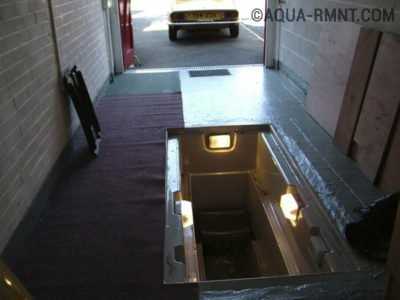

Яма для осмотра транспорта должна вентилироваться

При выполнении работ в приямке располагается необходимый инструмент, различные ключи, а также находятся электрические коммуникации, позволяющее подключить электрооборудование и обеспечить надёжное освещение участка работ. В смотровой яме могут храниться канистры с топливом и различный автомобильный инвентарь.
Естественная вентиляция смотровой ямы обеспечивает нормальный воздухообмен. Можно оснастить приямок автономной системой вентилирования с использованием труб диаметром 10–15 см.
Расположение воздушных магистралей выполните следующим образом:

входную трубу расположите в углу на расстоянии 10 сантиметров от основания ямы;
вытяжную магистраль разместите в дальнем углу на расстоянии 10–15 сантиметров от потолка гаража и выведите за пределы помещения, обеспечив необходимое возвышение над уровнем крыши.

Рекомендуем в холодное время года прикрывать смотровой приямок, чтобы предотвратить попадание влаги и резкие перепады температуры.

Видео по теме

Ознакомившись с видео, можно получить дополнительную информацию об устройстве системы вентиляции.

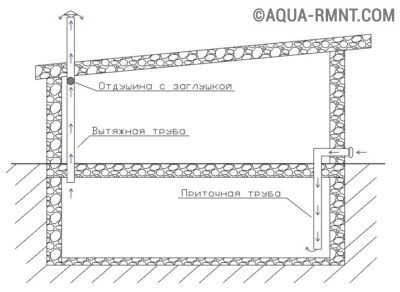

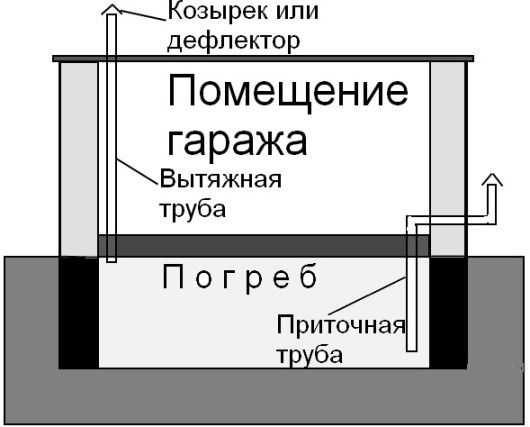

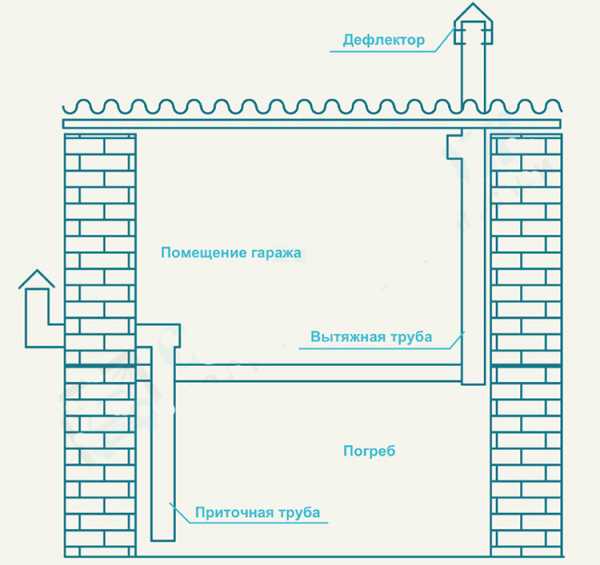

Как сделать вентиляцию погреба под гаражом?

Если гаражное помещение оборудовано подвалом, то его необходимо дополнительно вентилировать. Для этого потребуется соорудить отдельную магистраль вытяжной системы вентиляции.

Вытяжная вентиляция обязательна для подвальных помещений, расположенных в гаражах. В подвале, как правило, достаточно сыро и гаражная вентиляция не в состоянии снизить влажность в помещении.

Хранение сельскохозяйственной продукции и домашней консервации допускается при условии надёжной вентиляции подвального помещения.

Воздухообмен в помещении может осуществляться естественным, комбинированным или механическим способом. Однако обычная вентиляция естественного типа в состоянии обеспечить благоприятный микроклимат подвального помещения. Самостоятельно несложно выполнить установку такой конструкции, используя канализационные трубы, изготовленные из пластика.

Устанавливая вентиляционную систему, соблюдайте следующие требования:

Тщательное рассчитайте диаметр отверстий, необходимых для подвода воздушных магистралей.
Расположите приточную трубу на расстоянии 0,2–0,5 м от основания погреба и выведите её за пределы помещения.
Обеспечьте расположение труб в противоположных частях погреба.

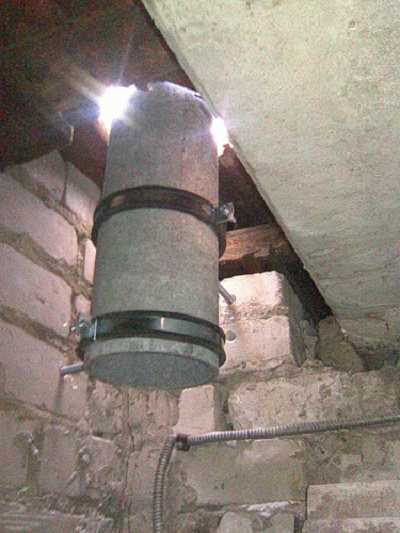

Вытяжную шахту смонтируйте в потолочной части подвала и выведите вертикально через крышу гаражного помещения.
Утеплите вытяжную трубу, чтобы предотвратить образование конденсата.
Закройте внешний выход воздушной шахты с помощью защитного колпака.
Обеспечьте минимум изгибов магистралей и радиусных поворотов.
Используйте трубы одного диаметра, обеспечивающие равную интенсивность циркуляции воздуха.

Для удаления конденсата на вытяжной магистрали целесообразно предусмотреть установку ёмкости для сбора влаги.

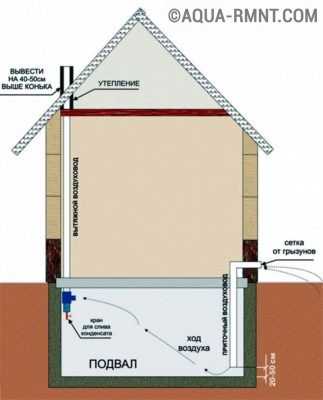

При устройстве вентиляции установите кран для отвода конденсата

Более эффективную вентиляцию помещения подвала в зимнее время сможет обеспечить система принудительного воздухообмена. Однако, естественной вентиляции в подвале достаточно для обеспечения сохранности овощей и фруктов.

Многие владельцы транспортных средств, имеющие дачные участки, оборудуют в гаражах овощные ямы, предназначенные для хранения выращенного урожая.

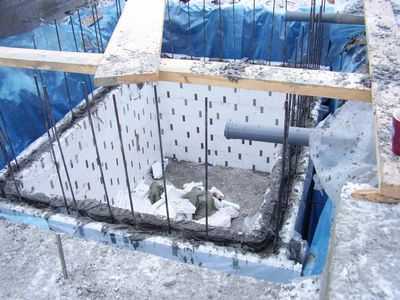

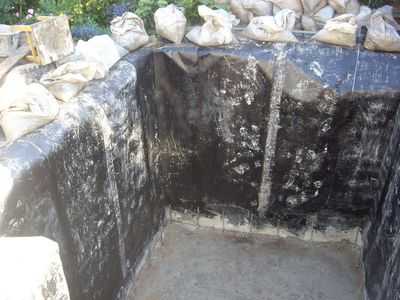

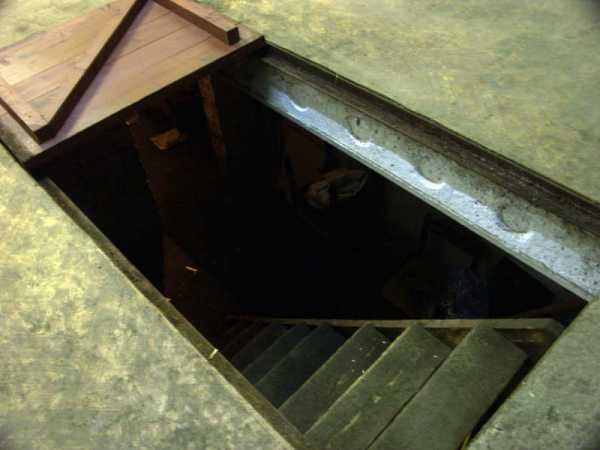

Внешне овощная яма напоминает погреб

Конструкция овощной ямы аналогична подвалу, однако, отличается уменьшенными размерами. Сохранить в яме собранный урожай можно только при отсутствии сырости в помещении.

Независимо от размеров ямы, обязательное условие — устройство приточно-вытяжной вентиляции.

Без притока воздуха перепад температуры внутри и снаружи помещения неизбежно приведёт к образованию на стенах ямы конденсата и развитию плесени. Только постоянная вентиляция может гарантировать сохранность сельскохозяйственной продукции и поддержание необходимой для хранения овощей влажности благодаря притоку внешнего воздуха.

Для вентилирования ямы можно установить в центре приямка трубу, по которой тёплый и увлажнённый воздух сможет выйти наружу. Этот простой способ циркуляции позволит оставаться помещению сухим. Если влага всё-таки появилась, удлините трубу или смонтируйте на магистрали дополнительный вентилятор. Однако не стоит экспериментировать. Обеспечить надёжный воздухообмен позволит приточно-вытяжной метод вентиляции. Расчёт площади труб и особенности установки аналогичны выполнению работ для подвального помещения.

Владельцы гаражей не всегда оборудуют подвалы или овощные ямы. В ряде ситуаций удобнее и быстрее установить кессон — цельную водонепроницаемую конструкцию, изготовленную из пластика.

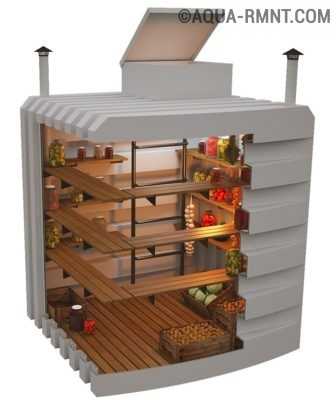

Сохранность продуктов обеспечивает надежная система вентиляции

В кессоне удобно хранить заготовки и сельскохозяйственную продукцию, для чего необходимо оборудовать кессон вентиляционной системой. Существуют различные решения, предусматривающие использование приточно-вытяжной вентиляции или применение небольших вентиляторов. Независимо от конструктивных особенностей системы воздухообмена, важно обеспечить внутри ёмкости оптимальный температурный режим и влажность.

Устанавливая своими силами вентиляционное оборудование в гараже, можно организовать естественную вентиляцию или смонтировать дорогостоящее оборудование. Для обеспечения воздухообмена в гараже, оборудованном погребом, достаточно естественной или комбинированной циркуляции, а для подземных стоянок требуется принудительная подача воздуха. Выбор метода воздухообмена определяется финансовыми возможностями владельца транспортного средства и внешними факторами. Важно оборудовать гараж системой эффективной циркуляции воздуха. Вентиляция гаражного помещения, выполненная с учётом приведённых рекомендаций, обеспечит эффективный воздухообмен, создаст благоприятный микроклимат. Только так можно защитить транспортное средство от губительного воздействия коррозионных процессов, а также обеспечить нормальные условия хранения продуктов в гаражном подвале.

aqua-rmnt.com

Вентиляция овощной ямы в гараже | Вентиляция

» Вентиляция

Вентиляция гаража, овощной и смотровой ям своими руками: схема, фото

При строительстве частного дома необходимо сразу побеспокоиться о монтаже вентиляции гаража, смотровой и овощной ям. Да и имея обычный гараж для автомобиля, убедитесь, что вентиляция в помещении существует.

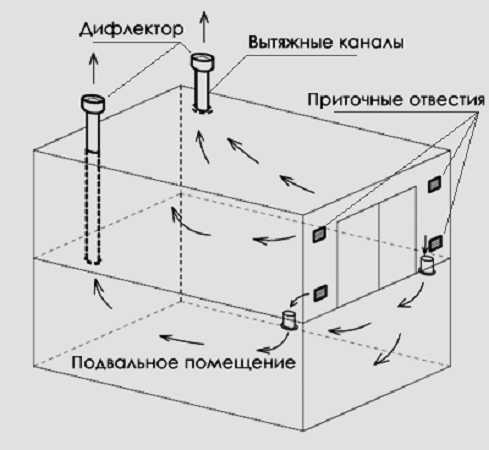

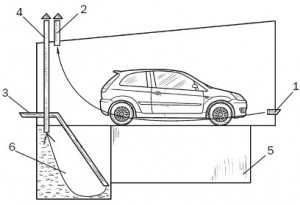

Распространенная схема гаража и ям

Вентиляция в гараже должна быть обязательно, так вы предохраните свою машину от появления на ней конденсата и коррозии. Даже если гараж не отапливаемый, следует побеспокоиться о монтаже вентиляции. Обычно вентиляция гаража своими руками не составит особого труда, так как сделать ее довольно просто. Чаще всего автовладельцы выбирают вентиляцию естественным путем, которая зависит от разницы температур, такая вентиляция гаража своими руками выполняется легко.

Тот, кто делает все впервые, и ни разу не сталкивался с подобной конструкцией, может посмотреть фото вентиляции в гараже. Существуют также другие способы, такие как комбинированная и механическая.

Комбинированная система сочетает в себе естественный воздухообмен и вентилятор, (это видно на фото вентиляции в гараже), а механическая одно или двухканальную систему со специальными установками притока и оттока.

Схема вентиляции гаража изображена на сайте, поэтому вы легко сможете понять, как все устроено. Такая схема вентиляции гаража очень наглядно показывает, как происходит воздухообмен.

Вентиляция в овощной яме и ее устройство в гараже

Некоторые люди хранят овощи в гараже, сделав в дальнем уголке овощную яму. Необходимо обеспечить хорошую циркуляцию воздуха, в противоположных углах помещения, чтобы создать вытяжную и приточную системы. Для этого необходимо две асбоцементных или пластиковых трубы, одна из которых будет выходить из потолка ямы, и быть выше уровня крышки на 30 сантиметров, а вторую, приточную надо установить на расстоянии 20 сантиметров от пола ямы и выходить она будет тоже не более 20 сантиметров от лаза. Таким образом, будет происходить естественная вентиляция в овощной яме.

Установка вытяжек в смотровой яме

Если овощной ямы нет, но вы часто ремонтируете машину, вам поможет вентиляция в смотровой яме. Такая вентиляция может быть как естественной, так и принудительной. Такая вентиляция смотровой ямы предусматривается при строительстве гаража.

Если смотровая яма используется постоянно, то ее проветривание, как и вентиляция овощной ямы в гараже обязательны. Для этого можно даже на зиму установить небольшой вентилятор. Кроме этого можно установить специальную систему вытяжек.

Многие используют гараж для всех нужд, и для ремонта машины, и для хранения овощей и солений, а также как мастерскую, поэтому в таком гараже должно быть предусмотрены все возможные вытяжки и вентиляция овощной ямы, дабы исключить сырость, холод и обеспечить себя свежим воздухом.

Вентиляция смотровой ямы в гараже: как сделать правильно

Вентиляция в смотровой яме гаража

Система вентиляции в гараже способствует предохранению помещения от образования в нем конденсата, который приводит к появлению влаги и плесени, что отрицательно действует на сохранность автомобиля и всего, что находится в помещении. Источником влаги дополнительно могут быть смотровая яма и подвал.

Только устройство грамотной системы вентиляции поможет убрать эти проблемы, вывести из гаража все испарения топлива, удалить выхлопные газы и заменить воздух внутри помещения. Как обустроить своими руками вентиляцию в гараже подскажет статья.

Особенности устройства вентиляции в гараже

Большая часть водителей предпочитают устройство естественной вентиляции. при которой циркуляция воздуха производится за счет разницы температур имеющегося и поступающего воздуха. Такую систему можно установить самостоятельно, но часто есть смысл устраивать в гараже комбинированную вентиляцию.

Механическое удаление воздуха в этом случае выполняется вентилятором.

Комбинированная система вентиляции гаража

Когда устройство естественной или комбинированной вентиляции не дают требуемого эффекта, следует устраивать механическую вентиляцию с использованием специальных установок, которые обеспечат принудительный приток и отток воздуха посредством двухканальной системы. Вентиляция овощной ямы в гараже и смотровой, при их наличии, тоже должна быть с притоком свежего воздуха.

Порядок устройства вентиляции в гараже заключается в следующем:

Разрабатывается принципиальная схема устройства системы вентиляции. На ней в фундаменте, цоколе или стене указываются отверстия, где будут располагаться вентиляционные трубы. Такие же места размечаются для вентиляции смотровой и овощной ям погреба и подвала. В проекте учитываются:

высота гаража;
площадь помещения;
количество размещаемых в нем машин;
иногда тип двигателя и его мощность.

Совет: При этом следует учитывать размещение трубопроводов #8212; надземное или подземное, рассмотреть для воздушного вихря эффективность принятого маршрута.

Выполняется расчет диаметра отверстий для устройства вентиляции.

При простом расчете естественной вентиляции предусматривается установка труб, из условий на один квадратный метр площади гаража #8212; берется 15 миллиметров диаметра. При устройстве одноканального механического воздухообмена площадь вентиляционных отверстий берется 0,3% от всей площади гаража.

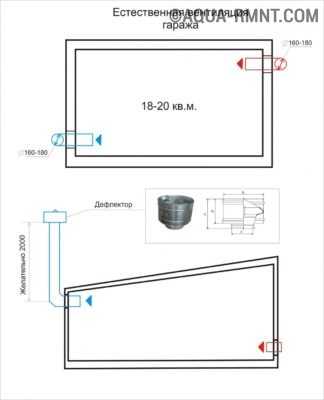

Схема естественной вентиляции в гараже

К чему может привести отсутствие вентиляции

По требованиями СНиПа, вентиляция помещения для хранения автомобиля, должна обеспечивать поступление воздуха в объеме минимум 180 куб.м/час.

В случае организации недостаточной вентиляции может возникнуть:

Основное назначение вентиляции в гараже #8212; удаление излишков влаги. Зимой автомобиль заезжает в гараж, имея большое количество лишнего балласта, которыми могут быть: грязь, лед и снег. В герметичном помещении весь этот «багаж» оттаивает, а помещение наполняется влажными парами.

Вентиляция предназначена, чтобы удалить излишнюю влагу, ее функционирование позволяет достаточно быстро высушить снаружи автомобиль. При отсутствии воздушного потока, на автомобиль постоянно будут воздействовать водяные пары, что уже через 2-3 года приведет к капитальному ремонту кузова.

Отрицательное воздействие на всю конструкцию сооружения.

Устройство вентиляции гаража защищает от негативного воздействия влаги и коробку самого строения. При длительном воздействии, вода агрессивно воздействует и разрушает материал, из которого сооружен гараж.

Собирается большое количество выхлопных газов.

Отток воздуха позволяет удалить из гаража ядовитые выхлопные газы, пары бензина и другие химические соединения.

Как правильно устроить вентиляцию в гараже

Цена неправильной вентиляции в гараже может дорого обойтись его владельцу. Поэтому очень остро стоит вопрос, какая должна быть температура в гараже, влажность, как правильно устроить вентиляцию.

Для обеспечения хорошей тяги в вытяжной трубе при естественной вентиляции следует соблюдать такие требования:

Вытяжное отверстие должно находиться в самой высокой точке гаража #8212; под потолком, как показано на фото.

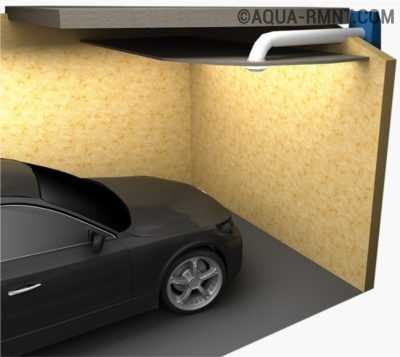

Устройство вытяжной трубы под потолком гаража

Высота трубы выбирается максимальной, но не менее чем три метра от точки входа в помещение холодного воздуха через канал вентиляции для притока.

Выходная труба вентиляции должна иметь защиту от прямого попадания на нее дождя. В этом случае на трубу ставится грибок или прикрывается шифером от крыши.
Учитывается роза ветров. Вытяжной канал делается так, чтобы он направлялся в сторону ветра, а ветер не задувал в него.

При устройстве приточной вентиляции требуется:

Отверстия для выхода из каналов воздуха при приточной вентиляции следует располагать к полу как можно ближе. Оптимальное расстояние составляет до 50 сантиметров.
В приточной вентиляции общий диаметр каналов должен быть не меньше двух диаметров каналов вытяжной вентиляции.
Входящие каналы приточной вентиляции расположены в таком направлении, чтобы ветер максимально задувал в них.

Совет: Простейшая приточная вентиляция состоит из решеточки, расположенной в нижней части ворот гаража.

Как сделать вентиляцию ямы в гараже

Инструкция по вентиляции ямы в гараже предлагает:

По краям ямы, ближе к трубе, установленной для притока воздуха, ремонтная яма приоткрывается, создается щель шириной от 10 до 15 сантиметров.
Отверстие приоткрывается и между дощечками на яме оставляется расстояние до 10 сантиметров. Щель делается против каналов вытяжной вентиляции. При этом следует соблюдать правило: отверстия для вытяжки вдвое меньше чем для притока.

Совет: Автомобиль в гараже следует ставить так, чтобы он не был над тем местом, где находится щель для вытяжки воздуха из ямы. Этот участок самой агрессивной среды, здесь он будет очень сильно гнить.

Как сделать вентиляцию подвала в гараже

Совет: Для подвала, размещенного в гараже, следует обязательно сооружать отдельный канал для устройства вытяжной вентиляции.

Приточная труба располагается с севера, вытяжная с юга или учитывая розу ветров.
Приточная труба опускается в подвал до пола, а вытяжная идет с потолка.

Для сохранения урожая, хранящегося в подвале зимой, его следует располагать не ближе 70 сантиметров от трубы.

Расположение приточной трубы

Общий диаметр каналов вытяжки минимум вдвое меньше диаметра притока.
Разность высот точки для подачи притока воздуха в подвал или конца трубы около пола в подвале для прихода воздуха, и точки выхода из вытяжного канала воздуха или конца трубы, расположенного на улице для выхода воздуха, должна быть не меньше трех метров.

Как правильно сделать вентиляцию в гараже подробно показывает видео.

Надежная овощная яма своими руками: руководство по обустройству

Овощная яма своими руками #8212; не такое уж сложное дело, если следовать правилам ее обустройства. Как правило, такую яму можно сделать в свободном месте гаража или подвала либо вырыть прямо на улице. В любом случае это будет замечательным вариантом для хранения овощей и фруктов.

Подготовительные работы

Прежде чем приниматься за работу над ямой, следует тщательно подготовить место для нее. Перед началом строительства следует заранее выбрать место. Так, если предполагается рыть яму прямо на улице, нужно узнать, не пролегают ли в этом месте какие-то инженерные коммуникации. Особенно это касается города. Также нужно вызвать специалиста, который определит вид почвы и уровень залегания грунтовых вод. Это очень важные параметры, которые могут стать решающими при утверждении проекта ямы. Ведь на некоторых видах почв нельзя вообще что-либо делать.

Что же касается выбора места в гараже или подвале, то там также нужно проверить все эти тонкости. Ведь в любом случае придется рыть яму, нарушая целостность пола. После уточнения всех этих нюансов необходимо набросать на листе примерный чертеж ямы с учетом всех размеров и глубины.

Заранее должна быть продумана вентиляция и гидроизоляция ямы для хранения овощей. А еще необходимо позаботиться о хорошем обустройстве пола и стен в таком мини-хранилище. От успешности этих действий будет зависеть надежность постройки.

Устройство пола, потолка и стен

Сначала роется яма определенной глубины при помощи обыкновенной лопаты. Следует использовать уровень для контроля ровности пола и отвес для проверки стен. Далее приступаем к обустройству дна. Лучше всего туда насыпать щебень средней фракции слоем около 15 см, а затем такой же слой песка. Но необходимо использовать только абсолютно сухие материалы.

После засыпки пол нужно тщательно утрамбовать. Удобно для этого использовать тяжелое цилиндрическое бревно. Применять для такого случая каток совершенно нецелесообразно, ведь он настолько тяжелый, что будет довольно сложно работать им в яме.

Теперь приступайте к заливке. Для заливки пола хорошо использовать битум или армированный бетон. Сразу нужно все разравнивать, чтобы в последующем не возникало никаких перекосов. Следует подождать, пока пол не высохнет. Время ожидания зависит от типа материала. Как только пол высохнет, можно будет класть слой гидроизоляции. Для этой цели можно использовать любой рулонный материал.

Чтобы яма была полностью экологичной и безопасной, можно сделать настил из досок, предварительно обработанных специальным противогрибковым составом. Но чаще всего в этом нет никакой необходимости. Люди предпочитают просто заливать еще один слой бетона поверх гидроизоляции. Оба варианта хороши, остается выбрать только приемлемый для себя.

Теперь самое время заняться обустройством стен. Как показывает практика, лучше всего выложить стены обыкновенным кирпичом. Можно будет их также дополнительно промазать битумом для изоляции, а потом еще и оштукатурить. Это позволит максимально защитить погреб от грибка и укрепить стены.

С потолком дела обстоят несколько сложнее. Для начала нужно определиться, где будет находиться лаз. Специалисты советуют его обустроить посередине крыши, так как в этом случае будет очень удобно подходить к стеллажам. Ведь ими можно заставить полностью все стенки ямы.

Лучше всего для начала сделать арматурный каркас для потолка и обустроить деревянный свод, потом проложить шаблоны из досок, а поверх них уложить кирпич. Это обеспечит надежную защиту ямы для овощей от влаги и грибка. Теперь следует сделать влагоизоляцию потолка. Как только каркас будет готов, необходимо все тщательно обмазать битумом, а потом утеплить пространство между досками каркаса и арматуры пенопластом.

Поверх пенопласта следует тщательно уложить рулонный изоляционный материал. Лучше всего использовать в этих целях толь, который крепится к потолку при помощи обыкновенных гвоздей с широкими шляпками. Крыша готова! Остается только продумать крышку, при помощи которой будет закрываться место для лаза.

Вентиляция

Организация грамотной системы вентиляции #8212; заключительный этап в строительстве овощной ямы. От этого во многом будет зависеть микроклимат в погребе. А для правильного хранения фруктов и овощей крайне важно, чтобы температура в яме была на постоянном уровне. Сильный холод, как и избыточное тепло, способен испортить продукты даже в овощной яме.

Лучше всего сделать естественную вентиляцию в таком мини-погребе. Для этого отлично подойдут две трубы диаметром около 15 см. Одна труба будет приточной, вторая #8212; вытяжной. Устанавливать приточную трубу нужно начинать примерно в 20 см от уровня потолка. При этом над крышей она должна выходить вверх примерно на 30 см. Чтобы в помещение не попадали осадки, необходимо установить над трубой с улицы защитный козырек. А в целях защиты от вредителей и насекомых отверстие трубы в яме надо закрыть специальной мелкой сеткой.

Что касается вытяжной трубы, то ее нужно расположить на уровне около 15 см от пола. При этом выводиться такая труба должна тоже на крышу. Вполне достаточно, если от поверхности крыши труба будет выделяться на 10 см. На нее тоже необходимо поставить защитный козырек, а внизу установить сетку для защиты от мусора и насекомых.

Такая простая, но в то же время эффективная система вентиляции позволит создать в яме оптимальный микроклимат для хранения продуктов, но главное #8212; постоянный доступ свежего воздуха, что очень важно для долговременного хранения картофеля.

Но как хранить картофель и другие продукты в такой яме? Для этого очень удобно по стенкам построить специальные деревянные стеллажи для хранения овощей. На такие полки будет удобно ставить деревянные ящики с овощами и фруктами, разные банки с закатками. А для хранения картошки лучше всего полки оборудовать специальными деревянными держателями впереди, чтобы можно было прямо туда высыпать овощи. Итак, как сделать овощную яму своими руками, стало ясно.

Теперь вы знаете, как хранить картошку так, чтобы она долгое время оставалась свежей и вкусной. Соблюдение всех вышеописанных советов поможет обустроить место в гараже, погребе или подвале максимально удобно.

Единственное, что потребуется в дальнейшем, #8212; это следить за постоянной температурой и не допускать слишком резких перепадов.

Источники: http://strojdvor.ru/ventilyaciya/ventilyaciya-v-nezhilyx-pomeshheniyax/ventilyaciya-garazha-ovoshhnoj-i-smotrovoj-yam-svoimi-rukami-sxema-foto/, http://1pogarazham.ru/yama/obustrojt/120-ventilyaciya-smotrovoj-yamy-v-garazhe, http://moigarazh.ru/obustrojstvo-garazha/ovoschnaya-yama-svoimi-rukami-ventilyaciyu-kak-sdelat.html

Комментариев пока нет!

www.restart24.ru

Как Сделать Вытяжку В Погребе В Гараже Своими Руками Правильно: Схема + Видео

Вытяжка в гараже из погреба

Вытяжка в гараже из погреба делается в любом случае. Это обеспечит не просто сбережению продуктов питания, но и спасет от разрушения само строение.
Как правильно сделать вытяжку в подвале гаража мы и поговорим сегодня. Здесь в первую очередь надо определится с самой системой вентиляции. Здесь будет влиять и сырость, и площадь помещения.
Для правильно определения варианта вытяжки вы сможете посмотреть фото и видео и сделать правильный выбор.

Принципы организации воздухообмена

Вытяжка из погреба в гараже и грамотно спроектированная система вентиляции позволяет минимизировать негативное влияние повышенной влажности на сберегаемые в погребе продукты питания. Появление в яме конденсата представляет серьезную угрозу для овощей (см.Хранение овощей в погребе: как лучше).

Результатом воздействия влаги в течение длительного периода времени становится гниение запасов провизии, неприятный запах и появление грибка в погребе от которого нужно поскорее избавиться.
Итак:

В холодное время года исходящее от земли и постепенно движущееся вверх тепло приводит к возникновению разницы температур в гараже и погребе. Температура воздуха в овощной яме становится выше, чем в гараже, что способствует появлению избыточной влаги (см.Как высушить погреб в гараже: выбираем вариант).
Она в свою очередь оказывает негативное воздействие на поверхность кузова и металлические детали стоящего в гараже автомобиля. Не допустить появление коррозии можно благодаря установке системы вентиляции в соответствии со строительными нормами и правилами.
Организация воздухообмена может проходить как естественным, так и принудительным путем. Естественная вентиляция функционирует за счет разницы температур, а принудительная — благодаря работающим вентиляторам.

Внимание: Отсутствие системы вентиляции приводит к тому, что хранящиеся в погребе продукты ежедневно подвергаются воздействию выхлопных газов находящегося в гараже автомобиля. Поэтому вместе с выводом спертого воздуха подвала важно обеспечить приток свежего извне.
Такая приточно-вытяжная вентиляция позволит нейтрализовать негативное воздействие присутствующих в гараже испарений машинных масел и токсических веществ на продукты питания.

Выбор оптимальной системы вентиляции

Правильно организованный воздухообмен достигается за счет монтажа приточной и вытяжной труб и является гарантией сохранности запасов провизии в овощной яме под гаражом. По приточной трубе в погреб поступает свежий воздух, а по вытяжной удаляется излишняя влага и токсические вещества.
Приточно-вытяжная вентиляция является наиболее рациональным вариантом и может организовываться одним из двух способов:

Естественный воздухообмен

Основные преимущества такой вентиляции – доступность и легкость выполнения.

Воздухообмен осуществляется через приточную и вытяжную трубы и возможен благодаря разнице температур в погребе и над ним.
Но проблемы возникают и в летнее время года, и в зимнее, когда труба забивается снегом и ее приходится греть. В связи с этим создание системы естественной вентиляции будет выгодным вариантом для владельцев маленьких гаражей, в которых можно обеспечить доступ к трубам.
Вытяжка подвала в гараже такого типа может применяться только в помещениях с не большой площадью.

Принудительный воздухообмен

Вытяжка для погреба в гараже в этом варианте позволит сделать приближение микроклимата в помещении к уличному достигается практически полностью. Система принудительной вентиляции включает в себя две одиночные трубы или одну двустворчатую и мощное вентиляционное оборудование.

Внимание: Выбор в пользу естественной вентиляции будет рациональным, если у вас небольшой гараж. В предусмотренных для стоянки крупногабаритного транспорта помещениях устанавливается исключительно принудительная вентиляция.

Как обеспечить естественную вытяжку

Этот вариант наиболее экономичный. Здесь цена работ будет не высокая и вам не потребуется дополнительного оборудования и затрат на энергоснабжения.

Схема естественной вентиляции подвала гаража

Итак:

Сделав отверстие в кирпичной кладке размером в один кирпич, можно быстро и легко обеспечить воздухообмен в овощной яме под гаражом. Сделанный из блоков на боковой поверхности канал тоже отлично справится с задачей.
Защитная металлическая сетка, установленная на выходе из канала, защитит продукты в погребе от визитов птиц или грызунов (см. также Как избавиться в погребе от мышей и крыс: возможные варианты).
Работа приточно-вытяжной естественной вентиляции погреба осуществляется при помощи двух воздуховодов в разных концах погреба. Организация воздухообмена таким способом подходит как для овощных ям под гаражом, так и для отдельных погребов на открытой местности.
Простота и в то же время надежность конструкции – главное достоинство системы естественной вентиляции. Комбинация приточных и вытяжных труб позволит обеспечить если не идеальную, то приближенную к ней кратность воздухообмена.

Итак, организация приточно-вытяжной вентиляции происходит в несколько этапов:

При монтаже вытяжной трубы надо соблюсти расстояние в 150-200 см от пола до наружного отверстия. Другой конец воздуховода должен выступать над крышей гаража на 40-45 см.
Приточная труба монтируется на противоположной стороне. Максимальная эффективность воздухообмена достигается при условии установки трубы на расстоянии 40-45 см от пола. Противоположный конец трубы следует выводить на 20-30 см.
Во избежание попадания птиц и мелких грызунов нужно перекрыть вентиляционный канал снаружи сеткой, а специальные колпачки защитят помещение от воды во время дождя.

Выбор материалов для труб достаточно большой – жесть, асбестоцемент, поливинилхлорид. Однако на трубах можно сэкономить, сделав вместо приточного воздуховода канал в стене и закрыв его металлической сеткой.

Внимание: При низких температурах важно не допустить замерзания продуктов в погребе. Поэтому разумным решением, позволяющим контролировать процесс воздухообмена, станет установка задвижек.

Особенности принудительной вытяжки

Основное звено в системе принудительной вентиляции — электрический вентилятор. Его работа позволяет добиться установления оптимального температурного режима и влагосодержания воздуха в различное время года.

Схема принудительной вентиляции

Особенностью системы управляемого воздухообмена является установка вентилятора внутри вытяжного воздуховода. Поступление в погреб свежего воздуха при помощи вентилятора обеспечивается вне зависимости от погодных условий.
Существуют и другие способы организации принудительной вытяжки:

Поворотный диффузор-флюгер на приточной трубе. Принцип его работы основан на использовании энергии ветра;
Дефлектор на вытяжной трубе. Его способность создавать область разреженного воздуха поддерживает нужный температурный режим;
Нагревательная лампа в вытяжной трубе. Излучаемое лампочкой тепло будет подниматься по трубе, тем самым организовывая естественную вытяжку;
Механизированная автоматическая вытяжка. Это современная и продуманная система управления воздухообменом, включающая в себя механические устройства и программный комплекс.
Работа моноблока позволяет добиться нужной кратности воздухообмена, но сравнительно высокая стоимость комплекса накладывает определенные ограничения на его использование.

Вытяжка в подвале гаража должна обеспечить надежную подачу свежего воздуха в помещение. Именно к этому надо стремиться.
Здесь все делается своими руками и поэтому цена выполнения работы будет значительно ниже. Самое главное выберите нужный тип вентиляции. Когда есть инструкция, тогда это сделать будет значительно проще.

pogreb-podval.ru

Вентиляция погреба в гараже: схема и особенности монтажа

Подавляющее большинство наших сограждан использует отведенную под гараж площадь не на сто процентов, а на все двести: под гаражом сооружается подвал, в котором удобно хранить консервацию и запас овощей на зиму.

И хотя длительного пребывания людей в таком помещении не предвидится, ему необходимо обеспечить достаточный воздухообмен.

О том, как его добиться, и зачем он вообще нужен, мы поговорим в данной статье, тема которой – вентиляция погреба в гараже: схема и правила монтажа.

Назначение вентиляции в гараже с подвалом

Если не принимать специальных мер, в любом овощехранилище будет наблюдаться избыточная влажность: воду активно испаряют сами овощи.

Контактируя с холодными поверхностями, водяной пар тут же превращается в конденсат, а ведь это именно то, чего так не хватает плесени и грибкам гниения.

Во влажной среде они активно размножаются, уничтожая при этом не только древесину, но и кирпич с бетоном, а также вызывая гниение овощей. Противостоять им можно, удаляя избыток пара посредством вентиляции.

В случае с гаражом задача по обустройству вентиляции в погребе приобретает особое значение. Ведь из-за высокой влажности сгниют не только овощи, но и металлические элементы транспортного средства – их «съест» ржавчина.

С другой стороны, сверху в подвал постоянно будут проникать испарения масел, бензина и прочих несовместимых с организмом человека жидкостей, которые при попадании на овощи превратят их из полезного продукта во вредный.

Поэтому крайне важно насыщенный вредными парами воздух удалять, а на его место доставлять свежий – прямо с улицы. Для этого и сооружается система вентиляции, состоящая всего из двух компонентов: вытяжного и приточного каналов.
Типы систем вентиляции погреба
Остается выбрать средство, при помощи которого мы заставим испорченный воздух покинуть подвал, а свежий – «прийти» на его место. Первое, что приходит на ум – установить вентилятор. То, что у нас получится, называется принудительной вентиляцией.
Принудительная вентиляция
Достоинство такого решения состоит в том, что оно гарантированно обеспечит надлежащий воздухообмен при любых обстоятельствах. Диаметр, направление, продолжительность и конфигурация приточного и вытяжного каналов могут быть абсолютно любыми – вентилятор при достаточной мощности закачает требуемое количество воздуха в любом случае.
В зависимости от того, где именно он установлен, различают два типа принудительной вентиляции:
Приточная: нагнетатель размещается в приточном канале. При этом в помещении образуется подпор, побуждающий насыщенный ненужными газами воздух выходить через вытяжной канал и щели в ограждающих конструкциях.
Вытяжная: при такой схеме вентилятор монтируется в вытяжке. При этом в помещении образуется разрежение, заставляющее воздух извне проникать внутрь через приточный канал и щели в ограждающих конструкциях.
Недостатком принудительной вентиляции являются затраты на покупку вентилятора и его электроснабжение.

Клапан приточной вентиляции
Но добиться движения воздуха в нужном нам направлении можно и без помощи каких-либо электрических устройств – в этом могут помочь естественные силы. Отсюда и название второй разновидности вентсистем.
Организация циркуляции свежего воздуха в гараже просто необходима, особенно если гаражное помещение выступает еще и погребом для хранения продуктов. Как делается вентиляция в гараже своими руками, расскажем в следующей теме.
Расчет системы вентиляции для частного дома приведен тут. А также смотрите обзор основных вентиляционных систем.
А в этой теме https://microklimat.pro/sistemy-ventilyacii/dlya-gazovogo-kotla-v-chastnom-dome.html все о том, как организовать вентиляцию для газового котла в частном доме. Выбор системы и порядок обустройства.
Естественная
Известно, что с ростом температуры плотность воздуха понижается. При этом со стороны окружающего более холодного и более плотного воздуха на него начинает воздействовать направленная вверх архимедова сила – та же, что заставляет поплавок держаться на поверхности воды.
В результате образуется восходящий поток, называемый конвективным. Зимой воздух в подвале является более теплым, чем на улице, так что при правильной организации вентиляции он может выводиться наружу за счет одной только конвекции.

Схема естественной вентиляции гаража
Какой тип выбрать?
Как правило, вентиляцию по возможности стремятся организовать по принципу естественного воздухообмена. Такое решение является наиболее предпочтительным в силу своей простоты, энергонезависимости и дешевизны. Тот факт, что естественная вентиляция в летнее время не работает, для гаражного подвала особого значения не имеет: в этот период года никаких овощей в нем нет.
Выбор в пользу принудительной вентиляции приходится делать только в том случае, если добиться достаточного воздухообмена естественным путем нет никакой возможности.
Подобная ситуация характерна для больших гаражей, рассчитанных на крупногабаритный транспорт – автобус или грузовой автомобиль.
Вентилятор следует установить в приточном канале, чтобы создать в подвале подпор. Если поступить наоборот, то есть вставить нагнетатель в вытяжке, в подвал будет подсасываться загрязненный парами бензина воздух из самого гаража.
Схема
Как сделать вентиляцию в погребе гаража? Схема вентиляции погреба весьма незамысловата. Чтобы воздушный поток следовал через все помещение, приточку и вытяжку нужно разнести на максимально возможное расстояние.
Обычно их устанавливают в противоположных углах. Такая схема исключает наличие в погребе «мертвых» зон с застойным воздухом.

Вентиляция погреба
Поскольку теплый и насыщенный влагой воздух поднимается вверх, входное отверстие вытяжного канала следует располагать по возможности выше – в потолке или в стене под потолком.
Выход приточного канала, наоборот, помещают внизу – примерно в полуметре от пола.
Монтаж естественной вентиляции
Чтобы система была работоспособной, следует соблюдать следующие правила:
Вытяжной канал должен быть вертикальным и иметь высоту от уровня земли не менее 2,5 м (оптимально – 3 м). При этом оголовок вытяжки должен быть как минимум на 0,5 м выше крыши гаража (оптимально – 1 м).
Входная часть приточной трубы, через которую осуществляется забор свежего воздуха, должна находиться примерно в полуметре над землей.
Трубы, из которых делаются приточный и вытяжной каналы, должны иметь достаточный диаметр.
Обычно его рассчитывают по формуле:
D = 15 S,
Где D – диаметр труб, мм;
S – площадь погреба, кв. м.
Показатели воздухообмена у естественной вентиляции окажутся наилучшими, если вытяжной канал большей своей частью будет располагаться внутри гаража. Тогда воздух в нем не будет сильно остывать, что обеспечит хорошую тягу. Но следует быть готовым к тому, что такое решение является достаточно сложным: придется пробивать отверстия в перекрытии и крыше, при этом второе нужно будет тщательно герметизировать.

Движение воздуха при естественной вентиляции
Более простой способ – прорыть в стене тоннель, выводящий за очертания гаража (прием возможен, если рядом нет другого гаража). Тогда почти вся вытяжка будет находиться снаружи и пробивать строительные конструкции не придется, но зато тяга в канале будет хуже, а количество образующегося конденсата – больше.
Интенсифицировать воздухообмен помогут следующие хитрости:
На входе в приточный канал можно установить флюгер-диффузор, через который воздух в ветреную погоду будет активно задуваться внутрь.
На оголовке вытяжки установите особый элемент – дефлектор. В силу особенностей его конструкции при наличии ветра в зоне оголовка вытяжного вентканала образуется разрежение, усиливающее тягу. По диаметру дефлектор должен в 2 раза превосходить оголовок трубы – тогда эффект от него будет наибольшим. Нижний край элемента после установки должен оказаться на несколько сантиметров ниже верхнего края трубы. В какой-то мере роль дефлектора может выполнять самодельный конический колпак из жести.
Можно применить прием, требующий подключения к электричеству, но обходящийся гораздо дешевле, чем установка вентилятора. На входе в вытяжной канал нужно установить маломощную лампочку типа «миньон». За счет дополнительного подогрева воздуха она поспособствует усилению конвекции.
В большинстве случаев приточку устраивают по самой простой схеме: при возведении наружной стены в ней примерно в полуметре над землей оставляют проем, который затем закрывают металлической решеткой. Свежий воздух при этом будет проникать в подвал через щели во входном отверстии.
Монтаж принудительной вентиляции
Отличие в монтаже принудительной и естественной вентиляции заключается только в установке вентилятора.
В ходе ведения работ надо позаботиться о том, чтобы все электроконтакты были надежно защищены от попадания на них конденсата.
Включение и выключение вентилятора происходит автоматически – по сигналу с датчика-гигрометра.
Надежный и долговечный дымоход – мечта любого домовладельца. Дымоход сэндвич труба – конструктивные особенности и рекомендации по установке.
Принцип работы и кондиционера и его устройство подробно описаны в этой теме.
Видео на тему
microklimat.pro
Правильная вентиляция в гараже и погребе: нюансы выбора сечения воздуховодов

Большинство автолюбителей свято уверены, что срок жизни их авто зависит от качества топлива и масла, заливаемого в авто. Более опытные водители добавляют, что для автомобиля наиболее важным считается хранение в теплом гараже. А самые «матерые» автолюбители заявляют, что на срок жизни четырехколесного друга больше всего влияет вентиляция гаражного помещения. В этом споре, конечно же, все правы: от того какое топливо зальешь в бак авто зависит работа его «сердца», т.е двигателя, а в теплом гараже будет находиться гораздо комфортнее самому хозяину, во время «общения со своим железным другом».
, ваш автомобиль будет защищен от лишней влаги, находящейся в воздухе. Все дело в том, что за ночь машина остывает и на металлических частях авто конденсируется влага. Как известно, конденсат – это не просто роса или капельки водички, это довольно агрессивная жидкость, способная в короткое время уничтожить практически любое антикоррозийное покрытие и металл, которое оно защищает.
Кроме того, без вентилирования сам гараж очень скоро превратиться в помещение, пропитанное выхлопными газами, парами топлива и запахом плесени, где находиться станет неприятно и а даже опасно для здоровья. Грибок и плесень будет покрывать вещи, которые каждый автолюбитель хранит в своем гараже, некоторые части вашего авто и самого помещения, выделяя в окружающее пространство споры, приводящие к тяжелым заболеваниям и аллергии. Картина довольно неприглядная. В этой статье мы хотели бы поговорить именно об устройстве правильной вентиляционной системы «домика для вашего авто».
По нормам для России, приток свежего воздуха в гаражном помещении должен быть не менее чем 180 л. в час. Это прописано в нормативных документах. Если кто-то считает, что это очень много, то для Европейских стран этот показатель ровно в два раза выше, и составляет 360 л./час. Именно такой приток воздуха сможет обезопасить владельцев автотранспорта от губительного воздействия на их организм отравляющих веществ, которые входят в выхлопные газы. Уровень СО2, поднявшийся в воздухе всего до 0,2 %, приводит к потере сознания и последующей остановке дыхания. Только исходя из этих цифр, приходит понимание того, что вентиляция в таком помещении – жизненно необходима.

Виды вентиляционных систем
Существует три типа вентиляционных систем, которые можно обустроить в гараже. У каждой из них есть как достоинства, так и недостатки, которые мы и рассмотрим более подробно.
в гараже предполагает наличие минимум двух отверстий с воздуховодами, для естественной циркуляции воздуха. Воздухооборот осуществляется за счет разницы температуры воздуха, между помещением и улицей. Это наиболее востребованный тип циркуляции воздушных потоков у большинства автолюбителей, так как наиболее дешевый и независящий от электричества, и его всегда можно обустроить собственными силами с минимальными и финансовыми затратами.
Комбинированная. Этот вид предполагает естественную вытяжку воздушных масс и принудительный его приток, или наоборот: естественный приток и механическая вытяжка. Такая система объединяет в себе все положительные качества, естественно, и механической системы проветривания. Она хороша для тех гаражных помещений, в которых нет проблем с электричеством. Всегда можно увеличить циркуляцию воздушных потоков увеличив производительность вентилятора и сечение воздуховодов.
. Полностью принудительная циркуляция воздушных масс предполагает наличие механического притока и вывода воздуха. В принципе, обустроить самостоятельно простейшую вентиляцию такого типа довольно несложно, если знать принципы расчета мощности приточных и вытяжных вентиляторов и расчета сечения воздуховодов. Покупку и установку уже готовых, моноблочных систем в гараже, мы рассматривать не будем, так как начальная стоимость самой бюджетной версии такой вентиляции начинается от 2 тыс. у.е, а это сопоставимо с подержанным, но находящимся в рабочем состоянии, практически любым представителем советского автопрома. У механической вентиляции есть один существенный минус – энергозависимость: есть свет – есть вентиляция, нет электричества – приходится дышать угарным газом.
к оглавлению ↑
Без расчета никуда
Без этого этапа практически невозможно обустройство правильной вентиляции в гаражном помещении. При проектировании системы вентиляции в гараже должны быть учтены следующие моменты: площадь и высота гаража, сколько машин в нем размещается одновременно, мощность силовой установки и тип топлива (бензин, дизель,). В проекте должны быть точные места размещения приточного и вытяжного воздуховода, с диаметрами отверстий под них. Следует учитывать наличие в гараже смотровой ямы, погреба или овощной ямы, к которым также следует предусмотреть проветривание.
Для правильного расчета естественной вентиляции любого помещения, нужно обращаться в специализированные конторы, которые эффективно, а главное точно рассчитают вам мощность приточных и вытяжных вентиляторов, а также нужного сечения воздуховодов. Кроме того, эти фирмы очень точно помогут вам расстаться со значительной суммой денег в собственном кошельке. Мы расскажем вам, как самостоятельно гаража, схема которой один приточный воздуховод, а один вытяжной.
Правила самостоятельного расчета воздуховодов
На самом деле, в этом нет ничего сложного, если знаешь некоторые правила расчета. Для естественной вентиляции на 1 м.кв площади гаража нужно 15 мм.кв сечения воздуховодов. Пример: На стандартный гараж, размерами (5м. х 3 м.) = 15 м.кв, вам потребуется вентиляционная труба диаметром (15 х 15) = 225 мм .
Если вы решили реализовать механическую, одноканальную вентиляцию гаража, то следует руководствоваться правилом расчета воздуховодов, диаметр которых должен быть не менее чем 0,3% от общей площади «домика для автомобиля». По такому же принципу рассчитывается и вентиляция погреба в гараже. Все просто, и денег за расчеты платить никому не надо.
к оглавлению ↑
Условия для правильного функционирования приточной и вытяжной системы
Для этого типа вентиляционной системы действительно нужны определенные условия.
Вентиляционные отверстия должны быть правильно расположены и определенного диаметра. О том, как рассчитывать их величину мы говорили выше, а расположение их должно быть таким: два отверстия, по диагонали помещения, располагающиеся одно от пола, а другое от потолка на 10 см.
Вентиляционные трубы должны быть: приточная – подсоединенная коленом 90° к отверстию в нижней части стены, должна иметь высоту от земли 30 см. Верхняя часть этого воздуховода обязательно закрывается металлической сеткой и зонтом, для предотвращения попадания внутрь гаража мусора, грызунов и т.д. Вторая вентиляционная труба – вытяжная, монтируется к верхнему стеновому отверстию, коленом под 90°, и поднимающаяся выше уровня верхней точки крыши на 50 см. Труба также должна закрываться зонтом, чтобы внутрь не попадали атмосферные осадки, листья и т.д.
В идеале, между верхними точками приточной и вытяжной вентиляционной трубы, должно быть три метра разницы. При таком расположении создается идеальный перепад давления для хорошего вентилирования гаража. Но иногда погодные условия могут сделать так, что даже идеально рассчитанная и выполненная система будет давать сбой. В таком случае можно обустроить в собственном гараже комбинированную вентиляционную систему.
к оглавлению ↑
Обустройство комбинированной вентиляции
Комбинированная вентиляция в гараже своими руками делается не сложнее естественной, правда с несколько большими финансовыми затратами. В приточный воздуховод встраиваем вентилятор: благодаря созданию избыточного давления в помещении, загрязненные воздушные массы выталкиваются и замещаются свежим. Все может делаться и наоборот: в вытяжку встраивается вентилятор. Вытягивая отработанный воздух, в помещении создается разряжение, при котором через естественный приток поступают свежие воздушные потоки.
Для такой системы есть одно ограничение по расположению входного и выходного отверстий: они не должны находиться на одной линии, друг напротив друга. В такой системе важным фактором эффективности является производительность вытяжного вентилятора. Рассчитать его самостоятельно достаточно просто: либо обратиться к СНИП, где сказано, что приток свежего, и соответственно выход отработанного воздуха должен быть не менее 180 л/ч.
Второй вариант, рассчитать мощность вентилятора, в зависимости от объема помещения. Для гаража было бы очень неплохо, если бы воздух полностью в нем сменялся, хотя бы 5-7 раз в час. Чтобы рассчитать, какая производительность вентилятора вам понадобится, нужно объем гаража (длина х ширина х высота) умножить на кратность воздухообмена, в нашем случае на 5. Полученная цифра и будет рекомендованной производительностью вытяжного вентилятора в час.
Важно!
Помните, чтобы комбинированная вентиляционная система работала эффективно, нужно, чтобы воздуховоды были соответствующего диаметра. Если вы делаете комбинированную вентиляцию с механическим притоком, то нужна естественная вытяжка. Которая будет справляться с выводом воздуха такого объема. Если в таком типе вентиляции механическая вытяжка, то следите за тем, чтобы приточный воздушный поток мог поступать в соответствующем объеме.
ventilationpro.ru
Естественная вентиляция в гараже
Стандартная конструкция гаража предусматривает, как минимум, одну вентиляционную систему, в которой воздухообмен в помещении осуществляется за счет естественной вентиляции. Понятно, что производительность и напор в этом случае значительно уступают схемам принудительного вентилирования с использованием вентиляторов и воздуходувок, но естественная вентиляция в гараже обладает неоценимым качеством – практически стопроцентной надежностью и устойчивостью работы при ее правильном проектировании.
Принцип работы и схема естественной вентиляции
В основе системы воздухообмена без использования всевозможных нагнетающих вентиляторных устройств заложен принцип воздушного шара – теплый воздух вытесняется из помещения гаража или подвала за счет гидростатического давления более холодного и тяжелого наружного воздушного столба. Разница в плотности и удельном весе холодного и теплого воздуха очень небольшая, но все же ее хватает, чтобы обеспечивать естественный воздухообмен с кратностью в 3- 4 меры в час.
Естественной системе вентиляции присущи некоторые «врожденные» недостатки:
Невысокая производительность в условиях стандартного гаража, несколько возрастающая в холодное время года и уменьшающаяся практически до минимума в летний зной;
Высокая чувствительность к всевозможным поворотам при неграмотной балансировке потоков воздуха внутри помещения гаража;
Необходимость тщательного подбора параметров воздуховодов и точек расположения приточных окон и вытяжной трубы.
Важно! Тем не менее, несмотря на перечисленные трудности, естественная вентиляция очень широко используется для обустройства всевозможных помещений и построек, в том числе подвалов и гаражей, вследствие своей необычайной простоты и надежности.
На самом деле даже в испепеляющую жару естественное движение воздуха по трубам воздуховодов не прекращается до нуля. При любой температуре всегда существует горизонтальное движение воздуха, в жару или сильный мороз еле уловимое, но оно есть, поэтому естественная вентиляция, отличие от принудительных систем вентилирования, никогда не умирает до конца.
Такой производительности явно недостаточно для полноценной вентиляции гаража, но это все же лучше, чем полная остановка движения воздуха в вентиляционных системах, например, при отключении электроэнергии или перегорании мотора.
Как сделать эффективной естественную вентиляцию
Чтобы система естественного воздухообмена удовлетворяла минимальным санитарным требованиям к помещению гаража, при ее планировании и обустройстве необходимо учитывать следующие моменты:
Приточные отверстия должны располагаться на максимально низком расстоянии от поверхности земли, срез вытяжной трубы стараются расположить на максимальной высоте. При этом подводов может быть несколько, а труба вытяжки для помещения гаража только одна, для подвала необходимо устанавливать свою отдельную вытяжную трубу;
Чтобы уменьшить количество застойных зон и обеспечить максимальное обтекание транспорта, хранящегося в гараже, приточные окна вентиляции должны делаться на максимальном горизонтальном удалении от вытяжной трубы.
Для обеспечения вентилирования помещения площадью в 15 м² с нормальной кратностью воздухообмена 4- 5 раз в течение часа, потребуется вытяжная труба 100 мм. При увеличении площади гаража с каждым дополнительным квадратным метром диаметр трубы увеличивается на 10 мм.
Совет! Таким образом, для естественной вентиляции стандартного гаража в 24 м2 теоретически необходима труба почти в 200 мм. На практике такие вытяжные каналы не используют, вместо одной толстенной трубы устанавливают две «сотки».
Кроме того, приведенный расчет выполнялся для стандартной высоты среза трубы вентиляции в 3000 мм над грунтом. Одна труба для вентиляции гаража, поднятая на высоту в 5 м, покажет производительность на 40% больше суммарной пропускной способности двух труб с высотой установки в 3 м.
Увеличение диаметра вытяжного канала от расчетного значения не всегда приводит к увеличению тяги. Уменьшение диаметра делает работу естественной вентиляции более стабильной, но снижает производительность. Оптимальную величину производительности естественной вентиляции можно получить, исходя из приведенных расчетов. При этом размеры приточных окошек должны соответствовать диаметру вытяжки.
Особенности компоновки и устройства естественной вентиляции гаража
Самый простой вариант построения системы естественной вентиляции изображен на схеме.
Для забора естественной вентиляцией внешнего воздуха, холодного и тяжелого, используются два приточных окна диаметром, равным диаметру вытяжной трубы. Из-за того, что вход в вентиляцию располагается на максимально низкой высоте, всего 10- 15 см над грунтом, срез окна чаще всего закрывается перфорированной стальной пластиной, чтобы предупредить возможное проникновение в помещение гаража насекомых и грызунов. Из-за решетки полезная площадь заборных окон уменьшается вдвое, поэтому приходится устанавливать два окна.
Если в гараже хранится автомобиль или другое транспортное средство, зачастую приточные окна естественной вентиляции выполняют в виде вентиляционных решеток на нижней части гаражных ворот. Вытяжную вентиляцию располагают на задней стене в виде двух приемных труб малого диаметра, примерно 50- 70 мм. Приемное окно одной из труб устанавливают в районе потолка, вторую на высоте 60- 70 см над полом. В результате большая часть воздуха, засасываемого естественной вентиляцией гаража, будет разделена на два потока. Третья часть воздушной массы будет протекать под автомобилем, нагреваться и засасываться нижним срезом вытяжной системы. Две трети потока будут обтекать автомобиль по наружной поверхности, и засасываться припотолочным вытяжным каналом.
Таким образом, у хозяина гаража есть возможность сохранить свой автомобиль в идеальном состоянии без использования дорогостоящей приточно- вытяжной вентиляции. При желании достаточно просто собрать естественную вентиляцию гаража своими руками.
Постройка естественной вентиляции для помещения гаража
Чтобы изготовить своими руками систему естественного воздухообмена помещения гаража, необходимо сделать две простые вещи. Первое – с помощью цилиндрического сверла вырезать в стене отверстие, диаметром 120 мм. Если стены усилены арматурой, то проще сделать заборное окно в виде щели или нескольких отверстий меньшего диаметра. Срез располагается на высоте 20 см над отмосткой фундамента гаража. Срез приемного окна затягиваем тонкой стальной сеткой или решеткой, чтобы мышам и крысам было неповадно искать убежище в гараже.
Более сложным является установка вытяжной трубы. Прежде всего, потребуется асбестовая или пластиковая труба, диаметром в 100 мм. Не используйте стальные, чугунные или жестяные, алюминиевые трубы под вытяжку. Лучше всего подойдет асбестоцемент или стеклопластик, на худой конец обычную канализационную пластиковую трубу, усиленную обмоткой на пенополиуретановой пене. Про металл забудьте и выкиньте из головы. В стальной трубе воздух очень быстро остывает, и тяга падает почти в два раза. В зимнее время можно легко получить обратную тягу или удар, когда холодный воздух пойдет внутрь помещения через вытяжной канал.
Для установки вытяжки выбираем место в верхней точке гаража, пересекая помещение по диагонали. Отверстие под вытяжку режем аккуратно несколькими цилиндрическими сверлами по бетону. Чем выше труба, тем лучше тяга, но больше опасность опрокидывания под порывами ветра или из-за птиц, способных часами сидеть на теплом защитном козырьке вентиляционной системы. В некоторых случаях крышку набивают острыми гвоздями или шурупами. Основание трубы усиливают насадкой из пены и рубероида.

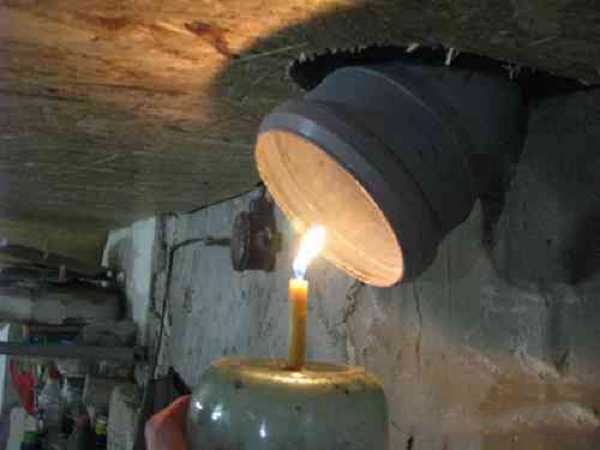

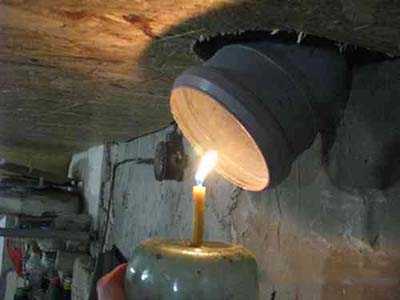

В завершении тягу в вытяжном канале проверяют с помощью небольшого импровизированного факела или сигаретного дыма.
Для нормальной работы естественной вентиляции гаража пространство между приточным окном и вытяжной трубой не должно загромождаться шкафами, стеллажами, любыми предметами, препятствующими движению потоков воздуха. Если вам необходимо обеспечить в гараже локальный отвод воздуха, например, от рабочего стола или верстака, где выполняются сварочные работы, в этом случае необходимо проложить дополнительный воздуховод от вытяжной трубы к месту работы.

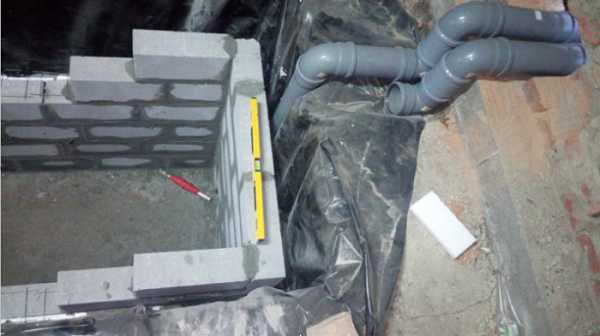

Для подвального помещения обычно устанавливают приточную систему, при этом заборные окна располагают на высоте от 40 до 80 см, а наружный воздух направляют внутрь подвала по дополнительному каналу, изготовленному из той же канализационной, стальной или асбестоцементной трубы. Для вывода воздуха изготавливается и устанавливается свой вытяжной канал, диаметром в 60- 70мм.
Заключение
Наличие подвального помещения с хранилищем овощей сказывается на состоянии автомобильной техники, хранимой в гараже, самым негативным образом. Поэтому специалисты рекомендуют либо выполнять отдельный вход в подвальное помещение, либо оснащать гараж принудительной приточно- вытяжной вентиляцией. Из-за слабой тяги естественная вентиляция требует регулярной чистки каналов и воздуховодов. Как минимум, раз в году каналы вытяжки естественной вентиляции прожигают факелом из свернутой газеты, чтобы удалить огромное количество паутины и мусора, скопившегося за лето.
bouw.ru
