Панели кнауф для стен: Акуборд – Специальный утяжеленный звукоизолирующий ГКЛ/ГВЛ

Утеплитель Knauf

Торговая марка Knauf заслуженно считается немецким стандартом теплоизоляции. Утеплители этого бренда пользуются спросом в Ростове-на-Дону и по всему миру. Соотношение цена/качество рулонных и плитных теплоизоляторов КНАУФ удовлетворяет самых требовательных покупателей.

Утеплитель данного бренда, в отличии от стекловаты, не вызывает дискомфорта при монтаже, легок и прост в укладке. Материал имеет отличные теплоизоляционные свойства, превосходящие показатели конкурентов.

Плиты и рулоны ТМ КНАУФ не имеют запаха, не возгораются и не поддерживают горения. Они не раскалываются и не пылятся во время монтажа. На них не появляются колонии плесени, грибки и гниль. Кроме того, утеплитель Knauf морозоустойчив, не боится ультрафиолета и влаги.

Лист толщиной всего в 50 мм по теплосбережению эквивалентен стене из бруса толщиной 170 мм, бетонной (210 мм) либо кирпичной (85 мм). Материал используется для утепления крыш, фасадов, цоколей, подвалов и других конструкций жилых, подсобных, промышленных и общественных зданий.

ТеплоKNAUF NORD

Благодаря способу производства в один слой – mono layer, который сохраняет целостность мата, и уникальной новой технологии производства супер упругого волокна Fine Fiber, а также увеличенному на 33%* количеству волокон, новый материал обладает рядом уникальных преимуществ, которые ставят его на самую высокую ступень по сравнению с обычными утеплителями массового сегмента:

NORD на 15 % более теплый**. Это позволит уменьшить толщину изоляционного слоя и увеличить объем жилого помещения, продолжая экономить на отоплении.

NORD – твёрд! Жесткость и упругость этого материала повышена на 40 %, что на треть увеличивает скорость монтажа и экономит трудозатраты, а также обеспечивает устойчивость утеплителя в конструкции на срок более 50 лет.

NORD на 20 % менее пыльный, что позволит комфортно монтировать утеплитель в скатную кровлю даже в самую жару и не терять времени на частый душ.

NORD на 10 % более влагостойкий, это дает возможность продолжить утеплять фасад практически сразу после дождя.

АкустиKnauf

АкустиKNAUF – это специализированное решение в форме плит для звукоизоляции межкомнатных перегородок и межэтажных перекрытий. Длинные и тонкие волокна материала обеспечивают повышенные звукоизоляционные свойства, что дает возможность значительно снизить уровень шума внутри дома. Плиты АкустиKNAUF обладают повышенной упругостью и отлично держатся в конструкции.

Ширина в 610 мм обеспечивает удобство монтажа и позволяет избежать появления «мостиков звука».

Благодаря уникальной технологии производства, материал является абсолютно негорючим, не содержит фенолформальдегидных смол, не имеет неприятного запаха и не пылит при резке. Использование АкустиKNAUF в  комплексе с гипсовыми плитами и акустическими системами ТМ «KNAUF» дает наилучший эффект от звукоизоляции помещения.

Для кровли и стен

ТеплоKNAUFДля кровли и стен – это самое теплое и инновационное решение для домов, где хозяин привык выбирать самые лучшие решения, но при этом не переплачивать. Этот негорючий упругий утеплитель, созданный по технологии «3-в-1», отлично подходит для полноценной защиты дома от холода и шума. Более того, он обладает превосходными водоотталкивающими характеристиками. ТеплоKNAUFДля кровли и стен рекомендован для утепления скатной кровли, стен, идеален для шумоизоляции комнат. В зависимости от предпочтений можно выбрать утеплитель в форме плит или рулонов.

Для кровли

ТеплоКНАУФ Для Кровли – теплоизоляционный материал для утепления скатной кровли. Производится в форме матов, упакованных в рулоны с дополнительной компрессией. Knauf Insulation Скатная кровля – высокоэффективные минераловатные утеплители, обладающие пониженным водопоглощением, что обеспечивается применением технологии Aquastatik.

ТеплоКНАУФ Для Кровли предназначена для теплоизоляции жилых, общественных и промышленных зданий и сооружений, предприятий общественного питания, объектов здравоохранения и агропромышленного комплекса:

• в конструкциях скатных кровель с деревянным каркасом;

• в конструкциях полов мансардных этажей по лагам.

Для пекрытий

ТеплоКНАУФ Для Перекрытий – это утеплитель в рулонах, предназначенный для теплоизоляции межэтажных перекрытий и полов.

Выпускается также формате Мини (ТеплоКНАУФ для Перекрытий Мини), что позволяет легко и удобно перевозить материал в легковом автомобиле.

При производстве используется специальная технология ECOSE®: на основе натуральных компонентов и без использования фенол-формальдегидных и акриловых смол, поэтому это безопасный и натуральный материал.

• Безопасен: без использования фенол-формальдегидных и акриловых смол

• Водоотталкивающая пропитка Aquastatik

• Прекрасно режется

• Негорючий

Технология монтажа стен | panel-msk.

ru

Условия монтажа каркаса

 Монтаж металлических конструкций должен производиться специализированной монтажной организацией, имеющей лицензию на выполнение данного вида работ. Работы должны выполняться по разработанной ниже технологии сборки, в соответствии с требованиями Свода Правил 53-101-98 «Изготовление и контроль качества стальных строительных конструкций» и с соблюдением мер по технике безопасности в соответствии с требованиями СНиП Ш-4-80\ Рекомендуется применять инструмент, приведенный в Приложении 2 к настоящему документу

Перед монтажом необходимо проверить наличие необходимого для монтажа материала на строительной площадке и обеспечить бесперебойность его поступления при проведении работ. Следует проверить состояние профилей, которые должны быть прямыми, без сгибов, выбоин и других дефектов. Перед началом монтажа следует проверить точность размеров, прямолинейность, ровность поверхности фундамента, к которому будут крепиться профили. При монтаже следует руководствоваться чертежами проекта и ППР.

Наружные стены могут собираться поэлементно непосредственно на соответствующе выполненном фундаменте или предварительно изготавливаются в виде панелей той или иной готовности (например, на стройплощадке на участке предварительной сборки), а затем монтируются с последующей доделкой. Технология предусматривает именно этот вариант, когда стены монтируют из панелей, включающих стальной каркас. С наружной стороны на каркасе крепится полотна гидроветрозащитного материала, после чего изнутри устанавливается теплоизоляционный материал и необходимые дополнительные элементы, например, для соединения панелей с балками чердачного перекрытия. В конструкциях стен типа 1 с воздушным зазором с наружной стороны по слою гидроветрозащитного материала устанавливается дополнительная обрешетка. После этого выполняется наружная и внутренняя обшивка каркаса.

К моменту приложения снеговой (или действию каких-либо иных случайных нагрузок) каркас должен быть с наружной стороны армированными цементно-минеральной плитой «АКВАПАНЕЛЬ* Наружная».

Перед началом сборки рекомендуется приготовить монтажный стол по размеру наибольшей панели. Сборку панели производится на ровной горизонтальной поверхности.

Сборка панели каркаса осуществляется в следующей последовательности:
– На стоечные профили A.SP. надеваются торцевые элементы WA соответствующего размера.
– На монтажном столе раскладываются элементы панели (профиля) в соответствии с чертежом КМД внутренней стороной панели вверх.
– Элементы каркаса скрепляются соответствующими самонарезающими самосверлящими винтами. После поворота панели на 180° элементы каркаса скрепляются с обратной стороны самонарезающими.
– Проверяется точность геометрических размеров панели по диагонали.
– Осуществляется крепление связей Св1 (RW 40/0.7) с помощью соответствующих винтов к каждой стойке каркаса. Концы связей Св1, расположенные на углах панели, соединяются 2-мя винтами.

Принципиальная схема панели показана на рис:

При скреплении элементов каркаса расстояние между центрами винтов в любом направлении должно быть не менее 2-х диаметров пресс-шайбы винтов, а расстояние от центра винта до края элемента – не менее 1,5 диаметра пресс-шайбы винта.

Резка и сборка профилей производится с помощью разнообразных приспособлений и инструментов (гильотинные и электрические ножницы, дисковые пилы, просекатели, электрические дрели и шуруповерты и т.п.). Не допускается применение автогенной резки или сварки!

В случае отказа при креплении винта, он может быть заменен на самосверлящий самонарезающий винт большего диаметра с пресс-шайбой.

Зазор между поверхностью присоединяемого элемента и пресс-шайбой самонарезающего винта после его установки не допускается.

Скрепление винтами производится только после обжатия соединяемых граней профилей с помощью специальных струбцин.

Минимальный крутящий момент устанавливается на шуруповерте в зависимости от диаметра винта и принимается от 4,5 до 14 Им для винтов диаметром от 4,2 до 5,5 мм.

Винт должен устанавливаться строго перпендикулярно соединяемым граням и выходить из скрепленного пакета не менее, чем на два шага винтовой резьбы.

При соединении элементов из стали разной толщины с помощью самосверлящих винтов рекомендуется винт устанавливать со стороны более тонкого элемента.

Если панель имеет оконные или дверные проёмы, то связи Св 1 (RW 40/0.7) устанавливаются в простенках.

Для усиления оконных или дверных проемов (при необходимости установки решеток, жалюзи, или металлических дверей) внутрь наружной стойки (A.SP) заводится усиляющий профиль (70S) и прикрепляется к основной стойке самонарезающими самосверлящими винтами SL3-F (SFS) с шагом 300 мм.

В случае, если стеновая панель тяжелее 100 кг, она выполняется составной, с разрывом по направляющим. После установки панелей в проектное положение, направляющие соединяются при помощи «вставок» из элементов A.SP (рис. 6), прикрепляемых к стыкуемым направляющим самонарезающими самосверлящими винтами SL3-F (SFS).


Соединение элементов при помощи вставок

Коробчатые элементы каркаса должны заполняются теплоизоляционным материалом в процессе спорки каркаса панели стены

Устройство перемычки над проемами показано на рис.8. Перемычка из профиля марки HW 150…350 применяется в случае, когда ферма или балка опирается на оконный проём. Расчет элементов перемычки (HW 150…350) и соединений производится по СТО 50186441-4.05-2006. Элемент HW 150…350 принимается длиной равной ширине проема +100 мм и прикрепляется к стойкам и к верхней направляющей каркаса панели с внешней стороны. Шаг самонарезающих самосверлящих винтов SL4-F (8РЭ).принимается равным 100мм. Вместе с материалом обшивки HW 150…350 работает как балка перемычки для несущих стеновых конструкций для проемов вплоть до 1,5 м. При необходимости увеличения несущей способности перемычки возможна установка HW 150…350 с обеих сторон каркаса панели.


Утепление коробчатых элементов в процессе сборки каркаса панели стены


Устройство перемычек над проемами

При необходимости навески на стены или облицовки стационарного оборудования массой до 150 кг/м устанавливают закладные изделия, траверсы и рамы, закрепляя их к стойкам каркаса на винтах.

Монтаж наружной обрешетки для стен типа 1 производится совместно с установкой полотен гидроветрозащитного материала. Шаг обрешетки принимается в соответствии с геометрией каркаса панели, но не более 600 мм. Горизонтальная обрешетка крепится к каждой стойке двумя самонарезающими самосверлящими винтами на узел. Стыковку элементов обрешетки выполняют на стойке с нахлесткой 100 мм. У проемов и границ панели устанавливается обрешетка из профиля WZ 25.


Монтажная схема горизонтальной обрешетки для стен типа 1

Крепление вертикальной обрешетки производится к горизонтальной при помощи двух самонарезающих винтов на узел. Шаг обрешетки должен быть не более 600 мм. Стыковку элементов обрешетки выполняют на горизонтальной обрешетке с нахлесткой 100 мм.

Сверху и снизу каркаса панели и над проемами устанавливаются вентиляционные профили марки WLP 50/50/30, препятствующие проникновению вредителей.

Перед монтажом каркаса стен на направляющие профили, примыкающие к фундаменту, к нижней плоскости приклеивается уплотнительная лента из пенополиэтилена ЛИНОТЕРМ®-П толщиной 10 мм. Кроме того уплотнительная лента из пенополиэтилена ЛИНОТЕРМ0-П толщиной 4 мм приклеивается к поверхности одной из крайних стоек каркаса.

Монтаж стенового каркаса из предварительно собранных стеновых панелей начинается с угловых панелей. Панели устанавливаются вертикально и фиксируются временными раскосами.

Направляющие профили крепят к фундаменту анкер-болтами с шагом 600 мм.

При криволинейном очертании стен перед установкой направляющих профилей ножницами по металлу выполняют параллельные разрезы одной полки и стенки профиля.

Крайние стойки смежных панелей скрепляются между собой через прокладку из пенополиэтилена ЛИНОТЕРМ®-П толщиной 4 мм самонарезающими самосверлящими винтами с шагом 200 мм.

Стыковка стеновых панелей под произвольным углом выполняется с использованием складывающейся ленты RBW из стального листа шириной 100 и 200 мм. Прикрепление стального листа выполняется самонарезающими самосверлящими винтами, установленными с шагом 300 мм. Угловая зона заполняется утеплителем:


Соединение стеновых панелей под произвольным углом

В процессе изготовления конструкций из профилей необходимо осуществлять три вида контроля качества.

Рабочий контроль в процессе сборки включает:

–    проверку количества установленных винтов в соответствии с проектом;

–    подбор вращающего момента на шуруповертах для установки винтов без зазора;

–    визуальный контроль соединений для выявления брака при установке винтов;

–    разметку мест расположения винтов с помощью маркера ил мягкого карандаша.

Контроль сборки мастером включает:

–    проверку паспорта или сертификата на винты на их соответствие требованиям проекта;

–    контроль процесса разметки;

–    оформление паспорта изделия на особо ответственные узлы конструкций после окончания сборки;

Контроль ОТК включает:

–    визуальный контроль соответствия конструкции проекту;

–    контроль качества установки и количества всех самосверлящих винтов в каждом расчетном соединении;

–    контроль линейных и угловых размеров конструкции;

–    выборочный контроль завинченности винтов с помощью ручной тарированной отвертки;

–    выборочный контроль дефектов профилей (вмятин, надрывов, нарушений защитного покрытия и др. ).

КНАУФ-суперлист для стен и полов

Откуда ты взялся, гипсокартон?Типы гипсокартонного листаЛист к листуГипсокартон – как способ преобразить интерьерЗа что мы любим гипсокартонЭкологически чистая отделка домаОтделка коттеджа – дело рук природы и профессионаловСтеновые панели – дешево и сердитоСтеновые панелиЧем отделать лоджию?А что у вас на стенеГипсокартон как современный отделочный материалВиды и характеристики отделочных панелейПластик для стенПлитка из кожиОтделка стен в ваннойТеррасная доскаКаким быть плинтусуНовый декор для стенНовые решения в отделкеКак производят ламинированную фанеруПробка на стенахФанерный вопросОтделочные стеновые материалыСовременные отделочные материалыМонтаж ПВХ-панелейФанера – проблема выбораОСП-плиты: характеристики и применениеКНАУФ-листы для «сухого строительства»Декоративные отделочные панелиПлиты для оформления интерьераКак правильно согнуть гипсокартонЛепнина из полиуретанаКНАУФ-суперлист для стен и половМеталлический профиль для гипсокартонаВыбираем плинтусВыравнивание стен гипсокартономОтделка стен панелями: дерево, пластик или пробка?Монтаж перегородок из гипсокартонаМонтируем арку из гипсокартонаГипсокартон в интерьереОбшивка деревянных стен гипсокартономКонструкции из гипсокартона в ваннойСтеновые панели. Статья 46953.Гипсокартон или гипсоволокно?Перегородки из гипсокартона: монтаж без ошибокДревесно-плитные материалы в ремонте и строительствеФанерный мирГипсокартон: виды, способы монтажаКаркасно-обшивные перегородкиГипсовые пазогребневые плитыВлагостойкий гипсокартон: характеристики и выборПлавающий пол из фанерыКак покрасить гипсокартонГипсоволоконные листы для пола: характеристики и монтажФанера под ламинат: выбор и укладкаОтделка ванной комнаты гипсокартономЛисты ГВЛ: выбор и применениеПерегородки из гипсокартонаПотолки из гипсокартона (ровные)

Термин “сухое строительство” (возведение перегородок и отделка с помощью листовых материалов) непосредственно связан с продуктами и технологиями компании КНАУФ.

“Сухое строительство” значительно ускоряет процессы отделки и ремонта, уменьшает нагрузку на перекрытия, решает задачи по звуко- и теплоизоляции, огнезащите. Кроме того, сухое строительство – один из самых экологичных и экономичных методов отделки, синоним качественного строительства.

Одним из универсальных материалов, используемых для устройства перегородок, полов, облицовки стен и потолков считается КНАУФ-суперлист – гипсоволоконная плита – прессованная плита из смеси гипсового вяжущего и волокон распушенной целлюлозы. Множество уникальных свойств делает этот материал пригодным для использования в самых сложных условиях.

Благодаря однородной структуре способность КНАУФ-суперлистов задерживать воздушный шум почти в полтора раза выше, чем у гипсокартона (35 Дб против 25 Дб соответственно). Если увеличить количество листов в облицовке, то можно собрать из ГВЛ акустическую перегородку на каркасе с минеральной ватой внутри – такая конструкция существенно снизит воздушный шум. А при использовании виброподвесов акустическая обшивка из ГВЛ защищает и от ударного шума.

КНАУФ-суперлист – материал с низким классом пожарной опасности КМ1. Влагостойкие и обычные листы ГВЛ обладают одинаково высоким классом по сдерживанию распространения огня. Поэтому ГВЛ рекомендуют использовать в помещениях, где важна пожаростойкость. Им облицовывают мансарды и чердаки, вентиляционные шахты, пути эвакуации, холлы и лестничные марши.

В КНАУФ-суперлисте или ГВЛ используют все преимущества гипсового сырья. Волокна целлюлозы, равномерно распределенные в гипсовом связующем, армируют материал, придают ему высокую вязкость, делают его гибким, удароустойчивым. Поверхность КНАУФ-суперлиста обработана гидрофобными добавками и составом против меления, отшлифована до гладкости, что делает ее пригодной к финишной отделке.

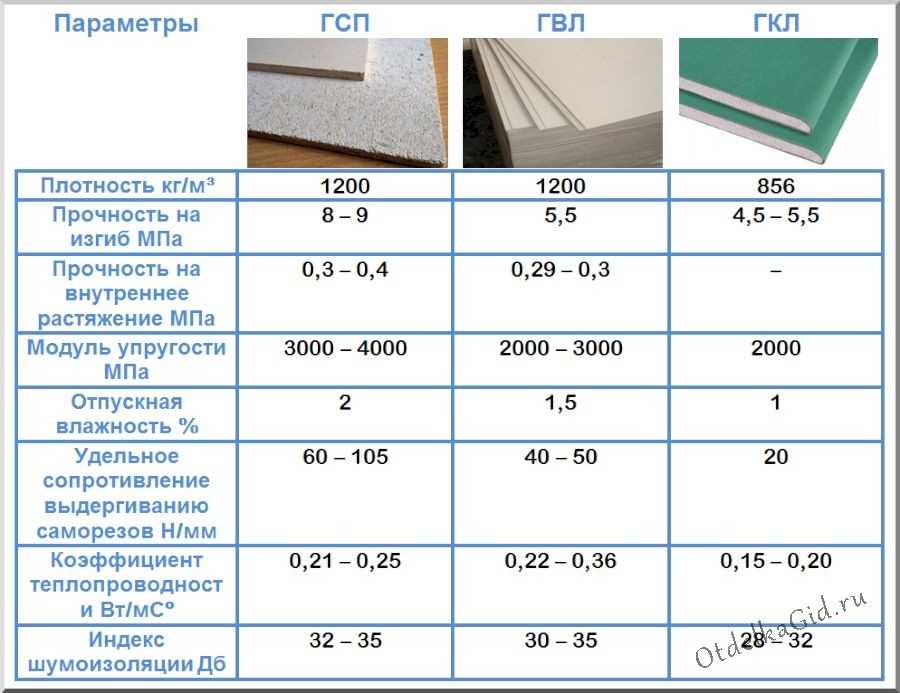

Прочность ГВЛ на изгиб значительно выше, чем у гипсокартона – 5,5 мПа против 2 мПа у ГКЛ. Это позволяет использовать КНАУФ-суперлисты для устройства сухих стяжек – сборное основание пола из листов ГВЛ укладывается как на сухую засыпку, так и на звуко/теплоизоляционные материалы, в зависимости от строительной задачи: на бетонные и на деревянные перекрытия. Такой пол выдерживает многолетние нагрузки без растрескивания и усадки.

Повышенная прочность делает ГВЛ идеальным материалом для отделки различных помещений в жилых и общественных зданиях, офисных и вспомогательных помещениях производственных зданий.

Листы из гипсоволокна с маркировкой ГВЛ (влагостойкие) отлично работают и во влажных помещениях. Они содержат водоотталкивающие добавки, поэтому используются в качестве основания для пола и стен в санузлах, кладовках, хозяйственных помещениях. При использовании в помещениях с влажным режимом суперлисты необходимо защищать облицовкой из керамической плитки или керамогранита, других материалов для отделки влажных помещений.

При облицовке плиткой пола или стен, при использовании обоев или краски на стенах, отделанных ГВЛ, требуется обязательное применение грунтовки. Специальные грунтующие материалы “схватывают” отшлифованную поверхность суперлистов, обеспечивают надежную адгезию для качественной финишной отделки.

При соблюдении технологий ГВЛ оказывается одним из самых дружелюбных к отделке любыми материалами: ровная поверхность позволяет отлично выглядеть и обоям, и матовой краске, и блестящей плитке. За счет прочности и удароустойчивости основания из гипсоволокна – перегородки и сборные полы из ГВЛ являются надежными и долговечными антивандальными конструкциями.

При подготовке статьи частично использованы материалы пресс-службы КНАУФ
