Панели шумозащитные – Звукоизоляционные панели для стен

Виды и особенности шумопоглощающих панелей для акустических заборов

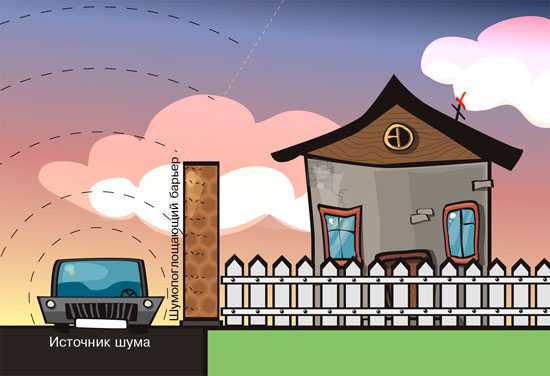

Шумопоглощающие панели — это система защиты объекта от проникновения акустических волн, издаваемых источником шума.

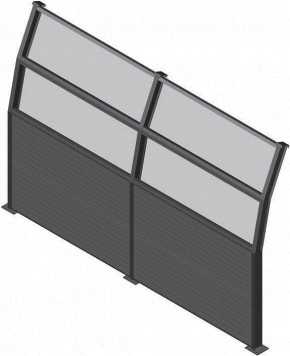

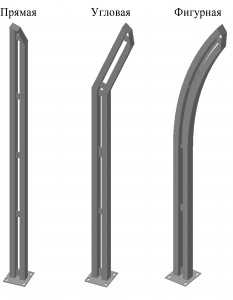

Их изготавливают из различных форм: прямые, радиусные, угловые (поверхность представлена ломаной плоскостью), наклонные, с козырьком и без него.

Применение

Акустические панели в обязательном порядке используют в населенных пунктах с интенсивным автомобильным движением. Их можно встретить вдоль железнодорожных полотен, особенно, когда оно проложено в густонаселенном районе.

Ими ограждают шумные предприятия, стройки, стадионы. Их устанавливают по периметру частных домовладений, санаторных комплексов, стационаров для создания комфортных условий проживания, отдыха, работы.

Виды акустических панелей

Акустические панели выпускают:

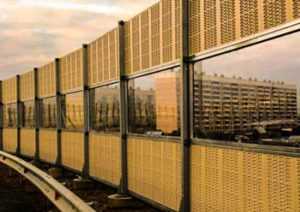

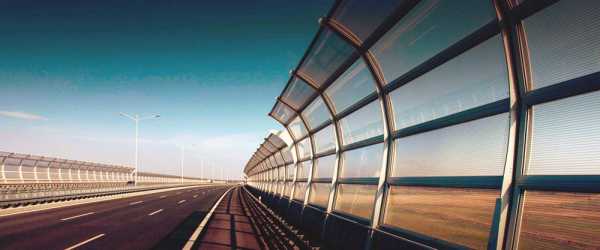

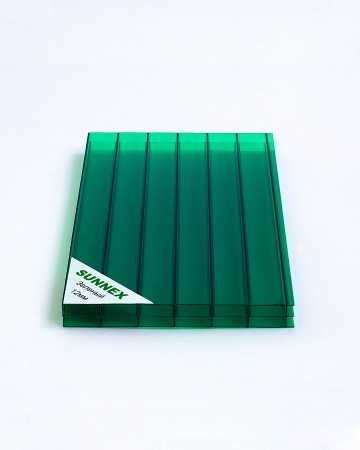

1. Однослойные обычно представляют собой лист прозрачного сотового поликарбоната. Их используют для сооружения прозрачных заборов и в составе непрозрачных ограждений. Цель таких конструкций:

• обеспечить нормальное дневное освещение на дороге;
• обеспечить нормальный обзор окрестностей, перекрестков и переездов;
• снизить психологическое напряжение водителей и пассажиров.

Прозрачный поликарбонат используют для надстройки козырьков акустических ограждений. Это позволяет снизить вес конструкции и сохранить нормальный поток дневного света.

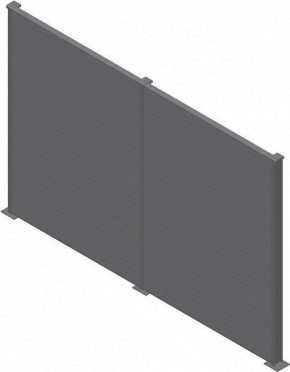

Кроме прозрачных, выпускают непрозрачные однослойные панели. Их изготавливают из:

• пластмасс высокой прочности;
• композитных материалов.

Пластмассовые не отличаются огнеупорностью. Во время горения выделяют ядовиты вещества, под воздействием солнечной радиации быстро тускнеют, теряют цвет. Также они имеют свойство давать усадку и деформироваться под воздействием собственной тяжести, что приводит к значительным деформациям и разрушению забора.

Срок службы таких заборов значительно меньше металлических, кирпичных или бетонных. Он определяется химическим составом пластика и условиями эксплуатации.

Композитные материалы могут содержать разнообразные компоненты, что позволяет добиться необходимых эксплуатационных характеристик. В состав композитов входят в зависимости от требуемых физико-химических характеристик, полимерные гранулы, бетон, древесная стружка, стекловолокно, эпоксидные компоненты и пр.

Заграждения из композитных листов обладают высоким шумопоглощением, прочностью и долговечностью.

Недостатки таких материалов: высокая цена и практически абсолютная невозможность ремонта.

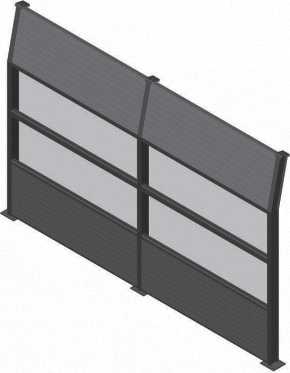

2. Сэндвич-панели — многослойные элементы, из которых собирается акустический забор.

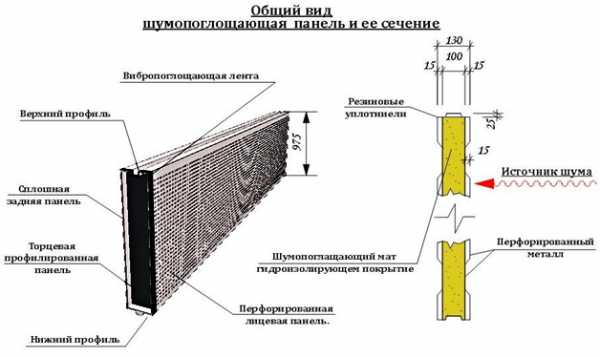

Принципиальное устройство сэндвич-панелей для поглощения шума

Акустические панели представляют собой герметичный полый корпус. Одна его сторона изготовлена из цельного металлического листа, другая из металлического перфорированного листа. Для панелей используют нержавеющие оцинкованные или покрытые специальным полимером металлы и сплавы. Чаще всего — сталь и алюминий.

Передний и задний корпуса оснащаются демпферами (приспособлениями для гашения колебаний) из термопластичных материалов. В модули, подверженные интенсивным колебаниям устанавливают демпферные системы.

Полость заполняют синтетическим материалом, который гасит энергию звуковых колебаний. Чаще всего — это минеральная вата (стекловолоконная и базальтовая), покрытая пароизоляционным материалом. Пароизоляция не пропускает воду и пыль внутрь, препятствует контакту с внешней средой, благодаря чему, панели служат до 30 -50 лет.

Минеральная вата — огнеупорный и упругий материал со множеством пустот, что делает ее отличным поглотителем звуковых волн. Данный материал служит десятилетиями, не выделяет токсичных веществ под воздействием солнечного тепла.

Главные недостатки материала — полная потеря свойств при намокании и вредная для здоровья пыль.

Последнее никак не сказывается на окружающей среде, поскольку заборы представляют собой герметичные боксы.

В качестве наполнителя может использоваться пенополистирол, также покрытый пароизоляционным слоем, и даже вторично переработанный пластик.

Высоту, толщину каждого слоя панелей и протяженность заградительного сооружения определяют исходя из конкретной задачи.

Закрепляют модули на профиль высокой прочности вплотную. Между ними устанавливают плотные резиновые или прорезиненные прокладки. Акустическое заграждение обязательно монтируют на прочный фундамент. Его параметры рассчитывают в зависимости от типа грунтов и его подвижек, близости грунтовых вод, глубину, на которую грунт промерзает, интенсивности и частоты вибраций, которым будет регулярно подвергаться сооружение и пр.

Все заграждения оснащают антивандальной защитой. Это снижает траты на ремонт, и увеличивает срок службы.

shumozashchitnye-ehkrany.ru

Акустические сэндвич – панели и шумозащитные экраны

Содержание страницы

Рис. 1. Акустические сэндвич – панели

Шумопоглощающие и шумоотражающие сэндвич-панели называют акустическими. Они изготавливаются с применением таких материалов, как экструдированные и свободновспененные пенополистиролы, минеральная вата.

Акустические панели обладают высокими звукоизоляционными свойствами благодаря наличию особой перфорированной облицовки. При строительстве зданий панели монтируются таким образом, чтобы перфорированная сторона была направлена в сторону источника шума.

Наиболее эффективны при защите от шума панели, перфорированная облицовка которых имеет перфорацию диаметром 3-5 мм. При этом площадь отверствий должна занимать не менее 20% от общей поверхности облицовки панели.

Для усиления звукоизолирующих свойств при изготовлении панелей применяют сердечник толщиной не менее 120 мм. Сердечник выполняется из полужестких минераловатных или стекловолокнистых плит, а также имеющих ячеистое строение пористых пластмасс.

Качественная звукоизоляция необходима практически для каждого здания, но для промышленных объектов она особенно важна. Обустройство ограждающих шумозащитных конструкций – стен, перегородок, экранов – дает возможность снизить влияние промышленного и транспортного шума на работающих в цехах людей.

В соответствии с требованиями СНиП 3-03-2003 звукопоглощающие конструкции должны устанавливаться в обязательном порядке на таких объектах, как цеха производственных предприятий, машинные залы вычислительных центров, помещения жилых и общественных зданий, зрительные залы кинотеатров, театров, развлекательных комплексов, бассейны и спортивные залы, железнодорожные и автовокзалы, аэропорты. Акустические сэндвич панели идеально подходят для создания звукозащитных ограждающих конструкций всех типов.

Звукоизолирующие и звукопоглощающие сэндвич-панели «Армакс-акустик»

Акустические панели «Армакс-акустик» применяются для строительства ограждающих конструкций, потолков, внутренних стен и перегородок в промышленных зданиях и сооружениях, где требуется защита от влияния промышленного шума, для строительства звукоизолирующих экранов (в т.ч. мобильных) на территории жилой застройки с целью снижения шумового загрязнения окружающей среды, для строительства шумозащитных экранов на автомобильных и железнодорожных магистралях.

Набор панелей позволяет набрать секцию шумозащитного экрана любой ширины и высоты Шумопоглощающие панели изготавливаются в широкой цветовой гамме, что позволяет реализовывать любые архитектурные решения. Прочностные расчеты и экспериментальные проверки доказали работоспособность панели в составе экрана при нагрузке до 116 кг/м².

Материал стенок панели – горячеоцинкованная тонколистовая сталь толщиной 1 мм с перфорацией и полимерным покрытием PVDF, Pural. Покрытие имеет высокую стойкость к механическому износу, ультрафиолетовому излучению и воздействиям различных химических реагентов. Покрытие практически не меняет цвет в процессе эксплуатации, а срок службы может достигать 30 лет. Опыт применения акустических панелей «Армакс-акустик» в агрессивных природных условиях доказал коррозионную стойкость изделия.

Передняя стенка панели – перфорированная. Перфорация металлических обкладок в акустических панелях «Армакс-акустик» позволяет повысить звукопоглощающие свойства панелей, а также придает панелям дополнительный декоративный эффект. Защита кромок отверстий перфорированного металла от коррозии происходит за счет электрохимического процесса катодной защиты.

Звукопоглощающий элемент панелей изготавливается из минеральной ваты, вспененного или экструдированного пенополистирола, заключенный в звукоизолирующую мембрану. Последняя препятствует намоканию и «слеживанию» звукопоглощающего элемента, не снижая акустических свойств конструкций (рис. 2).

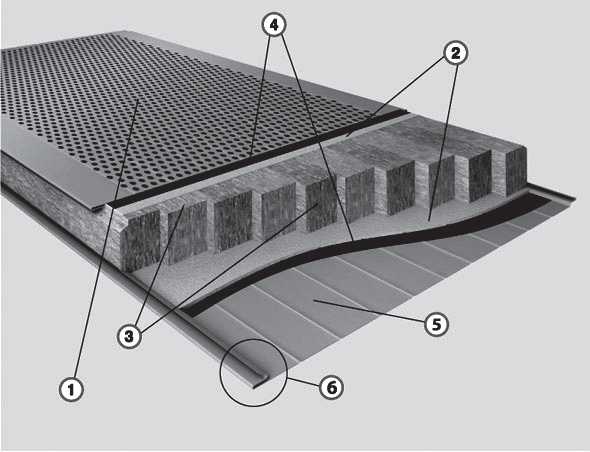

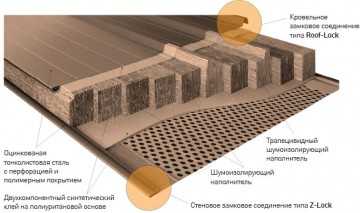

Рис. 2. Панель «Армакс-акустик»

Горячеоцинкованная тонколистовая сталь толщиной 0.6 мм с перфорацией и полимерным покрытием PVDF, Pural.

Двухкомпонентный синтетический клей на полиуретановой основе. Звукоизолирующая мембрана.

Наполнитель звукоизолирующий и звукопоглащающий.

Горячеоцинкованная неперфорированная тонколистовая сталь толщиной 0.6 мм с полимерным покрытием.

Лабиринтовое замковое соединение типа Z-Lock.

Узел соединения акустических панелей «Армакс-акустик» реализован в конструкции замкового соединения типа Z-Lock. Конструктивная особенность замка Z-Lock – высокая механическая прочность за счет лабиринтного профиля и большой глубины обратной вальцованной части металла (18 мм), что позволяет нивелировать погрешности собранных несущих металлоконструкций без потери целостности конструкции шумозащитных экранов.

Преимущества акустических панелей:

Эффективная величина звукоизоляции воздушного шума до 31 дб (наполнитель минеральная вата).

Высокая степень звукопоглощения панелей (наполнитель минеральная вата αw=0.8, класс «А» по звукопоглощению).

Механическая и акустическая плотность стыковки за счёт реализованного в соединении панелей лабиринтного замка типа z-lock глубиной 18 мм.

Защищенность конструкции от неблагоприятных воздействий окружающей среды благодаря промежуточной мембране (между перфорированным листом и звукоизолирующим наполнителем).

Момент сопротивления изгибу у несущих стоек определен при ветровых нагрузках до 100 кгс/м².

Высокая огнестойкость панелей (наполнитель минеральная вата до 120 минут. Высокая коррозионная стойкость панелей за счёт использования полимерного по

крытия pvdf (толщина покрытия 25-27 мкм).

Высокая коррозионная стойкость панелей за счет горячего оцинкования металла (толщина цинка 275 г/м²).

Защищенность конструкции от механических вандальных воздействий благодаря её монолитности.

Разнообразие способов крепления панелей к несущим стойкам. Разнообразие материалов для звукоизолирущего сердечника.

Полная заводская готовность панелей «Армакс-акустик» к монтажным работам.

Простота сборки и высокая скорость строительно-монтажных работ (до 500 м2 / смену).

Габаритно-весовые характеристики «Армакс-акустик»представлены в табл.1.

Таблица 1. Габаритно-весовые характеристики «Армакс-акустик»

Толщина h, мм		60	100	120	150
Средний вес 1м², кг	минеральная вата (MW )	13,7	17,6	19,6	23,5
	вспененный пенополистирол (EPS)	9,2	10,2	10,7	12,2
	экструдированный пенополистирол (XPS)	9,5	10,8	11,4	13,1
Монтажная ширина, мм		1000, 1190
Длина панели, мм		от 1000 до 6000
Шаг изменения длины панели, мин., мм		10

* По согласованию допускается изготовление панелей с иными параметрами

. Прочностная характеристика акустических панелей представлена в табл.2

Таблица 2. Прочностная характеристика панелей «Армакс-акустик»

Тип наполнителя	Толщина, мм	Разрушающая нагрузка при поперечном изгибе не менее, кгс
Минеральная вата	60	230
	100	300
	120	320
Вспененный пенополистирол	60	280
	100	430
	120	460
Экструдированный пенополистирол	60	600
	100	690
	120	990

Индекс изоляции воздушного шума RW с использованием акустических панелей

«Армакс-акустик» достигает:

• с наполнителем из минеральной ваты – 30-31 дБ;
• c наполнителем из свободновспененного пенополистирола – 23-25 дБ;
• c наполнителем из экструдированного пенополистирола – 22-23 дБ.

Класс звукопоглощения панелей «Армакс-акустик» с наполнителем из минеральной ваты:

• в соответствии с ГОСТ 23499-79 для толщины 100 мм – НСВ-211, толщины 120 мм – НСВ-111;
• в соответствии с ГОСТ Р 53376-2009 (EN ISO 354-2003) и ГОСТ Р 53377-2009

(EN ISO 11654-1997) класс звукопоглощения «В».

Предел огнестойкости панелей «Армакс-Акустик» (наполнитель MW):

Толщина, мм	60	100	120
Огнестойкость, мин	EI45	EI90	EI120

* Класс пожарной опасности панелей «Армакс-Акустик» толщиной 120 мм К0(45).

Акустические сэндвич-панели поэлементной сборки металлический профиль® (СП ПС)

Рис. 3. Сэндвич-панели поэлементной сборки

Особенность СП ПС – перфорированный сэндвич-профиль: звуковая волна, проникающая сквозь перфорацию, не может вернуться обратно; многократно отражается от внутренней поверхности металла и рассеивается в наполнителе – слое теплоизоляции. В качестве таковой используется минеральная вата. Чтобы защитить утеплитель от влажных испарений, которые всегда есть в отапливаемых помещениях, внутренняя поверхность сэндвич-профиля выстилается пароизоляционной пленкой, а места стыков пленки с сэндвич-профилем герметично проклеиваются алюминиевой клейкой лентой. Акустические СП ПС могут быть изготовлены как в стеновом, так и в кровельном исполнении. Таким образом, можно получить звукопоглощающие стены и потолок без дополнительных усилий.

Конструкция СП ПС – сэндвич-профиль (+ слой теплоизоляции), терморазделяющий слой, облицовка. Сборка СП ПС производится прямо на стройплощадке. Сам сэндвич-профиль изготавливается из специально обработанной оцинкованной тонколистовой стали толщиной 0,7, 0,8 и 1 мм. с полимерным покрытием и напоминает по форме корыто. Далее в полость этого корыта укладывается утеплитель. В качестве утеплителя могут применяться различные материалы – обычно это минеральная вата из базальтового волокна или стекловолокна. В качестве облицовки для этого строительного материала используются керамогранит, линеарные панели, фасадные кассеты, сайдинг, профнастил и т. д.

Выбор того или иного вида материалов зависит от того, в каких целях будут применяться панели. Также выбор материала обусловлен тем, какие именно теплотехнические характеристики требуются.

Компания «Металл Профиль» использует легкую стекловату типа ISOVER KL 34 с повышенными теплотехническими характеристиками. Усадка утеплителя отсутствует, так как стекловата шириной 610 мм устанавливается в распор в сэндвич-профиле (595 мм).

Панели успешно применяются для решения целого комплекса задач: в спортивных залах и сооружениях – уменьшают время реверберации до стандартных значений, что способствует хорошей работе систем озвучивания, особенно, при использовании микрофонов; снижают уровень шума в зонах для зрителей.

Сэндвич-панели, благодаря конструктивным особенностям и возможностям материала, могут применяться и в местах, для которых характерна повышенная влажность – бассейны, автомойки и т. д.

Благодаря малому весу, монтаж сэндвич – панелей может осуществляться без использования крановой техники. Это упрощает работу в труднодоступных местах или в районах с плотной застройкой.

ЗИПС Звукоизоляционная панельная система

Панель ЗИПС представляет собой готовую к применению сэндвич-панель (многослойная конструкция), где чередуются звукопоглощающие (сверхтонкое стекловолокно) и шумоизоляционные (листы ГВЛ) слои. В зависимости от требований конкретной акустической задачи толщина звукоизолирующей панели и количество слоев могут варьироваться в пределах от 40 до 130 мм. Единственным условием применимости панелей ЗИПС в данном случае является достаточная несущая способность исходной перегородки.

Главным достоинством панелей ЗИПС является исключение путей косвенной передачи звука на панель, а значит, увеличение ее дополнительной шумоизоляции. Иногда возникают ситуации, когда шум излучает только одна общая для двух помещений стена. Обычно вместе с ней шум также переизлучают все боковые стены, перекрытия

потолка и пола. Панели ЗИПС не имеют жестких связей по контуру и вследствие этого эффективны не только в отношении шума, проходящего через стену, на которой они закреплены, но и шума, который передается от перекрытий и боковых стен.

Если возникает необходимость увеличения шумоизоляции однослойной перегородки (кирпичной стены и т.п.), панели ЗИПС также являются одним из наиболее эффективных средств дополнительной изоляции. Сочетание массивной однослойной стены с легкой многослойной облицовкой позволяет решить проблему шумоизоляции от источников звука с мощными низкими частотами. В такой ситуации кирпичная стена определяет уровень шумоизоляции на низких частотах, где ключевое значение имеет только масса преграды, а на высоких и средних частотах в дело вступает панель дополнительной изоляции ЗИПС.

Модельный ряд панелей

• ЗИПС – Вектор – сэндвич –панель толщиной 40 мм, общая толщина системы со слоем ГКЛ – 53 мм;
• ЗИПС – Модуль – сэндвич –панель толщиной 70 мм, общая толщина системы со слоем ГКЛ – 83 мм;
• ЗИПС – Синема – сэндвич –панель толщиной 120 мм, общая толщина системы со слоем ГКЛ – 133 мм.

Система ЗИПС имеет акустический, гигиенический и пожарный сертификаты.

Рис. 4. ЗИПС-Вектор

Звукоизолирующая панельная система начального уровня ЗИПС-Вектор – эффективное решение проблемы дополнительной звукоизоляции существующих стен. С ее помощью решаются задачи звукоизоляции «бытового» шума – речь, лай собак, маломощная теле-радио аппаратура и т.п. (рабочий диапазон системы – от 125 Гц).

Система ЗИПС применяется при строительстве и реконструкции зданий для увеличения звукоизоляции однослойных строительных конструкций: гипсовых, кирпичных и бетонных стен и перегородок. Преимущественно применяется в жилых помещениях (для дополнительной звукоизоляции в квартирах и коттеджах).

Панельная звукоизолирующая система ЗИПС состоит из двухслойных сэндвич-панелей 40 мм и финишных облицовочных листов ГКЛ толщиной 12,5 мм. Сэндвич-панель состоит из комбинации «жесткого» слоя ГВЛ и «мягкого» слоя штапельного стекловолокна.

Рабочий размер (без площади гребней) панелей: 1200 х 600 мм. Толщина сэндвич-панели: 40 мм. Толщина системы с финишным слоем ГКЛ: 53 мм.

Вес панели: 18,5 кг. Поверхностная плотность системы: 36 кг/м². Изоляция воздушного шума представлена в табл. 3.

Таблица 3. Изоляция воздушного шума

Частота, Гц	100	125	160	200	250	315	400	500
Значение дополнительной звукоизоляции при помощи панельной системы ЗИПС-Вектор, дБ	-3,0	4,0	6,0	9,0	13,0	13,0	18,0	16,0
Суммарная звукоизоляция кирпичной перегородки толщиной 120 мм, облицованной панельной системой ЗИПС-Вектор, дБ	37,0	37,0	46,0	47,0	52,0	53,0	58,0	62,0
Частота, Гц	630	800	1000	1250	1600	2000	2500	3150
Значение дополнительной звукоизоляции при помощи панельной системы ЗИПС-Вектор, дБ	18,0	16,0	17,0	14,0	20,0	20,0	19,0	17,0
Суммарная звукоизоляция кирпичной перегородки толщиной 120 мм, облицованной панельной системой ЗИПС-Вектор, дБ	66,0	68,0	72,0	74,0	79,0	82,0	82,0	82,0

Индекс дополнительной изоляции воздушного шума панельной системы ЗИПС-Вектор: ΔRw = 9 – 11 дБ

Рис. 5. ЗИПС – Модуль

Звукоизолирующая панельная система базового уровня ЗИПС-Модуль – эффективное решение проблемы дополнительной звукоизоляции существующих стен и перекрытий. С ее помощью решается большинство задач по увеличению звукоизоляции в жилых, а также общественных помещений с уровнямит шума средней интенсивности: магазинах, ресторанах, кафе и т.п. (рабочий диапазон системы – от 100 Гц).

Система ЗИПС применяется при строительстве и реконструкции зданий для увеличения звукоизоляции однослойных строительных конструкций: гипсовых, кирпичных и бетонных стен и перегородок, а также перекрытий. Применяется в помещениях любого типа и назначения (для дополнительной звукоизоляции в квартирах, коттеджах, офисах и др.).

Панельная звукоизолирующая система ЗИПС состоит из двухслойных сэндвич-панелей толщиной 70 мм и финишных облицовочных листов ГКЛ толщиной 12,5 мм. Сэндвич-панель состоит из комбинации «жесткого» слоя ГВЛ и «мягкого» слоя минерального волокна на базальтовой основе.

Рабочий размер (без площади гребней) панелей: 1200 х 600 мм. Толщина сэндвич-панели: 70 мм. Толщина системы с финишным листом ГКЛ: 83 мм.

Вес панели: 20,0 кг. Поверхностная плотность системы: 37,5 кг/м². Изоляция воздушного шума представлена в табл.4.

Таблица 4. Изоляция воздушного шума

Частота, Гц	100	125	160	200	250	315	400	500
Значение дополнительной звукоизоляции при помощи панельной системы ЗИПС-Модуль, дБ	1,0	6,0	10,0	12,0	16,0	16,0	20,0	19,0
Суммарная звукоизоляция кирпичной перегородки толщиной 120 мм, облицованной панельной системой ЗИПС-Модуль, дБ	41,0	39,0	50,0	50,0	55,0	56,0	60,0	65,0
Частота, Гц	630	800	1000	1250	1600	2000	2500	3150
Значение дополнительной звукоизоляции при помощи панельной системы ЗИПС-Модуль, дБ	20,0	20,0	19,0	19,0	22,0	21,0	21,0	18,0
Суммарная звукоизоляция кирпичной перегородки толщиной 120 мм, облицованной панельной системой ЗИПС-Модуль, дБ	68,0	72,0	74,0	79,0	81,0	83,0	84,0	83,0

Индекс дополнительной изоляции воздушного шума панельной системы ЗИПС-Модуль: ΔRw = 12 – 14 дБ.

Рис. 6. ЗИПС – Синема

Звукоизолирующая панельная система высокого уровня ЗИПС-Синема – эффективное решение проблемы дополнительной звукоизоляции существующих стен и перекрытий. С ее помощью решается большинство задач по обеспечению нормативной звукоизоляции в общественных помещениях с уровнями шума высокой интенсивности: киноконцертные залы, дискотеки и др. (рабочий диапазон системы – от 80 Гц).

Система ЗИПС применяется при строительстве и реконструкции зданий для увеличения звукоизоляции однослойных строительных конструкций: гипсовых, кирпичных и бетонных стен и перегородок, а также перекрытий. Применяется в помещениях любого типа и назначения (для дополнительной звукоизоляции в общественных помещениях, квартирах, коттеджах, офисах и др.).

Рабочий размер (без площади гребней) панелей: 1200 х 600 мм. Толщина панели: 120 мм. Толщина системы: 133 мм.

Вес панели: 21,0 кг. Поверхностная плотность системы: 39,5 кг/м². Изоляция воздушного шума представлена в табл.5.

Таблица 5. Изоляция воздушного шума

Частота, Гц	100	125	160	200	250	315	400	500
Значение дополнительной звукоизоляции при помощи панельной системы ЗИПС-Синема, дБ	8,0	10,0	13,0	16,0	18,0	19,0	24,0	24,0
Суммарная звукоизоляция кирпичной перегородки толщиной 120 мм, облицованной панельной системой ЗИПС-Синема,дБ	48,0	43,0	53,0	54,0	57,0	59,0	64,0	70,0
Частота, Гц	630	800	1000	1250	1600	2000	2500	3150
Значение дополнительной звукоизоляции при помощи панельной системы ЗИПС-Синема, дБ	25,0	23,0	24,0	24,0	26,0	25,0	24,0	22,0
Суммарная звукоизоляция кирпичной перегородки толщиной 120 мм, облицованной панельной системой ЗИПС-Синема,дБ	73,0	75,0	79,0	84,0	85,0	87,0	87,0	87,0

Индекс дополнительной изоляции воздушного шума панельной системы ЗИПС-Синема: ΔRw = 16 – 18 дБ.

Панельная система ЗИПС монтируется в строгом соответствии с «Инструкцией по монтажу»

Инструкция по монтажу сэндвич-панелей ЗИПС

1. Порядок монтажа звукоизолирующей системы следующий: вначале к защищаемой поверхности монтируются сэндвич-панели толщинами 40, 70 или 120 мм; после монтажа сэндвич-панелей их плоскость обшивается финишными листами ГКЛ толщиной 12,5 мм.
2. Сэндвич-панели дополнительной звукоизоляции закрепляются шурупами к защищаемой поверхности только через существующие в панелях виброизолирующие узлы крепления. Для монтажа панелей применяются пластмассовые универсальные дюбели d 8 мм.
3. При монтаже на потолочное перекрытие сэндвич-панели дополнительно закрепляются металлическими анкерными винтами d 8 мм через два центральных узла крепления из восьми существующих. Аналогичным образом (с использованием центральных узлов креплений и металлических анкеров) монтируются к стенам панели системы ЗИПС-СИНЕМА. Сэндвич-панели ЗИПС-ВЕКТОР и ЗИПС-МОДУЛЬ к стенам монтируются только на пластмассовых дюбелях.
4. Между головкой винта (шурупа) и виброизолирующим узлом крепления применяется специальная конусная шайба внешним диаметром d 15 мм.
5. Сэндвич-панели стыкуются между собой посредством пазогребневого соединения. Ко всем смежным ограждающим конструкциям (стенам, полу и потолку) торцы сэндвич-панелей прилегают/опираются через два слоя упругой прокладки из материала «ВИБРОСТЕК-М». Прокладки наклеиваются на боковые стены и потолок с помощью герметика «ВИБРОСИЛ». К поверхности пола прокладки не приклеиваются. Финишный облицовочный слой из листов ГКЛ также должен прилегать ко всем смежным поверхностям (пол, стены, потолок) через два слоя упругой прокладки «ВИБРОСТЕК-М». Для этой цели при монтаже панелей ширина упругой прокладки должна быть на 30 мм больше толщины сэндвич-панелей.
6. Монтаж сэндвич-панелей ЗИПС рекомендуется вести слева направо, снизу вверх (см. рис 7). У первой панели (№1) обрезаются два гребня – левый и нижний, у второй панели (№2) – только левый гребень.
7. После того как панель приставлена к стене или приложена к потолочному перекрытию, длинным сверлом d 8 мм в стене или плите перекрытия выполняются отверстия непосредственно через существующие в панели виброизолирующие узлы крепления. Глубина выполненных отверстий должна быть не менее 50 мм.
8. Для всех видов панелей ЗИПС, монтирующихся к перекрытию, а также при монтаже панелей ЗИПС-СИНЕМА на стены два центральных отверстия выполняются сверлом d 8 мм и глубиной на 10 мм большей расчетной посадочной глубины металлического анкерного дюбель-винта.
9. Не отнимая панель ЗИПС от поверхности стены/перекрытия, в выполненное отверстие вставляется шуруп, на который предварительно, на нескольких витках резьбы (не допуская расширения дюбеля) навинчивается пластмассовый дюбель. После того, как дюбель входит в просверленное отверстие, его забивают до упора при помощи молотка и завинчивают шуруп с подложенной под его головку конусной шайбой d 15 мм посредством шуруповерта.
10. Анкерный дюбель-винт, используемый для монтажа потолочных панелей, вставляется сквозь панель ЗИПС в просверленное отверстие d 8 мм и с прижимом завинчивается посредством шуруповерта. При этом под головку винта также устанавливается специальная конусная шайба d 15 мм.
11. Головки шурупов или анкерных винтов обязательно утапливаются, но не более чем на 1 – 2 мм от уровня плоскости лицевой стороны панели.
12. Если стеновая панель полностью помещается на защищаемой поверхности (панели № 1, 3, 5… на рис. 7) – монтаж сэндвич-панелей производится только на шести узлах крепления (при этом центральные узлы крепления не используются). Если согласно размерам защищаемой поверхности стеновая панель подлежит обрезке (панели № 2, 4, … на рис. 7) – используются все доступные узлы крепления.
13. Все модификации панелей ЗИПС, монтирующиеся к перекрытию, а также панели ЗИПС-СИНЕМА при монтаже на стены в любом случае закрепляются с помощью всех восьми узлов крепления, причем в двух центральных узлах в обязательном порядке применяются металлические дюбель-винты.
14. Размеченные панели обрезаются при помощи электролобзика.
15. Пазогребневые стыки сэндвич-панелей скрепляются между собой саморезами для ГВЛ длиной 30 мм. Расстояние между саморезами ~ 200 мм.
16. После завершения монтажа сэндвич-панелей стыки между панелями и по периметру примыкания панелей к боковым стенам, полу и потолку заделываются виброакустическим герметикой «ВИБРОСИЛ». Применение неспециализированных твердеющих шпаклевок и герметиков для данных целей категорически не допускается!
17. После монтажа сэндвич-панелй непосредственно к ним закрепляются листы ГКЛ толщиной 12,5 мм. При этом листы ГКЛ в обязательном порядке должны прилегать ко всем боковым поверхностям (пол, стены, потолок) через два слоя упругой прокладки «ВИБРОСТЕК-M».
18. ВАЖНО! При монтаже листов ГКЛ саморезы, с помощью которых листы закрепляются к сэндвич-панелям, не должны попадать на виброиэолирующие узлы сэндвич-панелей. Несоблюдение данного требования может привести к существенному снижению величины дополнительной звукоизоляции панельной системы ЗИПС. При этом шаг саморезов по вертикали должен быть 150 мм, а по горизонтали – 400 мм.
19. После завершения монтажа финишных облицовочных листов ГКЛ выступающие края прокладок обрезаются острым ножом и стыки по периметру примыкания листов ГКЛ к боковым стенам, полу и потолку заполняются виброакустическим герметиком «ВИБРОСИЛ». Применение неспециализированных твердеющих шпаклевок и герметиков для обработки стыков по периметру категорически не допускается! Использовать твердеющие шпаклевки допускается только для обработки внутренних стыков между листами ГКЛ.
20. При монтаже панельной системы ЗИПС в районе расположения окон и дверей, по контуру дверных и/или оконных проёмов предварительно необходимо смонтировать деревянный брус толщиной, соответствующей общей толщине применяемой системы. Общая толщина системы ЗИПС принимается из расчета: толщина сэндвич-панели (40, 70 или 120 мм) + 12,5 мм (лист ГКЛ). К брусу панельная система должна прилегать аналогично примыканию к любым другим смежным ограждающим конструкциям.

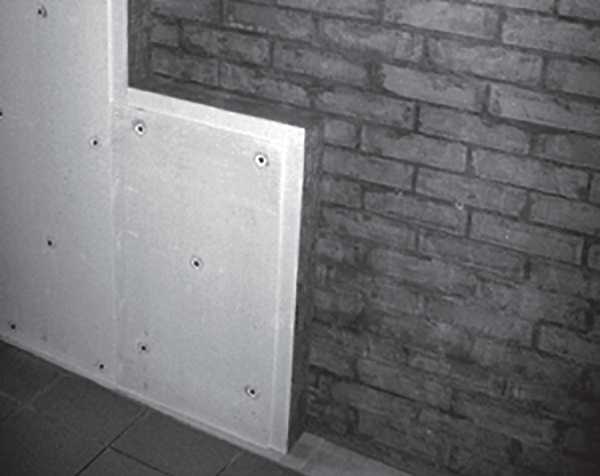

Рис. 7. Монтаж сэндвич-панелей ЗИПС

Шумозащитные экраны

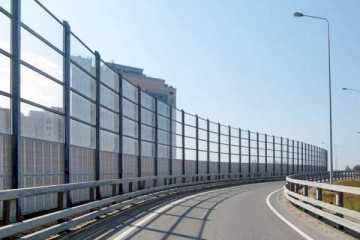

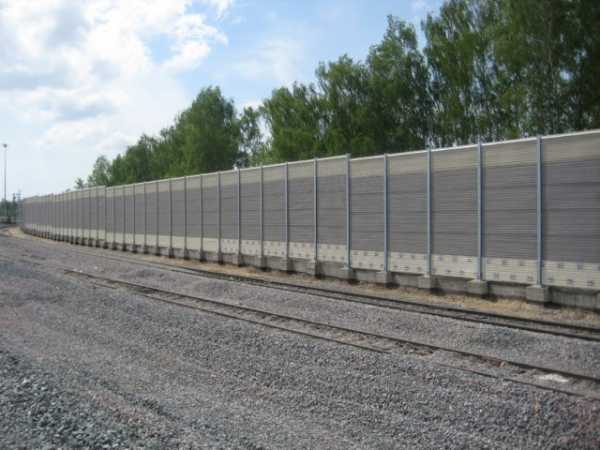

Рис. 8. Шумозащитные экраны

Шумозащитные экраны – сборные звукозащитные конструкции, состоящие из опорных стоек и акустических панелей, применяемые в качестве ограждающих конструкций в промышленных зданиях, на строительных площадках, на автомобильных и железнодорожных магистралях (шумозащитные заборы), в населенных пунктах и заповедных территориях, трансформаторных подстанциях и прочих сооружениях, где требуется защита от влияния шума.

Установка акустических экранов целесообразна в густонаселенных районах, где невозможно расположение дорог на достаточном расстоянии от жилых и офисных зданий, а также в местах скопления людей (остановки общественного транспорта, парки). Установка экрана уменьшает шумовое загрязнение на 30-40 дБ.

Помимо этого защитные экраны служат физической преградой от дорожной пыли и прочих загрязняющих компонентов, защитой пешеходов от наездов и обломков в результате ДТП. В результате установки шумозащитных экранов вдоль железных дорог снижается уровень электромагнитных полей в 10-15 раз. Установка экранов вдоль промышленных предприятий сокращает санитарно-защитную зону, вплоть до границ предприятия.

В зависимости от функционального назначения шумозащитные экраны делятся на шумоотражающие и шумопоглащающие. Для шумоотражающих экранов используется в основном безопасное оргстекло, полиметилметакрилатное стекло, литой (монолитный) или сотовый поликарбонат. Для звукопоглощающих экранов используется акустическая панель с перфорированным металлическим листом и звукопоглощающим материалом.

В шумозащитные экраны могут быть выполнены прямыми, изогнутыми, непрозрачными (состоять только из шумопоглощающих панелей) и комбинированными (состоять из шумопоглощаюших панелей и шумоотражающих прозрачных). В зависимости от проектного решения шумозащитные экраны могут отличаться составом, высотой, наклоном и шагом несущих стоек (рис. 9).

Экран прямой сплошной	Экран комбинированный фигурный (Г-образный) с одним наклонным элементом 12°	Экран комбинированный фигурный (Г-образный) с двумя наклонными элементами 12°+12°

Рис. 9. Шумозащитные экраны

Прозрачные элементы вводятся в конструкцию экрана по соображениям безопасности дорожного движения, для улучшения эстетического восприятия экрана, обеспечения инсоляции для близко расположенной застройки. Прозрачные элементы могут выполнять роль звукоотражающих козырьков.

Шумозащитные экраны могут выполняться высотой до 8 метров и шагом между стойками до 5 метров. Отдельные части экрана могут состыковываться между собой под различными углами, могут быть оборудованы воротами для проезда автотранспорта, калитками для прохода людей, лючками для обслуживания опор освещения. Все элементы экрана подвергаются надежной антикоррозионной защите.

В качестве акустических панелей в шумозащитных экранах применяются панели

«Армакс-Акустик» толщиной 100 и 120 мм. Для уменьшения механической деформации от удара щебня нижние ряды полотна экрана могут быть выполнены ударопрочными.

Экраны устанавливаются согласно утвержденному проекту либо на металлоконструкции (мостов, эстакад и т.п.), либо на фундамент (свайный, свайный с ростверком, ленточный или др.). Для монтажа стоек экраны комплектуются крепежными элементами (болты, анкеры или закладные шпильки) .



Просмотров: 143

extxe.com

Шумозащитные панели – заказать изготовление и монтаж у завода металлоконструкции Арес по низким ценам

Изготовление качественных шумозащитных панелей

Одно из направлений работы нашей компании – производство, основанное на использовании новейших технологий, и монтаж шумозащитных панелей, которые обеспечивают качественную и долгосрочную защиту различных зданий и целых кварталов от раздражающих звуковых волн, исходящих, например, от автомобильных и железнодорожных магистралей, аэропортов и промышленных предприятий. Заслуженной популярностью у потребителей пользуются две модификации каркасов из оцинкованной стали, на которые крепятся шумозащитные экраны из поликарбоната – сотовый (представляет собой несколько панелей, соединенных между собой ребрами жесткости) и монолитный, имеющий литую ударопрочную поверхность. В перечень нашей продукции входят и другие варианты экранов:

• алюминиевый – двухсторонняя панель, обшитая сзади сплошным, а спереди перфорированным алюминиевым листом;
• композитный – на основе базальтовых или стеклянных волокон.

Помимо того, клиенты могут заказать шумозащитные кожухи для оборудования (дизельных генераторов, вентиляционных установок и вытяжек, трансформаторных подстанций и т. д.) с односторонней перфорацией.

Монтаж звукопоглощающих и звукоизолирующих шумопоглощающих панелей

В современных квартирах, домах и офисах успешно применяются звукопоглощающие и звукоизолирующие панели для защиты от различных источников шума. Если помещение подвержено распространению эффекта эха, например, кинотеатры или студии звукозаписи, то наши специалисты могут установить стеновые и потолочные акустические панели, которые имеют различную структуру, обладают высоким уровнем огнестойкости, не подвержены распространению грибковых заболеваний. При этом не нарушается целостность дизайнерского решения оформления помещения.

aresmet.ru

Принцип действия шумозащитных экранов, типы конструкций и особенности их эффективности.





Шумозащитные экраны предназначены для снижения уровня шума в жилых районах, расположенных в непосредственной близости от автострад или железнодорожных путей. Также они используются для шумоизоляции и ограничения загрязнения продуктами использования автострад придорожных кафе, магазинов и других объектов.

Области применения текущего решения могут быть самыми разнообразными, однако, принцип действия шумозащитных экранов в каждом случае идентичен.

Звукоизоляционные мембраны имеют высокий уровень эластичности, гибкости и прочности.

Существует несколько видов шумозащитных экранов с панелями, это объемные, стенки, тоннельного типа и смешанные. Когда какой тип использовать, читай в нашей статье.

Топ лучших производителей сэндвич-панелей тут.

Принцип работы экрана

Принцип работы шумозащитного экрана зависит от его характеристик. Так как конструкции делятся на шумопоглощающие и на шумоотражающие, то и принцип действия каждой из них будет отличаться.

Шумопоглащающая конструкция призвана защитить не только располагающиеся за ограждением жилые здания, но и саму автостраду. В связи с этим листы экрана имеют перфорированную структуру, которая поглощает звуковые волны и гасит их между листами. А шумоотражающая конструкция просто препятствует дальнейшему распространению звуковых волн и экран отражает их обратно на автостраду.

Стоит отметить, что разница ощутима только непосредственно для участников дорожного движения, так как здания, расположенные за ограждением, отделяются от шума по одному и тому же принципу. Шум распространяется в разные стороны от источника и встречает на своём пути препятствие, которое он огибает при этом за препятствием создастся шумовая тень.

Фактически шумозащитные экраны создают именно такое препятствие, которое при этом обладает ещё и шумоотражающим или шумопоглощающим эффектом. Волны звука, созданные источником шума, в полном соответствии явлению дифракции, огибают препятствие и распространяются прямым путём там, где его нет.

В связи с этим эффективность шумозащитного экрана распространяется только на зону действия звуковой тени и в зависимости от того, какой частоты звуковые колебания издаёт источник.

Чем ниже звук, тем сложнее создать для него барьер.

Область экранирования рассчитывается исходя из выбора расчётной точки, в качестве неё может выступать жилой дом или другой объект, требующий изоляции.

Звукоизолирующие качества экрана определяют несколько факторов: его многослойность, толщина и высота.Первые два фактора особенно важны при изоляции жилого сектора от низкочастотных шумовых воздействий.

Чем выше шумозащитный экран, тем больше его тень. Однако стоит учитывать такие явления, как парусная нагрузка, увеличение силы воздействия на крепежи и основание экрана.

Стоит отметить, что наиболее эффективными являются шумозащитные конструкции Т- и Г-образной формы.

Эффективность и принцип действия в зависимости от характеристик экрана

С целью борьбы с акустическим загрязнением окружающей среды было сделано немало разработок, но не все они отличались должной эффективностью. Прежде чем определить типы конструкции наиболее эффективные в эксплуатации и с какими свойствами экранов лучше выбирать ограждение, стоит определить, что есть шум и каким законам он подчиняется.

Фактически звук — это волновое колебание воздуха различных частот. То есть это волна. Чтобы деактивировать её необходимо поглотить или рассеять её энергию.

При использовании шумопоглощающих экранов происходит поглощение звуковой волны в толще материала, из которого изготовлен лист препятствия. Затем при взаимодействии волны с рельефом экрана происходит её рассеивание. Эти явления объясняются дифракцией и интерференцией звуковых волн.

Для шумопоглощающих экранов используются только панели определённой толщины, не менее 5 сантиметров. Изготовлены они обычно из жаростойких негорючих материалов, минерального или синтетического происхождения.

Наиболее широкое распространение получила базальтовая вата, которая часто применяется в строительстве.

Как правило, конструкция имеет вид сэндвич-панели, заключённой в специальный пенал, поверхность последнего, направленная к источнику, подвергается специальной обработке для большего рассеивания волн.

Шумоотражающие конструкции имеют несколько иной принцип работы. Звуковая волна попросту отражается от экрана в направлении противоположном от объекта, требующего защиты от шума. Прозрачное оргстекло — основной материал из которого делают экраны для прозрачных барьеров шумоотражающего характера.

Кроме того, листы отражающие шумовые волны могут быть изготовлены из металла, полимерных материалов, дерева и даже текстиля. Поверхность экрана также может быть как гладкой, так и гофрированной.

Шумозащитные или комбинированные экраны разделяют звуковые волны и отражают часть из них, а другую рассеивают в толще материала. В них объединяются все особенности двух предыдущих видов панелей.

Как видно из перечисленных разновидностей, принцип действия шумозащитного экрана напрямую зависит от его типовой принадлежности. Но в любом случае жилые дома, находящиеся за экраном, избавляются от шумового загрязнения, только в том случае, если находятся в зоне звуковой тени.

shumozashchitnye-ehkrany.ru

Какие компании занимаются производством шумозащитных экранов и кто является наиболее популярным из производителей.



В последние годы наиболее распространенными мерами защитами от повышенного шумового фона стали специальные экранирующие сооружения — акустические экраны. Первые конструкции появились в прошлом веке и в дальнейшем стали широко распространены по всему миру. На сегодняшний день, во многих странах используются такие конструкции повсеместно.

Важным моментом, который имеет значение при выборе подходящей конструкции, является качество сборки и использованных материалов при разработке изделия.

Покупателя следует уделить особое внимание данным факторам. Экраны могут иметь разную конфигурацию, а значит, и уровень защиты обеспечивают различный. Чтобы приобрести такую конструкцию, которая даст максимальную степень защищенности, необходимо учитывать, кто выступает в роли производителя ШЭ.

Технические возможности защитных экранов

В зависимости от длины и высоты экрана, уровень шумозащиты может наблюдаться от 5 до 20 Дб. В большинстве случаев максимального уровня достаточно для того, чтобы добиться полной защиты на прилегающей территории.

Аккустические конструкции используются для защиты квартиры или дома от постороннего шума. Шумовые эффекты создают: проезжающий транспорт, строительство различных объектов, железные дороги и аэропорты. Помимо жилых помещений, экраны защищают и промышленные территории. Самая главная характеристика конструкции — это качественная защита от шума.

Современные экраны способны снизить уровень шума до 37 децибел.

Кроме того, существуют специальные огнестойкие панели, которые могут быть использованы для панельно-каркасного строительства и для возведения специальных заборов. Такие конструкции позволяют достичь качественной защиты от уровня шума и тем самым сделать жизнь жильцов более комфортной.

Виды шумоотражающих экранов

Все виды конструкций можно условно разделить на несколько групп, каждая из которых имеет свои характеристики и функции. В частности, наиболее распространенными типами конструкции являются:

В первом случае для производства материалов используются специальные акустические панели с перфорацией. Такие изделия отличаются высоким уровнем шупомоглощения.

Панели способны принимать звуковые волны, пропускать их вовнутрь через специальные отверстия. Внутри панели происходит поглощение кинетической энергии звука, и помещение оказывается полностью защищенным от воздействия звуковых волн.

Такие конструкции следует использовать в тех местах, где требуется защита от постороннего шума, расположенного с противоположной стороны. К примеру, можно установить в местах, где имеется железнодорожные пути или автострада.

Такой вариант экрана самый доступный по стоимости, но и наименее эффективный.

Для производства подробных конструкций используется сотовый поликарбонат, который отличается повышенной легкостью и практичностью.

Шумоотражающий экран не поглощает звуковую волну, а отражает ее большую часть. По этой причине на обратную сторону экрана ложится излишняя звуковая нагрузка. Как правило, данный вариант конструкции создается из металлических панелей и применяется для ограждения компрессоров и трансформаторов. Стоимость доступная.

Лучшие производители ШЭ: их основные характеристики

В России направление по изготовлению шумоизоляционных панелей еще не до конца освоено и развито. На рынке очень много компаний и предпринимателей, которые не соблюдают технологию изготовлении таких заграждений и в результате заведомо реализуют брак.

Вместе с тем, стоит обратить внимание на некоторые предприятия, которые уже добились определенных успехов в данной сфере и у них вполне можно приобретать специальные конструкции, не опасаясь быть обманутым. Опишем сразу несколько производителей.

Компания «Дорбарьер»

Данное предприятия уже давно зарекомендовало себя как надежный производитель с большим опытом работы по выпуску шумозащитных экранов. Можно выделить сразу несколько характеристик производимой продукции:

• высокий уровень шумопоглощения — до 37 дБ;
• простота в использовании — экраны легко и просто монтируются;
• отличаются длительным сроком эксплуатации. Панели из алюминия — до 25 лет, а из оцинкованной стали — до 20 лет;
• высокая степень устойчивости к внешним факторам воздействия;
• современный и эстетически привлекательный дизайн.

Выпускаемые экраны отвечают действующим ГОСТам и СНиПам, а также производятся с учетом техусловий.

ООО «ОЗМК»

Предприятие занимается выпуском шумозащитных экранов, которые способны составить конкуренцию западным производителям. Конструкции отличаются повышенными антикоррозийными качествами, прекрасно монтируются, входят в состав сэндвич-панелей. Для защиты такого рода применяются специальные материалы высокого качества.

ООО «Промпанель»

Российский производитель ШЭ, которые выпускают конструкции самых разнообразных конфигураций. Весь комплекс работ проводится на современном оборудовании и в соответствии с технологическими особенностями.

Компания выпускает шумоотражающие и шумопоглощающие панели, которые имеют повышенные технические характеристики. Панели подходят для создания ограждений на стройках и дорогах.

Шумоотражающие панели отличаются невысокой ценой и простым монтажом.

Существует три способа установки звукоизолирующих экранов — прямой, ломаный и дуговой. О каждом из них читай здесь.

Узнай в нашей статье, какой экран лучше установить вдоль железнодорожных путей.

Завод строительных биоконструкций «Дакар»

Предприятие занимается производством панелей шумозащитного типа. Впервые завод заявил о себе в 2003 году, начав выпускать сэндвич-панели. В 2009 году, завод освоил принципиально новое направление — производство ШЭ. Сегодня, это предприятие является единственным, которое производит продукцию непрерывным промышленным способов.

Покупатели могут приобрести панели различного типа и конфигурации. В частности речь идет о трехслойных экранах из металлопроката и сэндвич-панели «Армакс-Акустик». Каждая конструкция отличается высоким качеством и надежностью.

Выбирая шумозащитные экраны, следует в первую очередь обратить внимание на производителя изделия. Только надежные компании выпускают качественную продукцию, способную прослужить длительное время.

shumozashchitnye-ehkrany.ru

Шумозащитные панели для автодорог: установка от Москомплект

В связи с постоянным ростом количества автомобильного транспорта шумоизоляционные панели вдоль некоторых дорог стали просто необходимостью. Их задачей является отражение и (или) поглощение звуковых волн, которые при высоком уровне могут создавать дискомфорт на близлежащих объектах.

Такие технические приспособления применяются далеко не на каждой автомобильной дороге, они могут отличаться своей конструкцией и принципом работы. Но цель их установки и эксплуатации всегда одна и та же — снижение уровня шума (громкости), источником которого является поток большого числа автомобильного транспорта.

Сферы применения дорожных шумозащитных экранов

На практике звукоотражающие или поглощающие панели устанавливаются только возле тех объектов, где излишний шум от транспортного потока негативно влияет на пребывающих там людей (иногда и зверей), превышая нормированный показатель (прописан в СНиП).

В том числе, подобного рода защита от избыточного шума нужна в тех случаях, когда вблизи или на небольшом удалении от дороги (менее 600 метров) находятся такие объекты, как:

• частные загородные дома;
• санатории;
• лечебные заведения;
• офисные помещения;
• заведения общественного питания;
• зоопарки;
• заповедники и прочее.

Для всех этих, и других объектов, избыточный шум является прямым нарушением существующих норм. Потому сегодня широко применяются специальные меры по его частичному устранению или снижению громкости. К этим самым мерам и относится установка так называемых шумозащитных экранов или панелей, отделяющих объект от шумной автомобильной дороги с интенсивным движением.

Общий принцип работы шумозащитных экранов

Касательно защиты от транспортного шума на звукоотражающие или поглощающие панели возлагается одна и та же задача. Она заключается далеко не в том, чтобы полностью убрать уровень шума в ноль. Этого добиться практически нереально, к тому же — очень дорого.

Для достижения на объекте нормального уровня шума, разрешенного СНиП, достаточно лишь частично снизить его громкость. Так, современные комбинированные звукозащитные панели способны превратить шум громкостью 90 децибел в комфортный для слуха человека фон силой всего 55-60 децибел.

Кроме того, объект далеко не всегда может располагаться в непосредственной близости к автомобильной дороге. Поэтому, чем дальше защищаемый объект, тем ниже требования к акустическим параметрам шумозащитных экранов. В некоторых ситуациях вполне достаточно загасить всего лишь 5-10 децибел, и норма будет соблюдена в полном объеме.

Теперь пару слов о том, как все это достигается на практике.

Виды дорожных шумозащитных экранов

Современные шумозащитные экраны, используемые для снижения уровня шума от автомобильных дорог, классифицируются в зависимости от конструкции и принципа работы. Они отличаются также стоимостью реализации. Какой вид защиты наиболее целесообразно использовать, зависит от категории автомобильной дороги, уровня воспроизводимого ею шума, удаленности объекта и норм шумности для него.

Всего можно выделить три категории шумозащитных экранов, устанавливаемых между оживленными автомобильными дорогами и вышеперечисленными объектами:

1. Шумоотражающие экраны.
2. Шумопоглощающие экраны.
3. Многофункциональные панели.

Для полного понимания темы каждый из перечисленных видов стоит хотя бы вкратце рассмотреть по отдельности.

Шумоотражающие дорожные экраны

Задача панелей этого класса заключается в отражении, перенаправлении или рассеивании попадающих на поверхность изделия звуковых волн. За счет этого общий шумовой фон на защищаемом объекте немного снижается (как правило, на 5-15 децибел).

Изготавливаются подобные конструкции чаще всего из светопрозрачных материалов. Лидерами среди таковых являются такие, как монолитный поликарбонат, органическое и закаленное толстостенное стекло.

Преимущество шумоотражающих дорожных экранов заключается в простоте и дешевизне исполнения. Однако они обладают низким коэффициентом шумопоглощения, а потому их применение далеко не всегда является достаточным и целесообразным. Например, если в непосредственной близости к трассе с двумя полосами движения в обоих направлениях расположены частные жилые дома, то звукоотражающих панелей будет недостаточно. Они просто не в состоянии будут загасить шум громкостью в 95 децибел до комфортного показателя в 50-60 децибел.

Шумопоглощающие дорожные экраны

Главной функцией панелей этого класса является поглощение звуковых волн. Этот эффект достигается за счет особой структуры материала, который применяется для их изготовления. Наиболее распространенная технология — это классические сэндвич-панели. Только для дорог более целесообразно использовать «пирог», одна сторона которого делается перфорированной. Таким образом, панель не отражает звуковые волны, а поглощает их. Шум рассеивается по сложной структуре наполнителя, гаснет и ослабевает.

Преимущество шумопоглощающих дорожных экранов очевидно — они более эффективны. Плюс к этому, от экранов звук не возвращается к источнику, что, в противном случае, может создавать дискомфорт для водителей автомобилей и их пассажиров.

Недостаток технологии кроется только в дороговизне материалов. Однако далеко не всегда их применение является целесообразным. Иногда, для снижения уровня шума до комфортного, достаточно обычных дешевых звукоотражающих панелей из монолитного поликарбоната.

Многофункциональные дорожные панели

Комбинированные экраны, как можно догадаться из вышеописанного, состоят из двух видов панелей — звукоотражающих и звукопоглощающих. Подобные конструкции позволяют добиться оптимального уровня шума за пределами автомобильной дороги, сэкономив при этом немало средств.

Примером таких экранов является ограждение вдоль трассы, нижняя часть которого сделана из сэндвич-панелей, а верхняя (вогнутая) — из звукоотражающего недорогого материала.

Более детально о шумозащитных экранах для автомобильных дорог вы сможете узнать у специалистов нашей компании. Позвоните по одному из указанных номеров телефонов или воспользуйтесь формой обратной связи с консультантом непосредственно на сайте.

moskomplekt-zabory.ru

Что такое шумозащитные экраны, главные характеристики шумозащитных экранов.





На сегодняшний день загрязнение окружающей среды происходит не только агрессивными выбросами газов в атмосферу, немалое значение имеет и акустическое загрязнение. Связано это с тем, что слух один из основных органов восприятия информации.

Наряду со зрением слух обеспечивает усвоение большей части информации об окружающем мире. Для того чтобы оградит население от источников шума, превышающих экологические нормы, были разработаны шумозащитные экраны.

Что такое шумозащитные экраны

Шумозащитный экран, по сути, это ограждение, имеющее приличную высоту. Расположенные между опорами экраны, предназначенные для рассеивания или отражения звуковых волн. Подобные конструкции возводятся вдоль шумных автострад, железных дорог и других источников шума.

Расположенных в непосредственной близости от жилых комплексов, объектов работы или отдыха человека. В зависимости от характеристик экрана он способен снизить уровень шума, воспроизводимого источником, на 8-24 децибел.

Несмотря на то что для изготовления таких конструкций используются недорогие материалы, монтаж требует немало усилий и затрат поэтому размещение защитных экранов целесообразно только на тех участках, где иначе справиться с шумом невозможно.

Кроме непосредственного назначения, шумопоглощающие экраны защищают от продуктов эксплуатации дорожного полотна: грязь, камни, пыль, а также ограничивают распространение в жилую часть выхлопных газов.

Также экраны из непрозрачных материалов ограждают человека от воздействия света фар на органы зрения.

У шумозащитных конструкций есть ещё одна характерная особенность, все они изготавливаются из жаропрочных и огнестойких материалов, благодаря чему могут использоваться как средство сдерживания пожаров.

В Европе таким конструкциям придали ещё несколько функций: возможность поглощения вредных веществ, загрязняющих атмосферу, то есть материал экрана выступает как сорбент для окружающего воздушного пространства; есть варианты установки фотоэлектрической панели для выработки и накопления солнечной электроэнергии.

Акустические экраны состоят из каркаса и материала, который подавляет шум.

Узнай о преимуществах и недостатках сэндвич-панелей у нашей статье.

К инженерному оборудованию относят лифты, элементы систем отопления и вентиляции. Как обеспечить шумоизоляцию, читай здесь.

Главные характеристики шумозащитных экранов

Шумозащитные экраны можно разделить на несколько типов, и их характеристики также зависят от того к какой видовой категории принадлежит конкретная конструкция.

В первую очередь можно разделить экраны по типу защиты от шумового воздействия: звукопоглощающие, звукоотражающие и комбинированные.

• Первые имеют в основе конструкции панели, определённой толщины, предназначенные для поглощения и дальнейшего рассеивания звуковой волны. Панели, как правило, многослойны и сложены в виде сэндвича из разных материалов. Основной звукопоглощающий слой изготавливается из базальтовой ваты, которая помимо звукоизоляции обладает огнеупорными свойствами, благодаря чему панель способна обезопасить жилой район от стихийного бедствия.
• Звукоотражающие панели изготовлены из листов, имеющих гладкую или гофрированную поверхность. Её задача отразить звуковую волну обратно к источнику шума, тем самым создать звуковую тень позади себя и снизить уровень децибел, оказывающих воздействие на слух населения. Панели могут быть изготовлены из различных материалов, это необязательно оргстекло, может быть и металл или даже дерево, хотя последнее относится к числу недолговечных и пожароопасных.

Комбинированные панели обладают комплексными характеристиками, которые свойственны предыдущим двум разновидностям. В связи с этим часть звуковых волн, которые экран принимает на себя он отражает, а другую поглощает и рассеивает.

Помимо способа воздействия на звуковые волны, шумозащитные экраны можно разделить на группы по степени светопроницаемости.

• Прозрачные шумозащитные экраны, чаще всего изготавливаются из оргстекла. Характерны тем, что способны предоставить максимальную видимость участникам дорожного движения. Также такие панели имеют более привлекательный внешний вид и лучше вписываются в архитектуру населённых пунктов.
• Тонированные панели, обладают меньшей прозрачностью и способны оградить жителей от ослепляющих фар автомобилей, движущихся по автостраде, но при этом такой подход несколько затрудняет дорожное движение.
• Непрозрачные панели не рекомендованы для создания ограждения с двух сторон трассы, так как полностью лишают водителя обзора, что может стать причиной ДТП. Ограниченность пространства также имеет негативное влияние.

Поэтому такие экраны больше подойдут для ограждения заводов или трансформаторных будок, чем участков автодороги.

• Непрозрачные экраны с прозрачными вставками. С эстетической точки зрения, шумозащитные экраны этого типа наиболее предпочтительны, так как позволяют создавать различные комбинации, состоящие из непрозрачных экранов с прозрачными вставками любых форм и размеров. Таким образом, можно спроектировать экран под любой окружающий дизайн. Чаще всего такие экраны носят именно комбинированный характер, то есть и поглощают, и отражают звуковые волны.

Кроме того, к основным характеристикам конструкции можно отнести и его размер, так ширина панелей имеет рекомендованное значение, советуют не монтировать экраны шире 5 метров. Высота экрана должна быть не более 8 метров. Несоответствие этих рекомендаций повышает риск уменьшения срока эксплуатации конструкции из-за увеличения нагрузки на основу, а также парусного натяжения самого экрана.

Современные шумопоглощающие конструкции могут нести в себе решение сразу нескольких задач. Во-первых, это их основная цель — защита жилых районов от создаваемого шума.

Во-вторых, это пожаростойкие ограждения, созданные из огнеупорных материалов, способных сдержать стихийное бедствие в случае его возникновения. Комбинированные экраны, созданные из комбинаций прозрачных и непрозрачных элементов способны снизить утомляемость водителя на участке дороги с интенсивным движением.

Нельзя недооценивать и эстетическую сторону вопроса, шумопоглащающая конструкция может стать отличным украшением дороги и дополнением к общему пейзажу городских строений с обратной стороны.

Независимо от того из какого материала изготовлены шумозащитные панели, главное, что они защищают жилые районы от акустического загрязнения и позволяют значительно снизить уровень децибел.

shumozashchitnye-ehkrany.ru
