Пароизоляция плоской крыши – обязательная часть монтажных работ, так как слой пароизоляции способен защитить теплоизоляционный материал плоской крыши от разрушения под воздействием конденсата на протяжении длительного промежутка времени. Пароизолятором могут служить битумные или битумно-полимерные кровельные материалы, либо же специальные пароизоляционные полиэтиленовые пленки.
Чаще всего используются пароизоляционные пленки из полипропилена, имеющие толщину 0,15-0,2 мм. Пленка прокладывается под слоем теплоизоляции. Максимальные пароизоляционные свойства имеют армированные волокна из полипропилена, покрытые алюминиевой фольгой. Такая пленка, помимо своей главной задачи пароизоляции, позволяет уменьшить теплопотери изнутри и отразить тепло, поступающее с внутренней части дома.
Пароизоляция плоской крыши производится во время монтажных работ по укладке кровельных материалов. Пароизоляционная пленка укладывается после установки теплоизоляции и крепится строительным степлером или специальными оцинкованными гвоздями, имеющими плоскую головку, к несущим конструкциям крыши. Отдельные полотнища укладываются внахлест друг на друга с перекрытием предыдущего на 100 мм и склеиваются липкой лентой. Кроме того, нужно тщательно проклеить пленку в местах примыкания к выступам строительных конструкций (дымоходы, антенные стойки, мансардные окна, вентиляционные каналы). Армированную пароизоляционную пленку можно укладывать любой стороной к теплоизоляционному слою.
После укладки пароизоляционной пленки на лаги через каждые 500 мм крепятся горизонтальные бруски. Они позволяют зафиксировать слой пароизоляции и устраивают воздушную прослойку между пленкой и внутренней отделкой, необходимую для удаления конденсата с пароизоляционного слоя.
На сегодняшний день наиболее распространены пароизоляционные пленки, изготавливаемые компаниями «DELTA» (Германия), Tyvek (Люксембург), Juta (Чехия), Изоспан и ТехноНИКОЛЬ (Россия). Главной задачей этих материалов является поддержание оптимального режима работы теплоизоляционного слоя крыши.
При укладке пароизоляционной пленки на плоских крышах постоянно имеется опасность повреждения пароизоляционного слоя материалами, которые контактируют с ним снизу или сверху, поэтому обязательно следует в правильном порядке производить укладку кровельных материалов.
Рекомендуем ознакомиться:
- Материал для пароизоляции кровли
Защита системы утепления кровли от конденсата помогает не только продлить качественный срок службы в целом покрытия крыши, но способна сохранить драгоценную тепловую энергию, утечка которой ведёт к …
- Устройство пароизоляции кровли
Качество и долговечность кровельного покрытия зависит и от высокой квалификации рабочих, и от правильного выполнения всего комплекса работ по монтажу и обустройству различных конструкционных …
Пароизоляция в скатных кровлях
ПАРОИЗОЛЯЦИЯ
ПАРОИЗОЛЯЦИЯ КРОВЛИ. ПАРОИЗОЛЯЦИЯ СТЕН.
Современные, энергоэффективные жилые здания строится с применением современных теплоизоляционных материалов. С их помощью утепляют не только наружные стены, но и перекрытия и крышу. Однако, для долговечной и надежной теплоизоляции коттеджа важно уделить внимание не только выбору высококачественного утеплителя, но и устройству пароизоляции.
В отапливаемом помещении образуется влажный пар, давление которого гораздо выше атмосферного. Пар давит на все ограждающие конструкции – стены, перекрытия, крышу , стремясь выйти наружу. Современные теплоизоляционные материалы на основе минерального волокна обладают хорошей паропроницаемостью, т .е. «дышат». Однако зимой, при минусовых температурах, пары влаги неизбежно «застревают» в теплоизоляционном материале: дойдя до точки росы (участка стены, где возникают условия для превращения пара в воду), пар не сможет двигаться дальше и начнет конденсироваться. Результат – утеплитель, а иногда и сама стена, будут намокать. Чтобы этого избежать, в конструкцию добавляется еще один слой – пароизоляционный.

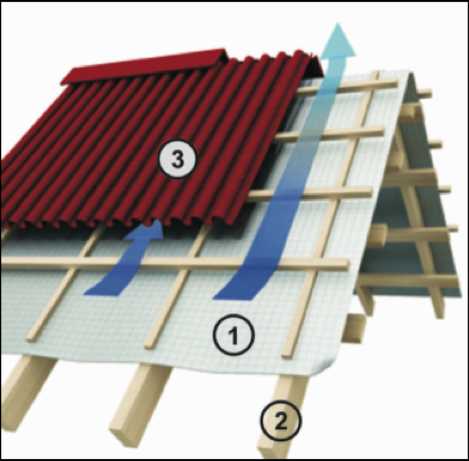

1. Пароизоляция
2. Каркас
3. Кровля
Цель применения пароизоляции – предотвращение попадания и накопления влаги в утеплителе. Пароизоляция широко используются при устройстве скатных и плоских кровель, стен каркасного типа. Другими словами, пароизоляция создает паробарьер с внутренней стороны теплоизоляции для сохранения утеплителя сухим весь срок эксплуатации.
Способность пароизоляционных материалов не пропускать пар изнутри помещения в теплоизоляцию позволяет снизить вероятность повышения теплопроводности утеплителя в связи с возможной конденсацией в нем воды. Монтаж пароизоляционного слоя – очень ответственный этап производства работ, особенно в случае частых перепадов температур. Если пароизоляция смонтирована плохо, то теплоизоляция и каркас кровли и стены довольно быстро утрачивает свои функциональные характеристики, дом отсыревает, заводится плесень и грибок. Пароизоляционный слой должен быть герметичным. Стыки полотен склеены между собой, а места примыканий проклеены герметизирующей пастой.
ТЕПЛООТРАЖАЮЩАЯ ПАРОИЗОЛЯЦИЯ
В последнее время получили распространение пароизоляционные мембраны, выполняющие так же частично функции теплоизоляции, обладающие специальным теплоотражающим слоем. Пароизоляционный металлизированный материал выполнен на основе крафт-бумаги с нанесением алюминиевой фольги. Данный материал представляется очень эффективным при изоляции бань и саун. Его применение позволяет с одной стороны, предотвратить проникновение водяных паров в стеновую конструкцию, а с другой, благодаря алюминиевому покрытию с коэффициентом отражающей способности более 95%, значительно уменьшить потери тепла через стены.
ПАРОИЗОЛЯЦИЯ ПЛОСКОЙ КРОВЛИ
Пароизоляция в плоских кровлях играет крайне важную роль. Пароизоляционный слой является барьером для проникновения паров влаги из теплого пространства внизу в толщу утеплителя. Как следствие, теплоизоляция остается сухой, сохраняя все заявленные теплоизолирующие свойства. В качестве пароизоляционной мембраны в плоских кровлях используют, как правило, полиэтиленовую пленку плотностью не менее 180г/м2 и толщиной не менее 200 Мкм. Особое внимание надо обратить на стойкость пленки к воздействию ультрафиолета – обычный полиэтилен достаточно быстро теряет свои прочностные свойства под воздействием солнечных лучей, а закрыть быстро пароизоляционную пленку утеплителем не всегда возможно.
| МАРКА | ОПИСАНИЕ | |
 |
DELTA-REFLEX DELTA-REFLEX PLUS |

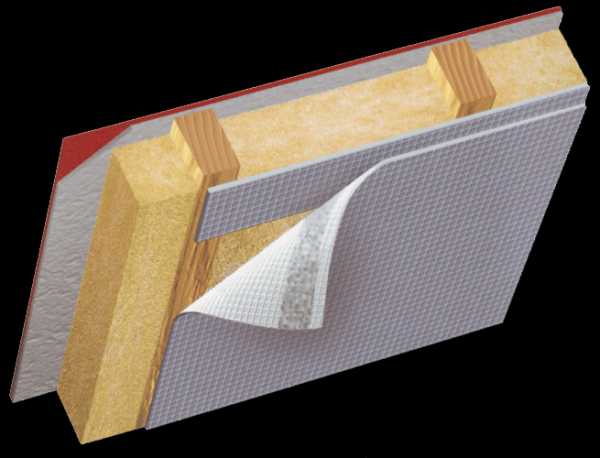

Энергосберегающая 4-слойная пароизоляционная плёнка с отражающим покрытием для скатных и плоских крыш. DELTA-REFLEX обеспечивает 100 % надежность от проникновения тёплого влажного воздуха в строительную конструкцию благодаря практически нулевой паропроницаемости (Sd>150 м). Обладает рекордной прочностью 450 Н/5 см и одновременно высокой пластичностью. |
 |

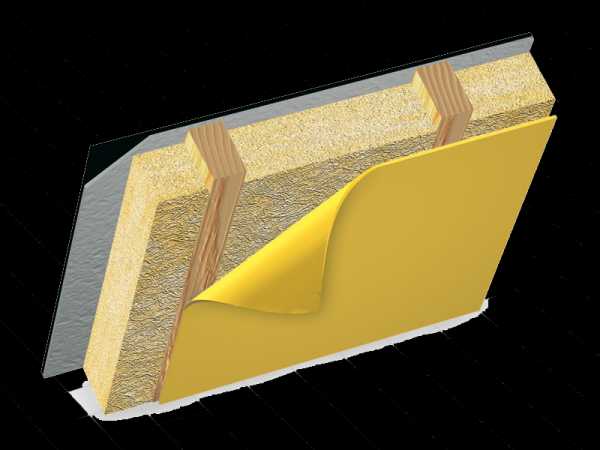

DELTA-DAWI GP | Однослойная пароизоляционная плёнка из полиэтилена для скатных и плоских крыш. Очень высокое значение Sd, превышающее 100 м, ограничивает диффузионный перенос влаги с внутренней стороны до такой степени, что даже зимой (при максимальном перепаде парциального давления внутреннего и наружного воздуха) исключается образование конденсационной влаги. Плёнка DELTA-DAWI GP является прозрачной с небольшим жёлтым оттенком, что делает возможным проводить визуальный контроль качества укладки утеплителя, следовательно, позволяет увеличить надёжность и качество изоляционных работ. |
 |

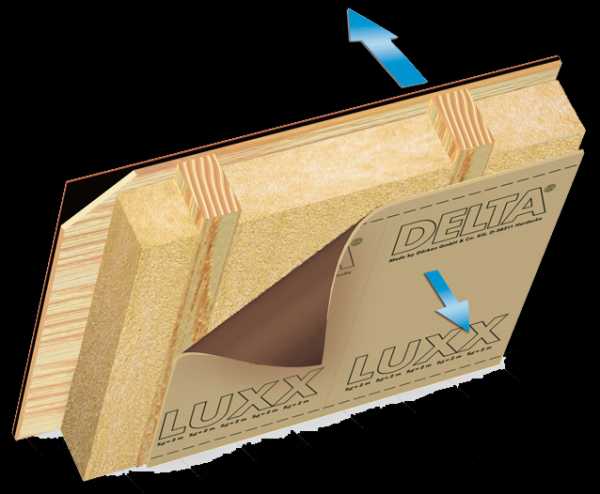

DELTA-LUXX | Плёнка с ограниченной паропроницаемостью для скатных крыш. Расположенная со стороны помещения плёнка DELTA-LUXX препятствует конвективному проникновению парообразной влаги в утеплитель и конструкцию крыши. Однако DELTA-LUXX благодаря ограниченной диффузионной способности (эквивалентная толщина диффузии Sd=2 м) создает возможность равномерно удалять из помещений избыточную влагу без риска образования конденсата в кровельной конструкции. Более того, мембрана DELTA-LUXX позволяет просушивать утеплитель и стропильную систему в летний период, когда влажность воздуха в помещении может быть значительно ниже влажности снаружи. Как правило, подобные плёнки используются при строительстве энергосберегающих домов или домов с переменным циклом влагообразования (коттеджи, дачи). Может применяться в домах для постоянного проживания, но в помещениях с нормальным микроклиматом (спальные, гостиные, кабинеты и детские комнаты). |
 |

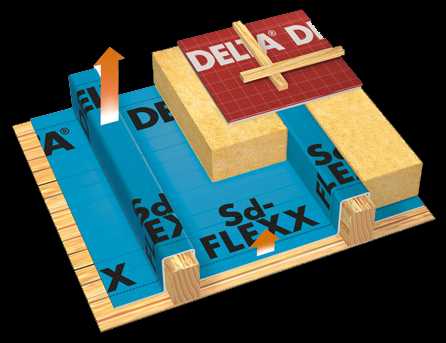

DELTA-Sd-FLEXX | Пароизоляция для ремонта мансард с внешней стороны. С переменной паропроницаемостью. Пропускает сквозь себя влагу, не допуская её накопления в конструкции крыши. Надёжно защищает внутреннюю отделку во время проведения ремонтных работ. Применяется для выполнения капитального ремонта крыши со снятием кровли, утеплителя и старых изоляционных пленок. Сложность таких работ заключается в том, что их приходится проводить с внешней стороны здания. При этом очень важно не допустить попадания атмосферной влаги внутрь помещения с его дорогостоящей отделкой. Плёнка имеет переменное сопротивление диффузии: в сухом состоянии 5 м, при увлажнении 0,2 м. В сухом состоянии плёнка препятствует конвективному и диффузионному перемещению водяного пара из помещения в конструкцию крыши. Но как только происходит увеличение влажности, плёнка перестаёт работать как паробарьер, беспрепятственно выводя наружу избыточную влагу. |
| FIBROTEK MASTER S 120 |
FIBROTEK MASTER S 120 представляет собой трехслойный материал, состоящий из полимерной пленки, тканого полипропиленового полотна высокой прочности и впитывающего вискозного слоя. | |
| FIBROTEK MASTER 90 |

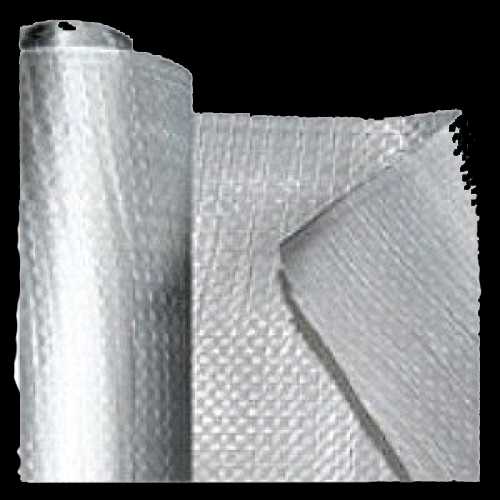

Представляет собой ламинированное полимерной пленкой тканое полипропиленовое полотно. Ламинирование обеспечивает материалам влаго и паронепроницаемость, а тканое полотно придает им прочность и эластичность. | |
 |
FIBROTEK SILVER |
Представляет собой ламинированное полимерной пленкой тканое полипропиленовое полотно. Ламинирование обеспечивает материалам влаго и паронепроницаемость, а тканое полотно придает им прочность и эластичность. |
 |
Ютафол Н 96 Сильвер | Пароизоляционная пленка предназначена для создания паробарьера на внутренней поверхности теплоизоляции подкровельного чердачного помещения у наклонных и плоских крыш и в случае внутреннего утепления наружных стен объекта. Одновременно она предохраняет кровельные и другие конструкции от потерь тепла и негерметичности, удерживает тепло во внутреннем помещении и предохраняет от неблагоприятного воздействия ветра. |
 |
Ютафол Н 110 Специал | Пароизоляционная пленка предназначена для создания паробарьера на внутренней поверхности теплоизоляции подкровельного чердачного помещения у наклонных и плоских крыш и в случае внутреннего утепления наружных стен объекта. Одновременно она предохраняет кровельные и другие конструкции от потерь тепла и негерметичности, удерживает тепло во внутреннем помещении и предохраняет от неблагоприятного воздействия ветра. Состоит из трех слоев: арматурная сетка, выполненная из полиэтиленовых полос (для дополнительной прочности), которая с обеих сторон ламинирована пароизолирующей полиэтиленовой пленкой. Обладает пониженной воспламеняемостью, т.к. содержит самозатухающий реагент. |
 |
Ютафол Н 110 Стандарт | Пароизоляционная пленка предназначена для создания паробарьера на внутренней поверхности теплоизоляции подкровельного чердачного помещения у наклонных и плоских крыш и в случае внутреннего утепления наружных стен объекта. Одновременно она предохраняет кровельные и другие конструкции от потерь тепла и негерметичности, удерживает тепло во внутреннем помещении и предохраняет от неблагоприятного воздействия ветра. |
 |
Ютафол Н АЛ 170 Специал | Пароизоляционная пленка предназначена для создания барьера на внутренней поверхности теплоизоляции подкровельного чердачного помещения у наклонных и плоских крыш и в случае внутреннего утепления наружных стен объекта. Покрыта специальным вспомогательным отражающим алюминиевым слоем, который выполняет теплоотражающую функцию. |
|
Специалисты нашей компании, обладая богатым практическим опытом применения пароизоляционных мембран, помогут Вам осуществить оптимальный выбор материала для Вашего проекта.
|
www.euroterm.ru
Пароизоляция плоской кровли и слои мягкой кровли
До того, как осуществить нанесение жидкой резины, необходимо убедиться, в хорошем состоянии всех слоев мягкой кровли.
Ниже на картинке показана неэксплуатируемая плоская кровля в разрезе, где можно увидеть все слои: от пароизоляции до гидроизоляции. Подробнее, о самом первом слое “классической” мягкой кровли, который укладывается непосредственно по ж/б плите перекрытия, можно прочитать в статье пароизоляция на b2bb2c.ru.
Основной критерий хорошего состояния любого из слоев мягкой кровли, помимо прочности, – это сухость. Т.е. необходимо убедиться в отсутствии влаги, как на поверхности старой мягкой кровли, так и принять меры по осушению кровельного пирога, если там имеется вода.
Что касается воды на поверхности кровли, то их следует убрать (руками или аппаратом с вакуумным отсосом – это у кого какое оснащение). Кровлю после этого просушить. По-хорошему, должно пройти не менее 24 часов после последнего дождя и на кровле не должно быть никаких луж. Если лужи остаются, следует понять, почему вода застаивается на кровле. Определить места, где нарушен уклон плоской кровли.
Восстановить разуклонку, чтобы вода свободно стекала в водоприемные воронки. Какой материал использовать для разуклонки – это решаете по месту или следуете проекту.
Если на плоской кровле приходится восстанавливать или создавать разуклонку, то возможно придется вскрыть ее до утеплителя, а в некоторых случаях – и до пароизоляции.

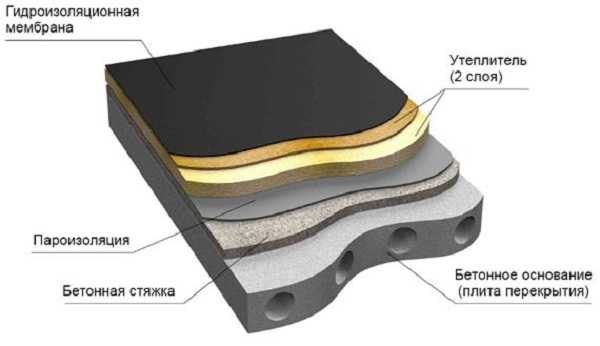

Слои плоской кровли в разрезе
Если плоская кровля неэксплуатируемая, и ее гидроизоляция выполняется жидкой резиной, то в идеале она состоит из нескольких слоев – нажмите на картинку, чтобы увеличить.
Структура представлена верно, но это картинка – идеалистическая, т.к. при ремонте плоской кровли может оказаться, что поверх стяжки уже уложены несколько слоев рулонки, поверх которой, не снимая, есть огромное желание сразу напылить битумно-полимерную эмульсию, т.е. сделать гидроизоляцию жидкой резиной.
Разберем подробнее показанные на картинке слои плоско мягкой кровли.
Пароизоляция для плоской кровли
Первое, что укладывается поверх ж/б плиты перекрытия – слой пароизоляции. Она необходима, чтобы пар из под ж/б плиты (из теплых квартир) не попадал в утеплитель, где может конденсироваться, образуя воду). Такое происходит потому, что для зданий с плоской кровлей, как правило, под ж/б плитой всегда находятся теплые помещения. Т.е. под кровлей всегда “+”, а над кровлей несколько месяцев в году температура всегда ниже, причем и со знаком “-“.
Для скатных кровель – несколько иначе, там зачастую устраивается проветриваемый неотапливаемый чердак, иначе гидроизоляционный материал будет находиться зимой на стыке теплого и холодного воздуха, т.е. будет постоянно испытывать перепады низких и высоких температур. Но для плоских кровель, как видно из рисунка, если все сделать правильно, на гидроизоляционный материал постоянно воздействуют либо положительные либо отрицательные температуры – это нормально.
Какие слои поверх пароизоляции мягкой кровли
Поверх пароизоляции укладывается утеплитель. О различных теплоизоляционных материалах, используемых под мягкой кровлей, – читайте статью на b2bb2c.ru утепление плоской кровли.
Поверх утеплителя – разуклонка. Ее назначение – создать уклоны на плоской кровле по направлению к центру и / или периметру, чтобы вода с поверхности направлялась к воронкам. Если кровля широкая, то вдоль центральной линии, как правило устроен внутренний водосток, для этих воронок предусмотривается еще и обогрев, чтобы они не промерзали зимой. Уклоны по направлению наружу, к периметру здания, позволяют сбрасывать воду через водосточные трубы, закрепленные на стенах домов.
И поверх разуклонки – гидроизоляция. Если здание вновь строящееся и выбрана жидкая резина, то выглядеть это будет так, как показано на схеме выше. И тогда, если все сделать правильно, есть все основания надеяться (слово “утверждать” я не употребляю), что лет 10 такая кровля прослужит без ремонта (если не считать точечные заплатки весной в тех местах, где дворники зимой повредили покрытие лопатами и ломами. Впрочем, это все решается быстро, легко и недорого с использованием однокомпонентной жидкой резины.
Что такое окрасочная защита поверх жидкой резины и зачем она нужна?
Дело в том, что под ультрафиолетом ничто не вечно и жидкая резина – не исключение. Вопрос стоит лишь, как долго покрытие из битумно-полимерной эмульсии будет работать под солнцем. Ответ очевиден: чем толще слой – тем дольше.
Как защитить верхний слой мягкой кровли из жидкой резины
Некоторые продавцы двухкомпонентной жидкой резины зачем-то рассказывают, что, если покрыть плоскую кровлю мембраной из жидкой резины толщиной 2мм, то на 20 лет можно забыть о протечках. У некоторых даже есть на этот счет сертификаты. Вот такая “точка зрения”. Ну-ну, как говорится, – флаг в руки.
Я же опишу реальность, немного перефразировав цитату Воланда из “Мастера и Маргариты”:
А не надо никаких других точек зрения, – у покрытия из жидкой резины 2 “врага” – солнце и внешние механические воздействия. Для многих – это откровение. Но, между тем, – именно так. Откуда такая уверенность?
Ну, хотя бы потому, что имеется десятилетняя практика гидроизоляционных работ жидкой резиной.
Сюда же, что называется, “до кучи”, можно добавить и знания, накопленные фирмой Департамент SD b2bb2c.ru за тот же десяток лет, при оказании услуг консалтинга по гидроизоляции и теплоизоляции, а также аутсорсинга бизнес-процессов для фирм, реализующих жидкую резину и оборудование для её нанесения. Поэтому www.B2bB2c.ru – это профессиональный сайт о жидкой резине в России и РУ-нете.
Т.к. кровля неэксплуатируемая, то считаем, что внешние механические воздействия незначительны или редки. Т.е. по кровле будут изредка передвигаться лишь те, кому положено и то, – аккуратно. Для надежности можно трапы проложить на пути наиболее вероятного передвижения по крыше.
Трапы делаются из самой дешевой рулонки, лучше с присыпкой. Просто рулон раскатывается без нагрева и без приклейки на битумную мастику, а затем прикатывается, например, ручным садовым катком. Но это необходимо сделать не позднее 2-3 суток после нанесения жидкой резины, пока мембрана не покрылось пылью и остается липкой.
Вобщем, для неэксплуатируемой кровли поверх жидкой резины не устраивается всего того, что следует сделать, если на крыше “тусуется” много народа. Об этом читайте в статье на b2bb2c.ru технологическая карта устройства кровли.
Гарантированный срок службы незащищенной от УФ-излучения мембраны из жидкой резины толщиной 3мм, – 7 лет. Если повезет – 10 лет.
Желаете увеличить этот срок для неэксплуатируемой кровли? Тогда жидкую резину следует защитить от ультрафиолета. Чем? Чем угодно. Наиболее простой и разумный способ – покрасить светлой краской (без растворителей) или напылить слой 400-500мкм акрил-полимерной мастики или … – вобщем, какую угодно краску или мастику светлых тонов, которая ляжет на резину.
И тогда срок службы покрытия будет увеличен на тот период, пока защитная краска остается на резине. Смоется, осыпется, отшелушится через три года, – значит на три года срок службы жидкой резины продлили. Желаете больше? Восстановите через три года эту защиту…
Вернемся к вопросу подготовки плоской кровли перед нанесением жидкой резины. А точнее – как быть с водой, которая накопилась в слоях плоской кровли, которую требуется отремонтировать.
Осушить все слои мягкой кровли до нанесения жидкой резины
Как видим из рисунка, плоская кровля состоит из нескольких слоев. И если речь идет о ремонте плоской кровле, т.е. она протекает, то где-то в этих слоях – вода.
И, если даже воды нет НА поверхности кровли, т.е. после дождя вода без проблем уходит к воронкам, не образует луж на крыше, то следует убедиться, что воды нет ПОД основанием, на которое будет наноситься жидкая резина.
В самом первом приближении такие участки “бросаются в глаза”, если выйти на кровлю в солнечный, жаркий день. Вздутия и пузыри на мягкой кровле сигнализируют – здесь вода!
Для старой рулонной кровли, в местах вздутий, как минимум вырубить, просушить, установить аэраторы. Как максимум – удалить старое покрытие, под которым нкопилось много воды.
Последнее – весьма трудоемкая операция, но в идеале необходимо демонтировать все слои старого, влажного, прогнившего покрытия и очистить до стяжки – это идеальное решение перед нанесением жидкой резины.
Но это мало кто делает, т.к. удалив все слои рулонки можно обнаружить потрескавшуюся, осыпающуюся стяжку. Придется удалить и ее. А под ней будет обнаружен сгнивший и мокрый утеплитель. Придется удалить и его. Затем убрать старую пароизоляцию, просушить на солнце кровлю и устроить кровельный пирог заново. Чтобы выполнить все вышеописанное на кровле 1000м2, нужно, минимум, недели 2 и человек 5-6 и, чтобы все это время не было дождей.
Жизнь показывает, что мало найдется желающих вместо того, чтобы по-быстрому наплавить новый слой (или в нашем случае – напылить битумно-полимерную эмульсию) выполнить все вышесказанное. Да и заказчики, как правило, когда им называют сумму, во сколько обойдется демонтаж и замена старого пирога, – предпочитают “забить” на это и попросту накатать новый слой. Но это вовсе не решение проблемы. Большинство заказчиков предпочитают закатать кровлю по-быстрому и дешево, понимая, что через 2-3 года, а может и год, придется повторить операцию.
С появлением технологии напыления жидкой резины на кровлю, большинство заказчиков и подрядчиков, почему-то решили, что нанеся жидкую резину на старое покрытие мягкой кровли, они получают гарантию и спокойствие на 10 – 15 лет. Хммм… С чего бы это?
Материал абсолютно паронепроницаемый и обладает отличной адгезией (если все сделать правильно). Поэтому имеющаяся в кровельном пироге вода не сможет повредить мембрану и в лучшем случае уйдет вниз – будут протечки. Но это будет именно та вода, что накопилась в пироге до нанесения гидроизоляции. Но, если, в добавок, нарушена пароизоляция, то такие протечки будут всегда. А в худшем случае, если воде проще пробиться наверх (если при нанесении были допущены ошибки и адгезия уже не такая отличная, какой должна быть), то возможны вздутия и деформации в покрытии из жидкой резины, а в последствии и ее разрушение. Например, если вода осенью накопится под слоем резины, а с наступлением холодов превратится в лед. Такие условия не являются комфортными ни для одного материала.
Чтобы кровля из жидкой резины реально прослужила десяток или более лет, основание должно быть сухим. Если нет возможности (по различным причинам) убрать всё старое покрытие мягкой кровли, то как минимум, для плоской кровли следует организовать вентиляцию подкровельного пространства. Это типовое решение посредством устройства продухов и монтажа аэратороров.
О том, откуда в кровельном пироге берется вода, каким образом она воздействует на плоскую кровлю и каким образом вывести влагу из под кровли, не разрушая покрытия, читайте подробнее на b2bb2c.ru статью вентиляция плоской кровли.
Если вдруг, кто-то считает, что аэраторы не нужны, то имеется методика оценки влажности кровельного пирога, посредством которой до нанесения жидкой резины можно понять, – сколько воды находится в старых слоях рулонки и утеплителе. А самое главное, – как поведет себя эта вода, если сверху ее запереть паронипроницаемым слоем.
И тем не менее, если речь идет о ремонте плоской кровли, то аэраторы лишними не будут. Так спокойнее. А сколько их требуется на 1000м2: 8-12 или пара десятков – это уже следует определить по месту.
Итак, подытожим, относительно слоев плоской кровли и пароизоляции мягкой кровли…
Битумно-полимерная эмульсия вполне может быть распылена на кровле 800…1000м2 за одну смену силами 3-4 человек. Это – верно. И этот рекламный слоган активно используется многими причастными к данной технологии. Но вот подготовка основания может потребовать значительно больше времени: дни или недели.
Т.е. прежде, чем приступать к работам по ремонту гидроизоляции, сначала требуется восстановить пароизоляцию плоской кровли и теплоизоляцию, осушить все слои мягкой кровли, восстановить разуклонку, очистить и укрепить основание и лишь затем можно завозить на объект бочки с компонентами и оборудование для нанесения жидкой резины.
www.b2bb2c.ru
|
Плоские крыши давно стали привычным элементом конструкции современных домов, чаще многоэтажных, но и малоэтажных тоже. Если говорить о малоэтажном, прежде всего загородном строительстве, то и в нем плоские крыши имеют свою нишу, свою область применения. Подразделять типы плоских крыш можно по разным признакам, прежде всего их делят на вентилируемые и невентилируемые. Суть отличия вентилируемых крыш состоит в том, что ее можно рассматривать как две части, обычно многослойные, которые разделены слоем воздушного пространства. Это пространство оказывается функционально очень полезным. Оно позволяет выводить влагу, неизбежно накапливающуюся в толще крыши. Другой функцией воздушного слоя является теплоизолирующая функция. Указанные функции достигаются благодаря тому, что воздух имеет возможность свободно циркулировать по вентилируемому слою, удаляю влагу, защищаю конструкцию от него. Для этого в стенах делаются специальные вентиляционные отверстия, которые обычно закрываются решетками, чтобы избежать попадания туда птиц и насекомых. Конструкция типовой вентилируемой крыши может последовательно содержать следующие слои:
В случае невентилируемой плоской крыши все слои конструкции крыши плотно без зазоров прилегают друг к другу. Невентилируемая плоская крыши имеет такую конструкцию:
Для теплоизоляции плоской крыши применяются экструдированный пенополистирол и минераловатные утеплители. Обычно толщина утеплителя составляет 150-200мм, обычно плиты теплоизоляции монтируются в два слоя для того, чтобы избежать возможности появления «мостиков холода». Для гидроизоляции кровли применяются относительно мягкие рулонные материалы начиная от традиционного рубероида. Современные кровельные материалы монтируются методом наплавления при помощи газовой горелки. В качестве пароизоляции кровли, как вентилируемой, так и невентилируемой, часто применяются полипропиленовые пленки толщиной 0,15-0,20мм. Как известно, пароизоляция служит для защиты теплоизоляции от воздействия паров воды со стороны теплого помещения. В настоящее время самой эффективной пароизоляцией считается армированная пленка из полипропиленовых волокон с алюминиевым слоем, который предназначен для отражения теплового излучения. Главным недостатком плоских крыш является их форма, они испытывают большие нагрузки под воздействием снега и дождя. Снег необходимо счищать, а для воды требуется дренажная система. А достоинством таких крыш в первую очередь является их невысокая стоимость. |
www.tekro-spb.ru
|
Плоские кровли в деревянных коттеджах можно увидеть нечасто, и это обусловлено целым рядом причин. Мы не будет здесь детально разбирать подобные причины, скажем лишь, что плоская кровля чаще используется в строительстве различных подсобных и технических помещений, а также саун и бани на загородном участке. Если вы все же решили начать строительство коттеджа из бруса или бревна, который будет иметь плоскую крышу, то в этом случае следует позаботиться о ее защите. Плоские кровли подвергаются немалым нагрузкам, особенно в осенний и зимний период, когда наблюдается повышенное количество осадков (в этом случае осадки имеют свойство задерживаться на поверхности крыши). Особенно важно защитить плоскую крышу в том случае, если она имеет достаточно большую площадь. И тут речь заходит о таком моменте, как пароизоляция плоской кровли. Важна она не менее, чем гидроизоляция деревянного коттеджа.
При строительстве деревянного коттеджа с плоской крышей также может быть использована так называемая система вентилируемой кровли, которая обеспечит наилучшую пароизоляцию плоской кровли такому деревянному дому. В качестве материалов-изолятов в данном случае используются различные материалы, например, минеральная вата или вспененный пенополистирол. Качественная система пароизоляции поможет увеличить срок службы плоской кровли в несколько раз, а использоваться подобные системы могут для всех видов плоских кровель, как в жилых, так в нежилых технических помещениях.
|
Существует два типа обустройства пароизоляции плоской кровли — с системой эвакуации пара и без такой системы. При этом сама пароизоляция обычно монтируется непосредственно над плитой кровли, что самым надежным образом защищает плоскую крышу и в частности кровельный материал от того пара, который поднимается к ней снизу. Слой изоляционного материала должен иметь достаточную степень паропроницаемости, так как материал должен беспрепятственно пропускать весь пар, который идет от нижних слоев. Нередко между слоем пароизоляции и гидроизоляцией плоской кровли скапливается излишняя влага (чаще всего она вызвана атмосферными осадками), и это, надо сказать, достаточно проблемный момент, на который обязательно необходимо обратить внимание. Излишнее скопление влаги приведет в свою очередь к достаточно нехорошим последствиям.www.searchbuild.ru
Утепление плоской кровли
Теплоизоляционные покрытия для перекрытия плоских эксплуатируемых кровель должны соответствовать уровню теплопроводности в 0,033 и 0,037 Вт/м*К. Чаще всего утепление плоской крыши происходит с использованием плитной минеральной ваты, которая идеально соответствует этим требованиям.
Для того чтобы обеспечить минимальную толщину перекрытия, специалисты рекомендуют использование утеплителей, обладающих минимальной теплопроводностью.
Давайте рассмотрим план плоской кровли. Чертеж предоставлять не будем, поскольку статья у нас об утеплении. В основном при построении плоской кровли балки располагают на расстоянии около 60 сантиметров (при толщине балок 5 сантиметров). Именно такую толщину плиты-утеплителя — 5 сантиметров, выбирать лучше всего, поскольку дальнейшие отделочные работы в этом случае сильно упрощаются.
После того, как установлены элементы ветро- и гидроизоляции, смонтирована обрешетка, закончено оборудование непрерывного настила и влагонепроницаемого покрытия плоской крыши, можно приступать к процессу, называемому «утепление плоской крыши».
Утепление плоской кровли должно быть двухслойным (идеально, если стыки плит внешнего уровня перекрываются плитами внутреннего). Толщину теплоизоляции следует выбирать так, чтобы она была сопоставима с высотой балок. Это делается для легкого провисания гидрозащитной мембраны. В свою очередь это нужно для того чтобы сам материал мембраны находился немного ниже собственных стыков, прикрытых при помощи реек. Поэтому, СНиП-кровли плоские утепляются только так, чтобы теплоизоляция не находилась выше верхних краев балок.
Устройство пароизоляции утепляющего материала в плоских кровлях
Утепление плоской крыши нуждается также и в пароизоляции, в качестве которой используется качественная полиэтиленовая пленка, которая обладает большим сроком эксплуатации (толщина изделия равна 0,15 миллиметров). Под балками перекрытий далее прибивают рейки (толщина 0,23 см) перпендикулярно самим балкам для обеспечения возможности организации гофротруб с электропроводкой. Потолок можно будет оббить при помощи потолочных плит или вагонки из дерева. Специалисты советуют, что использование встраиваемых потолочных светильников не приветствуется.
Утепление плоской кровли с неправильно установленной пароизоляцией ведет к образованию и скоплению влаги в объеме огражденной конструкции, поэтому необходимо знать правила организации пароизоляционного слоя:
- пароизоляцию монтируют, не устраивая поперечные стыки по всей поверхности балки. Стыки организуются только по балкам и прижимаются рейками для обеспечения максимальной герметичности.
- Там, где пароизоляционный слой входит в стык со стенами, его заводят на стены и прижимают снизу рейками, стараясь обеспечить максимальную герметичность этого стыка.

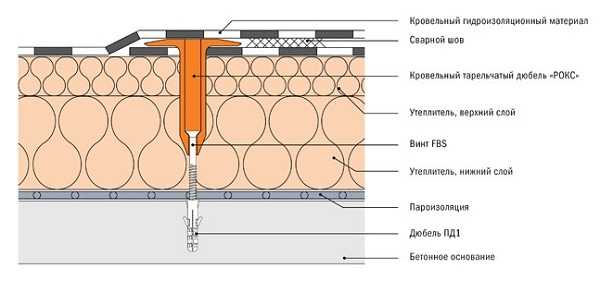

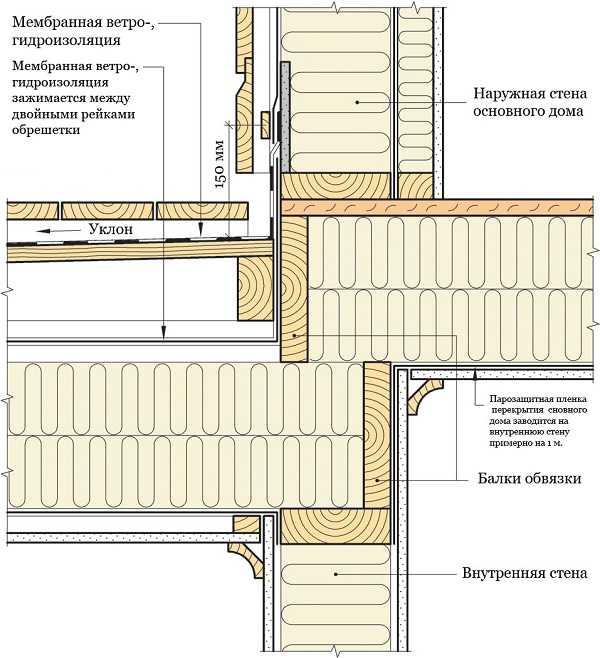

На рисунке ниже показана утепленная пароизолированная плоская кровля. Чертеж показывает, что пароизоляция заведена на стену на 1 метр. Так обеспечивается противостояние проникновению влаги под перекрытие плоской крыши под действием диффузионных процессов.
Это идеальная плоская крыша. Чертеж знакомит с устройством утепления, в котором вертикально установленные плиты минеральной ваты, обернуты с трех сторон пароизолирующей пленкой.
С помощью такого подхода обеспечивается парозащита теплоизоляционных слоев перекрытия плоских крыш.
Устройство комбинированных ветро- и гидрозащиты
Для устройства ветро- и гидрозащит применяют несколько видов специальных паропроницаемых мембран.
Мембранная защита монтируется продольно по балкам перекрытия, предотвращая образование поперечных стыков.
Нахлест на балках при этом должен быть не меньше 5 сантиметров. В местах стыков изоляция должна находиться выше уровня поверхности утеплителя. Делается это при помощи контр реек. Благодаря такому подходу капли конденсированной жидкости скатываются подальше от шва (мембрана провисает на 1-2 сантиметра). Сначала необходимо над балками набить рейки, после чего может быть уложена ветро-, гидрозащитная мембрана (она должна немного провиснуть), далее она закрепляется еще одним реечным слоем. Места, где мембрана сталкивается со стенами, должны быть обеспечены нахлестом (схема плоской крыши на рисунке ниже). Стыки должны быть как можно лучше загерметизированы.
Вентилируемый зазор
Для того чтобы был обустроен вентилируемый зазор в пространстве перекрытия плоской кровли, следует пользоваться двойными рейками (сечение мин. 23*48 миллиметров), а также поперечными рейками (сечение 36*48 миллиметров).
Для обеспечения длительного срока эксплуатации конструкции, используйте хорошо просушенные рейки (доля влажности не более 15%).
В открытых сторонах крыши необходимо предусмотреть наличие вентиляционных отверстий (ширина около 4 сантиметров), через которые будет отводиться избыточная влага.
