Укладка пароизоляции на потолок – детальная инструкция: какой материал лучше выбрать, как его стелить, особенности монтажа и устройства для деревянной конструкции, как класть, смотрите фотографии и видео
Содержание статьи:
Пароизоляция — один из наиболее важных элементов при ремонте комнаты или дома. Именно благодаря пароизоляции можно надёжно защитить материалы от образования конденсата, и следовательно, их порчи. В наше время подобная операция не отнимет у вас много средств и сил. В большинстве случаев выполнить её можно своими руками, не прибегая к посторонней помощи. Именно поэтому в нашей статье мы предлагаем рассмотреть, как происходит монтаж пароизоляции потолка, почему это сейчас актуально, какие материалы для него используются, что необходимо учесть при проведении работ и каково вообще устройство пароизоляции потолка. Применив данные нами советы на практике, вы сможете профессионально выполнить все работы и защитить свой дом от ненужного пара.
Востребованность пароизоляции
Почему можно утверждать, что пароизоляция для потолка сейчас очень востребована и актуальна? На то есть несколько причин. Наличие пара — это одно из условий в помещении, которое оказывает ощутимое влияние на каркас и состояние конструкций. Если не применять системы защиты от него, многие материалы будут гораздо быстрее изнашиваться и потеряют свои первоначальные свойства.
Интересно, что пароизоляционные системы часто защищают не только от пара, а и от других неблагоприятных воздействий. К примеру, отдельные виды могут служить в качестве утеплителя, сберегая и экономя энергию. Их применение оправдано, так как позволит значительно увеличить эффективность обогрева дома, не расходуя средства на дополнительные материалы для теплоизоляции. Хотя, скорее всего, они понадобятся и в этом случае, но в гораздо меньшем количестве. Другие виды позволяют обеспечить дополнительную ветро- и гидрозащиту.
Таким образом, кроме того, что весь ненужный пар из пространства выше пароизоляции надлежащим образом удаляется из комнаты, дом защищается от ветра с улицы или межпотолочного пространства и от проникновения воды благодаря своей мембранной структуре.Интересно, что при большой разнице температур в квартире — когда внутри тепло, а снаружи холодно — пар устремляется вверх под сильным давлением. Это давление также называют парциальным. В таком случае пар проникает сквозь все отверстия, которые только существуют в доме. И даже пароизоляция потолка дома не сможет полностью остановить этот процесс, хотя и немного притормозит его. Во многом проникновению пара далее способствует теплоизоляционный слой, который в большинстве своём отлично пропускает его частицы сквозь себя. А после этого на материалах образуется влага и конденсат, а это, как мы знаем, приводит к негативным последствиям для всех конструкций.
Материалы для пароизоляции
Так как пароизоляция на потолок — очень важный элемент в доме, исходные материалы для него необходимо подбирать с умом.Итак, поговорим в первую очередь о плёнке. Это самый доступный и поэтому распространённый вид пароизоляции. Для её монтажа необходимо растягивать и натягивать полотно, при этом устанавливая зазоры. Важно, чтобы они были вентилируемыми и продувались, иначе внутри будет накапливаться конденсат.
Важно отметить, что с одной стороны полотно имеет шероховатую поверхность, а с другой — ровную. Неровную поверхность необходимо стелить наружу, так как её площадь гораздо больше, и пар с неё будет испаряться намного быстрее. В том случае, когда защита от пара нужна с обоих сторон, можно сложить плёнку вдвое, гладкой стороной вовнутрь. Хотя при этом вдвое увеличится необходимое количество материала, особых расходов у вас не будет.Мембрана относится к тем современным материалам, которые выполняют несколько функций одновременно. Она образует как паровой, так и гидробарьер.
Виды пароизоляции для потолка в виде мембран делятся на несколько категорий:
- однослойные;
- многослойные;
- односторонние;
- двухсторонние.
Третий тип материалов, о котором мы не упомянули — это отражающие. К нему относится немало видов, а самым известным является фольга на крафт-бумаге. Её применяют в большинстве случаев. Чаще всего отражающие материалы устанавливают в помещениях, где необходимо поддерживать высокую температуру, например, в банях и саунах. Фольга может выдерживать температуру до 120 градусов по Цельсию.
Пароизоляция потолка — инструкция по монтажу
Наконец, мы подошли к рассмотрению главного вопроса нашей статьи о том, как уложить пароизоляцию на потолок. Внимательно отнеситесь к каждому шагу и рассмотрите те фото, которые мы подготовили для вас.
И тогда ваша пароизоляция потолка в доме прослужит долго и качественно.
Общий порядок действий таков:
- Установка пароизоляции происходит после монтажа утеплителя и после сооружения специальных каркасов профилей. Их можно приобрести в магазине или долго и нудно делать самому. Выбирайте сами, что для вас актуальнее.
- Подготовка стяжки потолка, её зачистка. На этом этапе тщательно устраните все неровности, бугры и впадины от 5 мм, которые вы только заметите. Прогрунтуйте потолок, дайте ему высохнуть. Не забудьте стереть пыль.
- Перед непосредственно наклеиванием материала необходимо решить, где и сколько его вы будете использовать. К примеру, если климат в вашей местности достаточно тёплый, то вполне хватит укладывания пароизоляции внутри потолочного перекрытия. А если зимой бывают суровые морозы от -30 градусов, то стоит подумать о монтаже двух слоёв плёнки — внутри потолка и снаружи.
- Когда вы определились с точным количеством и положением плёнки, пора приступать к работам. Прикреплять её к стенам можно с помощью степлера. Прибивая полотно по всему периметру потолка, особое внимание уделите углам и стыкам, закрепляя плёнку внахлёст, захватывая часть стены. Хотя в любом месте нежелательно наличие швов, особенную опасность они представляют в углах. Поэтому если вы монтируете пароизоляцию из кусков, позаботьтесь о том, чтобы стыки приходились на центральную область, а не на одну из угловых.
- Расстилать плёнку тоже нужно особенным образом. Она должна быть настолько ровной и натянутой, насколько это возможно без её деформации. Как вариант, вместо степлера может использоваться скотч, клейкий с обоих сторон или липкая лента. Также её можно закрепить с помощью гвоздей с широкой шляпкой длиной 30 см. Но в любом случае места стыков должны соединяться вместе внахлёст скотчем или лентой.
- Ещё один вариант изоляции — окрасочная изоляция из рубероида. Оклеивают его разогретым битумом или битумно-кукерсольной мастикой. Эти составы наносят любым удобным способом равномерным слоем по всей площади, на которую необходимо клеить. Не забывайте, что в углах и стыках оклейка происходит с напуском. И да, любой из этих материалов наносится в два слоя. Второй следует начинать наносить только после полного высыхания первого. Читайте также: “Как сделать пароизоляцию потолка – выбор материала, правила монтажа”.
Современный выбор материалов для пароизоляции
Чтобы знать, как правильно сделать пароизоляцию потолка, необходимо принимать во внимание, какие материалы доступны для покупки по сравнительно небольшой цене.
В наше время можно выделить 4 доминирующих материалов, благодаря которым укладка пароизоляции на потолок становится относительно лёгким и вознаграждающим занятием:
- Пенофол. Этот материал выполняет три функции сразу: защищает от проникновения пара, воды и холода (обеспечивает гидро-, паро- и теплоизоляцию). Это многослойный композит, который хотя бы с одной стороны покрыт фольгой из алюминия. Внутри находится полиэтилен во вспененном состоянии. Стоит заметить, что есть несколько модификаций этого средства изоляции. Так, «Пенофол А» – обычный утеплитель с основным акцентом на пароизоляции и с фольгой на одной стороне, «Пенофол B» – тот же утеплитель, но покрытый фольгой с обеих сторон., «Пенофол C» – то же самое, что и первый вариант, но с самоклеящейся поверхностью на второй стороне. А Пенофол перфорированный основной акцент делает на теплоизоляции.
- Армофол. Как правило, его используют в помещениях с высокой влажностью и температурой — банях, саунах, ванных. С обеих сторон изготовлен из стеклянной сетки, но может иметь самоклеящуюся поверхность.
- Алукрафт. У него есть три слоя: фольга, полиэтилен и крафт-бумага. Алукрафт крепится внутри потолка около вагонки к утеплителю, причём на внутреннюю его сторону.
- Изоспан В. Типичный пароизолятор — так можно охарактеризовать данный материал. Он отлично выполняет своё предназначение и незаменим для защиты теплоизолятора и некоторых элементов конструкции.
Советы начинающим о том, как стелить пароизоляцию на потолок
Вот мы и подошли к заключительному подзаголовку нашей статьи, в котором мы дадим немного советов начинающим мастерам по поводу того, как класть пароизоляцию на потолок. Здесь мы коротко повторим главные моменты описанного ранее и напомним, какие инструменты должен иметь при себе работник на пароизоляционных работах. Утепление дома и защита его от внешних воздействий — нелёгкое, но вознаграждающее дело.
Хотя ещё не создали идеального и универсального утеплителя, его можно сделать самому. Как? Очень просто, комбинируя несколько видов изоляторов самостоятельно, вдумчиво читая инструкцию и спрашивая при необходимости совета у опытных мастеров вживую или через Интернет на форумах.
Теперь об инструментах. Тот, кто хочет успешно завершить работы по пароизоляции, должен иметь при себе перед их началом следующее:
- саморезы по используемым материалам;
- планки и рейки из дерева;
- металлический профиль;
- строительный степлер;
- ножницы по металлу;
- строительный нож;
- строительный скотч;
- собственно, сами строительные материалы.
Надеемся, что благодаря этой статье вы смогли узнать много нового о том, как класть пароизоляцию на потолок, с помощью чего это можно делать, и почему такая операция очень пригодится в доме. Пусть полученные знания окажутся вам полезны при применении на практике!
Пароизоляция кровли – инструкция: устройство и монтаж пароизоляционной пленки и материала для мягкой и плоской крыши своими руками, фото +видео инструкции
Выполняется пароизоляция плоской кровли из пленочного рулонного материала, который предлагается на современном строительном рынке в широком ассортименте. Малоопытным застройщикам будет достаточно сложно отличить пленки, имеющие разный уровень паропроницаемости, друг от друга.
Создание высокопаропроницаемой изоляции
Для создания высокопроницаемой пароизоляции подбираются материалы с уровнем паропроницаемости от 700 г/м3 на 1 сутки, максимально – 3000 г/м3. При этом Sd обратно пропорционально данным величинам и достигает порядка 30 см.
Такие супердиффузионные мембранные или, как еще их называют – диффузионные, пленки легко пропускают водяные пары, тем самым устраняя процесс конденсации, негативно воздействующий на минеральный утеплитель. Подобная конструкция гарантирует укладку мембраны и кровельной теплоизоляции без вентиляционного зазора между ними. По структуре такая укладка напоминает слой ткани или бумаги.
Самой высокой эффективностью обладает четырехслойная влагозащитная мембрана, где для усиления материала используется армирующая сетка, изготовленная из полиэтилена или полипропилена.Важно знать, что для качественного устройства кровельного пирога пароизоляционный материал может крепиться в 2-3 слоя, где основными компонентами будут паро- и влагонепроницаемые полиэтиленовые или полипропиленовые пленки, а также ламинированное защитное волокно.
Производство кровельной пароизоляции осуществляется с добавлением разных цветовых оттенков:
- черного;
- белого;
- желтого;
- голубого;
- серого;
- ярко-зеленого.
Отличие низкопаропроницаемых пленок от вышеописанного материала заключается в структуре и используемом сырье, пропускающая способность которого гораздо меньше – около 25-40 г/м3 за 1 сутки.
Пароизоляция: основные материалы для работы
Сооружается пароизоляция – инструкция по ее укладке, как правило, предлагается производителем, в зависимости от назначения помещения и условий его обслуживания.
Изначально вместо пароизоляционных пленок в строительстве использовали рубероид, имеющий высокий спрос и в настоящее время (прочитайте: “Крыша из рубероида своими руками”). Ознакомиться подробно с каждым этапом рубероидной пароизоляции можно на фото. Основой крепления листов рубероида является жесткий настил, для которого используются соединенные доски, либо OSB-плиты. Следует помнить о небольшом зазоре для вентиляции настила. Прочитайте статью: “Для чего нужна пароизоляция”. Описанный способ достаточно эффективен, но из-за повышения цен на древесину, требует больших материальных вложений. Гораздо экономичнее будет сооружение пленочной пароизоляции, не нуждающейся в дополнительном настиле. Так, может быть оборудована пароизоляция кровли своими руками для плоской кровли. Если же кровля имеет сложную конструкцию или предполагается монтаж различных люкарн, мансардных окон, изломов и других аналогичных элементов, то использование вентиляционных зазоров будет достаточно затруднительным. Оптимальным вариантом считается укладка низкопаропроницаемых материалов на простые кровли, например, двускатные.
Самым опасным в этом случае считается переходный этап завершения укладки пароизоляции на крыше без последующего монтажа кровельного покрытия, когда на пленку оказывается непосредственное воздействие солнечных лучей. Чтобы избежать подобного явления, монтаж пароизоляционной пленки и гидроизоляции рекомендуется выполнять перед непосредственным креплением листов покрытия.Важно учесть негативное воздействие ультрафиолетового излучения на пленку – она становится менее водонепроницаемой, утрачивает эластичность и, в конечно счете, может разорваться.
Назначение специальной пароизоляции
Наряду с низко- и высокопаропроницаемыми пленками на рынке предлагается специальная пароизоляция, предназначенная для некоторых видов материала, либо для кровли с особой конструкцией:
- Пленки под металлочерепицу, имеющие особую устойчивость к высоким температурам. Объясняется данное явление тем, что металлическое покрытие очень быстро нагреваются от солнца. Пленки обеспечивают надежную защиту гидроизоляции от УФ-излучения, сохраняют ее эффективность и долговечность. Таким образом, если, например, мансардное помещение еще не утеплено и в нем не выполнены отделочные работы, то парогидроизоляцию крыши нужно накрыть от солнца.
- Наличие высокого спроса в данный момент наблюдается на специальные пароизоляционные пленки с алюминиевым напылением, которое способно отражать излишки тепла. Такое устройство пароизоляции кровли высоко ценится владельцами частных домов и коттеджей в летний период, когда риск перегрева помещений, расположенных прямо под крышей, возрастает в несколько раз.
- При выполнении монтажа кровли с жестким настилом понадобятся также особые пленки, которые по своим функциям напоминают рубероидное покрытие. Основные отличия пленки от рубероида: небольшая толщина при высоком уровне паропроницаемости материала. Если настил сооружается из OSB-плит, то пленка укладывается с небольшим вентиляционным зазором. При монтаже настила из плотно соединенных досок пароизоляция не требуется.
- Высококачественного соединения стыков пароизоляции можно добиться при помощи пленок с клеящей лентой. Применение такого материала актуально в том случае, когда пароизоляция мягкой кровли требует абсолютной герметичности, например, при значительном отклонении значения углов наклона кровельных скатов (в меньшую сторону) от требуемых производителем нормативов. Помимо этого, такие пленки незаменимы при строительстве или ремонте крыш домов, возводимых в горной местности, около моря и в других условиях, где наблюдаются обильные осадки, сопровождаемые сильным ветром.
Организация кровельного пирога, подробная инструкция на видео:
Как правильно крепить пароизоляционную пленку
Традиционные пароизоляционные пленки легко монтируются к любым поверхностям при соблюдении некоторых правил:
- на деревянную основу они крепятся оцинкованными гвоздями с широкими шляпками, либо строительными скобами;
- при использовании металлической, кирпичной или бетонной основы понадобится строительный двусторонний скотч, либо клейкая лента.
Перед началом монтажа пленки выполняется тщательное изолирование и герметизация поверхности, где много рельефных кровельных элементов, например, дымоходов, вентиляционных коробов, антенн. Печные и каминные трубы обкладываются дополнительным изоляционным слоем для того, чтобы предостеречь пленку от теплового повреждения.
Поскольку потоки теплого воздуха в доме поднимаются вверх, то и монтаж пароизоляции кровли должен выполняться так, чтобы фольгированная поверхность была расположена ближе к внутреннему помещению – тогда тепло будет отражаться от нее, не рассеиваясь наружу (подробнее: “Какой стороной крепить пароизоляцию”). Пленка крепится к теплоизоляционному материалу с небольшим зазором, за счет которого тепло будет надежно сохранено в подкровельном пироге.Обустройство крыши невозможно представить без гидро- и пароизоляции, которые способствуют сохранению эффективности теплоизоляционного материала, внутри которого, как правило, скапливается влага и водяной пар. Для правильного выбора пароизоляционного материала среди предлагаемых на рынке товаров достаточно иметь представление о климатических условиях, где строится здание, а также его кровельной конструкции.
виды, характеристики, инструкция по применению
Одним из эффективных материалов, применяемых для паро – и гидроизоляции, является изоспан Д. Благодаря своей универсальности мембрана пользуется спросом не только на отечественном рынке, но и за рубежом. Материал применяют практически для всех видов строительных конструкций.
Особенности мембраны
Современная гидро – и пароизоляция отличается повышенной прочностью. Если рассмотреть его двухслойную структуру, то материал больше похож на тканое полотно из полипропилена. Отличительной чертой мембраны является то, что она в сравнении с другими аналогами устойчива к сильным механическим воздействиям. Изоспан Д может выдержать даже большую массу снега.
Основные характеристики
Чтобы ближе ознакомиться с паро – и гидроизоляцией, надо рассмотреть ее технические характеристики, которые выглядят так:
- мембрана изоспан Д к потребителю поступает в рулонах стандартного размера – 1,6х43,75 м;
- общая площадь одного рулона – 70 м2;
- плотность мембраны – 105 гр/м2;
- нагрузка разрыва продольного и поперечного сечения составляет от 1068/890 Н/5 см и более;
- основной состав пленки стопроцентный полипропилен;
- показатель сопротивления паропроницанию равен 7 м2чПа/мг;
- закрепленный на стены изолятор обладает водоупорностью 1000 мм. вод.ст.;
- широкий диапазон рабочих температур от -60 до +80оС.
Изоспан Д на данный момент можно назвать эталоном продукции подобного вида, хотя на строительном рынке представлено много схожих аналогов. Все другие подобные материалы по своему составу относятся к паро – и гидроизоляции первого поколения, а данная мембрана уже является изолятором второго поколения.
Область применения мембраны
Универсальный изолятор, изготовленный из высокотехнологичного полипропилена, благодаря своим положительным характеристикам нашел свое применение во многих строительных областях:
- используется для защиты элементов конструкций здания от негативных воздействий влаги, образованной конденсатом или испарением;
- на стенах под обоями может исполнять роль не только паро – гидроизоляции, но и утеплителя;
- на скатных крышах без утеплителя применяется как паро – гидроизоляция, защищающая деревянные элементы стропильной системы от конденсата, а также от возможного проникновения под кровельное покрытие снега и дождевой воды;
- инструкция по применению для плоских типов кровли предусматривает использование мембраны как паро – и гидроизоляции;
- при монолитном бетонировании изоспан Д служит послойной гидроизоляцией, что часто применяется для обустройства полов;
- во влажных подвалах и чердаках, а также для цокольных перекрытий материал используют как пароизоляцию;
- инструкция по применению предусматривает временную установку мембраны на отдельные элементы конструкции здания.
Чтобы изоспан Д эффективно исполнял свои функции, для каждого вида монтажа имеется отдельная инструкция, которую надо неукоснительно соблюдать.
Скотчи и ленты
Из рассмотренных характеристик видно, что изоспан Д относится к рулонным материалам. Редкий монтаж может обойтись без образования стыков, что связано с ограниченной шириной полотна. Для их склеивания потребуются дополнительные расходные материалы, о которых позаботился производитель.
Существует несколько видов клейких лент, предназначенных для фиксации краев мембраны:
- Лента SL является соединительной. Двойная липкая поверхность позволяет склеивать между собой два куска паро – гидроизоляции, обеспечивая полную герметизацию стыков. Наилучшее сцепление выполняется с чистой и сухой поверхностью при положительной температуре.
- Скотч FL termo тоже является соединительным. Его отличие заключается в наличии металлизированного слоя, обеспечивающего увеличение разрывной прочности стыков и их износостойкость. Кроме соединения швов, лентой можно заклеить мелкие повреждения мембраны.
- Лента ML proff относится к группе односторонних скотчей. Благодаря высокой адгезии клеящей стороны, ленту используют на сложных соединениях. Такие места образуются на примыкании мембраны к пористым поверхностям, например, бетон или кирпич.
Инструкция к мембране гласит, что только с использованием фирменных клеящих лент производитель гарантирует качество паро – и гидроизоляции.
Общие правила работы с мембраной как пароизолятором
Несмотря на свои современные характеристики, изоспан Д, как и другие пароизоляционные материалы монтируется по общепринятым правилам:
- Хотя для мембраны минимально допустимая температура -60оС, крепить ее на стены, в качестве пароизоляции, рекомендовано минимум при -25оС. Инструкция по применению разрешает монтаж полотна внутри и снаружи здания. Под кровельным пространством для пароизоляции полотно укладывают изнутри пирога.
- На фасадах мембрану пристреливают скобами степлера. Полосы располагают вдоль периметра стен, укладывая стыки внахлест не менее 150 мм. Все швы плотно склеивают двусторонней липкой лентой. Во время монтажа надо проследить, чтобы не было сильно натянутых участков и дефектов поверхности. Для надежности изоспан Д прибивают деревянными рейками к стене или элементам каркаса. При этом выдерживают шаг реек 300 мм для образования вентилируемого зазора, улучшающего испарение влаги.
- Для вентфасадов обустраивают трехслойную систему паро – теплоизоляции. То есть, теплоизоляция находится между двумя слоями пароизоляции.
После ознакомления с основными правилами монтажа пароизоляции, настало время рассмотреть конкретные примеры, где используется изоспан Д.
Инструкция монтажа мембраны на различных элементах конструкций здания
Использование материала для гидро – пароизоляции разных строительных конструкций требует соблюдение инструкции по применению. Как она выглядит, рассмотрим на конкретных примерах.
Монтаж на холодной скатной крыше
Мембрану укладывают с нижней части крыши горизонтальными полосами, располагая по стропилам стен. Особое внимание обращают на стыки. Они должны лежать внахлест минимум 150 мм. Полотно на стропила укладывают любой стороной, прибивая гвоздями деревянные рейки. Все стыки проклеивают двусторонним скотчем. Его можно использовать от любого производителя, но лучше отдать предпочтение соединительной ленте SL.
Прибитые по стропилам рейки используют как основание для обрешетки. Ее монтируют сплошной или с определенным шагом в зависимости от будущего кровельного покрытия. Такая конструкция образует вентиляционный зазор под кровлей.Применение при строительстве плоских крыш
Полотно из рулона раскатывают любой стороной по ж/б плитам перекрытия. Каждый последующий лист укладывают внахлест 200 мм. Стыки можно склеить любой двухсторонней лентой. Особых здесь требований нет, но производитель, конечно же, рекомендует свой продукт – соединительную ленту SL. Сверху пленки укладывают утеплитель или покрывают кровельным покрытием. Все зависит от типа возводимой крыши.
Использование при обустройстве бетонного пола
При заливке бетонных полов, пленка используется в качестве гидроизоляции. Ее раскатывают по бетонной поверхности внахлест 200 мм. Причем по периметру помещения мембрану заворачивают на стены примерно 100 мм. Все стыки аналогично проклеивают соединительной лентой, разравнивают по основанию и заливают сверху цементно-песчаной стяжкой.
Защита цокольного перекрытия
При отделке цокольного перекрытия, мембрана защищает полы от проникновения влаги снизу. Пленку фиксируют любой стороной под черновым полом. Крепление можно производить рейками или скобами степлера.
Заключение
Рассмотрев общую инструкцию можно иметь основное представление о монтаже мембраны. Но везде есть свои нюансы, поэтому перед использованием материала лучше ознакомиться с подробной инструкцией, идущей в комплекте с товаром.
Что еще почитать по теме?
Автор статьи:Сергей Новожилов – эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.
Понравилась статья? Поделись с друзьями в социальных сетях:Вконтакте
Одноклассники
Google+
Инструкция по монтажу пароизоляции ОНДУТИС B (R70)
- Главная
- Гидро-пароизоляция
- ОНДУТИС
- B (R70)
- Инструкция по монтажу
Телефон: +7 (495) 789-96-72,+7 (495) 989-98-72 (многоканальный)
Монтаж Ондутис B (R70) на внутренних поверхностях ограждающих конструкций
ВАЖНО: Ондутис B (R70) монтируется гладкой стороной к утеплителю, шероховатой к помещению.
Шаг 1.
Предварительно нарежьте материал по длине, смонтируйте на внутренней поверхности стены/крыши/перекрытия горизонтальными полосами с нахлестом полос не менее 10 см. Пленка монтируется вплотную к утеплителю/материалу стен/перекрытий гладкой стороной.
Шаг 2.
Закрепите материал на деревянном каркасе степлером. На кирпичных или бетонных стенах закрепите пленку универсальной монтажной лентой Ондутис BL.
Шаг 3.
Для создания надежного паробарьера стыки нужно тщательно герметизировать между собой монтажной лентой ML (для серии Смарт – нанесенной на пленку клеящей лентой), а места примыкания к сопряженным поверхностям или проходным элементам (каминные, печные трубы и т.д.) лентой Ондутис BL.
Наклейте ленту ML в 5 см от края верхнего полотнища (полосы). Поверхности соединятся надежно, без зазоров, если вы приклеите монтажную ленту сначала к нижней пленке, а затем на нее смонтируете верхнее полотно.
Шаг 4.
Закрепите поверх смонтированной пленки деревянные бруски или металлические профили для монтажа внутренней отделки.
Между пленкой и декоративной отделкой помещения предусмотрите вентиляционный зазор 5 см. Это особенно важно для помещений с повышенной влажностью и для домов, где зимой живут и отапливают не постоянно.
ВАЖНО: Обеспечьте при монтаже Ондутис B (R70) полную герметичность паронепроницаемого слоя: только тогда утеплитель и декоративная отделка стен будут хорошо защищены от появления конденсата. Для удаления избытка влаги помещение должно вентилироваться.
- Монтаж пароизоляции ОНДУТИС B (R70)
- Главная
- Гидро-пароизоляция
- ОНДУТИС
- B (R70)
- Инструкция по монтажу
характеристики изоляции, инструкция по монтажу
Надежную защиту теплоизоляционных материалов от появления конденсата гарантирует устройство кровельной изоляции. При правильном производстве работ этот слой долгие годы сможет сохранять свои функциональные характеристики, а здание оставаться сухим и безопасным. Пароизоляция кровли – важный этап строительства теплого и уютного дома. Ее применение позволит добиться оптимальных условий эксплуатации строения и значительного увеличения срока службы всех элементов. Гидро- и пароизоляция в кровельном пироге играют важную роль. Возведение новой крыши или ремонт старой требуют одновременного выполнения утепления и изоляции конструкции.
Оглавление:
- Свойства изоляции
- Торговые марки
- Монтаж по шагам
- Основные ошибки
- Советы
Выбор пароизоляции
Чтобы получить хороший результат, необходимо знать, как выбрать материал для пароизоляции. При покупке паробарьера следует обратить внимание не только на цену, но и на параметры, которые влияют на конструкцию кровли:
- Паропроницаемость – количество влаги в граммах, которое может пройти через 1 м2 за сутки. Величина варьируется от 0 до 3 000. Чем ниже этот показатель, тем меньше пара пропустит пленка и впитает в себя утеплитель.
- Прочность – монтажная характеристика. Очень важно, чтобы при укладке пароизолятор не порвался и смог выдержать большие нагрузки.
- Водоупорность – способность удерживать воду на поверхности. При попадании влаги на слой паробарьера она не проникнет в утеплитель и внутрь помещения.
- Стойкость к ультрафиолету – способность сохранять свои качественные свойства под действием солнечных лучей. Хорошая пароизоляция может длительное время оставаться без кровельного покрытия или внутренней подшивки.
- Стоимость изоляции рассчитывается за 1 м2. Цена за рулон материала для кровли не является показательной, так как количество пленки в нем не одинаково.
Обзор популярных производителей
Наименование | Особенности | Характеристики | Цена изоляции, руб/рулон |
Rockwool | Пароизоляция для кровли выполнена в 2 слоя из нетканого полипропиленового материала и горячего расплава полиэтилена. Одна сторона паробарьера – гладкая, другая – с шероховатой поверхностью для надежного удерживания конденсата и последующего его испарения. | Паропроницаемость – 19 г/м2. Прочность – 70 г/м2. Водоупорность – 1 000 мм в.с. Стойкость к УФ – 3-4 мес. Размер полотна – 1,6х43,75 м, 70 м2. | 1 120 |
Dorken DELTA-DAWI GP | Классическая плёнка с хорошим сопротивлением диффузии пара. Выполнена прозрачной с легким жёлтым оттенком, что делает визуальный контроль качества устройства утеплителя легче и позволяет увеличить надежность и качество проведения пароизоляционных работ. | Паропроницаемость – 100 г/м2. Прочность – 180 г/м2. Водоупорность – водонепроницаемые. Стойкость к УФ – 2 мес. Размер – 2х50 м, 100 м2. | 4 400 |
Ондулин Ондутис R70 | Нетканый материал, изготовленный из полимерного волокна белого цвета, покрытого специальной защитной пленкой. Является экологически безопасным и устойчивым к бактериальному разложению. Подходит для изоляции эксплуатируемых мансард, чердачных перекрытий Он идеально совместим с видами теплоизоляции на основе минеральных волокон. | Паропроницаемость – 10 г/м2. Прочность – 70 г/м2. Водоупорность – 1 000 мм в.с. Стойкость к УФ – 2 мес. Размер – 1,5х50 м, 75 м2. | 880 |
Изоспан | Является надежной защитой элементов конструкции кровли от появления коррозии и плесени. Применение возможно в зданиях любого типа. Паробарьер состоит из 2 слоев: один – гладкий, другой – шероховатый. Такая структура позволяет удерживать конденсат, который впоследствии испаряется. | Паропроницаемость – 7 г/м2. Прочность – 72 г/м2. Водоупорность – 1000 мм в.с. Стойкость к УФ – 3-4 мес. Размер – 1,6х43,75 м, 70 м2. | 1 120 |
Технониколь | Пароизоляция представляет собой трехслойную полипропиленовую гидрофобную мембрану. Область применения: скатная кровля и каркасные дома. Пленка паропроницаема, но удерживает пароизоляцию на должном уровне. Купить этот материал – значит обеспечить высокий уровень комфорта и уюта в доме. | Паропроницаемость – 5 г/м2. Прочность – 80 г/м2. Водоупорность – 1 000 мм в.с. Стойкость к УФ – 3 мес. Размер полотна – 1,5х50 м, 75 м2. | 1 325 |
Инструкция по укладке
Процесс устройства паробарьера несложен. Пароизоляция в скатных кровлях обязательна, поскольку чаще всего под ней находится чердачное помещение, в котором скопление влаги недопустимо. Работу можно произвести и самостоятельно.
- Разрабатывается план укладки парабарьера. Необходимо тщательно продумать раскладку для того, чтобы не было перерасхода.
- Пленка делится на куски требуемых размеров. Устройство производится изнутри помещения после завершения теплоизоляции.
- Схема предполагает расположение полотен изоляции внахлест (10 см), шероховатой стороной к стропилам и стойкам. Крепление выполняется при помощи скоб или оцинкованных гвоздей.
- Обязательно обеспечивается герметизация швов с использованием клеящей ленты.
- После слоя пароизоляции крепятся бруски, предварительно обработанные антисептиком, с шагом 500 мм. Это делается для того, чтобы обшивка потолка не контактировала с паробарьером. Также в свободном пространстве можно размещать различные коммуникации.
Технология монтажа для всех видов крыш практически одинакова. Существует несколько незначительных отличий. Например, пароизоляция плоской кровли укладывается непосредственно на плиты покрытий.
Распространенные ошибки
- Неуплотненные примыкания пленки к прогонам, ригелям и балкам.
- Использование узких скотчей для швов.
- Отсутствие деформационного запаса при изоляции оконных проемов в мансардных крышах.
- Применение обычных клеящих лент для герметизации швов.
- Отсутствие защиты пароизоляции вокруг мансардных окон в виде внутренней отделки.
Полезные советы
Кроме понимания, что такое паро- и гидроизоляция крыши, важно правильно произвести монтаж. Как самому уложить пароизоляцию без лишних хлопот и затрат, знают профессионалы с многолетним опытом. Для того, чтобы материалы, обеспечивающие пароизоляцию, плотно прилегали к утеплителю и качественно выполняли свои функции, необходимо учесть следующие факторы:
- Гладкая сторона паробарьера направляется к утеплителю.
- При покупке изоляции нужно выбрать наиболее подходящий материал для соединения полотен между собой.
- Вместо деревянных брусков лучше использовать металлические рейки – они занимают меньше места и долговечны.
- При выборе пароизоляции для кровли отдавать предпочтение стоит товару известных производителей.
Следуя простым советам, сделать пароизоляцию своими силами – вполне выполнимая задача. Если существует хоть капля сомнения в собственных возможностях, лучше заказать услугу в специализированной организации. Стоимость работ будет зависеть от размеров кровли и сложности ее конфигурации.
Монтаж пароизоляции Ондутис
25.12.2017
Монтаж пароизоляции Ондутис. Полезные заметки.
В данном видеоролике рассказывается о гидро-пароизоляции Ондутис RV.Ондутис RV Smart это гидропароизоляция серого цвета. Используется данный вид пленки для защиты утеплителя от влажности, которая может образовываться внутри помещения.
Приставка Smart информирует о наличии клейкой ленты на двух сторонах полутораметрового рулона. Очень удобная фишка позволяет склеивать куски на больших площадях покрытия, и практически бесполезная при использовании этой пленки в ограниченных пространствах, так как если резать на куски, то все равно для склейки придется использовать дополнительный двусторонний скотч. Сама лента очень цепкая. Учитывайте этот момент. Случайно склеенные элементы аккуратно уже не разъединить, только рвать.
Часто пользователи задаются вопросом: “Какой стороной пароизоляцию укладывают к утеплителю“.
В этом вопросе компания Ондутис также очень информативна. Кроме того, что на самой упаковке имеется инструкция, производители предлагают запомнить достаточно простое правило при использовании своих пленок. А именно монтировать пароизоляцию, или какую другую изоляционную пленку, логотипом к себе. А так как на всех пленках этой компании имеется логотип и линии разметки на протяжении всей размотанной полосы, сложно ошибиться в правильности монтажа.
Кроме гидропароизоляции RV (D) компания производит и упрощенный вариант пароизоляции Ондутис SMART R70 (B). Способ применения и особенности монтажа те же, что и у Ондутис RV. Но эта пленка имеет весьма ограниченную область применения. Ее применяют обычно только для межкомнатных перекрытий, чтобы удержать легкие фракции утеплителя внутри каркаса.
Поделиться в социальных сетях:
Пароизоляция стен: инструкция по применению
Существую ошибочное мнение, что при строительстве домов не обязательно делать изоляцию, что стены и так «дышат». Но фактически, какой материал для строительства здания ни выбрали, он не имеет стопроцентную воздухопроницаемость, в современное время еще не изобрели такой строительный материал. Поэтому пароизоляция – необходимая процедура.
Пароизоляция стен — инструкция по монтажу не так проста, как кажется первоначально.
Очень часто звучит вопрос: «Для чего нужна пароизоляция стен?». Ответ прост: пароизоляция – неотъемлемая часть строительства и реконструкции дома, особенно в случаях резких перепадов температуры. Она предотвращает возникновение конденсата, защищает стены и кровлю помещения. Если монтаж пароизоляции был проведен недобросовестно, либо его совсем не проводили, то довольно в короткие сроки дом начинает отсыревать, появляется плесень, грибок, теплоизоляция приходит в негодность. Т.е. пароизоляция препятствует увлажнению утеплителя со стороны жилого помещения.
Правила проведения пароизоляции
Если вы обладаете навыками ремонтных работ, то пароизоляция стен своими руками возможна, стоит лишь учитывать следующие правила. Сначала проводится предварительная работа в виде очистки поверхности о загрязнений, грунтовка щелей и полная просушка стен и потолков. Выбор материалов. В настоящее время пароизоляционные материалы комбинированы и разнообразны:
Мастика – одна из пароизоляционных материалов, специально разработанная, она пропускает воздух, но задерживает влагу. Обработка мастикой происходит до отделочных работ.
Пленка с фольгой из алюминия – имеет отражающую функцию, тем самым возвращает тепло в помещение. Такой материал походит для домов с высокой влажностью, например для бани, сауны.
Стандартная пароизоляционная пленка – парозащитная функция, предотвращает образование конденсата.
Мембранная пленка с ограниченной паропроницаемостью предупреждает проницание пара и обеспечивает изоляцию, контролирует вывод влажности.
Мембранная пленка с переменной проницаемостью. В том случае когда влажность дома повышается, увеличивается и пропускная способность данной пленки.
- Крафтбумага или картон. Немного пар все же пропускает, но в сочетании с эковатой и изоплатом создает идеальный пирог стены каркасного дома (по ощущениям сопоставим с натуральным деревянным домом).
В настоящее время из российской продукции популярностью пользуются пароизоляционные пленки «Мегазоид» и «Изоспан», характеризующиеся хорошим характеристикам и надежностью.
Видео, где показан простой способ проверки материала на паропроницаемость:
к содержанию ↑Виды монтажа пароизоляции

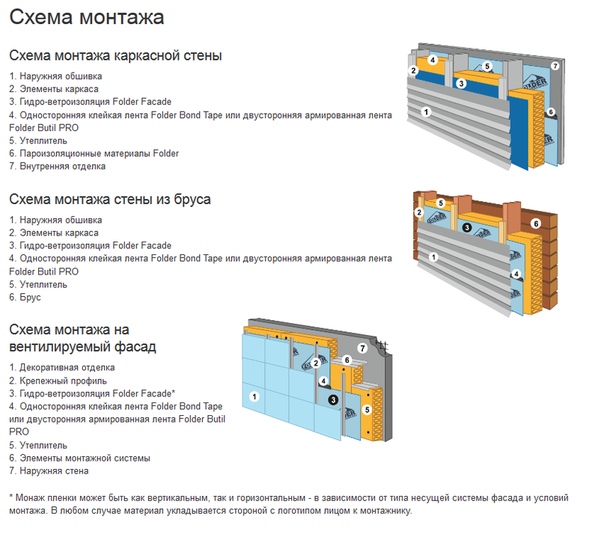

Существует несколько видов монтажа пароизоляции стен, инструкция для каждого способа индивидуальна. Определяем вид пароизоляции, она бывает: листовая и рулонная.
Монтаж рулонной пароизоляции проходит следующим способом:
раскатываем рулоны;
закрепляем горизонтально профилем или рейками;
между отделкой и изоляцией размещаем вентиляционное отверстие с разницей в 4 сантиметра;
осуществляем контроль за прочностью крепления.
Если же говорить о листовой пароизоляции, проводим следующие мероприятия:
подготавливаем профиль — обрешетку, в него вставляем приготовленные листы;
фиксируем саморезами;
стыки обтягиваем изоспаном.
Если же говорит о пароизоляции стен изнутри, то ее монтаж можно выполнить поэтапно:
Пароизоляционный материал устанавливают на перегородочные, а не несущие стены помещения. Обычно при внутреннем ремонте такие стены покрывают звукоизоляционными материалами, такими, как стекловата, минеральная вата, но они очень быстро теряют свои свойства и начинают накапливать влагу, что пагубно сказывается на прочность материала стен. Поэтому очень важно поверх звукоизоляции размещать пароизоляцию.
Пароизоляционные листы нужно фиксировать деревянным профилем, обработанным антисептиком. Пароизоляцию накладывают с обеих сторон перегородочной стены, с нахлестом не менее пары сантиметров. Обязательно проследить, чтобы стыки не совпадали, а расстояние между ними было не больше полуметра.
к содержанию ↑Процесс проведения монтажа пароизоляции
смонтированная пароизоляционная пленка
Как известно, каркасный дом – конструкция, включающая в себя каркас из древесины, металла, с использованием панелей с покрытием из древесных волокон. Такие дома нуждаются как звукоизоляционных материалов, так и пароизоляции. Несмотря на быстровозводимость и легкость в строительстве пароизоляция стен каркасного дома просто необходима, особенно для людей, проживающих в условиях холодного или же умеренного климата.
Монтаж пароизоляционных материалов проходит следующим способом: пароизоляция устанавливается на внутренней стороне теплоизоляции для защиты от проникновения влаги. Далее при помощи фиксаторов или скоб крепим пароизоляцию, а стыки обрабатывают влагоустойчивым скотчем.
При монтаже пароизоляции своими руками очень часто совершаются несколько непоправимых ошибок:
Пароизоляционный материал накладывается обратной стороной, что полностью нарушает его защитные свойства – конденсат будет накапливаться на защитной пленке, тем самым нарушая ее. На лицевой стороне должна оставаться ветрозащитная мембрана.
Нахлестывание второго слоя пароизоляции либо неправильный зазор на стыках, вследствие чего, между слоями будет накапливаться влага, что приведет к появлению плесени и грибка, от которого будет сложно, а может, невозможно избавиться. Чтобы избежать данной ошибки, нужно запомнить одно золотое правило – наружная теплоизоляция в доме должна устанавливаться под утеплитель, а снаружи должна находиться ветрозащитная мембрана, но при этом контролируя ветровой зазор.
Некачественное и неумелое проведение пароизоляционных работ. При монтаже требуется внимательно следить, чтобы все дыры и стыки были проклеены, иначе результата даже от новой пароизоляции не будет.
Исходя из вышесказанного, можно утверждать, что укладка пароизоляционного материала необходимый и важный момент для защиты любого помещения.
Если вы сомневаетесь в том, что справитесь сами, то в настоящее время имеется огромное количество специализированных фирм, которые в короткие сроки выполнят всю работу. Профессионально, а также качественно установленная пароизоляция, придаст вашему дому тепло на долгие годы.
Учебный фильм о монтаже пароизоляции:
Пошаговая инструкция по установке лайнера для обхода пространства
Информацию об изоляции подвесного пространства можно найти здесь – Изоляция подвесного пространства. Вот простое пошаговое руководство по установке качественной пароизоляции в вашем доме. Это общие правила, которым вы должны следовать, которые будут применяться ко всем пространствам для сканирования. Если вам нужны дополнительные указания по более конкретным проблемам, свяжитесь с нами 877-379-7658.Шаг 1. Оцените свое пространство для обхода
Прежде чем приступить к какой-либо работе в пространстве для обхода, вы должны оценить все области, условия и проблемы.Это поможет вам позже точно узнать, с чем вы столкнулись.Шаг 2 – Освещение
Возможно, вы не думали, что установка постоянного освещения в вашем пространстве для ползания когда-либо будет преимуществом, но если вы хотите решить свои проблемы с пространством для ползания, правильное освещение будет полезным подспорьем в ваших усилиях. В зависимости от текущих условий вашего пространства для ползания, я бы посоветовал вам сначала установить временное освещение, а затем подключить постоянное решение, как только будут решены все проблемы с влажностью и водой.Этап 3 – Очистка и подготовительные работы
Удалите все, что не является грязью и не прилегает к дому. Чаще всего подлоги – это свалка для строительного и переделанного мусора, все это необходимо удалить, чтобы избежать проблем с запахом, плесенью и / или проколами. Независимо от того, насколько прочной является пароизоляция пространства для ползания, существует вероятность проколов острыми предметами, такими как щебень, битый бетон и металлический мусор, который не удаляется. ЕСЛИ она не может быть удалена, слишком большая или многочисленная, вы можете использовать защитную подкладку, такую как Felt 550 ™, чтобы предотвратить повреждение ваших вложений.Шаг 4. Измерьте пространство для обхода
Вы можете догадываться, что вам нужно, чтобы сэкономить время, но когда придет время тратить деньги, вам нужно будет быть точным. Чтобы получить правильное представление о том, что вам потребуется для контроля воды, пароизоляции и осушителя воздуха, вам потребуется следующая информация:- длина ВСЕХ ваших фундаментных стен
- высота ВСЕХ ваших фундаментных стен
- расположение самой низкой точки в пространстве для обхода
- расположение вашего доступа в пространство для обхода
- размер вашего доступа
- есть ли у вас проблемы с водой? Вы когда-нибудь видели ЛЮБОЕ количество воды, стоящей в пространстве для ползания? есть ли разводы на стенах фундамента?
- есть ли в вашем доме кондиционер?
- Есть ли в вашем подвале в настоящее время вентиляционные отверстия в фундаменте, выходящие на улицу?
Шаг 5- Выбор продукта
Не поддавайтесь желанию сделать Шаг 5 первым. Вот почему; вы не должны подгонять пространство для обхода под продукты, вы должны выбрать продукты, которые исправляют пространство для обхода контента. Конечно, большинство беспокоит стоимость, но если вы выберете пароизоляцию для ползания только по цене, вы получите то, за что платите. Наша рекомендация исходит из того, что читатель хочет, чтобы его работа длилась как можно дольше, качество продукции вызывает беспокойство, а результаты необходимы.Найдите рекомендацию по этой ссылке – Выбор пароизоляции в пространстве для обхода Отсюда пора заняться гризли и исправить беспорядок под вашим домом. Заключительные 5 шагов установки следующие …Шаг 6 – Инструменты
Я уверен, что вы уже знаете, но я все равно скажу это; намного проще, быстрее и дешевле делать ЛЮБОЙ проект, когда у вас есть подходящие инструменты. Вот некоторые инструменты, которые следует учитывать:- Гусеничная лопата
- кирка для ползания
- космический нож для ползания
- сменные лезвия
- Рулетка 100 ‘
- перфоратор (не дрель с функцией “ударник”)
- сабельная пила (для сантехнических работ, обрезки корней и захороненного мусора)
- отвертки
- молоток
- Скобы проволочные
- электрические шнуры с GFI
- фары
- респиратор
- Органический очиститель плесени
- метла для ползания
- малый пылесос
- Тяжелые бумажные полотенца для мастерских
Шаг 7- Фундамент
Это область, в которой процедуры установки варьируются от одной компании к другой.Я расскажу вам, как мы это делаем, а затем вы сможете сравнить его со многими другими вариантами. Некоторые другие процедуры кажутся быстрее и лучше на бумаге, но не работают на практике. В моем примере пространство для обхода будет прямоугольником, шириной 30 футов, длиной 60 футов и высотой 4 фута 3 дюйма , и мы будем устанавливать 12 Mil GuardianLiner ™ В процедуре, которую мы рекомендуем, вы сначала установите стены , но вы должны рассчитать, как ваши полы будут уложены, прежде чем вы сможете начать. Факты:- В нашем примере ширина рабочего места составляет 30 футов.
- GuardianLiner ™ имеет ширину 13 футов 4 дюйма.
- Для достижения наилучших результатов шов пола должен перекрывать 10–12 дюймов.
- Чтобы покрыть ширину пола, нам понадобятся 2 куска GuardianLiner ™ шириной 13 футов 4 дюйма, расположенные рядом.
- 13’4 + 13’4 = 26’8 дюймов минус 12-дюймовый шов внахлестку мы можем покрыть 25’8 дюймов шириной пола двумя кусками GuardianLiner ™
- У нас есть ползун шириной 30 футов, у нас есть 25 футов 8 дюймов пароизоляции, чтобы положить его на пол.
- 30 футов минус 25 футов 8 дюймов оставляет нам 4 фута 4 дюйма меньше, чем покрывает всю ширину пола.
Шаг 8- Этаж
Здесь нечего объяснять. Одним из преимуществ разделения нехватки ширины пола пароизоляции пространства для ползания на равные количества с каждой стороны является то, что ваш центральный шов будет встречаться в вашем ряду опорных колонн, поэтому обрезать их будет намного проще. Держите детали пароизоляции перпендикулярно к свободному пространству, иначе снятие обуви облегчит работу по уборке позже.Вот видео о том, как установить пароизоляцию в обходном пространстве – Установка пароизоляции в обходное пространство.Шаг 9 – Заклеивание лентой
Лента Waterproof Seam Tape ™ разработана для работы с вышеупомянутыми пароизоляционными барьерами в пространстве для ползания и не отсоединяется при контакте с водой, это очень важно, потому что многие «ленты для ползания» делают именно это. Не торопитесь и не забывайте держать пароизоляцию пространства для обхода перпендикулярно к пространству для обхода, когда вы наклеиваете пленку.Шаг 10 – Кондиционирование воздуха
Условное пространство для обхода контента можно создать несколькими способами, важная часть – СДЕЛАТЬ ЭТО.Кондиционирование пространства для обхода – это причина, по которой его необходимо инкапсулировать, поэтому не пропускайте эту часть, чтобы сэкономить деньги. Вы бы купили бассейн и не наполнили бы его водой, потому что это не было включено в цену, или это снизило бы стоимость бассейна, если бы вы его не использовали? Кондиционирование можно выполнить с помощью качественного осушителя воздуха или с помощью существующего кондиционера. У обоих вариантов есть свои сильные стороны. Лучший способ узнать, что лучше всего подходит для вашего дома, – это составить план управления влажностью в вашем подвале.Вы можете узнать больше об условном пространстве для обхода здесь – Условное пространство для обхода.Source-http: //crawlspacerepair.com/blog/how-to-install-a-crawl-space-liner
Спецификации, подробности, паспорт безопасности данных и инструкции по установке
Спецификации, подробности, паспорт безопасности и инструкции по установке | Reef IndustriesВаш браузер устарел.
В настоящее время вы используете Internet Explorer 7/8/9, который не поддерживается нашим сайтом. Для максимального удобства используйте один из последних браузеров.
- Хром
- Firefox
- Internet Explorer Edge
- Safari
Фильтр по типу PDF
Показать все
Спецификации
Связующие
Паспорта безопасности
Masterformat Guide Технические характеристики
Детали и чертежи
Лидс
Transguard
® Покрытия для отверждения бетонаПаровой барьер для ползания
Griffolyn
® Griff-Shrink ™Griffolyn
® Пароизоляция – пространство для ползанияGriffolyn
® Пароизоляция – настил крышиGriffolyn
® Пароизоляция – под плитойGriffolyn
® Пароизоляция – стенкаО компании Reef Industries
Reef Industries – производитель пластиковой пленки и ламината с более чем 60-летним опытом.
Выучить большеСпецификации
Быстрый доступ к спецификациям продукта и паспортам безопасности.
просмотреть все ресурсыFAQ
Часто задаваемые вопросы о наших пластиковых пленках, способах заказа и многом другом.
OmniChoice Universal Label Инструкции по установке_REVISED_10-21-14
% PDF-1.5 % 1 0 объект > / OCGs [13 0 R 89 0 R 147 0 R 205 0 R] >> / Страницы 3 0 R / Тип / Каталог >> эндобдж 2 0 obj > поток application / pdf
Инструкции по установке
https://www.googletagmanager.com/ns.html?id=GTM-5PCSZSF
Инструкции по установкеУстановка
Инспекции продукции
Перед укладкой необходимо проверить весь напольный материал на наличие дефектов.Гарантия не распространяется на материалы с видимыми дефектами после их установки. Наши ламинатные полы производятся в соответствии с принятыми отраслевыми стандартами, которые допускают допуск дефектов не более 2%.
Подготовка основания пола
Черновой пол должен быть ровным, сухим, гладким, ровным, без остатков и структурно прочным.
Горизонтальный уклон – это фундамент толщиной менее 5 мм на 2 метра или ¼ дюйма на 6 футов.
Для гарантийных целей необходимо сохранять документы на все результаты испытаний.
Вы можете укладывать Republic Flooring поверх существующих эластичных напольных покрытий, деревянных полов и керамической плитки (швы необходимо выровнять).
При укладке на все твердые поверхности необходимо использовать соответствующую подложку из ламината.
Акклиматизация / Общие условия
Пол необходимо акклиматизировать в помещениях, в которых он будет устанавливаться, оставив пакеты полов ровно на полу в течение не менее 48 часов перед укладкой.
Акклимацию полов можно произвести, оставив его внутри бокса.
Акклиматизация пола должна производиться в помещении, где будет укладываться напольное покрытие, и где температура и влажность поддерживаются на уровне нормальных условий жизни или близких к ним.
В помещении для хранения должен быть установлен климат-контроль с диапазоном температур от 65 ° F до 90 ° F (от 18 ° C до 32 ° C) и относительной влажностью
не более 65%.
Подготовка комнаты
Убедитесь, что двери все еще могут открываться и закрываться после установки пола и подкладки.
Подложка должна быть на 2 мм толще, желательно с влагонепроницаемой пленкой с одной стороны и звукоизоляцией с другой.
Для бетона: после укладки полов пусть влагозащитный слой подстилающего покрытия поднимется по периметру каждой стены на 4 дюйма и подрезан.
Теплый пол
Republic Flooring можно установить поверх нескольких полов с подогревом.
Может заливаться в бетонный пол или тонким слоем шпатлевки на поверхности бетонного пола.
Его можно установить под деревянным черным полом или установить на поверхность чернового пола в качестве электрического коврика.
Следуйте инструкциям поставщика системы теплого пола.
Температура черного пола или тепла, излучаемого электрическими нагревательными матами, не должна превышать 84 градусов по Фаренгейту (29 градусов по Цельсию).
Руководство по установке напольных покрытий Republic
Пространство для расширения должно быть оставлено по периметру. Обычно расширение составляет 5/16 дюйма.
Вы можете укладывать ламинат Republic на уровне, ниже или выше.
Republic Laminate Flooring требует расширения на 5/16 дюйма на каждые 20 футов длины или ширины.Т-образный профиль требуется для длины или ширины более 45 футов.
Пространство расширения 5/16 дюйма должно быть предназначено для подрезанных косяков и обсадной колонны.
Начните с угла и положите первый ряд язычком к стенам. Правильного пространства для расширения можно добиться, отодвинув пол от стены после того, как будут установлены первые три ряда.
Прижмите следующую доску к первой под углом примерно 45 градусов и положите на пол.Продолжайте таким же образом для всего первого ряда.
Обрежьте крайнюю доску в первом ряду до нужной длины и начните второй ряд с оставшейся части (если возможно). Концевые соединения должны быть смещены не менее чем на 8 дюймов для естественного случайного вида. Стыковой шов необходимо размещать в каждом ряду независимо от ширины.
Удерживайте доски под углом примерно 45 градусов к доске впереди. Надавите вперед, чтобы зафиксировать соединение, и лягте на пол.
После того, как уложены три ряда, отодвиньте пол от стартовой стенки, чтобы было достаточно места для расширения.Поместите прокладки между полом и стеной, чтобы сохранить это пространство.
Можно продолжать, пока не будет закончен весь пол. Перед установкой четверти круглого или настенного основания подрежьте подстилку.
Коллекция European Urbanica
Тройная защита от влаги
Руководство по установке COREtec Pro SPC
I. Общая информация
Для удовлетворительной установки необходимо следовать всем инструкциям и рекомендациям.
Акклимация материала перед укладкой не требуется, однако напольное покрытие следует укладывать в среде с контролируемым микроклиматом с диапазоном температуры окружающей среды от 55 ° до 85 ° F (13 ° -29 ° C) или средней температурой 70 °. F (21,1 ° С).
Для установок, включающих 3 сезонных сценария, то есть жилище или установленное пространство без климат-контроля в течение длительных периодов времени в течение определенных сезонов года, допустимый диапазон температур после установки – температура окружающей среды от -25 ° F до 155 ° F ( 31.6 ° – 68,3 ° С). Это допущение относится только к плавающим полам и не распространяется на укладку на клей.
Избегайте длительного воздействия прямых солнечных лучей, это может привести к обесцвечиванию. В часы пиковой солнечной активности рекомендуется использовать шторы или жалюзи. Повышенная температура из-за прямых солнечных лучей может привести к тепловому расширению и исчезновению УФ-излучения.
Устанавливайте продукт после завершения всех других торговцев, которые могут повредить напольное покрытие.
Если шкафы должны быть установлены поверх пола (включая островки), эта область материала должна быть полностью приклеена к черному полу (включая дополнительные 2 фута за шкафами и островками).
Чтобы минимизировать колебания оттенка, смешивайте и устанавливайте доски из нескольких картонных коробок.
Перед установкой проверьте все доски на предмет повреждений. Если у вас есть какие-либо сомнения по поводу подгонки или отделки продукта, позвоните в информационную службу Shaw по телефону 1-800-441-7429.Претензии не принимаются в отношении напольных покрытий, обрезанных по размеру и / или установленных.
Используйте цементные заделки и выравнивающие составы, которые соответствуют или превышают требования к максимальному уровню влажности и pH. Допускается использование штукатурных и / или выравнивающих составов на основе гипса, которые содержат портландцемент или цемент с высоким содержанием глинозема и соответствуют пределу прочности на сжатие 3000 фунтов на квадратный дюйм или превышают его.
Способы установки: Плавающий (на, выше или ниже уровня) / приклеивание (на, выше или ниже уровня)
Требуемый интервал расширения по периметру для установки Floating или Glue Down:
Для площадей менее 2500 кв. Футов используйте зазор 1/4 дюйма
Для площадей более 2500 кв. Футов.используйте зазор 1/2 дюйма.Этот пол является водонепроницаемым и надежно фиксирует панели пола со всех четырех сторон. Однако чрезмерная влажность на черновом полу может вызвать появление плесени, грибка и других проблем, связанных с влажностью, таких как улавливание выделений влаги под полом, что может способствовать созданию нездоровой окружающей среды в помещении.
Подрядчик по укладке пола должен определить, не затвердел ли черновой пол. Если черновой пол не затвердеет, для успешной укладки и предотвращения повреждения материала паром (влажностью) с чернового пола следует рассмотреть возможность использования влагозащитного барьера / смягчителя, такого как поли полиуретан толщиной 6 мил.
Дополнительный слой из полимерной пленки толщиной 6 мил или аналогичного замедлителя парообразования с проницаемостью 0,1 или меньше может использоваться в качестве дополнительного слоя защиты.
- Вторая подложка разрешена по любому продаваемому в настоящее время эластичному продукту с прикрепленной подложкой в жилом приложении. При установке поверх второй подложки ее толщина не может превышать 3 мм. Лабораторные испытания IIC (ASTM E492-09) и STC (ASTM E90-09) на некоторых упругих продуктах, испытанных со вторым слоем подложки и без нее, на сегодняшний день не показывают, что вторая подложка обеспечит дополнительные акустические преимущества. Подложки из резиновой крошки
- не подходят для использования с эластичными напольными покрытиями из-за проблем с эксплуатационными характеристиками, вызванных химической несовместимостью.
II. Информация о черновом полу
Все черновые полы должны быть чистыми, ровными, сухими и прочными. Правильная подготовка чернового пола – важная часть успешной укладки. Черный пол должен быть плоским – 3/16 дюйма на 10 футов или 1/8 дюйма на 6 футов.
A. Деревянные черновые полы
Не укладывайте материал на деревянные черновые полы, которые лежат непосредственно на бетоне, а также на пиломатериалы или фанеру, которые используются поверх бетона.Обратитесь к ASTM F1482 для рекомендаций по подкладке панелей.
Не наносите листовой пластик на деревянные полы.
Подвалы и подвалы должны быть сухими. Использование черного полиэтилена толщиной 6 мил требуется, чтобы покрыть 100% поверхности земли для ползания. Свободное пространство для ползания от земли до нижней стороны балки должно быть не менее 18 дюймов, а расстояние между вентиляционными отверстиями по периметру должно составлять 1,5% от общей площади ползункового пространства для обеспечения поперечной вентиляции.В случае необходимости преобладают местные правила.
НЕ УСТАНАВЛИВАЙТЕ на черный или деревянный пол, уложенный непосредственно поверх бетона.
Все остальные черновые полы – фанера, OSB, ДСП, ДСП, вафельные плиты и т. Д. Должны иметь прочную конструкцию и укладываться в соответствии с рекомендациями производителя. Местные строительные нормы и правила могут устанавливать только минимальные требования к системе полов и могут не обеспечивать достаточную жесткость и поддержку для правильной установки и рабочих характеристик.При необходимости добавьте дополнительный слой подложки с рейтингом APA, закрепите и закрепите в соответствии с рекомендациями производителя подложки.
Упругие полы не рекомендуется наносить непосредственно на фанеру, обработанную антипиреном, или фанеру, обработанную консервантами. Должен быть установлен дополнительный слой подложки толщиной 1/4 дюйма APA.
Б. Бетонные перекрытия
НОВЫЕ И СУЩЕСТВУЮЩИЕ БЕТОННЫЕ ПОЛЫ ДОЛЖНЫ СООТВЕТСТВОВАТЬ ИНСТРУКЦИЯМ ПОСЛЕДНЕГО ИЗДАНИЯ ACI 302 И ASTM F 710, «СТАНДАРТНАЯ ПРАКТИКА ПОДГОТОВКИ БЕТОННЫХ ПОЛОВ К ПОЛУЧЕНИЮ ЭЛЕКТРОПЛАСТИКОВОГО ПОЛОВИНЫ, ДОСТУПНО ИЗ МАТЕРИАЛА AMERICAN 100. WEST CONSHOHOCKEN, PA 19428; 610-832-9585; HTTP: // WWW.ASTM.ORG.
Полы должны быть гладкими, постоянно сухими, чистыми и свободными от всех посторонних материалов, таких как пыль, воск, растворители, краска, жир, масла и остатки старого клея. Поверхность должна быть твердой и плотной, без пудры и шелушений.
Если остатки клея на асфальтовой основе (обрезки) или присутствуют клея любого другого типа, они должны быть удалены с помощью общепринятых в отрасли методов, таких как механическое удаление или влажное соскабливание.
Если было выполнено химическое уменьшение загрязнения, используйте Shaw Surface Prep EXT для удаления любых остаточных присутствующих химикатов. После того, как Shaw Surface Prep EXT будет должным образом очищен и удален, нанесите один слой Shaw MRP для дополнительной защиты.
Удаление клея с помощью растворителей или средств для удаления клея цитрусовых не рекомендуется. Остатки растворителя, оставшиеся внутри или на черновом полу, могут повлиять на новый клей и напольное покрытие.
ВНИМАНИЕ! ЗАПРЕЩАЕТСЯ ШЛИФОВАТЬ, СУХО МОЛОТ, СУХОЙ СКРЕП, СВЕРЛИТЬ, ПИЛИТЬ, СТРУЙКУ ИЛИ МЕТАЛЛИЗИРОВАТЬ СУЩЕСТВУЮЩИЕ УПЛОТНИТЕЛЬНЫЕ ПОЛЫ, ОСНОВУ, ПОДКЛАДЧИК, АСФАЛЬТИЧЕСКИЕ КЛЕИ ИЛИ ДРУГИЕ КЛЕИ.
Эти продукты могут содержать волокна асбеста и / или кристаллический кремнезем. Избегайте образования пыли. Вдыхание такой пыли опасно для рака и дыхательных путей. Курение лицами, подвергающимися воздействию волокон асбеста, значительно увеличивает риск серьезных телесных повреждений.Если вы не уверены, что продукт не содержит асбеста, вы должны предполагать, что он содержит асбест. Правила могут требовать, чтобы материал был протестирован для определения содержания асбеста, а также могут регулировать удаление и утилизацию материала. См. Текущую редакцию публикации Института эластичных напольных покрытий (RFCI) «Рекомендуемые методы работы по удалению эластичных напольных покрытий» для получения подробной информации и инструкций по удалению всех эластичных покрытий. Актуальную информацию можно найти на сайте www.rfci.com.
Бетонные плиты должны быть сухими, без видимой влаги.
Требуемое испытание на влажность – максимальный уровень влажности CaCl согласно ASTM 1869 составляет 8 фунтов. и ASTM 2170 Относительная влажность на месте 90% на 1000 кв. футов. через 24 часа.
Не укладывать поверх бетона с историей высокой влажности или гидростатических условий. Избыточная влажность на черновом полу может вызвать появление плесени, грибка и других проблем, связанных с влажностью, таких как улавливание выделений влаги под полом, что может способствовать созданию нездоровой окружающей среды в помещении.Shaw Industries не гарантирует и не несет ответственности за повреждение напольного покрытия из-за проблем, связанных с влажностью.
Уровень pH бетона должен быть в пределах 7-10.
Окончательная ответственность за определение того, достаточно ли сухой бетон для укладки пола, лежит на установщике напольного покрытия.
ПРИМЕЧАНИЕ. ПРОВЕДЕНИЕ ДАННЫХ ИСПЫТАНИЙ НЕ МОЖЕТ БЫТЬ ОТВЕТСТВЕННОСТЬЮ УСТАНОВЩИКА НАПОЛЬНОГО ПОКРЫТИЯ.ОДНАКО ОБЯЗАТЕЛЬСТВО УСТАНОВЩИКА НАПОЛЬНОГО ПОКРЫТИЯ ОБЕСПЕЧИВАЕТ ПРОВЕДЕНИЕ ДАННЫХ ИСПЫТАНИЙ И ПРИЕМЛЕМОСТЬ РЕЗУЛЬТАТОВ ДО УСТАНОВКИ НАПОЛЬНОГО ПОКРЫТИЯ. УСЛОВИЯ ПРОВЕДЕНИЯ ВЛАЖНОСТИ УКАЗЫВАЮТСЯ ТОЛЬКО ВО ВРЕМЯ ИСПЫТАНИЯ.
Легкий бетон
Ответственность за все рекомендации и гарантии относительно пригодности и эксплуатационных характеристик легкого бетона для упругого пола несет производитель легкого бетона.От установщика легкого продукта может потребоваться разрешение или сертификация производителя. Правильные пропорции смешивания на месте и надлежащее функционирование насосного оборудования имеют решающее значение. Чтобы гарантировать правильное смешивание, рекомендуется провести испытание на оседание.
Бетоны из легких заполнителей с плотностью в сухом состоянии более 90 фунтов. на кубический фут может быть приемлемым под упругим полом.
Бетонные плиты с большими статическими и / или динамическими нагрузками должны проектироваться с большей прочностью и плотностью, чтобы выдерживать такие нагрузки.
Поверхность должна быть постоянно сухой, чистой, гладкой, непыльной и прочной.
Выполните испытание на адгезию, чтобы определить совместимость клея с основанием. Для улучшения адгезии можно использовать грунтовку Shaw 9050.
Необходимо провести три испытания на внутреннюю относительную влажность для помещений с площадью до 1000 кв. Один дополнительный тест на каждые дополнительные 1000 SF.
Лучистое отопление : Системы чернового пола с водяным обогревом могут быть бетонными, деревянными или их комбинацией.
Компоненты системы отопления должны находиться на расстоянии не менее 1/2 дюйма от напольного покрытия. Система должна быть включена и работать не менее 2 недель перед укладкой, чтобы снизить остаточную влажность. За три дня до укладки снизьте температуру до 65 градусов, после установки постепенно увеличивайте температуру с шагом 5 ° F, чтобы избежать перегрева. Максимальная рабочая температура никогда не должна превышать 85 ° F. Во избежание перегрева рекомендуется использовать датчик температуры в полу.Обратитесь к производителю вашей системы лучистого отопления за дальнейшими рекомендациями.
- Electric Radiant Floors : состоят из электрических кабелей (или) матов из электропроводящих материалов, установленных на черновом полу под напольным покрытием. Сетчатые системы обычно встраиваются в тонкие. При заделке компонентов системы используйте цементные заплатки и выравнивающие составы, которые соответствуют или превышают требования Shaw к максимальному уровню влажности и pH. Допускается использование штукатурных и / или выравнивающих составов на основе гипса, которые содержат портландцемент или цемент с высоким содержанием глинозема и соответствуют пределу прочности на сжатие 3000 фунтов на квадратный дюйм или превышают его.
- Hydronic Radiant Floors : качать нагретую воду из бойлера по трубам, проложенным под полом. Обычно устанавливается в каналах под деревянным черным полом (или) в бетонных плитах.
C. Существующие напольные покрытия
Flooring можно укладывать поверх большинства существующих напольных покрытий с твердой поверхностью при условии, что существующая поверхность пола полностью приклеена, чистая, ровная, сухая, структурно прочная и не деформируется.
Существующие полы из листового винила не должны иметь сильную амортизацию, и их толщина не должна превышать одного слоя.Мягкая подложка и мягкие подложки ухудшат запирающую способность продукта, а также уменьшат его сопротивление вдавливанию.
Установка НЕЛЬЗЯ на ковролин любого типа.
Do НЕ устанавливать на деревянные полы, приклеенные к бетону.
- Этот продукт может быть установлен поверх существующей керамической / керамогранитной плитки с швом шириной до 1/4 дюйма.Если ширина шва превышает 1/4 дюйма, следует использовать цементный раствор для ремонта шва, чтобы сделать его гладким с поверхностью плитки.
Поднятые смотровые панели должны быть устойчивыми, ровными, плоскими, свободными от существующего клея и чистыми
Рекомендуются панели размером 24 x 24 дюйма.
Расстояние между панелями не должно превышать 0.295 дюймов (0,75 мм)
Зазоры между панелями не должны превышать 0,039 дюйма (1 мм)
Не должно быть прогиба отдельных панелей – вогнутая менее 0,0295 дюйма (0,75 мм)
Плоскостность 1/8 дюйма 10 дюймов
Расположите плитки / доски пола в шахматном порядке так, чтобы они перекрывали панели доступа
Телеграфирование швов панели доступа может быть видимым и не считается дефектом изделия и не подлежит гарантии производителем напольного покрытия.
При необходимости накройте панели фанерой толщиной 1⁄4 дюйма (6 мм) и надлежащим образом прикрепите к смотровым панелям перед установкой напольного покрытия. Перед установкой подложки отремонтируйте все незакрепленные или неустойчивые панели. Используйте соответствующие методы установки продукта.
III. Установка
Инструменты: рулетка, универсальный нож, лобзик, метательный блок или резиновый молоток, тяговый стержень, распорки 1/4 дюйма, Т-образный квадрат, защитные очки, метла или пылесос и, при необходимости, инструменты для ремонта чернового пола.
Укладка подложки из полимерной пленки толщиной 6 мил рекомендуется для плавающего метода только в условиях высокой влажности.
Для использования на бетонных основаниях – швы НЕОБХОДИМО заклеить .
По желанию на деревянных поверхностях – сделайте швы ленты НЕ .
Начните у стартовой стены. Раскатайте подкладку параллельно начальной стене и дайте полиэтиленовой пленке подняться на 2 дюйма вверх по стене.
После того, как пол был уложен, отрежьте полиэтиленовую пленку от стены.
Сверните следующий ряд полиэтиленовой пленки параллельно первому ряду и сделайте перекрытие минимум на 4 дюйма. Разгладьте складки на полиэтиленовой пленке. Используйте прозрачную ленту, чтобы склеить швы вместе при укладке на бетонное основание.
- Продолжайте укладывать настил поверх полиэтиленовой пленки, стараясь не повредить полиэтиленовую пленку.
Примечание : Не закрывайте всю поверхность носителя, чтобы предотвратить повреждение или опасность скольжения.Раскатывайте полиэтиленовую пленку по одному ряду за раз.
Плавающая установка
Планка SPC предназначена для укладки плавающим способом. Требуется соответствующее пространство расширения 1/4 дюйма (6,35 мм). Подрезать все косяки. Не прикрепляйте стенные молдинги и / или переходные планки к доскам.
Укладка клеем: Продукты SPC одобрены для приклеивания на одобренные деревянные и бетонные основания. Следуйте инструкциям по нанесению клейкой этикетки.Укладывайте пол на влажный клей, чтобы обеспечить прочное соединение. Сохраняйте пространство для расширения по периметру 1/4 дюйма (6,35 мм). Пределы влажности клея см. На клейкой этикетке. Рулонный пол сразу после укладки с усилием 100 фунтов. Каток 3-х секционный
Рекомендуемый клей: Shaw 200, 1500, 4100 (или аналогичный / сопоставимый клей).
Если используются альтернативные клеи, необходимо провести испытание на склеивание, чтобы убедиться в совместимости.
Образцы плитки необходимо укладывать в шахматном порядке (со смещением). Минимальное смещение 1/3 Предпочтительно смещение 1/2.
ПЛАН
Установка под дверные косяки: | |
---|---|
Шаг 1: Подрезать пространство под дверным косяком, чтобы доска могла свободно скользить. Постучите по длинному краю молотком и метательной колодкой, чтобы зафиксировать длинный край. | Шаг 2: Используйте молоток и тягу, чтобы зафиксировать короткий конец доски. |
ЗАВЕРШЕНИЕ
Защитите все открытые края напольного покрытия, установив молдинги и / или переходные планки. Убедитесь, что никакая доска не будет прикреплена к черному полу.
Для влажных помещений, таких как ванные комнаты, заделайте периметр пола гибким силиконовым герметиком.
Защищайте готовый пол от воздействия прямых солнечных лучей, чтобы уменьшить выцветание и тепловое расширение.
Нарезка упругого продукта на мелкую острие может привести к расслоению. Используйте клей на основе этилцианоакрилата, чтобы склеить упругие точки. Обязательно немедленно удалите весь клей с верхней поверхности. Клеи на спиртовой основе могут вызывать разбухание упругих продуктов.
Приклеивание ленты к поверхности упругого напольного покрытия может повредить поверхность.
Не используйте липкую ленту для прикрепления защиты пола непосредственно к полу во время строительства или ремонта. Вместо этого приклейте ленту к материалу, который используется для защиты пола, и прикрепите ее к молдингу основания вдоль стены. Для защиты напольного покрытия также можно использовать такой материал, как набивная доска.
Установка водонепроницаемых полов и гарантия
ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ ВСЕ ИНСТРУКЦИИ ПО УСТАНОВКЕ ПЕРЕД НАЧАЛОМ УСТАНОВКИ. НЕПРАВИЛЬНАЯ УСТАНОВКА АННУЛИРУЕТ ГАРАНТИЮ.
ПЕРЕД УСТАНОВКОЙ
- Всегда проверяйте панели из экструдированной водостойкой виниловой доски и плитки класса люкс (EWC LVT) на наличие дефектов, таких как сколы и различия в цвете или блеске, при хорошем освещении при хорошем освещении. Также убедитесь, что щелевой канал чистый и на нем нет мусора. Всегда работайте из нескольких коробок, чтобы смешать продукт, чтобы добиться правильного повторения рисунка и внешнего вида цвета. Возможны отклонения в цвете напольных покрытий, образцов и заменяемого материала и не являются дефектом продукта.
- Если внешний вид платы вызывает сомнение ни по размерам, ни по внешнему виду, установщик не должен использовать эту деталь. Картонную коробку для замены можно получить у вашего дилера в разумные сроки.
ПРИМЕЧАНИЕ. EWC LVT можно устанавливать выше, ниже и ниже уровня грунта. Изделие можно укладывать как плавающий пол или методом прямого приклеивания на одобренные деревянные или бетонные основания. Для прямого приклеивания требуется сплошной клей, изготовленный исключительно для LVP и LVT.Никогда не используйте клей, рекомендованный для нескольких продуктов. При полном распространении нашего EWC следуйте инструкциям производителя по установке.
Перемещение стен, черновых полов и установленных полов в зданиях и домах. Минимальный зазор ¼ ”для расширения рекомендуется между EWC LVT и любой смежной стеной по периметру, вертикальной конструкцией или деревянным полом (ламинатом или твердой древесиной).
ПОДГОТОВКА К УСТАНОВКЕ
ПОДГОТОВКА ПОЛА
EWC LVT – водонепроницаемый продукт.Влага не повредит продукт. При установке он не создает барьер для влаги и не защищает стены или конструкцию дома. Только установка гидроизоляции в подвальном помещении или под EWC LVT над бетонным полом может гарантировать это.
ПОДГОТОВКА МЕСТА РАБОТЫ
Ответственность за установку EWC LVT несет местный установщик рабочей площадки. Перед установкой необходимо проверить каждую доску и / или плитку на предмет изменения цвета, состояния отделки, изменения блеска и качества.Этот осмотр следует проводить при наличии надлежащего освещения. Любые недопустимые платы НЕ ДОЛЖНЫ УСТАНОВИТЬСЯ. Немедленно свяжитесь со своим дилером, чтобы получить замену плат. Palmetto Road не несет ответственности за укладку полов с явными дефектами.
Ответственность за то, чтобы рабочая площадка и черновой пол соответствовала требованиям данных инструкций по монтажу, несет местный установщик. Palmetto Road не несет ответственности за повреждение этого напольного покрытия EWC LVT, вызванное неудовлетворительными условиями на строительной площадке и / или черновым полом.
Требуется минимальное пространство для обхода 18 дюймов от земли до нижней стороны балок. Требуется пароизоляция из полиэтиленовой пленки толщиной 6-20 мил с герметичными соединениями внахлест шириной 6 дюймов. В качестве пароизоляционного герметика на стыках внахлестку следует использовать влагостойкую ленту. Вентиляционные отверстия для ползания должны составлять не менее 1,5% квадратных футов пространства для ползания. Вентиляционные отверстия должны быть расположены так, чтобы вентиляция проходила поперек. Всегда должны преобладать местные правила.
Перед укладкой пола условия в помещении в зоне укладки (температура и влажность) должны быть нормальными круглогодично в течение как минимум одной недели до и во время укладки пола.Рекомендуемые условия в помещении для установки: температура от 55 до 100 градусов F. Никогда не устанавливайте ниже 45 градусов или выше 105 градусов по Фаренгейту.
ТРЕБОВАНИЯ К ПОДПОЛУ
Все черновые полы должны быть сухими, структурно прочными, чтобы поддерживать пол, без мусора и посторонних предметов, и плоскими до 3/16 дюйма в радиусе 10 футов.
Для бетонных полов черный пол должен быть твердым, плоским, сухим и чистым. Это касается как старых, так и новых бетонных полов. Новые бетонные плиты перед укладкой пола должны затвердеть в хорошо проветриваемых условиях минимум 60 дней.Бетон должен иметь влагобарьер между бетоном и землей толщиной не менее 6 мил. Максимальный уровень влажности согласно методу испытаний хлорида кальция составляет 8 фунтов. на 1000 квадратных футов за 24 часа. Максимальный уровень относительной влажности согласно методу испытаний ASTM 2170 составляет 85%.
Черный пол EWC LVT должен быть сухим и надежно закрепленным, чтобы можно было использовать верхний пол. Черновой пол необходимо закрепить через каждые 6 дюймов вдоль балок гвоздями или шурупами, чтобы избежать скрипа. Пол должен быть ровным и ровным.Высокие места необходимо зашлифовать, а низкие места заполнить выравнивающей смесью из портландцемента.
Обратите внимание, что EWC LVT не одобрен для установки на ковре любого типа.
Плитка, включая керамическую, эластичную и листовой винил, должна быть хорошо приклеена к черному полу, должна быть ровной и ровной и должна быть чистой. Существующие виниловые полы не следует шлифовать, так как они могут содержать асбест.
ИНСТРУМЕНТЫ ДЛЯ УСТАНОВКИ
Блоки для метчиков EWC
¼ ”Проставки Тяговая планка Пила
Универсальный нож
Карандаш
Рулетка
Линейка
Допустимые типы чернового пола:
Фанера класса CDX (минимальная толщина 5/8 дюйма) ДСП (только для плавающей установки)
OSB (минимальная толщина дюйма, 23/32 дюйма)
Бетонная плита
Керамическая плитка
Упругая плитка – один слой хорошо приклеен
листовой винил – один слой хорошо приклеен Ламинат
– один слой приклеен и хорошо приклеен
Дерево – один слой приклеен, прибит или привинчен, хорошо приклеен
ПРИМЕЧАНИЕ. С нашими досками EWC можно использовать 2 различных типа ответвлений.Блок для метчиков (черного цвета) номер один должен использоваться с нашими стандартными досками длиной 4 фута. Блок для метчиков номер два (белого цвета) предназначен для использования с нашей длинной доской EWC XL. Продукты XL и Long Board имеют специально разработанный замок Unilin большего размера, и для правильной установки требуется более крупный отводной блок.
БАЗОВАЯ УСТАНОВКА EWC LVT
Несмотря на то, что EWC LVT имеет стабильные размеры, здания, стены, а также существующие полы из твердой древесины и ламината будут расширяться и сжиматься.По этой причине мы рекомендуем для всех типов установки, как плавающих полов, так и клеевых, оставлять зазор на расширение ¼ ” для расширения между EWC LVT, любой вертикальной поверхностью, смежной стеной по периметру или деревянным полом (ламинат или лиственных пород).
Как указывалось ранее, всегда работайте из нескольких коробок, чтобы смешать продукт, чтобы добиться правильного повторения рисунка и сочетания цветов для внешнего вида натурального дерева. Рекомендуется минимум 3 коробки продукта. Осмотрите каждую доску или плитку при хорошем освещении на предмет визуальных дефектов.Если они показывают визуальные дефекты или повреждения, не устанавливайте их. Монтажник несет ответственность за то, чтобы внешний вид готового пола соответствовал ожиданиям потребителя.
EWC LVT предназначен для использования внутри помещений. Гарантия не распространяется на установку в местах или условиях, не рекомендованных для этого продукта.
Рекомендуемая температура использования составляет от 55 до 100 градусов F.
Установка водостойких полов
Рекомендуется использовать приемлемую подложку под полом EWC LVT в установках, где требуется шумоподавление.Если продукт приобретается с прикрепленной подушкой, дополнительная подкладка не требуется. Если к продукту не прилагается подкладка, но ее необходимо установить для обеспечения звука, мы рекомендуем использовать подложку EWC LVT Silencio Solutions RY1010 для шумоподавления. Прокладывайте пенопласт в том же направлении, что и панели EWC LVT. Подложка должна стыковаться бок о бок без нахлеста. Соедините стыковые швы скотчем. Диаграмма 1.
Удалите язычок на стороне панелей, обращенной к стене.Это необходимо для того, чтобы декоративная поверхность пола EWC LVT при установке находилась под готовой отделкой. Используйте канцелярский нож, чтобы надрезать язык несколько раз, пока он легко не отломится.
Начните с угла, поместив первую панель обрезанной стороной к стене. Используйте пространство вдоль каждой стены, чтобы обеспечить пространство для расширения в 6 мм (1/4 дюйма) между стеной и полом. Диаграмма 2.
Чтобы прикрепить вторую панель, вставьте концевой шпунт панели в концевой паз первой панели под углом 20 градусов.Опустите панель на пол. Тщательно выровняйте края. Диаграмма 3.
Продолжайте соединять первый ряд, пока не дойдете до последней полной панели. Установите последнюю панель, повернув ее на 180 градусов стороной с рисунком вверх, поместите ее рядом с рядом и отметьте ее. Диаграмма 4.
Отпилите лишнюю доску. Прикрепите, как описано выше. Схема 5.
Начните следующий ряд с отрезанной детали из предыдущего ряда, чтобы расположить узор в шахматном порядке.Детали должны быть не менее 20 см (8 дюймов) в длину, а смещение стыка должно быть не менее 20 см (8 дюймов). Диаграмма 6.
Начните второй ряд, протолкнув язычок длинной стороны панели в паз длинной стороны самой первой панели под углом примерно 20 градусов. При опускании планка встанет на место со щелчком. Схема 7.
Прикрепите вторую панель нового ряда на длинной стороне, как описано выше. Придвиньте эту панель как можно ближе к предыдущему ряду. Схема 8.
Чтобы прикрепить эту вторую панель к предыдущей, слегка постучите по ее концу, используя блок для постукивания EWC. Продолжайте в том же духе. Диаграмма 9.
Чтобы уместить последний ряд, положите панель поверх предыдущего ряда. Приставив язычок к стене, положите другую панель вверх ногами на ту, которую нужно измерить, и используйте ее как линейку. Не забудьте оставить место для ”распорок. Вырежьте панель и прикрепите ее на место. Диаграмма 10.
Дверные коробки и вентиляционные отверстия также требуют дополнительного пространства.Сначала отрежьте панель до нужной длины. Затем поместите вырезанную панель рядом с ее фактическим положением и с помощью линейки измерьте области, которые необходимо вырезать, и отметьте их. Вырежьте отмеченные точки, оставив необходимое расстояние расширения с каждой стороны. Диаграмма 11.
Дверные коробки можно обрезать, перевернув панель вверх дном и с помощью ручной пилы отрежьте необходимую высоту, чтобы панели легко скользили под рамой. Диаграмма 12.
УСТАНОВКА ПОД ДВЕРНОЙ КОЛОДКОЙ:
1.Установка под дверные косяки может потребовать уменьшения размера верха паза.
2. С помощью небольшого рубанка, стамески или ножа срежьте выступ канавки.
3. Нанесите полоску клея на нижнюю кромку канавки, затем установите доску на место и затяните с помощью тяги.
4. Вставьте шпунт в канавку и зацепите тягу. Удерживайте доску на месте только с помощью ленты 3M Scotch-Blue ™ 2080, так как любая другая лента может повредить покрытие пола. Диаграмма 12.
Удалите распорки, и все готово к установке отделочного молдинга.
ОТДЕЛОЧНАЯ ФОРМА
Переходная лепка используется для отделки полов, когда прилегающая поверхность ниже, чем пол EWC LVT, или когда пол встречается с ковром. Только для коллекций Aqua-Loc и ProTech: разместите U-образную направляющую на 7 мм (1,4 дюйма) между каждым краем напольного покрытия. Прикрутите, прибейте или приклейте направляющую непосредственно к основанию пола, а затем вставьте переходную полосу в направляющую.
Т-образный профиль используется для отделки пола и увеличения его расширения, когда две ровные поверхности встречаются в дверных проемах.Установите то же, что и выше. В жилых помещениях использование Т-образных молдингов не требуется.
Коммерческие установки потребуют использования Т-образных молдингов во всех дверных проемах и везде, где пол продолжается из одной комнаты в другую.
Молдинг для лестничных площадок используется для отделки полов на площадках или краях лестниц. Молдинги необходимо приклеить и прикрутить к основанию для безопасности и устойчивости. Для покрытия винтов с потайной головкой следует использовать цветную заливку.
Для отделки периметра комнаты установите четверть круга с помощью финишных гвоздей.Прямо в плинтус прибивается четверть круглый молдинг.
ПОЛЫ С РАДИАЦИОННЫМ ОБОГРЕВОМ:
Этот пол EWC LVT может быть установлен поверх некоторых типов полов с лучистым подогревом либо в виде плавающего, либо приклеенного пола. При полном нанесении EWC утвержденным клеем следуйте инструкциям производителя по установке.
При укладке на пол с подогревом:
1. Вновь установленный пол с подогревом должен проработать не менее четырех (4) недель до установки EWC LVT с температурой от 55 до 85 градусов по Фаренгейту, чтобы гарантировать, что черный пол имеет был высушен.
2. Существующие теплые полы с подогревом должны иметь минимальную температуру 65 градусов F (18,3ºC) в течение минимум 4 дней до, во время и 48 часов после завершения установки. Это обеспечит правильную акклиматизацию EWC LVT перед началом установки. По завершении установки постепенно увеличивайте температуру с шагом 5 градусов по Фаренгейту в час, пока не будет достигнута желаемая температура. Никогда не превышайте 85 градусов по Фаренгейту.
3. Содержание влаги в деревянных черновых полах не должно превышать 10%, измеренное калиброванным измерителем влажности древесины.
4. Бетонные полы должны быть «сухими» с помощью теста на мат, калиброванного измерителя влажности бетона, теста на хлорид кальция или датчика относительной влажности. №
5. Первый этаж, на котором используется система лучистого отопления, должен иметь надлежащий барьер для влаги под ним.
6. Рекомендуемый диапазон относительной влажности составляет 35% -55%, а температура в помещении должна быть в пределах 55-85 градусов по Фаренгейту для доставки напольного покрытия, акклиматизации и укладки. №
7. EWC LVT должен акклиматизироваться в указанном диапазоне температур не менее 48 часов перед установкой в помещении.
8. Поддержание постоянной температуры в помещении обеспечит стабильную среду как для пола, так и для дома.
9. Температура поверхности пола всегда должна оставаться ниже 85 градусов по Фаренгейту.
10. Ни при каких условиях относительная влажность в комнате с уложенным ламинатом не должна опускаться ниже 30% в течение срока службы изделия.
ПРИМЕЧАНИЕ. Излучающие маты с электрическим обогревом, не встроенные в черновой пол и установленные непосредственно под этим изделием EWC LVT, не рекомендуется использовать под данным изделием.Установка ковриков излучающего теплого пола с электрическим подогревом может привести к аннулированию гарантии на уложенный пол в случае выхода из строя системы отопления.
ПОСЛЕ УСТАНОВКИ
После укладки пола поддерживайте новый водостойкий пол в отличном состоянии, следуя нашим советам по уходу и уходу за водонепроницаемостью.
Установка
pdf Версия для печати (7,51 МБ) (PDF)
Обзор
WrapShield RS Rain Screen представляет собой механически прикрепленный высокоэффективный водостойкий барьер (WRB) и воздушный барьер (AB) со встроенным материалом дренажной матрицы из полипропилена, доступный в двух вариантах глубины: 3 мм и 7 мм.
Установка воздушного барьера
Установка воздушного барьера требует, чтобы все швы, стыки, нахлесты и проходы были герметизированы для полной непрерывности воздушного барьера.
Обзор передового опыта
- Всегда устанавливайте экран WrapShield RS от дождя горизонтально, «в стиле обшивки или гальки», так чтобы верхние слои перекрывали слои, расположенные ниже. Горизонтальные нахлесты должны составлять 6 дюймов для надлежащего уплотнения интегрированного ленточного стыка; пунктирная линия.
- Планировка здания должна быть спланирована до установки, чтобы свести к минимуму отходы и гарантировать, что все интерфейсы и проходы определены и правильно детализированы для защиты от проникновения воды и воздуха. Дождевик
- WrapShield RS должен быть правильно огражден черепицей, со всеми отверстиями, прорезями и отводами, чтобы отводить жидкую воду в основную дренажную плоскость и, в конечном итоге, наружу здания.
- Правильная последовательность имеет решающее значение. Перед установкой дождевика WrapShield RS защитите грубые отверстия с помощью системы VaproLiqui-Flash. Обратитесь к странице подробностей для получения дополнительной информации.
- Используйте скобы из нержавеющей стали (SS) в верхней части на 2 дюйма выше горизонтальной интегрированной ленты, чтобы прикрепить материал к подложке оболочки.
- Внутренние и внешние углы должны быть непрерывно обернуты полевой мембраной или обрабатываться как вертикальный шов.
- Максимальная выдержка перед установкой облицовки составляет 6 месяцев (180 дней).
Вертикальные стыки – установка
НЕ перекрывайте и не дублируйте дренажную матрицу, чтобы поддерживать ровную плоскость при установке облицовки.
Установка вертикального стыка
- Скобка 11 ¾ ”WrapFlashing SA Самоклеящаяся (белая сторона наружу) по центру за местом расположения вертикального шва.
- Наложить на нижнюю часть наполовину на ленточный стык (прибл. 3,5 дюйма, 89 мм).
- Поместите стык WrapShield RS в середину WrapFlashing SA, см. Рисунок справа.
- Снимите разделительную пленку с WrapFlashing SA, см. Рисунок справа.
- Примечание: WrapFlashing, прикрепляемый механически, может использоваться вместо WrapFlashing SA с валиком 3/8 ”клеящего герметика VaproBond, глухим уплотнением позади каждой створки.
- См. Ниже иллюстрации и пошаговые инструкции.
Информация о подложке
WrapShield RS Rain Screen можно установить на несколько оснований, включая фанеру, OSB и жесткую изоляцию.
ПРИМЕЧАНИЕ: Для наружной гипсовой обшивки или бетонных оснований VaproShield рекомендует установить самоклеящуюся пленку WrapShield SA и добавить VaproMat ™ на глубину 3 мм или 7 мм. Пожалуйста, посетите страницы WrapShield SA Self-Adhered и VaproMat для получения дополнительной информации.
WrapShield RS Rain Screen не рекомендуется использовать для защиты от дождя на открытых стыках.Обратитесь к страницам RevealShield IT Integrated Tape и RevealShield SA Self-Adhered для получения информации о подходящих мембранах для открытых швов.
WrapShield RS Rain Screen может быть установлен поверх влажных оснований, чтобы ограничить дальнейшее проникновение воды и позволить основанию высохнуть в период строительства, при условии выполнения следующих процедур:
- Крыша конструкции должна быть полностью просушена либо временными мерами, либо постоянным монтажом, чтобы предотвратить проникновение воды в оставшуюся часть конструкции.
- Проемы окон и дверей должны быть защищены от проникновения воды временными или постоянными мерами на протяжении оставшейся части строительства.
- Ответственность за надлежащие средства и методы просушивания всей конструкции перед закрытием ограждения здания лежит на генеральном подрядчике.
Рекомендации по креплению фанеры и оснований OSB:
Используйте скобы из нержавеющей стали ТОЛЬКО в верхней части на 2 дюйма выше горизонтальной интегрированной ленты для приклеивания материала к подложке оболочки.Эта область будет покрыта следующим курсом материала WrapShield RS Rain Screen.
Следует избегать открытых креплений, при необходимости использовать гвозди с уплотнителями или винты с бесфланцевой головкой с уплотнением, как показано ниже. Не используйте VaproCaps .
Крепежные элементы облицовки должны рассматриваться как часть требований к постоянному общему креплению.
Количество и размещение рекомендуемых крепежных элементов зависит от следующих факторов, ответственность за которые несет установщик:
- Период времени, в течение которого установленная мембрана WrapShield RS будет открыта перед установкой облицовочного материала
- Расстояние между элементами облицовки (т.е. 16 дюймов, 24 дюйма, 32 дюйма и т. Д.)
- Тип и материал, выбранный для наружной облицовки
- Местные погодные условия с учетом прогнозируемых ветровых явлений.
ЗАПРЕЩАЕТСЯ размещать застежки в области перекрытия интегрированной ленты ДО удаления разделительной бумаги и герметизации. Крепеж, размещенный в области ленты, может порвать защитную бумагу во время удаления, что приведет к плохой герметизации. Крепежные детали следует размещать в зоне нахлеста только после удаления разделительной бумаги и герметизации горизонтального стыка.
Свяжитесь с технической командой VaproShield, если у вас есть дополнительные вопросы.
Передовая последовательность установки WrapShield RS Rain Screen
1. Зашейте все грубые проемы окон и дверей с помощью Vapro-Liqui-Flash и WrapFlashing перед установкой полевого материала WrapShield RS Rain Screen. См. Следующие документы: – Инструкции и подробности по установке VaproLiqui-Flash – Детали интерфейса окна WrapShield RS на стену | |
2.У основания стены начните установку с помощью скоб SS в верхней части на 2 дюйма выше ленты. Проведите линию для ориентира. Не скрепляйте скрепками в области ленты. | 3. Совместите нижнюю часть верхнего ряда материала с пунктирной линией, создавая 6-дюймовое перекрытие, переходящее в виде гонта вверх по стене. |
4. Скоба 11 3⁄4 ”Vapro-Flashing SA Самоклеящаяся, по центру позади места вертикального шва, с белой клейкой стороной наружу.Нахлестайте нижний слой, наполовину на ленточный стык [прибл. 3,5 ”], как показано. Поместите стыковое соединение в середину самоклеящейся WrapFlashing SA. | 5. Удалите разделительную пленку с самоклеящейся WrapFlashing SA. Примечание. Механически прикрепляемый WrapFlashing можно использовать вместо WrapFlashing SA, с валиком клея-герметика VaproBond диаметром 3/8 дюйма и глухим уплотнением за каждой створкой. |
6. Установите стыковочный элемент WrapShield RS так, чтобы стык был отцентрирован на WrapFlashing SA. ➤ |
