Строительство монолитных домов с готовой облицовкой
На микроклимат помещения влияют физические свойства материалов из которого оно построено, а так же их последовательность внутри ограждающей конструкции. Основные физические свойства материалов: плотность, паропроницаемость, теплопроводность, теплоустойчивость и теплоусвоение.
Паропроницаемость. Многие слышали, что «дышащие» стены – это вроде бы хорошо. Но далеко не все знают, что это вообще такое. Так вот материал называют «дышащим», если он пропускает не только воздух, но и пар, то есть имеет паропроницаемость. Керамзит, дерево и пенобетон имеют хорошую паропроницаемостью. Некоторой паропроницаемостью облажает кирпич и бетон, но очень маленькой. Выдыхаемый человеком, выделяемый при приготовлении пищи или принятии ванной, пар, если в доме нет вытяжки, создаёт повышенную влажность. Признаком этого является появление конденсата на окнах или на трубах с холодной водой. Считается, что если стена имеет высокую паропроницаемость, то в доме легко дышится.
На самом деле это не совсем так. В современном доме, даже если стены в доме из «дышащего» материала, 96% пара, удаляется из помещений через вытяжку и форточку, и только 4% через стены. Если на стены наклеены виниловые или флизиленовые обоями, то стены влагу не пропускают. А если стены действительно «дышащие», то есть без обоев и прочей пароизоляции, в ветреную погоду из дома выдувает тепло. А ещё они менее долговечны. Чем выше паропроницаемость материала, тем больше он может набрать влаги, и как следствие, у него более низкая морозостойкость. Пар, выходя из дома через стену, в «точке росы» превращается в воду. Производители строительных материалов, таких как газоблок и пенобетон, хитрят, когда рассчитывают теплопроводность материала, они всегда считают, что материал идеально сухой. Теплопроводность отсыревшего газоблока увеличивается в 5 раз, то есть в доме будет, мягко говоря, очень холодно. Но самое страшное, что при падении ночью температуры, точка росы смещается внутрь стены, а конденсат, находящийся в стене замерзает. Вода при замерзании расширяется и частично разрушает структуру материала. Несколько сотен таких циклов приводят к полному разрушению материала. Поэтому паропроницаемость строительных материалов вещь не только бесполезная, но и вредная.
В многослойной конструкции на паропроницаемость влияет последовательность слоев и расположение утеплителя. На рис 1 видно, что вероятность распределения температуры, давления насыщенного пара Рн и давления не насыщенного пара Рр предпочтительнее, если утеплитель находиться с фасадной стороны ограждающей конструкции. При расположении утеплителя внутри здания между ним и несущей конструкциеей образуется конденсат, который ухудшает микроклимат помещения и постепенно разрушает несущую сину.
Рис 1 – Расположение утеплителя внутри и снаружи ограждающей конструкции
Теплопроводность – один из видов переноса теплоты (энергии теплового движения микрочастиц) от более нагретых частей тела к менее нагретым, приводящий к выравниванию температуры. Если материал стен обладает высокой теплопроводностью, то жить в таком доме будет крайне не комфортно. Стены будут быстро проводить тепло или холод с улицы в помещение.
Теплоемкость – количество теплоты, которое нужно подвести к объему вещества, для изменения его температуры.
Теплоусвоение. Теплофизические свойства ограждающей конструкции выравнивать колебания температуры в помещении, за счет поглощения ее материалом стен. Это свойство особенно полезно в условиях теплого кубанского климата. Днем материал стен поглощает тепло и отдает прохладу, ночью поглощает прохладу, отдает тепло. Усвоение тепла материалом ограждающей конструкции определяется коэффициентом теплоусвоения и зависит от величины теплопроводности, теплоемкости и объемной массы стены. Чем выше эти параметры, тем сильнее материал будет сглаживать температуру. Из таблицы 1 видно, что наибольшим теплоусвоением обладают металлы, из каменных конструкций бетон и железобетон.
Теплоустойчивость. Свойство ограждающей конструкции сохранять при колебаниях потока тепла относительное постоянство температуры на поверхности, обращенной в помещение, называется теплоустойчивостью. От постоянства температуры на внутренней поверхности ограждающих конструкций зависит обеспечение условий комфорта для пребывающих в помещении людей.
Теплоустойчивость ограждающей конструкции обеспечивается преимущественно теплоемкостью слоя резких колебаний. В часы действия отопления тепло накапливается в этом слое, а при перерывах в работе отопительной системы поступает в помещение, согревая внутренний воздух и обеспечивая относительное постоянство его температуры.
Такая теплоемкость может быть названа активной. Если указанный слой будет выполнен из материала с большим теплоусвоением, то в значительной мере будет обеспечена теплоустойчивость всей ограждающей конструкции.
Таблица 1. Плотности, теплопроводности и паропроницаемости строительных материалов.
Материал | Плотность, кг/м3 | Теплопроводность, Вт/(м*С) | Паропроницаемость, |
|---|---|---|---|
| Железобетон | 2500 | 1.69 | 0.03 |
| Бетон | 2400 | 1.51 | 0.03 |
| Керамзитобетон | 1800 | 0.66 | 0.09 |
| Керамзитобетон | 500 | 0.14 | 0.30 |
| Кирпич красный глиняный | 1800 | 0.56 | 0.11 |
| Кирпич, силикатный | 1800 | 0.70 | 0.11 |
| Кирпич керамический пустотелый (брутто1400) | 1600 | 0.41 | 0.14 |
| Кирпич керамический пустотелый (брутто1000) | 1200 | 0.35 | 0.17 |
| Пенобетон | 1000 | 0.29 | 0.11 |
| Пенобетон | 300 | 0.08 | 0.26 |
| Гранит | 2800 | 3.49 | 0.008 |
| Мрамор | 2800 | 2.91 | 0.008 |
| Сосна, ель поперек волокон | 500 | 0.09 | 0.06 |
| Дуб поперек волокон | 700 | 0.10 | 0.05 |
| Сосна, ель вдоль волокон | 500 | 0.18 | 0.32 |
| Дуб вдоль волокон | 700 | 0.23 | 0.30 |
| Фанера клееная | 600 | 0.12 | 0.02 |
| ДСП, ОСП | 1000 | 0.15 | 0.12 |
| ПАКЛЯ | 150 | 0.05 | 0.49 |
| Гипсокартон | 800 | 0.15 | 0.075 |
| Картон облицовочный | 1000 | 0.18 | 0.06 |
| Минвата | 200 | 0.070 | 0.49 |
| Минвата | 100 | 0.056 | 0.56 |
| Минвата | 50 | 0.048 | 0.60 |
| ПЕНОПОЛИСТИРОЛЭКТРУДИРОВАННЫЙ | 33 | 0.031 | 0.013 |
| ПЕНОПОЛИСТИРОЛЭКТРУДИРОВАННЫЙ | 45 | 0.036 | 0.013 |
| Пенополистирол | 150 | 0.05 | 0.05 |
| Пенополистирол | 100 | 0.041 | 0.05 |
| Пенополистирол | 25 | 0.038 | 0.05 |
| Пенопласт ПВХ | 125 | 0.052 | 0.23 |
| ПЕНОПОЛИУРЕТАН | 80 | 0.041 | 0.05 |
| ПЕНОПОЛИУРЕТАН | 60 | 0.035 | 0.0 |
| ПЕНОПОЛИУРЕТАН | 40 | 0.029 | 0.05 |
| ПЕНОПОЛИУРЕТАН | 30 | 0.020 | 0.05 |
| Керамзит | 800 | 0.18 | 0.21 |
| Керамзит | 200 | 0.10 | 0.26 |
| Песок | 1600 | 0.35 | 0.17 |
| Пеностекло | 400 | 0.11 | 0.02 |
| Пеностекло | 200 | 0.07 | 0.03 |
| АЦП | 1800 | 0.35 | 0.03 |
| Битум | 1400 | 0.27 | 0.008 |
| ПОЛИУРЕТАНОВАЯМАСТИКА | 1400 | 0.25 | 0.00023 |
| ПОЛИМОЧЕВИНА | 1100 | 0.21 | 0.00023 |
| Рубероид, пергамин | 600 | 0.17 | 0.001 |
| Полиэтилен | 1500 | 0.30 | 0.00002 |
| Асфальтобетон | 2100 | 1.05 | 0.008 |
| Линолеум | 1600 | 0.33 | 0.002 |
| Сталь | 7850 | 58 | 0 |
| Алюминий | 2600 | 221 | 0 |
| Медь | 8500 | 407 | 0 |
| Стекло | 2500 | 0.76 | 0 |
Подведем итог. Ограждающая конструкция дома (стена), должна обладать минимальной паропроницаемостью и теплопроводностью и в то же время быть теплоемкой и теплоустойчивой. Из таблицы видно, что такого эффекта нельзя добиться, используя для возведения стены один материал. Фасадная (наружная) часть стены должна сдерживать холод (минимальная теплопроводность) и не давать ему пройти к внутреннему теплоемкому материалу, который будет сглаживать температуру внутри дома. Для внутреннего материала идеально подходит армированный бетон, он обладает максимальной теплоемкостью и плотностью, также это один из самых прочных строительных материалов. Применение бетона для несущей стены позволит сгладить разницу дневной и ночной температуры в помещении (см. рис 2) и даст вам увеличение в полезной площади дома. (рис 3)
Рис. 2 – График колебания летних температур в краснодарском крае.
1 – колебания температуры на улице;
2 – коллебания температуры в помещении построенном из пено- или газоблока;
3 – температура в утепленном монолитном доме (система «ТЕХНОБЛОК»)
Как наружный утеплитель можно использовать пенополистирол, пенополиуретан или минвату, все три материала обладают небольшой теплопроводностью и давно используются в строительстве. Для защиты слоя утеплителя можно использовать штукатурку, мокрый фасад или облицовочные панели. Наша компания использует панели «ТЕХНОБЛОК», которые зарекомендовали себя как надежный материал, позволяют существенно сэкономить время и деньги.
Паропроницаемость внутреннего слоя должна быть ниже, чем наружного, для свободного выходы пара за стены дома. При таком решении «точка расы» так же расположена за пределами несущей стены и не разрушает стен здания. Для предотврощения выпадения конденсата внутри ограждающей конструкции сопротивление теплопередаче в стене должно уменьшаться, а сопротивление паропроницанию возрастать снаружи внутрь. Все это предусмотрено в предложенной конструкции (рис 2).
Статья выполнена специалистами компании «ТЕХНОБЛОК».
tehnoblok.pro
Паропроницаемость материалов – таблица
Паропроницаемость материалов таблица – это строительная норма отечественных и, конечно же, международных стандартов. Вообще, паропроницаемость – это определенная способность матерчатых слоев активно пропускать водяные пары за счет разных результатов давления при однородном атмосферном показателе с двух сторон элемента.
Рассматриваемая способность пропускать, а также задерживать водяные пары характеризуется специальными величинами, носящими название коэффициент сопротивляемости и паропроницаемости.
В момент подбора строительных материалов лучше акцентировать собственное внимание на международные установленные стандарты ISO. Именно они определяют качественную паропроницаемость сухих и влажных элементов.
Большое количество людей являются приверженцами того, что дышащие настенные поверхности – это хороший признак. Однако это не так. Дышащие элементы – это те сооружения, которые пропускают как воздух, так и пары. Повышенной паропроницаемостью обладают керамзиты, пенобетоны и деревья. В некоторых случаях кирпичи тоже имеют данные показатели.
Если стена наделена высокой паропроницаемостью, то это не значит, что дышать становится легко. В помещении набирается большое количество влаги, соответственно, появляется низкая стойкость к морозам. Выходя через стены, пары превращаются в обычную воду.
Большинство производителей при расчетах рассматриваемого показателя не учитывают важные факторы, то есть хитрят. По их словам, каждый материал тщательно просушен. Отсыревшие пеноблоки увеличивают тепловую проводимость в пять раз, следовательно, в квартире или ином помещении будет достаточно холодно.
Наиболее страшным моментом является падение ночных температурных режимов, ведущих к смещению точки росы в настенных проемах и дальнейшему замерзанию конденсата. Впоследствии образовавшиеся замерзшие воды начинают активно разрушать поверхности.
Показатели
Паропроницаемость материалов таблица указывает на существующие показатели:
- Тепловая проводимость, являющаяся энергетическим видом переноса теплоты от сильно нагретых частиц к менее нагретым. Таким образом, осуществляется и появляется равновесие в температурных режимах. При высокой квартирной тепловой проводимости жить можно максимально комфортабельно;
- Тепловая емкость рассчитывает количество подаваемого и содержащегося тепла. Его в обязательном порядке необходимо подводить к вещественному объему. Именно так рассматривается температурное изменение;
- Тепловое усвоение является ограждающим конструкционным выравниванием в температурных колебаниях, то есть степень поглощения настенными поверхностями влаги;
- Тепловая устойчивость — это свойство, ограждающее конструкции от резких тепловых колебательных потоков. Абсолютно вся полноценная комфортабельность в помещении зависит от общих тепловых условий. Тепловая устойчивость и емкость может быть активной в тех случаях, когда слои выполняются из материалов с повышенным тепловым усвоением. Устойчивость обеспечивает нормализованное состояние конструкциям.
Механизмы паропроницаемости
Влага, располагаемая в атмосфере, при пониженном уровне относительной влажности активно транспортируется через имеющиеся поры в строительных компонентах. Они приобретают внешний вид, подобный отдельным молекулам водяного пара.
В тех случаях, когда влажность начинает повышаться, поры в материалах заполняются жидкостями, направляя механизмы работы для скачивания в капиллярные подсосы. Паропроницаемость начинает увеличиваться, понижая коэффициенты сопротивляемости, при повышении в строительном материале влажности.
Для внутренних сооружений в уже оттапливаемых зданиях применяются показатели паропроницаемости сухого типа. В местах, где отопление переменное или же временное используются влажные виды строительных материалов, предназначенные для наружного варианта конструкций.
Паропроницаемость материалов, таблица помогает эффективно сравнить разнообразные типы паропроницаемости.
Оборудование
Для того чтобы корректно определить показатели паропроницаемости, специалисты используют специализированное исследовательское оборудование:
- Стеклянные чашки или сосуды для исследований;
- Уникальные средства, необходимые для измерительных толщинных процессов с высоким уровнем точности;
- Весы аналитического типа с погрешностью взвешивания.
dom-data.ru
Паропроницаемость строительных материалов, таблица
Чтобы создать в доме благоприятный для проживания климат, нужно учитывать свойства используемых материалов.Особое внимание стоит уделить паропроницаемости. Этим термином называется способность материалов пропускать пары. Благодаря знаниям о паропроницаемости можно правильно подобрать материалы для создания дома.
Оборудование для определения степени проницаемости
Профессиональные строители имеют специализированное оборудование, которое позволяет точно определить паропроницаемость определенного строительного материала. Для вычисления описываемого параметра применяется следующее оборудование:
- весы, погрешность которых является минимальной;
- сосуды и чаши, необходимые для проведения опытов;
- инструменты, позволяющие точно определить толщину слоев строительных материалов.
Благодаря таким инструментам точно определяется описываемая характеристика. Но данные о результатах опытов занесены в таблицы, поэтому во время создания проекта дома не обязательно определять паропроницаемость материалов.
Что нужно знать
Многие знакомы с мнением, что «дышащие» стены полезны для проживающих в доме. Высокими показателями паропроницаемости обладают следующие материалы:
- дерево;
- керамзит;
- ячеистый бетон.
Стоит отметить, что стены, сделанные из кирпича или бетона, также обладают паропроницаемостью, но этот показатель является более низким. Во время скопления в доме пара он выводится не только через вытяжку и окна, но еще и через стены. Именно поэтому многие считают, что в строениях из бетона и кирпича дышится «тяжело».
Но стоит отметить, что в современных домах большая часть пара уходит через окна и вытяжку. При этом через стены уходит всего лишь около 5 процентов пара. Важно знать о том, что в ветреную погоду из строения, выполненного из дышащих стройматериалов, быстрее уходит тепло. Именно поэтому во время строительства дома следует учитывать и другие факторы, влияющие на сохранение микроклимата в помещении.
Стоит помнить, что чем выше коэффициент паропроницаемости, тем больше стены вмещают в себя влаги. Морозостойкость стройматериала с высокой степенью проницаемости является низкой. При намокании разных стройматериалов показатель паропроницаемости может увеличиваться до 5 раз. Именно поэтому необходимо грамотно производить закрепление пароизоляционных материалов.
Влияние паропроницаемости на другие характеристики
Стоит отметить, что, если во время строительства не был установлен утеплитель, при сильном морозе в ветреную погоду тепло из комнат будет уходить достаточно быстро. Именно поэтому необходимо грамотно производить утепление стен.
При этом долговечность стен с высокой проницаемостью является более низкой. Это связано с тем, что при попадании пара в стройматериал влага начинает застывать под воздействием низкой температуры. Это приводит к постепенному разрушению стен. Именно поэтому при выборе стройматериала с высокой степенью проницаемости необходимо грамотно установить пароизоляционный и теплоизоляционный слой. Чтобы узнать паропроницаемость материалов стоит использовать таблицу, в которой указаны все значения.

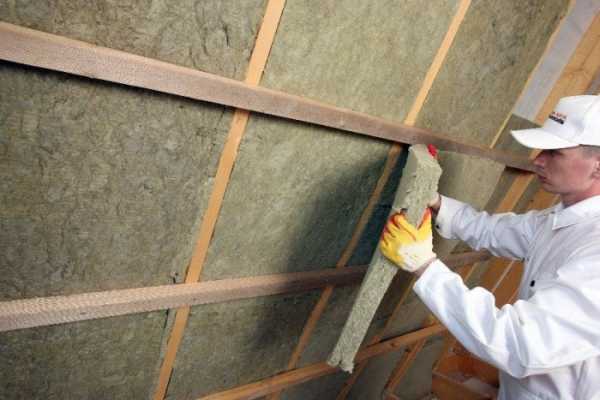

Паропроницаемость и утепление стен
Во время утепления дома необходимо соблюдать правило, согласно которому паропрозрачность слоев должна увеличиваться по направлению наружу. Благодаря этому зимой не будет происходить накопление воды в слоях, если конденсат станет накапливаться в точке росы.

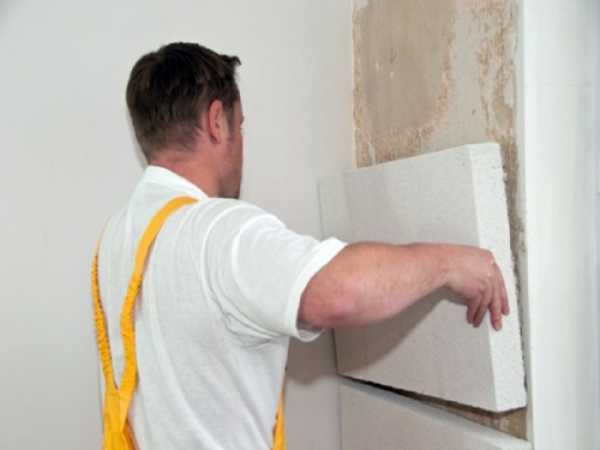

Утеплять стоит изнутри, хотя многие строители рекомендуют закреплять тепло- и пароизоляцию снаружи. Это объясняется тем, что пар проникает из помещения и при утеплении стен изнутри влага не будет попадать в стройматериал. Часто для внутреннего утепления дома применяется экструдированный пенополистирол. Коэффициент паропроницаемости такого строительного материала является низким.
Еще одним способом утепления является разделение слоев при помощи пароизолятора. Также можно применить материал, который не пропускает пар. В пример можно привести утепление стен пеностеклом. Несмотря на то, что кирпич способен впитывать влагу, пеностекло препятствует проникновению пара. В таком случае кирпичная стена будет служить аккумулятором влаги и во время скачков уровня влажности станет регулятором внутреннего климата помещений.
Стоит помнить, что если утеплить стены неправильно, стройматериалы могут потерять свои свойства уже через небольшой отрезок времени. Именно поэтому важно знать не только о качествах используемых компонентов, но еще и о технологии их закрепления на стенах дома.

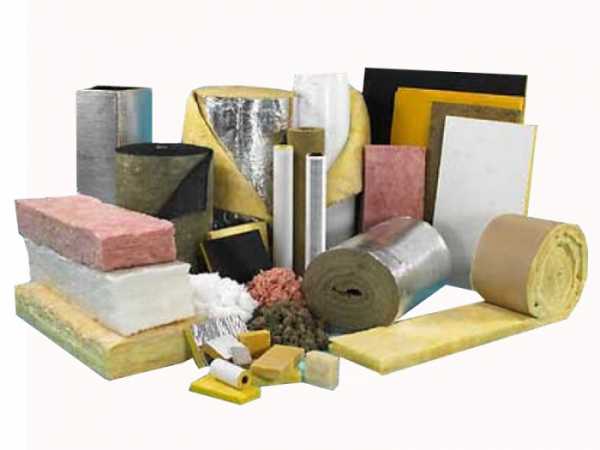

От чего зависит выбор утеплителя
Часто владельцы домов для утепления используют минеральную вату. Данный материал отличается высокой степенью проницаемости. По международным стандартам сопротивления паропроницаемости равен 1. Это означает, что минеральная вата в этом отношении практически не отличается от воздуха.
Именно об этом многие производители минеральной ваты упоминают достаточно часто. Часто можно встретить упоминание о том, что при утеплении кирпичной стены минеральной ватой ее проницаемость не снизится. Это действительно так. Но стоит отметить, что ни один материал, из которого изготавливаются стены, не способен выводить такое количество пара, чтобы в помещениях сохранялся нормальный уровень влажности. Также важно учитывать, что многие отделочные материалы, которые используются при оформлении стен в комнатах, могут полностью изолировать пространство, не пропуская пар наружу. Из-за этого паропроницаемость стены значительно уменьшается. Именно поэтому минеральная вата незначительно влияет на обмен паром.
Во время принятия решения о выборе утеплителя и различных отделочных материалов стоит помнить о том, что наружный слой должен быть более паропроницаемым. Если же этому правилу следовать невозможно, стоит разделить слои при помощи пароизолятора. Это позволит прекратить движение пара в конструкции и восстановить равновесие слоев со средой, в которой они находятся. Во время отделки дома стоит учитывать паропроницаемость используемых строительных материалов.
bouw.ru
Паропроницаемость материалов. Часть 1. Эксперимент.
Вот и дождался. Не знаю как Вы, а я давно хотел поэкспериментировать. А то всё теория да теория. На мои вопросы она не отвечала. Имею ввиду теплотехнический расчет по ДБН. И вот собрал я образцы и решил с ними поэкспериментировать.
Мне интересно, как поведет себя материал при воздействии на него паром.
Вооружился чем мог. Двумя пароварками, кастрюлями с аккумуляторами холода, секундомером и пирометром. Ах, да… Еще ведром с водой для четвертого опыта с погружением образцов. И погнал… 🙂
Результаты эксперимента на паропроницаемость и инерционность, я свел в таблицу.
Вообще опыт пошел не так. Несмотря на разную теплопроводность материалов, температура поверхности образцов в первом опыте с пароизолирующим слоем практически не отличалась . Я подозреваю что пар с пароварки, который вырывался наружу, нагревал и поверхность образцов. Как только я обдувал образцы, температура падала на 1-2 градуса. Хотя в принципе, динамика роста температуры сохранялась. А меня это интересовало больше, ведь сами условия проведения опыта далеки от реальных.
Что меня удивило. Это Бетоль. Второй опыт без пароизоляции. Не стоит считать такое поведение утеплителя недостатком. В моём опыте сам Бетоль был представителем паропроницаемых утеплителей. Думаю минераловатные утеплители повели-бы себя так-же, но с более быстрой динамикой.
Опыт очень показателен. Резкий рост температуры (большие теплопотери) из-за паропроницаемости и последующее охлаждение материала при начале испарения воды с поверхности. Утеплитель прогрелся на столько, что это позволило ему выводить наружу воду в парообразном состоянии и таким образом себя охлаждать.
Газоблок 420 кг/м3. Он меня разочаровал. Нет! Не в плане качества! Просто он явно показал что эгоист! 🙂 С ним лучше не проектировать многослойные стены. Из-за более высокой паропропускной способности, он хуже удерживал теплый пар, чем плотный пеноблок. Это говорит о том, что в случае применения этого материала, весь температурно-влажностный удар примет паропроницаемый утеплитель. В общем, берите газоблок поплотней, потолще, а на внутренние стены клейте материалы с низкой паропроницаемостью (виниловые обои, пластиковая вагонка, масляная покраска и тд)…
А как вам пеноблок с высокой плотностью (представитель инерционных материалов)? Ну разве это не прелесть? Ведь он нам четко показал, как ведет себя инерционный материал при накоплении тепла. Хочу отметить, что снимая его с пароварки мне было горячо. Его температура была явно выше Бетоля и Газоблока. За то-же время воздействия он смог аккумулировать больше тепла, что привело и к более высокой температуре материала на 2-3 градуса.
Анализируя таблицу я получил много ответов и еще больше убедился в том, что в нашем климате надо строить инерционные дома и Вы точно сэкономите на отоплении…
Но о моих выводах и примерах Вы узнаете далее… Нельзя-же Вас так грузить в одном топике. 🙂 Читайте Паропроницаемость материалов. Часть 2. Выводы.
С Уважением, Александр Терехов.
