Пенофол под стяжку. Способы укладки, особенности монтажа.

Вопросам проектирования, монтажа, эксплуатации, ремонта систем “Плавающий пол” и “Теплый пол” уделяется

большое внимание специалистов. Существует огромное количество различных технологий и материалов, применяемых в составе этих конструкций. Несмотря на большое внимание, уделяемое вопросам проектирования, монтажа, безопасности при эксплуатации таких систем, достичь требуемых величин по звукоизоляции в проектах крайне сложно. Цена ошибки в данном случае крайне высока и влечёт следующие нежелательные последствия:

• Отсутствие требуемого или желаемого звуко тепло- изолирующего эффекта;
• Разрушение бетонной стяжки и нарушение геометрии напольного покрытия из-за использования низкокачественных материалов, позиционируемых как аналоги;
• Повышение расхода тепловой энергии или электроэнергии в системе “Теплый пол”. Повышение расхода тепловой энергии за счет тепловых потерь по плите перекрытия.
• Вывод из строя греющих элементов системы теплый пол.

Короткое замыкание в электрических системах или затопление в гидро системах. Работа с причинами приведённых нежелательных явлений, а не борьба со следствиями, является правильным решением в вопросе проектирования систем “Плавающий пол” и “Теплый пол”. Дополнительные ограничения на применяемые технологии накладывает стоимость мероприятий и их экономическая целесообразность. Простое и правильно выбранное решение способно обеспечить долговечную, безопасную эксплуатацию этих систем, не требующую дополнительных вложений. Для системы “плавающий пол” такой технологией является применение в конструкции нового одноименного материала

ПЕНОФОЛ –  Плавающий пол. Он представляет собой листовой, рулонный материал на основе вспененного полиэтилена повышенной плотности, покрытый фольгой или без нее.

Звукоизоляция

Обеспечить звукоизоляцию напольного покрытия от плиты перекрытия, а так же уменьшение (снижение) тепловых

потерь по плите перекрытия (рис. ) Это достигается путем разделения жесткой связи покрытия пола с плитой перекрытия и стенами. Результаты акустических испытаний материала “ТИЛИТ Плавающий пол”, а так же характеристики представлены в таблицах 1 и 2. Исследования проводились в акустической лаборатории НИИСФ РААСН. Положительное заключение выдано 12 июля 2017 года по результатам акустических испытаний слоистого пола, укладываемого по беспустотным железобетонным панелям толщиной 140 мм со слоем звукоизоляции из пенополиэтилена “ТИЛИТ Плавающий пол” ТУ 2244-069-04696843-2003 производства АО «Завод ЛИТ».

Конструкция с применением материала “ТИЛИТ Плавающий” пол будет работать максимально эффективно только при совместном использовании специальных аксессуаров и сопутствующих материалов, например, демпферных лент ТИЛИТ («кромочной ленты», ).

Демпферная лента ТИЛИТ

в процессе эксплуатации системы плавающий пол
позволяет:
1. Изолировать “Плавающий пол” от прямого контакта со стенами и перегородками, тем самым отсекая распространение звуковых и вибрационных шумов по перекрытиям;
2. Компенсировать температурные расширения стяжки, уменьшая вероятность разрушения бетона;
3. Дополнительно снижать тепловые потери через линейные теплопроводные включения. ПЕНОФОЛ используется в конструкциях полов в силу его сравнительной доступности. Кроме систем “Плавающий пол”, вспененный полиэтилен активно применяется и в системе “Теплый пол”.

Комбинации вспененного полиэтилена с

покрытием из алюминиевой фольги нашли свое применение в качестве подложек/основы для систем “Теплый пол”. Наиболее эффективно применение для этой цели материала ТИЛИТ Супер ТП. Он представляет собой алюминиевую фольгу сдублированную с вспененным полиэтиленом. В отличии от аналогов, где вместо фольги используется металлизированная пленка, алюминиевая фольга позволяет равномерно распределить тепло от нагревательных элементов по всей поверхности. Для того что бы щелочная среда цементной стяжки не разрушала алюминий, поверхность фольги в материале дополнительно защищена полимерным слоем. Разметка на рабочей поверхности “ТИЛИТ Супер ТП” облегчает монтаж и укладку греющих элементов. В ассортименте Завода ЛИТ есть так же основы “ТИЛИТ ТП” для систем теплый пол на плотном пенополистироле . Для удобства монтажа данный вид продукта выпускается в формате плит и матов. Пенополистирол не допускает образования трещин в стяжке при нагрузке и надежно удерживает монтажные гарпунные скобы.

Монтаж и Гарантия

Для монтажа гидронаполненных систем теплый пол Заводом ЛИТ выпускаются в соответствии с ГОСТ Р 56729-2105 теплоизоляционные трубки “ТИЛИТ Супер Протект”.  Данные теплоизоляционные изделия из вспененного полиэтилена применяются для тепловой изоляции труб отопления и водоснабжения, прокладываемых в конструкциях полов и стен. Трубки выполнены в двух цветовых решениях (синий, красный) для дифференциации труб (подача/обратка, хвс, гвс), Срок службы материалов из вспененного полиэтилена производства Завода ЛИТ для систем плавающий и теплый пол, без изменения заявленных характеристик и свойств, равен сроку эксплуатации конструкции.

Гарантийный срок хранения вспененного полиэтилена 1 год с даты выпуска.

Утепление полов пенофолом

Пенофол - материал, сделанный из вспененного полиэтилена, который выполняет одновременно функцию тепло- и пароизоляции. Кроме этого, наваренный сверху на полиэтилен слой фольги отражает тепловое излучение. Материал не имеет пор - это значит, что он не пропускает воздух и, значит, сообщает утепляемой конструкции свойства термоса. Где он может пригодиться? При утеплении бань и саун, которые должны быть хранилищем горячего и влажного воздуха как можно более долгое время. Также холодных полов, например, бетонного основания на первом этаже здания и устройства системы теплый пол. Давайте разберемся, как происходит утепление полов пенофолом в каждом из этих случаев.

Каким бывает и как используется пенофол

Слой вспененного полиэтилена в листе пенофола, содержащий пузырьки воздуха, за счет которых, собственно, происходит утепление, может быть слоем от 3 до 10 мм. Слой фольги во всех модификациях пенофола одинаков, но может быть приварен с одной стороны (тип «А») или с двух сторон (тип «В»). Также бывает пенофол, у которого с одной стороны - фольга, а с другой - клеящий слой - «самоклеющийся» пенофол (тип «С»). Кроме того, существует пенофол с одним слоем фольги, который ламинирован сверху слоем полиэтилена (тип «ALP»).

Пенофол типа «А» обычно крепится к другому утеплителю (пенопласту, стиродуру) с помощью степлерных скоб или гвоздей. Тип «С» может наклеиваться на них же или прямо на основание. Тип «В» используется для автономного крепления.

Как укладывать пенофол на бетонный пол

Холодный пол для утепления стоит сначала залить бетонной стяжкой с керамзитом, но ее может заменить слой пенопласта толщиной от 5 до 10 см. На пенопласт крепится или приклеивается слой пенофола (тип «А» или «С») с нахлестом на стены в 10 см с каждой стороны. Стыки проклеиваются алюминиевой лентой.

Влага, от которой пенофол защищает конструкцию, не имея возможности проходить сквозь него, будет на нем оседать. Чтобы этого не происходило, над фольгированым слоем пенофола нужно устраивать пространство для проветривания с продухами - отверстиями, через которые может беспрепятственно проходить воздух, чтобы отводить эту влагу. Для этого на пенофол со стороны фольги набиваются рейки шириной 1,5-2 см, создавая пространство для движения воздуха. Ту же роль могут играть лаги, если решено настилать деревянный пол. Лаги и рейки нужно пропитывать антисептиком или олифой. Укладывать их надо на всю длину пола, отступая 1-2 см от стен с шагом 35-40 см. Горизонтальность укладки проверяется уровнем, прогибающиеся лаги нужно подпирать расщепленными рейками. Перпендикулярно лагам укладываются доски толщиной 2-3 см, а поверх лист фанеры толщиной 12 мм. Можно использовать фанеру 6-8 мм, но укладывать ее в два слоя. Финишным покрытием можно выбрать линолеум или ламинат.

Устройство системы «теплый пол»

- На основание фольгой вверх кладется пенофол (тип «А» или «С»), на него укладывают нагревательные элементы, между ними прокладываются лаги,на которые стелится половая доска (1-я схема).

- Если поверх нагревательных элементов будет заливаться цементная стяжка (например, под плитку), нужен пенофол типа «ALP», так как цементный раствор - агрессивная среда для алюминия, которым покрыт пенофол (2-я схема).

- Для того, чтобы изолировать пол от ударного шума, пенофол укладывается с запасом по 10 см на каждую стену. Таким образом получается система «плавающий пол».

- Чтобы обеспечить гидро- и пароизоляцию все стыки полотен проклеиваются специальной алюминиевой лентой.

- После укладки нагревательных элементов, укладывается армировочная сетка после чего происходит площади пола заливка цементной стяжкой. После заливки раствора края пенофола подрезаются.

- За этим следует довольно длительный период прогревания пола и его ввода в эксплуатацию.

Утепление полов пенофолом гарантирует покрытию тепло-, гидро- и шумоизоляцию (снижает ударный шум на 20 дБ) и обеспечивает равномерное прогревание поверхности пола за счет отражающего эффекта пенофола.

Какой выбрать утеплитель для пола под стяжку: технические характеристики

При выполнении работ по теплоизоляции жилья следует помнить, что одним из ключевых моментов является утепление пола. Многие хозяева квартир и частных домов не уделяют этому вопросу должного внимания, а зря –поверхность неутеплённого пола может стать путём для ощутимых потерь тепла.

Существует много различных способов и материалов для теплоизоляции пола – современные строительные технологии предлагают массу вариантов для любых условий и финансовых возможностей. Рассмотрим, каким образом и при помощи каких материалов можно сделать утепление бетонного пола.

Утепление бетонного пола пенополистиролом

Некоторые строители в качестве самого подходящего способа теплоизоляции бетонного пола предлагают положить пенопласт под стяжку. Но более удачным решением является пенополистирол (его ещё называют экструдированным полистиролом или пеноплексом). Это утеплитель нового поколения – его часто путают с пенопластом и визуально они похожи. Но технология изготовления пенополистирола несколько иная, чем у пенопласта – поэтому у него более прочные межмолекулярные связи в структуре. Он состоит из воздуха и вспененного полистирола и на сегодняшний день является одним из самых широко используемых теплоизоляторов.

Выпускают пенополистирол в виде жёстких плит различной толщины – от 20 до 1000 мм.

Выбор толщины плиты зависит от того, насколько серьёзное утепление требуется. Рассмотрим подробнее свойства этого материала, ставшие причиной такой популярности:

  • Высокие теплоизолирующие и звукоизолирующие свойства.
  • Влагоотталкивающие характеристики.
  • Влагостойкость – он не утрачивает своих свойств во влажной среде.
  • Долговечность.
  • Высокая устойчивость к нагрузкам на сжатие.
  • Нетоксичность – он не выделяет вещества, вредные для здоровья человека.
  • Высокая экологичность – отлично взаимодействует с человеческим организмом.
  • Малый удельный вес – этот фактор существенно облегчает транспортировку и монтаж.
  • Отличная обрабатываемость механическим путём при помощи самых простых инструментов.
  • Стойкость к перепадам температур.
  • Доступная цена.

Благодаря всем этим факторам, пенополистирол широко используется для теплозащиты различных участков зданий в современном строительстве.

Утепление бетонного пола полистиролом пошагово выглядит следующим образом:

  • Заливаем черновую стяжку из цементно-керамзитовой смеси.
  • Дожидаемся высыхания раствора и делаем гидроизоляцию. Для этого намазываем стяжку битумной мастикой либо кладём рубероид. Рубероид выкладываем внахлёст, склеивая края при помощи битумной мастики или нагревая их и прижимая друг к другу.
  • Поверх гидроизоляции кладём пенополистирол – плиты располагаем встык в шахматном порядке. Края замазываем клеем либо монтажной пеной. Излишки пены обрезаем ножом.
  • Поверху кладём ещё слой гидроизоляции – плотный полиэтилен. Края склеиваем между собой при помощи скотча.
  • Поверх гидроизоляции кладём армирующую сетку и заливаем бетонной стяжкой.
  • Дожидаемся полного высыхания раствора, намазывая периодически поверхность пола водой для того, чтобы избежать образования трещин.
  • Монтируем поверх бетонного покрытия финишную поверхность пола.

Если мы хотим сделать систему тёплого водяного контура, поверх гидроизоляции, уложенной на пенополистирол, выкладываем трубы. Фиксируем его армирующей сеткой и заливаем стяжку. В этом случае после высыхания стяжки тёплый пол включать нужно постепенно, чтобы избежать растрескивания раствора.

Теплоизоляция при помощи керамзита

Для теплоизоляции нижнего уровня помещения можно использовать керамзит. В переводе с греческого это слово значит «обожжённая глина».

Керамзит получают методом спекания вспучивающихся тугоплавких глин с добавлением различных присадок. Производят керамзит в виде гранул разного диаметра и используют либо для добавления в цементный раствор, либо насыпом.

Рассмотрим характеристики этого материала:

  • Отличные звукоизолирующие и теплоизолирующие свойства.
  • Влагостойкость.
  • Высокая экологичность.
  • Нетоксичность.
  • Маленький удельный вес.
  • Доступная цена.

Утепление пола при помощи керамзита выглядит следующим образом:

  • Выравниваем поверхность и утрамбовываем её, если кладём пол на грунт.
  • Стелим слой гидроизоляции – плотный полиэтилен. Стыки тщательно склеиваем скотчем. Края гидроизоляции возле стен загибаем так, чтобы они были не ниже краёв керамзита.
  • Насыпаем керамзит – смесь из гранул разного размера. Разный размер гранул для того, чтобы как можно лучше заполнить все выемки и пустоты. Слой теплоизолятора должен быть не менее 30 сантиметров.
  • Выравниваем керамзитовую поверхность.
  • Заливаем «молочко» - жидкий раствор цемента. Это делается для того, чтобы гранулы утеплителя сильнее схватились между собой.
  • Заливаем стяжку из бетона.
  • Ждём высыхания раствора и монтируем финишное покрытие.

Теплоизоляция пола при помощи пенофола

Современные строительные технологии предлагают новейшие разработки – например, фольгированные утеплители. Они состоят из теплоизолирующего слоя и одного или двух слоёв фольги. Фольга имеет очень высокий коэффициент теплопередачи, как и любой металл, поэтому использовать её для утепления нецелесообразно. Однако часто используются отражающие свойства фольги – она отражает тепловое излучение внутрь помещения.

Для утепления под стяжку чаще всего используют пенофол – материал на основе вспененного полиэтилена с односторонним или двухсторонним фольгированным слоем.

Пенофол отличается отличными теплоизолирующими и звукоизолирующими характеристиками, он абсолютно влагонепроницаем, высокоэкологичен и нетоксичен. Пенофол хорошо держит перепады температур, долговечен и его маленькая толщина делает его очень удобным для использования в работах по теплоизоляции.

Пошагово процесс теплоизоляции пола пенофолом выглядит так:

  • Заливаем черновую стяжку из цементно-керамзитовой смеси.
  • Укладываем пенофол встык и склеиваем края специальной алюминиевой лентой. Размещаем его фольгированным слоем вверх.
  • Если хотим монтировать систему тёплого водяного контура, поверх пенофола выкладываем водяной контур и фиксируем армирующей сеткой. Если водяной контур не кладём, армирующую сетку натягиваем поверх пенофола. Гидроизоляция при его использовании не нужна.
  • Заливаем бетонную стяжку. Дожидаемся её высыхания, смачивая поверхность водой.
  • Монтируем финишное покрытие.

Заключение

При проведении работ по теплоизоляции помещения не следует забывать об утеплении нижнего уровня.

Неутеплённый пол может стать причиной очень серьёзных утечек тепла из помещения даже при отлично теплоизолированных других участках. Современные строительные технологии предлагают различные варианты методов и теплоизоляционных материалов для утепления под стяжку.

Выбор материала и метода утепления зависит от условий, от типа помещения, от финансовых возможностей владельца. Широкий спектр предлагаемых возможностей поможет вам сделать своё жильё по-настоящему уютным и гостеприимным.

Утепление пенофолом пола. Выбор нужно типа пенофола и укладка

Пенофол – универсальный материал, включающий в себя паро-, шумо-, теплоизолирующие свойства. Это современный теплоизолятор, который зарекомендовал себя с лучшей стороны. Утепление пенофолом бетонного пола является важным элементом для создания уюта для дома. Особенно это важно, если жилое помещение находится на первом этаже.

Данный материал изготавливается из полированной алюминиевой фольги, на которую, путем термической сварки наносится полиэтиленовая пена. Алюминий отражает тепло примерно на 70%, благодаря полировке, процент доходит до 97.

Он продается рулонами, что облегчает процесс транспортировки, хранения, монтажа. Толщина листа варьируется от 3 до 10 миллиметров. Данный вид утеплителя отлично сочетается с применением стекловолоконных, минеральных, базальтовых видов утеплителей. За счет своей гибкости и легкости он часто используется при монтаже теплого пола.

Может ли пенофол быть единственным утеплителем пола

Этот материал, благодаря своим теплоизолирующим свойствам, подходит под все виды стяжек.При отсутствии возможности использования другого материала утепление пола пенофолом не уступает им по качеству.

При равных условиях коэффициент теплоэффективности пенофола типа B, толщиной 4 миллиметра равен:

  1. Глиняному кирпичу размером 67,2 сантиметра (2,5 кирпича).
  2. Силикатному кирпичу – 84 сантиметра (3,5 кирпича).
  3. Газобетону – 38,4.
  4. Керамзитобетону – 49.
  5. Минеральной вате – 6,7.
  6. Пенополистеролу – 4,6.

Характеристика утеплителя

Различаются несколько типов пенофола:

  1. A. Фольгирование наносится с одной поверхности. Применяется при утеплении пола, стен, для изоляции коммуникации.
  2. B. Фольгирование с двух сторон. Основное место использования – при изолировании межкомнатных перегородок, а также при межэтажном перекрытии.
  3. C. Фольга с одной стороны, самоклеящаяся основа с другой, покрытая пленкой, которая защищает от склеивания в рулоне.
  4. Супер – NET. Область применения – изоляция сетей, трубопроводов, технологического оборудования, а также как шумоизоляция в автомобилях.
  5. ALP. Ламинирован полиэтиленовой пленкой. Используется для утепления хозяйственных построек в сельском хозяйстве.
  6. M – R. Фольгированный с одной стороны, имеет рельефную поверхность.

Наиболее распространенный, а также часто используемый пенофол на пол является тип A, B, C.

Данные типы имеют одинаковый диапазон рабочих температур, которые варьируются от -60 до +100 градусов.

Коэффициент теплового отражения также одинаков, от 95 до 97%.

Вес одного кубического метра для А составляет 44 килограмма, для В – 54 и для С – 74.

Влагостойкость при погружении в воду на сутки составляет у А – 0,7 процента, В – 0,6 и у С – 0,35.

Паропроницаемость этих видов не превышает 0,001 мг/мчПа.

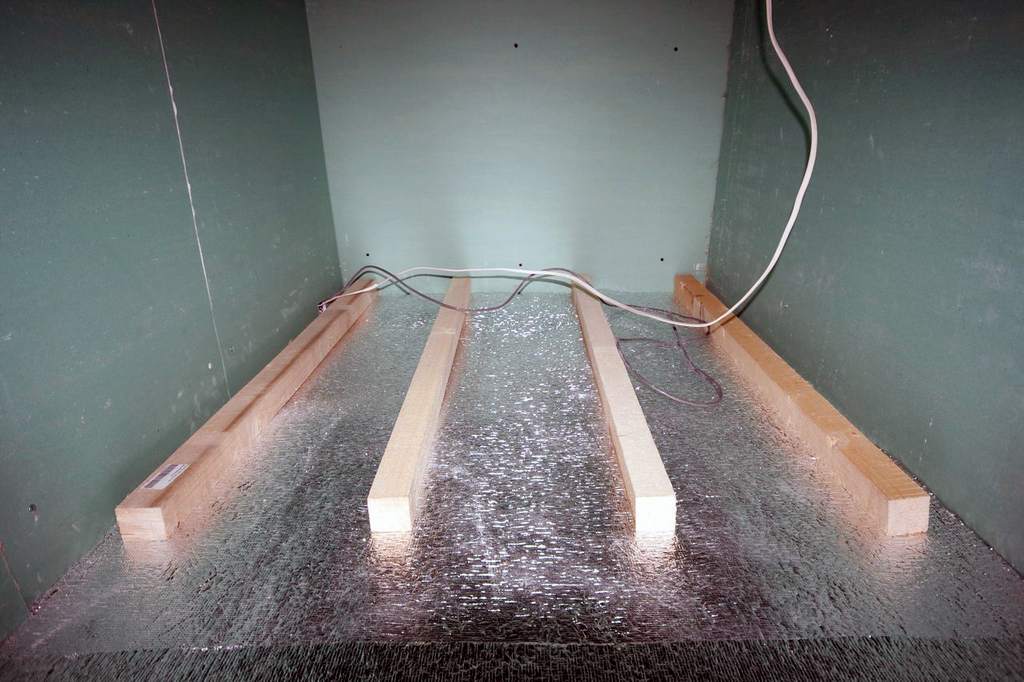

Технология укладки с использованием лаг

Для утепления пола в деревянном доме первым делом нужно сделать керамзитобетонное основание. Для этого потребуется распределить керамзит между маяками и после этого залить все цементным молочком. Это необходимо для обеспечения схватывания стройматериала между собой. После проведения работ по стяжке можно ходить спустя 24 часа.

Есть и альтернативное решение. Можно постелить на пол пенопласт 5-10 см. Затем поверхность обрабатываем клеем и укладываем пенофол. Для этих целей подходят А и С. Устройство необходимо производить с небольшим нахлестом на стену, примерно на 10 сантиметров. Стыки пенофола проклеиваются алюминиевым скотчем.

Из-за высокой влагостойкости на поверхности пенофола может образовываться конденсат. Чтобы избежать этого, нужно оставить пространство между материалом и полом. Для этого со стороны фольги крепятся лаги размером 1,5 или 2 сантиметра. Этого будет вполне достаточно для проветривания.

Лаги устанавливаются по уровню, не допускается их пригибание, сверху укладываем фанеру толщиной 12 миллиметров. Также возможно применение фанеры 6 или 8 сантиметров, но для этого потребуется укладка в два слоя.

Теплоизоляцию деревянного пола можно произвести на черновом покрытии. Для этого покрытие предварительно обрабатывается антисептическими средствами или олифой. После этого кладем пенофол встык, проклеиваются алюминиевой лентой, и застилается фанера, которая прикручивается саморезами.

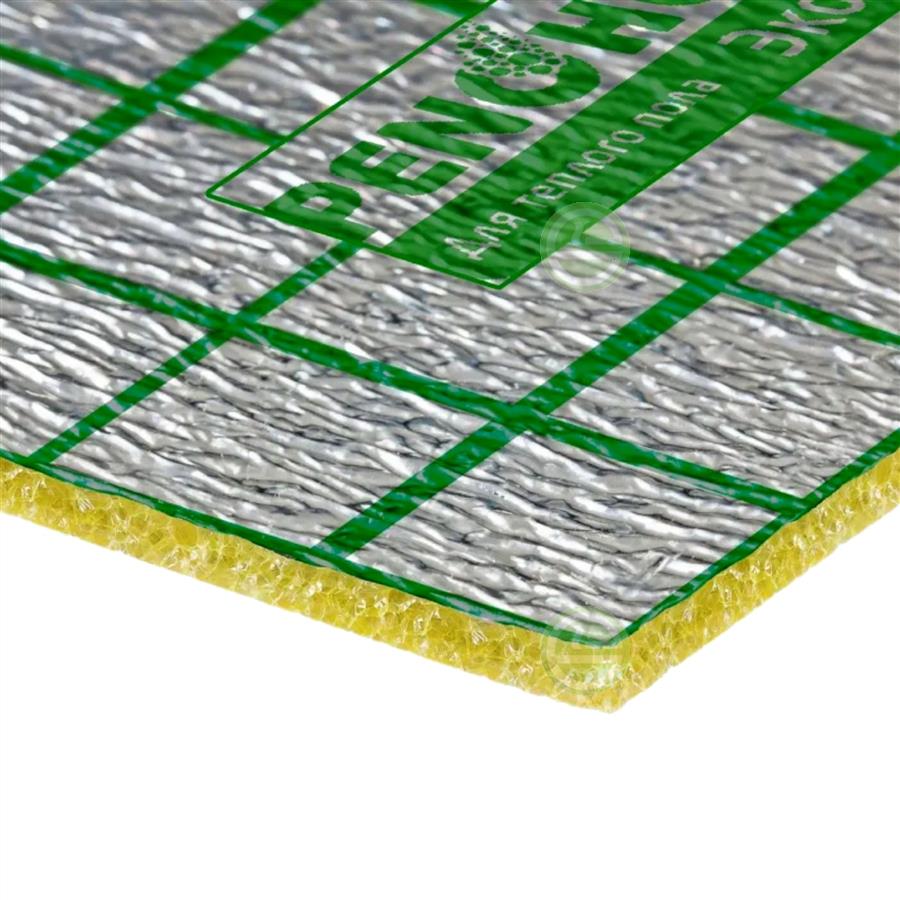

Технология укладки пенофола для теплых полов

Для эффективного утепления отлично подойдет тандем, пенофол и теплый пол.

В этом случае пенофол укладывается пенополиэтиленом вниз. После со стороны фольги устанавливаются нагревательные элементы и между ними укладываются лаги для напольного покрытия.

В случае, если теплый пол планируется заливать стяжкой и монтировать плитку, то подойдет пенофол типа ALP. После осуществления монтажа утеплителя на него укладываются нагревательные элементы, затем армирующая сетка, после этого можно приступать к стяжке. После полного высыхания выступающие края требуется обрезать. Следующим шагом будет включение нагревающих элементов на несколько дней для улучшения процесса высыхания. После того как пол просохнет, можно начинать процесс монтирования декоративного покрытия.

с фольгой, без вскрытия, какой стороной класть, как правильно укладывать под линолеум

Доступность и высокие изолирующие качества современных вспененных полимерных материалов наталкивают на идею использовать их для утепления внутренних помещений. Например, сделать теплоизоляцию пола пенофолом. Материал недорогой, с хорошими механическими характеристиками и низким показателем теплопроводности. К тому же процесс укладки пенофола на пол упрощается форматом материала, обычно это свернутое в рулон полотнище, которое легко можно раскроить и настелить в соответствии с конфигурацией помещения.

При подгонке пол из пенофола можно временно прихватить обычным скотчем

Можно ли утеплить пол, используя только пенофол

Разумеется, для теплоизоляции пола можно использовать разные виды и марки утеплителя. Например, пеноплекс, гранулы полистирола или минеральную вату. Для того чтобы понять, насколько эффективно применение пенофола для пола, достаточно сравнить коэффициенты теплопроводности перечисленных материалов:

  • Для минваты ISOVER, используемой для теплоизоляции пола, он равен 0,033-0,047 Вт/м*К, для шлаковаты — 0,46-0,47 Вт/м*К;
  • Пенополистирол в гранулах – 0,036-0,038 Вт/м*К;
  • Керамзит сухой – 0,170 Вт/м*К.
  • Для пенофола коэфициент равен 0,037-0,038 Вт/м*К.

Кроме шлаковаты и керамзита, все остальные материалы для теплоизоляции пола примерно соответствуют параметрам пенофола.

Данные по коэффициенту теплопроводности пенофола даны без учета возможного отражения тепла фольгированным слоем.

Важно! Утепление пола пенофолом с фольгой будет еще более эффективным, характеристики теплоизоляции улучшатся как минимум на 10-15%, особенно для помещений, отапливаемых инфракрасными обогревателями.

Понятно, что тонкий рулонный материал из вспененного полиэтилена не в состоянии заменить толстые плиты из минваты или засыпной слой гранул. Рекламные заявления производителей о том, что по уровню теплоизоляции однослойное утепление пола снизу пенофолом может заменить толстый слой пеноплекса или минволокна, явно преувеличены.

Обращайте внимание на марку материала

Какой пенофол лучше использовать для утепления пола

На рынке предлагается несколько марок листового материала с фольгой, который используется для теплоизоляции. Не стоит спешить покупать первый попавшийся пенофол,так как не все виды листового вспененного полиэтилена одинаково хороши для теплоизоляции пола. Исключением может быть ситуация с обустройством утепляющего слоя на открытой балконной площадке или даже лоджии. В этом случае можно выполнить утепление пола на балконе пенофолом любой марки, главное — правильно раскроить материал и уложить его в основание.

Основные марки пенофола

В продаже чаще всего можно встретить материал трех размерных групп: 4 мм, 8 мм и 10 мм. Такое разделение позволяет более точно подобрать общую толщину теплоизоляции. Можно купить специализированный материал, используемый в промышленном строительстве. В этом случае толщина полотна пенофола может достигать 15-24 мм.

У Пенофола имеется два близких родственика — Армофол и Олефол. В первом алюминиевая фольга усилена слоем из стеклоткани или сетки, благодаря чему слой теплоизоляции способен выдерживать постоянный нагрев до 200оС. Олефол имеет дополнительно слой гидроизоляции.

Пенофол выпускается в нескольких модификациях:

  • Тип А — вспененный полиэтилен с односторонним покрытием алюминиевой фольгой. Подойдет для теплоизоляции пола любых жилых помещений;
  • Тип В — тот же пенофол, с закрытыми порами и с двухсторонним покрытием фольгой, называется тепловой барьер;
  • Тип С – одностороннее алюминиевое покрытие и клеящий слой со стороны основы. Применяется для теплоизоляции проблемных и неустойчивых полов;
  • Тип «Супер NET», это разновидность предыдущих трех марок пенофола, но с дополнительным усилением структуры впечатанной сеткой. Благодаря высокой прочности пенофол может использоваться для теплоизоляции нагруженных конструкций. Например, утеплить пол пенофолом в деревянном доме прямо по обратной стороне половиц;
  • Тип «А-LP» – вспененный полиэтилен с закрытыми порами и алюминиевым покрытием фольгой. Поверхность алюминия дополнительно защищена полиэтиленовой пленкой;
  • Тип «AIR» обладает высокой прочностью и хорошими гидроизолирующими качествами.

Последний вариант часто используют для шумозащиты и теплоизоляции воздуховодов и систем кондиционирования помещений. В одном полотне сочетаются качества и гидроизоляции, и возможность утепления пола.

Конкретный тип материала под утепление пенофолом снизу пола нужно будет выбирать исходя из конструкции основания и общего устройства дома. Для простого деревянного пола в квартире лучше всего делать теплоизоляцию листового материала с воздушной прослойкой.

Основные конкуренты пенофола в теплоизоляции

Мастера и менеджеры строительных салонов часто предлагают использовать более дешевые материалы на основе вспененного полиэтилена. Это могут быть Изолон, Полифон, Стизол и масса других покрытий для теплоизоляции известных и неизвестных производителей. Почти все они имеют крупноячеистую структуру, и по характеристикам и качеству теплоизоляции лишь немногим уступают пенофолу.

Стоят они дешевле, но существуют определенные отличия от пенофола:

  • Большинство заменителей не имеют полноценного покрытия алюминиевой фольгой, на поверхности пенополиэтилена напылена тонкая металлизированная пленка;
  • В состав пенофола добавлены смягчители и антипирены, чего, как правило, не бывает у конкурентов.

В результате при контакте с открытым огнем пенополиэтилен кратковременно воспламеняется и достаточно быстро затухает. Конкуренты сгорают полностью, даже без контакта с фронтом пламени.

Проверить характеристики материала можно собственноручно на небольшом образце, с помощью зажигалки. Если вспененный полимер сгорает без остатка, то это явно не пенофол.

Важно! Если материал не прошел проверку, то в лучшем случае его можно использовать в качестве недорогой альтернативы утеплению пола на даче пенофолом. Для жилых помещений такая теплоизоляция может оказаться недолговечной.

У качественного пенофола алюминиевая фольга прощупывается руками

Какой стороной класть пенофол на пол

При укладке теплоизоляции часто возникает проблема выбора направления укладки. Стелят пенофол на пол фольгированной стороной вверх. Если используется двухсторонний материал, то разницы особой нет.

Другое дело, каким способом сформировать теплоизоляцию, именно от этого зависит качество утепления пола. Можно, конечно, просто постелить пенофол под линолеум на бетонный пол. При толщине полотна в 10 мм уровень эффективности теплоизоляции соствит 1/3 — 1/4 от пеноплекса или минваты толщиной в 50 мм. Для квартиры многоэтажки, или если в доме используют лучистый обогрев, этого будет более чем достаточно.

В остальных случаях нужно делать комбинированную теплоизоляцию пола, только в этом случае можно получить максимальный изолирующий эффект.

Как класть пенофол на пол

Для того чтобы получить качественную теплоизоляцию пола, необходимо выполнить несколько условий:

  • Утепление пола формируется минимум из двух слоев, фольгированное полотно толщиной 4 мм укладывается друг на друга с воздушным промежутком минимум в 10 мм;
  • Верхний слой пенофола укладывается фольгой вверх, и над его поверхностью должен оставаться воздушный промежуток 10-15 мм.

В этом случае характеристики теплоизоляции примерно будут соответствовать промышленному сплошному утеплению пенофолом толщиной 24 мм, или плитой пенопласта в 40 мм, минваты в 50 мм, керамзитовой засыпки в 107 мм.

У качественного пенофола алюминиевая фольга прощупывается руками

Какие инструменты и материалы потребуются

Независимо от схемы укладки утеплителя для пола, потребуется приобрести:

  • Пенофол в рулоне;
  • Клейкую алюминизированную ленту, используемую в укладке теплоизоляции;
  • Строительный или канцелярский нож;
  • Металлическую слесарную линейку длиной не менее метра;
  • Меритель – строительную рулетку и столярный уголок.

Также потребуются молоток и шлифмашинка для устранения дефектов на утепляемом полу. Если опыт раскройки пенофола невелик, то будет полезным запастись обычным канцелярским скотчем. При нарезке полотна часто возникают задиры, поэтому, перед тем как резать пенофол, на линию наклеивают скотч и плотно прижимают металлической линейкой.

Важно! Для обустройства теплоизоляции готового пола потребуются деревянные бруски 40х50 мм. Нужно подобрать максимально ровный пиломатериал, без кривых поверхностей и дефектов.

Подготовка пола

Поверхность нужно очистить от мусора и пыли, можно использовать пылесос. Никакого мытья пола не допускается, поверхность должна быть идеально сухой. Дефекты от заливки бетонной стяжки необходимо срезать, старую краску зашлифовать наждаком. Выступающие из пола гвозди обрабатывают столярным клеем и забивают молотком.

Как утеплить бетонный пол пенофолом

Теплоизоляция бетона выполняется только с помощью дополнительной системы лаг или обрешетки. Например, для массивной бетонной плиты перекрытия в квартире или в доме процесс утепления пола будет выглядеть следующим образом:

  • Раскраиваем пенофол толщиной 4 мм, так, чтобы поверхность пола была полностью покрыта полотнищами встык, без щелей и нахлеста. Материал клеим на бетон полиуретановым лаком. По периметру нужно будет сделать напуск на стены, равный двойной высоте;
  • Полотнища пенофола проклеиваем на стыках и по периметру алюминизированным скотчем;
  • Далее укладываем брусок 40х50, для бетонного пола лаги приходится крепить монтажной пеной;
  • В промежутки между брусами вырезаем и закладываем пенофол большой толщины. Поверх укладываем ОСБ или фанерные листы.

Чаще всего таким способом укладывается пенофол на пол под фанеру на неотапливаемых площадках, на балконах и лоджиях.

В жилых помещениях бетонный пол закрывают «висящей» теплоизоляцией. В этом случае лаги укладывают прямо на бетон, а поверх наклеивают пенофол «В» так, чтобы сверху и снизу полотнища оставался воздушный промежуток. Таким образом удается добиться хорошего качества теплоизоляции и избежать накопления конденсата.

Утепление деревянного пола пенофолом без вскрытия

В идеале лучшим вариантом теплоизоляции для деревянного пола была бы подшивка металлизированным полотнищем по лагам с дальнейшей набивкой поверх реек обрешетки. Но часто выполнить утепление таким способом просто нет возможности, поэтому деревянный пол оставляют без разборки, а просто зачищают его и используют в качестве чернового.

Обустройство теплоизоляции пола выполняется следующим образом:

  • Нашиваем брусы лаговых балок, при этом обращаем внимание на точное выравнивание опорной поверхности в горизонтальной плоскости;
  • Настилаем полотно так, чтобы стыки между лентами пенофола опирались на деревянные брусы лагов;
  • Фиксируем утепление пола мебельным степлером и заклеиваем швы скотчем.

Новый пол поверх теплоизоляции должен быть либо дощатым, либо выложен из ламелей или паркета.

Как правильно укладывать пенофол под теплый водяной пол

Любая форма подогрева требует качественной теплоизоляции основания, которая бы блокировала утечку тепла через пол в грунт или в фундамент. Поэтому под теплый пол всегда укладывают фольгированный пенофол или аналогичный по характеристикам изолятор. Для пола с подогревом используют материал типа «А-LP».

Важно! Защитное покрытие на алюминиевой фольге предохраняет металл от коррозионного воздействия любых цементно-песчаных или наливных смесей.

Первоначально на черновую основу наклеивают полотнища фольгированного пенофола и заделывают стыки. Слой теплоизоляции частично напускают на стены и фиксируют рейками.

Далее нужно уложить монтажную сетку или ленты, к которым будут крепиться непосредственно трубки водяного контура. В итоге между трубами и фольгой должно оставаться расстояние в несколько миллиметров. Иначе тепловое расширение элементов подогрева разорвет полотно, и в теплоизоляции пола появятся щели.

Как укладывать фольгированный пенофол на пол под стяжку

Наиболее сложным вариантом утепления считается закладка вспененного полиэтилена при заливке бетонного пола. В некоторых случаях хозяева отказываются от такой теплоизоляции, считая ее неэффективной и непрочной. Все это правильно, если использовать обычный вариант пенофола, для бетонной стяжки нужен материал, усиленный стеклотканью или сеткой. Кроме того, пенофол может использоваться, как подложка под стяжку пола для шумоизоляции.

В простейшем варианте можно уложить на очищенную основу пенофол марки «Супер NET» двумя слоями по 13 мм, укладку полотнищ выполняем по кромкам встык с обязательной заклейкой скотчем. Верхний слой должен перекрывать швы нижнего. Далее укладываем армирующую стеклопластиковую сетку и заливаем бетон.

Утеплить пол в доме лучше укладкой пенофола на лагах с зазорами по 10 мм. Верхнее полотно зашивают фанерой, швы клеивают шпаклевкой, после чего можно заливать бетон. В этом случае эффективность теплоизоляции получится заметно выше из-за полного удаления влаги из стяжки без поглощения ее утеплителем.

Рекомендации и частые ошибки

Главная ошибка, которую допускают все новички, связана с попытками жестко связать пенофол и стяжку. Бетон обязательно даст усадку, в результате чего часть фольги может быть повреждена. Поэтому поверхность контакта бетона и пенофола часто дополнительно прокладывают пленкой. В этом случае даже при многократном нагреве и охлаждении теплоизоляции пенофол не сминается, и пол остается целым.

Газ в открытых порах пенофола может стать причиной появления трещин

Вторая грубая ошибка связана с использованием гвоздей и саморезов. С их помощью удобно крепить лаги, но нельзя пробивать полотно пенофола. Под нагрузкой саморез может сработать, как нож, и со временем часть утеплителя будет раскромсана в лапшу. Нужно только клеить или крепить скотчем.

Заключение

Теплоизоляция пола пенофолом по силам практически всем желающим. Помимо высокой стойкости и пластичности пенополиэтилена, материал оказывается еще и экологически безопасным, даже при сильном нагревании не выделяет токсичных веществ, чего не скажешь о базальтовой вате и пенополистироле.

Отзывы об утеплении пола пенофолом в деревянном доме

Глухов Василий Андреевич, 66 лет, г. Саранск

До утепления деревянные полы скрипели в доме так, что слышно было на улице. После укладки пенофола все пропало, зять говорит, из-за того, что половицы не пересыхают, а я думаю, что просто хорошая шумоизоляция. В любом случае материал стоящий, мы и курятник утеплили, это единственный утеплитель, в котором не заводятся куринные блохи.

Бадаев Артур, 35 лет, г. Ростов-на-Дону

У меня осталось квадратов 40-50 пенофола после утепления крыши, причем в кусках. Брат предложил утеплить полы на веранде. Помещение холодное, боялся, сгниют доски, прошло три года, нет никаких проблем. Утепляли двумя слоями, под лаги и поверх. Причем для нижнего слоя использовали перфорированный пенофол, поэтому все продувалось и просыхало. И работать с пенофолом намного приятнее, чем с минватой или пенопластом. Кто пробовал, тот подтвердит.

Утепление пола пенопластом под стяжку, пенофолом, стоимость и технология теплоизоляции

В условиях постоянно растущих цен на энергоносители (электричество, газ) все более важным вопросом становится утепления помещений. Грамотно устроенная теплоизоляция позволяет существенно экономить на отоплении. Современный рынок пестрит множеством специальных стройматериалов, для правильного использования которых нужно знать их свойства, основные характеристики и способы обработки. Только так можно избежать серьезных оплошностей и неприятных последствий.

Теплоизоляция пенопластом

Обладает уникально низкой теплопроводностью и хорошей звукоизоляцией. Он прост в монтаже и податлив в обработке. Утепление пола пенопластом под стяжку осуществляется в несколько этапов.

Сначала на черновую поверхность настилают влагонепроницаемую пленку для дополнительной защиты материала и как основание под утеплитель. После этого проводят укладку листов, водоотталкивающей пленки, армирующей сетки и заливают финишную стяжку. Кажущаяся хрупкость обманчива. При толщине бетонной стяжки более 6 см, он без труда выдерживает нагрузку в несколько тонн на 1 см2. Для такого вида работ наиболее подходящим считается особо прочный пенопласт марки ПСБ-С-35.

Расчет количества материала производится, исходя из площади пола в помещении. Чем толще и плотнее будет лист – тем лучше. Для утепления рекомендуется использовать листы не тоньше 10 см и с размером плиты 1×1 метр. Наиболее широко востребованы такие:

Название

Размер листа, мм

Цена, рубли

KNAUF

1200×1000×30

80

KNAUF

1200×1000×50

140

KNAUF

1200×1000×100

240

KNAUF

1000×1000×30

75

KNAUF

1000×1000×100

230

ПСБ-С-15

1000×1000×50

68

ПСБ-С-15

1000×1000×100

135

ПСБ-С-25

1000×1000×50

106

ПСБ-С-25

1000×1000×100

210

ПСБ-С-35

1000×2000×50

260

ПСБ-С-35

1000×2000×100

520

Применение пенофола

Это отражающий фольгированный утеплитель нового поколения, несмотря на малую толщину, обладает рядом уникальных свойств. Утепление пенофолом позволяет добиться не только хорошей теплоизоляции пола, но и экранирует ударные и вибрационные шумы, защищает от радиации.

Применение этого утеплителя будет уместным в междуэтажных перекрытиях, где он послужит также паро- и гидроизолирующим слоем. При монтаже на пол первого этажа, в целях экономии следует между слоями пенофола прокладывать лист пенопласта.

Настилать фольгированный утеплитель можно на любую поверхность, не задумываясь о выравнивании по горизонту. Утепление пола в доме пенофолом допускается проводить под цементную стяжку. Обязательным условием будет наличие армирующей сетки, а толщина бетона не должна превышать 5 сантиметров. Такие меры нужны для того, чтобы предотвратить «утаптывание» этого достаточно мягкого материала. При принудительном уплотнении утрачивает свои свойства.

Стоимость теплофола зависит от площади в рулоне.

Площадь листа, м2

Толщина, мм

Цена, рубли

18 (0,6×30) самоклеящийся

3

2 400

9 (0,6×15) самоклеящийся

10

2 400

36 (1,2×30) фольгированный

5

1 200

18 (0,6×30) фольгированный

10

1 050

36 (1,2×30) двухстороннее фольгирование

10

2 500

Для достижения желаемого результата, в утеплении полов рекомендуется сочетать оба этих материала и вот почему. Применение одного только пенопласта невозможно, потому что он требует хорошей защиты от влаги с обеих сторон. Этого можно достичь, проложив сверху и снизу слои пенофола.

Использование же последнего в качестве самостоятельной теплоизоляции целесообразно только в межэтажных перекрытиях. Для полноценного утепления деревянного пола первого этажа дома придется укладывать теплофол в несколько слоев, что экономически не выгодно.



Утепление пола пенофолом: особенности укладки

Пенофол представляет собой материал, который изготавливается из вспененного полиэтилена, его используют в качестве паро- и теплоизолятора. Кроме всего, наваренная сверху на слой полиэтилена фольга способна эффективно отражать тепловое излучение. Материал не обладает порами, это означает, что не будет пропускать воздух, придавая утепляемому помещению характеристики термоса.

Перед утепление холодного пола пенофолом необходимо уложить керамзит и по нему сделать стяжку.

Утепление пола пенофолом часто производится в пространстве саун и бань, которые должны хранить горячий и влажный воздух в течение как можно более длительного времени. Отлично справляется такой материал с утеплением холодных полов, которые изготовлены, например, из бетона.

Первые этажи построек чаще всего нуждаются в более эффективном утеплении, где и следует использовать пенофол.

Сравнение пенофола с другими материалами.

Его применяют и при монтаже систем теплого пола. Однако следует помнить, что технология утепления в каждом из перечисленных случаев должна быть своя.

Вспененный полиэтилен в полотне пенофола содержит воздух, за счет чего и становится возможным обеспечивать теплоизоляцию. Фольгированный слой во всех модификациях этого утеплителя одинаков, но может находиться или только с одной стороны, что определяется маркировкой «А», или с обеих сторон, тогда материал имеет маркировку «В».

Можно предпочесть для проведения утепления такой пенофол, который с одной стороны содержит фольгу, а с другой – клеящий слой, что обеспечивает способность материала к приклеиванию, этот тип будет определен маркировкой «С». Можно осуществить теплоизоляцию пола пенофолом, который имеет один слой фольги, ламинированный сверху полиэтиленом, определить такой утеплитель поможет маркировка «ALP».

Если решили предпочесть в качестве утеплителя пенофол класса «А», то его предстоит фиксировать к другому утеплителю, которым может выступить пенопласт или стиродур. Крепление необходимо производить при помощи степлера, действия которого способны заменить обычные гвозди. Материал класса «С» может быть зафиксирован непосредственно к основанию. Утеплить пол пенофолом класса «В» можно путем автономного крепления материала.

Инструменты и материалы для утепления пенофолом

  1. Цемент.
  2. Керамзит.
  3. Песок.
  4. Алюминиевая лента.
  5. Уровень.

Особенности укладки пенофола

Если предполагается производить утепление холодного пола, то первоначально предстоит залить его бетонной стяжкой с керамзитом. Для этого следует в пространство между маяками уложить равномерно керамзит. После полученный слой следует пролить цементным молочком. Эта процедура позволит обеспечить схватывание материала, кроме того, керамзит получит покрытие в виде пленки. Более того, когда цемент высохнет, по поверхности керамзита можно будет передвигаться. Затем проведение работ можно приостановить на 24 часа, а по истечении названного периода можно будет приступить к обустройству самой стяжки пола.

Схема замешивания раствора для стяжки.

В качестве альтернативного решения стяжки может выступить пенопласт, который следует укладывать толщиной в 5-10 см. На пенопласт следует укрепить (можно с помощью клея) слой пенофола, для чего подойдет материал типа «А» либо «С». Производить его укладку следует с нахлестом на поверхность стен, нахлест должен составлять 10 см по периметру помещения. Для того чтобы обеспечить высокую надежность соединения стыков, следует проклеить их при помощи алюминиевой ленты.

Когда утепление пола производится при помощи пенофола, то материал станет защищать конструкцию от влаги, которая не будет иметь возможности проходить через него, это станет причиной оседания воды на поверхности утеплителя. Для того чтобы этого избежать, над фольгированным слоем утеплителя следует оставлять небольшое пространство, которое обеспечит проветривание. Для этого на поверхность утепляющего материала со стороны фольги необходимо набить рейки, ширина которых может быть равна пределу 1,5-2 см, они будут способны создать пространство для свободного передвижения воздушных масс.

Эту же функцию способны выполнять лаги, если предполагается настилать деревянное покрытие. Лаги и рейки необходимо предварительно обработать антисептическим составом, заменить который может традиционная олифа. Крепить их нужно на всю длину помещения, отступая от стен около 2 см, соблюдая при этом шаг между креплениями от 35 до 40 см.

Варианты утепления пола пенофолом.

Горизонтальность укладки должна контролироваться уровнем, а те лаги, которые прогибаются, следует подпереть расщепленными рейками. Под прямым углом по отношению к лагам следует укрепить доски, толщина которых должна быть равна 2 см, а поверх следует уложить фанеру с толщиной, равной 12 мм.

Допустимо применить фанеру, ширина которой равна 6-8 мм, однако ее будет необходимо в этом случае укладывать в 2 слоя. В качестве финишного покрытия могут выступить линолеум или ламинат.

Если в помещении застелен деревянный пол, то даже при наличии на его поверхности трещин от них необязательно избавляться при утеплении пенофолом. Пенофол в данном случае следует уложить, обратив фольгу вверх. Материал для проведения этого процесса должен иметь толщину в 1 см. Поверх утеплителя можно проложить какой-нибудь материал, который способен обеспечить твердость основания.

Отлично для этого подойдет оргалит, а в качестве финишного покрытия может быть использован любой материал по желанию мастера, им может выступить, например, линолеум. Тогда утепление и финишное покрытие будут бюджетным вариантом.

Укладка пенофола совместно с системой теплого пола

Для того чтобы утепление пола было еще более эффективным, можно использовать пенофол в тандеме с системой «теплый пол». Для этого на черновой пол, обратив фольгу вверх, следует уложить пенофол, при этом может быть использована теплоизоляция типа «А» либо «С». Далее следует уложить нагревательные элементы, проложив между ними лаги, на которые стелется половая доска.

Схема теплого пола.

Если нагревательные элементы предполагается заливать цементной стяжкой, что в дальнейшем может предусматривать укладку плитки в качестве декоративного финишного покрытия, то следует применить утеплитель типа «ALP», это обусловлено тем, что цементный раствор выступает в качестве агрессивной среды для алюминиевого покрытия, которое используется при изготовлении пенофола (вторая схема).

Утеплить пол можно не только эффективно, но и многофункционально. Так, обеспечить изоляцию пола от ударного шума позволит укладка материала с запасом в 10 см на стены. Так, можно обустроить систему «плавающего пола».

Пол должен быть надежно гидро- и пароизолирован, для этого стыки полотен нужно проклеить алюминиевой лентой.

После монтажа нагревательных элементов можно приступать к укладке армировочной сетки, только затем можно начинать обустройство стяжки. После того как заливка была осуществлена, края утеплителя следует аккуратно подрезать. После предстоит довольно долго прогревать пол, затем его можно будет ввести в эксплуатацию.

Утепление поверхностей пенофолом обеспечивает гидро-, тепло- и шумоизоляцию, снижая уровень ударного шума на 20 дБ, что гарантирует равномерное прогревание, обусловленное отражающими свойствами пенофола.

Перед тем как утеплить пол, используя пенофол, следует ознакомиться с особенностями укладки того или иного типа утеплителя этого класса, так как неверная технология укладки может стать причиной неэффективной теплоизоляции.

Делаем пол с водяным подогревом. Теплый водяной пол: фото. Минимальная толщина стяжки

В большинстве жилых помещений мы привыкли видеть иногда довольно громоздкие батареи под окнами и трубы на стенах. Это не добавляет привлекательности интерьеру помещения. Пол с подогревом избавляет жилище от не очень эстетичного «украшения» стен.

Установленный теплый водяной пол в любое время года будет поддерживать комфортную температуру. В этой статье мы постараемся рассказать, как делают теплый пол из воды.

Установка теплого пола в многоквартирном доме незаконна.

В начале нашего повествования мы предупредим читателя об ограничениях на установку теплого пола. Те, кто хочет установить водяные полы в многоквартирном доме, будут разочарованы.

Подзаконные акты Жилищного кодекса запрещают строительство дополнительных систем отопления в домах с центральным отоплением. Исключением могут быть конструкции, в которых водяные полы с подогревом были предусмотрены проектом.


Многие источники информации дают советы, как установить пол с водяным подогревом. Мы хотим вас предупредить, что категорически нельзя браться за такую ​​работу для некомпетентных лиц. Монтаж системы отопления должен выполняться только профессионалами.

Поскольку эксплуатация таких полов связана с циркуляцией горячей воды в перекрытиях зданий, подогрев полов желательно устраивать только на 1-м этажах строений. Это снижает риск значительных потерь при повреждении трубопроводов теплого пола.

Водяной теплый пол - довольно сложное инженерно-технологическое устройство. Любое непрофессиональное участие в установке теплого пола может привести к довольно печальным последствиям.

Температурный режим теплого пола

В комплект оборудования для теплого водяного пола обязательно входят терморегуляторы. Рекомендуемая температура в помещении, которую должен поддерживать теплый водяной пол, представлена ​​в таблице ниже:

Оборудование водяного теплого пола

Основным теплоносителем водяного теплого пола является горячая вода.Водяной газовый котел закачивается в сеть трубопроводов, скрытых в массиве бетонного цокольного этажа. В результате прогревается весь пол вместе с напольным покрытием. Таким образом создается комфортная температура в помещении.

Коллекторно-распределительный центр

Рассмотрим, что нужно для теплого пола:

  • газовый котел;
  • насос;
  • коллекторно-распределительный центр;
  • трубопровод;
  • термостат;
  • родственные приспособления.

Газовый котел

Котлы напольные или настенные

Газовые котлы представляют собой современное оборудование, предназначенное для водопровода и систем теплых полов.Выбирая модель бойлера, обратите внимание на его мощность, возможность подачи воды в несколько контуров. Котлы могут быть одноконтурными и двухконтурными.

Двухконтурный аппарат подает теплоноситель в систему теплого пола и одновременно подает горячую воду в жилище.

Котел может быть установлен на полу или на стене. Вентиляция естественная и принудительная.

Наряду с газовыми приборами существуют различные конструкции, работающие на твердом и жидком топливе.Такие котлы устанавливают в местах, где отсутствует центральное газоснабжение.

В любом случае при выборе газовой модели котла необходимо получить разрешение на ее установку в местной газовой службе.

Насос


Принудительная подача воды во внутренний водопровод жилища обеспечивается насосом.

Как только желаемое давление воды падает, автоматическое управление включает насос.

Внешние источники воды

Чтобы вода зимой не замерзала, прогрейте колодец

Насос встраивается между котлом и источником воды (колодец, природный водоем, резервуар).Вода в емкости во дворе зимой может замерзнуть, поэтому нужно подумать, как защитить емкость от мороза.

Необходимо утеплить резервуар или поставить в какое-нибудь подсобное помещение. Наполнить резервуар можно из импортного резервуара для пресной воды.

Вода из природных источников содержит различные примеси как органического, так и неорганического происхождения. На внешний водозабор ставят фильтр грубой очистки. Непосредственно перед подачей воды в насос ставят фильтр тонкой очистки.

Фильтры выполнены в виде легко заменяемых картриджей.

Широкий ассортимент этих устройств всегда можно найти в торговой сети.

С центральным водопроводом насос не нужен.

Вода поступает в систему под давлением центрального водопровода.

Коллекторный распределительный центр

Коллекторный узел распределяет поток горячей воды по всей системе теплого пола в разных помещениях с разной температурой. Только квалифицированный специалист может установить распределитель коллектора.

Термостат

Их может быть несколько.Каждый из них регулирует температуру воды в своем контуре. Регуляторы температуры являются неотъемлемой частью коллекторного распределительного центра.

Трубопровод


Основным сооружением водяного теплого пола является трубопровод. Трубы для системы отопления используются в основном из 3-х видов материалов:

  • металлопластик;
  • полипропилен;
  • медная труба.
Сшитый полиэтилен

Устройство для труб из сшитого полиэтилена

Сшитый полиэтилен относится к полимеру этилена со сшитыми молекулами.В результате сложного химического процесса получается высокопрочный материал, выдерживающий нагрев воды до точки кипения.

Труба из сшитого полиэтилена имеет стандартный внешний диаметр 16 мм. Соедините концы трубной арматуры. На одном конце шлангов надевается втулка с наружной резьбой. Конец трубы расширяется внутри рукава специальными плоскогубцами, что создает плотное соединение одной части фитинга.


На другом конце надеть втулку с внутренней резьбой.Вкручивая обе части фитинга, получаем прочное плотное соединение концов полиэтиленовых труб.

Есть фитинги без резьбы. Закрепите подготовленные концы шлангов, вдавив одну втулку в другую. Материал, из которого изготовлена ​​арматура, - это обычно сталь, некоторые цветные металлы и полиэтилен.

Труба выдерживает изгиб в 90 градусов. В случае замерзания воды шланг сохраняет целостность. Профессиональный набор инструментов для опрессовки и опрессовки труб стоит очень дорого, поэтому для выполнения разовых работ целесообразно арендовать инструмент.

При этом следует отметить, что трубы из сшитого полиэтилена являются одними из самых дорогих, но, как показывает практика, являются самыми надежными.

Металлопластик

Металлические проходы между слоями полимера

Металлопластиковые трубы сочетают в себе качества сшитого полиэтилена с металлической арматурой. Внутренняя и внешняя поверхность шланга изготовлена ​​из полиэтилена. Между слоями полимера лежит алюминиевая сетка с клеевыми слоями.

Внешний слой обладает прочностью и устойчивостью к агрессивной химической среде. Внутренняя поверхность трубы изготовлена ​​из так называемого пищевого пластика. Гладкий пластик не образует на своей поверхности образований ржавчины и окалины. Армирующий слой алюминия придает шлангу особую прочность и значительно увеличивает срок его службы.

В то же время металлопластиковая труба обладает гибкостью, которая требуется для сложной конфигурации укладки теплого пола.


Металлическая труба поступает в продажу в мультиметровых бухтах.

Используйте фитинг, предназначенный для металлопластиковых труб.

Монтаж шланговых соединений производится по той же технологии, что и монтаж фитингов для труб из сшитого полиэтилена.

Полипропилен

Такие трубы могут эксплуатироваться до 50 лет

Трубы из полипропилена изготавливаются из экологически чистых материалов с гарантированным сроком службы до 50 лет. Благодаря гладкой внутренней поверхности трубы обеспечивают беспрепятственную циркуляцию горячей воды.

При положительных качествах полипропиленовые трубы имеют еще одно преимущество - их невысокая стоимость.

При установке теплого пола полипропиленовые трубы соединяют двумя способами. Первый способ - традиционный, основанный на установке фурнитуры. Второй способ - сварить трубы специальным паяльником.


Концы полипропиленового шланга вставляются с двух сторон в отверстия паяльника. Достигнув желаемого нагрева, оплавленные концы труб сжимают тем же паяльником.В комплект паяльного оборудования входят насадки различного диаметра. В нашем случае используйте насадки диаметром 16 мм.

Сам процесс сварки труб не сложен; его может освоить практически каждый человек. Вы должны знать, что сам материал довольно жесткий. Гнуть полипропилен можно только при нагревании.

Сварные полипропиленовые компаунды показали свою высокую надежность по сравнению с арматурой.

Медная труба имеет самый большой срок службы

Как и любой цветной металл, медь очень дорога, поэтому трубы из этого материала имеют цену намного выше, чем стоимость указанных выше трубопроводов.

Изготовленные теплые полы из медных труб имеют неограниченный срок эксплуатации. Фурнитура изготовлена ​​из меди. Благодаря пластичности металла соединения труб отличаются высокой надежностью. Медные трубы легко гнутся, принимая желаемый вид укладки теплого пола.

Металлы по своим свойствам - материалы с высокой теплопроводностью. Основание пола из медных труб отапливает пол с минимальными потерями тепла.

Подготовка основания под укладку и заливку теплого пола

Основание зачищено, трещины и сколы заделать.После этого можно укладывать гидроизоляцию и утеплитель

Перед тем, как приступить к монтажу труб отопления, необходимо привести в порядок состояние основания пола:

Формы для прокладки труб отопления

Существуют несколько форм прокладка трубопроводов. Остановимся на двух наиболее популярных способах устройства труб отопления:

Настоящую популярность приобрел электрический теплый пол. Это обеспечивает не только дополнительный комфорт, но и экономит расходы на базовое отопление помещения.Уложить теплый электрический пол своими руками несложно.

Важно! Современный рынок отделочных и строительных материалов предоставляет на выбор огромный ассортимент теплых полов. К каждому виду теплого пола есть подробная инструкция, поэтому его установка не проблема. Самое главное, внимательно изучите требования.

Электрический пол своими руками

Устройство электрического пола имеет следующую схему:

  • черновая база;
  • теплоизоляция;
  • теплый пол;
  • Стяжка
  • ;
  • пол.

Материалы для установки


материалы для теплого пола

Для обустройства теплого электрического пола необходимо запастись специальным набором оборудования и сырья:

  • цементный порошок, песок и вода;
  • лента демпфирующая и монтажная;
  • шпатлевка и скотч;
  • шпатель и миксер;
  • гидроизоляционный и изоляционный материал;
  • кабель и кронштейны;
  • Саморезы
  • ;
  • термостат и датчики;
  • перчатки, клеевая смесь и напольное покрытие.

Помещение перед устройством теплого пола необходимо подготовить. Убрать всю сантехнику, разобрать мебель, убрать старый пол и вынести строительный мусор. Кроме того, пол выравнивается с помощью цементного раствора. Только на идеально сухой и чистой, тщательно выровненной поверхности можно произвести монтаж электрического теплого пола своими руками.


Подготовка пола

По контуру помещения укладывается демпфирующая лента для компенсации возможного расширения при обогреве теплого пола.Затем проводится разметка, а именно разметка участков на поверхности, в том месте, где будут находиться нагревательные элементы. В этой части необходимо соблюдать определенные расстояния:

  • от стационарных отопительных приборов - не менее 10 см;
  • от стен - не менее 5 см.

Распределение нагревательных элементов

Первый шаг - создать бумажную установку. Здесь следует учесть, что нагревательный элемент не монтируется на участках, где будет находиться техника и габаритная мебель.Там, где проходят нагревательные элементы, необходимо предусмотреть промежуточную зону без источников тепла. Это связано с особенностью электрического теплого пола.

Тепловые элементы одного контура по сравнению с гидравлической системой нагреваются одинаково. Они могут сломаться, если есть ограничение на тепловую мощность, которую могут вызвать предметы мебели без ножек. К тому же сама мебель может испортиться от нагрева.

В результате план должен иметь неправильную конфигурацию, которая вписывается в конфигурацию помещения.По контуру и внутри такой фигуры будет выложен теплый пол. Это недостаток электрического варианта пола, так как перестановка предметов мебели может негативно сказаться на работе всей системы.

Для разных помещений. Рекомендуется создавать отдельные контуры электрического пола, который будет иметь индивидуальное электропитание и регуляторы. Даже если такие комнаты разграничены символически. После планирования на бумаге можно приступать к разметке самого пола.

Устройство теплоизоляции

Самый важный этап работ - утепление поверхности. Качественная теплоизоляция позволит минимизировать тепловые потери, существенно снизив при этом электрическую энергию.


Теплоизоляция

При выборе теплоизоляционного материала следует учитывать следующие факторы:

  • для помещений первого этажа, лоджий и балконов лучше всего использовать наиболее эффективный и массивный утеплитель - пробковую основу или экструдированный пенополистирол 20-50 мм;
  • для помещений второго и более этажей, имеющих хорошую изоляцию стен и оснащенных стеклопакетами, в качестве изоляционного материала можно использовать пенофол.Выпускается в рулонах. Благодаря особому легкому слою тончайшей фольги пенофол показывает отличные теплопроводные свойства. Распространять легко. Делается это с помощью самоклеящегося слоя материала.

Лента строительная герметизирующая стыки. Затем покрытие бетонируется. Чтобы при последующем устройстве пола электрического типа создать качественную бетонную стяжку, необходимо на изоляционный слой уложить специальную армирующую сетку.

Устройство теплого электрического пола


Укладка теплого пола

Установка электрического теплого пола своими руками требует максимально точного следования инструкции.Кабель аккуратно укладывается по линиям разметки. Гнуть его категорически нельзя. Кабель крепится к арматурной сетке с помощью зажимов или специальной ленты. Отображение осуществляется по размеченным контурам. При укладке коврики разрезаются таким образом, чтобы кабель был сплошным, а отделялась только основа. С помощью специальной ленты маты крепятся на теплоизоляцию.

С термодатчиком и кабелем питания Подключайте нагревательный кабель только на ровном месте. Место подключения покрывается гофрированной трубой, а затем прокладывается между кабелями.Далее следует проверить сопротивление кабеля. Это делается путем подключения к термостату.

Перед подключением пола отключите электричество в комнате. В первую очередь необходимо протестировать систему отопления и протестировать ее в различных температурных условиях.

Стяжка пола

Укладка электрического теплого пола своими руками подразумевает закрытие его стяжкой. Для этого необходима бетонная смесь. Для самостоятельного использования рекомендуется покупать специальную смесь. В ее пакете будет указано, что он предназначен для этих мероприятий.Сухая смесь разводится согласно инструкции. Толщина стяжки варьируется от 4 до 5 см.


Стяжка пола

Масса распределяется сверху шпателем. нагревательные элементы. Следует следить за тем, чтобы смесь прокладывалась под телом кабеля без воздушных карманов. В противном случае отопление будет некачественным. Готовая стяжка требует полного высыхания. После этого укладывается пол. Технология зависит от используемых материалов.

Расчет теплого пола

Для четкого понимания необходимой мощности электрического теплого пола необходимо учитывать ряд параметров:

  • роль теплого пола - если он является единственным источником тепла, то потребуется квадратное 220 Вт, а в случае необходимости дополнительного комфорта 150 Вт хватит на м 2;
  • расположение и назначение комнаты - в ванных и спальнях обычно берут 180-200 Вт / м 2, в гостиной - 150 Вт / м 2, но если в ней 2-3 наружные стены, то лучше выбирать более мощная версия;
  • Помещение типа
  • , расположенное снизу - когда там будет другая квартира, то подойдет и расчетная мощность, но если это помещение без отопления, то помимо толстого слоя утеплителя нужен теплый пол большой вместимости.

Важно! После того, как все работы выполнены и электрик подключен, теплый пол проверяется на работоспособность. Нельзя сразу включить на полную мощность. Вы можете сделать это через две недели в месяц.

Теплый водяной пол на сегодняшний день является наиболее экономичным вариантом создания комфортного температурного режима в жилых помещениях. Не требует дополнительного использования электроэнергии или создания сложных инженерных коммуникаций.Включение теплого водяного пола в единую систему водяного отопления частного дома, загородного коттеджа или квартиры под силу любому человеку, имеющему навыки проведения строительных и сантехнических работ.

Современные технологии производства стройматериалов доводят монтаж оборудования до уровня детского конструктора Лего, когда требуется минимум специализированных строительных инструментов. Все соединения трубопроводов и маты для установки теплого пола предоставляются производителем и имеют простую систему стыковки и герметизации.

Устройство теплого водяного пола на бетонном основании

Решение о необходимости дополнительного обогрева жилища происходит в двух случаях:
При строительстве индивидуального дома (коттеджа), в котором отсутствует радиаторная система водяного отопления;
При обнаружении в процессе эксплуатации жилого помещения дефектов в инженерном решении водонагревательной системы, выполненных застройщиками, в результате чего в помещениях в холодное время года не бывает комфортных температур или замерзающих полов.

Рассмотрим второй вариант. Реализация требует больше времени, но одинаково подходит для обоих случаев. Достаточно опустить лишние действия, чтобы, соблюдая алгоритм рабочего процесса, качественно провести монтаж теплого водяного пола в любом жилом помещении.

Подготовительный этап

Если в процессе эксплуатации жилища выявляются недостатки в системе отопления, изначально необходимо демонтировать имеющееся напольное покрытие.

После вскрытия чернового пола - обычно стяжки на цементной основе проводится проверка ее состояния. Если трещины и отслоения от основания бетонной плиты не обнаружены, можно проводить работы на имеющейся стяжке.

При значительных дефектах - перемещение элементов стяжки под нагрузкой - при нажатии лапкой, видимых дефектах потеков или конденсации влаги, наличии плесени - стяжку полностью удаляют перфоратором, снабженным долотом с долотом, чтобы основание бетонной плиты.

Плита тщательно очищается от мусора и обрабатывается латексной грунтовкой для удаления пыли и обеспечения хороших адгезионных свойств.

Заливка выполняется самовыравнивающейся смесью «плоский пол» на основе эпоксидных полимеров или латексных композитов. При дальнейшей эксплуатации они показывают лучшие результаты, так как позволяют отказаться от процесса промежуточной гидроизоляции и в случае протечки надежно удерживают воду в канале, образованном вокруг трубы.

Время выдержки перед продолжением работы после отверждения должно быть не менее 3-7 дней

Монтаж гидроизоляции

Теплый водяной пол - источник повышенного риска.Даже при использовании качественных материалов следует помнить, что под ногами циркулирует горячая вода под давлением. В случае аварии трубопровода протечка на нижние этажи может доставить массу неприятностей соседям.

Гидроизоляция выполняется из пленки ПВХ толщиной не менее 200 DIN или армированной пленки.

Гидроизоляционная пленка укладывается на бетонное основание без дополнительной фиксации или с использованием полимерных клеевых мастик, не подверженных плесени. Швы между листами пленки проклеиваются строительным скотчем с двух сторон.

Монтаж утеплителя


Если помещение, в котором устроены теплые водяные полы, находится не на первом этаже и под ним нет неотапливаемого пространства - используйте утеплитель толщиной более 10 мм. это не следует.

Если помещение находится на первом этаже или в частном доме, то используются плиты пенополистирола (Пеноплекс) марки 31С, 35, 45 или пенопласта марки не ниже ПСБ-С-35 и ПСБ-С-50. используется как утеплитель.

Монтаж изоляционных плит производится на клеевой мастике.Если бетонное основание рыхлое и есть вероятность отслоения плит утеплителя, то при дополнительной фиксации листа в 4-5 точках дюбелями «грибки» с широкой заглушкой.

Второй слой утеплителя - фольгированный теплоотражающий материал - «Пеонофол» (Изолон). Это значительно снизит теплопотери и позволит теплу проникать в помещение, а не в подвал.

При использовании установочных матов для теплого водяного пола с бобышками (объемными конструктивными элементами) Пенофол применять не нужно.

Перед укладкой плит утеплителя помещение по периметру оклеивается демпферной лентой, компенсирующей тепловое расширение при подогреве пола. Если комната превышает 2000 мм по длине или ширине. - устроены демпфирующие швы из деревянных реек или демпферной ленты.

Монтаж трубопровода


В настоящее время для устройства теплого водяного пола используются трубы ПВХ, выдерживающие номинальное давление, имеющееся в системе водяного отопления, и температуру до 200 ° С.

Схема расположения трубопровода зависит от площади помещения и производительности системы водяного отопления.


Самая легкая и в то же время наименее эффективная - «змейка». Самый эффективный, но в то же время сложный в установке - «улитка».

Если установка производится на плоское основание, утепленное Пенофолом, то для крепления труб используются кронштейны (металлические, пластиковые), которые крепятся к изоляционному слою дюбелями системы «гарпун», которые надрезаются по длине. длина стержня.

Самый технологичный способ монтажа - укладка труб в маты с бобышками. Они допускают установку без использования дополнительных креплений. Необходимо приобретать маты с высотой «бобышек», равной диаметру труб, по которым устраивается теплый пол.



Ведущие производители выпускают маты с предварительно нанесенным рисунком, что позволяет укладывать трубы по любому выбранному шаблону.

ВНИМАНИЕ! Следует помнить при установке трубопровода расстояние до стен не должно быть менее 200 мм.во избежание охлаждения теплоносителя (воды)

Система гидравлических испытаний

После монтажа трубопроводной системы водяного теплого пола производят гидравлические испытания.
Для этого отопительную систему, работающую на полную мощность с рабочим давлением, в 2 раза превышающим номинальное, оставляют под нагрузкой не менее 24 часов.
После испытания утечка устраняется и, при необходимости, проводится повторная проверка.

Заливная стяжка


Заливка стяжки на смонтированной системе водяного отопления пола производится самовыравнивающимися полимерными смесями.В случае использования малопластичных цементно-песчаных растворов трубопроводная система перед заливкой покрывается армирующей сеткой из металла или стекловолокна.

Заливка осуществляется при повышенном рабочем давлении в системе, которое не снижается до полного застывания стяжки.

Слой стяжки над системой трубопроводов должен быть не менее 10 мм.

Оптимальным вариантом является использование в качестве стяжки финишных полимерных покрытий на основе эпоксидных смол с натуральными наполнителями (пемза, туф, песок).Эти полимерные покрытия обладают повышенной пластичностью и влагостойкостью. Даже в случае разрыва трубопровода канал, по которому циркулирует теплоноситель, останется герметичным.

Теплый водяной пол на деревянной основе

Устройство теплого пола в деревянном доме или доме с деревянным полом представляет определенные трудности, связанные с низкой теплопроводностью древесины, следовательно, более высокими затратами энергии на обогрев помещения. Частично обойти проблему позволяют технологии, которые мы описываем.

Подготовка фундамента

Вариант 1

Вариант устройства теплого водяного пола на бревнах не предусматривает предварительного устройства чернового пола - прочной конструкции, по которой можно было бы проложить трубу водяного отопления. Первым делом необходимо удалить имеющееся напольное покрытие (линолеум, ламинат, деревянный пол).

После этого производят теплоизоляцию межшлакового пространства. Оптимальный вариант - использование плит Пеноплекс - экструдированного пенополистирола.Для этого достаточно плиты толщиной 40-50 мм.

Пластины нарезаются по ширине на 2-3 мм. больше расстояния между лагами и с усилием вставляются в межшаговое пространство. Для более надежной фиксации плит между лагами их концы перед установкой можно смазать клеевой мастикой.

Устанавливать изоляционные плиты необходимо таким образом, чтобы они были заглублены на 10-15 мм. относительно верхних концов лага. Это необходимо для того, чтобы поверх основного утеплителя можно было уложить дополнительный теплоотражающий слой - фольгированный утеплитель пенофол (пенотекс).

Его толщина может варьироваться от 3 до 10 мм. Это не принципиально, так как собственные теплоизоляционные свойства пенофола невелики. Его основная задача - отражать тепло от труб, по которым будет двигаться теплоноситель - вода из системы отопления дома.
Пенофол умещается только в межшлаковом пространстве, не подавляя сами лаги.

Прокладка труб отопления

Наиболее распространены две схемы укладки труб водяного пола:

Змея;
Улитка

Как мы уже отмечали, наиболее распространенная и простая в установке схема - «змейка».У него есть один существенный недостаток. По мере продвижения по трубам горячая вода остывает. Из-за этого пол прогревается неравномерно.

На входе горячей воды она будет больше нагреваться, чем на выходе. В зависимости от площади помещения и длины трубопровода эта разница может быть очень значительной.

Улитка-несушка (спираль) лишена этих недостатков. Пол прогревается равномерно по всей поверхности, под которой уложены трубы.

Но и у этого способа укладки есть недостатки - прогревается только центральная часть пола.Углы остаются холодными. При толщине трубы 15-17 мм. расстояние между соседними витками должно быть в пределах 100-200 мм.

Используются медные или гофрированные металлические оцинкованные трубы с высоким коэффициентом теплопередачи и легко изгибаемые. Трубы укладываются на бревна и фиксируются металлическими скобами. В местах, где труба будет соприкасаться с поверхностью лага, рекомендуется подкладывать листовой алюминий или тонкий пенофол.

При прокладке труб расстояние между крайними витками трубы и стеной помещения должно быть в пределах 100-150 мм.

После монтажа системы труб отопления проведите гидравлические испытания. Их задача - определить герметичность системы. Для этого система отопления включается на полную мощность и остается в таком режиме не менее 2 часов. За это время обычно выявляются все дефекты монтажа - некачественная опрессовка, плохая циркуляция, из-за чрезмерного перегиба труб. Выявленные недостатки устраняют перед установкой чистого пола.

Установка настила стеллажа


После укладки утеплителя производится монтаж реечного настила.Для этого вполне подойдет брус 40х40 мм. который укладывается по ходу лага с частотой 100-200 мм. между трубами.

Брус крепится к лагам саморезами. При прокладке труб водяного отопления по схеме улитки в планке по ранее нанесенной разметке необходимо будет сделать насечки в тех местах, где она будет располагаться над трубой. Самый простой способ справиться с этой задачей - просверлить сверлом по дереву отверстия 3-5 мм.превышение диаметра отопительной трубы с последующей правкой закругленных краев мелкозубой пилой (электролобзиком).

Устройство чистого пола


Чистый пол над системой водяного отопления делают либо из ламината - у него достаточно высокая теплопроводность, либо из ЦСП (цементно-стружечная плита) толщиной не менее 10 мм. ЦСП обладают высокой теплопроводностью. Благодаря этому пол будет лучше прогреваться, чем при использовании листовых материалов на основе прессованной древесины.

Нет необходимости устраивать чистый пол из паркетной доски. Под воздействием тепла он потрескается, и древесина сильно снизит теплоотдачу. Еще одно преимущество плит ДСП - возможность укладывать на них керамическую плитку и любые другие виды напольных покрытий. Перед укладкой чистого пола по периметру комнаты приклеивается демпферная лента, компенсирующая тепловое расширение чистого напольного покрытия.

Вариант 2

Монтаж системы отопления на существующий черновой пол

Установить трубопровод поверх существующего черного пола намного проще.Первым делом ревизия существующего чернового пола - устранение имеющихся дефектов - гнилых досок, заделка зазоров между досками (можно использовать монтажную пену).

После этого поверхность пола полностью покрывается фольгированным теплоизоляционным материалом - пенофолом.

Непосредственно на пенофол монтируется реечная обрешетка с кратностью 100-200 мм. Между планками укладывается гофрированная труба водяного отопления и фиксируется металлическими скобами к черновому полу (при укладке трубы змейкой).

При укладке трубки с улиткой планки монтируются выемкой вверх. Каждая выемка выстилается фольгой или тонким (3 мм.) Пенофолом. Фольга или пенофол фиксируются скобами строительного степлера. Проложенные улиткой трубы нельзя фиксировать скобами - они будут удерживаться в выемках рейки собственным весом и достаточно плотной набивкой.

Монтаж чистого пола осуществляется из тех же материалов и в той же последовательности, что и в варианте №1. Устройство водяного теплого пола по существующему деревянному полу не гарантирует качественного обогрева всего помещения за счет к высоким тепловым потерям из-за низкой теплопроводности древесины.Поэтому в качестве основного источника обязательно использовать классические радиаторы.

При устройстве теплого водяного пола на верхних этажах также необходимо использовать утеплитель (пенофол), чтобы тепло не возвращалось к потолку нижнего помещения. Теплый воздух от подогреваемого потолка будет концентрироваться в верхней части комнаты, создавая в доме некомфортную атмосферу.

Несмотря на то, что весь монтаж водяного теплого пола вполне доступен для выполнения своими руками при наличии навыков работы с водопроводом и столярными материалами, установка системы водяного отопления для пола - трудоемкая работа.Он связан с предварительным снятием существующего настила, чистым полом и демонтажем стяжки.

Сам процесс установки несложный. Вы можете сделать это сами. Но в процессе выполнения работ всегда следует консультироваться со специалистами, имеющими опыт устройства теплого водяного пола.

В настоящее время в качестве дополнительного обогрева всего помещения применяется одна из относительно новых технологий - теплый водяной пол. Как и у любой системы отопления, у нее есть достоинства и недостатки.Что такое теплый пол?

Устройство теплого водяного пола - характеристики

Система теплого водяного пола состоит из трубопровода, расположенного между основанием пола и внешней частью. Хладагент циркулирует по трубам. В качестве которого можно использовать раствор этиленгликоля или простую воду. При нагревании теплоноситель передает тепло теплопередающему материалу, а он, соответственно, наружу пола. Далее тепло, равномерно поднимаясь, прогревает всю комнату.

Основание для водяного теплого пола:

  • Цементная стяжка пола (бетон)
  • Плиты пенополистирольные
  • Покрытие дерево (черновое)

Следует отметить, что данный вид отопления очень хорошо подходит для загородных коттеджей. В квартирах это просто недопустимо, так как властям, с которыми нужно связаться по поводу согласования проектной документации, просто не дадут разрешение на установку теплых полов. И сам процесс включения такого отопления в центральную систему чреват различными проблемами.Поэтому в рамках данной статьи мы рассмотрим вариант, как установить теплый пол в частном доме.


Преимущества водяного теплого пола:
  • Равномерное распределение тепла
  • КПД
  • Создание комфорта и уюта
  • Прочность в эксплуатации
Недостатки теплых водяных полов:
  • Сложность монтажа
  • Отсутствие монтажа в многоквартирном доме
  • Низкая надежность
  • Ограничения по выбору внешней отделки

То есть не всякая внешняя отделка приемлема, даже при небольшой утечке теплоносителя такие покрытия, как ламинат или паркет, могут быть сильно повреждены.

Уложить теплые полы в загородных коттеджах и частных домах лучше всего на бетонной стяжке. Суть которого заключается в том, что он полностью скрывает трубы, а дополнительные материалы, участвующие в распределении тепла, например, алюминиевые пластины, совершенно не нужны. Бетон получает тепло, исходящее от труб, и передает его наружу пола, который, в свою очередь, равномерно нагревает комнату.

Монтаж теплого водяного пола на бетонную стяжку - этапы

  • Разметка основы для заливки сегментов в бетон
  • Укладка арматуры и установка труб
  • Выполнить опрессовку
  • Бетонирование
  • Укладка внешней отделки

Следует помнить, что утеплитель должен контактировать только с правильно очищенным цокольным полом.Его слой, который зависит от плотности материала, а также от теплопотерь в помещении, может составлять от 30 до 150 мм. Размер ячеек в армирующей сетке 150х150 мм. Кстати, при необходимости армирующий слой можно сделать двойным: вторую сетку кладут поверх смонтированного трубопровода. Толщина бетонной стяжки 50-70 мм. Для его производства используется бетон марки М300.

Очень ответственный этап - опрессовка, которая поможет обнаружить механические повреждения и недостатки системы.Когда бетон полностью высохнет, можно приступать к укладке внешней отделки.

Важно! Во время выполнения работ по бетонной стяжке систему необходимо настроить на давление 4 бар.


Основой такой системы отопления являются плиты из пенополистирола, в которых имеются пазы из теплораспределительных алюминиевых пластин, в которые вставляются трубы. Их установка предусматривает бетонное или черновое деревянное основание. После опрессовки можно укладывать внешнюю отделку. Если вы все же выбрали паркет или ламинат, то эти материалы укладываются прямо на плиты пенополистирола.Водяной теплый пол под плитку или линолеум предполагает использование основы из ДСП, а также гипсоволокнистых листов.

Теплый пол на плитах пенополистирола как нельзя лучше подойдет для загородного коттеджа или загородного дома с низкими потолками. Поскольку общая толщина водяного теплого пола минимальна, его установка в таких помещениях просто идеальна.

Укладка плит из пенополистирола осуществляется в несколько этапов:

  • Расчет количества листов
  • Укладка утеплителя на основание
  • Прокладка пенополистирола


Для тех, у кого дом из натурального дерева, очень важен аспект экологической безопасности.Наверняка вы предпочитаете экологически чистые материалы. В этом случае устройство теплого пола водяное может производиться на модульном или реечном настиле.

  • Модульная система деревянного теплого пола

Установлены плиты ДСП, на которых уже подготовлены каналы для алюминиевых теплораспределительных плит и крепеж для труб. Эти плиты укладываются на черновой цокольный пол. Их предназначение - обеспечить качественный монтаж системы за счет жесткости основания.Параметры: толщина более 22 мм, зазор между пластинами - 20 мм. При этом в зависимости от шага ширина выбирается из ряда: 130, 180, 280 мм.

Важно! Модульный пол, в отличие от стеллажного, используется, как правило, для устройства теплого пола на первом этаже, так как его толщина больше. Стеллаж же используется в настилах пола.

  • Деревянная система теплого пола стеллажного типа

Настил стеллажа изготавливается из планок ДСП, соединенных с деревянными бревнами.Между ними производится укладка изоляционного слоя. В качестве изоляционного материала может использоваться пенополистирол или минеральная вата. Все составляющие теплого водяного пола размещаются между полосами ДСП шириной 150-300 мм и толщиной более 28 мм.


Устройство теплого водяного пола своими руками - процесс непростой. Это требует привлечения знаний опытных специалистов и определенных трудозатрат. Но если вам небезразличен комфорт своего жилища, то этот вид отопления - лучший вариант для создания в нем теплой атмосферы и уюта.

Для тех, кто хочет сделать свой дом уютным и теплым, сегодня существует очень много разных предложений. Один из них - устройство теплого пола . Ведь без тепла в жилище становится непригодным для длительного пребывания в нем человека. Разве что вы очень закаленные. И тогда о комфорте говорить не приходится. Это поможет вам всегда чувствовать себя бодрым, ведь энергия не будет направлена ​​на согревание ног, как это обычно бывает.

Обычно осуществляется с использованием последних разработок и достижений техники.Именно благодаря этому теплые полы становятся более комфортными и привлекают новых поклонников своего дела. Такое оборудование можно использовать не только дома, но и в офисах, и даже в подвалах. Хотите оборудовать систему теплых полов в доме в Москве или Подмосковье? Звоните, закажите звонок специалиста «Савард»!

Устройство теплых водяных полов в коттедже

Можно проследить положительную динамику в вопросах переселения наших сограждан за пределы мегаполисов, которые хоть и предлагают много возможностей, но все же являются испытанием на выживание человечества.Однако загородные условия зачастую сильно отличаются от привычных нам. Поэтому это шаг, приближающий жителей загородных домов к цивилизованным условиям.

Если вы построили себе дом на даче с целью проживания в нем лишь изредка, но потом решили переехать на зиму, то устройство теплых водяных полов - отличное решение проблемы с отоплением. Такой подход очень разумный. Наши специалисты проконсультируют вас, и почему выгоднее использовать такой вариант в вашем случае.


У теплых полов есть масса достоинств и приятных сторон. Их можно использовать во всех типах помещений, даже в ванной и туалете. Они в безопасности. Их можно использовать в помещениях, где напольное покрытие - линолеум, паркет, керамическая плитка, а также любые другие материалы. Важно выбрать и оборудовать систему теплого пола, оптимальную для вашего помещения.

Устройте теплый пол в загородном доме

Конечно, необязательно только оборудовать теплый пол и останавливаться на этом.Можно обустроить здание и другие отопительные коммуникации, а в качестве дополнительного отопления использовать пол с подогревом. Кстати, питание тоже влияет на возможность подключения этого устройства. Функция пола в обратном порядке влияет на мощность самого кабеля.


Возьмем для сравнения дом, расположенный за чертой города. Если теплый пол является единственным и основным источником тепла, на него потребуется от 150 до 180 Вт мощности. При этом теплый пол потребует всего от 110 до 120 Вт мощности, если это дополнительная система обогрева.

Если речь идет о квартире, то обычно батареи плохо справляются со своими функциями. Ведь поднимается легкий теплый воздух. Пол остается холодным, вызывая ощущение холода в комнате.


Да и о хорошем здоровье говорить не приходится. Поэтому устройство теплых полов - отличный вариант для устранения всех перечисленных неудобств в квартире.

Сколько стоит обустроить теплый пол

Qualified стоит недешево, но окупается все достаточно быстро.Чтобы рассчитать точную смету на установку теплого пола, необходимо предварительно осмотреть объект и произвести все необходимые расчеты. Тогда можно точно сказать, во сколько обойдется обустройство теплого пола в квартире, доме или офисе. Если вам нужно качество, мы к вашим услугам.

У нас можно заказать:


Наши опытные мастера подскажут, какой тип теплого пола более актуален для вашего дома. А также посоветуйте, как лучше его обустроить.Лучшим решением будет комбинированное отопление: то есть радиаторное отопление и. Тогда вам не страшны никакие морозы. И вы не переживете, что ваш ребенок долго ползает по прохладному полу. Ведь теперь пол всегда будет теплым!

Устройство водяного теплого пола в пригороде

Выполняем под ключ оперативно, качественно и по разумной цене. Всегда используйте только надежные материалы от проверенных поставщиков. Осуществляем добросовестно по оптимальной схеме.Это обеспечивает эффективный и долгий срок службы отопительной системы.

Минимальная толщина стяжки над изоляцией

Минимальная толщина стяжки над изоляцией

Меня зовут Энди Паркин, управляющий директор отмеченной множеством наград Speed ​​Screed. Сегодня мы поговорим о минимальной толщине стяжки поверх утеплителя.

Когда мы говорим о минимальной толщине, нам необходимо учитывать тип конструкции пола, на которой выполняется стяжка. Когда он находится над изоляцией, его обычно называют «плавающим».Если стяжка находится поверх утеплителя, то вместо укладки непосредственно на структурное основание будет происходить «сдвиг» или «движение».

У изоляции будет класс прочности. значение KPA. Как правило, в жилом доме минимальное значение KPA составляет 70, а коммерческая эксплуатация обычно начинается с 100. Чем выше KPA, тем прочнее изоляция.

На этапе проектирования необходимо учесть нагрузку на изоляцию и указать подходящее значение KPA.

В общих чертах, какова минимальная глубина стяжки поверх утеплителя? Если мы посмотрим на разные группы стяжки.

Стяжка для стяжки

Жидкие стяжки / стяжки или стяжки на основе сульфата кальция, как их иногда называют.

  • 35 мм для дома, 40 мм для коммерческого проекта, 45 мм с трубами теплого пола в
  • 35 мм с трубами теплого пола с использованием специального сульфата кальция
  • 15 мм с использованием специального сульфата кальция
Стяжка песчано-цементная модифицированная

Традиционная стяжка с добавками в.

  • 35 мм минимум продукт для быстрого набора прочности.

Если вы хотите быстро продвинуть проект в отношении транспортировки и загрузки стяжки, то модифицированная стяжка - идеальный вариант.

Быстросохнущая модифицированная стяжка
  • 40 мм минимум
  • 55 мм минимум с трубами теплого пола

Цемент внутри смешан с гидравлическими вяжущими веществами, и если вы хотите, чтобы напольные покрытия покрылись очень, очень быстро и не хотите ждать месяцами, то быстросохнущий продукт - решение.

Традиционный песок и цемент

Традиционная песчано-цементная стяжка с типичным соотношением компонентов смеси 1: 4 или 1: 3

  • 65 мм для бытовых и 75 мм для коммерческих - рекомендуемые минимумы.

Если у вас возникнут дополнительные вопросы о минимальной толщине стяжки поверх изоляции, свяжитесь с нами.

Бетон и стяжка пола: в чем разница?

Бетон и стяжка пола: в чем разница?

Для тех, кто не работает в строительной отрасли и для неподготовленного глаза, может быть трудно понять и / или распознать разницу между бетонной стяжкой и стяжкой пола.

Что-то очень странное, учитывая, что оба материала сделаны из одних и тех же основных ингредиентов; цемент, заполнители и вода.

Основной химический состав бетона и стяжки одинаков - цемент и вода образуют пасту и покрывают поверхность песка или заполнителей, а цементная паста затвердевает в результате процесса, называемого гидратацией, образуя затвердевшую массу высокой прочности и долговечность.

Однако размер используемых заполнителей отличается, сорт используемого цемента иная, и консистенция смеси, и различная отделка - потому что оба материала по назначению сильно различаются!

Бетон имеет гораздо более грубую смесь, чем стяжка, и состоит из более крупных твердых заполнителей, которые являются ключевым элементом, который придает ему прочность и делает его прочным и долговечным.

Укладка полусухой цементной стяжки

Поскольку бетон обладает очень высокой прочностью, он используется в строительной отрасли для строительных целей, включая плиты перекрытий. Это самый используемый искусственный материал в мире.

Стяжка

, однако, является более гладкой смесью, которая состоит из значительно меньшего количества заполнителей, чем смесь, используемая для бетона.

Стяжка

обычно наносится поверх бетонной плиты и чаще всего используется в качестве отделочного слоя на внутренних полах или для выравнивания пола перед окончательным покрытием пола ковром, плиткой, натуральным камнем, линолеумом, деревянным полом, полимерными покрытиями и т. Д.

Стяжка

необходима, когда нужен красочный или функциональный пол, а не голая бетонная поверхность. Для промышленных целей или коммерческих помещений, которые будут подвергаться частому движению, требуется более прочная стяжка, чем в домашних условиях или в жилых домах.

Большинство стяжек используется только для внутренних целей, часто для покрытия систем отопления, звуко- или теплоизоляции. Полимер-модифицированные стяжки можно устанавливать снаружи, так как они износостойкие, водостойкие и способны выдерживать более жесткие условия окружающей среды.

Стяжка покрытия системы отопления

Традиционно стяжки представляют собой смеси песка и цемента, смешанные и укладываемые на месте. Однако они часто непредсказуемы, так как соотношения и свойства не могут быть точно определены, что может привести к слабому слою пола, склонному к растрескиванию, отслаиванию или разрушению без предупреждения.

Чтобы противостоять этой ненадежности, на рынке доступен ряд запатентованных стяжек и комплектов, предлагающих повышенную прочность и более высокую скорость нанесения, которые будут реагировать более предсказуемо.

Тепло, свет и вода - энергоэффективные решения помогают экономить ресурсы!

3 марта в городе Пушкин - пригороде Санкт-Петербурга - некоммерческая организация «Друзья Балтии» провела тренинг по простым и недорогим решениям, которые помогут школам экономить воду, тепло и свет. Семинар проходил в Пушкинском Дворце детского творчества и собрал более 45 директоров, учителей, тренеров и домработниц образовательных учреждений из разных уголков города.

Теплоизоляция окон, отражатели для радиаторов отопления, экономичные форсунки на краны, энергоэффективное освещение и другие устройства, а также экономичные режимы использования энергии и ресурсов помогут не только реализовать рекомендации по энергоэффективности , разработанные региональными энергоаудиторами, но и для поиска дополнительных резервов для экономии энергии и денег.

В 2013-2014 гг. В г. Санкт-Петербург реализовывался финско-российский проект «Шаг к экосопровождению».Петербург. В этом проекте общественная организация «Друзья Балтии» помогла сотрудникам образовательных учреждений получить знания о самых простых способах экономии энергии и ресурсов. Но самой важной задачей было привлечь коллег и администрацию к поддержке экологически безопасных решений и устойчивого управления. Экосупортеры продвигают экологически безопасное управление - это специально обученный активный представитель персонала с сертификатом Экосуппорт.

Информация о проекте разлетелась по городу и даже за его пределами.Даже после завершения проекта «Друзья Балтики» продолжают получать запросы от новых энтузиастов, которые хотят стать Экосопровождающими. Экологический тренинг в Пушкине по вопросам энергоэффективности в учебных заведениях был проведен как ответ на такого рода запросы.

В Санкт-Петербурге можно встретить множество старинных построек, не подвергшихся капитальному ремонту. Через окна и двери активно выходит тепло. Температура у окна и в центре комнаты, где проходила встреча, отличалась на 2 градуса.Очевидное решение здесь - изоляция. Один из самых дешевых и простых способов - утепление окон «шведским» методом. В деревянной оконной раме вы прорезаете паз и кладете резиновый уплотнитель, предотвращающий выход тепла из помещения. Узнайте больше о том, как это сделать своими руками ЗДЕСЬ

.

Отопление - это большая часть бюджета. В комнате должно быть тепло - но как сделать отопление рентабельным? Есть простое решение - светоотражающий слой за радиатором. Это изоляционный материал (изофол, пенофол, фольгопласт...), который можно разместить за радиатором, и тепло не будет выходить через стену здания, а отражаться в помещении. Цена на такой материал всего 35 рублей за м2. Участники тренинга пытались установить экран своими руками. Прошло всего 10 минут. После установки температура поднялась до 1,5 градуса (метр от стены).

Расход электроэнергии на освещение может достигать 30% от общего потребления электроэнергии в здании. А если он такой большой, вам стоит начать экономить электроэнергию с помощью освещения.Можно применять разные методы: устанавливать светодиодные лампы, красить стены в белый цвет (или использовать белые обои) вместо темных, использовать инфракрасные датчики для освещения, отключать электрические приборы от сети, когда они не нужны, избегать стоять -по режиму и др.

Но экономия энергии не должна снижать наш комфорт. Освещение - важный фактор продуктивного и эффективного учебного процесса. Визуально мы получаем 80% информации. Сами участники семинара попытались измерить, достаточно ли освещения в аудиториях ПКК им. Пушкина с помощью осветительного прибора.Освещение в офисах и в обычных классах считается удовлетворительным при 300 люксах на рабочем месте, а в местах, где дети или сотрудники заняты особыми видами деятельности, требующими напряжения глаз (рисование, рисование и т. Д.) - 500 люкс на рабочем месте.

Практически во всех классах осветительные приборы. показала более 500 люкс, это связано с достаточным естественным освещением, так как в здании очень большие окна. Но в тех же классах освещение в заднем ряду было меньше 200 люкс, даже при включенном искусственном освещении.Педагоги предложили изменить расположение парт и установить нижние светильники, обязательно с энергосберегающими лампочками (светодиоды - лучший вариант).

Экономия воды должна быть в первую очередь, потому что есть ограниченный запас пресной воды (1% мировых запасов), а также высокая стоимость энергии для нагрева воды, транспортировки (к потребителю, т.е. в наш кран) , утилизация и лечение. Снижение водопотребления - важная задача по снижению нагрузки на окружающую среду и энергосбережению.

Наибольшая потеря воды происходит при мытье посуды, при принятии душа или ванны. Одним из простейших выходов из этой ситуации может стать аэратор - он наполняет струю воды пузырьками. Это дает возможность сэкономить до 60% воды. Стоимость таких устройств начинается от 35 рублей. Участники тренинга постарались сравнить, сколько воды выльется из крана без аэратора и с ним. Разница была значительной. Одна из команд без аэратора в течение 10 секунд при максимальном давлении выдала 1850 мл, а с аэратором только 1000 мл.Т.е. при таком же напоре воды можно сэкономить почти половину.

В рамках Всероссийской кампании «Энергоэффективность - самая большая электростанция России» Друзья Балтики продолжают рассказывать гражданам о простых энергетических решениях, которые не только сэкономят рубль в кошельке, но и снизят нагрузку на окружающую среду.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
