Разработан альбом технический решений по применению теплоизоляции «ПЕНОПЛЭКС» в малоэтажном домостроении

23.05.2013

Разработан альбом технический решений по применению теплоизоляции «ПЕНОПЛЭКС» в малоэтажном домостроении

Специалисты технического отдела компании «ПЕНОПЛЭКС», совместно с сотрудниками «Научно-исследовательского института строительной физики Российской академии архитектуры и строительных наук (НИИСФ РААСН)», разработали альбом технических решений по применению теплоизоляции «ПЕНОПЛЭКС» в малоэтажном строительстве.

В данном альбоме содержится самая актуальная информация об областях применения, технических характеристиках, особенностях монтажа и преимуществах различных типов теплоизоляционных плит ПЕНОПЛЭКС® в сфере загородного домостроения.

Альбом включает в себя рабочие схемы наружных стен, цокольных этажей, фундаментов, инженерных коммуникаций, садовых дорожек и паркингов, кровель и чердачных перекрытий, а также различных конструкций полов с теплоизоляцией из плит ПЕНОПЛЭКС®.

Все технические решения, предложенные в альбоме, разработаны в соответствии со СП 55.13330.2011 «Здания жилые одноквартирные» и могут с успехом применяться при строительстве и реконструкции малоэтажных домов.

Альбом технических решений предназначен для широкой аудитории: строителей, прорабов, инженеров-проектировщиков, архитекторов, а также всех тех, кто занимается строительством собственного загородного дома. Данный альбом можно найти на информационных стойках в магазинах строительных товаров, на строительных базах и в основных строительных DIY-сетях.
Также альбом доступен для скачивания на официальном сайте компании «ПЕНОПЛЭКС».

Стоит отметить, что компания «ПЕНОПЛЭКС» всегда находится в поиске новых инновационных решений и технологий применения своей продукции в различных ограждающих конструкциях, сотрудничая с ведущими научно-исследовательскими институтами и проектными организациями.

Специалисты компании регулярно проводят технические консультации и обучающие семинары для дистрибьюторов, их клиентов и специалистов административных органов, а также занимаются повышением собственной профессиональной квалификации.

www.penoplex.ru

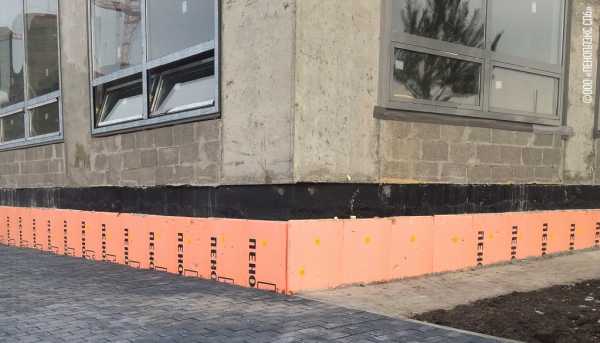

Утепление цоколей и первых этажей

Общая информация

Выбрав надежные и высокопрочные материалы для фундамента дома, не стоит забывать о цокольной части и первых этажах здания, которые также подвергаются негативным воздействиям на протяжении всего срока эксплуатации.

К теплоизоляционному материалу, предназначенному для утепления цоколя и стен первого этажа, должны предъявляться особо жесткие требования по параметрам прочности на сжатие и водопоглощению, что продиктовано особенностями режима эксплуатации данных ограждающих конструкций (воздействие осадков, грунтовых вод, механические, в том числе вандальные, воздействия).

Обладая низким коэффициентом теплопроводности, практически нулевым водопоглощением, биостойкостью, высокой прочностью, надежностью и долговечностью, плиты ПЕНОПЛЭКС^®ОСНОВА и ПЕНОПЛЭКС^®ФАСАД являются идеальными материалами для утепления конструкций цокольных и первых этажей.

На первых этажах зданий перепад давления по разные стороны от ограждающей конструкции больше, чем на средних этажах и, тем более, на верхних этажах, поэтому в этой зоне повышена инфильтрация воздуха через стены. По этой причине помещения на нижних этажах требуют большей теплозащиты. Таким образом, при условии сохранения одинаковой толщины теплоизоляции на всю высоту здания, на первых этажах требуются более эффективные утеплители. Теплопроводность экструдированного пенополистирола практически неизменна, поэтому его применение на первых этажах способствует решению вышеизложенной проблемы.

Не стоит забывать и о скрытых угрозах, связанных с утратой должной биостойкости увлажненным слоем теплоизоляции фасадной системы. Влажный утеплитель – это благотворная среда для развития плесени и других, потенциально опасных, микроорганизмов.

По этой причине помещения на нижних этажах требуют использование преимущественно влаго-био- стойких теплоизоляционных материалов с низким водопоглощением (не более 0,5 % по объему за 28 сут).

Осознавая значимость и предельную актуальность данного вопроса, силами специалистов технического отдела ООО «ПЕНОПЛЭКС СПб» была разработана вандалоустойчивая, а также стойкая к различным микологическим факторам фасадная система ФАСАД PRO, важным элементом которой является влаго- и биостойкий, прочный и долговечный теплоизоляционный материал ПЕНОПЛЭКС^®.

www.penoplex.ru

Штукатурка фасада по утеплителю ПЕНОПЛЭКС®. Стены

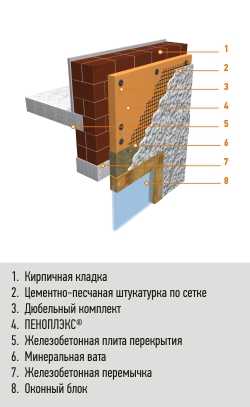

Схема 1 – штукатурка толщиной 30 мм по металлической сетке

1. Кирпичная кладка
2. Цементно-песчаная штукатурка по сетке
3. Дюбельный комплект
4. ПЕНОПЛЭКС® Комфорт
5. Железобетонная плита перекрытия
6. Минеральная вата
7. Железобетонная перемычка
8. Оконный блок

      Штукатурная система позволяет реализовать самые смелые дизайнерские решения фасада Вашего дома. Производители декоративной штукатурки предлагают широкий выбор фактур и цветов — от изысканной поверхности под мрамор до имитации шагреневой кожи.

      При этом важно уделить внимание не только внешнему виду фасада здания, но и позаботиться о его энергоэффективности — чтобы в любую погоду в доме сохранялось тепло и комфортный микроклимат. При выборе материала для теплоизоляции фасада под штукатурку цена за квадратный метр, при одной и той же толщине, у материалов будет разной. Но следует помнить, что при этом у них отличается и коэффициент теплопроводности. Поэтому для достижения необходимых показателей по теплоизоляции помещения объемов одного материала потребуется больше, чем другого. Наиболее оптимальным вариантом для утепления фасада под штукатурку являются плиты ПЕНОПЛЭКС СТЕНА®.

      Штукатурка фасада по утеплителю ПЕНОПЛЭКС® — один из наиболее популярных вариантов внутренней и наружной отделки дома. При устройстве утепления штукатурного фасада важно исключить процесс намокания теплоизоляции под штукатуркой, что особенно характерно при применении минераловатных утеплителей и штукатурных составов со слабой паропропускной способностью. Современные качественные плиты ПЕНОПЛЭКС®обладают практически нулевым водопоглощением, поэтому не подвергаются намоканию и не утрачивают своих теплоизоляционных свойств. ПЕНОПЛЭКС® — идеальный утеплитель для штукатурного фасада.

     Монтаж теплоизоляции можно проводить на разные основания: бетон, кирпич, естественный камень, пенобетон, шлакоблоки. При утеплении фасадных поверхностей требуется механический крепеж для ПЕНОПЛЭКС®. Размещать плиты следует в шахматном порядке. Дополнительное крепление фасадного утеплителя производится с помощью дюбель гвоздей для ПЕНОПЛЭКС®.

     Перед монтажом теплоизоляции фасада под штукатурку необходимо очистить поверхность от пыли, масляных и мастичных загрязнений, остатков старого раствора, отслаивающихся частей. Перед нанесением клеевого состава на поверхность плит ПЕНОПЛЭКС® рекомендуется произвести их шлифование при помощи шлифовальной машинки или станка.

Нанесение декоративной штукатурки по ПЕНОПЛЭКС®

• Нанесение фасадной штукатурки по ПЕНОПЛЭКС® производят равномерно по всей плоскости, при этом шпатель направляют с усилием под углом к поверхности;
• Толщина декоративного слоя определяется размером зерна крошки;
• Работы по нанесению декоративных фасадных штукатурок по утеплителю ПЕНОПЛЭКС® рекомендуется производить при положительной температуре воздуха;
• Нельзя производить работы по нанесению декоративных штукатурок при прямом солнечном свете и большой влажности воздуха;
• Декоративные фасадные штукатурки с однородным шероховатым рисунком затираются круговыми движениями пластиковой теркой до визуального выравнивания.



Технология устройства теплоизоляции в системе штукатурного фасада

ЭТАП ПЕРВЫЙ: приклеивание теплоизоляционных плит

• Первый ряд теплоизоляционных плит устанавливается на цокольный профиль;
• Выравнивание плит ПЕНОПЛЭКС® производят ее перемещением в вертикальном и горизонтальном направлении с небольшим нажимом в сторону основания;
• Приклеивание плит теплоизоляции необходимо вести рядами снизу вверх с перевязкой вертикальных стыков плит в каждом ряду (по типу кирпичной кладки). Недопустимо совмещение вертикальных стыков плит на одной линии;
• Для достижения правильной геометрии углов сначала плиты приклеиваются с соответствующим выступом, большим ширины плиты. Затем к выступающей плите пристыковывается другая теплоизоляционная плита. После монтажа всего угла выступающие части плит аккуратно отрезаются по монтажной линейке;
• Оконные и дверные проемы необходимо по периметру изолировать минераловатной плитой шириной не менее 200 мм.

ЭТАП ВТОРОЙ: закрепление теплоизоляционных плит дюбелями

• Для обеспечения хорошей теплоизолирующей способности фасадной системы применяются тарельчатые дюбели из синтетических материалов с низкой теплопроводностью, а также базальтопластиковые грибки для крепления ПЕНОПЛЭКС®;
• Крепление дюбелей на обычной плоскости фасада, как правило, осуществляется на углах плит и в их центре (около 6 штук на 1 кв.м).

     Далее рассмотрим отдельные виды штукатурной системы:

Схема 2 – штукатурка толщиной 8 мм по полимерной стеклосетке. Стена из кирпича

1. Кирпичная кладка
2. Цементно-песчаная штукатурка по сетке
3. Дюбельный комплект
4. ПЕНОПЛЭКС® Комфорт
5. Железобетонная плита перекрытия
6. Минеральная вата
7. Железобетонная перемычка
8. Оконный блок

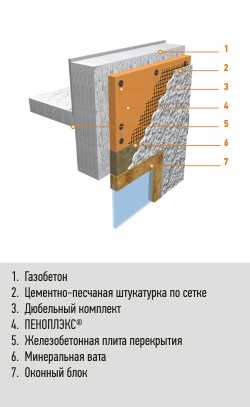

Схема 3 – штукатурка толщиной 8 мм по полимерной стеклосетке. Стена из газобетона

1. Газобетон
2. Цементно-песчаная штукатурка по сетке
3. Дюбельный комплект
4. ПЕНОПЛЭКС® Комфорт
5. Железобетонная плита перекрытия
6. Минеральная вата
7. Железобетонная перемычка
8. Оконный блок

Схема 4 – штукатурка толщиной 8 мм по полимерной стеклосетке. Стена из монолитного железобетона

1. Газобетон
2. Цементно-песчаная штукатурка по сетке
3. Дюбельный комплект
4. ПЕНОПЛЭКС® Комфорт
5. Железобетонная плита перекрытия
6. Минеральная вата
7. Оконный блок



Схема 5 – штукатурка толщиной 30 мм по металлической сетке. Стена из монолитного железобетона

1. Газобетон
2. Цементно-песчаная штукатурка по сетке
3. Дюбельный комплект
4. ПЕНОПЛЭКС® Комфорт
5. Железобетонная плита перекрытия
6. Минеральная вата
7. Оконный блок

maistro.ru

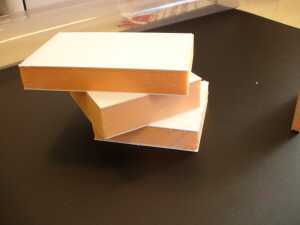

Сэндвич-панели Пеноплэкс — теплоизоляция

Сэндвич-панели представляют собой многослойную (трех, реже двухслойную) конструкцию, имеющую в качестве среднего слоя эффективный утеплитель ПЕНОПЛЭКС®, а по краям высокопрочную облицовку. В разных вариациях сэндвич-панели позволяют достигать оптимального соотношения таких составляющих как теплотехнические характеристики, цена и качество изделий.

По сравнению с кирпичом, бетоном, железобетонными панелями, использование этих панелей позволяет в целом уменьшить размеры вложений в строительство и реконструкцию объектов (благодаря значительному снижению материалоемкости и трудозатрат).

Мы осуществляем

• Технические консультации
• Выезд специалистов
• Индивидуальный подход к каждому клиенту
• Прямая доставка
• Проведение испытаний
• Помощь в сертификации
• Гарантия стабильности поставок
• Размещение заказов на требуемые размеры
• Контроль качества готового материала
• Гибкая система оплаты
• Доставка транспортом Холдинга

Компания ПЕНОПЛЭКС готова предложить вам плиты любой толщины от 20 мм до 120 мм. Более того, длина плит также исполняется под заказчика. В качестве расширенного ассортимента мы предлагаем фрезерованные плиты и плиты с канавками.

Основные преимущества использования сэндвич-панелей с применением ПЕНОПЛЭКС®:

• Небольшой вес
• Легкость сборки-разборки
• Возможность круглогодичного монтажа в любой климатической зоне
• Прочность
• Высокие теплоизоляционные свойства
• Сокращение расходов на транспортировку стройматериалов
• Снижение нагрузок на фундамент
• Высокая скорость строительства
• Отсутствие необходимости отделки
• Долговечность
• Низкое водопоглощение
• Высокие гигиенические качества

Основные преимущества теплоизоляции ПЕНОПЛЭКС®:

• Низкая теплопроводность
• Высокая прочность
• Отсутствие влагопоглощения
• Низкая паропроницаемость
• Стойкость к горению
• Биологическая стойкость
• Долговечность
• Экологическая чистота

Область применения cэндвич-панелей: строительство промышленных предприятий, цехов, торговых центров, автозаправочных станций, станций технического обслуживания, таможенных и складских терминалов, спортивных сооружений, быстровозводимых мобильных зданий разной сложности.

Высокая скорость возведения зданий из сэндвич-панелей делает их незаменимыми в случаях, требующих быстрого возврата вложенных средств.
