Пеноплекс цоколь – Утепление цоколя

Утепление цоколя

Выбрав надежные и высокопрочные материалы для фундамента дома, не стоит забывать о цокольной части и первых этажах здания, которые также подвергаются экстремальным нагрузкам на протяжении всего срока эксплуатации.

На цоколь оказывают влияние как природные факторы (грунтовые воды, осадки, весеннее таяние снегов и т.п.), так и механические: воздействие уборочной техники, вандализм и т.п. Именно поэтому для материалов, используемых в цокольных конструкциях, особое значение имеют такие характеристики, как прочная структура, надежность, долговечность, биостойкость. Утепление цоколя дома ПЕНОПЛЭКС® — это самое оптимальное решение, поскольку данный материал обладает всеми вышеперечисленными характеристиками. Органические теплоизоляционные материалы, такие как ПЕНОПЛЭКС®, по многим параметрам превосходят минеральные, в частности, базальтовую вату.

Плиты ПЕНОПЛЭКС® активно применяются для утепление цоколей домов снаружи, они позволяют значительно сократить теплопотери эксплуатационных помещений и создать комфортные условия в подвальных (цокольных) частях здания. Благодаря практически нулевому водопоглощению органический теплоизоляционный материал ПЕНОПЛЭКС® не имеет альтернатив в качестве наружного утепления цоколей фундаментов.

Конструктивные решения:

Утепление цокольного этажа снаружи

1. Нанесение штукатурного состава по металлической сетке

1. Стена здания
2. Перекрытие подвала
3. Рассечка из минераловатных плит
4. Цементно-песчаная штукатурка по металлической сетке
5. Стена подвала
6. Отмостка
7. Утеплитель ПЕНОПЛЭКС ФУНДАМЕНТ®
8. Гидроизоляция
9. Фундамент

2. Облицовка клинкерной плиткой

1. Стена здания
2. Перекрытие подвала
3. Рассечка из минераловатных плит
4. Клинкерная плитка
5. Стена подвала
6. Отмостка
7. Утеплитель ПЕНОПЛЭКС ФУНДАМЕНТ®
8. Гидроизоляция
9. Фундамент

3. «Тяжелая» облицовка (натуральный/искусственный камень)

1. Стена здания
2. Перекрытие подвала
3. Рассечка из минераловатных плит
4. Натуральный камень
5. Стена подвала
6. Отмостка
7. Утеплитель ПЕНОПЛЭКС ФУНДАМЕНТ®
8. Гидроизоляция
9. Фундамент

4. Облицовка фасадными панелями (цокольный сайдинг, блок-хаус)

1. Стена здания
2. Перекрытие подвала
3. Рассечка из минераловатных плит
4. Цокольная панель
5. Стена подвала
6. Отмостка
7. ПЕНОПЛЭКС ФУНДАМЕНТ®
8. Гидроизоляция
9. Фундамент

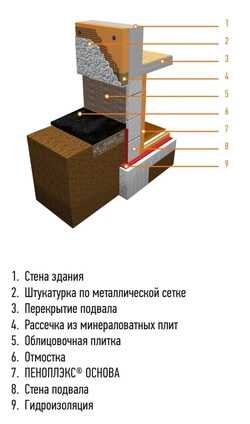

Утепление цокольного этажа изнутри

1. Стена здания
2. Штукатурка по металлической сетке
3. Перекрытие подвала
4. Рассечка из минераловатных плит
5. Облицовочная плитка
6. Отмостка
7. ПЕНОПЛЭКС КОМФОРТ®
8. Стена подвала
9. Гидроизоляция

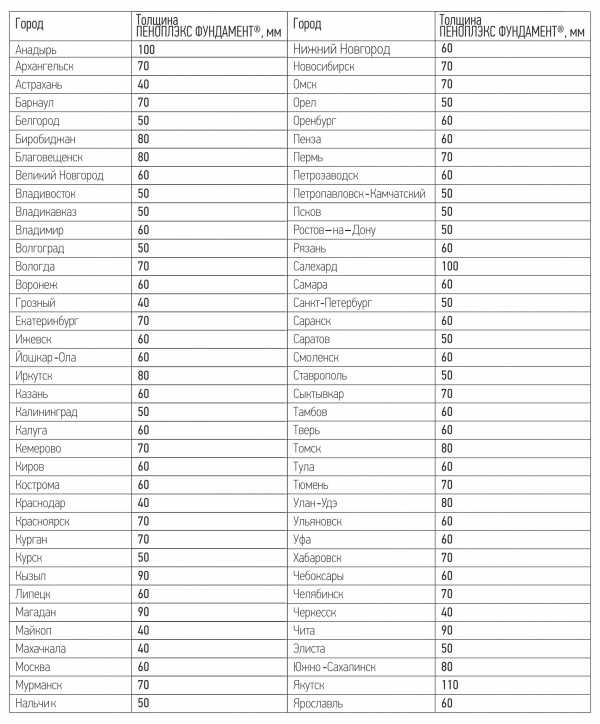

Таблица №2 «Требуемая толщина «ПЕНОПЛЭКС» для утепления цокольных этажей, в том числе, расположенных ниже уровня земли»

Города	Толщина «ПЕНОПЛЭКС» мм
Анадырь	100
Архангельск	70
Астрахань	40
Барнаул	70
Белгород	50
Биробиджан	80
Благовещенск	80
Великий Новгород	60
Владивосток	50
Владикавказ	50
Владимир	60
Волгоград	50
Вологда	70
Воронеж	60
Грозный	40
Екатеринбург	70
Ижевск	60
Йошкар-Ола	60
Иркутск	80
Казань	60
Калининград	50
Калуга	60
Кемерово	70
Киров	60
Кострома	60
Краснодар	40
Красноярск	70
Курган	70
Курск	50
Кызыл	90
Липецк	60
Магадан	90
Майкоп	40
Махачкала	40
Москва	60
Мурманск	70
Нальчик	50
Нижний Новгород	60
Новосибирск	70
Омск	70
Орел	50
Оренбург	60
Пенза	60
Пермь	70
Петрозаводск	60
Петропавловск – Камчатский	50
Псков	50
Ростов – на – Дону	50
Рязань	60
Салехард	100
Самара	60
Санкт-Петербург	50
Саранск	60
Саратов	50
Смоленск	60
Ставрополь	50
Сыктывкар	70
Тамбов	60
Тверь	60
Томск	80
Тула	60
Тюмень	70
Улан-Удэ	80
Ульяновск	60
Уфа	60
Хабаровск	70
Чебоксары	60
Челябинск	70
Черкесск	40
Чита	90
Элиста	50
Южно-Сахалинск	80
Якутск	110
Ярославль	60

Необходимая толщина теплоизоляции для утепления подвалов и цокольных этажей в разных климатических зонах:

www.penoplex.ru

Утепление цоколей и первых этажей

Общая информация

Выбрав надежные и высокопрочные материалы для фундамента дома, не стоит забывать о цокольной части и первых этажах здания, которые также подвергаются негативным воздействиям на протяжении всего срока эксплуатации.

К теплоизоляционному материалу, предназначенному для утепления цоколя и стен первого этажа, должны предъявляться особо жесткие требования по параметрам прочности на сжатие и водопоглощению, что продиктовано особенностями режима эксплуатации данных ограждающих конструкций (воздействие осадков, грунтовых вод, механические, в том числе вандальные, воздействия).

Обладая низким коэффициентом теплопроводности, практически нулевым водопоглощением, биостойкостью, высокой прочностью, надежностью и долговечностью, плиты ПЕНОПЛЭКС^®ОСНОВА и ПЕНОПЛЭКС^®ФАСАД являются идеальными материалами для утепления конструкций цокольных и первых этажей.

На первых этажах зданий перепад давления по разные стороны от ограждающей конструкции больше, чем на средних этажах и, тем более, на верхних этажах, поэтому в этой зоне повышена инфильтрация воздуха через стены. По этой причине помещения на нижних этажах требуют большей теплозащиты. Таким образом, при условии сохранения одинаковой толщины теплоизоляции на всю высоту здания, на первых этажах требуются более эффективные утеплители. Теплопроводность экструдированного пенополистирола практически неизменна, поэтому его применение на первых этажах способствует решению вышеизложенной проблемы.

Не стоит забывать и о скрытых угрозах, связанных с утратой должной биостойкости увлажненным слоем теплоизоляции фасадной системы. Влажный утеплитель – это благотворная среда для развития плесени и других, потенциально опасных, микроорганизмов.

По этой причине помещения на нижних этажах требуют использование преимущественно влаго-био- стойких теплоизоляционных материалов с низким водопоглощением (не более 0,5 % по объему за 28 сут).

Осознавая значимость и предельную актуальность данного вопроса, силами специалистов технического отдела ООО «ПЕНОПЛЭКС СПб» была разработана вандалоустойчивая, а также стойкая к различным микологическим факторам фасадная система ФАСАД PRO, важным элементом которой является влаго- и биостойкий, прочный и долговечный теплоизоляционный материал ПЕНОПЛЭКС^®.

www.penoplex.ru

Утепление цоколя фундамента снаружи и изнутри экструдированным пенополистиролом

Конструкции нижней части здания, в том числе и цоколь, нужно утеплять влагостойкой теплоизоляцией. На сегодняшний день большинство специалистов строительной отрасли пришло к выводу, что оптимальным решением для защиты от потерь тепла нижней части здания будет утепление экструзионным пенополистиролом. Это объясняется высокими теплозащитными характеристиками материала (коэффициент теплопроводности не более 0,034 Вт/м•К) и нулевым водопоглощением. Проектировщики всё чаще включают в состав конструкционных узлов утепления цоколя плиты ПЕНОПЛЭКС^®.

Есть два варианта технологии утепления цоколя: наружное и внутреннее. Предпочтителен первый.

Снаружи, т.е., с более холодной стороны зимой, весной и осенью утеплитель защищает не только помещение, но и саму стену. Качественный утеплитель даже в сильный мороз сохраняет температуру стены выше нуля, что очень важно. Если утеплять цоколь дома изнутри, то извне стена будет поглощать воду, которая при температуре ниже нуля замерзнет. Это вызовет деформации в структуре материала, что чревато его разрушением. Таким образом, утепление цоколя с помощью ПЕНОПЛЭКС^® не только сводит к минимуму потери тепла, но и продлевает срок службы защищаемой строительной конструкции.

Конструктивные решения

Наша компания обладает большим опытом обустройства теплоизоляции цоколей. Мы с удовольствием консультируем всех, кто желает утеплять цоколь с помощью ПЕНОПЛЭКС^® своими руками. Ниже представлены схемы утепления цоколя с различными видами финишной отделки.

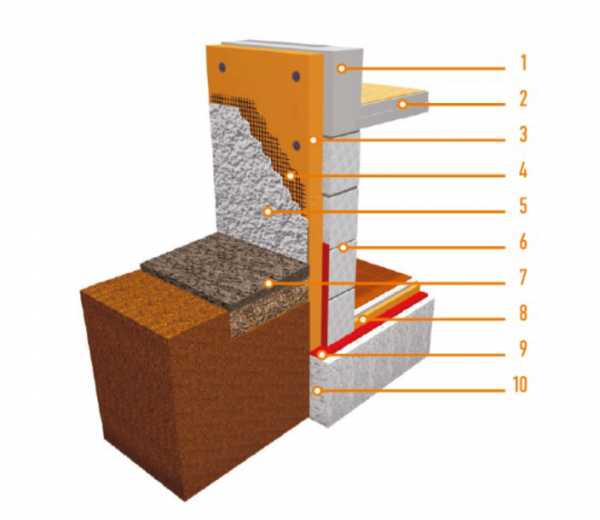

Рис. 1. Наружное утепление цоколя с последующей штукатуркой по металлической сетке:

1. Стена здания
2. Перекрытие между первым и цокольным этажом (подвалом)
3. Теплоизоляция ПЕНОПЛЭКС ФУНДАМЕНТ®
4. Металлическая сетка
5. Цементно-песчаная штукатурка
6. Стена подвала (цокольного этажа)
7. Отмостка
8. Теплоизоляция ПЕНОПЛЭКС ФУНДАМЕНТ®
9. Гидроизоляция
10. Фундамент

Рис. 2. Наружное утепление цоколя с последующей «тяжелой» отделкой натуральным (или искусственным) камнем либо клинкерной плиткой:

1. Стена здания
2. Перекрытие между первым и цокольным этажом (подвалом)
3. Металлическая сетка
4. Штукатурка
5. Камень (плитка)
6. Стена подвала (цокольного этажа)
7. Отмостка
8. Теплоизоляция ПЕНОПЛЭКС ФУНДАМЕНТ®
9. Гидроизоляция
10. Фундамент

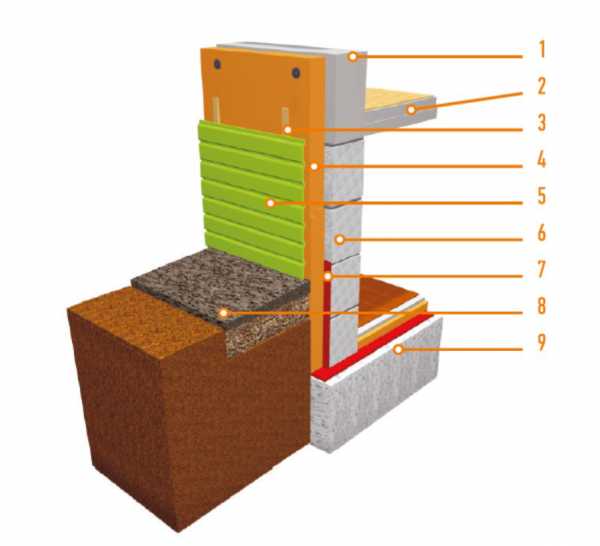

Рис. 3. Наружное утепление цоколя с последующей отделкой фасадными панелями (цокольный сайдинг, блок-хаус):

1. Стена здания
2. Перекрытие между первым и цокольным этажом (подвалом)
3. Вертикальная направляющая
4. Теплоизоляция ПЕНОПЛЭКС ФУНДАМЕНТ®
5. Сайдинг
6. Стена подвала (цокольного этажа)
7. Гидроизоляция
8. Отмостка
9. Фундамент

Материалы для утепления цоколя

Для теплоизоляции цоколя рекомендуем высококачественные теплоизоляционные плиты из экструзионного пенополистирола марки ПЕНОПЛЭКС ФУНДАМЕНТ^®. Толщина теплоизоляционного слоя подбирается в зависимости от климатических условий.

Подробная информация

Более глубоко с вопросами утепления цоколя с помощью ПЕНОПЛЭКС^® можно познакомиться в следующих документах, разработанных специалистами нашей компании совместно с ведущими научно-исследовательскими и проектными организациями России:

— Стандарт организации по применению ПЕНОПЛЭКС^® в ограждающих конструкциях первых и цокольных этажей СТО 54349294-001-2015;

— Альбом технических решений по применению теплоизоляции ПЕНОПЛЭКС^® в малоэтажном домостроении.

Процесс утепления цоколя на видео см. здесь.





www.penoplex.ru

Утепление фундамента цокольного этажа ПЕНОПЛЭКСом

Негативные воздействия на цоколь

Необходимость утепления цокольной части продиктована особенностями режима эксплуатации данных ограждающих конструкций.

Во-первых, повышенная влажность наблюдается зимой и ранней весной из-за растепления снежного массива. Это неизбежно увлажняет конструкции цоколя как по принципу капиллярного всасывания, так и через возможные стыки.

Во-вторых, влага попадает в конструкцию через стыки (зазоры), трещины или иные нарушения однородности и герметичности облицовочного (или отделочного) слоя. Это происходит как в результате естественных  воздействий, таких как дождь и снег, так и под действием человеческого фактора, например, при поливе газонов и брызг с проезжей части.

Третьим фактором служит естественное сорбционное увлажнение (например, туман).

В процессе эксплуатации зданий влажностное состояние материалов ограждающих конструкций определяет эксплуатационные характеристики ограждающих конструкций здания, непосредственно влияет на теплозащитные свойства ограждающих конструкций и на энергоэффективность применяемых систем теплоизоляции.

Последствия негативных воздействий на цоколь

• Ухудшение физических характеристик строительных материалов.
• С повышением влажности строительных материалов возрастает их теплопроводность, следовательно, понижается сопротивление теплопередаче конструкции.
• Снижение механических характеристик строительных изделий и конструкций под действием влажности.
• Изменение температурно-влажностного режима помещений.
• Ухудшение санитарно-эпидемиологических показателей, предъявляемых к данным помещениям.
• Существенное снижение долговечности и безопасности конструкций.

Техническое решение для теплоизоляции цоколя и первых этажей зданий

1. Стена здания.
2. Перекрытие подвала.
3. Рассечка из минераловатных плит.
4. Клинкерная плитка или натуральный камень.
5. Стена подвала.
6. Отмостка.
7. ПЕНОПЛЭКС^® ФАСАД.
8. Гидроизоляция.
9. Фундамент.

Энергоэффективное, надежное, долговечное решение. Многослойная система состоит из нескольких компонентов, которые в совокупности обеспечивают надежность конструкции и теплоизоляцию здания.

В качестве утеплителя цокольной части, с учетом полноценной эксплуатации внутренних помещений, рекомендуется применять ПЕНОПЛЭКС® ФАСАД толщиной не менее 80 мм. Как и все марки теплоизоляции ПЕНОПЛЭКС^®, он отличается неизменно низкой теплопроводностью, нулевым водопоглощением (благодаря однородной структуре из герметичных ячеек), высокой прочностью на сжатие и изгиб, абсолютной биостойкостью, экологичностью и долговечностью минимум 50 лет.

Рекомендуемая техническая документация

• Альбом проектных решений «Конструкции стен, покрытий и полов с теплоизоляцией из экструзионных вспененных полистирольных плит  «ПЕНОПЛЭКС». Разработан  ОАО “ЦНИИПромзданий”(раздел «Покрытия» стр. 20, 48, 142; «Стены» стр. 29-44, 40-48 124-125).
• СТО 36554501-012-2008. Применение теплоизоляции из плит полистирольных вспененных экструзионных ПЕНОПЛЭКС при проектировании и устройстве малозаглубленных фундаментов на пучинистых грунтах (МЗФ). ФГУП “НИЦ “Строительство”.
• СТО 274.465.001-2013 Стандарт «Российской ассоциации производителей экструдированного пенополистирола (РАПЭКС) на применение экструдированного пенополистирола в ограждающих и несущих строительных конструкциях с учетом обеспечения требуемых показателей огнестойкости и пожарной опасности.
• СТО 54349294-001-2015. Стандарт организации по применению ПЕНОПЛЭКС^® в ограждающих конструкциях первых и цокольных этажей.

Также нужно обратить внимание на следующие разрешительные документы:

• ФГБУ ВНИИПО МЧС России. Отчет об испытаниях на пожарную опасность №13183 от 16.01.2016 и Заключение по оценке пожарной опасности и области применения на фасадную систему с «ПЕНОПЛЭКС» №330-16 от  25.01.2016.
• Министерство строительства и жилищно-коммунального хозяйства РФ. Техническое свидетельство (ТС) №4924-16.

www.penoplex.ru

Утепление цоколей и подвалов — особенности выбора утеплителя

Основные понятия

Проясним, что такое цокольный этаж, цоколь и подвал.

Некоторые считают, что «цокольный этаж» — это интеллигентное название подвала. Однако между этими двумя понятиями имеется различие. Принято считать, что подвал целиком находится под землей, а цокольный этаж минимум на треть выступает над уровнем земли.

Есть понятие «цоколь», которое отнюдь не является кратким обозначением цокольного этажа. Это не помещение. Слово происходит от итальянского zoccolo (копыто) и в русском языке обозначает конструкцию (стенку), переходную от фундамента к стене дома. По сути, это некое продолжение фундамента над землей. Цокольного этажа и подвала может не быть, а цоколь есть всегда.

Особенности утепления подвала, цокольного этажа и цоколя

При отсутствии теплоизоляции здание теряет через подземную часть до 10% тепла, а через наружные стены — до 40%. Необходимость утепления подвала, цокольного этажа и цоколя очевидна, особенно последнего, который расположен на стыке наружных стен и подземной части.

Но дело не только в потерях тепла. Для утепления указанных конструкций подойдут далеко не все теплоизоляционные материалы, а только влагостойкие. Почему? Чем ближе к земле, тем ближе к воде. Водная стихия атакует подвал, цокольный этаж и цоколь с разных сторон. Снизу до подземных конструкций здания могут добраться грунтовые воды, которые внедряются в структуру строительного материала двумя путями: через стыки, неплотности, зазоры, трещины, а также с помощью капиллярного всасывания. Надо ли говорить, что таким образом кирпич, бетон и другие материалы разрушаются?

При сильном обводнении грунтовыми и почвенными водами, часто не спасает даже гидроизоляция. С воздуха все эти конструкции бомбардируют атмосферные осадки в виде дождя, снегопада, мороси, росы, измороси. Добавляют ярких красок в общую картину «редкие, но меткие» природные стихийные бедствия, прежде всего наводнения. Увлажняет конструкцию и снежный покров, при растеплении которого стена отсыревает, и опять-таки идет процесс капиллярного всасывания.

Последствия влажностных нагрузок на нижнюю часть зданий

Капиллярное всасывание снижает прочностные свойства конструкции. Сырость приводит к биологическому воздействию. Ведь вода — это источник жизни. Отсыревшая стена цоколя нередко покрывается грибком, плесенью, мхом, лишайниками и т.п.

Всё это разрушает строительные конструкции как механически, так и химически — продуктами своего метаболизма. Стоит ли упоминать о серьезном вреде здоровью людей, живущих на первых этажах здания с цоколем, пораженным грибком?

Причем тут утепление?

Таким образом, и подземная часть, и нижняя надземная часть здания находятся в условиях повышенного увлажнения. Вы скажете, причем тут утепление? Ведь для этого нужна гидроизоляция. Правильно. Утепление требуется для защиты от низких температур. И теплоизоляция прекрасно справляется с этой задачей, пока не отсыреет или не намокнет. После этого резко снижаются ее теплозащитные свойства, ведь вода великолепно проводит тепло — на порядок лучше, чем классические утеплители строительных конструкций.

Вот и ответ на вопрос, почему для утепления цоколя, подвала и цокольного этажа требуется теплоизоляция, не пропускающая воду. Иными словами, качество утепления нижней части здания зависит не только от теплозащитной способности материала.

Универсальный утеплитель

• Сочетанием прекрасных теплозащитных свойств и требуемого для нижней части зданий нулевого водопоглощения может похвастаться только ПЕНОПЛЭКС^®. Это — высококачественная теплоизоляция, изготовленная из экструдированного пенополистирола. ПЕНОПЛЭКС^® прочно занимает лидирующие позиции среди широко применяемых теплоизоляционных материалов по двум упомянутым параметрам. Его коэффициент теплопроводности составляет 0,032 Вт/м-К и является одним из самых низких среди традиционных утеплителей. Что касается способности поглощать воду, то он набирает не более 0,5% по объему за 28 суток, и это пренебрежимо малая величина.

  ПЕНОПЛЭКС^® обладает и другими замечательными качествами. Вернемся к разговору о последствиях увлажнения строительных конструкций, а именно — о заражении грибком, плесенью и другими вредоносными микроорганизмами. ПЕНОПЛЭКС^® никогда не станет благоприятной средой для их развития и не подвергнется биологическому разложению, потому что отличается абсолютной биостойкостью.

  ПЕНОПЛЭКС^® был проверен на устойчивость к заражению грибком. В ходе микологических испытаний его заражали суспензией грибов в соответствующих средах. Затем выдерживали в условиях высокой относительной влажности, оптимальных для их развития. Потом инкубировали при температуре 22-25°С  в течение 84 суток. На промежуточном осмотре через 30 суток и окончательном через 84 суток проверяли интенсивность развития грибов. Образцы ПЕНОПЛЭКС^® подтвердили стойкость к данному воздействию.

  Кроме того, ПЕНОПЛЭКС^® экологичен. Это значит, что в своем составе он не содержит мелких волокон, пыли, фенолформальдегидных смол, сажи, шлаков, в его производстве не используются фреоны.

  Полистирол, из которого изготовляется ПЕНОПЛЭКС^®, абсолютно безопасен для здоровья человека. Он используется для производства детских игрушек, медицинской упаковки, одноразовой посуды, баночек для йогурта и даже трубочек для коктейлей.

Утепление цоколя, подвала, цокольного этажа теплоизоляцией ПЕНОПЛЭКС^®

Все эти части здания можно утеплять изнутри и снаружи, за исключением цоколя, который можно теплоизолировать лишь с внешней стороны. Впрочем, наружное утепление предпочтительнее для всех этих конструкций. Дело в том, что снаружи утеплитель защищает не только помещение, но и саму стену. При хорошей теплоизоляции даже в лютые морозы она сохраняет положительную температуру, что очень важно.

При внутреннем утеплении покрытая слоем теплоизоляции лишь изнутри, стена впитывает влагу, которая, превращаясь на морозе в лед, расширяется, что усугубляет деструктивные процессы. Переход температуры окружающей среды через нулевую отметку разрушителен для стройматериалов, а высококачественная наружная теплоизоляция ограждает их от этих знакопеременных температурных явлений и продлевает срок эксплуатации здания. ПЕНОПЛЭКС^® выполняет эти функции хорошо и долго. Его долговечность оценивается в 50 лет без потери теплотехнических свойств.

Резюме

Теплоизоляция цоколя, подвала и цокольного этажа — задача более широкая, чем просто утепление. Здесь обязательны материалы, не способные поглощать воду, в противном случае утеплитель быстро потеряет свои качества. Надежная теплоизоляция ПЕНОПЛЭКС^® с нулевым водопоглощением — одно из немногих решений, подходящих в данном случае.

www.penoplex.ru

Как утеплить цоколь пеноплексом

Цоколь можно назвать самой уязвимой частью здания. Очень важно со всей серьезностью отнестись к его утеплению. Качественное утепление станет залогом комфортной температуры в самом дом, а не только на цокольном этаже. Очень часто мастера утепляют цоколь пеноплексом. Данный материал обладает прекрасными теплоизоляционными свойствами в паре с повышенной влагостойкостью.

Как же правильно утеплить цоколь дома пеноплексом Сначала потребуется подготовить нужные инструменты, а именно: лопату, непосредственно листы пеноплекса (следовательно, и клей для него), дюбеля, острый ножик, молоток, битумную ленту-самоклейку, битумную мастику (можно заменить рубероидом), зубчатый шпатель, мастерок. Потребуется и строительный уровень, чтобы все правильно сделать.

Начните с выкапывания траншеи вокруг дома. Она выкапывается на глубину конкретного фундамента, ширина же составляет примерно метр. Обязательно очистите цоколь от всякой пыли, грязи. Не нужно приступать к работе, пока стенки цоколя грязные – такое утепление никак надежным не назвать. Возможно потребуется выровнять стены, тогда надо докупить и цементную смесь.

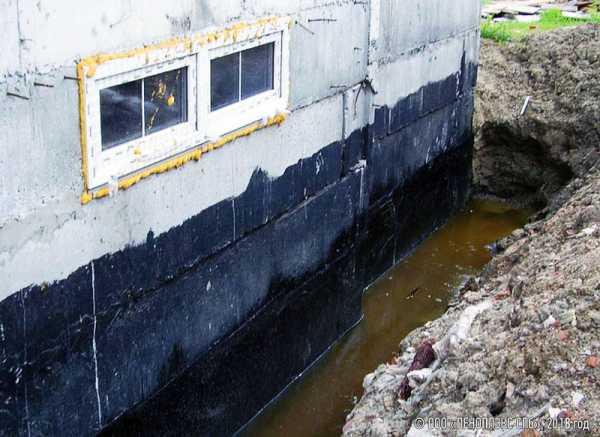

Дальше переходите к гидроизоляции. Тут подойдет битумная мастика, рубероид. Кто-то предпочитает пенетрон – эта гидроизоляция более лучшего проникновения.

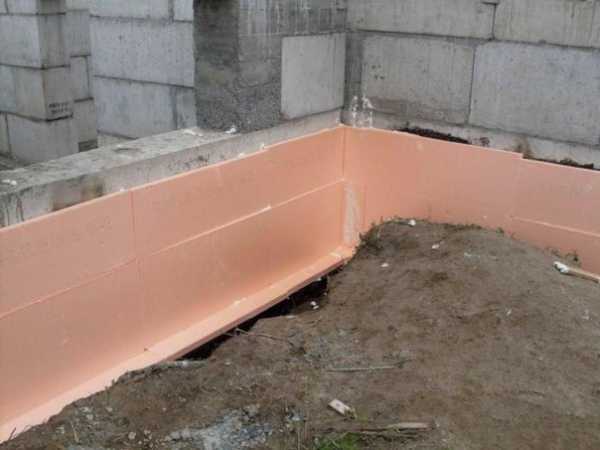

Начните монтаж самого пеноплекса с угла дома. Это намного удобнее: вы сможете и легко нарезать материал, и разметку так сделать проще. Нанесите на плиту утеплителя клеящую смесь. Взято из группы Идеи для дачи во Вконтакте. Делается это при помощи мастерка. Теперь распределите клей по всей поверхности (тут вам в помощь зубчатый шпатель). Аккуратно приложите подготовленный пеноплекс к стене, придерживайте, пока липкий состав слегка не застынет.

Обычно места соединения листов проклеивают лентой-самоклейкой. Проделайте эту нехитрую процедуру и закрепите дополнительно плиты дюбелями – тогда они будут плотно прилегать к стене здания.

Стены цоколя утеплены. На них установите армирующую сетку при помощи цементного раствора, дождитесь, пока он полностью застынет.

Вот вы и утеплили цоколь пеноплексом. Останется лишь уделить внимание чистовой обработке!
