Характеристики и сферы применения утеплителя «Пеноплэкс Фундамент»

Начнем с определения. Материал «Пеноплэкс Фундамент» — эластичный утеплитель из полистирола с мелкими гранулами, которые заполнены углекислым газом. Термоизоляция способна выдержать большие и длительные нагрузки. Сферы применения таковы:

  1. Фундаменты всех типов.

  2. Садовые дорожки.

  3. Инженерные сети.

В условиях умеренно-континентального климата, суглинок деформируется при оттаивании и замерзании, повреждая слой гидроизоляции фундамента.

Полимер хорошо зарекомендовал себя в сегменте малоэтажного строительства средней полосы: он предотвращает негативные последствия, которые способно вызвать вспучивание грунта.

Технические характеристики

Главное отличие характеристик термоизоляции «Пеноплэкс Фундамент» от параметров других линеек продукции из экструдированного полистирола —

повышенная прочность на сжатие. Материал способен выдержать давление до 27 тонн на 1 квадратный метр площади без потери эксплуатационных качеств.

Подробные сведения представлены в таблице:

Наименование Метод испытаний Размерность Показатель
Плотность - кг/м³ 29-33
Прочность на сжатие при 10 % линейной деформации, не менее ГОСТ EN 826-2011 МПа (кгс/см2; т/м2) 0,27 (2,7; 27)
Водопоглощение за 24 часа, не более ГОСТ 15588-86 % по объему 0,4
Категория стойкости к огню Ф3-123 Группа Г4
Коэффициент теплопроводности при (25±5) °С ГОСТ 7076-99 Вт/(м×°К) 0,030
Температурный диапазон эксплуатации ТУ °С -100 ... +75

В составе утеплителя нет антипиренов, поэтому его нельзя использовать в местах с повышенной температурой.

Стандартные размеры плит утеплителя

Производитель выпускает теплоизоляцию «Пеноплэкс Фундамент» с однотипной длиной и шириной, только толщина листа — вариативный показатель. Самый ходовой формат продукции — 1200×600×50 мм, но размеры не совсем точны, на самом деле есть отличие на 5 мм:

Длина Ширина Толщина
1185 мм 585 мм 50;80 мм
Количество листов в упаковке
50 мм 80 мм
7 шт. 5 шт.

Оборудование заводского конвейера компонует плиты утеплителя в упаковки со стандартизированной толщиной — от 350 до 400 мм. Чем меньше толщина листов, тем больше их в «брикете».

Компания «Пеноплэкс» заботится о своей репутации, поэтому предлагает потребителям только качественные изделия линейки «Фундамент».На официальном сайте можно ознакомиться с сертификатом качества — документация.

Преимущества

Материал «Пеноплэкс Фундамент» обладает следующими преимуществами:

  • Хорошая теплозащита. Теплопроводность равна всего 0,032 Вт/(м×°К), что в 63 раза

    ниже, чем у железобетона.

  • Минимальное водопоглощение. Утеплитель впитывает всего 0,5 % влаги от собственного объема за 28 дней.

  • Высокая прочность на сжатие. Изолятор выдерживает нагрузку 27 т/м² — в 3 раза больше, чем пенопласт.

  • Долгий срок службы. Полимер не теряет свои свойства на протяжении 50 лет после установки.

  • Экологичность. В составе нет вредных компонентов, поэтому пеноплекс не опасен для здоровья людей и животных.

Сферы применения

У теплоизоляции широкий спектр применения, хотя есть ограничения. Продукт «Пеноплэкс Фундамент» предназначен для укладки в местах с большим давлением и невысокими температурами.

Структура полистирола разрушается от контакта с солнечными лучами, поэтому плиты утеплителя нужно

покрывать отделочными материалами.

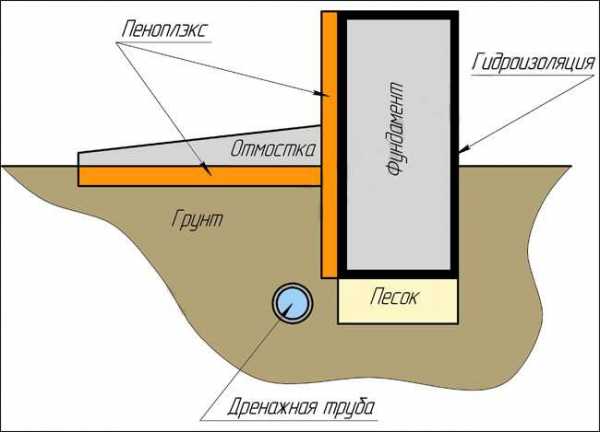

Фундаменты

Цоколи и подземные этажи больше всего страдают от последствий сурового климата. Основные «узкие места» фундамента:

  • Гидроизоляционная мембрана. Материал сохраняет тонкую пленку от разрыва при обратной засыпке.

  • Промерзание. Изолятор обладает низкой теплопроводностью, поэтому отрицательные температуры не страшны подвальным помещениям и полам.

  • Грунтовые воды. Утеплитель не впитывает влагу, благодаря чему обеспечивает беспрепятственный дренаж.

  • Пучение грунта. Плотная структура полимера защищает конструкцию фундамента от давления деформированной почвы.

У пеноплекса высокая биоустойчивость. Он не разлагается в земле под действием микроорганизмов и способен безукоризненно решать свои задачи на протяжении 50 лет после монтажа.

Садовые дорожки

Если покрытие садовых дорожек уложено на суглинок, весной в асфальте могут появиться трещины, а кирпичи тротуарной плитки сдвинутся со своих мест. Утеплитель справляется со следующими проблемами:

  • Морозная деформация. Прочный материал будет «гасить» давление почвы, как амортизатор, и предотвратит «расползание» покрытия.

  • Наледь. «Пеноплэкс Фундамент» защитит дорожки от непрерывного обледенения, и владельцы участка не поскользнутся.

  • Остывание. Полистирол сохранит тепло на дорожках с системой обогрева, благодаря чему уменьшится размер коммунальных платежей.

Утеплитель не следует укладывать на голую землю. Сначала нужно застелить почву слоем геотекстиля и насыпать сверху песчано-гравийную смесь.

Септики

Материал надежно утепляет септики, не давая им замерзнуть даже в сильные холода. В результате сокращается количество аварий и риск блокировки работы канализации исчезает.

Трубопроводы и дренажи

Изолятор сохраняет дренажи от обледенения, засорения и выхода из строя в суровую погоду. Водяные и канализационные трубы особенно уязвимы зимой. Полистирол оградит их содержимое от мороза.

«Пеноплэкс Фундамент» — один из немногих материалов российского производства, который можно без опаски использовать при обустройстве защиты частного дома от зимней стужи.

Абсолютная инертность к воздействию бактерий и плесени, высокая прочность и низкая теплопроводность, — благодаря этим качествам строители и владельцы загородной недвижимости выбирают отечественный утеплитель.







Распродажа (-55%):

bydom.ru

Теплоизоляция фундамента мелкого заложения ПЕНОПЛЭКСом

Активно развивающийся рынок загородного домостроения требует снижения материальных затрат и экономии трудовых ресурсов. Добиться значительной экономии ресурсов, снизить трудоемкость и сроки строительства помогает применение новых строительных технологий и материалов, которые используются при строительстве различных частей сооружений.

Одним из таких направлений стало использование плит ПЕНОПЛЭКС® ГЕО в устройстве фундаментов мелкого заложения. Ведь известно, что значительную долю от общей стоимости зданий составляют затраты на устройство фундаментов.

Морозозащищенные фундаменты мелкого заложения схожи с обычными фундаментами за исключением расположения теплоизоляционных плит ПЕНОПЛЭКС® ГЕО и глубины заложения.

Подошва фундамента расположена на глубине около 30-40 см. ниже уровня земли. Фундаменты имеют вертикальную изоляцию, расположенную с внешней стороны от подошвы до отметки выше уровня земли. При устройстве фундаментов в более холодных климатических условиях, «крылья» теплоизоляции (плиты ПЕНОПЛЭКС® ГЕО) располагаются горизонтально на уровне подошвы фундамента. Чем холоднее климат, тем шире простирается теплоизоляция и тем толще будет ее слой.

Таким образом, в зависимости от климатических условий района строительства, используя тепловые потоки от эксплуатируемого здания, путем изменения толщины и ширины теплоизоляции можно вывести границу промерзания грунта за пределы подошвы фундамента.

Рассматриваемые эффективные малозаглубленные фундаменты по сравнению с традиционными заглубленными, позволяют снизить расходы на устройство фундаментов по следующим показателям:

  • расход бетона на 50-80%;
  • трудозатраты на 40-70%;
  • стоимость на 50% и более.

Для эффективного использования плит ПЕНОПЛЭКС® ГЕО в рассматриваемой конструкции был разработан Стандарт Организации «Применение теплоизоляции из плит полистирольных вспененных экструзионных ПЕНОПЛЭКС при проектировании и устройстве малозаглубленных фундаментов на пучинистых грунтах», СТО 36554501-012-2008

Стандарт разработан специалистами НИИОСП им. Н.М. Герсеванова – филиал ФГУП «НИЦ «Строительство» с учетом опыта использования теплоизолированных фундаментов мелкого заложения (ТФМЗ) в Америке и Европе, а также особенностей инженерно-геологических, гидрогеологических, климатических условий и опыта строительства малоэтажных зданий в Российской Федерации.

Инструкция по применению

  • Шаг 1. Выполняется разметка участка, и затем выемка грунта.
  • Шаг 2. Выполняется отсыпка вырытого котлована непучинистым материалом (крупный песок, песчано-гравийная смесь), или как её ещё называют «песчаная подушка».
  • Шаг 3. В грунтовой подушке монтируется дренажная система, канализация и водоотвод.
  • Шаг 4. Основание уплотняется виброплитой.
  • Шаг 5. На подготовленное и уплотненное основание укладываются плиты ПЕНОПЛЭКС® ГЕО в соответствии с выбранной схемой.
  • Шаг 6. Монтируется слой гидроизоляции.
  • Шаг 7. Монтируется опалубка и арматурный каркас фундаментной плиты.
  • Шаг 8. Выполняется заливка фундаментной плиты (ленты фундамента).
  • Шаг 9. Производится засыпка пазух фундамента непучинистым грунтом, например, песчано-гравийная смесь или крупнофракционный песок.
Теперь рассмотрим подробнее возможные виды малозаглубленных фундаментов:

1. Утепление фундаментов зданий с переменным режимом проживания (дачи)

  1. Стена здания
  2. Конструкция пола
  3. Отмостка
  4. Фундамент
  5. ПЕНОПЛЭКС® ГЕО

2. Теплоизоляция фундаментов неотапливаемых помещений

  1. Стена здания
  2. Конструкция пола
  3. Отмостка
  4. Фундамент
  5. ПЕНОПЛЭКС® ГЕО

3. Теплоизоляция фундаментов отдельно стоящих опор

  1. Опора
  2. Водоупорный слой
  3. Фундамент
  4. ПЕНОПЛЭКС® ГЕО
  5. Песчано-гравийная смесь

4. Теплоизоляция фундаментов ленточных опор

  1. Стена
  2. Ленточный фундамент
  3. Отмостка
  4. ПЕНОПЛЭКС® ГЕО
  5. Песчано-гравийная смесь

5. Теплоизоляция фундаментов холодной пристройки (например, веранды)

  1. Стена существующего отапливаемого здания
  2. Стена пристройки
  3. Фундамент существующего здания
  4. Фундамент пристройки
  5. ПЕНОПЛЭКС® ГЕО
  6. Листовой материал (ОСП/фанера)

6. Теплоизоляция фундаментов отапливаемых зданий с тех. подпольем

  1. Стена здания
  2. Пол здания
  3. Защитный слой
  4. Парозащитный слой
  5. Отмостка
  6. Фундамент
  7. ПЕНОПЛЭКС® ГЕО
  8. Непучинистый грунт

Таблица №1 «Требуемая толщина и ширина вылета «теплоизоляционной юбки ПЕНОПЛЭКС» для зданий с постоянным режимом проживания»

Города Ширина теплоизоляционной юбки, м Толщина теплоизоляционной юбки, мм
Архангельск 0,6 70
Астрахань 0,6 30
Барнаул 1,5 130
Белгород 0,3 50
Благовещенск 1,2 110
Великий Новгород 0,6 50
Владивосток 0,6 50
Владимир 0,6 50
Волгоград 0,6 40
Вологда 0,6 60
Воронеж 0,6 50
Екатеринбург 1,2 80
Ижевск 1,2 80
Иркутск 1,2 110
Казань 0,6 70
Калининград 0,6 30
Калуга 0,6 50
Кемерово 1,5 110
Кострома 0,6 50
Краснодар 0,6 30
Красноярск 1,2 110
Курган 1,2 90
Курск 0,6 50
Липецк 0,6 60
Магадан 1,5 130
Москва 0,6 50
Мурманск 0,6 70
Нижний Новгород 0,6 60
Новосибирск 1,5 130
Омск 1,5 130
Орел 0,3 50
Оренбург 1,2 70
Пенза 0,6 70
Пермь 1,2 80
Петрозаводск 0,6 70
Псков 0,6 50
Ростов – на – Дону 0,6 40
Рязань 0,6 50
Самара 1,2 80
Санкт-Петербург 0,6 50
Саранск 0,6 50
Саратов 0,6 70
Смоленск 0,6 50
Ставрополь 0,6 40
Сыктывкар 1,2 80
Тамбов 0,6 50
Тверь 0,6 70
Томск 1,5 110
Тула 0,6 50
Тюмень 1,5 110
Ульяновск 1,2 80
Уфа 1,2 90
Хабаровск 1,2 110
Чебоксары 0,6 60
Челябинск 1,2 70
Южно-Сахалинск 0,6 60
Ярославль 0,6 70

www.penoplex.ru

Несъемная опалубка ПЕНОПЛЭКС® при устройстве ленточного фундамента.

30.11.2017 При возведении ленточных фундаментов из монолитного железобетона не обойтись без устройства опалубки. В традиционном понимании опалубка представляет собой ограждающую конструкцию чаще всего из деревянных конструкций, которая служит для придания точных геометрических параметров и положения в пространстве изделиям из бетона. После отверждения бетонного раствора опалубка удаляется. Однако есть альтернативный способ, позволяющий оставить опалубку в качестве составной части строительной конструкции.
Такая технология называется несъемной опалубкой ПЕНОПЛЭКС®. Этот способ позволяет сократить объем строительно-монтажных работ на один этап – исключить распалубливание, а самое главное – отпадает необходимость в деревянной опалубке, которая составляет значительную часть при производстве работ и далее по ходу работ утилизируется.
Уникальная технология с утеплителем ПЕНОПЛЭКС® помогает улучшить многие характеристики строительной конструкции. Несъемная опалубка ПЕНОПЛЭКС® также выполняет функцию теплоизоляции для фундаментной и цокольной частей будущего дома. Методика устройства несъемной опалубки уже давно и активно используются в Европе и это связано, в первую очередь, с энергоэффективностью возводимых строительных конструкций.

Несъемная опалубка для частного домостроения

Применение ленточного фундамента в частном домостроении обусловлено его универсальностью, надежностью и доступной ценой. Один из самых дорогих этапов создания малозаглубленного и заглубленного ленточного фундамента – это устройство опалубки для фундамента. Несъемная опалубка ПЕНОПЛЭКС® позволяет значительно удешевить и ускорить технологический процесс. Выступающая над поверхностью земли часть ленточного фундамента становится цоколем будущего дома, который уже утеплен качественной теплоизоляцией ПЕНОПЛЭКС®. Таким образом, данная технология позволяет соединить создание опалубки и утепление фундамента с цоколем в единый процесс.

Крепление несъемной опалубки ПЕНОПЛЭКС®

Крепление несъемной опалубки ПЕНОПЛЭКС® происходит с помощью универсальной стяжки. Благодаря удлиняющему элементу стяжки можно регулировать толщину бетонной стяжки. Такая стяжка будет универсально использоваться как при устройстве фундаментов, так и при устройстве стен.


Основные элементы стяжки:

1.     Универсальная стяжка

2.     Закладная под арматуру

3.     Удлинитель

4.      Замок

Вид универсальной стяжки в собранном виде:

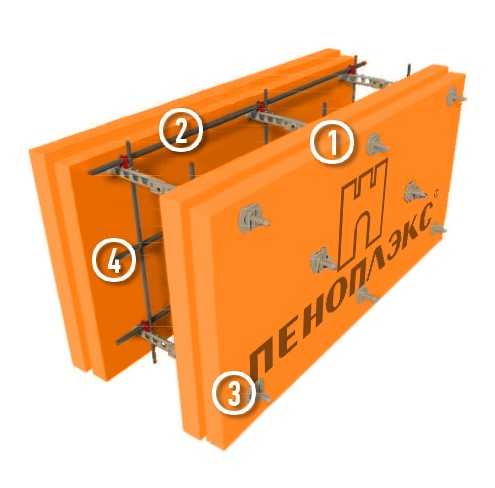

Устройство несъемной опалубки ПЕНОПЛЭКС® с применением универсальной стяжки, как правило, выглядит следующим образом:

1. Внешний слой: ПЕНОПЛЭКС®

2. Внутренний слой: ПЕНОПЛЭКС®

3. Универсальная стяжка несъемной опалубки

4. Арматурный каркас


Преимущества технологии несъемной опалубки ПЕНОПЛЭКС®:

  • Ускорение проведения строительных работ. Ускоряется и упрощается строительство за счёт объединения нескольких операций в одной. Несущие конструкции и теплоизоляция монтируются за один технологический цикл.
  • Экономия финансовых средств. Высоких затрат на опалубку, которая после демонтажа утилизируется, не потребуется. Утеплитель ПЕНОПЛЭКС® также позволяет получить ровную поверхность стен фундамента, что снижает расход бетонной смеси.
  • Увеличение надежности конструкции. Главный элемент несъемной опалубки – надежный утеплитель ПЕНОПЛЭКС® впоследствии становится частью конструкции стен.
  • Высокая прочность конструкции. Благодаря высокой прочности на сжатие (более 20 тонн на 1 м2) ПЕНОПЛЭКС® не проминается и не продавливается под действием бетонной смеси.
  • Герметичность конструкции. Нулевое водопоглощение и ступенчатая кромка по периметру ПЕНОПЛЭКС® позволяет монтировать плиты максимально герметично друг к другу и исключить протечки воды и бетонной смеси.
  • Защита от биоповреждения. Защищая несущие элементы конструкции от неблагоприятного воздействия внешней окружающей среды, биостойкая и экологичная теплоизоляция ПЕНОПЛЭКС® продлевает срок их эксплуатации.
  • Исключение теплопотерь дома. Использование качественной теплоизоляции ПЕНОПЛЭКС® позволяет предотвратить промерзание грунта и поступление холода к фундаменту. Неизменный низкий коэффициент теплопроводности 0,032 Вт/м∙ºК ПЕНОПЛЭКС® исключает теплопотери дома через фундамент, соответственно внутренние помещения остаются теплыми.

 Важным фактором, отличающим технологию несъемной опалубки от традиционного устройства ленточного фундамента, является то, что при этой технологии тепловой контур бетонного сердечника фундамента будет полностью замкнут. (это позволит сэкономить до 11 % тепловой энергии)



Стоимость устройства несъемной опалубки, по сравнению с обычной технологией будет примерно на 20% дешевле. В расчете, подразумевается, что ленточный фундамент будет теплоизолироваться и в том и в другом случае.



    Рассмотрим монолитное строительство ленточного фундамента дома 12м на 12м с несущей стеной посередине с применением ПЕНОПЛЭКС, в качестве теплоизоляционных панелей

  Общая длина ленты,м

57,6

  Высота фундамента, м

0,6

  Ширина бетонного сердечника, м

0,4

  Объем фундамента, м3

13,82


  Площадь опалубки, м2

69,12


Фундамент с применением съемной деревянной опалубки

Фундамент с применение несъемной опалубки ПЕНОПЛЭКС

Параметры Количество

Цена

Стоимость Параметры Количество Цена Стоимость

МАТЕРИАЛЫ

Объем деревянной опалубки, доска 150х50мм + колышки + распорки

5,2

8000

41472

Объем деревянной опалубки 0   0
Объем ПЕНОПЛЭКС(цоколь, отмостка)

4,416

5000

22080

Объем ПЕНОПЛЭКС (опалубка+отмостка) 9,576 5000 47880
Бетон, куб.метр

13,83

4000

55320

Бетон, куб.метр 13,83 4000 55320
Арматура 4 стержня d12, кг

213

32

6816

Арматура 4 стержня d12, кг 213 32 6816
Арматура хомуты d8 с шагом 0,3м, кг

150

32

4800

Арматура хомуты d8 с шагом 0,3м, кг 150 32 4800
Вязальная проволока, кг

5

450

2250

Вязальная проволока, кг 5 450 2250
Крепеж для опалубки (шпилька 65 руб + 2 гайки по 5 руб)- 4шт/м.пог.

230

75

17250

Крепеж для опалубки (Стяжка+Удлинитель) 8 шт./м.пог. 460 50 23000
Гвозди 2,5Х50 (20 шт 1 м.п.)

57,6

3

172,8

Тарельчатый винтовой крепеж (6 шт\м.п.) 346 12 4152

РАБОТЫ

Изготовление армокаркаса, монтаж щитов опалубки, монолитные работы, демонтаж щитов опалубки, демонтаж шпилек, м3 13,82 8000 110560 Монтаж опалубки, армирование, монолитные работы, м3 13,82 6000 82920
Утепление фундамента, м2 28,8 300

8640

Утепление фундамента

0



ТРАНСПОРТ

Доставка ПЕНОПЛЭКС

5000

Доставка пиломатериалов

0

Доставка пиломатериалов

5000

Доставка ПЕНОПЛЭКС

5000

Доставка арматуры

5000

Доставка арматуры

5000

Доставка арматуры

5000

Доставка арматуры

5000


ИТОГО МАТЕРИАЛЫ

150 160,80

ИТОГО МАТЕРИАЛЫ

144 218,00

ИТОГО РАБОТЫ

119 200,00


ИТОГО РАБОТЫ

82 920,00

ИТОГО ТРАНСПОРТ

20 000,00

ИТОГО ТРАНСПОРТ

15 000,00

ИТОГО

289 360,80

ИТОГО

242 138,00

Использование универсальной стяжки совместно с плитами ПЕНОПЛЭКС ФУНДАМЕНТ® в качестве несъемной опалубки позволяет:

  • Выставить точные размеры и минимизировать перерасход бетонной смеси.
  • Минимизировать трудовые затраты. Монтаж с помощью универсальных стяжек удобен и прост.
  • Закрепить арматуру прямо на стяжки, что значительно упростит монтаж.
  • Теплоизолировать фундамент как с внешней, так и с внутренней стороны, что существенно сократит тепловые потери. При отоплении нет необходимости прогревать весь объем фундамента.
  • Реализовать конструкцию сложного фундамента (например, ленточного в форме тавра)
  • Сократить сроки производства работ и материальные издержки.



www.penoplex.ru

Пеноплэкс для профессионального домостроения

Надежная основа здания

Фундамент – это главная, опорная, несущая часть любого здания и сооружения. Это основательный и конструктивно наиболее важный элемент. Фундамент принимает и распределяет все нагрузки от стоящих выше конструкций. Согласно 4.4 СП 22.13330.2016 Основания зданий и сооружений. Актуализированная редакция СНиП 2.02.01-83, при проектировании оснований и фундаментов должны быть предусмотрены решения, обеспечивающие надежность, долговечность и экономичность на всех стадиях строительства и эксплуатации сооружений. Правильно спроектированный и качественно защищенный фундамент успешно выполняет свои функции.

Утепление монолитного фундамента

Одно из основных направлений современных технологий строительства - сокращение теплопотерь ограждающих конструкций зданий. Утепление монолитного фундамента – это важный этап энергоэффективного строительства. Как правило, затраты на устройство данной конструкции составляют существенную долю от общей стоимости строительства. Применение качественной теплоизоляции в возведении фундамента позволяет добиться значительной экономии финансовых и энергоресурсов, снизить трудоемкость и сократить сроки работ. Использование теплоизоляции ПЕНОПЛЭКС® в системах утепления монолитных заглубленных фундаментов способствует повышению энергоэффективности здания в целом, экономии энергетических ресурсов, сокращению затрат на отопление и увеличению срока эксплуатации всего сооружения.

Защищенный утепленный монолитный фундамент

Защита от разрушения. Давление грунтов и перепады температур оказывают значительное физическое воздействие на подземные элементы конструкции здания при эксплуатации. Это приводит к смещению положения фундамента и деформации основания, например, образованию трещин. Качественная теплоизоляция ПЕНОПЛЭКС® ГЕО надёжно защищает гидроизоляционный слой и обеспечивает дренаж грунтовых вод, снижая их давление на фундамент.

Защита от промерзания

Значительную часть территории России занимают районы с сезонным промерзанием грунтов. Силами морозного пучения, которые образуются при промерзании пучинистых грунтов, возможна деформация грунта и, как следствие, смещение и изменение конструкции фундамента. Морозостойкая теплоизоляция ПЕНОПЛЭКС®ГЕО предотвращает морозное пучение, защищает фундамент от промерзания и позволяет минимизировать вероятность возникновения точечных мест промерзания конструкций.

Защита от теплопотерь

По оценке экспертов на долю незащищенной подземной части зданий и сооружений приходится до 20% всех теплопотерь здания. В зимний период в случае аварии в системе отопления качественная теплоизоляция ПЕНОПЛЭКС®ГЕО обеспечивает длительное сохранение аккумулированной тепловой энергии в фундаментной части зданий и сооружений. Этим обеспечивается безопасность для несущих и ограждающих конструкций.

Комфортные условия в подземных частях зданий

Сегодня в строительстве активно используется подземное пространство. Возводятся паркинги, торговые площади, места хранения. Оптимальная температура внутри помещений должна находиться в пределах от + 20 0С до + 22 0С при относительной влажности воздуха не более 55 %. Создание таких условий в зимнее время года просто невозможно без теплоизоляции ограждающей конструкции. Любое излишнее увлажнение конструкции или помещения в целом влечет за собой проблемы с появлением микроорганизмов, возникновением плесени и грибка. Применение биостойкой теплоизоляции ПЕНОПЛЭКС® в подземной части здания позволяет решить данные проблемы. Плиты ПЕНОПЛЭКС® позволяют создать комфортные климатические условия внутри эксплуатируемых подвальных и цокольных помещений.

    Преимущества ПЕНОПЛЭКС® для защиты фундаментов:

  • Теплоизоляция ПЕНОПЛЭКС® обладает неизменно низким коэффициентом теплопроводности.  В водонасыщенном грунте она обеспечит стабильность теплотехнических характеристик;
  • Высокая прочность и стойкость к механическим воздействиям плит ПЕНОПЛЭКС®ГЕО позволяет обеспечить надежную защиту гидроизоляционного покрытия;
  • Теплоизоляция ПЕНОПЛЭКС® обладает нулевым водопоглощением. Она абсолютно не впитывает влагу и не требует дополнительной гидроизоляции для защиты от грунтовых вод;
  • Биостокий ПЕНОПЛЭКС®ГЕО не вызывает никакой опасности при контакте с водой и почвой. Теплоизоляционный слой не подвержен биоразложению и обеспечит долговечность всей конструкции фундамента на долгие десятилетия.

www.penoplex.ru

Утепление фундамента пеноплексом | Камины и печи Екатеринбург

Основа любого дома – это надежный фундамент. От его состояния напрямую зависит целостность, сохранность, долговечность здания, а в определенной степени – даже микроклимат внутри помещений. Именно поэтому для возведения фундамента необходимо применять самые надежные и качественные конструкции и материалы. Однако мало просто выстроить эту часть дома – она нуждается в особой защите от внешних воздействий.

Утепление фундамента пеноплексом

В одной из публикаций нашего портала подробно изложены вопросы гидроизоляции фундамента. Обычно в комплексе с этими мерами при правильном подходе сразу предусматривается и его утепление. Для этого могут применяться различные строительные технологии, но наиболее распространенным, простым, доступным для самостоятельного проведения является утепление фундамента пеноплексом.

В настоящей статье будут рассмотрены причины необходимости термоизоляции фундамента, свойства утеплительного материала – пеноплекса, изложены последовательность процесса проведения подобных работ и применяемые технологические приемы.

Для чего утепляют фундамент?

Содержание статьи

  • 1 Для чего утепляют фундамент?
  • 2 Пеноплекс – оптимальный материал для утепления фундамента
    • 2.1 Видео: тестирование экструдированного пенополистирола на прочность
  • 3 Схемы и расчет параметров утепления фундамента
    • 3.1 Калькулятор для расчета толщины утепления фундамента
    • 3.2 Видео: советы по утеплению фундамента пеноплексом
  • 4 Как производится утепление фундамента пеноплексом
    • 4.1 Вертикальное утепление стен фундамента
    • 4.2 Видео: последовательность гидроизоляционных и утеплительных работ на фундаменте
    • 4.3 Горизонтальный пояс утепления грунта вокруг фундамента
    • 4.4 Видео: грамотно исполненная утепленная отмостка
    • 4.5 Особенности утепления плитного фундамента

Казалось бы – для чего утеплять фундамент? Может показаться, что достаточно его изолировать от проникновения влаги, и этим полностью обеспечится его сохранность. Все жилые помещения находятся выше, никак напрямую не взаимодействуют с цокольной частью и имеют собственную термоизоляцию. Это мнение достаточно широко распространено, и поэтому многие домовладельцы попросту сбрасывают со счетов необходимость подобных работ, даже не закладывая их в план строительных работ. Между тем, утепление фундамента необходимо сразу по нескольким причинам:

  • Массивная конструкция фундамента и цоколя становится «магистральным путем» проникновения холода. Значительная часть тепло потерь дома всегда связана с плохо изолированным полом первого этажа. Но даже при, казалось бы, надежной термоизоляции  мост холода действует от фундаментного основания через стены. Это приводит и к существенным потерям в плане расходов на энергоносители, и в некомфортной обстановке в помещениях. А правильно проведенное утепление дает до 30% общей экономии тепла.
  • Подошва фундамента расположена, как правило, ниже уровня промерзания почвы, и ее температура достаточно постоянна в связи с постоянным воздействием геотермального тепла. Верхняя же часть подвержена значительным температурным перепадам. Такая неравномерность вызывает внутренние напряжения железобетонной конструкции, связанные с разницей линейного расширения материала, что ведёт к быстрому ее «старению».  Для того чтобы весь массив фундамента имел примерно одинаковый прогрев, независимо от времени года, потребуется надежная термоизоляция.
  • Слой утеплителя на фундаментных стенках смещает точку росы наружу, и бетонные конструкции не будут отсыревать от образования конденсата, вызванного разницей внешних и внутренних температур.
  • Хотя любая железобетонная конструкция имеет определённый запас морозоустойчивости, выражающейся в числе циклов полного промерзания и оттаивания, лучше этот «внутренний резерв» не расходовать понапрасну, минимизировав или полностью устранив воздействия отрицательных температур.
  • Целесообразно вместе с утеплением стен фундамента проводить еще и термоизоляцию прилегающих слоёв грунтовой засыпки, разместив для этого горизонтальный термоизолирующий пояс на уровне подошвы (при мелкозаглубленных фундаментах) или под бетонной отмосткой. Этим можно достичь снижения риска пучения грунтов при промерзании, которое опасно появлением деформаций и нарушением целостности фундаментной основы.
  • Слой утеплителя становится еще одной достаточно надежной преградой на пути почвенной влаги. Кроме того, он хорошо закрывает уязвимый к механическим воздействиям слой нанесенной гидроизоляции.

Утепление фундамента должно проводиться по наружной его стене. Термоизоляционный материал, размещенный внутри подвального (цокольного) помещения, лишь незначительно улучшит там микроклимат, но никак не решит главных проблем.

Пеноплекс – оптимальный материал для утепления фундамента

Из всех существующих термоизоляционных материалов именно пеноплекс, наверное, является наиболее оптимальным для утепления фундамента и цоколя. Применяются, конечно, и другие технологии, например, напыление пенополиуретана, но все же для самостоятельного проведения подобных работ лучше пеноплекса и по физическим и эксплуатационным качествам, и по цене пока еще найти сложно.

Пеноплекс - пожалуй, лучший современный материал для утепления фундамента

Пеноплекс представляет собой плиты экструдированного пенополистирола. Технология экструзии, то есть расплавление смеси из гранул полистирола со вспениванием ее специальными агентами и последующим продавливанием через формовочное сопло (экструзионную головку), позволяет получать материал высокой плотности с сохранением отличных термоизоляционных качеств.

  • Плотность пеноплекса варьируется, в зависимости от марки, от 30 до 45 кг/м?. Это позволяет материалы выдерживать значительные механические нагрузки. Так, предел усилия на сжатие при объемной деформации до 10%, даже у самого «легкого» пеноплекса – не менее 20 т/м?, а у наиболее плотного достигает и 50 т/м?. Этих показателей вполне достаточно не только для утепления стен фундамента, но и для закладки термоизолятора под его подошвы или монтажа его в качестве основы для заливки плитного фундамента.
Видео: тестирование экструдированного пенополистирола на прочность

  • У пеноплекса за счет его насыщенности воздухом – отличные показатели термического сопротивления. Так, коэффициент теплопроводности всего 0,030 Вт/м?С? - один из самых низких среди всех современных термоизоляционных материалов.
  • Вместе с тем, закрытая ячеистая структура материала хорошо противостоит проникновению влаги. Водопоглощение в первые сутки не превышает 0,2% от о9его объема, в течение месяца – не более 0,4 - 0,5%, и в дальнейшем эта величина не меняется в течение всего срока эксплуатации.
  • Диапазон температур, при которых пеноплекс не изменяет своих физических качеств – от -50 до + 75 ?С.
  • Материал абсолютно безвреден с экологической точки зрения, с течением времени не разлагается, не выделяет вредных веществ, а срок его службы оценивается не менее, чем в 30 - 40 лет.

Пеноплекс выпускается в виде прямоугольных плит, обычно оранжевого цвета, размером 600 ? 1200 мм, толщиной от 20 до 60 мм (с шагом 10 мм), 80 или 100 мм. Плиты имеют замковую пазо-гребневую часть, благодаря чему монтаж предельно упрощается и минимизируются «мостики холода» на стыках панелей.

Выпускается несколько видов пеноплекса, которые подразделяются на классы, от «Пеноплекс 31С» до «Пеноплекс 75». Основное отличие – уровень плотности материала, который достаточно наглядно выражен цифровым показателем. В состав «Пеноплекса 31» и «35» , кроме того, дополнительно внесены антипирены, существенно повышающие их огнестойкость. Впрочем, для наружного утепления фундамента этот показатель не является определяющим. Для подобных работ обычно приобретают материал класса «35С», «45С», а для установки под подошву или под плитный фундамент - «45».

Схемы и расчет параметров утепления фундамента

Итак, чтобы достичь эффективности термоизоляции фундамента и толщи прилегающего к нему грунта, система утепления должна включать два участка:

Примерные схемы расположения утеплителя и возможные ошибки

  • Вертикальный – слой утеплителя устанавливается непосредственно на стены фундамента снаружи, от самой подошвы и до верхнего обреза цоколя. Этим решается проблема ликвидации «мостов холода» через стены и цокольную часть здания.
  • Горизонтальный – выкладывается сплошным слоем по периметру здания и предотвращает промерзание грунта вокруг стен фундамента, тем самым полностью устраняя или в максимальной степени снижая процессы пучения. В зависимости от глубины промерзания в конкретной местности, от типа фундамента и его заглубления этот слой может располагаться на уровне подошвы, или же выше, на глубине выше точки промерзания. На практике очень часто горизонтальный слой утеплителя располагают непосредственно под бетонной отмосткой.

Схема термоизоляции фундамента с утепленной отмосткой

При этом специалисты рекомендуют обязательно предусматривать утолщение горизонтального пояса утеплителя по углам здания, на определённое расстояние вдоль стен – об этом будет сказано чуть ниже.

Какова должна быть толщина пеноплекса, чтобы утепление было эффективным и в полном пере оправдывало свое предназначение? Существуют специальные методики подсчета, которыми пользуются специалисты. В некотором упрощении можно произвести подобный расчёт и самостоятельно.

Толщину пеноплекса для вертикального участка можно определить исходя из следующей формулы:

R = h2/?1 + h3/?2

R – это величина сопротивления теплопередаче, константа, установленная для конкретных регионов с учетом их климатических особенностей;

h2 – толщина стенок фундамента;

?1 – коэффициент теплопроводности материала, из которого сделан фундамент.

h3 и ?2 – соответственно, требуемая толщина слоя пеноплекса и его коэффициент теплопроводности.

Значение R несложно уточнить в любой местной строительной организации – она установлена СНиП 23-02-2003. Для примера, в таблице ниже показана эта минимальная величина для некоторых регионов России:

Город (регион)R - необходимое сопротивление теплопередаче м2?°К/Вт
Москва3.28
Краснодар2.44
Сочи1.79
Ростов-на-Дону2.75
Санкт-Петербург3.23
Красноярск4.84
Воронеж3.12
Якутск5.28
Иркутск4.05
Волгоград2.91
Астрахань2.76
Екатеринбург3.65
Нижний Новгород3.36
Владивосток3.25
Магадан4.33
Челябинск3.64
Тверь3.31
Новосибирск3.93
Самара3.33
Пермь3.64
Уфа3.48
Казань3.45
Омск3.82

Для примера, можно подсчитать какой толщины должен быть вертикальный слой пеноплекса на бетонном фундаменте толщиной 500 мм в Московской области:

R = 3,28

h2 = 0,5 м

?1 для бетона -  Вт/м?°К

?2 для пеноплекса – 0,032 Вт/м?°К

3,28 = 0,5 / 1,69 + h3/0,032

Несложные арифметические вычисления дают 0,0955 м. Округлять следует, конечно, в большую сторону, и в итоге получаем слой пеноплекса 100 мм.

Калькулятор для расчета толщины утепления фундамента

Чтобы облегчить читателям сайта работу, представляем специальный встроенный калькулятор, позволяющий быстро и точно рассчитать толщину термоизоляции для разных материалов и размеров фундамента, и для различных типов уместных в данном случае утеплителей.

Укажите запрашиваемые данные и нажмите кнопку "Рассчитать толщину утеплителя"

Введите табличное значение величины сопротивления теплопередаче для Вашего региона (десятичная дробь - через точку)

Укажите материал фундамента

железобетон бетонные блоки бутобетон кирпичная кладка (красный обожженный кирпич)

Выберите тип утеплителя

пенополистирол экструдированный пенопласт пенополиуретан напыляемый пенополиуретан панели

Укажите толщину ленты фундамента

200 мм 250 мм 300 мм 350 мм 400 мм 450 мм 500 мм

Можно воспользоваться и другой методикой расчета. Она, в определенном смысле, даже удобнее, так как покажет не только толщину вертикального утепления, но и параметры горизонтального пояса пеноплекса – его толщину и необходимое усиление по углам здания.

Существует такое понятие, как «индекс мороза» (ИМ). Эта приведенный показатель выражает количество дней с отрицательной температурой воздуха и величину этих температур, характерных для конкретного региона. Выражается он в градусо-часах. На схеме линиями-изотермами показано распределение ИМ в европейской части России.

Схема примерного распределения индекса мороза (ИМ) на территории европейской части России

Выяснив ИМ для своей местности, несложно спроектировать вертикальное и горизонтальное утепление фундамента, основываясь на данных таблицы:

ИМтолщина слоя вертикального утепления (мм)ширина пояса горизонтального утепления (м)толщина пояса горизонтального утепления (мм)длина утолщённых участков от углов здания (м)толщина утолщенного участка (мм)
до 3500084----
35000910.3181.225
40000980.6321.244
500001120.9491.569
600001261.263295
700001401.5812.5121
800001541.81023152
900001681.81333.5200

Полученные из таблицы значения округляются в большую сторону. Затем их необходимо привести к существующим стандартным толщинам пеноплекса. При утеплении вертикальной части рекомендуют предусмотреть два слоя плит – так надёжно перекроются все стыки и не останется «мостиков холода». Таким образом, если, к примеру, при «индексе мороза» 50000 градусо-часов требуется толщина пеноплекса 112 мм, то целесообразно будет применить два слоя утеплителя по 60 мм.

Зная высоту фундамента и его цокольной части, определив параметры утепления, несложно будет рассчитать и потребное количество материала, исходя их того, что площадь одной панели равна 0,72 м?.

Видео: советы по утеплению фундамента пеноплексом

Как производится утепление фундамента пеноплексом

Вертикальное утепление стен фундамента

При грамотном подходе к делу утепление фундамента дома проводится в одном комплексе мероприятий вместе с его гидроизоляцией. Грунт до подошвы фундамента выбран, на стены нанесено необходимое количество слоев гидроизоляционных материалов, и они не нуждаются в какой-либо дополнительной подготовке.

Для монтажа пеноплексовых панелей используют специальный клей, который предназначен именно для термоизоляции.

  • Он может реализовываться в виде сухой строительной смеси, и тогда потребуется его разведение до нужной консистенции в соответствии с прилагаемой инструкцией.

Клей для плит пеноплекса в виде сухой строительной смеси

  • Может клеевой состав продаваться и в готовой к применению форме, в пастообразном состоянии.

Клей может реализовываться и в готовом для применения состоянии

  • Для монтажа пеноплекса можно воспользоваться и битумной мастикой, такой же, которая применялась для гидроизоляции стен фундамента. Единственное условие – мастика должна быть на водорастворимой основе, так как органические растворители (ацетон, бензол, спирты и т.п.) деструктивно влияют на экструдированный пенополистирол.

- Наклеивать плиты пеноплекса начинают снизу. Если фундамент имеет сложную форму, например, выраженную ступенчатую подошву, то слой утеплителя, устанавливаемый на него, должен в точности ее повторять. При этом следует стремиться оставлять минимальные щели на внутренних и внешних углах, тщательно подгоняя вырезанные куски пеноплекса.

Монтаж ведут снизу, оклеивая все внешние поверхности фундамента

- Клей наносят на панели точечно (горками), но с таким расчётом, чтобы после прижатия их к поверхности площадь контакта составляла не менее 40% от общей площади. Если поверхность стены после проведения гидроизоляции отличается высокой ровностью, то можно для нанесения клеевого состава использовать зубчатый шпатель с высотой гребня 12 – 15 мм.

Плиты должны подгоняться с максимальной плотностью по стыкам

- Промазанную клеем панель прижимают к поверхности в нужном месте, удерживают порядка 10 секунд, а потом производят окончательное выравнивание. При монтаже пеноплекса обязательно совмещают пазо-гребневое соединение, добиваясь максимально плотной подгонки панелей друг к другу.

- Вся подземная часть утеплителя монтируется исключительно на клеевой состав. Запрещено нарушать целостность гидроизоляции, просверливая отверстия для анкерных креплений. Впрочем, в них и нет нужды – грунтовая засыпка будет надежно фиксировать пеноплекс на поверхности.

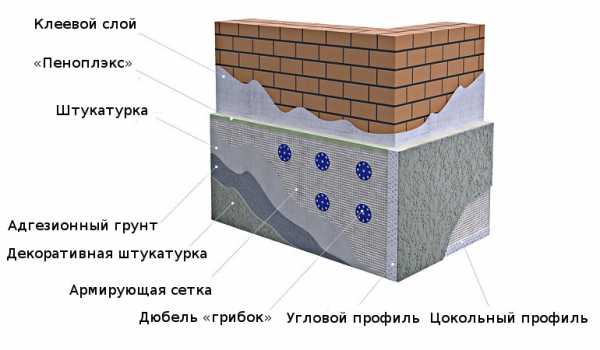

Цокольная часть утеплителя дополнительно фиксируется пластиковыми дюбелями - «грибками»

- Участок же, расположенный в цокольной части, выше уровня земли, дополнительно фиксируется к поверхности с помощью пластиковых дюбелей – «грибков». Прямо через пенопластовую панель просверливается отверстие требуемого диаметра, с заглублением в слой бетона (кирпича) на 35 – 50 мм, вставляется «грибок» до упора, после чего забивается (вкручивается – в зависимости от модели) фиксирующий сердечник.

- После того как вся поверхность покрыта пеноплексом, необходимо тщательно заделать швы между панелями. В случае больших щелей их можно закрыть обрезками материала, при небольших имеет смысл использовать монтажную пену. Однако, если применяется пена, то необходимо будет после ее застывания и срезания излишком промазать швы битумной мастикой, чтобы исключить попадание на нее влаги – от нее полиуретановая пена начнет со временем разлагаться.

Целесообразно монтаж пеноплекса проводить в два слоя, с полным перекрытием межпанельных швов

- Если принято решение размещать панели термоизолятора в два слоя, то укладку второго проводят со смещением, так, чтобы не совпадали ни вертикальные, ни горизонтальные швы. Так будет практически сведена к нулю вероятность образования «мостиков холода».

- Смонтированный утеплитель после уплотнения швов рекомендовано защитить от прямого химического воздействия грунта. Здесь можно поступить по-разному:

  • Проложить на поверхность армирующую сетку-серпянку и нанести тонкий оштукатуривающий слой, используя в качестве раствора тот же клеевой состав или обычную цементно-песчаную смесь.

Плиты пеноплекса после внешнего армирования и оштукатуривания

  • Второй вариант – закрыть пеноплекс слоем недорогого рубероида, уложенного на битумную мастику с перехлестом соседних листов в 100 мм. Это, помимо защиты, создаст еще один гидроизоляционный барьер.

После полного просыхания верхнего защитного слоя можно приступать к засыпанию траншеи. При обратной засыпке грунта необходимо у стен обязательно разместить слой песка с гравием – это поможет снизить нагрузку на стенки фундамента. Иногда в этих целях применяют и керамзит, что придаст утеплению еще большую эффективность.

Видео: последовательность гидроизоляционных и утеплительных работ на фундаменте

Горизонтальный пояс утепления грунта вокруг фундамента

Примерная схема утепленной отмостки

  • При засыпке грунта последовательно проводят его трамбовку. Когда до уровня поверхности остается порядка 300 мм, грунт максимально уплотняют и устанавливают деревянную опалубку с таким расчетом, чтобы она поднималась над поверхностью земли на 100 – 150 мм. Ширина пояса утепления указана в таблице выше. Как правило, даже если ее табличное значение менее метра, все равно рекомендуется минимально выдерживать 0,7 - 1 метр.
  • Укладывается песчаная подушка, толщиной не менее 100 мм, тщательно трамбуется. Затем простилается слой рулонного гидроизолятора – рубероида, с проклейкой нахлестов между листами битумной мастикой.

Панели горизонтального пояса утеплителя должны максимально прилегать к вертикальным

  • Поверх рубероида укладываются плиты пеноплекса. Следует добиться максимального их прилегания к вертикальным панелям, чтобы не оставлять пути холоду. Стыки между плитами шпатлюются клеевым составом или монтажной пеной.
  • Сверху плиты пеноплекса закрываются плотной полиэтиленовой плёнкой, оставляя небольшой нахлест на цокольную часть. Для усиления конструкции отмостки можно поверх пленки уложить армирующую металлическую сетку или несколько параллельных прутков арматуры.

Армирование отмостки перед заливкой бетона

  • Выполняется заливка отмостки. В опалубку заливается бетон стандартного состава – 3 части песка к 1 – цемента. Раствор должен быть достаточно густой, чтобы выполнить уклон от стен здания к краю отмостки.

Готовую отмостку впоследствии можно будет облицевать плиткой

  • После первичного схватывания залитого бетона можно выполнить его упрочнение по технологии железнения. Другой, более оптимальный вариант – предусмотреть облицовку отмостки тротуарной плиткой.
Видео: грамотно исполненная утепленная отмостка

Утепленная цокольная часть также подлежит обязательной отделке штукатуркой или облицовке плиткой, искусственным камнем или специальными панелями. Подробнее о технологиях облицовки цоколя можно узнать в соответствующей публикации портала.

Особенности утепления плитного фундамента

Если для какого-либо строения требуется плитный фундамент, то главная особенность заключается в том, что его утепление пеноплексом проводится сразу в процессе заливки.

Примерная схема расположения слоев утепленного плитного фундамента

  • На размеченной площадке производят земляные работы – выбирают грунт на предусмотренную проектом глубину. Дно получившегося котлована по максимуму выравнивают вручную.
  • Насыпается песчаная подушка толщиной не менее 100 мм. Одна должна быть тщательно утрамбована. Целесообразно поверх песчаной подушки простелить слой геотекстиля – дорнита.
  • Следующим слоем идет так называемая бетонная подготовка – поверхность заливается тонким слоем бетона с щебеночным наполнением. Армирования в этом случае не предусматривается.
  • После застывания бетонной подложки она должна быть закрыта гидроизолирующим рулонным материалом – рубероидом. Достаточно одного слоя, уложенного на мастику с тщательным приклеиванием перехлёстов соседних листов.
  • Устанавливается по периметру опалубка на требуемую высоту заливки фундамента.
  • По всей площади производится выкладка плит пеноплекса с тщательной подгонкой замковых пазо-гребневых соединений. Для подобных работ лучше использовать пенополистирол повышенной плотности – марки «Пеноплекс 45» толщиной от 50 до 100 мм. Все стыки, при необходимости, тщательно заделываются монтажной пеной.

Перед заливкой фундамента уложенные плиты пеноплекса закрываются плотной полиэтиленовой пленкой

  • Поверх уложенных плит настилается полиэтиленовая пленка толщиной не менее 200 мкм. Перехлест соседних полотен – не менее 150 мм, с обязательным проклеиванием этих мест строительных водостойким скотчем.
  • Далее, выполняют необходимое армирование и заливку фундамента, в соответствии с проектом здания.
  • После того, как фундамент окончательно наберет нужную прочность, опалубку снимают и проводят обязательное утепление пеноплексом вертикальных стенок получившейся плиты. Производят и обустройство утепленной отмостки – оно ничем не будет отличаться от того процесса, о котором было рассказано выше.

Итак, процесс утепления фундамента пеноплексом – достаточно объемный и трудоемкий. Тем не менее, игнорировать важность подобных работ будет непростительной ошибкой. Фундамент, получивший надежную защиту и от влаги, и от температурных перепадов, надежно прослужит без ремонта десятки лет, сохраняя тем самым целостность всей конструкции дома.

kamburg.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
